Класс точности электросчётчиков и его влияние на объём коммунального ресурса на содержание общего имущества

Многоквартирные дома должны быть оснащены индивидуальными и общедомовыми приборами учёта ресурсов. При этом требование к характеристикам ИПУ и ОДПУ различны. Рассказываем, как группа управляющих организаций пыталась в суде доказать, что дифференцированный подход к приборам учёта негативно влияет на объёмы КР на СОИ.

Требования к классу точности приборов учёта электроэнергии закреплены в ПП РФ № 442

Обязанность потребителей коммунальных ресурсов оснастить свои помещения индивидуальными приборами учёта прописана в нескольких нормативно-правовых актах РФ. Например, установить ИПУ собственники должны для исполнения требований к энергетической эффективности многоквартирного дома (ч. 9 ст. 11 № 261-ФЗ) и для определения объёма индивидуального потребления коммунальных ресурсов (п. 80 ПП РФ № 354).

В № 261-ФЗ и ПП РФ № 354 также закреплено, что многоквартирные дома при наличии технической возможности должны оснащаться общедомовыми приборами учёта коммунальных ресурсов (ч. 7 ст. 13 № 261-ФЗ, п. 80 ПП РФ № 354). Это требование относится к учёту всех коммунальных ресурсов, в том числе электроэнергии.

Требования к тому, какими должны быть установленные в МКД счётчики электрической энергии, изложены в ПП РФ № 442. Так, согласно п. 138 ПП РФ № 442, в помещениях собственников должны быть установлены приборы учёта классом точности не ниже 2.0.

При этом до вступления в силу ПП РФ № 442 общедомовые счётчики, установленные в многоквартирных домах, также могли быть с классом точности 2.0 и выше. Но, в соответствии с требованиями п. 138 ПП РФ № 442, с 12 июня 2012 года ОДПУ электроэнергии должны иметь класс 1.0 и выше.

Может ли УО взимать с жителей дополнительную плату за замену ОДПУ

Класс точности ИПУ и ОДПУ различаются

Класс точности прибора учёта электроэнергии – это максимальная погрешность, которая может возникнуть при измерении потребления электрической энергии. Класс точности выражается в процентах: при 1. 0 он составляет ± 1%, при 2.0 – ± 2%. То есть при 1.0 измерения будут более точными, чем при погрешности в 2.0.

Класс точности ПУ обязательно указывается в его паспорте, а также на передней панели счётчика: обычно эта цифра указана в кружке.

При этом, как указано в п. 142 ПП РФ № 442, если у потребителя до мая 2012 года был установлен ИПУ с классом точности ниже 2.0 (чаще всего, это 2.5), то им можно пользоваться до момента истечения срока его поверки. Затем его необходимо заменить, установив новый прибор учёта, соответствующий требованиям п. 138 ПП РФ № 442.

Такие же требования предъявляются к ОДПУ электроэнергии: если до момента вступления в силу ПП РФ № 442 в доме был введён в эксплуатацию общедомовый счётчик с классом точности ниже 1.0, то заменить его нужно только при выходе из строя или истечении срока поверки.

В новых домах все установленные приборы учёта должны соответствовать требованиям ПП РФ № 442: ИПУ иметь класс точности 2. 0 и выше, ОДПУ – не менее 1.0.

Как ввести в эксплуатацию и опломбировать индивидуальный счётчик

УО посчитали различия в классах точности ИПУ и ОДПУ причиной роста объёмов КР на СОИ

С требованиями устанавливать в МКД приборы учёта с разными классами точности, то есть в погрешности измерений, не согласилась группа управляющих организаций. Они подали административный иск в Верховный суд РФ с требованием признать недействующим п. 138 ПП РФ № 442.

Управляющие организации указали, что данный пункт противоречит ч. 1 ст. 1 ГК РФ и ч. 1 ст. 1 ЖК РФ. Также он ставит участников отношений по приобретению и оплате фактически потреблённой электроэнергии в неравное положение. Поэтому нормы п. 138 ПП РФ № 442 нарушают принципы равенства участников гражданских правоотношений и равенства участников регулируемых жилищным законодательством отношений по владению, пользованию и распоряжению жилыми помещениями.

Различный механизм работы ИПУ и ОДПУ приводит к увеличению разницы между показаниями общедомового счётчика и показаниями индивидуальных приборов учёта. Объём ресурсов, потреблённых домом с целью содержания общего имущества, значительно превышает норматив и расходы по его оплате ложатся на плечи УО.

Из-за разной погрешности приборов учёта, показания которых учитываются при расчёте платы за электроэнергию для граждан и для лиц, оплачивающих КР на СОИ, возникает ситуация, когда за одинаковый объём ресурса плательщикам выставляются к оплате различные суммы. Все погрешности приборов учёта трактуются в пользу жителей дома, что нарушает принципы справедливости, добросовестности и равенства.

Из-за этого, как указали в иске управляющие организации, они вынуждены оплачивать завышенные суммы за электроэнергию, потреблённую на содержание общего имущества собственников в многоквартирных домах, что приводит к ухудшению их финансового положения и увеличению размера задолженности перед РСО.

Плюсы и минусы установки в многоквартирном доме «умных» счётчиков

Дифференциация ПУ по классам защищает потребителей от лишних расходов на электроэнергию

ВС РФ, проанализировав нормы оспариваемого п. 138 ПП РФ № 442, отметил, что требование использовать для учёта электрической энергии приборы учёта определённого класса точности соответствует действующему законодательству.

Так, согласно ч. 1 ст. 13 № 261-ФЗ, потребляемые энергетические ресурсы подлежат обязательному учёту с применением приборов учёта, а требования к их характеристикам определяются в соответствии с законодательством РФ.

К применению допускаются средства измерений утверждённого типа, прошедшие поверку, обеспечивающие соблюдение установленных требований, включая обязательные метрологические требования к измерениям, обязательные метрологические и технические требования к средствам измерений (ч. 1 ст. 9 № 102-ФЗ).

При этом классы точности приборов учёта определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерения.

Использование счётчиков классов точности 0.5, 1.0 и 2.0 для измерения объёмов потребляемой электроэнергии соответствует требованиям ГОСТ 31819. 11-2012 (IEC 62053-11:2003).

Собственники помещений в многоквартирном доме и УО не являются сторонами одного договора, заключённого с ресурсоснабжающей организацией, и не обладают одинаковым правовым статусом:

• собственники помещений заключают с РСО договор энергоснабжения;
• УО заключает с РСО договор поставки ресурса на содержание общего имущества собственников в МКД.

На входе в МКД прибор учёта фиксирует большой объём электроэнергии: совокупный объём индивидуального потребления и КР на СОИ. Чем выше объём потребления ресурса, тем выше значение погрешности.

Поэтому класс точности общедомового прибора учёта выше, чем требования к такой характеристике ИПУ. Подобная дифференциация направлена на защиту интересов граждан, проживающих в МКД: они не должны нести дополнительные расходы, вызванные большей погрешностью в учёте коммунальных ресурсов.

ВС РФ пришёл к выводу, что п. 138 ПП РФ № 442 не нарушает принципов равенства гражданского оборота и участников отношений, регулируемых жилищным законодательством. Иск управляющих организаций был отклонён.

На заметку

Верховный суд РФ в решении по делу № АКПИ 18-1304 указал, что разница в погрешности измерений между ИПУ и ОДПУ вызвана разным количеством электроэнергии, которое фиксируют эти приборы. Чем выше объём КР, тем больше погрешность, следовательно, тем выше должен быть класс точности у прибора учёта, чтобы он фиксировал реально потреблённый объём ресурса.

Управляющие организации, отмечающие рост сверхнормативного объёма потребления ресурсов на содержание общего имущества собственников в многоквартирном доме, должны помнить о факторах, влияющих на этот показатель:

• непередача собственниками показаний ИПУ;
• неисправные ИПУ, в том числе те, в работу которых было произведено несанкционированное вмешательство;
• хищение коммунальных ресурсов в обход ИПУ;
• неэффективное использование ресурсов в местах общего пользования (например, весь день горит свет в подъезде).

Для борьбы с этими факторами УО совместно с РСО должны разработать стратегию по их устранению и привлечь к работе Совет МКД, активных собственников и жителей дома.

Требования к средствам учета электроэнергии

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений.

Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 52320-2005 Часть 11 «Счетчики электрической энергии», ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ Р 52322-2005 Часть 21 «Статические счетчики ивной энергии классов точности 1 и 2» (для реактивной энергии — ГОСТ Р 52425−2005 «Статические счетчики реактивной энергии»).

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Требования к приборам учета электрической энергии, потребляемой юридическими лицами:

1.   В зависимости от значения максимальной мощности (указанной в акте разграничения) и уровня напряжения на месте установки измерительного комплекса класс точности прибора учёта должен быть:

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже с максимальной мощностью (согласно акту разграничения) менее 670 кВт — счетчики класса точности не менее 1,0.

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше класса точности не менее 0,5S.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию счетчики, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности не менее 0,5S, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета.

(основание п. 139 ПП РФ №442 от 04.05.2012)

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   Прибор учёта должен быть допущен в эксплуатацию в установленном порядке (основание п. 137 ПП РФ №442 от 04.05.2012).

5.   Собственник прибора учёта обязан:

·      обеспечить эксплуатацию прибора учёта;

·      обеспечить сохранность и целостность прибора учёта, а также пломб и (или) знаков визуального контроля;

·      обеспечить снятие и хранение показаний прибора учёта;

·      обеспечить своевременную замену прибора учёта;

(основание п. 145 ПП РФ №442 от 04.05.2012).

6.Энергоснабжающая организация должна пломбировать:

клеммники трансформаторов тока;

крышки переходных коробок, где имеются цепи к электросчетчикам;

токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты;

испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки;решетки и дверцы камер, где установлены трансформаторы тока;

решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики;

приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики.

Во вторичных цепях трансформаторов напряжения, к которым подсоединены расчетные счетчики, установка предохранителей без контроля за их целостностью с действием на сигнал не допускается.

Поверенные расчетные счетчики должны иметь на креплении кожухов пломбы организации, производившей поверку, а на крышке колодки зажимов счетчика пломбу энергоснабжающей организации.

Для защиты от несанкционированного доступа электроизмерительных приборов, коммутационных аппаратов и разъемных соединений электрических цепей в цепях учета должно производиться их маркирование специальными знаками визуального контроля в соответствии с установленными требованиями.

(Основание – п. 2.11.18 Правил технической эксплуатации электроустановок потребителей)

Требования к учету электрической энергии с применением измерительных трансформаторов:

Измерительные трансформаторы тока по техническим требованиям должны соответствовать ГОСТ 7746-2001 («Трансформаторы тока. Общие технические условия»).

1.   Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. (основание п. 139 ПП РФ №442 от 04.05.2012).

2.   Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5% (основание п. 1.5.17 ПУЭ).

3.   Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами (основание п. 1.5.18 ПУЭ).

4.   Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается (основание п. 1.5.18 ПУЭ).

5.   Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений (основание п. 1.5.19 ПУЭ).

6. Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков (основание п. 1.5.19 ПУЭ).

7. Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).

Требования к приборам учета электрической энергии, потребляемой гражданами (физическими лицами):

1.   Счётчики должны иметь класс точности не менее 2,0 (основание п. 138 ПП РФ №442 от 04. 05.2012).

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   К использованию допускаются приборы учета утвержденного типа и прошедшие поверку в соответствии с требованиями законодательства Российской Федерации об обеспечении единства измерений (основание п. 80 ПП РФ №354 от 06.05.2011г.).

5.  Оснащение жилого или нежилого помещения приборами учета, ввод установленных приборов учета в эксплуатацию, их надлежащая техническая эксплуатация, сохранность и своевременная замена должны быть обеспечены собственником жилого или нежилого помещения.

Ввод установленного прибора учета в эксплуатацию, то есть документальное оформление прибора учета в качестве прибора учета, по показаниям которого осуществляется расчет размера платы за коммунальные услуги, осуществляется исполнителем в том числе на основании заявки собственника жилого или нежилого помещения, поданной исполнителю. (основание п. 81 ПП РФ №354 от 06.05.2011г.).

6.   Эксплуатация, ремонт и замена приборов учета осуществляются в соответствии с технической документацией. Поверка приборов учета осуществляется в соответствии с положениями законодательства Российской Федерации об обеспечении единства измерений (основание п. 81(10) ПП РФ №354 от 06.05.2011г.).

7. Прибор учета должен быть защищен от несанкционированного вмешательства в его работу (основание п. 81(11) ПП РФ №354 от 06.05.2011г.).

Класс точности электросчетчика — как определить для квартиры

Электрический счетчик

Измерение любой физической величины, всегда происходит с погрешностями, и чтобы расчет на основе замера оказался наиболее верен, используют мерительные средства соответствующего класса точности. Не являются исключением и электрические измерения, в частности, расход потребленной электроэнергии.

Отнесение к какому-либо из классов точности, говорит о том, в каком диапазоне может колебаться реальное значение измерения, то есть, это процентное соотношение класса точности к максимальному значению на шкале. Несмотря на то, что электрический счетчик считается исключительно бытовым прибором, он может иметь различные классы, и использоваться не только бытовыми абонентами.

Описание

Прибор учета расхода электрической энергии, сегодня обязателен к использованию всеми абонентами электрической энергии. Используемые устройства бывают двух видов:

• Аналоговые индукционные.
• Электронные цифровые.

Первые – это наиболее распространенный, хотя и постепенно уходящий в прошлое вид. Именно они установлены перед дверями большинства квартир, поскольку обладают высокой надежностью, неприхотливостью и могут прослужить нескольким владельцам жилья.

Такой электроприбор в своей основе использует принцип появления вихревых токов Фуко, в обмотках трансформатора. Это явление, в любом другом случае достаточно вредно для электрических схем, поскольку вызывает сильный нагрев, но в случае с индукционным электросчетчиком, токи вращают алюминиевый диск, в свою очередь, приводящий в движение счетный механизм.

Чем больше потребляемой энергии проходит через обмотки катушек внутри устройства, тем больше скорость диска и соответственно больше расход. Счетчики индукционного типа показывают значение расхода только в настоящий момент.

Электронные цифровые приборы производят учет путем преобразования поступающего тока в электронные импульсы. В отличие от аналоговых, они имеют дополнительный функционал – архивирование данных, передача данных по каналу связи, многотарифный режим, то есть, оценка потребленной электроэнергии в зависимости от времени суток или периода года.

Принцип работы

Потребитель электроэнергии видит на электронном или аналоговом табло, уже суммированный результат, выраженный в израсходованных киловатт/часах, то есть, электрическую мощность потребленную за промежуток времени.

Ее невозможно замерить напрямую, как это делается с измерением напряжения или силы тока, поскольку мощность есть произведение силы на напряжение, а следовательно можно произвести следующие действия:

1. измерить отдельно эти две величины и вручную посчитать киловатты.
2. произвести параллельный замер прибором, автоматически суммирующим показания и соотносящим их к единице времени.

Именно последний принцип и реализован в электрических счетчиках. Внутри используется схема на основе трансформатора тока и напряжения, что и в ваттметрах, а наличие счетного механизма позволяет определить расход за конкретный период.

Таким образом, электросчетчик объединяет в себе два измерительных прибора и автоматически делает вычисление. В цифровых приборах, надобности в громоздких трансформаторах нет, поскольку анализ и расчет потребления выполняется интеллектуальными технологиями, а пользователь получает информацию в наиболее удобном для себя виде.

Преимущества и недостатки

Как показывает почти полувековой опыт использования приборов учета электроэнергии в нашей стране, у них нет никаких недостатков, за исключением того, что они насчитывают плату за потребленное электричество. Используя же их, абоненты получают возможность платить строго за потребленную услугу, а ведь старшее поколение прекрасно помнит, что когда-то приходилось оплачивать счета, выписываемые на основе количества электрических ламп в доме.

Электросчетчики, в том числе и аналоговые, характеризуются очень длительным сроком службы, в отличие от расходомеров газа или воды, которые надо периодически очищать от грязи и налета из-за контакта с измеряемой средой.

Стоимость обычного бытового прибора также вполне доступна для потребителя, чего, впрочем, не скажешь о промышленных измерительных комплексах, применяемых на предприятиях, хотя для таких потребителей, эти расходы быстро окупаются.

Что такое класс точности электросчетчика?

Для электрических измерительных приборов, международным стандартом предусмотрено несколько классов точности, определяющих качество измерений. В соответствии с классом, на корпусе прибора, наносится соответствующее цифровое обозначение, обозначающее погрешность в процентах, которая допустима при измерениях, то есть, она не может существенно исказить показания в пользу какой-либо из сторон.

Какие бывают классы точности

В соответствии с международной системой измерений SI, для электроизмерительных приборов предусмотрены следующие основные классы:

• 0,05.
• 0,1.
• 0,2.
• 0,5.
• 1,5.
• 2,5.

Порядок расположения класса обратно пропорционален его цифровому значению, то есть, чем меньше цифра, тем выше класс. Для установления процента погрешности или факта выхода за его пределы проводится поверка – сравнение показаний поверяемого счетчика и образцового.

В качестве последнего может использоваться любой прибор с классом выше на одну и более ступень. Наиболее точные приборы с классом 0,05 и выше, как правило, это лабораторные образцы, не используемые в промышленности, для бытовых потребителей, в такой высокой точности необходимости также нет.

Какой класс точности необходим для квартиры?

Бытовые потребители оснащаются электросчетчиками с точностью измерений не ниже 2,5. Такой предел используется на индукционных электромеханических приборах. Более точные электронные и цифровые модели, дают возможность проводить измерения с погрешностью не более 1 или 1,5. Бытовых счетчиков с более высокими классами не производят, поскольку в этом нет никакой надобности.

Однозначно же, ответить на вопрос, о том, какой класс точности должен быть, могут ответить в энергоснабжающей организации, кроме того, данный нюанс всегда прописывается в договоре на поставку электроэнергии, заключающемся с каждым потребителем. Как правило, устанавливается только нижняя граница, в выборе же более высокого класса, потребитель не ограничен.

Как определить

Обозначение класса наносится производителем на корпусе либо на шкале под стеклом, в большинстве случаев, это цифра помещенная в кружок, но в более старых версиях, вместо круга может быть звезда. Если же есть сомнения, что устройство не соответствует приведенным сведениям, то следует обратиться в организацию занимающуюся проведением метрологических поверок, где лабораторным путем будет определено значение погрешности.

По результатам исследований составляется протокол с вносимыми туда показаниями образцового и поверяемого приборов, а также заключением эксперта.

Какой выбрать счетчик

Иногда старые счетчики все же выходят из строя, либо энергоснабжающая организация требует заменить прибор учета. В вопросах выбора опираться следует в первую очередь на технические условия выданные поставщиком, так как он вправе не принять в эксплуатацию оборудование не соответствующее его требованиям.

Если же потребитель не ограничен в выборе, то приобретать следует недорогую модель, возможно даже индукционного электромеханического типа, но желательно новую.

Варианты, когда устанавливаются уже использовавшиеся ранее счетчики, также имеют право на жизнь, однако:

1. При отсутствии знаний в электротехнике, невозможно определить рабочее состояние.
2. Поставщик электричества вправе потребовать поверки такого прибора, выполняемой за счет абонента.

Новые счетчики проходят поверку на предприятии-изготовителе, поэтому сразу готовы к установке в электросеть. Обратить снимание следует и на электронные цифровые многотарифные модели, в особенности, если потребитель подключен к трехфазной линии. В таком случае, появляется возможность существенно экономить, в так называемые льготные периоды, когда электроэнергия отпускается по сниженным расценкам.

Другие критерии выбора

Лучше воздержаться от покупки чересчур дешевых приборов сомнительного производства. Даже если они надежны в эксплуатации, еще не означает, что прошли метрологическую аттестацию и находятся в едином реестре измерительных средств.

Обращать внимание следует на производителей имеющих большой опыт работы, а это все без исключения отечественные поставщики. В паспорте прибора обязательно должен стоять штамп предприятия-изготовителя, и оттиск государственного поверителя. Корпус счетчика должен быть опломбирован.

Не помешает и дополнительное удобство, например, в устройствах с жидкокристаллическими экранами, показания видны намного лучше, чем с механическим указателем.

Цена

Несомненно, класс точности оказывает влияние на стоимость прибора, хотя для бытовых потребителей это и не сказывается существенно на стоимости. Если же есть необходимость приобрести лабораторное оборудование, тогда придется отдать сумму большую, чем за бытовой счетчик, что обусловлено использованием более дорогостоящих элементов и материалов.

Расценки в зависимости от класса точности

На сегодняшний день бытовые потребители могут приобрести счетчики начиная от класса 1. Обычный прибор с механическим счетным устройством обойдется в среднем за 15$, а вот за многотарифную модель с однофазным подключением придется отдать около 32$.

Возможна еще установка приборов с погрешностью 1,5, такие будут незначительно уступать в цене, а вот дисковые модели более низких классов на сегодняшний день уже не производятся и постепенно изымаются из эксплуатации.

Класс точности счётчиков электрической энергии: какой нужен?

Для разных категорий потребителей класс точности электросчётчиков может быть различен. И очень часто возникают вопросы, чем руководствоваться при определении класса.

При обращении в магазин всегда есть риск того, что вам порекомендуют устройства с более высоким классом точности, чем диктуют правила в вашем случае. И вызвано это всего лишь более высокой стоимостью такого прибора. Завышение класса точности может исходить и непосредственно от энергосберегающих организаций при определении технических условий подключения в качестве перестраховки.

Всё достаточно просто. Классы точности для приборов учёта чётко определены в официальном документе – Постановлении «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», подписанном в 2012 году.

Но сначала разберёмся, что означает класс точности (КТ). Это максимально допустимая погрешность при измерении электроэнергии. Она выражается в процентах, и уровень её должен составлять, к примеру, от минуса двух до плюс двух процентов для счётчика класса 2,0. Узнать класс можно из паспорта либо найдя изображение в кружочке на шкале самого устройства.

КТ для потребителей – физических лиц

Данная норма распространяется на физлиц, проживающих в квартирах и загородных домах. Подразумевается, что в таких помещениях не осуществляется предпринимательская или производственная деятельность. Согласно постановлению класс точности для них должен быть 2,0 и выше. Если старый счётчик не соответствует классу точности (например, истёк срок службы), то он, несмотря даже на исправную работу, подлежит обязательной замене на нужный или более высокий класс. Если же у вас был установлен до вступления в силу постановления счётчик класса ниже, то его можно оставить вплоть до окончания срока службы по паспорту. Конечно, по желанию вы можете заменить его и раньше.

В каждом многоквартирном жилом доме в обязательном порядке должен также устанавливаться общедомовый вводный счётчик, который должен иметь класс точности 1,0 и выше, что тоже прописано в документе. Как правило, счётчик при этом устанавливается в ВРУ на 0,4 кВ. Однако если на данный момент установлен непросроченный счётчик класса 2,0, то осуществить замену можно либо при очередной поверке, либо при выходе из строя.

КТ для организаций

Лица, осуществляющие какую-либо производственную или предпринимательскую деятельность, классифицируются по упоминаемому постановлению как отдельная категория и делятся на две группы:

• Потребители с максимальной мощностью до 670 кВт для точек присоединения к объектам напряжением 35 кВ и ниже. Для них класс точности приборов определён как 1,0 и выше. Для редких случаев, когда требуется присоединение к объектам электросетевого хозяйства напряжением 110 кВ и выше, вводный счётчик должен быть КТ 0,5S и выше. Это действительно редкие случаи, поскольку при таком напряжении мощность электроприёмников обычно больше 670 кВт.
• Потребители мощностью свыше 670 кВт. Вне зависимости от требуемого напряжения они должны устанавливать счётчики класса 0,5S и выше. Более того, должны использоваться счётчики с возможностью почасовых замеров объёма потребления электроэнергии и сохранения данных за последние 90 дней либо подключённые к автоматизированным системам учёта.

КТ для производителей электроэнергии

Для данной категории, к которой относятся ТЭС, ГЭС, АЭС, в целях учёта объёмов производства электроэнергии должны использоваться устройства КТ 0,5S и выше. Также постановление диктует установку моделей с возможностью фиксации почасовых замеров объёма произведённой электрической энергии и хранения данных не менее 90 дней либо, как и для потребителей свыше 670 кВт, включенных в систему АСКУЭ/АСТУЭ.

Если по договору предусмотрен учёт не только активной, но и реактивной мощности, то для последней класс точности счётчиков должен быть на одну ступень ниже, чем для активной, но не ниже 2,0.

Вся информация, которую мы изложили, относится не только к однофазным, но и к трёхфазным счётчикам.

Возможно, Вас заинтересует:

Продажа счётчиков электроэнергии (электросчётчиков) по приемлемой стоимости.

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

• рабочие
• образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

• простые
• многофункциональные

7. По количеству тарифов:

• однотарифные
• многотарифные

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

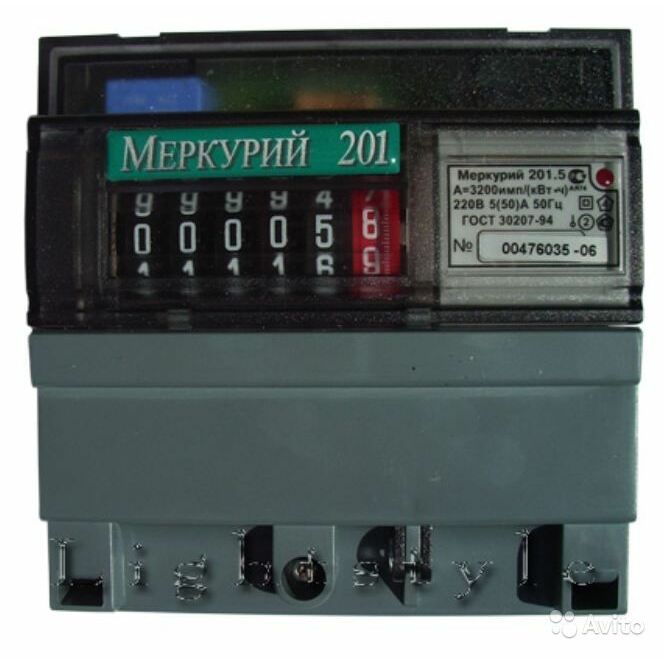

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Класс точности электросчетчика | Блог инженера теплоэнергетика

      Здравствуйте! Приборы учета потребляемых ресурсов – необходимость, позволяющая контролировать расходы как самих ресурсов, так и оплату за потребленное количество. Счетчики воды, газа, электроэнергии стали неотъемлемой часть жизни простых обывателей. Как же правильно выбрать прибор учета электроэнергии, чтобы значительно сэкономить на оплате и в то же время не переплатить за сам электросчетчик? Один из показателей, который сказывается на стоимости прибора, а последствии отражается на показаниях потребленного электричества – класс точности электросчетчика.

Для чего нужен класс точности?

Класс точности – понятие необходимое для характеристики любых приборов, позволяющих измерять те или иные величины. В принципе, приборы учета любых показателей могут иметь два вида погрешностей. Один расскажет о погрешностях в самих измерениях, показатель этот учитывается в процентах. Такая погрешность называется относительной. Другой же показатель — погрешность шкалы измерения в ее наивысшей точке, так называемая приведенная погрешность.

      Класс точности прибора учета определяет наибольшую допустимую погрешность, зависящую от максимального показателя, измеряемого данным прибором. Как понятие класс точности используется во многих технических областях. В зависимости от того, в какой сфере используется прибор, класс точности обозначается по-разному – арабскими, римскими цифрами или же буквенными символами. И бытовые приборы учета потребляемых ресурсов не исключение.

Домовые электросчетчики

     Электросчетчики установлены в каждом домовладении еще с советских времен. Тогда для каждого такого прибора контроля потребленного электричества существовал один класс точности ±2,5. В настоящее время приборы учета электроэнергии имеют достаточно высокий показатель учета погрешностей в измерении. Но вот для установки в обычном домовладении нужны и допустимы ли такие приборы?

     В решении вопроса об установке электросчетчика следует руководствоваться Постановлением Правительства Российской Федерации от 04 мая 2012 года за № 442 «О функционировании розничных рынков электроэнергии». Именно в этом документе расписаны правила и порядок установки, подключения и постановки на учет в ресурсоснабжающую организацию прибора учета потребляемой электрической энергии.

     В Постановлении Правительства РФ №442 от 04.05.2012 года указаны допустимые классы точности электрических приборов учета для различных категорий потребителей электроэнергии.

• погрешность прибора учета электричества для частных домовладений (граждане или физические лица) должен быть 2,0 и выше при любом классе напряжения.

• погрешность прибора учета электричества, установленного при вводе в многоквартирный дом должен быть 1,0 и выше при любом классе напряжения.

• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 1,0 и выше при классе напряжения до 35 кВт включительно.

• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 0,5s и выше при классе напряжения свыше 110 кВт.

• погрешность прибора учета электричества для потребителей с мощностью свыше 670 кВт должен быть 0,5s и выше с возможностью замера часовых объемов потребления и хранения их более 90 суток при любом классе напряжения.

     Из этих данных становится понятно, что для простых обывателей установка прибора учета с высоким классом точности и минимальной погрешностью измерений не рациональна. Да, к физическим лицам относятся домовладельца помещений, в которых не ведется предпринимательской деятельности.

Как узнать класс точности счетчика потребляемой электроэнергии

     Как уже упоминалось, класс точности маркируется по-разному в зависимости от назначения прибора учета. Для электрических счетчиков класс точности маркируется арабской цифрой и латинской буквой s при необходимости. Так, для электросчетчиков в домах и квартирах граждан устанавливается класс точности 2, обозначающий погрешность измерения потребленного электричества в пределах ±2%.

      Погрешность конкретного прибора можно узнать из паспорта с указаниями технических характеристик, а также посмотрев на приборную панель. Класс точности обозначается арабской цифрой 2, обведенной в кружок.
Такая маркировка класс точности электросчетчиков считается общепринятой и обязательна для всех производителей таких приборов.

Каким может быть счетчик электроэнергии

      Для потребителей электроэнергии существует возможность выбора из двух типов электросчетчиков, различающихся принципами работы:

• Индукционный или механический электросчетчик.

• Электронный электросчетчик.

     Каждый тип электросчетчика имеет свои характеристики, как положительные, так и отрицательные. Индукционный счетчик надежен, но обладает высокой погрешностью 2,5%. Такие счетчики громоздки, их конструкция позволяет воровать электроэнергию, если счетчик установлен в местах общего доступа, например, на площадке парадной. Срок службы индукционного электросчетчика составляет 25 лет.

     Электронный же достаточно точный, компактный, но имеет меньший срок службы, 16 лет, и более высокую стоимость. Его ремонт из-за электронной начинки так же будет дорогостоящим или невозможным в принципе. Электронный прибор учета использованного электричества позволяет снимать показания дистанционно, без посещения домовладения представителями контролирующей организации.

На каком типе счетчиков остановить свой выбор – решать потребителю.

Класс точности электросчетчика и бюджет семьи

     Для простых граждан установка приборов учета потребляемых ресурсов в домовладении становится не только обязанностью, но и необходимостью. Рациональное расходование электроэнергии, а значит и уменьшение ее оплаты, позволяет экономить материальные средства, предназначенные на оплату коммунальных услуг. Именно поэтому, класс точности электросчетчика должен быть высоким, а погрешность, как можно более низкой.

     Но выбор счетчика потребляемой электроэнергии с классом точности 0,5 или 0,2 не оправдан из-за его высокой стоимости. Многие домовладельцы предпочитают установку двухфазного прибора учета, позволяющего контролировать потребление электричества в разное время суток. Ночные киловатты получаются по стоимости дешевле, чем дневные, а граждане используют эту возможность сэкономить, хотя бы на стирке белья и зарядке мобильны телефонов.

      Класс точности электросчетчика – важный показатель прибора, предназначенного для учета потребляемой домовладением электроэнергии. Он позволяет экономить деньги, которые тратятся на оплату коммунальных услуг, что позитивно отражается на семейном бюджете.

Класс точности электросчетчика: особенности счетчиков электроэнергии

На сегодняшний день практически в каждой квартире и доме установлены счетчики электроэнергии. Данный прибор позволяет учитывать то количество электричества, которое было израсходовано потребителем. Благодаря счетчику потребитель может заплатить за то количество электричества, которое он потребил, то есть не переплачивая.

Сегодня рынок богат на различные типы и модели приборов учета электроэнергии. То есть, потребитель может себе приобрести как счетчик старого образца, так и современного, оснащенного цифровым дисплеем, и с различными функциями. Кроме того, современные приборы обладают не только более широкими функциями, но и имеет более высокий класс точности счетчика электроэнергии.

 Функциональность современных приборов учета электроэнергии

Современные счетчики являются более функциональными по отношению к приборам учета более старого образца. Ведь современные счетчики способны учитывать не только количество потребленной электроэнергии, но и вести разные тарифы (дневной, ночной, промежуточный), показывать время и дату, запоминать показания прошлого месяца, и даже автоматически передавать показания электричества в обслуживающую организацию.

Однако за последнее время актуальным стал такой вопрос, какой класс точности должен быть у электросчетчика? Данный вопрос является популярным по той причине, что с каждым годом стоимость за электричество регулярно только возрастает, однако, как известно, что коммунальные услуги требуют практически 1\3 от заработной платы.

Чтобы разобраться какой тип приборов учета электроэнергии является наиболее точным необходимо их детально рассмотреть. Проще говоря, узнать какой тип счетчика должен быть наиболее точным.

Основные характеристики приборов учета электроэнергии

Приборы учета электроэнергии можно разделить по различным параметрам.

По типу и принципу функционирования:

• Электрические приборы учета.
• Индукционные приборы учета.

По электрической сети:

• Однофазны.
• Трёхфазные.

Трехфазные счетчики могут разделяться по следующим параметрам:

• По функциональности и наличии связи (если это прибор учета современного электронного типа).
• По классу измеряемой мощности.
• По классу подключения к сети (подключение через трансформатор, или путем прямого подключения).
• По классификации точности прибора учета электроэнергии.
• По количеству учитываемых тарифов (т1,т2,т3).

Особенности конструкции проборов учета электричества

По конструкции и типу функционирования на сегодняшний день делятся на два класса: электрический тип, и индукционный тип. Проще говоря, счетчики бывают более простоя конструкции, которая чаще всего присущая индукционным, и сложная конструкция, которую, бесспорно, имеют электронные приборы.

Индукционный прибор учета электроэнергии. Принцип действия данного счетчика базируется на действии магнитного поля, которое возникает при прохождении тока через катушки, что в свою очередь, приводит в движение так называемый диск.

В свою очередь, вращение данного диска позволяет фиксировать количество электроэнергии, которая прошла через устройство с индукционным типом действия. Такой счетчик, как правило, имеет низкую стоимость, а также обладает неплохим качеством и долговечностью работы. Однако такой тип счетчика имеет недостатки. К ним относятся:

• Низкая функциональность (относительно электронного счетчика).
• Имеет невысокий класс точности (достаточно высокая погрешность при учете).
• Низкий уровень защиты (легкая конструкция устройства не позволяет обеспечить надежную защиту от воровства электричества).

Электронный прибор учета электроэнергии. Электронный счетчик относится к современному классу приборов учета. Хоть электронный счетчик относительно индукционного прибора, является дорогим, тем не менее, является более популярным. Востребованность данного устройства обуславливается тем, что он позволяет значительно сэкономить денежные средства, считая электроэнергии по разным (промежуточным, дневным, ночным) тарифам. Кроме того, счетчик имеет следующие отличительные черты:

• Долговечность (по сравнению со счетчиком индукционного типа не имеет движущихся деталей).
• Высокий класс точности электросчетчика.
• Предусмотрен учет показаний по разным тарифам (день, ночь).
• Высокий интервал между проверкой данного устройства.
• Прибор оснащен внутренней памятью, которая позволяет запоминать показания прошлых месяцев.
• Имеет функция автоматической передачи показаний за свет в обслуживающую компанию.
• Высокая степень защиты от воровства электроэнергии.

Данный прибор учета работает по принципу, основанном на переходе активной мощности в цепь импульсов, которые подсчитываются специальным микроконтроллером.

Контроллер расположен внутри данного устройства. При этом количество импульсов учитывается пропорционально потребляемой энергии.

Класс точности электросчетчика

Класс точности прибора учета электроэнергии представляет собой, так называемую погрешность при учете показаний электричества. Проще говоря, это данные, которые говорят, какой может быть погрешность показаний электроэнергии в процентном соотношении.

Такое понятие, как класс точности было введено на законодательном уровне относительно недавно. Данное понятие регламентирует, какой уровень погрешности в приборах учета электроэнергии является допустимым.

Какой должен быть класс точности прибора учета электричества

Согласно государственному постановлению «о переходе на приборы учета электроэнергии высокой точности», владельцы домов и квартир обязаны переходить на счетчики с классом точность 1. Именно поэтому при покупке прибора учёта электричества потребитель должен помнить, что у покупаемого счетчика уровень погрешности не должен быть выше 1% (класс точности 1.0). Обычно 1 классом точности и обладают приборы учета электронного типа. Что касается счетчиков, основанных на индукционном принципе действия (счетчики старого образца), то такой прибор с классов точности 1.0 практически невозможно найти, а если все же найдете, то его стоимость может быть выше, чем электронного прибора учета.

Исходя из этого, целесообразно будет отдать предпочтение счетчику электронного типа, так как высокая стоимость прибора учета индукционного типа с классом 1 попросту не оправдывает себя. Кроме того, у электронного счетчика срок службы, межпроверочный интервал, а также функциональность является значительно выше, чем у устройств более старого образца.

Какой счетчик должен быть заменен

Согласно действующему законодательству, замене предлежат приборы учета электричества, которые не соответствуют регламентируемым техническим условиям. А именно:

• Приборы учета электроэнергии классом точности выше 2.0 (обязательная замена с уровнем погрешности выше 2.5 %).
• С просроченным сроком обязательной проверки.
• Если на приборе учета не установлена пломба государственной проверяющей инстанции.

Кроме этого, при очередной проверке счетчика, организация, которая снабжает ваш дом электроэнергией, может принудительно обязать собственника заменить счетчик, если нарушены технические условия. К ним относятся:

• Наличие внутренних или наружных повреждений на устройстве.
• В случае изменения механизма, с целью воровства электричества( дополнительно налаживается штраф).
• если при проверке счетчика его точность может быть (погрешность) выше 2,5%.

За чей счет осуществляется проверка счетчика, если класс точности не отвечает стандартам

Согласно принятым стандартам в каждом доме или квартире должен быть счетчик с классом точности 1. В том случае если класс точности вашего счетчика не соответствует техническим условиям, которые были приняты на законодательном уровне, то расходы за замену и обслуживание устройства должен нести собственник дома или квартиры.

Так как электросчетчики устанавливаются в каждый дом и квартиру с целью рационального потребления электроэнергии, и уменьшения оплаты за использования данной энергии, то установка приборов учета с минимальной погрешностью является актуальной. Именно поэтому в каждом и квартире должен быть установлен электросчетчик, погрешность которого не превышает 1%.

Стандарты точности счетчиков

(AN-136) — Continental Control Systems, LLC

Введение

На рынке субсчетчиков принято использовать простые термины для выражения точности счетчика электроэнергии (например, 0,2%), но в действительности все очень сложно. В этой статье приведены общие стандарты точности измерителей и трансформаторов тока (ТТ), а также общая точность системы. Это объясняет, как точность системы (измеритель с ТТ) может быть намного хуже, чем просто точность измерителя или даже простое добавление точности измерителя и ТТ (0.2% счетчик с 0,3% трансформаторов тока может не дать точности 0,5%).

Загрузите полную заявку здесь: AN-136: Точность системы измерения (PDF, 5 страниц)

Некоторые модели счетчиков WattNode ^® соответствуют требованиям к точности двух широко используемых стандартов США:

• ANSI C12.1-2014
• ANSI C12.20-2010

ANSI C12.1

Счетчики серии

Revenue WNC (номер модели начинается с RWNC) соответствуют точности ANSI C12.1-2008.Все счетчики WND серии
соответствуют точности ANSI C12.1-2008. Модели RWNC-3Y-208-MB, RWNC-3D-240-MB и RWNC-3Y-480-MB имеют сертификат
MET Laboratories на соответствие стандарту ANSI C12.1. MET Labs — это признанная на национальном уровне испытательная лаборатория (NRTL).

Для достижения точности системы C12.1 измерители WattNode должны использоваться с достаточно точными трансформаторами тока, такими как Accu-CT ^® с опцией C0.6 (IEEE C57.13, класс 0,6) или опцией C0.3 (IEEE C57 .13 класс 0,3).

Стандарт C12.1 номинально относится к классу точности 1, что соответствует точности системы 1% в наиболее типичных условиях, с дополнительными погрешностями, допускаемыми при высоком и низком токе, переменном коэффициенте мощности, изменяющейся температуре и других изменяющихся условиях.

ANSI C12.20

Все расходомеры серии WND (номера моделей начинаются с WND) соответствуют классу 0,5 ANSI C12.20-2010.

Для достижения точности системы класса 0,5 C12.20 измерители серии WattNode WND должны использоваться с достаточно точными трансформаторами тока, такими как Accu-CT с опцией C0.3 (IEEE C57.13 класс 0,3).

См. Также

Классы точности счетчиков электроэнергии. Требования к точности счетчика

Развитие современной промышленности и бытовой техники идет параллельно с развитием современной системы электроснабжения, в результате чего было принято решение ввести классы точности электросчетчиков.

Как обстоят дела сегодня?

В настоящее время существует множество различных компаний, производящих и продающих электросчетчики, а технические новинки, предлагаемые разными производителями, уникальны и в основном не поддаются сравнению. Однако многие пользователи не знают, как правильно выбрать устройства, обладающие действительно полезными функциями для каждого человека, и как правильно определить классы точности электросчетчиков.

В современном мире ведение надлежащего учета и управление энергопотреблением давно стало одной из важнейших энергетических задач, а одним из последних шагов отечественной электротехники в этом направлении можно назвать инициативу, направленную на формирование умных электрических сетей. .

Особенности отечественной и зарубежной практики

Еще в 2009 году США решили выделить первые 4 миллиарда на развитие проекта с использованием умных сетей, и в итоге это дало толчок кампании AMI. Классы точности электросчетчиков, использованных и разработанных для реализации этого проекта, были самыми современными приборами цифрового учета, которые обеспечивают единую диспетчеризацию напрямую с отдельного операторского компьютера. Это отнюдь не стандартный электросчетчик второго класса точности, а гораздо более точный и эффективный прибор.

Таким образом, уже в 2015 году планировалось установить более 40 миллионов таких счетчиков, что даст значительный импульс развитию энергетики этих стран.

В России также постепенно начинают внедряться инициативы, предусматривающие внедрение не только базовых систем диспетчеризации показаний счетчиков, в том числе активное внедрение специальных приборов учета, которые могут быть объединены в полноценную информационную сеть. В прошлом веке было заложено внедрение подобных систем автоматического контроля и учета электроэнергии, однако для создания действительно масштабных в то время систем необходимо было иметь более современные технологии.Учитывая тенденцию к активному применению микропроцессорных технологий, данное направление позволило создать новые классы точности электросчетчиков.

Что такое современные устройства?

На данный момент высокотехнологичные микропроцессорные счетчики предоставляют возможность установления двусторонней связи со специальной диспетчерской консолью. Следует отметить, что существует множество способов передачи информации, в том числе широковещательная передача через силовые провода, оптический порт, RF-модем, канал Wi-Fi и многие другие варианты.Каждая из вышеперечисленных схем комбинирования имеет свои преимущества и недостатки.

Также современные производители в последнее время придают достаточно большое количество характеристик, которые не нужны и непонятны обычному потребителю, в частности, по долговечности, весу, степени влаго- и пылезащищенности, используемой системе кодирования информации и многим другим данным. . Такая информация более актуальна для специализированных энергосбытовых организаций, вводящих в эксплуатацию такое оборудование, а также для тех, кто приобретает и устанавливает его на различных объектах.

Как в основном делается выбор?

В большинстве случаев основным критерием выбора для современных потребителей является цена, и даже если человеку понадобится, например, электросчетчик 2 класса точности, в конечном итоге он приобретет прибор, имеющий наиболее оптимальную стоимость. В то же время, технически грамотные покупатели могут обратить внимание на номинальный ток, тип используемого индикатора и полноту информации, которую это устройство будет предоставлять через свой монитор.

Однако есть еще один параметр, который необходимо учитывать при выборе необходимого прибора для учета потребляемой энергии — это какой класс точности требуется для квартирных электросчетчиков.

Что это такое?

Фактически класс точности — это степень погрешности устройства. Этот параметр обязательно должен отображаться на лицевой панели данного устройства и иметь вид цифры, помещенной в кружок. Таким образом, если вы приобретаете электросчетчик второго класса точности, то в кружке должна стоять цифра «2».

Чем они отличаются?

На сегодняшний день существует определенная система нормативных значений классов точности аналогичных устройств, которая принята не только в России, но и во многих других цивилизованных странах.В соответствии с этой классификацией все приборы для измерения электроэнергии распределяются по следующим группам:

В соответствии с этой классификацией соответствующие органы в разных странах решают, какой класс точности требуется для бытовых счетчиков электроэнергии. Следует сразу отметить, что в определенном количестве случаев числа могут быть написаны без десятичной части, а если к обозначению добавить еще латинскую букву S, это свидетельствует о том, что в системе трансформаторов данной конкретной системы используется структурированный металл. модель счетчика, обеспечивающая более высокую степень надежности и долговечности данного оборудования.

Самый оптимальный вариант в этом случае — электросчетчик первого класса точности.

Почему этот параметр так важен?

На первый взгляд достаточно большой показатель погрешности в конечном итоге может оказаться выгодным для потребителя, и многие стараются руководствоваться этим, выбирая, какой класс точности должен иметь счетчик. В этом случае, если ошибка склоняется в большую сторону, то при необходимости можно написать жалобу прямо в блок питания, и в результате придется произвести скорую замену устройства.Однако если ошибка направлена ​​именно в пользу потребителя, то в этом случае она начинает приносить прямую выгоду собственнику квартиры.

В связи с этим, определяя, какой класс точности должен быть у электросчетчика в квартире, можно сказать, что лучше выбрать прибор, имеющий класс точности 5,0 и 2,0, и установить даже не электронное устройство, а индукционное устройство оснащено вращающимся диском, так как этот счетчик легко тормозится.Многие в свое время слышали о том, что мощный магнит, находящийся на крышке этого счетчика, имеет тормозящее действие.

Насколько это безопасно?

На самом деле применение таких мер просто отслеживается, в связи с чем многие предварительно пытаются разобраться, как определить класс точности электросчетчика и установить в своем доме действительно подходящий прибор. Кроме того, не следует забывать, что подобные способы обмана приборов учета хорошо известны работникам энергосбытовых компаний, и любые нарушения, зафиксированные контролером, в конечном итоге могут повлечь за собой серьезный штраф для недобросовестных потребителей.

Как уменьшить сумму оплаты за электроэнергию?

Прежде всего, если вы хотите снизить уровень потребляемой энергии, вам нужно разобраться, как узнать класс точности счетчика электроэнергии, и определиться с наиболее оптимальным устройством для вашей квартиры или частного дома. Также следует использовать только специализированное экономичное электрооборудование. В зависимости от того, как устройство потребляет электроэнергию и излучает свет, все устройства делятся на семь основных классов, которые имеют соответствующие буквы от A до G.Таким образом, устройства А-класса являются наиболее эффективными и экономичными среди всех остальных.

Бесконтактные устройства

Владельцам бесконтактных устройств даже не обязательно знать требуемый класс точности счетчика электроэнергии. В последнее время такое оборудование получило широкое распространение на рынке и приобретается многими владельцами квартир и частных домов.

Бесконтактный счетчик представляет собой устройство, которое отличается от других принципиально другим способом сбора информации.В обычном устройстве предусмотрено использование обмотки тока и напряжения, которая обеспечивает протекание всего тока, необходимого для работы различных устройств. Следует отметить, что в этой схеме вся электрическая сеть счетчика будет постоянно находиться под напряжением ~ 220В, и при этом он будет подвергаться точно таким же скачкам напряжения, как и в случае с домашней сетью. Этот вариант довольно ненадежный вне зависимости от того, используете ли вы счетчик электроэнергии 2 класса точности.5 или использовать любые другие устройства.

В чем их преимущества?

В случае бесконтактного токового устройства Обмотка не имеет конструктивного сопряжения с логической частью. Значения протекающего тока удаляются без необходимости обеспечения прямого контакта с проводом с помощью изолированного трансформатора тока. Следует отметить, что точность такого оборудования значительно превышает точность стандартных устройств за счет того, что какие-либо дополнительные помехи в логической схеме полностью отсутствуют.Другими словами, невозможно встретить бесконтактные измерители мощности класса точности 2.0 или какие-либо подобные устройства.

Для снятия значений напряжения два провода, проходящие через это устройство, не должны развиваться. Использование специальных зажимных винтов позволяет напрямую контактировать с проводом в одной точке, что обеспечивает повышенную пыле- и влагостойкость оборудования. В то же время напряжение ~ 220В не может быть допущено в логическую схему счетчика ни с помощью специализированных схемных решений, ни с помощью дополнительной гальванической развязки.

Такие устройства может установить каждый, даже не задумываясь о том, какой класс точности счетчика электроэнергии ему может понадобиться. Такая конструкция более надежна, имеет повышенную защиту от внешних воздействий, а также в процессе их изготовления предусматриваются повышенные конструктивные меры по пожарной безопасности. Кроме того, определяя класс точности электросчетчика для населения, стоит обратить внимание на эти устройства еще по той причине, что они исключают возможность хищения электроэнергии.

Расшифровка точности счетчика тепловой энергии — Блог Dwyer Instruments

«Простота — это высшая изысканность» — Леонардо да Винчи

В наши дни все думают об энергосбережении. Экономия энергии дает множество хорошо известных преимуществ — от экономии до заботы об окружающей среде. Но понимание того, как именно это сделать, может сбивать с толку. Чтобы сэкономить энергию, вы должны точно знать, сколько энергии вы используете.

Существует множество различных методов и инструментов, которые можно использовать для измерения потребления энергии в зависимости от вашего приложения.В этом посте мы сосредоточимся на измерении и управлении тепловой энергией в гидравлических системах. Сохраняя верность цитате да Винчи, мы постараемся сделать наше объяснение как можно более простым и понятным.

Цель измерения тепловой энергии в гидравлической системе отопления или охлаждения — понять, сколько энергии потребляет система. Оттуда можно внести корректировки, чтобы максимизировать эффективность системы.

Тепловая энергия — это тепло, поглощаемое или выделяемое системой, которое обычно измеряется в британских тепловых единицах (BTU).Основными компонентами системы тепловой энергии являются датчик потока жидкости, два датчика температуры (один для температуры на входе, один для температуры на выходе) и калькулятор (который устраняет необходимость выполнять расчет энергии вручную). Уравнение энергии происходит из первого закона термодинамики и используется для расчета тепловой энергии. Это уравнение довольно сложное, но в основном оно гласит, что если вы знаете характеристики жидкости, объемный расход, температуру на входе и температуру на выходе, то вы можете определить тепловую энергию.

Есть два метода измерения гидравлической тепловой энергии. Традиционный метод использует отдельный расходомер и датчики температуры для считывания показаний, а затем использует систему управления зданием для расчета тепловой энергии. Альтернативный метод полной системы использует один блок, который содержит датчик потока, датчики температуры и калькулятор. Обычно эти три компонента калибруются вместе как система.

Как и при любом измерении, при определении тепловой энергии существуют потенциальные источники ошибок.Ошибки измерения могут быть связаны с разрешением, удельной теплоемкостью или плотностью носителя. Эти ошибки относятся как к традиционным, так и к полным системным методам, однако в традиционной системе больше места для ошибок, поскольку существует предел погрешности для каждого компонента измерения (датчик потока, датчики температуры и калькулятор). Фактически, температурная погрешность может усугубиться, если два датчика калибруются отдельно. Самым большим преимуществом использования полной системы является то, что все три компонента системы могут быть откалиброваны вместе.Это позволит вам больше доверять точности датчиков расхода и температуры из-за снижения риска ошибок расчетов. Кроме того, вы можете ожидать, что эта полная система будет иметь улучшенное разрешение, поправку на теплоемкость и поправку плотности. Очень важно понимать различную точность и возможные ошибки, которые сопровождают традиционные и полные системы, чтобы выбрать метод, отвечающий вашим требованиям к точности.

В 2002 году Международная организация законодательной метрологии (или МОЗМ) была первой организацией, разработавшей стандарт учета тепла, OIML R75.С тех пор другие международные организации установили свои собственные стандарты учета тепла на основе рекомендаций МОЗМ и региональных требований.

Эти глобальные стандарты измерения регулируют общие характеристики приборов для измерения расхода тепла с целью повышения качества и соответствия ожидаемым характеристикам. Когда кто-то покупает продукт, который соответствует стандартам точности, определенным МОЗМ, он может быть уверен в полученных показаниях и расчетах. Эта уверенность является ключевой для целей энергетического, финансового и экологического отслеживания.Из всех международных стандартов EN1434 Европейской комиссии является наиболее часто задаваемым или требуемым в приложениях.

Существует три класса точности для измерения тепла, которые соответствуют EN1434 / ASTM E3137 / CSA 900.1-13: класс 1, класс 2 и класс 3.

Класс 1 является наиболее точным, а класс 3 — наименее точным. Как видно из приведенной выше таблицы, только полный метод может обеспечить точность класса 1, поскольку все три измерительных компонента калибруются вместе, что устраняет источники ошибок, связанных с каждым измерением.

В дополнение к этим международным стандартам измерения существуют соответствующие энергетические сертификаты, которые стимулируют здания и предприятия к экономии энергии.

Хотя рекомендации этих энергетических организаций не являются требованиями, их соблюдение дает впечатляющие преимущества, включая более низкие затраты на коммунальные услуги и потенциальные налоговые льготы. Некоторые примеры этих организаций и сертификатов можно увидеть на карте выше.

Вставной измеритель тепловой энергии, серия IEFB

Компания Dwyer Instruments недавно представила вставной измеритель тепловой энергии серии IEFB, который представляет собой полную систему со вставным расходомером с возможностью горячей замены, парными датчиками температуры, калькулятором и настраиваемым дисплеем.У него также есть варианты точности, подходящие для вашего приложения. Блоки высокой точности соответствуют классу 2 EN1434, ASTM E3137 и CSA C900.1-13, а блоки стандартной точности соответствуют требованиям класса 3. Эти параметры позволяют вам выбрать точную точность, необходимую для мониторинга и измерения вашей гидравлической энергетической системы для максимальной эффективности.

IEFB — это одно простое и компактное устройство, которое легко установить и с которым легко взаимодействовать. Как и сказал Да Винчи, изысканность этого продукта заключается в его простоте.Чтобы узнать больше о Series IEFB, посетите веб-сайт Dwyer или позвоните нам по телефону 219-879-8000.

J&D Metering issue «Датчики постоянного тока для коммерческого учета»

В недавнем отчете Исследовательского института электроэнергетики США (EPRI) прогнозируется, что к 2020 году рынок распределения постоянного тока будет составлять 50% от общей нагрузки, поскольку использование микросетей и других цифровых нагрузок будет расти во всем мире. Однако для использования в сочетании с существующими системами распределения переменного тока необходимо преобразовывать мощность переменного тока в мощность постоянного тока или мощность постоянного тока в мощность переменного тока, что неизбежно приводит к потере мощности.

Чтобы исправить эту ситуацию, все чаще используют системы распределения постоянного тока. В системе распределения постоянного тока преобразование мощности не требуется, что приводит к повышению энергоэффективности. Кроме того, поскольку постоянный ток не имеет частоты, есть дополнительное преимущество, заключающееся в устранении потерь реактивной мощности и индуктивных помех в линии (см. Рисунок 1).

Чтобы сделать возможным строительство систем распределения постоянного тока, компоненты для систем распределения электроэнергии постоянного тока низкого напряжения (LVDC) разрабатываются во всем мире.В рамках этих усилий в настоящее время определяется новый стандарт для измерения и мониторинга постоянного тока для распределительных систем низкого напряжения постоянного тока. IEC62053-41 Ed.1, стандарт для электрических счетчиков постоянного тока, в настоящее время разрабатывается проектной группой TC13, и этот стандарт планируется завершить в сентябре 2019 года. Параллельно с этим будет разработан стандарт ANSI для подсчетов постоянного тока NEMA для электрических счетчиков постоянного тока. создается как часть отдельного проекта под названием ESM1. В 2016 году альянс EMerge Alliance объявил о формировании нового комитета для установления требований к коммерческому измерению постоянного тока для приложений низкого и среднего напряжения.

В настоящее время требования к этой задаче обновляются. В Южной Корее KEPCO определила LVDC для постоянного напряжения 1500 В с одной полярностью и 750 В с двойной полярностью. Основываясь на этом определении, KEPCO в настоящее время проводит пилотные испытания распределительных линий LVDC в испытательном центре Gochang Power Testing Center. В частности, KEPCO проводит исследования устройств питания для микросетей, которые могут использовать распределение постоянного и переменного тока, а также системы накопления энергии (ESS) и устройства быстрой зарядки электромобилей. Также LG Electronics ускоряет разработку бытовой техники для постоянного тока.KEPCO разрабатывает новый стандарт для корейского рынка на основе двух существующих стандартов — стандарта EMerge Alliance для систем распределения постоянного тока и стандарта IEC62053-41 для выставления счетов за мощность постоянного тока в счетчиках электроэнергии. С марта 2016 года компания J&D начала три проекта по разработке новых продуктов для измерения постоянного тока (см. Рисунок 2).

Первый проект — разработка двух типов счетчиков электроэнергии постоянного тока с точностью 1,0 и 0,5 класса. Один счетчик — это отдельный счетчик для быстрых зарядных устройств электромобилей, а другой — счетчик с трансформаторным управлением для ESS.Одноместный счетчик разработан с внутренним датчиком постоянного тока, тогда как постоянное напряжение получается с помощью резистивного делителя напряжения. Мощность постоянного тока рассчитывается на основе сигналов от обоих датчиков. Датчик напряжения постоянного тока имеет диапазон измерения 150 В ~ 500 В, а его сочетание с датчиком постоянного тока на 100 А и 200 А позволяет использовать счетчик электроэнергии постоянного тока, способный выставлять счета за мощность постоянного тока для быстрых зарядных устройств электромобилей мощностью 50 и 100 кВт.

В разрабатываемом счетчике с трансформаторным управлением используются высоковольтный датчик постоянного тока J&D и сильноточный датчик постоянного тока.Он будет использоваться в основном для приложений микросетей ESS и DC. Второй проект — разработка высокоточного датчика постоянного тока, который будет использоваться для одиночных счетчиков постоянного тока и счетчиков с трансформаторным управлением. В настоящее время большинство датчиков постоянного тока на рынке рассчитаны на полную точность. Естественно, эти датчики не подходят для электросчетчиков постоянного тока, поскольку они требуют точности относительно измеряемого тока. Датчики, рассчитанные на полную точность, приводят к увеличению ошибок при более низких токах (см. Рисунок 3).

Датчики

с достаточной точностью обычно неконкурентоспособны на рынке счетчиков из-за их высокой цены и большого энергопотребления. Из-за большого размера, необходимого для подходящего источника питания, непросто разработать компактный электросчетчик постоянного тока.

Для датчиков постоянного тока обычно используются три технологии:

• Первая — это технология Fluxgate, которая отличается высокой точностью, но не конкурентоспособна по цене.

• Второй — это технология с обратной связью, которая может иметь средний уровень точности, но не очень конкурентоспособна по цене.

• Наконец, технология разомкнутого контура обладает достаточной точностью. Однако эта технология уязвима для магнитных полей.

J&D проанализировал три технологии, описанные выше, и нашел способ спроектировать оптимальный датчик постоянного тока, который может быть применен к счетчикам электроэнергии постоянного тока. Для создания компактного счетчика электроэнергии постоянного тока с минимально возможным энергопотреблением датчик постоянного тока должен иметь адекватную точность считывания при минимальном потреблении энергии. Чтобы иметь конкурентное преимущество, исследования сосредоточены на разработке оптимального датчика постоянного тока, который также является экономичным.

Результатом этого интенсивного исследования стали сенсоры серий JOM и JCM:

• Серия JOM — это датчик постоянного тока, разработанный для одиночных счетчиков постоянного тока с классом точности 1.0. Он также разработан для достижения класса точности 0,5 за счет применения технологии разомкнутого контура. В нем используется операционный усилитель с нулевым дрейфом и сердечник с высокой проницаемостью, чтобы минимизировать смещение постоянного тока и добиться компактных размеров. Кроме того, он был разработан для работы с низким энергопотреблением. Следовательно, можно спроектировать компактный одиночный измеритель постоянного тока на 100 А и 200 А, используя датчики серии JOM.

• Серия JCM предназначена для одиночных счетчиков постоянного тока с классом точности 0,5 (100A и 200A) и для счетчиков с трансформаторным управлением с классом точности 1.0 (200A ~ 4000A). Используя технологию AOCT для устранения смещения постоянного тока из входной цепи датчика Холла и дифференциального усилителя, на основе технологии замкнутого контура и с использованием сердечников с высокой проницаемостью, серия JCM поддерживает класс точности 0,2 метра. Конструкция минимизирует потери напряжения, вызванные сопротивлением постоянному току и индуктивностью катушки обратной связи.Примечательно, что датчики серии JCM были разработаны с расчетом на низкую рабочую мощность. Таким образом, используя трансформаторы тока серии J&D JCM, можно разработать компактный измеритель постоянного тока, работающий от трансформатора.

Третий проект заключался в разработке датчика напряжения постоянного тока для счетчиков постоянного тока с трансформатором. Новый датчик напряжения постоянного тока J&D представляет собой продукт с обратной связью, в котором используется стабильная конструкция изоляции и технология AOCT от датчика постоянного тока. Этот датчик обеспечивает точность 0,3% в диапазоне 1500 В ~ 5000 В постоянного тока.Основываясь на достижениях в области точности измерения постоянного напряжения и точности датчика постоянного тока, компания J&D разработала высокоточный счетчик электроэнергии постоянного тока, который удовлетворяет растущий спрос на распределительные системы LVDC. Когда компания J&D обнаружила на этапе разработки, что обычные измерительные ИС не могут соответствовать требованиям к электросчетчикам постоянного тока, инженеры J&D проконсультировались с Silergy Corp, ведущим производителем измерительных ИС, за поддержкой, что привело к плодотворному этапу сотрудничества.
