Коллектор в двигателе

Коллекторный электродвигатель постоянного тока

Дмитрий Левкин

Статор (постоянный магнит)

Рисунок 1 — Электродвигатель постоянного тока с постоянными магнитами в разрезе

Ротор — вращающаяся часть электрической машины.

Статор — неподвижная часть двигателя.

Индуктор (система возбуждения) — часть коллекторной машины постоянного тока или синхронной машины, создающая магнитный поток для образования момента. Идуктор обязательно включает либо постоянные магниты либо обмотку возбуждения. Индуктор может быть частью как ротора так и статора. В двигателе, изображенном на рис. 1, система возбуждения состоит из двух постоянных магнитов и входит в состав статора.

Якорь — часть коллекторной машины постоянного тока или синхронной машины, в которой индуктируется электродвижущая сила и протекает ток нагрузки [2]. В качестве якоря может выступать как ротор так и статор. В двигателе, показанном на рис. 1, ротор является якорем.

Щетки — часть электрической цепи, по которой от источника питания электрический ток передается к якорю. Щетки изготавливаются из графита или других материалов. Двигатель постоянного тока содержит одну пару щеток или более. Одна из двух щеток соединяется с положительным, а другая — с отрицательным выводом источника питания.

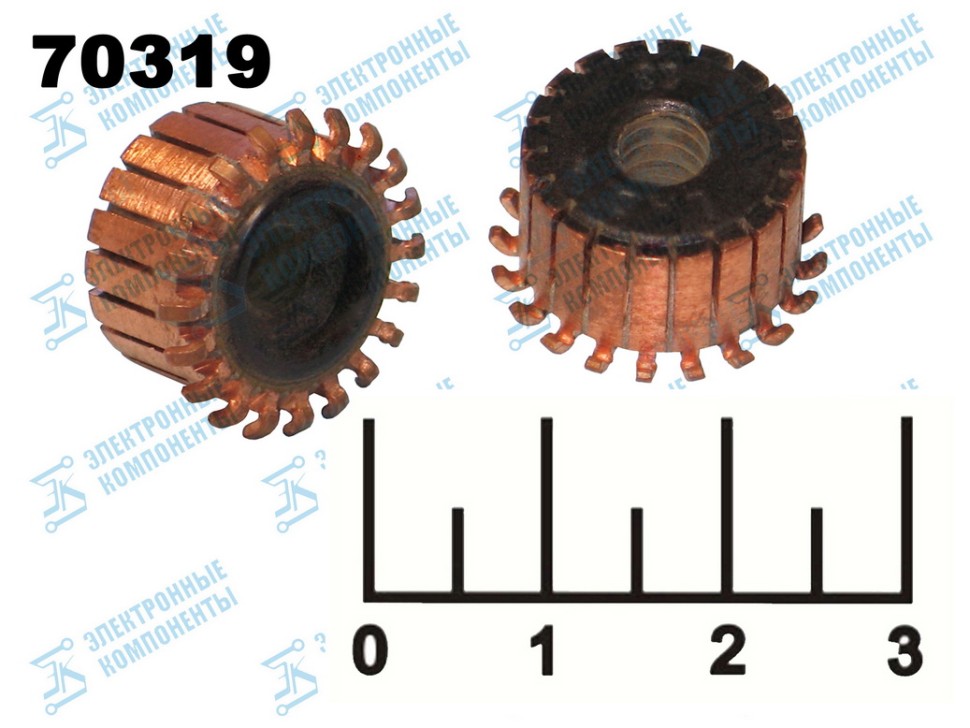

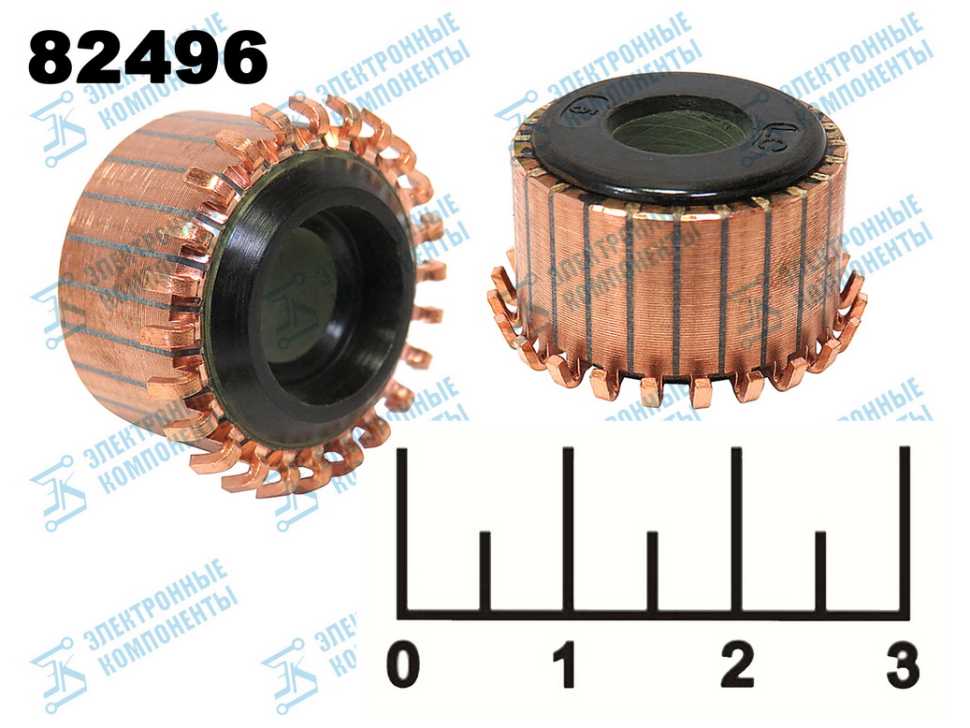

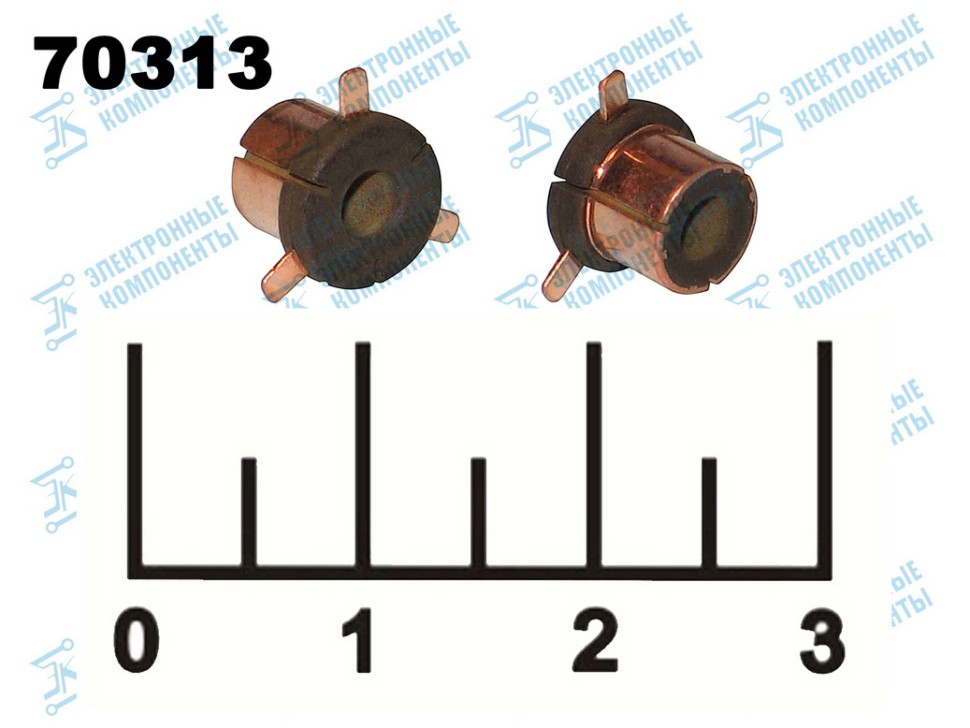

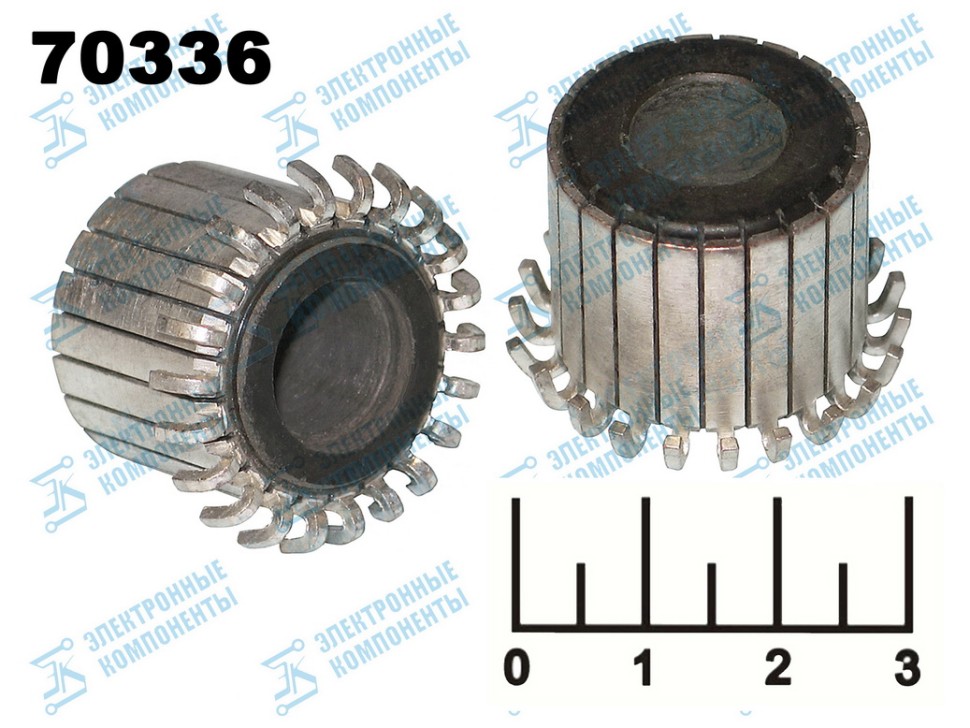

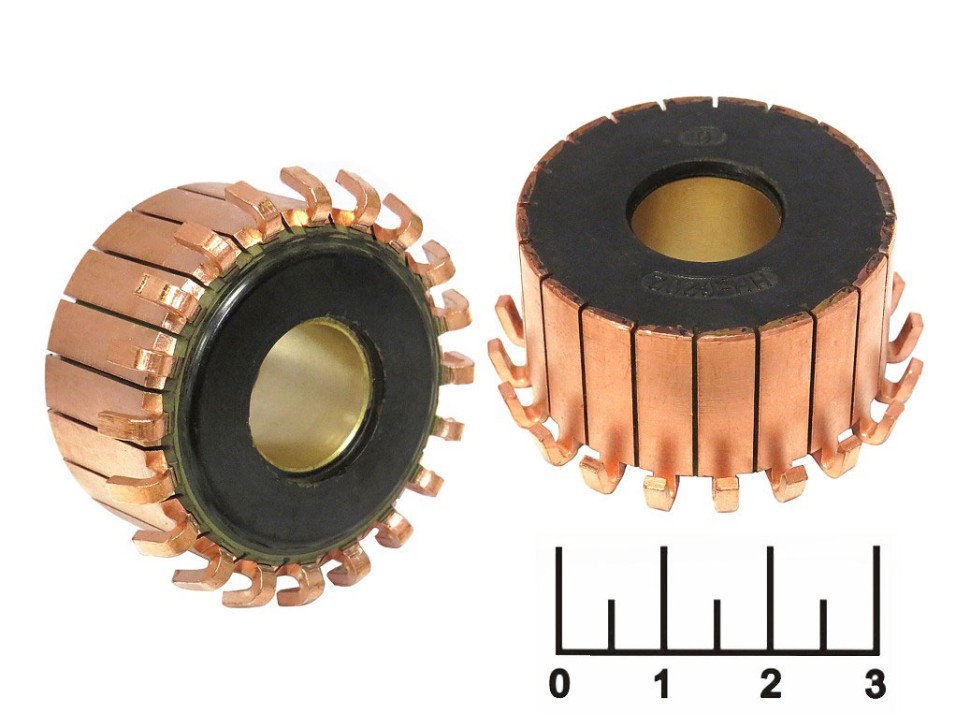

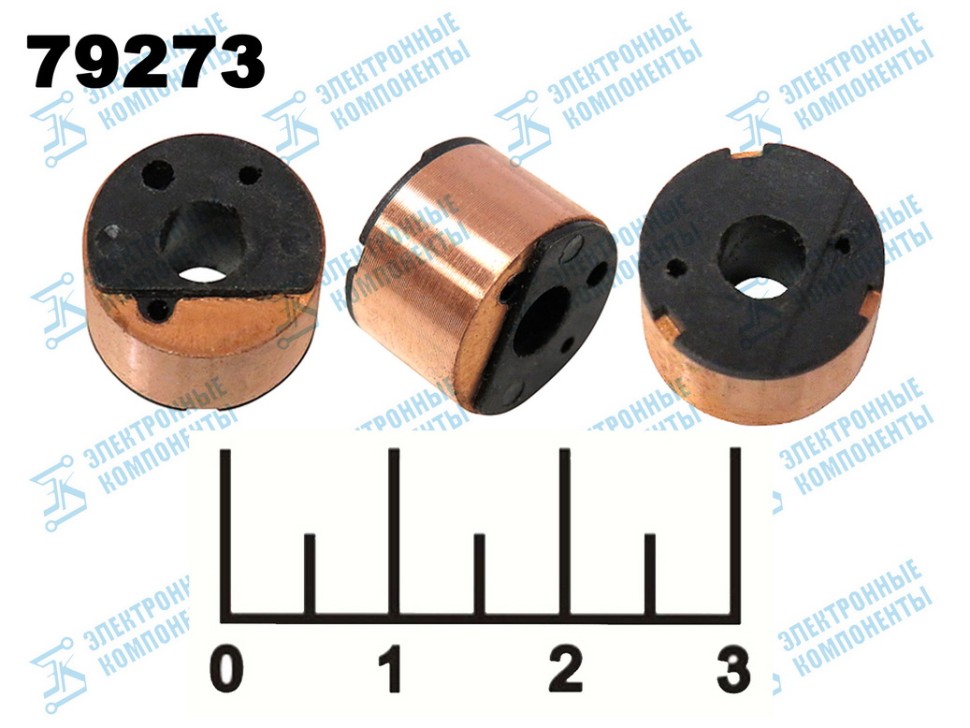

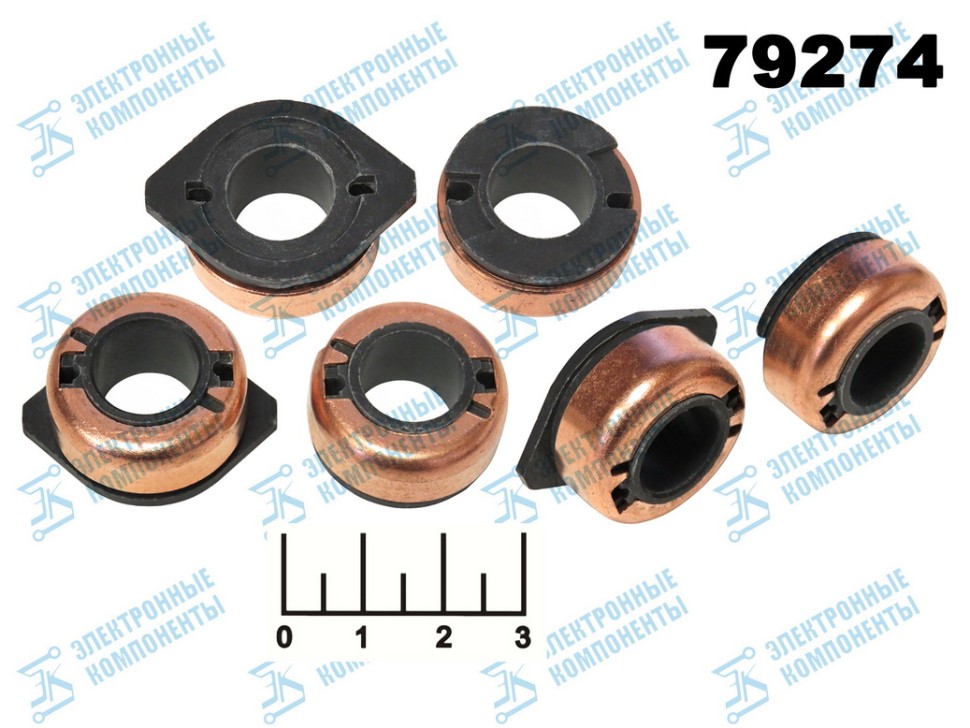

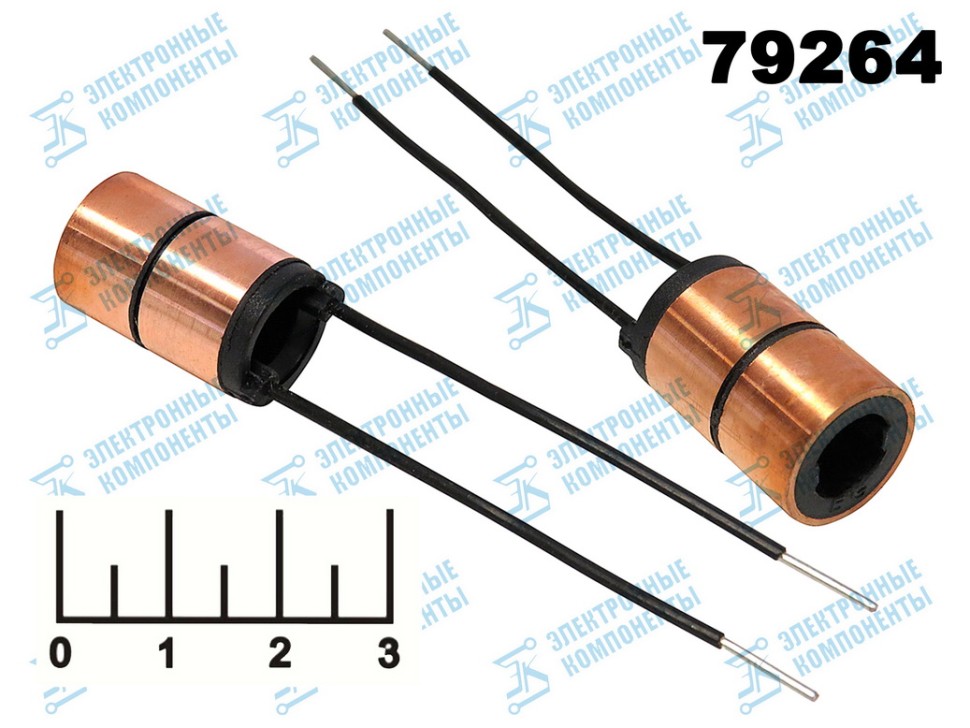

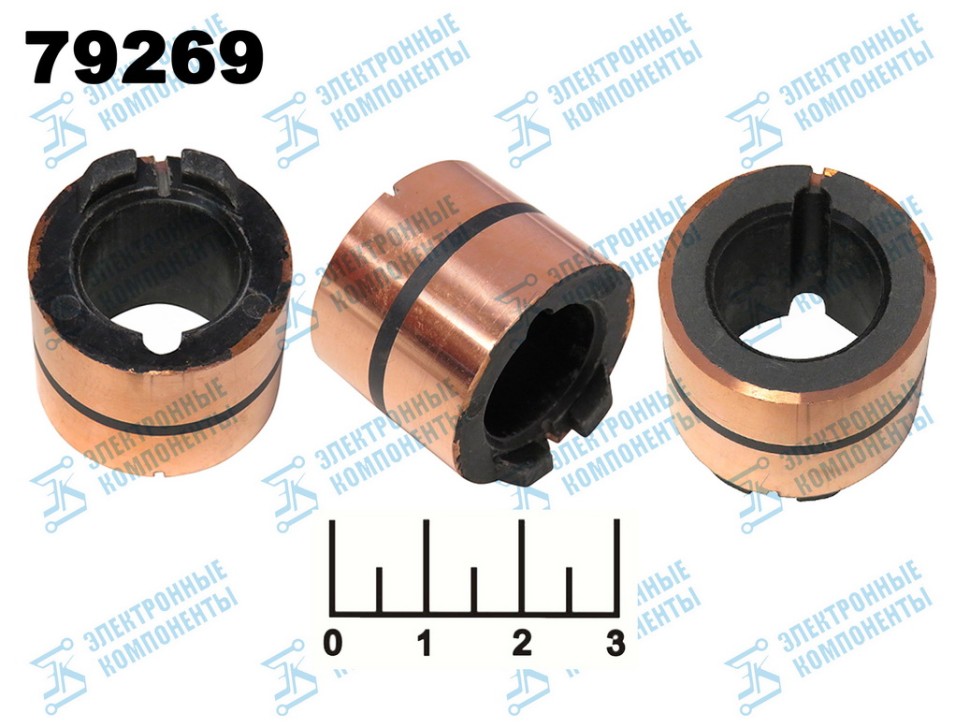

Коллектор — часть двигателя, контактирующая со щетками. С помощью щеток и коллектора электрический ток распределяется по катушкам обмотки якоря [1].

Принцип работы коллекторного двигателя

По конструкции статора коллекторный двигатель может быть с постоянными магнитами и с обмотками возбуждения.

Коллекторный двигатель с постоянными магнитами

Схема коллекторного двигателя с постоянными магнитами

Коллекторный двигатель постоянного тока (КДПТ) с постоянными магнитами является наиболее распространенным среди КДПТ. Индуктор этого двигателя включает постоянные магниты, которые создают магнитное поле статора. Коллекторные двигатели постоянного тока с постоянными магнитами (КДПТ ПМ) обычно используются в задачах не требующих больших мощностей. КДПТ ПМ дешевле в производстве, чем коллекторные двигатели с обмотками возбуждения. При этом момент КДПТ ПМ ограничен полем постоянных магнитов статора. КДПТ с постоянными магнитами очень быстро реагирует на изменение напряжения. Благодаря постоянному полю статора легко управлять скоростью двигателя. Недостатком электродвигателя постоянного тока с постоянными магнитами является то, что со временем магниты теряют свои магнитные свойства, в результате чего уменьшается поле статора и снижаются характеристики двигателя.

Коллекторный двигатель с обмотками возбуждения

Двигатели независимого и параллельного возбуждения

В электродвигателях независимого возбуждения обмотка возбуждения электрически не связана с обмоткой якоря (рисунок выше). Обычно напряжение возбуждения UОВ отличается от напряжения в цепи якоря U. Если же напряжения равны, то обмотку возбуждения подключают параллельно обмотке якоря. Применение в электроприводе двигателя независимого или параллельного возбуждения определяется схемой электропривода. Свойства (характеристики) этих двигателей одинаковы [3].

В двигателях параллельного возбуждения токи обмотки возбуждения (индуктора) и якоря не зависят друг от друга, а полный ток двигателя равен сумме тока обмотки возбуждения и тока якоря. Во время нормальной работы, при увеличении напряжения питания увеличивается полный ток двигателя, что приводит к увеличению полей статора и ротора. С увеличением полного тока двигателя скорость так же увеличивается, а момент уменьшается. При нагружении двигателя ток якоря увеличивается, в результате чего увеличивается поле якоря. При увеличении тока якоря, ток индуктора (обмотки возбуждения) уменьшается, в результате чего уменьшается поле индуктора, что приводит к уменьшению скорости двигателя, и увеличению момента.

Коллекторный электродвигатель параллельного возбуждения имеет механическую характеристику с уменьшающимся моментом на высоких оборотах и высоким, но более постоянным моментом на низких оборотах. Ток в обмотке индуктора и якоря не зависит друг от друга, таким образом, общий ток электродвигателя равен сумме токов индуктора и якоря. Как результат данный тип двигателей имеет отличную характеристику управления скоростью. Коллекторный двигатель постоянного тока с параллельной обмоткой возбуждения обычно используется в приложениях, которые требуют мощность больше 3 кВт, в частности в автомобильных приложениях и промышленности. В сравнении с КДПТ ПМ, двигатель параллельного возбуждения не теряет магнитные свойства со временем и является более надежным. Недостатками двигателя параллельного возбуждения являются более высокая себестоимость и возможность выхода двигателя из под контроля, в случае если ток индуктора снизится до нуля, что в свою очередь может привести к поломке двигателя [5].

Двигатель последовательного возбуждения

В электродвигателях последовательного возбуждения обмотка возбуждения включена последовательно с обмоткой якоря, при этом ток возбуждения равен току якоря (Iв = Iа), что придает двигателям особые свойства. При небольших нагрузках, когда ток якоря меньше номинального тока (Iа

,

• где M – момент электродвигателя, Н∙м,
• сМ – постоянный коэффициент, определяемый конструктивными параметрами двигателя,
• Ф – основной магнитный поток, Вб,
• Ia – ток якоря, А.

С ростом нагрузки магнитная система двигателя насыщается и пропорциональность между током Iа и магнитным потоком Ф нарушается. При значительном насыщении магнитный поток Ф с ростом Iа практически не увеличивается. График зависимости M=f(Ia) в начальной части (когда магнитная система не насыщена) имеет форму параболы, затем при насыщении отклоняется от параболы и в области больших нагрузок переходит в прямую линию [3].

Важно: Недопустимо включать двигатели последовательного возбуждения в сеть в режиме холостого хода (без нагрузки на валу) или с нагрузкой менее 25% от номинальной, так как при малых нагрузках частота вращения якоря резко возрастает, достигая значений, при которых возможно механическое разрушение двигателя, поэтому в приводах с двигателями последовательного возбуждения недопустимо применять ременную передачу, при обрыве которой двигатель переходит в режим холостого хода. Исключение составляют двигатели последовательного возбуждения мощностью до 100—200 Вт, которые могут работать в режиме холостого хода, так как их мощность механических и магнитных потерь при больших частотах вращения соизмерима с номинальной мощностью двигателя.

Способность двигателей последовательного возбуждения развивать большой электромагнитный момент обеспечивает им хорошие пусковые свойства.

Коллекторный двигатель последовательного возбуждения имеет высокий момент на низких оборотах и развивает высокую скорость при отсутствии нагрузки. Данный электромотор идеально подходит для устройств, которым требуется развивать высокий момент (краны и лебедки), так как ток и статора и ротора увеличивается под нагрузкой. В отличии от КДПТ ПМ и двигателей параллельного возбуждения двигатель последовательного возбуждения не имеет точной характеристики контроля скорости, а в случае короткого замыкания обмотки возбуждения он может стать не управляемым.

Двигатель смешанного возбуждения

Двигатель смешанного возбуждения имеет две обмотки возбуждения, одна из них включена параллельно обмотке якоря, а вторая последовательно. Соотношение между намагничивающими силами обмоток может быть различным, но обычно одна из обмоток создает большую намагничивающую силу и эта обмотка называется основной, вторая обмотка называется вспомогательной. Обмотки возбуждения могут быть включены согласовано и встречно, и соответственно магнитный поток создается суммой или разностью намагничивающих сил обмоток. Если обмотки включены согласно, то характеристики скорости такого двигателя располагаются между характеристиками скорости двигателей параллельного и последовательного возбуждения. Встречное включение обмоток применяется, когда необходимо получить неизменную скорость вращения или увеличение скорости вращения с увеличением нагрузки. Таким образом, рабочие характеристики двигателя смешанного возбуждения приближаются к характеристикам двигателя параллельного или последовательного возбуждения, смотря по тому, какая из обмоток возбуждения играет главную роль [4].

Двигатель смешанного возбуждения имеет эксплуатационные характеристики двигателей с параллельным и последовательным возбуждением. Он имеет высокий момент на низких оборотах, так же как двигатель последовательного возбуждения и хороший контроль скорости, как двигатель параллельного возбуждения. Двигатель смешанного возбуждения идеально подходит для устройств автомобилей и промышленности (таких как генераторы). Выход двигателя смешанного возбуждения из под контроля менее вероятен, так как для этого ток параллельной обмотки возбуждения должен уменьшиться до нуля, а последовательная обмотка возбуждения должна быть закорочена.

Характеристики коллекторного электродвигателя постоянного тока

Эксплуатационные свойства двигателей постоянного тока определяются их рабочими, электромеханическими и механическими характеристиками, а также регулировочными свойствами.

Механические характеристики коллекторных двигателей постоянного тока

Основные параметры электродвигателя постоянного тока

Постоянная момента

Для коллекторного электродвигателя постоянного тока постоянная момента определяется по формуле:

,

• где Z — суммарное число проводников,
• Ф – магнитный поток, Вб [1]

Смотрите также

Коллекторный двигатель: виды, принцип работы, схемы

В бытовом электрооборудовании, где используются электродвигатели, как правило, устанавливаются электромашины с механической коммутацией. Такой тип двигателей называют коллекторными (далее КД). Предлагаем рассмотреть различные виды таких устройств, их принцип действия и конструктивные особенности. Мы также расскажем о достоинствах и недостатках каждого из них, приведем примеры сферы применения.

Что такое коллекторный двигатель?

Под таким определением подразумевается электромашина, преобразовывающая электроэнергию в механическую, и наоборот. Конструкция устройства предполагает наличие хотя бы одной обмотки подсоединенной к коллектору (см. рис. 1).

Рисунок 1. Коллектор на роторе электродвигателя (отмечен красным)

В КД данный элемент конструкции используется для переключения обмоток и в качестве датчика, позволяющего определить положение якоря (ротора).

Виды КД

Классифицировать данные устройства принято по типу питания, в зависимости от этого различают две группы КД:

1. Постоянного тока. Такие машины отличаются высоким пусковым моментом, плавным управлением частоты вращения и относительно простой конструкцией.
2. Универсальные. Могут работать как от постоянного, так и переменного источника электроэнергии. Отличаются компактными размерами, невысокой стоимостью и простотой управления.

Первые, делятся на два подвида, в зависимости от организации индуктора он может быть на постоянных магнитах или специальных катушках возбуждения. Они служат для создания магнитного потока, необходимого для образования вращательного момента. КД, где используются катушки возбуждения, различают по типам обмоток, они могут быть:

• независимыми;
• параллельными;
• последовательными;
• смешанными.

Разобравшись с видами, рассмотрим каждый из них.

КД универсального типа

На рисунке ниже представлен внешний вид электромашины данного типа и ее основные элементы конструкции. Данное исполнение характерно практически для всех КД.

Конструкция универсального коллекторного двигателя

Обозначения:

• А – механический коммутатор, его также называют коллектором, его функции были описаны выше.
• В – щеткодержатели, служат для крепления щеток (как правило, из графита), через которые напряжение поступает на обмотки якоря.
• С – Сердечник статора (набирается из пластин, материалом для которых служит электротехническая сталь).
• D – Обмотки статора, данный узел относится к системе возбуждения (индуктору).
• Е – Вал якоря.

У устройств данного типа, возбуждение может быть последовательным и параллельным, но поскольку последний вариант сейчас не производят, мы его не будем рассматривать. Что касается универсальных КД последовательного возбуждения, то типовая схема таких электромашин представлена ниже.

Схема универсального коллекторного двигателя

Универсальный КД может работать от переменного напряжения благодаря тому, что когда происходит смена полярности, ток в обмотках возбуждения и якоря также меняет направление. В результате этого вращательный момент не изменяет своего направления.

Особенности и область применения универсальных КД

Основные недостатки данного устройства проявляются при его подключении к источникам переменного напряжения, что отражается в следующем:

• снижение КПД;
• повышенное искрообразование в щеточно-коллекторном узле, и как следствие, его быстрый износ.

Ранее КД широко применялись, во многих бытовых электроприборах (инструмент, стиральные машины, пылесосы и т.д.). На текущий момент производители практически престали использовать данный тип двигателей отдав предпочтение безколлекторным электромашинам.

Теперь рассмотрим коллекторные электромашины, работающие от источников постоянного напряжения.

КД с индуктором на постоянных магнитах

Конструктивно такие электромашины отличаются от универсальных тем, что вместо катушек возбуждения используются постоянные магниты.

Конструкция коллекторного двигателя на постоянных магнитах и его схема

Этот вид КД получил наибольшее распространение по сравнению с другими электромашинами данного типа. Это объясняется невысокой стоимостью вследствие простоты конструкции, простым управлением скорости вращения (зависит от напряжения) и изменением его направления (достаточно изменить полярность). Мощность двигателя напрямую зависит от напряженности поля, создаваемого постоянными магнитами, что вносит определенные ограничения.

Основная сфера применения – маломощные приводы для различного оборудования, часто используется в детских игрушках.

КД на постоянных магнитах с игрушки времен СССР

К числу преимуществ можно отнести следующие качества:

• высокий момент силы даже на низкой частоте оборотов;
• динамичность управления;
• низкая стоимость.

Основные недостатки:

• малая мощность;
• потеря магнитами своих свойств от перегрева или с течением времени.

Для устранения одного из основных недостатков данных устройств (старения магнитов) в системе возбуждения используются специальные обмотки, перейдем к рассмотрению таких КД.

Независимые и параллельные катушки возбуждения

Первые получили такое название вследствие того, что обмотки индуктора и якоря не подключаются друг к другу и запитываются отдельно (см. А на рис. 6).

Рисунок 6. Схемы КД с независимой (А) и параллельной (В) обмоткой возбуждения

Особенность такого подключения заключается в том, что питание U и UK должны отличаться, в противном случае н возникнет момент силы. Если невозможно организовать такие условия, то катушки якоря и индуктора подключается параллельно (см. В на рис. 6). Оба вида КД обладают одинаковыми характеристиками, мы сочли возможным объединить их в одном разделе.

Момент силы у таких электромашин высокий при низкой частоте вращения и уменьшается при ее увеличении. Характерно, что токи якоря и катушки независимы, а общий ток является суммой токов, проходящих через эти обмотки. В результат этого, при падении тока катушки возбуждения до 0, КД с большой вероятностью выйдет из строя.

Сфера применения таких устройств – силовые установки с мощностью от 3 кВт.

Положительные черты:

• отсутствие постоянных магнитов снимает проблему их выхода из строя с течением времени;
• высокий момент силы на низкой частоте вращения;
• простое и динамичное управление.

Минусы:

• стоимость выше, чем у устройств на постоянных магнитах;
• недопустимость падения тока ниже порогового значения на катушке возбуждения, поскольку это приведет к поломке.

Последовательная катушка возбуждения

Схема такого КД представлена на рисунке ниже.

Схема КД с последовательным возбуждением

Поскольку обмотки включены последовательно, то ток в них будет равным. В результате этого, когда ток в обмотке статора становится меньше, чем номинальный (это происходит при небольшой нагрузке), уменьшается мощность магнитного потока. Соответственно, когда нагрузка увеличивается, пропорционально увеличивается мощность потока, вплоть до полного насыщения магнитной системы, после чего эта зависимость нарушается. То есть, в дальнейшем рост тока в обмотке катушки якоря не приводит к увеличению магнитного потока.

Указанная выше особенность проявляется в том, что КД данного типа непозволительно запускать при нагрузке на четверть меньше номинальной. Это может привести к тому, что ротор электромашины резко увеличит частоту вращения, то есть, двигатель пойдет «в разнос». Соответственно, такая особенность вносит ограничения на сферу применения, например, в механизмах с ременной передачей. Это связано с тем, что при ее обрыве электромашина начинает работать в холостом режиме.

Указанная особенность не распространяется на устройства, чья мощность менее 200 Вт, для них допустимы падения нагрузки вплоть до холостого режима работы.

Преимущества КД с последовательной катушкой, такие же, как у предыдущей модели, за исключением простоты и динамичности управления. Что касается минусов, то к ним следует отнести:

• высокую стоимость в сравнении с аналогами на постоянных магнитах;
• низкий уровень момента силы при высокой частоте оборотов;
• поскольку обмотки статора и возбуждения подключены последовательно, возникают проблемы с управлением скоростью вращения;
• работа без нагрузки приводит к поломке КД.

Смешанные катушки возбуждения

Как видно из схемы, представленной на рисунке ниже, индуктор на КД данного типа обладает двумя катушками, подключенных последовательно и параллельно обмотке ротора.

Схема КД со смешанными катушками возбуждения

Как правило, одна из катушек обладает большей намагничивающей силой, поэтому она считается, как основная, соответственно, вторая – дополнительная (вспомогательная). Допускается встречное и согласованное включение катушек, в зависимости от этого интенсивность магнитного потока соответствует разности или сумме магнитных сил каждой обмотки.

При встречном включении характеристики КД становятся близкими к соответствующим показателям электромашин с последовательным или параллельным возбуждением (в зависимости от того, какая из катушек является основной). То есть, такое включение актуально, если необходимо получить результат в виде неизменной частоты оборотов или их увеличению при возрастании нагрузки.

Согласованное включение приводит к тому, что характеристики КД будут соответствовать среднему значению показателями электромашин с параллельными и последовательными катушками возбуждения.

Единственный недостаток такой конструкции – самая высокая стоимость в сравнении с другими типами КД. Цена оправдывается благодаря следующими положительными качествами:

• не устаревают магниты, за отсутствием таковых;
• малая вероятность выхода из строя при нештатных режимах работы;
• высокий момент силы на низкой частоте вращения;
• простое и динамичное управление.

Коллекторный двигатель: Устройство, виды и принцип работы

Большое количество оборудования имеет силовые установки, работающие от электрической сети питания. Коллекторный двигатель это силовая установка, преобразующая  электрическую энергию в физическую силу. Отличие коллекторного двигателя от бесколлекторного состоит в наличии коллекторно-щеточного узла.

Виды коллекторных двигателей

В зависимости от источника тока, к которому подключается мотор, коллекторные установки делят на два вида:

• Работающий от источника постоянного тока. Используются в автомобилях, самоходной технике, детских игрушках и т.д. Отличаются простотой конструкции. Подключаются только к источнику постоянного тока;
• Универсальный коллекторный двигатель. Работает как от постоянного, так и от переменного тока. Применяется в бытовых электрических приборах.

СПРАВКА: Универсальный коллекторный силовой агрегат  отличается простотой конструкции и небольшими габаритно массовыми параметрами. Благодаря этому может быть использован в качестве силовой установки ручного инструмента.

В зависимости от максимальной мощности силовые установки делятся на три типа:

1. Небольшой мощности. Используются в детских игрушках, аудио – видеотехнике и т.д. Напряжение питания таких установок составляет от 1.5 до 9 Вольт. Оси якоря устанавливаются на специализированные втулки. Они играют роль подшипников скольжения. Токопроводящие щетки выполнены в виде двух пластин;
2. Средней мощности. Якорь устанавливается на втулках или подшипниках. Применяются на автомобильной и самоходной технике. Напряжение питания составляет от 12 до 24 вольта;
3. Высокой мощности. Отличаются высокими показателями мощности и наличием электрических магнитов.

Устройство коллекторного двигателя

Для того чтобы понять как работает коллекторный двигатель, необходимо разобраться в его конструкции. Независимо от вида силового агрегата он состоит из следующих основных элементов:

• Якорь. Состоит из металлического вала,  на который установлены обмотки. Вал устанавливается на подшипниках скольжения или качения в корпусе мотора. Якорь является движущейся частью мотора, которая передаёт крутящий момент к необходимому оборудованию;
• Коммутатор (коллектор). Необходим для определения положения якоря. Располагается на роторе. Выполнен в виде медных контактов трапециевидного сечения;

• Щётки. Изготовлены из графита. Щетки используются для подачи напряжения к обмоткам ротора;
• Держатели щёток. Изготавливаются из металла или пластика. Держатели щёток устанавливаются на корпус мотора при помощи не проводящих ток прокладок. Такая конструкция исключает  подачу напряжения на корпус мотора;

ВАЖНО: Щётки или держатели оснащаются пружинами. Они необходимы для прижимания щетки к коллектору во время работы силовой установки.

• Подшипники. На небольших моторах используются пластиковые или металлические втулки. Мотор оборудован двумя подшипниками. Они необходимы для нормального вращения вала якоря;
• Сердечник статора. Изготавливается из большого количества металлических пластин;
• Обмотки. Необходимы для создания магнитного поля.

Принцип работы коллекторного двигателя

Коллекторный двигатель переменного тока 220 Вольт и мотор постоянного тока, преобразуют электрическую энергию в физическую силу. Создание физической силы осуществляется путём раскручивания якоря, установленного на двух подшипниках в корпусе мотора.

Ротор и статор силового агрегата имеют обмотки. Они изготовлены из провода. Во избежание замыкание витков обмотки между собой провод выполнен в изолирующей оболочке. Напряжение подается на обмотку статора при помощи провода.

Якорь коллекторного мотора подвижный. Для передачи напряжения на обмотку якоря используется коллектор.

Он выполнен в виде медных контактов. На них передаётся напряжение через графитовые щетки. Такая конструкция позволяет передавать напряжение на обмотку якоря независимо от скорости его вращения.

При прохождении электрического тока через обмотки возникает магнитное поле. Обмотка якоря имеет магнитное поле противоположной полярности полю обмотки статора. Под воздействием электромагнитных полей разной полярности якорь двигателя начинает вращаться.

ВНИМАНИЕ: Коллекторный двигатель может быть использован в качестве генератора постоянного тока.

Варианты обмоток возбуждения

Подключить коллекторный двигатель постоянного тока можно несколькими способами. Возбуждение мотора зависит от способа подключения обмоток.

• Независимое подключение. Обмотки мотора постоянного тока подключаются отдельно. Для подключения используется два источника постоянного тока. Обмотка статора оснащается реостатом. Он необходим для установки необходимой частоты вращения ротора. Обмотка  ротора оборудуется пусковым реостатом. Он нужен для контроля над силой тока в обмотке ротора при запуске силовой установки;
• Параллельное подключение. Питание обмоток якоря и статора осуществляется от одного и того же источника питания. Обмотки оснащены регуляторами;
• Последовательно-соединенное. Электродвигатель такой конструкции имеет обмотку статора, последовательно подключенную с обмоткой якоря. Ротор может быть оснащен регулятором, необходимым для ограничения силы тока при запуске. Статор оснащается реостатом, регулирующим в частоту вращения вала.

Читайте также:  Двигатель ГАЗ 53 — Технические характеристики и описание

ВАЖНО: Использование коллекторного мотора с последовательным подключением без нагрузки, может привести  к выходу его из строя.

• Смешанное возбуждение. Данная конструкция использует две катушки подключенные параллельно, и последовательно одновременно.

Преимущества и недостатки коллекторного двигателя

Однофазный коллекторный двигатель переменного тока или аналогичный работающий от источника постоянного тока имеют плюсы и минусы.

Плюсы

1. Однофазный мотор коллекторного типа ( универсальный), можно подключить к любой сети питания. Такая конструкция позволяет использовать мотор от источника питания переменного тока, без использования выпрямителей;
2. В отличие от бесколлекторных двигателей, модели с коллекторами имеют небольшие размеры. Это позволяет использовать силовые установки  для монтажа на электрический инструмент, детские игрушки, и т.п;
3. Небольшая сила тока при запуске. Позволяет использовать моторы от бытовой сети питания;
4. Простота регулировки вращения вала ротора. Для управления оборотами применяется реостат. При выходе из строя регулятора, мотор останется работоспособным;

Недостатки

1. Необходимость регулярного обслуживания. Графитовые щетки при длительной работе стираются. Необходимо вовремя менять щетки на новые. Нарушение этого правила может привести к выходу из строя коллектора;
2. Отсутствие стабильности показателей мощности. При изменении нагрузки на якорь показатели мощности силового агрегата могут изменяться.

Возможные поломки и способы их ремонта

В результате работы коллекторного двигателя могут возникнуть неисправности. Большинство из них самостоятельно сможет устранить человек не имеющий специализированных технических знаний и оборудования. Ниже представлены наиболее часто возникающие неисправности.

Повышенный шум при работе узла. Сильный уровень шума при работе мотора может свидетельствовать о выходе из строя подшипников, на которые установлен якорь.

При выходе из строя подшипников качения необходимо заменить изношенные детали новыми.

Износ щёток. Критическая изношенность щёток сопровождается повышенным уровнем шума при работе. Несвоевременная замена может привести к поломке коллектора. При возникновении неисправности необходимо заменить графитовые щётки. При выборе щёток необходимо обратить внимание на их толщину. Новые детали не должны застревать в держателях.

Читайте также:  Двигатель Субару: Модели и характеристики

Отсутствие вращения якоря при подключении мотора к сети питания. Отсутствие вращения может возникнуть в результате обрыва цепи питания. Обрыв может произойти в результате поломки пружины прижимающей щётку к коллектору или при обрыве провода. При поломке пружины необходимо заменить ее новой деталью. При обрыве провода необходимо восстановить его целостность.

Отсутствие вращения ротора может возникнуть в результате выхода из строя предохранителя. Для восстановления работоспособности необходимо установить новый предохранитель. Перед установкой предохранителя необходимо определить причину, по которой старое устройство вышло из строя. После устранения причины можно установить предохранитель и провести испытание двигателя.

Отсутствие регулировки вращения вала якоря. После запуска агрегат работает на максимальных оборотах. Такая неисправность возникает в результате поломки реостата. Для восстановления работоспособности двигателя необходимо заменить регулятор.

Медленное вращение ротора. Снижение частоты вращения вала может возникнуть в результате низкого напряжения в сети питания. Необходимо проверить напряжение. Снижение оборотов якоря может быть спровоцировано высокой нагрузкой. Необходимо снизить нагрузку на якорь.

Из вышеперечисленного следует, что коллекторный мотор  преобразовывает электрическую энергию в физическую силу. Для передачи напряжения к обмоткам якоря используются щётки. Моторы отличаются простотой конструкции и небольшими габаритно массовыми параметрами.

Коллекторный электродвигатель: достоинства, недостатки, область применения

Мы часто встречаемся с электродвигателями. Они обеспечивают работу бытовой и строительной техники, являются составной частью производственного оборудования. Немалая часть устройств имеет в составе коллекторный двигатель. Это один из простых и недорогих движков, который имеет хорошие характеристики. Именно этим, да ещё невысокой ценой, обусловлена его популярность.

Что такое коллекторный двигатель и его особенности

Коллектором называют часть двигателя, контактирующую со щётками. Этот узел обеспечивает передачу электроэнергии в рабочую часть агрегата. Коллекторным называется двигатель, у которого хотя бы одна обмотка ротора соединена со щётками и коллектором. Коллекторные электродвигатели бывают:

• постоянного тока;
• переменного тока;
• универсальные.

Коллекторный двигатель может быть постоянного и переменного тока. Есть универсальные модели, которые могут работать от источника напряжения любого типа

Последние универсальные, работают как от постоянного, так и от переменного тока. Они сохраняют популярность, даже несмотря на то, что наличие щёток отрицательный момент, так как щётки стираются и искрят. За этим узлом требуется постоянное наблюдение, техническое обслуживание. К плюсам коллекторных двигателей относят возможность плавной регулировки скорости в широких пределах, невысокую стоимость.

Как и другие электромоторы, коллекторный состоит из статора и ротора (часто называют «якорь»). Его отличительной чертой является наличие на валу коллекторного узла, через который на машину передаётся электропитание. Устройство коллекторных моторов постоянного и переменного тока похожи, но имеют определённые отличия, потому рассмотрим подробнее их по отдельности.

Общее устройство коллекторных двигателей

Как и любой электродвигатель, коллекторный преобразует электрическую энергию в механическую. Он состоит из неподвижной части – статора и подвижной – ротора. В статоре располагаются обмотки возбуждения, ротор отвечает за передачу возникающей механической энергии. Одна из составляющих частей ротора – вал. С одной стороны, на валу размещён коллекторный узел, с помощью которого на обмотки ротора передаётся электрическая энергия.

Коллекторный двигатель: устройство

Статор состоит из корпуса, который защищает компоненты мотора от повреждений. Сверху и снизу корпуса крепятся магнитные полюса. Они необходимы для поддержания магнитного потока между статором и ротором.

Ротор коллекторного двигателя

Ротор коллекторного двигателя состоит из вала, на который насаживается сборный магнитопровод. С одной стороны, на вал крепится коллекторный узел, с другой, лопасти вентилятора. Для обеспечения лёгкого вращения и для фиксации в корпусе на вал с двух сторон надеваются подшипники. Для нормальной работы электродвигателя, необходимо чтобы ротор был отлично сбалансирован. Потому к изготовлению этой части подходят особенно скрупулёзно.

Подвижная (вращающаяся) часть

Роторная обмотка

Сердечник ротора собирается из металлических пластин, отштампованных из магнитного металла. Толщина пластин 0,35-0,5 мм, каждая из них залита слоем диэлектрического лака, для избавления от паразитных токов. Пластины по внешнему краю имеют пазы, в которые затем укладываются витки медной проволоки. Эти пластины насаживаются на вал и закрепляются на нём, собирается пакет требуемого размера. Эта система является магнитопроводом.

Так выглядит ротор коллекторного двигателя

В пазы магнитопровода укладывается витки медного обмоточного провода. Выходы обмоток выводятся на коллекторный узел, где и происходит их переключение.

Как устроен коллекторный узел и как он работает

Коллекторный узел стоит рассмотреть подробнее. Иначе понять, как вращается ротор, сложно. Коллектор имеет цилиндрическую форму и набран из медных пластин (иногда называют ламелями), которые изолированы друг от друга слюдяными или текстолитовыми прокладками. Нет электрического контакта и с осью вала, к которому  он крепится.

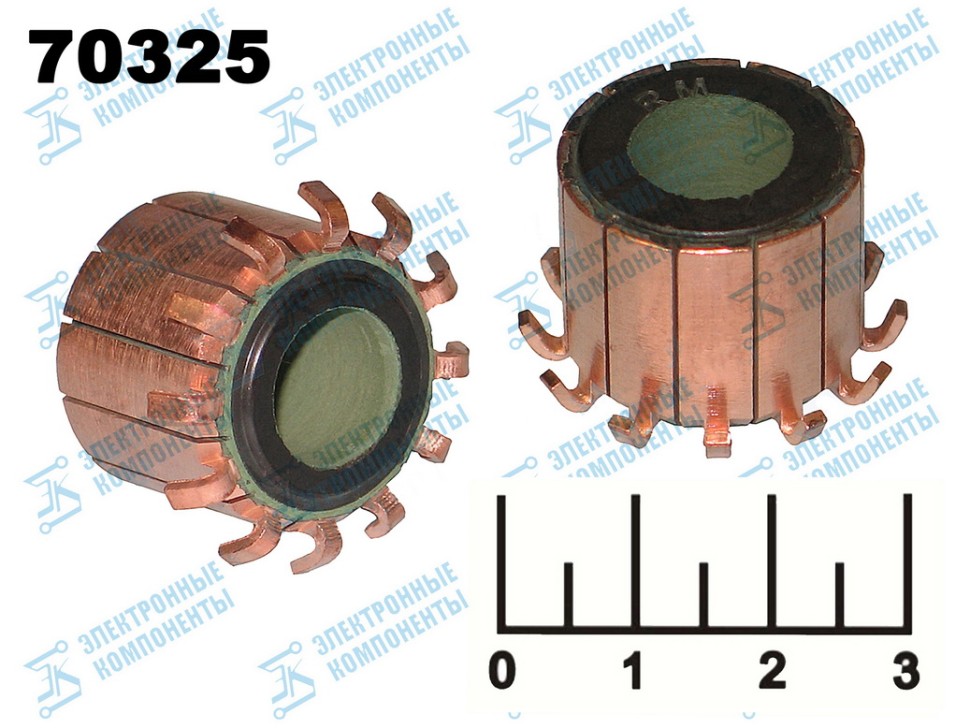

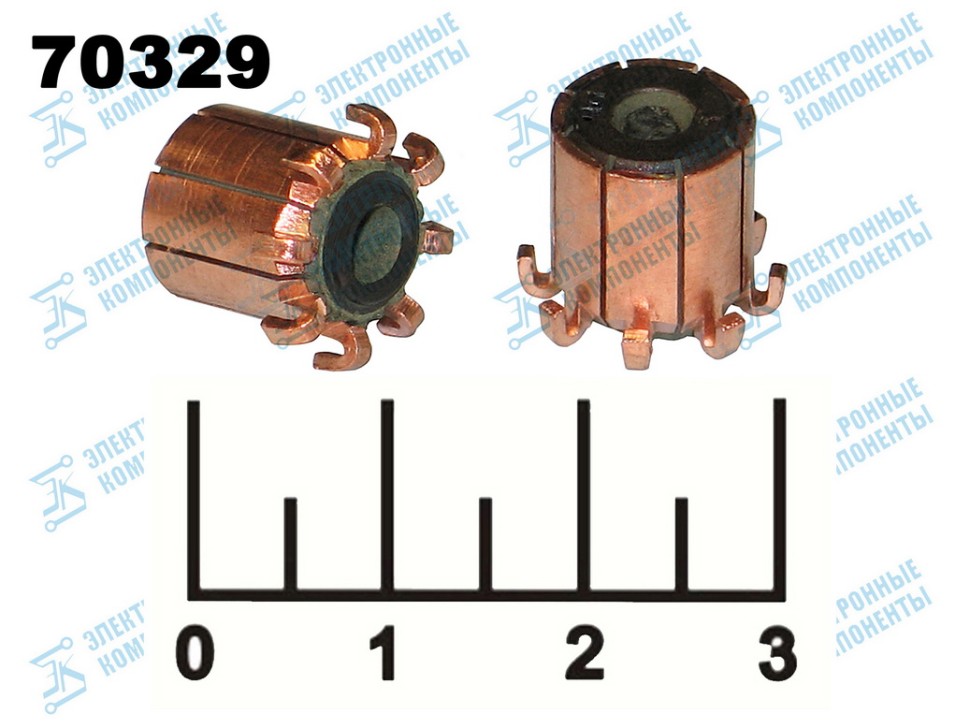

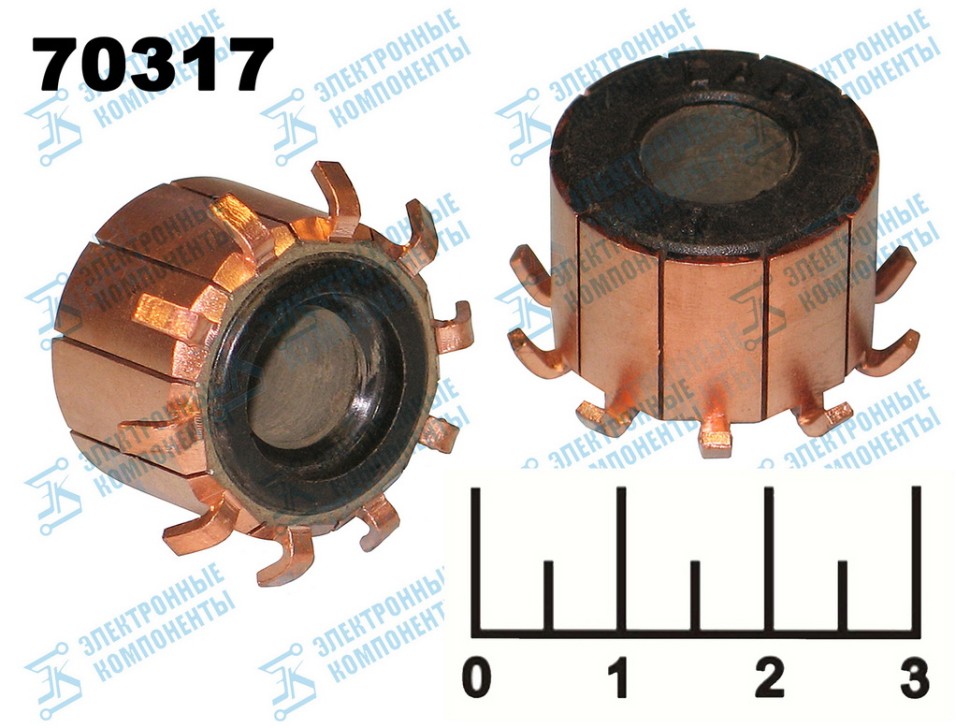

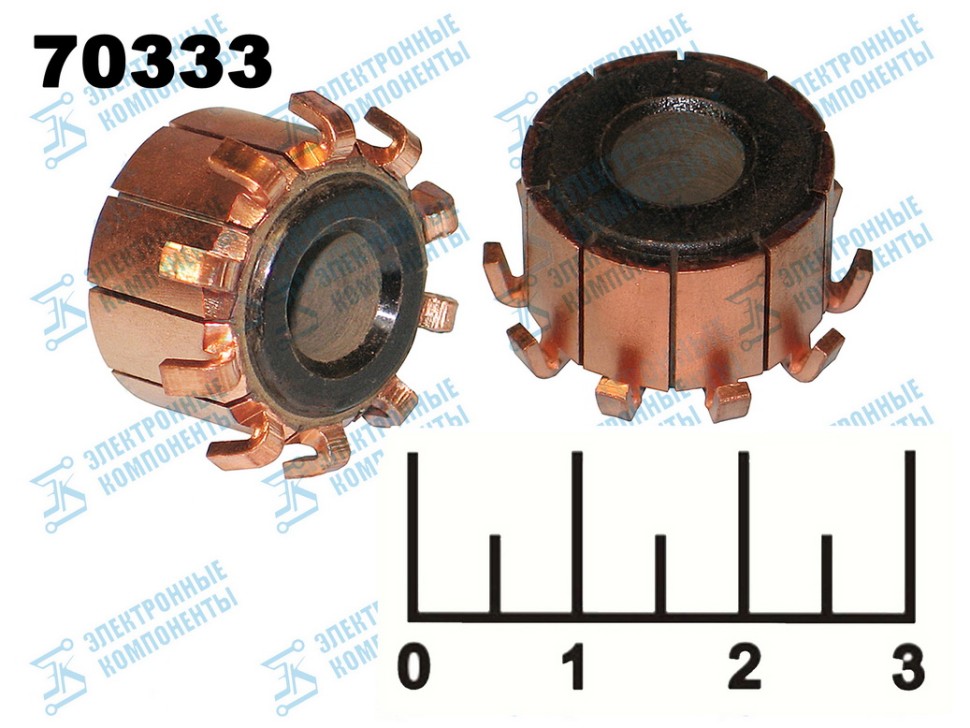

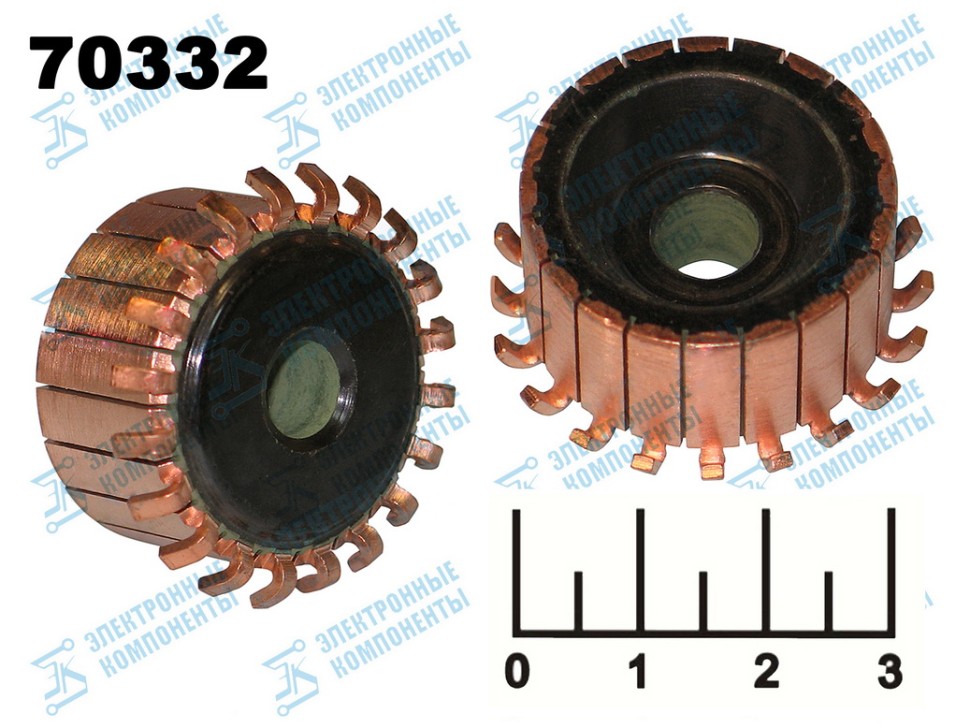

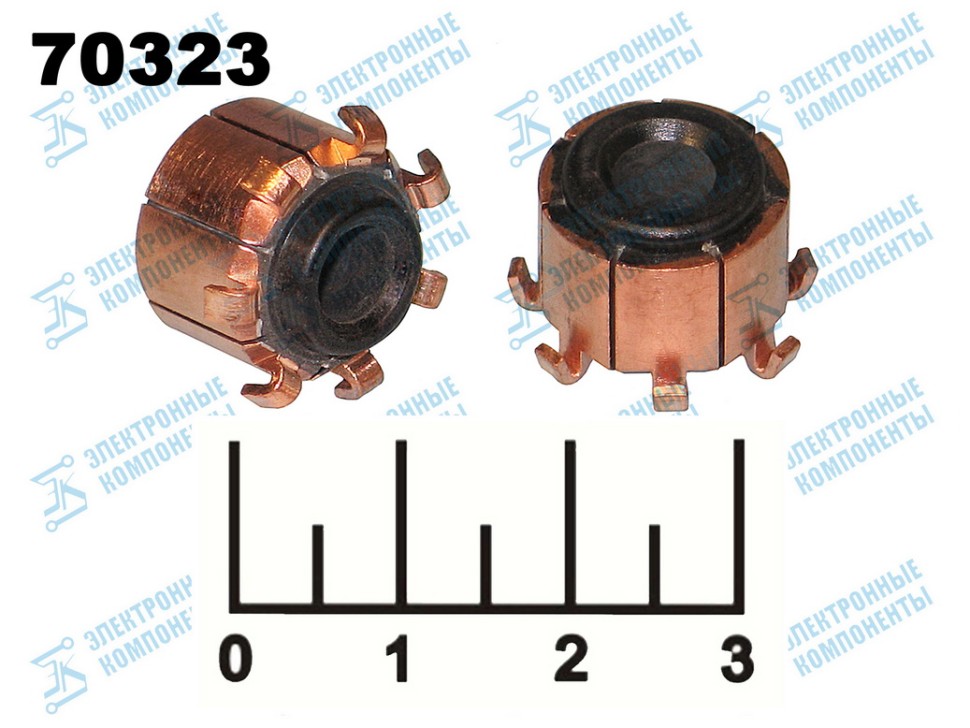

Коллектор имеет вид цилиндра, который набран из медных пластин. Пластины сделаны в виде секторов, разделены диэлектрическими прокладками

Получается, коллектор собран из медных секторов и без обмотки электрически друг с другом не связанных. К каждой пластине коллектора крепится вывод одной рамки обмотки ротора. К плоскости двух противоположных рамок коллектора прижимается две щетки. Они плотно прилегают к поверхности медной пластины коллектора, что даёт хороший контакт. На эти щётки подаётся потенциал, который и передаётся в тот виток обмотки ротора, который подключён к этим пластинам.

К парным пластинам коллектора прижимаются графитовые щетки

Так как ротор с некоторой скоростью вращается, одна пара пластин сменяется другой. Таким образом, напряжение передаётся на все обмотки ротора. При этом возникающие друг за другом поля поддерживают вращение ротора, «проталкивая» его в нужном направлении.

Принцип работы

Вот теперь, после того как рассмотрели устройство ротора, можно поговорить о том, как работает коллекторный двигатель. Собственно, принцип действия не отличается от других моторов, ротор начинает вращаться в магнитном поле благодаря наведенным на нём токам. Но как именно и почему эти тока наводятся? Для понимания надо вспомнить, как возникает электродвижущая сила в постоянном магнитном поле. Если в поле постоянного магнита ввести прямоугольную рамку, под действием возникающего в ней тока она начинает вращение. Направление вращения определяется по правилу буравчика. Для постоянного поля оно гласит так, если ввести правую руку в поле так, чтобы магнитные линии входили в ладонь, вытянутые пальцы укажут направление движения.

Иллюстрация к пояснению принципа работы коллекторного двигателя постоянного тока

Если посмотреть на устройство ротора, то видим, что каждая обмотка представляет собой такую рамку. Только состоит она не из одного провода, а из нескольких, но сути это не меняет. При помощи коллекторного узла, в какой-то момент времени, обмотка подключается к питанию, по ней протекает ток и вокруг проводника возникает магнитное поле. Оно взаимодействует с полем статора. В зависимости от типа, стоят там постоянные магниты или тоже протекает постоянный ток в обмотках, генерируя на полюсах собственное магнитное поле. Поля ротора и статора рассчитаны так, что при взаимодействии они «проталкивают» ротор в нужном направлении. Вот, коротко и без особых подробностей описание работы коллекторного двигателя постоянного тока.

Обмотки на роторе подключаются к пластинам коллектора. Когда с пластинами контактируют щетки, получаем замкнутый контур, по которому течет ток

Если немного вдуматься, можно понять, почему коллекторный двигатель позволяет легко и плавно регулировать скорость. Чем больше напряжение подается на обмотки ротора, тем более мощное поле генерирует статор, тем сильнее их взаимодействие и быстрее крутится ротор, так как его толкают с большей силой. Если напряжение уменьшить, взаимодействие меньше, результирующая скорость вращения тоже. Так что все что нужно регулировать напряжение, а это может даже простой потенциометр (переменное сопротивление).

Достоинства и недостатки

Как водится, начнём с перечисления плюсов. Достоинства коллекторных электромоторов такие:

• Простое устройство.
• Высокая скорость до 10 000 об/мин.
• Хороший крутящий момент даже на малых оборотах.
• Невысокая стоимость.
• Возможность регулировать скорость в широких пределах.
• Невысокие пусковые токи и нагрузки.

Схема коллекторного двигателя

Неплохие качества, но есть и недостатки, причём они не менее серьёзные. Минусы коллекторных электродвигателей такие:

• Высокий уровень шумов при работе. Особенно на высоких скоростях. Щетки трутся о коллектор, дополнительно создавая шумы.
• Искрение щёток, их износ.
• Необходимость частого обслуживания коллекторного узла.
• Нестабильность показателей при изменении нагрузки.
• Высокая частота отказов из-за наличия коллектора и щёток, малый срок службы этого узла.

В целом, коллекторный двигатель неплохой выбор, иначе его не ставили бы на бытовой технике. Справедливости ради стоит сказать, что при нормальном качестве исполнения, работают такие двигатели годами. Могут и 10-15 лет проработать без проблем.

Коллекторный двигатель постоянного тока с магнитами

В коллекторных двигателях постоянного тока постоянное магнитное поле обеспечивают:

• постоянные магниты;
• обмотки возбуждения.

Магниты и обмотки располагаются на корпусе статора, и чаще всего, вверху и внизу. Если говорить о маломощных моторах, то более популярны коллекторные двигатели с постоянными магнитами. Они проще в производстве, дешевле, быстро реагируют на изменение напряжения, что позволяет плавно регулировать скорость. Недостаток моторов с постоянными магнитами является их невысокая мощность, а еще то, что со временем или при перегреве магниты теряют свои свойства и это приводит к ухудшению характеристик двигателя.

Устройство коллекторного двигателя постоянного тока

Такие моторы имеют небольшую мощность, от единиц до сотен Ватт. Они используются в технике, для которой важна плавная регулировка скоростей. Это обычно детские игрушки, некоторые виды бытовой техники (в основном вентиляторы). Недостатком коллекторного мотора с магнитами является постепенная потеря мощности, магниты со временем становятся слабее, и без того небольшая мощность падает. Но в последнее время появились новые магнитные сплавы с большой магнитной силой, позволяющие создавать двигатели с большой мощностью.

С обмотками возбуждения

Коллекторные двигатели постоянного тока с обмотками возбуждения нашли более широкое применение. От двигателей этого типа работает аккумуляторный электроинструмент: болгарки, дрели, шуруповерты т.д. Обмотки возбуждения делают из изолированного медного провода (в лаковой оболочке). В качестве основы используются канавки в полюсных наконечниках. На них как на основу наматываются обмотки.

Коллекторный двигатель с системой обмоточного возбуждения

Если посмотреть на устройство коллекторного двигателя, мы видим два несвязанных между собой устройства, ротор и обмотки возбуждения. От способа их подключения зависят характеристики и свойства двигателя. Различают четыре способа соединения ротора и обмоток возбуждения. Эти способы называют способами возбуждения. Вот они:

• Независимое. Возможно только если напряжения на обмотке возбуждения и на якоре неравны (бывает очень редко). Если они равны, используется схема параллельного возбуждения.
• Параллельное. Хорошо регулируется скорость, стабильная работа на низких оборотах, постоянные характеристики, независимы от времени. К недостаткам подключения этого типа относится нестабильность двигателя при падении тока индуктора ниже нуля.
• Последовательное. При таком подключении нельзя включать двигатель с нагрузкой на валу ниже 25% от номинальной. При отсутствии нагрузки скорость вращения сильно возрастает, что может разрушить двигатель. Потому с ременной передачей такой тип подключения не используют, при обрыве ремня мотор разрушается. Схема последовательного возбуждения имеет высокий момент на низких оборотах, но не слишком хорошо работает на высоких, управлять скоростью сложно.
• Смешанное. Считается одним из лучших. Хорошо управляется, имеет высокий крутящий момент на низких оборотах, редко выходит из-под контроля. Из недостатков самая высокая цена по сравнению с другими типами.

Способы подключения обмоток возбуждения

Коллекторные двигатели постоянного тока могут иметь КПД от 8-10% до 85-88%. Зависит от типа подключения. Но высокопродуктивные отличаются высокими оборотами (тысячи оборотов в минуту, реже сотни) и низким моментом, так что они идеальны для вентиляторов. Для любой другой техники используют низкооборотистые модели с малым КПД, либо к продуктивным моделям добавляют редуктор, другого решения пока не нашли.

Универсальные коллекторные двигатели

Несмотря на то, что коллекторный узел можно назвать самым слабым местом электродвигателя, подобные модели нашли широкое применение. Все благодаря невысокой цене и легкости управления скоростью. Коллекторные двигатели переменного тока стоят практически в любой бытовой технике, как крупной, так и мелкой. Миксеры, блендеры, кофемолки, строительные фены, даже стиральные машины (привод барабана).

Универсальный коллекторный двигатель работает от постоянного и переменного напряжения

По строению универсальные коллекторные двигатели не отличаются от моделей постоянного тока с обмотками возбуждения. Разница, безусловно есть, но она не в устройстве, а в деталях:

• Схема возбуждения всегда последовательная.
• Магнитные системы ротора и статора для компенсации магнитных потерь делают шихтованного типа (единая система без сплошных разрезов).
• Обмотка возбуждения состоит из нескольких секций. Это необходимо, чтобы режимы работы на постоянном и переменном напряжении были схожи.

Работа коллекторных электродвигателей универсального типа основана на том, что если одновременно (или почти одновременно) поменять полярность питания на обмотках статора и ротора, направление результирующего момента останется тем же. При последовательной схеме возбуждения полярность меняется с очень небольшой задержкой. Так что направление вращения ротора остается тем же.

Достоинства и недостатки

Хотя универсальные коллекторные двигатели активно используются, они имеют серьёзные недостатки:

• Более низкий КПД при работе на переменном токе (если сравнивать с работой на постоянном такого же напряжения).
• Сильное искрение коллекторного узла на переменном токе.
• Создают радиопомехи.
• Повышенный уровень шума при работе.

Во многих моделях строительной техники

Но все эти недостатки нивелируются тем, что при частоте питающего напряжения в 50 Гц они могут вращаться со скоростью 9000-10000 об/мин. По сравнению с синхронными и асинхронными двигателями это очень много, максимальная их скорость — 3000 об/мин. Именно это обусловило использование этого типа моторов в бытовой технике. Но постепенно они заменяются современными бесщеточными двигателями. С развитием полупроводников их производство и управление становится всё более дешёвым и простым.

Электродвигатели Коллекторы — Энциклопедия по машиностроению XXL

Наиболее требовательны к уходу электроинструменты, построенные на базе коллекторного универсального двигателя. Уязвимым местом в этом инструменте является электродвигатель (коллектор, пружины щеток, щетки, а также редукторная часть инструмента), на который вместе с охлаждающим воздухом попадают и загрязнения.  [c.426]

Обмотки автомобильных генераторов и электродвигателей Коллекторы и контактные кольца Обмотки реле различного назначения  [c.390]

Если к обмотке якоря машины подвести постоянный ток от внешнего источника, то в результате взаимодействия с магнитным потоком главных полюсов возникает электромагнитный момент М- , определяемый равенством (2.6). При достаточном значении Мэ якорь придет во вращение и будет развивать механическую мощность. Электромагнитный момент УИэ действует в направлении вращения и является движущим (см. рис. 2.7, б). При работе машины электродвигателем коллектор превращает потребляемый от внешнего источника постоянный ток в переменный в обмотке якоря.  [c.23]

Перегрев электродвигателей коллекторов, щеток  [c.97]

Тяговый электродвигатель. Коллектор тягового электродвигателя является узлом, на внешнем виде которого отражается большая часть повреждений электрического и механического характера.  [c.204]

Исследование работоспособности данного привода показывает, что отказы связаны с разнообразными процессами повреждения, протекающими при работе привода. При этом отказы функционирования зависят в основном от повреждений в системах управления и электропитания (например, остановка электродвигателя при обрыве провода), а параметрические отказы вызываются повреждением электромеханической части привода. Так, износ подшипников, щеток и коллектора электродвигателя уменьшает его кру-. тящий момент, износ втулок и плунжеров соленоидов увеличивает время включения муфт, износ и засаливание фрикционных  [c.392]

Коллекторы электродвигателей детали теплопроводной аппаратуры. От -253 до 400° С Высокие литейные свойства. Подшипники, работающие при высоких ударных нагрузках  [c.12]

Асинхронные электродвигатели переменного тока с коротко-замкнутым ротором имеют на статоре две обмотки возбуждения и управления, смещенные по фазе на 90°. Обмотка возбуждения подключена к сети переменного тока, а обмотка управления — к цепи управления. Ротор двигателя неподвижен, пока в обмотку управления не будет подан управляющий сигнал, величина которого может изменяться по амплитуде напряжения или по фазе. Направление вращения ротора будет изменяться в зависимости от того, какое из двух напряжений — возбуждения или управления, будет опережающим. Электродвигатели постоянного тока, пример использования которых был приведен на рис. 132, имеют коллектор и две обмотки на статоре и якоре. Одна из них также является обмоткой возбуждения, другая — обмоткой управления.  [c.209]

Станкостроительные заводы СССР изготовили линии из агрегатных станков для обработки блоков цилиндров двигателей автомобилей и тракторов, головок блоков цилиндров, картеров коробок передач, корпусов тракторных трансмиссий, переднего бруса рамы трактора, корпуса механизма переключения скоростей, корпуса конечной передачи, картера шестерен, корпуса масляного насоса, картера маховика, корпуса масляного фильтра, впускного и выпускного коллекторов, крышек коренных подшипников, балок передней оси грузового автомобиля, картеров задних и промежуточных мостов автомобилей, коленчатых валов двигателей внутреннего сгорания, корпуса вала отбора мощности, шатунов автомобилей и тракторов, поддерживающих роликов гусеничных тракторов, корпуса поворотного кулака автомобиля, штанги реактивной подвески, балансиров, кронштейна балансира задней подвески, картера раздаточной коробки, ведущих колес, ступиц, башмака рессоры, звена гусеницы, направляющего колеса, звездочки, кожуха полуоси, станин электродвигателей, корпуса удлинителя кардана, кассеты хлопкоуборочного комбайна, корпуса вентилей, тормозных колодок и др  [c. 8]

Хромистые бронзы (хромистая медь) отличаются высокой электро- и теплопроводностью, жаропрочностью, которые особенно повышаются после термической обработки. Эти бронзы применяют для изготовления электродов, коллекторов электродвигателей, деталей машин контактной электросварки и т, д.  [c.240]

Хромовая бронза имеет высокие механические свойства, электро- и теплопроводность, хорошо обрабатывается, имеет высокую температуру рекристаллизации и размягчения. Последнее свойство в сочетании с высокими тепло-и электропроводностью делает хромовую бронзу весьма ценным материалом в приборостроении и электромашиностроении. Из нее изготовляют контакты электрических аппаратов, коллекторы электродвигателей и всевозможные детали, к которым предъявляют требования высокой прочности, твердости, электро- и теплопроводности при повышенной те.мпературе. Хромовая бронза — дисперсионно-твердеющий сплав.  [c.389]

В принципе, можно выполнить насос без торцового уплотнения по схеме с герметичным электродвигателем (см. рис. 2.3). Но при этом возникают довольно сложные проблемы защиты двигателя от попадания паров теплоносителя, усложняется конструкция электродвигателя, затрудняется его охлаждение, допускается применение только асинхронных двигателей (без коллекторов и щеток). Поэтому насос с уплотнением вращающегося вала представляется белее рациональной конструкцией.  [c.36]

Стенд для отработки ГСП должен иметь нагрузочное приспо-сс бление, с помощью которого на исследуемом подшипнике можно создавать необходимую нагрузку. Следует предусмотреть возможность изменения направления действия нагрузки на подшипник, чтобы выявить анизотропность нагрузочных характеристик подшипника, т. е. зависимость их от направления действия нагрузок. Отработку можно проводить на холодной воде. На рис. 7.14 показано испытательное устройство для экспериментальных исследований радиального ГСП. Оно представляет собой вал 3, вращающийся на двух опорах качения 4 и 10. На валу насажена втулка 2 ГСП. Корпус 7 ГСП с коллектором нагнетания и двумя крышками, образующими полости слива, может перемещаться в вертикальной плоскости как параллельно оси вала, так и с перекосом и опирается по концам на два устройства / для перемещения корпуса и измерения нагрузки. Вал испытательного устройства приводится во вращение электродвигателем постоянного тока. Герметизация камер подшипников качения от сливных камер ГСП осуществляется с помощью торцовых уплотнений 5 и S. Испытательное устройство снабжено приспособлениями бокового центрирования корпуса (в горизонтальной плоскости) с индикаторами. В конструкции испытательного устройства предусмотрена воз-  [c.231]

Количество движения системы 1 (2-я) — 32 Количество движения точки 1 (2-я) — 28 Количество электричества 1 (1-я) — 513 Коллекторные электродвигатели — см. Электродвигатели коллекторные Коллекторы автомобильных малолитражных двигателей 10 — 163  [c.103]

В зависимости от характера источника силового питания напольные безрельсовые манипуляторы выполняются с питанием электродвигателей от заводской электросети, с отдельных постов включения с помощью гибкого каг беля и вращающегося коллектора, установленного на мачте манипулятора от двигателя внутреннего сгорания, установленного на ма-  [c. 817]

По американской статистике за 1905 г., на долю коллекторов и щеткодержателей машин постоянного тока приходилось 28% всех повреждений в электрических установках. По немецким данным за 1912 г., выход из строя электродвигателей постоянного тока составлял 11,5%, а для электродвигателей переменного — 9% [5, с. 90].  [c.71]

Никаких работ на вращающихся электродвигателях и на аппаратуре производить не разрешается за исключением шлифования колец и коллекторов и испытательных работ, производимых по специальным программам. Зажимы и кабельные воронки высоковольтных электродвигателей должны быть надежно закрыты ограждениями, снятие которых без отвинчивания гаек или винтов должно быть невозможным. Снимать эти ограждения во время работы электродвигателя воспрещается.  [c.746]

Фиг. 218. Общий вид установки для изготовления биметаллических втулок с применением т.в.ч / — передняя бабка 2 — электродвигатель 3 — коллектор охлаждающей системы 4— защитный кожух б — задняя бабка S—маховичок перемещения задней бабки // — маховичок перемещения салазок (подача индуктора).

Реконструкция сушилок Грум-Гржимайло может быть выполнена по варианту, приведенному на рис. 4-12,в, который отличается тем, что в нем предусмотрена нереверсивная циркуляция это несколько ухудшает равномерность высушивания, а поверхность нагрева еще более увеличивается. Для препятствия проходу воздуха поверх штабеля, учитывая усадку материала и увеличение верхнего зазора при этом, могут быть установлены падающие закрылки в виде двух пластин с верхним шарниром, которые постоянно перекрывают свободный проход воздуха над штабелем. По варианту реконструкции, приведенному на рис. 4-12,е, вместо эжекторов в подвале могут быть установлены центробежные вентиляторы с двусторонним всасыванием на одной оси с электродвигателем, вынесенным за пределы сушилки. Для усиления побуждения к движению сушильного агента в варианте, приведенном на рис. 4-12,6, можно, помимо верхних сопел В (рис. 4-12,ж), на каждом коллекторе установить еще ряд сопел Н, направленных вниз, с шибером Ш внутри коллектора, передвигающимся попеременно для закрывания верхнего или нижнего ряда сопел. Тогда при открытых соплах вверху на левом коллекторе и закрытых нижних соплах будут закрыты верхние сопла на правом коллекторе и открыты нижние. Циркуляция при этом будет побуждаться не в одном месте контура, а в двух. Вентилятор будет давать воздух одновременно в оба коллектора. Такое усиление циркуляции достигается, если обеспечивается плотное перекрытие тщательно выполненных отверстий для сопел в коллекторе.  [c.155]

Если подозревается, что причиной аварии могли послужить отказ или неисправность электрооборудования, то различные электро- и радиоприборы отсоединяются и подвергаются обследованию для выявления отказов или неисправностей. Прежде всего группа должна выяснить, подавалось ли питание в электросеть перед аварией. Часто применяемый для этого метод состоит в разборке вращающихся электрических машин, таких, как умформеры и электродвигатели, и осмотр их якорей для обнаружения характерных бороздок на коллекторах. В случае пожара в воздухе особое внимание должно быть обращено на систему электрооборудования, пока она не будет исключена из рассмотрения как возможная причина аварии. Признаки перегрева или обгорания вблизи электрических приборов и проводки свидетельствуют о неисправности электрической системы. Если подозревается неисправность электропроводки, то проверяются все подключения, ответвления, клеммы, предохранители, выключатели и приборы защиты, чтобы выяснить, не являются ли они причиной аварии. Другой метод состоит в из-  [c.301]

В заготовительных мастерских делается заготовка трубопроводов для присоединения насосов, укомплектование насосных установок, ревизия насосов и соединение их с электродвигателями и испытание, укомплектование вентиляционных установок, ревизия и балансировка вентиляторов, их соединение с электродвигателями, изготовление воздуховодов, изготовление металлоконструкций и каркасов для установки подвижных и неподвижных опор в коллекторах и камерах, изготовление лестниц, запорных крышек к люкам, переносных треног для ограждения камер.  [c.366]

Алмазные инструменты широко применяются для обработки твердых сплавов и доводки инструментов, оснащенных алмазами, для обработки цветных металлов и их сплавов, пластмасс, стекла, разрезки кварца, полупроводников, синтетического корунда и других материалов. Этими инструментами сравнительно легко достигается высокая чистота обрабатываемой поверхности (12-й класс), которая на многих деталях превосходит чистоту, получаемую при полировании. При прерывистом точении (обработка коллектора электродвигателя) не образуется заусенцев. Недостатком алмазных инструментов является их высокая стоимость. Так, например, стоимость алмазных резцов в 6—7 раз больше, чем твердосплавных инструментов.  [c.224]

Для кузовов автомобилей, корпусов катеров, лодок, фюзеляжей самолетов, обтекателей для изготовления вагонеток, шахтной крепи, труб, шестерен, деталей радио- и электротехнического назначения Для изделий повышенной механической прочности, работающих при температуре около 200 С, для коллекторов тяговых и других электродвигателей, изделий, работающих в условиях тропического климата  [c. 288]

Для изделий повышенной механической прочности, работающих при температуре около 200° С, для коллекторов тяговых п других электродвигателей, изделий, работающих в условиях тропического климата  [c.326]

Асинхронные трехфазные короткозамкнутые электродвигатели, предназначенные для включения в нормальную сеть трехфазного тока, имеют более простое устройство, чем универсальные коллекторные. Отсутствие коллектора и щеточного аппарата делает их более надежными в работе.  [c.248]

I — паровой коллектор конденсатора 2 — крыльчатка вентилятора 3 — приводной электродвигатель вентилятора 4 — корпус регенератора S — турбогенераторный блок 6 — пусковой насос 7 — центробежный преднасос 8 — воздушный конденсатор  [c.186]

Зачистка трубных отверстий (гнезд). Отверстия в барабанах и коллекторах, в которых устанавливаются трубы, должны быть также очищены до металлического блеска, так как наличие в них загрязнений, ржавчины и масла может вызвать неплотность вальцовочного соединения. Зачистку гнезд можно производить вручную наждачной бумагой и кардолентой, но лучше применять специальные приспособления, приводимые во вращение от электродвигателя. При вращении валика пластины с кардолентой центробежной силой отбрасываются к периферии, прижимают кардоленту к внутренней поверхности трубы и очищают ее до металлического блеска. Продолжительность очистки одного очка составляет от 0,5 до 2 мин. в зависимости от диаметра очка, толщины стенки и степени загрязненности. Для каждого диаметра очка необходимо иметь отдельное приспособление. После зачистки все очки должны быть осмотрены. Продольные риски в очках не должны допускаться кольцевые и спиральные риски могут быть допущены глубиной не более 0,25 мм лишь для котлов давлением ниже 60 ат. Осо-110  [c.110]

Сварочные генераторы. Это специальные генераторы постоянного тока, внешняя характеристика которых позволяет получать устойчивое горение дуги, что достигается изменением магнитного потока генератора в зависимости от сварочного тока. Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллекторами. При работе генератора якорь вращается в магнитном поле, создаваемом полюсами статора. Обмотка якоря пересекает магнитные линии полюсов генератора, и поэтому в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный. -Вращение якоря сварочного генератора обеспечивается в сварочных преобразователях электродвигателем, а в сварочных агрегатах — двигателем внутреннего сгорания. К коллектору прижаты угольные щетки, через которые постоянный ток подводится к клеммам. К этим клеммам присоединяют сварочные провода, идущие к электрододержа-телю и изделию.  [c.61]

Существует большое разнообразие схем маслоснабжения, отличающихся типом применяемых вспомогательных насосов, степенью централизации. В качестве характерной системы рассмотрим масляную систему насосов реактора РБМК (рис. 4.3). Она обеспечивает не только подачу турбинного масла в верхние подшипники насосов, но также заполнение масляных ванн подшипниковых узлов электродвигателей. Вынесенная масляная система выполнена общей на четыре насоса. Масло из циркуляционного бака 12, способствующего отстаиванию механических частиц и пены, маслонасосами 1 подается через холодильник 3 и фильтры грубой очистки 4 в раздающий коллектор 7. От раздающего коллектора оно поступает к каждому насосу через вентиль 8, расходомерную шайбу и напорный бачок 10. Напорный бачок служит для обеспечения подачи масла в радиально-осевой подшипник  [c.101]

Рабочее колесо, гидравлически разгруженное от осевых сил, имеет удлиненную втулку, которая служит шейкой ГСП. Гидро статический подшипник 16 с четырьмя рабочими камерами питается из напорного кольцевого коллектора через сверления. Слив протечек натрия из ГСП происходит через отверстия в рабочем колесе на всасывание насоса. ГСП имеет достаточную несущук> способность, чтобы обеспечить работу насоса на номинальной частоте вращения, а наличие всего четырех камер создает благоприятные условия для образования жидкостной пленки и при минимальной частоте вращения, когда напор насоса мал. Для увеличения износостойкости рабочих поверхностей ГСП они наплавлены колмоноем. Основная часть насоса, соприкасающаяся с натрием, выполнена из стали 304. Вал 14 насоса соединяется с ротором электродвигателя посредством жесткой муфты и вращается на трех опорах. В электродвигателе размещены два подшипника качения. Верхний (шариковый) подшипник 3 является радиально-осевым, нижний 6 (роликовый)—радиальным.  [c.182]

На фиг. 40 представлена примерная принципиальная схема устройства автомата и всей системы автоматического управления за исключением электрической контрольной системы. Пять распределительных клапанов золотникового типа монтируются на стальном литом коллекторе с тремя каналами через средний создаётся давление, через крайние — присходит сток жидкости. Клапаны переключаются кулачковыми дисками, расположенными в должном порядке на валу, находящемся в верхней части автомата. Вал 1 имеет прерывистое вращение, совершая один оборот за десять толчков. Он получает вращение от электродвигателя через специальный однооборотный механизм.  [c.423]

Существенным шагом вперед в истории развития электродвигателя была разработка кольцевого якоря с равномерно расположенными секциями обмотки и коллектором с большим числом пластин, обусловившего практически постоянный вращающий момент. Электродвигатель с кольцевым якорем был предложен итальянским ученым А. Пачинотти в 1860 г. Но ЭТО изобретение прошло незамеченным, так как еще не су-ществова.чо генератора, который смог был обеспечить экономичное питание.  [c.52]

Для облегчения работы формовщика и стабилизации качества форм на Минском тракторном заводе внедрена автоматизированная система управления встряхивающей формовочной мащиной модели 703. Основным узлом системы является пневматический командоаппарат (рис. 10.1), расположенный сзади машины. Он состоит из станины 15, кулачкового вала 4, опирающегося на два подшипника 3. На одном конце вала закреплен диск 6 с кулачком 7 окончания цикла и кулачком 5 прерывания цикла. Конечный выключатель 9 и кулачки закрыты кожухом 8, другой конец кулачкового вала 4 соединен с двухчервячным редуктором 2, который крепится к станине 15. Электродвигатель 1 установлен на редукторе. Под кулачковым валом на станине расположено шесть золотников 12, сверху они соединены общим коллектором И для подвода сжатого воздуха. От золотников к исполнительным механизмам сжатый воздух подается по трубам 13, 14.  [c.276]

Электродвигатель аботает, по сильно искоит коллектор 1 Плохой контакт. между щетками и коллектором  [c.426]

Запаздывания в работе регулятора при отработке на изменение температуры горячей воды и неточное поддержание отопительного графика. Причинами могут являться неисправность электродвигателя РД-0,9, механические заедания в подвижных элементах РРГА (кулиса, поворотная заслонка), неправильная установка датчика температуры горячей воды в коллекторе. Для выявления причины неправильной работы последовательно выявляют  [c.216]

Стойкость алмазных токарных резцов при обработке бронзовых и латунных деталей в 100 раз, а при обработке пластмасс в 150—200 раз выше, чем твердосплавных. Прп работе алмазными резцами на проход достигаются 1-й класс точности и чистота поверхности до 10-го класса, а прп работе методом врезания — чистота поверхности до 12—13-го класса. При проточке коллекторов электродвигателей алмазпымп резцами не образуются заусенцы и неровности на краях контактных колец.  [c.190]

Простейшей и широко распространенной конструкцией питателя пыли являете шнековый питатель, представленный на фиг. 66. Шнек диаметро около 100 им и длиной около 1 м забирает пыль из коробки под промежуточным бункером, сбрасывает ее в пылепро-вод, идущий к горелке от коллектора первичного воздуха. Шнек приводят во вращение электродвигателем постоянного тока через зубчатую или ременную передачу. Производи-  [c.91]

J — прямоугольный короб для подачи воздуха 2 — воздушный шиОер в открытом положении 3 — воздушный шибер в полузакрытом положении (изображен условным пунктиром) — направляющие лопатки 5 — цилиндрический короб для мазутной форсунки 6 — короб для защитно-запального y rpoit-ства 7 — смотровое лючок 8 — коллектор горючего газа 9 — сопло для подачи в топку газообразного топлива 10 — труба экранной газоплотной панели вихревого предтопка 11 — обмазка зажигательного пояса 12 — наружная изоляция предтопка 13 — подвеска горелки к поясу жесткости /-i —подвеска газового коллектора к горелке 1S — выступ для крепления электродвигателя и редуктора для изменений положения воздушного шибера 3 /5 — компенсатор.  [c.87]

восстановление коллектора электродвигателя своими руками

Содержание

1. Что такое коллекторный электродвигатель
2. Предварительная проверка коллекторного электродвигателя
3. Возможные неисправности коллекторного электродвигателя
4. Проверка коллекторного электродвигателя мультиметром

В большинстве бытовых устройств (пылесосах, стиральных машинах, мясорубках, фенах, инструментах и т.д.) применяется коллекторный электродвигатель. Как и любой агрегат, он может выйти из строя. Ремонт коллекторных электродвигателей можно осуществить в домашних условиях, не прибегая к помощи специалистов. Для этого достаточно знать, что они собой представляют, и иметь хотя бы минимум опыта.

Что такое коллекторный электродвигатель

Двигатель такого типа – это чаще всего синхронный агрегат, подключающийся к источнику питания 220В, и состоящий из:

• статора;
• ротора;
• щеточно-коллекторного узла;
• подшипников.

Все детали заключены в корпус.

Предварительная проверка коллекторного электродвигателя

Если устройство не работает, прежде всего убедитесь, что проблема заключается в самом двигателе. Для этого:

• Проверьте, идет ли напряжение на прибор. Включите его в другую розетку (возможно, ремонта требует источник тока).
• Осмотрите шнур на предмет обрыва.
• Проверьте, не потерян ли контакт у кнопок включения и управления, нет ли механических повреждений.

При отсутствии неполадок в этих деталях разберите прибор. Воспользуйтесь инструкцией, которую производитель обязательно включает в паспорт.

Возможные неисправности коллекторного электродвигателя

Иногда даже люди, знакомые с устройством механизма, слабо представляют, как проверить коллекторный электродвигатель. Ниже мы расскажем обо всех возможных неисправностях и способах их выявления и устранения.

• Нарушение контактов. На него указывает активное искрение.
• Межвитковое замыкание (замыкание обмоток в коллекторе). Оно также вызывает искрение.
• Износ щеточно-коллекторного узла. При этом он чернеет и появляется искрение. Обычно проблема решается путем замены старых элементов на новые. Чтобы снять узел, отодвиньте фиксатор и открутите крепежный болт (в зависимости от модели двигателя).
• Потемнение контактной части коллектора. Часто достаточно зачистить его мелкой наждачной бумагой.
• Образование канавки в месте контакта щеток с коллектором. Необходимо выполнить проточку узла на станке.
• Износ подшипника. Эту неисправность можно определить по усиленной вибрации корпуса во время работы двигателя и биению патрона. В этом случае требуется замена подшипника.
• Касание якорем статора. Иногда хватает замены якоря, но в некоторых случаях придется заменить и якорь, и статор.
• Сбой управления на микроконтроллере. Установка нового микроконтроллера – оптимальное решение проблемы.
• Выгорание или обрыв обмоток. Обратите внимание на их цвет и целостность. Почернение всего корпуса обмоток или их части указывает на выгорание, обрыв легко определяется при визуальном осмотре. В этом случае требуется их замена или перемотка.
• Графитовая пыль в пространстве между ламелями. Вашему прибору просто нужна прочистка.
• Выгорание изоляции проводов. На эту проблему укажет характерный запах.

Во всех вышеуказанных случаях восстановление коллектора электродвигателя своими руками вполне возможно при наличии необходимых запчастей и инструментов. Только если у вас нет опыта в перемотке обмоток, лучше обратиться в соответствующий сервис. После устранения неполадок соедините все детали в обратном порядке.

Проверка коллекторного электродвигателя мультиметром

Допустим, визуальный осмотр не дал результатов – на первый взгляд все узлы целы, обрывы не обнаружены, запах горелого отсутствует. В этом случае проведите проверку прибора и его элементов с помощью специального прибора – мультиметра. Процесс состоит из нескольких этапов:

• Установите на приборе режим измерения сопротивления до 200 Ом.

• Прозвоните попарные выводы обмоток статора на ламели. Значения сопротивления должны быть одинаковыми.
• Проверьте корпус якоря и ламели. В идеале значение сопротивления стремится к бесконечности.
• Прозвоните выводы обмоток. Если сопротивление отсутствует в одном или нескольких контурах, двигатель неисправен.
• Проверьте цепь между корпусом статора и выводами обмотки. При наличии пробоя на корпусе эксплуатация агрегата невозможна.
• Прозвоните ротор, расположив щупы тестера на коллекторе на максимальном удалении друг от друга. Когда мультиметр покажет значение, слегка проверните ротор до момента соединения щупов со следующей обмоткой. Таким образом проверьте все обмотки. Если значение сопротивления в каждом контуре одинаково или отличается очень незначительно, узел исправен.

Не стоит сразу нести в починку или выбрасывать «забарахливший» прибор, как это предпочитают делать многие. Вы сэкономите средства, если будете знать, как восстановить коллектор электродвигателя самостоятельно. Процесс не слишком сложен и занимает не так уж много времени, а механизм сможет прослужить еще долго.

Ремонт коллектора электродвигателя

Владельцам бытового электроинструмента, работа которого основана на крутящем моменте электродвигателя, известен тот факт, что самым слабым местом у такого инструмента является коллектор якоря силового узла. При несвоевременной замене изношенных щёток, когда медная основа, находящаяся внутри графита, начинает царапать гладкую поверхность контактных пластин; либо при попадении на пластины мелкой металлической стружки коллектор теряет свою гладкость и приобретает абразивные свойства. В результате появляется сильное искрение под щётками во время работы электродвигателя и быстрый износ щёток. Порой бывает, так что совершенно новые щётки стираются через пару минут работы дрели, или «болгарки». Инструмент вроде и рабочий, а работать на нём – чистое издевательство! Печально… Что же делать? Покупать новый? В перспективе – да. Любой ремонт, как шутят бывалые мастера, – это замена одних неполадок на другие. Новое надёжно, удобно и безопасно. Вот только не всегда есть финансовая возможность приобрести обнову немедленно. А дела стоят. Отдать в сервис? Вариант дешевле, чем покупка. Но можно обойтись ещё дешевле. Починить самостоятельно. Это если инcтрумент в руках мастера, а не случайного человека. Конечно, в сервисе ремонт произведёт опытный человек на специальном оборудовании. Ремонт своими руками почти всегда ниже качеством. Но, как правило, отремонтированная даже в сервисе вещь ресурса новой не приобретает, а чтобы «дотянуть» до получки сойдёт и собственноручная починка, тем более, что это не особенно-то и сложно.

Итак… Коллектор необходимо почистить и отшлифовать. Разбираем наш прибор. Извлекаем вал ротора. Процедура эта на разных видах инструмента разная, но всегда одинаково проста, поэтому останавливаться на данном этапе более подробно не вижу необходимости.

Вот он – виновник «торжества». Бочонок, состоящий из медных пластин. Некогда гладкий и блестящий, сейчас он чумазый от нагара. Промежутки между пластинами едва угадываются. На медной поверхности поперечные борозды. Не порядок!

Хорошо, если в домашней мастерской хозяина имеется бытовой токарный станок, плюс руки, умеющие пользоваться сим редким и дорогим чудом. В этом случае можно дальше и не продолжать. Проблема решена. Но, поскольку хороший токарь с личным станком встречается не чаще честного прокурора, то продолжим и поищем вариант проще и доступней.

Обычная бытовая электродрель уже давно и многими используется в качестве маленького токарного станка для работ не требующих особой точности выполнения. Говоря по научному – для работ низкого квалитета. Если заменить вспомогательную рукоятку дрели на длинный болт, или шпильку с подходящей резьбой, то инструмент легко зажимается в тиски в любой удобной для работающего плоскости. Вал электродвигателя обычно вынимается вместе с редуктором и опорным подшипником, поэтому можно применить прямую, или обратную схему зажима ротора в дрель. Либо в тиски зажимается корпус редуктора нашего прибора и тогда подшипник снимается с вала. Его посадочная шейка крепится в патроне дрели. Либо, если вал без редуктора, то дрель в тисках, а в её патрон крепится дальний от коллектора конец ротора. Другой конец с подшипником крепится в другие тиски. Второй вариант предпочтительней.

Таким образом мы добились вращения вала вне корпуса прибора. Коллектор перед мастером в удобном для работы положении. Выставляем регулировку частоты вращения дрели на минимум и начинаем обработку коллектора. Сначала используем для этого мелкую наждачную бумагу. Полоса наждачки, длиной в 7 – 8 см. и шириной в размер коллектора, натягиваем на ребро деревянной плашки и зажимаем пальцами. Включаем дрель и шлифуем коллектор до исчезновения борозд и крапинок на поверхности контактных пластин. Шлифовать следует поочерёдно в разных направлениях вращения для предотвращения образования острого выступа на одном из концов пластинок. Кроме того важно следить за тем, чтобы барабан коллектора в результате обработки приобретал правильную цилиндрическую форму без завалов и канав. После выполнения данной операции поверхность коллектора стала чище, но ещё не достаточно гладкой. Требуется более тонкая шлифовка, но сначала ещё один нюанс. Изначально, на заводе – изготовителе, контактным пластинам коллектора придаётся слегка выпуклая форма, для предотвращения эффекта пилы, при котором острые края пластин, подобно зубьям, будут «съедать» графит щёток. В результате нашей шлифовки наждачкой «горбушка» контактов полностью ликвидирована. Как её восстановить? Вот это уже сложней. Причём сложность не в технологии, а в кропотливости работы.

Отсоединяем вал от дрели и закрепляем его в тиски в любом удобном для работы положении. Кончиком острого строительного ножа проходимся по межпластинным зазорам скребущим движением, аккуратно снимая пологую фаску с острых краёв контактных пластин, вычищая одновременно грязь из зазоров. Острие ножа следует направлять то на одну, то на другую пластину. Следом подчищаем образовавшуюся пологость всё той же наждачной шкуркой. Делается это осторожными продольными движениями. Лучше если наждачка будет натянута на маленький деревянный, или пластиковый шпатель. К этой процедуре нужно подойти без излишнего фанатизма. Пологость должна быть чуть заметной.

Когда закругление краёв будет завершено – наступит время следующего и завершающего этапа. Полировка. Работа выполняется так же как и шлифовка, с помощью дрели, но в качестве абразива теперь используем не наждачку, а войлок. Чистый лоскут от старых валенок, или пальто укладывается в руке в виде ровной без складок подушечки и приставляет с небольшим усилием к вращающемуся на больших оборотах барабану коллектора. Полировка, так же, как и шлифовка, производится в реверсивном направлении вращения поочерёдно. Добиваемся максимальной гладкости поверхности контактных пластин. Коллектор должен состоять из множества маленьких, слегка выпуклых медных зеркал.

Обдуваем деталь, удаляя металлическую пыль, протираем коллектор ватой, смоченной водкой, или одеколоном. Работа завершена.

Этот инструмент ещё какое-то, может быть даже долгое, время послужит своему хозяину. Техника любит заботливые руки. А руки должны любить технику. Взаимная любовь всегда продуктивна.

Коллекторы тягового электродвигателя — Справочник химика 21

    Щетки применяют на коллекторах электромашин постоянного и переменного тока, в тяговых электродвигателях с добавочными полюсами, в крановых двигателях, двигателях для подъемников, прокатных станов, компрессоров в шахтных и рудничных моторах, на одноякорных преобразователях, а также на многих других генераторах и двигателях постоянного и переменного тока асинхронных и синхронных. [c.284]









    Коллектор тягового электродвигателя арочного типа состоит из втулки, нажимного конуса, пластин, двух изоляционных манжет, изоляционного цилиндра и стяжных болтов (см. рис, 43). Диаметр коллектора 400 мм. Пластины отштампованы из твердотянутой профильной меди, легированной кадмием или серебром, за одно целое с петушком. В нижней части они имеют форму ласточкина хвоста, позволяющего прочно скрепить коллектор. Втулка и нажимной конус, конусные выступы которых входят в выточки пластин, сжаты под прессом и стянуты 12-ю болтами. Надежность крепления коллектора проверяют при частоте вращения 2800 об/мин. [c.42]

    Коммутацию тягового генератора при приемо-сдаточных испытаниях проверяют в течение 1 мин при номинальной частоте вращения (последняя позиция контроллера машиниста) на двух режимах при максимальном токе и напряжении, соответствующем этому току, и при максимальном напряжении. Коммутацию тяговых электродвигателей проверяют в двух направлениях вращения в течение 30 с при двойном номинальном токе, соответствующем по характеристике генератора напряжении и при максимальных напряжениях и частоте вращения и минимальном токе возбуждения. Машина считается выдержавшей испытания, если не произошло остаточных деформаций или механических повреждений коллектора и щеткодержателей или кругового огня. Коллектор должен быть пригоден к работе без очистки или какого-либо исправления. [c.67]

    При осмотре машины, поступившей на испытание, обязательно проверяют состояние коллектора, установку щеткодержателей, состояние и сопротивление изоляции, проворачивание якоря от руки и его разбег, положение траверсы щеткодержателя и исправность щеточного аппарата, заправку подшипников смазкой. На коллекторе не должно быть пластин с острыми кромками и заусенцами, грязи и остатков графита между пластинами, краски, масла и забоин. Биение коллекторов тяговых электродвигателей на нагретой машине не должно превышать 0,04 мм, а коллекторов и контактных колец тяговых генераторов — 0,06 мм. [c.63]

    В настоящее время успешно эксплуатируются такие детали из стекловолокнита, как опорные и проходные изоляторы пантографов электровозов постоянного тока, кронштейны и пальцы щеткодержателей разных типов в тяговых электродвигателях, изоляционные стержни электропневматических контакторов, диамагнитные прокладки и корпуса коллекторов тяговых электродвигателей, изолирующие втулки и многие другие.  [c.303]

    Из стеклопластиков делают стены, полы и двери и даже целиком пассажирские и грузовые вагоны, санузлы вагонов в виде целых блоков, баки для воды, раковины, панели и поддоны полов в санузлах, элементы изотермических и рефрижераторных вагонов, контейнеры и цистерны, опорные и проходные изоляторы пантографов электровозов, кронштейны и пальцы щеткодержателей тяговых электродвигателей, корпуса коллекторов и др. [75, 76]. [c.221]

    Удельное усилие нажатия щеток для всех видов электрических машин должно находиться в пределах (170- 225) 10 Па. Для каждой машины оптимальное нажатие щеток указывается в паспорте. Большое нажатие приводит к излишним затратам энергии на преодоление трения, увеличенному износу как самих щеток, так и коллектора, к нагреву малое нажатие — к потере контакта между коллектором и щетками. Амортизаторы щеток должны свободно ходить в окнах щеткодержателей, гибкие шунты прочно сидеть в гнездах щеток, не вызывая дополнительных очагов нагревания, а их наконечники не должны мешать свободному перемещению щеток и нажимных пальцев. Шунты с обрывом более 10% жил подлежат замене. Снимают и ставят щетки за гибкие шунты, приподнимая щеточные пружины. Это позволяет проверять нажатие пружины, соединение гибких шунтов со щеткой, свободу перемещения щетки в гнезде щеткодержателя и целостность самой щетки. При постановке щетки пружину следует опускать медленно до полного касания щетки к коллектору, не допуская удара и скалывания. Там, где пространство ограничено, как в тяговом электродвигателе, следует пользоваться приспособлением для подъема пружины. [c.209]

    Тяговые электродвигатели должны обеспечивать в условиях жестко ограниченного габарита широкий диапазон изменения частоты вращения, значительные вращающие моменты, надежно работать в условиях многократных и одиночных ударов, вибрации (неизбежных при движении тепловоза) и изменения температуры окружающей среды в диапазоне от — 50 до+ 40° С, а в специальном исполнении от — 60 до + 40° С. В тяговые электродвигатели через неплотности и выходные отверстия для охлаждающего воздуха может попадать снег (особенно на стоянках), песок и пыль, поэтому конструкция всех узлов двигателей должна обеспечивать их герметичность. Все двигатели постоянного тока имеют независимую вентиляцию осевого типа с подачей воздуха со стороны коллектора. [c.39]

    При осмотре локомотива (моторвагона) снизу особое внимание обращают на болты крепления моторно-осевых подшипников, кожухов зубчатых передач и крышек люков тяговых электродвигателей, подбуксовых связей, токоприемных катушек АЛСН, путеочистителей, предохранительных скоб, подвесок, угольников фрикционного аппарата и планки клина автосцепки. При осмотре тяговых электродвигателей проверяют состояние их подвески, коллекторов якорей (грязь между пластинами, задир или подгар пластин), щеток, щеткодержателей, соединительных шин, изоляторов, токопод-водящих кабелей, главных и дополнительных полюсов и др. Устанавливают уровень смазки в моторно-осевых подшипниках и обязательно доливают ее на фитили через верхнюю крышку моторно-осевой шапки добавляют смазку в кожуха зубчатых передач. [c.134]

    Качество взаимной пригонки деталей, монтажа и работы подшипников и приработки щеток по коллектору определяют на холостом ходу у тяговых электродвигателей в течение 40 мин при п = 400 об/мин, а затем 1 ч при л = 1900 об/мин без подачи охлаждающего воздуха, у тяговых генераторов при частоте вращения якоря 400 об/мин в течение 1 ч, у двухмашинного агрегата в течение 20 мин при работе вспомогательного генератора электродвигателем и частоте вращения 350 об/мин, нормальном направлении вращения.  [c.225]

    В процессе испытания определяют температуру нагрева обмоток, коллектора и подшипников при работе на номинальном режиме, тяговых генераторов — в течение 4 ч, а тяговых электродвигателей и двухмашинных агрегатов — в течение 1 ч. Тяговые электродвигатели испытывают на нагрев без подачи вентиляционного воздуха и при открытых люках. При испытании генераторов на нагрев в режиме короткого замыкания для устойчивости работы используют пусковую обмотку, пропуская через нее ток 400—500 А. Нагрев обмоток определяют методом сопротивления по формуле [c.228]

    СТИ тепловоза э.д.с. генератора увеличивается, частично компенсируя падение 9. д. с. электродвигателей. Тем самым предотвращается значительное уменьшение тормозного тока и тормозного усилия. Защита от перегрузки осуществляется реле максимального тока, включенного в цепь 2-го тягового электродвигателя. Оно срабатывает при силе тока более 700 А. Реле заземления защищает тяговые машины от перекрытий на коллекторе как в тяговом, так и в тормозном режиме.  [c.203]

    Процесс поиска места замыкания в силовой цепи теоретически проще, так как сама цепь проще, тем более установка реверсора в нейтральное положение позволит разделить ее на мелкие части, но практически представляет некоторую сложность из-за трудности разъединения составляющих элементов и большего разброса последних по всему тепловозу. Поиск ведут при выключенном рубильнике реле заземления и отключении от силовой цепи проводов реле переходов и блока боксования. Цепь делят на более мелкие части отрывом щеток от коллектора и только при необходимости разъединением составляющих элементов. При работающем тепловозе место неисправности устанавливают последовательным отключением тяговых электродвигателей. Отключив один тяговый электродвигатель или группу, пробуют тронуться с места. Срабатывание реле заземления свидетельствует о том, что неисправность — в других группах или тяговых электродвигателях. Так последовательной проверкой устанавливают неисправную цепь. Срабатывание реле заземления при всех вариантах отключения говорит о наличии пробоя в плюсовой цепи тягового генератора. Обнаруженные дефекты в цепях устраняют заменой проводов, изолировкой поврежденных мест. [c.253]

    Испытание на холостом ходу. Перед испытанием под нагрузкой сборку машины проверяют на холостом ходу. При этом оценивается работа подшип- 1иков и приработка щеток по коллектору. Для проверки тяговых электродвигателей в режиме холостого хода к выводам двигателей последовательного возбуждения Я и КК при соединенных ЯЯ и К подводится напряжение, равное 1/8. .. 1/10 номинального значения, а генераторы приводятся во вращение от привода. Электродвигатели проверяют в течение 30 мин при 600 об/мин, тяговые генераторы при 500 об/мин, а вспомогательные машины при частоте вращения, равной 15—40% номинальной. [c.63]

    В электромашинном отделении организуется поточный ремонт тяговых электродвигателей, главных генераторов и других крупных электромашин локомотивов. В отделении устанавливаются конвейер шагающего типа для разборки и сборки тяговых двигателей, кантователи для разборки и сборки тяговых двигателей с устройствами для подвески инструмента — 3 комплекта, гидравлический пресс для запрессовки подшипниковых щитов, контейнер для подшипниковых щитов, продувочная камера с тележкой, кантователи остовов тяговых двигателей, сварочный трансформатор, кантователь якорей, станок для расточки моторно-осевых подшипников, установка для контактной пайки коллекторов, бандажировочный станок, станок для автоматической продорожки и шлифовки коллекторов, установка для испытания якорей тяговых двигателей, балансировочный станок, установка для окраски и сушки электрических машин с тележкой грузоподъемностью 11 т, ванны диаметром по 200 мм для пайки наконечников и компаунда, станок настольный сверлильный, печь для нагрева катушек, гидропневматический пресс, сушильные печи для сушки электромашин, кантователь главного генератора тепловоза, станок лоботокарный, пневматические двуплечие консольные краны с гайковертами, испытательная станция для тепловозных или электровозных электромашин.  [c.206]

Как проверить и сделать коллекторный электродвигатель

В домашнем хозяйстве практически все электродвигатели коллекторные- это синхронные устройства. Как они устроены и работают читайте в нашей предыдущей статье.

Коллекторные электродвигатели стоят в стиральных машинах (но не во всех моделях), пылесосах, электроинструменте, детских игрушках и т. д. Главной отличительно их особенностью является наличие неподвижных обмоток статора и обмоток на валу (якорь), на которые подается напряжение при помощи коллектора и графитных щеток.

Если у Вас сломался или барахлит мотор в электроинструменте и других устройствах, то не спешите его выкидывать, потому что в большинстве случаев его можно быстро и недорого отремонтировать своими руками. Как определить и устранить неисправность Вы узнаете далее из этой статьи.

Перед тем как начать искать причину в электродвигателях, сначала проверьте исправность шнура питания, кнопок включения и при наличии пуск-регулировочных устройств.

Как проверить коллекторный электродвигатель- наиболее частые поломки

Для определения и устранения неисправностей придется разбирать сам электроинструмент или электродвигатель других бытовых устройств по этой инструкции. Только перед тем как приступить к разборке, обратите внимание на искрение в контактно-щеточном механизме.  Если оно будет повышенным (как на рисунке у нижней щетки), то это может свидетельствовать об износе или плохом контакте щеток, реже о межвитковом замыкании в коллекторе.

В большинстве случаев причиной поломок коллекторных двигателей является износ щеток и почернение коллектора. Изношенные щетки необходимо заменить новыми одинаковыми по форме и размерам, лучше конечно оригинальными. Меняются они очень просто- либо нужно  снять или сдвинуть фиксатор или открутить болт. В некоторых моделях меняются не сами щетки, а в сборе с щеткодержателем. Не забываем подключить к контакту медный поводок. Если же щетки целы, тогда растяните прижимающие их пружины.

Если контактная часть коллектора потемнела, тогда ее необходимо обязательно почистить мелкой наждачной бумагой (нулевкой).

Иногда вместе контакта щеток с коллектором образовывается канавка. Ее необходимо проточить на станке.

На втором месте по количеству неисправностей стоит износ подшипников. О необходимости их замены в электроинструменте свидетельствует биение патрона и повышенная вибрация корпуса при работе. Как проверить и заменить подшипники подробно рассказано в этой статье. В самых запущенных случаях начинают при вращении касаться якорь и статор- придется как минимум менять якорь.

Как проверить коллекторный электродвигатель- редкие поломки

Гораздо реже происходит обрыв или выгорание в обмотках или в местах их подключения, оплавление или замыкание графитовой пылью ламелей коллектора.
В большинстве случаев это удается определить внешним осмотром. При этом обращайте внимание на:

• Целостность обмоток.
• Почернение обмоток либо всей, либо ее части.
• Надежность контактов выводов проводов с ламелями коллектора. При необходимости перепаяйте.
• Забита ли графитовой пылью пространство между ламелями. Если да то почистите.
• Наличие характерного запаха горения изоляции проводов.

Если обнаружено визуально повреждение обмотки стартера или якоря, то их потребуется заменить на новые или сдать в перемотку.

Но не всегда визуально возможно определить повреждение обмоток, поэтому следует воспользоваться мультиметром для этих целей.

Как прозвонить электродвигатель мультиметром

Включите мультиметр в режим прозвонки или омметра с пределом измерения 50-100 Ом. Как это сделать читаем а этой инструкции.

1. Прозвоните попарные выводы обмоток на ламели коллектора. Все значения сопротивления должны быть равны.
2. Затем проверьте сопротивление между ламелями и корпусом якоря, как показано на правой картинке. Оно должно быть бесконечным.
3. Проверить целостность обмотки статора можно при помощи прозвонки ее выводов, как показано на левой картинке.
4. Проверьте цепь между корпусом статора и выводами обмоток. При пробое на корпус, эксплуатировать электроинструмент или мотор запрещено.

Иногда возникает межвитковое замыкание в обмотке, тогда определить его возможно только при помощи специального устройства- прибора проверки якорей.

Ремонт коллектора якоря электродвигателя своими руками

Мы постараемся ответить на вопрос: ремонт коллектора якоря электродвигателя своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Нет тематического видео для этой статьи.

Виды неисправностей якоря:

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Нет тематического видео для этой статьи.

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Здравствуйте.
Скорее давно забытое старое, но пробежав по инету нашел очень мало инфо о том, что сделал.

История простая: у соседа “сгорела” электрокоса (электро триммер) “штиль фсе 71”

Проявляется, как медленное вращение и искрение коллектора.

Сервисный центр приговорил двигатель: замена целиком (якоря не поставляются) сумма с ремонтом 5 т.р.

Было решено использовать в качестве донора и приспособить к бензиновому мотору штангу. но жажда что-то отремонтировать пересилила:

Проверка коллектора показала: обрыв одной из “рамок”. Две соседние ламели коллектора прозванивались на сопротивление 26 ом, тогда, как норма (все остальные соседние ламели) 1,5 ома.

Ну, обрыв так обрыв.. в топку?
Э неее. –

Разжаты крепления проводов на этих ламелях, откушена оборванная рамка, кончики загнуты и покрыты цапонлаком
Ламели замкнуты между собой (сдвинуты зажимы-усики и пропаяны)
Можно, конечно и просто замкнуть между собой эти ламели, но вдруг ранее оборванный контакт восстановится или будет пробиваться наведенным напряжением?

Аналогично можно обойти и КЗ или замыкание на корпус коллектора, только скорее всего придется постараться разрезать замкнутую рамку/обмотку, чтоб исключить протекание по ней наведенного тока, но это только предположение.

Фото не делал, из описания все понятно.
На память помнится, что раньше в учебниках СССР данная процедура считалась вполне приемлемой, однако не смог найти.
Может кто подкинет ссылочку на литературу? иногда попадаются интересные коллекторные двигатели с “хитрой” намоткой.

пс. если кому то очень надо – могу забрать у соседа, разобрать и сфоткать.

Сообщение отредактировал UA9XTL: 25 August 2017 – 00:26

• Город: Донецк. Между Украиной и Россией.
• Имя: Виталий

• Город: Вологда
• Имя: Владимир и на ты

Виталий Донецк (25 August 2017 – 00:44) писал:

не встречал такого 🙁
обычно всегда или задымит или с искрами крутится.

коллектор проверили по сопротивлению “рамок”? ламели почерневшие?

Недавно отдавал в перемотку якорь старенькой ИЭ1031. Там только отдавать было, без вариантов – рассыпался коллектор, а он специфический, нигде не мог такой купить. Отдал им старый якорь, дали взамен “новый”. Взяли около 7 УЕ.
Работает старушка.

Метода от ТС интересна. В принципе, отдать перемотать бывает недорого, но бывает что не берутся. (к примеру, если таких коллекторов нет. Старый они срезают).
Сейчас ждёт ремонта древняя сверлилка, может придётся методу применить.

Сообщение отредактировал Л е о н ы ч: 25 August 2017 – 01:09

• Город: Донецк. Между Украиной и Россией.
• Имя: Виталий

UA9XTL (25 August 2017 – 00:50) писал:

Л е о н ы ч (25 August 2017 – 01:01) писал:

• Город: Донецк. Между Украиной и Россией.
• Имя: Виталий

Л е о н ы ч (25 August 2017 – 01:22) писал:

• Город: иркутск
• Имя: николай

Panzer1987 (05 September 2017 – 09:42) писал:

То есть отсутствует сама медная шина-ламель?

в этом случае получается, что “оборваны” две рамки.
Ради эксперимента (терять уже нечего, восстанавливать ламель вряд ли будете) оторвите ДВА проводка от этой ламели, заизолируйте лаком каждый в отдельности (чтоб между собой они тоже не контачили) и спаять между собой две ламели (в центре между ними отсутствующая. )
Удачи!

Сообщение отредактировал UA9XTL: 05 September 2017 – 13:13

не. не так. Все полностью исправно с виду. Рубанок отдали как рабочий. но для кого-то дымящий вращающийся тоже рабочим считается.

Ламели на месте все. Между ними промежуток заполнен (был) компаундом как на правой части на рисунке до самого верха. Сделал как на левой.

. Межвитковое не показал трансформатор с пластинкой.
Что проверить еще? Крутится бодро. повышенного шума нет. Могу замерить потребляемую мощность на холостом ходу.

нашел в одной статейке ” . В ремонтной практике обточку и шлифовку производят с помощью переносных приспособлений (рис. 116, а, б) при вращении якоря машины в собственных подшипниках. Шлифовку коллектора выполняют при номинальной частоте вращения якоря. Полировку — с помощью деревянных брусков из несмолистых пород древесины (бук, клен), которые вставляют в щеткодержатели вместо щеток так, чтобы их волокна были расположены перпендикулярно к коллектору. Полировка способствует более быстрому образованию на поверхности коллектора оксидной пленки («политуры»), необходимой для хорошей коммутации. ”
” Наиболее частой причиной повреждения коллектора является возникновение на его поверхности множества электрических разрядов (электрических дуг), распространяющихся по поверхности и образующих «круговой огонь», что объясняется очень высоким (обычно более 20 В) напряжением между смежными пластинами коллектора. ”
Надо шлифовку попробовать сделать и продорожку шире. На болгарке с маленьким коллектором канавки пошире будут

Сообщение отредактировал Panzer1987: 05 September 2017 – 13:49

При работе генераторов и электродвигателей постоянного тока чисто наблюдается искрение на коллекторе, при этом на поверхности его появляются борозды, пластины подгорают. В результате коллектор и щетки быстро изнашиваются.

Искрение на коллекторе может быть вызвано неисправностями коллектора, щеток, щеткодержателей и обмоток электродвигателей.

Неисправности коллектора и их устранение

Шероховатость поверхности является наиболее распространенной неисправностью коллектора. Шероховатость поверхности коллектора возникает в результате царапин, нагара или слоя окиси на коллекторе.

Царапины наносятся твердыми частицами, попавшими на коллектор под щетки. Нагар образуется от искрения, а слой окиси на коллекторе появляется после длительного нахождения электродвигателя в местах с повышенной влажностью.

Шероховатость коллектора устраняют шлифовкой его поверхности мелкой стеклянной бумагой. Бумагу прижимают к вращающемуся коллектору специальной деревянной колодкой из твердого дерева с вырезом в ней по форме коллектора.

Образование желобков . При расположении щеток одна против другой после длительной работы электродвигателя на коллекторе образуются желобки, поверхность коллектора становится волнистой. Эту волнистость устраняют проточкой коллектора на токарном станке. Чтобы избежать возникновения желобков, щетки надо располагать в шахматном порядке.

Выступание миканита над пластинами. Миканитовые прокладки коллектора тверже медных пластин. Поэтому в процессе работы они меньше истираются и постепенно выступают над поверхностью пластин.

Для устранения этой неисправности необходимо продорожить коллектор, т. е. удалить выступающий между пластинами миканит тонкой пилкой. При продороживании пилку надо водить по линейке, уложенной параллельно краю пластины коллектора.

После продороживания все канавки между пластинами коллектора прочищают волосяной щеткой и при помощи шабера снимают фаски с краев коллекторных пластин. После этого коллектор шлифуется и продувается сжатым воздухом.

Биение коллектора может появляться в результате: неисправности подшипника электродвигателя, неодинаковой высоты пластин коллектора, проявляющейся при некачественной сборке и неправильной центровке якоря электродвигателя.

Дли устранения биения коллектора неисправный подшипник ремонтируют или заменяют. Если биение коллектора происходит вследствие неодинаковой высоты ого пластин, то коллектор следует проточить на токарном станке до устранения биения. При неправильной центровке, вызывающей биение коллектора, якорь необходимо заново отцентрировать на специальном станке.

Неисправности щеток и их устранение

Щетки плохо пришлифованы , обломаны по краям или имеют царапины на прилегающей к коллектору поверхности.

Для устранения этого угольные и графитные щетки надо пришлифовать к коллектору стеклянной бумагой. При этом следует начинать с крупных номеров стеклянной бумаги и постепенно переходить к более мелким.

Применять для пришлифовке наждачное полотно запрещается, так как наждачная пыль, забиваясь в прорези между коллекторными пластинами, замыкает их между собой.

Щетки неправильно расположены на коллекторе . Это может быть в том случае, если они прилегают к пластинам коллекторов одной стороной, или траверса щеткодержателей установлена не по заводским меткам, имеющимся на ней и на корпусе.

Сдвинутую траверсу надо установить по заводским меткам. При отсутствии заводских меток или их неправильности (искрение не устраняется) нужно установить щетки на нейтраль, смещая их по коллектору (у генераторов – в сторону вращения, а у двигателей – в противоположную сторону) до полного исчезновения искрения.

Положение щеток на нейтрали соответствует: у генераторов – их наибольшему напряжению при холостом ходе; у двигателей – равенству чисел оборотов при прямом и обратном вращении.

Одностороннее прилегание щеток может быть устранено поворотом обоймы щеткодержателя или пришлифовкой их к коллектору, если обойма щеткодержателя неподвижна.

Щетки недостаточно прижаты к коллектору или неплотно установлены в обойме . Это бывает при слабом нажатии пружин щеткодержателя на щетки, слишком большом просвете между щеткой и обоймой либо при плохом закреплении траверсы и щеткодержателя.

Силу нажатия на щетку увеличивают посредством регулировки нажимной пружины. В случае отсутствия регулировочного устройства пружину заменяют на более жесткую. Для устранения колебания щетки в обойме щеткодержателя ее заменяют на большую – по размерам обоймы. Если же колебания щетки вызваны ослаблением креплений щеточного механизма, то надо затянуть укрепляющие болты на траверсе и щеткодержателях.

Чрезмерное увеличение силы тока, проходящего через щетки . Если плотность тока в щетке превышает величину, допустимую для данного типа щеток, то это приводит к неизбежному перегреву щеток.

Если после устранения рассмотренных повреждений искрение на коллекторе продолжается, то причиной его могут быть повреждения обмотки якоря или полюсов машины: короткое замыкание, распайка обмотки якоря в петушках, разрыв якорного проводника, замыкание на железо. В большинстве случаев эти повреждения исправляются при капитальном ремонте машины постоянного тока.

Ремонт болгарки: якорь своими руками, видео, как проверить тестером, перемотка электродвигателя в домашних условиях

Ремонт болгарки: 4 основных составляющих для ремонта

Для того чтобы провести ремонт болгарки, достаточно изучить азы техники и знать особенности конструкции устройства Нет сомнений, что каждый электрический инструмент рано или поздно может перестать работать. Чаще всего это происходит из-за того что не были соблюдены условия эксплуатации. Не входит в список исключений и болгарка. Если вдруг у вас случилась такая неприятность, можно не сразу обращаться в мастерскую, а попробовать разобраться самостоятельно, тем более что большая часть проблем легко решается.

Починить болгарку дело не простое, нужно знать все тонкости и причины, по которым аппарат может выйти из строя. Например, ремонт асинхронного двигателя или искрящего коллектора, это не всегда под силу обычному человеку. И тут придется обратиться к мастеру. Для того чтобы понять в чем заключается устройство болгарки, нужно знать как работает данная техника. При помощи электроэнергии работает двигатель, который передает вращения на вал благодаря шестерне. На конце вала установлен круг отрезного или шлифовального типа.

Качественность работы болгарки зависит от количества оборотов в минуту. Профессиональный инструмент способен развить скорость 1000 оборотов в минуту.

Первое что нужно сделать при поломке, это разобрать аппарат и прочистить его, в большинстве вариантов болгарка начинает работать.

Корпус болгарки изготовляют из прочного пластика. Основной его задачей является удержание всех комплектующих на месте и передача физической силы человека на момент работы

Если же этого не произошло, нужно понять, где именно произошла поломка. Состав болгарки может отличаться в зависимости от модели, но основные части у них одинаковые.

При разборе мы может увидеть 4 комплектующие:

• Корпус, который состоит из 2-х частей;
• Двигатель;
• Редуктор;
• Электрический компонент.

Двигатель заставляет двигаться шестерню, которая в свою очередь приводит в движение режущий элемент.

Как не странно в большинстве случаев поломка болгарок происходит из-за скопления пыли и как результат отхождения кнопки включения. Поэтому для начала нужно определить целостность электродрели, ее ламелей и аккумулятора. Все это не так сложно, достаточно знать как устроен аппарат. Если вы когда то изучали строение пылесоса или стиральной машины, то это покажется вам мелочью, а помочь сможет специальное видео.

Если вы точно уверены в том, что сломан якорь, то потребуется достать электрический двигатель.

Разборка мотора должна быть проведена как можно аккуратнее. Отсоедините все щетки и клеммы от питания.

Не забывайте, что перед тем как поменять обмотку, неважно какого электроинструмента Бош, Sparky, Макита, Интерскол нужно вручную установить причины поломки шлифовальной машинки. Для этого вам поможет схема намотки и редуктора, а так же специальный индикатор. Вынимаем ротор, а вместе с ним опорные подшипники и крыльчатку охлаждения. Все это представляет собой единый целый предмет. Если вы заметили, что повреждено большую часть проводки и нарушен баланс, то лучше заменить этот компонент полностью. О том, что нарушен баланс, может сказать появление гула и вибрации в механизме.

Не беритесь за ремонт болгарки, если у вас нет элементарных познаний в работе с паяльником. В такой ситуации лучше отнести прибор в мастерскую и обратиться к профессионалу

Если же баланс якоря не нарушен, а проблема заключается только в подмотке, то якорь подлежит восстановлению. Работа будет заключаться в самостоятельно перемотке катушки, все должно выполняться бережно с терпением и аккуратностью. Если балансировка угловой машины работает с перебоями, то для начала ее нужно проверить тестером. В том случае если проточка показывает разные данные, отремонтировать самому электромотор не удастся. А вот восстановить его поможет замена.

Для того чтобы заменить перемотку в якоре вам потребуется:

• Новые провода для обмотки это должны быть медные жилы, диаметр которых будет соответствовать предыдущим проводам;
• Бумага диэлектрического типа для изолирования обмотки;
• Лак, чтобы залить катушки;
• Паяльник с припоем и канифолью.

Перед тем как осуществить перемотку, нужно подсчитать витки провода и в новой обмотке применить столько же.

Если проблема не касается стартера, шестерни, но вы нашли проблему в обмотке, то здесь вам придется приобрести медь и заручиться помощью коллекторного съемника. Для начала проводится прозвонка цепей тестером, прозвонить вам поможет мультиметр, а для того чтобы проверить работоспособность аппарата воспользуйтесь трансформатором короткого действия. Так вы сможете подобрать нужные действия и инструменты, чтобы подчинить болгарку.

Процесс перемотки – занятие кропотливое и потребует терпения и умений

Сам процесс состоит из следующих действий:

1. Устранение старой обмотки. Ее нужно аккуратно снять и не повредит металлический корпус самого якоря. Если вы обнаружили царапины или заусеницы, их нужно загладить с помощью шкурки или паяльника. Иногда, для того чтобы корпус был полностью зачищен используют горелку.
2. Подготовка к подключению новых проводов. Снимать сам коллектор не нужно. Потребуется и осмотреть ламель и измерить мультиметром сопротивление имеющихся контактов в отношении к корпусу. Показатель должен составлять приблизительно 0,25 Мом.
3. Устранение старых проводов. Остатки нужно тщательно удалить и прорезать пазы в контактах. В дальнейшем они понадобятся, чтобы вставить провода катушек.
4. Монтаж гильз. Гильзы создаются из картона электротехнического типа, это материал, толщина которого составляет не более 3 мм. Нарезается необходимое количество и вставляется в пазы якоря.
5. Перемотка. Конец проводки нужно припаять к концу ламели и намотать по кругу против часовой стрелки. Это же действие повторяется по отношению ко всем кадушкам.
6. Проверка качества. После того как все обмотки будут сделаны, с помощью мультиметра проверяют наличие замыканий или обрывов.
7. Конечные обработки. Готовая катушка обрабатывается эпоксидной смолой ил лаком. Дома готовую работу сушат в духовке. Можно использовать лак, который сохнет быстрее.

Может показаться, что работа сложная. Спешим заверить, что нет, однако времени и сил на это придется потратить, не мало.

Якорь, это та деталь, на которой чаще всего скапливается большое количество грязи. Если у болгарки появились неисправности, их можно выявить, самостоятельно используя мультиметр или другими словами амперметр.

Проверка начинается с того, что нужно найти неисправный компонент. Если ваш аппарат полностью вышел из строя, это может быть свидетельством рассыпанию щеток или разрушенного слоя диэлектрика, который находится между пластин. Если вы наблюдаете внутри искрение, это значит, что в болгарке повредились токосъемники.

Проверка статора на межвитковое замыкание мультиметром не потребует много времени

Не зависимо от того какой результат вы получите при обследовании, нужно проверить сопротивление. Оно должно быть одинаковым для каждого из замеров.

Если показатели показывают отклонение, это свидетельствует о нарушении соединения катушек и плохом прилегании щеток.

Обратите внимание на щетки, их износ должен быт одинаковым, а при наличии царапин их нужно обязательно заменить на новые. Если же вы не обнаружили неисправностей, то нужно произвести замер сопротивления у ламели и катушки.

Как вы смогли узнать из нашей статьи, УШМ не представляет собой сложную конструкцию, ведь в ее состав входит всего 4 части. Но выявит истинную причину поломки довольно сложно, и как оказалось чаще всего это небрежное отношение к инструменту. Чтобы такого не произошло, ухаживайте за своим инструментом, ну а если же аппарат вышел из строя, не пожалейте времени и следуя нашим инструкциям приведите его в рабочее состояние.

В большинстве бытовых устройств (пылесосах, стиральных машинах, мясорубках, фенах, инструментах и т.д.) применяется коллекторный электродвигатель. Как и любой агрегат, он может выйти из строя. Ремонт коллекторных электродвигателей можно осуществить в домашних условиях, не прибегая к помощи специалистов. Для этого достаточно знать, что они собой представляют, и иметь хотя бы минимум опыта.

Двигатель такого типа – это чаще всего синхронный агрегат, подключающийся к источнику питания 220В, и состоящий из:

• статора;
• ротора;
• щеточно-коллекторного узла;
• подшипников.

Все детали заключены в корпус.

Если устройство не работает, прежде всего убедитесь, что проблема заключается в самом двигателе. Для этого:

• Проверьте, идет ли напряжение на прибор. Включите его в другую розетку (возможно, ремонта требует источник тока).
• Осмотрите шнур на предмет обрыва.
• Проверьте, не потерян ли контакт у кнопок включения и управления, нет ли механических повреждений.

При отсутствии неполадок в этих деталях разберите прибор. Воспользуйтесь инструкцией, которую производитель обязательно включает в паспорт.

Иногда даже люди, знакомые с устройством механизма, слабо представляют, как проверить коллекторный электродвигатель. Ниже мы расскажем обо всех возможных неисправностях и способах их выявления и устранения.

Во всех вышеуказанных случаях восстановление коллектора электродвигателя своими руками вполне возможно при наличии необходимых запчастей и инструментов. Только если у вас нет опыта в перемотке обмоток, лучше обратиться в соответствующий сервис. После устранения неполадок соедините все детали в обратном порядке.

Допустим, визуальный осмотр не дал результатов – на первый взгляд все узлы целы, обрывы не обнаружены, запах горелого отсутствует. В этом случае проведите проверку прибора и его элементов с помощью специального прибора – мультиметра. Процесс состоит из нескольких этапов:

• Установите на приборе режим измерения сопротивления до 200 Ом.

• Прозвоните попарные выводы обмоток статора на ламели. Значения сопротивления должны быть одинаковыми.
• Проверьте корпус якоря и ламели. В идеале значение сопротивления стремится к бесконечности.
• Прозвоните выводы обмоток. Если сопротивление отсутствует в одном или нескольких контурах, двигатель неисправен.
• Проверьте цепь между корпусом статора и выводами обмотки. При наличии пробоя на корпусе эксплуатация агрегата невозможна.
• Прозвоните ротор, расположив щупы тестера на коллекторе на максимальном удалении друг от друга. Когда мультиметр покажет значение, слегка проверните ротор до момента соединения щупов со следующей обмоткой. Таким образом проверьте все обмотки. Если значение сопротивления в каждом контуре одинаково или отличается очень незначительно, узел исправен.

Не стоит сразу нести в починку или выбрасывать «забарахливший» прибор, как это предпочитают делать многие. Вы сэкономите средства, если будете знать, как восстановить коллектор электродвигателя самостоятельно. Процесс не слишком сложен и занимает не так уж много времени, а механизм сможет прослужить еще долго.

В домашнем хозяйстве практически все электродвигатели коллекторные- это синхронные устройства. Как они устроены и работают читайте в нашей предыдущей статье.

Коллекторные электродвигатели стоят в стиральных машинах (но не во всех моделях), пылесосах, электроинструменте, детских игрушках и т. д. Главной отличительно их особенностью является наличие неподвижных обмоток статора и обмоток на валу (якорь), на которые подается напряжение при помощи коллектора и графитных щеток.

Если у Вас сломался или барахлит мотор в электроинструменте и других устройствах, то не спешите его выкидывать, потому что в большинстве случаев его можно быстро и недорого отремонтировать своими руками. Как определить и устранить неисправность Вы узнаете далее из этой статьи.

Перед тем как начать искать причину в электродвигателях, сначала проверьте исправность шнура питания, кнопок включения и при наличии пуск-регулировочных устройств.

Для определения и устранения неисправностей придется разбирать сам электроинструмент или электродвигатель других бытовых устройств по этой инструкции. Только перед тем как приступить к разборке, обратите внимание на искрение в контактно-щеточном механизме.

Если оно будет повышенным (как на рисунке у нижней щетки), то это может свидетельствовать об износе или плохом контакте щеток, реже о межвитковом замыкании в коллекторе.

В большинстве случаев причиной поломок коллекторных двигателей является износ щеток и почернение коллектора. Изношенные щетки необходимо заменить новыми одинаковыми по форме и размерам, лучше конечно оригинальными. Меняются они очень просто- либо нужно снять или сдвинуть фиксатор или открутить болт.

В некоторых моделях меняются не сами щетки, а в сборе с щеткодержателем. Не забываем подключить к контакту медный поводок. Если же щетки целы, тогда растяните прижимающие их пружины.

Если контактная часть коллектора потемнела, тогда ее необходимо обязательно почистить мелкой наждачной бумагой (нулевкой).

Иногда вместе контакта щеток с коллектором образовывается канавка. Ее необходимо проточить на станке.

На втором месте по количеству неисправностей стоит износ подшипников. О необходимости их замены в электроинструменте свидетельствует биение патрона и повышенная вибрация корпуса при работе. Как проверить и заменить подшипники подробно рассказано в этой статье. В самых запущенных случаях начинают при вращении касаться якорь и статор- придется как минимум менять якорь.

Гораздо реже происходит обрыв или выгорание в обмотках или в местах их подключения, оплавление или замыкание графитовой пылью ламелей коллектора.
В большинстве случаев это удается определить внешним осмотром. При этом обращайте внимание на:

• Целостность обмоток.
• Почернение обмоток либо всей, либо ее части.
• Надежность контактов выводов проводов с ламелями коллектора. При необходимости перепаяйте.
• Забита ли графитовой пылью пространство между ламелями. Если да то почистите.
• Наличие характерного запаха горения изоляции проводов.

Если обнаружено визуально повреждение обмотки стартера или якоря, то их потребуется заменить на новые или сдать в перемотку.

Но не всегда визуально возможно определить повреждение обмоток, поэтому следует воспользоваться мультиметром для этих целей.

Включите мультиметр в режим прозвонки или омметра с пределом измерения 50-100 Ом. Как это сделать читаем а этой инструкции.

1. Прозвоните попарные выводы обмоток на ламели коллектора. Все значения сопротивления должны быть равны.
2. Затем проверьте сопротивление между ламелями и корпусом якоря, как показано на правой картинке. Оно должно быть бесконечным.
3. Проверить целостность обмотки статора можно при помощи прозвонки ее выводов, как показано на левой картинке.
4. Проверьте цепь между корпусом статора и выводами обмоток. При пробое на корпус, эксплуатировать электроинструмент или мотор запрещено.

Иногда возникает межвитковое замыкание в обмотке, тогда определить его возможно только при помощи специального устройства- прибора проверки якорей.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 1.5 проголосовавших: 48

Инкассаторский автомобиль Определение | Law Insider

Связанный с

Автомобиль для коллекционеров

Автомобиль означает наземные транспортные средства, приводимые в движение не мускульной силой, такие как автомобили, мотоциклы, мотоциклы и низкоскоростные транспортные средства. Для целей этого определения автомобильный транспорт не включает сельскохозяйственное оборудование, снегоходы, вездеходы, моторизованные инвалидные коляски, тележки, газовые багги, тележки для гольфа, машины для ухода за лыжными склонами или транспортные средства, которые передвигаются только по рельсам или гусеницам. .

Старинный автомобиль означает любой автомобиль, как определено в этом разделе, который фактически был

Коммерческий автомобиль означает автомобиль или комбинацию автомобилей, используемых в коммерческих целях для перевозки пассажиров или имущества, если автомобиль:

Подержанный автомобиль означает любое транспортное средство, кроме нового автомобиля, как определено в данном разделе.

Новый автомобиль означает автомобиль, независимо от пробега автомобиля, легальный или

Автомобильное топливо означает бензин.Сюда не входят авиационный бензин, топливо для реактивных двигателей, дизельное топливо, керосин, сжиженный нефтяной газ, природный газ в жидкой или газообразной форме или гоночное топливо.

Регулируемая поверхность автотранспортного средства означает любое из следующего, отдельно или в сочетании:

Торговец подержанными автомобилями означает лицо, которое занимается покупкой, продажей, обменом или продажей подержанных автомобилей и которая имеет установленное место деятельности в этом штате, в котором она ведет эту деятельность.Этот термин не включает дилера новых автомобилей, который покупает, продает, обменивает или имеет дело с подержанными автомобилями в рамках своей деятельности по покупке, продаже, обмену или торговле новыми автомобилями.

Поверхность автотранспортного средства означает любую проницаемую или непроницаемую поверхность, которая предназначена для использования «автомобилями» и/или воздушными судами и подвергается непосредственному воздействию осадков, включая, помимо прочего, подъездные пути, парковочные площадки, гаражи, дороги, гоночные трассы и взлетно-посадочные полосы.

Торговец автомобилями или «дилер» означает любое лицо, которое:

продавец автомобилей или «продавец» означает (i) любое лицо, нанятое в качестве работника

продавец новых автомобилей означает лицо, включая дистрибьютора, имеющее дилерское соглашение, предоставленное производителем, дистрибьютором или импортером на продажу или распространение его автомобилей; занимается покупкой, продажей, обменом или продажей новых автомобилей; и имеет постоянное место работы в этом штате.

Автомобили означает автомобили, тракторы, прицепы и другое подобное имущество, независимо от того, регулируется ли право собственности на них свидетельством о праве собственности или правом собственности.

Незастрахованное транспортное средство означает наземное транспортное средство или прицеп любого типа:

Коллекторная улица означает улицу, по которой осуществляется движение транспорта с второстепенных улиц на главную уличную сеть, включая главные въездные улицы жилой застройки и основные циркулирующих улиц в пределах такой застройки.

Транспортное средство с недостаточной страховкой означает наземное транспортное средство или прицеп любого типа, к которому применяется залог или полис ответственности за телесные повреждения во время аварии, но его предел ответственности за телесные повреждения меньше, чем предел ответственности для этого покрытия .

Запись о транспортном средстве означает любую запись, относящуюся к разрешению на управление транспортным средством, праву на транспортное средство, регистрации транспортного средства или удостоверению личности, выданному отделом транспортных средств;

пассажирское транспортное средство означает моторное транспортное средство (кроме мотоцикла или инвалидной коляски), сконструированное исключительно для перевозки пассажиров и их имущества и приспособленное для перевозки не более двенадцати пассажиров, не считая водителя, и не буксирующее прицеп;

Сборщик означает любое лицо, уполномоченное собирать твердые отходы из общественных и частных мест.

Ваше транспортное средство означает Соответствующее требованиям транспортное средство, приобретенное Вами, которое является транспортным средством, указанным в страховом свидетельстве.

Станция зарядки электромобилей означает общественную или частную парковку, которая обслуживается оборудованием станции зарядки аккумуляторов, основной целью которого является передача электроэнергии (с помощью проводящих или индуктивных средств) к аккумулятору или другому устройству накопления энергии в электромобиль. Зарядная станция для электромобилей, оснащенная зарядным оборудованием Уровня 1 или Уровня 2, разрешена в качестве дополнительного использования для любого основного использования.

Электромобиль означает дорожное транспортное средство, приводящее в движение только бортовой источник электроэнергии.

Розничный торговец означает любое лицо, кроме производителя или оптового торговца, занимающееся продажей сигарет или табачных изделий.

Солнечный коллектор означает устройство, конструкцию или часть устройства или конструкции, основным назначением которых является преобразование солнечной энергии в тепловую, механическую, химическую или электрическую энергию.

Дом на колесах означает любое частное транспортное средство с нормальной вместимостью не более 10 человек

Сборщик долгов означает любое лицо, которое использует какие-либо инструменты межгосударственной торговли или почты в любом бизнесе, основной целью которого является взыскание каких-либо долгов, или кто регулярно собирает или пытается взыскать, прямо или косвенно, долги, причитающиеся или причитающиеся или якобы причитающиеся или причитающиеся другому лицу. Этот термин также включает любого кредитора, который в процессе взыскания собственных долгов использует любое имя, кроме своего собственного, что указывает на то, что третье лицо собирает или пытается взыскать такие долги.Этот термин также включает любое лицо в той мере, в какой такое лицо получает уступку или перевод долга в случае невыполнения обязательств исключительно с целью облегчения взыскания такого долга.

Ротор и коллектор электродвигателя / обмотка якоря / коллектор якоря электродвигателя

Большинство бытовых швейных машин, даже некоторые промышленные, используют электродвигатели со щетками, их еще называют коллекторными электродвигателями. Электродвигатели также используются во всех ручных электроинструментах (дрели, шлифовальные машины, фрезерные станки, ручные пилы, лобзики и т… и т.д). У коллекторных электродвигателей чаще всего проблемы и отказы возникают на роторе, реже на статоре. Самая чувствительная часть, так сказать, это…

коллектор ротора. Сам коллектор имеет цилиндрическую форму и множество различных размеров, в основном это зависит от мощности двигателя, его предполагаемой скорости, нагрузки и т. д. На коллектор опираются так называемые щетки, они сделаны из графита, который является отличным проводником, не очень жесткий и хорошо переносит температуру, которая создается на коллекторе.Коллектор и щетки подвержены износу, эта проблема связана с качеством электродвигателя, а также коллектора, долговечностью использования машины (аппарата или электроинструмента). Коллектор состоит из большего или меньшего…
числа медных пластин (ламелей), которые отделены друг от друга изоляционным материалом. Основным признаком того, что с коллектором что-то не так, является появление больших искр с разлетом искр по краю коллектора, при появлении которых необходимо остановить машину и прекратить дальнейшую работу.Работа в таких условиях может навсегда и необратимо разрушить ротор и, таким образом, избавить вас от ненужного обслуживания и ремонта, которые хорошо знают специалисты по обслуживанию. Наша сегодняшняя тема — осмотр коллектора, замена щеток и окончательная его регулировка.

Ротор на ручном инструменте обычно установлен на двух роликовых подшипниках, тогда как на двигателях бытовых швейных машин подшипники обычно скользящего типа, то есть сами втулки, вал ротора также являются частью подшипников скольжения.Наш сегодняшний пример — электродвигатель швейной машины Pfaff 1222, в процессе одна реставрация, поэтому воспользовался случаем сделать несколько, надеюсь, интересных фото. Двигатель работает, но одна дополнительная чистка коллектора ему не помешает.

Итак имеем ситуацию, когда двигатель сильно греется, искры на коллекторе, необходимо собрать двигатель из аппарата или станка, разобрать двигатель настолько, чтобы можно было полностью собрать ротор. Щетки необходимо осмотреть в первую очередь, как правило, если двигатель работает плохо, а кончики щеток неровные и не такие гладкие, как в обычных ситуациях.Обычно они изношены (укорочены) и нуждаются в замене на новые. Теперь берем ротор и чистим хлопчатобумажной тканью в комплекте, возможно хорошо пропылесосьте сжатым воздухом. Осмотр хорошо делать под лупой, если она у вас есть, расстояние между планками должно быть одинаковым, появление большего расстояния между…

отдельные ламели — плохой признак и обычно такому ротору ничем не поможешь. Если поверхность коллектора частично повреждена, ее необходимо выровнять.Швейные машины имеют сравнительно небольшие двигатели и обработку коллектора можно производить на обычной дрели, которая закрепляется на специальном держателе (см. рисунок), можно и без него, но это намного сложнее. При заданном диаметре коллектор был лишь частично засален и загрязнен, особых вмятин не было. Старые щетки могут изнашивать лопасти коллектора и, устанавливая новые, их прилегание будет некачественным, из-за чего коллектор необходимо выровнять. Для этого нам понадобятся: маленький тонкий напильник, защитная креп-лента и мелкая наждачная бумага.

Обмотки вокруг коллектора и концы защищаем крепированной лентой, чтобы не повредить. На более длинных роторах требуется фиксация с обеих сторон, в данном случае это более короткий ротор и в этом нет необходимости. Включите дрель, но уменьшите ее скорость до минимума с помощью регулятора на переключателе, запустите дрель и тонким напильником слегка снимите поверхность коллектора, перемещение напильника такое же, как и у стоящих предметов, сильно не нажимайте без надобности. Поверхность вскоре начнет выравниваться.Глубина съема коллектора достаточно вариабельна, обычно достаточно около 0,1 мм, а на более крупных моторах (электростартер 12/24В) можно снять до 0,5 мм и даже больше.

В основном на двигателях швейных машин обычно до 0,15 мм. Как только заметим, что вся поверхность чистая, останавливаемся с напильником и берем мелкую наждачку, скажем тонкости нет. 500, может какая-то меньшая крупность, повторить пару раз. Окончательную полировку можно сделать куском более прочного войлока или мягкой кожи, так же зачищаем концы вала ротора, но с добавлением немного масла.В случае очистки штифтов целью является не истончение, а только восстановление эмали подшипника.

После всего собрать мотор, так как подшипники скользящего типа, не забыть про втулки и добавить немного специальной подшипниковой смазки во втулки скольжения, наконец вернуть щетки и запустить мотор (машину). Вначале возможно искрообразование, но кратковременно, в том случае, если даже после данного вмешательства коллектор сильно искрит и создает высокую температуру, ротор подлежит ремонту (намотке).Есть также небольшие устройства, которые могут проверить правильность работы ротора, некоторые электрики их делают, ничего особенного, но вполне эффективное.

ПРЕДУПРЕЖДЕНИЕ: Опасность поражения электрическим током !! Поскольку это устройства, которые обычно находятся под напряжением 110-220 В, не обходите это, если вы не уверены на 100% в своих знаниях. !!

Так как на наш сайт заходят мастера всех профилей, спрошу у электромехаников: Нет ли ошибки в вышеприведенном посте, надо ли ее исправить? ☺

Автомобили — Сборщик налогов округа Лейк

Титулы

Все автомобили должны быть оформлены и зарегистрированы.Закон штата Флорида 319.40 уполномочивает DHSMV выдавать электронный сертификат о праве собственности вместо бумажного документа. Электронный титул может быть преобразован в бумажный титул по желанию владельца. DHSMV отправит название документа из Таллахасси владельцу примерно через две недели после его заказа. Владелец может выбрать ускоренное оформление документа за дополнительную плату в сервисном центре.

Передача титула Флориды

Продавец (продавцы) должен полностью заполнить раздел «Передача права собственности продавцом» в свидетельстве о праве собственности.Сюда входят: имя покупателя, цена продажи, дата продажи и показания одометра с указанием даты (если применимо). Затем продавец(-и) и покупатель(-и) должны подписать и распечатать свое имя. Их подписи не требуют нотариального заверения в этом разделе, даже если есть помеченное место.

Передача права собственности за пределами штата

Клиент с автомобилем, лодкой/судном или передвижным домом из другого штата должен иметь свидетельство о праве собственности в качестве доказательства права собственности.Раздел о передаче права собственности за пределами штата должен быть надлежащим образом оформлен продавцом в случае передачи права собственности.

Клиент, чье право собственности принадлежит кредитному учреждению, должен указать свою последнюю регистрацию транспортного средства, а также имя, адрес и номер счета держателя залога.

Мы рекомендуем клиентам, совершившим транзакцию с автомобилем, лодкой/судном или домом на колесах, не имеющим правового титула, связаться с нашим офисом для выполнения конкретных требований.

Законодательство штата Флорида

требует проверки идентификационного номера транспортного средства (VIN) на автомобилях.Проверка VIN может быть заполнена в Заявлении на получение свидетельства о праве собственности с регистрацией или без нее (HSMV 82040) или в форме проверки идентификационного номера транспортного средства и одометра (HSMV 82042).

Получите дубликат титула во Флориде

Владелец автомобиля, дома на колесах или лодки/судна может получить дубликат правового титула Флориды, заполнив Заявление о выдаче дубликата или утерянного в пути/переназначения правового титула (HSMV 82101). Владелец также должен подать форму удовлетворения залогового права (HSMV 82260), если записи показывают зарегистрированное залоговое удержание в отношении свидетельства о праве собственности.

В случае, если продавец утратил право собственности, а покупатель получит право собственности во Флориде, и продавец, и покупатель могут вместе посетить наш офис и заполнить форму HSMV 82101. Это позволяет продавцу передать право собственности, не платя за срочное получение титула или ждать, пока название будет отправлено по почте. Тем не менее, как дублирование, так и плата за передачу правового титула будут применяться во время транзакции.

Налог с продаж

Штат Флорида имеет налог штата с продаж и использования в размере 6%.Округ Лейк имеет дополнительный дискреционный подоходный налог в размере 1% на первые 5000 долларов покупной цены, но не более 50 долларов. Сборщик налогов в качестве агента Департамента доходов штата Флорида (DOR) собирает налог с продаж и использования с транзакций, когда клиент подает заявку на право собственности или передает право собственности на автомобили, дома на колесах и лодки/суда. В случае продажи автомобиля, дома на колесах, лодки/судна налог с продаж взимается с разницы между покупной ценой автомобиля и валовой комиссией за продажу.Применяются некоторые льготы по налогу с продаж.

Регистраций

Автомобили, лодки/суда и прицепы регистрируются по месяцу рождения владельца. Регистрация действительна до полуночи дня рождения владельца. Когда транспортное средство зарегистрировано на несколько имен, день рождения человека, чье имя появляется первым в названии, будет определять срок действия регистрации. Плата за просрочку платежа будет взиматься со всех регистраций, не продленных до 10-го календарного дня месяца, следующего за месяцем истечения срока действия.(Согласно Закону Флориды 320.07(4))

Ниже приведен список некоторых исключений для истечения срока действия дней рождения:

• Срок действия транспортных средств, зарегистрированных на имя компании, истекает 30 июня
• Срок действия всех передвижных домов (не объявленных недвижимостью) истекает 31 декабря
• Срок аренды грузовых автомобилей весом более 8000 фунтов, тягачей, полуприцепов и 9+ легковых автомобилей истекает 31 декабря

Первоначальный регистрационный взнос в размере 225 долларов США может быть наложен, если владелец не освобожден от уплаты иного налога, при первой регистрации частных автомобилей, домов на колесах и пикапов/грузовиков весом до 5000 фунтов.

Доказательство страхования

Для покупки и замены номерного знака во Флориде требуется подтверждение страховки во Флориде. Владелец транспортного средства должен предоставить доказательство защиты от телесных повреждений (PIP) на сумму 10 000 долларов США и совокупную ответственность за телесную ответственность и ответственность за материальный ущерб на сумму не менее 10 000 долларов США.

При покупке или замене номерных знаков для мотоциклов, домов на колесах и прицепов не требуется предъявлять страховое свидетельство. Тем не менее, это констатация процессуального факта, и она никоим образом не предполагает, что страхование не должно осуществляться.Дополнительная информация о страховке

Регистрация недействующего коллекционного предмета | Департамент доходов

Владелец предмета коллекционирования, который не эксплуатируется на дорогах этого штата и хранится в частной собственности с целью технического обслуживания, ремонта, реставрации, перестройки или любой другой аналогичной цели, должен уплачивать ежегодный специальный налог на собственность в соответствии с в Пересмотренном законе штата Колорадо (CRS) 42-3-106 о любом таком автомобиле, принадлежащем такому владельцу, за исключением владельцев автомобилей на запчасти, как определено в C.R.S.42-12-101(3), или лицензированные гаражи или лицензированные автомобильные дилеры C.R.S. 42-12-102(2)(а) и (б).

Коллекционный предмет означает автомобиль, включая грузовой автомобиль или седельный тягач, а именно:

• Год выпуска 1975 или ранее; или
• Модель 1976 года выпуска или позже, зарегистрированная как коллекционная до 1 сентября 2009 года; за исключением того, что транспортное средство, зарегистрированное таким образом, не имеет права на регистрацию в качестве предмета коллекционирования при продаже или передаче новому владельцу. Обратите внимание, что регистрация предмета коллекционера должна оставаться актуальной.Если в какой-то момент срок действия регистрации истекает, он не может быть перерегистрирован как предмет коллекционирования. C.R.S. 42-12-101(2)

Автозапчасти Автомобиль означает автомобиль, как правило, в нерабочем состоянии, который принадлежит коллекционеру для предоставления или поставки деталей, которые обычно невозможно получить из обычных источников, что позволяет коллекционеру или другим коллекционерам сохранять, восстанавливать, завершить и сохранить транспортное средство, представляющее исторический или особый интерес. C.R.S. 42-12-101(11).

Требования:

Предметы коллекционера, зарегистрированные на наклейке «Регистрация и уплата налогов (COT) коллекционной серии»:

• Зарегистрированы в Отделе обслуживания транспортных средств DMV штата, расположенном по адресу 1881 Pierce Street, Lakewood, CO 80214, а не в управлении транспортных средств вашего округа.

• Должен быть подтвержден наклейкой COT и квитанцией о регистрации. Эта регистрационная квитанция должна быть предоставлена ​​правоохранительным органам и правоохранительным органам по запросу.

• Доказательство уплаты специального налога на собственность, когда коллекционный предмет находится в нерабочем состоянии.

  • Регистрация

    COT, которая поддерживается в актуальном состоянии, устранит взимание предыдущего специального налога на владение и штрафов за просрочку, когда транспортное средство будет доведено до пригодности для эксплуатации и зарегистрировано в вашем Окружном управлении транспортных средств.

• Истекает в декабре каждого года. Льготный период для регистрации COT не предусмотрен. Уведомление о продлении не предоставляется для регистрации COT.

Оплата налогов COT и регистрационных сборов рассчитывается с месяца подачи заявления до декабря. Ниже приведены суммы платежей за каждый месяц. Эта сумма включает плату за материалы в размере 0,25 доллара США.

Свяжитесь со своим округом, городом, городом, местным органом власти и/или ассоциацией домовладельцев, чтобы узнать о местных правилах и постановлениях, касающихся неработающих транспортных средств в пределах их юрисдикции.Обратитесь в отдел обслуживания транспортных средств DMV по телефону 303-205-5608 , чтобы получить подробную информацию и инструкции по внесению платежей.

Нью-Джерси МВК | Коллекционные автомобили

Существует специальный процесс классификации автомобиля как инкассаторского. Стандарты и процесс подачи заявок описаны ниже.

Стандарты

• Инкассаторские автомобили должны:
• Быть автомобилем ограниченного производства или автомобилем, выпущенным в ограниченном количестве.
• Быть моложе 25 лет.
• Не подлежит регистрации как историческое транспортное средство или уличная удочка.
• Не проезжайте более 3000 миль в год.
• Быть застрахованным как инкассаторское транспортное средство ограниченного использования.
• Информационный бюллетень о статусе инкассаторской машины содержит более подробную информацию.
• Транспортное средство, классифицируемое как транспортное средство для инкассаторов, может быть освобождено от проверки безопасности и выбросов после завершения процесса подачи заявки.

Процесс подачи заявки

• Вы должны зарегистрироваться через MVC для получения статуса инкассаторского автомобиля. Первоначальный процесс осуществляется только по почте и займет примерно две недели.
• Для применения выполните следующие действия:

• Заполните заявку на инкассаторский автомобиль
  Статус.
• Приложите письмо от производителя автомобиля, признанного автомобильного клуба или организации коллекционеров, подтверждающее статус ограниченного производства автомобиля.
• Включите подтверждение страховки ограниченного использования.
• Включите фотографии передней, обеих сторон и задней части автомобиля.
• Письмо об утверждении инкассаторского автомобиля требуется предоставить агентству только при первоначальной регистрации в качестве инкассаторского автомобиля. Однако письмо не требуется при продлении, если клиент пропускает продление коллектора.
  периода им нужно будет повторно подать заявку на статус коллектора.
• Отправьте посылку по адресу:

Комиссия по автотранспортным средствам штата Нью-Джерси
Статус инкассаторских автомобилей
Группа поддержки I/M
P.O. Box 680
Трентон, Нью-Джерси 08666-0680

После того, как вы получите письмо-подтверждение от MVC, вы можете обратиться в автомобильное агентство, чтобы приобрести ваучер на специальную наклейку, освобождающую транспортное средство от правил безопасности и безопасности.
контроль выбросов.

• Возьмите с собой следующее:
  • Оригинал письма с рельефной печатью;
  • Оригинальное приложение; и
  • Плата в размере 25 долларов США. MVC принимает карты American Express®, Visa®, MasterCard®, Discover card®, чеки, денежные переводы и наличные.

Для получения дополнительной информации о классификации инкассаторских транспортных средств, процедуре подачи заявления или освобождении от проверок, пожалуйста, позвоните в отдел инспекций MVC по телефону 609-633-9474.

Процесс обновления ваучера

• Возьмите с собой следующее:
• Заполненное заявление на инкассаторское транспортное средство (форма SS-66) с пометкой «Продление»
• Плата за продление в размере 25 долларов США.MVC принимает карты American Express®, Visa®, MasterCard®, Discover card®, чеки, денежные переводы и наличные.

Подайте заполненное заявление по адресу:
Автомобильная комиссия
Инкассатор
P.O. Box 680
Трентон, Нью-Джерси 08666-0680

Моторное масло Muscle & Collector’s Choice

Двигатели Muscle и коллекторные автомобили сталкиваются с другими проблемами со смазкой, чем современные двигатели.Компания Hicks Oils разработала линию масел, специально предназначенную для этих уникальных двигателей. Двигатели более старых моделей были разработаны для использования с маслами, которые содержат большее количество противоизносных присадок, чем в настоящее время разрешено в современных моторных маслах, благодаря новым системам контроля окружающей среды. В моторных маслах Muscle и Collector’s Choice от Hicks Oils используется такое же количество присадок, для которых эти автомобили были разработаны. Кроме того, моторные масла Muscle и Collector’s Choice Motor Oils содержат присадку, увеличивающую набухание уплотнений, чтобы препятствовать износу и протечкам старых уплотнений двигателя.

Проблемы, игнорируемые современным маслом для старых двигателей

Двигатели

прошли путь за последние 50 с лишним лет, но это не повод игнорировать требования наших старых двигателей. Современные моторные масла пренебрегают важнейшими требованиями старых двигателей:

• Меньшее количество ZDDP, обеспечивающее защиту от износа в современных моторных маслах, может привести к чрезмерному и преждевременному износу старых двигателей.
• Синтетические моторные масла являются отличными смазочными материалами для современных двигателей, но могут быть вредны для старых уплотнений двигателя.
• Конструкция современных двигателей и соображения экономии топлива подталкивают к использованию масел с меньшей вязкостью. Теперь часто бывает трудно найти рекомендуемые моторные масла 10W-40 или 20W-50, доступные для классических автомобилей.

Специально разработан для коллекционера или маслкара

Теперь есть масло, специально разработанное для этих двигателей. Выбор коллекционеров Hicks Oils и моторные масла Muscle Car помогут старым двигателям работать дольше и с меньшим износом.Используя высококачественные компоненты с технологией присадок, адаптированные к старым двигателям, и понимая потребности в смазке старых автомобилей, мы разработали моторное масло специально для коллекторных двигателей и двигателей маслкаров.

Автомобили

Из-за возможной ненастной погоды офис во Фриско сегодня закроется в 17:00.

Окружной налоговый инспектор-сборщик назначен законом в качестве агента Департамента транспортных средств штата и Государственного контролера по сбору сборов с транспортных средств.В соответствии с законом о регистрации каждый владелец автомобиля и налогов обязан зарегистрировать его у налогового инспектора округа, в котором проживает владелец.

Способы продления регистрации автомобиля:

Вы можете зарегистрироваться лично в офисе налоговой инспекции, указанном ниже, или в любом участвующем продуктовом магазине и других субподрядчиках.

Вы также можете зарегистрироваться по почте или через Интернет через нашу Интернет-систему продления регистрации транспортных средств.

Для онлайн-регистрации принимаются кредитные карты за комиссионный сбор в размере 2 долларов США. Другие требования см. на веб-сайте системы продления регистрации транспортных средств в Интернете. Как онлайн-регистрация, так и регистрация по почте требуют, чтобы мы отправили вам наклейку обратно. Если это требуется, взимается почтовая плата в размере 1 доллара США.​​

Напоминание:   Перед продлением регистрации жителям Техаса необходимо пройти техосмотр на государственной станции техосмотра по своему выбору, если только их транспортное средство не освобождено от требований техосмотра.

Срок действия временного отказа распространяется на следующие услуги:

• Первичная регистрация автомобиля.
• Продление регистрации транспортного средства.
• Титул автомобиля.
• Обновление постоянных табличек для парковки инвалидов.
• 30-дневные временные разрешения.

Неоплаченные дорожные сборы

У вас есть неоплаченные дорожные сборы? С 1 сентября 2017 года все офисы округа Коллин будут соблюдать регистрационные блоки NTTA Scofflaw.Зарегистрированное транспортное средство со 100 или более просроченными дорожными сборами не сможет продлить регистрацию. Чтобы получить наклейку с регистрационным номером транспортного средства, вам необходимо будет предоставить форму разрешения на регистрацию транспортного средства в Управлении платных дорог Северного Техаса.

Вы можете снять блокировку регистрации транспортного средства лично, настроив
План платежей или позвонив в NTTA по телефону 469-828-4619.

Для получения дополнительной информации посетите
Управление платных дорог Северного Техаса.

Налоговая служба округа Коллин НЕ имеет информации о дорожных сборах и административных сборах NTTA.

Два шага, одна наклейка

По состоянию на  1 марта 2016 года у вас есть 90 дней для завершения проверки и регистрации. Вы должны проверить свой автомобиль в течение 90 дней до истечения срока действия вашей наклейки. Перед продлением регистрации необходимо пройти прохождение инспекции. Ваша регистрация действительна до последнего дня месяца окончания регистрации.

Дополнительную информацию о программе «Два шага, одна наклейка» можно найти на веб-сайте Департамента транспортных средств Техаса по адресу
www.TxDMV.gov или
www.TwoStepsOneSticker.com. Нажмите на вкладку « автомобилистов» для получения дополнительной информации.

Если вы впервые регистрируете свое транспортное средство в округе Коллин, вам необходимо будет сделать это лично в любом из офисов, перечисленных ниже. См.
Подробности на новой странице регистрации резидента. Если вы продлеваете свою регистрацию в Техасе, продление может быть завершено лично в любом из офисов налоговых инспекторов, перечисленных ниже. Также ознакомьтесь с требованиями к другим вариантам регистрации в местном
Продуктовый магазин округа Коллин и другие субподрядчики, или онлайн через наш
Интернет-система продления регистрации транспортных средств.

Адреса и контактная информация

Налоговый инспектор округа Коллин, офис McKinney

Административное здание округа Коллин
2300 Bloomdale Rd., Suite 2302

МакКинни, Техас 75071
Карта

[email protected]
972-547-5014
Время работы: с 8:00 до 17:00. Понедельник — Пятница
             8:00 — 19:00 Четверг

Налоговый инспектор округа Коллин, офис Фриско

Джордж А.Муниципальный центр Пьюрфой (мэрия Фриско)
6101 Frisco Square Blvd., Suite 2000
Frisco, TX 75034

Карта

[email protected]
469-362-5800
Время работы: с 8:00 до 17:00. Понедельник — Пятница
             8:00 — 19:00 Среда

Налоговый инспектор округа Коллин, офис Plano

Налоговая служба Плано переехала по адресу:
900 East Park Blvd. , Люкс 100
Плано, Техас 75074
Карта

[email protected]
972-881-3014
Часы работы: с 8:00 до 17:00. Понедельник — Пятница
             8:00 – 19:00 Вторник

* Офис Plano расположен между шоссе 75 США и авеню К на бульваре Ист-Парк.

Ссылки и ресурсы

Письмо-разрешение
Требования к продлению регистрации
Программа наклеек Two Steps One
Процедуры передачи титула
Регистрация новых резидентов и требования к титулу
Места регистрации за пределами офиса
Варианты оплаты на месте
Контактная информация об автомобиле
Информация о инспекциях и пунктах взвешивания
Часто задаваемые вопросы

Департамент Техаса
Техас Интернет-регистрация транспортных средств
Программы Aircheck Texas
Департамент общественной безопасности Техаса
Контролер штата Техас
Парки и дикая природа Техаса
Департамент жилищного строительства Техаса

Статистика

СБОР АВТОТРАНСПОРТНЫХ СРЕДСТВ — СРЕДНЕМЕСЯЧНЫЙ
(в долларах)

.
