ТЭН — трубчатый электронагреватель. Предназначен для нагрева теплоносителей различный типов.

Нагреваемые среды:
О – воздух, движущийся со скоростью не менее 6 м/с;
S – спокойный воздух;
L – для литейных форм;
P – вода;
Z – масло.
Пример обозначения при заказе:

ТЭН 200 В13/2,0 Р 200
200 – развернутая длина ТЭНа, см
В – длина контактного стержня в заделке
13 – диаметр ТЭНа
2,0 – потребляемая мощность, кВт
Р – водная среда
220 – напряжение питания, В

По согласованию электронагреватели ТЭН могут быть изготовлены по чертежам с параметрами, отличными от указанных.

По требованию заказчика электронагреватели ТЭН могут оснащаться штуцерами.

Электронагреватели ТЭН используются в качестве комплектующих изделий в промышленных установках.

ТЭНы могут эксплуатироваться в помещениях без повышенной опасности в условиях умеренного климата категории размещения 3 (УЗ) по ГОСТ 15150-69.

Электронагреватель ТЭН представляет собой металлическую трубку, внутри которой запрессована в наполнитель спираль из проволоки высокого оммического сопротивления, прикрепленная к контактным стержням.

Торцы электронагревателя загерметизированы герметиком, снабжены изоляционными втулками и контактным устройством.
Электронагреватели ТЭН предназначены для преобразования электрической энергии в тепловую. Трубчатые электронагреватели ТЭН применяются в качестве комплектующих изделий в бытовых нагревательных приборах и в промышленных установках.

Меры безопасности при обслуживании электронагревателей ТЭН

Запрещается:
— проводить ремонт электронагревателей ТЭН, находящихся под напряжением;
— проводить подтяжку контактных устройств электронагревателей под напряжениемж
Эксплуатировать электронагреватель ТЭН можно только в той среде, для которой он предназначен.
Крепление электронагревателей ТЭН производится при помощи кронштейнов, зажимов, скоб и специальной арматуры. Крепление электронагревателей ТЭН за изоляционные втулки и контактные стержни запрещается.

Электронагреватель ТЭН представляет собой спираль, расположенную внутри металлической оболочки, из сплава высокого сопротивления с контактными стержнями.

Электронагреватели ТЭН по сравнению с другими типами нагревателей отличаются возможностью эксплуатации при непосредственном контакте с нагреваемой средой.

Продажа электронагревателей

ООО «Ресурс-ТМ» осуществляет продажу электронагревателей со складов в Москве и в Миассе. Продажа электронагревателей осуществляется в любых необходимых заказчику объемах.

Трубчатый электронагреватель (ТЭН) 96а (для МСЭ-0,55)

• В наличии
• Код: ТЭН96A

Заказ только по телефону

• Понедельник	09:00 — 18:00
  Вторник	09:00 — 18:00
  Среда	09:00 — 18:00
  Четверг	09:00 — 18:00
  Пятница	09:00 — 18:00
  Суббота	Выходной
  Воскресенье	Выходной

Что такое ТЭН? (Трубчатые Нагревательные Элементы)

Трубчатый нагревательный элемент — это электрический нагреватель сопротивления, состоящий из нагревательного элемента, имеющего на концах контактные стержни, запрессованного вместе с наполнителем в металлическую оболочку в соответствии с чертежом. В зависимости от области применения нагревательные элементы могут иметь различную конфигурацию (форму).

Конструкция трубчатого нагревательного элемента:

1 — Клеммы

Используются для подключения ТЭНа к источнику питания (могут иметь различную конфигурацию).

2 — Контактный стержень

Выполнен из нержавеющей или обыкновенной стали. Стержень, находясь внутри нагревательного элемента, остается не нагретым и определяет холодную (нерабочую) зону нагревательного элемента.

3 — Трубчатая оболочка

Оболочка изготавливается из нержавеющей стали или меди.

4 — Нагревательная спираль

Нагревательная спираль представляет собой одну, две или три проволоки, выполненные из сплава с высоким удельным сопротивлением, например хромоникелевый сплав, феррохромовый сплав или другие сплавы.

5 — Изолирующий наполнитель

Он обеспечивает передачу тепла от спирали к оболочке, изолирует ее от окружающей среды и оболочки.

В качестве изолирующего наполнителя обычно используется порошок оксида магния (периклаз), который имеет хорошую теплопроводность и диэлектрическую прочность в ходе прессования.

6 — Герметик

Предотвращает попадание влаги внутрь нагревательного элемента.

7 — Изолятор стержня

В качестве изоляционного материала используют керамику или термопласт.

Принцип работы ТЭНа: В оболочку (3) вставлен контактный стержень (2), имеющий токоподводящие клеммы (1). К стержню (2) приварена нагревательная спираль (4) с высоким омическим сопротивлением, которая и определяет рабочую (горячую) зону нагревателя. Чтобы избежать замыкания на корпус, спираль (4) изолирована от него наполнителем (5), который является диэлектриком с хорошей теплопроводностью. С концов стержень также изолирован специальными пробками (7). При нагревании спирали (4) тепло сквозь изоляцию (5) доходит до оболочки (3), которая и нагревает внешнюю среду (газ, жидкость, твердые тела).

Области применения трубчатых нагревательных элементов

ТЭНы используют:

•
  в быту: в домашних электроприборах (чайники, утюги, электроводонагреватели (ЭВН) и др.), для отопления помещений
•
  в пищевой промышленности: ТЭНы для варочных котлов, для кондитерского производства, хлебопекарной области, молочного производства и т. д.;
•
  в химической промышленности: для производства резины, каучука, в целлюлозно-бумажной отрасли, в нефтеперерабатывающей отрасли и т.д.;
•
  в медицинской промышленности: ТЭНы для стерилизаторов, дистилизаторов и т.д.;

При использовании в электроводонагревателях трубчатый нагревательный элемент монтируется на фланец, имеющий различную форму (литые или штампованные) в зависимости от производителя ЭВНа.

Нагревательные элементы (ТЭНы) могут иметь различную мощность, например 700Вт, 1200Вт, 1300Вт, 1500Вт и более, могут быть 2-х режимными, когда на одном фланце установлено 2 трубчатых нагревательных элемента.

Также ТЭНы могут иметь различную конфигурацию – прямые, изогнутые или витые в зависимости от модели водонагревателя (вертикальная — горизонтальная модель, малоемкостной 5-10л или 200-300л – используется 3 ТЭНа по 2000Вт)

Водонагреватели (стекло) Аристон

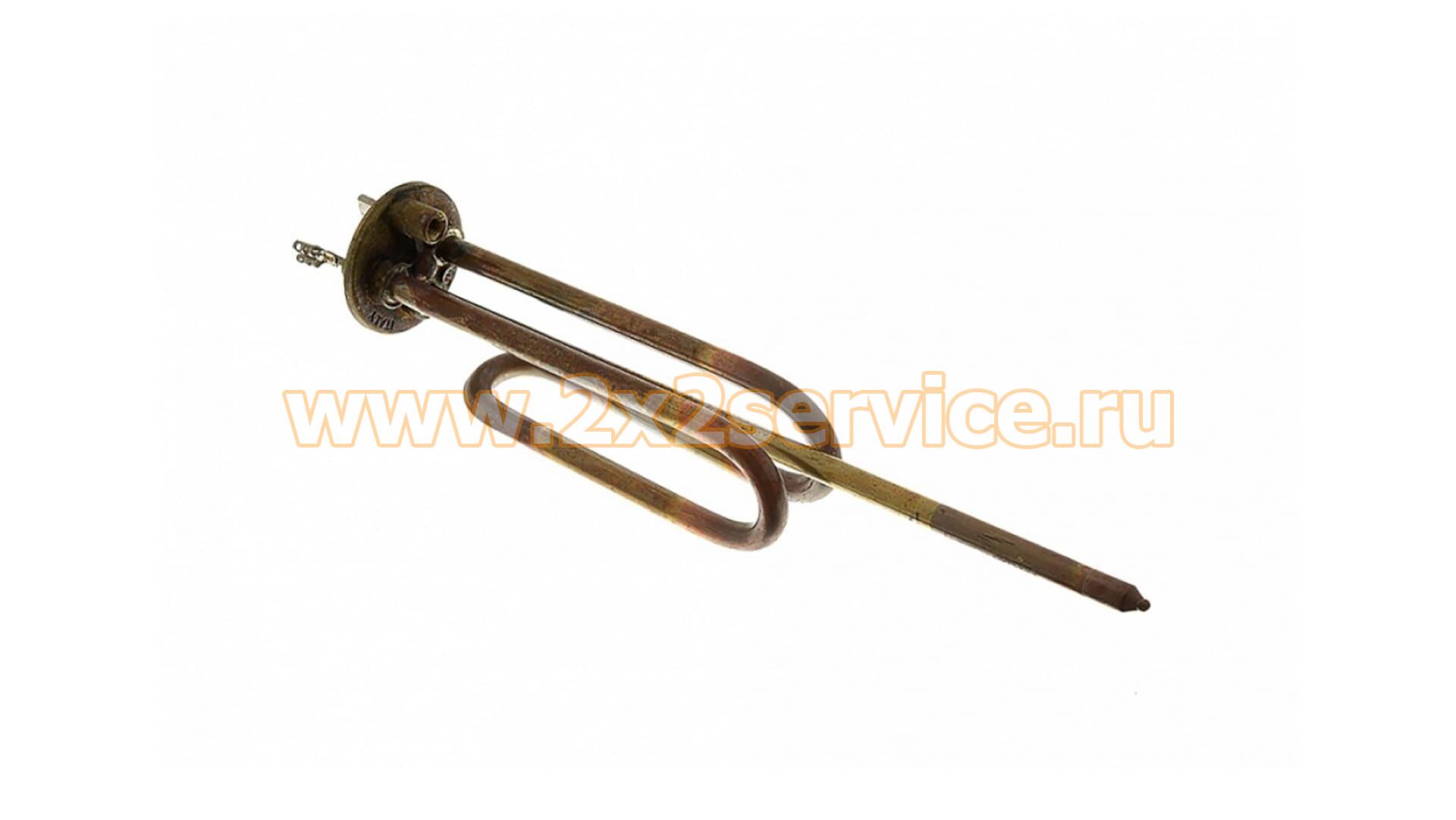

	Нагревательный элемент (ТЭН) RCA PA 1,5 кВт. M6 под анод фланец 48мм. прижимной

В настоящее время в России существуют три государственных стандарта на трубчатые нагревательные элементы:

•
  ГОСТ 13268-88 — Электронагреватели трубчатые;
•
  ГОСТ 19108-81 — Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов;
•
  ГОСТ 4.150-85 — Система показателей качества продукции. Электронагреватели трубчатые (ТЭН).

Трубчатые нагревательные элементы | Прямые и фигурные нагревательные элементы

Физические и электрические характеристики

Диаметр оболочки +-0,005 дюйма (+-0,13 мм)	0,260 дюйма (6,60 мм)	0,315 дюйма (8,00 мм)	0,375 дюйма (9,52 мм)	0,430 дюйма (10,92 мм)	0,475 дюйма (12,07 мм)	0,496 дюйма (12,60 мм)
Длина тубуса Макс.	404 дюйма (10 260 мм)	370 дюймов (9398 мм)	337 дюймов (8560 мм)	329 дюймов (8356 мм)	281″ (7137 мм)	263 дюйма (6680 мм)
Максимальное напряжение	250	480	480	600	600	600
Максимальная сила тока	15	30	30	40	40	40
Допустимая мощность	Промышленный стандарт +5% -10%
Допустимое сопротивление	Промышленный стандарт +5% -10%

Длина

Трубчатая оболочка, рекомендации по температуре и удельной мощности

Нагреваемая среда	Температура процесса °F (°C)	Материал оболочки	Макс. Плотность в ваттах Вт/дюйм2 (Вт/см2)
ТВЕРДЫЕ ВЕЩЕСТВА
Крепление к металлу	До 500 (260) 1000 (540)	Инколой ®	20 (3) 10 (1,5)
Фрезерованные пресс-формы	До 500 (260) На номер 1000 (540)	Инколой ®	60 (9) 30 (4.5)
Вакуумные плиты	До 650 (345) 1000 (540)	Алюминий, нержавеющая сталь Инколой ® или Инконель ®	40 (6) 20 (3)
ЖИДКОСТИ
Чистая питьевая вода	До 212 (100) К 500 (260)	Медь Инколой ®	60 — 90 (9 — 14) 30 — 40 (4.5 — 6)
Вода De-I	До 212 (100)	316СС	60 (9)
Технологическая вода и Сильно разбавленные коррозионные вещества	До 200 (95)	304SS или инколой ®	48 (7,5)
Слабые или разбавленные кислоты и Щелочи	До 200 (95)	Инколой ® , нержавеющая сталь 316 или Инконель ®	15-23 (2. 3 — 3,5)
Масла (в зависимости от типа и использования)	50 — 600 (10-315)	Сталь 6 — 23	(1 — 3,5)
ВОЗДУХ
Духовки с естественной конвекцией	До 700 (370) 1200 (650)	Инколой ®	30 (4,5) 10 (2,3)
Поток воздуха @ Мин.500 футов в минуту	До 800 (425) до 1000 (650)	Инколой ®	30 (4,5) 23 (3,5)

Доступные материалы оболочки и максимально рекомендуемая температура оболочки

Варианты крепления нагревателя

ТИП R МОНТАЖ — Фиксирующие шайбы

Диаметр нагревателя	А	Б
0. 260 дюймов	3/4″	Укажите
0,315″	5/8″	Укажите
0,375″	3/4″	Укажите
0,430″	3/4″	Укажите
0,475″	3/4″	Укажите

МОНТАЖ ТИП K — Монтажный кронштейн

Укажите все необходимые размеры и допуски.

КРЕПЛЕНИЕ ТИПА F — Монтажный фланец

Укажите все необходимые размеры и допуски.

КРЕПЛЕНИЕ ТИПА B — Резьбовые фитинги для переборки

Диаметр	Резьба	А	Б	С
0. 260 дюймов	1/2 — 20	3/4″	5/8″	3/4″
0,315″	1/2 — 20	3/4″	5/8″	3/4″
0,375″	5/8 — 18	15/16″	3/4″	7/8″
0,430″	5/8 — 18	15/16″	3/4″	7/8″
0.475 дюймов	3/4 — 20	1″	7/8″	1″

Варианты подключения трубчатого нагревателя

КОНТАКТ ТИПА S — Резьбовой штифт с керамическим изолятором.

НАКОНЕЧНИК ТИПА S1 — Наконечник с резьбовой шпилькой со стопкой слюды.

СОЕДИНЕНИЕ ТИПА L — Клемма с винтовым наконечником.

Размер винта	Диаметр	А	Вт
#8-32	до 0. 315 дюймов	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

СОЕДИНЕНИЕ ТИП L1 — Клемма с винтовым наконечником 90°.

РАЗЪЕМ ТИПА D — Быстрое соединение. Максимум 240 В

РАЗЪЕМ ТИП D1 — Быстроразъемное соединение 90°. Максимум 240 В

ТИП W СОЕДИНЕНИЕ — Клемма для провода в сборе.

Примечание. Если требуется защитный армированный кабель (шланг), проконсультируйтесь с заводом-изготовителем.

Варианты уплотнений для трубчатых нагревательных элементов

ВАРИАНТ УПЛОТНЕНИЯ ТИПА G — Силиконовое конформное покрытие — Общая защита, пористое, максимальная температура 220°F (105°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА E — эпоксидное уплотнение — устойчиво к влаге и загрязнениям (лучший выбор для долговременной влагостойкости), низкая пористость, максимальная температура 450°F (230°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА V — Силикон RTV — Защита от влаги и загрязнений, пористый, макс. температура 400°F (200°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА M — Силиконовая резина поверх формы, макс. температура 300°F (150°F)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА PA — Герметичный переходник

Герметичная защитная трубка обеспечивает неразрывное соединение между изоляцией провода, уплотнением и защитным кожухом, которое может потребоваться.

Тип PS — провод с силиконовым покрытием RTV и силиконовой изоляцией. Тип PP — подводящий провод с эпоксидным покрытием и подводящий провод с изоляцией из стекловолокна. Тип PT — подводящий провод с эпоксидным покрытием и подводящий провод с тефлоновой изоляцией.

ВАРИАНТ УПЛОТНЕНИЯ ТИП HS — Герметичные клеммы керамика-металл, макс. температура 1000°F (540°C)

Варианты конструкции трубчатого нагревателя для трубчатых нагревательных элементов

Необогреваемая длина — Необогреваемая длина может варьироваться в зависимости от требований применения. Более длинные ненагреваемые секции часто используются для охлаждения области соединения или для сосредоточения выделения тепла в определенной области нагреваемой детали или среды.

Распределенная мощность — Трубчатые нагреватели Durex могут быть изготовлены по индивидуальному заказу для изменения удельной мощности по длине нагревателя. Это помогает обеспечить однородность температуры внутри пресс-формы или компенсировать потери тепла вблизи концов.

Обработка и отделка оболочки — Для трубчатых нагревателей, которые будут изгибаться в полевых условиях, обязательно укажите в заказе «полный отжиг». Для фармацевтических и других «чистых» применений может быть поставлена ​​отделка светлым отжигом.Также доступна, в зависимости от конфигурации, пассивация оболочки, которая удаляет любое свободное железо, которое может оставить пятна или ржавчину на поверхности оболочки.

Варианты изгиба трубчатого нагревателя

Трубчатые нагревательные элементы могут иметь 2-х и 3-х мерную форму, чтобы лучше соответствовать требованиям применения. Обеспечьте возможность увеличения размеров до 10 % из-за теплового расширения и обеспечьте достаточную поддержку для предотвращения провисания нагревательного элемента из-за высоких температур. Если требуется гибка прямых элементов в полевых условиях, перед гибкой свяжитесь с Durex Industries для получения инструкций по гибке в полевых условиях. Кроме того, укажите «полный отжиг оболочки», чтобы учесть изгиб в полевых условиях.

Допуски на изгиб для Incoloy ^® и элементов оболочки из нержавеющей стали

Ссылка на данные сгиба	Диаметр нагревателя
	0,260″	0,315″	0,375″	0.430″	0,475″	0,490 дюйма
Стандарт минимального радиуса изгиба	0,437 дюйма	0,562 дюйма	0,687″	0,75 дюйма	0,812 дюйма	0,875 дюйма
Минимальный радиус изгиба с подавленным изгибом	0,375 дюйма	0,50 дюйма	0,562 дюйма	0.625 дюймов	0,687″	0,75 дюйма
Стандартные допуски на изгиб	1/8″	1/8″	1/8″	1/8″	1/8″	1/8″
Специальные допуски на изгиб	1/16″	1/16″	1/16″	1/16″	1/16″	1/16″
Прецизионные допуски на изгиб с инструментами	0. 005″	0,005″	0,005″	0,005″	0,005″	0,005″

Примечание. Для стальных и медных элементов оболочки возможны меньшие радиусы изгиба. Для получения дополнительной информации обратитесь в компанию Durex Industries.

Трубчатые нагревательные элементы Руководство по применению

Вернуться к началу

Нагрев металлических деталей

Ниже приведены методы установки для нагрева металлов в порядке от лучшего к наименее эффективному.

Durex Industries рекомендует запрессовывать трубчатый нагревательный элемент в пластины с фрезерованными канавками для увеличения срока службы нагревателя. Убедитесь, что все нагретые части нагревателя соприкасаются с деталью. Для повышения теплопередачи следует использовать цемент для теплопередачи. Если используются хомуты, они должны располагаться близко друг к другу и не затягиваться слишком сильно, чтобы обеспечить хороший контакт нагревателя с деталью. Допускается увеличение длины до 10 % из-за теплового расширения при нагреве.

Нагревающие жидкости

Во избежание перегрева или загрязнения нагревательного элемента убедитесь, что нагретая часть трубчатого нагревателя ВСЕГДА погружена в жидкость.Для получения оптимальных результатов правильно подберите материал оболочки и мощность нагревателя в зависимости от применения жидкости. Устанавливаемые на заводе фитинги или компрессионные фитинги, устанавливаемые на месте, используются для крепления и уплотнения трубчатого элемента к стенке резервуара. См. разделы «Погружной», «Циркуляционный» и «Боковой нагреватель» на нашем веб-сайте или в каталоге для получения информации о других жидкостных нагревателях.

Нагрев воздуха и газов

Трубчатые нагревательные элементы обычно имеют форму U-образной шпильки или другой формы, устанавливаются через отверстия в стене и закрепляются стопорными шайбами, зажимами, резьбовыми фитингами, монтажным кронштейном или фланцем. Для достижения оптимальных результатов используйте оболочку Incoloy® и убедитесь, что используется разумная плотность мощности. Допускается увеличение длины на 10 % из-за теплового расширения. Для горизонтальной установки предусмотрите опоры не менее чем через каждые 18 дюймов длины, чтобы избежать провисания элемента из-за высоких температур. См. разделы веб-сайта или каталога «Циркуляционный нагреватель» и «Канатный нагреватель» для принудительного воздушного и газового отопления.

Лучистое отопление и вакуум

Трубчатые нагреватели, используемые для лучистого нагрева, обычно используют отражатели для направления тепловой энергии на нагреваемую деталь.Это хорошо работает для обогрева, сушки и отверждения. Однако при использовании нагревателей в вакууме передача тепла происходит только за счет излучения, поэтому уменьшите удельную мощность на 20–30 % по сравнению с воздушным нагревом. Алюминиевая оболочка, а также нагреватели с оболочкой из инконеля® обычно используются с вакуумными проходными узлами. Durex Industries может тестировать и измерять скорость вакуумной утечки вплоть до 8×10-8 SCCS He (3×10-6 Па 1/с).

Как работают нагревательные элементы в электропечи? | Главная Справочники

Нагревательные элементы представляют собой плотно намотанные катушки резистивной проволоки, установленные внутри шкафа электропечи.Нагревательные элементы в печи очень похожи на элементы в тостере или плите, и они работают по тому же основному принципу электрического сопротивления. Их работа становится более понятной при понимании некоторых основ теории электричества.

Сопротивление

Сопротивление — это основной электрический принцип, объясняющий работу нагревательных элементов. Электричество — это поток электрически заряженных частиц (известных как ток) через проводящий материал, в данном случае электронов через металлические провода.Различные материалы обладают различными свойствами, препятствующими электрическому току. Размер поперечного сечения материала также влияет на его сопротивление. Длинный тонкий провод имеет большее сопротивление, чем короткий толстый провод. Теплота является побочным продуктом электрического сопротивления, и соотношение между теплом и сопротивлением прямо пропорционально. Большее сопротивление означает больший нагрев.

Конструкция нагревательного элемента

Нагревательные элементы представляют собой в основном длинные провода, намотанные в плотные катушки, установленные внутри корпуса печи.Удельное сопротивление проволоки создает тепло как побочный продукт. Проволока, используемая в электрических нагревательных элементах, обычно представляет собой нихром 80, сплав из 80 процентов никеля и 20 процентов хрома. Он характеризуется высоким удельным сопротивлением и низкой восприимчивостью к окислению. Эти нагревательные элементы могут работать при чрезвычайно высоких температурах, превышающих 2000 градусов по Фаренгейту.

Работа с электропечью

Нагревательный элемент является лишь небольшой частью системы электрического отопления дома. Нагрев начинается с термостата, который посылает электрический сигнал на реле внутри печи. Эти реле подают напряжение на нагревательные элементы, заставляя их нагреваться. Затем автоматически запускаются нагнетательные вентиляторы, которые пропускают горячий воздух через шкаф, чтобы в конечном итоге нагреть жилые помещения дома.

Поиск и устранение неисправностей нагревательных элементов

Нагревательные элементы представляют собой относительно простые компоненты. Они либо работают, либо нет. Либо элемент создает тепло, либо ничего не делает.Время, механическое воздействие и некачественная конструкция являются частыми причинами выхода из строя нагревательных элементов. Элементы обычно не ремонтируются, но заменяются. Проверка непрерывности цепи с помощью цифрового мультиметра — это самый простой способ определить, нуждается ли элемент в замене.

Как определить исправность электрического нагревателя с помощью омметра

Автор: Admin  — 06 ноября 2020 г.

Ваш электронагреватель Watlow® рассчитан на многолетнюю эксплуатацию в тяжелых промышленных условиях.Со временем электрическая изоляция может ухудшиться, и у вас могут возникнуть проблемы с производительностью. Как нагреватели, так и контроллеры мощности и температуры подвержены проблемам с производительностью, поэтому важно осмотреть как признаки износа, так и поломки. Здесь мы расскажем все, что вам нужно знать об омах, омметрах и признаках того, что ваш электронагреватель нуждается в ремонте или замене новым устройством Watlow.

Понимание Ом

Перед тем, как проверить свои нагревательные приборы, чтобы убедиться, что они работают эффективно, важно понимать, что такое омы, ватты, вольты и амперы.Эти электрические блоки позволяют сравнивать мощность различных нагревателей и выявлять признаки неэффективного или неисправного нагревателя. По закону Ома сила тока равна напряжению, деленному на сопротивление. Это также можно выразить в следующем уравнении:

I = V/R (где I = ток, V = напряжение и R = сопротивление)

Ток термопары или другого электрического устройства измеряется в амперах, напряжение измеряется в вольтах, а сопротивление измеряется в омах. Высокий уровень сопротивления необходим для преобразования электрической энергии в тепловую. Толщина, материал и другие факторы проводника влияют на его эффективность и доступный температурный диапазон.

Резисторы изготовлены из материалов с высоким уровнем электрического сопротивления. Это означает, что эти материалы плохо проводят электричество, но это также означает, что они преобразуют большое количество электрической энергии в тепловую, что делает их эффективными нагревательными устройствами.

Расчет сопротивления электронагревателя

Электрические нагреватели и другие современные тепловые изделия имеют определенный уровень сопротивления, при котором они работают эффективно. Слишком большое сопротивление будет препятствовать прохождению любой электрической нагрузки через нагревательный элемент, в то время как слишком малое сопротивление создает перегрузку, как правило, короткое замыкание в проводке или другое нарушение сопротивления. Идеальное сопротивление отличается для каждой ситуации нагрева, поэтому важно проверить текущую настройку нагревателя, прежде чем измерять сопротивление.

Как делают электронагреватели

Электрические обогреватели используют ту же основную технологию, что и лампочки. Если вы когда-нибудь обжигали руку о лампочку накаливания, то понимаете, насколько похожими могут быть два электрических процесса. Как лампы накаливания, так и электрические обогреватели используют резисторы, что приводит к теплу.

Промышленные электронагреватели должны обеспечивать постоянную подачу тепла в различных рабочих условиях. Погружные, циркуляционные и гибкие нагреватели — это всего лишь несколько вариантов, которые обеспечивают стабильное тепло, защищая проводку от коррозии, короткого замыкания и других неисправностей.

Основные компоненты

В вашем нагревателе Watlow для подачи электрического тока используется керамика, стекло, сталь или другие материалы. Сопротивление материала изменяет количество электрической энергии, которая преобразуется в тепловую энергию, в то время как ваши регуляторы мощности и температуры регулируют напряжение, подаваемое на электрический нагреватель.

После преобразования электроэнергии ее необходимо доставить к вашему изделию. Тепло может передаваться тремя основными способами:

• Излучение
• Теплопроводность
• Конвекция

Излучение – это процесс передачи тепла посредством электромагнитных волн.Кондуктивный нагрев происходит, когда нагревательный элемент физически контактирует с твердым материалом и передает тепло. Наконец, конвекция передает тепловую энергию через жидкости или газы. Watlow предлагает промышленные нагреватели, в которых используется один или несколько из этих типов теплопередачи для обеспечения эффективного нагрева.

В некоторых обогревателях используется прямая линия материала для подачи тепловой энергии, в то время как в других используется формованный кусок материала для увеличения площади поверхности. В зависимости от применения OEM-производителям могут потребоваться изоляционные материалы для направления тепла или защиты нагревательного элемента от коррозии и других проблем.

Разница Уотлоу

Выбирая нагревательную продукцию Watlow, вы выбираете ведущую в отрасли технологию нагрева. Основной принцип работы наших нагревательных приборов одинаков, но наша приверженность качеству материалов, низким допускам и инновационным конструкциям обеспечивает широкий спектр электрических нагревательных изделий, которые подходят для вашего промышленного применения.

Использование омметра

Даже самые лучшие отопительные изделия со временем выходят из строя, поэтому инженерам-проектировщикам нужен надежный способ устранения неполадок в поврежденных нагревателях и повышения их производительности.Используйте омметр для измерения сопротивления между двумя компонентами и определения источника неисправности нагревателя.

Все омметры работают по одному принципу, но конкретные шаги могут различаться. Вот типичные шаги по использованию омметра для вашего электронагревателя:

1. Подключите или установите батарейку в ваш омметр.
2. Обнулите счетчик, соединив провода и установив показание на ноль Ом.
3. Отключите электронагреватель во избежание повреждения или риска поражения электрическим током.
4. Отрегулируйте шкалу омметра, выбирая десятки, сотни или тысячи по мере необходимости.
5. Прикоснитесь щупами к противоположным концам цепи и сравните показания с ожидаемым сопротивлением вашего нагревателя.

В руководствах по эксплуатации нагревательных приборов Watlow приведены идеальные показания сопротивления для вашего конкретного нагревателя. Устраните проблему с нагревателем в зависимости от показаний. Если ваши показания сопротивления верны, обратитесь к своему ПИД-регулятору за другим возможным решением.

Ом противМОм тестирование

Проблема электропроводности может быть выражена в омах. Еще одна причина, по которой ваш обогреватель может не нагреваться должным образом, — это пробой изоляции. Используйте тест мегаом, чтобы проверить целостность изоляции вашей системы отопления. Тесты на ом и мегом важны, так как они проверяют различные возможные проблемы с вашим электронагревателем.

Чрезмерная коррозия, старение, неправильная установка и другие особенности могут повредить изоляцию вашей проводки. Мегаомный тест использует напряжение постоянного тока для проверки сопротивления установки.В идеале должно быть полное сопротивление между внутренней и внешней изоляцией проводки. Любая проводимость между ними является признаком поломки проводки.

Дальнейшее устранение неполадок

Если пришло время заменить обогреватель, воспользуйтесь нашей помощью по применению, чтобы найти идеальную замену Watlow. Узнайте, как наши электрические нагреватели, регуляторы мощности и температуры, а также другие системы сравниваются с вашей существующей установкой. Получите профессиональную консультацию по проверке сопротивления, техническому обслуживанию нагревателя и установке новых нагревательных элементов от вашей службы поддержки клиентов в Watlow.

Электрический нагревательный элемент BrewBuilt™ SlingBlade (240 В)

SlingBlade — это инновационный электрический нагревательный элемент, предназначенный для быстрого кипения и равномерного распределения тепла.

Форма для производительности и удобства
Уникальная конструкция SlingBlade в форме полумесяца распределяет всю мощность нагрева на одной стороне чайника, направляя тепловую энергию вверх на поверхность, которая затем каскадом ниспадает на противоположную сторону чайника.Это движение создает динамическую турбулентность, которая равномерно распределяет тепло, вызывая бурное бурление. Другие нагревательные элементы торчат прямо посередине чайника или имеют дизайн полного круга, который окружает стенку чайника. Это может стать препятствием для погружных охладителей или затруднить перемешивание без ударов по элементу. Мы разработали SlingBlade, чтобы избежать этих проблем. Оставаясь на одной стороне котла, элемент не будет мешать вашему погружному охладителю, а поскольку элемент повторяет кривизну стенки котла, он не будет мешать потоку сусла во время водоворота.

Сверхнизкая плотность мощности
Электрический элемент передает энергию вашему суслу, применяя тепло, но если это тепло будет слишком концентрированным, вы получите локальный нагрев выше 212°F. Это катализирует реакцию Майяра, которая может привести к более темному пиву, чем предполагалось, и вызвать нежелательную карамелизацию. Думайте об этих реакциях, как обжаривании зефира. Сначала он становится светло-коричневым, мы называем это реакцией Майяра, немного горячее, и он становится темно-коричневым, мы называем это карамелизацией, затем он становится черным, и мы называем это пиролизом (обожженным или обожженным).В то время как все чайники подвергаются этим реакциям, электрический элемент может концентрировать больше тепла на небольшой площади, что может быстро поджечь ваше сусло. Наш опыт показывает, что при 90 ваттах на квадратный дюйм рецепты должны быть изменены, чтобы учесть этот элемент, и светлое пиво никогда не получается совершенно правильным. Элемент SlingBlade рассчитан на мощность 50 ватт на квадратный дюйм, чтобы снизить вероятность подгорания и при этом обеспечить интенсивное кипение. Для еще более низкой удельной мощности рассмотрите контроллер Boil Vigor.

Соединение Tri-Clamp
Наши нагревательные элементы предназначены для быстрой и простой установки на любой чайник с Т. C. наконечник благодаря изогнутой, некруглой форме. Это также упрощает снятие элемента для очистки между использованиями. Хотя они предназначены для идеальной совместимости с варочными котлами BrewBuilt, они могут подойти и для других чайников. Их следует использовать с T.C. феррулы длиной не более 1 дюйма. Размеры и рекомендуемый минимальный диаметр котла указаны в таблице ниже.

Особенности:

• Изготовлен из нержавеющей стали с запатентованным покрытием для увеличения срока службы

.

• 1.5-дюймовое соединение Tri-Clamp
• Уникальная конструкция со смещением способствует кипячению
• Сверхнизкая плотность мощности предотвращает пригорание
• Сертифицированные UL компоненты

Характеристики:

• 240 Вольт
• Вилка L6-30
• Для элемента на 10 и 15 галлонов

требуется прерыватель на 20 А.

• Для элементов на 22 и 31 галлон требуется выключатель на 30 А.
  • Для чайника на 50 галлонов требуется 2 элемента по 31 галлон и 2 цепи по 30 А

  .

Обратите внимание:   Длина измеряется от кончика нагревательного элемента до термопары. связь. Радиус измеряется от середины Т.C. соединение с крайним краем кривой элемента.

***Во избежание травм или смерти мы настоятельно рекомендуем использовать GFCI в любом контуре, используемом вблизи воды. Вы можете найти его здесь. ***

Почему горит ТЭН, а не шнур обогревателя?

Почему нагревательный элемент светится, а шнур обогревателя нет?

Общеизвестно, что когда элемент нагревателя подключается к электросети, он нагревается и через некоторое время начинает светиться.Этот эффект известен как нагревательный эффект электрического тока или эффект Джоуля. В этом случае заметны две дополнительные точки, а именно

• Нагревательный элемент светится, но не шнур нагревателя
• Нагревательные элементы светятся, но не плавятся

Почему светится нагревательный элемент, а не подключенный к нему кабель?

Как правило, нагревательные элементы печей, водонагревателей и других электронагревателей состоят из сплавов или элементов, имеющих очень высокое сопротивление , удельное сопротивление (удельное сопротивление «ρ») и положительный температурный коэффициент «α» такие как вольфрам, нихром и т. д.

С другой стороны, шнуры питания, кабели и гибкие провода изготовлены из элементов или сплавов с очень высокой проводимостью, таких как медь, серебро, алюминий (с очень низким сопротивлением и т. д.). Чтобы понять основные понятия, давайте посмотрим, что такое сопротивление и проводимость материала

• Сопротивление «представленное символом Ом « Ом » — это свойство материала, которое сопротивляется потоку электронов (электричества) через него. Другими словами, способность цепи или материала противостоять электрическому току называется сопротивлением.
• Проводимость , представленная символом Mho « ℧ » или Siemens ( S ) — это способность цепи или материала пропускать электрический ток. Другими словами, величина, обратная respace, известна как проводимость.

Теперь, когда напряжение питания подается на нагревательный элемент через провод, шнур нагревателя позволяет легко протекать по нему току. Другими словами, шнур нагревателя состоит из проводников (обладающих пренебрежимо малым сопротивлением), по которым электрический ток легко протекает от источника к нагревательному элементу.Поэтому шнур обогревателя не светится и не плавится.

Когда ток начинает течь в нагревательном элементе, он противостоит потоку заряда или тока через него, так как нагревательный материал имеет очень высокое сопротивление.

В то время как электроны все еще пытаются двигаться вперед из-за сетевого питания. В этом сценарии электроны сталкиваются друг с другом, а также с другими электронами в молекуле и атомами этого материала, имеющими высокое сопротивление. В результате столкновения электронов нагревательный элемент нагревается и начинает светиться.Это рассеивание мощности (как и в резисторах) приводит к процессу преобразования электрической энергии в тепловую.

Простыми словами, нагревательный элемент преобразует приложенную электрическую энергию в тепловую. Весь этот процесс известен как нагревательный эффект электрического тока, который имеет множество полезных применений как в домашнем хозяйстве, так и в промышленности.

Почему нагревательный элемент светится, но не плавится?

Как обсуждалось ранее, нагревательный элемент имеет очень высокое сопротивление, удельное сопротивление (удельное сопротивление « ρ ») и положительный температурный коэффициент « α », поэтому нагревательный элемент только светится, но не плавится.

Полезно знать:

• Удельное сопротивление или удельное сопротивление «ρ»: Это сопротивление между противоположными сторонами метрового (или сантиметрового) куба (или единичного куба этого материала).

Удельное сопротивление или удельное сопротивление меди и вольфрама составляет 1,7 x 10 ^-6 и 5,6 x 10 ^-6 соответственно.

• Температурный коэффициент «α»: Увеличение сопротивления на ом первоначального переоформления на °C повышения температуры называется температурным коэффициентом ИЛИ Температурным коэффициентом сопротивления является величина, на которую изменяется сопротивление при изменении температуры на один градус Цельсия «° С».

Положительный температурный коэффициент означает увеличение сопротивления при повышении температуры в случае чистых металлов и сплавов.

Отрицательный температурный коэффициент означает, что сопротивление уменьшается при повышении температуры в случае неметаллов, таких как углерод, изолятор (бумага, слюда и т. д.) и термисторы (оксиды никеля, меди и марганца).

Связанные полезные сообщения:

Замечательно звездный нагревательный элемент В продаже Местное послепродажное обслуживание

Просмотрите сайт Alibaba.com и изучите широкий ассортимент чудесных нагревательных элементов . Если у вас есть правильный нагревательный элемент , ваши процессы нагрева будут очень продуктивными. Это поможет вам достичь ваших целей дома или в бизнесе. С разнообразной коллекцией нагревательных элементов вы гарантированно найдете наиболее подходящий в соответствии с вашими требованиями.

Нагревательный элемент на Alibaba.com состоит из лучших и прочных материалов и конструкций, которые обеспечивают лучшую производительность и долговечность.Нагревательный элемент поразительно устойчив к высоким температурам, чтобы убедиться, что на них не оказывает неблагоприятного воздействия тепло, которое они производят. Они также характеризуются удивительным механизмом контроля температуры, который позволяет вам достигать и поддерживать желаемое количество тепла. Соответственно, вы всегда получаете то, что ожидаете от этой линейки нагревательных элементов премиум-класса .

Главный плюс, который вы увидите с этими нагревательными элементами , — это сверхэффективность, поскольку их энергопотребление низкое, а производительность превосходная.С этой целью они способствуют устойчивости и позволяют вам сэкономить на счетах за электроэнергию. Скорость потока этих нагревательных элементов Record невероятно эффективна, гарантируя вам наилучшую производительность и прибыльность. Их техническое обслуживание просто, потому что эти нагревательные элементы легко чистить, чтобы защитить их от загрязнений, которые могут нарушить их работу.

Примите правильное решение сегодня и улучшите свои процессы нагрева. Просмотрите широкий ассортимент великолепных нагревательных элементов на Alibaba.ком. Какими бы ни были ваши требования, вы определите лучший вариант для себя. Сравните различных нагревательных элементов оптовых продавцов и поставщиков и их предложения, чтобы получить максимальную отдачу от каждого потраченного доллара.

Нагревательные элементы | Bradford White

Затрагиваемые модели:  Все бытовые и коммерческие электроприборы

Электрические водонагреватели производятся с различной мощностью (например, лампочки).  Они рассчитаны на различное напряжение и различную плотность мощности.Сегодня популярен вариант с вкручиванием, но также очень распространен фланец с четырьмя болтами. Традиционный бытовой нагревательный элемент имеет мощность 4500 Вт/240 вольт. Некоторые электроэнергетические компании могут иметь ограничения по размеру элементов на своих линиях, или старые дома со старой системой электропроводки могут быть недостаточно защищены для элементов с более высокой мощностью. Всегда проверяйте паспортную табличку существующих электрических водонагревателей на предмет номинального напряжения и максимальной потребляемой мощности. Элементы с более высокой мощностью потребляют большую силу тока, что требует более толстого провода в водонагревателе, а также от панели автоматического выключателя.

Плотность в ваттах, упомянутая выше, представляет собой количество тепла, сосредоточенного в квадратных дюймах площади поверхности. Следовательно, некоторые элементы с той же потребляемой мощностью могут быть длиннее или короче своих аналогов из-за конструкции с низкой, средней или высокой плотностью мощности. Иногда необходимо использовать элемент определенной длины, чтобы соответствовать ограничениям диаметра бака водонагревателя. Элементы с низкой удельной мощностью обычно служат дольше, чем элементы с более высокой удельной мощностью, поскольку тепло распространяется по большей площади поверхности.

В конце концов, все нагревательные элементы (например, лампочки) перегорят. Старые элементы могут сгореть из-за возраста или, что чаще, отложений, образующихся в условиях воды, покрывающих лопасти элемента, которые действуют как изоляция и препятствуют передаче тепла воде. При этом элемент перегревается и сгорает. Это состояние характерно для нижнего элемента, так как твердые частицы осаждаются из нагретой воды и скапливаются на дне резервуара, полностью покрывая элемент за определенный период времени.Чем жестче условия воды, тем быстрее обычно происходит эта химическая реакция. Хорошим индикатором этого состояния являются отложения кальция на дне чайника. Периодическое техническое обслуживание – удаление отложений и/или замена элементов может обеспечить удовлетворительную работу нагревателя в течение многих лет. Элементы типа Incoloy устойчивы к образованию накипи и обеспечивают теплопередачу даже при некотором образовании накипи, следовательно, служат дольше, но изначально стоят дороже.

Наиболее распространенной причиной перегоревших элементов при установке новых водонагревателей или замене новых элементов является DRYFIRE.Это происходит из-за того, что установщик не может открыть кран горячей воды в то время, когда бак водонагревателя заполняется водой и, следовательно, продувает или выпускает воздух из системы. В противном случае в верхней части резервуара образуется «воздушный карман», открывающий доступ воздуха к верхнему элементу. Элементы предназначены для горения в воде – при сгорании в воздушном кармане они выделяют достаточно тепла за тридцать-сорок секунд, чтобы расплавить медь, используемую в их конструкции, или это вызывает серьезные внутренние повреждения, которые приведут к полному выходу из строя за очень короткий период времени. времени.Это ДРИФАЙР.

Третьей причиной случайного отказа элемента может быть высокое напряжение или скачок напряжения, создаваемый электроэнергетической компанией.
