Короба для электропроводки пластиковые цветные: Короба для проводов цветные купить в интернет магазине 👍

Кабельные каналы Legrand на официальном сайте Legrand

Система кабельных трасс в коммерческих и общественных зданиях предусматривает разделение силовых и информационных линий. От распределительного щита до рабочего места гарантированы надежное соединение и прекрасный внешний вид. Система обеспечивает простой и быстрый монтаж на стены любых типов после завершения отделочных работ. При этом обеспечивается максимальная мобильность и возможность оперативного расширения количества рабочих мест при перепланировке. Кабель-каналы DLP с гибкими крышками позволяют создавать кабельные системы, которые легко развивать и адаптировать к изменяющимся потребностям.
Система DLP предоставляет решения для задач любой сложности.

ЭСТЕТИЧНЫЙ ВНЕШНИЙ ВИД

За счет того, что в кабельных каналах DLP используется гибкая крышка, плавно огибающая внутренние и внешние углы вместо традиционно используемых громоздких аксессуаров, кабель-канал отлично вписывается в различные типы интерьеров.

БЕЗОПАСНОСТЬ И ЛЕГКОСТЬ МОНТАЖА

Широкий ассортимент суппортов для безопасного и быстрого монтажа электроустановочного оборудования в кабель-канал.

ГИБКОСТЬ И ФУНКЦИОНАЛЬНОСТЬ

Широкий выбор функций серии MOSAIC.

ПРЕИМУЩЕСТВА ГИБКОЙ КРЫШКИ
Быстрый и удобный монтаж в сочетании с великолепным результатом работы. Одно из многочисленных преимуществ: Вам не придется больше резать крышку, чтобы установить внешние и внутренние углы. Гибкая крышка идеально закрывает кабель-каналы и аксессуары. Эстетика и профессионализм!

ПЕРЕМЕННЫЕ УГЛЫ
Внешние и внутренние переменные углы – все гениальное просто!

ПРЕДНАРЕЗАННЫЕ ОТВЕРСТИЯ
Преднарезанные отверстия в основании профилей. Перед креплением к стене профиль не нужно засверливать

МОНТАЖ ОБОРУДОВАНИЯ
Монтаж оборудования в кабель-каналы – легко и быстро! Благодаря специальным суппортам, которые позволяют установить в короб любое установочное изделие Legrand.

виды и размеры, специфические особенности выбора, обзор производителей, советы по установке

Благоустройство помещения — это не только подбор дизайна, мебели или снаряжения. Это также и система электропроводки. Чаще всего в помещениях используют именно открытую систему. Но провисшие кабели и провода не особо привлекательно смотрятся. Как раз эту задачу и помогает решить кабель-канал.

Что это такое, область применения

Кабель-канал — это пластиковый или металлический короб с крышкой, в который прокладываются провода и кабеля различного назначения. В разных источниках можно встретить еще такие названия — кабельный канал, короб, лоток для проводов.

В основном считается, что кабель-каналы имеют только декоративную функцию. Но это не совсем верно. Кроме эстетического фактора, кабельные коробы очень практичны и выполняют защитную функцию.

Используют декоративный кабельный-канал для наружной проводки в сухих отапливаемых помещениях, когда нет возможности провести скрытую (внутреннюю) проводку. Монтируют короба как в бытовых условиях, так и в промышленных.

Преимущества декоративных кабель-каналов:

• для монтажа не нужно штробить стены, они легко крепятся к любой поверхности — стены, потолки, пол внутри и снаружи здания;
• рабочее место можно организовать на любом этапе эксплуатации помещения;
• монтаж проводится быстро и с минимальными затратами времени и усилий при условии применения систем прокладки и специально разработанных для нее розеток и выключателей;
• аккуратный внешний вид и разнообразие форм, размеров, цветов позволяют легко подобрать нужный элемент под дизайн помещения;
• доступная цена;
• электро — и пожаробезопасность.

Виды кабель каналов

Разнообразие существующих кабель-каналов предполагает некую классификацию. Они могут отличатся по:

• материалу;
• цвету;
• назначению.

По материалу изготовления декоративные кабель-каналы для открытой проводки бывают пластиковые и металлические. В свою очередь, последние делятся на алюминиевые и кабельные короба из оцинкованной стали.

Относительно цветовых решений декоративных кабель-каналов, то их достаточно много. Какой-то реальной практической пользы цвет короба не несет, только декоративную функцию. Кроме того, оттенок никак не влияет на характеристики кабельного канала. Самые распространенные цвета — белый, светло-серый и декоративный кабель-канал под дерево.

Кроме того, кабельные короба разделяют и по назначению. От этого зависит конструкция изделия. Согласно этому, кабель-каналы бывают:

• лестничные;
• прозрачные;
• плинтусные;
• перфорированные;
• мини;
• напольные;
• парапетные;
• гибкие;
• проволочные;
• угловые;
• уличные.

Металлические кабельные каналы

Металлические кабельные каналы прочные и надежные. Короба из стали устойчивы к огню и обычно используются для установки систем оповещения и видеонаблюдения. Они отлично защищают от механических и электромагнитных воздействий. Алюминиевые кабель-каналы имеют тот же набор характеристик, что и стальные. Кроме того, такие короба имеют маленький вес, за ними легко ухаживать и они всегда выглядят уместно в современном интерьере.

Преимущества металлических декоративных кабельных каналов:

• наличие крышки с защелкой;
• стойкость к ультрафиолету и перепадам температур;
• защита от электромагнитного влияния и механических повреждений;
• высокий уровень пожарной безопасности;
• простота монтажа;
• различные цветовые решения.

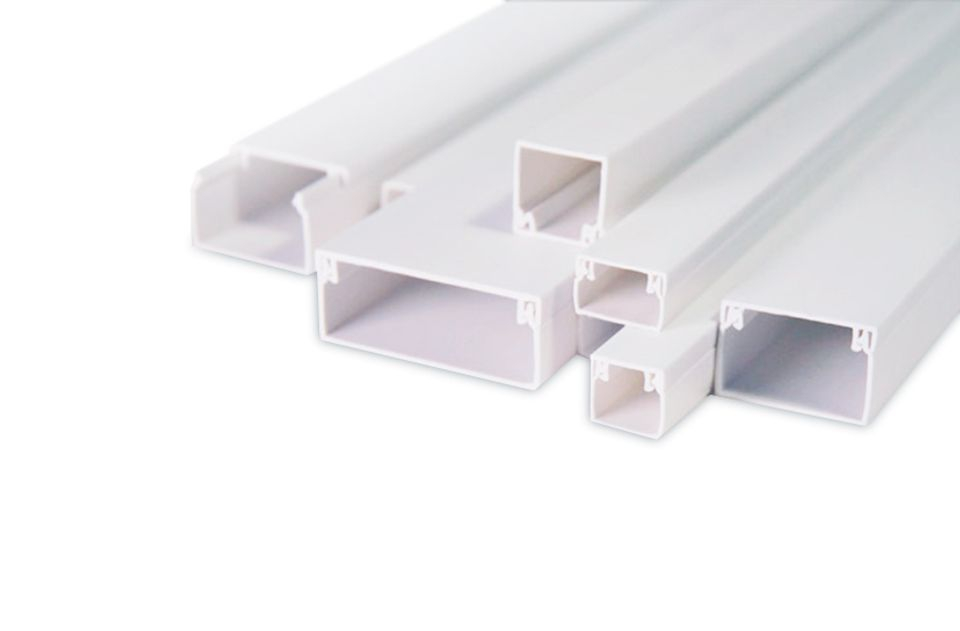

Пластиковые кабельные короба, их преимущества

Пластиковые изделия считаются бюджетным вариантом и по сравнению с металлическим аналогом, менее прочны. Поэтому применение в качестве несущей конструкции должно быть крайне аккуратным и взвешенным. Изготавливают короба ПВХ из поливинилхлорида (ПВХ пластиката) с применением специальных добавок (например, антипирены). Они дают кабель-каналу необходимую пластичность, снижают дымообразование и не поддерживают горение.

Пластиковые кабельные каналы бывают открытого и закрытого типа. Открытый короб используют для электропроводки на производствах, имеющих небольшое количество кабелей. Закрытые короба ПВХ часто устанавливают в бытовой электропроводке. Они имеют эстетичный внешний вид, различные формы и много цветовых решений.

Преимущества пластиковых коробов:

• гибкость деталей позволяет плотно прилегать к поверхности, таким образом скрывая разные неровности;
• не требуют защиты от коррозии;
• имеют небольшой вес, что облегчает транспортировку, разгрузку — погрузку и другие работы;
• создает дополнительную изоляцию, так как не проводит электрический ток;
• используя ламинирование, создается достоверная имитация дерева, камня, металла;
• можно легко сделать отверстие в нужных местах;
• возможность многократного монтажа и демонтажа без нанесения каких либо повреждений благодаря защелкивающейся крышке;
• используя различные пигменты, получают широкую палитру цветов;
• возможность создать изделия сложных форм (например, для решения дизайнерской задумки), используя технологию экструзии.

Кабель-каналы согласно назначению

Электротехнические короба различаются по своей конструкции, исходя из их назначения.

Пожалуй, одним из самых практичных и удобны, является плинтусный кабельный канал. Он отлично скрывает кабеля и провода. Важным преимуществом является то, что при необходимости ремонта проводки достаточно будет снять декоративную рейку с кабель канала. Расцветки таких изделий могут быть разными: белый, серый, черный, имитация дерева или металла.

Напольный кабельный канал отличается от других изделий и формой, и способом монтажа. С одной стороны, такой короб плоский, а с другой округлый. Благодаря такому виду полукруглый декоративный кабель-канал смотрится очень гармонично в интерьере и не создает помех для движения. Изготавливают такое изделие обычно из алюминия или из пластика с повышенными ударопрочными качествами. Такой тип кабельных коробов может быть альтернативой переноскам и различным удлинителям. Используют, когда нужно провести провод к прибору, расположенному не у стены. Расцветки напольного короба не отличаются разнообразием.

Парапетные (магистральные, настенные) короба по конструкции напоминают плинтусные. Разница заключается в способе установки. В основном, настенные декоративные кабель-каналы монтируют выше уровня полов. Такие системы имеют множество различных элементов, что позволяет создать конструкцию любой формы. Обычно такие изделия устанавливают в офисах и на предприятиях. Если монтировать такие короба в частных жилищах, то нужно тщательно подбирать расцветку. Основные оттенки магистральных коробов — молочный и белый, но возможны и другие цвета.

Кабельные каналы маленького размера называются мини. Это уменьшенный вариант парапетных коробов. Подбирая декоративный кабельный-канал для телевизора, интернета или телефона — это изделие будет самым лучшим вариантом. Чтобы оформить угловые части таких конструкций, нет необходимости в применении фасонных деталей. Достаточно просто запилить такой короб под углом (в большинстве случаев — 45^о).

Угловые кабельные каналы из-за своего строения имеет довольно узкую сферу использования. Устанавливают их на стыках стен или потолка. Еще такие изделия могут применяться в качестве плинтуса. Существенный недостаток перед плинтусными изделиями — полость для проводов довольно маленькая, а стенки тонкие и могут быть повреждены во время установочных работ.

Разновидностью угловых коробов являются светодиодные лотки. Одна сторона такого изделия изготавливается из прозрачного или полупрозрачного пластика. Используют такие кабель каналы для монтажа на углах потолков, нижних панелях кухонных шкафов, внутренней части мебели. Важно знать, что такие лотки нельзя применять для протягивания проводки, только для подсветки.

При обустройстве натяжных или подвесных потолков применяют проволочные кабельные короба. При всей своей практичности имеют довольно низкую цену. Для крепления можно ограничится всего несколькими подвесами.

Типовые размеры декоративных кабельных каналов

Линейка размеров и стандарты зависят от производителя. От этих параметров также зависит и цена. Длина коробов стандартная — 2 м. А вот с сечение может быть различным. Чаще всего используют изделия 12*12, 40*40 и 100*60 мм.

Для стандартной длины размеры сечения могут быть такими (в мм):

• 12*12;
• 1 10;
• 16*16;
• 20*10;
• 2 25;
• 30*10;
• 40*40;
• 60*60;
• 80*60;
• 100*60;
• 150*100.

Для прокладки кабелей связи, обычно, используют короб с сечением 12*12 мм. Самый популярный угловой вариант — 40*40 мм.

Выбирая размер, важно учитывать тот факт, что замок должен легко открываться и закрываться. Кроме того, внутри должен быть небольшой запас свободного места. Чтобы соединить планки между собой, используют специальные переходники. Кроме того, каждый профиль имеет отверстия для крепления к стене или другой поверхности. Шаг отверстий — 0,5 м.

Декоративные решения

Декоративные кабель-каналы часто используются дизайнерами в оформлении интерьера. Ведь кроме практической функции, короба могут быть и украшением помещения. На пример, сочетание светодиодных лент и угловых кабельных каналов можно использовать для зонирования и декорирования комнат. При наличии подвесных или натяжных потолков отлично смотрятся декоративные кабель-каналы с треугольным сечением.

Есть кабельные короба, выполненные в виде латунных или бронзовых трубок. Их используют для оформления помещения в ретро стиле. Довольно эффектно выглядят короба для кабелей круглой формы. Но их монтаж, да и завод туда кабелей и проводов — довольно непростая задача.

Цветные кабельные короба подбирают, согласно цветовой палитре интерьера. Для деловых зданий и офисов лучше предпочесть сдержанные серые оттенки. Если кабель-канал нужен для жилого помещения, то предпочтение лучше отдать изделию с имитацией древесины или теплым оттенкам (бежевый, золотистый, коричневый).

Возможные варианты оформления:

• используя однотонные кабельные каналы, можно быть уверенным, что они подойдут под любой интерьер;
• цветные кабельные короба отлично впишутся в интерьеры таких стилей как эклектика, фьюжн, поп-арт, китч, арт-деко, авангард и станут хорошим дополнением к любому яркому оформлению помещения;
• для стилей хай-тек, минимализм, техно и любых современных решений подойдут короба «под металл»;
• лоток для кабеля «под дерево» замечательно подходит для деревенского стиля, а также кантри, прованс, английский, рустик. Кроме того, довольно удачно будет дополнить такими коробами пространство деревянного дома.

Производители декоративных кабель-каналов

Стоимость и качество изделия зависит от производителя. Кабель-каналы высокого качества предлагает много фирм-изготовителей. Главное — отличить оригинальное изделие от подделки. Это можно сделать, попросив у продавца необходимые документы на продукцию.

Наиболее известные производители:

• «ДКС». Отечественный производитель, который выпускает 4 типа кабель- каналов. Настенные короба удобны, небольших размеров и имеют плоскую крышку. Напольные кабельные каналы оснащены поворотными деталями, благодаря чему легко соединяются между собой. Кроме того, «ДКС» выпускает и мини-каналы, которые представлены в двух цветах: темно-коричневый и белый.
• Hager. Немецкий производитель. Основной ориентир выпускаемой продукции — офисы. Но так как изделия имеют высокое качество, то кабельные короба и другие комплектующие элементы используют и в жилых помещениях. Современный дизайн предлагаемой продукции позволяет применять их практически в любом интерьере. Производитель выпускает две серии коробов: tehalit.BR — магистральные изделия и tehalit.LFF — универсальные элементы.
• Schneider Electric. Производитель выпускает серию электротехнических коробов Ultrac, которая представлена двумя типами изделий. Установка розеток и выключателей происходит вместе с модульными рамками. Мини короба имеют П-образную крышку. Кроме того, компания выпускает изделия с самоклеющейся лентой, которая значительно упрощает процесс монтажа.
• «ИЭК». Отечественный производитель, который изготавливает свою продукцию на современном оборудовании. Специальные добавки, применяемые при производстве, добавляют продукции уникальных свойств (к примеру, пластичность). Специальность производства — магистральные кабель каналы.
• Legrand. Производитель отличается наличием разнообразной размерной линейки. Некоторые инструкции могут иметь ширину 22 см. Корпус внутри может иметь от 1 до 3 секций. В комплектации кабельный короб может иметь два вида перегородок, отличающихся между собой способом установки. Одни из них устанавливаются в специальный паз, а другие гибкие и их клеят к стенке.

Как выбрать

В первую очередь ориентироваться нужно на интерьер. Также важно и предназначение. Так, например, пластиковый короб лучше всего подходит для проводки электрических и коммуникационных кабелей. Провода из стали и алюминия используют для монтажа кабеля системы видеонаблюдения или охранной сигнализации.

Пластиковый кабель-канал прост в установке и обработке. Проводки лучше всего прятать в пластиковый короб с защелкивающейся с двух сторон крышкой. Приобретать лучше кабельный канал с толстыми стенками — он служит гораздо дольше, чем тонкостенный вариант.

Кроме того, есть различия и по цвету. Для офисов и потолка чаще всего приобретают классический белый короб. Декоративный кабельный канал «под дерево» обычно используют для пола, а цветные кабель каналы — для стен.

И еще один немаловажный момент — количество проводов, которые помещаются в коробку. Эту цифру нужно знать перед покупкой.

Продаются декоративные кабель-каналы длиной по несколько метров. Их можно резать, соединять под углом или состыковать. Это никаким образом не повлияет на защиту кабелей.

Если в помещении нет специальных требований по пожарной безопасности, то доступно использование горючих материалов. Если предусмотрены механические нагрузки (например, пол), то следует отдать предпочтение высокопрочным материалам.

Производители предлагают широкий выбор кабель-каналов, различных по форме и размеру. Приобретая изделие, следует опираться на собственные потребности. Но, чтобы облегчить выбор, лучше заранее составить список требований. Важно учитывать такие критерии:

• размер кабелей и проводов;
• эстетические данные;
• возможность модернизации;
• необходимость дополнительной защиты;
• характеристики оборудования, которое будет подключатся;
• нюансы прокладки трассы.

Несколько рекомендаций по монтажу

Порядок и особенности установки электротехнических коробов зависит от наличия в конструкции фасонных элементов. Если таковы имеются, то производитель, обычно, предоставляет рекомендации по оптимально допустимому расположению и необходимому месту для монтажа. Для получения наилучшего результата рекомендуется этих правил придерживаться.

Проводя монтаж декоративного кабель-канала для наружной проводки, нужно предварительно начертить на стене его расположение и заранее рассчитать удобную высоту для размещения розеток, выключателей и других элементов. А чтобы убедится в ровности линии, лучше проверить строительным уровнем. Далее устанавливается сам короб. Для гладкой и ровной стены можно использовать термоклей. Если же стена неровная, то лучше всего применить дюбеля или шурупы, в зависимости от типа поверхности. Декоративные короба допустимо монтировать на малогорючем или негорючем основании. Это может быть гипсокартон, бетонная, оштукатуренная или кирпичная стена.

Декоративный кабель-канал состоит из основания и крышки. Количество проводов в кабельном канале не нормировано. Достаточно, чтобы крышка легко закрывалась. Но в некоторых ситуациях имеются ограничения. К примеру, для раздельного размещения силовых и слаботочных кабелей необходим небольшой промежуток, поэтому важно правильно подобрать размер их сечения.

Выбирая оптимальный размер сечения, нужно ориентироваться на назначение. Поэтому к этой цифре рекомендуется добавить 4-5 мм. Такой запас не только предотвратит возгорание всей системы в случае замыкания, но и дает дополнительное пространство для укладки еще одного провода или замены (ремонта) имеющихся кабелей.

Заключение

Подводя итоги, легко заметить что кабель-канал — очень практичное, функциональное и удобное изделие. Кроме легкости монтажа и демократичной цены, кабельные короба имеют широкую палитру цветов. Это позволяет подобрать нужный оттенок под любой интерьер. Найти декоративный кабель-канал во Владивостоке, Москве, Астрахани, Санкт-Петербурге и других городах не составит никакого труда. Они продаются во всех специализированных магазинах страны. Кроме того, есть огромное количество онлайн-магазинов, которые значительно облегчают поиск изделия. Покупка через интернет, обычно, обходится дешевле. Некоторые магазины могут полностью подобрать всю необходимую комплектацию, если выслать проект заранее.

Кабель каналы: виды, размеры и цвета

Если Вы решили провести открытую электропроводку в доме, то лучшим способом спрятать кабельную линию будет покупка специальных пластиковых коробов. Чтобы Вы смогли правильно выбрать изделия по цвету и конструкции, далее мы предоставим к Вашему вниманию все виды и размеры кабель каналов для проводки.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.
2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.
3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники
4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.
5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.
6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.
7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.
8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.
9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
10. Лестничные. Используются для прокладки тяжелых кабелей, т. к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

Размеры

С размерами кабель каналов все намного проще. Ассортимент сечений Вы можете увидеть в таблице ниже:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Цветовые решения

Ну и последнее, о чем хотелось поговорить – какие бывают цвета кабель каналов. На сегодняшний день Вы можете заказать любой подходящий под интерьер комнат окрас коробов. Очень популярными считаются кабельные каналы под дерево, которые рекомендуется использовать при монтаже электропроводки в деревянном доме или бане. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб. В офисах и административных помещениях чаще всего используют классические белые ПВХ-каналы. Для дома можно также выбрать цветные лотки — к примеру, синего окраса.

Вот и все, что хотелось рассказать Вам о видах и размерах кабель каналов. Надеемся, информация была для Вас полезной, доступной и помогла выбрать подходящий кабельный короб!

Похожие материалы:

виды и размеры, достоинства, цвет, производители

Электрические сети являются неотъемлемой частью каждого здания. При их прокладке используются специальные кабель каналы, виды и размеры которых стандартизированы. Такие изделия призваны защитить находящиеся внутри проводники от возможного механического повреждения или воздействия иных негативных внешних воздействий. Монтаж кабель-каналов может осуществлять внутри и снаружи здания. Широкая цветовая гамма позволяет подобрать подходящий вариант для конкретного интерьера. Стоит ознакомиться с предлагаемым производителями ассортиментом, чтобы при покупке сделать осознанный выбор.

Кабель канал поможет защитить проводку

Читайте в статье

Кабель-каналы для электропроводки: информация, актуальная для потребителя

В состав кабель-канала входит корпус и крышка, соединяемые при помощи специальных замков-защелок. Количество замков может быть различным. У изделий с одним замком намного проще открывать и закрывать крышку, что значительно упрощает процесс контроля находящихся внутри проводов. Каналы с двумя замками позволяют более надежно соединить элементы системы между собой.

Изделия с двумя замками более надежные

Используемые при изготовлении ГОСТ кабель-каналы могут иметь внутренние перегородки либо изготавливаться без них. Первый тип позволяет одновременно в одном коробе разместить проводку и малоточный кабель, несмотря на то, что их не рекомендуется прокладывать совместно.

Короб для электропроводки может быть жестким и гибким. Степень жесткости во много определяет возможность выполнения монтажных работ в определенных условиях, например, при высоком риске механического повреждения или сложной геометрии основания. Гибкие короба востребованы при прокладке системы электроснабжения в помещении с неровными стенами, например, в бревенчатом доме.

Для гибких коробов нет непреодолимых преград

Жесткие изделия принято делить на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жесткий короб

Глухие короба для кабеля представлены в виде:

• Гофротрубы, то есть литых трубок, изготавливаемых из резины или мягкого пластика;
• Цепей, траков. Такая конструкция полузакрытого типа состоит из большого количества одинаковых секций, допускающих изгиб изделия под произвольным углом.

При монтаже электропроводки используются изделия различного вида

В зависимости от конструктивных особенностей монтажных лотков производители предлагают:

• Мини кабель-каналы с набольшими поперечными размерами, внутри которых могут находиться всего 1 – 2 провода;
• Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и универсальным профилем. По своим конструктивным особенностям они близки к мини кабель-каналам, но имеют большие поперечные размеры. Допускают использование нестандартных переходников с регулированием угла поворота в диапазоне 7 – 45 градусов. К ним удобно крепить розетки и выключатели;
• Плинтусные конструкции, монтируемые в месте соединения пола и стен и имеющие специальные полости для прокладки проводов. Могут состоять из нескольких секций;
• Гибкие каналы. Производители предлагают гофрированные и цепные изделия. Последние включают большое количество металлических или пластиковых элементов. Востребованы на промышленных предприятиях. Для производства гофрированных изделий используются негорючие пластмассы. Допускают монтаж под различным углом. Востребованы при прокладке закрытой и открытой проводки, а также при устройстве подвесных потолков;
• Уплощенный напольный короб с характерной овальной крышкой. Востребованы, если необходимо подвести электропитание к оборудованию, установленному на столе посередине комнаты. Особая овальная формы не создает помех для передвигающихся людей. Представлены в широкой цветовой гамме;
• Перфорированный канал, для изготовления которого может использоваться металл и пластик. Предназначены для группировки кабелей, монтируемых в электрощитке производственного помещения;
• Угловая потолочная конструкция. Изделие характерной треугольной формы, монтируемой в месте соединения потолка и стен;
• Проволочный лоток, для изготовления направляющих которого используется металлическая проволока. Используются на промышленных предприятиях;
• Прозрачные каналы, предназначенные для размещения светодиодных лент. По своему конструктивному исполнению близки к угловым направляющим, но имеют расположенные под углом 45 градусов перегородки, используемые для крепления светодиода.

Для светодиодных лент выпускаются прозрачные короба

Статья по теме:

В данной статье рассмотрена современная гофра для проводов, которая обеспечивает дополнительную защиту кабельной продукции от неблагоприятных внешних воздействий: критерии выбора, обзор моделей, монтаж, рекомендации опытных электриков.

Материалы, используемые для изготовления кабель-каналов, их преимущества и недостатки

Для изготовления кабельных каналов для электропроводки используются различные материалы. Это определяет не только внешний вид выпускаемых изделий, но и их технические характеристики. Не стоит думать, что короба для проводов выполняют исключительно декоративную функцию. Их основным назначением является защита находящихся внутри здания людей от последствий чрезвычайной ситуации, например, короткого замыкания. Учитывая нагрузку на электрическую сеть, внутри жилых помещений чаще всего монтируются изделия из пластика, а на промышленных предприятиях. Каждый вид имеет свои отличительные особенности, с которыми стоит обязательно ознакомиться до покупки.

К выбору следует подходить индивидуально

Металлические короба для прокладки кабелей: виды и особенности монтажа

Внешний вид металлических коробов для электропроводки сложно назвать привлекательным. Однако с точки зрения безопасности значительно превосходят пластиковые аналоги. Могут быть открытыми и закрытыми.

Металлические изделия отличаются повышенной прочностью

При прокладке системы электроснабжения на промышленном предприятии достаточно часто используются открытые изделия из стали, монтируемые на стенах или закрепляемых прямо под потолком. Такой металлический короб для проводки имеет достаточную ширину, чтобы внутри него можно было разместить толстые жгуты кабелей.

Открытые модели популярны на промышленных предприятиях

От использования закрытых изделий отказываются из неизбежного нагрева кабеля из-за встречи магнитных полей соседних проводов. Это может стать причиной воспламенения электропроводки и отключения автоматики. В открытых системах естественная вентиляция обеспечивает своевременный теплоотвод.

Металл является хорошим проводником. Чтобы гарантировать безопасность находящихся рядом людей при монтаже электротехнических стальных коробов обязательно предусматривается заземление.

Статья по теме:

В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.

Заземление выполняется обязательно

Внимание! Укладку кабелей в стальной электрический короб следует производить рядом друг с другом, чтобы обеспечить контакт токопроводящих жил с металлом.

Еще одним видом металлических кабельных коробов являются изделия из анодированного алюминия. Они используются преимущественно при прокладке систем электроснабжения на промышленных предприятиях. Иногда их используют в домашних интерьерах, оформленных в стиле Hi-Tech. Они состоят из короба с крышкой, колонны, поликарбонатных креплений и разводки.

К преимуществам таких изделий стоит отнести:

• Возможность защиты от электромагнитного воздействия;
• Высокую ударную прочность;
• Стойкость к ультрафиолету;
• Огнеупорность;
• Способность выдерживать значительные температурные колебания без потери геометрической формы.

К недостаткам следует отнести сложность выполнения монтажных работ. Для крепления короба и крышки используются дюбеля, что значительно усложняет монтаж и требует наличие специального инструмента.

Короб из анодированного алюминия

Разновидности и особенности пластиковых коробов для проводов

Пластиковые короба для электропроводки стоят намного меньше своих металлических аналогов. Могут быть открытыми и закрытыми. Учитывая, что пластик не относится к числу электропроводных материалов, при монтаже пластиковых систем заземление не предусматривают.

Пластиковые изделия представлены в широком ассортименте

Для их изготовления используется самозатухающий ПВХ, что исключает вероятность распространения пламени при возникновении чрезвычайной ситуации. В закрытых изделиях крышка плотно прилегает к каналу. Это также способствует повышению уровня безопасности, так как полноценное горение становится невозможным из-за ограниченного доступа кислорода.

Пластиковый плинтус позволит спрятать провода

Внимание! При возникновении чрезвычайно ситуации короб только на время может предотвратить распространение пламени. Основным элементом безопасности системы должна являться автоматика, способная сработать в случае внештатной ситуации.

Несмотря на то, что кабель-канал ПВХ можно приобрести по сравнительно невысокой цене, их использование на промышленных предприятиях ограничено. Из-за низких прочностных характеристик такие изделия имеют ограниченный срок службы. Открытые модели приобретают при прокладке небольшого количества кабелей.

Закрытые пластиковые кабель-каналы широко используются при монтаже бытовой проводки. Производители предлагают изделия различного цвета, формы и типоразмера, а потому подобрать подходящий вариант для конкретного помещения не составит особого труда.

Широкий выбор типоразмеров позволит подобрать подходящий вариант

Типовые размеры кабель-каналов для электропроводки

Размеры пластиковых кабель-каналов стандартизированы. Производители предлагают изделия:

• Стандартные, используемые при монтаже силовой электропроводки, предназначенной для питания бытовых приборов, линий освещения, розеток;
• Широкие, предназначенные для монтажа нескольких независимых коммуникаций. Короба имеют специальные продольные перегородки, облегчающие процесс укладки и последующей диагностики проводов;
• Мини короба. Изделия небольшого размера, применяемые преимущественно при прокладке телефонных линий, интернета, сигнальных коммуникаций. Позволяют разместить провода небольшого размера.

Поперечные габариты изделий могут меняться от 0,7 х 1 до 6 х 10 при толщине стенки 0,7 – 2,4 мм. Чтобы узнать, какие бывают размеры кабель-каналов, следует обратиться к справочной литературе.

Размеры коробов можно найти в справочных таблицах

Внимание! Размеры коробов для электропроводки подбираются таким образом, чтобы внутри можно было разместить требуемое количество проводов.

Для частного дома можно приобрести размером 25×16 мм. Такого размера достаточно для укладки нескольких силовых проводов. Если же предстоит монтаж системы на промышленном предприятии – такого размера недостаточно. Учитывая количество укладываемых проводов, может потребоваться кабель-канал 150×100 мм.

Оптимальный размер короба для частного дома

Варианты цветового оформления кабель-каналов

При оформлении интерьера расцветка используемых элементов имеет важное значение. Благодаря тому, что производители предлагают цветные кабель-каналы, можно подобрать подходящий вариант для конкретного помещения.

Расцветка короба может быть любой

Необязательно отдавать предпочтение широко распространенному белому цвету. Можно приобрести кабель-канал черного цвета, если такая расцветка будет более уместной в конкретном интерьере.

Черный кабель-канал способен добавить стиля интерьеру

При выборе цветного короба для проводов следует помнить, что он должен гармонично вписываться в интерьер. Следует аккуратно выбирать изделия насыщенного цвета. Они неизбежно будут притягивать к себе внимание, что в ряде случаев может оказаться не лучшим вариантом.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Внимание! Монтажные отверстия должны располагаться на расстояние 30 – 50 см.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

Прозрачный короб, закрепленный у самого потолкаВариант размещения подсветки на стенах

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Кабель-каналы для электропроводки: виды, типы, цены наиболее популярных типоразмеров от разных производителей

Чтобы купить кабель-каналы нужного типоразмера по выгодной цене, стоит ознакомиться с имеющими предложениями. При одинаковой форме и размерах изделия могут существенно отличаться по стоимости, в зависимости от того, кто является производителем конкретной модели. Не всегда переплата за бренд является выгодным решением. Среди продукции отечественных производителей можно найти предложения, имеющие оптимальное качество и стоимость.

Предлагаем ознакомиться с видами, размерами и ценами кабель-каналов, предлагаемых различными производителями. Длина одного изделия 2 метра:

Заключение

Таким образом, кабель-каналы позволяют не только предотвратить случайное поражение током, но и способны стать стильным элементом декора. Широкий ассортимент, предлагаемый ведущими производителями, позволяет подобрать оптимальное решение для своего дома или офиса. Монтаж изделия, при желании, можно выполнить своими руками.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Неметаллические коробки и аксессуары | Коробки | Электрические и электронные | Продукция

Автор: Рако

Идентификатор каталога: 7322-OW

1-3/4 дюймаDeep Shallow Box RV с крыльями для старой работы

Автор: Рако

Идентификатор каталога: 7322RAC

1-3/4 дюймаГлубокий, мелкий бокс для автофургона

Автор: Рако

Идентификатор каталога: 7873RAC

1-ганговая неметаллическая кабельная коробка, 3-1/2 дюймаГлубоко с гвоздями

Автор: Рако

Идентификатор каталога: 7887RAC

1-ганговая неметаллическая квадратная кабельная коробка, 2-3/4 дюймаГлубокий

Автор: Рако

Идентификатор каталога: 7318RAC

1-местная прямоугольная неметаллическая кабельная коробка, 1-1/4 дюймаГлубокий

Автор: Рако

Идентификатор каталога: 7308RAC

1-местная прямоугольная неметаллическая кабельная коробка, 1-1/4 дюймаГлубокий с кронштейном

Автор: Рако

Идентификатор каталога: 7302RAC

1-ганговая прямоугольная неметаллическая кабельная коробка, 2-3/4 дюймаГлубокий

Автор: Рако

Идентификатор каталога: 7820RAC

1-ганговая прямоугольная неметаллическая кабельная коробка, 3-3/16 дюймаГлубокий

Автор: Рако

Идентификатор каталога: 7717RAC

1-местная квадратная неметаллическая кабельная коробка, 2-27/32 дюйма. Глубокий

Автор: Рако

Идентификатор каталога: 7835RAC

2-местная неметаллическая кабельная коробка, 2-29/32 дюйма.Глубокий

Автор: Рако

Идентификатор каталога: 7848RAC

2-местная неметаллическая коробка большой емкости, 3-7/8 дюйма. Глубокий

Автор: Рако

Идентификатор каталога: 7488RAC

2-местная неметаллическая квадратная кабельная коробка, 2-3/4 дюймаГлубокий

Автор: Рако

Идентификатор каталога: 2000P

ПЕРЕГОРОДКА ДЛЯ ПЛАСТИКОВОГО ЯЩИКА 2022 2023

Автор: Рако

Идентификатор каталога: 2001RAC

СНЯТЫЙ С ПРОИЗВОДСТВА — Предлагается Sub 2001R

Автор: Рако

Идентификатор каталога: 2002R

СНЯТО С ПРОИЗВОДСТВА — 2-местная неметаллическая коробка с заподлицо с кронштейном

Автор: Рако

Идентификатор каталога: 2002RAC

ПРОИЗВОДСТВО СНЯТО — Предлагается Sub 2022R

Автор: Рако

Идентификатор каталога: 2023R

ПЛАСТИКОВАЯ КОРОБКА 3G С КРОНШТЕЙНОМ 52 CU IN

Автор: Рако

Идентификатор каталога: 2027R

Потолочная коробка, 27 куб. дюймов с кронштейном заподлицо

Автор: Рако

Идентификатор каталога: 2028R

НЕМЕТАЛЛИЧЕСКАЯ ПОТОЛОЧНАЯ КОРОБКА 28.1 у.е. В

Автор: Рако

Идентификатор каталога: 7307

3-1/2 дюймаКруглая неметаллическая потолочная коробка, глубина 2–5/8 дюйма, с раздвижным стержневым подвесом

Автор: Рако

Идентификатор каталога: 7907

3-1/2 дюймаКруглая неметаллическая потолочная коробка, глубина 2–5/8 дюйма, с раздвижным стержневым подвесом и заземляющей пластиной

Автор: Рако

Идентификатор каталога: 7922RAC

3-1/2 дюймаКруглая неметаллическая кабельная коробка, глубина 2-11/16 дюймов

Автор: Рако

Идентификатор каталога: 7119RAC

3-1/2 дюймаКруглая неметаллическая потолочная коробка, глубина 2-5/8 дюйма

Автор: Рако

Идентификатор каталога: 7919RAC

3-1/2 дюймаКруглая неметаллическая потолочная коробка, глубина 2-5/8 дюйма, с гвоздями

Автор: Рако

Идентификатор каталога: 7846RAC

3-местная неметаллическая коробка, 2-3/4 дюйма. Глубокий

Автор: Рако

Идентификатор каталога: 7874RAC

3-местная неметаллическая коробка большой емкости, 3-7/8 дюйма.Глубокий

Автор: Рако

Идентификатор каталога: 7825

4 дюймаКруглая неметаллическая потолочная коробка, глубина 2–3/8 дюйма, с раздвижным стержневым подвесом и заземляющей пластиной

Автор: Рако

Идентификатор каталога: 7826RAC

4 дюймаКруглая неметаллическая потолочная коробка, глубина 2–3/8 дюйма, с выдвижной штангой для подвески

Автор: Рако

Идентификатор каталога: 7824RAC

4 дюймаКруглая неметаллическая потолочная кабельная коробка, глубина 2-3/8 дюйма

Автор: Рако

Идентификатор каталога: 7823RAC

4 дюймаКруглая неметаллическая потолочная кабельная коробка, глубина 2-3/8 дюйма, с пластиной заземления

Корпус из поликарбоната с откидной прозрачной крышкой

АРКА – JIC

Поликарбонатные корпуса Fibox ARCA – JIC (Объединенный промышленный совет) NEMA 4X предоставляют пользователям традиционных электрических шкафов, навесных пластиковых электрических шкафов и распределительных коробок простой способ модернизировать их конструкцию до надежного и высокопроизводительного решения для ограждения.

Серия навесных корпусов из поликарбоната ARCA – JIC, доступная в стандартных размерах JIC, внесена в список UL и имеет рейтинг NEMA (Национальная ассоциация производителей электрооборудования) 4X. Поэтому рейтинги NEMA 4X и 6P обеспечивают защиту от проникновения переносимой ветром пыли, воды, снега и мусора.

Посмотреть аксессуары ARCA JIC можно здесь

ARCA с прозрачным покрытием – JIC

Корпус из поликарбоната

с прозрачной крышкой, ARCA – JIC Fibox предлагает решения для электрических корпусов с рейтингом NEMA для самых суровых условий, а не просто пластиковую коробку или пластиковый электрический корпус на петлях.Защита чувствительного оборудования от проникновения воды отчасти благодаря формованной на месте полиуретановой прокладке. Точно так же наш корпус предохраняет электрические системы от пыли и грязи и поэтому является идеальным электрическим корпусом как внутри помещения, так и снаружи. Серия ARCA – JIC устойчива к ультрафиолетовому излучению и ударопрочна и имеет рейтинг IK 09. Следовательно, Fibox настолько хорошо сконструирован, что его можно использовать в течение многих лет на открытом воздухе. Нержавеющий поликарбонат обладает превосходной химической стойкостью по сравнению с металлическими или стекловолоконными ящиками.

 Корпуса из поликарбоната Природа, дружественная к Wi-Fi, предлагает своевременный ответ на революцию 5G, устраняя любые внешние антенны. Примечательным достижением является наличие прозрачных крышек. Прозрачные пластиковые электрические корпуса обеспечивают наибольшую площадь обзора по сравнению со вставленным смотровым окном.

Специальные электрические шкафы

Fibox может легко настроить ваш корпус ARCA и настроить его в соответствии с вашими потребностями. Благодаря вырезам, печати, маркировке и индивидуальной окраске ваш индивидуальный корпус будет представлять вас и ваш бренд.Кроме того, в Fibox есть все стандартное оборудование и аксессуары, которые могут вам понадобиться. Размеры серии ARCA – JIC варьируются от 6,0 x 6,0 x 4,0 до 24,0 x 24,0 x 10,0 дюймов. Эта серия корпусов NEMA имеет множество вариантов крышек. Fibox предлагает приподнятые непрозрачные и прозрачные крышки на петлях и винтах, а также гладкую плоскую непрозрачную крышку для некоторых размеров.

Больше, чем пластиковый корпус шкафа

ARCA – JIC  – это водонепроницаемый корпус шкафа NEMA 4X и 6P, превосходящий по своим характеристикам металл и стекловолокно и являющийся идеальным корпусом промышленной панели управления.Fibox с гордостью предлагает первый и единственный в отрасли корпус NEMA 4X JIC с формованными выбивными отверстиями (KO). Предварительно сформированные выбивные отверстия ½ и ¾ дюйма, соответствующие отраслевым стандартам, экономят время по сравнению с индивидуальной настройкой. Используйте кабельные сальники Fibox, соответствующие стандарту NEMA, чтобы сохранить статус NEMA 4X для ваших корпусов.

Напишите в службу поддержки Fibox  , если вы хотите указать заявку и получить предложение

Знакомство с ARCA – JIC

ARCA – JIC так же универсален и надежен, как и ваш бизнес, и имеет множество вариантов для удовлетворения потребностей вашего бизнеса; код заказа доступен для просмотра.

ARCA – Корпуса JIC

Символ заказа		Размер в В x Ш x Г	Размер мм В x Ш x Г
Корпус из поликарбоната, приподнятая непрозрачная крышка винта
AR664SC		6 х 6 х 4	152 х 152 х 102
AR865SC		8 х 6 х 5	203 х 152 х 127	АР884СК		8 х 8 х 4	203 х 203 х 102	АР1084СК		10 х 8 х 4	254 х 203 х 102	АР1086СК		10 х 8 х 6	254 х 203 х 152	АР10106СК		10 х 10 х 6	254 х 254 х 152	АР12106СК		12 х 10 х 6	305 х 254 х 152	АР14127СК		14 х 12 х 7	356 х 305 х 178	АР16148СК		16 х 14 х 8	406 х 356 х 203	АР181610СК		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, на шарнирах, непрозрачный, приподнятый, крышка винта
AR664CHSC		6 х 6 х 4	152 х 152 х 102
AR865CHSC		8 х 6 х 5	203 х 152 х 127	АР884ЧСК		8 х 8 х 4	203 х 203 х 102	АР1084ЧСК		10 х 8 х 4	254 х 203 х 102	АР1086ЧСК		10 х 8 х 6	254 х 203 х 152	АР10106ЧСК		10 х 10 х 6	254 х 254 х 152	АР12106ЧСК		12 х 10 х 6	305 х 254 х 152	АР14127ЧСК		14 х 12 х 7	356 х 305 х 178	АР16148ЧСК		16 х 14 х 8	406 х 356 х 203	АР181610ЧСК		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с пластиковой быстросъемной защелкой
AR664CHL		6 х 6 х 4	152 х 152 х 102
AR865CHL		8 х 6 х 5	203 х 152 х 127	АР884ЧЛ		8 х 8 х 4	203 х 203 х 102	АР1084ЧЛ		10 х 8 х 4	254 х 203 х 102	АР1086ЧЛ		10 х 8 х 6	254 х 203 х 152	АР10106ЧЛ		10 х 10 х 6	254 х 254 х 152	АР12106ЧЛ		12 х 10 х 6	305 х 254 х 152	АР14127ЧЛ		14 х 12 х 7	356 х 305 х 178	АР16148ЧЛ		16 х 14 х 8	406 х 356 х 203	АР181610ЧЛ		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Запираемая защелка
AR664CHSSL		6 х 6 х 4	152 х 152 х 102
AR865CHSSL		8 х 6 х 5	203 х 152 х 127	AR884CHSSL		8 х 8 х 4	203 х 203 х 102	АР1084ЧССЛ		10 х 8 х 4	254 х 203 х 102	АР1086ЧССЛ		10 х 8 х 6	254 х 203 х 152	АР10106ЧССЛ		10 х 10 х 6	254 х 254 х 152	АР12106ЧССЛ		12 х 10 х 6	305 х 254 х 152	АР14127ЧССЛ		14 х 12 х 7	356 х 305 х 178	АР16148ЧССЛ		16 х 14 х 8	406 х 356 х 203	АР181610ЧССЛ		18 х 16 х 10	457 х 406 х 254	AR20168CHSSL		20 х 16 х 8	508 х 406 х 205	АР24208ЧССЛ		24 х 20 х 8	611 х 510 х 205	АР242410ЧССЛ		24 х 24 х 10	611 х 611 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Быстродействующая защелка
AR664CHSS		6 х 6 х 4	152 х 152 х 102
AR865CHSS		8 х 6 х 5	203 х 152 х 127	АР884ЧСС		8 х 8 х 4	203 х 203 х 102	АР1084ЧСС		10 х 8 х 4	254 х 203 х 102	АР1086ЧСС		10 х 8 х 6	254 х 203 х 152	АР10106ЧСС		10 х 10 х 6	254 х 254 х 152	АР12106ЧСС		12 х 10 х 6	305 х 254 х 152	АР14127ЧСС		14 х 12 х 7	356 х 305 х 178	АР16148ЧСС		16 х 14 х 8	406 х 356 х 203	АР181610ЧСС		18 х 16 х 10	457 х 406 х 254	АР20168ЧСС		20 х 16 х 8	508 х 406 х 205	АР24208ЧСС		24 х 20 х 8	611 х 510 х 205	АР242410ЧСС		24 х 24 х 10	611 х 611 х 254
Корпус из поликарбоната, откидная непрозрачная винтовая крышка с крышкой. S. Запираемая поворотная защелка
АР664ЧТСС		6 х 6 х 4	152 х 152 х 102
АР865ЧТСС		8 х 6 х 5	203 х 152 х 127	АР884ЧТСС		8 х 8 х 4	203 х 203 х 102	АР1084ЧТСС		10 х 8 х 4	254 х 203 х 102	АР1086ЧТСС		10 х 8 х 6	254 х 203 х 152	АР10106ЧТСС		10 х 10 х 6	254 х 254 х 152	АР12106ЧТСС		12 х 10 х 6	305 х 254 х 152	АР14127ЧТСС		14 х 12 х 7	356 х 305 х 178	АР16148ЧТСС		16 х 14 х 8	406 х 356 х 203	АР181610ЧТСС		18 х 16 х 10	457 х 406 х 254	АР20168ЧТСС		20 х 16 х 8	508 х 406 х 205	АР24208ЧТСС		24 х 20 х 8	611 х 510 х 205	АР242410ЧТСС		24 х 24 х 10	611 х 611 х 254
Корпус из поликарбоната, прозрачная крышка для винтов
AR664SCT		6 х 6 х 4	152 х 152 х 102
AR865SCT		8 х 6 х 5	203 х 152 х 127	AR884SCT		8 х 8 х 4	203 х 203 х 102	АР1084СКТ		10 х 8 х 4	254 х 203 х 102	АР1086СКТ		10 х 8 х 6	254 х 203 х 152	АР10106СКТ		10 х 10 х 6	254 х 254 х 152	АР12106СКТ		12 х 10 х 6	305 х 254 х 152	АР14127СКТ		14 х 12 х 7	356 х 305 х 178	АР16148СКТ		16 х 14 х 8	406 х 356 х 203	АР181610СКТ		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, прозрачная крышка на петлях
AR664CHSCT		6 х 6 х 4	152 х 152 х 102
AR865CHSCT		8 х 6 х 5	203 х 152 х 127	AR884CHSCT		8 х 8 х 4	203 х 203 х 102	АР1084ЧСКТ		10 х 8 х 4	254 х 203 х 102	AR1086CHSCT		10 х 8 х 6	254 х 203 х 152	АР10106ЧСКТ		10 х 10 х 6	254 х 254 х 152	АР12106ЧСКТ		12 х 10 х 6	305 х 254 х 152	АР14127ЧСКТ		14 х 12 х 7	356 х 305 х 178	АР16148ЧСКТ		16 х 14 х 8	406 х 356 х 203	АР181610ЧСКТ		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, на петлях Прозрачная винтовая крышка с пластиковой быстросъемной защелкой
AR664CHLT		6 х 6 х 4	152 х 152 х 102
AR865CHLT		8 х 6 х 5	203 х 152 х 127	AR884CHLT		8 х 8 х 4	203 х 203 х 102	AR1084CHLT		10 х 8 х 4	254 х 203 х 102	AR1086CHLT		10 х 8 х 6	254 х 203 х 152	AR10106CHLT		10 х 10 х 6	254 х 254 х 152	AR12106CHLT		12 х 10 х 6	305 х 254 х 152	AR14127CHLT		14 х 12 х 7	356 х 305 х 178	AR16148CHLT		16 х 14 х 8	406 х 356 х 203	AR181610CHLT		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, откидная прозрачная винтовая крышка с крышкой. S. Запираемая защелка
AR664CHSSLT		6 х 6 х 4	152 х 152 х 102
AR865CHSSLT		8 х 6 х 5	203 х 152 х 127	AR884CHSSLT		8 х 8 х 4	203 х 203 х 102	AR1084CHSSLT		10 х 8 х 4	254 х 203 х 102	AR1086CHSSLT		10 х 8 х 6	254 х 203 х 152	AR10106CHSSLT		10 х 10 х 6	254 х 254 х 152	AR12106CHSSLT		12 х 10 х 6	305 х 254 х 152	AR14127CHSSLT		14 х 12 х 7	356 х 305 х 178	AR16148CHSSLT		16 х 14 х 8	406 х 356 х 203	АР181610ЧССЛТ		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната, прозрачная винтовая крышка на петлях с крышкой. S. Быстродействующая защелка
АР664ЧССТ		6 х 6 х 4	152 х 152 х 102
АР865ЧССТ		8 х 6 х 5	203 х 152 х 127	АР884ЧССТ		8 х 8 х 4	203 х 203 х 102	АР1084ЧССТ		10 х 8 х 4	254 х 203 х 102	АР1086ЧССТ		10 х 8 х 6	254 х 203 х 152	АР10106ЧССТ		10 х 10 х 6	254 х 254 х 152	АР12106ЧССТ		12 х 10 х 6	305 х 254 х 152	АР14127ЧССТ		14 х 12 х 7	356 х 305 х 178	АР16148ЧССТ		16 х 14 х 8	406 х 356 х 203	АР181610ЧССТ		18 х 16 х 10	457 х 406 х 254
Корпус из поликарбоната с выбивным основанием, резьбовой крышкой Непрозрачная или прозрачная крышка (T)
АРК865СК		8 х 6 х 5	203 х 152 х 127
АРК865СКТ		8 х 6 х 5	203 х 152 х 127	АРК1086СК		10 х 8 х 6	255 х 206 х 153	АРК1086СКТ		10 х 8 х 6	255 х 206 х 153	АРК12106SC		12 х 10 х 6	306 х 255 х 153	АРК12106СКТ		12 х 10 х 6	306 х 255 х 153	АРК14127SC		14 х 12 х 7	357 х 306 х 178	АРК14127СКТ		14 х 12 х 7	357 х 306 х 178
Корпус из поликарбоната с выбивным основанием, откидной винтовой крышкой Непрозрачная или прозрачная крышка (T)
АРК1086ЧСК		10 х 8 х 6	255 х 206 х 153
АРК1086ЧСКТ		10 х 8 х 6	255 х 206 х 153	АРК12106ЧСК		12 х 10 х 6	305 х 254 х 152	АРК12106ЧСКТ		12 х 10 х 6	305 х 254 х 152	АРК14127ЧСК		14 х 12 х 7	356 х 305 х 178	АРК14127ЧСКТ		14 х 12 х 7	356 х 305 х 178
Корпус из поликарбоната с выбивным основанием, шарнирными непрозрачными или прозрачными (T) защелками из нержавеющей стали
АРК1086ЧССЛ		10 х 8 х 6	255 х 206 х 153
АРК1086ЧССЛТ		10 х 8 х 6	255 х 206 х 153	АРК12106ЧССЛ		12 х 10 х 6	305 х 254 х 152	АРК12106ЧССЛТ		12 х 10 х 6	305 х 254 х 152	АРК14127ЧССЛ		14 х 12 х 7	356 х 305 х 178	АРК14127ЧССЛТ		14 х 12 х 7	356 х 305 х 178
Корпус из поликарбоната, плоская непрозрачная винтовая крышка
AR864FSC		8 х 6 х 4	203 х 127 х 152
AR1083FSC		10 х 8 х 3	254 х 203 х 76	AR1085FSC		10 х 8 х 5	254 х 203 х 127	AR12105FSC		12 х 10 х 5	305 х 254 х 127	AR14126FSC		14 х 12 х 6	356 х 305 х 152
Корпус из поликарбоната, откидная непрозрачная крышка с плоским винтом
AR864CHFSC		8 х 6 х 4	203 х 127 х 152
AR1083CHFSC		10 х 8 х 3	254 х 203 х 76	AR1085CHFSC		10 х 8 х 5	254 х 203 х 127	AR12105CHFSC		12 х 10 х 5	305 х 254 х 127	AR14126CHFSC		14 х 12 х 6	356 х 305 х 152
Корпус из поликарбоната, непрозрачная плоская крышка с откидной защелкой
AR864CHFSSL		8 х 6 х 4	203 х 127 х 152
AR1083CHFSSL		10 х 8 х 3	254 х 203 х 76	AR1085CHFSSL		10 х 8 х 5	254 х 203 х 127	AR12105CHFSSL		12 х 10 х 5	305 х 254 х 127	AR14126CHFSSL		14 х 12 х 6	356 х 305 х 152
Аксессуары ARCA – JIC

Пожалуйста, прекратите красить электрические коробки (публичное художественное предложение)

Вы, наверное, видели его. Остановившись на перекрестке, трудно не заметить большую, весело раскрашенную металлическую коробку на углу. По какой-то причине украшение этих электрических коробок, которые, как правило, размером с небольшой холодильник, стало мировой тенденцией в последнее десятилетие. Городские власти на всех континентах любят нанимать для этого художников. Они приводят смутно воодушевляющие, разумно звучащие аргументы, такие как «это недорогой проект с большим визуальным эффектом», «он украшает районы» и «помогает внушить гражданскую гордость».

Окрашенные электрические коробки из Калгари

В Хьюстоне основная идея нашей местной работы по росписи коробок заключается в том, что она «превращает упадок в искусство, раскрашивая пустые холсты по всему городу». Что не любить?

Ну, для начала, когда вы когда-нибудь смотрели на пустую электрическую коробку на улице и думали: «Ну и ладно, хотел бы я, чтобы кто-то со средними художественными способностями нарисовал на ней тукана?» Если на то пошло, когда вы когда-нибудь думали о пустой электрической коробке? Подумайте, как без декора эти вещи исчезают в городском пейзаже. Они не являются «гнилью» — уж точно не в том смысле, в каком мусор или заброшенные здания. Электрические коробки — это то, что вы, вероятно, никогда не замечали, пока местный муниципалитет не начал их украшать.

Я думаю, что эта причудливая тенденция связана не столько с благоустройством, сколько с желанием городов взять под контроль уличное искусство, сделать его санкционированным, привлекательным, институциональным и беззубым.

Окрашенные электрические коробки в Тайбэе

Но это также говорит о нашем укоренившемся предубеждении в отношении городского пейзажа как «неестественного».«Мы восхищаемся горными пейзажами, которые кажутся нетронутыми человеком, но наши дороги, небоскребы и даже свалки так же естественны, как бобровая плотина или муравейник. Конечно, то, что мы создаем, часто вредно для нас самих и для окружающей среды. Но наши города естественны — потому что мы природа .

Но мы так не видим, и поэтому чувствуем потребность приукрашивать вещи без надобности. В любом пейзаже ваш глаз естественным образом отбрасывает ненужное. Я утверждаю, что мы должны позволить некоторым структурам в наших городах оставаться невидимыми.Люди не обязательно ищут украшений в своей жизни, и украшение одного человека — это визуальное навязывание другому мужчине. Ни один из аргументов в пользу покраски электрических коробок не отвечает на основной вопрос: Нужно ли привлекать наше внимание к этим вещам? Это как парад коров: кажется забавным, пока вы не понимаете, что на самом деле это не так. Сегодня ни один уважающий себя город не стал бы тратить государственные средства на то, чтобы раскидать по городу кучу разукрашенных коров из стекловолокна. И я предсказываю, что в ближайшем будущем мода на причудливые электрические коробки покажется такой же дрянной.

По общему признанию, это довольно потрясающе.

Безусловно, найдутся и несогласные со мной. Недавно я попал в беду в Instagram из-за критики аналогичной попытки, связанной с особенно уродливым участком шоссе в Хьюстоне.

В растущем городе у нас есть много сверкающих новых или недавно отремонтированных дорог, так что этот грязный, некрасивый участок дороги является чем-то вроде аномалии. Перекинутые через него мосты окаймлены сетчатым ограждением, которое по замыслу практически прозрачно и пусто.Но кто-то в Хьюстоне подумал, что было бы неплохо вставить в эту пустоту цветные пластиковые полоски. (Очевидно, что проект, в котором изначально использовались изображения местных школьников, был испорчен TXDot, который настаивал на мягком абстрактном дизайне.) Результатом этого беспорядочного усилия по принципу «слишком много поваров на кухне» стала, по сути, помада на губах. свинья. Раньше вы не замечали, насколько грязной была свинья, потому что вас не просили посмотреть на нее.

Если общественное искусство собирается доминировать в визуальном ландшафте, оно должно быть настолько великолепным, чтобы большинству людей оно нравилось.И это тоже должно иметь смысл. Если нет, то вы просто навязываете людям вещи. Для меня эти украшенные эстакады автострады так же неуместны, как Джефф Кунс посреди Йеллоустонского парка.

Конечно, в конечном счете, самое худшее во всем этом — не воздействие на зрителей или городской пейзаж. Это влияние на самих артистов.

Ни один художник никогда не просыпался однажды утром и спонтанно не говорил: «Я бы очень хотел украсить электрическую коробку!» или «Я очень хочу украсить сборную скульптуру коровы!» Но если какой-нибудь нетерпеливый молодой художник посетил семинар по построению карьеры, он знает, что должен искать оплачиваемые возможности, чтобы заниматься чем-то, что хотя бы отчасти напоминает создание искусства.Они довольны перспективой того, что им что-то заплатят — расценки сильно различаются от города к городу, но в Хьюстоне они составляют 750 долларов, — и поэтому они храбро присылают свое предложение о том, как украсить электрическую коробку, хотя это, вероятно, последнее дело. они бы выбрали это, если бы у них были свои барабанщики.

Хорошие художники лучше всего работают, когда им предоставляется максимальная свобода для разработки своего проекта. Только представьте, если бы каждый город в Америке перестал просить художников украшать электрощиты, парковочные счетчики, мусоровозы или эстакады автомагистралей, а вместо этого начал бы рассылать этот паблик-арт:

Здравствуйте.Мы хотим искусства. Мы хотим лучшее искусство, которое мы можем получить. У нас есть немного денег, чтобы заплатить за это.

Мы примем любое предложение. Любой отрезок времени, любой бюджет: от постоянного до непостоянного. От мраморной статуи до спектакля, в котором ползут по тротуару.

НО ПОМНИТЕ, у нас нет неограниченных ресурсов, и у нас нет неограниченных сотрудников. Что у нас ДЕЙСТВИТЕЛЬНО есть, так это неограниченная открытость для ваших идей, как сделать наш город удивительным. Оглянитесь вокруг и скажите нам, что вы думаете. Шокируйте нас. Удиви нас. Бросьте вызов нам. Поразите нас своим лучшим выстрелом.

Мы принимаем предложения на сумму 1000 долларов; мы принимаем предложения на сумму 1 000 000 долларов США (или более). Мы можем принять или не принять любое предложение, которое мы получим в этом году, если ни одно из них не является правильным. Это зависит в основном от концепции, но также и от осуществимости.

Давайте удивлять и радовать людей.

Давайте изменим то, как мы видим мир.

Удачи.

5.4: Кабелепроводы, коробки и проводка

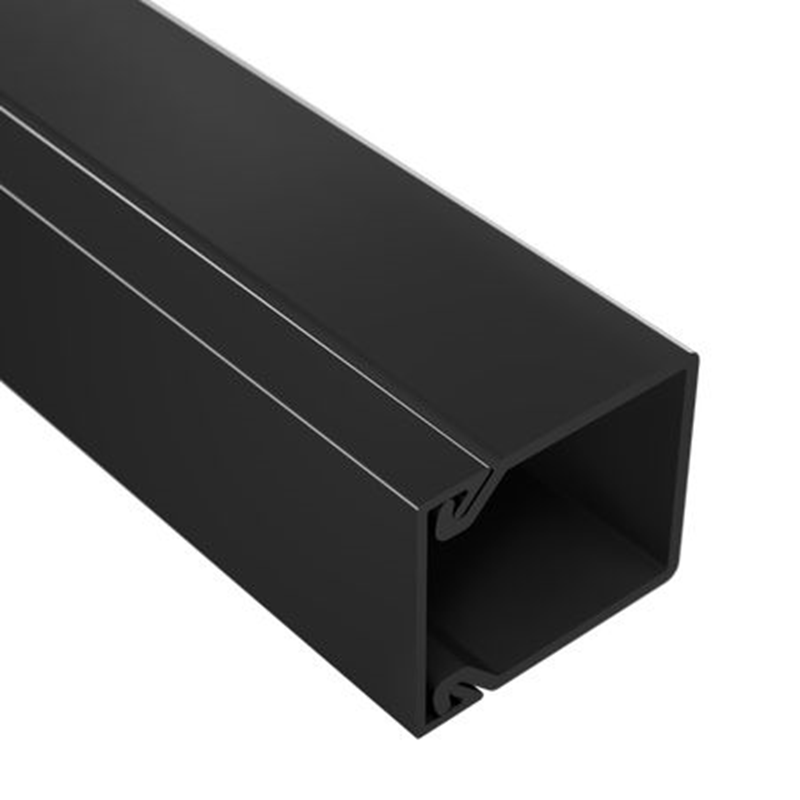

Кабельные каналы определяются как закрытые каналы из металла или неметаллического материала, предназначенные специально для удержания проводов или кабелей. Монтаж ответвленных цепей с использованием кабельного канала (кабелепровода) редко используется в жилых помещениях. Однако в некоторых районах страны требуется, чтобы вся проводка в доме была проложена методом кабельных каналов. Канатные дорожки должны быть установлены как законченная система и должны быть надежно закреплены на месте и поддерживаться одобренным фиксатором.

Используйте отдельные проводники при монтаже цепи методом кабельной разводки. Общепринятой практикой при монтаже электропроводки является установка зеленого изолированного заземляющего проводника оборудования в каждом кабелепроводе. Электрические нормы и правила предъявляют особые требования к проводке в различных типах кабелепроводов, которые включают допустимые нормы заполнения, которые варьируются в зависимости от размера провода и типа изоляции.

Следующие кабелепроводы используются в основном в легких и тяжелых коммерческих условиях и перечислены здесь для справки:

Жесткий металлический кабелепровод (RMC) – RMC обычно изготавливается из стали с защитным гальваническим покрытием.Это кабелепровод с резьбой, предназначенный для физической защиты и прокладки проводников и кабелей, а также для использования в качестве заземляющего проводника оборудования при установке с соответствующими фитингами. Его можно использовать во всех атмосферных условиях и формах размещения. Требуются специальные инструменты для нарезания труб и резьбы.

Промежуточный металлический кабелепровод (IMC) – IMC представляет собой вариант жесткого металлического кабелепровода с более тонкими стенками и может использоваться во всех местах дома, где разрешено использование жесткого металлического кабелепровода.Его можно использовать в качестве заземляющего проводника оборудования при установке с соответствующими муфтами и соответствующими фитингами. Требуются специальные инструменты для нарезания труб и резьбы.

Изгиб трубопровода — это навык, который улучшается с практикой. Наиболее распространенный электрический кабелепровод, установленный в домах, — это ЕМТ, и по этой причине последующее обсуждение изгиба кабелепровода будет сосредоточено на ЕМТ. Описанные методы гибки могут также применяться к другим типам круглых металлических дорожек качения.

EMT изгибается в полевых условиях с помощью ручного, гидравлического или электрического трубогиба. Изгибы размером от 1/2″ до 1-1/4″ обычно изготавливаются с помощью ручного гибочного станка. Гидравлический или электрический гибочный станок обычно используется для больших размеров. Поскольку большинство EMT, устанавливаемых в домах, имеют размеры 1/2″, 3/4″ или 1″, мы сосредоточимся на гибке с помощью ручного трубогиба.

При выполнении гибки с помощью ручного трубогиба:

• Носите защитные очки и соблюдайте все применимые правила техники безопасности.
• Наклоняйтесь на ровной нескользкой поверхности.
• Отметьте места на кабелепроводе, где вы хотите сделать изгибы четко и точно.
• Сильно надавите ногой на педаль, чтобы труба плотно удерживалась в трубогибе.
• При выполнении нескольких изгибов на одной и той же длине трубы все изгибы должны находиться в одной плоскости.

Электрические коробки от Гвен Аркин лицензированы под номером .

CC BY 4.0

Электрические коробки имеют множество вариантов монтажа, которые варьируются от конфигураций, предназначенных для крепления гвоздями или винтами к элементам каркаса или блокировки, до моделей для реконструкции (так называемая «старая работа»), которые крепятся к гипсокартону, закрывающему стенной карман.

Коробки для устройств — используются для установки розеток или выключателей в определенных местах электрической цепи. Стандартные отверстия коробки имеют размер примерно 3″ x 2″ с глубиной от 1-1/2″ до 3-1/2″.

Розеточные коробки- используются при установке осветительных приборов на потолке или на стене, а также при подключении небольших или крупных приборов. Они больше, чем коробка устройства, и обеспечивают больше места для различных ситуаций с проводкой. Коробки розеток предлагаются круглой, восьмиугольной или квадратной формы.

Соединительные коробки (J-Box) — Они используются, когда несколько проводников сращиваются вместе в одной точке системы электропроводки. NEC® требует, чтобы распределительные коробки были доступны после установки без изменения отделки здания. Распределительные коробки всегда должны быть закрыты.

Ящики для тяжелых грузов- Специально разработаны и испытаны для выдерживания более тяжелых грузов. Используется для более тяжелых нагрузок, таких как лопастные вентиляторы, подвешенные к потолку. Ящики для тяжелых грузов могут быть изготовлены из металла или неметаллического материала.

Металлический ящик для устройств часто позволяет снимать боковые стороны коробки и соединять коробки вместе, чтобы получилась коробка, в которой можно разместить несколько устройств. Самый распространенный металлический корпус устройства размером 3″ x 2″ x 3-1/2″. Еще один тип металлической коробки для устройств, признанный NEC®, — это «удобная» или «универсальная» коробка. Этот тип коробки в основном используется для поверхностного монтажа и может вмещать одно устройство, такое как розетка или выключатель.

Неметаллические коробки обычно изготавливаются из ПВХ, фенола или поликарбоната.Конкретные преимущества использования этих коробок заключаются в том, что они легкие, прочные, очень простые в установке и недорогие. Большинство неметаллических коробок подключаются с использованием метода проводки кабеля в неметаллической оболочке. Неметаллические коробки предлагаются в одноганговой, двухганговой, трехганговой приборной коробке и типах монтажа приспособлений.

Хотя коробки из ПВХ предназначены и используются для склеивания, некоторые модели имеют фитинги с внутренней резьбой для различных резьбовых соединителей.

Проводники в жилой электропроводке обычно устанавливаются в кабельной сборке.Они изготавливаются из меди, алюминия и плакированного медью алюминия. Медь предпочтительнее из-за ее большой способности проводить электричество, ее прочности и малой вероятности возникновения проблем в долгосрочной перспективе.

Размеры проводников соответствуют Американскому калибру проводов (AWG). Проводники, используемые в жилой электропроводке, обычно имеют размеры от 14 AWG до меди 2/0. Чем больше число, тем меньше проводник. Чем меньше число, тем больше проводник. Размеры проводников больше 4/0 указаны в тысячах мил (1000 круговых мил).

Сила тока — это сила тока в амперах, которую проводник может непрерывно проводить в условиях использования без превышения номинальной температуры. Домашний электрик или специалист по техническому обслуживанию должен иметь возможность выбрать правильный размер проводника в зависимости от мощности, необходимой для каждой цепи, с которой он работает. Сила тока проводника зависит не только от диаметра проводника, но и от длины проводника, а также от типа изоляции проводника.

Многожильный провод против сплошного провода от Гвен Аркин под лицензией

СС BY 4.0

THHN и THWN — это коды двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. Эти типы проводников часто используются в сочетании с гибкими кабелепроводами в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, таких как проводные соединения для измельчителей мусора и нагревателей горячей воды. Они также используются в ответвлениях трубопроводов из твердого материала. Буквы обозначают особые свойства изоляции проводов:

T: термопласт
H: термостойкий; HH означает высокую термостойкость
W: предназначен для влажных помещений
N: с нейлоновым покрытием, для дополнительной защиты

Solid Core VS. Многожильный провод — В то время как сплошной провод состоит из одного металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в связный пучок. Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет свои преимущества и недостатки, которые приводят к выбору одного над другим для каждого конкретного применения.

[table id=17 /]

Выбор цвета изоляции проводников, установленных в кабелепроводе, зависит от типа цепи, которую он обслуживает.

• Для ответвленной цепи на 120 В используйте белый изолированный провод и черный изолированный провод.
• Для прямой цепи 240 В (например, электрического водонагревателя) используйте два черных проводника или черный и красный проводники.
• Если цепь представляет собой цепь с напряжением 120/240 вольт (например, электрическая сушилка для белья), используйте белый изолированный провод, черный изолированный провод и красный изолированный провод.

NEC® требует, чтобы каждый проводник имел цветовую маркировку, указывающую на функцию, которую он выполняет в цепи.

Черный– Используется в качестве незаземленного или «горячего» проводника и передает ток на нагрузку в цепях 120 В.

Красный– Также используется в качестве незаземленного или «горячего» проводника и проводит ток к нагрузке в цепях 120/240 В, таких как электрическая сушилка для белья.

Белый – Используется в качестве заземленного проводника цепи
– Возвращает ток от нагрузки обратно к источнику
– Называется «нейтральным» проводником, но только при использовании с черным и красным проводом в многопроводной цепи

Неизолированный– Используется в качестве заземляющего проводника оборудования, который соединяет вместе все нетоконесущие металлические части цепи; никогда не проводит ток.

Зеленый (может быть зеленым с желтыми полосами)– Используется в качестве изолированного заземляющего проводника оборудования; никогда не проводит ток.

Проводники обычно втягиваются в кабелепровод, но на более коротких участках между проводниками электрических коробок они могут быть протолкнуты через кабелепровод. Проводники снимаются с катушек таким образом, чтобы проводники легко сходили с катушек и не путались друг с другом. Один из самых простых способов сделать это — использовать тележку для проволоки, которая позволяет надевать несколько катушек проволоки одновременно.

Если длина кабелепровода между коробками достаточно велика, используйте рыболовную ленту. Если кабелепровод уже содержит провода, убедитесь, что цепи, которые их питают, обесточены. Вытяните рыбную ленту из катушки. Вставьте его в дорожку качения и протолкните его, пока он не выйдет в месте коробки. На конце рыбной ленты будет крючок. Прикрепите проводники к концу ленты. В то время как один человек медленно стягивает проводники с катушек, другой человек протягивает ленту с прикрепленными проводниками обратно через кабелепровод.

Klein Tools Стекловолоконные рыбные ленты с лазерной гравировкой

Из этой версии текста исключен интерактивный или мультимедийный элемент. Вы можете просмотреть его онлайн здесь:
http://pressbooks.oer.hawaii.edu/buildingmaint/?p=202

Если длина кабелепровода больше, чем длина самой длинной ловильной ленты, можно использовать другой метод. В одном методе используется вакуумное/компрессионное устройство для выдувания или всасывания «мыши» с привязанной к ней веревкой по всей длине канала.После того, как мышь выдувается или засасывается через канал, прикрепленная веревка снимается с мыши и привязывается к более прочной тянущей веревке, которую затем протягивают через канал. Затем к проводам прикрепляют тянущий канат, и они протягиваются в трубопровод.

Методы кабельной разводки проще в установке, чем кабельные каналы, и это основная причина, по которой в большинстве домов используется как можно меньше кабелепроводов. Кабельный провод содержит все проводники, необходимые для цепи, в одном изолированном блоке.

При покупке кабельной электропроводки кабель обозначается двумя цифрами: первая цифра обозначает сечение; второй количество токоведущих жил в проводе. Кроме того, обычно есть еще один провод, который используется для заземления (зеленый или неизолированный). «12-2» означает калибр 12, два изолированных токонесущих провода и голую землю. Провод 12-2 обычно имеет черный, белый и оголенный заземляющий провод. Черный, красный и заземление без белого провода используются для цепей 220 В без нейтрали.Провод 12-3 обычно имеет черный, красный, белый и оголенный заземляющий провод и используется для 220 В с нейтралью или в приложениях с трехпозиционным переключателем в качестве прохода между переключателями, где требуется дополнительный провод.

Кабель в неметаллической оболочке (тип NM)- Также известен как «Romex». Наименее дорогой и наиболее часто используемый способ приобретения и установки электропроводки в жилых помещениях.

Кабель Romex® от Gwen Arkin находится под лицензией .

CC BY 4.0

Типы кабелей типа NM:

• Тип NM-B (белая внешняя оболочка)- Наиболее распространенный тип; использовать только в сухих местах. Имеет негорючую, влагостойкую, неметаллическую наружную оболочку.
• Тип NMC-B (желтая внешняя оболочка)- Не часто используется в жилых помещениях; использовать в сухих или влажных местах. Имеет огнестойкую, устойчивую к плесени и коррозии неметаллическую внешнюю оболочку.
• Тип NMS-B (оранжевая внешняя оболочка)- Используется в новых домах с системами домашней автоматизации. Содержит силовые проводники, телефонные провода, коаксиальный кабель для видео и другие проводники данных в одном кабеле.Имеет влагостойкую, негорючую, неметаллическую наружную оболочку.

Подземный фидерный кабель (тип UF)- Используется для подземной прокладки ответвлений и фидерных цепей. Также используется во внутренних установках, но должен быть установлен в соответствии с требованиями по установке для кабелей с неметаллической оболочкой.

Подземный фидерный кабель (тип UF) Клиффорда Резерфорда имеет лицензию .

CC BY 4.0

Кабель в армированной оболочке (тип AC) и в металлической оболочке (тип MC) — В некоторых регионах США использование кабеля с неметаллической оболочкой в ​​жилых домах может быть запрещено.Оба имеют металлическую внешнюю оболочку и обеспечивают очень высокий уровень физической защиты проводников кабеля. Электрикам иногда трудно отличить кабель типа AC (также известный как кабель «BX») и тип MC. В кабеле типа AC каждая жила покрыта коричневой бумагой, а в кабеле типа MC все жилы покрыты прозрачной пластиковой пленкой.

Кабель с металлической оболочкой (MC) от Gwen Arkin лицензирован под номером .

CC BY 4.0

Как подключить ПВХ-кабелепровод к электрической коробке?

Вы установили электрические коробки для нового набора цепей? Необходимо обеспечить безопасность проводки по всему дому с помощью электрического кабелепровода из ПВХ, соединяющего электрическую коробку — этот тип корпуса необходим для защиты соединений проводки.

Кроме того, вы, как домовладелец, должны соблюдать правила и положения Национального электротехнического кодекса (NEC), поэтому лучше всего узнать, как подключить кабелепровод из ПВХ к электрической коробке.

Отрежьте трубу, нанесите ПВХ-клей и вставьте ее в электрическую коробку. Вот так просто. Но всегда имейте в виду, что после этого ваш электрик должен проверить вашу работу.

Что вам понадобится

Прежде чем приступить к этому проекту, вам нужно подготовить несколько предметов первой необходимости.Прежде всего, вы будете работать с электричеством, поэтому убедитесь, что у вас есть соответствующие средства индивидуальной защиты, такие как изолирующие перчатки и сапоги. Затем приступайте к получению этих материалов.

1. Серые/электрические трубы из ПВХ

Этот тип трубопровода лучше всего подходит для подачи электричества благодаря его способности выдерживать суровые погодные условия, особенно сильную жару. Существуют различные цвета труб из ПВХ/ХПВХ для промышленного использования.

Белый для сантехники и черный для горячей воды.Тем не менее, обратите внимание, что серые трубы из ПВХ являются специфическими для электропроводки и являются наиболее термостойкими из трех.

Существует два типа труб из серого ПВХ: Schedule 40 и Schedule 80. PVC Schedule 40 имеет больший диаметр, чем Schedule 80, для более удобного протягивания проводки, но его оболочка тоньше. С другой стороны, PVC Schedule 80 толще для большей защиты проводки, но имеет более узкое пространство внутри.

Любой из этих двух вариантов отлично подходит для использования с электричеством, хотя Schedule 80 лучше подходит для установки распределительных коробок на открытом воздухе и в местах, где часто бывают люди.С другой стороны, Расписание 40 лучше всего подходит для уединенных мест. Так что лучше иметь их оба, если вы планируете проложить значительную длину электрических проводов по дому.

2. Фитинги для кабелепроводов

Как и трубы из ПВХ, фитинги для кабелепроводов необходимы для защиты электропроводки от таких элементов, как грязь и влага. Вы можете использовать их в качестве соединителя для кабелепровода или кабелепровода к коробке. Существует множество размеров и форм для различных ситуаций с трубами или личных предпочтений.

Существует девять типов фитингов. Каждый фитинг имеет свое назначение, но для соединения ПВХ-трубы с электрическими коробками со встроенными разъемами достаточно металлических контргаек и пластиковых втулок.

3. Втулки с резьбой

Предположим, что в ваших металлических электрических коробках нет разъемов с заводской резьбой. В этом случае вам нужно будет сопровождать их парами резьбовых втулок, чтобы прикрепить трубы из ПВХ к отверстиям коробки. Этот инструмент будет служить герметиком между двумя соединениями.

Вы можете использовать металлические ступицы, пластиковые ступицы или смешанные, если пластик не трескается, а контргайки и втулки удерживают все на месте. Кроме того, дважды проверьте диаметр вашего PVC, чтобы убедиться, что он идеально входит в слот вашего коннектора. В противном случае ПВХ-клей будет бесполезен, а частицы грязи/воды все равно могут попасть внутрь.

4. Клей ПВХ

Целью этого решения является надежное крепление пластикового электрического кабелепровода к фитингам.Он доступен в виде флакона с крышкой и прилагаемой губкой-аппликатором, и, просто нанеся небольшое количество, он сразу же обеспечивает воздухонепроницаемость и водонепроницаемость.

Вы можете приобрести типичный тип — небольшой баллончик для нанесения на трубопроводы диаметром менее трех дюймов. Если ваша трубка больше, купите большую банку с большей подушечкой для аппликатора. Также избегайте универсальных видов цемента на растворителях; приобретайте только клей, предназначенный специально для ПВХ.

5. Грубая наждачная бумага

Я могу порекомендовать грубую наждачную бумагу

для удаления заусенцев с краев разрезанного ПВХ-трубопровода. Это понадобится вам, чтобы сгладить шероховатости, которые потенциально могут повредить вашу проводку в долгосрочной перспективе.

Но если наждачная бумага недоступна, вы всегда можете использовать острый нож или резак, чтобы удалить неровности.

6. Ручная пила/ножовка

Кабелепроводы из ПВХ

не так сложно разрезать. Вы можете сделать это с минимальными усилиями, используя ручную пилу или небольшой диск, и он отлично справится с этой задачей.

Однако, если вы хотите работать быстрее и с меньшим количеством гребней после резки, ножовка или циркулярная пила могут быстро сделать поверхность гладкой.В любом случае, оба могут это сделать. Это вопрос личных предпочтений, но последний вариант предпочтительнее, если вы находитесь в крайнем сроке.

Действия по подключению кабелепровода к распределительной коробке

Со всеми предметами, которые вы собрали в хозяйственном магазине, подготовьтесь и приступайте к работе с этим руководством по установке электрических кабелепроводов из ПВХ.

Шаг 1. Выключение питания

Во-первых, протокол безопасности номер один перед выполнением работ по обслуживанию электрооборудования — это отключение главного выключателя.С помощью этого шага вы можете свободно перемещаться по рабочему пространству, не рискуя задеть провод под напряжением. Позже вам понадобится вся сила, чтобы вытащить провода из тугой трубки, поэтому наиболее эффективным и безопасным способом сделать это будет бессилие.

Шаг 2. Отрежьте кабелепровод

При обрезке труб убедитесь, что они совпадают с углами и траекторией вашей системы электропроводки. Края должны проходить через фитинги при соединении трубы из ПВХ с металлической коробкой.

Чтобы сделать это точно, вы можете отметить прямую линию, где вы должны разрезать его, а затем использовать зажим, чтобы захватить ПВХ, когда вы его разрезаете.Однако, если вы спешите, вы можете попробовать более простые методы, такие как резак для ПВХ.

Шаг 3. Разгладьте

Теперь, конечно, свежесрезанный ПВХ всегда будет иметь шероховатые края пластика, свисающие внутри или снаружи трубы. Всегда удаляйте заусенцы с концов вашего ПВХ с помощью грубой наждачной бумаги или ножа. Эти кусочки пластика иногда могут быть острыми на ощупь, и при этом они потенциально могут повредить изоляцию проводки, если вы не будете обращать на них внимания.

Шаг 4. Установите фитинги

Если ваша электрическая коробка имеет встроенный фитинг, вы можете пропустить эту часть. В противном случае перед присоединением кабелепровода к распределительной коробке сначала подготовьте резьбовые втулки, втулки и контргайки. Вставьте фитинг из ПВХ подходящего размера в отверстие коробки и используйте контргайку и втулку, чтобы обеспечить его водонепроницаемость. После этого их можно склеить.

Шаг 5. Нанесите ПВХ-клей

Прежде всего, ваш электротехнический ПВХ не нуждается в грунтовке. У вашего продавца скобяных изделий есть специальный клей или цемент для соединения трубопровода с фитингами. Когда вы выполняете эту процедуру, наденьте перчатку и нанесите небольшое количество цемента на кончик трубы. Сделайте то же самое внутри фитинга электрической коробки, но не пытайтесь переполнить его.

Никогда не пытайтесь всухую подгонять ПВХ и их фитинги для целей измерения. Он не работает как Lego или головоломка, которую можно без проблем вставлять и вынимать. Всегда сначала смазывайте клей ПВХ.

Шаг 6.Соедините трубу и коробку

После того, как все будет готово, подключите наружный электрический кабель к фитингам коробки. Не забывайте устанавливать по одному блоку за раз и никогда не устанавливайте несколько одновременно, иначе вам будет сложно запустить все каналы. Хитрость заключается в том, чтобы соединить ваши PVC в одну коробку за раз, выполняя кабелепровод.

Шаг 7. Протяните провода через

№

Подождите 15 минут, чтобы клей высох, и несколько часов, в зависимости от температуры, при монтаже трубы из ПВХ снаружи дома. Затем протяните провода через трубы, идущие в распределительную коробку. Вы можете использовать рыбную ленту или то, что они называют змеей электрика, чтобы протянуть провод через кабелепровод.

Заключение

Вот оно! Помните, что самая важная часть изучения того, как соединить кабелепровод из ПВХ с электрической коробкой, — это удаление заусенцев с неровных краев после резки трубы. Многие люди забывают сделать эту часть, и как только они вставляют трубку в фитинги, все еще остаются острые остатки пластика, которые в конечном итоге могут повредить схемы.

Этот учебник хорошо работал для вашей установки ПВХ? В разделе комментариев ниже вы можете сказать, что я пропустил, или поделиться этим с друзьями, если вы найдете это полезным.

Как снять коробку с розеткой со стены | Домашние руководства

Автор: SF Gate Contributor Обновлено 2 июля 2021 г.

После извлечения электрической розетки у вас остается неиспользуемая электрическая коробка, но она не пуста. Провода, которые питали розетку, все еще там, как и провода, ведущие к устройствам дальше по цепи.Самый практичный, утвержденный кодом способ сохранить эти устройства подключенными — это оставить коробку на месте и соединить соединения внутри нее. Однако, если вы удаляете всю цепь или если розетка находилась в конце линии, вы можете вытащить коробку. Сложность работы зависит от того, идет ли речь о черновой обработке или переделке коробки.

1. Отсоедините розетку, если вы еще этого не сделали, сначала отключив выключатель, управляющий цепью, в которую она включена.Дважды проверьте, не поступает ли электричество в розетку с помощью бесконтактного тестера цепи, советует The Kim Six Fix. Отвинтите накладку с помощью отвертки, затем отвинтите розетку от коробки. Отсоедините провода — самый быстрый способ — перерезать их кусачками — и снимите розетку.

2. Отсоедините кабель цепи от электрической панели, если вы не планируете его оставлять. Если вам неудобно работать в панели, попросите электрика сделать эту часть работы.Оставьте кабель подключенным, если вы планируете обойти розетку.

3. Сломайте пластиковые выступы на задней стороне коробки с помощью отвертки, чтобы кабели легко скользили, затем вытащите кабель схемы, если вы снимаете схему. Вы можете достать его, зайдя на чердак или в подвал и протянув его через верх или низ настенной пластины. Если вы не можете этого сделать, просто вытолкните его из коробки.

4. Осмотрите коробку. Если вы видите 1/2-дюймовый фланец снаружи с винтом сверху и снизу, это коробка для переделки, говорит Family Handyman.Ослабьте винты отверткой, потянув за коробку другой рукой. В какой-то момент пластиковые анкеры, удерживающие его на стене, освободят его, и вы сможете его вытащить.

5. Вырежьте отверстие вокруг коробки с помощью пилы для гипсокартона, если это не коробка для ремонта. Сделайте размеры отверстия на 2 или более дюймов больше, чем коробка, чтобы вы могли получить доступ к гвоздям, крепящим коробку к стене. Вытащите гвозди монтировкой или плоскогубцами и снимите коробку.

6. Прикрепите кабель схемы к стойке проволочными скобами, чтобы он не мешал, если вы не можете его вытащить.Перед тем, как закончить работу, обязательно отрезайте другой конец, чтобы кабель пришел в негодность. Таким же образом обрежьте и закрепите любой кабель, отходящий от розетки.

7. Заделайте дыру свежим гипсокартоном. Вырежьте скобу из 1/2-дюймовой фанеры, перекрывающую отверстие, прикрепите ее к задней части гипсокартона и закрутите винты для гипсокартона спереди, чтобы закрепить ее. Прикрутите заплатку для гипсокартона к скобе с помощью шурупов для гипсокартона, затем прикрепите ее бумажной лентой, используя 4-дюймовый нож для гипсокартона. Покройте его двумя или более слоями шпатлевки.

Наконечник

Чтобы обойти розетку, скрутите вместе провода одного цвета от каждого из кабелей в коробке и прикрутите разъем провода к каждому набору скрученных вместе проводов. Вставьте провода в коробку и привинтите прочную накладку.

Купить отдельностоящую коробку из цветного акрила с индивидуальным дизайном

Если вы хотите, чтобы товары в ваших магазинах выглядели самым эффектным образом, Alibaba.com может помочь вам сделать это с помощью прочной и модной коробки из цветного акрила из коллекций .Эти стильные и отдельно стоящие цветные акриловые коробки идеально подходят для демонстрации всех типов продуктов в вашем пространстве в потрясающем виде. Качество этой цветной акриловой коробки очень жесткое и изготовлено из превосходного сырья, чтобы обеспечить длительную работу и стабильность. Эти изделия просты в сборке и легко перемещаются из одного места в другое.

Уникальная и прочная коробка из цветного акрила , предлагаемая на сайте, не только прочна с точки зрения качества, но также очень привлекательна с эстетической точки зрения и достаточно вместительна, чтобы разместить множество предметов в одном месте.Эти цветные акриловые коробки очень просты в установке и оснащены функцией компрессионной нагрузки, которая позволяет им выдерживать любой вес, который вы прикладываете. Вы также можете настроить полки и крючки цветной акриловой коробки в соответствии с вашими потребностями, и они многоцелевые.

Alibaba.com предлагает захватывающий ассортимент цветных акриловых коробок в соответствии с их размерами, формами, полками, дизайном и цветом, чтобы вы могли выбрать в соответствии с вашими требованиями.Эти цветные акриловые коробки изготовлены из всех типов прочных материалов, таких как нержавеющая сталь, белый акрил и скобяные изделия, металлическая проволока, дерево, картон и многое другое.
