Крепеж лотков кабельных: Как правильно крепить кабельный лоток?

alexxlabАвтор: alexxlab

Содержание

Монтаж перфорированных или неперфорированных лотков

Монтаж сборных подвесов



Крепление консоли подвеса настенного (КПН) к подвесу потолочному(СПС)



Консоль подвеса (1) вставить в стойку СПС Подвеса (2) и, совместив отверстия на требуемой высоте, закрепить двумя Болтами М8х45 (3) и двумя Г айками М8 со стопорным буртиком (4).











Крепление уголков монтажных (УМ) к стойке подвеса (СПТ)



Закрепить Уголки монтажные УМ (1) по бокам к Стойке потолочного подвеса СПТ (2), совместив верхнюю горизонталь и отверстия, с помощью двух Болтов М8х45 (3) и двух Гаек М8  со стопорным буртиком (4).















Крепление унитарного кронштейна потолочного (УКП) к стойке подвеса (СПТ)



Закрепить унитарный кронштейн потолочный УКП (1) по бокам к Стойке потолочного подвеса СПТ (2) с помощью двух Болтов М8х45 (3) и двух Гаек М8 со стопорным буртиком (4).









 Сборка суппорта напольного СПН и ПС



Суппорт СПН (2) своей основой вертикально устанавливается на пол.
В верхней части Суппорта СПН (2) на перфорацию накладывается планка суппорта ПС (1), соответствующая ширине лотка.
Закрепить Планку суппорта ПС (1) на Суппорте  СПН (1) с помощью двух Винтов М6х12 (3) и двух Гаек М6 со стопорным буртиком (4).
Можно  использовать различные вариант  крепления  к  полу, например, дюбель-гвоздь или анкер-болт.

Для сборки каждого суппорта  используются:
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
ВМ610 Винт М6х10 — 2 шт.









Крепление лотков к настенным подвесам



Крепление лотка к кронштейну настенному унитарному (КНПЛ)



Способ крепления кронштейна к стене выбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) укладывается на Кронштейн КНПЛ (1) и закрепляется на плоскости винтовым комплектом через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка – снаружи, с нижней стороны.



Для каждого крепления используются:
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.
ГМ6 Гайка М6 со стопорным буртиком — 2 шт.







Крепление лотка к подвесу настенному унитарному (ПНУ)



Способ крепления кронштейна к стене выбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) укладывается на Полку кронштейна ПНУ (1) и закрепляется на плоскости Винтовым комплектом (3) через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка — снаружи, с нижней стороны.

Для каждого крепления используются:
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.



 Крепление лотка к скобе для настенного крепления (СН)

Скоба СН (1) при помощи двух анкер-болтов или сочетания Анкер+Болт крепится к стене. Анкер-болт выбирается в зависимости от расчетной нагрузки. Днище Лотка (2) фиксируется на Скобе СН (1) винтовым комплектом через перфорационные отверстия в

двух точках, в следующей последовательности: Винт (3) – изнутри, гайка – снаружи.



Для сборки каждого стыка используются:
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.



Лоток+СН сборка подвеса



Крепление лотков к отолочным одвесам
Крепление лотка OSTEC к С-подвесу потолочному СПП(п)
Способ крепления Подвеса СПП (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Лоток (2) укладывается на полку закреплённого Подвеса СПП (1) и фиксируется Винтом М6х10 (3) и гайкой М6 со стопорным буртиком.
Для соединения лотка с подвесом используется:
ВМ610 Винт М6х10 — 1 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 1 шт.

СПП кронштейн ОСТЕК МВТ КТ



Крепление лотка OSTEC к С-подвесу потолочному СППУ



Способ  крепления  Подвеса СППУ  (1)  к  потолку  выбирается  в зависимости от материала потолка и расчетной нагрузки. Лоток (2)    укладывается    на  полку  закреплённого  Подвеса СППУ (1)  и фиксируется двумя Винтами М6х10 (3) и двумя гайками М6 со стопорным буртиком.



Для сборки каждого стыка используются:
ВМ610 Винт М6х10 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.



СППУ кронштейн ОСТЕК МВТ КТ





Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных



Профиль режется на ширину укладываемого лотка с запасом по ширине 30-50 мм с каждой стороны для крепления шпилек. Анкера забиваемые устанавливаются на потолок. Верхняя часть обеих шпилек ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на каждую шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.



Крепление на профиле и двух шпильках кронштейн ОСТЕК МВТ КТ



Крепление лотка OSTEC на одной шпильке с использованием профилей монтажных



Профиль режется на ширину укладываемого лотка. Анкер забиваемый устанавливается на потолок. Верхняя часть шпильки ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.



Крепление на профиле и одной шпильке кронштейн ОСТЕК МВТ КТ



Крепление лотка OSTEC на струбцине литой M8-10



Струбцина (1) фиксируется на несущих металлоконструкциях (4) путём затягивания болта и контргайки, входящих  в комплект . Шпилька (3) для подвеса Лотка (2) продевается в отверстие Струбцины 8-10 мм (1) и фиксируется на определённой высоте двумя отдельными гайками в верхней части струбцины.



Для сборки каждого стыка используются:ШП8-2 Шпилька ШП8-2 — 1 шт.



ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт



Крепление на струбцине и одной шпильке кронштейн ОСТЕК МВТ КТ



Крепление лотка OSTEC с помощью кронштейна для профнастил

 Для установки кронштейна на профилированный лист (2) требуется предварительное сверление или перфорация гребня листа. В гребень помещается верхняя часть Кронштейна (1), в отверстия которой продевается предварительно нарезанная по ширине гребня Шпилька ШП8-2 (3), которая фиксируется на гребне двумя Г айками М8 (4). Шпилька ШП8-2 (3) для подвеса лотка ввинчивается в отверстие струбцины,снабжённое гайкой и фиксируется Г айкой М8 на определённой высоте с нижней стороны Кронштейна.



Для сборки каждого стыка используются:ШП8-2 Шпилька ШП8-2 — 1 шт.

ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт.



Крепление на кронштейне для профнастила и одной шпильке кронштейн ОСТЕК



Примеры крепления различных лотков к различным конструкциям















Крепление лотка к строительным конструкциям на струбцин











Лотки металлические. Способы монтажа. Советы

Металлические кабельные лотки применяются для надежной и компактной укладки кабеля в силовых и слаботочных сетях. Высококачественные кабельные лотки способны поддерживать кабельную трассу до двадцати лет. Металлические лотки выполняют важную функцию защиты кабелей от воздействия внешних факторов и механических повреждений. Кабельные лотки изготавливаются из высококачественной стали, имеющей защитное цинковое покрытие, которое предотвращает образование коррозии. При этом стоимость таких лотков российского производства остается крайне невысокой.

Металлические кабельные лотки ЕКА бывают нескольких видов:

— перфорированные,

— сплошные (глухие),

— проволочные,

— лестничные.

Способы монтажа металлических кабельных лотков ЕКА

В связи с тем, что металлические кабельные лотки испытывают достаточно высокие нагрузки от воздействия веса большого количества кабелей, при их установке необходимо использовать надежные методы крепления. Рассмотрим три основные группы вариантов монтажа конструкций: к полу, потолку и стене.

Крепление к стене является наиболее популярным способом установки кабельных лотков. Для монтажа используют кронштейны, консоли или полки, которые могут крепиться к стене или на специальные стойки. Во втором случае обеспечиваются высокая надежность и долговечность конструкции. Главным достоинством кабельных стоек является возможность прокладывания нескольких параллельных этажей лотков для разделения проводки. Для создания вертикальной трассы можно применять скобы-кронштейны.

Преимущества использования кронштейнов и полок:

— простота и легкость монтажа;

— высокая несущая способность конструкции, а также ее надежность и прочность;

— универсальность;

— большой выбор крепежных аксессуаров для широкого диапазона нагрузок.

Крепление лотков к потолку можно осуществлять следующим способом:

— с помощью вертикальных консолей различной классификации;

— с помощью консоли универсальной и перфошвеллеров;

— с помощью С-образного подвеса;

— посредством шпильки;

— креплением к профнастилу (кронштейн);

— фиксацией к потолочной балке (струбцина);

— с помощью планки подвесной и шпильки.

Рекомендации по монтажу металлического кабельного лотка на потолочные стойки:

  1. Монтаж конструкции к потолку с использованием потолочного кронштейна:

Крепление потолочного кронштейна происходит с помощью анкерных болтов или забивного анкера, который сначала забивается специальным инструментом, а потом в него устанавливаются болты.

Установка потолочных кронштейнов выполняется с дистанцией 1-1,5 метра друг от друга.

Посередине лотка и в местах стыков расстояние должно быть 1-1,5 м.

  1. Установка лотков с использованием шпилек и монтажного профиля.

Для закрепления к потолку лотка, который рассчитан на большое количество проводов, применяются обычно две шпильки с монтажными профилями между ними. При небольшой нагрузке на кабеленесущую систему можно использовать одну шпильку, закрепляемую посередине.

Такой вариант позволяет упростить и ускорить монтаж, а также снизить себестоимость системы. Кроме того, данный способ дает возможность создания нескольких параллельных каналов, однако создает ограничения по несущей способности конструкции.

Монтаж кабельного лотка к полу производятся одним из следующих методов:

— с помощью вертикальных консолей различной классификации;

— с помощью консоли универсальной и перфошвеллеров.

Звоните и заказывайте лотки металлические ЕКА по телефону +375 17 238 12 01 или присылайте свои заявки и вопросы на почту [email protected]

+375 17 238 12 01

+375 29 624 00 44

+375 33 324 00 44

[email protected]

С уважением, компания ООО “ФердиналГрупп”

Иструкция по монтажу крепления проволочного лотка от компании Анбик

Схемы монтажа металлических кабельных лотков к потолку, стене



Схема подвеса лотка к потолку с использованием шпильки М8



   1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

   2 — С — подвес (03470, 03471, 03472, 03473, 03474).

   3 — П-профиль 12*30*2500мм, толщ. 1мм (01176), П-профиль 30*30*2500мм, толщ. 2мм (01177) или Планка опорная (01232, 01233, 01234, 01235, 01236, 01237).

   4 — Кабельный металлический лоток.

А — Монтаж проволочного и перфорированного кабельного лотка.

Б — Монтаж проволочного и перфорированного (при монтаже без крышки) кабельного лотка.

В — Монтаж проволочного, перфорированного и глухого кабельного лотка.





Крепление проволочного лотка к потолку при помощи шпильки и П профиля или опорной планки



   1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

   2 — Проволочный лоток.

   3 — П-профиль 12*30*2500мм, толщ. 1мм (01176), П-профиль 30*30*2500мм, толщ. 2мм (01177) или Планка опорная (01232, 01233, 01234, 01235, 01236, 01237).

   4 — Гайка М8 с фланцем, с зубчатой насечкой (00782).

   5 — Универсальный соединитель к проволочным лоткам (01648) или Крепежный комплект М6х20 для кронштейнов к проволочным лоткам (00907).





 Монтаж лотка к потолку шпилькой М8 и подвесом для шпильки



   1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

   2 — Проволочный лоток.

   3 — Подвес для шпильки к проволочным лоткам (01310).

   4 — Гайка М8 с фланцем, с зубчатой насечкой (00782).





Крепление к стене металлического лотка настенным кронштейном



   1 — Кронштейн (00949, 00951, 00954, 00957, 00960, 00962, 00965, 00967).

   2 — Лоток проволочный, перфорированный.

   3 — Крепежный комплект М6х20 для кронштейнов к проволочным лоткам (00907) или Универсальный соединитель к проволочным лоткам (01648).





Варианты монтажа лотка при помощи шпильки



   А — Одноярусный центральный монтаж. С использованием шпильки (01981) и подвеса (01310).

   Б  — Многоярусный центральный монтаж. С использованием шпильки (01981) и подвеса (01310).

   В — Двухсторонний монтаж. С использованием шпильки (01981) и П профиля (01176).



Крепление резьбовых шпилек забивными анкерами



   1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

   2 — Забивной анкер M8, L=30mm Стальной (00791) или Забивной анкер M8, L=40mm Латунный (00792).





Кронштейны, подвесы и соединители для лотка цены на товары

Оптовые и розничные цены на Кронштейны, подвесы и соединители для лотка. Скидки для монтажников и спец цены для конечных клиентов

Показать:
255075100

Сортировка:
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

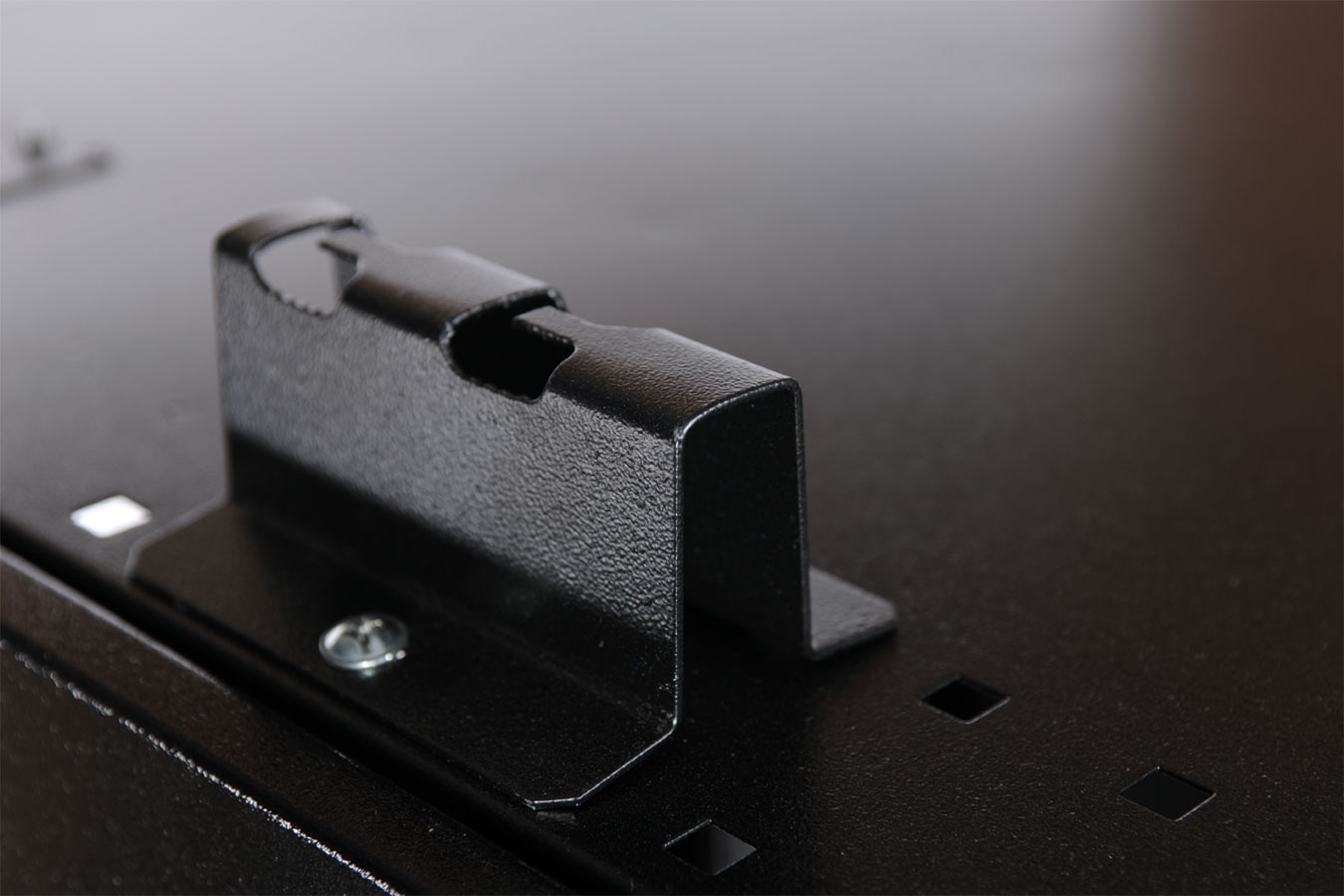

PM Пластина монтажная LO0450

Пластина монтажная при необходимости устанавливается на листовые, проволочные и лестничные лотки.Материал:  &n..

85.6 руб

Разделитель 100

Еденицы измерения: метры, вес : Cкг/ед. Изм: 0,98, количество в упаковке ед. изм.: 30 Код LO0445 Артикул RL100 Разделите..

142.8 руб

Разделитель 50

Еденицы измерения: метры,
вес : Cкг/ед. Изм: 0,49,
количество в упаковке ед. изм.: 30
Код LO0444
Артикул RL50
..

104.5 руб

Разделитель 60

Еденицы измерения: метры, вес : Cкг/ед. Изм: 0,58, количество в упаковке ед. изм.: 30 Код LO0441 Артикул RL60 Разделител..

166.1 руб

Разделитель 70

Еденицы измерения: метры, вес : Cкг/ед. Изм: 0,68, количество в упаковке ед. изм.: 30 Код LO0442 Артикул RL70 Разделител..

190.6 руб

Разделитель 80

Еденицы измерения: метры, вес : Cкг/ед. Изм: 0,78, количество в упаковке ед. изм.: 30 Код LO0443 Артикул RL80 Разделител..

131.5 руб

Соединительная пластина 50

Еденицы измерения: шт, вес : Cкг/ед. Изм: 0,03, количество в упаковке ед. изм.: 50 Код LO0401 Артикул SP1 Соединительная..

21.2 руб

Соединительная пластина 80/100

Еденицы измерения: шт, вес : Cкг/ед. Изм: 0,05, количество в упаковке ед. изм.: 50 Код LO2411 Артикул SP3 Соединительная..

29.2 руб

Консоли, кронштейны, настенные планки, стойки подвеса подходят к перфорированным лотка и неперфорированным лоткам
Кронштейны для лотков с крепежом представляют собой электромонтажные изделия для крепления к потолку или стенам.
Кронштейн к потолку состоит из полки, стойки и крепежа. Кронштейны для лотков  высокопрочные, в зависимости от типа способны выдержать нагрузку до 70 кг/м. Кронштейн для кабельного лотка крепится к потолку. Для надежного крепления рекомендуется выбирать расстояние между кронштейнами потолочными 1250 мм.
Кронштейн к стене – это настенная стойка с Полкой кронштейна

Принцип подбора лотков для кабеля и всё что нужно для кабельных толков

Крупные коммерческие и административные объекты, словно жилами, пронизаны информационными и сетевыми кабелями. Для эффективной и бесперебойной работы их нужно: а) компактно уложить, чтобы не занимали полезное пространство, и б) защитить от вероятных рисков и критических ситуаций.

С этими задачами помогут справиться кабельные лотки, но они же все разные и делятся на три вида:

  • Классические — универсальные, для прокладки любой сети. Применяются повсеместно;
  • Сетчатые — для слаботочных, сетевых и телекоммуникационных проводов. Выдерживают малый вес, легко монтируются;
  • Лестничные — для тяжелого силового кабеля и других коммуникаций (водопроводных труб, отопления, вентиляции). Благодаря усиленной конструкции выдерживают большой вес. Часто встречаются в крупных торговых центрах, цехах предприятий. Название получили благодаря форме, напоминающей лестницу.

Общее и главное преимущество всех трех видов — это защита коммуникаций от огня. Например, огнестойкая конструкция в среднем до 180 минут защищает кабель от огня при пожаре. Это важно из соображений безопасности, так как сигнализация и система пожаротушения защищена от огня. В случае ЧП, она сработает раньше, чем перегорят провода.

Т.к. металл слабо деформируется под воздействием огня и защищает изоляцию от оплавления даже на протяжении нескольких часов.

Лоток без перфораций считается более надежным, так как в нем скапливается меньше легковоспламеняющейся пыли. С другой стороны, перфорированные аналоги более простые и гибкие в монтаже, отличаются хорошим теплообменом. Благодаря большому количеству отверстий к ним легко прикручиваются дополнительные конструкции. Потому, всегда выбирайте исходя из конкретного предназначения.

Какие критерии важны при выборе

При прокладке электросети учтите, что электросетевой провод в пиковую нагрузку будет нагреваться. Потому для него так необходимы перфорации, обеспечивающие хороший отвод тепла наружу. Для сети высокой мощности более подходящим будет лестничный, так как выдерживает большой вес.

Для сигнализаций или систем пожаротушения нужен неперфорированный, но с огнеустойчивостью. Помимо защиты от огня, он не пропускает влагу и пыль, потому обеспечивает более надежную защиту.

Оптический кабель или витую пару обычно помещают в легкие сетчатые лотки. Благодаря малому весу быстро монтируются и не требует слишком прочных креплений. Все повороты и разветвления делаются вручную кусачками, что экономит больше половины времени.

И это еще не все преимущества. Информационные линии обычно тонкие и в одном канале таких помещается больше десятка, а открытый канал обеспечивает постоянный доступ, что упрощает обслуживание.

Учтите, что чем больше вес прокладываемых коммуникаций, тем толще должны быть стенки. Тонкостенный металл деформируется под тяжелым кабелем.

С другой стороны, большой вес требует более прочных креплений. Ориентируйтесь на предельное количество кг/метр длины, что производитель всегда указывает в характеристиках.

Аналогично весу, под габариты прокладываемых коммуникаций подбирается высота и ширина.

Как рассчитать размер

Главное, чтобы поместилась сама трасса. Высота должна превышать диаметр наиболее толстого кабеля, иначе будет торчать и не закроется крышка.

Чтобы было легче монтировать сеть, диаметр берут с запасом. В свободном пространстве провод легче изгибается, притом чем толще, тем больше у него изгиб. Например, засунутый впритык толстый силовой кабель будет сложно направить под прямым углом, для этого нужно пространство. Чтобы не возникало таких проблем при установке, ширина лотка должна быть больше магистрали.

Форму и размеры выбирайте, отталкиваясь от специфики трассы. Например, для телекоммуникационных сетей лучше брать узкую, но высокую форму, так как они очень легкие и не создают большой нагрузки на крепления. Силовые линии весят намного больше, потому их лучше расположить равномерно по нижней стенке. Для них больше подойдут широкие и невысокие каналы.

При проектировании, посчитайте общий диаметр проводов, затем добавьте небольшой запас. Для силовых линий это примерно 30-40%, для телекоммуникационных 10-20%.

Чем плотнее они проложены, тем больше точек фиксации нужно для монтажа. Обычно производители указывают сколько шпилек необходимо на метр длины при определенном весе кабеля. Такие таблицы опубликованы на сайтах производителей.

Например, для перфорированных лотков некоторые производители предлагают такую формулу расчета количества креплений (для винтов М6×10 и гаек М6 с насечкой):

  • при высоте 50 мм равно количеству метров;
  • при высоте 80мм и 100мм — количество метров делим на три и умножаем на пять.

У каждого производителя собственные формулы и таблицы, поэтому здесь трудно вывести общий алгоритм для расчетов.

Если объект небольшой, например, склад или магазин, то Вы легко сделаете расчеты и сами. В крупных промышленных зданиях СКС и электросетевые магистрали проектируются еще на этапе строительства. Этим занимается специальная компания. В проект вносятся размеры, технические требования, тип и количество креплений. После этого остается только собрать готовую конструкцию.

Строгих правил и норм по установке нет. Здесь главное, чтобы все вместилось и хорошо держалось. Еще на этапе строительства создается план размещения. Притом сразу рассчитывается диаметр, местоположение и количество скоб или консолей.

Для потолка применяются навесные тросы и шпильки. С ними легче прокладывать и в случае чего демонтировать кабель. Если конструкция достаточно легкая, допускается фиксация на перфоленту. Обычно, чем больше вес, тем лучше укрепляется. На настенной прокладки применяются кронштейны или скобы.

При слишком большом интервале между креплениями конструкция начнет прогибаться под весом. Серьезных проблем это не предоставит, но выглядеть будет не очень эстетично.

Чтобы не допустить такой ситуации, придерживайтесь рекомендаций по распределению веса и правил прокладки сети.

Как прокладывать кабель в лотке

В ПУЭ сказано, что прокладывать можно поштучно, пучками, пакетами или многослойно. Между силовыми линиями должен соблюдаться зазор. При поштучной прокладке — 5 мм, а если пучками — 20мм.

Расстояние необходимо, чтобы не возникало взаимного электромагнитного воздействия, например, при совместной прокладке электросети и связи (или интернета). Силовые и информационные линии лучше разделять специальными перегородками (входят в число аксессуаров), изолирующими от электромагнитных волн.

Если кабель экранированный, то зазор делать необязательно, так как экран и так блокирует помехи.

При многослойной укладке провода разного сечения нужно чередовать между собой, при этом зазор не делается. Главное, чтобы весовая нагрузка была распределена равномерно по всей поверхности лотка. Если будет перевес на одну сторону, то конструкция просядет.

Проседание часто случается и от того, что проложенные линии сдвигаются под собственным весом, потому их лучше зафиксировать вдоль трассы нейлоновыми стяжками. Они дешевые, быстро монтируются и при необходимости легко срезаются.

При горизонтальной прокладке расстояние между точками фиксации должно быть не менее 4 метров, при вертикальной — до 1 метра.

Помните: чем меньше расстояние между креплениями, тем надежнее будет держаться кабель.

Провода обязательно нужно стягивать на поворотах и разветвлениях. В местах изгибов лучше оставить меньший интервал между стяжками, так как там трасса более уязвимая.

При стяжке оставляйте небольшой запас по длине, так как с изменением температуры изоляция с проводником вытянется или наоборот стянется.

Помимо размещения кабеля внутри, важно правильно расположить и сам лоток. Согласно ПУЭ, расстояние до трубопровода должно быть больше 5 см, при параллельной прокладке — 10 см, и 20 см — если это газопровод. Такие препятствия легко обойти, если грамотно подобрать аксессуары.

Какие аксессуары понадобятся при сборке

По факту, это вспомогательная арматура для сборки кабельной трассы, как в конструкторе. Элементов очень много, и всю арматуру, вместе с кабельными лотками нужно подбирать по совместимости, и сделать это можно, например, в интернет магазине специализированной на электротехнике компании — АксиомПлюс. Мы же можем кратко рассмотреть их на примере:

  1. Неперфорированный лоток;
  2. Короб световой перфорированный по основанию;
  3. Перфорированный лоток;
  4. Горизонтальная угловая секция на 90° — обеспечивает удобный и безопасный изгиб проводов. Пазы и отверстия на концах сделаны для быстрой и надежной фиксации с другими элементами. Выпускаются в двух исполнениях: внутренние и внешние;
  5. Т-ответвитель — применяется для разделения или подвода второстепенных сетевых линий. В отдельных модификациях встречаются входы разной ширины;
  6. Х-разветвитель (крестовина) — используется для пересечения проводниковых линий под прямым углом;
  7. Внутренняя подъемная секция — для поворота магистрали вверх или вниз;
  8. Внешняя подъемная секция — обеспечивает обход препятствий с поворотом на 90°;
  9. Лоточная крышка — защищает от попадания внутрь пыли и влаги. Крепится обычной защелкой, иногда встречается с пружинным фиксатором;
  10. Крышка угловой секции на 90°;
  11. Крышка Т-ответвителя;
  12. Крышка Х-разветвителя;
  13. Крышка секции внутреннего подъема;
  14. Крышка секции внешнего подъема;
  15. Соединитель кабельного лотка — ставится на прямых участках, для прочного соединения секций;
  16. Шарнирный соединитель кабельного лотка — устанавливается на вертикальных поворотах, позволяет регулировать угол;

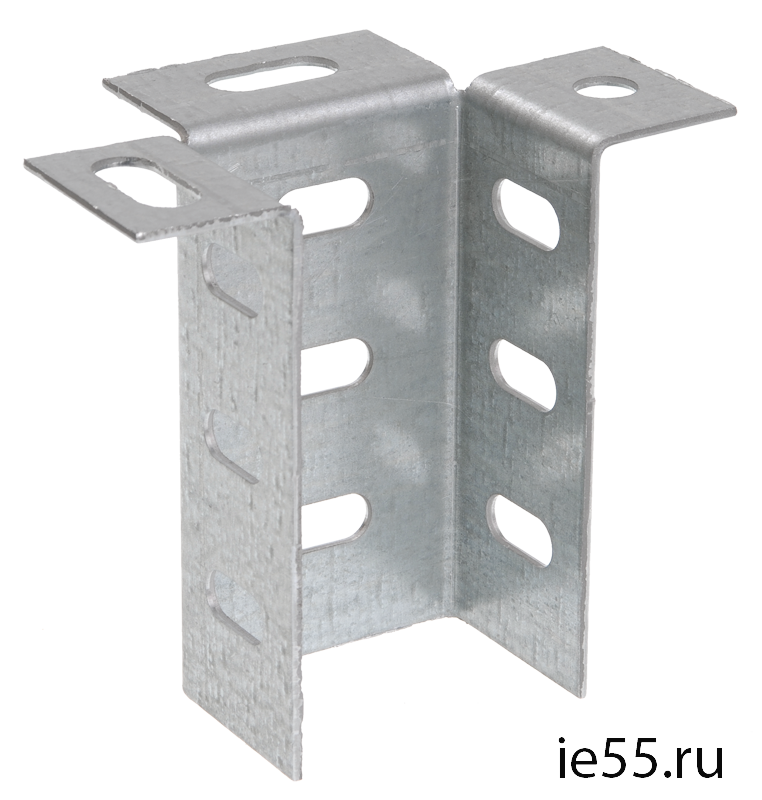

  17. Соединитель-кронштейн — для дополнительного крепления лоточной секции;
  18. Разделитель — отделяет линии разного назначения, например, силовые с информационными (видеонаблюдение, интернет). Блокирует электромагнитные помехи;
  19. Переходник (редуктор) лотка — помогает соединить прямые секции разного размера;;
  20. Пластина жесткости — для вспомогательного крепежа, соединяют элементы без креплений типа «папа-мама». Прикручиваются винтами;;
  21. Заглушка торцевая — ставится на торцах кабельных линий, чем обеспечивает дополнительную пылевлагозащиту и экранирует от электромагнитного излучения.
  22. Фиксатор лоточной крышки;
  23. Болтовой фиксатор лоточной крышки;
  24. Крепежная пластина — для фиксаций секций при отсутствии соединений типа «папа-мама».

Большинство изделий, как и сами прямые секции, изготавливаются из оцинкованной стали. Такой сплав не ржавеет и хорошо проводит ток, потому легко заземляется.

Как заземлить кабельный лоток

Чем больше проводов проложено в магистрали, тем выше вероятность утечки тока. Чтобы предотвратить несчастный случай, всю конструкцию нужно заземлить.

По ГОСТу заземление считается правильным, если все части между собой соединены медными токопроводящими перемычками сечением 4-6 мм2. Крепятся обычными болтами.

На провод заземления должен быть надет опрессованный наконечник. Прикручивается в месте перфорации обычным болтом или шайбой с зубцами.

Важно: болт заземления не должен выполнять никакую другую функцию — соединять, удерживать элементы конструкции и прочее. Также нельзя его закручивать на лоточной крышке.

С сетчатым сложнее, так как у проволоки меньше контактная площадь. К ней заземление присоединяется специальной клеммой с расширенной площадью контакта.Таким образом между клеммой и шиной заземления образуется достаточное сопротивление для безопасного отвода утечки. Если прикрутить обычным болтом, то будет недостаточная контактная площадь и меньше проводимость.

Кстати говоря, и УЗО на том сайте тоже есть, причем более 300 модификаций: как популярные на 16А, 25А, 40А так и вплоть до 125А.

Согласно ПУЭ, заземлять металлический лоток нужно, как минимум в двух местах, но если длина не превышает двух метров, то достаточно и одного заземления. Обычно заземление подводят в начало и конец трассы. Производители зачастую указывают рекомендуемый интервал между заземлениями: через 10м, 15м или 20м.

В случае пробоя изоляции ток потечет прямо в землю, на что среагирует УЗО. Так Вы защититесь от пожара и/или удара током. Потому всегда делайте заземление, особенно в крупных торговых центрах и на промышленных предприятиях, где все проверяется РЕС.

Помните, что для строительства крупных объектов разрешено только сертифицированное оборудование и материалы.

Почему лучше выбирать сертифицированных производителей

Сертификация — одно из главных требований при строительстве. В основном, ее проходит продукция известных брендов: SCaT, Kopos, IEK, DKC и другие.

Процедура государственной сертификации включает аттестацию производства, оценки качества и самое главное — испытание выпускаемого товара.

Это значит, что если производитель указывает, что выдерживаемая нагрузка составляет n килограмм на метр длины, то это проверенный факт, подтвержденный тестированием. Так Вы точно будете знать, какой вес выдерживает конструкция и сколько креплений для нее необходимо.

Аналогично с пожаробезопасностью. Если Вы ставите DKC или IEK, то можете быть уверены в том, что он защитит коммуникации от пожара. С китайскими производителями все туманно, так как неизвестно, как проходит контроль качества на производстве и тестируются ли они вообще.

Учитывая, что они дешевле, для небольшого склада или хозяйственного помещения хватит и таких. Но, в админзданиях или местах массового скопления людей Вам никто не разрешит их поставить.

Если купиться на цену и сэкономить на качестве или характеристиках, то со временем Вы столкнетесь с проблемой деформации. Провода начнут свисать с потолка, что будет не очень красиво выглядеть.

Этим скорее всего заинтересуются проверяющие инстанции, та же пожарная инспекция. Потому, не рискуйте и покупайте проверенных производителей.

Где лучше всего приобрести кабельные лотки

Из-за промышленного назначения их нельзя купить в обычном строймаге, только заказать на заводе. Производители сами не реализуют выпускаемые изделия, этим занимаются специализированные дилеры.

Один из самых крупных на украинском рынке — уже упомянутый «АксиомПлюс». Компания уже 13 лет успешно работает с крупными промышленными предприятиями, что дает основание для доверия.

Продает кабельные лотки всех типов и габаритов, начиная от самых маленьких 15×50мм и до лестничных 250×600мм. Через нее также заказывают все необходимые аксессуары: крышки, держатели, разветвители, консоли кронштейна и другие.

Если у Вас готовый проект, то остается только заказать все необходимое и смонтировать на объекте. Отталкиваясь от изложенных технических требований, менеджер поможет выбрать производителя и подберет аксессуары.

Из-за того, что все изделия заказываются с завода, нужно будет внести предоплату. Время изготовления займет пару недель, затем готовые, красиво упакованные лотки прямо с цеха поступят по указанному адресу. Службу доставки пользователи обычно выбирают сами.

Покупать таким образом удобнее и безопаснее всего. Из-за того, что компания беспокоится о собственной репутации, предлагает товары преимущественно сертифицированных производителей. Этот факт дает основания полагаться на заявленные характеристики. Потому, если сделаете правильные расчеты и под них подберете товар, то Вам не о чем будет беспокоиться.

Материал предоставлен партнером интернет магазина — компанией АксиомПлюс

Кабельные лотки, производство лотков для кабеля марки LOTOK

«Pro-Lotok» предлагает оцинкованные металлические замковые кабельные лотки, отвечающей современным стандартам кабеленесущей продукции по доступным ценам. Производим лотки кабельные из высококачественной оцинкованной стали ПС08 от 0,55 до 2 мм по низким ценам. Будучи удобным и недорогим решением для монтажа кабельной проводки, лотки кабельные позволяют компактно её размещать и обеспечивать пожаробезопасность.

Подписаться на снижение цен и распродажи складских остатков на кабельные лотки:

[newsletter_signup_form id=1]

В электромонтажных организациях наиболее востребованы производимые нашей компанией два вида лотков кабельных – перфорированные и неперфорированные. Наши лотки отличаются конструктивным исполнением, размерами поперечных сечений и толщиной используемого листового металла. У наших лотков используется соединение «папа-мама» внахлест для быстрого монтажа. Система позволяет осуществлять сборку кабельной трассы одному человеку и экономит до 50% времени и материалов при монтаже.



Длина прямых компонентов кабеленесущих изделий составляет, как правило, два-три метра. Для удобства выполнения электромонтажных работ мы производим различные аксессуары: углы (вертикальные и горизонтальные), отводы, разнообразные разветвители и переходники.

Классификация кабельных лотков

Согласно ГОСТ показателями для осуществления классификации металлических лотков кабельных служат:

  • материал их изготовления;
  • стойкость к высоким температурам;
  • электропроводимость;
  • устойчивость к коррозии;
  • устойчивость к механическим повреждениям.



В зависимости от особенностей изготовления, а также способов их установки, кабельные лотки из металла чаще всего принято классифицировать на:

  • обычные (листовые), для прокладки проводки и кабельных трасс. К ним относятся наиболее распространённые перфорированные и неперфорированные;
  • проволочные, используют при монтаже IP- и телефонных сетей. Легко изменяют форму;
  • лестничные (имеющие вид лестницы с перемычками), позволяют прокладывать тяжёлые кабели или кабельные трассы, имеющие ширину 200 и более миллиметров.

Преимущества лотков «LOTOK» для прокладки кабелей

Каждый из изготовляемых компанией «Pro-LOTOK» видов лотков кабельных отличается высоким качеством и длительным сроком пользования в разных климатических условиях. Такая продукция имеет массу достоинств.

Вот некоторые из них:

  • Простота и оперативность монтажа, лотки соединяются внахлест, с помощью разъемов «мама-папа». Лотки кабельные надёжно крепятся ко всем поверхностям. Наша фирма специализируется на изготовлении и реализации металлических лотков для прокладки кабеля, используемые в любых помещениях. Скоро у нас вы сможете приобрести не только обычные лотки, но и проволочные, лестничные и ряд других моделей.
  • Обеспечение расширения масштаба уже имеющихся кабельных систем. Пользуясь нашими кабеленесущими системами, у вас есть возможность подключить новое оборудование со своей проводкой.
  • Кабельный лоток прекрасно подойдет не только для размещения медных или алюминиевых проводников, но и оптико-волоконных. Если понадобится – вы сможете использовать их совместно в линиях пожарной или охранной сигнализации.
  • Кабели в лотках надёжно защищены от различного рода механических воздействий;
  • Применение материалов, стойких к воздействию коррозии, позволяет использовать лотки в самых разных климатических условиях.

Почему выгодно приобрести кабельные лотки именно в компании?

Продукция нашей компании привлекает покупателей, потому что:

  1. Компания «LOTOK» обладает хорошей репутацией.
  2. Покупателям предлагаем широкий выбор кабеленесущей продукции (лотки и большой перечень дополнительных компонентов).
  3. У нас всегда приемлемые цены на кабельные лотки.
  4. Службой логистики нашего предприятия предлагается оптимальный способ доставки покупаемой продукции.

Выбирайте только качественные и надежные товары, которые смогут прослужить вам долгое время.

По вопросам стоимости продукции, осуществления покупки или получения квалифицированной консультации по выбору изделий электромонтажного назначения и их применению – обращайтесь к нашим менеджерам по телефону или с помощью электронной почты.



Проволочные лотки ДКС для прокладки кабеля

ООО «ПРО движение» предлагает купить проволочные кабельные лотки от компании «ДКС» — ведущего российского производителя. Эта продукция известна на отечественном рынке под брендом COMBITECH (линейка F5). Она востребована среди эксплуатирующих и монтажных организаций, что в полной мере объясняется доступностью, практичностью и надежностью предлагаемых изделий.

Кабельные проволочные лотки ДКС COMBITECH F5 в полной мере соответствуют европейским стандартам качества. Они выполнены из стальной оцинкованной проволоки толщиной 4 или 5 мм. Это позволяет добиться высокой нагрузочной способности системы, а также надежной защиты кабельных линий. При этом цены на проволочные лотки значительно ниже, чем на аналогичные сплошные изделия.

Для производства металлических лотков используется уникальная технология, которая заключается в их соединении с помощью торцевой сварки верхней продольной проволоки (в виде буквы «Т»). Это позволяет исключить риск повреждения проводов о края лотка и травмирование монтажников в процессе работы, а также обеспечивает высокую прочность всей конструкции.

Особенности монтажа проволочных лотков для прокладки кабеля

На сегодняшний день проволочные кабельные лотки ДКС активно применяются в промышленных, общественных и жилых зданиях для прокладки трасс и шахт малой нагрузки. Особая конструкция системы позволяет выполнять монтаж без использования дополнительных элементов (углов, поворотов, ответвителей и т. д.). Соединение прямых элементов происходит с помощью винтового или безвинтового соединителя.

Монтаж проволочных лотков ДКС может выполняться к стенам, потолку и другим конструкциям. Для придания конструкции эстетически привлекательного вида, а также защиты ее от негативного внешнего воздействия применяются специальные крышки.

Достоинства кабельных проволочных лотков DKC (ДКС)

В каталоге предложен широкий ассортимент проволочных лотков ДКС для прокладки кабеля. В нем можно увидеть элементы различных типоразмеров, в том числе изделия:

  • с шириной основания от 50 до 600 мм;

  • с диаметром проволоки 4 или 5 мм;

  • с высотой стенок 100, 80, 50 или 30 мм.

Кроме проволочных лотков для прокладки кабеля в продаже есть монтажные аксессуары:

  • держатели;

  • крепежные комплекты;

  • соединители и т. д.

Вся предлагаемая продукция имеет необходимые сертификаты. Для дополнительного удобства клиентов предусмотрена оперативная доставка заказов по Москве и в другие регионы РФ. Кроме этого, мы гарантируем полное соответствие реализуемой продукции заявленным параметрам и ее высокое качество.

Получить дополнительную информацию и заказать кабельные проволочные лотки ДКС можно, позвонив консультантам по номеру +7 (495) 055-12-43.

Оцинкованные резьбовые соединения — Болты кабельного лотка

TechLine Mfg. Предлагает резьбовые крепления для использования с системами лотков TechLine Mfg., Зажимами для трубок, стойками для инструментов и стойками. Для получения информации о стилях и размерах, которые не указаны, обращайтесь в службу технической поддержки TechLine Mfg.

.

Доступны стандартные варианты отделки:

  • Нержавеющая сталь 304
  • 316SS
  • Оцинкованный
  • Горячее цинкование.
  • Алюминий

Крепеж всех типоразмеров в наличии.

Все застежки продаются по 100 штук в сумке.

Щелкните здесь, чтобы просмотреть листы всех резьбовых крепежных деталей

Оцинкованная нержавеющая сталь 304

Болты с квадратным подголовком 1/4 дюйма
ZP25CB.50 SS25CB.50
ZP25CB.75 SS25CB.75
ZP25CB1.00 SS25CB1.00
ZP25CB1. 25 SS25CB1.25
ZP25CB1.50 SS25CB1.25
ZP25CB2.00 SS25CB2.00
ZP25CB3.00 SS25CB3.00
ZP25CB4.00 SS25CB4.00
Болты с шестигранной головкой 1/4 дюйма
ZP25HB.50 SS25HB.50
ZP25HB.75 SS25HB.75
ZP25HB1.00 SS25HB1.00
ZP25HB1.25 SS25HB1.25
ZP25HB1.50 SS25HB1.50
ZP25HB2.00 SS25HB2.00
ZP25HB3.00 SS25HB3.00
ZP25HB4.00 SS25HB4.00
Винт с головкой под ключ 1/4 дюйма
ZP25CS.50 SS25CS.50
ZP25CS.75 SS25CS.75
ZP25CS1.00 SS25CS1.00
ZP25CS1.25 SS25CS1.25
ZP25CS1.50 SS25CS1.50
ZP25CS2.00 SS25CS2.00
ZP25CS3.00 SS25CS3.00
ZP25CS4.00 SS25CS4.00
Плоские шайбы
(1/4 дюйма) ZP25FW (1/4 дюйма) SS25FW
(5/16 дюйма) ZP31FW (5/16 дюйма) SS31FW
(3/8 дюйма) ZP38FW (3/8 дюйма) SS38FW
(1/2 дюйма) ZP50FW (1/2 дюйма) ZSS50FW
Шайба стопорная
(1/4 дюйма) ZP25LW (1/4 дюйма) SS25LW
(5/16 дюйма) ZP31LW (5/16 дюйма) SS31LW
(3/8 дюйма) ZP38LW (3/8 дюйма) SS38LW
(1/2 дюйма) ZP50LW (1/2 дюйма) SS50LW
Гайки шестигранные и барашковые
(1/4 дюйма) ZP25HN (1/4 дюйма) SS25HN
(5/16 дюйма) ZP31HN (5/16 дюйма) SS31HN
U-образные болты
НЕТ 3 / 8X2 УБОЛТ 316SS
Стержни со всей резьбой
СТАТР-375-XX
Комплект дополнительного оборудования для сращивания
EJBK-SS

Нажмите, чтобы открыть и загрузить PDF-файлы
