Лампа дрл не разгорается: Схема подключения лампы дрл через дроссель и без него

Содержание

Схема подключения лампы дрл через дроссель и без него

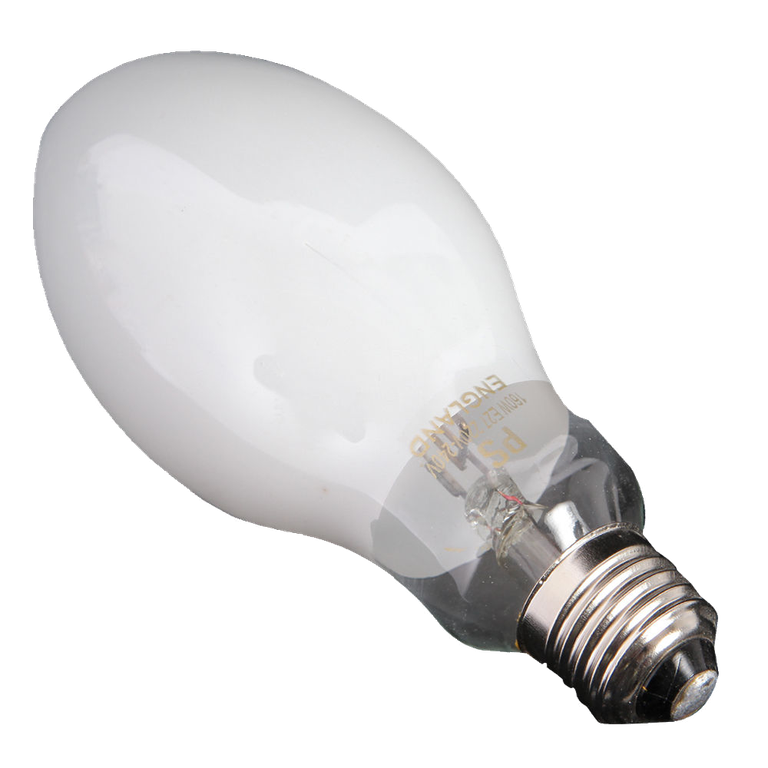

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

Цоколь – является основанием и подключается к сети.
Кварцевая горелка – центральный механизм прибора.
Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Запуск ртутных ламп ДРЛ без дросселя.

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные
эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000
с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач.
Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации.
Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием.
Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$.
Что для варианта попробовать, тоже, так не разу не дешёво.

Немного теории:

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы.
Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся :)

Итак схема:

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут !!! Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе
ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления. Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать.
Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125
от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать !!!

Несколько простых правил, что бы сберечь силы нервы и здоровье :)

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления.
Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая.
Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе. И не в коем случае не включаете нагрузку из лам накаливания разом,
вкручивайте их по 1-штуке, уменьшая броски тока.
Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя. Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Тип лампы	V-дуги	I-дуги	R-дуги	Баластный резистор	Надпись на баласте\утюге\лампе\тэн	Тепло на баласте при работе
ДРЛ-125	125 В	1 А	125 Ом	80 Ом	500 Вт	116 Вт
ДРЛ-250	130 В	2 А	68 Ом	48 Ом	1000 Вт	170 Вт
ДРЛ-400	135 В	3 А	45 Ом	30 Ом	1600 Вт	250 Вт
ДРЛ-700	140 В	5 А	28 Ом	17 Ом	2850 Вт	380 Вт

Комментарии к таблице:

1 — наименование лампы.
2 – рабочее напряжение на прогретой лампе.
3 – номинальный рабочий ток лампы.
4 – примерное рабочее сопротивление лампы в разогретом состоянии.
5 – сопротивление балластного резистора для работы на полную мощность.
6 – примерная мощность написанная на шильдике устройства (тэны, лампы и т.д.) которое будет использовано в качестве балластного резистора.
7 – мощность в ватах, которая будет выделяться на балластном резисторе, или устройстве его заменяющем.

Если сложно, или вам кажется, что это не будет работать. Снял ролик, в качестве примера лампа ДРЛ-400 запускаю её тремя лампами по 300вт (обошлись мне по 30руб штука).
Мощность на лампе ДРЛ получилась около 300W потери на лампах накаливания 180W. Как видно ничего сложно нет.

Теперь ложка дёгтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческом применении не так просто как кажется.
Кварцевая трубка в лампах ДРЛ выполнена из расчётов работы в среде инертного газа.
В связи с этим введены некоторые технологические упрощения в производстве.
Что незамедлительно сказывается на сроке службы, как только вы разбиваете внешний баллон лампы.
Хотя конечно с учётом дешевизны (Ватт\рубль) ещё не известно, что более выгодно специализированные лампы, или постоянно меняемые излучатели из ДРЛ.
Перечислю, основные ошибки при проектировании всяких устройств из ламп ДРЛ:

1) Охлаждение лампы. Лампа должна быть горячая, охлаждение только косвенное. Т.е. охлаждать надо отражатель лампы а не лампу саму.
Идеальный вариант засунуть излучатель в кварцевую трубку, и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использование лампы без отражателей, т.е. разбили колбу и вкрутили лампу в патрон.
Дело в том, что при таком подходе лампа не прогревается до рабочих температур, идёт сильная деградация и уменьшение срока службы в тысячи раз.
Лампу надо поставить как минимум в U-образный отражатель из алюминия, что бы поднять температуру вокруг лампы. И заодно сфокусировать излучение.

3) Борьба с озоном. Ставят мощные вентиляторы вытяжки, и если поток идёт сквозь лампу, то получаем охлаждение.
Надо разрабатывать косвенный отвод озона, что бы забор воздуха\озона шёл в как можно дальше от лампы.

4) Топорность при обрезке цоколя. При добывании излучателя, надо действовать максимально осторожно, иначе микротрещины в
местах подключения проводников к лампе разгерметизируют её за десяток часов горения.

Очень частый вопрос про спектр излучения кварцевой колбы от ламп ДРЛ. Потому как некоторые производители химии пишут спектр чувствительности своих фотоинициаторов.

Так УФ излучатель лампы ДРЛ находиться в средней точке между высоким и очень высоким давлением у неё несколько резонансов в диапазоне от 312 до 579нм. Основные спектры резонанса выглядят примерно так.

Так же хочется отметить, что большинство доступных оконных стёкол отрежут спектр лампы с низу до 400нм с коэффициентом затухания 50-70%.
Учитывайте это при проектировании установок экспонирования отверждении и т.д. Либо ищите химически чистые стёкла с нормированными показателями пропускания.

Хочется напомнить используйте
средства защиты при работе с UF излучением, вот пару роликов для просмотра.

Первый ролик. Обращаем внимание на инопланетянина таскающего оттиски к сушке со снятым чехлом, вот так вот защищаться приходиться от UF излучения.

Второй ролик ручная сушилка для лака. К сожалению не сказано, что нужна вытяжка, озон не сильно полезен…

Ну что, ещё не страшно тогда продвигаемся дальше. А как быть бедным полиграфистам\шелкографам которые решили попробовать современные UF краски.
Цены от фирменных сушилок захватывают дух, а если перевести в рубли, то просто прибивают.

Думаю многие пробовали сушить ДРЛ трубками, и ничего не получалось, ну кроме некоторых сортов лака.

В общем продолжение следует.

Читайте мои обзоры о принтерах и прочем оборудовании на моём
сайте
следите за обновлениями.

для чего нужен дроссель, лампа уличного освещения

Для освещения улиц, промышленных и архитектурных объектов, сельскохозяйственных комплексов, не требующих высокого качества цветопередачи, применяется светильник ДРЛ (дуговая ртутная лампа высокого давления). Особенность прибора заключается в высоком КПД, экономичности, длительной эксплуатации.

Существует множество разновидностей осветительного устройства: дневного, ультрафиолетового света, вольфрамные, натриевые варианты. Все газоразрядные изделия объединяет непостоянство сопротивления (соответственно тока). Ограничить рабочий ток источников света помогает электронный (ЭПРА) или электромагнитный (ЭмПРА) пускорегулирующий аппарат, выполненный в виде катушки индуктивности — дросселя.

Рабочая схема подключения светильника ДРЛ

Преимущества и недостатки

Главным достоинством люминесцентной лампы выступает высокая светоотдача, относительно типовых светильников. Если ртутная ДРЛ 250 обеспечивает световой поток 12000 лм при расходе энергии 250 Вт, обычное устройство будет потреблять 1000 Вт. Размеры мощных лампочек (более 400 Вт) отличаются от стандартных устройств компактностью. Спектр излучения прибора естественный, свет интенсивный, далеко излучается.

Ртутный светильник 250 Вт

Отрицательными характеристиками приборов высокого давления выступают:

Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях. Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
Нормальная рабочая высота для светильника ДЛР — четыре метра.

Сравнение ДРЛ светильников в процессе работы

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора.

Характеристики

Рабочие параметры светильников ДРЛ:

Мощность лампочек 80-1000 Вт. Определяется количеством электродов: два электрода — 250…1000 Вт, четыре электрода — 80…1000 Вт. Особой популярностью пользуются приборы мощностью 250 Вт.
Цоколь. Зависит от мощности: приборы до 250 Вт оснащают цоколем е27, свыше 250 Вт подойдет вариант е40.
Тактовая нагрузка сети достигает 8 ампер. Показатель взаимосвязан с мощностью осветительного прибора.
Световой поток ртутных устройств составляет минимум 3 2 00 люмен. Значение характерно для источника света на 80 Вт. Дроссельные лампы уличного освещения с максимальной мощностью 1 кВт излучает световой поток близко 52 000 люмен.

Интересно! Срок эксплуатации дроссельного светильника достигает 20 000 часов. Однако лампочка перестает работать раньше на 30-50 %.

Параметры ртутной лампы мощностью 150 Вт

Сфера использования

Люминесцентные лампы эффективно используются на автодорогах, улицах и в скверах, производственных цехах и объектах технического назначения (АЗС, стоянках, складах). Часто встречаются в качестве декоративных источников освещения архитектурных сооружений и административных зданий. Разнообразие конструктивных особенностей продукции ДРЛ позволяет подобрать оптимальный вариант для привлечения косяков рыб и планктона в процессе промысла, обеспечить холодным светом медицинское оборудование для обеззараживания помещений.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.

Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.

Источник освещения для растений

ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.

Образец дугового натриевого светильника

ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт.

Конструкция

Лампа дуговая представлена стеклянным баллоном 1 с резьбовым цоколем 2. По центру колбы размещена ртутно-кварцевая горелка (трубка) 3, наполненная аргоном и одной каплей ртути. Четырех электродные лампы располагают главными катодами 4 и дополнительными электродами 5. Электроды подключены к катоду противоположной полярности посредством добавочного угольного резистора 6.

Конструктивные особенности ртутного светильника

Подробное описание элементов позволяет выделить следующие особенности дроссельной лампы:

Цоколь — простейшее устройство, принимающее энергию от электросети за счет контакта токоведущей части лампы ДРЛ (резьбовой и точечной) с контактами патрона. Полученная энергия поступает на электроды горелки.
Горелка служит главным функциональным элементом ДРЛ лампы. Внешне деталь представлена кварцевой колбой, оснащенной с обеих сторон по два электрода (основные и дополнительные). Внутреннее пространство горелки заполнено газом аргоном для изоляции теплообмена между горелкой и средой, а также одной каплей ртути.
Внешняя колба содержит кварцевую горелку светильника, подключенную к проводникам от контактного цоколя. Также стеклянная емкость содержит азот и два ограничителя сопротивления (подсоединены к дополнительным электродам), покрыта изнутри люминофором.

Дуговой источник освещения в разрезе

Первые лампы ДРЛ оснащали двумя электродами. Для поджога светильника приходилось дополнительно включать в схему пусковой элемент (высоковольтный импульсный пробой промежутка горелки). Более затратный вариант ДРЛ был снят с производства, заменен 4-х электродным вариантом. Для бесперебойной работы достаточно дросселя.

Принцип работы

Принцип действия электроприбора основан на использовании светящегося тела в качестве столба дугового разряда. Особенность достигается особой технологией запуска устройства:

При подаче электроэнергии на светильник между электродами образуется разряд, сразу принимает дуговую форму.
На протяжении 10 минут после разряда технические параметры устройства достигают номинальных значений. Время пускового периода определяется внешней температурой — в теплых условиях лампа разгорается быстрее.
От разряда внутри колбы образуется голубое (фиолетовое) свечение и ультрафиолетовые лучи, заставляющие светиться люминофор. Потоки смешиваются, лампа получается белой.

Запуск светильника в работу

Обратите внимание! Напряжение сети в процессе горения лампы способствует колебаниям светового потока в диапазоне 20–30 %. Приборы нагреваются, возникает необходимость применять термостойкие проводники и надежные контакты для патронов.

Для чего необходим дроссель в светильнике

Дроссель стабилизирует работу ДРЛ. Запуск светильника напрямую, без дополнительного устройства не рекомендуется — лампа сгорит. Причиной выступает пусковой ток, превышающий номинальный в 2,5 раза. Розжиг лампы сопровождается электрическим пробоем в атмосфере инертных газов, заполненных парами ртути или натрия, затем следует тлеющий или дуговой разряд. Сопротивление газа снижается в десятки раз, ток увеличивается. Отсутствие ограничений для тока грозит чрезмерным выделением тепла, в доли секунд газы внутри лампы сгорят, светильник выйдет из строя. Во избежание поломок, последовательно в систему добавляют сопротивление.

Подключение дросселя в лампе дневного света

Применять активное сопротивление нецелесообразно, ввиду повышенных потерь энергии на теплоотдачу. Более эффективным решением станет добавление электронной схемы или дроссели. Активного сопротивления ограничитель не имеет, мощности не расходует, энергию накапливает и отдает в цепь.

Как правильно подключить

С дросселем. Схема предусматривает последовательное соединение дросселя с лампой ДРЛ, подключенных к переменной сети ~ 220 вольт. Полярность подключения не имеет значения.

Без дросселя. Эксплуатация дуговой лампы без дополнительных приспособлений возможна при соблюдении ряда условий:

Использования источника света типа ДРВ. Лампы, способные работать без дросселя, оснащены дополнительной вольфрамовой спиралью, выполняющей роль пускателя. Характеристики спирали соответствуют параметрам горелки.
Запуска светильника ДРЛ посредством импульса напряжения, исходящего от конденсатора.
Розжига лампы ДРЛ при последовательном подключении лампы накаливания.

Схема экономичного подключения лампы для освещения подсобных помещений

Важно! При включении ДРЛ разгорается не сразу — процесс занимает близко 5 минут, при повторном запуске работающего светильника — лампа должна остыть (5 — 15 мин).

Знание параметров и принципа работы ртутных ламп позволяет правильно подобрать светильник и подключить.

Чем заняться в карантине? Попытка создать смерть-лампу.

06:03 pm —

Чем заняться в карантине? Попытка создать смерть-лампу.

это перепост заметки, оригинал находится на моем сайте: https://lleo.me/dnevnik/2020/03/27_1

Дома у матери с незапамятных времен имеется венгерская ультрафиолетовая «лампа для загара», которая очень хороша, как генератор ультрафиолета и озона, убийственного для бактерий и вирусов. Нашел в ящике к ней запасную колбу и решил создать второй экземпляр. Разобрал, схема элементарная. В устройстве, помимо УФ-колбы 125W, имеются: механический таймер с выключателем, два нагревательных элемента (спирали в керамических трубках) в холодном состоянии по 57 ом каждый, и два резистора по 20к для поджига катода, причем один из них давно сгорел и не звонится никак, но лампа все равно работает. В процессе работы между рабочими выводами лампы напряжение порядка 46V. Общая мощность, потребляемая лампой, 400W, после разогрева — 320W.

Посоветовавшись с Чуком и посмотрев обзоры в сети, решил воссоздать схему, заменив нагревалки лампами накаливания. Скатался ночью в ОБИ (красота, ОБИ работает, народу никого, даже эскалаторы остановлены), купил ламп накаливания и патронов, собрал схему, но нет, не разгорается. Попробовал последовательно 60Вт лампу, 100Вт, два в параллель по 100Вт, на фотке ниже включены две последовательно по 100Вт, и все равно не выходит на нужную мощность (слева для сравнения разгоревшаяся заводская лампа):

Напряжение между рабочими выводами всего 20V. Думаю, плохая это идея с лампами накаливания, надо купить дроссель для ламп ДРЛ на 125W, да и лампу ДРЛ неплохо бы купить, отбить колбу и поэкспериментировать. А вы что думаете? Есть ли еще какой-то способ запустить УФ-колбу, не имея дросселя или мощного балласта для накаливания?

UDP: Тупо включил в параллель три лампы накаливания: 95W + 95W + 60W (все, что были), результат — удалось добиться почти такого же яркого свечения, как у заводского изделия, и суммарной мощности 290W (у штатной конструкции после разогрева 320W). Подозреваю, если вместо третьей 60W тоже купить 95W, будет совсем норм.

Но конечно лампы это ад, нужен дроссель.

это перепост заметки, оригинал находится на моем сайте: https://lleo.me/dnevnik/2020/03/27_1

Чем заняться в карантине? Попытка создать смерть-лампу.: lleo_kaganov — LiveJournal

это перепост заметки, оригинал находится на моем сайте: https://lleo.me/dnevnik/2020/03/27_1

Но конечно лампы это ад, нужен дроссель.

это перепост заметки, оригинал находится на моем сайте: https://lleo.me/dnevnik/2020/03/27_1

Как подключить дрл 400 схема

Главная / Лампочки / Специализированные

Опубликовано: 08.12.2020

Время на чтение: 4 мин

3388

Для чего нужен дроссель
Схемы подключения Через дроссель
Без дросселя

Как проверить работоспособность лампы

Дуговая ртутная лампа (ДРЛ) представляет собой одну из разновидностей электрических осветительных приборов. Чаще всего используется для освещения крупных объектов и территорий: заводов, фабрик, складов. Нередко устройства встречаются в уличных фонарях. Приборы характеризуются высокой степенью отдачи света, однако имеют невысокое качество цветопередачи. Чтобы правильно подключить лампу ДРЛ, необходимо использовать специальные схемы и придерживаться основных рекомендаций.

Что такое ДРЛ лампа

Внешний вид ламп ДРЛ
В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
Р – ртутная.
Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Источник

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ
Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Устройство дуговой ртутной лампы

Первые горелки, которые применялись в этом типе световых источников имели 2 электрода, это требовало наличия дополнительного устройства, которое генерирует мощные импульсы для зажигания дуги. Напряжения горения ламп ниже, чем напряжение запуска. Первым устройством было ПУРЛ-220 – Пусковое Устройство Ртутных Ламп. 220 – это рабочее напряжение в вольтах. ПУРЛ-220 было недолговечным, так как базировалось на газовом разряднике. В семидесятые годы двухэлектродные лампы были сняты с производства. На смену пришли горелки с четырьмя электродами. Им не требовалось внешнего устройства для запуска. Запуск происходит намного проще.

1 – основной электрод.

2 — поджигающий электрод.

3 – выводы электродов из горелки.

5 – резистор (сопротивление).

В основе работы лежит два процесса:

Внешний корпус изготавливают из специального жаропрочного стекла. Из колбы – внешнего корпуса откачан воздух. Вместо него закачан азот, либо инертный газ. Его предназначение – предотвращение теплообмена между горелкой и колбой. Тем не менее температура баллона может достигать 120 градусов. Цоколь предназначен для фиксации в патроне подключения. Внутренняя часть колбы покрыта изнутри люминофорным слоем. Люминофор – вещество, которое способно светиться в видимом нами спектре при облучении ультрафиолетом, либо при бомбардировке электронами. В случае с ДРЛ лампами – ультрафиолетовым излучением. Светящимся телом является электрическая дуга между электродами. Из-за наличия люминофорного покрытия колба непрозрачная.

В момент, когда лампа не подключена и холодная, ртуть может быть либо в виде шарика, может быть в виде тонкого слоя на стенках горелки.

Горелка представляет собой трубку из кварцевого стекла (либо специальной тугоплавкой прозрачной керамики), так как оно термостойкое и пропускает ультрафиолетовое излучение. Внутри находится строго дозированные порции инертного газа. Ультрафиолет вызывает свечение люминофорного слоя. Это самая главная часть — излучатель.

Резисторы необходимы для ограничения пусковых токов.

Типы ДРЛ ламп

Лампы ДРЛ 250 и ДРЛ 400
Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Светильник ДРЛ 400

Производство осветительных приборов в последнее время развивается очень активно. Появляются все новые лампы и приспособления для повышения качества освещения в помещениях и на производствах. От обычной старой лампы накаливания уже практически все отказались. Сегодня популярностью пользуются энергосберегающие, люминофорные и галогенные варианты. Одним из таковых вариантов является лампа ДРЛ 400. В этом материале будет разобрано, что это за осветительный прибор, какие у него характеристики и принцип действия.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.
Также важными показателями являются:

Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
Цоколь. Задает параметры люстре или другому светильнику.
Размеры.
Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область использования и срок службы

Подобные лампы часто используют при освещении улиц или подземных переходов, а также промышленных и производственных предприятий, заводов и фабрик. Кроме этого, они широко распространены в помещениях, где практически никогда не бывает людей. В них требования к цветовой передаче низкие, а к сбережению энергии — крайне высокие. Тут ДРЛ 400 себя и показывает.

К сведению! Вне зависимости от мощности лампы срок ее службы зависит от характеристик, заложенных производителем и используемых им компонентов. Обычно она начинается от 4000-5000 ч., но вполне может достигать и 10-15 тыс. ч.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Преимущества и недостатки

Отрицательными характеристиками приборов высокого давления выступают:

Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях. Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
Нормальная рабочая высота для светильника ДЛР — четыре метра.

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

электрическая мощность лампочки;
рабочий ток и напряжение;
температура обмотки;
наибольший допустимый нагрев;
наибольшая потеря мощности;
коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.

Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Схема подключения через дроссель

Подключение ДРЛ через дросель

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи
Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

длительный срок эксплуатации;
компактность;
стандартные цоколи;
хороший световой поток;
уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

Восприимчивость к переменам напряжения.
Наличие пульсаций, которые вредны для человеческого здоровья.
Долгое время зажигания.
Наличие вредного ультрафиолетового свечения.
У модификаций лампы меньший КПД и срок службы.
Наличие вредных компонентов в составе.
Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2021 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Для чего необходим дроссель в светильнике

Лампа

Основные параметры:

1. Цветовая температура (свечение).
Одна из важнейших характеристик, которую следует учитывать при подборе к интерьеру помещения. От цвета лампы зависит комфорт и уют в доме.
Цветовая температура измеряется в Кельвинах (K). Чем выше значение K, тем холоднее свет. Разберемся какие цветовые температуры могут быть у источников света.

Цветовая температура, К	Описание	Тип ламп	Сфера применения
2700	Теплый белый свет (еще называют желтым)	Лампы накаливания, КЛЛ LED	Наиболее комфортный для глаз человека свет (привычный). Чаще всего используют в домашнем освещении.
3000	Нейтральный белый свет	Галогенные лампы	Бытовой освещение. Лампы с таким свечением в основном используются в точечных светильниках в домашнем освещении.
4000-4200	Холодный белый свет	КЛЛ LED Люминисцентные	Естественный свет в солнечный день. Наиболее популярный цвет ламп бытового применения.
6500	Дневной белый свет	КЛЛ люминисцентные	Такой тип ламп не используют в домашнем освещении, из-за специфического голубого холодного оттенка, напоминающего свет в операционной. Используют для административного освещения.

Данная характеристика указывается на любой лампе.

2. Индекс цветопередачи.
Уровень цветопередачи измеряется в единицах (Ra) и может быть от 0 до 100. От этого показателя зависит, насколько правильно будут восприниматься цвета предметов при данном освещении.
Чем выше Ra, тем правильнее цвета и естественнее видимые вокруг предметы. (Ra) 100 может быть только в полдень солнечного дня. Наиболее близкие источники света к Ra 100 – галогенные лампы и лампы накаливания.
Для бытового освещения (домашнего) индекс цветопередачи должен составлять не менее 80%. Поэтому, чем выше Ra тем привычнее освещение в доме.

Характеристика цветопередачи	Коэффициент цветопередачи (Ra)	Примеры ламп
Очень хорошая	Более 90	Лампы накаливания (ЛОН), галогенные лампы, люминесцентные лампы с пятикомпонентным люминофором (Lumilux De Lux), светодиодные лампы Gauss
Очень хорошая	80-89	Люминесцентные лампы, светодиодные лампы
Хорошая	70-79	ДРВ, светодиодные лампы
Достаточная	40-59	Лампы ДРЛ (ртутные)
Низкая	Менее 39	Лампы ДНат (натриевые), ИКЗК (инфракрасные)

3. Светоотдача.
Световая отдача источника света — отношение излучаемого источником светового потока (Lm) к потребляемой им мощности. Измеряется в люменах на ватт (лм/Вт).
Является показателем эффективности и экономичности источников света.

Например, у лампы ЛОН светоотдача 10 Lm/Вт. Соответственно лампа ЛОН 100 Вт имеет световой поток 1000 Lm. У светодиодной лампы Gauss светоотдача 90 Lm/Вт. Для того, чтобы добиться светового потока равному 1000 Lm не потребуется мощность 100 Вт, как у лампы ЛОН, а всего лишь 12 Вт мощности LED лампы. То есть количество выделяемого света будет одинакова у лампы ЛОН 100 Вт и светодиодной лампы 12 Вт. Экономичность светодиодной лампы в 7-8 раз выше, чем у ламп ЛОН.

Тип лампы	Светоотдача Lm/Вт
ЛОН	10-15
Галогенная	20-30
КЛЛ	50-60
ДРЛ	40-50
Люминисцентная	50-80
Металлогалогенная	70-90
Светодиод	90-120
Днат	120-150

4. Срок службы.
От этого показателя зависит стоимость лампы и экономия. Чем меньше срок службы, тем ниже стоимость лампы и наоборот.

Срок службы различных ламп при условии работы 2,7 ч в сутки:

Тип лампы	Срок службы, часов	Год/Лет
ЛОН	1000	1
Галогенная	2000	2
КЛЛ	10000	10
LED	От 25000	25
Днат	20000	20
ДРЛ	10000	10

5. Энергосбережение.
Во всем мире происходит значительный рост энергопотребления – увеличивается количество предприятий, магазинов, офисов. В нашей стране стоимость электроэнергии не столь велика, как например в Западной Европе. Но использование в светильниках современных источников света может принести реальную экономию.
Оценить уровень экономичности источника света можно по специальной маркировке на упаковке изделия. На маркировке указаны семь классов энергоэффективности ламп.

Буквы обозначают уровень эффективности конкретного источника света:

А++	ДНАТ
А+	Светодиодные лампы Gauss
А	Светодиодные
В	КЛЛ люминисцентные
С	Галогеные
D	Накаливания
E	Инфракрасные

Тепловые лампы

Это лампы в которых свет испускает тело накала, нагреваемое электрическим током до высокой температуры. Эти лампы имеют высокую температуру нагрева и низкую энергоэффективность. Тем не менее, некоторые модификации популярны и по сей день. К тепловым лампам относят лампы ЛОН, галогенные и инфракрасные лампы.

Лампы общего накаливания (ЛОН)

Более известны как лампы Ильича. Распространились еще в начале ХХ века. Сегодня происходит последовательный отказ от таких источников света по причине их низкой эффективности.

Типы ламп	Изображение	Характеристики
Декоративные свечи		Срок службы: 1000 ч. Мощность: 40, 60 Вт. Колба: прозрачная, матовая. Цоколь: Е14, Е27. Гарантия: нет. Преимущества: низкая цена.

Декоративные шары		Срок службы: 1000 ч. Мощность: 40,60 Вт. Колба: прозрачная, матовая. Цоколь: Е14, Е27. Гарантия: нет. Преимущества: низкая цена.

Лампы общего назначения		Срок службы: 1000 ч. Мощность: 25, 40, 60, 75, 95 Вт. Колба: прозрачная. Цоколь: Е14, Е27. Гарантия: нет. Преимущества: низкая цена.

Лампа МО

Аналогичная лампа ЛОН (одинаковы по внешнему виду), с единственным отличием – рабочее напряжение такой лампы 12, 24, 36 В.

Предназначены для освещения рабочих мест в производственных помещениях и в качестве запасных частей при ремонте изделий, находящихся в эксплуатации. Часто используется в гаражных ямах, где высокая влажность. Для работы данной лампы требуется понижающий трансформатор, соответствующий мощности лампы.

Галогенная лампа

Это лампа накаливания, в колбу которой добавлен буферный газ: пары галогенов (брома или йода). Это повышает время жизни лампы до 2000—4000 часов и позволяет повысить температуру спирали.

Они могут быть без каких-либо доработок использованы как прямая замена обычных ламп накаливания, например, с диммерами и с выключателями с подсветкой. Галогенные лампы также активно используются в декоративном освещении, благодаря своим небольшим размерам: в люстрах и точечных светильник, торшерах и бра.

Сравнение технических характеристик ламп ЛОН и галогенной лампы:

Лампа	Срок службы, ч	Размер	Светоотдача Lm/Вт	Цветовая температура, К
ЛОН	1000 (1 год)	большая	10-12	2700 К, Ra 100
Галогенная	2000 (2 года)	маленькая	25-30 (экономичнее в 2 раза)	3000 К (более белый свет), Ra 98-100

Таким образом галогенная лампа не сильно отличается по характеристикам от ЛОН, но она более экономичная. Еще одна особенность галогенных ламп – их нельзя трогать руками, так как температура поверхности очень высока и колба лампы трескается от попадания жирных частиц.

Тип лампы	Изображение	Характеристики	Применение
Линейная галогенная лампа		Мощность, Вт: 100, 150, 300, 500, 1000, 1500 Вт Цоколь: R7s Срок службы: 2000 ч Ra: 98-100 Свечение, К: 3000	Для прожекторов

Капсульная галогенная лампа		Напряжение: 12, 220 Вт Мощность, Вт: 20, 35,40,60,75 Цоколь: G4, GU 5.3, GU 6.35 Срок службы: 2000 ч Ra: 98-100 Свечение, К: 3000	Для точечных светильников из стекла.

Галогенная лампа с отражателем		Напряжение: 12, 220 Вт Мощность, Вт: 20, 35,40,60,75 Цоколь: G4, GU 5.3, GU 6.35 Срок службы: 2000 ч Ra: 98-100 Свечение, К: 3000 Размер: MR 16, MR 11	Для точечных светильников из металла.

Инфракрасные лампы

Лампа инфракрасная — это прибор, который по принципу действия напоминает лампу накаливания. Колба инфракрасной лампы (обычно красного, реже – синего стекла) участвует в формировании спектра излучения, и увеличивает общий КПД лампы. Проходя через цветное стекло, оставшаяся в излучении доля видимого света «окрашивается» в инфракрасные цвета.

Лампа ИКЗК

Применяются в животноводстве и других сельскохозяйственных отраслях. Используются для разогревания пищи в общепите (в пиццериях в специальных светильниках), в оздоровительных и медицинских целях, для сушки сырых и влажных помещений. Для обогрева выбор мощности инфракрасных ламп, строится на пропорции: в 1 кВт на 10м2.

Преимущества:
Ученые доказали, что инфракрасное излучение способствует повышению аппетита и усвояемости кормов у поросят, телят, жеребят, молодняка птицы и породистых собак. В результате прирост веса молодняка в единицу времени существенно увеличивается. Организм животных лучше сопротивляется болезням. Поскольку инфракрасное излучение – это живое тепло, работа инфракрасных ламп прогревает помещение и высушивает сено. Поэтому повышается гигиена и чистота в местах содержания скота, уменьшаются потери в зимний период, когда молодняк особенно страдает от недостатка тепла.

Технические характеристики:
Мощность: 250 Вт
Цоколь: Е27
Температура: 600°C — максимальная температура.

Газоразрядные лампы

Газоразрядные лампы представляют собой источники излучения световой энергии видимого диапазона.

Конструкция:
Основным конструктивным элементом газоразрядной лампы является:
1. Стеклянная колба с закачанным внутрь газом либо парами металлов;
2. С обеих сторон к колбе подводятся электроды, между которыми происходит возникновение и горение электрического разряда. Именно поэтому их называют газоразрядными. В разрядных лампах могут использоваться разные газы: пары металлов (ртути или натрия), инертные газы (неон, ксенон и другие), а также их смеси. От типа газа зависят многие характеристики ламп и соответственно сфера их применения.

Применение:
1. В производственных цехах и прочих помещениях заводов, во всевозможных магазинах и торговых центрах, офисах и различных общественных помещениях, а также для декоративного освещения зданий и пешеходных дорожек.
2. Могут широко использоваться для высокохудожественного освещения кинотеатров и эстрад, для чего применяется профессиональное оборудование. Необходимо учитывать то, что газоразрядные лампы любого типа должны устанавливаться в закрытые светильники, оборудованные защитным стеклом.

Для успешной работы такого типа источников света следует устанавливать специальную пускорегулирующую аппаратуру и балласты. Нельзя подключать данные лампы в сеть 220 В. Напрямую! Иначе, лампа взорвется.

Лампы газоразрядные высокого давления

Лампа ДРЛ

Ртутные газоразрядные лампы представляют собой электрический источник света, в котором для генерации оптического излучения используется газовый разряд в парах ртути. Аббревиатура ДРЛ расшифровывается как дуговая ртутная лампа.

Применение:
Для освещения улиц, цехов промышленных предприятий и других объектов, не требующих высокого качества цветопередачи. Часто можно встретить во дворах и скверах.

Особенности:
Для запуска ламп требуется ПРА (пускорегулирующий аппарат). После включения медленно разжигается в течение 5 минут.
Если лампа разбилась, необходимо в течение 30 мин. проветрить помещение, так как лампа содержит Ртуть.

Лампа ДРВ

Дуговые ртутные лампы ML (ДРВ), благодаря своей конструкции, можно использовать вместо обычных ламп накаливания, ведь для работы ламп не нужны ни ПРА, ни устройства зажигания.

Применение:
Для освещения улиц и промышленных объектов. Применяются без пускорегулирующего аппарата (ПРА) за счет наличия вольфрамовой спирали.

Особенности:
Рабочее положение только вертикально вверх или вниз. В ином случае лампа через некоторое
время начнет мигать и перегорит.

Лампа ДНАТ

Натриевые лампы обладают улучшенным уровнем освещенности. Цвет свечения желтый (оранжевый).

Применение:
Обладают самой высокой световой отдачей среди всех газоразрядных ламп. Применяются с пускорегулирующим аппаратом (ПРА). Для освещения улиц, площадей, промышленных объектов. Особенности: возможно диммирование с соответствующим ПРА.

Газоразрядные лампы низкого давления

Трубчатые люминесцентные лампы

Это газоразрядный источник света, в котором электрический разряд в парах ртути создает ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофора — например, смеси галофосфата кальция с другими элементами.

Световая отдача люминесцентной лампы в несколько раз больше, чем у ламп накаливания аналогичной мощности. Срок службы люминесцентных ламп около 5 лет при условии ограничения числа включений до 2000, то есть не больше 5 включений в день.

В зависимости от типа светильника могут быть использованы для освещения офисных, бытовых помещений, торговых центров, магазинов, систем наружного освещения. Для работы требуют ПРА (электронный балласт или дроссель с паре со стартером).

Лампы КЛЛ

Компактные люминесцентные энергосберегающие лампы – это современный экономичный источник света. Лампы КЛЛ могут использоваться как в жилых помещениях, так и в офисах и общественных учреждениях.

Компактные люминесцентные лампы изготавливаются со стандартными цоколями и рассчитаны на сетевое напряжение 220 – 240 В с частотой 50/60 Гц. В лампах 2U, 3U и 4U используется люминесцентная трубка диаметром всего от 9 мм, а в спиральных лампах малой мощности еще более тонкая – от 7 мм.

Преимущества КЛЛ перед лампами ЛОН:

экономное потребление – на 80% меньше, чем у обычной лампы накаливания;
наличие трех цветовых температур: 2700 К, 4200 К, 6400 К;
индекс цветопередачи Ra>82. Это ниже, чем у ЛОН, но является нормативным показателем для бытового освещения;
срок службы в 10 раз больше — 10000 часов;
теплопередача энергосберегающих ламп на порядок меньше, чем у ламп накаливания. Это позволяет устанавливать их в плафоны, светильники или осветительные приборы с ограничениями по уровню допустимой температуры.

Соотношение энергопотребления ламп КЛЛ и ЛОН:

Мощность обычной лампы накаливания, Вт	Соответствующая мощность КЛЛ
35	7
40	8
45	9
60	11
65	13
75	15
90	18
100	20
120	25
150	30

Особенности:

КЛЛ нельзя использовать со светорегуляторами и выключателями оснащенными подсветкой или индикацией (исключение светодиодная подсветка/индикация),
КЛЛ необходимо утилизировать в специально оборудованных пунктах приема,
возможно использование с датчиками движения,
максимальная светоотдача только через 20-30 секунд — лампа «разгорается» некоторое время.

Светодиодные лампы

Светодиодная лампа является одним из самых экологически чистых источников света. Принцип свечения светодиодов позволяет применять в производстве и работе самой лампы безопасные компоненты. Светодиодные лампы не используют веществ, содержащих ртуть, поэтому они не представляют опасности в случае выхода из строя или разрушения.

На сегодня являются самыми экономичными с точки зрения потребления электроэнергии. С каждый годом светодиодные лампы только набирают популярность оттесняя с лидирующих позиций лампы ЛОН и КЛЛ.

Преимущества светодиодных ламп перед другими источниками света:

Соотношение энергопотребления светодиодной лампы и лампы накаливания:

Мощность лампы накаливания (или галогенные лампы), Вт	Соответствующая мощность светодиодной лампы, Вт
40	5
60	6-7
75	10
95-100	11-12

Lamp Hack: Как сделать любую лампу беспроводной

В дизайне интерьера есть распространенная проблема, о которой никто не говорит. Все очень тихо, видите ли. Это проблема шнура лампы . (Да, я это сказал.)

Все всегда хотят делать вид, что это не проблема. Как будто они могут просто поставить свои столы прямо в центре своей комнаты, а их лампам даже не потребуется доступ к розетке.

Дизайн Armonia Decors
Например, их лампы не поставляются со шнурами.Если они выполняют всю свою офисную работу под ярким полуденным солнцем, то зачем им вообще нужна работающая лампа?

Но давайте говорить о реальности. Конечно, центрирование вашего стола в центре вашего офиса кажется практичным:

Вы оказываетесь перед дверью комнаты с того места, где сидите за своим столом, что легко приносит вам пятерку с плюсом от повелителей фэн-шуй. А отодвинув стол от стены, вы освободите место на стене для большого количества места для хранения.

Но есть одна проблема. Если вы не хотите оплачивать свои счета, окутанные самой темной кромешной ночью (а на самом деле, вы могли бы), вам понадобится лампа на этом столе…

И эта лампа будет поставляться с надоедливой шнур, о который можно споткнуться, а самое главное — , конечно, — мозолит глаза. Давайте будем честными, насколько некрутым и раздражающим является этот беспорядок?

Но если вы не хотите идти на компромисс с желаемой планировкой комнаты (и хотите успокоить фанатов фэн-шуй), вы можете взять свою лампу и зажечь ее… без шнура .

Вот как мы взяли нашу грустную маленькую спасательную лампу, находку с распродажи за 1 доллар, которую мы починили в этом посте:

… и взломали ее, чтобы удалить шнур, чтобы она могла стоять на столе, который мы разместили посередине. нашего офиса… без этого надоедливого золотого шнура.

Вот небольшой мастер-класс, как сделать любую проводную лампу на батарейках!

Материалы, которые вам понадобятся

Лампа. (Посмотрите, как это сделать с затененной лампой в этом посте)
9-вольтовая батарея или 8 батареек АА (чтобы сэкономить деньги, используйте перезаряжаемые батареи) Обновление: мы рекомендуем 8 батареек АА в ретроспективе. 9-вольтовый был слишком тусклым.
Зажим для 9-вольтовой батареи (как этот, стоимость доставки составляет около 2 долларов США) или блок батарей 8 AA (как этот) Обновление: мы рекомендуем блок батарей 8 AA, оглядываясь назад.9V было слишком тусклым.
Инструмент для зачистки проводов
Цепочка светодиодных ламп, подобных этим (подробнее об этом чуть позже)
Паяльник (мы используем этот) и припой (вот так)
Дополнительно: липучка и войлок для покрытия нижней части лампа
Дополнительно: блестящий муж (недоступно на Amazon)

1. Откройте нижнюю часть лампы.

В нижней части лампы был кусок войлока, который мы сразу же сняли:

2. Снимите верхнюю часть лампы.

Обновление: см. сообщение о том, как выполнить этот шаг для затененных ламп здесь.
Мы только что открутили эту круглую штуку (гайку?). Каждая лампа будет отличаться, но должен быть какой-то способ открутить ее и снять верхнюю часть.

3. Подсоедините лампы к верхней части лампы

Мы используем эти волшебные фантастические светодиодные катушки, которые нам очень нравятся. Вот как они выглядят, когда приходят по почте:

Это гибкая нить света, которую можно обрезать до любой длины, она почти не потребляет энергии и стоит дешево .Мы использовали их для освещения наших книжных полок (см. этот урок здесь):
И просто для удовольствия, вот как они выглядят, когда вся полоса освещена этой 9-вольтовой батареей:

Конец световой полосы имеет красный и черный провод и выглядит так:

Хорошо, теперь посмотрите на ту часть лампы, куда ввинчивается лампочка. Другая. На данный момент не имеет значения, какой провод идет к какой металлической детали.

Отрежьте световую полосу нужной длины. Мы использовали около двух футов света. Если вы внимательно посмотрите на настоящую полосу, то увидите, что примерно через каждые два дюйма есть линия, по которой вы можете безопасно ее разрезать. Вот небольшая диаграмма:

ОБНОВЛЕНИЕ: Марк только что оставил комментарий, указывающий нам на этот светодиодный светильник, который ввинчивается прямо в патрон лампы. Мы не пробовали, но это может позволить вам пропустить этап припаивания полоски к лампе и просто вкрутить ее прямо. Вам все равно нужно будет подключить аккумулятор, как мы обсудим ниже.

5. Присоедините верхнюю часть лампы

Теперь, когда лампы подключены к лампе в патроне, мы продели их через отверстие в верхней части лампы и снова завинтили эту гайку.

Основа светодиодных лент легко отрывается, так что вы снимаете бумажную основу…

И просто прикрепляете лампочки к внутренней части лампы в любом месте. Это не должно быть красиво. Если только это не важно для вас.

… Почти готово!

6.Подсоедините нижнюю часть лампы к аккумулятору

Вернувшись к нижней части лампы, отрежьте шнур в нескольких дюймах от основания. (Страшно, я знаю! Но мы быстро заставим этого плохого парня работать. )

И разделите провода:

Используя инструмент для зачистки проводов, зачистите концы каждого провода:

Теперь вы собираетесь припаяйте концы этих проводов к зажиму для 9-вольтовой батареи, например:

. Это СУПЕР дешево — примерно 2 доллара после доставки на amazon здесь — или вы можете украсть один из какого-нибудь старого 9-вольтового электроники, как мы сделали с этот старый будильник:

ОБНОВЛЕНИЕ: Мы сделали этот фонарь, используя 9-вольтовый аккумулятор и 9-вольтовую батарею, но мы собираемся переключить его на 8 батарей AA и запустить его Батарейки AA, чтобы сделать его немного ярче.Я бы порекомендовал вам также использовать 8 батареек типа АА. Все инструкции те же, вы просто будете использовать блок батарей 8 AA вместо блока батарей 9 вольт и вставить в него батареи AA вместо 9 вольт.)

Закрепите блок батарей на 9 -вольтовой батареи и поднесите провода к проводам фонаря. Посмотрите, горит ли лампа. (Убедитесь, что переключатель включен!) Если это не так, поменяйте местами провода.

УРА! У нас есть СВЕТ!

Когда вы найдете, какой провод куда идет, снимите аккумулятор, скрутите провода вместе и заклейте их изолентой.Их мы тоже припаивали, но это необязательно.

Снова прикрепите 9-вольтовую батарею и спрячьте ее внутрь фонаря. Затем просто соберите лампу обратно. Мы приклеили войлочную часть обратно и добавили липучку, чтобы она оставалась на месте, но ее можно было легко снять, чтобы заменить батарею.

Большая часть этого материала была у нас под рукой, единственной ценой для нас была нить светодиодных ламп. Мы использовали только 2 фута света, и у нас много планов на остатки!

Насколько хорошо это работает?

Пока все хорошо! Мы включили свет в общей сложности около 8 часов, и он все еще работает.Если вы хотите, чтобы ваша лампа была более яркой, выберите блок с 8 батареями, потому что он обеспечивает мощность 12 вольт. 9-вольтовый будет работать немного тусклее.

Обновление: Мы решили, что чем ярче АА, тем лучше, поэтому заменили лампу. Чтобы дать вам представление о яркости, наша лампа немного ярче, чем 40-ваттная лампа накаливания, и немного тусклее, чем 60-ваттная.

И это история о том, как наша грустная, потерянная маленькая спасательная лампочка отряхнулась, нашла новый дом, все починила и теперь места идет своей жизнью.Идти куда угодно, правда. Потому что ему не нужен доступ к розетке.

ОБНОВЛЕНИЕ: ознакомьтесь с новым постом о том, как это сделать для ламп с абажурами, здесь. Смотрите другие наши проекты по освещению здесь, а также наши советы и лайфхаки здесь.

Этот пост содержит партнерские ссылки.

Как сделать лампу

Чтобы создать яркий акцент в любой комнате, следуйте этим простым инструкциям, чтобы сделать эту элегантную лампу для чтения с продуманным дизайном. Часть «конфеты» создается из секций дымохода — все, что вы добавляете, это проводка.

Инструменты:

Измерение правила

PaRture
Tackaw или Sabel File
Power-Ground Flat
Power Shar
Cavauging Gun
Ножницы
Отвертка
проволочные резцы
проволочной стриппер

Материалы:

6-дюймовые прямые и коленчатые секции дымохода
лом 3/4-дюймовой фанеры
строительный клей
кирпичи или свинцовые грузы
войлок
белый клей
Малярная лента
Матовая черная или матовая белая аэрозольная краска для металла
Легкий шнур лампы
Поворотный переключатель лампы
Быстрозажимная заглушка

или 100-ваттная лампочка

Время: от 2 до 4 часов

При изготовлении печи Электронная лампа, вы можете собрать кусочки трубы любой формы, которая вам нравится. Эта лампа в форме леденца имеет диаметр 6 дюймов и высоту 54 дюйма и предназначена для чтения или использования у постели больного. Вы можете покрасить его в блестящий красный или любой другой цвет, который вам нравится. Для леденца высотой 54 дюйма вам понадобятся два 24-дюймовых отрезка прямой трубы и два колена под углом 90 градусов, а также 12 футов легкого шнура для лампы.

Чтобы сделать цоколь лампы и цоколь лампы, вырежьте два диска из обрезков 3/4-дюймовой фанеры точно такого же диаметра, как дымовая труба. Измерьте точный диаметр необжатого конца одного прямого участка и обжатого конца одного коленчатого участка.Установите эти секции на кусок фанеры и обведите их; подстроиться под измеренный диаметр.

Аккуратно вырежьте два диска ручной или сабельной пилой. Вырезать точно по прочерченным линиям; диски должны плотно входить в детали дымохода. Сгладьте края дисков плоским напильником с мелкими зубьями, чтобы они плотно прилегали к секциям дымохода.

Чтобы сделать цоколь лампы, с помощью электродрели просверлите отверстие примерно в 12 дюймах от необжатого конца прямой нижней трубы для размещения выключателя лампы; просверлите отверстие, достаточно большое, чтобы в него вошел стержень переключателя. На другой стороне секции трубы, примерно на 1 1/4 дюйма выше необжатой нижней части куска трубы, просверлите еще одно отверстие, достаточно большое, чтобы вместить шнур лампы.

С помощью пистолета для герметика нанесите полоску строительного клея вокруг обрезанного края фанерного основания. Осторожно вставьте диск в свободный конец трубы и отрегулируйте его с обоих концов трубы так, чтобы он плотно вошел в трубу, выровнялся и заподлицо с нижним краем трубы. Чтобы закончить основание лампы снаружи, обведите секцию дымохода на куске толстого войлока и вырежьте круг из войлока, чтобы подложить фанерный диск.Нанесите войлок на внешнюю сторону диска с помощью клея ПВА и разгладьте войлок, чтобы получилась ровная основа. Дайте клею и строительному клею полностью высохнуть, как указано производителем.

Когда основание высохнет, утяжелите его кирпичами или свинцовыми гирьками — используйте гири весом около 5 фунтов, чтобы удерживать лампу в устойчивом положении. Прикрепите утяжелители к фанерному основанию внутри трубы с помощью строительного клея; убедитесь, что вы не блокируете отверстие переключателя или отверстие для шнура.

Чтобы сделать верхнюю часть лампы, отрежьте узкий срез с одной стороны другого фанерного диска, чтобы оставить место для проводов, входящих в корпус лампы.Прикрепите фарфоровый патрон к центру диска, плотно вкрутив его. Затем нанесите на срезанный край диска, кроме срезанного края, каплю строительного клея и вставьте диск в загнутый конец одного колено трубы стороной с раструбом наружу. Убедитесь, что диск надежно закреплен и установлен прямо в конце трубы; лампа будет выступать прямо из патрона во вторую секцию колена, как показано выше.

Дайте строительному клею высохнуть в соответствии с указаниями производителя.Когда клей высохнет, покрасьте внутреннюю часть цоколя лампы. Для сфокусированного прикроватного света используйте матовую черную аэрозольную краску; для более рассеянного света используйте матовый белый. Установите вторую коленчатую секцию на обжатый конец первой так, чтобы узел патрона находился примерно посередине двух изогнутых частей трубы, а патрон лампы был обращен наружу. Отрегулируйте куски трубы под нужным углом и плотно прижмите их друг к другу.

Расстелите газету, чтобы защитить рабочее место, и заклейте отверстие гнезда в коленчатом узле липкой лентой.Нанесите на внутреннюю часть собранной изогнутой секции матовую черную или матовую белую краску по желанию. Покройте фанерным диском и всю внутреннюю поверхность трубы. Дайте краске полностью высохнуть, как указано производителем; если необходимо, распылите еще раз для полного покрытия и дайте краске высохнуть.

Когда краска на локтевых секциях полностью высохнет, снимите малярную ленту с раструба. Вкрутите лампочку в патрон и отметьте, где лампочка находится внутри изогнутых секций дымохода; затем удалите его.В верхней части дымохода, над лампочкой, просверлите три отверстия диаметром 3/8 дюйма, чтобы рассеивать тепло лампочки.

Чтобы собрать лампу, проденьте конец 12-футового легкого шнура лампы через отверстие для шнура, просверленное в нижней прямой части, прямо над фанерным основанием. Оставив около 8-9 футов шнура снаружи трубы, завяжите свободный узел на шнуре, чтобы закрепить его в просверленном отверстии. Оставшиеся 3-4 фута шнура внутри лампы будут использоваться для подключения лампы.

Протяните провод вверх по основанию дымохода и поперек к просверленному отверстию переключателя. В точке, где шнур проходит через отверстие выключателя, аккуратно разделите два изолированных провода шнура на несколько дюймов. Отрежьте один из этих проводов и используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма изоляции с двух обрезанных концов; не перерезайте оба провода. Подсоедините обрезанные концы к двум винтовым клеммам на выключателе лампы. Вставьте переключатель в отверстие в дымоходе и зафиксируйте его прилагаемым стопорным кольцом.

Когда выключатель подключен, завершите сборку лампы. Установите другой прямой кусок трубы на базовую часть, не загнутым концом вниз, и сильно нажмите на нее, чтобы надежно соединить две части. Протяните свободный конец проволоки вверх через трубу.

Осторожно разделите два изолированных провода шнура примерно на 6 дюймов на свободном конце. Установите собранный изгиб леденца на прямое основание лампы, протянув отдельные концы шнура вверх мимо фанерного диска через вырезанную область.С помощью инструмента для зачистки проводов снимите примерно 1/2 дюйма изоляции с каждого провода и подсоедините зачищенные концы к винтовым клеммам фарфоровой розетки.

Плотно наденьте изогнутую часть лампы на прямую часть так, чтобы отверстие для лампы и выключатель находились на одной стороне. Чтобы завершить сборку лампы, прикрепите быстрозажимную вилку к свободному концу шнура лампы, как указано производителем.

Покройте лампу грунтовкой по металлу, а затем распылите высокоглянцевую эмаль.Перед покраской застелите рабочую поверхность газетой; заклейте шнур лампы и выключатель клейкой лентой и газетой. Закройте отверстие лампы малярным скотчем и наклейте кусок скотча на вентиляционные отверстия на внутренней стороне верхней части трубы. Нанесите тонкий слой грунтовки и дайте ей полностью высохнуть. Нанесите два или три слоя высокоглянцевой распылительной эмали, следуя инструкциям производителя, чтобы получить гладкую поверхность. Дайте краске полностью высохнуть; затем осторожно удалите скотч и бумагу и вкрутите лампочку на 40, 75 или 100 ватт.Да начнется чтение!

Если вам не нужна совершенно новая лампа, но вы хотели бы оживить уже имеющуюся, перейдите на следующую страницу для получения инструкций по покрытию абажура.

Дополнительную информацию об освещении и электричестве см. по телефону:

. Как выполнить ремонт бытовой электротехники: не горит ли свет, не включаются ли приборы или не работает выключатель, используйте этот сайт, чтобы узнать, как сделать простой ремонт бытовой электроники.
Как работают лампочки: Конечно, они загораются, когда вы подключаете их к лампе или осветительному прибору, но что происходит внутри лампочки? Узнайте здесь!
Как работает электричество: узнайте, как эта таинственная сила создает энергию для всего, от тостеров до Таймс-сквер.

Как просверлить отверстие в стекле: лампа из переработанной бутылки

Так что, если вы не заметили в последнее время, я в последнее время все о переназначении. Я люблю это! У меня есть еще один проект по перепрофилированию стеклянной бутылки, который я хочу показать вам сегодня, и я собираюсь показать вам, как легко вырезать отверстие в стеклянной бутылке с помощью вращающегося инструмента Dremel, чтобы вы могли превратить ее в лампу! Не волнуйтесь — этот проект на самом деле проще, чем кажется. Подключение лампы — это один из самых простых электрических проектов, который вы можете выполнить (конечно, после замены батареи), а использование вращающегося инструмента Dremel для резки стекла требует твердой руки и немного терпения — инструмент сделает ВСЮ работу за вас. ты.

Итак, я уже давно использую вращающийся инструмент Dremel для небольших проектов. Я в основном использовал его для шлифования, но он делает гораздо больше. У моего старого есть шнур, поэтому я был в восторге от перехода на Micro 8050, 5-скоростную беспроводную модель с некоторыми замечательными новыми функциями. Micro 8050 может резать, вырезать, гравировать, шлифовать, шлифовать, затачивать, очищать и полировать, и он полностью совместим со всеми принадлежностями для вращающихся инструментов Dremel. И моя любимая функция — светодиодный передний свет! Ниже я покажу вам, насколько он великолепен, и, кроме того, у него удобная мягкая ручка и удобная док-станция, поэтому он идеально подходит для мастерской.

Прекрасно подходит для резьбы и травления стекла. Вам понадобится специальная насадка с алмазным наконечником (я взял 7150, которой нет в стандартном наборе принадлежностей, но ее легко найти везде, где продаются принадлежности Dremel). Вот что вам понадобится, чтобы превратить старую бутылку в лампу:

Dremel Micro 8050 и сверло с алмазным наконечником, о котором я упоминал
Старая, переработанная или брошенная стеклянная бутылка
Комплект адаптера для лампы с адаптером для бутылки (или, если вы не можете найти комплект с адаптером, пробка из хозяйственного магазина, которая подходит к горлышку вашей бутылки)
Чем наполнить бутылочку (я выбрала блестки, но жидкое серебро или сусальное золото были бы великолепны! Вы также можете использовать бусины, бобы, шарики, шелковые цветы… что угодно. )
Координационный абажур
Дополнительно: немного воздушно-сухой глины, чтобы полностью закрыть отверстие (не обязательно, если вы заполняете его чем-то большим, например, фасолью, но для блеска это хорошая идея!)
Кусок винила или малярный скотч и дырокол 1/4″ для использования в качестве направляющей для резьбы

Установите в инструмент Dremel сверло с алмазным наконечником. Это так же просто, как ослабить и затянуть цангу («шейку», которая удерживает биту на месте). Пробейте 1/4-дюймовое отверстие в виниловом лоскуте (или малярной ленте) и убедитесь, что шнур из вашего комплекта проходит через отверстие — потому что стекло, конечно же, не растягивается! Если нет, увеличьте размер направляющего отверстия по мере необходимости.

Приклейте виниловую пленку на дно бутылки, где бы вы ни выбрали заднюю часть лампы. Добавьте несколько капель воды в круг — винил (или скотч) поможет ему как бы «слиться», а не просто стекать. Вода нужна, чтобы стекло и бита не перегревались во время работы. Вы будете часто промывать отверстие и следить за тем, чтобы во время работы вы продолжали добавлять воду.

Не очень хорошо фотографирует, но свет Dremel отлично подходит для освещения рабочего места.Настолько хорошо, конечно, что это выглядит как большое яркое пятно на картинках, но лично это действительно самое умное новшество, которое я мог бы желать.

Что вам нужно сделать, так это протравить край круга. НЕ нажимайте слишком сильно, инструмент сделает всю работу за вас, просто удерживая его твердой рукой. Для вашего первого прохода, чтобы забить круг, вы должны очень тщательно проследить линию как можно точнее. Как только вы выгравируете круг, последующие проходы будут иметь своего рода «путь» для движения, и вам не нужно будет отслеживать так точно.Вы заметите, что вода, скопившаяся в отверстии, становится белой или мутной по мере того, как вы углубляетесь в стекло. Вы можете смыть это, чтобы лучше видеть, и вы хотите добавить воды, если она испарится. Поддержание инструмента и стекла в прохладе поможет вам вырезать нужную линию (вместо того, чтобы треснуть стекло или обжечься). У меня не было проблем с перегревом, просто я работал медленно и терпеливо. На эту дыру у меня ушло около 10 минут. Постарайтесь вырезать как можно более равномерно вокруг отверстия, потому что в какой-то момент одно пятно пробьется сквозь стекло.Наличие только тонкого слоя, чтобы пройти остаток пути, поможет предотвратить лишние сколы.

Красиво, правда?

Теперь я решила наполнить свою бутылку блестками после того, как увидела крутой урок в Artsy-Fartsy Mama о том, как добавить блестки внутрь стекла. Это техника, которую я очень хотел попробовать! Как оказалось, я думаю, что на мой вкус это может быть слишком много блеска, но это все равно очень забавный эффект, если вы любите такие вещи — вам просто понадобится немного воска для пола (да, действительно!) и немного очень мелкий блеск.Если бы мне пришлось переделывать эту лампу, я бы, вероятно, использовал жидкую серебряную фольгу для полного серебряного блеска. Особенно внутри цветной стеклянной бутылки. (Да, я уже планирую следующий, LOL. )

Если вы используете что-то для покрытия бутылки, например, блестки или краску, важно отметить — заклейте отверстие перед работой скотчем! И завершите этот шаг и дайте ему высохнуть, прежде чем подключать бутылку. Если вы собираетесь наполнить лампу чем-то сухим (фасолью, монетами, чем угодно), то проволоките бутылку перед добавлением наполнителя .

Теперь – подключить! Я могу гарантировать, что буду называть ВСЕ эти части неправильными именами. (Я предполагаю, что если вы знаете правильные названия этих частей, то вам все равно не нужен мой учебник — с лампами все просто.) У вас будет 4 основные части — белая часть — это пробка для бутылки. Если она слишком мала для горлышка вашей бутылки, вы можете купить в хозяйственном магазине подходящую пробку и использовать ее вместо нее! Он навинчивается на маленькую трубку, через которую будет проходить провод.

У вас также есть крышка, которая будет опираться на вашу бутылку, нижняя часть розетки и часть переключателя, к которой мы подключаем провода. Соберите вместе пробку, колпачок и нижнюю часть розетки. Это просто оставляет переключатель еще не собранным.

Теперь протяните провода через заднюю часть лампы снизу и вверх через горлышко бутылки. Вытяните его на пару дюймов дальше, чем вам нужно, чтобы у вас было место для работы. Пропустите провода через нижнюю часть сборки лампы.

Если вы планируете наполнить свою лампу чем-то сухим, сейчас самое время это сделать. Когда он наполнится, вставьте пробку в горлышко бутылки, чтобы закрыть бутылку.

Затем отсоедините часть переключателя от втулки, которая обнажит пару винтов. Оберните один провод вокруг каждого винта и надежно затяните его. Вы же не хотите, чтобы эти провода никуда шли. При необходимости вы можете снять немного пластикового покрытия с провода, чтобы обеспечить надежное соединение с этими винтами.

Теперь наденьте втулку обратно на переключатель, закрывая винты (можно использовать слой картона — это изолирующий слой, поэтому не удаляйте его) и вставьте часть переключателя в нижнюю часть узла. В вашем комплекте может быть установочный винт, чтобы скрепить их вместе — если это так, затяните его.

Аккуратно потяните за шнур, выходящий из задней части лампы, чтобы устранить лишнее провисание. Он не должен быть тугим, но вам также не нужно, чтобы провод скручивался внутри лампы.

Теперь… момент истины! Включите лампу и проверьте ее. Свет должен быть! (Давай, ты!)

Теперь, если вы использовали что-то грязное (например, блестки), скорее всего, вы НЕ захотите, чтобы они выходили через отверстие сзади. Поэтому я заделал отверстие крошечным кусочком воздушно-сухой глины. Если ваш наполнитель слишком велик для отверстия, этот шаг не нужен.

И это все, что нужно, чтобы превратить бутылку в лампу!! Разве это не удивительно? Освещение? Блестящий? Говоря о блестящих проектах, Dremel хочет отметить блестящие проекты, работу и идеи своих поклонников! Теперь, до 12 октября, делитесь, публикуйте в Твиттере или Instagram фотографии своих блестящих идей, используя хэштег #MyBrilliantIdeaSweeps , чтобы получить шанс выиграть еженедельные призы, в том числе бесплатные инструменты и подарки ручной работы, или главный приз: скутер Honda с индивидуальной гравировкой и Micro 8050. Посетите www.facebook.com/dremel, чтобы ознакомиться с правилами и узнать больше.

Я надеюсь, вам понравится этот проект, и он вдохновит вас включить некоторые электроинструменты в свою повседневную работу!

Я была выбрана для этой возможности как член Clever Girls Collective, и все содержание и мнения, выраженные здесь, являются моими собственными.

Часто задаваемые вопросы от наших клиентов

Ниже приведен список наиболее популярных вопросов от наших клиентов.Если вы не можете найти ответ на свой вопрос в нашем разделе часто задаваемых вопросов, напишите нам здесь > [email protected], и мы свяжемся с вами в течение 3-5 рабочих дней.

В: Как долго работают батареи?
A: В зависимости от использования большинство новых батарей прослужат от 2 до 3 недель, если свет будет выключен в течение дня.

В: Какой размер сверла используется для винтов?
A: В комплект входят винты со сверлом 3/16 размера

В: Сколько света излучают ночные светильники Deco?
A: Как правило, ночные светильники Deco дают достаточно света, чтобы родители могли видеть младенцев, не включая дополнительное освещение.Они достаточно яркие, чтобы дети могли передвигаться по комнате, ложиться и вставать с кроватей, не включая дополнительное освещение.

В: Какие еще модели есть у 3DLightFX?
A: В дополнение к нашей коллекции, которая варьируется от героев до злодеев, щенков и миньонов, от принцесс до пони, мы постоянно разрабатываем новые и захватывающие линии! Обязательно ознакомьтесь с различными категориями на нашей домашней странице, чтобы просмотреть все доступные крутые 3D-светильники Deco, и на странице, которая скоро появится, чтобы увидеть 3D-светильники, которые уже в пути.

В: Где я могу приобрести дополнительные наклейки (наклейки Crack или наклейки с призывом к имени)?
О: Для жителей Канады/США свяжитесь с нами по адресу > contactus@3dlightfx. com. Если вы проживаете за пределами Северной Америки, отправьте электронное письмо дистрибьютору в вашей стране, чтобы заказать наклейку с наклейками.

В: Можно ли наклеить наклейку на любую поверхность стены?
A: Наклейку-деколь можно наклеить практически на любую чистую, гладкую и устойчивую к атмосферным воздействиям поверхность, на которой нет пыли, жира или других загрязнений.Наклейка-декаль может не приклеиться к текстурированным поверхностям. Мы настоятельно не рекомендуем наклеивать наклейки на определенные поверхности, такие как кирпич, штукатурка, бетонные блоки, замшевые краски и песочные краски.

В: Можно ли наклеить наклейку на обои?
О: Да. Наклейка-наклейка может применяться к определенным типам обоев; однако обои могут сильно различаться по текстуре и качеству. Кроме того, наклейка-наклейка может не отделяться от некоторых обоев, не причиняя вреда.

В: Будет ли наклейка с наклейками прилипать ко всем краскам?
A: Наклейка-декаль легко устанавливается на наиболее распространенные типы красок для отделки дома, такие как латексные и масляные. Он также будет работать с другими красками, хотя некоторые сильно текстурированные краски или краски с добавками могут затруднить нанесение.

В: Можно ли наклеить наклейку-деколь на только что окрашенную стену?
A: Свежеокрашенные стены должны сохнуть не менее двух недель, прежде чем наклеивать наклейку.

В: Не повредит ли наклейка на стене мою стену?
A: У большинства людей стены не повреждаются при удалении наклейки. Мы рекомендуем посмотреть видео «Снятие стикера» на нашей странице с инструкциями, прежде чем пытаться удалить стикер со стены.Имейте в виду, что, как и в случае с любым декоративным материалом, существует вероятность повреждения стены.

В: Я не могу перенести наклейку-декаль на свою поверхность; что ты посоветуешь?
A: Убедитесь, что поверхность и наклейка Crack Sticker имеют комнатную температуру. Если поверхность слишком холодная, постепенно нагрейте ее до комнатной температуры с помощью фена на низкой скорости.
ПРИМЕЧАНИЕ. Соблюдайте осторожность, чтобы не перегреть наклейку и/или стену во избежание их повреждения.
Совет: В зависимости от температуры снаружи иногда готовая поверхность на внутренней стороне наружной стены
может быть холоднее комнатной температуры.
• Избегайте наклеивания Crack Sticker при очень влажном климате.
• Убедитесь, что на поверхности стены нет следов жира, дыма или копоти. Сигаретный дым может скапливаться на поверхностях. После очистки стены убедитесь, что на ней не осталось остатков и что стена полностью сухая. Часто поверхность стены кажется сухой на ощупь, но в материал стены под ней впитывается влага. Эта влага высвобождается на поверхность по мере того, как стена продолжает сохнуть, разрушая клейкую связь и отталкивая наклейку Crack Sticker от поверхности.
• Если поверхность сильно текстурирована, наклейка Crack Sticker может не приклеиться к ней, а также к другим поверхностям. В этом случае вы можете нанести наклейку Crack Sticker на другую поверхность с меньшей текстурой.

В: Как долго прослужит наклейка Decal Sticker после ее нанесения на поверхность?
A: Наклейка-декаль не предназначена для постоянного применения; тем не менее, это может длиться годами в зависимости от поверхности и окружающей среды. Высококачественный винил, который мы используем, рассчитан на 3 года и, как правило, намного дольше.

В: Безопасно ли устанавливать над кроватью или детской кроваткой?
A: Мы включили очень конкретные инструкции по правильной установке ночных светильников 3D Deco, вы можете просмотреть их здесь > инструкции. При правильном соблюдении этих инструкций не должно возникнуть проблем с установкой над кроватью или над детской кроваткой.

В: Где я могу приобрести эти фонари?
О: Просто нажмите кнопку «Где купить», чтобы узнать, какие ночные светильники 3D Deco доступны в вашем регионе.

В: Какая гарантия на продукт?
A: 1 год дефектов производителя.

В: сложно установить?
A: Его очень легко установить, но его должен устанавливать взрослый. Вы можете посмотреть простое видео по установке кряк-наклейки.

В: Можете ли вы изменить упаковку для сбора средств и т.д.?
О: Да, требуется минимальный заказ. Пожалуйста, отправьте подробную информацию по электронной почте > [email protected].

В: Есть ли скидка, если я закажу большую сумму?
О: Да, обратитесь в службу поддержки по адресу > [email protected] с вашим запросом.

В: Требуются ли для фонарей специальные батарейки?
A: Для фонарей требуются батареи 3-AA или 3-AAA в зависимости от того, какой фонарь вы приобрели. Вы найдете подробную информацию о необходимых батареях на внешней стороне упаковки. Пожалуйста, убедитесь, что батареи установлены и заменены взрослыми. Для достижения наилучших результатов обязательно используйте новые батареи.

В: Можно ли использовать перезаряжаемые батареи?
A: Да, но мы обнаружили, что перезаряжаемые батареи имеют тенденцию разряжаться быстрее, чем стандартные батареи, что влияет на яркость ночного освещения.

В: Будет ли он слишком горячим, если я оставлю его включенным на долгое время?
A: Нет, свет никогда не станет горячим на ощупь.

В: Придется ли менять лампочки?
О: Нет, мы использовали высококачественные светодиодные лампы, рассчитанные на невероятный срок службы 40 000 часов.

В: На какие вопросы безопасности следует обратить особое внимание?
A: Установите ночник в недоступном для детей месте, убедившись, что батареи установлены и заменены взрослым.

Как установить настенные бра или светильники без проводки ИЛИ розетки!

Живете в арендованном жилье, но хотите светлого будущего, которое должно быть запрограммировано? Нет проблем. Вы живете в доме, где вы думали, что можете использовать встроенный светильник, но вокруг нет розеток? Тоже нет проблем!

ПОСМОТРЕТЬ

Включите JavaScript для просмотра контента

Сегодня я покажу вам, как вы можете установить настенный светильник вашей DREAMS , не нуждаясь в розетке поблизости ИЛИ возможности проводного подключения! Вы слышали меня, настенный светильник без электричества! *шок*

Вот предметы, которые вам понадобятся:

Бра или светильник на ваш выбор (рекомендую выбрать что-то непрозрачное, чтобы свет шайбы не был виден)
Фурнитура, входящая в комплект вашего бра (вы должны будете собрать и повесить светильник в точном соответствии с направлением, соответствующим вашему конкретному источнику света) Большинство бра поставляются с анкером и винтами!
Отвертка (это только на тот случай, если вам нужно разобрать абажур, как мне пришлось, чтобы шайбы вошли внутрь!)
4-6 легких шайб! ( ~~Я использовал два в каждом~~ Я фактически вынул один из-за веса. Эти лампочки поместятся внутри вашего светильника) ОБЯЗАТЕЛЬНО ПРИОБРЕТИТЕ СВЕТИЛЬНИКИ PUCK С ПУЛЬТОМ ПУЛЬТА! Если вы не покупаете с пультом, это не сработает!

Ключом к этому мастер-классу является использование фонарей PUCK на батарейках вместо лампочек или лампочек на батарейках. Повторяю — НЕ используйте для этого лампочку на батарейках! Светодиодные лампы будут работать только 3 часа от батареи по сравнению с шайбами , которые могут работать 2-3 месяца.

Итак, в итоге я выбрал бра, которое пришлось разобрать, чтобы в него можно было вставить шайбы.Я уверен, что вы можете найти лампы большего размера, для которых это не требуется, однако мне нравились эти лампы, и я знал, что они должны быть у меня!

НИЖНЯЯ СТОРОНА этого урока (у взлома системы всегда есть недостатки, LOL!) заключается в том, что когда батарейки разрядятся, мне нужно будет открутить лампу, чтобы заменить батарейки в шайбе и собрать лампу. Я действительно думаю, что это справедливый компромисс за то, что в вашем доме есть убийственные фонари с БЕЗ электричества!

1. ПРИ необходимости разберите абажур, чтобы шайбы могли поместиться внутри.

2. Убедитесь, что в фонарях вашей шайбы есть батарейки (большинство из них не поставляются с батарейками)

3. Поместите шайбу внутрь абажура. Если у вас некруглый абажур, вы можете использовать ленту 3M, чтобы прикрепить шайбу к гнезду лампы.

Пришлось прикрутить лампу к основанию после помещения шайбы внутрь.

4. Соберите светильник в соответствии с инструкциями, предоставленными вам производителем. НИЧЕГО не меняется в том, как вы монтируете свой свет, за исключением того факта, что его не нужно подключать или подключать!

Мой свет требовал, чтобы я использовал анкеры в стене, что не было проблемой, так как они были маленькими.Весь этот процесс занимает около 30 минут, и я думаю, что конечный результат выглядит потрясающе! Он действительно выглядит так, как будто он был жестко привязан к стене. Все, что вам нужно сделать, это использовать пульт дистанционного управления для включения и выключения света. Великолепно, если я сам так говорю!!

Подсветка шайбы, которую я купил, диммируется и очень яркая (причудливая!). Я свяжу все продукты, которые я использовал ниже 🙂

ПОСМОТРЕТЬ

Включите JavaScript для просмотра контента

Вы будете пробовать это у себя дома? Дайте мне знать внизу!

Аккумуляторная дрель-шуруповерт Makita XFD15 Руководство по эксплуатации

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Аккумуляторная дрель-шуруповерт
XFD15

ВАЖНО: Прочтите перед использованием.
(оригинальные инструкции)

Технические характеристики

60599




	Сталь	Сталь	13 мм (1/2 «)
Wood		Буровая насадка: 36 мм (1-7/16″) Самоходная насадка: 35 мм (1-3/8″) Кольцевая пила: 51 мм (2″)
Возможности крепления	Шуруп по дереву	6 мм x 75 мм (1/4″ x 2-15/16″)
	Крепежный винт	M6 (1/4″)
Скорость холостого хода (об/мин)	Высокая )	0 — 1700 / мин
	Низкая (1)	0 — 500 / мин
Общая длина		150 мм (5-7 / 8 «)
Номинальное напряжение		D . C. 18 В
Вес нетто		1,3–1,6 кг (2,9–3,5 фунта)

В связи с нашей постоянной программой исследований и разработок приведенные здесь технические характеристики могут быть изменены без предварительного уведомления.
Технические характеристики и батарейные блоки могут различаться в зависимости от страны.
Вес может отличаться в зависимости от навесного оборудования, включая батарейный блок. Самые легкие и самые тяжелые комбинации согласно EPTA-Procedure 01/2014 показаны в таблице.

Используемый картридж аккумулятор и зарядное устройство

Картридж батареи	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Зарядное устройство	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Некоторые из перечисленных выше картриджей и зарядных устройств могут быть недоступны в зависимости от региона вашего проживания.

ПРЕДУПРЕЖДЕНИЕ: Используйте только аккумуляторные батареи и зарядные устройства, перечисленные выше. Использование любых других батарейных блоков и зарядных устройств может привести к травмам и/или возгоранию.

ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ

Общие предупреждения о безопасности электроинструмента

ПРЕДУПРЕЖДЕНИЕ: Прочтите все предупреждения о безопасности, инструкции, иллюстрации и технические характеристики, прилагаемые к этому электроинструменту. Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.

Сохраните все предупреждения и инструкции для дальнейшего использования.
Термин «электроинструмент» в предупреждениях относится к электроинструменту, работающему от сети (проводной) или к электроинструменту, работающему от аккумулятора (беспроводной).
Безопасность рабочей зоны

Содержите рабочую зону в чистоте и хорошо освещенной. Загроможденные или темные участки провоцируют несчастные случаи.
Не используйте электроинструменты во взрывоопасных средах, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.
Не допускайте детей и посторонних лиц при работе с электроинструментом.Отвлекающие факторы могут привести к потере контроля.

Электробезопасность

Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными (заземленными) электроинструментами. Немодифицированные вилки и соответствующие розетки снижают риск поражения электрическим током.
Избегайте контакта тела с заземленными или заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено или заземлено.
Не подвергайте электроинструменты воздействию дождя или влаги. Попадание воды в электроинструмент повышает риск поражения электрическим током.
Не перегибайте шнур. Никогда не используйте шнур для переноски, вытягивания или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутанные шнуры повышают риск поражения электрическим током.
При работе с электроинструментом на открытом воздухе используйте удлинитель, подходящий для использования вне помещений. Использование шнура, пригодного для использования вне помещений, снижает риск поражения электрическим током.
Если работа с электроинструментом во влажном месте неизбежна, используйте источник питания с защитой от замыкания на землю (GFCI). Использование GFCI снижает риск поражения электрическим током.
Электроинструменты могут создавать электромагнитные поля
(ЭМП), которые не вредны для пользователя. Тем не менее, пользователи кардиостимуляторов и других подобных медицинских устройств должны обратиться к производителю своего устройства и/или врачу за консультацией перед использованием этого электроинструмента.

Личная безопасность

Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом.Не используйте электроинструмент, если вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с электроинструментом может привести к серьезной травме.
Используйте средства индивидуальной защиты. Всегда надевайте защиту для глаз. Защитное снаряжение, такое как пылезащитные маски, нескользящая защитная обувь, каски или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат количество травм.
Предотвращение непреднамеренного запуска. Перед подключением к источнику питания и/или аккумуляторной батарее, поднятием или переноской инструмента убедитесь, что переключатель находится в выключенном положении.Переноска электроинструментов с пальцем на выключателе или подача питания на электроинструменты с включенным выключателем может привести к несчастным случаям.
Удалите все регулировочные ключи или гаечные ключи перед включением электроинструмента. Гаечный ключ или ключ, оставленные прикрепленными к вращающейся части электроинструмента, могут привести к травме.
Не переусердствуйте. Всегда держите правильную опору и баланс. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
Оденьтесь правильно. Не носите свободную одежду и держите волосы, одежду и перчатки подальше от движущихся частей.Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.
Если предусмотрены устройства для подключения устройств для удаления и сбора пыли, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью.
Не позволяйте знакомству, полученному в результате частого использования инструментов, стать самодовольным и игнорировать принципы безопасности инструментов. Неосторожное действие может привести к серьезной травме в течение доли секунды.
Всегда надевайте защитные очки, чтобы защитить глаза от травм при работе с электроинструментами.Очки должны соответствовать стандарту ANSI Z87.1 в США. Работодатель несет ответственность за обеспечение использования соответствующего защитного оборудования операторами инструмента и другими лицами, находящимися в непосредственной близости от рабочей зоны.

Использование электроинструмента и уход за ним

Не применяйте силу к электроинструменту. Используйте правильный электроинструмент для вашего применения. Правильный электроинструмент сделает работу лучше и безопаснее с той скоростью, на которую он рассчитан.
Не используйте электроинструмент, если выключатель не включается и не выключается.Любой электроинструмент, которым нельзя управлять с помощью выключателя, опасен и подлежит ремонту.
Отсоедините вилку от источника питания и/или извлеките аккумулятор, если он съемный, из электроинструмента перед выполнением каких-либо регулировок, заменой принадлежностей или хранением энергии Такие превентивные меры безопасности снижают риск случайного запуска электроинструмента.
Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом.Электроинструменты опасны в руках неподготовленных пользователей.
Обслуживание электроинструментов и принадлежностей. Проверьте наличие смещения или заедания движущихся частей, поломки деталей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Причиной многих несчастных случаев является плохое техническое обслуживание электроинструментов.
Держите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками с меньшей вероятностью заедают и ими легче управлять.
Используйте электроинструмент, принадлежности и насадки в соответствии с настоящей инструкцией, с учетом условий работы и выполняемой работы. Использование электроинструмента для операций, отличных от предусмотренных, может привести к возникновению опасной ситуации.
Рукоятки и поверхности захвата должны быть сухими, чистыми и обезжиренными. Скользкие рукоятки и поверхности захвата не позволяют безопасно обращаться с инструментом и управлять им в неожиданных ситуациях.
При использовании инструмента не надевайте тканевые рабочие перчатки, которые могут запутаться.Запутывание тканевых рабочих перчаток в движущихся частях может привести к травме.

Использование аккумуляторного инструмента и уход за ним

Заряжайте только с помощью зарядного устройства, указанного производителем. Зарядное устройство, подходящее для одного типа аккумуляторной батареи, может создать опасность возгорания при использовании с другой аккумуляторной батареей.
Используйте электроинструменты только со специально предназначенными аккумуляторными батареями. Использование любых других батарейных блоков может привести к травмам и возникновению пожара.
Когда аккумуляторная батарея не используется, держите ее подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, винты или другие мелкие металлические предметы, которые могут соединять один разъем с другим. Замыкание клемм аккумулятора может привести к ожогам или возгоранию.
В неблагоприятных условиях из аккумулятора может вытекать жидкость; избегать контакта. При случайном контакте промойте водой. Если жидкость попала в глаза, обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или шишки.
Не используйте поврежденный или модифицированный аккумулятор или инструмент. Поврежденные или модифицированные батареи могут вести себя непредсказуемо, что может привести к возгоранию, взрыву или травмам.
Не подвергайте аккумулятор или инструмент воздействию огня или чрезмерной температуры. Воздействие огня или температуры выше 130 ^° C может привести к взрыву.
Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент за пределами диапазона температур, указанного в инструкции. Неправильная зарядка или при температурах, выходящих за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

Сервис

Поручите обслуживание электроинструмента квалифицированному специалисту по ремонту с использованием только идентичных запасных частей. Это обеспечит безопасность электроинструмента.
Никогда не обслуживайте поврежденные аккумуляторные блоки. Обслуживание аккумуляторных батарей должно выполняться только производителем или уполномоченными поставщиками услуг.
Следуйте инструкциям по смазке и замене принадлежностей.
Не модифицируйте и не пытайтесь ремонтировать прибор или аккумуляторную батарею, за исключением случаев, указанных в инструкции по эксплуатации и уходу.

Беспроводные водительские буровые предупреждения

Инструкции по безопасности для всех операций

Держите электроинструмент изолированный захват поверхности, при выполнении операции, где скрытая проводка. Режущие принадлежности или крепежные детали, соприкасающиеся с «находящимся под напряжением» проводом, могут сделать открытые металлические части электроинструмента «находящимися под напряжением» и привести к поражению оператора электрическим током.
Всегда будьте уверены, что у вас есть прочная опора. Убедитесь, что ни один из не находится ниже при использовании инструмента на высоте.
Крепко держите инструмент.
Держите руки подальше от вращающихся частей.
Не оставляйте инструмент включенным. Используйте инструмент только в ручном режиме.
Не прикасайтесь к сверлу, заготовке или стружке сразу после работы; они могут быть очень горячими и могут обжечь кожу.
Некоторые материалы содержат химические вещества, которые могут быть Будьте осторожны, чтобы предотвратить вдыхание пыли и контакта с кожей. Соблюдайте данные по безопасности поставщиков материалов.
Если сверло не может быть ослаблено, даже если вы откроете губки, вытащите его плоскогубцами. В таком случае вытягивание сверла вручную может привести к травме его острым краем.
Убедитесь в отсутствии электрических кабелей, водопроводных труб, газовых труб и т. д.которые могут представлять опасность при повреждении при использовании инструмента.

Инструкции по технике безопасности при использовании длинных сверл

Никогда не работайте на скорости, превышающей максимальную номинальную скорость сверла. При более высоких скоростях сверло может погнуться, если позволить ему свободно вращаться без контакта с заготовкой, что может привести к травме.
Всегда начинайте сверление на низкой скорости и с контактом кончика сверла с заготовкой. При более высоких скоростях сверло может погнуться, если позволить ему свободно вращаться без контакта с заготовкой, что может привести к травме.
Нажимайте только на прямую с долотом и не надавливайте слишком сильно. Биты могут погнуться, что приведет к поломке или потере контроля, что может привести к травме.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.

ПРЕДУПРЕЖДЕНИЕ : НЕ ДОПУСКАЙТЕ, чтобы удобство или знакомство с продуктом (полученные в результате многократного использования) заменяли строгое соблюдение правил безопасности для рассматриваемого продукта.НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ или несоблюдение правил техники безопасности, , изложенных в данном руководстве по эксплуатации, может привести к серьезным травмам.

Символы

Ниже приведены символы, используемые для инструмента.

`9 60981`	Volts

		Revolutions или Reachioncation в минуту
	Диаметр

Важные инструкции по технике безопасности для аккумуляторного блока

Перед использованием аккумуляторного блока прочитайте все инструкции и предупреждающие маркировки на (1) аккумуляторе зарядном устройстве, (2) аккумуляторе и (2) аккумуляторе и (2) аккумуляторе и (2) аккумуляторе с помощью батареи .
Не разбирайте и не вмешивайтесь в аккумуляторный блок. Это может привести к возгоранию, перегреву или взрыву.
Если время работы стало слишком коротким, немедленно прекратите работу. Это может привести к риску перегрева, возможным ожогам, и даже к взрыву.
Если электролит попал в глаза, промойте их чистой водой и немедленно обратитесь к врачу.Это может привести к потере зрения.
2. Не храните батарейные блоки в контейнере с другими металлическими предметами, такими как гвоздями, монетами и т. д.
3. Не подвергайте батарейный блок воздействию воды или дождя.
Короткое замыкание аккумулятора может вызвать большой ток протекания, перегрев, возможные ожоги и даже выход из строя.
Не храните и не используйте инструмент и батарейный блок в местах, где температура может достигать или превышать 50 °C (122 °F).
Не сжигайте батарейный блок, даже если он сильно поврежден или полностью изношен. Аккумуляторный блок может взорваться при пожаре.
Не прибивайте, не режьте, не раздавливайте, не бросайте, не роняйте батарейный блок и не ударяйте твердым предметом по аккумуляторному блоку. Такое поведение может привести к пожару, перегреву или взрыву.
Не используйте поврежденный аккумулятор.
Содержащиеся литий-ионные батареи подпадают под действие Законодательства об опасных грузах.
Для коммерческого транспорта напр. третьими лицами, экспедиторами, необходимо соблюдать особые требования к упаковке и маркировке.
Для подготовки предмета к отправке требуется консультация эксперта по опасным материалам.Пожалуйста, соблюдайте, возможно, более подробные национальные правила.
Заклейте или замаскируйте открытые контакты и упакуйте аккумулятор
таким образом, чтобы он не мог перемещаться в упаковке.
При утилизации картриджа батареи извлеките его из инструмента и утилизируйте в безопасном месте. Соблюдайте местные правила утилизации батареи.
Используйте аккумуляторы только с продуктами, указанными Makita. Установка батарей в изделия, не соответствующие требованиям, может привести к возгоранию, перегреву, взрыву или утечке электролита.
Если инструмент не используется в течение длительного периода времени, необходимо извлечь аккумулятор из инструмента.
Во время и после использования батарейный блок может нагреваться, что может вызвать ожоги или низкотемпературные ожоги. Обратите внимание на han dling горячих аккумуляторных картриджей.
Не прикасайтесь к терминалу инструмента сразу сразу после использования, так как он может нагреться настолько, что может вызвать ожоги.
Не допускайте попадания стружки, пыли или земли в клеммы, отверстия и канавки аккумулятора Это может привести к ухудшению работы или поломке инструмента или аккумуляторного блока.
Если инструмент не поддерживает использование рядом с высоковольтными линиями электропередач, не используйте аккумуляторный блок вблизи высоковольтных электрических линий электропередач. Это может привести к неисправности или поломке инструмента или аккумуляторного блока.
Держите аккумулятор в недоступном для детей месте.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.

ВНИМАНИЕ : Используйте только оригинальные аккумуляторы Makita. Использование неоригинальных аккумуляторов Makita или аккумуляторов, которые были изменены, может привести к взрыву аккумулятора, что приведет к возгоранию, травмам и повреждениям. Это также приведет к аннулированию гарантии Makita на инструмент и зарядное устройство Makita.

Советы по продлению срока службы аккумулятора

Перед полной зарядкой аккумуляторного блока
Никогда не перезаряжайте автомобиль с полностью заряженным аккумулятором Перезарядка сокращает срок службы аккумулятора .
Зарядите батарейный блок при комнатной температуре при температуре 10–40 °C (50–104 °F). Дайте горячему батарейному блоку остыть, прежде чем его заряжать.
Если аккумуляторный блок не используется, извлеките его из инструмента или зарядного устройства.
Зарядите батарейный блок, если не используете его в течение длительного времени (более шести месяцев).

ФУНКЦИОНАЛЬНЫЙ ОПИСАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ : Перед регулировкой или проверкой работы инструмента обязательно убедитесь, что инструмент выключен, а батарейный блок извлечен.

Установка или извлечение аккумулятора Картридж

ВНИМАНИЕ: Всегда выключайте инструмент перед установкой или извлечением аккумуляторного картриджа.

ВНИМАНИЕ: Крепко держите инструмент и аккумуляторный блок при установке или извлечении аккумуляторного блока. Ненадежное удержание инструмента и аккумуляторного блока может привести к тому, что они выскользнут из рук, что приведет к повреждению инструмента и аккумуляторного блока и травме.

Чтобы извлечь аккумуляторный картридж, выдвиньте его из инструмента, сдвинув кнопку на передней части картриджа.

Чтобы установить аккумуляторный блок, совместите язычок аккумуляторного блока с канавкой в корпусе и вставьте его на место.Вставьте его до упора, пока он не зафиксируется на месте с легким щелчком. Если вы видите красный индикатор на верхней стороне кнопки, она не заблокирована полностью.

ПРЕДОСТЕРЕЖЕНИЕ: Всегда устанавливайте батарейный блок полностью до тех пор, пока не будет виден красный индикатор. В противном случае он может случайно выпасть из инструмента и нанести травму вам или окружающим.

ВНИМАНИЕ: Не устанавливайте батарейный блок с усилием. Если картридж вставляется с трудом, значит, он вставлен неправильно.

Индикация оставшегося заряда батареи емкость

Только для картриджей с индикатором

Нажмите кнопку Контрольные лампы загораются на несколько секунд.

ПРИМЕЧАНИЕ: В зависимости от условий использования и температуры окружающей среды показания могут незначительно отличаться от фактической емкости.
ПРИМЕЧАНИЕ: Первая (крайняя слева) контрольная лампа будет мигать, когда сработает система защиты аккумулятора.

Система защиты инструмента/батареи

Инструмент оснащен системой защиты инструмента/батареи. Эта система автоматически отключает питание, чтобы продлить срок службы инструмента и аккумулятора. Инструмент автоматически остановится во время работы, если инструмент или аккумулятор находятся в одном из следующих условий:

Защита от перегрузки
Эта защита срабатывает, когда инструмент/батарея работает таким образом, что потребляет ненормально высокий ток .В этом случае выключите инструмент и остановите приложение, вызвавшее перегрузку инструмента. Затем включите инструмент для перезапуска.

Защита от перегрева
Эта защита срабатывает, и индикатор мигает при перегреве инструмента или аккумулятора. В этой ситуации дайте инструменту и аккумулятору остыть, прежде чем снова включать инструмент.

Защита от переразряда
Эта защита срабатывает при низком уровне заряда батареи. В этой ситуации извлеките аккумулятор из инструмента и зарядите аккумулятор.

Действие переключателя

ВНИМАНИЕ: Перед установкой аккумуляторной тележки tridge в инструмент всегда проверяйте, что положение переключателя , когда курок срабатывает правильно и возвращается в положение

вышел.
Чтобы запустить инструмент, просто нажмите курковый переключатель. Скорость инструмента увеличивается за счет увеличения давления на спусковой крючок переключателя. Отпустите триггерный переключатель, чтобы остановить.
ПРИМЕЧАНИЕ: Инструмент автоматически останавливается, если вы продолжаете нажимать курковый переключатель в течение примерно 6 минут.

Электрический тормоз

Этот инструмент оснащен электрическим тормозом. Если инструмент постоянно не может быстро остановиться после отпускания куркового выключателя, обратитесь в сервисный центр Makita для обслуживания инструмента.

Включение переднего фонаря

ОСТОРОЖНО: Не смотрите на свет и не смотрите прямо на источник света.

Потяните курковый выключатель, чтобы зажечь лампу. Лампа продолжает гореть, пока нажат спусковой крючок выключателя.Лампа гаснет примерно через 10 секунд после отпускания куркового выключателя.
ПРИМЕЧАНИЕ: При перегреве инструмента он автоматически останавливается, и лампа начинает мигать. В этом случае отпустите триггерный переключатель. Лампа гаснет через одну минуту.
ПРИМЕЧАНИЕ: Используйте сухую ткань, чтобы вытереть грязь с рассеивателя лампы. Будьте осторожны, чтобы не поцарапать линзу или лампу, иначе это может ухудшить освещение.

Реверсивный переключатель

ВНИМАНИЕ: Всегда проверяйте направление вращения перед работой.

ВНИМАНИЕ: Используйте переключатель реверса только после полной остановки инструмента. Изменение направления вращения до остановки инструмента может повредить инструмент.

ВНИМАНИЕ: Когда инструмент не используется, всегда устанавливайте рычаг переключателя реверса в нейтральное положение.

Этот инструмент имеет реверсивный переключатель для изменения направления вращения. Нажмите на рычаг переключателя реверса со стороны А для вращения по часовой стрелке или со стороны В для вращения против часовой стрелки.
Когда рычаг переключателя реверса находится в нейтральном положении, курок переключателя нельзя нажать.

Переключение скоростей

ВНИМАНИЕ: Всегда полностью устанавливайте рычаг переключения скоростей в правильное положение. Если вы работаете с инструментом, когда рычаг переключения скоростей находится посередине между стороной «1» и стороной «2», инструмент может быть поврежден.
ВНИМАНИЕ: Не используйте рычаг переключения скоростей во время работы инструмента. Инструмент может быть поврежден.

показан
1	Low	Высокий
2	Высокая	Низкая	Легкая загрузка Работа

Для изменения скорости сначала выключите инструмент. Нажмите рычаг переключения скорости, чтобы отобразить «2» для высокой скорости или «1» для низкой скорости, но с высоким крутящим моментом. Перед началом работы убедитесь, что рычаг переключения скоростей установлен в правильное положение.
Если скорость инструмента значительно снижается во время операции с отображением «2», нажмите рычаг, чтобы отобразить «1», и перезапустите операцию.

Регулировка момента затяжки

Момент затяжки можно регулировать по 21 ступени, поворачивая регулировочное кольцо. Совместите градуировку со стрелкой на корпусе инструмента.Вы можете получить минимальный крутящий момент затяжки при маркировке 1 и максимальный крутящий момент при маркировке 2.

Сцепление будет проскальзывать при различных уровнях крутящего момента, если установлено число от 1 до 20. Сцепление не работает при маркировке g. Перед фактической операцией ввинтите пробный винт в ваш материал или кусок дублирующего материала, чтобы определить, какой уровень крутящего момента требуется для конкретного применения.

Ниже показано приблизительное соотношение между размером винта и градуировкой.

Выпускной		1	2	3	4	5	6	7	8	9 9	10	11	9	13	14	15	1 16	1 17	18	19 19 9	20
Машинные винт		M4				M5									M6							M6
Wood Винт	Softwood (e. г. pine)	-					Ø3.5 x 22													Ø4.1 x 38			-
		-					03.5 x 22							04.1 x 38				-

СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ: Всегда проверяйте, что инструмент выключен, а аккумуляторный блок извлечен, прежде чем выполнять какие-либо работы с инструментом.

Установка или снятие отвертки/сверла

Дополнительный аксессуар

Поверните втулку против часовой стрелки, чтобы открыть кулачки патрона.Вставьте отвертку/сверло в патрон до упора. Поверните втулку по часовой стрелке, чтобы затянуть патрон. Чтобы снять насадку/сверло, поверните втулку против часовой стрелки.

Установка крюка

ВНИМАНИЕ: При установке крюка всегда надежно закрепляйте его винтом. В противном случае крюк может оторваться от инструмента и привести к травме.
ВНИМАНИЕ: Подвесные/установочные детали для используйте только по назначению. Использование не по назначению может привести к несчастным случаям или травмам.

Крючок удобен для временного подвешивания инструмента. Его можно установить с любой стороны инструмента. Чтобы установить крючок, вставьте его в паз в корпусе инструмента с любой стороны и закрепите винтом. Чтобы снять, ослабьте винт, а затем выньте его.

ВНИМАНИЕ: Подвешивая инструмент на ремне с помощью крючка, снимите отвертку/сверло.

Установка держателя отвертки

Дополнительный аксессуар

Вставьте держатель отвертки в выступ на ножке инструмента с правой или левой стороны и зафиксируйте его с помощью левой или правой стороны. Если отвертка не используется, держите ее в держателях отверток. Там можно хранить насадки длиной 45 мм (1-3/4″).

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ : Всегда вставляйте батарейный блок до упора, пока он не зафиксируется на месте. Если вы видите красный индикатор в верхней части кнопки, она не заблокирована полностью. Вставьте его полностью, пока красный индикатор не будет виден. В противном случае он может случайно выпасть из инструмента и нанести травму вам или окружающим.
ПРЕДОСТЕРЕЖЕНИЕ: Когда скорость резко падает , уменьшите нагрузку или остановите инструмент до во избежание повреждения инструмента.

Крепко держите инструмент одной рукой за рукоятку, а другой рукой за дно батарейного блока, чтобы контролировать скручивание.

Завинчивание

ОСТОРОЖНО : Отрегулируйте регулировочное кольцо до уровня крутящего момента, подходящего для вашей работы.
ОСТОРОЖНО : Убедитесь, что отвертка вставлена прямо в головку винта, иначе можно повредить винт и/или отвертку.

Поместите острие отвертки в головку винта и надавите на инструмент.Медленно запускайте инструмент, а затем постепенно увеличивайте скорость. Отпустите пусковой переключатель, как только сцепление сработает.

ПРИМЕЧАНИЕ: При заворачивании шурупа предварительно просверлите направляющее отверстие на 2/3 диаметра шурупа. Это облегчает вождение и предотвращает расщепление заготовки.

Сверление

Сначала поверните регулировочное кольцо так, чтобы стрелка указывала на маркировку. Затем действуйте следующим образом.

Сверление в древесине
При сверлении в древесине наилучшие результаты достигаются сверлами по дереву, оснащенными направляющим винтом.Направляющий винт облегчает сверление, втягивая сверло в заготовку.

Сверление в металле
Чтобы сверло не соскальзывало при сверлении, сделайте углубление кернером и молотком в месте сверления. Поместите острие сверла в углубление и начните сверлить.
Используйте смазку для охлаждения заготовки при сверлении металлов. Исключениями являются железо и латунь, которые следует сверлить всухую.

Использование инструмента как ручной отвертки

Выключите инструмент.
Переведите рычаг переключателя реверса в нейтральное положение.
Поверните регулировочное кольцо так, чтобы стрелка указывала на маркировку. Поверните инструмент.

ПРИМЕЧАНИЕ: Это удобно для проверки завинчивания.
ПРИМЕЧАНИЕ: Не используйте инструмент для работ, требующих чрезмерного усилия, таких как затягивание болтов или откручивание заржавевших винтов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Всегда проверяйте, что инструмент выключен, а батарейный блок извлечен, прежде чем пытаться выполнить проверку или техническое обслуживание.

ВНИМАНИЕ: Никогда не используйте бензин, бензол, растворитель, спирт и т.п. Это может привести к обесцвечиванию, деформации или трещинам.

Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ изделия ремонт, любое другое техническое обслуживание или регулировку следует выполнять в авторизованных или заводских сервисных центрах Makita, всегда используя запасные части Makita.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ВНИМАНИЕ : Эти принадлежности или насадки рекомендуются для использования с инструментом Makita спецификации , указанными в данном руководстве. Использование любых других принадлежностей или насадок может представлять опасность для людей. Используйте аксессуар или насадку только по назначению.

Если вам нужна помощь для получения более подробной информации об этих аксессуарах, обратитесь в местный сервисный центр Makita.

Сверла
Биты-отвертки
Держатель бит-отверток Hoo
Оригинальный аккумулятор и зарядное устройство Makita

ПРИМЕЧАНИЕ: Некоторые элементы из списка могут быть включены в комплект инструмента в качестве стандартных принадлежностей.Они могут отличаться от страны к стране.

ОГРАНИЧЕННАЯ ГАРАНТИЯ MAKITA

Актуальные условия гарантии, применимые к данному изделию, см. в прилагаемом гарантийном листе. Если прилагаемый гарантийный лист недоступен, обратитесь к подробной информации о гарантии, изложенной на указанном ниже веб-сайте для вашей страны.
Соединенные Штаты Америки: www.makitatools.com Канада: www.makita.ca
Другие страны: www.makita.com

Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Япония
www.Makita.com

885850-949
XFD15-1
ESMX
20201013

Документы / Ресурсы

Список литературы

Ссылки

8
Слабовия
Световые материалы / Ресурсы
Свет.
фонарь
сверхмощный обезжириватель
щетка-скребок
дрель со сверлом 1/2 дюйма
1-дюймовый стержень лампы с резьбой и полым наконечником
болт для стержня с резьбой
патрон для канделябра с резьбовым основанием
удлинитель или шнур для лампы
электрические разъемы
кусачки
Колба канделябра
Оцинкованный напольный фланец – диаметр 1/2 дюйма (дополнительно)
Оцинкованная труба 2 дюйма – диаметр 1/2 дюйма (дополнительно)
Оцинкованное колено – диаметр 1/2 дюйма (дополнительно)
(4) шурупы 1 дюйм
Откройте фонарь и снимите, а затем выбросьте все лишние детали из колпака.Снимите стекло. Тщательно очистите фонарь обезжиривающим средством для тяжелых условий эксплуатации. Примечание: Для удаления следов нефтяных отложений может потребоваться несколько попыток. Дайте деталям фонаря полностью высохнуть, а затем снова соберите.
С помощью сверла 1/2 дюйма просверлите отверстие в верхней части колпака в центре (Изображение 1). Вставьте резьбовой стержень лампы и закрепите его изнутри болтом для стержня (Изображение 2). Закрепите снаружи с полым навершием.Привинтите патрон канделябра к стержню светильника на внутренней стороне колпака с помощью прикрепленного резьбового основания (Изображение 3). Примечание: Если вы будете подключать фонарь жестко, отрежьте оба конца удлинителя. Выбросьте вилку и концы розетки. Если вы будете подключать фонарь к настенной розетке, отсоедините от удлинителя только конец розетки.
Проденьте отрезанный шнур через наконечник на внешней стороне бленды фонаря внутрь бленды.Протяните примерно 6 дюймов шнура, затем завяжите узел рядом со стержнем лампы (рис. 1). Разрежьте конец шнура и удалите примерно 1/2 дюйма покрытия с обеих сторон. Снимите 1/2 дюйма покрытия с проводов разъема. Плотно скрутите все концы между пальцами. Вставьте один из проводов шнура в электрический разъем и плотно обогните разъем вокруг провода (Рисунок 2). Вставьте один из провода гнезда на противоположном конце электрического разъема и обожмите.Повторите для других проводов.Спрячьте подсоединенные провода в кожухе фонаря.
При использовании оцинкованной подвески пропустите свободный конец шнура через колено, трубу и фланец (Рисунок 1). Скрутите все части вместе. Вытяните шнур до желаемой длины подвеса. Завяжите узел на шнуре, чтобы он не скользил. Удалите лишнюю проволоку. Разделите конец пополам и удалите 1/2 дюйма покрытия с обеих сторон. Плотно скрутите провода между пальцами. Убедитесь, что питание отключено в месте установки на электрическом щите, а не на настенном выключателе.Прикрепите один конец свободного шнура к белому проводу от стены с помощью проволочной гайки (Изображение 2). Прикрепите другую сторону шнура к черному проводу от стены с помощью проволочной гайки. Спрячьте провода в коробке отдельно друг от друга.
Прикрепите фланец к стене, чтобы закрыть коробку и провода, используя 1-дюймовые шурупы (Изображение 1). Вставьте лампочку канделябра в патрон (Изображение 2) и наслаждайтесь ностальгическим свечением (Изображение 3). Примечание: В качестве альтернативы, если вы не хотите подключать фонарь к проводке, оставьте вилку на удлинителе.Повесьте фонарь на крючок и вставьте его в розетку.
.
Навигация по записям
Предыдущая запись:
Что такое акт разграничения: Акт разграничения балансовой принадлежности электрических сетей
Следующая запись:
В чем измеряется частота обращения: Единица измерения частоты, теория и онлайн калькуляторы

alexxlab
Посмотреть все записи автора alexxlab →
Вам также может понравиться

Что делать если в квартире очень жарко: Душно и жарко в квартире, что делать в таких случаях
31.07.197213.01.2022

Как поставить розетку в бетонную стену: Установка розетки в бетонную стену
07.02.201928.09.2020

Лампочки сдать: Утилизация энергосберегающих лампочек | Статьи ООО «НПО Рецикл».
09.06.197023.07.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Генератор
Разное
Советы
Турбина
Электростанции
Энергия
2024 © Все права защищены.

Схема подключения лампы дрл через дроссель и без него

Устройство и принцип работы

Схема подключения через дроссель

Проверяем работоспособность

Запускаем лампу без дросселя

Запуск ртутных ламп ДРЛ без дросселя.

для чего нужен дроссель, лампа уличного освещения

Преимущества и недостатки

Характеристики

Сфера использования

Разновидности светильников

Внутренние

Уличные

Конструкция

Принцип работы

Для чего необходим дроссель в светильнике

Как правильно подключить

Чем заняться в карантине? Попытка создать смерть-лампу.

06:03 pm —

Чем заняться в карантине? Попытка создать смерть-лампу.: lleo_kaganov — LiveJournal

Как подключить дрл 400 схема

Что такое ДРЛ лампа

Выбор и характеристики ДРЛ

Конструктивные особенности и принцип действия

Устройство дуговой ртутной лампы

Типы ДРЛ ламп

Светильник ДРЛ 400

Технические характеристики

Область использования и срок службы

Область применения

Преимущества и недостатки

Подключение лампы

Схема подключения через дроссель

Плюсы и минусы

Устройство и принцип работы

Для чего необходим дроссель в светильнике

Лампа

Lamp Hack: Как сделать любую лампу беспроводной

Материалы, которые вам понадобятся

1. Откройте нижнюю часть лампы.

2. Снимите верхнюю часть лампы.

3. Подсоедините лампы к верхней части лампы

5. Присоедините верхнюю часть лампы

6.Подсоедините нижнюю часть лампы к аккумулятору

УРА! У нас есть СВЕТ!

Насколько хорошо это работает?

Как сделать лампу

Инструменты:

Материалы:

Дополнительную информацию об освещении и электричестве см. по телефону:

Как просверлить отверстие в стекле: лампа из переработанной бутылки

Часто задаваемые вопросы от наших клиентов

Как установить настенные бра или светильники без проводки ИЛИ розетки!

ПОСМОТРЕТЬ

Вот предметы, которые вам понадобятся:

ПОСМОТРЕТЬ

Аккумуляторная дрель-шуруповерт Makita XFD15 Руководство по эксплуатации

Технические характеристики

ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ

Символы

Включение переднего фонаря

Переключение скоростей

Регулировка момента затяжки

Документы / Ресурсы

Список литературы

Ссылки

Слабовия

Световые материалы / Ресурсы

Свет.

alexxlab

Вам также может понравиться

Что делать если в квартире очень жарко: Душно и жарко в квартире, что делать в таких случаях

Как поставить розетку в бетонную стену: Установка розетки в бетонную стену

Лампочки сдать: Утилизация энергосберегающих лампочек | Статьи ООО «НПО Рецикл».

Добавить комментарий Отменить ответ
