Моделируем и паяем линейный блок питания

Любой, кто пытался сделать линейный блок питания, знает, что задача это несколько сложнее, чем преподносится в книжках. Схема-то простая. Но как понять, каковы должны быть номиналы компонентов в ней? Какой ток сможет выдавать БП при использовании заданных компонентов? Сегодня мы сделаем линейный блок питания на 5 В и в процессе попробуем ответить на эти вопросы.

Важно! Электричество — опасная штука. Знайте, что неосторожное обращение с ним может привести к вашей смерти. Не допускается повторять проект, если вы не знакомы с техникой безопасности при работе с 220 В.

Построение модели

Было решено построить модель будущего БП в LTspice. Вот что получилось:

Модель можно скачать здесь. Схема и принцип ее работы описаны во многих источниках, поэтому не будем задерживаться на этом моменте.

Небольшой трансформатор китайского производства под названием «EI-35*15 230V 50Hz 6V 3VA» у меня уже был. Измеренные сопротивление и индуктивность вторичной обмотки составили 3 Ом и 18.84 мГн соответственно, первичной — 1.4 кОм и 17.77 Гн. Эти значения и были использованы в модели. Коэффициент 0.995 взят с потолка. Он отражает потери на трансформаторе и должен быть чуть меньше единицы.

Емкость C1 была подобрана так, чтобы выходное напряжение при потреблении нагрузкой 200 мА держалось в пределах 5-6 В:

Минимальное и RMS значение напряжения:

На диодах D1-D4 при включении БП видим ток до 1.3 А, и после заряда конденсатора C1 — до 0.65 А. Похоже, что можно использовать диоды 1N4001. Они способны выдерживать прямой ток до 1 А, а импульсный ток — аж до 30 А. Но БП планировалось нагружать выше расчетного лимита. Поэтому были использованы диоды 1N5408. Они рассчитаны на прямой ток 3 А и импульсный ток до 200 А.

Также из модели мы узнаем, что ток через R2 может достигать 1.2 А. Поскольку это сопротивление вторичной обмотки трансформатора, то в реальной схеме R2 не будет. Но на его месте будет стоять предохранитель. Значит, предохранитель должен быть где-то на 2 A.

Само собой разумеется, напряжением V(out) как на скриншоте мы ничего питать не можем. Я хотел использовать какой-нибудь линейный стабилизатор с низким падением напряжения (LDO). Но оказалось, что к подходящим для задачи LDO, доступным в локальных магазинах, не так-то просто найти модель для LTspice. Поэтому в модели пришлось обойтись без LDO.

Пайка и тестирование

Блок питания у меня получился таким:

Стенд сделан из оргстекла, склеенного прозрачным эпоксидным клеем. В качестве LDO был использован L4941BV. Он выдает напряжение 5 В и ток до 1 А. Согласно даташиту [PDF], при токе 200 мА падение напряжения составляет лишь 0. 15 В. Сам же стабилизатор при этом потребляет около 10 мА. Ожидалось, что в итоге БП сможет выдавать 150-180 мА.

Полная схема (кликабельно):

Блок питания тестировался при помощи 5-ваттных резисторов. Их номиналы уменьшались, то есть, ток увеличивался, до тех пор, пока на осциллографе не появилась рябь (ripple) в 60 мВ:

Произошло это на нагрузке 23 Ом. Соответственно, ток составил 217 мА, а мощность — 1.085 Вт.

Для измерения потребляемой мощности и коэффициента мощности был использован ваттметр МЕГЕОН 71017:

Согласно прибору, на такой нагрузке БП потребляет 2.75 Вт. Эффективность составила:

>>> 1.085/2.75
0.39454545454545453

Мы можем посчитать активную мощность (active power) в LTspice, как среднее от произведения входного тока на входное напряжение. Эта величина уже учитывает коэффициент мощности вместе с любыми искажениями в кривой потребляемого тока. Выходная мощность нам известна, она составляет 5 В умножить на 200 мА, или 1 Вт. Но такие расчеты дают эффективность не более 32%.

Также при использовании директивы .four 50 I(V1) модель выводит коэффициент мощности в SPICE Error Log:

Total Harmonic Distortion: 13.259803% PF=0.441966

Однако прибор показывает PF равный 0.925. В общем, такая упрощенная модель не подходит для оценки эффективности и коэффициента мощности.

Заключение

Сегодня мы многое узнали о линейных блоках питания. А именно — как понять, какие диоды нужно использовать в диодном мосту, на какой ток должен быть предохранитель, какой емкости должен быть конденсатор, а также как измерить КПД блока питания.

«Наивная» модель может быть использована для подбора номиналов компонентов. Однако если вы хотите оценить эффективность или коэффициент мощности блока питания, то моделировать его нужно вместе с LDO. За более точную модель придется заплатить лишними ограничениями на выбор компонентов.

Был изготовлен линейный блок питания на 5 В и 200 мА. Его эффективность не высока. Однако ценят линейные блоки питания не за эффективность, а за простоту, надежность и отсутствие ВЧ-наводок.

Метки: Электроника.

Лабораторный блок питания с регулировкой напряжения и тока

Если вы ищете схему простого, мощного, надежного и доступного лабораторного блока питания, то эта статья именно для вас. Я настоятельно рекомендую данную схему для повторения, только

просьба собирать её по печатной плате, которую я для вас сделал, чтобы избежать всевозможных ошибок при монтаже.

Основа схемы была взята из зарубежного журнала, только я увеличил немного мощности, более детально протестировал её, в итоге от себя добавил дополнительный силовой транзистор, ну и сама плата естественно была модернизирована. Получился отличный блок питания с хорошей нагрузочной способностью, а стабилизация осталась на достаточно высоком уровне.

Основной недостаток линейных схем заключается в их малом КПД, а при конструировании таких источников питания возникают проблемы с охлаждением силовых транзисторов, поэтому очень желательно использовать трансформатор с несколькими обмотками и систему коммутации.

Наиболее простейший вариант показан на фото.

Стоит указать то, что сейчас многие отдают предпочтение импульсным лабораторным источником питания у которых кпд может доходить до 90 и более процентов, но больше ценится именно линейные источники питания. Профессиональные линейные блоки питания всегда дополняют узлом коммутации обмоток.

Блок питания может обеспечить на выходе стабильное напряжение от 0 до 35-38 вольт, а выходной ток может доходить до 5-6 ампер.

Кстати ток также стабилизирован, то есть выставленное значение тока будет сохраняться при изменениях входного и выходного напряжения, и не зависит от выходной нагрузки.

Выставили ток в 1 ампер и даже при коротком замыкании у вас он будет ограничен одним амперам.

А вот собственно и модернизированная схема.

Я снизил сопротивление датчика тока до 0,1 оМа,

добавил второй силовой транзистор параллельно первому,

но в эмиттерных цепях каждого транзистора стоит токо-выравнивающий или балластный резистор.

Силовые транзисторы можно любые соответствующей мощности, ток коллектора транзистора желательно 10 ампер и выше, при этом мощность рассеивания должна быть 100 и более ватт.

Так как данная схема — линейная, я очень советую использовать транзисторы в металлических корпусах, на крайняк транзисторы в корпусе ТО247, чтобы не возникли проблемы с теплоотдачей.

В схеме имеем три мощных резистора, балластные советую взять на 5 ватт, а вот датчик тока и на 10 ватт не помешает.

Балластные резисторы советую взять сопротивлением 0,22 Ома у меня они к сожалению закончились, поэтому поставил на 0,1 Ом, но если транзисторы имеют максимально идентичные параметры, то такое решение даже лучше.

В моём случае, в качестве силовых транзисторов изначально использовал ключи 2SD209 по сути это аналог ключей MJE13009, оба варианта очень часто применяются в компьютерных блоках питания.

Каждый такой транзистор может рассеивать 100-130 ватт мощности, но лишь в том случае, если имеется хорошее охлаждение и вы уверены в подлинности транзисторов, но их основная проблема слишком низкий коэффициент усиления по току, всего около 20.

Аналогичное ключи ставить я крайне не рекомендую по нескольким причинам. Во-первых регулировка будет нелинейной из за малого усиления ключей, по этой же причине управлять такими транзисторами тяжело, поэтому драйверный ключик будет жестко нагреваться и ему будет нужен небольшой радиатор.

Очень советую транзисторы в металлических корпусах, наподобие 2N3055, для таких схем они идеально подходят. Металлический корпус, приличная мощность и ток коллектора, а коэффициент усиления по току около 200, как раз то, что нужно.

Я в итоге поставил ключи 2SD1047, они обладают приличным усилением, применяются как в источниках питания, так и в выходных каскадах усилителей мощности низкой частоты.

Радиатор для ключей удобно использовать общий, притом изолировать ключи прокладками не нужно, так как подложки или коллекторы в нашей схеме общие.

После подачи питания на схему стабилизатора нужно путём вращения данного, подстроечного резистора выставить максимальный выходной ток,

допустим 5 ампер, далее выставляем максимальное напряжение на выходе, тут всё зависит от того, какой у вас источник питания, какой у него ток и напряжение на выходе, то есть данный стабилизатор без проблем можно скорректировать под любой источник питания.

Введите электронную почту и получайте письма с новыми поделками.

Теперь подаем питание на вход стабилизатора и проверяем минимальное, выходное напряжение — оно как видим 0 вольт, что и требовалось доказать, регулировка очень плавная во всём диапазоне.

Теперь проверим ток, минимальный выходной ток можно скинуть вплоть до 0, а максимальных 5 ампер схема выдают без проблем.

Один из самых важных тестов — насколько просядет выходное напряжение при определенных токах, ну давайте посмотрим, но перед этим важно указать, что на проводах, измерительном шунте амперметра и на самом стабилизаторе, а также на токо-выравнивающих резисторах будут падения напряжения, то есть на указанных участках будут просадки, это в случае любого источника питания.

Ток 1 ампер, просадка около 0,1 вольта,

ток 3 ампера просадка всего 0,4 вольта

и наконец максимальный ток 5 ампер, просадка 0,65 вольт, без измерительного оборудования эти цифры были бы гораздо меньше.

Проверим стабильность выходного напряжения при резких изменениях входного, ну например перепады в сети.

Как видим стабилизатор держится молодцом, при изменении входного напряжения на 10 вольт выходное изменяется лишь на 50-70 милливольт.

А теперь пульсации на выходе, при итоге в 1 ампер пульсации не более 20 милливольт, при токе в 3 ампера — около 25-30 милливольт,

а при максимальном токе в 5 ампер, пульсации на выходе около 50-60 милливольт, согласитесь это неплохой показатель для блока питания такого уровня.

Архив к статье; скачать.

Автор; Ака Касьян.

Как сделать простейший блок питания и выпрямитель

Как сделать простейший блок питания и выпрямитель

В этой статье ЭлектроВести расскажут вам как сделать простейший блок питания и выпрямитель.

Выпрямитель — это устройство для преобразования переменного напряжения в постоянное. Это одна из самых часто встречающихся деталей в электроприборах, начиная от фена для волос, заканчивая всеми типами блоков питания с выходным напряжением постоянного тока. Есть разные схемы выпрямителей и каждая из них в определённой мере справляется со своей задачей. В этой статье мы расскажем о том, как сделать однофазный выпрямитель, и зачем он нужен.

Определение

Выпрямителем называется устройство, предназначенное для преобразования переменного тока в постоянный. Слово «постоянный» не совсем корректно, дело в том, что на выходе выпрямителя, в цепи синусоидального переменного напряжения, в любом случае окажется нестабилизированное пульсирующие напряжение. Простыми словами: постоянное по знаку, но изменяющееся по величине.

Различают два типа выпрямителей:

• Однополупериодный. Он выпрямляет только одну полуволну входного напряжения. Характерны сильные пульсации и пониженное относительно входного напряжение.
• Двухполупериодный. Соответственно, выпрямляется две полуволны. Пульсации ниже, напряжение выше чем на входе выпрямителя – это две основных характеристики.

Что значит стабилизированное и нестабилизированное напряжение?

Стабилизированным называется напряжение, которое не изменяется по величине независимо ни от нагрузки, ни от скачков входного напряжения. Для трансформаторных источников питания это особенно важно, потому что выходное напряжение зависит от входного и отличается от него на Ктрансформации раз.

Нестабилизированное напряжение – изменяется в зависимости от скачков в питающей сети и характеристик нагрузки. С таким блоком питания из-за просадок возможно неправильное функционирование подключенных приборов или их полная неработоспособность и выход из строя.

Выходное напряжение

Основные величины переменного напряжения — амплитудное и действующее значение. Когда говорят «в сети 220В переменки» имеют в виду действующее напряжение.

Если говорят об амплитудной величине, то имеют в виду, сколько вольт от нуля до верхней точки полуволны синусоиды.

Опустив теорию и ряд формул можно сказать, что действующее напряжение в 1. 41 раз меньше амплитудного. Или:

Uа=Uд*√2

Амплитудное напряжение в сети 220В равняется:

220*1.41=310

Схемы

Однополупериодный выпрямитель состоит из одного диода. Он просто не пропускает обратную полуволну. На выходе получается напряжение с сильными пульсациями от нуля до амплитудного значения входного напряжения.

Если говорить совсем простым языком, то в этой схеме к нагрузке поступает половина от входного напряжения. Но это не совсем корректно.

Двухполупериодные схемы пропускают к нагрузке обе полуволны от входного. Выше в статье упоминалось об амплитудном значении напряжения, так вот напряжение на выходе выпрямителя то же ниже по величине, чем действующее переменное на входе.

Но, если сгладить пульсации с помощью конденсатора, то, чем меньшими будут пульсации, тем ближе напряжение будет к амплитудному.

О сглаживания пульсаций мы поговорим позже. А сейчас рассмотрим схемы диодных мостов.

Их две:

1. Выпрямитель по схеме Гретца или диодный мост;

2. Выпрямитель со средней точкой.

Первая схема более распространена. Состоит из диодного моста – четыре диода соединены между собой «квадратом», а в его плечи подключена нагрузка. Выпрямитель типа «мост» собирается по схеме приведенной ниже:

Её можно подключить напрямую к сети 220В, так сделано в современных импульсных блоках питания, или на вторичные обмотки сетевого (50 Гц) трансформатора. Диодные мосты по этой схеме можно собирать из дискретных (отдельных) диодов или использовать готовую сборку диодного моста в едином корпусе.

Вторая схема – выпрямитель со средней точкой не может быть подключена напрямую к сети. Её смысл заключается в использовании трансформатора с отводом от середины.

По своей сути – это два однополупериодных выпрямителя, подключенные к концам вторичной обмотки, нагрузка одним контактом подключается к точке соединения диодов, а вторым – к отводу от середины обмоток.

Её преимуществом перед первой схемой является меньшее количество полупроводниковых диодов. А недостатком – использование трансформатора со средней точкой или, как еще называют, отводом от середины. Они менее распространены чем обычные трансформаторы со вторичной обмоткой без отводов.

Сглаживание пульсаций

Питание пульсирующим напряжением неприемлемо для ряда потребителей, например, источники света и аудиоаппаратура. Тем более, что допустимые пульсации света регламентируются в государственных и отраслевых нормативных документах.

Для сглаживания пульсаций используют фильтры – параллельно установленный конденсатор, LC-фильтр, разнообразные П- и Г-фильтры…

Но самый распространенный и простой вариант – это конденсатор, установленный параллельно нагрузке. Его недостатком является то, что для снижения пульсаций на очень мощной нагрузке придется устанавливать конденсаторы очень большой емкости – десятки тысяч микрофарад.

Его принцип работы заключается в том, что конденсатор заряжается, его напряжение достигает амплитуды, питающее напряжение после точки максимальной амплитуды начинает снижаться, с этого момента нагрузка питается от конденсатора. Конденсатор разряжается в зависимости от сопротивления нагрузки (или её эквивалентного сопротивления, если она не резистивная). Чем больше емкость конденсатора – тем меньшие будут пульсации, если сравнивать с конденсатором с меньшей емкостью, подключенного к этой же нагрузке.

Простым словами: чем медленнее разряжается конденсатор – тем меньше пульсации.

Скорости разряда конденсатора зависит от потребляемого нагрузкой тока. Её можно определить по формуле постоянной времени:

t=RC,

где R – сопротивление нагрузки, а C – емкость сглаживающего конденсатора.

Таким образом, с полностью заряженного состояния до полностью разряженного конденсатор разрядится за 3-5 t. Заряжается с той же скоростью, если заряд происходит через резистор, поэтому в нашем случае это неважно.

Отсюда следует – чтобы добиться приемлемого уровня пульсаций (он определяется требованиями нагрузки к источнику питания) нужна емкость, которая разрядится за время в разы превышающее t. Так как сопротивления большинства нагрузок сравнительно малы, нужна большая емкость, поэтому в целях сглаживания пульсаций на выходе выпрямителя применяют электролитические конденсаторы, их еще называют полярными или поляризованными.

Обратите внимание, что путать полярность электролитического конденсатора крайне не рекомендуется, потому что это чревато его выходом из строя и даже взрывом. Современные конденсаторы защищены от взрыва – у них на верхней крышке есть выштамповка в виде креста, по которой корпус просто треснут. Но из конденсатора выйдет струя дыма, будет плохо, если она попадет вам в глаза.

Расчет емкости ведется исходя из того какой коэффициент пульсаций нужно обеспечить. Если выражаться простым языком, то коэффициентом пульсаций показывает, на какой процент проседает напряжение (пульсирует).

Чтобы посчитать емкость сглаживающего конденсатора можно использовать приближенную формулу:

C=3200*Iн/Uн*Kп,

Где Iн – ток нагрузки, Uн – напряжение нагрузки, Kн – коэффициент пульсаций.

Для большинства типов аппаратуры коэффициент пульсаций берется 0.01-0.001. Дополнительно желательно установить керамический конденсатор как можно большей емкости, для фильтрации от высокочастотных помех.

Как сделать блок питания своими руками?

Простейший блок питания постоянного тока состоит из трёх элементов:

1. Трансформатор;

2. Диодный мост;

3. Конденсатор.

Если нужно получить высокое напряжение, и вы пренебрегаете гальванической развязкой то можно исключить трансформатор из списка, тогда вы получите постоянное напряжение вплоть до 300-310В. Такая схема стоит на входе импульсных блоков питания, например, такого как у вас на компьютере.

Это нестабилизированный блок питания постоянного тока со сглаживающим конденсатором. Напряжение на его выходе больше чем переменное напряжение вторичной обмотке. Это значит, что если у вас трансформатор 220/12 (первичная на 220В, а вторичная на 12В), то на выходе вы получите 15-17В постоянки. Эта величина зависит от емкости сглаживающего конденсатора. Эту схему можно использовать для питания любой нагрузки, если для нее неважно, то, что напряжение может «плавать» при изменениях напряжения питающей сети.

Важно:

У конденсатора две основных характеристики – емкость и напряжение. Как подбирать емкость мы разобрались, а с подбором напряжения – нет. Напряжение конденсатора должно превышать амплитудное напряжение на выходе выпрямителя хотя бы в половину. Если фактическое напряжение на обкладках конденсатора превысит номинальное – велика вероятность его выхода из строя.

Старые советские конденсаторы делались с хорошим запасом по напряжению, но сейчас все используют дешевые электролиты из Китая, где в лучшем случае есть малый запас, а в худшем – и указанного номинального напряжения не выдержит. Поэтому не экономьте на надежности.

Стабилизированный блок питания отличается от предыдущего всего лишь наличием стабилизатора напряжения (или тока). Простейший вариант – использовать L78xx или другие линейные стабилизаторы, типа отечественного КРЕН.

Так вы можете получить любое напряжение, единственное условие при использовании подобных стабилизаторов, это то, напряжение до стабилизатора должно превышать стабилизированную (выходную) величину хотя бы на 1. 5В. Рассмотрим, что написано в даташите 12В стабилизатора L7812:

Входное напряжение не должно превышать 35В, для стабилизаторов от 5 до 12В, и 40В для стабилизаторов на 20-24В.

Входное напряжение должно превышать выходное на 2-2.5В.

Т.е. для стабилизированного БП на 12В со стабилизатором серии L7812 нужно, чтобы выпрямленное напряжение лежало в пределах 14.5-35В, чтобы избежать просадок, будет идеальным решением применять трансформатора с вторичной обмоткой на 12В.

Но выходной ток достаточно скромный – всего 1.5А, его можно усилить с помощью проходного транзистора. Если у вас есть PNP-транзисторы, можно использовать эту схему:

На ней изображено только подключение линейного стабилизатора «левая» часть схемы с трансформатором и выпрямителем опущена.

Если у вас есть NPN-транзисторы типа КТ803/КТ805/КТ808, то подойдет эта:

Стоит отметить, что во второй схеме выходное напряжение будет меньше напряжения стабилизации на 0. 6В – это падение на переходе эмиттер база. Для компенсации этого падения в цепь был введен диод D1.

Можно и в параллель установить два линейных стабилизатора, но не нужно! Из-за возможных отклонений при изготовлении нагрузка будет распределяться неравномерно и один из них может из-за этого сгореть.

Установите и транзистор, и линейный стабилизатор на радиатор, желательно на разные радиаторы. Они сильно греются.

Регулируемые блоки питания

Простейший регулируемый блок питания можно сделать с регулируемым линейным стабилизатором LM317, её ток тоже до 1.5 А, вы можете усилить схему проходным транзистором, как было описано выше.

Вот более наглядная схема для сборки регулируемого блока питания.

Чтобы получить больший ток можно и использовать более мощный регулируемый стабилизатор LM350.

В последних двух схемах есть индикация включения, которая показывает наличие напряжения на выходе диодного моста, выключатель 220В, предохранитель первичной обмотки.

Вот пример регулируемого зарядного устройства для аккумулятора с тиристорным регулятором в первичной обмотке, по сути такой же регулируемый блок питания.

Кстати похожей схемой регулируют и сварочный ток:

Заключение

Выпрямитель используется в источниках питания для получения постоянного тока из переменного. Без его участия не получится запитать нагрузку постоянного тока, например светодиодную ленту или радиоприемник.

Также используются в разнообразных зарядных устройствах для автомобильных аккумуляторов, есть ряд схем с использованием трансформатора с группой отводов от первичной обмотки, которые переключаются галетным переключателем, а во вторичной обмотке установлен только диодный мост. Переключатель устанавливают со стороны высокого напряжения, так как, там в разы ниже ток и его контакты не будут пригорать от этого.

По схемам из статьи вы можете собрать простейший блок питания как для постоянной работы с каким-то устройством, так и для тестирования своих электронных самоделок.

Схемы не отличаются высоким КПД, но выдают стабилизированное напряжение без особых пульсаций, следует проверить емкости конденсаторов и рассчитать под конкретную нагрузку. Они отлично подойдут для работы маломощных аудиоусилителей, и не создадут дополнительного фона. Регулируемый блок питания станет полезным автолюбителями и автоэлектрикам для проверки реле регулятора напряжения генератора.

Регулируемый блок питания используется во всех областях электроники, а если его улучшить защитой от КЗ или стабилизатором тока на двух транзисторах, то вы получите почти полноценный лабораторный блок питания.

Ранее ЭлектроВести писали, что Служба безопасности Украины обнаружила в режимных помещениях Южно-Украинской атомной электростанции компьютерную технику, которая использовалась для майнинга криптовалют. По данным следствия, из-за несанкционированного размещения компьютерной техники произошло разглашение сведений о физической защите атомной электростанции, что является государственной тайной. К майнингу криптовалют, возможно, были причастны служащие части Национальной гвардии Украины, охраняющие АЭС.

По материалам: electrik.info.

Линейный блок питания для ЦАП Topping D50 и других — hifi-audio.ru

Вы купили новый прекрасный ЦАП на просторах китайкой народно республики, вскрываете коробку, а внутри лежит, нечто напоминающее зарядку от телефона.

И это та самая штука, что должна обеспечить ваш ЦАП хорошим питанием, для получения максимального качества звучания?

А есть примеры и более интересные, когда вы открываете коробку с ЦАП Topping D50, а блока питания внутри вообще нет, только указывается, что нужно обеспечить питание 5V 1A и лежит короткий проводок посредством которого вы можете взять питания для ЦАП с USB-порта вашего компьютера.

Качественное питание заметно влияет на качество звучания — такие эксперименты проводил и я — смотрите видеообзор ЦАП SU0 XMOS U8 на AK4490 и конечно же другие любители Hi-Fi.

С хорошим питанием в ЦАП SU0 заметно повышалась ясность звучания.

В тот раз я специально для SU0 соорудил самодельный линейный блок питания, о чем рассказывалось в обзоре ЦАП и его питание .

SU0 требовалось 9 вольт, и это было достигнуто использованием стабилизатора LM7809.

ЦАП SU0 у меня давно уже нет, но возникла проблема с новым ЦАП Topping D50, с которым в комплекте не было никакого блока питания.

Я попробовал разные телефонные зарядки — они ожидаемо звучали удручающе мутно, поэтому решил переделать старый линейный блок питания с 9 на 5 вольт.

Посмотрите на прежнее творение очумелых ручек — часть конденсаторов (шунтирующих) с обратной стороны платы.

А теперь вопрос, что нужно сделать, чтобы переделать этот блок питания с 9 вольт на 5?

Заменить стабилиpатор LM7809 выдающий стабилизированные 9 вольт на стабилизатор LM7805 выдающий стабилизированные 5 вольт.

Работа стабилизатора LM78xx проста — вы подаете на него постоянное напряжение, а на выходе получаете заявленное значение.

Только имейте ввиду, что сам чип LM7805 потребляет от 1 во 2,5 вольт, в зависимости от нагрузки, поэтому можно считать, что для его нормальное работы, чтобы он выдал заявленные точные 5 вольт нужно подать на него напряжение  минимум 5+2 = 7  вольт, а лучше и 8.

R-Core трансформатор лежащий в основе моего линейного хенд-мейд блока питания имел выводы на 9 вольт 0,8А.

Соответственно когда он использовался в линейном блоке питания (ЛБП) на 9 стабилизированных вольт, как это получалось?

Трансформатор выдает 9 вольт, но переменного тока, а стабилизатору LM78xx, да и вашему ЦАП нужен постоянный ток на 9 вольт, поэтому после трансформатора мы должны преобразовать переменный ток в постоянный.

Для этого используется диодный мост, который разруливает положительный и отрицательный ток по разным направлениям, в результате после него мы получаем выпрямленный ток с + и — на конкретных проводах. В результате преобразования переменного тока в постоянный значение напряжения увеличивается на 1,4142 разу. И следовательно скромные 9 вольт переменного тока превращаются в 9*1,4142=12,7 вольт постоянного тока.

Что происходило ранее в ЛБП.

После диодного мостика стабилизатор LM7809 получал 12,7 вольт. 2-2,5 вольта ему нужно было для своей работоспособности, соответственно оставались лишние 12,7 -2,5 (работа LM7809 — 9 вольт стабилизированного) =1,2 вольт, а учитывая, что сила тока 0,8 А, то это была мощность в 1,2*0,8=0,96 или 1 ватт, которые рассеивались в воздух через радиатор. 1 ватт — это мало, и используемый радиатор был чуть теплый.

Но посмотрите, как изменилась задача — в существующей схеме мы хотим заменить лишь чип LM7809 на LM7805.

Что произойдет?

Посчитаем.

Теперь 12,7 вольта трансформатора будет потрачено на 2,5 вольта работы + 5 вольт стабилизированного питания итого:

12,7 — 5 -2,5 = 5 вольт * 0,8= 4 ватт

Теперь нужно будет рассеивать уже 4 ватта тем же радиатором.

И здесь уже я столкнулся с тем, что радиатор стал греться так сильно, что я с трудом мог держаться за него больше 30 секунд.

Я решил, что запас прочности работы стабилизатора заложен высокий, поэтому пусть греется, а «итак сойдееет!»

В результате  через небольшое время — несколько дней на попытку включения ЦАП Topping D50 я не увидел приветственных надписей, ЦАП не включался. Я замерил ЛБП и ожидаемо обнаружил, что напряжение на его выходе нет — блок питания сломался.

Я посмотрел в закромах на предмет нахождения более мощного радиатора и нашел радиатор, который когда-то охлаждал транзистор в усилителе Вега У-122С, но попытка засунуть его в тонкий корпус от CD-ROM оказалась неудачной.

Так как повторить конструкцию не составляет никаких сложностей, я решил сделать все с нуля в корпусе от компьютерного блока питания.

А раз так, то и трансформатор я взял другой — ТПП-261.

В нем можно было объединить пару обмоток по 2,6 вольта 0,475 А.

Я объединил последовательно две обмотки 19-20 и 21-22 получив 2,6+2,6=5,2 вольт переменного тока, но посчитал, что и сила тока двухкратно увеличится до 0,475+0,475 =  0,95.

Это НЕВЕРНО.

При последовательном соединении обмоток (конец одной обмотки соединяем с началом другой, а напряжение снимаем с краев объединенной обмотки) напряжение обмоток суммируется, но сила тока остается неизменной.

В итоге я получил 5,2 вольта но с все теми-же 0,475А, а для Topping D50 нужно 1А (хотя и на 0,8А работало).

Есть другой трюк — параллельное соединение обмоток — тогда при параллельном соединении обмоток (они должны быть одинаковые, на одинаковое напряжение) напряжение не изменяется, а вот  сила тока суммируется. Как видите, такого варианта, чтобы и напряжение и ток суммировались одновременно нет, или то, или другое.

Эту ошибку я не сразу понял, а собрал блок питания, замерил — ЛБП выдавал 4,8 вольта. Да, немного меньше 5, но у LM78хх есть определенная погрешность точности, а может и напряжение немного не хватило, ведь:

5,2в*1,4142=7,35 вольта.

7,35 — 2,5 на работу чипа-5=-0,146

Как видите, конструкция получилась ошибочной.

Я включил Topping D50, он заиграл, и довольно хорошо, но через 30-60 секунд вдруг выключился.

Я снова включил — та же история.

Я не понял проблемы, ибо ошибочно считал, что сила тока 0,95А и решил, что используемый трансформатор не совсем исправен.

Поэтому я подобрал другой, еще менее мощный (а для ЦАП больших мощностей и не требуется) — ТПП-247, зато более маленький и аккуратный, вообще проигнорировав силу его тока, ослепленный парой обмоток с требуемым в сумме напряжением 2,59+2,58=5,17 вольта.

А вот сила тока была лишь 0,223А и как вы понимаете, последовательное соединение обмоток 19-20 + 21-22 увеличивало (суммировало) лишь напряжение, но не ток.

В итоге я собрал снова линейный блок питания — замерил напряжение на выходе мультиметром и получил 4,8 вольта.

Подключил к Topping D50 и ЦАП даже не захотел включаться и тут то, что-то и щелкнуло в моей голове и я посмотрел на силу тока, которая была в 5 раз ниже требуемой.

Сила тока — это работа, которую можно выполнить, но в данном случае такой хилый работник был неспособен включиться даже слабенький по потреблению ЦАП.

В третий раз, устав уже разбирать свой хендмейд блок питания, и жадничать, я взял уже приличный трансформатор ТПП-268.

Сила тока этого источника питания 1,62А, с запасом для Topping D50.

Я объединил обмотки последовательно 19-20 + 21-22 и получил 5,12 вольта или 5,12*1,4142=7,24 вольта выпрямленного тока.

Итого на выходе получилось опять 4,8 вольта.

Включив Topping D50 я наконец смог спокойно слушать его в качестве, а блок питания не грелся.

Я думаю, кто-то сейчас скажет — фу-фу-фу использовать LM78xx, нормальные люди делают на транзисторах и тд.

На самом деле есть разные подходы, цель которых — получить стабилизированное питание.

LM78xx прекрасно подходит для случаев, когда потребителю нужен ток в пределах 1 Ампера. Даташит указывает, что максимум 1,5А для LM78xx.

Т.е. очень большое количество устройств будут отлично работать с LM78xx и «лучше» им не нужно.

А что такое «лучше» — давайте разберемся.

Смотрите — вы радиолюбитель-производитель, решили выпускать линейный блок  питания.

Вы его делаете на LM7805 для 5 вольт 1А.

Но новый заказчик просит вас ЛБП на 9 или 12 вольт.

И вы паяете новые радиокомопоненты на плату + приходится  думать о тепловыделении, о перекоммутации обмоток трансформатора и тд, и в какой-то момент вы решаете отказаться от такого варианта ради универсальности.

Вы ставите транзистор и используете другую схему, и теперь вы можете подстроечным резистором задавать нужное напряжение, но вы при этом, раз уж универсальность, и радиатор и трансформатор ставите с запасом на большие значения, а значит покупатель будет просто переплачивать за универсальность, которая ему не нужна до кучи оплачивая и избыточно мощный трансформатор и радиатор и более емкие конденсаторы получая в  итоге тот-же результат.

Главный плюс транзисторных схем линейного блока питания — возможность дать потребителю большую силу тока.

Если ваше устройство требует 2-3-5А, то LM78xx вам просто не подойдет по параметрам — он стабилизирует ток с силой не более 1-1,5А.

Можно ли улучшить использованную мной схему линейного блока питания — конечно. Добавить ЕМИ-фильтр, перекоммутировать вторичные обмотки дав немного больше запаса по напряжению и тд — здесь уже наступает элемент творчества.

Но если вы не радиолюбитель и хотите получить блок питания, на который не страшно смотреть и встретив его в темноте вы не обделаетесь, то прекрасным решением будет покупка линейного блока питания в Китае — там все будет красиво и хорошо — заводские платы, красивые корпуса, дисплеи с подсветкой, но и цена будет не 3 копейки, как у самоделки — тут уже выбирать вам.

Управляемый стабилитрон TL431 и Линейный Лабораторный блок питания 0-35В 0-1А (можно сделать и на 10А)

Всем добрый день дорогие Муськовчане. Долго думал, писать этот обзор или нет. Но все же решил написать, что бы рассказать Вам, как можно сделать Лабораторный линейный блок питания с широкой регулировкой напряжения (грубо и точно) и ограничением тока. Главным электронным компонентом будет широко распространенный управляемый стабилитрон TL431. Я несколько раз покупал на Али эти радиодетали, как в в корпусе ТО-92, так и в SMD исполнении, так как данная деталь очень широко используется в радиотехнике. В общем, всех неравнодушных к электронике, любителей самоделок прошу под Кат…

Немного истории, это была первая схема которую я собрал после 25 летнего перерыва. Пришлось все осваивать заново, тем более технологии продвинулись, появилась возможность изготавливать печатные платы по технологии ЛУТ, о чем я даже не мог мечтать в далекой юности… И сразу же стал Вопрос №1 — кроме паяльника, авометра и канифоли любому радиолюбителю нужен Линейный лабораторный блок питания. Который я решил изготовить самостоятельно. Можно было бы, конечно, что -то сколхозить на LM317, и т.п свою первую поделку, но… Это не наш метод… ©, потому я решил сколхозить что-то посложнее…
Нашел форум «Паяльник», выбрал там схему… И пошло-поехало… Сразу предупреждаю схема не моя, а замечательного автора, моего ныне друга Владимира 65, я как раз попал на начало обсуждения этой схемы, которая была проверена только в мультисиме, и в железе, я и еще пару форумчан собирали и проходили все возможные грабли, загубив кучу радиодеталей… Все печатные платы были нарисованы самостоятельно, понятно, что очень далеки до совершенства, но тем не менее блок питания работает больше 3-х лет, давая очень чистое от помех выходное напряжение… Потом была изготовлена 2 и 3 версия, но у меня на столе до сих пор работает именно этот первый мой «колхозный» блок питания.
Я дам прямую ссылку на тему, желающие повторить данный блок питания могут выбрать кучу вариантов под любые свои нужды, там же есть архивы с печатными платами разных авторов (и моя в том числе), потому выбор есть… Вот ссылка на тему: forum.cxem.net/index.php?/topic/123103-лабораторный-бп-на-tl431
Поскольку обзор про управляемый стабилитрон TL431 то дам популярное описание, что это такое. Желающие пополнить свой багаж знаний могут пройти по этой ссылке и прочитать про микросхему самостоятельно: vprl.ru/publ/tekhnologii/nachinajushhim/tl431_chto_ehto_za_quot_zver_quot_takoj/9-1-0-17
Мы же не будем отвлекаться и будем собирать Лабораторный блок питания.
Схема первой версии Лабораторного блока питания на TL431 была такая, там присутствует 2 варианта силовой платы на 1 (или 1.5) Ампера и на 10 Ампер. Я вообще не понимаю ЛабБП на 10-20А… Это уже что угодно, но не Лабораторный блок питания… Но по многочисленным просьбам трудящихся, пусть будет 2 варианта:

Я же решил собрать вариант 0-35В и возможность ограничения тока 0-1А. И пока еще не было ни одного случая, когда мне бы не хватило возможностей моего блока питания, именно как источника «чистого» питания без помех. Потому я буду рассказывать про свою версию.
Вот краткое описание схемы от автора Владимира65

под спойлером

Конструктивно источник питания состоит из 2-х плат, условно их назовем:
1. Плата управления

2. Силовая плата (на этой же плате расположен трансформатор для питания платы управления)

Увы, один силовой трансформатор нельзя использовать одновременно для силового напряжения и питания платы управления (если конечно не использовать отдельную, гальванически развязанную обмотку). У меня силовой трансформатор ТН-36, и я задействовал его все обмотки, потому пришлось купить небольшой трансформатор для питания платы управления.
Трансформатор ТН36 (Трансформатор Накальный) имеет мощность 30W и 4 независимые обмотки по 6.3В способные выдать ток 1.2А каждая. И это очень удобно, т. к позволяет ввести ручное (или автоматическое) переключение обмоток, что бы минимизировать тепловыделение на силовом транзисторе. Линейный блок питания, не смотря на замечательную чистоту выходного напряжения от помех, имеет такую особенность, что все «лишнее» напряжение падает на силовом транзисторе вызывая сильный нагрев… Рассмотрим на примере, скажем, вы на вход подали с трансформатора 30В, и выставили напряжение на выходе 5В. Грубо скажем, что 25В будут падать на силовом транзисторе и вызывать его сильный нагрев. Если же есть модуль переключения обмоток, то можно подать на выход не полное напряжение трансформатора, а скажем задействовать только одну обмотку с которой снимется 6В (а не 30), соотвественно на силовом транзисторе в тепло перейдет только 1В (а не 25В как выше было описано)…
Переключение обмоток было сделано на галетном переключателе. Схема ниже…

На рынке купил металлическую коробку от ЗУ «Ромашка», на его основе будет корпус моего ЛабБП На фото видно трансформатор и радиатор силового транзистора.

Пытаемся все собрать в кучу… Слабонервным не смотреть…))))

Колхозинг

Изготовил переднюю стенку из белого пластика… Получился вот такой симпатичный прибор…

Прибор имеет 3 ручки: 1. Регулировка ограничения тока; 2. Регулировка напряжения грубо; 3. Регулировка напряжения точно. Два светодиода, красный горит, когда блок находится в режиме ограничения тока, зеленый, когда блок находится в режиме стабилизации напряжения. Кроме того имеется ручка переключения обмоток, выключатель сетевого напряжения и 2 измерительных прибора: амперметр и Вольтметр.
В дальнейшем аналоговый прибор измерения напряжения был заменен электронным вольтметром с Али, т.к на шкале 0-30В точно выставить напряжение весьма проблематично.
Лицевая панель стала выглядеть так:

Колхозинг внутри под спойлером

колхозинг

Как можно заметить добавился еще один маленький трансформатор, для питания вольтметра, там же навесом распаян диодный мост и конденсатор. Вольтметр не прихотлив к питанию, потому подойдет любой трансформатор на 5-20В…
Вольтметр достаточно точный, и имеет небольшую погрешность…

Уже значительно позже, я купил осциллограф и замерил помехи на выходе при нагрузке 1А и напряжении 15В

Я до сих пор не очень умею читать осциллограммы, потому не буду комментировать результат, но мне кажется, что помех нет…
В общем в итоге у меня вышел отличный Лабораторный линейный блок питания, напряжение регулируется от 200мВ

и до 39В (без нагрузки или с слабой нагрузкой), при нагрузке 1А напряжение просаживается до 35В.

Мое животное прочитало обзор, судя по фото ему было ОЧЕНЬ интересно… Надеюсь Вам тоже…

Животное

Лабораторные блоки питания QJE от Ningbo JiuYuan Electronic

Штаб-квартира китайской компании JIUYUAN Electronic находится в г. Нингбо (Ningbo), что в двух часах езды от Шанхая.
JIUYUAN Electronic не только является OEM-партнером известных брендов, но и продвигает на рынке свой бренд – QJE.
В производственную линейку JIUYUAN Electronic входит:

• Источники и модули питания разного назначения, в т.ч. для морских судов, промышленного и лабораторного оборудования;
• Коммутационная аппаратура.

Мы кратко рассмотрим лабораторные источники питания в разном конструктивном исполнении – многоканальные и одноканальные, линейные и импульсные. Все рассмотренные нами блоки питания работают либо в режиме постоянного выходного напряжения (CV), либо в режиме постоянного выходного тока (CI). Диапазон рабочей температуры лабораторных блоков питания составляет 0–40°С.

Если нагрузка мала и ток нагрузки ниже установленного пользователем предела, блок питания работает в режиме источника напряжения. При увеличении нагрузки, когда выходной ток достигает установленного пользователем значения, блок питания переходит в режим источника тока.

Рис. 1. Переносной импульсный блок питания PS3010HB

Многие блоки питания имеют простое и понятное обозначение. Начальные буквы обозначают серию, далее следуют четыре цифры: первые две из них соответствуют максимальному напряжению, а последние две – максимальному току; последние буквы обозначают вариант конструктивного исполнения. Например, максимальное выходное напряжение блока PS3010HB (см. рис. 1) равно 30 В, а максимально допустимый ток – 10 А. Буквы HB в данном случае указывают на переносное исполнение. Погрешность измерения тока и напряжения не превышает ±1%. Размер блока: 85×160×230 мм, а его вес – 1,8 кг.

Множество преимуществ импульсных источников питания над линейными многократно описано, и мы не будем повторяться. Заметим только, что у линейных источников питания имеется один, но важный довод в свою пользу – низкое напряжение шумов и пульсаций выходного напряжения. Именно по этой причине в производственной линейке компании JIUYUAN Electronic имеется немало линейных блоков питания.

Вес у этих источников питания немалый – до 35 кг, но и пульсации выходного напряжения невелики – всего 0,5–3 мВ (СКЗ) в зависимости от мощности. Для сравнения: пульсации выходного напряжении в импульсных источниках сравнимой мощности колеблются в диапазоне 50–200 мВ (СКЗ). К тому же, массогабаритные показатели лабораторных блоков питания не имеют такого большого значения, как в случае с другими приложениями. Компания не преминула воспользоваться еще одним преимуществом линейных блоков питания – в них гораздо проще, чем в импульсных блоках, реализовать многоканальные модификации.

Рис. 2. Линейный блок питания QJ3003CIII

Буквально в двух словах опишем многоканальные блоки питания QJ3003CIII, QJ3005CIII и QJ5003CIII. Внешний вид блока QJ3003CIII показан на рисунке 2. В этих блоках помимо двух независимо регулируемых каналов имеется еще и третий независимый канал с фиксированным выходным напряжением 5 В и максимальным выходным током 3 А. Два регулируемых канала можно соединять параллельно или последовательно; при этом контроль напряжения и тока обоих каналов осуществляется только одним ведущим каналом. Блоки могут длительное время работать при полной нагрузке.

Основные параметры блоков QJ3003CIII, QJ3005CIII и QJ5003CIII:

• Регулируемое выходное напряжение: 0–30 или 0–50 В;
• Ток канала (макс.): 3 А или 5 А;
• Пульсации выходного напряжения: не более 0,5 мВ;
• Регулировочная нагрузочная характеристика: 100 ppm + 2 мВ;
• Размер: 270×180×310 мм;
• Масса: 11,5 или 13,5 кг.

Кроме блоков питания малой и средней мощности, будет справедливым упомянуть и мощные блоки питания. Рассмотрим для примера серию линейных блоков питания QJ3010E, QJ3020E, QJ36005E, QJ6010E, QJ12003E (см. рис. 3). Как видно из названия, в нее входят блоки с максимальным выходным напряжением 30–120 В и максимальным током 3–20 А. Попутно заметим, что по мере увеличения мощности блока питания все более весомым параметром становится выигрыш в стоимости линейного источника по сравнению с цифровым.

Рис. 3. Линейный блок питания QJ6010E

При большом токе нагрузки и значительной длине кабеля питания выходное напряжение блока питания и напряжение на нагрузке могут различаться из-за падения напряжения на кабеле питания, что приводит к ошибке регулирования. Чтобы компенсировать эту ошибку, предусмотрены дополнительные клеммы S+ и S– для подключения сигнала обратной связи по напряжению на нагрузке.

Приведем некоторые основные параметры этих блоков:

• Выходное напряжение (рег.): 0–30; 0–60 или 0–120 В;
• Ток канала (макс.): 3; 5; 10 или 20 А;
• Пульсации выходного напряжения: не более 2–5 мВ;
• Регулировочная нагрузочная характеристика: 100 ppm + 2 мВ;
• Размер: 265×140×360 мм;
• Масса: 15–17 кг.

В заключение заметим, что все лабораторные блоки питания компании JIUYUAN Electronic имеют защиту от токов короткого замыкания, от ошибки полярности и тепловую защиту. Точность регулирования напряжения и срабатывания защит обеспечивается с помощью встроенного микроконтроллера.

Новое поступление лабораторных блоков питания QJE:

Линейные источники питания

— Основы схемотехники

Линейный источник питания — это блок питания (БП), не содержащий никаких коммутационных или цифровых компонентов. Он обладает некоторыми выдающимися характеристиками по сравнению с импульсными блоками питания, такими как очень низкий уровень шума и пульсаций, невосприимчивость к помехам от сети, простота, надежность, простота конструкции и ремонта. Они также могут генерировать очень высокие напряжения (тысячи вольт) и очень низкие напряжения (менее 1 В). Они могут легко генерировать несколько выходных напряжений.С другой стороны, они большие по размеру, тяжелые и требуют большего теплоотвода. Линейные источники питания существуют уже несколько десятилетий, задолго до появления полупроводников.

Линейные блоки питания

могут быть фиксированы, например, как источник питания 5 В, который может потребоваться для логической схемы, или несколько фиксированных источников питания, необходимых для ПК (+5, +12 или -12 В). На настольном лабораторном блоке питания вы можете использовать переменный блок питания. В дополнение к одиночным источникам вы также можете получить двойные источники питания, например, для схем операционного усилителя ± 15 В, и даже источники двойного слежения, которые синхронизированы по напряжению друг с другом в источниках, где дрейф не является незначительным.

Некоторые примеры:

• Логические и микропроцессорные схемы + 5 В
• Светодиодное освещение + 12 В, общая электроника
• Схемы операционного усилителя ± 15 В
• Стендовое испытательное питание 0-30 В
• Зарядное устройство + 14,5 В

В этой статье мы рассмотрим отдельные компоненты блока питания, затем создайте небольшой блок питания 12 В с нуля и регулируемый двойной блок питания 1–30 В.

Разборка линейного блока питания

• Секция ввода сети содержит соединения с сетью, обычно выключатель, предохранитель и своего рода контрольную лампу.Используйте хорошее заземление и изолируйте все силовые части внутренней проводки изоляцией для защиты от случайного контакта.

• Трансформатор выбирается в зависимости от требуемого выходного напряжения и эффективно изолирует все другие цепи сети от быть ссылки. Трансформатор может иметь несколько отводов первичной обмотки, чтобы обеспечить различное входное напряжение сети, и несколько отводов вторичной обмотки, соответствующих требуемому выходному напряжению. Кроме того, между отводом первичной и вторичной обмоток имеется экран из медной фольги, который помогает уменьшить емкостную связь с высокочастотным сетевым шумом.

• Выпрямитель может быть таким простым, как одинарный диод (не подходит), двухполупериодный мост с центральным отводом или двухполупериодный мост. Следует указать используемые диоды (выпрямители). Они дешевые и маленькие, и в них используются более крупные, чем предполагалось. По моему опыту ремонта многих неисправных блоков питания, проблемы обычно вызваны выходом из строя диода либо из-за слишком большого тока, либо из-за скачков напряжения в сети. Учитывая это, выберите диод с высоким PIV (пиковое обратное напряжение). При установке диодов держите выводы на длинной стороне, так как именно здесь рассеивается большая часть их тепла.В высоковольтных источниках питания часто встречаются небольшие конденсаторы, подключенные параллельно диодам, чтобы помочь им быстрее восстановиться.

• Конденсатор является очень трудолюбивым компонентом и должен заряжаться до пика вторичного напряжения (Vsec * 1,414), а затем быстро разряжаться в нагрузку. Конденсаторы из алюминиевой фольги представляют собой рулон туалетной бумаги и алюминия, заполненный маслом, и они имеют репутацию высыхающих и, как следствие, теряющих емкость. Если возможно, разместите их подальше от источников тепла в вашей планировке. Танталовые конденсаторы имеют гораздо более низкое последовательное сопротивление (эквивалентное последовательное сопротивление), поэтому лучше справляются с пульсациями. Вы можете использовать их в цепи регулятора. При разводке старайтесь свести все заземления в одну точку. Конденсатор — хорошее место для использования. На приведенном ниже рисунке показан резистор, который представляет собой отличную технику для удаления воздуха из этой крышки при выключенном блоке питания. Регулятор также должен иметь небольшой выходной ток, когда он не находится под нагрузкой; 1к будет достаточно.

На рисунке ниже зеленая кривая — это то, как форма волны выглядела бы без конденсатора, а красная форма волны — это «пополнение» конденсатора на каждом полупериоде, а затем разряд из-за тока нагрузки.Результирующая форма волны — это пульсирующее напряжение.

• Регулятор бывает разных типов: последовательный, шунтирующий, простой и сложный. Будет отдельная статья о регуляторах, но в этом руководстве мы сосредоточимся на разработке двух простых регуляторов на основе IC с фиксированным регулятором 7812 и регулируемым регулятором LM317.

Проектирование линейного источника питания

Проектирование блока питания похоже на чтение на иврите: вы начинаете с конца и продвигаетесь к началу.Ключевая спецификация — это напряжение на выходе, которое мы хотим получить, и сколько тока мы можем получить от него без падения напряжения. В этом проекте давайте нацелимся на 12 В при 1 А и 3 В на регуляторе. У любого регулятора должна быть определенная необходимая разница между входным и выходным напряжениями для правильной работы. Если не указано иное, предположите, что это минимум 3 В. Некоторые из используемых здесь регуляторов рассчитаны только на 2 В.

Если на выходе нужно 12В, то на конденсаторе нужно 12 + 3 = 15В.Теперь, когда этот конденсатор заряжается и разряжается, в нем должна присутствовать переменная составляющая, и это пульсирующее напряжение (V _{пульсации} ). Чем больше ток, потребляемый конденсатором, тем хуже пульсации, и это тоже нужно указать. Если выбрать 10%, то есть 1,2 В, ограничение рассчитывается следующим образом:

, где f — 50 или 60 в зависимости от частоты вашей сети. Следовательно, нам нужно:

Это возвращает нас к диодам. Поскольку диоды подают не только ток нагрузки, но и ток заряда конденсатора, они будут использовать больший ток.

В двухполупериодном мосту ток 1,8 * I _{нагрузка} . В средней резьбе это 1,2 * I _{нагрузка} . Учитывая это, мы должны использовать диоды не менее 2 А.

Это возвращает нас к вторичной обмотке трансформатора и ее удельному напряжению. В любой надежной системе мы должны учитывать допуски. Если мы будем следовать только минимальным требованиям к конструкции, вход регулятора может упасть ниже уровня выпадения напряжения, что в значительной степени повлияет на сеть. В коммерческих проектах обычно указывается ± 10%, поэтому, если у нас напряжение 230 В, это означает, что оно может упасть до 207 В.

Таким образом, необходимое напряжение на вторичной обмотке составляет:

, где 0,92 — КПД трансформатора, а 0,707 — 1 / √2

V _reg — падение напряжения регулятора, V _rect — падение напряжения на 2 диодах, которое составляет 2 * 0,7 для цепи центрального отвода и 4 * 0,7 для полного моста. V _{пульсации} было указано как 10% от 12 В или 1,2 В, поэтому

В _сек = 15,03 В

Это означает, что готового трансформатора на 15 В должно хватить.Иногда вы не можете найти подходящий трансформатор и вам нужно выбрать другой с более высоким напряжением. Обратной стороной этого является то, что на регуляторе будет более высокое напряжение и, как следствие, большая мощность, рассеиваемая его радиатором.

Последнее, что нужно сейчас указать, — это размер трансформатора в ВА. Это простая и распространенная ошибка — думать, что ВА будет V _сек * I _{нагрузка} , т.е. 15 * 1 = 15 ВА. Но мы не должны забывать, что трансформатор также заряжает конденсатор, поэтому в зависимости от конфигурации, 1.2 или 1,8 * I _{нагрузка} означает большую разницу, т.е. 1,8 * 1 * 15 = 27ВА.

На этом мы завершаем дизайн. А как насчет предохранителя? Это целая наука, но для этого простого блока питания я бы оценил его в 2 раза больше первичного входного тока. Таким образом, в данном случае ВА равно 27, а напряжение сети — 230 В, а I = 2 * 27/230 = 250 мА.

Теперь мы можем добавить к регулятору последние несколько компонентов:

Для C1 мы разработали 4200 мкФ. Но поскольку регулятор удалит большую часть пульсации, она может быть меньше или вдвое меньше той, что составляет 2200 мкФ.Назначение C2 и C3 — обеспечение стабильности и помехоустойчивости регулятора. National Linear обычно составляет C2 10 мкФ и C1 1 мкФ. В идеале это должны быть танталовые типы, но если вы вынуждены использовать алюминий, вам следует удвоить ценность.

D3 часто пренебрегают, но важны. Если произойдет короткое замыкание на входе регулятора, любая накопленная емкость в нагрузке Vcc, включая C3, разрядится на заднюю часть регулятора и, возможно, погаснет его. Но D3 обходит это стороной.

Теперь давайте заменим фиксированный регулятор на регулируемый на основе популярного и простого в использовании LM317 и добавим дополнительную отрицательную версию LM337, чтобы сформировать двойной регулируемый блок питания. Обратите внимание, что мы использовали трансформатор с центральным отводом, а также полный мостовой выпрямитель. Следующие примечания в равной степени относятся к отрицательной половине блока питания. Единственное, что осталось разработать — это R6 и R7.

Если вы сделаете R6 = 220, то для любого напряжения между V _max и V _min , R7 = (176 * V _out ) — 220. Итак, если вы хотите 9 В, R7 будет 176 * 9 — 220 = 1к4. Вы можете использовать двойной горшок от 5 до 10k (линейный) для одновременной регулировки обеих сторон. Трансформатор с вторичной обмоткой 25/0/25 подойдет.C8 и C9 обеспечивают помехоустойчивость и могут составлять 10 мкФ. C10 и C11 — 1 мкФ, а C4 и C7 — 1000 мкФ. Минимальное выходное напряжение составляет около 1,25 В.

Некоторые примеры небольших линейных блоков питания своими руками

Линейные блоки питания

для аудиофилов — ближе к жизни

Мы находим блоки питания в наших крошечных кубических зарядках для iPhone, блоках питания для ноутбуков и в каждой бородавке на стене. Они помогают преобразовывать сетевой переменный ток (120 В) в полезный постоянный ток (12 В) для нашей чувствительной электроники.

Власть — это просто сила, не так ли? К сожалению, не все блоки питания одинаковы.

Существует два основных типа источников питания: импульсный (SMPS ) и линейный (LPS ). Общие компромиссы указаны ниже.

Режим переключения и линейный источник питания

Из-за стоимости и размера большинство блоков питания, которые вы увидите, работают в импульсном режиме.Взглянув на преимущества низкого уровня шума от LPS, вы ожидаете получить лучший звук от LPS.

Это не означает, что вы не можете добиться высокой производительности от SMPS. Фактически, некоторые производители обнаружили, что LPS более шумный, чем SMPS. Я также рассмотрел SOtM sPS-500 (SMPS с высокой степенью фильтрации), который очень хорошо показал себя по сравнению с UpTone Audio LPS-1.

Посмотрите это сравнение блоков питания вместе с Paul Hynes SR7 здесь.

Я очень скоро установлю этот линейный блок питания в проигрыватель Blu-ray Oppo UDP-203.Это должно улучшить воспроизведение Roon через Oppo.

Схема LPS обманчиво проста:

Сеть переменного тока -> Трансформатор -> Выпрямитель -> Конденсатор фильтра -> Линейный регулятор -> Сеть постоянного тока

Очевидно, что разные топологии будут иметь разные требования, но это генеральный план СМЗ.

Давайте разберем каждую деталь.

SOtM sPS-500 и Paul Hynes SR4

Теперь, когда вы лучше понимаете, как работает LPS, что это означает для звука?

Колонка обеспечивает тон, эффект, блеск и текстуру. ЦАП даст вам основу для разрешения, прозрачности и прозрачности.

Лучший блок питания вознаградит вас:

• Более низкий уровень шума
• Более четкие очертания и более конкретный звук
• Более плавный, изысканный и градационный звук
• Более естественная звуковая сцена в обоих размерах и атмосфера
• Улучшенный тембр

После разрушения и перестройки нескольких систем я обнаружил, что невозможно добиться действительно «реалистичного» звука без лучшего источника питания на каждой части цепи.Нет такого аудиооборудования, которое не выиграет от более качественного источника питания. У меня даже есть один, который питает мой модем и маршрутизатор, чтобы улучшить потоки Tidal и Spotify. К сожалению, для большинства аудиопродуктов (ЦАП, усилители, серверы) потребуется индивидуальное решение.

По сути, лучший источник питания акустически «выровняет» сложный аналоговый и цифровой сигнал в нечто, что правильно очерчено и сформировано. Это выравнивание отвечает за более плотные линии и в целом более проницательное впечатление от прослушивания.Без надлежащего питания в звуке возникают «провалы» и «скачки».

Проще говоря: Музыка менее искусственная, менее грубая и более живая.

Несколько популярных источников питания для аудиофилов

Будьте в курсе наших махинаций! Следуйте за Audio Bacon на Facebook!

Линейный источник питания JS-2 — UpTone Audio

Нам и нашим клиентам всегда нравится, когда JS-2 используется для питания качественного аудиокомпонента, такого как ЦАП или DDC (в отличие от различных компьютеров, NAS и т. Д.).- что тоже хорошо). Более 50 из 240 JS-2, построенных нами в 2017 году, достались владельцам популярного ЦАП Mytek Brooklyn, и каждый из них написал, что хвалит такое соединение. Недавно официальный обзор комбинации Brooklyn / JS-2 со сравнениями был сделан в специальной статье на Computer Audiophile. Пожалуйста, наслаждайтесь «Мои поиски нового ЦАП, часть 1 — Mytek Brooklyn DAC + с блоком питания UpTone JS-2».

..

Цитаты нескольких из множества людей по всему миру, которые пишут нам о своем опыте использования JS-2 в своих музыкальных системах:

..

Из Сингапура:

«Привет, Алекс,

Первоначальное прослушивание уже звучало отлично. Думал Core

Блок питания Audio Kalos (намного массивнее и дороже

, чем JS-2) уже был среди лучших, но, похоже, JS-2 превзошел его

(без установленного комплекта ММК). Звуковая сцена была глубже и

больше, и музыка звучала живее, с лучшими нюансами и текстурой.

Отличная покупка.

Спасибо

-Фонг «

..

Из Италии:

«сейчас… должен признаться, я немного скептически относился к преимуществам линейного источника питания

(хорошо, хорошо: я думал, что будет какое-то «неземное» улучшение)

все, что я могу сказать по тому моменту, когда заиграла музыка, это… СВЯТАЯ КОРОВА !!! 🙂

действительно отличная работа, Алекс!

Бест, Паоло «

..

Из Голдсборо, Северная Каролина:

«Привет, Алекс. Я просто хотел сообщить вам, что мой JS-2 только что прибыл, и я в состоянии шока. Вы можете читать обзоры весь день, но испытывать это — совсем другая история. Это просто поражает все, что я пробовал в отношении Блоки питания и ничего себе! Это отличный продукт, и я должен был сделать это давным-давно. Спасибо, что перезвонили мне и сделали все так просто.

Линейный источник питания с двойным выходом, дроссельной фильтрацией и четырьмя выбираемыми пользователем выходными напряжениями постоянного тока.

Два независимо регулируемых, отдельно регулируемых выхода; Выбор напряжения устанавливается пользователем на задней панели: 5 В, 7 В, 9 В или 12 В.

Гарантированный постоянный ток 5 А на любом выходе при любой настройке напряжения.

(до 7,0 ампер, разделенных между выходами, в зависимости от комбинации напряжения постоянного тока; мгновенная мощность до 10 А).

Настраивается пользователем для работы по всему миру при 100/120/220/230/240 В переменного тока.

Размеры: 9.0 дюймов в ширину, 9,1 дюйма в глубину и 3,3 дюйма в высоту (с ножками).

Вес: 10,5 фунтов; 14 фунтов в полной транспортировочной коробке с двойной коробкой (транспортные размеры 14 x 14 x 9 дюймов)

Гарантия: 3 года на детали и работу (без стоимости доставки через 90 дней).

Сделано в США. Доставка в любую точку мира через Express Mail Intl. (EMS) или FedEx (индивидуальные ставки больших скидок для разных стран; часто меньше, чем по почте, плюс быстрее и безопаснее).

Включает:

1 нестандартный 5-футовый кабель постоянного тока.Этот специальный кабель представляет собой экранированный четырехполюсный кабель с 4 лужеными многожильными жилами 18AWG; в паре с разъемом, что делает его тяжелым 15AWG. Золото / медь / латунь Oyaide (5,5 мм x 2,5 мм) цилиндрические заглушки постоянного тока из Японии с обоих концов. По запросу мы можем установить на одном конце разъем Oyaide диаметром 2,1 мм, если вам нужен этот размер на конце устройства.

[Второй из этих пользующихся спросом нестандартных кабелей может быть заказан покупателями JS-2 за 75 долларов; Укажите длину и окончание на конце устройства.]

2-метровый, 16AWG, экранированный шнур питания переменного тока (вилка для сети США, но вы можете отрезать и прикрепить подходящую местную вилку; это хороший, тяжелый и экранированный шнур, поэтому его целесообразно адаптировать)

1 коаксиальный кабель SMA для дополнительной активации уникальной схемы обратной связи по напряжению с датчиком Кельвина JS-2 (в настоящее время поддерживается только UpTone MMK).

******************************

Выбор дорогостоящего специализированного трансформатора с электростатическим экранированием на 100 ВА с R-образным сердечником очень выгоден для конструкции JS-2.

Просто включив компьютер, разница — между R-сердечником и тороидальным трансформатором в басе — шокировала. А в сравнении с питанием ЦАП или другого компонента, обрабатывающего аудиосигнал, звуковые преимущества варьировались от верха вниз, тарелок и фортепиано до глубоких басов. Кроме того, трансформаторы с R-образным сердечником, благодаря конструкции сердечника без зазоров, механически бесшумны.

Джон Свенсон о преимуществах линейного источника питания с дроссельным фильтром:

Традиционный фильтр только с крышкой (трансформатор, диодный мост, большая крышка) производит чистый постоянный ток с пилообразным зубом наверху.Эта пила производит множество высокочастотных компонентов, с которыми приходится иметь дело регулятору. Традиционные регуляторы очень хорошо работают на низких частотах, но имеют плохие характеристики на высоких частотах, что означает, что изрядное количество этих высокочастотных компонентов из конденсаторного фильтра попадает в регулятор. Необычные дискретные регуляторы хорошо блокируют высокочастотные компоненты, но увеличивают стоимость и усложняют PS. Наш подход состоит в том, чтобы использовать правильно спроектированный источник питания на основе дросселя, пульсации которого представляют собой идеальную синусоидальную волну, без высокочастотных компонентов, поэтому традиционный регулятор работает очень хорошо.Дискретный регулятор не нужен для работы с высокочастотными компонентами, поскольку их нет.

Все типы диодов, за исключением Schottkys, при выключении излучают всплеск ультразвукового шума. Этот шум может идти вперед в цепь нагрузки И он может возвращаться в линию переменного тока, а также может вызывать резонанс трансформатора. У «медленных» диодов все еще есть этот ультразвуковой шум. Schottkys — единственный тип, у которого нет этого шума. Schottkys также обычно имеет примерно половину падения напряжения, чем другие типы диодов, и обычно они быстрее.Какой тип использовать, во многом зависит от того, как выглядит ваша поставка и для чего вы пытаетесь оптимизировать.
При традиционном низковольтном исполнении с большой крышкой сразу после моста вы получаете большие всплески тока, которые создают большое количество высокочастотного шума, который необходимо отфильтровать тем, что идет после конденсатора. В схемах этого типа медленные диоды могут помочь уменьшить протяженность высоких частот, генерируемых резким сильноточным импульсом. НО они все еще генерируют ультразвуковой шум.

Это еще одна причина, почему нам нравится использовать дроссельную конструкцию. С дросселем нет крутого сильноточного импульса, поэтому диоды Шоттки не мешают. Вы получаете преимущество в отсутствии ультразвукового шума, меньшем падении напряжения (а значит, меньшем потреблении энергии в диоде) и отсутствии больших массивных импульсов тока.

Линейные и импульсные источники питания

Эта запись была опубликована 20 апреля 2020 г., автор: Rick.

Вы хотите, чтобы ваша мобильная рация двусторонней связи была установлена ​​на рабочем столе или вы хотите превратить ее в базовую станцию ​​для своей хижины.Вы выбрали радио, антенну и место для установки. Все, что вам нужно, это блок питания. Есть одна небольшая деталь. Вы точно знаете , сколько мощности вам нужно, но какой тип блока питания выбрать?

Есть несколько типов источников питания. К ним относятся нерегулируемые, регулируемые по пульсации, регулируемые линейные и переключаемые. В этой статье мы собираемся сосредоточиться на сравнении двух типов, которые мы продаем в Buy Two Way Radios для использования с нашими мобильными и базовыми станциями двусторонней радиосвязи.Эти два типа источников питания — линейные (регулируемые) и импульсные.

Линейные блоки питания
Линейные блоки питания существуют уже давно. В какой-то момент это был единственный выбор для блоков питания. Они вырабатывают чистое, тихое напряжение постоянного тока с минимальным уровнем электромагнитных помех или их отсутствием. Это делает линейный источник питания отличным выбором для использования в радиосвязи. Линейный источник питания принимает сетевое напряжение переменного тока и пропускает его через трансформатор для понижения напряжения, затем через выпрямитель и фильтры для преобразования его в выходное напряжение постоянного тока.

Линейные блоки питания хорошо подходят для использования с радиоприемниками, но у них есть несколько недостатков. Большие трансформаторы и схемы фильтров выделяют намного больше тепла, что, в свою очередь, требует больших радиаторов для компенсации. Из-за всех этих компонентов они также довольно тяжелые. Чем больше мощности они обеспечивают, тем тяжелее и крупнее они становятся. Кроме того, их энергоэффективность довольно низкая по сравнению с импульсным источником питания.

Импульсные источники питания
Switched Mode или Импульсные источники питания меньше, легче и более совершенные.Они также работают со значительно большей эффективностью, чем линейная модель. Импульсные блоки питания также выделяют меньше тепла, что может быть важным преимуществом при работе в небольшой хижине или в зоне с ограниченной циркуляцией воздуха.

Недостатком импульсных источников питания является то, что они могут создавать радиопомехи. Это может быть проблемой с недорогими моделями более низкого качества и небольшими блоками питания «кирпичного» типа, предназначенными для общей бытовой электроники, но обычно не проблема с блоками питания, предназначенными для радиоприемников и созданными высококачественными производителями известных торговых марок.Даже в этом случае шум иногда можно уменьшить, используя дроссели EMI или ферритовые сердечники на внешней проводке к радиостанции.

Прежде чем покупать блоки питания, важно знать, что они не все одинаковы. Это может иметь решающее значение между выбором правильного источника питания для вашего радио и отсутствием всей необходимой мощности.

Модульный линейный блок питания PS-1

«Это может быть последнее обновление блока питания, которое вы когда-либо покупали.»

-Обзор цифрового аудио

«Я не могу сделать более сильного заявления, чем это: как только я купил свой первый PS-1, я больше не покупал никаких других блоков питания (и я купил второй PS-1; скоро он станет третьим!). , они великолепны. Минимальный уровень шума исчезает, и они приносят беспрецедентную ясность и богатство. Мне также нравится, что есть четыре настраиваемых выхода. С точки зрения затрат они очень разумны по сравнению с альтернативами.Нельзя недооценивать удобство использования нескольких устройств в одной коробке ».

— Л. Ганске. Заказчик

Модульный линейный источник питания PS-1 является мощным, доступным и модульным. Подключайте до четырех устройств одновременно — это последний блок питания, который вам когда-либо понадобится!

Для устройств с питанием от постоянного тока замена стандартного импульсного источника питания «настенная бородавка» на надежный, бесшумный линейный источник питания может дать огромные звуковые преимущества.В течение многих лет клиенты, которые приобретали наши отмеченные наградами «микро» продукты (Remedy, bLINK, µDAC, Recovery и т. Д.), Спрашивали нас, делаем ли мы также линейный источник питания для повышения их производительности, но наш ответ всегда был неудачным » нет.» Больше никогда! Новый модульный линейный источник питания PS-1 — это действительно инновационный продукт по доступной цене.

В многолюдном мире линейных блоков питания модульная конструкция PS-1 уникальна. Большинство источников питания имеют фиксированное напряжение и предназначены для питания одного продукта.Некоторые блоки питания предлагают двойные (а в редких случаях более двух) выходов с разными напряжениями. Очень редко блоки питания предлагают более одного выхода И позволяют пользователю выбирать напряжение. Обычно эти блоки питания большие, тяжелые и до смешного дороги. И ни одна из них, насколько нам известно, не является действительно модульной . Войдите в PS-1.

• Это модульный и удобный для пользователя
  Красота нового PS-1 начинается с акцента на реальной ценности: его модульная конструкция позволяет одновременно запитывать до четырех устройств , и они могут даже иметь разное напряжение ! PS-1 имеет четыре зоны мощности сзади.Каждая зона мощности содержит силовой модуль. Каждый силовой модуль может быть настроен на одно из четырех напряжений (5 В, 9 В, 12 В, 15 В) и может питать одно устройство. Чтобы изменить напряжение, просто выдвиньте модуль, переведите внутренний переключатель на новое напряжение и вставьте его обратно. Светодиодный дисплей на передней панели мгновенно сообщает вам, какая зона (зоны) и напряжения используются. При необходимости можно приобрести дополнительные модули питания, благодаря чему вам не придется беспокоиться о питании устройств сейчас и в будущем.
• Компактный и доступный
  Новому PS-1 всего 6.25 «x 8,25» x 3,25 «. Кроме того, поскольку он сделан из чрезвычайно прочного, но легкого материала, большая часть веса приходится на его очень прочный трансформатор с R-образным сердечником. По сравнению с другими источниками питания размер и вес некоторых усилителей, Компактность PS-1 делает его чрезвычайно простым в установке и использовании.
• Это круто
  PS-1 предлагает реальную ценность и инновации. Вам больше не нужно платить сотни долларов (или больше) за блок питания, который питает только одно устройство.Модульность PS-1 позволяет ему расти вместе с вашей системой. Цена, уровень производительности и реальная гибкость делают PS-1 новым эталоном в блоках питания!

Новый сверхтоковый модуль!

Мы рады сообщить о выпуске новых силовых модулей с более высоким током. Новые сильноточные модули будут рассчитаны на такое же напряжение (5, 9, 12 или 15 В), но могут достигать 3 А (вместо 1 А для обычных силовых модулей).

Модуль более высокого тока может обеспечить постоянный ток до 2А.Это примерно максимальный ток на ответвлении трансформатора PS-1 с R-сердечником. Однако важно взглянуть на истинные требования к мощности блока (ов), который вы питаете. Часто пусковой ток при включении устройства превышает его нормальный рабочий ток. В этом случае вы можете использовать больше модулей на PS-1 — до ~ 4A общего максимального рабочего тока. Вы можете использовать до четырех обычных силовых модулей или до одного сильноточного силового модуля + один обычный силовой модуль на PS-1.

Из-за значительного увеличения стоимости деталей для производства модуля с более высоким током цена на модуль с высоким током составляет 500 долларов США за штуку.

Есть веские причины выбрать более мощный модуль. Много шума в аудиосистеме связано с шумными источниками питания или шумом, исходящим от внешних источников или устройств. PS-1 эффективно изолирует и защищает вашу систему от этой проблемы. Некоторые варианты использования модуля с более высоким током:

• Музыкальные стримеры
• Сетевые коммутаторы
• Все, что требует до 2А максимум и 15В розыгрыша

Примечания к покупке: Базовый блок PS-1 стоит 399 долларов США, без модуля питания. Добавьте модули питания (по одному для каждого устройства, которое вы хотите запитать) из раскрывающегося списка «Модули питания» ниже. Каждый силовой модуль выбирается пользователем на 5, 9, 12 или 15 В.

• Заказ до четырех штатных модулей питания для устройств до 1А каждый.
• Закажите один сильноточный модуль, если максимальная потребляемая мощность не превышает 3 А
• Закажите один обычный силовой модуль и один сильноточный силовой модуль, если максимальная потребляемая мощность сильноточного модуля составляет 3 А или меньше.

Каждый силовой модуль стандартно поставляется с одним модулем длиной 1 метр 5.5 мм (OD — внешний диаметр) x 2,1 мм (ID — внутренний диаметр) штекер с внешней резьбой Кабель постоянного тока для подключения вашего устройства. Это очень типичный размер цилиндрической вилки, который подходит для большинства входов постоянного тока, но, пожалуйста, дважды проверьте свой, чтобы быть уверенным. Если вам нужно заменить кабель с разъемом 2,5 мм (ID), сообщите нам, сколько вам нужно заменить, используя раскрывающийся список «Кабель постоянного тока от 2,1 мм до 2,5 мм».

Nikola — Линейный источник питания

Разработан с Esoteric CD-транспортером для высококачественного линейного источника питания.

При разработке компьютерного аудиосервера Nimitra мы также разработали собственный линейный источник питания, стремясь обеспечить доступное качество звука высокого качества. Название «Никола» происходит от известного Николы Теслы, который изобрел доступную линию распределения электроэнергии, которая произвела революцию в мире до сих пор.

Мы спроектировали и построили несколько прототипов, претерпевших множество изменений в течение многих лет, с различными устройствами, включая другие серверы, устройства D / A и даже проигрыватели винила.Мы испробовали множество идей, и вот причины, по которым мы отказались от реализации этих популярных проектов:

Симметричный источник питания постоянного тока

Большинство устройств принимают однофазный вход постоянного тока, поэтому сбалансированный выход постоянного тока невозможно. Мы пытались построить сбалансированный стабилизатор переменного тока с двухполупериодным трансформатором, но он не работал, как мы надеялись, из-за повышенного шума от другой фазы. Его следует использовать только с симметричным выходом источника питания постоянного тока.

Итак, мы решили использовать мостовой выпрямитель с изолирующим трансформатором , и результат очень удовлетворительный.Диод не будет работать в два раза тяжелее, чем раньше, постоянный ток стал еще чище с соответствующей конструкцией для несимметричной выходной мощности постоянного тока.

Двухступенчатая схема регулирования напряжения

Когда мы пытались сделать первые прототипы блоков питания с более чистым звуком, мы также попробовали двухступенчатую топологию регулирования напряжения (не дешевая катушка трансформатора). Он давал более чистый звук с плавным воспроизведением, но динамика была не такой прочной, как раньше, и ухудшалась переходная атака.

Мы также обнаружили побочные эффекты от двухступенчатого регулирования напряжения с большим тепловыделением из-за потери энергии на каждом этапе.Мы решили построить трансформатор со специфическим выходным напряжением для достижения наилучших результатов с лаконичным подходом к дизайну.

Линейный источник питания с дроссельным фильтром

Мы также попробовали дизайн с дроссельным фильтром, поскольку некоторые из предусилителей, которые мне нравятся, используют эту конструкцию. С очень чистым звуком и точной визуализацией с использованием дроссельной фильтрации, есть также побочные эффекты дроссельной фильтрации, из-за которых звук теряет приятные нотки и динамику всего тела на низких частотах, поэтому мы сняли это.

Батарея силовых конденсаторов

Я уже смутно догадывался, как я видел из продуктов, пробующих этот подход раньше, но мы решили попробовать и его. У вас не будет текущего дефицита с этим дизайном, но поскольку у нас никогда не было проблем с текущей нагрузкой, мы решили отказаться от него, как и раньше.

Причина, по которой мы отказались от этой конструкции, в основном связана со звуковыми характеристиками. Фокус стал размытым, а синхронизация стала намного медленнее из-за сильной звуковой сигнатуры конденсатора.Какие бы марки и номиналы конденсаторов мы ни пробовали, в нашем случае они приносят больше вреда, чем пользы.

Мы также рассматривали другие варианты исполнения, такие как шунтирующий стабилизатор , конструкция , но он имеет тенденцию к быстрому нагреву, поэтому мы не пробовали его с корпусами более 3А. Важно убедиться, что продукт будет безопасным и надежным на долгие годы.

Мы протестировали Nikola и ранние прототипы во многих высокопроизводительных системах в качестве источника питания компьютерного аудиосервера.Мы сравнили с высокопроизводительными CD / SACD-транспортерами, такими как Esoteric / dCS / Emm Labs, чтобы убедиться, что мы не упустили важную информацию из справочных источников.

До запуска Nikola у нас было много владельцев Esoteric и dCS, которые довольны нашими прототипами. Во время разработки некоторые клиенты, которые считали блок питания за 300 долларов слишком дорогим, в конечном итоге вместо этого купили один из очень дорогих прототипов.

Награда AudioStream’s Greatest Bits Award, 2017 для Fidelizer Nikola

AudioStream’s Greatest Bits — это наша версия рекомендуемых компонентов.Этот список составлен из каждого элемента снаряжения, которое мы просматривали каждый год, и представляет те компоненты, которые отличаются своей способностью доставлять удовольствие от музыки.

Премия «Выбор авторов с положительными отзывами» 2017 за линейный источник питания Fidelizer Nikola

Хотя другие не слышали разницы с дополнительным линейным блоком питания Nikola, я и моя жена обнаружили, что Nikola добавляет немного эмоционального содержания, в частности, я считаю, что нижний средний диапазон немного слаще, возможно, более расслаблен при воспроизведении перекодированных файлов HQPlayer .Моя жена буквально плакала, слыша, как Ева Кэссиди поет «Золотые поля».

Перед разработкой блока питания Nikola мы построили несколько прототипов с наилучшим качеством звука. Мы используем лучшие детали для обеспечения высокого качества звука. Мы также построили с использованием высококачественных колпачков Mundorf, и, если возможно, мы также хотели бы попробовать Duelund, поскольку он звучит очень хорошо на самодельных динамиках нашего друга, но слишком велик.

Он также должен быть доступным. Итак, мы пересмотрели дизайн, используя те же принципы, что и Nimitra, чтобы сделать их доступными без потери принципов.Поскольку многие аудиофилы предпочитают блок питания с бюджетом около 500 долларов, мы установили планку наших лучших усилий в размере 395/695 долларов.

В результате готовая конструкция оборудования имеет следующие особенности:

1. Тороидальный трансформатор со сверхмалым шумом — Очень чистый выход трансформатора с мостовым выпрямителем и изоляцией
2. Регулятор настроен на 4 сверхбыстрых диода — Мы выбрали самый оптимальный стабилизатор, оптимизированный с использованием конденсаторов лучшего качества и сверхбыстрых диодов класса
3. Компоненты высшего качества для звука — Продукция Nikola производится с высочайшим качеством, поэтому даже начальный уровень имеет припой высшего качества
4. Алюминиевый корпус с большим радиатором — Долговечный с высокоэффективным отводом тепла для стабильного регулирования
5. Высококачественная настройка кабеля — Кабельная сборка и электромонтаж тщательно отбираются ведущими промышленными компаниями для обеспечения оптимального качества звука
6. Стабильный и надежный — Без шума, без значительного рассеивания тепла с низкими потерями энергии при преобразовании с оптимальной конструкцией трансформатора
7. Оптимизированное выходное напряжение — Мы создаем фиксированный выход с наиболее оптимальной конфигурацией трансформатора практически без потерь энергии и рассеивания тепла

Это лучшее, что мы можем создать для этого ценового диапазона, и наша политика заключается в создании только продуктов, достойных использования в высокотехнологичных системах.

После запуска NimitraS с большими внутренними обновлениями мы сразу же начали разработку улучшенного линейного источника питания, который будет соответствовать NimitraS. После нескольких месяцев корректировок мы привезли прототип на выставку в Мюнхене и выслушали там отзывы посетителей.

Представить NimitraS, а не большой сервер для демонстрации в Мюнхене, было большой авантюрой, но я больше всего ценю понимание качества звука, и это действительно окупилось. Мы настроили наш линейный источник питания с помощью новых конденсаторов и внутренней проводки и закончили NikolaS с большей частью аналогового звука с улучшенным разрешением.

После того, как Nikola достигнет зрелости в версии Signature, я пересмотрел оригинальный дизайн с более чем 2-летним опытом работы с клиентами, использующими Nikola, чтобы обеспечить лучшую производительность и синергию в качестве Nikola Classic. Он имеет еще более доступную цену — 395 долларов, и многие местные слушатели предпочитают классический вариант оригинальному «Николе».

• Nikola Classic
  Только US $ 395

  Nikola Classic прошла комплексный дизайн и тестирование после многих лет работы с Nikola Signature.Это идеальная пара с Nimitra и EtherStream по доступной цене и компактным размерам.

  Характеристики Nikola Classic:

  — Такая же схемотехника, что и у оригинального Nikola
  — Регулятор, настроенный на высокое синергетическое музыкальное исполнение
  — Компактное алюминиевое шасси 1,5 мм для небольшого пространства
  — Конденсаторы аудиофильского класса, используемые в некоторых флагманских продуктах
  — Внутренняя проводка из меди с тефлоновой изоляцией 16 AWG

• Nikola Signature
  Только US $ 695

  Nikola Signature — это лучший доступный линейный источник питания высокого класса с бескомпромиссным дизайном и качеством, который раскрывает весь потенциал устройств, используемых в высококачественном аудио.

  Характеристики Nikola Signature:

  -Регулятор, настроенный для бесцветного высококачественного звука
  -Прочный алюминиевый корпус 2,5 мм с улучшенным контролем вибрации
  -Конденсаторы высокого класса, обеспечивающие более богатый звук
  -Furutech FI-03 Gold IEC вход, улучшающий детали и разрешение
  -14 AWG, сделано в США, чистый медная внутренняя проводка

Клиенты, купившие оригинальный Nikola, могут отправить устройство обратно, чтобы применить обновление Signature, заплатив дополнительно 200 долларов.Мы также предлагаем индивидуальные решения для клиентов с особыми требованиями, поэтому не стесняйтесь спрашивать нас о нестандартных сборках Nikola.

Мощность: 45 Вт (70 Вт для Nikola Signature 12-19 В)
Входное напряжение переменного тока: переключаемое 115/230 В (сконфигурировано в зависимости от места доставки)
Тип входа переменного тока: 2-полюсный + заземление, номинальное значение 15 А / 250 В с керамическим предохранителем
Выходная клемма постоянного тока: 2-полюсный разъем питания переменного и постоянного тока
Предел выходной мощности постоянного тока: 3,7-5 А при 12 В / 4 А при 5 В / 2.8 А при 7 В / 2,2 А при 9 В / 3-4,6 А при 15 В / 2,36-3,68 А при 19 В
Связки: кабель питания 2,0 м для США / кабель питания постоянного тока 1,8 м
Размеры: 152 x 130 x 44 мм для Classic / 150 x 241 x 60 мм для Signature
Вес: 2,5 кг

Чтобы показать, насколько наши клиенты довольны линейным источником питания Nikola, мы хотели бы поделиться опытом клиентов с Nikola. Не стесняйтесь читать отзывы перед тем, как дать Николе бесплатную пробную версию с 30-дневной гарантией возврата денег.

Прочитать отзывы всех клиентов

Привет.Я до сих пор играл с NimitraS, когда у меня было время. Звучит действительно здорово! В настоящее время я просто использую его с наушниками Dragonfly Red и HD600, пока не получу настройку kii three.

Кристофф Бассон

Я очень доволен блоком питания Nikola, который я купил в Elite Audio в Европе… Это поистине удивительно, что он делает, «только» обеспечивая 12 Вольт… Если честно: как ученый я никогда особо не верил в блоки питания, но кажется… Читать дальше

Hein

Мой техник починил блок питания, вставив его в ваше шасси на 12 В.

И он сказал, что вы хорошо поработали. Обычно он не особо приветствует работу других людей, но сказал, что ваша работа хорошая.

Джазовый продюсер

Электроснабжение Николы потрясающее. Я знал, что услышу улучшение с более надежным блоком питания, но это впечатляет. Музыка звучит намного мощнее и динамичнее, звуковая сцена значительно более открыта, больше раскрывает музыкальные текстуры, больше… Читать дальше

Пол Кэнди, 6 месяцев

Огромное спасибо!

Я слушаю Kazoo JPLAYSTREAMING на HUGO через наушники HIFIMANN 1000v2, и звук поистине волшебный!

Я уверен, что позже мне еще понадобятся руки, но пока все замечательно.

Вы очевидны… Читать дальше

Колин Кэмпбелл

Hi Keetakawee,

Большое спасибо за все ваши заботы! Кажется, сейчас все работает хорошо. Я отключил USB-кабель от ЦАП, чтобы сравнить Aurender и Nimitra, так как у вас они стабильно играли ..

Я не могу заставить JRemote зарегистрироваться, но… Читать дальше

Саймон Бейли

Hi Keetakawee,

Вчера пришла посылка, и ближе к вечеру я подключил коммутатор и блок питания к системе.С вашими продуктами я слышал более красивый звук и от Tidal, и от Qobuz. Прежде всего, полное отсутствие каких-либо… Читать дальше

Джорджио

Привет Китакави,

Теперь у меня была возможность послушать Нимитру в течение нескольких дней и должен сказать, что я очень, очень впечатлен. Сначала я попробовал его как прямую замену моему Mac Mini, используя его как Roon Core с Sonore microRendu в качестве конечной точки… Читать дальше

Дэвид Уистанс

Прекрасная пара как по звуку, так и по телу.Улучшение звука во всех трех диапазонах. Что касается обновления, то улучшение версии обновления Nimitra по сравнению с исходной версией Nimitra теперь составляет более 50%!

Наттачай Срисават

Пользуясь случаем, хочу поздравить вас после нескольких месяцев удовольствия от прослушивания с очень высоким качеством звука, которого я достиг с моим сервером. Это действительно превосходно, на уровне или даже лучше, чем серверы на рынке, которые считаются лучшими из… Читать дальше

J.B.

Китакаве,

БП работает отлично.У меня есть установка Nimitra с использованием сервера Roon с подключенным microRendu к моему ЦАП PS Audio. Я уже заметил более нежный звук с более глубоким и тихим фоном. Нижний предел, если тверже и больше местоимений… Читать дальше

Джеймс Дарас

Hi Keetakawee,

Nimitra + Etherstream потрясающие !! Я не могу описать это подробно из-за плохого английского, но это полная модернизация. И самое главное, они дают мне возможность слушать музыку без напряжения. В моей предыдущей системе я обычно чувствую… Читать дальше

Надеюсь

Питание Nimitra и ЦАП exaSound e38 с индивидуальным блоком питания Nikola действительно звучит ОТЛИЧНО!
Я полностью согласен с оценкой Стива Пласкина комбинации ЦАП Nikola / exaSound; это преобразующий! Никола перевез так… Читать дальше

Майк Ковер

Привет — Еще один довольный клиент

🙂

Последний год я владел Fidelizer EtherStream с прилагаемым блоком питания.Это было очень стоящее обновление с проводного подключения напрямую от роутера к моему стримеру / ЦАП. После прослушивания… Читать дальше

Курт Ланц

Nimitra / Nikola — явный победитель в моей системе; эта инновационная система представляет собой ступенчатое изменение производительности. По сравнению с моим «настроенным» портативным аудио-ПК Nimitra / Nikola явно лучше музыкальной машины. Более высокий уровень детализации, прозрачности и тона… Читать дальше

Кьелл Недребо

Китакави,

Это отличная работа, о которой я просил высшей поддержки.Да, кстати, этот стример ставит мой стример Auralic Aries в позор отличному звуку.

нет9275

Никола очень помогает.

Тердсак

Китакави,

Я использую свой сервер Nimitra и блок питания Nikola около недели. Первоначальное впечатление такое, что со звуком я ничего не упускаю.

Звук похож на тот, который я получаю с моим проигрывателем Linn Sondek с хорошей мю… Читать дальше

Джефф

Hi Keetakawee,

Сообщаю, что сегодня прибыла ЛПС «Никола».Слушал его некоторое время, и мне это нравится! Возможно, его нужно поджечь во времени, но первое впечатление, что звуковая сцена шире, клавиатура на одной дорожке была намного… Читать

Так Ашида

Только что получил блок питания… В системе на один час. Фантастическое, огромное улучшение, намного больше воздуха и более чистые средние и низкие частоты!

Мой друг из Женевы Жан-Жак Биери тоже полон энтузиазма.

Спасибо!
Андре

П.С. Серьезно смотрю на свою Нимитру.

Андре

Сегодня я получил Нимитру. Большое спасибо! Я извлек тестовый компакт-диск. Несмотря на то, что Nimitra нуждается в некотором прожигании, результат уже впечатляет. Такой четкости и нежности в извлекаемой музыке я еще не слышал (почти слушаю… Читать

Оливье

Спасибо! Nimitra становится все лучше и лучше. Звучит потрясающе! Я люблю это.

Майк Чавес

Привет, ребята.
Я хотел попасть сюда как клиент Nimitra.

Во-первых, я должен сказать, что товар находится на верхней полке. Я никогда не слышал, чтобы моя система звучала так хорошо, и я полностью наслаждаюсь преимуществами этого устройства. На самом деле я продал проигрыватель Sony HAPZ1ES… Читать дальше

Стив Эндрюс

Хой Китакави,

Я подумал, что дам вам обновленную информацию о моих приключениях с Нимирой и Никой. Работает очень стабильно. Иногда после переключения драйвера возникает проблема с синхронизацией часов ЦАП, но она решается перезапуском или еще одним переключением.
Roon работает до… Читать дальше

Ричард

Установил сегодня и обнаружил значительное улучшение качества звука. Это значительное обновление, несмотря на наличие HDPlex, который также является линейным источником питания.

Кавит Роян

Большое спасибо. Дисплей теперь работает нормально, и музыка никогда не звучала лучше. Отличная поддержка.

Крейг Уилсон

Начальная цена 395 долларов США

Рекомендуемая производителем розничная цена для Nikola Classic составляет 395 долларов США, а для Nikola Signature — 695 долларов США долларов США с 30-дневной гарантией возврата денег и годовой гарантией на продукт .Вы можете заказать Nikola со следующими вариантами ниже для наиболее подходящего использования с вашими продуктами.

Мы используем FedEx Express для надежной доставки в течение 2-7 дней по всему миру, чтобы гарантировать безопасную и быструю доставку товара.

Вы также можете заказать Nikola в комплекте с Nimitra и EtherStream, чтобы получить и бесплатную доставку . У Nikola будет 2 выхода для Nimitra + Nikola + EtherStream.

Вы можете заказать Nikola и получить местную поддержку в следующих интернет-магазинах, указанных ниже.

Если у вас есть какие-либо вопросы о Николе, пишите на [email protected]. Если вы не получили никакого ответа по электронной почте в течение 2 рабочих дней, сообщение может быть отправлено в ящик для спама / нежелательной почты. Пожалуйста, свяжитесь с нами с помощью других средств, таких как Facebook / Twitter / Skype.

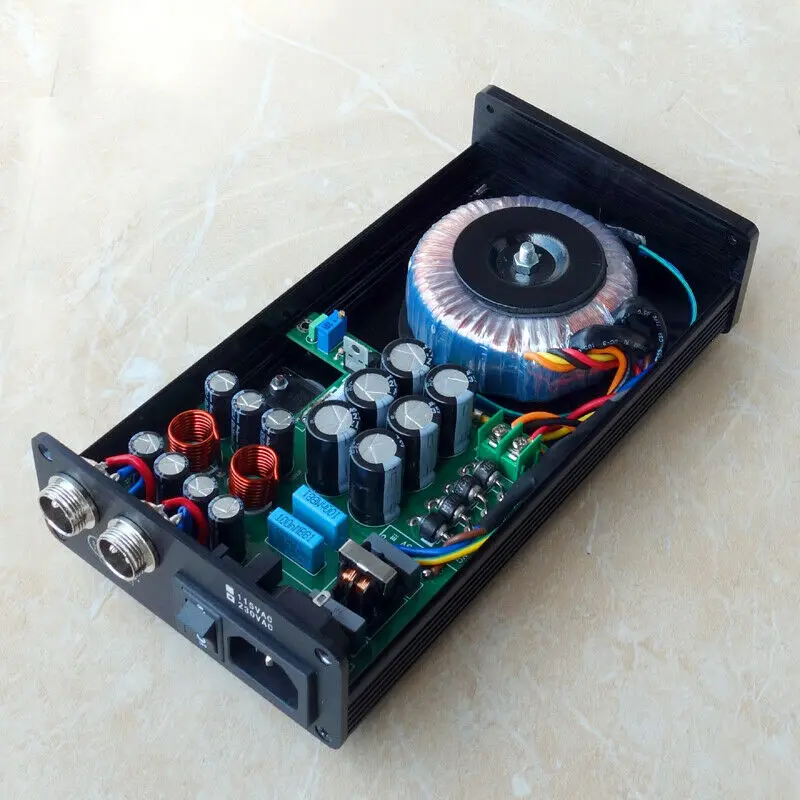

ULPS2250A Двойной сверхмалошумящий линейный источник питания

Описание

ULPS2250A — это высокопроизводительный источник питания для аудиофилов. Он включает в себя входной фильтр электромагнитных помех, подавляющий все типы помех от других устройств, подключенных к линии.Выходной каскад обеспечивает сверхмалые шумовые пульсации и падение напряжения.

Это хороший выбор для тех приложений, где требуется сверхнизкий уровень шума и высокая точность выходных сигналов, таких как RF, медицина, приборы, преобразователи данных высокой точности и т. Д.

ULPS2250A также доступен с алюминиевым корпусом и аксессуарами. Посмотрите здесь.

Основные характеристики

— Сверхнизкий уровень шума на выходе
— Тороидальный трансформатор Talema Audio Grade с низким уровнем утечек
— Сверхбыстрые диоды MUR860 (для более теплого звука)
— Двойные выходы +/- (могут быть объединены последовательно или параллельно)
— Сверхнизкое падение напряжения
— Медленная зарядка / разрядка на выходе (предотвращение «хлопков»)
— Ограничение пускового тока
— 115/230 В на выбор
— Входная и выходная фильтрация RC и LC
— Компоненты ведущих брендов (Murata, Bourns, TI, Nichicon,…)
— Разработан и собран вручную в прекрасной Барселоне, Испания

В нашей продукции мы используем только оригинальные запчасти ведущих брендов.Держитесь подальше от продуктов, в которых используются поддельные детали, и помогите нам выиграть битву с контрафактными полупроводниковыми продуктами.

Модели

5V Модель

Модель 9 В

12В Модель

15 В Модель

Дополнительная информация

Вес

1. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Южно украинской аэс: Южно-Українська АЕС — Вікіпедія 11.01.202115.11.2020 Электрическое поле и его характеристика: Электростатическое поле и его характеристики 16.04.202014.03.2021 Однофазный ток это: ОДНОФАЗНЫЙ ТОК — это… Что такое ОДНОФАЗНЫЙ ТОК? 30.10.201828.09.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
