Маркировка автоматических выключателей. Расшифровка маркировки электрических автоматов

Каждый человек в общих чертах знает, что представляет собой автоматический выключатель, установленный в электрощите. Большая часть населения на генетическом уровне знает, когда пропал свет в квартире нежно пойти и проверить, не отключился ли автомат в этажном щите, и при необходимости его включить. Однако не все имеют представления об технических характеристиках данных устройств, и по каким критериям их требуется подбирать для сохранения высоких эксплуатационных качеств работы распределительного щита.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня разберем очень важную, на мой взгляд, тему, которая напрямую влияет на нормальные условия работы автоматических устройств защиты, а именно — маркировка автоматических выключателей. Не все знают, что означают символы и обозначения на корпусе автомата, поэтому давайте расшифруем маркировку и подробно разберем что означает каждая надпись на корпусе автоматического выключателя.

Маркировка электрических автоматов — обозначения на корпусе

Все автоматические выключатели обладают определенными техническими характеристиками. Для ознакомления с ними при выборе автомата на корпусе наносится маркировка, включающая в себя набор схем, букв, цифр и прочих символов. Друзья согласитесь, что внешний вид автомата ничего не сможет сказать о себе и все его характеристики можно узнать только по нанесенной маркировке.

Маркировка наносится на лицевой (передней) стороне корпуса автомата стойкой нестирающейся краской, благодаря чему с параметрами можно ознакомиться даже когда автомат находится в работе, то есть, установлен в распределительном щите на дин-рейке и к нему подключены провода (не нужно отсоединять провода и вытаскивать его из щита, чтобы прочитать маркировку).

На картинке снизу вы можете увидеть несколько примеров, как наносится маркировка электрических автоматов разных заводов изготовителей. На каждом из них отчетливо видна маркировка, выполненная разными буквами и цифрами. В данной статье мы не будем разбирать промышленные устройства защиты, а затронем лишь обычные бытовые модульные автоматы. Но в любом случае статья будет интересна не только новичкам, но и профессионалам, «зубрам» которые повседневно сталкиваются с этим, также будет интересно вспомнить азы своей профессии.

Расшифровка маркировки автомата

Чтобы правильно выбрать автомат защиты при покупке следует обращать внимание не только на внешний вид и марку устройства, но и на его характеристики. Давайте по порядку разберем, какие характеристики отображает производитель на корпусе автоматического выключателя для его правильного выбора. Маркировка на автомате представляет к ознакомлению следующую информацию о себе.

1. Фирма изготовитель (бренд) автоматического выключателя

Маркировка автоматических выключателей начинается с логотипа или названия производителя. На картинках изображены автоматы наиболее популярных брендов hager, IEK, ABB, Schneider Electric.

Эти бренды уже долгое время представлены мировой публики и за свое существование зарекомендовали себя выпуском качественной продукции. На корпусе наименование завода-изготовителя наносится в самом верху и его трудно не заметить.

2. Линейная серия автоматов (модель)

Модель автоматического выключателя обычно отражает серию устройства в линейке завода-изготовителя и представляет собой буквенно-цифровое обозначение, например, автоматы серии Sh300 и S200 принадлежат производителю ABB, а у Schneider Electric встречаются Acti9, Nulti9, Домовой.

Пример как обозначается маркировка автоматических выключателей фирмы Schneider Electric, hager и IEK.

Зачастую серия присваивается автомату для отличия моделей по техническим характеристикам или ценовой категории, например, Sh300 рассчитаны на короткое замыкание до 4.5 кА, менее затратные в производстве и дешевле по стоимости, чем S200, рассчитанные на 6 кА.

3. Время-токовая характеристика автомата

Данная характеристика обозначается латинской буквой. Всего существует 5 типов время-токовых характеристик: «В», «С», «D», «K», «Z». Но наиболее распространенные из них это первые три: «В», «С» и «D».

Автоматы с характеристиками типа «K» и «Z» используют для защиты потребителей, где применяется активно индуктивная нагрузка и электроника соответственно.

Самая универсальная, которая подходит для применения в быту — характеристика типа «С». Большинство электриков, для защиты электропроводки использует именно ее. Узкопрофильные автоматы с ВТХ «B» или «D» можно встретить только в специализированных магазинах и, зачастую, по заказу.

Друзья на тему время токовых характеристик автоматов у меня есть отдельная статья, пожалуйста заходите, читайте, ознакамливайтесь.

4. Номинальный ток автомата

После буквенного значения идет цифра, определяющая номинал автоматического выключателя. Номинал определяет максимальное значение тока, который может постоянно проходить без срабатывания автоматического выключателя. Причем значение номинального тока указывается для определенной температуры окружающей среды + 30 градусов.

Например, если номинальный ток автомата равен 16А, то автомат будет держать эту нагрузку и не отключаться при температуре окружающей среды не выше +30 градусов. Если же температура будет выше +30, то автомат может сработать при токе и меньшем 16 А.

Если в сети возникают перегрузки, то есть ситуация когда ток нагрузки превышает номинальный ток на это реагирует тепловой расцепитель автоматического выключателя. В зависимости от кратности перегрузки время, за которое автомат отключится, будет составлять от нескольких минут до секунд. Ток, при котором тепловой расцепитель сработает должен превышать номинал автомата на 13% – 55%.

При возникновении в сети короткого замыкания возникает сверхток, на который реагирует электромагнитный расцепитель автоматического выключателя. Исправный автомат при коротком замыкании обязан сработать в течение 0,01 – 0,02 секунды, в противном случае начнется плавление изоляции электропроводки с риском дальнейшего воспламенения.

5. Номинальное напряжение

Сразу под маркировкой на автомате время-токовой характеристики идет обозначение номинального напряжения, на которое рассчитан данный автомат. Показатель номинального напряжения отображается в Вольтах (В/V), и может быть постоянным («-») или переменным («~»).

Значение номинального напряжения определяет, для каких сетей предусмотрено устройство. Маркировка напряжения предусматривает два значения для однофазных и трехфазных сетей. Например, маркировка 230/400V~ означает, что 230 Вольт напряжение однофазной сети, 400 Вольт напряжение трехфазной сети. Значок «~» означает переменное напряжение сети.

6. Предельный ток отключения

Следующий параметр предельный ток отключения или как его еще называют отключающая способность автомата. Этот параметр характеризует ток короткого замыкания, который способен пропустить через себя автомат и отключится, не теряя своей работоспособности (без риска выхода из строя).

Электрическая сеть сложная система, в которой часто возникают сверхтоки вследствие короткого замыкания. Сверхтоки кратковременны, но характеризуются большой величиной. Каждый автоматический выключатель обладает предельной коммутационной способностью, определяющей возможность выдержать сверхтоки и сработать при этом.

Для модульных автоматов предельно значение токов отключения составляют 4500, 6000 или 10000. Значения указываются в Амперах.

7. Класс токоограничения

Сразу под значением предельного тока отключения на корпусе указывается так называемый класс токоограничения. Возникновение сверхтоков опасно тем, что при их появлении выделяется тепловая энергия. В результате чего изоляция электропроводки начинает плавиться.

Автоматический выключатель отключится, когда ток короткого замыкания достигнет максимального значения. А для того чтобы ток КЗ достиг своего максимума требуется некоторое время и чем больше будет это время тем больше будет ущерб нанесенный оборудованию и изоляции электропроводки.

Токоограничитель способствует ускоренному отключению автоматического выключателя тем самым не давая току КЗ достигнуть своего максимального значения. По сути, этот параметр ограничивает время короткого замыкания.

Различают три класса токоограничителя, которые маркируют в черном квадрате. Чем выше класс, тем быстрее отключится автомат.

— класс – 1 маркировка отсутствует, или иными словами, автоматы, на корпусе которых отсутствует класс токоограничения, относятся к первому классу. Время ограничения составляет более 10 мс;

— класс – 2 ограничивает время прохождения тока КЗ в пределах 6-10 мс;

— класс – 3 ограничивает время прохождения тока КЗ в пределах 2.5-6 мс (самый быстрый).

8. Схема подключения и обозначение клемм

Некоторые производители наносят на корпус схему подключения автомата для информирования потребителя. Схема подключения представляет собой электрическую цепь с обозначением теплового и электромагнитного расцепителей. На схеме также маркируются контакты, указывающие на место подключения проводов.

На однополюсных автоматах контакты маркируются как «1» — верхний и «2» — нижний. К верхнему контакту, как правило, подключается питающий провод, а к нижнему — нагрузка. Кстати на эту тему есть отдельная статья, как правильно подключить автомат. На двухполюсных автоматах контакты маркируются «1», «3» — верхний; «2», «4» — нижний.

А так выглядит обозначение схемы и контактов для подключения на двухполюсном автоматическом выключателе

Также на двух- и четырех- полюсных автоматах возле схемы подключения можно встретить обозначение в виде латинской буквы «N», указывающее клемму для подключения нулевого рабочего проводника. Это важно, так как не на всех полюсах многополюсных автоматов имеются расцепители (тепловой и электромагнитный).

9. Артикул

На любой стороне корпуса автомата также наносится информация о продукте (артикул, QR-код), предусмотренная заводом-изготовителем, которая помогает без проблем найти конкретную модель в каталоге магазинов.

Ознакомившись с вышеуказанной информацией, маркировка автоматических выключателей для вас не станет проблемой, и вы с легкостью сможете выбирать устройство защиты с такими характеристиками, которые вам подходят.

Друзья если данная статья была для Вас интересной, буду признателен, если вы поделитесь ею в социальных сетях. Если у Вас возникли какие-нибудь вопросы или пожелания не стесняйтесь задавать их в комментариях, постараюсь ответить всем.

Понравилась статья — поделись с друзьями!

15 маркировок на автоматических выключателях

Автоматический выключатель на своем корпусе несет массу полезной информации, о которой многие даже и не догадываются.

Основной упор при выборе и покупке, почему то делается только на величину номинального тока. А между тем, чтобы правильно выбрать автомат защиты, нужно учитывать множество факторов и технических характеристик подобных коммутационных устройств.

Наиболее важные из них производители нам и предоставляют, указывая все это непосредственно на корпусе, либо несмываемой краской, либо лазерной маркировкой.

Зная их расшифровку и обозначение, вам больше не придется лезть в интернет или в специализированные каталоги. Достаточно внимательно осмотреть модульный автомат со всех сторон.

Давайте пройдемся по всем этим данным, взяв за основу наиболее популярные марки от ABB, Schneider Electric, IEK и другие.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Перед походом в магазин, у нас уже как правило сформировано представление о том, какая марка будет приобретаться. Выбор делается на основе предыдущего опыта (положительного или отрицательного), либо подробного изучения всей имеющейся информации в сети.

И только после этого идет подробное изучение технических особенностей.

После названия фирмы производителя, указывается серия данного выключателя или так называемая линейка.

В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

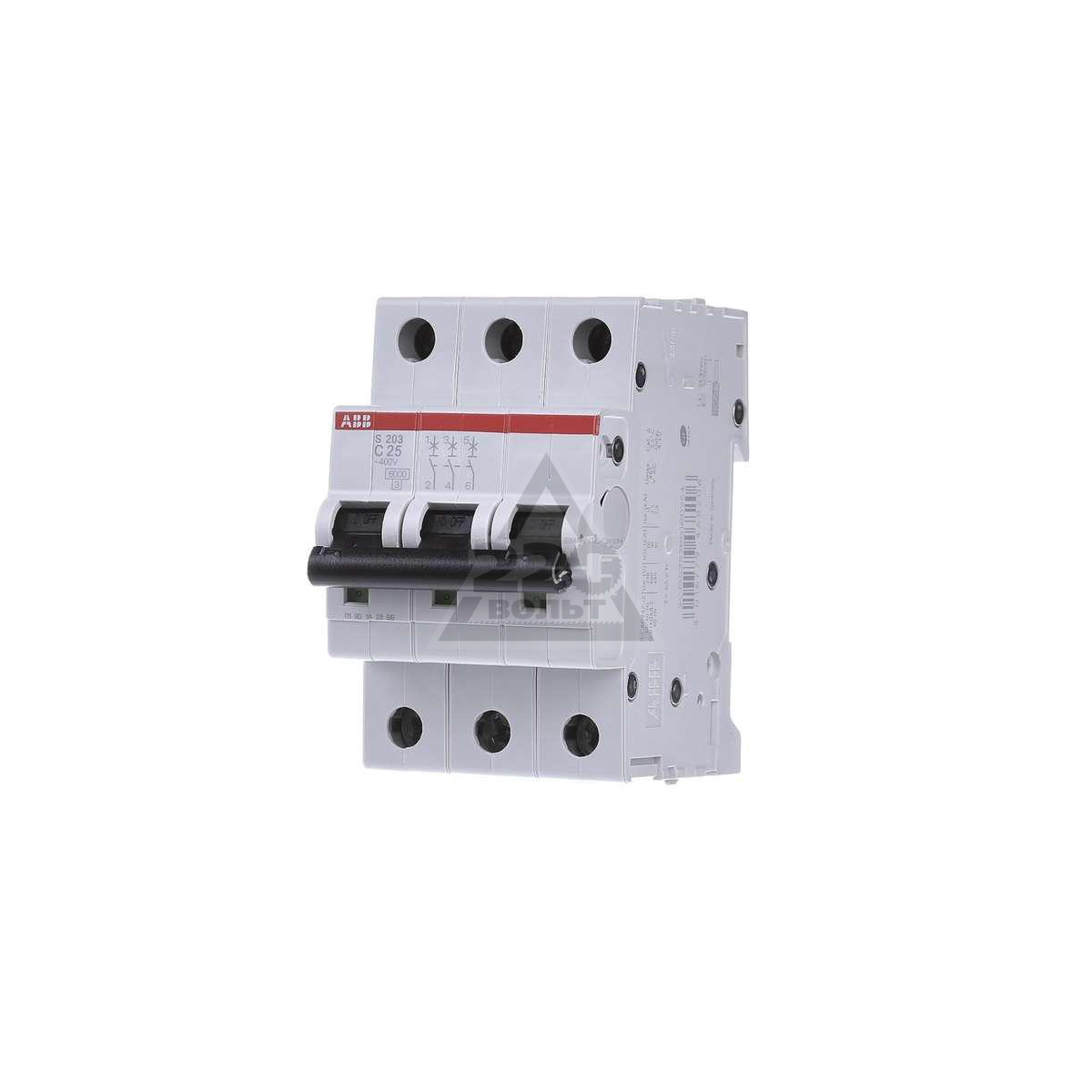

Вот например, расшифровка автоматов ABB серии S200.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Актуально в схемах с электронными устройствами.

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Тепловая часть отключает автоматический выключатель в диапазоне токов от 1,13 до 1,45*Iном.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’

ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’

в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

U=400V — номинальное рабочее напряжение

Icn=6000А — наибольшая отключающая способность

50/60Гц — частота работы электросети

I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Напряжение импульсное, изоляция и степень загрязнения

Есть и новые маркировки.

Uimp=6kV — номинальное импульсное удерживаемое напряжение

Ui=500V — номинальное напряжение изоляции

Deg3 — степень загрязнения

Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.

Наибольшая отключающая способность

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

пожар и выгорание корпуса

ненормальный гул при последующем включении, если автомат все таки «выжил»

неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Момент затяжки

На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.

Только соблюдая его, вы гарантировано надежно подключите провода.

Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.

Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.

Схема и типы защит

Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.

Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.

Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.

Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.

Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.

Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.

Статьи по теме

Маркировка автоматических выключателей («автоматов»)

При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.

Маркировка автоматических выключателей по ГОСТ

Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.
2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.

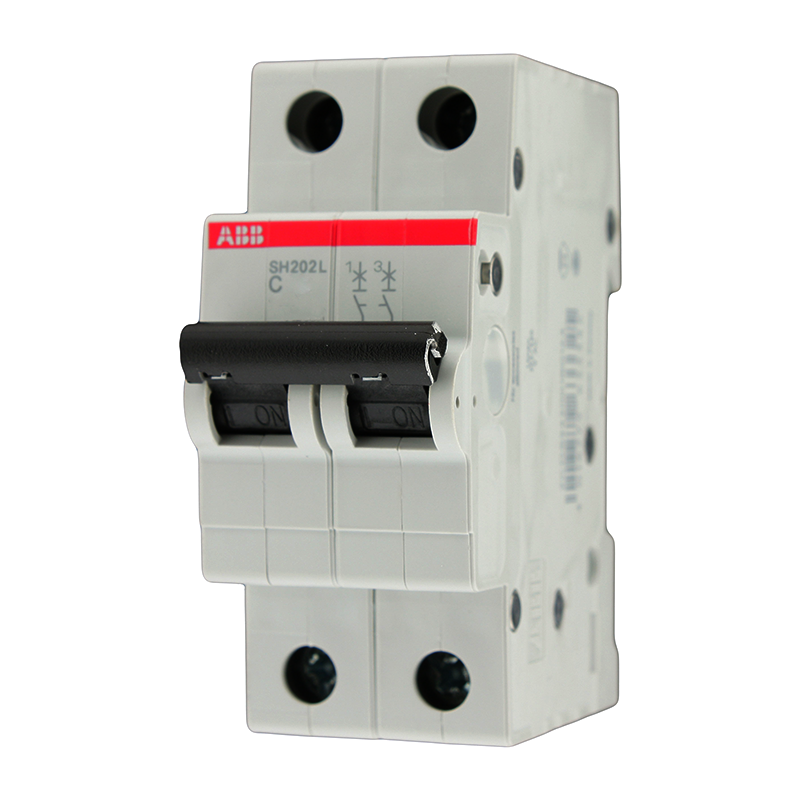

Маркировка автоматических выключателей ABB

Автоматические выключатели ABB имеют схожую маркировку с незначительными отличиями. Маркировка для автоматических выключателей ABB приведена ниже.

Возможно вас также заинтересует статья «Маркировка устройств защитного отключения (УЗО)».

Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение “читать” надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

1 класс – ограничение > 10 мс;
2 класс – от 6 до 10 мс;
3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Маркировка автоматических выключателей: значение и расшифровка

Маркировка автоматов АВВ

В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.

После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант Sh300. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.

Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:

В – указывает на возможность работы автомата в цепях с активными нагрузками.
С – автомат может защищать электродвигатели от индуктивных нагрузок.
D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
К – применяются на линиях с активными индуктивными нагрузками.
Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.

Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.

Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.

Читайте далее:

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
2 класса – 6–10 мс;
1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

S – с выдержкой времени срабатывания по дифференциальному току.
АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Селективное подключение средств защиты

Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:

соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.

Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание

Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов

Роль обозначений на корпусе

Устройство одновременно выполняет функции управления и защиты. Многие понимают, что когда пропадает электричество в квартире или доме, нужно проверить, не отключился ли автомат в щите. Но не все знакомы с характеристиками устройств и с критериями, по которым их стоит выбирать, чтобы сохранить эксплуатационные характеристики щита распределения электричества.

По конструктивным особенностям автоматы бывают:

Воздушные — устанавливаются на промышленных объектах, где ток достигает значения тысячи Ампер.
Литые — применяются в цепях от 16 до 1 тыс. Ампер.
Модульные — для жилых помещений.

Обозначения на корпусе говорят о технических характеристиках прибора. Маркировка наносится на лицевую часть корпуса специальной краской, которая не стирается, поэтому параметры (символы, буквы, цифры и схемы) можно увидеть даже тогда, когда автомат уже подключён.

Для чего необходима маркировка

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует подобрать новый автомат в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

Номинальный ток автоматического выключателя
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Коммутационная способность автоматического выключателя
Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику и вообще к любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже написана серия автомата, например C60a илиIc60N у Schneider или S201, Sh303L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) – за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды) до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Как наклеить маркировку

Делать это лучше в теплом помещении и с чистыми руками. ( Ваш К. О.

Если все рейки щита расположены на уровне глаз, наклеивают под автоматами. На некоторых щитах, например MiniPragma от Schneider Electric, под нижней рейкой места нет и наклеить можно сверху.

Маркировка на бумажном основании имеет на подложке вертикальные надрезы через каждые 3см. Полоску с маркировкой необходимо перевернуть этими надрезами к себе, немного согнуть в месте надреза и отклеить основу.

Перед приклеиванием нужно прицелится чтобы полоска легла параллельно отверстию и маркировка начиналась там где нужно.

Прозрачная пленка захочет увековечить отпечатки пальцев на клейком основании поэтому мойте руки. Хороших результатов я добивался при малом угле наклона наклейки к поверхности. Сперва ногтем или чем-то тонким/плоским нужно отделить первые 1-2 см полосы пленки от подложки и наклеить чтобы зафиксировать на пластроне. Всю наклейку отделять не нужно. Затем разглаживая наклеенное чтобы не допускать пузырей воздуха, второй рукой нужно направлять наклейку вдоль намеченной траектории одновременно отделяя ее от подложки. Пленку нельзя растягивать. При разглаживании лучше воспользоваться салфеткой или чем-то мягким чтобы не содрать краску.

Если не получилось маркировку ровно наклеить с первого раза, выручит запасной комплект.

{SOURCE}

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Критерии выбора автоматов

Iном.- превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Автоматические выключатели ИЭК серии ВА 47 — 29 и ВА 47 — 29М

Автоматические выключатели этой серии являются современными электротехническими устройствами, которые предназначены для защиты цепей от токов короткого замыкания, превышения допустимых токовых нагрузок и оперативного управления линиями или участками электрических линий.
Автоматические выключатели ВА 47 — 29М завоевали золотую медаль на выставке Электро-2006, как самое лучшее электрооборудование. Эта награда досталась компании ИЭК за наилучшее решение задач электробезопасности не только на производстве, но и жилом секторе.
Особенностью этой серии является:

• защита от токов короткого замыкания не позволяет достичь максимальных значений (отключение происходит раньше),
• установочное положение автоматического выключателя не имеет значение (любая ось установки и положения),
• нагрузка может подключаться к любым контактам (верхним или нижним) без ущерба для характеристик,
• подвижные контакты имеют серебряную напайку для снижения потерь и повышения долговечности.

Принцип действия

УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов. В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует.

Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.

В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.

Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.

Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
Номер серии или каталога (серии S200У, Sh300 компании ABB).
Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
Номинальное напряжение.
Предельно допустимые величины токов отключения при к. з.
Класс токоограничения.
Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Серия автоматических выключателей DMX от компании Legrand

Автоматические выключатели DMX работают в электрических цепях большой мощности (до 4000А) и обеспечивают их защиту. Все характеристики автоматических выключателей этой серии отличаются высокими показателями, но при этом сохраняется высокая отключающая способность, эксплуатационная надежность, компактные размеры и механическая стойкость.
Габаритные размеры автоматических выключателей DMX имеют однинаковые показатели по глубине и высоте. Поэтому они могут монтироваться с одной передней панелью. Также есть варианты исполнения с стационарной и выкатной конструкцией.
В комплект автоматических выключателей серии DMX входят:

электронные расцепители (встроенные) — МР17, МР18 или МР20,
• независимые расцепители,
• расцепитель напряжения (минимальный),
• электропривод,
• свободные контакты,
• блок памяти (внешний),
• устройства блокировки.

От чего защищает УЗО

УЗО функционирует в одно- и двухфазных сетях переменного тока на 220 и 380 вольт. Сами приборы помещаются в корпусах из негорючего ПВХ и способны пропускать через себя различные номинальные токи. Многие люди путают устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.

Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети. В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.

дифференциальные автоматы

Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.

Советы по выбору автоматического выключателя

Важное значение имеет бренд, а также состояние проводки. Делать покупку рекомендуют в специализированном магазине

Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае

Расшифровка обозначений (маркировки) автоматических выключателей серии DX от Legrand

DX — обозначение серии автоматических выключателей компании Legrand,
ВА — обозначение типа устройства (автоматический выключатель),
Далее следует указание количества полюсов, которые могут быть в количестве 1,2,3 или 4.

Следующая проставляется характеристика срабатывания автомата:

• буквенное обозначение «В» — 3-5 кратный ток (служат для защиты от активных нагрузок),
• буквенное обозначение «С» — 5-10 кратный ток (служат для защиты от активных и реактивных нагрузок с малыми величинами импульсного (пускового) тока),
• буквенное обозначение «D» — 10-20 кратный ток (служат для защиты от нагрузок с высокими импульсными токами и высоком токе включения, таких как трансформаторы, насосы и подобные устройства).

Далее проставляется номинальный ток, который соответствует величинам стандартного ряда. Ряд номинальных токов автоматических выключателей Legrand 1, 2, 3, 6, 10 и далее до 125 А.

Автоматические выключатели Legrand имеют еще несколько вариантов исполнения, которые представлены в других сериях. Но эти серии электротехнических устройств имеют специальное назначение (промышленность, строительство, производство и т.д.) и используются в специальных устройствах и установках.

Расшифровка маркировки

При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:

бренд;
модель;
артикул;
класс токоограничения;
ток отключения;
время-токовую характеристику;
номинальный ток и напряжение;
схему подключения.

Бренд, модель и токовая характеристика

Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.

Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, Sh300 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.

По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель Sh300 (до 4,5 кА).

Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».

Номинальный ток и напряжение

Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.

При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.

Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.

Ток отключения и класс токоограничения

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.

Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.

Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:

Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
Время второго класса — от 6 мс до 10 мс.
Третий класс срабатывает быстрее всех — 2−6 мс.

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник

Важно такое обозначение в том случае, когда отсутствует расцепитель

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.

Маркировка автоматических выключателей. Обозначение автоматических выключателей

Марки автоматических выключателей

Отдельные производители качественных приборов маркируют их QR кодами, показывающее полную характеристику электротехнических изделий.

Обозначение автоматических выключателей

Таким производителям можно доверять, и не опасаться за качество прибора. Маркировка автоматических выключателей наносится на лицевую сторону корпуса и должна быть стойкой к внешним воздействиям.

Основные параметры маркировки автоматических выключателей:

– наименование производителя;

– серийный номер или номер каталога изделия, ГОСТ. Пример BA47 – 29;

– величина и вид напряжения. Пример 230/400;

– номинальный ток, с обозначением на автоматических выключателях типа расцепителя. Пример C16, где C тип расцепителя;

– коммутационная способность, указанная для переменного и постоянного источника тока, в рядом расположенных прямоугольниках. Пример 4500/3;

– обычно степень защиты ip20 не указывается. Все другие степени защиты маркируются на корпусе прибора; – положение рычага выключателя Выкл/Вкл или 0/I должны быть хорошо заметны на установленных автоматах.

На корпусе имеется буквенное обозначение класса автоматов;

– А – для протяженных сетей и электронных устройств, где ток короткого замыкания не превышает 1-3 значений номинального тока;

– B – для общих сетей;

Перегрузочная способность B,C и D классов автоматов

– C – для осветительной сети, электродвигателей;

– D – для сетей с большим числом мощных электродвигателей и большим пусковым током;

– K – для участков с индуктивным нагрузкой.

Серии автоматических выключателей

Самыми популярными являются автоматы класса C, c перегрузочной способностью в два раза больше автоматов класса B. Далее посмотрим популярные фирмы и какие автоматы они выпускают.

Автоматы АЕ – это уже отслужившие автоматы. Они имеют не прочный корпус, не устанавливаются на din-рейку и них отсутствует электромагнитная защита. Лучше такие автоматы не устанавливать.

Автоматы ВА – эти автоматы пришли на смену автоматам серии АЕ и уже устанавливаются на din-рейку, имеющие тепловую и электромагнитную защиту. Выпускаются они с номинальным током 0,5 – 63А имеющие класс B, C и D. Срок эксплуатации их до 10000 часов. Выдерживают ток короткого замыкания до 4,5 кА. Выпускают их фирмы с торговыми марками IEK, ДЭК, ИНТЭС, EKF, все они отечественных производителей.

Маркировка автоматических выключателей ВА

Автоматы Schneider Electric имеют выбор по току от 6 до 63 А класса C, D, срок эксплуатации до 10000 часов, перегрузка по току 4,5 кА. По основным параметрам они не лучше российских аналогов, но дороже.

Автоматы АВВ, Legrand, Siemens. Это автоматы высокого класса. Они отличаются корпусом высокого качества с пятью крепежными заклепками (у классов ниже клепок 4). Также они имеют перегрузку по току до 8 кА, большой срок службы и высокую механическую прочность. В качестве дополнительных элементов на них установлены индикаторы, крышки и другие излишества.

Маркировка автоматических выключателей: обозначения и надписи

У всех защитных устройств есть определенная техническая характеристика. Поэтому при выборе автомата необходимо ознакомиться с ними для того, чтобы правильно выбрать прибор. Эти характеристики расположены на корпусе автомата, и называется маркировка автоматических выключателей.

Автоматы нового поколения

Маркировка автоматов необходима при производстве замены поломанного устройства. А также в случае, когда прокладывается новая проводка с новым заземляющим контуром. Кроме этого, знание маркировки требуется для определения причины возникновения аварийной ситуации. Электромонтер должен суметь прочитать характеристики, которые относятся именно к этому защитному устройству.

Маркировка автоматических выключателей: обозначение и надписи

Маркировка автоматических выключателей со временем не должна стираться. Поэтому символы, буквы, надписи и цифры наносятся на корпус специальной несмываемой краской. Маркировка располагается на лицевой панели прибора. Это делается для того, чтобы в рабочем состоянии устройства не пришлось демонтировать прибор, для того, чтобы узнать нужные характеристики.

Маркировка автомата

Маркировка включает в себя такие показатели как:

фирма-производитель;
номинальный ток;
напряжение; частота;
ток отключения; модель;
класс токоограничения;
схема подключения;
обозначение клемм;
артикул.

Маркировочные данные дополнительно дублируются в техническом паспорте устройства.

Маркировка автоматических выключателей: обозначения и надписи

Номинальный ток

Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.

Остальные виды предназначаются для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.

Быстрый и проверенный способ от экспертов, как подключить розетку

В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитывается на температурный режим, который соответствует величине + 30 градусов. Поэтому, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.

Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.

Напряжение и частота

Номинальное напряжение располагается под время-токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –« ~». Каждое значение соответствует данной электрической сети.

Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. К примеру, маркировка в виде: 230/400V~, обозначает, что автомат предназначается для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.

Для электрической сети, имеющей напряжение 220 вольт, в нашей стране стандартной частотой вращения является 50 Герц.

Ток отключения

Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Это кратковременный процесс, но при этом ток слишком завышается. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.

Производитель

В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.

При выборе производителя профессионалы рекомендуют покупать более надежные и дорогие проверенные марки.

Типы, марки и функции автоматических выключателей

В автоматический выключатель много чего нужно.

Для подрядчиков, электриков или даже просто домовладельцев, желающих заменить второстепенные электрические компоненты, понимание основ работы с автоматическими выключателями поможет вам сэкономить деньги, быстрее выполнять работу и обезопасить себя.

Цепи какого типа будут защищать определенные выключатели?

Когда дело доходит до автоматических выключателей, форма следует за функцией.Отличный способ классифицировать выключатели — по выполняемой ими работе и типам цепей, которые они защищают. Вот несколько распространенных сценариев:

1. Малогабаритные устройства, системы освещения и цепи с малой нагрузкой (

, а не большие приборы)

Лампа требует совсем другого типа электрической защиты, чем стиральная машина. Поэтому для цепей, не питающих большие приборы, обычно требуется только цепь на 120 вольт. Эти типы цепей защищают однополюсные выключатели.

2.Крупная бытовая техника

Поскольку такие устройства, как стиральная машина и сушилка, требуют большей мощности и большей защиты, они будут подключены к цепи на 240 В, которая защищена двухполюсным выключателем. Эти выключатели не только могут защитить большие нагрузки, но и занимают два паза в панели выключателя вместо одного.

3. Обычно влажные или влажные условия

Как в жилых, так и в коммерческих зданиях влажные условия требуют особого типа защиты цепи, называемого прерывателем цепи от замыкания на землю (GFCI).Они защищают от поражения электрическим током из-за воды или сырости и обычно встречаются на кухнях, ванных комнатах и многих промышленных помещениях. В случае даже крошечной утечки тока GFCI отключается, посылая ток прямо на землю (и от вас) менее чем за одну десятую секунды.

4. Жилые помещения и старые постройки

Несмотря на то, что требования к этому типу защиты цепей постоянно меняются, национальные электротехнические нормы теперь требуют прерывателей цепи дугового замыкания (AFCI) в нескольких цепях в жилых домах и рекомендуют их в старых зданиях (даже в тех, которые не являются жилыми).AFCI могут защитить от опасностей, которые являются основной причиной более 67 000 электрических пожаров ежегодно.

Какой бренд лучше всего подходит для ваших нужд?

Для каждой из схем, упомянутых выше, доступно множество различных брендов, включая Siemens, Square D, Cutler-Hammer и GE. У каждого бренда есть свои сильные стороны и преимущества, и выбор подходящего зависит от вашего индивидуального проекта. Например, для первоклассного промышленного проекта вы можете выбрать высококачественную (но дорогостоящую) линию Square D QO.Для небольшого жилого помещения можно выбрать более экономичное оборудование Siemens.

Независимо от того, какой бренд вы выберете, всегда убедитесь, что вы выбрали продукт, прошедший тестирование UL (Underwriters Laboratory). Это обеспечит вашу безопасность и работоспособность устройства. Вот некоторые из наиболее распространенных брендов:

Что делать, если вам нужно заменить автоматический выключатель?

Если у вас уже есть панель с установленной системой, вы просто выберете соответствующего производителя — никаких решений о бренде не требуется.Однако новые системы строительства или замены требуют от вас выбора, исходя из ваших потребностей.

В зависимости от выбранной марки у вас может быть больше возможностей. Вы можете купить новые автоматические выключатели или сэкономить деньги на использованных или отремонтированных автоматических выключателях. В отделении оптовой продажи автоматических выключателей каждый из наших выключателей, новый или подержанный, проходит тщательную проверку и гарантирует правильную работу. Независимо от вашей работы, мы быстро подберем вам нужную деталь — даже если это устаревшее или труднодоступное устройство.

Чтобы узнать больше о наших национальных запасах, доставке в тот же день, гарантиях и многом другом, свяжитесь с нами сегодня!

Проведите исследование автоматических выключателей Square D

ABB — Zinsco: самые популярные бренды автоматических выключателей

Автоматический выключатель — это автоматический электрический выключатель, предназначенный для прекращения прохождения электрического тока и защиты электрической цепи от повреждений, вызванных внезапным превышением тока, обычно возникающим в результате перегрузки или короткого замыкания.При обнаружении неисправности автоматический выключатель прерывает прохождение тока, предотвращая повреждение цепи.

В отличие от предохранителя, который необходимо заменять после одной операции, автоматический выключатель можно вернуть в исходное положение для возобновления нормальной работы после устранения источника избыточного тока.

Автоматические выключатели

доступны в различных размерах, от небольших устройств, которые защищают слаботочные цепи, до больших распределительных устройств, предназначенных для защиты цепей высокого напряжения. Генераторные автоматические выключатели (GCB) защищают важное оборудование на электростанциях, такое как генераторы и трансформаторы, устраняя потенциально опасные короткие замыкания за доли секунды, предотвращая серьезные повреждения и, возможно, длительные простои завода.

Типы промышленных автоматических выключателей

Существует множество классификаций промышленных автоматических выключателей, которые обычно классифицируются по величине напряжения и способу гашения дуги.

Автоматические выключатели сгруппированы по классам напряжения, которые обычно определяются как НИЗКИЙ, СРЕДНИЙ и ВЫСОКИЙ.

Низкое напряжение (0-600 В) обычно включает выключатели в литом корпусе, силовые выключатели в металлической оболочке и силовые выключатели в литом корпусе с большим корпусом.
Среднее напряжение (от 600 В до 15 кВ) включает 4160 В, 6.9кВ и 13,8кВ. Иногда включаются выключатели на 34 кВ.
Высокое напряжение (выше 15 кВ) — это обычно выключатели, связанные с передачей и понижающей передачей первой линии.

Дуговое тушение :

Все автоматические выключатели имеют контакты, и, когда контакты разъединяются во время операции размыкания, они вызывают дугу, предполагая, что через устройство течет энергия. Электрическая дуга образуется между контактами и растягивается по мере размыкания контактов.

Следовательно, автоматические выключатели требуют устройства для управления или снятия дуги; 4 распространенными средами, используемыми для гашения дуги во время разъединения контактов выключателя, являются масло, воздух, газ и размыкание в вакууме.

Масляные автоматические выключатели (OCB): Контакты масляного автоматического выключателя погружены в масло. Прерывание тока происходит в масле, которое охлаждает возникшую дугу и гасит дугу. Все три фазы малых масляных выключателей можно разместить в одном масляном баке; однако у больших высоковольтных выключателей каждая фаза находится в отдельном масляном баке.
Воздушный автоматический выключатель (ACB) : Контакты ACB размыкаются в воздухе и используют комбинацию характеристик дуги, воздуха и магнитного поля для гашения дуги.
Воздушные автоматические выключатели : Обычно эти автоматические выключатели используются в высоковольтных устройствах. Как следует из названия, контакты воздушного выключателя разделяются в воздухе, тогда как автоматические выключатели среднего напряжения имеют механическое устройство, которое вытесняет воздух в дугу во время операции размыкания, воздушные выключатели используют поток сжатого воздуха, направляемый на разделяемые части. контакты выключателя для прерывания дуги, образующейся при размыкании выключателя.
Газовые автоматические выключатели : Газовые выключатели обычно называются элегазовыми выключателями для используемого газа гексафторида серы. Дуга, возникающая при открытии, гасится в камере, заполненной сжатым газом гексафторид серы. В случае утечки газа SF6 возникнут проблемы с окружающей средой.
Вакуумные выключатели : Вакуумные выключатели прерывают ток в вакууме. Контакты вакуумного прерывателя заключены в керамический конверт или «баллон», который откачивается примерно до чрезвычайно низкого атмосферного давления.0023 дюйма рт. Ст., Абсолютное.

Автоматические выключатели напряжения

Автоматические выключатели низкого напряжения используются в бытовых, коммерческих и промышленных применениях. Некоторые примеры включают миниатюрный автоматический выключатель (MCB) с номинальным током не более 100A и автоматический выключатель в литом корпусе (MCCB) с номинальным током до 2500A.

Магнитные промышленные автоматические выключатели используют электромагнитный соленоид, контакты которого замкнуты с помощью защелки.Когда ток в соленоиде превышает номинал автоматического выключателя, тяга соленоида освобождает защелку, что позволяет контактам размыкаться.

Термомагнитные промышленные автоматические выключатели в основном используются в распределительных щитах. Электромагнит мгновенно реагирует на большие скачки тока, а биметаллическая полоса реагирует на условия перегрузки по току при длительном воздействии. Тепловая часть промышленного автоматического выключателя этого типа обеспечивает либо более быстрое, либо медленное срабатывание, в зависимости от больших или малых токов, которым он подвергается.

Автоматические выключатели среднего напряжения, номиналом от 1 до 72 кВ, часто собираются в распределительные устройства в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, устанавливаемыми на подстанциях наружной установки. Выключатели среднего напряжения также классифицируются по способу гашения дуги (т. Е. Вакуумный выключатель, воздушный выключатель, выключатель SF6).

Высоковольтные промышленные автоматические выключатели, номиналом 72,5 кВ или выше, встречаются в сетях электропередач, и они обычно работают с соленоидом с токовыми реле защиты, управляемыми через трансформаторы тока.На подстанциях конструкция защитного реле является сложной, защищая оборудование и шины от нескольких типов перегрузки или замыканий на землю.

Метод гашения дуги (т. Е. Объемное масло, минимальное количество масла, воздушный поток, вакуум, SF6) также классифицирует высоковольтные промышленные выключатели. В большинстве новых промышленных автоматических выключателей для гашения дуги используется элегаз из соображений защиты окружающей среды и затрат на изоляцию разливов нефти.

Высоковольтные промышленные автоматические выключатели с гексафторидом серы (SF6) используют контакты, закрытые газообразным гексафторидом серы, для гашения дуги.Этот тип промышленных автоматических выключателей часто используется для напряжений на уровне передачи и может быть встроен в компактные распределительные устройства с газовой изоляцией.

Марки автоматических выключателей

ABB

ABB является лидером в области технологий энергетики и автоматизации, включая автоматические выключатели, которые позволяют домашним, коммунальным и промышленным клиентам достичь максимальной производительности при одновременном снижении воздействия на окружающую среду. Всемирная группа компаний ABB работает в 100 странах и насчитывает более 145 000 человек.ABB предлагает продукцию от миниатюрных автоматических выключателей до автоматических выключателей в литом корпусе, и все они гарантированно являются самыми безопасными и надежными на рынке.

АББ является постоянным новатором в отрасли, предлагая новые продукты и технологии, такие как высоковольтный автоматический выключатель LTA с диоксидом углерода (CO2) с живым баком, представленный на технической выставке Paris Cigré в августе 2012 года.

«Это еще одна веха в инновациях ABB, подтверждающая нашу неизменную приверженность минимизации воздействия на окружающую среду», — сказал Джандоменико Риветти, глава подразделения ABB по производству продуктов высокого напряжения, входящего в подразделение Power Products.

Молоток ножниц (Eaton)

Cutler-Hammer (Eaton) — известный производитель автоматических выключателей. Одной из самых инновационных технологий, разработанных этой компанией за последние годы, является автоматический выключатель для пожарных. Дуговое замыкание может возникнуть, если изоляция вокруг шнуров, проводов или кабелей ухудшилась или повреждена. Eaton FIRE-GUARD и комбинированные прерыватели цепи от дугового замыкания (AFCI) уменьшают вероятность коротких и сильноточных дуговых замыканий и обеспечивают надежную защиту премиум-класса от опасностей возгорания.

Eaton Corporation — многонациональная компания по управлению электроэнергией, объем продаж которой в 2015 году составил 20,9 миллиарда долларов. Она была основана в Соединенных Штатах, а ее штаб-квартира находится в Дублине, Ирландия. В Eaton работает около 97 000 сотрудников, и она продает продукцию клиентам в более чем 175 странах.

Cutler-Hammer вошла в состав Eaton Corporation в 1978 году, что принесло более 500 миллионов долларов от продаж устройств управления питанием и коммутации. В 1994 году компания Eaton получила бизнес по сбыту и управлению у компании Westinghouse, первопроходца в области автоматических выключателей.В этом приобретении Westinghouse оговаривает, что Eaton не будет использовать свое имя на приобретаемых продуктах. Eaton теперь производит продукцию, которая может заменить продукцию Westinghouse под торговыми марками Eaton и Cutler Hammer.

General Electric

GE, широко известное название электрических приборов, предлагает автоматические выключатели, которые, вероятно, являются одними из самых известных и наиболее часто используемых автоматических выключателей на рынке. Этот производитель автоматических выключателей предлагает широкий ассортимент продукции для систем низкого, среднего и высокого напряжения, от бытовых до промышленных.

GE, как ABB и Seimens, является новатором в области автоматических выключателей. В апреле 2016 года на Hannover Messe, ведущей мировой выставке промышленных технологий, подразделение GE Industrial Solutions (NYSE: GE) представило свой новый автоматический выключатель в литом корпусе GuardEon (MCCB).

Наряду с воздушными автоматическими выключателями EntelliGuard от GE, технология ArcWatch и программное обеспечение для расцепителей защиты предоставляют клиентам возможность контролировать механическое и электрическое состояние выключателя. Это критически важная особенность в промышленных приложениях, где простой может нарушить успешную работу.

ITE

ITE была новатором в электротехнической отрасли, создав первые автоматические выключатели низкого и среднего напряжения с накоплением энергии. ITE, известная своими техническими инновациями и инженерным превосходством, была первой компанией, которая создала воздушные магнитные выключатели на 5 кВ.

Компания ITE Circuit Breaker Company продавала свою продукцию как автоматические выключатели ITE, пока Siemens Energy & Automation Inc., дочерняя компания Siemens AG, не приобрела бизнес ITE у Гулда в 1983 году.ITE было престижным брендом в отрасли, поэтому до недавнего времени компания Siemens продолжала использовать его в автоматических выключателях. Siemens теперь продает все автоматические выключатели ITE и Siemens под торговой маркой Siemens.

Подразделение автоматических выключателей среднего напряжения ITE не было приобретено компанией Gould в 1976 году и стало отдельной автономной компанией под названием ITE Imperial. В конечном итоге компания была куплена Брауном-Бовери, который объединился с ASEA и образовал ABB. Автоматические выключатели стали основой линейки продуктов ABB MV, хотя большинство из них были полностью переработаны.

Имя ITE по-прежнему широко распространено на рынке автоматических выключателей, и новые продукты Siemens доступны в качестве замены. Тем не менее, использованный качественный автоматический выключатель ITE может заменить устаревший выключатель ITE, если в наличии отсутствуют выключатели Siemens текущей серии.

SIEMENS

Хотя компания Siemens пользуется популярностью в производстве бытовой техники и продукции для различных отраслей промышленности, она также является инновационным производителем автоматических выключателей.

В январе 2014 года подразделение низкого и среднего напряжения Сименс представило Fusesaver, высокоскоростное устройство прерывания для использования в ответвительных линиях с предохранителями в электрических сетях с воздушными распределительными системами.Технология Fusesaver может сэкономить коммунальным предприятиям тысячи долларов в год, предотвращая перегорание предохранителей во время временных неисправностей

«Повышение качества электроэнергии в требовательной и конкурентной деловой среде — одна из самых сложных задач для энергетических компаний сегодня», — говорит Джон Карчмарчк, вице-президент и генеральный менеджер подразделения среднего напряжения и систем подразделения низкого и среднего напряжения Siemens. «Сокращение количества и продолжительности перебоев в подаче электроэнергии и ограничение количества затронутых клиентов — важные шаги к этой цели.”

В декабре того же года компания Siemens представила инновационный автоматический выключатель, который объединяет в одном устройстве защиту AFCI (прерыватель цепи от дугового замыкания) и GFCI (прерыватель цепи при замыкании на землю). Новый автоматический выключатель Siemens был признан одним из «демонстраторов» журнала «Электротехнические организации» на заседании Национальной ассоциации подрядчиков-электриков (NECA) в 2014 году. Награда вручается продуктам, которые представляют собой лучшее из новых инновационных продуктов для электротехнического сообщества.

Квадрат D

Square D, американский производитель электрооборудования со штаб-квартирой в Андовере, Массачусетс, имеет долгую историю в сфере производства автоматических выключателей. Их первоначальное название было McBride Manufacturing в 1902 году. Второе изменение названия компании на Detroit Fuse and Manufacturing произошло в 1908 году. Их последнее название было изменено в 1917 году на то, что мы теперь знаем как Square D. Westinghouse сертифицировал Square D на создание для них выключателей в 1929 году. В 1991 году Square D была приобретена Groupe Schneider S.A., французская компания по производству электроприборов, расположенная в Париже, которая стала их флагманским брендом. Они предлагают широкий выбор товаров как для дома, так и для промышленности.

В 1955 году Square D представила линейку миниатюрных 3/4-дюймовых автоматических выключателей Qwik-Open (QO). Эти автоматические выключатели Square D, пожалуй, самая известная линейка продуктов, используются в электрических распределительных щитах многих жилых домов в Северной Америке. Square D утверждает, что это самые быстрые размыкающие выключатели в отрасли, срабатывающие в течение 1/60 секунды или всего за один полный цикл питания в сети переменного тока с частотой 60 Гц.

Автоматические выключатели

QO имеют окошко с флажком индикации, что позволяет легко идентифицировать сработавший выключатель на панели. Qwik-Open с болтовым креплением QOB имеет винт, которым выключатель крепится к панели. Это полезно в промышленных установках, где вибрация может вызвать ослабление защелкивающегося прерывателя QO.

Zinsco

GTE-Sylvania приобретает Zinsco в 1973 году. Они продолжали производить выключатели и панели с первоначальным дизайном Zinsco в течение нескольких лет, но в настоящее время производственная линия прекращена.Послепродажные и восстановленные запасные части Zinsco остаются доступными.

Заключение

Этот список производителей автоматических выключателей далеко не полный, и в нем представлены только наиболее распространенные в отрасли торговые марки. Для вашего конкретного применения проконсультируйтесь с авторитетным поставщиком автоматических выключателей, который предлагает новые продукты, а также профессионально отремонтированные, протестированные и сертифицированные продукты.

Фирма

имеет значение при замене или добавлении автоматического выключателя

Проживая в одном доме в течение многих лет, вы неизбежно столкнетесь с необходимостью либо заменить неисправный автоматический выключатель, либо добавить его к своей электрической панели.Это, конечно, если у вас есть панель автоматического выключателя, а не панель с предохранителями.

При таком большом количестве производителей панелей выключателей цены на выключатели разных марок различаются. Хотя автоматические выключатели кажутся похожими, между марками есть много различий. Мой совет: никогда не устанавливайте автоматический выключатель другой марки в панель автоматических выключателей другой марки. Вопреки мнению, что все они одинаковы и будут работать в любой панели автоматического выключателя, на самом деле все как раз наоборот.Автоматические выключатели могут действительно подходить, но не должным образом. Так что вам может быть интересно, будет ли работать с вашей электрической панелью прерыватель любой старой марки. Можете ли вы просто купить самый дешевый и заставить его работать? Очевидно, ответ отрицательный.

В отличие от большинства электрических устройств, таких как переключатели и розетки, автоматические выключатели зависят от конкретной марки. Фактически, производители скажут вам заменять или добавлять только выключатели, специально разработанные для панели этой марки. Более того, используйте только тот тип выключателя, который рекомендован для панели.То, что название бренда такое же, не означает, что оно подойдет для вашей панели. Из-за различных методов монтажа, толщины шин, характеристик контактного напряжения выключателя и общих конструктивных различий эти выключатели не являются взаимозаменяемыми. Фактически, установка выключателя другой марки в панель выключателя может вызвать электрическую неисправность.

На автоматических выключателях нанесена маркировка сбоку и обычно они расположены внутри дверцы крышки панели. Есть этикетка, на которой будет указано, какой тип прерывателя требуется для установки в эту конкретную панель.На рынке представлены панели автоматических выключателей для дома и коммерческого использования. У каждого свои автоматические выключатели. Некоторые просто защелкиваются, а другие — вкручиваются.

Установить автоматический выключатель в панель автоматического выключателя достаточно просто, то есть до тех пор, пока он предназначен для этой панели. Да, есть некоторые выключатели, которые действительно подходят для панелей других производителей, но на них не распространяется гарантия производителя вашей панели, и они не должны использоваться. Так почему же так важно, чтобы марка выключателя соответствовала вашей электрической панели?

Учитывайте рекомендации производителя и рейтинги UL.Электрические панели и их автоматические выключатели проходят испытания в экстремальных условиях, чтобы гарантировать, что панели автоматических выключателей и автоматические выключатели соответствуют требованиям безопасности, а зачастую и превышают их. Эта форма тестирования внесена в список UL и должна дать вам, потребителю, чувство комфорта, зная, что продукт был протестирован и признан безопасным. Для вас это означает годы безопасного и надежного использования продукта.

В вашем местном магазине электротоваров, хозяйственном магазине или магазине товаров для дома будет широкий выбор подходящих электроприборов, которые помогут вам в поиске.Обычно один или несколько сотрудников могут подсказать вам, какие автоматические выключатели подходят для конкретной электрической панели, которая есть у вас дома.

Существуют стандартные автоматические выключатели, а также некоторые специальные автоматические выключатели. Автоматические выключатели GFCI можно использовать для управления многими розетками в вашем доме, нуждающихся в защите от замыкания на землю. Дуговые выключатели могут защитить электрическую схему в вашем доме от таких вещей, как неисправные выключатели и проблемы с осветительной арматурой. В любом случае внимательно выбирайте выключатели.

Лучшие поставщики и производители автоматических выключателей в США и во всем мире

Кратко:

Автоматические выключатели — это электрические устройства, которые автоматически прерывают ток, когда он превышает определенный уровень в электрической цепи, главным образом из соображений безопасности. Чаще всего мы сталкиваемся с автоматическими выключателями в наших домах или офисах, где они используются, чтобы избежать перегрузки электрических систем на месте. Автоматические выключатели могут быть небольшими, с номинальными характеристиками, подходящими для работы с одним отдельным устройством, или достаточно большими, чтобы защитить электроснабжение всего города.Автоматические выключатели бывают нескольких разновидностей в зависимости от класса напряжения, типа конструкции, типа прерывания и конструкции и включают в себя низковольтные, магнитные, термомагнитные, магнитно-гидравлические, обычные выключатели или выключатели среднего и высокого напряжения, и это лишь некоторые из них. наиболее распространенные.

Поставщики автоматических выключателей в США

В таблице 1 ниже и в следующих за ней параграфах мы представляем 10 ведущих американских поставщиков автоматических выключателей. В таблице указаны название поставщика, город / штат, год его основания и расчетный годовой объем продаж в долларах США.

Таблица 1 — Поставщики автоматических выключателей из США

Примечания:

* Ориентировочные объемы продаж указаны в миллионах долларов США и указаны в профиле компании на Thomasnet.com

Краткие сведения о компании

In Commerce, CA, ROMAC обслуживает и поставляет быстрые электрические решения для ряда приложений. Они обладают обширным опытом в области проектирования, установки и продаж в области электрооборудования.

со штаб-квартирой в Кливленде, штат Огайо, BDI поставляет широкий спектр продукции и оборудования для автомобильной, пищевой, коммунальной, целлюлозно-бумажной, горнодобывающей и транспортной промышленности.

Bruce Electric Equipment Corp. в Линденхерсте, штат Нью-Йорк, поставляет широкий ассортимент электрооборудования, включая трансформаторы, распределительные устройства, преобразователи и генераторы.

Snap Action, Inc. в Маунтинсайде, штат Нью-Джерси, специализируется на производстве тепловых и возвратных автоматических выключателей, которые обладают конкурентоспособными миниатюрными размерами и надежностью.

Perfect Switch в Сан-Диего, Калифорния, разрабатывает и производит простые в использовании и надежные электрические устройства, включая переключатели, реле, изоляторы, разъединители, диоды, автоматические выключатели и многое другое.

SCHURTER Electronic Components в Санта-Роса, Калифорния, производит предохранители, соединители, автоматические выключатели, системы ввода, продукты EMC и многие другие связанные электронные компоненты, как следует из их названия.

Steven Engineering в Южном Сан-Франциско, Калифорния, занимается распространением средств промышленной автоматизации, электрических и пневматических средств управления и компонентов для различных отраслей от широкого круга производителей.

French Gerleman в Сент-Луисе, штат Миссури, обслуживает коммерческую, строительную, государственную, промышленную и солнечную промышленность, поставляя средства автоматизации, электроснабжения, передачи данных, безопасности и механической передачи энергии.

WAGO Corp. в Джермантауне, штат Висконсин, специализируется на электрических системах подключения для автомобильной, железнодорожной, энергетической, производственной, морской, светотехнической и строительной отраслей.

Thermal Devices в Маунт-Эйри, штат Мэриленд, продает электрические устройства и устройства управления двигателями, промышленные нагреватели, устройства управления температурой и технологическими процессами, а также датчики температуры от десятков производителей.

Поставщики автоматических выключателей в США, соответствующие статусу разнесения

Для случаев, когда бизнес ведется с отделениями правительства США, Министерства обороны, муниципалитетов штата и местных муниципалитетов, а также с некоторыми более крупными корпоративными организациями, могут существовать требования, которые определяют обязательные требования к расходам при закупке таких продуктов, как автоматические выключатели.Эти требования могут указывать на то, что определенный процент общих расходов должен приходиться на поставщиков, обладающих различным статусом собственности. Разнообразные предприятия, как правило, представляют собой небольшие компании, владельцы которых имеют право на статус разнообразия на основе таких критериев, как принадлежность и управление женщинам, принадлежность меньшинствам или ветеранов, и это лишь некоторые примеры.

Чтобы помочь в предоставлении информации, относящейся к этим случаям, в таблице 2 ниже представлен дополнительный список пяти ведущих американских поставщиков автоматических выключателей, которые соответствуют статусу разнесения.В таблице указаны название поставщика, город / штат, год основания компании, расчетный объем продаж в долларах США и конкретная (-ые) классификация (-и) разнообразия, на которую распространяется данная компания.

Таблица 2 — Поставщики автоматических выключателей в США, которые соответствуют статусу разнесения

* Ориентировочные объемы продаж указаны в миллионах долларов США и указаны в профиле компании на Thomasnet.com

Краткие сведения о компании

Компания «Братья Фельдман» по электропитанию.в Патерсоне, штат Нью-Джерси, является семейным дистрибьютором высококачественных электроприборов, включая освещение, проводку, кабели, ручные инструменты, нагревательное оборудование и автоматические выключатели.

Gainesville Industrial Electric в Гейнсвилле, Джорджия, продает широкий спектр электротехнической продукции, включая двигатели, насосы, редукторы и приводы. Они также обеспечивают ремонт и обслуживание любой продаваемой продукции.

Bailey Motor Equipment Co. в Орландо, Флорида, обслуживает сельское хозяйство, промышленность, нефтегазовую, автомобильную и морскую промышленность качественным моторным оборудованием и электрическими компонентами.

Altech Corp. во Флемингтоне, штат Нью-Джерси, имеет обширный перечень электрических компонентов и устройств, включая соединители, предохранители, источники питания и переключатели, для промышленной, медицинской и автоматизированной промышленности.

Powertech Controls Co., Inc. в Ронконкоме, штат Нью-Йорк, занимается распространением электрических и электронных средств автоматизации и компонентов, специализируясь на продукции для защиты цепей для электроэнергетики, транспорта и OEM-рынков.

Топ-5 мировых производителей автоматических выключателей и сопутствующих товаров

Мировой рынок автоматических выключателей оценивается в 8 долларов.68 миллиардов к 2022 году. Прогнозируется, что из-за потребности развивающихся стран в электроэнергии и развития технологий использования возобновляемых источников энергии потребность в устройстве будет продолжать расти. Что касается устройств защиты цепей, а именно производителей автоматических выключателей, предохранителей и реле, то мы вошли в пятерку ведущих мировых производителей.

Таблица 3 — Ведущие мировые производители устройств защиты цепей

Компания *	Расположение штаб-квартиры (город / регион)	Страна	Выручка (2017, в миллиардах) **
ABB	Цюрих	Швейцария	34 руб.31
General Electric	Бостон, Массачусетс	США	$ 122,1
Сименс	Мюнхен	Германия	83,05 долл. США
Eaton	Дублин	Ирландия	$ 20,4
Schneider Electric	Rueil-Malmaison	Франция	$ 18.9

Примечания:

* Ведущие мировые поставщики по данным Business Wire (https: // www.businesswire.com/news/home/20170925005939/en/Top-5-Vendors-Circuit-Breaker-Fuse-Relay)

** Выручка в миллиардах долларов США, полученная из следующих источников:

https://new.abb.com/docs/default-source/investor-center-docs/annual-report/annual-report-2017/abb-group-annual-report-2017-english.pdf

https://www.ge.com

https://www.siemens.com

https://www.schneider-electric.com/ww/en/documents/financial2/2018/02/15-presentation-full-year-results-2017-tcm50-362638.pdf

http://www.eaton.com/us/en-us/company/investor-relations/investor-toolkit/financial-reports/2017-annual-report.html

Краткие сведения о компании

ABB имеет представительства в более чем 100 странах, но головной офис находится в Цюрихе, Швейцария. Продукция ABB ориентирована на коммунальные услуги, транспорт и инфраструктуру, а также предоставляет решения в области энергетики, управления и автоматизации по всему миру.

Собственная компания США, General Electric , со штаб-квартирой в Бостоне, Массачусетс, обслуживает широкий спектр отраслей, включая авиацию, освещение, энергетику, транспорт, нефть и газ.Электрические компоненты, такие как автоматические выключатели, относятся к их сетевым решениям и промышленным подразделениям.

Компания «Сименс» по всему миру со штаб-квартирой в Мюнхене, Германия, имеет специальные подразделения по линейке продуктов, включая строительные технологии, энергетику и газ, производство электроэнергии, здравоохранение, ветроэнергетику и распределение электроэнергии, где находятся автоматические выключатели и связанные с ними компоненты.

Eaton из Дублина, Ирландия гордится тем, что обеспечивает надежное, эффективное, безопасное и устойчивое управление энергопотреблением.На рынках технологий, транспорта, энергетики и инфраструктуры их продукция используется более чем в 175 странах мира.

Schneider Electric со штаб-квартирой в Рюэй-Мальмезон, Франция, специализируется на продуктах управления энергопотреблением и автоматизации, используемых в домах и зданиях, центрах обработки данных и инфраструктурных приложениях. Продукты классифицируются по месту их применения и распределению напряжения.

Заключение

Выше мы перечислили три группы ведущих дистрибьюторов и производителей автоматических выключателей в США и во всем мире.Для получения дополнительной информации и информации о более чем 900 поставщиках автоматических выключателей посетите платформу Thomas Supplier Discovery Platform.

Дополнительные источники

https://www.prnewswire.com/news-releases/global-circuit-breaker-market-2017-2022-868-bn-opportunities-in-upcoming-smart-cities-aging-power-infrastructure—hvdc -transmission-300584507.html
https://study.com/academy/lesson/what-is-a-circuit-breaker-types-lesson-quiz.html

Прочие электротехнические изделия

Статьи других популярных поставщиков

Ведущие компании в области систем машинного зренияСледующая статья »

Больше от компании Electric & Power Generation

Проверено 10 лучших автоматических выключателей для максимальной защиты

10 лучших автоматических выключателей для жилых или коммерческих целей для максимальной защиты.Какая марка лучше всего подходит для панели автоматического выключателя? мы нашли два самых известных бренда, играющих на рынке благодаря их качественному материалу, высокой производительности, бесперебойной защите. Siemens и Schneider Electric — два самых известных бренда, предлагающие лучшие электрические панели автоматических выключателей, безопасные для вашего коммерческого или жилого помещения.

Помимо Siemens и Schneider Electric есть несколько популярных брендов Eaton, Leviton, Murray. Имеет ли значение марка автоматического выключателя? Конечно, имеет значение, что мы используем разные типы дорогих электрических и электронных устройств в вашем доме или в коммерческой зоне.Чтобы спасти его, нам нужно установить максимальную защиту, чтобы это оборудование или устройства оставались в безопасности. Здесь мы должны выбрать правильный бренд, который хорошо себя зарекомендовал на протяжении многих лет. Если вы покупаете бренд, который не прошел испытания или новый, не отвечающий требованиям для экономии, ваши ценные устройства могут быть повреждены из-за сбоя, сохраняя безопасность. Мы всегда рекомендуем хорошо зарекомендовавшие себя бренды, которые прошли испытания и по-прежнему имеют высокую эффективность.

Выбор редактора для верхних панелей электрических автоматических выключателей

Есть некоторые важные соображения при покупке, на которые вы должны обратить внимание, чтобы получить верхнюю панель автоматического выключателя в разделе ниже, который мы кратко обсудили.

Обзор 10 лучших панелей автоматических выключателей

01. Siemens P1224L1125CU 125-Amp

Siemens — наш лучший выбор в пользу лучшей панели электрических выключателей. Они широко известны как выключатели на рынке электрических и электронных устройств. Компания Siemens с доверием обеспечивает максимальную защиту от перегрузки по току. Люди любят продукцию Siemens за ее отличное качество, а не по нашим рекомендациям. Мы рекомендуем только те, которые отлично работают на рынке, после их оценки людьми и тестирования опытными инженерами в нашей лаборатории.

Siemens P1224L1125CU обеспечит защиту по току до 125 ампер для однофазной линии. Монтажная шина из меди очень проста, и для этого защитного устройства доступны 2 шины заземления, установленные на заводе-изготовителе.

Siemens P1224L1125CU 125 Amp — это комплексное решение для коммерческих и жилых помещений. Он работает для защиты всего дома от перенапряжения, резервного питания, зарядных станций для электромобилей и т. Д., Где вам нужно оставаться в безопасности.

Основные характеристики

125 А для однофазного
Простая быстрая установка

Автобус

изготовлен из меди
2 заземляющих стержня, установленных на заводе

Для максимальной защиты Siemens P1224L1125CU — один из лучших вариантов, остающийся в безопасности.

02. Square D от Schneider Electric QO3040M200VP QO 200 Amp — Лучшая электрическая панель на 200 A

Square D — это наш второй выбор для панели электрических выключателей. Компания Schneider Electric — известный бренд на рынке устройств автоматического выключателя. Между Siemens и Schneider Electric всегда идет борьба: два хороших бренда за лучшую панель автоматического выключателя, большинство людей покупают Siemens, но хотят изменений, используют продукцию Schneider Electric. По результатам наших тестов мы получили равный результат. Сименс — победитель как по требованию общественности, так и по выбору.

Square D QO3040M200VP QO — это устройство защиты от перенапряжения на 200 ампер, обладающее отличной производительностью, с которым вы без колебаний пользуетесь своими бытовыми устройствами, сохраняя напряжение без перенапряжения или защиты от перегрузки по току, это одно из идеальных устройств, позволяющих сэкономить достаточно от защиты от сильного тока.

Основные характеристики

Устройство защиты 200 ампер
Главный выключатель для установки внутри помещений на 30 мест и 40 цепей
120/240 В переменного тока, 22000 AIR номинальный ток короткого замыкания
Однофазный
2 двухполюсных выключателя QO230 QO 30 А и 3 однополюсных выключателя QO120 QO 20 А

Schneider Electric QO3040M200VP QO 200 Amp — это высокоэффективное устройство защиты от вертикальной нагрузки, которое достаточно надежно, чтобы обезопасить вас в опасное время.

03. Square D от Schneider Electric HOM2448M100PCVP Панель выключателя 100 А — Лучшая панель выключателя 100 А

Наш третий вариант панели автоматических выключателей Square D от Schneider Electric, который имеет защиту 100 А и идеально подходит для бытовых и коммерческих целей. Он включает в себя 3 HOM120, 2 HOM230, комбинацию поверхностной / скрытой крышки. Этот выключатель принимает до 3 шин заземления для заземления 10–14 оборудования.

Schneider защищает все дорогостоящие электронные устройства, такие как холодильники, кондиционер, телевизор, спутниковый ресивер и т. Д.с большой осторожностью, если вы установите это супер-устройство, оно сэкономит ваши деньги, надежно защищая. Все устройства защиты от перенапряжения не работают точно, чего нельзя было ожидать и стоили нам больших денег, которые часто никому не терпимы.

Основные характеристики

3 HOM120, 2 HOM230 и комбинация скрытой или поверхностной крышки
Защита от перенапряжения 100 А
Полностью распределенная нейтральная шина, внутренняя изоляция дугогасительного выключателя
Полноразмерные полюсные выключатели, четырехъядерные или тандемные выключатели
Шины заземления нейтрали принимают до 3 (10-14) заземлений оборудования

Schneider Electric HOM2448M100PCVP — замечательное устройство для устройства защиты от перенапряжения на 100 А или панели электрического выключателя для вашего дома.

04. Панель автоматического выключателя Siemens E0816ML1125S

Панель автоматического выключателя

Siemens E0816ML1125S имеет защитную способность 125 А с 16 цепями и 8 ячейками. Его вес составляет всего 12 фунтов, а размеры панели выключателя составляют 15,4 x 13 x 5,3 дюйма.

Характеристики Siemens E0816ML1125S превосходны, долговечны, высокоэффективны и обеспечивают превосходную защиту. Компания Siemens всегда заботится о качестве. 125 Ампер обеспечат вам полную защиту, будь то дом или коммерческое помещение.

Основные характеристики

Панель 125 ампер
8 место
16 контуров
Монтаж на поверхность

05. Square D by Schneider Electric Панель автоматического выключателя QO

Это еще одна высококачественная панель автоматических выключателей на 125 ампер от Schneider Electric. Его легко настроить или установить, требуется меньше подключений, но более быстрая установка. Это однофазный выключатель с номиналом 120/240 В и номинальным током короткого замыкания 65000 AIR.Он имеет 24 места, 24 цепи и центр нагрузки.

Основные характеристики

Быстрая установка
125 Ампер
Подача подземная или подвесная
Внутренний центр нагрузки
Крышка для помещений, штанга заземления PK15GTA
Однофазный, 65000 AIR, номинальный ток короткого замыкания, 120/240 В переменного тока, номинальный

Одна из самых эффективных панелей автоматических выключателей на 125 ампер на рынке.

06. Siemens P1224B1100CU Панель автоматического выключателя на 100 А

Если вы ищете лучшую панель автоматического выключателя на 100 А от Siemens, тогда Siemens P1224B1100CU готов для вас.Имеет 12 мест, 24 контура центра нагрузки. Установка панели автоматического выключателя выполняется легко и быстро, так как на заводе установлены 2 шины заземления.

Основные характеристики

100 ампер однофазный
Центр нагрузки
12 мест, 24 контура
Автобус медный
2 заземляющих стержня, установленных на заводе

07. Siemens LNF222R Панель автоматического выключателя 60 А

Для защиты 60 ампер Siemens LNF222R — идеальный выбор, он имеет двухполюсную, 2-проводную панель автоматического выключателя без предохранителей, рассчитанную на 240 В для наружной установки.Его небольшой размер, размер этого выключателя составляет 3,1 x 5,4 x 8,2 дюйма, а вес всего 3 фунта. Как качественный продукт, этот выключатель также доступен по разумной цене.

Основные характеристики

60 Ампер
2 полюса
2 провода
Напряжение 240 В
Без предохранителей
Наружный рейтинг

08. Leviton 51120-1 Panel Protector — лучший автоматический выключатель для дома

«Сименс» и «Шнайдер электрик» занимают лидирующие позиции на рынке печатных плат, и любой другой компании нужно бороться достаточно, чтобы победить «Сименс» и «Шнайдер электрик», чтобы занять позицию.Leviton — один из лучших поставщиков панелей, который играет на рынке с этими двумя ведущими компаниями. Leviton 51120-1 — это панель печатной платы с 4 режимами защиты 120/240 В, которая предназначена только для использования внутри помещений. Это однофазные двухстрочные протекторы, которые отлично сохранят ваш телевизор высокой четкости, холодильники, кондиционер, микроволновую печь и т. Д., Дорогостоящее электронное устройство в доме очень хорошо.

Основные характеристики

4 режима защиты
Панель 120/240 В
Только для использования внутри помещений
Однофазный
Может использоваться с системой управления домом Decora
Состоит из стандартной металлической соединительной коробки

Leviton — это защитное устройство премиум-класса для использования внутри помещений, только один из отличных вариантов по цене панели автоматического выключателя.

09. Eaton Corporation Br816L125Fdp 6 Circuit Main

Вы, должно быть, слышали название Eaton, помимо Siemens и Schneider, это также общее название для панели автоматического выключателя. Продукция Eaton — это отличное соотношение цены и качества, согласно нашему анализу. Eaton имеет небольшой бюджет, но недолговечный и высокопроизводительный, как Schneider и Siemens. Так что цена на Eaton меньше двух марок. Хотя если у вас небольшой бюджет, небольшой проект, то Eaton неплох. Это хорошо для небольших проектов, большинство людей любят Eaton за свои деньги.

Основные характеристики

6 контуров
Центр нагрузки главной проушины
прочный
Размер 14 x 12 x 4,5 дюйма
Вес 7 фунтов

10. Панель Murray LC002GSU 60 ампер

Murray LC002GSU — это 60-амперная панель, которая выглядит умно, производительность Murray очень высока, долговечна. Это 2-х местная, 4-х контурная панель, поверхностный монтаж. Его очень легкий вес всего 3,25 фунта.

Основные характеристики

Панель 60 ампер
4 контура, 2 места
Основная проушина
Накладной

Панель автоматического выключателя Muray 60 A — это недорогой и высококачественный выключатель на рынке для защиты 60 A.

Лучшие соображения при покупке панели автоматического выключателя

Вы должны рассмотреть несколько основных факторов, прежде чем покупать лучший автоматический выключатель для ваших нужд.

i) Назначение или место использования: Где вы будете использовать выключатель дома или в коммерческих помещениях? Есть автоматический выключатель только для домашнего использования, а некоторые для коммерческого использования также доступны для обоих целей. Наша рекомендация — выбирать выключатели обоих назначений, когда ваша домашняя нагрузка возрастет, и нет необходимости менять выключатель.

ii) Ампер: Сначала вам нужно рассчитать ампер используемых вами устройств, а затем выбрать автоматический выключатель на 50/100/200 ампер, который вам нужен. Как правило, чаще всего используются 60 ампер, 100 ампер, 125 и 200 ампер.

iii) Время переключения: Здесь мы пытаемся сказать, сколько раз ваш автоматический выключатель должен сработать, неисправность происходит в течение секунды, если ваш выключатель не срабатывает в течение секунды высокого тока, возможно, повредит все ваши устройства на другой стороне. Делюсь своим личным опытом использования некачественного автоматического выключателя.Я использовал низкокачественный автоматический выключатель, однажды прошел сильный дождь, и произошло слишком много грома. Высокое напряжение пришло в мой дом по проводу. Я только что услышал звук грохота другой комнаты, затем я также услышал звук срабатывания автоматического выключателя. Я пошел в комнату, и мой маршрутизатор полностью сгорел, сгорел адаптер для ноутбука, а также несколько розеток. Но выполненный домашний автоматический выключатель не смог спасти мои дорогостоящие мне устройства. После этого поменял автоматический выключатель, поставил качественный выключатель, так как давно вообще никаких проблем не обнаружил.Поэтому для автоматического выключателя очень важно время переключения или время срабатывания.

Что такое автоматический выключатель?

Автоматический выключатель — это коммутационное устройство, которое выполняет или разрывает соединение между источником питания при прохождении тока определенного уровня для обеспечения безопасности стороны нагрузки.

Что такое панели прерывателя QO Square D?

На рынке представлено много различных типов панелей автоматических выключателей в зависимости от места использования и назначения.Панели автоматических выключателей Square D QO — это панели, которые можно использовать как в жилых, так и в коммерческих помещениях одновременно, что отлично подходит для пользователя.

Распространенные марки миниатюрных автоматических выключателей в 2020 году

Миниатюрные автоматические выключатели широко используются в промышленности, торговле, высотных и жилых зданиях из-за их установки на направляющих, модульных размеров, разнообразных функций, художественного моделирования и безопасного использования. В статье будет рассказано, какие марки автоматических выключателей часто используются в 2020 году, в произвольном порядке.

Schneider

Schneider Electric Co., Ltd. — глобальное электрическое предприятие со штаб-квартирой во Франции. Это мировой эксперт в области управления энергоэффективностью и автоматизации. На протяжении многих лет компания уделяет особое внимание развитию энергетики и автоматизации. Серии миниатюрных автоматических выключателей включают: серию A9, серию resi 9, серию E9, серию C65.

Автоматические выключатели Schneider

ABB

Abb — это компания в области энергетики и автоматизации, основанная в Цюрихе, Швейцария, в 1988 году.В основном он предлагает решения для повышения производительности и снижения неблагоприятного воздействия на окружающую среду для промышленных предприятий и потребителей электроэнергии. Серия малых выключателей включает: серию S200, серию Sh300, серию sf200, серию se200, серию sj200.

Миниатюрные автоматические выключатели ABB

Siemens

Немецкая компания Siemens AG, основанная в 1847 году, является ведущим мировым предприятием в области электронной и электротехники. Серии автоматических выключателей включают: серию 5sy, серию 5sn.

Миниатюрные автоматические выключатели SIEMENS

Nader

Nader был ведущим производителем электротехнической продукции в Китае с 7 января 1999 года, Шанхай, Китай. В основном для обеспечения клиентов безопасными, надежными, защищающими окружающую среду и энергосберегающими низковольтными электрическими компонентами. Серия малых выключателей включает: серию ndb1, серию ndb2, серию ndb6.

Автоматические выключатели Nader

Распределительное устройство Changshu

Распределительное устройство Changshu MFG.Co., Ltd. — известная профессиональная компания по производству электротехники в Китае. В основном она производит электрические компоненты высокого и низкого напряжения, электронные изделия и комплекты распределительных устройств высокого и низкого напряжения. Продукция компании широко используется в электроэнергетике, машиностроении, металлургии, нефтехимии, текстиле, строительстве, судоходстве и других областях. Серии миниатюрных автоматических выключателей включают: серию Ch4.

Миниатюрные автоматические выключатели Changshu Switchger

Chint

Chint специализируется на исследованиях и разработках, производстве и продаже более 100 серий и более 10000 спецификаций низковольтной электротехнической продукции, такой как распределительные устройства, устройства управления, терминалы бытовой техники, электропитания и силовой электроники, а также предоставляет надежные продукты и услуги более чем в 130 странах.Серии миниатюрных автоматических выключателей включают серии nbe7, серии nb3 и серии Nb6.

Миниатюрные автоматические выключатели Chint

Himel

Himel — международный производитель и поставщик электротехнической продукции, успешно сочетающий международный опыт с местными знаниями. Серии миниатюрных автоматических выключателей включают: серию HDB.

Миниатюрные автоматические выключатели Himel

Tengen

Tengen Group Co., Ltd. специализируется на низковольтных электрических приборах для распределения и промышленного управления, интеллектуальных приборах, приборах электропитания, преобразователях частоты, высоковольтных электроприборах и строительстве. электроприборы.Серия малых выключателей включает: серию tgb1n, серию tgb3, серию teb5.

Автоматические выключатели Tengen

% PDF-1.4
%
827 0 объект
> / Метаданные 880 0 R / Страницы 823 0 R / StructTreeRoot 29 0 R / Тип / Каталог / Просмотрщик Настройки >>>
эндобдж
880 0 объект
> поток

конечный поток
эндобдж
823 0 объект
>
эндобдж
29 0 объект
>
эндобдж
30 0 объект
> / A14> / A15> / A16> / A17> / A18> / A19> / A20> / A21> / A22> / A23> / A6> / A7> / A8> / Pa1> / Pa10> / Pa2> / Pa3> / Pa4> / Pa5> / Pa6> / Pa7> / Pa8 >>>
эндобдж
31 0 объект
>
эндобдж
32 0 объект
>
эндобдж
33 0 объект
>
эндобдж
34 0 объект
[277 0 R 530 0 R 531 0 R 530 0 R 532 0 R 530 0 R 533 0 R 530 0 R 475 0 R 475 0 R 494 0 R 476 0 R 493 0 R 476 0 R 478 0 R 478 0 R 478 0 R 491 0 R 479 0 R 479 0 R 492 0 R 480 0 R 480 0 R 488 0 R 489 0 R 480 0 R 490 0 R 480 0 R 482 0 R 486 0 R 482 0 R 487 0 R 483 0 R 483 0 R 483 0 R 485 0 R 485 0 R 498 0 R 499 0 R 496 0 R 507 0 R 508 0 R 509 0 R 510 0 R 511 0 R 502 0 R 503 0 R 504 0 R 505 0 R 506 0 528 руб. 0 руб. 529 0 пр. 521 0 руб. 522 0 руб. 523 0 руб. 524 0 руб. 525 0 руб. 526 0 руб. 527 0 руб. 517 0 руб. 518 0 руб. 0 R 264 0 R 549 0 R 550 0 R 551 0 R 552 0 R 553 0 R 554 0 R 555 0 R 556 0 R 557 0 R 558 0 R 559 0 R 560 0 R 544 0 R 545 0 R 546 0 R 547 0 R 548 0 R 810 0 R 801 0 R 802 0 R 803 0 R 804 0 R 805 0 R 806 0 R 807 0 R 808 0 R 809 0 R 780 0 R 781 0 R 782 0 R 783 0 R 784 0 785 0 ₽ 786 0 R 787 0 R 788 0 R 789 0 R 790 0 R 791 0 R 792 0 R 793 0 R 794 0 R 795 0 R 796 0 R 797 0 R 798 0 R 799 0 R 800 0 R 778 0 779 0 руб. 757 0 руб. 758 0 руб. 759 0 руб. 760 0 руб. 761 0 руб. 762 0 руб. 763 0 руб. 764 0 R 765 0 R 766 0 R 767 0 R 768 0 R 769 0 R 770 0 R 771 0 R 772 0 R 773 0 R 774 0 R 775 0 R 776 0 R 777 0 R 749 0 R 750 0 R 751 0 752 0 руб. 753 0 пр. 754 0 пр. 755 0 пр. 756 0 пр. 748 0 пр. 714 0 пр. 715 0 пр. 716 0 пр. 717 0 руб. 718 0 пр. 719 0 пр. 720 0 руб. 721 0 руб. 722 0 руб. 723 0 руб. 724 0 R 725 0 R 726 0 R 727 0 R 728 0 R 729 0 R 730 0 R 731 0 R 732 0 R 733 0 R 734 0 R 735 0 R 736 0 R 737 0 R 738 0 R 739 0 R 740 0 R 741 0 R 742 0 R 743 0 R 744 0 R 745 0 R 746 0 R 747 0 R 705 0 R 677 0 R 678 0 R 679 0 R 680 0 R 681 0 R 682 0 R 683 0 R 684 0 R 685 0 686 0 R 687 0 R 688 0 R 689 0 R 690 0 R 691 0 R 692 0 R 693 0 R 694 0 R 695 0 R 696 0 R 697 0 R 698 0 R 699 0 R 700 0 R 701 0 R 702 0 R 703 0 R 704 0 R 675 0 R 676 0 R 663 0 R 664 0 R 665 0 R 666 0 R 667 0 R 668 0 R 669 0 R 670 0 R 671 0 R 672 0 R 673 0 R 674 0 R 662 0 R 642 0 R 643 0 R 644 0 R 645 0 R 646 0 R 647 0 R 648 0 R 649 0 R 650 0 R 651 0 R 652 0 R 653 0 R 654 0 R 655 0 R 656 0 R 657 0 658 0 R 659 0 R 660 0 R 661 0 R 639 0 R 640 0 R 641 0 R 618 0 R 619 0 R 620 0 R 621 0 R 622 0 R 623 0 R 624 0 R 625 0 R 626 0 R 627 0 R 628 0 R 629 0 R 630 0 R 631 0 R 632 0 R 633 0 R 634 0 R 635 0 636 0 R 637 0 R 638 0 R 617 0 R 616 0 R 613 0 R 614 0 R 615 0 R 610 0 R 611 0 R 612 0 R 608 0 R 609 0 R 600 0 R 601 0 R 602 0 R 603 0 R 604 0 R 605 0 R 606 0 R 607 0 R 599 0 R 595 0 R 596 0 R 597 0 R 598 0 R 593 0 R 594 0 R 585 0 R 586 0 R 587 0 R 588 0 R 589 0 R 590 0 R 591 0 R 592 0 R 583 0 R 584 0 R 581 0 R 582 0 R 814 0 R 816 0 R 817 0 R 812 0 R 284 0 R 464 0 R 465 0 R 466 0 R 467 0 R 468 0 470 0 R 471 0 R 472 0 R 473 0 R 474 0 R 541 0 R 819 0 R 821 0 R 822 0 R]
эндобдж
35 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 36 0 R 37 0 R 38 0 R 39 0 R 40 0 R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 R 59 0 R 60 0 61 0 R 62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 R 71 0 R 72 0 R 73 0 R 74 0 R 75 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 99 0 R 100 0 R 101 0 R 102 0 R 103 0 R 104 0 R 105 0 R 106 0 R 107 0 R 108 0 R 109 0 R 110 0 R 111 0 R 112 0 R 113 0 R 114 0 R 115 0 R 116 0 R 117 0 R 118 0 R 119 0 R 120 0 R 121 0 R 122 0 R 123 0 R 124 0 R 125 0 R 126 0 R 127 0 R 128 0 R 129 0 R 130 0 R 131 0 R 132 0 R 133 0 R 134 0 R 135 0 R 136 0 R 137 0 R 138 0 139 R 140 0 R 141 0 R 142 0 R 143 0 R 144 0 R 145 0 R 146 0 R 147 0 R 148 0 R 149 0 R 150 0 R 151 0 R 152 0 R 153 0 R 154 0 R 155 0 R 156 0 R 157 0 R 158 0 R 159 0 R 160 0 R 161 0 R 162 0 R 163 0 R 164 0 R 165 0 R 166 0 R 167 0 R 168 0 R 169 0 R 170 0 R 171 0 R 172 0 R 173 0 R 174 0 R 175 0 R 176 0 R 177 0 R 178 0 R 179 0 R 180 0 R 181 0 R 182 0 R 183 0 R 184 0 R 185 0 R 186 0 R 187 0 R 188 0 189 0 R 190 0 R 191 0 R 192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 197 0 R 198 0 R 199 0 R 200 0 R 201 0 R 202 0 R 203 0 R 204 0 R 205 0 R 206 0 R 207 0 R 208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R 214 0 R 2 15 0 R 216 0 R 217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R 226 0 R 227 0 R 228 0 R 229 0 R 230 0 R 231 0 232 0 R 233 0 R 234 0 R 235 0 R 236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 246 0 R 247 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R 257 0 R 258 0 R 259 0 R 260 0 R]
эндобдж
36 0 объект
>
эндобдж
37 0 объект
>
эндобдж
38 0 объект
>
эндобдж
39 0 объект

Маркировка автоматических выключателей. Расшифровка маркировки электрических автоматов

Маркировка электрических автоматов — обозначения на корпусе

Расшифровка маркировки автомата

1. Фирма изготовитель (бренд) автоматического выключателя

2. Линейная серия автоматов (модель)

3. Время-токовая характеристика автомата

4. Номинальный ток автомата

5. Номинальное напряжение

6. Предельный ток отключения

7. Класс токоограничения

8. Схема подключения и обозначение клемм

9. Артикул

15 маркировок на автоматических выключателях

Статьи по теме

Маркировка автоматических выключателей («автоматов»)

Маркировка автоматических выключателей по ГОСТ

Маркировка автоматических выключателей ABB

Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Для чего необходима маркировка

Что обозначают надписи на выключателе

Производитель и модель автомата

Определение время-токовой характеристики

Номинальный ток и его обозначение

Маркировка номинального напряжения и частоты

Предельный ток отключения

Что такое класс токоограничения

Схема подключения проводов

Советы по выбору автоматического выключателя

Выводы и полезное видео по теме

Маркировка автоматических выключателей: значение и расшифровка

Маркировка автоматов АВВ

Общие сведения об автоматах

Основные технические характеристики автоматических выключателей (АВ)

Дифференциальные автоматические выключатели

Селективное подключение средств защиты

Роль обозначений на корпусе

Для чего необходима маркировка

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

Номинальный ток автоматического выключателя

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Как наклеить маркировку

электромаркировка

Критерии выбора автоматов

Маркировка для электрощита: немного о принципах

Автоматические выключатели ИЭК серии ВА 47 — 29 и ВА 47 — 29М

Принцип действия

Автоматические выключатели: маркировка и обозначения

Серия автоматических выключателей DMX от компании Legrand

От чего защищает УЗО

Советы по выбору автоматического выключателя

Расшифровка обозначений (маркировки) автоматических выключателей серии DX от Legrand

Расшифровка маркировки

Бренд, модель и токовая характеристика

Номинальный ток и напряжение

Ток отключения и класс токоограничения

Подключение и артикул

Маркировка автоматических выключателей. Обозначение автоматических выключателей

Марки автоматических выключателей

Серии автоматических выключателей

Маркировка автоматических выключателей: обозначения и надписи

Маркировка автоматических выключателей: обозначение и надписи

Номинальный ток

Напряжение и частота

Ток отключения

Производитель

Популярные серии

Типы, марки и функции автоматических выключателей

Цепи какого типа будут защищать определенные выключатели?

1. Малогабаритные устройства, системы освещения и цепи с малой нагрузкой (

2.Крупная бытовая техника

3. Обычно влажные или влажные условия

4. Жилые помещения и старые постройки

Какой бренд лучше всего подходит для ваших нужд?

Что делать, если вам нужно заменить автоматический выключатель?

ABB — Zinsco: самые популярные бренды автоматических выключателей

Автоматические выключатели напряжения

имеет значение при замене или добавлении автоматического выключателя

Лучшие поставщики и производители автоматических выключателей в США и во всем мире

Поставщики автоматических выключателей в США

Таблица 1 — Поставщики автоматических выключателей из США
