Расшифровка сокращений марок кабеля и провода

Единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Расшифровка составлена согласно ГОСТ Р 53768-2010 на техническое обозначение материалов элементов кабелей, их конструктивных особенностей.

Ниже приведены значения аббревиатур марок кабеля и провода отечественного производства. Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Расшифровка маркировки кабеля европейских производителей

В Европе для маркировки кабеля используются свои стандарты и нормативные документы. Чтобы расшифровать маркировку импортного кабеля, необходимо знать, что обозначает конкретная аббревиатура на данной позиции.

Наиболее популярные на отечественном рынке европейские кабели, выпущенные по стандартам DIN, DIN VDE. DIN – это аббревиатура немецкого института стандартизации, а VDE расшифровывается как Verband Deutscher Elektrotechniker и переводится как Ассоциация немецких инженеров-электриков.

Расшифровка маркировки кабеля — таблица европейских аббревиатур

Маркировка импортного кабеля по DIN VDE обычно имеет общий вид:

]]>

1 — обозначение стандарта
N	обозначает, что кабель соответствует VDE
2- материал изоляции *
Y	изоляция из ПВХ
2Y	Полиэтилен
3Y	Полистерол
02Y	вспененный полиэтилен
02YS	Однослойный вспененный полиэтилен
P	бумага
X	сшитые термопластиковые смолы
H, HX	материалы, не содержащие галогена
P/PUR	полиуретан
3- тип кабеля
M	монтажный кабель с внешней защитной оболочкой 300/500 В
A	полые кабели
AF	кабели с тонкими жилами
F	гнездовой проводник
L	кабель для люминисцентной лампы
LH	соединительный кабель для незначительных механических воздействий
MH	соединительный кабель для средних механических воздействий
SH	соединительный кабель для существенных механических воздействий
SSH	соединительный кабель для особого воздействия
FL	плоский кабель
Si	силиконовый кабель
Z	двухжильный кабель
GL	первичная стеклянная нить
Li	многожильный проводник соответствующий VDE 0812
LiF	многожильный проводник соответствующий VDE 0812 со сверхтонкими жилами
RAGL	компенсационные провода
RD	для соединения по технологии MAXI-TERMI-POINT
RE	кабель для вычислительной техники
RG	коаксиальный кабель
4- Отличительные свойства, или наличие других конструктивных элементов таких как экран, броня
T	несущая жила
O	повышенная маслостойкость
U	пламязамедляющий
W	теплостойкий, погодостойкий
FE	огнестойкая изоляция
C	медный экран, плетение экранирования
D	экранирование в виде оболочки из медной проволоки
S	плетение из стальной проволоки для механической защиты
B	Броня из двух стальных оцинкованных лент
R	Броня из круглых стальных оцинкованных проволок
F	Броня из плоских стальных оцинкованных проволок
G	Броня из стальной оцинкованной ленты, наложенной с зазором.
Q	оплетка из стальной проволоки
5- Материал оболочки
	обозначения аналогичны п. 2
6 -Защитный проводник
O	без защитного проводника
J	с защитным проводником
7 — Количество жил
8 — Сечение проводника

* — Если перед материалом изоляции стоит буква А, то это обозначает, что в кабеле алюминиевые жилы, по умолчанию жилы медные.

Примеры расшифровки маркировки импортных проводов

Картинка	Расшифровка	Описание марки, аналоги
	N — кабель выпущен по стандарту DIN VDE Y — изоляция из поливинилхлорида М — монтажный кабель J — наличие защитного проводника	Кабель NYM-J соответствует российскому аналогу ВВГ, подходит для электромонтажа а помещениях, в том числе и влажных, а также на открытом воздухе без воздействия механических нагрузок. Подробнее о NYM-J
	N -стандарт VDE Y — изоляционный ПВХ слой С — экран из меди Y — ПВХ — оболочка	Кабель NYCY соответствует марке ВВГЭ, а также этой маркой допустимо заменять кабель ВБбШв. NYCY можно использовать для электроподключения домов, уличных осветительных приборов, силовых машин. Разрешен к прокладке в земле, а также в воде при использовании дополнительной защиты. Подробнее о NYCY
	Li — кабель с многопроволочными проводниками, соответствующие нормам VDE Y — ПВХ- изоляция С- медный экран Y — Оболочка ПВХ	Кабель LiYCY аналог марок КГВЭВ, КГВЭВНГ. LiYCY — малогабаритный кабель для точной передачи импульсных сигналов в компьютерных сетях и видеосистемах, электронном оборудовании.Подробнее о LiYCY

Расшифровка маркировки кабеля по стандартам СЕНЕЛЕК — таблица

Также в Европе функционирует Европейский комитет по стандартизации СЕН (CEN) и Европейский комитет по стандартизации в области электротехники СЕНЕЛЕК (CENELEC). Эти комитеты разрабатывают единые стандарты для стран Европейского Экономического союза (ЕЭС), в том числе и на кабельную продукцию.

СЕНЕЛЕК издает следующие документы:

EN – основной европейский стандарт, обязательный после утверждения к применению в качестве национального стандарта для всех стран-членов комитета без каких-либо изменений.

HD — гармонизированный документ на начальной стадии проработки и в дальнейшем подлежит переводу в EN;

Таблица расшифровки аббревиатур гармонизированных кабелей

1 — тип стандарта
Н	гармонизированный стандарт
А	национальный стандарт
2- Номинальное напряжение
01	100/100 Вольт
03	300/300 Вольт
05	300/500 Вольт
07	450/750 Вольт, с допуском к эксплуатации на переменное напряжение 600/1000В.
1	600/1000 Вольт
3,4 — Материал изоляции наружной/ внутренней оболочек
B (EPR)	этиленпропиленовая резина
G (EVA)	сополимер этиленвинилацетата
N2 (CR)	хлоропреновая резина для сварочных кабелей
R (NR, и / или SR)	резина т.е. натуральный и / или синтетический каучук
S	Силиконовая резина (SiR)
V	Поливинидхлорид (ПВХ)
V2	ПВХ пластикат, +90 °C
V3	ПВХ-пластикат морозостойкий
V4	Сшитый поливинилхлорид
V5	ПВХ повышенной маслостойкости
Z	Сшитая композиция на основе полиолефина (отсутствие коррозийных газов, низкая плотность дыма при горении)
Z1	Полимер не сшитый, безгалогенный
E	Полиэтилен
J	Оплетка из стекловолокна
N (CR)	Хлоропреновая резина
N2 (CR)	Хлоропреновая резина для сварочных кабелей
N4 (CR)	Термостойкая хлоропреновая резина
Q (PUR)	Полиуретан
R (NR u. /o. SR)	резина т.е. натуральный и / или синтетический каучук
T	Текстильная оплетка
T2	Текстильная оплетка с огнестойким компаундом
5- Специальные свойства
C4	медный экран в виде оплетки
H	плоский кабель с перемычкой,
h3	плоский кабель без перемычки
H6	плоский кабель, без перемычек, для подъемников
H8	спиральный кабель
6 — Тип токопроводящей жилы
U	однопроволочная
R	многопроволочная
K	из тонких проволок (для стационарной прокладки)
F	из тонких проволок (гибкая)
H	из сверхтонких проволок
Y	мишурная жила
D	тонкопроволочная для сварочного кабеля
E	сверхтонкопроволочная для сварочного кабеля
9 — Сечение

Примеры маркировок: H07RN-F12G1. 5, H07BB-F, H03RRT-F, H05RN-F, H05RR-F

Стоит отметить, что не все циферно-буквенные аббревиатуры должны обязательно участвовать в маркировке зарубежного кабеля. Импортный кабель маркируется в зависимости от имеющихся у него свойств и конструктивных особенностей, собственно, как и в российской маркировке.

В разных европейских странах кабели маркируются по-разному. Например, известный кабель ВВГ может маркироваться как:

CYKY- в Чехии, Турции,

YLY, YLYżo в Польше,

ММJ, MKMJ в Финляндии.

Маркировка кабелей и проводов: таблицы и расшифровка

На рынке кабельных изделий представлен огромный выбор изделий. Каждый провод и кабель имеет индивидуальную маркировку, при расшифровке которой можно узнать исчерпывающую информацию о продукции.

Маркировка силовых кабелей позволяет получить информацию о конструкции кабеля и его производителе. Если на продукции отсутствует маркировка, то без всякого сомнения кабель фальсифицированный.

Выбирая кабель для проводки, вы должны знать основные индексы, которые включает маркировка изделия.

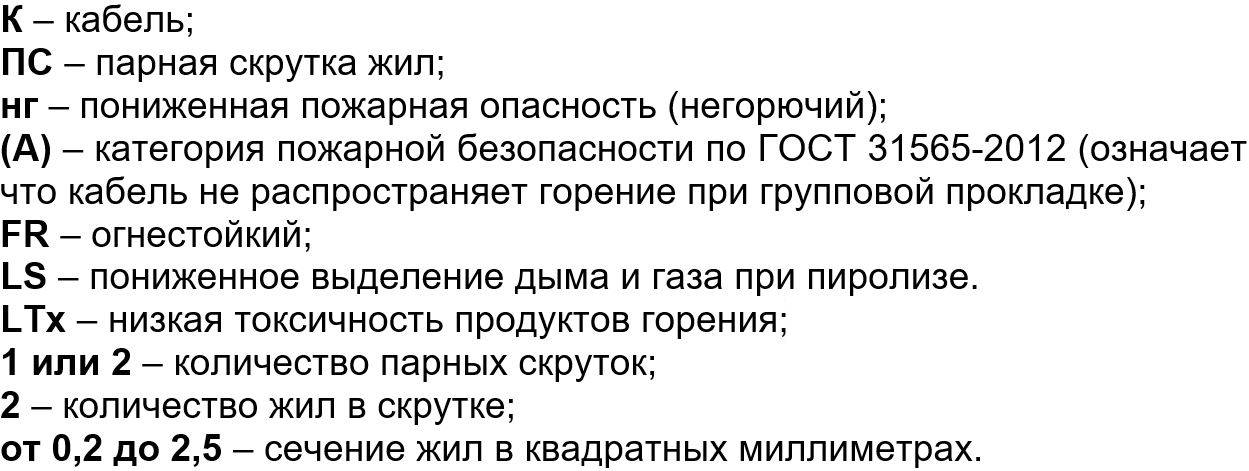

В качестве примера – расшифровка маркировки кабеля одной из наиболее распространенных марок ППГнг(А)-HF:

П — изоляция из полимерной композиции, не содержащей галогенов

П — оболочка из полимерной композиции, не содержащей галогенов

Г — небронированный

нг(А) — не распространяющий горение при групповой прокладке по категории А (кабели данной категории обладают наилучшими свойствами по нераспространению горения)

HF (Halogen Free) – не содержащий галогенов и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении

Маркировка проводов и кабелей имеет определяющее значение, когда есть сомнение, не фальсифицированный ли кабель для электропроводки.

Помимо марки, маркировка проводов и кабелей должна указывать напряжение, число и сечение жил. Еще одна существенная функция, которую несет в себе маркировка проводов и кабелей, — донести до покупателя информацию о предприятии-производителе, стране-производителе и годе производства.

Однако следует понимать, что даже если маркировка проводов и кабелей включает все эти составляющие, это не гарантирует, что кабель для проводки качественный и надежный. На фальсифицированный кабель для электропроводки можно наткнуться при покупке в каждом втором случае! Если возникли сомнения в качестве приобретенного изделия, можно направить его на бесплатную проверку в рамках общественного проекта «Кабель без опасности». Кабель для проводки по всем параметрам, включая физико-механические и электрические характеристики, протестируют на базе Всероссийского научно-исследовательского института кабельной промышленности и других аккредитованных лабораторий.

Маркировка проводов и кабелей: гост, таблицы, расшифровка

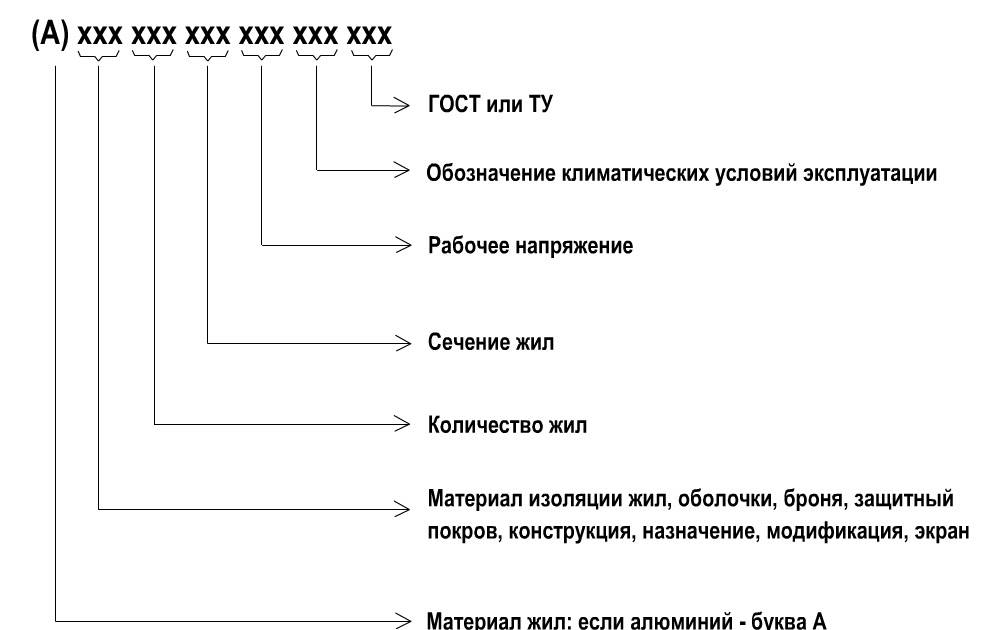

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

материал жил;
назначение;
тип изоляции;
особенность конструкции;
поперечное сечение изделия;
номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

: Оголенный проводник

: Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

: Алюминиевые провод

: Медные контакты

Существует 5 основных видов электрических кабелей:

силовой;
контрольный;
для управления;
для связи;
радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм.кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления. На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
Количество жил (одножильный либо многожильный).
Материал изоляции (ПВХ, резина, бумага).
Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

литеры «П» и «А» нет, значит, жила медная;
вторая буква «В» указывает, что изоляция поливинилхлоридная;
также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
последняя буква – «Г» обозначает, что защитный покров отсутствует;
первая цифра «4» — четыре жилы;
«2,5» — поперечное сечение в мм.кв.;
380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

Марки и предназначение популярных проводов:

Марки и предназначение популярных кабелей:

Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

Расшифровка маркировки коаксиального кабеля FinMark

Визуальная расшифровка коаксиального кабеля ТМ FinMark.

Наведите курсор мыши на маркировку.

F – физически вспененный диэлектрик

59, 6, 7, 11, 15, RG-6, RG-58, RG-59, QR-**, LDF-** и др. – серия кабеля

60, 67, 90 и др. – плотность оплётки, в процентах, в стандартном двухслойном экране
TS – трехслойная экранировка: фольга/оплётка/фольга
SS – четырехслойная экранировка: фольга/оплётка/фольга/оплётка

B – приклеенная к диэлектрику фольга

V – поливинилхлоридная оболочка
E – полиэтиленовая оболочка
LSZH – безгалогеновый низкодымный пластикат

M – наличие стальной несущей проволоки
F – наличие влагозащитного наполнителя

CU – цельномедный центральный проводник

PVC — дополнительная общая поливинилхлоридная оболочка

F

F – физически вспененный диэлектрик

59

59, 6, 7, 11, 15, RG-6, RG-58, RG-59, QR-**, LDF-** и др. – серия кабеля

67

60, 67, 90 и др. – плотность оплётки, в процентах, в стандартном двухслойном экране
TS – трёхслойный экран: фольга/оплётка/фольга
SS – четырёхслойный экран: фольга/оплётка/фольга/оплётка

B

B – приклеенная к диэлектрику фольга

V

V – поливинилхлоридная оболочка
E – полиэтиленовая оболочка
LSZH – безгалогеновый низкодымный пластикат

M

M – наличие стальной несущей проволоки
F – наличие влагозащитного наполнителя

CU

CU – цельномедный центральный проводник

2×0.75

2×0.75, 2×0.91, 2×1.12 POWER — 2 дополнительных изолированных проводника и их диаметр

PVC

PVC — дополнительная общая поливинилхлоридная оболочка

Маркировка кабелей и проводов: таблица и расшифровка

При монтаже проводки или прокладке линий, необходимо правильно выбирать повода, ведь при неграмотном подборе может случиться перегрев, короткое замыкание или пожар. Чтобы самостоятельно выбрать изделия, нужно уметь читать маркировку. В этой статье представлена расшифровка маркировки кабелей и проводов.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода. Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
г — будет обозначаться, что провод имеет высокую герметизацию;
Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
нг — негорючий электрокабель;
Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

Ф — изоляционная оболочка произведена из фторопласта;
Г — голый кабель;
Ш — говорит о том, что это шнур;
Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Как указывается сечение провода

Цифры в маркировке обычно указывают площадь сечения провода. Первая цифра означает число жил, а вторая сечение.

Для примера, на проводе такая маркировка 4×2,5, расшифруется как, провод с четырьмя жилами, с сечением одной 2,5 кв. мм.

Также цифрами может указываться длина изделия, его форма и толщина.

Обратите внимание! В составе жил маленькие проволоки, от их количества зависит площадь сечения.

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

Основные виды электрических кабелей

ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

Кабель ШВВП 2×0,75

ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Таблица маркировки кабелей и проводов

С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.

Аббревиатура	Допустимое сечение токопроводящей жилы, мм	Категория гибкости
АПВ, АППВ	от 1,5 до 15,0	1
ПВ1, ППВ	25,0 и больше	2
ПВ1	от 0,7 до 11,0	1
ПВ3	15,0 и больше	2
ПВ4	от 3,5 и больше	2
ВВГ	от 1 до 1,5	2,3,4
ВВГнг	5,0 и больше	4
ПУНП	0,5 и 1,0	3
АППВ	1,0 и 1,5	5
ПВС	2,5 и 3,5	3,4
ШВВП	6,0 и 11,0	5
ВБбШв	4,0 и 4,5	4

Полезные советы при работе с проводами:

если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;

Цветовая маркировка

если площадь сечения подобрана неправильно, то при подключении в сеть мощных приборов проводка может сгореть. Чтобы правильно рассчитать площадь сечения, необходимо вычислить мощность всех приборов, которые будут подключаться;
для прокладки в земле, рекомендуется использовать изделие с бронированным слоем изоляции. Он сбережет кабель от постоянных нагрузок;

Результат короткого замыкания

прокладка допустима только при температуре не ниже 15 градусов, в противном случае придется предварительно прогревать провод специальной пушкой;
если внешняя изоляция была подвергнута механическим повреждениям, то такое изделие нельзя прокладывать на линии. Достаточно быстро ПВХ ослабеет и жилы нагнут перегреваться. В результате получится КЗ;
если провода не хватает, то нужно использовать кабельную муфту. Работать с ней должен только опытный человек;
маркировка проводов и кабелей при монтаже поможет узнать содержание изделия и его параметры;
при прокладке в штробах, необходимо использовать гофры или кабель-каналы, которые будут защищать изделие от внешнего воздействия.

Защитные гофры

Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.

Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Как выглядит сечение

Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.

Маркировка кабеля связи, обозначение оптического кабеля, расшифровка маркировки оптического кабеля

Х1

Х2

Х3

Х4

Х5

Х6

Х7

Х8

Х9

Х10

Х11

Х12

Х13

СЛ-ОКМБд 02НУ-8Е2-2.5

СЛ

ОК

МБ

НУ

Е2

2,5

СЛ-ОКПБ-12Е2-5,0

СЛ

ОК

ПБ

Е2

5,0

СЛ-ОЭК-Д-1/2-нг(А)-FRHF-(16Е2+2х1,0)-6,0

СЛ

ОЭК

1/2

нг(А)-FRHF

Е2

1,0

6,0

Х1-компания разработчик

СЛ

НПП Старлинк

Х2 -группа кабелей

ОК

Оптический Кабель

ОЭК

Оптоэлектрический кабель

ГОК

Геофизический Оптический Кабель

Х3 -тип кабеля

МБ

Малогабаритный Бронированный

ПБ

Полимерный модуль, бронированный 12-ю стальными оцинкованными канатными проволоками

ПЦ

Подвесной с центральной модульной трубкой (8-ми образный) со стальным вынесенным силовым элементом

ПЦ-Д

Подвесной с центральной модульной трубкой (8-ми образный) с диэлектрическим вынесенным силовым элементом

ПЦ-Д2

Подвесной с центральной модульной трубкой.

Диэлектрический плоский дроп-кабель с двумя стеклопрутками

ПЦ-Д2к

Подвесной с центральной модульной трубкой. Диэлектрический круглый дроп-кабель с двумя стеклопрутками

ДМ

Диэлектрический модульной конструкции самонесущий кабель

ДБ

Диэлектрический кабель с волокнами в буферной оболочке

М2Б

Малогабаритный с двойной броней

М3Б

Малогабаритный с тройной броней

Только для СЛ-ОЭК. Плоское исполнение конструкции с параллельно расположенными медными жилами и волокнами

Только для СЛ-ОЭК. Конструкция дополнительно усиленная арамидными нитями и герметиком

Только для СЛ-ОЭК.

Конструкция без стальных элементов. Волокна расположены в оптических модулях

ПЦ

Только для СЛ-ОЭК. Исполнение с вынесенным силовым элементом

Х4-кабели специального назначения

Кабель-датчик (кабель-сенсор)

Полевой кабель (для многократной инсталяции в полевых условиях)

Морской кабель (для прокладки в морской воде на глубинах свыше 50 м)

(нер)

Кабель с броней из нержавеющей стали

Х5 -конструкция кабеля

Только для СЛ-ОКМБ. Броня до 3,0 мм, из 6 пучков по 7 стальных оцинкованных канатных проволок в каждом из пучков

Только для СЛ-ОКМБ.

Броня свыше 3,1 мм из 6 пучков по 7 стальных оцинкованных канатных проволок в каждом из пучков

Только для СЛ-ОКМБ. Броня из 6 стальных оцинкованных канатных проволок

x/y

Только для СЛ-ОКДМ и СЛ-ОЭК-Д.

Х — количество силовых диэлектрических элементов и У — количество полимерных модулей с оптическими волокнами

Х6 -Материал внешней оболочки

НУ

Не распространяющий горение при одиночной прокладке, стойкий к воздействию ультрафиолетового излучения

НУ-1,3

Не распространяющий горение, стойкий к воздействию ультрафиолетового излучения, увеличенная до 1,3 мм толщина оболочки

нг(А)-LS

Не распространяющий горение при групповой прокладке по категории А, с низким дымо- и газовыделением

РР

Блоксополимер полипропилена, термостойкий до +120°С, масло-бензостойкий.

нг(А)-FRLS

Не распространяющиий горение при групповой прокладке по категории А, огнестойкий до 3 часов, с пониженным дымовыделением

нг(А)-FRHF

Не распространяющиий горение при групповой прокладке по категории А, не выделяющий галогенов

нг(А)-FRHFLtx

Не распространяющий горение, при групповой прокладке по категории А, огнестойкий до 3 часов, не содержащеий галогенов, с низким дымо-и газовыделением, с низкой токсичностью, рабочая температура до +200 °С

нет маркировки

Горючий полиэтилен высокой плотности, стойкий к воздействию ультрафиолетового излучения (ПЭНД)

Х7 -количество волокон

до 24 волокон в 1 модуле

Х8 -тип волокон

Е2

652-одномодовое волокно с нулевой дисперсией на длине волны 1310 нм, 9/125 мкм. Возможно использование волокна, соответствующего одновременно двум стандартам — G.652.D и G.657.A1

Е7

G.657-одномодовое волокно изгибостойкое с нулевой дисперсией на длине волны 1310 нм, 9/125 мкм

Е7(200)

G.657-одномодовое волокно изгибостойкое с нулевой дисперсией на длине волны 1310 нм, 9/125 мкм диаметр покрытия 200 мкм

М6

G.651- ОМ1 многомодовое волокно для применения на длинах волн 850 нм и 1300 нм, 62,5/125 мкм

М5

G.651- ОМ2 многомодовое волокно для применения на длинах волн 850 нм и 1300 нм, 50/125 мкм до 1 Гбит/с

М5(ОМ3)

G.651- ОМ3 многомодовое волокно для применения на длинах волн 850 нм и 1300 нм, 50/125 мкм, до 10 Гбит/с

М5(ОМ4)

651- ОМ4 многомодовое волокно для применения на длинах волн 850 нм и 1300 нм, 50/125 мкм, до 40 Гбит/с

(900) или (600)

Применимо для всех типов вышеуказанных волокон. Дополнительная буферная оболочка на волокне, диаметр 900 или 600 мкм

терм

Применимо для всех типов вышеуказанных волокон. Температуростойкое волокно

рад

Применимо для всех типов вышеуказанных волокон. Радиационностойкое волокно

вод

Применимо для всех типов вышеуказанных волокон. Волокно устойчивое к атомам водорода

фот

Применимо для всех типов вышеуказанных волокон. Фоточувствительное волокно

Х9 -Допустимое растягивающее усилие, кН

от 0,4 до 80,0 кН

ТОЛЬКО ДЛЯ МАРОК КАБЕЛЯ С МЕДНЫМИ ЖИЛАМИ

Х10 -Материал оболочки оптической части комбинированного кабеля

НУ

не распространяющий горение, ультрафиолетостойкий

нет маркировки

броня оптических волокон без оболочки

Х11 -количество медных жил

от 2 до 6 шт

Х12 -сечение медных жил

от 0,5 мм² до 4,0 мм²

Х13-Итоговое допустимое растягивающее усилие, кН

до 80кН

Почему важна маркировка проводов?

При прокладке проводов на объекте их легко просто проложить там, где они нужны, и забыть о них. Хотя это позволит все запустить и запустить, это недальновидная стратегия, которая, несомненно, вызовет много проблем в будущем. Если вы потратите время на маркировку проводов сейчас, это поможет избежать многих проблем и даже может повысить безопасность, если все сделано правильно. Маркировка проводов — это простая задача, когда она выполняется вместе с установкой или заменой проводов, поэтому с самого начала убедитесь, что у вас есть хорошая стратегия.

Маркировка проводов повышает безопасность

Существует много различных типов проводов, которые помогают поддерживать правильную работу оборудования. Многие из них представляют собой электрические провода, а это означает, что они могут быть очень опасными, если с ними неправильно обращаться. Если провода не промаркированы, люди, работающие с ними, могут случайно перерезать или отключить не те провода, что может быть очень опасно. Например, перерезание провода, который кто-то считал негорячим из-за неправильной трассировки, может привести к поражению электрическим током. Отсоединение провода заземления может привести к пожару. Провода могут представлять опасность во многих отношениях, и хорошая система маркировки поможет свести к минимуму эту опасность.

Повышает надежность

Провода передают электричество, данные и другие вещи по всему объекту, обеспечивая бесперебойную работу. При установке или снятии оборудования часто бывает необходимо отключить определенные провода. Однако если отключить не тот, это приведет к некоторому отключению, что нанесет ущерб производительности.При правильной маркировке проводов такой проблемы можно легко избежать, что способствует дальнейшему повышению надежности всех систем объекта.

Упрощает поиск и устранение неисправностей

Когда система выходит из строя, часто необходимо устранить неполадки в проводке. Если техническим специалистам приходится просматривать и отслеживать каждый провод, чтобы выяснить, какой из них может быть причиной сбоя, это может занять несколько часов дополнительного времени. Правильная маркировка проводов позволит техническим специалистам быстро найти проблемный провод и определить, нуждается ли он в ремонте или замене.

Дополнительные ресурсы

Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от полной прослеживаемости до максимальной прозрачности

Решения для маркировки кабелей, адаптированные к вашим требованиям

Будь то маркировка кабелей и проводов, решения для промышленной маркировки во взрывоопасных зонах или защитная маркировка с доказательством несанкционированного доступа: HellermannTyton предлагает обширный ассортимент кабельных этикеток и других решений для маркировки широкого диапазона применений, от аэрокосмической промышленности до железнодорожная промышленность — складское хозяйство .

Наши решения для промышленной идентификации варьируются от простых предварительно напечатанных маркеров до самоклеящихся этикеток с надписями и полных систем печати, предназначенных для обработки тысяч этикеток, термоусадочных трубок или маркеров.

Большая часть нашей продукции была разработана в тесном сотрудничестве с клиентами.

В результате наш портфель теперь включает решений, отвечающих широкому спектру требований : в том числе аспектов безопасности , необходимости прослеживаемости или соответствия законодательным требованиям .

Кабельные этикетки: прочные, универсальные и простые в использовании

Самоклеящиеся этикетки для проводов для превосходной защиты

Самоламинирующиеся кабельные этикетки обертывания состоят из поверхности для печати или записи и функции ламинирования. Это гарантирует превосходную защиту печатного текста от влаги, грязи, отложений и механического истирания. Благодаря своей гибкости, большинство этих идентификаторов кабелей также подходят для плоских ленточных кабелей , некоторые из них для высоких температур и для наружных требований .

HellermannTyton предлагает широкий выбор этикеток, отвечающих большинству требований:

Этикетки для термотрансферной печати , лазерной печати или ручной маркировки
Этикетки различных размеров и форм
Этикетки из различных материалов и с различными спецификациями

Ниже вы найдете некоторые особенности из нашего портфолио кабельных этикеток .

TagPrint Pro: программное обеспечение для печати кабельных этикеток

Программное обеспечение для маркировки TagPrint Pro содержит шаблоны для всех термотрансферных печатных продуктов HellermannTyton – от этикеток для проводов , маркеров до термоусадочных трубок .

Просто выберите встроенную графику или загрузите свою собственную и добавьте данные из системы ERP или стандартных программ, таких как Excel.

Штрих-коды создаются несколькими щелчками мыши.Поверхность всех этикеток HellermannTyton была специально подготовлена, чтобы качество печати на принтерах этикеток всегда было превосходным.

Высококачественные этикетки для лазерной печати

Этикетки для проводов

Helatag 1104 являются популярным выбором для маркировки кабелей . Это самоламинирующиеся этикетки для лазерной печати.

Поместите печатную информационную область на провод и оберните прозрачную полоску вокруг провода , чтобы закрыть текст и обеспечить ему отличную защиту от истирания, пыли и грязи.

Проволочные этикетки для термотрансферной печати

Этикетки для проводов Helatag 1209 особенно гибкие благодаря закругленным краям.

Это делает их идеальными для плоских ленточных кабелей , а также для других кабелей и проводов. Этикетки можно легко напечатать на термотрансферном принтере .

Идеально подходит для маркировки кабелей и проводников
Превосходная защита от влаги и механического истирания благодаря функции ламинирования
Дополнительная прочность склеивания благодаря закругленной кромке

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Самоламинирующиеся этикетки Helatag 1232 идеально подходят для работы в неблагоприятных условиях, напримерг. для маркировки гидравлических труб .

Они имеют чрезвычайно прочный защитный ламинат и могут быть удобно напечатаны на термотрансферных принтерах серии HellermannTyton.

Серия этикеток Helatag 1232 обеспечивает место для дополнительной информации , а не только для серийного номера. Клей на акрилатной основе не повредит шланг.

Маркировка имеет хорошую устойчивость к химическим веществам , таким как спирт, бензин, растворители и гидравлическое масло.Постоянная идентификация кабеля обеспечивается гибким, но прочным на разрыв и ударопрочным полиэфирным материалом .

Диспенсер этикеток для ручной маркировки

Быстрое и практичное решение для небольших объемов работ по техническому обслуживанию и ремонту – это диспенсер самоламинирующихся этикеток RiteOn для рукописной маркировки . Чтобы увидеть, насколько это просто, посмотрите это видео:

<br />

Кабельные маркеры и кабельные бирки

Маркировка кабелей для различных требований

Каждая среда требует специальных решений для маркировки. В дополнение к самоклеящимся кабельным этикеткам существует множество альтернатив, таких как термоусадочные трубки для печати , кабельные маркеры для печати или кабельные бирки . Гильзы и маркеры могут быть напечатаны с обеих сторон , иметь хорошую механическую прочность и быть устойчивыми к органическим растворителям и химикатам . Материалы для маркировки кабелей доступны либо в непрерывном формате , либо предварительно нарезанные в практичной системе «лестничного типа».

Популярные области применения кабельных бирок и маркеров HellermannTyton:

Последующая сборка или техническое обслуживание и ремонтные работы
Приложения с особыми требованиями: например. устойчивость к высоким температурам , обнаружение металлов или устойчивость к жидкости

Ознакомьтесь с примерами конкретных продуктов.

Печатные этикетки для термоусадочной проволоки: одобрено для европейских железных дорог

Безгалогенный, огнестойкий и устойчивый к жидкостям TLFD DS в основном используется в приложениях, где основную роль играет противопожарная защита .

Тем не менее, эта термоусадочная этикетка также идеально подходит для применений, где требуется устойчивость к органическим жидкостям , обычному топливу , смазочным материалам и свойства растворителя .

Материал протестирован в соответствии со стандартами EN-45545-2 , предварительно нарезан и поставляется в виде практичной «лестничной системы».

Огнестойкая маркировка кабеля

HellermannTyton также предлагает огнестойкие трубки THTT DS – решение для промышленной идентификации , разработанное для жестких условий эксплуатации .

Печатный маркер идеально подходит для применения в условиях высоких температур и агрессивных растворов , особенно в аэрокосмической промышленности .

УФ-стабилизированные кабельные бирки

Идеально подходят для использования в жестких условиях : Кабельные бирки TIPTAG из полиуретана, изготовленные из гибкого полиуретанового материала , являются идеальным выбором, когда требуется постоянная читаемость и устойчивая к ультрафиолетовому излучению маркировка .

Доступны в белом и желтом цветах , основные преимущества этих огнестойких маркеров для печати включают хорошую устойчивость к :

Выветривание
Истирание
Химикаты

Предварительно напечатанные кабельные маркеры

Предварительно напечатанные маркеры, такие как Helagrip, Ovalgrip и WIC , легко надеваются на кабели и провода .

Эти решения идеально подходят для следующих отраслей промышленности :

Панельное здание
Общественный транспорт
Коммунальные услуги
Телекоммуникации
Электроустановки

Доступны символов 0-9, A-Z , а также электрических стандартных символов .

Посмотрите это видео и узнайте как легко установить предварительно напечатанные маркеры HellermannTyton:

<br />

Идентификационные кабельные стяжки, пластины и держатели

HellermannTyton предлагает широкий ассортимент стяжек, пластин и держателей. Например, пластины для маркировки кабелей серий IMP и IT для использования на больших пучках кабелей .

Пластины со стрелками также подходят для использования на трубах и кабелях большего диаметра.

Идентификационные бирки Q-Tag, с другой стороны, имеют дизайн флага , который позволяет пользователю быстро читать или сканировать печатную информацию.

С держателями Helafix HC и HCR компания HellermannTyton также предлагает решение, позволяющее крепить кабельными стяжками , а также винтами или заклепками — для временной или постоянной маркировки.

Все завязки, пластины и держатели можно надписывать от руки черным или красным несмываемым маркером T82.

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Существует множество решений для маркировки кабелей и проводов, подходящих для постоянной маркировки компонентов и предварительно собранных блоков в электротехнической промышленности , а также для маркировки заводского оборудования .

Эти решения для промышленной идентификации могут также использоваться для строительства и ввода в эксплуатацию , а также для ремонта и расширения распределительных шкафов и систем управления .

Взгляните на некоторые избранных продуктов , которые часто используются в области промышленной маркировки .

Промышленная маркировка для борьбы с манипуляциями

HellermannTyton предлагает ряд материалов, которые позволяют клиентам быстро определить, были ли активы подделаны с помощью .

Распространены два типа материалов, которые используются для выявления проблем, связанных с фальсификацией: один оставляет отчетливый узор на поверхности, а другой распадается на фрагменты.

Также доступна надежная система наружной маркировки , состоящая из прозрачной ламинированной серебристой этикетки с возможностью печати, которая обеспечивает превосходную работу на грузовиках и прицепах .

Самоклеящиеся этикетки для панелей

Панельные этикетки, такие как Helatag 1220, представляют собой долговечные самоклеящиеся этикетки , изготовленные из толстого материала. Он предназначен для замены традиционных пластиковых пластин с гравировкой.

Эти промышленные идентификационные этикетки подходят для следующих применений :

Панели управления
Распределительные устройства
Шкафы данных
Общая маркировка устройства

Быстрая рукописная маркировка

Написанные от руки этикетки HELASIGN 270 из ткани желтого цвета предназначены для быстрой идентификации комплектующих, распределительных устройств и другого оборудования на объекте .

Благодаря клею из синтетического каучука этикетку можно легко снять или переместить при необходимости, не оставляя следов клея.

Этикетки также подходят для сложных поверхностей и доступны с черной рамкой или без нее.

Руководство по выбору этикеток и маркеров

Вам интересно, какое решение для идентификации кабеля подходит для вашего приложения ? Наше руководство по выбору может вам помочь.

Выберите идентифицируемый объект (плоская или изогнутая поверхность) и качество его поверхности (гладкая или шероховатая). В зависимости от того, что вам требуется от наших систем идентификации, блок-схема поможет вам выбрать все подходящие продукты.

Попробуйте наш маркер для этикеток и руководство по выбору прямо сейчас.

Идентификация кабеля для специального применения

Идентификация кабелей в суровых и сложных условиях

Экстремальные условия окружающей среды требуют изделий из прочных материалов .Кроме того, оцифровка и упрощение процессов является важной темой для многих областей, где требуются специальные решения для промышленной идентификации, способные противостоять экстремальным условиям окружающей среды . Они также предлагают умные возможности для того, чтобы сделать ваш собственный бизнес еще более эффективным.

От интеллектуальных решений для этикетирования до неразрушимых этикеток из стали , вот подборка наших основных продуктов .

RFID: носитель информации, этикетка продукта и кабель быстрее в одном

Технология RFID представляет собой интеллектуальное решение для промышленной идентификации , сериализации и отслеживания продуктов .

HellermannTyton предлагает различные решения для отслеживания RFID , включая аксессуары и подходящие считыватели RFID.

Узнайте больше о наших решениях RFID.

Система тиснения из нержавеющей стали M-BOSS

M-BOSS Compact — это бесшумная и простая в использовании печатная система для тиснения металлических пластин .Физические свойства металла и высота рельефного знака позволяют пользователю легко удалять излишки грязи, краски или жира с помощью проволочной щетки без нарушения целостности текста.

Маркеры M-BOSS используются во всех областях, где возникают высокие механические или термические нагрузки . К ним относятся следующие отрасли и направления:

Оффшорная промышленность
Судостроение
Нефтехимическая промышленность
Горнодобывающая промышленность
Подземная промышленность
Производство радио и мобильных телефонов

Дополнительную информацию можно найти в этой брошюре.

Hellermark: металлические маркеры с тиснением

Маркеры

Hellermark с рельефным покрытием из нержавеющей стали идеально подходят для использования в суровых или опасных средах .

Кабельные стяжки просто протягиваются через пряжку для крепления несущих пластин.

Эти предварительно штампованные маркеры используются, например, в следующих отраслях промышленности :

Железнодорожная отрасль
Судостроительная промышленность
Пищевая промышленность
Строительные отрасли.

Часто задаваемые вопросы

Как выбрать правильную маркировку кабеля или кабельную маркировку?

Прежде всего, какие требования вы предъявляете к кабельной маркировке или кабельной маркировке? Или другими словами: какие требования должны быть выполнены? Основными аспектами здесь являются, например, подвергается ли материал воздействию температур выше или ниже 90 градусов по Цельсию , должен ли он быть защищенным от несанкционированного доступа или устойчивым к ультрафиолетовому излучению .

Руководство по выбору этикеток и маркеров HellermannTyton поможет вам. Убедитесь сами и найдите подходящий продукт для своего применения !

Как выбрать правильный размер кабельной этикетки для термоусадочной трубки или маркеров и этикеток?

Первым шагом является определение диаметра кабеля , необходимого для вашего применения. Или когда дело доходит до маркировки или маркировки кабелей: с каким диаметром кабеля я имею дело?

Как только это станет известно, руководство по выбору размеров HellermannTyton поможет вам найти правильный продукт для вашего применения .Попробуй это сейчас!

Как использовать этикетки для проводов с защитным ламинатом?

Особенностью является то, что большинство защитных ламинированных этикеток HellermannTyton имеют закругленные углы. Это приводит к более высокой конечной адгезии защитного ламината и противодействует нежелательному удалению маркировки провода, особенно с кабелями малого диаметра и в тяжелых условиях.

Что еще следует учитывать и как рассчитать правильный размер для вашего защитного ламината? Ознакомьтесь с нашими инструкциями по использованию этикеток с защитным ламинатом!

Как выбрать правильный принтер и ленты для конкретных типов и материалов?

HellermannTyton предлагает различных систем , которые могут печатать различных типов материалов/этикеток . Если вы хотите узнать, какой продукт подходит для вашей кабельной маркировки или кабельной маркировки, эта таблица дает вам хороший обзор . Убедитесь сами!

Какими клеящими свойствами обладают кабельные этикетки?

В основном проводится различие между следующими двумя состояниями: начальное соединение , которое возникает сразу после соединения этикетки и поверхности, и конечное соединение , которое представляет собой постоянное состояние соединения между этикеткой и поверхностью после клей наносится, прижимается и затвердевает.Факторы, влияющие на оптимальную адгезию, включают качество материала поверхности и свойства клея .

Что еще нужно учитывать? Узнайте больше в нашей брошюре о свойствах склеивания этикеток!

Почему поверхностная энергия является важным фактором при выборе правильного клея?

Если маркируемая поверхность смачивается клеем, поверхностная энергия является решающим фактором для максимально достижимой адгезионной прочности клея – в дополнение к составу клея и качеству поверхности (материал, шероховатость, влажность, и Т. Д.).

Плоские капли:

Высокая поверхностная энергия
Хорошее смачивание
Хорошая адгезия

Переоценка эффективности маркировки проводов для предотвращения столкновений птиц с линиями электропередач: метаанализ и рекомендации для полевых исследований другим заинтересованным сторонам, чтобы эффективно смягчить их негативное воздействие на дикую природу.В настоящее время маркировка проводов является наиболее распространенной и рекомендуемой мерой по сокращению столкновений птиц с этими объектами инфраструктуры. Тем не менее, и несмотря на его важность для развития энергетических проектов, не наносящих вреда птицам, все еще существует большая неопределенность в отношении того, чем объясняется эффективность маркировки проводов.

Мы провели обширный обзор литературы и метаанализ, чтобы оценить общую эффективность маркировки проводов в снижении числа столкновений птиц с линиями электропередач, включая возможные влияющие факторы напряжения линии электропередач, среды обитания и типа устройства. Мы собрали данные 35 полевых исследований по всему миру (включая 66 испытаний), оценивающих эффективность маркировки проводов на основе регулярных поисков трупов под линиями электропередач.

В целом маркировка проводов снизила количество столкновений птиц с линиями электропередач наполовину (50,4%; оценка доверительного интервала 95%: 40,4–58,8%), хотя эта оценка эффективности ниже, чем оценка, полученная в метаанализе, проведенном в 2011 г. , Несмотря на усилия по включению в настоящий метаанализ как рецензируемых, так и «серых» исследований, нельзя полностью исключить риск предвзятости публикации, и, возможно, все еще переоценивается истинный общий эффект маркировки проводов.Высокая неоднородность результатов исследования препятствовала выявлению четких смягчающих эффектов, при этом ни одна из объясняющих переменных не была статистически значимой. Большая неоднородность между исследованиями (в некоторой степени) объясняется разнообразием доступных устройств предотвращения столкновений, используемой интенсивностью маркировки проводов и экологическими условиями, в которых проводились эксперименты. Тем не менее, это также может быть связано с методологическими ошибками внутри исследования и пробелами в отчетности в существующих полевых исследованиях.

Надежные экспериментальные планы (в идеале с использованием подходов «До-После-Контроль-Воздействие» ), всесторонние отчеты о результатах и широкое распространение результатов исследований необходимы для повышения статистической мощности будущих мета-анализов. Подробно представлены способы достижения этих улучшений в полевых исследованиях. Их включение в будущие метаанализы расширит знания о факторах, влияющих на эффективность маркировки проводов, что имеет решающее значение для лучшего информирования процессов принятия решений и планов управления окружающей средой.

(PDF) Метаанализ эффективности маркированных проводов в снижении числа столкновений птиц с линиями электропередач

Barrientos et al. 903

Дженкинс, А. Р., Дж. Дж. Смолли и М. Даймонд. 2010. Столкновения птиц

с линиями электропередач: глобальный обзор причин и смягчение последствий с точки зрения

Южной Африки. Bird Conservation International 20:263–

278.

Koops, FBJ, 1994. Жертвы столкновения с линиями высокого напряжения в

Нидерландах и последствия маркировки.Страницы 51–57 в первых технических занятиях

по линиям электропередач и окружающей среде. Red El´

ectrica de

Espa˜

na, Madrid.

Купс, Ф.Б.Дж. и Дж. де Йонг. 1982. Фургон draadslachtoff Vermindering-

для фургона с разметкой дверей hoogspanningsleiden in de omgeving фургон

Heerenveen. Электротехника 60: 641–646.

Крюгер, Р. 2001. Риск-ориентированный подход к затратам на реализацию

мер по уменьшению воздействия хищников в распределительных сетях Eskom в Южной

Африке.Страницы 229–246 в RG Carlton, редактор. Взаимодействие птиц

с инженерными и коммуникационными сооружениями. Материалы мастерской.

Исследовательский институт электроэнергетики, Пало-Альто, Калифорния.

Леман, Р. Н., П. Л. Кеннеди и Дж. А. Сэвидж. 2007. Состояние

исследований в области поражения хищников электрическим током: глобальный обзор. Биологический

Консервация 135:459–474.

Лоренцо, Дж. А. и М. Кабрера. 2009. Estudio de la Mortidad de Aves

por los tenidos el´

ectricos en los ambientes no esteparios de Lan-

zarote y Fuerteventura, y valoraci´

on de las medidas venterventoras in- 9000 medidas en correctoras3.Финал Памяти. Sociedad Espa˜

nola de Or-

nitolog´

ıa, BirdLife и Empresa Nacional de Electricidad, Sociedad

An´

onima, Тенерифе, Испания.

Манвилл, А. М., II. 1999. Азбука предотвращения столкновений с птицами на опорах связи

: следующие шаги. Страницы 85–104 в редакторе RG Carlton,

. Взаимодействие птиц с инженерными и коммуникационными сооружениями

. Материалы мастерской. Научно-исследовательский институт электроэнергетики,

Пало-Альто, Калифорния.

Манвилл, А. М., II. 2005 г. Столкновения с птицами и поражение электрическим током на линиях электропередач,

башни связи и ветряные турбины: современное и научное состояние

– следующие шаги к смягчению последствий. Охрана птиц

Реализация

в Северной и Южной Америке. Страницы 1051–1064 в CJ Ralph

и TD Rich, редакторы. Труды 3-й международной конференции партнеров

Летная конференция 2002 г. Общий технический отчет PSW-GTR-191. США

Лесная служба Департамента сельского хозяйства, Тихоокеанский юго-запад

Исследовательская станция, Олбани, Калифорния.

Манвилл, А. М., II. 2009. Башни, турбины, линии электропередач и здания:

меры, предпринимаемые Службой охраны рыболовства и дикой природы США для предотвращения или

сведения к минимуму попадания перелетных птиц в эти сооружения. Страницы 262–272

в TD Rich, C. Arizmendi, D. Demarest и C. Thompson, редакторы

. От тундры к тропикам: соединение птиц, мест обитания и людей. Материалы

4-я международная конференция Partners in Flight. Партнеры по

Рейс.

Мартин Г. Р. и Дж. М. Шоу. 2010. Столкновения птиц с линиями электропередач:

не видят пути вперед? Биологическая консервация 143: 2695–2702.

McNeil, R., J. R. Rodr´

ıguez и H. Ouellet. 1985. Смертность птиц на

линии электропередачи на северо-востоке Венесуэлы. Биологический

Консервация 31:153–165.

Моркилл, А. Э. и С. Х. Андерсон. 1991. Эффективность маркировки линий электропередач

для уменьшения столкновений канадских кранов.Бюллетень Общества дикой природы

19: 442–449.

Мерфи, Р. К., С. М. Макферрон, Г. Д. Райт и К. Л. Сербоусек.

2009. Эффективность средств предотвращения столкновений с птицами в предотвращении гибели мигрирующих птиц от ударов по линиям электропередач в центральной части реки Платт,

Небраска. Комиссия по охоте и паркам Небраски, Служба охраны дикой природы США

и Университет Небраски, Кирни.

Нетер, Дж., В. Вассерман и М. Х. Катнер. 1989.Применены модели линейной регрессии

. 2-е издание. Ирвин, Хоумвуд, Иллинойс.

Онрубиа, А., Ф. Дж. Пуррой и А. Убеда. 1996. La Eficacia de Las Se ~

Nales

de Visualizaci’i’

на Sobre Colisi’

на Y aves

на de aves en Tendidos

EL’

Electricos de Madrigal de Las Altas Torres (‘

Авила). Страницы 265–271 в

J. Fern´

andez Guti´

errez and J.S´

anz-Zuasti, редакторы. Conservaci´

on de

las aves essteparias y su h´

abitat. Junta de Castilla y Le´

, Вальядолид,

Испания.

Пелайо, Э. и Ф. Дж. Сампиетро. 1994. Estudio del imparto sobre las aves

del tenido el’

ectrico de alta tensi’

on La Sierna-Pe˜

naflor. Valoraci´

de la eficacia de la se˜

nalizaci´

on con esspirales, y aproximaci´

on a

la incidencia de deathad ad real sobre aves. Sociedad Espa˜

nola de

Ornitolog’

ıa/BirdLife and Red El’

ectrica de Espa˜

na, Madrid.

Пило Б., А. Кумар, С. Ооммен и К. Р. Винод. 1994. Защита от столкновений с птицами

стробоскопы: полевые эксперименты на индийских птицах. 22/WP 8. Bird Strike

Европейский комитет, Вена.

Ponce, C., J.C. Alonso, G. Argando˜

na, A.G.Fern

andez и M. Car-

rasco.2010. Удаление туш падальщиками и точность поиска

влияют на оценки смертности птиц на линиях электропередач. Сохранение животных

13:603–613.

Пуллин А. С. и Г. Б. Стюарт. 2006. Руководство по систематическому обзору

в области сохранения и управления окружающей средой. Conservation Bi-

ology 20:1647–1656.

Розенберг М.С., Д.К. Адамс и Дж. Гуревич. 2000. MetaWin: статистическое программное обеспечение для метаанализа, версия 2. Sinauer Associates, Сандерленд,

, Массачусетс.

Розенталь, Р. 1979. «Проблема ящика для файлов» и допуск на нулевые результаты

. Психологический бюллетень 86: 638–641.

Саверено, А. Дж., Л. А. Саверено, Р. Бетчер и С. М. Хейг. 1996. Поведение и смертность птиц

на линиях электропередач в прибрежной части Южной Каролины.

Бюллетень Общества дикой природы 24:636–648.

Шауб М. и Р. Прадель. 2004. Оценка относительной важности

различных источников смертности от выздоровлений меченых животных.

Экология 85:930–938.

Скотт Р. Э., Л. Дж. Робертс и Си Джей Кэдбери. 1972. Гибель птиц от

линий электропередач в Дандженессе. Британские птицы 65: 273–286.

Шоу, Дж. М. 2009. Конец линии для национальной птицы Южной Африки?

Моделирование риска столкновения с линией электропередач для «Синего журавля». магистерская диссертация.

Университет Кейптауна, Кейптаун.

Шоу, Дж. М., А. Р. Дженкинс, Дж. Дж. Смолли, П. Г. Райан. 2010. Моделирование риска столкновения

линий электропередач для Blue Crane Anthropoides par-

adiseus в Южной Африке. Ibis 152:590–599

Stake, MM 2009. Оценка эффективности отклоняющего устройства в сокращении столкновений птиц

с распределительными линиями в комплексе Национального заповедника дикой природы Сан-Луис

, округ Мерсед, Калифорния. ЦИК-500-2009-078. Общественный интерес —

Программа исследований в области энергетики (PIER), Общество дикой природы Вентана,

и Калифорнийская энергетическая комиссия, Сакраменто, Калифорния.

Стюарт, Г. Б., К. Ф. Коулз и А. С. Пуллин. 2005 г. Применение основанной на фактических данных

практики управления сохранением: уроки первых

проектов систематического обзора и распространения.Биологическая консервация-

126:270–278.

Stewart, G.B., A.S. Pullin, and C.F. Coles. 2007. Плохая доказательная база

для оценки воздействия ветряных электростанций на птиц. Охрана окружающей среды

охрана 34:1–11.

Стюарт, Г. 2010. Метаанализ в прикладной экологии. Письма по биологии

6: 78–81.

Судман С.Р., координатор. 2000. Das Anflugverhalten von

uberwinternden, arktischen Wildg¨

ansen im Bereich von markierten

und unmarkierten Hochspannungsfreileitungen am Niederrhein.

Naturschutzzentrum im Kreis Kleve e.V. Kranenburg-N¨

utterden.

Sterna, Kranenburg-N¨

utterden, Германия.

Йи, М.Л. 2007. Проверка эффективности отклонителя полета птиц для

уменьшения столкновений птиц с распределительными линиями электропередач в долине Сакра-

Менто, Калифорния. ЦИК-500-2007-122. Связанные с общественной энергетикой

Программа экологических исследований, Энергетическая комиссия Калифорнии,

Сакраменто.

Биология сохранения

Том 25, № 5, 2011 г.

Руководство по кабельным лоткам — версия 2014 г.
%
226 0 объект
>>>/Метаданные 256 0 R/PageLabels 213 0 R/Страницы 214 0 R/Тип/Каталог>>
эндообъект
256 0 объект
>поток
11.08.5532019-01-032019-01-03T13: 22: 43.

645-05: 22: 43.645-05: 00quarkxpress (R) 9.3Cable Tray Manual — 2014 версия7B5E104AB33F8BC761EF5C2F63810AAB208A81BA6551610AAB208A81BA655166Section CT-16 Каталог кабелей Quarkxpress (R) 9.3quarkxpress (R) 9.32019-01-03T12: 21: 37 .000-06:002019-01-03T13:21:37.000-05:002016-08-01T22:02:37.000-04:00application/pdf

Раздел каталога кабельных систем CT-16

2019-01-03T13:24:10.445-05:00

Руководство по эксплуатации кабельного лотка — версия 2014 г.

uuid:aaa2d32c-8e43-2c4f-b59a-f0feab9273dduuid:5f4bc834-585f-4b46-a7c4-22ceb6029420%%DocumentProcessColors: голубой пурпурный желтый черный
%%EndComments

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/лоток с кабельными каналами из стекловолокна

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/кабель-канал

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/kwiksplice-кабельный лоток

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/кабельные лотки redi-rail

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/имперские кабельные лотки и лестницы

eaton:eaton-brand/product-name/b-line-series

eaton:ресурсы/маркетинговые ресурсы/каталоги

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц

eaton:search-tabs/content-type/resources

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/гибкие лотки-сетчатые корзины

конечный поток
эндообъект
213 0 объект
>]>>
эндообъект
214 0 объект
>
эндообъект
215 0 объект
>
эндообъект
216 0 объект
>
эндообъект
217 0 объект
>
эндообъект
218 0 объект
>
эндообъект
219 0 объект
>
эндообъект
220 0 объект
>
эндообъект
221 0 объект
>
эндообъект
222 0 объект
>
эндообъект
223 0 объект
>
эндообъект
148 0 объект
>/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>>
эндообъект
150 0 объект
>/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>>
эндообъект
152 0 объект
>/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>>
эндообъект
154 0 объект
>/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>>
эндообъект
156 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>>
эндообъект
157 0 объект
>поток
HWmsF;5|f_daL2I5LtΜo!wng$KRR/e%

5 Средства идентификации заземленных проводников

Определение заземленных проводников // NEC 200

В последних требованиях NEC указано не менее пяти средств из для идентификации заземленных проводников . Итак, давайте пройдемся по каждому из них //

5 способов определения заземленных проводников по статье NEC 200 (фото предоставлено: Investorsjournal.com) жилы различных систем

Заземленные жилы многожильных кабелей

1. Размеры 6 AWG или меньше

сплошная белая внешняя отделка.

Сплошная серая внешняя отделка.

Три непрерывные белые или серые полосы по всей длине проводника на изоляции, отличной от зеленой.

Провода, внешнее покрытие которых окрашено в белый или серый цвет, но при этом в оплетке имеются цветные индикаторные нити, указывающие на источник изготовления, должны рассматриваться как соответствующие положениям настоящего раздела.

Заземляющий проводник кабеля с минеральной изоляцией и металлической оболочкой (тип MI) должен быть идентифицирован во время установки по отличительной маркировке на его концах.

Одножильный, устойчивый к солнечному излучению кабель для наружного применения, используемый в качестве заземляющего проводника в фотогальванических системах питания, как это разрешено 690. 31 (статья о разрешенных методах подключения), должен быть идентифицирован во время установки с помощью отличительной белой маркировки на все прекращения.

Крепежный провод должен соответствовать требованиям к идентификации заземленного проводника, как указано в 402.8 (см. ниже). идентифицировать его.

Статья 402.8 Обозначение заземляющего проводника — Провода крепления, предназначенные для использования в качестве заземляющего проводника, должны быть обозначены одной или несколькими непрерывными белыми полосами на изоляции, отличной от зеленой.

Вернуться к списку Список ↑

2. Размеры 4 AWG или более

Изолированный заземленный проводник 4 AWG или больше должен быть идентифицирован одним из следующих средств //

Сплошная белая внешняя отделка.
Сплошная серая внешняя отделка.
Три непрерывные белые или серые полосы по всей длине проводника на изоляции, отличной от зеленой.
Во время установки по отличительной белой или серой маркировке на концах. Эта маркировка должна охватывать проводник или изоляцию.

Вернуться к списку средств ↑

3. Гибкие шнуры

Изолированные проводники, предназначенные для использования в качестве заземляющих проводников, если они содержатся внутри гибкого шнура, должны быть обозначены белой или серой внешней отделкой или методы, разрешенные 400.22.

400.22 – Обозначение заземляющего провода // Одна жила гибких шнуров, предназначенная для использования в качестве заземляющей цепи, должна иметь непрерывную маркировку, позволяющую легко отличить ее от другой жилы или жил. Идентификация должна состоять из одного из методов, указанных в 400.22(1)–(6), как показано ниже //

Цветная оплетка
Индикатор в оплетке
Цветная изоляция
Цветной сепаратор
Маркировка луженых проводников
4

Вернуться к списку средств ↑

4.Заземленные проводники разных систем

Если заземленные проводники разных систем установлены в одном и том же кабельном канале, кабеле, коробке, вспомогательном желобе или другом типе кожуха, каждый заземленный проводник должен быть идентифицирован системой.

Идентификация, отличающая каждый заземляющий провод системы, должна быть разрешена одним из следующих способов //

Один заземляющий провод системы должен иметь внешнее покрытие, соответствующее 200.6 (A) или (B) .
Заземляющий проводник (проводники) других систем должен иметь другое внешнее покрытие, соответствующее 200. 6 (A) или 200.6 (B), или внешнее покрытие белого или серого цвета с легко различимой цветной полосой, отличной от зеленой, вдоль изоляции .
Другие средства идентификации, разрешенные 200.6(A) или (B), которые будут отличать каждый заземленный провод системы.

Средства идентификации должны быть задокументированы легкодоступным способом или должны быть постоянно размещены там, где берут начало проводники различных систем.

Вернуться к списку средств ↑

5. Заземленные жилы многожильных кабелей три непрерывные белые или серые полосы на изоляции, отличной от зеленой, по всей длине. В многожильных плоских кабелях калибром 4 AWG или больше должно быть разрешено использовать внешний гребень на заземляющем проводнике.

Исключение № 1 // В тех случаях, когда условия технического обслуживания и надзора гарантируют, что установку обслуживают только квалифицированные лица, заземленные жилы в многожильных кабелях должны иметь возможность постоянно обозначаться на концах во время установки отличительной белой маркировкой. маркировка или другие не менее эффективные средства.

Исключение № 2 // Заземляющая жила многожильного кабеля с лакотканевой изоляцией должна иметь возможность маркировки на концах во время прокладки отличительной белой маркировкой или другим не менее эффективным способом.

Информационное примечание // Серый цвет мог использоваться в прошлом в качестве незаземленного проводника. Следует соблюдать осторожность при работе с существующими системами.

Вернуться к списку средств ↑

Ссылка // NFPA 70: Национальный электротехнический кодекс (NEC), издание 2014 г. (приобрести сейчас)

Использование маркировки UKCA — GOV.

Маркировка UKCA (UK Conformity Assessed) — это новая британская маркировка товаров, которая используется для товаров, размещаемых на рынке Великобритании (Англии, Уэльса и Шотландии).Он распространяется на большинство товаров, для которых ранее требовалась маркировка CE , известная как товары «нового подхода».

Маркировка UKCA вступила в силу 1 января 2021 года. Однако, чтобы дать предприятиям время приспособиться к новым требованиям, в большинстве случаев вы по-прежнему сможете использовать маркировку CE до 1 января 2023 года.

В этом руководстве объясняется, как использовать маркировку UKCA . Для получения дополнительной информации о размещении этих товаров на рынке см. руководство по размещению промышленных товаров на рынке в Великобритании.

Существует отдельное руководство по медицинским устройствам, железнодорожной совместимости, строительным изделиям и взрывчатым веществам гражданского назначения.

Проверьте, нужно ли вам использовать новую маркировку

UKCA

Продажа товаров в Великобритании

Маркировка UKCA применяется к большинству товаров, ранее подпадавших под маркировку СЕ . Это также относится к аэрозольной продукции, для которой ранее требовалась маркировка «обратный эпсилон».

Технические требования («основные требования»), которым вы должны соответствовать, а также процессы и стандарты оценки соответствия, которые можно использовать для демонстрации соответствия, в основном такие же, как и для маркировки CE .

Обстоятельства, при которых вы можете использовать самодекларацию соответствия для маркировки UKCA , такие же, как и для маркировки СЕ . Если вы смогли самостоятельно заявить о соответствии маркировке СЕ , вы сможете сделать то же самое для маркировки UKCA .

Проверьте список областей, где разрешено самодекларирование.

Вы должны использовать маркировку UKCA с 1 января 2023 года. До этого момента вы можете использовать маркировку CE .

Маркировка CE действительна только в Великобритании для регионов, где правила GB и EU остаются прежними. Если EU изменит свои правила и вы маркируете свой продукт знаком CE на основе этих новых правил, вы не сможете использовать маркировку CE для продажи в Великобритании даже до 31 декабря 2022 года.

Проверьте, нужно ли вам использовать маркировку UKCA , прочитав руководство по размещению промышленных товаров на рынке в Великобритании.

Продажа товаров в ЕС

Маркировка UKCA не признается на рынке EU . Продукты должны иметь маркировку CE для продажи в ЕС . Узнайте, как использовать маркировку CE .

Когда использовать маркировку

UKCA

Вам необходимо использовать новую маркировку UKCA до 1 января 2023 года, только если выполняются все следующие условия. Ваш продукт:

для рынка Великобритании
подпадает под действие законодательства, которое требует наличия маркировки UKCA

требует обязательной оценки соответствия третьей стороной

Оценка соответствия

была проведена органом по оценке соответствия Великобритании.

Это не относится к существующим запасам, например, если ваш товар был полностью изготовлен, имеет маркировку CE и готов к выпуску на рынок до 1 января 2021 года.В этих случаях ваш товар по-прежнему может продаваться в Великобритании с маркировкой CE , даже если на него распространяется сертификат соответствия, выданный британским органом до 1 января 2021 года. Эти товары должны быть размещены на рынке до 31 декабря. 2022.

Правительство примет закон, согласно которому маркировка UKCA может быть размещена на этикетке, прикрепленной к продукту, или на сопроводительном документе до 31 декабря 2023 года. Это будет применяться к большинству товаров, требующих маркировки UKCA . Будут другие правила для:

медицинские изделия
строительные изделия
морское оборудование
переносное оборудование, работающее под давлением
железнодорожные изделия

Как пользоваться маркировкой

UKCA

Нанесение маркировки

UKCA

В большинстве случаев необходимо наносить маркировку UKCA на сам продукт или на упаковку. В некоторых случаях он может быть помещен в руководства или в другую вспомогательную литературу.Это будет варьироваться в зависимости от конкретных правил, которые применяются к продукту.

Общие правила

Маркировка UKCA должна быть четко видна и разборчива при нанесении ее на изделие. Если это невозможно, необходимо приложить его к упаковке (при ее наличии) или сопроводительным документам.

Маркировка UKCA может быть нанесена на изделие только вами как производителем или вашим уполномоченным представителем (если это разрешено соответствующим законодательством).

Нанося маркировку UKCA , вы берете на себя полную ответственность за соответствие вашего продукта требованиям соответствующего законодательства.

Вы должны использовать только маркировку UKCA , чтобы продемонстрировать соответствие соответствующему законодательству Великобритании.

Вы не должны размещать какую-либо маркировку или знак, которые могут неверно истолковать значение или форму маркировки UKCA третьим лицам.

Вы не должны наносить на продукт другие маркировки, которые влияют на видимость, разборчивость или значение маркировки UKCA .

Маркировка UKCA не может быть размещена на продуктах, если это не предусмотрено законодательством.

Товар может иметь дополнительную маркировку и знаки, если они:

выполняет функцию, отличную от функции UKCA , маркировка
вряд ли вызовет путаницу с маркировкой UKCA

не ухудшают разборчивость и видимость маркировки UKCA

Правила использования изображения

UKCA

Вы должны убедиться, что:

Если вы уменьшаете или увеличиваете размер вашей маркировки, буквы, образующие маркировку UKCA , должны быть пропорциональны версии, указанной ниже
маркировка UKCA имеет высоту не менее 5 мм, если иной минимальный размер не указан в соответствующем законодательстве
маркировка UKCA хорошо видна и разборчива

Маркировка UKCA может принимать различные формы (например, цвет не обязательно должен быть сплошным), при условии, что она остается видимой, разборчивой и сохраняет требуемые пропорции.

Техническая документация

Ведение учета

Вы или ваш уполномоченный представитель (если это разрешено соответствующим законодательством) должны хранить документацию, подтверждающую, что ваш продукт соответствует нормативным требованиям. Это должно храниться до 10 лет после размещения продукта на рынке.

Эта информация может быть запрошена в любое время органами надзора за рынком или правоохранительными органами для проверки соответствия вашего продукта законодательным требованиям.

Информация, которую вы должны хранить, зависит от конкретного законодательства, относящегося к вашему продукту. Вы должны вести общий учет:

как изделие спроектировано и изготовлено
как было показано, что продукт соответствует соответствующим требованиям
адреса производителя и любых складских помещений

Вы должны хранить информацию в виде технического файла, который может быть предоставлен по запросу органа по надзору за рынком.

Декларация о соответствии Великобритании

Декларация соответствия Великобритании — это документ, который должен быть составлен для большинства продуктов, на законных основаниях имеющих маркировку UKCA . Мы рекомендуем производителям иметь отдельную Декларацию о соответствии для Великобритании к их Декларации о соответствии ЕС .

В документе вы как производитель или ваш уполномоченный представитель (если это разрешено соответствующим законодательством) должны:

заявляют, что продукт соответствует соответствующим законодательным требованиям, применимым к конкретному продукту
убедитесь, что в документе указаны наименование и адрес производителя (или вашего уполномоченного представителя), а также информация о продукте и органе по оценке соответствия (при необходимости)

Декларация соответствия Великобритании должна быть предоставлена органам по надзору за рынком по запросу.

Информация, требуемая в Декларации о соответствии, в основном такая же, как и в Декларации о соответствии ЕС . Это может варьироваться в зависимости от законодательства о применении, но обычно должно включать:

ваше имя и полный служебный адрес или адрес вашего уполномоченного представителя
серийный номер изделия, идентификация модели или типа
заявление о том, что вы берете на себя полную ответственность за соответствие продукта требованиям
реквизиты уполномоченного органа, проводившего процедуру оценки соответствия (если применимо)
соответствующее законодательство, которому соответствует продукт
ваше имя и подпись
дата выдачи декларации
дополнительная информация (если применимо)

Вам необходимо указать:

Вебинары

В течение следующих нескольких месяцев мы продолжим проводить вебинары о том, как использовать маркировку UKCA и размещать промышленные товары на рынке Великобритании.

Узнайте больше и зарегистрируйтесь на предстоящий вебинар.

Дополнительная информация

Области продукции, на которые распространяется маркировка UKCA

Безопасность игрушек
Пиротехника
Прогулочные суда и гидроциклы
Простые сосуды под давлением
Электромагнитная совместимость
Неавтоматические весы
Измерительные инструменты
Лифты
АТЕХ
Радиооборудование
Оборудование под давлением
Средства индивидуальной защиты
Газовые приборы
Машины
Оборудование для использования вне помещений
Экодизайн
Аэрозоли
Электрооборудование низкого напряжения
Ограничение использования опасных веществ

Изделия, на которые распространяется маркировка UKCA , но для которых действуют особые правила:

медицинские изделия
железнодорожная совместимость
строительные изделия
гражданские взрывчатые вещества

Законодательные области, в которых разрешено самостоятельное декларирование соответствия для маркировки

UKCA

Законодательство	Ассортимент продукции, которая может быть задекларирована самостоятельно
Правила электромагнитной совместимости 2016 г.	Все продукты
Правила безопасности игрушек 2011 г.	Продукты, все основные требования которых соответствуют установленным стандартам, и производитель применил эти стандарты
Правила ограничения использования некоторых опасных веществ в электрическом и электронном оборудовании 2012 г.	Все продукты
Положения о медицинских изделиях 2002 г.	Некоторые устройства класса I
Регламент радиооборудования 2017 г.	Все продукты, за исключением тех, для которых стандарты, установленные для правила 6 (2), либо не существуют, либо не применялись производителем.
Правила техники безопасности для оборудования, работающего под давлением, 2016 г.	Оборудование, работающее под давлением, категории I
Регламент строительных материалов (Регламент ( ЕС ) 305/2011 с поправками, внесенными в законодательство Великобритании)	Продукты в рамках Системы 4
Правила прогулочных судов 2017	Определенные категории прогулочных судов, предусмотренные законодательством
Правила безопасности электрооборудования 2016 г. Навигация по записям Предыдущая запись: Поверка счетчиков пик комфорт: Поверка счетчиков \| ПИК-Комфорт Следующая запись: Устройство клапана соленоидного: Принцип работы электромагнитных клапанов НЗ с плавающей мембраной. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Узо кнопка тест: Проверка узо в домашних условиях. Как проверить узо на срабатывание 25.11.202124.11.2020 Расчет света на квадратный метр: Калькуляторы расчета освещенности помещения — быстро и точно! 12.10.202114.11.2020 Апвоут что это: Апвоут (Up Vote ) – что это такое за термин? 04.08.202118.11.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Генератор Разное Советы Турбина Электростанции Энергия 2024 © Все права защищены.

Расшифровка сокращений марок кабеля и провода

Расшифровка маркировки кабеля европейских производителей

Расшифровка маркировки кабеля — таблица европейских аббревиатур

Примеры расшифровки маркировки импортных проводов

Расшифровка маркировки кабеля по стандартам СЕНЕЛЕК — таблица

Таблица расшифровки аббревиатур гармонизированных кабелей

Маркировка кабелей и проводов: таблицы и расшифровка

Маркировка проводов и кабелей: гост, таблицы, расшифровка

Предназначение

Основная разновидность

Провода

Кабели

Шнуры

Общие различия

Маркировка

Общая информация

Российская продукция

Иностранная продукция

Таблицы

Расшифровка маркировки коаксиального кабеля FinMark

Наведите курсор мыши на маркировку.

F

59

67

B

V

M

CU

2×0.75

PVC

Популярный коаксиальный кабель у нас в каталоге:

Маркировка кабелей и проводов: таблица и расшифровка

Для чего необходима

Расшифровка маркировки кабелей

Как указывается сечение провода

Виды электрических проводов и их методы маркировки

Маркирование кабелей и проводов

Цифровое обозначение

Буквенное обозначение марки

Цветовая маркировка

Таблица маркировки кабелей и проводов

Маркировка кабеля связи, обозначение оптического кабеля, расшифровка маркировки оптического кабеля

Почему важна маркировка проводов?

Похожие вопросы

Дополнительные ресурсы

Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от полной прослеживаемости до максимальной прозрачности

Решения для маркировки кабелей, адаптированные к вашим требованиям

Кабельные этикетки: прочные, универсальные и простые в использовании

Самоклеящиеся этикетки для проводов для превосходной защиты

TagPrint Pro: программное обеспечение для печати кабельных этикеток

Высококачественные этикетки для лазерной печати

Проволочные этикетки для термотрансферной печати

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Диспенсер этикеток для ручной маркировки

Кабельные маркеры и кабельные бирки

Маркировка кабелей для различных требований

Печатные этикетки для термоусадочной проволоки: одобрено для европейских железных дорог

Огнестойкая маркировка кабеля

УФ-стабилизированные кабельные бирки

Предварительно напечатанные кабельные маркеры

Идентификационные кабельные стяжки, пластины и держатели

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Промышленная маркировка для борьбы с манипуляциями

Самоклеящиеся этикетки для панелей

Быстрая рукописная маркировка

Руководство по выбору этикеток и маркеров

Идентификация кабеля для специального применения

Идентификация кабелей в суровых и сложных условиях

RFID: носитель информации, этикетка продукта и кабель быстрее в одном

Система тиснения из нержавеющей стали M-BOSS

Hellermark: металлические маркеры с тиснением

Часто задаваемые вопросы

Как выбрать правильную маркировку кабеля или кабельную маркировку?

Как выбрать правильный размер кабельной этикетки для термоусадочной трубки или маркеров и этикеток?

Как использовать этикетки для проводов с защитным ламинатом?

Как выбрать правильный принтер и ленты для конкретных типов и материалов?

Какими клеящими свойствами обладают кабельные этикетки?

Почему поверхностная энергия является важным фактором при выборе правильного клея?
