Маркировка подстроечных резисторов: Кодовая и цветовая маркировка резисторов.| Elektrolife

ГОСТ 2.728-74 ЕСКД

ГОСТ 2.728-74

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors

МКС 01.080.40
31.040

31.060

Дата введения 1975-07-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 марта 1974 г. N 692 дата введения установлена 01.07.75

ВЗАМЕН ГОСТ 2.728-68, ГОСТ 2.729-68 в части п.12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., июле 1991 г., (ИУС N 11-80, 10-91)

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

Обозначения резисторов общего применения

2. Обозначения резисторов общего применения приведены в табл.1.

Таблица 1*

________________

* Письмом Росстандарта от 08.04.2019 г. N 6091-ИК/03 разъясняется, что «В таблице N 1 ГОСТ 2.728-74 допущена опечатка в отношении единиц измерения мощности, следует читать не «В», а «Вт». — Примечание изготовителя базы данных.

(Измененная редакция, Изм. N 1, 2).

Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл.2.

Таблица 2

Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл.3.

Таблица 3

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

• 473 = 47kΩ ± 5%
• 103 = 10kΩ ± 5%
• 312 = 3.1kΩ ± 5%
• 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

• 0R5 = 0.5Ω
• 0R3 = 0.3Ω
• 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

• 92Z = 0.89Ω ± 1%
• 32D = 210kΩ ± 1%
• 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру — это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Рекомендуем ознакомиться с другими тематическими материалами

Маркировка резисторов цветными полосками

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый. Допуски обозначаются следующим образом:

• E48 (2%) — красный;
• E96 (1%) — коричневый;
• E192 (0,5%) — зеленый;
• 0,25% — синий;
• 0,1% — фиолетовый;
• 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

1. Коричневый цвет — 100 ppm/OC.
2. Красный — 50 ppm/OC.
3. Желтый — 25 ppm/OC.
4. Оранжевый — 15 ppm/OC.
5. Синий — 10 ppm/OC.
6. Фиолетовый — 5 ppm/OC.
7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

1. Коричневый цвет — до 1 процента отказов.
2. Красный цвет — не более 0,1% отказов.
3. Оранжевый цвет — не более 0,01% отказов.
4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.

Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Триммер под углом

Маркировка резисторов — буквенно-цифровые и цветовые коды

Три
Преобладают методы маркировки резисторов — цветовое кодирование, кодирование числовых значений и кодирование трехзначных символов.MIL-PRF-55342 присваивает номера деталей с использованием буквенно-цифрового кодирования.
Допуск, температура, тип упаковки и частота отказов интегрированы в некоторые схемы нумерации.

Когда я опубликовал рекомендацию по новому использованию цветовых кодов на
РФ Кафе Сморгасборд
особенность, я пригласил посетителей вводить. Они представлены внизу страницы.

Нет ± 20% Серебро 0. 01 ± 10% Золото 0,1 ± 5% Черный 0 0 0 1 Коричневый 1 1 1 10 ± 1% М = 1.0 Красный 2 2 2 100 ± 2% P = 0,1 Оранжевый 3 3 3 1000 (= 1 КБ) R = 0,01 Желтый 4 4 4 10к S = 0.001 Зеленый 5 5 5 100 тыс. Синий 6 6 6 1000 тыс. фиолетовый 7 7 7 Серый 8 8 8 Белый 9 9 9 6 — 2 — 3 — Серебро 62 * 10 3 Ом, 10% 62 * 1000 Ом, 10% 62 кОм, 10% 1 — 9 — 6 — 0 — Красный 196 * 10 0 Ом, 0. 1% сбоев Скорость 196 * 1 Ом, частота отказов 0,1% 196 Ом, частота отказов 0,1% Вы также можете найти резисторы, отмеченные 4 полосами для сопротивления, где первые 3 полосы имеют значение. цифры, а 4-я полоса — множитель. Пример: Резистор 20,5 Ом с допуском 1% будет отмечен как красный, черный, зеленый, золотой, коричневый. Вот такой удобный денди преобразователь цветовой полосы резистора из Digi-Key.

Здесь — Кафе РФ
ответы посетителей на приглашение, которое я сделал для предлагаемого использования
цветовой код,
или для разных версий мнемоники, используемой для запоминания отношений числа-цвета.

Хорошо, так как люди просили политически некорректную мнемонику, которой меня учили в школе по электрике.
профессиональные классы, вот она:

Плохие парни насилуют наших девушек, но Вайолет охотно дает
Также плохие парни насилуют наших девушек за стеной сада Победы

Использует ли мнемоника не для ПК, которую вы изучили, YL по имени Violet? Мнемоника бойскаута I
узнал еще тогда, когда было «Лучше будь прав, или твое большое большое предприятие идет на запад — получи немного сейчас».Очень ранняя форма
ПК я думаю.

Кевин А., Вирджиния

Примечание: Get Some Now относится к толерантности — золото = 5%, серебро = 10%, нет = 20%

Hi Kirt,

Действительно, цветовые коды исчезнут. Однако, будучи дальтоником, мне все равно. Возможно, вы захотите узнать
мнемоника цветового кода на голландском языке:

Zij Bracht Rozen Op Gerrits Graf Bij Vies Grauw Weer.

черный = zwart
коричневый = bruin
красный = rood
оранжевый = oranje
желтый = geel
зеленый = groen
синий = голубой
фиолетовый = фиолетовый
серый = grijs
белый = остроумие

(Примерный перевод: она принесла розы на могилу Герритса в грязно-серую погоду)

Мне любопытна английская версия, которая считается политически некорректной.

С уважением, Хьюго К., Нидерланды.

Попробуйте это: плохое пиво портит наши молодые кишки, но водка идет хорошо — купите сейчас

Troy Z., MT

Yo Kirt:

Я уверен, что я не первый, кто указал, что черный ящик должен быть коричневым для вашего номера телефона. я научился
цветовой код в 9 лет … не слишком часто встречаться с собой. Раньше я мог читать цвет конденсатора и индуктора
коды, но я забыл их!

Я заметил полное отсутствие аналоговых инженерных навыков у недавних сотрудников.Если у него нет клавиатуры, то что
это???? Даже на уровне компонентов цифровые навыки плохие. Также шокирует отсутствие навыков устранения неполадок. Сломался?
Замени все это дело! Сообществу инженеров нужна старомодная программа наставников / учеников, прежде чем старые
парни уходят на пенсию; как я!

Rfcafe.com навсегда!

Увидимся, Нил

Bye Bye, Rosie, Off You Go, Бристоль Виа Грейт Вестерн.

Чистый и легкий для запоминания железнодорожным любителем.

Джо Б., старший инженер проекта

Мы можем обозначить цветом номера социального страхования …………… .. НЕТ!

73, Джон

Hi Kirt,

Ваше мнение о цветовом коде хорошо понято. Мне 41 год, и я был не слишком далеко в своей карьере, когда она «исчезла»
когда технология SMT взяла верх. Недавно я снова столкнулся с ним и увидел, что он жив и здоров с указанием цвета провода,
особенно с военными стандартами (MIL-STD-681).

Я обнаружил, что повторяю эту старую политически некорректную мнемонику (плохие
парни …) снова. 😉

С уважением, Рой А.

% PDF-1.4
%
54 0 объект
>
endobj

xref
54 73
0000000016 00000 н.
0000002206 00000 н.
0000002305 00000 н.
0000002907 00000 н.
0000003038 00000 н.
0000003149 00000 п.
0000003537 00000 н.
0000004006 00000 н.
0000004436 00000 н.
0000004690 00000 н.
0000005039 00000 н.
0000005232 00000 н.
0000005345 00000 п.
0000006867 00000 н.
0000008033 00000 н.
0000008165 00000 н.
0000008761 00000 н.
0000009303 00000 н.
0000010630 00000 п.
0000012013 00000 п.
0000012198 00000 п.
0000013117 00000 п.
0000013253 00000 п.
0000013744 00000 п.
0000013953 00000 п.
0000014319 00000 п.
0000014515 00000 п.
0000014859 00000 п.
0000014885 00000 п.
0000015321 00000 п.
0000015576 00000 п.
0000015965 00000 п.
0000016224 00000 п.
0000016550 00000 п.
0000016805 00000 п.
0000020255 00000 п.
0000023745 00000 п.
0000027353 00000 п.
0000027449 00000 н.
0000027518 00000 п.
0000032619 00000 п.
0000037013 00000 п.
0000037281 00000 п.
0000052798 00000 н.
0000054993 00000 п.
0000060524 00000 п.
0000064518 00000 п.
0000085830 00000 п.
0000086141 00000 п.
0000086256 00000 п.
0000086326 00000 п.
0000086454 00000 п.
0000107873 00000 п.
0000108136 00000 п.
0000108592 00000 н.
0000108619 00000 п.
0000109130 00000 н.
0000109200 00000 н.
0000109287 00000 н.
0000113347 00000 н.
0000113609 00000 н.
0000113781 00000 н. g \ Ǥː $ ˸5MXY
4 # o0

Подстроечный резистор PT6

Подстроечный резистор PT6

Имеется в наличии

Имеется в наличии

Имеется в наличии

Имеется в наличии

Имеется в наличии

Распродано

Китай переменный конденсатор / подстроечный резистор / подстроечный потенциометр / переключатель / разъем / SD-карта / S-терминал / мобильный двигатель, производитель, завод, завод и поставщик

Компания ShenZhen Best Electronics Co. , ООО

Резисторы

1.
Резисторы

Резисторы есть
наиболее часто используемый компонент в электронике, и их цель —
создать заданные значения тока и напряжения в цепи. А
количество различных резисторов показано на фотографиях. (Резисторы
на миллиметровой бумаге с интервалом 1 см, чтобы
представление о габаритах).На фото 1.1a показаны резисторы малой мощности, а на фото 1.1b — некоторые
высшая сила
резисторы. Резисторы с рассеиваемой мощностью менее 5 Вт (большинство
обычно используемые типы) имеют цилиндрическую форму с выступающей из
каждый конец для подключения в цепь (фото 1.1-а). Резисторы с рассеиваемой мощностью более 5 Вт являются
показано ниже (фото 1.1-б).

Рис. 1.1a: Некоторые маломощные резисторы	Рис. 1.1b: Резисторы большой мощности и реостаты

Обозначение резистора показано на
следующая диаграмма
(верхний: американский символ, нижний: европейский символ.)

Рис. 1.2a: Символы резисторов

Агрегат для
Измерительное сопротивление Ом . (греческая буква Ω — называется Омега).Более высокие значения сопротивления обозначаются буквой «k».
(килоом) и М (мегом). За
Например, 120000 Ом
представлен как 120 кОм, а 1 200 000 Ом представлен как 1M2. Точка
обычно не указывается, так как его легко потерять в процессе печати.
В какой-то цепи
На диаграммах такое значение, как 8 или 120, представляет сопротивление в Ом.
Другая распространенная практика — использовать букву E для обозначения сопротивления в омах. В
буква R. также может использоваться. За
Например, 120E (120R) означает 120 Ом, 1E2 означает 1R2 и т. д.

1.1 Маркировка резисторов

Значение сопротивления составляет
маркировка на корпусе резистора. Большинство резисторов имеют 4 полосы. Первые две полосы обеспечивают
числа для сопротивления, а третья полоса обеспечивает количество
нули. Четвертая полоса указывает на допуск.
Значения допуска 5%,
Чаще всего доступны 2% и 1%.

В следующей таблице показаны используемые цвета
для определения номиналов резистора:

ЦВЕТ	ЦИФРА	МНОЖИТЕЛЬ	ДОПУСК	TC
Серебро		х 0. 01 Вт	10%
Золото		x 0,1 Вт	5%
Черный	0	x 1 Вт
Коричневый	1	x 10 Вт	1%	100 * 10 -6 / K
Красный	2	x 100 Вт	2%	50 * 10 -6 / K
Оранжевый	3	x 1 кВт		15 * 10 -6 / K
Желтый	4	x 10 кВт		25 * 10 -6 / K
Зеленый	5	x 100 кВт	0. 5%
Синий	6	x 1 МВт	0,25%	10 * 10 -6 / K
Фиолетовый	7	x 10 МВт	0,1%	5 * 10 -6 / K
Серый	8	x 100 МВт
Белый	9	x 1 GW		1 * 10 -6 / K

** TC — Темп. Коэффициент, только для
SMD устройства

Рис. 1.2: б. Четырехполосный резистор, c. Пятиполосный резистор,
d. Цилиндрический резистор SMD, эл. Плоский резистор SMD

Ниже показаны все резисторы из
0R1 (одна десятая ома) до 22M:

ПРИМЕЧАНИЯ:
Резисторы, указанные выше, имеют «общее значение» 5%
типы.
Четвертая полоса называется полосой «допуска».Золото = 5%

(полоса допуска Серебро = 10%, но современные резисторы не
10% !!)
«общие резисторы» имеют номиналы от 10 Ом до 22М.

РЕЗИСТОРЫ МЕНЬШЕ 10 ОМ
Когда третья полоса
золото, это означает, что значение «цветов» необходимо разделить на
10.
золота = «разделите на 10», чтобы получить значения 1R0.
на 8R2
Примеры см. в 1-й колонке выше.

Когда третий
полоса серебряная, это означает, что значение «цветов» необходимо разделить на
100.
(Помните: в слове «серебро» больше букв, значит делитель
«больше»)
Silver = «разделить на 100», чтобы получить
значения от 0R1 (одна десятая ома) до 0R82
, например: 0R1 = 0,1 Ом 0R22
= Точка 22 Ом
См. 4-й столбец выше для
Примеры.

Буквы «R, k и M» заменяют десятичную дробь.
точка. Буква «Е» также используется для обозначения слова «ом».
например: 1 R 0 = 1 Ом 2 R 2 = 2
точка 2 Ом 22 R = 22 Ом
2 k 2 =
2200 Ом 100 кОм = 100000
Ом
2 M 2 = 2200000 Ом

Общие резисторы имеют 4 шт.
группы.Они показаны выше. Первый
две полосы указывают первые две цифры сопротивления, третья полоса — это
множитель (количество нулей, которые должны быть добавлены к полученному числу
от первых двух полос), а четвертая представляет собой допуск.

Маркировка сопротивления с помощью
пять полос используются для резисторов с допуском 2%, 1% и др.
резисторы высокой точности. Первые три полосы определяют первые три
цифры, четвертая — множитель, пятая — допуск.

для поверхностного монтажа
Device) на резисторе очень мало свободного места. Резисторы 5%
используйте трехзначный код, в то время как 1% резисторов используют четырехзначный код.

Некоторые резисторы SMD изготавливаются в
форма небольшого цилиндра, в то время как наиболее распространенный тип — плоский.
Цилиндрические резисторы SMD помечены шестью полосами — первые пять
«читаются» как с обычными пятиполосными резисторами, а шестая полоса определяет
температурный коэффициент (TC), который дает нам значение сопротивления
изменение при изменении температуры на 1 градус.

Сопротивление
Плоские резисторы SMD маркируются цифрами на их верхней стороне.
Первые две цифры — это значение сопротивления, а третья цифра
представляет количество нулей. Например, напечатанное число 683 стоит
для 68000Вт, то есть 68к.

Само собой разумеется, что существует массовое производство всех
типы резисторов. Чаще всего используются резисторы E12.
серии и имеют значение допуска 5%.Общие значения для первых двух
цифры: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 и 82.
E24
серия включает все значения, указанные выше, а также: 11, 13, 16, 20, 24, 30,
36, 43, 51, 62, 75 и 91. Что означают эти числа? Это означает, что
резисторы со значениями для цифр «39»: 0,39 Вт, 3,9 Вт, 39 Вт, 390 Вт, 3,9 кВт, 39 кВт и т. д.
(0R39,
3R9,
39R,
390R,
3к9,
39к)

Для некоторых электрических цепей,
допуск резистора не важен и не указывается.В этом
в корпусе можно использовать резисторы с допуском 5%. Однако устройства, которые
требуется, чтобы резисторы имели определенную точность, требуется указанная
толерантность.

1,2 Резистор Рассеивание

Если поток
ток через резистор увеличивается, он нагревается, а если
температура превышает определенное критическое значение, он может выйти из строя. В
номинальная мощность резистора — это мощность, которую он может рассеивать в течение длительного времени.
период времени.
Номинальная мощность резисторов малой мощности не указана.
На следующих диаграммах показаны размер и номинальная мощность:

Рис. 1.3: Размеры резистора

Наиболее часто используется
резисторы в электронных схемах имеют номинальную мощность 1/2 Вт или 1/4 Вт.
Существуют резисторы меньшего размера (1/8 Вт и 1/16 Вт) и выше (1 Вт, 2 Вт, 5 Вт,
так далее).
Вместо одиночного резистора с заданной рассеиваемой мощностью,
можно использовать другой с таким же сопротивлением и более высоким рейтингом, но
его большие размеры увеличивают занимаемое место на печатной плате
а также добавленная стоимость.

Мощность (в ваттах) может быть рассчитана по одному из
следующие формулы, где U — символ напряжения на
резистор (в вольтах), I — это ток в амперах, а R —
сопротивление в Ом:

Например, если напряжение на 820 Вт
резистор 12В, мощность, рассеиваемая резисторами
это:

Резистор 1/4 Вт может
использоваться.

Во многих случаях это
Непросто определить ток или напряжение на резисторе.В этом
в случае, когда мощность, рассеиваемая резистором, определяется для «худшего»
кейс. Мы должны принять максимально возможное напряжение на резисторе,
то есть полное напряжение источника питания (аккумулятор и т. д.).
Если мы отметим
это напряжение как В _В , максимальное рассеивание
это:

Например, если
В _В = 9 В, рассеиваемая мощность 220 Вт
резистор есть:

А 0.Резистор мощностью 5 Вт или выше должен
использоваться

1,3 Нелинейные резисторы

Значения сопротивления
указанные выше являются постоянными и не изменяются, если напряжение или
ток меняется. Но есть схемы, требующие резисторов для
изменение значения с изменением умеренного или светлого. Эта функция не может быть
линейный, отсюда и название НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ.

Есть несколько
типы нелинейных резисторов, но наиболее часто используемые включают:
Резисторы NTC (рисунок а) (отрицательный температурный коэффициент) —
их сопротивление снижается с повышением температуры. PTC резисторы
(рисунок б) (положительный температурный коэффициент) — их сопротивление
увеличивается с повышением температуры. LDR резисторы (рисунок в)
(Светозависимые резисторы) — их сопротивление уменьшается с увеличением
легкий. Резисторы VDR (резисторы, зависимые от напряжения) — их
сопротивление критически снижается, когда напряжение превышает определенное значение.
Символы, представляющие эти резисторы, показаны ниже.

Фиг.1.4: Нелинейные резисторы — а. НТК, б. PTC, c.
LDR

1,4 Практическая
примеры с резисторами

На рисунке 1.5 показаны два практических
примеры с нелинейными и обычными резисторами в качестве подстроечных потенциометров,
элементы, которые будут рассмотрены в следующей главе.

Рис. 1.5a: RC-усилитель

На рисунке 1.5a представлен RC-усилитель напряжения, который можно использовать для усиления
низкочастотные аудиосигналы с малой амплитудой, например сигналы микрофона.
Усиливаемый сигнал передается между узлом 1.
(вход усилителя) и земля, а результирующий усиленный сигнал появляется между узлом 2
(выход усилителя) и земля. Чтобы получить оптимальную производительность (высокая
усиление, низкий уровень искажений, низкий уровень шума и т. д.) необходимо «установить»
рабочая точка транзистора.Подробная информация о рабочей точке будет
приведено в главе 4; пока давайте просто скажем, что напряжение постоянного тока между
узел C и земля должны составлять примерно половину батареи (источника питания)
вольтаж. Так как напряжение батареи равно 6В, необходимо установить напряжение в узле C.
до 3В. Регулировка производится через резистор R1.

Подключить вольтметр между
узел C и земля. Если напряжение превышает 3 В, замените резистор.
R1 = 1,2 МВт с меньшим резистором, скажем
R1 = 1 МВт.Если напряжение по-прежнему превышает 3 В, оставьте
понижая сопротивление, пока оно не достигнет примерно 3 В. Если
напряжение в узле C изначально ниже 3В, увеличьте сопротивление R1.

Степень усиления каскада зависит от сопротивления R2:
большее сопротивление — большее усиление , меньшее сопротивление —
нижнее усиление . Если значение R2 изменяется, напряжение в узле
C следует проверить и отрегулировать (через R1).

Резистор R3 и конденсатор 100Ф
сформировать фильтр для предотвращения возникновения обратной связи. Эта обратная связь называется
«Моторная лодка», как это звучит как шум моторной лодки. Этот
шум возникает только при использовании более чем одной ступени.
По мере добавления каскадов к цепи вероятность обратной связи в
форма нестабильности или катания на лодке.
Этот шум появляется на выходе усилителя даже при отсутствии сигнала
подается на усилитель.
Нестабильность возникает следующим образом:
Даже если сигнал не поступает на вход, выходной каскад
производит очень слабый фоновый шум, называемый «шипением». Это происходит из-за
ток, протекающий через транзисторы и другие компоненты.
Это помещает очень маленькую форму волны на шины питания. Эта форма волны
поступил на вход первого транзистора и, таким образом, мы получили
петля для «генерации шума». Скорость прохождения сигнала
вокруг цепи определяет частоту нестабильности.От
добавление резистора и электролита к каждой ступени, фильтр низких частот
производится, и это «убивает» или уменьшает амплитуду нарушения
сигнал. При необходимости значение R3 можно увеличить.

Практические примеры с резисторами
будет рассмотрено в следующих главах, поскольку почти все схемы требуют
резисторы.

Рис. 1.5b: Звуковой индикатор
изменения температуры или количества света

Практическое применение нелинейных резисторов
показано на простом устройстве сигнализации, показанном на
фигура 1.5б. Без подстроечного TP и нелинейного резистора NTC это аудио
осциллятор. Частоту звука можно рассчитать
по следующей формуле:

В нашем случае R = 47кВт и
C = 47nF, а частота равна: 900 · 10

Когда по рисунку обрезать горшок
и резистор NTC добавляются, частота генератора увеличивается. Если горшок обрезки установлен на
минимальное сопротивление,
осциллятор останавливается.При желаемой температуре сопротивление обшивки
Pot следует увеличивать до тех пор, пока осциллятор снова не заработает. За
Например, если эти настройки были сделаны на 2C, осциллятор остается замороженным на
более высоких температур, поскольку сопротивление резистора NTC ниже, чем
номинальный. Если температура падает, сопротивление увеличивается и при 2С
осциллятор активирован.

Если в автомобиле установлен резистор NTC,
близко к поверхности дороги, осциллятор может предупредить водителя, если дорога
покрытый льдом.Естественно, резистор и два соединяющих его медных провода
к контуру следует беречь от грязи и воды.

Если вместо резистора NTC, резистор PTC
используется, осциллятор будет активирован, когда температура поднимется выше
определенный
обозначенное значение. Например, резистор PTC может использоваться для индикации
состояние холодильника: настроить осциллятор на работу при температурах
выше 6C через подстроечный резистор TP, и цепь сообщит, если что-то
не так с холодильником.

Вместо NTC мы могли бы использовать резистор LDR
— осциллятор будет заблокирован, пока есть определенное количество света
подарок. Таким образом, мы могли бы сделать простую систему сигнализации для помещений, где
свет должен быть всегда включен.

LDR может быть соединен с резистором R. In
в этом случае генератор работает при наличии света, в противном случае он
заблокирован. Это может быть интересный будильник для егерей и
рыбаков, которые хотели бы встать на рассвете, но только если
погода ясная.Рано утром в нужный момент обрезайте горшок
должен быть установлен в самое верхнее положение. Затем сопротивление следует тщательно
уменьшается, пока не запустится осциллятор. Ночью осциллятор будет заблокирован, так как есть
нет света и сопротивление LDR очень высокое. По мере увеличения количества света в
утром сопротивление LDR падает и осциллятор активируется, когда
LDR
подсвечивается необходимым количеством света.

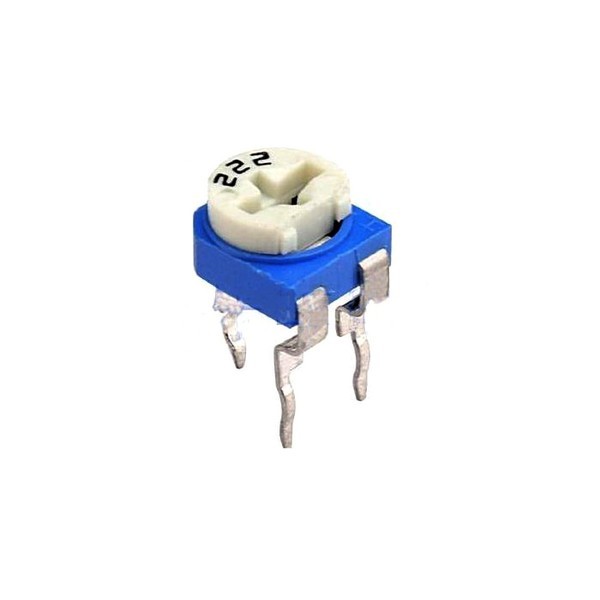

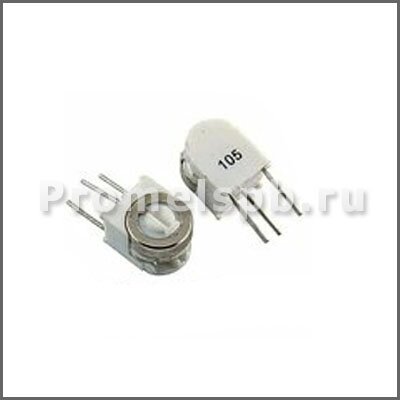

Подрезной горшок с рисунка 1.5b используется
для точной настройки. Таким образом, TP с рисунка 1.5b может использоваться для установки
осциллятор для активации при разных условиях (выше или ниже
температура или количество света).

1,5
Потенциометры

потенциометры (также называемые потенциометрами )
переменные резисторы, используемые в качестве регуляторов напряжения или тока в
электронные схемы. По конструкции их можно разделить на 2
группы: мелованные и проволочные.

С потенциометрами с покрытием, (рисунок 1.6a),
Корпус изолятора покрыт резистивным материалом. Eсть
проводящий ползунок перемещается по резистивному слою, увеличивая
сопротивление между ползунком и одним концом горшка, уменьшая
сопротивление между ползунком и другим концом горшка.

Рис. 1.6a: Потенциометр с покрытием

с проволочной обмоткой
потенциометры изготовлены из
провод намотан на корпус изолятора.По проводу движется ползунок, увеличивающий сопротивление
между ползунком и одним концом горшка, уменьшая сопротивление между
слайдер и другой конец кастрюли.

Гораздо чаще встречаются горшки с покрытием.
С их помощью сопротивление может быть линейным, логарифмическим, обратным логарифмическим или
другое, в зависимости от угла или положения ползунка. Наиболее
распространены линейные и логарифмические потенциометры, а наиболее распространенными являются
приложения — радиоприемники, усилители звука и аналогичные устройства
где горшки используются для регулировки громкости, тона, баланса,
и т.п.

Потенциометры с проволочной обмоткой используются в приборах.
которые требуют большей точности управления. В них есть
более высокое рассеивание, чем у горшков с покрытием, и поэтому
токовые цепи.

Сопротивление потенциометра обычно составляет E6
ряд, включающий значения: 1, 2.2 и 4.7.
Стандартные значения допуска включают 30%, 20%, 10% (и 5% для проволочной обмотки).
горшки).

Потенциометры

бывают разных
формы и размеры, с мощностью от 1/4 Вт (горшки с покрытием для объема
управление в амперах и т. д.) до десятков ватт (для регулирования больших токов).Несколько разных горшков
показаны на фото 1.6b вместе с символом
потенциометр.

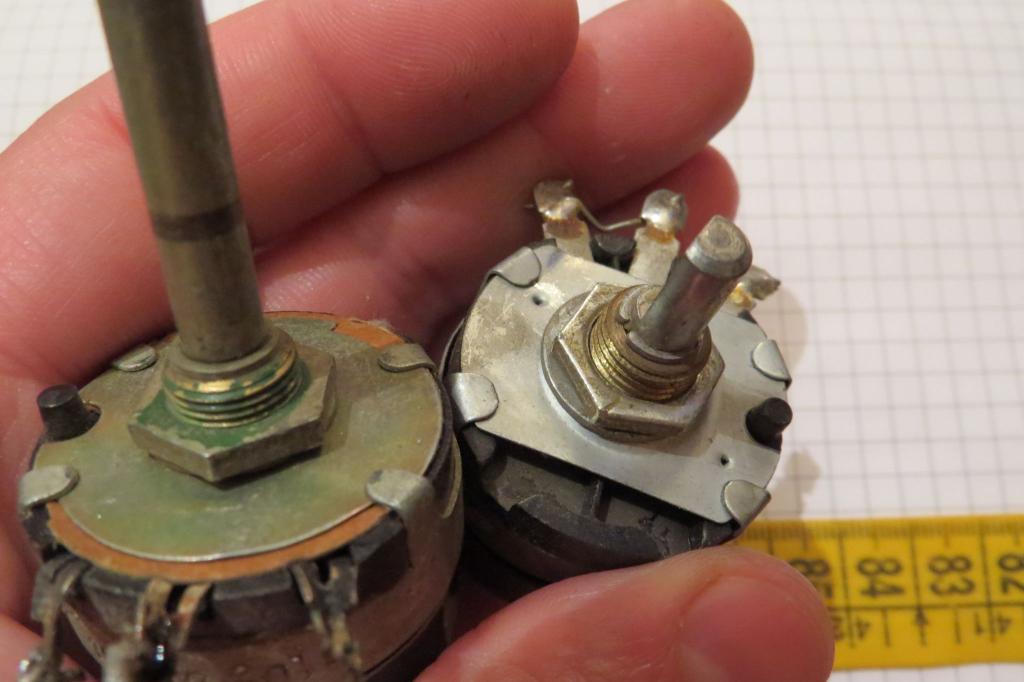

Рис. 1.6b: Потенциометры

Верхняя модель представляет собой
стерео потенциометр. Фактически это две кастрюли в одном корпусе, с
ползунки установлены на общей оси, поэтому они перемещаются одновременно. Это
используется в стереофонических усилителях для одновременного регулирования левого и
правильные каналы,
и т.п.

Слева внизу находится так называемый слайдер
потенциометр.

Справа внизу изображен горшок с проволочной обмоткой мощностью
20 Вт, обычно используется как реостат (для регулирования тока при зарядке
аккумулятор и т. д.).

Для схем, требующих очень точной
значения напряжения и тока, подстроечные потенциометры (или просто
горшков для обрезки ). Это небольшие потенциометры с ползунком, который
регулируется с помощью отвертки.

Кастрюли также бывают
различных форм и размеров, с мощностью от 0,1 Вт до 0,5 Вт. Образ
1.7 показаны несколько различных горшков для обрезки вместе с символом.

Рис. 1.7: Накладки

Корректировки сопротивления
сделано с помощью отвертки. Исключением является обрезной горшок в правом нижнем углу,
который можно отрегулировать с помощью пластикового вала. Особенно точная настройка
достигается с помощью декоративного кожуха в пластиковом прямоугольном корпусе (нижний
средний).Его ползунок перемещается винтом, так что можно сделать несколько полных оборотов.
требуется для перемещения ползунка из одного конца в другой.

1,6 Практический
примеры с потенциометрами

Как указывалось ранее,
потенциометры чаще всего используются в усилителях, радио- и ТВ-приемниках,
кассетные плееры и аналогичные устройства. Они используются для регулировки громкости,
тон, баланс и т. д.

В качестве примера разберем
общая схема регулировки тона в аудиоусилителе.В нем два горшка
и показан на рисунке 1.8a.

Рис. 1.8 Регулировка тона
цепь: а. Схема электрическая, б. Функция усиления

Потенциометр с маркировкой BASS
регулирует усиление низких частот. Когда ползунок находится в самом нижнем
положения, усиление сигналов очень низкой частоты (десятки Гц)
примерно в десять раз больше, чем усиление сигналов средней частоты
(~ кГц).Если ползунок находится в крайнем верхнем положении, усиление очень низкое.
частота сигналов примерно в десять раз ниже, чем усиление средних
частотные сигналы. Повышение низких частот полезно при прослушивании музыки
с битом (диско, джаз, R&B …), а усиление низких частот должно быть
снижается при прослушивании речи или классической музыки.

Аналогично,
потенциометр с надписью TREBLE регулирует усиление высоких частот.
Усиление высоких частот полезно, когда музыка состоит из высоких тонов.
например, колокольчики, в то время как, например, усиление высоких частот должно быть уменьшено, когда
прослушивание старой записи, чтобы уменьшить фоновый шум.

На диаграмме 1.8b показана функция
усиления в зависимости от частоты сигнала. Если оба ползунка
в крайнем верхнем положении результат показан кривой 1-2. Если
оба находятся в среднем положении, функция описывается строкой 3-4, а
оба ползунка в самом нижнем положении, результат отображается с
кривая 5-6. Установка пары ползунков на любые другие возможные результаты приводит к кривым между кривыми 1-2 и 5-6.

Потенциометры BASS и TREBLE
имеют покрытие по конструкции и линейные по сопротивлению.

Третий банк на диаграмме
регулятор громкости. Покрытый и логарифмический
по сопротивлению (отсюда знак , лог )

.
