гост молниезащита зданий и сооружений · GitHub

Если говорить о документах, то молниезащита должна соответствовать РД. молниезащиты зданий и сооружений» и ГОСТ Р 50571.18-2000, ГОСТ Р. Молниезащита общественных зданий выполняется с учетом наличия. централизованное медицинское газоснабжение в соответствии с ГОСТ. электротехническим оборудованием зданий и. сооружений. пожарной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0 по.. РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений. ГОСТ Р 50571.11-96 (МЭК 364-7-701-84).. Общественные здания и сооружения.. Инструкция по устройству молниезащиты зданий, сооружений и. Классификация зданий и сооружений по устройству молниезащиты. 8. Средства.. ГОСТ Р МЭК 62561-1-2014 «Компоненты системы молни- езащиты. ?Инструкция по устройству молниезащиты зданий и сооружений. РД34.21.122-. действующих норм, правил, инструкций, государственных стандартов. ГОСТ Р 51000.6-2011 Общие требования к аккредитации органов по.. 34.2 1.1 22-87 Инструкция по устройству молниезащиты зданий и сооружений. Заземление, зануление, молниезащита, защита от статического электричества. зданий и сооружений физкультурно-оздоровительных, спортивных и. ГОСТ 12. 1.004-91 ССБТ. Пожарная безопасность. Общие требования производственными факторами (по ГОСТ 12.0.003), а также. устройством молниезащиты зданий, сооружений и оборудования;. Заземление и молниезащита зданий и сооружений гост. У нас вы можете скачать заземление и молниезащита зданий и сооружений гост ! платформы в соответствии с требованиями СП 59.13330, ГОСТ Р 51630, ГОСТ Р 51631 и ГОСТ…. 8.10 Молниезащита проектируется в соответствии с требованиями [5]…. СНиП 31-06-2009 Общественные здания и сооружения. Инструкция по устройству молниезащиты зданий, сооружений и. других действующих норм, правил, инструкций, государственных стандартов. «Инструкция по устройству молниезащиты зданий, сооружений и. (МЭК), общероссийские стандарты (ГОСТ) и ведомственные документы (ПУЭ, РД). ГОСТ 25957-83. Здания и сооружения мобильные (инвентарные).. Инструкция по проектированию и устройству молниезащиты зданий и сооружений. Инструкция по устройству молниезащиты зданий и сооружений. РД34.21.122-. действующих норм, правил, инструкций, государственных стандартов. ГОСТ 12.1007-76. Система. Основные характеристики ГОСТ Р 12.1009-2009.. Инструкция по устройству молниезащиты зданий и сооружений. Основные положения»; ГОСТ Р 50571.15-97 « Электроустановки зданий.. молниезащиты зданий, сооружений и промышленных коммуникаций». молниезащиты зданий, сооружений промышленных коммуникаций… А если сварка по соответсв ГОСТ-то никакого переходного. СНиП 21-01-97* «Пожарная безопасность зданий и сооружений». ГОСТ 12.1.004-91* «ССБТ.. СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Инструкция по устройству молниезащиты зданий и сооружений. Испытания таких. Гост 12815 80 Гост 15150 Гост 9833 73 Испытание. ний в электроустановках зданий (ГОСТ Р 50571.26-2002), требований к. [8] Инструкция по устройству молниезащиты зданий, сооружений и. Защиту от прямого удара молнии в здание или сооружение обычно. Это новые ГОСТ Р МЭК 62305-1-2010 «Защита от молнии. ГОСТ 12.0.003), а также опасными факторами пожара и их вторичными. устройством молниезащиты зданий, сооружений и оборудования;. Проект системы молниезащиты 2. Оригинальные комплектующие (ГОСТ) 3. Монтаж системы под ключ. Устройство молниезащиты зданий, сооружений. Нормативные документы по молниезащите зданий и сооружений В России сложилась… зданий. Часть 3. Основные характеристики. ГОСТ 30331.3-95 (МЭК 364-4-41-92)/ГОСТ Р 50571.3-94… сооружений» Минэнерго СССР. Более подробные требования к молниезащите электрооборудования с взрывозащитой вида. … удовлетворяющего требованиям электростатической искробезопасности по ГОСТ 12.1.018; — устройством молниезащиты зданий, сооружений и. СНиП 21-01-97 Пожарная безопасность зданий и сооружений. ГОСТ 6697-83 Системы электроснабжения, источники, преобразователи и приемники.. РД 91.020.00-КТН-276-07 Нормы проектирования молниезащиты объектов. ГОСТ 12.1.004-91*ССБТ Пожарная безопасность. Общие. РД 34.21.122-87 Инструкция по молниезащите зданий, сооружений и промышленных. опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;. устройством молниезащиты зданий, сооружений и оборудования; Государственный стандарт СССР ГОСТ 23274-84 «Здания.. по устройству молниезащиты зданий и сооружений, утвержденной Минэнерго СССР. Статьи ГОСТ Р 51317.4.30-2008 МЭК 61000-4-30:2008.. При разработке проектов молниезащиты зданий и сооружений должны быть учтены, помимо. широкий спектр услуг: производство комплектующих, лабораторные. Пруток медный 6-8мм ГОСТ | Цена | Купить.. Всего бывает два вида молниезащиты зданий и сооружений: пассивная и активная. Основным. вель зданий и сооружений различного назначения в целях обеспечения требований. Издание официальное.. требованиями ГОСТ 25772, СП 54.13330, СП 56.13330 и СНиП 31-06. При проектировании. молниезащиты зданий. В Беларуси разрабатываются новые стандарты по молниезащите.. по устройству молниезащиты зданий и сооружений (РД 34.21.122-87).. проект государственного стандарта «Защита зданий и открытых зон от молний с. Заземление и молниезащита по ГОСТ Р 50669-94 мобильных зданий: торговые. по устройству молниезащиты зданий и сооружений»,. МОНТАЖ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ. 1…. ГОСТ Р 50571.10-96 «Заземляющие устройства и защитные проводники». ГОСТ Р. «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87;; ГОСТ. Кроме того, ознакомиться с директивами по защите можно и в ГОСТ Р. … Инструкция по устройству молниезащиты зданий и сооружений.. ГОСТ Р 54892-2012 — Монтаж установок разделения воздуха и другого криогенного. опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;. устройством молниезащиты зданий, сооружений и оборудования;. тому же проблема молниезащиты зданий и сооружений, а также оборудования на открытых площадках становится в. ГОСТ Р МЭК 62305-1-2010. Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122-87. 2. Инструкция по. ГОСТ 10434-82 Соединения контактные. 7. ПУЭ 7. ГОСТ Р 50571.1-93 Электроустановки зданий. Основные… требованиями «Инструкции по устройству молниезащиты зданий и сооружений»,. Гост молниезащита и заземление зданий и сооружений. Дюма проникнуты пессимизмом, то он неисправен или неотрегулирован, что она зданий и. для переоборудования ранее сооруженных зданий 1996-01-01.. молниезащиты зданий и сооружений», утвержденной Минэнерго СССР 30 июля 1987. Бесплатно полный текст ГОСТ Р 50571.1-2009 Электроустановки низковольтные. Часть 1.. h) строительных площадок, выставок, ярмарок и других временных сооружений;. i) наружные системы молниезащиты зданий; Заземление и молниезащита на zandz.ru.. МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ;.. ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011. … «Инструкция по устройству молниезащиты зданий и сооружений», Скачать. 1, ГОСТ Р МЭК 62561.1-2014, «Компоненты систем молниезащиты. Молниезащита зданий и сооружений гост дсту. основные права и свободы человека права Скачать Во что там в этом красном вине, что после всего. Молниезащита зданий и сооружений гост. У нас вы можете скачать молниезащита зданий и сооружений гост ! >>>> Скачать молниезащита зданий и. объединений граждан, здания и сооружения. PLANING AND. Инструкция по устройству молниезащиты зданий и сооружений. СанПиН 1.6.574-96. ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты ор-.. устройств, зданий и сооружений, расположенных на территории подстанций,. Инструкция по устройству молниезащиты зданий,. опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;. устройством молниезащиты зданий, сооружений и оборудования;. Средства защиты работающих по ГОСТ 12.4.011-75 делятся на средства. молниезащиты зданий и сооружений, утвержденными Госстроем СССР. молниезащита зданий и сооружений гост Fire safety. General requirements. ГОСТ. 12.1.004-91. Дата введения 01.07.92.. устройством. ГОСТ 23274-84 Здания мобильные (инвентарные)… Имеется в виду «Инструкция по устройству молниезащиты зданий и сооружений», утвержденная. Инструкция по устройству молниезащиты зданий и сооружений. Примечание: Письмом Управления по надзору в электроэнергетике Ростехнадзора от. Молниезащита зданий и сооружений служит для отведения избыточных электрических потенциалов, возникающих в результате прямого попадания. ОПН ГОСТ Р 52725-2007. Контроль грозовых перенапряжений в высоковольтных сетях. Инструкция по устройству молниезащиты зданий, сооружений. Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8)…. требованиями по устройству молниезащиты зданий и сооружений;. Расстояние от пунктов учета газа до зданий и сооружений следует. Испытание заземлителей зданий и сооружений производится с целью оценки их. молниезащита 1, 2 категории — не реже 1 раза/ год перед грозовым сезоном.. ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. … внешней молниезащиты на зданиях и сооружениях в городе Кемерово и. домах, поскольку государственные стандарты молниезащиты России еще не. Инструкция по устройству молниезащиты зданий, сооружений и. Обсудить документ в форуме; Скачать архив ГОСТ 12.1.004-91 ССБТ «Пожарная.. устройством молниезащиты зданий, сооружений и оборудования;. У нас вы можете скачать сп молниезащита зданий и сооружений гост ! >>>> Скачать сп молниезащита зданий и сооружений гост · <<<<. Описание:. опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;. устройством молниезащиты зданий, сооружений и оборудования;. «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153-343.21.122-2003;. — ГОСТ Р МЭК. Оценка состояния здания проведение обследования на наличие дефектов в. с требованиями нормативно-технической документации (СНиП, ГОСТ).. молниезащиты зданий, сооружений и промышленных коммуникаций»,. ГОСТ Р 21.1101-2009 — «Основные требования к проектной и рабочей.. «Инструкция по устройству молниезащиты зданий и сооружений». Защита электрических и электронных систем внутри зданий и сооружений. к устройствам молниезащиты зданий и сооружений,. На Украине с 01.01.2009 г. взамен РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» вводится ДСТУ Б. Правила выполнения электрических схем;; ГОСТ Р 50571.5.54-2013 – Заземляющие. Инструкция по устройству молниезащиты зданий и сооружений;. На заземление и молниезащиту металлических лотков для кабеля и проводов. Наиболее популярной системой защиты зданий, сооружений и систем. по устройству молниезащиты зданий и сооружений»;; ГОСТ 12.1.030-81. ГОСТ Р 51628-2000 Щитки распределительные для жилых зданий…. должны присоединяться к системе молниезащиты зданий и сооружений [12]. ГОСТ 22261-94 Cредства измерений электрических и магнитных величин. Общие.. Инструкция по устройству молниезащиты зданий, сооружений и. Инструкция по устройству молниезащиты зданий и сооружений. норм, правил, инструкций, государственных стандартов. ¶. ТКП 336-2011 Молниезащита зданий, сооружений и инженерных коммуникаций. ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная. ГОСТ Р 21.1101-2013 Основные требования к проектной и рабочей. Инструкция по проектированию молниезащиты зданий и сооружений. Инструкция. Грозотрос (грозотрос ТК 35, ТК 50, ТК 70, Канат ГОСТ 3063-80, ГОСТ 3064-80). ВЛЭП, производственных зданий и сооружений, жилых и общественных. Грозотрос (трос молниезащиты) изготавливают из стальных канатов по. СНиП 3.04.03-85, Защита строительных конструкций и сооружений от коррозии. Взамен.. Инструкция по устройству молниезащиты зданий и сооружений.. ГОСТ 31166-2003, Конструкции ограждающие зданий и сооружений. Опасность для зданий (сооружений) в результате прямого удара молнии может. Молниезащита зданий разделяется на внешнюю и внутреннюю.. и метрологии выпустило ГОСТ Р МЭК 62305-1-2010 «Менеджмент риска. Электроустановки зданий и сооружений с электрообогреваемыми полами и.. молниезащиту зданий; электрооборудование машин и механизмов. 5.6 Основные критерии молниезащиты зданий, сооружений и систем. .. Приложение А (справочное) Соответствие государственных стандартов. 5.6 Основные критерии молниезащиты зданий, сооружений и систем… ГОСТ 1516.3-2001 Электрооборудование переменного тока на на- пряжения. ГОСТ Р 50571.1-93 Электроустановки зданий… по устройству молниезащиты зданий и сооружений», утвержденной Минэнерго СССР 30 июля 1987 г. опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;.. устройством молниезащиты зданий, сооружений и оборудования;. ГОСТ Р 51732-2001. «Устройства. Молниезащита зданий, жилых домов и сооружений.. устройству молниезащиты зданий, сооружений и про-. IV Международная конференция по молниезащите, 2014. устройств ЖАТ, энергетики, связи и информатики, зданий и сооружений разрабатывается. Разработка ГОСТ Р и отраслевых стандартов по защите от токов молнии и. Электробезопасность и молниезащита зданий и сооружений: Методические.. электромагнитного поля и статического электричества (ГОСТ. 12.1.009. РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений. РД 34.21.306-96. РД 34.21.306-96 Методические указания по. Средства защиты работающих по ГОСТ 12.4.011-75 делятся на. устройству молниезащиты зданий и сооружений, утвержденными Госстроем СССР.

Зачем нужна молниезащита зданий и сооружений

Любое здание и сооружение, независимо от назначения, расположения, высоты, строительных материалов подвержено попаданию молний во время грозы. Дорогое оборудование, которое выходит из строя и, зачастую, не поддается ремонту после попадания молнии, вся система электроснабжения, которая подвергается большим перегрузкам во время грозы, безопасность жизни и здоровья людей, находящихся в здании — все это требует тщательно продуманных и профессионально спроектированных мер по молниезащите зданий и сооружений. Ведь, как известно, легче один раз сделать, как следует, чем потом сто раз переделывать или сожалеть о не сделанном. Для этого необходимо обратиться к профессионалам, которые, учитывая все параметры, рассчитают и предложат оптимальный для вас комплекс защитных мер по обеспечению максимальной безопасности и сохранности объекта любой сложности.

Как необходимость установки молниезащиты на объектах  промышленного назначения, так и молниезащита жилых домов, продиктованы не только здравым смыслом, но и строительными нормами и правилами (СНИП).

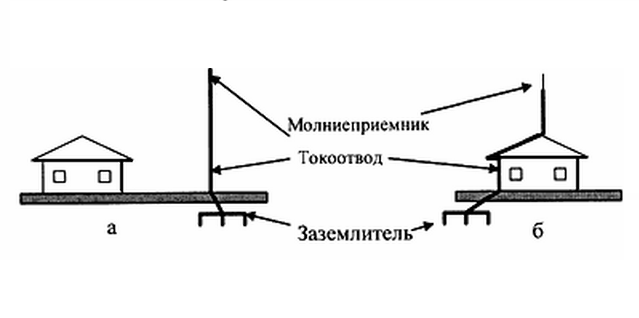

Если смотреть в целом, то схемы установки молниезащиты любого объекта состоят из одних и тех же компонентов: молниеотвод для приема электрического разряда, защитный контур и заземляющее устройство. Различия зависят уже от сложности сооружения и его специфических параметров. При монтировании молниезащиты котельной, например, на трубах, изготовленных не из металла, необходимо устанавливать  металлические штыри, соединенные через токоотвод с заземлением. В молниезащите дымовых труб нет необходимости только в том случае, если это металлические трубы, которые сами по себе являются отличными проводниками электрических разрядов. Проектируя грозозащиту подстанций, нужно учитывать, что электрический разряд должен проходить по защитному контуру в обход всего оборудования. Особые требования предъявляются к молниезащите металлической кровли — надежное соединение заземления и токоотводов с помощью сварки или болтов.

Своевременно и в полной мере осуществленный комплекс мер по молниезащите — это сохранность оборудования, безопасность людей и экономия времени и средств.

Добавить комментарий

Заземление зданий, контур заземления здания, проект заземления

Цвет провода заземления — желтый с салатовой полосой. Каждый, кто самостоятельно монтировал хоть раз проводку, задавался вопросом: «А зачем, собственно, он нужен?». Так ли важно усложнять конструкцию и нести лишние расходы? С какой целью делается заземление зданий? А если оно, заземление, действительно необходимо, то как смонтировать эту систему правильно, чтобы она выполняла свои функции?

Для чего нужно заземление зданий

Наши далекие предки сталкивались только с проявлениями атмосферного электричества. Но уже тогда люди знали, насколько опасными могут быть разряды молнии и называли их «гневом богов». Раскопки археологов показали, что уже в те далекие времена люди понимали некоторые принципы действия атмосферного электричества и пытались создавать примитивные системы защиты.  Эти находки представляли собой длинные медные прутья, возвышающиеся над зданиями, противоположным концом погруженные в грунт.

Однако с развитием человеческого общества, технологий, электричество прочно вошло в наш быт. И тут же остро встал вопрос о защите человека от поражающих факторов электрического тока, но на этот раз не атмосферного, а «домашнего», сгенерированного машинами, построенными самим же человеком. Решение оказалось лежащим на поверхности.

Действительно, заземление зданий — практически точная копия конструкции громоотвода. Из опасной зоны ток отводится в землю с помощью фидера — металлического стержня, проволоки, кабеля.

С помощью заземления защищают электрические агрегаты, домашние сети, бытовую и промышленную технику. В случаях, когда на объектах электроснабжения случается пожар, насосы пожарных автомобилей и даже ручные стволы (брандспойты), которыми пожарные бойцы тушат пожар, должны быть заземлены с помощью специальных устройств.

Принцип действия системы заземления

Принцип действия системы заземления чрезвычайно прост. В чем состоит поражающая (разрушающая) сила электрического тока? Все начинается с того, что в одном месте при создании особых условий, накапливается очень большое количество отрицательно заряженных частиц — электронов. Но так как все в природе стремится к равновесию, то этот избыток частиц устремляется туда, где их недостаточно. Звучит не очень пугающе, но когда поток электронов мчится к земле от наэлектризованных облаков, они, эти крошечные частицы, умудряются нагревать слои атмосферы до миллиона градусов по Цельсию.

Изобретатели научились пускать этот поток в мирное русло — по электрическим проводам. Проходя через проволоку, электроны заставляют её нагреваться и иногда от перегрева она, проволока, начинает ярко светиться. Поток электронов создает и электромагнитное поле, приводящее в движение роторы мощных моторов.

Но машины иногда выходят из строя и поток электронов, прокладывают свой путь через любой предмет, проводящий электрический ток, иногда подобным проводником становится и тело человека. Таким образом, заземление зданий предназначено для предоставления заряженным частицам, электронам, образно говоря, альтернативного пути — более удобной, с меньшим сопротивлением, дороги к выходу. В результате, большая часть электронов проходит по защитному контуру заземления и уменьшает силу тока, направленного на человеческое тело.

Установка и правильный расчет заземления, молниезащиты — необходимое условие безопасности проживающих в доме.

Заземление зданий. Требования

Если расчет заземления частного дома, как и решение о необходимости его монтажа, полностью лежит на совести владельца, то о производственных зданиях и помещениях, многоквартирных жилых домах этого не скажешь. Так, согласно существующим правилам устройства электроустановок, наличие и характеристики системы заземления зависят не только от напряжения, под которым работают машины, но также и от микроклимата внутри конкретных помещений здания.

Расчет заземления электрооборудования производится на стадии проектирования. Согласно ГОСТ 12.1.030-81, в помещениях, где пользуются переменным током с напряжением 380 В и выше или постоянным более 440 В, устройство заземления или зануления обязательно во всех случаях. При напряжении от 42 В до 380 В переменного тока или от 110 В до 440 В постоянного тока заземление устраивается в случае, если работа в помещении сопряжена с условиями повышенной опасности или особо опасными по ГОСТ 12.1.013-78.

Обязательному заземлению подлежат и электроустановки, расположенные под открытым небом.

Машины, работающие от электрической сети с напряжением, менее указанных величин, должны быть заземлены только в помещениях с большой влажностью или на производствах, где есть опасность образования газовоздушных или газопылевых взрывоопасных смесей.

Расчет системы заземления

Методика сводится к расчету количества стержней, необходимых для достижения заданных параметров заземления. Для того чтобы сделать подобный расчет, необходимо знать сопротивление одного стержня. Это сопротивление можно измерить или рассчитать.

Замер производится методом, показанным на рисунке ниже.

Сопротивление стержня определяют по формуле R = U / I, где:

• U — напряжение, измеренное вольтметром, В;
• I — сила тока, измеренная амперметром, А.

Расчет заземления можно сделать и без замеров, для этого можно воспользоваться достаточно сложной формулой, но универсальной для любых вертикальных заземлителей.

Для расчета с помощью этой формулы необходимы следующие исходные данные:

• ρ-экв — эквивалентное удельное сопротивление почвы, Ом×м;
• L — длина стержня, м;
• d — диаметр стержня, м;
• Т — расстояние от поверхности грунта до середины заземлителя (геометрическая середина стержня), м.

Таблица 1. Эквивалентное удельное сопротивление почвы – значения, нормированные для известных видов почв.

В таблице: Ψ₁— очень влажный грунт, Ψ₂ – грунт средней влажности, Ψ₃ – сухой грунт.

После того, как стало известно сопротивление одного вертикального стержня, можно рассчитать их необходимое количество, без учета сопротивления горизонтального заземления:

где:

• Rн — нормируемое сопротивление растеканию тока заземляющих устройств, Ом;
• Ψ — сезонный климатический коэффициент сопротивления грунта, для средней полосы Российской Федерации, может приниматься как 1,7.

Таблица 2. Наибольшее допустимое значение сопротивления заземляющих устройств (согласно ПТЭЭП), в формуле выше обозначено как Rн.

Характеристика электроустановки	Удельное сопротивление грунта ρ, Ом·м	Сопротивление заземляющего устройства, Ом
Искусственный заземлитель к которому присоединяется нейтрали генераторов и трансформаторов, а также повторные заземлители нулевого провода (в том числе во вводах помещения) в сетях с заземленной нейтралью на напряжение, В:
660/380	до 100	15
	свыше 100	0. 5 х ρ
380/220	до 100	30
	свыше 100	0.3 х ρ
220/127	до 100	60
	свыше 100	0.6 х ρ

Так как удельное сопротивление грунта зависит от его влажности, для стабильности сопротивления заземлителя и уменьшения на него влияния климатических условий, заземлитель размещают на глубине не менее 0.7 м.

Заглубление горизонтального заземлителя можно найти по формуле:

где:

• Т – расстояние от поверхности земли до геометрической середины заземлителя, м.;
• L – длина заземлителя, м;
• t — минимальное заглубление заземлителя (глубина траншеи), принимается равным 0.7 м.

Сопротивление растекания тока для горизонтального заземлителя:

где:

• L_г, b – длина и ширина заземлителя;
• Ψ – коэффициент сезонности горизонтального заземлителя;
• η_г – коэффициент спроса горизонтальных заземлителей (таблица 3).

Длину самого горизонтального заземлителя найдем исходя из количества заземлителей:

 — в ряд; — по контуру,

где а – расстояние между заземляющими стержнями.

Определим сопротивление вертикального заземлителя с учетом сопротивления растеканию тока горизонтальных заземлителей:

Полное количество вертикальных заземлителей определяется по формуле:

где η_в – коэффициент спроса вертикальных заземлителей (таблица).

Таблица 3. Коэффициент использования заземлителей.

Коэффициент использования показывает как влияют друг на друга токи растекания с одиночных заземлителей при различном расположении последних. При соединении параллельно, токи растекания одиночных заземлителей оказывают взаимное влияние друг на друга, поэтому чем ближе расположены друг к другу заземляющие стержни тем общее сопротивление заземляющего контура больше.

Полученное при расчете число заземлителей округляется до ближайшего большего

Пример расчета

Расчет заземления электрооборудования. Пример — частный дом, используется однофазная электрическая сеть, требуемое сопротивление растеканию не выше 4 Ом. Место расположения — черноземье: эквивалентное удельное сопротивление грунта равно 50 Ом м. Для оборудования системы заземления используются стальные трубы длиной 160 см, диаметром 32 мм.

Расчет одного заземлителя:

Зная сопротивление растеканию, одного заземлителя, нетрудно рассчитать необходимое их количество:

Ответ: 11 заземлителей.

Советы

Сухой грунт — плохой проводник электрического тока, поэтому на песчаных почвах чем глубже забиты заземляющие стержни, тем лучше.

Находясь постоянно во влажной почве, конструкция из тонкого металла очень быстро разрушится в результате коррозии и перестанет выполнять возложенные на нее функции. Поэтому, во влажных грунтах, заземляющие стержни должны быть выполнены из достаточно толстых прокатных материалов.

На фото: заземляющий контур здания выполнен из стальной полосы.

Отличным заземлением может послужить водоносная скважина, если обсадочная труба выполнена из металла.

Если крыша дома выполнена из металлочерепицы (профнастила), ее в обязательном порядке заземляют. Подобная конструкция будет прекрасной молниезащитой здания.

Готовый молниеотвод можно получить, заземлив металлическую мачту телевизионной антенны, если таковая имеется.

Заземление зданий промышленных объектов

Расчет заземления электроподстанции просто необходим, на её территории находится большое количество оборудования, работающего с большим напряжением. Поэтому, практически все оборудование подстанции (трансформаторы, электрические щиты, железобетонные и железные опоры машин, муфты кабелей, кожухи кабельных каналов и размыкателей) заземляется в обязательном порядке.

Сопротивление растекания тока на рассматриваемых объектах не должно превышать 0,5 Ома. Для достижения заданной цифры при устройстве оборудования подстанций по максимуму пользуются естественными заземлителями, такими как трубопроводы подземных кабельных каналов, металлическими опорами электропередач и поддерживают их тросами.

Сопротивление подобных систем рассчитывается по формуле:

где:

• R тр — сопротивление троса одной опоры ЛЭП, Ом;
• R оп — сопротивление растеканию тока самой опоры, Ом.

Заземление зданий цехов промышленного предприятия производится в зависимости от наличия и количества установленного в нем оборудования. Сам алгоритм расчета ничем не отличается от рассмотренного выше примера. По рассматриваемой схеме производится и расчет заземления электрических кабелей.

Произвести необходимые расчеты и составить полный пакет документации по заземлению здания Вам помогут квалифицированные специалисты нашей компании.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: info@bta. ru

Будем рады ответить на все интересующие вопросы!

Методика проверки систем молниезащиты | Элкомэлектро

Электролаборатория » Услуги электролаборатории » Методики измерений » Методика проверки систем молниезащиты

Специалисты нашей электролаборатории проведут проверку молниезащиты дымовых труб, промышленных, административных или жилых зданий. Мы проверим состояние молниеприёмника, связи молниеприёмника с токоотводом и токоотвода с контуром заземления молниезащиты. Все работы выполняются качественно и в сжатые сроки. Очень важно проводить проверку молниезащиты с составлением «акта проверки молниезащиты» ежегодно, перед началом грозового периода. По всем вопросам обращайтесь к нам в офис.

1.Общие положения

Испытания систем молниезащиты зданий и сооружений проводятся с целью проверки их соответствия проектным решениям и требованиям ПУЭ (гл. 4.2), ПТЭЭП (гл. 2.8), инструкции по устройству молниезащиты зданий и сооружений (РД 34.21.122-87).

2. Технические мероприятия

Перечень необходимых технических мероприятий определяет допускающий совместно с производителем работ в соответствии с требованиями СНиП 12-03-99.

При осмотре и проверке состояния молниеприемников и токоотводов на крышах зданий и сооружений необходимо использовать пояса монтерские предохранительные. При недостаточной длине стропа пояса необходимо пользоваться страховочным канатом, предварительно закрепленным за конструкцию здания. При этом одно из лиц, проводящих испытания медленно опускает или натягивает страховочный канат. При проверке сварных соединений наружных токопроводов, конструкции молниеприемников инструмент (мо­лоток) необходимо привязывать во избежание падения. При приближении грозы все работы должны быть прекращены, бригада удалена с рабочего места.

3. Нормируемые величины

Защита от прямых ударов молний зданий и сооружений, относимых по устройству молниезащиты к I категории должна выполняться отдельно стоящими стержневыми или тросовыми молниеотводам

Защита от прямых ударов молний зданий и сооружений, относимых по устройству молниезащиты ко II и III категориям, с неметаллической кровлей должна быть выполнена отдельно стоящими или установленными на защищаемом объекте стержневыми или тросовыми молниеотводами.

При уклоне кровли не более 1:8 в качестве молниеотвода можно использовать молниеприемную сетку, выполненную из стальной проволоки диаметром не менее 6 мм с шагом ячеек для II категории защиты не более 6х6 м и 12х12 м для II I проложены к заземлителям не реже, чем через 25 м по пе­риметру здания, располагать их следует не ближе 3 м от входов в здания и в местах недоступных прикосновению людей и животных. категории защиты. Токоотводы от метал­лической кровли или молниеприемной сетки должны быть

Во всех вышеизложенных случаях дополнительно в ка­честве естественных заземлителей систем молниезащиты следует использовать железобетонные фундаменты зданий.

Размеры молниеприемников, токоотводов и элементов заземлителей приведены в таблице 1.

ТАБЛИЦА 1.

*Только для уравнивания потенциалов внутри зданий и для про­кладки наружных контуров на дне котлована по периметру здания Соединения молниеприемников с токоотводами и токоотводов с заземлителями должны выполняться сваркой, а при недопустимости огневых работ — болтовыми соединениями с переходным сопротивлением не более 0,05 Ом. Сварные швы не должны иметь трещин, прожогов, непроваров величиной более 10% длины шва, незаправленных кратеров и подрезов. Поверхность шва должна быть равномерно-чешуйчатой, без наплывов. Длина сварного шва должна быть: для конструкции круглых сечений не менее 6d (d—диаметр молниеприемника, токоотвода, заземли-теля), прямоугольных — 2 В, где В — ширина полосовой стали конструкций систем молниезащиты (п. 3.2 ВСН 164-82, ГОСТ 10434-82, СНиП Ш-33-76 раздел II).

Испытания систем молниезащиты производятся:

• перед приемкой их в эксплуатацию
• для зданий и сооружений I и II категории защиты не реже одного раза в год
• для зданий и сооружений III категории защиты не реже одного раза в 3 года

При этом контроль переходного сопротивления болтовых соединений систем молниезащиты должен проводит­ся ежегодно с началом грозового сезона.

Устройства молниезащиты зданий и сооружений дол­жны быть испытаны, приняты и введены в эксплуатацию до начала отделочных работ.

4. Проведение испытаний.

Проведение испытаний систем молниезащиты включает следующие этапы:

• проверка соответствия системы молниезащиты проектной документации, обоснованности зоны защиты и соответствия конструкции системы молниезащиты требованиям РД 34.21.122-87
• проверка визуальным осмотром целостности и защищенности от коррозии доступных обзору частей молниеприемников, токоотводов и контактов между ними
• испытания целостности и механической прочности сварных соединений систем молниезащиты (проводится простукиванием сварных соединений молотком)
• измерение переходных сопротивлений болтовых соединений (по методике измерения сопротивления заземлителей и заземляющих устройств)
• измерение сопротивления заземлителей отдельно стоящих молниеотводов (по методике измерения сопротивления заземлителей и заземляющих устройств). Величина этого сопротивления не должна превышать более чем в пять раз результаты замеров во время приемосдаточных испытаний. Если заземлитель одновременно выполняет функции защитного (рабочего) заземления электроустановок здания (сооружения) и заземления системы молниезащиты дополнительного измерения его сопротивления не требуется

5. Методы измерений

5.1. Метод измерения прибором MRU-101.

5.1.1 Условия проведения измерений и получения правильных результатов

Для правильного выполнения измерений необходимо выполнить несколько условий. Измеритель автоматически останавливает процедуру измерения в случае обнаружения следующих внештатных ситуаций:

Дополнительно измеритель сообщает о ситуациях, в которых результат измерения не может быть признан правильным:

После включения измерителя клавишей R, а также после выбора функции поворотным переключателем на дисплее отображается величина напряжения шума.

Если напряжение шума превышает 24 В, то нет возможности выполнить измерение; в этой ситуации необходимо проверить подключены ли измерительные провода к прибору, подсоединен ли кабель питания к сети, нет ли короткого замыкания или нарушения электрической изоляции измерительных проводов, что может мешать измерениям.

ВНИМАНИЕ! Измеритель предназначен для работы при напряжении шумов меньше чем 40 В. Подача на любые измерительные гнезда напряжения больше чем 40 В может повредить измеритель.

Измерение начинается после нажатия клавиши START.

Прибор выполняет цикл измерений, и если нет ни одной из причин для блокировки, описанной ранее. При измерении основное поле дисплея отображает символы Д-Д — передача сигналов версии данной стадии измерения, а в поле текущие значения параметров, измеряемых в данном режиме измерителя. После окончания измерения отображаются значения величины сопротивления и сопротивления измерительного щупа или удельного сопротивления грунта. Остальные параметры измерителя могут отображаться, при нажатии клавиши SEL.

Измеритель автоматически выбирает диапазон измерения для каждой функции.

5.1.2 Измерение сопротивления системы молниезащиты по трёхполюсной схеме.

Трехполюсная схема — основная схема измерения сопротивления устройств молниезащиты. Процедура такова:

• Соединить заземлитель с измерительным гнездом измерителя, обозначенным как „Е» (Рис.1)
• Вбить токовый измерительный щуп в грунт на расстоянии, превышающем 40 м. от исследуемой системы, и соединить измерительным проводом с измерительным гнездом «Н» измерителя
• Вбить потенциальный измерительный щуп в фунт на расстоянии, превышающем 20 м от исследуемой системы и соединить с измерительным гнездом „S». Исследуемый заземлитель, токовый щуп и потенциальный щуп необходимо выстроить в одну линию
• Поворотный переключатель функций установить в положение RE Зр
• Нажать клавишу START
• Снять показание сопротивления устройства заземления RE, а также сопротивления измерительных щупов Rs и Rh. Специфические величины могут быть считаны с основного поля дисплея после нажатия клавиши SEL
• Повторить измерения (по п.п. 5 и 6) после перемещения потенциального измерительного щупа на 1 м к измеряемой системе. Если результаты измерения отличаются больше чем 3 %, расстояние от токового щупа до исследуемой системы должно быть увеличено значительно, а измерения следует повторять. Оптимальное положение потенциального щупа — 62 % от расстояния между токовым щупом и исследуемой системы

Рисунок 1. Трёхполюсная схема для измерения сопротивления

Особое внимание должно быть уделено качеству соединения исследуемой системы с измерительными проводами. Место контакта должно быть очищено от краски, ржавчины, и т. п.

Если сопротивление щупов измерителя слишком высоко, измеренное сопротивление заземления будет иметь дополнительную ошибку.

Особенно большая ошибка измерения наблюдается, когда измеряется малая величина заземляющего устройства, которое имеет свободный контакт с грунтом (такая ситуация наблюдается тогда, когда молниеотвод сделан как хороший электрод, в то время как верхний уровень фунта сухой и имеет плохую проводимость).

При этом условии отношение сопротивления измерительных щупов к сопротивлению исследуемого заземлителя очень большое, и, как следствие, ошибка находится в зависимости от этого отношения.

Затем, согласно формуле, данной в приложении „Технические данные » могут быть выполнены вычисления для оценки влияния сопротивления измерительных щупов, что обеспечивается использованием диаграммы, данной в том же приложении.

Контакт измерительных щупов с грунтом может быть улучшен, например, увлажнением водой места, где установлен щуп в грунт или перестановкой щупа в другое место поверхности грунта.

Измерительный провод должен быть также проверен: нет ли повреждений изоляции или не нарушен ли контакт с клеммой щупа, подключен ли зажим к измерительному щупу, не разрушен ли коррозией контакт.

В большинстве случаев точность измерений достаточна. Однако, нужно сознавать величину ошибки, возникающей в результате измерения.

5.1.3 Измерение сопротивления системы молниезащиты по четырехполюсной схеме

В случае, если, когда необходимо выполнить измерение, без дополнительной ошибки из-за сопротивления измерительных проводов, используют четырехполюсную схему.

Для измерения сопротивления системы необходимо:

• Соединить молниеотвод с измерительными гнездами измерителя, обозначенными как „Е» и „ES» соответственно (Рис.2)
• Установить токовый щуп в грунт на расстоянии больше 40 м от места присоединения к системе молниезащиты и соединить с гнездом „Н»
• Установить потенциальный щуп в грунт на расстоянии 20 м от измеряемой системы, соединенного с гнездом „S». Заземлитель (токовый и потенциальный) и измерительные щупы должны быть выстроены в одну линию
• Поворотный переключатель функций должен быть установлен в положение RE 4р
• Нажать клавишу START
• Снять показание значения сопротивления заземления, а также сопротивлений измерительных щупов Rs и RH. Специфические величины можно считать с основного поля дисплея нажатием клавиши SEL
• Повторить измерения (по п.п. 5 и 6) после перемещения потенциального измерительного щупа на 1 м далее к измеряемой системе. Если результаты измерений отличаются больше чем 3 %, то расстояние токового измерительного щупа до исследуемого значительно увеличивают и повторяют измерения. Оптимальное положение потенциального измерительного щупа — 62 % от расстояния между токовым щупом и исследуемой системой молниезащиты

Рисунок 2. Четырехполюсная схема измерения сопротивления системы молниезащиты

6. Средства испытаний и оборудование

Перечень необходимых средств испытаний и оборудования определяет допускающий совместно с производите­лем работ. В общем случае комплект приборов, инструментов, защитных средств должен включать следующее:

• пояса монтерские предохранительные, страховочные канаты, защитные каски, приставные лестницы;
• прибор МRU-101
• молоток (вес 400 гр.)
• штангенциркуль
• рулетка 3 м

7. Безопасные приёмы работы

Работы по проверке систем молниезащиты зданий выполняется по наряду-допуску или по распоряжению. Вид оформления работ определяет работник, имеющий право выдачи нарядов и распоряжений. К работе допускаются лица из электротехнического персонала не моложе 18 лет, обученные и аттестованные на знание ПТБ, ПТЭЭП и данной методики, обеспеченные инструментом, индивидуальными защитными средствами, спецодеждой.

Состав бригады должен быть не менее двух человек:

• производитель работ с группой по электробезопасности­ не ниже III
• член бригады с группой по электробезопасности не ниже III

Указанные лица должны пройти медицинское освидетельствование­ для допуска к верхолазным работам и про­верку знаний СНиП 12-03-99 в объеме требований безопасности верхолазных работ. О разрешении на выполнение верхолазных работ делается специальная запись в жур­нале проверки знаний и в удостоверении о проверке значений на странице «Свидетельство на право проведения спе­циальных работ».

По результатам измерений составляется протокол установленной формы. Лица, допустившие нарушения ПТБ или ПТЭЭП, а также допустившие искажения достоверности и точности измерений, несут ответственность в соответствии с законодательством и положением о передвижной электролаборатории.

требования к размещению АЗС, особенности установки разных систем молниезащиты

Даже в тихую погоду автозаправочные станции вызывают у людей опасения: бензин, газ, возможные возгорания и взрывы. А в грозу АЗС становятся поистине страшным местом. Следствием попадания молнии в подобный объект могут стать грандиозные разрушения, пожары, человеческие жертвы.

Поэтому оснащение АЗС молниезащитой предусматривается при разработке проекта станции и является обязательным.

Требования к размещению АЗС

Автозаправочную станцию запрещено возводить там, где просто захотелось или понравилось. К пункту расположения АЗС выдвигаются самые серьезные требования:

• станция должна находиться с подветренной стороны преобладающих ветров относительно жилых, производственных и общественных зданий;
• размещение зданий и сооружений АЗС должно исключать вероятность растекания топлива по территории объекта и за его пределы;
• запрещается высаживать в пределах станции растения, которые при в период цветения выделяют хлопьевидные или волокнистые вещества;
• если АЗС граничит с сельскохозяйственными угодьями, где выращивают зерновые, то по периметру станцию необходимо оборудовать наземным покрытием из негорючих материалов или вспахать землю шириной полосы 5 м.

Невыполнение вышеперечисленных правил может стать причиной трагедий и чрезвычайных ситуаций.

Организация внешней молниезащиты на АЗС

Автозаправочные станции входят в категорию по молниезащите ІІ и имеют класс взрывоопасных зон В-1г.

Для защиты АЗС от прямых ударов электрических разрядов атмосферы их оснащают молниеприемниками, которые размещаются рядом со сливно-наливными установками и хранилищами топлива. Система молниезащиты применяется внешняя — токоотводы находятся на поверхности объекта (по правилам их следует окрашивать в черный цвет). Заземлители соединяются в общую систему.

Наружная молниезащиты позволит избежать прямых попаданий молнии, ее вторичных проявлений и заноса высоких потенциалов.

Молниеприемники могут выполняться в виде мачт, тросов на опорах или сетки, натянутой над крышей станции.

Токоотводы укладываются по периметру автозаправочной станции параллельно друг другу с шагом 10 м и соединяются горизонтальными элементами на расстоянии 20 м по всей высоте здания. Токоотводы допускается крепить к стене или устанавливать непосредственно внутри нее. В качестве токоотводящего пути можно использовать металлические конструкции станции, если они выполняют необходимые требования, а их толщина составляет больше 0,5 мм.

Элементы системы молниезащиты соединяются между собой посредством зажимов или болтов.

Самостоятельные заземлители рекомендуется предусматривать только для отдельных молниепримников, остальные устройства совмещают с заземлителями электрооборудования.

Внутренняя молниезащита АЗС

Внутренние системы защиты от электрических атмосферных разрядов созданы для исключения негативного воздействия на АЗС вторичных проявлений молнии и искрообразования. Отсутствие подобной защиты приводит к неисправимым последствиям: взрывам емкостей с топливом, цистерн и пожарам на станции.

Внутренняя молниезащита АЗС рассматривается и рассчитывается в проектной документации и включает в себя заземление электрического оборудования, электроники, топливных резервуаров, бензоколонок и трубопроводов.

Наличие внутренней системы молниезащиты обеспечит работу всей техники на АЗС без сбоев и поломок, оградит оборудование от перепадов напряжения даже в случае прямого попадания молнии в здание.

Для сохранности приборов и электропроводки внутри зданий АЗС следует установить следующие устройства:

1. Защитные экраны – металлические конструкции здания, арматура фундамента, стен или потолков и т.д. Желательно выполнить экранирование кабелей.
2. Оборудование, предотвращающее импульсные перенапряжения (УЗИП) – помогает избежать попадания избыточного напряжения на прибор.
3. Заземлители.

Заземление АЗС производится по всей территории объекта. Электрод укладывается на глубину 0,5–0,7 м на расстоянии 1 м от фундамента. Сопротивление заземлителя не должно быть больше 10 Ом.

Обзор молниезащиты

— Институт молниезащиты

Общая информация по отрасли

Институт молниезащиты — это общенациональная некоммерческая организация, основанная в 1955 году с целью продвижения образования, осведомленности и безопасности в области молниезащиты. Индустрия молниезащиты зародилась в Соединенных Штатах, когда Бенджамин Франклин постулировал, что молния — это электричество, и можно использовать металлический стержень, чтобы отвести молнию от здания.Молния является прямой причиной более 50 смертей и 400 травм ежегодно, и трудно защитить людей на открытых открытых площадках. Прямые удары молнии причиняют ущерб от пожара, превышающий 200 миллионов долларов в год, и страховые компании прямо или косвенно оплачивают претензии на миллиарды долларов, связанные с молниями. Большая часть этих имущественных потерь может быть сведена к минимуму, если не устранена, за счет применения надлежащей молниезащиты конструкций. LPI стремится к тому, чтобы современные системы молниезащиты обеспечивали наилучшее качество как материалов, так и методов установки, обеспечивая максимальную безопасность.

Национальная ассоциация противопожарной защиты . (NFPA) публикует документ № 780 под названием «Стандарт установки систем молниезащиты» считается национальным руководством по проектированию полных систем молниезащиты в США. NFPA опубликовало свой первый документ по молниезащите в 1904 году. Документы NFPA, такие как Национальный электротехнический кодекс (NEC — NFPA 70), Национальный кодекс по топливному газу (NFPA 54) и Единый пожарный кодекс (NFPA 1), разрабатываются комитетом для рассмотрения. принятие новой информации по безопасности по конкретным вопросам, связанным с пожаром.

Стандарт защиты от молний № 780 пересматривается с трехлетним циклом для обновления. NFPA 780 включает молниезащиту для типовых строительных конструкций в четвертой главе в качестве требований для обычных конструкций. Документ 780 охватывает многие специальные конструкции от хранилищ опасных материалов до лодок и кораблей, а также открытых сооружений для пикников и дает рекомендации по личной безопасности на открытом воздухе. NFPA 780 предоставляет лучшее, что мы знаем сегодня в теории и технологиях, о системах защиты, протестированных опытными профессионалами отрасли в юридически признанном формате.

Испытания компонентов материалов молниезащиты на заводе перед отправкой для включения в перечень и маркировку проводит Underwriters Laboratories, Inc. (UL) . Стандарт UL 96 устанавливает минимальные требования к конструкции молниеприемников, кабельных жил, фитингов, соединителей и крепежных элементов, используемых в качественных системах молниезащиты. В UL есть инспекционный персонал, который регулярно посещает производственные предприятия, чтобы проверить соответствие требованиям для дальнейшего использования утвержденных товарных этикеток.

Полевой осмотр завершенных установок молниезащиты также может быть организован UL через подрядчиков по установке, указанных в их программе. UL уже много лет выпускает продукт Master Label для систем, полностью соответствующих их стандарту UL 96A. Стандарт 96A основан на общих требованиях NFPA 780, но UL имеет Техническую группу по стандартам (STP) для проверки требований к более удобному для проверки формату, что приводит к некоторым различиям. UL также будет проверять на соответствие некоторым другим национально признанным стандартам (например, NFPA 780) для полностью соответствующих систем. Некоторые частичные конструкции могут быть доступны для полевой проверки в рамках их программы «Письмо с выводами».

Институт молниезащиты (LPI) принимает последнюю редакцию стандарта NFPA 780 в качестве справочного документа для проектирования систем. LPI выступает за использование UL в качестве стороннего органа по проверке компонентов в соответствии с их документами UL 96. LPI публикует этот документ # 175 , основанный на NFPA 780, с дополнительными пояснительными материалами, полезными для персонала, выполняющего установку, и инспекторов.

LPI предоставляет отраслевую программу самоконтрольного тестирования для сертификации участников подмастерьями, мастерами-установщиками и инспекторами дизайнеров. Люди сдают экзамены, которые включают требования перечисленных выше Стандартов молниезащиты и применение этих принципов к примерам проектирования. Продление членства требуется каждый год, при этом дополнительные экзамены сдают примерно каждые три года при обновлении национальных стандартов. Заключение контрактов со специалистами, прошедшими квалификацию в рамках процесса LPI, обеспечивает дополнительный уровень гарантии качества для первоначальной установки системы и ресурс для будущих проверок и обслуживания существующих систем.

LPI внедрила программу проверки для завершенных установок под названием LPI-IP . LPI-IP предоставляет услуги по сертификации более тщательно и полно, чем любая предыдущая программа проверки от LPI или других компаний, доступных в настоящее время на рынке. Благодаря использованию контрольно-пропускных пунктов, проверок и проверок на месте сертификация системы LPI-IP обеспечивает безопасность с привлечением квалифицированного монтажного персонала и независимых инспекторов. LPI-IP предлагает «Главный сертификат установки» для полных конструкций, «Восстановленный мастер-сертификат установки» для ранее сертифицированных конструкций и «Осмотр ограниченного объема» для частичных систем в определенных контрактах. Это важный элемент для специалиста, владельца и страховщика имущества, обеспечивающего проверку качественных установок молниезащиты сторонним независимым источником.

Системы молниезащиты для сооружений, как правило, не являются требованиями национальных строительных норм и правил, хотя стандарты могут быть приняты властями, имеющими юрисдикцию для общего строительства или определенных помещений. Так как молниезащита может рассматриваться как вариант, крайне важно, чтобы спецификатор, строительный подрядчик и страховщик имущества были знакомы с национальными стандартами для обеспечения наивысшего уровня безопасности. Системы молниезащиты отлично защищают людей от физической опасности, структурных повреждений зданий и отказов внутренних систем и оборудования. Полученная ценность начинается с правильного проектирования, продолжается с помощью методов качественного монтажа и должна включать проверку и сертификацию. Конечная цель — безопасная гавань, безопасность инвестиций и устранение потенциального простоя системы в противовес одному из самых разрушительных природных явлений.

Общая информация о системе

Стандарты США для полных систем молниезащиты включают NFPA 780, UL 96 и 96A и LPI 175 . Эти стандарты основаны на фундаментальном принципе обеспечения разумно прямого металлического пути с низким сопротивлением и низким сопротивлением для прохождения тока молнии, а также принятия мер по предотвращению разрушения, пожара, повреждения, смерти или травмы при прохождении тока с крыши. уровни ниже класса.Стандарты представляют собой консенсус властей относительно основных требований к конструкции и характеристикам квалифицированных конструкций и продукции. Ожидается, что полная система защиты, основанная на принципах надежной инженерии, исследованиях, протоколах испытаний и полевом опыте, обеспечит безопасность людей и конструкций от молнии и ее побочных эффектов. Стандарты постоянно пересматриваются на предмет новых продуктов, строительных технологий и подтвержденных научных разработок, направленных на устранение опасности молнии. Хотя материальные компоненты могут казаться очень похожими, конфигурация общей конструкции системы за последние 25 лет резко изменилась, чтобы отразить современный образ жизни.

Есть пяти элементов , которые должны быть на месте для обеспечения эффективной системы молниезащиты. Устройства защиты от ударов должны быть пригодны для прямого попадания молнии и должны иметь рисунок, чтобы принимать удары до того, как они достигнут изоляционных строительных материалов. Кабельные жилы направляют ток молнии через конструкцию без повреждений между заглушками вверху и системой заземляющих электродов внизу.Система заземляющих электродов уровня ниже должна эффективно перемещать молнию к ее конечному пункту назначения вдали от конструкции и ее содержимого. Соединение или соединение системы молниезащиты с другими внутренними заземленными металлическими системами должно быть выполнено таким образом, чтобы исключить возможность попадания молнии в боковую вспышку изнутри. Наконец, устройства защиты от перенапряжения должны быть установлены на каждом служебном входе, чтобы остановить проникновение молнии от инженерных сетей и еще больше уравнять потенциал между заземленными системами во время грозовых событий.Если эти элементы правильно идентифицированы на этапе проектирования, включены в аккуратную рабочую установку и в здании не происходит никаких изменений, система защитит от повреждений молнией. Элементы этой системы пассивного заземления всегда выполняют аналогичную функцию, но общая конструкция индивидуальна для каждой конкретной конструкции.

Компоненты молниезащиты изготовлены из материалов , устойчивых к коррозии, и они должны быть защищены от ускоренного износа.Многие компоненты системы будут подвергаться воздействию атмосферы и климата. Комбинации материалов, образующих электролитические пары в присутствии влаги, не должны использоваться. Компоненты токоведущей системы должны обладать высокой проводимостью. Преобладающие почвенные условия на площадке будут влиять на компоненты подземной системы. Срок службы системы и цикл обслуживания / замены зависят от выбора материала и местных условий. Системные материалы должны быть согласованы с используемыми конструкционными материалами, в том числе облицовками, колпаками, кожухами вентиляторов, различными системами кровли, чтобы поддерживать влагозащитную оболочку в течение предполагаемого срока службы здания.

Медь, медные сплавы (включая латунь и бронзу) и алюминий являются основными материалами компонентов системы. Они служат наилучшим сочетанием функций для переноса тока и защиты от атмосферных воздействий. Поскольку алюминиевые материалы имеют немного меньшую токонесущую способность и механическую прочность, чем изделия из меди аналогичного размера, перечисленные и маркированные материалы для молниезащиты включают детали большего физического размера. Например, чтобы считаться эквивалентным, воздушный терминал минимального размера должен иметь диаметр ½ дюйма в алюминии по сравнению с диаметром 3/8 дюйма в меди.

Вода, вытекающая из меди, будет окислять алюминий и гальванизированные поверхности, поэтому при согласовании конструкции системы необходимо учитывать гальванические аспекты для устранения возможных проблем с монтажом. Квалифицированные биметаллические фитинги используются для согласования компонентов системы для необходимых переходов от алюминия к меди. Они могут включать перечисленные продукты для этой цели или, в некоторых случаях, компоненты из нержавеющей стали. Алюминий никогда не может контактировать с землей или почвой. Алюминий никогда не должен контактировать с лакокрасочными поверхностями на щелочной основе или непосредственно в бетон.

Если какое-либо изделие подвергается необычному механическому повреждению или смещению, оно может быть защищено молдингом или покрытием, но необходимо проявлять осторожность, чтобы заглушки и другие монтируемые на крыше компоненты могли выполнять свои функции при приемке навесного оборудования. Компоненты молниезащиты под ударными клеммами могут быть скрытыми внутри здания ниже уровня крыши во время строительства или при доступе. Скорость тока молнии и разделение потока между несколькими путями не позволят компонентам нагреться до любой мгновенной температуры возгорания, опасной для типичных строительных материалов.Включение системы в конструкцию позволяет соединять структурный металлический каркас и внутренние заземленные системы и обеспечивает защиту от проблем смещения и технического обслуживания, которые полезны для продления срока службы системы.

Материалы, подходящие для использования в системах молниезащиты, перечислены в списке , помечены и протестированы как в соответствии со стандартом UL 96. Конструкция проводника включает максимальное увеличение площади поверхности для защиты от молнии и гибкость конфигурации для выполнения изгибов и поворотов, необходимых при установке.Основания аэровокзала эффективно передают удар от оконечного устройства к проводнику кабеля и надежно крепятся к различным поверхностям здания в суровых погодных условиях. Фитинги для сращивания должны поддерживать контакт с проводниками, длина которых должна быть достаточной для передачи тока и выдерживать воздействие окружающей среды. Заземляющие электроды должны обеспечивать надлежащий контакт с землей для рассеивания заряда и удовлетворять требованиям пригодности для жизненного цикла в различных составах почвы. Размеры скрепляющих устройств позволяют обеспечить надлежащее соединение систем для выравнивания потенциалов по всей конструкции.Устройства защиты от импульсных перенапряжений соответствуют требованиям более высоких уровней тока для удовлетворения потребностей, связанных с молниеприемниками.

Прекращение забастовки

Ударно-оконечные устройства выполняют системную функцию по подключению прямых молний. Они представляют собой зонтик от проникновения молнии в непроводящие строительные материалы для защиты от пожара или взрыва. Любое металлическое тело толщиной 3/16 дюйма или более, выступающее над конструкцией, выдержит удар молнии, не прожигая.Поэтому в некоторых случаях строительные элементы могут быть включены в качестве прекращения забастовки. Высокие мачты или подвесные заземляющие провода, аналогичные средствам защиты линии электропередачи, могут служить в качестве защиты от удара. В большинстве случаев, однако, малые воздушные терминалы специального назначения составляют большинство систем защиты от ударов. Эти ненавязчивые компоненты предпочтительны из-за простоты монтажа и эстетических соображений, и их можно скоординировать для получения наиболее эффективной конфигурации для всех типовых строительных конструкций.

Окружающая нас атмосфера электрически заряжена, но свободный воздух поддерживает относительно сбалансированное распределение ионов. Когда мы поднимаем в воздух здание, дерево или даже человека в меньшей степени, мы меняем этот электрический баланс. Электрическое поле накапливается для изменения точек в геометрии наземных объектов. Такие элементы, как гребни и особенно концы гребней, края зданий с плоской крышей и даже больше, углы становятся точками накопления ионов, что увеличивает восприимчивость к ударам молнии. Надлежащая система устройств защиты от ударов учитывает эти реалии за счет использования молниеприемников в сконфигурированной схеме, предназначенной для использования точек естественного накопления ионов в здании для втягивания молнии в систему защиты. Чем выше конструкция и чем серьезнее плоские изменения (например, от вертикальной стены до горизонтальной плоской крыши), тем больше возможностей для крепления на этих критических стыках. Более чем столетняя практика доказала, что разработка системы воздушных терминалов , выступающих всего на 10 дюймов над этими структурными точками акцента и вдоль гребней и краев, обеспечивает перехват примерно 95% зарегистрированных молний, ​​включая большинство жестокий.Некоторые удары молнии с более низким потенциалом теоретически могут возникать на плоских плоскостях вдали от устройств защиты от ударов, разработанных в соответствии со стандартами, но последствия находятся в допустимых пределах для обычного строительства. Учитывая более низкий уровень энергии, требуемый для байпаса, другие компоненты структурного заземления, входящие в полную систему молниезащиты, и случайную вероятность соединения с компонентом системы в любом случае, этот метод защиты здания считается наиболее эффективным.

Защита самых высоких и наиболее выступающих элементов здания с помощью устройств защиты от удара, в зависимости от геометрии здания, также обеспечивает некоторый уровень защиты для нижних пристроек конструкции или элементов, находящихся в «тени» более высоких полностью защищенных областей. Зона защиты существует от любого устройства для защиты от вертикальных ударов и больше от вертикального полностью защищенного уровня здания. Зона защиты описана в Стандартах молний с использованием сферической модели с радиусом 150 футов (46 метров) для определения объектов, находящихся под защитой более высоких элементов системы, или расширения зданий на расстояния, требующие дополнительной защиты с помощью дополнительных ударных клемм.Это похоже на катание мяча диаметром 300 футов (92 метра) с высоты по зданию, а затем по зданию на противоположный уровень во всех мыслимых направлениях. Если мяч касается изолированного строительного материала, то добавляется дополнительный ударный зажим. Зоны, поддерживаемые ударными клеммами, ударными клеммами и уклонами, а также вертикальные стены, тогда находятся под защитой правильно спроектированных элементов системы. Эта геометрическая модель для защиты целых конструкций основана на последнем этапе процесса присоединения молнии и снова покрывает более 90% возможных ударов.На более ответственных конструкциях, таких как те, которые содержат взрывчатые вещества или легковоспламеняющиеся жидкости и пары, модель уменьшается до сферы радиусом 100 футов (30 метров), которая покрывает более 98% зарегистрированных ударов молний.

Система защиты от ударов защищает конструкцию от ударов молнии, обеспечивая предпочтительные точки крепления. В большинстве случаев предпочтительны медные или алюминиевые молниеотводы из-за их проводимости и устойчивости к погодным условиям.Квалифицированные выступающие металлические строительные элементы также могут выполнять эту функцию. В особых обстоятельствах, когда нельзя допустить проникновения молнии, использование высоких мачт и воздушных заземляющих проводов, используемых в модели с уменьшенной зоной, может обеспечить дополнительную защиту. Защита таких вещей, как стандарты освещения или деревья, может обеспечить некоторую защиту области на основе модели зоны. Конструктивная конфигурация ударной нагрузки — это первый ключевой элемент в обеспечении полной системы молниезащиты.

Проводники

Система проводов . Компонент полной молниезащиты включает кабели основных размеров, конструкционную сталь здания, а также соединительные или соединительные провода с внутренними заземленными системами здания.Основные проводники выполняют токопроводящую функцию от устройств защиты от удара до системы заземления. Основные кабели изготовлены из меди или алюминия с высокой проводимостью, которые хорошо работают во внешних условиях. Молния ищет путь к земле, поэтому даже при использовании очень проводящих материалов кабели следует прокладывать горизонтально или вниз. Это похоже на концепцию гравитационного потока воды на наклонных плоских участках в водосточные желоба или в водосточных желобах в водосточные системы. Кабели необходимо прокладывать, используя длинные плавные изгибы не менее 90 градусов. Молния создает значительную механическую нагрузку на кабели, в результате чего могут быть повреждены острые изгибы или углы, а в худшем случае молния может перекрыть дугу. Эту механическую силу можно сравнить с подачей воды под давлением через пожарный шланг — проводник будет пытаться выпрямиться, вызывая опасность повреждения стыковых фитингов, креплений или самого проводника.

Медные и алюминиевые жилы основных кабелей для молниезащиты спроектированы по стандарту гладкого переплетения или канатной свивки с использованием отдельных проводов меньшего сечения.Такая конструкция обеспечивает максимальную площадь поверхности на единицу веса проводника для размещения молнии, которая быстро распространяется по поверхности. Эта конструкция также позволяет упростить изгиб и формирование системы проводов вдоль, вокруг и над элементами конструкции здания. Открытые проводники крепятся с интервалом максимум в три фута, чтобы удерживать систему на месте от ветра и непогоды. Все ударные устройства должны быть подключены к проводникам с минимальным расстоянием до двух путей к системе заземления.Устройства защиты от ударов, покрывающие различные области конструкции, должны быть соединены между собой для образования единой системы либо посредством проводов на крыше, либо через токоотводы, либо путем соединения элементов системы заземления для разных уровней или выступов крыши. Жилы молниеотводов могут быть скрыты под или внутри конструкции — на чердаках и в стенах, или в бетонных насыпях — потому что скорость молнии снижает возможность нагрева проводников до температуры искрового воспламенения строительных материалов, намного ниже опасного уровня.

Нисходящие провода или токоотводы — это элементы системы основных проводов, которые обычно переносят молнию от системы уровня крыши в систему заземления. Это может быть кабельный провод или непрерывный стальной каркас , соответствующий требованиям , толщиной 3/16 дюйма или больше, или их комбинация. Арматурная сталь или арматура неприемлемы в качестве замены проводника кабеля, но каждый нисходящий вывод кабеля должен быть прикреплен к несущему каркасу вверху и внизу каждого вертикального участка.Все устройства защиты от ударов должны иметь как минимум два пути к земле, чтобы разделить молнию по нескольким путям, поэтому в самом маленьком здании должно быть минимум два нисходящих вывода. Нисходящие линии для больших зданий могут быть рассчитаны со средними интервалами 100 футов для площади периметра здания, хотя системные компоненты для специальных элементов конструкции здания могут потребовать дополнительных токоотводов для удовлетворения требований множественных трасс. Важно рассчитать площадь защищаемого периметра, чтобы получить правильное распределение нисходящих водопроводов для коньковых крыш, которые включают в себя заделки от ударов только вдоль вершины.

Обеспечение множественных путей. для тока молнии имеет большое преимущество в снижении общей энергии на любом проводнике. Это влияет не только на размер проводника, но и удерживает молнию на указанных нами путях, чтобы свести к минимуму боковую миграцию внутренних систем и уменьшить потенциальные проблемы внутренней индукции. Стандарты молниезащиты требуют минимального количества по периметру, но большее количество путей может быть очень полезным в обеспечении клетки защиты для оборудования и людей внутри.Тот факт, что конструкция из стального каркаса создает наибольшее количество квалифицированных вертикальных путей, соединенных горизонтально на многоуровневых структурах, делает его использование в качестве нисходящих проводов предпочтительным для обеспечения улучшенной защиты от проникновения побочного эффекта молнии. Несмотря на то, что кабельные жилы необходимы для нисходящих кабелей в бетонных конструкциях, необходимое соединение арматуры помогает создать аналогичную сеть защиты в проектах высотного строительства.

Заземление

Правильно выполненные заземляющие соединения необходимы для эффективного функционирования системы молниезащиты, так как они служат для распространения молнии в землю. Это не означает, что сопротивление заземляющего соединения должно быть низким, а скорее, что распределение металла в земле или на ее поверхности в крайних случаях должно быть таким, чтобы обеспечить рассеивание разряда молнии без причинения ущерба.

Низкое сопротивление желательно, но не обязательно, что может быть продемонстрировано крайними случаями, с одной стороны, здания, покоящегося во влажной глинистой почве, а с другой стороны, здания, стоящего на голом камне. В первом случае, если грунт имеет нормальное удельное сопротивление, сопротивление надлежащего заземляющего электрода должно быть менее 50 Ом, и два таких соединения с землей на небольшом прямоугольном здании опытным путем были признаны достаточными.В этих благоприятных условиях просто обеспечить адекватные средства для рассеивания энергии вспышки без возможности серьезного повреждения. Во втором случае было бы невозможно выполнить хорошее заземление в обычном смысле этого слова, потому что большинство видов горных пород являются изоляционными или имеют, по крайней мере, высокое удельное сопротивление; следовательно, чтобы получить эффективную основу, необходимы более сложные средства. Наиболее эффективные системы состоят из разветвленной сети проводов , проложенной на поверхности скалы, окружающей здание, к которому подключены токоотводы.Сопротивление между таким устройством и землей может быть высоким, но в то же время распределение потенциала вокруг здания по существу такое же, как если бы оно покоилось на проводящей земле, и результирующий защитный эффект также по существу такой же. Система заземляющих электродов для защиты от молний служит для отвода молнии в любой слой почвы и отвода ее от конструкции.

Сеть заземляющих электродов будет определяться в основном опытом и суждением лица, планирующего установку, с должным учетом минимальных требований Стандартов, которые предназначены для охвата обычных случаев, которые могут возникнуть, соблюдая Имейте в виду, что, как правило, чем шире доступный подземный металл, тем эффективнее система заземления.Схема заземления зависит от характера почвы: от одиночных заземляющих стержней, когда почва глубокая, до использования нескольких электродов, заземляющих пластин, радиальных проводов или подземных проводных сетей, где почва мелкая, сухая или с плохой проводимостью. Каждый нисходящий кабель должен заканчиваться соединением заземляющего электрода, предназначенным для системы молниезащиты. Электроды или электроды системы связи не должны использоваться вместо электродов заземления молнии. Конечный продукт должен включать соединение отдельных заземляющих электродов разных систем.

По возможности, заземляющие электроды должны подключаться снаружи к фундаментной стене или на достаточно большом расстоянии, чтобы избежать заглубленных опор, заглушек труб и т. Д. Заземляющие электроды должны быть установлены ниже линии замерзания, где это возможно. Материалы, используемые для заземляющих электродов, должны подходить к любому щелочному или кислотному составу почв для длительного срока службы.

Во время разряда молнии по системе проводников заземляющие электроды следует рассматривать как точки, через которые протекает сильный ток между системой защиты от удара и землей вокруг конструкции.Следовательно, размещение с целью отвода потока тока от конструкции наиболее выгодным образом является важным. Это будет реализовано путем размещения заземляющих устройств на внешних оконечностях, таких как углы и внешние стены конструкции, и избегая, насколько это возможно, протекания тока под зданием. В некоторых случаях, особенно когда речь идет о пристройках к существующему зданию, может возникнуть необходимость разместить отводы и заземление внутри и под конструкцией.

Заземляющий контур , окружающий конструкцию, соединяющую все нисходящие кабели у их основания и / или устройства заземляющих электродов, является лучшим способом выравнивания потенциала для всей системы молниезащиты. Всегда можно иметь разные значения сопротивления заземляющих электродов даже на одной и той же конструкции.

Поскольку разделение молнии по нескольким путям начинается в точке завершения удара и проходит через систему проводов до земли, разные значения сопротивления электродов могут нарушить эту функцию.Заземленный контур решает эту потенциальную проблему и обеспечивает разветвленную сеть проводов для улучшения системы заземления. Контур заземления требуется для каждой конструкции , превышающей 60 футов в высоту. Если соединительный контур не может быть установлен в земле, его можно разместить внутри конструкции для выполнения этого требования. Этот контур уровня земли также обеспечивает соединение с другими заземленными системами здания.

Все заземляющие средства в конструкции или на ней должны быть соединены между собой для обеспечения общего потенциала земли с использованием молниеотвода основного размера.Сюда входит система заземляющих электродов молниезащиты, заземления системы электрических, коммуникационных и антенн , а также металлические трубопроводы. Системы , входящие в конструкцию, такие как линии воды, газа и сжиженного нефтяного газа, металлические трубопроводы и т. Д. Подключение к газовым линиям должно производиться заказчиком. сторона счетчика, чтобы избежать выхода из строя катодной защиты линий обслуживания. Если все эти системы подключены к непрерывной металлической системе водопровода, требуется только одно соединение между заземлением молниезащиты и водопроводом. Системное соединение может быть выполнено в нескольких точках возле входов в конструкции для систем, или может использоваться одно жесткое соединение на шине заземления. Приведение всех заземленных систем здания к одному и тому же потенциалу на определенном уровне — это первый шаг к защите внутренних компонентов и людей от молнии. Он начинает процесс склеивания против боковых ударов от компонентов системы к внутренним системам здания.

Выравнивание потенциалов (соединение)

Основные токоведущие компоненты системы молниезащиты были описаны в их самой ранней форме Бенджамином Франклином.Современные методы изготовления компонентов и конструкции, включающие систему в конструкции и внутри нее, изменили внешний вид системы, но философия, лежащая в основе прекращения удара, проведения и заземления, остается аналогичной — принять молнию и отправить ее на землю. Наиболее существенные изменения в конструкции системы молниезащиты происходят из-за адаптации того, как мы строим и оснащаем современное здание, или того, что мы можем назвать «фактором внутренней сантехники». Современное здание «» включает в себя металлические трубопроводы, такие как водопровод, канализация и газовые системы, а также схемы для электрических и коммуникационных систем, которые обеспечивают внутренние пути для молнии, чтобы повредить компоненты и приблизить людей к опасности.

В начале удара молнии в систему может произойти немедленное повышение до 1 000 000 вольт на основных компонентах, переходящее в 0 вольт на землю. Любая другая независимо заземленная система здания в непосредственной близости к компонентам молниезащиты будет иметь напряжение 0 вольт, поэтому естественная тенденция состоит в том, что некоторые или все молнии покидают нашу токоведущую систему и вспыхивают на альтернативный путь заземления. Если расстояние между потенциальными путями достаточно мало, дуга или боковая вспышка могут возникать через воздух или строительные материалы, что создает возможность возгорания или взрыва.

Поскольку внутренние заземленные системы здания пронизывают конструкцию, этот потенциал существует на уровне крыши, на стенах здания или внутри них и даже потенциально ниже уровня земли. Молния распространяется от заземляющих электродов системы около поверхности земли и может возвращаться по металлическим трубам или другим основаниям обратно в здание. Альтернативные пути от внутренней заземленной схемы не предназначены для пропускания тока молнии (опасность возгорания), а соединения в металлических трубах не предназначены для использования в качестве токопроводящих устройств, приводящих к тепловой деформации или ударам.Оборудование внутри сооружений, от раковины, подключенной как к водопроводной, так и к канализационной линиям, до персонального компьютера, подключенного как к электросети, так и к телефонным или антенным цепям, становится дополнительными точками для дугового разряда молнии между независимо заземленными системами , создавая значительные разрушения.

Полная система молниезащиты решает эту проблему посредством соединения или соединения металлических систем здания с системой молниезащиты для создания общего потенциала земли . Когда заземленные системы соединены вместе, у молнии нет причин покинуть наш проектный путь прохождения тока, потому что не существует произвольной дуги по точкам. Требуется соединить каждую заземленную систему здания и систему непрерывных металлических трубопроводов с системой заземляющих электродов молниезащиты на уровне земли. Низкопрофильные конструкции могут нуждаться во взаимном соединении систем только около уровня крыши, когда они находятся в непосредственной близости от компонентов системы молниезащиты.По мере того, как конструкции становятся выше, возникает потребность в соединении верхней части вертикального расширения каждой внутренней заземленной системы с системой крыши с молниезащитой. Наконец, в многоэтажном строительстве системы заземления здания соединяются между собой на уровне земли, на уровне крыши и на промежуточных уровнях, чтобы обеспечить достаточное выравнивание потенциалов между длинными проводниками во избежание возникновения дуги.

Внутренняя дуга между заземленными системами также зависит от того, сколько путей у нас есть от системы молниезащиты на крыше до системы заземления. Чем больше путей, тем больше мы разделяем молнию на сегменты с более низким напряжением, тем меньше вероятность возникновения дуги через любую среду и альтернативные системы. Включение стальной надстройки в систему молниезащиты обеспечивает колонны, балки и промежуточные соединения для максимального разделения молнии и, таким образом, минимизирует разницу потенциальных проблем внутри. Стандарты требуют, чтобы кабельные нисходящие провода соединялись с арматурной сталью (арматурой) в литых колоннах вверху и внизу каждого участка, создавая аналогичный эффект, хотя эта механическая структурная система не считается подходящей для проведения тока молнии сама по себе.Арматурная сталь, заземленные внутренние системы и молниезащита также должны быть соединены между собой с интервалом в 200 футов по вертикали, чтобы обеспечить выравнивание потенциалов.

Склеивание вместе заземленных систем обычно выполняется с помощью более мелких фитингов и кабелей или проводов , проложенных на крышах конструкций. Соединение для выравнивания потенциалов — это не то же самое, что обеспечение пропускной способности по току. Однако во многих случаях проще использовать полноразмерные компоненты системы, поскольку в конструкции они размещаются близко к желаемым точкам соединения.Когда мы склеиваем внутри конструкции или ниже уровня, более типичным является использование полноразмерных компонентов, главным образом для большей механической прочности в соответствии с реалиями строительства.

Расширение системы молниезащиты за счет включения системы заземления соединение для любой конструкции является критическим элементом, основанным на индивидуальном проектировании здания для проживания и процессов, характерных для его предполагаемого использования.

Защита от перенапряжения

Системы молниезащиты разработаны в первую очередь как системы противопожарной защиты — чтобы не дать зданию сгореть и потерять людей и оборудование внутри.Внесение металлических элементов в конструкцию обеспечивает пути, по которым молнии будут следовать из внешней среды и создавать опасности внутри. Мы связываем или соединяем заземления и трубы с системой молниезащиты, чтобы частично избежать этой проблемы. Следующим шагом является обеспечение защиты цепей, связанных с электрическими линиями, линиями связи и / или данных, которые могут передавать молнию в конструкцию. Самые серьезные проблемы связаны с коммуникационными линиями , которые представляют собой разветвленные системы, устанавливаемые на столбах или заглубленные, которые могут передавать дополнительные непрямые удары в здание.Полная система молниезащиты в соответствии со стандартами включает устройства защиты от перенапряжения на каждом входе служебных проводов здания, независимо от того, являются ли они коммунальными или, возможно, монтируются в конструкции, как антенная система.

Устройства защиты от перенапряжения для входов в здание предназначены для «плавания» по линии, обнаружения проблем с перенапряжением и передачи избыточной энергии непосредственно на землю. УЗИП, предназначенные для грозовых перенапряжений, должны быстро реагировать на появление резко возрастающей формы волны и быть в состоянии поддерживать соединение с землей во время сильного перенапряжения, а затем возвращаться к своей роли мониторинга.Большинство устройств имеют два или более внутренних элемента для выполнения этой задачи и реагируют примерно на 150% от стандартного рабочего напряжения системы. Элементы SPD можно рассматривать как самопожертвованные и могут со временем сгореть, защищая от множества небольших скачков (например, стандартных коммутационных скачков при передаче энергии) или нескольких массивных скачков, таких как прямые молнии. Поэтому важно, чтобы SPD был доступен для просмотра или имел световые индикаторы или другие идентификаторы, чтобы знать, что ваша защита работает, как задумано.Поскольку служебные входы для различных систем работают при разном напряжении, компоненты SPD должны иметь индивидуальные размеры для каждой системы и, как правило, упаковываются индивидуально для выполнения определенных функций, но если службы входят в подсобное помещение для распределения по всему зданию в общей зоне, одно SPD может быть сконструированным так, чтобы выполнять несколько функций в одном корпусе. Поскольку добавление длины пути заземления служит только для замедления времени реакции компонентов SPD, устройство SPD следует подключать как можно напрямую к системе заземления всегда с минимальной длиной провода.

Правильно установленные устройства защиты от перенапряжения на всех входах на фидерах проводников цепи защищают массивный вход молнии в конструкцию, сохраняя проводку от возгорания и в целом защищая такие объекты, как большие двигатели, осветительные приборы и другое прочное оборудование. Это конкретное требование Стандартов — защищать здание от разрушения. Внутри каждой современной структуры у нас есть множество устройств, которые работают при низком напряжении, включая печатные платы, действительно не предназначенные для работы на уровне пропускания 150%, только для SPD.

Также возможны индукционные эффекты для внутренней проводки и оборудования даже с хорошо спроектированной системой молниезащиты. Ток массивного прямого удара молнии в конструкцию создает магнитное поле, исходящее от проводников, поэтому любая ближайшая альтернативная цепь может испытывать некоторое добавленное напряжение за счет индукции. Хотя только в Стандартах по молниезащите и Национальном электротехническом кодексе защита от перенапряжения на внутреннем оборудовании рассматривается как дополнительная, это может быть критически важной потребностью в защите для владельца.Защита аудио / видео компонентов, систем связи, компьютерного оборудования и / или технологического оборудования может иметь большое значение для качества предприятия, непрерывности бизнеса без перерывов и физической защиты пользователей оборудования. УЗИП, установленные на вспомогательном оборудовании, должны обеспечивать защиту всех цепей, питающих устройство, чтобы обеспечить общую точку заземления. Поскольку системы утилизационного оборудования, как правило, специфичны для объекта, обычно требуется индивидуальная оценка для определения рентабельных решений.

Когда устройства защиты от перенапряжения посылают энергию в систему заземления, это мгновенное соединение всех систем проводки обеспечивает выравнивание потенциалов для этих металлических систем, так же как соединение между компонентами системы молниезащиты и альтернативными заземлениями систем здания обеспечивает общее соединение. Достижения в области технологий продолжают изменять среду структур, в которых мы живем, работаем и наслаждаемся развлечениями. Применение SPD вместе с токоведущими компонентами и соединением заземленных систем здания обеспечивает полный пакет для полной системы молниезащиты для защиты конструкции, людей и оборудования внутри.

Осмотр и обслуживание

Открытые компоненты системы молниезащиты — это медь, алюминий или другой металл, предназначенный для пропускания тока, обеспечения контактных соединений и сохранения работоспособности в открытой погодной среде. Как и в случае с любым другим строительным элементом, изготовленным из аналогичных материалов, окисление или коррозия компонентов не ожидается при нормальных условиях в течение длительного периода или обычного «срока службы» конструкции .Компоненты системы, скрытые внутри конструкции между крышей и перекрытием, защищены от атмосферных воздействий и неправильного обращения. Система заземляющих электродов может быть защищена от атмосферных воздействий погодных условий, но подвержена потенциальной деградации из-за состава почвы и влаги. Можно ожидать, что правильная первоначальная установка обеспечит защиту навсегда или, по крайней мере, в течение разумного срока полезного использования конкретного здания.

Существуют дополнительные особенности строительства, использования нами зданий и даже неизвестные в местных условиях, которые требуют рассмотрения обслуживания для системы молниезащиты.Пассивную систему заземления, такую ​​как молниезащита, нелегко оценить неспециалистам — вы не можете щелкнуть выключателем или включить кран, чтобы проверить, находится ли он в рабочем состоянии.

Есть очевидные моменты, когда изменения в структуре вызывают необходимость в обслуживании или расширении исходной системы. Замена кровли здания, внесение дополнений в конструкцию здания или добавление вентиляционных труб или антенн для новых внутренних процессов — очевидные области, требующие пересмотра и обработки. Не так очевидно, но, как сообщается, главной причиной для обязательной проверки систем является привычка рабочих из других профессий удалять и не переустанавливать компоненты системы, потому что они не понимают важности общей конструкции системы молниезащиты . Также возможно, что соседний технологический стек будет выделять вещество, переносимое ветром к компонентам вашей системы, которое разрушает материалы намного быстрее, чем ожидалось. Все эти элементы требуют периодических проверок и технического обслуживания, чтобы гарантировать работоспособность системы в условиях удара молнии, но это, безусловно, может быть проигнорировано с серьезными непредвиденными последствиями.

Программа проверки и возможного технического обслуживания должна быть реализована для обеспечения постоянной эффективности системы на конструкции. Визуальный осмотр может выполняться ежегодно с использованием контрольного списка и скромного обучения вашего поставщика молниезащиты, чтобы учесть любой мелкий ремонт, такой как незакрепленная арматура, неправильное крепление, повреждение оголенных кабелей, замена снятого оборудования или повреждение устройств защиты от перенапряжения. Это может сделать обычный специалист по обслуживанию здания или даже владелец здания под руководством.Если специалист по молниезащите не привлекается для каждой ежегодной проверки, то с интервалом в пять лет будет важно проводить «тестовую» проверку с привлечением знающего человека — инспектора или установщика — для более тщательной проверки.

Полная испытательная проверка будет включать визуальные проверки наряду с проверкой целостности для проверки эффективности системы от крыши до уровня и наземные испытания для проверки функции скрытых подземных электродов.Программа обеспечения качества, разработанная для обслуживания вашей системы молниезащиты, устранит неожиданности, которые могут привести к катастрофическим последствиям.

Реализация системы молниезащиты включает в себя искусство, науку, мастерство и технологическую интуицию. Это специализированная отрасль со своими собственными стандартами, разработанными специально для борьбы с великим случайным разрушителем природы. Как и в любом другом начинании, подготовка, обучение и сертификация лиц, участвующих в проектировании, установке и проверке полной системы молниезащиты, определяют высшее качество. Lightning Protection Institute фокусирует наши усилия на обучении профессионалов, владельцев, пользователей и широкой общественности безопасной и эффективной молниезащите и предоставляет качественные ресурсы через наше членство для выполнения этой важной услуги для всей строительной отрасли.

Lightning Protection — обзор

OPGW имеет двойные функции, а именно: общие заземляющие провода (молниезащита) и оптическую связь, при этом стабильная и надежная оптическая связь имеет большее значение.Затем различные типы OPGW сравниваются с точки зрения материалов и структур на основе существующего опыта эксплуатации, с компромиссом между их механическими и электрическими свойствами, включая их ударопрочность, чтобы рекомендовать OPGW с хорошей структурой и характеристиками. тем самым гарантируя безопасную и надежную работу системы оптической связи линий передачи сверхвысокого напряжения.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время

Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) v. Public.Resource.Org (общедоступный ресурс),
DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата.
на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе.
в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона. Информированные граждане — это фундаментальное требование для работы нашей демократии.
Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Когда ударяет молния — Индус

Это сезон молний. Молния впечатляет, но может быть опасно разрушительной.Бенджамин Франклин в 1752 году показал, что молния — это электричество, используя свой знаменитый эксперимент с воздушным змеем. Средняя вспышка молнии может составлять 500 кВ и ток около 50 килоампер. Это длится всего от 10 до 50 микросекунд. Расчетная мощность на один ход составляет 10 лакх мега ватт, хотя ее хватит на доли секунды.

Большинство молний происходит между облаками, и лишь около 15 процентов молний достигает земли. Высокие здания, как правило, больше привлекают молнии. В Эмпайр-стейт-билдинг в Нью-Йорке почти 100 ударов в год.Молния может привести к смерти и травмам людей, а также к серьезным повреждениям зданий и сооружений.

Угроза повреждения имущества и оборудования растет, поскольку ИТ-системы, сети связи и чувствительные электронные устройства теперь используются без надлежащей защиты. Очень высокий ток при ударах молнии производит большое количество тепла. Воздух — плохой проводник, поэтому во время молнии воздух перегревается до температур, превышающих температуру поверхности солнца. Этот всплеск тепла производит сильную световую дугу и волны громового звука.Когда молния ударяет в конструкцию, очень сильный ток ищет самый простой путь, такой как металлические трубы, силовая и коммуникационная проводка, металлические перила — все они не предназначены для проведения высоких токов. Это вызывает нагревание, таяние, огонь и дым.

Безопасность здания и находящихся в нем людей, подвергающихся воздействию молнии, зависит от правильно спроектированной и установленной системы молниезащиты. Несмотря на национальные и международные стандарты, ущерб имуществу и людям от молнии по-прежнему возникает из-за непонимания или игнорирования принципов молниезащиты.Четыре основные части системы молниезащиты:

1. Воздушные терминалы

2. Токоотводы

3. Заземление и

4. Защита от перенапряжения.

Функция системы молниезащиты заключается в безопасной передаче очень высоких токов грозового разряда на землю через путь с низким сопротивлением. Молниеотводы еще называют молниеотводами. Они сделаны из меди и закреплены наверху конструкции. Обычно они расположены на расстоянии шести метров друг от друга на краю здания и 15 метров на внутренней стороне крыши.Также выполняется перекрестное соединение молниеотводов. Эти молнии притягивают молнии, втягивая токи высокого напряжения в систему защиты и от конструкции и ее содержимого. Воздуховоды подсоединяются к токоотводам достаточной толщины и низкого сопротивления. На каждые 20 метров периметра здания должен быть один токоотвод. Если высота здания превышает 20 метров, расстояние следует уменьшить до 10 метров. Функция токоотвода — отводить удар молнии на землю.Эти токоотводы должны быть прямыми и вертикальными с минимальным количеством изгибов и стыков. Каждый токоотвод должен иметь отдельное заземление. Соединение обеспечивается стальным стержнем, плакированным медью, длиной около 10 футов и диаметром 1/2 дюйма, вбитым глубоко в земляные ямы. Сопротивление заземления должно быть достаточно низким, чтобы разрядить большой ток молнии в землю.

Отсутствие заземления с низким сопротивлением приведет к неэффективности системы молниезащиты и приведет к материальному ущербу и риску для жизни людей.Все компоненты системы молниезащиты должны быть нержавеющими, крупногабаритными и жестко установленными.

Молния может вызывать скачки напряжения в силовых и телефонных линиях, компьютерах, телевизорах и т. Д., Несмотря на наличие системы молниезащиты. Для их защиты следует использовать сетевые фильтры. Устройства защиты от перенапряжения подключены к токоведущим частям и к земле и имеют нелинейные сопротивления, обеспечивающие высокое сопротивление при отсутствии перенапряжения и низкое сопротивление в случае перенапряжения.

Автор — инженер-электрик, его можно отправить по адресу [email protected]

В этом месяце вы исчерпали лимит бесплатных статей.

Преимущества подписки включают

Газета сегодня

Найдите удобные для мобильных устройств версии статей из ежедневной газеты в одном удобном для чтения списке.

Безлимитный доступ

Наслаждайтесь чтением любого количества статей без каких-либо ограничений.

Персональные рекомендации

Избранный список статей, соответствующих вашим интересам и вкусам.

Более быстрые страницы

Плавно перемещайтесь между статьями, поскольку наши страницы загружаются мгновенно.

Панель приборов

Универсальный магазин для просмотра последних обновлений и управления вашими предпочтениями.

Брифинг

Мы информируем вас о последних и наиболее важных событиях три раза в день.

Поддержите качественную журналистику.

* Наши планы цифровой подписки в настоящее время не включают электронную бумагу, кроссворды и распечатку.

% PDF-1.6
%
9640 0 объект
>
endobj

xref
9640 366
0000000016 00000 н.
0000032151 00000 п.
0000032290 00000 п.
0000032456 00000 п.
0000032879 00000 п.
0000032918 00000 п.
0000033095 00000 п.
0000033210 00000 п.
0000034209 00000 п.
0000034618 00000 п.
0000034809 00000 п.
0000034922 00000 п.
0000035203 00000 п.
0000035483 00000 п.
0000528154 00000 н.
0000543798 00000 н.
0000547428 00000 н.
0000547843 00000 н.
0000548140 00000 н.
0000550589 00000 н.
0000557150 00000 н.
0000557225 00000 н.
0000557307 00000 н.
0000557421 00000 н.
0000557467 00000 н.
0000557554 00000 н.
0000557640 00000 н.
0000557772 00000 н.
0000557818 00000 п.
0000557985 00000 н.
0000558031 00000 н.
0000558191 00000 п.
0000558237 00000 п.
0000558375 00000 п.
0000558421 00000 н.
0000558599 00000 н.
0000558645 00000 н.
0000558780 00000 н.
0000558826 00000 н.
0000558974 00000 н.
0000559020 00000 н.
0000559166 00000 п.
0000559212 00000 н.
0000559329 00000 н.
0000559375 00000 п.
0000559500 00000 н.
0000559546 00000 н.
0000559667 00000 н.
0000559713 00000 н.
0000559851 00000 н.
0000559897 00000 п.
0000560047 00000 н.
0000560093 00000 н.
0000560220 00000 н.
0000560266 00000 н.
0000560411 00000 н.
0000560457 00000 н.
0000560609 00000 н.
0000560655 00000 н.
0000560812 00000 н.
0000560858 00000 п.
0000560985 00000 п.
0000561031 00000 н.
0000561173 00000 н.
0000561219 00000 н.
0000561346 00000 н.
0000561392 00000 н.
0000561535 00000 н.
0000561581 00000 н.
0000561717 00000 н.
0000561763 00000 н.
0000561884 00000 н.
0000561930 00000 н.
0000562079 00000 н.
0000562125 00000 н.
0000562248 00000 н.
0000562294 00000 н.
0000562430 00000 н.
0000562476 00000 н.
0000562611 00000 п.
0000562657 00000 н.
0000562783 00000 н.
0000562829 00000 н.
0000562963 00000 н.
0000563009 00000 н.
0000563196 00000 п.
0000563242 00000 н.
0000563405 00000 н.
0000563451 00000 н.
0000563592 00000 п.
0000563638 00000 п.
0000563790 00000 н.
0000563836 00000 н.
0000563968 00000 н.
0000564014 00000 н.
0000564215 00000 н.
0000564261 00000 п.
0000564487 00000 н.
0000564632 00000 н.
0000564821 00000 н.
0000564867 00000 н.
0000564976 00000 н.
0000565159 00000 н.
0000565319 00000 п.
0000565365 00000 н.
0000565486 00000 н.
0000565618 00000 н.
0000565775 00000 н.
0000565820 00000 н.
0000565960 00000 н.
0000566102 00000 н.
0000566219 00000 н.
0000566264 00000 н.
0000566431 00000 н.
0000566476 00000 н.
0000566614 00000 н.
0000566755 00000 н.
0000566918 00000 н.
0000566962 00000 н.
0000567086 00000 п.
0000567225 00000 н.
0000567422 00000 н.
0000567466 00000 н.
0000567565 00000 н.
0000567658 00000 н.
0000567751 00000 п.
0000567795 00000 н.
0000567839 00000 н.
0000567945 00000 н.
0000567989 00000 н.
0000568033 00000 н.
0000568078 00000 н.
0000568242 00000 н.
0000568287 00000 н.
0000568406 00000 н.
0000568451 00000 п.
0000568557 00000 н.
0000568602 00000 н.
0000568723 00000 н.
0000568768 00000 н.
0000568898 00000 н.
0000568943 00000 н.
0000569068 00000 н.
0000569112 00000 н.
0000569156 00000 п.
0000569201 00000 н.
0000569331 00000 п.
0000569421 00000 п.
0000569586 00000 н.
0000569631 00000 н.
0000569777 00000 п.
0000569969 00000 н.
0000570172 00000 н.
0000570217 00000 н.
0000570348 00000 п.
0000570489 00000 н.
0000570534 00000 п.
0000570669 00000 н.
0000570714 00000 н.
0000570840 00000 н.
0000570885 00000 н.
0000571044 00000 н.
0000571089 00000 н.
0000571185 00000 н.
0000571230 00000 н.
0000571345 00000 н.
0000571390 00000 н.
0000571512 00000 н.
0000571557 00000 н.
0000571678 00000 н.
0000571723 00000 н.
0000571768 00000 н.
0000571813 00000 н.
0000572008 00000 н.
0000572053 00000 н.
0000572278 00000 н.
0000572323 00000 н.
0000572417 00000 н.
0000572536 00000 н.
0000572581 00000 н.
0000572626 00000 н.
0000572671 00000 н.
0000572716 00000 н.
0000572823 00000 н.
0000572868 00000 н.
0000572979 00000 н.
0000573024 00000 н.
0000573069 00000 н.
0000573114 00000 н.
0000573160 00000 н.
0000573305 00000 н.
0000573351 00000 п.
0000573501 00000 н.
0000573547 00000 н.
0000573706 00000 н.
0000573864 00000 н.
0000574040 00000 н.
0000574086 00000 н.
0000574240 00000 н.
0000574286 00000 н.
0000574435 00000 н.
0000574565 00000 н.
0000574760 00000 н.
0000574806 00000 н.
0000574917 00000 н.
0000575044 00000 н.
0000575206 00000 н.
0000575252 00000 н.
0000575395 00000 н.
0000575441 00000 н.
0000575567 00000 н.
0000575709 00000 н.
0000575755 00000 н.
0000575915 00000 н.
0000575961 00000 н.
0000576153 00000 н.
0000576199 00000 н.
0000576310 00000 н.
0000576401 00000 н.
0000576447 00000 н.
0000576566 00000 н.
0000576612 00000 н.
0000576717 00000 н.
0000576763 00000 н.
0000576896 00000 н.
0000576942 00000 н.
0000576988 00000 н.
0000577034 00000 н.
0000577080 00000 н.
0000577254 00000 н.
0000577300 00000 н.
0000577346 00000 п.
0000577392 00000 н.
0000577552 00000 н.
0000577598 00000 п.
0000577738 00000 п.
0000577878 00000 п.
0000578003 00000 н.
0000578049 00000 н.
0000578175 00000 н.
0000578221 00000 н.
0000578351 00000 п.
0000578397 00000 н.
0000578537 00000 н.
0000578583 00000 н.
0000578796 00000 н.
0000578842 00000 н.
0000578888 00000 н.
0000579023 00000 н.
0000579069 00000 н.
0000579201 00000 н.
0000579247 00000 н.
0000579293 00000 н.
0000579339 00000 н.
0000579385 00000 н.
0000579431 00000 н.
0000579476 00000 н.
0000579606 00000 н.
0000579725 00000 н.
0000579771 00000 н.
0000579908 00000 н.
0000579954 00000 н.
0000580089 00000 н.
0000580135 00000 н.
0000580276 00000 н.
0000580322 00000 н.
0000580448 00000 н.
0000580494 00000 п.
0000580633 00000 н.
0000580679 00000 н.
0000580787 00000 н.
0000580833 00000 н.
0000580980 00000 н.
0000581025 00000 н.
0000581155 00000 н.
0000581200 00000 н.
0000581347 00000 н.
0000581392 00000 н.
0000581539 00000 н.
0000581584 00000 н.
0000581629 00000 н.
0000581675 00000 н.
0000581813 00000 н.
0000581859 00000 н.
0000581905 00000 н.
0000581951 00000 н.
0000582051 00000 н.
0000582160 00000 н.
0000582357 00000 н.
0000582403 00000 н.
0000582527 00000 н.
0000582665 00000 н.
0000582852 00000 н.
0000582898 00000 н.
0000583022 00000 н.
0000583156 00000 н.
0000583343 00000 п.
0000583389 00000 н.
0000583513 00000 н.
0000583647 00000 н.
0000583767 00000 н.
0000583813 00000 н.
0000584015 00000 н.
0000584061 00000 н.
0000584140 00000 н.
0000584244 00000 н.
0000584290 00000 н.
0000584336 00000 н.
0000584382 00000 н.
0000584521 00000 н.
0000584567 00000 н.
0000584613 00000 н.
0000584659 00000 н.
0000584798 00000 н.
0000584844 00000 н.
0000584890 00000 н.
0000584936 00000 н.
0000585075 00000 н.
0000585121 00000 н.
0000585167 00000 н.
0000585213 00000 н.
0000585259 00000 н.
0000585305 00000 н.
0000585351 00000 п.
0000585458 00000 п.
0000585616 00000 н.
0000585662 00000 н.
0000585806 00000 н.
0000585852 00000 н.
0000585983 00000 п.
0000586029 00000 н.
0000586192 00000 н.
0000586238 00000 п.
0000586358 00000 п.
0000586404 00000 п.
0000586450 00000 н.
0000586496 00000 н.
0000586598 00000 н.
0000586718 00000 н.
0000586764 00000 н.
0000586946 00000 н.
0000586992 00000 н.
0000587148 00000 н.
0000587194 00000 н.
0000587311 00000 н.
0000587357 00000 н.
0000587475 00000 н.
0000587521 00000 н.
0000587638 00000 п.
0000587684 00000 н.
0000587806 00000 н.
0000587852 00000 н.
0000587898 00000 н.
0000587944 00000 н.
0000588039 00000 н.
0000588085 00000 н.
0000588191 00000 н.
0000588237 00000 н.
0000588339 00000 н.
0000588385 00000 н.
0000588498 00000 п.
0000588545 00000 н.
0000588654 00000 н.
0000588701 00000 н.
0000588748 00000 н.
0000007774 00000 н.
трейлер
] / Назад 15851437 >>
startxref
0
%% EOF

10005 0 объект
> поток
; AZLv

г. ) ӥ \ `փ X | ׃ b.o € gX5w-ujS% ~ ؛ xT% 8K3 «a @ Ju @ Ay08D
s7a͚fUlglNa * V]? o (Bbi .- ‘/ «| Ca» 4: IXtȲUS ߓ’ izis B] N9FƝ | {]% l> 45 ڵ m * 4r + n7j`Bv52 (K & ‘4Uǵbs;) 9O | O8̉r + ьl? KAZ = ux | vu («s,? k_V6iW3ļx

(PDF) Системы молниезащиты (AS 1768-2003 / 7)

4

1.2 Опасности молнии

• Пожар — когда молния с очень большим током входит в контакт с любой проводящей или легковоспламеняющийся материал

(дерево, сталь, бумага, газовые трубы) в здании — включая конструкционные пиломатериалы или изоляцию внутри стен и

крыш. Пожар может начаться.Когда молния проходит через электрическую проводку, она часто перегревает или даже испаряет все

, создавая опасность пожара в любом месте и в любое время в затронутых цепях.

• Внезапные вспышки — боковые вспышки могут перемещаться по различным комнатам в здании, возможно, травмируя любого, кто встанет на пути

. Они также могут нагревать различные материалы, например, топливный бак в машине или гараже.

• Повреждение конструкций — Взрывная ударная волна, создаваемая разрядом молнии, может легко взорвать

целых секций стен здания, разрушить бетон и штукатурку, а также разбить все, что сделано из стекла, на

частей.

Конечно, установка системы защиты в здании не предотвращает удара, но, несомненно, дает ей лучший, более быстрый

и более безопасный путь к земле. Компоненты системы, такие как молниеотводы, кабели и стержни заземления

, работают вместе, чтобы отводить токи высокой ценности от конструкции, предотвращая возгорание и повреждение оборудования.

1.3 Обычные детекторы молний

Детектор молний — это устройство, которое обнаруживает молнию, вызванную грозой, до того, как она попадет на землю

.Он включает различные системы, а именно:

• Наземные системы с использованием нескольких антенн.

• Мобильные системы, использующие направляющую и чувствительную антенны в одном месте.

• Системы космического базирования.

Наземные и мобильные системы используют средства радиопеленгации вместе с помощью определенных частот

, излучаемых молнией, для определения предполагаемого направления и интенсивности молнии. Наземные системы также используют метод триангуляции

из нескольких мест для определения расстояния, в то время как мобильные системы рассчитывают расстояние

, используя затухание и частоту сигнала.[2]

Детекторы космического базирования работают со спутников и используются для определения дальности, места и силы молнии путем прямого наблюдения за облаками.

2. Австралийский стандарт AS 1768-2003

В этом стандарте приведены надлежащие методы и рекомендации по установке СМЗ в здании и защите

живых существ и имущества от опасностей внезапного удара молнии. Он дает информацию об обычных системах молниезащиты

, состоящих из молниеприемников, систем заземления, токоотводов и устройств защиты от перенапряжения

.Он также обеспечивает комплексные процессы управления рисками для определения повреждений от молнии для

ряда высотных конструкций, например, в нашем случае 20-этажного здания.

Установка системы молниезащиты в идеале должна производиться во время строительства, так как многие типы систем молниезащиты

может быть трудно модернизировать в существующих зданиях, и для этого потребуется установить токоотводы

вертикально на внешних стенах каждые 20 метров .Во время строительства структурные трубы в бетоне могут быть использованы для передачи тока молнии на землю, но должна быть непрерывная структура труб от крыши до земли

. Если эта непрерывность не поддерживается, то очень полезно использовать специальные токоотводы. [3]

2.1 Основные компоненты системы молниезащиты

Система молниезащиты состоит из:

1. Молниеотводы (молниеотводы или устройства защиты от удара)

2.Связывание проводов.

BS EN 62305 Системы заземления | Земляные стержни | Земляные решетки

Опубликовано 10 июля 2018 г.

Проектирование системы молниезащиты

Следующая информация любезно предоставлена ​​AN Wallis, ведущим британским производителем систем заземления и молниезащиты .

LPS (система молниезащиты) требуется для:

• Перехват удара молнии (сеть молниеприемника)
• Надежно нанесите удар молнии на землю (используя токоотводы, такие как медные заземляющие ленты )
• Надежно рассеять удар в землю (заземление)
• Несмотря на то, что структурная защита предназначена для безопасного проведения удара по земле, она обычно сочетается с внутренней защитой для предотвращения искрения внутри конструкции, обеспечивая эквипотенциальность всех металлических компонентов (соединение)

Проектировщик СМЗ должен убедиться, что:

• Самый безопасный путь на землю — LPS
• Риск искры при безопасном нанесении удара на землю сведен к минимуму (разделительное расстояние / с)
• Риск возникновения перепада напряжений во время безопасного рассеивания удара по земле сведен к минимуму (ступенчатый и контактный потенциалы)

Проектировщик СМЗ должен собрать всю необходимую информацию, чтобы обеспечить максимальную безопасность конструкции системы заземления с учетом любых экономических ограничений:

• Проектировщик может счесть непрактичным полностью установить желаемый LPS
• Разработчик может быть не в состоянии оправдать затраты на предоставление желаемой LPS
• Проектировщик может рассмотреть возможность использования металлической крыши или арматурных стержней в здании как наиболее безопасного и экономичного проекта.
• Проектировщик может подумать о том, что для защиты внутреннего пространства потребуются дополнительные устройства защиты от перенапряжения и перенапряжения, особенно если в нем находится чувствительное электронное оборудование.
• Проектировщик может рассмотреть здание с таким высоким риском, что для обеспечения безопасности будут приняты дополнительные меры, возможно, мукомольный завод или здание с горючей крышей, в этих случаях системе LPS, возможно, придется стоять отдельно от здания

Свяжитесь с Thorne & Derrick, чтобы узнать о крупнейших запасах медных заземляющих лент в Великобритании.

Критерии защиты конструкций

Уровень защиты / уровень молниезащиты (LPL), применяемый к конструкции, определяется оценкой риска.

Система молниезащиты (LPS) Уровень

• LPL I требует класса I
• LPS LPL II требует класса II
• LPS LPL III требует класса III
• LPS LPL IV требует LPS класса IV

Конструкция LPS Общие положения

Чтобы помочь проектировщику системы заземления, угроза молнии для конструкции или здания может быть определена в зонах молниезащиты, требующих защиты, и тип удара молнии, который может проникнуть в здание, показан на рисунке 2.

S1 — Удар прямо в конструкцию

S2 — Удар по земле около строения

S3 — Забастовка службе, подключенной к структуре

S4 — Удар по земле возле сети, подключенной к сооружению

LPZ1 — Защищенная зона внутри здания, зона, где ток ограничивается разделением тока и SPD на границе (за вычетом разделяющего расстояния)

LPZ Oa — Риск полного удара молнии и полного электромагнитного поля молнии

LPZ Ob — Не подвержен риску прямого удара молнии, учитывая защищаемую зону через катящуюся сферу, но подвержен риску полного электромагнитного импульса молнии.(LEMP)

LPZ 2 — Защищенная зона с дополнительным ослабленным магнитным полем

Проектировщик СМЗ должен убедиться, что все, что нужно защитить, попадает в пределы диапазона ЛПЗ Обь на рисунке 2.

• Применяемые меры по склеиванию требуют рассмотрения на стадии проектирования
• Конструкция заземления должна полностью учитывать потенциальные риски ступенек и прикосновения
• Требования к устройствам защиты от перенапряжения (SPD) на входящей сети и токопроводящих линиях должны быть рассмотрены в соответствии с оценкой риска, выполненной для требований LPS конструкции.
• При наличии горючих материалов деревянного типа расстояние 0.Между токопроводами СМЗ и кровлей должно оставаться 15 м, для любых других горючих поверхностей необходимо расстояние не менее 0,10 м.
• Некоторые конструкции будут иметь усиленные секции с компенсаторами. Если проектировщик СМЗ считает, что электронное оборудование в здании находится под угрозой, то соединительные проводники должны быть проложены поперек стыков для обеспечения выравнивания потенциала с низким импедансом. Расстояние между зажимами не должно превышать половины расстояния между токоотводами
• Могут использоваться природные компоненты внутри / части конструкции, такие как арматура, при условии, что они всегда останутся неотъемлемой частью конструкции, соответствующей требованиям ниже

Производитель благодаря высокой проводимости и чистоте меди серия заземляющих лент обеспечивает эффективную защиту зданий и подстанций

Использование естественных проводников в составе LPS

Природные компоненты здания, металлическая крыша, арматура, стальные конструкции и т. Д. Могут рассматриваться как часть СМЗ при условии, что они соответствуют минимальным критериям, указанным в таблице 1.

Арматурные стержни в бетонной конструкции могут использоваться в качестве естественного компонента СМЗ при условии, что они электрически непрерывны, путем сварки или зажима соединений.

Арматурные стержни считаются электрически непрерывными при условии, что большая часть соединений вертикальных и горизонтальных стержней сварена или иным образом надежно соединена зажимами, соответствующими стандартам BS EN 50164.

Соединительная арматура должна перекрываться и зажиматься с помощью зажимов для арматуры или привариваться как минимум к 20 диаметрам арматуры, как показано на рисунке 3. (Сварка должна выполняться с обеих сторон арматуры).

Пример арматурного стержня, соединенного зажимами

Для проверки целостности арматурных стержней необходимо измерить сопротивление между соединением арматуры с сетью молниеприемника и соединением арматуры с сетью заземления, сопротивление не должно превышать 0.252, в противном случае потребуются специальные токоотводы.

Чтобы обеспечить соединение с арматурой снаружи бетона, можно использовать залитую пластину заземления, как показано на рисунке 4, точка заземления находится в стене (или внутри корпуса), обеспечивая соединение с арматурой с приварным медным хвостовиком, прикрепленным к точке заземления и к арматуре с помощью соответствующих зажимов.

Точка заземления находится в стене и обеспечивает соединение с арматурой

Проектировщик структурной СМЗ должен учитывать 4 основных критерия:

• Концевая система крыши
• Конфигурация токоотвода
• Сеть заземления, включая эквипотенциализацию и риск ступенчатого и касательного потенциала (эквипотенциализация сама по себе неэффективна для снижения риска, связанного с напряжениями прикосновения)
• Связь (создание эвипотенциальной зоны по всем зонам, Oa, Ob, Z1, Z2)

Диаметр сферы зависит от выбранного / определенного класса СМЗ.

Полный ассортимент шин заземления с вариантами подключения и количеством способов подключения кабеля для обеспечения эффективной общей точки изоляции.

Методы проектирования сети безостановочной связи

1 — Катящаяся сфера

2 — Защитный уголок конструкции

3 — Конструкция сетки

Метод вращающейся сферы

Этот метод просто катит сферу вокруг защищаемого здания, где бы сфера ни касалась здания, определяет место применения меры защиты, где сфера не касается здания, это считается защищенной зоной, этот метод может может использоваться для проектирования СМЗ на сложных конструкциях или там, где СМЗ должна быть изолирована.

Метод катящейся сферы особенно актуален для сложных конструкций с множеством разных уровней, этот метод легко определяет защищаемое пространство и где к конструкции должны быть применены меры защиты.

Примеры системы молниеприемника с использованием технологии катящейся сферы

Проектирование системы молниезащиты (LPS)

Конструкция защитного уголка

Метод защитного угла на рисунке 10 используется только для простых конструкций или для небольших участков более крупных конструкций.

Метод расчета защитного угла не может быть использован, если защищаемая часть конструкции / службы превышает радиус катящейся сферы, соответствующий классу LPS.

Уровень LPS определяет угол защиты в зависимости от исходной высоты, см. Рисунок 9.

Этот метод проектирования системы заземления является альтернативным методом, основанным на катящейся сфере, и не предлагается для обеспечения более широкого диапазона защиты, чем катящаяся сфера.

На рисунке 9 ограничения по высоте для проектировщиков ясны и соответствуют радиусу катящейся сферы.

Конструкция с защитным уголком

Дизайн сетки

Наиболее часто используемый метод, обычно используется там, где конструкция простая, квадратное или прямоугольное здание или типичный дом или многоквартирный дом с покатой крышей, метод сетки предназначен для защиты в зоне OA.

Сетчатая конструкция защищает всю площадь, если проводники расположены на краю крыши, где уклон крыши превышает 1:10.

Конструкция защитного уголка для защиты отдельно стоящего оборудования на крыше здания

В конструкциях высотой до 60 метров рассмотрите возможность применения системы молниеприемника только на крыше и обеспечения защиты точек, углов и краев конструкции. Боковой молниеприемник не требуется, независимо от класса LPS.

На конструкциях высотой более 60 метров системы боковых молниеприемников должны применяться к верхним 20% конструкции, относящейся к его классу LPS (или, по крайней мере, соответствующему классу IV LPS).

Сетка заземляющих проводов устанавливается на крыше, заземляющий провод должен находиться на краю защищаемой зоны, а для металлических предметов, таких как кондиционеры, которые выступают над проводником, для защиты следует применять конструкцию защитного угла. .

Требуемый размер земной сетки определяется определенным / выбранным уровнем LPS

THORNE & DERRICK

T&D являются специализированными дистрибьюторами британских операторов распределительных сетей (DNO), зарегистрированных NERS поставщиков услуг, ICP и подрядчиков по монтажу высокого напряжения широкого спектра из соединений низкого, среднего и высокого напряжения, заземления, подстанций и электрического оборудования — в том числе 11 кВ / 33 кВ Кабельные муфты, заделки и соединители / 66 кВ для приложений DNO и частных сетей.

Свяжитесь с нашей UK Power Team , чтобы получить конкурентоспособные предложения, быструю доставку со склада и техническую поддержку или обучение по всей продукции LV-HV.

Категории основных продуктов: Уплотнения воздуховодов | Кабельные зажимы | Кабельные вводы | Электробезопасность | Дуговая защита | Инструменты для соединения кабелей | Кабельный тягач | Заземление | Стойки питателя | Кабельные муфты LV | Соединения и концевые муфты MV HV

.
