Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• нож
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Проводка в панельном доме схема

На сегодняшний день практически каждый второй дом, как в крупном мегаполисе, так и в небольшой провинции, является панельным. Такая широкая популярность данных строений, во многом обусловлена простотой, низкой себестоимостью и быстрыми темпами строительных работ. В начале этого века, буквально на глазах начали появляться панельные высотки, потому что они позволяли в кратчайшие сроки обеспечить жильем большое количество людей.

Но в этой статье мы не будем рассматривать преимущества и недостатки данных сооружений, а подробно ответим на все вопросы, которые касаются замены системы электрической проводки в панельном доме.

Особенности замены проводки в панельных домах

Если у вас возникла необходимость заменить проводку, то перед началом ремонтных и монтажных работ, вам нужно как следует ознакомиться со спецификой панельных квартир, чтобы не обесточить весь дом. Кроме того, это поможет вам разобраться в том, каким образом устроена электропроводка в панельном доме и по какой схеме проводилась ее установка.

Не секрет, что сооружения панельного типа имеют одну важнейшую конструктивную особенность –  большое количество железобетонных панелей, которые и формируют каркас всей постройки. Стоит отметить, что панельные дома отличаются по своей конфигурации и имеют общую  несущую панель. Эту особенность важно учитывать перед началом  прокладки и замены проводки, чтобы не создавать в стене штробы. Нормативная и техническая документация, которая регулирует правила безопасного обслуживания  электрических систем в жилых домах, категорически запрещает менять проводку за счет штробов, потому что они способны сильно ослабить конструкцию, уменьшив ее срок эксплуатации.
система заземления tn cs

Где располагается проводка в домах панельного типа?

Чтобы установка работоспособной проводки в панельном доме во время строительных работ была выполнена качественно и правильно, необходимо просто проложить специальные каналы. В каждом из элементов такие «проходы» уже есть изначально, так как материал подготавливается к работе еще на производственном этапе. Все что требуется от строителей – обнаружить каналы и протянуть кабели. Но помните, что без базовых представлений о функционировании электрических систем в жилых комплексах у вас вряд ли получится сделать все так, как нужно. Каждый из каналов располагается в определенной последовательности, которую ни в коем случае нельзя  нарушать. Кроме того, не забывайте, что в каждом из жилых сооружений, данный порядок может отличаться. В любом случае, при выполнении работ стоит руководиться схемой.

Это значительно усложняет процедуру, и замена электропроводки отнимет больше времени, но если вы имеете опыт и необходимые знания, то, поверьте, никаких проблем и казусов у вас не возникнет.  Как правило, каналы располагаются на потолке (на уровне межэтажных перекрытий) для того, чтобы обеспечивать освещение в помещениях, а также в тех местах, где находятся розетки и выключатели.

Распознать участок, где находится канал, можно также и по пустоте в стенах. В некоторых панельных домах он находится в районе потолочных плинтусов.  В недвижимости старого типа строители часто пытались сэкономить квадратные метры и прятали проводку в панельном доме в самых непредсказуемых местах. В таком случае, при ремонтных или монтажных работах, правильней всего руководится схемой.

Довольно часто электропровод скрывается в шве между стеновыми панелями.

Стоит отметить, что при правильной эксплуатации, с среднем срок службы кабелей электрики составляет примерно 20-25 лет. Но, увы, никто не застрахован от поломок и неисправностей, которые могут возникнуть после перепадов тока, поэтому нужно быть всегда готовым к устранению подобных нюансов. Современная проводка в панельном доме, как правило, общая, но если вам придется иметь дело со строениями времен СССР или перестройки, то не удивляйтесь, если заметите двух линейное распределение тока –  на потолочные светильники и на розетки по отдельности.

Совет. Если вы только приобрели квартиру в новостройке и желаете разобраться в том, как устроена электрика в ней, лучше всего привлеките к этому делу опытных профессионалов. Не забывайте, что схема – это не только нормативный документ, но и чертеж, который будет реальной помощью при возможном ремонте электросетей.

Ниже мы детально рассмотрим особенности, которые присущи каждому из вариантов прокладки проводов.

Вариант № 1. Прокладка кабелей под штукатуркой

Самым распространенным и правильным вариантом с точки зрения безопасности, можно по праву считать прокладку проводов под настенную штукатурку либо напольную стяжку. Если вы будете делать эту работу самостоятельно, то вам придется просверлить несколько отверстий в стенах дома панельного типа. Они необходимы для надежной фиксации проводов. Завершающим этапом является нанесение штукатурки или монтаж напольной стяжки. Используя данный способ, можно создать действительно качественную и неуязвимую к перепадам электроэнергии проводку в панельном доме.

Но не всегда монтаж проводки под штукатурку возможен, так как в некоторых панельных сооружениях от застройщика, ее нет, как таковой. В таком случае, существует два способа решения – выбрать другой способ установки проводки или же самостоятельно нанести слой штукатурки перед началом монтажных работ. Но, разумеется, это повлечет за собой дополнительные и, причем немалые траты.

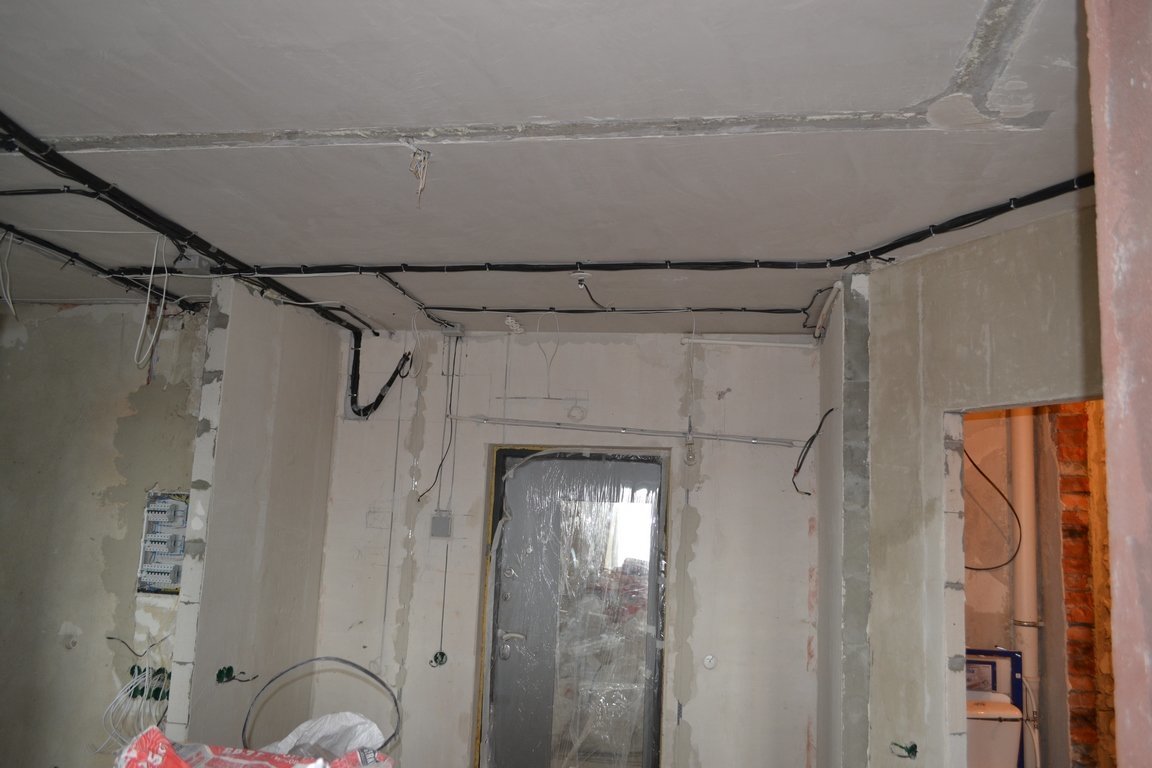

Вариант № 2. Монтаж  проводки на потолке

Если вы желаете сделать проводку незаметной, то сегодня это вполне возможно.  Для этого специально была разработана технология натяжных потолков. Она помогает не только скрыть провода, но и сделать невидимыми существующие неровности и сколы. Если вы доверите это дело профессионалам, то никаких трудностей не возникнет. Только учитывайте, что данный способ подразумевает проводку открытого типа.

Все нужно знать о штроблении

На сегодняшний день действующая нормативная документация, как уже было сказано, категорически запрещается проводить горизонтальное штробление перекрытий и несущих конструкций. Но это правило не распространяется на вертикальное направление. Конечно же, переусердствовать не стоит, чтобы не ослабить стены строения. Углубленность должна быть не больше 1 см. При проведении данных работ, нельзя задевать и деформировать арматуру.

Зафиксировать проводку можно с помощью строительных дюбелей-хомутов либо же раствора алебастра.

Запомните! Штробление –  процесс пыльный и непростой. Если вы решили проводить его самостоятельно, позаботьтесь, как следует о своей безопасности.  Вам понадобятся специальные очки для защиты глаз, а также респиратор. Чтобы ускорить работу, целесообразно использовать штроборез.

Если выше описанные способы вам не подходят, то выход есть. Конечно же, прятать проводку в стене – это самый удобный и практичный вариант, который позволяет проводам находиться в горизонтальном положении.

Как правильно заменить электропроводку на потолке?

Если вам понадобилась замена старой проводки в доме панельного типа, то первым делом определить локализацию кабелей. Проверьте расположение каналов или  шовных пустот, которые, как правило, остаются пустыми после сдачи жилья застройщиком. Если вам нужна замена проводки в панельном доме, то для монтажа новых проводов, лучше всего задействовать уже существующие отверстия. Для этого вам понадобиться только, найти край канала, который замаскирован цементным раствором, и раздробить его. Из-за неровностей внутри стен, процесс прокладки новых проводов, может усложниться и заняться на долгое время. Именно поэтому, специалисты в области строительства, настоятельно не рекомендуют самостоятельно браться за это дело, не имея опыта и навыков.

Устранение сделанных ошибок, может обойтись вам гораздо дороже, чем изначальная замена с услугами настоящих мастеров.  Упростить процесс протягивания провода можно с помощью стальной проволоки. Кроме того, с ее использованием можно также быстро и легко провести демонтаж.

Этапы проведения работ

• Когда вы нашли или утвердили в соответствующих органах схему проводки, подготовили все необходимые материалы, а также инструменты, можно приступать замене проводки.
• Их всех розеток, нужно выбрать одну, которая будет оставаться рабочей и именно к ней будет подсоединен перфоратор, а также другое сопутствующее оборудование.
• Необходимо отключить подачу тока в квартиру панельного дома. Важно не только обесточить помещение, но и отсоединить все штекеры, которые подключены к счетчику. И только после того, как помещение стало безопасным, можно начать демонтажные работы.
• Демонтируются розетки, выключатели и абсолютно все осветительные приборы.
• Необходимо отыскать распределительные коробки. Чтобы ускорить поиски, можно простукивать по стене или же при наличии, задействовать специальное устройство.
• Отсоединяются провода в коробке. Процесс демонтажа можно считать законченным.

Очень важно проверить систему подачи тока на возможность короткого замыкания. Завершающим этапом является нанесение шпаклевки и установка розеток, осветительных приборов и выключателей.

Монтаж электропроводки в панельном доме.

                    Первые панельные дома в нашей стране начали строить после войны. Их основное достоинство  в том, что они дешевые и быстро возводятся, а это важно, когда в короткие сроки необходимо обеспечить жильем как можно большее количество людей. Именно поэтому  панельные дома так распространены у нас, и, наверное, в каждом городе есть  жилые районы, застроенные по такой технологии.    Электропроводка в таких домах, как правило, выполнялась алюминиевым кабелем,  и в этой статье мы попробуем разобраться  как лучше и безопасно произвести ее замену.

Менять или не менять электропроводку в панельном доме?

В старых домах, в большинстве случаев, разводка электричества по квартире, выполнена алюминиевым кабелем. Как у любого материала у него есть свои достоинства и недостатки. Главное его достоинство в том, что он дешевле, чем медь. Так же алюминиевый кабель легче медного, что облегчает монтаж электропроводки при больших сечениях кабелей. Недостатком  алюминия, по сравнению с медью,  является его меньшая проводимость и меньшая механическая прочность.  Под воздействием высоких температур алюминий становится более хрупким.

Пропало электричество в одной или нескольких комнатах, либо не работает одна или несколько розеток,  при  включении “мощных” приборов появляется запах гари, часто выбивает автомат защиты, периодически “моргает” свет – это частые неисправности  в  квартирах с алюминиевой проводкой. Все коммутации кабелей в старых домах выполнялись скруткой, а соединение является слабым местом любой проводки. Именно в скрутке проявляются все недостатки алюминия. При контакте с воздухом на поверхности металла образуется оксидная пленка, которая ухудшает проводимость. Переходное сопротивление в скрутке увеличивается, и провод начинает нагреваться. Современная бытовая техника  (кондиционер, стиральная машина, бойлер, электродуховка, электрочайник, микроволновка и многое другое) – потребляет, довольно, много электроэнергии и часто работает одновременно. Понятно, что электропроводка в доме, построенном 30 – 40 лет назад, не была рассчитана на такие нагрузки. В итоге, недостатки алюминиевого кабеля при возросшей нагрузке на сеть, могут привести к различным аварийным ситуациям.

Поэтому, если вы собрались делать ремонт, и задали себе вопрос  – “нужно ли менять алюминиевую проводку, если никаких нареканий на нее нет?”. Наш совет не стоит на этом экономить, потому что, рано или поздно, все недостатки алюминиевого кабеля дадут о себе знать.

 В чем особенность замены электропроводки в панельном доме?

Панельный дом состоит из нескольких конструкционных элементов. Это плиты межэтажного перекрытия,  панели наружных стен и панели внутренних стен. Изготавливают их на заводе, потом доставляют на  место стройки и монтируют. Все стены в таких домах, как правило, несущие. Старая проводка прокладывалась либо в специальных каналах внутри стен, либо в стыках между плитой перекрытия и стеновой панелью. Иногда проводку нижележащего этажа вели по полу верхнего.

Что нельзя делать при замене электропроводки в панельном доме?

• Категорически запрещено штробить панели перекрытий (пол либо потолок).
• Запрещено делать горизонтальные штробы в стеновых панелях.
• Запрещено перерезать арматуру.
• Запрещено делать проёмы в панелях.

Иными словами, запрещено любое ослабление панелей, так как это  может привести к обрушению всего здания.

Все это надо учитывать во время электромонтажных работ.

 Варианты электромонтажа в панельном доме.

Существует несколько способов прокладки нового кабеля в панельном доме:

• использовать существующие скрытые каналы,
• проложить кабель по стенам, а потом заштукатурить,
• проложить кабель по полу или по потолку.

На первый взгляд, самым разумным было бы использовать существующие скрытые каналы и стыки между панелями. Но, на самом деле, не всегда это возможно. Каналы расположены в определенных местах, и,  если вы захотите  перенести розетку, или выключатель, добавить розетку, перенести светильник в другое место, то использовать существующие  каналы уже не получится. К тому же, очень часто, они забиты раствором, либо в них просто невозможно поместить весь кабель. Поэтому, этот вариант, лучше не рассматривать.

Возможный вариант — проложить кабель в слое штукатурки. В этом случае  кабель крепится к стене, а затем заштукатуривается. При этом чтобы скрыть кабель, слой раствора должен быть не менее двух сантиметров. В этом варианте, более правильным, было бы сначала оштукатурить стены, затем  проштробив прокладывать кабель. И  в первом, и во втором случае штукатурить необходимо все стены, по которым будет проходить кабель, слоем не менее двух сантиметров — по всей плоскости. На потолочные светильники кабель протягивают в существующих каналах, либо пустотах перекрытий, но, как мы уже обсуждали, это не всегда возможно.

В варианте прокладки по полу – кабель будет располагаться в стяжке. Кабель затягивается  в гофру и крепится к полу. Выводы на выключатели, розетки и светильники — прокладываются в вертикальных штробах. Не смотря на то, что вертикальные штробы в стеновых панелях допускаются,  делать их надо неглубокими. Важно не повредить арматуру. Так как кабель прокладывается в гофре — толщина стяжки будет 4 – 5 сантиметров. Так  же следует помнить, что в полу может быть электропроводка соседей снизу, и её легко повредить.

            Возможно, лучшим и менее затратным вариантом будет прокладка кабеля по потолку. Как и в предыдущем случае,  кабель затягивается в гофру, и все линии ведутся по потолку. Опуски на розетки и выключатели делаются в штробах по стенам.  Затем монтируется либо натяжной, либо гипсокартонный потолок. Пример электропроводки,  выполненной таким способом, вы можете посмотреть здесь.

Монтаж проводки в панельном доме

Для начала давайте разберемся в некоторых особенностях проводки в панельных домах. В абсолютном большинстве случаев типовые конструкции имеют алюминиевые электропровода, что не особенно хорошо. Алюминиевая проводка по всем параметрам уступает медной, а кроме того, срок службы алюминия – 25 лет. Таким образом, если дому более 20-ти лет, электропроводку однозначно нужно менять, ведь шансы на замыкание или обесточивание цепи при эксплуатации медных кабелей сверх указанного срока значительно увеличиваются.

Конструкция панельных домов также диктует электромонтажному процессу ряд особенностей, и имеет следующие особенности:

• Практически каждая стена является несущей. А если и не является, то вы самостоятельно это, скорее всего, не определите. Существуют реальные случаи разрушения панельного дома при повреждении строителями одной из несущих стен.
• Перепланировка практически невозможна. Это особенность является производной от предыдущей. Несущие стены убирать нельзя, соответственно, вы жестко привязаны к существующей схеме квартиры.
• Жесткий материал. Панельные дома строятся из железобетонных панелей двух видов: стеновые и перекрытия. Они отличаются жесткостью и бескомпромиссностью. Кроме того, при обустройстве скрытого типа проводки штробление стены не должно негативно влиять на ее прочностные качества.

Обустройство электропроводки в панельных домах также имеет ряд специфических особенностей:

• Каналы. Как правило, кабель прокладывается в специальных каналах, которые создаются на заводах ЖБИ. Эти каналы предназначены исключительно для электропроводки и идут в строго установленные места. Поэтому перенести, например, розетку в другое место довольно сложно.
• Швы. Другой вариант прокладки кабеля – с помощью швов в панелях. Данный метод не сильно отличается от предыдущего, так как накладывает на электриков, по сути, те же ограничения.

Самым лучшим и практичным вариантом монтажа проводки в панельном доме является под потолком или под штукатуркой на стенках. Однако это не всегда возможно, особенно если происходит обустройство или замена электропроводки без последующего ремонта (таким образом, пол и потолок трогать нельзя, т.к. они останутся неизменными. В этом случае придется штробить стены. Также можно и нужно попытаться использовать каналы от старых кабелей, однако от каналов в стенах пользы практически не будет. Лучше всего задействовать стыки между стеновыми плитами и плитами-перекрытиями.

Стоимость электромонтажа проводки в панельном доме

Монтаж электрики в кирпичном, панельном, монолитном доме	от 700 р. /м2
Монтаж электрики в бане	от 650 р./м2
Монтаж электрики в деревянном коттедже	от 500 р./м2

Наша организация выполняет электромонтаж проводки в панельных домах по цене от 250 р. за 1 погонный метр (12.01.2015). Мы правильно подбираем необходимые материалы, оборудование и реализуем монтаж под ключ. Гарантия – от 36 месяцев. Долговечность проводки – более 50 лет.

Рекомендуем в работе:

При проектировании и монтаже освещения важно учитывать дизайн интерьера. Мастера нашей компании решают и такие вопросы.

Установка электропроводки нашими мастерами

Особенность панельных старых домов – размещение приборов учета электричества и выключателей на лестничных площадках. В щите размещено оборудование на все квартиры. Проводку электросети в панельном доме мастера выполняют закрытым способом. Традиционно для этого используют пустоты в перекрытиях и монтаж по потолку.

Выполнение монтажных работ

Важно! Сначала нужно решить, как будут размещены электроточки, сколько нужно розеток, выключателей, светильников, какая бытовая техника будет эксплуатироваться. Все эти данные нужны для разработки проекта электрификации вашей квартиры.

Чтобы проложить новую проводку в стенах, наши мастера быстро нарезают штробы. Специалисты компании «ВТС» используют профессиональное оборудование.

Монтаж электропроводки при ремонте квартиры в панельном доме

После укладки проводки мастера шпатлюют шторбы строительными растворами. Далее к работе приступают специалисты-отделочники. Смонтированную проводку скрывают под слоем облицовки.

Советы мастеров

Отдельные линии электропроводов от щитка прокладывайте для подключения мощного оборудования:

• водонагревателей;
• электроплит;
• варочных панелей.
• стиральных и посудомоечных машин.

При монтаже нужно учитывать правила и нормы для электроустановок, а также рекомендации производителей. На основании этого выбирайте проводку, защитные устройства, розетки и вилки.

Подключение электроплиты

При подключении электроплиты используйте медный трехжильный кабель с сечением не менее 6 мм2. Автоматический выключатель для плит до 18 кВт рассчитан на силу тока в 40 А.

Выбирайте устройство для отключения сети, исходя из величины тока 32 А. На кухне монтируйте силовую розетку, рассчитанную на силу тока не менее 25 А.

Современная кухня в панельном доме – помещение с наибольшим количеством электроприборов

Обратите внимание, что при монтаже проводки в панельных домах нельзя нарезать штробы в несущих конструкциях. Это требование усложняет работы. Если нужно установить розетки или выключатели на несущей стене, то используйте прокладку проводки по поверхности. После этого облицуйте стену гипсокартоном.

И, наконец, самое главное правило: все работы по прокладке электросети в панельном доме должны выполнять аттестованные электрики. Не рискуйте! Звоните нам и заказывайте монтажные услуги под ключ. Мы гарантируем надежную работу электропроводки, которая рассчитана минимум на 50 лет!

Как правильно сделать электропроводку в панельном доме.

Схема запутанной электропроводки в квартире «панельки»  не так страшна, как может показаться. Скучная типовая схема, те же провода, как и везде… Можно смело производить своими руками ее замену в экстренном случае или при капитальном ремонте. Для начала проведения работ не помешает ознакомиться с правилами монтажных работ с электроприборами и возможностью поражения человека электротоком.

В городе и на улице N

Панельные дома, образца N-го года строили по типовым проектам, которые предполагали разводку алюминиевого кабеля с одинарной изоляцией сечением 2,5 мм. кв, в лучшем случае это был кабель сечением 4,0 мм.кв.

Разводку электропроводки в типовом панельном доме осуществляли покомнатно. На практике это означало размещение кабеля по традиционной схеме: «коридор-ванная-кухня» и «комната-комната». Номинал автомата на входе составлял 16 А.

Причем, электропроводка панельного дома имела разводку, которую разветвляли по нескольким вариантам:

•        в специальных штробах заводского изготовления в бетонной плите панели

•        замурованной в стяжку панели.

Оба варианта разводки проводили электрическую проводку по полу или потолку. По стенам провода к потребителю поднимались или опускались в скрытых канавках или шли поверх плит, скрытые штукатуркой и обоями в цветочек. С течением времени и в процессе эксплуатации квартиры в панельном доме электропроводка многократно подвергалась аварийным ситуациям (затопление водой соседями сверху или непреднамеренное повреждение при проведении ремонтных работ).

Многострадальная электропроводка служила десятилетиями, но выходила из работоспособности, в самый критический и неподходящий момент. Поэтому, необходимо быть подготовленным для экстренной замены электропроводки в квартире.

Как правильно осуществить электропроводку в доме?

Делаем проводку в панельном доме

Оптимальным вариантом замены проводки является разработка новой принципиальной схемы разводки и замена алюминиевых проводов на медные провода с установкой автоматов. Необходимо помнить, что регламентом замены проводки в панельных типовых домах запрещено устройство штроб под размещение в стеновых плитах.

Прокладку кабеля производят открытым способом, используя кабель-каналы.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).

При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

•        выбора сечения кабеля и типа проводника

•        заземления бытовых приборов

•        мощности приборов

•        применения защиты.

Составляем схему электропроводки в панельном доме

Рекомендуется произвести схему электропроводки с учетом групп потребителей. Это группы: «розетки», «освещение» и «мощные электроприборы». Например, группа «розетки» предназначена для проведения и монтажа штепсельных розеток в комнатах.

Размещение розеток необходимо производить в помещении в местах наибольшей комфортности с возможностью подключения переносных бытовых приборов. Для удобства розетки на схеме объединяют в группы по несколько штук и подводят кабель медный марки ВВГнг  3*2,5. В отличие от старой схемы подключения, розетки подключают с помощью ответвительных распредкоробок.

Для каждой отдельной группы необходим автомат мощностью 25 А.

В группу «освещение» должны входить провода для освещения комнат. Подключение группы освещения осуществляют с помощью кабеля ВВГнг 3*1,5 и автоматический выключатель 10 А.

Для мощных стационарных электроприборов ванной и кухни потребуется проводка отдельных линий и автоматические выключатели с подбором под ток. Для этого используют медные проводники сечением 4 мм.кв.

Выбор сечения кабеля электропроводки

Напомним, что выбор сечения кабеля необходимо подбирать с запасом по току, исключая возможность нагрева электропроводки. Для электропроводки можно использовать одножильные кабели марки ВВГ и ВВГнг или многожильные – ПВС и ПБПП. Для трехфазной сети предпочтение отдают кабелю с четырьмя жилами ВВГнг.

подсчет длины кабеля

Подсчет длины кабеля для электропроводки производят согласно замеру длины расположения. Это означает, что будет необходимо произвести замер расположения для общего количества бытовых электроприборов, включая точки освещения. Итоговая цифра длины кабеля умножается на  стандартный запас, который составляет 15% (погрешности при замерах и расчетах).

После подсчета длины кабеля электропроводки определяют ее приблизительную стоимость. Если кабель выбирают однотипный, то в общую стоимость электропроводки включают стоимость розеток, диффавтомата, УЗО и выбирают способ монтажа электропроводки.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки  можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки  и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

Электрическая панель Сент-Луис – Модернизация, замена и ремонт

Модернизация электрической панели по всему Сент-Луису

Электрики компании Hoffmann Brothers понимают важность соответствия современным технологиям и их быстрого развития. Но актуальна ли сервисная панель вашего дома? С современными устройствами и приборами очень легко перегрузить электрические системы в старых домах или на предприятиях. Эти проблемы можно легко решить, модернизировав электрощит.Чтобы узнать больше об уровне мощности, необходимом для безопасной и надежной работы, позвоните в компанию Hoffmann Brothers по телефону 314-664-3011 или , свяжитесь с нами здесь , чтобы поговорить с нашими электриками.

Запросить смету Запланировать модернизацию

Замена и установка электрощита в Сент-Луисе

Трудно понять, соответствует ли ваш электрощит стандарту для необходимой мощности. Вот несколько вопросов, которые следует задать себе, если вы планируете обновить или заменить существующую электрическую панель:

Сколько лет вашей электрической панели? 30 лет — это ожидаемый срок службы наружной панели, в то время как внутренние панели могут служить до 40 лет.Но это не всегда означает, что энергии достаточно для питания современных приборов или гаджетов.

У вас дома есть панель Federal Pacific Electric Panel? Узнайте, насколько важным моментом может быть замена автоматического выключателя FPE Stab Lok.

Сколько лет вашему дому? Если вашему дому больше 35 лет, возможно, пришло время задуматься о модернизации или замене. Свяжитесь с братьями Хоффманн здесь.

Есть ли в панели больше места для установки дополнительных выключателей? Если вам нужны дополнительные выключатели и в вашей текущей панели есть место, вам может не понадобиться полностью новая панель или дополнительная панель.

Мои лампочки мерцают? Мерцание индикаторов может быть предупреждением и может быть признаком плохого электрического соединения. Если свет мерцает в одной области, это может быть устранено с помощью местной ответвленной цепи. Если свет мерцает в вашем доме в нескольких местах, это может быть электрический щиток.

Мои сервисные кабели изношены или повреждены? Кабели, в которых ваши инженерные сети соединяются с вашим домом или зданием, а также с вашей электрической панелью, находятся под вашей ответственностью. Проблемы здесь могут включать изношенную или поврежденную изоляцию, ослабленные кабели, поврежденные или отсутствующие зажимы и анкеры.

Есть ли на моей панели какие-либо признаки влаги? Вода и электричество — смертельная комбинация. Если на какой-либо проводке или металлических частях вашей панели есть ржавчина, белый меловой налет или коррозия, вам следует проверить ее на предмет возможного повреждения водой.

Занимаетесь ли вы ремонтом или дополнением дома? Ваш стандартный электрический щит может не справиться с дополнительной электрической нагрузкой.

Почему мой автоматический выключатель гудит?

Если вы слышите жужжание от автоматического выключателя, то, скорее всего, у вас серьезная проблема с электропроводкой. Оставлять эту проблему нерешенной — серьезная опасность. Вот несколько причин, по которым ваш выключатель может гудеть, и способы их устранения:

Нормальная вибрация: Автоматические выключатели обычно издают слегка слышимое гудение или жужжание, поскольку энергия быстро проходит через панель. Однако, если жужжание громче, чем обычно, у вас могут быть проблемы с проводкой.

Отсутствие срабатывания: Автоматический выключатель отключает (или «отключает») питание цепи, когда электрический ток становится слишком большим. Если ваш автоматический выключатель выйдет из строя, он не сработает и оставит сильный электрический ток в проводе. Это вызывает громкое жужжание при включении устройства с высоким электропитанием, например, кондиционера. Неисправный автоматический выключатель может привести к перегреву и стать причиной пожара.

Неплотно подключенный провод: Жужжание может возникать из-за ослабленного или поврежденного провода внутри автоматического выключателя.Искры могут возникнуть даже при открытии сервисной панели. Чтобы найти неисправную цепь, выключите все цепи и включите их одну за другой, пока не услышите жужжащий звук.

Обязательно посетите нашу страницу безопасности электрических розеток, чтобы защитить свою семью от многих опасностей, которые регулярно возникают при использовании электрических розеток.

Если жужжание в вашем автоматическом выключателе вызвано ненадежным подключением провода или неисправностью цепи, вызовите лицензированного электрика, чтобы исправить это.Не трогайте провода под напряжением и опасные токи самостоятельно. Поражение электрическим током и пожары представляют реальную опасность. Вам понадобится профессиональный электрик, чтобы отремонтировать или заменить автоматический выключатель.

Запросить смету Запланировать ремонт

Ремонт электрической панели от Hoffmann Brothers

Если вам нужна помощь в ответах на любой из этих вопросов или вы хотите запланировать проверку электрической панели , позвоните электрикам Hoffmann Brothers по телефону 314-664. -3011.

Как обновить электрику в двухэтажном доме | Руководства для дома

Модернизация электропроводки в любом доме может быть сложной задачей. Обновление электропроводки в двухэтажном доме особенно сложно и утомительно, потому что новую электропроводку приходится протягивать через стены на первом этаже, через перемычку стены и в пустоты в стенах на втором этаже. Это не тот проект, о котором новичок даже не должен задумываться. Это проект для опытного электрика DIY.

Получить разрешение на электромонтаж

Национальный электротехнический кодекс (NEC) и большинство местных строительных норм и правил разрешают домовладельцу делать почти все, что может делать лицензированный электрик. Домовладелец должен выполнять работы в соответствии с разрешением на электромонтаж и проводить такие же проверки своей работы, как и профессионал. Некоторые сообщества позволят вам подать заявку на получение разрешения онлайн, в то время как другие требуют, чтобы вы подали заявление лично в Управление по обеспечению соблюдения кодексов. Будьте готовы представить чертеж, показывающий, где вы планируете установить розетки, выключатели, осветительные розетки и стационарные приборы.На чертеже также должно быть показано, как они будут соединяться. Список материалов, которые вы будете использовать, потребуется вместе с заявкой.

Два подхода к замене электропроводки в двухэтажном доме

Существует два подхода, которые можно использовать при замене электропроводки в двухэтажном доме. Вы можете сделать все «хоум-раны» — кабели, идущие к панели выключателя — к главной сервисной панели, или вы можете установить подпанель на втором этаже и сделать второй этаж «хоум-ранами» к этой субпанели. Установка подпанели на втором этаже — идеальный подход, так как экономит время и материалы.При установке подпанели на второй этаж нужно проложить только один кабель — подфидерный, питающий подпанель. Это означает, что нет необходимости прокладывать один кабель для каждой цепи, устанавливаемой на втором этаже. То, что вы сэкономите на стоимости кабеля, с лихвой покроет стоимость подпанели. Убедитесь, что на основной сервисной панели установлена ​​вспомогательная панель с главным наконечником и ее автоматическим выключателем.

Установка полной сервисной модернизации

Если вы проводите полную электрическую модернизацию, включающую сервисную панель большей мощности, вам потребуется нанять лицензированного электрика для установки и подключения новой мачты сервисного входа, счетчика и кабеля сервисного входа. Электрик также отключит подключение к новой сети, которую установит коммунальная компания.

Уменьшите разочарование с помощью электронного искателя шипов

Всегда ожидайте неожиданностей при выполнении любых электромонтажных работ в старых домах. Строительные нормы, которые стандартизировали методы строительства, менялись с годами, и многие дома были построены до того, как появились какие-либо настоящие строительные нормы и правила. Нет ничего необычного в том, что в домах, построенных до 1950 года, можно встретить дополнительные противопожарные упоры — горизонтальные элементы между стойками стены.Еще чаще они встречаются в домах, построенных их первоначальными владельцами. Именно столкновение с этими блокировками делает перемонтаж дома такой сложной задачей, а временами делает его таким разочаровывающим. Электронный искатель гвоздей устраняет большую часть разочарования, точно определяя точное местоположение всех гвоздей, противопожарных затворов и всех других препятствий, скрытых от глаз отделкой стены. Современные электронные искатели шипов также имеют функции, которые позволяют использовать их для обнаружения сантехники и электропроводки в стенах.

Оставьте старую проводку нетронутой

При полной модернизации обслуживания оставьте старую проводку нетронутой при установке новой сервисной панели, подпанели и ответвлений. Если оставить старую проводку нетронутой, у вас будет электричество, необходимое для работы электроинструментов и рабочего освещения. После того, как вы установили новую сервисную панель и связанную с ней проводку, пусть профессиональный электрик завершит установку. Когда новая услуга подключена к узлу обслуживания коммунальной компании, вы можете перенести любую из исходных цепей, которые все еще будут использоваться, со старой панели на новую панель.После этого снимите старую панель и любую доступную проводку, которая больше не используется.

Установка новой электрической службы

До
мы начинаем — в качестве предостережения — никогда не работайте в прямом эфире
провода! Ток силой 20 миллиампер через грудную клетку (т.
удары током из одной руки в другую) может смертельно остановить человека
сердце.

Установка временного питания

Перед установкой новой электрической сети на
дома вам, как правило, потребуется временное питание.На самом деле, один из
первые утилиты, которые вы захотите подключить на своем
стройка это сила. Мы установили временное питание
метр в земле рядом с трансформатором энергетической компании у нашей кабины (позвоните в коммунальную компанию и узнайте
где они хотят, чтобы вы разместили его, если вы не знаете). Они будут
Вы поместили временный пьедестал в землю вместе с
медный заземлитель. Власть штата Юта взимала с нас минимальную плату, чтобы сделать
связь. Я думаю, что это было порядка 30 долларов.Наш
временный электросчетчик имел вилку на 240В (30А) и еще пару
Розетки с защитой GFCI на 20 А — показаны ниже.

Установка нового электроснабжения — энергетическая компания
Соединение

Для установки нового электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил кабелепровод от
источника энергокомпании к пункту обслуживания или приборному щиту на
твой дом. Энергетическая компания за свои деньги устанавливает
проводники, электросчетчик и ставит охранные пломбы на
панель.Для требований к размеру кабелепровода, измерительной панели
расположение и другие правила обслуживания см.
www.rockymountainpower.net
и нажмите «Информация для контрагентов».

Для нашего обслуживания 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма.
от зеленого ящика на нашей линии собственности до панели счетчика на нашем
салон самолета. Трубопровод необходимо было закопать на глубину 24 дюйма.
У нас было около 50 футов между зеленой коробкой и нашей приборной панелью.
Это помогает иметь небольшой экскаватор или что-то еще при установке вашего
новый электрический провод, но вы можете копать его вручную, если это не слишком
далеко.

Вот наша измерительная панель GE 400A. Эта панель имеет основной 200A
выключатель для питания 200-амперной панели в кабине, а также имеет 200-амперный
панель выключателя встроенная.

Как выглядит электрическая служба?

Четыре провода связаны с питанием
основная панель с питанием. Три из них придут от утилиты
компании, а четвертый (голый) провод идет откуда-то еще.

Неизолированный провод соединен с одним или несколькими длинными металлическими стержнями, забитыми
в землю или к проволоке/арматуре, закопанной в фундамент (a.к.а. уфер
земля), а иногда
к водопроводной трубе (должна быть металлической, непрерывной до места
магистральный водопровод, входящий в дом. Обратите внимание на гальванику
проводимость действия «разрывается» (часто между медной и железной трубой).
Это «заземлитель». Это нужно для того, чтобы убедиться, что
третий штырек на ваших розетках соединен с землей. Этот провод
нормально не пропускает ток.

Один из других проводов будет белым (или черным с белым или
желтые полосы, а иногда и просто черные).это нейтральный
провод. Подключается к «центральному отводу» раздатки.
трансформатор питающий. Он связан с
заземлитель только в одном месте (обычно
внутри главной панели). Нейтраль и земля не должны быть соединены
где-нибудь еще. В противном случае могут произойти странные и/или опасные вещи.

Кроме того, в системе должна быть только одна система заземления.
дом. Некоторые коды требуют более одного заземляющего электрода.
Они будут соединены вместе или подключены к нейтрали.
в общей точке — еще одна система заземления.Добавление дополнительных
заземляющие электроды, подключенные к другим частям дома
проводка небезопасна и противоречит правилам.

Если вы добавляете подпанель, земля и нейтраль обычно
выведены отдельными проводниками из основного щита и
не соединены друг с другом в субпанели (т.е.: все еще только один
соединение нейтрали с землей). Однако в некоторых ситуациях
(некоторые категории отдельных зданий) вы на самом деле
необходимо предусмотреть второй заземляющий электрод — проконсультируйтесь с вашим
инспектор.

Два других провода обычно черные и являются «горячими».
провода. Они подключены к распределительному трансформатору от вашей коммунальной службы.
компания как
Что ж.

Два черных провода сдвинуты по фазе на 180 градусов.
разное. Это означает, что если вы подключите что-то к обоим горячим проводам,
напряжение будет 220 вольт. Если вы подключите что-либо к
белый и любой из двух черных вы получите 110В.

К некоторым панелям подходят только три провода.
Это либо из-за того, что нейтраль и земля соединены
вместе в другой точке (например, на метре или шесте) и один
провод выполняет двойную функцию как нейтральный, так и заземляющий, или в некоторых
редкие случаи, в сервисе есть только один горячий провод (только 110В)
услуга).

Требования к размеру площадки служебного входа

Ссылка NEC 2008, таблица 250-66

Измеритель мощности — необходимое рабочее пространство перед измерителем

Частью установки нового электроснабжения является монтаж главного
блок питания или измеритель мощности. Мы использовали комбинированную панель, которая
были оба. Коммунальным компаниям обычно требуется рабочее пространство перед
вашего измерителя мощности, аналогично тому, что показано ниже. Этот
позволяет специалистам по обслуживанию или электрикам удобно и безопасно
работа со своим измерителем мощности и главной сервисной панелью.

Измеритель мощности — Зазоры для здания, поддерживающего
Накладная служба

На приведенной ниже диаграмме показано, что ваш измеритель мощности должен быть 3 фута.
минимум от входной двери, газового счетчика или оконного проема.
Счетчик также должен быть расположен в пределах 10 футов от переднего угла
резиденция. Эти требования устанавливает ваша утилита
компания, в нашем случае Pacific Power. Это довольно характерно для
установка новых электрических сетей в других частях
также страны.

Измеритель мощности — Допуск для подземных работ

Электрика — Основы

Жилой
Электротехнические правила и нормы

Черновая обработка
Электрический и тяговый кабель

Общая электрика
Схемы подключения

Выключатели и
Предохранители

Калибр провода и напряжение
Калькулятор падения

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 годы)

Расчет электрических параметров
Сервис

Электрика — установка основной линии обслуживания

Огонь/Дым
Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Низковольтная проводка

Распиновка кабеля

Установка электропроводки — Мелкое жилищное строительство

Краткое содержание: Пошаговое руководство по выбору, определению размеров, расположению и установке основных компонентов — основания счетчика, главного выключателя и панели выключателя — нового жилого дома. электрической системы, включая обсуждение того, как подобрать размеры и установить различные типы кабелей, используемых в системе.

Большинство людей имеют лишь смутное представление о том, как работает главный электрический щит дома, поэтому они благоразумно не касаются его. Но прежде чем электричество будет подключено к новому дому, установка основания счетчика и панели выключателя представляет собой ряд простых задач. Требуется лишь несколько специализированных инструментов, и многие методы аналогичны методам, используемым для прокладки ответвленных цепей (см. «Грубая электрическая проводка»).

Конечно, вся хитрость заключается в понимании Национального электротехнического кодекса (NEC) — знаниях, которые электрик накапливает за годы ученичества и практики.Я не могу написать статью, чтобы заменить многолетний опыт электрика, но я могу рассмотреть основные этапы процесса вместе с основными аспектами кода. В большинстве юрисдикций домовладельцы могут установить свою собственную электрическую сеть, если они выполняют домашнюю работу, получают разрешение и сотрудничают с инспектором и коммунальной компанией. Однако замена существующей сети, находящейся под напряжением, — это совсем другое дело, и лучше всего доверить ее квалифицированному лицензированному электрику.

Основные части и детали

Основание счетчика — это место, где утилита устанавливает свой счетчик, а панель выключателя — это место, где автоматические выключатели подключаются к своим отдельным цепям.У утилиты есть спецификации для допустимых баз метров. Их можно настроить несколькими способами, как показано на рисунках ниже. Также ключом является главный выключатель, встроенный либо в основание измерителя, либо в панель выключателя. Я предпочитаю, чтобы главный выключатель был в основании счетчика. В любом случае местные правила часто требуют этого места, потому что в случае пожара в доме спасатели могут легко отключить питание. В показанном здесь проекте основание счетчика и главный выключатель находятся снаружи, а панель выключателя находится в подвале.

Коммунальное предприятие и строительный отдел уточняют место установки счетчика на доме. Моя местная коммунальная служба хочет, чтобы он находился в пределах 36 дюймов от угла дома, ближайшего к трансформатору, с центром счетчика на высоте 60 дюймов над уровнем земли. Для NEC требуется чистое рабочее пространство шириной 30 дюймов, глубиной 36 дюймов и высотой не менее 80 дюймов перед любым измерителем или панелью выключателя, внутри или снаружи. NEC также определяет зазоры от земли, крыши и окон до атмосферного напора (вершины мачты, где верхний кабель достигает дома) и кабелей.Основания счетчиков должны быть надежно закреплены, поэтому я привинчиваю их к каркасу.

В идеале панель выключателя монтируется спиной к спине с основанием измерителя, соединенным коротким отрезком металлического канала или фитингом, называемым загонным ниппелем, через который проходят питающие кабели. Однако эта конфигурация невозможна, когда панель выключателя находится в подвале, как показано здесь. В этой ситуации вам необходимо проложить питательный кабель большого сечения от основания счетчика к панели выключателя.

Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку View PDF ниже.

From Fine Homebuilding #150

Как подключить главную панель 120 В и 240 В? Установка коробки выключателя

Монтаж электропроводки однофазных цепей 120 В и 240 В и автоматических выключателей на главной сервисной панели

В США и Канаде (после NEC и CNC) распределительный трансформатор имеет 4,5–7,2 кВ на первичной стороне и понижает уровень напряжения до однофазного 120 В и двухфазного 240 В для жилых помещений. Первичная сторона распределительного трансформатора питается двумя линиями, называемыми линией высокого напряжения и нейтралью соответственно.

Вторичная обмотка имеет отвод посередине, т. е. от вторичной обмотки отходят три провода, которые называются «Горячий 1» или «линия 1», «Горячий 2» или «линия 2» и «Нейтральный». Уровень напряжения между любым горячим проводом «горячий 1 или горячий 2» и нейтральным проводом составляет 120 В, а напряжение между двумя горячими проводами «горячий 1 и горячий 2» составляет 240 В. Оба уровня напряжения питания представляют собой однофазную систему питания, за исключением того, что два провода питания обеспечивают противофазное (180°) напряжение по сравнению с 120 В между источником питания и нейтралью.

Эти три провода входят в коробку счетчика, а затем подключаются к коробке главной панели.В следующем учебном пособии мы покажем, как подключить однофазные автоматические выключатели на 120 В и 240 В и загрузить их в коробку главной панели дома для жилых помещений.

Связанная запись:

Внутри коробки главного выключателя

На следующем рисунке показана типовая панель коробки выключателя для цепей 120 В и 240 В. На главный щиток от счетчика электроэнергии идут три провода а именно:

• Hot 1 или Line 1 = черный цвет
• Hot 2 или Line 2 = красный цвет (только для иллюстрации)
• Нейтральный = белый цвет

Нажмите на картинку, чтобы увеличить

Горячий 1 и горячий 2 провода плотно соединены с наконечниками главного автоматического выключателя (главного выключателя). Имейте в виду, что эти наконечники всегда активны, независимо от того, включен или выключен главный выключатель.

Главный выключатель подключен к двум шинам (Для иллюстрации эти две шины окрашены в черный и красный цвета). На шину 1 и шину 2 подается напряжение 120 В, а между двумя шинами (т. е. горячей 1 и горячей 2) напряжение 240 В.

Белая нейтраль подключена к нулевой шине, по которой проходит 0 В. Кроме того, в целях безопасности нейтральная шина соединена с шиной заземления, по которой также проходит 0 В.Имейте в виду, что все металлические коробки должны быть должным образом заземлены и заземлены в соответствии с правилами NEC.

Сюда,

• Напряжение между горячим 1 и нейтралью = 120 В, одна фаза
• Напряжение между Hot 1 и Hot 2 = 240 В, одна фаза (напряжение с раздельной фазой)
• Напряжение между нейтралью и землей = 0 В.

Для однофазных цепей 120 В однополюсный автоматический выключатель подключается к одной горячей шине (горячей 1 или горячей 2) и нейтрали. Для двухфазных (1-фазных) цепей 240 В двухполюсный автоматический выключатель подключается к обеим шинам, т.е.е. горячий 1 и горячий 2.

Нажмите на картинку, чтобы увеличить

На следующем рисунке показана главная сервисная панель для однофазной и двухфазной проводки 120 В и 240 В, а также установка автоматических выключателей.

Как подключить цепи и выключатели 120 В

В следующем учебном пособии показано, как выполнить монтаж коробки однофазного выключателя на 120 В в доме.

Однофазные цепи 120 В обычно используются в домашней электропроводке для цепей освещения и розеток.Для этого просто установите и подключите однополюсный (15 А или 20 А) автоматический выключатель к любой из горячих шин (из горячих 1 или горячих 2) с помощью металлических направляющих, удерживающих автоматические выключатели.

Например, однополюсный автоматический выключатель установлен на горячем 1. Выход автоматического выключателя (черный) подключен к потолочному вентилятору. Точно так же нулевой провод (белый) также подключается к потолочному вентилятору. Наконец, к потолочному вентилятору подключается оголенный провод или зеленый провод с желтой полосой в качестве земли.Для включения/выключения потолочного вентилятора однополюсный выключатель следует подключать только к горячему (находящемуся под напряжением) проводу.

Используйте провод калибра 12 для 20-амперного двухполюсного выключателя 120 В. Имейте в виду, что розетку на 20 А можно установить на выключатель на 20 ампер. Другими словами, не подключайте розетку на 20 А к автомату защиты на 15 А. Для цепей нагрузки 16 А рекомендуется использовать прерыватель на 20 А, так как мощность прерывателя должна составлять 125 % от допустимой силы тока нагрузки. Проще говоря, 80% ампер нагрузки можно подключить к автоматическому выключателю, т.е.е. Цепь нагрузки на 12 А должна быть подключена к автоматическому выключателю MCB на 15 А.

Похожие сообщения:

Как подключить цепи и выключатели 240 В

В следующем учебном пособии показано, как подключить двухфазные или однофазные выключатели на 240 В в домашнем распределительном щите для жилых помещений.

Двухфазные или однофазные цепи 240 В обычно являются выделенными цепями, т. е. они должны подключаться к отдельным точкам нагрузки, таким как сушилка, плита, стиральная машина, кондиционер, водяной насос и двигатели и т. д.

Чтобы установить однофазную цепь 240 В, просто установите двухполюсный автоматический выключатель на 30 А в металлические направляющие (предназначенные для двух горячих шин), которые плотно удерживают выключатели. Два выходных провода автоматического выключателя подключаются непосредственно к точке нагрузки. Кроме того, оголенный проводник в качестве заземляющего провода подключается к точке нагрузки.

Также обратите внимание, что нет необходимости подключать нейтральный провод в цепях с расщепленной фазой 240 В (в то время как некоторым приборам также требуется нейтральный провод в цепях 240 В, поэтому, если вы не уверены, обратитесь к руководству пользователя прибор или обратитесь к производителю.

Имейте в виду, что для однополюсных или двухполюсных выключателей на 30 А используйте только провод калибра 10. Кроме того, не используйте выключатель на 30 А для розеток и точек нагрузки на 15, 20 или 40 А. То же правило применяется к двухполюсным выключателям и выключателям на 240 В, т. е. используйте выключатель с номинальным током 125 % или нагрузка должна составлять 80 % от размера выключателя. Например, выключатель на 30 А (однополюсный или двухполюсный) следует подключать к точкам нагрузки 24 А.

Кроме того, использование двух отдельных однополюсных автоматических выключателей для цепей 208 В или 240 В противоречит правилам.Если вы по-прежнему хотите подключить два выключателя SP как двухполюсные для цепи 240 В, выключатели обоих выключателей должны быть соединены вместе, т. е. оба выключателя SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, номинальный ток в амперах должен быть одинаковым для обоих однополюсных выключателей. Наконец, оба выключателя SP должны быть подключены к отдельным шинам, т. е. если они установлены на одной шине (скажем, горячей 1), подключенная розетка и выключатели будут находиться под напряжением с неправильным уровнем напряжения.

Полезно знать: вам нужны все четыре провода для заземленных цепей, т.е. два провода плюс заземление и нейтраль для 125-250 1-фазных, 4-полюсных, 125-250 В, 1-фазных розеток, таких как L14-30R, L14-20R , 14-60R, 14-50R, 14-30R, 14-20R, 14-15R вилки и розетки NEMA.

Похожие сообщения:

Цветовые коды проводки:

Имейте в виду, что мы использовали красный цвет для второго провода под напряжением или синий и красный цвета для горячих шин только в иллюстративных целях. Пожалуйста, следуйте Национальным Электрическим Кодексам i.е. Цветовые коды проводки NEC или другие применимые цветовые коды, относящиеся к общей практике или конкретной области.

В этом руководстве мы использовали цветовые коды проводки NEC + для общей практики следующим образом.

• Черный = Hot 1 или Line 1
• Красный = горячий 2 или линия 2
• Белый = нейтральный провод
• Зеленый = оголенный проводник в качестве заземляющего провода

Рекомендуемые цвета для проводов под напряжением в системе 240 В: черный и красный или оба черного цвета. Если в сети 240 В используется белый провод, на который подается напряжение, он должен быть закрыт черной полосой или обернут вокруг него отводом.Таким образом, его можно легко идентифицировать как горячий провод, который используется как горячий провод, а не как нейтральный провод.

Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели.

Похожие сообщения:

Меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель на главной панели.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
• Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей, чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

Могу ли я установить свой собственный электрический щит?

Если вы задаете этот вопрос, это потому, что у вас либо
подозрение, что ваша текущая электрическая панель устарела, или вы знаете, что она
устарело, потому что оно не помогло вам.Возможно, у вас есть старый блок предохранителей, и
теперь поймите, что эта устаревшая технология больше не жизнеспособна, поскольку вы продолжаете
ставя на него все большие и большие предохранители. Может быть, вы узнали об опасности
панели Federal Electric, установленной в вашем доме, и хотите получить эту пожароопасную
устранено.

Отлично — замена электрической панели почти наверняка
полезно и может даже предотвратить пожар в доме. Но если вы пришли сюда в поисках
за советом, как установить панель самостоятельно… ну, надеемся, мы вас остановили
прежде чем вы блуждали по каким-либо опасным рекомендациям о том, как вы можете это сделать
себя. Потому что даже если бы вы могли , вы не должны.

Электрическая панель — неотъемлемая часть вашего дома

Нам нужно четко понимать, насколько важен электрический щит. Это место в вашем доме, где электричество из сети, поступающее в здание, разделяется на различные цепи, обслуживающие остальную часть дома. Он не только распределяет электроэнергию, но и отключает питание цепей в случае перегрузки. Без рабочей панели у вас нет электричества.С некачественно установленной панелью в вашем доме может возникнуть опасность.

Юридический вопрос

Прежде чем вы решите установить электрический щит самостоятельно, имейте в виду, что место, где вы живете, может быть незаконным, чтобы выполнять эту работу без лицензии электрика. Вы можете подать заявку на получение разрешения в некоторых юрисдикциях на выполнение работы, но во многих случаях вам категорически не разрешают. Если вы сделаете установку самостоятельно, ваш дом может стать незастрахованным — наряду со всеми другими опасностями.

Проблема безопасности

Работа с электрическим компонентом вашего дома где все
электричество проходит потенциально опасно, если вы не знаете, что вы
делать и не иметь нужных инструментов. И даже если вы отключите панель в
главный выключатель, части панели все еще под напряжением. Вам небезопасно предпринимать
эту работу, независимо от того, какие руководства или видео DIY вы найдете в Интернете.

Профессионалы здесь!

Так что, пожалуйста… предоставьте эту работу лицензированным электрикам.Они будут
выполнять работу аккуратно и, главное, безопасно. Вы закончите
экономия денег по сравнению с попыткой сделать это самостоятельно, поэтому нет причин
все, чтобы попытаться сделать это своими руками и поставить на карту свой дом и свое здоровье.

Электрики из Амхерста, штат Нью-Йорк, которые заменят электрические панели в вашем доме, находятся прямо здесь, в Scherer Electric. Каждый год мы занимаемся установкой множества панелей — это одна из наших основных услуг, и мы специализируемся на поиске подходящих панелей для дома. Если у вас есть какие-либо опасения по поводу вашей панели, позвоните нам, и мы предоставим вам помощь, необходимую для безопасного дома с эффективной электрической системой.

Scherer Electric — любимый электрик Западного Нью-Йорка! Запланируйте замену панели с нашими электриками сегодня.

Теги: Амхерст, Электрические панели, Электрические панели Federal Pacific

Понедельник, 27 апреля 2020 г., 11:00 | Категории: Электрика
|

Как подключить спа к электропроводке — электропроводка для гидромассажных ванн на 120 В и 240 В

В этом руководстве показано, как подключить электропроводку к большинству гидромассажных ванн на 240 В и портативных домашних спа-салонов.Мы включили фотографии, пошаговый фильм по подключению и принципиальные схемы подключения джакузи.

Эта информация предназначена для того, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или не имеете достаточной квалификации для выполнения электромонтажных работ, вы все равно можете выполнить подготовительные работы по установке, чтобы сократить расходы. Мы познакомим вас с типичным проектом, чтобы показать, что в него входит.

Перейти к: Гидромассажные ванны 120 В

ОСТОРОЖНО: Электрические работы и ремонт могут быть опасными, особенно вблизи воды.Существует риск поражения электрическим током или электрическим током, что может привести к серьезной травме или смерти. Мы настоятельно рекомендуем, чтобы электрическая проводка гидромассажной ванны была передана лицензированному электрику. Требования местных норм и правил к проводке различаются и могут отличаться от образовательных примеров на этом веб-сайте. Должны соблюдаться местные правила кодекса, с получением разрешений и инспекций. Установщик должен прочитать и следовать руководству пользователя джакузи, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите электропитание гидромассажной ванны или бассейна на сервисной панели перед любыми проверками или работами.Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Отказ от ответственности

Ваша электротехническая служба

Перед установкой крупного электроприбора, такого как гидромассажная ванна, определите, выдержит ли электроснабжение дополнительную нагрузку. Обычно это не проблема, так как в большинстве домов, построенных за последние 30-40 лет, ток не менее 100 ампер. 150-200А распространены в большинстве новых домов. Номиналы панели обычно указаны рядом с главным выключателем вверху.

Обычно неправильно понимают, что общая сила тока всех установленных автоматических выключателей не должна превышать номинальную мощность, указанную сервисной панелью. Это неверно. — мощность определяется расчетом нагрузки, а не размером или количеством выключателей.

Основы электропроводки спа — системы 240 В

Мы начнем с обзора электрических требований к электропроводке спа, проиллюстрированных нашими интерактивными схемами электропроводки. СПА на 240 В должен питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), как указано в руководстве пользователя.

Это означает, что фидерный выключатель (в щите обслуживания дома) должен быть указанного типоразмера. Кроме того, выключатель GFCI в панели отключения должен быть не меньше этого размера и иметь защиту GFCI в целях безопасности.

В качестве примера мы используем типичную наружную портативную домашнюю спа-установку.

Три электрические сборки, задействованные в этом проекте:

• Панель автоматического выключателя дома
• Коробка внешнего разъединителя GFCI*
• Блок системы управления спа

MW Spa GFCI Панель центра нагрузки/отключения для джакузи до 50 А с дополнительной возможностью расширения ответвленной цепи 120 В

*Национальный электротехнический кодекс (NEC) предписывает установку одобренного устройства ручного отключения. Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетку на 120 В на расстоянии 10-20 футов от спа.

Установка спа-салона на заднем дворе

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу джакузи.

Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое соединение 240 В, 50 А с использованием медного провода AWG № 6.Электрик прокладывает всю подземную проводку в 1-дюймовом жестком электрическом кабелепроводе из серого ПВХ Sch-40. Требования к проводке см. в руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от планирования до подключения:

3- и 4-проводные электрические системы спа

Большая часть спа на 240 В, производимых сегодня, требует 50-амперного 4-проводного электроснабжения. Некоторые гидромассажные ванны рассчитаны на нагрузку 30 или 40 А, а некоторые даже на 60 А.Эти требования соответствуют размерам нового питающего выключателя, установленного в щите обслуживания дома. Номинальная мощность панели Disconnect GFCI может быть равна или больше, чем у прерывателя питания на главной панели.

Гидромассажные ванны с компонентами смешанного напряжения (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь, включающая (2) провода под напряжением, (1) нейтраль и (1) провод заземления. Проверьте руководство пользователя.

Две горячие ножки (черная + красная) обеспечивают 240 вольт (120В +120В).Одна горячая ветвь с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не несет тока, за исключением случаев короткого замыкания на землю. Это вызывает срабатывание автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Гидромассажные ванны 120 В

Многие старые спа на 240 В и некоторые новые используют 3-проводные установки. Они состоят всего из 2 проводов «горячего» и провода заземления без нулевого провода.

И 3-проводные, и 4-проводные спа должны иметь защиту GFCI. 4-проводную гидромассажную ванну нельзя подключать к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть оснащена 4-проводным подключением, чтобы устройство GFCI функционировало правильно. См. руководство пользователя гидромассажной ванны по калибру проволоки и т. д.

Примечание: Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Схемы подключения гидромассажной ванны

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных спа. На интерактивной принципиальной схеме ниже показаны конфигурации с 3 и 4 проводами. Выберите конфигурацию проводки, необходимую для вашего спа:

Основы установки:

Выключатель сервисной панели

Подберите автоматический выключатель фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить значение для вас. Номинальная нагрузка разъединительной коробки должна быть больше или равна нагрузочной способности выключателя в сервисной панели дома.

Электрик может легко определить, подходит ли ваш электрический щит для новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два свободных слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Наиболее распространенная ошибка при подключении происходит в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков терпят неудачу в этом.

Подсоедините белый нейтральный провод к блоку управления спа непосредственно к нейтральной клемме выключателя GFCI. См. наши 4-проводные схемы выше. Не присоединяйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно отключает GFCI при подаче питания, отключая электропитание джакузи.

Электрические трубы и фитинги из ПВХ

Мы предпочитаем защиту заглубленного трубопровода на заднем дворе, где в будущем могут потребоваться раскопки для посадки кустарников и т. д.Труба ПВХ проста в монтаже и недорога. Обычно требуется глубина 18 дюймов — уточните у местных властей. Закрепите кабелепровод на стене с помощью U-образных зажимов.

В нашем примере 4 провода используются в кабелепроводе из ПВХ диаметром 1 дюйм, который, хотя и немного больше размера, облегчает протягивание провода. Для угловых изгибов используются широкие колена из ПВХ под углом 90°. соединения коробки

Наш электрик использовал короткие отрезки гибких водостойких труб из ПВХ для подключения к нашему блоку управления спа.От внешней стены к электрощиту он провел Л. Б. Кондулета. LB обеспечивает легкий доступ для прокладки проводов.

Морозоустойчивые компенсаторы

В тех случаях, когда это требуется местными нормами, используйте компенсаторы из ПВХ там, где труба кабелепровода выходит из земли, входит в стену или настенные корпуса.

Эти скользящие муфты допускают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.

Резка и склеивание труб из ПВХ

Электрический кабелепровод из ПВХ

должен быть собран перед прокладкой провода.Как правило, легче провести провода через кабелепровод в траншее до того, как он будет закопан.

Разрезы должны быть сделаны под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склейкой детали просушить.

Электрическая труба из ПВХ соединяется с соответствующим клеем на основе растворителя ПВХ. Соединяемые поверхности должны быть протерты начисто перед соединением.

Дополнительная информация: Руководство NEMA Неметаллический трубопровод для цементирования растворителем из ПВХ

Размер и тип проволоки для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта требуется многожильный медный провод №6 THHN.Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-земляной провод в нашем примере.

Ваши требования к калибру провода могут отличаться от нашего примера, в зависимости от спецификации производителя спа, кодовых требований и типа провода. Для необычно длинных участков может потребоваться провод большего размера, как это определит электрик.

Несмотря на то, что медь стоит недешево, экономия за счет использования проволоки меньшего размера представляет собой опасную ложную экономию. Это может привести к нарушению требований кода и/или аннулированию гарантии производителя вашего оборудования.Алюминиевая или омедненная алюминиевая проволока не рекомендуется. Кабель с оболочкой, например Romex®, не допускается прокладывать внутри подземного кабелепровода.

Примечание. Клеммы блока управления Spa, как правило, не подходят для проводов большего диаметра , чем #6. См. руководство пользователя.

Проводка UF-B для прямого захоронения

В некоторых местах может быть разрешено прямое заглубление кабеля, по крайней мере, для прокладки от панели обслуживания до распределительной коробки. Другие юрисдикции запрещают это. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Тяговый трос

При надлежащей подготовке тянуть провод не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали для прокладки проводов через него. Первые несколько дюймов ленты покрыты смазкой для протяжки проволоки. Это помогает ему плавно скользить по краям фитингов и вокруг изгибов пустого канала.

Во-первых, лента протягивается через пустую трубу, стараясь не перекрутить ее и не заклинить. Затем провода прикрепляются к крючку на его конце и вытягиваются наружу

.

Осторожно протолкните провода в кабелепровод, держа их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — намотать все провода на крючок ленты. Это приводит только к большому узлу, который может застрять или развязаться. Вот лучший метод:

• Сначала рыболовная лента протягивается через пустой канал и выходит с другого конца.
• Затем с каждого проводника снимается около 6 дюймов изоляции.
• Около 1/3 медных жил каждого провода отделяются и отрезаются, чтобы получить более тонкий пучок. Затем они будут легче проходить через ушко крючка.
• Затем срезы аккуратно скручиваются плоскогубцами.
• Теперь медная тесьма продевается через крючок и сгибается пополам на себя.
• Наконец, сверток представляет собой двойную обмотку в стиле парикмахерской с электроизоляционной лентой. Начинайте над крюком и спускайтесь на несколько дюймов вниз к изолированным проводам.
• При правильном выполнении сборка будет выглядеть плотно завернутой и симметричной.
• Связка, покрытая лентой, должна быть покрыта проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. (4) проводники №6 протягиваются через кабелепровод диаметром 1 дюйм гораздо легче, чем через кабелепровод диаметром 3/4 дюйма. Следует использовать утвержденную негорючую смазку для электрических проводов.

Вы можете ловить провода с любого конца канала. Если есть крутые изгибы ближе к одному концу, тяга за этот конец иногда оказывает меньшее сопротивление.

Протягивать провода легче, если есть место, чтобы выложить их на полную длину. Это помогает избежать перегибов, возникающих в результате намотки проволоки.

После прокладки проводов обрезки намотанной проволоки, прикрепленные к рыбной ленте, отрезаются и выбрасываются.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ловите рыбу внутрь или наружу электрической сервисной панели, даже если главный выключатель выключен.

Клеммные соединения проводов

Везде, где провода присоединяются к клеммам, резьбовые соединения должны быть затянуты.Плохо закрепленная проводка неизбежно приведет к перегреву, прогоранию изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования джакузи.

Чего следует избегать:

• Перед установкой не забудьте прочитать руководство производителя спа.

• Не забудьте получить разрешение на электроснабжение.

• Не устанавливайте джакузи под воздушными линиями электропередач.

• Не прокладывайте скрытую проводку под спа.

• Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это небезопасно и незаконно.

• Не используйте провод меньшего сечения.

• Не используйте алюминиевый провод.

• Не устанавливайте наружное освещение на расстоянии менее 10 футов от джакузи.

• Не используйте джакузи, пока не будет одобрена электрическая установка.

• Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

• Не забывайте поддерживать водный баланс и дезинфицирующее средство.

• Не забывайте надевать и запирать крышку спа после каждого использования.

• Не забывайте регулярно пользоваться джакузи!

Спа, требующие двойных автоматических выключателей 240 В GFCI

Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти СПА не должны подключаться к одной коробке автоматического выключателя СПА, такой как наша панель отключения MW. Обратитесь к руководству пользователя, дилеру или производителю для получения информации об установке.

О переносных гидромассажных ваннах на 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы покупаете спа на 120 вольт, большая часть этой информации к вам не относится.Тем не менее, некоторые спа можно легко преобразовать для работы от любой модели напряжения.

При настройке на использование 120 В спа этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной бытовой розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих спа-бассейнов в проводное питание 240 В преследует две цели: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.

Правовая оговорка:
СпаДепо.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь ограждать The Spa Depot и его сотрудников от ответственности. Это включает имущественный ущерб, телесные повреждения и/или смерть, убытки или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, будь то устные или письменные, полученные вами с этого веб-сайта или от наших сотрудников, не создают никаких гарантий, прямо не изложенных в настоящем документе. Читатель соглашается взять на себя все риски, связанные с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые апплеты, программное обеспечение и контент, содержащийся на нем, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов осуществляется исключительно на его/ее собственный риск.

Прочтите предупреждение

Оборудование других марок может отличаться от наших иллюстраций по внешнему виду и/или конфигурации клемм. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто ненадежно работают с джакузи из-за явления, называемого случайным отключением. Это ложное срабатывание является большим разочарованием как для домовладельцев, так и для электриков. Часто это ошибочно приписывают проблеме со спа, хотя такой проблемы не существует.

Обычные выключатели GFCI иногда реагируют на нормальное состояние спа, как если бы это было замыкание на землю. Реактивные нагрузки, которые представляют спа-двигатели, плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для джакузи. Специально защищенный GFCI предотвращает ложное срабатывание из-за радиопомех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за отключения питания, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установки наружной розетки GFCI на 120 В.Он должен быть расположен в 10-20 футах от спа-салона или бассейна для безопасной работы сетевых приборов.

Спа GFCI Центр нагрузки/отключение

«Я был очень впечатлен качеством. Мне нравится, что мы смогли добавить наружную электрическую розетку GFCI (требуется по кодексу, где мы живем).
