СОДЕРЖАНИЕ ДРАГМЕТАЛЛОВ В СОПРОТИВЛЕНИЯХ

УНУ-0.15 УНУ-2 УНУ-5 УНУ-25 УНУ-1 УНУ-50 УНУ-100 УНУ-Ш-0.1 УНУ-Ш-0.15 УНУ-Ш-0.25 УВ-50 МТ-0.125 МТ-0.25 МТ-0.5 МТ-1 МТ-2 МЛТ-0.125 МЛТ-0.25 МЛТ-1 МЛТ-2 С2-10-0.125 С2-12 С2-20 С2-23-0.062 С2-23-0.125 С2-23-0.25 С2-23-0.5 С2-23-1 С2-23-2 С2-25-100 С2-25-20 С2-30 С2-50-Д-0206 С2-50-Д-0307 КИМ-0.05 КИМ-0.125 КИМ-Е С3-3 С3-14-1В С3-12+-10% С3-15В1-3. 3МОМ+-10% С3-15В3.9-15МОМ+-10% С3-15Б18-82МОМ+-10% С3-15В100-270МОМ+-10% ТВО-10 С3-15В330-470МОМ+-10% С3-15В0.56-1000ГОМ+-10% ТВО-60ДО2КОМ С3-15В1-3.3МОМ+-20% С3-15В3.9-15МОМ+-20% С3-15В18-82МОМ+-20% С3-15В 100-270МОМ+-20% С3-15В 330-470МОМ+-20% С3-15В 0.56-1000ГОМ+-20% УНУ-0.1 УНУ-0.25 УНУ-0.5 ВСЕ-0.25 ВСЕ-0.5 ВСЕ-1 УВ2-5 УВ1-20 УВ2-20 СОВ-3 СОВ-7.5 МЛТ-0.5(3.3 OМ-5.1 МОМ) Резисторы ОМЛТ-0.125 кроме ОМЛ ОМЛТ-0.25 ОМЛТ-1 С2-1-0.25+-0.5-10%(1-11ОМ) С2-1-0.25+-0.2%(1-5.11ОМ) С2-1-0.25+-0.5-10%(5.17OМ-249К) С2-1-0.25+-0.2%(5.17-249К) С2-1-0.25+-0.5-10%(8252-505 КОМ) С2-1-0.25+-0.2%(252-505К) С2-1-0.5(1-5.11ОМ) С2-1-0.5(5.17-249КОМ) С2-1-0.5(252-505КОМ) С2-1-1(1-5.11ОМ) С2-1-1 С2-1-1(252К-988КОМ) С2-1-2(1-5.11ОМ) С2-1-2(5.17ОМ-249КОМ) С2-1-2(252КОМ-988КОМ) С2-1-2(1-5.05МОМ) С2-10-0. 25(1-988)ОМ С2-10-0.25(10 ОМ-3.01КОМ) С2-10-0.5(1-988)ОМ С2-10-0.5(10 ОМ-3.01 ОМ) С2-10-1(1-9.88)ОМ C2-10-1(10-3.01 КОМ) С2-10-2(1-9.88) ОМ С2-10-2(10 ОМ-3.01 КОМ) С2-11-0.125(1-10) ОМ С2-11-0.125(11-100) ОМ С2-11-0.25(1-10) ОМ С2-11-0.25(11-100) ОМ С2-14-0.125(10 ОМ-1 МОМ) С2-14-0.25(1-98.8 ОМ) С2-14-0.25(100 ОМ-1 МОМ) С2-14-0.5(1-98.8 ОМ) С2-14-0.5(100 ОМ-2.21 МОМ) С2-14-1(1-98.8) ОМ С2-14-1(100 МОМ-3.01 МОМ) С2-29В-0.5(1-40.2) ОМ С2-29В-0.5(40.7 ОМ-5.11 МОМ) С2-29В-1(1-40.2) ОМ С2-29В-1(40.7 ОМ-5.11 МОМ) С2-29В-1(5.17-8.56) МОМ С2-29В-2(1-50.5) ОМ С2-29В-2(51.1 ОМ-10 МОМ) С2-29В-2(10.1-20) МОМ С2-31(2.2 КОМ-1 МОМ)0.1-0.2% С2-31(2.2 КОМ-1 МОМ)0.5-1% С2-33Н-0.125(1-4.7) ОМ 5-10% С2-33Н-0.125(5.1 ОМ-3.01 МОМ 5- С2-33Н-0.125(10.2 ОМ-3.01 МОМ) 1 С2-33Н-0.25(1-4.7) ОМ 5-10% С2-33Н-0.25(5.1 ОМ-5.11 МОМ) 5-1 С2-33Н-0.25(10.2 ОМ-5. 11 МОМ) 1- С2-33Н-0.5(1-4.7) ОМ 5-10% С2-33Н-0.5(5.1 ОМ-5 611 МОМ)5-10 С2-33Н-1(1-4.7) ОМ 5-10% С2-33Н-1(51 ОМ-10 МОМ) 5-10% С2-33Н-2(1-4.7) ОМ-5-10% С2-33Н-2(5.1 ОМ-10 МОМ) 5-10% С2-33А-0.125(5.1 ОМ-3.01 МОМ) 5- С2-33-0.125(1-4.7) ОМ 5-10% С2-33-0.125(5.1 ОМ-3.01 МОМ) 5-1 С2-33-0.125(10.2 ОМ-3.01 МОМ) 1- С2-33-0.25(1-4.7) ОМ 5-10% С2-33-0.25(5.1 ОМ-5.11 МОМ) 5-10 С2-33-0.25(10.2 ОМ-5.11 МОМ) 1-2 С2-33-0.5(1-4.7) ОМ 5-10% С2-33-0.5(5.1 ОМ-5.11 МОМ) 5-10% С2-33-0.5(10.2 ОМ-5.11 МОМ) 1-2% С2-33-1(1-4.7) ОМ 5-10% С2-33-1(5.1 ОМ-10 МОМ) 5-10% С2-33-1(10.2 ОМ-10 МОМ) 1-2% С2-33-2(5.1 ОМ-10 МОМ) 5-10% С2-33-И-0307 С2-334-0.7(1-9.1) ОМ С2-33И-0.7(10 ОМ-5.1 МОМ) С2-34-0.062(10 ОМ-10 КОМ)0.1-0.2 С2-34-0.062(10 ОМ-10 КОМ) 0.5-1% С2-34-0.125(5.11-30.1) ОМ 0.25% С2-34-0.125(30.5-10 КОМ) 0.1-0.2 С2-34М-0.25(30.5 ОМ-10 КОМ) 0.1- С2-34М-0.25(101 ОМ-10 КОМ)С 0.1 С2-34-0. 25(30.5 ОМ-10 КОМ) 0.1-0 С2-34-0.25(0.505-30.1) ОМ 5-1% С2-34-0.25(30.5 ОМ-10 КОМ) 0.5-1 С2-34-0.5(10.2-30.1) ОМ 0.25% С2-34-0.5(30.5 ОМ-10 КОМ) 0.1-0 С2-34-0.5(0.505-30.1) ОМ 0.5-1% С2-34-0.5(30.5-10 КОМ) 0.5-1% С2-34-1(10.2-30.1) ОМ 0.25% С2-34-1(30.5 ОМ-10 КОМ) 0.1-0.25 С2-34-1(0.505-30.1) ОМ 0.5-1% С2-34-1(30.5 ОМ-10 КОМ) 0.5-1% С2-36-0.125(10-98.8) ОМ С2-36-0.125(100 ОМ-2.21 МОМ) С2-50-0.7(10 ОМ-5.1 МОМ) КВМ+-2% КВМ+-5% КВМ+-10-20% ТВО-0.125 1-9.1 ОМ ТВО-0.125 10 ОМ-91 КОМ ТВО-0.125 100 КОМ ТВО-0.25 1-9.1 ОМ ТВО-0.25 10 ОМ-91 КОМ ТВО-0.25 100-510 КОМ ТВО-0.5 1-9.1 ОМ ТВО-0.5 10 ОМ-91 КОМ ТВО-0.5 100 КОМ -1 МОМ ТВО-1 1-9.1 ОМ ТВО-1 10 ОМ-91 КОМ ТВО-1 100 КОМ -1 МОМ ТВО-2 1 ОМ-9.1 ОМ ТВО-2 10 ОМ-91 КОМ ТВО-2 100 КОМ-1 МОМ С4-2-0.25(10-91 КОМ) С4-2-0.25 СВ. 100 КОМ С4-2-0.5 10-91 КОМ С4-2-0.5 СВ. 100 КОМ С4-2-1 С4-3-0. 5 С4-3-1 С6-1+-3% С6-1+-5% С6-1+-10% С6-5 0.5% С6-5 1% С6-8+-2% С6-8+-5% С6-8+-10% Р1-2+-0.5% Р1-2+-1% Р1-2+-2% Р1-2+-5% Р1-3-10(10-20) ОМ+-1% Р1-3-10(20.5-301) ОМ+-1% Р1-3-10(5.11-20) ОМ 5% Р1-3-25(10-20) ОМ 1% Р1-3-25(20.5-301) ОМ 1% Р1-3-25(5.11-20) ОМ 5% Р1-3-25(20.5-301) ОМ 5% Р1-3-50(10-20) ОМ 1% Р1-3-50(20.5-301) ОМ 1% Р1-3-50(5.11-20) ОМ 5% Р1-3-50(20.5-301) ОМ 5% Р1-5-0.5(10-15) ОМ 1% Р1-5-0.5(15.4-30.1) ОМ 1% Р1-5-0.5(15.4-30.1) ОМ 5% Р1-5-3(10-15) ОМ 1% Р1-5-3(15.4-301) ОМ 1% Р1-5-3(5.11-15) ОМ 5% Р1-5-3(15.4-301) ОМ 5% Р1-4-0.5(205 ОМ-1 МОМ) 1% С2-34-0.125(0.5-30.1) ОМ 0.5-1% МЛТ-0.5(1-3) ОМ МОУ-Ш-0.15 МОУ-Ш-0.5 МОУ-0.1-А МОУ-0.1-Б МОУ-0.15-А МОУ-0.15-Б МОУ-0.25-А МОУ-0.25-Б МОУ-0.5-А МОУ-0.5-Б МОУ-1-А МОУ-1-Б МОУ-2-А МОУ-2-Б МОУ-5-А МОУ-5-Б МОУ-10-А МОУ-10-Б МОУ-25-А МОУ-25-Б МОУ-25-А с отводом 10 МОУ-25-Б с отводом 10 МОУ-50-А МОУ-50-Б МОУ-100-А МОУ-100-Б МОУ-200-А МОУ-200-Б С4-2-2 5%-10% С4-2-2 20% ОМЛТ-0. 5(1-3) ОМ ОМЛТ-0.5(3.3 ОМ-5.1 МОМ) С2-14-0.125(10-98.8) ОМ С2-29В-0.062(10-100) ОМ С2-29В-0.062(101 ОМ-511 КОМ) С2-29В-0.125(1-100) ОМ А Б В С2-29В-0.125(101 ОМ-1 МОМ) АБВ С2-29В-0.125(101 ОМ-100 КОМ) С С2-29В-0.125(10.1-100) КОМ Д С2-29В-0.25(1-100) ОМ АБВ С2-29В-0.25(101 ОМ-5.11 МОМ) АБВ С2-29В-0.25(101 ОМ-100 КОМ) С С3-14-0.125 С3-14-0.25 С3-14-0.5 С3-14-1 С3-14-0.05 Р1-4-0.25+-2% Р1-4-0.25+-5% Р1-12(ОТ 1 КОМ ДО 9.1 КОМ)+-10% Р1-12(ОТ 10 КОМ ДО 91 КОМ)+-5% Р1-12(ОТ 10 КОМ ДО 91 КОМ)+-10% Р1-12(О 100 КОМ ДО 910 КОМ)+-5% Р1-12(ОТ 00 КОМ ДО 910 КОМ)+-10 РЧ-12(ОТ 1 МОМ ДО 6.8 МОМ)+-10% ПЭВР-20 ПЭВР-25 ПЭВР-30 ПЭВР-50 ПЭВР-100 ПТМН-0.5 1 ОМ-9.1 КОМ ПКВ-0.5-П ПКВ-1-П ПКВ-2-П С5-22 ДО 2 КОМ С5-36В-10 С5-36В-15 С5-36В-25 С5-36В-50 С5-36В-100 С5-54 С5-5-0.05% С5-5-0.1% С5-5-5-0.1% С5-5-5-(0. 5-5)% С5-5-8-0.05% С5-5-8-0.1% С5-5-8-0.2% C5-5-8 (0.5-5)% С5-5-10-0.05% С5-5-10-0.1% С5-5-10+-0.2% С5-5-10-(0.5-5)% С5-6-(1-30) ОМ С5-6-33 ОМ С5-14В-0.125 5.1 ОМ-6.8 КОМ-1% С5-14В-0.125 0.1 ОМ-3.3 ОМ(2-10) С5-14В-0.125 5.1 ОМ-6.8 КОМ(2-1) С5-14В-0.25 5.1 ОМ-7.5 КОМ+-1% С5-14В-0,25 0,1-1 ОМ (+2-10%) С5-14В-0,25 5,1 ОМ-7,5 КОМ+-2-1 С5-14В-0,5 0,1-1 ОМ+-1% С5-14В-0,5 5,1 ОМ-8,2 КОМ+-1% С5-14В-0,5 0,1-3,3 ОМ+-1% С5-14В-0,5 3,6 ОМ-8,2 КОМ+-(2-10) С5-14В-0,125 5,1 ОМ-6,8 КОМ+-1% С5-14В-0,125 1 ОМ-6,8 КОМ+-(2-10) С5-14В-0,25 1 ОМ-7,5 КОМ+-1% С5-14В-0,25 1 ОМ-7,5 КОМ+-(2-10%) С5-14В-0,5 5,1 ОМ-8,2 КОМ+-1% С5-14В-0,5 1 ОМ-8,2 КОМ+-(2-10%) С5-14В- 5,1 ОМ-10 КОМ+-1% С5-14В-1 10 ОМ-10 КОМ+-(2-10%) С5-17В-0,125-1% С5-17В-0,125+-(2-10%) С5-17В-0,25+-1% С5-17В-0,25+-(2-10%) С5-25В-0,25+-(0,1-0,2)% С5-25В-2,5+-(0,5-5)% С5-25В-0,5+-(0,1-0,2)% С5-25В-0,5+-(0,5-5)% С5-25В-1+-(0,1-0,2)% С5-25В-1+-(0,5-5)% С5-25Ф(1-10 КОМ)+-0,05% С5-41+-(0,1-0,2)% С5-41+-0,5%+-1%+-2% С5-53Ф(10-30,1 КОМ)+-0,05% С5-43-10А СП2-2-0,5; СП2-2А-0,5 470 ОМ С5-43-25А С5-44+-0,05% С5-44+-(0,1-0,2)% С5-44+-0,5% С5-44+-1,25% С5-47-10А С5-47-16А С5-47-25А С5-47-40А С5-53-0,125 С5-53-0,25 С5-53-0,5 С5-53-1 С5-53-2 С5-60-0,05+-0,005% С5-60-0,05+-0,01% С5-60-0,05+-0,02% С5-60-0,125+-0,005% С5-60-0,125+-0,01% С5-60-0,125+-0,02% С5-60-0,125+-0,05% С5-60-0,125+-0,1% С5-60-0,25+-0,02% С5-60-0,5+-0,005% С5-60-0,5+-0,05% С5-60-1+-0,005% С5-60-1+-0,01% С5-60+-0,02% Р2-67-0,125(10-51,1) ОМ+-0,5% Р2-67-0,125(51,7-98,8) ОМ+-0,01 Р2-67-0,5(51,7-988) ОМ(0,01-0,0) Р2-67-0,125(51+-988) ОМ Р2-67-0,125(1-20) КОМ+-(0,01-0) Р2-67-0,125(1-20) КОМ+-0,05% Р2-6700,125(1-20) КОМ+-(0,1-0,2) Р2-67-0,25(1-20) КОМ+-(0,01-0,0) Р2-67-0,5(5,17-988) ОМ+-0,05% Р2-67-0,5(1-20 КОМ)+-0,005% СПЗ-25 СП3-33 35 СВ. 6,8 КОМ СП3-33 32 СВ.6,8 КОМ СП3-30П А ДО 68 КОМ/А ДО 68 КОМ СП3-30П А СВ. 68 КОМ/А ДО 68 КОМ СП3-30П А СВ. 68 КОМ/А СВ.68 КОМ СП3-30П А ДО 68 КОМ; ДО 68 КОМ СП3-30П А ДО 68 КОМ; А СВ.68 КОМ СП3-30П А СВ. 68 КОМ;А СВ.68 КОМ СП3-30П А СВ. 68 КОМ/ А 68 КОМ СП3-33(22) СП3-33(23) СП3-33 СВ. 6,8 КОМ СП3-33(24) СП3-33 24 СВ. 6,8 КОМ СП3-33(25) СП3-33 25 СВ. 6,8 КОМ РП1-55А одинарный РП1-55Б сдвоенный СП-04-47 ОМ-330 ОМ СП-04-680 ОМ СП-04-1 КОМ-10 КОМ СП3-33(39) СПЕ-1 СПЕ-2 СПЕ-3 СПЕ-4 СП3-22 СП3-24 СП3-36 КРВ СП3-38В, Г О,125 ДО 2,2 КОМ СП4-3 СП4-4 СП4-8 РП-51 РП1-53 СП2-3А СП2-3Б СП3-10АМ СП3-10БМ СП3-10ВМ СП3-26А, В, В СП3-26Б, В СП3-30 Б(ЭКС) СП3-30В СП3-30Г СП3-30Д СП3-30Е СП3-33(20) СП3-35КР. «В» СП3-35КР. «Д» СП4-1(А,В) СП4-1(Б) 1СП-1 ДО 2,2 КОМ СП2-6 2СП1 ДО 2,2 КОМ 3СП1 ДО 2,2 КОМ 1СП2 ДО 2,2 КОМ 2СП2 ДО 2,2 КОМ 3СП2 ДО 2,2 КОМ РП1-54 2СП3 ДО 2,2 КОМ 2СП4 ДО 2,2 КОМ СП2-2-0,5; СП2-2А-0,5 470 ОМ СП2-2-0,5; СП2-2А-0,5 470 ОМ СП2-2-1; СП2-2А-1 470 ОМ СП3-40 «В» СП3-40″Д» СП3-1А ДО 10 КОМ СП3-1Б ДО 10 КОМ СП3-1А2 ДО 10 КОМ СП3-16 2 ДО 10 КОМ СП3АМ В СП3-36 OМ В СП3-36 OМ В СП3-32М В СП3-4АМ ДО 2,2 КОМ БВ СП3-4ВМ СП3-4ГМ СП3-4ДМ-А ДО 2,2 КОМ Б,В СП3-9А СВ. 150 КОМ

1.53 10.78 31.47 66.24 8.15 131.82 206.48 3.92 7.56 20.22 2963.09 2.48 2.48 4.61 4.61 5.88 2.48 2.48 4.61 5.88 2.48 0.15 2.65 2.00 2.42 2.42 4.58 4.58 5.79 2963.09 654.30 3.36 2.42 2.42 3.91 7.95 7.95 1.81 24.32 33.08 35.67 35.67 35.67 35.67 395.85 35.67 35.67 16.93 35.67 35.67 35.67 35.67 35.67 35.67 0.70 3.76 3.76 14.57 14565.60 21.17 653.20 1294.74 1294.74 2626.84 7015.12 4.61 2.48 2.42 4.58 8.11 8.11 7.70 7.70 7.70 7.70 8.11 8.11 8.11 11.41 11.41 11.41 12.19 11.41 11.41 11.41 3.76 2.48 6.80 4.61 9.70 4.61 15.68 5.88 3.38 2.48 3.76 2.48 2.42 3.42 2.42 6.36 4.58 8.85 4. 58 9.70 4.61 15.68 5.88 5.88 15.68 5.88 5.88 2.48 2.48 3.38 2.48 2.48 3.76 2.48 2.48 6.80 4.61 9.70 4.61 15.68 5.88 5.88 3.38 2.48 2.48 3.76 2.48 2.48 6.80 4.61 4.61 9.70 4.61 4.61 5.88 3.66 8.83 6.64 2.48 2.48 3.76 2.48 2.48 2.48 4.61 6.80 4.61 6.80 4.61 9.70 4.61 15.68 5.88 15.68 5.88 2.42 2.48 6.64 2.53 2.53 2.53 13.36 13.36 13.36 14.01 14.88 14.88 14.01 14.01 14.01 19.11 20.27 20.27 21.17 22.62 22.62 13.76 13.76 13.76 13.76 18.79 15.86 26.04 3.67 3.67 3.67 12.17 12.17 2.50 2.50 2.50 7.70 7.70 7.70 7.70 19.12 19.12 19.12 19.12 19.12 19.12 19.12 31.13 31.13 31.13 31. 13 9.61 9.61 9.61 9.61 9.61 9.61 9.61 0.85 3.76 6.80 4.10 9.32 1.61 1.34 2.15 1.88 2.15 1.88 2.15 1.88 4.94 4.21 9.13 8.16 17.74 15.23 29.88 26.56 81.56 77.29 90.75 86.26 112.93 106.71 132.67 125.38 132.67 125.38 20.76 20.76 4.49 4.49 3.54 3.38 2.48 3.76 2.48 2.48 2.48 6.80 4.61 4.61 6.18 17.56 23.42 24.32 6.18 0.20 0.20 0.79 0.79 0.79 0.79 0.79 0.79 12.93 12.93 12.93 12.93 12.93 0.62 0.88 0.91 0.92 0.53 14.80 14.80 14.80 14.80 14.80 15.43 4.62 4.62 4.62 4.62 4.62 4.62 4.62 4.62 4.62 4.62 17.48 4.62 2.53 2.53 1.13 0.92 1.13 1.13 1,23 1,13 1,54 1,25 1,54 1,13 1,13 1,13 1,25 1,13 1,13 1,15 1,15 1,53 1,53 12,93 12,93 12,93 12,93 12,93 12,93 9,5 11,6 11,6 9,5 17,05 24,13 17,05 8,82 8,82 8,82 8,82 14,42 14,42 17,05 17,05 11,6 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 15,43 20,23 20,23 23,44 20,23 20,23 20,23 20,23 23,44 23,44 23,44 69,85 0,44 0,4 24,11 23,87 23,62 70,13 69,58 69,33 69,89 0,78 0,67 0,67 0,78 0,84 1,06 1,06 7,84 9,77 8,77 1,64 1,4 3,4 9,64 9,64 19,28 19,28 4,92 9,72 35,77 2,9 12,91 11,88 55,55 5,86 4,14 8,67 8,67 46,01 94,57 117,58 5,83 5,83 12,09 11,22 22,26 22,33 22,44 98,03 0,93 0,78 10,87 11,44 6,16 17,08 6,16 4,57 6,16 6,16 4,57 14,29 12,32 12,32 6,21 1,87 18,97 1,31 0,98 1,41 1,41 1,63 1,63 10,77 13,13 12,75 11,82 7,1 7,7 7,7 0,76 6,29

4. 58 4.58 4.58 4.58 4.58 4.58 4.58 4.58 4.58 4.58 4.58 4.58 0.01 0.02 0.01 0.03 0.03 0.04 0.07 0.07 0.20 0.20 0.20 0.20 0.20 0.20 1,15

2.47 11.23 7.44 5.55 2.47 1.89 11.23 7.44 5.55 0.05 0.04 0.04 0.02 0.02 0.01 0,76 4,79

Номиналы резисторов. Таблица, онлайн калькулятор

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Маркировка резисторов

Резистор (англ. resistor, от лат. resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него. На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.

Обозначение резисторов на схемах
В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующими образом:

Маркировка резисторов с проволочными выводами
Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).

Следует отметить, что иногда встречаются резисторы с 5-ю полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Пример
Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4-мя полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

по материалам: ru.wikipedia.org

Маркировка резисторов

Визуально определить значение сопротивления резистора не представляется возможным. Ввиду очень малых размеров резисторов, полностью написать их номинал на корпус не предоставляется возможным. Поэтому и применяют маркировку резисторов, которая бывает кодовой, и цветовой, цифро-буквенной.

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.

Примеры цифро-буквенной маркировки резисторов

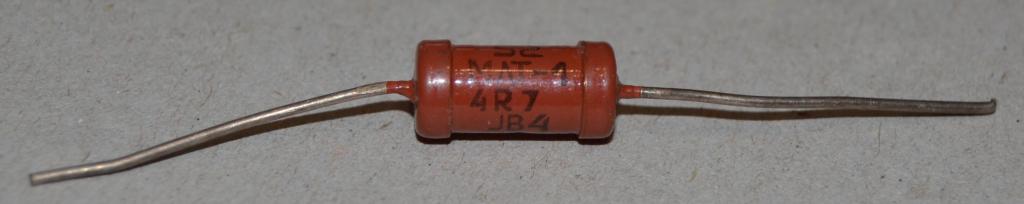

3E9И или 3R9 означает что сопротивления 3,9 Ом, допуск 5%

2К2И означает что сопротивления 2,2 кОм,допуск 5%

5К1С означает что сопротивления 5,1 кОм,допуск 10%

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

• • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Маркировка SMD резисторов

С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.

Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.

Пример маркировки SMD резисторов:

Резистор с 3 символами

Резистор с цифрами 222 – означает 22 * 102 = 2200 Ом или другими словами 2,2 кОм.

Резистор с 4 символами

Резисторы с 4 символами имеют допуск 1 %, подсчет проводим аналогичным образом: 4422 это 442*2 * 102 = 44,2 кОм

Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.

Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.

Таблица кодов SMD резисторов и их значений

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0. 18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3. 9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0. 91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1. 6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3. 6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7. 5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

Маркировка SMD резисторов по EIA-96

SMD резисторы с более большей точностью и более малыми размерами привели к созданию компактной маркировке. Был придуман стандарт EIA-96.  Этот стандарт создан для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех символов: две первые цифры это код номинала резистора, а следующий за ними символ это множитель.  Берем SMD резистор смотрим первые 2 цифры и находим соответствующее сопротивление по таблице, далее смотрим на цифру и также по таблице смотри множитель на который на нужно умножиться. Все довольно просто.

Таблица маркировки резисторов по по EIA-96 (коды номиналов)

Таблица маркировки резисторов по по EIA-96 (множитель)

Код	Множитель
Z	0. 001
Y or R	0.01
X or S	0.1
A	1
B or H	10
C	100
D	1000
E	10000
F	100000

Постоянные непроволочные резисторы — Производство радиоаппаратуры

Постоянные непроволочные резисторы

Категория:

Производство радиоаппаратуры

Постоянные непроволочные резисторы

В постоянных непроволочных резисторах токопроводящими элементами служат тонкие металлические или углеродистые пленки или смеси, состоящие из токопроводящих компаундов, наполнителей и связок. В соответствии с этим различают углеродистые, метал-лопленочные и композиционные резисторы. По толщине токопроводящих слоев они делятся на поверхностные и объемные. Углеродистые, металлопленочные и лакопленочные композиционные резисторы относятся к поверхностным, а композиционные с органической связкой — к объемным.

Непроволочные резисторы используют в качестве анодных нагрузок электронных ламп, утечек сеток, поглотителей, Делителей напряжения, а также в цепях формирования импульсов и др.

В зависимости от назначения постоянные непроволочные резисторы делятся на:
— высокоомные (до 1013 ом) малой мощности рассеивания, предназначенные для измерительных целей;
— высоковольтные (до 1011 ом) значительной мощности рассеивания, предназначенные для различного рода высоковольтных установок;
— высокочастотные с малой собственной емкостью и индуктивностью, предназначенные для цепей радиоаппаратуры, работающей на частотах свыше 10 Мгц;
— общего назначения (от 10 ом до 10 Мом), предназначенные для радиовещательной, телевизионной и другой аппаратуры;
— прецизионные (до 1 Мом), предназначенные для высокоточной и высокостабилыюй аппаратуры.

Большинство этих резисторов выпускают механизированные и автоматизированные специализированные предприятия. Номинальные значения величин сопротивлений резисторов, выпускаемых промышленностью, соответствуют шкале, утвержденной ГОСТ 2825—60.

Рис. 1. Конструкция высокостабильных резисторов ВС:
а —мощностью 0,25 — 2 вт\ б—мощностью до 10 от

Резисторы ВС (углеродистые). Резисторы этого типа относятся к группе общего назначения. Они состоят из керамических стерженьков или трубочек, на поверхность которых нанесен проводящий слой углерода. Концы резисторов армированы контактами.

Конструкции резисторов ВС мощностью от 0,25 до 2 вт показаны на рис. 1, а, а мощностью 5 и 10 вт — на рис. 1, б.

Для защиты от механических и атмосферных воздействий резисторы окрашивают специальным лаком.

Резисторы имеют маркировку, содержащую данные о номинальном значении омического сопротивления, допустимом отклонении от номинала (в %), номинальной мощности, месяце и годе выпуска, а также заводе-изготовителе. Номинальная мощность не указана на резисторах с рассеиваемой мощностью до 0,5 вт включительно. Величину отклонения от номинала (допуск) обозначают только на резисторах, выполненных по I и II классам точности.

Основой технологии изготовления резисторов ВС является процесс нанесения слоя углерода на поверхность керамики пноолити-ческим разложением паров углеводородов при температуре 900— 1000 С под вакуумом или в среде инертного газа.

Разработанные для малогабаритной аппаратуры резисторы УЛМ (углеродистые, лакированные малогабаритные) отличаются от резисторов ВС лишь габаритами и величиной номинальной мощности, равной 0,12 вт (рис. 2). Размеры фарфоровых оснований резисторов УЛМ: диаметр 1,5—1,6 мм, длина 6 мм.

Резисторы УЛИ. Резисторы УЛИ (углеродистые лакированные измерительные) по конструкции похожи на резисторы ВС, но при одних и тех же размерах для снижения температуры нагрева номинальная мощность резисторов УЛИ вдвое меньше, чем резисторов ВС.

При изготовлении резисторов этой группы применяют юстировку — дополнительную операцию подгонки под заданный номинал, — обеспечивающую необходимую точность величины сопротивления резисторов, а также длительную электрическую и термическую тренировку для повышения стабильности их параметров.

Резисторы УЛИ являются прецизионными и предназначены для работы в измерительной аппаратуре в цепях постоянного, переменного и пульсирующего тока и в импульсных режимах. В зависимости от величины номинальной мощности рассеяния резисторы выпускают четырех видов: УЛИ-0,1, УЛИ-0,25, УЛИ-0,5, УЛИ-1. Допустимые отклонения действительной величины сопротивления резистора от номинальной составляют ±1, ±2, ±3%.

Резисторы БЛП. Резисторы БЛП (бороуглеродистые лакированные прецизионные), так же, как и резисторы УЛИ, относятся к группе прецизионных. Их стабильность, кроме указанных выше факторов, достигается еще за счет присадки бора (около 4%) в токо-проводящий слой.

Резисторы УНУ. Резисторы УНУ (углеродистые незащищенные ультравысокочастотные) представляют собой керамические стержни с нанесенным на них пиролитическим углеродом. Они не имеют армированных выводов, что уменьшает паразитную индуктивность резистора; кроме того, они низкоомны, т. е. не имеют нарезки, что сводит до минимума их паразитную емкость.

Номинальные значения сопротивлений резисторов УНУ не превышают 100 ом.

Кроме этих типов высокочастотных резисторов, выпускаются Углеродистые резисторы У В (водоохлаждаемые), металлизированные МУН (незащищенные) и металлоокисные МОУ, МОН.

Рис. 2. Резистор УЛМ

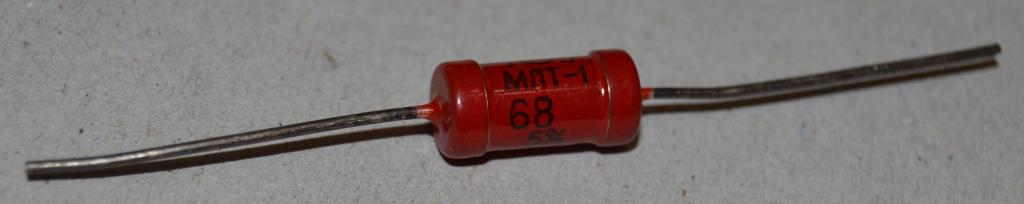

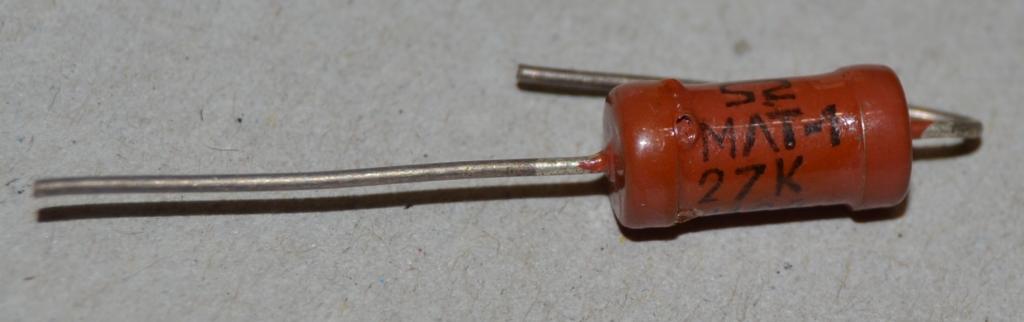

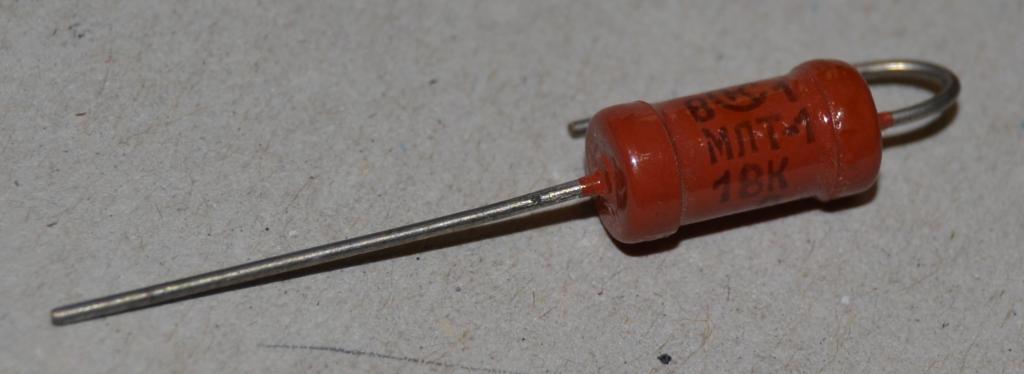

Резисторы МЛТ. Резисторы МЛТ (металлизированные лаки-рованные теплостойкие) по величине номинальной мощности рас-сеяния разделены на следующие типы: МЛТ-0,125, МЛТ-0,25 МЛТ-0,5, МЛТ-1 и МЛТ-2.

Резисторы МЛТ (рис. 3) состоят из фарфоровой трубки, на поверхность которой нанесен металлический токопроводящий слой. Концы трубки армированы металлическими контактами, заканчивающимися концентрическими проволочными выводами. Поверхность резистора покрыта защитным слоем эмали.

Резисторы МЛТ изготовляют по трем классам точности: I класс с допускаемым отклонением от номинальной величины активного сопротивления ±5%; II класс с допускаемым отклонением ±10%;

III класс с допускаемым отклонением ±20%.

По величине допустимой э. д. с. шумов различают резисторы группы А с э. д. с. шумов не более 1 мкв/в и резисторы группы Б с э. д. с. шумов от 1 до 5 мкв/в.

Резисторы МЛТ относятся к группе общего назначения и используются в малогабаритной аппаратуре. Они рассчитаны для работы в интервале температур от —60 до +120° С при относительной влажности воздуха до 98%, изменениях атмосферного давления от 780 до 40 мм рт. ст. и в условиях вибраций с ускорением до 15 g.

В основе технологии изготовления резисторов МЛТ лежит процесс покрытия керамического основания тончайшей металлической пленкой. Материал токопроводящего слоя металлизированных резисторов выбирают, исходя их соображений стабильности, номинальной величины сопротивления и температурного коэффициента резисторов.

Резисторы ТВО. Резисторы ТВО (тепло- и влагостойкие объемные) предназначены для работы в диапазоне температур от —60 до +155° С в цепях постоянного и переменного тока и в импульсном режиме. Конструктивно резисторы ТВО представляют собой стержни из проводящей композиции, заключенные в изоляционную оболочку прямоугольной формы. Они имеют запрессованные аксиальные выводы. Конструкция их технологична и надежна в эксплуатации, по применению их относят к группе общего назначения.

Модификацией этого типа явились резисторы С4-1, способные работать при температуре до 350° С.

Реклама:

Читать далее:

Переменные непроволочные резисторы

Статьи по теме:

Справочник. Резисторы, термисторы, фоторезисторы, варисторы — 15 Февраля 2018

Справочник. Резисторы, термисторы, фоторезисторы, варисторы — Справочник является официальным подписным изданием Министерства электронной промышленности СССР. Справочник предназначен для предприятий, разрабатывающих, изготовляющих и эксплуатирующих радиотехническую и электронную аппаратуру. Помещенные в справочнике сведения взяты из соответствующих государственных стандартов, нормалей и технических условий и в ряде случаев дополнены рекомендациями по применению, схемами включения, пояснениями принятой терминологии и т. д. Справочник будет периодически пополняться вкладными листами на вновь разработанные изделия и корректироваться в соответствии с изменениями стандартов, нормалей и технических условий. Настоящий справочник не заменяет действующих стандартов, нормалей и технических условий и поэтому не является юридическим документом в случае предъявления рекламаций. Название: Справочник. Резисторы, термисторы, фоторезисторы, варисторы Автор: РНИИ Электронстандарт Издательство: СПб:, РНИИ Электронстандарт Год: 1966-1977 Страниц: 630 Формат: DJVU Размер: 110,74 МБ Качество: Отличное Содержание: Общая часть Резисторы постоянные. Ряды номинальных сопротивлений, ГОСТ 2825-67 Условные обозначения резисторов при заказе Сопротивления (резисторы) постоянные Ряды номинальных величин сопротивлений. ГОСТ 2825-60 Перечень резисторов, помещенных в справочнике, том 1 Резисторы постоянные непроволочные Резисторы постоянные бороуглеродистые БЛП ОЖ0. 467.062 ТУ Резисторы постоянные углеродистые ВС ГОСТ 6562—67 Резисторы постоянные непроволочные углеродистые ВСЕ ОЖ0.467.034 ТУ Резисторы постоянные непроволочные тонкослойные углеродистые С1-4 ОЖ0.467.084 ТУ Резисторы постоянные непроволочные тонкослойные углеродистые С1-4И УК0.467.027 ТУ Сопротивления углеродистые лакированные импульсные ИВС ОЖ0.467.020 ТУ Резисторы постоянные непроволочные композиционные КВМ, КЛМ ОЖ0.467.080 ТУ Резисторы постоянные непроволочные КИМ-Е ОЖ0.467.027 ТУ Сопротивления постоянные непроволочные КЭВ ОЖ0.467.077 ТУ Резисторы постоянные металлопленочные мощностью рассеяния до 2 Вт МГП, МЛТ, МТ, МУН, ОМЛТ ГОСТ 7113-66 Резисторы постоянные металлопленочные МТЕ ОЖ0.467.023 ТУ Резисторы постоянные металлопленочные ОМЛТЕ ОЖ0.467.022 ТУ Резисторы постоянные металлопленочные ОМЛТ мощностью рассеяния 0,125 Вт ОЖ0.467.089 ТУ Резисторы постоянные непроволочные МОН ОЖ0.467.038 ТУ Сопротивления постоянные непроволочные МОУ ОЖ0. 467.026 ТУ Резисторы постоянные объемные С4-1 ОЖ0.467.030 ТУ Резисторы постоянные объемные С4-2 ОЖ0.467.057 ТУ Резисторы постоянные непроволочные С1-8, С2-8 ОЖ0.467.037 ТУ Резисторы постоянные металлоокисные С2-1 ОЖ0.467.025 ТУ Сопротивления постоянные непроволочные С2-6 ОЖ0.467.032 ТУ Резисторы постоянные непроволочные С2-6 ОЖ0.467.075 ТУ Резисторы постоянные металлоокисные С2-10 ОЖ0.467.072 ТУ Резисторы постоянные металлопленочные С2-11 ОЖ0.467.046 ТУ Резисторы постоянные непроволочные микромодульные С2-12, ССНМ ОЖ0.467.055 ТУ Резисторы постоянные непроволочные С2-13, С2-14 С2-15 ОЖ0.467.036 ТУ Резисторы постоянные металлопленочные С2-17 ОЖ0.467.040 ТУ Резисторы постоянные металлопленочные С2-18, С2-19 ОЖ0.467.042 ТУ Резисторы постоянные пластинчатые С2-20 металлопленочные ОЖ0.467.048 ТУ Резисторы постоянные непроволочные С2-22 ОЖ0.467.073 ТУ Резисторы постоянные непроволочные С2-23 ОЖ0.467.081 ТУ Резисторы постоянные непроволочные С2-24 ОЖ0. 467.086 ТУ Резисторы постоянные непроволочные С2-25 ОЖ0.467.091 ТУ Резисторы постоянные непроволочные С2-25а Дополнение № 1 к ОЖ0.467.091 ТУ Резисторы постоянные непроволочные С2-26 ОЖ0.467.095 ТУ Резисторы постоянные непроволочные С2-27 ОЖ0.467.096 ТУ Резисторы постоянные непроволочные С2-29В ОЖ0.467.099 ТУ Резисторы постоянные непроволочные С2-30 ОЖ0.467.102 ТУ Резисторы постоянные непроволочные С2-31 ОЖ0.467.103 ТУ Резисторы постоянные непроволочные С2-33И 0.467.027 ТУ Резисторы постоянные непроволочные С3-2 ОЖ0.467.070 ТУ Резисторы постоянные непроволочные микромодульные С3-З, СКНМ ОЖ0.467.056 ТУ Резисторы постоянные непроволочные микромодульные С3-4 ОЖ0.467.028 ТУ Резисторы постоянные непроволочные СЗ-5 ОЖ0.467.041 ТУ Резисторы постоянные непроволочные СЗ-6 ОЖ0.467.079 ТУ Резисторы постоянные непроволочные микромодульные СЗ-7 ОЖ0.467.094 ТУ Резисторы постоянные непроволочные композиционные пленочные С3-9 ОЖ0. 467.092 ТУ Резисторы постоянные непроволочные тонкослойные металлизированные пластинчатые С6-1 ОЖ0.467.078 ТУ Резисторы постоянные углеродистые воздухоохлаждаемые СОВ ОЖ0.467.054 ТУ Резисторы постоянные объемные ТВО ГОСТ 11324-65 Резисторы постоянные объемные ТВО-0,125 ОЖ0.467.031 ТУ Резисторы постоянные объемные ТВО-0,25—ТВО-60 ОЖ0.467.035 ТУ Резисторы постоянные углеродистые водоохлаждаемые УВ ОЖ0.467.071 ТУ Резисторы постоянные непроволочные УЛД ОЖ0.467.049 ТУ Резисторы постоянные углеродистые УЛИ ОЖ0.467.013 ТУ Резисторы постоянные углеродистые УНУ и УНУ-III ОЖ0.467.019 ТУ Терморезисторы Определение некоротых терминов, принятых в справочнике для терморезисторов Терморезисторы КМТ-1, КМТ-4, КМТ-8, ММТ-1, ММТ-4, ММТ-8, ММТ-9, ММТ-13 ГОСТ 10688-63 ОЖ0.468.086 ТУ ОЖ0.468.075 ТУ Термосопротивления КМТ-4Е, ММТ-4Е ОЖ0.468.014 ТУ Терморезисторы ММТ-6 ОЖ0.468.062 ТУ Термосопротивления КМТ-10, КМТ-10а, КМТ-11 УБ0.468.004 ТУ Терморезисторы КМТ-12, ММТ-12, КМТ-17, СТ1-17, СТЗ-17 ОЖ0. 468.032 ТУ Терморезисторы КМТ-14, СТ1-18, СТЗ-18, СТ1-19, СТЗ-19 ОЖ0.468.031 ТУ Терморезисторы КМТ-17в, СТ1-17, СТЗ-17 ОЖ0.468.096 ТУ Терморезисторы СТ1-2 ОЖ0.468.052 ТУ Термосопротивления СТ1-21, СТ3-21 ОЖ0.468.016 ТУ Терморезисторы СТ1-27 ОЖ0.468.080 ТУ Терморезисторы СТ1-30 ОЖ0.468.058 ТУ Терморезисторы СТЗ-1 ОЖ0.468.098 ТУ Терморезисторы СТЗ-6 ОЖ0.468.067 ТУ Терморезисторы СТЗ-14 ОЖ0.468.103 ТУ Терморезисторы СТЗ-23 ОЖ0.468.043 ТУ Терморезисторы СТЗ-25 ОЖ0.468.063 ТУ Терморезисторы СТЗ-27 ОЖ0.468.026 ТУ Терморезисторы СТЗ-29 ОЖ0.468.064 ТУ Терморезисторы СТЗ-31 ОЖ0.468.082 ТУ Терморезисторы СТ4-15 ОЖ0.468.053 ТУ Терморезисторы СТ5-1 ОЖ0.468.028 ТУ 419 Терморезисторы СТ6-1А, СТ6-1Б, СТ6-2Б, СТ6-ЗБ ОЖ0.468.070 ТУ Терморезисторы СТ6-4Б ОЖ0.468.105 ТУ Терморезисторы СТ7-1 ОЖ0.468.104 ТУ Терморезисторы СТ8-1 ОЖ0.468.101 ТУ Терморезисторы СТ9-1 ОЖ0.468.102 ТУ Терморезисторы ТИ-1 Ав0. 336.002 ТУ Термисторы Термисторы Т8Д, Т8Е, Т8М, Т8Р, Т8С1, Т8С2, Т8СЗ, Т8С1М, Т8С2М, Т8СЗМ, Т9 НОД0.336.000 ТУ Ав4.681.006/016 ТУ Термисторы ТК-2-50, ТК-2-50А, ТК-2-75, ТК-2-75А, ТВ-2-250, ТВ-2-250А НОД0.336.000 ТУ Ав4.681.000/006 ТУ Термисторы ТВ-2-350А НОД0.336.000 ТУ Ав4.681.035 ТУ Термисторы ТКП-20, ТКП-20Б, ТКП-50, ТКП-300, ТКП-300А НОД0.336.000 ТУ 020 Ав4.681.020/023 ТУ Термисторы ТП2/0,5; ТП2/2; ТП6/2 НОД0.336.000 ТУ Ав4.681.017/019 ТУ Термисторы ТПМ2/0,5 ТПМ2/0,5Б, ТПМ2/2, ТПМ6/2 НОД0.336.000 ТУ Ав4.681.032/034 ТУ Термисторы ТПМ2/0,5А; ТПМ6/2Б НОД0.336.000 ТУ Ав4.681. 041/042 ТУ Термисторы ТОС-3, ТОС-М, ТОС-МБ, ТОС-МД НОД0.336.000 ТУ Ав4.б81. 025/028 ТУ Термисторы ТШ-1 НОД0.336.000 ТУ Ав4.681.036 ТУ Термисторы ТШ-2 НОД0.336.000 ТУ Ав4.681.024 ТУ Фоторезисторы Определение некоротых терминов, принятых в справочнике для Фотосопротивлений Фотосопротивления СФ2-1 СФЗ-1 УБ0.468.023 ТУ Фоторезисторы СФ2-1А, СФЗ-1А ОЖ0. 468.029 ТУ Фотосопротивления СФ2-2 УБ4.681.128 ТУ Фоторезисторы СФ2-4 СЩ0.468.068 ТУ Фоторезисторы СФ2-5 ОЖ0.468.077 ТУ Фоторезисторы СФ2-8, СФЗ-5, СФЗ-8 ОЖ0.468.095 ТУ Фоторезисторы СФ2-12 ОЖ0.468.071 ТУ Фоторезисторы СФ2-16 ОЖ0.468.091 ТУ СФЗ-2А, СФЗ-4А, СФЗ-7А, СФЗ-9А, СФЗ-2Б, СФЗ-4Б, СФЗ-7Б, СФЗ-9Б, СФЗ-16 ОЖ0.468.129 ТУ Фоторезисторы ФСА-1А; ФСК-1 А; ФСД-1А; ФСА-1А; ФСА-Г1; ФСА-Г2; ФСК-1; ФСК-Г1; ФСК-Г2; ФСД-1; ФСД-Г1; ФСД-Г2 ОЖ0.468.126 ТУ Фоторезисторы ФСК-2, ФСК-2а, ФСА-6, ФСК-6 ОЖ0.468.055 ТУ Фоторезисторы ФСК-5 ОЖ0.468.050 ТУ Фотосопротивления ФСК-7, ФСК-Г7 ОЖ0.468.013 ТУ Фоторезисторы ФСК-ОГ ОЖ0.468.048 ТУ Фоторезисторы ФСК-П1 ОЖ0.468.065 ТУ Варисторы (резисторы нелинейные) Варисторы (резисторы нелинейные) СН1-1, СН1-2 ОЖ0.468.042 ТУ Варисторы СН1-6 ОЖ0.468.079 ТУ Варисторы СН1-7 ОЖ0.468.089 ТУ Варисторы СН1-8 ОЖ0.468.094 ТУ Варисторы СН1-9 ОЖ0.468.092 ТУ Варисторы СН1-10 ОЖ0.468. 111 ТУ Варисторы СН1-11 ОЖ0.468.115 ТУ Варисторы СН1-12 ОЖ0.468.127 ТУ Варисторы СН1-14 ОЖ0.468.179 ТУ

Резисторы: металлопленочные и углеродные…

Цитата:

Первоначально Послано Джим Уильямс
➡️

Существует 2 типа углеродных резисторов, углеродная пленка и углеродная композиция. Пленочные очень распространены для низкочастотного звука, они стоят копейки или меньше и имеют приличные шумовые характеристики. Углеродные компы используются в старых усилителях и подвесных двигателях Fender. Они довольно хорошо улавливают фоновые поля, шумны и добавляют звуковому возбуждению или плевку звуку. Кто-то назвал бы это агрессивным тоном.

Оба имеют проблемы с дрейфом при циклическом нагреве. Металлические пленки лучше контролируются и имеют гораздо лучшие ВЧ-характеристики. Некоторые из них имеют температуру 50 частей на миллион или меньше. Это означает, что они сохраняют свои значения в стрессовых условиях эксплуатации.

Тогда у вас есть объемная фольга, лучшие резисторы в мире — это объемная фольга, редко встречающаяся в аудиоаппаратуре, поскольку они начинаются с 1,30 доллара США за штуку и достигают более 10 долларов США за самые жесткие характеристики.

Джим Уильямс
Обновление аудиосистемы

Не для того, чтобы противоречить, а чтобы расширить это, между поставщиками также могут быть исключения.У меня был очень хороший опыт работы с углеродными пленками ROHM, и я заметил небольшое отклонение стоимости даже от некоторых настолько перегруженных, что они сожгли краску. Примечание: не пытайтесь использовать их в качестве дешевых предохранителей, потому что они не открываются легко.

Также не все карбоновые композиты одинаковы. Некоторые углеродные композиты были лучше, чем углеродная пленка, в отношении избыточного шума или шума, вызванного током, протекающим через резистор (полезно, когда резистор с большим значением действует как смещающая струна, скажем, в ламповой цепи). Ближайшее твердотельное приложение — это резисторы для создания фантомного питания перед микрофонными предусилителями, но на 6.8K лишний шум минимален. Обычно это MF, так или иначе, чтобы получить соответствие 1% или лучше для хорошего CMR.

Как правило, в шуме резисторов преобладает номинал, а не тип. Шум Джонсона или тепловой шум вызван теплом при комнатной температуре, вызывающим случайное движение электронов. Этот «ток» преобразуется сопротивлением в напряжение, поскольку тепло выглядит как постоянная потребляемая мощность, более высокое сопротивление означает больший тепловой шум, независимо от типа резистора.

Так что не тратьте все свои деньги на дорогие резисторы, если все остальное уже не затянуто.Если все остальное уже оптимизировано, а деньги все еще прожигают дыру в кармане, не помешает использовать приличный MF, а точность всегда приятна.

младший

резисторы, термисторы и потенциометры

стр. 4 и 5: доступность продукта в Интернете и 9: Найти технические описания, технический чат и обучение

Страница 42 и 43: См. больше в Интернете — 4.4 Million Produ

,

Страница доставки Доставка на следующий день

Страница 9 4220) См. больше в Интернете — 4.4 Millio

Расчет дросселей на резисторах МЛТ и ферритовых сердечниках.Дроссели для коммутации блоков питания на ферритовых кольцах

6

Сложнее определить входит ли ядро ​​в насыщение (и нарушается нормальная работа блока питания) или нет. Многолетний редактор журнала «Радио» и автор многих статей по импульсным преобразователям Сергей Алексеевич Бирюков написал статью «Дроссели для коммутации блоков питания на ферритовых кольцах». Он имеет практичную схему, позволяющую видеть и измерять ток насыщения на экране осциллографа.

В статье много формул и таблиц, но я постараюсь все объяснить ненаучно, на пальцах.

Для того, чтобы сделать дроссель, нужно рассчитать или взять из даташита необходимую индуктивность. Берем сердечник, на который будем наматывать катушку и наматываем несколько десятков витков удобным проводом, например, 0,3 мм. Измеряем индуктивность, потом рассчитываем, сколько витков нужно для будущего дросселя. Для этого напомним, что индуктивность прямо пропорциональна квадрату числа витков.Если намотать 30 витков и индуктивность 20 мкГн, то для получения 180 мкГн нужно намотать 90 витков.

Теперь вспомним, что такое Ампер-витки. Это произведение числа витков протекающего тока. Сердечник будет намагничиваться 200 витков при токе 1 А или 1 виток при токе 200 А, или 50 витков при токе 4 А. Итак, если мы узнаем, при каком токе сердечник будет насыщаться от нашего тестовой катушки из 30 витков, мы можем легко узнать, какой ток выдерживает наша 90-витковая катушка индуктивности.

Надо только помнить, что индуктивность лучше делать чуть больше рекомендованной, и что при уменьшении числа витков индуктивность падает гораздо быстрее, чем увеличивается допустимый ток. Кроме того, для уменьшения потерь необходимо использовать толстый провод.
Возможно, что этот сердечник может не подойти, тогда если это кольцо, то можно добавить два-три кольца или взять другой размер или вообще включить два дросселя последовательно.

Схема

Собрал счетчик на небольшой плате, детали самые обычные, где удобно, ставлю SMD и вам советую.Полевой транзистор — любой с нужной проводимостью на ток от 20 А и выше, с малым сопротивлением канала в открытом состоянии, может низковольтный. Я поставил IFRP150. Стабилизатор 6В на микросхеме 78Л06. Если его нет, можно поставить 78Л05 и добавить 1-2 диода типа КД522 в разрыв общего провода 78Л05 анода к стабилизатору. Емкости С3С4 ставлю на 2200 мкФ на 35 В. Детали деталей не критичны. В процессе тестирования понял, что нужна небольшая доработка схемы. Вместо VD3 VD4 поставил один стабилитрон Д816В. Для увеличения импульса тока до 12 А между базой и эмиттером VT1 нужно поставить резистор номиналом как R5. Эти небольшие изменения позволяют протестировать готовую индуктивность в несколько миллигенри. Я уменьшил рейтинг R4 в три раза, что сделало луч на экране ярче. Сигнал на вход синхронизации осциллографа снимается с вывода 11 микросхемы через резистор сопротивлением 1 кОм.

Регулировка

Вместо L1 подключить резистор около 1 кОм и проверить прямоугольную форму импульсов на выводе 11 микросхемы, на стоке проверить регулировку изменения скважности с R3.С исправными деталями регулировка не требуется. При необходимости можно попробовать частоту и диапазон регулировки емкостью С2 и резисторами R3R4.

Работа с прибором

Установить R3 на минимальную длительность импульса, постепенно увеличивая ее, для получения изображения на экране осциллографа. Во-первых, вы можете включить непрерывное сканирование и внутреннюю синхронизацию, чтобы получить нестабильное изображение. Потом, подобрав чувствительность и частоту развертки, включив дежурную развертку и внешнюю синхронизацию, картинка станет как влитая.

На осциллографе с1-94 с чувствительностью 0,1 В/дел одна ячейка соответствует току катушки 1 А. Увеличивая длительность импульса, добьемся изменения формы импульса в большую сторону, читаем сколько ячеек по оси Y от дна до трещины и определить ток. Это будет ток насыщения.

Возможны варианты — перелома не будет, а будет треугольник, который не растет при повороте ручки R3. Значит насыщения нет, надо увеличить количество витков катушки.Или форма не треугольная, а сглаженная — сопротивление катушки велико.
Если вы тестируете трансформатор, будьте осторожны, на неподключенных обмотках может быть значительное напряжение! И я категорически запрещаю проверять столь строчные телевизионные трансформаторы или силовые трансформаторы компьютерных блоков питания! Если катушка имеет индуктивность в несколько миллиген, то она накапливает значительное количество энергии, которую поглощает мощный стабилитрон (для этого он и нужен), и очень сильно греется (по запаху почувствовал), поэтому измерения таких катушек должны быть недолговечными (потихоньку настраиваю осциллограф с небольшим импульсом, а потом поворачиваю ось R3 и фиксирую ток разрушения).

Печатная плата

Размеры платы (80 на 60 мм) и деталей не критичны, при желании можно добавить переключатель, который заменой С2 расширит диапазон работы, выключатель питания (я просто уменьшить длительность импульса до минимума), поставить VD3 на теплоотвод, сделать другие варианты. Перемычки показаны синим цветом (красная перемычка с диода VD3). ВТ1 — КТ3102.

Итого

Тем, кто занимается импульсными блоками питания, это устройство будет полезно. Любитель обычно делает отдельные устройства из тех частей, которые он может найти.Не согласен с теми, кто пишет, что для LM2576 индуктор можно намотать на гвоздь. Может и будет работать (за счет внутримикросхемных ограничителей и предохранителей), но получить хороший КПД и хорошую стабилизацию не получится. Устройство, конечно, не принципиальное, но дешевое, простое и портативное, так что иметь его полезно.

Файлы

Оригинал статьи Бирюкова и платы в формате LAY
▼

Для исключения протекания тока наружу оплётки ВЧ-кабеля, питающего антенну, применяют ферритовые дроссели. Их можно сделать на большом кольце:

Или нанизать множество маленьких колец на определенной длине кабеля в точке питания антенны:

В любом случае правило одно: индуктивность такого дросселя должна быть таким, чтобы создать реактивное сопротивление не менее 1 кОм для самой низкой частоты, на которой антенна, питаемая от этого кабеля, будет излучать .

Но и здесь не все так просто. Не все марки ферритов одинаково хорошо справляются с этой задачей. Я использую кольца NM до 4 МГц (они дешевле) и кольца LV выше 4 МГц.В более сложных случаях (при большой подводимой мощности, большей реактивности или асимметрии в силовой точке) очень рекомендую использовать кольца ФБ-31 или Микрометаллы (в простонародье Амидон) типа Т80-2 (красный) или может быть оправдано использование Т80- 6 (желтый, выше 14 МГц), в больших количествах. Это для кабелей 8Д-ФБ, РГ-213 и др. типа ПК-50-7.

Как выбрать нужную индуктивность показано ниже:

	Обязательно индуктивность, мкГн
1. 8	88,5
3,5	45,5
7	22,7
10	15,7
14	11,4
18	8,8
21	7.6
24	6.4
28	5.7

Это справедливо для подавляющего большинства случаев, когда антенны запитываются непосредственно в кабель на токе пучности и их волновые сопротивления примерно одинаковы.В случае питания полуволновых вибраторов «с торца» эти значения необходимо многократно увеличить. И будьте готовы, что борьба с АЭП (эффект антенного фидера) может быть проиграна при неправильном подходе.

1. Возьмите кусок любой проволоки

2. Нанизать на этот кусок провода столько колец, чтобы была достигнута требуемая индуктивность (или намотать на большое кольцо, пока не будет достигнута требуемая индуктивность — столько витков кабеля нужно будет сделать потом)

3. Сожмите все кольца в термоусадочную трубку

.

4. Надеть стойку на кабель в розетке

Например, так выглядит колонка для дальности 80м из колец М2000НМ 20х12х6:

Это минимальные требования, которых следует придерживаться.

Колонка на фото выше не совсем удобная. Имеет смысл разбить его на несколько частей. Это роли не играет, как и зазор между внутренней стороной кольца и внешней изоляцией кабеля.

Если проблема с наличием феррита, то можно просто намотать кабель в повитковую бухту (важно) в месте питания антенны. В этом случае расчет индуктивности очень прост. Вот пример расчета мотка кабеля в ММАНА для дальности 20м:

Из этих данных также видно, что:

1. дроссель из кабеля на диэлектрическом каркасе не обеспечивает должного «перекрытия» более 1,5 октав, поэтому применять этот способ на КВ трибриберах только при четком расчете и исполнении.Другие недостатки способа описаны выше.

2. Наиболее эффективна намотка кабеля (несколько витков) на большие кольца («бинокль», впрочем, еще лучше), но этот способ не для толстых кабелей (в примере выше речь идет о РГ-58). И по стоимости, я думаю, самый дорогой. Обмотка должна быть выполнена соответствующим образом (вход и выход дросселя должны быть максимально изолированы, с минимальной емкостной связью).

3. На тросе должно быть необходимое количество натянутых колец.Обратите внимание на горизонтальные черные линии на графиках — они показывают преобладание резистивного сопротивления над реактивным. Так вот, если этого Rs будет недостаточно (колец меньше или, наоборот, больше, чем при данной длине кабеля), это вызовет нагрев колец.

4. Кольца должны быть изготовлены из качественного материала. На ВЧ обязательно.

На мой взгляд, метод использования небольших колец поверх оплетки кабеля является наиболее оптимальным для многодиапазонных ВЧ-антенн. С учетом входной мощности, конечно.. На низких частотах можно использовать кольцо проще, как написано в начале. К тому же это будет значительно дешевле.

• #1


  А если применить балун на ферритовый бинокль с раздельными обмотками? Вроде как он должен полностью блокировать утечку синфазных токов на внешнюю оболочку кабеля и АЭП вообще не будет.

• #2


  Гальваническая развязка сама по себе не обеспечивает полной изоляции. Чтобы исключить AEF, необходимы дополнительные решения.

• #3


  При измерении индуктивности столбов ферритовых колец я использовал прибор АА-330.
    Индуктивность различается на разных частотах. Какую частоту мне нужно установить на приборе, чтобы измерения были правильными?

• #4


  Даже не знаю, что сказать. Я не использую АА-330 для измерения ЛК, так как мое мнение, что он показывает погоду в этом режиме, даже в инструкции написано, что это дополнительные функции.Это правильно.

• #5


  Что конкретно используют кольца марки НН, интересует проходимость и размер.

• #6


  Ответ на этот вопрос есть в статье выше.

• #7


  Тех. там же типоразмеры ферритов марки НН для НМ.. правильно ли я понял?

• #8


• #9


  Так, если антенна многодиапазонная, например инверторная — v для диапазонов 80 -40 -20 метров, питание по одному кабелю, то на одном кабеле необходимо использовать два типа колец ВН и НМ на однажды. Правильно ли я понял?

• #10


  не знаю. что за антенна «инверт-в», но дроссель нужно ставить так, чтобы он обеспечивал отсечку в самом низкочастотном диапазоне — я об этом писал. Так что просто сделайте дроссель для диапазона 80 м и транслируйте.

• #11


  Вся суть в Вашей фразе: «…Но тут не все так просто. Не все марки ферритов одинаково хорошо справляются с этой задачей. Я использую кольца НМ до 4МГц и кольца НВ выше 4МГц.»Я, как человек не искушенный (антенная линия)… предположил, что если кабель питает многодиапазонную антенну (диапазоны ниже 4 МГц… а также выше 4 МГц) то индуктор должен содержать кольца двух типов. .как НН,так НМ,если следовать утверждению в цитате!А антенна ИНВ Ви,сама не знаю…,сделаю…впервые в жизни…)

• #12


• #13


  Здравствуйте.
    Укажите индуктивность дросселя для многодиапазонной антенны.40-10 метров?

• #14


  Кольца

  HM вообще нигде не работают. Проверено лично. Только НН.
   Чтоб автор за нос водил??? см. M2000NM 20x12x6 🙂

• #15


  Это правда — мне попались какие-то НМ и я не понял что случилось — они вели себя адекватно только до 800кГц. Но я подумал, что это совпадение, потому что остальные вели себя иначе. Много ли у вас таких случаев и как вы измеряли?

  Влади, текст специально выделен жирным шрифтом, потом посмотри в таблицу — там ответ.Для 40м это примерно 23мкГн.

• #16


  Дмитрий, здравствуйте, на какой частоте измеряете индуктивность дросселя? Я понял, что на 7 МГц индуктивность должна быть 22,7 мкг, это правильно?

• #17


  Для каждого диапазона — свое. Я ответил на вопрос выше про 7МГц — все верно.

• #18


  Спасибо, конечно, занимаюсь защелками ZCAT 2035
  получается, но я делаю по одному витку троса на каждую защелку, кабель RG-316, мощность будет не более 500 ватт, 7 защелок выходит 40 мкг, измеряю MFJ-259, но индуктивность показывает на частоте 2МГц

• #19


  Ну можно по графикам (или примерно приблизительно) определить индуктивность для конкретного диапазона. Ну или сразу мерить на 7МГц.

• #20


  R7MU ( 02 мая 2015 г. 15:02 )

  Здравствуйте, Дмитрий, как вы измеряете индуктивность ваших дросселей?

• #21


  А у меня LC метр))

• #22


  Отсечной индуктор — на отводном кабеле для КВ антенн — индуктивность, — вот данные замеров — для изготовления

  Сделал опытные замеры прецизионным мостовым прибором, взял для замеров некоторую длину кабеля, с диаметром оплётки 10 мм, в моем случае РК — 75 (какая штука была в наличии), в принципе так же будет и с РК — 50.

  Длина = 2,8 метра

  Витки = 6 витков.

  Диаметр витков (средний -14 -15 см)

  Полученная индуктивность = всего 6 мкГн — вся катушка. из 6 витков кабеля

  надеваю на оплетку 1 кольцо феррита 20 х 12 х 6 мм. (замерил проницаемость 2500) — получил прибавку сразу — 1,5 мкГн

  Надел 3 кольца вместе получил прибавку 4,5 мкГн.

  Выводы: 1 виток кабеля дает индуктивность всего 1 мкГн.

  1 кольцо — из феррита, надетое на кабель, дает индуктивность 1,5 мкГн, в 1,5 раза лучше, чем виток с кабеля. Судя по всему — проходимость колец — надо брать больше 2000 — 3000. чем больше тем меньше колец.

  1 трубка — от кабеля монитора, — одевается на кабель (если подходит) эквивалентна индуктивности примерно 1,5 мкГн или 1 кольцо. (и имеет проницаемость 460 -.500) измерено.

  Добавлю сюда замеры, на такой же ферритовой защелке — как и на трубках монитора — результат тот же, их индуктивность антенны крепления кабеля антенного отвода = 1.5 мкГн на защелку. Видимо из одного материала. и (у него проходимость около 500)

  Так что делайте выводы сколько надо делать — и ставьте на кабель, чтобы получить результат.
    10 трубок от монитора, одетых на кабель рядом (нижний на кабель) с согласующим трансформатором — дадут индуктивность 15 мкГн.

  Или перевести на кольца по расчетам выше. 30 колец = для 3,5 МГц = 45 мкГн

• #25


  Стоит ли делать дроссель 5, 9 оборотов после дросселя с кольцами? У меня 50 колец.

• #26


  не стоит и хватит

• #27


  Влад, ты даже проходимость и материал колец Андрея не знаешь, и даже дальность, но дай совет!

  Андрей, исходных данных для ответа на вопрос вы не дали. Количество колец ничего не значит.

• #28


  Если на дельте 40 метров будет использоваться дроссель, рассчитанный на 80ку, то этот дроссель свою роль выполнит?

• #29


  Ну сколько информации было дано, такой ответ: в большинстве случаев будет.

При повторении импульсных вторичных источников питания и стабилизаторов напряжения или самостоятельной их разработке у радиолюбителей возникают трудности при подборе магнитопроводов и расчете индуктивных элементов устройств. Опубликованная статья может помочь решить такие проблемы.

В однотактных импульсных источниках питания и стабилизаторах напряжения важнейшим элементом является дроссель или импульсный трансформатор, в котором запасается энергия. Обычно их наматывают на броневых или Ш-образных ферритовых магнитопроводах с зазором или кольцах из Мо-пермаллоя МП140 или МП160.Магнитопроводы из прессованного пермаллоя (Мо-пермаллоя) достаточно дороги и дефицитны. В то же время в большинстве случаев индуктивные элементы таких устройств могут быть выполнены на широко распространенных ферритовых кольцах с магнитной проницаемостью 600…6000. если ввести в них пробел.

Индуктивность L катушки, намотанной на кольцевой магнитопровод, как известно, можно найти по формуле

где A L — так называемый коэффициент индуктивности, N — число витков катушки. Коэффициент A L соответствует индуктивности катушки в один виток и обычно приводится в справочных данных конкретных магнитопроводов, а для кольцевых магнитопроводов легко вычисляется;

где μ о = 1.257-10 -3 мкГн/мм — абсолютная магнитная проницаемость вакуума, мкэфф — эффективная начальная магнитная проницаемость материала магнитопровода. S эфф — эффективная площадь поперечного сечения магнитопровода в мм 2 , l эфф — эффективная длина магнитопровода в мм.
Зная значение AL, легко определить число витков катушки для получения требуемой индуктивности:

Эффективное сечение и длина магнитопровода несколько меньше определяемых его геометрическими параметрами и составляет обычно приводится в справочной литературе.AT табл. один   в первых пяти столбцах указаны геометрические размеры, эффективное сечение и длина l эфф Для ферритовых колец стандартной серии с наружным диаметром D от 6 до 50 мм, внутренним d и высотой h.

В этой же таблице приведены расчетные значения площади окон магнитопроводов S ОКХ, периметра поперечного сечения р и коэффициента индуктивности AL при μ эфф = 50. Данные позволяют рассчитать индуктивность любой катушки, намотанной на кольцевой магнитопровод с табличными геометрическими размерами.Если µэфф используемого кольца отличается от 50, значение A L необходимо пропорционально изменить, например, для µэфф = 2000 коэффициент A L следует увеличить в 40 раз. Следует иметь в виду, что значения μ эфф, S эфф и l эфф определяются с большой погрешностью, а в справочниках кольцевых магнитопроводов обычно указывается двукратный разброс значений A л. Поэтому величины AL, взятые из Таблицы 1 , следует принимать как ориентировочные и уточнять при необходимости более точного расчета по результатам эксперимента.
Для этого намотайте тестовую катушку, например, из десяти витков на магнитопровод, и измерьте ее индуктивность L пр. Здесь устройство, описанное в . Разделив L пр на 100 = 10 2 , определить значение A L . Расчетное значение N следует увеличить на несколько оборотов (до N 1 ), по результату измерения L 1 уточнить нужное количество витков, а лишние витки отмотать.

Описанным выше способом можно рассчитать индуктивность катушки или необходимое количество витков.Однако, как только речь заходит о дросселях для импульсных блоков питания, сразу возникает вопрос, какой ток выдерживает дроссель, не насыщая магнитопровод?
Магнитная индукция В в магнитопроводе при токе I может быть рассчитана по формуле

Максимально допустимая индукция Втах для материалов магнитопровода приведена в справочных данных и лежит в пределах 0, 25. ..0,5 Тл Из этой формулы легко получить выражение для максимального тока дросселя:

Если подставить в нее формулу определения числа витков по заданной индуктивности, то получим

где \/ эфф = S эфф л эфф — эффективный объем магнитопровода.Легко видеть, что чем больше μэфф, тем меньший ток может пропустить индуктор при тех же геометрических размерах магнитопровода и заданной индуктивности. Более-менее приемлемые результаты при изготовлении дросселей для ИВЭП получаются при μ эфф = 30…50. Именно поэтому в таблице 1 коэффициент AL приведен для μ эфф = 50. В этой же таблице приведены максимальные значение тока l max через дроссель с одним витком при V max = 0,3 Тл. Для определения допустимого тока реального дросселя достаточно табличное значение l max разделить на число витков N.

Однако в радиолюбительской практике более доступны кольцевые магнитопроводы с большими значениями эффективной магнитной проницаемости μэфф = 600…6000. Эффективную магнитную проницаемость таких магнитопроводов можно уменьшить введением зазора, при этом

где µ нач — начальная магнитная проницаемость материала магнитопровода, Δэф — эффективная ширина зазора. При фактической ширине зазора μ эфф = l эфф / ∆ эфф. Чтобы уменьшить μ eff примерно до 50.. . 100 (это значение по опыту расчета и изготовления дросселей близко к оптимальному), эффективная ширина зазора должна быть Δ эф = l эф /(50…100) независимо от исходной магнитной проницаемости магнитопровода.
Если в вышеприведенную формулу расчета AL подставить значение µэфф для магнитопровода с зазором, то получим

Еще более простая формула получается для максимального тока через дроссель

т.е. определяется допустимый ток только по эффективному зазору и количеству витков.

Почти все приведенные выше формулы уже были опубликованы в журнале «Схеметехника», однако ни в одной из известных автору публикаций не отмечалось, что эффективная ширина зазора, используемого в расчетах, меньше геометрической. Это отличие возникает из-за того, что магнитное поле, существующее вблизи зазора ( рис. 1 ), шунтирует зазор и уменьшает его эффективную ширину. Чтобы вычислить действие этого поля, мы можем обратиться к аналогии между магнитным и электрическим полями. Воспользуемся формулой конденсатора двух цилиндров с близко расположенными концами:

где С — емкость конденсатора в сантиметрах, D — диаметр цилиндров, b — их высота, d — зазор между их концами.

Легко видеть, что первое слагаемое соответствует емкости зазора между цилиндрами, а второе — емкости, вносимой боковыми поверхностями цилиндров. Будем считать, что высота цилиндров равна их удвоенному диаметру b = 2D.Это означает, что мы будем учитывать емкость только ближней к зазору части цилиндрической поверхности цилиндра, пренебрегая дальней. Расчеты для цилиндров длиной 3 или 4 диаметра дают почти такой же результат.
Для того чтобы от контейнера между цилиндрами перейти дальше к контейнеру между прямоугольными стержнями (а он по форме ближе к сечению ферритового кольца), примем, что контейнер, вносимый боковыми поверхностями, пропорционален периметр зазора и выразим в этой формуле диаметр цилиндров через периметр р их круглого сечения:

высота цилиндра b = 2D = 2p/tg.

Если подставить эти выражения в формулу для вместимости, то из нее можно определить отношение полной вместимости к вместимости между торцами как функцию отношения зазора к периметру цилиндров β = d / б. Эта формула, однако, довольно громоздка и неудобна в использовании.

Обозначим отношение эффективного зазора, обеспечивающего без учета емкости боковых поверхностей такую ​​же емкость, как и емкость между торцами с учетом емкости боковых поверхностей, к геометрической.На рис. 2 приведена расчетная зависимость a от β. Из сходства уравнений, описывающих электрическое и магнитное поля, следует, что аналогично выглядит зависимость отношения эффективного магнитного зазора к геометрическому от отношения геометрического магнитного зазора к периметру.

Из графика к рис. 2 следует, что эффективная ширина зазора может существенно отличаться от геометрической. В реальном диапазоне β составляет от 0,01 до 0.1 эффективная ширина зазора в 1,26…2,66 раза меньше геометрической ширины.

Таблица 1

В Таблица 1 значения A L для кольцевых магнитопроводов с четырьмя различными зазорами рассчитаны с учетом разницы между эффективным зазором и геометрическим.
Вышеизложенное позволяет сделать вывод, что необходимое число витков и зазор практически не зависят от исходной магнитной проницаемости материала магнитопровода, а значит, можно использовать ферриты с любой проницаемостью больше 600.Для любого имеющегося в наличии кольца с табличным зазором по величине AL легко рассчитать индуктивность или необходимое число витков и вычислив β = Δ/p, по графику ( рис. 2 ) определить значение а = Δ эф / р и Δ эф = ар. По найденному значению Δэфф и приведенной выше формуле можно найти максимальный ток, не вызывающий насыщения сердечника.

Однако есть еще одно обстоятельство, влияющее на выбор магнитопровода — возможность намотать на него необходимое количество витков проводом соответствующего сечения.Требуемая площадь окна окна составляет

S окна = NS пров / K зап
где S пров — сечение провода, а k зап — коэффициент заполнения окна. Расчет S пров проводится по формуле S пров = l/j. где j — допустимая плотность тока. Типичное значение k запас для меди равно 0,3, а для j исходный расчет принимает значение 2,5 А/мм2.

Подставив в формулу расчета площади окна выражения для N и AL, получим следующую формулу:
 I 2 L = (S окна jk зап) 2 µ 0 Sэфф/Δэфф
Аналогичное выражение можно также получить из формулы для максимального тока, который можно пропустить через дроссель без насыщения сердечника:
  I 2 L = B max 2 S эфф l эфф (μ 0 μ эфф)

Однозначный расчет конструктивных параметров индуктора для данной индуктивности и тока не существует.Однако последние восемь столбцов могут помочь в выборе кольца и определении данных обмотки. таб. один   . Они показывают максимальные значения произведения l 2 л по насыщению и наполнению, рассчитанные по приведенным выше формулам для В max = 0,3 Тл, k зан = 0,3, j = 2,5 А/мм 2 и четырех значения клиренса.

Выбор колец и расчет конструктивных параметров дросселей продемонстрируем на двух примерах.
Пусть дроссель с индуктивностью 22 мкГн на рабочий ток 1.2 А нужно. Для него значение l 2 L = 1,22х22 = 31,68. Среди колец минимального диаметра первое почти кольцо К10х6х4,5. При введении в него зазора 0,25 мм мы получаем возможность намотать дроссель с большим запасом по току ( Таблица 1 , столбец «нас»), но с некоторым превышением плотности тока относительно 2,5 А/мм 2 ( столбец «приложение»).

Определить параметры дросселя с зазором 0,25 мм. Для него коэффициент индуктивности по таблице 1 будет А L = 0,064, необходимое число витков

(округлить до 19), допустимый ток К I = 1.2 А при j = 2,5 А/мм2 требуется провод сечением
S пров = I / j = 1,2 / 2,5 = 0,48мм 2
При коэффициенте заполнения k зап = 0,3 требуемое площадь окна

S окна = S пров Н/к зап = = 0,48х19 / 0,3 = 30,4 мм 2

Площадь окна по Таблица 1 составляет 28,3 мм 2 , что несколько меньше. За счет увеличения плотности тока уменьшить сечение провода до
S пров = S окн к зап / N = 28. 3 х 0,3/19 = 0,446 мм 2

Плотность тока будет j = I / S пров = 1,2 / 0,446 = = 2,68 А/мм 2 , что вполне приемлемо. Диаметр провода указанного сечения (медного) можно рассчитать по формуле:

Пусть нужен дроссель 88 мкГн на ток 1,25 А. Для него l 2 L = 137,5. Дроссель можно намотать на кольце К12х6х4,5 с таким же зазором, при этом насыщения магнитопровода не произойдет, но плотность тока будет значительно превышать норму.Поэтому необходимо переходить на большее кольцо. В распоряжении автора были кольца К12х8х3 из феррита М4000НМ. Намотать нужный дроссель на одно кольцо нельзя ни по насыщению сердечника, ни по заполнению окна. Можно сложить два кольца. При этом эффективное сечение магнитопровода удваивается, а допустимые значения l 2 L увеличиваются по насыщению несколько больше, а по наполнению чуть менее чем в два раза. Поэтому необходима катушка индуктивности с геометрическим зазором 0.25 мм можно мотать с запасом по току насыщения и с небольшим превышением плотности тока.

Теперь только табличной информацией не обойтись, требуется полный расчет. Для двух колец периметр сечения (с зазором 0,25 мм):
р = Dd + 4хh = 12-8 + 4х3 = 16 мм,
β = Δ/р = 0,25/16 = 0,0156.

По графику для рис. 2 находим а = 0,73, откуда эффективный зазор
Δэфф = Δа = 0.25х0,73 = 0,183 мм.

Найдено значение
А L = μ 0 S эфф / Δ эфф = 1,257х10 -3 х2х5,92 / 0,183 = 0,081

Необходимое количество витков

округлить до 33 витков. Максимальный ток через дроссель
л макс = 240 Δэфф/Н = 240х0,183/33 = 1,33 А.

Сечение провода
S пров = S окна к зап/Н = 50,3 х 0,3/33 = 0,457 мм 2 ,
что соответствует плотности тока 1,25/0,457 = 2.74 А/мм 2 . Сечение S пров = 0,457 мм 2 соответствует диаметру:

Иногда удобнее ввести два одинаковых зазора. В этом случае табличное значение A L для полузазора следует уменьшить вдвое, а табличное значение I 2 L для полузазора увеличить вдвое.
Технология введения зазора следующая. Разломайте маленькое колечко перед намоткой на две части, распилив его напильником, лучше алмазным. Половинки склеены эпоксидным клеем с наполнителем, в качестве которого удобно использовать тальк.При заклеивании одного из зазоров или обоих на часть глубины вводят прокладку из гетинакса, текстолита или нескольких слоев бумаги. Можно считать, что толщина одного листа бумаги для копиров и лазерных принтеров равна 0,1 мм. Для сохранения формы кольца при полимеризации клея оно должно лежать на обрезном органическом стекле, от которого затем легко отделяется сгибанием обрезного. Перед намоткой острые края колец следует тщательно скруглить мелким наждачным камнем.

У большого кольца зазор можно сделать и ножовкой с алмазным диском, однако его ширина однозначно определяется толщиной диска. В такой зазор для сохранения прочности кольца следует вклеить прокладку из жесткого диэлектрика.
Для экспериментальной проверки тока насыщения дросселей автор сделал приставку к осциллографу, схема которого показана на рис. 3 . Устройство представляет собой упрощенную версию обратноходового преобразователя.

На микросхеме DD1 собран генератор импульсов положительной полярности с регулируемой в пределах 10 с длительностью… 300 мкс с периодом повторения около 10 мс. Импульсы с его выхода подаются на затвор мощного, но низковольтного и относительно недорогого полевого транзистора VT2. Транзистор открывается и через проверяемый дроссель L1 начинает протекать линейно нарастающий ток. По окончании импульса запасенная энергия через диод VD2 передается в нагрузку, которой являются стабилитроны VD3 и VD4. Напряжение с резистора R7, пропорциональное току через катушку L1, поступает на осциллограф.Для синхронизации осциллографа лучше использовать сигнал с выхода DD1.4. Если ток превышает 6А, транзистор VT1 открывается и прекращает формирование импульсов. Пока сердечник катушки не войдет в насыщение, зависимость тока от времени, как указано выше, носит линейный характер. При плавном увеличении длительности импульса и приближении максимального тока через дроссель к току насыщения на экране осциллографа отчетливо видно резкое отклонение линейной зависимости. Напряжение источника 20 В должно обеспечивать выходной ток не менее 1 А. Для упрощения использования приставки цепь +6 В можно запитать от цепи +20 В через стабилизатор микросхемы КР145ЕН5Б(Г), либо КР1157ЕН6. с любыми суффиксами (7806 или 78L06). Экспериментальная проверка изготовленных дросселей подтвердила точность расчета необходимого числа витков и тока насыщения порядка ±10%, что можно считать хорошим результатом, учитывая погрешности установки ширины зазора и множество допущений при выводе формулы

Литература:

1.И. Н. Сидоров, А. А. Христинин, С. В. Скорняков. Малогабаритные магнитопроводы и сердечники. Справочник.— М.: Радио и связь, 1989, с. .384,
2. А. Миронов. Магнитные материалы и магнитопроводы для импульсных источников питания. — Радио, 2000, № 6, с. 53, 54.
3. Ферритовые магнитопроводы серии RM фирмы EPCOS. — Радио, 2001, № 3, с. 49-51, № 10, с. 48-50.
4. А. Кузнецов. Трансформаторы и дроссели для импульсных источников питания. — Схемотехника, 2000, №1, с. 30–33, вып.2, с. 48, 49, 2001, № 1, с. 32-34.
5. С. Бирюков. Цифровой измеритель RCL. — Радио, 1996, № 3, с. 38–41, № 7, с. 62, 1997, № 7, с. 32, 1998, № 5, с. 63, 2001, № 5, с. 44.
6. Гинкин Г.Г. Справочник по радиотехнике. Эд. 4-я, переработанная. — М.: Госэнергоиздат, 1948, с. 816.

Самодельные дроссели на резисторах МЛТ и ферритовых сердечниках 2,8мм. Изготовление дросселя намоткой проводника на резистор МЛТ — недорогой и простой способ получить малогабаритный электронный компонент, который часто можно встретить в схемах радиопередатчиков, радиоприемников, приемопередатчиков, телевизоров и другой электронной аппаратуры.

Рис. 1. Самодельные дроссели на основе резисторов МЛТ.

Ниже мы представим простую форму калькулятора для расчета индуктивности и числа витков провода для дросселей, которые выполнены намоткой на резисторах МЛТ-0,125, МЛТ-0,25, МЛТ-1, МЛТ-2, таким образом, мы получаем бессердечный дроссель, удобная рамка которого служит корпусом высокоомного резистора.

Формула для расчета

В большинстве случаев очень точная индуктивность дросселя не является критичным фактором, поэтому на корпус резистора МЛТ можно намотать бессердечный дроссель.Для того чтобы рассчитать необходимое количество витков можно воспользоваться формулой:

Н = 32 * КВР (Д/д)

• Н необходимое количество витков,
• L – требуемая индуктивность дросселя в мкГн,
• d — диаметр корпуса (в данном случае корпуса резистора) в мм.

Для расчетов вы можете воспользоваться нашим онлайн калькулятором:

Производство дросселей

Для изготовления дросселя необходимо подобрать подходящий корпус — в нашем случае это резистор определенной мощности и, соответственно, габаритов.Ниже представлены фото отечественных и зарубежных резисторов с обозначением их мощности.

Рис. 2. Резисторы МЛТ и резисторы зарубежной мощности.

Рис. 3. Пример обмотки индуктора на резисторе МЛТ-0,5.

Для намотки дросселя подходят резисторы с большим сопротивлением, например: 100кОм, 200кОм и т.д. Важно, чтобы сопротивление резистора было большим, иначе добротность вашего самодельного дросселя может оказаться плохой.

Пример намотки ровными слоями показан на рисунке 3.

Для намотки можно использовать тонкий эмалированный провод (ПЭТВ) или провод в шелковой изоляции (ПЭЛШО) диаметром 0,1-0,2 мм, важно, чтобы все витки, намотанные таким проводом, подходили к нашему каркасу из резистор.

После намотки каждый конец провода припаивается к выводам резистора, а сверху на катушку можно капнуть немного клея, чтобы потом витки не расползлись.

2.Дроссели с ферритовым сердечником 8 мм

Также миниатюрный дроссель можно изготовить, намотав провод на малогабаритный ферритовый сердечник 400Н, 600Н диаметром 2,8 мм и длиной около 12…14 мм. Форма для расчета дросселя на сердечнике 2,8мм приведена ниже.

Рис. 4. Самодельные дроссели на ферритовых сердечниках диаметром 2,8 мм.

Модуль BLE

MLT-BT05 — клон клона??

Ранее я рассказывал о модуле HM-10 Bluetooth с низким энергопотреблением (BLE) и его клоне CC41-A.Это два популярных модуля, которые обеспечивают простую связь BLE через последовательный интерфейс и удобны с Arduinos и другими микроконтроллерами для хобби. Убедитесь, что вы прочитали эту статью в первую очередь, так как она содержит важные сведения об этом любопытном обновлении.

Недавно я заказал несколько модулей BLE на ebay. В списке использовалось название «HM-10», но на фотографиях было видно то, что известно как «CC41-A». Хотя это и сбивает с толку, это происходит со многими товарами на ebay, поскольку кажется, что «HM-10» потеряло свое значение как конкретная модель и теперь является скорее определением конкретной функциональности.Имея хороший опыт работы с CC41-A, заказал кучу.

CC41 Передний

Через несколько недель я получаю свою посылку. Сначала все выглядит хорошо, и я пробую модули. Я быстро обнаруживаю отличия в поведении от того, что использовал в прошлом. Хотя модули, которые я получил, очень похожи на CC41-A, они представляют собой совершенно новую модель «MLT-BT05». «MLT-BT05» очень похож на клон «CC41-A», который, как ни странно, является клоном «HM-10». В отличие от «CC41-A», «MLT-BT05» не является хорошим клоном, и я подробнее остановлюсь на этой теме ниже.

Различия между «CC41-A» и «MLT-BT05»

MLT-BT05 Передний

Модули разные аппаратно и программно (точнее прошивкой). Давайте обсудим различия и сходства один за другим, начиная с физических различий.

Дочерняя плата

Эта деталь выглядит идентично. Сходство доходит до наличия места для второго генератора, но не припаянного, что является отличием от оригинального «HM-10» (у которого 2 генератора).Тот же чип TI CC2541, антенна и т. д.

Разделительная плата

Эта часть соединяет дочернюю плату с контактами. Компоновка печатной платы отличается, основным отличием является 5-контактный регулятор напряжения по сравнению с 3-контактным в «CC41-A». Некоторые другие отличия заключаются в пассивных компонентах, в основном в резисторах.

Оба модуля имеют шесть контактов 2,54 мм для взаимодействия с микроконтроллером: STATE, RXD, TXD, GND, VCC, EN. Тем не менее, контакт STATE «MLT-BT05», кажется, плавает.Фактически это означает, что нет пригодного для использования контакта STATE . Я не проверял контакт EN, но контакты питания и UART работают нормально.

Отсутствие рабочего вывода STATE в «MLT-BT05» можно объяснить меньшим количеством соединений между дочерней платой и коммутационной платой по сравнению с «CC41-A». В частности, 1 против 4 припаянных контактных площадок в нижней части модуля.

Паяные соединения MLT (вверху) и CC41 (внизу)

Задняя сторона

Размер тот же, но разводка печатной платы совершенно другая.

ZS-040, CC41 Задняя часть

MLT-BT05 Задняя часть

Текст тот же, но «MLT-BT05» имеет более толстую шелкографию, чем «CC41-A».

Синтаксис AT-команды

Оба модуля ожидают «возврат каретки и новую строку» в конце команд. Однако есть тонкая разница. «MLT-BT05» ожидает, что его CR-NL будет отправлен немедленно с командой, в то время как «CC41-A» будет доволен, даже если между командой и CR-NL есть небольшая задержка. Это указывает на то, что «CC41-A» лучше справляется с буферизацией и что существуют различия в прошивке модулей.

Оба модуля также не нуждаются в «?» в конце команд при запросе текущего значения. По сути это означает, что два клона ближе друг к другу, чем к оригинальному «HM-10».

АТ-команды

AT+HELP «CC41-A»:

  ******************************************************* ********************
* Описание команды
* -------------------------------------------------- ---------------
* AT Проверьте, нормально ли работает командный терминал
* AT+RESET Программная перезагрузка
* AT+VERSION Получить версию прошивки, bluetooth, HCI и LMP
* AT+HELP Список всех команд
* AT+NAME Получить/установить имя локального устройства
* AT+PIN Получить/установить пин-код для сопряжения
* AT+PASS Получить/установить пин-код для сопряжения
* AT+BAUD Получить/установить скорость передачи
* AT+LADDR Получить локальный адрес bluetooth
* AT+ADDR Получить локальный адрес bluetooth
* AT+DEFAULT Восстановление заводских настроек по умолчанию
* AT+RENEW Восстановление заводских настроек по умолчанию
* AT+STATE Получить текущее состояние
* AT+PWRM Получить/установить режим питания (низкое энергопотребление)
* AT+POWE Получить/установить мощность передачи RF
* AT+SLEEP Спящий режим
* AT+ROLE Получить/установить текущую роль. * AT+PARI Получить/установить бит четности UART.
* AT+STOP Получить/установить стоповый бит UART.
* AT+START Система начинает работать.
* Система AT+IMME ожидает команды при включении питания.
* AT+IBEA Переключить режим iBeacon.
* AT+IBE0 Установить iBeacon UUID 0.
* AT+IBE1 Установить iBeacon UUID 1.
* AT+IBE2 Установить iBeacon UUID 2.* AT+IBE3 Установить iBeacon UUID 3.
* AT+MARJ Установить iBeacon MARJ .
* AT+MINO Установить iBeacon MINO.
* AT+MEA Установить iBeacon MEA.
* AT+NOTI Уведомление о событии подключения.
* AT+UUID Получить/установить системный SERVER_UUID .
* AT+CHAR Получить/установить системный CHAR_UUID.* -------------------------------------------------- --*
* Примечание: (M) = Команда поддерживает только подчиненный режим.
* Для получения дополнительной информации посетите сайт http://www.bolutek.com
* Copyright@2013 www.bolutek.com. Все права защищены.
******************************************************* ******************

AT+HELP «MLT-BT05»:

  ******************************************************* *******************
* Описание команды
*---------------------------------------------------------------- ---------------
* AT Проверьте, нормально ли работает командный терминал
* AT+DEFAULT Восстановление заводских настроек по умолчанию
* AT+BAUD Получить/установить скорость передачи
* AT+RESET Программная перезагрузка
* AT+ROLE Получить/установить текущую роль. * AT+DISC Разъединить соединение
* Переключатель вещания AT+ADVEN
* Интервал передачи AT+ADVI
* AT+NINTERVAL Интервал соединения
* AT+POWE Получить/установить мощность передачи RF
* AT+NAME Получить/установить имя локального устройства
* AT+LADDR Получить локальный адрес bluetooth
* AT+VERSION Получить версию прошивки, bluetooth, HCI и LMP
* AT+TYPE настройки привязки и сопряжения
* AT+PIN Получить/установить пин-код для сопряжения
* AT+UUID Получить/установить системный SERVER_UUID .* AT+CHAR Получить/установить системный CHAR_UUID.
* AT+INQ Поиск с устройства
* AT+RSLV Чтение MAC-адреса списка сканирования
* AT+CONN Подключенное устройство списка сканирования
* Для соединения AT+CONA указан MAC-адрес
* Привязка AT+BAND с устройства
* AT+CLRBAND Отменить привязку
* AT+GETDCN Количество просканированных устройств списка
* AT+SLEEP Спящий режим
* AT+HELP Список всех команд
* -------------------------------------------------- --------------
******************************************************* ****************


Некоторые команды одинаковы, а некоторые отличаются. В «CC41-A» упоминается его производитель, Bolutek, но в «MLT-BT05» ничего не упоминается о его происхождении.

Версия и название

Некоторые команды предлагают нам больше информации об идентификаторе модуля. Вот сравнение ответов на «AT+VERSION»:

«СС41-А»:

  +ВЕРСИЯ=Прошивка V3.0.6,Bluetooth V4.0 LE

«МЛТ-ВТ05»:

  MLT-BT05-V4.0

Вот сравнение ответов на «AT+NAME» с именем по умолчанию, установленным в модуле:

«СС41-А»:

  +ИМЯ=BT05

«МЛТ-ВТ05»:

  +ИМЯ=MLT-BT05

Документация по «MLT-BT05»

Мне не удалось найти много данных об этом модуле в Интернете.Я нашел zip-файл с материалами для «MLT-BT04 V4» на облачном файловом хостинге Baidu. Он включал некоторое программное обеспечение BLE и два PDF-файла на китайском языке. Документ «AT-команды MLT-BT05 4.0» и «Техническое описание MLT-BT05 4.0». Оба полезны для получения дополнительной информации и читаемы с помощью Google Translate. Неудивительно, что в файлах снова отсутствует информация о производителе. Если вам известны какие-либо дополнительные документы, пожалуйста, укажите их в комментариях.

Я добавил «MLT-BT05» в проект arduino-ble-ident-n-set, который позволит вам легко идентифицировать и настраивать различные модули BLE.

Это хороший клон клона?

Предполагая, что практика создания и использования клонов нас не беспокоит, будет важно, обладает ли клон той функциональностью, которую мы ожидаем. В данном случае «MLT-BT05» меня сильно подвел. Модуль, который выглядит как модуль с выводом STATE, но вместо этого имеет плавающий вывод, не является правильным клоном и, на мой взгляд, не соответствует действительности.

Обновление : Ошибка связана с плохой сборкой модуля. Может быть исправлено паяным соединением между дочерней платой и коммутационной платой.Не является прямым дефектом «MLT-BT05», и на самом деле, в последнее время я получаю модули «CC41» с такой же поломкой и дефектом, что говорит о том же некачественном сборочном цехе, который использует любые платы, которые он может получить. Продолжайте читать, чтобы узнать подробности и исправить.

Конечно, если вы используете модуль таким образом, что вы не используете вывод STATE, то этот вариант может подойти вам. Как бы вы это сделали без каких-либо вредных последствий — интересный вопрос.

Выполнение безопасной связи с таким модулем, не зная состояния соединения, является плохой практикой.Это связано с тем, что последовательная линия связи между модулем и микроконтроллером используется как для команд, так и для данных. Состояние соединения определяет, находимся ли мы в командном режиме или в режиме данных. Незнание текущего состояния/режима может привести к отправке данных, которые будут интерпретированы как команды, и наоборот.

Существуют коммуникационные модули без вывода STATE, но у них есть возможность переключать режимы и запрашивать текущее состояние соединения с помощью AT-команд. Например, Adafruit Flora Bluefruit LE.Возможно, когда-нибудь «MLT-BL05» сможет получить такую ​​функциональность в обновлении прошивки.

Забавно, но в документе AT-команд упоминается команда, которой нет в списке AT+HELP. AT+GETSTAT, который должен возвращать 0 для «отключено» и 1 для «подключено». Что забавно, так это то, что команды можно отправлять только в отключенном состоянии, поэтому я не уверен, есть ли «неглупый» способ использования этой команды и получения чего-то другого, кроме «0».

Фиксация вывода STATE в MLT-BL05 в аппаратном обеспечении

Читая даташит модуля находим следующую схему:

MLT-BL05 схема

Из всех контактных площадок на правой стороне платы модуль поставляется только с припаянной контактной площадкой 24 (P1_2).Этот пэд питает светодиод, который мигает по-разному в зависимости от режима и роли.

В документации контакт 25 (P1_1) обсуждается и описывается как ВЫСОКИЙ при «подключении» и НИЗКИЙ при «отключении». Как именно должен работать вывод STATE. Значит ли это, что нужно «делать на один паяный шов меньше»? Или за этим стоят какие-то более глубокие причины из-за проблем с прошивкой или компоновкой печатной платы? Модуль находится в термоусадочной пленке, так что без вскрытия ничего не узнать. Звучит как интересная вещь для расследования и написания в другом посте в блоге.

Будет держать вас в курсе. Если вы узнали какую-либо интересную информацию об этом модуле, пожалуйста, поделитесь в комментариях ниже.

Обновление : возможно исправление вывода STATE MLT-BT05.

Легенда сопротивления по цвету. Обозначения и маркировка резистора

Любой, кто работает с электроникой, или хоть раз видел электронную схему, знает, что почти ни одно электронное устройство не обходится без резисторов.

Функция резистора в цепи может быть совершенно разной: ограничение тока, деление напряжения, рассеиваемая мощность, ограничение времени заряда или разряда конденсатора в RC-цепочке и т.д.Так или иначе, каждая из этих функций резистора выполнима благодаря основному свойству резистора — его активному сопротивлению.

Само слово «резистор» является русскоязычным прочтением английского слова «resistor», которое в свою очередь происходит от латинского «resisto» — сопротивляюсь. В электрических цепях применяются постоянные и переменные резисторы, и предметом данной статьи будет обзор основных типов постоянных резисторов, так или иначе встречающихся в современных электронных устройствах и их схемах.

Постоянные резисторы, впервые классифицированные по максимальной мощности, рассеиваемой компонентом: 0,062 Вт, 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт, 7 Вт, 10 Вт, 15 Вт. Вт, 20 Вт, 25 Вт, 50 Вт, 100 Вт и более, до 1 кВт (резисторы специального назначения).

Данная классификация не случайна, так как в зависимости от назначения резистора в схеме и от условий, в которых должен работать резистор, рассеиваемая на нем мощность не должна приводить к разрушению самого компонента и компонентов, расположенных рядом, т.е. то есть, в крайнем случае, резистор должен разогреваться от проходящего через него тока и иметь возможность рассеивать тепло.

Например, керамический резистор SQP-5 с цементным наполнением (5 Вт) При номинальном сопротивлении 100 Ом уже при 22 вольтах постоянного напряжения, которые постоянно приложены к его выводам, он нагреется более чем до 200°С , и это надо учитывать.

Итак, резистор лучше подобрать нужного номинала, допустим на те же 100 Ом, но с запасом по максимальной мощности рассеивания, скажем, 10 Вт, который в условиях нормального охлаждения не прогревается выше 100° C — это будет менее опасно для электронного устройства.

Резисторы

SMD для поверхностного монтажа с максимальной рассеиваемой мощностью от 0,062 до 1 Вт — сегодня можно встретить и на печатных платах. Такие резисторы, как и выходные, всегда берут с запасом по мощности. Например, в цепи на 12 вольт можно использовать SMD-резистор на 100 кОм типоразмера 0402, чтобы подтянуть потенциал к минусовой шине. Или выводить на 0,125 Вт, так как рассеиваемая мощность будет в десять раз дальше от максимально допустимой.

Резисторы проволочные и непроволочные, прецизионные резисторы

Резисторы для разных целей используют разные.Не желательно, например, проволочный резистор ставить в высокочастотную цепь, а для промышленной частоты 50 Гц или для цепи постоянного напряжения достаточно и проволоки.

Проволочные резисторы, изготовленные путем намотки проволоки из манганина, нихрома или константана на керамический или порошковый каркас.

Изготавливаются не из проволоки, а из токопроводящих пленок и смесей на основе связующего диэлектрика. Так, выделяют тонкослойные (на основе металлов, сплавов, оксидов, металлов-диэлектриков, углерода, бороуглерода) и композиционные (пленочные с неорганическим диэлектриком, объемные и пленочные с органическим диэлектриком).

Резисторы непроволочные

часто представляют собой высокоточные резисторы, отличающиеся высокой стабильностью параметров, способные работать на высоких частотах, в высоковольтных цепях и внутрицепях.

Резисторы принципиально делятся на резисторы общего и специального назначения. Резисторы общего назначения выпускаются номиналом от Ом до десяти мегаом. Резисторы специального назначения могут иметь номинал от десятков мегаом до тераом и способны работать при напряжении 600 вольт и более.

Резисторы специальные высоковольтные способны работать в высоковольтных цепях напряжением десятки киловольт. Высокочастотные способны работать с частотами до нескольких мегагерц, поскольку имеют крайне малые собственные емкости и индуктивности. Точность и сверхточность отличаются точностью номинальных значений от 0,001% до 1%.

Номиналы резисторов и маркировка

Резисторы

выпускаются различных номиналов, и есть так называемые серии резисторов, например широко распространенная серия Е24.В целом существует шесть стандартизированных рядов резисторов: Е6, Е12, Е24, Е48, Е96 и Е192. Число после буквы «Е» в названии серии отражает количество значений номиналов в десятичном интервале, а в Е24 этих значений 24.

Номинал резистора указывается числом из ряда, умноженным на 10 в степени n, где n — положительное или отрицательное целое число. Каждый ряд характеризуется своим допуском.

Цветовая маркировка выходных резисторов в виде четырех или пяти полос давно стала традиционной. Чем больше полос — тем выше точность. На рисунке показан принцип цветовой маркировки резисторов четырьмя и пятью полосками.

Резисторы для поверхностного монтажа (SMD — резисторы) с допуском 2%, 5% и 10% маркируются цифрами. Первые две цифры из трех образуют число, которое нужно умножить на 10 в степени третьего числа. Для обозначения запятой в запятой на ее место ставят букву R. Обозначение 473 означает 47, умноженное на 10 в степени 3, то есть 47х1000 = 47 кОм.

Резисторы SMD

, начиная с типоразмера 0805, с допуском 1%, маркируются четырьмя цифрами, где первые три — мантисса (число, которое нужно умножить), а четвертая — степень числа 10, на которое мантисса предстоит умножить. Итак, 4701 означает 470х10 = 4,7 кОм. Для обозначения десятичной точки на ее месте ставят букву Р.

В маркировке поверхностного монтажа резисторов типоразмера 0603 используются две цифры и одна буква. Цифры — это код определения мантиссы, а буквы — код показателя степени числа 10 — второго множителя. 12D означает 130×1000 = 130 кОм.

На схемах резисторы обозначаются белым прямоугольником с надписью, причем надпись иногда содержит как информацию о номинале резистора, так и информацию о его максимальной рассеиваемой мощности (если это критично для данного электронного устройства). Вместо точки в десятичной дроби обычно ставят букву Р, К, М — если имеют в виду Ом, кОм и МОм соответственно. 1R0 — 1 Ом; 4К7 — 4,7 кОм; 2M2 — 2,2 МОм и т. д.

Чаще всего в схемах и на платах резисторы имеют просто нумерацию R1, R2 и т.д., а в сопроводительной документации к схеме или плате список компонентов дается под этими номерами.

По поводу мощности резистора, она может быть указана на схеме буквально, например 470/5Вт — значит — 470 Ом, резистор 5 ватт? или символ в прямоугольнике. Если прямоугольник пустой, то резистор берется не очень мощный, то есть 0,125 — 0,25 Вт, если речь идет о выходном резисторе или максимум типоразмера 1210, если резистор выбран SMD.

Резистор — пассивный элемент электрической цепи, в идеале характеризующийся только сопротивлением электрическому току.

В соответствии с классификацией резисторов по их функциональным характеристикам резисторы можно разделить на постоянные и переменные. Резисторы, сопротивление которых не может быть изменено в процессе наладки и в процессе эксплуатации оборудования, относятся к группе постоянных резисторов. Резисторы, сопротивление которых можно изменять при наладке и настройке оборудования (обычно с помощью инструментов), образуют довольно большую группу ЭРЭ, называемых подстроечными резисторами.По типу проводящего материала, из которого изготовлены резисторы, их делят на проволочные и непроволочные. В свою очередь непроволочные резисторы делятся на пленочные и объемные. В пленочных резисторах используется металлический сплав или другой проводящий материал с высоким удельным сопротивлением, который наносится тонким слоем на поверхность корпуса резистора, обычно изготавливаемого из керамического материала или другого термостойкого материала.

Резисторы пленочные имеют малые габаритные размеры, незначительную массу, минимальную собственную индуктивность, высокую постоянство сопротивления в широком диапазоне частот, отработанную технологию изготовления и относительно невысокую стоимость.Токопроводящая часть объемных непроволочных резисторов представляет собой стержень из материала с высоким удельным сопротивлением, покрытый слоем влагостойкой эмали.

Особую классификационную группу резисторов составляют беспроводные резисторы нелинейные  — варисторы. Сопротивление этих резисторов варьируется в широких пределах в зависимости от величины приложенного к ним напряжения.

Особую группу непроволочных резисторов составляют фоторезисторы , сопротивление которых изменяется под действием световых лучей.

Проволочные резисторы представляют собой керамическую фарфоровую трубку, на которую намотан провод с высоким удельным сопротивлением.

Как правило, буквенные и цифровые коды, используемые для маркировки постоянных резисторов, могут указывать на тип и размер резистора; показать марку материала, из которого изготовлен корпус резистора и его токопроводящий слой; обозначить дизайн и конструктивные особенности; значения сопротивления и максимально возможные отклонения от номинала; номинальная рассеиваемая мощность; максимальные ЭДС шумов; дата изготовления резистора; товарный знак изготовителя и вид приемки резисторов заказчиком или ОТК.

В соответствии с требованиями государственных стандартов буквенно-цифровые коды могут состоять из трех, четырех и пяти знаков. Эти коды обычно включают две буквы и цифру, три цифры и букву или четыре цифры и букву. В этом случае буквы заменяют запятую после запятой.

  и допуски, нанесенные на корпус резистора, определяют его качественные показатели. Номинальные сопротивления резисторов нормируются и определяются математическими рядами, которые имеют следующие условные обозначения: Е6, Е12, Е24, Е96, Е192.Число в обозначении серии Е определяет качество значащих цифр — номиналов в каждом десятичном интервале. Например, в строке Е6 шесть номиналов сопротивления на разряде Ом, десятки и сотни в следующих цифрах.

Номинальное значение сопротивления обозначают, как правило, цифрами, обозначающими основные единицы измерения, а символы Ом и Ом обозначают прописными буквами латинского алфавита К и М. Таким образом, резистор сопротивлением 2.2 Ома можно обозначить: 2,2; 2,2 Ом; 2,2 Ом; 2,2Э; 2Е2. Резистор сопротивлением 220 Ом может иметь маркировку: 220; 220 Ом; 220 Э; К220.

Допуски Номинальные значения сопротивления указываются цифрами и исчисляются в процентах. Например, ± 2%; ± 5% или всего 2; пять; десять.

Как было сказано ранее, в некоторых обозначениях можно встретить букву или цифру дополнительного кода, который ставится после буквы, обозначающей допуск, и ставится так, чтобы не было путаницы между кодами, указывающими значение сопротивления и толерантность.Значения сопротивления, выраженные в омах, умножаются на соответствующие множители, которые кодируются буквами латинского алфавита R K M T и соответствуют 1; 10 3, 10 6, 10 9.

Номинальная мощность резистора   — наибольшая мощность постоянного или переменного тока, при которой резистор может надежно работать длительное время, если его температура не превышает номинальной температуры t н.

Таб. 1. Примеры маркировки номиналов сопротивлений резисторов

Таблица 2 Маркировка допустимых отклонений сопротивления резисторов

Таб. 3. Буквенное кодирование года изготовления постоянных резисторов по международным правилам

Таб. 4. Буквенно-цифровое кодирование месяца изготовления

Например, март 1999 года обозначается L3; Декабрь 1999 г. — КД.

Таб. 5. примеры полной буквенно-цифровой маркировки резисторов

Цветовая маркировка резисторов. Постоянные резисторы, изготовленные на основе пленки оксида углерода или металла малых размеров, могут иметь цветовую кодовую маркировку обозначения их номинального сопротивления и предельно допустимого отклонения. Такая маркировка наносится на поверхность резистора в виде концентрических поясков (колец) краской разного цвета, количества и размеров, которые обозначаются определенными цифрами, соответствующими значениям кодируемых величин.

Для облегчения чтения цветовой маркировки первый поясок располагают ближе к краю резистора, либо последний поясок делают значительно шире всех остальных.

Первые два цвета на ремнях   показывают два значащих числа сопротивления резистора, выраженные в омах, в полном соответствии с установленным параметрическим рядом Е6, Е12 или Е24.

Третий цветной пояс   означает степень с множителем 10, четвертый цветной пояс   определяет величину допуска от номинального значения резистора. Отсутствие четвертого цветового пояса на резисторе означает симметричность значения допуска ±20%.

Иногда на резисторах можно встретить дополнительные цветные кольца, которые можно использовать, например, для обозначения температурного коэффициента. Затем наносится пыльцевая полоска в качестве шестой более широкой полосы или наносится спиральная линия. При этом цветовое кодирование температурного коэффициента сопротивления применяется только к значениям с тремя значащими цифрами.

Рис. 1. Цветовая маркировка постоянных резисторов отечественного производства сопротивлением: а — 510 кОм, ±2%; б — 9.1 Ом, ± 5%; в — 680 кОм, ±20%

Таблица 6 Цветовая маркировка значений номинальных сопротивлений и допусков отечественных резисторов.

Большинство людей приходят в радиолюбительство из-за желания сделать что-то своими руками, что-то уникальное, что, несомненно, принесет пользу себе и окружающим… Но выбор конструкции для самостоятельной сборки часто вызывает массу проблем, связанных с некачественным запас знаний в области радиоэлектроники. Разумеется, сразу же начинается общее чтение книг по соответствующей тематике и извлечение оттуда ценной информации о многообразии радиоэлементов, о работе транзистора и других устройств.Когда много всего прочитано, уже есть представление об условном графическом отображении элементов на схеме, и есть некоторые понятия о принципе работы, возникает проблема переноса схемы с бумаги на реальность, а именно поиск компонентов схемы. Сейчас не проблема составить список, чтобы пойти и купить радиодетали, но у многих до сих пор нет возможности приобрести запчасти, и на помощь приходит старая сломанная радиотехника. О том, как найти нужные радиодетали в старой технике и пойдет речь в этой статье.Я намеренно не буду описывать какую-то конкретную схему, так как невозможно охватить все многообразие электронных компонентов в рамках одного устройства. Также я не буду описывать принцип работы элементов, все это вы и так должны знать.

Пассивные компоненты

Резисторы

Самый распространенный элемент это резистор , без него невозможно построить ни одну схему. Встретить его можно практически в любом электронном устройстве, резистор представляет собой цилиндр с двумя диаметрально противоположными выводами.Он служит для ограничения тока в цепи и имеет определенное сопротивление, измеряемое в Омах. Обозначается прямоугольником с двумя черточками на противоположных сторонах, внутри прямоугольника обычно указывают мощность (рис. 1).

В бытовой технике применяются резисторы с номиналами, расположенными по ряду Е24, это означает, что в диапазоне от 1 до 10 находится 24 значения сопротивления. Есть много типов резисторов, вот самые распространенные:

Рис. 1. Обозначение резисторов. Тип МЛТ

Резисторы типа МЛТ (металлические жаростойкие лакированные) — часто встречаются в ламповой аппаратуре (обычно не менее 0.12).

18 — 18 Ом, при обозначении единиц Ом букву иногда не ставят, в том числе и на схемах.

Если номинальное сопротивление выражается целым числом с дробью, то единица измерения ставится через запятую.

1М5-1,5 МВт.

К51- 510 Ом, если перед цифрой стоит буква, значит сопротивление меньше килоома (мегаома), следующая цифра показывает сопротивление.

Далее в обозначении идет буква, обозначающая допуск в процентах: (Е = ± 0.001; L = ± 0,002; R = ± 0,005; Р = ± 0,01; U = ± 0,02; В (Ж) = ± 0,1; С (Y) = ± 0,25; Д (Д) = ± 0,5; F (Р) = ± 1; G (L) = ± 2; J (U) = ± 5; К (С) = ± 10; М (В) = ± 20; N (Ф) = ± 30. Значение допуска может быть нанесено под номинальным сопротивлением во второй строке и будет выражено в процентах.

Резисторы типа ВС (водонепроницаемые) можно встретить в ламповой аппаратуре 60-70-х годов (рис. 2). А именно в радио и черно-белых телевизорах. Практической ценности в настоящее время не несет. Маркировка аналогична МЛТ, имеют несколько размеров в зависимости от мощности.

  Рис. 2. Тип самолета

В середине 80-х годов появилась цветовая маркировка резисторов (рис. 3, рис. 4), которая существует и сегодня, что позволяло быстро определить номинал без выпайки из схемы (нам тоже под рукой, поиск требуемый резистор значительно ускорен). Резисторы с таким типом маркировки выпускаются многими отечественными и зарубежными фирмами, поэтому определить конкретный тип резистора очень сложно, а часто и не нужно.

  Рис. 3. Резисторы с цветовой маркировкой

  Рис. 4. Расшифровка цветовой маркировки резисторов

В таблице приведен метод определения номинала резистора и класса точности. Класс точности показывает, на сколько процентов сопротивление может отличаться от заявленного номинального значения.

Для определения сопротивления цветных полос можно использовать:.

В последнее время наметилась тенденция к минимизации и стали появляться SMD компоненты. Вот так называемые чип-резисторы (рис.3 = 12000 Ом = 12 кОм. Часто встречаются чип-резисторы с обозначением 0, это резистор нулевого сопротивления или просто перемычка.

Для сборки усилителей, а точнее их выходных каскадов, часто требуются резисторы мощностью более 2 Вт с сопротивлением не более 1 Ом. Обычно это резисторы марки ПЭ или ПЭВ — проволочные резисторы от 1 до нескольких сотен ватт (рис. 7). Также самый современный из различных производителей (рис. 8). Можно встретить в старых лампах телевизоры, радиоприемники и приборы промышленной автоматики.При отсутствии необходимого резистора его можно изготовить самостоятельно из спирали от электронагревателя, отрезав нужную длину, подобрав сопротивление с помощью омметра.

  Рис. 7. Резисторы пришить

  Рис. 8

Особое место среди постоянных резисторов занимают резисторные сборки (рис. 9), которые очень удобны при построении схем, где требуется много одинаковых резисторов.

  Рис. 9. Резисторные сборки dip и smd

Сборки

имеют два типа соединения, либо в виде нескольких обычных резисторов, только в одном корпусе, либо резисторы с одним общим выводом.Можно встретить во многих цифровых устройствах, где они обычно используются как подтягивающие.

В электронных устройствах часто используются резисторы с переменным сопротивлением, их можно разделить на переменных  — используются для быстрого изменения параметров устройства во время работы, таких как громкость, тембр, яркость, контрастность, и подстроечных резисторов — используются для настроить устройство при сборке и пуско-наладке.

Переменные резисторы:

  Рис.10. Переменные резисторы

Резисторы переменные рис.10:

1. Со встроенным тумблером, можно встретить в ламповых телевизорах и в радиоприемниках 70-х годов
2. Резистор типа СП3-30а можно встретить в телевизорах, ресиверах, абонентских громкоговорителях до 90-х годов выпуска.
3. Резистор Сп-04, встречавшийся в телевизорах и носимых магнитофонах 80-х годов.
  4. СП3-4а на всей технике конца 80-х начала 90-х.
5. Специализированная четверка с тумблером СП3-33-30, обычно встречающаяся в различных типах магнитол.

  Рис. 11. Ползунковые переменные резисторы

Ползунковые резисторы (рис.11) часто встречаются в магнитофонах 80-90-х годов в качестве регуляторов звука и тембра.

Рис. 12. Современные переменные резисторы

Более современные резисторы (рис. 12) можно встретить в любой импортной технике начала 90-х, от кассетных плееров и автомагнитол до телевизоров и музыкальных центров. Часто встречаются сдвоенные резисторы для регулировки звука сразу на двух каналах (стерео).Последний резистор (на картинке), так называемый 3D резистор или джойстик, очень интересен. Он состоит из нескольких шарнирных резисторов и отслеживает движение рукоятки влево-вправо, вверх-вниз и вращение вокруг своей оси. Встретить такой экземпляр можно в джойстиках игровых консолей.

Для всех переменных резисторов кроме сопротивления есть очень важный параметр — зависимость сопротивления от угла поворота вала (линейное перемещение), обозначаемое буквой после значения сопротивления:

Советский:
   А — линейная зависимость
   Б — логарифмическая зависимость
   Б — обратно-логарифмическая зависимость

Импортировано:
   A — логарифм
   B — линейный
   C — обратный логарифм

Для регулировки громкости обычно используют резисторы с логарифмической зависимостью.

Подстроечные резисторы:

  Рис. 13. Подстроечные резисторы СССР

Подстроечные резисторы Рис.13:
1,2,3 — обычно встречаются в старых ламповых телевизорах.
4,7 (РП1-64Б), 8 (СП3-29А) — в полупроводниковых цветных телевизорах
5 — во всей советской технике 80-х годов
6 — СП5-50МА мощный проволочный резистор, в цветных ламповых телевизорах.
  9 — Многооборотный подстроечный резистор СП3-36, обычно встречается в тюнере ТВ каналов.

  Рис.14

  Рис. 15. Многооборотные резисторы

Многооборотный подстроечный резистор, используемый в усилительном оборудовании для установки тока покоя и во всех системах, где требуется точная настройка.

Все переменные и подстроечные резисторы также различаются по мощности, которая обычно указывается на корпусе или в документации на элемент. Практически любые из перечисленных могут быть применены к их конструкциям исходя из требуемых габаритов и мощности.

Со временем и подстроечный резистор, и переменные резисторы приходят в негодность и у них возникает нежелательное явление, называемое шелестом. Это явление вызвано недостаточным прижимом (контактом) ползуна или износом подложки, как правило ремонтировать резисторы нет смысла, хотя иногда встречаются очень редкие и уникальные (например, в большинстве микшерных пультов), что не можно найти замену. В этом случае резистор нужно аккуратно разобрать, отогнуть контакт, восстановить графитовое покрытие твердым карандашом и снова собрать силиконовой смазкой. Резистор после такой реанимации еще может послужить.

Существуют также резисторы, реагирующие на изменение окружающей среды, мало используются в любительских конструкциях, но все же их стоит упомянуть: термисторы

  Рис. 16. Термисторы

Используются для термостабилизации схемы, встречаются очень часто, но в самодельных устройствах применяются очень мало.

  Рис. 17. Фоторезистор

Изменяет свое сопротивление в зависимости от освещения. Можно снимать с любительских камер, где они используются в качестве датчика освещенности.

Тензодатчики

  Рис.18. Тензодатчики

Они меняют свое сопротивление в зависимости от деформации, очень редко встречаются в бытовой технике и обычно используются в виде датчиков в устройствах автоматики.

Варистор представляет собой полупроводниковый резистор, сопротивление которого эффективно уменьшается приложенным к нему напряжением, а ток, протекающий в цепи, увеличивается.

  Рис. 19. Варисторы

Применяются в качестве устройства защиты импульсных блоков питания бытовой техники от перенапряжения.Можно встретить в любом современном устройстве.

Привет. Сегодня статья будет посвящена такому радиоэлементу, как резистор, или как его раньше называли сопротивление.

Основной задачей резисторов является создание сопротивления электрическому току. Для большей наглядности представим электрический ток, как воду, текущую по трубе. На конце этой трубы установлен кран, который полностью откручивается, и он просто пропускает через себя воду. Как только мы начнем закрывать кран, мы сразу увидим, что поток слабеет до того момента, пока поток воды полностью не прекратится.

По такому принципу работают резисторы, только вместо трубы у нас электрический проводник, вместо воды ток, а вместо крана наш резистор. Чем выше номинал резистора, тем больше он делает сопротивление электрическому току. Сопротивление резистора измеряется в единицах измерения, таких как омы.

Так как в схемах могут использоваться очень большие резисторы, номинал которых может быть около 1000 -1000000 Ом, для облегчения расчетов используются производные единицы, такие как кОм , мОм и гом .

Для большего понимания этих единиц, вот следующая расшифровка:

1 кОм = 1000 Ом;

1 мОм = 1000 кОм;

1 ГОм = 1000 мОм;

На практике все очень просто. Если мы наткнемся на резистор с надписью 1,8 кОм, то, проведя не сложные расчеты, увидим, что номинал в Омах будет 1800 Ом.

По принципу действия резисторы делятся на постоянные и переменные .

Из самих названий можно догадаться, что постоянные резисторы в процессе работы никогда не меняют своего номинала. Переменные резисторы могут изменять свой номинал в процессе работы, и используются для выполнения какой-либо настройки. Примером использования переменных резисторов могут быть ручки регулировки громкости, тембра на магнитофонах.

Постоянные резисторы

Поговорим подробнее о постоянных резисторах. На практике на корпус наносится обозначение номиналов резисторов.Это может быть буквенно-цифровой код или цветные полосы (). Как узнать значение цветовой маркировки резистора можно узнать из этого.

Что касается буквенно-цифрового обозначения, то его обычно обозначают такими способами:

1. Письмо R Ома . Положение этого письма очень важно. Если резистор типа надить 12
   R  тогда резистор будет 12Ом . Если буква стоит в начале R 12
   , то сопротивление будет 0.12 Ом . Также возможно обозначение типа. 12
   R1 это будет означать 12,1 Ом.
2. Буква К  — означает, что резистор будет измеряться в на Омах . Применяются те же правила, что и в предыдущем примере. 12
   К   = 12кОм К 12 = 0,12 кОм и   12К1 = 12,1кОм.
3. Буква М — означает, что резистор будет измеряться в м омах . 12
   M   = 12 мОм, M 12 = 0,12 мОм и   12M1 = 12,1 мОм.

Также на корпусе резистора обозначают такое значение как отклонение от номинала . В случае массового производства сопротивлений, в связи с тем, что технологии производства не совершенны, сопротивления могут иметь некоторые отклонения от заявленного значения. Это возможное отклонение указано на корпусе резистора как ± 0,7 % или ± 5 %. Цифры могут быть разными, в зависимости от способа производства.

В процессе работы при высоких нагрузках резистор выделяет тепло. Если в цепь, где питаются большие нагрузки, поставить маломощный резистор, то он быстро нагреется и сгорит. Чем больше резистор, тем больше его мощность. На рисунке ниже показано обозначение силовых резисторов на схемах.

Обозначение силовых резисторов на схеме

Переменные резисторы

Как упоминалось ранее, переменные резисторы используются для плавной регулировки тока и напряжения в пределах номинала резистора.Переменные резисторы конструктив и регулировочный . С помощью регулировочных резисторов осуществляются постоянные заказные настройки аппаратуры (регулировка звука, яркости тембра и т.д.), а строительная техника используется для настройки аппаратуры в режиме настройки при сборке аппаратуры. Для регулировочных резисторов допустимо наличие удобной ручки, а строительные обычно регулируются отверткой.

Если на переменном резисторе написано, что он имеет номинал   10кОм то это значит, что он производит регулировку в пределах от 0
 до 10 кОм .В среднем положении ручки ее номинал будет примерно равен 5 кОм , крайнее или 0 или 10 кОм .

    Продолжаем серию справочных материалов для начинающих радиолюбителей, и в этой статье поговорим о резисторах , они присутствуют в любой электронной схеме, даже самой простой. Они делятся на два типа: переменные и константы. Обычные постоянные резисторы, применяемые в электронных схемах, имеют мощность от 0,125 до 2 Вт. Если быть точнее, то это серия 0.125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт. Конечно, есть и более мощные резисторы, например проволочные, но в электронных схемах они применяются редко. На рисунке ниже приведены внешний вид и размеры резисторов, а также их обозначения на принципиальных схемах.

Из них наиболее часто в электронике используются резисторы мощностью от 0,125 до 0,5 Вт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0,1-1%. Есть более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется.Если резистор может изменять сопротивление — он называется переменным (или подстроечным). Фото переменных резисторов:

Встречаются и переменные резисторы. с проводом   и без провода Провода Обычно рассчитаны на большую мощность. Устройство беспроволочного переменного резистора видно на картинке:

Резистор устроен следующим образом, на основе гетинакса нанесен слой сажи с примесью лака в виде дуги.У этого резистора между первым и вторым контактом (на рисунке), иначе говоря, между крайними выводами сопротивление постоянное, а между средним и крайним выводами изменяется при повороте ручки резистора. К этому слою с сопротивлением прикреплен подвижный контакт, который соединен с центральной клеммой. Очень часто при интенсивной эксплуатации регулятора этот слой нагара стирается, а сопротивление резистора при вращении ручки резистора изменяется скачком, иногда даже становясь больше максимально установленного значения. Из-за этого износа и появляется шорох и треск из динамиков, а иногда при сильном износе звук пропадает совсем. Переменные резисторы бывают как одинарными, так и сдвоенными, сдвоенные обычно используются в устройствах со стереозвуком. Также к переменным резисторам относятся подстроечные резисторы:

Отличаются от стандартных переменных отсутствием ручки и регулируются вращением вала отверткой. Также переменные резисторы бывают однооборотными и многооборотными.Схематическое изображение переменного и подстроечного резистора на рисунке ниже:

На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка выполнена нанесением цветных колец, первые два кольца закодировали номинал , третье кольцо — множитель, четвертое кольцо — допуск резистора (для обычных неточных резисторов).

Встречается маркировка с количеством колец более четырех, расшифровать маркировку поможет следующая цифра:

Иногда возникает необходимость узнать номинал резистора, а по цветным соображениям его сделать это почему-то сложно. В этом случае нужно обратиться к концепции устройства. На таких схемах номинал резистора указывается так, например: 150 означает 150 Ом (единицы измерения не указываются), 100 К означает 100 КОм, 2 М означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, а имеется множество резисторов других номиналов, в этом случае резисторы последовательного или параллельного включения. Многие формулы счета известны всем из учебников физики, но если кто забыл, приведу их здесь:

С последовательным соединением

С параллельным соединением

2 9 Недавно переходят на SMD детали, из которых наиболее распространены резисторы типоразмеров 0805 и 1206.Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример
: маркировка 332
, значит 33 плюс два нуля, получается 3300, то есть 3,3 КОм. Реже в электронике, но тем не менее используются термисторы и фоторезисторы. На рисунке ниже показана схема термисторов:

В термисторах сопротивление зависит от температуры.Если сопротивление термистора увеличивается с ростом температуры, температурный коэффициент сопротивления ТКС положительный, а если сопротивление уменьшается с ростом температуры, ТКС отрицательный. Термистор изображен ниже:

На следующем рисунке показан фоторезистор, как он изображен на схемах:

Это полупроводниковый прибор, сопротивление которого изменяется под действием света.

Фоторезисторы особенно широко используются в устройствах автоматизации.Привожу типовую схему включения полупроводникового фотоприемника:

Обсудить статью РЕЗИСТОРЫ

Витая пара FDDI Magnetics Обзор и рекомендации AN 0902

Руководство пользователя: AN-0902

Откройте PDF-файл напрямую: Просмотр PDF-файла.
Количество страниц: 10

 Национальный полупроводник
Примечание по применению 902
Тодд Вафиадес
июль 1993 г.

1.0 ВВЕДЕНИЕ
Использование витой пары для передачи сигналов по высокоскоростной локальной сети
требует включения передающих и приемных магнитов для связи сигнала передачи с медью и от нее.
средства массовой информации.Выбор магнетиков в данной реализации
может существенно повлиять на целостность передаваемого сигнала. Необходимо учитывать несколько важных факторов
при выборе магнитопроводов для PMD с витой парой FDDI.
В этом примечании по применению обсуждаются ключевые рабочие параметры магнитов, пригодных для использования в PMD, предназначенных для
Соответствие требованиям ANSI X3T9.5 FDDI для витой пары.
Хотя магниты необходимы как для экранированных, так и для
неэкранированных витых пар, в этом примечании особое внимание уделяется
на магнитах, подходящих для передачи сигналов FDDI по категории 5
Неэкранированная витая пара.Это примечание включает рекомендации по компоновке типичной реализации приемопередатчика PMD.
с использованием National Semiconductor DP83223 TWISTER
приемопередатчик и предлагает использовать некоторые легкодоступные
магнетизм.

При использовании приемопередатчика для витой пары DP83223 не
необходимо использовать сложные многополюсные LC-фильтры, которые
обычно встречаются во многих 10BASE-T, Token Ring и
реализации FDDI. Из-за контролируемого времени перехода вывода DP83223 простые сети, включающие
только согласующие резисторы, изолирующие трансформаторы и
дроссели синфазного режима могут быть всем, что требуется.Немного
дизайнеры могут добавить простую фильтрацию на прием
конец системы, чтобы уменьшить восприимчивость к кратковременному или постоянному шуму, поступающему в среду от внешних источников. Эта заметка содержит примеры схем с подробным описанием компонентов и соединений.

2.0 ЧТО ТАКОЕ МАГНИТ?
В случае передачи сигнала FDDI по витой паре
Термин «магнетизм» относится к разделительным трансформаторам один к одному и синфазным дроссельным трансформаторам, которые передают сигнал на среду витой пары и от нее.Эти
элементы связывают последовательный поток данных с одного узла FDDI
к среде витой пары и снова от витой пары
мультимедиа на другой узел FDDI.  Возможно также, что эти
трансформаторы могут сосуществовать с другими фильтрующими элементами, такими как
резисторы или конденсаторы, которые пытаются повысить целостность передаваемого и/или принимаемого потока данных FDDI.
Эти дополнительные фильтрующие элементы могут быть или не быть описаны как часть магнитов в зависимости от индивидуальных особенностей.
точка зрения продавца. В качестве уточнения, феррит
бусины или индукторы, иногда используемые для развязки чувствительных
контакты питания и заземления от потенциальных источников помех на
ИС приемопередатчика также могут называться магнитными.Этот
Примечание по применению предназначено только для сообщения о магнитных свойствах соединения сред.
3.0 ЗАЧЕМ НУЖНЫ МАГНИТЫ?
В большинстве систем передачи электрических сигналов данные
перемещение между двумя узлами связано по переменному току, чтобы изолировать
возможные различия в заземлении системы между передатчиком и приемником, которые могут мешать правильному сигналу
перечислить. Изолирующий трансформатор «один к одному» является удобным
компонент для использования в передаче сигнала по нескольким причинам: DC
токовая блокировка (разности заземления системы изолированы
друг от друга), защита конечных станций от статического
заряды, которые могут накапливаться на кабеле, собственный дифференциальный
связь сигнала и подавление синфазного сигнала. 4.0 ОСНОВНЫЕ ПАРАМЕТРЫ
Магниты играют важную роль в обеспечении целостности сигнала
внутри системы передачи. Такие параметры, как вставка
Потери, перекрестные помехи и время перехода в значительной степени влияют на
производительность магнетизма в системе. В этом примечании по применению кратко рассматривается несколько важных параметров, влияющих на эффективность данной конструкции магнитного поля.
4.1 Вносимые потери
Это потери, вызванные введением магнетиков.
и может быть выражена в общем виде:

АВ А
напряжение на входе магнетиков
IL(дБ) e 20 Log

ВИН

ВНЕ

где ВИН
в то время как VOUT представляет собой напряжение на выходе
магниты в правильно сконфигурированной системе.Некоторые факторы, которые могут способствовать потерям, включают: сопротивление постоянному току
обмотки, изменение от истинного один к одному (первичный к
вторичная) взаимосвязь обмотки, приводящая к «понижению»
эффект, потери в сердечнике, а также присущие потери дополнительных
фильтрация. Важно учитывать вносимые потери при настройке заданных амплитуд передачи для стандартных совместимых
Сигнализация FDDI по витой паре.

Обзор и рекомендации по витой паре FDDI Magnetics

Витая пара FDDI
Обзор магнетиков и
Рекомендации

4.2 обратная потеря
Это мера соответствия между двумя импедансами по обе стороны от точки соединения, определяемая следующим образом:

À Z1 Z2 À
где Z1 и Z2 — комплексные импедансы двух
RL(дБ) e 20 Log

Z1 и Z2
б

половины цепи. Если существует несоответствие импеданса,
отражения сигнала заметно снижают производительность
заданной системы. Влияние обратных потерь значительно снижается за счет регулируемого времени перехода выходного сигнала
DP83223. Эти контролируемые времена перехода в основном
устранить необходимость дополнительной фильтрации, которая может увеличить
возможность несоответствия импедансов передачи и приема.Ан-902

C1995 Национальная полупроводниковая корпорация

ТЛ/Ф/11894

RRD-B30M105/Напечатано в США.

4.3

в блуждании базовой линии. Увеличение дрейфа базовой линии напрямую способствует увеличению джиттера. В целом, чем выше
OCL (индуктивность холостого хода), чем ниже низкая частота
полюс для области полосы пропускания магнитного поля и менее серьезной
Базовое блуждание.

Отклонение общего режима

Это способность магнетиков, либо передающих, либо принимающих, отбрасывать синфазную энергию, которая может существовать в
сигнал передачи.Кроме того, способность магнетиков
не сообщать никакой синфазной энергии сигналу. Энергия синфазного режима может быть описана как некоторый потенциал, существующий одинаково (в фазе) на каждой стороне дифференциальной пары.
относительно некоторого фиксированного потенциала, такого как земля. Как
например, некоторые проводники витой пары проложены через
типичные офисные помещения, которые содержат значительные окружающие
энергия. Это может подавать до 30 В переменного тока (в некоторых случаях
даже выше) синфазного потенциала к витой паре.
Если это синфазное напряжение не заблокировано, линейный приемник, который может питаться от одной шины 5 В, не сможет работать.
получить сигнал, который находится далеко за пределами его указанного рабочего
диапазон.4.8 Спектр кондуктивной мощности
Это спектр мощности правильно подключенного PMD.
передатчик (включая магнетизм), измеренный прямым
подключение к анализатору спектра. Этот спектральный анализ является удобным методом сравнения результатов различных методов передачи сигналов. Степень случайности
в потоке данных, а также различия между
бинарный и МЛТ-3 легко сравнить по кондуктивным излучениям.
4.9 Излучаемые излучения
Это спектр излучаемой мощности правильно подключенного
Передатчик PMD (включая магниты), измеренный
антенна ближнего поля в строго контролируемой среде.Хотя в этих указаниях по применению не сообщается о результатах излучения рекомендуемых магнитов, этот параметр остается очень важным. Это ответственность
системный поставщик, чтобы гарантировать, что производительность
в установленных пределах, установленных различными и соответствующими регулирующими органами.

4.4 Перекрёстные помехи
Это количество энергии, поступающей от передачи
канал к приемному каналу внутри магнетиков. То
эффекты этого типа перекрестных помех практически исключены из-за
к физической изоляции между передающим и принимающим магнитами, как показано на последующих схемах соединений. 4.5 Время перехода вывода
Это стандартное «время нарастания и спада», измеренное от
от 10% до 90% от полной амплитуды. С МЛТ-3 важно
измерить оба времени нарастания и оба времени спада трех
сигнал уровня. Опять же, из-за контролируемого выхода перехода
При использовании DP83223 дополнительные фильтры формирования волны, необходимые в некоторых реализациях, не нужны.

4.10 Восприимчивость к электромагнитным помехам
Это мера допуска работающего ТП-ПМД.
приемник в контролируемое окружающее поле излучения, наложенное
по кабелю витой пары, несущему зашифрованную линию FDDI
код.Магниты приемного конца могут быть дополнены
с некоторой степенью фильтрации высоких частот, чтобы обеспечить большую устойчивость к восприимчивости.

4.6 Перерегулирование
Учитывая прямоугольную волну, выброс может быть определен как
количество энергии выше или ниже предполагаемого конечного максимума или
уровень (уровни) низкого напряжения, выраженный в процентах. Перерегулирование
может быть результатом непреднамеренного выделения некоторых высокочастотных гармоник и/или переходов, совпадающих с отражениями.  Из-за контролируемого времени перехода передачи
DP83223, возможность выброса уменьшается за счет естественного снижения высокочастотной энергии передаваемого сигнала.
времена перехода.5.0 РЕКОМЕНДУЕМЫЕ МАГНИТНЫЕ УСТРОЙСТВА
В этом примечании по применению выделяются конкретные магнитные свойства из четырех
продавцы. Важно понимать, что эта заметка делает
не отдавать предпочтение какому-либо одному поставщику или магнитному решению. Представленные здесь результаты доступны строго как
средства объективного сравнения, призванные помочь разработчику системы сделать наилучший возможный выбор для данного
выполнение. Из-за относительной незрелости Twisted
Пара FDDI, это указание по применению сообщает только об ограниченном
количество магнетических растворов.Будущие обновления или дополнения к этим указаниям по применению будут включать более широкий выбор
магнитов, предлагаемых для использования с решениями National Semiconductor PMD. Перечислены четыре магнитных решения,
в алфавитном порядке, по названию компании и продукту
номер.  (Контактная информация для каждого из поставщиков находится в конце этого примечания по применению.)
Бел Фьюз РР0556-3899-04
CoilcraftÐÝQ3950-C
Импульсная техника РЭПЭ-65620М
Доблесть РÝST6021
Пожалуйста, свяжитесь с каждым отдельным поставщиком магнитов для получения последней информации о продукте и номерах деталей.4.7 Базовое блуждание
В цифровой системе передачи со связью по переменному току дрейф базовой линии представляет собой изменение содержания постоянного тока в передаваемом сигнале.
поток данных в любой момент времени. Это явление зависит от цифрового содержимого данного потока данных и
низкочастотная отсечка магнетиков. Зашифрованный FDDI
линейный код, генерируемый витой парой FDDI PMD, может привести к
в длинах серий (без переходов) до 480 нс. Если низкочастотный полюс магнитного поля недостаточно низок, чтобы без затухания обеспечить статическое состояние 480 нс, то затухание на критических частотах приведет к «падению» или «наклону».
формы сигнала на протяжении всего пробега. Этот спад эффективно компенсирует базовую ссылку результата потока данных.

2

6,0

6,5

ИЗМЕРЕНИЕ ПАРАМЕТРОВ

Переход (нс)

6.1 Вносимые потери
Вносимые потери измеряются в два этапа. Во-первых, магнетизм
при испытании заменены закорачивающими проводами, которые соединяются по постоянному току.
передаваемый сигнал на оцифровывающий осциллограф и
Форма передаваемого сигнала откалибрована точно до разности между пиками 2 В. Во-вторых, тестируемые магниты повторно вставляются
и выполняется второе разностное измерение размаха.Вносимые потери в результате зашифрованного FDDI
код приведен в таблице ниже.
Вносимая потеря
(дБ)

Бел Фьюз

Койлкрафт

Пульс

Доблесть

Зашифрованный FDDI

б 0,26

б 0,67

б 0,26

б 0,35

Выходное время перехода

Время нарастания и спада передаваемого сигнала является прямым
индикация пропускной способности канала передачи. То
спецификация времени перехода зависит в некоторой степени от результатов
радиационного тестирования EMI и других тестов производительности. Более медленное время перехода может быть достигнуто с использованием различных магнитных компонентов. Чтобы проверить время нарастания и спада магнетиков, ввод магнитов был представлен с
Время перехода 2,0 нс, генерируемое DP83223 TWISTER. Затем был измерен выход каждого магнитного раствора, чтобы определить характеристики времени перехода.

В этом разделе обобщаются соответствующие данные, измеренные
некоторые из ключевых параметров, упомянутых ранее. Все тесты
были выполнены с использованием одной и той же специально разработанной оценочной платформы. Эта платформа состоит из многоуровневого ODL
замена» платы эмуляции, оснащенной приемопередатчиком DP83223, чтобы максимально точно воспроизвести производительность настоящего приложения TP-PMD.Каждый из четырех
магнитные решения тестировались на том же DP83223
приемопередатчик в той же среде, чтобы обеспечить сравнимые
условия. Все тесты проводились одинаково на каждом из
магнитные решения как для двоичного, так и для кодированного МЛТ-3
передачи данных, если не указано иное. Опять же, это очень
важно понимать, что любые данные, представленные здесь,
предварительный и приводится для ознакомления.  Каждый магнетизм
следует связаться с поставщиком для получения последней информации о производительности.

Bel Fuse Coilcraft Pulse Valor

Бинарный подъем

2.41

3,25

2,37

2,34

Бинарное падение

2,63

3.12

2,29

2.18

МЛТ-3 Подъем (от b1 до 0)

2,40

3.16

2,37

2,38

МЛТ-3 Повышение (от 0 до 1)

2,67

3,32

2,59

2,43

МЛТ-3 Падение (от 1 до 0)

2,48

3.08

2,25

2.19

МЛТ-3 Падение (от 0 до b1)

2,76

3,32

2,49

2,36

(См. рисунки 1 и 2 .)

6.6 Перерегулирование
Перерегулирование, особенно в режиме МЛТ-3, уменьшит
запас по шуму передаваемого сигнала. Серьезный перерегулирование
также может способствовать нежелательным битовым ошибкам в принимаемом
сигнал. Перерегулирование на выходе магнетиков сведено к минимуму, поскольку входной сигнал на магнетиках включает
контролируемое время перехода, генерируемое DP83223
ТВИСТЕР.Перерегулирование менее 2% может быть рассмотрено
незначительный.

6.2 Возвратные потери
Хотя этот параметр не измерялся, обратные потери
из-за одного только магнетизма должно быть минимальным, потому что
сложная фильтрация не требуется.  Потенциальные обратные потери могут
можно сделать вывод, изучив производственные допуски поставщика магнитных изделий.
6.3 Отклонение общего режима
Этот параметр не тестировался. Спецификации производительности см. в технических характеристиках каждого поставщика.

Перерегулирование (%)

Бел Фьюз

Койлкрафт

Пульс

Доблесть

Бинарный

к 2.0

к 2.0

к 2.0

к 2.0

МЛТ-3

к 2.0

к 2.0

к 2.0

к 2.0

(См. рисунки 3 и 4 .)

6.7 Базовое блуждание
Эффекты отклонения базовой линии могут быть непосредственно выведены с помощью
измерение характеристики спада магнитного поля в наихудшем
период длины прогона случая 480 нс для скремблированного кода FDDI.
Базовый дрейф достигается путем удвоения процентного спада, проявляемого данным магнитным раствором.

6.4 Перекрёстные помехи
Практически полное отсутствие межканальных перекрестных помех между
передавать и получать магнетизм из-за достаточного физического
разделение компонентов, как указано Национальным
Полупроводник.Будет некоторая степень перекрестных помех, которая
происходит между каналом передачи и приема за пределами
магнетизм, который, скорее всего, возникнет в среде
разъем и внутри самого носителя.  Этот эффект может быть
сводится к минимуму за счет соблюдения правил высокоскоростной компоновки
и не будет увеличиваться при использовании описанных здесь магнитных решений.

Базовый уровень
Бродить (%)

Бел Фьюз

Койлкрафт

Пульс

Доблесть

480 нс Ширина

5.6

12.1

5.6

6,9

(См. рис. 5 .)

3

6,8

7,0

Кондуктивный спектр мощности

Проводимая мощность
(дБм)
@ 31.25
@ 62,50

Бинарный

МЛТ-3

МГц

б 47,0

б 53,0

МГц

б 53,0

б 62,0

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

В конечном счете, наиболее важным фактором эффективности передачи сигналов FDDI по витой паре является долгосрочная безошибочная передача данных. Чтобы гарантировать, что каждое из четырех магнитных решений
Протестировано здесь, будет поддерживать безошибочную передачу, было выполнено 16 отдельных тестов частоты ошибок по битам (BER). Каждый из
четыре магнетика были испытаны против самих себя, и каждый
другим как на передающем, так и на приемном концах системы передачи.В частности, каждое испытание проводилось с использованием
130 метров кабеля категории 5 со скремблированным кодом, установленным на
Размах дифференциального напряжения передачи 2,0 В.  Эти тесты
были выполнены как для двоичного кодирования, так и для кодирования сигнала MLT-3.
Каждый из 16 тестов BER прошел, доказав приемлемую совместимость с точки зрения магнитных свойств до стандартного предела BER TP-PMD k10E-12.
Несколько дополнительных электрических параметров существуют для каждого из
магнитные решения, представленные здесь. Хотя эти параметры не включены в данный анализ, они, тем не менее, важны и могут помочь в дальнейшем информировании системы.
дизайнер относительно производительности.Каждый из магнетиков
поставщики публикуют список этих спецификаций, допусков и
включены условия испытаний, где это применимо, для сопровождения
их решения. Лучше всего обратиться к этим цифрам для более подробной информации.
всестороннее понимание производительности. Несколько из
стандартные параметры, связанные с магнетизмом, включают:
Ð Соотношение оборотов
Ð OCL (индуктивность холостого хода)
Ð LL (индуктивность рассеяния)
Ð Cw/w (межобмоточная емкость)
Ð DCR (сопротивление постоянному току)
Ð HI POT (допуск высокого напряжения)
Ð CMR (отклонение общего режима)

Проведенный спектр мощности предлагает удобный метод понимания и сравнения дифференциальной мощности.
спектр данного набора магнетиков.Из-за сходства
между проведенными спектрами каждого из магнетиков
протестированы здесь, представлены только типичные измерения. Из
особый интерес представляют различия между бинарным и
Кодированный MLT-3 спектр проводимой мощности для скремблированных
линейный код. Хотя МЛТ-3 страдает шумом на 6 дБ ниже
помехоустойчивость по сравнению с бинарными при равных амплитудах передачи,
MLT-3 демонстрирует улучшение в снижении дифференциальной проводимой мощности на ключевых частотах.

(См. рисунки 6 и 7.)

6.9 Излучаемые излучения
В настоящее время данные по этому параметру не предоставляются.Тем не мение,
предварительные данные будут доступны в ближайшее время. Пожалуйста, свяжитесь с National Semiconductor для получения информации, касающейся излучаемых излучений предлагаемых реализаций PMD.
6.10 Восприимчивость к электромагнитным помехам
В настоящее время данные по этому параметру не предоставляются. Тем не мение,
предварительные данные будут доступны в ближайшее время.  Пожалуйста, свяжитесь с National Semiconductor для получения информации, касающейся электромагнитных помех.
Восприимчивость предлагаемых реализаций PMD.

ТЛ/Ф/11894–1

ТЛ/Ж/11894 – 2

РИСУНОК 1. Типичные бинарные переходы

ФИГУРА 2.Типичные переходы МЛТ-3

4

ТЛ/Ж/11894 – 3

ТЛ/Ф/11894 – 4

РИСУНОК 3. Типичный двоичный выброс

РИСУНОК 4. Типичный перерегулирование MLT-3

ТЛ/Ж/11894 – 5

РИСУНОК 5. Типичный двоичный спад

ТЛ/Ж/11894 – 6

ТЛ/Ф/11894 – 7

РИСУНОК 6. Типичный двоичный спектр кондуктивной мощности

РИСУНОК 7. Типичный спектр кондуктивной мощности MLT-3

5

8,0

Резисторы R1, R2 и R3 образуют делитель напряжения, в котором
сигнал приема, представленный на DP83223, ослабляется по отношению к полной амплитуде приема. Эта амплитуда
уменьшение является хорошим методом обеспечения максимального рабочего запаса встроенного адаптивного эквалайзера и связанных с ним схем внутри DP83223.Кроме того, это затухание можно отрегулировать с учетом вносимых потерь магнитного поля.
Резисторы R4 и R5 образуют заднюю клемму для
тракт передачи сигнала.  Эти резисторы подключены напрямую
к плоскости TXGND (земля передачи). Начиная с DP83223
TWISTER позволяет соотносить эти обратные согласующие резисторы с землей, шум, связанный с передаваемым сигналом, меньше, чем в тех реализациях, которые ссылаются на землю.
вывод на ВК.
Резисторы с R6 по R9 обеспечивают два неиспользуемых скрученных
пар в 4-парном комплекте с дифференциальным окончанием 100X.Резисторы с R10 по R13 обеспечивают хороший синфазный режим.
завершение для каждой из четырех витых пар в жгуте. В частности, R10 и R11 завершают две неиспользуемые витые пары, а R12 и R13 замыкают две.
активные витые пары. R12 подключен между первичным
центральный отвод приемного трансформатора и общий
общая точка режима, в то время как R13 подключен между
вторичный центральный отвод передающего трансформатора и
общая точка общего режима. В некоторых магнетиках
первичный трансформатор изоляции канала передачи и прием
центральные отводы вторичной обмотки разделительного трансформатора каналов
расколот. В примере, показанном на рис. 8, предполагается, что эти
шпильки плавают.
Несмотря на то, что конструкция оконечной нагрузки по синфазному сигналу представлена
это жизнеспособный вариант, другие конструкции также могут обеспечить улучшенную производительность. Дополнительный пункт
уточнение: на сегодняшний день подкомитет ANSI по Twisted
Пара FDDI еще не определила окончание синфазного сигнала
любой. Однако были представлены данные, свидетельствующие о
значительное улучшение характеристик электромагнитной совместимости для кабеля категории 5, оснащенного синфазным окончанием.СОЕДИНЕНИЕ МАГНИТНЫХ УСТРОЙСТВ UTP-PMD

В этом разделе основное внимание уделяется предлагаемому взаимосоединению и компоновке магнитного решения в PMD. Из-за
высокоскоростной характер витой пары FDDI, рекомендуется тщательная практика компоновки. Поддержание импеданса сигнала 50X и
следы высокоскоростных сигналов должны быть как можно короче.
важные конструктивные факторы. Следующий пример дизайна
выделяет несколько ключевых проблемных областей, а также предлагает
возможности для повышения общей производительности системы.

На рис. 8 показана типичная компоновка магнитных компонентов с использованием приемопередатчика с витой парой National Semiconductor DP83223.В этом примере компоновки предполагается использование четырех плоскостей для обеспечения требуемой разводки питания и сигналов, как описано на поперечном сечении, представленном в легенде.
(Рисунок 9). Кроме того, Legend предоставляет компонент
тип и значения, а также идентификация различных сигналов
пути и силовые плоскости. Детали схемы макета следуют:
Конденсатор C1 опционально помогает обеспечить высокую частоту
энергия за пределами предполагаемой полосы пропускания через R3 будет
ослабленный.
Конденсаторы C2, C3 и C4 обеспечивают развязку по питанию для каждой из обозначенных плоскостей питания.C2 отделяет шум от TXVCC до TXGND. C3 отделяет шум от
RXVCC на RXGND. Наконец, C4 отделяет шум от
ECLVCC в ECLGND.
Ферритовые бусины с FB1 по FB4 обеспечивают хорошую изоляцию между уникальными островками питания и плоскостями. FB1 изолирует
Остров RXGND (Receive Ground) с плоскости ECLGND.
FB2 изолирует остров RXVCC (мощность приема) от
Самолет ECLVCC. FB3 изолирует TXGND (заземление передачи)
остров с самолета ECLGND. И F4 изолирует TXVCC
(Мощность передачи) с самолета ECLVCC.Пока
во многих реализациях используются стандартные катушки индуктивности различных
значения для изоляции источника питания, National Semiconductor
рекомендует использовать ферритовые бусины для улучшения изоляции
и повышенная производительность. Ферритовые шарики обеспечивают демпфирование
высокочастотного шума, не создавая проблем, вызванных
высокодобротными индукторами.

6

ТЛ/Ж/11894 – 8

РИСУНОК 8. Типичная компоновка Magnetics с использованием трансивера DP83223

ТЛ/Ж/11894 – 9

РИСУНОК 9. Легенда

7

9,0

МАГНИТНАЯ УПАКОВКА

Импульсная техника: продукт ÝPE-65620M

Информация о типе упаковки включает в себя: корпус упаковки,
посадочное место и распиновка для каждого из трех продуктов поставщика.Для получения точной механической информации о каждом из магнитов обратитесь к соответствующему техническому описанию поставщика.  То
порядок описания в алфавитном порядке по названию производителя. Пожалуйста
свяжитесь с каждым поставщиком для получения последней информации о пакете.
Bel Fuse: Продукт Ý0556-3899-04

Один PE-65620M требуется для канала передачи
Для канала приема требуется один PE-65620M.
Пластик/поверхностный монтаж/16-контактный DIP/расстояние между контактами 50 мил/
Ширина устройства 300 мил

Один 0556-3899-04 требуется для канала передачи
Один 0556-3899-04 требуется для канала приема
Сквозное отверстие/6-контактный SIP/шаг контактов 100 мил

ТЛ/Ж/11894 – 14

ТЛ/Ж/11894 – 15

Необозначенные контакты не подключаются

Доблесть: Продукт ÝST6021
Один ST6021 требуется для канала передачи
Один ST6021 требуется для канала приема
Пластик/поверхностный монтаж/16-контактный DIP/расстояние между контактами 50 мил/
Ширина устройства 300 мил

ТЛ/Ж/11894 – 11
ТЛ/Ф/11894–10

Необозначенные контакты не подключаются

Coilcraft: Продукт ÝQ3950-D
Один Q3950-C требуется для канала передачи
Один Q3950-C требуется для канала приема
Сквозное отверстие/6-контактный SIP/шаг контактов 100 мил

ТЛ/Ж/11894 – 16
ТЛ/Ж/11894 – 17

Необозначенные контакты не подключаются
ТЛ/Ж/11894 – 13
ТЛ/Ф/11894–12

8

ИНФОРМАЦИЯ О ПОСТАВЩИКЕ

ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА

Бел Фьюз, Инк. 5362 Западная 78-я улица
Индианаполис, IN 46268-4147
(317) 876-0044

1. Спецификация устройства National Semiconductor DP83223.
2. FDDI ВИТАЯ ПАРА, ЗАВИСИМАЯ ОТ СРЕДИ ФИЗИЧЕСКОГО СЛОЯ (TP-PMD), рабочий проект, предложенный американским
Национальный стандарт Ред. 0.3 от 17.02.93.
3. Белл, Дэвид А., Твердотельные импульсные схемы, Издательство Рестон, (1981).
4. Разные, Справочные данные для радиоинженеров, Самс,
(1981).

Койлкрафт, Инк.
1102 Сильвер Лейк Роуд.
Кэри, Иллинойс 60013
(708) 639-6400
Импульс Инжиниринг, Инк.
ПО Ящик 12235
Сан-Диего, Калифорния 92112
(619) 674-8100
Доблесть Электроникс, Инк.9715 Бизнес Парк пр.
Сан-Диего, Калифорния 92131
(619) 537-2619

9

Обзор и рекомендации по витой паре FDDI Magnetics
ПОЛИТИКА ЖИЗНЕОБЕСПЕЧЕНИЯ
ПРОДУКЦИЯ NATIONAL НЕ РАЗРЕШЕНА ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ ВАЖНЕЙШИХ КОМПОНЕНТОВ ДЛЯ ЖИЗНЕОБЕСПЕЧЕНИЯ
УСТРОЙСТВА ИЛИ СИСТЕМЫ БЕЗ ЯВНОГО ПИСЬМЕННОГО УТВЕРЖДЕНИЯ ПРЕЗИДЕНТА НАЦИОНАЛЬНОЙ
ПОЛУПРОВОДНИКОВАЯ КОРПОРАЦИЯ. Как используется здесь:

Ан-902

1.  Устройства или системы жизнеобеспечения – это устройства или
системы, которые (а) предназначены для хирургических имплантатов
в тело, или (b) поддерживать или поддерживать жизнь, и чьи
неспособность выполнять свои функции при правильном использовании в соответствии с
с инструкциями по применению, указанными на этикетке, может
разумно ожидать, что это приведет к серьезной травме
пользователю.Национальный полупроводник
Корпорация
1111 Вест Бардин Роуд
Арлингтон, Техас 76017
Тел: 1(800) 272-9959
Факс: 1(800) 737-7018

2. Важным компонентом является любой компонент жизни.
вспомогательное устройство или система, сбой в работе которых может
разумно ожидать, что это приведет к сбою в жизни
поддерживающее устройство или систему, или повлиять на их безопасность или
эффективность.

Национальный полупроводник
Европа
Факс: (а49) 0-180-530 85 86
Электронная почта: [email protected]
Немецкий тел.: (a49) 0-180-530 85 85
Английский Тел: (a49) 0-180-532 78 32
Fran3ais Тел.: (a49) 0-180-532 93 58
Итальяно Тел. : (a49) 0-180-534 16 80

Национальный полупроводник
Гонконг Лтд.13 этаж, Прямой блок,
Океанский центр, 5 Кантон Роуд.
Цимшацуи, Коулун
Гонконг
Тел: (852) 2737-1600
Факс: (852) 2736-9960

Национальный полупроводник
Япония ООО
Тел: 81-043-299-2309
Факс: 81-043-299-2408

National не берет на себя никакой ответственности за использование какой-либо описанной схемы, никакие патентные лицензии на схемы не подразумеваются, и National оставляет за собой право в любое время без предварительного уведомления изменять указанные схемы и спецификации.



Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.3
Линеаризованный: Да
Дата создания: 1995:10:13 07:42:57
Производитель: Acrobat Distiller 2.0 для Windows.
Заголовок : Обзор и рекомендации по магнитному оборудованию FDDI для витой пары
Тема : АН-902
Автор:
Ключевые слова: FDDI, указания по применению.
Дата изменения: 2001:04:23 19:29:27+05:30
Количество страниц : 10


Метаданные EXIF ​​предоставлены EXIF. инструменты

Патент США на схему восстановления постоянного тока для многоуровневой передачи сигналов. Патент (Патент № 5,844,439, выдан 1 декабря 1998 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к схемам восстановления постоянного тока для передачи данных и, в частности, для сигналов многоуровневой передачи-3 (MLT-3) в системах Ethernet 100Base-TX.

В многоуровневых системах передачи вместо цифрового старшего и младшего значения для данных можно использовать несколько уровней для кодирования данных.В системе МЛТ-3 могут использоваться три уровня: высокий, средний и низкий. Например, высокий уровень можно считать положительным, средний — нулем, а низкий — отрицательным. Использование нескольких уровней, а не двух уровней, делает уровни ближе друг к другу и, таким образом, более восприимчивыми к шуму и любым изменениям задания постоянного тока или значения уровня.

Одним из явлений, представляющих собой проблему в системах Ethernet, является «уход базовой линии». Преобразователи, используемые для линий данных, могут вносить отклонение базовой линии в принимаемый сигнал.Этот дрейф базовой линии может меняться со временем и может изменять низкочастотный состав принимаемого сигнала на частотах до 100 кГц. Такая дисперсия может вызвать ошибки в обнаруженных данных.

Один из методов коррекции дрейфа базовой линии включает преобразование данных в цифровую форму, затем выполнение низкочастотной фильтрации копии данных и добавление версии фильтра обратно к исходному сигналу для коррекции.

Желательно иметь более простую форму коррекции дрейфа базовой линии, которая также не требует преобразования в цифровую форму и не зависит от коэффициента усиления, температуры или других изменений процесса ИС.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает схему восстановления постоянного тока для коррекции отклонения базовой линии в приемнике данных. Схема коррекции напряжения подключена к линии принимаемых данных для динамической регулировки уровня напряжения принимаемых данных. Цепь коррекции напряжения управляется схемой обратной связи, которая включает в себя схему коррекции напряжения, сконфигурированную для обнаружения дрейфа уровней напряжения или огибающей принятых данных. Этот обнаруженный уровень затем сравнивается с эталонным уровнем, и результат сравнения используется в качестве управляющего сигнала для схемы коррекции напряжения.

В предпочтительном варианте пиковый детектор имеет время отклика, превышающее скорость дрейфа постоянного тока, равную 100 кГц, и меньше, чем самая медленная ожидаемая скорость передачи данных, составляющая примерно 2 МГц. Схема сравнения предпочтительно представляет собой операционный усилитель крутизны, который сравнивает пиковое обнаруженное напряжение с опорным напряжением и выдает разностный ток. Разностный ток используется для зарядки конденсатора, буферизованного и резистивно добавленного к узлу на линии входных данных.Линия входных данных проходит через другой резистор, и, таким образом, соотношение резисторов можно регулировать, чтобы обеспечить желаемый вес суммирования.

Для более полного понимания сущности и преимуществ изобретения следует обратиться к следующему описанию в сочетании с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой блок-схему одного варианта осуществления схемы приемопередатчика, включающего настоящее изобретение;

РИС.2 представляет собой блок-схему одного варианта осуществления схемы восстановления постоянного тока в соответствии с настоящим изобретением;

РИС. 3 представляет собой диаграмму, иллюстрирующую дрейф базовой линии для сигнала MLT-3;

РИС. 4 представляет собой общую принципиальную схему, иллюстрирующую одну реализацию варианта осуществления, показанного на фиг. 2;

РИС. 5 представляет собой схему блока dcr z по фиг. 4;

РИС. 6 представляет собой блок-схему блока dcr 1 по фиг. 5;

РИС. 7 представляет собой принципиальную схему постоянного тока.под.— 2 блок фиг. 5;

РИС. 8 представляет собой схему операционного усилителя на крутизне, ota—n—dcr на фиг. 7;

РИС. 9 представляет собой принципиальную схему компаратора comp.sub.amp1 по фиг. 7; и

РИС. 10 представляет собой принципиальную схему комп.-рипа по фиг. 7.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВОПЛОЩЕНИЯ

РИС. 1 представлена ​​блок-схема одного варианта осуществления схемы 10 приемопередатчика физического уровня, включающей настоящее изобретение. Схема 12 возбуждения передатчика и схема 14 приемника подключены к кабелю 16.Они подаются на коммутационную схему 18, которая выбирает схему 19 10Base-T для передачи со скоростью 10 мегабит и схему 20 100Base-TX для приложений со скоростью 100 мегабит в секунду. Приложение 100 мегабит также включает в себя схему 22 декодера MLT-3, которая включает в себя настоящее изобретение.

Схема 24 управления подключается к уровню MAC через свой передатчик 26 и приемник 28. Схема 30 управления через регистры 32 управляет N-WAY-схемой 34, которая выбирает путь через переключатель 18.

РИС. 2 представляет собой блок-схему одного варианта осуществления схемы восстановления постоянного тока в соответствии с настоящим изобретением, которая может быть включена в блок 22 MLT-3 на фиг. 1, в одном из вариантов. Входные данные по линии 40 подаются на схему 42 эквалайзера, которая корректирует высокочастотные изменения скорости передачи в среде передачи. Выходной сигнал эквалайзера представляет собой значение данных, указанное напряжением v eq (t). Этот сигнал проходит через первый резистор R для создания сигнала v(t), который подается на вход схемы 44 слайсера.Схема 44 фиксирует сигнал данных, чтобы удалить любой высокочастотный шум.

Настоящее изобретение обеспечивает контур обратной связи через детектор 46 отклонения базовой линии (пиков), схему 48 сравнения и схему 50 коррекции напряжения. Схема 50 состоит из конденсатора С и буфера 52. Второй резистор, R . cor используется для суммирования сигнала обратной связи с входным сигналом через резистор R. Использование контура обратной связи устраняет зависимость от температуры и других изменений процесса ИС.

Пиковый детектор 46 обнаруживает низкочастотный дрейф, предпочтительно путем обнаружения пиков или огибающей принятого сигнала, и подает его в качестве одного из входов в схему сравнения 48. Цепь 48 предпочтительно представляет собой операционный усилитель крутизны, который сравнивает вход 54 пикового детектора 46 с входом 56, который предпочтительно представляет собой опорное напряжение 3,5 вольта. Выход представляет собой ток i cor (t), который используется для зарядки конденсатора C. Таким образом, значение постоянного тока принятого входного сигнала регулируется для компенсации дрейфа базовой линии.

РИС. 3 представляет собой диаграмму, иллюстрирующую дрейф базовой линии. Сигнал 60 данных MLT-3 показан имеющим пики, средние уровни и отрицательные уровни, что указывает на три различных возможности кодирования.Пунктирная линия 62 иллюстрирует отклонение базового или среднего значения от идеального нулевого уровня. Поскольку это изменяется, положительные и отрицательные пики соответственно изменяются. Пунктирная линия 64 показывает изменение положительных пиков, которые могут быть обнаружены пиковым детектором 46 на фиг. 2. Напряжение постоянного тока, добавленное обратно для коррекции дрейфа базовой линии, показано пунктирной линией 66, что соответствует напряжению, установленному схемой коррекции напряжения 50 на фиг. 2.

В одном варианте осуществления эквалайзер 42 регулирует уровень напряжения принимаемых данных таким образом, что некоторый уровень постоянного тока всегда должен быть добавлен обратно, даже при отсутствии дрейфа базовой линии.Это позволяет заряжать или разряжать конденсатор C для коррекции дрейфа базовой линии в двух направлениях. Альтернативно, в соответствии с настоящим изобретением могут быть использованы две разные схемы, одна для обнаружения положительных пиков, а другая для отрицательных пиков, с обратным подключением, показанным на фиг. 2.

Теперь будут описаны уравнения, описывающие работу контура обратной связи в соответствии с настоящим. ##EQU1## Можно показать, что ota (операционный усилитель крутизны 48 на фиг.2) имеет следующую передаточную функцию:

icor (t)=(-3,51 tanh (11,3 (vp (t)-3,5 В))) мкА (4)

Если мы позволим ##EQU2## после некоторой алгебры, мы получим ##EQU3## Итак, в устойчивом состоянии (когда пик v(t)=3,5) мы имеем

v(t)=(1-α) veq (t) (7)

Чтобы понять работу этой петли обратной связи, представьте, что v eq (t) изменяется достаточно медленно, так что v p (t) = v (t). Тогда уравнение 6 становится: ##EQU4##

Подробные принципиальные схемы, иллюстрирующие один вариант осуществления схемы на ФИГ.2 показаны на фиг. 4-10. ИНЖИР. 4 иллюстрирует общую схему, а фиг. 5 показаны два блока, которые составляют dcr—z на фиг. 4. Блок dcr 1 по фиг. 5 показан на фиг. 6 более подробно, тогда как блок dcr 2 показан на фиг. 7. Пунктирная линия 46, проходящая через фиг. 6 и 7, представляет собой пиковый детектор на фиг. 2. Операционный усилитель крутизны 48 по фиг. 2 также обозначен на фиг. 7. Фиг. 8-10 включают дополнительные детали блоков с фиг. 6, 7 и 8.

В предпочтительном варианте осуществления v cor (t) на фиг. 2 установлено примерно на 1,5 В, когда коррекция не требуется. Этот уровень позволяет корректировать движение вверх или вниз по мере необходимости.

В высокоскоростных приложениях данные могут передаваться на частоте 125 МГц с основной частотой, равной одной четверти от этой, 31,25 МГц. С такой скоростью можно закодировать четыре бита информации. Схема кодирования гарантирует, что без перехода пройдет не более 60 бит. Таким образом, для самых медленных ожидаемых данных приблизительно 2 МГц будет самой низкой скоростью, с которой будут происходить переходы.Таким образом, схема восстановления постоянного тока не должна следовать за такими быстрыми переходами, но должна следовать за переходами до 100 кГц, скорости, при которой наблюдается дрейф постоянного тока. Эта скорость встроена в пиковый детектор 46.

Как будет понятно специалистам в данной области техники, настоящее изобретение может быть воплощено в других конкретных формах, не отступая от его сущности или основных характеристик. Например, цепь восстановления постоянного тока может быть привязана к высокому уровню, а не к земле, или к отрицательному уровню напряжения.Кроме того, пиковый детектор может обнаруживать пики с более высокой скоростью, но схема сравнения может реагировать медленнее, чтобы не возникала обратная связь при низких скоростях передачи данных. Соответственно, приведенные выше описания предназначены для иллюстрации изобретения, но не для его ограничения, и следует сделать ссылку на следующую формулу изобретения для определения объема изобретения.
