Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев  прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения  отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

• Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

• Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

• Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

• Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку  по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

• АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
• АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

• Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
• Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
• Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
• Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

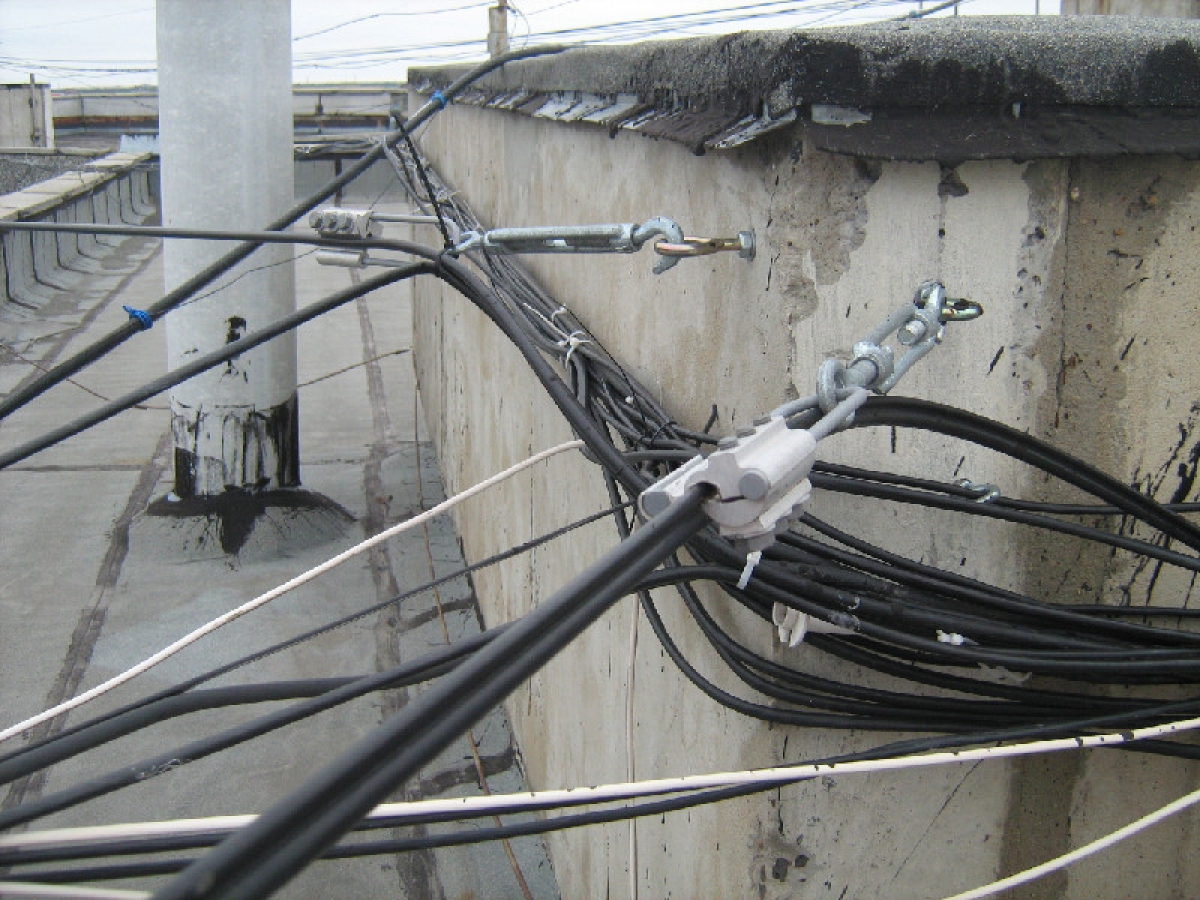

Прокладка кабеля на тросе при соединения со стеной

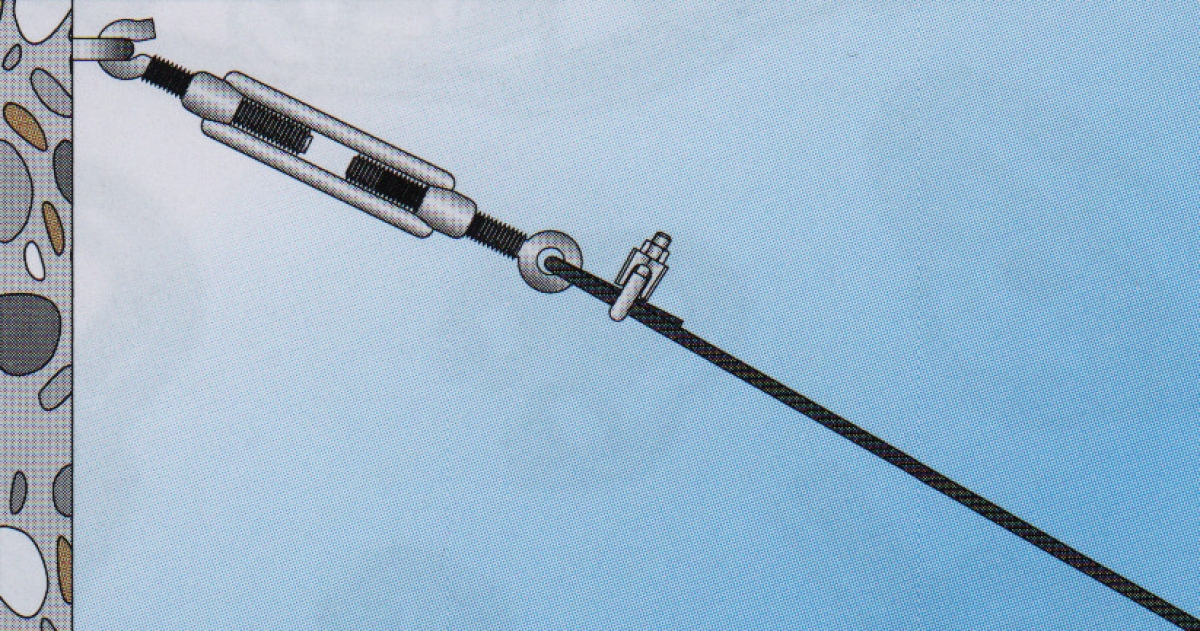

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля.  Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все  фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

• Трос;
• Пластина;
• Кабель;
• Распределительная коробка;
• Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи:

Монтаж, крепление и подвес кабеля на тросу.

Автор Alexey На чтение 5 мин. Просмотров 3.6k. Опубликовано 14. 01.2017
Обновлено 22.01.2017

Струнный способ

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода. Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены. Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

• тросовые подвесы;
• крепление непосредственно к тросу;
• прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

Стальные пряжки

 Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

• кусачки,
• круглогубцы;
• любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
• мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

•  закрепить трос на одном здании;
•  надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
• продеть кабель в подвесы;
• поднять трос с кабелем и закрепить на другом здании.

Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Тросовая электропроводка – монтаж своими руками

Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель-каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности. Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм. В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:

Подготовка троса

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

Будет интересно прочитать:

Монтаж троса для подвеса кабеля цена в Киеве, качественно, недорого, быстро

Монтаж троса для подвеса кабеля выполняется, согласно предписаний проекта надземной кабельной линии, в соответствии с требованиями ГОСТ, СНиП, ДБН, ПУЭ и прочими строительно-монтажными нормами, регламентирующими спектр работ и их последовательность.

Монтаж троса для подвеса кабеля выполняется там, где другие способы прокладки кабельной линии запрещены к применению из экономических, технологических и конструктивных соображений. В частности, этот вид работ применяют при сооружении силовых линий, напряжением до 1 кВ, внутри и вне помещений.

Протяжку кабелей в закрытом пространстве осуществляют обычно по колоннам и между стенами по кратчайшему маршруту. На открытом пространстве используются стены или специальные опоры. При этом, нет отличий по виду и марке кабеля для прокладки на тросах и другим способом. Единственное условие — провод должен иметь негорючую защитную оболочку.

Выбор типа и параметров материала для троса согласовывают с ожидаемыми нагрузками всех видов – весовыми, ветровыми, прогнозируемым обледенением и скоплением снега в зимний период. Что касается материала – это обычно сплетенная оцинкованная проволока или горячекатанная сталь.

Работы по монтажу троса для подвеса кабеля предварительно требуют тщательного подбора крепежного материала и вспомогательных средств. Так, для разных видов крепления используются специальные муфты, обхваты, анкеры, зажимы, а в качестве вспомогательных элементов – болты, шпильки, поворотные откидные планки. Регламент их применения также указывается в проектной документации, как и порядок подготовительных работ (разметка, организация технологических отверстий и так далее).

Важным вопросом для экономии материалов и обеспечения надежности крепления кабеля на тросе является выбор необходимого расстояния между его креплениями. и их количества, исходя из протяженности линии и особенностей несущей конструкции.

Для раскатывания, подъема и закрепления троса в рамках масштабных проектов задействуется спецтехника и спецоборудование для работы на высоте. В частности, автовышки, гидроподъемники, подмосты, леса и так далее. Натяжку выполняют полиспастом или ручной лебедкой. Методика работ выбирается в соответствии с дистанцией между опорами, весом кабеля с тросом, условиями окружающей среды и другими технологическими нюансами, учтенными в проекте.

Обычно сначала растягивают трос, крепят его в блоке, анкером фиксируют на несущей поверхности один конец, после чего поднимают и натягивают второй конец, а затем крепят натяжной муфтой. После этого металлические участки троса смазывают, чтобы предотвратить коррозию и повреждение. Внутри помещений смазывают обычно только неокрашенные участки или те, которые не имеют гальвано-покрытия.

Услуга потребует точных расчетов количества и технических параметров крепежа, длин участков троса, исследования особенностей и климатических показателей окружающей среды. Предварительно выполняется также составление схем прокладки в рамках проекта воздушной кабельной линии.

Перед монтажом троса для подвеса кабеля изучается техническая документация на кабельную линию, ее проектные схемы, подготавливается спецтехника и инструмент, а также защитное снаряжение и материалы для закрепления троса.

Порядок работ предусматривает:

• разметку;
• сооружение технологических отверстий;
• раскатку и выравнивание троса;
• подъем троса с помощью автовышки или подъемника;
• закрепление одного конца троса с помощью регламентных креплений;
• подъем второго конца троса;
• натяжку троса полиспастом или лебедкой, фиксация натяжения муфтами;
• проверку силы натяжения и качества креплений;
• смазку троса и сооружение внешней защиты (козырьков).

После фиксации троса к нему крепят кабель с помощью предусмотренных в проекте креплений. Также может выполняться подъем и закрепление троса с уже прикрепленным к нему кабелем. Подвес кабеля на тросе регламентируется предписаниями отдельной методики.

Инженерное направление:

Аналоговое видеонаблюдение, Внешние линии связи, Воздушно-кабельный переход, Воздушные линии связи, Волоконно-оптические линии связи, Волоконно-оптические сети, Кабельные линии связи, Магистральные линии связи, Наружное освещение, Проводное видеонаблюдение, Проводные сети, Рабочее освещение

Страница находится в стадии проверки и дополнения.

Как подвесить кабель между постройками?

Как подвесить кабель между постройками?

Как правильно повесть электрический кабель между постройками. Фотоотчёт по мотивам книги «Сельский электрик» 1950г.

Подвес кабеля на тросе — самый простой, быстрый и долговечный способ, но нужно правильно подвесить.
Этот способ применялся в сельской местности еще в 50-е года прошлого века.

Инструменты:

круглогубцы

кусачки

стержень по диаметру провода

Материалы:

проволока мягкая стальная оцинкованная

трос около 2 мм диаметром

талреп 1 шт

стяжки тросовые 4 шт

крепление к зданию «по вкусу»

провод уличного исполнения нужной длины

Порядок выполнения работ:

1.


   Выравниваем и нарезаем проволоку на куски 250-300мм.





2.


   Делаем один оборот и формируем кольцо для троса.





3.


   Делаем скрутку, чтобы кабель был на расстоянии от троса.







4.


   Формируем часть поддерживающую кабель.

   Стержень должен быть незначительно большего диаметра чем кабель (на 0,5-1мм), что бы потом можно было продевать и сдвигать внутри них кабель.




5.


   Накручиваем сначала одну сторону, шаг спирали 15-20мм.





6.


   Затем вторую сторону.





7.


   Получаем первый подвес и крутим далее необходимое количество.





8.


   Изготавливаем подвесы из расчета установки через каждые 500-600мм по длине кабеля.

9.


   Крепим тросик.

   Крепим к одной постройке, нанизываем все подвесы и натягиваем талрепом, но без усердства, а то зимой порвет. Затем по очереди продеваем в подвесы кабель.




Ссылки по теме

1. Крепление и подвес кабеля
2. Монтаж кабеля по опорам и столбам
3. Подвес оптоволокна

Комментарии к статье:

Добавить свой комментарий:

Комментарий
Ваше имя

Кабельные тележки, каретки и подвесы, кабельный токоподвод

Кабельная тележка, кабельная каретка, кабельный подвес (названия разные, суть одна)- это устройство для перемещения кабеля питания вслед за потребителем электроэнергии.  Под потребителем электроэнергии подразумеваются тельферы, краны,грузовые тележки и другие движущиеся объекты.

Система состоящая из нескольких таких устройств и обеспечивающая питание крана вдоль всего пути его движения называется системой: — гибкого, кабельного,гирляндного или фестонного токоподвода

Конструктивно тележки, каретки, подвесы состоят из двух основных частей:

1. Узла или узлов передвижения (здесь подразумеваются кольца и ролики под трос или струну, ходовые колеса под двутавр,трубу или С-рельс, т.е. то с помощью чего каретки передвигаются)
2. Кабельного зажима или кабельного седла для крепления кабеля или нескольких кабелей

Это упрощенное описание конструкции, чтобы понять принцип кабельных подвесок — этого достаточно.

Эта страница создана для того, чтобы помочь с выбором комплектующих для вашей системы токоподвода.

Здесь представлены подвесы и тележки производства ООО Вектра, почти все картинки и заголовки кликабельны при переходе по ссылке вы попадете на страницу товара, где найдете цену и технические характеристики. Если вы не нашли интересующую информацию позвоните нам по телефону +7(343)288-52-98.

Виды и типы подвесов и тележек для кранового токоподвода

1. Для передвижения по тросу или струне

1.1  Подвесы кольцевые и комплектующие к ним

1.2  Подвесы и тележки с роликом без подшипника

1.3 Подвесы со стальным роликом и подшипником под круглый кабель

1.4 Подвесы с металлическим роликом и подшипником под пучок кабелей

1.5 Тележки на трос под плоский и круглый кабель со стальными роликами

2. Для передвижения по двутавровой балке

2.1 Двухроликовые кабельные каретки

2.2 Четырехроликовые кабельные тележки

2.3 Кабельные тележки тяжелой конструкции

3.Для передвижения по С-рельсу

Характеристики и описание кареток и подвесок для гибкого токоподвода

1.1 Подвесы скользящего крепления типа ПСК

Подвесы ПСК перемещаются по натянутому тросу или проволоке (струне) за счет сваренного металлического кольца, зажим кабеля обеспечивается металлическими полукруглыми скобами соединенными болтами.

• Путь: стальной трос до 16 мм, проволока 6-8 мм (проволока предпочтительней т.к. меньше изнашивает кольцо)
• Кабель: под 1 или 2 круглых кабеля; ПСК-10-20 диаметром до 20 мм; ПСК-20-30 диаметром до 30 мм
• Конструкция: перемещение за счет стального кольца диаметром 45 мм
• Применение: для подвода питания электроталей и тельферов
• Макс. нагрузка: 5 кг

Токоподвод на кольцевых подвесках ПСК состоит из:

• подвижный подвес ПСК — перемещение кабеля
• неподвижный ПКК — закрепление кабеля в месте его подвода
• кронштейн -крепление проволоки или троса в начале и конце линии
• натяжная муфта -натяжение троса
• тросовый зажим — для создания петли проволоки
• поводок — соединение тельфера и первого подвеса

1. 2 Подвесы с полимерными роликами К

Подвесы типа К перемещают кабель по натянутому тросу или канату, передвижение осуществляется за счет капролонового ролика без подшипника. Изготавливаются под круглый и плоский кабель.

• Путь: стальной трос до 16 мм, проволока 6-8 мм
• Кабель: К-1 и К-2 под 1 или 2 круглых кабеля диаметром до 50 мм, К-3 и К-4 под плоский или несколько круглых кабелей с шириной до 73 мм
• Конструкция: перемещение за счет вращающегося ролика из капролона.Кабельные зажимы в виде полукруглого седла или стальной подвесной скобы. Предусмотрены отверстия для крепления разгрузочных тросиков.
• Применение: для токоподвода к талям, кранам и другим механизмам

Токоподвод кабеля на роликах состоит из:

• кабельный подвес К — перемещение кабелей по тросу
• подвес неподвижный ПН — крепление кабелей в месте подвода
• разгрузочные тросики (опционально)- для снятия нагрузки с кабеля
• тросовое водило (опционально) — для компенсации провиса троса под весом кабеля

1. 3 Кабельные подвесы со стальным роликом и подшипником ПСКРВ и ВЕ

Роликовые подвесы этого типа — изготавливаются со стальным роликом в котором запрессован подшипник, подвесы перемещают круглый кабель по тросу.

• Путь: стальной тросик или канат до 16 мм, проволка 6-8 мм
• Кабель: под 1 или несколько круглых кабелей диаметром до 50 мм
• Конструкция: корпус, ролики и зажим кабеля из стали.

1. ПСКРВ с 1 роликом;
2. ВЕ-1 с 1 роликом, корпус с подгибами для защиты от сцепления подвесов друг с другом, отверстия для крепления тросиков разгрузки кабеля, «коромысло» предотвращает перегиб кабеля
3. ВЕ-2 то же что и ВЕ-1 + дополнительный поджимной ролик
4. ВЕ-3/2 2-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля, «коромысло»
5. ВЕ-3 3-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля, «коромысло»

• Применение: для токоподвода к кранам, перемещения шлангов и кабелей по тросу

1. 4 Кабельные тележки для троса ВЕ и ТКВе

Тележки на трос отличаются от подвесов исполнением кабельного зажима, в тележках он выполнен в виде закругленного седла на которое укладывается несколько кабелей.

• Путь: струна, трос, канат до 16 мм и более по спецзаказу
• Кабель: под несколько кабелей макс диаметром 50 мм
• Конструкция: корпус, ролики и седло из стали

1. ВЕ-11 с 1 роликом, корпус со сгибами защиты от сцепления подвесов, отверстия для крепления тросиков разгрузки кабеля
2. ВЕ-21 то же что и ВЕ-11 + дополнительный поджимной ролик
3. ВЕ-30 2-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля
4. ВЕ-31 3-х роликовый подвес
5. ТКВе-310 трехроликовая тележка на трос, тяжелой конструкции с увеличенным седлом

• Применение: для кабельного токоподвода к кранам по тросу

2.

Двутавровые тележки

В качестве профиля передвижения для таких кареток используют двутавровую балку закрепленную вдоль пути движения крана. Двутавр достаточно дешёв и надежен, обладает рядом преимуществ по сравнению с тросом, поэтому системы кабельного токоподвода по двутавровой балке, распространены и обширно применяются для электрического питания кранов

 2.1 Каретки кабельные на двутавр с 2-мя роликами

Каретки с двумя роликами применяются в случаях когда необходимо подключить к крану один или несколько кабелей небольшого сечения, а также в случаях когда есть ограничения по длине зоны «парковки» тележек, в остальных случаях рекомендуется использовать четырехроликовые.

• Путь: двутавровая балка №10 до №30
• Кабель:

1. ТДВе-250, ТДВе-271 под один кабель диаметром до 50 мм, весом до 25 кг
2. ТДВе-251, ТДВе-261 под плоский или несколько круглых кабелей с шириной до 73 мм, весом до 50 кг
3. ТККВе-1 и ТККВе-2 специальные тележки козловых кранов под круглые кабеля , весом до 50 кг

• Конструкция: ходовые ролики стальные с подшипником, корпус из стали, поддерживающий ролик из капролона( только для ТККВе)

2. 2 4-х роликовые кабельные тележки

Эти тележки так же передвигаются по балке. За счет применения четырех ходовых колес они устойчивей и способны нести больше кабеля нежели двуроликовые

• Путь: двутавровая балка №10 до №30
• Кабель: ТДВе-450 под один кабель диаметром до 50 мм весом до 30 кг,ТДВе-447 и ТДВе-451 под плоский или несколько круглых кабелей весом до 100 кг, ТДВе-452 под несколько круглых кабелей с вертикальным расположением и вращающимся седлом весом до 50 кг
• Конструкция: ходовые ролики стальные с подшипником, корпус и кабельное седло из стали

Токоподвод на кабельных тележках состоит из:

• промежуточная тележка ТДВе — перемещение кабеля
• ведущая тележка ТДВе-451В — через жесткий кронштейн соединяется с краном
• концевая тележка ТДВе-451Н  — закрепление кабеля в месте его подвода
• трос разгрузочный (опционально) — для снятия нагрузки растяжения с кабеля
• кабельный хомут (опционально) — скрепляет кабели вместе в нижней точке петли

2. 3 Тележки кабельные усиленные

Тележки тяжелой конструкции предназначены для перемещения «толстых» кабелей общим весом до 500 кг. Такие тележки отличает увеличенное седло,ходовые колеса большего диаметра, применение дополнительных роликов и тд. Как правило эти каретки изготавливаются по размерам и характеристикам клиента:

• С количеством кабельных седел: 1, 2 или 3 штуки
• С различным радиусом изгиба седла — в зависимости от диаметра кабеля
• С разной шириной седла и длинной тележки
• С дополнительными боковыми и нижними роликами
• С грузоподъемностью 150, 250 и 500 кг

3. Каретки для С-профиля

С-рельс или С-профиль — это закрытый металлический короб внутри которого перемещаются ходовые ролики кабельных тележек. Такая система токоподвода имеет ряд преимуществ: по сравнению с тросовой она более надежна, по сравнению с двутавровой дешевле, легче и проще в монтаже. Благодаря закрытой с 3-х сторон конструкции ходового профиля система меньше подвержена влиянию осадков и загрязняющих факторов.

• СВ-10 — с вращающимся зажимом для одного круглого кабеля диаметром до 50 мм, до 10 кг
• СВ-15 — с кабельным седлом под несколько кабелей, до 15 кг
• СВ-40 — с увеличенным кабельным седлом под несколько кабелей массой до 40 кг

Система токопровода на С-рельсах состоит из:

• Самого профиля, поставляется длинной 4 метра с толщиной стенки 1,5 и 2 мм
• Соединительных муфт — для соединения секций и создания единого пути движения тележек
• Держателя С-рельсов — для подвешивания секций
• Заглушек торцевых — закрывают секции с торцов
• Кабельной тележки концевойСВ-10К,СВ-15К, СВ-40К  — крепление кабеля в месте его подвода
• Тележки ведущейСВ-10В,СВ-15В, СВ-40В, которая соединяется с механизмом через кронштейн
• Тележки промежуточной— устанавливается несколько штук в зависимости от длинны пути
• Тросик или цепь для разгрузки кабеля (опционально)

Это основные виды кабельных тележек и подвесов применяемых для подвода питания к кранам, тельферам и другим механизмам.

Также имеем опыт производства: подвесов на круглую и профильную трубу, тележек для движения по двутавру или тавру закрепленному в горизонтальной плоскости

ООО Вектра специализируется на проектировании и производстве устройств для кранового токоподвода. Помимо основных видов и типовых кареток, производим тележки по чертежам, размерам и требованиям заказчика.

Как подобрать комплектующие для гибкого кабельного токоподвода!?

1. Первое с чем нужно определиться при подборе  комплектующих кабельного токоподвода, по какому «профилю» будут передвигаться каретки и размер этого профиля.Это может быть : проволока-струна, трос, С-рельс, двутавр или другой профиль, каждый из этих профилей имеет свои преимущества и недостатки.
2. Нужно знать сколько кабеля, какого типа и какого размера будет ложиться на каждую тележку. Это может быть круглый кабель например КГ,КГН различного сечения, или плоский кабель, на тележка различных конструкций размещается один или несколько кабелей.
3. Длинна пути от этого зависит количество промежуточных тележек и общая длинна кабеля, как правило длинна кабеля составляет 110-120% длины пути
4. Допустимый провис петли кабеля — от этого зависит количество тележек и расстояние через которое они устанавливаются
5. Длинна накопителя тележек — длинна места для собирания тележек.

Исходя из этих данных подбираются комплектующие для кабельной системы токоподвода (гирлянды). При необходимости специалисты нашей компании подберут и изготовят комплектующие для токоподвода с последующим монтажом и наладкой.

Подвес для крепления кабеля к тросу (упак.100шт.) REXANT

Array
(
    [id] => 801
    [id_1c] =>
    [name] => Трос стальной оцинкованный DIN 3055
    [summary] =>
Трос изготовлен из углеродистой стали и оцинкован. Диаметр Ø 2мм; 3мм; 4мм; 5мм; 8мм.
ВСЕ цены в полном описании
    [meta_title] =>
    [meta_keywords] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [meta_description] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [description] =>

	DIN 3055 Трос общего назначения.
Назначение

	Рекомендуется для широкого применения в различных грузоподъёмных устройствах, от ручных талей, до подъёмных кранов, для подъёма и перемещения грузов, деталей и элементов конструкций. Они являются частью большинства грузоподъёмных механизмов и приспособлений. В зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения.

Конструкция

	Трос изготовлен из углеродистой стали и оцинкован.


	Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос.

Пример обозначения 6х7+FC


	Первая цифра - число прядей троса.


	Вторая - число проволок в пряди.


	Третья - число сердечников, включая сердечники в прядях, если нет цифры - неметаллический один в центре троса, а в прядях сердечник стальной.

Буквы - материал сердечника: FC - синтетика. Если нет буквенного обозначения, то это значит, что в качестве центрального сердечника используется такая же прядь как боковые.

Трос поставляется на пластиковых катушках.


	Размеры катушек:


	2-х мм трос - диаметр щеки 16см, ширина от щеки до щеки 11,5см.


	3-х мм трос - диаметр щеки 20см, ширина от щеки до щеки 14,5см.

Ниже изображено поперечное сечение троса 3 миллиметра.

[contact_id] => 1
[create_datetime] => 2009-10-02 10:36:01
[edit_datetime] => 2021-12-03 17:17:27
[status] => 1
[type_id] => 7
[image_id] => 4657
[image_filename] =>
[video_url] =>
[sku_id] => 2256
[ext] => jpg
[url] => tros-staln-ocinkov-din-3055-2mm-katushka-200m
[rating] => 0
[price] => 1300
[compare_price] => 0
[currency] => RUB
[min_price] => 1300
[max_price] => 6100
[tax_id] => 0
[count] =>
[cross_selling] =>
[upselling] =>
[rating_count] => 0
[total_sales] => 2854593
[category_id] => 631
[badge] =>
[sku_type] => 0
[base_price_selectable] => 0
[sku_count] => 5
[compare_price_selectable] => 0. 0000
[purchase_price_selectable] => 0.0000
[orders_count] => 14
[unconverted_currency] => RUB
[unconverted_price] => 1300.0000
[frontend_price] => 1300.0000
[unconverted_min_price] => 1300.0000
[frontend_min_price] => 1300.0000
[unconverted_max_price] => 6100.0000
[frontend_max_price] => 6100.0000
[unconverted_compare_price] => 0.0000
[frontend_compare_price] => 0.0000
[total_sales_html] => 2 854 593 Р
[rating_html] =>
[skus] => Array
(
[2256] => Array
(
[id] => 2256
[product_id] => 801
[id_1c] =>
[sku] => 0000328
[sort] => 1
[name] => 2мм, 200м
[image_id] =>
[price] => 1300.0000
[primary_price] => 1300.0000
[purchase_price] => 0. 0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 1300.0000
[unconverted_price] => 1300.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
[price_float] => 1300
[purchase_price_float] => 0
[compare_price_float] => 0
[primary_price_float] => 1300
)

[3408] => Array
(
[id] => 3408
[product_id] => 801
[id_1c] =>
[sku] => 0000329
[sort] => 2
[name] => 3мм, 200м
[image_id] =>
[price] => 2100. 0000
[primary_price] => 2100.0000
[purchase_price] => 0.0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 2100.0000
[unconverted_price] => 2100.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
[price_float] => 2100
[purchase_price_float] => 0
[compare_price_float] => 0
[primary_price_float] => 2100
)

[3409] => Array
(
[id] => 3409
[product_id] => 801
[id_1c] =>
[sku] => 0000330
[sort] => 3
[name] => 4мм, 200м
[image_id] =>
[price] => 3000. 0000
[primary_price] => 3000.0000
[purchase_price] => 0.0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 3000.0000
[unconverted_price] => 3000.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
[price_float] => 3000
[purchase_price_float] => 0
[compare_price_float] => 0
[primary_price_float] => 3000
)

[7609] => Array
(
[id] => 7609
[product_id] => 801
[id_1c] =>
[sku] => 0000331
[sort] => 4
[name] => 5мм, 100м
[image_id] =>
[price] => 2800. 0000
[primary_price] => 2800.0000
[purchase_price] => 0.0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 2800.0000
[unconverted_price] => 2800.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
[price_float] => 2800
[purchase_price_float] => 0
[compare_price_float] => 0
[primary_price_float] => 2800
)

[4621] => Array
(
[id] => 4621
[product_id] => 801
[id_1c] =>
[sku] => 0001262
[sort] => 5
[name] => 8мм, 100м
[image_id] =>
[price] => 6100. 0000
[primary_price] => 6100.0000
[purchase_price] => 0.0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 6100.0000
[unconverted_price] => 6100.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
[price_float] => 6100
[purchase_price_float] => 0
[compare_price_float] => 0
[primary_price_float] => 6100
)

)

[frontend_url] => /tros-staln-ocinkov-din-3055-2mm-katushka-200m/
[original_price] => 1300
[original_compare_price] => 0
[skus_list] => Array
(
[id] => 2256
[product_id] => 801
[id_1c] =>
[sku] => 0000328
[sort] => 1
[name] => 2мм, 200м
[image_id] =>
[price] => 1300. 0000
[primary_price] => 1300.0000
[purchase_price] => 0.0000
[compare_price] => 0.0000
[count] =>
[available] => 1
[dimension_id] =>
[file_name] =>
[file_size] => 0
[file_description] =>
[virtual] => 0
[unconverted_currency] => RUB
[currency] => RUB
[frontend_price] => 1300.0000
[unconverted_price] => 1300.0000
[frontend_compare_price] => 0.0000
[unconverted_compare_price] => 0.0000
)

)
1

1 300 Р … 6 100 Р

Как и зачем использовать крепления для кабельных стяжек?

Как и зачем использовать крепления для кабельных стяжек

Крепления для кабельных стяжек

Кабельные стяжки, крепления для кабельных стяжек и аксессуары к ним — отличные, удобные и доступные решения для прокладки проводов и кабелей. Эти крепления для кабельных стяжек доступны в различных вариантах, поэтому можно заказать конкретный элемент для своего проекта. Некоторые из них предназначены для наружной установки, для которых потребуется высокая прочность на разрыв. Большинство из них устойчивы к жирам, маслам, соли и другим атмосферным агентам.Эти продукты довольно недорогие, даже если их покупать оптом.

Самоклеящаяся кабельная стяжка

Самоклеющееся крепление для кабельных стяжек

Крепления предназначены для закрепления стяжек у стены или другого типа установки. Большинство из них могут быть самоклеящимися креплениями для кабельных стяжек, что позволяет более прочно закрепить нейлоновые кабельные стяжки. Это устраняет необходимость в винтах для установки, хотя могут быть обстоятельства, когда потребуются оба. Эти крепления подходят для кабельных стяжек среднего, миниатюрного или стандартного сечения.Хотя существует много цветов, стандартный цвет — белый.

Низкопрофильные держатели для кабельных стяжек

Низкопрофильные крепления для кабельных стяжек

Низкопрофильные крепления для кабельных стяжек используются для крепления пучков в ограниченном пространстве. Если вы не используете самоклеящиеся стяжки, потребуется один затяжной винт. Это отличные решения для прокладки кабелей и проводов в местах, где невозможно просверлить отверстия на монтажной поверхности. Дизайн профиля естественен и занимает очень мало места.

Монтажные основания для кабельных стяжек бывают нескольких размеров для использования с кабельными стяжками серий от T18 до T150.В зависимости от стиля и проекта для крепления потребуется два или четыре винта или клейкая подложка для устойчивости и простоты применения. Четырехстороннее монтажное основание с акриловым клеем следует использовать для более высоких температур, определенных химикатов и любого потенциального воздействия УФ-излучения.

Есть также легко снимаемые многоразовые кабельные стяжки для временного связывания и установки. Идентификационные бирки кабельных стяжек позволяют писать на маркерных бирках, когда может потребоваться быстрая идентификация кабелей и проводов. Последний отличный аксессуар — это пистолет для стяжки-молнии, инструмент для легкой установки кабельной стяжки.

Об авторе

Чарли Нельсон

Чарли Нельсон — владелец и основатель компании Nelco Cable Tie Products, которая открыла свои двери почти 35 лет назад. Сегодня Nelco — одна из крупнейших компаний по производству кабельных стяжек и аксессуаров для проводки в стране, с филиалами по всей территории Соединенных Штатов, обслуживающими таких клиентов, как NASA, 3M, Boeing и других.

Просмотреть полную биографию »

Крепления для кабельных стяжек: самоклеящиеся решения для крепления

Некоторые из наших решений для крепления кабельных стяжек, где не требуется сверление , представлены в этом коротком видео :

Крепежный элемент практически для любой поверхности: плоской, вогнутой, выпуклой или угловой

Уникальная конструкция крепления для кабельной стяжки FlexTack в сочетании со специальным акрилатным клеем упрощает профессиональную прокладку кабелей даже на низкоэнергетических поверхностях. Монтаж крепления для кабельной стяжки прост. Возьмитесь за легко отклеивающийся язычок, чтобы удалить защитную подложку, поместите клейкое крепление на поверхность, затем сильно надавите на него в течение нескольких секунд, чтобы получить хорошее сцепление. Благодаря отличным характеристикам начальной адгезии, жгуты можно сразу фиксировать с помощью кабельной стяжки.

Преимущества универсальной самоклеящейся кабельной стяжки

FlexTack изготовлен из термостабилизированного полиамида 6.6 (PA66HS) и подходит для приложений с рабочей температурой от -40 ° C до + 90 ° C.Впервые вы можете надежно закрепить самоклеящееся крепление на поверхностях компонентов, подверженных сильным колебаниям температуры.

Больше не имеет значения, является ли поверхность плоской, вогнутой, выпуклой или наклонной. Самоклеящееся крепление для кабельной стяжки FlexTack FMB4APT-A (размеры 28 x 28 x 6,3 мм; доступно в черном или белом цвете) является универсальным выбором для различных приложений. Это помогает сэкономить время и уменьшить разнообразие деталей , а также может помочь инженерам достичь целей по снижению веса компонентов .

Крепления для кабельных стяжек MB и FKH

Эти самоклеящиеся крепления для кабельных стяжек доказали свою ценность на протяжении многих лет во многих отраслях промышленности, особенно там, где невозможно проложить кабели с помощью традиционных крепежных решений.
SolidTack — идеальное решение для фиксации, когда это невозможно

• просверлить отверстие
• используйте краевой зажим
• набор приварной шпильки
• или где такие подходы просто слишком трудоемки или дороги.

Также хорошо склеивается с низкоэнергетическими поверхностями, такими как полипропилен, полиэтилен, металл, лак или краска, и подходит для широкого диапазона — например, в корпусах или на машинах и транспортных средствах.

Самоклеящееся крепление для кабельной стяжки SolidTack используется на плоских поверхностях во многих различных отраслях промышленности. Доступны четыре различных размера монтажных оснований MB.

Наша серия FKH была специально разработана для прокладки плоских ленточных кабелей, что делает их особенно подходящими для прокладки кабелей в компьютерных системах, игровых автоматах или бытовой технике.

Руководство по креплению кабельных стяжек | Центр знаний

4.5
минут | 21 октября 2019 г.

Крепления для кабельных стяжек — типы и отрасли:

Кабели и проводка являются неотъемлемой частью любой отрасли. Они используются во всем: от автомобильных жгутов проводов и компонентов систем отопления, вентиляции и кондиционирования воздуха до корпусов электрических кабелей и стоечных шкафов.

Что такое крепления для кабельных стяжек?

Одним из отличительных признаков профессионально спроектированного и собранного проекта является тщательный монтаж кабелей и проводов.Управление кабелем осуществляется различными способами.

Кабельные стяжки часто используются для аккуратного и чистого связывания проводов в таких случаях. Они позволяют инженеру или проектировщику разделить проводку для:

1. Держите высокое и низкое напряжение отдельно
2. Определить и изолировать провода напряжения от передачи данных и сигнальной проводки
3. Упростить отслеживание цепей в кабельном корпусе вне помещения

Хотя кабельные стяжки с нажимным креплением часто прикрепляются непосредственно к монтажной поверхности, монтажное основание для кабельных стяжек — еще один вариант.

Правильная установка кабельной стяжки поможет предотвратить повреждение кабелей и проводов, прокладывая их вокруг движущихся частей и в стороне от них. Например, их можно использовать для изоляции жгутов проводов от точек защемления, создаваемых защищенными от атмосферных воздействий дверцами и петлями наружных шкафов. Использование настенного крепления для кабельных стяжек в стратегически важных местах позволяет аккуратно удерживать кабели на месте.

Выбор правильной монтажной площадки для кабельной стяжки для вашего проекта так же важен, как и выбор самих кабельных стяжек. (Вы можете узнать больше об указании кабельных стяжек в этом руководстве.)

При выборе креплений для кабелей следует учитывать следующие факторы:

1. Монтажная поверхность
2. Окружающая среда
3. Размеры кабельной стяжки
4. Необходимость гибкости или стабильности кабельного жгута

Кабельная стяжка Варианты монтажа

Наиболее распространенными монтажными поверхностями являются гладкая сталь или пластик. Однако в некоторых случаях, особенно при прокладке кабеля вне помещений, вы можете столкнуться с шероховатыми, не стальными поверхностями.При выборе крепления учитывайте поверхность.

1. Для гладких поверхностей можно использовать клейкое крепление для кабельной стяжки. Вы можете получить их с прорезями на всех четырех краях для размещения кабельных стяжек под двумя углами. У некоторых есть монтажное отверстие, чтобы прикрутить крепление непосредственно к панели.
2. Еще один вариант крепления на клейкой основе, который можно поворачивать на любой угол, поворачиваясь на полные 360 градусов. Крепления для кабельных стяжек на клейкой основе устанавливаются быстро и идеально подходят для легких жгутов проводов или кабелей.
   Обратите внимание, что, хотя самоклеящиеся крепления для кабельных стяжек просты в установке, если вам нужно снять их с панели, клейкая подложка будет разрушена.
3. Другой вариант — использовать смонтированные кабельные стяжки, которые вставляются в отверстие в панели, предварительно просверленное или просверленное во время установки. Гора ель получила свое название от сходства с перевернутым деревом. Его легко установить, но сложно снять или вытащить. Вы часто увидите этот тип крепления для кабельной стяжки в автомобильной промышленности.Имея несколько ребер, он надежно устанавливается в монтажные отверстия различной глубины.
4. Крепление для кабельных стяжек для каменной кладки, аналогичное по конструкции креплению «ель», предназначено для монтажа в блочные или бетонные стены. Подходит как для стандартных, так и для тяжелых стяжек.

Как и в случае других креплений для стяжки, подберите основание для крепления кабельной стяжки к любому размеру кабельных стяжек, который вы используете для своего приложения.

Хотя крепления в виде елки можно снять, вы рискуете повредить зазубрины.Но можно легко вставить другой, чтобы заменить его.

Крепления для кабельных стяжек для панелей

Многие задние панели шкафов для обработки данных имеют предварительно просверленные или перфорированные отверстия для установки крепежных стяжек с винтами и других принадлежностей. Часто предварительно пробитые отверстия имеют квадратную форму, что дает вам отличные возможности.

1. Крепления для кабельных стяжек Arrowhead популярны, потому что они просто вдавливаются на место. Многие из них также могут быть съемными. Некоторые из них будут иметь крылья для ограничения бокового движения, в то время как другие имеют чашевидную конструкцию основания, обеспечивающую максимальную устойчивость.
2. Иногда требуется установка обратной кабельной стяжки. Они вставляются из-за панели управления и обеспечивают чистую установку без заеданий. Они часто используются, когда задняя часть щитка подвергается пешеходному потоку.
3. Если вам нужно низкопрофильное крепление, подумайте о двухстороннем или четырехстороннем креплении для кабельной стяжки. Они могут быть привинчены или приклепаны к панели и не требуют предварительного сверления.
4. Если требуется максимальная устойчивость кабеля, лучшим вариантом может быть жгут кабельной стяжки с винтовым креплением.Он может использоваться как для более широких кабельных стяжек, так и для нескольких стяжек.
5. Для крепления нескольких пучков кабелей вместо одного пучка доступны крепления для кабельных стяжек.
6. Кабельные стяжки с крючками и петлями становятся все более популярными, особенно в шкафах для обработки данных и шкафах различных размеров для монтажа в стойку. Они плавно регулируются и отлично подходят, если в будущем может потребоваться новая разводка кабеля. Однако они не проходят через стандартные крепления. К счастью, есть крепления, разработанные специально для стяжек на липучках.

Рекомендации по установке кабельной стяжки

Наконец, некоторые конфигурации кабельной разводки требуют, чтобы кабели крепились вокруг панельных плат и за их пределами в кожухах электрических кабелей. Хотя для этого можно использовать клейкие стяжки или крепления на винтах / заклепках, это не всегда лучший вариант по разным причинам.

Например, если необходимо снять панель с корпуса, необходимо разрезать кабельные стяжки, чтобы кабели свободно болтались. Кроме того, при использовании винтового или заклепочного крепления необходимо просверлить отверстия в корпусе, что снижает рейтинг панели.

Чтобы обойти эту проблему, используйте крепление для кабельной стяжки на краю. Они предназначены для крепления к краю панели. Работают как с металлическими, так и с пластиковыми панелями.

Это также дает вам возможность полностью смонтировать кабели перед установкой панели в корпус.

Краткое руководство по выбору

Поддержка нескольких пучков кабелей по горизонтали, как это часто бывает в типичных шкафах для монтажа в стойку и шкафах данных

Крепления для кабельных стяжек

Почему следует выбирать крепления для кабельных стяжек?

Использование креплений для кабельных стяжек придает корпусу или стойке чистый профессиональный вид.Мало того, правильное размещение помогает облегчить поиск и устранение неисправностей, если в этом возникнет необходимость.

В наружных установках, например в шкафу для наружного телекоммуникационного оборудования, они предохраняют провода от защемления или повреждения в результате действий на месте.

Простая связка кабелей и проводов с помощью стяжек работает до точки. Но для профессионального вида и лучшей производительности держите эти связки на месте и стабильно, правильно используя и размещая крепления для кабельных стяжек.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно.Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Вам тоже понравится наша гибкость, если вам нужен небольшой заказ, без проблем. Независимо от ваших требований, вы можете рассчитывать на быструю доставку.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вопросы?

Напишите нам по телефону sales @ essentracomponents. com или обратитесь к одному из наших экспертов для получения дополнительной информации об идеальном решении для вашего приложения 800-847-0486 .

Вам также могут понравиться следующие статьи:

Крепления для кабельных стяжек Kable Kontrol® на клейкой основе

* Застежки-молнии KABLE KONTROL * — 30-дневный возврат и возврат средств

Если вы не полностью удовлетворены своей покупкой, мы готовы помочь.У вас есть 30 календарных дней , чтобы вернуть товар с даты его получения. Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Ваш товар должен быть в оригинальной упаковке.

Вам необходимо иметь RMA (разрешение на возврат товара), назначенное нашей службой поддержки клиентов. Чтобы подать заявку на RMA, вы должны заполнить нашу форму запроса RMA, указанную здесь.

Отправление без доставки:

• В случае, если предоставленный клиентом адрес доставки будет сочтен недоставленным перевозчиком, стоимость доставки не будет возвращена.Вместо этого ответственность за предоставление адреса доставки лежит на клиенте.

Дефектные / поврежденные товары или товары, отправленные неправильно:

• В очень маловероятном случае, если дефектный продукт или другой товар, который не был заказан, был отправлен вам, пожалуйста, свяжитесь с нами по телефону или электронной почте, чтобы запланировать возврат в течение 14 дней с момента получения продукта. Нам могут потребоваться фотографии для документации и авторизации поставки на замену.
• Дефектные / поврежденные продукты или предметы, неправильно отправленные Cable Ties And More или нашими производителями, будут повторно отправлены за наш счет.Кроме того, расходы по обратной доставке неправильного или дефектного продукта будут за наш счет. Мы предоставим вам этикетку обратной доставки с подробными инструкциями по доставке.

Возврат

Как только мы получим ваш товар, мы проверим его и сразу же уведомим вас о статусе возврата после проверки товара. Если ваш возврат будет одобрен, мы инициируем возврат средств на вашу кредитную карту (или исходный способ оплаты). Вы получите кредит в течение 48 часов после проверки состояния продукта.

Стоимость доставки

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения. Для получения дополнительной информации в этом разделе создайте свою собственную Политику возврата и возврата денег.

Свяжитесь с нами

Если у вас есть какие-либо вопросы о том, как вернуть нам ваш товар, свяжитесь с нами, используя нашу электронную форму… Или позвоните в рабочее время по телефону 1-877-284-7760

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA

Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Монтажные основания для кабельных стяжек | BuyHeatShrink

Монтажные основания для кабельных стяжек | Купить

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Монтажные основания

Наши монтажные основания на клейкой основе имеют отклеивающуюся и липкую основу, а также отверстие для винта для более надежного или временного крепления. Они имеют 4 входных отверстия для ввода кабельных стяжек под любым углом и даже работают с нашими съемными стяжками *. Наши большие размеры (1,5 дюйма и 2 дюйма) производятся компанией Panduit

.

Крепления для кабельных стяжек с клейкой основой используются вместе с обычными или прочными нейлоновыми стяжками для крепления кабелей, проводов и шлангов к стенам, потолку, полу, столам или любым сухим металлическим, пластиковым, стеклянным, бумажным и даже окрашенным поверхностям.Самоклеящиеся кабельные крепления чрезвычайно универсальны благодаря использованию клея на резиновой основе. Клей для основы покрытия обеспечивает высокую начальную липкость и быстро достигает максимальной прочности. Клей для основы покрытия выдерживает постоянные температуры до 125 ° F (52 ° C). Номинальная постоянная прямолинейная нагрузка составляет 1 фунт на квадратный дюйм клея.

.
