Как собрать распределительный щит своими руками: видео, схема, фото

Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии. Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену. Чтобы читатели «Сам электрика» знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить сборку щитка своими руками

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.

Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории «Вопрос электрику»!

Монтаж электрического распределительного щитка

Помимо базовой классификации электрораспределительных щитков – панелей, силовых, вводных и распределительных, осветительных – существуют и многофункциональные конструкции. Например, когда в корпусе щита устанавливают сигнализацию, счётчик и другие приборы, к непосредственному распределению электропитания непричастные. Это обстоятельство дополнительно расширяет и без того большой ассортимент начинки распределительных щитов.

Типы оборудования

Начинается всё с кабельной системы. Все приборы внутри щита функционируют от электропитания, поэтому надёжное энергоснабжение – залог безаварийной эксплуатации. Кабеля во внутри корпусном пространстве – медные, обычно используют одножильные провода марки ПВ-1.

Прокладываются не в натяг. При большом числе кабелей их обычно маркируют, а если энергосистема трёхфазная, то очень желательно, чтобы все основные провода (фазный, заземляющий и нулевой) были разного цвета (нулевой – синий, заземляющий — желтлозеленый, фазные цвета это красный, коричневый, черный, зеленый, желтый, белый). Все кабели кроме заземляющего сперва подаются на общий рубильник, а уже потом на счётчик (если встроен), оттуда фазный идёт на устройства модульной защиты.

Именно однополюсные автоматические выключатели – наиболее часто встечающееся оборудование внутри распределительных щитов. Кроме них, в зависимости от комплектации под нужды конкретной энергосистемы, в шкафы могут быть установлены силовые автоматы, розетки и выключатели, УЗО, понижающие трансформаторы, вводные выключатели, устройства защиты от перегрузок и коротких замыканий, панели ввода, приборы контроля вводной силовой нагрузки, релейные блоки, приборы управления выключателями, устройства ввода резервного источника электропитания при авариях и т.д.

Щит с отделкой под дерево Фотка – Греция и модульное оборудование защиты

К примеру, защитные автоматические выключатели бывают разных конструкций – предохраняют от утечек тока, перегрузки, короткого замыкания. Для использования в энергосистемах с разным напряжением, во всевозможных комбинациях электроприборов, производится много типов устройств защитного отключения (УЗО) и дифференциальных автоматических выключателей (ДИФ).

УЗО предохраняет от утечки переменного, импульсного, постоянного и выпрямленного тока – в зависимости от конструкции. ДИФ – это УЗО с защитой от перегрузок и коротких замыканий, поэтому в общем случае дифференциальные конструктивно сложнее и стоят дороже. Мало того: из-за необходимости соответствия номиналов нагрузки ДИФа каждому кабелю (или электроприбору, на который тот подаёт напряжение) приходится ставить отдельный такой автомат на каждую линию, в то время как УЗО может обеспечить и несколько линий, с разными номиналами и нагрузкой.

За усиление безопасности приходится платить не только деньгами, но и габаритами щита: с использованием УЗО щит многолинейной энергосистемы будет не только дешевле в 2-3 раза, но и существенно компактнее.

Установка оборудования внутри распределительного щита

В зависимости от обстоятельств, сам корпус распределительного бокса или шкафа может быть установлен как до, так и после прокладки кабельной системы (проводки). Различия обусловлены прежде всего особенностями конкретного объекта: жилой дом с малым числом вводов для электроприборов и освещения – это вовсе не промышленный объект со множеством разнообразного оборудования. Соответственно, отличаются размерами и распределительные узлы: от маленького настенного бокса до огромных напольных шкафов или даже отдельных помещений.

Большие шкафы с модулями групп потребителей, рассчитанные на высокую распределяемую мощность (общую), предполагают монтаж внутреннего оборудования с применением полиблоков, кабельных органайзеров и прочих устройств, сильно облегчающих и ускоряющих процесс подготовки всей энергосистемы к эксплуатации. Относятся к таковым и соединительные шины – медные пластины в корпусе из негорючего диэлектрика.

соединительная шина

Кабельные каналы размещаются в крайних секциях распределительного шкафа, а основное оборудование – в центральных. В тех же каналах монтируются и шины.

Основным критерием выбора соединительных шин служат заранее известное напряжение и сила тока в комплектуемом распределительном щите. Смысл применения шин, по сравнению с кабелями – компактность. Это особенно актуально для сложных систем с множеством модулей и различного встроенного оборудования. В монтаже шины столь же безопасны, зато перепутать их труднее, чем кабеля. К тому же использование соединительных шин при большом количестве параллельных автоматов-выключателей занимает гораздо меньше времени, чем монтаж с проводами, а для обеспечения совместимости вводных кабелей, как медных, так и алюминиевых, существуют шины из электротехнической бронзы.

Монтаж нулевой шины

Сам процесс установки нулевой шины аналогичен монтажу прочих. Предназначаются такие шины для механического соединения нулевых проводников электротока – рабочих и защитных. Обычно шина представляет собой пластину (например, из латуни), установленную на негорючий изолятор (чаще всего пластиковый).

монтаж нулевой шины

Для упрощения идентификации токоведущих проводников и обслуживания энергораспределительного оборудования используют в первую очередь маркировку изоляторов цветом. Устанавливаются изоляторы на все точки крепления шин, в том числе на монтажные панели, рейки. Принято следующее условное обозначение шин: нулевой (N) – синим цветом изоляторов, заземления (PE) – жёлтым, фазной – зелёным.

Монтажные панели

Говоря о монтаже оборудования внутри распределительного шкафа, трудно обойти вниманием основное средство, на котором, собственно, этот монтаж и производят – панели или рейки. Эти рейки располагаются внутри корпуса, на них устанавливают модули различного оборудования. Само название – DIN-рейка – имеет немецкое происхождение (по аббревиатуре соответствующего института стандартизации). Из-за характерного вида их ещё называют DIN-рельсами, профилями.

DIN рейка и автоматические выключатели

Изготавливаются такие рейки по международным стандартам, из высококачественной стали с последующей антикоррозионной обработкой. Панели разных производителей отличает лишь длина и возможное наличие перфорированных поверхностей.

На стандартные рейки в любом распределительном шкафу устанавливать модульное либо иное стандартное оборудование гораздо удобнее, чем ломать голову перед пустым корпусом, как и что в нём закрепить. Те же автоматы-выключатели фиксируются на панелях с одного щелчка. Помимо ДИФов и УЗО, на рейках монтируют счётчики электроэнергии, реле, розетки, всевозможные клеммы, аппараты коммутации и т.д.

В обслуживании распределительных шкафов DIN-рейки также очень удобны. Снять с такой панели любой прибор – не сложнее, чем зафиксировать. Для этого надо лишь ослабить зажимы клемм, вынуть токоведущие проводники, оттянуть фиксатор модуля и снять его. Потом на освободившееся место ставится новый модуль, фиксируется, подключается к сети (в обратном порядке подключаются те же провода/шины и зажимаются в клеммных колодках). Остаётся лишь добавить, что крепление на стандартной DIN-рейке сейчас предусматривается производителями практически всех электроприборов, какие только могут быть установлены в распределительном щите.

Щиток электрический: виды, как правильно установить

Электрический щиток играет чрезвычайно важную роль в организации энергетического хозяйства. Причем это касается не только крупных промышленных цехов и предприятий. Качественный электрический щиток в квартире, с хорошей и надежной автоматикой, предотвратит возникновение пожара в результате короткого замыкания. Подобное оборудование должно отвечать самым строгим стандартам качества, так как от его надежности и безотказности в работе зависят жизни людей. Короб должен обладать необходимым запасом прочности, чтобы при ударе не была повреждена электроавтоматика. Именно поэтому необходимо очень ответственно подходить к выбору подобного оборудования и не экономить на его качестве при полной замене электрической проводки в квартире. О том, какие виды щитков представлены в настоящее время на рынке, как собрать электрический щиток, а также о том, как выбрать подходящее оборудование, расскажет данная статья.

Общее описание и назначение

При возведении новых зданий, а также при проведении капитального ремонта старого жилого (и не только) фонда, электрический щиток должен устанавливаться в обязательном порядке. А еще не так давно нормы были менее строгими, и было достаточно установить только лишь распределительную коробку. Ужесточение обусловлено, прежде всего, соображениями безопасности. Потребляемая мощность средней квартиры из года в год растет, и это несмотря на то, что производители бытовой техники выпускают все более и более экономичные приборы и устройства. В такой ситуации сеть порой испытывает критические нагрузки. Это может обернуться возникновением пожара. При перегрузках электрический щиток (точнее его автоматика) размыкает сеть, что предотвращает катастрофу.

Кроме того, установка такого щитка позволит отключать питание на отдельных участках цепи. Такая необходимость возникает, например, при замене выключателей или розеток. Казалось бы, это не столь важно. На самом деле это не так: отключение питания может привести к выходу из строя дорогостоящего оборудования. И если в квартире риску может подвергнуться холодильник или ноутбук, то на производстве ставки куда более высоки: от получения брака до поломки прецизионного и очень дорого импортного станка.

Современные технологии продвинулись весьма существенно. И сегодня электрический щиток может не только предотвратить воспламенение изоляции токоведущего провода, но и спасти жизнь человеку, мгновенно разомкнув цепь при поражении током.

Виды

Щиток может устанавливаться на лестничную площадку (на этаж), а также в конкретную квартиру. Также он может отвечать за безопасность всего строения. Поэтому щитки классифицируют следующим образом:

• Главный распределительный щиток. Является ведущим звеном всей энергосистемы. Такое оборудование монтируется на трансформаторных подстанциях, а также недалеко от цехов энергоемких производств (литейные, прокатные, термические цеха, электродуговой переплавки и т. д.). Этот агрегат нельзя перепутать с электрическим щитком в квартире: он имеет очень внушительные габариты.
• Вводное распределительное устройство. Отвечает за энергоснабжение многоквартирного дома, бизнес-центра, торгового центра других помещений. Устанавливается непосредственно на входе силового кабеля. Это устройство распределяет энергию на квартирные электрические щитки. Имеется счетчик для учета электроэнергии, потребляемой всем домом. Также в своем составе имеет средства автоматики, обесточивающие объект в случае аварийных ситуаций и стрессовых нагрузок на систему.
• Аварийный резервный ввод. Подобное устройство устанавливается сравнительно редко и только, пожалуй, на стратегически важных объектах и в больницах скорой помощи. Установка электрического щитка такого типа обеспечивает подачу резервного питания в случае обрыва основных линий электропередач или выхода из строя трансформаторного и другого оборудования. Аварийный резервный ввод требует больших денежных затрат на реализацию. Именно поэтому он используется редко.
• Щит этажный. Обеспечивает бесперебойное питание квартир на одном этаже подъезда. Традиционно используется как электрический щиток под счетчик и автоматы от 2 до 6 квартир лестничной клетки. Также нашел применение в офисных центрах и административных помещениях.
• Квартирный электрический щиток. Монтируется, как правило, в прихожей, и отвечает за безопасную эксплуатацию проводки в квартире. В нем нет устройств учета электроэнергии (счетчиков). Используется исключительно под автоматы. Электрический щиток данного типа ранее не предусматривался проектно-конструкторской документацией. По этой причине в старых домах он отсутствует. Однако наличие такого щитка позволит обезопасить жилье, поэтому люди все чаще по собственной инициативе устанавливают такие щитки в своих квартирах.

Последовательность сборки щитка

Прежде всего, необходимо закрепить внутри ящика специальную рейку, на которую будет производиться монтаж оборудования. Эта рейка внешне являет собой перфорированную металлическую пластину. Для нарезания отрезков необходимой длины следует воспользоваться ножовкой по металлу.

Затем нужно закрепить так называемые клеммники. Они предназначены для соединения нулевых проводов. Для старых квартир будет достаточно и одного клеммника, для современных квартир понадобится установка двух элементов.

Настал черед монтажа автоматики (выключателей). Современные приборы крепить достаточно просто. На это уйдет всего несколько минут.

После установки автоматов обычно монтируют счетчик (если в этом есть необходимость). Счетчики, особенно современные – довольно сложные устройства. Поэтому их монтаж осуществляет соответствующая служба по предварительным заявкам. Специалист этой организации оформит все необходимые документы и поставит пломбу на прибор.

Следующим этапом производится подключение вводного автомата. Рекомендуется линию фазы подводить снизу.

При проведении работ следует точно выполнять все требования техники безопасности электромонтажных работ и требования производителя продукции.

Классификация электрических щитков по способу монтажа

Щитки можно также классифицировать по способу установки. Так, выделяют наружные (их еще называют накладными) щитки, встраиваемые щитки, а также напольные. Место и способ монтажа электрического щитка играют очень важную роль. Они зависят от многих факторов: материал стен и перегородок, назначение щитка, его габариты и т. д.

Наружные щитки

Установка щитков такого типа производится сравнительно просто. Поэтому данный тип является самым популярным решением при оснащении квартир (да и других объектов). Такие щиты стремятся размещать в укромных местах, так как они могут не вписываться в интерьер квартиры и производить неприятное впечатление, вносить дисгармонию. Внешне он напоминает коробку, прибитую к стене и выпирающую наружу. Но в некоторых случаях опытные электрики рекомендуют устанавливать щитки именно такого типа. Это относится к деревянным домам и продиктовано соображениями безопасности.

В основном такие щитки имеют пластиковый корпус. Можно увидеть в продаже и металлические щитки наружного типа, но цена на такое оборудование значительно выше по понятным причинам.

Встраиваемые щитки

Электрический встраиваемый щиток смотрится более гармонично и не выпирает из стены. Но чтобы произвести монтаж короба, необходимо будет проделать углубление в стене. А это довольно дорого, шумно и пыльно. Да к тому же не всегда осуществимо в панельных домах. Сложности монтажа дополняются проблемами подключения проводов. По этим причинам к такому решению прибегают довольно редко при проведении ремонта и замене проводки. А вот при строительстве новых зданий ниши под такие щитки предусматриваются на этапе проектирования, что значительно облегчает установку короба и проведение монтажных работ.

Напольные щитки

Как правило, имеют большие габариты, ввиду чего крепление к стенам нецелесообразно. В квартире многоэтажного дома подобный щит едва ли можно встретить. А вот на производстве это не редкость. Также такие приборы применяются в качестве блоков управления сложного технологического оборудования (станки с ЧПУ, установки термической и химико-термической обработки и другие).

Установка навесного щитка

Для установки щитка данного типа необходимо снять переднюю панель. Задняя стенка имеет четыре отверстия под шурупы. Если отверстий нет (и такое иногда попадается), то их необходимо проделать самостоятельно. Для этого можно воспользоваться как ручной дрелью, так и настольным сверлильным станком. Ни в коем случае не следует сверлить в стене сразу все четыре отверстия. Сначала нужно пометить и просверлить одно. После этой операции короб прикручивается к стене на один шуруп и выравнивается по горизонтали при помощи стандартного строительного уровня. И уж после этого можно делать разметку и сверлить остальные три отверстия. Основание прикручивается на все четыре шурупа к стене.

Для подвода кабеля в корпусе имеется специальное отверстие. Но при необходимости можно вырезать отверстие на произвольном участке контура. Для этих целей пользуются болгаркой.

Установка встраиваемого щитка

Для установки такого щитка необходимо в стене пробить нишу для короба. Это тяжелый труд. Особенно проблематично работать с бетонной стеной. Перед началом работ необходимо тщательно изучить всю имеющуюся в распоряжении документацию на квартиру, чтобы ненароком не повредить спрятанные в стене трубы или проводку.

Размеры выполняются с минимальным запасом в 2 миллиметра (как по периметру, так и вглубь ниши).

Контур будущей ниши намечается болгаркой. Далее нужно сверлом по бетону по периметру проделать максимальное количество глухих отверстий на глубину шкафа.

Остается лишь выбить участок стены. Но это – самая трудоемкая и тяжелая часть.

Где можно установить щиток

Место, куда будет закреплен щиток, не может выбираться спонтанно или основываясь на личных представлениях об эстетике и красоте. Главной задачей является обеспечение безопасности. Дизайн помещения и стиль – вторичны. Так, щиток электрический должен располагаться по возможности как можно дальше от взрывоопасных веществ и потенциальных очагов воспламенения. Также необходимо обеспечить легкодоступность прибора. При необходимости ремонтник должен получить доступ к управлению щитком в максимально короткое время, не совершая лишних манипуляций. Немаловажным фактором является освещенность. Желательно, чтобы уровень света позволял управлять автоматикой щитка без применения дополнительных световых приборов.

Материалы корпуса

Вариантов изготовления корпуса распределительного щитка всего два – сталь либо пластмасса.

Металл, как известно, обладает способностью деформироваться под воздействием на него нагрузки, в то время как пластик является очень хрупким и разрушается при достижении определенной величины усилия. Таким образом, электрический пластиковый щиток имеет значительно более низкие эксплуатационные характеристики по сравнению с металлическими аналогами. Но металлический корпус имеет и ряд недостатков: большой вес, грубый внешний вид. Пластик более технологичен, нежели стальной лист. Из этого материала с легкостью можно получить изящные изделия. По этим причинам пластиковые электрические щитки устанавливаются преимущественно в квартирах, а металлические – в производственных цехах и в гаражах. При этом не следует гнаться за дешевизной и приобретать дешевые китайские аналоги, так как после недолгой эксплуатации последние желтеют и выглядят просто ужасно.

Это справедливо для квартирных щитков. Главные распределительные щитки, аварийные вводы, этажные щитки и другие выполняются исключительно из металла.

Существующие конструкции щитков

По конструкции щитки можно классифицировать следующим образом: модульные, учетные и учетно-распределительные.

Название модульных щитков говорит само за себя – в них можно осуществлять монтаж всевозможных модулей. Внутри такие щитки имеют специальные рейки с отверстиями, на которые и крепятся элементы. Закрываются металлической дверью с замочным механизмом. В основном щитки такого типа применяются для сборки блоков управления под конкретные нужды.

Учетными называются специальные электрические щитки под счетчик, который крепится на рейку или к стенке. Кроме того, имеются места для крепления автоматики.

Учетно-распределительные щитки предусматривают дополнительную возможность монтажа защитных устройств на несколько веток. Кроме того, имеется специальный отсек для коммутационного оборудования.

Полезные советы и рекомендации по установке щитка

При приобретении щитка ни в коем случае не нужно сразу же брать самый дешевый вариант. Как правило, это ловушка. Недобросовестные производители используют материалы плохого качества с целью удешевить свою продукцию. Такие электрические щитки быстро выходят из строя и трескаются при малейшей нагрузке. Кроме того, имеются вопросы и по части пожарной безопасности (такой пластик, вероятнее всего, может вспыхнуть от малейшей искры).

Специалисты настоятельно рекомендуют предусмотреть на перспективу возможность установки дополнительного оборудования в щиток. Так при расширении сети не возникнет необходимости в покупке и проведении монтажа новых приборов. Гораздо проще подключить дополнительный модуль, нежели разбирать и собирать всю схему.

Обязательно нужно подписывать каждый из автоматов. Это избавит от многих хлопот в будущем как при проведении ремонта, так и при профилактическом обслуживании оборудования. Как правило, в комплекте при покупке электрического щитка идут специальные стикеры именно для этой цели.

Если позволяют финансовые возможности, то предпочтение при выборе щитка следует отдавать известным брендам. Это гарантирует качество продукции и их нормальную работу на протяжении всего срока эксплуатации.

Если в квартире проживают маленькие дети, то в обязательном порядке дверца электрощита оснащается замком с ключом.

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита — довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:

1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
2. Электромонтаж своими руками схема и сборка щита

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

• выполнение контроля потребляемой энергии;
• контроль потреблений и разного рода цепей;
• селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип — одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

• оптимальное значение рабочей силы;
• скорость на которой начинается срабатывание автоматов;
• тип отключение приборов;
• оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

• изначально следует начать со сборки распределительного ящика;
• удалите все заглушки, оборудуйте отверстия под все провода;
• установите рейки специальные, а также шины и нейтрали;
• демонтируйте дверь, при необходимости;
• установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

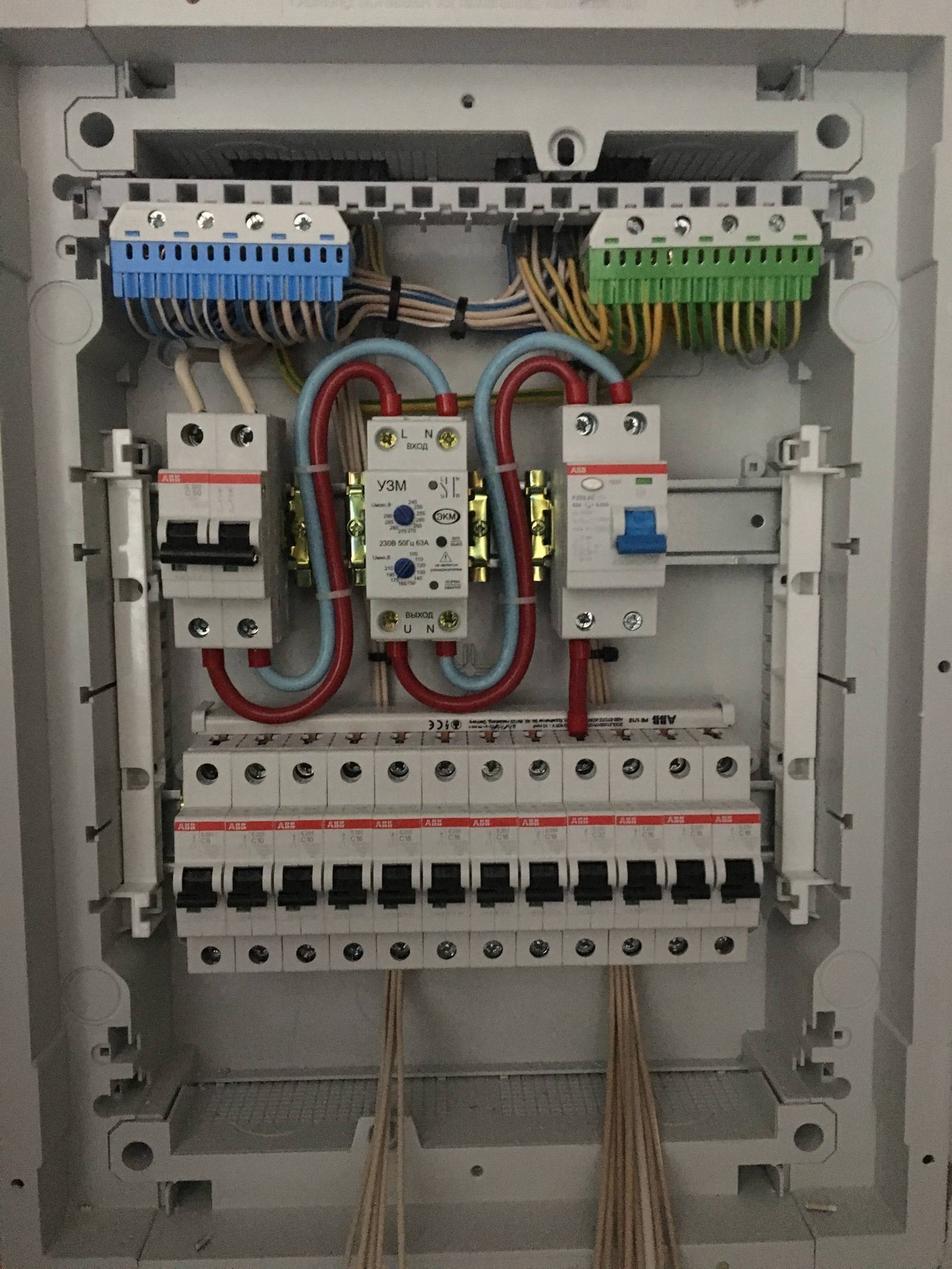

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

• работы проводятся в определенном порядке — например слева направо или наоборот;
• подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

• выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
• зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
• на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
• концы провода монтируются под конечными частями автомата;
• напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
• проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
• для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

2022 Стоимость замены электрической панели

Стоимость замены блока автоматического выключателя

Средняя стоимость замены блока выключателя составляет 1475 долларов , при этом большинство домовладельцев тратит от 1287 до 1707 долларов . Субпанель с низким усилием стоит от 500 долларов до 1000 долларов , а обновление панели на 200 ампер стоит до 4000 долларов . Общие затраты зависят от типа дома, количества цепей и силы тока.

Наши дома потребляют больше энергии, чем когда-либо прежде, и электрическая система, которая была установлена ​​несколько десятилетий назад, может не иметь необходимой мощности для обработки электрической нагрузки, требуемой от нее сегодня. Чтобы дом работал бесперебойно, правильный рейтинг электрической панели может исключить срабатывание автоматических выключателей и предотвратить пожары.

Содержание

1. Стоимость новой электрической панели
2. Стоимость замены или модернизации

Стоимость замены или модернизации электрической панели

Средняя стоимость замены электрической панели составляет от 850 до 1100 долларов США на 100 ампер или от 1200 до 1600 долларов США требуется новая сервисная панель. Чтобы обновить до 200 ампер, рассчитывайте потратить от 1300 до 2500 долларов или от 2000 до 4000 долларов для обновления до 400 ампер. Субпанель с низким усилителем стоит от 500 до 1000 долларов .

Стоимость установки новой электрической панели

Размер	Средняя стоимость
Установка новой панели на 100 А	1 200–1 600 долл. США
Установка новой панели на 200 А	1 800 – 2 500 долл. США
Установка новой панели на 400 А	2000 – 4000 долларов

Замена электрической панели обычно занимает от 8 до 10 часов что включает в себя мощность 200 ампер, новую панель с главным выключателем и десятью автоматическими выключателями, рабочую силу и все необходимые материалы.Самая большая стоимость большинства электромонтажных работ — это труд. При почасовой ставке электрика от от 40 до 100 долларов в час и при стоимости первого часа от от 75 до 120 долларов , вы можете рассчитывать потратить от 400 до 800 долларов на оплату труда.

Стоимость модернизации сервисной панели на 200 А

Стоимость обновления электрической панели до 200 ампер составляет от от 1300 до 1600 долларов или от от 1800 до 2500 долларов , если требуется новая сервисная панель. Стоимость установки зависит от требуемой рабочей силы. Возможно, потребуется добавить или заменить новые провода, или если что-то нужно привести в соответствие с кодом.

Покупка панели на 200 ампер стоит от 41 долларов за панель на 16 ячеек до 387 долларов за панель на 42 ячейки, если вы покупаете ее в местном магазине товаров для дома.

Стоимость установки 100 А Обслуживание

Средняя стоимость установки новой службы на 100 ампер составляет от 1200 до 1600 долларов или от 850 до 1100 долларов , если сервисную панель необходимо заменить.Коробка выключателя на 100 ампер может быть достаточной для домохозяйств с минимальным потреблением электроэнергии, но большинству современных домов требуется 200 ампер.

Стоимость замены блока предохранителей панелью выключателя

Средняя стоимость замены блока предохранителей панелью выключателя составляет от 1100 до 4000 долларов и зависит от того, какую мощность может выдержать новая панель выключателя. Есть несколько причин для установки новой коробки выключателя над блоком предохранителей.

• Автоматические выключатели удобнее. Если электрическая цепь размыкает выключатель, вы просто включаете его снова.Если перегорел предохранитель, его необходимо заменить.
• Старые блоки предохранителей никогда не были рассчитаны на электрическую нагрузку, которую мы теперь требуем от наших домов.
• Установка предохранителей большего размера создает опасность возгорания.
• Некоторым из современных приборов требуется цепь 220 В, а блок предохранителей не может ее обеспечить.

Стоимость замены автоматического выключателя или предохранителя

Стоимость замены автоматического выключателя составляет от 150 до 200 долларов , включая работу и материалы. Предохранители можно купить по цене от 5 до 40 долларов в зависимости от того, какой тип вам нужен для вашего дома. Большая часть стоимости приходится на оплату труда — средняя стоимость электрика составляет 40–99 долларов в час , и эта работа может занять 2–3 часа.

Замена главного автоматического выключателя Стоимость

Замена главного автоматического выключателя стоит от от 40 до 100 долларов за деталь и еще от 40 до 100 долларов в час за установку электриком. Главный автоматический выключатель отключает электричество в доме одним движением.

Если один из меньших автоматических выключателей не сработает, сработает основной автоматический выключатель в качестве резервного. Он также сработает при значительном скачке напряжения, например, при ударе молнии. Если он срабатывает достаточно часто, вскоре его нужно будет заменить. Если вы заметили, что они регулярно отключаются, вы можете заменить их или обновить панель управления.

Стоимость замены коробки электросчетчика

Стоимость замены коробки электросчетчика колеблется в среднем от 200$ до 500$ и зависит от количества обслуживаемых ею цепей, которых может быть от 8 до 30.Некоторые из них более устойчивы и могут быть погребены под землей.

Старые коробки счетчиков содержат ядовитую ртуть.Более новые коробки электрических счетчиков работают в цифровом виде и обеспечивают более точный учет использования. Они также записывают другую информацию, такую ​​как дата и время использования электричества. Это позволяет вам определить часы пиковой нагрузки и найти способы сократить расходы, тем самым сэкономив деньги.

Если ваш счетчик нуждается в ремонте или замене, не стоит пытаться сделать это самостоятельно. Это может оказаться разочаровывающим, может занять больше времени, чем ожидалось, и даже может быть опасным.Наймите лицензированного электрика для выполнения этой работы.

Стоимость установки новой вспомогательной панели или коробки выключателя

Стоимость установки подпанели варьируется в среднем от 500 до 1000 долларов . Стоимость установки дополнительной панели на 40 ампер составляет 452 долларов США установленных, а дополнительной панели 50 ампер — 482 долларов США установленных. Коробка вспомогательной панели меньше и обычно подает электричество в гараж или небольшое здание.

Стоимость меньше, чем стоимость основного электрического щита, потому что он меньше и через него проходит меньше проводов. Дополнительная панель также является хорошим решением для электрических потребностей, возникающих при отделке подвала или добавлении комнаты. Вместо добавления автоматических выключателей к основному электрическому щиту просто добавьте вспомогательный щит.

Стоимость перемещения электрической панели

Стоимость перемещения электрического щита от 800 до 2500 долларов . Более низкая цена — за перемещение на 10 футов без ремонта или приведения в соответствие с нормами; электрику просто нужно удлинить соединения. Если вам нужно перемонтировать дом, чтобы вывести его наружу, наверх или добавить цепи, это будет стоить дороже.

Внутренние и наружные электрические коробки

Установка электрической коробки в помещении или на улице стоит одинаково, примерно от до 4000 долларов США , в зависимости от силы тока. Электрическая коробка обычно находится за пределами вашего дома, куда входит электричество, для легкого доступа в случае чрезвычайной ситуации. По этой причине многие домовладельцы теперь выносят старые коробки на улицу. Электрощитовая коробка обычно устанавливается рядом с электросчетчиком.

Размещение электрической коробки регулируется Национальными электротехническими нормами, разработанными Национальной ассоциацией противопожарной защиты.Эти руководящие принципы влияют на строительные нормы и правила по всей стране из-за их соблюдения мер безопасности, направленных на предотвращение пожара.

Дополнительные расходы на обновление электрической панели

Как только вы покопаетесь в старой, устаревшей панели, вы не знаете, что найдете. Это может быть старая проводка, которую необходимо привести в соответствие с нормами, изношенные детали, которые необходимо заменить, а иногда и гипсокартон, который необходимо вскрыть. Это как с любым другим строительным проектом — вы не узнаете реальную стоимость, пока все не обнажится.

Так же есть стоимость разрешения и последующих проверок. Не пропускайте эту часть процесса, пытаясь сэкономить время и деньги. Это может быть то, что защищает ваш дом от пожара.

Вернуться к началу

Стоимость новой электрической панели

Розничная стоимость самой новой электрической панели колеблется от 40 долларов до 1250 долларов , при этом большинство расходов 160 долларов в зависимости от силы тока и типа. В некоторых случаях вашей энергетической компании потребуется установить новый счетчик за долларов США от 200 до 500 долларов США или установить новый блок питания.

После трудозатрат на установку или какой-либо ремонт электрическая панель является следующей по величине статьей расходов для домовладельца.

Стоимость единицы новой электрической панели

Ампер	Стоимость
Панель на 100 А	25–199 долларов
Панель на 125 А	25–233 долл. США
Панель на 150 А	85–360 долларов
Панель на 200 А	$75 – $870
Панель на 400 А	480–765 долларов

В некоторых случаях новая панель будет стоить меньше, чем модернизация, потому что установка новой конструкции открыта (открывать гипсокартон не нужно), провода новые (нет проводов для обновления), панель новая, и все работает вместе намного быстрее, чем копаться в старой установке.

AFCI против GFCI Breakers

Автоматические выключатели

AFCI, CAFCI и GFCI стоят в пять раз дороже или больше, чем стандартные расцепляющие выключатели по от 20 до 100 долларов каждый . Профессиональная установка схемы AFCI или GFCI обойдется в от 130 до 180 долларов . Вы также можете установить двухфункциональные автоматические выключатели и розетки (купите один примерно за 45 долларов США) примерно по той же цене.

• Прерыватель цепи дугового замыкания (AFCI) — этот автоматический выключатель (это не розетка, как GFCI) обнаруживает тепло, возникающее в результате дугового разряда.Дуга может возникнуть, когда мышь грызет провод или когда прибор, который вы только что подключили, начинает перегреваться. AFCI заменяет обычный автоматический выключатель в панели.
• Прерыватель цепи замыкания на землю (GFCI) — этот тип выхода требуется всякий раз, когда вода находится поблизости, и GFCI отключает устройства, когда вода подходит слишком близко.

Верхние сервисные панели Бренды

Ниже приведены образцы цен на электрощиты ведущих производителей. Цены указаны в Home Depot. Предлагаемая гарантия может повлиять на ваше решение о покупке.

Zinsco и Federal Pacific Electric Panels

Если у вас есть панель Federal Pacific Electric, вам, вероятно, следует заменить ее. Эта панель широко использовалась в домах, построенных в 1950–1980-х годах, и до сих пор используется во многих старых домах, но они не соответствуют сегодняшним нормам безопасности и строительным нормам. Панели FPE или Zinsco относятся к той же категории. Если и когда эти старые панели выходят из строя, они считаются пожароопасными, и пришло время обновить всю панель.

Вернуться к началу

Должен ли я обновить свою электрическую панель?

Домовладельцы используют больше бытовой техники, HD-телевизоров, компьютеров и интеллектуальных устройств, а также зарядных станций.Дома должны иметь достаточную мощность. Если электрическая панель дома не обновлена, она будет перегружена и выйдет из строя. Если вы ответите утвердительно на любой из следующих вопросов, вам следует модернизировать или заменить старую панель и установить новую функциональную электрическую систему.

Причины для замены или модернизации электрической панели

Замена или модернизация блока выключателя поможет предотвратить электрические пожары в вашем доме, ваши приборы должны работать с максимальной эффективностью, и вы повысите ценность своего дома.

1. Ваш дом старше 20 лет?.
2. Вы сделали ремонт или добавили людей в свою семью (добавили технику и компьютеры)?
3. Ваша электрическая панель нагревается?
4. Срабатывают ли автоматические выключатели при включении устройства в розетку или во время работы устройства?
5. В вашем доме работает блок предохранителей?
6. Есть ли запах, связанный с вашей электрической панелью?
7. Ваши фары регулярно мерцают или тускнеют?
8. Из розеток доносится жужжание или потрескивание?
9. Не почернело ли вокруг некоторых выпускных отверстий?
10. Вы используете много удлинителей?

Преимущества и недостатки обновления электрической коробки

Должен ли я обновить свой электрический щит?

Преимущества	Недостатки
Больше энергии в вашем доме	Начальная стоимость
Более безопасный дом, так как исключена опасность пожара из-за старых панелей и электрических компонентов.	Беспорядок и неудобство стройки.
Способность безопасно эксплуатировать все бытовые приборы и электронику

Вернуться к началу

Сделай сам против найма электрика

Некоторые работы по электрике можно сделать своими руками, но лицензированный электрик должен выполнять большие работы, такие как замена электрощита. На самом деле, в некоторых местах строительные нормы и правила требуют, чтобы такого рода работы выполнял лицензированный электрик. Вот почему.

• Безопасность – неправильно установленная проводка может загореться.
• Знание норм и процедур – электрик в курсе этих вопросов.
• Инструменты и оборудование. У электриков уже есть лучшие инструменты и все необходимое для работы.
• Опыт — они неоднократно выполняли работу, поэтому знают самый безопасный и быстрый способ выполнить работу.
• Контакты — Электрики могут получить запчасти и материалы по более низкой цене, чем вы.
• Обучение — электрики проходят регулярное и последовательное обучение с использованием последней информации о строительных нормах и новейшей информации о таких деталях, как панели и автоматические выключатели.
• Страховка — если что-то пойдет не так на работе (у вас дома), их страховка покроет ущерб. Если вы выполняете работу самостоятельно и что-то пойдет не так, страховка вашего домовладельца может не покрыть ущерб.

Иногда лучшая сделка стоит больше денег; в этом случае лучше всего обратиться к профессионалу.

Почему стоит выбрать лицензированного электрика?

Модернизация вашей электрической системы должна выполняться кем-то, кто полностью знаком со всеми строительными нормами и правилами. Ошибки приведут к электрическим пожарам, которые могут иметь разрушительные последствия. Электромонтажные работы должны выполняться лицензированным, застрахованным и связанным электриком. У них есть знания, опыт и подготовка для безопасного и своевременного выполнения этой работы. Выполнять модернизацию электрооборудования любым другим способом небезопасно. Выбирая электрика, получите три подробных предложения и выберите его на основе опыта, страховки и нескольких онлайн-отзывов с 4 или 5 звездами.

Модернизация электрощита без разрешения

Стоит ли обновлять электрический щит без разрешения? Никогда. Вас могут даже оштрафовать за то, что вы его не получили. Кроме того, процесс досмотра и сопровождающий его пропуск дадут вам душевное спокойствие. Авторитетный электрик не пропустит процесс получения разрешения. Это может стоить дороже и занимать больше времени, но, в конце концов, это гарантирует, что электрическая модернизация будет выполнена правильно и будет работать безопасно. Одно это стоит миллион баксов.

Получите бесплатные оценки в HomeGuide от надежных электротехнических компаний:

Получить бесплатную оценку

109 клиентов на HomeGuide

Солнечный бег | https://www.sunrun.com/go-solar-center/solar-terms/definition/electrical-panel-upgrade

Домашний склад | https://www. homedepot.com/b/Electrical-Power-Distribution-Circuit-Breakers/N-5yc1vZbm16

Сеть Эйхлера | https://www.eichlernetwork.com/blog/should-i-replace-broken-circuit-breaker-or-whole-panel

Установка электрощита — Сан-Антонио

Установка электрощита в Сан-Антонио

Независимо от того, заменяете ли вы устаревшую панель выключателя или планируете установку панели для новой сборки, вам нужен обученный электрик, который справится с этой работой.Если вы ищете проект, связанный с вашим электрическим щитом, позвольте All Star Electric помочь. У нас есть более чем 20-летний опыт предоставления доступных и надежных услуг по установке для коммерческих и бытовых клиентов по всему району Сан-Антонио. Наша команда также не заставит вас ждать. Мы прибудем быстро и эффективно установим ваш новый электрический щит, чтобы вы могли сосредоточиться на других важных проектах.

Своевременная и доступная установка панели

Профессиональная установка электрощита не так дорога, как вы думаете. В зависимости от расположения новой панели и существующей электропроводки в стенах можно установить совершенно новую панель по очень доступной цене. Кроме того, All Star Electric предлагает гибкое финансирование для тех, у кого ограниченный бюджет. Почему бы не пригласить одного из наших опытных электриков к вам домой, чтобы составить смету на установку электрощитовой коробки сегодня?

Являясь командой электриков Сан-Антонио с рейтингом A+ и аккредитацией BBB, мы также гордимся тем, что предоставляем следующие дополнительные услуги и функции:

• Двухлетняя гарантия на изделие и заводскую гарантию от дефектов.
• Углубленные коммерческие и бытовые электрические услуги.
• Полностью укомплектованные фургоны и проверенные электрики.
• Предварительная цена без скрытых комиссий.

Подпишитесь на расчет стоимости установки панели в Сан-Антонио

Убедитесь, что ваша панель выключателя правильно установлена ​​с помощью лицензированного и сертифицированного электрика All Star Electric. Эта единая точка доступа отвечает за подачу электроэнергии во все области вашей собственности. Если есть проблема с ним, в будущем может потребоваться более дорогой ремонт.Мы проявим особую осторожность при установке электрощита в вашем доме в Сан-Антонио, чтобы это никогда не стало проблемой.

Почему бы не позвонить нам и договориться о консультации с местным электриком уже сегодня? Вы также можете подписаться на расчет стоимости любых услуг электрощита, заполнив нашу простую онлайн-форму.

Замена и установка электрической панели

Модернизация электрических панелей обычно рекомендуется в домах, которые со временем приобрели большую электрическую нагрузку или в ожидании увеличения электрической нагрузки.Например, если в вашем доме сделан ремонт или пристройка. По мере того, как старые дома переходят на более современные технологии, может потребоваться модернизация электрических панелей, чтобы не отставать от дополнительной нагрузки. Electric Way может порекомендовать модернизацию электрической панели в тех случаях, когда в доме добавляется значительная установка, превышающая возможности их текущей электрической панели, например, джакузи, бассейн или зарядное устройство для электромобиля. Модернизация панели не всегда требуется в таких ситуациях, но наши опытные электрики всегда проверят панель перед установкой такого типа.

Компания Electric Way гордится тем, что является ведущим поставщиком услуг по обновлению и установке электрических панелей в Колорадо-Спрингс, Колорадо. Модернизация электрической панели для обеспечения питания, необходимого для работы всех элементов в вашем доме, позволяет избежать перегрузок. какой-либо один контур. Перегруженные цепи могут представлять опасность пожара в вашем доме. Если вы заметили какие-либо из следующих признаков перегруженной цепи и неисправной электрической панели, запланируйте проверку как можно скорее:

• Стойкий запах гари,
• Мерцание или приглушение света,
• Приборы не работают на полную мощность,
• Искрение или обесцвечивание электрических розеток,
• Выключатели часто срабатывают и/или
• Легкий шок или покалывание при прикосновении к электроприборам.

Позвоните нам сейчас, чтобы запланировать БЕСПЛАТНУЮ оценку вашего проекта

The Electric Way — местный семейный бизнес, предоставляющий профессиональные, ориентированные на клиента услуги по электроснабжению жилых и коммерческих помещений клиентам по всему Колорадо-Спрингс. Замена и установка электрических панелей — наша специализация, но мы готовы помочь вам со всеми вашими электрическими потребностями.

По данным Международной ассоциации сертифицированных домашних инспекторов (InterNACHI), срок службы большинства панелей электрических выключателей в жилых домах составляет около 60 лет.Если ваш дом более старый, в котором до сих пор используются устаревшие предохранители, распространенные в домах, построенных до 1960 года, то вам следует подумать о замене своего на современный электрический щит с автоматическими выключателями. Плавкие предохранители перегорают и должны быть заменены, в то время как цепи легко сбрасываются одним нажатием выключателя.

Если вы считаете, что вам необходимо заменить электрическую панель, позвоните по телефону (719) 231-7249, чтобы назначить встречу для оценки вашего проекта. Мы предоставляем высококачественный сервис в Колорадо-Спрингс с 5-летней гарантией на всю работу и мастерство.

Прочие жилищные услуги, которые мы предоставляем:

Зарядные устройства для электромобилейОтделка подвалаРеконструкция домаПодсветка шкафа

Установка новой электрической панели — Новая панель выключателя

Электрические панели, также называемые панелями выключателей или блоком предохранителей, являются частью системы электроснабжения, распределяющей различное количество электроэнергии по вспомогательным цепям.Эта панель также служит защитным предохранителем для каждой отдельной цепи в общем корпусе. Как домовладелец, вы можете захотеть установить новый электрический щиток, чтобы заменить электрический щиток, который либо сломался, либо его мощности больше недостаточно для ваших нужд. Если ваша панель выйдет из строя, вы рискуете повредить все электрооборудование в вашем доме. К счастью, здесь, в Electrical Panel Solutions, наши специалисты имеют опыт и оборудование для своевременной установки нового бытового электрического щита.

Следует ли заменить или отремонтировать старый блок предохранителей?

Очевидно, что вы не хотите тратить деньги на замену электрощита, если он не нужен. Однако, если ваши знания о системе электроснабжения ограничены, вы можете не быть уверены, стоит ли вам приобретать новый блок предохранителей. Прежде чем рассматривать модернизацию электрической панели, обязательно поговорите с лицензированным электриком, чтобы убедиться, что вы получаете честную цену. Как домовладелец, вот несколько вещей, которые вы должны учитывать, когда дело доходит до замены автоматического выключателя.

Отказ электрической панели

Обращайте внимание на признаки неисправности электрической панели. Некоторые признаки неисправности электрической панели включают поврежденные кабели обслуживания, избыточную влажность, неправильную проводку и многое другое. Отказ электрической панели может привести к возникновению электрической дуги, которая возникает между шиной и автоматическим выключателем. Это искрение часто может привести к небольшим возгораниям, которые в конечном итоге могут привести к более крупным пожарам. Это также может привести к тому, что автоматический выключатель в условиях перегрузки не сработает.Автоматические выключатели, которые не срабатывают, не предотвращают прохождение больших скачков напряжения и разрушение всего, что вы подключили к своим розеткам. Оба сценария могут привести к накоплению тепла в автоматическом выключателе, что в конечном итоге приведет к пожару. Даже если вас не волнует эффективность вашей панели электроснабжения, вам все равно следует как можно быстрее заменить неисправный автоматический выключатель, потому что он может представлять огромную угрозу для безопасности вашей семьи.

Устаревшие электрические панели

Еще одна причина, по которой вам следует подумать о замене панели выключателя, заключается в том, что ваш текущий блок предохранителей устарел. Заменить устаревший блок предохранителей – уберечь себя от проблем с электрощитом в будущем. Устаревшие панели относятся к моделям панелей, которые, как известно, выходят из строя и наносят серьезный ущерб вашим электрическим системам. Если ваш дом старше, у вас, вероятно, есть одна из трех электрических панелей: электрическая панель Federal Pacific, электрическая панель ITE pushmatic и электрические панели Zinsco. Хотя между этими тремя типами электрических панелей есть много различий, общим является то, что все они устарели.Даже если сейчас ваш блок предохранителей работает нормально, вы можете ожидать, что блок предохранителей начнет выходить из строя через несколько лет или даже раньше. Поэтому вам следует заменить блок предохранителей сейчас. Помните, что предотвратить всегда проще, чем решить уже назревшую проблему. Установите новую электрическую панель сегодня, прежде чем вам придется решать проблемы с блоком предохранителей в будущем.

Ваша электрическая панель недостаточно мощная

Если ваш автоматический выключатель не вышел из строя и не устарел, это не значит, что вам не следует рассматривать вопрос о его замене. Может оказаться, что ваша электрическая панель недостаточно мощная, исходя из ваших потребностей в электричестве. Возможно, ваша электрическая панель была неправильно подключена или изготовлена ​​неправильно. Такая ситуация типична, если ваша панель была установлена ​​электриком-любителем. Если вы подозреваете, что это так, мы можем попросить одного из наших специалистов осмотреть вашу электрическую панель. Для среднего дома рекомендуются электрические панели на 200 ампер. Однако ваша электрическая панель, как и многие старые панели, может быть только на 60 или 100 ампер.Хотя это может подойти вам сейчас, для будущего проекта реконструкции может потребоваться панель на 200 ампер. Хотя может возникнуть соблазн сэкономить немного денег, купив панель на 150 ампер для замены, лучше потратить дополнительные деньги и выбрать модель на 200 ампер. Таким образом, у вас будет меньше шансов остаться без места или энергии в будущем, особенно если ваши потребности как домовладельца в конечном итоге изменятся. По сути, обеспечение того, чтобы ваш дом был полностью готов к будущему, является отличным способом действий, когда вы рассматриваете модернизацию электрической панели.

Что мы можем сделать для вас

Мы в Suncoast Electric and Air стремимся к тому, чтобы ваша система автоматических выключателей работала эффективно и безопасно. Поэтому, даже если ваши знания о системах автоматических выключателей ограничены, вы можете на нас положиться. Независимо от причины, по которой вы хотите заменить панель выключателя, мы выполним работу по установке как можно быстрее. Мы обещаем быть вежливыми с вами и позаботимся о том, чтобы мы выполнили работу правильно с первого раза.Мы можем установить новую электрическую панель в вашем доме в течение 24 часов! Если вы хотите обсудить варианты, свяжитесь с нами сегодня по телефону 561-408-6466.

Установка коробки выключателя электрика главной электрической панели

Ремонт и установка электрооборудования

У вас внезапно пропало питание в розетке или выключателе?

Электрическая панель, лабиринт выключателей, стержней и проводов, спрятанных за металлической крышкой.

Является ли мозг вашего дома? Консоль всегда думает, плавно ведет домашнее хозяйство, реагирует на каждый щелчок переключателя, и в то же время обеспечивает вашу безопасность.

Но то, что лампочка горит, не означает, что электрическая панель работает правильно. Многие факторы, от возраста вашего дома до размера вашего дома, могут повлиять на работу панели, что требует профессиональных улучшений.

Поиск и устранение неисправностей сломанных выключателей

Если вы когда-либо жили в доме, вы, вероятно, были свидетелем срабатывания выключателя во время грозы.Блок предохранителей (т. е. панель управления, блок выключателей и т. д.) содержит несколько выключателей, и повторное включение сработавших из них обычно восстанавливает питание в пострадавшем районе. Иногда главный выключатель необходимо выключать и снова включать, чтобы полностью сбросить питание.

Но что происходит, когда ваши выключатели начинают отключаться без видимой причины или с большей частотой, чем должны? Это, безусловно, проблема, и есть ряд причин, по которым это может происходить. Перво-наперво, не паникуйте.Никогда не предполагайте худшее, но не исключайте возможности того, что сама панель управления может быть неисправна или нуждается в ремонте, что лучше всего доверить электрику в Пенсильвании.

Некоторым приборам с высокой энергетической нагрузкой для правильной работы требуется собственный выключатель, например, стиральным машинам, сушилкам, оконным кондиционерам и соляриям. Если эти устройства не питаются от выделенной электрической линии и соответствующего выключателя, не удивляйтесь, что последний постоянно отключается. Из-за рисков безопасности, связанных с выполнением такого рода установок, вам всегда следует нанимать лицензированного питтсбургского электрика для выполнения этой работы.Все наши специалисты по электроснабжению в Питтсбурге должны пройти интенсивное обучение и сертификацию, прежде чем им будет разрешено работать на объекте.

Другой распространенной причиной преждевременного выхода из строя автоматического выключателя является чрезмерное использование удлинителей и разветвителей. Удлинители позволяют подключать несколько устройств к розетке, которая изначально предназначалась для двоих, тем самым увеличивая нагрузку на выключатель, заставляя протекать больший ток.
Всякий раз, когда вы выполняете крупное дополнение к своему дому, которое будет включать установку розеток, вам необходимо убедиться, что ваша панель управления достаточно оборудована, чтобы безопасно справляться с возросшими требованиями к электричеству.Наши электрики в Питтсбурге выполнили широкий спектр работ по обслуживанию и ремонту электропроводки выключателя, поэтому не стесняйтесь звонить в любое время!

Установка электрического щита в Такоме, штат Вашингтон

Компания North Shore Electric предлагает широкий выбор вариантов установки электрического щита в Такоме, штат Вашингтон. Мы предлагаем эти услуги как для коммерческой, так и для жилой недвижимости, включая установку, ремонт, замену и модернизацию.

The North Shore Electric Difference

Если у вас возникли проблемы с мерцанием света, неработающими розетками или общими проблемами с питанием, это может быть признаком того, что у вас повреждена электрическая панель. Вы не можете относиться к этим проблемам легкомысленно, и вам нужно, чтобы профессионал решил их как можно скорее. Наиболее распространенной причиной неисправности автоматического выключателя обычно является неправильная установка. Поэтому очень важно, чтобы электрощит был установлен сертифицированным и опытным специалистом.

Все электрики North Shore Electric являются членами Международного братства электриков. Наша профсоюзная рабочая сила проходит многолетнюю интенсивную подготовку в технической школе, прежде чем получить статус подмастерья.Вы можете быть уверены, что все наши работы по установке электрощитов выполняются на самом высоком уровне.

Когда вам нужно заменить автоматический выключатель

Если вы заметили, что ваш автоматический выключатель постоянно нуждается в сбросе, возможно, пришло время полностью заменить и модернизировать вашу систему. В то время как North Shore Electric сделает все возможное, чтобы спасти и исправить существующую панель, мы заменим ее, если возникнут общие проблемы с безопасностью. Если вашей системе более 10 лет, и в ней возникают повторяющиеся проблемы с затемнением, мерцанием, неправильным функционированием, неэффективными приборами, постоянно требуется перезагрузка или от автоматического выключателя исходит запах гари, то его необходимо заменить.Чтобы избежать этих проблем, вы должны проверять свой автоматический выключатель каждые один-три года.

Услуги нашей панели

В North Shore Electric мы предоставляем услуги, которые включают:

• Техническое обслуживание и проверки безопасности
• Модернизация электрической панели
• Выделенные цепи
• Проводка 9056 Защита от скачков напряжения 9 05056
• Замена
• И многое другое…

Чтобы узнать больше о наших установках электрических панелей в Такоме, штат Вашингтон, позвоните нам по телефону 253-857-9135, чтобы начать сегодня!

Модернизация электрической панели — Luminous Electric LLC

МОДЕРНИЗАЦИЯ И УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ПАНЕЛЕЙ

ЖИЛАЯ И КОММЕРЧЕСКАЯ СТРОИТЕЛЬСТВО

Мы специализируемся на установке и ремонте электрических панелей, и безопасность является нашим главным приоритетом.

Модернизация и ремонт электрической панели

Весь ваш дом зависит от вашей электрической панели. Это центральная нервная система электричества вашего дома.

Если ваша панель должна обеспечить ваш дом большей мощностью, или если ваша панель устарела или устарела, мы сначала оценим все варианты и предложим вам наиболее жизнеспособное и доступное решение.

Признаки устаревшей панели:

• Искры или запах гари
• Неисправные переключатели
• Мерцающие/тусклые огни
• Поражение электрическим током от выключателей/розеток
• Следы ожогов, ржавчина или коррозия
• Старше 25 лет

Существует множество причин для модернизации вашей основной электрической сети и панели.

Старые основные сервисные панели имеют ограниченное доступное пространство, поэтому вы не можете добавлять дополнительные цепи. Многие старые панели нуждаются в замене из-за низкого качества и просто перестают работать. Часто рекомендуется или требуется модернизация электроснабжения для увеличения пропускной способности существующей электросети. Мы делаем это.

Установка электрической панели

Наш многолетний опыт к вашим услугам, поэтому, если вы начинаете с нуля, мы будем рядом, чтобы убедиться, что вы получаете подходящую панель для вашего дома, и посвятим себя тому, чтобы установка прошла гладко и быстро.После завершения мы проведем тщательный тест, чтобы обеспечить вашу безопасность.

Если вам нужна модернизация панели электроснабжения для подключения большего количества распределительных цепей или замены устаревшей электросети, не ищите дальше.

Мы полностью лицензированы и застрахованы:

• Круглосуточная аварийная служба
• Бесплатные оценки и гарантия
• Очистка работы
• Гарантия соответствия
• Качество изготовления
• Предварительная цена
• Дружелюбное, вежливое и надежное обслуживание

Позвоните нам сегодня: 973-777-9202

.
