Подключение автоматов в щитке: как правильно подключить УЗО — RMNT

Ложные срабатывания устройств защитного отключения, как правило, являются следствием ошибок электромонтажа. Существует несколько разновидностей УЗО с различными принципами действия и незначительными отличиями в схеме подключения, которые нужно знать для правильной организации электросетей.

Виды УЗО

Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.

Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.

Принцип работы электромеханического УЗО

Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.

Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:

Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Слева: электромеханическое УЗО. Справа: электронное УЗО

По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.

Противопожарное УЗО типа S (селективное)

Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:

Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
Классе мощности радиоэлектронных компонентов.

В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.

Дифференциальный автомат

Нулевой и защитный проводники

С принципами работы УЗО мы разобрались, осталось только провести корреляцию с существующими схемами электропитания переменным током. Большая часть инцидентов, связанных с неправильной работой устройств дифференциальной защиты, вызвана именно неверным применением в различных схемах электроснабжения.

Главным образом цепи переменного тока отличаются наличием и схемой соединения нулевого и защитного проводников. Таким образом, можно выделить схемы электропитания с глухо заземлённой и изолированной нейтралью. На практике отличие заключается в месте объединения нулевого рабочего и нулевого защитного проводников. Для правильной работы УЗО общая точка нуля должна располагаться по схеме раньше места установки прибора.

Цепи, контролируемые УЗО, не должны иметь потенциальной возможности сбрасывать часть тока на землю, иначе ложные срабатывания гарантированы. Поэтому защитой от утечек оснащают преимущественно сети с изолированной нейтралью (IT и TT), то есть не имеющие связи с защитным нулевым проводником на всей протяжённости сети после ВРУ. В этот же разряд входят системы с глухозаземлённой нейтралью TN-S и TN-C-S, хотя установка дифференциальной защиты в них требует дополнительной осторожности.

Тем не менее, в системах типа TN-C устройства защитного отключения всё же могут корректно работать. Их подключение выполняется по 3-х или 5-проводной схеме, то есть защитный проводник тянется к распределительному узлу для объединения с рабочим нулём до места врезки УЗО. Защита от дифференциального тока в таком случае ограничена в селективности: трудно защищать целые группы проводников, приборы удаётся устанавливать только на крайних ответвлениях, то есть сразу перед токоприёмниками. Частный пример — розетки со встроенной защитой от утечек.

Выбор номинальных параметров

Сферу применения и назначение УЗО определяют два ключевых параметра: нагрузочная способность и величина утечки, при которой происходит разрыв цепи. Если дифференциальная защита призвана сократить тяжесть последствий от электротравмы, её номинал выбирается исходя из допустимых значений тока, действующего на организм.

Первая степень электрической травмы характеризуется судорогами без потери сознания и не наносит непоправимого ущерба. Такое поражение характерно при протекании через организм мизерных величин тока: порядка 10 мА для детей и до 30 мА у взрослых. Поэтому УЗО с уставкой по утечке на такие значения применяют для защиты основных розеточных групп. При этом наиболее чувствительные УЗО используют для розеток, расположенных вблизи пола, где к ним возможен доступ детей, а также для групп, подключенных по двухпроводной схеме. Розетки для бытовой техники, имеющие контакт защитного заземления, подключают через УЗО с чувствительностью в 30 мА. Для защиты от поражения электрическим током принято использовать приборы электромеханического типа как наиболее надёжные.

Основные характеристики УЗО

Общая защита кабельных линий электропередач от утечек через изоляцию обеспечивается противопожарными УЗО с уставкой дифференциального тока в 100, 200 или 500 мА. Более точное значение определяется характеристиками кабельной продукции и длиной линии. Чем хуже диэлектрические свойства и выше протяжённость, тем больше суммарное значение утечки. Высокая собственная ёмкость кабеля не вызывает ложных срабатываний, поскольку накопление заряда сопровождается пропорциональной по величине работой тока в обоих проводниках.

Нагрузочная способность УЗО устанавливается с обеспечением запаса надёжности порядка 10–20% в зависимости от режима работы защищенной линии. Выбор номинала точно по значениям действующего тока чреват перегревом устройства, если же запас будет существенно больше — возможно снижение чувствительности. В свою очередь, для дифференциальных автоматов уставка максимального тока и характеристика отключения имеют ключевое значение и определяются требованиями по защите линии от перегрузок.

Однофазное и трёхфазное подключение

Важнейшее правило подключения устройств дифференциальной защиты — к ним должны подключаться все проводники, по которым осуществляется перемещение электрического заряда. Для однофазных сетей используются двухполюсные приборы: левая группа контактов предназначена для фазного проводника, правая — для рабочего нулевого. Условное направление прохождения тока не имеет значения для электромеханических УЗО, в то время как электронные устройства требуют подключения нагрузки исключительно снизу с подачей питания на верхние клеммы.

Схема подключения трёхфазного УЗО: 1 —вводной автомат; 2 — трёхфазный счётчик; 3 — четырёхполюсное УЗО; 4 — автомат для подключения трёхфазной нагрузки; 5 — автоматы двухфазной нагрузки

Подключение трёхфазных УЗО также в обязательном порядке происходит с проведением рабочего нуля через устройство. В конечном итоге даже асинхронный двигатель — три линейных проводника, которые не имеют строгой балансировки нагрузки, поэтому их подключение по схеме «звезда» выполняется через симметрирующий ноль. Если при этом сам двигатель зануляется через систему защитного заземления, УЗО гарантированно не будет корректно работать.

Правильный электромонтаж

Большая часть УЗО относится к категории модульной техники для установки на 35 мм DIN-рейку. Высота модуля и размер шейки соответствуют стандартным габаритам, поэтому с размещением диффзащиты в обычных рядных ящиках проблем не возникает.

В плане сборки щитовой проводки имеются свои тонкости. Подключение входного рабочего нуля к общей шине или кросс-модулю должно выполняться сразу после выхода с УЗО одним проводником без ответвлений. При этом к данной шине должны подключаться только те линии, защита которых контролируется устройством, с которого взят рабочий нуль. Таким образом, в стандартном щитке действует следующая схема подключения:

Входные фазные и нулевой провод с вводного кабеля подключают напрямую на клеммы УЗО. С обратной стороны снимается рабочий ноль и фазы, каждый проводник на отдельную шину.
К общей нулевой шине подключаются:
- нулевые проводники осветительной сети напрямую;
- ноль подключения УЗО 1 группы на 10 мА;
- ноль подключения УЗО 2 группы на 30 мА.
К фазной шине подключается вся нагрузка, включая УЗО 1 и 2 группы.

Схема подключения УЗО: 1 — вводной автомат; 2 — счётчик; 3 — общее селективное УЗО; 4 — кросс-модуль; 5 — автоматы осветительной сети; 6 — автомат для защиты УЗО; 7 — УЗО первой группы 10 мА; 8 — УЗО второй группы 30 мА; 9 — нулевая шина; 10 — шина заземления

Поскольку нулевой контакт устройств дифференциальной защиты расположен справа, сами приборы располагают в правой части ряда, чтобы впоследствии выполнить раздачу фаз по автоматическим выключателям гребёнкой. После УЗО 1 и 2 группы устанавливаются дополнительные шины или кросс-модули, к которым подключаются все линии, входящие в соответствующую группу защиты. Если устройство защитного отключения или дифференциальный автомат устанавливаются в местных групповых щитках, они всегда следуют по схеме первыми. Исключение составляют линии освещения, питание на которые подаётся со входных клемм защитных устройств. Для снижения переходного сопротивления многопроволочные жилы следует обжать наконечниками. Контроль усилия затяжки для модульных устройств не критичен, однако требуется перетяжка контактов спустя 48–72 часа после завершения монтажа.

Проверка и устранение неисправностей

Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.

Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.

Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.

Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

УЗО

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Статья была полезна?

0,00 (оценок: 0)

как правильно + (схемы и варианты подключения)

Создание современной электросети в жилье — ответственное мероприятие, связанное с расчетами, выбором проводов и электроустановок, монтажными работами. При этом одной из основных задач остается обеспечение безопасности жителей и сохранности имущества.

Если правильно подобраны защитные устройства и продумана схема подключения УЗО и автоматов, все риски сводятся к минимуму. Но как это реализовать, что нужно учитывать при выборе? В статье объясним принцип работы УЗО и варианты его подключения. В этом материале собраны советы специалистов и нюансы монтажа. Кроме того, в статье есть видеоролики, из которых вы узнаете об основных ошибках при подключении и увидите, как на практике подключается УЗО.

Назначение и принцип действия УЗО

В отличие от автоматического выключателя, который защищает сеть от перегрузок и коротких замыканий, УЗО спроектировано так, чтобы мгновенно обнаруживать наличие тока утечки и реагировать путем отключения сети или отдельной электрической линии.

Как правильно подключить УЗО и автомат

Поскольку эти два защитных устройства отличаются функционально, оба должны присутствовать на монтажной схеме. Принцип работы УЗО прост: сравнение значений входящего и исходящего тока и срабатывание при обнаружении несоответствия.

Электросистема квартиры представляет собой сложную сеть с множеством розеток, выключателей, силовых и слаботочных цепей. Сюда входят любые электрические установки, которые мы используем каждый день. При использовании различных устройств с питанием от электричества часто возникают проблемы, из-за которых возникают сбои в работе схем, устройств, а иногда даже наблюдаются трагические ситуации. Для таких последствий есть определенные предпосылки:

чрезмерная нагрузка на отдельные линии;

утечка тока;

короткие замыкания.

Короткое замыкание может привести к возгоранию

Чрезмерная нагрузка на линию часто возникает при использовании энергоемких электроприборов при наличии устаревшей электропроводки. Так, кабель не выдерживает нагрузки, из-за чего нагревается и плавится.

Утечка тока происходит при износе изоляционного слоя проводов и электроприборов. Кроме того, это случается при ошибках монтажа, а именно заземляющего кабеля.

Наличие УЗО позволит обезопасить от последствий утечки тока

Воздействие тока более 1,5 мА становится заметным для человека. Значительное превышение этого показателя приводит к ударам. Для сохранения целостности электрооборудования и жизни владельцев квартир необходимо устанавливать устройства аварийного отключения электроэнергии. Следует отметить, что их отсутствие недопустимо, иначе электросеть будет считаться опасной.

Особенности приборов для отключения нагрузки

Если электросистема разделена на цепи, то на каждую линию в цепи устанавливается отдельный автоматический выключатель, а на выходе устанавливается устройство защиты. Однако вариантов подключения много. Поэтому для начала нужно разобраться в отличиях УЗО от другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда не было современных устройств защиты сети, при увеличении нагрузки на общую линию срабатывали простейшие устройства для аварийного отключения электроэнергии.

Со временем они были значительно улучшены, что позволило получить автоматы, работающие в следующих ситуациях — при коротком замыкании и чрезмерной нагрузке на линию. Обычный электрический щит может содержать от одного до нескольких автоматических выключателей. Точное количество будет варьироваться в зависимости от количества линий, доступных в конкретной квартире.

Стоит отметить, что чем больше отдельных линий электропроводки, тем проще произвести ремонт. Ведь для того, чтобы произвести установку одного устройства, необязательно отключать всю электросеть.

Вместо устаревших «пробок» используют автоматические выключатели

Установка автоматики — обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении короткого замыкания. Однако они не защищают систему от утечки тока.

Цены на защитную автоматику

УЗО – устройства автоматической защиты

УЗО — устройство, отвечающее за контроль силы тока и предотвращающее его потерю. По внешнему виду защитное устройство принципиально не отличается от автоматического выключателя, но функционал у него другой.

УЗО в электрощите

Стоит отметить, что это многофазное устройство, которое работает при напряжении 230/400 В и токах до 32 А. Однако устройство работает и на более низких значениях.

Иногда устройства с обозначением 10 мА используются для подключения линии к комнате с повышенным уровнем влажности. Есть два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, нужно рассмотреть их более подробно.

Таблица — разновидности УЗО.

Вид	Описание
Электромеханические	Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные	Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно прикоснется к фазовому проводнику при наличии обесточенной платы, он получит удар током. Пока электромеханическое УЗО останется в рабочем состоянии.

Получается, что УЗО защищает систему только от утечки тока, но считается бесполезным при повышении напряжения в сети. Именно по этой причине он монтируется только в сочетании с автоматическим выключателем. Только два из этих устройств обеспечат полную защиту электрической сети.

Цены на различные виды УЗО

Что такое дифавтомат и чем он отличается от УЗО?

Если говорить о том, чем отличается дифавтомат от предыдущего устройства, то необходимо брать в расчет его сочетание с автоматическим выключателем. Ведь, по сути, дифференциальный автоматический выключатель – это и есть сочетание этих двух приборов только в едином корпусе.

Это устройство выполняет следующие функции:

защищает от утечки тока;

препятствует чрезмерным нагрузкам на линии;

сразу же отключает питание при коротком замыкании.

Дифавтоматы – это универсальные устройства

Несмотря на то, что прибор миниатюрный, он срабатывает за доли секунды, но только при условии качественной сборки надежным производителем. На его корпусной части можно найти основные маркировки, которые позволят определиться с выбором.

Здесь, как и на корпусе УЗО, указывается ток нагрузки/утечки, который измеряется в мА.

Некоторым пользователям может показаться, что создание дифавтомата должно стать причиной для прекращения использования автомата и УЗО. Тем не менее, оба варианта и на сегодняшний день остаются востребованными.

Цены на различные виды дифавтоматов

Видео – Что лучше УЗО или дифференциальный автомат?

Какие бывают типы УЗО и дифференциальных автоматов по роду утечки тока?

В электросхемах используются различные типы токов, поэтому и защитные устройства принято подразделять на классы:

Тип АС. Это распространенный класс приборов, которые имеют бюджетную стоимость, поэтому часто используются в квартирах и загородных домах. Они рассчитываются для утечки переменного тока, на котором функционирует большая часть бытовых приборов.

Тип А. Позволяет распознать утечку как переменного, так и постоянного тока. В последние годы производители начали выпускать устройства, адаптированные именно под такие УЗО. Здесь используются импульсные блоки питания для регулировки мощности. Поскольку это более надежные устройства, они стоят немного дороже предыдущих.

Тип B. Эти УЗО тоже реагируют на утечку любого тока. При этом они часто используются лишь на производственных объектах, в местах общественного пользования. Устанавливать их в квартиру не имеет смысла.

Маркировка, по которой определяют класс, находится на корпусе прибора

Способы подключения в частном доме или квартире

Если вы решились установить защитное устройство в квартире или частном доме, то необходимо в соответствии с правилами подобрать параметры. В первую очередь необходимо смотреть на возможность нагрузки тока и для чего в принципе подбирается прибор.

Если вам необходимо установить защиту на единичный электроприбор, к примеру, на стиральную машину, то можно приобрети устройство с минимальным номинальным током. Если же УЗО устанавливается на всю квартиру, то необходимо сначала сложить величину нагрузки каждого потребителя, а затем выбрать подходящий вариант. Другой величиной является дифференциальный ток, при увеличении которого происходит срабатывание защитного механизма. После чего останется только выполнить монтаж УЗО.

Схема подключения

Если взглянуть на представленную схему, то видно, что защитное устройство устанавливают после входного автомата и электросчетчика. Затем после УЗО проводник фазы отходит к автоматическим выключателям, которые отвечают за контроль групп разных нагрузок. Далее проводник отходит к энергопотребителям (светильникам, розеткам).

По линии ноля кабель отходит к зажимным колодкам, а после чего разветвляется по потребителям. На данном изображении отсутствует нулевая шина, что часто встречается в квартирах и домах ранних годов постройки. Здесь будет актуальна схема с использованием нескольких защитных устройств к каждой точке потребления.

Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств

Исходя из схемы, которая представлена выше, не составит труда подключить однополюсное УЗО, ведь это самый простой и востребованный вариант при наличии сети с одной фазой. Таким образом, можно сделать монтаж, как в квартире, так и в частном доме.

Здесь главное не перепутать места подключения проводов ноля и фазы. Чаще всего для кабеля входящей фазы используют обозначение «1», а для выходящей – «2». Нейтраль принято обозначать– «N».

Важный момент! Четырехполюсное УЗО крайне редко применяют для сети с одной фазой, ведь это нецелесообразно. Его монтируют лишь в случае временного устройства или при необходимости дальнейшей модернизации в сеть с тремя фазами.

Далее предстоит действовать по такому же принципу, как и в случае с однополюсным устройством. Для этого нейтраль соединяют с зажимом, на котором имеется обозначение «N». Фазный провод подсоединяют к зажиму в цепочку, где включена кнопка «Тест». Чаще всего она находится рядом с цепочкой нейтрали. С помощью этой кнопки необходимо как минимум один раз в 30 дней проводить проверку исправности оборудования.

Четырехполюсное защитное устройство

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Видео – Как подключить УЗО

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.

Подача питающего напряжения в нижней части устройства – приводит к потере работоспособности прибора.

Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.

Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.

Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.

Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — поделись с друзьями!

схемы + порядок выполнения работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.

Содержание статьи:

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:

гарантирующая безопасность прикосновения;
упреждающая технические повреждения;
противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

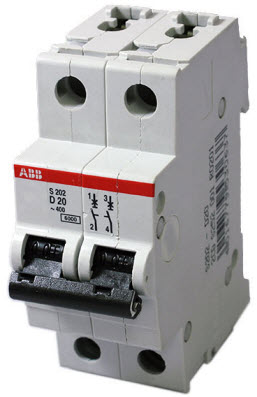

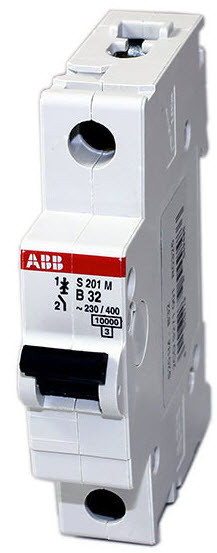

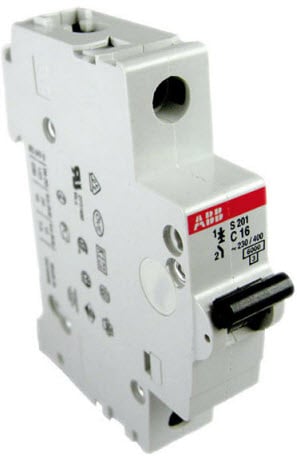

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

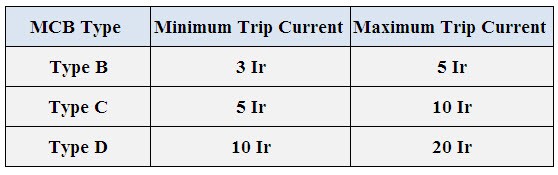

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
От автоматического выключателя обе жилы подводят к электросчетчику.
Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.

Рассмотрим одно из них для устройства в частном доме:

Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.

как правильно подключить УЗО — ВикиСтрой

Фото navro.org

Виды УЗО

По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется. Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.

Принцип работы электромеханического УЗО

Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Слева: электромеханическое УЗО. Справа: электронное УЗО

Фото iwatt24.ruПротивопожарное УЗО типа S (селективное)

Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
Классе мощности радиоэлектронных компонентов.

Фото 220volt.com.uaДифференциальный автомат

Нулевой и защитный проводники

Выбор номинальных параметров

Основные характеристики УЗО

Однофазное и трёхфазное подключение

Правильный электромонтаж

Фото drive2.com

Входные фазные и нулевой провод с вводного кабеля подключают напрямую на клеммы УЗО. С обратной стороны снимается рабочий ноль и фазы, каждый проводник на отдельную шину.
К общей нулевой шине подключаются:
- нулевые проводники осветительной сети напрямую;
- ноль подключения УЗО 1 группы на 10 мА;
- ноль подключения УЗО 2 группы на 30 мА.
К фазной шине подключается вся нагрузка, включая УЗО 1 и 2 группы.

Проверка и устранение неисправностей

Фото remkip.ru

рмнт.ру

Подключение УЗО к однофазной сети с заземлением: правила + этапы работ

Электрическая энергия используется в жилищно-хозяйственном секторе повсеместно и активно. Это один из основных энергетических ресурсов, применение которого, однако, совсем небезопасно. С целью обеспечения безопасности используют разные методы защиты.

В частности, подключение УЗО к однофазной сети с заземлением предотвращает поражение человека током, поломку оборудования, возгорание электропроводки. Но чтобы устройство смогло выполнять эти задачи, необходимо правильно подобрать защитный прибор и грамотно внедрить его в электрическую сеть.

Решению этих вопросов и посвящена наша статья. Мы расскажем вам, какие параметры важно учесть при выборе УЗО, обозначим требования по монтажу аппарата, а также опишем порядок работ по подключению устройства к однофазной сети.

Содержание статьи:

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке .

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

предотвращение поражения электротоком;
пробой цепей с последующей утечкой тока на корпус аппаратуры;
короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

напряжения;
тока;
дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

оптимальный температурный диапазон окружающей среды -5 + 40°C;
значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
граничное значение высоты над уровнем моря 2000 м;
отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить .

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

Через автомат к устройству защиты подключается нагрузка.
Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Инструктаж на случай бытовой установки

Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.

Перечень обязательных к выполнению правил:

Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
Монтажные работы выполняются при полностью обесточенной питающей линии.
Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.

Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.

После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах

В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос собственными силами.

Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.

Выводы и полезное видео по теме

Этим видео доходчиво рассказывается и демонстрируется, каким способом включается устройство защиты в схему электросети. Рассматриваются различные схемы:

Ознакомившись с правилами подключения УЗО и порядком выполнения работ, а также особенностями монтажа в условиях однофазной сети с заземлением, можно попытаться все сделать своими руками.

Однако этот вариант оправдан только при наличии настроенного аппарата защиты и определенных навыков проведения электромонтажных работ. В противном случае лучшем решением станет приглашение электрика.

Есть опыт самостоятельного подключения УЗО? Пожалуйста, расскажите читателям о нюансах выбора подходящего устройства защиты и особенностях его монтажа. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Стандарты и описание автоматических выключателей

Стандарты

Промышленные автоматические выключатели

должны соответствовать IEC 60947-1 и 60947-2 или другим эквивалентным стандартам.

Автоматические выключатели бытового типа должны соответствовать стандарту IEC 60898 или эквивалентному национальному стандарту.

Для промышленных низковольтных установок соответствующие стандарты МЭК являются или должны быть:

60947-1: общие правила
60947-2: часть 2: выключатели
60947-3: часть 3: выключатели, разъединители, выключатели-разъединители и комбинированные блоки с предохранителями
60947-4: часть 4: контакторы и пускатели двигателей
60947-5: часть 5: устройства цепи управления и коммутационные элементы
60947-6: часть 6: многофункциональные переключающие устройства
60947-7: часть 7: дополнительное оборудование
60947-8: Часть 8: Блоки управления встроенной тепловой защитой (PTC) вращающихся электрических машин.

Для домашних и аналогичных низковольтных установок соответствующий стандарт — IEC 60898 или эквивалентный национальный стандарт.

Описание

На рисунке h31 схематично показаны основные части выключателя низкого напряжения и его четыре основные функции:

Компоненты выключателя, состоящие из неподвижных и подвижных контактов и дугоделительной камеры
Блокировочный механизм, который отключается отключающим устройством при обнаружении аномального тока.

Этот механизм также связан с рукояткой управления выключателя.

Исполнительное устройство расцепителя:
- Либо: термомагнитное устройство, в котором термически управляемая биметаллическая полоса определяет состояние перегрузки, а электромагнитный ударный штифт работает при уровнях тока, достигаемых в условиях короткого замыкания, либо
- Электронное реле, работающее от трансформаторов тока, по одному на каждой фазе
Пространство, выделенное для нескольких типов клемм, используемых в настоящее время для проводов силовой цепи

Рис.h31 — Основные части выключателя

Бытовые автоматические выключатели (см. Рис. h32), соответствующие IEC 60898 и аналогичным национальным стандартам, выполняют основные функции:

Изоляция
Защита от перегрузки по току

Рис. H32 — Автоматический выключатель бытового типа, обеспечивающий максимальную токовую защиту и функции изоляции цепи

Некоторые модели могут быть адаптированы для обеспечения чувствительного обнаружения (30 мА) тока утечки на землю с отключением автоматического выключателя путем добавления модульного блока, в то время как другие модели (АВДТ, соответствующие IEC 61009, и CBR, соответствующие приложению IEC 60947-2 B) включите эту функцию остаточного тока, как показано на Рис. h33.

Рис. H33 — Автоматический выключатель бытового типа со встроенной защитой от поражения электрическим током

Помимо вышеупомянутых функций, с основным автоматическим выключателем могут быть связаны дополнительные функции с помощью дополнительных модулей, как показано на Рисунок h34; особенно дистанционное управление и индикация (включение-выключение-неисправность).

Рис. H34 — Система «Acti 9» компонентов НН КРУЭ

Автоматические выключатели в литом корпусе

, соответствующие стандарту IEC 60947-2, доступны на токи от 100 до 630 А и обеспечивают такой же набор дополнительных функций, что и описанные выше (см. Рисунок h35).

Рис. H35 — Пример автоматического выключателя Compact NSX промышленного типа, способного выполнять множество вспомогательных функций

Воздушные автоматические выключатели с большим номинальным током, соответствующие IEC 60947-2, обычно используются в главном распределительном щите и обеспечивают защиту на токи от 630 A до 6300 A, как правило (см. Рисунок h36).

В дополнение к функциям защиты блок Micrologic обеспечивает оптимизированные функции, такие как измерение (включая функции качества электроэнергии), диагностика, связь, управление и мониторинг.

Рис. H36 — Пример воздушных выключателей. Masterpact предоставляет множество функций управления в блоке отключения «Micrologic»

Основные характеристики выключателя

Основные характеристики автоматического выключателя:

Его номинальное напряжение Ue
Его номинальный ток In
Диапазон регулировки уровня тока срабатывания для защиты от перегрузки (Ir ^[1] или Irth ^[1]) и для защиты от короткого замыкания (Im) ^[1]
Его номинальный ток отключения при коротком замыкании (Icu для промышленных выключателей; Icn для выключателей бытового типа).

Номинальное рабочее напряжение (Ue)

Это напряжение, при котором автоматический выключатель рассчитан на работу в нормальных (невозмущенных) условиях.

Автоматическому выключателю также присваиваются другие значения напряжения, соответствующие возмущенным условиям, как указано в разделе «Другие характеристики автоматического выключателя».

Номинальный ток (In)

Это максимальное значение тока, которое автоматический выключатель, оснащенный указанным реле максимального тока, может выдерживать неопределенное время при температуре окружающей среды, указанной изготовителем, без превышения установленных температурных пределов токоведущих частей.

Пример

Автоматический выключатель, рассчитанный на In = 125 A для температуры окружающей среды 40 ° C, должен быть оборудован соответствующим образом откалиброванным реле максимального тока (настроено на 125 A). Однако тот же автоматический выключатель можно использовать при более высоких значениях температуры окружающей среды, если он соответствующим образом «понижен». Таким образом, автоматический выключатель при температуре окружающей среды 50 ° C может выдерживать только 117 A в течение неограниченного времени или, опять же, только 109 A при 60 ° C, при соблюдении указанного температурного предела.

Таким образом, снижение номинальных параметров автоматического выключателя достигается за счет уменьшения уставки тока отключения его реле перегрузки и соответствующей маркировки выключателя.Использование отключающего устройства электронного типа, разработанного, чтобы выдерживать высокие температуры, позволяет автоматическим выключателям (со сниженными номинальными характеристиками) работать при температуре окружающей среды 60 ° C (или даже 70 ° C).

Примечание. In для автоматических выключателей (в IEC 60947-2) обычно равно Iu для распределительного устройства, Iu — это номинальный непрерывный ток.

Типоразмер рамы

Автоматическому выключателю, который может быть оснащен расцепителями максимального тока с различными диапазонами настройки уровня тока, назначается номинал, который соответствует максимальному устройству отключения с настройкой уровня тока, которое может быть установлено.

Пример

Автоматический выключатель Compact NSX630N может быть оснащен 11 электронными расцепителями от 150 до 630 А. Номинальный ток автоматического выключателя составляет 630 А.

Уставка тока срабатывания реле перегрузки (Irth или Ir)

Помимо небольших автоматических выключателей, которые очень легко заменяются, промышленные автоматические выключатели оснащены съемными, т. Е. Заменяемыми реле максимального тока. Более того, чтобы адаптировать автоматический выключатель к требованиям цепи, которую он контролирует, и избежать необходимости прокладки кабелей слишком большого размера, реле отключения обычно регулируются.Уставка тока срабатывания Ir или Irth (обычно используются оба обозначения) — это ток, выше которого сработает автоматический выключатель. Он также представляет собой максимальный ток, который автоматический выключатель может выдерживать без отключения. Это значение должно быть больше максимального тока нагрузки IB, но меньше максимально допустимого тока в цепи Iz (см. Главу «Размеры и защита проводов»).

Реле теплового срабатывания обычно регулируются в пределах от 0,7 до 1,0 от In, но когда для этого используются электронные устройства, диапазон регулировки больше; обычно 0.4 к 1 разу В.

Пример

(см. рис. h37)

Выключатель NSX630N, оборудованный реле максимального тока Micrologic 6.3E на 400 А, установленным на 0,9, будет иметь уставку тока отключения:

Ir = 400 x 0,9 = 360 А

Примечание: Для автоматических выключателей, оборудованных нерегулируемыми реле максимального тока, Ir = In. Пример: для автоматического выключателя iC60N на 20 А,

Ir = In = 20 А.

Рис. H37 — Пример автоматического выключателя Compact NSX630N с номиналом 400 А от Micrologic, настроенным на 0.9, чтобы получить Ir = 360 A

Уставка тока срабатывания реле короткого замыкания (Im)

Реле отключения при коротком замыкании (мгновенного действия или с небольшой выдержкой времени) предназначены для быстрого отключения выключателя при возникновении высоких значений тока повреждения. Их порог срабатывания Im равен:

Либо фиксируется стандартами для отечественных выключателей, например IEC 60898 или
Указано производителем для автоматических выключателей промышленного типа в соответствии с соответствующими стандартами, в частности, IEC 60947-2.

Для последних автоматических выключателей существует большое количество отключающих устройств, которые позволяют пользователю адаптировать защитные характеристики автоматического выключателя к конкретным требованиям нагрузки (см. Рис. h38, Рис. h39 и Рис. h40).

Рис. H38 — Диапазоны тока отключения устройств защиты от перегрузки и короткого замыкания для выключателей низкого напряжения

Тип реле защиты

Защита от перегрузки

Защита от короткого замыкания

Бытовые выключатели IEC 60898

Термомагнитный

Ir = In

Низкое значение
тип B
3 In ≤ Im ≤ 5 In

Стандартная настройка
тип C
5 In ≤ Im ≤ 10 In

Цепь высокой уставки
тип D
10 In ≤ Im ≤ 20 In ^[a]

Модульные промышленные автоматические выключатели ^[b]

Термомагнитный

Ir = In
фиксированный

Низкая настройка
тип B или Z
3.2 In ≤ фиксированный ≤ 4,8 дюйма

Стандартная настройка
тип C
7 In ≤ фиксированный ≤ 10 In

Высокая уставка
тип D или K
10 In ≤ фиксированная ≤ 14 In

Промышленные выключатели ^[b]

IEC 60947-2

Термомагнитный

Ir = фиксированный

Фиксированное: Im = от 7 до 10 дюймов

Регулируемый:
0,7 In ≤ Ir ≤ In

Регулируемый:

Низкое значение: от 2 до 5 дюймов
Стандартная настройка: от 5 до 10 дюймов

Электронный

Длительная задержка
0.¹ ² Для промышленного использования стандарты IEC не определяют значения. Вышеуказанные значения даны только как общеупотребительные.

Рис. H39 — Кривая отключения термомагнитного выключателя

Ir : Уставка тока срабатывания реле перегрузки (тепловая или с большой задержкой)
Im : Уставка тока срабатывания реле короткого замыкания (магнитная или короткая задержка)
Ii : Мгновенное срабатывание реле короткого замыкания- текущая настройка.
Icu : Отключающая способность

Рис. H40 — Кривая отключения автоматического выключателя с усовершенствованным электронным расцепителем

Автоматический выключатель с изоляцией

Автоматический выключатель пригоден для разъединения цепи, если он соответствует всем условиям, предписанным для разъединителя (при его номинальном напряжении) в соответствующем стандарте. В таком случае он называется выключателем-разъединителем и маркируется на его лицевой стороне символом

К этой категории относятся все распределительные устройства Acti 9, Compact NSX и Masterpact LV линейки Schneider Electric.

Номинальная отключающая способность при коротком замыкании (Icu или Icn)

Отключающая способность низковольтного выключателя по току короткого замыкания связана (приблизительно) с cos φ петли тока короткого замыкания. Стандартные значения для этих отношений установлены в некоторых стандартах.

Номинальный ток отключения при коротком замыкании выключателя — это наибольшее (ожидаемое) значение тока, которое выключатель способен отключать без повреждения. Величина тока, указанная в стандартах, представляет собой действующее значение переменной составляющей тока повреждения, т.е.е. переходная составляющая постоянного тока (которая всегда присутствует в наихудшем случае короткого замыкания) предполагается равной нулю для расчета стандартизованного значения. Это номинальное значение (Icu) для промышленных выключателей и (Icn) для выключателей бытового типа обычно выражается в кА, действующее значение.

Icu (номинальная предельная отключающая способность sc) и Ics (номинальная рабочая отключающая способность sc) определены в IEC 60947-2 вместе с таблицей, связывающей Ics с Icu для различных категорий использования A (мгновенное отключение) и B (с выдержкой времени). отключение), как описано в разделе Другие характеристики автоматического выключателя.

Испытания для подтверждения номинального напряжения Отключающая способность автоматических выключателей регулируется стандартами и включает:

Рабочие последовательности, состоящие из последовательности операций, т.е. замыкание и размыкание при коротком замыкании
Сдвиг фаз тока и напряжения. Когда ток находится в фазе с напряжением питания (cosφ для цепи = 1), прерывание тока легче, чем при любом другом коэффициенте мощности. Прерывание тока при малых значениях запаздывания cosφ значительно труднее; схема с нулевым коэффициентом мощности (теоретически) является наиболее обременительным случаем.

На практике все токи короткого замыкания в энергосистеме имеют (более или менее) отстающие коэффициенты мощности, и стандарты основаны на значениях, которые обычно считаются типичными для большинства энергосистем. Как правило, чем выше уровень тока повреждения (при заданном напряжении), тем ниже коэффициент мощности петли тока повреждения, например, вблизи генераторов или больших трансформаторов.

На рисунке h41 ниже, взятом из IEC 60947-2, приведены стандартизованные значения cos φ для промышленных автоматических выключателей в соответствии с их номинальным значением Icu.

После последовательности включения — выдержки времени — замыкания / размыкания для проверки емкости Icu выключателя проводятся дальнейшие испытания, чтобы убедиться, что:
- Устойчивость к диэлектрику
- Отключение (изоляция) исполнения и
- Тест не повлиял на правильную работу защиты от перегрузки.

Рис. H41 — Icu, связанное с коэффициентом мощности (cosφ) цепи тока короткого замыкания (IEC 60947-2)

Icu

cosφ

6 кА

0.¹ ² ³ Значения уставки уровня тока, которые относятся к токовым тепловым и «мгновенным» магнитным расцепителям для защиты от перегрузки и короткого замыкания.

MCB (Миниатюрный автоматический выключатель), конструкция, работа, типы и применение

Что такое MCB (миниатюрный автоматический выключатель), его конструкция, работа, типы и как выбрать подходящий MCB для различных номинальных нагрузок?

Введение в миниатюрные автоматические выключатели (MCB)

Все предохранители необходимо заменить на MCB для большей безопасности и контроля, если они уже выполняли свою работу в прошлом. В отличие от предохранителя, MCB работает как автоматический выключатель, который размыкается в случае чрезмерного тока, протекающего по цепи, и как только цепь возвращается в нормальное состояние, его можно повторно включить без какой-либо ручной замены.Автоматические выключатели используются в основном в качестве альтернативы выключателю с плавким предохранителем в большинстве цепей. В настоящее время используется широкий спектр автоматических выключателей с отключающей способностью от 10 кА до 16 кА во всех областях бытового, коммерческого и промышленного применения в качестве надежных средств защиты.

Что такое миниатюрный автоматический выключатель (MCB)?

Автоматический выключатель или миниатюрный автоматический выключатель — это электромагнитное устройство, которое представляет собой законченный корпус из формованного изоляционного материала.Основная функция MCB заключается в переключении цепи, то есть в автоматическом размыкании цепи (которая была подключена к ней), когда ток, проходящий через нее (MCB) превышает значение, для которого он установлен. При необходимости его можно включать и выключать вручную, как и обычный переключатель.

Автоматические выключатели представляют собой устройства отключения с выдержкой времени, время срабатывания которых регулируется величиной перегрузки по току. Это означает, что они срабатывают, когда перегрузка существует достаточно долго, чтобы создать опасность для защищаемой цепи.Следовательно, автоматические выключатели не реагируют на переходные нагрузки, такие как скачки переключателей и пусковые токи двигателя. Как правило, они рассчитаны на работу менее 2,5 миллисекунд при коротких замыканиях и от 2 секунд до 2 минут в случае перегрузок (в зависимости от уровня тока).

Типичный внешний вид MCB показан на рисунке. Автоматические выключатели производятся в различных версиях полюсов, таких как одно-, двух-, трех- и четырехполюсные конструкции с разными уровнями тока короткого замыкания.В основном автоматические выключатели соединяются для получения двух- и трехполюсных версий, так что отказ в одной линии приведет к разрыву всей цепи и, следовательно, обеспечена полная изоляция цепи. Эта функция будет полезна в случае однофазной защиты трехфазного двигателя.

Они рассчитаны на 220 В для источника постоянного тока и 240/415 для переменного тока (одно- и трехфазного) с различной допустимой нагрузкой на ток короткого замыкания. Обычно однофазные устройства имеют диапазон тока нагрузки до 100 А. Некоторые автоматические выключатели имеют возможность регулировать допустимый ток отключения, в то время как некоторые устройства фиксированы для определенного тока нагрузки и номинального тока короткого замыкания.

MCB используются для выполнения многих функций, таких как переключатели местного управления, изолирующие переключатели от сбоев и устройства защиты от перегрузки для установок или специального оборудования или приборов.

Конструкция MCB

MCB представляет собой законченный корпус из формованного изоляционного материала. Это обеспечивает механически прочный и изолированный корпус. Система коммутации состоит из неподвижного и подвижного контакта, к которому подключаются входящие и исходящие провода.Металлические или токоведущие части изготовлены из электролитической меди или сплава серебра в зависимости от номинала автоматического выключателя.

Поскольку контакты разъединяются в случае перегрузки или короткого замыкания, образуется электрическая дуга. Все современные автоматические выключатели предназначены для обработки процесса прерывания дуги, при котором отвод энергии дуги и ее охлаждение обеспечивается металлическими пластинами дугоделителя. Эти пластины удерживаются в надлежащем положении изолирующим материалом. Кроме того, предусмотрен механизм подачи дуги для создания дуги, возникающей между главными контактами.

Приводной механизм состоит из устройств магнитного и теплового отключения.

Устройство магнитного отключения по существу состоит из композитной магнитной системы, которая имеет подпружиненный демпфер с магнитной пробкой в кремниевой жидкости и обычный магнитный расцепитель. Катушка с током в расцепляющем устройстве перемещает контактный элемент против пружины к неподвижному полюсному наконечнику. Таким образом, магнитное притяжение развивается в путевой печени, когда катушка создает достаточное магнитное поле.В случае коротких замыканий или сильных перегрузок, сильного магнитного поля, создаваемого катушками (соленоидом), достаточно для притяжения якоря аварийной печени независимо от положения пули в демпфере.

Устройство теплового отключения состоит из биметаллической полосы, вокруг которой намотана катушка нагревателя для создания тепла в зависимости от протекания тока. Конструкция нагревателя может быть либо прямой, когда ток проходит через биметаллическую ленту, которая влияет на часть электрической цепи, либо непрямой, когда катушка токонесущего проводника намотана вокруг биметаллической ленты.Отклонение биметаллической планки активирует механизм отключения в случае определенных условий перегрузки.

Биметаллические полосы состоят из двух разных металлов, обычно из латуни и стали. Эти металлы склепываются и свариваются по длине. Они сконструированы таким образом, что они не нагревают полосу до точки срабатывания для нормальных токов, но если ток превышает номинальное значение, лента нагревается, изгибается и срабатывает защелка. Биметаллические ленты выбираются для обеспечения определенной выдержки времени при определенных перегрузках.

Работа и работа MCB

В нормальных условиях работы MCB работает как переключатель (ручной) для включения или выключения цепи. В условиях перегрузки или короткого замыкания он автоматически срабатывает или отключается, так что в цепи нагрузки происходит прерывание тока. Визуальную индикацию этого отключения можно наблюдать по автоматическому перемещению ручки управления в положение ВЫКЛ. Этот автоматический рабочий MCB может быть получен двумя способами, как мы видели в конструкции MCB; это магнитное отключение и тепловое отключение.

В условиях перегрузки ток через биметалл приводит к повышению его температуры. Тепла, выделяемого внутри самого биметалла, достаточно, чтобы вызвать отклонение из-за теплового расширения металлов. Это отклонение дополнительно освобождает защелку отключения и, следовательно, контакты разъединяются. В некоторых автоматических выключателях магнитное поле, создаваемое катушкой, вызывает растяжение биметалла, так что его отклонение активирует механизм отключения.

В условиях короткого замыкания или сильной перегрузки особенно важно использовать магнитное устройство отключения.В нормальных рабочих условиях пуля удерживается в нужном положении легкой пружиной, потому что магнитного поля, создаваемого катушкой, недостаточно для притяжения защелки. Когда протекает ток короткого замыкания, магнитного поля, создаваемого катушкой, достаточно, чтобы преодолеть усилие пружины, удерживающее пробку на месте. И, следовательно, пробка перемещается, а затем приводит в действие механизм отключения.

Комбинация как магнитных, так и тепловых механизмов отключения реализована в большинстве MCB. Как при магнитном, так и при тепловом расцеплении дуга образуется, когда контакты начинают разъединяться.Затем эта дуга нагнетается в пластины дугоделителя через дугогенератор. Эти пластины-разделители дуги также называют дугогасительными камерами, где дуга формируется в серию дуг, и в то же время энергия извлекается и охлаждает ее. Следовательно, такое расположение обеспечивает гашение дуги.

Типы миниатюрных автоматических выключателей (MCB)

MCB подразделяются на три основных типа в соответствии с их мгновенными токами отключения. Это

MCB типа B
MCB типа C
MCB типа D

MCB типа B

Этот тип MCB срабатывает мгновенно со скоростью ток в три-пять раз превышает номинальный.Обычно они используются для резистивных или небольших индуктивных нагрузок, когда коммутационные скачки очень малы. Поэтому они подходят для жилых или легких коммерческих установок.

MCB типа C

Этот тип MCB мгновенно срабатывает со скоростью, в пять-десять раз превышающей номинальный ток. Обычно они используются для высоких индуктивных нагрузок, где большие коммутационные броски, например, для небольших двигателей и флуоресцентного освещения. В таких случаях MCB типа C предпочтительнее выдерживать более высокие значения токов короткого замыкания.Следовательно, они подходят для высокоиндуктивных коммерческих и промышленных установок.

MCB типа D

Этот тип MCB мгновенно срабатывает со скоростью в десять-двадцать пять раз превышающей номинальный ток. Обычно они используются для очень высоких индуктивных нагрузок, где очень часто встречаются высокие пусковые токи. Они подходят для конкретных промышленных и коммерческих применений. Типичные примеры таких приложений включают рентгеновские аппараты, системы ИБП, промышленное сварочное оборудование, двигатели с большой обмоткой и т. Д.

Вышеупомянутые три типа автоматических выключателей обеспечивают защиту в течение одной десятой секунды. Минимальный и максимальный токи отключения этих автоматических выключателей приведены в таблице ниже, где Ir — номинальный ток автоматического выключателя. Автоматические выключатели также можно классифицировать по количеству полюсов, например однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматические выключатели.

Как выбрать правильный MCB для различных нагрузок?

Выбор конкретного MCB для конкретного применения — это тщательная задача, обеспечивающая надежную защиту от перегрузок и коротких замыканий.Если он не выбран в соответствии с требованиями схемы, есть шанс привести к частым нежелательным отключениям. Прежде чем перейти к деталям, мы должны знать разницу между MCB и MCCB, как читать паспортную табличку MCB и разницу между автоматическими выключателями ELCB, RCB и RCD

отключение и вызывает прерывание тока нагрузки, к которой он подключен, потому что номинальный ток MCB меньше номинального значения тока нагрузки.Точно так же, если он слишком большой (номинал MCB больше номинального тока нагрузки), нагрузка, к которой он подключен, не будет эффективно защищена. В таком случае автоматический выключатель не сработает, даже если нагрузка потребляет сверхтоки.

Ниже приведены три фактора, которые необходимо учитывать при выборе MCB для конкретного приложения.

1. Номинальная мощность автоматического выключателя

Это номинальный ток автоматического выключателя в амперах. Это значение должно быть ниже допустимой токовой нагрузки системы электропроводки и больше или равно максимальному току полной нагрузки в системе электропроводки.Как правило, этот рейтинг должен быть таким, чтобы он мог выдерживать 125 процентов продолжительной нагрузки плюс номинальная непостоянная нагрузка. Обычно это может быть выражено как

Максимальный ток полной нагрузки в системе ≤ Номинальный ток MCB ≤ Номинал кабеля

2. Номинальная или отключающая способность кА

Этот рейтинг относится к способности MCB отключать или прерывать цепь в условиях короткого замыкания.Он выражается в килограммах ампер (KA). Этот рейтинг не должен быть меньше предполагаемого тока короткого замыкания. Ожидаемый ток короткого замыкания — максимальный ток, который существует в цепи в условиях короткого замыкания. В жилых помещениях достаточно 6КА MCB, тогда как MCB с номиналом 10 кА или выше необходим для коммерческих и легких промышленных применений.

3. Тип MCB

Тип MCB, необходимый для конкретного приложения, определяется рабочими характеристиками, так что для мгновенного управления нагрузками требуются различные номинальные токи.Мы уже упоминали различные типы MCB для различных приложений выше.

Применение MCB (миниатюрный автоматический выключатель)

Поскольку основные функции и приложения уже были описаны в приведенных выше утверждениях, самое основное использование MCB заключается в том, что он используется для защиты цепи (проводка, подключенная нагрузка и оборудования и т. д.) в случае:

короткого замыкания
перегрузки по току
перегрузки

Вы также можете прочитать:

.Автоматический выключатель

— D&F Liquidators

Что такое автоматический выключатель?

Автоматический выключатель — это автоматически работающий предохранительный выключатель, который работает путем измерения тепла или тока, протекающего по цепи. Если это превышает установленный лимит, они «отключаются» и отключают подачу электроэнергии как можно быстрее. В отличие от предохранителей, после устранения неисправности они не требуют замены и могут быть просто сброшены.

Автоматический выключатель является неотъемлемой частью любой электрической системы.При использовании в сочетании с надлежащим заземлением они могут защитить от поражения электрическим током. Автоматический выключатель также защищает приборы, проводку и имущество от опасностей возгорания и других повреждений, возникающих в результате ненормального протекания тока, короткого замыкания, перегрузки и нагрева.

Конструкция и компоненты автоматического выключателя

Почти все автоматические выключатели состоят из пяти основных компонентов:

1. Внешний корпус: Это внешняя оболочка, которая закрывает остальные части.В зависимости от номинального тока и напряжения они делятся на три типа:

Литой корпус: Обычно используется в выключателях низкого напряжения

Изолированный корпус: Используется в автоматических выключателях, рассчитанных на среднее напряжение и силу тока

Металлическая оболочка: Обычно для высшего класса автоматических выключателей среднего номинала

2. Электрические контакты: В автоматическом выключателе есть два контакта — фиксированный контакт и беспотенциальный контакт (который управляется автоматическим выключателем) .Когда выключатель срабатывает, беспотенциальный контакт отходит от неподвижного контакта и отключает подачу электроэнергии в цепь.

3. Механизм тушения электрической дуги: Когда контакты размыкаются, электричество может проскочить через зазор между последними контактирующими частями. Это создает электрическую дугу, которая может достигать очень высоких температур. Чтобы предотвратить повреждение и предотвратить повторное возникновение дуги, автоматический выключатель использует механизм гашения дуги, чтобы остановить эти дуги.

4. Основные рабочие механизмы: Автоматические выключатели могут отключать питание разными способами. Они могут включать подпружиненные переключатели, соленоиды, гидравлические и пневматические переключатели.

5. Элементы отключения: Ток, протекающий по цепи, создает тепло и магнитное поле. Элементы отключения откалиброваны для использования одного или обоих этих факторов для измерения тока и напряжения и отключения переключателя в случае превышения максимальных номинальных значений.

Существует много типов автоматических выключателей, и их можно классифицировать по напряжению (высокое, среднее и низкое) или другим характеристикам, например, по средствам гашения дуги и механизму управления: .Автоматический выключатель на масляной основе: В автоматических выключателях на масляной основе оба контакта погружены в изолирующее минеральное масло. Когда прерыватель срабатывает и контакты размыкаются, возникающая дуга испаряет масло, которое разлагается и образует барьер из сжатого водорода вокруг дуги. Это предотвращает дальнейшее искрение после разрыва цепи.

Масляные автоматические выключатели с большим объемом масла используют больший объем масла как для гашения дуги, так и для изоляции, в то время как минимальные масляные автоматические выключатели используют меньшие объемы масла только в качестве среды прерывания.

2. Воздушный автоматический выключатель: Воздушный автоматический выключатель также может использоваться для цепей низкого и среднего напряжения. Они работают за счет увеличения напряжения дуги, которое является минимальным напряжением, необходимым для поддержания дуги. Как только он достигает точки, превышающей напряжение питания, дуга гаснет.

Эти прерыватели делятся на два типа — простые воздушные и воздушные. В зависимости от конструкции они могут обеспечить прерывание дуги путем охлаждения плазмы дуги, увеличения длины дуги, которая должна пройти, или разделения одной дуги на несколько дуг.

3. Автоматический выключатель SF6: Эти выключатели получили свое название от гексафторида серы (SF6), который является отличным изолятором, поглощающим отрицательные ионы. Камера вокруг контактов заполнена газом, и электрическая дуга вызывает химическую реакцию, которая увеличивает напряжение дуги.

В автоматических выключателях

SF6 обычно используются один, два или четыре прерывателя, в зависимости от необходимого уровня напряжения. Обычно они не считаются экологически безопасными, поскольку SF6 является парниковым газом.

4. Вакуумный автоматический выключатель: Хотя они существуют уже более полувека, вакуумные выключатели все еще находятся в стадии разработки. Они почти исключительно используются в цепях среднего напряжения из-за их компактных размеров, высокой надежности и низких эксплуатационных расходов.

Прерывание дуги происходит в стальной камере с симметрично расположенными керамическими изоляторами, где поддерживается очень высокий вакуум.

Привод выключателя

1.Тепловой автоматический выключатель: Тепловые автоматические выключатели используют тепло как меру тока, протекающего по цепи, и отключаются, когда температура превышает определенную. Две полоски из разного металла соединяются вместе, образуя полоску, завершающую цепь. По мере увеличения тока металлы нагреваются и расширяются с разной скоростью, вызывая деформацию полосы и переключение переключателя, который отключает источник питания.

После того, как выключатель достаточно охладится, выключатель может быть задействован вручную, чтобы возобновить подачу питания в цепь.Эти типы выключателей не работают мгновенно, и между перегрузкой и отключением существует период задержки.

2. Магнитный автоматический выключатель: Эти выключатели используют электромагнитную энергию, создаваемую электричеством, для отключения выключателя и отключения источника питания. Прерыватель соединен с переключателем и удерживается на месте пружиной. По мере прохождения тока через прерыватель генерируемое электромагнитное поле становится сильнее.

При превышении максимальной номинальной мощности выключателя магнитная сила преодолевает потенциальную энергию пружины, и переключатель срабатывает.Магнитные выключатели отключаются почти сразу после перегрузки цепи, и, в отличие от тепловых выключателей, они могут быть сброшены немедленно.

3. Гибридный автоматический выключатель: Комбинируя как магнитные, так и тепловые выключатели, гибридные автоматические выключатели могут сочетать в себе преимущества обоих. В них используются магнитные выключатели для мгновенной защиты от скачков и коротких замыканий, а также тепловые выключатели для предотвращения перегрева от длительных тяжелых нагрузок.

Каждый автоматический выключатель рассчитан на работу в определенном диапазоне напряжений, поэтому их также можно разделить на категории по номинальному напряжению:

1.Автоматический выключатель высокого напряжения: Хотя глобального стандарта не существует, по данным Международной электротехнической комиссии (МЭК), автоматические выключатели для управления линиями передачи большой мощности рассчитаны на 72,5 кВ и выше. Однополюсные автоматические выключатели позволяют отключать одну фазу, что может повысить стабильность и сократить общее время отказа. Автоматические выключатели постоянного тока высокого напряжения (HVDC) используются для обработки энергии, вырабатываемой и подаваемой из возобновляемых источников.

В выключателях этих типов обычно используются выключатели с электромагнитным приводом или размыкающие выключатели, а из-за больших нагрузок в них используются сложные средства гашения дуги, такие как SF6 и CO2.Поскольку безопасность имеет решающее значение для более высокого напряжения, высоковольтные выключатели почти всегда используют различные средства защиты от сбоев, в том числе:

Трансформаторы тока с защитными реле

Защита от перегрузки и замыкания на землю

Корпуса, поддерживающие линейный потенциал ( Резервуар под напряжением) или потенциал земли (мертвый резервуар)

2. Автоматический выключатель среднего напряжения (MV): Автоматический выключатель номиналом от 1 до 72 кВ классифицируется как выключатель среднего напряжения. Выключатели с более низким номиналом (например, для использования внутри помещений) обычно устанавливаются в распределительных устройствах в металлическом корпусе, в то время как более крупные, защищающие фидерные линии от подстанций, устанавливаются отдельно как компоненты.

Параметры выключателей среднего напряжения регулируются международными стандартами, такими как IEC 62271, и почти всегда используют защитные реле и датчики тока вместо тепловых или магнитных механизмов отключения. Выключатели среднего напряжения можно дополнительно классифицировать по средствам гашения дуги:

Вакуумные выключатели имеют номинальный ток более 6300 А и номинальное напряжение до 40,5 кВ. Как правило, они служат дольше и требуют меньшего обслуживания.

Воздушные автоматические выключатели также рассчитаны на токи от 6300 А и более, хотя часто имеют регулируемые уровни срабатывания и задержки.Они часто используются в промышленных приложениях для распределения электроэнергии.

SF6 автоматические выключатели завоевали популярность по сравнению с жидкостями для гашения дуги из-за растущих экологических проблем, связанных с разливами нефти.

3. Автоматический выключатель низкого напряжения: низковольтные выключатели используются при максимальном напряжении около 1000 В переменного тока и включают в себя миниатюрные автоматические выключатели. (MCB). Они чаще всего используются в домах и офисах и могут быть установлены ярусами на распределительном щите или шкафу распределительного устройства для облегчения доступа, перенастройки и замены.Автоматические выключатели в литом корпусе используют тепловые или магнитные датчики перегрузки и доступны для номиналов до 2500 А.

Низковольтные автоматические выключатели бывают трех типов:

Тип B срабатывает при воздействии на него тока полной нагрузки, в 3–5 раз превышающего

Тип C может выдерживать более тяжелые нагрузки, в 5–10 раз превышающие ток полной нагрузки

Тип D имеет максимальную нагрузочную способность, в 10–20 раз превышающую ток полной нагрузки.

Автоматические выключатели предназначены для устранения различных неисправностей в зависимости от их предполагаемого использования:

Прерыватели тока замыкания на землю: Они используются для обеспечения дополнительной защиты цепей, которые могут случайно контактировать с водой.GFCI измеряют ток, протекающий как в цепь, так и из нее, чтобы обнаружить любые утечки тока или замыкания на землю, которые возникают, когда прибор падает в воду или когда человек вступает в непосредственный контакт с цепями под напряжением.

Прерыватели цепи при возникновении дуги: Дуга возникает постоянно, даже когда вы выключаете выключатель. AFCI — это интеллектуальные прерыватели, которые могут отличить нормальную дугу от дуги необычно сильной. Если прерыватель обнаруживает потенциально опасную дугу, он быстро отключает питание цепи и предотвращает короткое замыкание и опасность возгорания.

Убедитесь, что вы знаете разницу между AFCI и GFCI и где их правильно использовать.

Миниатюрный автоматический выключатель

Автоматические выключатели являются наиболее часто используемыми автоматическими выключателями в цепях низкого напряжения. В одной цепи может быть несколько цепей меньшего размера, каждая из которых управляется автоматическим выключателем, поэтому в случае неисправности отключается только соответствующая цепь. Они более надежны и чувствительны, чем предохранители, и намного проще в эксплуатации, поскольку их можно просто снова включить после устранения неисправности.

Способы установки автоматического выключателя

Существуют различные методы, используемые для монтажа и установки автоматических выключателей, каждый из которых разработан для удовлетворения определенных требований.Способы монтажа можно разделить на следующие категории:

Стационарная установка: Наиболее доступная установка — это установка, при которой автоматический выключатель подключается к силовой раме и привинчивается болтами внутри корпуса. Такой монтаж также позволяет устанавливать выключатель спереди. Эти устройства надежны и обычно рассчитаны на напряжение до 600 вольт. Провода или секционные шины обеспечивают питание, которое необходимо отключить, прежде чем можно будет снять и заменить прерыватель.

Съемный установленный: Другой тип установки с фронтальной установкой, съемный автоматический выключатель, стоит по умеренной цене и обеспечивает хорошую надежность.Этот двухэлементный монтаж имеет основание, которое прикручено и жестко закреплено на раме, где выключатель с изолированными частями вставлен для электрического сопряжения с ним. Этот метод монтажа также подходит для напряжения 600 В или меньше, он позволяет легко снимать и заменять автоматический выключатель, но сначала необходимо отключить нагрузку.

Выкатной монтаж: Как и съемные выключатели, выкатные автоматические выключатели состоят из двух частей — основание с фиксированным креплением и болтами и вставным выключателем с электрическими соединениями.Основное отличие состоит в том, что эти автоматические выключатели могут использоваться при любом напряжении, и они являются наиболее дорогостоящим вариантом. Выкатные выключатели блокируются в целях безопасности, поэтому питание автоматически отключается при снятии одного блока, в отличие от отключения питания всех автоматических выключателей, установленных в больших корпусах.

Эти устройства также довольно большие и громоздкие, а их вес затрудняет управление ими вручную. Для установки и снятия их обычно перемещают с помощью подъемного винта, а затем поднимают на опору, которая может выдержать дополнительный вес.Их можно заменить, не отключая питание, но для проверки и снятия необходимо отключить нагрузку.

Свяжитесь с нами

Если у вас есть вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами.

alexxlab

Посмотреть все записи автора alexxlab →
