Можно ли использовать подводку для воды для газа: Почему «нержавеющую» газовую подводку нельзя ставить на воду

Можно ли использовать газовый шланг для воды

Иногда в целях экономии устанавливается газовый шланг в качестве водопроводного. Однако, это плохой вариант. Причины, почему такая замена нежелательна, рассмотрим далее в статье.

Различия шлангов для газа и для воды

Проводящая труба для газа изначально рассчитана на меньшее давление, нежели водопроводная. Газовый шланг изготавливается из расчёта на выдерживание 0.5 атмосфер давления. В то время как труба водопровода рассчитана на 4 атмосферы давления. Очевидно, что шланги десятикратно отличаются по выдерживаемому давлению. И если использовать газовый шланг для воды, в скором времени труба начнёт протекать.

Особенности трубы для газа

Газовый шланг не проходит специальную проверку, которая выполняется для водопроводных путей. Таким образом, в воде из газовой трубы могут оказаться самые различные вещества.

Использовать в пищу еду, приготовленную на воде из такой магистрали или непосредственно пить такую воду может быть опасно для здоровья потребителя.

Штуцеры в газовых трубах не приспособлены для контактирования с протекающей водой. Из-за этого они довольно быстро выйдут из рабочего состояния по причине коррозии и появления заржавевших участков.

Водопроводящие трубы изнутри отличаются ровной поверхностью. В газовых шлангах внутренняя поверхность далека от идеальной. Это часто приводит к появлению лишнего шума по типу гудения.

Вышеописанные проблемы гораздо более значимы, однако этот момент также говорит о вреде использования газового шланга для воды.

После прочтения статьи становится очевидно, что использование газового шланга для воды возможно, однако в ближайшем будущем доставит жильцам массу неудобств и проблем, вплоть до вреда здоровью и вынужденной замены экономного варианта на специальную водопроводную магистраль.

Понравилась статья? Поделитесь:

Гибкая подводка для газа — виды современных подводок и их монтаж

Автор Монтажник На чтение 9 мин. Просмотров 2.5k. Обновлено 10.06.2020

Времена, когда газовые плиты подсоединяли к жестким металлическим трубам, давно миновали и не каждый даже об этом и вспомнит. Сейчас для подключения газопотребляющего оборудования повсеместно используется гибкая подводка для газа.

Газовые шланги представлены в торговой сети довольно широким ассортиментом. Спросом пользуются не только напорные рукава из современных материалов, но и подводки, производство которых было освоено еще с советских времен.

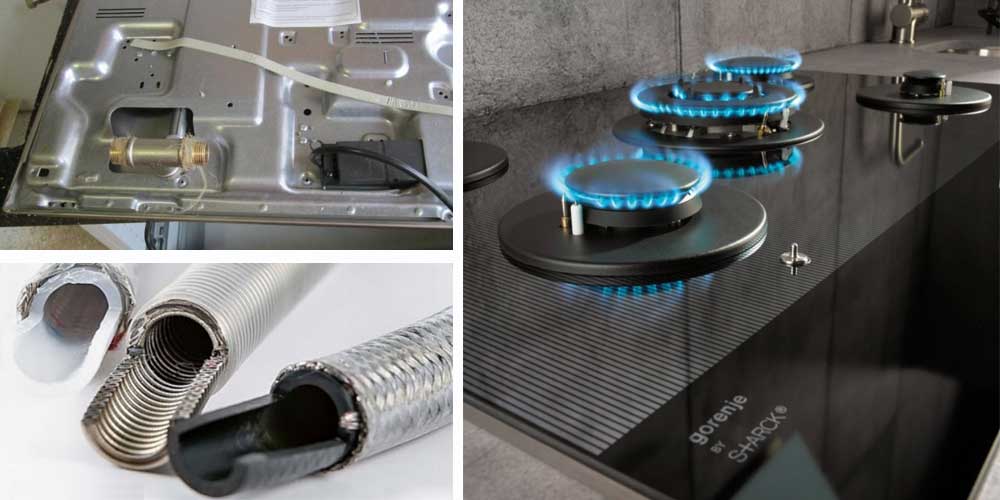

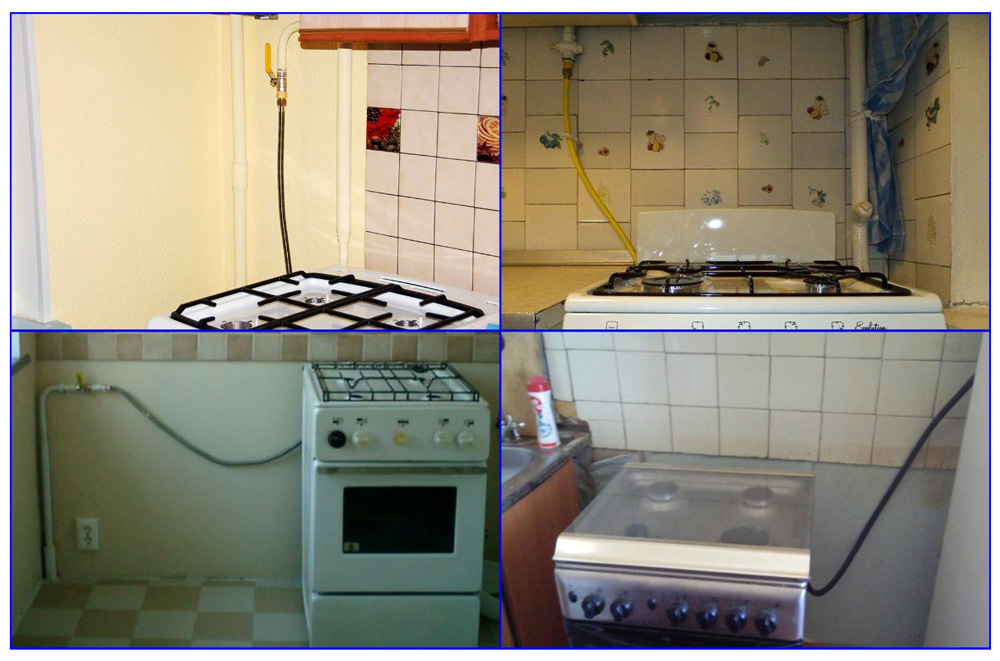

Рис. 1 Газовые плиты с подводкой

Требования к газовым рукавам

Гибкий рукав для подводки газа в отличие от подключения оборудования к металлическим трубам, позволяет произвести соединение в короткое время с возможностью дальнейшего перемещения прибора.

Шланг подводки газа должен отвечать следующим требованиям:

• Выдерживать напор в магистрали. По сравнению с водой, давление в газовой линии намного ниже и обычно не превышает 0,03 бара.
• Обеспечивать герметичное подсоединение к резьбовым патрубкам плиты и газового трубопровода. Для этого рукава оснащают резьбовыми гайками типа американка, штуцерами с наружной резьбой. Обычно размеры фитингов газовой подводки измеряют в дюймах, наиболее часто используемые диаметры – 1/2 и 3/4, реже 3/8 дюйма.
• Выдерживать без повреждений оболочки и потери герметичности весь эксплуатационный срок.
• Быть достаточно гибкими, чтобы радиус изгиба позволил при подключении к плите устанавливать ее в наиболее удобное положение ближе к стене.
• Выдерживать длительный период повышенные температуры в области плиты без изменения структуры оболочки.

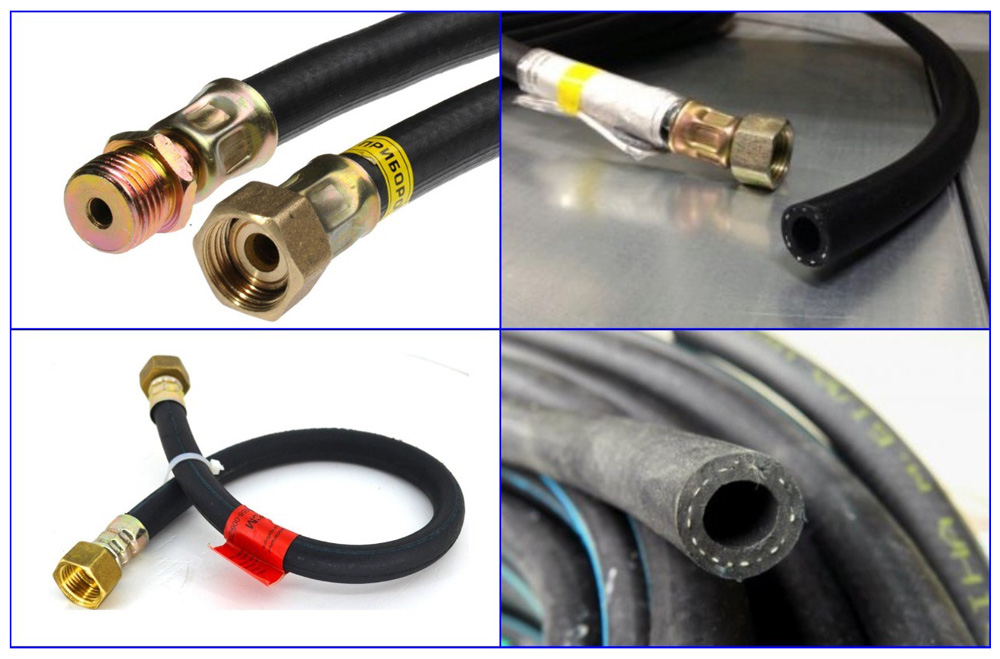

Рис. 2 Резинотканевые шланги

Разновидности шлангов для газа

Напорные газовые рукава выпускает ряд российских предприятий, на рынке можно обнаружить товар из Беларуси и большом ассортименте продукцию китайских производителей.

Практически все представленные в торговой сети шланги можно разбить на несколько групп.

Резиновые с матерчатым армированием

Рукава из резины с кордом – классика шлангов, выпускаемых несколько десятилетий тому назад и до сих пор являющихся нередкими гостями на рынке. Гибкая газовая подводка из резины имеет проходной канал 9 – 10 мм и внешний диаметр 18 мм с концевыми фитингами на 1/2 дюйма. Резинотканевый шланг может иметь с двух сторон фитинги типа американка или американку со штуцером, оснащенным наружной резьбой.

Особенность резинотканевых подводок:

• Имеют невысокую стоимость.
• Обладают неплохой гибкостью и эластичностью.
• Срок их службы составляет не менее 10 лет.
• Шланги плохо защищены от повреждений острыми предметами.
• Не являются проводниками электротока.
• С течением времени при некачественной резине могут растрескиваться, что является сигналом к немедленной замене рукава.
• Не выдерживают работы в среде с машинным маслом. Это не критично для использования их в кухне и может быть важным при подключении подводки к газовому баллону в гараже.

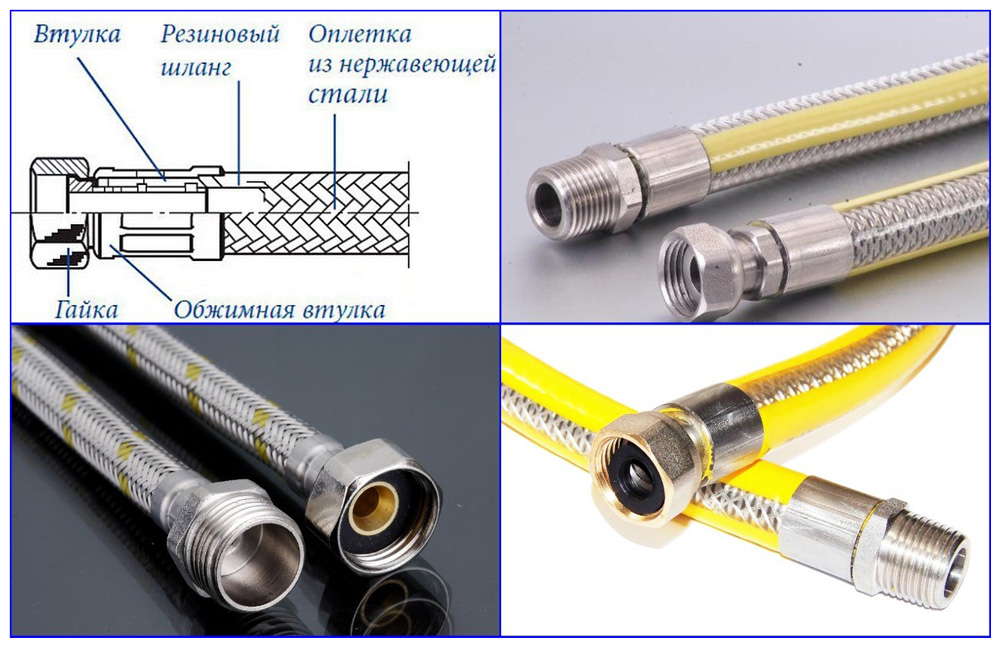

Рис. 3 Резиновые с оплеткой рукава

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Резиновые с наружной металлической оплеткой

Это ближайший аналог широко известных подводок для воды. По внешнему виду они абсолютно идентичны с той лишь разницей, что на оплетку нанесены желтые полосы.

Гибкая трубка внутри этих шлангов иногда имеет двухслойную структуру – внутри нанесен полимер, предотвращающий растрескивание и протечки, а снаружи вулканизированная резина.

Иногда оплетку дополнительно покрывают слоем прозрачного полимера. Это облегчает и упрощает уход за ее поверхностью.

Особенности резиновых в оплетке шлангов:

• Срок службы до 10 лет при работе в окружающей среде с температурными параметрами до 50 °С.
• Относительно невысокая цена и широкий ассортимент.
• Гибкость и эластичность.
• Защищены от повреждений оболочки режущими предметами.
• Металлическая оплетка служит проводником электрического тока, поэтому при подключении шланг нуждается в изолирующих диэлектрических вставках.
• К недостаткам можно отнести невозможность зрительного контроля при повреждении или появлении трещин в резиновой оболочке, приводящим к утечкам. Именно по этой причине гибкая подводка газа из резины с оплеткой не слишком часто используется для подключения газовых плит.

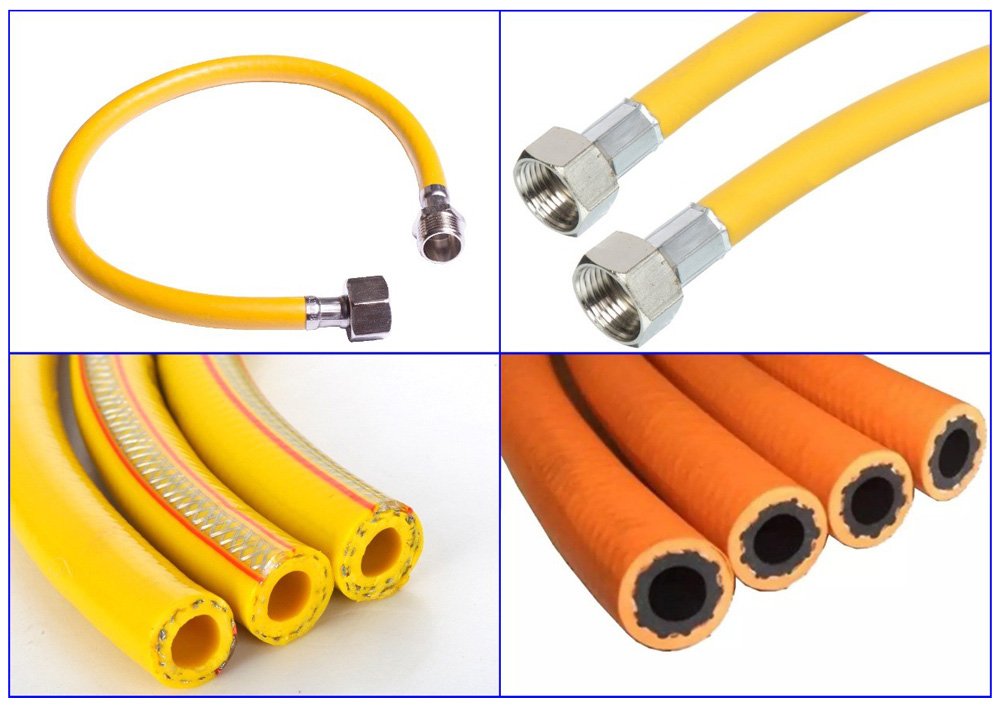

Рис. 4 Поливинилхлоридные шланги

Армированные поливинилхлоридные

Являются аналогами резиновых с кордом – в середину поливинилхлоридной оболочки помещена армирующая сетка.

Визуально поливинилхлоридной шланг черный (желтый) внутри и сверху желтого цвета. Его отличительные особенности:

• Невысокая стоимость в сравнении с сильфонными аналогами.
• Эксплуатационный срок доходит до 15 лет.
• Более легкий вес и меньшие габариты в отличие от массивных резинотканевых рукавов.
• Средняя эластичность и гибкость, позволяющие подключать газовые приборы при относительно малых углах изгиба подводки.
• Рассчитан на давление, в 20 раз превосходящее напор в сети.
• Является диэлектриком и не нуждается при подключении в электроизоляторных переходниках.

Сильфонные шланги

Сифонными называют подводки из гофрированных нержавеющих труб, они используются в отоплении, водоснабжении и нередко с их помощью подводят газ к приборам. Отличительные особенности сильфонов:

• Стоят дороже других полимерных подводок.
• Имеют эстетичный внешний вид.
• Выдерживают давление до 6 атмосфер, превосходящее номинальное в 200 раз.
• Производитель дает на них гарантию не менее 10 лет, но теоретически они могут послужить все 30 лет.
• Способны выдержать температуру около 200 °С.
• Обладают способностью растягиваться, угол уклона и положение подводки можно зафиксировать в любом удобном положении.
• В качественных сильфонах резьбовой фитинг и гофра выполнены в виде цельнометаллического узла – это обеспечивает высокую надежность соединения.
• Их невозможно повредить острыми режущими предметами.
• Гибкая подводка газа из нержавейки проводит электрический ток, что создает опасность ее использования в газовых плитах, потребляющих электроэнергию. Поэтому при подключении сильфонов рекомендуется использовать диэлектрические изоляционные муфты. Это приводит к удорожанию комплектующих и усложнению монтажа.
• Сильфонная подводка имеет и существенные недостатки – она более жесткая и не дает получать малые углы загибов.
• При ее использовании нередко происходит ситуация, когда во время движения или перемещения газопотребляющего прибора повреждается оболочка и сквозь нее проходит газ.
• Нередко сильфонную подводку помещают в полимерный шланг желтого цвета – это позволяет легче ухаживать за ее поверхностью.

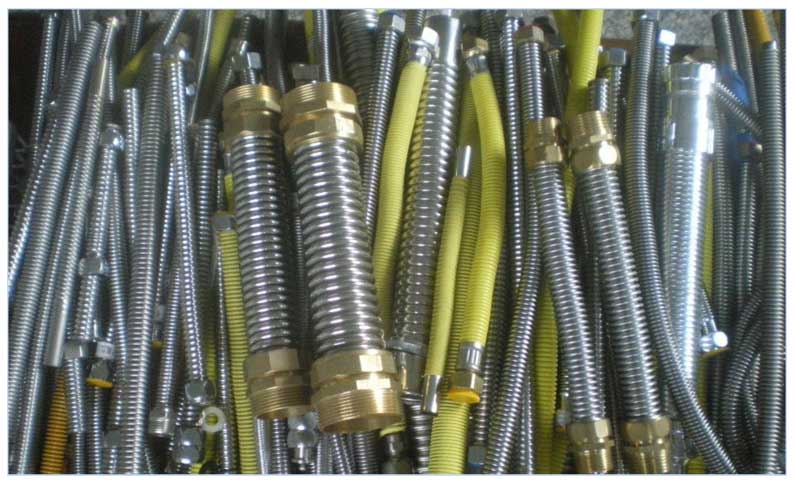

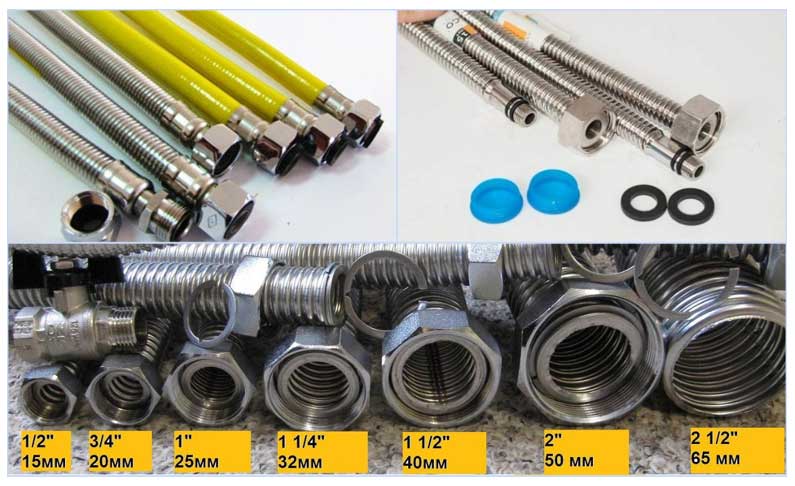

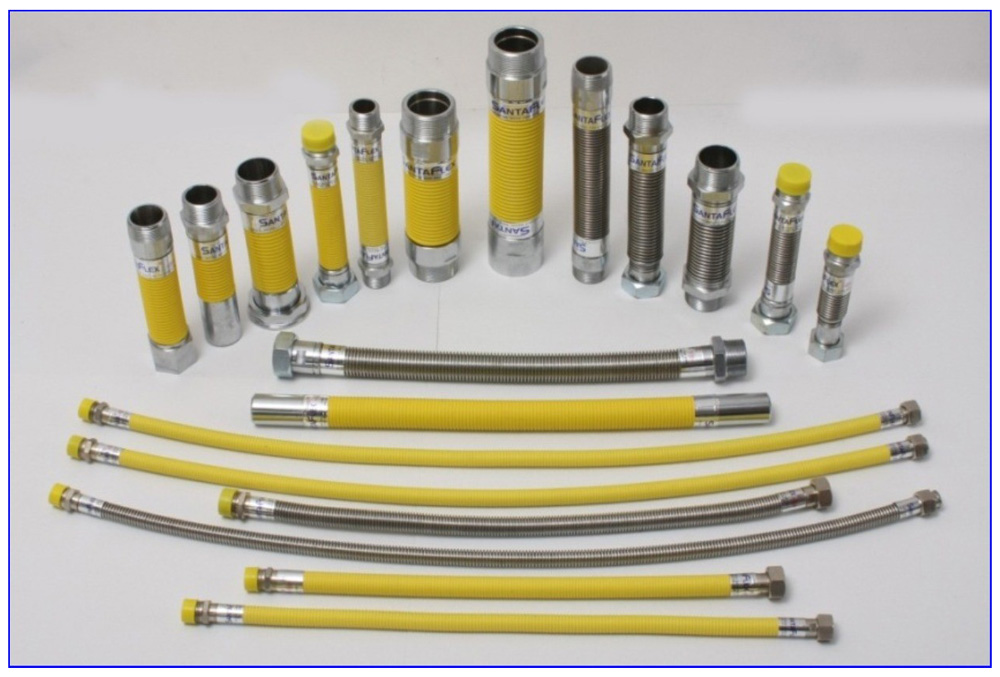

Рис. 5 Сильфонная подводка – разновидности

Гибкая подводка для газа – правила монтажа

Не рекомендуется проводить подключение газовой плиты самостоятельно. Газ взрывоопасен и малейшая утечка может привести к необратимой катастрофе. Мыльные растворы, которыми раньше и сейчас любители проверяют утечки, давно не актуальны.

У каждого газовщика, подключающего плиту к газопроводной магистрали, имеются высокочувствительные электронные газовые детекторы. Если все-таки нет возможности вызвать специалиста для подсоединения газопотребляющих приборов к магистрали и работы проводят своими руками, стоит соблюдать следующие правила:

• Для подключения газовых плит используются специальные гибкие подводки с желтой полосой. В резиновых и поливинилхлоридных изделиях обязательно должна присутствовать бирка с указанием фирмы-производителя и даты выпуска.
• Допустимая длина шланга не должна превышать 4 м. Если расстояние слишком велико, к основной магистрали приваривают металлический трубопровод нужной длины, к которому затем прикручивают подводку.
• Шланг должен быть цельным, не допускается его прокладка из двух состыкованных отрезков любых видов соединений.
• Приобретаемая гибкая подводка газа должна быть такой длины, чтобы располагаться в свободно висячем положении без натяжения.
• При установке плиты должен быть обеспечен свободный доступ к шлангу. Это необходимо для его визуального контроля на предмет возможных повреждений, растрескивания.
• Некоторых пользователей не устраивают внешний вид черных резиновых или желтых подводок, и они пытаются принять меры по изменению их цвета. Рукав ни в коем случае нельзя красить, допустимо лишь его оклеивание различными пленками.
• При монтаже металлических сильфонных подводок необходимо принимать меры по их электрической изоляции от плиты (подключение через диэлектрическую муфту). В противном случае блуждающие токи могут повредить гофрированную оболочку, что вызовет опасную утечку.

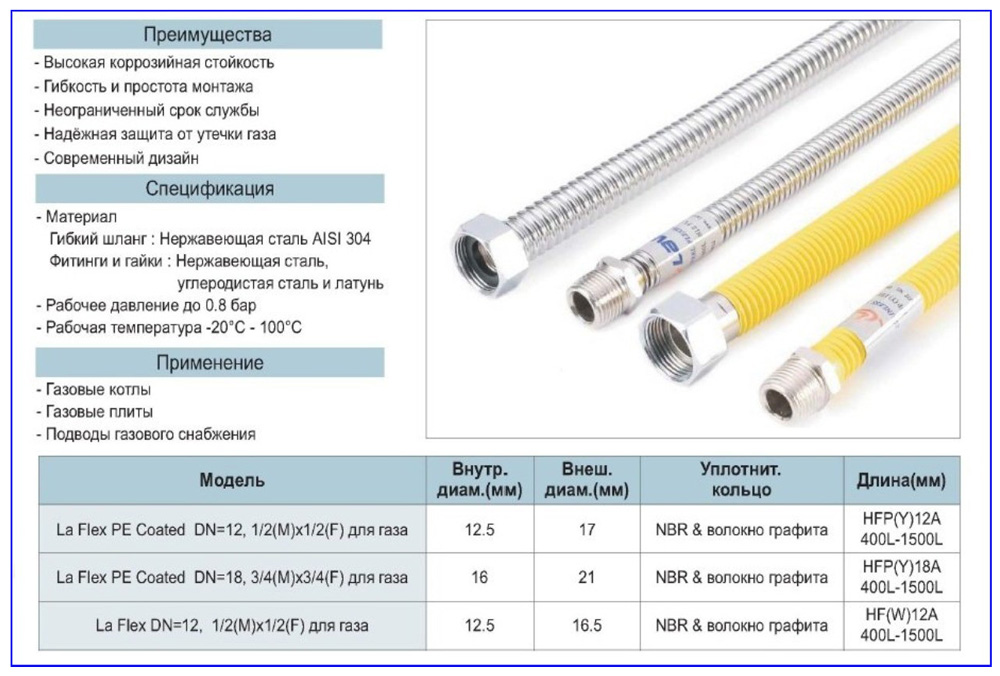

Рис. 6 Характеристики и размерные параметры сильфонных рукавов

Статья по теме:

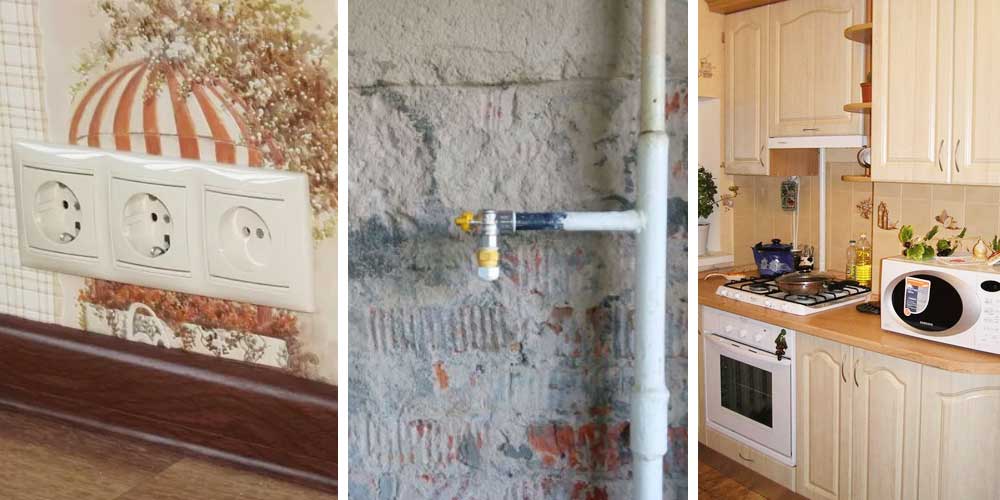

Каким должно быть минимальное расстояние от розетки до газовой трубы. Полезная статья в которой говориться про правила размещения газовых труб и розеток, расстояния розеток и электрического кабеля от газовой трубы.

Рекомендации по выбору

Как отмечалось выше, для подключения плиты лучше вызвать специалиста-газовщика, а если работы проводит специализированная газовая служба, то у них в наличии есть свои надежные гибкие подводки (обычно резиновые армированные рукава), за качество которых они отвечают.

Даже если старая подводка пришла в негодность, в любое время можно вызвать газовщика для ее замены. Если хозяин все же решил самостоятельно приобрести газовый шланг, ему полезно соблюдать следующие рекомендации:

• Перед приобретением новомодной сильфонной подводки стоит очень хорошо подумать. Жесткий рукав не позволит делать малые радиусы изгиба – это надо учитывать тем, у кого плита расположена непосредственно под магистральной трубой с отсечным краном.
  Также придется принимать меры по изоляции сильфона от блуждающих токов, избегать частых перемещений газовой плиты, которые могут привести к излому гибкой подводки. К тому же за гофрированной поверхностью довольно сложно ухаживать.
• Сильфонная подводка рассчитана на стационарное положение плиты длительное время без каких-либо перемещений. Ее не следует подключать к сменным газовым баллонам из-за высокой вероятности излома оболочки.

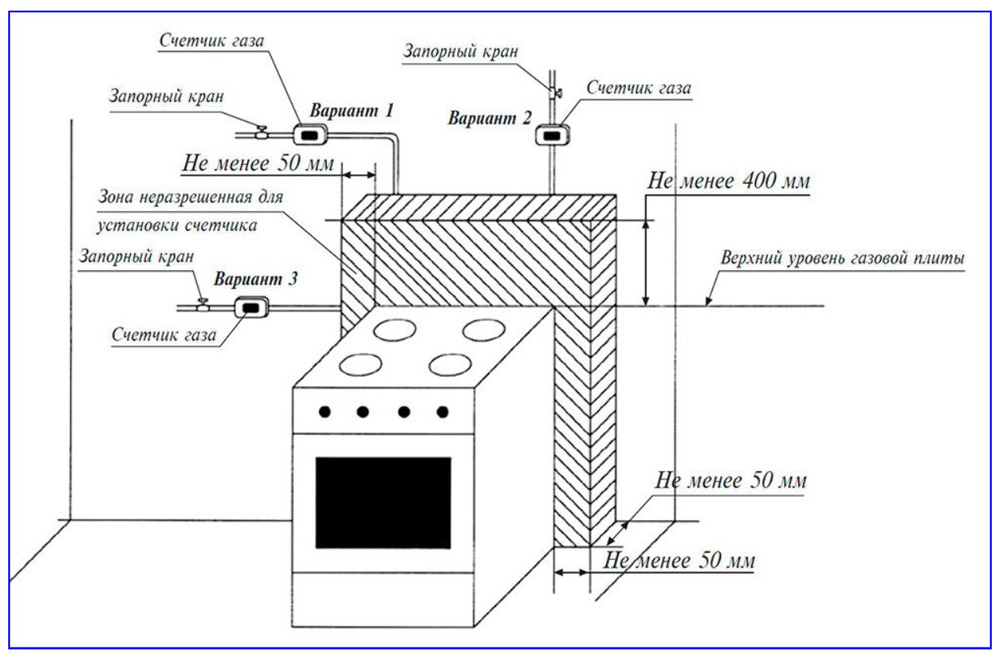

Рис. 7 Схема подключения газовой плиты

• Не стоит использовать для подключения газовых приборов резиновые шланги в металлической оплетке. При повреждении внутренней резиновой трубки не удастся визуально отследить дефект.
• Перед приобретением шланга следует ознакомиться с выходными патрубками газопроводной трубы и плиты. Обычно все они имеют стандартный размер под выпускаемые рукава, на плиту чаще накручивается американка, а к газовой трубе подсоединяется штуцер с наружной резьбой.
• Длину рукава для газовой плиты подбирают таким образом, чтобы гибкая подводка газа свободно провисала, немного не доходя до пола.
• Стандартные размеры подсоединительных гаек рукавов – 1/2 дюйма, но встречаются резьбы и на 3/4 или 3/8 дюйма.
• Внутренний диаметр любого шланга не должен быть меньше 10 мм, его можно измерить или определить визуально.
• При покупке товаров китайского производства и от некоторых российских фирм стоит быть особенно внимательным к качеству их изготовления. Чтобы не совершить ошибку, полезно ознакомиться с отзывами из интернета на продукцию этих производителей.
• В некоторых плитах имеется прямой выход в стену или два отвода. В первом случае дополнительно приобретают угловой переходник, а во втором заглушку, которую ставят на свободный патрубок.
• Хотя на рынке появилось много шлангов китайского производства из поливинилхлорида и гофрированной нержавейки, по надежности традиционные резиновые шланги с кордом ни в чем им не уступают. Качественно выполненная недорогая резиновая подводка с армированием способна прослужить до 20 лет и незаменима в ситуациях, когда газопотребляющий прибор постоянно перемещают (газовая горелка).

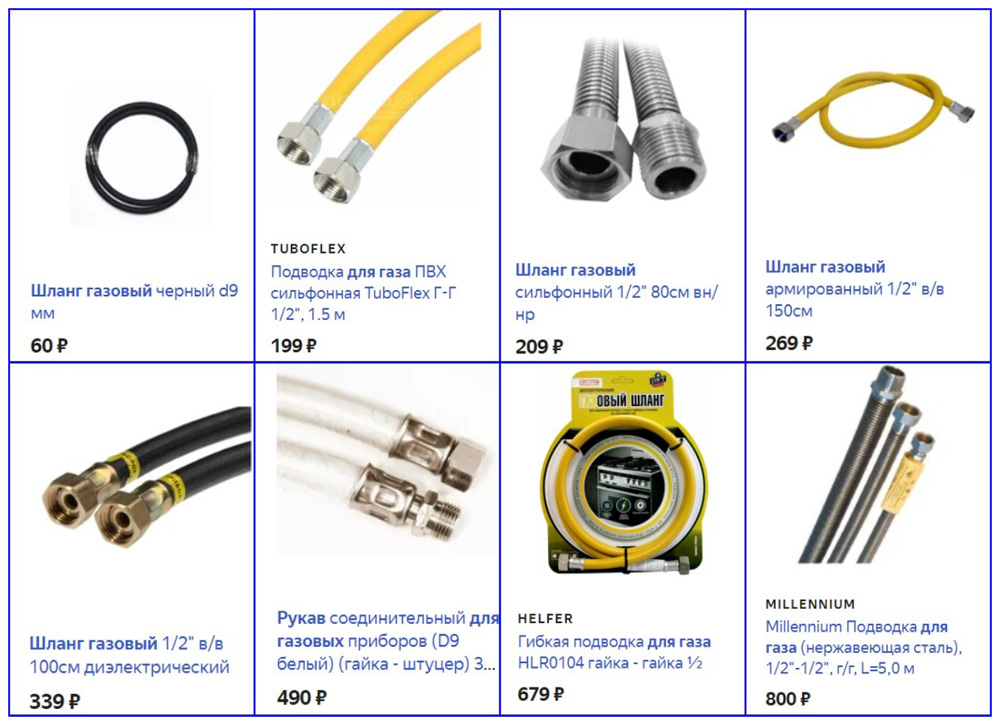

Рис. 8 Стоимость газовых шлангов

Приобрести качественную и долговечно гибкую подводку не представляет каких-либо сложностей, всегда можно остановить свой выбор на надежных и проверенных временем резиновых рукавах с матерчатым кордом отечественного производства. При желании купить новомодный дешевый китайский товар, высока вероятность столкнуться его невысоким качеством, что может привести к утечкам и возникновению аварийных ситуаций.

самый безопасный способ подключить газовое оборудование подробно, на фото

Интерьер

Сильфонная подводка для газа: особенности применения, преимущества и недостатки. Другие виды гибких рукавов для подключения газового оборудования. Техника безопасности.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование в фотографиях.

Еще совсем недавно газовые бытовые приборы подключались напрямую к газовой трубе. Несмотря на то, что метод считался безопасным, он имел значительные минусы, главным из которых считалась невозможность перемещения газовой плиты или котла в удобное положение. В настоящее время для установки рекомендуют использовать гибкие рукава, среди которых самым безопасным и надежным является сильфонная подводка для газа, представляющая собой гибкий гофрированный шланг.

Сильфонные шланги являются оптимальным вариантом и рекомендованы к установке специалистами газовых служб

Основные виды газовых шлангов: их преимущества и недостатки

Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет

• резинотканевые;
• армированные резиновые из ПВХ;
• резиновые, усиленные металлической оплеткой.

Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.

Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.

Важно! Главный минус кислородного шланга – разрушение оплетки при попадании на поверхность горячих маслянистых растворов.

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 ˚С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:

• низкая цена;
• легкая установка;
• возможность использовать при температуре от -35 до +50 °С;
• большой выбор.

Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки

Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.

Сильфонный газовый шланг: основные преимущества

Сильфон – это упругая гофрированная трубка, которая отличается особой жесткостью. Такой шланг является наиболее надежным. Именно этот вид гибкого рукава рекомендуется для установки оборудования газовыми службами. Это связано с тем, что он характеризуется не только высокой степенью безопасности, но и наиболее продолжительным сроком эксплуатации. Кроме того, выдерживает самые большие нагрузки, создаваемые газовым потоком. Поэтому, если в торговых центрах поинтересоваться, какой газовый шланг лучше, то, скорее всего, предложат купить именно сильфон.

Полезный совет! Независимо от того, какой решено приобрести газовый гибкий шланг: металлический, ПВХ или сильфон, – необходимо учесть, что к нему должны прилагаться паспорт и сертификаты, подтверждающие его качество и безопасность использования. Минимальное сечение шланга не должно быть меньш

что это и как подобрать

Автор Монтажник На чтение 8 мин. Просмотров 6.7k. Обновлено 30.01.2020

До появления гибких шлангов подключение сантехнических приборов к водопроводной магистрали происходило за счет применения жестких систем с использованием сварки, стальных и медных труб, позднее появились пластмассовые шланги. Современное сантехническое оборудование в основном присоединяют к водопроводу с помощью резиновых шлангов в металлической оплетке, но нередко для этих целей используются сильфонная подводка для воды.

Чтобы знать, в каких случаях используется сильфонная подводка и как правильно ее выбрать, следует рассмотреть ее отличительные особенности, материалы изготовления и основные виды.

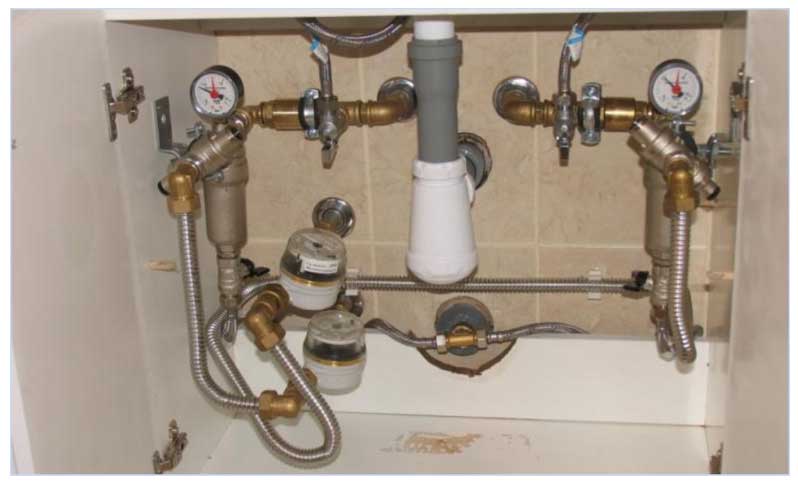

Рис.1 Подводные рукава для подключения сантехнического оборудования

Что такое сильфонная подводка для воды и область ее применения

Сильфоном называют гофрированную оболочку из различных материалов, которая может содержать один или несколько слоев и не теряет своих физических и химических свойств под воздействием механических деформаций, внутреннего и внешнего давления, температурных перепадов и их сочетаний.

При изготовлении внутрь гофрированной оболочки рукава сильфонного типа помещается резиновый шланг, а ее края развальцовываются в гайках и выходных штуцерах.

Легкий монтаж, высокие эксплуатационные характеристики и способность гасить вибрации, позволяют использовать сильфонную подводку для воды в следующих случаях:

• Подключение бытового сантехнического оборудования (смесителей, унитазов) к водопроводной магистрали.
• Подача воды к душевым и кухонным лейкам.
• Подсоединение оборудования для водоснабжения – гидроаккумуляторов, электронасосов, бойлеров, различной сантехнической арматуры.
• Использование в отопительных системах для подключения накопительных баков и радиаторов.
• Для отвода воды от стиральных и посудомоечных машин.
• Для подключения к газовым магистралям газовых плит, бытовых и промышленных газовых котлов, бойлеров и так далее.

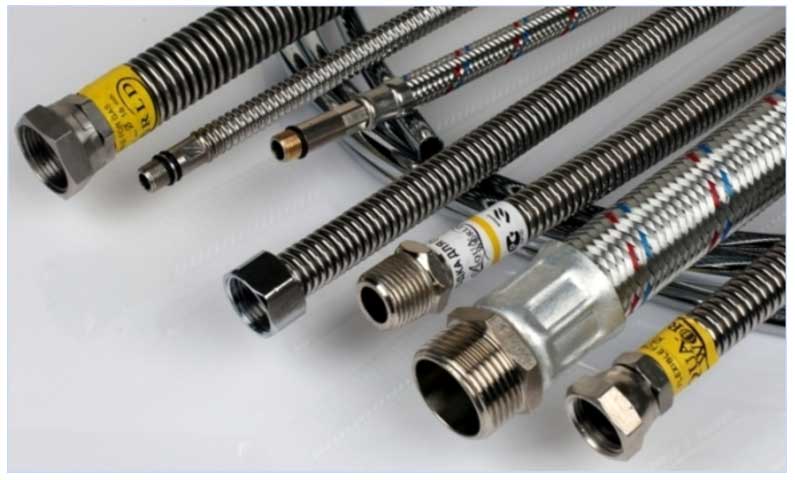

Рис.2 Сильфонная гибкая подводка – основные виды

Основные виды гибких подводок для подключения воды в быту

При подключении к водопроводной магистрали используют несколько видов гибких подводок, имеющих следующие особенности.

Шланги резиновые и ПВХ

Основное преимущество данных изделий – низкая цена и способность работать под высоким давлением – для этого они содержат каркасы из прочных нитей или металлических спиралей, покрытых с внешней и внутренней стороны резиной. Максимальное давление, на которое рассчитаны армированные шланги из резины, не превышает 10 бар. при температуре подаваемой жидкости от -50 до +120 С.

Подобного вида продукция выпускается отечественным производителем и довольно редко используется для подключения воды в быту, в основном с помощью таких шлангов подключает газовые плиты.

Более редкая разновидность гибких подводок – поливинилхлоридные шланги высокой пластичности, которые усиливаются помещенной внутрь армирующей спиралью. Изделия отличаются малым весом, устойчивостью к агрессивным химическим веществам, не боятся ультрафиолетового излучения, имеют гладкую внутреннюю и ребристую наружную поверхность.

Основное применение ПВХ шланги нашли в промышленности, они рассчитаны на работу с давлением около 15 бар., их основным недостатком является малый рабочий диапазон температуры воды – от -20 до +60 С.

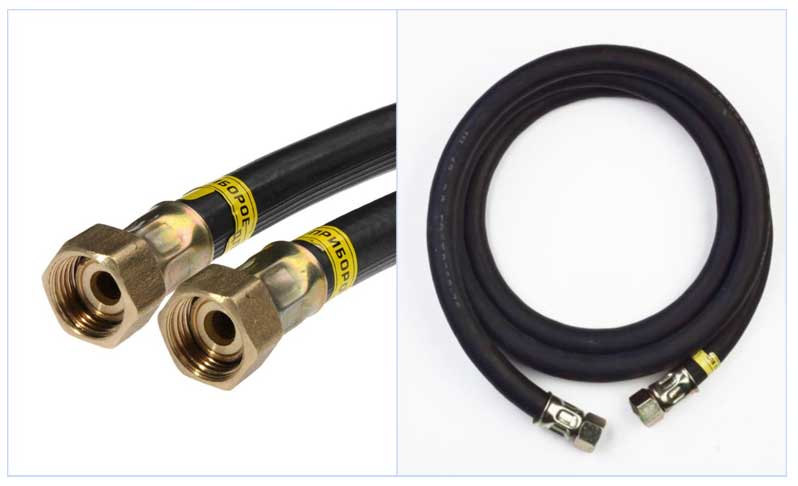

Рис.3 Гибкая подводка для воды и газа из резины

Армированная подводка

Представляет собой мягкий металлический шланг с оплеткой, которая может быть выполнена из алюминия, оцинкованной стали или нержавейки, иногда резиновая трубка помещается в синтетический материал из нейлона (такой вид практически не используется в быту).

Гибкие армированные шланги имеет следующие параметры:

• Изделия в стальной или алюминиевой оплетке рассчитаны на работу не более 3 лет, срок службы подводки из нержавейки доходит до 10 лет, шланги с нейлоновым покрытием могут служить 15 лет.
• Алюминиевая или стальная оплетка при эксплуатации выдерживает давление до 5 бар., нержавейка рассчитана на 10 бар., нейлоновые шланги выдерживают давление в системе до 20 бар.
• Максимальная температура рабочей жидкости у шлангов с алюминиевой, нержавеющей и нейлоновой оплеткой составляет 80, 95, и 110 С. соответственно.

При выборе шлангов с оплеткой в основном отдают предпочтение изделиям с нержавеющим покрытием – они имеют высокие эксплуатационные параметры, а их соединительные муфты выполнены из качественных цветных металлов. Этим изделия из нержавейки отличаются от дешевых видов из алюминия, где накидные гайки и переходные штуцера могут быть сделаны из хрупкого силумина (сплава алюминия с кремнием).

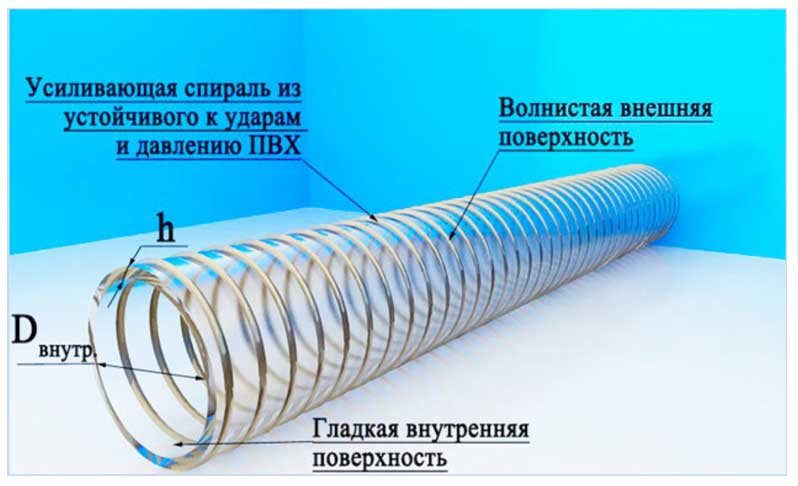

Рис.4 Гибкий шланг из ПВХ

Сильфонные шланги – конструкция

Основной материал изготовления оплетки сильфонных шлангов – нержавеющая сталь марки AISI 304 толщиной 0,3 мм., при производстве ее обжимают до гофрированной формы и навивают в спираль. Сильфон может быть выполнен в виде сварного соединения с фиксированной длиной или путем обжима, при этом длина подводки может изменяться в некоторых пределах.

Накидные гайки и штуцера обычно изготавливают из нержавейки и цветных металлов (качественная латунь, бронза) с хромированным покрытием, в них фальцуют концы оплетки из нескольких звеньев. Уплотнительные прокладки в соединительных фитингах выполняют из резины или фторопласта.

Сильфонная подводка для воды – технические характеристики

Сильфонные шланги отличается от других типов подводок следующими эксплуатационными параметрами:

• Срок службы изделий в основном зависит от материала изготовления внутренней трубки и условий эксплуатации, сама нержавеющая оплетка не изменяет своих свойств в течение 100 лет.
• Температурный режим, на который рассчитаны сильфонные подводки, зависит от производителей, их максимальная температура эксплуатации достигает 250 градусов.
• Сильфоны имеют высокое сопротивление внутреннему давлению, которое в зависимости от диаметра шланга, толщины его стенок и материала изготовления внутренней трубки варьируется в диапазоне от 15 до 35 бар.
• Сильфонные шланги пожароустойчивы, являются экологически чистыми изделиями, не наносящими вреда здоровью человека.

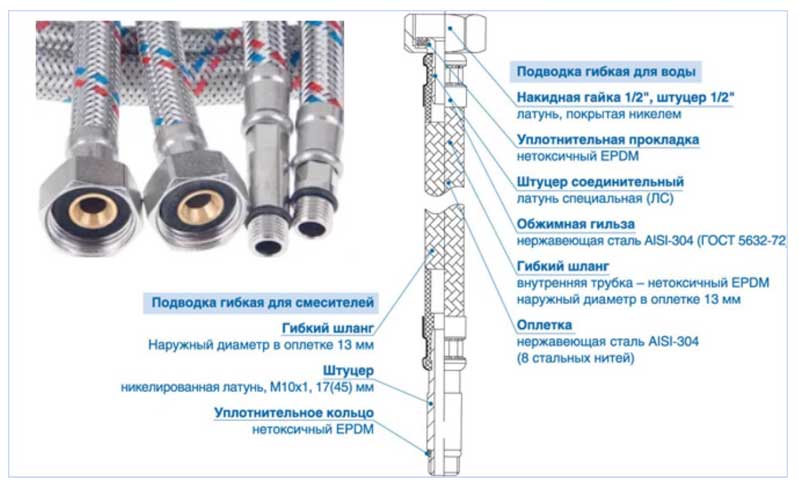

Рис. 5 Гибкая подводка из нержавейки с оплеткой – конструкция

• Помимо конструкции, нержавеющая сталь оплетки и антикоррозионные материалы остальных деталей дают дополнительные преимущества сильфонной модели – она не боится отрицательного воздействия влаги, имеет высокую износостойкость и прочность, ее средний срок службы достигает 25 лет.
• Преимуществом сильфонов является устойчивость к гидроударам и способность гасить вибрации в водопроводных линиях.
• При изгибах сильфонные рукава не изменяют своего сечения – это снижает гидравлические потери в магистрали с подобного вида изделиями.
• Основной недостаток сильфонов – недостаточная гибкость в местах, где требуется малый радиус при изменении направления. Это в некоторой степени ограничивает их использование в качестве подводок к кухонным смесителям.
• К основным недостаткам сильфонов можно отнести их высокую стоимость по сравнению с резиновыми шлангами и изделиями с оплеткой.

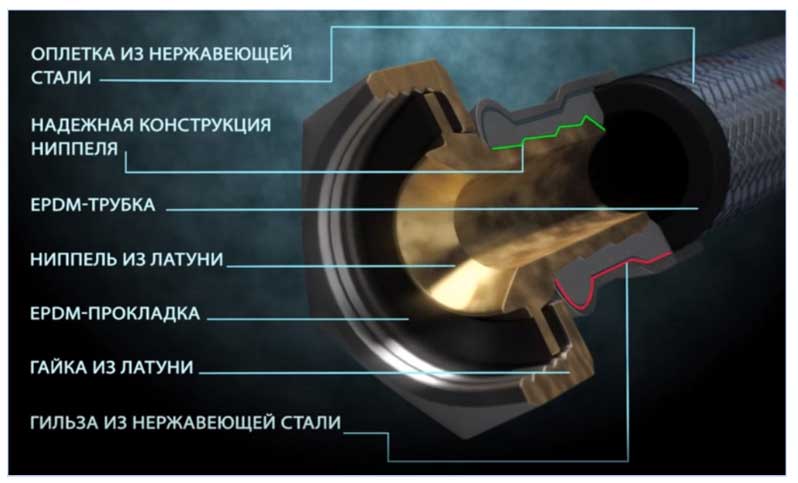

Рис.6 Подводка с оплеткой для смесителей – материал изготовления

Советы по выбору подводки для воды

При выборе подводного рукава необходимо учитывать следующие факторы:

• Подводку выбирают с таким расчетом, чтобы ее выходные штуцера обеспечивали резьбовое соединение с подключаемым оборудованием без использования дополнительных переходников. Для этого производитель выпускает шланги с накидными гайками и выходными фитингами различных стандартных диаметров.
• Рукав должен соответствовать температуре и давлению в системе, в первом случае дополнительную информацию может дать цветовая маркировка на оплетке: синий цвет означает использование только для холодной воды, красный – изделие рассчитано на высокие температуры рабочей жидкости. Многие шланги имеют двухцветную маркировку, говорящую об их способности работать в горячей и холодной воде.
• Материал оплетки выбирают в зависимости от условий использования – в среде с агрессивными химическими веществами или высокой влажностью лучше отказаться от металлических изделий.
• Следует выбирать более гибкое изделие, подержав его в горизонтальном положении и сравнив угол наклона с аналогичными видами – помимо удобства подключения, гибкость внутреннего резинового шланга говорит о его высоком качестве.
• Выходные штуцера должны быть изготовлены из цветных металлов или нержавейки и иметь достаточную толщину, использование дешевого алюминия говорит о низком качестве продукта и может привести к быстрому выходу шланга из строя.

Рис.7 Сильфоны для воды из нержавеющей стали – размеры

• Определить качество изготовления подводного рукава при отсутствии информации у продавца можно по весу – изделие из дешевого алюминия (силумин) или пластика будет намного легче качественных аналогов.
• Если рукав используется для подачи питьевой воды, то желательно проверить его на наличие запаха – резкие химические выделения говорят о низком качестве и вредном для здоровья составе резины.
• При покупке следует отдавать предпочтение маркам, изготовленным известными европейскими производителями (Италия, Испания), некоторые российские фирмы также выпускают качественную продукцию. На строительном рынке хорошо зарекомендовали себя такие бренды, как Акватехника, Монолит, Флексилайн.

Следует избегать приобретения изделий со следующими видимыми глазу дефектами:

• Слабое или некачественное обжатие оплетки в выходных фитингах.
• Коррозия или механические повреждения оплетки и штуцеров.
• Жесткие резиновые прокладки, говорящие о длительном хранении изделия после выпуска.
• Рукава с оплеткой, изготовленной из оцинкованной стали – она ржавеет в течение года после начала эксплуатации.

Рис. 8 Сильфонные шланги в системе водоснабжения

Основные правила подключения гибких подводных шлангов

После выбора изделия нужной длины с накидными гайками и штуцерами, соответствующими подключаемому оборудованию и трубам, монтируют подводные рукава, соблюдая следующие правила:

• Перед установкой изделие проверяет на наличие прокладок, качество оплетки и соединительных штуцеров.
• Шланг крепится в свободном висячем положении без натяжения, перекручивания и резких перегибов, радиус изгиба должен превышать диаметр не менее, чем в 5 – 6 раз.
• Крепление подводящего шланга производят вручную, наличие утечки проверяют через 30 минут сухой тряпкой. При протечках можно немного подкрутить накидные гайки и фитинги разводным ключом, избегая пережатия прокладок.
• Во избежание электрохимической коррозии желательно производить резьбовое соединение из одинаковых сплавов.
• После установки герметичность системы проверяется на наличие протечек не реже одного раза в полгода, о необходимости замены подводки с оплеткой говорит наличие на ее поверхности отслоившихся металлических волосков.

Рис.9 Установка сильфонной водяной подводки в кухонную раковину

Мягкие металлические подводки сильфонного типа, которые используются для подключения бытового сантехнического оборудования, в отопительных системах и индивидуальных водопроводных магистралях, обладают высокими эксплуатационными характеристиками и большой стоимостью. Их рационально использовать в системах с повышенными требованиями к температурному режиму и давлению, для большинства бытовых целей более практично применять рукава с оплеткой из нержавейки.

Какие шланги разрешено использовать для подключения газовой плиты в квартире? Разъяснения АО «МОСГАЗ» — Газ — Новости

06.06.2018

Газ / Газификация и газоснабжение

Газовое оборудование квартиры, в том числе и газовая плита – источник повышенной опасности. Поэтому, в целях обеспечения безопасности, установка газовых приборов и их эксплуатация подробно регламентированы. В частности, четкие требования сформулированы относительно газовой подводки, которой подключается газовая плита. Публикуем разъяснения АО «МОСГАЗ» на этот счет.

Какие шланги разрешено использовать для подключения газовой плиты в квартире?

Вопрос: Добрый день! Ответьте, пожалуйста, какие виды шлангов сейчас разрешены для подключения газовой плиты в квартире. Можно ли использовать шланг из вулканизированной резины с металлической оплеткой?

Ответ: Уважаемая Надежда Николаевна! На Ваше обращение от 18.05.2018 АО «МОСГАЗ» сообщает следующее.

Газоиспользующее оборудование устанавливается в соответствии с требованиями норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП (в редакции постановления Правительства Москвы от 30.01.2013 № 34-ПП) (далее — Норматив).

Так же при установке газовых приборов рекомендуется руководствоваться требованиями паспортов или инструкций заводов-изготовителей.

Гибкая подводка для подключения газовых приборов должна быть сертифицирована и иметь разрешение Госгортехнадзора России к применению. Наличие сертификата соответствия и разрешения, дата изготовления, срок службы и замены должно отражаться в паспорте гибкой подводки. Длина гибкого шланга регламентирована руководством по эксплуатации на газовый прибор.

В соответствии с п. 3.21 Норматива допускается присоединение газовых приборов к газопроводу через гибкий рукав (далее — гибкая подводка), не имеющий стыковых соединений и обладающих термостойкостью не ниже 120 градусов.

При монтаже и эксплуатации гибкой подводки следует соблюдать нормы и правила, которые действуют при прокладке внутриквартирного газопровода.

Согласно требованиям указанного Норматива гибкая подводка должна быть доступна для осмотра и технического обслуживания, не допускается ее прокладка в местах, где она может быть подвержена коррозии, где возможно омывание продуктами сгорания или соприкосновение с нагретым металлом, и т. д. В местах пересечений электрического провода с газопроводом расстояние между ними в свету должно составлять не менее 100 мм, при параллельной прокладке — не менее 400 мм.

Одновременно сообщаем, что гибкая подводка не должна пересекать газовый стояк (за исключением гибкой подводки сильфонного типа в металлической оплетке с полимерным ПВХ покрытием).

Для установки гибкой подводки в соответствии с указанным Нормативом Вы можете обратиться в Службу сервиса АО «МОСГАЗ» по телефону: 8 (495) 660-20-01 или оставить заявку на официальном сайте общества (www.mos-gaz.ru).

Работы выполняются на платной основе. Со всеми расценками можно также ознакомиться на официальном сайте Общества.

Источники:

АО «МОСГАЗ»

виды газовых подводок, монтаж газовой подводки

Раньше использовали только стальную газовую подводку. Но теперь все чаще применяют гибкую подводку. Такую трубу подключить очень просто, именно поэтому таким процессом стали заниматься самостоятельно. Вследствие чего начали происходить аварии. Для того чтобы качественно подключить газовую гибкую подводку, необходимо воспользоваться услугами квалифицированного специалиста. Кроме этого нужно периодически контролировать состояние подводки. В данной статье рассмотрим виды, монтаж и правила выбора газовой подводки.

Содержание:

Что такое газовая подводка?

Для того чтобы обеспечить подачу газа к отопительным котлам, плитам и другим оборудованиям применяется газовая подводка. Эксплуатация газа стала намного проще после изготовления гибкой подводки. Провести трубу можно в любом направлении для создания эстетичного вида в помещении.

Производители выпускают несколько видов газовой подводки. Благодаря широкому выбору можно увеличить эксплуатационную сферу данного изделия. Главным критерием при выборе является материал, из которого изготовлена подводка.

Виды газовых подводок

Есть несколько видов гибкой подводки, которые классифицируются по материалу изготовления:

1. Подводка, изготовленная из сшитого полиэтилена. Главной особенностью данного вида является высокий показатель гибкости.
2. Резиновый шланг, который имеет специальную оплетку из нержавеющей стали. Иногда применяется нейлон или алюминий в качестве оплетки. В резиновом шланге может вовсе и не быть оплетки.
3. Сильфонная подводка (гофротруба из нержавеющей стали).

Любая газовая подводка имеет свои преимущества и недостатки.

Подводка, изготовленная из полиэтилена, имеет металлическую оплетку и относится к надежным изделиям. Преимуществами данного вида является противостояние агрессивным воздействиям химических веществ, а также коррозии. К недостатку можно отнести ограниченный диапазон температурного режима.

Резиновая подводка, которая оснащена алюминиевой оплеткой, применяется для подключения газа и воды, а срок службы может достигать 3 лет. Температурное сопротивление не превышает 80оС, а давление, которое выдерживает изделие – 0, 5 Мпа. Такая подводка подвержена коррозии – это является главным недостатком данного вида.

Самой надежной по эксплуатационным характеристикам является резиновая подводка, изготовленная из армированной нержавеющей стали. Максимальная температура рабочей среды может достигать 95оС, а давление, которое выдерживает шланг, составляет 1 МПа. Срок эксплуатации достигает 10 лет.

Очень популярна резиновая подводка с оплеткой из нейлона. Давление, которое может выдержать изделие, составляет 2 Мпа, срок службы достигает 15 лет, а максимальная допустимая температура рабочей среды может быть 110оС.

По всем характеристикам считается лучше сильфонная модель.

Рассмотрим более подробно газовую подводку.

Гибкая газовая подводка

Гибкая подводка представляет собой шланг с фитингами, а также элементами на концах для подключения к системе трубопровода и бытовой техники. К системе газоснабжения можно подключить газовый котел и плиту при помощи гибкой подводки. По трубам идет подача газа, а также обеспечивается удобство пользования оборудованием, так как оно не привязано к стояку. Котел можно установить абсолютно в любом положении. Процесс установки намного упрощается при использовании гибкого шланга. Но, тем не менее, производить монтаж должен специалист. При самостоятельной установке может произойти утечка газа.

В зависимости от того какой вид подачи рабочей среды на подводку для газа или для воды используется можно выделить несколько типов гибкой подводки. Отличительной чертой является материал изготовления подводки. Для изготовления газовой подводки применяется специальный полимерный шланг с оплеткой без использования алюминия.

Еще одним отличием газовой и водяной подводки является способ крепления шланга с концевой арматурой. Например, гайками, фитингами и штуцерами. Газовая подводка соединяется с аргонно-дуговой сваркой, а водяная – с вальцовкой. Кроме этого есть несколько других вариантов соединения, которые не привязаны к назначению гибкой подводки. Подразделяется в основном данная подводка по типу конструкции: сильфонная подводка и резиновый рукав (или шланг).

Рассмотрим подробно преимущества, недостатки и характеристики этих видов.

Резиновая газовая подводка

Резиновые шланги, которые армированы текстильной нитью, являются самыми мягкими из всех видов. Так как присоединить такой шланг не трудно, то его стали часто использовать в частных домах.

К преимуществам можно отнести:

• Приемлемая цена;
• Простота монтажа;
• Функциональность;
• Гибкие свойства.

Выпускаются резиновые рукава разного диаметра и длины.

Резина является одним из лучших материалов диэлектриков. Применяются они для подачи сжиженного газа от газовых баллонов к газовому оборудованию. Часто такие изделия используются в загородных и дачных домах. Такой способ подводки газа является самым дешевым и простым, но и одним из самых опасных.

Главный недостаток резинового шланга – образование трещин через некоторое время эксплуатации, вследствие чего происходит утечка газа. Единственным местом для подведения такой подводки является газовый баллон в частном доме. Данный материал имеет недостаточную жесткость. Срок службы резинового рукава составляет 2 года, но многие пользователи эксплуатируют изделие намного дольше. В современных шлангах содержатся эластичные компоненты в составе, благодаря которым можно использовать изделие около 5 лет.

Сильфонная газовая подводка

Наиболее удобным видом является сильфонная газовая подводка. Она имеет вид сильфонного металлического рукава. Благодаря гофре со складками можно без труда сжимать и изгибать подводку. Сильфонное изделие имеет более высокую прочность, чем резиновый рукав. Кроме этого отличается своей устойчивостью к механическим воздействиям, надежностью и защитой от поломок в бытовых приборах. Бытовые приборы, которые подключены к газопроводной системе, имеют повышенную безопасность при использовании сильфонной подводки. Самой дорогой из всех подводок является сильфонная. Высокую стоимость можно оправдать большим количеством преимуществ.

В последнее время наиболее востребованной подводкой стали сильфонные рукава. Постепенно данный вид заменяет резиновую подводку. Продажа в розницу и оптом сильфонной подводки намного превышает показатели продаж резиновых шлангов в металлооплетке. И это неудивительно, так как намного выгоднее приобрести данный вид подводки с большим сроком службы.

Из-за популярности данного вида газовой подводки производители стали выпускать ее в огромном количестве. Наряду с этим появились и подделки, которые не могут похвастаться своим высоким качеством. При выборе газовой подводки следует обратить внимание на фирму производителя, лучше отдать предпочтение проверенным производителям. В интернете можно найти множество отзывов о разных компаниях. Покупать подводку следует у известных производителей, как в розницу, так и оптом.

Так как подводка необходима для поведения газа, то не стоит экономить и приобретать некачественный материал. Ведь изделие может быть плохо качества, вследствие чего произойдет утечка газа и другие неприятные последствия. Не стоит подвергать себя риску.

Монтаж газовой подводки

Для монтажа газовой подводки следует выбрать легкодоступное место. Для безопасности неправильно будет частично штробить стену или демонтировать пол. А также коммуникации, которые скрыты, недоступны для сервисных осмотров.

Для того чтобы не случились натяжения, скручивания ил перегибания при сборке гибких соединений следует соблюдать радиус изгиба. Обычно он равен 3-кратному диаметру. Но увеличить радиус можно при помощи увеличения гибких соединений с коленчатым патрубком. По длине шланга следует делать небольшой запас. Так как при давлении он укорачивается, вследствие чего может происходить лишнее напряжение в конструкции.

Нельзя соединять сталь и медь, чтобы не случилось электролитическое повреждение наконечников. Латунь необходимо стыковать с медью, а сталь со сталью. Конденсат вызывает окисление металла. Поэтому следует защитить детали, изготовленные из металла от образования конденсата. Во всех гибких соединениях должны быть наконечники из металла. Лучше будет использовать 2 гаечных ключа.

Обязательно усилите затяжки наконечника должно обеспечивать необходимую плотность соединения. Чтобы не повредить конструкцию не следует обеспечивать чрезмерную герметичность соединения. После того как монтаж произведен, следует проверить шланг, так как он может быть перекручен.

После того как вся система установлена необходимо произвести испытание на прочность. Для этого следует на определенное время оставить систему под нагрузкой и проверить герметичность и прочность всех соединений.

Ни в коем случае нельзя подвергать соединения воздействию открытого огня. Если рядом со шлангами происходит паяние, то необходимо произвести защиту подводки тепловым экраном. При покупке необходимо внимательно изучить срок службы газовой подводки. Она может быть 2 года, 5 лет и даже 20 лет. По истечению срока годности необходимо заменить подводку. Если ее прокладка была сделана правильно, то замена займет не более 15 минут.

Как выбрать газовую подводку?

При выборе газовой подводки необходимо обратить внимание на сертификат товара, который должен соответствовать государственному образцу. Покупать изделие можно только в специализированных магазинах, чтобы не приобрести подделку. Многие не могут сделать выбор между резиновым и сильфонным шлангом, так как второй имеет более высокую стоимость. Намного выгоднее приобрести сильфонную подводку, так как она имеет большой срок службы в отличие от резинового шланга. Не стоит покупать дешевые китайские подводки. Такая подводка может привести к аварийным последствиям.

На рынке часто продают подделки известных фирм, которые имеют следующие недостатки:

1. По внешнему виду очень тяжело определить оригинал от подделки. Сделать это сможет только специалист.
2. Шланг изготавливают из тонкой резины, которая быстро износится. Соответственно фактический срок службы будет меньше указанного.

На подводке водоснабжения указана сине-красная метка. А в газовом шланге должна быть отметка желтого цвета. Поэтому важно обратить внимание на цвет, чтобы не перепутать. Для того чтобы выбрать шланг нужной длины, необходимо предварительно произвести замер и прибавить 20% к полученному числу. Таким образом, вы не переплатите.

Самыми популярными являются размеры 1, и 2 м. Хотя производители выпускают и множество других размеров шлангов. Стандартные диаметры газовой подводки: ½ и ¾ дюйма.

Есть два вида шланга:

1. Шланг имеет внутреннюю резьбу, которая называется американка (или мама-мама), а также две накидные гайки.
2. Шланг оснащен втулкой с наружной резьбой на одном конце, которую называют «мама-папа», а на втором конце гайкой.

При выборе стоит обращать внимание на характеристики, надежность подводки, а также стоимость. Обязательно необходимо потребовать сертификат соответствия государственному образцу.

Читайте также:

Гибкая подводка для газа: правила монтажа

Газовое оборудование в доме, куда входят плиты и газовые обогревательные котлы, оснащаются шлангами для подачи топлива. Наиболее часто они окрашиваются в ярко-желтый цвет. Работать с ними самостоятельно запрещено, подобные мероприятия осуществляются специальными службами. А вот выбор и приобретение данного элемента часто лежат на плечах конечного потребителя, поэтому важно рассмотреть, что собой представляет гибкая подводка.

Разновидности газовых шлангов

Если рассматривать газовые шланги, то следует разделить их на три разновидности, которые отличаются между собой по материалу изготовления. Таким образом, в продаже можно встретить сильфонные подводки; резиновые рукава, которые снабжаются металлической оплеткой; а также резинотканевые элементы. Гибкая подводка на основе резинотканевых рукавов является самой мягкой, это качество можно назвать отрицательным, так как механическая жесткость находится на минимальном уровне. В качестве преимущества выступает то, что резиновые изделия не способны проводить электрический ток. Более распространены сегодня среди потребителей шланги с металлической оплеткой. Причина такой популярности выражена в низкой стоимости. Подобный газовый рукав отличается от подводок, предназначенных для воды, тем, что на его поверхности можно найти желтую полосу. Гибкая подводка сильфонного типа отличается максимальной жесткостью и надежностью среди остальных разновидностей шлангов. За подобный товар придется заплатить наиболее высокую стоимость, нормативная документация рекомендует установку изделий именно такого типа. Обусловлено это тем, что подобный материал превосходно справляется с воздействием высокого давления, которое создается газовым потоком.

Что необходимо знать перед монтажом

Вами может быть подобрана гибкая подводка с определенными характеристиками, однако в любом случае диаметр должен оказаться больше 10 миллиметров. Это объясняется тем, что современное газовое оборудование имеет высокую мощность, поэтому предполагает большие затраты топлива для эффективной работы.

Правила монтажа

Перед тем как приступать к монтажу гибкой подводки для газа, необходимо перекрыть газопровод. Если речь идет об установке нового газового оборудования, то предварительно необходимо демонтировать старый прибор, если в этом есть необходимость. На следующем этапе устанавливается газовый шланг, мастер должен проверить герметичность имеющихся соединений, что поможет исключить возможность утечки газа. Новый прибор устанавливается на поверхности по уровню, а после осуществляется проверка работоспособности.

Рекомендации по монтажным работам

Когда монтируется гибкая подводка для газа, важно соблюсти некоторые правила, одно из них предусматривает установку оборудования на расстоянии в 4 метрах или меньше от жесткого газопровода. Между гибким шлангом и газовым краном должна находиться диэлектрическая вставка. Для гибкой подводки бытового газового оборудования могут использоваться все три разновидности шлангов, которые еще называются рукавами. Резинотканевые обеспечивают высшую степень безопасности газового оборудования. На трубу, по которой газ будет поступать к жилому дому, подается положительный электрический потенциал. Это необходимо для того, чтобы труба, которая находится в почве, не корродировала. На входе в жилое помещение труба обладает диэлектрической вставкой, а стояки не находятся под потенциалом.

Рекомендации специалистов

Когда устанавливается гибкая подводка для газа, нельзя не учитывать вероятность того, что по сильфону или металлической оплетке, которая находится в основе резинового рукава, потечет ток. Это может быть опасно для рукава, который снабжен оплеткой. Сечение проволоки очень невелико, это указывает на то, что плотность тока будет высокой. В данном случае нужно опасаться того, что оплетка шланга разогреется по типу спирали электрической плитки. Когда устанавливается гибкая подводка для смесителя, рекомендуется применять настоящую диэлектрическую вставку. Наиболее часто она выполняется из пластмассы или обладает металлической резьбой на обоих концах. Специалисты советуют приобретать сильфонный металлорукав с желтой диэлектрической изоляцией, которая наносится поверх металла. Потребителю лучше всего отказаться от голого рукава. Производители наносят покрытие из эстетических соображений, чтобы поверхность шланга было легче мыть. Однако благодаря электрическим характеристикам данного покрытия, она препятствует возникновению тока в рукаве, если он коснется стояка.

Нюансы проведения монтажных работ

Стоит помнить о том, что гибкая газовая подводка обязательно должна быть установлена только лишь специалистами. Следует исключить перегиб шланга, если же такая необходимость возникнет, то необходимо следить за тем, чтобы радиус не достиг минимального уровня, установленного документацией. Перед тем как гайки будут подсоединены к потребителю, следует придать проводке требуемую конфигурацию. Проводка не должна изгибаться на участке, который располагается ближе, чем в 7 сантиметрах от накидной гайки. Это верно в том случае, если она присоединена к газовому прибору. Подводка гибкая армированная ни в коем случае не должна натягиваться, следует исключить перекручивание шланга. Если есть необходимость в применении накидных гаек, то их стоит эксплуатировать исключительно с плоскими прокладками. Для того чтобы исключить возможность прорыва прокладок, не следует перетягивать гайки. Если было замечено повреждение, то следует осуществить замену целиком.

Что еще необходимо знать о сильфонной подводке

Гибкая подводка для смесителя сегодня вами может быть приобретена в магазине соответствующих товаров, это касается и сильфонной подводки, которая хоть и является дорогой, но нашла свое распространение среди потребителей. Это изделие представляет собой гофрированный шланг, выполненный из нержавеющей стали. На концах располагаются штуцеры, изготовленные из нержавейки. Подобная подводка должна фиксироваться к газовой входной трубе или оборудованию с помощью накидных гаек. Обязательно следует использовать прокладки из металла, которые должны быть мягким, сюда следует отнести алюминий или медь. В роли материала для прокладки может использоваться и специальный пластик.

Такая гибкая подводка из нержавеющей стали может обладать гофрой и штуцерами, выполненными из разного материала. Однако специалисты рекомендуют приобретать изделия, которые полностью выполнены из одной и той же основой. Подобное требование обусловлено тем, что сварка разных металлов может стать причиной возникновения электрохимической реакции, которая способствует разрушению сварного шва. Подобное соединение никак нельзя назвать прочным.

Заключение

Особенное внимание специалисты рекомендуют уделить тем трубам, в которых штуцеры впаяны серебром или оловом. Они не будут долговечными прочными, как и те, в которых штуцеры приклеены. Сильфонная подводка способна претерпевать давление до 6 атмосфер, а удлинение изделия может составить 100 %, это указывает на то, что сильфон можно спокойно растягивать при проведении монтажных работ до двукратного увеличения.

Установка газового водонагревателя

: пошаговое руководство своими руками

Установка газового водонагревателя

может показаться делом для профессионалов, но на самом деле это не так сложно, как вы думаете. Конечно, самый простой способ выполнить работу — нанять профессионала, который сделает ее за вас. Однако, если вы хотите сэкономить немного денег и достичь ощущения выполненного долга, установка газового водонагревателя — отличный проект DYI.

При выборе нового водонагревателя, как правило, лучше использовать тот же тип топлива (газ или электрический), если нет веских причин для перехода.Также рекомендуется проконсультироваться с местным инспектором по сантехнике. Они могут поделиться с вами местными правилами сантехники, а также сообщить, понадобится ли вам муниципальное разрешение.

Еще один момент, который следует учитывать, — как утилизировать старый водонагреватель. Если вы нанимаете профессионала, вам не нужно об этом беспокоиться, потому что он унесет ваш старый водонагреватель для вас. Тем не менее, если вам нравится делать проекты самостоятельно, и вы хотите сэкономить деньги, заменить газовый водонагреватель несложно.

Подготовка к установке газового водонагревателя

Если вашему водонагревателю больше 10 лет, велика вероятность, что срок его службы подошел к концу и его необходимо заменить. Однако, прежде чем покупать новый водонагреватель, постарайтесь устранить проблему. Если ваш водонагреватель протекает, во многих случаях проблему можно исправить. Однако, если источником утечки является сам резервуар, вам необходимо заменить блок.

Необходимые инструменты и расходные материалы

Перед установкой газового водонагревателя

• Проверьте этикетку на своем старом водонагревателе.В нем должны быть указаны годовое потребление энергии и размер резервуара. Оба эти факта полезны при покупке нового водонагревателя.
• Мы рекомендуем осмотреть вентиляционную систему водонагревателя, чтобы убедиться, что она в хорошем состоянии и работает должным образом, прежде чем снимать старый нагреватель.
• Отсоедините и слейте воду из старого обогревателя, затем снимите его с помощью ручной тележки. Если в баке водонагревателя скопилось слишком много осадка, сливной клапан может засориться. Эта статья поможет вам слить воду из бака.
• Обращайтесь с вентиляционной трубкой осторожно. Если он в хорошем состоянии, вы можете использовать его с новым водонагревателем. Если выпускная труба температуры / давления находится в хорошем состоянии, вы также можете использовать ее повторно.
• Если водонагреватель был подключен к медным трубам, возможно, вам придется разрезать медные трубы с помощью трубного резака. Если да, не забудьте оставить как можно больше трубы.

Проконсультируйтесь с местным сантехником

Установка газового водонагревателя

Следуйте этим пошаговым инструкциям по установке газового водонагревателя, а затем посмотрите видео.

Установите сейсмостойкие ремни

Шаг 1

Определите местоположение 2 сейсмических ремней с помощью рулетки.

• Эти сейсмические ремни будут прикреплять резервуар к стене во время землетрясения и предотвращать его опрокидывание.
• Измерьте расстояние от земли до водонагревателя и сделайте соответствующую отметку на стене: верхняя планка для защиты от землетрясений должна быть на несколько дюймов ниже клапана T&P. Нижний ремень должен быть на несколько дюймов выше газового регулятора.

Определите правильное размещение на стене, измерив от земли вверх и отметив высоту карандашом.

Закрепите скобу сейсмостойкого ремня на стене. Убедитесь, что винт « захватывает » шпильку. Ремень для защиты от землетрясения должен прилегать к резервуару. При необходимости «поверните» кронштейн на 180 °, прежде чем полностью затянуть винты.

Установите новый водонагреватель на место. Установите водонагреватель в сливной поддон и выровняйте имеющуюся сантехнику с входными и выходными разъемами водонагревателя.Обязательно оставьте пространство между стеной и водонагревателем, чтобы выполнить техническое обслуживание в будущем.

Не прикрепляйте водонагреватель ремнями для защиты от землетрясений.

Подключение водопровода

Шаг 2

Очистите резьбу линий холодной и горячей воды проволочной щеткой.

Если водоснабжение холодной не имеет запорный клапан, мы настоятельно рекомендуем установить шаровой клапан.

Подключить линии горячего и холодного водоснабжения.

Если вы используете медные гибкие водопроводы (, как показано на видео ), будьте осторожны, чтобы не перегибать их при установке. Оберните гибкий соединитель петлей, используя технику, показанную в видео. Не допускайте попадания линий подачи горячей и холодной воды в зону вентиляции и убедитесь, что в обоих есть небольшая слабина.

В некоторых областях требуется использование диэлектрических ниппелей между водонагревателем и водопроводом. Диэлектрические ниппели уменьшают коррозию между двумя разными металлами и увеличивают срок службы водонагревателя.

Проверьте свой новый водонагреватель перед покупкой диэлектрических ниппелей. Иногда они предустановлены, но если нет, настоятельно рекомендуем приобрести набор. При установке вам необходимо выровнять резьбу тефлоновой лентой или герметиком для стыков труб, чтобы предотвратить утечку.

Проконсультируйтесь с местным сантехником

Установите вытяжной колпак

Шаг 3

Прикрепите вытяжной колпак над дымоходом в верхней части водонагревателя.Обязательно следуйте инструкциям, прилагаемым к вашему водонагревателю, так как процесс различается от производителя к производителю.

Используйте саморезы для листового металла, чтобы закрепить вентиляционный колпак на месте.

Установите вентиляционную трубу

Шаг 4

Если вентиляционная труба в хорошем состоянии, вы сможете повторно использовать ее с новым водонагревателем. Обратитесь к руководству по эксплуатации вашего водонагревателя, чтобы узнать правильный диаметр вентиляционной трубы. НЕЛЬЗЯ использовать редуктор, если рекомендуемый диаметр вентиляционной трубы больше, чем вентиляционный колпак.

Вставьте один конец регулируемой вентиляционной трубы в вентиляционный колпак водонагревателя и начните прикреплять другие секции трубы. Обязательно сверьтесь с руководством производителя вашего водонагревателя на предмет правильного диаметра.

Отрегулируйте колена на вентиляционном отверстии Америвент перед установкой. Это позволит выровнять вентиляционную трубу как можно ближе к прямой.

Зафиксируйте все секции вентиляционной трубы, сдвинув их вместе так, чтобы каждая из них плотно прилегала к другой.

Используйте самонарезающие винты для листового металла , чтобы прикрепить вентиляционные секции к вентиляционному кожуху водонагревателя и другим вентиляционным секциям. Используйте минимум 2 винта на каждое соединение. Ознакомьтесь с требованиями местного кодекса.

Установите соединение для газа

Шаг 5

Дважды проверьте , что подача газа находится в положении ВЫКЛ. Затем с помощью металлической щетки очистите фитинг на подающей трубе.

Промойте линию , открыв и закрыв клапан.

Удалите наклейку и заглушку на газорегулирующем клапане водонагревателя. Здесь будет подключаться газовая линия.

Отвинтите газовый ниппель на гибкой газовой магистрали. Гибкие газовые линии необходимы во многих областях, особенно в районах, подверженных землетрясениям. Всегда полезно проверить, разрешено ли им в вашем районе.

Проконсультируйтесь с местным сантехником

Нанесите герметик на резьбу газового ниппеля.Не покрывайте первые несколько витков резьбы герметиком для стыков труб, как показано на видео. Другой вариант — использовать ленту для газопроводов, которая желтого цвета и не такая грязная, однако НИКОГДА не используйте белую тефлоновую ленту.

Вставьте газовый ниппель в газовый регулирующий клапан и затяните газовый ниппель гаечным ключом. Это должно быть довольно туго . Однако будьте осторожны, чтобы не повредить газорегулирующий клапан при затяжке.

Мы рекомендуем затягивать ниппель 2 гаечными ключами, чтобы предотвратить повреждение.Один ключ на ниппеле, а другой удерживает газовый регулирующий клапан.

Подсоедините гибкий газовый трубопровод к газовой линии и газорегулирующему клапану водонагревателя. Будьте осторожны, не перекручивайте шнур. При необходимости закрутите излишек лески.

Затяните вручную разъемы , а затем с помощью гаечного ключа затяните немного сильнее. НЕ включайте газ.

Проконсультируйтесь с местным сантехником

Откройте кран подачи воды и начните наполнение бака водой.Откройте кран с горячей водой, это предупредит вас, что резервуар заполнен.

Проверьте наличие утечек на каждом конце гибких трубопроводов горячей и холодной воды во время наполнения бака.

Когда вода течет из крана горячей воды, бак заполнен. Дайте воде стечь в течение нескольких минут. Это устранит воздух из резервуара. Вода будет разбрызгиваться до тех пор, пока резервуар не наполнится, а весь воздух не будет удален из резервуара и трубопроводов.

Соедините ремни для защиты от землетрясений

Шаг 7

Оберните ремни для защиты от землетрясений вокруг водонагревателя и соедините их вместе.Не затягивайте ремни слишком туго, они должны плотно прилегать, но не слишком туго. Затем закрепите излишки ремешка зажимами.

Проконсультируйтесь с местным сантехником

Подсоедините сливную трубу T&P

Шаг 8

Если ваш
Сливная труба T&P в хорошем состоянии, вы можете использовать ее повторно из своего старого водонагревателя.

Однако, , вам может потребоваться сделать новую сливную трубу T&P. Для этого следует измерить и отрезать труборез медную трубу.Если у вас нет слива в полу, поставьте ведро под сливную трубу T&P. Конец сливной трубы должен быть не выше 6 дюймов над землей или ковшом.

Включите подачу газа на .

Следуйте руководству по эксплуатации вашего водонагревателя, чтобы зажечь пилот. Процедура может отличаться у разных производителей.

Установите нижнюю шкалу на газовом регуляторе в положение « Pilot Lighting », затем поверните ручку управления на газовом регуляторе в режим PILOT.Нажмите и удерживайте ручку управления. Подождите несколько секунд, а затем нажмите кнопку зажигания, удерживая ручку управления.

Некоторые водонагреватели имеют световой индикатор, предупреждающий вас, когда загорается пилот. В других есть смотровое стекло, которое позволит вам визуально проверить, не загорелось ли пламя.

I Если пламя погасло : Повторите вышеуказанные шаги.

Если пламя загорелось :

• Продолжайте нажимать ручку управления в течение 45-60 секунд.
• Отпустите ручку управления и убедитесь, что пилот все еще горит.
• Если пилот все еще горит, поверните ручку управления в положение ON.

Поверните нижнюю шкалу на желаемую температуру воды. В качестве отправной точки используйте заводские рекомендации. 120 ° — рекомендуемая настройка температуры.

Тестовые газовые линии на предмет утечек

Шаг 10

Проверьте наличие утечек газа путем распыления на все газовые соединения.Вы можете приготовить собственный раствор (, 1 часть средства для мытья посуды и 2 части воды, ) или использовать раствор для обнаружения утечек.

Если вы заметили какие-либо «пузыри», это означает, что газ выходит. Затяните ослабленное соединение гаечным ключом, а затем проверьте еще раз.

Проконсультируйтесь с местным сантехником

После того, как вы установили газовый водонагреватель, вам следует учесть еще несколько вещей. Во-первых, всегда проверяйте вентиляционные отверстия, чтобы убедиться, что они правильно рисуют.Если это не так, мы рекомендуем обратиться к профессионалу, который поможет вам разрешить ситуацию. Видео ниже покажет вам, как это сделать.

Через пару часов проверьте выпускную трубу T&P. Если из трубы капает, велика вероятность, что давление внутри вашего бака слишком высокое. Отключите подачу газа и немедленно вызовите специалиста.

Мы настоятельно рекомендуем установить детектор угарного газа рядом с газовым водонагревателем. Они недорогие и предупредят вас об опасной ситуации.

.

Как узнать, газовый у вас водонагреватель или электрический?

У каждого дома есть водонагреватель. Но если вы спросите большинство домовладельцев, газ это или электричество, скорее всего, они не узнают.

Я признаю это. Сначала я не был уверен, работает ли мой водонагреватель на газе или электричестве. Честно говоря, меня это не беспокоило, потому что меня просто заботила постоянная струя горячей воды в моем доме все время. Но когда я начал думать об этом, я понял, что знание разницы важно при составлении бюджета для счетов, управлении своим углеродным следом и обсуждении замены блока.

По данным Министерства энергетики, нагрев воды является вторым по величине расходом для большинства домовладельцев, а это значит, что наши кошельки могут извлечь выгоду из понимания работы водонагревателей. Кроме того, инвестирование в самые эффективные модели и забота о наших смесителях также помогают экономить воду.

Итак, давайте поговорим о газовых и электрических водонагревателях:

Заметить разницу

Вы стоите перед своим водонагревателем — как теперь определить, электрическая это модель или газовая? Начните с поиска панели доступа сбоку водонагревателя.Если вы удалите его и увидите синее пламя, это пилотный свет, который есть только у газовых моделей. Подключенные трубы также являются индикаторами наличия газа, в то время как электрический водонагреватель будет просто иметь шнур, идущий в верхнюю или боковую часть устройства.

Сравнение газовых и электрических водонагревателей

Различия между газовыми и электрическими водонагревателями не ограничиваются их внешним видом. Как природный газ, так и электричество могут служить топливом для обычных водонагревателей и водонагревателей без резервуаров, но тип топлива влияет на цену водонагревателя и эксплуатационные расходы.

Электрические модели обычно дешевле газовых водонагревателей, отчасти из-за простой установки, не требующей газовых труб или систем вентиляции. Кроме того, отсутствует опасность утечки опасного газа. Тем не менее, House Logic отмечает, что газовые модели обычно дешевле в эксплуатации, в зависимости от ваших местных затрат на коммунальные услуги. В большинстве мест электричество дороже природного газа. Между тем, высокоэффективные электрические водонагреватели обычно дороже, чем газовые модели, но вы, вероятно, окупите первоначальные затраты за счет долгосрочной экономии.

Узнайте больше о планах ремонта дома рядом с вами

Как газовые, так и электрические водонагреватели требуют внимания и заботы при регулярном техническом обслуживании, основная разница заключается в том, выключаете ли вы контрольную лампу газа или щелкаете выключателем электричества перед началом работ по техническому обслуживанию. Независимо от типа топлива водонагреватели обычно показывают аналогичные предупреждающие знаки, когда что-то идет не так, например, изменение температуры и давления воды.

Ваш водонагреватель, будь то газовый или электрический, заслуживает надежной защиты.Подумайте о подписке на гарантийный план для дома, чтобы подготовиться к системным проблемам или поломкам устройства.

Быть готовым к любому домашнему ремонту — всегда хорошая стратегия. Узнайте, как планы HomeServe могут помочь в покрытии расходов на ремонт.

.

Как я могу получить газ в моей собственности?

Как мы установили ранее, газ намного дешевле на единицу энергии, чем электричество. Для многих людей, у которых нет газа, электричество — единственный выход, но пытались ли вы узнать, сколько будет стоить новое подключение к газу? Насколько это выгодно с финансовой точки зрения для вашего дома?

Сколько стоит газоснабжение?

Это действительно зависит от вашей собственности, но есть несколько важных вещей, которые вам необходимо учитывать, которые значительно повлияют на стоимость подключения:

• Был ли в доме газ в прошлом и отключен ли он? Если это так, то часто довольно просто повторно подключить вас, а стоимость, вероятно, составит несколько сотен фунтов.
• Как близко находится ближайшая газовая магистраль? Если у ваших соседей или других людей на улице есть газ, то есть вероятность, что газ находится прямо у вас на пороге, и для этого просто нужна труба, идущая в нескольких метрах от вашего дома. Стоимость в этом случае должна быть меньше тысячи фунтов.
• Вы находитесь в сельской части страны? Если вы находитесь за пределами города, вполне вероятно, что газоснабжение вашей собственности будет затруднено. В этом случае затраты могут вырасти до 1000 фунтов стерлингов только на подключение, что делает это довольно дорогим вариантом.
• Вы в квартире выше первого этажа? Квартиры, как правило, вызывают сложности, поскольку труба должна проходить через чужую собственность. Высотные свойства также страдают от проблем с давлением газа. Подключение такого типа недвижимости обычно обходится в тысячи фунтов стерлингов.

National Grid (одна из компаний газораспределительной сети) дает список различных предварительных условий, которые должны быть выполнены для того, что они называют «стандартной платой». Вы можете найти их в документе о подключении здесь.Если ваша собственность соответствует всем этим критериям, велика вероятность, что стоимость вашего газопровода будет порядка сотен, а не тысяч фунтов.

Кто устанавливает у вас газ?

Чтобы подать газ в собственность, ее сначала необходимо подключить к газовой сети. Если собственность не подключена к газовой сети, то компания газораспределительной сети (GDN или GT) может обеспечить подключение от ближайшего источника к газовым счетчикам вашей собственности.

Компании GDN, такие как National Grid, Northern Gas Networks, Southern Gas Networks и Wales & West Utilities, несут ответственность за обслуживание этих сетей, а также за предоставление возможностей подключения новым клиентам, если они того пожелают.Чтобы узнать, какая компания GT может снабдить вашу недвижимость новым подключением, посетите следующий документ OFGEM, нажав здесь.

Вы можете сначала поговорить со своей газоснабжающей компанией (розничным продавцом), такой как British Gas, E.ON, SSE, EDF и т. Д., О том, как лучше всего продолжить подключение к газовой сети. Поставщик газа в большинстве случаев порекомендует вам получить расценки на GDN, у независимого перевозчика газа (IGT) или поставщика коммунальной инфраструктуры (UIP).

Другие варианты подключения к газопроводу

Для обеспечения максимальной конкуренции на рынке OFGEM разработали структуру, которая также позволяет другим организациям, таким как IGT и UIP, также предоставлять эту услугу подключения в определенных случаях.

Поставщики коммунальной инфраструктуры, как правило, закупают для подключения к газовой сети новые жилые дома или новые коммерческие помещения. Однако в соответствии с руководящими принципами OFGEM вы можете попросить одну из этих компаний обеспечить подключение к вашей собственности.

>>> Какой самый дешевый электрический обогреватель для работы? <<<

Заполнения

Например, если вы живете в сообществе, где есть ряд существующих объектов недвижимости, которые не подключены к газу, тогда термин «засыпки» обычно применяется к проекту газоснабжения.Часто это отдаленные населенные пункты, расположенные на некотором расстоянии от газопровода.

Если несколько местных жителей собираются вместе и запрашивают проект заполнения, GT определяет плату за подключение в начале схемы и применяет аналогичную плату ко всем запросам на подключение к магистрали на максимальный период двадцать лет.

Эти тарифы предусмотрены Положениями о газе (плата за подключение), подробности см. Здесь.

Таким образом, если вы недавно переехали в удаленный населенный пункт, и соседи подключены к газовой сети, а ваша собственность — нет, то в соответствии с правилами, если вы узнаете, каковы были ставки по проекту заполнения, тогда те же ставки могут применяться для подключения вашей собственности — даже если первоначальный проект был почти 20 лет назад. Таким образом, это может сэкономить вам довольно много денег.

Стоит ли подавать газ?

Если у вас есть представление о стоимости, вам нужно решить, окупится ли она в долгосрочной перспективе.Очевидно, что в краткосрочной перспективе стоимость будет значительной, так как вам нужно будет не только заплатить за подключение газа, но и за установку бойлера, радиаторов и трубопроводов. Это включает в себя установку трубопроводов от счетчика до котла и дополнительных трубопроводов для обеспечения отопления через радиаторы или теплый пол.

Чтобы получить представление о связанной с этим экономии, вы можете взглянуть на свой EPC или Отчет об экологической сделке и проверить экономию, которая предлагается при переходе на газовое отопление.В зависимости от размера собственности вы можете сэкономить от 200 до 800 фунтов стерлингов в год — это действительно может быть совсем другое.

Сравните это со стоимостью установки котла и подключения газа. Эта стоимость может варьироваться от скромной системы отопления в квартире на первом этаже, начиная с 4000 фунтов стерлингов, до полулюкса с 4 кроватями за 8000 фунтов стерлингов.

Как видите, большие первоначальные затраты не окупятся в течение ночи, но окупаемость в течение 10–15 лет на самом деле довольно неплохая, если сравнить с другими улучшениями, позволяющими сэкономить деньги, такими как двойное остекление.И как только вы окупите эту стоимость, вы значительно сэкономите на счетах за электроэнергию.

Установка нового котла

Вы думаете о покупке нового котла? Мы прочесали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика для установки нового котла в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

.

»Обработка природного газа NaturalGas.org

Обработка природного газа

Источник: Duke Energy Gas Transmission Canada

Природный газ в том виде, в котором он используется потребителями, сильно отличается от природного газа, который подается из-под земли до устья скважины. Хотя переработка природного газа во многих отношениях менее сложна, чем переработка и переработка сырой нефти, она в равной степени необходима до ее использования конечными пользователями.

Природный газ, используемый потребителями, почти полностью состоит из метана.Однако природный газ, обнаруженный на устье скважины, хотя и состоит в основном из метана, отнюдь не так чист. Неочищенный природный газ поступает из трех типов скважин: нефтяных скважин, газовых скважин и конденсатных скважин. Природный газ, добываемый из нефтяных скважин, обычно называют «попутным газом». Этот газ может существовать отдельно от нефти в пласте (свободный газ) или растворяться в сырой нефти (растворенный газ). Природный газ из газовых и конденсатных скважин, в котором мало или совсем нет сырой нефти, называется «несвязанным газом».Газовые скважины обычно производят сырой природный газ сам по себе, в то время как конденсатные скважины производят свободный природный газ вместе с полужидким углеводородным конденсатом. Каким бы ни был источник природного газа, после отделения от сырой нефти (если он присутствует) он обычно существует в смесях с другими углеводородами; главным образом этан, пропан, бутан и пентаны. Кроме того, неочищенный природный газ содержит водяной пар, сероводород (H ₂ S), диоксид углерода, гелий, азот и другие соединения. Чтобы узнать об основах природного газа, включая его состав, щелкните здесь.

Обработка природного газа состоит из отделения всех различных углеводородов и флюидов от чистого природного газа для производства так называемого сухого природного газа «трубопроводного качества». Основные транспортные трубопроводы обычно накладывают ограничения на состав природного газа, который разрешается вводить в трубопровод. Это означает, что перед транспортировкой природный газ должен быть очищен. Хотя этан, пропан, бутан и пентаны должны быть удалены из природного газа, это не означает, что все они являются «отходами».

Фактически, попутные углеводороды, известные как «сжиженный природный газ» (ШФЛУ), могут быть очень ценными побочными продуктами переработки природного газа. ПГК включают этан, пропан, бутан, изобутан и природный бензин. Эти газоконденсатные газы продаются отдельно и имеют множество различных применений; включая повышение нефтеотдачи нефтяных скважин, обеспечение сырьем для нефтеперерабатывающих или нефтехимических заводов, а также в качестве источников энергии.

В то время как некоторая необходимая обработка может быть выполнена на устье скважины или рядом с ним (промысловая обработка), полная переработка природного газа происходит на заводе по переработке, обычно расположенном в регионе добычи природного газа.Добываемый природный газ транспортируется на эти перерабатывающие предприятия по сети собирающих трубопроводов, которые представляют собой трубы малого диаметра и низкого давления. Сложная система сбора может состоять из тысяч миль труб, соединяющих перерабатывающий завод с более чем 100 скважинами в этом районе. Согласно данным Gas Facts 2000 Американской газовой ассоциации, в 1999 году в США было примерно 36 100 миль трубопроводов системы сбора газа.

В дополнение к обработке, выполняемой на устье скважины и на централизованных перерабатывающих предприятиях, некоторая окончательная обработка также иногда осуществляется на «установках для двухсторонней экстракции».Эти заводы расположены на основных трубопроводных системах. Несмотря на то, что природный газ, который поступает на эти двухкомпонентные экстракционные заводы, уже имеет трубопроводное качество, в некоторых случаях все еще существуют небольшие количества ШФЛУ, которые добываются на двух двухместных установках.

Реальная практика обработки природного газа до уровня качества сухого газа по трубопроводу может быть довольно сложной, но обычно включает четыре основных процесса удаления различных примесей:

Прокрутите вниз или щелкните по ссылкам выше, чтобы перейти в определенный раздел.

В дополнение к четырем процессам, описанным выше, обычно устанавливаются нагреватели и скрубберы на устье скважины или рядом с ним. Скрубберы служат в первую очередь для удаления песка и других крупных примесей. Нагреватели гарантируют, что температура газа не упадет слишком низко. В природном газе, который содержит даже небольшое количество воды, гидраты природного газа имеют тенденцию образовываться при понижении температуры. Эти гидраты представляют собой твердые или полутвердые соединения, напоминающие ледяные кристаллы. Если эти гидраты накапливаются, они могут препятствовать прохождению природного газа через клапаны и системы сбора.Чтобы уменьшить возникновение гидратов, небольшие нагревательные блоки, работающие на природном газе, обычно устанавливаются вдоль сборной трубы там, где вероятно образование гидратов.

Удаление масла и конденсата

Для обработки и транспортировки попутного растворенного природного газа его необходимо отделить от нефти, в которой он растворен. Такое отделение природного газа от нефти чаще всего выполняется с помощью оборудования, установленного на устье скважины или рядом с ним.

Фактический процесс, используемый для отделения нефти от природного газа, а также используемое оборудование могут сильно различаться.Хотя качество природного газа для сухих трубопроводов практически одинаково в разных географических регионах, сырой природный газ из разных регионов может иметь разные составы и требования к разделению. Во многих случаях природный газ растворяется в нефти под землей в первую очередь из-за давления, под которым находится пласт. Когда этот природный газ и нефть добываются, возможно, что они разделятся сами по себе просто из-за пониженного давления; подобно тому, как открывание банки с газировкой способствует выбросу растворенного углекислого газа.В этих случаях разделение нефти и газа относительно легко, и два углеводорода отправляются разными путями для дальнейшей обработки. Самый простой тип сепаратора известен как обычный сепаратор. Он состоит из простого закрытого резервуара, в котором сила тяжести служит для разделения более тяжелых жидкостей, таких как нефть, и более легких газов, таких как природный газ.

Однако в некоторых случаях для разделения нефти и природного газа необходимо специальное оборудование.Примером такого типа оборудования является низкотемпературный сепаратор (LTX). Это чаще всего используется для скважин, добывающих газ высокого давления вместе с легкой сырой нефтью или конденсатом. В этих сепараторах используются перепады давления для охлаждения влажного природного газа и отделения нефти и конденсата. Влажный газ поступает в сепаратор, немного охлаждаясь теплообменником. Затем газ проходит через «заглушку» для жидкости под высоким давлением, которая служит для удаления любых жидкостей в низкотемпературный сепаратор. Затем газ поступает в этот низкотемпературный сепаратор через дроссельный механизм, который расширяет газ при его поступлении в сепаратор.Такое быстрое расширение газа позволяет снизить температуру в сепараторе. После удаления жидкости сухой газ возвращается обратно через теплообменник и нагревается поступающим влажным газом. Изменяя давление газа в различных секциях сепаратора, можно изменять температуру, в результате чего масло и некоторое количество воды конденсируются из потока влажного газа. Это базовое соотношение давления и температуры может работать и в обратном порядке для извлечения газа из потока жидкой нефти.

Удаление воды

Помимо отделения нефти и некоторого конденсата от потока влажного газа, необходимо удалить большую часть связанной воды. Большая часть жидкой свободной воды, связанной с добытым природным газом, удаляется простыми методами разделения на устье скважины или рядом с ним. Однако удаление водяного пара, который существует в растворе в природном газе, требует более сложной обработки. Эта обработка состоит из «обезвоживания» природного газа, которое обычно включает один из двух процессов: абсорбцию или адсорбцию.

Абсорбция происходит, когда водяной пар удаляется дегидратирующим агентом. Адсорбция происходит, когда водяной пар конденсируется и собирается на поверхности.

Дегидратация гликоля

Пример абсорбционной дегидратации известен как дегидратация гликоля. В этом процессе жидкий осушающий осушитель служит для поглощения водяного пара из газового потока. Гликоль, главный агент в этом процессе, имеет химическое сродство к воде. Это означает, что при контакте с потоком природного газа, содержащего воду, гликоль будет служить для «похищения» воды из потока газа.По существу, дегидратация гликоля включает использование раствора гликоля, обычно либо диэтиленгликоля (ДЭГ), либо триэтиленгликоля (ТЭГ), который вводится в контакт с потоком влажного газа в так называемом «контакторе». Раствор гликоля будет поглощать воду из влажного газа. После поглощения частицы гликоля становятся тяжелее и опускаются на дно контактора, где и удаляются. Природный газ, лишенный большей части воды, затем выводится из дегидратора.Раствор гликоля, содержащий всю воду, удаленную из природного газа, пропускается через специальный котел, предназначенный для испарения только воды из раствора. Хотя вода имеет температуру кипения 212 градусов по Фаренгейту, гликоль не кипит до 400 градусов по Фаренгейту. Такая разница температур кипения позволяет относительно легко удалить воду из раствора гликоля, что позволяет повторно использовать его в процессе дегидратации.

Новым нововведением в этом процессе стало добавление сепараторов-конденсаторов расширительного бака.Помимо поглощения воды из потока влажного газа, раствор гликоля иногда несет с собой небольшие количества метана и других соединений, содержащихся во влажном газе. Раньше этот метан просто выпускали из котла. Помимо потери части добытого природного газа, это способствует загрязнению воздуха и парниковому эффекту. Чтобы уменьшить количество теряемого метана и других соединений, сепараторы-конденсаторы испарительного резервуара работают для удаления этих соединений до того, как раствор гликоля достигнет котла.По сути, сепаратор расширительного бака состоит из устройства, которое снижает давление потока раствора гликоля, позволяя метану и другим углеводородам испаряться («мгновенно»). Затем раствор гликоля поступает в бойлер, который также может быть оснащен конденсаторами с воздушным или водяным охлаждением, которые служат для улавливания любых оставшихся органических соединений, которые могут оставаться в растворе гликоля. На практике, по данным Управления по ископаемым источникам энергии Министерства энергетики, было показано, что эти системы улавливают от 90 до 99 процентов метана, который в противном случае сжигался бы в атмосфере.

Чтобы узнать больше о дегидратации гликоля, посетите веб-сайт Института газовой технологии здесь.

Дегидратация твердым осушителем

Дегидратация твердым влагопоглотителем является основной формой осушения природного газа с использованием адсорбции и обычно состоит из двух или более адсорбционных колонн, заполненных твердым десикантом. Типичные осушители включают активированный оксид алюминия или гранулированный силикагель. Влажный природный газ пропускается через эти башни сверху вниз.Когда влажный газ проходит вокруг частиц осушающего материала, вода удерживается на поверхности этих частиц осушителя. Пройдя через весь слой адсорбента, почти вся вода адсорбируется на материале адсорбента, оставляя сухой газ для выхода из нижней части колонны.

Дегидраторы с твердым влагопоглотителем обычно более эффективны, чем дегидраторы гликоля, и обычно устанавливаются как тип разводной системы вдоль трубопроводов природного газа.Эти типы систем обезвоживания лучше всего подходят для больших объемов газа под очень высоким давлением и поэтому обычно располагаются на трубопроводе после компрессорной станции. Требуются две или более колонны из-за того, что после определенного периода использования осушитель в конкретной колонне насыщается водой. Для «регенерации» осушителя используется высокотемпературный нагреватель для нагрева газа до очень высокой температуры. Прохождение этого нагретого газа через насыщенный слой адсорбента испаряет воду в башне адсорбента, оставляя ее сухой и позволяя проводить дальнейшую дегидратацию природного газа.

Разделение жидкостей природного газа

Природный газ, поступающий непосредственно из скважины, содержит много жидких углеводородов, которые обычно удаляются. В большинстве случаев сжиженный природный газ (ШФЛУ) имеет более высокую ценность как отдельный продукт, и поэтому его экономически выгоднее удалить из газового потока.Удаление сжиженного природного газа обычно происходит на относительно централизованном перерабатывающем заводе с использованием методов, аналогичных тем, которые используются для осушки природного газа.

Есть два основных этапа обработки сжиженного природного газа в потоке природного газа. Во-первых, жидкости должны быть извлечены из природного газа. Во-вторых, эти жидкие природные газы должны быть отделены друг от друга до их основных компонентов.

Экстракция NGL

Существует два основных метода удаления ШФЛУ из потока природного газа: метод абсорбции и процесс криогенного детандера.По данным Ассоциации переработчиков газа, на эти два процесса приходится около 90 процентов от общего объема добычи сжиженного природного газа.

Метод абсорбции

Абсорбционный метод экстракции NGL очень похож на абсорбционный метод дегидратации. Основное отличие состоит в том, что при абсорбции ГКЖ используется абсорбирующее масло, а не гликоль.Это абсорбирующее масло имеет «сродство» к NGL примерно так же, как гликоль имеет сродство к воде. До того, как в масле появятся ШФЛУ, его называют «тощим» абсорбционным маслом. Когда природный газ проходит через абсорбционную башню, он вступает в контакт с абсорбирующим маслом, которое поглощает большую часть ШФЛУ. «Богатое» абсорбционное масло, теперь содержащее ШФЛУ, выходит из абсорбционной башни через дно. Теперь это смесь абсорбционного масла, пропана, бутана, пентана и других более тяжелых углеводородов.Богатое масло подается в кубы обедненного масла, где смесь нагревается до температуры выше точки кипения газоконденсатных жидкостей, но ниже температуры кипения масла. Этот процесс позволяет извлекать около 75 процентов бутанов и 85-90 процентов пентанов и более тяжелых молекул из потока природного газа.

Базовый процесс абсорбции, описанный выше, может быть изменен для повышения его эффективности или для нацеливания на извлечение определенных газоконденсатных жидкостей. В методе абсорбции охлажденного масла, когда бедное масло охлаждается с помощью охлаждения, извлечение пропана может составлять более 90 процентов, а из потока природного газа может быть извлечено около 40 процентов этана.С помощью этого процесса извлечение других, более тяжелых газоконденсатных углеводородов может быть близко к 100%.

Процесс криогенного расширения

Криогенные процессы также используются для извлечения ШФЛУ из природного газа. В то время как методы абсорбции позволяют извлекать почти все более тяжелые газоконденсатные газы, более легкие углеводороды, такие как этан, часто труднее извлечь из потока природного газа. В некоторых случаях экономически выгодно просто оставить более легкие ШФЛУ в потоке природного газа.Однако, если добыча этана и других более легких углеводородов рентабельна, требуются криогенные процессы для высоких скоростей извлечения. По сути, криогенные процессы заключаются в понижении температуры газового потока примерно до -120 градусов по Фаренгейту.

Существует несколько различных способов охлаждения газа до этих температур, но один из самых эффективных известен как процесс турбодетандера. В этом процессе для охлаждения потока природного газа используются внешние хладагенты.Затем используется расширительная турбина для быстрого расширения охлажденных газов, что приводит к значительному падению температуры. Это быстрое падение температуры конденсирует этан и другие углеводороды в газовом потоке, сохраняя при этом метан в газообразной форме. Этот процесс позволяет извлекать примерно от 90 до 95 процентов этана, изначально содержащегося в газовом потоке. Кроме того, турбодетандер может преобразовывать часть энергии, высвобождаемой при расширении потока природного газа, в повторное сжатие выходящего газообразного метана, таким образом экономя затраты энергии, связанные с извлечением этана.

Добыча ШФЛУ из потока природного газа производит как более чистый, более чистый природный газ, так и ценные углеводороды, которые сами являются ШФЛУ.

Жидкостное фракционирование природного газа

После того, как ШФЛУ были удалены из потока природного газа, они должны быть разбиты на их основные компоненты, чтобы они были полезными. То есть смешанный поток разных NGL должен быть отделен. Процесс, используемый для выполнения этой задачи, называется фракционированием.Фракционирование основано на разных точках кипения различных углеводородов в потоке ШФЛУ. По сути, фракционирование происходит по стадиям, состоящим из одного за другим выпаривания углеводородов. Название конкретной фракционирующей колонны дает представление о ее назначении, так как условно он назван в честь выпариваемого углеводорода. Весь процесс фракционирования разбит на этапы, начиная с удаления более легких газоконденсатных жидкостей из потока. Конкретные фракционаторы используются в следующем порядке:

• Деэтанизатор — на этой стадии происходит отделение этана от потока ШФЛУ.
• Депропанизатор — на следующем этапе происходит отделение пропана.
• Дебутанизатор — на этой стадии выпаривают бутаны, оставляя пентаны и более тяжелые углеводороды в потоке ПГК.
• Расщепитель бутана или деизобутанизатор — этот этап разделяет изо и нормальный бутаны.

Переходя от самых легких углеводородов к самым тяжелым, можно достаточно легко разделить различные газоконденсаты.

Чтобы узнать больше о фракционировании ШФЛУ, щелкните здесь.

Удаление серы и диоксида углерода

Помимо удаления воды, нефти и ШФЛУ, одна из наиболее важных частей переработки газа включает удаление серы и диоксида углерода. Природный газ из некоторых скважин содержит значительное количество серы и диоксида углерода. Этот природный газ из-за тухлого запаха, обусловленного содержанием в нем серы, обычно называют «кислым газом». Кислый газ нежелателен, поскольку содержащиеся в нем соединения серы могут быть чрезвычайно опасными и даже смертельными для дыхания.Кислый газ также может быть чрезвычайно агрессивным. Кроме того, сера, которая присутствует в потоке природного газа, может быть извлечена и реализована сама по себе. Фактически, по данным USGS, производство серы в США на газоперерабатывающих заводах составляет около 15 процентов от общего производства серы в США. Для получения информации о производстве серы в США посетите USGS здесь.

Сера присутствует в природном газе в виде сероводорода (H ₂ S), и газ обычно считается кислым, если содержание сероводорода превышает 5.7 миллиграммов H ₂ S на кубический метр природного газа. Процесс удаления сероводорода из высокосернистого газа обычно называют «обессериванием» газа.

Первичный процесс очистки сернистого природного газа очень похож на процессы дегидратации гликоля и абсорбции ШФЛУ. Однако в этом случае для удаления сероводорода используются растворы амина. Этот процесс известен просто как «аминный процесс» или, альтернативно, как процесс Гирдлера, и используется в 95 процентах U.S. Операции по очистке газа. Кислый газ проходит через колонну, в которой находится раствор амина. Этот раствор имеет сродство к сере и поглощает ее так же, как гликоль, поглощающий воду. Используются два основных раствора аминов: моноэтаноламин (MEA) и диэтаноламин (DEA). Любое из этих соединений в жидкой форме будет поглощать соединения серы из природного газа при прохождении через него. Отходящий газ практически не содержит соединений серы и, таким образом, теряет свой статус высокосернистого газа. Подобно процессу экстракции ГКЖ и дегидратации гликоля, используемый раствор амина можно регенерировать (то есть удалить абсорбированную серу), что позволяет повторно использовать его для обработки большего количества высокосернистого газа.

Хотя большая часть очистки от сернистого газа включает процесс абсорбции амином, также можно использовать твердые осушители, такие как железные губки, для удаления сульфида и диоксида углерода.

Сера может быть продана и использована, если преобразована в элементарную форму. Элементарная сера представляет собой ярко-желтый порошок, похожий на материал, который, как показано на рисунке, часто можно увидеть в больших кучах возле газоочистных сооружений. Чтобы извлечь элементарную серу из газоперерабатывающего завода, серосодержащие выбросы из процесса очистки газа от серы должны быть дополнительно обработаны.Процесс, используемый для извлечения серы, известен как процесс Клауса, и включает использование термических и каталитических реакций для извлечения элементарной серы из раствора сероводорода.

Для получения дополнительной информации о восстановлении серы и процессе Клауса щелкните здесь.

В целом процесс Клауса обычно позволяет восстановить 97 процентов серы, которая была удалена из потока природного газа.Поскольку это такое загрязняющее и вредное вещество, дальнейшая фильтрация, сжигание и очистка «остаточных газов» обеспечивают извлечение более 98 процентов серы.

Чтобы узнать больше о воздействии на окружающую среду очистки и сжигания высокосернистого газа, щелкните здесь.

Переработка газа является важным звеном в цепочке создания стоимости природного газа. Это способствует тому, чтобы природный газ, предназначенный для использования, был как можно более чистым и чистым, что делает его экологически чистым и экологически безопасным выбором энергии.После того, как природный газ будет полностью переработан и готов к потреблению, его необходимо транспортировать из тех районов, где добывается природный газ, в те районы, которые в нем нуждаются.

Щелкните здесь, чтобы узнать о транспортировке природного газа.

.
