Проверка лампочки мультиметром: тестирование разных ламп

Визуально не всегда получится определить работоспособность лампочки. Ведь даже если спиралька целая, никто не даст гарантии, что внутри цепь не повредилась. Именно для таких случаев и был придуман мультиметр — прибор, который в умелых руках всегда и безошибочно выявит любую неисправность. Так давайте же разберёмся, как им пользоваться и отслеживать с его помощью неисправные осветительные приборы.

Содержание статьи

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Тестируем лампу накаливания мультиметром

Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.

Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.

Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

Подключение щупов мультиметра для прозвонки лампы накаливания

Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.

Таблица: соотношение мощности и сопротивления

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Справка. Точность измерений может иметь погрешность в два-три ома.

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Справка. Компактные люминесцентные лампы, энергосберегающие галогенные, а также лампы на светодиодах проверить таким образом не получится. В их цепи имеются дополнительные элементы, такие как микросхема, электронный блок для подключения и запуска. Поэтому для их проверки используются другие методы.

Проверяем светодиодную лампу

Мультиметр позволяет прозвонить цветные, стандартные и сверхяркие диоды.

Светодиодная лампа с цоколем Е27

Проверка светодиодной лампы имеет свои особенности.

Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:

При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
Вскрываем плату.
Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.

Если никакого свечения не появилось, лампочку пора менять.

Мощные светодиоды

Проверяем яркий светодиод.

В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:

Сначала нужно определить какая у СМД распиновка.
В нижней части мультиметра находим восемь гнёзд.
Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.

Справка. В транзисторных гнёздах очень удобно проверять светодиоды, которые оснащены длинными контактами.

Проверка исправности LED-прожекторов

«Начинка» прожектора имеет свои особенности.

Прежде чем проверять светодиод, следует установить, к какому типу он относится. Внутри таких прожекторов обычно ставят:

плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.

Справка. У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.

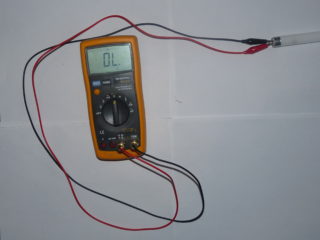

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

спираль накаливания;
балластная схема.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками. Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять. Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Важно! Когда будете собирать лампу, даже не думайте их припаивать. Пусть даже и точечным способом.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Подпишитесь на наши Социальные сети

Как проверить лампу мультиметром — Multimetri.ru

Узнать, работает ли лампа, можно несколькими способами. Разберём научный — как определить работоспособность осветительного прибора с использованием мультиметра.

Как проверить лампу мультиметром – смотрим видео

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

Читайте также

Как проверить батарейку мультиметром

к содержанию ↑

Проверяем лампу накаливания

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

Проверяем в режиме прозвонки

Один из щупов замыкаем на центральный контакт. Второй — на корпус цоколя сбоку, где у цоколя резьба. Если лампа рабочая, прозвучит звуковой сигнал, а дисплей отобразит сопротивление. Как правило, нижний предел составляет около 3 Ом, верхний — порядка 200 Ом.

Читайте также

Как проверить электродвигатель. Готовим мультиметр

к содержанию ↑

Проверяем в режиме измерения сопротивления

Прозвонка в режиме замера сопротивления поможет не только диагностировать работоспособность лампочки, но и приблизительно определить потребляемый ток, что выведет на потребление. Это может быть полезно, когда о мощности лампы можно только догадываться по причине утраты маркировки.

Следует помнить, что неплотный контакт щупов с цоколем повышает сопротивление. Поэтому, при сомнениях, мощность лампы скорее ниже, а не выше. Для измерения сопротивления лампы переводим селектор мультиметра в сектор измерения сопротивления. Ставим на 200 Ом. Приведённая ниже таблица справедлива для ламп с номинальным напряжением 220 В и цоколями E27 или E14.

Читайте также

Как проверить фазу мультиметром. Для чего искать фазу

Сопротивление, Ом				150	90-100	60-65	45-40	35-30	25-28
Мощность, Вт				25	40	60	75	100	150

Если при измерении единица на дисплее прибора не меняется на другое число — лампа неисправна, внутри обрыв.

к содержанию ↑

Проверка светодиодной лампы мультиметром

К сожалению, светодиодную лампу невозможно проверить мультиметром. Полупроводниковый прибор с достаточно сложной схемой можно в домашних условиях можно проверить на работоспособность только закрутив в исправный патрон и подав напряжение.

Проверка энергосберегающей лампы мультиметром

Читайте также

Как проверить свечи зажигания мультиметром. Почему свеча не работает?

КЛЛ — компактная люминесцентная лампа, которую в России называют энергосберегающей, также не поддаётся проверке мультиметром. Её колба включена в сеть через сложную схему, которую нельзя прозвонить с внешних контактов. Проверяем работу лампы закручиванием её в заранее исправный патрон.

Как проверить светодиодную лампочку (мультиметром) в домашних условиях

Поскольку колба LED-лампочки не прозрачная, визуально не получится определить, какие из чипов перегорели. Это касается и остальных элементов. Чтобы проверить светодиодную лампу, используют мультиметр – прибор для измерения сопротивления и тока. Также он понадобится при проверке кабеля на обрыв.

Чтобы выявить неисправность, следует научиться пользоваться мультиметром, узнать принцип его работы, ознакомиться с режимами и правилами подготовки к использованию. Существуют аналоговые и цифровые мультиметры. Специалисты советуют покупать второй вариант из-за более точных показателей при диагностике.

СодержаниеПоказать

Подготовка мультиметра для проверки

Перед проверкой нужно внимательно осмотреть мультиметр на отсутствие повреждений. Крышка батарейного отсека должна закрываться плотно. Далее стоит проверить щупы и идущие к ним провода. Если необходимо сделать изоляцию, для этого подойдёт изолента или термоусадочная трубка. На щупах не должно быть сколов, в противном случае их стоит обмотать так же.

Перед работой режим нужно переключить на сопротивление 200 Ом. Черный кабель подключается к гнезду «Com», а красный к измеряемым величинам. На экране должна появиться единица. Если показание другое, мультиметр сломан или работает некорректно. Далее щупы скрещиваются между собой, после чего вместо единицы должен появиться 0.

Рис.1 – мультиметр.

Эти показания говорят что тестер работает правильно. Если изображение на дисплее бледное или цифры мигают, скорее всего, батарейки садятся. Для проверки светодиодной лампы необходимо выбрать на тумблере режим «поиск обрыва». Он обозначен пиктограммой чипа.

Этапы проверки LED-лампы 220 В

Чтобы проверить светодиоды в лампе на 220 В тестером, необходимо выполнить следующее:

проверить тумблер и установить режим проверки чипов;
подключить провода к проверяемому диоду;
проверить полярность.

Если всё сделано правильно, показатели на экране изменятся. Ещё один способ диагностики — проверить транзисторы. На участке pnp катод подключается к отверстию «C», а анод к «E».

Прозвонка отдельных светодиодов

Для прозвонки отдельных светодиодов мультиметр следует перевести в режим проверки транзисторов Hfe. После диод вставляется в разъем, как на фото.

Рис.2 – прозвонка чипов через режим Hfe.

Данные контакты являются минусовыми и плюсовыми электродами, заставляющими диод светиться. Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами выводы чипа, чтобы убедиться в его неисправности.

span#i-2

Перед прозвонкой определите, где у диода анод и катод. Мультиметры могут иметь разные характеристики и конструкцию, а гнезда для проверки иногда отличаются. Но каждый имеет все необходимые слоты.

Проверка LED-прожектора

Определите тип светодиода. Если он имеет вид желтого квадрата, проверить его с помощью мультиметра не получится, так как напряжение такого источника иногда превышает 30 Вольт. В данном случае для проверки используется рабочий драйвер с соответствующим напряжением и током.

Рис.3 – прожектор с одним мощным светодиодом.

Если в прожектор установлена плата с большим количеством SMD-чипов, его можно проверить мультиметром.

Рис.4 – прожектор с платой и светодиодами SMD.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать нужно также, как и в случае с проверкой LED-лампы.

Проверка светодиодного моста

Засветить мост целиком мультиметром не получится. Иногда можно получить легкое свечение в Hfe. В режиме проверки диодов проверяется каждый из чипов отдельно.

Рис. 5 – токоведущие части ленты.

Если проверяются токоведущие части, тестер следует перевести в режим прозвонки и пройтись по каждому выводу питания на всех концах проверяемой зоны. Таким образом можно отыскать поврежденную часть моста. На фото синей и красной полосой выделены зоны, которые должны прозваниваться от начала ленты и до конца.

Как проверить, не выпаивая диод

Светодиоды, установленные на плату, проверяются с помощью щупа. Но стандартные инструменты могут и не пролезть в разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

швейные иглы;
часть кабеля или жилки из многожильного провода;
канцелярские разогнутые скрепки.

Проводник придется припаять к фольгированному щупу или подсоединить без штекера, получив переходник. Если используется фольгированная пластинка с припаянными кусочками проволоки, необходимо вставить её в соответствующий слот мультиметра и воспользоваться самодельными щупами.

Почему светодиодные лампы выходят из строя

Светодиодом называется полупроводниковое устройство, внешне напоминающее стандартный диод. Они отличаются малым пределом обратного напряжения. Электрический разряд или некорректная настройка схемы могут спровоцировать перегорание чипов. Малоточные яркие диоды, которые служат индикаторами источников питания, чаще всего перегорают из-за нестабильности напряжения в сети.

Советуем посмотреть видео: Как проверить светодиод в светодиодной лампе с помощью мультиметра.

Самые распространенные причины перегорания диодных ламп – это:

неправильная сила тока. В характеристиках, прописанных на упаковке, указывается максимальный срок службы. Но это параметр при оптимальном токе около 20 мА. Китайские лампочки редко отличаются качеством, так как производители устанавливают в них дешевые чипы, часто использующиеся для подсветки дисплеев гаджетов. Эти элементы рассчитаны на 5 мА и перегорают быстро;
низкое качество диодов. С целью экономии производители нередко устанавливают в лампу чипы, изготовленные по устаревшим технологиям, а именно с прозрачным р-контактом. Этот вариант самый экономичный и применяемый для подсветки экранов смартфонов. При нагревании срок службы таких светодиодов значительно сокращается. Поэтому их нельзя использовать в светильниках;
тепловыделение. Иногда лампочка перегорает из-за перегрева. Это может быть спровоцировано плохим сочетанием корпуса со светодиодами. Например, если чип разработан на основе новейших технологий, работать в корпусе чипов прошлых поколений он будет с трудом и быстро перегорит. В большинстве случаев это связано с размером посадочного гнезда.
некачественная сборка. Из-за жесткой конкуренции производители пытаются выводить на рынок как можно больше устройств. Поэтому контроль сборки снижается, что становится причиной деградации диодов.
неправильное использование. Перегрев лампочки может произойти не только из-за нарушения технологии сборки. Иногда целесообразнее приобретать лампы российских производителей, так как они адаптированы под работу местных сетей и лучше переносят перепады напряжения.

Рис. 6 – низкокачественная диодная лампа.

Светодиодные ленты устанавливать нужно только на алюминиевый профиль. Если лампа постоянно перегорает независимо от производителя, необходима проверка проводки.

Заключение

Мультиметр – один из лучших вариантов проверки работоспособности светодиодной лампы. Единственное, что требуется от мастера, это научится использовать его и настраивать. Неправильная настройка тестера может привести к некорректным результатам.

Как проверить галогеновую лампу тестером

Как правильно заменить галогеновую лампу

У многих ламп есть срок службы, который зависит от производителей и способов применения. Они используются в подвесных потолках, светильниках, так как ярко светят и экономные. Как и обычные — галогенные перегорают и нуждаются в замене. Сделать это можно самостоятельно без помощи специалистов, так как трудностей не возникнет, но при замене галогеновых ламп следует учитывать несколько принципов.

Порядок замены

Галогеновые часто используют из-за их большого срока эксплуатации, теплоотдачи, не большой восприимчивости к скачкам напряжения. Но они тоже могут перегореть, из-за чего светильник не будет работать. Починить его можно, поменяв галогенную лампу на новую.

Для этого необходимо:

Отключить осветительный прибор и снять плафон, чтобы добраться до лампы. Перед сменой ей необходимо дать остыть.
Взять ее, надавить одним концом в патрон, а другой — потянуть на себя. После, колба освободится.
Купить новую лампочку подходящих параметров. Следует помнить, что ее нельзя трогать голыми руками. Обычно, она продается, обернутой в полиэтилен. После установки нужно не забыть снять пленку.
Один конец колбы надавить на патрон, вставив другой в противоположный патрон. Если она шатается, неплотно держится, значит стоит проверить целостность прижимных контактов. Если они подгорели и их нельзя починить, то нужно заменить патрон.
Подключить прибор к электросети. Если все работает, как и прежде, то можно вернуть плафон на обратное место.

При смене необходимо работать в перчатках, потому что жирные отпечатки пальцев остаются на лампочке, нарушая ее целостность, сокращая срок службы. Ее стеклянные части стоит обернуть бумажной салфеткой, чтобы уберечь от жирных пятен, потому что к ним нельзя прикасаться голыми руками.

Чтобы поменять галогенную лампу в подвесном потолке надо прекратить подачу напряжения из электрического щитка и заменить блок, стабилизирующий напряжение.

Вытащить патрон из светильника и установить лампочку с подходящим цоколем. Убедиться, что она крепко держится и включить электричество. После этого светильник начнет вновь работать и освещать комнату.

Проверка лампочки

Как и обычная, галогенная тоже относится к тепловому источнику освещения за счет спирали, которая нагревается в процессе работы. Яркость и насыщенность света придается из-за галогенов, находящихся внутри.

Но если она перестала работать, что делать? Нужно узнать, есть напряжение в цоколе или нет. Если с ним все нормально, нужно проверить галогеновую лампу. Прикасаться к ней голыми руками нельзя, потому что на ней останутся жирные пятна. В этом месте она будет особенно нагреваться, что сократит ее срок службы. Поэтому необходимо использовать перчатки.

Чтобы проверить лампу, надо:

воспользоваться любым тестером, установить его в режим минимального сопротивления;
рядом положить колбу;
взять щипцы и приложить их к выводам лампы.

Итоговые показания зависят от вида лампы, потому что для обычной в 220 вольт и автомобильной в 12 вольт они будут разными. При любых обстоятельствах сопротивление меняется от 0,5—1 Ом, если значение высокое, значит осветительный прибор вышел из строя.

Меры безопасности

Смену лампочек многие производят самостоятельно, но если она происходит слишком часто, то надо обратиться за помощью. Уменьшить количество бесконечных замен можно, покупая лампочки известных брендов, гарантирующие долгосрочность продукции.

При их замене стоит учитывать меры безопасности:

Сперва, нужно обязательно отключить электричество. К лампочке нельзя прикасаться голыми руками.
Если прижимные контакты подгорели, выключатель искрится, а лампочка сгорела, то нужна помощь специалиста.
Замена галогенной лампы происходит под потолком, и людям, страдающим страхом высоты, требуется помощь электриков.
В световых приборах есть вредные пары, поэтому утилизировать их следует в специальные контейнеры.
Когда срок службы лампы приближается к концу, ее нужно поменять, чтобы светильник не испортился.
Для смены следует использовать перчатки, чтобы на корпусе не остались жировые пятна, повреждающие его целостность.
В процессе работы нельзя пользоваться диммерами для регулирования освещения. В обычных приборах они делают плавный переход от тусклого к яркому свету, но галогеновые перестают работать.

Советуем посмотреть видео-инструкцию:

Заключение

С приобретением световых приборов каждый сталкивается с их сменой, поэтому она стала важной и необходимой. Несмотря на разнообразие видов, конструкций световых источников, их заменяют самостоятельно. Для этого следует соблюдать меры безопасности при смене сгоревшего прибора на новый.

На стеклянные элементы не стоит давить, а с хрупкими деталями быть предельно аккуратными, чтобы поврежденные части не нанесли вред здоровью.

Как проверить лампочку мультиметром

Подготовка мультиметра к работе

Тестируем лампу накаливания мультиметром

Подключение щупов мультиметра для прозвонки лампы накаливания

Таблица: соотношение мощности и сопротивления

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Справка. Точность измерений может иметь погрешность в два-три ома.

Справка. Компактные люминесцентные лампы, энергосберегающие галогенные, а также лампы на светодиодах проверить таким образом не получится. В их цепи имеются дополнительные элементы, такие как микросхема, электронный блок для подключения и запуска. Поэтому для их проверки используются другие методы.

Проверяем светодиодную лампу

Мультиметр позволяет прозвонить цветные, стандартные и сверхяркие диоды.

Светодиодная лампа с цоколем Е27

При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
Вскрываем плату.
Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.

Если никакого свечения не появилось, лампочку пора менять.

Мощные светодиоды

Сначала нужно определить какая у СМД распиновка.
В нижней части мультиметра находим восемь гнёзд.
Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.

Справка. В транзисторных гнёздах очень удобно проверять светодиоды, которые оснащены длинными контактами.

Проверка исправности LED-прожекторов

плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.

Справка. У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

спираль накаливания;
балластная схема.

Важно! Когда будете собирать лампу, даже не думайте их припаивать. Пусть даже и точечным способом.

Как проверить лампочку мультиметром: способы прозвонить тестером лампы накаливания, галогеновые, автомобильные

Чаще всего, если лампочка перегорела, люди ее выбрасывают. И если обыкновенная лампочка накаливания является дешевой, то цена на автомобильные галогеновые осветительные приборы ощутима. В таком случае необходимо ознакомиться с тем, как проверить лампочку мультиметром, т.к. эта процедура имеет множество особенностей.

Установка прибора в нужный режим для проверки

Мультиметр (тестер) – это компактное устройство, позволяющее выполнять различные электрические измерения. Оно удобно для идентификации повреждений в электросети и электроинструментах.

Процедура прозвонки предполагает проверку целостности электроцепи и наличия прямого контакта. В большинстве моделей тестеров этот режим встроен изначально. Для его активации нужно повернуть переключатель в центре устройства в соответствующее положение (к значку зуммера или диода).

Кроме того, необходимо верно подсоединить щупы-измерители. Щуп черного цвета следует вставить в отверстия с обозначением «COM» и значком заземления. Измеритель красного цвета нужно вставить в разъем со знаком «VΩmA». Тестирование можно начинать сразу после постановки элементов управления в необходимое положение.

Наконечники из металла нужно замкнуть, после чего должен раздаться пищащий звук зуммера. На дисплее отобразятся нулевые значения, которые означают, что нет никакого сопротивления или разрыва. Если же цепь 220 Вольт разомкнулась, на экране отобразится цифра “1”.

Способы узнать, работает ли лампочка, с помощью цифрового тестера

Для проверки лампочки ее можно ввинтить в другую люстру или фонарик. Однако это не во всех случаях можно сделать. Иногда диаметр цоколя лампочки отличается от разъема на светильнике либо в доме больше нет устройств с аналогичным патроном.

Приобретая лампы в магазине, можно увидеть, как консультант-продавец тестирует их с применением мультиметра. В этом измерительном приборе есть специальные разъемы, позволяющие проверять любые типы лампочек. Подобное тестирование можно выполнить и своими руками в домашних условиях.

В режиме прозвонки

Чтобы узнать, работает ли лампочка, с помощью тестера, сначала нужно установить на нем соответствующий режим. После этого одним измерительным щупом нужно дотронуться до контакта в центре обыкновенной или галогеновой лампы, а другим – до контакта на резьбе цоколя.

Если лампочка исправна, мультиметр запищит, а на его экране отобразится цифра от 3 до 200 Ом.

Перед каждым тестированием нужно замыкать измерительные щупы друг с другом, чтобы удостовериться в исправности измерительного оборудования.

Лампочки светодиодного или люминесцентного типа невозможно проверить этим способом, т.к. в них встроена электронная плата. В таком случае можно лишь отдельно протестировать спираль из стекла люминесцентного устройства. Для этой цели спираль необходимо аккуратно снять с цоколя и проверить выводные кабели, которые подключены к электронной плате.

В режиме проверки сопротивления

Существует самый точный способ проверки спиральных лампочек с применением тестера. При этом можно не только определить работоспособность осветительного устройства, но и выявить его сопротивление.

Для проверки переключатель тестера необходимо поместить в положение 200 Ом, после чего дотронуться измерительными щупами электроконтактов лампочки по аналогии с тестированием в режиме прозвонки. В таком случае никакого звукового уведомления не будет, а на экране тестера отобразится точный показатель сопротивления в омах. Если на дисплее отображается цифра “1”, значит, внутри лампочки имеется обрыв.

По сопротивлению спирали можно узнать ее мощность. Например, лампочки с цоколем вида E27 или E14 с сопротивлением 150 Ом обладают мощностью 25 Вт, устройства на 90-100 Ом имеют мощность 40 Вт, при сопротивлении 25-28 Ом мощность лампочки составляет 150 Вт.

Если вместо значения сопротивления на дисплее тестера отображается значок бесконечности, значит, осветительный прибор неисправен.

При проверке сопротивления необходимо учитывать, что полученные показатели могут несколько разниться вследствие плохого контакта измерительных щупов с мультиметром.

Можно ли проверить индикаторной отверткой

Для тестирования лампочки на работоспособность можно воспользоваться индикаторной отверткой. От полноценного тестера это устройство отличается лишь тем, что внутри у него есть батарейки. Исправность отвертки можно проверить, коснувшись пальцами контактов из металла, которые находятся на ее торцах. При касании светодиод-индикатор должен загореться.

Проверка лампы с помощью отвертки-индикатора выполняется по следующей схеме:

Осветительное устройство нужно взять в одну руку за боковой контакт.
Во вторую руку необходимо взять отвертку-индикатор и дотронуться ее стержнем до контакта в центре лампы, а одним из пальцев – торцевой части отвертки. В результате получится замкнутая цепь (через лампу, отвертку-индикатор и человеческое тело). Длительность тестирование – 2-3 секунды.

Индикаторной отверткой невозможно проверить автомобильные люминесцентные и светодиодные лампы. Такие осветительные устройства можно протестировать только с помощью подачи электричества на их контакты. При отсутствии специализированных знаний в сфере электрики, эту работу лучше доверить опытным специалистам.

Как прозвонить лампочку c помощью мультиметра (тестера)?

Когда лампа перестала гореть, то, обычно, мы считаем, что она перегорела, и выбрасываем ее. Если цена обычной лампы накаливания невелика, то стоимость галогеновых довольна ощутима. Есть смысл проверить лампочку, но как это сделать?

Лампа накаливания

Первый этап проверки лампы накаливания 12 вольт или 220 вольт или любого другого вольтажа – это визуальный осмотр. Если наглядно видно, что вольфрамовая нить внутри лампы оборвана, то дальнейшие этапы проверки не требуются.

В случае целостности нити лампа накаливания должна подвергнуться тестам, которые позволят определить степень ее годности.

Способ 1. Вкрутите проверяемую лампу в другой осветительный прибор с подобным цоколем. Лампа горит, значит, проблема с самим светильником. Не горит – еще не означает, что она неисправна. Случается, что в, казалось бы, похожем патроне при вкручивании лампы не происходит замыкания контактов. Если больше нет мест, где проверка лампочки может быть проведена, тогда нужен другой способ.

Способ 2. Воспользоваться специальным инструментом. Бывая в крупных гипермаркетах или строительных магазинах, вы, наверное, видели прибор для проверки лампочек. Сам покупатель или продавец прикладывает цоколь лампы к соответствующему разъему тестера, и возникает звуковой сигнал. Это говорит об исправности лампы. Обычно такие тестеры оснащены разъемами не только для обычных, но и для люминесцентных и галогеновых ламп.

Приобретать подобный прибор домой для редких случаев проверки не имеет никакого смысла, но воспользоваться предложенным принципом можно. Для этого понадобится индикаторная отвертка. Многофункциональная индикаторная отвертка (далее – МИО) работает от обычной батарейки «таблетки», которая располагается внутри корпуса.

С помощью МИО проверка осуществляется так:

берут лампочку в руку, касаясь резьбы на цоколе;
берут МИО в другую руку;
производят касание стержнем МИО центрального контакта лампы;
большой палец руки с МИО касается ее торца.

Как итог – происходит замыкание цепи. Когда лампочка исправна, загорается светодиод внутри МИО. Вся проверка занимает считанные секунды. Однако, если проверяемая лампа маломощная и сопротивление спирали достаточно велико, то светодиод может не загореться. Тогда вам поможет поможет способ №3.

Способ 3. Прозвонить мультиметром.

Что такое мультиметр?

Это компактный переносной прибор, с помощью которого производят электрические измерения. Прибор удобен для выявления повреждений в сети, электрических приборах и инструментах, проверки уровня заряда аккумулятора любой мощности (от обычной батарейки до автомобильной батареи), определения уровня напряжения сети.

Существуют два основных вида мультиметра: аналоговый и цифровой. Если электричество не связано с вашей профессиональной деятельностью, то для бытовых нужд достаточно приобрести самый простой вариант мультиметра.

Имеющаяся ручка переключателя на приборе позволяет выбрать режим измерения. Наш случай называется режимом «прозвонки», и, зачастую, совмещен с режимом измерения сопротивления.

Последовательность проверки

Так как проверить лампочку мультиметром?

Перевести прибор в режим «прозвонки»;
Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
Расположить лампочку рядом с прибором на поверхности;
Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
Взять другой щуп, и приложить его к боковому контакту лампочки.

Прибор издаст звуковой сигнал при исправности лампы. Но здесь те же особенности, что и в предыдущем способе: звуковой сигнал может не сработать. Тогда остается проверить лампочку измерением сопротивления.

Проверка путем измерения сопротивления

Такая необходимость также возникает при стирании заводской маркировки. Для проверки тестером прибор переводится в режим «сопротивление». Последовательность действий аналогична предыдущей проверки. Только в конечном результате не раздается сигнала.

Нас интересует показатели, отраженные на дисплее (цифрового) или указанные стрелкой (аналогового) прибора. Есть четкое соответствие между данными и мощностью лампочки с цоколем Е14, Е27.

25-28

45-50

90-100

150

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

Внимание! Голыми руками лампочку не трогаем. В случае прикосновения кожи к колбе возникает жировой отпечаток. В последующем в этом месте лампочка будет больше нагреваться, что вызовет сокращение срока ее эксплуатации или приведет к полному выходу из строя. Поэтому работаем в перчатках.

кладем лампочку рядом с прибором;
берем щупы в руки;
прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения. Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным. Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта. В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем. Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA». После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера. На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

Красной стрелкой указано положение измерений в пределах до 200 Ом

По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Погрешность сопротивления может составлять ± 2–3 Ом.

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14. В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе. Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Проверка автомобильных лампочек и радиоламп тестером

Тестер или мультиметр – прибор, предназначенный для определения исправности электрических устройств и радиодеталей: проводников тока, батареек, аккумуляторов, переключателей, лампочек. Другие названия устройства – мультиметр, реже авометр. Существуют разные варианты тестеров с отличающимся набором функций. В самом простом варианте мультиметр объединяет возможности амперметра, вольтметра и омметра.

Такое устройство можно использовать как тестер для проверки ламп, электроцепей или радиодеталей. С его помощью можно провести основные измерения характеристик электроприборов и их отдельных элементов, выявить имеющиеся нарушения целостности электрической цепи. Более сложные мультиметры оснащены разнообразными дополнительными функциями.

Применение тестера

Один из вариантов прикладного использования мультиметра – проверка лампочек. Для этой процедуры достаточно использовать простейший вариант прибора.

Какую же информацию можно получить с помощью мультиметра? Существует несколько показателей работы лампочек, отображаемых на этом приборе:

пригодность лампочки – нарушение целостности электрического соединения приводит к прекращению прохождения тока;
определение сопротивления лампочки;
расчет ее мощности по показанному мультиметром сопротивлению.

Таким образом, можно проверить основные характеристики осветительного прибора, и понять, пригоден ли он к дальнейшему применению.

Режим прозвонки

Чтобы проверить работоспособность лампочки, достаточно знать, как прозвонить обычную электроцепь. Для этого переключатель устанавливают в режим «прозвона» – в положение с символом диода.

Затем одним щупом касаются центрального контакта цоколя, вторым – боковой поверхности с резьбой. Сигнал сработает, если сопротивление меньше 50–70 Ом. Это указывает на хорошую электропроводимость цепи и означает, что лампочка исправна.

Проверка дуговой ртутной лампы

Светильник с дуговой ртутной люминофорной лампой (ДРЛ) обычно можно встретить на улице или в заводском цехе. Для определения работоспособности прозванивают дроссель – устройство, ограничивающее ток, питающий ДРЛ.

Если схема была разорвана, то сопротивление будет неограниченно большим, что и покажет прибор. Если имеется потеря изоляции, ведущая к короткому замыканию, показатель повышается незначительно. В случае наличия замыкания в обмотке дросселя, сопротивление не меняется.

Если при проверке тестером дросселя проблем не было выявлено, то дуговая лампочка может не функционировать по причине неисправностей в системе подачи электроэнергии, к примеру, из-за окисления контактов. Принцип работы светильника очень простой, поэтому неисправности непосредственно в лампе ДРЛ встречаются редко.

При тестировании ДРЛ следует соблюдать значительную осторожность. При нарушении целостности стеклянной колбы, содержащей газ под высоким давлением, пары ртути могут распространяться на большие расстояния, загрязняя помещение.

Тестирование автомобильной лампочки

Автолюбителей часто интересует вопрос о том, как проверить лампу, вышедшую из строя. В чем причина неисправности? Проблема может заключаться не только в автомобильной лампочке, но и в электропроводке или патроне. Проверка мультиметром проводится так же, как и при тестировании обычных лампочек с нитью накаливания. Рекомендуется следующий порядок действий:

после остывания электронной системы автомобиля демонтировать неработающие лампочки;
установить тестер в положение проверки минимального сопротивления;
приложить щупы к контактам, чтобы проверить лампочки с помощью мультиметра.

Если прибор измерит сопротивление, то лампочки исправны, если же на экране будут буквенные символы или знак бесконечности – это свидетельствует об их непригодности.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Оценка статьи:

Загрузка… Сохранить себе в: Как проверить галогеновую лампу тестером Ссылка на основную публикацию

Проверка люминесцентной лампы (мультиметром): на исправность, на работоспособность

Люминесцентная лампа дневного света (ЛДС) относится к популярным осветительным приборам. С ее помощью можно организовывать освещение, способное проработать очень долгое время. Однако даже такие приборы выходят из строя, и может потребоваться проверить люминесцентную лампу на исправность. Рассмотрим методы диагностики.

СодержаниеПоказать

Почему перегорают люминесцентные лампы

Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.

В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.

Рисунок 2. Перегорание ЛЛ

Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.

Читайте также

Как переделать светильник дневного света в светодиодный

Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать. Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.

Перегорание обычно случается в момент включения светильника, поскольку именно на этом этапе контакты испытывают максимальную нагрузку.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

лампа не включается при подаче напряжения;
при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
прибор долго мерцает, но не может разгореться в полную силу;
при работе слышен сильный гул;
лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

Лампа в момент пульсации

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Для диагностики требуется мультиметр или тестер с возможностью замера сопротивления на контактах.

Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.

span#i-2

Читайте также

Как сделать ремонт люминесцентных светильников своими руками

Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.

Если светильник исправен, проблема в лампе.

Рекомендуем к просмотру: Как проверить лампу дневного света

Целостность спиралей электродов

Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.

Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.

Наличие даже одного разрыва является поводом для утилизации старого прибора и покупки новой лампы.

Неисправности в электронном балласте

В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.

Неисправный ЭПРА

Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.

Частые перепады напряжений в сети негативно воздействуют на транзисторы. Прозвонка покажет неисправность компонентов.

Проверять балласт после ремонта нужно только с подключенной нагрузкой, поскольку работа вхолостую быстро приведет к поломке.

Читайте также

Как сделать блок питания из энергосберегающей лампы

Как проверить дроссель

Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.

Проверка дросселя

Проверка включает шаги:

Из светильника вытаскивается стартер.
Контакты в патроне замыкаются накоротко.
Колба вытаскивается из паза, контакты в патронах закорачиваются.
Включается мультиметр в режиме измерения сопротивления.
Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля — о межвитковом замыкании.

Нередко перегорание дросселя сопровождается запахом паленого металла и темными пятнами на корпусе стабилизатора.

Как проверить стартер

Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.

Как проверить емкость конденсатора тестером

Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.

Проверка конденсатора тестером

Емкость проверяется мультиметром или тестером.

Проверка мультиметром

Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.

Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.

Проверка ЛЛ мультиметром

Как включить люминесцентною лампу без дросселя

Люминесцентные лампы в ряде случаев могут подключаться в цепи без стартера и дросселя. Причем это работает даже для вышедших из строя приборов, яркость которых стала значительно ниже номинальной.

Повысить яркость можно заменой контактов и поворотом лампы в патроне. При этом питание подается в виде постоянного напряжения от специального источника. Обычно используется двухполупериодный выпрямитель с возможностью удвоить напряжение. Все элементы в схеме желательно подбирать с рабочим напряжением около 900 В, поскольку именно такое напряжение формируется при запуске.

Схема подключения перегоревших ламп

Схема подключения перегоревших ламп на рисунке ниже. Напряжение, проходя через цепь выпрямляется конденсаторами, а его значение увеличивается удваивающей схемой.

Схема подключения перегоревших ЛЛ

Утилизация

В люминесцентных лампах содержатся пары ртути, которые крайне вредны для человека и окружающей среды. Поэтому просто выбрасывать люминесцентные лампы запрещено, так как большое количество подобных элементов на свалке может вызвать негативные последствия.

Место для выброса люминесцентных ламп

Утилизация обеспечивается специальными компаниями, которые при помощи особого оборудования перерабатывают лампы, улавливают вредные пары, и используют сырье для создания новых осветительных приборов.

Читайте также

Что делать если разбилась люминесцентная лампа

Как проверить лампу дневного света мультиметром в домашних условиях

Содержание статьи:

Один из наиболее востребованных источников искусственного освещения – люминесцентные лампы. Они потребляют в 5-6 раз меньше энергии, нежели стандартные лампы накаливания, но при этом светят с той же яркостью. Светодиодные светильники с драйверами являются более экономичными, но в силу своей дороговизны им не удалось вытеснить с рынка лампы дневного света (ЛДС). При длительной эксплуатации люминесцентные лампы могут утратить свою работоспособность. Устранить такие неполадки можно, но для этого нужно знать, как проверить лампу дневного света, в том числе при помощи мультиметра.

Устройство и принцип работы ламп дневного света

Масса достоинств ЛДС обусловлена тем, что они представляют собой приборы газоразрядного типа, в которых ультрафиолетовое излучение формируется благодаря электрическим разрядам в испарениях ртути.

Особенность здесь одна – видимое освещение от лампы возникает только после того, как ультрафиолетовое излучение модифицируется. Такое преобразование возможно лишь при применении тех соединений, в которых содержится галофосфат кальция или иные составы с наличием люминофоров.

По принципу функционирования ЛДС можно приравнять к источникам освещения газоразрядного типа. В колбу из стекла помещают инертный газ, предварительно откачав из неё воздух, а после добавляют в газ 30 мг ртути. В оба края сосуда устанавливаются спиралевидные электроды, схожие с нитью накаливания. Они с каждой стороны припаиваются к 2 контактным ножкам, которые помещаются в пластины диэлектрического типа. Внутреннюю поверхность трубки покрывает слой люминофора.

Включается дневной светильник при помощи пускорегулирующего устройства – электромагнитного или электронного типа. Электромагнитное устройство включает в себя основной элемент – дроссель. Это сопротивление балластного типа в форме индуктивной катушки с сердечником из металла, которое последовательно соединено с люминесцентной лампой.

Дроссель необходим для поддержки равномерности разряда и корректировки тока при надобности. Когда лампочка включается, дроссель подавляет пусковой ток до того момента, пока спиралевидные нити не разогреются, а после выдаёт максимальное напряжение от самоиндукции, вследствие чего ЛДС зажигается.

Причины перегорания люминесцентных ламп

Нередко ЛДС перегорает, что придаёт ей схожести с традиционной лампой накаливания. При включении в колбе формируется дуга из электричества, вследствие чего спиралевидные электроды из вольфрама сильно нагреваются. Скачки высокой температуры влекут за собой разрушение и перегорание нитей.

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

Проверка цифровым тестером

Цифровой тестер напряжения

С помощью цифрового тестера можно проверять целостность нитей накала. Выполнить это можно как в режиме прозвонки, так и в режиме проверки сопротивления. Необходимо выставить мультиметр в нужный режим и выполнить проверку спирали с обеих краёв трубки.

В режиме прозвонки, если спираль исправна, тестер выдаст характерный звук – зуммер.

В режиме проверки сопротивления при исправной спирали индикатор мультиметра высветит значение 5-10 Ом.

Перегорание нитей нагрева – наиболее распространённая поломка дневных ламп, которую легко обнаружить при помощи цифрового тестера.

Выявление неполадок и их устранение

Прозвонка электродов мультиметром

ЛДС неисправна в таких случаях:

не включается;
временно мерцает перед включением;
долго мерцает, но не включается;
гудит;
мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Вследствие скачков напряжения могут сгореть транзисторы. Их нужно менять. Взять новые можно из старых балластов. После замены необходимо проверить люминесцентный фонарь с помощью лампы на 40 Вт.

Как проверить дроссель люминесцентного светильника

Проверка дросселя без мультиметра

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

гудение осветительного прибора;
лампа включается и через время гаснет, темнея по краям;
ЛДС перегревается;
внутри трубки появляются “змейки”;
светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Как проверить стартер

Если светильник стал мерцать сразу после включения, но при этом так и не загорелся – вышел из строя стартер. Выполнить его прозвонку отдельно от ЛДС не получится, так как без напряжения его контакты являются разомкнутыми.

Проверка исправности стартера возможна другим методом – последовательно подсоединив его с лампой накаливания к стандартной электросети.

Основная причина выхода из строя – биметаллическая пластина сильно изнашивается.

Как проверить ёмкость конденсатора тестером

Если конденсатор ЛДС неисправен, её показатель КПД уменьшается до 35-40%. Для осветительных приборов с мощностью не более 40 Вт вполне достаточно конденсатора с ёмкостью 4,5 мкФ. Если она меньше данной нормы, КПД будет уменьшено, если больше – освещение будет мигать.

Для осуществления замера конденсатор необходимо прозвонить мультиметром. При прикосновении щупами выходов детали прибор демонстрирует нескончаемое сопротивление. Когда этот показатель меньше, чем 2 Мом – это симптоматика значительной утечки тока.

Включение люминесцентной лампы без дросселя

Сгоревшую лампу дневного света можно вернуть в работу, если подсоединить её в схему посредством постоянного напряжения, исключая стартер и дроссельный элемент. Здесь поможет использование двухполупериодного выпрямителя с удваиванием напряжения. Если через некоторое время яркость лампы снизится, её необходимо перевернуть в светильнике, вследствие чего сменятся полюса подсоединения.

Данная схема предполагает использование радиоэлементов с показателем напряжения не больше 900 В. Именно такого значения достигает ЛДС при запуске.

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Как проверить светодиод мультиметром: своими руками на работоспособность

Светодиодные лампы нашли обширное применение в новейших осветительных системах. Это обосновано их экономностью и высочайшей надежностью в сравнении с традиционными лампами накаливания. Хотя LED элементы также не застрахованы от нарушений в работе. Диагностировать их функциональность возможно разнообразными методами, но в наибольшей степени верным и несложным вариантом является испытание с применением тестера. Перед тем, как проверить диодную лампочку, рекомендуется разобраться с основными причинами их неисправности.

Главные причины неисправности светодиодных ламп

Световой диод — полупроводниковое устройство, по конструкции напоминающий стандартный диод. Характерная черта каждого лучистого диода — малый предел обратного напряжения, всего лишь на пару вольт превосходит потерю падения напряжения на нём в открытом положении.

Проверка ЛЕД

Какой-либо электростатический разряд либо неправильное включение в процессе настройки схемы имеет возможность сделаться предпосылкой вывода LED из строя. Сверхъяркие малоточные световые диоды, используемые в качестве индикации источников питания разнообразных установок, могут сгореть из-за скачков напряжения в сети.

Известные причины повреждений ЛЕД:

Некачественный контакт и неисправность электропроводки, вызывающей искренние. Этот дефект может возникнуть в электровыключателе, распредкоробке и в самой осветительной аппаратуре.
Недорогие приборы освещения. Приблизительно третья часть используемой энергии LED-диодов расходуется на освещение, оставшаяся используется на нагревания. Последнее наносит вред кристаллу, вызывая его быструю деградацию. В недорогих диодных люстрах изготовитель, чаще всего не предусматривает в расчетах для конструкции необходимых параметров обеспечивающих ее охлаждения.

Повреждение светодиодов

Невысокое потребительское качество ЛЕД-лампы. Отрицательными узлами могут быть:

источник тока;
световой диод;
выполненная компоновка и конструкция корпуса, например, фонарика.

Как проверить светодиод своими руками на работоспособность

Чтобы провести тестирование диодной лампочки, вначале нужно определить, чем будет выполняться проверка. Потребуется приобрести источник питания (ИП) с рабочим напряжением в границах от 6.0 до 10.0 В. При этом не нужно торопиться подсоединять к нему световой диод.

Проверка источником тока

Последующим этапом нужно приобрести резистор с номиналом, ограничивающим ток, при напряжении в диапазоне 6-12 мА. Диод выпаивают из схемы для тестирования. Тогда когда в электроцепи, с включенным последовательно резистором на ЛЕД-диод , приходится падение напряжения — примерно 2 В, то на резистор — от 3 до 10 В. В случае применения 5/12 В ИП, для электрического тока в 5 мА, по омовскому треугольнику, понадобится сопротивление 0.600 кОм либо 2 кОм соответственно. Подбирают граничащий номинал, к примеру, 0.560 кОм и 2.1 кОм для ИП на 5/12 В. Подсоединяют ЛЕД через сопротивление последовательно к ИП.

Важно! Удлиненная ножка LED, подсоединенная к меньшему внутреннему электроду — это анод, он подсоединяется к положительной клемме ИП. Маленькая ножка — к минусовой клемме ИП. Присоединяют сопротивление к удлиненной плюсовой ножке светового диода, и собранную цепь подключают к ИП — на короткую ножку «-». На сопротивление — «+„. В случае, когда ножки удалены и узнавать, какая из них была длиннее не у кого, то “-» подсоединяется к электроду, который через линзу смотрится наиболее крупно. Если световой диод работоспособен, то он включится.

Как проверить с помощью мультиметра

Существует бесхитростный метод апробации светового диода с выводами, с применением мультиметра с опцией замера характеристик PNP и NPN — транзисторов.

Для того чтобы прозвонить ЛЕД по такому варианту, необходимо вставить его в проем «С» и «Е» разъема испытания транзисторов: в PNP — удлиненного выводом в «Е», укороченной — в «С». В гнездо для NPN, длинным концом в «С», а укороченным — в «E».

Работоспособный диод загорится, поскольку ИП подает на него 1.5 В, что хватает для слабенькой, но заметной засветки ЛЕД.

Проверка мультиметром

Еще один простой способ испытания — позвонка ЛЕД мультиметром, как стандартного диода:

Перед тем как проверить светодиодную ленту на работоспособность, запускают мультиметр, чтобы проверить диод.
Затем нужно прозванивать ЛЕД-диод, коснувшись его ножек зондами тестера.
Рабочая диодная лента слегка засветится, а на панели мультиметра пользователь увидит число падения на PN-переходе, В .

Дополнительная информация! Такой метод не подходит для устройств с большим напряжением, но слабые и в том числе SMD-светодиоды и инфракрасный фонарь, возможно, испытать подобным нехитрым методом, в том числе, когда они прочно установлены на печатной плате.

Проверка светодиодов без выпаивания

С целью включения щупов мультиметра к соединению PNP, потребуется напаять на них малый участок, от типичной скрепки. Между ножками, на которые напаяны скрепки, устанавливают маленькую стеклотканевую прокладку для изоляции и обматывают изоляционной лентой. Похожим способом получают конструкционный простой и безопасный мультиметровый переходник, для подсоединения зондов.

Проверка без выпаивания

Перед тем как проверить светодиод мультиметром не выпаивая, потребуется включить зонды к ножкам ЛЕД-диода. Для испытания led-диода возможно применить одну стандартную батарейку. Подсоединение выполняется точно также, только взамен переходника, для включения к выводам батареи зондов можно применить маленькие прищепки «крокодильчики». В таком случае выпаивать диод не придётся.

Обратите внимание! Для включения щупов измерительного устройства к колодке PNP к ним нужно прикрепить небольшие стальные наконечники. Затем щупы подсоединяются к соединениям LED-элемента без выпаивания и проводят проверку в том же порядке, описанном выше.

LED светильники — весьма востребованные устройства и несут в себе множество преимуществ, но их непростая конструкция ведет к тому, что зона обрыва не всегда очевидна. Контроль светодиодов на функциональность дает возможность установить первопричину поломки и принять решение по дальнейшему использованию проблемного светодиода.

Как проверить розетку с помощью мультиметра

Вы заменили старую розетку на новую и хотите убедиться в ее работоспособности? Хотите проверить свою розетку, чтобы убедиться, что она в порядке? Если ваш ответ на любой из этих вопросов утвердительный или вам просто любопытно и вы любите работать с мультиметрами, вы пришли в нужное место.

Дам совет, как проверить розетку с помощью мультиметра. Это подойдет для всех розеток, от розетки на стене до лампы.Просто убедитесь, что вы приняли меры предосторожности, например, отключили питание, прежде чем приступить к работе и тестированию.

Как проверить розетку с помощью цифрового мультиметра

Начальная подготовка и основные концепции

Само собой разумеется, что вам нужно открутить лампочку, которую вы хотите проверить, от розетки, и теперь самое время сделать так.

Еще раз убедитесь, что вы отключили питание всей бытовой электросети, если вы планируете проверять стенные розетки, или убедитесь, что вы отключили лампу от сети, если вы хотите проверить лампу.

Для проверки лампы вам понадобится источник питания. Вы можете купить его в местном магазине DIY. Такой источник необходим вам для точного тестирования, потому что он безопасен и потому, что вы можете вручную устанавливать уровни мощности при этом.

Убедитесь, что вы используете качественный мультиметр. Если вам нужно использовать мультиметры начального уровня, по крайней мере, убедитесь, что вы покупаете качественные предохранители. Не экономьте на предохранителях, потому что они могут спасти вам жизнь.

1. Подготовьте мультиметр

Если вы делаете это с лампой, подготовьте источник питания и подключите лампу. Если вы работаете с розеткой на потолке, это будет лучше и безопаснее если бы вы сняли его с потолка и использовали собственный источник питания.
Возьмите мультиметр и подготовьте стандартные измерительные провода мультиметра. Если вам нужна свободная рука, вы можете заменить отрицательный черный стандартный зонд на зонд из кожи аллигатора.
Подготовьте мультиметр и установите его на вольт — установка переменного тока.
Вставьте красный (положительный) щуп в гнездо вольта, а черный (отрицательный) щуп в гнездо общего заземления (на мультиметре).

2. Подключите черный зонд к внутренней стороне гнезда.

Возьмите зонд черного аллигатора и подсоедините его к металлическому корпусу, который охватывает внутреннюю часть гнезда. Это возможно с большинством розеток, потому что производитель обычно оставляет небольшое пространство между корпусом и корпусом.
Если ваш аллигатор слишком широкий или если у вас недостаточно места между корпусом и внешним корпусом гнезда, вы не сможете использовать зажим для аллигатора, и вам нужно будет использовать стандартные измерительные провода в обоих гнездах мультиметра. .
В любом случае, черный измерительный провод должен касаться внутреннего металлического слоя гнезда. Во избежание путаницы, эта часть работы относится к металлической ребристой части, в которую вы вкручиваете лампочку.

3. Подсоедините красный щуп к центральной нижней точке гнезда

Возьмите красный щуп и коснитесь центрального точка контакта в розетке.

Центральная контактная точка — это точка, расположенная в нижней части розетки. Когда вы вкручиваете лампочку, наконечник лампы касается этой точки и через нее проходит ток.

4. Запишите результаты

Мультиметр должен показать вам результат около ста двадцати вольт.

Результаты от ста десяти до ста тридцати вольт считаются стандартными значениями, но все, что выше них в любом направлении, считается слишком высоким или слишком низким.

Наконечники

На всякий случай надевайте резиновые перчатки, которые защитят вас от электричества.
Если вы не уверены, что делаете, лучше вызвать электрика. Вы не хотите закоротить окрестности, не хотите навредить себе или причинить вред другим.
Вы можете найти ценную информацию о свойствах сокетов на стороне сокетов. Используйте его, если вы хотите убедиться, что ваш мультиметр настроен на правильный диапазон, или если вы хотите выйти в Интернет и изучить планы розетки, прежде чем начинать ее тестирование.

Я дал совет своему другу, как проверить розетку в потолке, когда он впервые переехал в свой недавно купленный дом. У него была пара вопросов, но он более или менее понимал, что ему нужно делать, и успешно завершил тестирование. Все его розетки были в хорошем состоянии, и я надеюсь, что то же самое относится и к домашнему освещению, когда вы начнете пользоваться этим руководством.

Как проверить задние фонари с помощью мультиметра

, Дон Кресс

Photos.com/Photos.com/Getty Images

Задние фонари автомобилей, грузовиков или мотоциклов можно легко проверить с помощью стандартного мультиметра. Эти инструменты позволяют диагностировать проблемы с электрическими системами автомобиля, определяя, где может быть проблема с вашими фарами. Вместо того, чтобы просто проверять клеммы внутри заднего фонаря, рекомендуется снять корпус заднего фонаря и также проверить жгут проводов.Это позволит вам определить, как далеко в вашей электрической системе может быть расположена проблема.

Шаг 1

Открутите корпус заднего фонаря от автомобиля с помощью набора головок для привода 1/4 дюйма или отвертки. Если задний фонарь установлен на мотоцикле, снимите рассеиватель заднего фонаря. Корпус снимать не нужно.

Шаг 2

Выньте лампочку из розетки и осмотрите нить на предмет повреждений. Если спиральная металлическая нить накала внутри лампы сломана, дальнейшая проверка заднего фонаря не требуется.Для ремонта хватит и новой лампочки.

Шаг 3

Попросите помощника удерживать педаль тормоза на автомобиле, чтобы активировать электрическую систему. Если автомобиль имеет встроенные указатели поворота и задние фонари, вы можете установить аварийные мигалки или включить зажигание и фары автомобиля. На мотоциклах необходимо включить дополнительное питание при помощи ключа зажигания и удерживать ножной тормоз, чтобы включить свет.

Шаг 4

Коснитесь черным щупом мультиметра металлического корпуса заднего фонаря.Черный щуп предназначен для подключения к земле.

Прижмите красный щуп мультиметра к электрическим соединениям внутри патрона лампы. Если в автомобиле используется 12-вольтная система, мультиметр должен регистрировать 12 вольт. Старинные автомобили часто работают от 6-вольтовых систем, а коммерческие грузовики обычно работают от 24-вольтовых систем. Если мультиметр не регистрирует мощность, прикоснитесь щупами к проводам, выходящим из задней части розетки. Если он читает на обратной стороне сокета, соединение сокета плохое и его необходимо заменить.Если это не так, перейдите к проверке блока предохранителей автомобиля, который можно проверить визуально без использования мультиметра.

Детали, которые вам понадобятся

Набор головок для дисковода 1/4 дюйма

Еще статьи

Использование мультиметра

Дом
Домашний AV Подключение оборудования
Подключение динамиков
Подключение динамиков
Подключение оборудования
Понимание аудио

9000 9000 Калькуляторы

Аудио калькуляторы
Электрические калькуляторы

Основы

Мифы и мелочи

Поиск

Geoff the Gray Geek

Главная
Оборудование Главная AV Подключение динамиков
Подключение динамиков
Подключение динамиков

Имитаторы переключателя выбора громкоговорителей

Общие сведения об импедансе громкоговорителей

Как подключить видеомагнитофон к телевизору с плоским экраном
Подключение динамиков
Подключить ing Оборудование

Понимание звука

Понимание мощности усилителя

Понимание чувствительности динамика

Как несколько динамиков делят мощность

Импеданс динамика Изменяет мощность усилителя

Понимание импеданса динамика7
9000 Калькуляторы
AllAudio КалькуляторыЭлектрические калькуляторы
Калькулятор серии динамиков

Калькулятор мощности, напряжения и тока усилителя

Калькулятор SPL распределенной акустической системы

Калькулятор потерь в кабеле распределенной акустической системы
Калькуляторы электрических

Основы

Использование мультиметра
.
