Катушка индуктивности — Викизнание.

.. Это Вам НЕ Википедия!

Катушка индуктивности, индуктивность — элемент электрической цепи, основным функциональным свойством которого является индуктивность, индуктивное изделие, состоящее из как правило из единственной обмотки.

Катушка индуктивности представляет обмотку из проводника, охваченную замкнутой магнитной системой. Проходящий через проводник электрический ток создаёт магнитное поле, которое в свою вызывает электромагнитную индукцию в проводнике. Это явление, называемое самоиндукцией, лежит в основе работы индуктивности.

Напряжение, сила тока, проходящего через обмотку и магнитная индукция идеальной катушки индуктивности подчиняются следующим соотношениям:

где

Импеданс идеальный катушки индуктивности выражается чисто мнимой положительной величиной выражается формулой

где

Знак импеданса показывает, что фаза напряжения опережает фазу тока на 90°.

Силовые линии электромагнитного поля соленоида

Катушка индуктивности конструктивно выполняется в виде однослойной или многослойной спирали из изолированного проводника. Подобная конструкция позволяет пропорционально квадрату числа витков (с учетом расстояния между ними и диаметра спирали) увеличить индуктивность по сравнению с единичным проводником.

Также К.и. применяется для создания электромагнитов, где в К.и. заключается металлический сердечник, который намагничивается при пропускании через него тока. Направление силовых линий катушки зависит от направления намотки витков.

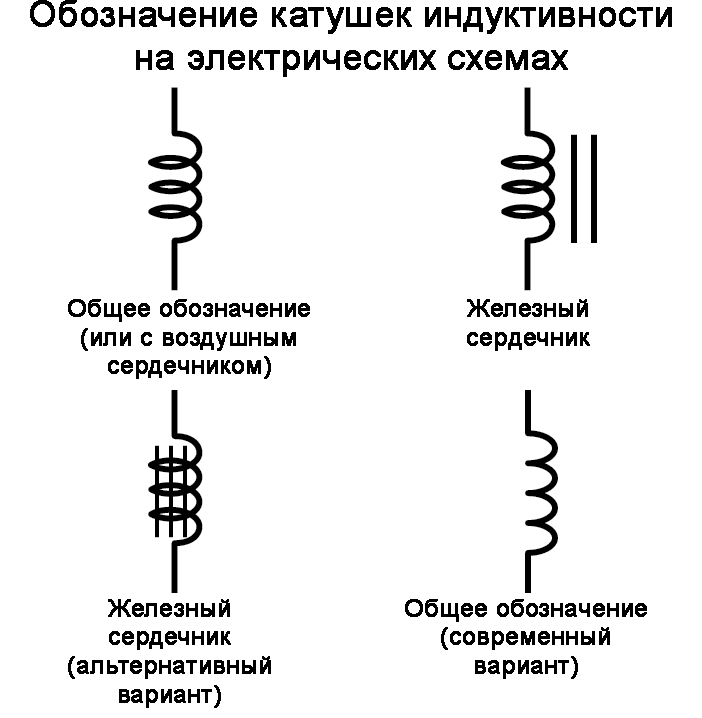

Обозначения катушек индуктивности[править]

Условные обозначения катушек: а) общее обозначение; б) обозначение начала обмотки точкой; с магнитопроводом (сердечником) в) ферромагнитным, г) с прямоугольной петлёй гистерезиса, д) с непрямоугольной петлёй гистерезиса, е) немагнитным (указана химическая формула материала), ж) с зазором, з) магнитодиэлектрическим, и) ферритовым; к) с отводами; л) подстраиваемая перемещеним сердечника, м) регулируемая скользящим контактом, н) вариометр; о) дроссель трёхфазный; п) дроссель коаксиальный.

Катушки индуктивности на схемах обозначаются цепочкой из полуокружностей (как правило, четырёх), либо одной окружностью, символизирующих витки обмотки. Рядом с обозначением обмотки изображают сердечник (при наличии такового) в виде линии, тонкой или толстой, сплошной или прерывистой в зависимости от материала изготовления. Также условные графические обозначения могут дополняться символами регулировки или подстройки, начала обмотки, уточнения материала магнитопровода и т. п., где это важно.

Для позиционных обозначений катушек индуктивности используется латинская буква L (эль).

Виды катушек индуктивности[править]

Катушки индуктивности могут иметь множество различных конструктивных исполнений, аналогично всем остальным индуктивным изделиям: могут быть с магнитопроводом, замкнутым, незамкнутым, из магнитных и немагнитных материалов, так и без него; с однослойной, многослойной или плоской обмоткой и т. д.

Катушки индуктивности различают по возможности изменения индуктивности на

• постоянные, с неизменяемой индуктивностью, и
• переменные, с возможностью её изменения.

Переменные в свою очередь делят на регулировочные (если индуктивность можно менять в процессе эксплуатации аппаратуры) и подстроечные (индуктивность изменяется только в процессе наладки).
Изменение индуктивности возможно такими методами как перемещение сердечника, взаимное перемещение витков обмотки (вариаторы), применение скользящего контакта.

Катушка индуктивности, предназначенная для фильтрации импульсных и высокочастотных помех в цепях постоянного тока и переменного тока низкой частоты, имеет название дроссель.

Катушка индуктивности, снабжённая ферритовым сердечником с высокими потерями, предназначенная для фильтрации импульсных и высокочастотных помех, также называется ферритовым фильтром.

Конструктивно катушка индуктивности сходна с электромагнитом, однако не предназначена для совершения механической работы.

Эта статья нуждается в доработке. Прямо сейчас Вы можете отредактировать её — дополнить, исправить замеченные ошибки, добавить ссылки.

(Этой пометке соответствует строчка {{Черновик}} в теле статьи. Все статьи с такой пометкой отнесены к категории Викизнание:Черновики.)

Маркировка радиоэлементов 1. Основные свойства индуктивности.

2. Маркировка

Маркировка радиоэлементов 1. Основные свойства индуктивности. 2. Маркировка индуктивностей. 3. Виды полупроводниковых диодов. 4. Маркировка полупроводниковых диодов.

Основные свойства индуктивности n n Индуктивностью называется идеализированный элемент электрической цепи, в котором происходит запасание энергии магнитного поля. Запасания энергии электрического поля или преобразования электрической энергии в другие виды энергии в ней не происходит. Наиболее близким к идеализированному элементу индуктивности является реальный элемент электрической цепи индуктивная катушка.

Основные свойства индуктивности n Идеализированный элемент электрической цепи — индуктивность, можно рассматривать как упрощенную модель индуктивной катушки, отражающую способность катушки запасать энергию магнитного поля. Эдс самоиндукции Обозначение на схемах Зависимость потокосцепления от тока

Электрические х-ки индуктивности n Электрические характеристики катушек индуктивности определяются их конструкцией, свойствами материала магнитопровода и его конфигурацией, числом витков обмотки.

Выбор индуктивности n n n n n факторы, которые следует учитывать при выборе катушки индуктивности: а) требуемое значение индуктивности (Гн, мк. Гн, н. Гн), б) максимальный ток катушки. Большой ток очень опасен из-за слишком сильного нагрева, при котором повреждается изоляция обмоток. Кроме того, при слишком большом токе может произойти насыщение магнитопровода магнитным потоком, что приведет к значительному уменьшению индуктивности, в) точность выполнения индуктивности, г) температурный коэффициент индуктивности, д) стабильность, определяемая зависимостью индуктивности от внешних факторов, е) активное сопротивление провода обмотки, ж) добротность катушки. Она обычно определяется на рабочей частоте как отношение индуктивною и активного сопротивлений, з) частотный диапазон катушки.

n Применение катушек индуктивности Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п. . Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения. Две и более индуктивно связанные катушки образуют трансформатор. Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив. Катушки используются также в качестве электромагнитов. Катушки применяются в качестве источника энергии для возбуждения индуктивно-связанной плазмы. Для радиосвязи — излучение и приём электромагнитных волн (магнитная антенна, кольцевая антенна). Рамочная антенна. Индукционная петля Для разогрева электропроводящих материалов в индукционных печах. .

Виды катушек индуктивности

Классификация катушек индуктивности По конструкции они подразделяются на: n однослойные и многослойные, n на каркасах и бескаркасные, n с сердечниками и без сердечников, на экранированные и неэкранированные, n высокочастотные (обладающие индуктивным характером полного сопротивления в диапазоне частот от 100 к. Гц до 400 МГц) и низкочастотные и т. д. n

Классификация катушек индуктивности n n о назначению катушки индуктивности подразделяются на: контурные, катушки связи, дроссели высокой и низкой частоты и т. п.

Параметры катушек индуктивности n Индуктивность катушки L основной параметр, определяющий реактивное сопротивление, которым обладает катушка в электрической цепи. При расчете индуктивности катушек различной конструкции пользуются полуэмпирическими формулами и вспомогательными графиками, приводимыми в справочной литературе. В отличие от конденсаторов и резисторов, номинальные значения индуктивности катушек (исключение составляют унифицированные ВЧ и НЧ дроссели) ГОСТами не нормируются, а определяются исходя из стандартов предприятий или технических условий на конкретную аппаратуру. В РЭА применяются катушки с индуктивностью от долей микрогенри (контурные высокочастотные) до десятков генри (дроссели фильтров выпрямителей). Контурные катушки по величине индуктивности изготовляются с точностью 0, 2. . . 0, 5%, а для других катушек индуктивности допустима точность 10. . . 15%.

Параметры катушек индуктивности n n Собственная емкость катушки CL обусловлена существованием электрического поля между ее отдельными витками, а также между отдельными витками и корпусом (и экраном, если он имеется) прибора. Обычно считают что соб ственная емкость катушки состоит из внутренней межвитковой емкости C ВН= S C ВН i и монтажной емкости CМ= S C М i, т. е. CL = C ВН + CМ. С увеличением диаметра намотки и уменьшением ее шага емкость C ВН возрастает. Существенное увеличение емкости C ВН происходит при использовании каркасов катушек из материалов с повышенным значением e.

Параметры катушек индуктивности n n опротивление потерь. Добротность катушки индуктивности. На низких частотах активное сопротивление катушки индуктивности можно считать равным сопротивлению провода ее обмотки на постоянном токе. С переходом на более высокие частоты начинает проявляться поверхностный эффект и активное сопротивление катушки возрастает. Кроме то го, при сворачивании провода в спираль, т. е. при его намотке на катушку, магнитное поле проводника искажается вследствие появления магнитной связи между отдельными витками, и оно оказывается несимметричным относительно сечения провода. Это, в свою очередь, приводит к неравномерному распределению тока по периметру сечения проводника: внутри витка плотность тока будет выше. Смещение тока высокой частоты к оси обмотки катушки носит название эффекта близости. Его влияние также увеличивает активное сопротивление катушки. Таким образом, можно считать, что активное сопротивление провода обмотки на переменном токе R~= RПЭ+RБ, где RПЭ — составляющая сопротивления, зависящая от поверхностного эффекта, RБ. — составляющая, показывающая дополнительное возрастание сопротивления провода обмотки вследствие эффекта близости.

Параметры катушек индуктивности n n Температурный коэффициент индуктивности. Изменение температуры окружающей среды приводит к тому, что меняются длина и диаметр провода обмотки, размеры каркаса катушки, диэлектрическая проницаемость материала каркаса и изоляции и т. д. Это приводит к изменению индуктивности катушки и ее добротности. Мерой зависимости индуктивности катушки от температуры является температурный коэффициент индуктивности (ТКИ), определяемый аналогично другим температурным коэффициентам. Для катушек с многослойной обмоткой ТКИ = (50. . . 500)10 — 6 К, для катушек с однослойной обмоткой ТКИ существенно ниже. Для повышения температурной стабильности катушек приме няют пропитку их каркасов и изоляции, используют керамические каркасы с обмоткой, выполненной методом вжигания серебра, и герметизацию катушек. можно считать, что добротность катушек снижается в среднем на 1 % на каждые 3°с приращения температуры по отношению к их добротности при 20°с. воздействие влаги может привести к существенному изменению (до 30 %) собственной емкости и добротности катушек. Обычно это изменение носит обратимый характер, и после сушки величины принимают практически прежние значения.

Параметры катушек индуктивности n n n Для сравнения между собой отдельных катушек удобнее использовать параметр, определяющий активные потери как относительную величину, определяемую сравнением энергии W R , которая затрачивается в сопротивлении R~ за период гармонического колебания, с максимальной энергией W L, запасаемой в магнитном поле катушки. Отношение W L, / W R = w L / 2 p. R~ и характеризует качество катушки. Однако для упрощения расчетов параметром катушки принято считать величину в 2 p раз большую W L, / W R: Q = w L / R~ Эта величина называется добротностью катушки индуктивности.

Маркировка индуктивностей n n Кодированная маркировка Первые две цифры указывают значение в микрогенри (мк. Гн), последняя — количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101 J обозначает 100 мк. Гн ± 5%. Если последняя буква не указывается —допуск 20%. Исключения: для индуктивностей меньше 10 мк. Гн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мк. Гн — буква N. Допуск: D=± 0, 3 н. Гн; J=± 5%; К=± 10%; M=± 20%

Маркировка индуктивностей n Непосредственная маркировка Индуктивности маркируются непосредственно в микрогенри (мк. Гн). В таких случаях маркировка 680 К будет означать не 68 мк. Гн ± 10%, как в случае А, а 680 мк. Гн ± 10%.

Примеры маркировки индуктивностей

Цветовая маркировка индуктивностей n Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мк. Гн), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.

Пример цветовой маркировки индуктивностей

Маркировка SMD индуктивностей n n n n Маркировка SMD индуктивностей. Для маркировки SMD индуктивностей обычно используется второй вариант (тремя цифрами и буквой), но есть два исключения: 1) индуктивности менее 10 мк. Гн маркируются непосредственно в микрогенри, при этом роль десятичной запятой выполняет буква R; 2) индуктивности менее 0, 1 мк. Гн маркируются непосредственно в наногенри, при этом роль десятичной запятой выполняет буква N. Примеры: 6 R 8 K = 6, 8 мк. Гн ± 10%, R 15 = 0, 15 мк. Гн ± 20%, 22 N = 22 н. Гн ± 20%, 2 N 2 D = 2, 2 н. Гн ± 0, 3 н. Гн

Маркировка SMD индуктивностей n n n Маркировка тремя цифрами и буквой. В этом случае первые две цифры обозначают мантиссу, а третья показатель степени по основанию 10, для определения индуктивности в микрогенри. Буква также кодирует допуск. Например: 680 К = 68 мк. Гн ± 10%, 471 = 470 мк. Гн ± 20%

Кодовая и цветовая маркировка популярных индуктивностей

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т. е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Примеры обозначения индуктивностей буквенно-цифровым кодом представлен на рис. 6.

Применяются два вида кодирования.

1.   Первые две цифры указывают значение в микрогенри (мкГн, иН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск.

Например, код 101J обозначает 100мкГн± 5%. Если последняя буква не указывается — допуск 20%.

Исключения: для индуктивностей меньше ЮмкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N. Например:

Допуск: D = ±0,3 нГн; J = ±5%; К = ±10%; М = ±20%.

  Примеры обозначений:

2.  Индуктивности маркируются непосредственно в микрогенри (мкГн, иН). В таких случаях маркировка 680 К будет означать не 68 мкГн ±10%, как в случае 1, а 680 мкГн ± 10%.

2N2D-2,2 нГн ±0,3 нГн

22N —22 нГн R10M —0,10 мкГн±20% R15M — 0,15 мкГн±20% R22M — 0,22 мкГн±20% R33M – 0,33 мкГн±20% R47M — 0,47 мкГн ± 20% R68M — 0,68 мкГн + 20% 1R0K-U мкГн±20%

ШОК-1,2 мкГн ± 10% 2R2K — 2,2 мкГн ± 10% 3R3K —3,3 мкГн ± 10% 4R7K —4,7 мкГн ± 10% 6R8K—6,8 мкГн± 10% 100К — ЮмкГн ±10% 150К- 15 мкГн ± 10% 220К- 22 мкГн± 10% 330К- 33 мкГн ± 10% 470К- 47 мкГн± 10% 680К- 68 мкГн± 10% 101К-100 мкГн ± 10% 151К — 150 мкГн ± 10% 221К —220 мкГн± 10% 331К-330 мкГн ± 10% 471J —470 мкГн ± 5% 681J —680 мкГн± 5% 102-1000 мкГн

Рис. 7. Внешний вид индуктивностей

Рис. 8. Внешний вид индуктивностей, рассмотренных в п. 2

На рис. 8 представлен внешний вид индуктивностей, рассмотренных по 2 признаку.

Цветовая маркировка индуктивностей

В соответствии со стандартами IEC 82 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, иН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%.

Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные. Рис. 9 иллюстрирует кодовую маркировку индуктивностей.

Цветовая маркировка контурных катушек радиоприемников зарубежного производства. Радиолюбителям все чаще приходится сталкиваться с необходимостью ремонта импортных радиоприемников. Одной из причин частого выхода их из строя является неисправность контурных катушек. Как показывает статистика, она занимает второе место после поломки всевозможных переключателей. Хотя маркировка современных импортных контурных катушек, похоже, унифицирована, в популярной литературе найти сведения о ней весьма затруднительно.

Думается, что предлагаемый мною материал, полученный на основе ремонта недорогих радиоприемников и магнитол фирм Aiwa, Panasonic, Sharp, а также некоторых немаркированных моделей китайского производства, будет полезен радиолюбителям.

Чаще всего в радиоприемниках применяются контурные катушки размерами 10x10x14 мм и 8x8x11 мм (рис. 10). Все обмотки обычно намотаны внавал эмалированным проводом диаметром 0,05—0,12 мм на фер- ритовом магнитопроводе, приклеенном к пластмассовому основанию. Контурные катушки намотаны поверх катушек связи и залиты парафином. Подстроечником служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку. Весь контур

Рис. 9. Цветовая маркировка индуктивностей

Рис. 10. Внешний вид популярных контурных катушек радиоприемников

заключен в латунный экран. В контурах, применяемых в трактах ПЧ, имеются встроенные конденсаторы.

Цветовая маркировка популярных катушек индуктивности, Цветовая маркировка катушек представляет собой пятна или полосы краски, нанесенные соответственно на дно магнитопровода или на экран.

Схемы контурных катушек приведены на рис. 11.

В табл. 14 указаны намоточные данные, назначение, емкость встроенного конденсатора и цветовая маркировка катушек размерами 10 х 10 х 14 мм.

Контурные катушки размерами 8x8x11 мм имеют то же назначение и емкость встроенного конденсатора,

Рис. И. Схемы контурных катушек

Таблица 14

Примечания. * Может использоваться вместо синего и зеленого. ** Применяются с различными микросхемами. *** Число витков зависит от емкости КПЕ. Соотношение числа витков обмоток контурной катушки и катушки связи выбрано в пределах 10:1-8:1.

но их обмотки могут быть намотаны более тонким проводом, и содержать большее число витков. Эти катушки менее ремонтопригодны, чем катушки размерами 10x10x14 мм.

Постоянные индуктивности серии ЕС24

Катушки индуктивности размерами 10x10x14 мм

Малогабаритные постоянные индуктивности серии ЕС24 представляют собой миниатюрную катушку с фер- ритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами (рис. 12). Диапазон номинальных значений индуктивности — ОД… 1000 мкГн; точность — 5, 10, 20%; температурный диапазон — от -20 до +100 °С. Основные геометрические размеры индуктивностей приведены на рис. 7, 8. Номинал индуктивности и его допустимые отклонения обозначаются цветными полосками (рис. 9). Полоски / и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 — десятичный множитель, полоска 4 — точность.

Назначение цветов полосок приведено в табл. 15. Так, например, индуктивность, на которую нанесены красная, желтая, коричневая и черная полоски, имеет номинал 2,4×10 = 24 мкГн и точность 20%.

Полный список всех типономиналов индуктивностей серии ЕС24 и их параметры приведены в табл. 16.

Таблица 15 Назначение цветовых полос индуктивностей

Окончание табл. 15

Таблица 16 Цветовая маркировка индуктивностей типа ЕС24

Окончание табл. 16

Индукторы и исчисление | Катушки индуктивности

Катушки индуктивности не имеют стабильного «сопротивления», как проводники. Однако существует определенная математическая зависимость между напряжением и током для катушки индуктивности, а именно:

Вы должны узнать форму этого уравнения из главы о конденсаторах. Он связывает одну переменную (в данном случае падение напряжения на индукторе) со скоростью изменения другой переменной (в данном случае тока на индукторе). И напряжение (v), и скорость изменения тока (di/dt) являются мгновенными : то есть по отношению к определенному моменту времени, таким образом, строчные буквы «v» и «i».

Как и в случае с формулой конденсатора, принято выражать мгновенное напряжение как v , а не как e , но использование последнего обозначения не будет неправильным. Скорость изменения тока (di/dt) выражается в амперах в секунду, где положительное число соответствует увеличению, а отрицательное число — уменьшению.

Подобно конденсатору, поведение катушки индуктивности основано на переменной времени. Помимо любого сопротивления, присущего проволочной катушке индуктора (которое мы будем считать равным нулю для целей этого раздела), падение напряжения на клеммах индуктора напрямую связано с тем, насколько быстро его ток изменяется с течением времени.

Предположим, что мы должны подключить идеальную катушку индуктивности (имеющую сопротивление провода 0 Ом) к цепи, в которой мы можем изменять величину тока через нее с помощью потенциометра, подключенного в качестве переменного резистора:

Если механизм потенциометра останется в одном положении (стеклоочиститель неподвижен), то последовательно включенный амперметр зарегистрирует постоянный (неизменный) ток, а вольтметр, подключенный параллельно дросселю, зарегистрирует 0 вольт.В этом сценарии мгновенная скорость изменения тока (di/dt) равна нулю, поскольку ток стабилен.

Уравнение говорит нам, что при изменении di/dt на 0 ампер в секунду должно быть нулевое мгновенное напряжение (v) на катушке индуктивности. С физической точки зрения, при неизменном токе индуктор будет создавать постоянное магнитное поле. Без изменения магнитного потока (dΦ/dt = 0 Веберов в секунду) не будет падения напряжения по длине катушки из-за индукции.

Если мы медленно перемещаем ползун потенциометра в направлении «вверх», его сопротивление из конца в конец будет медленно уменьшаться. Это приводит к увеличению тока в цепи, поэтому показания амперметра должны увеличиваться медленно:

Если предположить, что движок потенциометра перемещается таким образом, что скорость увеличения тока через индуктор остается постоянной, член формулы di/dt будет фиксированным значением.Это фиксированное значение, умноженное на индуктивность катушки индуктивности в Генри (также фиксированная), дает фиксированное напряжение некоторой величины. С физической точки зрения постепенное увеличение тока приводит к увеличению магнитного поля.

Это постепенное увеличение магнитного потока вызывает индуцирование напряжения в катушке, что выражается уравнением индукции Майкла Фарадея e = N(dΦ/dt). Это самоиндуцируемое напряжение на катушке в результате постепенного изменения величины тока через катушку имеет полярность, которая пытается противодействовать изменению тока.Другими словами, полярность индуцированного напряжения, возникающая в результате увеличения тока, будет ориентирована таким образом, чтобы выталкивать против направления тока, чтобы попытаться сохранить прежнюю величину тока.

Это явление демонстрирует более общий принцип физики, известный как Закон Ленца , который гласит, что индуцированное следствие всегда будет противоположно причине, вызвавшей его.

Ток дросселя, напряжение в зависимости от времени

В этом сценарии катушка индуктивности будет действовать как нагрузка , с отрицательной стороной индуцированного напряжения на конце входа электронов и положительной стороной индуцированного напряжения на конце выхода электронов.

Изменение скорости увеличения тока через катушку индуктивности путем перемещения ползунка потенциометра «вверх» с разной скоростью приводит к разным величинам падения напряжения на катушке индуктивности с одинаковой полярностью (противодействующей увеличению тока):

Здесь мы снова видим производную функцию исчисления, проявляющуюся в поведении индуктора. В терминах исчисления мы бы сказали, что индуцированное напряжение на катушке индуктивности является производной тока через катушку индуктивности, то есть пропорционально скорости изменения тока по времени.

Изменение направления движения ползунка на потенциометре (вниз, а не вверх) приведет к увеличению его сквозного сопротивления. Это приведет к уменьшению тока цепи (значение отрицательное для di/dt). Катушка индуктивности, всегда противодействующая любому изменению тока, создаст падение напряжения, противоположное направлению изменения:

Какое напряжение будет производить катушка индуктивности, зависит, конечно, от того, насколько быстро уменьшается ток через нее.Согласно закону Ленца, индуцированное напряжение будет противодействовать изменению тока. При уменьшении тока полярность напряжения будет ориентирована таким образом, чтобы попытаться сохранить прежнюю величину тока.

В этом сценарии катушка индуктивности будет действовать как источник , с отрицательной стороной индуцированного напряжения на том конце, где выходят электроны, и положительной стороной индуцированного напряжения на конце, где электроны входят. Чем быстрее уменьшается ток, тем большее напряжение будет создавать индуктор при высвобождении накопленной энергии, чтобы попытаться сохранить постоянный ток.

Опять же, величина напряжения на идеальном индукторе прямо пропорциональна скорости изменения тока через него. Единственная разница между эффектами уменьшающегося тока и увеличивающегося тока заключается в полярности индуцированного напряжения.

При одинаковой скорости изменения тока с течением времени, будь то увеличение или уменьшение, величина напряжения (вольты) будет одинаковой. Например, di/dt, равное -2 ампера в секунду, создаст такое же индуцированное падение напряжения на катушке индуктивности, как и di/dt, равное +2 ампера в секунду, только в противоположной полярности.

Если ток через индуктор изменяется очень быстро, будут создаваться очень высокие напряжения. Рассмотрим следующую схему:

В этой схеме лампа подключена к клеммам катушки индуктивности. Для управления током в цепи используется переключатель, а питание подается от 6-вольтовой батареи. Когда переключатель замкнут, индуктор на короткое время будет противодействовать изменению тока от нуля до некоторой величины, но упадет лишь на небольшое количество напряжения.

Для ионизации неона внутри такой неоновой лампы требуется около 70 вольт, поэтому лампочка не может загореться от 6 вольт, вырабатываемых батареей, или от низкого напряжения, мгновенно падающего на катушку индуктивности при замыкании переключателя:

Однако, когда переключатель размыкается, он внезапно создает в цепи чрезвычайно высокое сопротивление (сопротивление воздушного зазора между контактами). Это внезапное введение высокого сопротивления в цепь приводит к почти мгновенному уменьшению тока в цепи.Математически член di/dt будет очень большим отрицательным числом.

Такое быстрое изменение тока (от некоторой величины до нуля за очень короткое время) вызовет очень высокое напряжение на катушке индуктивности, ориентированной отрицательным полюсом слева и положительным справа, чтобы противодействовать этому уменьшению тока. Создаваемого напряжения обычно более чем достаточно, чтобы зажечь неоновую лампу, хотя бы на короткое время, пока ток не упадет до нуля:

Для достижения максимального эффекта катушка индуктивности должна иметь как можно больший размер (не менее 1 Генри индуктивности).

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Индуктор

: определение, функция и использование — видео и расшифровка урока

Как работает индуктор

Индуктор работает, индуцируя магнитное поле, когда электрический ток течет через его катушку с проводом. Это магнитное поле временно хранит электрическую энергию в виде магнитной энергии, создавая напряжение на катушке индуктивности. Сила магнитного поля или индуктивность индуктора зависит от множества свойств, таких как количество витков в проводе, площадь поперечного сечения индуктора и тип материала, из которого изготовлен сердечник индуктора. из.

Индуктивность L катушки индуктивности можно рассчитать по следующей формуле:

Здесь:

• мк магнитная проницаемость катушки индуктивности
• k — коэффициент Нагаоки
• N количество витков катушки
• S площадь поперечного сечения катушки
• l длина змеевика в осевом направлении

Индуктивность ( L ) катушки индуктивности дана в единицах Генри в честь физика Джозефа Генри.

Различные типы сердечников для индукторов могут значительно увеличить его индуктивность. Например, индуктор с железным сердечником (магнитная проницаемость которого равна 600) будет иметь намного большую индуктивность, чем индуктор с сердечником из воздуха (чья магнитная проницаемость равна 1). Эти физические свойства индуктора позволяют ему сохранять напряжение на индукторе, а также противостоять внезапным изменениям тока. Таким образом, катушка индуктивности представляет собой электрический компонент, который пропускает через себя постоянный ток (постоянный ток), но не пропускает переменный ток (переменный ток).

Повседневное использование катушек индуктивности

Поскольку катушки индуктивности обладают особыми электрическими, магнитными и физическими свойствами, их можно найти во множестве повседневных приложений, таких как фильтры, датчики, трансформаторы, двигатели и накопители энергии.

Двумя областями применения катушек индуктивности являются их использование в качестве фильтров и датчиков. Катушки индуктивности обычно используются с конденсаторами в электрической цепи для создания фильтра , который пропускает через цепь только определенную частоту, что делает их важным компонентом электроники.Кроме того, индукторы обычно используются в датчиках приближения, например, в светофорах, которые помогают определять количество автомобилей. Когда легковой или грузовой автомобиль приближается к датчику приближения, в металле автомобиля и грузовиков накапливается ток, который уменьшает магнитное поле индуктивного датчика.

Трансформаторы, двигатели и накопители энергии

Катушки индуктивности также используются в трансформаторах, двигателях и для хранения энергии. Трансформатор или электрический компонент, используемый для увеличения или уменьшения напряжения в цепи переменного тока, создается путем объединения двух катушек индуктивности.В современном мире трансформаторы стали незаменимыми для передачи электроэнергии между городскими узлами. Кроме того, индукторы можно использовать в двигателях, создавая механическую энергию из электрической и магнитной энергии. Наконец, они используются в качестве накопителей энергии, которые хранят энергию в своем магнитном поле в приложениях с фиксированным напряжением, таких как компьютеры. Однако, как только источник питания отключается, накопленная в нем энергия быстро истощается, являясь менее надежным источником хранения энергии, чем конденсаторы.

Итоги урока

Хорошо, давайте уделим пару минут повторению важной информации, которую мы узнали на этом уроке. Катушки индуктивности являются ключевыми электронными компонентами, состоящими из катушки проволоки, намотанной на центральный сердечник. Электрический ток, протекающий через катушку, индуцирует магнитное поле вокруг индуктора, сохраняя электрическую энергию в виде магнитной энергии и создавая на ней напряжение. Мы также узнали, что индуктивность катушки индуктивности L можно рассчитать по следующему уравнению:

Здесь:

• мк магнитная проницаемость катушки индуктивности
• k — коэффициент Нагаоки
• N количество витков катушки
• S площадь поперечного сечения катушки
• l длина змеевика в осевом направлении

Наконец мы узнали, что индуктивность ( L ) катушки индуктивности выражается в единицах Генри в честь физика Джозефа Генри.

Эти свойства катушки индуктивности и ее способность противостоять внезапным изменениям тока в электрической цепи сделали их важным электронным компонентом в различных повседневных приложениях и используются в фильтрах , которые пропускают только определенные частоты цепи и трансформаторы , которые представляют собой электрические компоненты, используемые для увеличения или уменьшения напряжения в цепях переменного тока, а также датчики, двигатели и для хранения энергии.
