Условные графические обозначения в сфере видеонаблюдения

Условные графические обозначения или сокращенно УГО — это значки, которые отображаются на планах объекта и структурных схемах систем видеонаблюдения при проектировании системы.

Они графически обозначают все оборудование, используемое при создании системы видеомониторинга. Так что без УГО невозможно создать легко читаемую проектную либо рабочую документацию.

Это очень удобно, например, чтобы разобраться в чужой технической документации, где для компактности применяются условные технические обозначения всех узлов и подсистем видеонаблюдения, а также их обозначение на плане расположения оборудования и кабельных линий. Без УГО отобразить все данные достаточно сложно.

Для систем видеонаблюдения существуют следующие условные графические обозначения:

1	Видеокамера		Р 071-2017
2	Видеокамера (купольная)		Р 071-2017
3	Видеокамера с поворотным устройством		Р 071-2017
4	Видеокамера в герметичном термокожухе		Р 071-2017
5	Видеокамера с передачей по радиоканалу		Р 071-2017
6	Видеомонитор		Р 071-2017
7	Пульт управления поворотной видеокамерой		Р 071-2017
8	Видеонакопитель		Р 071-2017
9	Сервер		Р 071-2017
10	Источник бесперебойного электропитания		Р 071-2017
11	Источник электропитания постоянного тока		Р 071-2017
12	Батарея аккумуляторная		ГОСТ 21. 210-2014
13	Грозоразрядник		Р 071-2017
14	Видеоусилитель		Р 071-2017
15	Преобразователь сигнала для передачи по витой паре		Р 071-2017
16	Преобразователь сигнала для передачи по оптоволоконной линии связи		Р 071-2017
17	Преобразователь сигнала для передачи по коаксиальному кабелю		Р 071-2017
18	Оборудование освещения		Р 071-2017
19	Персональный компьютер		Р 071-2017
20	Принтер		Р 071-2017
21	Дополнительное оборудование (например, KVM-удлинитель, контроллеры видеостен и т.п.)		Р 071-2017
22	Коробка соединительная		Р 071-2017
23	Коробка распределительная телефонная (типа КРТН)		Р 071-2017
24	Бокс телефонный		Р 071-2017
25	Устройство коммутационное (типа УК1)		Р 071-2017
26	Линия проводки. Общее изображение		Р 071-2017
27	Линия цепей управления		Р 071-2017
28	Линия сети аварийного эвакуационного и охранного освещения		Р 071-2017
29	Линия напряжения 36 В и ниже		Р 071-2017
30	Линия заземления и зануления		Р 071-2017
31	Металлические конструкции, используемые в качестве магистралей заземления, зануления		Р 071-2017
32	Прокладка на тросе и его концевое крепление		Р 071-2017
33	Проводка в трубах. Общее изображение.		Р 071-2017
34	Коробка ответвительная		ГОСТ 21.210-2014
35	Проводка в лотке		ГОСТ 21.210-2014
36	Проводка в коробе		ГОСТ 21. 210-2014
37	Проводка под плинтусом		ГОСТ 21.210-2014
38	Конец проводки кабеля		ГОСТ 21.210-2014
39	Проводка уходит на более высокую отметку или приходит с более высокой отметки		ГОСТ 21.210-2014
40	Проводка уходит на более низкую отметку или приходит с более низкой отметки		ГОСТ 21.210-2014
41	Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана		ГОСТ 21.210-2014
42	Коробка вводная		ГОСТ 21.210-2014
43	Коробка протяжная, ящик протяжной		ГОСТ 21.210-2014
44	Ящик с аппаратурой		ГОСТ 21.210-2014
45	Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления		ГОСТ 21. 210-2014
46	Шкаф, панель двустороннего обслуживания		ГОСТ 21.210-2014
47	Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение		ГОСТ 2.761-84
48	Optical fiber cable		TIA-606-B
49	Соединительная неразъемная муфта		ГОСТ 2.761-84
50	Оптический ответвитель		ГОСТ 2.761-84
51	Access Point		TIA-606-B
52	Сетевой коммутатор		Cisco Systems, Inc
53	Сетевой роутер		Cisco Systems, Inc
54	Многоуровневый коммутатор		Cisco Systems, Inc

Тем кто занимается проектирование, монтажом или ремонтом систем видеонаблюдения эти обозначения нужно знать в обязательном порядке.

Основной нормативный документ, определяющий УГО — Р 071-2017. Этот документ описывает технические средства систем безопасности объектов, а также обозначения условные графических элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

Данные рекомендации распространяются на условные графические обозначения (УГО) вновь разрабатываемых и модернизируемых технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

При условном обозначении кабельных трасс и способа прокладки кабеля используется ГОСТ 21.210-2014 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах».

При проектировании систем видеонаблюдения с использованием волоконно-оптических линий связи (ВОЛС) используется ГОСТ 2.761-84 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи».

Начертание УГО регулируется не всегда. ГОСТ 21.210-2014 регулирует как обозначение, так и размеры; Р 071-2017 содержит только обозначение. В этом случае необходимо руководствоваться стандартным размером УГО — это квадрат со сторонами не менее 5 мм.

Помимо графического условного обозначения устройства на план-схемах размещения оборудования для видеонаблюдения и структурных схемах данных систем должны быть стандартизованные буквенно-цифровые обозначения.

Основной нормативный документ, касающийся их — это РД 25.953-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Условные графические обозначения элементов связи».

Кроме того используется ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах», а именно:

№ п/п	Тип оборудования	Многобуквенный код	Чем регламентируется?
1	Камера передающая телевизионной установки с поворотным устройством	AV	РД 25. 953-90
2	Камера передающая телевизионной установки без поворотного устройства	AS	РД 25.953-90
3	Устройство видеоконтрольное прикладных телевизионных установок	AVC	РД 25.953-90
4	Приемно-контрольный прибор, прибор управления, пульт централизованного наблюдения	ARK	РД 25.953-90
5	Исполнительный блок регулятора-сигнализатора	АА	РД 25.953-90
6	Промежуточно-исполнительный орган	SC	РД 25.953-90
7	Бокс кабельный	ХВ	РД 25.953-90
8	Коробка, ящик с зажимами	ХК	РД 25.953-90
9	Коробка распределительная	XD	РД 25.953-90
10	Осветительные устройства, нагревательные элементы	Е	ГОСТ 2.710-81
11	Лампа осветительная	EL	ГОСТ 2. 710-81
12	Разрядники, предохранители, устройства защитные	F	ГОСТ 2.710-81
13	Дискретный элемент защиты по току мгновенного действия	FA	ГОСТ 2.710-81
14	Дискретный элемент защиты по току инерционного действия	FP	ГОСТ 2.710-81
15	Предохранитель плавкий	FU	ГОСТ 2.710-81
16	Дискретный элемент защиты по напряжению, разрядник	FV	ГОСТ 2.710-81
17	Батареи, аккумуляторы, электрохимические и электротермические источники питания	G	ГОСТ 2.710-81
18	Батарея	GB	ГОСТ 2.710-81
19	Реле, контакторы, пускатели	K	ГОСТ 2.710-81
20	Реле токовое	KA	ГОСТ 2.710-81
21	Контактор, магнитный пускатель	KM	ГОСТ 2. 710-81
22	Реле напряжения	KV	ГОСТ 2.710-81
23	Выключатели и разъединители в силовых цепях	Q	ГОСТ 2.710-81
24	Выключатель автоматический	QF	ГОСТ 2.710-81
25	Разъединитель	QS	ГОСТ 2.710-81
26	Устройства коммутационные в цепях управления, сигнализации и измерительных	S	ГОСТ 2.710-81
27	Выключатель или переключатель	SA	ГОСТ 2.710-81
28	Выключатель кнопочный	SB	ГОСТ 2.710-81
29	Выключатель автоматический	SF
30	Преобразователи электрических величин в электрические, устройства связи	U	ГОСТ 2.710-81
31	Соединения контактные	X	ГОСТ 2.710-81
32	Штырь	XP	ГОСТ 2. 710-81
33	Гнездо	XS	ГОСТ 2.710-81
34	Соединение разборное	XT	ГОСТ 2.710-81

К сожалению несмотря на наличие нормативной базы далеко не все необходимые для проектирования систем видеонаблюдения УГО регламентируются ГОСТами и другими нормативными документами. Из-за этого часто приходится применять иностранные стандарты и даже создавать внутренние стандарты отдельно взятой организации для обозначения ряда видов оборудования.

Таким образом при проектировании систем видеонаблюдения и оформлении план-схем установки оборудования на объектах, а также структурных схем нужно в обязательном порядке использовать условные графические обозначения  и буквенно-цифровые обозначения всех используемых в системе видеоконтроля устройств. Кроме этого, требуется на плане указывать линии связи и способы прокладки кабелей.

Напоминаем, что наша компания «Запишем всё» с 2010 года занимается монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Условные обозначения камер и регистраторов Hikvision

Нередко у нас спрашивают “чем отличаются вот эти камеры?”, “почему одинаковые с виду камеры сильно разнятся в цене?”, “как мне выбрать между N и М?” или “что умеет эта камера?”. Сегодня постараемся ответить на все эти вопросы.

Ниже представляем вашему вниманию несколько таблиц, которые объясняют значение каждого условного обозначения. И если вам непонятны какие-то сокращения, не спешите огорчаться. В конце статьи все они расшифрованы простым человеческим языком.

Пояснения, расшифровки и полезные ссылки

Для начала рассмотрим разницу между IP и THD (аналоговыми) камерами.

Форм-фактор:

Коробка

Купольная

Пуля

WDR – компенсирует внешний свет, позволяет делать изображение более различимым.

Встроенный инфракрасный излучатель, обеспечивающий подсветку при съемке в темноте

Вариофокальная линза позволяет менять фокусное расстояние вручную когда вам это необходимо. Такой объектив поможет избежать ошибок с подбором фокуса. В дальнейшем вы сможете настроить объектив, если на объекте, где установлено видеонаблюдение, произошли изменения. Моторизированная вариофокальная линза позволяет сделать то же самое, управляя камерой с помощью пульта, не раскручивая и подстраивая фокус механически.

Тревожные входы/выходы – возможность камеры или регистратора подключать внешние датчики (вход) и подавать, например, сигнал тревоги на сигнализацию (выход).

Задний фокус – это точка, расположенная на оптической оси, в которой собираются параллельные лучи после преломления линзой. Расстояние до нее равно 1:D (D – оптическая сила линзы в диоптриях). Объект заднего фокуса находится на максимально далеком расстоянии. Под регулировкой заднего фокуса понимается управление этим расстоянием. Простым языком – автоматическая регулировка заднего фокуса позволяет получать неразмытые изображения.

P-Iris – Автоматическое управление диафрагмой с высокой точностью, для улучшеной контрастности, чёткости и глубины резкости.

PTZ – камеры-роботы. Камеры, у которых есть свой моторчик, позволяющий менять сектор обзора камеры.

EXIR (сокращение от Extra IR) — технология инфракрасной подсветки, основанная на применении передовых тонкоплёночных светоизлучающих элементов и линзы прямоугольной формы. Такая комбинация тратит меньше энергии, позволяет получить более чёткое изображение, имеет больший срок службы.

3D-DNR – цифровое шумоподавление.

OSD – камера имеет своё цифровое меню.

PoE – возможность запитать камеру “по сети”

WDR, DNR, BLC, HLC и другие

Технологии и условные обозначения: WDR, DNR, BLC, HLC и другие

В других статьях мы обсудили физические параметры матрицы – её размеры, мегапиксели, светочувствительность. Теперь поговорим о процессоре. Он нужен, чтобы на лету обрабатывать изображение: сжимать, исправлять контрастность, гамму, реагировать на блики и свет ламп или фар. С его помощью даже недорогая камера покажет классную картинку. Если его функции настроены неправильно, напротив – может ерунда получиться.

Так случилось с Игорем. Пришел он и говорит: «продайте ваш комплект камер для дома. Барахло с Али мне не нужно, готовый ширпотреб-комплект тоже. Дайте хорошую камеру. Только без монтажа – сам установлю». Без монтажа, так без монтажа – продали. Звонит через два дня: «ах вы [нехорошие люди], что вы мне продали, ничего не видно»! Приезжаем. Правда, ничего не видно – сплошное белое пятно. Оказалось, что AGC не включен, Shuttle не настроен, WDR как надо не работает, и так далее. Подкрутили параметры, видеонаблюдение заработало — клиент доволен.

Если вы тоже подыскиваете камеру, нелишне узнать, как камеры на лету преобразовывают изображение и что при этом меняется в кадре. Мы расскажем о назначении основных алгоритмов.

Цифровые опции камер видеонаблюдения

Shutter (Затвор) настраивает скорость закрытия затвора. Ручная настройка пригодится, чтобы снимать быстрые движения при недостатке света.

Скорость закрытия затвора обозначается долями секунды: 1/1600, 1/500, 1/60 и так далее. Чем дольше затвор открыт, тем больше света попадет на матрицу и кадр получится светлым.

AGC (Automatic Gain Control, автоматическая регулировка усиления, АРУ) регулирует уровень сигнала, усредняя слишком яркие и темные участки кадра. Настройка одного этого параметра позволит добиться приемлемой картинки в офисе с лампами дневного света.

D-WDR (Digital Wide Dynamic Range, программный расширенный динамичный диапазон). Когда в кадр попадает яркий объект – окно или лампа – остальной кадр становится темным. Правильная настройка WDR сглаживает яркость сохранением контрастности. Поэтому окно перестанет быть белым пятном, а люди в кадре – черным.

Аппаратный WDR работает иначе: делает два кадра – с высокой и низкой экспозицией, а затем накладывает их друг на друга. Обозначение D-WDR указывает на программную обработку, но некоторые производители сбивают с толка, называя его просто WDR.

BLC (Backlight Compensation, компенсация задней засветки). Эта функция борется с прямыми источниками света – солнцем или лампой, направленной в объектив. Когда камера решает использовать BLC, она повышает уровень экспозиции картинки. Минус BLC в том, что яркие объекты становятся ещё ярче, поэтому то, если за объектом наблюдения яркая область, она потеряет контрастность. Для борьбы с этим, BLC используется совместно с WDR. Также для BLC можно настроить рабочие зоны.

HLC (High Light Compensation, компенсация яркой засветки) работает подобно BLC. Спасает камеру от слепоты в момент включения лампы или включённых фар.  Вместо того, что резко изменить экспозицию, камера решает, затемнить, игнорировать источник света – будто накладывает на него трафарет.

DNR, 3D-DNR (3 Dimension Signal Noise Reduction) – шумоподавление. Классическая DNR сопоставляет соседние пиксели и решает, и отсеивает то, что посчитает шумом. 3D DNR – усовершенствованная технология она несколько раз сравнивает ряд кадров и на основании этого решает, что считать шумом. Добавочная польза шумоподавления – она уменьшает размер каждого кадра. В результате архив занимает на 30-60% меньше места.

White balance (баланс белого) особенно актуален для внутренних камер, чтобы убрать паразитные оттенки: желтизну или синеву. В простых случаях автоматическая регулировка справляется с задачей. В сложных – интенсивность каждого оттенка регулируется вручную.

Советы покупателям

Вернемся к Игорю. Он убедился, что технологии из списка должны работать, а не красоваться на рекламном буклете. Экстрабюджетные камеры из Китая или готовые комплекты в магазинах могут продаваться с сырой прошивкой и без надежд на её доработку. Часть функций, AGC или WDR, в них присутствует номинально. Сюрприз в том, что они не настраиваются и реализованы для галочки.

Программные опции превращают камеру из оптического прибора в высокотехнологичное устройство. Оно не может быть качественным и дешевым одновременно.

Это иллюстрирует случай на подземной парковке. В камере не было ручной регулировки перехода в режим с ИК-подсветкой. При плохом освещении камера сохраняла цвет, а изображение становилось шумным и прерывистым – отчасти из-за нехватки света, а отчасти оттого, что процессор не справляется с удалением шумов в реальном времени. Защищать от угона видеонаблюдение не могло.

В другой ситуации заказчик сам купил дешевые китайские камеры, хотя и на 5Mpx, а у нас приобрел видеорегистратор и монтаж. Регистратор так и не смог их увидеть. Мы снизили разрешение до 2Mpx – о чудо, всё заработало. Но заказчику-то было нужно 5Mpx! Разбирались долго. Оказалось, что камеры работают на строго заданном канале. В норме канал можно поменять, но у прошивки камеры просто не было для этого опции  равно как и другой, нормальной прошивки. В результате, камеры пришлось заменить.

Избежать этого очень просто – доверяйте, если не монтаж, то хотя бы подбор оборудования, особенно камер людям с большим опытом. Что дает нам наш опыт? Мы тестируем много оборудования и сталкиваемся со множеством ситуаций, вроде описанных выше. Поэтому можем подобрать комплектующие правильно. К тому же, делаем это в подарок.

Наши рекомендации при покупке камеры

• Убедитесь, что она поддерживает необходимые программные опции и их регулировку.
• Выбирайте видеокамеры проверенных, сертифицированных производителей

Настраивайте камеру, чтобы улучшить качество съемки. Лучше поручите это тем, у кого есть опыт.

Обозначение видеокамер на чертежах

Обозначение камеры видеонаблюдения на схемах повторяет силуэт самих камер, точнее, силуэт первых ее моделей на заре внедрения систем охранного телевидения. Ярлычок камеры четко повторяет ее корпус и объектив. С годами условное графическое изображение видеокамер не изменилось, и до сих пор выглядит так, как на рисунке ниже. Обозначение аналоговых камер и сетевых абсолютно одинаковы.

Условное схематическое обозначение видеокамеры и сама камера

Если размещать камеру на плане / схеме, то необходимо учитывать, куда она направлена. Вот как выглядела бы схема помещения, в котором установлена одна камера, направленная на вход:

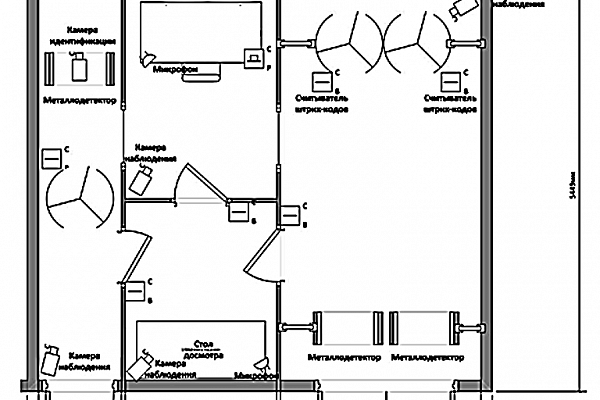

Пример размещения УГО видеокамеры на плане объекта

Если размещать УГО камеры на плане / схеме, то необходимо учитывать, куда она направлена. Вот как выглядела бы схема помещения, в котором установлена одна камера, направленная на вход:

В случаях, когда камер на объекте много и они разных моделей, то на схеме это можно отобразить с помощью цвета. Еще одна возможная доработка обозначения камеры – угол обзора, который можно отобразить двумя лучами выходящими из объектива камеры.

Следует отметить так же, что камеры могут устанавливаться как дополнительный элемент системы контроля доступа и домофонии, в этих случаях УГО камеры остается прежним. Если камера будет встроена в переговорное устройство видеодомофона, рядом с ним, на схеме, можно так же разместить маленькую иконку камеры.

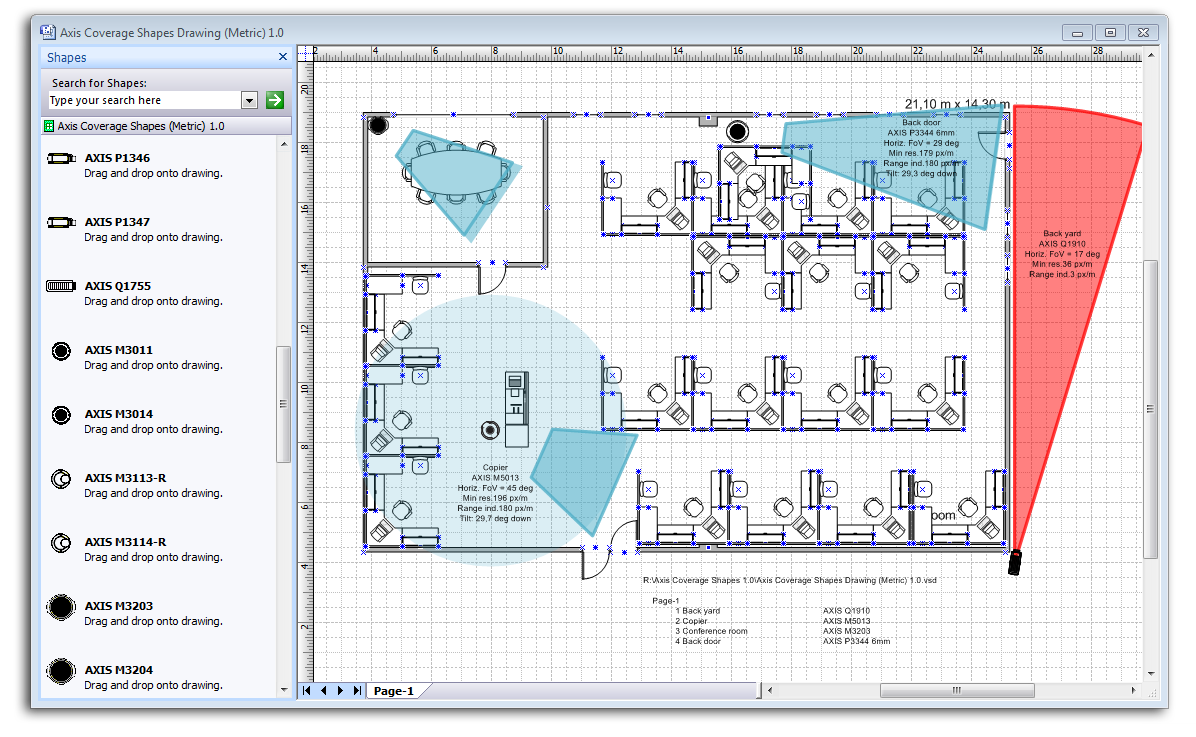

Как всегда, для тех кто собирается рисовать планировку объекта в Visio, мы выкладываем файл формата VSS, в котором есть условное графическое изображение видеокамеры + изображение в формате PNG чуть ниже.

Скачать visio stencils (VSS) условного обозначения видеокамеры для создания плана / схемы объекта в программе MS Visio 2003
Скачать

Данные рекомендации распространяется на условные графические обозначения (УГО) вновь разрабатываемых и модернизируемых технических средств охраны, систем контроля и управления доступом, систем охранного телевидения. Рекомендации могут быть использованы проектными, строительными, монтажными организациями и предприятиями, занимающимися проектированием, строительством, монтажом, а также техническим и организационным обеспечением функционирования систем безопасности объектов (СБО).

При разработке настоящего документа использованы ссылки на следующие нормативные документы:

ГОСТ Р 50775-95 (МЭК 60839-1-1:1988) Системы тревожной сигнализации Часть 1. Общие требования. Раздел 1. Общие положения.

ГОСТ Р 50776-95 (МЭК 60839-1-4:1989) Системы тревожной сигнализации Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.

ГОСТ Р 51241-2008 Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний.

ГОСТ Р 51558-2008 Средства и системы охранные телевизионные. Классификация. Общие технические требования и методы испытаний.

ГОСТ Р 52435-2005 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний.

ГОСТ Р 52551-2006 Системы охраны и безопасности. Термины и определения.

ГОСТ 21.614-88 Система проектной документации для строительства.

Изображения условные графические электрооборудования и проводок на планах.

ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации; Типы, основные параметры и размеры.

ГОСТ 27990-88 Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования.

В настоящих рекомендациях используются следующие определения и сокращения:

3.1 . Извещатель охранный (техническое средство обнаружения) – устройство, предназначенное для формирования извещения о тревоге при отклонении контролируемого параметра от допустимой нормы или для инициирования сигнала тревоги.

3.2 . Интерфейс сигнальный – устройство, обеспечивающее передачу извещений между техническими средствами охраны (ТСО).

3.3 . Оповещатель охранный – техническое средство охранной сигнализации, предназначенное для оповещения людей о проникновении на объект.

3.4 . Прибор приемно-контрольный охранный – техническое средство охраны, используемое для приема извещений от извещателей или других приемно-контрольных приборов, преобразования сигналов, выдачи извещений для непосредственного восприятия человеком, дальнейшей передачи извещений и включения оповещателей.

3.5 . Система передачи извещений – совокупность совместно действующих технических средств, предназначенных для передачи по каналам связи и для приема в пункте централизованной охраны извещений о состоянии охраняемых объектов, служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления.

3.6 . Система контроля и управления доступом (СКУД) – совокупность средств контроля и управления доступом, обладающих технической, информационной, программной и эксплуатационной совместимостью.

3.7 . Средства контроля и управления доступом (средства КУД) – механические, электромеханические устройства и конструкции, электрические, электронные программируемые устройства, программные средства, обеспечивающие реализацию контроля и управления доступом.

3.8 . Система охранная телевизионная (СОТ) – телевизионная система замкнутого типа, предназначенная для получения телевизионных изображений с охраняемого объекта в целях обеспечения противокриминальной защиты.

3.9 . Техническое средство СОТ (ТС СОТ) – конструктивно и функционально законченное устройство, входящее в состав системы.

3.10 . Техническое средство охраны (ТСО) – конструктивно законченное, выполняющее самостоятельные функции устройство, входящее в состав систем охранной, тревожной сигнализации, контроля и управления доступом, охранного телевидения, освещения, оповещения и других систем, предназначенных для охраны объекта.

3.11 . Шифроустройство – ТСО, обеспечивающее возможность входа на охраняемый объект и выхода с объекта без выдачи извещений о проникновении.

Технические средства охраны по функциональному назначению разделяются:

4.2 . Приборы приемно-контрольные охранные.

4.3 . Оповещатели и системы оповещения.

4.5 . Устройства систем передачи извещений (ретрансляторы, пульты централизованного наблюдения, устройства оконечные (объектовые, пультовые)).

4.7 . Источники электропитания для ТСО, систем контроля и управления доступом и систем охранных телевизионных.

Кроме того, в данном документе рассматриваются:

4.8 . Средства и системы контроля и управления доступом.

4.9 . Средства и системы телевизионные.

5.1 . Размеры условных графических изображений не должны быть менее 3 мм. Размеры приведены в масштабе 1:1. При повторении графических обозначений необходимо соблюдать пропорции оригинального изображения.

5. Условные графические обозначения (УГО).

5.1 Размеры условных графических изображений не должны быть менее 3 мм. Размеры приведены в масштабе 1:1. При повторении графических обозначений необходимо соблюдать пропорции оригинального изображения.

5.2 Извещатели охранные

5.3 Приборы приемно-контрольные охранные

5.4 Оповещатели и системы оповещения

5. 6 Устройства систем передачи извещений (ретрансляторы, пульты централизованного наблюдения, устройства оконечные (объектовые, пультовые))

5.7 Интерфейсы сигнальные и пользовательские

5.8 Пульты (панели) управления

5.9 Источники электропитания для ТСО, систем контроля и управления доступом, систем охранных телевизионных

5.10 Средства и системы контроля управления доступом

5.10.1 Устройства преграждающие

5.10.2 Устройства исполнительные

5.10.3 Устройства ввода идентификационных признаков

5.10.4 Устройства управления

5.11 Средства и системы телевизионные

5.11.1 Средства телевизионные

5.11.2 Устройства отображения, обработки и коммутации видеосигналов

5.11.3 Устройства записи

5.11.4 Устройство передачи видеосигнала

5.12 Обозначения условные графические устройств коммутации и проводок

5. 13 Условные графические обозначения унифицированного и иного специального оборудования

By : admin

Оптимальная схема построения IP-видеонаблюдения – ErgoZoom

Несмотря на более высокую стоимость организации IP-видеонаблюдения, оно стремительно завоевывает позиции на рынке. Такая система позволяет создать эффективный и надежный дистанционный контроль.

Преимущества цифрового наблюдения

Наиболее существенным достоинством видеонаблюдения при помощи цифровых видеокамер считается возможность видеоконтроля достаточно удаленных объектов. Помимо этого, стоит отметить и следующие преимущества:

• Возможность построить как простую сеть с одной камерой, так и сеть, состоящую из нескольких десятков камер видеонаблюдения.
• IP-камера работает в автономном режиме.
• Подключение камеры осуществляется не к компьютеру, а к компьютерной сети, что дает возможность доступа с любого устройства сети.
• При подключении к компьютерной сети отсутствует необходимость в прокладке дополнительных проводов.
• Информация передается по каналам в зашифрованном виде, что важно для охранных систем.

Основные схемы подключения

Самым простым вариантом организации видеонаблюдения является подключение IP-видеокамеры к компьютеру или ноутбуку, которые оснащаются сетевой картой. В таком случае для коммутации двух устройств необходим лишь кабель с соответствующими разъемами. Для объединения в систему используется, как правило, витая пара и стандартные разъемы RG-45. Естественно, возможности такого варианта ограничены. Для более сложных систем, где присутствует большее количество камер наблюдения, используются несколько иные схемы подключения.

Выпускаемые современной промышленностью IP-камеры позволяют подключение к сети при помощи:

• Роутера.
• Видеорегистратора.
• Компьютера.

Система видеонаблюдения может быть проводной, где для соединения элементов оборудования используются кабели, так и беспроводной. Система видеонаблюдения, базирующаяся на использовании сигнала Wi-Fi, называется беспроводной. То есть, в составе оборудования предусматривается использование Wi-Fi-роутера или модема.

Главные элементы системы

• Видеокамеры IP – основной компонент всей системы.
• Объективы – предназначены для направления светового потока на чувствительный элемент видеокамеры. В некоторых моделях камер объективы интегрированы в саму камеру.
• Устройство для обработки видеосигнала.
• Мониторы.

В зависимости от специфики работы системы используются различные дополнительные устройства. К таким устройствам можно отнести матричные коммутаторы. Они применяются для вывода видеосигнала на экран монитора. Такие устройства, как правило, используются в системах с большим количеством камер наблюдения.

Особенности построения цифрового видеонаблюдения

При проектировании цифрового видеонаблюдения необходимо учитывать следующие моменты:

• Важное значение имеет продуманное расположение видеокамер. Они должны быть размещены таким образом, чтобы все точки охраняемого пространства оказывались в зоне захвата камер.
• Для того чтобы снизить нагрузки на сетевые порты, рекомендуется разбивка локальной сети на подсети с разделением при этом сбора информации и ее выдачи.
• Сетевая карта сервера регистрации должна иметь достаточный объем, который составляет не менее 1 Гбит.
• В схеме построения системы необходимо включить роутер, который разграничит внутреннюю сеть и интернет. Таким образом внутренняя сеть будет защищена, а доступ к портам сервера из интернета станет простым и удобным для пользования.
• Для сетей с большим количеством видеоустройств существует проблема перегрузок. Это приводит к искажению изображений и зависанию устройств. Чтобы устранить возникновение подобных проблем, следует установить в системе коммутатор. Его основная функция заключается в сборе видеопотоков и их дальнейшей передаче с большей скоростью.

Программное обеспечение систем наблюдения

На рынке существует достаточно большое количество профессиональных программных продуктов, разработанных именно для построения систем видеонаблюдения и их интеграции с различными подсистемами. Естественно, между коммерческим и бесплатным продуктом существует некоторая разница. Коммерческое ПО позволяет создавать системы видеонаблюдения с расширенными возможностями. Это мониторинг, обработка данных, просмотр архивов и пр.

Нюансы выбора оборудования

Системы видеонаблюдения создаются для различных целей. Естественно, что в зависимости от цели выбирается и оборудование. Поскольку основным компонентом системы считается видеокамера, к ее выбору следует подойти достаточно серьезно.

Система видеонаблюдения должна решать три основные задачи:

• Информирование о происходящем в реальном времени.
• Запись и хранение информации.
• Воспроизведение событий.

Правила подбора:

1. При выборе следует учитывать условия, в которых будет эксплуатироваться система.
2. Требования к качеству изображения считаются достаточно важным фактором, который в значительной мере влияет на конечную стоимость. Черно-белые камеры стоят значительно дешевле и обладают большей светочувствительностью.
3. Активное оборудование системы следует выбирать исходя из пропускной способности каналов передачи данных.
4. Все коммутаторы системы желательно выбирать от одного производителя. Это позволит унифицировать управление и осуществление контроля за работой системы.
5. При выборе количества портов коммутатора следует предусмотреть запас в 30-40% с целью возможности в дальнейшем расширении.

Несмотря на то, что на рынке существует достаточно большое количество стандартных систем видеонаблюдения, при установке всегда возникает много вопросов. Поэтому важным критерием качества, помимо оборудования, является компетентность компании, занимающейся установкой и обслуживанием подобных систем. В Москве и Московской области по вопросам проектирования и монтажа цифровых систем видеонаблюдения можно обратиться в компанию ErgoZoom.

ГОСТ 21.403-80 СПДС

ГОСТ 21.403-80

Группа Ж01

Система проектной документации для строительства

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ОБОРУДОВАНИЕ ЭНЕРГЕТИЧЕСКОЕ

System of design documents for construction. Graphic symbols in diagrams. Power installations

Дата введения 1981-07-01

Постановлением Государственного комитета СССР по делам строительства от 31 октября 1980 г. N 173 срок введения установлен с 01.07.81

Переиздание. Февраль 1987 г.

1. Настоящий стандарт устанавливает графические обозначения энергетического оборудования в теплотехнических схемах энергетических сооружений.

Примечания:

1. Основные патрубки оборудования в таблицах указаны условно без обозначения подводимых и отводимых сред.

2. Размеры условных графических обозначений указаны в миллиметрах.

Условные графические обозначения котлов и камер сгорания

2. Условные графические обозначения котлов и камер сгорания приведены в табл.1.

Таблица 1

Условные графические обозначения реакторов для атомных электростанций и оборудования I контура

3. Условные графические обозначения реакторов для атомных электростанций и оборудования I контура приведены в табл.2.

Таблица 2

Условные графические обозначения турбин и турбинного оборудования

4. Условные графические обозначения турбин и турбинного оборудования приведены в табл. 3.

Таблица 3

Обозначение на схеме видеокамеры

Обозначение на схеме видеокамеры
Спдс. Обозначения условные графические в схемах.

Видеокамера как выглядит на функциональной схеме? Отзывы.

2001. Технические средства и системы охраны. Обозначения.

Условные графические обозначения в схемах, принятые в.

Технические характеристики fdr-ax53 | видеокамеры | sony ru.

Гост 2. 710-81 ескд. Обозначения буквенно-цифровые в.

Панорамная видеокамера. Условное графическое обозначение.

Радиокот:: обозначение цепей питания в иностранных.

Рд 78. 36-002-99 тссо условные графические обозначения.

Гост 21. 404-85 спдс. Автоматизация технологических.
Библиотеки условных обозначений по гост для autocad 2002.

Построение ethernet-сети для ip-видеонаблюдения / хабр.

Фотоматрица — википедия.

Условное графическое обозначение элементов (уго) youtube.
Гост 21. 406-88.

1 описание видеокамеры.

Обозначения условные буквенно-цифровые и графические на.

Скачать тп /01аус. Тн системы телевизионного наблюдения.

Видеокамера высокого разрешения.

Гост 2. 702-2011 единая система конструкторской.

Игры по сети скачать стрелялки

Ледовый дворец схема секторов

Скачать сказку конёк-горбунок

Курсы по удаленной работе скачать

Искатели могил скачать на андроид

% PDF-1.5
%
3937 0 объект
>
endobj

xref
3937 191
0000000016 00000 н.
0000011076 00000 п.
0000011213 00000 п.
0000011416 00000 п.
0000011462 00000 п.
0000011595 00000 п.
0000011633 00000 п.
0000011932 00000 п.
0000011971 00000 п.
0000012026 00000 п.
0000012080 00000 п.
0000014049 00000 п.
0000014193 00000 п.
0000014464 00000 п.
0000014838 00000 п.
0000015459 00000 п.
0000018131 00000 п.
0000023238 00000 п.
0000023339 00000 п.
0000023877 00000 п.
0000024122 00000 п.
0000024329 00000 п.
0000026134 00000 п.
0000026386 00000 п.
0000026409 00000 п.
0000026469 00000 п.
0000026601 00000 п.
0000026744 00000 п.
0000026889 00000 н.
0000026973 00000 п.
0000027133 00000 п.
0000027278 00000 н.
0000027443 00000 п.
0000027583 00000 п.
0000027714 00000 п.
0000027846 00000 н.
0000028001 00000 п.
0000028150 00000 п.
0000028278 00000 п.
0000028419 00000 п.
0000028553 00000 п.
0000028646 00000 п.
0000028793 00000 п.
0000028894 00000 п.
0000029043 00000 н.
0000029187 00000 п.
0000029331 00000 п.
0000029475 00000 п.
0000029621 00000 п.
0000029730 00000 п.
0000029848 00000 н.
0000029998 00000 н.
0000030128 00000 п.
0000030246 00000 п.
0000030395 00000 п.
0000030499 00000 п.
0000030592 00000 п.
0000030755 00000 п.
0000030866 00000 п.
0000030979 00000 п.
0000031132 00000 п.
0000031247 00000 п.
0000031346 00000 п.
0000031463 00000 п.
0000031579 00000 п.
0000031692 00000 п.
0000031816 00000 п.
0000031934 00000 п.
0000032048 00000 н.
0000032163 00000 п.
0000032278 00000 н.
0000032391 00000 п.
0000032509 00000 п.
0000032637 00000 п.
0000032729 00000 н.
0000032877 00000 н.
0000032966 00000 п.
0000033089 00000 п.
0000033196 00000 п.
0000033302 00000 п.
0000033465 00000 п.
0000033563 00000 п.
0000033678 00000 п.
0000033787 00000 п.
0000033934 00000 п.
0000034056 00000 п.
0000034173 00000 п.
0000034286 00000 п.
0000034438 00000 п.
0000034544 00000 п.
0000034661 00000 п.
0000034821 00000 п.
0000034915 00000 п.
0000035021 00000 п.
0000035146 00000 п.
0000035251 00000 п.
0000035400 00000 п.
0000035523 00000 п.
0000035623 00000 п.
0000035752 00000 п.
0000035879 00000 п.
0000036002 00000 п.
0000036139 00000 п.
0000036242 00000 п.
0000036343 00000 п.
0000036489 00000 п.
0000036579 00000 п.
0000036682 00000 п.
0000036809 00000 п.
0000036929 00000 п.
0000037046 00000 п.
0000037172 00000 п.
0000037309 00000 п.
0000037411 00000 п.
0000037520 00000 п.
0000037651 00000 п.
0000037766 00000 п.
0000037888 00000 п.
0000038023 00000 п.
0000038149 00000 п.
0000038279 00000 п.
0000038419 00000 п.
0000038569 00000 п.
0000038673 00000 п.
0000038799 00000 п.
0000038976 00000 п.
0000039124 00000 п.
0000039272 00000 п.
0000039403 00000 п.
0000039529 00000 п.
0000039694 00000 п.
0000039868 00000 п.
0000039968 00000 н.
0000040081 00000 п.
0000040199 00000 п.
0000040315 00000 п.
0000040434 00000 п.
0000040583 00000 п.
0000040692 00000 п.
0000040796 00000 п.
0000040904 00000 п.
0000041049 00000 п.
0000041151 00000 п.
0000041268 00000 п.
0000041367 00000 п.
0000041484 00000 п.
0000041605 00000 п.
0000041740 00000 п.
0000041845 00000 п.
0000041941 00000 п.
0000042044 00000 п.
0000042163 00000 п.
0000042290 00000 п.
0000042430 00000 п.
0000042533 00000 п.
0000042650 00000 п.
0000042734 00000 п.
0000042831 00000 п.
0000042933 00000 п.
0000043058 00000 п.
0000043228 00000 п.
0000043351 00000 п.
0000043467 00000 п.
0000043582 00000 п.
0000043683 00000 п.
0000043831 00000 п.
0000043937 00000 н.
0000044056 00000 п.
0000044164 00000 п.
0000044277 00000 п.
0000044426 00000 п.
0000044513 00000 п.
0000044618 00000 п.
0000044794 00000 п.
0000044883 00000 п.
0000044971 00000 п.
0000045117 00000 п.
0000045198 00000 п.
0000045328 00000 п.
0000045458 00000 п.
0000045563 00000 п.
0000045669 00000 п.
0000045792 00000 п.
0000045897 00000 п.
0000046019 00000 п.
0000046109 00000 п.
0000046199 00000 п.
0000046333 00000 п.
0000046425 00000 п.
0000046537 00000 п.
0000004209 00000 н.
трейлер
] / Назад 5746282 >>
startxref
0
%% EOF

4127 0 объект
> поток
lD`.ИКС%
213oxie] T, Kk & q) «eUdZsX3
F; (VT
hPqRZt $ = F0 iF

H5 [(9xpY & o Z
Xc} / 5>, 5u87T = j {qSr07k

Профессиональные видеокамеры JVC 4KCAM и ProHD

На этой странице показано множество данных, содержащихся в нескольких диаграммах и таблицах.
Лучше всего просматривать на экране ноутбука или настольного компьютера.

Потоковое видео в реальном времени в Интернет является основной функцией видеокамер JVC Professional с момента появления GY-DV300 Streamcorder в 2002 году.Возможности потоковой передачи расширились с появлением в 2005 году линейки видеокамер высокого разрешения JVC ProHD и их серии 4KCAM видеокамер сверхвысокой четкости, выпущенной в 2014 году. Эта страница охватывает семь текущих видеокамер ProHD и 4KCAM. Переходите непосредственно к определенному разделу по этим ссылкам:

Это руководство в первую очередь ориентировано на рынок США, и я указал цены в США. Ссылки «где купить» на этой странице относятся к спонсорам сайта DV Info Net, все из которых являются U.С. дилеров. В настоящее время у меня нет дилера за пределами США в качестве спонсора сайта. Однако некоторые дилеры, такие как Adorama и B&H Photo Video, осуществляют доставку за границу практически в любую точку мира. В настоящее время DV Info Net направляет запросы о продаже видеокамер JVC Professional 4KCAM и ProHD для четырех компаний:

При заказе в B&H Photo обязательно проверьте их график выходных и часы работы. Precision Camera и Texas Media Systems являются дилерами JVC Professional полного цикла, но они не перечисляют все на своих сайтах.Даже если здесь нет ссылки для покупки, вы все равно можете заказать камеру, если свяжетесь с ними напрямую по телефону или через Интернет.

Как читать сравнительную таблицу

Разделитель данных с косой чертой «/» указывает различие между моделями в столбце. В ряду линз в скобках указан эквивалентный диапазон фокусных расстояний 35 мм в миллиметрах, за которым следует диаметр резьбы фильтра. Диапазон фокусных расстояний является приблизительным из-за ограниченного пространства на диаграмме.Связанные брошюры для каждой видеокамеры содержат более подробную информацию о различных технологиях и функциях. Строка видео дает только максимальное разрешение и частоту кадров для этой модели; все эти видеокамеры предлагают различные варианты разрешения и частоты кадров. То же верно и для строки формата. Число перед форматом, например 50 MOV, указывает максимальную скорость передачи данных в мегабитах в секунду. В рядах прилагаемых и дополнительных батарей цифры в скобках справа от номеров моделей батарей представляют собой приблизительный срок службы в часах и минутах для типичной записи с открытым ЖК-экраном.Наведите указатель мыши на значение веса в метрической системе, чтобы увидеть во всплывающем окне британский эквивалент.

Имейте в виду, что указанные на этой странице цены равны или близки к полной рекомендованной розничной цене (рекомендованной производителем розничной цене) и могут не отражать текущие скидки и рекламные акции, предлагаемые дилерами. В большинстве случаев, то есть для всех моделей, кроме недавно анонсированных, фактическая сумма, взимаемая дилером, скорее всего, будет намного ниже цен, указанных здесь.

Камкордеры JVC серий 4KCAM и ProHD для 2019х3
	4KCAM		ProHD
модель: дата: датчик: proc:	GY-HM180 GY-HM250 (4. 2018) 12,4 МП 1 / 2,3 ″ не указано	GY-LS300 (11.2014) 13,5 Мп S35 FALCONBRID II	GY-HM620 GY-HM660 (4.2016) 3 x 2,5 Мп 1/3 ″ 2 x FALCONBRID *	GY-HM850 GY-HM890 (2.2014) 3 x 2,2 Мп 1/3 ″ 2 x FALCONBRID
линза: тип: макс. вес:	12x (30-355) ⌀62 Fujinon интегрированный f / 1.2 — диафрагма 3,5	не входит Micro Four Thirds варьируется	23x (29-667) ⌀72 Fujinon интегрированный f / 1.6 — f / 3.0	20x (29-580) ⌀72 Fujinon 1/3 ″ 8-контактный f / 1,6 — f / 3,0
глубина: видео: формат:	8-бит 4: 2: 2 UHD 30p, FHD 60p 150, 50 XHQ MOV	8-бит 4: 2: 2 UHD 30p, FHD 60p 150, 50 XHQ MOV	8-бит 4: 2: 2 FHD 60p 50 XHQ MOV **	8-бит 4: 2: 2 FHD 60p 50 XHQ MOV **
SDI, GL, TC: Электронный видоискатель и ЖК-дисплей: Носитель:	3G-SDI 0. 24 ″ LCOS и 3,5 ″ 2 x SDXC или SDHC	3G-SDI 0,24 ″ LCOS и 3,5 ″ 2 x SDXC или SDHC	HD-SDI, TC 0,45 ″ LCOS и 3,5 ″ 2 x SDXC или SDHC	3G-SDI, GL, TC 0,45 ″ LCOS и 4,3 ″ 2 x SDXC или SDHC
пульт: вкл. batt: опт. batt:	LANC / LANC, IP BN-VF823 / JVC50 BN-S8823 / JVC75	LANC, IP JVC50 JVC75	LANC / LANC, IP JVC50 (2:45) JVC75	LANC, IP, CCU *** Крепление V стороннего производителя IDX E-HL9 (87 Втч)
поток: вес: цена:	нет / да [1] 1.5 кг / 1,6 кг <1800 долл. США / <2250 долл. США	да [1] 1,7 кг <4 400 долл. США	нет / да [2] 2,4 кг / 2,5 кг <3200 долларов США / <5 500 долларов США	да [2] 4,8 кг / 4,8 кг <8 000 долл. США / <10 000 долл. США
* один процессор FALCONBRID в GY-HM620. ** плюс 35 MP4 в GY-HM620 и 35 MXF, MP4 в GY-HM660, 850 и 890. *** JVC RM-LP25 для GY-HM850 и JVC RM-LP25, многоядерный или оптоволоконный CCU для GY-HM890. [1] USB-хост (4G LTE, WiFi, LAN), FTP, Zixi, UDP, RTMP, RTSP / RTP до 12 Мбит / с в GY-HM250 и 300. [2] то же, что [1] плюс IFB возврат аудио в GY-HM660, 850 и 890.

Функции, общие для всех видеокамер серии 4KCAM

Все это однокристальные видеокамеры сверхвысокой четкости с 1 / 2,3-дюймовыми CMOS-датчиками изображения 12,4 Мп, за исключением LS300, у которого есть 13,5-мегапиксельная матрица Super 35 CMOS. Все они оснащены съемной верхней ручкой, на которой расположены два аудиовхода XLR и элементы управления для двух каналов звука. У всех есть два слота для карт SDHC / SDXC для двойной записи, релейной записи и резервной записи.Все записывают файлы MOV или AVCHD в формате Full HD до 120p и 4K при 30p или 24p. Все записывают Full HD до 50 Мбит / с или 4K со скоростью 150 Мбит / с, для чего требуются карты UHS-1 U3 или выше, либо 70 Мбит / с. Все, кроме LS300, оснащены встроенным объективом Fujinon с 12-кратным оптическим зумом с автофокусом, стабилизацией изображения, фильтрами нейтральной плотности, возможностью динамического масштабирования и специальными ручными фокусировками, диафрагмой и кольцами масштабирования. Все, кроме HM180, имеют FTP и движок Zixi, обеспечивающий возможность потоковой передачи в реальном времени Full HD со скоростью до 12 мегабит в секунду через 4G LTE, 3G, WiFi и Ethernet.У всех есть выход SDI.

Функции, общие для всех видеокамер серии ProHD

Все трехчиповые видеокамеры Full HD с 1/3-дюймовыми CMOS-датчиками изображения. У всех есть компенсация полосы вспышки для борьбы с эффектами скользящего затвора. Контроллеры записывают два аудиоканала, а плечевые крепления записывают четыре аудиоканала. У всех есть два входа XLR и стерео мини-джек. У всех есть два процессора изображений FALCONBRID, кроме HM620, у которого есть один. У всех есть два слота для карт SDHC / SDXC для двойной записи и релейной записи до 50 Мбит / с. Все, кроме HM620, предлагают комбинированную запись (одновременно на обе карты с разным разрешением). Все записывают MOV, MXF, MP4 или AVCHD (кроме HM620, который не записывает MXF). Все, кроме HM620, имеют встроенный GPS. У всех, кроме HM620, есть FTP; движок Zixi, обеспечивающий возможность потоковой передачи в реальном времени Full HD со скоростью до 12 мегабит в секунду через 4G LTE, 3G, WiFi и Ethernet; и управляются удаленно по IP. Все, кроме HM620, имеют прерываемый возвратный звук (IFB) для удаленной односторонней или двусторонней связи в среде ENG или живом производстве.У всех есть выход SDI и ввод и вывод TimeCode.

4KCAM GY-HM180 / GY-HM250
Поддержка · Пресс-релиз · Руководство пользователя
HM180 Страница продукта JVC · Брошюра · Прошивка
HM250 Страница продукта JVC · Брошюра · Прошивка
( ссылки будут обновлены, когда будут доступны) )

GY-HM180U Adorama B & H Photo Precision
GY-HM250U Adorama B & H Photo Precision

Обновленная версия предыдущей модели JVC 4KCAM GY-HM200, новая HM250 представляет собой компактную видеокамеру, которая записывает видео сверхвысокой четкости 3840 x 2160 со скоростью 150 или 70 Мбит / с на две карты SDXC и транслирует видео Full HD со скоростью 12 Мбит / с в прямом эфире в Интернет. HM250 включает в себя особую функцию, которая ранее была ограничена предыдущей моделью GY-HM200HW House of Worship — возможность добавлять полноэкранную графику, нижнюю треть, «ошибку» логотипа или наложение водяного знака непосредственно на видео во время записи и / или в прямом эфире. Другие новые функции включают запись 4: 2: 2 для 4K 30p и 24p и 4K 60p через выход HDMI. Он имеет режим телемакросъемки для улучшения фокусировки на близких объектах и ​​новую функцию Zero Config, позволяющую автоматически настраивать камеру одним щелчком мыши при подключении к той же локальной сети, что и другие камеры.

Вариант модели этой видеокамеры, GY-HM250SP для спортивного производства, имеет дополнительную возможность автоматически встраивать данные табло в реальном времени через ScoreBot от SportzCast или вручную через WiFi через смартфон или планшет с помощью программного обеспечения, предоставленного JVC. Наложение партитуры в реальном времени может отображаться в прямом эфире с одновременной записью на видео или без нее. В остальном он такой же, как HM250.

Менее дорогой GY-HM180 — это тот же камкордер, что и HM250, за исключением того, что он не поддерживает потоковую передачу в реальном времени, FTP или удаленное управление через Интернет.Он использует другой тип батареи (7,2 В), чем HM250 или 300 (7,4 В). HM180 также имеет разъем SDI, который является обновлением по сравнению с предыдущей моделью HM170.

4KCAM GY-LS300 Страница продукта JVC · Брошюра о поддержке
· Прошивка · Пресс-релиз · Руководство пользователя

Adorama B & H Photo Precision Texas Media

«LS» в этом номере модели означает большой датчик. Это тот же корпус камеры, что и у GY-HM200 (модель, предшествующая нынешнему GY-HM250), с удаленным встроенным объективом 12x.На его место установлено крепление объектива Micro Four Thirds, совместимое с широким спектром сторонних стекол. За ним расположен более крупный датчик Super 35 производства AltaSens. Этот датчик имеет уникальную функцию, называемую VRSM (отображение переменных сканирования). Это позволяет сохранить исходные углы обзора для объективов Super 35, Micro Four Thirds и Super 16 без виньетирования. Еще одно преимущество VRSM — это функция Prime Zoom. При использовании с фиксированным объективом MFT он динамически повторно отображает пиксели без потери разрешения, чтобы «увеличить масштаб» области изображения фиксированного объектива.Диапазон от минимальной до максимальной области сканирования регулируется с помощью переключателя масштабирования камеры, обеспечивая 1,2-кратное увеличение в 4K или 2,3-кратное увеличение в HD. Эта камера предлагает режимы 17: 9 Cinema 4K и Cinema 2K с истинным 24p. В остальном он идентичен HM200 в отношении возможностей потоковой передачи в реальном времени и всех других функций. За рубежом эта видеокамера продается как GY-LS300CHE .

ProHD GY-HM620 / GY-HM660
Поддержка · Пресс-релиз · Руководство пользователя
HM620 Страница продукта JVC · Брошюра · Прошивка
HM660 Страница продукта JVC · Брошюра · Прошивка

GY-HM620U Adorama, черно-белое фото
GY-HM660U Adorama, черно-белое фото

GY-HM660 — это портативная ручная видеокамера Full HD с диагональю 1/3 дюйма и тремя микросхемами, предназначенная в первую очередь для прямых трансляций спортивных передач и выпуска новостей, хотя она полностью способна обслуживать широкий спектр других приложений для видеопроизводства. Он меньше и легче, чем его наплечные собратья ProHD, но он обеспечивает такую ​​же высококачественную стабильность потоковой передачи в реальном времени, что и большие камеры, с использованием протокола SMPTE 2022-1 для упреждающего исправления ошибок. Он оснащен встроенным объективом Fujinon с 23-кратным оптическим зумом с автофокусом, стабилизацией изображения, фильтрами нейтральной плотности, возможностью динамического масштабирования и специальными кольцами ручной фокусировки, диафрагмы и масштабирования. Дистанционное управление доступно через LANC или IP. Удаленный просмотр доступен через IP, что позволяет одному человеку управлять более чем одной камерой одновременно.Возможность возврата звука IFB позволяет меньшему HM660 вписаться в существующий большой пул камер ENG.

Вариант модели GY-HM660SC легко интегрируется с популярной спортивной тренерской системой XOS Thunder HD. Он синхронизирует биометрические и позиционные данные проигрывателя с видео с отметкой времени GPS и автоматически передает его на платформу сервера XOS. В остальном это та же видеокамера, что и GY-HM660.

Спортивный тренер GY-HM660SC Страница продукта JVC · Пресс-релиз · Брошюра B & H Photo

Менее дорогой GY-HM620 не включает в себя возможность потоковой передачи в реальном времени, GPS, возврат аудио, FTP, удаленное управление через Интернет, возможность записи файлов в формате MXF или возможность записи файлов разных типов во время записи с двух карт.Он имеет один процессор FALCONBRID.

JY-HM360 — это недорогая однокристальная версия HM620. Недоступный в Северной Америке, он был представлен в Европе и Австралии в январе 2017 года и нацелен непосредственно на свадебный рынок. Датчик представляет собой CMOS-матрицу с диагональю 2/3 дюйма и разрешением 18,9 Мп. Он имеет 10-кратный оптический зум со стабилизацией изображения и макс. диафрагма f / 1,2 при полном широкоугольном положении и f / 2,8 при полном увеличении и расширяется до 19x с включенным динамическим масштабированием. Этот объектив имеет диаметр резьбы фильтра 46 мм, а диафрагма регулируется с помощью дискового переключателя вместо специального кольца диафрагмы. Разъема SDI нет, но в остальном это та же видеокамера, что и GY-HM620.

Свадьбы JY-HM360E Страница продукта JVC · Пресс-релиз · Брошюра <1300 евро (только для ЕС / Австралии)

В Европе и Австралии карманные компьютеры ProHD продаются как GY-HM620RE и GY-HM-660RE .

ProHD GY-HM850 / GY-HM890
Поддержка · Пресс-релиз · Руководство пользователя
HM850 Страница продукта JVC · Брошюра · Прошивка
HM890 Страница продукта JVC · Брошюра · Прошивка

GY-HM850U Adorama B & H Photo Texas Media
GY-HM890U Adorama B & H Photo Texas Media

HM850 и 890 продолжают уникальный форм-фактор JVC ProHD их компактных плечевых систем видеонаблюдения с трехчиповым креплением на плече 1/3 дюйма со сменными объективами размером 1/3 дюйма, впервые представленных в апреле 2005 года вместе с камерой GY-HD100.Базовый комплект для обеих этих камер включает объектив Fujinon 1/3 дюйма с байонетным креплением с 20-кратным увеличением, автофокусом и оптической стабилизацией изображения. Доступны и другие пакеты, которые объединяют камеры с более быстрыми вещательными видеообъективами Fujinon или Canon 1/3 ″ с ручной фокусировкой или просто с самой камерой без объектива:

Обладая встроенной функцией прямой трансляции и опциями телеобъективов, эти камеры являются популярным выбором для новостных телевизионных станций, и в настоящее время они используются в значительной части определенных рынков в Соединенных Штатах. Они созданы для производства в полевых условиях, но JVC предлагает различные аксессуары, такие как волоконно-оптическая система FS-900 MultiDyne, пульт дистанционного управления RM-LP25U и студийные салазки KA-790G, которые превращают HM890 в полноценную студийную камеру.

Единственное физическое различие между HM850 (вверху слева) и HM890 (вверху справа) состоит в том, что HM890 включает входной разъем для пула HD-SDI и 68-контактный порт расширения для студийного использования, в то время как HM850 не имеет есть эти связи.Обе камеры предлагают выход HD-SDI, GenLock, вход и выход TimeCode, и в остальном идентичны в отношении возможностей потоковой передачи и всех других функций. Короче говоря, HM850 — это камера для полевых телевизионных новостей, а HM890 — это та же камера, оснащенная обновлениями для легкой интеграции в среду студии телевизионных новостей.

В Европе и Австралии эти видеокамеры продаются как GY-HM850RE (с объективом) и GY-HMRCHE (без объектива), а также GY-HM890RE (с объективом) и GY-HM890RCHE (без объектива). линза).

Ресурсы

При изучении данного руководства покупателя использовались следующие источники:

Canon U.S.A., Inc. | Таблица номеров моделей объективов BCTV

Z6_MQH8HIC0L0VEA0A1OBHEM92GJ6

Ошибка:

В этом браузере отключен Javascript. Эта страница требует Javascript. Измените настройки вашего браузера, чтобы разрешить выполнение Javascript. См. Конкретные инструкции в документации вашего браузера.

{}

Z7_MQH8HIC0L0VEA0A1OBHEM92GR4

Номер 1 2 3 4 5 6 7 8 9 Портативный объектив ENG / EFP HJ 17ex 7. 6 В I R S E А СТУДИЯ / ПОЛЕВОЙ объектив XJ 100x 9,3 В IE -D 1 Размер изображения J YJ H YH HJ KJ KH KT PV PJ (J) PH UJ / XJ Объектив ENG / EFP для 2/3 «Объектив Pro-Video для 2/3″ Объектив ENG / EFP для 1/2 « Объектив Pro-Video для 1/2″ Портативный объектив высокого разрешения для 2 человек / 3 « Объектив серии High Definition HDgc для 2/3″ Объектив серии HDgc высокой четкости для 1/2 « Объектив серии HDgc высокой четкости для 1/3″ Объектив Studio / Field для 1 « Объектив Studio / Field для 2/3 « Объектив Studio / Field для 1/2″ Объектив High Definition Studio / Field для 2/3 « Объектив High Definition Day / Night для 2/3″ 2 Коэффициент масштабирования 3 Фокусное расстояние на широкоугольном конце 4 Оптическая регулировка для призменных камер B с оптической регулировкой 5 Встроенный удлинитель IE I K V W Встроенный удлинитель Встроенный удлинитель Без удлинителя Встроенный 0. 8-кратный кроссовер Встроенный 0,8-кратный кроссовер и 2 удлинителя 6 Управление масштабированием / фокусировкой R T A L Масштабирование: серво-фокус: ручной Масштабирование: серво-фокус: серво Масштабирование: серво-фокус: серво Масштаб: ручной фокус: ручной 7 Сервоуправление диафрагмой S L Сервоуправление диафрагмой Руководство по диафрагме 8 Специальная функция (1) E D (Пусто) Цифровой привод с поворотным энкодером Цифровой привод для переносного объектива Аналоговый привод для переносного объектива 9 Специальная функция (2) V D C AF SC ME RE A Встроенная призма с регулируемым углом наклона Цифровой сервопривод для студийных / полевых объективов Система масштабирования без сцепления Функция автофокуса Объектив в стиле кинематографа Руководство по экстендеру Сервопривод экстендера Обновленная версия

Портативный объектив ENG / EFP

1	2	3	4	5	6	7	8	9
HJ	17ex	7. 6	В	I	R	S	E	А

STUDIO / FIELD Линза

1	2	3	4	5	6	7	8	9
XJ	100x	9. 3	В	IE				-D

1. Размер изображения
J YJ H YH HJ KJ KH KT PV PJ (J) PH UJ / XJ DJ	Объектив ENG / EFP для 2/3 « Объектив Pro-Video для 2/3″ Объектив ENG / EFP для 1/2 « Объектив Pro-Video для 1/2″ Портативный объектив высокой четкости для 2 / 3 « Объектив серии High Definition HDgc для 2/3″ Объектив серии HDgc для 1/2 « Объектив серии High Definition HDgc для 1/3″ Объектив Studio / Field для 1 « Studio / Полевой объектив для 2/3 « Studio / Полевой объектив для 1/2″ High Definition Studio / Полевой объектив для 2/3 « Объектив High Definition Day / Night для 2/3″
2. Коэффициент масштабирования
3. Фокусное расстояние на широкоугольном конце
4. Оптическая регулировка для призменных камер
B	с оптической регулировкой
5. Встроенный удлинитель
IE I K V W	Встроенный удлинитель Встроенный удлинитель Без удлинителя Встроенный кроссовер 0,8x Встроенный 0.8 кроссоверов и 2 экстендеров
6. Управление масштабированием / фокусировкой
справа T A L	Масштабирование: серво-фокус: ручной Масштабирование: сервофокус: серво Масштабирование: серво-фокус: серво Масштабирование: ручной фокус: ручной
7. Сервоуправление диафрагмой
S L	Сервоуправление диафрагмой Руководство по диафрагме
8.Специальная функция (1)
E D (Пусто)	Цифровой привод с поворотным энкодером Цифровой привод для переносного объектива Аналоговый привод для переносного объектива
9. Специальная функция (2)
V D C AF SC ME RE A	Встроенная призма с регулируемым углом наклона Цифровой сервопривод для студийных / полевых объективов Система масштабирования без сцепления Функция автофокуса Объектив в стиле кинематографа Руководство по экстендеру Сервопривод экстендера Обновленная версия

Лучшая видеокамера 2021 года

Времена никогда не были лучше для лучших видеокамер: 4K камеры теперь доступны во всех ценовых категориях. Все больше и больше людей понимают, что наличие устройства, предназначенного для съемки фильмов и имеющего большой встроенный зум, часто означает, что при выборе лучшей камеры для видео видеокамера будет гораздо лучшим выбором, чем видеокамера. универсальная камера или смартфон .

Если вы покупаете видеокамеру, есть что учесть: от недорогих семейных моделей до профессиональных комплектов, которые почти достаточно хороши для вещания.

Какое разрешение вам нужно? Какого размера видеокамера вы можете носить с собой? Планируете ли вы в основном сниматься на натуре или в студии? Вам нужно о многом подумать…

Мы составили список того, что мы считаем лучшими камкордерами, доступными на рынке прямо сейчас. От небольших автономных шутеров, предназначенных для праздников и повседневной повседневной съемки, до лучших и новейших видеокамер 4K, обеспечивающих съемку превосходного качества, здесь должно быть что-то для всех пользователей — и с любым бюджетом!

Если вы подумываете о возвращении в мир видеокамер впервые после приключений много лет назад с 8-миллиметровой лентой и кассетой VHS-C, вы можете задаться вопросом, зачем она вам вообще нужна, когда в камеру встроена отлично работающая камера. устройство, которое вы всегда носите с собой.Ключевым преимуществом видеокамеры перед телефоном с камерой является то, что вы, как правило, получаете встроенный объектив с большим оптическим зумом, что означает, что вы можете приближаться к объектам без ущерба для качества изображения. Это особенно полезно для съемки спортивных состязаний и дикой природы, а также отличает видеокамеры от лучших экшн-камер.

Конечно, видеокамеры — не единственный выбор видеооператоров. Лучшие камеры 4K для кинопроизводства имеют преимущество не только в том, что они обеспечивают великолепное изображение, но и предлагают пользователю возможность менять объективы.Между тем, лучшие кинокамеры созданы больше для профессионалов и имеют соответствующую цену; Создатели контента, работающие над своим одиночеством, вероятно, будут больше заинтересованы в лучших камерах для видеоблогов.

Лучшие видеокамеры в нашем руководстве разделены на три большие категории. Лучшие видеокамеры 4K включают модели, подходящие для серьезного использования при видеосъемке, а наши лучшие семейные видеокамеры предоставляют функции, разработанные для тех, кто хочет отличных функций по разумной цене. И, наконец, есть руководство по некоторым из лучших профессиональных видеокамер.Итак, приступим!

Лучшие видеокамеры в 2021 году

Лучшие видеокамеры 4K

(Изображение предоставлено Sony)

1. Sony FDR-AX43

Портативный и доступный по цене, это фантастический камкордер 4K

Максимальное разрешение записи: 3,840 x 2160 пикселей | Матрица: Матрица Exmor R CMOS | Всего пикселей: 8.29MP | Размеры: 173 x 80,5 x 73 мм | Вес: 625 г

Запись 4K

Легкий и компактный

5.1-канальный микрофон

20-кратное увеличение

Нет HDR

При слабом освещении может быть шумно

FDR-AX43 может быть компактным, но он не скупится на функции. Оснащенный объективом Carl Zeiss Vario Sonnar T, FDR-AX43 включает в себя 20-кратный оптический зум, съемку 4K (с понижающей дискретизацией для дисплеев 1080p), малошумящий CMOS-датчик Exmor R и двойную запись видео в XAVC. S или AVCHD, а также легко делиться MP4. Для тех, кто хочет убедительного объемного звука при воспроизведении отснятого материала в домашнем кинотеатре или звуковой панели, есть также многоканальный 5.1 микрофон. Ожидайте ограничений при слабом освещении, но если вы ищете простой в управлении, но способный шутер 4K, то эта модель — фантастический выбор, а баланс между функциональностью, портативностью и ценой — вот почему она занимает первое место.

(Изображение предоставлено Sony)

2. Sony FDR-AX700

Высококачественная, но компактная Sony AX700 — это видеокамера 4K HDR

Максимальное разрешение записи: 3,840 x 2160 пикселей | Матрица: Матрица Exmor RS CMOS типа 1.0 | Всего пикселей: 14.2MP | Размеры: 169 (ш) x 89,5 (в) x 196,5 (г) мм | Вес: 600 г

Простота использования

Качество видео 4K

Встроенный Wi-Fi

Большой для видеокамеры размером с ладонь

Наверное, не для случайных любителей

Великолепная видеокамера 4K, FDR- AX700 оснащен 1-дюймовым CMOS-сенсором Exmor RS и снимает видео 4K в SDR и HLG (Hybrid Log-Gamma) HDR. Особенности включают 12-кратный зум, большой 3,5-дюймовый видоискатель, два слота для SD-карт и усовершенствованный фазовый автофокус.FDR-AX700 использует XAVC S для записи 4K и HD со скоростью 100 Мбит / с для 4K и 50 Мбит / с для 1080p. Он также будет снимать в разрешении 1080p со скоростью 120 кадров в секунду. Процессор изображений BIONZ X обеспечивает четкость изображений. FDR-AX700 — одна из лучших видеокамер для увлеченных видеооператоров и даже начинающих кинорежиссеров. Стандартный тайм-код SMPTE может быть включен в записи. Воспроизведение трюков включает сверхзамедленную съемку.

(Изображение предоставлено Canon)

3. Canon Vixia HF G60

Отличная видеокамера 4K, разработанная для серьезных видеопроизводителей

Максимальное разрешение записи: 4K | Датчик изображения: Двухпиксельный CMOS 13.4MP | Всего пикселей: 3.09MP | Размеры: 125 x 91 x 265 мм | Вес: 1135 г

4K-съемка

Большой однодюймовый сенсор

Двойной слот для карт памяти

Относительно громоздкий вариант, лучше всего подходит для полупрофессионального использования

Vixia HF G60 — последняя модель 4K для серьезных энтузиастов и полупрофессиональный. Он не только снимает 4K, но и имеет большой 1-дюймовый сенсор и девятилепестковую диафрагму, которая придаст вашим кадрам более кинематографический вид, чем модели меньшего размера.Однако со знакомой компоновкой это определенно хорошая модель для тех, кто использовал более простые видеокамеры. Есть 15-кратный зум-объектив с пятиосевой стабилизацией изображения и откидной 3-дюймовый сенсорный экран, а также наклоняемый искатель уровня глаз. Еще одна полезная функция — наличие двух слотов для SD-карт.

(Изображение предоставлено Canon)

4. Canon Vixia HF G50

Более доступный вариант видеокамеры Canon 4K

Максимальное разрешение записи: 4K | Датчик изображения: CMOS 21.1MP | Всего пикселей: 8,2 МП | Размеры: 114 x 84 x 231 мм | Вес: 953 г

4K-съемка

20-кратный зум

Двойной слот для карт памяти

Меньший сенсор, чем у Vixia HF G60

Нет Dual Pixel AF

Судя по внешнему виду и названию модели, легко понять, что это просто небольшой шаг вниз по сравнению с Canon Vixia HF G50. Но на самом деле эта менее дорогая модель имеет в своей основе более существенное отличие. В этой видеокамере используется 1/2.3-дюймовый сенсор, что делает эту модель не только более доступной, но и более подходящей для повседневного использования — поскольку она дает большую глубину резкости, ее легче фокусировать. Меньший датчик также означает, что вы получаете более широкий 20-кратный зум-объектив. Но здесь по-прежнему предлагается множество серьезных функций, включая два слота для карт памяти, которые нравятся заядлым видеомейкерам.

Лучшие семейные видеокамеры

(Изображение предоставлено Canon)

5. Canon Vixia HF R80

Лучшая видеокамера для семей

Максимальное разрешение записи: 1,920 x 1,080px | Датчик изображения: CMOS | Всего пикселей: 2.7MP | Размеры: 53 (ш) x 58 (в) x 116 (г) мм | Вес: 240 г

Компактный и легкий

Простой в использовании

Не для фанатиков функций

Ограниченное разрешение неподвижных изображений

Этот компактный и вездеходный Canon Vixia HF R80 размером с ладонь предназначен для семейного отдыха. Он записывает 1080p на 16 ГБ внутренней памяти, которую можно расширить с помощью SD-карты. Он может похвастаться огромным 57-кратным цифровым зумом, обработкой изображений DIGIC DV4 и интеллектуальным стабилизатором изображения с функцией Zoom Framing.Есть даже приличный набор фильтров, в том числе различные виды кино и расширенный детский режим, который позволяет создавать альбомы для трех детей, автоматически сохраняя видеоматериалы в назначенный альбом. Это недорого купить и весело использовать.

(Изображение предоставлено Sony)

6. Sony HDR-CX405

Бюджетный пояс от Sony

Максимальное разрешение записи: 1,920 x 1080 пикселей | Матрица: Exmor R CMOS | Всего пикселей: 9.2MP | Размеры: 54 (ш) x 59,5 (в) x 128 (г) мм | Вес: 190 г

Непреодолимая цена

Очень компактный

Ожидайте некоторого шума от маленького датчика

SDXC-карта, необходимая для 1080p

Вам не нужно тратить большие деньги, чтобы снимать отличные фильмы. Sony HDR-CX405 продается менее чем за 200 долларов, но в нем есть множество сложных уловок, которые помогут вам создавать безупречные фильмы. Камкордер записывает записи одновременно в формате XAVC S или AVCHD и в формате MP4, удобном для обмена файлами, и вы можете редактировать прямо в камере, используя встроенный Highlight Movie Maker.Вы даже можете применять различные визуальные эффекты, не возясь с отдельными программами редактирования. Optical SteadyShot с эффективной технологией интеллектуального активного режима помогает бороться с рукопожатием. Есть 30-кратный оптический зум Carl Zeiss Vario Tessar с впечатляющей широкоугольной настройкой 26,8 мм. Камкордер поддерживает даже звук в формате 5.1. Удобство использования хорошее. Нам особенно нравится привязанный USB-кабель, который позволяет легко перезарядить видеокамеру и скопировать отснятый материал на ПК. Учитывая технические характеристики, вам может быть трудно оправдать дополнительные расходы, что делает эту видеокамеру одной из лучших для режиссеров с ограниченным бюджетом.

(Изображение предоставлено Sony)

7. Sony FDR-X3000

Камкордер премиум-класса 4K от Sony

Максимальное разрешение записи: 3,840 x 2,160 пикселей | Датчик изображения: Матрица Exmor R CMOS 1 / 2,5 дюйма | Всего пикселей: 8.29MP | Размеры: 29,4 (ширина) x 47 (высота) x 83 (глубина) мм | Вес: 114 г

Качество изображения 4K 30 кадров в секунду

Водонепроницаемый корпус

Стабилизация изображения BOSS

Без АФ при зуме

Нет режимов съемки 60 кадров в секунду

Этот изящный экшн-лагерь, способный снимать 4K со скоростью 30 кадров в секунду, привнесет желанные детали к вашим спортивным кадрам.Используя широкоугольный объектив Zeiss Tessar, Sony FDR-X3000 использует тот же процессор изображения BIONZ X, что и в линейке камер Sony A7, а также стабилизатор изображения Balanced Optical SteadyShot (также известный как B.O.SS). Он будет снимать 4K в XAVC S и HD со скоростью 30 кадров в секунду в MP4. FDR-X3000 поставляется с подводным корпусом, водонепроницаемым на глубине до 60 метров. В комплекте также идет довольно крутой удаленный монитор в виде часов, RM-LVR3. Это беспроводное соединение с экшн-камерой по Wi-Fi. Замечательная альтернатива GoPro Hero или другой экшн-камере.

(Изображение предоставлено JVC)

8. JVC Everio GZ-R460

Высококачественная карманная видеокамера JVC с памятью

Максимальное разрешение записи: 1 920 x 1080 пикселей | Датчик изображения: Super LoLux с КМОП-датчиком с задней подсветкой, 1 / 5,8-дюймовый КМОП-матрица с разрешением 2,5 мегапикселя и задней подсветкой | Всего пикселей: 18,9 МП | Размеры: 79 (ш) x 76 (в) x 162 (г) мм | Вес: 620 г

Великолепное качество сборки

Запись при слабом освещении

Стабилизация изображения

10-мегапиксельная фотосъемка

Не 4K

Настоящая карманная ракета, этот компактный и вездеходный Everio размером с ладонь — отличный выбор для вечных авантюрный. В дополнение к шасси Quad Proof (водонепроницаемость до 5 м, защита от пыли и замерзания и ударопрочность при падении с высоты до 1,5 м), GZ-R460 может похвастаться пятичасовым временем автономной работы и записывает 1080p на 4 ГБ флэш-памяти, возможность расширения с помощью SD-карты. Он также предлагает легкую загрузку на YouTube и Facebook. Другие функции включают 40-кратный оптический зум и улучшенный стабилизатор изображения. Он даже будет снимать фотографии (хотя и только с разрешением 10 МП).

Лучшие профессиональные видеокамеры

(Изображение предоставлено Canon)

9.Canon XA40

Камкордер 4K от одного из лучших в отрасли

Максимальное разрешение записи: 3,840 x 2,160 пикселей | Датчик изображения: 1 / 2,3-дюймовый CMOS-датчик | Общее количество пикселей: 8,29 МП | Размеры: 182,9 x 109,2 x 83,8 мм | Вес: 726 г

Большой объектив 20x

Видео 4K профессионального качества

Режим замедленной съемки 1200x

Цена делает его профессиональным

Впечатляющая видеокамера Canon XA40 — это профессиональная видеокамера, которая не только создает превосходные кадры 4K, но и использует передискретизацию, чтобы обеспечить бесподобное качество видео в формате Full HD. Его конструкция размером с ладонь означает, что его легко упаковать и взять с собой куда угодно, а 20-кратный зум-объектив дает вам настоящую универсальность при съемке. Оптическая 5-осевая стабилизация изображения также является благом, упрощая создание профессиональных снимков при съемке с рук. Камера на все времена года и для любых ситуаций.

(Изображение предоставлено Panasonic)

10. Panasonic HC-X2000

Мощная видеокамера 4K для действительно профессиональных результатов

Максимальное разрешение записи: 3840 x 2160px | Датчик изображения: 1/2.МОП-сенсор типа 5 | Всего пикселей: 8.29MP | Размеры: 129 x 159 x 257 мм (5,08 x 6,26 x 10,1 дюйма) | Вес: 1,5 кг / 3,31 фунта (с батареей и ручкой)

Форм-фактор Prosumer

Превосходное качество изображения

Невероятно универсальный

Съемная ручка со встроенным светом

Может быть громоздкой для неосторожных

Если вы Хотите снимать как профессионал, тогда Panasonic HC-X2000 — лучшая видеокамера для бега и стрельбы в нашем списке. Он способен записывать 2160p при 60 кадрах в секунду, он разработан для видеографов мероприятий и энтузиастов. При весе 1,5 кг это не случайный вариант, но он намного легче своего предшественника HC-X1000 — и вы можете снять ручку со встроенной светодиодной подсветкой и держателем для микрофона, если вам нужно путешествовать налегке. Он оснащен большим 3,5-дюймовым цветным сенсорным экраном, имеет два профессиональных микрофонных входа XLR и два слота для SD-карт. Он не только может снимать 3,840×2,160 со скоростью до 60 кадров в секунду, но также может снимать со скоростью 120 кадров в секунду при разрешении 1080p, если вам нужна замедленная съемка. HC-X2000E использует 18.9-мегапиксельная матрица MOS 1 / 2,5 и объектив Leica Dicomar. 24-кратный оптический зум и 5-осевая гибридная оптическая стабилизация изображения предлагают множество композиционных возможностей. Качество изображения отличное, как в HD, так и в 4K. Детализация высокая, а цветопередача отличная. Это превосходный полупрофессиональный шутер, но по понятным причинам сложный в использовании.

(Изображение предоставлено Sony)

11. Sony FS5 II

Потрясающая кинокамера 4K с разрешением до 240 кадров в секунду

Максимальное разрешение записи: 3840x2160px | Датчик изображения: Super35 CMOS | Объектив: Сменный; Байонет Sony E | Максимальная частота кадров: 4K при 60p, 1080HD при 240 кадрах в секунду | Размеры: 111.3 x 128,7 x 172,4 мм | Вес: 830 г

Сменные объективы

Два слота для SD-карт

Варианты с высокой частотой кадров

Разъемы для микрофона XLR

За линзы взимается дополнительная плата

Нет внутренней записи в формате RAW

Некоторые профессиональные применения, видеокамеры со сменными объективами следующий логический шаг вверх по лестнице профессионального видео. Sony FS5 II — отличный вариант — с теми же объективами с байонетом E, которые используются в беззеркальных камерах Sony. Sony FS5 II на удивление мала для киноаппарата Super 35, но имеет характеристики, с которыми сталкиваются многие ее старшие братья.Хотя внутренний кодек только 8-битный, записывая Raw на внешний монитор, вы можете разблокировать полные файлы ProResRAW, включая съемку в формате Full HD со скоростью 240 кадров в секунду. Или вы можете записывать 120 кадров в секунду в формате HD без буферизации или 240 кадров в секунду за восемь секунд. Если вы не возражаете против кадрирования, оно будет увеличиваться до 900 кадров в секунду.

Система нейтральных фильтров с электронной регулировкой помогает установить точную экспозицию, и есть множество вариантов гаммы, таких как S-Log и HLG для рабочих процессов HDR. Он также имеет встроенный Wi-Fi для прямой трансляции.

Также читайте:
Лучшие камеры для видеоблога
Лучшая камера 4K для серьезного кинопроизводства
Лучшее платное программное обеспечение для редактирования видео для видеоблогеров и режиссеров
Лучшие камеры для потоковой передачи
Лучшие штативы для видео

Обзор лучших предложений сегодняшнего дня

% PDF-1. 5
%
7562 0 obj>
endobj

xref
7562 301
0000000016 00000 н.
0000010734 00000 п.
0000010871 00000 п.
0000011092 00000 п.
0000011120 00000 н.
0000011168 00000 п.
0000011205 00000 п.
0000011525 00000 п.
0000011665 00000 п.
0000011799 00000 п.
0000011935 00000 п.
0000012067 00000 п.
0000012200 00000 н.
0000012349 00000 п.
0000012498 00000 п.
0000012634 00000 п.
0000012778 00000 п.
0000012902 00000 п.
0000012986 00000 п.
0000013068 00000 п.
0000013151 00000 п.
0000013234 00000 п.
0000013317 00000 п.
0000013400 00000 п.
0000013483 00000 п.
0000013566 00000 п.
0000013649 00000 п.
0000013732 00000 п.
0000013815 00000 п.
0000013898 00000 п.
0000013981 00000 п.
0000014064 00000 п.
0000014147 00000 п.
0000014230 00000 п.
0000014313 00000 п.
0000014396 00000 п.
0000014479 00000 п.
0000014562 00000 п.
0000014645 00000 п.
0000014728 00000 п.
0000014811 00000 п.
0000014894 00000 п.
0000014977 00000 п.
0000015060 00000 п.
0000015143 00000 п.
0000015226 00000 п.
0000015309 00000 п.
0000015392 00000 п.
0000015475 00000 п.
0000015558 00000 п.
0000015642 00000 п.
0000015725 00000 п.
0000015809 00000 п.
0000015892 00000 п.
0000015975 00000 п.
0000016059 00000 п.
0000016142 00000 п.
0000016225 00000 п.
0000016308 00000 п.
0000016391 00000 п.
0000016475 00000 п.
0000016558 00000 п.
0000016642 00000 п.
0000016725 00000 п.
0000016808 00000 п.
0000016892 00000 п.
0000016975 00000 п.
0000017058 00000 п.
0000017141 00000 п.
0000017224 00000 п.
0000017307 00000 п.
0000017389 00000 п.
0000017471 00000 п.
0000017553 00000 п.
0000017635 00000 п.
0000017717 00000 п.
0000017799 00000 п.
0000017881 00000 п.
0000017963 00000 п.
0000018045 00000 п.
0000018127 00000 п.
0000018209 00000 п.
0000018291 00000 п.
0000018373 00000 п.
0000018455 00000 п.
0000018537 00000 п.
0000018619 00000 п.
0000018701 00000 п.
0000018783 00000 п.
0000018865 00000 п.
0000018947 00000 п.
0000019029 00000 п.
0000019111 00000 п.
0000019193 00000 п.
0000019275 00000 п.
0000019357 00000 п.
0000019439 00000 п.
0000019521 00000 п.
0000019603 00000 п.
0000019685 00000 п.
0000019767 00000 п.
0000019849 00000 п.
0000019931 00000 п.
0000020013 00000 п.
0000020095 00000 п.
0000020177 00000 п.
0000020259 00000 п.
0000020341 00000 п.
0000020423 00000 п.
0000020505 00000 п.
0000020587 00000 п.
0000020669 00000 п.
0000020751 00000 п.
0000020833 00000 п.
0000020916 00000 п.
0000020998 00000 н.
0000021080 00000 п.
0000021162 00000 п.
0000021244 00000 п.
0000021326 00000 п.
0000021408 00000 п.
0000021490 00000 н.
0000021572 00000 п.
0000021654 00000 п.
0000021736 00000 п.
0000021818 00000 п.
0000021900 00000 п.
0000021982 00000 п.
0000022064 00000 н.
0000022146 00000 п.
0000022228 00000 п.
0000022310 00000 п.
0000022392 00000 п.
0000022474 00000 п.
0000022556 00000 п.
0000022638 00000 п.
0000022720 00000 п.
0000022802 00000 п.
0000022884 00000 п.
0000022966 00000 п.
0000023048 00000 п.
0000023130 00000 п.
0000023212 00000 п.
0000023294 00000 п.
0000023376 00000 п.
0000023458 00000 п.
0000023540 00000 п.
0000023621 00000 п.
0000023702 00000 п.
0000023783 00000 п.
0000023864 00000 п.
0000023945 00000 п.
0000024026 00000 п.
0000024107 00000 п.
0000024188 00000 п.
0000024269 00000 п.
0000024349 00000 п.
0000024596 00000 п.
0000024634 00000 п.
0000024712 00000 п.
0000024788 00000 п.
0000027215 00000 н.
0000029297 00000 п.
0000031445 00000 п.
0000033602 00000 п.
0000035470 00000 п.
0000037645 00000 п.
0000037878 00000 п.
0000038421 00000 п.
0000038963 00000 п.
0000039474 00000 п.
0000041702 00000 п.
0000043845 00000 п.
0000046516 00000 п.
0000051129 00000 п.
0000052051 00000 п.
0000052306 00000 п.
0000052634 00000 п.
0000052741 00000 п.
0000056044 00000 п.
0000056360 00000 п.
0000056757 00000 п.
0000056956 00000 п.
0000068564 00000 п.
0000068604 00000 п.
0000084970 00000 п.
0000085010 00000 п.
0000099424 00000 н.
0000099464 00000 н.
0000122850 00000 н.
0000122890 00000 н.
0000135349 00000 н.
0000135389 00000 п.
0000154999 00000 н.
0000155039 00000 н.
0000155100 00000 н.
0000155194 00000 н.
0000155334 00000 н.
0000155436 00000 н.
0000155518 00000 н.
0000155663 00000 н.
0000155756 00000 н.
0000155866 00000 н.
0000156027 00000 н.
0000156168 00000 н.
0000156311 00000 н.
0000156408 00000 н.
0000156536 00000 н.
0000156671 00000 н.
0000156793 00000 н.
0000156903 00000 н.
0000157039 00000 н.
0000157161 00000 н.
0000157266 00000 н.
0000157404 00000 н.
0000157527 00000 н.
0000157650 00000 н.
0000157795 00000 н.
0000157912 00000 н.
0000158027 00000 н.
0000158136 00000 н.
0000158244 00000 н.
0000158402 00000 н.
0000158483 00000 н.
0000158586 00000 н.
0000158724 00000 н.
0000158915 00000 н.
0000159004 00000 н.
0000159131 00000 н.
0000159256 00000 н.
0000159401 00000 п.
0000159575 00000 н.
0000159716 00000 н.
0000159855 00000 н.
0000159976 00000 н.
0000160149 00000 н.
0000160302 00000 п.
0000160392 00000 н.
0000160545 00000 н.
0000160640 00000 н.
0000160759 00000 н.
0000160917 00000 н.
0000161043 00000 н.
0000161150 00000 н.
0000161297 00000 н.
0000161399 00000 н.
0000161521 00000 н.
0000161660 00000 н.
0000161774 00000 н.
0000161895 00000 н.
0000162004 00000 н.
0000162153 00000 н.
0000162309 00000 н.
0000162486 00000 н.
0000162623 00000 н.
0000162763 00000 н.
0000162871 00000 н.
0000163012 00000 н.
0000163162 00000 н.
0000163304 00000 н.
0000163437 00000 н.
0000163629 00000 н.
0000163760 00000 н.
0000163908 00000 н.
0000164038 00000 н.
0000164131 00000 н.
0000164226 00000 н.
0000164388 00000 н.
0000164565 00000 н.
0000164670 00000 н.
0000164802 00000 н.
0000164930 00000 н.
0000165027 00000 н.
0000165129 00000 н.
0000165269 00000 н.
0000165391 00000 н.
0000165515 00000 н.
0000165623 00000 н.
0000165757 00000 н.
0000165903 00000 н.
0000166025 00000 н.
0000166171 00000 н.
0000166291 00000 н.
0000166437 00000 н.
0000166546 00000 н.
0000166691 00000 н.
0000166815 00000 н.
0000166962 00000 н.
0000167097 00000 н.
0000167243 00000 н.
0000167388 00000 н.
0000167490 00000 н.
0000167597 00000 н.
0000167755 00000 н.
0000167859 00000 н.
0000167971 00000 н.
0000168107 00000 н.
0000168226 00000 н.
0000168355 00000 н.
0000168468 00000 н.
0000006453 00000 п.
трейлер
] >>
startxref
0
%% EOF

7862 0 obj> поток
5qO 宋 znI] vQe ݳ @ «d% 89w {%:

Особенности

| AG-UX180 | Профессиональные записывающие устройства | Радиовещание и профессиональный AV

Высокое качество изображения

Система линз с 4 приводами

Система линз с 4 приводами одновременно и независимо управляет 4 группами линз (группа 2, диафрагма, группа 3, группа 4).Размер объектива и диапазон привода для каждой из 4 групп можно эффективно уменьшить, чтобы оптимизировать качество изображения / мощность масштабирования и добиться компактности корпуса.

Самый широкий угол в отрасли — 24 мм *

Встроенный объектив может похвастаться самым широким в отрасли углом 24 мм * при широкоугольной настройке. Он обеспечивает широкоугольную съемку с минимальными искажениями без использования широкоугольного конверсионного объектива, а также позволяет записывать / снимать видео, например, в автомобиле или помещении.

• * Эквивалент 35 мм при разрешении 4K 24p (соотношение сторон 17: 9). Широкоугольный 24 мм — самый широкий угол в отрасли для видеокамеры со встроенным объективом. (По состоянию на июнь 2017 года, согласно опросу Panasonic.) 4K / 24p: 24,0 мм (соотношение сторон 17: 9), UHD / FHD: 25,4 мм (соотношение сторон 16: 9).

Снимок самолета с широкоугольного изображения.

Впервые в мире *

¹ 20-кратный оптический зум в видеокамере с 1.Тип 0 * ² Датчик

Объектив с 20-кратным оптическим зумом охватывает диапазон от 24 мм на широкоугольном конце до 480 мм на телескопическом (эквивалент пленки 35 мм при разрешении 4K 24p).

• * 1: первая в мире видеокамера со встроенным объективом и матрицей типа 1.0 или больше. (По данным исследования Panasonic на июнь 2017 г.)
• * 2: Эффективный размер

Снимок самолета с широкоугольного изображения.

Интеллектуальный зум для максимального 30-кратного зума в сверхвысоком разрешении

В режимах съемки FHD функция i.Zoom увеличивает возможность масштабирования примерно до 30x при сохранении высокого разрешения. Когда зум достигает предела 20-кратного оптического зума, он плавно переключается на i.Zoom.

Руководство с тремя кольцами

AG-UX180 имеет три кольца ручного управления для управления зумом, фокусировкой и диафрагмой.Это ручное управление обеспечивает профессиональную работу.

Цифровой зум (2x, 5x или 10x)

AG-UX180 оснащен цифровым зумом 2x, 5x и 10x. Совместное использование 20-кратного оптического зума и i.Zoom дает вам супертелеобъективное увеличение, эквивалентное 300-кратному зуму, без снижения интенсивности света.

• * Чем больше увеличение, тем больше ухудшение качества изображения.

Объектив LEICA DICOMAR

Этот высокопроизводительный объектив соответствует строгим стандартам качества Leica Camera AG.Многослойное покрытие сводит к минимуму появление бликов и бликов, что позволяет получать особенно четкие изображения.

• * Leica — зарегистрированная торговая марка Leica Microsystems IR GmbH.
• * DICOMAR — зарегистрированная торговая марка Leica Camera AG.
• * Продукция LEICA DICOMAR производится с использованием сертифицированных Leica измерительных приборов и систем обеспечения качества, основанных на строгих стандартах качества, утвержденных Leica Camera AG.

Улучшенный оптический стабилизатор изображения [4K / UHD / FHD]

Область коррекции оптического стабилизатора изображения (O.I.S.) увеличена примерно до 900% * по сравнению с обычной областью (по сравнению с Panasonic AG-AC160). Это обеспечивает мощную коррекцию даже в нестабильных ситуациях съемки, например, при съемке под низким или большим углом. Система шаровой оптической стабилизации снижает износ приводной части и значительно улучшает коррекцию дрожания рук с небольшой амплитудой.

• * За исключением режима 4K 24p.

5-осевой гибридный стабилизатор изображения [FHD]

В режимах съемки HD с помощью коррекции дрожания рук, сочетающей эффекты как оптической, так и электронной стабилизации изображения, обнаруживается и исправляется дрожание рук в различных направлениях, включая направление вращения.

Интеллектуальный автофокус, обеспечивающий высокую скорость, отличное отслеживание и стабильность

• Высококлассная * скорость фокусировки в 4K.
  Алгоритм определения статуса фокусировки обеспечивает точный и быстрый переход к операции поиска.
• Высочайшее качество отслеживания * в 4K.
  Высокоточный, высокоскоростной блок Micro Drive Focus точно отслеживает объект даже при быстром изменении фокусного расстояния.
• Первоклассная * стабильность в 4K
  Система автофокусировки точно определяет изменения объекта, активно используя мельчайшие колебательные движения на изображении 4K с высоким разрешением. Это способствует высокой стабильности фокусировки.

• * В качестве видеокамеры со встроенным объективом с линзой 1.Датчик типа 0. (По данным исследования Panasonic на июнь 2017 г.)

Благодаря точному и быстрому перемещению блока фокусировки Micro Drive, высокоточная работа автофокуса также достигается при съемке в 4K или съемке с малой глубиной резкости.

Пользовательская функция автофокусировки для регулировки скорости автофокусировки, чувствительности слежения и настроек области

Операцию автоматической фокусировки можно настроить, отрегулировав скорость автофокусировки, чувствительность автофокусировки и ширину области автофокусировки.Эта функция позволяет автофокусу работать точно так, как задумано пользователем, в соответствии с типом объекта или приложением.

• Скорость автофокусировки: скорость автофокусировки может быть задана из семи уровней от 1 до 7. Чем больше значение, тем быстрее автофокусировка.
• Чувствительность TAF: чувствительность автофокуса можно установить с 10 ступенями от 1 до 10. Чем больше значение, тем легче отслеживать быстро движущиеся объекты.
• Ширина области автофокусировки: можно отрегулировать ширину области, в которой действует автофокусировка.

Конфигурация скорости автофокусировки

Регулировка ширины зоны автофокуса

Помощь при фокусировке (расширение и усиление)

При нажатии кнопки помощи при фокусировке отображается Expand (увеличение) * или Peaking (выделение цветом точки фокусировки), помогающее пользователю выполнять ручную фокусировку.Expand и Peaking также могут отображаться одновременно.

• * Раскрываемая часть обозначается прикосновением к экрану.

Расширение и усиление

* Изображение смоделировано.

AF одним нажатием

Эта функция временно активирует автофокус при съемке в режиме ручной фокусировки с помощью кнопки «PUSH AF».

Кнопка PUSH AUTO

* Изображение смоделировано.

Помощь при ручной фокусировке

Фокусировка настраивается автоматически после ее настройки с помощью кольца фокусировки в режиме ручной фокусировки. Это обеспечивает быструю и точную фокусировку.

• * Не работает в сочетании с VFR или проводным пультом дистанционного управления (имеется в продаже).

Переход фокуса

Можно предварительно установить до трех положений фокусировки.Фокус можно переместить в предварительно заданное положение фокусировки (фокусное расстояние) одним касанием. Пользователь может установить время перехода фокуса (немедленно, от 2 до 15 секунд, 20 секунд, 30 секунд, 45 секунд, 60 секунд, 90 секунд) и время ожидания до начала переключения фокуса (0 секунд, 5 секунд, 10 секунд. ).

Переход фокусировки

* Изображение смоделировано.

Область Функция

Автофокусировка возможна простым прикосновением к ЖК-панели.Вы также можете изменить это на автоматическую диафрагму и яркость дисплея на экране.

Область Функция

* Изображение смоделировано.

Качество записи

Высокое качество изображения, высокая чувствительность типа 1.0 *

¹ Датчик 4K

MOS-сенсор типа 1.0 (эффективный размер) (прибл. 9460 000 пикселей в 4K 24p * ² , прибл.8 790 000 пикселей в UHD / FHD) обеспечивает подходящую глубину резкости и отличный баланс между качеством изображения и чувствительностью. Изображения можно записывать с разрешением 4K (4096 x 2160) / 24p, UHD (3840 x 2160) / 60p / 50p или FHD (1920 x 1080) / 60p / 50p.

• * 1: Эффективный размер
• * 2: В 4K 24p (соотношение сторон 17: 9)

• * Что касается «24p» и «60p», кроме тех, которые включены в «4K 24p» в приведенном выше тексте, изображения фактически записываются с разрешением 23. 98p и 59.94p соответственно.

VFR (от 2 до 60 кадров в секунду) / сверхзамедленное движение (120 кадров в секунду / 100 кадров в секунду)

• FHD VFR (переменная частота кадров) Запись: запись VFR может быть установлена ​​с 10 шагами * от 2 до 60 кадров в секунду (60 Гц) / 9 шагов от 2 до 50 кадров в секунду (50 Гц).
• Super-Slow Motion: Эффект замедленного движения может быть достигнут за счет высокоскоростной записи HD со скоростью 120 кадров в секунду (59,94 Гц) или 100 кадров в секунду (50 Гц).

• * Когда 1080/23.Выбран режим записи 98p.

Изображение, снятое с использованием эффекта замедленного движения

ИК (инфракрасная) съемка в темных местах

ИК-съемка возможна при включении ИК-записи (с помощью кнопки пользователя или настройки меню). Когда он включен, изображения можно снимать в темных местах с помощью инфракрасного света (имеется в продаже).

• * ИК-подсветка не обязательна (рекомендуется длина волны 850 нм).
• * Когда ИК-запись включена, диафрагма, усиление и выдержка регулируются автоматически.

Функция инфракрасной съемки

• * Изображение получено из реальных материалов, снятых на AG-UX180, и обработано для печати.

Многоформатная запись 4K / UHD / FHD / SD

Поддерживаются универсальные и простые в использовании форматы файлов MOV (QuickTime), MP4 и AVCHD.Разнообразие режимов записи с возможностью выбора качества изображения, частоты кадров и битрейта отвечает широкому спектру приложений, от кинопроизводства до онлайн-распространения.

	Размер изображения	Частота кадров	Битрейт	Сжатый режим	Звук	Формат файла
4K / UHD	4096 x 2160	24.00p	100 Мбит / с	LongGOP	LPCM	MOV или MP4
	3840 x 2160	59. 94p / 50.00p	150 Мбит / с
		29.97p / 25.00p / 23.98p	100 Мбит / с
ВЫСОКАЯ BITRATE FHD	1920 x 1080	59.94p / 50,00p / 29,97p / 25,00p / 23,98p	200 Мбит / с	ALL-Intra	LPCM	MOV или MP4
		59.94p / 50.00p	100 Мбит / с	LongGOP
		59,94p / 50,00p / 29,97p / 25,00p / 23,98p / 59,94i / 50,00i	50 Мбит / с
AVCHD	1920 x 1080	59.94p / 50.00p	25 Мбит / с	LongGOP	Dolby Аудио	AVCHD
		59.94i / 50.00i / 23.98p	21 Мбит / с
		59,94i / 50,00i	17 Мбит / с
	1440 x 1080	59.94i / 50. 00i	5 Мбит / с
	1280 x 720	59.94p / 50.00p	8 Мбит / с
	720 x 480	59,94i (16: 9/4: 3) / 50,00i (16: 9/4: 3)	9 Мбит / с
	720 x 576

Двойные слоты для карт памяти SD

Предусмотрено два слота для SD-карт.Это обеспечивает возможность неограниченной * релейной записи путем простой замены SD-карт, а также позволяет одновременную запись и фоновую запись, обеспечивая при этом высокую надежность записи.

Без ограничений * Релейная запись

Непрерывная автоматическая запись из гнезда 1 в гнездо 2. При замене полной SD-карты на новую SD-карту изображения можно записывать непрерывно в течение многих часов.

Одновременная запись

В этом режиме двойной записи на карты в обоих слотах записываются идентичные данные.

Фоновая запись

Записывает обычные данные, управляемые запуском / остановкой записи, в слот 1 и записывает все данные, даже когда слот 1 остановлен, в слот 2.

• * Запись может продолжаться на несколько карт памяти SD. Однако каждый раз, когда размер файла достигает 96 ГБ, он разделяется на два файла, но запись продолжается.Если время релейной записи достигает 10 часов, съемка временно останавливается, а затем автоматически возобновляется через несколько секунд.

Время записи

Формат записи			4 ГБ	8 ГБ	16 ГБ	32 ГБ	64 ГБ	128 ГБ
MOV / MP4	4K	100 Мбит / с	–	–	Прибл.20 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.	Прибл. 2 часа 40 мин.
	UHD	150 Мбит / с	–	–	–	–	Прибл. 55 мин.	Прибл. 1 час 50 мин.
		100 Мбит / с	–	–	Прибл. 20 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.	Прибл. 2 часа 40 мин.
	FHD	200 Мбит / с	–	–	Прибл.10 минут.	Прибл. 20 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.
		100 Мбит / с	–	–	Прибл. 20 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.	Прибл. 2 часа 40 мин.
		50 Мбит / с	Прибл. 10 минут.	Прибл. 20 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.	Прибл. 2 часа 40 мин.	Прибл. 5 часов 20 мин.
AVCHD	PS	25 Мбит / с	Прибл.19 мин.	Прибл. 40 мин.	Прибл. 1 час 20 мин.	Прибл. 2 часа 40 мин.	Прибл. 5 часов 20 мин.	Прибл. 11 часов
	PH	21 Мбит / с	Прибл. 21 мин.	Прибл. 45 мин.	Прибл.1 час 30 мин.	Прибл. 3 часа	Прибл. 6 часов	Прибл. 12 часов 30 мин.
	HA	17 Мбит / с	Прибл. 30 минут.	Прибл. 1 час	Прибл. 2 часа	Прибл. 4 часа 10 мин.	Прибл.8 часов 30 мин.	Прибл. 17 часов
	НЕ	5 Мбит / с	Прибл. 1 час 30 мин.	Прибл. 3 часа 20 мин.	Прибл. 6 часов 40 мин.	Прибл. 13 часов 40 мин.	Прибл. 27 часов 30 мин.	Прибл.56 часов
	НЕ	8 Мбит / с	Прибл. 1 час	Прибл. 2 часа	Прибл. 4 часа 15 мин.	Прибл. 8 часов 30 мин.	Прибл. 17 часов 10 мин.	Прибл. 35 часов
	SA	9 Мбит / с	Прибл.1 час	Прибл. 2 часа	Прибл. 4 часа	Прибл. 8 часов	Прибл. 16 часов 30 мин.	Прибл. 34 часа

Запись с двойным кодеком UHD / FHD

Эта функция записывает изображения одновременно в два разных формата: основной и дополнительный (см. Таблицу ниже).Файлы субзаписи можно использовать для предварительного просмотра, автономного редактирования и онлайн-передачи. Файлы субзаписи FHD (8 Мбит / с) могут передаваться через мобильные сети, поэтому редактирование может выполняться до доставки основных файлов записи, что повышает эффективность рабочего процесса.

Запись с двумя кодеками (в режиме FHD 50 Мбит / с)

	Режим записи	Формат записи
Основная сторона записи	MOV / MP4	UHD / 29.97p / 25. 00p / 23.98p 100 Мбит / с
Дополнительная сторона записи	MOV / MP4 *	FHD / 29.97p / 25.00p / 23.98p 50 Мбит / с

• * Такой же режим записи выбран на стороне основной записи.

Запись с двумя кодеками (в режиме FHD 8 Мбит / с)

Другие функции записи

• Pre Rec
  Эта функция постоянно кэширует примерно 4 секунды видео и аудиоданных в формате MOV / MP4 или примерно 3 секунды в формате AVCHD до начала записи, поэтому данные могут быть восстановлены в случае задержки при нажатии Rec Start.
• Интервальная запись
  Записывает с перерывами в соответствии с установленным интервалом времени в 1 секунду, 10 секунд, 30 секунд, 1 минуту или 2 минуты.
• Стоп-кадр
  Изображения можно записывать как неподвижные изображения вместе со звуком. Эта функция удобна при перемещении камеры в другое место или при съемке другой сцены.
• Отметка времени
  Дата и время могут быть проставлены на записанных изображениях.

Функция независимой цветокоррекции по 16 осям

Эта функция обеспечивает независимый эффект для каждой из 16 фаз видеоизображения.Это позволяет согласовывать цвета нескольких камер при одинаковых условиях освещения, а также создавать творческие изображения.

Детали кожи

Делает цвета кожи мягкими и красивыми. Особенно эффективно при съемке человека с близкого расстояния.

Master Detail

Регулирует общую степень улучшения контура.

Гамма с 8 режимами

AG-UX180 оснащен восемью выбираемыми гамма-режимами, в том числе двумя кинематографическими гаммами, на основе технологий, разработанных для VariCam.

Файлы сцен

Шесть предварительно установленных файлов с настройками качества изображения представлены в виде файлов сцены (Стандартный, Съемка при флуоресцентном освещении, Искра, Неподвижный, Кино-контраст и Кино-динамический диапазон). Вы можете изменить любые настройки по своему усмотрению и сохранить один набор как пользовательский файл в AG-UX180 и до восьми наборов на карте памяти SD.

Элементы настройки файла сцены

Синхронное сканирование, Основная детализация, Коррекция деталей, Детализация кожи, Уровень детализации по вертикали, Настройка управления усилением RB, Уровень цветности, Фаза цветности, Матрица, Настройка цветокоррекции, Главный пьедестал, Режим гаммы, Гамма черного, Режим колена, Основная точка колена, Наклон колена, DRS, DRS Effect, Auto Iris Level, Auto Iris Level Effect, NR Control

Другие профессиональные настройки качества изображения

• Выбираемые матричные таблицы, включая режим CINE-LIKE
• V деталь, деталь керна
• Уровень цветности, фаза цветности, цветовая температура, основная опора
• Настройка точки колена

Пользовательские кнопки

Любая из 44 функций может быть назначена пользовательским кнопкам. Всего имеется 13 пользовательских кнопок: девять на корпусе AG-UX180 и четыре на сенсорной ЖК-панели.

Выдвижной сенсорный ЖК-дисплей типа 3,5

ЖК-монитор типа 3,5, встроенный в ручку, можно вынуть и повернуть на 270 градусов в вертикальном направлении для использования при съемке под большим и низким углом, а также при съемке селфи. Функцию сенсорной панели можно использовать для настройки меню и функций области.

OLED-электронный видоискатель высокого разрешения

Видоискатель оснащен OLED-дисплеем с высоким разрешением (приблизительно 1 770 000 точек) для превосходной цветопередачи.

Фильтры нейтральной плотности, усиление, баланс белого

• ND фильтры
  OFF, 1/4, 1/16, 1/64 ND фильтры встроены.
• Селектор усиления
  Добавлено отрицательное усиление. Выберите усиление от -3 дБ до 24 дБ для 3-позиционного (L / M / H) распределения.
• AWB Selector
  Можно выбрать память с двумя значениями (A / B) и предустановки (3200/5600 / VAR).
• ATW (автоматическое отслеживание баланса белого).

ЖК-дисплеи / электронные видоискатели, помогающие при съемке

• Отображение формы волны и вектороскопа
  WAVE (форма волны) и VECTOR (вектороскоп) можно легко отобразить на дополнительном экране ЖК-монитора.Положение отображения подэкрана может быть установлено в один из четырех углов.
• ZEBRA
  Два шаблона «зебра» интегрированы, от 50% до 105% с шагом 5%.
• Маркер (уровень Y)
  Уровень яркости в центре экрана отображается в процентах.
• Уровнемер
  Горизонтальный или вертикальный наклон видеокамеры можно проверить на ЖК-дисплее и в видоискателе.
• Может отображаться маркер зоны безопасности и центральный маркер.

WAVE (форма волны)

Зебра

Маркер

Отличная работоспособность

3G-SDI для подключения к внешнему рекордеру 1080 / 60p, 1080 / 50p

Выходной разъем 3G-SDI (разъем BNC, 5CFV) может использоваться для передачи сигналов FHD 1080 / 60p, 1080 / 50p по коаксиальному кабелю на расстояние до 100 м. Рекордеры Panasonic, оборудованные входом SDI, могут быть связаны с функцией начала / остановки записи AG-UX180.

Выход HDMI и видео / аудиовыход

• HDMI OUT * ¹ : вывод изображений до 4K 24p, UHD 60p и UHD 50p * ² .
• ВИДЕО / АУДИОВЫХОД: Вывод аналоговых сигналов для видео- и аудиомониторинга.

• * 1: сигналы HDMI и SDI не могут выводиться одновременно.
• * 2: изображения, выводимые во время записи UHD 60p и UHD 50p, имеют формат FHD.

16-битный PCM для высокого качества звука *

¹ Профессиональная аудиозапись

Оснащен двумя каналами аудиовхода XLR (с переключаемым фантомным источником питания 48 В, MIC и LINE) и ручным регулированием громкости звука. Это позволяет записывать два высококачественных аудиоканала с использованием 16-битной линейной системы PCM (MOV / MP4) или системы Dolby Audio (AVCHD).К другим профессиональным функциям относятся индикатор уровня OSD, выход тестового сигнала 1 кГц * ² и выход для наушников (стерео мини-разъем диаметром 3,5 мм).

• * 1: сигналы HDMI и SDI не могут выводиться одновременно.
• * 2: изображения, выводимые во время записи UHD 60p и UHD 50p, имеют формат FHD.

TC Поддерживается синхронная многокамерная запись

Терминал TC PRESET IN / OUT (BNC) позволяет синхронизировать начальное значение временного кода при многокамерной съемке.Номер камеры (от 0 до 16) можно добавить * к имени папки для записи, чтобы облегчить редактирование.

• * Только когда для записи используется кодек MOV / MP4. Настройку необходимо производить в каждой камере.

Беспроводной пульт дистанционного управления с iPad

Приложение AG ROP для iPad * ¹ доступно бесплатно в Apple App Store.Он обеспечивает беспроводное дистанционное управление AG-UX180 с установкой беспроводного модуля (опционально AJ-WM50 / AJ-WM30). В дополнение к множеству функций управления, таких как настройки камеры, регулировка качества изображения, запуск / остановка записи и настройка меню, приложение AG ROP позволяет управлять внутренним объективом AG-UX180 для удаленного управления i. Zoom, масштабированием и фокус. Он также отображает эскизы и предварительный просмотр * ² , чтобы записанные клипы можно было проверить на iPad.

• * 1: iOS 7.1, iOS 8.1 и iOS 9 поддерживаются.
• * 2: При предварительном просмотре поддерживается только дополнительная запись (8 Мбит / с) записи с двумя кодеками.

• * App Store является знаком обслуживания Apple Inc. Apple, логотип Apple и iPad являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

Проводной пульт

Оборудован ДИСТАНЦИОННЫМ терминалом для удаленного управления диафрагмой, фокусировкой, масштабированием и запуском / остановкой записи.

• * Требуется проводной пульт дистанционного управления (имеется в продаже).

Опции аккумулятора большой емкости

AG-UX180 совместим с аккумуляторными блоками AG-VBR118G, AG-VBR89G и AG-VBR59, которые обеспечивают большую емкость и быструю зарядку. *

• * Быстрая зарядка возможна только при использовании зарядного устройства AG-BRD50.

Объективы для фотоаппаратов: руководство для начинающих

Объективы

.Это, пожалуй, самое важное оборудование, которое может купить фотограф, даже более важное, чем сама камера. Но что делает линзы такими полезными? Почему одни объективы камеры намного лучше других? Ответ выходит за рамки простых вещей, таких как резкость и качество изображения. Вместо этого важны линзы, потому что они определяют, какие фотографии вы вообще можете делать.

1. Анатомия объектива

Современные объективы выглядят примерно так:

Каждая часть объектива служит важной цели:

1. Резьба фильтра: позволяет прикреплять фильтры объектива для изменения света, попадающего на камеру датчик
2. Передний элемент: собирает свет и изгибает его к другим элементам объектива
3. Резьба бленды объектива: позволяет прикрепить бленду объектива для защиты от солнечного света и уменьшения бликов
4. Кольцо масштабирования: вращается для увеличения и уменьшения масштаба объектива
5. Кольцо фокусировки : Вращается для ручной фокусировки; не поворачивается при автофокусировке камеры
6. Название объектива: обозначает объектив
7. Переключатель A / M: переключает между автофокусировкой и ручной фокусировкой

Не каждый объектив имеет все семь из этих функций, а у других объективов гораздо больше. Однако приведенный выше объектив довольно типичен для современных зум-объективов.

2. Терминология, связанная с объективами камеры

Большинство сегодняшних объективов имеют относительно стандартные названия:

• Торговая марка, тип объектива, фокусное расстояние (в мм), максимальная диафрагма, другие характеристики / сокращения объектива.

Например, официальное название одного из профессиональных зумов Nikon — объектив Nikon AF-S 24-70mm f / 2.8 E ED VR. Эквивалент Canon — объектив Canon EF 24-70mm f / 2.8 L II USM.

Наиболее важными параметрами являются фокусное расстояние и максимальная диафрагма. Другими словами, термины «мм» и «диафрагменное число». Эти числа напрямую связаны с типами фотографий, которые вы сможете сделать с помощью объектива. (У меня будет полный раздел позже по каждому из них, и почему он так важен.)

А как насчет сокращений в конце названия объектива? Они по-прежнему имеют значение, указывая на дополнительные функции, предлагаемые каждым объективом. Например, термин «VR» в объективе Nikon означает «подавление вибраций», которое стабилизирует объектив при съемке с рук.Однако эти другие термины обычно имеют второстепенное значение. Некоторые даже не ссылаются на конкретную функцию, а вместо этого предназначены исключительно для рекламной ценности (например, буква L на объективе Canon, что просто означает, что это один из лучших объективов Canon).

NIKON D800E + 70-200 мм f / 4 @ 200 мм, ISO 100, 1/40, f / 16.0
Благодаря функции подавления вибраций этого телеобъектива я смог удержать его в руке на выдержке 1/40 секунды и по-прежнему делать резкие фотографии .

Основное исключение из правила «мм и число f имеют наибольшее значение» — это когда вы имеете дело со специальными объективами.С «рыбьим глазом», макрообъективами, сдвигом наклона и т. Д. Основная причина покупки объектива больше связана с его уникальной особенностью, чем с чем-либо еще.

Итак, что означают все аббревиатуры в конце названия объектива? Каждая компания маркирует свои линзы по-своему, потенциально с использованием десятков сокращений для каждого производителя — слишком много, чтобы поместиться в этой статье. Тем не менее, мы рассмотрели все термины для многих производителей объективов в следующих руководствах:

3. Что такое фокусное расстояние?

Наиболее важной характеристикой большинства объективов является их фокусное расстояние — в общих чертах, насколько сильно «увеличен» объектив.Фокусное расстояние указано в миллиметрах.

Некоторые объективы имеют только одно фокусное расстояние. Они известны как постоянные линзы . Популярным примером является объектив 50 мм — очень распространенный первый объектив с постоянным фокусным расстоянием для фотографов благодаря его высокой полезности и низкой цене.

Другие объективы представляют собой зум-объективы, что означает, что они охватывают диапазон фокусных расстояний. Например, наиболее распространенный зум-объектив на рынке — это комплектный объектив 18–55 мм (иногда 18–50 мм или аналогичный). Эти объективы имеют зум от относительно широкоугольного (18 мм) до умеренного телефото (55 мм).Если вы разделите большее фокусное расстояние объектива на его более широкое фокусное расстояние (например, 55/18), то вы получите коэффициент увеличения объектива (например, 3x).

Также смотрите нашу статью: простые и масштабирующие.

Несколько специальных объективов на рынке подходят где-то между простым и зумом, например, Leica 16-18-21mm f / 4. Этот объектив покрывает три конкретных фокусных расстояния — 16 мм, 18 мм и 21 мм — но ни одно из фокусных расстояний между ними. Это отличается от обычного зум-объектива, который плавно увеличивает фокусное расстояние от самого широкого до самого длинного.

Техническое определение фокусного расстояния немного запутано и выходит за рамки данной статьи. Элизабет написала подробное руководство по фокусному расстоянию, в котором все объясняется на техническом уровне.

У нас также есть полные статьи о широкоугольных объективах и телеобъективах.

3.1. Влияние датчика камеры

Я быстро отмечу, что размер датчика вашей камеры влияет на видимое фокусное расстояние, которое вы используете. Это связано с тем, что маленькие сенсоры камеры подобны кадрам от большой сенсора камеры. Поместите один и тот же объектив на оба, и объектив будет казаться более крупным на маленьком датчике.

Камеры с большим кроп-фактором (т. Е. Меньшим размером сенсора) будут демонстрировать этот эффект больше всего. Вы можете рассчитать точное количество, просто умножив фокусное расстояние объектива на коэффициент кропа. Таким образом, объектив 18-55 мм, используемый на датчике Nikon DX с кроп-фактором 1,55x, эквивалентен объективу 28-85 мм на более крупном датчике полнокадровой камеры.

Вот почему вы не можете просто сказать, что, например, 28-миллиметровый объектив является широкоугольным.На некоторых камерах это больше похоже на средний объектив, а на других — даже на умеренный телефото. Необходимо указать 28 мм , эквивалент .

Вот общее руководство:

• Шире 35 мм (эквивалент) : Широкоугольный объектив
• 35-70 мм (эквивалент) : Обычный объектив
• Длиннее 70 мм (эквивалент) : Телеобъектив

Все, что шире 18 мм и длиннее 300 мм, обычно считается сверхширокоугольным или супертелеобъективом. (На Nikon DX и других камерах APS-C это будет шире 12 мм и длиннее 200 мм.)

Однако все это приблизительные цифры. Некоторые фотографы могут считать 35 мм широкоугольным, а не обычным, или наоборот, и в любом случае это не имеет большого значения.

NIKON D7000 + 17-55 мм f / 2,8 @ 17 мм, ISO 160, 30 секунд, f / 8,0
Снято на 17 мм. Поскольку я использовал камеру DX (Nikon D7000), это умеренно широкий угол. На полном кадре 17 мм будет сверхшироким.

4. Что такое максимальная диафрагма?

Другой важный термин в названии объектива — это термин «f / число», обозначающий максимальную диафрагму объектива.

Во-первых, если вы не знакомы с концепцией диафрагмы, я рекомендую прочитать наше руководство по диафрагме для начинающих. Короче говоря, диафрагма описывает «зрачок» вашего объектива. Как и зрачок в наших глазах, апертура линзы пропускает больше или меньше света. Это довольно важная спецификация.

Многие фотографы не понимают, что диафрагма записывается дробью. Вот почему f / 2 больше, чем f / 4 — это как 1/2 больше 1/4. Дорогие линзы часто имеют большую апертуру, пропускающую много света (опять же, как большой зрачок).По этой причине зум 24-70 мм f / 2,8 будет дороже, чем зум 24-70 мм f / 4 практически во всех случаях.

Как правило, фиксированные объективы имеют большую максимальную диафрагму, чем зум-объективы, особенно по заданной цене. Это одна из основных причин, почему фотографы используют простые числа. Зум обычно достигает максимума при f / 2,8, в то время как многие простые числа на рынке идут до f / 1,4, а иногда и шире. Это означает, что объективы с постоянным фокусным расстоянием могут пропускать в 4 раза больше света, чем лучший зум.

Конечно, даже если в названии объектива будет указана его максимальная диафрагма, вы не ограничены использованием только этой диафрагмы.Вы всегда можете уменьшить диафрагму, если хотите. Почти все объективы имеют значение как минимум f / 16, в то время как многие позволяют использовать f / 22, f / 32 и выше. Это называется минимальной диафрагмой.

Однако минимальная диафрагма не так важна, как максимальная. Вот почему вы видите только максимальную диафрагму в названии объектива. Если вы используете очень маленькую диафрагму, особенно f / 22 и выше, вы начинаете добавлять размытие на все фотографии и затемнять их больше, чем вы обычно хотели бы.

Как и в случае с фокусным расстоянием, вот общее руководство по диафрагме:

• Шире, чем f / 1.4 : Чрезвычайно большая диафрагма
• от f / 1,4 до f / 2,8 : Большая диафрагма
• от f / 4 до f / 8: Нормальная диафрагма
• от f / 11 до f / 22: Малая диафрагма
• Уже, чем f / 22: Чрезвычайно маленькая диафрагма

4.1. Глубина резкости

Другая причина, по которой максимальная диафрагма так важна, заключается в том, что она влияет на глубину резкости. Большие диафрагмы, такие как f / 1,4 и f / 2,8, дадут вам больше эффекта «неглубокой фокусировки», когда фон будет размытым, а объект резким. Это очень часто можно увидеть в портретной фотографии и натюрмортах.

На глубину резкости также влияет фокусное расстояние объектива. Телеобъективы имеют меньшую глубину резкости, чем широкоугольные. Итак, если вы действительно хотите максимально размыть фон фотографии, вам понадобится хотя бы 50 мм f / 1,8 и, вероятно, что-то вроде 85 мм f / 1,8, 85 мм f / 1,4 или 105 мм f / 1,4. Но эти линзы также становятся все дороже и дороже.

NIKON D810 + Noct-NIKKOR 58 мм f / 1.2 @ 58 мм, ISO 64, 1/6400, f / 1.2

4.2. Зум с переменной диафрагмой

Некоторые зум-объективы имеют разную максимальную диафрагму на широкоугольном и телефото концах. Такие линзы называются линзами с переменной диафрагмой. Например, зум 18-55 мм, о котором я говорил ранее, обычно имеет переменную диафрагму f / 3,5-5,6. Если вы снимаете на 18 мм, вы можете использовать диафрагму f / 3.5. Если вы снимаете на 55 мм, вы можете использовать диафрагму f / 5,6. (При промежуточных фокусных расстояниях максимальная диафрагма постепенно изменяется с f / 3. От 5 до f / 5,6.)

Объективы с регулируемой диафрагмой не имеют лучшей репутации. Отчасти это связано с тем, что раздражает наличие разных ограничений диафрагмы во всем диапазоне масштабирования. Но все конструкции линз имеют компромиссы, и переменная диафрагма вряд ли является худшим компромиссом.

Фактически, эти линзы могут быть меньше и дешевле, чем зум-объективы с постоянной диафрагмой, что во многих случаях делает их вполне разумными. Так что не избегайте масштабирования с переменной диафрагмой по умолчанию. Вместо этого обратите внимание на другие характеристики объектива, чтобы узнать, подходит ли он вам.

Fuji XF 100-400mm f4.5-5.6 R LM OIS WR, высококачественный телеобъектив с переменной диафрагмой

5. Важные характеристики объектива

Когда я покупаю объектив, я не обращаю внимания на качество изображения в первую очередь. Вместо этого есть другие факторы, которые имеют большее значение.

Первая: размер и вес . Я готов отказаться от качества изображения, а также от таких вещей, как диапазон увеличения и максимальная диафрагма, чтобы получить более легкий объектив. Конечно, поиск легкого объектива может быть немного обманчивым. Если в вашем комплекте один тяжелый зум-объектив заменяет три умеренно тяжелых фиксатора, зум совсем не тяжелый.Или, если два объектива равны по весу, но один идет с более легкой системой камеры, у него все равно есть преимущество.

Плюс автофокус . Не все объективы имеют автофокус, и не все объективы с автофокусом одинаково быстрые и точные. Для одних жанров это не так важно, как для других, но если вы спортивный фотограф, велики шансы, что вы готовы платить за первоклассную работу автофокуса.

Есть множество других функций объектива, которые важны для фотографии.Большой — прочность / атмосферостойкость . Если вы можете использовать свой объектив в течение нескольких лет в сложных условиях, он будет намного дороже, чем объектив, который не выдерживает ударов.

В целом эргономика объектива тоже имеет немаловажное значение. Это включает в себя все, от положения кольца зумирования до плавности кольца фокусировки и того, насколько легко использовать объектив. Вы можете не заметить линзы с хорошей эргономикой, но вы обязательно заметите плохие.

И, естественно, все эти факторы привязываются к цене (то же, что и следующий раздел, качество изображения). Какими бы хорошими ни казались вам объективы Zeiss Otus, вероятно, более разумным будет выбрать объектив Nikon или Canon с таким же фокусным расстоянием.

5.1. Конструкция

Из всех этих проблем одна из самых важных, и которую легче всего упустить из виду, — это просто конструкция объектива. Объективы с наименьшим количеством движущихся частей (то есть с внутренней фокусировкой и внутренним зумом), как правило, идеальны, поскольку позволяют уменьшить количество точек отказа.То же самое верно для линз, которые защищены от атмосферных воздействий; стоит платить больше за объектив, который прослужит дольше.

Я также отмечу различие между металлической и пластиковой конструкцией линз. Как правило, металлические линзы считаются более дорогими и могут иметь более высокую цену из-за этого. Однако лично я предпочитаю качественные пластиковые линзы. Они весят меньше, лучше справляются с неровностями и не мерзнут в плохую погоду. Металлические линзы могут быть более прочными в определенных ситуациях, но в целом в этом отношении нет ничего плохого в пластиковых линзах.

Хотя вы платите небольшую цену за линзы лучшей конструкции (как в долларах, так и по весу), в конце концов, это того стоит, поскольку вы можете избавить себя от необходимости покупать замену.

6. Качество изображения объектива

Существуют десятки факторов качества изображения, которые делают одни объективы лучше других. Я рассмотрю самые важные ниже.

Во-первых, имейте в виду: объективы с экстремальными характеристиками более склонны к компромиссам, чем их относительно обычные аналоги.Я имею в виду все, от суперзумов до объективов с особенно широкой диафрагмой. Хотя компромисс может принимать разные формы, обычно он означает линзы с более низким качеством изображения или более высокими размером / весом / ценой.

6.1. Резкость

Верно или нет, но главное, о чем думает каждый, когда выходит новый объектив, — это резкость. Хорошая новость в том, что современные линзы резче, чем когда-либо. Предел резкости ваших фотографий, скорее всего, будет зависеть от вашей техники, а не от объектива.

Сегодня каждый новый объектив имеет резкость при f / 8 в центре.

Кроме того, большинство новых объективов имеют резкость при f / 8 по углам. То же самое и с их максимальной апертурой (какой бы она ни была) в центре.

Основная область, в которой современные объективы могут быть нерезкими, — это максимальная диафрагма в углах кадра. Это вряд ли актуально для большинства фотографов. Если вы снимаете с диафрагмой f / 1,4, вы, вероятно, получите эффект неглубокой фокусировки. И в этом случае углы все равно не будут резкими, поэтому резкость углов вашего объектива не имеет значения.(Фотография Млечного Пути — одно исключение. Если вы не фотограф Млечный Путь, вам, вероятно, не нужно беспокоиться о резкости углов при f / 1,4. )

Лично меня больше всего беспокоит резкость для пейзажной фотографии Объектив остается резким в углах от f / 8 до f / 11, моего наиболее распространенного диапазона диафрагмы. Хотя почти все линзы проходят «приемлемый» порог, некоторые из них работают лучше, чем другие. Меня не волнуют мелкие различия, но плохой объектив здесь не попадет в мою сумку.

6.2. Искажение

Искажение означает, что объектив создает «выпуклость» или «защемление» прямых линий на ваших изображениях. Наиболее очевидным примером является объектив типа «рыбий глаз», который имеет очень высокий уровень искажений (особенно бочкообразных). Если вы сфотографируете горизонт или любую другую плоскую линию на фотографии, объектив с высоким искажением покажет заметную кривизну или волнистость.

Три основных типа искажения: подушечка для булавок, цилиндр и усы. Описание каждого из них приведено ниже:

Несмотря на то, что линзы с высоким уровнем искажений — это не очень хорошо (если не считать «рыбий глаз»), это вряд ли самая серьезная проблема качества изображения. Большинство программ для фотосъемки имеют встроенную коррекцию искажений, которая может решить проблему одним щелчком мыши. Это может немного повредить резкости углов и немного изменить вашу композицию, но это небольшая цена.

6.2.1. Искажение перспективы

Один тип искажения, о котором вы слышите, называется искажением перспективы , но это не то же самое, что искажение выше. Это не проблема качества изображения; это связано с растянутыми пропорциями объекта, что может произойти, если вы подойдете слишком близко.Это особенно заметно, если вы используете широкоугольный объектив, так как вам нужно подойти к объектам намного ближе, чем с телефото:

NIKON D3S + 14-24 мм f / 2,8 @ 14 мм, ISO 200, 1/125, f / 8,0

Вот почему большинство фотографов-портретистов предпочитают для хедшотов объектив 85 мм, а не объектив 24 мм. В любом случае вы можете заполнить кадр вашим объектом, но вам нужно подойти к нему намного ближе с 24 мм. Это приводит к значительному искажению перспективы.

6.3. Хроматическая аберрация

Несмотря на устрашающее название, хроматическая аберрация на самом деле означает «проблему цвета».«Это относится к цветовым артефактам, которые создает объектив, например, к красной и синей полосам в углах изображения. Вот очевидный пример:

Пример выше называется боковой хроматической аберрацией. Еще существует такое понятие, как продольная хроматическая аберрация. В этом случае меняют цвет области, находящиеся вне фокуса. В частности, они становятся более зелеными позади объекта и более пурпурными перед ним:

NIKON D3S + Zeiss Distagon T * 2/35 ZF.2 @ 35 мм, ISO 200, 1/200, f / 2.0

Поперечный хроматический цвет легко исправить. аберрация (первая) и сложная коррекция продольной хроматической аберрации.Однако в большинстве программ для фотографий есть инструменты, которые помогут его минимизировать.

6.4. Bokeh

Если вы снимаете фотографии с неглубокой фокусировкой, эффект боке будет для вас серьезной проблемой. Это просто качество размытия фотографии вне фокуса. Когда-то это был очень специфический термин для группы фотографов, затем Apple использовала его в рекламе, а теперь это довольно широко распространено. Тем не менее, вы можете прочитать нашу полную статью по этой теме.

NIKON D810 + Noct-NIKKOR 58mm f / 1.2 @ 58mm, ISO 64, 1/5000, f / 1.2

У некоторых объективов боке лучше, чем у других. Вы, несомненно, прочтете об этом в обзорах этих объективов. Боке обычно считается хорошим, когда у него минимальная текстура и мягкие переходы, хотя у всех фотографов есть свои предпочтения.

6.5. Блики

Когда вы наводите объектив на солнце, он может создавать внутренние отражения или блики, которые на фотографии проявляются в виде пятен. Яркие источники света также могут снизить общий контраст фотографии и сделать ее слишком туманной.

Лучшие линзы будут иметь высококачественное покрытие, минимизирующее блики. Это применимо не ко всем фотографиям, но это имеет большое значение, когда вы работаете в условиях задней подсветки. Как фотограф-пейзажист, это определенно одна из главных проблем, с которыми я сталкиваюсь при выборе нового объектива.

Для появления бликов на фотографии не обязательно должно быть солнце. Иногда вы можете получить точки бликов, просто направив линзу на свет. Хотя это хороший повод использовать бленды объектива, это также хороший повод купить объектив с минимальной засветкой.

Настоящая засветка на инфракрасном фото. На ИК-изображениях часто бывает больше бликов, потому что покрытия линз направлены на устранение бликов в видимом спектре.

6,6. Вариация образца

Еще одним компонентом качества изображения является вариация образца — идея о том, что все копии определенного объектива попадают в один и тот же диапазон качества изображения. Было бы очень неприятно прочитать хороший обзор объектива в Интернете и обнаружить, что ваш не так впечатляет.

У некоторых объективов разброс образцов меньше, чем у других.Это то, что мы пытаемся включить в наши обзоры объективов, тестируя несколько копий одного и того же объектива, но это также требует удачи. Если одна из десяти копий объектива плохая, большинство обозревателей никогда не заметят этого, но большой процент пользователей заметит.

Нет никакого отличного способа обойти выборку, кроме тестирования ваших линз. Если вы обнаружите, что один или два угла значительно менее резкие, чем другие, это лучший показатель плохой копии вашего объектива. Ознакомьтесь с нашими статьями о том, что делать, когда вы получаете новый объектив, и о децентрализации линзы.

6.7. Другие проблемы с качеством изображения

Наряду с приведенным выше списком существует множество более специализированных проблем с качеством изображения, когда вы покупаете новый объектив: смещение фокуса, кривизна поля, характеристики звездообразования, астигматизм и т. Д.

Однако чем больше вы беспокоитесь о случайных различиях в качестве изображения между объективами, тем дальше вы уходите от реальных практических проблем. Дело не в том, что эти функции не важны, а в том, что о них стоит беспокоиться только в том случае, если объектив далеко выходит за рамки нормы для любого из них.

Высококачественный эффект звездообразования при малой диафрагме f / 16

7. Объективы сторонних производителей и объективы известных производителей

Наряду с объективами таких производителей камер, как Nikon, Canon, Sony и т. Д., Бесчисленные сторонние компании производят объективы. , тоже. Стоит ли это делать когда-нибудь?

С одной стороны, если сторонняя компания производит объектив, которого нет у вашей камеры, это, очевидно, стоит рассмотреть. Например, Sigma производит зум-объектив 18-35 мм f / 1,8 — обратите внимание на широкую максимальную диафрагму f / 1.8 — для камер формата APS-C. Не имеет аналогов от производителей фотоаппаратов.

Но многие объективы сторонних производителей по фокусному расстоянию и максимальной диафрагме аналогичны или идентичны объективам от производителей камер. В этом случае объектив стороннего производителя обычно (хотя и не всегда) дешевле. Стоит ли экономить эти деньги, или вы платите за объективы сторонних производителей другим способом — из-за их низкого качества?

В данном случае это очень сильно зависит от рассматриваемых линз. В целом объективы сторонних производителей имеют немного больше возможностей для проблем с автофокусировкой, чем объективы известных производителей.Они также не всегда имеют немедленную совместимость с новыми камерами или обновлениями прошивки камеры (хотя их производители обычно сообщают о совместимости как можно скорее).

Для меня эти проблемы относительно несущественны. Я обычно игнорирую их и вместо этого сравниваю линзы по другим характеристикам.

Например, насколько хороши отзывы о каждом объективе? Есть ли у любого выбора — фирменного знака или стороннего производителя — плохая резкость, блики, искажения или другие проблемы?

Хотя несколько лет назад многие объективы сторонних производителей имели репутацию с низкими производственными стандартами и плохим качеством изображения, сегодня ситуация в значительной степени изменилась.Мой любимый широкоугольный зум — это объектив Tamron (15-30 мм f / 2,8), а мой самый резкий объектив — Sigma (50 мм f / 1,4 A).

Вам все еще нужно провести исследование.
