Условные обозначения предохранителей

Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.

Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.

Плавкие предохранители

В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.

Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи. В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).

Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.

В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2. 727–68.

Обозначение предохранителя

В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F. Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.

Причины перегорания плавкого предохранителя

Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.

Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).

Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана. Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.

Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.

Обозначение электрических элементов на схемах. Условные обозначения предохранителей Виды плавких предохранителей

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, гостевого дома. Эти другие обозначения есть на следующей картинке.

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т. д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или , духовки и т.д.

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Кроме обычных могут стоять — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Обозначения на схемах предохранителей японских автомобилей

Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:

Infotrans. info

Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.

Плавкие предохранители

Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.

В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.

Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи. В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).

Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.

Обозначение предохранителя

В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2.727–68.

В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F. Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.

Причины перегорания плавкого предохранителя

Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.

Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).

Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана. Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.

Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.

selectelement.ru

Обозначение на схемах предохранителей иномарок: таблица

A/C	Кондиционер
ABS	ABS
FLT	Генератор
ALT-S	Генератор
FV	Переключатель двигателя
DEF	Обогрев окон
DOME	Освещение салона
DOOR	Дверь
ECU	Контрольный (управляющий) модуль двигателя
EDU	Контроль впрыска
EFI	Система электронного контроля впрыска в а/м TOYOTA
ENG MAIN	Главный двигатель
FAN	Вентилятор
FOG	Противотуманка
Fr	Передний
F-TAIL	Задние фонари
GAUGE	Приборная доска, спидометр
HAZARD	Аварийные сигналы
HAZ-TRN	Аварийные — повороты.
HEAD	Передние фары
HEAD-LH	Передние фары левые
HEAD-RH	Передние фары правые
HORN	Звуковой сигнал
HTR	Обогреватель
I/UP	Холостой ход
IG	Зажигание
IGN	Зажигание
MAIN	Главный
P/W	Радио
POWER	Питание
RAD	Радио
Rr	Задний
SIG	Прикуривать
SPARE	Запасной
ST	Стартер
STOP	Стоп — сигнал
TAIL	Задние фонари
TURN	Поворотники
WASH	Стеклоомыватель
WIP	Стеклоочиститель
WIPER	Стеклоочиститель

2017-08-22

proinomarki. com

Обозначение предохранителей

Предохранителями называются специальные коммутационные устройства, защищающие электрические цепи от возникающих аварийных ситуаций. Смысл их работы состоит в отключении защищаемых цепей с помощью разрушения внутренних токоведущих элементов, в тех случаях, когда значение тока превышает установленную норму. Для того, чтобы правильно строить защиту, необходимо точно знать обозначение предохранителей, применяемых в электрических цепях.

Использование предохранителей

Предохранители широко применяются не только в бытовом, но и в промышленном оборудовании, а также могут быть встроены в различные комплектные устройства. Различные модификации защитных приборов рассчитаны на эксплуатацию их в разных условиях, в том числе и климатического характера. Степень защиты всех моделей отличается между собой. Плавкие вставки могут быть разборными или неразборными, отличающимися собственными наполнителями.

Для того, чтобы правильно определять маркировку, необходимо хотя бы в общих чертах знать общее устройство предохранителей. Его основным элементом является плавкая вставка, которая непосредственно отключает электрический ток и подлежащая после этого последующей замене после срабатывания устройства. Здесь же присутствует устройство для гашения дуги, которая возникает при перегорании и расплавлении вставки.

Электрическая связь контактов плавкой вставки и подводящих проводников обеспечивается с помощью специального держателя. Основание предохранителя и держатель плавкой вставки образуют держатель всего предохранителя.

Основные модификации предохранителей

Основными сериями предохранителей являются ПН2, НПН2, ПРС и ППН. В первую очередь, это плавкие предохранители, использующиеся в электрооборудовании промышленных установок и в электрических сетях и принимающие на себя все перегрузки и короткие замыкания. Они рассчитаны на рабочее напряжение, номиналом 220-380 вольт, размещаются на изоляторах в специальных держателях, которые поставляются в комплекте с самим устройством. Эти приборы рассчитаны на продолжительный режим работы в горизонтальном или вертикальном рабочем положении.

Рассматривая обозначение предохранителей, следует остановиться на устройствах серии ППН, которые считаются наиболее совершенными. У них более высокие эксплуатационные характеристики. Потери мощности потребителей при использовании устройств ППН снижаются приблизительно на 30%. Их плавкие вставки рассчитаны на силу тока от 250 до 630 ампер и длительный срок службы.

Таким образом, от правильного выбора предохранителей зависит не только сохранность различного оборудования, но и устойчивая работа электрических цепей. Своевременная и надежная защита позволяет сэкономить значительные средства.

Плавкий предохранитель

electric-220.ru

Плавкие предохранители: устройство и характеристики

1. Виды плавких предохранителей

Современные электрические сети и устройства очень сложные и требуют надежной защиты от возможных перегрузок и коротких замыканий. Основную защитную роль в таких случаях играют различные предохранительные устройства. Среди всего разнообразия этих устройств, наиболее распространенными считаются плавкие предохранители, обладающие высокой степенью надежности, простотой в эксплуатации и сравнительно невысокой стоимостью.

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

Для чего применяются плавкие предохранители

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару.

Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Иногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Характеристики плавких предохранителей

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

• Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
• Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
• Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Маркировка плавких предохранителей

Каждый плавкий предохранитель на схеме обозначается определенной символикой. Стандартная маркировка состоит из двух буквенных символов. Первые буквы определяют защитный интервал: a – частичный (защита лишь от коротких замыканий) и g – полный (обеспечивается защита от коротких замыканий и перегрузок).

Вторая буква означает типы защищаемых устройств:

• G – защищает любое оборудование.
• F – защищаются только цепи с малым током.
• Tr – защита трансформаторов.
• М – электродвигатели и отключающие устройства.

Более подробную информацию о маркировке предохранителей можно получить в справочниках, предназначенных для специалистов-электротехников.

electric-220.ru

ГОСТ 2.727-68 ЕСКД

ГОСТ 2.727-68

Группа Т52

МКС 01.080.4029.240.10

Дата введения 1971-01-01

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 N 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд.7

4. ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94), Поправкой (ИУС 3-91)

(Измененная редакция, Изм. N 1, 2).

2. Обозначения защитных и испытательных разрядников приведены в табл.1.

Таблица 1

3. Обозначения высокочастотных разрядников приведены в табл.2.

Таблица 2

2, 3. (Измененная редакция, Изм. N 1).

4. Обозначения предохранителей приведены в табл.3.

Таблица 3

(Измененная редакция, Изм. N 2).

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное изданиеЕдиная система конструкторскойдокументации. Обозначения условныеграфические в схемах: Сб. ГОСТов. -М.: Стандартинформ, 2010

docs.cntd.ru

ГОСТ 2.727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.71

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

3. Обозначения высокочастотных разрядников приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Таблица 1

ГОСТ 2.727-68

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Разрядники, предохранители

Unified system for design documentation. Graphic identifications in schemes. Yaps, arresters and vases

МКС 01.080.40
29.240.10

Дата введения 1971-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13. 08.68 N 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд.7

4. ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94), Поправкой (ИУС 3-91)

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. N 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81 .

2. Обозначения защитных и испытательных разрядников приведены в табл.1.

Таблица 1

3. Обозначения высокочастотных разрядников приведены в табл.2.

Таблица 2

2, 3. (Измененная редакция, Изм. N 1).

4. Обозначения предохранителей приведены в табл. 3.

Таблица 3

Всем, кто связан с электромонтажными работами, необходимо знать условные обозначения в электрических схемах. Умение их читать пригодится электромонтерам, конструкторам и слесарям КИПиА. Без специальной начальной подготовки разобраться во всех тонкостях этого вопроса будет довольно сложно. Также необходимо отметить, что условные обозначения элементов электроцепи в России и за рубежом отличаются.

Элементы электрической цепи имеют не только графическое, но и буквенное обозначение. В них содержится много информации, и каждый специалист должен разбираться в этом вопросе.

Группы элементов принято обозначать одной латинской литерой:

• В — микрофоны, громкоговорители, звукоснимающие устройства и т. д.
• К — обозначение реле на схеме, а также контакторов.
• С — конденсаторы различной емкости.
• М — двигатели.

Это лишь несколько групп элементов электрических схем
, а их полный список можно найти в соответствующем ГОСТ. Чтобы получить точное представление об использовавшемся в конкретном случае элементе, применяются буквенные обозначения на электрических схемах, состоящие из двух литер.

В качестве примера можно привести несколько символов из группы В:

• ВА — громкоговорители.
• BL — фотоэлементы.
• ВК — тепловые датчики.

Чтобы запомнить все элементы электрической цепи и их условные обозначения, необходимо изучить ГОСТ, представляющий собой объемный документ. Но даже в такой ситуации запомнить все практически невозможно. Чтобы при необходимости быстро прочитать электрическую схему
, стоит всегда иметь под рукой шпаргалку. Начать изучение обозначений элементов на электрических схемах следует с наиболее распространенных, например, используемых в электропроводке.

В качестве примера можно использовать проводники и заземление. Первая группа элементов представляет собой не только провода и кабеля, но также электрические связи, например, дорожки печатных плат. Заземление — соединение проводников электроприборов и машин с землей. В результате при пробое корпуса человек не пострадает от электрического тока. Так как существует несколько типов заземлений, то каждое из них имеет собственный графический символ.

Обозначение розеток

Этот элемент электрической цепи представляет собой штепсельное соединение
, с возможностью разорвать соединение вручную. Символы, используемые для указания розеток, строго регламентируются ГОСТ. При этом розетки можно разделить на несколько групп:

• Для открытого монтажа.
• Для скрытой установки.
• Устройство, объединяющее выключатель и розетку.

Причем в каждой из этих групп существует дополнительное деление в зависимости от наличия защиты и способа подключения:

• Однополюсные.
• Двухполюсные с защитным контактом и без.
• Трехполюсные с защитой и без.

С помощью выключателей можно быстро разорвать электрическое соединение. Это может происходить в ручном или автоматическом режиме
. Как и в случае с розетками, условные символы выключателей регламентированы. В соответствии с их конструкцией существует несколько типов этих устройств. На электрической схеме в обязательном порядке должны быть указаны параметры выключателей. Графические символы могут сразу сказать, какой именно тип устройства используется в каждом конкретном случае: обычный, оптический, акустический и т. д.

Сегодня используется большое количество защитных устройств
. Все они отличаются конструкцией, сферой применения и техническими характеристиками. Однако существует общее обозначение предохранителя на схеме — прямоугольник, через центр которого параллельно длинной стороне проходит проводник. Такой символ используется для указания наиболее дешевых элементов цепи, предназначенных для ее защиты от коротких замыканий.

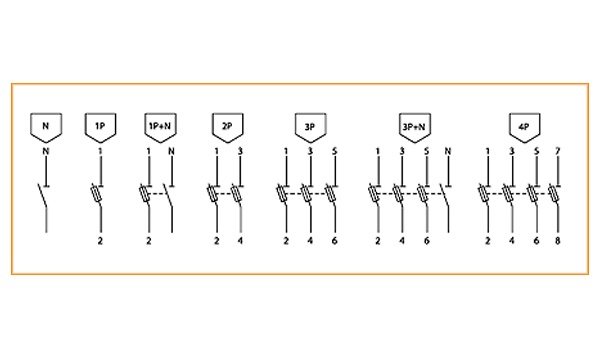

Автоматические выключатели обозначаются в соответствии со своей конструкцией и степенью защиты. Они выполняют роль плавких вставок, но могут быть возвращены в начальное положение для замыкания цепи. Отличным примером такого устройства может служить автоматическая пробка, широко используемая в быту и устанавливаемая в электросчетчики.

Электродвигатели

Этот элемент часто встречается на электросхемах
. В промышленности большинство двигателей являются асинхронными с короткозамкнутым ротором. В настоящий момент времени широко используются и двигатели постоянного тока. Вполне очевидно, что каждый вид этих устройств обозначается на схеме определенным образом.

Сегодня радиоэлектроника развивается стремительно, и специалистам необходимо знать условные графические знаки различных радиоэлементов. Следует помнить, что ко всем обозначениям на схемах предъявляются жесткие требования, и для ознакомления с ними необходимо изучить ГОСТ.

Все мы пользуемся разного рода электротехникой и радиотехникой. Мы покупаем ее в магазинах, на рынках, заказываем в интернете и даже изготавливаем самостоятельно. Каждый электроприбор состоит из ряда различных деталей, схем, резисторов и так далее. И каждая из этих деталей имеет свое условное обозначение. Конечно, если вы рядовой обыватель, не интересующийся строением ваших домашних помощников, вам эти символы вряд ли когда-нибудь понадобится, однако если вы увлекаетесь ремонтом и усовершенствованием электроприборов, то основные обозначения вам знать обязательно.

Что такое обозначения на электрических схемах

Каждый человек, старше 7 лет умеет читать. И вы, наверное, знаете, что чтобы прочитать текст нужно обязательно знать буквы, и правила, по которым их следует между собой совмещать. Чтение электрических схем для начинающих может оказаться настоящей проблемой, так как для этого тоже нужно знать значение символов и правила их совмещения.

В электрических схемах, условные значения описывают состав и работу электрооборудования, благодаря таким символам можно вкратце описать всю полезную информацию.

Все электросхемы имеют условные графические (УГО), буквенные или буквенно-цифровые обозначения. Эти символы обозначают элементы и связи деталей электроприборов. Существуют таблицы для чайников, в которых обозначается расшифровка каждого символа.

На чертежах УГО обозначаются в виде линей, квадратов, треугольников, кружков, овалов, пунктира и точек. Они сочетаются между собой по системе, которая предусмотрена стандартами ГОСТ. С помощью условных буквенных и графических изображений можно изобразить розетки, батареи, кнопки различных устройств и так далее.

Кроме обозначений самих устройств, на изделия наносятся знаки, поясняющие работу элементов. Так графические обозначения отмечают только основную функцию контакта. А специальные знаки, нанесенные на детали вроде кнопок и фотореле, помогают найти на схеме все необходимые части изделия.

Количество условных обозначений постоянно увеличивается. Их составляют для новых деталей с учетом основных правил и нормативов, по примеру уже существующих устройств.

Итак, условные обозначения – это знаки позволяющие производителю кратко описать строение, работу и предназначение своего изделия. Полный обзор УГО, вы найдете в специальных таблицах.

Обозначения по ГОСТ электрических элементов на схемах

Условные обозначения в электрике обязательно согласуются с нормами ГОСТ. Благодаря такой стандартизации вы сможете по одному принципу прочитать схемы разных производителей.

Данные стандарты обозначения элементов электроприборов и линий электроснабжения были разработаны российским научно-исследовательским институтом машиностроения. Однако их приняли для себя и другие страны бывшего СССР.

Страны, которые рисуют обозначения на схемах согласно российскому ГОСТ:

• Россия;
• Украина;
• Азербайджан;
• Беларусь;
• Армения;
• Молдова;
• Кыргызстан;
• Казахстан;
• Узбекистан;
• Таджикистан.

Таким образом, изображение предохранителя, рубильника, аккумулятора, счетчика электроэнергии , розеток, выключателей, кабелей, светильников и других электроприборов у вышеперечисленных стран одинаково. Это облегчает чтение схем электроприборов, которые были изготовлены в соседних странах.

Если вы самостоятельно рисуете обозначения на схемах по ГОСТ, то сначала проверьте, действителен ли в данное время выбранный вами документ, так, например, ГОСТ 7624-62 для графических условных обозначений уже недействителен.

В документах ГОСТ описаны правила составления различных схем по ним вы сможете самостоятельно изобразить работу того или иного устройства.

Какие бывают нормы изображения электросхем:

1. Правила выполнения функциональных схем устройства;
2. Нормы выполнения структурных схем прибора;
3. Как выполняется принципиальная схема.
4. Требования к выполнению схем соединения;
5. Правила выполнения схем подключения;
6. Способ выполнения общих схем;
7. Нормы выполнения схем расположения.

Изучив эти нормы и требования, вы сможете правильно самостоятельно изображать схемы. К сожалению, данная документация достаточно объемна, поэтому ее сложно уместить в одной статье. Вы сможете скачать ее или найти в специализированных книгах.

Как читать электрические схемы

Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.

Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.

Из каких компонентов состоят схемы в электротехнике:

• Обозначения на планах какого-либо функционального узла в системе автоматизации;
• Описание с объяснением;
• Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
• Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
• Список используемых в схеме изделий и приборов;
• Список чертежей, которые относятся к схеме и пояснения к ним.

Краткий курс чтения схем:

1. Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
2. Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
3. Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т.д.

Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей. Так вы запутаетесь и потратите много времени. При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов.

Обозначение предохранителя на схеме

Практически во всех электроустановках, например, в устройстве электродвигателя стиральной машины, в электросчетчиках, в строении сервера компьютера, а также в сборке видеокамеры и вентилятора стоят специальные предохранители. Если сила тока превышает допустимые нормы, предохранитель срабатывает, и устройство выключается. Без этого элемента техника быстро приходила бы в негодность.

Предохранитель представляет собой стеклянную трубку, по бокам которой установлены металлические стержни. Эти стержни изготавливаются из металла с определенным уровнем плавкости, если тепловое значение в устройстве превысит допустимое значение, то предохранитель расплавиться (перегорит) и устройство отключится.

Практически все условные обозначения очень легко узнать, так как они по своему внешнему виду очень напоминают прибор, который обозначают. Так вы сразу узнаете схематичное обозначение витой пары, автоматического трансформатора, лампочки, термопары, кабельной линии, дифференциального реле, диммера, генератора, и какого-либо двигателя.

Такие предохранители изображаются на схеме в виде горизонтально расположенного прямоугольника по центру которого проходит горизонтальная линия. Его несложно разгадать на схеме, так как по внешнему виду рисунок очень напоминает предохранитель.

Посмотреть на устройство самого простого предохранителя, вы сможете в лампах накаливания. Также такие устройства в избытке имеются на компьютерных платах.

Условные обозначения розеток и выключателей на чертежах

Планирование чертежей электропроводки при строительстве дома имеет большое значение. От ее правильности ее подключения зависит безопасность проживающих в здании людей. Чтобы правильно сделать проводку электричества, нужно составить точную схему.

Огромное значение в планировании электропроводки имеют розетки и выключатели. От этого зависит, где будет установлен разъединитель, и куда нужно будет вести основной кабель.

В электропроводке редко встречается необходимость в концевой муфте, или в таком устройстве, как перекидной провод. Однако их обозначения, все же нужно знать.

Итак, давайте сначала определимся с изображением розеток:

1. Половинка полукруга по центру круглой линии которой расположены одна или две вертикальных линии обозначает однополюсные (однолинейные) или двухполюсные розетки открытого типа.
2. Полукруг с горизонтальной и несколькими вертикальными линиями обозначают полюсную розетку с устройством «земли». При этом, значок земли – это горизонтальная линия, а обозначения количества полюсов – вертикальные черточки.
3. Обозначения, вертикальная линия которых начинается от горизонтального края полукруга и выходит из его закругленного края обозначают скрытые розетки.
4. Скрытые влагостойкие двухполюсные розетки обозначаются, как закрашенный полукруг с горизонтальными и вертикальными линиями.

Выключатели изображаются в виде ключика, на конце которого расположены горизонтальные отметины. При этом, если они расположены с одной стороны «ключика», то устройство проходного выключателя открытого типа. Если по центру на конце «ключика», то закрытого.

Какие условные обозначения в электрических схемах (видео)

Электротехнические схемы ЭРЭ и электроприборов читать довольно сложно. Для этого нужно знать не только правила и нормы расшифровки, но и помнить, как выглядит тот или иной элемент. Чтобы разобраться в данном деле, вы можете использовать интернет, но лучше обратиться к документации ГОСТ. Там вы сможете найти все необходимые данные. Однако и здесь, имеются таблицы с изображением различных элементов и обозначений в электронике.

Пример выбора плавких предохранителей

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.1 (схема дана в однолинейном изображении). Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Рис. 1 – Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Таблица 1 – Технические характеристики двигателей 4АМ

Расчет

1. Определяем номинальный ток для двигателя 1Д:

2. Определяем пусковой ток для двигателя 1Д:

3. Определяем номинальный ток плавкой вставки предохранителя FU2:

Iн.вс. > Iпуск.дв/k = 111,15/2,5 = 44,46 А;

где:
k =2,5 — коэффициент, учитывающий условия пуска двигателя, в моем случаем пуск двигателей легкий. Подробно выбор коэффициента, учитывающий условие пуска двигателя рассмотрен в статье: «Условия выбора плавких предохранителей».

Выбираем плавкую вставку предохранителя FU2 на ближайший больший стандартный номинальный ток 50 А, по каталогу на предохранители NV-NH фирмы ETI, согласно таблицы 2.

Номинальный ток отключения для предохранителей NV/NH с характеристикой АМ составляет 100 кА. По этому условие Iном.откл > Iмакс.кз., будет всегда выполнятся.

Таблица 2

Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3.

4. Выбираем плавкую вставку предохранителя FU1.

4.1 Определяем наибольший номинальный длительный ток с учетом, что у нас включены все двигатели:

4.2 Определяем наибольший ток, учитывая что наиболее тяжелым режимом для предохранителя FU1, будет пуск наиболее мощного двигателя 5Д при находящихся в работе двигателях 1Д, 2Д, 3Д, 4Д.

Выбираем плавкую вставку предохранителя FU1 на номинальный ток 125 А.

Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1.7.79, время отключения не должно превышать 5 сек. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Значения токов короткого замыкания для проверки отключающей способности предохранителей берем из статьи: «Пример приближенного расчета токов короткого замыкания в сети 0,4 кв».

Проверим выбранную плавкую вставку предохранителя FU2 на отключающую способность.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет 326 А, максимальный ток отключения плавкой вставки при времени 5 сек составляет 281 А согласно таблицы 2, Iк.з.(1) = 326A > Iк.з.max=281A (условие выполняется). Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4.

Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.з(3) = 2468 А.

Предельно допустимый ток отключения для предохранителя FU1 с плавкой вставкой на 125 А составляет 100 кА > 2468 A (условие выполняется).

Таблица 4 – Результаты расчетов

Обозначение на схеме	Номинальный ток плавкой вставки, А	Iк.з.(3), А	Iк.з.(1), А	Максимальный ток отключения плавкой вставки при времени 5 сек. Iк.з.max, A	Примечание
FU1	125	2468	—	—
FU2	50	—	326	281	Условие выполняется
FU3	40	—	222	195	Условие выполняется
FU4	100 (80)	—	429	595 (432)	Условие не выполняется
FU5	20	—	122	86	Условие выполняется
FU6	100 (80)	—	429	595 (432)	Условие не выполняется

Как видно из результатов расчета для предохранителей FU4 и FU6 чувствительности к токам КЗ не достаточно. Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным.

Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие (время пуска 5 сек.).

Как показывает опыт эксплуатации, для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска.

Исходя из этого, выбираем ток плавкой вставки для предохранителей FU4 и FU6 на 80 А, где: Iк.з.max = 432 А при времени 5 сек., пусковой ток равен 213,7 А (условие выполняется).

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Приложение 7. Паспорт-протокол измерительного комплекса / КонсультантПлюс

ПАСПОРТ-ПРОТОКОЛ

измерительного комплекса

1. Наименование объекта (электростанция, подстанция) _____________

__________________________________________________________________

2. Наименование присоединения ____________________________________

__________________________________________________________________

3. Дата ввода комплекса в эксплуатацию ___________________________

4. Основные паспортные и эксплуатационные данные:

4.1. Счетчики электрической энергии:

Обозначение счетчика по схеме учета электроэнергии, вид учета

(Р или К), вид энергии (А или R)

__________________________________________________________________

Тип _____________, N ___________, напряжение ____________________,

ток _________, класс точности ___________, схема включения ______,

количество тарифов _______________, другие данные ________________

__________________________________________________________________

4.2. Трансформаторы тока:

Тип ____________________, N ________, класс точности измерительной

обмотки: ______ (фаза А), _________ (фаза В), __________ (фаза С),

коэффициент трансформации ___________________, допустимая нагрузка

_______________, фактическая нагрузка _____________, другие данные

__________________________________________________________________

4. 3. Трансформаторы напряжения:

Тип _____________, N ____________, класс точности: _______________

(фаза А), ___________ (фаза В), ____________ (фаза С), коэффициент

трансформации _____________, допустимая нагрузка ________________,

фактическая нагрузка ___________, другие данные __________________

__________________________________________________________________

5. Схемы соединения и кабельные связи:

Токовые цепи:

Схема соединения измерительных обмоток трансформаторов тока

__________________________________________________________________

Схема соединения кабелей (с указанием маркировки, наименования

сборок выводов шкафов и панелей), параметры кабелей и др.

Цепи напряжения:

Схема соединения кабелей (с указанием маркировки, наименования

сборок выводов шкафов и панелей), параметры кабелей и др. ________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

Допустимое значение потерь напряжения от ТН до счетчика __________

__________________________________________________________________

Фактическое значение потерь напряжения от ТН до счетчика _________

__________________________________________________________________

6. Вспомогательные аппараты:

6.1. Автоматические выключатели:

Обозначение по схеме _________, тип _____________, номинальный ток

___________________, тип защиты и уставка _______, N _____________

6.2. Предохранители:

Обозначение по схеме _____________, тип _____________, номинальный

ток _____________, ток плавкой вставки ___________________________

7. Информационно-измерительная система:

Тип ________________, N ____________, другие данные ______________

__________________________________________________________________

8. Погрешность измерения комплекса (расчетная) ___________________

9. Регистратор событий:

Обозначение по схеме _______________, тип __________, N _________,

другие данные ____________________________________________________

10. Дата, вид поверки элементов комплекса:

Первичный протокол от ____________ 199_ г. N _____________________

__________________________________________________________________

11. Дата, наименование выполненных работ:

Первичный протокол от ___________ 199_ г. N ______________________

__________________________________________________________________

__________________________________________________________________

Подписи ответственных лиц: __________________

__________________

Высоковольтные предохранители

Обозначение

В обозначении предохранителей указывают: их тип (ПК — с мелкозернистым кварцевым наполнителем), назначение (Т — для защиты силовых трансформаторов, К — конденсаторов, Д — электродвигателей, Н — трансформаторов напряжения), конструктивное исполнение (101 — для предохранителей с номинальным током до 32 А, 102 — для предохранителей напряжением 6 кВ и током от 40 до 80 А, 10 кВ и от 40 до 50 А, 103 — для предохранителей 6 кВ и от 100 до 160 А, 10 кВ и от 80 до 100 А), номинальное напряжение, кВ, номинальный ток, А (он равен току плавкой вставки), номинальный ток отключения, кА, климатическое исполнение и категорию размещения. Например, предохранитель с мелкозернистым кварцевым наполнителем, предназначенный для защиты силового трансформатора, конструктивного исполнения 102, на номинальные напряжение 10 кВ, ток 40 А и ток отключения 20 кА, для размещения в умеренном климате и внутренней установки обозначают ПКТ 102-10-40-20У3.
Для мачтовых трансформаторных подстанций применяют предохранители ПКТ соответствующего климатического исполнения (У, ХЛ, Т) и 1-й категории размещения. Их патроны выполняют водонепроницаемыми во избежание отсыревания внутренних частей.
Для защиты измерительных трансформаторов напряжения на напряжение 3 -10кВ применяют предохранители ПKH-10, не имеющие указательного устройства об их срабатывании.

В предохранителях ПК плавкую вставку изготовляют из нескольких параллельных проволок, что значительно улучшает условия теплоотдачи и уменьшает общее сечение вставки. В результате этого улучшаются условия охлаждения и гашения электрической дуги, которая возникает в нескольких параллельных каналах при плавлении и испарении проволок, что влечет к разрыву электрической цепи. Кроме того, на проволоки плавких вставок напаяны оловянные шарики 13, служащие для снижения температуры плавления проволок за счет «металлургического эффекта». Так как температура плавления олова значительно ниже температуры плавления материала вставки, оно плавится раньше и в расплавленном виде проникает в металл проволоки, снижая тем самым на этом участке температуру плавления вставки предохранителя.
Патрон предохранителя ПК необходимо заполнять сухим, чистым мелкозернистым песком с содержанием кварца около 99%, что обеспечивает быструю деионизацию электрической дуги в пространстве между зернами кварца и проникновение паров металла вставки в песок.
Предохранители ПК допускают многократную перезарядку дугогасящего патрона после его срабатывания, при этом спекшийся кварцевый заполнитель заменяют. При замене плавкой вставки следует точно соблюдать длину проволоки, соответствующую данному типу предохранителя, а также расстояние между отдельными проволоками и стенками патрона. Несоблюдение длины проволоки и расстояний приводят к разрушению предохранителя. Трубки с плавкими предохранителями герметически запаивают.
Предохранитель ПК является токоограничивающим защитным аппаратом, так как ток короткого замыкания обрывается после расплавления и испарения металла не в момент его естественного прохождения через нулевое значение, а значительно раньше, чем он успевает достигнуть своего максимального значения.
Предохранители для внутренней установки снабжены указателем срабатывания 12, который состоит из металлической втулки, пружины, указательной проволоки 11 и головки с крючком. Втулка со вставленной в нее пружиной закреплена на крышке патрона. Один конец пружины прикреплен к головке указателя крючком, а другой присоединен к втулке. В нормальном рабочем состоянии пружина сжата. При перегорании плавкой вставки перегорает и указательная проволока, освобождая пружину, которая выбрасывается вместе с головкой из предохранителя, по чему судят о том, что вставка предохранителя перегорела.
Наибольшая отключаемая мощность предохранителей ПК составляет 300 MBА. Они выпускаются на следующие номинальные токи: 2; 3,2; 5; 8; 10; 16; 20; 31,5; 40; 50; 80; 100; 160; 200; 315; 400 А.

Конструктивно предохранители, изготовленные на разные номинальные напряжения, отличаются длиной патрона, а на разные номинальные токи — не только длиной патрона, но и диаметрами патронов и колпачков. При номинальном напряжении 6 кВ на номинальный ток 75 А и выше и при напряжении 10 кВ на ток 50 А и выше патроны предохранителей делают спаренными. Предохранители на токи выше 200 А при напряжении 6 кВ и выше 150 А при напряжении 10 кВ имеют по четыре патрона на каждую фразу.

Предохранители

— Типы предохранителей

Определение и технические характеристики автомобильных предохранителей

Ссылки для автомобильного использования — это устройства с автоматическим отключением для защиты электрических устройств от неподходящих токовых нагрузок. Подача тока прерывается из-за плавления плавкой проволоки, в которой протекает ток.

Следующие международные правила и рекомендации в их действующей на данный момент версии действительны для плавких вставок:

• DIN 72581
• DIN 43560
• ISO 8820
• UL 275
• SAE

(Кроме того, следует учитывать уровень технологии, подробности фактически действующих положений по внедрению, принцип безопасности «люди, животные и материальные ценности должны быть защищены от опасности», а также квалификацию установленных компонентов. учетная запись — самостоятельная ответственность производителя электрооборудования.)

Пояснения к выбору и рекомендации

Номинальное напряжение (U _N ) плавкой вставки должно быть как минимум равным или выше рабочего напряжения устройства или сборочного узла, которые должны быть защищены плавкой вставкой. Если рабочее напряжение очень низкое, возможно, следует учитывать естественное сопротивление плавкой вставки (падение напряжения).

Падение напряжения (U _N ) измеряется в соответствии со стандартами, например Также указаны DIN, ISO, JASO, частично максимальные значения, общие для Littelfuse.

Номинальный ток (I _rat ) плавкой вставки должен приблизительно соответствовать рабочему току защищаемого устройства или сборочного узла (в соответствии с температурой окружающей среды и определением номинального тока, что означает допустимый продолжительный токи).

Более высокая температура окружающей среды (T _umg ) означает дополнительную нагрузку на плавкие вставки. Необходимо проверить условия нагрева до максимальной температуры окружающей среды, в частности, при высоких номинальных токах предохранителей и сильном тепловом излучении находящихся поблизости компонентов.Для таких применений номинал предохранителя должен быть уменьшен в соответствии со следующей схемой, соответственно. таблица (см. коэффициент F _T ):

Из-за различных характеристик номинального тока рекомендуемый продолжительный ток плавких вставок составляет макс. 80% их номинального тока (при температуре окружающей среды 23 ° C), см. Также допустимую нагрузку на предохранители (F) на отдельных страницах каталога.

Пределы времени до возникновения дуги указывают отношение времени плавления к току.(Они представлены в виде огибающей для всех упомянутых номинальных токов.)

Интеграл плавления (I ² t) получается из квадрата тока плавления и соответствующего времени плавления. При избыточном токе со временем плавления <5 мс интеграл плавления остается постоянным. Данные в этом каталоге основаны на 6 или 10 x lrat. Интеграл плавления является показателем время-токовой характеристики и сообщает о длительности импульса плавкой вставки. Указанные интегралы плавления являются типичными величинами.

Отключающая способность (I _B ) должна быть достаточной для любых условий эксплуатации и ошибок. Ток короткого замыкания (максимальный ток короткого замыкания), прерываемый плавкими вставками при номинальном напряжении в стандартных условиях, не должен превышать ток, соответствующий отключающей способности плавкой вставки.

Максимальное рассеивание мощности (P _V ) определяется при нагрузке с номинальным током после достижения температурного равновесия. В процессе эксплуатации эти значения могут возникать в течение некоторого времени.

Указаны типичные значения, а также стандартные значения для предохранителей, соответствующих стандартам.

Выбор автомобильных предохранителей

Что касается безопасности изделия и срока службы / надежности плавких вставок, правильный выбор важен. Только при правильном выборе и использовании в соответствии с согласованием (что означает соответствие уровню технологии и действующим рекомендациям, а также указанным характеристикам, указанным в технических паспортах) с учетом принципа безопасности (то есть «люди» , животные и внутренние ценности должны быть защищены от опасностей ») может ли определенная функция плавких вставок в качестве компонента защиты (номинальная точка прерывания) быть возможной.Здесь действует персональная ответственность производителей электрических устройств:

«Любое лицо, участвующее в производстве электрических систем или электрооборудования, включая лиц, занимающихся эксплуатацией таких систем или оборудования, в соответствии с настоящим толкованием закона несет индивидуальную ответственность за каждый аспект соблюдения признанных правил. и процедуры электротехники «.

1. Необходимое номинальное напряжение плавкой вставки определяется ее требуемым рабочим напряжением (с учетом падения напряжения на плавкой вставке).
2. Номинальный ток плавкой вставки (I _{N Fuse} ) устанавливается макс. эффективная токовая нагрузка (I _{, макс.} ) с учетом температуры окружающей среды (фактор F _T ) и различных определений номинального тока (определение «постоянного тока») (см. Faktor F _I ). Применимо следующее: I _{N Предохранитель ³} I Макс. x F _I x F _T
3. t-значение (текущий-временной интеграл). ² В случае импульсной нагрузки и для защиты полупроводников соответствующий номинальный ток также может быть определен с помощью I
4. Вышеупомянутые два пункта помогут вам определить наиболее подходящий номинальный ток плавкой вставки и ее предельное время до возникновения дуги (при необходимости проверьте экспериментально).
5. Необходимая отключающая способность плавкой вставки определяется макс. возможный ток короткого замыкания, который может произойти.
6. В дополнение к вышеупомянутым пунктам, способ установки также важен для правильного выбора плавкой вставки (с учетом возможных разрешений).

Что касается особых условий любого конкретного применения (безопасность продукта), как правило, необходимо проверить плавкую вставку и / или тепловой выключатель или держатель в устройстве, которое должно быть защищено в нормальных условиях и в условиях неисправности!

Кривая изменения номинальной температуры

Снижение номинальных характеристик плавкой вставки

Выбор предохранителя для электроники

Многие факторы, которые следует учитывать при выборе предохранителя для электронного оборудования, перечислены ниже. Для получения дополнительной информации, пожалуйста, просмотрите наше Справочное руководство по технологии предохранителей или свяжитесь с представителем продукции Littelfuse в вашем регионе:

Факторы выбора

1. Нормальный рабочий ток
2. Напряжение приложения (переменного или постоянного тока)
3. Температура окружающей среды
4. Ток перегрузки и время, в течение которого предохранитель должен сработать
5. Максимально возможный ток короткого замыкания
6. Импульсы, импульсные токи, пусковые токи, пусковые токи и переходные процессы в цепи
7. Ограничения физических размеров, такие как длина, диаметр или высота
8. Требуются разрешения агентств, например UL, CSA, VDE, METI, MITI или Military
9. Характеристики предохранителей (тип / форм-фактор монтажа, простота снятия, осевые выводы, визуальная индикация и т. Д.))
10. Характеристики держателя предохранителя, если применимо, и соответствующее изменение номинальных характеристик (зажимы, монтажный блок, монтаж на панели, монтаж на печатной плате, экранирование RFI и т. Д.)
11. Тестирование и проверка приложений перед выпуском в производство

Упаковка предохранителей Littelfuse и система нумерации деталей

Определения и термины

Температура окружающей среды:

Относится к температуре воздуха, непосредственно окружающего предохранитель, и не следует путать с «комнатной температурой».Температура окружающей среды предохранителя во многих случаях значительно выше, поскольку он заключен (как в держателе предохранителя на панели) или установлен рядом с другими тепловыделяющими компонентами, такими как резисторы, трансформаторы и т. Д.

Отключающая способность:

Также известный как номинальный ток отключения или номинальный ток короткого замыкания, это максимальный разрешенный ток, который предохранитель может безопасно отключить при номинальном напряжении. Пожалуйста, обратитесь к определению рейтинга прерывания в этом разделе для получения дополнительной информации.

Текущий рейтинг:

Номинальная сила тока предохранителя.Он устанавливается производителем как значение тока, который может выдерживать предохранитель, на основе контролируемого набора условий испытаний (см. ПЕРЕНАСТРОЙКА).

Каталожные номера предохранителей

включают в себя обозначение серии и номинальную силу тока. Обратитесь к разделу РУКОВОДСТВО ПО ВЫБОРУ ПРЕДОХРАНИТЕЛЯ, чтобы узнать, как сделать правильный выбор.

Изменение рейтинга:

Для температуры окружающей среды 25 ° C рекомендуется, чтобы предохранители работали при не более 75% номинального тока, установленного в контролируемых условиях испытаний.Эти условия испытаний являются частью стандарта UL / CSA / ANCE (Мексика) 248-14 «Предохранители для дополнительной защиты от перегрузки по току», основной целью которого является определение общих стандартов испытаний, необходимых для непрерывного контроля изготовленных изделий, предназначенных для защиты от огня и т. Д. Некоторые распространенные разновидности этих стандартов включают: полностью закрытые держатели предохранителей, высокое контактное сопротивление, движение воздуха, переходные выбросы и изменение размера соединительного кабеля (диаметра и длины). Предохранители — это, по сути, устройства, чувствительные к температуре.Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на прогнозируемый срок службы предохранителя, когда он нагружен до его номинального значения, обычно выражаемого как 100% от номинального значения.

Инженер-проектировщик цепей должен четко понимать, что цель этих контролируемых условий испытаний состоит в том, чтобы позволить производителям предохранителей поддерживать единые стандарты производительности для своей продукции, и он должен учитывать изменяющиеся условия своего применения. Чтобы компенсировать эти переменные, инженер-проектировщик схем, который разрабатывает безотказную и долговечную защиту своего оборудования предохранителями, обычно нагружает свой предохранитель не более чем на 75% номинального значения, указанного производителем, имея в виду эту перегрузку и Должна быть предусмотрена соответствующая защита от короткого замыкания.

Обсуждаемые предохранители являются термочувствительными устройствами, номинальные характеристики которых установлены при температуре окружающей среды 25 ° C. Температура предохранителя, создаваемая током, протекающим через предохранитель, увеличивается или уменьшается с изменением температуры окружающей среды.

График температуры окружающей среды в разделе РУКОВОДСТВО ПО ВЫБОРУ ПРЕДОХРАНИТЕЛЯ показывает влияние температуры окружающей среды на номинальный ток предохранителя. В большинстве традиционных конструкций предохранителей Slo-Blo® используются материалы с более низкой температурой плавления, поэтому они более чувствительны к изменениям температуры окружающей среды.

Размеры:

Если не указано иное, размеры указаны в дюймах.

Предохранители в этом каталоге имеют размеры от прибл. Размер микросхемы 0402 (0,041 дюйма x 0,020 дюйма x 0,012 дюйма) до 5 AG, также широко известный как предохранитель «MIDGET» (диаметр 13/32 дюйма x длина 11/2 дюйма). По мере того, как на протяжении многих лет разрабатывались новые продукты, размеры предохранителей менялись, чтобы удовлетворить различные потребности в защите электрических цепей.

Первые предохранители были простыми устройствами с открытым проводом, за которыми в 1890-х годах Эдисон вложил тонкий провод в цоколь лампы, чтобы сделать первый предохранитель вилки.К 1904 году Underwriters Laboratories установила спецификации размеров и рейтинга, чтобы соответствовать стандартам безопасности. Предохранители возобновляемого типа и автомобильные предохранители появились в 1914 году, а в 1927 году Littelfuse начал производить предохранители с очень низким током для зарождающейся электронной промышленности.

Размеры предохранителей в следующей таблице начались с первых предохранителей «Автомобильное стекло», отсюда и термин «AG». Цифры применялись в хронологическом порядке по мере того, как разные производители начали изготавливать новый размер: например, «3AG» был третьим размером, размещенным на рынке. Другие размеры и конструкция предохранителей, не являющихся стеклянными, определялись функциональными требованиями, но они по-прежнему сохраняли длину или диаметр стеклянных предохранителей. Их обозначение было изменено на AB вместо AG, что указывает на то, что внешняя трубка была изготовлена ​​из бакелита, волокна, керамики или аналогичного материала, отличного от стекла. Предохранитель самого большого размера, показанный в таблице, — это 5AG, или «MIDGET», название, взятое из его использования в электротехнической промышленности и в соответствии с требованиями Национального электрического кодекса, который обычно распознает предохранители 9/16 «x 2» как наименьший стандартный предохранитель. в использовании.

Промышленные предохранители и принцип их работы

Полная информация по выбору предохранителей приведена в каталоге Littelfuse POWR-GARD .

Важной частью разработки качественной защиты от сверхтоков является понимание требований системы и основ устройств защиты от сверхтоков. В этом разделе обсуждаются эти темы с особым вниманием к применению предохранителей. Если у вас есть дополнительные вопросы, позвоните в нашу группу технической поддержки и инженерного обслуживания по телефону 1-800-TEC-FUSE (1-800-832-3873).

Почему максимальная токовая защита?

Все электрические системы в конечном итоге испытывают перегрузки по току. Если не устранить вовремя, даже умеренные сверхтоки приводят к быстрому перегреву компонентов системы, повреждению изоляции, проводов и оборудования. Сильные сверхтоки могут расплавить проводники и испарить изоляцию. Очень высокие токи создают магнитные силы, которые изгибают и скручивают шины. Эти высокие токи могут выдергивать кабели из их клемм и вызывать трещины в изоляторах и прокладках.

Слишком часто неконтролируемые сверхтоки сопровождают пожары, взрывы, ядовитые пары и паника.Это не только повреждает электрические системы и оборудование, но и может привести к травмам или смерти персонала, находящегося поблизости.

Чтобы снизить эти опасности, Национальный электротехнический кодекс® (NEC®), правила OSHA и другие применимые стандарты проектирования и установки требуют защиты от перегрузки по току, которая отключит перегруженное или неисправное оборудование.

Промышленные и правительственные организации разработали стандарты производительности для устройств максимального тока и процедуры тестирования, которые демонстрируют соответствие стандартам и NEC.К этим организациям относятся: Американский национальный институт стандартов (ANSI), Национальная ассоциация производителей электрооборудования (NEMA) и Национальная ассоциация противопожарной защиты (NFPA), все из которых работают совместно с национально признанными испытательными лабораториями (NRTL), такими как Underwriters Laboratories ( UL).

Электрические системы должны соответствовать применимым требованиям кодов, включая требования к защите от сверхтоков, прежде чем электроэнергетические компании получат разрешение на подачу электроэнергии на объект.

Что такое качественная защита от сверхтоков?

Система с качественной максимальной токовой защитой имеет следующие характеристики:

• Отвечает всем законодательным требованиям, таким как NEC, OSHA, местные нормы и т. Д.
• Обеспечивает максимальную безопасность персонала, при необходимости превышая минимальные требования кодекса.
• Сводит к минимуму повреждение имущества, оборудования и электрических систем из-за перегрузки по току.
• Обеспечивает скоординированную защиту. Открывается только защитное устройство непосредственно на линии перегрузки по току, чтобы защитить систему и свести к минимуму ненужные простои.
• Экономически эффективен, обеспечивая при этом резервную мощность прерывания для будущего роста.
• Состоит из оборудования и компонентов, не подверженных устареванию и требующих минимального технического обслуживания, которое может выполнять штатный обслуживающий персонал с использованием легко доступных инструментов и оборудования.

Типы и последствия перегрузки по току

Перегрузка по току — это любой ток, превышающий номинальный ток проводов, оборудования или устройств в условиях использования.Термин «перегрузка по току» включает как перегрузки, так и короткие замыкания.

Перегрузки

Перегрузка — это перегрузка по току, ограниченная нормальными путями тока, в которых нет пробоя изоляции.

Продолжительные перегрузки обычно вызваны установкой чрезмерного оборудования, такого как дополнительные осветительные приборы или слишком много двигателей. Продолжительные перегрузки также вызваны перегрузкой механического оборудования и поломкой оборудования, например, неисправными подшипниками. Если не отключить в установленные сроки, продолжительные перегрузки могут привести к перегреву компонентов цепи, вызывая термическое повреждение изоляции и других компонентов системы.

Устройства защиты от сверхтоков должны отключать цепи и оборудование, испытывающие постоянные или продолжительные перегрузки, прежде чем произойдет перегрев. Даже умеренный перегрев изоляции может серьезно сократить срок службы компонентов и / или оборудования. Например, двигатели, перегруженные всего на 15%, могут иметь менее 50% нормального срока службы изоляции.

Часто случаются временные перегрузки. Общие причины включают временные перегрузки оборудования, например, слишком глубокий разрез станка, или просто запуск индуктивной нагрузки, такой как двигатель.Поскольку временные перегрузки по определению безвредны, устройства защиты от сверхтоков не должны размыкать или размыкать цепь.

Важно понимать, что выбранные предохранители должны иметь достаточную выдержку времени для запуска двигателей и уменьшения временных перегрузок. Однако, если перегрузка по току продолжится, предохранители должны сработать до того, как компоненты системы будут повреждены. Предохранители с выдержкой времени Littelfuse POWR-PRO® и POWR-GARD® разработаны для удовлетворения этих требований к защите. Как правило, предохранители с выдержкой времени удерживают 500% номинального тока в течение минимум десяти секунд, но все же быстро срабатывают при более высоких значениях тока.

Несмотря на то, что утвержденные государством высокоэффективные двигатели и двигатели NEMA Design E имеют гораздо более высокие токи заторможенного ротора, предохранители POWR-PRO® с выдержкой времени, такие как серии FLSR_ID, LLSRK_ID или IDSR, имеют достаточную выдержку времени для запуска двигателей. когда предохранители правильно выбраны в соответствии с NEC®.

Короткие замыкания

Короткое замыкание — это перегрузка по току, выходящая за пределы нормального пути. Типы коротких замыканий обычно делятся на три категории: замыкания на болтах, дуговые замыкания и замыкания на землю.Каждый тип короткого замыкания описан в разделе «Термины и определения».

Короткое замыкание вызвано пробоем изоляции или неправильным подключением. Во время нормальной работы схемы подключенная нагрузка определяет ток. Когда происходит короткое замыкание, ток идет в обход нормальной нагрузки и проходит «более короткий путь», отсюда и термин «короткое замыкание». Поскольку полное сопротивление нагрузки отсутствует, единственным фактором, ограничивающим ток, является полное сопротивление распределительной системы от генераторов электросети до точки повреждения.

Типичная электрическая система может иметь нормальное сопротивление нагрузки 10 Ом. Но в однофазной ситуации та же самая система может иметь сопротивление нагрузки 0,005 Ом или меньше. Чтобы сравнить два сценария, лучше всего применить закон Ома (I = E / R для систем переменного тока). Однофазная цепь на 480 В с сопротивлением нагрузки 10 Ом потребляет 48 ампер (480/10 = 48). Если та же цепь имеет полное сопротивление системы 0,005 Ом при коротком замыкании нагрузки, доступный ток короткого замыкания значительно увеличится до 96000 ампер (480/0.005 = 96 000).

Как уже говорилось, короткое замыкание — это ток, протекающий за пределами своего нормального пути. Независимо от величины перегрузки по току, перегрузку по току необходимо быстро устранить. Если не устранить сразу же, большие токи, связанные с короткими замыканиями, могут иметь три глубоких воздействия на электрическую систему: нагрев, магнитное напряжение и искрение.

Нагревание происходит в каждой части электрической системы, когда через систему проходит ток. Когда токи перегрузки достаточно велики, нагрев происходит практически мгновенно.Энергия таких сверхтоков измеряется в квадратичных секундах (I2t). Максимальный ток в 10 000 ампер, который длится 0,01 секунды, имеет I2t, равный 1 000 000 A2s. Если бы ток можно было уменьшить с 10 000 ампер до 1 000 ампер за тот же период времени, соответствующее значение I2t уменьшилось бы до 10 000 А2, или всего лишь одного процента от первоначального значения.

Если ток в проводнике увеличивается в 10 раз, I2t увеличивается в 100 раз. Ток всего 7500 ампер может расплавить медный провод # 8 AWG в 0.1 секунда. За восемь миллисекунд (0,008 секунды или половину цикла) ток в 6500 ампер может поднять температуру медного провода с термопластичной изоляцией № 12 AWG THHN с рабочей температуры 75 ° C до максимальной температуры короткого замыкания 150 ° C. . Любые токи, превышающие указанное значение, могут немедленно испарить органическую изоляцию. Дуги в месте повреждения или от механических переключателей, таких как автоматические переключатели или автоматические выключатели, могут воспламенить пары, вызывая сильные взрывы и электрические вспышки.

Магнитное напряжение (или сила) является функцией квадрата пикового тока. Токи короткого замыкания в 100 000 ампер могут создавать силы, превышающие 7 000 фунтов на фут шины. Напряжения такой величины могут повредить изоляцию, оторвать проводники от клемм и перегрузить клеммы оборудования, что приведет к значительному повреждению.

Дуга в месте повреждения плавит и испаряет все проводники и компоненты, вовлеченные в повреждение. Дуги часто прожигают кабельные каналы и кожухи оборудования, осыпая зону расплавленным металлом, что быстро приводит к возгоранию и / или травмам персонала в этой зоне.Дополнительные короткие замыкания часто возникают, когда испаренный материал осаждается на изоляторах и других поверхностях. При длительном возникновении дуги органическая изоляция испаряется, и пары могут взорваться или загореться.

Будь то нагрев, магнитное напряжение и / или искрение, потенциальное повреждение электрических систем может быть значительным в результате короткого замыкания.

II. Рекомендации по выбору

Рекомендации по выбору предохранителей (600 В и ниже)

Поскольку максимальная токовая защита имеет решающее значение для надежной работы и безопасности электрической системы, следует тщательно продумать выбор и применение устройства максимального тока.При выборе предохранителей необходимо учитывать следующие параметры или соображения:

• Текущий рейтинг
• Номинальное напряжение
• Рейтинг прерывания
• Тип защиты и характеристики предохранителей
• Ограничение тока
• Физический размер
• Индикация

Общие рекомендации по промышленным предохранителям

С учетом приведенных выше соображений по выбору рекомендуется следующее:

Предохранители с номинальной силой тока от 1/10 до 600 ампер

• Когда доступные токи короткого замыкания составляют менее 100000 ампер и когда оборудование не требует более токоограничивающих характеристик предохранителей UL класса RK1, токоограничивающие предохранители серии FLNR и FLSR_ID класса RK5 обеспечивают превосходную выдержку времени и характеристики переключения при более низком уровне. по стоимости чем предохранители РК1.Если доступные токи короткого замыкания превышают 100 000 ампер, оборудованию могут потребоваться дополнительные возможности ограничения тока предохранителей класса RK1 серий LLNRK, LLSRK и LLSRK_ID.
• Быстродействующие предохранители класса T серий JLLN и JLLS обладают функциями экономии места, которые делают их особенно подходящими для защиты автоматических выключателей в литом корпусе, измерительных блоков и аналогичных устройств с ограниченным пространством.
• Предохранители класса J серий JTD_ID и JTD с выдержкой времени используются в OEM-центрах управления двигателями, а также в других двигателях и трансформаторах, требующих компактной защиты IEC типа 2.

Предохранители серий

• класса CC и CD используются в цепях управления и панелях управления, где пространство ограничено. Предохранители серии Littelfuse POWR-PRO CCMR лучше всего подходят для защиты небольших двигателей, в то время как предохранители серии Littelfuse KLDR обеспечивают оптимальную защиту силовых трансформаторов управления и подобных устройств.

По вопросам применения продукта звоните в нашу группу технической поддержки по телефону 800-TEC-FUSE.

Предохранители с номинальным током от 601 до 6000 ампер

Для превосходной защиты большинства цепей общего назначения и электродвигателей рекомендуется использовать предохранители класса L серии POWR-PRO® KLPC.Предохранители класса L — единственная серия предохранителей с выдержкой времени, доступная для этих более высоких номиналов тока.

Информацию по всем сериям предохранителей Littelfuse, упомянутых выше, можно найти в таблицах классов и применений предохранителей UL / CSA в Техническом руководстве по применению в конце каталога продукции POWR-GARD.

Контрольный список для защиты промышленных цепей

Чтобы выбрать подходящее устройство защиты от сверхтоков для электрической системы, проектировщики цепей и систем должны задать себе следующие вопросы перед проектированием системы:

• Какой ожидаемый нормальный или средний ток?
• Каков максимальный ожидаемый непрерывный ток (три часа или более)?
• Какие броски или временные импульсные токи могут ожидаться?
• Способны ли устройства защиты от сверхтоков различать ожидаемые пусковые и импульсные токи и открываться при длительных перегрузках и неисправностях?
• Какие экологические крайности возможны? Необходимо учитывать пыль, влажность, экстремальные температуры и другие факторы.
• Какой максимально доступный ток короткого замыкания может отключать защитное устройство?
• Рассчитано ли устройство защиты от перегрузки по току для напряжения системы?
• Обеспечит ли устройство защиты от сверхтоков наиболее безопасную и надежную защиту для конкретного оборудования?
• Может ли устройство защиты от сверхтоков в условиях короткого замыкания сводить к минимуму возможность возгорания или взрыва?
• Отвечает ли устройство защиты от сверхтоков всем применимым стандартам безопасности и требованиям к установке?

Ответы на эти вопросы и другие критерии помогут определить тип устройства максимальной токовой защиты, которое следует использовать для обеспечения оптимальной безопасности, надежности и производительности.

Фусеология — Термины и определения

Регулируемый уровень сигнала тревоги — Настройка реле защиты, при которой светодиод или выходной контакт срабатывают для активации визуального или звукового сигнала тревоги.

Регулируемая задержка времени — Настройка реле защиты, которая определяет время между обнаружением неисправности и срабатыванием реле.

AIC или A.I.C. — См. Отключающая способность.

AIR или A.I.R. — См. Рейтинг прерывания.

Контакт реле сигнализации — Выход реле, которое действует как переключатель и подключается к визуальной или звуковой сигнализации.

Температура окружающей среды — Температура воздуха, окружающего устройство. Для предохранителей или автоматических выключателей в шкафу — температура воздуха внутри шкафа.

Ampacity — Ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации без превышения его температурного номинала.Иногда его неофициально применяют к переключателям или другим устройствам, которые более правильно называть их номинальным током.

Номинальный ток — Номинальный ток в амперах, указанный на предохранителях, автоматических выключателях или другом оборудовании.

Ампер-квадрат-секунды (I2 t) — Средство описания тепловой энергии, генерируемой током. Когда предохранитель прерывает ток в пределах своего диапазона ограничения тока, этот термин обычно выражается как плавление, искрение или полное отключение I2 t.

• Плавление I2 t — это тепловая энергия, передаваемая плавким предохранителем после возникновения сверхтока и до тех пор, пока плавкая вставка не расплавится. Он равен квадрату среднеквадратичного значения тока, умноженного на время плавления в секундах. В течение времени менее 0,004 секунды плавление I2 t приближается к постоянному значению для данного предохранителя.
• Дуга I2 t — это тепловая энергия, передаваемая плавким предохранителем за время его горения. Он равен квадрату среднеквадратичного значения тока дуги (см. Определение ниже), умноженного на время дуги.
• Очистка I2 t (также общая очистка I2 t) — это квадратично-амперные секунды (I2 t) через устройство максимального тока с момента возникновения максимального тока до полного отключения тока. Очистка I2 t — это сумма I2 t плавления плюс I2 t дуги.

Аналоговый выход — сигнал 0–1 мА, 4–20 мА или 0–5 В постоянного тока от реле защиты, используемого для передачи информации устройству или контроллеру.

Arc-Blast — Волна давления, создаваемая нагреванием, плавлением, испарением и расширением проводящего материала и окружающих газов или воздуха.

Arc-Flash — Внезапное выделение тепловой энергии и интенсивного света в точке дуги.Можно рассматривать короткое замыкание по воздуху, обычно возникающее в результате случайного контакта между токоведущими проводниками.

Arc Gap — Расстояние между проводниками под напряжением или между проводниками под напряжением и землей. Более короткие дуговые промежутки приводят к меньшим затратам энергии на дугу, в то время как более длинные промежутки уменьшают ток дуги. При напряжении 600 вольт и ниже дуговые зазоры размером 1,25 дюйма (32 мм) обычно производят максимальную падающую энергию.

Рейтинг дуги — Рейтинг, присвоенный материалу (ам), который относится к максимальной падающей энергии, которой материал может сопротивляться до разрыва материала или возникновения ожога второй степени.Номинальная мощность дуги обычно указывается в кал / см².

Ток дуги (см. Рисунок 11) — Ток, который течет через предохранитель после плавления плавкой вставки и до тех пор, пока цепь не прервется.

Рисунок 11 — Токи дугового разряда и плавления, а также время горения дуги, плавления и отключения

Дуга I2 t — см. Ампер-квадрат-секунды (I2 t).

Arcing Fault — Короткое замыкание, возникающее в месте возникновения дуги. Импеданс (сопротивление) дуги снижает ток короткого замыкания. Дуговое замыкание может превратиться в замыкание на болтах из-за сварки неисправных компонентов. Дуговые замыкания могут быть межфазными или межфазными.

Время дуги (см. Рисунок 11) — время между плавлением плавкой вставки или разъединением контактов автоматического выключателя до момента прерывания перегрузки по току.

Напряжение дуги (см. Рисунок 12) — Напряжение дуги — это переходное напряжение, возникающее на устройстве защиты от сверхтока во время дугового разряда.Обычно оно выражается как пиковое мгновенное напряжение (Vpeak или Epeak) или, в редких случаях, как среднеквадратичное напряжение.

Асимметричный ток — см. Симметричный ток.

Доступный ток короткого замыкания (также имеющийся или предполагаемый ток повреждения) — максимальный среднеквадратичный симметричный ток, который будет протекать в данной точке системы в условиях неисправности с болтовым соединением. Ток короткого замыкания максимален в течение первого полупериода после возникновения неисправности. См. Определения замыкания на болтах и ​​симметричного тока.

Рисунок 12 — Переходное перенапряжение во время дуги

Предохранитель лезвия — См. Предохранитель лезвия ножа.

Корпус — Часть предохранителя, охватывающая элементы предохранителя и поддерживающая контакты. Корпус также называют картриджем, трубкой или гильзой.

Неисправность с болтовым креплением — Короткое замыкание без электрического сопротивления в точке повреждения.Это результат прочного механического соединения между двумя проводниками или проводом с землей. Замыкания на болтах характеризуются отсутствием дуги. Примерами неисправностей, связанных с болтовым соединением, являются тяжелый гаечный ключ, лежащий на двух оголенных шинах, или условие перекрещивания фаз из-за неправильного подключения

Границы подхода — Границы защиты установлены для защиты персонала от поражения электрическим током и дугового разряда.

Калорий — количество тепла, необходимое для повышения температуры одного грамма воды на один градус Цельсия. 1 кал / см² эквивалентен воздействию прикуривателя на кончик пальца в течение одной секунды.

Патронный предохранитель — Предохранитель, содержащий токоведущий элемент внутри трубчатого корпуса предохранителя с цилиндрическими наконечниками (торцевыми крышками).

Размер корпуса (также размер картриджа) — Максимально допустимый номинальный ток патронного предохранителя определенного размера и формы. Например, размеры корпуса для перечисленных UL классов H, K, J, RK1 и RK5 составляют 30, 60, 100, 200, 400 и 600 ампер.Физические размеры зависят от класса предохранителя, напряжения и силы тока. Стандарты UL устанавливают размеры для каждого класса предохранителей UL с зазором I2 t — см. Ампер-квадрат-секунды (I2 t).

Время отключения (см. Рисунок 11) — время между возникновением состояния перегрузки по току до точки, в которой перегрузка по току прерывается. Время очистки — это сумма времени плавления и времени горения дуги.

Конформное покрытие — Покрытие, используемое для защиты печатных плат от загрязняющих веществ, коррозии и плесени.

Контакты (предохранитель) — Внешние металлические части предохранителя, используемые для замыкания цепи. Они состоят из наконечников, колпачков, ножек или клемм, как показано в этом каталоге.

Координация или координированная система — см. Выборочная координация.

Непрерывная нагрузка — электрическая нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

CT Loop — Электрическая цепь между трансформатором тока и реле защиты или устройством контроля.

Защита на основе тока — Параметры защиты (уровни срабатывания / сбор данных и т. Д.), Полученные на основе уровней тока в цепи.

Токоограничивающий предохранитель (см. Рисунок 13) — предохранитель, который при отключении токов в пределах своего диапазона ограничения тока снижает ток в неисправной цепи до величины, существенно меньшей, чем та, которая может быть получена в той же цепи, если устройство было заменен сплошным проводом с сопоставимым сопротивлением. Для обозначения «токоограничивающего» предохранитель должен совпадать с блоком предохранителей или держателем предохранителя, который имеет либо функцию отклонения, либо размеры, которые не позволяют блокировать предохранители, не ограничивающие ток.

Рисунок 13 — Токоограничивающий предохранитель

Диапазон ограничения тока — Для индивидуального устройства защиты от сверхтоков диапазон ограничения тока начинается с самого низкого значения среднеквадратичного симметричного тока, при котором устройство становится ограничивающим ток (пороговый ток), и расширяется до максимальной отключающей способности Устройство.См. Определения порогового тока и отключающей способности.

Текущий рейтинг — См. Номинал в амперах.

Трансформатор тока (CT) — Трансформатор, вырабатывающий ток во вторичной цепи в известной пропорции к току в первичной цепи.

Регистрация данных — Сбор и хранение информации в формате, который можно просматривать для выявления тенденций, устранения неполадок и составления отчетов.

Фильтр гармоник DFT (дискретное преобразование Фурье) — Алгоритм, используемый для измерения основных составляющих тока и напряжения и подавления гармоник.Это позволяет снизить настройки отключения и исключает нежелательные отключения из-за гармоник.

Расстояние до дуги — Относится к расстоянию от принимающей поверхности до центра дуги. Значение, используемое для большинства расчетов, обычно составляет 18 дюймов.

Двухэлементный предохранитель — Предохранитель с внутренней конструкцией, состоящий из отдельного (ых) элемента (ов) перегрузки с выдержкой времени, который прерывает перегрузки по току примерно до 500-600% от его номинального значения, плюс отдельные плавкие вставки, которые быстро открывают более высокое значение токи.Все двухэлементные предохранители имеют временную задержку, но, поскольку существуют другие методы достижения временной задержки, не все предохранители с временной задержкой имеют двухэлементную конструкцию. См. Предохранитель с выдержкой времени.

EFCT (трансформатор тока замыкания на землю) — трансформатор тока, разработанный для точного обнаружения тока замыкания на землю низкого уровня.

Анализ опасности поражения электрическим током — Исследование, проведенное для определения потенциальных электрических опасностей, которым может подвергнуться персонал. Анализ должен учитывать опасность поражения электрическим током и дугового разряда.

Электробезопасное рабочее состояние — Состояние, при котором оборудование и / или компоненты цепи были отключены от источников электроэнергии, заблокированы / помечены и протестированы для подтверждения того, что все источники питания удалены.

Элемент — внутренние токопроводящие компоненты предохранителя, которые плавятся и прерывают ток, когда подвергаются перегрузке по току достаточной продолжительности или величины. Также называется плавкой вставкой.

Отказобезопасный режим (также известный как пониженное напряжение или UV) — Выходное реле находится под напряжением во время нормальной (не сработавшей) работы.Если реле защиты теряет напряжение питания, система срабатывает или подает сигнал тревоги.

Быстродействующий предохранитель — Может также называться предохранителем с нормальным открытием, это предохранитель, который не имеет преднамеренной или встроенной задержки по времени. Фактическое время размыкания зависит от класса предохранителя, максимального тока и других условий. Быстродействие обозначается на этикетке предохранителя «Fast-Acting», «F-A», «F» или другой подходящей маркировкой.

Отказ — То же, что и короткое замыкание, но используется взаимозаменяемо.

Ток неисправности — Ток, который течет при замыкании фазного проводника на другую фазу или землю.

Защита фидера — Устройства максимального тока или перенапряжения, установленные в цепи фидера для дополнения, дополнения или замены последующих защитных устройств.

Наполнитель — Материал, например гранулированный кварц, используемый для заполнения секции или секций плавкого предохранителя и помощи в гашении дуги.

Фильтр — алгоритм, используемый для измерения основных составляющих тока и напряжения и подавления гармоник.Это позволяет снизить настройки отключения и исключает нежелательные отключения из-за гармоник.

Анализ опасности вспышки — Исследование, в котором анализируется потенциальное воздействие опасностей дугового разряда. В результате исследования устанавливаются уровни аварийной энергии, категории риска, границы мгновенной защиты и требуемые СИЗ. Это также помогает определить безопасные методы работы.

Граница защиты от вспышки — Граница защиты, установленная для защиты персонала от опасности дугового разряда.Граница защиты от вспышки — это расстояние, на котором незащищенный рабочий может получить ожог второй степени до голой кожи.

Предохранитель — Устройство защиты от перегрузки по току, состоящее из одного или нескольких токоведущих элементов, заключенных в корпус, снабженный контактами, так что предохранитель может быть легко вставлен в электрическую цепь или извлечен из нее. Элементы нагреваются током, проходящим через них, тем самым прерывая ток за счет плавления в определенных условиях перегрузки по току.

Монитор целостности заземления — Реле защиты, которое постоянно контролирует заземляющий провод и срабатывает, если этот проводник размыкается или замыкается на провод проверки заземления.

Заземление — Непреднамеренный контакт между фазным проводом и землей или корпусом оборудования. Слова «земля» и «земля» взаимозаменяемы, когда речь идет о электрических устройствах.

Ток замыкания на землю — Ток, который возвращается в нейтраль питания через замыкание на землю и путь возврата на землю.

Защита от замыкания на землю — Система, которая защищает оборудование от повреждения током замыкания на землю с помощью отключающих средств, размыкающих все незаземленные проводники неисправной цепи. Эта защита работает на уровнях тока меньших, чем те, которые требуются для срабатывания устройства максимального тока цепи питания.

Реле замыкания на землю — Реле защиты, предназначенное для обнаружения замыкания фазы на землю в системе и отключения, когда ток превышает уставку срабатывания на время, превышающее уставку времени срабатывания.

Категория риска — Классификация рисков (от 0 до 4), определенная NFPA 70E®. Каждая категория требует СИЗ и связана с уровнями падающей энергии.

Заземление с высоким сопротивлением — Достигается, когда резистор нейтраль-земля (NGR) используется для ограничения тока до низкого уровня. Обычно высокоомное заземление составляет 25 А и ниже. См. Заземление с низким сопротивлением.

I 2 t — см. Ампер-квадрат в секундах (I2 t).

Номера устройств IEEE — Устройства в коммутационном оборудовании обозначаются номерами в соответствии с функциями, которые они выполняют. Эти числа основаны на системе, принятой IEEE в качестве стандарта для автоматических распределительных устройств. Эта система используется на схемах подключения, в инструкциях и в спецификациях.

Защита IEC, тип 2 — Плавкая защита для компонентов управления, которая предотвращает повреждение этих компонентов в условиях короткого замыкания. См. Определение «Нет повреждений».

Энергия падающего излучения — Количество тепловой энергии, приложенной к поверхности, генерируемой во время электрической дуги на определенном расстоянии от дуги.Обычно измеряется в кал / см2.

Мгновенный пиковый ток (Ip или Ipeak) — Максимальное мгновенное значение тока, развиваемое в течение первого полупериода (180 электрических градусов) после возникновения неисправности. Пиковый ток определяет магнитное напряжение в цепи. См. «Симметричный ток».

Контроль изоляции — Контроль сопротивления между фазой и землей для обнаружения пробоя изоляции в системе.

Отключающая способность (AIC) — Наивысший доступный симметричный среднеквадратичный переменный ток (для предохранителей постоянного тока — самый высокий постоянный ток), при котором защитное устройство было испытано и которое оно безопасно отключило в стандартных условиях испытаний.Устройство должно отключать все доступные сверхтоки в пределах своей отключающей способности. Также обычно называется рейтинг прерывания. См. Рейтинг прерывания ниже.

Рейтинг прерывания (IR, I.R., AIR или A.I.R.) — Наивысший среднеквадратичный симметричный ток при определенных условиях испытаний, который устройство рассчитано на прерывание. Разница между отключающей способностью и отключающей способностью заключается в испытательных схемах, используемых для определения номинальных значений.

Характеристики обратнозависимого времени — термин, описывающий защитные устройства, время срабатывания которых уменьшается с увеличением тока.

IR или I.R. (также AIR или A.I.R.) — См. рейтинг прерывания выше.

Килоампер (кА) — 1000 ампер.

Предохранитель с ножевым лезвием — Предохранители в цилиндрическом или квадратном корпусе с плоскими контактами, выходящими из корпуса предохранителя. Лезвия ножей могут быть предназначены для вставки в ответные зажимы предохранителей и / или для закрепления на месте болтами. Клеммы с ножевыми лезвиями могут включать в себя функцию отклонения, которая совпадает с аналогичной функцией на блоке предохранителей того же класса.

Ток утечки — Ток замыкания на землю очень низкого уровня, обычно измеряемый в миллиамперах (мА, тысячные доли ампера).

Граница ограниченного подхода — Граница подхода для защиты персонала от ударов. Граничное расстояние устанавливается от части, находящейся под напряжением, в зависимости от напряжения в системе. Чтобы попасть на эту границу, неквалифицированные лица должны сопровождаться квалифицированным лицом и использовать надлежащие СИЗ.

Заземление с низким сопротивлением — Система с заземлением через сопротивление, которая позволяет протекать большим токам во время замыкания на землю.Обычно 100 А и выше считаются заземлением с низким сопротивлением. См. Заземление с высоким сопротивлением.

Ток плавления (см. Рисунок 11) — ток, протекающий через предохранитель от момента возникновения перегрузки по току до мгновенного возникновения дуги внутри предохранителя.

Плавление I2 t — см. Ампер-квадрат-секунды (I2 t). Время плавления (см. Рисунок 11) — промежуток времени от возникновения перегрузки по току до мгновенного возникновения дуги внутри предохранителя.

Защита двигателя — Защита от перегрузки, предназначенная для защиты обмоток двигателя от высоких уровней тока. Современные реле защиты двигателя добавляют множество дополнительных функций, включая измерение, регистрацию данных и связь.

NEC — В целом, Национальный электротехнический кодекс® (NEC®). В частности, как указано в данном документе, NEC относится к стандарту NFPA 70, Национальному электротехническому кодексу, Национальной ассоциации противопожарной защиты, Куинси, Массачусетс 02269.

Перепечатанные здесь разделы NEC и / или цитаты из них сделаны с разрешения.Цитированные и перепечатанные разделы не являются официальной позицией Национальной ассоциации противопожарной защиты, которая полностью представлена ​​только стандартом. Читателей предупреждают, что не все органы власти приняли самую последнюю редакцию NEC; многие до сих пор используют более ранние версии.

Резистор заземления нейтрали (NGR) — Токоограничивающий резистор, соединяющий нейтраль энергосистемы с землей.

Без повреждений — Термин, описывающий требование, чтобы компонент системы после короткого замыкания находился практически в том же состоянии, что и до короткого замыкания.

Невозобновляемый предохранитель — Предохранитель, который необходимо заменить после срабатывания из-за перегрузки по току. Он не может быть восстановлен в рабочем состоянии.

Предохранитель с нормальным открытием — См. Быстродействующий предохранитель.

Неверное отключение — Нежелательное изменение релейного выхода из-за неверно истолкованных показаний.

Одноразовый предохранитель — Технически любой невозобновляемый предохранитель. Однако этот термин обычно относится к предохранителям UL класса H и быстродействующим предохранителям UL класса K5.Такие предохранители не токоограничивающие и не имеют отклоняющей функции. Одноразовые предохранители также называются «кодовыми» предохранителями.

Опасность разомкнутого ТТ — Вторичный ТТ с разомкнутой цепью может вырабатывать опасно высокое напряжение, когда первичная обмотка находится под напряжением.

Перегрузка по току — Любой ток, превышающий ток, превышающий мощность оборудования, проводника или устройств, может выдерживать определенные условия.

Перегрузка — Перегрузка по току, ограниченная нормальным током (например,g., а не короткое замыкание), которое, если будет продолжаться, вызовет повреждение оборудования и / или проводки.

Пиковый сквозной ток (см. Рисунок 14) — Максимальный мгновенный ток, который проходит через устройство защиты от сверхтока в течение его полного времени отключения, когда доступный ток находится в пределах его диапазона ограничения тока.

Рисунок 14 — Пиковый сквозной ток

Phase Current — Ток в фазном проводе.Фазовое напряжение — напряжение, измеренное между фазным проводом и землей.

Коэффициент мощности (X / R) — Используемый в защите от перегрузки по току коэффициент мощности представляет собой соотношение между индуктивным реактивным сопротивлением (X) и сопротивлением (R) в системе во время повреждения. В нормальных условиях система может работать с коэффициентом мощности 0,85 (85%). Когда происходит сбой, большая часть сопротивления системы замыкается, и коэффициент мощности может упасть до 25% или меньше. Это может привести к тому, что ток станет асимметричным.См. Определение симметричного тока. Испытательные цепи UL, используемые для проверки предохранителей с номинальным током отключения, превышающим 10 000 ампер, должны иметь коэффициент мощности не более 20%. Поскольку коэффициент мощности тестовых цепей имеет тенденцию меняться во время процедур тестирования, в реальных тестовых цепях обычно устанавливается коэффициент мощности 15%. Результирующий асимметричный ток имеет действующее значение в 1,33 раза больше доступного симметричного действующего значения. Мгновенный пиковый ток первого пика после повреждения в 2,309 раза больше доступного симметричного действующего значения.

PPE — аббревиатура от Personal Protective Equipment. Это может быть одежда, инструменты и оборудование.

Номинальный ток первичной обмотки (для ТТ) — Номинальный ток первичной обмотки трансформатора тока. Первое число в соотношении 500: 5 — это первичный рейтинг. В идеальных условиях ток первичной обмотки 500 А через трансформатор тока будет давать ток 5 А на клеммах вторичной обмотки.

Граница запрещенного подхода — Граница подхода для защиты персонала от ударов.Работа на этой границе рассматривается как прямой контакт с частью, находящейся под напряжением. Только квалифицированным лицам разрешается входить в эту границу, и они должны использовать надлежащие СИЗ.

Предполагаемый ток — см. Доступный ток короткого замыкания.

Границы защиты — Границы, установленные для защиты персонала от поражения электрическим током.

Импульсный — Регулирование тока замыкания на землю в системе с резистивным заземлением с использованием контактора для короткого замыкания части элементов NGR (или для размыкания одного из двух параллельно включенных NGR).Другая версия пульсации — это наложение более высокочастотного сигнала на линии электропередач и использование детектора с палочкой для определения точки повреждения на проводнике.

QPL (Список сертифицированной продукции) — Список утвержденных предохранителей и держателей, которые соответствуют различным военным спецификациям.

Квалифицированное лицо — Лицо, прошедшее обучение, знающее и продемонстрировавшее навыки строительства и эксплуатации оборудования, а также способное распознавать и избегать опасности поражения электрическим током, с которыми можно столкнуться.

Рейтинг — Обозначенный предел рабочих характеристик, основанный на определенных условиях, таких как номинальный ток, номинальное напряжение и номинальное значение отключения.

Выпрямительный предохранитель — см. Полупроводниковый предохранитель.

Rejection Feature — Физические характеристики блока предохранителей или держателя предохранителей, которые предотвращают установку предохранителя, если он не имеет надлежащих характеристик сопряжения. Это может быть достигнуто за счет использования пазов, канавок, выступов или реальных физических размеров предохранителя. Эта функция предотвращает замену предохранителей класса или размера, отличного от предполагаемого класса и размера.

Реле — Электрический переключатель, который размыкает и замыкает контакт (или контакты) под управлением другой цепи. Обычно электромагнит.

Возобновляемый элемент (также возобновляемая ссылка) — Токопроводящий компонент с возобновляемым предохранителем, который заменяется для восстановления функционального состояния предохранителя после размыкания перемычки из-за перегрузки по току.

Возобновляемый предохранитель — Предохранитель, который можно легко восстановить, заменив возобновляемый элемент после срабатывания.

Система с заземлением через сопротивление — Электрическая система, в которой нейтраль трансформатора или генератора соединена с землей через токоограничивающий резистор. См. «Жестко заземленная система», «Незаземленная система».

Граница ограниченного подхода — Граница подхода для защиты персонала от ударов. Граничное расстояние устанавливается от части, находящейся под напряжением, в зависимости от напряжения в системе.На границу допускаются только квалифицированные специалисты, которые должны использовать надлежащие СИЗ.

Выборочная координация (см. Рисунок 15) — В системе с выборочной координацией открывается только защитное устройство, находящееся непосредственно на линии перегрузки по току. Защитные устройства на входе остаются закрытыми. Все остальное оборудование остается в эксплуатации, что упрощает идентификацию и обнаружение перегруженного оборудования или коротких замыканий.

Рисунок 15 — Пример выборочной координации

Полупроводниковый предохранитель — (также известный как высокоскоростные предохранители) Предохранитель, специально разработанный для защиты полупроводников, таких как кремниевые выпрямители, выпрямители с кремниевым управлением, тиристоры, транзисторы и аналогичные компоненты.

Чувствительная защита от замыканий на землю — Защита, предназначенная для точного обнаружения чрезвычайно низких уровней тока замыкания на землю без ложных срабатываний.

Шок — Травма, нанесенная телу электрическим током. Когда персонал соприкасается с проводниками под напряжением, это может привести к протеканию тока через их тело, что часто приводит к серьезным травмам или смерти.

Короткое замыкание (см. Рисунок 16) — Ток, протекающий вне нормального пути, вызванный пробоем изоляции или неисправными соединениями оборудования.При коротком замыкании ток идет в обход нормальной нагрузки. Ток определяется импедансом системы (сопротивлением переменного тока), а не импедансом нагрузки. Токи короткого замыкания могут варьироваться от долей ампера до 200 000 ампер и более.

Номинальный ток короткого замыкания (SCCR) — предполагаемый симметричный ток короткого замыкания при номинальном напряжении, к которому устройство или система может быть подключена без повреждений, превышающих определенные критерии приемки.

Рейтинг короткого замыкания — Максимальный среднеквадратичный симметричный ток короткого замыкания, при котором данная единица оборудования испытывалась в определенных условиях и который в конце испытания находится практически в том же состоянии, что и до испытания. .Номинальные значения при коротком замыкании (также называемые номинальными значениями устойчивости) относятся к оборудованию, которое будет подвергаться токам короткого замыкания, но которое не требуется для их отключения. Сюда входят переключатели, шинопровод (шинный канал), распределительные устройства и распределительные щиты, центры управления двигателями и трансформаторы.

Большинство номинальных значений короткого замыкания основаны на испытаниях, которые длятся три полных электрических цикла (0,05 секунды). Однако, если оборудование защищено во время испытания предохранителями или автоматическим выключателем с мгновенными срабатываниями, продолжительность испытания — это время, необходимое устройству защиты от сверхтоков для размыкания цепи.

Если во время испытаний защищено как таковое, в инструкциях к оборудованию и на этикетках должно быть указано, что оборудование должно быть защищено предохранителями определенного класса и номинала или определенной марки, типа и номинала автоматического выключателя. Автоматические выключатели, оснащенные элементами отключения с короткой задержкой вместо элементов мгновенного отключения, имеют характеристики устойчивости (короткого замыкания) в дополнение к их номинальным характеристикам отключения. Выключатель должен выдерживать имеющийся ток короткого замыкания в течение времени задержки отключения.

Рисунок 16 — Ток при нормальном замыкании и коротком замыкании

Система с глухим заземлением — Электрическая система, в которой нейтральная точка трансформатора питания, подключенного звездой, подключена непосредственно к земле.

Симметричный ток — Термины «Симметричный ток» и «Асимметричный ток» описывают симметрию переменного тока относительно нулевой оси. Ток является симметричным, когда пиковые токи выше и ниже нулевой оси равны по величине, как показано на рисунке 17. Если пиковые токи не равны, как показано на рисунке 18, ток считается асимметричным. Степень асимметрии во время КЗ определяется изменением коэффициента мощности (X / R) и точкой в ​​волне напряжения, когда происходит КЗ. См. Определение коэффициента мощности. Как правило, более низкие коэффициенты мощности короткого замыкания увеличивают степень асимметрии.

Рисунок 17 — Симметричный ток (вверху)

Рисунок 18 — Асимметричный ток (внизу)

Пороговый ток — Минимальный ток для данного типоразмера и типа предохранителя, при котором предохранитель становится токоограничивающим.Это наименьшее значение доступного среднеквадратичного симметричного тока, которое заставит устройство начать размыкание в течение первой 1/4 цикла (90 электрических градусов) и полностью очистить цепь в течение 1/2 цикла (180 электрических градусов). Приблизительный пороговый ток можно определить по диаграммам сквозных пиков предохранителей. (См. Рисунок 19.)

Рисунок 19 — Определение порогового тока из диаграммы пропускания пикового значения

Пороговое отношение — Состоит из порогового тока, деленного на номинальную силу тока определенного типа или класса устройства максимального тока.Предохранитель с пороговым коэффициентом 15 становится ограничивающим ток при 15-кратном номинальном токе.

Предохранитель с выдержкой времени — Предохранители разработаны с преднамеренной встроенной задержкой срабатывания. По сравнению с быстро открывающимися предохранителями, предохранители с выдержкой времени имеют увеличенное время размыкания при сверхтоке примерно от 200% до 600% от номинального тока предохранителя. Время задержки указывается на этикетке предохранителя с помощью надписей «Time-Delay», «T-D», «D» или другой подходящей маркировки. Задержка по времени в диапазоне перегрузки (200% -600% от номинала предохранителя) позволяет предохранителю выдерживать скачки переключения системы, пусковые токи двигателя и другие безвредные временные перегрузки по току.

Стандарты

UL требуют, чтобы предохранители классов H, K, RK1, RK5 и J выдерживали 500% номинального тока в течение как минимум 10 секунд. Они также должны пройти те же испытания на время размыкания (135% и 200% номинального тока), что и быстродействующие предохранители.

Предохранители класса CC, CD, G, Plug и Miscellaneous с выдержкой времени имеют разные требования. Для получения дополнительной информации см. Соответствующие описания в разделе «Информация о продукте».

Согласно стандарту UL, предохранители класса L не имеют стандартной выдержки времени.Время задержки варьируется от серии к серии для данного производителя, а также от производителя к производителю. Для справки: предохранители Littelfuse серии KLPC POWR-PRO® выдерживают 500% номинального тока не менее 10 секунд.

Незаземленная система — Электрическая система, в которой ни одна точка в системе не заземлена намеренно. Это было наиболее распространено в обрабатывающих отраслях, где требовалась непрерывность работы при однофазном замыкании на землю.

Неквалифицированное лицо — Человек, не обладающий всеми навыками и знаниями или не обученный для выполнения конкретной задачи.

Номинальное напряжение — Максимальное среднеквадратичное значение переменного напряжения и / или максимальное постоянное напряжение, при котором предохранитель рассчитан на работу. Например, предохранители на 600 В и ниже могут применяться при любом напряжении ниже их номинального значения. Нет никаких правил для применения предохранителей переменного тока в цепях постоянного тока, таких как использование предохранителя на половину его номинального напряжения переменного тока. Предохранители, используемые в цепях постоянного тока, должны иметь номиналы постоянного тока.

Рейтинг устойчивости — См. «Короткое замыкание».

Печатается с разрешения Littelfuse Inc.

Схема предохранителей

Jeep Liberty / Cherokee (KJ; 2002-2007)

В данной статье мы рассматриваем Jeep Liberty / Cherokee (KJ) первого поколения, выпускавшиеся с 2002 по 2007 годы. Здесь вы найдете схемы блоков предохранителей Jeep Liberty 2002, 2003, 2004, 2005, 2006 и 2007 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Jeep Liberty / Cherokee 2002-2007 гг.

Предохранители прикуривателя (розетки) в Jeep Liberty — это предохранители № 3 (прикуриватель) и № 16 (розетка на задней панели) в блоке предохранителей на приборной панели.

Пассажирское отделение

Панель предохранителей находится на левой стороне панели приборов за крышкой.
К крышке панели предохранителей прикреплена этикетка, на которой указан каждый предохранитель, что упрощает замену.

Моторный отсек

Центр распределения электроэнергии находится в моторном отсеке рядом с аккумуляторной батареей.

В этом центре питания размещаются вставные предохранители «Картридж», которые заменяют плавкие вставки, расположенные в линии. Блок питания также содержит предохранители «Mini» и вставные реле полного и микро-ISO. Этикетка внутри защелкивающейся крышки центра идентифицирует каждый компонент для облегчения замены в случае необходимости. Предохранители и реле типа «картридж» можно приобрести у официального дилера.

Пассажирское отделение

Назначение предохранителей в салоне автомобиля

Полость	Усилитель	Описание
1	15 А синий	Реле звукового сигнала, реле люка с электроприводом, реле стеклоподъемника
2	Красный 10 А	Задние противотуманные фары (только экспорт)
3	20 ампер желтый	прикуриватель
4	10 ампер Красный	Фара ближнего света правая
5	10 А Красный	Ближний свет фары слева
6	Желтый 20 ампер	Блок управления кузовным оборудованием / дверные замки с электроприводом
7	Красный 10 А	Левый стояночный фонарь / Левый задний фонарь / Фонарь освещения номерного знака
8	Запасной
9	10 ампер Красный	Правый габаритный фонарь / Правый задний фонарь / Фонарь освещения номерного знака / комбинация клавиш
10	Запасной
11	15 Amp Blue	Flasher
12	15 А Синий	Стоп-сигналы
13	10 А Красный	Модуль управления кузовным оборудованием / CMTC / Кластер / Pass. Подушка безопасности включена, индикатор выключения, автоматический переключатель дневного зеркала / световой панели (только для Renegade)
14	Красный 10 А	Топливный насос PDC / муфта переменного тока, реле стартера / контроллер двигателя / контроллер трансмиссии (только дизельное топливо)
15	Запасной
16	Желтый 20 А	Розетка (сзади)
17	15 Amp Blue	Задний дворник
18	Желтый 20 А	Дроссель и реле радио
19	Желтый 20 ампер	Frt Противотуманные фары / стоп-сигнал для прицепа и поворотные огни
20	Запасной
21	10 ампер Красный	Радио
22	Желтый 20 А	Модуль реле / ​​антенны люка с электроприводом (только экспорт)
23	Запасной
24	10 А Красный	Электродвигатель вентилятора PDC
25	Красный 10 А	Переключатели сидений с подогревом / Головка управления HVAC / Зарядка аккумуляторной батареи прицепа
26	10 А Красный	Дальний свет правой фары
27	10 А Красный	Дальний свет левой фары
28	Запасной
29	Красный 10 А	Индикатор обогрева зеркал / обогревателя заднего стекла
30	Синий 15 А	Модуль сиденья с подогревом
31	Запасной
32	Красный 10 ампер	Переключатель стеклоочистителя / передние и задние дворники
33	Красный 10 А	Модуль SKIM / Разъем канала передачи данных
34	15 Amp Blue	Модуль управления кузовом / Группа / Внутреннее освещение, Модуль громкой связи / Радио / Модуль CMTC / ITM и сирена (только экспорт)
35	Запасной
36	Красный 10 А	Модуль управления подушкой безопасности / Модуль классификации занятий (правое переднее сиденье)
37	10 А Красный	Модуль управления подушкой безопасности
38	Красный 10 А	Узел контроллера / переключателя ABS
39	Красный 10 А	Аварийный указатель поворота (указатели поворота) / Выключатель фонаря заднего хода (только механическая коробка передач) / Переключатель диапазона коробки передач (только автоматическая коробка передач)
CB1	Автоматический выключатель на 25 А	Сиденье с электроприводом
CB2	—	—
CB3	Автоматический выключатель на 20 А	Реле (вкл. / Выкл.) Переднего стеклоочистителя, реле переднего стеклоочистителя (высокий / низкий), электродвигатель переднего стеклоочистителя
Реле
R1 (перед)		Дальний свет
R2 (передний)		Дневной ходовой светильник
R1 (задний)		Стеклоподъемник
R2 (задний)		Обогрев заднего стекла
R3		Ближний свет
R4		Люк с электроприводом
R5		Передняя противотуманная фара
R6		Дверной замок
R7		—
R8		Звуковой сигнал
R9		Разблокировка двери пассажира
R10		Задний противотуманный фонарь
R11		Парковочный фонарь
R12		Разблокировка двери водителя

Центр распределения электроэнергии (бензин)

Полость	Усилитель	Описание
F1	40 А Зеленый	Двигатель вентилятора
F2	40 А Зеленый	Вентилятор радиатора
F3	50 А Красный	JB Power
F4	40 А Зеленый	Насос АБС
F5	Желтый 20 ампер	NGC Trans
F6	Розовый 30 А	ASD
F7	50 А Красный	JB Power
F8	40 А Зеленый	Зажигание / Пуск
F9	50 А Красный	JB Power
F10	30 Amp Pink	Буксирный тягач
F11		Открыть
F12	Розовый 30 А	Световая полоса
F13	40 А Зеленый	Windows
F14	40 А Зеленый	Замок зажигания
F15	50 А Красный	JB Power
F16		Открыть
F17		Открыть
F18		Открыть
F19	30 Amp Pink	Обогрев заднего стекла (HBL)
F20		Открыть
F21	Желтый 20 ампер	Муфта кондиционера
F22		Открыть
F23		Открыть
F24	20 ампер Желтый	Топливный насос
F25	Желтый 20 А	Клапаны ABS
F26	25 Amp Natural	Форсунки
F27		Открытый
F28	15 А Синий	Стартер
R29	Половина реле ISO	Топливный насос
R30	Реле Half ISO	Стартер
R31	Реле Half ISO	Включение / выключение стеклоочистителя
R32	Реле Half ISO	Стеклоочиститель Hi / Lo
R33	Реле полного ISO	H. Воздуходувка
R34	Реле полного ISO	Рад. Вентилятор Hi
R35	Реле Half ISO	Муфта кондиционера
R36		Открытый
R37	Реле Half ISO	NGC Trans
R38		Открытый
R39	Реле полного ISO	ASD
R40	Реле полного ISO	Рад.Вентилятор Lo

Центр распределения электроэнергии (дизельное топливо)

Полость	Усилитель	Описание
F1	40 А Зеленый	Двигатель вентилятора
F2	40 А Зеленый	Вентилятор радиатора
F3	50 А Красный	JB Power
F4	40 А Зеленый	Насос АБС
F5		Открыть
F6	Розовый 30 А	ASD
F7	50 А Красный	JB Power
F8	40 А Зеленый	Зажигание / Пуск
F9	50 А Красный	JB Power
F10	30 Amp Pink	Буксирный тягач
F11	Желтый 20 А	Подогреватель топлива
F12	Розовый 30 А	Световая полоса
F13	40 А Зеленый	Windows
F14	40 А Зеленый	Замок зажигания
F15	50 А Красный	JB Power
F16	15 А Синий	ASD Feed
F17		Открыть
F18		Открыть
F19	30 Amp Pink	Обогрев заднего стекла (HBL)
F20		Открыть
F21	Желтый 20 ампер	Муфта кондиционера
F22		Открыть
F23		Открыть
F24		Открытый
F25	Желтый 20 А	Клапаны ABS
F26	Естественные форсунки на 25 ампер
F27		Открытый
F28	15 А Синий	Стартер
R29	Половина реле ISO	Подогреватель топлива
R30	Реле Half ISO	Стартер
R31	Реле Half ISO	Включение / выключение стеклоочистителя
R32	Реле Half ISO	Стеклоочиститель Hi / Lo
R33	Реле полного ISO	H. Воздуходувка
R34	Реле полного ISO	Рад. Вентилятор Hi
R35	Реле Half ISO	Муфта кондиционера
R36	Реле половинного ISO	Вязкостное тепло
R37		Открытый
R38		Открытый
R39	Реле полного ISO	ASD
R40	Реле полного ISO	Рад.Вентилятор Lo

% PDF-1.4
%
1808 0 объект
>
эндобдж
xref
1808 473
0000000016 00000 н.
0000009816 00000 н.
0000009986 00000 н.
0000017841 00000 п.
0000018088 00000 п.
0000018175 00000 п.
0000018266 00000 п.
0000018383 00000 п.
0000018488 00000 п.
0000018546 00000 п.
0000018662 00000 п.
0000018720 00000 п.
0000018908 00000 н.
0000018966 00000 п.
0000019069 00000 п.
0000019173 00000 п.
0000019339 00000 п.
0000019397 00000 п.
0000019454 00000 п.
0000019628 00000 п.
0000019757 00000 п.
0000019871 00000 п.
0000019929 00000 п.
0000020049 00000 п.
0000020107 00000 п.
0000020242 00000 п.
0000020300 00000 п.
0000020438 00000 п.
0000020496 00000 п.
0000020620 00000 п.
0000020678 00000 п.
0000020802 00000 п.
0000020860 00000 п.
0000020993 00000 п.
0000021051 00000 п.
0000021212 00000 п.
0000021288 00000 п.
0000021346 00000 п.
0000021481 00000 п.
0000021539 00000 п.
0000021674 00000 п.
0000021732 00000 п.
0000021847 00000 п.
0000021905 00000 п.
0000022044 00000 п.
0000022102 00000 п.
0000022246 00000 п.
0000022303 00000 п.
0000022432 00000 п.
0000022489 00000 п.
0000022624 00000 п.
0000022681 00000 п.
0000022818 00000 п.
0000022875 00000 п.
0000023003 00000 п.
0000023060 00000 п.
0000023181 00000 п.
0000023238 00000 п.
0000023367 00000 п.
0000023424 00000 п.
0000023548 00000 п.
0000023605 00000 п.
0000023729 00000 п.
0000023786 00000 п.
0000023925 00000 п.
0000023982 00000 п.
0000024162 00000 п.
0000024259 00000 п.
0000024352 00000 п.
0000024409 00000 п.
0000024466 00000 п.
0000024523 00000 п.
0000024581 00000 п.
0000024638 00000 п.
0000024695 00000 п.
0000024868 00000 п.
0000025011 00000 п.
0000025131 00000 п.
0000025188 00000 п.
0000025318 00000 п.
0000025375 00000 п.
0000025519 00000 п.
0000025576 00000 п.
0000025719 00000 п.
0000025776 00000 п.
0000025982 00000 п.
0000026076 00000 п.
0000026170 00000 п.
0000026227 00000 п.
0000026418 00000 п.
0000026517 00000 п.
0000026574 00000 п.
0000026689 00000 п.
0000026746 00000 п.
0000026883 00000 п.
0000026940 00000 п.
0000027118 00000 п.
0000027246 00000 п.
0000027384 00000 п.
0000027441 00000 п.
0000027607 00000 п.
0000027759 00000 п.
0000027859 00000 п.
0000027916 00000 н.
0000028093 00000 п.
0000028189 00000 п.
0000028246 00000 п.
0000028415 00000 п.
0000028511 00000 п.
0000028568 00000 п.
0000028625 00000 п.
0000028682 00000 п.
0000028739 00000 п.
0000028796 00000 п.
0000028853 00000 п.
0000028986 00000 п.
0000029043 00000 н.
0000029100 00000 н.
0000029157 00000 п.
0000029214 00000 п.
0000029323 00000 п.
0000029380 00000 п.
0000029534 00000 п.
0000029591 00000 п.
0000029694 00000 п.
0000029751 00000 п.
0000029808 00000 п.
0000029949 00000 н.
0000030006 00000 п.
0000030063 00000 п.
0000030201 00000 п.
0000030360 00000 п.
0000030528 00000 п.
0000030585 00000 п.
0000030642 00000 п.
0000030783 00000 п.
0000030908 00000 п.
0000031091 00000 п.
0000031182 00000 п.
0000031274 00000 п.
0000031433 00000 п.
0000031490 00000 п.
0000031547 00000 п.
0000031687 00000 п.
0000031799 00000 п.
0000031976 00000 п.
0000032031 00000 п.
0000032160 00000 п.
0000032338 00000 п.
0000032428 00000 п.
0000032485 00000 п.
0000032623 00000 п.
0000032680 00000 п.
0000032835 00000 п.
0000032892 00000 п.
0000033042 00000 п.
0000033099 00000 п.
0000033225 00000 п.
0000033282 00000 п.
0000033428 00000 п.
0000033485 00000 п.
0000033625 00000 п.
0000033682 00000 п.
0000033837 00000 п.
0000033894 00000 п.
0000034035 00000 п.
0000034092 00000 п.
0000034259 00000 п.
0000034316 00000 п.
0000034481 00000 п.
0000034538 00000 п.
0000034703 00000 п.
0000034760 00000 п.
0000034953 00000 п.
0000035010 00000 п.
0000035140 00000 п.
0000035197 00000 п.
0000035340 00000 п.
0000035397 00000 п.
0000035531 00000 п.
0000035588 00000 п.
0000035728 00000 п.
0000035785 00000 п.
0000035920 00000 н.
0000035977 00000 п.
0000036112 00000 п.
0000036169 00000 п.
0000036307 00000 п.
0000036364 00000 п.
0000036493 00000 п.
0000036550 00000 п.
0000036665 00000 п.
0000036722 00000 п.
0000036850 00000 п.
0000036907 00000 п.
0000037033 00000 п.
0000037089 00000 п.
0000037229 00000 п.
0000037285 00000 п.
0000037425 00000 п.
0000037481 00000 п.
0000037621 00000 п.
0000037677 00000 п.
0000037817 00000 п.
0000037873 00000 п.
0000038014 00000 п.
0000038070 00000 п.
0000038220 00000 п.
0000038276 00000 п.
0000038396 00000 п.
0000038452 00000 п.
0000038571 00000 п.
0000038627 00000 п.
0000038746 00000 п.
0000038802 00000 п.
0000038921 00000 п.
0000038977 00000 п.
0000039097 00000 н.
0000039153 00000 п.
0000039282 00000 п.
0000039338 00000 п.
0000039482 00000 п.
0000039538 00000 п.
0000039595 00000 п.
0000039650 00000 п.
0000039707 00000 п.
0000039822 00000 п.
0000039879 00000 п.
0000040069 00000 п.
0000040175 00000 п.
0000040283 00000 п.
0000040340 00000 п.
0000040397 00000 п.
0000040525 00000 п.
0000040582 00000 п.
0000040706 00000 п.
0000040763 00000 п.
0000040887 00000 п.
0000040944 00000 п.
0000041074 00000 п.
0000041131 00000 п.
0000041261 00000 п.
0000041318 00000 п.
0000041450 00000 п.
0000041507 00000 п.
0000041637 00000 п.
0000041694 00000 п.
0000041823 00000 п.
0000041880 00000 п.
0000042002 00000 п.
0000042059 00000 п.
0000042181 00000 п.
0000042238 00000 п.
0000042361 00000 п.
0000042418 00000 п.
0000042540 00000 п.
0000042597 00000 п.
0000042720 00000 н.
0000042777 00000 п.
0000042899 00000 н.
0000042956 00000 п.
0000043079 00000 п.
0000043136 00000 п.
0000043193 00000 п.
0000043295 00000 п.
0000043403 00000 п.
0000043460 00000 п.
0000043517 00000 п.
0000043628 00000 п.
0000043685 00000 п.
0000043798 00000 п.
0000043855 00000 п.
0000043975 00000 п.
0000044032 00000 п.
0000044176 00000 п.
0000044233 00000 п.
0000044343 00000 п.
0000044400 00000 п.
0000044518 00000 п.
0000044575 00000 п.
0000044632 00000 п.
0000044689 00000 п.
0000044796 00000 п.
0000044853 00000 п.
0000044960 00000 п.
0000045017 00000 п.
0000045124 00000 п.
0000045181 00000 п.
0000045288 00000 п.
0000045345 00000 п.
0000045452 00000 п.
0000045509 00000 п.
0000045566 00000 п.
0000045623 00000 п.
0000045732 00000 п.
0000045789 00000 п.
0000045905 00000 п.
0000045962 00000 п.
0000046103 00000 п.
0000046160 00000 п.
0000046356 00000 п.
0000046487 00000 п.
0000046544 00000 п.
0000046736 00000 п.
0000046860 00000 п.
0000046917 00000 п.
0000047091 00000 п.
0000047251 00000 п.
0000047397 00000 п.
0000047454 00000 п.
0000047511 00000 п.
0000047568 00000 п.
0000047625 00000 п.
0000047682 00000 п.
0000047824 00000 п.
0000047966 00000 п.
0000048023 00000 п.
0000048080 00000 п.
0000048237 00000 п.
0000048294 00000 п.
0000048351 00000 п.
0000048408 00000 п.
0000048558 00000 п.
0000048615 00000 н.
0000048755 00000 п.
0000048812 00000 н.
0000048957 00000 п.
0000049014 00000 п.
0000049144 00000 п.
0000049201 00000 п.
0000049336 00000 п.
0000049393 00000 п.
0000049527 00000 п.
0000049584 00000 п.
0000049716 00000 п.
0000049773 00000 п.
0000049907 00000 н.
0000049964 00000 н.
0000050094 00000 п.
0000050151 00000 п.
0000050303 00000 п.
0000050360 00000 п.
0000050417 00000 п.
0000050475 00000 п.
0000050602 00000 п.
0000050660 00000 п.
0000050783 00000 п.
0000050841 00000 п.
0000050967 00000 п.
0000051025 00000 п.
0000051154 00000 п.
0000051212 00000 п.
0000051341 00000 п.
0000051399 00000 н.
0000051528 00000 п.
0000051586 00000 п.
0000051715 00000 п.
0000051773 00000 п.
0000051903 00000 п.
0000051961 00000 п.
0000052091 00000 п.
0000052149 00000 п.
0000052268 00000 п.
0000052326 00000 п.
0000052454 00000 п.
0000052512 00000 п.
0000052639 00000 п.
0000052697 00000 п.
0000052823 00000 п.
0000052881 00000 п.
0000052997 00000 п.
0000053055 00000 п.
0000053171 00000 п.
0000053229 00000 п.
0000053345 00000 п.
0000053403 00000 п.
0000053522 00000 п.
0000053580 00000 п.
0000053699 00000 п.
0000053757 00000 п.
0000053873 00000 п.
0000053931 00000 п.
0000054059 00000 п.
0000054117 00000 п.
0000054241 00000 п.
0000054299 00000 п.
0000054423 00000 п.
0000054481 00000 п.
0000054605 00000 п.
0000054663 00000 п.
0000054788 00000 п.
0000054846 00000 п.
0000054980 00000 п.
0000055038 00000 п.
0000055165 00000 п.
0000055223 00000 п.
0000055350 00000 п.
0000055408 00000 п.
0000055535 00000 п.
0000055593 00000 п.
0000055717 00000 п.
0000055775 00000 п.
0000055900 00000 п.
0000055958 00000 п.
0000056092 00000 п.
0000056150 00000 п.
0000056277 00000 п.
0000056335 00000 п.
0000056462 00000 п.
0000056520 00000 п.
0000056647 00000 п.
0000056705 00000 п.
0000056833 00000 п.
0000056891 00000 п.
0000057018 00000 п.
0000057076 00000 п.
0000057203 00000 п.
0000057261 00000 п.
0000057388 00000 п.
0000057446 00000 п.
0000057573 00000 п.
0000057631 00000 п.
0000057759 00000 п.
0000057817 00000 п.
0000057954 00000 п.
0000058012 00000 п.
0000058140 00000 п.
0000058198 00000 п.
0000058325 00000 п.
0000058383 00000 п.
0000058511 00000 п.
0000058569 00000 п.
0000058696 00000 п.
0000058754 00000 п.
0000058882 00000 п.
0000058940 00000 п.
0000059077 00000 п.
0000059135 00000 п.
0000059254 00000 п.
0000059312 00000 п.
0000059434 00000 п.
0000059492 00000 п.
0000059611 00000 п.
0000059669 00000 п.
0000059727 00000 п.
0000059782 00000 п.
0000059990 00000 н.
0000060069 00000 п.
0000060251 00000 п.
0000060274 00000 п.
0000061295 00000 п.
0000061318 00000 п.
0000062286 00000 п.
0000062309 00000 п.
0000063239 00000 п.
0000063262 00000 п.
0000064189 00000 п.
0000064212 00000 п.
0000065266 00000 п.
0000065554 00000 п.
0000066356 00000 п.
0000066379 00000 п.
0000067317 00000 п.
0000067340 00000 п.
0000068218 00000 п.
0000068241 00000 п.
0000069064 00000 н.
0000070173 00000 п.
0000070253 00000 п.
0000070332 00000 п.
0000070983 00000 п.
0000010044 00000 п.
0000017817 00000 п.
трейлер
]
>>
startxref
0
%% EOF

1809 0 объект
>
эндобдж
1810 0 объект
>
эндобдж
2279 0 объект
>
ручей
HU PgL A: ڡ + Z% @ P, «PAU \ &! @ JVV $ ȎtE9v-kр # Z! R? 8d & _} @ A (, @ $ h! AX

Серия тренингов по электричеству и электронике ВМФ (NEETS), Модуль 3, с 2-11 по 2-20

Модуль 3 — Введение в защиту, управление и измерения цепей Страниц i,
1−1,
1-11,
1−21,
1−31,
1−41,
1−51,
1−61,
1−71,
2−1,
2-11,
1−21,
2−31,
2−41,
3−1,
3-11,
3−21,
3−31,
АИ-1,
AII − 1,
AIII − 1,
IV − 1,
Показатель

–	Материя, Энергия, и постоянного тока
–	Переменный ток и трансформаторы
–	Защита, управление и измерение цепей
–	Электрические проводники, методы электромонтажа, и схематическое чтение
–	Генераторы и двигатели
–	Электронные излучатели, трубки и источники питания
–	Твердотельные устройства и блоки питания
–	Усилители
–	Цепи генерации и формирования волн
–	Распространение волн, линии передачи и Антенны
–	Принципы СВЧ
–	Принципы модуляции
–	Введение в системы счисления и логические схемы
–	— Введение в микроэлектронику
–	Принципы синхронизаторов, сервоприводов и гироскопов
–	Введение в испытательное оборудование
–	Принципы радиочастотной связи
–	Принципы работы радаров
–	Справочник техника, Главный глоссарий
–	Методы и практика испытаний
–	Введение в цифровые компьютеры
–	Магнитная запись
–	Введение в волоконную оптику
Примечание: Обучение электричеству и электронике военно-морского флота Содержимое серии (NEETS) — U. С. Собственность ВМФ в свободном доступе.

, что означает, что предохранитель следует использовать в цепи
где напряжение составляет 250 вольт или меньше. После этого идет набор из трех чисел и
буква «R», обозначающая текущий номинал предохранителя. «R» указывает
десятичная точка. В показанном примере номинальный ток составляет 1R00 или 1,00 ампер.
Некоторые другие примеры текущего рейтинга показаны в текущей кодовой таблице
рисунок 2-8. Последняя буква в старом военном обозначении (А) указывает время.
номинальная задержка предохранителя.

Хотя старое военное обозначение все еще встречается на некоторых предохранителях, напряжение
и текущие рейтинги должны быть «переведены», поскольку они используют буквы для обозначения числовых значений.
ценности. Военные разработали новые военные обозначения для идентификации взрывателя.
Полегче.

НОВОЕ ВОЕННОЕ НАИМЕНОВАНИЕ

На рис. 2-9 показан пример предохранителя с новым военным обозначением. В
предохранитель, указанный в примере на рис. 2-9, относится к тому же типу, что и предохранитель, используемый в качестве
пример на рисунке 2-8.

Рисунок 2-9. — Обозначение военного взрывателя нового типа.

Новое военное обозначение всегда начинается с буквы «F», что означает
предохранитель. Набор чисел (02) рядом с ним указывает на стиль. Номера стилей
идентичны тем, которые использовались в старом военном обозначении, и указывают на
конструкция и размеры предохранителя. За обозначением стиля следует единый
буква (A), обозначающая номинальное значение выдержки времени предохранителя.Это то же время

код рейтинга задержки, как указано в старом военном обозначении, но положение
этой буквы в кодировке изменено, чтобы не путать «А» со стандартным
выдержка времени с «А» для ампер. За номиналом выдержки времени следует напряжение
номинал предохранителя (250) В. В старом военном обозначении использовалась буква
укажите номинальное напряжение. В новом военном обозначении указано напряжение.
номерами, за которыми следует буква «V», обозначающая вольты или меньше.После напряжения
рейтинг, текущий рейтинг обозначается цифрами, за которыми следует буква «А». Электрический ток
рейтинг может быть целым числом (1А), дробью (1/500 А), целым числом и дробью.
(1 1/2 A), десятичное число (0,250 A) или целое число и десятичное число (1,50 A). Если наконечники
предохранителя покрыты серебром, после номинального тока будет стоять буква
«С.» Если используется любое другое покрытие, текущий рейтинг будет последней частью
идентификация предохранителя.

2-11

Как видите, новое военное обозначение понять намного проще, чем
старое военное обозначение.

Вы можете найти предохранитель с одним из коммерческих обозначений. Коммерческий
обозначения довольно просты для понимания, а на рис. 2-10 показаны старые и новые
коммерческие обозначения того же типа предохранителя, который использовался на рисунках 2-8 и
2-9.

Рисунок 2-10. — Товарные обозначения предохранителей

СТАРОЕ КОММЕРЧЕСКОЕ НАИМЕНОВАНИЕ

На рис. 2-10, вид A показано старое коммерческое обозначение предохранителя.Первое
часть обозначения представляет собой комбинацию букв и цифр (всего три), которые
указывает стиль и характеристики задержки. Эта часть обозначения
(3AG) — это информация, содержащаяся в частях рейтинга стиля и времени задержки
военные обозначения.

В показанном примере код 3AG представляет ту же информацию, что и подчеркнутый
части F02 G 1R00 a из рисунка 2-8 (старое военное обозначение) и F02A 250VIAS
с рисунка 2-9 (Новое военное обозначение).Единственный способ узнать время задержки
номинал этого предохранителя можно посмотреть в каталоге производителя или в перекрестной ссылке.
список, чтобы найти военное обозначение. Каталог подскажет вам физический
размер, материал, из которого изготовлен предохранитель, и номинальная выдержка времени.
предохранителя. Предохранитель 3AG представляет собой предохранитель в стеклянном корпусе размером 1/4 дюйма x 1 1/4 дюйма (6,35 миллиметра).
x 31,8 миллиметра) и имеет стандартную выдержку времени.

2-12

За обозначением стиля следует число, которое является текущим рейтингом
предохранитель (1).Это может быть целое число, дробь, целое число или дробь,
десятичное число или целое число и десятичное число. За текущим рейтингом следует
уровень напряжения; за которой, в свою очередь, следует буква «V», обозначающая
вольт или меньше (250 В).

НОВОЕ КОММЕРЧЕСКОЕ НАИМЕНОВАНИЕ

На рис. 2-10, вид B показано новое коммерческое обозначение предохранителей. Это
то же, что и старое коммерческое обозначение, за исключением стилевой части кодирования.В старой коммерческой системе стиль представлял собой комбинацию букв и цифр.
В новой коммерческой системе используются только буквы. В показанном примере 3AG в
старая система становится AGC в новой системе. Поскольку «C» — третья буква
алфавит, он используется вместо «3», как в старой системе. И снова
единственный способ узнать рейтинг задержки времени — найти эту кодировку в заводской документации.
каталог или использовать список перекрестных ссылок. Остаток нового рекламного ролика
обозначение точно такое же, как и старое коммерческое обозначение.

Q16. Каковы номинальные значения напряжения, тока и выдержки времени для предохранителя с
обозначение

Q17. Каковы номинальные значения напряжения и тока предохранителя

?

Q18. Какое новое военное обозначение у взрывателя со старым военным обозначением
F05A20ROB?

ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ

Чтобы предохранитель был полезным, он должен быть подключен к цепи, которую он будет защищать.Некоторые предохранители подключены или припаяны к проводке цепей, но большинство цепей
используйте патрон предохранителяS. Держатель предохранителя — это устройство, которое подключается к цепи
и позволяет легко заменить предохранитель.

Держатели предохранителей

бывают разных форм и размеров, но большинство держателей предохранителей в основном
либо клип-типа, либо пост-типа. На рис. 2-11 показаны типичные зажимы и штифты.
патрон плавкого предохранителя.

2-13

Рисунок 2-11.- Типовые держатели предохранителей.

ЗАЖИМНЫЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ

Держатель предохранителя зажимного типа используется для патронных предохранителей. Манжеты или нож
Лепестки предохранителя удерживаются пружиной натяжения обоймы. Эти клипы предоставляют
электрическое соединение между предохранителем и цепью. Если стеклянный предохранитель
предохранитель можно проверить визуально на предмет обрыва, не снимая предохранитель.
из держателя предохранителя.Держатели предохранителей зажимного типа изготавливаются нескольких размеров для удержания
многие стили предохранителей. Зажимы могут быть изготовлены для наконечников или картриджа с лезвиями ножа.
предохранители. В то время как основание держателя предохранителя зажимного типа выполнено из изоляционного материала,
сами зажимы являются проводниками. Ток через предохранитель проходит через
зажимы и следует соблюдать осторожность, чтобы не прикасаться к зажимам при включенном питании.
Прикосновение к зажимам при включенном питании может привести к сильному удару или короткому замыканию.
произойдет.

ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ ПОСТ-ТИП

Патроны для вставных предохранителей предназначены для патронных предохранителей. Держатель предохранителя пост-типа
намного безопаснее, потому что предохранители и соединения предохранителей покрыты изоляцией.
материал. Недостатком держателя предохранителя штыревого типа является то, что предохранитель должен быть
удален, чтобы визуально проверить, нет ли открытого. Держатель предохранителя пост-типа имеет колпачок, который
винты на корпус держателя предохранителя.В этом колпачке предохранитель удерживается пружинным.
разъем и при навинчивании колпачка предохранитель контактирует с корпусом
патрон предохранителя. Когда крышка и предохранитель удалены из корпуса держателя предохранителя,
предохранитель удален из цепи и нет опасности удара током или короткого замыкания
от прикосновения к предохранителю.

Вставные держатели предохранителей обычно устанавливаются на шасси оборудования в
которые они используют. После подсоединения проводов к патрону предохранителя изолирующие гильзы
размещаются над соединениями, чтобы снизить вероятность короткого замыкания.Уведомление
два соединения на держателе предохранителя пост-типа, показанном на рис. 2-11. Связь
справа называется центральным разъемом. Другой разъем — снаружи
разъем. Внешний разъем будет ближе к шасси оборудования. (Нити
и гайка, показанные на рисунке, используются для крепления держателя предохранителя к шасси.)
контакта внешнего разъема с шасси (вызывая короткое замыкание)
намного выше, чем вероятность контакта центрального проводника с шасси.Источник питания всегда должен быть подключен к центральному разъему, чтобы предохранитель
откроется, если внешний разъем коснется шасси. Если бы источник питания был
подключен к внешнему разъему, а внешний разъем контактировал с шасси,
было бы прямое замыкание, но предохранитель не сработал бы.

2-14

Q19. Пометьте держатели предохранителей, как показано на рисунке 2-12.

Q20. Какой разъем использовать для подключения (а) источника питания и (б) нагрузки
к держателю предохранителя, показанному на рисунке 2-12 (A)?

Рисунок 2-12.- Идентификация держателя предохранителя.

ПРОВЕРКА И ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Предохранитель

A при правильном использовании не должен открываться, если что-то не в порядке в цепи.
предохранитель предохранительный. Когда обнаруживается, что предохранитель перегорел, необходимо определить
причина срабатывания предохранителя. Одной замены предохранителя недостаточно.

Прежде чем искать причину срабатывания предохранителя, необходимо уметь определить
если предохранитель перегорел.

ПРОВЕРКА ОТКРЫТОГО ПРЕДОХРАНИТЕЛЯ

Есть несколько способов проверить предохранитель. Некоторые предохранители и держатели предохранителей
иметь встроенные индикаторы, которые помогут вам найти перегоревший предохранитель; также мультиметр можно
используется для проверки предохранителей. Самый простой способ проверить стеклянные предохранители и метод
Вы должны использовать в первую очередь, это визуальный осмотр.

Визуальный осмотр

Открытый предохранитель в стеклянном корпусе обычно можно обнаружить при визуальном осмотре.Ранее
в этой главе цифры

2-4 и 2-5 показали вам, как открытый штекерный и открытый стеклянный картриджный тип
предохранитель бы посмотрел. Если элемент предохранителя не собран или элемент был
расплавлен на стеклянную трубку, предохранитель открыт.

Не всегда можно определить, перегорел ли предохранитель, путем визуального осмотра. Предохранители
с низкими номинальными токами есть элементы, которые настолько малы, что иногда это невозможно
Чтобы узнать, исправна ли плавкая вставка, просто взглянув на нее.Если предохранитель не
стеклянный, проверить предохранитель визуально не удастся. Также иногда
предохранитель будет выглядеть хорошо, но на самом деле он будет открыт. Поэтому, хотя иногда
возможно до

узнать, перегорел ли предохранитель при визуальном осмотре, невозможно быть уверенным в том, что
предохранитель хорош, просто взглянув на него.

Индикаторы предохранителей

Некоторые предохранители и держатели предохранителей имеют встроенные индикаторы, показывающие, что предохранитель открыт.Примеры этих индикаторов срабатывания предохранителей показаны на рис. 2-13. Рисунок 2-13, вид
А показан предохранитель патронного типа с индикатором перегорания. Индикатор пружинный
заряжен и удерживается плавкой вставкой. Если плавкая вставка размыкается, пружина заставляет
индикатор не горит. Некоторые производители раскрашивают индикатор, чтобы его было легче увидеть.

— положение открытого предохранителя.

2-15

Рисунок 2-13. — Индикаторы открытого предохранителя: держатель предохранителя зажимного типа с индикацией
фонарь.

На рис. 2-13, вид B показан патрон вставного предохранителя с индикаторной лампой в
крышка предохранителя. При срабатывании предохранителя загорится лампа в крышке предохранителя. Рисунок 2-13,
вид C показывает патрон предохранителя зажимного типа с индикаторной лампой.

Как и при визуальном контроле, индикатор может показывать перерыв предохранителя. Поскольку индикатор
может не всегда работать, нельзя быть уверенным в исправности предохранителя только потому, что нет
индикация открытого предохранителя.

Проверка предохранителей с помощью счетчика

Единственный надежный способ определить, перегорел ли предохранитель, — это использовать счетчик.Омметр
может использоваться для проверки наличия открытого предохранителя, удалив предохранитель из цепи и
проверка на проходимость через предохранитель (0 Ом). Если предохранитель не удален из
цепи и предохранитель разомкнут, омметр может измерить сопротивление цепи.
Это значение сопротивления может заставить вас подумать, что предохранитель исправен. Ты должен быть осторожен
когда вы используете омметр для проверки предохранителей с малым номинальным током (например, 1/32
ампер или меньше), потому что ток с омметра может быть больше, чем ток
номинал предохранителя.Для большинства практических целей можно использовать плавкий предохранитель с небольшой токовой нагрузкой.
Вывешен из схемы с помощью резистора. Омическое значение
резистор сначала измеряется, а затем включается последовательно с предохранителем. Преемственность
показания омметра должны быть такими же или близкими к исходному.
номинал резистора. Этот метод обеспечивает защиту предохранителя от падения.
напряжение на резисторе. Это, в свою очередь, снижает мощность в виде
нагрейте предохранитель.Помните, что плавкий элемент плавится при нагревании.

Вольтметр также можно использовать для проверки предохранителя. Измерение снято
между каждым концом предохранителя и общей или заземленной стороной линии. Если напряжение
присутствует с обеих сторон предохранителя (от источника напряжения и до нагрузки),
предохранитель не перегорел. Другой часто используемый метод — это измерение на предохранителе.
с вольтметром. Если на измерителе отображается НЕТ напряжение, предохранитель исправен (не
открыть).

2-16

Помните, что на прямом проводе нет падения напряжения. Некоторые штекерные
В держатели предохранителей встроены контрольные точки, позволяющие проверять напряжение. Проверять
на наличие напряжения на держателе предохранителя зажимного типа проверьте каждый зажим. Преимущество
использование вольтметра для проверки наличия открытого предохранителя — это то, что цепь не должна
быть обесточенным, предохранитель снимать не нужно.

Предупреждение

ПЕРСОНАЛ МОЖЕТ БЫТЬ ПОЛУЧЕН ОПАСНЫМ НАПРЯЖЕНИЕМ

Меры предосторожности при проверке предохранителя

Поскольку предохранитель проходит через предохранитель, вы должны быть очень осторожны при проверке
открытый предохранитель, чтобы избежать поражения электрическим током или повреждения цепи.Следующая безопасность
меры предосторожности защитят вас и оборудование, которое вы используете.

• Выключите питание и разрядите цепь перед извлечением предохранителя.

• Используйте предохранитель (изолированный инструмент) при извлечении предохранителя из зажимного устройства.
патрон плавкого предохранителя.

• При проверке предохранителя с помощью вольтметра будьте осторожны, чтобы избежать ударов и короткого замыкания.
схемы.

• Будьте осторожны при использовании омметра для проверки предохранителей с малым током.
во избежание размыкания предохранителя чрезмерным током от омметра.

Q21. Какие три метода определить, перегорел ли предохранитель?

Q22. Вы только что проверили предохранитель омметром и обнаружили, что предохранитель перегорел.
закорочен. Что вы должны сделать?

Q23. Вы только что проверили предохранитель на 1/500 ампер омметром и обнаружили, что он
открыть. Проверка сменного предохранителя показывает, что новый предохранитель тоже открыт. Почему
будет ли замененный предохранитель сигнализировать об обрыве?

Q24.Как можно проверить предохранитель на 1/500 ампер омметром?

Q25. Перечислите меры безопасности, которые необходимо соблюдать при проверке предохранителей. ЗАМЕНА
предохранителей

После обнаружения перегоревшего предохранителя и неисправности, вызвавшей срабатывание предохранителя,
после исправления предохранитель подлежит замене. Перед заменой предохранителя необходимо
убедитесь, что заменяемый предохранитель соответствует типу и правильно вставлен.

Правильный тип сменного предохранителя

Чтобы быть уверенным в том, что предохранитель соответствует типу предохранителя, обратитесь к техническому руководству по оборудованию.Список деталей покажет вам правильную идентификацию предохранителя для замены предохранителя.
По возможности получите предохранитель, указанный в спецификации, и проверьте его идентификационный номер.
заменяемого предохранителя в соответствии со списком запчастей.

Если вы не можете получить прямую замену, воспользуйтесь следующими рекомендациями:

• Никогда не используйте предохранители с более высоким номинальным током, более низким номинальным напряжением или
более медленная выдержка времени, чем указанный предохранитель.

2-17

• Лучшей заменой предохранителя является предохранитель с такими же номиналами тока и выдержки времени.
и более высокое номинальное напряжение.

• Если используется более низкий номинальный ток или более быстрое время задержки, предохранитель может
разомкнут при нормальных условиях цепи.

• Запасные предохранители должны иметь тот же стиль (физические размеры), что и указанные
предохранитель.

Правильная установка сменных предохранителей

Когда вы приобрели предохранитель на замену, убедитесь, что он
правильно вставьте в патрон предохранителя.Если патрон предохранителя подвергся коррозии, предохранитель сработает.
не подходят должным образом. Кроме того, коррозия может вызвать повышенное сопротивление или нагрев.
Очистите корродированные клеммы мелкой наждачной бумагой, чтобы удалить всю коррозию. Делать
НЕ смазывайте клеммы. Если клеммы сильно изъедены, замените предохранитель.
держатель. Убедитесь, что сменный патрон предохранителя имеет правильный размер и тип, проверив
Перечень запчастей в техническом руководстве на оборудование.

После проверки и устранения любых проблем с коррозией убедитесь, что предохранитель подходит.
плотно в держателе предохранителя.При вставке предохранителя в цоколь вставного предохранителя
держателя предохранитель должен плотно прилегать. необходимо небольшое давление
чтобы вставить предохранитель и колпачок в корпус держателя предохранителя.

В держателях предохранителей зажимного типа зажимы легко деформируются. Это вызывает
неправильная установка, которая со временем может привести к неисправности оборудования. Рисунок 2-14
показаны примеры правильных и неправильных контактов предохранителей для держателей предохранителей зажимного типа.
используется с предохранителями с лезвиями ножа и наконечниками.Ролики, показанные на картинке слева
каждой строки имеют правильный контакт. Три картинки справа в каждой строке
показать неверный контакт. Обратите внимание на то, что зажимы не полностью контактируют с
лезвие ножа или наконечники. Может это неполный контакт. вызвать коррозию на
контакты, которые, в свою очередь, могут создать высокое сопротивление и сбросить часть цепи
напряжение в этой точке.

Рисунок 2-14. — Контакт между зажимами и предохранителями.

Если зажимы предохранителя не полностью соприкасаются с предохранителем, попробуйте согнуть
зажимы вернуться в форму. Если зажимы невозможно отремонтировать путем сгибания, замените предохранитель.
держателя или используйте зажимы. Зажимы с зажимами показаны на рис. 2-15.

2-18

Рисунок 2-15. — Зажимы зажимы.

Меры предосторожности при замене предохранителей

Следующие меры предосторожности помогут предотвратить травмы персонала и повреждение.
к оборудованию.Это МИНИМАЛЬНЫЕ меры предосторожности при замене предохранителей.

• Убедитесь, что питание в цепи отключено и цепь разряжена, прежде чем
замена предохранителя.

• По возможности используйте идентичный сменный предохранитель.

• Удалите следы коррозии с держателя предохранителя перед заменой предохранителя.

• Убедитесь, что предохранитель правильно вставлен в патрон.

ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЕЙ

Профилактическое обслуживание предохранителей заключается в проверке следующих условий:
и исправление любых неточностей.

1. НЕПРАВИЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ. Проверьте установленный предохранитель на соответствие рекомендованному в технической документации.
инструкция по эксплуатации оборудования. Если установлен неподходящий предохранитель, замените его на
правильный предохранитель.

2. КОРРОЗИЯ. Проверьте наличие коррозии на клеммах держателя предохранителя или на самом предохранителе.
Если присутствует коррозия, удалите ее мелкой наждачной бумагой.

3. НЕПРАВИЛЬНАЯ ПОДГОТОВКА. Проверьте контакт между предохранителем и держателем предохранителя.Если кусок
бумаги поместится между предохранителем и зажимами на держателе предохранителя зажимного типа, там
неправильный контакт. Если предохранитель не удерживается в крышке держателя вставного предохранителя,
контакты слишком ослаблены.

4. ОТКРЫТЫЕ ПРЕДОХРАНИТЕЛИ. Проверить предохранители на обрыв. Если какой-либо предохранитель перегорел, устраните неисправность.
что привело к срабатыванию предохранителя и замените предохранитель.

2-19

Q26. Вы удалили перегоревший предохранитель из держателя предохранителя и устранили причину.
открытия предохранителя.В списке деталей указан предохранитель с кодом F02BI25VñA. Есть
предохранителей с таким обозначением нет.

В следующем списке укажите, является ли предохранитель прямой заменой, хорошей заменой,
или нет

приемлемо. Пронумеруйте плавкие предохранители в порядке их замены.
предпочтение и объясните, почему они так пронумерованы. Если предохранитель не подходит,
объяснить, почему.

(а) F03BI25V½A

(б) F02BI25V⅜

(в) F02GR500B

(г) F02B32V½A

(е) F02DR500B

(ж) F02A250V⅝

(г) F02AI25V½A

Q27.Какие две вещи следует проверить перед заменой предохранителя?

Q28. Перечислите меры безопасности, которые необходимо соблюдать при замене предохранителя.

Q29. Какие условия следует проверять при проведении профилактического обслуживания
на предохранителях?

ВЫКЛЮЧАТЕЛИ

Автоматический выключатель — это устройство защиты цепи, которое, как предохранитель, срабатывает.
ток в цепи, если есть прямое короткое замыкание, чрезмерный ток или чрезмерный
нагревать.В отличие от предохранителя, автоматический выключатель многоразового использования. Автоматический выключатель не
должны быть заменены после того, как он разомкнул или разорвал цепь. Вместо замены
выключатель, вы сбрасываете его.

Автоматические выключатели также могут использоваться как устройства управления цепями. Открыв вручную
и замыкая контакты автоматического выключателя, вы можете включать и выключать питание.
Более подробно устройства управления цепями будут рассмотрены в следующей главе.

Автоматические выключатели доступны в большом количестве размеров и типов.Было бы
невозможно описать все типы автоматических выключателей, используемых сегодня, но это
В главе будут описаны основные типы автоматических выключателей и их эксплуатация.
принципы.

Автоматические выключатели

состоят из пяти основных компонентов, как показано на рисунке 2-16. Компоненты
рама, привод, гасители дуги и контакты,
клеммные разъемы и элементы отключения.

2-20

Volkswagen Golf mk7 (2012-2018) — схема предохранителей

Схема предохранителей Toyota Corolla.Электрооборудование toyota corolla

Расположение узлов в блоке двигателя (под капотом) праворукого японца

Расшифровка:

1 — Блок реле VSC

2 — Модулятор ABS (VSC)

3 — монтажный блок в моторном отсеке, блок реле в моторном отсеке

4 — релейный блок №2

5 — датчик SRS передний левый

6 — датчик SRS передний правый

Расположение комплектующих в салоне «праворукого» японца

Расшифровка:

1 — реле отопителя

2 — монтажный блок под панелью приборов

3 — монтажные блоки No.10, № 12

4 — блок управления электроусилителем руля

5 — зуммер системы VSC

6 — монтажные блоки №7, №11

7 — реле-прерыватель указателей поворота

8 — релейный блок доп. Оборудования

9 — Блок управления SRS

10 — блок управления двигателем и АКПП

11 — блок управления ABS, TRC, VSC, VA

Для доступа к блоку предохранителей в салоне праворуких автомобилей необходимо:

1.Откручиваем винт, освобождаем фиксаторы и снимаем бардачок.

2. Затем снимите черную крышку блока предохранителей

.

3. На крышке

нанесена схема обозначений предохранителей.

Расшифровка ( «Правые» предохранители в салоне ):

Блок тот же, подробнее

Реле

Расшифровка:

Внутренние схемы

Блок реле дополнительного оборудования находится в салоне автомобиля.

Расшифровка:

А — Реле управления ч / холостой ход

В — Реле противотуманных фар

У левшей (европеец) блок крепления реле и предохранителей находится слева под рулем.

Снимите крышку …

А вот и блок предохранителей:

Схема расположения предохранителей в основном монтажном блоке под капотом (европейский)

Расшифровка ( «Левосторонние» предохранители в салоне и в моторном отсеке ):

Предохранители (тип A)


1.ЗАПАСНОЙ 15 А: Запасной предохранитель
2. ЗАПАСНОЙ 10 А: Запасной предохранитель
3. ЗАПАСНОЙ 5 А: Запасной предохранитель
4. AM2 30 А: Система стартера, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, предохранители «ST» и «IG2»
5. DOME 15 A: Аудиосистема, навигационная система, внутреннее освещение, личное освещение, освещение багажного отделения, освещение багажника, система дистанционного радиоуправления, датчики и счетчики
6.EFI 15A: Многоканальный система впрыска топлива / система последовательного многоканального впрыска топлива, часы, круиз-контроль
7.ETCS 10 A: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
8. ALT-S 5 A: Система зарядки
9. ОПАСНОСТЬ 10 ​​A: Световые указатели поворота, аварийные мигающие огни
10. НЕВЕРОЯТНО 10 A: Звуковой сигнал
11. HEAD LH 15 A: Левая фара
12. HEAD RH 15 A: Правая фара
13.LO RH 10 A: Правая фара (ближний свет)
14. LO LH 10 A: Левая передняя фара (ближний свет)
15. HI RH 10 A: Правая фара (дальний свет)
16. HI LH 10 A: Левая передняя фара (дальний свет)
17.FUEL HTR 25 A: Подогреватель топлива
18.CIG 15 A: Прикуриватель, аудиосистема, часы, органы управления зеркалами с электроприводом
19. IG2 15 A: датчики и счетчики, система подушек безопасности SRS, многоканальная система впрыска топлива / последовательный многопозиционный -канальная система впрыска топлива, система стартера, система зарядки
20.M-HTR / DEF I-UP 10 A: Система против запотевания наружных зеркал заднего вида, многоканальная система впрыска топлива / система последовательного многоканального впрыска топлива
21. СТ 7.5 А: Многоканальная система впрыска топлива / последовательная многоканальная система впрыска топлива, датчики и счетчики
22.ECU-B 10A: система кондиционирования воздуха, антиблокировочная тормозная система, система стабилизации автомобиля, задний противотуманный фонарь
23. AM1 25 A: предохранитель «CIG»
24. TAIL 15 A: задние фонари, фонари освещения номерного знака, габаритные огни. , система управления светом фар, освещение панели приборов, часы, очиститель фар, передние противотуманные фары, обогреватели сидений, многоканальная система впрыска топлива / последовательная многоканальная система впрыска топлива
25. P / V 20 A: Электрический стеклоподъемник
26. STOP 15 A: стоп-сигналы, стоп-сигнал высокой уставки, система управления блокировкой коробки передач, многоканальная система впрыска топлива / система последовательного многоканального впрыска топлива, антиблокировочная тормозная система, система контроля устойчивости автомобиля
27.FOG 15 A: Передние противотуманные фары
28. ДВЕРЬ 25 A: Электрическая система запирания дверей
29. А / С 10 А: Кондиционер
30. ОВD 7.5 А: Бортовая система диагностики
31. ДАТЧИК 10 A: Датчики и счетчиков, кондиционер, электрические стеклоподъемники, сигналы заднего хода, система дневного света, обогреватель заднего стекла, повышающая передача с автоматической коробкой передач, система блокировки дверей с электроприводом, система зарядки, аварийные мигающие огни, автоматическое антибликовое внутреннее зеркало заднего вида, система подушек безопасности SRS, напоминающая контрольная лампа непристегнутого ремня безопасности переднего пассажира
32.S-НТR 15 А: Обогрев сидений
33. WASH 15 A: Стеклоочистители и стеклоомыватель
34. ECU-IG 10 A: Система подушек безопасности SRS, электровентилятор охлаждения, антиблокировочная тормозная система, система управления блокировкой коробки передач, электрическое рулевое управление. система, очиститель фар
35. WIPER 25 A: Стеклоочистители и омыватель, дворники и омыватель заднего стекла
36. DOOR DL / S-HTR INV 15 A: Сиденья с подогревом
37. R-POINT 15A: Обрыв цепи
38 . P / V 30 A: Электрический стеклоподъемник
39. DEF I / UP M-HTR 10 A: Антизапотевающие наружные зеркала заднего вида, многоканальная система впрыска топлива / последовательная многоканальная система впрыска топлива

Предохранители (тип B)

40.ABS №2 30 A: антиблокировочная тормозная система, система контроля устойчивости автомобиля
41. ABS №1 50 A: антиблокировочная тормозная система, система контроля устойчивости автомобиля
42. RDI FAN 40 A: электрический вентилятор системы охлаждения
43 .Н-LP CLN 30 А: Очиститель фар
44. A / PUMR 50 A: Воздушный насос
45. HEAD MAIN 40 A: предохранители «LO LH», «LO RH», «HI LH» и «HI RH»
46. ​​EMPS 50 A: Электроусилитель руля
47. DEFOG 40 A: Обогрев заднего стекла, предохранитель «M-HTR / DEF I-UP»
48. POWER 30 A: Электрический стеклоподъемник, люк с электроприводом
49.ОБОГРЕВАТЕЛЬ 40 A: Система кондиционирования, предохранитель «A / C»
50. DEFOG 30 A: Обогрев заднего стекла, предохранитель «DEF I / UP M-HTR»

Предохранители (тип C)

51. ALT 100 A: Система зарядки, предохранители «ABS NO.1», «ABS NO.2», «RDI FAN ‘,« H-LP CLN »,« GAUGE »,« ECU-IG »,« WIPER » , «WASH», «AM1 (25 A)», «DEFOG», «HEATER», «3-HTR», «POWER», «P / W», «DOOR», «ECU-B», «TAIL» , «СТОП», «ТУМАН» и «ОБД»

Монтажный блок для реле и предохранителей Toyota Corolla E12, 120, Fielder, Runx, Allex под капотом ( японский )

Расшифровка:

Блок реле VSC

Расшифровка:

Релейный блок No.2

Расшифровка:

1 — Реле №1 вентилятора радиатора

2 — Реле №3 вентилятора радиатора

3 — Реле №2 вентилятора радиатора

base-ex .com

Все электрические цепи автомобиля защищены предохранителями, их еще называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые устанавливаются в два блока. Эти агрегаты устанавливаются в разных местах автомобиля Тойота Королла. При выгорании какой-либо вставки требуется ее замена.Сделать его можно самостоятельно, если знать, где находится блок предохранителей, его номер, а также место установки вышедшего из строя.

Центральный блок находится под приборной панелью автомобиля. Он находится на стене. Он закрывается легко съемной декоративной панелью … Второй блок находится в моторном отсеке. У моделей Toyota с кондиционером его расположение немного другое, он находится рядом с аккумулятором.

Что указывает на неисправность предохранителя

В автомобилях Toyota Corolla предусмотрена защита электрооборудования от токов короткого замыкания.В случае неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи многократно увеличивается. Перегорает предохранитель, тем самым защищая провода от возгорания.

Все защитные устройства имеют собственное обозначение на панели, где они установлены. Они нужны для того, чтобы их можно было быстро обнаружить, а затем заменить. Предохранители снабжены ножевидными контактами, легко вынимаются из гнезд и заменяются.Замена их не требует специального оборудования, а осуществляется вручную.

Если какой-либо элемент электрической цепи или всего электронного устройства выходит из строя, первым делом необходимо проверить защиту этого устройства.

Сделать это несложно, так как блок предохранителей сделан из прозрачного пластика и если присмотреться, то визуально можно увидеть перегоревшую резьбу. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда корпус устройства может начать плавиться.

О типах плавких вставок

Плавкие вставки, устанавливаемые на автомобили Тойота Королла, бывают трех типов. Их условно обозначают тип A, тип B, тип C. Все они имеют разную конструкцию, поэтому выход из строя каждого из них имеет свою особенность. Так в приборе типа А неисправность в виде пригоревшей нити можно увидеть только при снятии самого прибора. Сбоку, между контактами, можно увидеть перегоревшую резьбу, тем самым узнав, нужно ли ее менять или нет.

Плавкие вставки типа В устроены несколько иначе. Состояние токопроводящей резьбы можно увидеть, а также проверить целостность, не вынимая ее из розетки. В этом можно убедиться, если посмотреть на вставку сверху. То же можно сказать и об устройствах типа С, они различаются только типами плавких вставок.

Инструкции по замене предохранителя

Если при диагностике электрооборудования Тойота Королла обнаружена перегоревшая защитная вставка, ее необходимо заменить.Перед заменой всех потребителей необходимо отключить электрический ток и только после этого приступить к замене. Для этих целей специалисты используют в своей работе различные пинцеты. С их помощью легко снять, а затем вставить любое тестируемое устройство. В новых автомобилях Toyota есть пинцет под крышкой блока, который устанавливается под капотом. Блоки сделаны таким образом, что не всегда удается провести эту операцию пальцами.

Устанавливайте новый предохранитель только в соответствии с инструкциями по эксплуатации Toyota Corolla.При установке с более низким номинальным током он снова сгорит при включении оборудования, а при большом — может выйти из строя электронный блок или может возгораться проводка.

Если вновь установленное устройство выходит из строя сразу после замены, необходимо проверить все электрические цепи, которые оно защищает. Возможно, в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на ее корпусе. Вставки одинаковой мощности имеют свой цвет и перепутать их при замене довольно сложно.

автомобилей Toyota Corolla E120-E130 имеют 5 узлов с защитными устройствами и реле в электрических цепях. Два блока расположены в салоне автомобиля, а три — в моторном отсеке. В салоне есть блоки под номерами 2 и 5. Чтобы получить доступ к блоку №2, снимите крышку мини-бокса; он расположен на панели возле левой ноги водителя. №5 находится за решеткой воздуховода на торпеде с правой стороны Тойота Королла.

В моторном отсеке Toyota три блока расположены следующим образом.№1 расположен с левой стороны по ходу движения ближе к лобовому стеклу, №4 установлен с правой стороны возле стойки передней подвески. №3 находится возле радиатора системы охлаждения двигателя. Все они закрыты пластиковыми крышками, на обратной стороне которых нанесена нумерация предохранителей и обозначение защищаемых цепей.

В моделях Toyota Corolla 2008 года электрическая защита расположена всего в двух узлах. Они расположены следующим образом. Один находится в салоне у ног водителя, у нижнего основания двери, а второй — в моторном отсеке, рядом с воздушным фильтром.

Узел в моторном отсеке обслуживает всех потребителей больших токов и токовых реле. Блок с защитными вставками, который находится в салоне, обслуживает все электрические устройства с небольшой токовой нагрузкой. Эти сборки имеют схожую конструкцию и состоят из нескольких частей. Это релейная часть, блок с защитными вставками и розетки с запасными вставками.

Современные автомобили Тойота Королла имеют сложную электрическую схему. Поэтому серьезно подумайте о своих возможностях, прежде чем приступать к устранению неполадок.

Электрооборудование автомобиля Тойота Королла требует регулярного обслуживания и ремонта. Это также относится к цепям, защищающим оборудование от повреждений и перенапряжения. Теперь вы можете узнать, где в автомобиле Тойота Королла находятся предохранители, за работу каких устройств они отвечают и как заменить блоки.

Где находится?

Предохранители

Toyota Corolla расположены в монтажных блоках. Но в этой модели не один блок, а несколько, соответственно схемы для них будут разными. Один из блоков питания расположен в салоне автомобиля, второй — в моторном отсеке. Для большей наглядности ознакомьтесь со схемами блоков питания, установленных в салоне и под капотом.

БП в моторном отсеке

Чтобы увидеть этот блок предохранителей, вам потребуется доступ к моторному отсеку.Он расположен с правой стороны, если смотреть на капюшон. Со стороны подкрылка напротив водительского сиденья видна пластиковая крышка, за которой спрятано само устройство. Открывая крышку, на ее обратной стороне печатается схема элементов. Также ниже представлена ​​схема компонентов устройства.

Цифрами выше обозначены все компоненты блока предохранителей Toyota Corolla. Чтобы вам было понятнее, за что они несут ответственность, ознакомьтесь с их обозначениями ниже.

БП в салоне

Что касается устройства салона, то оно, как нетрудно догадаться, находится в салоне вашей Toyota Corolla. В частности, он находится с левой стороны, когда вы сидите на сиденье водителя, под панелью приборов. Чтобы добраться до него, нужно открыть пластиковую защитную крышку устройства. Есть как реле, так и непосредственно предохранители, схема которых приведена ниже.

Если с блок-схемой все понятно, то переходите к обозначениям, которые приведены ниже.

Процедура снятия и замены

Если по каким-то причинам Вам необходимо заменить блок питания в салоне или в моторном отсеке, то мы Вам поможем.

Демонтаж прибора в салоне

1. Сначала откройте капот и отключите аккумулятор от блока питания, для этого можно сбросить клеммы с него.
2. Затем снимите защитную накладку устройства, находящуюся слева под рулевым колесом.Подцепите крышку отверткой и отложите в сторону, а затем открутите саморезы, на которых крепится сам БП.
3. Выньте прибор с места установки. Он будет прилипать только к проводам. Следует заранее разметить все накладки, чтобы не забыть расположение элементов. Затем по очереди отсоедините все провода и полностью снимите блок предохранителей.
4. Установите новый блок, соединив все ремни по одному, чтобы не запутаться. Когда все провода будут подключены, затяните крепящие его саморезы и закройте накладку.Чтобы проверить работоспособность, снова наденьте клемму на аккумулятор.

Демонтаж устройства в моторном отсеке

1. В принципе, процедура мало чем отличается от описанной выше. Единственное отличие состоит в том, что устройство находится в моторном отсеке Toyota Corolla 2008 года выпуска или другого автомобиля. Итак, отсоединяем аккумулятор.
2. Как только вы откроете моторный отсек, вы уже знаете, где находится прибор. Снимите лицевую панель, за которой находится устройство.
3. Сам БП крепится на четыре болта (или два, в зависимости от года выпуска и комплектации). Все болты Тойота Королла 2008 года следует открутить и отложить в сторону, чтобы не потерять.
4. С помощью отвертки подденьте устройство и вытащите его. Все провода следует промаркировать, чтобы не перепутать при переустановке.
5. Демонтировать блок и заменить его другим. Поочередно вставляем все колодки с проводами, правильно их соединив. Не забывайте аккумулятор.

Немного об эксплуатации

Ниже приведены несколько советов по использованию блока питания.Чтобы прибор работал дольше, следуйте приведенным ниже инструкциям. Это несложно, к тому же поможет увеличить срок службы.

1. Самодельные предохранители не устанавливаются в ваш БП. Регулярное использование таких элементов со временем может привести к коротким замыканиям, которые вам явно не нужны. Чтобы из подручных средств не пришлось делать плавкую резьбу в дороге, всегда носите с собой дополнительный комплект деталей.
2. Если определенная розетка питания поддерживает установку перемычек одного номинала, то просто сделайте это.Установка деталей неподходящего номинала может не только вызвать короткое замыкание, но и привести к выходу оборудования из строя. А замена того же магнитофона или ремонт обогревателя заднего стекла всегда будет дороже, чем установка детали с требуемым номиналом.
3. Всегда содержите блок питания в чистоте. Если грязь попадет в гнезда, некоторые элементы могут выйти из строя. Кроме того, прибор всегда должен быть сухим и обезвоженным. Если это произошло, то необходимо срочно устранить причину появления воды в блоке питания.

Видео «Замена блока питания на примере ВАЗ»

В этом видео вы можете посмотреть процедуру замены блока питания на ВАЗ, для Toyota Corolla процесс будет аналогичным.

Здесь представлены обозначение и расшифровка блоков предохранителей для различных моделей автомобилей Toyota — Toyota Supra, Toyota Avensis, Toyota Corona Premio, Toyota Corolla, Toyota Auris, Toyota RAV4, Toyota Estima, Toyota Camry и некоторых других. Вы можете посмотреть указанные автомобили в другом разделе.Каждый предохранитель защищает свою цепь, а на панели предохранителей есть обозначение цепи, защищаемой этим предохранителем. Конечно, никогда не заменяйте предохранители на провода, даже в качестве временного средства. Это может вызвать серьезное повреждение проводки или даже пожар. Номинал предохранителя указан на самом предохранителе. Если новый предохранитель сразу перегорает, необходимо выяснить причину перед установкой нового предохранителя. Если у вас нет предохранителя с номиналом, вам следует использовать предохранитель с более низким номиналом, максимально приближенным к номинальному.Наиболее вероятная причина сгорания предохранителя — короткое замыкание из-за обрыва или износа провода. …

Блок предохранителей Toyota Corolla и Auris

Реле и предохранители в монтажном блоке в автомобиле

Обозначение предохранителей и реле в монтажном блоке в моторном отсеке

Предохранители на Toyota RAV4 с 2005 года

Монтажный блок в салоне — на левой стороне панели приборов внизу под пластиковой крышкой

Блок крепления правый — моторный отсек Toyota RAV4

Левый монтажный блок — обозначения предохранителей и реле

1990-1999 Toyota Estima, Предохранители Estima Lucida

Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

Схема предохранителей и реле Toyota Corolla, Marino, Ceres, Trueno

Блок предохранителей Toyota Camry

Блок предохранителей в моторном отсеке

Toyota Camry Блок предохранителей под панелью приборов

Это должен знать каждый автовладелец:

Автовладельцу, даже если он с детства не интересовался устройством и диагностикой электрических цепей, невольно периодически приходится сталкиваться с необходимостью найти вышедший из строя защитный вкладыш и заменить его.Чтобы это не стало очень неприятным сюрпризом для посетителей нашего сайта, мы разберемся, где находится 2008 год и как искать и заменять перегоревший предохранитель.

Часто бывает, что выходит из строя отдельный блок электрооборудования, и хозяин начинает упорно просматривать все имеющиеся у него предохранители по очереди в поисках перегоревшего. Это не совсем правильный подход к делу. Вернее, было бы в самом начале определить расположение предохранителя вышедшего из строя электрооборудования, а затем вытащить его для тщательного осмотра и проверки.

2008 Toyota Corolla Расположение предохранителей

Электроэнергия подается в электрическую систему автомобиля от аккумуляторной батареи, когда двигатель не работает, и от генератора, когда двигатель работает. Все потребители электрического тока автомобиля запитаны через предохранители. Это защищает электрические компоненты от плавления, а весь автомобиль — от огня.

Плавкие защитные вставки в автомобиле Королла 2008 расположены в двух узлах. Один из них находится под капотом рядом с воздушным фильтром, а другой — в салоне у нижнего основания водительской двери.

Блок электрозащиты под капотом обслуживает цепи с большими токами и токовые реле. Блок, расположенный в салоне, предназначен для защиты электрических цепей с слаботочной нагрузкой.

Рассмотрим сначала комплект предохранителей Тойота Королла 2008 года под капотом. Он состоит из нескольких отдельных частей:

• релейная часть;
• предохранительные блоки 2 шт;
• розетки с запасными вставками.

Фото 1. Блок защиты под капотом

На фото 1 показан блок защиты Toyota Corolla 2008 под капотом, где 1 — блок реле, 2, 3 — запасные вставки.

Обозначение и назначение плавких вставок моторного отсека Короллы 2008

КУПОЛ — плюсовой провод для питания часов и мафона. Служит для работы дежурного режима мафона и питания штатных часов.
HAZ-HORN — предохранитель звукового сигнала.
ALT-S — предохранитель в цепи автоматического регулятора напряжения бортового генератора.
FAN 30A — предохранитель вентилятора охлаждения радиатора.
АМ1 40А — предохранитель питания замка зажигания и пускового реле стартера.
EFI. F-HTR — защита цепи питания блока управления двигателем.
АМ2 30А — предохранитель замка зажигания. Он также защищает цепи форсунок, реле впрыска топлива.

Корпус надежно защищен от влаги и пыли. Эту герметичность не следует нарушать при открытии крышки.

2008 Toyota Corolla Cabin Block Предохранители

CIG & RADIO 20 A — цифровой дисплей часов, прикуриватель, кондиционер, магнитола, электропривод зеркал заднего вида.
IGN 10 A — система впрыска топлива.
TAIL 15 A — задние габаритные фонари, освещение приборов, габаритные огни, освещение салона, задние противотуманные фары.
СТОП 15 А — стоп-сигналы.
ECU-IG 15 A — запуск двигателя.
ОБОРОТ 10 А — сигналы аварийной остановки, указатели поворота.
DEFOG 30 A — система обогрева стекол заднего вида.
WIPER 20 A — стеклоомыватель и дворники.
GAUGE 10 A — контрольные лампы контрольных индикаторов, индикаторов и самих счетчиков (кроме сигнальной лампы разряда аккумулятора и сигнализации незакрытых межкомнатных дверей), фонари заднего хода.

Фото 2. Салонный блок Toyota Corolla 2008 (вид снизу)

В других модификациях Toyota Corolla очень часто меняют обозначение и порядок вставок. Самым надежным проводником в «предохранительном лесу» станет собственная автомобильная инструкция.

Правила замены и отдельные моменты

При работе с электриком Toyota Corolla 2008 необходимо придерживаться определенных правил. В первую очередь следует снимать вставки с розеток не руками или другими инструментами, а специальной пластиковой вилкой, которая находится в самой колодке.Определение пригодности вставок производится при свете. Хорошо видна перегоревшая или неповрежденная плавкая катушка внутри корпуса.

Не заменяйте перегоревшую вставку на другую с другим номинальным током.
Сам процесс замены вставок в салоне довольно неудобен. Чтобы снять крышку блока защиты, нужно успеть лечь на дно кабины с поднятой головой, имея в наличии фонарик.

Мы часто сами себе создаем проблемы.Например, подключая к розетке прикуривателя различные устройства и навороты, мы часто отключаем не только его защиту, но и саму розетку. Дело в том, что эти разъемы производятся всеми, кому не лень, зачастую совершенно без учета стандартов японских производителей.

Лучше сделать отдельный разъем для дополнительных устройств. Любые действия с электротехникой нужно выполнять терпеливо и осторожно, без нервозности.

.
