Одновитковые и многовитковые трансформаторы тока

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня у меня новость — я ИДУ В ОТПУСК!!!

Скажу сразу, что расслабляться в отпуске мне не придется, т.к. много планов и работы, в том числе и по написанию статей на сайте.

Ладно, много говорить не будем, а сразу перейдем к теме сегодняшней статьи, которая познакомит Вас с одновитковыми и многовитковыми трансформаторами тока.

Кто забыл о чем идет речь, то рекомендую сначала почитать предыдущие публикации про назначение и применение трансформаторов тока, их основные параметры, разновидности и классификацию.

Начнем с одновитоковых трансформаторов тока, которые делятся на два типа:

Одновитковые трансформаторы тока без первичной обмотки

Одновитковые ТТ без первичной обмотки не имеют своей собственной первичной обмотки. Они бывают трех разновидностей:

• встроенные

• шинные

• разъемные

Про каждый вид поговорим подробнее.

Про встроенные трансформаторы тока я уже Вам рассказывал в статье про разновидности и классификацию трансформаторов тока на примере ТВТ с коэффициентом трансформации 600/5. Здесь только добавлю то, что роль первичной обмотки встроенного трансформатора тока выполняет стержень проходного изолятора (ввода).

Ниже Вы можете посмотреть схему встроенного трансформатора тока:

Встроенный трансформатор, по сути, состоит только из магнитопровода («железа»), на который намотана вторичная обмотка. В качестве изоляционного промежутка между первичной и вторичной обмоткой используется изоляция самого проходного изолятора.

Следующим, мы рассмотрим шинные трансформаторы тока, которые являются самыми распространенным. Их частенько применяют для организации системы учета электроэнергии в электроустановках классом напряжения до 1000 (В). Об этом на сайте уже имеется несколько подробных статей — читайте раздел про «Учет электроэнергии».

Схема шинного ТТ выглядит следующим образом (аналогична встроенному трансформатору тока):

Разницей между встроенным и шинным трансформаторами тока является только принцип исполнения первичной обмотки. Если у встроенного трансформатора тока роль первичной обмотки служит проходной изолятор (ввод), то у шинного трансформатора для этой цели применяется шина. Шина (шинка), а может быть и несколько шин,  пропускается в полость (сквозь) трансформатор тока.

Большинство из Вас видели и сталкивались с шинными трансформаторами тока, например, типа ТШП 0,66 (кВ). Вот так они выглядят в живую:

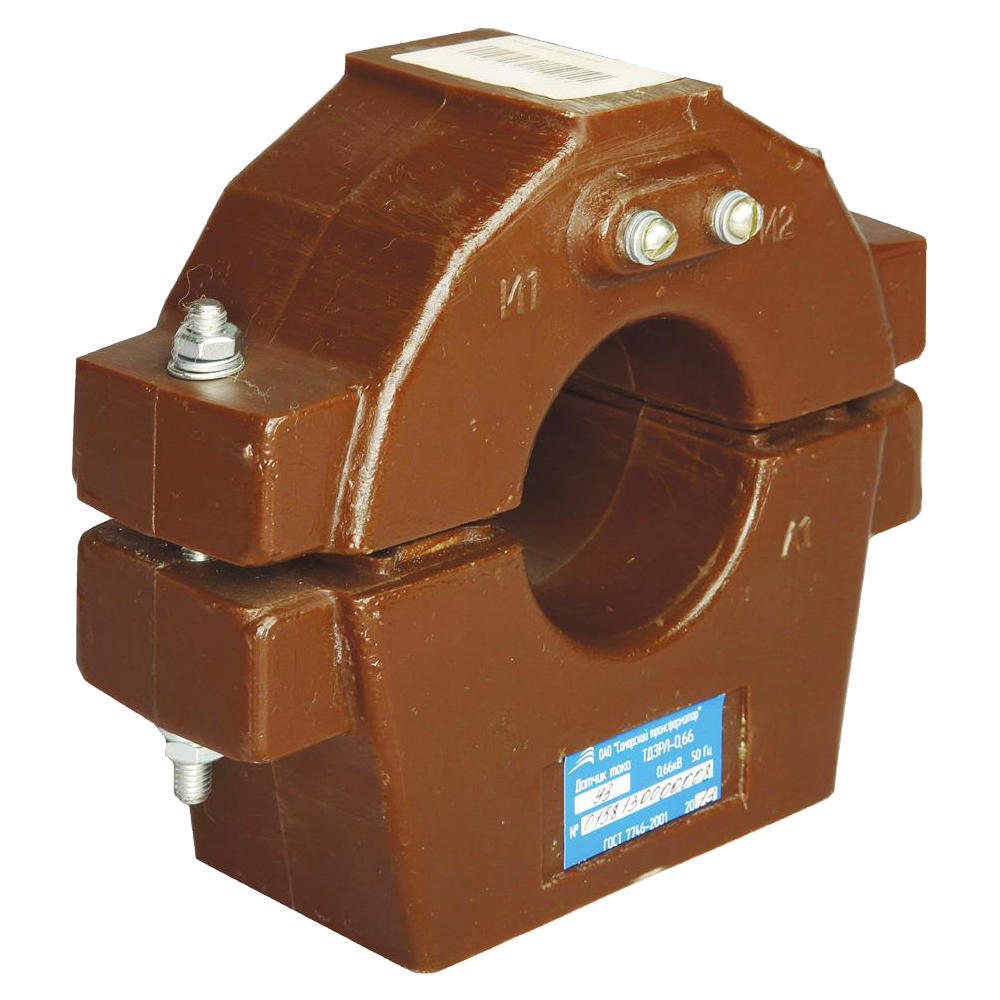

Ну и последним видом ТТ, которые не имеют своей собственной первичной обмотки, являются разъемные трансформаторы тока. Их схема приведена ниже:

Разъемный трансформатор тока состоит из магнитопровода, который разделен на 2 равные части. Эти части легко и быстро стягиваются с помощью шпилек, что очень удобно при их эксплуатации и электромонтаже.

В качестве первичной обмотки разъемного трансформатора является обычный проводник с током. Ниже на фотографии Вы можете увидеть как выглядит разъемный трансформатор тока типа ТЗРЛ-70.

На подстанциях нашего предприятия разъемные трансформаторы тока применяются для реализации земляной защиты высоковольтных силовых кабельных линий. Поэтому в случае его выхода из строя, он легко заменяется на другой, т.к. он является разъемным. Процедура замены занимает несколько минут и состоит из раскручивания стяжных шпилек трансформатора и отключения проводов со вторичной обмотки.

Одновитковые трансформаторы тока с первичной обмоткой

Одновитковые ТТ с первичной обмоткой имеют свою собственную первичную обмотку. Они бывают двух разновидностей:

• стержневые

• U-образные

Стержневые трансформаторы тока в качестве первичной обмотки имеют прямоугольный стержень (реже круглый), который закреплен в проходном изоляторе. Упрощенная схема стержневого трансформатора тока выглядит так:

Этот вид трансформатора тока нашел широкое применение, в том числе и на подстанциях нашего предприятия. Несколько фотографий ТПОЛ-10 я Вам все таки покажу.

Последний вид, который мы рассмотрим сегодня из одновитковых трансформаторов тока, это U-образные трансформаторы тока.  Название говорит само за себя. Схема такого ТТ приведена ниже:

Таких трансформаторов тока я не встречал, да и наверное уже и не встречу, поэтому и фотографий предоставить не смогу.

Многовитковые трансформаторы тока

Теперь приступим к знакомству и классификации многовитковых ТТ. А их перечень и разнообразие совсем даже не мал. Перечислим самые распространенные:

• петлевые

• звеньевые

Схема многовитковых трансформаторов тока с петлевой первичной обмоткой изображена на рисунке ниже:

Петлевая первичная обмотка может иметь несколько витков. Примером таких трансформаторов могут служить ТПФМ-10.

На наших подстанциях их осталось очень мало, т.к. мы заменяем их на более новый тип ТПОЛ-10.

Схема многовитковых трансформаторов тока со звеньевой первичной обмоткой изображена на рисунке ниже:

Мне лично не приходилось встречать такие, поэтому фотоотчета по ним нет.

P.S. На этом статью про одновитковые и многовитковые трансформаторы тока я завершаю. Если есть вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Измерительные трансформаторы тока и напряжения

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА И
НАПРЯЖЕНИЯ

В
ячейках распределительного устройства, через которые под­ключаются к сборным
шинам линия, генератор, силовой транс­форматор, устанавливаются трансформаторы
тока (ТТ), а на каждой секции сборных шин и на выводах генераторов — транс­форматоры
напряжения (ТН). Подбирая коэффициенты тран­сформации этих
измерительных трансформаторов, силу тока в любой цепи можно измерить обычным
амперметром, рассчи­танным на силу тока в 5 А,
и любое напряжение — вольтметром, рассчитанным на напряжение в 100 В.

В
электроустановках ТТ предназначены для питания токовых катушек измерительных
приборов и реле, а ТН — для катушек напряжения измерительных приборов и
аппаратов защиты, изме­рения и контроля за напряжением.

При
этом измерительные приборы надежно изолированы от высокого напряжения, так как
в трансформаторах нет элек­трической связи между обмотками высокого и низкого
напряжения. Вторичные обмотки ТТ и ТН заземляют, чтобы пред­отвратить появление
высокого напряжения на измерительных приборах в случае аварийного пробоя
изоляции между обмот­ками высокого и низкого напряжения измерительного транс­форматора.

Трансформаторы тока

Первичная
обмотка трансформатора тока (рис. 1) (стержень, шины или катушки) 1 проходит
внутри фарфорового изолятора 2, на который надеты кольцевые сердеч­ники 3, 5
(один или два). Сердечники изготовляют из спиральной стальной ленты,
свернутой в виде кольца. На каждом сердечнике намотана вторичная обмотка 4 из
медного изолированного про­вода. ТТ изготовляются в однофазном исполнении. В РУ
приме­няются ТТ классов точности 0,5; 1; 3.

Рис. 1. Принципиальная схема (а) и устройство (б)
трансформатора тока, предназначенного для внутренней установки: I,
II – соответственно первичная и вторичная обмотка; W
– ваттметр; U – обмотка напряжения
ваттметра; А – амперметр; P
– реле.

Конструктивное
исполнение ТТ весьма разнообразно.

Различают
одно- и многовитковые трансформаторы тока. Применение получили одновитковые
трансформаторы следую­щих характерных конструкций: стержневые, шинные и встро­енные.

Стержневые
трансформаторы тока изготовляют для напряже­нии до 35 кВ и номинальных
первичных токов силой от 400 до 1500 А. В качестве примера на рис. 2 показан
трансформатор типа ТПОЛ-10 (П — проходной, О — одновитковый, Л — с ли­той
изоляцией) для номинального напряжения 10 кВ. Первичная обмотка 1 выполнена
в виде прямолинейного стержня с зажима­ми на концах. На стержень поверх
изоляции надеты два коль­цевых магнитопровода 2 с вторичными обмотками.
Магнитопроводы вместе с первичной и вторичной обмотками залиты эпоксидным
компаундом и образуют монолитный блок 3 в виде проходного изолятора.
Блок сна­бжен фланцем 4 из силумина с от­верстиями под болты для крепле­ния
трансформатора. Зажимы 5 вторичных обмоток расположе­ны на боковом
приливе изоляци­онного блока.

Рис. 2. Стержневой трансформатор типа ТПОЛ-10.

Шинные
трансформаторы то­ка изготовляют для напряжений до 20 кВ и номинальных первич­ных
токов силой до 18000 А клас­сом точности 0,5. При таких бо­льших токах
целесообразно упро­стить конструкцию трансформа­тора, используя в качестве пер­вичной
обмотки проводник (ши­на, пакет шин) соответствующего присоединения. При этом
устраняются зажимы первичной об­мотки с соответствующими контактными
соединениями. В каче­стве примера на рис. 3 показан трансформатор тока типа
ТШЛ-20 (Ш — шинный, Л — с литой изоляцией)
для напряжения 20 кВ. Магнитопроводы 2 и 5 с вторичными обмотками
залиты эпоксидным компаундом и образуют изоляционный блок 3. Блок
соединен с основанием 1 и с приливами
6 для крепления тран­сформатора. Проходное отверстие (окно) трансформатора
тока рассчитано на установку шин. Зажимы 4 вторичных обмоток расположены
над блоком 3.

Рис. 3. Шинный трансформатор типа ТШЛ-20.

Многовитковые ТТ изготавливают
для всей шкалы номинальных напряжений и для первичных номинальных токов силой
1000 — 1600 А.

Для напряжений 6…10 кВ
изготавливают катушечные и пет­левые ТТ
с эпоксидной изоляцией. На рис. 4, а показан ТТ типа ТПЛ-10 (П —
петлевой, Л — с литой изоляцией) для напря­жения 10 кВ.

Для напряжения 35…220 кВ
изготавливают ТТ наружной уста­новки с масляной изоляцией типов ТФН, ТФНД (Ф —
с фар­форовым кожухом, Н — для наружной установки, Д — с обмот­кой для релейной
защиты (рис. 4, б, в).

Нагрузкой для ТТ служат
сопротивления токовых обмоток измерительных приборов, реле автоматики и
проводов вторич­ных цепей, включаемые последовательно. Суммарное значение этих
сопротивлений не должно превышать номинального, ука­занного в каталоге на ТТ. В
противном случае погрешность измерений превысит допустимую.

Рис. 4. Трансформатор тока типа ТПЛ-10 и ТПЛУ-10 (а), ТФНД-110М (б) и ТФННД220М (в): Л₁, Л₂ – соответственно ввод и вывод шины со стороны
высокого напряжения; И₁, И₂ – вывод со стороны низкого
напряжения.

В
эксплуатации нельзя допускать работу ТТ с разомкнутой вторичной обмоткой, так
как его магнитная система рассчитана на малую индукцию. Намагничивающая сила
первичной обмотки ТТ почти полностью уравновешивается размагничивающим дей­ствием
его вторичной обмотки. Если вторичная обмотка ра­зомкнута, то индукция в
магнитопроводе резко возрастает, что приводит к перегреву сердечника и
недопустимому повышению напряжения на зажимах разомкнутой вторичной обмотки,
что создает опасность для обслуживающего персонала и изоляции обмотки.

На
рис. 5 показаны схемы включения ТТ.

Рис. 5. Схема включения трансформатора тока для
измерения силы тока в одной (а), двух
(б) и трех (в) фазах.

Защита
кабельных линий от однофазных замыканий на землю часто осуществляется
трансформатором тока нулевой последова­тельности (ТНП, ТНП-Ш), имеющим
кольцеобразную или пря­моугольную форму. Трансформатор надевается на защищаемый
кабель. К обмотке трансформатора подключается защитное реле (рис. 6).

Рис. 6. Кабельный трансформатор тока.

Трансформаторы напряжения

Трансформатор
напряжения конструктивно и по принципу устройства во многом похож на силовой
трансформатор неболь­шой мощности для той же ступени напряжения (рис. 7).

Рис. 7. Трансформатор напряжения.

Номи­нальное
напряжение вторичных обмоток ТН со­ставляет 100 В. Для уста­новки в РУ
используются ТН классов точности 0,5; 1 и 3.

ТН
выпускаются на все стандартные напряже­ния от 0,5 до 500 кВ. На напряжения до 3
кВ ТН выполняются сухими, для 6 кВ и выше — масляны­ми. ТН напряжением 35 кВ и
выше выполняются для наружных установок. Схемы включения ТН при­ведены на рис. 8.

Рис. 8. Включение трансформатора напряжения: а – трехфазного трехстержневого; б – комплекта из двух однофазных
трансформаторов; в – трех однофазных;
г – трехфазного пятистержневого.

Напряжения
проводов относительно земли и напряжения ну­левой последовательности используют
для релейной защиты, а также для сигнализации об однофазных замыканиях в сетях,
где повреждения этого вида не подлежат автоматическому отключе­нию и могут быть
длительными (сети с изолированной нейтра­лью).

В
схемах (см. рис. 8) при отсутствии замыкания на землю вольтметры показывают
фазное напряжение, а при замыкании на землю одной из фаз вольтметр этой фазы
покажет напряжение, близкое к нулю. Показания двух других вольтметров будут
близ­ки к значениям линейных напряжений.

Схема
г (см. рис. 8) содержит две вторичные обмотки, одна из которых служат
для измерений фазных и линейных напряжений. Вторая обмотка (а₁, x₁.)
соединена в разомкнутый треуголь­ник, на концах которого напряжение равно нулю
при нормаль­ном состоянии сети, так как сумма трех фазных ЭДС, индуктиру­емых в
дополнительных обмотках, равна нулю.

При
однофазном замыкании в сети у зажимов разомкнутого треугольника появляется
напряжение, соответствующее тройно­му напряжению нулевой последовательности.

Реле,
подключенное к обмотке, подает сигнал о неисправ­ности сети. Число витков на
фазу дополнительной обмотки выбирают таким образом, чтобы при замыкании в сети
напряже­ние на ее зажимах составляло около 100 В.

ЛЕКЦИЯ №12. ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ ДЛЯ ИЗМЕРЕНИЙ

Электротехника ЛЕКЦИЯ №12. ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ ДЛЯ ИЗМЕРЕНИЙ

просмотров — 198

Трансформатор тока предназначен для понижения первичного тока до стандартной величины 5 А или 1 А и для отделœения цепей измерения и защиты от первичных цепей высокого напряжения.

Трансформатор тока (рис. 54) имеет замкнутый магнитопровод (2)и две обмотки: первичную (1)и вторичную (3).

Первичная обмотка включается последовательно в цепь измеряемого тока I₁, ко вторичной об­мотке присоединяются измери­тельные приборы, обтекаемые током I₂.

Рис. 54. Принципиальная схема включения трансформатора тока

Трансформатор тока характеризуется номинальным коэффициентом трансформации:

(56)

где I_1ном, I_2ном — номинальные значения первичного и вторичного токов соответственно.

Действительный коэффициент трансформации отличается от номинального вследствие потерь в трансформаторе, которые создают погрешность в измерении тока:

% = (57)

По значению погрешностей различают классы точности трансформаторов тока: 0,2; 0,5; 1,0; Р. Класс 0,2 применяется для подключения точных лабораторных приборов; 0,5 — расчетных счетчиков электроэнергии; 1,0 — приборов технического учета; Р — релœейной защиты.

Трансформатор тока работает в своем классе точности только при нормальной нагрузке; при увеличении нагрузки погрешности также увеличиваются.

Трансформаторы тока для внутренних установок име­ют сухую изоляцию с использованием фарфора или эпоксидной смолы. Трансформаторы с литой эпоксидной изоляциейимеют малые размеры и проще по технологии производства, в связи с этим получили широкое распространение. На рис.55 изображен трансформатор тока типа ТПОЛ-20 — проходной, одновитковый, с литой изоляцией, на напряжение 20 кВ.

Рис. 55. Трансформатор тока ТПОЛ-20:

1 — выводы первичной обмотки; 2 — болтзаземления; 3 — коробка

вторичных:выводов; 4 — литая изоляция

Первичной обмоткой служит медная труба, две вторичные обмотки расположены на двух кольцевых ленточных магнитопроводах. Каждый магнитопровод имеет свои параметры, т. е. его обмотка обладает определœенным классом точности. Наиболее частое сочета­ние обмоток — 0,5/Р, 1,0/Р, Р/Р (Р — обмотка для релœей­ной защиты).

Одновитковые трансформаторы применяются при первичных токах 400 А и более.

Обмотки и магнитопроводы трансформатора ТПОЛ за­ливаются эпоксидным компаундом, который после затвер­девания и полимеризации обеспечивает высокую электри­ческую и механическую прочность.

В цепях с большими токами применяются шинные трансформаторытипа ТШЛи ТШВ,у которых роль первичной обмотки выполняют шины РУ. Такой трансформатор имеет кольцеобразный сердечник с вторичной обмоткой, залитый эпоксидным компаундом, и окно, через ĸᴏᴛᴏᴩᴏᴇ проходят шины РУ. Трансформаторы тока ТШЛ, ТШВ встраиваются в комплектные экранированные токопроводы в цепях мощных генераторов.

Трансформаторы тока для наружных установок типа ТФЗ, ТФР имеют бумажно-масляную изоляцию. Для обеспечения крайне важного уровня изоляции всœе части, магнитопровод и обмотки трансформатора, погружают в фарфоровую покрышку, которая заполнена трансформаторным маслом.

В установках 500 кВ и выше применяются каскадные трансформаторы токатипа ТФНК, в которых используется двухступенчатая трансформация для облегчения изоляции.

Широко применяются встроенные трансформаторытока, которые по принципу действия и устройству представляют собой одновитковые проходные трансформаторы. Такие трансформаторы встраиваются в вводы масляных баковых выключателœей и силовых трансформаторов. Первичной обмоткой их служит токоведущий стержень изолятора. На каждом вводе бывают установлены одиндва трансформатора тока. Недостатками таких трансформаторов являются большая погрешность и малая вторичная мощность.

Трансформатор напряжения предназначен для пони­жения высокого напряжения до стандартной величины 100 В и для отделœения цепей измерения и релœейной защиты от первичных цепей высокого напряжения.

Трансформатор напряжения по схеме включения на­поминает силовой трансформатор, его первичная обмотка (1)включена на напряжение сети U₁а ко вторичной обмотке (3)с напряжением U₂присоединяются параллельно обмотки измерительных приборов и релœе (рис. 56).

Рис.56. Принципиальная схема включения однофазного трансформатора напряжения

Для безопасности обслуживания один из выводов вторичной обмотки заземляется. Трансформатор напряжения в отличие от трансформатора тока работает с небольшой нагрузкой в режиме, близком к холостому ходу, в связи с этим магнитопровод (2)имеет небольшое сечение.

Номинальный коэффициент трансформации

(58)

где U_1ном и U_2ном — номинальные значения первичного и вторичного напряжений.

Рассеяние магнитного потока и потери в сердечнике приводят к погрешности измерения напряжения:

(59)

Трансформаторы напряжения могут иметь классы точности 0,2; 0,5; 1; 3, область применения которых с разными классами точности такая же, как для трансформаторов тока.

Вторичная нагрузка, обусловленная подключением измерительных приборов и релœе, не должна превышать номинальную мощность трансформатора напряжения, чтобы не привести к увеличению погрешности.

По конструкции различают трехфазные и однофазные трансформаторы. Трехфазные применяются на напряжения до 10 кВ, однофазные — на любые напряжения до 1150 кВ.

В комплектных распределительных устройствах применяются трансформаторы с литой изоляцией, однофазные, с заземленным выводом первичной обмотки типа ЗНОЛ. Такие трансформаторы могут встраиваться в комплектный экранированный токопровод, для чего они снабжаются ножевыми втычными контактами. Трансформаторы напряже­ния серии ЗНОЛ предназначены для установок напряже­нием 3—24 кВ.

Широкое применение имеют масляные трансформаторы напряжения, у которых обмотки и магнитопровод находятся в баке, заполненном маслом. Выводы обмоток осущест­вляются с помощью фарфоровых изоляторов. Такие тран­сформаторы бывают трехфазными (НТМИ) и однофазными (НОМ, ЗНОМ).

Трансформаторы типов ЗНОМ-15, ЗНОМ-20, ЗНОМ-24 устанавливаются в комплектных токопроводах мощных генераторов (рис. 57).

С помощью ножевого контакта (3), расположенного на вводе высокого напряжения, трансформатор присоединяется к пружинящим контактам, закрепленным на токопроводе (1), закрытом экраном (2). К патрубку (5)со смотровыми люками (4)болтами (6)прикреплена крышка трансформатора. Зажимы низкого напряжения выведены на боковую стенку бака и закрываются отдельным кожухом.

Рис. 57. Установка трансформатора напряжения

ЗНОМ-20 в комплектном токопроводе

В установках 110кВ и выше применяются трансформаторы напряжения типа НФК. В этих трансформаторах обмотка высокого напряжения равномерно распределœена по нескольким магнитопроводам, благодаря чему облегчается ее изоляция.

В установках 500 кВ и выше применяются трансформаторы напряжения серии НДЕ с емкостным делителœем напряжения.

В установках сверхвысокого напряжения электромаг­нитные измерительные трансформаторы становятся ма­лопригодными вследствие большой массы, габаритов и по­грешностей. Сегодня они заменяются оптико-электронными трансформаторами.

Емкостной делитель напряжения служит для измерения высокого напряжения и питания релœе.

В чисто емкостной цепочке С₁, С₂ (рис. 58) напряжение фазы линии электропередачи (U) делится обратно пропорционально величинам емкостей.

Рис. 58. Принципиальная схема емкостного делителя напряжения

Емкость конденсатора С₂ на порядок больше, чем С₁, и сквозной ток текущий по цепочке С₁, С₂, определяется конденсатором С₁. Емкость конденсатора С₂ выбирается так, чтобы напряжение на ней находилось в пределах U_c2= 4000 – 12000 В. Для дальнейшего понижения напряжения до стандартной величины 100 В дешевый трансформатор напряжения нормального исполнения.

Вопросы для самопроверки:

Что такое и для чего нужен трансформатор тока

Автор Alexey На чтение 4 мин. Просмотров 1k. Опубликовано 11.01.2016
Обновлено 11.01.2016

При использовании различных энергетических систем возникает необходимость в преобразовании определенных величин в аналоги с пропорционально измененными значениями.

Такая операция позволяет воссоздавать процессы в электронных устройствах, гарантируя безопасные учет их потребления. Для этого используется специальное оборудование — трансформатор тока наружной установки.

Когда нужны трансформаторы тока?

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

1. При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
2. Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
3. Используются для учета электроэнергии с помощью счетчика.

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

1. Для измерения показателя счетчика.
2. Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

• предназначенные для работы на открытом воздухе;
• функционирующие в закрытом помещении;
• используемые в качестве встроенных элементов электрооборудования;
• накладные, предназначенные для для проходного изолятора;
• переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки. Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

• сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
• бумажно-масляную;
• газонаполненную;
• залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

• номинальное напряжение сети;
• параметр номинального тока первичной и вторичной обмотки;
• коэффициент трансформации;
• класс точности;
• особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению. Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

Трансформаторы тока и напряжения: виды, конструкция, принцип действия!

Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности.

Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до 750 кВ и выше, а токи устанавливаются в десятки килоампер и более. Для «прямого» измерения потребовались бы громоздкое и дорогое оборудование, а иногда измерения вообще не возможно было бы произвести. Также, при обслуживании приборов, напрямую подключенных к сети высокого напряжения, персонал подвергался бы опасности поражения током.

Измерительные трансформаторы тока (ТТ) и напряжения (ТН) способствуют расширению пределов измерений обычных измерительных устройств и одновременно изолируют их от цепей высокого напряжения. Измерительные трансформаторы создаются с высоким классом точности. Во время эксплуатации их метрологические характеристики подлежат первичной и периодической поверке на правильность работы.

Наиболее часто в сетях переменного тока применяются электромагнитные трансформаторы. Они состоят из магнитопровода, первичной и одной или нескольких вторичных обмоток. ТТ преобразовывает замеряемый высокий ток в малый, а ТН — измеряемое высшее напряжение в низшее. Измерительные трансформаторы включаются в цепи между высоковольтным оборудованием и контрольно-измерительными приборами: амперметрами, вольтметрами, ваттметрами, приборами релейной защиты, телемеханики и автоматики, счетчиками энергии.

Зачем нужны измерительные трансформаторы напряжения

Содержание статьи

Измерительные ТН относятся к преобразователям электрической энергии, которые:

• трансформируют напряжение участка сети или установки в напряжение приемлемой величины для осуществления измерений с помощью стандартных измерительных устройств, питания релейной защиты, устройств сигнализации, автоматики, телемеханики;
• изолируя вторичные приборы и цепи, защищают оборудование от высокого напряжения и персонал, имеющего доступ к обслуживанию электроустановок, от поражения током.

Подключение ТН к высоковольтной части электроустановки осуществляется соединением его первичной обмотки «в параллель» к цепи высокого напряжения. Номинал вторичных обмоток трансформатора напряжения составляет обычно 100 В. Так как сопротивление измерительных приборов, подключаемых к вторичной обмотке, велико, током можно пренебречь. Поэтому основной режим работы ТН подобен режиму холостого хода типового силового трансформатора.

Трансформаторы напряжения и их конструкция

Трансформаторы напряжения подразделяются:

• по числу фаз: на одно- и трехфазные;
• по числу вторичных обмоток: двухобмоточный ТН имеет одну вторичную обмотку, трехобмоточный — две: основную и дополнительную;
• по назначению вторичных обмоток: с основной вторичной обмоткой, с дополнительной, со специальной компенсационной — для контроля изоляции цепи;
• по особенностям исполнений — на трансформаторы защищенного типа, водозащищенного типа (защита от капель и влаги), герметичные, со встроенным предохранителем и с антирезонансной конструкцией;
• по принципу действия и особенностям конструкций: на каскадные, ёмкостные, заземляемые и не заземляемые.

У каскадного ТН первичная обмотка разделена на несколько поочередно соединенных секций, передача энергии от которых к вторичным обмоткам происходит посредством связующих и выравнивающих обмоток. У ёмкостного ТН в конструкции имеется ёмкостный делитель. Заземляемый однофазный ТН — устройство, у которого один конец первичной обмотки должен быть заземлен. У заземляемого трехфазного ТН должна быть заземлена нейтраль первичной обмотки. Все части первичной обмотки не заземляемого ТН изолированы от земли.

Зачем нужны трансформаторы тока

Трансформатор тока — базовый измерительный аппарат в электроэнергетике, применяемый для преобразования тока первичной сети во вторичный стандартный ток величиной 5 А или 1 А. Первичная обмотка соединяется непосредственно с цепью высокого напряжения последовательным способом подключения. Вторичная обмотка включается во вторичные цепи измерений, защиты и учета. 5А — часто встречающийся номинал вторичной обмотки.

Принцип действия и конструкция трансформаторов тока

Первичная обмотка ТТ включается в разрез линейного провода (последовательно с нагрузкой), в котором измеряется сила тока. Вторичная обмотка замкнута на измерительное устройство с малым сопротивлением. Поэтому, в отличие от силового трансформатора, для которого режим короткого замыкания является аварийным, нормальным режимом для измерительного ТТ являются условия, близкие к КЗ, так как сопротивление во вторичной цепи у него мало.

Через первичную обмотку, имеющую определённое количество витков, течет ток. Вокруг катушки наводится магнитный поток, который улавливается магнитопроводом. Пересекая перпендикулярно ориентированные витки вторичной обмотки, магнитный поток формирует электродвижущую силу. Под влиянием последней возникает ток, протекающий по катушке и нагрузке на выходе. Одновременно на зажимах вторичной цепи образуется падение напряжения.

По конструктиву и применению ТТ условно подразделяются на несколько разновидностей:

• Опорные монтируются на опорной плоскости.

• Проходные используются в качестве ввода и устанавливаются в металлических конструкциях, в проемах стен или потолков.

• Встраиваемые размещаются в полости оборудования: электрических выключателей, генераторов и других электроаппаратов и машин.

• Разъемные не имеют своей первичной обмотки. Их магнитопроводы из двух половинок, стягиваемых болтами, можно размыкать и закреплять вокруг проводников под током. Эти проводники исполняют роль первичных обмоток.

• Шинные изготавливаются тоже без первичных обмоток — их роль выполняют пропущенные сквозь окна магнитопроводов ТТ токоведущие шины распредустройств.

• Накладные надеваются сверху на проходной изолятор.

• Переносные предназначаются для лабораторных и контрольных измерений.

По выполнению первичной обмотки ТТ подразделяются на одновитковые и многовитковые, а по числу вторичных обмоток — на устройства с одной обмоткой и с несколькими вторичными обмотками (до четырёх, пяти). По числу ступеней трансформации — на одноступенчатые и каскадные.

К общей классификации трансформаторов обоих типов относятся: количество коэффициентов трансформации (однодиапазонные и многодиапазонные), критерии по материалу диэлектрика между первичной и вторичной обмотками и по материалу внешней изоляции — маслонаполненные, газонаполненные, сухие, с литой, фарфоровой и прессованной изоляцией, с вязкими заливочными компаундами, комбинированные бумажно-масляные. ТТ и ТН устанавливаются на открытом воздухе, в закрытых и в подземных установках, на морских и речных судах, внутри оболочек электроустановок и связываются контрольными проводами и кабелями с оборудованием вторичных цепей. По диапазону рабочего напряжения выделяют трансформаторы, функционирующие в устройствах до 1000 В и выше 1000 B. Трансформаторы также классифицируются по классу точности.

Видео про трансформаторы тока

Кратко о назначении трансформатора тока, составе и особенностях конструкции, о схеме и принципе работы. Почему нельзя допускать размыкание вторичных цепей трансформатора тока без предварительного их замыкания накоротко? Почему на напряжение выше 330 кВ изготавливаются ТТ каскадного типа? Об этом и об измерительном трансформаторе тока для подстанции 750 кВ вы узнаете из видео.

Похожие статьи

ОДНООБОРОТНЫЙ ТРАНСФОРМАТОР СИЛЬНОГО ТОКА

L/C Magnetics является производителем одновитковых сильноточных трансформаторов. Однооборотные сильноточные трансформаторы используются для многих приложений, таких как проверка автоматических выключателей, нагревательных элементов для электрических печей и плавки алюминия.

L/C Magnetics предлагает уникальные возможности для одновитковых сильноточных трансформаторов. У нас есть инструменты и подходящие намоточные машины для быстрого производства этих устройств.Предлагается вторичный выход до 12 вольт и до 20 000 ампер. Первичный вход может быть от 480 до 4160 В переменного тока. Пожалуйста, свяжитесь с нами для более высокого напряжения.

Одновитковый вторичный вывод представляет собой кабель или шину, поставляемую заказчиком. Тот же кабель или шину можно использовать для подключения к нагрузке. Это экономит усилия по подключению сверхвысокого тока. Это существенное преимущество одновиткового сильноточного трансформатора.

Нажмите на фотографии для получения дополнительной информации.Если эти одновитковые трансформаторы не соответствуют вашим точным требованиям, мы будем рады предложить переработанный блок.

Контент представлен в двух форматах: ФОТОФОРМАТ и ТАБЛИЧНЫЙ ФОРМАТ. ФОРМАТ ФОТО отображается первым. ФОРМАТ ТАБЛИЦЫ отображается после ФОТОФОРМАТ.

ФОТОФОРМАТ – ОДНООБОРОТНЫЕ ТРАНСФОРМАТОРЫ СИЛЬНОГО ТОКА

Однооборотный сильноточный трансформатор, 10 В переменного тока, 1500 А, 15 кВА, P/N 19040

Одновитковый сильноточный трансформатор, 8 В переменного тока, 3000 А, 24 кВА, P/N 18699

Одновитковый сильноточный трансформатор, 8 В переменного тока, 4000 А, 32 кВА, P/N 19005

Однооборотный сильноточный трансформатор, 10 В переменного тока, 4000 А, 40 кВА, P/N 18699B

Одновитковый силовой трансформатор 10 В переменного тока, 6000 А, 60 кВА P/N 19041

Однооборотный сильноточный трансформатор, 10000 А, 1 В переменного тока, 10 кВА, P/N 18699A

Однооборотный сильноточный трансформатор, 6 В переменного тока, 10000 А, 60 кВА, P/N 18738A1

64000 А Трансформатор 1 В переменного тока, 64000 А, 64 кВА P/N 6489L2

Приведенную ниже таблицу можно просматривать в порядке возрастания или убывания для всех категорий, таких как P/N, вход (VAC), выход (VAC), выход (Amps), кВА и тип. Щелкните номер детали, чтобы просмотреть более подробную информацию и дополнительную информацию о кране. В таблице показана только одна деталь крана.

ФОРМАТ ТАБЛИЦЫ – ОДНООБОРОТНЫЕ ТРАНСФОРМАТОРЫ СИЛЬНОГО ТОКА

[таблица «5» не найдена /]
Все наши силовые трансформаторы изготавливаются по индивидуальному заказу. Чтобы обсудить ваше конкретное приложение, позвоните по нашему номеру телефона (714) 624-4740 или отправьте нам электронное письмо по адресу [email protected].

Одновитковый трансформатор тока

для лучшего освещения

Испытайте мощность высококлассного одновиткового трансформатора тока с невероятными скидками на Alibaba.ком. Соответствующий одновитковый трансформатор тока повышает производительность за счет обмена напряжением и током в электрической цепи. Вы можете использовать одновитковый трансформатор тока для преобразования электричества с высоким напряжением и малым током в электричество с низким напряжением и большим током или наоборот в соответствии с вашими потребностями.

На Alibaba.com представлен самый большой выбор одновитковых трансформаторов тока , включающий различные размеры и модели.Независимо от ваших потребностей в преобразовании энергии, вы найдете правильный тип одновиткового трансформатора тока , который поможет вам достичь ваших целей. Вы найдете некоторые из них, которые можно использовать во всех областях, начиная с бытовой техники и заканчивая промышленным оборудованием. Все одновитковые трансформаторы тока изготовлены из прочных материалов, что делает их очень прочными и эффективными на протяжении всего срока службы.

Эти одновитковые трансформаторы тока соответствуют строгим стандартам качества и мерам для обеспечения максимальной безопасности и ожидаемых результатов.Одновитковый трансформатор тока Производители и дистрибьюторы , представленные на сайте, очень надежны, а их авторитет не подлежит сомнению благодаря долгой истории последовательного производства и поставок продукции премиум-класса. Это гарантирует вам, что при каждой покупке вы всегда найдете одновитковый трансформатор тока самого высокого качества .

Перейдите через сайт Alibaba.com сегодня и откройте для себя потрясающий одновитковый трансформатор тока . Выберите наиболее подходящий для вас в соответствии с вашими потребностями.Бесспорно высокая производительность покажет вам, почему они стоят каждого цента. Если вы ведете бизнес, воспользуйтесь скидками, предназначенными для одновитковых трансформаторов тока оптовиков и поставщиков, и увеличьте свою прибыльность.

Трансформаторы тока — Foster Transformer Company

Купить онлайн! У нас есть несколько стандартных трансформаторов тока, доступных для продажи через Интернет.

Нужно что-то немного другое или совершенно новое? Мы настраиваем! Свяжитесь с нами для получения дополнительной информации.

Трансформаторы тока используются вместе с нагрузочным резистором, который размещается поперек вторичной обмотки. Ток, протекающий во вторичной обмотке, проходит через нагрузочный резистор, создавая сигнальное напряжение, которое можно контролировать для оценки работы системы. Нагрузочный резистор выбирается исходя из максимального напряжения, которое может выдержать обмотка, и диапазона измеряемых токов. Инженеры Foster могут помочь вам выбрать правильный резистор для вашего приложения.

Стандартные трансформаторы тока с сердечником EI

Foster идеально подходят для измерения величины тока, протекающего через проводник. В отличие от трансформатора с тороидальным сердечником, измеряемая линия или провод не должны проходить через центр сердечника. Провод можно оборвать и присоединить к любой стороне первичной обмотки трансформатора тока. Это упрощает установку, снижает затраты и упрощает ремонт в полевых условиях, поскольку не нужно обрезать провод, чтобы снять трансформатор или плату, к которой он подключен, от оборудования.Наша модель 16051 делает еще один шаг вперед, предлагая стандартные 1/4-дюймовые быстроразъемные соединения для сильноточного соединения. Это полностью удерживает высокий ток от нашей печатной платы.

Если трансформаторы тока с сердечником EI дешевле и проще в установке, почему бы не использовать их постоянно? Ответ — фазовый сдвиг. Связь между обмотками на сердечнике EI обычно не так хороша, как у тороидального трансформатора тока. Это приводит к фазовому сдвигу между контролируемым напряжением и током.Часто этот фазовый сдвиг не имеет значения. Для приложений, где важно контролировать как величину тока, протекающего в проводнике, так и его фазовое соотношение, трансформатор с тороидальным сердечником часто является лучшим решением. Если ваше приложение требует мониторинга как фазы, так и величины тока, проходящего через проводник, обратитесь к Foster за индивидуальным решением.

Стандартные трансформаторы тока

• Номинальный ток: 0,1–30,0 А.
• Рабочая частота: 50–400 Гц.
• Передаточное отношение: 1:500.
• Типовой выход: 100 мВ/А.
• Рекомендуемый нагрузочный резистор: 50 Ом.
• Первичное сопротивление: 0,011 Ом, тип.
• Вторичное сопротивление: 16,7 Ом, тип.
• Диэлектрик: 500 В, среднеквадратичное значение.

Материалы

• UL класса 130 (B).
• Дополнительные быстроразъемные клеммы 1/4″ для сильноточного подключения.

Применение
Трансформаторы тока используются в самых разных промышленных и коммерческих целях.Некоторые из наиболее распространенных приложений включают в себя:

• Оборудование для мониторинга
• Газовые приборы
• Определение нагрузки
• Управление двигателем
• Системы ИБП

Типы трансформаторов тока и их конструкция

Общая мощность трансформатора одинакова на первичной и вторичной сторонах. Единственный способ понизить ток — увеличить напряжение. Следовательно, трансформатор тока представляет собой модифицированный повышающий трансформатор напряжения.

Операция

Трансформаторы тока

уникальны тем, что обычно имеют только одну обмотку (см. рис. 1). Первичка подключена к линейной нагрузке последовательно. Когда первичная обмотка имеет высокий номинальный ток, первичная обмотка может быть прямым проводником, проходящим через центр магнитопровода. Этот прямой провод указывает на одновитковую обмотку.

Рис. 1. Трансформатор тока обычно имеет один проход проводника в качестве первичной обмотки и множество витков провода в качестве вторичной обмотки.

Если первичная обмотка имеет низкий номинальный ток, первичная обмотка может состоять из нескольких витков, намотанных на сердечник. Это обеспечивает требуемый поток в слаботочных приложениях или для компенсации падения напряжения в линии до измерителя мощности.

Вторичная обмотка состоит из множества витков провода, намотанных на сердечник. Количество витков определяется желаемым соотношением витков трансформатора тока. Первичный ток трансформатора тока не контролируется вторичным, как это было бы в двухобмоточном трансформаторе напряжения. Вторичная обмотка трансформатора тока не может влиять на ток первичной обмотки, так как нагрузка на фидер определяет ток первичной обмотки.

Когда первичная цепь находится под напряжением, вторичная обмотка трансформатора тока никогда не должна оставаться разомкнутой. Когда схема работает, нагрузка на вторичной обмотке поддерживает низкие токи намагничивания и, следовательно, низкие межвитковые потенциалы. Когда вторичная цепь становится разомкнутой, токи намагничивания возрастают, и трансформатор тока действует как повышающий трансформатор напряжения.Напряжение может подняться до разрушительного уровня и вызвать короткое замыкание между витками в результате разрушения изоляции. Следовательно, вторичная обмотка трансформатора тока всегда должна быть закорочена, если он не подключен к внешней нагрузке (см. рис. 2).

Рис. 2. Вторичная обмотка трансформатора тока никогда не должна оставаться разомкнутой.

Строительство

Все трансформаторы имеют потери при передаче мощности из-за сопротивления, тока намагничивания, гистерезиса и других факторов. Эти факторы должны быть компенсированы в конструкции трансформатора, чтобы обеспечить точность измерения.

Трансформатор тока изготовлен из стали с высокой магнитной проницаемостью при плотности потока, при которой работает трансформатор. Плотность потока поддерживается на низком уровне, поэтому ток намагничивания низкий. Круглая катушка из стали с высоким содержанием кремния обеспечивает магнитную цепь с низким магнитным сопротивлением, необходимую для обеспечения необходимой напряженности поля для вторичной обмотки. Обычно используются три типа трансформаторов тока: оконные, стержневые и обмотки.

Оконные трансформаторы тока

Оконный трансформатор тока представляет собой трансформатор, состоящий из вторичной обмотки, намотанной на сердечник, и первичной обмотки, проходящей через отверстие в сердечнике. После того, как вторичная обмотка намотана на сердечник, сборка помещается в форму, а вокруг трансформатора впрыскивается изоляционный материал. Отводы выведены из обмотки (см. рис. 3). Линия электропередач проходит через окно и действует как первичная. Эта завершенная сборка называется оконным трансформатором тока.

Рис. 3. Оконный трансформатор тока имеет открытое пространство в центре для прохождения линии электропередач в качестве первичной обмотки

Барные трансформаторы тока

Стержневой трансформатор тока представляет собой особый тип оконного трансформатора тока со сплошным стержнем, постоянно размещенным через окно. Трансформатор тока в стержнях может выдерживать нагрузки сильного перегрузки по току. Во избежание магнитных напряжений, которые могут разрушить шину и повредить трансформатор, необходимо позаботиться о правильном монтаже этих трансформаторов по отношению к соседним проводникам.Этот тип трансформатора обычно используется в установках с потенциалом 25 кВ или меньше (см. рис. 4).

Рис. 4. Стержневой трансформатор тока имеет стержень, постоянно размещенный в окне. Первичные соединения выполняются на стержне

Трансформаторы тока обмотки

Трансформатор тока с обмоткой представляет собой трансформатор с отдельными первичной и вторичной обмотками, намотанными на многослойный сердечник. Трансформатор тока обмотки устроен так, что первичная обмотка состоит из одного или нескольких витков провода большого сечения, соединенных последовательно с измеряемой цепью.Трансформатор тока такого типа располагается на стороне высокого напряжения подстанции и содержит первичный проводник, по которому течет ток, и трансформатор тока с обмоткой для выходного тока (см. рис. 5).

Рис. 5. Обмоточный трансформатор тока имеет несколько витков первичной обмотки

Текущий рейтинг

Номинальный ток первичной обмотки трансформатора тока определяется максимальным измеряемым значением тока нагрузки.Например, если номинальный ток равен 400 А при вторичном номинале 5 А, соотношение между первичным и вторичным составляет 400:5 или 80:1. Это означает, что вторичная обмотка имеет в 80 раз больше витков, чем первичная, и трансформатор тока можно использовать для измерения линейной нагрузки 400 А. Первичка должна быть рассчитана на ток 400А.

Примечание

Производители часто прилагают к своим продуктам руководства и таблицы по поиску и устранению неисправностей, чтобы помочь определить причину проблемы.К этим руководствам следует обращаться при возникновении проблемы, поскольку в них содержится подробная информация об устранении конкретной проблемы и поиске постоянного решения. Эти схемы и руководства часто можно найти в Интернете.

Выходной ток вторичной обмотки пропорционален току первичной обмотки. Выход используется для измерения первичного тока и используется для питания приборов, используемых для измерения. Вторичная обмотка трансформатора тока всегда рассчитана на 5 А, независимо от номинального тока первичной обмотки.Это позволяет производить стандартизированные токовые устройства с номинальным током 5А. На паспортной табличке обычно будет рейтинг 400: 5, чтобы показать, что вторичная обмотка рассчитана на ток 5 А.

Приложения

Трансформаторы тока используются во многих отраслях промышленности, как для измерения, так и для обратной связи. Все нагрузки, которые можно подключить к вторичной обмотке, рассчитаны на максимальный ток 5 А. Общие области применения трансформаторов тока включают измерение мощности, контроль тока двигателя и контроль привода с регулируемой скоростью.

Измерение мощности

Трансформаторы тока используются с трансформаторами напряжения для учета электроэнергии от коммунального предприятия к потребителю. Мощность, или мощность, находится путем умножения напряжения и тока. Трансформатор напряжения обеспечивает способ измерения напряжения. Трансформатор тока позволяет измерять ток (см. рис. 6). Ваттметр включен последовательно с амперметром и должен работать при токе 5А или меньше.

Рис. 6.Трансформаторы тока используются с трансформаторами напряжения для измерения мощности, поставляемой от коммунальных предприятий потребителю.

Контроль тока двигателя

Пускатели больших двигателей имеют трансформаторы тока на линиях, идущих к пускателю, для контроля токов двигателя (см. рис. 7). Выходы трансформаторов тока подключены к реле перегрузки. Максимальный ток на вторичной обмотке трансформатора тока составляет 5А. Нагреватель перегрузки включен последовательно с трансформатором тока и должен работать при токе 5 А или менее.

Рис. 7. Трансформаторы тока используются для питания реле перегрузки в пускателях двигателей.

Двигатель мощностью 200 л.с. потребляет около 280 А при полной нагрузке при напряжении 480 В. Трансформаторы тока с номиналом 300:5 (60:1) можно использовать для контроля тока. Нагреватели перегрузки, рассчитанные на 280 А, недоступны. Реле перегрузки можно использовать для контроля выхода трансформатора тока. Поскольку коэффициент трансформатора тока составляет 60:1, нагреватели могут быть уменьшены на тот же коэффициент.Ток нагрузки 280 А, деленный на 60, равен 4,67 А. Поэтому можно использовать нагреватели на 4,67 А.

Мониторинг привода с регулируемой скоростью

Приводы с регулируемой скоростью используют трансформаторы тока для контроля входящего тока. Это часть схемы мгновенного электронного отключения (IET), которая отключает привод, если ток внезапно превышает номинальные значения привода.

Примечание

Для трансформаторов тока класс точности определяется при полной номинальной нагрузке.Полная нагрузка включает импеданс самой вторичной обмотки, импеданс выводов от трансформатора к нагрузке и саму нагрузку. При меньших нагрузках точность может составлять только половину заявленной точности.

ТРАНСФОРМАТОР ТОКА – EEE

Принцип действия   ТТ

• Трансформатор тока определяется как «измерительный трансформатор, в котором вторичный ток в значительной степени пропорционален первичному току (при нормальных условиях эксплуатации) и отличается от него по фазе на угол, который приблизительно равен нулю для соответствующего направления связи. «Это подчеркивает требования к точности трансформатора тока», но также важна функция изоляции, что означает, что независимо от напряжения системы вторичная цепь должна быть изолирована только для низкого напряжения.
• Трансформатор тока работает по принципу переменного магнитного потока. В «идеальном» трансформаторе тока вторичный ток будет точно равен (при умножении на коэффициент витков) и противоположен первичному току. Но, как и в трансформаторе напряжения, некоторая часть первичного тока или первичных ампер-витков используется для намагничивания сердечника, таким образом остается меньше, чем фактические первичные ампер-витки для «преобразования» во вторичные ампер-витки.Это, естественно, вносит ошибку в преобразование. Ошибка подразделяется на две: ошибка тока или отношения и ошибка фазы.
• CT разработан для минимизации ошибок при использовании электротехнической стали самого высокого качества для сердечника трансформатора. Выпускаются как тороидальные (круглые), так и прямоугольные ТТ. Вторичный ток обычно меньше по величине, чем первичный ток.
• Номинальный вторичный ток обычно составляет 5 А или 1 А, хотя и более низкие токи, такие как 0.5А не редкость. Он протекает в номинальной вторичной нагрузке, обычно называемой нагрузкой, когда номинальный первичный ток протекает в первичной обмотке.
• Первичная обмотка может состоять только из проводника первичного тока, проходящего один раз через отверстие в сердечнике трансформатора тока, или может состоять из двух или более витков, намотанных на сердечник вместе со вторичной обмоткой.
• Первичный и вторичный токи выражаются в виде соотношения, например, 100/5. При ТТ с коэффициентом трансформации 100/5 100 А, протекающие по первичной обмотке, приведут к 5 А, протекающим по вторичной обмотке, при условии, что к вторичной обмотке подключена правильная номинальная нагрузка.Точно так же для меньших первичных токов вторичные токи пропорционально ниже.
• Следует отметить, что ТТ 100/5 не будет выполнять функцию ТТ 20/1 или 10/0,5, поскольку отношение выражает номинальный ток ТТ, а не просто отношение первичного тока к току вторичной обмотки.
• Степень, в которой величина вторичного тока отличается от расчетного значения, ожидаемого на основании коэффициента трансформации ТТ, определяется (точностью) «Класс»  ТТ.Чем больше число, используемое для определения класса, тем больше допустимая «погрешность тока» [отклонение вторичного тока от расчетного значения].
• За исключением наименее точных классов, класс точности также определяет допустимый фазовый сдвиг между первичным и вторичным токами. Этот последний момент важен для измерительных приборов, на которые влияет как величина тока, так и разность фаз между напряжением питания и током нагрузки, таких как счетчики электроэнергии, ваттметры, варметры и измерители коэффициента мощности.
• Общие номинальные нагрузки: 2,5, 5, 10, 15 и 30 ВА.
• Трансформаторы тока обычно относятся к «измерительному» или «защитному» типу, и эти описания указывают на их функции.

Некоторые определения  используется для CT :

Номинальный первичный ток:

• Значение тока, которое необходимо преобразовать в более низкое значение. На языке ТТ «нагрузка» ТТ относится к первичному току.

Номинальный вторичный ток:

• Ток во вторичной цепи, на котором основаны рабочие характеристики трансформатора тока. Типичные значения вторичного тока составляют 1 А или 5 А. В случае дифференциальной защиты трансформатора также указываются вторичные токи 1/корень 3 А и 5/корень 3 А.

Номинальная нагрузка:

• Полная мощность вторичной цепи в вольт-амперах, выраженная при номинальном вторичном токе и удельном коэффициенте мощности (0.8 почти для всех стандартов)

Класс точности:

• В случае измерительных трансформаторов тока класс точности обычно составляет 0,2, 0,5, 1 или 3.
• Это означает, что погрешности должны находиться в пределах, указанных в стандартах для данного конкретного класса точности. Измерительный ТТ должен быть точным в диапазоне от 5 до 120 % номинального первичного тока, при 25 % и 100 % номинальной нагрузки при указанном коэффициенте мощности.
• В случае защитных ТТ, ТТ должны выдерживать как погрешность отношения, так и фазовую погрешность при указанном классе точности, обычно 5P или 10P, а также комбинированную погрешность при коэффициенте ограничения точности ТТ.

Составная ошибка:

• Среднеквадратичное значение разницы между мгновенным первичным током и мгновенным вторичным током, умноженное на коэффициент витков, в установившемся режиме.

Коэффициент ограничения точности:

• Значение первичного тока, до которого ТТ соответствует требованиям к комплексной погрешности. Обычно это 5, 10 или 15, что означает, что составная погрешность ТТ должна быть в установленных пределах в 5, 10 или 15 раз больше номинального первичного тока.

Кратковременный рейтинг:

• Значение первичного тока (в кА), которое ТТ должен выдерживать как термически, так и динамически без повреждения обмоток при коротком замыкании вторичной цепи. Указанное время обычно составляет 1 или 3 секунды.

Коэффициент безопасности прибора (фактор безопасности):

• Обычно принимает значение меньше 5 или меньше 10, хотя оно может быть намного выше, если соотношение очень низкое.Если коэффициент надежности ТТ равен 5, это означает, что суммарная погрешность измерительного ТТ при 5-кратном превышении номинального первичного тока равна или превышает 10 %. Это означает, что большие токи в первичной цепи не передаются во вторичную цепь, и поэтому приборы защищены. В случае ТТ с двойным коэффициентом FS применим только для самого низкого коэффициента.

Класс PS X CT:

• В балансовых системах защиты требуются ТТ с высокой степенью подобия по своим характеристикам.Этим требованиям отвечают трансформаторы тока класса PS(X). Их рабочие характеристики определяются по напряжению в точке перегиба (КПВ), току намагничивания (Iмаг) при напряжении в точке перегиба или 1/2 или 1/4 напряжения в точке перегиба и скорректированному сопротивлению вторичной обмотки ТТ. до 75С. Точность определяется коэффициентом поворота.

Напряжение в точке колена:

• Точка на кривой намагничивания, в которой увеличение плотности потока (напряжения) на 10 % вызывает увеличение силы намагничивания (тока) на 50 %.

Суммарный КТ:

• Если нет необходимости измерять токи в нескольких фидерах по отдельности, а нужно суммировать их для одного счетчика или прибора, можно использовать суммирующий трансформатор тока. Суммирующий ТТ состоит из двух или более первичных обмоток, подключенных к суммируемым фидерам, и одной вторичной обмотки, по которой течет ток, пропорциональный суммируемому первичному току. Типичным соотношением будет 5+5+5/5А, что означает, что три первичных фидера по 5 должны быть суммированы в один счетчик 5А.

КТ баланса сердечника (CBCT):

• CBCT, также известный как ТТ нулевой последовательности, используется для защиты от утечки и замыкания на землю. Концепция аналогична RVT. В КЛКТ трехжильный кабель или три одиночных жилы трехфазной системы проходят через внутренний диаметр ТТ. Когда система исправна, во вторичной обмотке CBCT ток не течет. При замыкании на землю остаточный ток (ток нулевой последовательности фаз) системы протекает через вторичную обмотку CBCT, и это приводит в действие реле.Для проектирования CBCT необходимо указать внутренний диаметр ТТ, тип реле, настройку реле и первичный рабочий ток.

Промежуточные трансформаторы тока (ICT ):

• Промежуточные трансформаторы тока используются, когда коэффициент трансформации очень высок. Он также используется для коррекции смещения фаз для дифференциальной защиты трансформаторов.

Номинальный первичный ток:

• Значение первичного тока, указанное в обозначении трансформатора и на котором основывается работа трансформатора тока.

Номинальный вторичный ток:

• Значение вторичного тока, указанное в обозначении трансформатора и на котором основывается работа трансформатора тока.

Номинальный коэффициент трансформации:

• Отношение номинального первичного тока к номинальному вторичному току.

Текущая ошибка (ошибка отношения):

• Погрешность, связанная с трансформатором, вносит в измерение тока и возникает из-за того, что фактический коэффициент трансформации не равен номинальному коэффициенту трансформации.Текущая ошибка, выраженная в процентах, определяется по формуле:
• Текущая ошибка, проценты = (Ka.Is-Ip) x 100 / Ip
• Где Ka= номинальный коэффициент трансформации
• Ip= фактический первичный ток
• Is= фактический вторичный ток при протекании Ip в условиях измерения

P имеет смещение:

• Разность фаз между первичным и вторичным векторами тока, причем направление векторов выбрано таким образом, что для идеального трансформатора угол равен нулю.Сдвиг фаз считается положительным, когда вектор вторичного тока опережает вектор первичного тока. Обычно выражается в минутах

Номинальная мощность:

• Значение полной мощности (в вольт-амперах при заданной мощности (коэффициенте), которую трансформатор тока должен отдавать во вторичную цепь при номинальном вторичном токе и с подключенной к нему номинальной нагрузкой.

  Максимальное напряжение в системе:

• Максимальное среднеквадратичное значение линейного напряжения, которое может поддерживаться при нормальных условиях эксплуатации в любое время и в любой точке системы.Он исключает временные колебания напряжения из-за неисправности и внезапного отключения больших нагрузок.

  Номинальный уровень изоляции:

• Комбинация значений напряжения (частота сети и грозовой импульс или, где применимо, грозовой импульс и коммутационный импульс), характеризующая изоляцию трансформатора в отношении ее способности выдерживать диэлектрические напряжения. Для низковольтного трансформатора испытательное напряжение 4 кВ промышленной частоты прикладывалось в течение 1 минуты.

  Номинальный кратковременный тепловой ток (Ith):

• Среднеквадратичное значение первичного тока, которое трансформатор тока выдерживает в течение номинального времени при коротком замыкании вторичной обмотки без вредных воздействий.

  Номинальный динамический ток (Idyn):

• Пиковое значение первичного тока, которое может выдержать трансформатор тока без электрического или механического повреждения из-за возникающих электромагнитных сил, при коротком замыкании вторичной обмотки.

Номинальный длительный тепловой ток (Un)

• Величина тока, который может непрерывно протекать в первичной обмотке, при этом вторичные обмотки подключены к номинальным нагрузкам, без повышения температуры выше установленных значений.

Коэффициент безопасности прибора (ISF или Fs):

• Отношение номинального первичного тока прибора к номинальному первичному току. Время, в течение которого первичный ток должен быть выше номинального значения, чтобы составная погрешность измерительного трансформатора тока была равна или превышала 10 %, а вторичная нагрузка равнялась номинальной нагрузке.Чем меньше это число, тем больше защищен подключенный инструмент.

  Чувствительность

• Чувствительность определяется как наименьшее значение первичного тока короткого замыкания в пределах защищаемой зоны, при котором реле срабатывает. Чтобы обеспечить быстрое срабатывание при коротком замыкании в зоне, трансформатор тока должен иметь «напряжение в точке перегиба», по крайней мере, в два раза превышающее уставку напряжения реле.
• «Напряжение в точке перегиба» (Vkp) определяется как вторичное напряжение, при котором увеличение на 10 % приводит к увеличению тока намагничивания на 50 %. Это вторичное напряжение, при превышении которого ТТ приближается к магнитному насыщению.

Устойчивость

• Качество, при котором защитная система остается неработоспособной при любых условиях, кроме тех, для которых она предназначена, т. е. при коротком замыкании в зоне. Устойчивость определяется как отношение максимального сквозного тока короткого замыкания, при котором система устойчива, к номинальному полный ток нагрузки. Трансформаторы тока хорошего качества обеспечивают линейный выходной сигнал до определенного напряжения в точке перегиба (Vkp).
• Vkp = 2If(Rs+Rp) для устойчивости, где
• If = максимальный вторичный ток сквозного замыкания на пределе стабильности
• Rs = сопротивление вторичной обмотки ТТ
• Rp = сопротивление контура от трансформатора тока до реле Переходные эффекты
• Сбалансированные системы защиты могут использовать реле с выдержкой времени или быстродействующие реле якоря. Там, где используются быстродействующие реле, срабатывание реле происходит в переходной области тока короткого замыкания, которая включает асимметричную постоянную составляющую.
• Таким образом, нарастание магнитного потока может быть достаточно высоким, чтобы исключить возможность избежать области насыщения. Возникающая в результате переходная нестабильность, к счастью, может быть преодолена с помощью некоторых из следующих методов.
• A) Реле со встроенными конденсаторами для блокировки асимметричной составляющей постоянного тока
• B) Реле со смещением, в которых постоянные асимметричные токи компенсируются противофазными катушками.
• C) Стабилизирующие резисторы, включенные последовательно с реле, управляемым током, или параллельно с реле, управляемым напряжением.Они ограничивают ток утечки (или напряжение) до максимального значения ниже установленного значения. Для последовательных резисторов в токе
  управляются реле якоря.
• Rs = (Vkp/2) – (VA/Ir)
• Rs = сопротивление стабилизирующего резистора в омах
• Vkp = напряжение точки перегиба ТТ
• ВА = нагрузка реле (обычно 3 ВА)
• Ir = ток уставки реле
• Примечание. Значение Rs меняется в зависимости от настройки отказа. Регулируемый.

Местная регулировка коэффициента трансформации трансформатора тока:

• Коэффициент трансформации трансформаторов тока может быть отрегулирован на месте в соответствии с потребностями применения.Проходя через окно больше второстепенных или основных поворотов, коэффициент поворотов будет увеличиваться или уменьшаться.
• Фактическое соотношение оборотов = (Коэффициент паспортной таблички — Добавлены вторичные витки) / Первичные витки.

Типы трансформаторов тока (ТТ)

Согласно Построению КТ:

  1)     Трансформаторы тока с кольцевым сердечником:

• Доступны для измерения токов от 50 до 5000 ампер, с окнами (размером отверстия силового провода) диаметром от 1″ до 8″.

2)     ТТ с разъемным сердечником:

• Имеются датчики для измерения силы тока от 100 до 5000 ампер с окнами различных размеров от 1 на 2 дюйма до 13 на 30 дюймов. У трансформаторов тока с разъемным сердечником один конец съемный, поэтому проводник нагрузки или шину не нужно отсоединять для установки трансформатора тока.

3)     Первичные КТ раны:

• Предназначены для измерения токов от 1 ампера до 100 ампер. Так как ток нагрузки проходит через первичные обмотки в ТТ, для нагрузки и вторичных проводников предусмотрены винтовые клеммы.Первичные ТТ доступны в соотношениях от 2,5:5 до 100:5

Согласно Приложению КТ:

1) Измерительный ТТ:

• Основные требования к измерительному ТТ заключаются в том, что для первичных токов до 120 % или 125 % номинального тока его вторичный ток пропорционален его первичному току со степенью точности, определенной его «классом», и, в случае более точных типов не должно превышаться указанное максимальное фазовое смещение.
• Желаемой характеристикой измерительного ТТ является то, что он должен «насыщаться» , когда первичный ток превышает процент номинального тока, указанный в качестве верхнего предела, к которому применяются положения о точности.
• Это означает, что при этих более высоких уровнях первичного тока вторичный ток меньше пропорционального. В результате этого уменьшается степень, в которой любое измерительное устройство, подключенное к вторичной обмотке трансформатора тока, подвергается перегрузке по току.

2)   Защитный ТТ:

• С другой стороны, для ТТ защитного типа требуется обратное, основной целью которого является обеспечение вторичного тока, пропорционального первичному току, когда он в несколько или во много раз превышает номинальный первичный ток.Мера этой характеристики известна как  «Фактор предела точности»  (A.L.F.).
•  ТТ с защитой типа A.L.F. 10 будет производить пропорциональный ток во вторичной обмотке (с учетом допустимой погрешности тока) с первичными токами, максимум в 10 раз превышающими номинальный ток.
• При использовании ТТ следует помнить, что при наличии двух или более устройств, которые должны управляться вторичной обмоткой, они должны быть соединены последовательно через обмотку. Это прямо противоположно методу, используемому для подключения двух или более нагрузок, которые питаются от трансформатора напряжения или мощности, когда устройства подключены параллельно вторичной обмотке.
• При использовании ТТ увеличение нагрузки приведет к увеличению вторичного выходного напряжения ТТ. Это происходит автоматически и необходимо для поддержания тока на нужном уровне. И наоборот, уменьшение нагрузки приведет к уменьшению вторичного выходного напряжения ТТ.
• Это увеличение выходного напряжения вторичной обмотки с увеличением нагрузки означает, что теоретически при бесконечной нагрузке, как в случае с разомкнутой цепью вторичной нагрузки, на клеммах вторичной обмотки появляется бесконечно высокое напряжение.По практическим причинам это напряжение не является бесконечно высоким, но может быть достаточно высоким, чтобы вызвать пробой изоляции между первичной и вторичной обмотками или между одной или обеими обмотками и сердечником. По этой причине первичный ток никогда не должен протекать без нагрузки или с нагрузкой с высоким сопротивлением, подключенной ко вторичной обмотке.
• При рассмотрении вопроса о применении ТТ следует помнить, что общая нагрузка на вторичную обмотку представляет собой не только сумму нагрузок отдельных устройств, подключенных к обмотке, но также включает нагрузку накладывается соединительным кабелем и сопротивлением соединений.
• Если, например, сопротивление соединительного кабеля и соединений составляет 0,1 Ом, а вторичный номинал трансформатора тока равен 5 А, нагрузка на кабель и соединения (RI2) составляет 0,1 x 5 x 5 = 2,5 ВА. Это должно быть добавлено к нагрузке подключенного устройства (устройств) при определении того, имеет ли ТТ достаточно большую номинальную нагрузку для питания требуемого устройства (устройств) и нагрузки, создаваемой соединениями.
• Если нагрузка, возлагаемая на вторичную обмотку ТТ подключенным(и) устройством(ами) и соединениями, превышает номинальную нагрузку ТТ, ТТ может частично или полностью насыщаться и, следовательно, не иметь вторичный ток, адекватно линейный по отношению к первичному току.
• Нагрузка, создаваемая заданным сопротивлением в омах [например, сопротивление соединительного кабеля], пропорциональна квадрату номинального вторичного тока. Таким образом, при использовании длинных кабелей между трансформатором тока и подключенным устройством (устройствами) использование вторичного трансформатора тока 1 А и устройства 1 А вместо 5 А приведет к 25-кратному снижению нагрузки на соединительные кабели и соединения. . Все номиналы нагрузки и расчеты даны для номинального вторичного тока.
• Из-за вышеизложенного, когда требуется относительно длинный [более нескольких метров] кабельный участок для подключения трансформатора тока к его нагрузке [например, удаленному амперметру], необходимо выполнить расчет для определения нагрузки кабеля.Это пропорционально сопротивлению «туда-обратно», т. е. удвоенному сопротивлению длины используемого двойного кабеля. Таблицы кабелей содержат информацию о значениях сопротивления проводников различных размеров при 20°C на единицу длины.
• Затем рассчитанное сопротивление умножается на квадрат номинального тока вторичной обмотки ТТ [25 для 5 А, 1 для 1 А]. Если нагрузка ВА, рассчитанная этим методом и добавленная к номинальной нагрузке(ям) устройства(а), которые будут управляться ТТ, превышает номинальную нагрузку ТТ, сечение кабеля должно быть увеличено [чтобы уменьшить сопротивление и, следовательно, нагрузка] или следует использовать ТТ с более высокой номинальной нагрузкой ВА, или следует заменить ТТ с более низким номинальным током вторичной обмотки [с соответствующим изменением номинального тока устройства (устройств), которые будут управляться]

 Спецификация ТТ:

1. ОТНОШЕНИЕ: отношение входного/выходного тока
2. ВА: общая нагрузка, включая контрольные провода.
3. КЛАСС: Точность, необходимая для работы
4. РАЗМЕРЫ: максимальный и минимальный пределы
5. Спецификация ТТ: (ОТНОШЕНИЕ/НАГРУЗКА ВА/КЛАСС ТОЧНОСТИ/КОЭФФИЦИЕНТ ПРЕДЕЛА ТОЧНОСТИ).
6. Например:  1600/5, 15 ВА 5P10

• Соотношение: 1600/5, нагрузка: 15 ВА, класс точности: 5P, ALF: 10

Бремя CT:

• Нагрузка ТТ — это максимальная нагрузка (в ВА), которая может быть приложена к вторичной обмотке ТТ.
• Вторичная нагрузка ТТ = сумма ВА всех нагрузок (амперметр, ваттметр, преобразователь и т. д.).) соединены последовательно с вторичной цепью ТТ + нагрузка кабеля вторичной цепи ТТ (нагрузка кабеля = где I = ток вторичной обмотки ТТ, R = сопротивление кабеля по длине, L = общая длина кабеля вторичной цепи. При правильном размере и используется короткая длина провода, нагрузкой на кабель можно пренебречь).
• Нагрузка вторичной цепи ТТ не должна превышать номинал ТТ ВА. Если нагрузка меньше нагрузки ТТ, все счетчики, подключенные к измерительному ТТ, должны показывать правильные показания.Таким образом, в вашем примере не должно быть никакого влияния на показания амперметра, если вы используете ТТ мощностью 5 ВА или 15 ВА (при условии, что для вторичной стороны ТТ используется провод соответствующего размера и короткой длины).
• Точность ТТ — еще один параметр, который также определяется классом ТТ. Например, если класс измерительного ТТ равен 0,5М (или 0,5В10), точность ТТ составляет 99,5 %, а максимально допустимая погрешность ТТ составляет всего 0,5 %.
• Нагрузка на ТТ — это нагрузка на вторичную обмотку ТТ во время работы.
• Нагрузка указана как x-VA для КТ.
• В случае измерительного трансформатора тока нагрузка зависит от подключенных счетчиков и количества счетчиков на вторичной обмотке, т.е. количества амперметров, счетчиков кВтч, счетчиков квар, счетчиков кВтч, преобразователей, а также нагрузки соединительного кабеля (I ²  x R x2 L) к замеру.
• где 2L — расстояние длины кабеля L от трансформатора тока до измерительных цепей, R = сопротивление единицы длины соединительного кабеля, I = вторичный ток трансформатора тока
• Суммарная нагрузка измерительного трансформатора тока = нагрузка соединительного кабеля в ВА + сумма нагрузки в метрах в ВА
• Примечание Измерители нагрузки можно найти в каталоге производителя

.

• Выбранная нагрузка ТТ должна быть больше расчетной нагрузки.
• В случае защитных ТТ нагрузка рассчитывается так же, как указано выше, за исключением того, что вместо счетчиков должна учитываться нагрузка отдельных реле защиты. Нагрузка на соединительный кабель рассчитывается так же, как при учете CT

.

• Суммарная нагрузка защиты CT=Нагрузка соединительного кабеля в ВА + сумма Нагрузки реле защиты в ВА.
• Внешняя нагрузка, приложенная к вторичной обмотке трансформатора тока, называется «нагрузкой». нагрузка может быть выражена двумя способами.
• Нагрузка может быть выражена как общее сопротивление цепи в омах или как общее значение вольт-ампер и коэффициента мощности при заданном значении тока или напряжения и частоты.
• Раньше потребители выражали нагрузку в терминах вольт-ампер и коэффициента мощности, вольт-ампер – это то, что будет потребляться при полном сопротивлении нагрузки при номинальном вторичном токе (другими словами, номинальный вторичный ток в квадрате, умноженный на импеданс нагрузки). Таким образом, нагрузка 0.Полное сопротивление 5 Ом можно также выразить как «12,5 вольт-ампер при 5 амперах», если мы примем обычный вторичный номинал 5 ампер. Терминология вольт-ампер больше не является стандартной, но она нуждается в уточнении, поскольку ее можно будет найти в литературе и в старых данных.
• Отдельными устройствами могут быть только трансформатор тока, короткий отрезок провода и счетчик. Напротив, схема может иметь трансформатор тока, отдельный участок проводки, реле, счетчик, вспомогательный трансформатор тока и преобразователь.Хотя последняя конфигурация сегодня не используется, может потребоваться выполнить этот расчет в существующей системе.
•  Все производители могут поставлять нагрузку своих отдельных устройств. Несмотря на то, что в наши дни они не используются очень часто, устройства защиты от перегрузки по току с индукционным диском всегда давали нагрузку на настройку минимального отвода. Чтобы определить импеданс фактической настройки ответвления, сначала возведите в квадрат коэффициент минимального деления на фактическую используемую настройку ответвления, а затем умножьте это значение на минимальный импеданс.
• Предположим, импеданс 1,47 + 5,34 Дж на отводе 1 ампер. Чтобы подключить реле к ответвлению на 4 ампера, инженер должен умножить импеданс при настройке ответвления на 1 ампер на (1/4)2. Импеданс на 4-амперном отводе будет 0,0919 + 0,3338 Дж или 0,3462 Ом при коэффициенте мощности 96,4.
• Полное сопротивление нагрузки ТТ уменьшается по мере увеличения вторичного тока,  из-за насыщения магнитных цепей реле и других устройств. Следовательно, данная нагрузка может применяться только для определенного значения вторичного тока.Старая терминология вольт-ампер при 5 амперах в этом отношении больше всего сбивает с толку, поскольку это не обязательно фактические вольт-ампер при протекании 5 ампер, а то, что вольт-ампер будет при 5 амперах
• Если бы не было насыщения. В публикациях производителей приведены данные об импедансе для нескольких значений перегрузки по току для некоторых реле, для которых иногда требуются такие данные. В противном случае данные предоставляются только для одного значения вторичного тока ТТ.
•  Если в публикации четко не указано, для какого значения тока применяется нагрузка, следует запросить эту информацию.Не имея таких данных о насыщении, их можно легко получить экспериментальным путем. При высоком насыщении импеданс приближается к сопротивлению постоянному току. Если пренебречь снижением импеданса при насыщении, создается впечатление, что погрешность трансформатора тока будет больше, чем она есть на самом деле. Конечно, если можно допустить такую ​​явно большую неточность, дальнейшие уточнения в расчетах не нужны. Однако в некоторых приложениях пренебрежение эффектом насыщения приведет к чрезмерно оптимистичным результатам; следовательно, безопаснее всегда принимать во внимание этот эффект.
• Обычно достаточно точно арифметически сложить импедансы последовательных нагрузок. Результаты будут слегка пессимистичными, указывая на немного большую, чем фактическая, неточность отношения CT. Но если данное приложение является настолько пограничным, что необходимо векторное сложение импедансов, чтобы доказать, что трансформаторы тока подходят, такого применения следует избегать.
• Если известно полное сопротивление при срабатывании катушки реле максимального тока с ответвлениями для данного ответвления, его можно оценить для тока срабатывания для любого другого ответвления.Реактивное сопротивление катушки с отводом изменяется пропорционально квадрату оборотов катушки, а сопротивление изменяется примерно по мере оборотов. При срабатывании происходит незначительное насыщение, а сопротивление мало по сравнению с реактивным сопротивлением. Поэтому обычно достаточно точно предположить, что импеданс изменяется пропорционально квадрату витков. Количество витков катушки обратно пропорционально току срабатывания, поэтому полное сопротивление изменяется обратно пропорционально приблизительно квадрату тока срабатывания.
• Независимо от того, подключен ли ТТ по схеме «звезда» или «треугольник», импеданс нагрузки всегда подключается по схеме «звезда». В ТТ, соединенных звездой, нейтрали ТТ и нагрузки соединяются вместе либо напрямую, либо через катушку реле, за исключением случаев, когда используется так называемый шунт тока нулевой последовательности (будет описан ниже).
• Редко бывает правильно просто сложить импеданс последовательных нагрузок, чтобы получить общее значение, когда два или более ТТ подключены таким образом, что их токи могут складываться или вычитаться в некоторой общей части вторичной цепи.Вместо этого необходимо рассчитать сумму падений и подъемов напряжения во внешней цепи от одного вторичного вывода ТТ до другого для принятых значений вторичных токов, протекающих в различных ветвях внешней цепи. Эффективное полное сопротивление нагрузки ТТ для каждой комбинации предполагаемых токов равно расчетному напряжению на клеммах ТТ, деленному на предполагаемый вторичный ток ТТ. Этот эффективный импеданс является тем, который следует использовать, и он может быть больше или меньше, чем фактический импеданс, который применялся бы, если бы никакие другие ТТ не подавали ток в цепь.
• Если первичная обмотка вспомогательного ТТ должна быть подключена к вторичной обмотке ТТ, точность которого изучается, необходимо знать полное сопротивление вспомогательного ТТ, если смотреть со стороны его первичной обмотки с короткозамкнутой вторичной обмоткой. К этому значению импеданса необходимо добавить импеданс нагрузки вспомогательного трансформатора тока, если смотреть с первичной стороны вспомогательного трансформатора тока; чтобы получить это полное сопротивление, умножьте фактическое полное сопротивление нагрузки на квадрат отношения первичных и вторичных витков вспомогательного трансформатора тока.Становится очевидным, что при использовании вспомогательного ТТ, который увеличивает величину тока от первичной обмотки к вторичной, могут возникнуть очень высокие импедансы нагрузки, если смотреть со стороны первичной обмотки.
• Нагрузка зависит от длины кабеля пилота


ВА	Приложения
от 1 до 2 ВА	Амперметр с подвижным железом
1 до 2,5 ВА	Амперметр выпрямителя с подвижной катушкой
2. от 5 до 5 ВА	Электродинамический прибор
3 до 5 ВА	Амперметр максимального потребления
1 до 2,5 ВА	Регистрирующий амперметр или преобразователь

•   Нагрузка (ВА) медных проводов между прибором и трансформатором тока для вторичной обмотки 1 А и 5 А


Сечение (мм2)	CT Вторичная нагрузка 1 А, ВА (двухпроводная)
	Расстояние
	10 м	20 метров	40 метров	60 метров	80 метров	100 метров
1.0	0,35	0,71	1,43	2,14	2,85	3,57
1,5	0,23	0,46	0,92	1,39	1,85	2,31
2,5	0,14	0,29	0,57	0,86	1,14	1,43
4,0	0,09	0,18	0,36	0. 54	0,71	0,89
6,0	0,06	0,12	0,24	0,36	0,48	0,6

Сечение (мм2)	Вторичная нагрузка трансформатора тока 5 А в ВА (двухпроводная)
	Расстояние
	1 метр	2 метра	4 метра	6 метров	8 метров	10 метров
1.5	0,58	1,15	2,31	3,46	4,62	5,77
2,5	0,36	0,71	1,43	2,14	2,86	3,57
4,0	0,22	0,45	0,89	1,34	1,79	2,24
6,0	0,15	0,30	0,60	0. 89	1,19	1,49
10,0	0,09	0,18	0,36	0,54	0,71	0,89

Расчет нагрузки ТТ:

• Фактическая нагрузка формируется сопротивлением вспомогательных проводников и реле защиты.

Сопротивление проводника

• Сопротивление проводника (с постоянной площадью поперечного сечения) можно рассчитать по уравнению:
• Р =ƿ*l/ А
• , где ƿ   = удельное сопротивление материала проводника (обычно указывается при +20°C)
• l = длина провода
• А = площадь поперечного сечения
• Если удельное сопротивление указано в мкОм·м, длина – в метрах, а площадь – в мм2, уравнение 1 даст непосредственное сопротивление в омах.
• Удельное сопротивление: медь 0,0178 мкОм·м при 20 °C и 0,0216 мкОм·м при 75 °C

4- или 6-проводное подключение:

• При 6-проводном подключении общая длина провода, естественно, будет в два раза больше расстояния между ТТ и реле.
•  Однако во многих случаях используется общий обратный провод (рисунок). Затем вместо умножения расстояния на два обычно используется коэффициент 1,2. Это правило относится только к 3-фазному подключению.
• Коэффициент 1,2 учитывает ситуацию, когда до 20 % длины электрического проводника, включая оконечные сопротивления, использует 6-проводное соединение и не менее 80 % — 4-проводное соединение.

• Если, например, расстояние между трансформатором тока и реле составляет 5 метров, общая длина составляет 2 x 5 м = 10 метров для 6-проводного соединения, но только 1,2 x 5 м = 6,0 метра для 4-проводного соединения. использовал.

Нагрузка на реле:

• Например, входное сопротивление меньше 0.020 Ом для входа 5 А (т. е. нагрузка менее 0,5 ВА) и менее 0,100 Ом для входа 1 А (т. е. менее 0,1 ВА).

Пример

• Расстояние между трансформаторами тока и реле защиты составляет 15 метров, используются медные жилы сечением 4 мм2 при 4-проводном подключении. Нагрузка на релейный вход менее 20 мОм (входы 5 А). Рассчитайте фактическую нагрузку ТТ при 75°C:
• Решение:
• ƿ = 0,0216 мкОм·м (75°C)
• R = 0,0216 мкОм·м x (1.2 x 15 м) / 4 мм2 = 0,097 Ом
• Нагрузка ТТ = 0,097 Ом + 0,020 Ом = 0,117 Ом.
• Использование ТТ со значениями нагрузки, превышающими требуемые, является ненаучным, поскольку это приводит к неточным показаниям (измерителя) или неточному восприятию неисправностей/состояний сообщения.
• По сути, такое высокое значение расчетной нагрузки расширяет характеристики насыщения сердечника ТТ, что приводит к вероятному повреждению подключенного к нему счетчика в условиях перегрузки. Например, когда мы ожидаем, что коэффициент безопасности (ISF) будет равен 5, вторичный ток должен быть ограничен менее чем в 5 раз, если первичный ток превышает номинальное значение более чем в 5 раз.
• В таких условиях перегрузки желательно, чтобы сердечник ТТ перешел в состояние насыщения, ограничивая вторичный ток, чтобы счетчик не был поврежден. Однако, когда мы запрашиваем более высокую ВА, ядро ​​не переходит в режим насыщения из-за меньшей нагрузки (ISF намного выше желаемого), что может привести к повреждению измерителя.
• Чтобы понять влияние аспекта точности, давайте возьмем в качестве примера ТТ с указанной нагрузкой 15 ВА, а фактическая нагрузка составляет 2,5 ВА: ТТ 15 ВА с менее чем 5 ISF будет иметь напряжение насыщения 15 Вольт (15/5 ×5), а фактическая нагрузка 2.5 ВА требуемое напряжение насыщения должно быть (2,5/5 x 5) 2,5 В против 15 В, в результате чего ISF = 30 против требуемого 5.

Класс точности ТТ:

•   Точность указывается в процентах от диапазона и дается для максимальной нагрузки, выраженной в вольт-амперах. Общая нагрузка включает в себя входное сопротивление счетчика и сопротивление контура провода и соединений между трансформатором тока и счетчиком.
• Пример: Нагрузка = 2.0 ВА. Максимальное падение напряжения = 2,0 ВА / 5 А = 0,400 Вольт.
•  Максимальное сопротивление = напряжение / ток = 04,00 вольта / 5 ампер = 0,080 Ом.
• Если входное сопротивление счетчика 0,010 Ом, то допускается 0,070 Ом для сопротивления контура провода и соединений между трансформатором тока и счетчиком. Необходимо учитывать длину и сечение провода, чтобы избежать превышения максимальной нагрузки.
• Если сопротивление в контуре 5 А вызывает превышение нагрузки, ток упадет.Это приведет к низким показаниям счетчика при более высоких уровнях тока. Принимая во внимание сердечник определенных фиксированных размеров и магнитных материалов со вторичной обмоткой, скажем, 200 витков (коэффициент тока 200/1 витков, соотношение 1/200) и скажем, что для намагничивания сердечника требуется 2 ампера первичного тока 200 А, ошибка составляет поэтому только 1% примерно. Однако, учитывая ТТ 50/1 с 50 вторичными витками на том же сердечнике, для намагничивания сердечника по-прежнему требуется 2 ампера. Погрешность тогда составляет примерно 4%. Для получения точности 1% на кольцевом ТТ 50/1 требуется сердечник гораздо большего размера и/или дорогой материал сердечника
• Как и во всех трансформаторах, ошибки возникают из-за того, что часть первичного входного тока используется для намагничивания сердечника и не передается на вторичную обмотку. Доля первичного тока, используемого для этой цели, определяет величину ошибки.
• Суть хорошей конструкции измерительных трансформаторов тока заключается в обеспечении того, чтобы ток намагничивания был достаточно низким, чтобы гарантировать, что погрешность, указанная для класса точности, не будет превышена.
  Это достигается за счет выбора подходящих материалов сердечника и соответствующей площади поперечного сечения сердечника. Часто при измерении токов 50 А и выше удобно и технически целесообразно, чтобы первичная обмотка трансформатора тока имела только один виток.
• В этих наиболее распространенных случаях ТТ поставляется только со вторичной обмоткой, причем первичная обмотка представляет собой кабель или шину основного проводника, которая проходит через отверстие ТТ в случае кольцевых ТТ (т. е. с одним первичным витком) следует отметить, что чем ниже номинальный первичный ток, тем сложнее (и дороже) добиться заданной точности.

Расчет фактического коэффициента ограничения точности

•   Fa=Fn X ((Sin+Sn) / (Sin+Sa))

• Fn = Коэффициент предельной номинальной точности
• Sin = внутренняя нагрузка вторичной обмотки ТТ
• Sn= Номинальная нагрузка трансформатора тока (в ВА)
• Sa= Фактическая нагрузка ТТ (в ВА)

• Пример: Внутреннее сопротивление вторичной обмотки трансформатора тока (5P20) равно 0,07 Ом, нагрузка вторичной обмотки (включая провода и реле) равна 0.117 Ом и трансформатор тока 300/5, 5P20, 10 ВА. Рассчитайте фактический коэффициент ограничения точности.

• Fn = 20 (данные ТТ 5P20),
• Sin = (5A)2 × 0,07 Ом = 1,75 ВА,
• Sn = 10 ВА (по данным ТТ),
• Sa = (5A)2 × 0,117 Ом = 2,925 ВА
• Fa= 20 X ((1,75+10)/(1,75+2,925))
• ALF(Fa)= 50,3

Класс точности измерения CT:

•   Измерительные трансформаторы тока  В целом применимо следующее:

Класс	Приложения
0. от 1 до 0,2	Прецизионные измерения
0,5	Счетчики киловатт-часов высокого класса для коммерческих счетчиков киловатт-часов
3	Общепромышленные измерения
3 ИЛИ 5	Приблизительные размеры

Класс защиты по точности CT:

• В дополнение к общим спецификациям, требуемым для конструкции трансформаторов тока, для защитных трансформаторов тока требуется фактор предела точности (ALF). Это кратное номинальному току, до которого ТТ будет работать при соблюдении требований класса точности.
• В целом применяется следующее:

•   Класс точности: Точность измерения согласно IEEE C37. 20.2b-1994

Соотношение	В0.1	В0.2	В0,5	B0.9	В1.8	Точность реле
50:5	1,2	2,4	–	–	–	С или Т10
75:5	1,2	2,4	–	–	–	С или Т10
100:5	1.2	2,4	–	–	–	С или Т10
150:5	0,6	1,2	2,4	–	–	С или Т20
200:5	0,6	1,2	2,4	–	–	С или Т20
300:5	0,6	1,2	2,4	2,4	–	С или Т20
400:5	0. 3	0,6	1,2	1,2	2,4	С или Т50
600:5	0,3	0,3	0,3	1,2	2,4	С или Т50
800:5	0,3	0,3	0,3	0,3	1,2	С или Т50
1200:5	0,3	0,3	0,3	0,3	0.3	С100
1500:5	0,3	0,3	0,3	0,3	0,3	С100
2000:5	0,3	0,3	0,3	0,3	0,3	С100
3000:5	0,3	0,3	0,3	0,3	0,3	С100
4000:5	0.3	0,3	0,3	0,3	0,3	С100

 Важная информация о точности и фазовом угле

• Текущая ошибка — ошибка, возникающая, когда текущее значение фактического коэффициента трансформации не равно номинальному коэффициенту трансформации.

• Текущая ошибка (%) = {(Kn x Is – Ip) x 100}/Ip

• Kn = номинальный коэффициент трансформации
• Ip = фактический первичный ток
• Is = фактический вторичный ток
• Пример:
• В случае трансформатора тока 2000/5A класса 1 5ВА
• Кп = 2000/5 = 400 виток
• Iр = 2000А
• = 4.9А
• Текущая ошибка = {(400 x 4,9 – 2000) x 100}/2000 = -2%
• Для трансформатора тока с классом защиты класс точности определяется максимально допустимой процентной совокупной погрешностью при предельном токе первичной обмотки, предписанном для соответствующего класса точности.
• Класс точности включает: 5P, 10P
• Коэффициент ограничения стандартной точности: 5, 10, 15, 20, 30

По фазовому углу

• Фазовая погрешность представляет собой разность фаз между векторами первичного и вторичного тока, направление векторов должно быть равно нулю для идеального трансформатора.
• Вы испытаете положительное смещение фаз, когда вторичный вектор тока опережает первичный вектор тока.
• Единица шкалы, выраженная в минутах/центах радиан.
• Круговая мера = (единица измерения в радианах) представляет собой отношение расстояния, измеренного по дуге, к радиусу.
• Угловая мера = (единица измерения в градусах) получается путем деления угла, лежащего в центре окружности, на равные 360 градусов деления, известные как «градусы».
• Пределы погрешности тока и смещения фаз для измерительного трансформатора тока (классы 0.1 до 1)

Точность Класс	+/- Процентный ток (коэффициент) Ошибка при % номинального тока				+/- Смещение фаз при % номинального тока
					Минуты				санти радиан
	5	20	100	120	5	20	100	120	5	20	100	120
0. 1	0,4	0,2	0,1	0,1	15	8	5	5	0,45	0,24	0,15	0,15
0,2	0,75	0,35	0,2	0,2	30	15	10	10	0,9	0,45	0,3	0,3
0,5	1.5	0,75	0,5	0,5	90	45	30	30	2,7	1,35	0,9	0,9
1,0	3	1,5	1	1	180	90	60	60	5,4	2,7	1,8	1,8

•  пределы погрешности тока и смещения фаз для измерительного трансформатора тока Для специального применения

Точность Класс	+/- Процентный ток (коэффициент) Ошибка при % номинального тока					+/- Смещение фаз при % номинального тока
						Минуты					санти радиан
	1	5	20	100	120	1	5	20	100	120	1	5	20	100	120
0. 2С	0,75	0,35	0,2	0,2	0,2	30	15	10	10	10	0,9	0,4	0,3	0,3	0,3
0,5S	1,50	0,75	0,5	0,5	0,5	90	45	30	30	30	2,7	1.3	0,9	0,9	0,9

•  пределы погрешности тока для измерения трансформаторов тока (классы 3 и 5)

Трансформатор тока класса X:

• Трансформатор тока класса X используется в сочетании с дифференциальным реле защиты от замыканий на землю с высоким импедансом, например реле ограниченной защиты от замыканий на землю. Как показано в IEC60044-1, необходим трансформатор тока класса X.
• Ниже показан метод определения размера трансформатора тока класса X.
• Шаг 1: вычисление напряжения точки перегиба Vkp

• Vkp = {2 x Ift (Rct+Rw)}/ k

• Vkp = требуемое напряжение точки перегиба ТТ
• Ift = максимальный ток трансформатора из-за короткого замыкания в амперах
• Rct = сопротивление вторичной обмотки ТТ в Ом
• Rw = импеданс контура контрольного провода между ТТ и
• K = коэффициент трансформации ТТ
• Шаг 2: вычислить трансформатор из-за неисправности Ift

• Ift = (кВА x 1000)/(1.732 x В x импеданс)

• кВА = мощность трансформатора в кВА
• В = вторичное напряжение трансформатора
• Полное сопротивление = полное сопротивление трансформатора
• Шаг 3: Как получить Rct
• Для измерения при изготовлении ТТ
• Шаг 4: Как получить Rw
• Это сопротивление контрольного провода, используемого для подключения ТТ 5-го класса X в точке звезды трансформатора к реле
• В распределительном щите НН. Пожалуйста, получите эти данные у подрядчика по электроснабжению или у консультанта.Предоставляем стол на
• Служит в качестве общего руководства по сопротивлению кабеля.
• Пример:
• Мощность трансформатора: 2500 кВА
• Полное сопротивление трансформатора: 6 %
• Система напряжения: 22 кВ / 415 В, 3 фазы, 4 провода
• Коэффициент трансформации тока: 4000/5A
• Тип трансформатора тока: Класс X PR10
• Трансформатор тока Вкп : 185В
• Трансформатор тока Rct: 1,02½ (измеренный)
• Сопротивление контрольного провода Rw: 25 метров при использовании 6.Кабель 0 мм кв.
• = 2 х 25 х 0,0032 = 0,16½
• Ift = (кВА x 1000) / (1,732 x В x импеданс) = (2500 x 1000) / (1,732 x 415 x 0,06) = 57 968 ​​(скажем, 58 000 А)
• Vkp = {2 x Ift (Rct+Rw)} / k = {2 x 58000 (1,02+0,16)} / 800 = 171,1½.

Фактор предела точности:

• Коэффициент предела точности определяется как кратное номинальному первичному току, до которого трансформатор будет соответствовать требованиям «Композитной погрешности». Составная ошибка — это отклонение от идеального ТТ (как и в случае ошибки тока), но она учитывает гармоники во вторичном токе, вызванные нелинейными магнитными условиями в течение цикла при более высоких плотностях потока.

Коэффициенты предела стандартной точности

• равны 5, 10, 15, 20 и 30. Таким образом, электрические требования к защитному трансформатору тока можно определить следующим образом:
• Выбор класса точности и предельного коэффициента.

Защитные трансформаторы тока

• класса 5P и 10P обычно используются для защиты от перегрузки по току и неограниченной утечки на землю. За исключением простых реле отключения, защитное устройство обычно имеет преднамеренную выдержку времени, тем самым гарантируя, что серьезное воздействие переходных процессов минует до того, как реле сработает.Защита Трансформаторы тока, используемые для таких применений, обычно работают в установившемся режиме. Показаны три примера такой защиты. В некоторых системах может быть достаточно просто обнаружить неисправность и изолировать эту цепь. Однако в более избирательных схемах необходимо гарантировать, что межфазное замыкание не сработает реле замыкания на землю.

Общие характеристики трансформаторов тока

1)     Частота влияет только на C/T

• Поскольку линии потока, генерируемые первичным током, начинают проявляться как постоянные, когда частота становится очень низкой; C/T требует изменения ЦИКЛ ПЕРЕМЕННОГО ТОКА, чтобы индуцировать вторичный ток.С любым тороидальным C/T вы почувствуете падение точности при снижении частоты с 60 Гц. Можно изготовить C / T с экзотическим металлическим сердечником, который не так подвержен влиянию, как наиболее часто используемая сталь с ориентированным зерном кремния, но улучшение будет сомнительным и будет стоить дорого.

2)     Ниже 60 Гц на точность влияет падение частоты и напряжения:

• с измерительными трансформаторами ТТ, имеющими максимальную признанную точность 0. 3% рейтинга ANSI, вы заметите падение точности на 9 Гц до 5%; при 6 Гц это может быть 7,5% полной шкалы. Блок с разделенным сердечником может иметь двойную или более погрешность (например, 1% разъемного ядра, используемого при частоте 9 Гц, будет иметь рейтинг точности 33% — {0,3%/5% равно 1%/X или X). = 5/0,3 = 16,7 x 2}. Помните, что трудно придумать испытательное оборудование с достаточной мощностью для проверки полной шкалы на необычных частотах. работает на более низких частотах, чем 60 Гц.

3)     Использование C/T выше его текущего рейтинга в течение коротких периодов обычно не является проблемой;

• У каждого CIT есть коэффициент теплового рейтинга (если он не опубликован, вы должны принять его равным 1,0). Это «рейтинговый коэффициент непрерывного теплового тока». Модель измерительного трансформатора 5A (стр. 5, раздел 2) имеет коэффициент 1,33 при 300°C. Это означает, что этот конкретный C/T может работать при 133% его номинального первичного тока НЕПРЕРЫВНО без перегрева (таким образом, 200:5 может работать при 200 x 1. 33 или 266 первичных ампер непрерывно). Другие CIT имеют коэффициенты термического рейтинга 1,5 и 2,0 и т. д. В кратковременном режиме любой CIT обычно работает с номинальным током, в 64 раза превышающим номинальный ток первичной обмотки, в течение 1 секунды; в 150 раз больше текущего рейтинга за 1 цикл.

4)     Выше 60 Гц CIT, наоборот, становится более точным примерно до 4000 Гц.

• Вы должны внимательно изучить форму волны, потому что она вызывает насыщение ядра. 400 Гц — это опубликованный предел некоторых производителей; на этой частоте обычно нет проблем с точностью, теплом или насыщением.Преобразователи постоянного тока 4–20 мА
• Для всех таких передатчиков независимая стабильная первичная мощность является необходимым условием заявленной точности работы и характеристик.
• Внутренний передатчик устройства обычно не работает при напряжении ниже 85 вольт (43 Гц)
• АЧХ при постоянном напряжении 120В 60Гц Prime Power начинает спадать на 20Гц; на 9 Гц он будет отключен на 5% от полной шкалы. При 6 Гц будет выключено на 7,5% и т.д.

5)     P/T и частота:

• Отношение напряжения к частоте важно для P/T (но не для C/T).Оно должно оставаться постоянным, иначе P/T перегреется. Урок: не подавайте питание на P/T от частотно-регулируемого привода, если это соотношение не может быть сделано постоянным. Не создавайте «токовую петлю», подключая экранирующий цилиндр к земле с обоих концов. Ток, протекающий в этом контуре, также будет измеряться трансформатором тока.
• Ниже приведены соображения, которые необходимо принять во внимание, чтобы правильно выбрать трансформатор тока.
• В помещении или на улице Дверь:  Определить, будет ли трансформатор подвергаться воздействию элементов или нет.Внутренние трансформаторы обычно дешевле, чем наружные трансформаторы. Очевидно, что если трансформатор тока будет помещен в наружную оболочку, нет необходимости в том, чтобы он был рассчитан на использование вне помещений. Это распространенная дорогостоящая ошибка при выборе трансформаторов тока.
• Что вам нужно:  Если вам нужна индикация, первое, что вам нужно знать, это требуемая степень точности. Например, если вы просто хотите узнать, слегка ли двигатель или перегружен, панельный измеритель с точностью от 2 до 3%, вероятно, удовлетворит ваши потребности.В этом случае трансформатор тока должен иметь точность всего от 0,6 до 1,2%. С другой стороны, если вы собираетесь управлять прибором типа распределительного щита с точностью 1%, вам понадобится трансформатор тока с точностью от 0,3 до 0,6.
• Необходимо помнить, что классы точности основаны на номинальном первичном токе и в соответствии со стандартами ANSI могут быть удвоены (0,3 становится 0,6 %), если первичный ток составляет 10 %. Как упоминалось ранее, номинальная точность соответствует заявленной нагрузке. Вы должны учитывать не только нагрузку груза (инструмента), но и общую нагрузку.Общая нагрузка включает в себя нагрузку на вторичную обмотку трансформаторов тока, нагрузку на выводы, соединяющие вторичную обмотку с нагрузкой, и, конечно же, нагрузку на саму нагрузку. Трансформатор тока должен выдерживать полную нагрузку и обеспечивать точность, требуемую для этой нагрузки. Если вы собираетесь управлять реле, вы должны знать, какая точность реле потребуется реле.
• Класс напряжения:  Вы должны знать, какое напряжение находится в контролируемой цепи.Это определит, какой класс напряжения должен быть у трансформатора тока, как объяснялось ранее.
• Первичный проводник:  Если вы выбрали трансформатор тока с окном, вы должны знать количество, тип и размер первичного проводника (проводников), чтобы выбрать размер окна, который будет вмещать первичные проводники.
• Применение: Разнообразие применений трансформаторов тока, кажется, ограничено только воображением. По мере того, как новое электронное оборудование развивается и играет все более важную роль в производстве, управлении и применении электроэнергии, к производителям и разработчикам трансформаторов тока будут предъявляться новые требования по выпуску новых продуктов для удовлетворения этих потребностей
• Безопасность:  В целях безопасности персонала и оборудования, а также для обеспечения точности измерений измерения тока на проводниках под высоким напряжением следует производить только с проводящим защитным цилиндром, помещенным внутрь апертуры ТТ. Должно быть соединение с низким электрическим импедансом только с одного конца и с надежной местной землей.
• Внутренний изолирующий цилиндр с соответствующей изоляцией по напряжению должен находиться между экранирующим цилиндром и проводником высокого напряжения. Любая утечка, наведенный ток или ток пробоя между высоковольтным проводником и заземляющим экраном будет по существу проходить на местную землю, а не через сигнальный кабель на сигнальную землю.
• Оконечная нагрузка выходного сигнала ТТ:  Выходной коаксиальный кабель ТТ предпочтительно должен иметь сопротивление 50 Ом.Характеристики ТТ гарантируются только тогда, когда ТТ нагружен на 50 Ом. Оконечная нагрузка должна обеспечивать достаточную способность рассеивания мощности. Когда выход ТТ подключен к нагрузке 50 Ом, его чувствительность вдвое меньше, чем при подключении к нагрузке с высоким импедансом.

CT Рассмотрение:

Применение и ограничение CT:

• Увеличение количества первичных витков может только уменьшить коэффициент витков. Трансформатор тока с соотношением витков от 50 до 5 можно изменить на соотношение витков от 25 до 5, дважды пропустив первичную обмотку через окно.
• Передаточное отношение можно увеличить или уменьшить, намотав провод от вторичной обмотки через окно трансформатора тока.
• При использовании вторичной обмотки трансформатора тока для изменения соотношения витков вступает в действие правило правой руки магнитных полей. Намотка белого вывода или вывода X1 со стороны трансформатора со стороны h2 через окно на сторону h3 уменьшит коэффициент трансформации. Намотка этого провода со стороны h3 на сторону h2 увеличит коэффициент витков.
• Использование черного вывода или вывода X2 в качестве метода регулировки приведет к обратному результату по сравнению с подводом X1 (белым). Обтекание со стороны h2 на сторону h3 увеличит соотношение поворотов, а обтекание со стороны h3 на сторону h2 уменьшит соотношение поворотов.
• Увеличение коэффициента витков вторичной обмотки существенно увеличивает витки вторичной обмотки. Трансформатор тока 50:5 будет иметь отношение 55:5 при добавлении одного вторичного витка.
• При уменьшении коэффициента витков вторичного провода витки на вторичке существенно уменьшаются.Трансформатор тока 50:5 будет иметь отношение 45:5 при добавлении одного вторичного витка.
• Уменьшение передаточного отношения с первичным преобразователем, точность и номинальная нагрузка ВА такие же, как и в исходной конфигурации.
• Увеличение числа оборотов вторичной обмотки улучшит точность и нагрузку.
• Уменьшение соотношения витков вторичной обмотки ухудшит точность и нагрузку.

Испытания и модификация трансформаторов тока

 Установка ТТ:

•   Тип окна  Трансформаторы тока  следует устанавливать стороной h2 окна к источнику питания.Вторичная клемма X1 является клеммой полярности (рис. 3). Метки полярности трансформатора тока указывают на то, что, когда первичный ток поступает на метку полярности (h2) первичной обмотки, ток находится в фазе с первичным током и пропорционален ему. по величине покинет клемму полярности вторичной обмотки (X1).

• Обычно CT не следует устанавливать на «горячих» сервисах. Питание должно быть отключено при установке ТТ .Во многих случаях это невозможно из-за критических нагрузок, таких как компьютеры, лаборатории и т. д., которые нельзя отключить. ТТ с разъемным сердечником нельзя устанавливать на «горячие» неизолированные шины ни при каких условиях.

 Рекомендации по установке ТТ:

1.     Первичный ток должен проходить по центру апертуры ТТ.

• Нецентрированный ток может вызвать ошибки при измерении тока. Когда измеряемый ток имеет высокое напряжение, емкостная связь между высоковольтным проводником и трансформатором тока должна быть сведена к минимуму.Это становится критической проблемой при использовании низкочувствительного КТ. В этом контексте трансформаторы тока с выходным сопротивлением менее 0,5 В/А считаются «низкочувствительными».

2.     Трансформатор тока соединяется с первичным токопроводом двумя способами:

• Магнитная муфта, измеряющая ток. Это единственная желаемая связь.
• Емкостная связь с проводником высокого напряжения, что является нежелательной связью.

3. Магнитная муфта и емкостная связь могут быть идентифицированы:

• Выходной сигнал ТТ в результате магнитной связи меняет полярность при изменении направления тока.
• Выходной сигнал трансформатора тока в результате емкостной связи не изменяется при изменении направления тока.
• Поэтому, чтобы идентифицировать сигнал, вызванный нежелательной емкостной связью, сравните выходной сигнал ТТ, когда
• токопровод проходит через ТТ в одном направлении, затем в другом: Выходной сигнал
• сумма от магнитной связи и емкостной связи: изменился сигнал от магнитной связи
• полярность, при этом сигнал с емкостной связи не изменил полярность.

4.     Для минимизации нежелательной емкостной связи:

• Установите фильтры синфазных помех на выходной кабель трансформатора тока. Чтобы реализовать простой синфазный фильтр, используйте микросхему

.

• ферритовый (или лучше: нанокристаллический) сердечник и пропустите коаксиальный кабель 6-8 раз через сердечник. Это будет
• представляют собой превосходный фильтр синфазных помех.
• Установите цилиндрический экран между токоведущим проводником и трансформатором тока. Щит должен быть
• заземлен низкоомным заземляющим проводом.Экран должен быть заземлен только с одной стороны. Если это
• были заземлены с двух сторон, это привело бы к короткому замыканию на один виток вокруг ТТ (следует избегать!)
• По возможности максимизируйте «хороший» сигнал от магнитной связи, используя наиболее чувствительный
• возможных КТ. Чтобы определить наиболее чувствительную модель, которую можно использовать, примите во внимание:

5.      Произведение CT I x t должно быть больше, чем первичный импульсный заряд.

• ТТ с более высокой чувствительностью также имеют более высокий спад.Спад выходного сигнала ТТ должен быть приемлемым с учетом наблюдаемой продолжительности сигнала. Выход ТТ не падает, когда ток равен нулю, между импульсами.
• Пиковый ток коротких импульсов (<50 нс) может в 4 раза превышать максимальный ток ТТ. Разъемы SMA и BNC могут выдерживать повторяющиеся пиковые нагрузки 3000 вольт в течение короткого времени. Если выходной сигнал ТТ слишком высокий, можно использовать аттенюаторы.

Первичное/вторичное соотношение витков Модификация:

•   Коэффициент тока, указанный на паспортной табличке трансформатора тока, основан на условии, что первичный проводник проходит через отверстие трансформатора один раз.При необходимости этот номинал можно уменьшить в четные кратные количества, закольцевав этот провод два или более раз через отверстие.
• Трансформатор с номиналом 300 ампер будет изменен на 75 ампер, если сделать четыре петли или витка с первичным кабелем, как показано на рисунке.
• Коэффициент трансформации трансформатора тока также можно изменить, изменив число витков вторичной обмотки, намотав вторичную обмотку вперед или назад через окно трансформатора тока.
• При добавлении вторичных витков та же первичная сила тока приведет к уменьшению вторичной выходной мощности.
• За вычетом вторичных витков та же первичная сила тока приведет к увеличению вторичной выходной мощности. Опять же, используя пример 300:5, добавление двух вторичных витков потребует 310 ампер на первичном, чтобы поддерживать 5-амперный вторичный выход или 62/1пик = 310пик/5с.
• Если вычесть два витка вторичной обмотки, потребуется всего 290 ампер на первичной обмотке, чтобы поддерживать выходную мощность вторичной обмотки 5 ампер, или 58 с/5p = 290p/5 с. Модификации соотношения достигаются следующим образом:
• Для добавления вторичных витков белый вывод необходимо намотать через ТТ со стороны, противоположной метке полярности.
• Чтобы вычесть витки, белый провод должен быть намотан через ТТ с той же стороны, что и метка полярности.

 Как внести изменения в первичное соотношение оборотов CT:

• Коэффициент трансформации трансформатора тока можно изменить, добавив к трансформатору больше первичных витков. Добавляя первичные витки, ток, необходимый для поддержания пяти ампер на вторичной обмотке, уменьшается.

• Ка = Kn X (Nn/Na)

• Ka= Фактический рацион оборотов.
• Kn = Отношение T/C на заводской табличке.
• Nn=количество первичных витков заводской таблички.
• Na=фактическое количество первичных витков.
• Пример: трансформаторы тока 100:5.

1. Первичные витки = 1 №:

• Ка= (100/5) Х (1/1) = 100:5

1. Первичные витки = 2 номера:

• Ка=(100/5) Х (1/2) = 50:5

1. Основные витки = 4 номера:

• Ка= (100/5) Х (1/4) = 25:5

Как внести изменения во вторичное соотношение витков ТТ:

• Формула  :

  Ip/Is = Ns/Np

• Ip = ток первичной обмотки
  Is = ток вторичной обмотки
  Np = количество витков первичной обмотки
  Ns = количество витков вторичной обмотки
• Пример: трансформатор тока 300:5.
• Коэффициент трансформации трансформатора тока можно изменить, изменив число витков вторичной обмотки, намотав вторичную обмотку вперед или назад через окно трансформатора тока.
• При добавлении вторичных витков тот же первичный ток приведет к уменьшению вторичного выхода. Вычитая вторичные витки, тот же первичный ток приведет к большему вторичному выходу.
• Опять же, используя пример 300:5, добавление пяти витков вторичной обмотки потребует 325 А на первичной обмотке для поддержания вторичного выхода 5 А или: 325 p / 5 с = 65 с / 1 p
• За вычетом 5 витков вторичной обмотки потребуется только 275 ампер на первичной обмотке для поддержания вторичной выходной мощности 5 ампер или: 275p / 5s = 55s / 1p
• Указанные выше модификации соотношения достигаются следующим образом:

МОДИФИКАЦИЯ СООТНОШЕНИЯ ТРАНСФОРМАТОРОВ ТОКА

КОЭФФИЦИЕНТ КТ	КОЛИЧЕСТВО ПЕРВИЧНЫХ ВИТКОВ	МОДИФИЦИРОВАННОЕ СООТНОШЕНИЕ
100:5А	2	50:5A
200:5А	2	100:5А
300:5А	2	150:5А
100:5А	3	33. 3:5А
200:5А	3	66,6:5А
300:5А	3	100:5А
100:5А	4	25:5A
200:5А	4	50:5A
300:5А	4	75:5А

• Первичный виток — это количество проходов первичного проводника через окно трансформатора тока. Основное преимущество этой модификации соотношения заключается в том, что вы сохраняете точность и нагрузку более высокого соотношения.Чем выше первичный рейтинг, тем лучше точность и рейтинг нагрузки.
• Вы можете вносить меньшие изменения передаточного числа, используя аддитивные или вычитательные вторичные витки.
•  Например, если у вас ТТ с коэффициентом трансформации 100:5А. При добавлении одного аддитивного вторичного витка изменение соотношения составляет 105:5А, при добавлении вычитающего вторичного витка изменение соотношения составляет 95:5А.
• Вычитающие второстепенные витки достигаются размещением провода «X1» через окно со стороны h2 и наружу со стороны h3.Аддитивные вторичные повороты достигаются путем размещения провода «X1» через окно со стороны h3 и наружу со стороны h2.
• Таким образом, когда имеется только один первичный виток, каждый вторичный виток изменяет первичный номинал на 5 ампер. Если имеется более одного первичного витка, значение каждого вторичного витка изменяется (т. е. 5 А, деленное на 2 первичных витка = 2,5 А).
•  В следующей таблице показаны эффекты различных комбинаций основных и второстепенных ходов:

ОТНОШЕНИЕ ТТ 100:5A
ОСНОВНЫЕ ВИТКИ	ВТОРИЧНЫЕ ПОВОРОТЫ	РЕГУЛИРОВКА СООТНОШЕНИЯ
1	-0-	100:5А
1	1+	105:5А
1	1-	95:5А
2	-0-	50:5A
2	1+	52. 5:5А
2	2-	45.0:5А
3	-0-	33,3:5А
3	1+	34,97:5А
3	1-	31.63:5А

  Кривая поправочного коэффициента отношения CT:

• Термин «поправочный коэффициент» определяется как коэффициент, на который необходимо умножить обозначенный (или на паспортной табличке) коэффициент трансформатора тока, чтобы получить истинный коэффициент.
• Погрешности передаточного отношения трансформаторов тока, используемых для релейной защиты, таковы, что при заданной величине первичного тока вторичный ток меньше, чем указывало бы отмеченное передаточное отношение; следовательно, поправочный коэффициент отношения больше 1,0.
• Кривая поправочного коэффициента отношения представляет собой кривую поправочного коэффициента отношения, построенную в зависимости от кратного номинального первичного или вторичного тока для данной постоянной нагрузки.
• Такие кривые дают наиболее точные результаты, поскольку единственными ошибками, возникающими при их использовании, являются небольшие различия в точности между ТТ с одинаковыми паспортными данными из-за допусков производителя.Обычно семейство таких кривых дается для различных типичных значений нагрузки.
• Чтобы использовать кривые отношения поправочного коэффициента, нужно рассчитать нагрузку ТТ для каждого значения вторичного тока, для которого требуется узнать точность ТТ. Из-за изменения нагрузки с вторичным током из-за насыщения ни одна кривая RCF не будет применяться для всех токов, поскольку эти кривые построены для постоянных нагрузок; вместо этого необходимо использовать соответствующую кривую или выполнять интерполяцию между кривыми для каждого другого значения вторичного тока.
• Таким образом, можно рассчитать первичные токи для различных предполагаемых значений вторичного тока; или для заданного первичного тока он может методом проб и ошибок определить, каким будет вторичный ток.
• Разницей между фактическим коэффициентом мощности нагрузки и коэффициентом мощности, для которого построены кривые RCF, можно пренебречь, поскольку разница в ошибке ТТ будет незначительной. Кривые отношения поправочного коэффициента построены для коэффициентов мощности нагрузки примерно так же, как и те, которые обычно встречаются в релейных применениях, и, следовательно, обычно не так много расхождений.
• Следует избегать любого применения, в котором успешная работа реле зависит от таких малых запасов по точности ТТ, что различия в коэффициенте мощности нагрузки могут иметь какие-либо последствия.
• Не следует делать экстраполяции за пределы значений вторичного тока или нагрузки, для которых строятся кривые RCF, иначе будут получены ненадежные результаты.
• Кривые отношения поправочного коэффициента считаются стандартными данными применения и предоставляются производителями для всех типов трансформаторов тока.

Тест КТ

• Необходимо провести ряд плановых и типовых испытаний трансформаторов тока, прежде чем они смогут соответствовать стандартам, указанным выше. Тесты можно классифицировать как:
• Проверка точности  для определения того, находятся ли погрешности КТ в установленных пределах.
• Испытания диэлектрической изоляции  , такие как испытание выдерживаемым напряжением промышленной частоты на первичной и вторичной обмотках в течение одной минуты, испытание межвитковой изоляции при напряжении промышленной частоты, импульсные испытания с 1.2u/50 волна и испытания на частичный разряд (для напряжения >=6,6 кВ), чтобы определить, находится ли разряд ниже указанных пределов.
• Испытания на превышение температуры.
• Кратковременные проверки тока.
• Проверка маркировки клемм и полярности.

Проверка полярности:

• В ситуациях, когда идентификация вторичной втулки недоступна или когда трансформатор был перемотан, может потребоваться определить полярность трансформатора с помощью теста. Можно использовать следующую процедуру.
• Первичный ввод h2 (левый) и левый вторичный ввод временно соединены перемычкой, и на первичную обмотку трансформатора подается испытательное напряжение. Результирующее напряжение измеряется между правыми проходными изоляторами.
• Если измеренное напряжение больше приложенного напряжения, трансформатор имеет аддитивную полярность, поскольку полярность такова, что вторичное напряжение добавляется к приложенному первичному напряжению. Однако, если измеренное напряжение на правых вводах меньше, чем приложенное первичное напряжение, трансформатор имеет вычитающую полярность.
• Примечание. В целях безопасности и во избежание повреждения вторичной изоляции испытательное напряжение, подаваемое на первичную обмотку, должно быть пониженным и не должно превышать номинальное вторичное напряжение.
• В приведенном ниже примере, если ТП фактически рассчитан на 480–120 вольт, коэффициент трансформации составляет 4:1 (480 / 120 = 4).
• Приложение испытательного напряжения 120 вольт к первичной обмотке приведет к получению вторичного напряжения 30 вольт (120/4 = 30). Если трансформатор имеет вычитающую полярность, вольтметр покажет 90 вольт (120 – 30 = 90).Если вольтметр показывает 150 вольт, трансформатор имеет аддитивную полярность (120 + 30 = 150). Красные стрелки указывают относительную величину и направление первичных и вторичных напряжений.

Проверка соотношения

•   Отношение определяется как количество витков во вторичной обмотке по сравнению с количеством витков в первичной обмотке.
• Подайте один вольт на виток на вторичную обмотку тестируемого ТТ. Медленно повышайте напряжение, наблюдая за счетчиками.Когда на вторичном вольтметре достигнут один вольт на оборот, на первичном вольтметре должен появиться один вольт.
•  Если ТТ насыщается до достижения одного вольта на виток, подайте меньшее напряжение, составляющее удобную долю одного вольта на виток. (например, 0,5 В на оборот). Первичный вольтметр должен показывать выбранную долю вольта.
•  Если тестируется ТТ с несколькими коэффициентами, селекторный переключатель можно установить в положение «Внешний измеритель». Первичный вольтметр можно использовать для считывания напряжения между ответвлениями на вторичной обмотке, в то время как известное напряжение на виток прикладывается к обмотке, либо между ответвлениями, либо ко всей обмотке.
• ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ ЗАЩИТЫ ОТ НАРУШЕНИЯ ИЗОЛЯЦИИ НЕ ПРЕВЫШАЙТЕ НАПРЯЖЕНИЕ БОЛЕЕ 1000 ВОЛЬТ НА ЛЮБОЙ ИЗ ВТОРИЧНЫХ ОБМОТОК ИСПЫТУЕМОГО ТТ.
• Провода должны быть подключены к соединительным штырям испытательного комплекта EXT VOLTS только тогда, когда селекторный переключатель находится в положении EXT METER CONNECTION.

Тест насыщения

•   IEEE определяет насыщение как «точку, в которой касательная находится под углом 45° к вторичному возбуждающему амперу. (см. рисунки).

• При подключении вторичных перемычек X1 и X2 испытательного набора к вторичной обмотке ТТ и перемычек h2 и h3 к первичной обмотке ТТ увеличьте выходной сигнал, наблюдая за показаниями амперметра и вторичного вольтметра. Увеличивайте напряжение до тех пор, пока небольшое увеличение напряжения не вызовет большое увеличение тока. Большинство трансформаторов тока насыщаются при токе 1 ампер или меньше и напряжении 600 вольт или меньше.
• Примечание. Может потребоваться построить кривую для определения точки насыщения. См. рисунки и ANSI/IEEE C57.13 для иллюстраций типичных кривых для трансформаторов класса С.

Преимущества использования ТТ с вторичной обмоткой 1 А

• Стандартные номинальные значения тока вторичной обмотки ТТ составляют 1 А и 5 А. Выбор основан на нагрузке проводов, используемой для подключения ТТ к счетчикам/реле. ТТ 5 А можно использовать, если трансформатор тока и защитное устройство расположены на одной панели распределительного устройства.
• 1A CT предпочтительнее, если выводы CT выходят из распределительного устройства.
• Например, если ТТ расположен на распределительном дворе и провода ТТ должны быть подведены к релейным панелям, расположенным в диспетчерской, которая может быть удалена.1A CT предпочтительнее для снижения нагрузки. Для ТТ с очень большой длиной провода можно использовать ТТ с номинальным вторичным током 0,5 А.
• В цепях больших генераторов, где первичный номинальный ток составляет порядка нескольких килоампер, используются ТТ на 5 А, ТТ на 1 А не предпочтительны, поскольку число витков становится очень большим, а ТТ становится громоздким.

Нравится:

Нравится Загрузка…

Классификация трансформаторов тока — ENC Group Ltd

Классификация трансформаторов тока

1.В зависимости от использования точек его можно разделить на измерительный трансформатор тока и защиту трансформатора тока.

2. В соответствии с принципом преобразования тока его можно разделить на электромагнитный трансформатор тока и электронный трансформатор тока.

3. В соответствии с классификацией напряжения его можно разделить на трансформаторы тока, соответствующие различным уровням напряжения электросети (0,38, 0,6, 1, 3, 6, 10, 20, 35, 66, 110, 220, 330, 500, 750 кВ). и 1000кВ).

4. В зависимости от основной изоляционной среды его можно разделить на трансформатор тока с масляной бумажной изоляцией, трансформатор тока с изоляцией из смолы (внутренний или наружный), трансформатор тока с газовой изоляцией (SF6) и трансформатор тока с органической изоляцией.

5. По способу установки их можно разделить на трансформаторы тока сердечникового типа, трансформаторы тока опорного типа, трансформаторы тока проходного типа и трансформаторы тока шинного типа.

6. По количеству витков первичной обмотки его можно разделить на одновитковый трансформатор тока и многовитковый трансформатор тока.

7. В соответствии с коэффициентом тока его можно разделить на трансформатор тока с одним коэффициентом тока, трансформатор тока с многократным коэффициентом тока и одноядерный многократный трансформатор тока (один и тот же трансформатор тока с другим коэффициентом).

8. По расположению вторичной обмотки ее можно разделить на вертикальный трансформатор тока и инвертированный трансформатор тока.

9. В зависимости от условий использования его можно разделить на внутренний трансформатор тока и наружный трансформатор тока.

Классификация трансформаторов тока

1. В зависимости от использования точек его можно разделить на измерительный трансформатор тока и защиту трансформатора тока.

2. В соответствии с принципом преобразования тока его можно разделить на электромагнитный трансформатор тока и электронный трансформатор тока.

3. В соответствии с классификацией напряжения его можно разделить на трансформаторы тока, соответствующие разным уровням напряжения электросети (0.38, 0,6, 1, 3, 6, 10, 20, 35, 66, 110, 220, 330, 500, 750кВ и 1000кВ).

4. В зависимости от основной изоляционной среды его можно разделить на трансформатор тока с масляной бумажной изоляцией, трансформатор тока с изоляцией из смолы (внутренний или наружный), трансформатор тока с газовой изоляцией (SF6) и трансформатор тока с органической изоляцией.

5. По способу установки их можно разделить на трансформаторы тока сердечникового типа, трансформаторы тока опорного типа, трансформаторы тока проходного типа и трансформаторы тока шинного типа.

6. По количеству витков первичной обмотки его можно разделить на одновитковый трансформатор тока и многовитковый трансформатор тока.

7. В соответствии с коэффициентом тока его можно разделить на трансформатор тока с одним коэффициентом тока, трансформатор тока с многократным коэффициентом тока и одноядерный многократный трансформатор тока (один и тот же трансформатор тока с другим коэффициентом).

8. По расположению вторичной обмотки ее можно разделить на вертикальный трансформатор тока и инвертированный трансформатор тока.

9. В зависимости от условий использования его можно разделить на внутренний трансформатор тока и наружный трансформатор тока.

0.2 Точность Маленький Размер Один поворот Ток Трансформаторы Трансформаторы CT Для измерения — Китай 0,2 Точность Маленький Размер CT, Однотонный Ток Transformer

Описание продукта
1. Продукт картинки

2. Отзывы:

7

3.Приложения

4. Специалисты

Внешний материал	PBT Смола ul flame Retwardant Рейтинг 94-V0
Изоляция интерьера	Эпоксидная эпоксидная смола		Выделение напряжения	2500 VRMS на 1 минуту
диэлектрические устойчивости	1000 м Ом @ 500 VDC
RUB Выдерживает	5000В(1. 2/50 мкс Стандартная ударная волна) Дополнительно
Номинальная нагрузка Устойчивость	100K Ом
Рабочая температура	-25 до + 55ºC, от -40 до + 85ºCoptional
Частота	50 до 400 Гц
класс точности	Определено в IEC 60044-1 Часть 1 Трансформаторы напряжения Класс 0,1 0,2
Сертификация	ROHS Соответствует CE Утверждено

5.Типичная импеданс зависимости ошибок фазы и амплитуды ошибок (тестируемая температура 25º C)

6000

Частота
(Гц)

(HZ)

(HZ)
Bearden
Сопротивление
(Ом)

(Ом)
класс

0.5

8 ID-Lwh
7.0-22.0-18.0-23.0

0.5

2000: 1

8 ≤200

0.5

2500: 1

0.5

2500: 1

0.5

Часть Номер вход A)	Trans Соотношение	Размеры наброски (мм)
GWTA1111	5 ~ 30	1000 :1 2000:1 2500:1	от 50 до 400	≤200	0. 1 0.2 0.5
GWTA1311	5 ~ 80 1			≤800 1 8 0,1 0,2 0.5	ID-LWH 8.0-25.3-18.0 -30.0
GWTA1411	5 ~ 80			≤800 0,2 0.5	ID-LWH 9.0-31.5-20.5-33.59
GWTA21A11	5000: 1 2000:1 2500:1 3000:1	от 50 до 400	≤200	0.1 0.2 0.5	ID-Lwh 6.9-25.0-11.6-26.5
GWTA21B11			5 ~ 50	≤200	0,1 0,2 0.5	ID-LWH 6.7-23.5-11.5 -25.0
GWTA21CB11	5 ~ 15	5 ~ 150841	: 1	50 до 400	8 ≤50	0. 2 0.5	ID-Lwh 3.6-18.0-10.0-19.0
GWTA21CE11							≤50	ID-LWH 5.0-17.0-9.2-16.7
GWTA21CD11							≤50	≤50	id-lwh 5.0-18.0-10.0-19.0
GWTA21C11							1000: 1 2000: 1 2500: 1	≤ 50	ID-LWH 4.5-18.0-10.0-20.0
GWTA21CA11								≤300	≤300	≤300 1	ID-Lwh 4,5-19.0-12.5-19.0
GWTA21E11	5 ~ 20	≤200	0,1 0,2 0,5			ID-LWH 5-21-13.5-21.5
GWTA21F11	5 ~ 30	1000: 1 2000: 1 2500: 1 3000: 1	≤200			0,2 0.5	ID-Lwh 6.7-23.9-12 -25
GWTA22B11	5 ~ 80	1000: 1 1500: 1 : 1 1500: 1 2000: 1 : 1 2000: 1 2500: 1 3000: 1	50 до 400	≤800	0,1 0,2 0. 5	ID-LWH 8,7-26-17,5-27,5
GWTA22D11	5~100			≤1000	0.1 0.2 0.5	ID-LWH 9.0-29.5-19.0-30
GWTA22E11	5 ~ 100			≤1000 1 8 0,1 0,2 0.5	ID-LWH 12.8-36.7-14.2 -38.5
GWTA2311	5 ~ 20	1000: 1 2000: 1 2500: 1	50 до 400	≤200	0,1 0,2	ID-Lwh 5.0-18.8-17.8 -19.5
GWTA23B11	5 ~ 80	1000: 1 2000: 1 2500: 1 : 1 2500: 1 3000: 1 5000: 1		≤100	0.1 0.2 0.5	ID-Lwh 6.0-25.0-21.5-26.0
GWTA23A11	5 ~ 100			≤1000 1 8 0,1 0,2 0.5	ID-LWH 6. 0-34.0-22.0 -36.0
GWTA32B11	5 ~ 20	1000: 1 2000: 1 : 1 2000: 1 2500: 1	50 до 400	≤100	0,1 0,2	ID-Lwh 5-17.6-19.3 -17.6
GWTA3311	5 ~ 80	1000841		1000: 1 1500: 1 2000: 1 2500: 1 3000: 1	≤500	0.1 0.2 0.5	ID-Lwh 6.0-28.0-28.0-22.0
GWTA34B11	5 ~ 100				~ 1000841	≤1000 841 8 0,1 0,2 0.5	ID-LWH 5.5-34.0-34.0 -23.0

80878

8000878

Компания Введение

1. Кертификация

Мы прошли ISO9001: 2015, CE, SGS Approval и отзывы IEC

2. Профиль компании
    Tianjin Grewin концентрируется на трансформаторах в течение 20 лет и соответствует стандартам ISO9001: 2015, CB, IEC CB, CE и т. Д. Мы всегда уделяем большое внимание философии бизнеса «Качество и честность прежде всего». Grewin специализируется на проектирование и производство намотанных компонентов, таких как трансформаторы, датчики тока, дроссели и т. д., которые используются в средствах связи, электронике, счетчиках, промышленном контроле, медицинском оборудовании и других областях. Мы также являемся поставщиком измерителей мощности и локаторов приборов.85% ее продукции экспортируется в Америку, Европу, Азию и т. д. Мы искренне приглашаем вас присоединиться к нам, чтобы создать светлое будущее.

3. Условия отгрузки:
(1) Товары доставляются через UPS / DHL / EMS / HK EMS / FedEx / TNT и т. д. (от двери до двери).
(2) Мы предоставляем услуги прямой доставки.
(3) 20 дней после доставки после получения оплаты, если количество меньше 1000 шт. и это не индивидуальные продукты.
(4) Чтобы гарантировать, что вы получите свой заказ без налога при импорте
, мы объявляем более низкую стоимость.
(5)Доставка через EMS. UPS. Экспресс-доставка FedEx и TNT обычно занимает от 3 до 7 дней в зависимости от страны назначения.

4. Условия оплаты:
(1)T/T 100% или 50% предоплата банковским переводом заранее, оставшаяся сумма должна быть оплачена за 7 дней до доставки
.
(2) Безотзывным аккредитивом по предъявлении, который должен быть выдан немедленно по подтвержденному заказу.
(3) Оплата банковским переводом, если сумма заказа меньше 20 000 долларов США.

5. Гарантия:
(1) Мы предоставляем 1 год гарантии.
(2) Если продукт неисправен, сообщите нам об этом в течение 3 дней с момента доставки.
(3) Все продукты должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возврат или обмен товаров. И сильные поддоны:

70003

1 день

1 день

3

6

8

8.
