Реле ограничения пускового тока. Что это и зачем нужно?

Высокие пусковые токи светодиодных ламп. Почему это — проблема, и как эту проблему решить?

Светодиодные лампы и светильники сейчас используются повсеместно. В основе их конструкции, как не трудно догадаться – светодиоды. Обычную лампу накаливания можно подключать напрямую к электросети. Со светодиодами так не получится. Для питания светодиодов требуется постоянный ток. И более низкое напряжение. Потому, любая светодиодная лампа, лента, любой светодиодный светильник, требуют специального блока питания. Он преобразует сетевое напряжение, в напряжение, требуемое для конкретных светодиодов. Блоки питания для светодиодных ламп, лент и светильников называются драйверы. Драйверы бывают разных размеров и разного исполнения. Например, драйвер светодиодной лампы выглядит так:

А драйверы для светодиодной ленты так:

Не важно как выглядят используемые вами блоки питания. Важно, что все они – импульсные. От обычного, трансформаторного, импульсный блок питания отличается наличием выпрямителя и фильтрующего конденсатора. Мы не будем вдаваться в технические подробности. Запомните главное: стартовый ток импульсного блока питания, многократно превышает номинальный ток нагрузки. Несмотря на то, что этот всплеск кратковременный, он может привести к серьезным проблемам

Высокие пусковые токи, какие могут возникнуть проблемы?

Срабатывание автоматического выключателя.

Поломка светорегуляторов

Спаивание контактов выключателей и реле

Также, стоит учитывать, что импульсные блоки питания — это не только светодиодные лампы и светильники. Большинство современных электроприборов, офисной и бытовой техники тоже имеют импульсные блоки питания. Даже зарядка вашего смартфона – это импульсный блок питания. Если вы хорошо разбираетесь в электронике, вы наверное сможете решить проблему высоких пусковых токов. Но, что делать, если у вас нет времени, или желания ее решать? Или, что вероятнее, вам просто не хватает знаний для этого?

Впрочем, если у вас в люстре пять-шесть светодиодных ламп – проблем не будет. А если больше? А если у вас несколько мощных светильников? А если несколько светодиодных панелей, или метров 30 светодиодной ленты? В этом случае проблемы неизбежны! Возможно, вы не сразу их заметите. Что же делать?

Использовать реле ограничения пусковых токов (РОПТ) МРП-101 (Меандр). Это самое простое решение проблемы высоких стартовых токов.

Реле ограничения пускового тока (РОПТ) Меандр МРП-101

Реле ограничения пускового тока МРП-101 предназначены для уменьшения пусковых токов при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.). При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным резистором. Через заданное время задержки контакты реле зам

АЕДОН — применение позисторов epcos для ограничения пускового тока

Авт, доктор Стефан Бенкхоф (Dr. Stefan Benkhof, менеджер-маркетолог EPCOS/TDK).

Перевод — Дмитрий Кузнецов, руководитель службы технической поддержки ООО «АЕДОН».

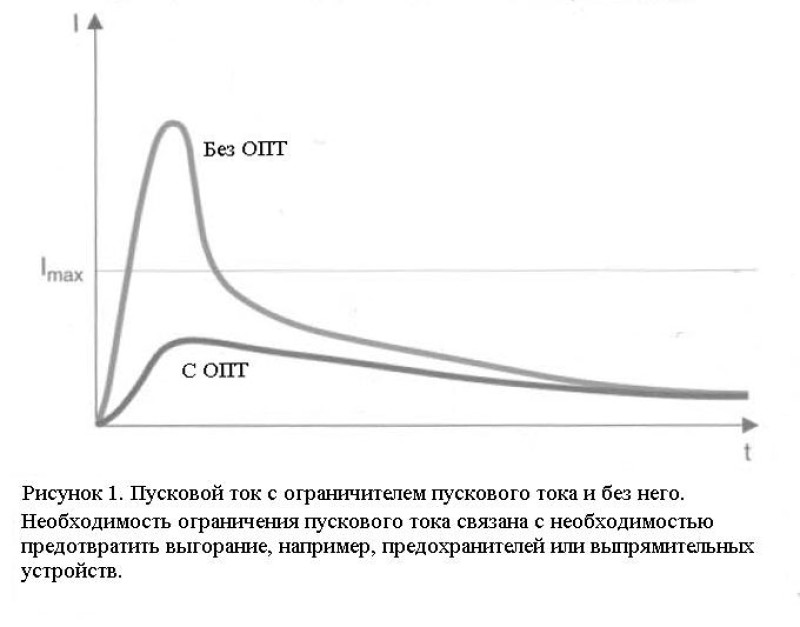

Высокие значения пусковых токов повсеместно можно встретить при работе такого оборудования, как системы привода, инвертеры или в источниках электропитания в момент включения. Поскольку в результате протекания большого тока выходу из строя подвержены, например, выпрямители преобразователей напряжения или предохранители, необходимо предпринять меры поуменьшению тока (рисунок 1). Существует по крайней мере два метода ограничения пускового тока — пассивный и активный. В первом случае — это устройство защиты (ограничителя пускового тока — ОПТ), устанавливаемое последовательно в цепь электропитания, во втором — использование схемы активного шунта, срабатывающей после того, как ток достигнет безопасного значения. Выбор метода ограничения сводится к конкретному применению и зависит от множества факторов: требуемой мощности, частотных характеристик броска тока, рабочей температуры окружающей среды и стоимости изделия.

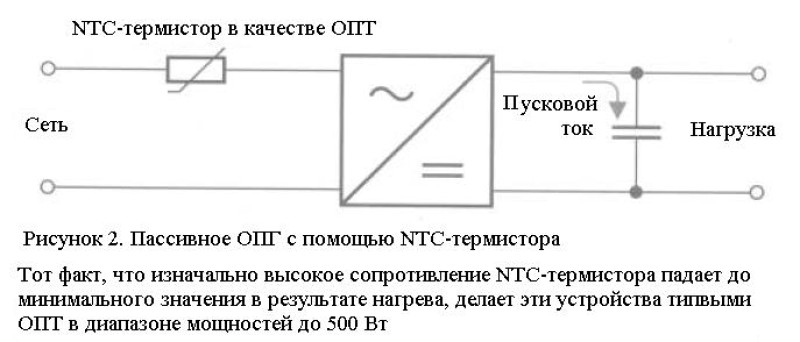

Пассивный метод ограничения пускового тока.

Для преобразователей напряжения номинальной мощностью до нескольких Ватт наиболее приемлемым решением может служить включение малоомного резистора последовательно с нагрузкой.

NTC-термистор имеет высокое омическое сопротивления при низких температурах корпуса, что позволяет эффективно рассеивать пиковую составляющую пускового тока, и низкое сопротивление — при высоких температурах. В результате поглощения тока нагрузки и последующего саморазогрева в нормальных климатических условиях (при «комнатной» температуре окружающей среды) сопротивление термистора падает до нескольких процентов от номинального значения. Это свойство позволяет уменьшить выделяемую на термисторе мощность при дальнейшем постоянном токе нагрузки, когда конденсатор-накопитель полностью заряжен. В целом, NTC-термистор наиболее дешевый и простой по схемотехнической реализации вариант (рисунок 2).

При разработке источников питания все большее внимание уделяется уменьшению потерь мощности везде, где это возможно. В случае, когда номинальная мощность источника превышает 500Вт, эти недостатки становятся более очевидными. Если ОПТ включен на протяжении всего времени протекания тока, потери энергии становятся значительными. Увеличение номинальной мощности устройства и увеличение времени его запуска приводят к появлению нежелательных дополнительных энергетических потерь. Если предположить, что рассеиваемая мощность на NTC-термисторе составляет порядка 1% от общей мощности преобразователя, а КПД последнего равен 92%, то около 12,5% всех энергетических потерь придется на NTC-термистор.

Еще одним методом является применение активного ограничителя пускового тока (АОПТ) с использованием реле или симисторов. В зависимости от сферы применения схема активного ограничения пускового тока может содержать мощный резистор, NTC-термистор или позистор (PTC-термистор с положительным температурным коэффициентом) в качестве компонента-ограничителя (рисунок 3). Позистор, например, используется в бортовых зарядных устройствах с подключаемыми гибридными или электрическими двигателями, когда требуется передать энергию мощностью в несколько киловатт. Преимущества АОПТ проявляются как на мощностях выше 500Вт, так и на меньших мощностях в различных сферах применения. Хотя стоимость АОПТ заметно выше, такой подход позволяет не только уменьшить потери энергии, но и применить менее мощные и, как следствие, более дешевые переключатели и полупроводники.

Для некоторых применений позистор демонстрирует самые лучшие характеристики в качестве ОПТ. Поскольку температура NTC-термистора зависит от температуры окружающей среды, при низких температурах его сопротивление выше, соответственно ток заряда накопителя ниже и время выхода на режим больше. С другой стороны, повышенная температура окружащей среды лишает NTC-термистор возможности ограничить пусковой ток вследствие его низкого сопротивления. Поэтому, такой подход не востребован для применений, где требуется широкий температурный диапазон. Для NTC-термисторов время остывания, после которого возможно произвести повторное включение с эффективным ограничением тока, варьируется от 30 до 120 с в зависимости от применения, типа крепления и температуры окружающей среды. Для некоторых применений не требуется продолжительного остывания, где происходит быстрый активный разряд конденсаторов в цепи постоянного тока, например, в инверторах для новых стиральных машин или сушилок. Однако, эффективное применение АОПТ в аппаратуре, где присутствуют короткие перерывы напряжения, может оказаться невозможным в связи с тем, что сопротивление термистора при каждом случае включения будет оставаться низким. В обоих случаях позисторы фирмы EPCOS будут являться эффективным средством ограничения пускового тока.

В НКУ позистор работает как омическое сопротивление номиналом от 20 до 500 Ом (в зависимости от типа). Этого сопротивления хватает для ограничения пускового тока. Как только накопитель полностью заряжен, позистор шунтируется короткозамкнутым реле.

В случае выхода из строя элементов цепи заряда конденсатора, позистор выполняет защитную функцию цепи нагрузки. При протекании тока через элемент, его сопротивление многократно возрастает, и, благодаря наличию таких защитных свойств, позистор может служить защитой от короткого замыкания конденсатора и в случае, если не сработал шунт после полного заряда накопительного конденсатора (отказ коммутирующего элемента).

Все эти явления отказов вызывают резкий скачок температуры ограничителя тока. Для полной уверенности, что эффекты КЗ и отказ реле не причинят вреда аппаратуре, следует устанавливать именно позистор или мощный резистор. Позисторы фирмы EPCOS не требуют предварительного ограничения тока, так как обладают защитными свойствами, и могут устанавливаться непосредственно в питающую сеть с соответсвующим номиналом пробивного напряжения. На рисунке 4 представлен процесс ограничения тока в результате короткого замыкания конденсатора.

В результате позисторы фирмы EPCOS (рисунок 5), применяющиеся в составе АОПТ, обладают замечательными свойствами:

— хорошая устойчивость к повышенной температуре окружающей среды.

— эффективное ограничение тока сразу же после отключения нагрузки (отсутствует необходимость охлаждения перед повторным запуском как у NTC-термисторов).

— собственная защита от перегрузки по току, вызванной аварийными ситуациями.

В таблице 1 представлен номенклатурный ряд элементов, основные параметры и наличие в наборах с образцами.

Для всех моделей ОПТ диапазон температур составляет от -20…до +85 С при работе на максимальном пробивном напряжении

График изменения сопротивления приведен в datasheet на сайте EPCOS для температурного диапазона -40…+180 С.

Список используемой литературы:

1. www.epcos.com/ptc_icl

2. www.epcos.com/samplekit

3. Bodo’s Power System, February 2014, page 34

Реле ограничения пусковых токов LED-ламп: Меандр МРП-101, F&F МК-5-1, Mean Well ICL и другие (обновлено ‘2020) – CS-CS.Net: Лаборатория Электрошамана

Реле компенсации пусковых токов Меандр МРП-101 и F&F МК-5-1

Этот пост был переработан в 2020 году (исходный пост был написан 30.10.2018): я разделил его на две части. Эта часть, которую вы читаете, посвящена реле компенсации стартовых токов. А та часть поста, в которой я рассказал про панель распределения питания и применение МРПшки, уехала в новый пост — читайте и его тоже.

Также я выражаю огромную благодарность моему читателю с ником Pressmaster, который предоставил мне право показать вам фотки Siemens ICL230 и кратко рассказать его историю перегрева МРП-101 и ругани с Меандром по этому поводу. Копирайт на фотографии, которые он прислал, сохраняется за ним. Здесь они публикуются с его разрешения.

Итак, начинаем с технической части, чтобы она была полезной для технарей. У нас возникла проблема, про которую я уже писал в посте про стартовые токи светодиодных ламп — почитайте его обязательно! Сама проблема начала существовать ещё раньше, но просто в моих кругах она стала проявляться со светодиодными лампами. Суть её вот в чём: все блоки питания, которые вас окружают — электронной техники, зарядки, LED-лент и LED-ламп — чаще всего импульсные. И чем дальше — тем больше проблем начинается с LED-лампами и блоками питания LED-лент.

Внутри импульсных блоков питания стоит выпрямитель и фильтрующий конденсатор, который заряжается (при включении блока в сеть) и создаёт бросок тока! И чем мощнее блок питания (или чем их больше на одной линии), тем этот бросок тока будет больше. От этого броска тока может вышибать автомат, могут спаяться контакты Siemens Logo или мелких релюшек. А что делать, если у вас будет стартовать промышленный блок питания Mean Well серии SDR (напоминаю, что я дополнил тот пост про блоки питания)?

Когда я написал пост про стартовые токи LED-ламп, все стали искать решение по тому, как ограничить ток. Кое-чего нашли аудиофилы: для их разработок выпускались такие реле, но они были не всегда доступны для заказа, потому что их к нам мало кто возил. И вот сейчас всё поменялось — Меандр выпустил специальные реле для ограничения пусковых токов серии МРП. Они делают именно то, что нам надо! Но как и насколько хорошо? Вот ща я и буду разбираться (живой пример будет на видео в конце поста).

Также ближе к 2019-2020 годам подтянулись и другие производители (F&F, Mean Well) и появилась информация от моего читателя Pressmaster про жуткий перегрев первых партий МРП-101. Собственно, из-за этого всего я и обновил данный пост. От старого поста осталась только информация про МРПшки, а вся остальная информация — новая. И пост будет ещё дополняться, так как приколы с Меандровскими МРПшками не закончились!

1. Реле ограничения пусковых токов МРП-101 (2018 год выпуска).

Первым делом мне в руки попалось реле от Меандра — МРП-101. Так совпало, что у меня народ стал спрашивать про него в комментариях, а у парочки заказчиков стали периодически залипать контакты Logo на свет (например, на щитах в Переделкино). В итоге я сначала посоветовал им купить эти реле, потом посоветовал их в салон красоты (мне звонили по телефону и спрашивали, что бы такое поставить, чтобы C16 на свет перестало выбивать)… а потом решил купить эти реле для поста и затестить их!

Вообще, Меандр выпустил аж целую линейку этих реле. МРП-102 ставится перед выключателем (оно каким-то образом определяет то, что по цепи потёк ток и срабатывает после этого), а МРП-101 — после выключателя (или исполнительного реле от ПЛК/Logo внутри щита).

Меня заинтересовало реле МРП-101, которое рассчитано на то, чтобы включаться после выключателя (реле). Это именно то, что нам надо, потому что можно не париться с основной начинкой щита: если начались проблемы — то просто воткнуть на соплях это реле после управляющих реле, или прям в люстру, или закинуть его валяться за потолок. Ну а если мы заранее знаем, что у нас будут линии с высокими стартовыми токами, то сразу заложить его в щит. У меня сейчас как раз заказан щит в Дмитров, где заказчик ОЧЕНЬ попросил поставить в щит 10 блоков питания для LED-лент. И вот как раз туда-то я и поставлю МРПшки, чтобы Logo мог эти блоки питания нормально коммутировать через промежуточные релюшки.

До этого заказа я заказал три штуки МРП-101 лично для себя: две на питание светового оборудования, и одну — разобрать и посмотреть, как оно устроено. Правда, как вы узнаете из этого поста, судьба распоряжается иначе: одну штучку я отдам заказчику, у которого начали спаиваться контакты в Logo, а две другие я поставил себе в панельку с выключателями.

Релюшка поставляется в стандартной Меандровской коробочке:

Реле ограничения пусковых токов МРП-101 (вид коробочки)

Спереди на реле нарисована схема подключения. Очень жаль, что на самом реле нет никакой индикации того, включено оно или нет. Уж раз внутри него стоит обычное электромагнитное реле (зачем — это мы позжее узнаем), то можно было бы вытащить на переднюю панель светодиодик — так реле было бы приятнее и живее! И сразу можно было бы видеть: включена ли нагрузка или нет.

Реле ограничения пусковых токов МРП-101 (передняя панель)

Меандр прочитал мой пост и, хоть они на меня в обиде — но реле они потом доработали: индикация появилась. Это хорошо! Но ещё позже оказалось, что эти реле АДСКИ греются. Про это читайте в конце поста (информация будет дополняться).

Я не нашёл нигде (рыл инструкцию и сайт Меандра), но вроде как у этого реле нет входа или выхода и подключать его можно как угодно (снизу или сверху). Почему это так — я поясню чуть позже, когда мы увидим внутренности этого реле и вспомним самодельные усилители.

Теперь немного неприятного в плане корпуса. Вот как-то давно я ругался на Меандр, когда они хотели лишить нас УЗМ-51м в угоду маркетингу, и в том посте упоминал ещё и непонятную затею Меандра с узкими (13 мм против 17,5) корпусами на DIN-рейку.

Я считаю, что эта затея чуток вредна, потому что лишает Меандр взаимозаменяемости: если я набью всю длинную DIN-рейку их релюшками шириной в 13мм, то их у меня влезет больше по количеству. Но что делать, если это глубинка, реле сдохло, Меандр едет долго, а его надо чем-то заменить? А ведь во всём мире принят стандарт DIN-модулей в 17,5 мм. Получается, что если у меня на DIN-рейке, забитой модулями шириной в 13 мм, их сдохнет парочка — то заменить будет не на что в плане физическом (а не торговом, ибо аналоги есть), ибо оно туда просто не влезет.

Вторая претензия была к тому, что Меандр сделал защёлки на своих корпусах так, что их торцы стали овальными. Из-за этого на корпусе не остаётся места, куда можно было бы наклеить маркировку элемента (а мы помним правило: в щитах с пластроном никакая внутренняя маркировка за пластрон выступать не должна!).

Вот как это всё выглядит в реале. Зацените за счёт чего они сделали корпус шириной в 13мм: в его стенках есть прорези, в которые попадает кусочек платы со встроенным исполнительным реле. И за счёт этого ширина корпуса уменьшается! =) Не, реально — лучше бы сделали светодиодик для индикации работы — оно реально было бы полезно!

Реле ограничения пусковых токов МРП-101 (вид сбоку)

Кроме этих моментов, у меня нет претензий к корпусу и самому реле. Клеммы у него хорошие, и провода в них закручиваются на ура!

Теперь разломаем корпус и заглянем внутЫрь! Опытный глаз уже кое-чего видит! =) Четыре резистора по 26 Ом каждый, включенные параллельно (это даёт 6,5 Ома суммарно, если я не ошибся в расчётах), мелкий резистор, конденсатор и релюшка.

Реле ограничения пусковых токов МРП-101 (внутренности)

Печатная плата и внутренний монтаж реле сделаны качественно: плата чистенькая, все дорожки хорошие, пайка тоже чистая. А сам внутренний монтаж реле сделан кусками лужёной медной проволоки, одетой во фторопластовые трубочки!

Реле ограничения пусковых токов МРП-101 (боковая сторона платы)

Итак, как это всё работает? Да вы не поверите!! Никто не помнит, как убирали броски тока при включении самодельных мощных усилителей? Я сейчас найду вам в Сети такую схемку:

Стандартная схемка для ограничения стартовых токов усилителей

Как она работает? Да просто! На резисторе R1 и конденсаторе C1 сделана цепочка задержки по времени: через резистор конденсатор C1 будет заряжаться плавно, за определённое время. Напряжение на этом конденсаторе будет тоже плавно нарастать. А параллельно конденсатору у нас подключено реле. Пока конденсатор ещё не заряжен, реле не хватит напряжения для того, чтобы оно включилось. А когда напряжение на конденсаторе подрастёт — реле включится. Ну а контакты реле включают питание этого некоего усилителя или через мощные резисторы, которые и ограничивают стартовый ток, или потом — напрямую.

И вот этой схеме уже наверное лет пятьдесят или больше! Ничего нового нет — да и не требуется. Вот Меандр и сделал нам на основе этой схемы хороший готовый продукт. Реле имеет катушку на 110 вольт (чтобы не морочиться с высоким потребляемым током), мелкий резистор, диод и конденсатор составляют ту самую RC-цепочку для задержки времени, а мощные резисторы ограничивают ток.

Реле ограничения пусковых токов МРП-101 (резисторы ограничения тока)

Я проверил это реле на своём световом оборудовании (про это — в конце поста, когда я дорасскажу про панельку с выключателями). Штатно, когда я включал свои девайсы вилкой в розетку, у меня проскакивала довольно мощная искра (ниже скриншот из видео) и иногда вышибало автомат в 16А на комнату.

Искра при включении импульсных блоков питания (без МРП-101)

Для теста я подцепил эту же линию через реле МРП-101 и начал так же тыкать вилкой в розетку. Хрена с два я получил какую-либо искру после этого! Меня этот результат полностью удовлетворил. А самое интересное — что с этим реле предохранители на 10А в панельке с выключателями не сгорают! То есть, реле реально ограничивает броски тока!

Дальше будет испытание на заказчике, у которого подгорают контакты Logo и на заказчике щита в Дмитров с мощными блоками питания для LED-лент (испытание прошло успешно — с контактами Logo и реле всё хорошо).

Внутреннее реле в МРП-101 щёлкает где-то через полсекунды после подачи питания и отключается примерно через секунду, когда питание пропадает. То есть, если по питанию будут кратковременные провалы — МРП-101 НЕ ограничит стартовый ток. А если провал будет больше чем секунда-полторы — то оно перезапустится и снова сработает, ограничив бросок тока.

Мне всё понравилось, и я начинаю думать о том, на какие линии и где его закладывать. Например, на питание компов или ещё какой техники. Только, чур, не параноить! А то я знаю вас: вы ща как начитаетесь, а потом мне же и будут сыпаться ёбнутые заказы вида «А давайте на все линии поставим МРП-101, мало ли чего — вот пишут что у холодильника высокий стартовый ток».

2. Реле ограничения пусковых токов (модуль защиты контактов) F&F МК-5-1.

Так как мы знаем принцип работы всех реле компенсации стартового тока (фактически это реле времени — задержка на включение, которое нормально замкнутыми контактами подкючает последовательно в цепь резистор большой мощности и небольшого сопротивления), то нам проще разобраться и с другими аналогичными реле. На очереди — F&F МК-5-1.

Реле компенсации пусковых токов Меандр МРП-101 и F&F МК-5-1 (вид рядом)

Хоть я не люблю F&F из-за их ебанутого реле F&F CP-721, которое мне попортило много крови и нервов, но я прикупил для вас парочку штук реле компенсации стартовых токов (у F&F они называются «модуль защиты контактов») и сейчас покажу их вам.

Сбоку реле нарисована схема включения. У этого реле ввод питания находится строго сверху, а выход — строго снизу. Это даже хорошо и сходится с негласными стандартами в нашей стране.

Реле компенсации пусковых F&F МК-5-1 (вид на обозначения)

А вот вам внутренности этого реле. Всё точно так же: стоит мощный резистор на 30 Ом и 10 Ватт, коммутирующее реле, индикаторный светодиод…

Внутренности реле компенсации пусковых F&F МК-5-1

Но есть более классная вещь! Рядом с ограничительным резистором стоит термопредохранитель! То, о чём Меандр вообще не подумал, мать его! Здесь, если реле не сработает, резистор будет сильно греться и термопредохранитель спасёт щит от пожара.

Термозащита внутри реле компенсации пусковых F&F МК-5-1

На самой плате стоит диодный мостик и резисторы для питания светодиода. Забавно, что силовая линия сделана жёлто-зелёными проводами. Ну, хех, внутри реле — похеру =)

Задняя сторона платы реле F&F МК-5-1

Коммутирующее реле тут стоит на 24V, а питается оно через гасящий конденсатор и диодный мост. Это лучше, чем мелкий резистор у Меандра.

Марка реле внутри F&F МК-5-1

В общем, F&F имеет право на жизнь так же, как и МРПшка. Главный плюс F&F — в термозащите! А вот главный минус Меандра — в его узких корпусах. Представляете, если надо будет заменить дофига Меандра на F&F в силу каких-то причин? Это не получится сделать!

3. Реле ограничения пусковых токов Siemens ICL230.

Когда Pressmaster (читатель моего блога, попавший на проблемы с Меандром) столкнулся с проблемами МРП-101, то он стали искать альтернативы. И для теста купил брендовое реле компенсации стартовых токов от Сименса — Siemens ICL230, которое идёт как реле в линейке Logo для подключения к нему нагрузок с высокими стартовыми токами.

Реле компенсации стартовых токов Siemens ICL230

Вход питания у этого реле строго снизу, а выход — строго сверху (под европейский стандарт). Pressmaster разобрал его и прислал мне часть фотографий. Сейчас мы их посмотрим.

Внутренности реле компенсации стартовых токов Siemens ICL230

Во-первых, блок питания у нас тут сделан побрутальнее и содержит побольше компонентов. Вижу жирный диодный мост, защитные диоды, транзистор D2NK9 (видимо, на нём сделан стабилизатор). После этого идут мелкие транзисторы и RC-цепочка для задержки. Коммутационное реле — на 48 вольт и на 10А.

А дальше у нас снова стоит термопредохранитель! Ну какого чёрта только Меандр делает без них?

Термопредохранитель внутри реле компенсации стартовых токов Siemens ICL230

А вот и задняя сторона платы. Под транзистором есть полигон на плате, который работает как радиатор. А ещё угарно выведен светодиод — через световодную призму. Любит Сименс извращаться, мать его!

Задняя сторона платы реле компенсации стартовых токов Siemens ICL230

4. Применение реле ограничения пусковых токов (панель распределения питания).

Сейчас мы снова вернёмся в 2018 год, и я расскажу вам про то, как применил МРП-101, устроив концепту реле ограничения пусковых токов жёсткие тесты. Дело в том, что у меня появилась панелька (ShowTec DJ Switch 6), у которой спереди есть выключатели, а сзади — обычные розетки под обычные вилки (у меня 6 штук, есть версии на 12). Подробнее про эту панельку можно прочитать в посте про распределение питания (куда уехали все подробности).

Панель питания ShowTec DJSwitch 6

Я искал такую панельку для того, чтобы перестать тыркать вилки в розетки: у меня есть парочка прожекторов для фоновой засветки другой половины комнаты. Я использую их для того, чтобы контрастность по освещению между зоной рабочего стола и остальной комнатой была небольшая. И вот каждый день я их то включаю, а то выключаю (а в 2019 сюда ещё и рабочий свет для сборки щитов добавился).

Панелька с выключателями сюда идеально подходит. Ну, а как я уже писал выше, при включении моего сценосвета в розетке проскакивала адская искра и иногда вышибало автомат на 16А на комнату. Вот я взял эту панельку и на парочку её каналов воткнул МРПшки, бросив их валяться внутри:

Подключаем реле и прочие соединения

Каждая линия на панельке защищена предохранителем на 10А. Так вот с МРПшкой этот предохранитель ни разу не выбивало. А уж автомат в 16А на комнату — тем более.

Саму панельку я прикрутил к краю стола вот так:

Панель питания закреплена сбоку рабочего стола

Сильно под ноги она не попадает и не мешается, а пользоваться стало дико удобно. Теперь не надо будет перед сном подлезать под розетку у кровати и выдирать вилку дежурного прожектора!! Ура!

В итоге на 2018 год (когда я писал пост) я остался всем доволен: релюхи МРП-101 показали себя охрененно круто! Буду их теперь ставить в проблемные места! И очень доволен панелькой. Наверное, при случае возьму ещё одну такую на другие нужды — в рэковый шкаф или ещё куда! С тех пор (на 2020 год) панелька вовсю работает, всё живо (предохранители в панельке и автомат). МРПшки я ставлю в щиты вовсю (на 17 февраля 2020 поставил 52 штуки O_o).

Держите обещанное видео про панельку и МРПшки. Там видна эта панелька вживую и мощная искра при старте МРП-101:

5. Проблема с перегревом реле Меандр МРП-101 (‘2019). Неприятный сюрприз!

Не зря я тут упоминаю про Pressmaster! Незримо он присутствует на блоге и тащится от моих решений. Например, его втащил Siemens Logo и он делает на нём разные проекты. Так вот один из проектов у него чуть НЕ СГОРЕЛ НАХУЙ! Он затеял разборки с Меандром, которые привели к тому, что на февраль 2020 года Меандр в третий (!!) раз переделывает МРП-101 заново, устраняя косяки. Пока я могу выложить только часть информации, которой и делюсь с любезного разрешения Pressmaster.

Концепт его щита был в том, что ему надо было сделать его на Logo, но место и бюджет щита были очень ограничены. не мог он, как я, наставить кучу внешних исполнительных реле и клемм для подключения кабелей ламп. А так как у него было много линий, которые могли повредить контакты встроенных реле Logo высокими стартовыми токами, то когда он увидел мой пост про МРПшки, он сделал ход конём.

Так как у МРПшек можно подавать ввод и снизу и сверху, то Pressmaster поставил на все группы света МРПшки таким образом, чтобы можно было подключить кабели ламп к их верхним контактам и сразу же, поставив там же выше шину PE, утащить их на потолок на группы света.

Дальше идёт пересказ истории в моём стиле.

Ну, хули блядь! Меандр, пиздатые корпуса в 13 мм вместо 17,5, плотный монтаж! Врубил он все группы на тестирование и ушёл себе в соседнюю комнату. А потом через пару часов работы эти МРПшки стекли вниз. Он написал Меандру — те прислали ему новые на замену. Он их снова поставил и стал мерить температуру. Хули! +80 — как с куста! Он снова написал Меандру. Те переработали реле (тогда и светодиод появился), стало чуть легче. Но всё равно они ДИКО греются.

В общем, получилось как при групповой прокладке кабелей: каждый кабель (а тут — реле) немного греется. Но когда они находятся плотно в одном месте, то они начинают подогревать друг друга — и общая температура повышается.

Pressmaster рыдал и плакал. Потому что, бля, он купился на ебанутые 13 модулей ширины и уже замуровал корпус щита у заказчика (и там готова отделка). То есть даже вложив большие деньги, нельзя заменить на Siemens ICL или F&F — это не влезет в щит.

После того, как Меандр немного переработал свои реле, Pressmaster нашёл единственно годное решение для своего щита — разделять МРПшки попарно клеммой для кнопок света. Вот так:

Щит от Pressmaster, в котором перегревались МРП-101 (до +60 градусов и выше)

В таком режиме МРПшки греются до +60 градусов через два часа работы. Это уже не +80. Хотя бы не стекут на пол, бля.

Перегрев Меандр МРП-101 внутри щита (щит от Pressmaster)

Когда я про это узнал — я ОХУЕЛ. Потому что у меня на этот момент было несколько щитов, в которых эти МРПшки были заказаны и ехали из Меандра. А ещё несколько щитов были собраны и сданы. Я знаю, что мне немного повезёт из-за коэффициента спроса: у меня МРПшки стоят только на светодиодные ленты. А светодиодные ленты стоят в разных комнатах и вероятность того, что врубят все ленты одновременно, — средняя. Будут плавиться — буду менять на обновлённые.

А вывод в том, что Меандр подложил свинью своим узким корпусом. И за это я его ненавижу. Потому что теперь все реле в своих щитах я разделяю фиксатором BAM4 для вентиляции. И 13 мм превращаются в 13+8 = 21 мм. Вот такая вот пиздец-инновационная узкая ширина!

Пример установки реле МРП-101 внутри щита с охлаждающими проставками из фиксаторов BAM4

Тут надо сказать про то, что другие реле компенсации стартовых токов тоже сильно греются (F&F и Siemens) по тестам Pressmaster’а. Но не так сильно, как Меандр. Ошибка большинства производителей в том, что они делают простой блок питания (с гасящим резистором или транзистором), на котором падает большая мощность, переходящая в тепло.

И это ещё не всё! Это же была первая переделка МРПшек. А какая вторая?

А вот какая:

Реле Меандр МРП-101 образца декабря 2019 года (изменена начинка)

Меандр полностью переработал всю начинку реле и сделал более грамотно (но, надеюсь, не глючно!): реле теперь стало поляризованное и не требует мощного источника питания. За выдержкой времени следит микроконтроллер, который заодно включает это реле при переходе сетевого напряжения через ноль.

Но есть два классных пиздеца. Первый — это то, что термодатчик так и не появился.

А второй — на фотке (охуейте ещё раз):

Реле Меандр МРП-101 образца декабря 2019 года (изменена начинка)

Да! Меандру стало неудобно и он решил ничтоже сумняшеся поменять к херам назначение клемм реле. Если раньше у нас с каждой стороны реле были L-N входа/выхода, то теперь снизу реле у нас нули, а сверху реле — вход фазы и выход фазы.

Блядь! Это фейл! Ну почему? Ну почему вы думаете жопой?! Начали же такой хороший продукт — и делаете детские ошибки! Вот как менять теперь эти реле, если предыдущие кривые поделки выйдут из строя? Провода-то в щите будут сделаны под предыдущее расположение клемм реле… Значит надо перебирать весь щит?

Мы с Pressmaster обсуждали, стоит ли показывать этот вариант или нет. В контексте поста и глючности Меандра я считаю, что нужно, потому что скрывать тут нечего. И если Меандр таким хуёвым образом относится к своим клиентам — то надо про это рассказать. И я напоминаю, что я готов выставить Меандру счёт для оплаты за те решения и консультации, которые я делаю на своём блоге, разбирая их ошибки. И Pressmaster’у тоже советую заслать им счёт.

С разрешения Pressmaster добавил один из его роликов в пост. Там он меряет температуры разных реле:

А на данный момент Меандр быстренько переделывает свои реле в третий раз… Обещает вернуть предыдущее расположение контактов, как было. Ждём!

6. МРП-101 от Февраля ‘2020. Переделали. Вернули расположение L/N как надо… и старую жаркую схему!

Ну что? Сегодня, 3 марта 2020 года, я получил от ЭТМихи свою мега-доставку материалов для щита! А вместе с ней — те обновлённые МРПшки, про которые только что рассказывал Pressmaster в видео — в которых Меандр обещал поправить расположение контактов на такое, как должно быть — L-N сверху и L-N снизу. При этом схема реле должна остаться новой и крутой — с включением по переходу через ноль, бистабильным реле.

Поглядим?! Итак, вот одно моё реле, которое я заказал для себя на изнасилование. Дата выпуска — Февраль 2020 года.

Реле МРП-101 от Февраля 2020: Вид на дату выпуска

Смотрим в коробочку, и видим расположение контактов «как было», которое правильное — L-N сверху и L-N снизу. Хорошо, молодцы!

Реле МРП-101 от Февраля 2020: Вид на упаковку

На всякий случай заснял маркировку реле и кусочек паспорта — мало ли сгодится какая-то информация оттуда, чтобы сравнить следующие версии Меандровского креатива.

Реле МРП-101 от Февраля 2020: Вид на маркировку и паспорт реле

Также заснял серийный номер реле и версию паспорта, который с этим реле прилагался. Интересно, серийник уникальный или нет? А то раньше на всех реле пару лет красовалось одно и то же обозначение «№91М20», создавая видимость номера партии или какого-то серийника.

Реле МРП-101 от Февраля 2020: Серийный номер реле и версия паспорта

Вскрываем реле — и… ОБОЖЕМОЙ! Pressmaster, если ты это читаешь — рви волосы на жопе, блядь! ДА!!! Меандр ПЕРЕДЕЛАЛ реле — выкинул всю крутую начинку с запуском при переходе через ноль и биполярным реле и ебанул сюда самую первую версию схемы, которая греется как печка!

Реле МРП-101 от Февраля 2020: Вид на печатную плату (вернули старую опасную схему)

Блядь! Ну как нахуй так-то?! Сука, я просто не понимаю этой пиздни! Что у Меандра с разрабочиками? Почему можно делать одно и то же реле аж с 2018 года — два года? Почему надо за наш счёт его тестировать? Блядь… эти вопросы я задавал в 2016 году, и они так и остались без ответа!..

Ладно, глядим далее, хотя уже всё понятно — реле будет перегреваться, как и модель 2018 года. Сзади платы ничего нет и пустота.

Реле МРП-101 от Февраля 2020: Вид на печатную сзади

Модель реле — обычное на 110V постоянного тока. Тоже с (пламенным?) приветом из 2018 года.

Реле МРП-101 от Февраля 2020: Вид на модель реле (W15-1C2S)

Ну и сзади платы видно, что фаза проходит через реле и резисторы, а ноль перемычкой передаётся со входа на выход.

Реле МРП-101 от Февраля 2020: Вид на монтаж реле снизу (проволочки для нулей и фаз)

У меня даже никакая поговорка на ум не приходит… Я в шоке! Меняли-меняли, меняли-меняли — и поменяли на тоже, что и было! Это верх маркетинга. Чёрт побери, да это ж тоже совок: «Как сделать хорошо? Сделайте ещё хуже, а потом верните как было». Чёрт побери, ну когда Меандр перестанет делать совок? Казалось бы, у них своё проиводство печатных плат есть — сделай прототипы, раскидай по нам — спецам — на тесты, оплати тестирование, получи результат.

Буду краток. Я знаю, что Меандр до сих пор меня читает. Так вот на данный момент у меня куплена 61 штука МРП-101. Вот кусочек отчёта:

Кусочек отчёта из CS CRM о том, сколько МРПшек было куплено на 3 Марта 2020 года

Две штуки ушло в панельку розеток, одну я разобрал сегодня. 61 — 2 — 1 = 58. Вот я публично заявляю следующее.

Когда Меандр разродится нормальной версией МРП-101 и оттестирует её, то пускай свяжется со мной и пришлёт мне 58 штук новых МРП-101 на замену в моих щитах. За счёт Меандра, конечно же. Так как сейчас условно можно считать, что некоторые из моих щитов заминированы МРПшками.

Договор с заказчиками у меня составлен таким образом, что если сейчас из-за этих МРПшек в щитах сгорят дома или квартиры, то заказчики будут подавать в суд на производителя той модульки, из-за которой всё сгорело. Так что я жду новых реле и письменного ответа «Мы готовы отвечать по судебным искам и возмещать стоимость ущерба».

А мы все будем ждать продолжение сериала «Back in USSR».

7. Реле ограничения пусковых токов от Mean Well: ICL-16x и ICL-28x.

Реле компенсации стартовых токов Mean Well ICL (вариант на DIN-рейку)

К нам тут бруталити подтянулись — от моего любимого бренда Mean Well (напоминаю пост про их блоки питания, который я периодически дополняю новыми моделями, например сейчас дописал про серию HDR с фотками внутренностей). Они сделали линейку реле компенсации стартовых токов ICL (ссылка на их сайт с поиском по «ICL» и ссылка на их статью про ICL-16).

Вот фотки моделей, которые сейчас доступны:

Реле компенсации стартовых токов Mean Well ICL (фотографии продукции из каталога)

Модельный ряд тут имеет такие модификации:

Ток: 16А или 28А;
Вариант исполнения: R — на DIN-рейку, L — в виде плоского блока, который можно под потолок закинуть;
Ограничение пускового тока до: 23А у ICL-16 и до 48А у ICL-28;
Время ограничения тока: 0,3 секунды у ICL-16 и 0,15 секунды у ICL-28.

Пусковой ток в DC/DC-преобразователях — Журнал «Вестник электроники»

Вступление

Пусковой ток — это пиковый ток, возникающий в цепях источника питания при включении. На рисунке 1 показана стандартная система источника питания. Входной фильтр электромагнитных помех (EMI-фильтр) включает в себя конденсатор, который подключается к входной линии. DC/DC-преобразователь также имеет конденсаторы, которые подключаются на входе и выходе. Кроме того, к нагрузке может подключаться дополнительный конденсатор. Для каждого из этих конденсаторов требуется ток зарядки для обеспечения нужного уровня напряжения для устойчивого режима работы. Таким током является пусковой ток.

Высокий пусковой ток зависит от конкретно выбранных элементов схемы. Существует проблема, заключающаяся в том, что большие скачки тока могут создавать электромагнитные помехи в прилегающих схемах и приводить в действие (активизировать) элементы защиты цепей на входе, например предохранитель или полупроводниковую защиту от сверхтоков.

Кривая пускового тока

Типовая кривая пускового тока показана на рисунке 2. На ней видны два пиковых скачка тока. Первый скачок пускового тока отмечается при включении источника входного напряжения. Такой пиковый ток протекает через конденсаторы EMI-фильтра и входной конденсатор DC/DC-преобразователя, заряжая их до уровня, необходимого для устойчивого режима работы. Второй скачок тока наблюдается при включении DC/DC-преобразователя. Такой пиковый ток течет через силовой трансформатор DC/DC-преобразователя и выходной конденсатор и, в свою очередь, заряжает их до необходимого для устойчивого режима работы уровня.

Пусковой ток

Первый пик тока часто называется пусковым пиком. Его пиковое значение и форма значительно зависят от характеристик источника входного питания, времени повышения напряжения и сопротивления источника питания. Резко поднимающееся вверх колебание входного напряжения, как в случае замыкания пускового переключателя, будет соответствовать высокой и узкой кривой пика. Более медленное и плавное нарастание входного напряжения, например на выходе любого входного электронного устройства или конденсаторной батареи, будет соответствовать более мягкому пику.

Пиковое значение пускового тока определяется уравнением i=Cхdv/dt, где С — емкостное сопротивление, общее сопротивление EMI-фильтра и входного сопротивления DC/DC-преобразователя, а dv/dt — это крутизна кривой напряжения. Пик тока фиксируется только один раз, если источник входного напряжения характеризуется очень быстрым временем восстановления напряжения. Для этого источник должен обладать достаточным запасом мощности. Как правило, резкое изменение напряжения бывает только в случаях механического переключения нагрузки или замыкания реле. Если источником питания является импульсный преобразователь, полупроводниковый регулятор мощности или конденсаторная батарея, то длительность импульса будет более продолжительной. Обычно длительность импульса выходного напряжения импульсных преобразователей составляет несколько миллисекунд, полупроводниковых регуляторов (SSPC) обычно 50 мкс–500 мкс, а больших конденсаторных батарей — обычно не менее нескольких миллисекунд. Такое длительное нарастание напряжения не приведет к образованию высоких пиков. Важно также определить не только пиковый ток, но и крутизну нарастания тока, чтобы установить, будут ли приведены в действие входной предохранитель, выключатель и SSPC под воздействием пускового тока.

Ток включения

Второй пик тока на рисунке 2 также является важной частью пускового тока. Этот скачок отмечается, когда DC/DC-преобразователь включается и направляет ток от входа для зарядки своего выходного конденсатора и конденсатора нагрузки. Стандартные кривые тока включения показаны на рисунке 3. Ток включения остается одинаковым, независимо от того, включается ли преобразователь под воздействием входного напряжения или управляющим сигналом.

Для DC/DC-преобразователей компании VPT используется запатентованная схема обратной магнитной связи с жестким контролем внутреннего цикла запуска и четкой и плавной подачей выходного напряжения. Плавная подача напряжения обеспечивает контролируемое изменение на выходе и меньшую крутизну dv/dt. Благодаря мягкому пуску входной ток обычно не превышает значения входного тока устойчивого режима работы преобразователя во время пуска.

DC/DC-преобразователи компании VPT также характеризуются непрерывным постоянным предельным током на выходе. Они подают весь объем номинального тока на источник нагрузки, не дают сбоев и не отключаются, вызывая необходимость перезапуска. Это позволяет им запускать любой конденсатор источника нагрузки, независимо от емкости. В случае использования очень больших емкостных нагрузок DC/DC-преобразователь входит в режим ограничения тока. В данном случае входной ток не должен более чем в 1,5 раза превысить номинальный ток работы. Этого оказывается достаточно, чтобы не вызывать помехи и/или активировать защитные устройства на входе. Второй скачок пускового тока не оказывает негативного воздействия на DC/DC-преобразователи в рамках конструкции системы.

Ограничение активного скачка

В некоторых случаях требуется ограничить скачок тока, идущего на входные конденсаторы. Единственная возможность сделать это — включить в цепь последовательный элемент перед конденсаторами. На рисунке 4 показана базовая схема ограничения скачка тока. Последовательный резистор R1 ограничивает входной ток, пока будут достаточно заряжены конденсаторы. После зарядки входных конденсаторов реле S1 замыкается и полный объем тока подается на DC/DC-преобразователь.

Для ограничения пускового тока может также использоваться дроссель. Для такого решения не требуется обходного контура, так как постоянный ток проходит через него с низкими потерями. Вместе с тем, как правило, требуется большой номинал индуктивности для эффективного ограничения пускового тока. Необходимо проявлять осторожность, так как дроссель может образовывать резонансный контур с входным фильтром или с внутренним контуром обратной связи DC/DC-преобразователя, вызывая нестабильность работы системы. Обычно требуется установка дополнительных компонентов для снижения возникшего резонанса.

Другая распространенная схема изображена на рисунке 5. В ней используется последовательный МОП-транзистор VT1. Транзистор VT1 обычно находится в выключенном состоянии, при этом через резистор R2 подается низкое напряжение на затвор. При подаче входного напряжения питание на затвор подается через R1. Время включения транзистора VT1 ограничивается временем зарядки конденсатора С1. Значения R1 и С1 подбираются такие, чтобы входные конденсаторы заряжались медленно, ограничивая при этом пусковой ток. После зарядки входных конденсаторов на затвор транзистора VT1 подается напряжение до такого значения, пока оно не будет ограничено стабилитроном. При этом транзистор VT1 остается полностью включенным.

Данная схема может быть изменена путем подключения транзистора VT1 к плюсу питающего провода. Питание может подаваться точно так же с помощью использования Р-канального МОП-транзистора. Возможно также использование N-канального МОП-транзистора, но с подачей питания на затвор через генератор или отдельный источник питания. Существует множество других схем ограничения пускового тока. Все они используют последовательное устройство в первичной цепи и работают приблизительно по одной и той же схеме. Важно, чтобы всегда при окончании зарядки конденсаторов последовательное устройство было шунтировано или полностью включено в целях снижения сопротивления и потери мощности. Также важно, чтобы контроль пускового тока не приводил к возникновению шума и помех во входной линии, так как он осуществляется до EMI-фильтра.

Входные модули с ограничением пускового тока

Во многих входных модулях компании VPT предусмотрена встроенная система ограничения пускового тока (таблица 1). В каждом модуле используется последовательный N-канальный МОП-транзистор, подключенный к плюсу питающего провода. N-канальный МОП-транзистор обеспечивает самое низкое сопротивление в открытом состоянии с целью минимальных потерь мощности. Благодаря подключению его к плюсу питающего источника обратная цепь остается замкнутой, что упрощает конструкцию системы. В таких моделях МОП-транзистор используется в двух целях. Он также обеспечивает защиту от входного напряжения во время переходного режима.

Модели DV–704A и DVMN28 включают EMI-фильтр и ограничение пускового тока. Обе схемы оптимизированы для совместной работы. Цепь пускового тока ограничивает любой ток, поступающий в EMI-конденсаторы, но не вызывает никаких дополнительных электромагнитных помех во входных линиях, как это может происходить в случае дискретных контуров. Модель VPTPCM–12 содержит цепь контроля пускового тока, которая ограничивает пусковой ток на конденсаторах данной модели и на конденсаторах в нагрузке. Но в ней также имеются переключатели, вследствие чего могут потребоваться дополнительные EMI-фильтры на входе.

Заключение

Пусковой ток — это пиковый ток, возникающий при подаче или включении напряжения. В некоторых случаях может быть необходимо ограничение скачка тока во входных конденсаторах. Это требует построения дополнительной схемы. А с применением DC/DC-преобразователей компании VPT многие системы питания будут соответствовать необходимым требованиям без построения специального решения ограничения пускового тока, что позволит упростить схему, снизить количество элементов, размер и цену на компоненты, при этом увеличив надежность и эффективность устройства.

Комментарий специалиста Построение качественных многоуровневых и многоканальных систем питания требует от инженеров и конструкторов решения проблемы минимизации негативного взаимовлияния комплексных переходных процессов в момент включения систем. Вследствие этого возникает необходимость согласования нагрузок, фильтрации помех до приемлемого уровня для обеспечения стабильного функционирования приборов в жестких условиях эксплуатации.Модули питания VPT успешно решают данную задачу, а системы питания, построенные на их основе, уже долгие годы обеспечивают надежную работу сложнейшей бортовой и научной аппаратуры в космических программах Роскосмоса, NASA и ESA.

Вадим Дроздов, технический специалист PT Electronics

Boeing 737 Ограничения

Примечание. Не все приведенные здесь ограничения
AFM

Оперативный

Предел уклона ВПП		+/- 2%
Максимальный попутный ветер при взлете / посадке		10kts (может быть 15kts по желанию заказчика)
Попутный ветер не допускается на загрязненных ВПП.
Максимальная скорость ветра для налогообложения		65 узлов
Турбулентная скорость	1/200: 3/500: 6/900:	280kts /.70M 280 узлов / .73M 280 узлов / .76M
Максимальная рабочая высота	1/500: 6/900:	37000 футов 41000 футов
Максимальная высота взлета и посадки		8,400 футов (опция на большой высоте 12,000 футов)
Максимальная глубина осадков при взлете или посадке		Сухой снег 60мм
		Вода, мокрый снег, слякоть 13мм. (AFM = 15 мм)
Максимум продемонстрировал боковой ветер	1/200: 3/500: 6/900: 6/900 крылышек:	31 узлы 35 узлы 36 узлы 33 узлы

Пределы ускорения нагрузки при маневрировании в полете (AFM)

Закрылки вверх	от + 2,5 г до -1,0 г
Закрылки опущены	+2.От 0 г до 0,0 г

Пределы отображения высоты для операций с RVSM

Дежурные высотомеры не соответствуют
Требования к точности высотомера в воздушном пространстве с RVSM.

Максимально допустимый в полете
разница между показателями высоты капитана и первого помощника для RVSM
операций 200 футов .

Максимально допустимый на земле
разница отображения высоты для полетов с RVSM:

737-1 / 500

Отметка поля	Максимальная разница между капитаном и судьей	Максимальная разница между капитаном или высотой полета и высотой поля
Уровень моря	40 футов	75 футов
5000 футов	45 футов	75 футов
10,000 футов	50 футов	75 футов

737 NG

Отметка поля	Максимальная разница между капитаном и судьей	Максимальная разница между капитаном или высотой полета и высотой поля
От уровня моря до 5000 футов	50 футов	75 футов
От 5001 до 10 000 футов	60 футов	75 футов

Ограничения по весу

Слишком много ограничений на руление, взлет, посадку и нулевое топливо для
список здесь.

Воздушные системы

Максимальный перепад давления в кабине (предохранительные клапаны)	1/500: 8,65 фунтов на кв. Дюйм 6/900: 9,10 фунтов на кв. Дюйм
Максимальный дифференциал кабины на взлете и посадке	0,125 фунта на кв. Дюйм (236 футов ниже аэропорта PA)
Один блок может не работать, если максимальная высота ограничена	FL250
При включенном выключателе отбора воздуха из двигателя не включайте кондиционеры в ВЫСОКАЯ для взлета, захода на посадку или посадки.

Anti-Ice & Rain

Противообледенительная система двигателя должна быть включена во время всех наземных и полетов, когда существуют или ожидаются условия обледенения, за исключением набора высоты и крейсерского полета при температуре ниже -40 ° C в режиме SAT.

Двигатель должен быть включен антиобледенение
до и во время спуска во всех условиях обледенения, включая температуры
ниже -40С СБ.

Не используйте антиобледенитель крыльев на земле, когда OAT выше 10 ° C.

737-1 / 200:

Минимум N1 для работы в условиях обледенения, кроме посадки: 40% при ТАТ
от 0 до 10 ° C; 55% при ТАТ ниже 0С; 70% при обледенении от умеренного до сильного
условия при ТАТ ниже -6.5С.

Нагрев окна: максимальная скорость 250 узлов ниже 10 000 футов.

Переключатель защиты от гравия: положение ANTI-ICE при использовании защиты от обледенения на входе в двигатель.

737-6 / 900 без усиленных язычков подъемника:

После любого удаления льда / антиобледенения грунта
горизонтального стабилизатора, использующего жидкости типа II или типа IV, воздушная скорость должна быть
ограничено 270 KIAS до тех пор, пока экипаж не будет проинформирован о том, что применимое техническое обслуживание
были выполнены процедуры, которые позволили бы превышение 270 KIAS.однажды
соответствующие процедуры технического обслуживания были выполнены, превышая 270 KIAS
допустимо только до следующего нанесения средства защиты от обледенения / защиты от обледенения Типа II или Типа IV.
жидкости.

Аэродром

Максимальная скорость ветра для работы	40 узлов
Может оставаться увеличенным при ветре до	60 узлов

ВСУ

EGT

Макс		760C
Максимальный непрерывный EGT		710C
Максимальное использование прокачки и электрики		10,000 футов
Максимальный альт с использованием только кровотечения		17000 футов
Максимальное использование только электрики		35000 футов Garrett 37000 футов Sundstrand 41000 футов 737-NG
Время ожидания при неудачном запуске:
	Гаррет:	Без ожидания после первой попытки 5 минут после второй попытки 1 час после 3-й попытки
	Сундстранд:	3 попытки, затем 30 минут ожидания
Выпускной клапан APU должен быть закрыт, если: Земляной воздух подключен и запорный клапан открыт Двигатель №1 спускной клапан открыт Изоляция и № двигателя. 2 выпускных клапана открыты. Выпускной клапан APU может быть открыт во время запуска двигателя, но избегайте включения двигателя выше холостого хода.

Автопилот / Система управления полетом

1/200:

Использование автопилота не разрешено для взлета или посадки.

Не используйте канал крена автопилота на высоте более 30 000 футов с демпфером рыскания.
не работает.

Не используйте канал шага автопилота выше 0.81M с гидравлической системой A или B
без давления.

Не используйте режим ALT HOLD, когда выбран альтернативный источник статического электричества Капитана.

3/500:

Использование триммирования элеронов при включенном автопилоте запрещено.

Не включайте автопилот при взлете ниже 1000 футов над уровнем земли.

Для одноканальной работы автопилот не должен использоваться ниже 50 футов.
AGL.

Максимально допустимая скорость ветра при проведении двухканальных кат. II или кат.
III посадка, рассчитанная на операции автополива, составляет:

Встречный ветер 25 узлов
Боковой ветер 25 узлов
Попутный ветер: 10 узлов

Максимальный и минимальный угол наклона глиссады — 3.25 градусов и 2,5 градуса
соответственно. Возможности

Autoland могут использоваться только с закрылками 30 или 40 и обоими
двигатели исправные.

6/900:

Использование триммирования элеронов при включенном автопилоте запрещено.

Не включайте автопилот при взлете ниже 400 футов над уровнем земли.

Для одноканальной работы во время захода на посадку автопилот не должен оставаться
задействован ниже 50 футов над уровнем земли.

Автопилот должен быть отключен до того, как самолет снизится более чем на 50 метров.
футов ниже минимальной высоты снижения (MDA), если он не соединен с ILS
глиссады и курсового радиомаяка или в режиме ухода на второй круг.(Правило JAA).

Максимально допустимая скорость ветра при проведении двухканальных кат. II или кат.
III посадка, рассчитанная на операции автополива, составляет:
. Встречный ветер 25 узлов
. Боковой ветер 25 узлов
. Попутный ветер: варьируется от 0 до 15 узлов в зависимости от высоты поля и закрылков
настройка.

Максимальный и минимальный углы глиссады составляют 3,25 градуса и 2,5 градуса.
соответственно.

Возможность использования

Autoland может использоваться только с закрылками 30 или 40 и обоими двигателями.
оперативный.

Связь

Не используйте VHF-3 (если он установлен для голосовой связи) для связи с УВД.
с ACARS в рабочем состоянии.

Система адресации и передачи сообщений для воздушных судов

ACARS ограничен
на передачу и получение сообщений, которые не создадут небезопасные
условие, если сообщение получено неправильно, например следующее
условия:

.сообщение или части сообщения задерживаются или не получены,

. сообщение доставлено не тому получателю, или

. содержание сообщения может быть часто повреждено.

Однако, информация о допуске перед вылетом, информация о цифровом автоматическом терминале
Сообщения об обслуживании, разрешении на океан, весе и балансе и взлете могут быть
передаются и принимаются через ACARS, если они проверены согласно утвержденным
операционные процедуры.

Система HUD

Опция — с HGS 4000 Phase I: подход в режиме AIII
и посадки не разрешены для самолетов с Flight Dynamics Model 4000
Установлен этап I HGS.

С HGS 2350 и полярной навигацией: не использовать
Система HUD на широте выше 85 градусов или когда курс
Контрольный переключатель находится в положении ИСТИНА.

Электрика

Диапазон напряжения TR	24-30 В
Диапазон напряжения АКБ	22-30 В (может быть до 33 В при зарядке в импульсном режиме)
Температура масла в двигателе, макс.	157C
Максимальный подъем привода двигателя	20C
Макс.нагрузка двигателя (только 1/200)	111 А
Если воздушное судно оснащено VSCF, оно должно работать в пределах 45 минут от подходящего аэродрома.

Управление полетом

Максимальная высота выдвижения закрылков : 20 000 футов

В полете не выдвигайте рычаг скоростного тормоза за пределы FLIGHT DETENT.

Запрещается выдержка в условиях обледенения с выпущенными закрылками.

Не включайте тормоза скорости в полете на высоте радиовысоты менее 1000 футов.

Избегайте быстрых и больших чередующихся входов управления, особенно в сочетании с
большие изменения по тангажу, крену или рысканию (например,грамм. большие углы бокового скольжения) как могут
привести к разрушению конструкции на любой скорости, в том числе ниже ВА.

Боинг 737-6 / 900 без усиленных язычков руля высоты: не эксплуатируйте самолет на скоростях.
свыше 300 KIAS с выдвинутыми тормозами. ВНИМАНИЕ: Использование скоростных тормозов на
скорость выше 320 KIAS может привести к сильной вибрации, которая, в свою очередь,
может серьезно повредить горизонтальный стабилизатор.

Альтернативный рабочий цикл заслонки:

Положение закрылка	Минуты выключены
0–15	5
15-40	25

Управление полетом, навигация

Не включайте метеорологический радар вблизи разливов топлива или в пределах 15 футов от людей.

Блок инерциальных данных с воздуха: юстировку ADIRU не следует предпринимать в
широты больше 78 градусов 15 минут.

Использование LNAV или VNAV с выбранным QFE запрещено.

FMC U7.2 или более ранняя версия: во время захода на посадку по VOR один пилот должен иметь необработанные данные от
VOR, связанный с заходом на посадку, отображается в режиме EHSI VOR / ILS не позднее
чем окончательное исправление подхода.

Только 737NG: использование вертикального отображения ситуации во время работы QFE запрещено.
запрещено.

Enhanced GPWS:

Не используйте отображение местности для навигации.
Не использовать функции упреждающего предупреждения о местности и отображения местности
в пределах 15 морских миль от взлета, захода на посадку или посадки в аэропорту, не указанном в
база данных местности GPWS

Топливо

Максимальная температура	+ 49C
Мин. Температура	737-1 / 500: -45C или заморозить pt + 3C 737-6 / 900: -43C или заморозить pt + 3C
Максимальный боковой дисбаланс	453 кг (= 1000 фунтов) Увеличенный допуск для несимметричных грузы в грузовом исполнении.
Основные баки должны быть полными, если в центре содержится более 453 кг
Для наземной эксплуатации, Насосы центрального резервуара не должны быть включены в положение ВКЛ, кроме случаев слива топлива или передача топлива, если количество ниже 453кг.
Насосы центрального бака должны быть выключенным, когда горят оба индикатора LP.
Насосы центрального бака должны не может оставаться включенным, если в кабине экипажа нет персонала для наблюдения LP светится.
Клапан поперечной подачи топлива должен быть закрыт для взлета и посадки. (Только 737NG)

Гидравлическая мощность

Минимум 760 кг топлива в соответствующем баке для работы гидравлического насоса.
Минимум 88% требуется для отгрузки.

Шасси шасси

Не применяйте тормоза до момента приземления.
Эксплуатация с предполагаемой температурой пониженной взлетной тяги не допускается с не работает противоскольжение.
Макс.скорость, удлинитель передачи	270kt / 0,82
Макс.скорость, втягивание шестерни	235kt
Макс.скорость при выдвинутой передаче	320kt / 0,82

Компьютерная система данных о производительности (только 1/200)

Не используйте информацию PDCS, если конфигурация двигателя не отображается на
PDCS такая же, как и конфигурация двигателя самолета.

Управление топливом
и расчеты дальности, представленные PDCS, не были оценены FAA.

Убедитесь, что предельные значения EPR при взлете отображаются на CDU и
Показатели EPR согласуются с заданными пределами, полученными во время полета.
руководство.

Пневматика

Максимальное внешнее давление воздуха	60 фунтов на кв. Дюйм
Макс.температура наружного воздуха	232C

Электростанция

	JT8D-9	JT8D-17A	CFM56-3	CFM56-7
Максимальное время для взлета или ухода на второй круг:	5 минут	5 минут	5 минут	5 минут
Макс N1	100.1%	102,4%	106%	104%
Макс N2	100,0%	100,0%	105%	105%
Макс EGT’s:
Взлет	580C	650C	930C	950C
Непрерывный	540C	610C	895C	925C
Старт	350 / 420C	575C	725C	725C
Масло T’s&P’s
Максимальная температура			165C	155C
15-минутный лимит	121-157C	131-165C	160-165C	140-155C
Макс непрерывный	120C	130C	160C	140C
Мин масляный пресс	40 фунтов на квадратный дюйм	40 фунтов на квадратный дюйм	13 фунтов на квадратный дюйм (сигнальная лампа), 26 фунтов на квадратный дюйм (манометр)	13 фунтов на квадратный дюйм (сигнальная лампа), 26 фунтов на квадратный дюйм (манометр)
Мин. Количество масла (при отгрузке)			3 галлона США или 75% полный	3 галлона США или 75% полный

CFM56-7 пределы: максимальные и минимальные пределы отмечены красным.Пределы осторожности
янтарь.
Пневматическое давление перед включением стартера: 30 фунтов на квадратный дюйм -1 / 2 фунта на квадратный дюйм на 1000 футов над уровнем моря.
(Только 737-1 / 500)
Рабочий цикл стартера 1-я попытка: 2 мин вкл., 20 сек выкл.
2-я и последующие попытки: 2 мин., 3 мин. Выключено
Зажигание двигателя должно быть включено для: взлета, посадки, работы в сильный дождь и
Антиобледенение.
Преднамеренный выбор реверсивной тяги в полете запрещен.

Ограничения по ветру для причала и посадки

Тормозное действие	Макс X-wind	Motne	Коэффициент
Хорошо	35kt	95	0.4+
Средне / хорошо	30kt	94	0,39-0,36
Средний	25kt	93	0,35-0,3
Средне / плохо	20кт	92	0,29-0,26
Плохо	15kt	91	0,25 и менее
Примечание 1. Для ширины 30 м доступны другие (уменьшенные) направляющие x-wind. взлетно-посадочные полосы. Примечание 2. Максимальная скорость ветра при рулении составляет 65 узлов

Загрязненные взлетно-посадочные полосы

Максимальные глубины следующие
Сухой снег	60 мм	NB Снег выше -5C считается слякотью.
Мокрый снег	13 мм
Утрамбованный снег / слякоть	13 мм
Стоячая вода	13 мм

Мин. Ширина для уборки снега

Ширина	Глубина
Центральная 30м	13 мм
Следующие 8м (38)	23 см
Следующие 16 м (ширина 54 м)	38 см
Свыше 54 м	120 см

Что такое пусковой ток и как его ограничить?

Пусковой ток — это максимальный ток, потребляемый электрической цепью в момент ее включения.Он появляется для нескольких циклов входного сигнала. Значение пускового тока намного выше, чем установившийся ток цепи, и этот высокий ток может повредить устройство или вызвать срабатывание выключателя. Пусковой ток обычно появляется во всех устройствах, где присутствует магнитный сердечник, таких как трансформаторы, промышленные двигатели и т. Д. Пусковой ток также известен как Входной импульсный ток или Импульсный ток при включении .

Почему появляется бросок тока?

Существует ряд факторов, влияющих на пусковой ток.Подобно некоторым устройствам или системам, которые состоят из разделительного конденсатора или гладкого конденсатора, при запуске потребляется большой ток для их зарядки. Приведенная ниже диаграмма даст вам представление о разнице между пусковым, пиковым и установившимся током цепи:

Пиковый ток: Это максимальное значение тока, достигаемое сигналом в положительной или отрицательной области.

Устойчивый ток: Он определяется как постоянный ток в каждом временном интервале в цепи.Устойчивый ток достигается, когда di / dt = 0, что означает, что ток остается неизменным во времени.

Характеристики пускового тока:

Возникает мгновенно при включении устройства
Появляется на короткое время пролета
Выше номинального значения цепи или устройства

Некоторые примеры возникновения пускового тока:

Лампа накаливания
Запуск асинхронного двигателя
Трансформатор
Включение источников питания на базе SMPS

Пусковой ток в трансформаторе

Пусковой ток трансформатора определяется как максимальный мгновенный ток, потребляемый трансформатором, когда вторичная сторона разгружена или в состоянии разомкнутой цепи.Этот бросок тока вредит магнитным свойствам сердечника и вызывает нежелательное переключение автоматического выключателя трансформатора.

Величина пускового тока зависит от точки переменного тока, в которой запускается трансформатор. Если трансформатор (без нагрузки) включается, когда напряжение переменного тока находится на пике, то при пуске не возникает никакого броска тока, а если трансформатор (без нагрузки) включается, когда напряжение переменного тока проходит через ноль, тогда значение пускового тока ток будет очень высоким, и он также превышает ток насыщения, как вы можете видеть на изображении ниже:

Пусковой ток двигателей

Асинхронный двигатель, как и трансформатор, не имеет непрерывного магнитного пути.У асинхронного двигателя высокое сопротивление из-за воздушного зазора между ротором и статором. Следовательно, из-за этого асинхронного двигателя с высоким сопротивлением требуется высокий ток намагничивания для создания вращающегося магнитного поля при запуске. На диаграмме ниже показаны пусковые характеристики двигателя при полном напряжении.

Как вы можете видеть на диаграмме, и пусковой ток, и пусковой момент вначале очень высоки. Этот высокий пусковой ток, который также называется пусковым током, может повредить электрическую систему, а начальный высокий крутящий момент может повлиять на механическую систему двигателя.Если уменьшить начальное значение напряжения на 50%, это может привести к снижению крутящего момента двигателя на 75%. Таким образом, для решения этих проблем используются схемы питания плавного пуска (в основном называемые устройствами плавного пуска).

Следует ли нам заботиться о пусковом токе и как его ограничить?

Да, мы всегда должны заботиться о пусковом токе в асинхронных двигателях, трансформаторах и в электронных схемах, которые состоят из индукторов, конденсаторов или сердечника. Как упоминалось ранее, пусковой ток — это максимальный пиковый ток, испытываемый системой, и он может в два или десять раз превышать нормальный номинальный ток.Этот нежелательный всплеск тока может повредить устройство, как в трансформаторе, пусковой ток может вызвать отключение автоматического выключателя при каждом его включении. Регулировка допуска выключателя может помочь нам, но компоненты должны выдерживать пиковое значение при пуске.

Некоторые компоненты, входящие в состав электронной схемы, имеют характеристики, позволяющие выдерживать высокие значения пускового тока в течение короткого периода времени. Но некоторые компоненты сильно нагреваются или повреждаются, если значение рывка очень велико. Поэтому при проектировании электронной схемы или печатной платы лучше использовать схему защиты от пускового тока .

Для защиты от пускового тока можно использовать активное или пассивное устройство . Выбор типа защиты зависит от частоты пускового тока, производительности, стоимости и надежности.

Как вы можете использовать термистор NTC (отрицательный температурный коэффициент), который представляет собой пассивное устройство , работает как электрический резистор, сопротивление которого очень велико при низких температурах. Термистор NTC последовательно соединяется с входной линией источника питания.Обладает высоким сопротивлением при температуре окружающей среды. Итак, когда мы включаем устройство, высокое сопротивление ограничивает пусковой ток, протекающий в систему. Поскольку ток течет непрерывно, температура термистора повышается, что значительно снижает сопротивление. Следовательно, термистор стабилизирует пусковой ток и позволяет постоянному току течь в цепь. Термистор NTC широко используется для ограничения тока из-за его простой конструкции и низкой стоимости. У него также есть некоторые недостатки, например, вы не можете полагаться на термистор в экстремальных погодных условиях.

Активные устройства дороже, а также увеличивают размер системы или схемы. Он состоит из чувствительных компонентов, которые переключают большой входящий ток. Некоторые из активных устройств — это устройства плавного пуска, регуляторы напряжения и преобразователи постоянного / постоянного тока.

Эти защиты используются для защиты как электрических, так и механических систем, ограничивая мгновенный пусковой ток. На приведенном ниже графике показано значение пускового тока со схемой защиты и без схемы защиты.Мы ясно видим, насколько эффективна защита от пускового тока.

Как измерить пусковой ток?

Вы все видели велосипедную тележку, чтобы привести ее в движение, всаднику необходимо приложить большую силу. И как только колесо начинает двигаться, требуемая сила уменьшается. Итак, эта начальная сила эквивалентна пусковому току. Точно так же в двигателях, как только ротор начинает движение, двигатель начинает достигать установившегося состояния, при котором для работы не требуется большой ток.

Имеется ряд токоизмерительных клещей (мультиметров), которые обеспечивают измерение пускового тока . Как вы можете использовать токоизмерительные клещи Fluke 376 FC True-RMS для измерения пускового тока. Иногда значение пускового тока превышает номинальное значение автоматического выключателя, но, тем не менее, выключатель не срабатывает. Причина этого в том, что автоматический выключатель работает по графику зависимости тока от времени / с, как если бы вы использовали автоматический выключатель на 10 ампер, поэтому пусковой ток, превышающий 10 ампер, должен проходить через автоматический выключатель дольше номинального времени. из этого.

Для измерения пускового тока выполните следующие шаги:

Тестируемое устройство необходимо сначала выключить
Поверните циферблат и установите знак Hz-Ã
Поместите токоведущий провод в зажим или используйте зонд, подключенный к токоизмерительным клещам
Нажмите кнопку пускового тока на токоизмерительных клещах, как показано на изображении выше
Включите прибор, на дисплее измерителя появится значение пускового тока.

«Нет» Вашингтона предложению Путина о продлении нового договора СНВ — это политическая победа Москвы — комментарий RT

Путин вмешался, чтобы четко и прямо заявить, что продление на один год нового договора СНВ — единственный вариант.Белый дом отказался, подготовив почву для новой гонки вооружений, если Трамп победит в ноябре.

Менее чем через неделю после провала американо-российских переговоров о будущем нового договора СНВ — на фоне взаимных обвинений с обеих сторон, вызванных недоразумением, намеренным или иным, в отношении позиции Москвы — президент Владимир Путин вмешался в громкое заявление. чтобы внести ясность и безотлагательность в отношении будущей жизнеспособности последнего оставшегося соглашения о контроле над вооружениями между Россией и США.

Подробнее

Во время прямой публичной трансляции видеоконференции между Путиным и Советом Безопасности Российской Федерации президент издал инструкции, которые не оставляют сомнений ни в его намерениях, ни в намерениях его дипломатов, когда речь идет о новом СНВ. Отметив, что « работал должным образом, » за время своей истории в «, выполняя свою основную роль в качестве ограничения, ограничивающего гонку вооружений и инструмента контроля над вооружениями, », Путин проинструктировал министра иностранных дел Сергея Лаврова, что позиция России была

«… безоговорочно продлить действие Договора, действующего сейчас, по крайней мере на год, чтобы иметь возможность провести предметные переговоры по всем параметрам проблем, которые регулируются такими договорами, чтобы мы не покинули наши страны и все страны мир, кровно заинтересованный в поддержании стратегической стабильности, без такого основополагающего документа, как Договор об ограничении стратегических наступательных вооружений (т.е., новый СТАРТ.) »

и поручил ему

« … сформулируйте нашу позицию американским партнерам и постарайтесь как можно скорее получить от них хоть какой-то внятный ответ ».

Директива Путина последовала за презентацией Лаврова о текущей ситуации вокруг американо-российских переговоров по «стратегической стабильности». Лавров не только не закрыл дверь для дальнейших переговоров, но и сформулировал атмосферу непрерывного диалога о так называемых «новых соглашениях», вытекающих из российских предложений «в поддержку всеобъемлющего подхода к стратегической стабильности», представленных американской переговорной группе под руководством советника президента США. за контроль над вооружениями Маршалла Биллингсли.

Американская сторона выдвинула свои собственные предложения, представленные как «предварительные условия» для продления нового СНВ, которые, по словам Лаврова, «были сформулированы как вне самого Договора, так и вне рамок [России] ». — а именно, безусловное пятилетнее продление нового СНВ, как это предусмотрено в самом договоре.

Дипломатическое наступление США в отношении нового рамочного соглашения по контролю над вооружениями, выходящего за рамки условий, закрепленных в новом договоре СНВ, по всей видимости, было инициировано телефонным разговором между Путиным и Трампом, в котором оба выразили желание продления договора. пока шли переговоры о замене договорного транспортного средства.

Биллингсли, судя по всему, истолковал этот разговор как представляющий так называемое « джентльменское соглашение », чтобы изменить рамки, предусмотренные новым договором СНВ, с целью включения замораживания ядерного оружия и других условий, не регулируемых договором.

В то время как позиция США была отвергнута заместителем министра иностранных дел России Сергеем Рыбаковым как « бред », Биллингсли на видеоконференции с американским консервативным аналитическим центром Heritage Foundation продолжил формулировать позицию, предполагающую, что любые проблемы с США — Российские переговоры были вызваны непониманием Рыбакова указаний президента России.

Заявление Путина в Совете Безопасности не оставило сомнений в позиции Москвы по этому поводу.

Миссия Биллингсли всегда была слишком далеким мостом, стремясь вынудить Россию принять то, что равносильно новой структуре контроля над вооружениями, в которой отсутствовали как юридически обязывающий механизм, такой как договор, так и система проверки. Цель его усилий, по-видимому, больше касалась внутренней американской политики, что позволило президенту Трампу одержать крупную победу в области внешней и национальной безопасности накануне спорных национальных выборов, на которых Трамп добивается второго срока, несмотря на вызов со стороны кандидата от демократов. бывший вице-президент Джо Байден, и меньше — о создании жизнеспособного и прочного соглашения о контроле над вооружениями.

Заявление Путина развеяло всякую мысль о том, что Трамп сможет получить желаемую тему по контролю над вооружениями: что он лично вел переговоры об улучшении нового договора о СНВ времен Обамы.

Белый дом немедленно отклонил предложение президента России. Совет национальной безопасности США ответил через Twitter, по всей видимости, написанный Биллингсли, заявив, что продление на один год нового СНВ зависит от того, будут ли Россия и США ограничивать все ядерные боеголовки в этот период, и что « мы полагаем, что русские были готовы принять это предложение, когда я встречался со своим коллегой в Женеве. ». Биллингсли отклонил предложение Путина, назвав« не стартовым ».

В неспокойном мире Белого дома Трампа, где все, кажется, откалибровано на основе того, как это повлияет на Трампа в день выборов, невозможно с уверенностью утверждать, что твит Биллингсли представляет собой что-либо, приближающееся к последнему слову по этому вопросу нового СНВ. Предложение Путина ясно показало, что Россия открыта для конструктивных переговоров относительно будущего соглашения по контролю над вооружениями, в котором будут учтены озабоченности США.Это само по себе означало политическую победу, учитывая, что Трамп мог изобразить новый договор СНВ как «неудавшийся договор», который он собирался улучшить.

Если бы он захотел, Трамп мог бы также принять российское предложение о безоговорочном продлении на один год нового СНВ и опираться на очевидную готовность Путина работать над новым, более обширным соглашением по контролю над вооружениями в качестве примера его дипломатического мастерства. До выборов 3 ноября еще три недели, и все возможно.

Также на rt.com
Опасные заблуждения: США заявляют о «соглашении» по контролю над вооружениями с Россией в отношении избирательных пунктов Трампа

Но слова Путина были адресованы не только президенту Трампу и тем, кто его окружает. Путин также выразил свое мнение о Байдене в контексте контроля над вооружениями в заявлениях, сделанных ранее в этом месяце.

« Кандидат Байден открыто заявил, что он готов продлить новый договор СНВ или подписать новый договор о сокращении стратегических наступательных вооружений.Это уже очень важный элемент нашего потенциального будущего сотрудничества. Я хотел бы повторить то, что я уже не раз говорил ранее: мы будем работать с любым будущим президентом Соединенных Штатов, тем, кому американский народ выразит свое доверие, », — сказал он.

В этом свете кажется, что указания Путина Лаврову адресованы более широкой аудитории. Хотя Путин заявляет, что готов продлить на один год новый договор СНВ в любое время во время президентства Трампа, он также открыл двери для новой администрации Байдена, если демократ доберется до Белого дома.Если победит Байден, между его присягой в качестве 46-го президента и истечением срока действия нового договора СНВ пройдет короткий промежуток времени. Продление нового СНВ на один год без каких-либо предварительных условий может быть осуществлено буквально росчерком пера.

Мысль о том, что Джо Байден одержит крупную внешнеполитическую победу на столь раннем этапе своей администрации, должна заставить Трампа принять предложение Путина до 3 ноября. Но одно можно сказать наверняка: Путину все равно, с кем он подписывает соглашение, до тех пор, пока сохраняется механизм нового договора СНВ, пока ведутся переговоры по новому договору.

Нравится эта история? Поделись с другом!

Утверждения, взгляды и мнения, выраженные в этой колонке, принадлежат исключительно автору и не обязательно отражают точку зрения RT.

Страница не найдена

Документы

Моя библиотека

раз

Моя библиотека
«»
Настройки файлов cookie

Apache JMeter — Руководство пользователя: создание отчета панели мониторинга

JMeter поддерживает создание отчетов панели управления для получения графиков и
статистика из плана тестирования.
В этой главе описывается, как настроить и использовать генератор.

14.1 Обзор¶

Генератор приборной панели — это модульное расширение JMeter.
Его поведение по умолчанию — читать и обрабатывать образцы из
Файлы CSV для создания файлов HTML, содержащих представления графиков.
Отчет может быть сформирован в конце нагрузочного теста или по запросу.

В этом отчете представлены следующие показатели:

Таблица APDEX (Application Performance Index), которая вычисляет APDEX для каждой транзакции на основе настраиваемых значений для допустимых и удовлетворяемых пороговых значений
Сводный график запросов, показывающий процент успешных и неудачных запросов (результаты выборки контроллера транзакций не учитываются):
Таблица статистики, содержащая в одной таблице сводку всех показателей для каждой транзакции, включая 3 настраиваемых процентиля:
Таблица ошибок, содержащая сводку всех ошибок и их долю в общем количестве запросов:
Таблица 5 основных ошибок по выборке, в которой для каждого сэмплера (кроме контроллера транзакций по умолчанию) указаны 5 основных ошибок:
Масштабируемый график, на котором вы можете отмечать / снимать отметку с каждой транзакции, чтобы показать / скрыть ее для:

14.2 Настройка создания информационной панели¶

При создании панели мониторинга используются свойства JMeter для настройки
отчет. Некоторые свойства используются для общих настроек, а другие —
используется для конкретной конфигурации графа или конфигурации экспортера.

Все свойства генератора отчетов можно найти в файле reportgenerator.properties.
Чтобы настроить эти свойства, вы должны скопировать их в user.properties и измените их.

14.2.1 Требования¶

14.2.1.1 Конфигурация фильтрации¶

Убедитесь, что вы установили свойство jmeter.reportgenerator.exporter.html.series_filter, чтобы сохранить только транзакции
вы хотите в отчете, если не хотите всего.
В приведенном ниже примере вы должны изменить только Search | Order, остальное оставьте:

 Джметр.(Поиск | Заказ) (- успех | -неудача)? $

14.2.1.2 Сохранить конфигурацию службы¶

Чтобы генератор работал, файл CSV, созданный JMeter
должен включать определенные требуемые данные, которые по умолчанию верны в последней действующей версии JMeter.
Если вы изменили эти настройки, убедитесь, что ваша конфигурация JMeter соответствует этим настройкам (это значения по умолчанию):

jmeter.save.saveservice.bytes = правда
# Доступно только с HttpClient4
# jmeter.save.saveservice.sent_bytes = true
jmeter.save.saveservice.label = true
jmeter.save.saveservice.latency = true
jmeter.save.saveservice.response_code = true
jmeter.save.saveservice.response_message = true
jmeter.save.saveservice.successful = true
jmeter.save.saveservice.thread_counts = правда
jmeter.save.saveservice.thread_name = true
jmeter.save.saveservice.time = правда
jmeter.save.saveservice.connect_time = true
jmeter.save.saveservice.assertion_results_failure_message = правда
# формат метки времени должен включать время и дату.
# Например, значение по умолчанию, которое составляет миллисекунды с начала эпохи:
jmeter.save.saveservice.timestamp_format = мс
# Или также подойдет следующее
# jmeter.save.saveservice.timestamp_format = гггг / ММ / дд ЧЧ: мм: сс

14.2.1.3 Конфигурация контроллера транзакций¶

Если вы используете контроллеры транзакций, чтобы обеспечить наиболее точные результаты:

снимаем галочку ( это конфигурация по умолчанию ):
Создать родительский образец
Если контроллер транзакций используется в качестве контейнера для представления запроса HTML-страницы, которая будет запускать вызовы Ajax, и вы
хотите только в своем отчете Контроллер транзакций, затем щелкните правой кнопкой мыши узел и примените политику именования
Вы получите это:

14.2.2 Общие настройки¶

Все свойства должны иметь префикс

 jmeter.reportgenerator.

Параметры

Атрибут

Описание

Требуется

report_title

Заголовок, используемый в созданном отчете.
По умолчанию: «Панель мониторинга Apache JMeter»

№

формат_даты

Формат даты по умолчанию от
API Java SimpleDateFormat с языковым стандартом.АНГЛИЙСКИЙ.
Формат даты по умолчанию — ггггММддЧЧммсс

Полезно, если вы хотите создать отчет после нагрузочного теста, а файл результатов содержит временную метку в
другой часовой пояс. В этом случае формат даты должен включать часовой пояс (zzz).

Если jmeter.save.saveservice.timestamp_format не содержит год, используйте 1970 как год

Пример: дд / ММ / гггг ЧЧ: мм: сс zzz

№

начальная_дата

Дата начала диапазона данных для использования в отчете.
Формат даты определяется свойством date_format.
По умолчанию: не заполнено, что означает, что диапазон данных будет использоваться с самого начала

№

end_date

Дата окончания диапазона данных для использования в отчете.
Формат даты определяется свойством date_format.
По умолчанию: не заполнено, что означает, что диапазон данных будет использоваться до конца

№

общая гранулярность

Детализация графиков с течением времени.Данные агрегируются с интервалом в 1 минуту.

Гранулярность должна быть больше 1 секунды (1000), иначе графики пропускной способности будут неправильными.

По умолчанию: «60000» (1 минута)

№

apdex_satisfied_threshold

Устанавливает порог удовлетворения для
APDEX
расчет (в мс).
По умолчанию: 500

№

apdex_tolerated_threshold

Устанавливает порог допуска для расчета APDEX
(в мс).
По умолчанию: 1500

№

jmeter.reportgenerator.apdex_per_transaction

Устанавливает порог удовлетворенности и толерантности для конкретных образцов.
Используйте образцы имен или регулярное выражение.
Формат: имя_эмпла: удовлетворение | терпимость [;]

Значения указаны в миллисекундах.

Обратите внимание на двоеточие между именем образца и значениями, вертикальную черту между порогами и
точка с запятой в конце для разделения разных образцов.Не забудьте сбежать после
точка с запятой, чтобы охватить несколько строк.

Пример:

 jmeter.reportgenerator.apdex_per_transaction = sample (\\ d +): 1000 | 2000; \
    образцы12: 3000 | 4000; \
    сценарий01-12: 5000 | 6000

№

sample_filter

Устанавливает фильтр образцов, который нужно сохранить для генерации
графики и статистика.Пустое значение деактивирует
фильтрация.
Формат: регулярное выражение.
По умолчанию: «»

№

temp_dir

Устанавливает временный каталог, используемый поколением
процесс, если ему нужен файловый ввод / вывод
операции.
По умолчанию: temp

№

statistic_window

Устанавливает размер скользящего окна, используемого процентилем
оценка.Внимание: более высокое значение обеспечивает
лучшая точность, но требуется больше памяти.
По умолчанию: 20000

№

Процентили, используемые сводной таблицей и графиками процентилей, можно настроить на разные значения с помощью трех свойств:

aggregate_rpt_pct1: по умолчанию 90
aggregate_rpt_pct2: по умолчанию 95
aggregate_rpt_pct3: по умолчанию 99

Относительные пути строятся из рабочего каталога JMeter
(по умолчанию: корзина).

Вы можете определить некоторые общие свойства, которые используются
конфигурация генератора. Эти свойства имеют произвольные названия
но вы должны использовать префикс

 jmeter.reportgenerator.

во избежание перекрытия собственности.

Э.грамм.:

Определение объекта:

 jmeter.reportgenerator.overall_granularity = 60000

Ссылка на объект:

 $ {jmeter.reportgenerator.overall_granularity}

14.2.3 Настройки графика¶

Каждое свойство, описывающее конфигурацию графа, должно иметь префикс.
с участием

 метр.reportgenerator.graph.

за которым следует идентификатор графика.

14.2.3.1 Общие свойства¶

Все графики поддерживают следующие свойства:

Параметры

Атрибут

Описание

Требуется

имя класса

Полное имя класса графа

Класс графа должен расширяться
орг.apache.jmeter.report.processor.graph.AbstractGraphConsumer.

Увидеть
Раздел графика по умолчанию
Больше подробностей.

Есть

exclude_controllers

определяет
отбрасывает ли график образцы контроллера.
По умолчанию: false

№

название

Устанавливает заголовок
график.По умолчанию: «»

№

14.2.3.2 Особые свойства¶

Конкретные свойства графа должны использовать префикс:

 jmeter.reportgenerator.graph.  .property

Название свойства будет отображено с использованием верблюжьего регистра.
преобразование и метод сопоставления класса будет
вызывается со значением свойства в качестве аргумента.

Например.:

 jmeter.reportgenerator.graph.  .property.set_granularity = 150

вызывает вызов метода setGranularity (150) на
экземпляр графа.

14.2.4 Экспорт настроек¶

Каждое свойство, описывающее конфигурацию экспортера, должно быть
с префиксом

 метр.reportgenerator.exporter

за которым следует идентификатор экспортера.

14.2.4.1 Общие свойства¶

Все экспортеры поддерживают следующие свойства:

Параметры

Атрибут

Описание

Требуется

имя класса

Полное имя класса экспортера

Класс экспортера должен реализовывать
орг.apache.jmeter.report.dashboard.DataExporter
.

Есть

Filters_only_sample_series

Определяет, будет ли series_filter (см. Ниже)
применяется только к сериям образцов.
По умолчанию: true

№

series_filter

Устанавливает фильтр
серии.Пустое значение отключает фильтрацию.
Если не пусто, регулярное выражение должно заканчиваться на (-success | -failure)? $

Формат: регулярное выражение.
По умолчанию: «»

№

show_controllers_only

Определяет, будут ли отображаться только серии контроллеров.
По умолчанию: false

№

14.2.4.2 Особые свойства¶

Конкретные свойства экспортера должны использовать префикс

 jmeter.reportgenerator.exporter.  .property

Параметры

Атрибут

Описание

Требуется

output_dir

Устанавливает целевой каталог для сгенерированных html-страниц.По умолчанию: отчет-вывод

№

template_dir

Устанавливает исходный каталог файлов шаблонов из
которые генерируются html-страницы.
По умолчанию: шаблон-отчета

№

14.2.4.3 Свойства графа¶

Свойства графика позволяют экспортерам перезаписывать некоторые данные графика.

Они должны использовать префикс:

 jmeter.reportgenerator.exporter.  .graph_options.

Параметры

Атрибут

Описание

Требуется

мин X

Устанавливает минимум
абсцисса графика.

№

макс. X

Устанавливает максимальное
абсцисса графика.

№

минY

Устанавливает минимум
ордината графика.

№

макс.

Устанавливает максимальное
ордината графика.

№

14.2.4.4 Механизмы фильтрации¶

В отличие от фильтрации в разделе
Общие свойства
который отбрасывает данные перед расчетами, здесь
фильтрация производится после расчетов и обслуживает
для упрощения окончательного отчета.

Свойство series_filter
позволяет фильтровать, какие серии графика (соотв.ряды
сводная таблица) с использованием регулярного выражения, которое соответствует
название серии (соотв. строки).
Однако даже если имя
серия (соотв. строка) соответствует фильтру, настройка
других фильтрующих свойств может привести к его
отбрасывая. И наоборот, если совпадения нет,
другие свойства могут позволить сохранить его.

В следующих таблицах показано, как настройка фильтрации
свойства работает.

Случаи отбрасывания при сопоставлении с образцом
filter_only_sample_series	График / сводка поддерживает распознавание контроллеров	Текущая серия — это серия контроллеров	show_controllers_only	Выброшено
Ложь	Ложь	–	Ложь	Ложь
		–	Правда
		–	Ложь
		–	Правда
	Истинно	Ложь	Ложь
		Ложь	Правда
		Истинно	Ложь
		Истинно	Правда
Истинно	Ложь	–	Ложь
		–	Истинно
		–	Ложь
		–	Правда
	Истинно	Ложь	Ложь
		Ложь	Правда	Правда
		Истинно	Ложь	Ложь
		Истинно	Истинно	Ложь

Случаи удержания при отсутствии сопоставления с образцом
filter_only_sample_series	График / сводка поддерживает распознавание контроллеров	Сохранено
Ложь	Ложь	Ложь
Ложь	Правда	Ложь
Истинно	Ложь	Истинно
Истинно	Правда	Ложь

Неправильная конфигурация фильтра может привести к созданию пустых
графики / сводные таблицы:

Если вы установите свойство
show_controllers_only
и график настроен на исключение
контроллеры.
Если свойство
series_filter
не соответствует ни одной серии.

14.2.5 Пример конфигурации¶

Вы можете скопировать следующую конфигурацию своему пользователю.свойства
файл для тестирования генератора отчетов.

# Настройте это свойство, чтобы изменить заголовок отчета
# jmeter.reportgenerator.report_title = Панель мониторинга Apache JMeter

# Измените этот параметр, если вы хотите изменить степень детализации графиков с течением времени.
# Гранулярность должна быть выше 1000 (1 секунда), иначе графики пропускной способности будут неправильными
# см. Ошибка 60149
# jmeter.reportgenerator.overall_granularity = 60000

 Измените этот параметр, если хотите изменить степень детализации распределения времени отклика.
# По умолчанию установлено 100 мс
#jmeter.reportgenerator.graph.responseTimeDistribution.property.set_granularity = 100

# Измените этот параметр, если вы хотите переопределить порог удовлетворения APDEX.
jmeter.reportgenerator.apdex_satisfied_threshold = 1500

# Измените этот параметр, если вы хотите переопределить порог допуска APDEX.
jmeter.reportgenerator.apdex_tolerated_threshold = 3000

# Устанавливает целевой каталог для сгенерированных html-страниц, лучше менять его для каждого поколения
# Это переопределит значение, установленное с помощью параметра командной строки -o
# jmeter.(Поиск | Порядок) (- успех | -неудача)? $

# Указывает, применяется ли фильтр серий только к сериям выборок
jmeter.reportgenerator.exporter.html.filters_only_sample_series = true

Адаптируйте параметр
output_dir
в вашу среду.

Эта конфигурация позволяет сформировать отчет, в котором:

Графики с течением времени имеют временную гранулярность, равную 1 минуте.
Порог удовлетворения для расчета ADPEX составляет 1 секунду с половиной.
Порог допуска для расчета ADPEX составляет 3 секунды.
Файлы HTML создаются в каталоге / tmp / test-report.
Отображаются только серии, имя которых начинается с «s0» или «s1».
Предыдущий фильтр применяется только к графикам (соотв.сводные таблицы), где серии (соответственно строки) соответствуют образцам

14.3 Формирование отчетов¶

Создание отчета может выполняться как отдельный процесс из
образец файла журнала или автоматически после запуска нагрузочного теста.

14.3.1 Генерация из существующего образца файла журнала CSV¶

Используйте следующую команду:

 jmeter -g <файл журнала> -o <Путь к выходной папке>

14.3.2 Генерация после нагрузочного теста¶

Используйте следующую команду:

 jmeter -n -t <тестовый файл JMX> -l <тестовый файл журнала> -e -o <Путь к выходной папке>

14.3.3 Генерация с использованием меню инструментов графического интерфейса

Вы можете сгенерировать HTML-отчет, используя пункт меню Инструменты → Создать HTML-отчет:

Рисунок 14.1. Меню диалогового окна отчета HTML

Для каждого параметра см. Следующую таблицу:

Параметры

Атрибут

Описание

Требуется

Файл результатов (csv или jtl)

Вывод в формате CSV тестового прогона

Есть

файл user.properties

Файл user.properties, используемый для запуска нагрузочного теста

Есть

Каталог вывода

Каталог, в котором вы хотите создать отчет (должен быть пустым)

№

Если выходной каталог не определен, контроллер будет использовать $ {JMETER_HOME} / bin / report-output.

Затем вам нужно только нажать кнопку «Создать отчет» и дождаться появления информационного диалогового окна.

Если формирование отчета занимает более двух минут, настройте свойство generate_report_ui.generation_timeout

14.4 Графики по умолчанию¶

Из-за ограничений этой ранней версии каждый график по умолчанию
должен быть объявлен в свойствах JMeter. В противном случае график
просмотры будут пустыми.

Все графики, предоставляемые этим механизмом отчетов, расположены в
пакет
org.apache.jmeter.report.processor.graph.impl

Генератор приборной панели предоставляет следующие классы графиков:

График	Описание	Поддерживает дискриминацию контроллера
ActiveThreadsGraphConsumer	На этом графике показано количество активных потоков с течением времени.	Ложь
BytesThroughputGraphConsumer	На этом графике представлена пропускная способность полученных и отправленных данных. через некоторое время.	Ложь
Коды PerSecondGraphConsumer	На этом графике показано количество кодов ответа с течением времени.	Ложь
HitsPerSecondGraphConsumer	На этом графике показано количество завершенных запросов за время.	Ложь
LatencyOverTimeGraphConsumer	На этом графике показано среднее время задержки с течением времени.	Истинно
ConnectTimeOverTimeGraphConsumer	На этом графике показано время подключения во времени.	Истинно
Задержка VSRequestGraphConsumer	На этом графике представлено среднее и среднее время задержки. в зависимости от количества текущих запросов.	Ложь
ResponseTimeDistributionGraphConsumer	На этом графике показано распределение выборок в зависимости от их прошедшего времени и имени.	Истинно
ResponseTimeOverTimeGraphConsumer	На этом графике показано среднее время отклика с течением времени.	Истинно
ResponseTimePercentilesGraphConsumer	На этом графике представлены процентили прошедшего времени. через некоторое время.	Истинно
ResponseTimePercentilesOverTimeGraphConsumer	Этот график показывает минимальное / максимальное время отклика и 3 процентиля во времени.	Истинно
ResponseTimeVSRequestGraphConsumer	На этом графике представлено среднее и среднее время отклика. в зависимости от количества текущих запросов.	Ложь
TimeVSThreadGraphConsumer	На этом графике представлено среднее время отклика. в зависимости от количества текущих активных потоков. * -Агрегированный ряд представляет собой среднее время отклика независимо от количества текущие активные потоки.Эти серии представлен единственной точкой, потому что количество текущие активные потоки агрегированы к среднему. Итак, по этим пунктам: По оси абсцисс — среднее количества текущих активных темы, когда образцы серия закончить. Ордината — это среднее значение время отклика для образцов серии независимо от количества текущих активные потоки.	Истинно
транзакцииPerSecondGraphConsumer	На этом графике представлена скорость транзакций по название образца с течением времени.	Истинно

14.5 Построение таможенных графиков с течением времени¶

Вы можете построить график любой sample_variable в CSV с течением времени, вы можете настроить свои графики
настройкой их свойств в файле user.properties.

Они должны использовать префикс идентификатора custom_:

 метр.reportgenerator.graph.custom_  .property.

Чтобы указать, что этот график является настраиваемым:

 jmeter.reportgenerator.graph.custom_  .classname = org.apache.jmeter.report.processor.graph.impl.CustomGraphConsumer

Параметры

Атрибут

Описание

Требуется

set_X_Axis

Задает имя оси X графика.

Есть

set_Y_Axis

Устанавливает имя оси Y графика.

Есть

set_Content_Message

Устанавливает отображаемое сообщение, когда курсор находится на точке графика.

Есть

set_Sample_Variable_Name

Имя столбца, график которого вы хотите отобразить в CSV.

Есть

Вот пример конфигурации настраиваемого графика, который отображает переменную ts-hit:

jmeter.reportgenerator.graph.custom_testGraph.classname = org.apache.jmeter.report.processor.graph.impl.CustomGraphConsumer
jmeter.reportgenerator.graph.custom_testGraph.title = Попадание фрагмента
jmeter.reportgenerator.graph.custom_testGraph.property.set_Y_Axis = Количество совпадений
jmeter.reportgenerator.graph.custom_testGraph.set_X_Axis = Со временем
jmeter.reportgenerator.graph.custom_testGraph.property.set_granularity = 60000
jmeter.reportgenerator.graph.custom_testGraph.property.set_Sample_Variable_Name = ts-hit
jmeter.reportgenerator.graph.custom_testGraph.property.set_Content_Message = Количество совпадений:

Наверх
.

Реле ограничения пускового тока. Что это и зачем нужно?

Высокие пусковые токи светодиодных ламп. Почему это — проблема, и как эту проблему решить?

Высокие пусковые токи, какие могут возникнуть проблемы?

Реле ограничения пускового тока (РОПТ) Меандр МРП-101

АЕДОН — применение позисторов epcos для ограничения пускового тока

Реле ограничения пусковых токов LED-ламп: Меандр МРП-101, F&F МК-5-1, Mean Well ICL и другие (обновлено ‘2020) – CS-CS.Net: Лаборатория Электрошамана

1. Реле ограничения пусковых токов МРП-101 (2018 год выпуска).

2. Реле ограничения пусковых токов (модуль защиты контактов) F&F МК-5-1.

3. Реле ограничения пусковых токов Siemens ICL230.

4. Применение реле ограничения пусковых токов (панель распределения питания).

5. Проблема с перегревом реле Меандр МРП-101 (‘2019). Неприятный сюрприз!

6. МРП-101 от Февраля ‘2020. Переделали. Вернули расположение L/N как надо… и старую жаркую схему!

7. Реле ограничения пусковых токов от Mean Well: ICL-16x и ICL-28x.

Пусковой ток в DC/DC-преобразователях — Журнал «Вестник электроники»

Boeing 737 Ограничения

Оперативный

Пределы ускорения нагрузки при маневрировании в полете (AFM)

Пределы отображения высоты для операций с RVSM

Воздушные системы

Anti-Ice & Rain

Аэродром

ВСУ

Автопилот / Система управления полетом

Связь

Система HUD

Электрика

Управление полетом

Управление полетом, навигация

Топливо

Гидравлическая мощность

Шасси шасси

Компьютерная система данных о производительности (только 1/200)

Пневматика

Электростанция

Ограничения по ветру для причала и посадки

Загрязненные взлетно-посадочные полосы

Мин. Ширина для уборки снега

Что такое пусковой ток и как его ограничить?

Почему появляется бросок тока?

Пусковой ток в трансформаторе

Пусковой ток двигателей

Следует ли нам заботиться о пусковом токе и как его ограничить?

Как измерить пусковой ток?

«Нет» Вашингтона предложению Путина о продлении нового договора СНВ — это политическая победа Москвы — комментарий RT

Страница не найдена

Моя библиотека «»Настройки файлов cookie

Apache JMeter — Руководство пользователя: создание отчета панели мониторинга

14.1 Обзор¶

14.2 Настройка создания информационной панели¶

14.2.1 Требования¶

14.2.1.1 Конфигурация фильтрации¶

14.2.1.2 Сохранить конфигурацию службы¶

14.2.1.3 Конфигурация контроллера транзакций¶

14.2.2 Общие настройки¶

Параметры

14.2.3 Настройки графика¶

14.2.3.1 Общие свойства¶

Параметры

14.2.3.2 Особые свойства¶

14.2.4 Экспорт настроек¶

14.2.4.1 Общие свойства¶

Параметры

14.2.4.2 Особые свойства¶

Параметры

14.2.4.3 Свойства графа¶

Параметры

14.2.4.4 Механизмы фильтрации¶

14.2.5 Пример конфигурации¶

14.3 Формирование отчетов¶

14.3.1 Генерация из существующего образца файла журнала CSV¶

14.3.2 Генерация после нагрузочного теста¶

14.3.3 Генерация с использованием меню инструментов графического интерфейса

Параметры

14.4 Графики по умолчанию¶

14.5 Построение таможенных графиков с течением времени¶

Параметры

alexxlab

Вам также может понравиться

Организация монтажа электропроводок: Подготовка и организация монтажа электропроводок

Обратная полярность при сварке инвертором: что это такое, описания и примеры

Моя библиотека
«»
Настройки файлов cookie
