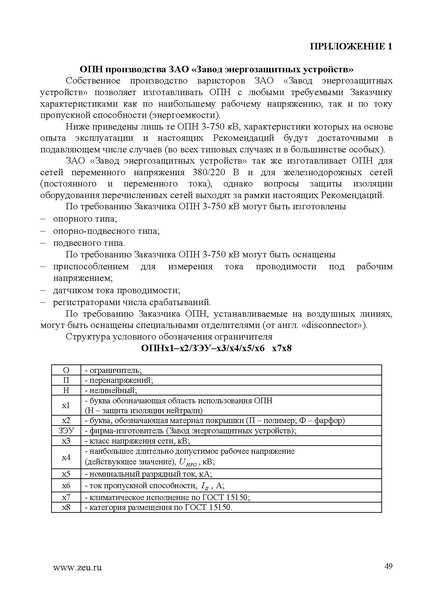

Опн класс пропускной способности: Классификация и структура обозначения ОПН — КиберПедия

Технические требования | ОПН ГОСТ Р 52725-2007 | ГОСТ

Страница 3 из 6

6 Технические требования

6.1 Общие требования

6.1.1 Ограничители должны изготовляться в соответствии с требованиями настоящего стандарта.

6.1.2 Ограничители должны быть предназначены для работы в районах с умеренным или ( и ) холодным климатом в условиях, предусмотренных для климатического исполнения У или ( и ) ХЛ с указанием категории размещения по ГОСТ 15150 и должны удовлетворять в части воздействия климатических факторов требованиям ГОСТ 15150 и ГОСТ 15543.1.

6.1.3 Ограничители должны быть предназначены для эксплуатации на высоте не более 1000 м над уровнем моря.

6.1.4 Ограничители должны допускать смену температур в диапазоне, указанном в ГОСТ 15150 для соответствующего исполнения аппарата.

6.2 Основные электрические характеристики

6.2.1 Остающиеся напряжения на ограничителе должны быть указаны изготовителем в технических документах на конкретные типы ограничителей при импульсах токов 30/60 мкс, 8/20 мкс и 1/10 мкс с максимальными значениями импульсов, указанными в таблице 2.

Таблица 2 — Нормируемые максимальные значения импульсов токов через ограничитель

6. 2.2 Должна быть определена характеристика «напряжение — время» для случаев до и после предварительного воздействия на ОПН энергии, соответствующей :

— для ограничителей класса пропускной способности 1 — одному импульсу большого тока с амплитудой 65000 А ;

— для ограничителей классов пропускной способности 2 и выше — двум импульсам нормированного тока пропускной способности.

Для ограничителей, работающих в сети с эффективно или глухо заземленной нейтралью, зависимость должна быть определена для диапазона времени от 0,1 до 1200 с.

Для ограничителей, работающих в сети с изолированной или компенсированной нейтралью, зависимость должна быть определена для диапазона времени от 0,1 с до 6 ч.

6.2.3 Изготовитель должен привести значение классификационного тока и соответствующего ему минимального классификационного напряжения ОПН.

6.2.4 должен выдерживать без повреждения воздействие 18 прямоугольных импульсов тока длительностью 2000 мкс с максимальным значением ( амплитудой ), равным значению тока пропускной способности, указанного изготовителем.

6.2.5 Ограничитель должен выдерживать без повреждения 20 импульсов номинального разрядного тока и 2 импульса большого тока с амплитудой :

— 65000 А — для ограничителей 1- го класса пропускной способности и номинальным разрядным током 5000 и 10000 А ;

— 100000 А — для ограничителей 2 — 5- го классов пропускной способности и номинальным разрядным током 10000 и 20000 А.

6.2.6 Ограничители должны выдерживать совокупность воздействий, возникающих при эксплуатации и моделируемых рабочими испытаниями, которые не должны приводить к повреждению или потере тепловой устойчивости :

— для ограничителей 1 — го класса пропускной способности и номинальным разрядным током 5000 и 10000 А — 20 импульсов номинального разрядного тока и 2 импульса большого тока с амплитудой 65000 А ;

— для ограничителей 2 — 5- го классов пропускной способности и номинальным разрядным током 10000 и 20000 А — 20 импульсов номинального разрядного тока, 2 импульса большого тока с амплитудой 100000 А и 2 импульса тока пропускной способности.

6.3 Требования к внешней изоляции

6.3.1 Длина пути утечки внешней изоляции ограничителя, работающего в условиях, соответствующих степени загрязнения I, должна быть не ниже 1,8 см / кВ наибольшего рабочего напряжения сети, а при степени загрязнения II, III, IV — не ниже 2,0; 2,5; 3,1 см / кВ соответственно.

6.3.2 Изоляция ограничителей, изготовленная с применением органических ( полимерных ) материалов, должна быть трекинг — эрозионно — стойкой в соответствии с ГОСТ Р 52082.

6.3.3 Изоляция корпуса ограничителя должна выдерживать испытания напряжением грозового импульса, коммутационного импульса, одноминутного напряжения промышленной частоты.

6.3.3.1 Испытанию напряжением грозового импульса должна подвергаться изоляция всех типов ограничителей. Максимальное значение напряжения испытательного импульса должно быть не менее значения остающегося напряжения на ограничителе при номинальном разрядном токе, умноженного на 1,3.

6. 3.3.2 Испытанию напряжением коммутационного импульса должна подвергаться внешняя изоляция ограничителей с номинальными разрядными токами 10000 и 20000 А и наибольшим длительно допустимым рабочим напряжением 210 кВ и выше. Значение испытательного напряжения должно быть равно значению остающегося напряжения при наибольшем значении коммутационного тока из приведенных в таблице 2, умноженному на 1,25.

6.3.3.3 Испытанию напряжением промышленной частоты (1 мин ) должны подвергаться ограничители с номинальным разрядным током 5000 А, а также ограничители с номинальным разрядным током 10000 и 20000 А, длительно допустимое рабочее напряжение которых менее 210 кВ.

Амплитуда одноминутного испытательного напряжения должна быть не менее значения :

— остающегося напряжения при номинальном разрядном токе, умноженного на 0,88, — для ограничителей с номинальным разрядным током 5000 А ;

— остающегося напряжения при наибольшем значении коммутационного тока по таблице 2 ( в зависимости от класса пропускной способности и номинального разрядного тока ), умноженного на 1,06, — для ограничителей с номинальным разрядным током 10000 и 20000 А.

6.3.3.4 Для ограничителей категории размещения 1 по ГОСТ 15150 испытания одноминутным напряжением промышленной частоты и коммутационным импульсом должны проводиться под дождем, для ограничителей категории размещения 2 по ГОСТ 15150 испытания должны проводиться в сухом состоянии и в условиях образования инея с последующим оттаиванием.

6.4 Требования к конструкции

6.4.1 Ограничители должны быть герметичными.

6.4.2 Конструкция ограничителя в полимерной изоляции должна быть стойкой к проникновению влаги.

6.4.3 Ограничители должны иметь контактные зажимы для присоединения к токоведущим и заземляющим проводам. Вводные зажимы должны быть приспособлены для присоединения к ним медных или алюминиевых кабелей и шин, в том числе и расщепленных проводов.

6.4.4 Все металлические детали ограничителей должны быть защищены от коррозии. Материал уплотнения для герметизации должен быть озоностойким.

6.4.5 При многоколонковой конструкции ОПН изготовитель должен указать максимально допустимую неравномерность в распределении токов по колонкам.

6.4.6 Ограничители должны быть устойчивыми к воздействиям окружающей среды.

6.4.7 Ограничители категории размещения 1 опорного исполнения должны выдерживать механическую нагрузку от тяжения проводов в горизонтальном направлении, приведенную в таблице 3, и ветровых и гололедно — ветровых нагрузок для следующих случаев :

— при гололеде с толщиной стенки льда до 20 мм и ветре скоростью 15 м / с ;

— при ветре скоростью 40 м / с и отсутствии гололеда.

Таблица 3 — Значения механических нагрузок от тяжения проводов в горизонтальном направлении

Ограничители категории размещения 1 подвесного исполнения должны выдерживать нагрузки на растяжение от собственного веса и подводящих проводов с учетом воздействия на них гололеда и ветра в соответствии с техническими документами.

6.4.8 Ограничители с наибольшим длительно допустимым рабочим напряжением от 3 до 42 кВ должны выдерживать механические нагрузки от вибрации по группе условий эксплуатации Мб по ГОСТ 17516.1.

Ограничители с наибольшим длительно допустимым рабочим напряжением свыше 42 кВ должны выдерживать механические нагрузки от вибрации по группе условий эксплуатации М 1 по ГОСТ 17516.1.

6.4.9 Если ОПН имеет изолирующее основание, то оно должно выдерживать без каких — либо повреждений, способных влиять на его нормальное функционирование, проверки изгибающим моментом и климатические испытания.

6.4.10 Ограничители должны быть взрывобезопасны. Изготовитель должен указать максимальное действующее значение установившегося большого и малого (800 А ) тока короткого замыкания ( КЗ ) при внутреннем повреждении, который ограничитель должен выдерживать без опасного взрывного разрушения.

6.4.11 Ограничители с наибольшим длительно допустимым рабочим напряжением 73 кВ и выше не должны иметь уровень частичных разрядов при напряжении 1,05 · U _нр выше 10 пКл.

6.4.12 Ограничители с наибольшим длительно допустимым рабочим напряжением 73 кВ и выше должны иметь уровень радиопомех при напряжении 1,05 · U _нр и при всех более низких значениях напряжения не более 2500 мкВ.

6.4.13 Пожаробезопасность ограничителя с полимерной внешней изоляцией должна соответствовать ГОСТ 12.2.007.3.

6.5 Требования безопасности конструкции

Требования безопасности конструкции ОПН должны соответствовать ГОСТ 12.2.007.3.

6.6 Требования к утилизации

Изготовитель должен дать полную информацию об утилизации всех компонентов ОПН.

7 Комплектность

7.1 Комплектность поставки ОПН должна устанавливаться в технических документах на конкретный тип ограничителя.

7.2 К ограничителю должны быть приложены документы : паспорт с результатами приемосдаточных испытаний ( на каждый ОПН ), руководство по монтажу и эксплуатации ( на группу поставляемых однотипных аппаратов ).

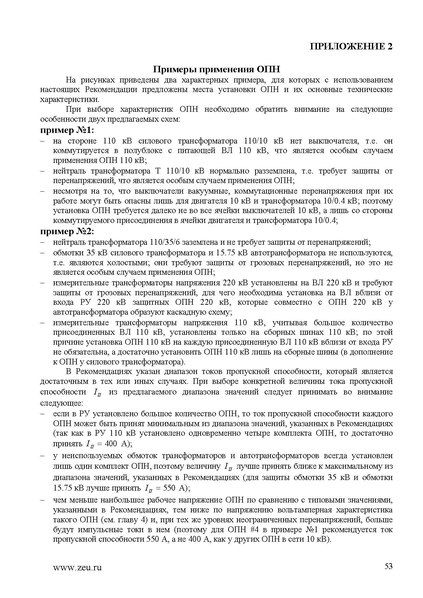

Основные положения по выбору параметров ОПН — Мегаобучалка

Ограничители перенапряжений ОПНп (ОПН) – аппараты современного поколения, пришедшие на смену вентильным разрядникам.Ограничители типа ОПНп предназначены для защиты электрооборудования распределительных электрических сетей переменного тока с изолированной или компенсированной нейтралью от грозовых и коммутационных перенапряжений в соответствии с их вольт-амперными характеристиками и пропускной способностью.Конструктивно ограничитель перенапряжения ОПНп (ОПН) представляет собой высоконелинейное сопротивление (варистор), заключенный в высокопрочный герметизированный корпус. При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Область применения:

Ограничители перенапряжений ОПНп (ОПН) применяются для защиты:

-электрооборудования подстанций открытого и закрытого типа;

-кабельных сетей;

-воздушных линий электропередач;

-генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий;

-батарей статических конденсаторов и фазокомпенсирующих устройств;

Основные параметры ограничителя выбирают исходя из назначения, требуемого уровня ограничения перенапряжений, места установки, а также схемы сети и ее параметров (наибольшего рабочего напряжения сети, способа заземления нейтрали, величины емкостного тока замыкания на землю и степени его компенсации, длительности существования однофазного или трехфазного замыкания на землю и т. д.).

3.1 К основным параметрам ограничителя относятся:

-наибольшее длительно допустимое рабочее напряжение;

разрядный ток, класс пропускной способности;

-уровни остающихся напряжений при коммутационных и грозовых импульсах;

-величина тока срабатывания проти-вовзрывного устройства;

7. Кон­троль изо­ля­ции в элек­тро­ус­та­нов­ках пе­ре­мен­но­го и по­сто­ян­но­го то­ка.

Контроль состояния изоляции переменного тока. В сетях глухозаземленных ней­тралями напряжением 380/ /220 В, 660/380 В, 110 кВ и выше замыкание одной из фаз на землю является коротким замыканием и автоматически отключается защитой. Поэтому в таких сетях не предусматри­вают устройств, контролирую­щих состояние изоляции.

Наиболее простой схемой контроля является схема включения трех вольтметров (V_a, V_bи V_c) на фазные напряжения (рис. 8.31, а). В нормальном режиме вольтметры показывают равные по значению фазные напряжения. При глухом (металлическом) замыкании на землю одной из фаз напряжение этой фазы относительно земли станет равным нулю, а напряжения двух других фаз возрастут и станут равными междуфазному. Соответственно этому изменятся показания вольтметров. Для получения звукового сигнала в провод, соединяющий нулевую точку вольтметров с нулевым про­водом трансформатора напряжения, включается указательное реле У.

Контроль состояния изоляции сети постоянным током. Пробой изоляции относи­тельно земли в двух точках сети постоянного тока может привести к образованию обходных цепей в оперативной цепи защиты и лож­ным отключениям оборудования. Поэтому установки постоянного тока на подстанциях оборудуются устройствами конт­роля состояния изоляции.

Схема контроля состоит из двух вольтметров V, включенных между каждым полюсом и землей.

Если сопротивления изоляции каждого полюса относительно земли одинаковы, то напряжение каждого полюса относительно земли U+, О- равно половине напряжения U между полюсами. Если один из полюсов, например « + », замкнется на землю, то соответственно напряжение U +. станет равным нулю, а напряже­ние U- возрастет до напряжения U. При понижении сопротивления изоляции на одном из полюсов напряжение этого полюса относи­тельно земли понизится, а напряжение другого полюса относитель­но земли соответственно увеличится на то же значение.

Эти изменении напряжений при неисправности сети постоянного тока контролируются вольтметрами. Сопротивление каждого вольт­метра должно быть соизмеримо с сопротивлением изоляции сети постоянного тока относительно земли и «составлять 50—100 кОм.

Как работает ограничитель перенапряжения: механизм действия

Добрый день, друзья. Несмотря на все множество существующих средств защиты электричества от внешних факторов и скачков напряжения, электрическая сеть все же является нестабильной областью человеческого потребления. Поэтому прогресс не стоит на месте, и изобретаются всё новые устройства защиты электрического оборудования, который показывают большую эффективность, нежели старые приборы. Ограничителем перенапряжения сейчас пользуется практически каждый человек, потому что многие электрики рекомендуют для защиты применять именно его. Всю информацию о характеристиках ограничителей и принципе действия, а также о положительных и отрицательных свойствах узнайте далее из статьи. Приятного чтения.

Ограничитель перенапряжения: все про защиту от скачков напряжения

Даже представить страшно загородную собственность без электроприборов. Пусть и в ночном кошмаре не снятся лучина или коромысло с корытом.

Да здравствуют стиральные машины, насосы, светильники, водонагреватели и еще масса полезных изобретений, участвующих в формировании цивилизованных условий! Однако для стабильной работы оборудования оды слагать недостаточно. Нужно позаботиться о том, чтобы трудолюбивые «железные помощники» получали питание требующихся им параметров, а способ доставки энергии был надежным и предельно безопасным. Вот для этого и нужен ограничитель перенапряжения – компактный потомок устаревших разрядников.

Служебные обязанности старых и новых разрядников

Теплую симпатию Тютчева к майским грозам вряд ли смогут разделить владельцы электрооборудования.

Угодивший в воздушную электролинию меткий грозовой разряд создаст в ней перенапряжение, значение которого достигает порой десятков кВ. Даже если дело не дойдет до десятков, а обойдется единицами, приборам может быть нанесен серьезный ущерб.

Молниеносно разбегаясь по проводке крутые волны перенапряжения способны вызвать пробой, могут перегреть изоляцию до стадии возгорания. И вовсе необязательно, чтобы разрушительная грозовая «стрела» попала в сеть рядом со строением.

За пару микросекунд она преодолевает километровые расстояния. От предсказуемых последствий жильцов многоэтажек обязаны защитить электрики управляющей организации. А вот частники смогут предъявить претензии только Илье Громовержцу.

Это не единственная причина, с целью исключения которой нужна защита от перенапряжения. Аналогичную угрозу представляют:

• коммутационные скачки, возникающие на подстанции вследствие отключающих/подключающих манипуляций с мощными потребителями;
• броски перенапряжения, распространяемые другим оборудованием;
• электростатические разряды, которые периодически появляются между работающими рядом устройствами.

Для того чтобы все перечисленные обстоятельства не влияли ни на работу электротехники, ни на целостность ее изоляции, были изобретены разрядники.

Функция разрядников заключалась в поглощении излишков энергии с последующим сбросом их вместе с выделившимся теплом в почву через заземление. В списке компонентов разрядника значатся только два электрода и дугогасительный элемент.

Один из электродов крепился к защищаемому объекту, второй к заземляющему контуру. Т.е. Дугогаситель снимал возникшую в это время ионизацию, чтобы вернуть разрядник в обычное рабочее русло.

Между электродами разрядника нужно было установить четкое расстояние, именуемое искровым промежутком. Чем больше был данный интервал, тем мощнее действовала разрядная система.

В результате сооружалось нечто весьма громоздкое и не всегда эффективное, потому что устройство могло внезапно ограничить поток, не успев вернуться в нормальный

Зарезервировать выделенную полосу пропускания — документация OPNsense

Зарезервируйте выделенную полосу пропускания для трафика в реальном времени, такого как (размещенный) сервер голосовой связи по IP (VOIP).

В этом сценарии мы создадим канал, предназначенный для трафика, идущего и идущего
из нашего приложения реального времени. Для примера мы предполагаем магистраль SIP или размещенный
Сервер голосовой связи по IP (VOIP).

Для этого примера мы предполагаем, что требуется 4 несжатых голосовых канала со скоростью 64 кбит / с,
в результате общая пропускная способность составляет 256 кбит / с.Интернет-соединение в этом примере
имеет скорость загрузки 10 Мбит / с и передачу 1 Мбит / с.

Формирование образца магистрали VOIP / SIP

Для начала перейдите в.

Шаг 1. Создание каналов загрузки и загрузки

На вкладке Pipes нажмите кнопку + в правом нижнем углу.
Появится пустой экран Edit Pipe .

Создать канал для загрузки (на наш сервер VOIP)

Создать канал для загрузки (другой трафик = 1024 кбит / с — 256 кбит / с = 768 кбит / с)

Создать канал для загрузки (с нашего сервера VOIP)

Создать канал для загрузки (другой трафик = 10240 кбит / с — 256 кбит / с = 9984 кбит / с)

Шаг 2 — Создание правил

На вкладке Rules нажмите кнопку + в правом нижнем углу. Появится пустой экран Edit rule .

Создайте правило для трафика, направляемого на сервер VOIP (выгрузка).

Создайте правило для трафика, поступающего с VOIP-сервера (Загрузить).

Создайте правило для всего остального трафика загрузки в Интернет

Создайте правило для всего остального трафика загрузки из Интернета

Примечание

Обратите внимание на последовательность! Важно убедиться, что трафик правильный.
передается в правую трубу.

Теперь нажмите, чтобы активировать правила формирования трафика.

Правила создания снимков экрана

CCIE R&S v5 Обзор рабочей книги

CCIE R&S v5 Обзор рабочей книги

Расширить все

•
  Обзор рабочей книги CCIE R&S v5

•
  Лаборатория передовых технологий CCIE R&S v5 — Коммутация LAN

•
  Лаборатория передовых технологий CCIE R&S v5 — IP-маршрутизация

•
  Лаборатория передовых технологий CCIE R&S v5 — RIP

•
  Лаборатории передовых технологий CCIE R&S v5 — EIGRP

•
  Лаборатории передовых технологий CCIE R&S v5 — OSPF

•
  CCIE R&S v5 Advanced Technology Labs — повторное распространение

•
  Лаборатории передовых технологий CCIE R&S v5 — BGP

•
  Лаборатория передовых технологий CCIE R&S v5 — MPLS

•
  Лаборатории передовых технологий CCIE R&S v5 — IPSec VPN

•
  Лаборатория передовых технологий CCIE R&S v5 — многоадресная передача

•
  Лаборатории передовых технологий CCIE R&S v5 — IPv6

Определение пропускной способности

Пропускная способность описывает максимальную скорость передачи данных в сети или Интернет-соединении. Он измеряет, сколько данных может быть отправлено через определенное соединение за определенный промежуток времени. Например, соединение Gigabit Ethernet имеет пропускную способность 1000 Мбит / с (125 мегабайт в секунду). Подключение к Интернету через кабельный модем может обеспечить пропускную способность 25 Мбит / с.

Хотя полоса пропускания используется для описания скорости сети, она не измеряет, насколько быстро биты данных перемещаются из одного места в другое. Поскольку пакеты данных передаются по электронным или оптоволоконным кабелям, скорость передачи каждого бита незначительна.Вместо этого пропускная способность измеряет, сколько данных может проходить через определенное соединение за один раз.

При визуализации пропускной способности можно представить сетевое соединение как трубку, а каждый бит данных — как песчинку. Если в тонкую трубку насыпать большое количество песка, песок долго не протечет через нее. Если вы залите такое же количество песка через широкую трубку, песок перестанет течь по трубке намного быстрее. Точно так же загрузка будет завершаться намного быстрее, если у вас будет соединение с высокой пропускной способностью, а не соединение с низкой пропускной способностью.

Данные часто передаются по нескольким сетевым соединениям, что означает, что соединение с наименьшей пропускной способностью действует как узкое место. Обычно магистраль Интернета и соединения между серверами имеют наибольшую пропускную способность, поэтому они редко служат узкими местами. Вместо этого наиболее распространенным узким местом в Интернете является ваше подключение к провайдеру.

ПРИМЕЧАНИЕ. Полоса пропускания также относится к диапазону частот, используемых для передачи сигнала. Этот тип полосы пропускания измеряется в герцах и часто используется в приложениях для обработки сигналов.

Обновлено: 16 мая 2012 г.

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение пропускной способности. Он объясняет в компьютерной терминологии, что означает пропускная способность, и является одним из многих компьютерных терминов в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания. Если вы найдете это определение пропускной способности полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования.Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, напишите в TechTerms!

Как использовать qperf для измерения пропускной способности сети и производительности задержки?

Перейти к основному содержанию

Основная навигация

• Продукция и Услуги
  • Назад
  • Просмотреть все продукты
  • Инфраструктура и управление
    • Назад
    • Red Hat Enterprise Linux
    • Виртуализация Red Hat
    • Red Hat Identity Management
    • Сервер каталогов Red Hat
    • Система сертификации Red Hat
    • Red Hat Satellite
    • Управление подписками Red Hat
    • Инфраструктура обновления Red Hat
    • Red Hat Insights
    • Платформа автоматизации Red Hat Ansible
  • Облачные вычисления
    • Назад
    • Red Hat CloudForms
    • Платформа Red Hat OpenStack
    • Контейнерная платформа Red Hat OpenShift
    • Red Hat OpenShift Online
    • Выделенный Red Hat OpenShift
    • Red Hat Advanced Cluster Management для Kubernetes
    • Red Hat Quay
    • Red Hat CodeReady Workspaces
  • Место хранения
    • Назад
    • Red Hat Gluster Storage
    • Гиперконвергентная инфраструктура Red Hat
    • Red Hat Ceph Storage
    • Red Hat Openshift для хранения контейнеров
  • Время выполнения
    • Назад
    • Среда выполнения Red Hat
    • Платформа корпоративных приложений Red Hat JBoss
    • Сетка данных Red Hat
    • Веб-сервер Red Hat JBoss
    • Система единого входа Red Hat
    • Поддержка Red Hat для Spring Boot
    • Сборка Red Hat для Node. js
    • Red Hat сборка Thorntail
    • Сборка Red Hat Eclipse Vert.x
    • Сборка Red Hat OpenJDK
    • Открытая свобода
    • Сборка Quarkus в Red Hat
    • Студия Red Hat CodeReady
  • Интеграция и автоматизация
    • Назад
    • Интеграция с Red Hat
    • Red Hat Fuse
    • Red Hat AMQ
    • Управление API Red Hat 3scale
    • Виртуализация данных Red Hat JBoss
    • Red Hat Process Automation
    • Менеджер автоматизации процессов Red Hat
    • Менеджер по принятию решений Red Hat
  • Поддержка
  • Производственная поддержка
  • Поддержка разработчиков
  • Жизненные циклы продукта
  • Документация
  • Red Hat Enterprise Linux
  • Платформа корпоративных приложений Red Hat JBoss
  • Платформа Red Hat OpenStack
  • Контейнерная платформа Red Hat OpenShift
  • Услуги
  • Консультации
  • Управление техническим счетом
  • Обучение и сертификация
  • Экосистемный каталог
  • Ресурсы для партнеров
  • Red Hat в публичном облаке
• инструменты
  • Назад
  • Red Hat Insights
  • Инструменты
  • Solution Engine
  • Пакеты
  • Исправление
  • Лаборатория портала клиентов
  • Исследуйте лаборатории
  • Конфигурация
  • Развертывание
  • Служба безопасности
  • Поиск и устранение неисправностей
• Безопасность
  • Назад
  • Центр обеспечения безопасности продуктов
  • Обновления безопасности
  • Консультации по безопасности
  • База данных CVE Red Hat
  • Лаборатории безопасности
  • Ресурсы
  • Обзор
  • Блог по безопасности
  • Измерение безопасности
  • Рейтинги серьезности
  • Политика резервного копирования
  • Ключи для подписи продукта (GPG)
• Сообщество
  • Назад
  • Сообщество клиентского портала
  • Обсуждения
  • Блоги
  • Частные группы
  • Активность в сообществе
  • События для клиентов
  • Конвергенция Red Hat
  • Саммит Red Hat
  • Рассказы
  • Стоимость подписки Red Hat
  • Вы спросили. Мы действовали.
  • Сообщества с открытым исходным кодом
• Подписок
• Загрузки
• Контейнеры
• Случаи поддержки
• Счет
  • Назад
  • Войти
  • Регистр

  • Номер учетной записи Red Hat:

  • Реквизиты счета
  • Управление пользователями
  • Обслуживание счета
  • Мой профиль
  • Уведомления
  • Справка
  • Выйти
• Язык
  • Назад
  • Английский
  • 한국어
  • 日本語
  • 中文 (中国)
