Отличие принципиальной схемы от однолинейной: Однолинейная схема электроснабжения распределительного щита: как нарисовать по ГОСТ

Содержание

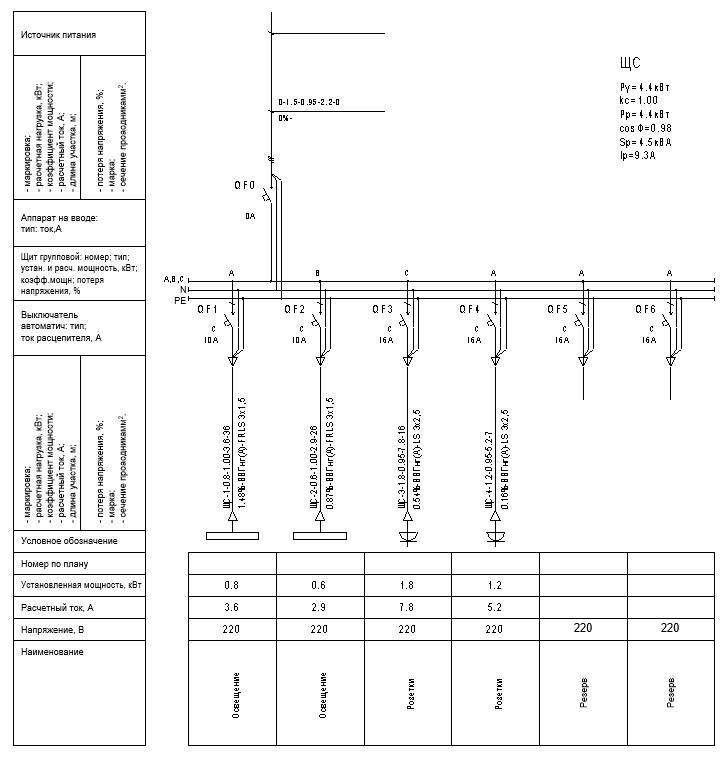

Однолинейная схема электроснабжения распределительного щита: как нарисовать по ГОСТ

Проекты всех электрических сетей создаются на основе специальной технической документации, в которой отображаются расчетные и эксплуатационные мощности, параметры и характеристики проекта электросетей помещения или здания в целом. Вся эта документация регламентирована «Правилами технической эксплуатации электроустановок потребителей». Правила разработаны на основе действующих законодательных актов, государственных стандартов и других нормативно-технических документов. В правилах технической эксплуатации учтены предложения электроремонтных организаций и научно-исследовательских институтов. Основополагающим документом в проектных документах является схема электроснабжения.

Однолинейная схема электроснабжения: что это такое и зачем нужна

Принципиальная электрическая схема

Полное представление о том, как функционирует электротехническое изделие или объект, дает принципиальная электрическая схема. Она включает в себя весь перечень элементов, из которых состоит объект. Данная схема является основой для разработки всех последующих документов и чертежей, необходимых для строительства объекта либо оборудования. На принципиальной схеме отражены чертежи, которые показывают полные электромагнитные и электрические связи элементов, а также характеристики всех компонентов объекта. Составление принципиальной схемы производится двумя способами: совмещенным и разнесенным.

При разнесенном способе используют схемы, которые содержат множество контакторов, реле и различных контактов. Для создания таких схем элементам присваивают значения последовательно. А вот отдельные цепи располагают параллельно. Все части, которых входят в состав элементов и устройств или отдельные элементы на схеме прорисовывают раздельно друг от друга, чтобы схема выглядела более наглядно.

При совмещенном способе на схеме электроснабжения отображают все части элементов или устройств вблизи друг от друга.

На свободных полях схем, которые выполнены разнесенным способом, допустимо размещать графические обозначения устройств, выполненные совмещенным способом.

Если объект содержит такие элементы, которые используются частично, то эти элементы должны быть изображены на схеме полностью, при этом следует указать, какие части используются целиком, а какие нет. Те, что используются полностью, должны быть отображены на схеме длиннее, а части неиспользованных элементов изображаются короче.

Что подразумевают под однолинейной схемой

Однолинейная схема отличается от принципиальной схемы тем, что на однолинейной все электрические соединения объекта выполнены в упрощенном виде и обозначены одной линией независимо от числа фаз. Этот способ упрощения используется не только для отображения силовых линий, но и для обозначения различного вида кабеля, число проводов в котором может быть более трех.

Виды однолинейных схем: расчетная и исполнительная

Расчетную схему используют на этапе проектирования и подбора электрооборудования. Она служит основой для других схем, необходимых для строительства объекта и ввода его в эксплуатацию. При составлении расчетной схемы учитывают все необходимые параметры, которые будут обеспечивать объекту полную пожарную безопасность.

На готовом объекте исполнительную схему применяют, когда электрические сети подлежат модернизации. В данном случае чертеж разрабатывается на основании действующих установок. Перед тем, как составить однолинейную схему электроснабжения в обязательном порядке проводят всестороннее обследование объекта. Модернизированную схему разрабатывают с учетом исправления всех дефектов, которые удалось выявить в ходе работ.

Основные моменты для проектирования однолинейной схемы электроснабжения

Что должна включать однолинейная схема электроснабжения

Для ввода объекта в эксплуатацию необходима последовательность следующих действий:

сделать запрос на технические условия в электросетевую организацию;
разработать однолинейную схему;
утвердить готовую схему в организации, которая выдала технические условия.

Этапы утверждения исполнительной схемы точно такие же, как и для расчетной.

Чтобы без труда пройти все этапы подготовки однолинейной схемы, она должна содержать информацию следующего характера:

основную и резервную точку подключения к электросети;
тип вводно-распределительного устройства;
приборы учета электроэнергии;
способы укладки проводов и кабелей, с указанием марки и длины;
устройства автоматического отключения и их технические параметры;
нагрузку на электросети с указанием мощности и силы тока;
цепи освещения.

Правила оформления, требования ГОСТ

При оформлении однолинейных схем обязательно соблюдение требований ГОСТов ЕСКД (Единой системы конструкторской документации), в которых строго прописан алгоритм создания электрических схем:

ГОСТ 2.702-2011 – положения для разработки электрических схем;
ГОСТ 2.709-89 – провода, контактные соединения и участки цепей;
ГОСТ 2. 755-87 – коммутационные устройства и соединения контактов;
ГОСТ 2.721-74 – обозначения общего применения;
ГОСТ 2.710-81 – буквенно-цифровые знаки.

Утолщенной линией на схемах выделяются все электрические элементы и силовые цепи.

Все электрические цепи необходимо маркировать. Присваивать маркировку нужно от источника к потребителю последовательно. Обозначают цепи арабскими цифрами и заглавными латинскими буквами. Цифры указывают последовательность цепи, а буквы — фазы переменного тока.

Участки цепи с разделенными контактами (обмотками реле, резисторами и т.д.), нужно маркировать с учетом полярности. Положительную полярность участков цепей обозначают нечетными цифрами, полярность с отрицательными значениями — четными.

На участках цепи, которые проходят через различные контактные соединения, должны быть одинаковые обозначения. Маркировку на схеме описывают слева или над изображением цепи.

На схеме нужно указывать полные характеристики входных и выходных электрических цепей. Под характеристиками подразумевают напряжение, сопротивление, частоту, индуктивность, ток и т.д.

Все параметры электрических цепей, адреса подключений для упрощения прочтения схемы можно записывать в таблицы. Табличный вариант заменяет схематичные обозначения входных и выходных элементов. При построении схемы таблица выглядит более наглядно, её выполняют в произвольном виде, т.к. она не регламентирована ГОСТом.

ВИДЫ ЭЛЕКТРИЧЕСКИХ СХЕМ ПРИМЕНЯЕМЫХ В РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЯХ

В электрических сетях широко используют электрические схемы. Понятие схема имеет следующие значения:

1. Схема — чертеж, графическое изображение электрооборудования и цепей связи. Различают по назначению схемы первичных и вторичных цепей, защиты, сигнализации, управления и др. Различают также схемы принципиальные и монтажные. Имеется множество и других схем. В данной статье мы рассмотрим схемы первичных и вторичных цепей, принципиальные, полнолинейные, однолинейные, монтажные и развернутые.

2. Схема — совокупность элементов и цепей связи между ними, выполняющая определенную функцию. Например, на подстанциях различают электрооборудование главной схемы и собственных нужд.

Первичные цепи — цепи основных технологических напряжений, по которым проходит основной поток энергии от источников к приемникам (потребителям). Назначение первичных цепей — выработка, преобразование, передача и распределение электрической энергии. Первичные цепи подразделяют на главную схему и собственные нужды.

Цепи главной схемы — цепи, предназначенные для выработки, преобразования и распределения основного потока электроэнергии.

Собственные нужды предназначены для обеспечения работы основного оборудования, в том числе, электрического, например, питание электродвигателей вентиляторов, электрическое освещение установки и др.

Вторичные цепи — цепи напряжением до 1 кВ, предназначенные для выполнения функций управления, включая диспетчерское, автоматики, защиты, контроля, измерений, учета электроэнергии, сигнализации и др.

Электрические схемы подразделяют на полнолинейные и однолинейные.

Полнолинейная (в трехфазных цепях — трехлинейная) схема характеризуется тем, что на ней показывают электрооборудование всех (трех) фаз.

Однолинейная схема отличается тем, что на ней показывают оборудование только одной (средней) фазы. Если какое-либо оборудование установлено не во всех фазах, то это отличие на схеме должно быть показано. Например, если трансформаторы тока (ТТ) установлены только в фазах А и С, то на однолинейной схеме должны быть показаны ТТ в этих фазах.

Электрическая однолинейная схема главных цепей с краткими характеристиками основного электрооборудования называется главной схемой.

Принципиальной схемой называют схему, на которой с целью упрощения и лучшего понимания принципа действия объекта второстепенные, не относящиеся к рассматриваемой задаче, элементы не показаны.

Монтажные схемы необходимы для производства работ по установке аппаратуры и монтажу электрических соединений. Монтажные схемы разнообразны по назначению. Отметим только некоторые из них.

Схема заполнения распределительного устройства — однолинейная схема, нанесенная на фоне строительной части (плана сооружения).

Схема кабельных трасс — обозначение на фоне упрощенного генерального плана трасс и конструкций кабельных линий, трансформаторных подстанций и распределительных пунктов.

Развернутые схемы вторичных цепей широко применяются при монтажно-наладочных работах. На таких схемах выделяют функциональные группы цепей, например, включения и отключения выключателя, отдельной защиты и т. д. При этом часто получается, что обмотка реле управления каким-либо аппаратом находится в одной части схемы, а его контакты — в различных ее частях.

Таблица. Условные обозначения в электрических схемах:

	Е	Источник ЭДС
	R	Резистор, активное сопротивление
	L	Индуктивность, катушка
	С	Емкость, конденсатор
	G	Генератор переменного тока, питающая система
	M	Электродвигатель переменного тока
	т	Трансформатор
	Q	Силовой выключатель (на напряжение выше 1 кВ)
	QW	Выключатель нагрузки
	QS	Разъединитель
	F	Предохранитель
		Сборные шины с присоединениями

Типы и виды электрических схем, классификация, назначение

Собой электрическая схема представляет обычный документ, в котором правила ГОСТ обозначаются в связи между собой составными частями устройств, работающие за счет протекания электроэнергии. Если говорить простыми словами, то схема – это чертеж, на котором электрик обозначает места установки розеток, проводов и выключателей. В этой статье мы поговорим с вами, какие бывают типы и виды электрических схем, покажем краткое описание и рассмотрим основные характеристики каждого вида по отдельности.

Типы и виды электрических схем: общая класификация

Можно выделить типы и виды электрических схем, вот именно о них мы и попробуем поговорить в этой статье. Итак, согласно ГОСТу бывают следующие виды схем:

Пневматические (П).
Гидравлические (Г).
Электрические (Э).
Газовые (Г).
Вакуумные (В).
Деления (Д).
Комбинированные (К).
Оптические (О).
Кинематические (К).
Энергетические (Р).

Вот такие существуют виды, теперь выделить основные типы электрических схем:

Структурные (1).
Функциональные (2).
Принципиальные (полные) (3).
Соединений (монтажные) (4).
Подключения (5).
Общие (6).
Расположение (7).
Объединенные (8).

Исходя из основных обозначений, вы сможете понять, чем отличается тип от вида. Чтобы вам было понятней, попытаемся рассмотреть на живом примере, есть схема Э3, вот так она выглядит. Узнайте о том, как сделать токопроводящий клей своими руками – эта статья будет полезной для вас.

Как видите, особых проблем на этом этапе возникнуть не должно, все предельно ясно и понятно. Далее мы с вами рассмотрим типы и виды электрических схем их назначение, и разберем каждый вид по отдельности. Хочется сразу заметить, все знать совсем не обязательно, ведь в жизни каждого человека используются несколько.

Назначение электрических схем

Структурная схема

Ее можно назвать самой простой и понятной для восприятия. С помощью нее можно узнать, какие электроустановка работает и из каких основных компонентов она состоит. Вот так она выглядит на фото, как вы понимаете, работать с ней всегда просто и удобно. Да и во время ремонта она всегда будет выступать лучшим помощником для вас, ведь в любой момент можно все прочитать, даже если эта схема была составлена несколько десятков лет назад.

Функциональная

Такая схема по своему назначению практически ничем не отличается от представленной выше. Есть только одно существенное различие – в этой схеме более подробно описываются все составляющие любой цепи. Посмотрите, как выглядит схема функциональная на чертеже.

Принципиальная

Чаще всего принципиальная электрическая схема применяется в сложных распределительных сетях. Только она способна дать самое полное объяснение тому, как работает то, или иное электрооборудование. Она делится на два вида:

Однолинейная.
Полная.

Однолинейная дает понятие о том, как работают первичные или так называемые силовые сети, чертеж у нее довольно простой.

Полная принципиальная схема делится еще на два вида: развернутая и элементарная. В зависимости от сложности электромонтажных работ и делают определенные пояснения. Чтобы вы поняли всю сложность такой схемы, просто посмотрите на ее пример.

Монтажная схема

Ее можно обозначить, как самую популярную, только она может рассказать о том, как нужно делать проводку в доме и где находятся провода. На таком типе схемы обозначают точное расположение элементов цепи, основные способы их соединения и цветовую маркировку. Следующим образом она выглядит.

Предназначение у такой схемы одно – помочь человеку сделать ремонт в своем доме и указать место, где будут или уже проходят все провода.

Объеденная

Данная схема включает в себя сразу несколько типов (документов). Она используется только в крайних ситуациях, когда по-другому невозможно обозначить все важные особенности цепи. Как правило, она используется только на больших предприятиях профессиональными электриками. Так что, сильно в ее суть можете не вникать.

Вот мы с вами и рассмотрели основные типы и виды электрических схем, которые существуют на данный момент. Как вы понимаете, при составлении каждой схемы нужно читать дополнительную информацию, напомним, это только классификация, каждая из них наделена еще своими основными особенностями.
