Отопление дома солнечными коллекторами зимой: Работа солнечных коллекторов ЯSolar зимой!

Работа солнечных коллекторов ЯSolar зимой!

   Акт теплового испытания системы автономного отопления на эффект действия.

11 Февраля 2016г.

   Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию Ген. директор ООО «Спецэнергомонтаж-ДВ» А.В. Перевалов составили настоящий акт о том, что произведено испытание системы автономного отопления «на базе гидрологической станции г. Чугуевка ФГБУ «Приморское УГМС» на эффект действия.

   «В состав системы отопления входят Электрокотел ZOTA -18 «Lux», теплые полы 140 кв. м, Солнечная установка из 12 плоских коллекторов «ЯSolar» поставщик ООО «Новый Полюс», бак аккумулятор на 300 и 500 л. Приоритет на бак ГВС 300 л., затем нагрев бака 500 л. При температуре воды в баке 500 л. свыше 40 градусов идет отбор тепловой энергии на отопление. При нагреве теплоносителя в баке аккумуляторе автоматически отключаются ТЭНы котла Причем установили, что в 11 час. 50 мин. :
ЗАМЕРЫ В 11 часов 50 минут


1. При температуре наружного воздуха -13°C, температура воды в котле 54°C, в узле управления 38°C, температура в обратной магистрали 32°C

2. Температура воздуха в отапливаемых помещениях, замеренная на высоте 1 м от пола и на расстоянии 1 м от наружных стен, составила на 1-ом этаже 22°C, на 2-ом этаже 20°C

3. Температура пола 1-го этажа 28°C, 2-го этажа 25°C

4. Все обратные трубопроводы нагревательных контуров системы отопления нагреваются равномерно.

5. Температура теплоносителя на входе в солнечный коллектор t0=42°C, на выходе t1=57°C

6. Температура бака ГВС t4=55°C, низ бака аккумулятора t2=41°C, верх t3=49°C

7. Температура теплоносителя на входе в бак аккумулятор t5=32°C, на выходе 45°C

ЗАМЕРЫ В 13 часов 00 минут

ЗАМЕРЫ В 14 часов 30 минут




Повторные замеры были произведены в 14 час. 30 мин.:

1. При температуре наружного воздуха +1°C, температура воды в котле 59°C в узле управления 38°C, температура в обратной магистрали 33°C

2. Температура воздуха в отапливаемых помещениях, замеренная на высоте 1 м от пола и на расстоянии 1 м от наружных стен, составила на 1-ом этаже 23,5°C, на 2 этаже 21°C

3. Температура пола 1-го этажа 28°C, 2-го этажа 25°C

4. Все обратные трубопроводы нагревательных контуров системы отопления нагреваются равномерно.

5. Температура теплоносителя на входе в солнечный коллектор t0=56°C, на выходе t1=74°C

6. Температура бака ГВС t4=56°C, низ бака аккумулятора t2=55°C, верх t3=59°C

7. Температура теплоносителя на входе в бак аккумулятор t5=33°C, на выходе 59°C

Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию производитель работ Перевалов А.В.

(должность, фамилия, инициалы, подпись)

   Съемка тепловизором солнечных коллекторов ЯSolar в 12. 28: при температуре на улице -12°C средняя температура поверхности коллектора 3..5°C градусов, при том что стена здания нагрелась до 25°C и температуре абсорбера 59°С.

   Данные тепловой выработки солнечных коллекторов ЯSolar в г.Агидель.

Положительные. Ситсема используется для помощи системе отопления, собираются статистические данные. С отчетом по работе системы зимой можно ознакомиться здесь …

   Работа плоских солнечных коллекторов зимой в г.Пскове.

Систему запустил, все работает, я доволен [19 марта 2013г. , г.Псков]. Отработала система 2 дня, 160 литровую бочку нагревает до 58-60 градусов. Работать начинает часов с 11 до 17.15-17.30.

По поводу инея на СК – в приложенном файле время+температура в СК+температура на улице (на датчик температуры СК светит солнце, датчик температуры воздуха висит на западе и сейчас не освещен солнцем) + фото как начал оттаивать СК и в течении дня изменения температур. День был не самый солнечный – иногда набегали облака, да и день был выходной – соответственно был водоразбор, поэтому на фото контроллера всего +53,6 В будние дни вода в баке поднималась до 64 градусов. [Температура окружающего воздуха -12°C]


       К примеру 21 февраля поступило 0,01995 Гкал тепла = 19.661 кВ в г.Магнитогорске. Теперь по коллекторам. Собственно они работают замечательно. Теплосчётчик считает у меня количество поступившего тепла. Вот данные по пяти дням февраля с поправками на теплоноситель:

20 февр. = 0,02131 гКал\час [21,1 кВт]

21 февр. = 0,01995 гКал\час [19,7 кВт]

22 февр. = 0,01166 гКал\час [11,2 кВт]

23 февр. = 0,01693 гКал\час [16,7 кВт]

24 февр. = 0,02376 гКал\час [23,5 кВт]

Коллекторы расположены на стене дома — вертикально. Есть небольшое затенение, с юго-востока нижних двух, от стоящей невдалеке бани. Периода монтажа их осенью прошлого года [2012 года] — по ним всё видно. Да — выход сверху. Там получается, поскольку — всё экспериментальное, то — подача в коллекторы — с нижнего, потом теплоноситель поднимается вверх, заходит в дом и снова опускается на первый этаж в бойлер. Так, что — магистраль длинная, но — по другому — никак. Воздуходоводчики в доме.»

Замеры производились комплексом измерительным ЭЛЬФ, была учтена теплоемкость теплоносителя и значения приведены с поправками

Современные способы борьбы с закипанием теплоносителя в солнечных коллекторах |

В этой статье пойдёт речь о современных технологиях, позволяющих предотвратить возникновение стагнации в солнечных коллекторах.

Мы уже писали о стагнации и о том, каким образом она влияет на компоненты гелиосистемы в этой статье: solarsoul.net/stagnaciya-geliosistem

Так же мы упомянули основные технические решения, снижающие негативное влияние на отдельные компоненты гелиосистемы. Однако при этом сам процесс стагнации все же может возникать. Полностью избавится от стагнации возможно, применив один из нижеперечисленных методов, или сочетание нескольких из них.

Функция обратного охлаждения

При достижении максимального значения в баке аккумуляторе в конце дня, контроллер запускает насос гелиоконтура в ночное время. Благодаря циркуляции, солнечные коллекторы рассевают тепло из бака в атмосферу и бак аккумулятор остывает. К утру следующего дня бак готов получать тепло.

Функция обратного охлаждения гелиосистемы в ночное время

Эта функция хорошо применима при длительном отсутствии водоразбора, к примеру когда вся семья уехала в отпуск и т.д. Так же, эта функция не подойдет для трубчатых вакуумных коллекторов, из-за низких тепловых потерь в самом коллекторе.

Преимущества: нет дополнительного оборудования или компонентов.
Недостатки: возможен недостаток теплой воды при утреннем водоразборе.

Функция старт-стоп

В контроллере гелиосистеме заложен следующий алгоритм: если бак ГВС прогрет до максимальной заданной температуры (рекомендованное значении 60-65 ºС) а температура в солнечном коллекторе близка к закипанию (110-120 ºС) то запускается насос гелиоконтура. При этом температура в коллекторе падает на несколько градусов и закипание не происходит. Затем процесс повторяется и снова откладывает стагнацию за счет более холодного бака аккумулятора и теплопотерь в трубах. Таким образом, происходит как бы тактование насоса не позволяющее теплоносителю закипеть.

Пример работы функции старт-стоп в контроллере гелиосистемы

При этом вода в баке так же немного нагревается. Для этого в контроллере есть настройка максимально возможной температуры в баке (80-95 ºС) при которой насос больше не запустится. Как правило, этого будет достаточно, чтобы гелиосистема не перешла в режим стагнации за целый день. Важно что бы гелиосистема была оснащена термостатическим клапаном от ошпаривания.

Преимущества: нет дополнительного оборудования или компонентов.
Недостатки: функция не может полностью предотвратить закипание теплоносителя, а лишь отсрочить его на день-два при длительном отсутствии водоразбора. Данная функция будет значительно эффективней в сочетании с опцией ночного обратно охлаждения.

Система Drain back

При отключенном насосе гелиоконтура, солнечные коллекторы заполнены воздухом, а весь теплоноситель находится ниже их уровня в трубопроводах, теплообменнике и/или специальном приемном бачке. При повышении температуры солнечных коллекторов до рабочего значения, насос включается. Далее теплоноситель заполняет солнечные коллекторы, вытесняя воздух.

Пример работы системы drain back в гелиосистеме auroSTEP от компании Vaillant

Затем прогретая жидкость поступает в теплообменник, где отдает тепло воде в баке аккумуляторе. Когда работа заканчивается, насос останавливается, и теплоноситель под собственным весом стекает вниз из коллекторов, которые снова заполняются воздухом.

Преимущества: полностью решается возможность возникновения стагнации.
Недостатки: при монтаже необходимо соблюдать ряд жестких требований (уклон трубопровода, ограничение по длине гелиоконтура и т.д.). Иногда необходимо дооснащать систему специальными приёмными бачками.

Вода вместо пропиленгликоля

По сути, использование пропиленгликолевой смеси в качестве теплоносителя является своего рода компромиссом для защиты от замерзания гелиосистем. Вода является идеальным теплоносителем для всех систем теплоснабжения и поэтому её применение было бы куда эффективнее. Однако из-за риска замерзания и разрушения гелиоконтура, производители вынуждены использовать гликоль.
Вода при закипании безопасна для всех компонентов системы при правильном подборе оборудовании гелиосистемы. Каким же образом, возможно избежать замерзания теплоносителя в ночное время зимой?

Пример реализации системы с водой в качестве теплоносителя от компании Paradigma

Что бы вода не замёрзла, контроллер гелиосистемы активирует функцию антизамерзания запуская насос гелиоконтура. Это происходит при достижении температуры воды +3 ºС. Забирая тепло из бака аккумулятора, контроллер поддерживает температуру в солнечных коллекторах на уровне +5 ºС.

При этом циркуляция насоса происходит на минимальных оборотах. Затраченное тепло компенсируется за счет лучшей эффективности благодаря теплофизическим свойствам воды. Такая система подходит для вакуумных коллекторов с прямоточным тепловым каналом, поскольку они имеют низкий уровень теплопотерь.

Подробнее о типах вакуумных трубчатых солнечных коллекторах: solarsoul.net/tipy-vakuumnyx-trubchatyx-solnechnyx-kollektorov

Преимущества: лучшая эффективность солнечных коллекторов. Повышается срок службы отдельных компонентов гелиосистемы.
Недостатки: риск заморозки системы при перебоях в электроснабжении.

Защитный клапан в тепловом канале

Так же есть и решение для вакуумных солнечных коллекторов с тепловой трубой. При достижении критической температуры в конденсаторе вакуумной трубке срабатывает биметаллический клапан, который блокирует попадание перегретой жидкости в монифолд коллектора. Тем самым температура теплоносителя не будет привышать 90 ºС даже в самом солнечном коллекторе.

Работа биметаллического клапана в тепловой трубке Heat pipe в солнечном коллекторе King Span

При остывании вакуумной трубки, клапан открывается, и гелиосистема выходит в рабочий режим.

Преимущества: полностью решается возможность возникновения стагнации.
Недостатки: удорожание системы за счет применения клапанов в каждой трубке гелиоколллектора.

Система Thermal Protect

При достижении высокой температуры, солнечный коллектор перестаёт поглощать тепловую солнечную энергию, благодаря особому селективному покрытию. При температуре абсорбера +75 ºС в слоях абсорбирующего напыления происходит изменение кристаллической решетки, из-за этого отражение солнечных лучей значительно увеличивается. Благодаря этому при дальнейшем нагреве температура теплоносителя увеличивается незначительно и не закипает.

Температура абсорбера в плоском солнечном коллекторе c технологией Thermal Protect от Viessmann

При остывании абсорбера ниже +75 ºС структура кристаллов возвращается в первоначальное положение. В рабочем состоянии абсорбер имеет максимальную эффективность, как в стандартных солнечных коллекторах.

Преимущества: полностью решается возможность возникновения стагнации.
Недостатки: ухудшение эффективности солнечного коллектора при высоких температурах на обсорбере. Необходимость установки повышенного давления теплоносителя в гелиоконтуре.

Многие из вышеперечисленных методов уже давно удачно используются для решения проблем стагнации ключевыми производителями. Следует понимать, что для каждой индивидуальной гелиосистемы лучше подходит тот или иной метод. Зачастую комбинация из нескольких вариантов является наилучшим решением.

виды, плюсы и минусы, подключение

В настоящее время все большей популярностью начинают пользоваться альтернативные источники энергии. Одними из наиболее простых считаются солнечные коллекторы.

В этой статье мы расскажем, что представляет собой солнечный коллектор для отопления дома, отметим его ключевые особенности и рассмотрим разновидности.

Принцип работы

Обычно гелиосистемы функционируют на обычной воде или антифризе. Если температура в нижней части ниже, чем в коллекторе, то включается обогрев. Вода циркулирует по системе посредством циркуляционного насоса.

Нагрев воды в накопителе осуществляется через теплообменник, коллекторы обычно нагреваются только до определенного температурного режима. При необходимости, направление воды в системе меняется благодаря смесителю.

В итоге, теплая и холодная вода время от времени сменяют друг друга. Из-за расширения теплой воды жидкость в системах с естественной циркуляцией заменяется.

В процессе нагрева теплая вода поднимается вверх, а холодная вытесняется в нагревательный бак. Важно, чтобы был обеспечен теплоизоляционный слой, толщиной 25-30 см.

Если не соблюсти это требование, систем будет функционировать нестабильно. Резервуар лучше использовать прямоугольной формы, это поспособствует равномерному распределению воды по всем имеющимся участкам.

Солнечный коллектор для отопления дома

Отопление зимой

По статистике на 1 тысячу россиян приходится около 0,2 м² используемых у нас солнечных коллекторов, в то время как в Германии этот показатель равен 140 м², а в Австрии — 450 м² на 1 тысячу жителей.

Некоторое отставание России в этом плане обусловлено сравнительно низкими доходами жителей, наличием собственных крупных газовых месторождений, что способствует доступности голубого топлива.

Немаловажную роль отыгрывает и то, что многие потенциальные пользователи с недоверием относятся к отоплению с помощью солнечных коллекторов, полагая, что установка подобного оборудования будет нецелесообразной.

В любом случае, каждый для себя решает сам, И для того, чтобы определиться в том, подходит ли такой источник обогрева для вас, необходимо узнать об устройстве и разновидностях солнечных коллекторов.

Что представляет собой солнечный коллектор и как осуществляется его подключение к отопительной системе

Очень часто владельцы отдают предпочтение солнечным коллекторам, выбирая их как вспомогательный источник обогрева. В качестве автономного отопления они также выступают, однако, здесь важно, чтобы теплоизоляция помещения была выполнена верно, согласно требованиям.

Естественная циркуляция воды посредством конвекционных потоков — это один из принципов, согласно которому может быть организована гелиосистема. Из-за пассивного движения воды такой вариант считается наименее эффективным в сравнении с другими. Бак обязательно соединен с коллектором, но располагается выше его.

Вспомогательные электрические циркуляционные насосы нашли свое применение в системах с принудительной циркуляцией. Здесь коллекторы становятся наиболее эффективными, т.к.вода используется более эффективно. Однако стоит сказать, что и в обслуживании такие агрегаты более требовательны, все зависит от электроэнергии, благодаря которой все функционирует.

В зависимости от типа циркуляции, используемой в системе, будет и зависеть то, каким образом осуществляется подключение к системе отопления. Наиболее доступным и нетрудоемким способом считается подсоединение к системе с естественной циркуляцией. Здесь ключевой принцип — нагрев воды в отопительной системе.

Выше уровня коллектора подсоединяется накопительный бак. Верхний вывод должен подсоединяться ко входу горячей воды в систему, а нижний — к обратке. Используя такой вариант подключения, нужно быть готовым к тому, что на входе в солнечный коллектор могут возникнуть воздушные пробки. Этим обусловлена более низкая стоимость таких систем, по сравнению с теми, где применяются насосы.

Применяя автоматику можно подсоединить солнечный коллектор к системе с принудительной циркуляцией, которая имеет свои характерные черты:

1. Контроллер управляет насосом исходя из показаний, появляющихся на специальных датчиках.
2. В момент, когда по датчикам температурный режим доходит до заданного значения, обогрев прекратится.
3. Бак-накопитель, обратка и выход коллектора — это участки, где обязательно монтируется данные датчики.
4. Совместно с такой системой лучше применять вспомогательные источники тепла. Например, можно установить твердотопливный и газовый котел.

На степень нагрева воды оказывает влияние то, в каком месте размещен коллектор по отношению к солнцу, а также уровень его наклона. Оптимально изначально устанавливать коллекторы таким образом, чтобы под прямыми лучами солнца они располагались как можно дольше на протяжении дня. Если вы не собираетесь подключать вспомогательные источники обогрева, то объем бака в зимний период следует выбирать около 40 м³.

Выполнить расчет солнечного коллектора для отопления достаточно трудно. Чтобы выявить сколько квадратных метров требуется нужно для конкретной коллекторной системы, важно учесть не только наклон крыши и сторону, также следует принимать во внимание на уровень солнечной радиации в конкретном регионе, объем накопителя.

Чтобы не допустить погрешностей, лучше расчет доверить специалистам.

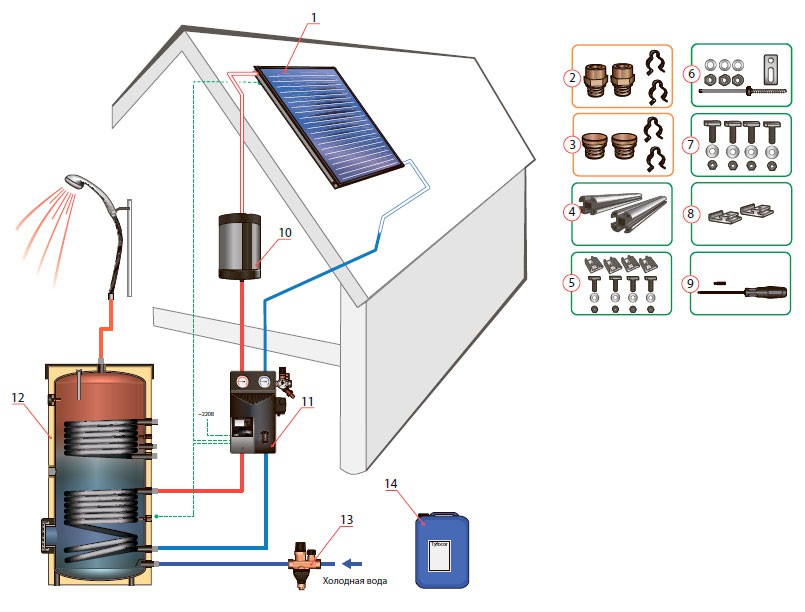

Схема подключения вакуумного коллектора к системе отопления дома

Разновидности

Сегодня используются плоскопластинчатые и вакуумные типы гелиоустановок.

Плоскопластинчатые

Такие приборы отличаются простой конструкцией и дешевизной. Конструкция их следующая: пластина, которая улавливает солнечное излучение (абсорбера), прозрачное покрытие, теплоизоляция. На ту поверхность, которая находится на солнечной стороне, наносится черная краска или особое покрытие, например из оксида титана или черного никеля. Такой вид покрытия называется селективным.

Светопропускающее покрытие изготавливается из специального профильного поликарбонатного листа или закаленного стекла, которое практически полностью очищено от примесей из металла. Все зазоры и просветы между корпусом коллектора и прозрачной крышкой герметизируются, что приводит к снижению теплопотерь вследствие конвекции.

В воздушных коллекторах воздух, выступающий в качестве теплоносителя, омывает непосредственно абсорбер — с одной или двух сторон. В приборах, которые работают на жидкостном теплоносителе (воде, масле, антифризе), к абсоберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоскопластинчатым коллектором тепло, то он сможет осуществить нагрев воды до температуры 190-210°С.

Для того, чтобы эффективность таких установок была выше, используются покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

В качестве абсорбера в таком коллекторе отыгрывает поверхность трубки, по которой протекает теплоноситель. При этом сама она помещена в круглый прозрачный кожух, из которого выкачан воздух. Получается, что каждая трубка с теплоносителем окружена вакуумом.

По цене вакуумные коллекторы дороже, но и эффективность их выше. Посредством такого устройства можно осуществить нагрев воды до 250-300°С.

Достоинства и недостатки

У солнечных коллекторов имеется ряд плюсов:

• высокая производительность, их КПД намного выше по сравнению с фотоэлектрическими элементами и ветрогенераторами;
• энергия, которую они усваивают — полностью бесплатна;
• функционируют они без вреда для окружающей среды.

Минусы:

• высокая стоимость;
• из-за переменчивости погоды, производительность солнечного коллектора не может похвастаться стабильностью.

Отзывы пользователей, установивших у себя в доме солнечные коллекторы, свидетельствуют о высокой эффективности таких приборов. Одни считают, что цена для них — завышена, другие же считают ее абсолютно оправданной. В среднем, стоимость такого оборудования окупается за 7-10 лет.

Как отапливать дом с помощью солнечного отопления | Home Guides

Солнечные тепловые или тепловые коллекторы похожи на солнечные элементы или фотоэлектрические элементы, которые преобразуют солнечный свет в электричество. Однако вместо использования химической реакции для создания электрического заряда солнечные коллекторы тепла поглощают тепло и свет, генерируемые солнцем, для нагрева жидкости или воздуха, которые переносят тепло в ваш дом.

Passive Solar

В пассивном солнечном отоплении используются большие окна, выходящие на юг, через которые солнечный свет проникает в дом.Солнечное излучение (как свет, так и тепло) поглощается накопительным элементом, например каменной стеной, полом или большим резервуаром для воды, например черными бочками с водой, которые ставятся друг на друга вдоль стены. Бочки с водой и каменные полы или стены излучают тепло, поглощаемое солнечным светом, в дом, чтобы повысить температуру воздуха. Горячий воздух поднимается по комнате за счет конвекции, создавая воздушный поток, который распределяет тепло по всему дому.

Active Solar

Активное солнечное отопление использует солнечные коллекторы, содержащие воздух или жидкости, такие как антифриз из нетоксичного пропиленгликоля и воды, которые нагреваются солнцем. Солнечные воздухонагреватели нагревают воздух, хранящийся в солнечном коллекторе или солнечном элементе. Нагретый воздух используется для обогрева отдельных комнат или предварительного нагрева воздуха, который направляется в вентилятор с рекуперацией тепла или тепловой насос, который направляет теплый воздух через весь дом. Жидкостные солнечные обогреватели подключены к насосу, который циркулирует нагретую жидкость и перемещает ее из солнечного коллектора по трубам в доме.

Liquid Active Solar

Чтобы использовать активное солнечное отопление для обогрева вашего дома, в пол или стены вашего дома устанавливаются панели из труб или труб, называемые системой излучающих плит.Когда жидкость нагревается, она прокачивается по дому и излучает тепло из трубок, чтобы нагреть воздух в комнате. Возможно, вам понадобится установить резервуар для воды в подвале, чтобы удерживать горячую воду и передавать ее тепло тепловому насосу. Центральные печи с принудительной подачей воздуха, плинтусы или радиаторы для горячей воды используют накопленную горячую воду для излучения тепла в комнату и повышения ее температуры. Нагретую жидкость можно направить в резервуар для хранения или теплообменник, а также использовать для нагрева воды в доме.

Комбинация солнечной и геотермальной энергии

Солнечные нагреватели, в которых используются абсорбционные тепловые насосы, используют воду, нагретую в солнечном коллекторе. Вода, нагретая в солнечном коллекторе, также может нагреваться геотермальной системой отопления. Геотермальное отопление требует, чтобы водопроводные трубы были закопаны в землю рядом с вашим домом. Эти трубы соединяются с трубами теплового насоса и передают воду, нагретую от земли, к насосу, который, в свою очередь, выдувает ее в дом. Геотермальная энергия может использоваться в сочетании с солнечным отоплением в районах с очень холодными зимами или длительными периодами недостаточного солнечного света.

Постройте недорогую солнечную систему отопления — DIY

Вы можете построить недорогую солнечную систему отопления, которая стоит всего 30 долларов из собственного кармана.

См. Схемы солнечной системы отопления в галерее изображений.

«Для сверхпростой и сверхдорогой системы солнечного отопления, которая действительно работает, — говорят Дон Р. и Джордж Уотерман из Спрингфилда, штат Миссури, — вам нужно следовать только четырем правилам. Первое — глазурь дешевым пластиком. пленка вместо стекла или оргстекла.. . во-вторых, используйте существующую южную стену сооружения в качестве задней части коллектора. . . в-третьих, забудьте о попытках сохранить накопленное тепло. . . и, четыре, ищите! »

Если вы действительно хотите, чтобы солнечная энергия работала на вас прямо сейчас с минимальными вложениями денежных средств, вы можете это сделать. Я знаю, потому что прошлой зимой мой отец, Джордж Уотерман, и я поставляли Изолированная мастерская размером 30 на 40, в которой почти все тепло необходимо для поддержания комфорта внутри здания в течение почти нулевых дней.. . и мы сделали это с помощью солнечной системы отопления, которая обошлась нам в общей сложности всего в 30 долларов.

Мы достигли этого подвига, открыв четырехкратный секрет недорогой конструкции: [1] Мы застеклили наш солнечный коллектор размером 8 на 30 футов недорогой пластиковой пленкой вместо стекла или плексигласа [2], мы использовали существующий юг нашей мастерской. — облицовочная стена для задней части коллектора, [3] мы не встраивали теплоаккумулятор в нашу конструкцию, и [4] мы нашли много материала, который пошел в систему солнечного отопления.

Во многом благодаря четырем пунктам, перечисленным выше, наш обогреватель, работающий на солнечной энергии, также был довольно прост по конструкции и очень быстро стал единым целым. Мы установили всю систему, потратив всего лишь около недели работы (растянувшись из-за плохой погоды на почти две недели). Сравните наши общие затраты времени и денежных средств с 1500, 2000 или более долларами, которые стоили бы эти 240 квадратных футов промышленных коллекторов (конечно, до установки и до того, как прибавить еще одну нелепую цифру для нагнетателей, воздуховодов и т. ). . . и я думаю, вы согласитесь, что наши первоначальные вложения были вполне разумными.

Также вы можете подумать, что обслуживание (которое в основном должно включать замену двойного слоя пластиковой пленки нашего коллектора) не будет постоянными расходами. Мы рассчитываем менять нашу пленку не чаще, чем раз в два года (она уже пережила одну зиму и выглядит хорошо для другой). Но даже если нам придется менять оба слоя пластика каждый год, это довольно недорого (рулон полиэтилена толщиной 6 мил и размером 8 футов на 100 футов обошелся нам всего в 17 долларов).При такой цене потребуется 34,5 года ежегодной замены, чтобы добавить к стоимости (400 долларов США) одного оригинального двойного набора крышек для стеклянных коллекторов. . . и 69 лет ежегодной замены, чтобы равняться стоимости (800 долларов США) двойного остекления из оргстекла. Мы думаем, что компромисс работает в нашу пользу.

Как мы обрамили и покрасили нашу солнечную отопительную систему

Мы начали наш коллектор с того, что очертили его площадь 8 футов на 30 футов с четырьмя 15 футов длиной и двумя 7 футов 9 дюймов длиной 2 на 4. (Так как наш пластик имел ширину всего восемь футов, мы использовали стойки 7 футов 9 дюймов на концах блока, которые, когда они были закрыты сверху и снизу на 1 1/2 дюйма толщиной «2 на 4», в сумме составляли восемь Эти 2 на 4 можно было просто прибить ногой (по краю) к южной стене магазина, но мы нашли время, чтобы установить их несколько более сложным (и мы думаем лучше) способом. Что мы сделали, так это сначала прибили полоски пиломатериала 3/4 на 2 1/2 дюйма к краям 2 на 4 (см. Деталь, которую я набросал на схемах в галерее изображений).Поскольку так называемые «2 на 4», продаваемые сегодня, на самом деле имеют размеры всего 1 1/2 дюйма на 3 1/2 дюйма, это означает, что полоски образовывали выступ размером 3/4 дюйма в глубину и шириной в один дюйм полностью вокруг 8 футов. на 30 футов окружности рамы коллектора. И это сделало ужасно простым прикрепление рамы (прямо через выступ) к стене магазина с помощью шурупов.

Мы сделали уплотнение между рамой 2 на 4 и сайдингом с пазом и пазом на стене мастерской максимально герметичным, набив небольшое количество стекловолоконной изоляции и старого картона в каждую трещину, которую мы могли найти. Хорошая полоса герметика, полностью покрывающая внешнюю часть стыка коллектора и стены, завершила эту часть работы.

Как только мы обрамили наш коллектор, мы вырезали три отверстия в той части стены магазина, которая была ограничена рамой: по одному в центре вверху и по одному в нижних углах. Эти отверстия, конечно же, были сделаны таким образом, чтобы холодный воздух из цеха мог поступать в коллектор (через два нижних отверстия), где он нагревается перед тем, как выйти обратно в цех (через верхнее центральное отверстие) для обогрева здания.

Размер верхнего отверстия определялся размерами кожуха вокруг воздухозаборника воздуходувки, которую мы позже установили внутри магазина и над проемом. (См. Раздел «ВОЗДУХА» этой статьи для получения более подробной информации об этой части нашей установки.) Однако два воздухозаборника для холодного воздуха были рассчитаны наугад.

Что бы вы предпочли? Пропустите через коллектор немного воздуха и сильно его нагрейте. . . или позволить большему количеству воздуха проходить и нагреваться только умеренно? Размер ваших воздухозаборников может так или иначе решить этот вопрос. В целом, однако, лучше делать эти отверстия слишком большими, чем слишком маленькими. . . поскольку сильно ограниченный воздухозаборник приведет к «голоданию» воздуходувки в верхнем отверстии, заставит его работать чрезмерно и, таким образом, ускорит его износ. Вы также обнаружите, что больший объем воздуха, свободно циркулирующий через коллектор, а затем обратно в обогреваемую область, окупается (особенно в больших зданиях) более равномерной температурой во всем отапливаемом пространстве.

42 усеченных треугольника (треугольники с отрезанным концом), которые мы использовали в качестве прокладок внутри коллектора, были вырезаны из оставшихся двух футов длиной 2 на 12, которые мы бесплатно подобрали на местном лесном складе.

Если бы мы не добавили выступ толщиной 3/4 дюйма к раме нашего коллектора, эти усеченные треугольники были бы вырезаны высотой 2 3/4 дюйма. Поскольку мы добавили губу к раме, мы сделали треугольники высотой 3 1/2 дюйма. (Вся идея, конечно же, состоит в том, чтобы разрезать эти распорки так, чтобы, когда они заканчивались полосами толщиной 3/4 дюйма, составляющими обрамление для передней части коллектора . .. внешние [передние] поверхности полос будет выходить заподлицо с внешними [передними] поверхностями 2 на 4, которые образуют периметр коллектора.)

Я также должен указать (независимо от того, какую высоту вы используете при построении одного из этих коллекторов), что на самом деле вам не нужно делать блоки в форме усеченных треугольников. «Ушки» на таких треугольниках ужасно удобны, когда дело касается их прибивания или прикручивания к стене. . . но квадратные прямоугольные блоки длиной около 31 фута и высотой 2 3/4 или 3 1/2 дюйма будут работать так же хорошо, если вы не против пригвоздить их к месту.

Промежуточные элементы в виде усеченных треугольников были поставлены шипами в три равномерно расположенных горизонтальных ряда так, чтобы они находились на расстоянии двух футов друг от друга, от центра к центру, по горизонтали и вертикали.Как только они были на месте, мы нанесли хороший толстый слой черной морилки на треугольники, всю площадь стены, ограниченную основной рамой коллектора, а также внутреннюю и внешнюю поверхности самой рамы. (Как вы знаете, темные цвета — особенно черный — имеют тенденцию поглощать солнечное тепло, тогда как более светлые цвета отражают солнечные лучи… и мы хотели, чтобы наш солнечный коллектор поглощал их.)

Это хорошее место, чтобы упомянуть, что вы не должны покрывать внутреннюю часть одного из этих коллекторов краской, содержащей свинец или любое другое токсичное соединение.Относительно высокие температуры, иногда возникающие внутри блока, могут выделять вредные элементы в виде газов, которые затем смешиваются с воздухом, проходящим через коллектор, и извергаются в жилую или рабочую зону, которую нагревает солнечная установка. Даже морилка, которую мы использовали, издавала довольно неприятный (хотя и безвредный) запах в течение первых нескольких недель работы нашего солнечного обогревателя. И это было достаточно плохо. Так что прислушайтесь к совету того, кто знает: окрашивайте внутреннюю часть вашего коллектора только высокотемпературной плоской черной краской или морилкой, которые абсолютно не содержат токсичных соединений и которые — если вообще возможно — не будут издавать запаха при нагревании до как 200 градусов по Фаренгейту или больше на солнце.

Воздуходувка солнечного коллектора

После того, как вы обрамите и покрасите внутреннюю часть коллектора — и до того, как вы добавите облицовочные полосы и пластиковую пленку на его переднюю часть — вы, вероятно, сочтете удобным установить вентилятор на выпускном (верхнем) отверстии вашего обогревателя. (Хотя этот нагнетатель устанавливается внутри магазина или помещения, которое должно быть отапливаемым, а не внутри самого коллектора, вам вполне может оказаться удобным поставить вентилятор на место, когда один мужчина или женщина будут работать внутри, а второй — снаружи. здание.Конечно, после установки полиэтиленовой пленки это будет невозможно.)

Мы вытащили воздуходувку из старой, неиспользованной газовой печи, которая пылялась в подвале моего отца. Вентилятор типа «беличья клетка» был идеальным (как и должно быть, поскольку он был предназначен именно для такой работы) для распределения теплого воздуха по площади 30 на 40 футов, которую мы хотели обогреть.

Если у вас под рукой не оказалось старого воздуходувки, как у нас, поспрашивайте в местных отделах продаж и снабжения печей.На каждый новый блок центрального отопления, который входит в уже построенный дом, обычно выходит старый. Фактически, один дилер сказал моему отцу, что он иногда накапливает столько замененных печей, что ему приходится возить их — замки, инвентарь и воздуходувки — на свалку. Вот почему он всегда рад удалить некоторых фанатов и продать их за определенную плату. Его цена? Обычно около 3 долларов за вентилятор с исправным мотором. . . хотя мы отговорили его от четырех фанатов с моторами и двух без них на общую сумму восемь баксов.Поторгуйтесь немного.

И если в результате торга не удастся найти пару-тройку настоящих воздуходувок, вы всегда можете использовать вместо них старый оконный вентилятор. Конечно, такой вентилятор, вероятно, займет больше места, чем один из компактных воздуходувок для беличьей клетки, и вы скорее всего, придется проделать в стене отверстие побольше, чтобы обеспечить надлежащую передачу воздуха. Но это ни здесь, ни там. Важно помнить, что у вас есть большая свобода действий, когда дело доходит до уборки воздуходувка для этой солнечной системы отопления.Почти все, что вытягивает горячий воздух из коллектора и толкает его в нужную вам область, вероятно, будет в порядке.

И вот еще одна возможность: если вы думаете о добавлении одной из этих солнечных систем отопления в кабину или другое здание, которое оказывается где-то за пределами линий электропередач. . . что ж, это можно сделать. Достаньте 12-вольтовый вентилятор автомобильного обогревателя и несколько аккумуляторов из старых машин, и вы в деле. Особенно, если у вас есть водяное колесо или ветряное растение «на задворках» для поддержания заряда батарей!

Мы построили корпус для нашего воздуходувки для беличьей клетки из оцинкованных кусков фанеры и листового металла.. . и мы не вложили в дизайн много научных исследований. Мы просто позаботились о том, чтобы отверстие в стене, через которое вентилятор забирал теплый воздух из коллектора, было как минимум такого же размера, как выходное отверстие вентилятора. Затем мы установили вентилятор над этим отверстием и поместили его в коробку. Прямоугольное отверстие, которое точно подходило к выхлопу воздуходувки, было оставлено в стороне корпуса, обращенной в магазин.

Сначала, поскольку все мы знаем, что горячий воздух имеет тенденцию подниматься, мы поместили комплект жалюзи в это выпускное отверстие на корпусе и расположили направляющие потока так, чтобы они направляли поток горячего воздуха вниз к полу.Однако это не сработало, потому что бетон, находящийся непосредственно под воздуходувкой, имел тенденцию впитывать большую часть тепла, а то, что осталось от циркуляции воздуха, казалось, никогда не могло пройти мимо различных скамеек, оборудования и других объектов в помещении. магазин на другой стороне здания. Мы вынули жалюзи и сразу заметили, что температура во всем цехе 30 на 40 футов стала намного более равномерной.

При свертывании воздуходувки помните, что работа не будет завершена, пока вы не установите сетку фильтра печи на каждое из входных отверстий для холодного воздуха в нижних углах коллектора. Вы не хотите, чтобы грязь, опилки и другие мелкие частицы попадали в коллектор, цеплялись за его пластиковую крышку и тем самым уменьшали количество солнечного света (тепловую энергию), которое поглощает устройство. По той же причине рекомендуется обрамить все три отверстия в стене. . . чтобы пыль, частицы изоляции и т. д., которые могут находиться внутри перегородки, не попали в коллектор.

Лента для солнечных коллекторов и пластиковая пленка

На передней части нашего коллектора имеется примерно 500 погонных футов 3/4 дюйма на 1 дюйм или 1 1/2 дюйма, и мы вытащили их все из старых пиломатериалов для бокса.Можно получить четыре или пять отрезков этих полос даже из разделенных досок, которые практически бесполезны для любых других целей. Помните также, что многие из этих облицовочных элементов могут быть короче двух футов в длину и при этом работать.

Прибейте самые длинные полоски к вершинам треугольников так, чтобы вы образовали три горизонтальных ряда, которые простираются на всю длину коллектора. Затем отрежьте короткие кусочки, которые помещаются между горизонтальными рядами, чтобы получились вертикальные ряды зачистки. Когда вы закончите, у вас будет очень аккуратная сетка из двухфутовых квадратов, полностью покрывающих лицевую сторону всей единицы размером 8 на 30 футов.Эта сетка (которую вы, вероятно, захотите покрасить) обеспечит отличную поддержку пластиковой пленки, которую вы собираетесь нанести, и предотвратит натяжение гибкого покрытия на заднюю часть коллектора, когда вентилятор солнечной системы отопления втягивает воздух. от агрегата.

Перед покупкой проверьте и обратите внимание на различные пластиковые покрытия, доступные в вашем районе. В целом, чем четче покрытие вашего коллектора, тем лучше будет работать агрегат. . . и вы найдете значительный диапазон прозрачности даже в самых дешевых пластиковых пленках.Лента толщиной в четыре или шесть милов подойдет. . . но шестимиловый (хотя он пропускает немного меньше света) несколько более прочен и поэтому предпочтительнее. Мы накрыли наш коллектор шестимиллиметровым полиэтиленом, который мы купили в рулоне размером 8 на 100 футов (за 17 долларов) у Sears.

Перед тем, как приступить к нанесению полиэтиленовой пленки (особенно, если вы работаете в холодную погоду), убедитесь, что она нагрелась как минимум до комнатной температуры. Если вы этого не сделаете, вы не сможете натянуть покрытие достаточно сильно, чтобы компенсировать расширение пластика, когда коллектор начнет нагреваться.И это нехорошо. Неплотное покрытие из гибких дисков не только плохо выглядит, но и изнашивается намного быстрее, чем натянутое.

Мы прикрепили наш пластик несколькими скобами, чтобы удерживать его на месте до тех пор, пока мы действительно не сможем закрепить его каждые два фута с предварительно просверленными вертикальными деревянными полосками толщиной 3/4 дюйма, шириной 1 дюйм и длиной 8 футов. Эти полоски крепились саморезами. . . которые мы считаем почти необходимыми для последующей простой замены пластикового покрытия.

Второй слой пленки был нанесен поверх полосок, удерживающих первый (что, конечно, автоматически создавало изолирующее воздушное пространство толщиной 3/4 дюйма).Это второе пластиковое покрытие также было растянуто как можно сильнее и закреплено полосами и винтами. Однако на этот раз вертикальные полосы были разнесены на четыре фута.

Солнечное отопление: одинарное или двойное остекление и другие сюрпризы

Нам было интересно, насколько лучше наш коллектор будет работать с двумя слоями пластика на лицевой стороне вместо одного. Таким образом, мы эксплуатировали солнечную систему отопления с ее коллектором, закрытым одним листом пленки, около недели, прежде чем применили второй.Как ни странно, «двойное остекление» из пластика подняло температуру внутри коллектора всего примерно на десять градусов. . . что было не так сильно, как мы ожидали. Однако во время испытания однослойного слоя ветер был относительно слабым (хотя было довольно холодно: от 5 до 10 градусов выше нуля), и это, несомненно, имело некоторую разницу. Одиночный лист почти наверняка потеряет гораздо больше тепла в ветреные дни, чем двойной слой пленки.

Мы также были удивлены, узнав, что температура внутри нашего коллектора напрямую не отражает разницу в температуре наружного воздуха.В середине зимы, с выключенным вентилятором, казалось, не имело большого значения, температура на улице пять или 40 градусов выше нуля. Температура внутри коллектора с двойным остеклением обычно достигала 140 градусов примерно к 10:00, поднималась до 150 или 160 где-то между 11:30 и 13:30, а затем упала до 140 к 16:00. При работающей воздуходувке все эти цифры упали примерно на 30 градусов по всей доске. (Помните также, что наш коллекционер находится в Спрингфилде, штат Миссури.Показания будут несколько отличаться для любого построенного вами объекта, если вы живете на другой широте, в вашем районе более или менее облачность и т. Д.)

Таким образом, из наших наблюдений мы пришли к выводу, что температура наружного воздуха практически не влияет на работу нашего вертикально установленного коллектора. Однако угол наклона солнца сильно влияет на мощность устройства. . . и, что довольно интересно, эти вариации результатов работают исключительно в наших интересах.

То есть: в самые холодные месяцы зимы (температура наружного воздуха от 5 до 40 градусов по Фаренгейту), когда солнце находится ниже всего в небе, наш коллектор, как мы уже заявляли, достигает максимальной внутренней температуры (вентилятор выключен) от 150 до 160 градусов. Однако в мае (температура наружного воздуха 80 градусов), когда солнце намного выше в небе, коллектор прогревается внутри (вентилятор выключен) всего примерно до 120 градусов!

Вертикально установленный коллектор работает именно так, как нам всем хотелось бы, чтобы работала ловушка для солнечной энергии.Зимой он улавливает много солнечных лучей (именно тогда, когда мы этого хотим), и поглощает их все меньше по мере того, как Оле-Соль поднимается выше в небо и согревается погода (это именно то время, когда мы этого не делаем). хотите, чтобы солнечная или любая другая система отопления вообще работала хорошо).

Солнечный коллектор: итоги

Несмотря на наш энтузиазм по поводу солнечной системы отопления, мы добавили. Говоря о мастерской моего отца, мы хотим быть до боли честными и сказать, что наш коллектор размером 8 на 30 футов оказался немного слишком маленьким, чтобы полностью нагреть все здание 30 на 40 футов так, как нам хотелось бы.Однако, если бы изолированную конструкцию повернули в другую сторону (так, чтобы одна из ее 40-футовых сторон была обращена на юг), солнечный обогреватель, вероятно, был бы достаточно большим, чтобы поставлять все тепло, которое мы когда-либо хотели, почти в любой зимний день. что мы будем работать в магазине.

Это не означает, что солнечная печь не дает положительных результатов. Безусловно. Без дополнительного обогрева система, работающая от солнца, будет поддерживать в мастерской очень комфортную температуру не менее пяти часов в день.. . с 1:00 дня до 6:00 вечера. И если небольшую пропановую горелку включить на 45 минут всего один раз примерно в полдень, чтобы нагреть магазин до 55 или 60 градусов, солнечная система отопления будет поддерживать эту температуру в течение всего остального дня. . . максимальная температура 70 градусов около 4:30 дня. (Изоляция здания затем предотвращает падение температуры в магазине ниже 35-40 градусов в течение следующей ночи. Более низкий показатель нас не беспокоит, так как мы используем магазин только днем.)

Мы считаем, что это неплохая производительность при общей стоимости установки в 30 долларов. На самом деле, все равно было бы чертовски хорошо работать, если бы мы купили все новое и потратили, возможно, 100 долларов на солнечную систему отопления. Суть в том, что за очень небольшие денежные затраты мы выделяем значительное количество солнечной энергии для использования в нашей семейной мастерской.

В таком случае я хотел бы задать вам следующий вопрос: уверены ли вы, что у вас нет мастерской, игровой комнаты или другого закрытого помещения, которое нужно отапливать только в течение дня.. . для чего эта очень простая, недорогая, солнечная система без накопителя, которая может быть в значительной степени сконструирована из разборных материалов, не будет идеальной?

Как только она заработает, все, что вам нужно сделать, чтобы эта солнечная печь работала годами, — это [A] снабдить вентилятор небольшим количеством электричества, а [B] заменить этот пластик каждые два года. Это довольно недорогой способ согреться в наши дни!

Автоматический контроллер для вашей активной солнечной системы отопления

Некоторое устройство, которое автоматически включает и выключает вентилятор, используемый в соответствующей солнечной системе отопления, — это удобная вещь.Он может гарантировать, что ваш магазин, комната или что-то еще получит от своего коллектора полную дозу тепла в солнечные дни (но не в ночное время или в пасмурные дни).

Возможно, самый простой способ управлять воздуходувкой — это использовать один из доступных на рынке недорогих автоматических таймеров. Просто оцените наиболее эффективный период работы вентилятора (скажем, с 10:00 до 17:00) и установите таймер, чтобы он работал в течение этого времени. Единственная проблема с этой настройкой, конечно же, заключается в том, что она «слепа» для любых внешних изменений, которые могут иметь место и которые могут повлиять на работу воздуходувки.Если небо сильно затянуто тучами, например, когда таймер тупо включает вентилятор. . . вентилятор так же тупо просидит семь часов, вдувая в комнату холодный воздух.

Понятно, что для максимальной эффективности вашему контроллеру нужен какой-то датчик температуры. Нет, этот датчик не должен быть дорогим. Фактически, почти

Солнечные тепловые водонагреватели — Ecohome

Что такое солнечный тепловой коллектор?

Фотоэлектрический (PV) солнечный коллектор преобразует солнечное излучение в электричество, но солнечный тепловой коллектор намного проще.Он относится к устройству, собирающему тепло непосредственно от солнечного излучения. Это может быть так же просто и примитивно, как если бы вода перекачивалась через черную трубку, лежащую на солнце. В Интернете можно найти бесчисленное множество конструкций солнечных панелей, сделанных своими руками, но есть коммерчески доступные солнечно-тепловые панели, которые можно использовать для нагрева воды и отопления помещений.

Тепловой солнечный коллектор в теплом климате может пропускать воду через панели, но в холодном климате мы используем гликоль, чтобы панели не замерзли.

Схема солнечного коллектора с вакуумной трубкой

Эффективны ли солнечные тепловые коллекторы?

Мощность и эффективность панели частично определяются степенью поглощения, а частично — коэффициентом излучения; Имеется в виду не только то, сколько тепла он может собрать, но и сколько он будет выделять (или терять), прежде чем будет доставлен к месту назначения.

Более ранние модели имели высокий коэффициент поглощения в диапазоне 90-95% (эффективность поглощения солнечного излучения), но они также имели коэффициент излучения в диапазоне 55-95% (излучение энергии в виде теплового излучения), поэтому большая часть собранное тепло было потеряно перед тем, как покинуть панель.В этих моделях также использовалась стандартная черная краска для печей, тогда как панели теперь имеют покрытия, специально разработанные для поглощения и сохранения тепла.

Несмотря на то, что современные тепловые коллекторы, представленные на рынке, сейчас очень эффективны, их фотоэлектрическая «конкуренция» в солнечной индустрии опережает достижения в области тепловых солнечных батарей и влияет на окупаемость инвестиций. Это не означает, что качество и эффективность солнечных тепловых панелей каким-то образом ухудшаются, просто существует точка зрения, согласно которой ваши солнечные доллары лучше инвестировать в покупку фотоэлектрических солнечных панелей и использования энергии, которую они вырабатывают, для нагрева воды. традиционный водонагреватель.

Это связано с постоянным развитием технологий и снижением затрат в фотоэлектрической промышленности, в то время как технология и стоимость солнечного тепла оставались практически неизменными в течение того же периода. Они по-прежнему хороши, проблема в том, что конкуренция становится все лучше (ярким примером этого является то, что Tesla теперь предлагает солнечные панели в аренду, что делает солнечные фотоэлектрические системы гораздо более доступными для домовладельцев).

Предпосылка, лежащая в основе этой философии, заключается в том, что во времена, когда горячая вода не нужна, панель не остается неподвижной и бесполезной.Если бы ваша солнечная установка была фотоэлектрической, а не тепловой, солнечное излучение всегда поглощалось бы для того или иного использования; для питания других устройств, хранения в батареях или возврата в сеть для получения кредита. Трудно отрицать логику этого; однако бывают ситуации, когда солнечное тепловое излучение полезно, поэтому мы опишем варианты.

Солнечные тепловые коллекторы с вакуумными трубками:

Солнечный тепловой коллектор © Viessmann

Это наиболее распространенный тип солнечного теплового коллектора, который вы, вероятно, увидите на крыше дома.Сама коллекторная панель чаще всего состоит из стеклянных трубок, в сердцевине которых находятся медные трубки, с затемненной пластиной, закрывающей трубу для поглощения тепла. Стеклянные трубки герметично закрыты, открыта только медная арматура, и каждая трубка устанавливается в коллектор отдельно.

Это упрощает замену трубки, если вакуумное уплотнение сломано; это также может дать преимущество при установке. Вместо того, чтобы транспортировать одиночный тяжелый блок на крышу, поскольку это модульная система, ее можно транспортировать по частям.

Герметично закрытый воздух обеспечивает отличную изоляцию и делает коллектор практически не подверженным влиянию температуры наружного воздуха зимой. Даже в летнюю жару можно было дотронуться до трубок голой рукой, хотя трубка внутри сразу ругала бы.

Плоские солнечные коллекторы:

Схема плоского коллектора из учебных пособий по альтернативной энергии

Конструкция

, конечно, может быть разной, но типичный коллектор с плоской пластиной — это немного больше, чем неглубокая коробка с медными трубками, которые проходят через нее, покрытые металлической пластиной-поглотителем и прозрачной крышкой.Холодная жидкость перекачивается через медную трубку под пластиной коллектора и при этом нагревается. Как в плоских пластинчатых, так и в вакуумных трубчатых коллекторах используется смесь гликоля, поэтому для них обоих необходимы специальные резервуары для хранения с теплообменниками.

Плоские солнечные коллекторы и вакуумные трубчатые солнечные коллекторы

У каждого солнечного коллектора есть достоинства и недостатки. Воздух внутри герметичных стеклянных трубок вакуумированных трубчатых коллекторов обеспечивает гораздо лучшую изоляцию, чем плоские коллекторы, но часть вашего потенциального солнечного урожая теряется, когда он проходит через промежутки между трубками.

Плоский пластинчатый коллектор будет терять больше тепла, чем вакуумная трубчатая панель, но он способен собирать больше энергии, поскольку вся поверхность представляет собой черный коллектор. Таким образом, при отсутствии других факторов, плоская пластина будет вырабатывать больше энергии, чем конструкция с вакуумной трубкой, летом, потому что она имеет большую площадь поверхности коллектора, а температура окружающего воздуха не представляет проблемы.

И наоборот, зимой температура воздуха вызывает гораздо большие потери энергии при использовании плоского пластинчатого коллектора, чем при использовании вакуумной трубной панели, поэтому конструкция с вакуумной трубкой будет более эффективной.

Выбор дизайна, который принесет вам наибольшую пользу, зависит от вашего использования. Если вы хотите сократить расходы на отопление дома круглый год, то, вероятно, вам пригодится коллектор с плоской пластиной. Если вы собираетесь использовать его вместе с бойлером для отопления помещений зимой, тогда вам будет больше пользы от конструкции с откачанными трубами, поскольку они работают лучше зимой, чем плоские коллекторы.

Теплопередача:

Схема солнечного теплового теплообменника © Viessmann

В гликолевых системах теплообменник необходим для нагрева воды для бытовых нужд, отопления помещений или того и другого.Нагретая жидкость от солнечных батарей нагревает воду, проходя через змеевик в резервуаре для хранения. Дополнительная газовая или электрическая катушка в баке будет нагревать воду, если солнечная панель не может поддерживать желаемую температуру или удовлетворять потребности.

Обслуживание и долговечность:

Опять же, еще одним отличием от солнечного тепла в холодном климате является гликоль. При необходимости зимой пластинчатый коллектор может достигать температуры 200 ° C (395 ° F) летом, а трубчатый коллектор может достигать температуры 295 ° C (563 ° F).

Гликоль разрушается и становится кислым при таких температурах, что может оставлять отложения и разъедать компоненты системы. Поэтому важно, чтобы панели имели какой-то охлаждающий компонент, встроенный в их конструкцию, будь то ручной или автоматический.

Каким бы разумным ни было использование солнечного света для прямого нагрева воды, потребность в гликоле в качестве теплоносителя и проблемы, которые он приносит с собой, являются большой частью того, почему вы не видите больше таких систем в Канаде .

Для получения дополнительной информации о солнечных водонагревателях прочтите о новом концептуальном доме EcoHome с солнечным излучающим полом, который нагревается солнечной энергией в летние месяцы. Все это и все, что вам нужно знать о строительстве домов с высокими эксплуатационными характеристиками, можно найти на страницах Руководства по экологическому строительству EcoHome .

Проектирование пассивного солнечного дома; Дома, в которых тепло солнце

Вам нужно найти гипотенузу , поэтому, если вы не можете найти учебник по тригонометрии для средней школы, вы можете использовать онлайн-калькулятор , но для этого нужно ввести правильные углы и расстояния.«Мусор на входе, мусор на выходе», ответ настолько же точен, насколько точны цифры, которые вы вводите. Для этого потребуется определить угол относительно солнца на основе вашей широты и знать точный выступ , который вы хотите на вашей крыше, а высота окон . Прежде чем ваша голова взорвется, загляните на эту страницу. Обещаю, читать будет веселее, чем страницу по тригонометрии —

Базовая концепция дизайна дома с пассивными солнечными батареями

Если сейчас середина сентября, и вы рассчитываете это сейчас, означает ли это, что вы все еще на стадии проектирования или вы начали строительство? Если это так, и если вы не математик и можете подождать до 21 декабря, то вы можете просто сделать это вручную на месте и не рисковать ошибиться в расчетах.

Во-первых, чтобы правильно сориентировать вас домой, зайдите на свой участок в любой день в полдень и укажите точное местоположение, вбивая кол в землю (было бы хорошо), и тень подскажет вам точную ориентацию, которую вы хотите ваша стена, выходящая на юг, чтобы максимально увеличить солнечную энергию. Так вы не запутаетесь в «истинном севере» и «магнитном севере».

Затем вы можете — в полдень 21 декабря — сколотить 3 доски 2×4 вместе, чтобы создать горизонтальную доску, которую вы могли бы поднять в воздух на высоту своего выступа, посмотреть, куда падает тень, и вы получите свой ответ.

Это отличный вопрос, и я действительно хотел бы, чтобы мы могли помочь больше, но для того, чтобы решить его не только для увеличения тепла зимой, но и для летнего затенения, вам действительно нужно иметь под рукой целый набор переменных, таких как размер окна, где он будет быть в стене и соответствовать высоте и длине вашего выступа, а также точному углу наклона солнца.

И хотя вы можете набрать еще несколько БТЕ здесь и там из-за точного расположения тепловой массы по отношению к окнам, имейте в виду, что как только энергия входит, она входит.Если у вас яркий и светоотражающий пол, он будет отражать свет (и тепло) на другие поверхности, а не поглощать дополнительное тепло.

Тем не менее, лучший совет, который мы можем вам предложить, — это не царапать дыру в голове, пытаясь понять это с точностью до сантиметра, слишком много переменных, чтобы эффективно использовать ваше время, если вы действительно не получаете удовольствие Это. Эта страница о том, как спроектировать для пассивного накопления солнечного тепла, может помочь, удачи!

Дом с солнечным обогревом

Дом с солнечным обогревом

Комфорт, которого ожидают американцы без необходимости использования ископаемого топлива

Дом с солнечным обогревом NorthWarm — Версия 1

Дом со 100% солнечным отоплением

Для любого климата по доступной цене

Этот дом NorthWarm Solar является революционным улучшением
современное жилье.Гибридная пассивно-активная конструкция основана на запатентованном в США
устройство. Позволяет полностью обогреть ВЕСЬ дом в таких климатических условиях, как
Чикаго или даже в некоторых районах Аляски! Даже если есть только
ОДИН солнечный день каждую неделю! Или даже если
здесь всего 1,5 часа солнечного света в день! В качестве дополнительного бонуса дом
может даже НЕ понадобиться кондиционер летом (во многих климатах),
Это означает дополнительную экономию на коммунальных платежах.

Подход NorthWarm Solar (версия 1 или 2) к солнечному отоплению ОЧЕНЬ отличается
от чужого подхода.Это ДВУХЭТАПНАЯ система, которая ГАРАНТИРУЕТ
невероятный комфорт и производительность. Один из наших основных «секретов» — это
что мы НЕ отапливаем дом солнечным теплом! Мы предоставляем огромный
ПОДЗЕМНАЯ, теплоизолированная камера хранения тепла, куда мы отправляем
солнечное тепло в. Мы собираем чрезмерное количество солнечного тепла, чтобы НАВСЕГДА
поддерживать эту (огромную) камеру хранения тепла при температуре около 125F.
Относительно обычные приточно-вытяжные вентиляторы и воздуховоды, а затем перенос
125F теплый воздух (идентичный теплый воздух, который используется в вашем обычном доме).
печь теперь обеспечивает от ископаемого топлива) в любую комнату, где стена
термостат требует теплого воздуха.У этого подхода много бонусов, таких как
иметь (обычный) настенный термостат в ванной, установленный на 90F, в то время как спальня может быть
обслуживается на 68F, а жилая комната — на 74F. Мало тока
в домах такие индивидуальные системы отопления!

Для домов Northwarm Solar (версия 1 или 2) в некоторых климатических условиях домовладелец
также можно установить дополнительный подземный теплоизолированный склад
камерный, а вот этот для естественной глубинной ХОЛОДНОСТИ (52F). Это дает еще больше
потрясающая комфортность! Некоторые комнаты дома можно ОТОПИТЬ
(в ответ на настенные термостаты этих комнат), в то время как другие комнаты
МОЖНО ОХЛАДИТЬ, ОДНОВРЕМЕННО! В существующих домах ЭТО
невозможно! Но в доме NorthWarm Solar это может быть «нормальным». Охлажденная кладовая может поддерживать температуру вина и еды на 52F без необходимости
расходы на эксплуатацию любой дорогой холодильной системы, в то время как
другая комната может быть сохранена на 100F как сауна! Кто еще мог сделать
что и все БЕЗ дорогостоящего охлаждающего и отопительного оборудования?

Каждый дом NorthWarm Solar (версия 1 или 2) может иметь отопление (и охлаждение)
система, специально разработанная для желаний этой семьи и ее климата. Фактически,
для климата, подобного чикагскому, камера хранения тепла может быть слишком большой
так что никакие прямые солнечные панели могут вообще не понадобиться, чтобы нагрев
собранные прошлым летом могут быть собраны и сохранены в
НАГРЕВАЙТЕ ВЕСЬ ДОМ НА ВСЮ ЗИМУ! Если северная солнечная энергия
(Версия 1) в некоторых частях Аляски был построен дом, подземный теплоаккумулятор.
камера также была бы слишком большой, так что минимальное количество
доступная зимняя солнечная энергия всегда легко сохранит весь дом
уютно.Должно быть ясно, что практически любой другой климат в Канаде
или Европа, или США могут аналогичным образом использовать NorthWarm Solar
Система. Как ни странно, такой подход двухступенчатой ​​системы отопления / охлаждения
также может быть разработан для климата южной Флориды или Аризоны,
опять же, всегда для абсолютного комфорта для всех пассажиров.

Вы могли заметить, что большая часть задействованных технологий
в доме NorthWarm Solar (версия 1 или 2) все спрятано под землей,
так что (Версия 1) дизайны обладают огромной гибкостью в отношении стиля и
внешний вид.Идеальный стиль исполнения потребовал бы очень
большие стеклянные окна (или панели) для максимального сбора солнечного тепла,
но концепция дизайна NorthWarm Solar могла бы использовать многие другие методы
тепло отправлять в подземную тепловую камеру, даже дровяную печь
или дровяная печь, или даже печь на ископаемом топливе! Но мы
хмуриться на это, так как это лишило бы многих БЕСПЛАТНЫХ возможностей
Концепция и дизайн NorthWarm Solar. Теплоаккумулятор NorthWarm Solar
может также подавать тепло, чтобы сделать автомобильный гараж уютным, теплым по желанию, и
он также может передавать тепло через воздушные трубы под тротуарами и проездами
чтобы они навсегда остались свободными ото льда и снега.Замечательная система!

О, если наступит продолжительный период сильной облачности, например, десятидневный
безсолнечный период, который произошел в северной Индиане в 1961 году, существует
нет проблем! Камера хранения тепла NorthWarm Solar спроектирована
обеспечивать тепло в течение трех недель (или больше, даже на всю зиму, поскольку
пожелания домовладельца) без всякого Солнца. Даже если Солнце должно выгореть (и
не будет!) в этой семье наверняка будет уютно тепло на несколько недель!

Эта версия 1 проекта должна быть в состоянии ПОЛНОСТЬЮ обогревать дома практически в
любой климат в США! Еще лучше, большая часть конструкции
дом очень стандартный, с использованием обычных строительных материалов и конструкции
техники.Это делает общую стоимость дома умеренной.
больше, чем обычный дом из палки. Учитывая экономию
которые возникнут из-за того, что НИКОГДА НИКОГДА не имея счетов за отопление, даже
эта разница в стоимости скоро окупится! Это эффективно
делает эту солнечную систему отопления БЕСПЛАТНОЙ! Также будет
никогда не быть зависимым от иностранной нефти или других неопределенных или
дорогой источник тепла.

Никто никогда не ставил под сомнение безмерную способность Солнца нагревать.
Но мы считаем, что во всех предыдущих подходах был серьезный недостаток.Если бы солнечная система действительно была спроектирована достаточно эффективной, чтобы
отапливать дом зимой, неизбежным результатом было то, что комната или
Летом в доме было невыносимо жарко. Впечатляющие примеры этого
были дома у стены Тромб, построенные на юге Франции в 1960-х годах.
Результатом неизменно был очень маленький и / или очень неэффективный
с тех пор производятся и продаются солнечные системы. Люди проводят
несколько тысяч долларов, чтобы наклеить несколько коллекционных панелей на их
крышу дома, а потом объявите свой дом солнечным!

Эта концепция была изобретена и спроектирована в 1978 и 1979 годах.Эта презентация была впервые размещена в Интернете в мае 1997 года.

Наш подход очень разный! Мы считаем, что двухэтапный подход
правильный путь! Мы используем по-настоящему массивное и эффективное тепло
система хранения! Насколько это возможно, мы собираем огромные суммы
солнечного тепла и немедленно отправить его в эту систему хранения тепла.
Тогда ПОЧТИ ВСЕ фактическое отопление дома ОТ ТОГО, ЧТО ХРАНИЛИЩЕ.
высокая температура. Преимущество в том, что хранилище настолько велико, что его температура
достаточно постоянный! Поэтому, когда тепло подается в любую или все комнаты
дом, он из ПОСТОЯННОГО ИСТОЧНИКА! Это дает
УРОВЕНЬ КОМФОРТА, сравнимый с обогревом от
современные обычные центральные воздушные печи!

Фактически, наш подход и наша система настолько сложны, что
содержит значительные возможности для ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ дома или любых
комнаты этого. Осознавая, что в ясный солнечный летний день поистине
эффективная и действенная система солнечного отопления может (непреднамеренно)
переносить излишки тепла в одну или несколько комнат дома, воздух
возможность кондиционирования по-прежнему обеспечивает почти ПОСТОЯННУЮ ТЕМПЕРАТУРУ ПОМЕЩЕНИЯ!

Мы только что сделали возмутительное заявление ЛУЧШЕЕ КОМФОРТА, чем с
традиционные центральные печи с воздушным потоком на ископаемом топливе! Всем, кто
когда-либо испытывал любые предыдущие (предполагаемые) попытки дома с солнечным отоплением
считает это смешным! Всегда было так много различий в
температура, которую даже Авраам Линкольн мог чувствовать неудобно, с
холодные ночи и утра и очень жаркие дни! Не так с
наши солнечные системы NorthWarm.О преимуществе легко сказать!
В общем, обычные печи с принудительной циркуляцией воздуха ВКЛЮЧАЮТСЯ и ВЫКЛЮЧАЮТСЯ! Вы
получить несколько минут приятного тепла, выходящего из регистров, а затем
несколько минут без тепла. В СРЕДНЕМ, комната вокруг
желаемая температура. Но с нашей системой NorthWarm Solar теплый воздух
может быть доставлен в любое помещение ПОСТОЯННО, и поскольку это тепло
получается из массивного хранилища с относительно постоянной температурой
системы, нет даже очень незначительных колебаний температуры в помещении
из-за стандартной цикличности воздуходувки печи! На самом деле очень старый
люди могут говорить о чугунных радиаторах как о более ровных и
удобнее, чем современные печи, и это было связано с довольно
постоянная температура воды, проходящей через радиаторы отопления.К тому же,
наша система версии 1, как правило, спроектирована так, что дом зонирован на множество
отдельные отапливаемые зоны, и наша система настолько сложна, что НЕКОТОРЫЕ
В НОМЕРЕ МОЖЕТ БЫТЬ ОХЛАЖДЕНИЕ ВРЕМЯ, ЧЕМ ДРУГИЕ НОМЕРА
ПОЛУЧАЕМ НАГРЕВ! Посмотрим на любую обычную центральную топочную систему.
утверждают, что могут это сделать!

В результате в ванных комнатах может быть своя знакомая стена.
термостаты устанавливают там, где им уютно и тепло, и в то же время
в спальнях могут быть установлены (индивидуальные) настенные термостаты на
температуры, которые спящие там считают желательными.

Преимущества использования массивного накопителя тепла в качестве источника для
обогрев частей дома — это прекрасно! Где солнечные попытки
знакомые нам все мелкие и неэффективные, чтобы избежать перегрева
проблемы, теперь мы показали, ПОЧЕМУ это необходимо и неизбежно ДЛЯ ЭТОГО
СИСТЕМЫ. Наш подход на самом деле совсем другая категория
солнечного отопления!

Он даже включает в себя возможности, которые даже не нужны! Наши
массивное аккумулирование тепла на самом деле НЕ должно полагаться исключительно на
солнечное тепло! Можно было бы использовать дровяную печь, или
наше устройство HeatGreen, которое позволяет разлагать органические материалы, такие как
как скошенная газонная трава, чтобы выделять большое количество тепла, которое может
затем отправить в систему хранения тепла.Даже обычное ископаемое топливо
печь МОЖНО использовать для обогрева хранилища (УГХ!). Чтобы показать диапазон
источников тепла, которые можно было бы эффективно использовать, даже Осенний костер
может выделять тепло, которое может быть отправлено в хранилище!

Эта концепция по-настоящему массивного (~ 10 или ~ 15 миллионов БТЕ) аккумулирования тепла имеет даже
породила вариантную систему с еще большей емкостью для хранения
(например, 30 или 40 миллионов британских тепловых единиц), которые мы называем
Подвальная система. Эта система МОЖЕТ собирать и хранить тепло от
конец лета, а затем осень, достаточно, чтобы полностью нагреть весь
дом на большую часть или всю зиму, ДАЖЕ НЕ НУЖДАЕТСЯ
ПЕЧЬ ВООБЩЕ!

Кажется, что полные возможности нашего подхода имеют несколько ограничений.Мы
уверен, что дом Версии 1 может быть построен в Джуно, Аляска или
даже Анкоридж, Аляска и ЕЩЕСТЬ обеспечивают 100% необходимого солнечного тепла для
всю долгую зиму там! Никакая другая солнечная система даже не мечтала
такой идеи!

Наш подход уникален во многих отношениях, с множеством мелких деталей, которые все
способствовать КОМФОРТУ людей в доме днем ​​и ночью,
зимой или летом. Недавно построенный дом практически в любой разумной
климат может использовать солнечную систему отопления NorthWarm версии 1 на 100%
отопление и охлаждение).Для существующих домов и построек у нас есть
Версия 2, у которой меньше возможностей и немного меньше комфорта
гарантия, но которые могут обеспечить большую часть необходимого тепла для
многие существующие дома во многих климатических условиях.

До сих пор солнечное отопление было непрактичным в умеренных или северных регионах.
климат. Во Флориде или Аризоне солнечное отопление давно имеет смысл,
из-за большого количества яркого солнечного света и мягкого климата
которые требуют меньше отопления дома. За исключением таких областей, солнечное пространство
(дом) отопление было нереальным, а функциональное солнечное отопление часто
были ограничены подогревом горячей воды (и бассейнов).

В области солнечного отопления начало 1980-х годов было коротким периодом бума.
Государственные налоговые льготы и скидки создали огромный спрос на
солнечные устройства, и появилось большое количество компаний, которые продают вещи.
К сожалению, многие из этих компаний на самом деле не знали, что они собой представляют.
делаешь! Производители выпускали много разных видов продукции,
а некоторые даже провели исследования, чтобы улучшить свое мастерство. Установщики
появились везде, и вдруг КАЖДЫЙ стал знатоком!

Было поразительно наблюдать безумие того времени.Мы также
управляйте компанией, которая производит камины с очень высокой эффективностью и
дровяные печи Дровяные печи — JUCA. Клиент покупает один из
наши дровяные печи (примерно в 1980 году) хвастались солнечной системой отопления
который он только что установил, за что заплатил 7000 долларов.
Когда я спросил подробности, оказалось, что он получил
три солнечные панели 4 x 8, установленные на крыше его гаража, это было
предназначено для нагрева горячей воды. В последующие месяцы
он разочаровался в его исполнении (и, следовательно,
ему очень понравилась общая мощность отопления нашей дровяной печи за 500 долларов, которую он купил даже
больше!) Поскольку он понял, что мы разбираемся в предмете, он
время от времени звоните нам для возможных предложений.(Он ранее дал
на установщика и производителя солнечных коллекторов.)
После ряда таких разговоров мы в конце концов поняли, что
гараж находился не на южной стороне его дома, и что
Коллекционеры смотрели немного севернее запада! Поразительно, что
кто-то установит их в таком странном направлении, и
потом и с него за это столько же!

Многие производители были также не готовы продавать крупные
количество продуктов. Наиболее производимые на жидкой (водной) основе
системы и, казалось, совершенно не обращали внимания на концепцию электролиза.Эта основная химическая концепция относится к переносу ионов между
разнородные металлы в такой системе. Алюминий и медь особенно
подвержен коррозии из-за электролиза. Многие из тех
компании (в том числе известные на национальном уровне) предложили пять-
или семилетнюю или десятилетнюю гарантию на свою продукцию, только чтобы найти
выход из строя половины своей продукции в течение года из-за электролиза!

Сужение области до разумно разработанного и разумного
установленные солнечные системы, более качественное солнечное отопление помещений
продукты, которые все еще доступны на рынке, всегда были (и остаются)
экономически неэффективно.То есть они не будут платить за
экономят топливо в течение ожидаемого срока службы.

Правительство также профинансировало несколько домов среднего размера с полностью солнечным отоплением.
в 1980-е гг. В одном доме за 30 000 долларов была солнечная система отопления.
установили, что стоило около 700000 долларов. Это сработало очень хорошо! Но это
никогда не могла окупить себя.

Чаще всего используются качественные солнечные панели размером 4 на 8 футов.
часто стоит более 1000 долларов, при этом окончательные установленные эксплуатационные расходы несколько
выше.Если предположить, что он имеет правильный уклон и направлен на юг, в январе
при ИДЕАЛЬНЫХ погодных условиях он может перехватить все солнечные
света и тепла, около 300 британских тепловых единиц / час на квадратный фут около полудня (значительно
меньше в другие часы), или в солнечный день всего около 1600 британских тепловых единиц / день / кв. фут.
Таким образом, вся панель коллектора может перехватывать 1600 x 4 x 8 или
около 51 КБТЕ в ДЕНЬ. Хорошо изолированный дом среднего размера
возле Чикаго потеряет около 40 000 британских тепловых единиц в час на очень
холодный день, или 960 000 БТЕ в ДЕНЬ. Полностью
для обеспечения такого количества тепла потребуется около 19 таких коллекторов на
установленная стоимость намного превышает 30 000 долларов, и это будет только полностью
эффективен в идеально солнечный день.(Зимой небо Чикаго
только средняя четкость около 35%, поэтому, вероятно, потребуется три раза
столько же коллекционеров по жизненным обстоятельствам).

При такой настройке реальная экономия обычного топлива для отопления будет
около 300-400 долларов в год (около 60 долларов в месяц). Звучит впечатляюще, да?
Система должна была бы идеально работать в течение
около 80 лет на перекладку первоначальной стоимости, не считая ремонта,
техническое обслуживание и потеря интереса к деньгам, которые могли остаться в
банк! Этот аргумент объясняет, почему солнечное отопление осталось.
непрактично для отопления помещений — требует много Природного
сотрудничество, да и то не рентабельно.

Были предприняты некоторые попытки частично обеспечить солнечное отопление помещений.
В общем, применимы те же аргументы. Установка нескольких коллекторов
уменьшить отопление дома может показаться хорошей идеей, но мы
не осведомлены о какой-либо существующей системе, которая могла бы даже оплачивать свои собственные расходы,
тем более экономия на счетах за отопление.

ДО СЕЙЧАС !!!

Оставаясь на мгновение больше с существующими системами, Обычная солнечная
home »имеет три или четыре из этих коллекторных панелей 4 x 8.В лучше спланированных установках есть возможность аккумулировать тепло,
что может включать 20 тонн накопления тепла горной породы. Давайте рассмотрим это. Если
три коллекционера были совершенно эффективны, они могли собирать на
Совершенно солнечный январский день, в полдень около 300 х 4 х 8 х 3 или 28 800
Британских тепловых единиц / час. Если температура наружного воздуха была умеренной, около 15 градусов по Фаренгейту, тогда это
МОЖЕТ быть достаточно, чтобы (на мгновение) поставить всю (очень хорошо изолированную)
потребность дома в тепле. Но это ТОЛЬКО в полдень, и нет
место для облаков, или температура ниже 15, или даже неэффективность системы
которые всегда существуют.Если какое-либо из этих обстоятельств применимо, то оно не может
полностью выполняют работу по обогреву (даже в полдень!), поэтому резервное тепло
необходимо. Хранилище на 20 тонн может вместить до 200000 БТЕ.
тепла, но даже это поможет солнечной системе отопления гораздо дешевле
чем день (на самом деле, всего несколько часов) пасмурной погоды.
(Помните, что потеря 960 000 БТЕ в день
(для прилично утепленного дома) упомянутого выше?) Результат
что вам регулярно нужно использовать обычное отопление на ископаемом топливе для
основная часть отопления.Примерно 10 000 долларов, которые люди тратят, чтобы иметь
такая система установлена, никогда не окупится. БАММЕР!

Введите эту систему солнечного отопления NorthWarm версии 1

Версия 1, безусловно, лучшая из этих Версий,
но для этого требуется, чтобы дом был построен в значительной степени на основе этой системы.
Версию 1 нельзя использовать ни в одном существующем здании. Есть
значительная свобода в расположении комнат внутри дома, но снаружи
дома доступно ограниченное количество появлений.

ДОКАЗАТЕЛЬСТВО, ЧТО ЭТО РАБОТАЕТ!

Спроектирован демонстрационный дом (иллюстрации). Первый этаж 1600
кв. футов включает в себя огромный Большой зал (20 футов на 40 футов с высотой 22 фута).
кафедральный потолок!) Верхний этаж 800 кв. футов спален и ванных комнат.
включает в себя главную спальню размером 16 на 20 футов. Нижний этаж
1250 кв. Футов могут включать офисные помещения и мастерские и, возможно, семью
комната / ден. Это в общей сложности около 3650 квадратных футов жилой площади,
больше, чем большинство домов.Затем мы купили пустующую недвижимость недалеко от Саут-Бенд,
Индиана, одна из ЧЕТЫРЕХ самых облачных областей в Соединенных Штатах. Юг
Бенд также известен своими ужасными снегами, похожими на озеро.
противные зимы!

Мы выбрали идею строительства дома большего размера в
более отвратительный, чем обычно, климат, чтобы показать отличные характеристики этого
солнечная система отопления. Каждый был бы оправданно
скептически настроен (в основном из-за ужасной репутации, которую получил солнечный
в 80-е годы благодаря компаниям, подобным упомянутым выше!) Итак,
если кто-то в Канзасе, Вирджинии или Вайоминге планировал построить
2200 кв.футов дома в их климате, знали, что мы можем обогреть более крупный
дом в худшем климате, доверие может быть!

Вместо 96 кв. Футов собираемой площади традиционной солнечной
система отопления, этот дом был спроектирован почти на 900 кв. футов.
площади сбора, примерно в раз больше площади сбора.
Наша уникальная система даже улучшает это, делая ее производительность
равна лучше чем в 14 раз теплопоглощающей способности обычного
так называемый «солнечный дом».

В тех идеальных условиях, о которых говорилось выше (в полдень, когда нормальный
солнечная система отопления может на мгновение обогреть весь дом, НАШЕ
система может отапливать 14 домов! Если есть всего 1 1/2 часа
хорошего солнечного света около полудня в этот день можно получить достаточно тепла
обеспечивать теплом весь дом 24 часа в сутки
в глухую зимнюю пору!

Наша система обладает такими высокими характеристиками, что позволяет
смысл иметь существенную способность аккумулировать тепло.Вместо
200000 британских тепловых единиц (упомянутых выше) общих систем (если они вообще ИМЕЮТ
емкость памяти!) в нашей системе есть намного больше! Фактическое хранилище
вместимость будет зависеть от климата и размера дома. В
описанный выше большой дом в Саут-Бенд был спроектирован примерно с
10 000 000 БТЕ (в ПЯТЬДЕСЯТ раз больше, чем у других систем!)

Такой объем хранилища позволит работать НЕДЕЛИ без солнца,
даже в очень холодные дни января или февраля, пока
поддержание постоянной и постоянной температуры 72F по всему дому!
И даже если это когда-нибудь случится (этого нет ни в Саут-Бенде,
или Чикаго за последние 50 лет!), один действительно солнечный день мог восполнить
достаточно места для хранения (2.5 МБТЕ) в течение большей части ДРУГОЙ НЕДЕЛИ без Солнца!

Производительность нашей системы настолько велика, что кажется почти бессмысленной
даже сравнить с ним предыдущие системы солнечного отопления!

Чтобы подтвердить все это, мы получили ВСЕ записи Бюро погоды США.
из своего офиса в аэропорту Саут-Бенд с тех пор, как они начали хранить
записи 1940-х годов. Затем мы провели масштабное компьютерное моделирование, чтобы
посмотреть, как наша система будет жить каждую зиму. В
в начале 1961 года было десять дней, когда солнце не светило,
в то время как температура на улице колебалась около нуля и часто опускалась ниже.Наше моделирование показывает, что большой дом, описанный выше, будет иметь
легко пережил тот период. На самом деле, наши симуляции показали
что в аккумуляторе ВСЕ ЕЩЕ будет доступно около 5 МБТЕ тепла,
около половины его общей емкости. Наш дизайн и условия хранения
мог бы сохранить весь
в этих ужасных условиях дом при 72 ° F будет вдвое дольше!
НИКАКОГО РЕЗЕРВНОГО ТЕПЛА НЕ НУЖДАЛОСЬ на протяжении почти 50 лет
рекордов погоды мы сделали компьютерное моделирование! Собственно, это было
Редко, когда моделирование показало, что хранилище заполнено ниже половины!
(Эти модели и результаты доступны в конце этой страницы).

Есть другой взгляд на это, объясняющий наш подход.
Посмотрите на все свои счета за отопление прошлой зимой. Вы можете быстро
просуммируйте количество использованных кубических футов газа (умножьте на 1000)
или количество использованных галлонов масла (умножьте на 140000)
или количество использованных вами кВт / ч электрического отопления (умножьте на 3400).
Это даст общее отопление, используемое в течение всей зимы. Там
необходимы некоторые корректировки из-за эффективности, но общая
(для климата, подобного Чикаго), вероятно, будет от 60 до 80 миллионов
БТЕ на всю зиму (для дома разумного размера).Это могло бы
быть немного меньше для очень хорошо изолированного дома.

ЛЮБОЙ способ обеспечить, чтобы 60 миллионов британских тепловых единиц отапливали ваш дом!
Вы можете использовать обычное топливо, упомянутое выше, или дровяную печь.
(и несколько деревянных шнуров). Мы рассматриваем солнечное отопление как реальную
возможность.

Зимой в Чикаго обычно бывает около 100 красивых
неприятные дни. А зимой Чикаго — действительно пасмурное место, с
только около 35% ясных дней. Приведенная здесь диаграмма предназначена для небольшого города.
недалеко от Чикаго, где мы видим, что около 20% дней
на самом деле прозрачные, а еще 20% — частично облачно, в результате
в 35% общей четкости.Это означает около 35 красивых и ясных
дней, чтобы заняться серьезным сбором солнечной энергии. (Большинство продавцов
будет неправильно использовать все 100 дней в ДЕЙСТВИТЕЛЬНО оптимистичном
презентация продаж!) Мы также предоставляем дому Версии 1 ОГРОМНУЮ
накопление тепла около 10 миллионов БТЕ, а в начале
зимой это хранилище полно и доступно. Итак, мы не совсем
необходимо предоставить все 60 миллионов, но около 50 миллионов британских тепловых единиц собраны в
вся зима сделает свое дело. С 35 доступными солнечными днями это
означает, что нам нужно думать о сборе около 1.5 миллионов
Btus в солнечный день.

Вы видите, куда мы идем? Теперь мы знаем, что ОБЕСПЕЧИВАЕТ 100% СОЛНЕЧНОЕ
ОТОПЛЕНИЕ ВСЕГО дома на ВСЕЙ зиму нам нужно улавливать
1,5 миллиона БТЕ за солнечный день. Если мы думаем о пяти сильных
часов солнечного света, это означает, что нам нужно собирать около 300 000 БТЕ / час
яркого солнечного света. Оказывается, один квадратный фут поверхности
получает около 340 БТЕ / час солнечного света в полностью солнечный зимний день.
Это означает, что нам нужно около 900 квадратных футов поверхности коллектора.
чтобы получить необходимые 300 000 британских тепловых единиц в час.Это грубая версия
математического вывода, по которому мы выполняем Инжиниринг при определении
площадь области сбора. В нашей системе есть ряд других
(проприетарные) конструктивные особенности, в которых мы действительно можем уловить
примерно вдвое больше! Во всяком случае, мы видим здесь, что ДЛЯ
ОБЕСПЕЧИВАЙТЕ ВСЕ ЗИМНЕЕ ОТОПЛЕНИЕ ЭТОГО ОЧЕНЬ БОЛЬШОГО ДОМА ПО-НАСТОЯЩЕМУ
БОРЬБА КЛИМАТ, нам нужно около 900 квадратных футов
площади сбора. (Фактическая математика несколько более элегантна,
но суть в том же.) Вся эта логика
очень прямолинейно и даже очевидно. Достаточно солнечного тепла должно быть
присутствуют, затем должны быть собраны, затем должны храниться и должны позже
распространяться по мере необходимости. Очень просто!

Это также должно прояснить, почему несколько «купленных панелей»
с сотней квадратных футов площади сбора не имеет никаких шансов
серьезно предложить экономию на счетах за отопление. Вот почему нет
другая компания даже мечтает о том, чтобы их продукция полностью нагревала любой
дом. Неважно, будут ли они использовать специальное стекло,
или специальные конфигурации коллектора, или специальная изоляция,
если они не использовали многие сотни квадратных футов коллекторов,
никакое устройство не могло полностью обогреть дом в холод
климат. ТОЛЬКО конструкция NorthWarm версии 1 ЛЕГКО способна
полностью обеспечить солнечным теплом даже очень большой дом
как этот!

Дом версии 1 на самом деле немного ниже.
потери тепла, чем у 60 МБТЕ, использованных выше, в основном из-за довольно распространенных
современные строительные технологии, поэтому цифры четные
немного лучше. Приведенное выше обсуждение призвано показать, что
концепция солнечного отопления — это реальная возможность для существующих
довольно нормальные дома, помимо специально построенных домов
как дом версии 1.(Мы сделали вариацию версии 1,
называется Версия 2, для использования большей части этой системы для существующего
дом, а ссылка на его описание находится внизу этой страницы.)

ОК! Итак, теперь вы можете поверить, что мы действительно можем производить тепло из
солнечный. Значит ли это, что бывают периоды невыносимой жары
в доме или в каких-то комнатах? НЕТ! Как ни странно,
система включает в себя все необходимое, чтобы ПОСТОЯННО комфортно
температуры по всему дому, днем ​​и годом.Он НЕ БУДЕТ перегревать дом или какую-либо его часть (если вы не
штатный настенный термостат, чтобы сделать это намеренно!) Система
спроектирован как полностью автоматический, управляется стандартными настенными термостатами.
Дополнительные преимущества этой уникальной запатентованной системы включают сокращение
(или, возможно, даже устранение, в зависимости от климата) кондиционирования воздуха
потребности, что еще больше снижает эксплуатационные расходы дома. Это «ровное тепло»
неслыханный аспект в солнечном отоплении! Почти все в
промышленность знакома с системами, предназначенными для значительного тепловыделения
от этого в некоторых частях дома всегда было невыносимо жарко! Не так, с
этот подход.

Возможно, вы этого не осознавали, но НИ ОДИН поставщик солнечного отопления никогда не
даже упомянул кондиционер! Они так сосредоточены на попытках
получают все доступные БТЕ тепла, которые, кажется, игнорируют
ситуации, когда в комнате или доме станет слишком жарко! Наша цель
действительно не «обогрев», а «комфорт». Из-за
что мы заранее включили кондиционер для версии 1
система. Если вы хотите, чтобы температура в доме была 71 ° F, мы рассчитываем БЫТЬ 71 ° F! С участием
невероятные тепловые характеристики нашей системы, мы поняли, что
Иногда для этого может потребоваться охлаждение.Конечно, в
летом кондиционер будет работать отдельно,
чтобы снова сохранить в доме то, на что вы установили термостат.
Наблюдая за энергетическим кризисом 2000 года в Калифорнии, мы даже
решили предложить версию системы кондиционирования для всех
свободно. Ссылка находится внизу этой страницы.

Очень постоянное комфортное тепло. НЕТ счетов за отопление. Звучит дорого, да?

На самом деле это не так. Ну, по крайней мере, не ужасно! У нас есть синие воротнички
отношение к
такие вещи.Сверхбогатым людям НЕ НУЖНО экономить на счетах за отопление!
И они могут позволить себе платить за чрезвычайно дорогие системы, которые могут
не работают так, как говорят их промоутеры. Мы не такие.
Наша цель — (1) спасти людей (которым действительно НУЖНО экономить) деньги на их
счета за отопление и (2) быть более бережным к окружающей среде, чем общество
был в прошлом.

На самом деле у нас есть ЧЕТЫРЕ различных варианта солнечной системы отопления. Три из
они довольно тесно связаны между собой, а четвертый — довольно разным.

Версия, которую мы здесь описывали, — ЛУЧШАЯ в группе.
Он самый автоматический, самый ровный, удобный и
стабильное отопление дома. ТРЕБУЕТСЯ, чтобы дом был
спроектирован и построен с этой системой как неотъемлемая ее часть дом
размер довольно гибкий, хотя дом должен быть относительно
квадратной формы и с одной наклонной стенкой. Эта стена делает
НЕ обязательно должны быть одной поверхностью; он мог бы иметь неудачи, такие как
популярен во многих современных кондоминиумах.Планы внутренних этажей также
довольно гибкий, с возможностью адаптации расположения комнат и планировок
желаниям владельцев. (Для этого НЕ требуется гигантская большая комната;
мы просто подумали, что такая огромная комната подчеркнет потрясающий
производительность этой солнечной системы отопления!)

Есть ссылки на другие версии Solar
системы отопления внизу.

Поскольку люди, которые этим интересуются, скорее всего,
страны, мы поняли, что не можем получить лицензию
быть генеральными подрядчиками во всех возможных юрисдикциях, где
наши проекты могут быть использованы.Это хорошо, потому что мы бы
имели проблемы с тем, чтобы строительные бригады соглашались путешествовать все
по месту, и мы тоже могли не знать нюансов
местных строительных норм.

Поэтому мы считаем, что в целом наиболее целесообразно работать с
архитекторы при проектировании домов. Мы должны уметь
чтобы предоставить им большую часть предварительных чертежей, которые им понадобятся для работы
от, так что их работа действительно должна стать проще!
Широкое общение между архитектором, покупателем жилья и нами
будет задействован, в первую очередь, из-за большой гибкости
что позволяет наша система Версии 1.

Общая стоимость системы Версии 1 будет состоять из четырех основных расходов:

• Большая часть материалов, необходимых для строительства дома.
  стандартные позиции. Есть несколько необычных предметов, например
  большое количество листовых стекол размером 2 на 8 футов 1/4 дюйма (нормальное)
  панели, широкополочные двутавры и многое другое.
  Эти предметы увеличивают стоимость материалов на 2000 долларов.
  и на 10 000 долларов больше, чем для «нормального» дома. Этот диапазон
  в основном из-за сравнения покупок, и будь то новое стекло или
  используется витражное стекло.
• Доплата архитектора за включение этой солнечной
  Вариант 1 в доме. Это будет полностью зависеть от отношения
  конкретного архитектора. Некоторых может так заинтриговать
  идея, что они сделают это без дополнительной оплаты. Другие могут
  взимать довольно большую премию.
• Наша плата за солнечное отопление составляет 10 тыс. Долларов (для большинства ситуаций). За это,
  наш опыт и регулярное взаимодействие с архитектором,
  чертежи и планы как для архитектора, так и для подрядчика,
  и регулярное взаимодействие с подрядчиком и определенными
  субподрядчики.Обширная модификация общего дизайна
  может повлечь дополнительные расходы.
• Надбавка подрядчика за монтаж дома с
  Эта система Solar Version 1 включена. Эта часть
  стоимость, вероятно, самая изменчивая. Если, как некоторые архитекторы,
  подрядчик согласился построить дом с минимальными затратами или без
  дополнительная плата (или, возможно, плата на основе почасовой оплаты
  для дополнительного времени) эта часть может быть близка к нулю.
  С другой стороны, большинство подрядчиков не очень любят получать
  участвуют в неизвестных проектах, потому что их беспокоит
  возможность потери денег из-за перерасхода.Следовательно,
  часто подрядчик пытается взимать непристойную дополнительную
  для уникальных или необычных функций. Реально подрядчик
  вероятно, СЛЕДУЕТ взимать дополнительно около 8 тысяч долларов, связанных с трудом
  для строительства дома на основе этой системы Solar Version 1.

Эти соображения предполагают, что общая сумма
дифференциальный расход этой солнечной системы может варьироваться
от минимума около 12 тысяч долларов до максимума более чем в три раза.
(По большей части дом построен в традиционном стиле.)
Если конкретный подрядчик уже построил одну из нашей Версии 1
домов, общая разница может составить около 20 тысяч долларов.

В зависимости от размера дома и климата, в котором он находится,
Годовая экономия на счетах за отопление может составлять от 1000 до 2000 долларов. Это означает
что система солнечного отопления Версии 1 должна полностью окупить
на себя через 5-20 лет. После этого дополнительная экономия
просто подливка! Если климат такой, что летом кондиционер
также возможна экономия, еще может быть больше экономии, даже если
более короткий срок окупаемости! Все это говорит о том, что есть пара
задействованы дополнительные ценности.Во-первых, безопасность ЗНАНИЯ, что дом
будет полностью накаляться независимо от политических событий на Среднем Востоке
или решения руководителей или политиков, которые могут повлиять на топливо
поставки или цены. Во-вторых, учитывая эти вещи, ЦЕННОСТЬ дома
вероятно будет больше, чем стоимость системы,
потому что МНОГИМ людям нужен дом с такой безопасностью.

Эта версия является воздушной системой, поэтому электролиз отсутствует.
угроза его долголетию. На самом деле, долгосрочное обслуживание должно быть МЕНЬШЕ
задействован, чем для обычной газовой или масляной печи.Мы думаем
что воздушные фильтры и стандартное обслуживание кондиционеров обычно
все внимание, которое эта система должна когда-либо требовать, на протяжении всего срока службы
дом!

Посмотрим. Вы ТАКЖЕ, вероятно, станете центром социального круга
города, так как КАЖДОМУ будет интересно узнать о вашем
уникальный дом. (В конце концов, это может быть причиной появления той Большой комнаты!)
И, если вам нравится идея привлечь внимание СМИ
местные газеты, радио и телевидение, у вас, вероятно, будет возможность.

У нас ДЕЙСТВИТЕЛЬНО есть немного плохих новостей. Пока наша демонстрация South Bend
Дом строился, возникли сложности (в частности,
развод!) Из-за этих непредвиденных обстоятельств Демонстрация
Дом еще не построен. (Включенные здесь фотографии
Модель в масштабе 1/12.) Даже если она еще не построена, мы считаем, что
мы доказали работоспособность системы. Логика объяснила
выше следует изложить общую мысль. Кроме того, ссылка ниже
может показать ежедневные результаты моделирования любого года для наших
предложил большой демонстрационный дом в суровых зимах Саут-Бенд.

Дизайн специально НЕ основан на экзотическом стекле или экзотических материалах.
или утеплители в коллекторах, так что там нет лабиринта
аргументы в пользу использования стекла с высоким коэффициентом излучения или других сложных предметов.
Эта система больше похожа на подход, основанный на мясе и картофеле, в котором используются обычные
(натриево-известковое) стекло, нормальная изоляция здания, нормальная конструкция
методов (по большей части) и специального большого хранилища тепла под
бетонный пол нижнего этажа. С очень большой площадью коллектора
и очень существенной способности аккумулировать тепло, мы чувствуем логику
система очевидна.Если это не так, напишите нам, и мы обсудим
любые предметы, которые вы хотите. У нас есть физик,
задайте свои вопросы, поэтому, надеюсь, мы сможем ответить на любые технические
тема, которую вы могли бы поднять!

Мы упомянули, что наша конструкция не будет перегревать дом. Мы на самом деле
включают НЕСКОЛЬКО методов защиты от перегрева. В зависимости от
будь то лето, зима или весна, день или ночь, или
состояние хранилища, любая или все системы могут автоматически
вступают в игру.

Бесплатное кондиционирование ???

Весь подход Версии 1 довольно сложен, с использованием комбинации
различных технологий для достижения достаточного и постоянного нагрева
для дома. В общем, все эти подсистемы работают вместе, чтобы
достичь желаемых результатов постоянной температуры и полного комфорта.

Мы решили (в ноябре 2001 г.) представить одну из подсистем этой солнечной
Система версии 1, как отдельная презентация. Он только представляет
около 10% полной эффективности системы Версии 1, но мы понимаем
что он может иметь отдельные приложения самостоятельно.Эта часть
Солнечная система обычно участвует в создании «макияжа»
воздух для дома. Наш подход к этому значительно снижает тепловую нагрузку.
всей системы дома, и, в качестве бонуса, также может предоставить (в
почти любой климат) практически БЕСПЛАТНЫЙ кондиционер для ЛЮБОГО целого дома!
Как указано, мы понимаем, что эта подсистема может иметь множество приложений.
в существующих домах, поэтому мы создали веб-страницу,
Домашний кондиционер — и многое другое!
представляет эту систему впуска отдельно.Даже если вы не хотите использовать
Система ОТОПЛЕНИЯ версии 1, БЕСПЛАТНАЯ система кондиционирования воздуха должна
стоит посмотреть!

В конце концов, мы думаем, что система отопления Solar Version 1 будет
даже быть практичным для полностью обогреваемых домов экономного тракта. В данный момент,
однако мы сконцентрируемся на домах индивидуального дизайна, построенных из палки.

Пожалуйста, свяжитесь с нами, чтобы мы обсудили возможности вашего
будущие потребности строительства.

Информация о солнечной системе отопления — наша версия

Электронная почта:

Public4 @ mb-soft.com

Другие системы солнечного отопления:

• Для существующих домов, где есть место для здания размером с гараж на две машины.
  есть рядом во дворе. Дом NorthWarm с солнечным обогревом — Версия 2

  Производительность и хранилище будут отличными, но обязательно меньше
  площадь коллектора и складское пространство позволяют
  иногда понадобится для отопления дома.

• Для существующих домов, в очень сельской местности, где имеется большой двор
  отслеживание коллекторов и высокотемпературной котельной системы будет
  преимущества.Дом NorthWarm с солнечным обогревом — Версия 3

  Эта версия имеет потенциально более высокие затраты на установку, чем любая
  упомянутых выше систем воздушного базирования. Версия 3, безусловно, потребует много
  больше времени и затрат на обслуживание. Он также имеет все преимущества и
  Недостатки системы на водной основе.

• Для существующих или новых домов. Эта система отличается от всех
  из вышеперечисленных. Дом NorthWarm с солнечным обогревом — Версия 4

  Он имеет очень хорошую производительность, но по своей сути
  меньшая производительность, чем любая из вышеперечисленных версий.Версия 4 — это
  нетехнологичный подход к солнечному отоплению.

Результаты моделирования для предлагаемого Саут-Бенд
Доступен демонстрационный дом Моделирование солнечного отопления — NorthWarm Solar, версия 1.

Not Us!

Наконец, если ваши потребности и требования касаются ОГРАНИЧЕННОГО солнечного тепла
выгода, ни одна из этих версий не имеет особого смысла. Если ваше желание
просто для нагрева горячей воды или для уменьшения счета за отопление
на 10%, вероятно, это не выход! Есть множество
компаний, производящих коллекторные панели, которые можно поставить на крышу
для таких приложений.

У нас нет намерений «врезаться» в рынок.
за такую ​​продукцию! Каждая из четырех версий (особенно
Версия 1) предназначена и спроектирована для СЕРЬЕЗНЫХ
солнечное отопление помещений; ситуации, когда нет конкурентоспособных технологий
существует, который может сделать эту работу!

ТАК, для множества людей, читающих о Версиях,
а затем попросите нас снабдить их чем-нибудь, что может
крыша, они лают не на то дерево! Единственная версия
которая может быть применена к существующей крыше — Версия 4,
безусловно, наименее сложный и эффективный из четырех! И даже тогда
система версии 4 включает в себя гораздо больше, чем просто прибивание некоторых панелей
на крышу.Итак, пожалуйста, поймите, что версии НЕ
конкуренты доступным системам кровельных панелей. У нас действительно есть
вообще никакой конкуренции, потому что никто не знает, как ПОЛНОСТЬЮ
и УДОБНО обогревают дом исключительно солнечной энергией. Кроме нас!

Фотоэлементы, электричество от солнечного света

Это область, в которой у нас нет предложений или рекомендаций!
За исключением некоторой негативной информации! Таким же образом
Панели солнечных коллекторов продвигаются нереально, то же самое
верно для создания электричества из солнечной энергии.Мы регулярно слышим
от людей, которые пытаются «стать независимыми от власти
сетка. ». Большинство уже купили несколько квадратных футов фотоэлектрических
панели с различными необходимыми специальными батареями, регуляторами напряжения,
автоматические выключатели и инверторы. Какой-то продавец сказал им, что они
сможет получить мощность в тысячу ватт или что-то в этом роде.

Я полагаю, что технически это не совсем ложь. В полдень на
совершенно ясный день, он мог бы создать количество ватт
это было продвинуто во время коммерческой презентации.Проблема в том, что в 14:00 это
может упасть до 800 Вт, но это все еще на совершенно чистом
день. Как уже упоминалось выше, в Чикаго зимой только около 35%
чистое небо. Так что в среднем это означает 330 Вт в полдень и
270 Вт чуть позже. В течение всего совершенно ясного дня около 5 кВтч
могут быть собраны, но в среднем это будет около 1,7 кВтч в день.
недалеко от Чикаго.
К сожалению, эффективность солнечных батарей очень низкая. Единственный
панели, которые имеют приемлемую цену, изготовлены на основе сульфида кадмия.
технология, общая эффективность преобразования которой составляет около 7%.Итак, теперь у нас осталось (1,7 кВт * 0,07) около 120 ватт-часов электроэнергии.
При нынешних тарифах на электроэнергию в 15 центов за кВт · ч это была бы экономия.
около 2 центов в день или около 7 долларов в год. Теперь это делает
разумно платить более 4000 долларов за любой
устройство, которое сэкономит вам 7 долларов в год? Если бы это длилось 600 лет, без
нуждаются в обслуживании, и если вы не учли интерес,
заработал бы в банке с этими 4000 долларов, в конечном итоге
окупить себя. По прошествии 600 лет в тех условиях он мог бы
начать приносить реальную экономию.Вы понимаете, почему фотоэлектрические
электрические системы далеки от того, чтобы быть рентабельными?

Кроме того, электричество создается как постоянный ток, например
аккумулятор. И без какого-либо хранилища он просто исчезнет
и впустую. Значит, нужны солидные экзотические батарейки.
чтобы сэкономить 5 кВтч, которые можно собрать за день.
И, если вы не собираетесь использовать только приборы постоянного тока,
вам понадобится инвертор, чтобы преобразовать электричество в 120 вольт
AC.Эти устройства тоже имеют потери, поэтому конечная производительность снижается.

В ссылках внизу этой страницы щелкните ссылку о
Фотоэлектрические элементы, чтобы узнать больше.

Основная мысль заключается в том, что продавцы фотоэлектрических
оборудование, как правило, предъявляет очень впечатляющие требования к производительности
того, что они продают, чтобы оправдать довольно высокие цены.

Но поскольку здесь НЕ солнечно 24 часа в сутки, и любой климат имеет
пасмурные дни, и очень мало солнечной энергии собирается рано или поздно.
в конце дня реальность такова, что выгода намного меньше, чем
идеальный сценарий, представленный при покупке! Если ты серьезно
учитывая такое оборудование, попросите обсудить эти вопросы с
несколько владельцев (которые НЕ связаны с этой компанией!).

Энергетические презентации в этой области:

Отопление и охлаждение дома Естественно, без печи или кондиционера (1977, ноябрь 2000 г.)
Дом с солнечным обогревом Дом с полностью 100% солнечным обогревом NorthWarm — Версия 1 (1979)
Солнечные батареи Фотоэлементы, фотоэлектрические элементы, электричество от солнечного света (январь 2002 г.)
Домашний кондиционер Натуральный, ЗЕЛЕНЫЙ и БЕСПЛАТНЫЙ! (1978, декабрь 2000 г.)
Дом с солнечным обогревом — Версия 2 Дом с полностью 100% солнечным обогревом NorthWarm — Версия 2 (1979)
Дом с солнечным обогревом — Версия 3 Northwarm Дом с солнечным обогревом (котельная) — Версия 3 (1979)
Дом с солнечным обогревом — версия 4 — DIY NorthWarm DIY Дом с солнечным обогревом — версия 4 (1979)
Самодостаточность — много предложений Подробная презентация
Глобальное потепление — физика Процесс .(Июнь 2004 г., июнь 2008 г.)
Глобальное потепление и изменение климата — Физика (июнь 2004 г., февраль 2007 г.)
Альтернативный зеленый водонагреватель — без ископаемого топлива HeatGreen — простой водонагреватель, HG3a (биоразложение) (Март 2007 г.)
Альтернативная печь GREEN без огня — не на ископаемом топливе HeatGreen — простая домашняя печь для отопления, HG3a (биоразложение) (март 2007 г.)
Солнечное отопление — низкотехнологичная активная система Низкотехнологичная , низкозатратный подход (апрель 2007 г.)
Энергетические ресурсы мира — нефть, уголь, газ, уран . Поставки и потребление нефти, природного газа, урана (Отчет за май 2010 г.)
Асфальтовое покрытие — черные поверхности и солнечный свет Влияние асфальтовых покрытий, крыш и парковок на окружающую среду (август 2007 г.)
Энергия вращения земли — идеальный источник энергии Из вращения Земли (1990, ноябрь 2002 г.)
Вращение Земли — источник совершенной энергии (1990, декабрь 2009 г.)
Торнадо — физика их действия . Торнадо, в том числе как они образуются.Потенциальный источник энергии (февраль 2000 г., май 2009 г.)
Электричество — неограниченный источник солнечной энергии от искусственного торнадо . Торнадо, в том числе как они образуются. Потенциальный источник энергии (февраль 2000 г., май 2009 г.)
Ковчег выживания — шестиугольный искусственный остров площадью 60 акров , Плавучие сообщества для выживания При повышении уровня моря (июль 2008 г.)
Электростанции — климатические эффекты
Влияние глобального потепления Двуокись углерода
Водород как топливо для транспортных средств .(Август 2003 г.)
200 миль в час, безопасные, самоуправляемые автомобили, грузовики, экономичные 200 миль в час Сверхэффективная транспортная система TRANS (изобретена в 1989 году)
Электромобили, гибридные автомобили, батарея Physics — Электроэнергетические гибридные автомобили и транспортные средства с водородным двигателем (апрель 2006 г.)
Энергия ветра, энергия ветра, практические ветряные мельницы Электроэнергия, генерируемая ветром на практике (бытовая, несколько ватт) (1975 и апрель 1998 г.)
Башенные ветряные мельницы и электричество, умеренная эффективность Практическая крупномасштабная ветроэнергетика, 1200 киловатт (сообщество, тысяча домов) (миллион строительных рабочих мест и 12000 мегаватт электроэнергии в национальном масштабе) (июнь 2007 г.)
Нормы потоков земной энергии из-за прецессионных эффектов (63000 мегаватт энергии) (Сентябрь 2006 г.)
Отходы электростанций — производственное использование ядерных отходов.Производственное удаление отходов атомных электростанций (1980-е годы, сентябрь 2005 г.)
Сохранение энергии — методы и процессы
Хранение энергии — методы — эффективность Различные методы
Солнечная энергия — Сколько энергии поступает от Солнца
Солнце и звезды — Как Солнце работает — ядерный синтез. Создание света и тепла
Изобретения в области энергетики — многие формы энергоснабжения. Связано с энергетическим кризисом
Солнечная энергия — производство электроэнергии из солнца, ветра или других источников почти 24 часа в сутки (2001, проверено в 2003 году)
Солнечная энергия — производство электроэнергии, улучшено Уникальный метод использования солнечной энергии для производства электроэнергии (конец 2010 г.)
Трубопровод Аляска — Алеска — Физика.Воздействие трубопровода на местный климат (август 2005 г.)
Гибридный автомобиль — улучшение. Совершенно другой подход к гибридному автомобилю (1992, май 2008 г.)
Дровяная печь — Камин JUCA, Дровяная печь — Супер-камины JUCA (разработан в 1972 году, изготовлен в 1973 году, до сих пор не согласован)
Дрова для отопления — Физика. Древесина как топливо для отопления (опубликовано в 1978 г.)
Северный полюс нагревается очень быстро. Быстрее, чем где-либо еще на Земле.
Глобальное потепление и климат — возможные решения
Аэродинамический подъемник — как летают самолеты . Эффект Бернулли, реакционная подъемная сила (апрель 2003 г.)
Эффективный полет с аэродинамическим профилем — активная поверхность — TURCAN. Значительное снижение турбулентности и лобового сопротивления самолетов и профилей, TURCAN (лето 1998 г.) Строительная школа
GREEN Technologies. Моя концепция ЗЕЛЕНОГО кампуса (1990, декабрь 2008 г.)
Сохранение углового момента — исключение или нарушение. Нарушение сохранения углового момента (сентябрь 2006 г.)
Ураганы, физика и анализ Надежный подход к уменьшению количества ураганов (февраль 2001 г.)
Автомобильный двигатель — более эффективный подход.Значительное улучшение (2001)
Глобальное потепление — Политика и бизнес Почему лидеры не видят необходимости в глобальном потеплении
Энергия Луны — вариант сбора энергии приливов. (Искусственные приливы) (1998, 2010)
Энергия Луны — версия сбора энергии приливов 2. (Сбор энергии) (1975, 2010)
Электричество от солнца, ветра, воды и т. Д. Сделайте все для себя ЗЕЛЕНОЕ электричество (2001, 2003, 2010)
Производство энергии и эффективность дровяной печи из лучистой дровяной печи (опубликовано в 1979 году)
Рейтинг дров . Информационная таблица дров .

Эта страница — —
— — это

Эта тема презентации последний раз обновлялась — —

Естественное солнечное отопление, кондиционирование воздуха
Дом с солнечным обогревом
Домашнее кондиционирование воздуха

Солнечные активные дома подвергаются испытанию — ScienceDaily

Солнечные активные дома нагреваются с помощью тепловых коллекторов и резервуаров для воды.Однако объективной оценки того, насколько эффективно они это делают, никто не проводил. Исследователи Фраунгофера проверили некоторые из этих солнечных домов, определили, где есть возможности для улучшения, и заложили научную основу для этой концепции жилья.

Большинство из нас знает, как раздражает оплата за горячую воду и отопление помещений, а в конце года обнаруживает, что у вас все еще есть задолженность. Этого бы не случилось с вами, если бы вы жили в одном из 1700 солнечных домов, разбросанных по Германии, Швейцарии и Австрии.Эти дома отапливаются в основном за счет солнечной энергии: солнечные тепловые коллекторы на крыше используются для нагрева воды, которая хранится в большом резервуаре и позже используется для отопления дома и обеспечения горячей водой. Поскольку эти дома имеют отличную теплоизоляцию, они покрывают около 60 процентов их потребности в тепле.

Дома

Solar-Active-Houses идеально подходят для достижения Директивы Европейского Союза об энергетических характеристиках зданий, которая предусматривает, что все здания, построенные с 2021 года, должны быть зданиями с почти нулевым потреблением энергии — другими словами, зданиями, потребляющими минимальное количество топлива.Солнечные дома — жизнеспособная альтернатива пассивным домам, которые в основном полагаются на очень прочную изоляцию и систему вентиляции, которая восстанавливает и перераспределяет тепло. Однако Solar-Active-Houses изо всех сил пытались преодолеть один недостаток — они не подвергались систематическим научным испытаниям или объективным оценкам их эффективности.

Девять солнечных домов, находящихся под научным контролем

Именно эта научная работа завершена в рамках проекта Heizsolar, проводимого исследователями из Института систем солнечной энергии Фраунгофера ISE во Фрайбурге, Германия, совместно с коллегами из Solar- und Wärmetechnik Stuttgart, Technische Universität Ильменау и Sonnenhaus-Institut.«Для Heizsolar мы наблюдали за девятью солнечно-активными домами в течение нескольких отопительных периодов», — говорит Герхард Стрый-Хипп, руководитель группы Fraunhofer ISE. «Это дало нам основу для оптимизации домов и снижения затрат. Мы ожидаем, что это значительно повысит их важность в будущем». Проект был поддержан Forschungszentrum Jülich и получил 1,5 миллиона евро финансирования от Федеральных министерств окружающей среды, охраны природы, строительства и ядерной безопасности Германии, а также по экономическим вопросам и энергетике.

Итак, какие варианты предлагают Solar-Active-Houses? Теоретически можно использовать достаточно солнечной энергии, чтобы покрыть все потребности здания в отоплении. Но дома на 100% солнечной энергии все еще редкость — они дорогие и требуют, чтобы значительный объем пространства был отдан под необходимый блок длительного хранения тепла, который иногда может быть достаточно большим, чтобы вместить до 50 000 литров . «Солнечные активные дома, которые генерируют около 60 процентов тепла, необходимого с помощью солнечных тепловых коллекторов, являются хорошим и доступным компромиссом», — поясняет Стрый-Хипп.«Весной и осенью 40 квадратных метров солнечных тепловых коллекторов и 5 000-литрового резервуара вполне достаточно для дома на одну семью. С ноября по январь дополнительные 40 процентов должны поступать от газового или дровяного котла». До сих пор при проектировании солнечных домов в основном использовался практический опыт отдельных специалистов. Поэтому исследователи решили изучить, как дальше оптимизировать Solar-Active-House, и придумали подходящую имитационную модель для изучения различных аспектов.Например, насколько можно уменьшить размер резервуара, чтобы повысить популярность этих домов? «Можно изменять соотношение размера резервуара к площади поверхности коллектора: в нашем 60-процентном Solar-Active-House мы обнаружили, что можем уменьшить объем резервуара с 6000 до 3000 литров, если мы также увеличим площадь солнечного тепла. коллекторы от 40 до 60 кв.

Солнечным домам еще предстоит преодолеть свою долю проблем. Исследователи пришли к выводу, что некоторые из этих проблем можно легко решить при тщательном планировании.Возьмем, к примеру, тепло, излучаемое накопительным баком. Если зимой это приветствуется, то летом никому не хочется дополнительно обогревать и без того теплый дом. «Если вы установите резервуар, например, на лестничной клетке, отработанное тепло не будет потрачено впустую во время отопительного сезона. А если вы также установите окно, через которое можно отводить отработанное тепло, летом оно вас не побеспокоит», — сказал он. — говорит Стрый-Хипп. Другие проблемы требуют дальнейших исследований, включая то, как солнечно-активные дома сочетаются с домами с нулевым или дополнительным энергопотреблением.
