Виды предохранителей — Сайт по ремонту, подключению, установке электрики своими руками!

Вы даже не подозреваете, какое количество предохранителей существует. Но попробуем объять необъятное, хотя бы в малых масштабах.Поговорим о видах предохранителей.

Классифицировать в общих чертах предохранители можно по нескольким типам срабатывания:

• плавкие предохранители;
• механические предохранители;
• электромеханические предохранители;
• электронные предохранители;
• термопредохранители.

Как можно понять из названия, первые четыре типа относятся к виду, срабатывающим на изменения тока, в то время, как последний срабатывает на изменение температуры.

Плавкие предохранители представляют очень обширную группу, но все они характеризуются одним свойством, чтобы возобновить их прежние характеристики, необходимо произвести замену перегоревшего проводника. Иногда это требует запасных частей, иногда паяльник и навыки пайки, но всегда определенные навыки и знания в восстановлении такого типа предохранителей.

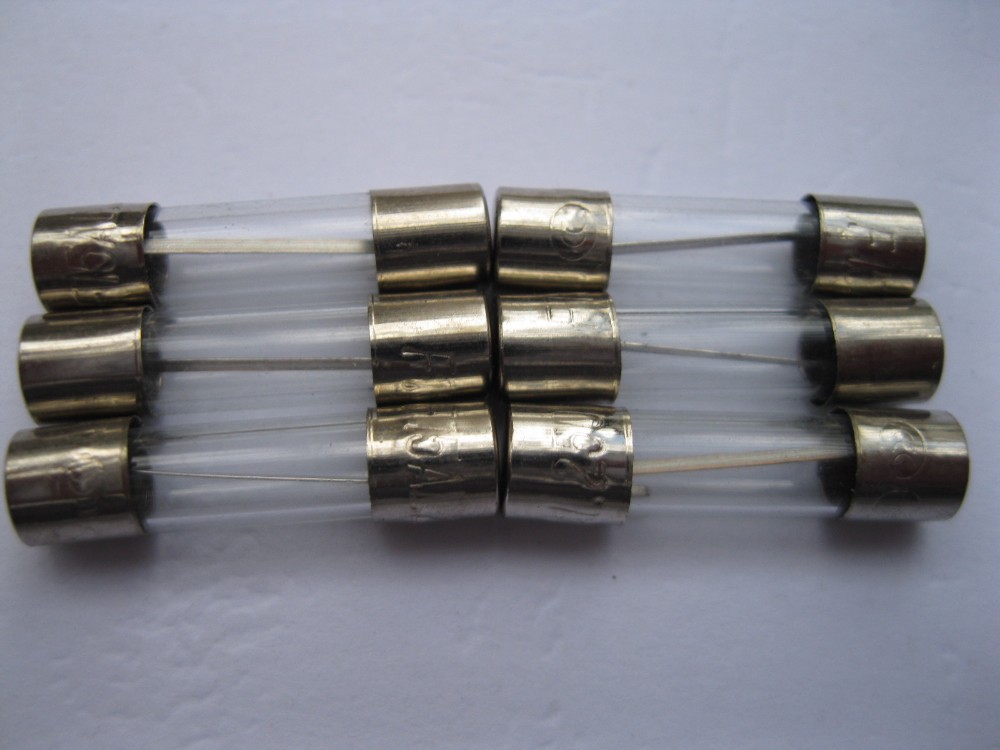

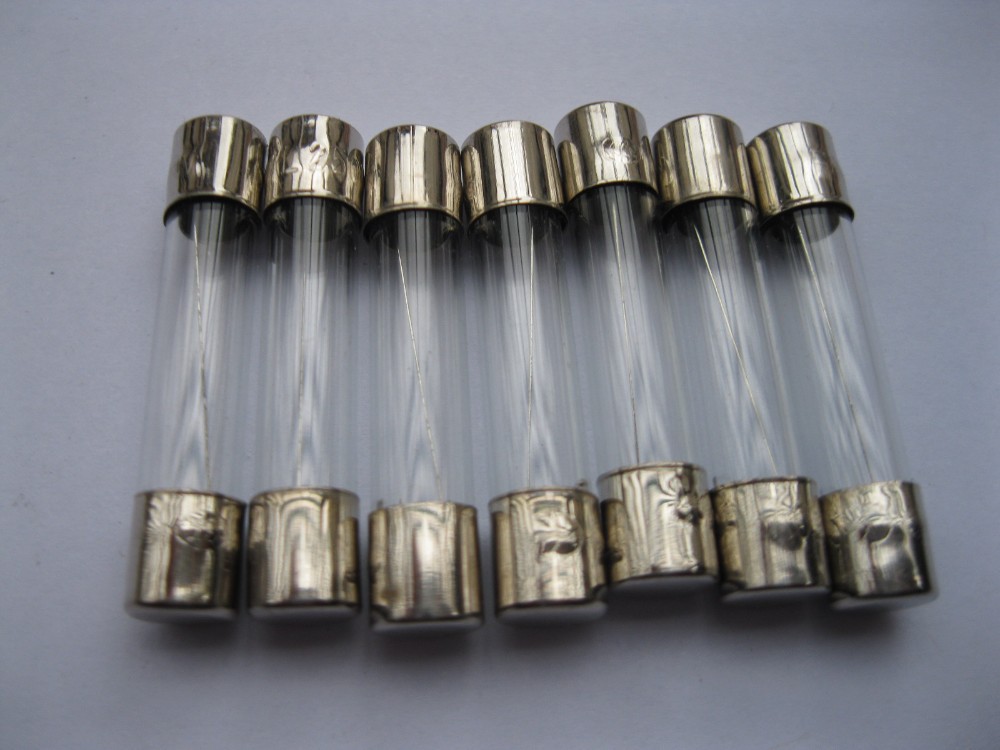

• Плавкий предохранитель трубчатый стеклянный. Самый распространенный предохранитель в бытовом использовании. Пожалуй, один из самых удобных в плане определения исправен он или нет, для этого достаточно посмотреть на просвет целая вставка или нет.
• Плавкий предохранитель трубчатый керамический. Ничем не отличается от стеклянного, кроме как материалом корпуса. Неудобство заключается в том, проверить работоспособность на «глазок» не выйдет, нужно проверять прозванивающими устройствами.
• Плавкие вставки типа ПВД. Тот же принцип, но есть улучшение, теперь неисправный предохранитель можно увидеть (при перегорании в задней части ПВД вылетает «флажок»).
• Предохранители с применением кварцевого песка. Неудобство тоже, определить перегоревший можно только с помощью вспомогательных устройств. Обладают хорошими дугогасящими свойствами. Бывают в стеклянных и керамических корпусах. Рассчитаны на большие токи.
• Немного усовершенствованная модель имеет дополнительный предохранитель подобный ПВД, который показывает, какой из предохранителей вышел из строя, что бывает удобно при большом количестве предохранителей.
• Быстродействующие плавкие предохранители, практически ничем не отличаются внешне от собратьев выше, но при коротком замыкании или превышении допустимого тока «перегорают» очень быстро.
• Smd-предохранители. Не подлежат ремонту, только замена.
• Довольно интересный тип предохранителей – самовосстанавливающийся. Его суть заключается в следующем: внутри находится особый пластик, который проводит ток, пока он «холодный», но как только он нагревается, его сопротивление резко увеличивается и ток перестает течь, пока такой предохранитель снова не остынет. Преимущество огромное, его не надо разбирать и ремонтировать, после того, как он «перегорел», он выпускается в различных форм-факторах, как для пайки навесным монтажом, так и поверхностным.
• Предохранители взрывные. Относятся к очень редкой и экзотической группе. «Перегорание» такого предохранителя обеспечивается взрывным устройством, которое закреплено на проводнике тока. За процесс взрыва отвечает датчик, который контролирует ток в цепи. Довольно точные предохранители, поскольку зависят не от свойств металла токопроводящей пластины, а от точности и уставки датчика тока.
• В установках высокого напряжения применяются автогазовые, газовые и жидкостные предохранители, а так же стреляющие предохранители. Вряд ли вы их увидите в реальной жизни, но знайте, что они есть.

Механических предохранителей сейчас вы уже не найдете в природе, только электро- или электронномеханические. Подробно на них останавливаться не будем. Для удобства представления эти группы можно назвать автоматами (или автоматическими выключателями) – группа электромеханических предохранителей и УЗО (автоматический выключатель дифференциального тока – дифавтомат) – группа электронномеханических предохранителей. Можно так выразиться – классика!!!
На электронных предохранителях тоже не будем останавливаться подробно, их и вовсе не охватишь в одной статье. Замечу лишь, что полностью электронные предохранители возможны только для постоянного тока, для переменного если существуют, то имеют очень сложную схему. Имеют много параметров настройки срабатывания: кратковременные превышения тока, длительные превышения тока, точные значения тока, возможность исключения срабатывания, даже если ток превышает допустимый, но до определенного момента (например, пусковые токи при запуске двигателя), скорость нарастания тока и куча других параметров. Для каждого параметра существует своя схема и из таких кирпичиков-схем можно собрать очень функциональный электронный или электронно-механический предохранитель.

• Термопредохранители. Количество моделей огромно. Применяются везде, где есть возможность перегрева: чайники, духовки, плиты, варочные панели, утюги и т.д. Могут быть рассчитаны на любую температуру, напряжение и ток. Могут быть как самовосстанавливающиеся, так и нет (но, чаще всего, когда они перегорают, их приходится менять). Механизм срабатывания тоже может быть различный.
• К этой же группе можно отнести термореле, которые совместно с электромагнитными контактами используют как термопредохранители в системах вентиляции с использованием электроподогрева воздуха.
• В плитах так же иногда используется термопредохранитель вместо переключателя, только он, так же как и предыдущий тип, имеет возможность регулировки температуры срабатывания.
• В качестве управляющего элемента в электронных термопредохранителях используются специальные детали, которые изменяют свою проводимость в зависимости от температуры. Мы привыкли называть это термопарой. Могут быть выполнены как отдельные компоненты, так и в составе целых блоков.

Вот в принципе и все о более или менее известных типах предохранителей.

Предохранитель 10A (5х20мм с выводами 180°) | Предохранители

2151	Предохранитель 10A (5х20мм с выводами 180°)	Плавкие стеклянные предохранители 10A, размер 5х20мм с выводами под пайку под углом 180°	4 pyб.
1307	Предохранитель 4A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 4A, с выводами, размер 3,6 x 10 мм. , серия 876	3.4 pyб.
1501	Предохранитель 5A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 5A, 250V, с выводами, размер 3,6 x 10 мм., серия 876	3.4 pyб.
840	Предохранитель H520-10А/250В (5х20мм)	Предохранитель (вставка плавкая стекло) H520-10А/250В (ВПБ6-10). Ток срабатывания 10A. Размер 5×20 мм.	2.4 pyб.
1503	Предохранитель 3A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 3A, 250V, с выводами, размер 3.6 x 10 мм, серия 876	3.6 pyб.
3045	Предохранитель 8A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 8A, с выводами, размер 3,6 x 10 мм., серия 876	3.4 pyб.
1306	Предохранитель 2A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 2A, 250V, с выводами, размер 3,6 x 10 мм., серия 876	3.6 pyб.
3047	Предохранитель 1A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 1A, с выводами, размер 3,6 x 10 мм., серия 876	3.6 pyб.
3046	Предохранитель 10A, 250V (3.6x10mm, серия 876)	Миниатюрный стеклянный предохранитель 10A, с выводами, размер 3,6 x 10 мм., серия 876	3.4 pyб.
1310	Предохранитель TR5 (4A, 250V)	Миниатюрный цилиндрический предохранитель в пластиковом корпусе 4A, 250V (Wickmann TR5, серия 372)- ток срабатывания 4A	5 pyб.

Плавкий предохранитель — Википедия

Обозначение на схеме

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. По ГОСТу: «Устройство, которое за счёт расплавления одной или нескольких его деталей, имеющих определённую конструкцию и размеры, размыкает цепь, в которую оно включено, прерывая ток, если он превышает заданное значение в течение определённого времени. Предохранитель включает в себя все детали, образующие готовые изделия»^[1]. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой^[2], вызванной чрезмерными значениями силы тока.

Первые плавкие предохранители начали использоваться ещё в конце XIX века. С тех пор их суть не меняется, изменяется лишь технология производства и качество их работы как путём подбора материалов, из которых они сделаны, так и путём изменения конструктивного исполнения.

Необходимо отметить что термины плавкий предохранитель и плавкая вставка имеют существенно различные значения в современных стандартах по электротехнике.

Принцип работы

В качестве защитного элемента в плавком предохранителе применяется, т. н. плавкая вставка, которая находится внутри патрона, заполненного дугогасящей средой, интенсивно поглощающей тепло (кварцевым песком), либо без заполнения, иногда в предохранителях используется автогазовый принцип, при термическом действие дуги приводит к выделению дугогасящих газов из конструкционных элементов патрона (например, при действии дуги фибровый корпус предохранителя выделяет газы). Плавкую вставку выполняют у мощных предохранителей в пластины с вырезами, уменьшающими площадь сечения вставки, при этом в номинальном режиме избыточная теплота из зауженных мест благодаря теплопроводности успевает распространиться на широкие части и вся вставка имеют практически одинаковую температуру. При перегрузках теплота не успевает полностью перераспределиться по всему объёму вставки и происходит её плавление в самом горячем месте. При коротком замыкании процесс идёт настолько интенсивно, что перераспределения теплоты практически не происходит и вставка перегорает в нескольких суженных местах.

Для более быстрого срабатывания предохранителя (в быстродействующих предохранителях) используют специальные конструкции (придают плавкой вставке специальную форму), в которых отключение цепи в предохранителе при больших токах происходит не посредством плавления вставки, а её разрывом электродинамическими силами (иногда для ускорения срабатывания плавкая вставка дополнительно нагружается усилием натянутой пружины). Для ускорения плавления вставки также применяют явление металлургического эффекта, данное решение применяют обычно в предохранителях со вставками из ряда параллельных проволок.

В некоторых конструкциях предохранителей используются вставки с переменным сечением проволок: разное время перегорания отдельных участков приводит к снижению перенапряжений при срабатывании предохранителя.

Важной характеристикой всякой защиты по току, в т. ч. и предохранителя является время-токовая характеристика, описываемая обычно в виде графика, по оси абсцисс откладывается ток, чаще всего в относительных единицах (за единицу принимается номинальный ток плавкой вставки), а по ординате — время срабатывания. При этом надо иметь в виду, что характеристика каждого экземпляра предохранителя (даже из одной партии) имеет свою время-токовую характеристику, что указывается в каталоге на каждый тип предохранителя как «зона разброса характеристик», которая гарантируется производителем.

При этом надо иметь в виду разницу между номинальным током предохранителя и номинальным током плавкой вставки:

• номинальный ток предохранителя — это ток, на который рассчитан патрон предохранителя
• номинальный ток плавкой вставки — это ток, на который рассчитана плавкая вставка.

В данный размер патрон предохранителя может быть установлено несколько вставок на разные номинальные токи, при этом самая наибольшая в номинальном ряду равна обычно номинальному току патрона.

Некоторые типы предохранителей имеют индикатор срабатывания в виде подпружиненного штифта, при перегорании плавкой вставки указательный штифт выбрасывается пружиной из корпуса предохранителя, показывая срабатывание предохранителя. Иногда данный штифт нажимает на специальный сигнальный контакт, подавая сигнал о перегорании предохранителя по цепям телемеханики.

Конструкция плавкого предохранителя (включает в себя плавкие вставки)

Все плавкие вставки, вне зависимости от конструктивных особенностей, включают в себя два основных элемента:

• плавкий элемент — токопроводящий элемент из металла, сплава нескольких металлов или специально подобранных слоёв нескольких металлов;
• корпус — механизм или систему крепления плавкого элемента к контактам, обеспечивающим включение плавкого предохранителя в целом, как устройства, в электрическую цепь.

Корпуса плавких вставок обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов плавких вставок с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Разновидности

плавких перемычек: что это такое и куда они ведут?

Эта плавкая перемычка сделала свое дело. Он перегрелся и прервал электрическое соединение, прежде чем могли быть повреждены какие-либо критически важные детали. (Изображение / CorvetteForum.com)

Плавкие вставки — также называемые плавкими и плавкими — служат той же цели, что и плавкие предохранители. (Подробнее о предохранителях можно узнать здесь . )

Как и предохранитель, перемычка рассчитана на меньшую нагрузку по току (ампер), чем остальная часть системы, поэтому в случае короткого замыкания или перегрузки перемычка будет первой точкой отказа.Когда он выходит из строя, он нарушает целостность остальной цепи, предотвращая повреждение других компонентов по линии.

Плавкая вставка обычно стоит пару долларов и может быть заменена за 30 минут. Стартер или ЭБУ? Не так много.

Но плавкие вставки сильно отличаются от плавких предохранителей и используются для разных целей.

В чем разница между предохранителем и плавкой вставкой?

В автомобильной сфере предохранители обычно используются в цепях с относительно низким потреблением тока, измеряемого в амперах, в диапазоне от одного до 40 ампер.

Но некоторые автомобильные компоненты требуют кратковременных более высоких уровней пикового тока в зависимости от этого, поэтому предохранитель с фиксированным номиналом может быть не идеальным. Плавкие вставки также дешевле и проще в установке, чем специальный блок предохранителей, поэтому вы видите их в приложениях оригинального оборудования.

Как работает плавкая перемычка?

Проволока измеряется в «калибре», часто сокращенно AWG для «американского калибра проводов». Чем меньше число, тем больше проволока. Провода большего диаметра пропускают больший ток (А) .Ознакомьтесь с таблицей калькулятора кабеля , чтобы узнать больше.

Опять же, плавкая вставка по функциям очень похожа на предохранитель. Он рассчитан на то, чтобы выйти из строя до того, как жгут проводов расплавится.

Как правило, плавкая перемычка состоит из провода, который на четыре калибра больше (меньше), чем остальная часть цепи, что делает его самым слабым звеном в вашей электрической цепи. Например, плавкая перемычка в проводе калибра 10 будет калибром 14.

Провод меньшего сечения пропускает меньший ток, чем остальная часть схемы, поэтому он сначала перегреется и тем самым разорвет физическое соединение между проводом, к которому он вставлен.

Как выглядит плавкая вставка?

Pico делает плавкие перемычки и достаточно хорош, чтобы дать каждому из них пластиковую вкладку с калибром проводов и надписью «плавкие вставки», чтобы ясно видеть. (Изображение / Summit Racing)

Что ж, самое интересное. Они выглядят как провода, поэтому устранение неполадок может стать проблемой — мы вернемся к этому через секунду.

Когда вы прочесываете жгут проводов, вам нужно искать короткий отрезок провода (обычно несколько дюймов в длину), диаметр которого меньше диаметра провода, к которому он подключен.Также велика вероятность, что цвет перемычки будет отличаться от цвета провода.

Помните, что плавкая вставка будет на четыре калибра выше (меньше), чем остальная часть цепи.

Если это линк, установленный на заводе, у него, вероятно, будет хорошая куртка или чехол, закрывающий стыки.

Перемычка также может находиться на самом конце жгута, заканчиваясь кольцевой клеммой, прикрепленной к соленоиду, батарее или двигателю.

Поиск и устранение неисправностей плавкой вставки

Когда плавкая перемычка выполняет свою работу, она нарушает целостность цепи, что сродни разрыву провода.Это приводит к отключению питания компонента.

Мы часто видим это в стартовых системах. Перегорает плавкая перемычка, и люди неправильно диагностируют неисправный стартер — поверните ключ зажигания… и ничего не произойдет.

Если это (или что-то подобное произойдет), вам следует сначала проверить предохранители в блоке предохранителей. Если все в порядке, откройте капот и проверьте жгут проводов на предмет расплавленных, обгоревших или сломанных проводов.

Не паникуйте, если вы его увидите, поскольку это может быть просто плавкое звено, выполняющее свою работу.

Вы также можете проверить целостность цепи с помощью настройки непрерывности мультиметра . Закрепите провод на одном конце цепи, а другой — на противоположном конце. Если преемственность существует, то ваша проблема, вероятно, в другом месте.

Избегайте использования простой 12-вольтовой трубки для проверки целостности цепи для чего-то вроде этого, так как ваша схема может не иметь напряжения 12 В автоматически. (Выключатель или реле на входе также могут помешать точной диагностике.)

Замена плавкой вставки

Заменить ссылку так же просто, как вырезать неработающую ссылку и установить новую.

Многие плавкие вставки теперь поставляются с предустановленным обжимным соединителем, что упрощает процесс установки.

Не забудьте защитить соединения от атмосферных воздействий — закройте соединения термоусадочной трубкой или плотно обмотайте соединения изолентой.

Нужен хороший 101 учебник по электропроводке? Проверьте это.

Автор: Пол Сакалас
Пол — редактор OnAllCylinders. Когда он не пишет, вы, вероятно, заметите, что он кидает инструменты в своего злополучного водителя или возится со старым Jeep CJ-5. Заядлый мотоциклист, он проводит остальное время, синхронизируя карбюраторы и очищая жир с левой штанины.

Глоссарий по типам предохранителей | Технические условия для предохранителей

КАТЕГОРИЯ	СРОК	ОПРЕДЕЛЕНИЕ
Тип предохранителя	11 Тип	Предохранитель в виде цилиндрической волоконно-оптической трубки с резьбовыми концами и вентиляционными отверстиями, предназначенный для телекоммуникационной отрасли.
Тип предохранителя	1AG	Предохранитель в виде стеклянного картриджа диаметром 1/4 дюйма и длиной 5/8 дюйма.
Тип предохранителя	2,3 x 8 мм	Сверхминиатюрный предохранитель с керамическими выводами и осевыми выводами диаметром 2,3 мм и длиной 8 мм.
Тип предохранителя	24 Тип	Предохранитель на 60 В постоянного тока, разработанный для телекоммуникационной отрасли.
Тип предохранителя	2AG	Торговая марка Litttelfuse для предохранителя в стеклянном корпусе с картриджем диаметром 5 мм и длиной 15 мм.
Тип предохранителя	3,6 x 10 мм	Керамический сверхминиатюрный предохранитель с осевыми выводами диаметром 3,6 мм и длиной 10 мм.
Тип предохранителя	3AB	Предохранитель в виде картриджа с керамическим корпусом, диаметр 1/4 дюйма и длина 1-1 / 4 дюйма (6,3×32 мм).
Тип предохранителя	3AG	Предохранитель в виде стеклянного картриджа диаметром 1/4 дюйма и длиной 1-1 / 4 дюйма (6,3×32 мм).
Тип предохранителя	5 x 15 мм	Предохранитель в стеклянном корпусе с картриджем диаметром 5 мм и длиной 15 мм.
Тип предохранителя	5 x 20 мм	Предохранитель в стеклянном или керамическом корпусе с картриджем диаметром 5 мм и длиной 20 мм.
Тип предохранителя	5AG	Патронный предохранитель диаметром 13/32 дюйма и длиной 1-1 / 2 дюйма (10×38 мм).
Тип предохранителя	7 Тип	Предохранитель в виде цилиндрической волоконно-оптической трубки с резьбовыми концами, предназначенный для телекоммуникационной отрасли.
Тип предохранителя	70 Тип	Цилиндрический патронный предохранитель с индикаторным штифтом, разработанный для телекоммуникационной отрасли.
Тип предохранителя	74 Тип	Быстродействующий предохранитель с цилиндрическим корпусом на 60 В постоянного тока, разработанный для телекоммуникационной отрасли.
Тип предохранителя	75 Тип	Предохранитель цилиндрической формы с радиальными выводами, разработанный для телекоммуникационной отрасли.
Тип предохранителя	76 Тип	Предохранитель цилиндрической формы с радиальными выводами, разработанный для телекоммуникационной отрасли.
Тип предохранителя	7AG	Предохранитель в стеклянном корпусе с картриджем диаметром 1/4 дюйма и длиной 7/8 дюйма.
Тип предохранителя	80 Тип	Быстродействующий предохранитель с цилиндрическим корпусом, разработанный для телекоммуникационной отрасли. Визуальная индикация с возможностью удаленной электрической сигнализации.
Тип предохранителя	81 Тип	Быстродействующий предохранитель цилиндрической формы без индикации, разработанный для телекоммуникационной отрасли.
Тип предохранителя	8AG	Предохранитель в виде стеклянного картриджа диаметром 1/4 дюйма и длиной 1 дюйм.
Тип предохранителя	Индикация аварийной сигнализации	Быстродействующий телекоммуникационный предохранитель, предназначенный для визуальной индикации перегорания предохранителя путем включения светодиода или звуковой сигнализации.
Тип предохранителя	Barrier Network	Предохранитель, предназначенный для работы в потенциально взрывоопасных средах. Они построены в соответствии со стандартами барьерных сетей (EN50020) для опасных приложений.
Тип предохранителя	На болтах	Предохранитель, который предназначен для непосредственного прикручивания к шинам, контактным площадкам или блокам предохранителей.
Тип предохранителя	Ответвительная цепь	Предохранитель с минимальным отключаемым током 10 000 ампер, минимальным номинальным напряжением 125 В и они должны быть отклоняющимися по размеру, чтобы нельзя было установить предохранитель с более высоким номинальным напряжением в цепи. Они также должны быть отклонены по размеру, чтобы
Тип предохранителя	Картридж	Предохранитель с цилиндрическим корпусом, токоведущим элементом и двумя цилиндрическими торцевыми крышками или наконечниками.
Тип предохранителя	Класс CC	Предохранитель параллельной цепи на 600 В, отключающий ток 200 кА и габаритные размеры 13/32 дюйма x 11/2 дюйма. Их конструкция включает в себя функцию отклонения, которая позволяет вставлять их в держатели отклоняющих предохранителей и блоки предохранителей, которые отклоняют все более низкие напряжения
Тип предохранителя	Класс G	Предохранитель параллельной цепи на 480 В, номинальный ток отключения 100 кА и размер отказ от перелива.Диаметр предохранителя составляет 13/32 дюйма, а длина варьируется от 15/16 дюйма до 2-1 / 4 дюйма. Доступны номиналы от 1А до 60А.
Тип предохранителя	Класс H	Предохранитель параллельной цепи на 250 В или 600 В, номинал отключения 10 кА, который может быть возобновляемым или невозобновляемым. Они доступны с номинальным током от 1 А до 600 А.
Тип предохранителя	Класс J	Предохранитель 600 В переменного тока, рассчитанный на прерывание минимум 200 кА. Они помечены как «Current-Limiting» и не взаимозаменяемы с другими классами.
Тип предохранителя	Класс K5	Предохранитель параллельной цепи на 250 В или 600 В и отключающий ток 50 кА. По размерам они такие же, как предохранители класса H. Эти предохранители токоограничивающие. Тем не менее, они не имеют маркировки «токоограничивающие» на своей этикетке, поскольку у них нет
Тип предохранителя	Класс L	Эти предохранители рассчитаны на ток от 601 до 6000 А и рассчитаны на отключение минимум 200 кА. . Они имеют маркировку «Ограничение тока» и рассчитаны на 600 В переменного тока.Они предназначены для крепления на болтах и ​​обычно не используются в зажимах. Некоторые предохранители класса L
Тип предохранителя	Class-R	Это высокопроизводительные предохранители номиналом 1 / 10-600A при номинальных значениях 250 В и 600 В. Все они помечены на этикетке как «Ограничение тока», и все они имеют номинальный ток отключения не менее 200 кА. Они имеют идентичные габаритные размеры с предохранителями класса H, но имеют предохранитель типа rejec
Тип предохранителя	Класс RK1	A быстродействующий или двухэлементный предохранитель с выдержкой времени.Это высокопроизводительные предохранители номиналом 1 / 10-600A на 250 и 600 В. Все они помечены на этикетке как «Ограничение тока», и все они имеют номинальный ток отключения не менее 200 кА. Предохранители класса RK1 более современные
Тип предохранителя	Класс RK5	Двухэлементный предохранитель с выдержкой времени. Это высокопроизводительные предохранители номиналом 1 / 10-600A на 250 и 600 В. Все они помечены на этикетке как «Ограничение тока», и все они имеют номинальный ток отключения не менее 200 кА. Предохранители класса RK5 обладают меньшим ограничением тока, чем
Тип предохранителя	Класс T	Промышленный класс предохранителей на 300 В и 600 В от 1 А до 1200 А. Они физически очень малы и могут применяться там, где пространство ограничено. Это быстродействующие предохранители с номиналом отключения 200 кА (среднеквадратичное значение).
Тип предохранителя	CF8 Аккумулятор	Керамические автомобильные предохранители на 58 В постоянного тока, предназначенные для установки непосредственно на клемме аккумулятора с помощью соответствующей шестигранной гайки.
Тип предохранителя	Ограничение тока	Предохранитель, который ограничивает как величину, так и продолжительность протекания тока в условиях короткого замыкания.Токоограничивающие предохранители должны иметь следующие характеристики: 1. Ограничивать пиковые токи значениями меньшими, чем те, которые имели бы место, если бы предохранители были
Тип предохранителя	Dual Element	Предохранитель специальной конструкции, в которой используются два отдельных элемента последовательно внутри трубки предохранителя. Один элемент, пружинный спусковой механизм, работает от перегрузок, в 5-6 раз превышающих номинальный ток предохранителя. Другой элемент, защита от короткого замыкания.Тип Edison Base имеет латунную резьбу и керамический корпус.
Тип предохранителя	Электронный предохранитель	Устройство защиты от перегрузки по току с плавкой вставкой, которая плавится и постоянно размыкает цепь в условиях перегрузки по току. Электронный предохранитель обычно используется в схемных платах, где напряжение в цепи ниже 300 В. Он включает в себя
Тип предохранителя	Быстродействующий предохранитель	A, который срабатывает при перегрузке и очень быстро замыкается.Этот тип предохранителя не предназначен для выдерживания временных токов перегрузки, связанных с некоторыми электрическими нагрузками. Перечисленные или признанные UL быстродействующие предохранители обычно срабатывают в течение 5 секунд
Тип предохранителя	Вилочный погрузчик	Предохранитель постоянного тока, разработанный для аккумуляторных погрузчиков и другого низковольтного оборудования, работающего от аккумуляторных батарей.
Тип предохранителя	Предохранитель ~	Устройство защиты от перегрузки по току с плавкой вставкой, которая плавится и постоянно размыкает цепь в условиях перегрузки по току.Разработан как преднамеренно слабое звено в электрической цепи.
Тип предохранителя	Класс предохранителя	Промышленность разработала основные физические характеристики и требования к электрическим характеристикам для предохранителей с номинальным напряжением 600 В или меньше. Они известны как стандарты. Если тип предохранителя соответствует требованиям стандарта, он может подпадать под этот класс
Тип предохранителя	High Reliabilty (Hi Rel)	Специальная категория электронных предохранителей, предназначенных для использования в самолетах, космосе и военных целях. где надежность имеет решающее значение. Предохранители High-Rel подвергаются серийным испытаниям или испытаниям на долговечность и воздействие окружающей среды во время производства.
Тип предохранителя	High Speed ​​	Также известен как полупроводниковый предохранитель или предохранитель выпрямителя. Чрезвычайно быстродействующий предохранитель, используемый для защиты твердотельных устройств. Он не имеет преднамеренной выдержки времени в диапазоне перегрузки и предназначен для максимально быстрого размыкания в диапазоне короткого замыкания.
Тип предохранителя	High Speed ​​J	Очень быстродействующий, токоограничивающий предохранитель класса J обеспечивает низкие значения I²t, как у полупроводникового предохранителя.
Тип предохранителя	In Line	Стеклянный корпус, предохранитель на 300 В переменного тока, предназначенный для защиты люминесцентных осветительных приборов.
Тип предохранителя	Обозначение	Предохранитель с визуальной функцией или функцией срабатывания, позволяющей легко идентифицировать перегоревший предохранитель.
Тип предохранителя	Ограничитель	Предохранитель специального назначения, который предназначен только для защиты от короткого замыкания.
Тип предохранителя	Предохранитель ограничителя	Предохранитель специального назначения, обеспечивающий только защиту от короткого замыкания.Также известен как резервный предохранитель.
Тип предохранителя	Низковольтный предохранитель	Предохранитель на 600 В или меньше. Многие типы предохранителей низкого напряжения классифицированы и определены для использования в цепях на 125, 250, 300, 480 или 600 В. Соблюдаются стандарты UC / CSA / NOM.
Тип предохранителя	Предохранитель среднего напряжения	Токоограничивающие силовые предохранители с номинальным напряжением от 0,6 кВ до 34,38 кВ. Номинальный постоянный ток составляет от 0,5 до 1200 ампер.Предохранители среднего напряжения с рейтингом Е — это предохранители общего назначения, которые в основном используются для защиты трансформаторов и обеспечивают как предохранитель, так и предохранитель
Тип предохранителя	Micro	Электронный предохранитель сверхминиатюрного размера с радиальными выводами в цилиндрическом или прямоугольном корпусе.
Тип предохранителя	Миниатюрный предохранитель	Предохранитель с номинальным напряжением от 250 до 600 В и габаритными размерами 13/32 дюйма x 1-1 / 2 дюйма. Также известен как предохранитель 5AG.
Тип предохранителя	Миниатюрный предохранитель	Патронный электронный предохранитель, обычно доступный в размерах 3AG / 3AG или 5 x 20 мм.
Тип предохранителя	Мультиметр	Предохранитель сверхмалого размера на 1000 В переменного / постоянного тока, предназначенный для защиты как аналоговых, так и цифровых мультиметров.
Тип предохранителя	Одноразовый предохранитель	Общий термин, используемый для описания невозобновляемых патронных предохранителей класса H с одним элементом.
Тип предохранителя	Pico Fuse	Миниатюрный электронный предохранитель с осевыми выводами.
Тип предохранителя	Вилка	Предохранитель 125 В переменного тока, рассчитанный на номинальную мощность в параллельной цепи, который отключает минимум 10 000 ампер. Штекерные предохранители предназначены для ввинчивания в розетку.
Тип предохранителя	Силовой предохранитель	Предохранитель с номинальным напряжением от 250 до 600 В и габаритными размерами более 13/32 дюйма x 1-1 / 2 дюйма.
Тип предохранителя	Quick Acting	Быстродействующий предохранитель согласно стандарту IEC 60127.
Тип предохранителя	Выпрямитель	Также известен как высокоскоростной предохранитель или полупроводниковый предохранитель. Чрезвычайно быстродействующий предохранитель, используемый для защиты твердотельных устройств.Он не имеет преднамеренной выдержки времени в диапазоне перегрузки и предназначен для максимально быстрого размыкания в диапазоне короткого замыкания.
Тип предохранителя	Отклоняющая заглушка основания	Плавкие предохранители, рассчитанные на 125 В переменного тока, которые предназначены для ввинчивания в розетку. Модель Rejection Base имеет керамическую основу с отклоняющей резьбой.
Тип предохранителя	Отклоняющий предохранитель	Токоограничивающий предохранитель с высокой отключающей способностью и уникальными размерами или условиями монтажа.
Тип предохранителя	Возобновляемый предохранитель	Предохранитель, рассчитанный на напряжение 600 В или ниже, в котором элемент можно заменить после срабатывания предохранителя, а затем использовать повторно. Возобновляемые предохранители изготовлены по стандартам класса H.
Тип предохранителя	Safe-T-Plus	Торговая марка Littelfuse для герметичного закрытого предохранителя, предназначенного для работы во взрывоопасных средах.
Тип предохранителя	Полупроводниковый предохранитель	Также известен как высокоскоростной предохранитель или предохранитель выпрямителя. Чрезвычайно быстродействующий предохранитель, используемый для защиты твердотельных устройств. Он не имеет преднамеренной выдержки времени в диапазоне перегрузки и предназначен для максимально быстрого размыкания в диапазоне короткого замыкания.
Тип предохранителя	SFE	Быстродействующий низковольтный предохранитель в стеклянном корпусе. Предохранитель SFE имеет диаметр 1/4 дюйма. Длина варьируется в зависимости от номинальной силы тока от 5/8 ‘до 1-7 / 16 дюймов.
Тип предохранителя	Малоразмерный предохранитель	Обычно предохранитель с номинальным напряжением 300 В или ниже, предназначенный для применения на печатных платах.
Тип предохранителя	Solar J	A Предохранитель на 600 В переменного тока, 1000 В постоянного тока, разработанный специально для защиты фотоэлектрических систем. Предохранитель Solar J предлагается в корпусе класса J с лезвиями.
Тип предохранителя	Solar Fuse	Предохранитель, разработанный специально для защиты фотоэлектрических (PV) систем.
Тип предохранителя	Solar Midget	Предохранитель постоянного тока на 1000 В, разработанный специально для защиты фотоэлектрических систем.Предохранитель Solar Midget предлагается в корпусах размером 10 x 38 мм.
Тип предохранителя	Solar R	A Предохранитель 600 В переменного тока, 600 В постоянного тока, разработанный специально для защиты фотоэлектрических (PV) систем. Предохранитель Solar R предлагается в корпусах класса R.
Тип предохранителя	Сверхминиатюрный предохранитель	Предохранители, имеющие размеры меньше миниатюрных (3AG / 3AB или 5 x 20 мм) предохранителей. К сверхминиатюрным предохранителям относятся предохранители типа 3,6×10 мм, 2,3×8 мм, Micro, Pico и поверхностного монтажа.
Тип предохранителя	Дополнительные предохранители	Предохранители, которые могут иметь разные напряжения и параметры отключения в одном корпусе. Дополнительные предохранители могут иметь размеры 13/32 «x1-1 / 2», 1/4 «x 1-1 / 4» и 5 x 20 мм. Номиналы прерывания колеблются от 35 до 100 000 ампер.
Тип предохранителя	Плавкий предохранитель для поверхностного монтажа	Предохранитель, сконструированный таким образом, чтобы его можно было припаять непосредственно к поверхности печатной платы. Это устраняет необходимость в устройстве сквозных отверстий для сверления отверстий в плате для пайки выводов.Он также значительно экономит место за счет использования предохранителя типа
	Telepower	A предохранитель номинальной мощности постоянного тока, разработанный для телекоммуникационной отрасли.
Тип предохранителя	Telpower	Торговая марка Bussmann для широкого диапазона специальных предохранителей для телекоммуникационной отрасли.
Тип предохранителя	Тонкая пленка	Тип плавкого предохранителя для поверхностного монтажа, в котором микроскопически тонкий слой проводящего металла нанесен на керамическую или стеклянную подложку между выводами предохранителя.Этот металлический слой служит плавким элементом предохранителя. Этот метод конструкции позволяет использовать предохранитель
Тип предохранителя	Предохранитель для установки в сквозное отверстие	Предохранитель с выводами, припаянными к задней стороне печатной платы. Для установки предохранителя в сквозное отверстие необходимо просверлить отверстия в печатной плате, вставить выводы в отверстия и припаять выводы на задней панели s
Тип предохранителя	Временная задержка	Встроенная задержка, позволяющая временно и безвредные пусковые токи, проходящие через предохранитель или автоматический выключатель в неработающем состоянии, но сконструированы таким образом, чтобы отключаться при длительных перегрузках и коротких замыканиях.
Тип предохранителя	Time Lag	Предохранитель с выдержкой времени согласно стандарту IEC 60127.
Тип взрывателя	Торпеда	Торпедный взрыватель состоит из термостойкого корпуса с плавким элементом, натянутым на внешний корпус взрывателя. Этот тип предохранителя использовался в старых моделях автомобилей, произведенных в Европе.
Тип предохранителя	Очень быстродействующий	Очень быстродействующий предохранитель разработан для очень быстрой реакции на перегрузки и короткие замыкания.Они очень ограничивают ток. Основное применение — защита твердотельных электронных компонентов. Их особые характеристики, включая быстрое реагирование на перегрузку, v
Тип предохранителя	WER Тип	Предохранитель 32 В постоянного тока, разработанный для телекоммуникационной отрасли.
Тип предохранителя	Предохранитель класса E	Токоограничивающие предохранители среднего напряжения, обеспечивающие защиту от перегрузки и короткого замыкания. Они спроектированы таким образом, чтобы выдерживать большие броски намагничивания, возникающие при запуске трансформатора.Диапазон номинальных напряжений от 2,75 кВ до 38 кВ и непрерывный c
Тип предохранителя	Предохранитель R-Rated	R-Rated предохранители являются токоограничивающими резервными предохранителями, которые предназначены для защиты от короткого замыкания только пускателей среднего напряжения моторы. Они не предназначены для защиты от длительных токовых перегрузок. В ser
Тип предохранителя	PT Предохранитель	A Предохранитель трансформатора напряжения (PT) — предохранитель специального назначения, предназначенный для защиты трансформаторов потенциала. Для трансформаторов напряжения требуются предохранители, ограничивающие ток на стороне первичного соединения. Номинальное напряжение составляет от 2,4 кВ до 36 кВ. Поскольку требуется мощность
Тип предохранителя	Конденсаторный предохранитель	Конденсаторные предохранители являются ограничивающими по току с высокими отключающими характеристиками и обеспечивают защиту как от короткого замыкания, так и от перегрузки. Предохранитель конденсатора предназначен для изоляции закороченного конденсатора до того, как конденсатор может повредить окружающее оборудование или персонал. Тип предохранителя
Предохранитель распределительного трансформатора	Предохранители распределительного трансформатора	Предохранители распределительного трансформатора — это резервные предохранители, ограничивающие ток, предназначенные для защиты распределительных трансформаторов. Предохранитель, ограничивающий резервный ток, — это предохранитель, который может отключать любой ток между номинальным минимальным током отключения и максимальным значением
Тип предохранителя	Стандартный резервный предохранитель IEC	Стандартные предохранители IEC являются резервными средними напряжениями плавкие вставки, изготовленные в соответствии со стандартами IEC. Резервные плавкие вставки имеют минимальную номинальную отключающую способность (ниже I3). Их рабочий диапазон находится между минимальным номиналом отключения (I3) и максимальным
Тип предохранителя	Предохранитель общего назначения	Токоограничивающий предохранитель среднего напряжения, способный отключать все токи от максимального номинального тока отключения до тока, который вызывает плавление плавкого элемента за один час.Не все токи попадают в этот диапазон. Можно использовать
Тип предохранителя	Плавкий предохранитель	Токоограничивающий предохранитель среднего напряжения, способный отключать все токи от максимального номинального тока отключения до минимального продолжительного тока, вызывающего плавление плавкого элемента (плавких элементов) при использовании предохранителя при максимальной температуре окружающей среды
Тип предохранителя	Резервный предохранитель	Токоограничивающий предохранитель специального назначения, обеспечивающий только защиту от короткого замыкания.Они используются вместе с высоковольтными пускателями двигателей для защиты отдельных двигателей от короткого замыкания. Примером могут служить предохранители с рейтингом R, которые имеют конструкцию
Тип предохранителя	Класс R	Это высокопроизводительные предохранители с номиналом 1 / 10-600A в номиналах 250 В и 600 В. Все они помечены на этикетке как «Ограничение тока», и все они имеют номинальный ток отключения не менее 200 кА. Они имеют идентичные габаритные размеры с предохранителями класса H, но имеют rejec
PTC Тип	Устройство PTC	Сбрасываемое устройство защиты от перегрузки по току, которое изготовлено из полимера, который быстро реагирует на повышение температуры.В нормальных условиях устройство PTC имеет очень маленькое сопротивление и мало влияет на цепь. Устройство PTC заменяет или tri
Тип PTC	Восстанавливаемый предохранитель PTC	Другое название устройства PTC. PPTC расшифровывается как полимерный положительный температурный коэффициент.
Тип PTC	Устройство PPTC	Другое название устройства PTC. PTC означает положительный температурный коэффициент.
Тип PTC	Ремень батареи PTC	Устройство PTC с осевыми выводами, обеспечивающее нециклическую защиту от перезарядки и короткого замыкания аккумуляторных элементов
Тип отключения батареи	Ручное отключение батареи	A батарея выключатель, который приводится в действие ручкой, рычагом, ручкой или ключом.
Тип отключения аккумулятора	Дистанционное отключение аккумулятора	Выключатель аккумулятора, работающий с электрическим или электронным пультом дистанционного управления. В случае короткого замыкания электронный или электрический блок управления обнаруживает падение напряжения, размыкает контакты и отключает аккумулятор.
Отсоединение аккумулятора, тип	Главный выключатель аккумулятора	Выключатель аккумулятора, предназначенный для быстрого отключения отключите аккумулятор от электрической цепи, отсоединив положительный или заземляющий провод.
Тип разъединителя батареи	Разъединитель поля генератора	Функция безопасности некоторых разъединителей, отключающая поле генератора переменного тока в случае опасного повышения напряжения, так что магнитное поле отключается, предотвращая скачок напряжения.
Тип разъединителя батареи	AFD	Аббревиатура для полевого разъединителя генератора
Тип разъединителя батареи	Защита от проникновения	Защита от проникновения или IP относится к функциям выключателя, которые защищают устройство от различных загрязнений окружающей среды.Это уровень защиты, обеспечиваемый электрическим шкафом от твердых тел и жидкостей. В среде с запыленностью o
Тип разъединителя батареи	IP	Сокращенное обозначение защиты от проникновения.
Тип разъединителя батареи	Индексирующий штифт	Штифт, который выравнивает переключатель с монтажной панелью и предотвращает вращение для переключателей со сквозным монтажом. Также известен как установочный штифт или стопорный штифт.
Тип разъединителя батареи	Установочный штифт	Штифт, который выравнивает переключатель с монтажной панелью и предотвращает вращение переключателей со сквозным монтажом. Также известен как установочный штифт или стопорный штифт.
Тип разъединителя батареи	Штифт, предотвращающий вращение	Штифт, который выравнивает переключатель с монтажной панелью и предотвращает вращение для переключателей со сквозным монтажом. Также известен как установочный штифт или установочный штифт.
Тип разъединителя батареи	Tag-Out блокировки	Функция / процедура безопасности, которая обеспечивает надлежащее отключение опасных машин и невозможность их повторного запуска до завершения технического обслуживания или ремонта вок.
Тип отключения батареи	LOTO	Аббревиатура для Lock-Out Tag-Out.
Автоматические выключатели — Тепловые	Тепловые автоматические выключатели	Тепловой выключатель представляет собой сбрасываемое устройство защиты цепи, которое в первую очередь предназначено для защиты компонентов и оборудования от токовой перегрузки и короткого замыкания.Термовыключатели обеспечивают защиту от тепловой перегрузки в системах постоянного тока.
Автоматические выключатели — тепловые	Мини-ножевой выключатель	Мини-ножевой автоматический выключатель представляет собой автомобильный автоматический выключатель ножевого типа, который по стилю похож на мини-автомобильный предохранитель.
Автоматические выключатели — тепловые	ATC Blade Style	Термический автоматический выключатель ATC Blade — это автомобильный автоматический выключатель ножевого типа, который по стилю похож на автомобильный предохранитель ATC.
Автоматические выключатели — тепловые	MAXI Blade Style	Тепловой автоматический выключатель MAXI Blade — это автомобильный автоматический выключатель ножевого типа, который по стилю похож на автомобильные предохранители MAXI.
Автоматические выключатели — тепловые	Короткие выключатели	Короткие выключатели с тепловым выключателем представляют собой тепловые выключатели, заключенные в металлическую или пластиковую крышку с двумя выводами типа шпильки. Автоматические выключатели с коротким замыканием имеют номинальный ток от 5 до 50 ампер.Th

Fusible — Википедия, свободная энциклопедия

En la electricidad, se denomina fusible a un dispositivo constituido por un soporte adecuado y un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto definedricado de un quea el instalació фундамент (por efecto Joule) cuando la tensidad de corriente supere (por un cortocircuito o un exceso de carga) unterminado valor que pudiera hacer peligrar la integridad de los Concordores de la instalación con el consiguiente riesgo de incendio o destrucción de destrucción.

Общие данные [редактор]

El fusible eléctrico, denominado inicialmente aparato de energía y de protección contra sobrecarga de corriente eléctrica por fusión, es el dispositivo más antiguo de protección contraposibles fallos en circuitos eléctricficas, quarecieñáñón, sempreposibles fallos en circuitos eléctricoficas, quarecieñón encésieño, 17 le empleaba para proteger a condenderes de daños frente a corrientes de descarga de valor excesivo. Durante la década de 1880 es cuando se reconoce su Potencial como dispositivo protector de los sistemas eléctricos, que created comenzando a difundirse.Desde ese momento, hasta la actualidad, los numerosos desarrollos y la aparición de nuevos Disños de fusibles han avanzado al paso de la tecnología, y es que, a pesar de su aparente simplicidad, este dispositive posee en la actualidolgico un muy tanto en lo que se refiere a los materiales usados ​​como a las metodologías de fabricación. El fusible coexiste con otros dispositivos protectores, dentro de un marco de cambios tecnológicos muy acelerados que lo hacen aparecer como pasado de moda u obsoleto, lo que no es así.

Este Concepto se entiende con mayor facilidad cuando se описывает el campo de aplicación actual, cuyos parámetros nominales poséen rangos muy ampios. Электрические напряжения от напряжения до 132 кВ; las corrientes nominales, desde unos pocos miliamperios hasta 6 kA, y las Capacidades de ruptura alcanzan en algunos casos los 200 kA.

La producción anual de fusibles supera los 30 millones de unidades, mientras que en Argentina se utilizan aproximadamente 300 000 unidades anuales.Una Industria de tamaño medio puede tener instalados algunos centenares de fusibles y en un automóvil moderno pueden encontrarse en uso entre 40 y 60 fusibles. La mayoría de los equipos electrónicos poséen al menos un fusible. Sus tamaños pueden ser tan pequeños como la cabeza de un fósforo de madera, y en el otro extremo, o sea para aplicaciones de alta tensión y con alta Potencia de Corto circuito, se encuentran fusibles cuyo peso ronda los 20 килограмм.

Las estadísticas de producción a nivel mundial indican el crecimiento constante del mercado. Para algunos tipos de fusibles el crecimiento es muy elevado, como es el caso de los dispositivos para circuitos electrónicos de baja Potencia y los elementos para uso en automóviles. En cambio, para los fusibles tradicionales (baja y media tensión, y alta capcidad de ruptura), se Estima un crecimiento con menor velocidad, del orden del crecimiento de los sistemas eléctricos, que ronda el 3% годовой.

El Principio de funcionamiento del fusible es muy simple: se basa en intercalar un elemento más débil en el circuito, de manera tal que cuando la corriente alcance niveles que podrían dañar a los components del mismo, el fusible seac foundation e interrumpa la Circuit де ла корриенте.Que el elemento fusible или eslabón débil del circuito alcance la fusión no impla necesariamente que se interrumpa la corriente, siendo esta diferencia la clave para entender la tecnología Invucrada en el aparentemente simple fusible.

A lo largo de los años han ido apareciendo fusibles para aplicaciones específicas, tales como proteger líneas, motores, transformadores de Potencia, transformadores detensión, конденсаторы, полупроводниковые потенциалы, проводники, проводящие компоненты, электрические цепи, электрические цепи интеградос и др. Estos tipos tan diversos de fusibles Poseen características de selección muy distintas, lo que hace compleja su correctivea selección.

Este rango tan ampio Requiere que el usuario de fusibles posa un importantante nivel de conocimientos, que no es fácil de adquirir por la falta de material informativo de fácil acceptso.

Hay queрения otro factor importante, que es la existencia de fusibles Responsendo a normalizaciones de diversos países. Cuando se habla de los sistemas de distribución de energía eléctrica, se emplean en nuestro medio fusibles de alta Potencia фундаментальный ответ в норме Европы, pero para la distribución de mediatensión y baja Potencia, se emplean elementos afines a la normal.

La normalización europea, en la actualidad prácticamente se ha unificado en las normas IEC (Международная электротехническая комиссия), pero en nuestro medio todavía hay infinidad de dispositivos instalados cuyo origen proviene de tiempos anteriores a la unificación. La situación se empeora mucho cuando se hace referencia a los fusibles instalados en equipos, ya sean Industriales, electrodomésticos o electrónicos, pues los dispositivos response a las normas del país de origen del equipamiento.

El abanico de posibilidades de fusibles para equipos de baja tensión es prácticamente ilimitado, pudiendo afirmarse que cada país del mundo está submitado con algún fusible. Frente a esta situación, la reposición del fusible es muy diffícil de lograr, por lo que debe recurrirse al reemplazo por el dispositivo de características tan parecidas como sea posible, lo que nuevamente Requiere de un buen nivel de del conocimienario por.

Primera etapa [редактор]

El fusible fue el último dispositivo de protección usado en los sistemas eléctricos desde hace más de 210 anños, cuyo desarrollo puede dividirse para su estudio en siete etapas.La historyia de los fusibles y la primera etapa de su desarrollo comienza en el año 1774, momento en el cual se publican los resultados de la экстенсиональные исследования llevada a cabo por Narne. Estos Experimentos состоят из en el estudio del efecto de la electricidad sobre las plantas, animales y voluntarios humanos, para lo cual se producían corrientes elevadas mediante descargas de condensedores (Botellas de vidrio recubiertas internamente y externamente con placas metáslicas) дирижер de baja sección. Posteriormente, fueron apareciendo artículos descriptioniendo muchos Experimentos y explicando algunas aplicaciones extremadamente simples, como por ejemplo: la protección de sistemas telegráficos, llegaron a la década de 1880.

Debe recordarse que en esos momentos se trabajaba solamente en corriente contina, por lo que además de la fusión debía producirse la rápida separación de los electrodos a fin de apagar el arco eléctrico. Los Primeros Disños de fusibles eran de tipo abierto, por lo que el elemento diirector, cuando fundía era expulsado en forma de gotas, con mayor o menos violencia según la energía de corriente que lo fundíaEl riesgo de incendio y de daño personal era muy elevado, con lo que se comenzó a introducir al elemento fusible en tubos de vidrios con ambos extremos abiertos, disminuyendo los riesgos citados, sin anularlos totalmente. Este tipo de fusible, no se podían tapar los extremos del tubo, ya que el resultado cuando operaba en corrientes altas, era su explosión.

En el año 1880, más Precisamente el 4 de mayo, Edison Presenta la Primera Patente Sobre Fusibles, con el número 227226, la cual tiene lugar en Estados Unidos, en la cual se indica que el fusible es el el elemento del debil , ya que la presencia de sobrecorrientes peligrosas para el circuito lo harían fundirse y cortar la ciración de corriente.En ese momento, la main aplicación era en la protección de las costosas lámparas eléctricas, que se dañaba por la sobrecorriente y las sobretensiones que se generaban en la pobreza de los Reguladores detensión usados ​​en esa época. El primer fusible cerrado fue patchado por W. M. Mordey en Inglaterra en el año 1890.

Siguiendo a las primeras patentes, pueden encontrarse infinidad de Disños introduciendo ideas sumamente ingeniosas, muchas de ellas en la dirección de allowir que el fusible fuera reusable, o sea, no debiera descartarse descartarse desparse desp.

Ya en ese momento se entendió que unas de las claves de uso del fusible radicaba en sulevada confiabilidad, elemento que se ve seriamente perjudicado con los agregados necesarios para allowir que el fusible fuera re-usable. De tiempo en tiempo, aún en la actualidad, surgen ideas nuevas para alcanzar ese objetivo, pero su aplicabilidad es baja o nula, por lo cual, el elemento fusible sigue siendo descartable o de una sola operación.

Segunda etapa [редактор]

Se puede considerar que la segunda etapa comienza en el año 1906, con la publicación del libro delvestigador alemán Meyer, en la cual se presenta un análisis del procso de fusión, mucho más científico que en los artículos previos.Durante esta etapa, losvestigadores dedicaron sus esfuerzos Principalmente a la predicción de la relación entre el material y sizes de elemento fusible con el tiempo tardado por el mismo en alcanzar la fusión. Se comienza a entender el comportamiento térmico del fusible, la Conducción axial y radial, el efecto de los terminales и т. Д. En ese momento se Definió el main parámetro de trabajo del fusible para esa época, la corriente mínima de fusión. En esa publicación se Presenta la denominada constante de Meyer, valor que permiteterminar el tiempo de fusión de un fusible por la densidad de corriente que lo atraviesa y en función del material empleado, bajo condiciones adiabáticas (sin intercambio). En forma analítica, la constante de Meyer es el valor de la интегральная де ла densidad de corriente elevada al cuadrado, la cual almacena en el elemento una cantidad de calor suficiente para provocar la fusión, интегральная очередь recibió el nombre de energía específica.

La idea en esa etapa de desarrollo, era en que si el elemento alcanzaba la fusión, endualmente interrumpiría la sobrecorriente. Al poco tiempo se reconoció que cumplir con el primer Requisito no siempreignaba el cumplimiento del segundo.En esa etapa, las energías liberadas por los sistemas eléctricos en casos de fallas comenzaron a superar a la Capacidad del fusible para su interrupción, por lo que comenzó a ser común la explosión del fusible. El bajo nivel de conocimientos del momento sobre el processso de interrupción, no permissionía reconocer donde radicaba el проблема. Era normal encontrar en los manuales de Instrucciones sobre el manejo de fusibles, indicaciones que hoy parecen ridículas, como que

«el operario debía aproximarse al fusible de costado para reducir el perfil expuesto a la explosión, con el brazo izquierdo cubierto con una manga de cuero, el cual debía desplazarse hacia arriba hasta cubrir los ojoscha y recién operar con», o que «el operario solo puede operar fusibles cuando está acompañado por otro trabajador».

En esta etapa del desarrollo, los sistemas eléctricos comenzaron a migrar de corrientecontina a corriente alterna, por lo que se construyen líneas de distribución de longitud important y se empieza a elevar la tensión de trabacentias de trabacentias, als de contiostias de contiostias. En esa altura de desarrollo se disponía fusibles abiertos, capaces de funcionar desde unos pocos voltios hasta los 70 kV, recibiendo el nombre de fusible de expulsión, размещает muy poca Capacidad de interrupción.

Los dispositivos de alta tensión se instalaban en lugares solitarios y en puntos elevados del poste, para reducir el riesgo de daño por los elementos expulsados. Это означает, что соло podía emplearse fusibles en esas tenses para corrientes muy bajas quedando relegados a los sistemas de distribución de baja Potencia y rurales.

Para la protección y operación de estos sistemas de mayor tensión, существуют interruptores basados ​​en la extinción en aceite, naciendo la idea de emplear una combinación de interruptor en aceite y fusible, denominado или deusible fusible. El elemento fusible, stretchado por un resorte, se encuentra dentro que el fusible se debilita por la temperatura alcanzada, el resorte lo corta y desplaza, alargando el arco eléctrico que se apaga en aceite. Este dispositivo, en uso durante varios años, Permitía Potencias de Interrupción mucho mayores que las de expulsión.

La gran variedad de disponibles comercialmente y las diferencias en los criterios de discéño y aplicación, Condjeron a la necesidad de normalizar, momento en el cual se comienza a trabajar en las normal en las normal en las normal en especíderias uniform фабриканты.Se aprueban normas sobre fusibles en Norteamérica, Alemania e Inglaterra, que eran los países que lideraban el desarrollo.

Se explooró la idea de colocar el elemento fusible inmerso en material de relleno, probándose con las siguientes субстанции: tiza, mármol, ladrillo molido, arena, mica, carborudurm y amianto, sin alcanzar resultados closedyentes.

Tercera etapa [редактор]

La tercera etapa se considera que se inicia con el nacimiento del dispositivo denominado Fusible de Potencia o Fusible con material external con relleno, que fue introducido porvestigadores alemanes durante la decada de 1940. Durante esa etapa, se efectuaron extensos estudios sobre el fenómeno de extinción del arco eléctrico y la influencia del relleno ,terminando que el mejor elemento extintor era y todavía lo es hoy, la arena de cuarzo. La idea del empleo de la arena de cuarzo nace de su ya difundido uso para el apagado de incendios.

Cuarta etapa [редактор]

Продолжение этого этапа в настоящее время: эта стадия, обозначенная как , эпоха Оскура дель плавучая, , очередь, фуэ эль периодо, и куаль, что происходит в период Сегунды Герра Мундиаль.En esta etapa, se produjo un rápido incremento de las energías de falla de los ya importantantes sistemas eléctricos, que superó en muy corto tiempo a los desarrollos pendientes suministrar al fusible la Capidad de ruptura para manejaras. Además, contemporáneamente se Introduction el interruptor automático magneto térmico, que como conctidor amenazó seriamente, al en ese momento atrasado fusible. Esta situación se mantuvo hasta aproximadamente el año 1945, es decir, hasta finales de la segunda guerra mundial, momento en el que comenzaron a aparecer nuevos e ingeniosos Doesños de fusibles, con una importante variedad eniversityos.

Quinta etapa [редактор]

La Introduction de Innovaciones importantes para mejorar el comportamiento del fusible marcó el inicio de la quinta etapa. Tales Innovaciones son, basicmente: el agregado del denominado efecto, uso de elemento fusible con reducciones de sección distribuidas, utilización de material extintor como relleno и т. Д. Tales características pusieron nuevamente al fusible en condiciones de Compettir con el recién llegado interruptor magnetotérmico, superándolo el fusible en lo que se refiere a capacity de ruptura y fiabilidad.Плавкий предохранительный конденсатор для прерывания, alcanzó niveles detensión del orden de los 60 kV, con lo que se Introduction en el campo en el que hasta ese momento era casi exclusivo para los interruptores. Desde ese momento y hasta la actualidad, el fusible es el dispositivo con Mayor Capcidad volumétrica en el manejo de energía de fallas, lo que se logra con la rápida intervención, fenómenos que se denominan limitación, que Meaning an Corrienable sin esperar su paso natural por cero.

Эсте периодо совпадает с гранью экспансион мундиаль ке ле сигуйо аль финал де ла Герра, Creciendo el tamaño y la requirea de los sistemas eléctricos, dando lugar al nacimiento de grandes empresas fabricantes de fusibles enfusibles, фундаментальный.

Секста этапа [редактор]

La sexta etapa se originó con la Introduction del semiconductor de estado sólido, que tuvo lugar en los comienzos de la década del 1950, si bien los semiconductores con Potencias recientemente importantes vieron la luz durante la década de 1970.Los semiconductores de Potencia Posen Característica de Operación totalmente Diferentes a los sistemas eléctricos. Basada tal diferencia, basicmente, en su elevada densidad de energía bajo condiciones de funcionamiento nominal y su reducida Capcidad térmica. En otras palabras, los semiconductores de Potencia, manejaban elevados valores de energía en muy pequeño volumen, pero poséían muy baja capidad para soportar sobrecorrientes del tipo corto-circuito. Estas características Requerían de un nuevo tipo de dispositivos protectores.

El fusible resulta muy superior a los restantes dispositivos protectores para esta tarea, función que todavía hoy sigue liderando. La adaption del fusible tradicional, para cumplir con esta nueva función no fue rápidamente lograda, ya que inicialmente los fabricantes pre-existentes de fusibles no fueron capaces de desarrollar el fusible adecuado. Ante esta Dificultad, las fábricas de semiconductores de Potencia Crearon Sus propias Divisiones de desarrollo de fusibles específicos para sus semiconductores.No obstante, en un breve espacio de tiempo los fabricantes de fusibles pudieron entender los Requerimientos del semiconductor, armonizando parámetros y características, haciéndose cargo de la fabricación de los mismos. Las fábricas de fusibles pertenecientes a los fabricantes de semiconductores fueron lentamente desapareciendo, al haber tomando nuevamente los Expertos el negocio en sus manos.

Desde ese momento, hasta aproximadamente la década del 1990, la velocidad del desarrollo de fusibles se redujo en gran medida, фундаментальный дебидо а ля fuerte posición de estos dispositivos en los sistemas eléctricos.En ese período, no se produjo ninguna Innovación excepcional en el desarrollo de los fusibles, salvo la habilidad de realizar estudios analíticos muchos más Precisos empleando el poder de las computadoras y técnicas de análisis fin difositos como las , etcétera. Tales estudios analíticos, permissionieron comprender mejor el funcionamiento y фасилитатор la optimización de las sizes y materiales empleados en los dispositivos. Además no debe olvidarse la política comercial sumamente agresiva y muchas veces con poco foundationo técnico de los fabricantes de interruptores termo-magnéticos de baja tensión, que son presentados como la panacea de lospositivos de protección.

Séptima etapa [редактор]

En la década del 1990 se inicia la séptima etapa de desarrollo de fusibles, que se puede рассмотрение como generada por el denominado Fusible Delgado. Uno de los campos de aplicación más difícil del fusibles es para corrientes nominales bajas, del orden desde las fracciones de amperes hasta no más de 10 A. Para operar adecuadamente con estas corrientes nominales, el elemento fusible que peñas sizes vuelven inmanejable en el armado, desde el punto de vista mecánico.Aparece así el denominado Fusible en Sustrato, , который состоит из материала проводника, размещенного на площади на плакате, аналогично тому, как цепи импресос усиливаются для армады электрических устройств. Se emplean varias técnicas de Депозитарий дирижер материала, como es la fotográfica y ataque por ácido empleada en los circuitos impresos, Депозиты в вакууме и на платах де материалов без проводников, проницаемые для маскарадных устройств и т.Como sustrato se utiliza alúmina, ailicio, mica, и т. Д. En la actualidad se encuentran en desarrollo, fusibles deimenses aun menores, denominados fusibles litográficos, ya que se obtienen por el conocido método de offset, empleando delgustrato flexible. La necesidad de fusibles de bajo tamaño es cada vez mayor, por la miniaturización de la electrónica, pudiendo afirmar que cada equipo electrónico moderno posee en la Actualidad uno o más fusibles, como por ejemplo los cóvémarafiles, digi-foasto les telésarafonos .Otro campo de muy alto desarrollo actual fusible para automotivetores, debido al agregado cada vez mayor de electrónica y electricidad en el automóvil. Éste, totalmente eléctrico o simplemente híbrido, contiene muchísimos circuitos eléctricos y con ellos un gran número de fusibles. El próximo desarrollo que se espera de fusibles, que daría lugar a la próxima etapa, es el agregado de capidad o habilidad de toma de solutions o de adapción, que haría que su operación sea modificada por condiciones de trabajo Independiente la Corp. .Dando así lugar al denominado fusible inteligente, del que ya se están produciendo algunos avances todavía incipientes y muy protegidos por sus posibilidades de ser патентados.

Definiciones [editar]

• Características nominales: Términos generales para designar cada una de las magnitude características que Definen en конъюнкто лас condiciones de funcionamiento для лас que ha sido dispositivo el dispositivo y a partir de las de enanes se.

• Corriente presunta de un circuito: Corriente que fluiría en un circuito si el cortacircuito fuera reemplazado por una lámina de impedancia despreciable, sin ningún otro camino ni en el circuito ni.

• Corriente presunta de ruptura: La corriente presunta correiente al instante de iniciación del arco durante la operación de ruptura.

• Capacidad de ruptura: Corriente presunta de ruptura que un fusible es capaz de interrumpir en las condiciones prescritas.

• Corriente de ruptura límite El valor máximo Instantáneo alcanzado por la corriente durante la operación de ruptura del fusible, cuando opera en forma de evitar que la corriente alcance el valor máximo al que llegisa en que llegia de la la corriente alcance el valor máximo alque lsense.

• Tiempo de pre-arco: Lapso entre el comienzo de la circación de una corriente suficiente como para fundir a los elementos fusibles y el instante en que se inicia el arco.

• Tiempo de Operación: Suma del tiempo de pre-arco y el tiempo de arco.

• Integral de Joule (I² t): Интеграл дель куадрадо де ла корриенте пресунта де руптура.

• Tiempo virtual: I² t dividido por el cuadrado de la corriente presunta de ruptura.

• Tensión de restablecimiento: Tensión que aparece entrebornes de un cortacircuito después de la ruptura de la corriente.

• Tensión de ruptura: Valor máximo de la tensión, expresado en valor de cresta, que aparece entre losbornes del cortacircuito durante la operación del fusible.

Clasificación [editar]

Los fusibles pueden clasificarse empleando diversas características constructivas u operativas, existiendo numerosos antecedentes con unique criterios. Por ejemplo si se dividen sobre la base de su propiedad de ser reutilizables, se pueden clasificar en:

• Descartable, no es posible reutilizarlos una vez que actúan, deben reemplazarse.
• Renovable, se pueden reutilizar más de una vez sin necesidad de reemplazarlos (переустанавливаемые предохранители TE Connectivity: PolySwitch ^[1] ).
• Inteligente, se reutiliza solo la porción no usada.

Tipos de fusibles [editar]

Fusibles de pólvora de baja tensión en un poste en plena calle.

Se pueden clasificar según su tamaño y en función de su clase de servicio.

Según el formato [редактор]

• Cartuchos cilíndricos:
  • Tipo CI00, 8,5 × 31,5 мм, плавкие предохранители от 1 до 25 А.
  • Tipo CI0, 10 × 38 мм, плавкие вставки от 2 до 32 А.
  • Tipo CI1, 14 × 51 мм, плавкие вставки 4 на 40 A.
  • Tipo CI2, размер 22 × 58 мм, плавкие вставки от 10 до 100 A.

• Тип плавких предохранителей D:
  • Tamaño de 25 A, пара плавких предохранителей от 2 до 25 A.
  • Tamaño de 63 A, пара плавких предохранителей от 35 до 50 A.
  • Tamaño de 100 A, для плавких предохранителей от 80 до 100 A.

• Тип плавких предохранителей D0:
  • Типо D01, плавкие предохранители 2 на 16 А.
  • Tipo D02, плавкие вставки 2 и 63 A.
  • Tipo D03, плавкие вставки 80 и 100 A.
  • Fusible D02, 63 A.

• Fusibles tipo de cuchillas o también llamados NH de alto poder de ruptura (APR):
  • Типо CU0, плавкие предохранители от 50 до 1250 A.
  • Tipo CU1, пара плавких предохранителей от 160 до 250 A.
  • Tipo CU2, плавкие предохранители от 250 до 400 A.
  • Tipo CU3, плавкие вставки от 500 до 630 A.
  • Tipo CU4, плавкие предохранители от 800 до 1250 A.

 Otra denominación de los fusibles de cuchillas o NH:


• • Таманьо 00 (000), 35 и 100 A
  • Tamaño 0 (00), 35 и 160 A
  • Tamaño 1, 80 a 250 A
  • Таманьо 2, 125 и 400 А
  • Tamaño 3, 315 a 630 A
  • Таманьо 4, 500 и 1000 А
  • Tamaño 4a, 500 a 1250 A

Según la clase de servicio [editar]

En cuanto a la clase de servicio, los fusibles vienen designados mediante dos letras; la primera nos indica la función que va a desempeñar, la segunda el objeto a proteger:

Primera letra.Función.

• Категория «g» ( предохранители общего назначения ) плавкие предохранители общего назначения.
• Категория «а» ( в комплекте предохранители ) плавкие предохранители de acompañamiento.

Segunda letra. Objeto протеже.

• Объект «I»: кабели и проводники.
• Objeto «M»: Aparatos de conexión.
• Objeto «R»: полупроводники.
• Objeto «B»: Instalaciones de minería.
• Objeto «Tr»: Transformadores.

La combinación de ambas letras nos da múltiples tipos de fusibles, pero tan solo pondré los más hunguales o utilizados:

• Tipo gF: Fusible de fusión rápida.Protege contra sobrecargas y cortocircuitos.
• Tipo gT: Fusible de fusión lenta. Protege contra sobrecargas sostenidas y cortocircuitos.
• Tipo gB: Fusibles para la protección de líneas muy largas.
• Tipo AD: Fusibles de acompañamiento de disyuntor.
• Типо gG / gL: Norma CEI 269-1, 2, 2-1. Es un cartucho limitador de la corriente empleado basicmente en la protección de circuitos sin puntas de corriente importantes, tales como circuitos de alumbrado, calefacción и т. Д.
• Tipo gI: Fusible de uso general. Protege contra sobrecargas y cortocircuitos, suele utilizarse para la protección de líneas aunque se podría utilizar en la protección de motores.
• Типо GR: Полупроводники.
• Tipo gII: Fusible de uso general con tiempo de fusión retardado.
• Тип AM: Fusibles de acompañamiento de motor, es decir, para protección de motores contra cortocircuitos y por tanto deberán ser protegido el motor contra sobrecargas con un dispositivo como podría ser el relé térmico.

En general cuando se funde un fusible por la causa que sea el resto de los fusibles que no han fundido muy posiblemente hayan perdido las características de fábrica al ser atravesados ​​por corrientes y tenses que no son las nominales, es por eso que un sistema trifásico cuando funde un fusible lo correctiveo es cambiar los tres así como en un sistema monofásico lo righto es cambiar ambos fusibles cuando uno de ellos ha fundido.

Fusible NH con su maneta de extracción.

Al cambiar los fusibles NH utilizar siempre la maneta y NO utilizar los alicates universalales para retirar estos fusibles y menos contensión.

Los fusibles de cuchillas o los de cartucho pueden llevar percutor y / o indicador de fusión, el percutor es un dispositivo mecánico que funciona cuando funde el fusible que hace moverse un percutor que generalmente acciona un contacto que fusible ya señaliza о актуар уна аларма.

Fusible utilizado en instalaciones ferroviarias, el punto rojo que se ve arriba es el percutor que en caso de fundir sobresaldría, encima de este percutor se alojaría el contacto que acciona la señal de fusible fundido.Foto viatger.

Индикация фузиона es una especie de círculo que salta cuando el fusible ha fundido, el color indica el amperaje según la siguiente tabla:

• Роза = 2 А
• Маррон = 4 А
• Верде = 6 А
• Rojo = 10 A
• негр = 13 А
• Грис = 16 А
• Azul = 20 A
• Амарилло = 25 А
• негр = 32, 35 — 40 A
• Бланко = 50 А
• Cobre = 63 A
• Плата = 80 А
• Rojo = 100 A

Existen muchos tipos de fusibles, vamos a repasar los más importantes:

• Fusibles cilíndricos de vidrio que se suelen utilizar como protectores en Receptores como electrodomésticos, radio, fuentes de alimentación, centratilas detectoras de incendios, и т. Д.

• Плавкие предохранители vidrio. Cuando se cambian estos fusibles se deben sustituir por otro de las mismas características, no tan solo se debe mirar la tensión y amperaje que soporta además se debe tener en cuenta la letra que lleva antes del amperaje porque según cual la Fusse , T и т. Д.) El fusible es más o menos rápido en su fusión. Ejemplo: si sustituimos un fusible de tipo T o TT por otro igual pero de apertura más rápida (F ó FF), el resultado será normalmente la fusión inmediata en el momento de energizar el equipo que incorporated el fusible, sin que haya avería.

Табла плавкие вставки де видрио. Letras indicadoras del comportamiento a la fusión del fusible.

La norma o estándar

Дисплеи предохранителей — розничная упаковка и ассортимент

NO.95BK Массовый дисплей ATC и ATM

Выбор 95 предохранителей ATC и ATM. Предохранители неплотно упакованы в небьющийся пластиковый корпус с 12 гнездами. Вмещает по пять банок ATC-5, 15, 25, ATM-5, 10, 15, 25, 30, десять банок ATM-20, пятнадцать ATC-10, 20, 30.

NO.60LP Низкопрофильные предохранители для банкоматов

В ассортименте 60 предохранителей: по десять ATM-71 / 2LP, 10LP, 15LP, 20LP, 25LP и 30LP.

№ 105 Поздняя модель автомобильных предохранителей, ассортимент

Подборка предохранителей низкопрофильных и штатных. Предохранители неплотно упакованы в небьющийся пластиковый корпус с 12 гнездами.Содержит:
по 10 штук ATM-71 / 2LP, 10LP, 25LP и 30LP;
По 15 штук ATM-15LP и 20LP;
по 3 FMX-20, 30 и 40;
2 штуки FMX-50 и 60;
3 штуки FMX-20LP, 30LP и 40LP;
2 штуки FMX-50LP и 60LP;
2 штуки MAX-30 и 40; По 1 шт. MAX-20, 50, 60 и 80

NO. 160BK ATC Bulk Assortment

Выбор плавких предохранителей 160 ATC. Предохранители неплотно упакованы в небьющийся пластиковый корпус с 12 гнездами.Содержит по десять предохранителей по 3, 4, 71/2, 40, пятнадцать из 5, 10, 15, 25, тридцать из 20, 30.

№ 290 — Ассортимент профессиональных техников ПРО ПАК

Содержит продукты для защиты цепей, необходимые каждому специалисту по обслуживанию. В компактном корпусе помещается 290 наиболее распространенных устройств защиты цепей для быстрого восстановления питания. Поставляется с бесплатным мощным белым светодиодным прожектором.

FREE Tech Spotlight
• Мощный белый светодиод, установленный на изолированном гибком шнуре
• Блокирующий выключатель
• Батареи в комплекте: 3 кнопочных элемента AG13
• Полированный алюминиевый корпус высокого качества с металлическим зажимом и магнитной основой к металлическим поверхностям

№290 — Ассортимент профессионального техника ПРО ПАК Состав

• Наборы предохранителей: AGA-AL (1, 2, 3, 5 и 71 / 2A), AGA-AH (10, 15, 20 и 30A), AGW-A (5, 71/2, 15, 20 и 30A) ) и AGX-A (5, 8, 20, 25 и 30A)
• Стеклянные предохранители AGC. Одна банка с пятью предохранителями: AGC-1, 2, 3, 4, 5, 71/2, 10, 15, 20, 25 и 30A.
• Стеклянные предохранители 1/4 дюйма SFE с отклонением размеров. Одна банка с пятью предохранителями: SFE-4, 71/2, 9, 14, 20 и 30A.
• Предохранители для немецких транспортных средств GBC.Одна банка с пятью предохранителями: GBC-8, 16 и 25A.
• Предохранители лезвия банкомата. Одна банка каждого номинала, содержащая пять предохранителей: АТМ-5, 71/2, 10, 15, 20, 25 и 30А.
• Низкопрофильные плавкие предохранители банкомата. Одна банка с пятью предохранителями: ATM-71 / 2LP, 10LP, 15LP, 20LP, 25LP и 30LP.
• Плавкие предохранители ATC. Одна банка с пятью предохранителями: ATC-3, 4, 5, 71/2, 10, 15, 20, 25, 30, 35 и 40A.
• Предохранители Maxi blade. МАКС-20, (2) 30, (2) 40, 50, 60, 70 и 80 А.
• Плавкие вставки FLB с болтовым креплением.По одному: FLB-40, 50, 60, 70 и 80A.
• Плавкая вставка FLD с болтовым креплением. Один ФЛД-80А.
• Плавкие вставки с заглушкой FLF. По одному: FLF-20, 30, 40, 50 и 60A.
• Плавкие вставки с заглушкой FLM. По одному: ФЛМ-60, 80 и 100А.
• Миниатюрные плавкие перемычки с внутренней резьбой FLS. По одному: FLS-30 и 40A.
• Плавкие вставки Maxi с внутренней резьбой FMX. По одному: FMX-20, 30, 40, 50 и 60A.
• Предохранители Maxi с низкопрофильной внутренней резьбой FMX_LP. По одному: FMX-20LP, 25LP, 30LP, 40LP, 50LP и 60LP.
• Держатель предохранителя HHD 30A ATC
• Держатель предохранителя HHM 30A
• Держатель предохранителя со стеклянной трубкой HHN с предохранителем AGC-30A
• Держатель предохранителя со стеклянной трубкой HMK для тяжелых условий эксплуатации
• Автоматический выключатель CBB-30 Type II 30A ATC
• CBC-30HB, Тип I, автоматический выключатель на шпильке, 30 А с продольным кронштейном
• UCB-20 Универсальный ножевой выключатель 20 А ATC
• Универсальный ножевой выключатель ATC на 30 А UCB-30
• Съёмник предохранителей FT-3 / Тестер, съемник трехходовых предохранителей FP-A3

Как наносить плавкий переходник

Для того, чтобы обеспечить надежное соединение с тканью, плавкое соединение требует четырех вещей: тепла, пара, давления и
времени.

Для легкой ткани и прокладки установите температуру утюга немного выше, чем подходит для ткани
— ткань для пресса защитит его от чрезмерного тепла. Для средних и тяжелых тканей и прокладок установите
утюг на «шерсть». Дайте утюгу нагреться примерно 15 минут, чтобы он был красивым и горячим.

Положите кусок ткани на гладильную доску изнаночной стороной вверх. Отцентрируйте интерфейс поверх него клейкой стороной
вниз (на клейкой стороне есть выступы).Если вы не делали предварительную усадку прокладки перед тем, как вырезать ее
, сделайте усадку паром сейчас, поместив утюг над прокладкой (но не касаясь ее) и пропарив ее в течение
нескольких секунд.

Нанесите паровой притирочный слой на поверхность, прикоснувшись к нему в нескольких местах кончиком утюга. Это слегка приклеит интерфейс
к вашей ткани, поэтому он не сдвинется во время процесса закрепления.

Смочите прессовальную ткань из пульверизатора так, чтобы она была равномерно влажной, но не насквозь.Положите ткань Press
поверх интерфейса.

Положите утюг прямо на один из участков ткани и надавите на него равномерно. Вы можете захотеть, чтобы
работал обеими руками. Не скользите утюгом.

Для легкой ткани и прокладки нажмите и удерживайте около 10 секунд. Для ткани
средней и тяжелой плотности и сопряжения нажмите и удерживайте в течение 10–15 секунд.

По истечении подходящего времени поднимите утюг. Ткань для пресса должна быть сухой.В противном случае увеличьте температуру утюга
или оставьте утюг на ткани на несколько секунд дольше. Затем поместите утюг прямо на
, следующую секцию, которую нужно соединить, так, чтобы часть первой была соединена внахлест. Нажмите и удерживайте соответствующее время.
Поднимите утюг и повторяйте этот процесс, пока вся ткань не будет прижата. Затем переверните деталь
и прогладьте ее с правой стороны.

Оставьте кусок ткани на месте, пока он полностью не остынет.Перемещение детали, пока она еще теплая, может помешать
процессу склеивания.

Методы подготовки плавких и неплавких прокладок

Плавкие и неплавкие прокладки — это два типа прокладок, которые используются в качестве обрезков. Это вспомогательное оборудование для шитья. Между двумя слоями ткани используются прокладки. Прокладки используются в брюках, рубашках или другой одежде путем применения тепла и давления или в процессе шитья.

Методы подготовки плавких и неплавких прокладок : Ниже приведены методы подготовки плавких и неплавких прокладок.

Плавкие прокладки : Плавкие прокладки используются между двумя слоями ткани за счет приложения определенного тепла и давления. Итак, важно знать технику приготовления плавких прокладок. Плавкие прослойки готовят следующим образом.

1. Базовая ткань : Базовая ткань необходима для изготовления прокладок. Обычно в качестве ткани-основы используются тканые, трикотажные или нетканые материалы. В большинстве случаев в качестве основного материала используются ткани.
2. Покрытие смолой : Покрытие смолой наносится на ткань-основу. Эта смола представляет собой синтетический полимер.
3. Сушка : После нанесения краски на ткань нагревают ткань. После высыхания у нас получатся легкоплавкие прокладки.

Неплавкие прокладки : Неплавкие прокладки, используемые между двумя слоями ткани непосредственно в процессе шитья. В этом случае нагрев или давление не важны.Эта не плавкая подкладка используется для специальных типов тканей. Ниже приведены методы подготовки прокладки без плавких предохранителей.

1. Основная ткань : В подкладке без предохранителей; тканые, трикотажные или нетканые материалы используются в качестве основы.
2. Клей Нанесение : В качестве клея используются крахмальные материалы.
