Переделка компьютерного блока питания для шуруповёрта

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

• Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета. Питание +12В – желтого.
• Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
• Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
• К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
• Выведите их из корпуса через отверстие для жгутов.
• Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм². А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
2. Удалите из корпуса аккумуляторы;
3. В днище сделайте отверстие для проводов;
4. Вставьте в него провода;
5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Самодельный блок питания для аккумуляторного шуруповёрта

Аккумуляторный шуруповёрт это несомненно полезный инструмент, главным плюсом которого является мобильность. Но когда полностью или частично умирают родные аккумуляторы, покупка новых выливается в кругленькую сумму, сопоставимой половине стоимости нового инструмента. Многие просто покупают новый шуруповёрт, я же предлагаю за счёт потери мобильности сделать для него надёжный источник питания, который навсегда уберёт проблему постоянной зарядки полудохлых аккумуляторов.

Давайте разберём все за и против такой модернизации

Начнём пожалуй с минусов. Самая большая и единственная проблема — это привязка проводами шуруповёрта к розетке, которая с лихвой перекрывается нижеперечисленными плюсами:

• Шуруповёрт всегда готов к работе, проблема незаряженных аккумуляторов (или не вовремя разрядившихся) отпадает.
• Прекрасно чувствует себя в среде низких и отрицательных температур, в отличие от аккумулятора.
• Если родные аккумуляторы сдохли, а покупать новые душит жаба, то блок питания полностью заменяет аккумуляторы.

Если вас устраивают такие условия, то начнём!

Блок питания можно сделать импульсным или трансформаторным. Почему я остановился именно на трансформаторном варианте, будет понятно по ходу прочтения статьи. Если ваш шуруповёрт работает от 12 или 14 вольт, то советую остановится именно на импульсном блоке питания от компьютера. Такой вариант требует минимум переделки и затрат.

Пациент №1

Причина модернизации: Аккумуляторы быстро садятся, даже тогда, когда они были новыми.

Цель модернизации: Получить гибрид, работающий от аккумуляторов и от сети.

Для питания нужен ток, порядка 10А. Тут встаёт вопрос применения компьютерного блока питания, но вот незадача — шуруповёрт работает от 18в. При подаче на него 12в крутит очень вяло и можно затормозить рукой почти не прилагая никаких усилий. Хотя некоторые утверждают, что шурупорвёрт нормально крутит и от 12 вольт, но теперь так сказать, миф проверен и разрушен.

Остаётся 2 варианта — переделывать ШИМ управление импульсного блока, чтобы он выдал нужное напряжение, либо использовать трансформатор с нужным напряжением.

Ещё одним минусом импульсного блока питания является то, что он рассчитан для работы при комнатной температуре, и не известно, как он поведёт себя при более низкой. Трансформатору в принципе практически всё равно в каких условиях его эксплуатируют. Хотя это всё предположения, не проверенные на практике.

Мощный трансформатор на 18 вольт довольно сложно найти, а для меня стало невозможно. Вот на этом моменте я хотел вернутся к варианту с компьютерным блоком питания, но вдруг, как говорят мастера 7 рязряда в руки случайно попал тороидальный трансформатор с намотанной первичной обмоткой. Осталось только намотать вторичку, у меня получилось около 90 витков проводом 1. 5.

Если вы решились перемотать трансформатор на другое напряжение, то вам поможет программа Power Trans.

Блок питания выполнен в корпусе от AT блока. Роль выпрямителя играют 10 амперные диоды шоттки, включенные по мостовой схеме. 220 поступает на родной разъём блока, 18в выходит с разъёма, предназначенного для подключения монитора. Тумблер является выключаетем питания, а светодиод сигнализирует о наличии 18в.

Для удобства в работе и переноске блок оснащён складной ручкой:

Так как мне нужен гибрид, пришлось вывести отдельную линию питания для подключения блока:

При этом не стоит забывать отсоединять аккумуляторы при работе от блока.

Воспользовавшись случаем, при разборке шуруповёрта добавил подсветку рабочей зоны:

В итоге получился такой мутант:

Пациент №2

Причина модернизации: Умер родной аккумулятор, восстановление не оправдано.

Цель модернизации: Заменить аккумулятор блоком питания.

Вот тут мне попался агрегат на 12 вольт, и я подключил его к компьютерному блоку питания. Но не нут то было — блок стал уходить в защиту. Подключил его к более мощному БП, картина не изменилась. Причиной тому явилась короткозамкнутая обмотка двигателя. Щётки у двигателя оказались довольно большими, и я решил сделать трансформаторный блок питания, в нём защиты нет. В любом случае двигатель какое-то время поработает, а потом его можно будет заменить (прекрасно подходят от других шуруповёртов и от автомобильных помп).

Вот тут мне пригодился трансформатор от ИБП, удачно пролежавший у меня под столом пол десятка лет в ожидании своего звёздного часа. Как раз под искомые 12в.

Всё собрано по тому же принципу, только вместо диодов шоттки использовал 3 диодные сборки шоттки, добытые из компьютерных БП.

В предыдущем блоке я использовал целый шнур для подключения монитора, но так делать не стоит. Сечение родного шнура мало, и вызывает нагрев и потери. Правильнее использовать только разъём. К нему я подпаял двухжильный ПВС 2,5 квадрата:

Сильно длинный низковольтный шнур лучше не использовать, будут потери. Лучше сделать длиннее сетевой шнур.

Вынул из корпуса аккумулятора банки и подключил питание:

Машинка готова

Питание аккумуляторного шуруповерта от сети 220 В. — Радиомастер инфо

Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта         “Einhell BAS 18-2/1HA ”.

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

Для начала выясним характеристики используемого двигателя.  На двигателе есть его модель:

HRS-550S DC 18V

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах. На качестве работы это существенно не отражается.

Важно не перегружать шуруповерт. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

пошаговая инструкция и необходимые материалы

При наличии шуруповерта, который применяется в основном внутри помещения нередко встает вопрос, как перевести его на питание от сети. Нужно серьезно подходить к выбору шуруповерта. Для примера можно взять инструмент на 12 В с ni-cd аккумулятором. Такой вариант изделия вполне можно питать от розетки, если правильно его переделать.

Стоит ли переводить на сеть

Многие могут не понять, зачем переводить инструмент на сеть. На самом деле со временем батарея ослабевает и рано или поздно питающий элемент нужно заменять. Как показала практика, это дорого, да и подбор качественной детали может занять время и финансы. Если перевести шуруповерт на работу от сети, можно:

• Дать ему вторую жизнь;
• Больше не зависеть от процесса зарядки;
• Пользоваться им без оглядки на мощность крутящего элемента.

Последнее напрямую зависит от заряда батареи. Если же работать от сети, то мощность аппарата будет на одинаковом уровне. Единственным недостатком работы от сети — это зависимость от длины шнура. Поэтому в представленной ниже конструкции будет рассматриваться вариант со съемным элементом.

Материалы

Прежде чем приступать к поставленной задаче, нужно просмотреть, все ли есть для «модернизации» инструмента. В процессе обязательно понадобятся:

• Блок питания от компьютера;
• Шуруповерт мощностью 12 В;
• Конденсатор;
• Паяльник;
• Дрель;
• Изолента;
• Силовой разъем XT60;
• Лампочка на 6 Вт или две по 3 Вт.

Эти инструменты и материалы помогут перевести шуруповерт без вреда для инструмента в питание от сети. Причем далее будет рассмотрен вариант организации съемного шнура.

Как перевести шуруповерт на сеть

Почему же необходимо перевести домашний шуруповерт на сеть. Этот инструмент довольно мощный, причем даже при условии наличия слабого аккумулятора. То есть под нагрузкой он способен потреблять вплоть до 200 Вт. с этим аккумуляторы в целом справляются без проблем, но чтобы работать от розетки, требуется блок питания. Именно он сможет сделать из переменного напряжения в 220 В постоянное. Так как блоки питания в большей массе идут на 12 и 24 В, переделывать стоит именно 12-тивольтный инструмент.

Если смотреть блоки питания к шуруповертам на китайских площадках, то по цене выходит не на много дешевле, чем достаточно качественный шуруповерт. Потому для удешевения процесса решено использовать элемент от компьютера, у которого мощность обычно идет на 500 Вт. обычно на наклейке к блоку питания идет информация по линиям питания, например 25 А. На 12 В этот параметр равен в целом 300 Вт мощности.

Далее уже начинается непосредственно процесс переделки:

• Для начала обязательно разбирается батарея шуруповерта. Из нее нужно изъять аккумуляторы. При этом важно сохранить клеммы. Это важно, так как блок будет делаться съемным, чтобы инструментом можно было работать как от аккумулятора, так и от сети.

В будущем, когда аккумуляторы изъяты, нужно в корпус поместить груз. Так рука в процессе эксплуатации инструмента не будет уставать из-за нарушенного баланса. В качестве груза можно использовать кусок резины или небольшую дощечку из дерева.

• К клеммам необходимо припаять провод, у которого сечение будет равно 3 мм². В таком варианте энергия не будет рассеиваться на тепло, даже если длина провода будет составлять 2 м.

Как показала практика, в процессе эксплуатации потери напряжения в проводе достаточно велики. Потому минимальная длина такового должна составлять не менее 1 м, а сечение — не меньше 2,5 мм².

• Нужно зачистить провода. Далее уже их с помощью паяльника нужно присоединить к клеммам.
• Нужно запомнить, что провод под знаком «-» будет, к примеру, синим. Соответственно вставляем клеммы по имеющимся символам на корпусе батареи.
• Следует подпереть снизу отверткой, а потом начать сверлить отверстие 3 мм диаметром. После уже большим сверлом снимается фаска так, чтобы потайная головка с винтиком m3 не торчала. Деталь затягивается гаечкой. В отверстие продевается провод.
• Параллельно клеммам важно поставить конденсатор (16-25 В с емкостью на 10 000 мкФ). Его можно купить или взять в старом компьютерном блоке. Если такового нет, можно попробовать обратиться в сервис по ремонту компьютеров. Они эту деталь обычно просто выкидывают.

Конденсатор необходим для того, чтобы создавать энергетический буфер пускового тока, снижая при этом нагрузку на блок питания. Без данной детали он уйдет в защиту.
Припаивается конденсатор. Гаечка приклеивается на клей. В противном случае закрутить ее не удастся.

• Следующим этапом становится вывод провода из корпуса. Для этого его нужно зафиксировать, чтобы не было дополнительной нагрузки на клеммы. Сделать это можно, обмотав провод на требуемой длине изолентой. Далее все собирается обратно.

Для закрепления провода можно также использовать термоусадочную трубку. Она поможет закрепить элемент и не дать ему вырываться в будущем при эксплуатации шуруповерта.

• В итоге получилась своеобразная заглушка-батарея, от которой отходят провода. Они будут питать шуруповерт от блока питания.
• Далее уже нужно испытать блок питания. для этого берутся по две «земли» и проводу, которые соединяются параллельно. У блока питания от компьютера две линии 12 В. На каждом проводе по 25 А.
• Если только одна линия на 12 В,то нужно взять 2 желтых и 2 черных провода. Примечательно, что у многих такой инструмент отлично функционировал и при использовании старого 200-ватного блока с одной линией 12 В.
• Чтобы сделать инструмент и его питание от сети более красивым, можно использовать силовой разъем XT60, который можно купить у китайцев за копейки. Таким образом удается сделать провод съемным. Провода, подобранные соответственно разъемам, припаивают.
• Чтобы запустить работу блока питания без компьютера, следует на землю замкнуть контакт под маркировкой PS-ON. Если говорить проще, то зеленый провод замыкается на черный. Проделать такую манипуляцию можно с помощью обыкновенной скрепки, которая выполняет роль перемычки.
• Лишние провода при необходимости можно обрезать, хотя это и вовсе не обязательно, особенно если блок питания планируется использовать в дальнейшем.
• Если же решено резать, то хвостики зеленого и черного проводов нужно скрутить, заизолировать, а потом поместить в корпус блока питания. теперь уже можно проверять работу шуруповерта.

Если следовать инструкции, то сделать такую модернизацию достаточно просто. Как показала практика, удается врезать саморез в доску или брус без снижения мощности инструмента.

В конце стоит упомянуть, что при слабом блоке питания последний уходит в защиту. Если конденсатор установлен, то скорее всего идет защита по напряжению. Такую проблему можно решить с помощью дополнительной нагрузки на линию питания. для этого стоит взять черные и красные провода, к которым подключается дополнительная нагрузка, например, лампочка на 6 Вт (можно две на 3 Вт). Она будет светить и нагружать линию. В итоге шуруповерт продолжит нормально работать.

Как из аккумуляторного шуруповерта сделать сетевой — Московский сантехник — 13 декабря — 43623161299

Аккумулятор шуруповерта опять «приказал долго жить»? Надоело тратить часы на подзарядку? Как жаль, что нельзя просто так взять и подключить полезнейший инструмент к сети. Увы, большинство современных моделей напрочь лишено данной функции. Однако, при должном желании и наличии нужных материалов каждый хозяин может осуществить кустарную конверсию шуруповерта под работу с напряжением в 220 Вольт. В статье мастер сантехник расскажет, как переделать шуруповерт под напряжение в 220 Вольтм.

Действительно ли стоит переделывать

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

• Инструмент получает новую жизнь.
• Больше не нужны батареи, требующие заряда.
• Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Варианты источника питания

Поскольку для работы шуруповерта необходимо напряжение гораздо ниже, чем в централизованной сети, для сетевого инструмента необходим электрический адаптер – блок питания, который будет преобразовывать 220 Вольт переменного в 12, 16 или 18 Вольт постоянного значения. Существует несколько вариантов источника питания.

Импульсный

Импульсные аппараты – инверторная система. Подобные блоки питания сначала выпрямляют входное напряжение, затем преобразуют его в высокочастотные импульсы, которые подаются либо через трансформатор, либо напрямую. Стабилизации напряжения за счет обратной связи добиваются двумя способами:

• За счет выходной трансформаторной обмотки при наличии источников с гальванической развязкой;
• С помощью обычного резистора.

Опытные мастера отдают предпочтение импульсному блоку питания, поскольку он малогабаритный. Компактность достигается за счет отсутствия силового трансформатора.

Такой источник питания, как правило, имеет достаточно высокий КПД – порядка 98%. Импульсные блоки предусматривают защиту от короткого замыкания, чем обеспечивают безопасность устройства, а также блокировку при отсутствии нагрузки.

Среди явных минусов главным является более низкая мощность по сравнению с трансформаторным вариантом. Кроме того, действие аппарата ограничено нижним пределом нагрузки, то есть при мощности ниже допустимого уровня блок питания работать не будет. Пользователи также отмечают повышенный уровень сложности ремонта по сравнению с трансформатором.

Трансформаторный

Трансформаторы считаются классическим вариантом блока питания. Линейный источник питания представляет собой симбиоз нескольких компонентов:

• Понижающий трансформатор. Обмотка силового устройства рассчитана на напряжение в сети.
• Выпрямитель, функция которого заключается в преобразовании переменного тока сети в постоянный. Различают два вида выпрямителей: однополупериодный и двухполупериодный. В составе первого 1 диод, во втором – диодный мост из 4-х элементов.

Также схема может включать другие комплектующие:

• Конденсатор большой емкости, необходимый для сглаживания пульсаций, расположенный после диодного моста;
• Стабилизатор, который обуславливает постоянное выходное напряжение, несмотря на любые скачки во внешней сети;
• Защитный блок от коротких замыканий;
• Высокочастотный фильтр для устранения помех.

Популярность трансформаторов обусловлена их надежностью, простотой, возможностью ремонта, отсутствием помех и низкой стоимостью.

Среди недостатков только громоздкость, большой вес и низкий КПД.

При выборе или самостоятельной сборке трансформаторных блоков питания следует учитывать, что выходное напряжение должно быть чуть выше необходимого для работы инструмента. Дело в том, что его часть забирается стабилизатором. Например, для шуруповерта с питанием на 12 Вольт выбирают трансформаторный блок питания со значением напряжения на выходе 12-14 Вольт.

Необходимые материалы и инструменты

В работе по модернизации шуруповерта аккумуляторного типа можно использовать следующий набор инструментов:

• Отвертки различного типа;
• Пассатижи;
• Кусачки;
• Строительный нож;
• Электроизоляционная лента;
• Электрический кабель (лучше многожильный), провод для перемычек;
• Паяльная станция, включающая паяльник, припой и кислоту;
• Корпусная коробка для блока питания, в качестве которой может выступать старый аккумулятор, заводское готовое устройство, самодельный короб.

Монтаж готового блока питания в корпусе старого аккумулятора

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Последовательность действий:

• Разобрать старый аккумулятор и вынуть из него севшие элементы.
• Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
• Установить блок питания в корпус аккумулятора.
• Припаять контакты.
• Проверить тестером наличие напряжения на выходе.
• Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
• Подключить шуруповёрт к электрической сети и проверить его работу.

Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Видео

В сюжете — Как сделать блок питания для шуруповерта

В сюжете — Как установить блок питания в корпус старого аккумулятора шуруповерта

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме.

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи:

• Взять зарядку от ноутбука. Подойдут зарядные устройства на 12–19В. Важно проверить напряжение и ток зарядного устройства.
• Отрезать разъём и зачистить провода от изоляции.
• Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
• Сделать в корпусе отверстие для провода и собрать конструкцию.

Видео

В сюжете — Как из аккумулятного шуруповерта сделать сетевой, используя блок питания от ноутбука

Подключение к блоку питания от компьютера

Как правило, умельцы используют блоки АТ-типа. Они имеют мощность порядка 350 Ватт и выходное напряжение около 12 Вольт. Этих параметров хватает для нормальной работы шуруповерта. Кроме того, все технические характеристики указаны на корпусе, что значительно упрощает работу по приспосабливанию блока питания к инструменту. Устройство можно либо позаимствовать со старого компьютера, либо купить в компьютерном салоне. Основным преимуществом является наличие тумблера включения, охлаждающего кулера и защитной системы от перегрузок.

Инструкция:

• Блок питания от персонального компьютера можно смело брать в состоянии «бывшего употребления».
• Для этого сначала снимаем батарею шуруповерта, аккуратно разбираем ее, вытаскиваем элемент питания. Во время разборки АКБ очень важно сохранить нетронутыми штатные клеммы и их держатели.
• Далее клеммы нужно очень аккуратно оторвать от аккумуляторов, после чего к ним приваривается заготовленный провод с сечением 4 кв.мм. Когда это будет сделано, вставляем клеммы в держатели. Далее сверлим корпус АКБ так, чтобы при помощи винта М3 можно было закрепить клеммодержатель.
• Следующий шаг – приваривание конденсатора к клеммам.
• Это нужно сделать для того, чтобы блок питания персонального компьютера не уходил в защиту от пускового тока.
• Далее просверливаем корпус батареи под провод. Припаиваем провод и собираем всю конструкцию.
• Затем берем наш блок питания и находим на нем провода с выходом 12 Вольт. Если таковых две линии, то они скручиваются между собой. Найти нужные провода поможет описание на наклейке БП ПК.
• Теперь нужно сделать так, чтобы БП включался без компьютера. Для этого берем любой черный провод и замыкаем его любым зеленым.
• На этом, собственно, все. После подключения шуруповерт будет работать от 220 Вольт.

Видео

В сюжете — Как из аккумулятного шуруповерта сделать сетевой, используя блок питания от компьютера

В сюжете — Тест разных источников питания, для переделки шуруповерта на сетевой

В продолжение темы посмотрите также наш обзор Переделка аккумулятора шуруповёрта на Li-Ion

Источник

https://santekhnik-moskva.blogspot.com/2021/12/Kak-iz-akkumu…

https://tvin270584.livejournal.com/680625.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/kak-…

https://www.facebook.com/groups/santehnikmoskva

https://www.liveinternet.ru/users/2546267/post488927080/

Блок питания для шуруповерта — как сделать и продлить жизнь – Ремонт своими руками на m-stone.ru

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

Адаптер питания для ноутбука.
Подключение компьютерного импульсного БП (блок питания).
Применение автомобильный аккумулятор на 12 В.
Сборка самодельного источника питания.

  Виды неисправностей и ремонт бензопилы «Штиль 180»

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
АКБ является стандартной на 12 В.
Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

Трансформатор двухобмоточный на 15 В и током в 10 ампер.
Диоды D1-D4 (диодный мост): MR750 или другой аналог.
Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
Микросхема: LM317.
Транзисторы: 2N3055.
Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
Избегать работ на больших высотах.
Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Источник: pochini.guru

Это интересно: Как построить хозблок своими руками — чертежи, список стройматериалов

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке.

Использование зарядного устройства для автомобильного аккумулятора.
Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное:  Как выбрать шуруповерт для дома? На что обратить внимание?

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания. Все входные и выходные цепи оснащаются предохранителями.

3

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Блок питания для шуруповерта 18 В своими руками

Самое слабое место в бытовых шуруповертах – это аккумулятор. Как любой гальванический элемент, он имеет свой срок эксплуатации. Аккумулятор для шуруповерта служит в среднем 3–4 года, не более, а затем подлежит утилизации. Кстати, утверждения, что при правильном уходе и обслуживании он прослужит 10 лет, явно преувеличены.

Как дать шуруповерту вторую жизнь при вышедшем со строя аккумуляторе?

Импульсный блок питания для шуруповерта 18 В: схема

Выход есть, и он не один. Можно приобрести новую аккумуляторную батарею. Но цена такого устройства может превысить стоимость всего инструмента в целом, купленного несколько лет назад. Поэтому наиболее приемлемым решением будет переоборудование шуруповерта под сетевое напряжение.

Варианты подключения шуруповерта в сеть 220 В

Одним из решений будет создание блока питания своими руками. Существует много вариантов схем создания самодельного блока питания:

универсальный вариант;
с двухполюсным резистором;
с трехполюсным резистором;
с усилителем;
на стабилитроне и без;
на одном фильтре.

Однако зарекомендовали себя как наиболее надежные импульсные модификации.

Комплектующие элементы схемы импульсного блока питания

Сделать импульсный блок питания для ручного инструмента 18 V своими руками совсем несложно. Для этого понадобится:

Выходной конденсатор 5 пФ.
Резистор.
Интегральный преобразователь отрицательной направленности.
Компаратор на две или три обкладки.
Низкоомный выпрямитель.
Канальные фильтры с лучевыми переходниками.
Принципиальная схема импульсного блока питания.

Подключение аккумуляторного шуруповерта к сети 220 В: сетевой адаптер

Привести в движение электропривод шуруповерта от сети напряжением 220 В может сетевой адаптер. Его можно приобрести в готовом виде – цена позволяет. Можно сделать самому. Покупной адаптер нужно вставить в корпус аккумулятора шуруповерта, предварительно вынув батареи. Единственный недостаток – небольшая длина шнура.

Сетевой адаптер для шуруповерта своими руками: материалы

Если есть необходимость сделать сетевой адаптер своими руками, то для этого идеально подойдет зарядка для ноутбука.

Процесс переделки аккумуляторного шуруповерта в сетевой несложный и не занимает много времени. Для этого нужно иметь:

Зарядное устройство от ноутбука.
Шуруповерт с аккумулятором, бывшим в употреблении.
Электрический провод.
Изоленту.
Паяльник и припой.
Кислоту.

Сетевой адаптер для шуруповерта своими руками: пошаговая инструкция

Процесс переделки включает в себя следующие действия:

Сначала нужно обязательно померить выходное напряжение на устройстве. Оно должно составлять 19 В.
После этого нужно взять аккумулятор и разобрать. Если он скручен винтами, то просто развинтить их, если склеен, то предварительно его необходимо обстучать резиновым молотком. Корпус вычистить от грязи и подготовить к дальнейшей работе, просверлив в нем отверстие для силового кабеля.
Теперь нужно отрезать разъем и зачистить провода от изоляции.
Аккумуляторную батарею не стоит выбрасывать сразу. Она какое-то время может служить противовесом. Центр тяжести шуруповерта смещен и находится в районе рукоятки. При удалении гальванических элементов его место изменится, и работать с инструментом будет неудобно.
К проводам, идущим от клемм аккумулятора, нужно присоединить удлиненный кабель от зарядки ноутбука. Предварительно его необходимо пропустить через подготовленное отверстие в корпусе. Кабель можно припаять или сделать скрутку, заизолировав изолентой.
Когда все готово, необходимо все уложить в корпус и проверить полярность. После этого протестировать шуруповерт.

Блок питания для аккумуляторного шуруповерта 18 В на основе электронного трансформатора

Еще одно решение переделки аккумуляторного шуруповерта под сеть 220 в – это использование электронного трансформатора.

Материалы для сборки трансформаторного блока питания

Для этого нужны следующие детали:

Электронный трансформатор ТОШИБА на 105 Вт или Камелион на 200–250 Вт. Последний прибор дополнительно имеет защиту от короткого замыкания.
Ультрабыстрые диоды КД213 или КД 2999, КД 2997 на 10 А в количестве 4 шт.
Дроссель из компьютерного блока питания.
Электролитический конденсатор 2200 мФ на 25 В.
Пленочный конденсатор на 220 нФ на 25 В.
Нагрузочный резистор 1–2 кОм.

Порядок действий при сборке трансформаторного блока питания

Процесс начинается с доработки электронного трансформатора. На вторичную обмотку необходимо добавить 4 витка.
После этого можно собирать диодный мост. Сборка схемы выполняется навесным монтажом или все размещается на печатной плате.
Затем в цепь нужно установить дроссель. За ним впаивается конденсатор 2200 мФ на 25 В. Это оптимальная емкость прибора. Ни больше, ни меньше не нужно.
Параллельно с электролитом необходимо установить пленочный конденсатор. Он нужен для того, чтобы остатки высокой частоты не повредили основной конденсатор, а проходили через пленочный.
На выходе нужно установить нагрузочный резистор. Он обеспечит одно и то же значение напряжения, вне зависимости от нагрузки, и предохранит выход конденсаторов из строя.
После этого в электронный трансформатор необходимо установить конденсатор для возможности запуска без нагрузки.
Первый раз нужно включать блок питания в сеть при помощи контрольной лампочки на 40 Вт. Это необходимо, чтобы исключить короткое замыкание, возникшее, возможно, при перемотке трансформатора или сборке. Если лампа не загорелась, значит, все выполнено правильно.
После этого контроль нужно снять и проверить блок под нагрузкой, подключив его к шуруповерту.
Получившийся блок можно разместить в корпусе аккумулятора инструмента.

Читатель, ознакомившись с информацией, изложенной в данной статье, может вернуть своему шуруповерту вторую жизнь. Для этого достаточно выбрать самый приемлемый способ переделки аккумуляторного инструмента под сеть напряжением 220 В.

Источник: pro-instrument.com

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины;
ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока!
Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт.
Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Популярное:  Как отремонтировать своими руками шуруповерт: практические советы

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.2. Находим маркировку с указанием напряжения питания (запоминаем его). 3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,минимальная требуемая сила тока,требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

Модификации без стабилизаторов

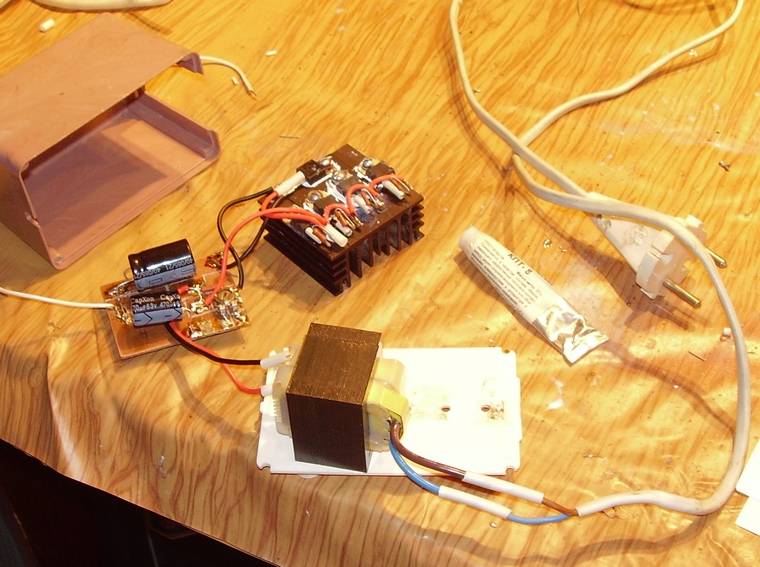

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

Источники:

• https://derevyannie-doma.com/tehnologii/blok-pitaniya-dlya-shurupoverta-12-18v-kak-sdelat-svoimi-rukami.html
• http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html
• http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/blok-pitaniya-dlya-shurupoverta-18v-svoimi-rukami.html
• http://fb.ru/article/264226/kak-sdelat-blok-pitaniya-dlya-shurupoverta-v-svoimi-rukami

Напряжение с блока питания компьютера, как взять 12 вольт.

В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.

Что вы узнаете

Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.

Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

• Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
• Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
• Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
• Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.

Немного информации в помощь

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Автор статьи: Максим Заворотный

Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

Как установить блок питания

Первым шагом в нашем руководстве по сборке ПК является установка блока питания, или кратко БП. Однако прежде чем мы начнем, мы должны убедиться, что ваше дело подготовлено и готово к нему. Это означает, что вы должны убрать все остатки и детали, которые производитель вашего корпуса мог оставить там, когда вы его купили, так что держите эту отвертку наготове. Пора открыть это дело.

Step 1: На задней стороне корпуса вы должны найти по четыре больших винта сверху и снизу с каждой стороны.Надеюсь, у вашего чемодана будут хорошие винты с накатанной головкой, которые можно будет крутить, не прибегая к отвертке, или у него даже может быть пара выключателей, которые вы можете нажать внутрь.

В любом случае, вы захотите сначала снять правый (глядя на него сзади), так как это тот, который даст нам основной доступ к нашему пространству здания. С левой стороны мы будем прокладывать большинство наших кабелей и устанавливать устройства хранения, поэтому вы можете оставить его включенным, если хотите, или просто снимите его, чтобы сэкономить время позже.

Шаг 2: Убедитесь, что вы вынули все коробки с аксессуарами, которые остались внутри вашего чемодана. Иногда вы найдете коробки с винтами, спрятанные внутри полки для дисковода или в одном из отсеков для хранения, так что хорошо разбирайтесь, чтобы убедиться, что вы ничего не пропустили. По сути, вам нужно совершенно пустое рабочее место. Убедитесь, что вы держите эту коробку с винтом поблизости, так как она вам скоро понадобится.

Многим современным видеокартам требуется как минимум два места на задней панели.

Step 3: Теперь пришло время снять задние панели корпуса, чтобы подготовить место для вашей видеокарты и любых других дополнительных карт расширения, которые у вас есть, например, сетевой карты. Все они совпадают со слотами PCIe на материнской плате, поэтому вам нужно удалить только те, в которые вы будете устанавливать карты. Как правило, большинство видеокарт в наши дни занимают две пластины, в то время как другим картам расширения требуется только одна.

В большинстве случаев вашей видеокарте потребуется вынуть вторую и третью задние пластины, но простой способ проверить — быстро взглянуть на материнскую плату и разместить ее примерно на одной линии с точками крепления внутри корпуса. .Просто не забудьте положить материнскую плату обратно в антистатический пакет, в котором она была, когда закончите.

Опять же, в большинстве случаев используются винты с накатанной головкой для закрепления задних панелей корпуса, но вам может быть проще использовать подходящую отвертку для этого шага, поскольку иногда они могут быть немного упрямыми.

В наши дни в большинстве случаев блок питания располагается внизу.

Шаг 4: Теперь ваш корпус готов, пришло время питания! В настоящее время в большинстве случаев блоки питания расположены в нижней части корпуса, но если у вас есть такой, который поддерживает его вверху, вы должны найти для него специальную полку.

Также стоит отметить, что в некоторых корпусах, таких как Corsair Carbide 270R (см. Ниже), есть специальные отсеки для источников питания, которые не обеспечивают доступ спереди, поэтому вам может потребоваться снять эту левую боковую панель на корпусе. и вставьте его оттуда.

Вы можете обнаружить, что в вашем корпусе есть специальный отсек для блока питания, и в этом случае вам нужно будет вставить его с другой стороны.

Вам, вероятно, придется проконсультироваться с вашим руководством, чтобы решить, в каком направлении должен идти блок питания, но почти каждый блок питания, который я когда-либо использовал, слоты в вверх ногами — то есть вентилятор обращен вниз к нижней части кейс.Это может показаться нелогичным, но это означает, что блок питания может втягивать воздух снаружи корпуса, чтобы охладить его внутри. Конечно, ваш корпус может позволить вам расположить вентилятор вверх, и в этом случае он будет втягивать горячий воздух изнутри корпуса и выталкивать его, но не во всех случаях есть такая возможность.

В любом случае, все, что вам нужно сделать, это вставить его в корпус и убедиться, что он находится как можно дальше назад, пока он не совместится с отверстиями для винтов на задней стороне корпуса.

Если вы не знаете, в каком направлении идет ваш блок питания, проверьте, где отверстия для винтов совпадают с корпусом…

Шаг 5: Теперь пора приступить к закреплению источника питания на месте. Для этого вам понадобится отвертка, а также коробка для аксессуаров, которая идет в комплекте с чемоданом, так как там вы найдете все необходимые винты. Убедитесь, что отверстия совпадают, прикрутите их и готово.

Возможно, на этом этапе также стоит подключить кабель питания и подключить его к заземленной розетке, так как это заземлит корпус и предотвратит накопление статического электричества во время работы. Лично у меня никогда не было проблем со статическим повреждением при обращении с компонентами, но если вы собираете свой компьютер на полу с ковровым покрытием, вероятно, лучше перестраховаться, чем сожалеть. Только не включайте настенную розетку.

И вот ваш блок питания готов и вычищен от пыли. Не волнуйтесь, мы вернемся к подключению кабелей позже. Теперь перейдем к следующему шагу: как установить материнскую плату.

Состав:

Как собрать руководство для ПК
Как установить блок питания
Как установить материнскую плату
Как установить вентилятор корпуса
Как установить ЦП
Как установить RAM
Как установить видеокарту
Как установить SSD / HDD
Как подключить разъем системной панели и кабели корпуса
Как снова собрать корпус и подключить периферийные устройства
Как установить Windows 10

Как установить блок питания в компьютер

Не стоит недооценивать важность источника питания вашего ПК.Хороший источник питания — краеугольный камень не требующего обслуживания и очень надежного компьютера. Но чаще всего готовые настольные компьютеры в штучной упаковке поставляются с самыми дешевыми блоками питания, которые соответствуют критериям гарантий на их продукцию.

Это означает, что через два или три года после покупки компьютера вы можете обнаружить идеально работающий рабочий стол, который однажды решит либо не включаться, либо испустить клуб черного дыма. Обновление видеокарты также может увеличить мощность блока питания вашего ПК, в зависимости от модели.

Но не бойтесь. Установка блока питания — удивительно простой процесс. Это намного проще, чем на самом деле , выбрать лучший блок питания для вашего ПК. Мы покажем вам, как безопасно снять блок питания с вашего текущего компьютера, а затем проведем вас через шаги по установке нового блока питания. Переходите к этому разделу, если вы собираете совершенно новый компьютер.

Как снять блок питания старого ПК

Сильверстоун

6 + 2-контактный разъем, используемый для питания видеокарт и процессоров.

Первое, что вам нужно сделать, это собрать инструменты — вероятно, пару перчаток и отвертку с крестообразным шлицем — и снять старый блок питания.

Для начала отсоедините от стены все кабели, подключенные к вашему компьютеру. Если ваш блок питания (PSU) включает переключатель питания, доступный на задней панели вашего ПК, переведите его в положение «выключено», а затем снимите боковую панель корпуса, чтобы получить доступ к PSU.

Ряд различных разъемов питания выводят от блока питания и питают различные компоненты вашего компьютера.Вам нужно будет отсоединить все эти кабели перед тем, как вынуть блок питания, иначе они зацепятся за блок питания и будут удерживать его в корпусе.

Томас Райан

Не забудьте снять с материнской платы большой 24-контактный разъем питания.

Возможно, вам будет полезно сфотографировать, какие кабели питания к каким компонентам были подключены, чтобы у вас была справочная информация по подключению кабелей к новому источнику питания. Не забудьте снять четырех- или восьмиконтактный разъем питания ЦП, расположенный рядом с разъемом ЦП на материнской плате, и 24-контактный кабель питания, подключенный к материнской плате по средней линии с левой стороны. При извлечении каждого кабеля вытаскивайте его из корпуса, чтобы не запутать их с другими кабелями. Это также помогает гарантировать, что все кабели питания отключены, и упрощает извлечение блока питания из корпуса, когда вы закончите.

Затем вам нужно открутить винты, которыми крепится блок питания. В большинстве случаев используется всего четыре винта, но конструкции у разных производителей различаются. Надежно отложите их в сторону.

Теперь вы, наконец, можете вытащить старый блок питания из корпуса.

Thomas Ryan

Как установить блок питания в компьютер

Выбор блока питания на замену может оказаться непростой задачей, но руководство PCWorld по выбору лучшего блока питания для ПК может направить вас на верный путь. Еще один полезный инструмент — это номинальная мощность, указанная на боковой стороне вашего старого блока питания.

Вы можете использовать эти два инструмента, чтобы понять, сколько мощности потребуется вашему новому блоку питания и какие функции вам понадобятся — если вы не переходите на новую, более мощную видеокарту, которая требует нового, более мощного блока питания. Имейте в виду, что нет ничего плохого в покупке блока питания, который обеспечивает большую мощность, чем вам на самом деле нужно, особенно если в будущем существует вероятность дальнейшего обновления компонентов ПК.

Если вы приобрели модульный блок питания со съемными кабелями, выясните, какие из них вам понадобятся для подачи энергии на компоненты, и подключите их к источнику питания, прежде чем приступить к работе — гораздо проще сделать до того, как будет встроен блок питания. в вашем компьютере.

Подготовив новый блок питания, вставьте его точно в то же место, что и старый блок питания в корпусе вашего ПК.Ваш новый блок питания должен поставляться с винтами, чтобы прикрепить его к задней панели корпуса; прикрутите их, как указано в вашем руководстве.

Томас Райан

После того, как вы установили новый блок питания на свой компьютер, пора повторно подключить питание ко всем вашим компонентам.

А теперь пора заняться подключением. Протяните кабели за материнской платой, затем используйте вырезанные в корпусе отверстия, чтобы протянуть каждый разъем рядом с соответствующим разъемом для каждого из них. Сначала подключите 24-контактный разъем питания к материнской плате, а затем выберите 4- или 8-контактный разъем питания процессора.При необходимости подключите оптические приводы, твердотельные накопители и жесткие диски. Наконец, подключите все необходимые разъемы питания PCI-E к вашей видеокарте (если применимо), затем дважды проверьте все разъемы, чтобы убедиться, что они надежно вставлены. Если вы сделали фотографии или пометили кабели на своем старом блоке питания, теперь вы можете использовать их в качестве справочника для выяснения того, как подключать кабели нового блока питания.

Если вы приобрели немодульный блок питания с кучей дополнительных проводов, спрячьте их за лотком материнской платы в задней части компьютера.Многие новые корпуса также включают кожухи для блоков питания, предназначенные для скрытия блока питания и любых лишних проводов.

Закройте корпус вашего компьютера, подключите все обратно, при необходимости нажмите выключатель питания на задней панели блока питания (если он у вас есть, он будет виден с задней стороны корпуса) и включите компьютер.

Теперь у вас есть компьютер, готовый к работе долгие годы без проблем — или, по крайней мере, без проблем, связанных с блоком питания. Знание, как исправить простые проблемы, такие как отказ блока питания, — отличный способ получить максимальную отдачу от своих денег и не тратить деньги на совершенно новый компьютер.

Установка блока питания ПК

— Как заменить / заменить блок питания компьютера

Замена блока питания вашего компьютера — достаточно простой процесс, который может сделать каждый, если вы знаете, как это сделать. Это руководство научит вас, как заменить / заменить блок питания в вашем компьютере, шаг за шагом.

Мы также рассмотрим основные причины, по которым вам может потребоваться изменить или модернизировать блок питания вашего компьютера, и на что следует обратить внимание при выборе блока для замены, чтобы вы могли получить тот, который будет служить вам долго.

Эти действия применимы к компьютерам в корпусе Tower и настольным компьютерам. Весь процесс можно выполнить примерно за 5-20 минут, в зависимости от того, насколько вы знакомы с задачей.

Необходимые инструменты: Отвертка для снятия блока питания и открытия корпуса компьютера (обычно с крестообразной головкой)

Дополнительно: Антистатический браслет (если браслет не используется, просто разрядите себя, прикоснувшись к любой оголенной металлической части корпуса компьютера, прежде чем приступить к работе).

Обзор

После того, как вы определили, что вам необходимо заменить блок питания в башенном или настольном компьютере, выполните следующие действия.

Замена достаточно проста, сначала необходимо снять старый блок питания, а затем установить на его место новый.

Отключить и подключить блок питания очень просто — вам просто нужно убедиться, что вы подключили / отключили его ко всем правильным точкам подключения внутри вашего компьютера (если вы не уверены в этом, обратитесь к контрольному списку и изображениям далее в эта статья).

Помните, что основная функция блока питания — обеспечивать питание всех различных аппаратных компонентов вашего ПК, поэтому вам просто нужно убедиться, что он правильно подключен к каждому из них.

Типичный блок питания состоит из основного блока в форме коробки, а также прилагаемой внутренней проводки — вам необходимо подключить соответствующие разъемы к различным аппаратным компонентам внутри вашего компьютера.

Хорошая новость заключается в том, что при замене существующего блока питания можно просто использовать те же кабельные соединения, которые вы только что отсоединили от старого блока питания, в качестве ориентира.Это позволяет легко узнать, что к чему подключается, поскольку вы просто копируете то, что уже было.

Прежде чем начать что-либо, убедитесь, что ваш компьютер выключен и отключен от розетки.

Извлечь блок питания из компьютера довольно просто, и вы можете выполнить следующие действия.

Если вы не уверены, может быть полезно сфотографировать блок питания перед тем, как что-либо отключать — таким образом вы можете убедиться, что повторно подключили все, что должны были позже.

Основная задача при замене блока питания вашего компьютера — это подключить разъемы питания от блока питания ко всем аппаратным компонентам внутри вашего компьютера. Это самый большой из подключаемых к материнской плате.

Как удалить существующий блок питания

1. Выключите компьютер и отсоедините кабель питания от розетки и блока питания. Если в вашем блоке питания он есть, переведите его выключатель питания в положение «выключено».
2. Откройте корпус компьютера — обычно для доступа к внутренней части корпуса необходимо отвинтить крепежные винты на заднем крае корпуса и сдвинуть боковую панель.Обычно проще всего работать, когда компьютер лежит горизонтально на боку так, чтобы компоненты были обращены к вам.
3. Запишите существующие внутренние соединения от источника питания к компонентам вашего компьютера (это может помочь сделать снимок или подсчитать количество подключенных соединений). Позже вам нужно будет повторно подключить их к новому источнику питания.
4. Отсоедините все аппаратные разъемы, прикрепленные к проводке источника питания. Вытягивайте каждый кабель из корпуса, когда вы его отсоединяете — это поможет предотвратить зацепление кабелей за предметы при последующем извлечении устройства, а также действует как визуальная проверка, чтобы вы могли убедиться, что все отсоединено.
   Контрольный список для отключения:
   a) Материнская плата
   b) ЦП
   c) Любые накопители и / или оптические диски
   d) Графическая карта (если применимо )
   e) Вентиляторы (если применимо)
5. Блок питания удерживается в корпусе компьютера крепежными винтами. Найдите и открутите их.
6. Снимите старый блок питания и кабели.

Установка запасного блока питания в основном осуществляется в обратном порядке по сравнению с шагами, которые вы делали при снятии старого блока питания.Если вы не меняли какое-либо оборудование на своем компьютере, просто подключите кабели от нового блока питания обратно к каждому компоненту, как это было раньше.

Если вы изменили некоторые аппаратные компоненты (например, новую видеокарту), вам просто нужно убедиться, что вы следуете инструкциям производителя по подаче питания через соответствующий разъем.

Как установить новый блок питания

1. Установите новый блок питания в корпус компьютера с помощью крепежных винтов корпуса.
2. Подсоедините внутреннюю проводку от выхода блока питания к аппаратным компонентам внутри корпуса компьютера. Обязательно ознакомьтесь с заметками / фотографиями, сделанными на этапе удаления, чтобы убедиться, что все компоненты повторно подключены.
   Контрольный список для переподключения:
   a) Материнская плата
   b) Разъем питания процессора
   c) Жесткие диски, твердотельные накопители, оптические приводы
   d) Любые подключения питания, необходимые для вашей видеокарты — при необходимости (не для всех моделей видеокарт требуется питание от блока питания)
   e) Вентиляторы (если применимо)
   f) Обратитесь к своим заметкам / фотографиям того, что было ранее подключено, и выполните окончательную проверку всех разъемов, чтобы убедитесь, что они в безопасности
3. Закройте корпус компьютера.
4. Подключите входной кабель к источнику питания. (Подключает розетку к источнику питания). Если у вашего нового блока питания есть выключатель питания, не забудьте повернуть его в положение включения.
5. Включите компьютер и проверьте.

На самом деле есть только две основные причины, по которым вам может потребоваться замена блока питания в вашем компьютере, и если ни одна из этих причин вас не беспокоит, то хорошей новостью является то, что вы, вероятно, можете оставить это в покое.

• Причина 1. Блок питания неисправен (не включается) или неисправен
• Причина 2: Блок питания не подходит по назначению

Что мы подразумеваем под «непригодным для использования»?

По сути, это означает, что блок питания не будет надежно выполнять то, для чего он предназначен — обеспечивать безопасное и надежное питание компонентов вашего компьютера.

БП, непригодных по назначению, обычно делятся на две категории:

1. Слишком низкая номинальная выходная мощность блока питания
   Обычно это может произойти, если вы обновляете компоненты своего компьютера, которым требуется больше энергии. Номинальная выходная мощность блока питания измеряется в ваттах и ​​должна быть достаточно высокой для питания всех компонентов вашего компьютера.
   Классический пример, когда выходная мощность вашего блока питания может внезапно стать слишком низкой, — это обновление других компонентов вашего компьютера.Например, установка новой видеокарты, которая требует большего энергопотребления, во многих случаях может вызвать необходимость замены существующего блока питания на блок с более высокой выходной мощностью.
2. Блок питания дешевой марки или низкого качества.
   Блок питания может быть дешевым, и вы ему не доверяете. К сожалению, это может быть случай со многими предварительно собранными компьютерами, поскольку сокращение бюджетных расходов на блок питания является очень распространенным явлением. Мы рекомендуем провести небольшое исследование в Интернете по поводу вашей конкретной марки / модели источника питания, чтобы убедиться, что он не имеет репутации взрывающегося или выходящего из строя.

Как узнать, какой размер блока питания мне нужен?

«Размер» блока питания может означать две вещи, но обычно относится к выходной мощности блока (измеряется в ваттах).

Выходная мощность

Выходная мощность блока питания вашего компьютера должна быть достаточно высокой, чтобы обеспечить питание всех компонентов внутри корпуса компьютера одновременно.

Сборные компьютеры

Если у вас есть предварительно собранный компьютер, разработчики могли бы рассчитать максимальную потребляемую мощность в любой момент времени и измерить блок питания в соответствии с этим — так что вам не нужно беспокоиться о размере блока питания в вашем компьютере в этом случае. .

Одна вещь, о которой вам, возможно, придется беспокоиться с готовыми компьютерами, — это качество источника питания. Если это дешевый / безымянный бренд, это может вызвать проблемы.

Сборка компьютеров своими руками

Если вы собираете свой собственный компьютер, вам необходимо самостоятельно определить максимальную потребляемую мощность, чтобы рассчитать размер блока питания. Вы можете использовать подобные калькуляторы, чтобы разобраться в этом.

Обычно самым мощным энергозатратным компонентом является ваша видеокарта, если она у вас есть.Многие производители видеокарт рекомендуют «минимальную общую мощность системы» в своих спецификациях видеокарт, которые можно использовать в качестве ориентира для определения общего размера блока питания, который вам понадобится, если вы хотите собрать компьютер с этой видеокартой.

Спецификации производителя для Geforce GTX 1060 показывают, что минимальная потребляемая мощность системы составляет 400 Вт. Это означает, что вам понадобится блок питания мощностью не менее 400 Вт в вашем компьютере, если вы хотите использовать эту видеокарту. Источник: веб-сайт GeForce

Форм-фактор

Однако имейте в виду, что «размер» также может относиться к физическим размерам блока питания (это также может называться «форм-фактор», который представляет собой форму и общую физическую компоновку компонента). Не все блоки питания имеют одинаковый физический размер, поэтому вам обязательно нужно знать об этом, прежде чем пытаться заменить один блок на другой, поскольку худшее, что может случиться, — это обнаружить, что новый не будет физически подходите там, где вы хотите!

Помните, что блок питания отвечает за подачу питания на каждый аппаратный компонент, составляющий вашу компьютерную систему.

Когда дело доходит до мощности, есть такое понятие, как качество — когда мы говорим о качестве электроэнергии, это означает, что подаваемая мощность является чистой, постоянной и находится в ожидаемых эксплуатационных пределах.

Если у вас низкокачественный источник питания, он может не обеспечивать качественное питание аппаратных компонентов вашего компьютера, что может вызвать проблемы с производительностью или, в крайнем случае, даже повредить или сократить срок службы вашего компьютера. аппаратное обеспечение.

К сожалению, многие производители готовых компьютеров, как правило, тратят значительную часть своего бюджета на установку высокотехнологичных компонентов, таких как процессор и видеокарта, но затем экономят на блоке питания. Конечный результат может быть катастрофическим, просто погуглите что-нибудь вроде «взорвался блок питания», чтобы понять, что может случиться…

Внимание! Выходные характеристики иногда могут вводить в заблуждение

Более дешевые бренды могут даже преувеличивать номинальную выходную мощность своих блоков питания (пример: мы видели блоки питания мощностью 300 Вт, но если вы присмотритесь, то пиковая оценка составляет 300 Вт, а непрерывная оценка может быть меньше. чем это).

Если вы планируете установить новую видеокарту и по-прежнему использовать существующий блок питания, сначала проверьте выходную мощность. Будьте особенно осторожны, проверяя любые рейтинги трюков на блоках питания безымянных брендов, если вы выходите за верхние пределы вашего существующего номинального блока питания. (Обычно безопаснее увеличить размер блока питания, на всякий случай!).

Очень важно убедиться, что ваш источник питания исправен, чтобы защитить другие компоненты оборудования и обеспечить их долгий срок службы.

Сертификация 80 Plus

Один из сертификатов, на который следует обратить внимание, — это сертификат 80+, который означает, что источник питания, по крайней мере, эффективен и имеет менее 20% потерь. Хотя это конкретно не связано с общим качеством блока питания, тот факт, что блок питания, который вы собираетесь купить, имеет какую-то сертификацию, свидетельствует о том, что производители рассматривали качество на определенном уровне.

Какие марки использовать

Один из наших любимых рекомендуемых брендов блоков питания — это EVGA, потому что нам нравится их гарантия (на некоторые из их продуктов до 10 лет!), Но есть много известных брендов.

Топовые / премиальные бренды — это такие как Seasonic и Superflower.

Если вы ищете что-то более экономичное, то вам подойдут такие бренды, как SilverStone, Cooler Master, Corsair, Thermaltake и EVGA. Опять же — не забудьте посмотреть рейтинг 80 Plus!

Цены могут варьироваться в зависимости от марки и мощности.

Замена блока питания в вашем компьютере — относительно простая задача, которую может выполнить каждый — просто выполните шаги, описанные в этом посте.

Заменять блок питания компьютера нужно только в том случае, если он неисправен или поврежден, или если он не подходит по назначению (дешевый / безрезультатный бренд или уже недостаточно большой для ваших нужд). Если вы обновляете другие компоненты своего компьютера, особенно видеокарты, это может вызвать необходимость замены существующего блока питания на более мощный.

Выходная мощность блока питания измеряется в ваттах и ​​должна рассчитываться на основе другого компьютерного оборудования — вы можете использовать онлайн-калькуляторы или спецификации производителя, чтобы помочь вам найти требуемый размер блока питания, который вам нужен.

Убедитесь, что вы в безопасности при отключении аппаратных компонентов вашего ПК, отключив питание от сети перед тем, как получить доступ к каким-либо внутренним частям вашего компьютера.

Заменяли ли вы блок питания в своем компьютере раньше и достаточно ли легко? У вас есть еще вопросы о том, как заменить блок питания в вашем компьютере? Дайте нам знать в комментариях ниже!

1.3.2.2 Лабораторная работа — Разборка компьютера. Ответы — ITE v7.0

Последнее обновление: 12 октября 2019 г., автор: Admin

1.3.2.2 Лабораторная работа — Разборка компьютера. Ответы — ITE v7.0

Лаборатория — Разборка компьютера (Версия ответа)

Примечание к ответу. Красный цвет шрифта или серые выделения обозначают текст, который появляется только в копии ответа.

В этой лабораторной работе вы разберете компьютер, используя безопасные лабораторные процедуры и соответствующие инструменты. Будьте предельно осторожны и соблюдайте все правила техники безопасности. Ознакомьтесь с инструментами, которые вы будете использовать в этой лабораторной работе.

Примечание. Если не удается найти или удалить нужный компонент, обратитесь за помощью к своему ответу.

Ответ Примечание. Выполнение этой лабораторной работы необходимо только в том случае, если лабораторные компьютеры уже построены. Цель этой лабораторной работы — разделить компоненты и подготовить их к сборке в главе 3, а учащиеся продемонстрировать правильное использование инструмента. Студенты также будут применять правильные инструменты в лабораторных работах главы 3, где они будут собирать компьютер.

Эта лабораторная работа не включает снятие с компьютера материнской платы, процессора и охлаждающего устройства из-за стоимости замены этих компонентов.Если возможно, позвольте учащимся снимать эти компоненты с запасных или сломанных компьютеров, которые хранятся в классе, для идентификации и демонстрации деталей.

Рекомендуемые инструменты

Инструкции

Часть 1: Подготовка

Шаг 1.

Выключите компьютер.

Выключите питание компьютера и отсоедините кабель питания от стены и источника питания.

Шаг 2. Откройте корпус компьютера.

Примечание для ответа: объясните каждому студенту или группе студентов, как открывается конкретное дело. У многих есть простой фиксатор: сначала должна оторваться передняя панель, либо они просто раздвигаются. Покажите им, какие винты удерживают блок питания, прежде чем они начнут.

Найдите все винты, которыми боковые панели крепятся к задней части компьютера.Используйте отвертку подходящего размера и типа, чтобы вывернуть винты на боковой панели. Не выкручивайте винты, которыми блок питания крепится к корпусу. Поместите все эти винты в одно место, например, в отделение для деталей или небольшую чашку. Промаркируйте отсек или чашку куском малярной ленты с надписью «винты боковой панели». Снимите боковые панели с корпуса.

Если у вас есть фотоаппарат или смартфон, сделайте снимок внутренней части корпуса компьютера, чтобы использовать его в качестве ориентира при сборке компьютера.

Примечание : Некоторые производители не используют винты для крепления компонентов внутри корпуса компьютера. В некоторых могут использоваться пластиковые или металлические зажимы, с помощью которых компоненты крепятся к корпусу компьютера. Будьте осторожны, вывинчивайте только винты, удерживающие компоненты на месте, а не винты, удерживающие компоненты вместе.

Вопросы:

Отверткой какого типа вы откручивали винты?

Введите здесь свои ответы.

Крестовая отвертка и шестигранная отвертка — это наиболее часто используемые отвертки для снятия панелей корпуса.

Сколько винтов закрепили боковые панели?

Введите здесь свои ответы.

Ответы могут отличаться. Обычно на каждую панель в корпусе средней высоты приходится по два винта.

Шаг 3. Антистатический браслет.

Наденьте антистатический браслет. Подсоедините один конец проводника к наручному ремешку. Другой конец провода закрепите на неокрашенной металлической части корпуса.

Если у вас есть антистатический коврик, положите его на рабочую поверхность и положите на него корпус компьютера.Заземлите антистатический коврик на неокрашенной металлической части корпуса.

Часть 2: Снятие деталей

Шаг 1. Извлеките жесткий диск.

1. Найдите жесткий диск. Осторожно отсоедините кабели питания и передачи данных от задней части жесткого диска.
   Вопрос:
   Кабель передачи данных какого типа вы отключили?
   Введите здесь свои ответы.
   Ответы могут отличаться.
2. Найдите все винты, которыми крепится жесткий диск. Используйте отвертку подходящего размера и типа, чтобы вывернуть винты жесткого диска.Поместите все эти винты в одно место и пометьте их.
   Вопросы:
   Какими винтами крепится жесткий диск к корпусу?
   Введите здесь свои ответы.
   Ответы могут отличаться. Обычно жесткие диски крепятся винтами с крестообразным шлицем.
   Сколько винтов крепят жесткий диск к корпусу?
   Введите здесь свои ответы.
   Ответы могут отличаться. В большинстве случаев на жесткий диск можно установить до четырех винтов.
   Жесткий диск подключен к монтажному кронштейну? Если да, то какими винтами крепится жесткий диск к монтажному кронштейну?
   Введите здесь свои ответы.
   Ответы могут отличаться. Большинство производителей жестких дисков используют винты с плоской головкой и крестообразным шлицем.
   Осторожно: НЕ откручивайте винты, удерживающие жесткий диск вместе.
3. Осторожно извлеките жесткий диск из корпуса. Найдите на жестком диске справочную таблицу перемычек. Если на жестком диске установлена ​​перемычка, используйте справочную таблицу перемычек, чтобы узнать, установлен ли жесткий диск в качестве ведущего, ведомого или кабельного диска (CS). Поместите жесткий диск в антистатический пакет.
   Вопрос:
   Какая установка перемычки жесткого диска?
   Введите здесь свои ответы.
   Главный, подчиненный или выбор кабеля (CS)

Шаг 2.

Снимите оптический привод.

1. Найдите оптический привод (Blu-ray, DVD и т. Д.). Осторожно отсоедините кабели питания и передачи данных от оптического дисковода. Отсоедините аудиокабель от оптического дисковода, если он подключен.
   Вопросы:
   Какой кабель для передачи данных вы отключили?
   Введите здесь свои ответы.
   Ответы могут отличаться.
   Есть ли перемычка на оптическом приводе? Какая установка перемычки?
   Введите здесь свои ответы.
   Ведущий, ведомый или кабельный привод (CS).
2. Найдите и удалите все винты, которыми оптический дисковод крепится к корпусу. Поместите все эти винты в одно место и пометьте их. Поместите оптический привод в антистатический пакет.
   Вопрос:
   Сколько винтов крепят оптический привод к корпусу?
   Введите здесь свои ответы.
   Ответы могут отличаться.

Шаг 3. Снимите блок питания.

1. Найдите источник питания. Найдите подключения питания к материнской плате.
2. Осторожно отсоедините разъемы питания от материнской платы.
   Вопрос:
   Сколько контактов в разъеме материнской платы?
   Введите здесь свои ответы.
   Ответы могут отличаться.
3. Отсоедините кабели питания от вентиляторов корпуса.
4. Отсоедините кабель питания от видеокарты, если он требуется.
5. Отсоедините все остальные кабели питания от того места, где они были подключены.
   Вопрос:
   Если были отключены дополнительные кабели, к чему они были подключены?
   Введите здесь свои ответы.
   Ответы могут отличаться
6. Найдите и удалите все винты, которыми блок питания крепится к корпусу. Поместите все эти винты в одно место и пометьте их.
   Вопрос:
   Сколько винтов крепят блок питания к корпусу?
   Введите здесь свои ответы.
   Ответы могут отличаться.
7. Осторожно выньте блок питания из корпуса. Поместите блок питания вместе с другими компонентами компьютера.

Шаг 4. Извлеките адаптерные карты.

1. Найдите все адаптеры, установленные в компьютере, например видео, сетевую или звуковую карту.
2. Найдите и удалите винт, которым плата адаптера крепится к корпусу. Поместите винты платы адаптера в одно место и пометьте их.
3. Осторожно извлеките адаптерную карту из слота. Обязательно держите карту адаптера за монтажный кронштейн или за края. Поместите адаптерную карту в антистатический пакет. Повторите этот процесс для всех адаптерных карт.
   Примечание : Будьте очень осторожны при снятии видеоадаптеров. Часто на слоте есть фиксирующий язычок, который необходимо освободить, прежде чем можно будет извлечь карту.
4. Перечислите адаптерные карты и типы разъемов ниже.

Шаг 5.

Удалите модули памяти.

1. Найдите модули памяти на материнской плате.
   Вопросы:
   Какие типы модулей памяти установлены на материнской плате?
   Введите здесь свои ответы.
   Ответы могут отличаться.
   Сколько модулей памяти установлено на материнской плате?
   Введите здесь свои ответы.
   Ответы могут отличаться.
2. Снимите модули памяти с материнской платы. Обязательно отпустите все фиксирующие выступы, которые могут удерживать модуль памяти. Удерживая модуль памяти за края, осторожно извлеките его из гнезда. Поместите модули памяти в антистатический пакет.

Шаг 6. Отсоедините кабели данных.

1. Отсоедините все кабели данных от материнской платы. Обязательно запишите место подключения любого кабеля, который вы отсоединяете.
   Вопрос:
   Какие типы кабелей были отключены?
   Введите здесь свои ответы.
   Ответы могут отличаться.
2. Вы выполнили эту лабораторную работу. Корпус компьютера должен содержать материнскую плату, ЦП и любые охлаждающие устройства. Не снимайте никаких дополнительных компонентов.

Замена блока питания в настольных ПК HP Pavilion Elite

Выбор подходящей электрической отвертки

Электрическая отвертка Fein

Выбор подходящей электрической отвертки зависит от того, для чего вы будете ее использовать.Например, будете ли вы часто использовать его для строительных работ? Новостройки или ремонт? В механической мастерской? Для мебели? На сборочной станции?

Второй момент, который важно определить, — это частота использования отвертки . Если его нужно использовать весь день, лучше выбрать проводную модель. Однако, если его нужно использовать только 2 или 3 часа в день, подойдет беспроводная модель, возможно, держите под рукой дополнительную батарею и зарядное устройство. Важно обратить особое внимание на эффективность отвертки, особенно если ее нужно использовать интенсивно.

Момент затяжки — еще один момент, который необходимо учитывать. Высокий момент затяжки означает большую силу завинчивания. Чем выше момент затяжки, тем легче будет завинчивание даже в твердых материалах.

Момент затяжки напрямую зависит от мощности отвертки . Для сетевых шуруповертов с питанием от сети эта мощность напрямую зависит от мощности двигателя. Это варьируется от 450 до 705 Вт. Если электрическая отвертка питается от внешнего трансформатора, то чем выше напряжение питания, тем мощнее будет отвертка.В аккумуляторных электрических шуруповертах мощность зависит от напряжения аккумулятора. Это может быть от 3,6 В до 18 В для самых мощных. Для аккумуляторных электрических отверток высокое напряжение позволяет продлить срок службы батареи и позволяет избежать слишком частой подзарядки батарей. Некоторые электрические отвертки называются ударными электрическими отвертками: они используются для интенсивного завинчивания / откручивания.

Скорость вращения является важным элементом, особенно если вам нужно регулярно пользоваться электрической отверткой: проводные электрические отвертки обычно имеют более высокую скорость вращения, чем беспроводные. Как правило, электрические отвертки имеют только одну скорость вращения . Для сетевых электрических отверток это значение составляет от 3000 до 6000 об / мин (оборотов в минуту), а для аккумуляторных электрических отверток — от 180 до 450 об / мин. Для ударных электрических отверток скорость указывается в единицах счета в минуту: она составляет от 3000 до 50 000 циклов в секунду / мин.

MSI США

При нажатии кнопки питания для запуска ПК вентилятор не работает, светодиодные индикаторы не горят, ПК вообще не получает питание.Рекомендуется проверить правильность положения разъема питания на передней панели, а затем проверить ЦП — проверить, совместим ли ЦП с материнской платой, правильно ли установлен ЦП и источник питания ЦП. Сброс BIOS также является хорошим выбором для устранения проблемы. Если проблема не исчезнет, ​​мы рекомендуем выполнить тест POST. И последний шаг — перекрестное тестирование деталей и периферийных устройств, чтобы увидеть, нормально ли работает оборудование.

Разъемы питания на передней панели

Убедитесь, что порт JFP1 правильно вставлен, или для загрузки ПК закоротите 6-й и 8-й контакты на JPF1 с помощью металлического оборудования, например отвертки.

Проверить совместимость ЦП

Чтобы проверить, совместим ли ваш процессор с материнской платой, обратитесь к отчету о совместимости на официальном сайте MSI.

Введите свою модель в строке поиска в правом верхнем углу официального сайта MSI, нажмите [Enter], чтобы найти соответствующий результат.

Выберите [Совместимость] под названием модели

Выберите вкладку [ЦП], чтобы найти совместимые модели ЦП.

Если ваш ЦП не указан в отчете о совместимости, это означает, что он не соответствует рекомендуемым требованиям MSI, мы предлагаем использовать совместимые модели ЦП, чтобы получить наилучшие впечатления.

Если ЦП совместим, проверьте, правильно ли установлен ЦП

Шаги по установке процессора Intel:

Шаги по установке процессора AMD:

Блок питания процессора

Если ЦП установлен правильно, проверьте источник питания ЦП и источник питания 24PIN хорошо подключен

Сброс BIOS

Отключите основное питание переменного тока, отключив кнопку питания на задней панели источника питания или просто вытащив кабель питания.

Очистите данные BIOS, переместив JBAT1 из исходного положения 1-2 в положение 2-3 после разрядки компьютера.

Вы также можете вынуть батарею CMOS из материнской платы примерно на пять минут.

Выполните тест POST

Остается материнская плата с ЦП, вентилятором радиатора ЦП и одной оперативной памятью (устанавливается во второй слот DIMM RAM рядом с разъемом ЦП).

Удалите все внешние периферийные устройства, такие как устройства USB, флэш-накопитель USB, жесткие диски и карты PCI-e.

Попробуйте загрузить компьютер; если его можно нормально включить, проблема может исходить от других периферийных устройств. Поочередно добавляйте периферийные устройства, чтобы повторно подключать каждое устройство, пока не определите, какое устройство или кабель вызывает проблему.

Если проблема не исчезнет, ​​продолжите процесс устранения неполадок, описанный ниже.

Перекрестное тестирование деталей и периферийных устройств

Если возможно, проведите перекрестный тест для замены процессора, материнской платы и блока питания соответственно.
