Что такое подстанция и различные типы подстанций с использованием
В настоящее время спрос на электроэнергию быстро растет, и это может быть удовлетворено за счет генерирующих подстанций. Существуют разные типы подстанций: тепловые, атомные и гидроэлектрические. В зависимости от наличия различных ресурсов подстанции строятся в разных местах, но эти места могут быть не ближе к центрам нагрузки. Фактическое использование мощности может быть выполнено центром нагрузки.Поэтому очень важно передавать мощность от подстанции к точкам центра нагрузки. Таким образом, для этой функции требуются высокоскоростные и длинные сети передачи.
Электроэнергия вырабатывается достаточно на уровне низкого уровня напряжения; тем не менее, подача питания на уровне высокого напряжения является недорогой. Для сохранения высокого и низкого уровней напряжения необходимо создать ряд коммутационных и трансформационных станций между местом генерации и потребителями. Обычно эти две станции называют электрическими подстанциями.В этой статье обсуждается различных типов подстанций
Что такое подстанция?
Подстанция — это электрическая система с высоковольтной емкостью, которая может использоваться для управления аппаратурой, генераторами, электрическими цепями и т. Д. Подстанции в основном используются для преобразования переменного (переменного тока) в постоянный (постоянный ток). Некоторые типы подстанций имеют крошечные размеры со встроенным трансформатором, а также соответствующими переключателями. Другие типы подстанций очень большие с различными типами трансформаторов, оборудования, автоматических выключателей и переключателей.
Подстанция
Типы подстанций
Различные типы подстанций в основном включают подстанцию повышающего типа, понижающий трансформатор, распределение, подземное распределение, распределительное устройство, подстанцию клиента и системную станцию.
Подстанция повышающего типа
Подстанция этого типа получает питание от ближайшего производственного объекта. Он использует большой силовой трансформатор для повышения уровня напряжения для передачи в удаленные места.На подстанции передача электроэнергии может осуществляться по шине передачи на линии передачи. Эта подстанция также может быть источником входящей мощности, которую получает генерирующая установка. Полученная мощность может быть использована для питания оборудования на установке. Подстанция включает автоматические выключатели для генерации переключателей, а также цепи передачи, работающие и не работающие по мере необходимости.
Повышающая подстанция
Подстанция заказчика
Подстанция этого типа работает как основной источник электроснабжения для одного конкретного бизнес-клиента.Бизнес-кейс, так же как и технические требования, сильно зависят от потребностей клиентов.
Системные станции
Эта подстанция включает в себя огромное количество энергии, передаваемой через станцию, и называется системной станцией. Эти станции не предлагают только силовые трансформаторы, в то время как другие также выполняют обмен напряжения. Обычно эти станции снабжают конечные точки линиям передачи, создаваемыми из распределительных устройств, и поставляют электроэнергию для цепей, питающих трансформаторные станции.Они важны для долгосрочной стабильности. Эти станции представляют собой стратегические услуги, а их строительство и обслуживание требуют больших затрат.
Подстанция распределительного типа
Подстанция распределительного типа размещается там, где основные распределения напряжения понижены для подачи напряжения потребителям с использованием распределительной сети. Напряжение любых двух фаз будет 400 вольт, а напряжение между нейтралью и любой фазой будет 230 вольт.
Распределительная подстанция
Подстанция понижающего типа
Подстанция этого типа размещается в разных точках электрической сети.Они могут соединять различные части сети и являются источником вспомогательных линий передачи или распределения. Этот тип подстанции может изменять напряжение передачи до напряжения дополнительной передачи (69 кВ). Преобразованные линии напряжения могут служить источником для распределительных подстанций. В некоторых случаях мощность отбирается из линии передачи для использования в промышленных мощностях по пути. Или же питание будет подаваться на распределительную подстанцию.
Подземная распределительная подстанция
Установка подстанции в городских центрах требует большого пространства, но, как правило, там нет места для установки подстанции.Чтобы решить эту проблему, установка подстанции под землей снижает требования к пространству, а площадь поверхности также может использоваться для других конструкций, таких как здания, торговые центры и т. Д. Основная концепция подземной подстанции заключается в том, чтобы предложить лучшую обычную подстанцию за счет уменьшения пространства. занят над землей.
Подземная подстанция
Распределительное устройство
Распределительное устройство является посредником между передачей, а также генерацией, и в распределительном устройстве может поддерживаться одинаковое напряжение.Основная цель этого — подавать генерируемую энергию электростанции с определенным уровнем напряжения на близлежащую линию электропередачи или энергосистему.
Распределительное устройство
Подстанция 11 кВ
Основная цель подстанции 11 кВ состоит в том, чтобы собирать энергию, которая передается под высоким напряжением от производственной станции, а затем снижает напряжение до подходящего значения для местного распределения и обеспечивает удобства для переключения. Эта подстанция включает в себя изолятор, грозозащитный разрядник, понижающий трансформатор, измеритель ТТ, автоматический выключатель и конденсаторную батарею.
Подстанция 11 кВ
Подстанция 220 кВ
Здесь подстанция 220 кВА — это мощность, используемая понижающим трансформатором на подстанции, и она показывает максимальную полную мощность, которую может обеспечить понижающий трансформатор. . Получаемый уровень напряжения этой подстанции составит 220 кВ.
Подстанция 220 кВ
Подстанция 132 кВ
132 кВ — это номинал понижающего трансформатора, который имеет первичное напряжение 132 кВ.Как правило, эти трансформаторы используются на подстанциях передающего типа, где напряжение должно быть понижено до дополнительного распределения.
Подстанция 132 кВ
Точно так же некоторые подстанции классифицируются в зависимости от характера обязанностей, предоставляемых услуг, рабочего напряжения, важности и конструкции.
- По характеру обязанностей подстанции повышающие, первичные сетевые подстанции, понижающие.
- Услуги на базе подстанций — это услуги, которые включают трансформаторную, коммутационную и преобразовательную подстанции.
- Подстанции с рабочим напряжением — это подстанции высокого, сверхвысокого и сверхвысокого напряжения.
- Подстанции значимости — сетевые и городские.
- Подстанции, основанные на конструкции, бывают закрытыми, открытыми, фундаментными и опорными.
Таким образом, это все о различных типах подстанций, и вы можете найти дополнительную информацию в разделе «Схема подстанции и линейная схема». Из приведенной выше информации, наконец, мы можем сделать вывод, что подсистема является неотъемлемой частью энергосистемы и образует важную связь между передающей, генерирующей, распределительной, а также точкой нагрузки.Вот вам вопрос, что такое ПС 66кв?
.
Что такое внутренние подстанции? Определение и его значение
Подстанция, на которой оборудование оборудовано внутри здания подстанции, называется внутренней подстанцией. Такой тип подстанции в основном используется для напряжения до 11000 В, но когда окружающий воздух загрязнен такими примесями, как коррозионные газы и пары металла, проводящая пыль и т. Д., Их напряжение может быть повышено до 33000 В до 66000 В.
Внутренняя подстанция подразделяется на несколько отсеков, таких как отсек управления, показывающих и измерительных приборов, отсек защитных устройств, отсек главной шины, трансформатор тока и отсек кабельной герметичной коробки, как показано на рисунке ниже.
Коммутационный аппарат на стороне питания или первичной стороне будет состоять только из масляного выключателя. Подача высокого напряжения подается на первичную обмотку трансформатора через автоматический выключатель. Из шины выходят различные питатели. Панель на каждом фидере состоит из разъединителя и автоматического выключателя. В дополнение к разъединителю и автоматическому выключателю на панели был также измерительный прибор.
Для защиты фидеров обычно используется реле обратной мощности.Для защиты маслонаполненного трансформатора используется реле Бухгольца. Аксессуары подстанций закрытого типа — аккумуляторная батарея, противопожарное оборудование, такое как вода, ведра, огнетушитель и т. Д. Аккумуляторная батарея используется для работы защитных устройств и переключения рабочих соленоидов и аварийного освещения на подстанциях в корпусе сбоя питания.
Внутренние подстанции и трансформаторные подстанции, а также распределительные щиты высокого напряжения состоят из ряда открытых и закрытых камер или отсеков.В этих отсеках размещается основное оборудование для этой установки. Пространство камеры, в котором подключается оборудование главной шины, называется отсеком или кубической ячейкой.
Подстанции целостности встроенного типа В подстанции такого типа оборудование оснащается на месте. В такой подстанции ячеистая конструкция сооружается из бетона или кирпича.
Подстанции сборно-застроенного типа На подстанциях такого типа сооружаются фабрики или цеха, но монтируются на месте в помещении распределительного устройства подстанции.Отсеки таких подстанций имеют вид металлических шкафов или корпусов, в каждом из которых находится оборудование одной основной ячейки подключения. В таких шкафах могут быть установлены масляный выключатель, выключатель нагрузки и один или несколько трансформаторов напряжения.
Подстанции и распределительные щиты в металлической оболочке заводского изготовления. Они строятся в электрических мастерских и доставляются на место установки в полностью предварительно собранном виде. После установки подстанций и распределительных щитов необходимо произвести подключение только к входящим и исходящим силовым цепям.
Общий вид распределительного щита блочного типа в металлической оболочке
Общий вид распределительного щита блочного типа с металлической оболочкой, собранного из нескольких ячеек с металлической оболочкой, показан выше.
.
различных компоновок для подстанций — радиальных, ответвленных, LILO и взаимосвязанных подстанций
Подстанция — это часть системы электроснабжения, которая передает высокое напряжение от генерирующих подстанций в местные распределительные сети. Между генерацией и распределением напряжение может изменяться на нескольких подстанциях. Ниже подробно описаны различные типы компоновки подстанции.
Типовая радиальная подстанция
На радиальной подстанции есть только один источник питания нагрузки, как показано на рисунке ниже.Эта система питания ненадежна из-за полного отключения электроэнергии при выходе из строя источника или неисправности линии. Такой тип подстанции используется в распределительной системе, особенно в сельской местности, из-за своей незначительности.
Подстанция с ответвлениями
Это питание одинаково ненадежно и небезопасно, потому что при выходе из строя источника или линии произойдет полный отказ питания.
LILo (Line In Line Out) Подстанция
На этой подстанции длинная распределительная линия вводится и выводится из вновь созданной подстанции, как показано ниже.Эта схема немного дороже из-за необходимости дополнительной раскладки. Но так безопаснее.
Объединенная подстанция
Это наиболее предпочтительная система электроснабжения, которая является безопасной, надежной и надежной. Отключение источника и линии не влияет на систему электроснабжения, поскольку доступны многие другие альтернативы.
Такое формирование сети называется электрической сетью.
.
Что такое наружная подстанция? — Определение, типы, их преимущества и недостатки
Подстанция, которая используется для всех уровней напряжения от 55 кВ до 765 кВ, называется наружной подстанцией. Такой тип подстанции требует меньше времени на строительство, но занимает больше места. Наружные подстанции в основном подразделяются на два типа: опорные подстанции и фундаментные подстанции.
Подстанция на опоре
Такие подстанции используются для поддержки распределительных трансформаторов мощностью до 250 кВА.Такие типы трансформаторов — самые дешевые, самые простые и самые маленькие из распределительных устройств. Все оборудование наружное и монтируется на опорных конструкциях ЛЭП высокого напряжения. Трехполюсный переключатель с механическим приводом, используемый для включения и выключения ЛЭП высокого напряжения.
Предохранитель
HT используется для защиты ЛЭП высокого напряжения. Для управления линиями низкого напряжения оборудованы выключатели низкого напряжения и предохранители. Разрядники устанавливаются над линией высокого напряжения для защиты трансформаторов от скачков напряжения.Подстанции на опорах заземляются в двух или более местах.
Наружная подстанция на опоре
Трансформаторы мощностью до 125 кВА устанавливаются на двухполюсной конструкции, а для трансформаторов мощностью от 125 до 250 кВА используется 4-полюсная конструкция с подходящей платформой. Такие типы подстанций размещаются в очень густонаселенных местах.
Стоимость их обслуживания невелика, и при использовании большого количества подстанций в городе желательно размещать распределительные устройства с меньшими затратами.Но когда количество трансформаторов увеличивается, общая кВА увеличивается, потери нагрузки увеличиваются, а стоимость на кВА увеличивается.

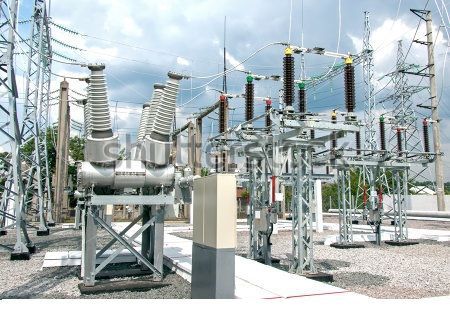

Подстанция фундаментного монтажа
На подстанции, установленной на фундаменте, смонтирована вся площадь оборудования, а подстанции в целях безопасности заделаны забором. Оборудование, необходимое для такого типа подстанции, тяжелое, и, следовательно, место, выбранное для такого типа подстанции, должно иметь хороший путь для тяжелого транспорта. На рисунке ниже показана подстанция, установленная в фундаменте.
Наружная подстанция на фундаменте
Преимущества открытой подстанции
У наружных подстанций есть следующие основные преимущества. Это
- Все оборудование внешних подстанций находится в пределах видимости, что упрощает поиск неисправностей.
- На наружных подстанциях расширение установки проще.
- На строительство таких подстанций требуется меньше времени.
- Требуется меньшее количество строительных материалов, таких как сталь, бетон.
- Требуемые строительные работы сравнительно меньше, и стоимость установки распределительного устройства также очень низкая.
- Ремонтные работы просты, и между аппаратами предусмотрено надлежащее пространство, чтобы неисправность, возникшая в одной точке, не переносилась на другую.
Недостатки УП
- Требуется больше места для наружных подстанций.
- Для защиты от грозовых перенапряжений необходимо установить защитные устройства.
- Длина контрольных кабелей увеличивается, что увеличивает стоимость подстанции.
- Оборудование, предназначенное для наружной подстанции, является более дорогостоящим, поскольку для оборудования наружной подстанции требуется дополнительная защита от грязи и пыли.
Несмотря на недостаток, наружные подстанции очень широко используются в энергосистеме.
.
