Маркировка резисторов.

При указании значения сопротивления резистора вместо десятичной запятой пишут букву, соответствующую
единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).При этом, любой
номинал отображается максимум — тремя символами. Например 5K6 обозначает резистор, сопротивлением 5,6 кОм,
1R0 — 1 Ом, М210 — 210кОм (0,21МОм) и т. д.

Резисторы с цветовой маркировкой.

Считается,что применение цветовой маркировки имеет ряд преимуществ, по сравнению с цифро-буквенной.
Легче наносить номиналы на резисторы особо миниатюрного размера, внедрить автоматизацию сборки и. т. д.
По личному мнению автора, если нужно узнать только сопротивление такого резистора, можно просто
померить его, с помощью мультиметра (рекомендую).
Но цветовая маркировка кроме номинального сопротивления резистора, содержит в себе
и другую информацию.
Итак:
В первую очередь, необходимо определить — с какого конца резистора вести отсчет полосок.
В резисторах советского образца первая полоска смещена ближе к краю.
В современных резисторах с четырехполосной маркировкой, серебряная или золотая полоска
расположена в конце ряда, обозначая соответственно — точность,10% или 5%.

Для резисторов с точностью 20 % используют маркировку с тремя полосками,
Для очень точных резисторов применяется маркировка с пятью или шестью полосками.
Первые две полоски означают первые два знака номинала. Если полосок 3 или 4, третья полоска
означает множитель, на который умножается число, состоящее из двух
цифр, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора.
Если полосок 5, первые три полоски означают первые три знака номинала сопротивления,
четвёртая — десятичный множитель, пятая — точность.

Если есть шестая полоска, то она может указывать либо температурный коэффициент
либо — надежность резистора в процентах на тысячу часов работы.
В последнем случае, она должна быть заметно шире остальных пяти полосок.
Шестая полоска, если она есть, указывает температурный коэффициент сопротивления
(ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора
(% отказов на 1000 часов работы)

Цветовая кодировка резисторов

РЕЗИСТОРЫ

   Продолжаем наш цикл справочных материалов для начинающих радиолюбителей, и в этой статье мы поговорим о резисторах, они присутствуют в любой электронной схеме, даже самой простой. Делятся они на два вида: переменные и постоянные. Распространенные постоянные резисторы, используемые в электронных схемах, имеют мощность от 0.125 до 2 Ватт. Если быть более точным, то это ряд 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт. Конечно, есть и более мощные резисторы, например проволочные, но они редко используются в электронных схемах. На рисунке ниже изображены внешний вид и габариты резисторов, а также их обозначения на принципиальных схемах.

Схематическое обозначение постоянных резисторов

   Из них чаще всего в электронике используются резисторы мощностью от 0.125 до 0.5 Ватт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0.1-1%. Существуют и более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется. Если резистор может менять сопротивление — его называют переменным (или подстроечным). Фото переменных резисторов:

Резисторы переменные

   Переменные резисторы также бывают проволочные и непроволочные, проволочные обычно бывают рассчитаны на большую мощность. Устройство непроволочного переменного резистора можно видеть на рисунке:

Конструкция переменного резистора

   Устроен резистор следующим образом, на основании из гетинакса в виде дуги нанесен слой из сажи смешанной с лаком. У этого резистора между первым и вторым контактом (на рисунке), другими словами между крайними выводами сопротивление неизменно, а между средним и крайними выводами изменяется при вращении ручки резистора. К этому слою обладающему сопротивлением прилегает подвижный контакт, соединенный с центральным выводом. Очень часто при интенсивном использовании регулятором, этот слой сажи истирается, и сопротивление резистора при вращении ручки резистора изменяется скачкообразно, становясь иногда даже больше максимального положенного по номиналу. Из-за этого износа и происходит шуршание и треск из динамиков, а иногда при сильном износе звучание пропадает совсем. Переменные резисторы бывают как одинарные, так и сдвоенные, сдвоенные обычно используются в устройствах со стерео звучанием. Также к переменным резисторам относятся подстроечные резисторы:

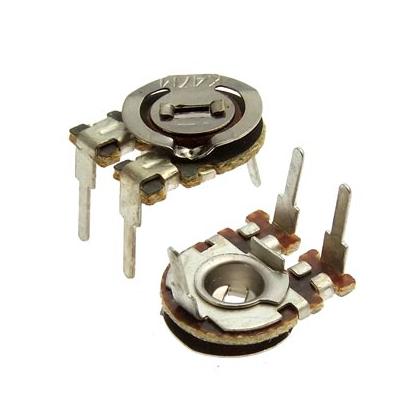

Подстроечный резистор

   Они отличаются от стандартных переменных отсутствием ручки и регулируются вращением вала отвёрткой. Также переменные резисторы бывают однооборотные и многооборотные. Схематическое изображение переменного и подстроечного резистора на рисунке ниже:

Схематическое изображение переменного резистора

   На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка осуществляется нанесением разноцветных колец, в первых двух кольцах закодирован номинал, третье кольцо множитель, четвёртое кольцо это допуск резистора (для обычных не прецизионных резисторов).

Цветовая маркировка резисторов

   Встречается маркировка большим, чем четыре, количеством колец, расшифровать маркировку поможет следующий рисунок:

Прецизионные резисторы цветовая маркировка

   Иногда возникает надобность узнать номинал резистора, а по цветовой маркировке это сделать, по каким-либо причинам затруднительно. В таком случае нужно обратиться к принципиальной схеме устройства. На таких схемах номинал резистора обозначается следующим образом, например: 150 означает 150 Ом (единицы измерения не указываются), 100 К означает 100 КилоОм, 2 М означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, но есть много резисторов других номиналов, в таком случае может помочь последовательное или параллельное соединение резисторов. Формулы подсчета всем известны из учебников физики, но если кто подзабыл, приведу здесь их:

При последовательном соединении

При параллельном соединении

   В последнее время многие переходят на SMD детали, из них наиболее распространены резисторы размеров 0805 и 1206. Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример: нанесена маркировка 332, это значит 33 плюс два нуля, получается 3300, то есть 3.3 КилоОма. Менее распространены в электронике, но тем не менее находят применение терморезисторы и фоторезисторы. На рисунке ниже изображено схематическое изображение терморезисторов:

Терморезисторы схематическое изображение

   У терморезисторов сопротивление зависит от температуры. Если с повышением температуры сопротивление терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением температуры сопротивление уменьшается, то ТКС отрицательный. Терморезистор изображен на фотографии ниже:

Терморезистор фото

   На следующем рисунке изображён фоторезистор, как его рисуют на схемах:

Фоторезистор схематическое изображение

   Он представляет собой полупроводниковый прибор, сопротивление которого меняется под действием света.

Фоторезистор — внешний вид

   Фоторезисторы особенно широко используются в устройствах автоматики. Привожу типовую схему включения полупроводникового фотодетектора:

Типовая схема полупроводникового фотодетектора

   В общем резистор можно смело считать кирпичиком любой радиосхемы, так как это самый распространённый элемент в радиоэлектронике. С вами был AKV.

   Форум по деталям

Переменный резистор маркировка импортные. Маркировка резисторов: виды, описание

Резистор — это элемент электрической цепи, имеющий собственное сопротивление. Практически ни одна электрическая схема не обходится без этих элементов. Существует множество видов резисторов. Они отличаются по номинальному сопротивлению, по мощности, по по видам и др. Для того чтобы уметь выбрать нужный элемент, необходимо научиться читать обозначения и символы, нанесенные на резистор (его маркировку). В этой статье пойдет речь о способах нанесения нужных обозначений и символов и методах их дешифровки. Маркировка резисторов бывает трех типов: цифровая, символьная и цветовая.

Маркировка мощности

Прежде чем переходить к маркировке номинального сопротивления резистора, поговорим о его мощности и дешифровке ее маркировки. Даже в том случае, если на поврежденном корпусе резистора невозможно прочитать символы, то мощность можно определить по размеру элемента, но для этого надо иметь практический опыт определения этого параметра. Например, самые маленькие резисторы имеют и наименьшую мощность — 0,125 Вт, и дальше по возрастанию — от 0,25 Вт до 3 Вт. Но, повторимся, для такой «прикидки на глазок» необходимо иметь опыт работы с элементами. Символьное обозначение мощности на резисторах следующее:

Две косые линии означают мощность элемента, равную 0,125 Вт;

Одна косая линия — 0,25 Вт;

Одна горизонтальная линия — 0,5 Вт;

Одна вертикальная линия — 1 Вт;

Две вертикальные линии — 2 Вт;

Три вертикальные линии — 3 Вт.

На резисторах типа МЛТ, выпущенных в СССР, мощность указывалась, начиная от одного Ватта: МЛТ-1, МЛТ-2 и МЛТ-3 соответственно.

Описание маркировки: значения номинального сопротивления

Теперь перейдем к определению номинальных значений и рассмотрим, как наносится такая маркировка резисторов. Как было сказано выше, такая кодировка бывает трех видов. Первый — это цифровая маркировка резисторов. Она используется только для элементов, номинал которых менее 999 Ом. Например, такая запись номинального сопротивления будет иметь следующий вид: 1,5- 150- 200. При этом по умолчанию принято, что номинал записан в Ом. Второй вид — символьная (цифрово-буквенная) кодировка. При этом виде маркировки исключается такой символ, как запятая. Вместо нее используют буквы R, K, M. В том случае, когда при записи номинального сопротивления используется литера R, необходимо умножить числовое значение на 1- если К — то умножить на 1000- если литера М — то необходимо умножить на 1000000. Например, номинальное сопротивление 150R — означает 150 Ом- 5К6 — означает 5600 Ом- 1М5 — означает 1500 кОм.

Маркировка SMD-резисторов

Кодировка таких резисторов делится на три типа: с 3 цифрами, с 4 цифрами и с 3 символами. В первом случае первые 2 цифры обозначают номинал элемента в Ом, а последняя — количество нулей. Приведем пример: цифры на сопротивлении 152 будут означать 1500 Ом. Во втором типе первые 3 цифры указывают номинал элемента в Ом, последняя — количество нулей. Код на резисторе 5602 означает 56 кОм. Третий вид записи означает: первые 2 цифры — это номинал в Ом, который взят из таблицы, приведенной ниже, а последний символ — множитель: S=10 -2 — R=10 -1 — B=10- C=10 2 — D=10 3 — E=10 4 — F=10 5 . Пример: код на резисторе 13С означает 13300 Ом.

Для декодировки такого вида обозначений необходимо определить начало отсчета. В изделиях периода СССР штриховка всегда смещена к краю — это и есть начало отсчета. В современных элементах последняя полоса бывает или золотистого, или серебряного цветов. Эта полоса обозначает точность резистора (5% или 10%), если маркировка состоит из трех полос, точность таких элементов составляет 20%. Во всех типах цветового кода 1 и 2 полосы — это значение номинала элемента.

Когда штриховка состоит из 3-4 полос, то третья обозначает число, на которое необходимо умножить номинальное значение. Если кодовая штриховка резисторов содержит 5 полос, то третья тоже относится к номиналу, а четвертая означает множитель, пятая полоса — точность. Если кодировка состоит из шести полос, то последняя — это надежность элемента либо температурный коэффициент.
