Потолочный светильник как установить: Установка потолочного светильника своими руками

Установка потолочного светильника своими руками

В этой статье я расскажу, как установить потолочный светильник самому, своими руками. Речь пойдет именно о монтаже накладных потолочных светильников, достаточно популярных у нас из-за своих небольших габаритов, которые позволяют эффективно использовать их в помещениях даже с низкими потолками.

В качестве примера монтажа, взят круглый накладной потолочный светильник Globo.

Будьте внимательны, светильники чаще всего продаются без ламп, их необходимо покупать отдельно. В нашем случае, потолочный светильник рассчитан на 3 лампы, с цоколем E27, поэтому вместе с ним были приобретены энергосберегающие лампы Wolta, мощностью по 20 Вт каждая.

Комплект поставки светильника включает в себя:

1. Основание

2. Рассеиватель (плафон)

3. Крепеж

4. Инструкция

Теперь можно приступать к установке и подключению светильника на потолке.

ВАЖНО! Прежде чем приступать к установке осветительного прибора, обязательно отключите подачу электрического тока в месте монтажа. Лучше всего отключить всю группу освещения в учетно-распределительном щите, соответствующим автоматическим выключателем, а не просто выключателем света.

Монтаж потолочного светильника своими руками

1. Размечаем место монтажа.

В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.

В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).

2. Делаем отверстия в потолке в отмеченных местах.

Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.

3. Подключаем накладной потолочный светильник к питающему кабелю.

Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:

Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:

То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.

4. Фиксируем светильник на потолке.

После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.

В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.

После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.

5. Устанавливаем лампы.

Следующим этапом аккуратно устанавливаем лампы в патроны светильника.

6. Проверяем работу светильника.

Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т.д., ищем возможные неполадки, разрывы, плохие контакты и т.д.

После того как убедились в надежности всей конструкции и контактов, можно включить подачу электричества и проверить работу светильника и правильность подключения. Если все в порядке, все лампы загорятся.

7. Устанавливаем рассеиватель/плафон.

Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.

Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.

Для установки рассеивателя необходимо:

– Упереть рассеиватель в две неподвижные скобы

– Отвести на себя скобу с пружиной

– Прижать плафон к основанию светильника

– Плавно надвинуть на него подвижную скобу

На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.

Если вы столкнетесь с какими-то сложностями при установке не описанными в статье, обязательно пишите в комментариях, постараюсь оперативно помочь. Кроме того, если есть дополнения, поправки или любые вопросы, не стесняйтесь – пишите!

Установка потолочных светильников своими руками

После завершения строительных и отделочных работ встаёт необходимость выбора светильников для освещения жилища: дома, квартиры, либо другого помещения. Существует огромное разнообразие светильников: настенные, напольные, потолочные. Потолочные светильники разделяют по способу и типу крепления к потолку, материалу изготовления и осветительной возможности. Прежде, чем приступать к самостоятельной установке, следует хорошо разобраться в этих и других, не менее важных нюансах.

Установка потолочных светильников

Виды светильников

По способу крепления потолочные светильники делятся на 4 основные вида:

• подвесные;
• накладные;
• точечные;
• слоты.

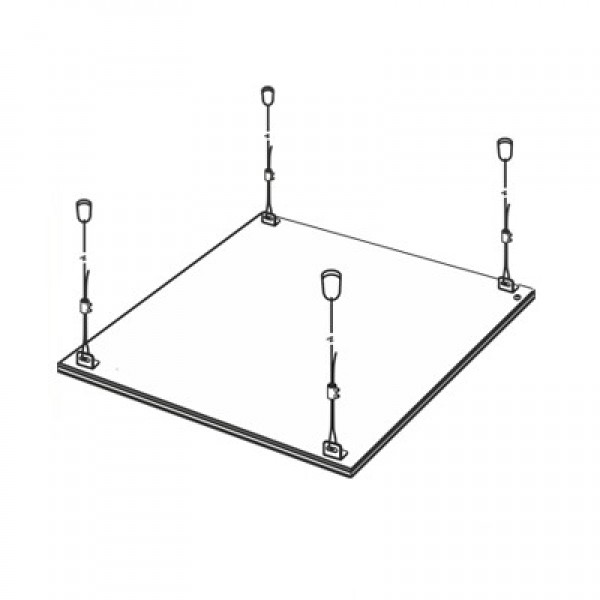

Подвесные

Подвесные светильники являются наиболее распространённым и многообразным классом в своём виде. Наиболее знакомый вариант их названия в народе – люстры. Существует огромное разнообразие люстр. Они могут быть как огромными, для освещения концертных залов, так и примитивными, состоящими из обычной лампочки и простого абажура. Подвесными они называются из-за того, что крепятся на некотором удалении от потолка. Для этого используются тросики, цепочки, трубки. Зачастую благодаря этому многие из них имеют регулировку по высоте.

Установка подвесных светильников

Эти светильники запросто могут осветить помещения с большой площадью и высокими потолками. Крепление их к потолку осуществляется, как правило, двумя способами: с помощью крючка или планки.

В первом случае к потолку крепится колечко, куда затем будет вешаться люстра за крючок. После подсоединения проводов они скрываются декоративной чашей, которая перемещается по трубке и затем закрепляется.

Во втором случае к потолку вначале крепится планка. Сложность такого монтажа в том, что в одиночку такое подсоединение не произвести. Декоративная чаша, скрывающая проводку, закреплена намертво на люстре, и прежде чем прикрутить светильник, необходимо соединить провода. То есть один человек должен держать люстру на весу, в то время как другой занимается подключением проводки.

Накладные

Накладные светильники крепятся непосредственно к потолку без каких-либо подвесов. Некоторые светильники имеют регулировку по наклону лампы освещения. Так можно осветить большую площадь помещения. Этот класс набирает всё большую популярность на рынке потребления.

Установка накладных светильников

Из-за способа крепления такие светильники лучше всего подходят для небольших помещений наподобие туалета, кладовки, в том случае, если потолки в нем невысокие, где подвесные люстры, как правило, не используются. Площадь освещения у них небольшая, но сейчас появились лампы, которые светят намного интенсивнее обычной лампы накаливания. За счёт использования таких ламп насыщение пространства светом у таких светильников значительно повышается.

Многие из накладных светильников довольно большие, тяжёлые и даже имеют 2-3-х ступенчатую возможность освещения, в том числе с помощью пульта. Для их крепления необходимо жёсткое основание, чтобы его было достаточно для удерживания на потолке.

Точечные

Точечные светильники – ещё одно изобретение последнего времени. Их не нужно прикручивать к потолку или вешать на крючки. Они устанавливаются на подвесные потолки небольшой толщины (подвесные, гипсокартонные, пластиковые (ПВХ), натяжные). В качестве крепления у них используются два подпружиненных лепестка. В потолке делается отверстие, равное диаметру верхней части светильника. Лепестки пальцами прижимаются к телу светильника и вставляются в отверстие. Затем отпускаются. Таким образом, лепестки прижимают светильник плотно к потолку.

Установка точечных светильников

В основном, точечные светильники небольшие по размеру и потому используются, в основном, лишь как дополнительный источник света в наборе с другими светильниками. В качестве основного освещения их использовать можно, но придётся устанавливать в большом количестве, ввиду малой площади освещения.

Точечные светильники большего размера имеют и больший вес. В связи с этим на лепестках установлены более сильные пружины для надёжного удержания их на потолке. При замене или демонтаже светильника лепестки из-за сильных пружин разрушают потолок. Поэтому рекомендуется покупать их сразу надлежащего качества, чтобы они долго могли служить без необходимости замены.

Для подвесных светильников пружины приобретать вовсе не следует. Потолок не имеет жёсткого основания, и поэтому будет растягиваться, сильно затрудняя демонтаж.

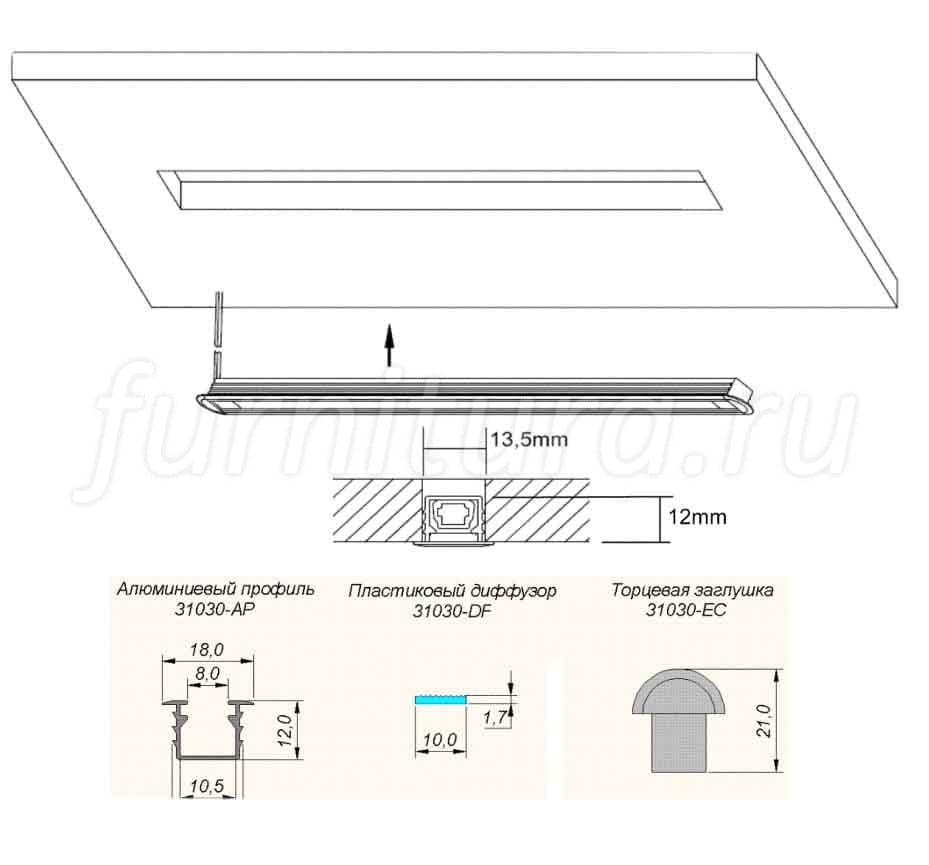

Слоты

Люстры-слоты как осветительные приборы

Слоты появились на рынке совсем недавно, гораздо позже всех остальных видов. Их распространение пока относительно мало, но свой рынок они завоёвывают всё больше. Они являются чем-то усреднённым между накладными и подвесными светильниками.

Принципиальным отличием слотов от других осветительных приборов является то, что они имеют регулировку лампы абсолютно в любом направлении, это даёт возможность менять угол наклона, изменяя степень освещённости любого участка площади.

Крепление на потолке

Бетонный потолок

Для крепления к такому потолку необходимо иметь лестницу-стремянку, перфоратор либо дрель и дюбель-гвозди. Вымеряются места, где должно располагаться крепление. Просверливаются отверстия необходимого диаметра. Светильники закрепляются либо на дюбель-гвозди, либо в чопики вкручиваются крючки. На них затем вешается светильник. Провод прибивается либо к потолку, а затем штукатурится, либо, если это плита перекрытия, протягивается в технологической пустоте. Устанавливать на такой потолок можно все виды светильников, кроме точечных.

Подвесной потолок

На потолок устанавливается лёгкая жестяная конструкция с одинаковыми по размеру квадратами, куда затем вставляются квадраты из полистирола. Вся проводка раскидывается по потолку после того, как установлена и отрегулирована жестяная конструкция. После установки полистирола в заранее запланированных местах устанавливаются и подключаются светильники.

На такой потолок устанавливаются, в основном, точечные, небольшие светильники. Полистирол – довольно хрупкий материал, снимать или заменять светильник лучше, предварительно сняв нужный квадрат, во избежание порчи потолка.

Также возможна установка подвесных светильников. Их крепление должно осуществляться к жёсткой рамной конструкции. Установка слотов возможна лишь при условии, что будут они выполняться на небольших подвесах и представлять собой большие конструкции с множеством светильников для обеспечения более надёжного крепления.

Накладные светильники на такой потолок установить весьма затруднительно. Исключение может составить лишь растровый, накладной светильник, который вставляется в квадрат вместо полистирола, как приведено на рисунке ниже.

Монтаж светильника и подвесного потолка

Реечный потолок

Реечный потолок чем-то схож с подвесным, но выполняется из реек, создавая довольно жёсткую и прочную конструкцию. Может выполняться открытым, создавая вид решётки, либо зашивается ПВХ-панелями или каким-либо другим материалом.

Возможна установка всех видов светильников без исключения. Проводка также должна быть проведена заранее к местам установки светильников.

Гипсовый и из ПВХ панелей

Потолок вначале формируется из жёсткого и надёжного каркаса с жестяного профиля. Далее выполняется разводка проводки по каркасу к местам будущей установки светильников. После этого гипсокартоном или пластиковыми панелями потолок зашивается полностью. После того как отмерены необходимые расстояния до мест установки светильников, просверливаются отверстия необходимого размера. Сверлят их специальными коронками по гипсокартону либо так называемой «балеринкой». Она представляет собой стержень с лезвием, который можно перемещать по нему, изменяя таким образом диаметр.

На такой потолок возможна установка любых видов светильников. Следует помнить лишь, что для установки точечных светильников нужно попадать в пространство между каркасом, а для других видов наоборот нужно, чтобы крепление попадало на каркас для их жёсткой фиксации.

Очень часто потолок из гипсокартона или ПВХ-панелей выполняется многоуровневым. На такие потолки зачастую устанавливается несколько видов светильников, комбинируя их между собой. Это позволяет «играть» светом, создавая, к примеру, романтическую освещённость.

Натяжной потолок

Для натяжного потолка должны быть заранее вымерены места установки будущих светильников, подведена проводка и, если это не точечные светильники, то должен быть сделан каркас для закрепления лампы. Будущий каркас монтируется в один уровень с потолком.

После натяжки потолка к нему приклеивают на надёжный клей, который можно использовать с ПВХ-материалом, пластиковое колечко необходимого размера, куда потом будет либо вставлен точечный светильник, либо оттуда будут выводиться провода. Внутри колечка делается прокол, и рваные лепестки заклеиваются наружу для более надёжной фиксации кольца, но так, чтобы в дальнейшем они были не видны из-под каркаса светильника.

Любое крепление должно выполняться внутри такого колечка, так как прокол натяжного потолка приведёт к тому, что он попросту порвётся, придя в полную негодность. Лучше всего доверить выполнение этой работы профессионалам, так как делать её неподготовленному человеку будет крайне тяжело, велик шанс сделать ошибку. Натяжной потолок – вещь, требующая большой осторожности, да и бюджетной ее не назовешь. Именно поэтому торопиться и рисковать не стоит.

Подключение светильников

Для самостоятельного подключения светильников следует быть предельно осторожным и не пренебрегать правилами безопасности. Прежде всего, следует обесточить провода. Для этого на счётчике выключаются автоматы. Если установлены пробки или автоматы пробкового типа, то их необходимо выкрутить и убрать в сторону.

Даже после выключения автоматов или выкручивания пробок всё равно необходимо проверить отсутствие проходящего тока мультиметром или индикаторной отвёрткой. Если по их показаниям электрический ток не обнаружен, можно прикоснуться к проводу тыльной стороной руки. В противном случае, если взяться за провод ладонью без предварительной проверки наличия тока, может им ударить. В таком случае, рука может намертво вцепиться в провод, что может привести к летальному исходу.

Схемы подключения светильников разных типов

На рисунке приведены примеры различного подключения светильников. Если необходимо к одной клавише подключить несколько ламп, то все соединения должны выполняться параллельно. Последовательное соединение для ламп напряжением 220В не подходит, так как светить они будут плохо и неравномерно.

Для 2-х и 3-х клавишных выключателей возможна любая комбинация подключения. Люстра может зажигаться и 2-х ступенчатым способом. Также одна клавиша может включать центральный светильник, другая – дополнительный свет. Здесь всё зависит от желания и фантазии исполнителя.

Монтаж. Видео

Про особенности монтажа потолочных светильников можно узнать из этого видео.

Любую работу можно выполнить самостоятельно, в том числе и установку светильников. Главное – достаточно хорошо изучить необходимую тему и выполнять её аккуратно с соблюдением правил техники безопасности.

Оцените статью:

Потолочные светильники своими руками – особенности монтажа и подключения. Видео

Ни один современный дом не может существовать без освещения, которое создается с помощью различных видов светильников. Их можно монтировать в разных местах. В большинстве случаев люди устанавливают их на потолке.

Именно о потолочных светильниках, а точнее об их установке и подключении с помощью своих рук расскажет эта статья.

Сначала отметим, что в доме можно использовать подвесные, накладные и встраиваемые светильники. Первые два вида потолочных светильников имеют плафон и отличаются способами крепления, то есть особенностями монтажа.

Каждый вид этих осветительных приборов может создавать свет с помощью обычных ламп накаливания, люминесцентных, галогенных и светодиодных ламп. Выбор лампы зависит уже от предпочтений владельца дома.

Преимущества

Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

К преимуществам относятся:

1. Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
2. Небольшой размер.
3. Возможность использования в любых типах помещений.
4. Их можно надежно закреплять на потолке.
5. Немалое количество способов установки.
6. Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

Недостатки

Если говорить о недостатках этих осветительных приборов, то их практически нет. Некоторым недостатком является потребность в дополнительном кабеле, который надо прокладывать к выключателю. При отсутствии выключателя длина кабеля была бы меньше.

К минусу можно отнести неудобство замены сгоревших ламп. Много комнат имеют большую высоту и людям с низким ростом не очень комфортно менять лампочки.

Способ установки любого потолочного светильника напрямую зависит от конструкции. Исходя из этого, мы обратим внимание на особенностях конструкции вышеупомянутых видов и особенностей их монтажа.

Полезный совет: перед установкой самого потолочного устройства для подачи света надо позаботиться о подведении к нему электрического кабеля. В большинстве случаев этот кабель размещают под штукатуркой.

Если потолок является подвесным, то проводку рекомендуется протягивать через гофротрубы. Это необходимо делать для того, чтобы избежать контакта кабеля с металлическими элементами подвесного потолка.

Конструкция и монтаж подвесного светильника

Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

цоколи Е14, Е27 GU10

Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

Далее берут анкерный болт с крючком и вкручивают его.

Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.

крюк для монтажа светильника к подвесному потолку

Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

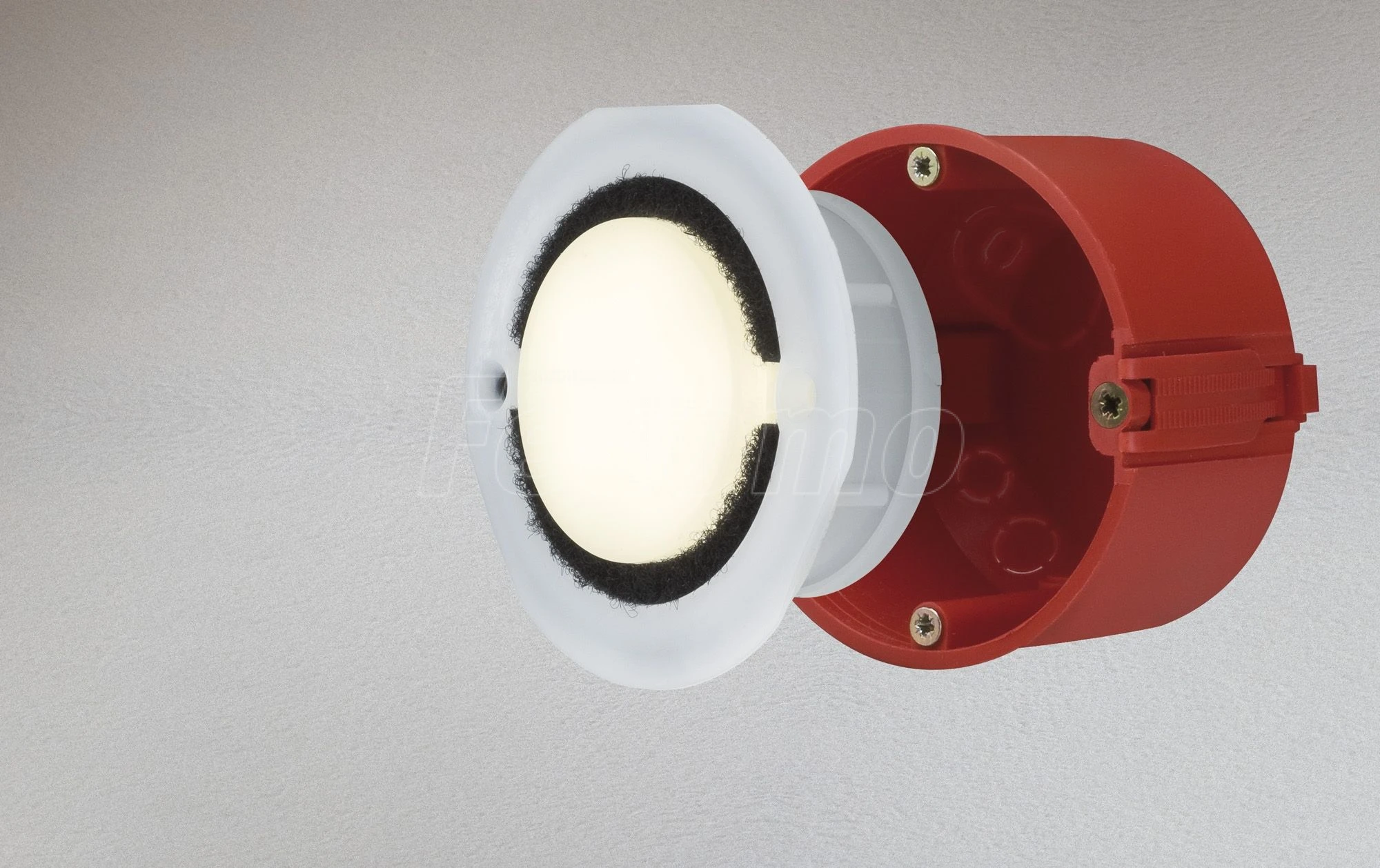

Установка встраиваемых светильников

Несколько иным является способ установки таких потолочных светильников, которые называются встраиваемыми. Следует указать, что этот тип источников света устанавливается только на навесные потолки и в специально сделанные дырки.

Эти дырки делаются во время монтажа навесного потолка. В это же время подводится проводка к дыркам. С самого начала нужно подготовить отвертку, клеммы для соединения проводов, нож для зачистки проводов.

Установка зависит от особенностей конструкции. Некоторая конструкция предполагает жесткую фиксацию патронника на корпусе. В данном случае нужно вытащить провод через отверстие наружу, почистить концы этого кабеля и подключить через клеммник к самому светильнику.

Этот осветительный прибор обладает пружинными зажимами. Их нужно отвести вверх и вставить прибор в отверстие. Далее отпускают зажимы. Светильник станет на место. После этого остается только вкрутить лампочку.

Если надо провести демонтаж этого потолочного светильника, то его нужно потянуть вниз. Зажимы создадут некоторое сопротивление, но оно не будет сильным. Главная цель – вытянуть прибор из отверстия.

В том случае, если конструкция встраиваемого светильника предусматривает крепление патрона к корпусу благодаря поводку, сделанному из двух проводов, то перед установкой корпуса в отверстие, нужно закрепить саму лампочку.

Полезный совет: в тех случаях, когда используются галогенные лампочки, нужно позаботиться о том, чтобы не происходил контакт лампочки с голыми руками. В противном случае лампа будет поврежденной.

Как видно, процедура монтажа любого потолочного светильника осуществляется очень просто. Однако для того, чтобы в комнате был свет, нужно не только правильно установить потолочный светильник, но и нужно знать, как правильно его подключить.

Главной особенностью при подключении является то, что всегда должен быть выключатель. Для того чтобы было удобно его использовать, его монтируют на стену. Общая последовательность подключения такова:

1. Кабель от электросети подключается к включателю.
2. От включателя отводится кабель к светильнику.

Стоит сказать, что подключение этих проводов следует производить на этапе установки потолочного светильника. Обязательным условием установки и подключения светильника является отключение тока в домашней электросети.

Современные потолочные светильники могут иметь лампы, которые работают при различных уровнях напряжения, то есть при 220-ти или 12-ти вольтах. Именно эта особенность является причиной того, что подключение потолочного светильников осуществляется по разным схемам.

Как подключить приборы с 12-вольтными лампами?

Когда осуществляется подключение таких потолочных светильников, которые оснащаются 12-вольтными лампочками, нужно использовать блок питания. Он будет понижать напряжение с 220 до 12 вольт.

Его можно размещать у самого светильника, если есть такая возможность. Он подключается после выключателя. Если в этот блок будет подключаться несколько лампочек, то их подключение должно быть параллельным. Для этого нужно запастись специальными коннекторами.

Схема подключения подается на рисунке:

Подключение светильников 12 вольт

Следует отметить, что можно использовать как один общий блок, так и несколько. Во втором случае каждый блок будет подключаться перед отдельной лампой.

Подключение светильников с лампами на 220

В том случае, когда используется осветительное устройство с лампой на 220 вольт, схема подключения является таковой:

Подключение светильника 220 вольт

На рисунке выше светильник имеет одну лампу и для ее включения/выключения используется одноклавишный выключатель. К нему проводят фазный провод и этот выключатель соединяет и разъединяет этот провод. Схема достаточно проста.

Также мы знаем, что когда светильник имеет две и более ламп, то можно сделать так, чтобы включается только часть из них. Это достигается с помощью использования двухклавишного выключателя.

Его использование демонстрируется на рисунке

На схеме видно, что нейтральный провод N является общим для всех трех лампочек (обозначены цифрой 1). При этом лампочки разделены на две группы.

Одна группа имеет свой фазный провод L, вторая — свой провод L. Эти провода ведут к двухклавишному выключателю (обозначен цифрой 3). Цифрой 2 обозначен клеммник.

На данной схеме нет заземляющего провода. Если же осветительное устройство имеет такой провод (обычно он имеет желто-зеленый цвет), то он должен подключаться к клеммнику и к соответствующему заземляющему кабелю в общей домашней сети.

Также узнать о том, как подключается потолочный светильник с использованием двухклавишного выключателя, вы можете из этого видео:

Светящийся потолок как основное освещение любой комнаты: все нюансы и последовательность монтажа

Освещение в ванной комнате — делаем красивым безопасным и надежным. Видео.

Качественное и экономное освещение гаража.

Плюсы и минусы, а также особенности организации точечного освещения в своей квартире

Как установить и подключить потолочный светильник — Svetilnikof

Конечно, не каждый имеет навыки работы с электричеством, поэтому задача для многих будет казаться сложной иногда даже невыполнимой. Однако после внимательного прочтения этой статьи выясняется, что монтаж потолочного светильника не так уж и сложен для доморощенного умельца. Все, что вам нужно, это небольшое желание и очень простое оборудование, доступное в каждой квартире. У вас должна быть отвертка с регулятором тока или обычная изолированная отвертка и измеритель тока. Перед началом работы необходимо проверить его работу на обычной розетке. Так что читайте и делайте все сами!

Как установить потолочный светильник: инструкция шаг за шагом

1. Первым шагом, который определяет безопасность дальнейший действий, является выключение предохранителей. После этого, перед тем, как установить потолочный светильник, убедитесь, что в проводах нет тока.

Установка потолочного светильника начинается с отключения предохранителя, отвечающего за данный кабель, и в целях безопасности еще раз нужно перепроверить с помощью измерителя, что ток не протекает по фазным проводникам.

Чтобы убедиться, что отвертка с регулятором тока работает нормально, сначала проверьте кабель, в котором вы уверены, что течет ток. Это даст нам уверенность в том, что инструменты работают должным образом и при последующем измерении тока неприятных сюрпризов не будет.

2. Разделяем и идентифицируем провода

Убедившись, что нас не убьет током, можем приступить к этапу подключение потолочных светильников. В каждой квартире, особенно в новостройках, используются трехжильные кабели с проводами разных цветов, которые выводятся с потолка: двумя фазными, а третий – проводник («ноль»). Стоит запомнить или пометить изолентой «ноль». Фазные провода подводятся к выключателю света, нулевые провода — к распределительной коробке. Сначала удалите около 3 см изоляции с концов каждого провода и согните их, чтобы они не соприкасались. Затем мы должны снова включить предохранители.

С помощью отвертки или измерителя напряжения прикасайтесь к каждому из проводов по очереди (вы не должны ни в коем случае касаться оголенных проводов рукой, когда включен предохранитель — это может привести к поражению электрическим током!). Выключатель света должен быть включен в течение этого времени. Если после прикосновения к кабелю в приборе загорается лампа, это означает, что это один из фазных проводников, если он не горит — мы имеем дело с нейтральным проводом. Если все подключено правильно, у нас должен быть один нейтральный проводник и остальные фазовые проводники. Запомнив порядок проводов, снова выключите предохранители и убедитесь, что в проводах нет тока.

3. Подготовка отверстий в потолке

Следующим этапом является подготовка места, в котором предусмотрена установка светильников на потолок. Мы ставим светильник на потолок и отмечаем карандашом места, где нам придется сверлить отверстия. Стоит убедиться, что в том месте, где мы хотим сверлить, нет кабеля.

После маркировки соответствующих точек, мы просверлим отверстия и вставляем в них дюбеля. Когда дело доходит до размера дюбелей, обычно достаточно двух 6×60 мм, хотя для некоторых моделей есть место для четырех. Если у вас большая и тяжелая люстра или очень слабая поверхность, рассмотрите немного большие размеры, например, 8×80 мм. Также стоит установить лампу как минимум на 4 контакта.

4. Подсоедините провода к светильнику

Как правило, люстры или другие типы потолочных светильников оснащены подходящим разъемом для подключения проводов. Куб — это маленький пластиковый элемент, с помощью которого мы соединяем два электрических провода. Обычно производители указывают, где должны быть подключены фазные проводники, а где нулевой (нейтральный). Поэтому следуйте инструкциям и соедините помеченные нами фазовые провода с их эквивалентами в лампе, аналогично и с нейтральным.

Стоит помнить, что алюминиевые и медные провода нельзя подключать напрямую. Между этими металлами образуется электронная пара, которая разрушает контакты. Поэтому они соединяются болтом и гайкой, а между ними обязательно устанавливается стальная шайба. Для этого в строительных магазинах теперь доступны специальные соединительные элементы, с помощью которых провода крепятся через гильзы с помощью винтов.

После подключения всех проводов мы можем снова включить предохранитель и проверить исправность светильника. Если все работает, мы можем перейти к следующему шагу. Если люстра не работает, мы рекомендуем проверить:

• правильно ли мы соединили провода в кубе;
• есть ли электричество в кабелях;
• люстры и лампочки находятся в хорошем рабочем состоянии.

5. Изолируйте провода

Если подключение потолочных светодиодных светильников или любого другого типа светотехники имело успех, мы должны правильно изолировать провода. Для этого вы должны снова выключить предохранитель. Каждый провод нужно отдельно плотно обмотать изоляционной лентой. Изоляция будет дополнительной защитой, например, от влаги и возможного короткого замыкания.

6. Прикрутите лампу к стене

После изоляции проводов мы ничего не можем сделать, кроме как прикрутить лампу к потолку. Для этого мы ставим лампу на предварительно просверленные отверстия, прячем выступающие провода и вкручиваем винт в каждое предварительно подготовленное отверстие.

Если у нас есть торцевые заглушки, мы можем легко надеть их и наслаждаться новым потолочным светильником в нашем доме!

Как установить потолочные светодиодные светильники, в квартире

Во время ремонта прихожей возник вопрос о выборе потолочных светильников. Вид потолка не пришлось выбирать, так как я имел опыт в работе с натяжным потолком. Был выбран натяжной потолок, выполненный из ПВХ пленки. Пришлось думать, какой светильник установить на потолок. Хотелось иметь современные красивые светильники, и в то же время не хотелось расставаться с самодельными люстрой и бра, висевшими в прихожей.

Выбор был сделан. Люстра и бра остались висеть на потолке в прихожей, а вот в коридор я решил приобрести точечные светильники, так как на стене висел одноламповый. Перед тем как монтировать натяжной потолок, следует протянуть провода. Для этого нужно сделать чертеж электрической схемы, в который входит количество светильников, тип лампочек, их мощность.

Выбор типа лампочки для встраиваемого потолочного светильника

На сегодняшний день широкое распространение получили 4 вида ламп:

• Накаливания;
• Светодиодные;
• Галогеновые;
• Компактные (энергосберегающие).

У каждого типа есть как положительные, так и отрицательные стороны. Помимо этого, при выборе ламп следует учитывать их параметры, такие как расстояние между стационарным и подвесным потолком. По таблице внизу можно узнать характеристики ламп, подобрать необходимую для вашего потолка.

Технические характеристики могут иметь отличие от данных в таблице. Это зависит от типа лампы, конструкции, вида потолка. К примеру, есть потолки, которые бояться нагрева более 60 градусов. Этим ограничивается выбор светильника.

Галогеновые лампы бояться перепадов напряжения, поэтому часто сгорают. Они рассчитаны на напряжение как 12 В, так и 220 В. Лампы, работающие на 12 В требуют понижающего трансформатора, блока питания. Поэтому, при установке таких ламп не забывайте про пространство в стене или потолке под его установку.

Расчет мощности и количества светильников

При выборе мощности светильника, следует учесть размеры комнаты, цвет мебели. Подбирать светильник следует исходя из своих вкусовых качеств. С помощью таблицы можно узнать, какая мощность светильников понадобится. Расчеты производились исходя из значений светового потока, типа лампы.

В коридоре планировалась установка точечных светильников. Вот расчеты, которые были произведены.

Коридор выглядит как буква Т. Площадь участка 4,5 м^2, 2,8 м². Общая площадь равна 7,3 м². Необходимая мощность светильников должна составить 15,6 Вт (7,3?2). Высота потолков в комнате 2,75 м. Стены задумывалось покрасить в цвет крем-брюле. Так как коридор имеет сложную форму, необходимо провести монтаж 4 светильников, лампы которых будут иметь мощность с запасом 5, Вт. Питание 220 В, штыревой цоколь GU5,3. Такой цоколь пользуется популярность из-за малых габаритов, что позволяет устанавливать на малой высоте межпотолочного пространства.

Стены коридора были украшены картинами, которые планировалось оставить после ремонта. Исходя из этого, я выбрал лампы белого цвета, цветовая температура которых равна 4000 К. Если вы хотите добиться теплого света, вам подойдут лампы, имеющие цветовую температуру 2700 К. Заметьте, освещение комнаты не всегда должно состоять из потолочных светильников. Лучше уменьшить мощность светильников и расположить на стене пару настенных.

Если же имеется локальное освещение, то потолок можно осветить светодиодной лентой. Все ограничивается вашей фантазией.

Выбор провода для электропроводки точечных светильников

Чтоб запитать 4 светильника, подойдет любой провод, имеющий двойную изоляцию. Лучше выбрать медный двойной соединительный провод, имеющий много жил. Например, ПВС 2*0,75. Сечение большой роли не сыграет, так как ток не будет превышать 0,1 А. Если будут использоваться галогенные лампы на 12 В, то нужно производить расчет сечения проводов. Одна лампа, имеющая мощность 60 Вт, потребляет ток 5 А.

Выбор и устройство встраиваемого точечного потолочного светильника

На полках магазинов можно найти множество светильников. Но все они имеют одинаковую конструкцию и отличаются лишь внешним видом. Некоторые модели имеют функцию изменения направления светового потока.

Поскольку мне нужно осветить коридор, были выбраны самые простые светильники с цокольным патроном.

Каждый светильник имеет корпус, который выглядит как фигурное кольцо, и площадки с креплением под пружины с ушками. От типа и мощности светильника зависит его форма, а так же присутствие или отсутствие патрона (обычно Е14).

Отдельную нишу занимают светильники, светодиоды которых размещены на печатной плате.

При выходе из строя, лампочку заменить не удастся. Придется или менять весь светильник, или искать светодиоды. Да и цена его не слишком мала. Светильники, не имеющие патрон, прижимают лампу с помощью пружины, имеющую форму разрезанного кольца.

Лампа вставляется за счет того, что кольцо разжимается и входит в канавку, находящуюся в корпусе. Это светильник подойдет как для светодиодных ламп, так и галогеновых. Только не стоит забывать про напряжение питания, которое могут выдержать светильники. Чтоб закрепить светильник в потолке, необходимо в месте расположения светильника проделать отверстие, которое будет чуть меньше наружного диаметра фланца корпуса.

Ушки пружин необходимо развести до такой степени, чтоб они прошли в проделанное отверстие. Затем их можно отпустить. Опираясь на потолок, они прижимают светильник к фланцу до упора, что позволяет зафиксировать светильник.

После закрепления светильника в потолке, продеваем провод и подсоединяем патрон с клеммной колодкой. Патрон необходимо одеть на цоколь, лампу вставить в корпус светильника и разжав пружину, зафиксировать.

Электрическая схема электропроводки для точечных потолочных светильников

Перед монтажом потолка, следует уделить внимание выбору типа ламп, количеству светильников, мету их расположения, выбору мощности. Для этого понадобиться разработать электрическую схему. Во время ее разработки учитывается способ крепления проводов между собой и точки, в которых эти провода соединяться.

Поскольку из стены, на которой находился светильник, выходили провода, они и будут использованы для монтажа потолочных ламп. Так как после установки натяжного потолка доступа к проводам не будет, их нужно скрепить надежным способом. Я остановился на скрутке с пайкой оловянно- свинцовым припоем. Эти точки отмечены на схеме.

Если вы планируете размещение таких светильников в комнате, где расположен компьютер или телевизор, нужно учесть, что угол падения луча на поверхность приравнивается к углу отражения. Следовательно, такие светильники нельзя располагать над техникой, та как будет отблеск от монитора. Перед планировкой светильника нужно учитывать расстановку мебели и техники в комнате.

Если лампы будут запитаны от напряжения 220 В, дополнительное оборудование не потребуется, но если им необходимо 12 В, то следует учесть, что под источник питания этих ламп нужно сделать место, которое будет иметь свободный доступ для обслуживания.

Монтаж электропроводки для подключения точечных потолочных светильников

После закупки всех нужных светильников и проводов, можно приступить к работе.

Электропроводку можно монтировать на любом этапе ремонтных работ. Даже перед установкой натяжного потолка. Во время проведения ремонта стен свет оказался тусклым. Пришлось подсоединить временные патроны, в которые были вкручены энергосберегающие лампы.

Прежде чем монтировать провода, выберите и обозначьте места расположения светильников. На фото помечены кружками. Чтоб исключить провисание проводов, крепите их с интервалом 40 — 50 см.

Чтоб закрепить провода, можно воспользоваться дюбель – хомутами (левое фото) или гвоздевыми скобами (правое), имеющие разный размер. Если монтаж будет выполнен дюбель – хомутом, просверлите отверстие в стенке, наденьте хомут и забейте дюбель в стену. Чтоб закрепить провод с помощью гвоздевой скобы, прижмите провод к стенке и забейте гвоздик. Этот монтаж подойдет для крепления провода к штукатурке, дереву, пластику.

Гвоздевые скобы плохи тем, что гвоздь может выпасть и провод будет лежать на потолке. Это крепление сразу было отброшено в сторону. Хомутов не оказалось дома. Поэтому, я применил самый легкий способ, который основан на закреплении провода к стене хомутом из хлорвиниловой трубочки. Для этого в потолке следует просверлить отверстие, забить дюбель. Трубочку оборачиваем вокруг провода и прикручиваем любым саморезом.

Изготовление жгута для электропроводки потолочных точечных светильников

После монтажа потолка, доступ к проводке будет ограничен. Поэтом, соединение проводов между собой нужно провести качественно. Чаще всего провода соединяют клеммной колодкой, допустим «Wago». Однако, наиболее надежный способ – пайка. Его я и применил.

Чтоб свести к минимуму работы под потолком, жгут был изготовлен заранее. Его только останется прикрепить к потолку и подсоединить к главной проводке. Чтоб узнать длину проводов, необходимо произвести замеры между местами крепления светильников. Результаты замеров были внесены в электросхему, которая являлась электромонтажной.

Жгут был изготовлен из многожильных проводов, имеющих двойную изоляцию. Жила в таком проводе покрыта полихлорвинилом, обвита нитью. Чтоб было удобно проводить работу, провода были скручены в косичку.

Первым делом с проводов была снята изоляция, которая позволила облудить провода припоем. Второй отсек коридора подразумевает разветвление проводов, поэтому они были скручены и пропаяны. Чтоб повысить надежность изоляции, места пайки сдвинуты относительно друг друга.

На места пайки одеты трубочки, которые предотвращают замыкание. Чтоб исключить их перемещение по проводам, их следует зафиксировать кембриками. Заизолировать места пайки можно было при помощи ленты для изоляции. Чтоб не попутать провода, кембрики был помечены маркером. Часть провода располагалась под штукатуркой. В этом месте была надета поливинилхлоридная трубочка.

Жгут был прикреплен к потолку. Пришло время соединить провода с главной проводкой. Для этого, провода, выходящие из стены, были подрезаны со сдвигом. Так как провод довольно таки старый, жилы грубые. Чтоб их не повредить, изоляция снималась термическим способом, а именно паяльником. Жилы были защищены, облужены, далее были одеты изоляционные трубочки.

Трубки нужны для того, чтоб обезопасить человека от замыкания. Провода не смогут сами по себе прикоснуться один к другому.

Место, в котором было произведено соединение, крепиться хомутом к потолку при помощи самореза. Все, прокладка проводов завершена.

Временные патроны подключены клеммными колодками, лампы вкручены, можно производить ремонт комнаты.

Установка потолочного светодиодного светильника на натяжном потолке ПВХ

Выше описанная технология подойдет для установки светильников на жесткую конструкцию, например гипсокартон или реечный потолок. Если же установка светильника производится напрямую на ПВХ потолок, необходимо предусмотреть места крепления под светильники, иначе потолок провиснет под их весом.

Для таких целей на рынке продается спецарматура. На фото можно увидеть пандус, то есть крепление для светильника. Платформа изготовлена в виде конуса, на поверхности которого расположены ступеньки.

Чтоб четко подогнать диаметр отверстия, достаточно обрезать излишки ножом.

Платформа крепится к потолку при помощи стальной перфоленты. Нужный отрезок сматывается с мотка и ножницами по металлу отрезается.

Платформа имеет две площадки для крепления саморезами. Если саморез длинный, нужно его вкрутить, а лишнюю часть отрезать бокорезами.

Арматура закреплена к потолку, лампы подключены для тестирования освещения. Все работает. Можно снять лампы и приступить к монтажу самого потолка.

ПВХ потолок натянут. Приступаем к монтажу светильников. Чтоб избежать нагрев пленки до высокой температуры и порыв в месте крепления светильника, следует приклеить термоизоляционное колечко.

Берется острый нож и во внутренней части кольца вырезается пленка. Далее центрируется платформа. Перфолента легко гнется, а потолок прогибается, поэтому горизонтальность легко можно подогнать.

Платформа обеспечит максимальную надежность светильника, исключит провисание ПВХ пленки и его порчу вследствие перегрева лампой. Что часто происходит при использовании галогенок.

На фото можно увидеть конечный результат ремонта потолка, с установленными в него потолочными светильниками.

По материалам сайта: ydoma.info

как подключить точечные, светодиодные светильники, слоты на подвесном потолке, схема подключения, как подсоединить, устройство, как сделать проводку, как провести

Содержание:

Самыми массово используемыми бытовыми светильниками являются потолочные люстры и плафоны. Они отличаются довольно легкой установкой. В этой статье мы расскажем о правилах подключения потолочных светильников, о и том, какими они бывают.

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

• Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
• Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

Стоит отметить, что патроны с цоколями Е27 и Е14 оснащены винтовой резьбой, а иные – особыми пружинящими посадочными гнездами и контактными группами.

• Предельная разрешенная мощность, зависящая от строения светильника и материала изготовления.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Рекомендации по подключению

Перед тем как подключить споты, прокладывают скрытую электропроводку для запитывания потолочных светильников. Концы проводов подводят, как правило, к центральной части каждой комнаты. Провод может быть трех- или четырехжильным, и будет зависеть от способа подключения – на выключатель с одной или двумя клавишами.

Перед тем как установить точечные светильники с разделенными лампами в разные группы, нужно две жилы подвести к выключателю, одну соединить с нейтралью, а последнюю – с заземлением.

При этом нужно понимать, что нейтраль (N) – это общий провод для всех ламп, к которому подсоединяются все нулевые контакты патронов.

Фазные провода от всех групп патронов подсоединяются к внутренней электропроводке светильника двумя отдельными проводами, идущими от клеммника к конкретной клавише выключателя, а позже – к фазе (L).

Обратите внимание, что если светильник оборудован заземляющим проводом, то определяется он по цвету – он всегда жёлто-зелёный.

Чтобы регулирование точечных светильников на потолке сделать как можно более плавным, в цепь можно встроить диммер. Он обеспечивает плавное регулирование уровня светового потока, причём не нужно будет ориентироваться на количество ламп, входящих в потолочный светильник. Это даст возможность упростить схему при подключении светодиодных светильников или любых других. Читайте также: «Какая схема подключения точечных светильников лучше – виды и способы монтажа».

В данном случае все фазные концы проводов от патронов соединяются в общий провод и подключаются к диммеру.

Имейте в виду, что при выборе диммера, нужно учитывать общую мощность лампочек светильника – мощность устройства обязательно должна быть с небольшим запасом.

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
2. Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

Зачастую окрас питающего провода и проводов светильника соответствуют друг другу (если проектирование электропроводки осуществлялось профессионалами), поэтому сделать ошибку в данном случае будет крайне сложно.

После того как все провода будут соединены, их собирают вместе, и вместе с клеммником прячут в декоративный элемент светильника, в котором также спрятаны и разные крепежные детали.

В завершение

В статье выше мы подробно рассмотрели, как подсоединить точечные светильники на потолке, как их выбрать, и как осуществить все работы своими руками, чтобы в итоге освещение получилось предельно функциональным. Главное, придерживаться всех рекомендаций, приобретать только качественную продукцию и быть очень аккуратным. Однако если вы все еще по каким-либо причинам боитесь повесить люстру собственноручно, пригласите специалиста, который всю работу выполнит быстро и качественно.

Как крепятся светодиодные светильники к потолку. Как установить потолочные светодиодные светильники

Из недостатков можно отметить высокую цену, но сроки гарантии и службы на несколько порядков выше чем у других, поэтому в итоге использование светодиодных люстр приводит к экономии денежных средств.

Все больше появляется в продаже светодиодных люстр с пультом дистанционного управления, который позволяет управлять режимами освещения.

Светодиодные люстры крайне разнообразны, они могут содержать свыше десяти ламп. Независимо от размеров и количества светильников, каждую люстру придется установить на свое место.

Основным отличием в установке светодиодной люстры является наличие пульта управления. В зависимости от того, как установить светодиодную люстру, для ее обесточивания может применяться стандартный выключатель, помимо пульта дистанционного управления.

Для начала следует собрать люстру. Затем, когда все детали установлены на свои места, стоит обратить внимание на контроллер и блоки питания лампочек, расположенные с обращенной к потолку стороны. Они могут совершенно свободно перемещаться, поэтому лучше будет их прикрепить к корпусу люстры двухсторонним скотчем.

Перед началом монтажа светодиодной люстры, нужно выполнить подключение электрической части. В целях безопасности требуется обесточить электропроводку, и только после этого выполнять дальнейшие работы.

В случае, если колодок нет в комплекте, стоит приобрести отдельно. От контролера отходит три провода, один обычно полосатый – это заземление и чаще всего его нет в квартирах. Поэтому на колодке он прикрепляется в свободное гнездо и никуда не ведет. Если в доме предусмотрено заземление, соединяем через колодку с ним.

На контролере нарисована электрическая схема подключения и указано какой провод размыкается выключателем, по нему подается напряжение. При помощи тестера найти его на потолке и подключить к колодке.

Дополнительно проверить,правильно ли выключатель размыкает фазу, при необходимости провода перекинуть и подключить согласно схемы.

Крепление к потолку

Следующим этапом крепится монтажная планка, поставляемая в комплекте с люстрой. В зависимости от размеров люстры она крестообразная или простая планка. Обычная монтажная планка крепится не меньше чем на два, а крестообразная на четыре дюбеля.

При проверке настенного выключателя, контролер должен при каждом следующем включении изменять режим работы люстры. Этой особенностью светодиодных люстр любят пользоваться дети.

Затевая дома или в офисе отделку потолка, мы зачастую останавливаем свой выбор на натяжном потолке из ПВХ. И здесь важно заранее определиться с тем, какие светильники устанавливать и сколько их потребуется. В этом смысле светодиодные точечные светильники выступают сегодня одними из наиболее экономичных решений в силу их высокой светоотдачи и долговечности.

Первым делом, еще до установки натяжного потолка, прокладывают электропроводку под будущее освещение. Это делается согласно заранее разработанной схеме: количество лампочек, их расположение, номинальная мощность. Однако, есть в этом процессе свои особенности, тонкости и нюансы, о которых и пойдет речь далее.

Выбираем количество и мощность светильников

Количество светодиодных светильников выбирается исходя из площади и назначения помещения, чтобы получить достаточную освещенность, и с учетом ограничения по температуре нагрева ПВХ — она не должна превышать 60°С. Это могут быть светильники на напряжение питания 12 вольт постоянного или 220 вольт переменного тока, мощностью до 7 Вт каждый, на световую температуру от 2700 до 5100 К — от теплого уютного домашнего до холодного голубоватого свечения.

Андрей Повный

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.

Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.

Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

• Последовательная;
• Параллельная;
• Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы. Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты
   . Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники
   . Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения
   . По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами
   . Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

1. Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
2. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае, если хотя бы одна из ламп перегорела, ее необходимо менять.

Технология замены лампы выглядит следующим образом:

• В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
• Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
• Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
• Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Установка потолочных светодиодных светильников – это сравнительно простой комплекс операций, для выполнения которых требуется минимальный набор навыков работы с электрическими сетями. Впрочем, работы по подключению и разводке коммуникаций лучше все же доверить специалистам – ошибки при монтаже могут привести к повреждению всей системы, поэтому их лучше не допускать.

Во время ремонта прихожей возник вопрос о выборе потолочных светильников. Вид потолка не пришлось выбирать, так как я имел опыт в работе с натяжным потолком. Был выбран натяжной потолок, выполненный из ПВХ пленки. Пришлось думать, какой светильник установить на потолок. Хотелось иметь современные красивые светильники, и в то же время не хотелось расставаться с самодельными люстрой и бра, висевшими в прихожей.

Выбор был сделан. Люстра и бра остались висеть на потолке в прихожей, а вот в коридор я решил приобрести точечные светильники, так как на стене висел одноламповый. Перед тем как монтировать натяжной потолок, следует протянуть провода. Для этого нужно сделать чертеж электрической схемы, в который входит количество светильников, тип лампочек, их мощность.

Выбор типа лампочки для встраиваемого потолочного светильника

На сегодняшний день широкое распространение получили 4 вида ламп:

• Накаливания;
• Светодиодные;
• Галогеновые;
• Компактные (энергосберегающие).

У каждого типа есть как положительные, так и отрицательные стороны. Помимо этого, при выборе ламп следует учитывать их параметры, такие как расстояние между стационарным и подвесным потолком. По таблице внизу можно узнать характеристики ламп, подобрать необходимую для вашего потолка.

Технические характеристики могут иметь отличие от данных в таблице. Это зависит от типа лампы, конструкции, вида потолка. К примеру, есть потолки, которые бояться нагрева более 60 градусов. Этим ограничивается выбор светильника.

Галогеновые лампы бояться перепадов напряжения, поэтому часто сгорают. Они рассчитаны на напряжение как 12 В, так и 220 В. Лампы, работающие на 12 В требуют понижающего трансформатора, блока питания. Поэтому, при установке таких ламп не забывайте про пространство в стене или потолке под его установку.

Расчет мощности и количества светильников

При выборе мощности светильника, следует учесть размеры комнаты, цвет мебели. Подбирать светильник следует исходя из своих вкусовых качеств. С помощью таблицы можно узнать, какая мощность светильников понадобится. Расчеты производились исходя из значений светового потока, типа лампы.

В коридоре планировалась установка точечных светильников. Вот расчеты, которые были произведены.

Коридор выглядит как буква Т. Площадь участка 4,5 м 2, 2,8 м 2 . Общая площадь равна 7,3 м 2 . Необходимая мощность светильников должна составить 15,6 Вт (7,3?2). Высота потолков в комнате 2,75 м. Стены задумывалось покрасить в цвет крем-брюле. Так как коридор имеет сложную форму, необходимо провести монтаж 4 светильников, лампы которых будут иметь мощность с запасом 5, Вт. Питание 220 В, штыревой цоколь GU5,3. Такой цоколь пользуется популярность из-за малых габаритов, что позволяет устанавливать на малой высоте межпотолочного пространства.

Стены коридора были украшены картинами, которые планировалось оставить после ремонта. Исходя из этого, я выбрал лампы белого цвета, цветовая температура которых равна 4000 К. Если вы хотите добиться теплого света, вам подойдут лампы, имеющие цветовую температуру 2700 К. Заметьте, освещение комнаты не всегда должно состоять из потолочных светильников. Лучше уменьшить мощность светильников и расположить на стене пару настенных.

Если же имеется локальное освещение, то потолок можно осветить светодиодной лентой. Все ограничивается вашей фантазией.

Выбор провода для электропроводки точечных светильников

Чтоб запитать 4 светильника, подойдет любой провод, имеющий двойную изоляцию. Лучше выбрать медный двойной соединительный провод, имеющий много жил. Например, ПВС 2*0,75. Сечение большой роли не сыграет, так как ток не будет превышать 0,1 А. Если будут использоваться галогенные лампы на 12 В, то нужно производить расчет сечения проводов. Одна лампа, имеющая мощность 60 Вт, потребляет ток 5 А.

Выбор и устройство встраиваемого точечного потолочного светильника

На полках магазинов можно найти множество светильников. Но все они имеют одинаковую конструкцию и отличаются лишь внешним видом. Некоторые модели имеют функцию изменения направления светового потока.

Поскольку мне нужно осветить коридор, были выбраны самые простые светильники с цокольным патроном.

Каждый светильник имеет корпус, который выглядит как фигурное кольцо, и площадки с креплением под пружины с ушками. От типа и мощности светильника зависит его форма, а так же присутствие или отсутствие патрона (обычно Е14).

Отдельную нишу занимают светильники, светодиоды которых размещены на печатной плате.

При выходе из строя, лампочку заменить не удастся. Придется или менять весь светильник, или искать светодиоды. Да и цена его не слишком мала. Светильники, не имеющие патрон, прижимают лампу с помощью пружины, имеющую форму разрезанного кольца.

Лампа вставляется за счет того, что кольцо разжимается и входит в канавку, находящуюся в корпусе. Это светильник подойдет как для светодиодных ламп, так и галогеновых. Только не стоит забывать про напряжение питания, которое могут выдержать светильники. Чтоб закрепить светильник в потолке, необходимо в месте расположения светильника проделать отверстие, которое будет чуть меньше наружного диаметра фланца корпуса.

Ушки пружин необходимо развести до такой степени, чтоб они прошли в проделанное отверстие. Затем их можно отпустить. Опираясь на потолок, они прижимают светильник к фланцу до упора, что позволяет зафиксировать светильник.

После закрепления светильника в потолке, продеваем провод и подсоединяем патрон с клеммной колодкой. Патрон необходимо одеть на цоколь, лампу вставить в корпус светильника и разжав пружину, зафиксировать.

Электрическая схема электропроводки для точечных потолочных светильников

Перед монтажом потолка, следует уделить внимание выбору типа ламп, количеству светильников, мету их расположения, выбору мощности. Для этого понадобиться разработать электрическую схему. Во время ее разработки учитывается способ крепления проводов между собой и точки, в которых эти провода соединяться.

Поскольку из стены, на которой находился светильник, выходили провода, они и будут использованы для монтажа потолочных ламп. Так как после установки натяжного потолка доступа к проводам не будет, их нужно скрепить надежным способом. Я остановился на скрутке с пайкой оловянно- свинцовым припоем. Эти точки отмечены на схеме.

Если вы планируете размещение таких светильников в комнате, где расположен компьютер или телевизор, нужно учесть, что угол падения луча на поверхность приравнивается к углу отражения. Следовательно, такие светильники нельзя располагать над техникой, та как будет отблеск от монитора. Перед планировкой светильника нужно учитывать расстановку мебели и техники в комнате.

Если лампы будут запитаны от напряжения 220 В, дополнительное оборудование не потребуется, но если им необходимо 12 В, то следует учесть, что под источник питания этих ламп нужно сделать место, которое будет иметь свободный доступ для обслуживания.

Монтаж электропроводки для подключения точечных потолочных светильников

После закупки всех нужных светильников и проводов, можно приступить к работе.

Электропроводку можно монтировать на любом этапе ремонтных работ. Даже перед установкой натяжного потолка. Во время проведения ремонта стен свет оказался тусклым. Пришлось подсоединить временные патроны, в которые были вкручены энергосберегающие лампы.

Прежде чем монтировать провода, выберите и обозначьте места расположения светильников. На фото помечены кружками. Чтоб исключить провисание проводов, крепите их с интервалом 40 — 50 см.

Чтоб закрепить провода, можно воспользоваться дюбель – хомутами (левое фото) или гвоздевыми скобами (правое), имеющие разный размер. Если монтаж будет выполнен дюбель – хомутом, просверлите отверстие в стенке, наденьте хомут и забейте дюбель в стену. Чтоб закрепить провод с помощью гвоздевой скобы, прижмите провод к стенке и забейте гвоздик. Этот монтаж подойдет для крепления провода к штукатурке, дереву, пластику.

Гвоздевые скобы плохи тем, что гвоздь может выпасть и провод будет лежать на потолке. Это крепление сразу было отброшено в сторону. Хомутов не оказалось дома. Поэтому, я применил самый легкий способ, который основан на закреплении провода к стене хомутом из хлорвиниловой трубочки. Для этого в потолке следует просверлить отверстие, забить дюбель. Трубочку оборачиваем вокруг провода и прикручиваем любым саморезом.

Изготовление жгута для электропроводки потолочных точечных светильников

После монтажа потолка, доступ к проводке будет ограничен. Поэтом, соединение проводов между собой нужно провести качественно. Чаще всего провода соединяют клеммной колодкой, допустим «Wago». Однако, наиболее надежный способ – пайка. Его я и применил.

Чтоб свести к минимуму работы под потолком, жгут был изготовлен заранее. Его только останется прикрепить к потолку и подсоединить к главной проводке. Чтоб узнать длину проводов, необходимо произвести замеры между местами крепления светильников. Результаты замеров были внесены в электросхему, которая являлась электромонтажной.

Жгут был изготовлен из многожильных проводов, имеющих двойную изоляцию. Жила в таком проводе покрыта полихлорвинилом, обвита нитью. Чтоб было удобно проводить работу, провода были скручены в косичку.

Первым делом с проводов была снята изоляция, которая позволила облудить провода припоем. Второй отсек коридора подразумевает разветвление проводов, поэтому они были скручены и пропаяны. Чтоб повысить надежность изоляции, места пайки сдвинуты относительно друг друга.

На места пайки одеты трубочки, которые предотвращают замыкание. Чтоб исключить их перемещение по проводам, их следует зафиксировать кембриками. Заизолировать места пайки можно было при помощи ленты для изоляции. Чтоб не попутать провода, кембрики был помечены маркером. Часть провода располагалась под штукатуркой. В этом месте была надета поливинилхлоридная трубочка.

Жгут был прикреплен к потолку. Пришло время соединить провода с главной проводкой. Для этого, провода, выходящие из стены, были подрезаны со сдвигом. Так как провод довольно таки старый, жилы грубые. Чтоб их не повредить, изоляция снималась термическим способом, а именно паяльником. Жилы были защищены, облужены, далее были одеты изоляционные трубочки.

Трубки нужны для того, чтоб обезопасить человека от замыкания. Провода не смогут сами по себе прикоснуться один к другому.

Место, в котором было произведено соединение, крепиться хомутом к потолку при помощи самореза. Все, прокладка проводов завершена.

Временные патроны подключены клеммными колодками, лампы вкручены, можно производить ремонт комнаты.

Установка потолочного светодиодного светильника на натяжном потолке ПВХ

Выше описанная технология подойдет для установки светильников на жесткую конструкцию, например гипсокартон или реечный потолок. Если же установка светильника производится напрямую на ПВХ потолок, необходимо предусмотреть места крепления под светильники, иначе потолок провиснет под их весом.

Для таких целей на рынке продается спецарматура. На фото можно увидеть пандус, то есть крепление для светильника. Платформа изготовлена в виде конуса, на поверхности которого расположены ступеньки.

На фото можно увидеть конечный результат ремонта потолка, с установленными в него потолочными светильниками.

Установка и монтаж светильников в натяжные потолки начинается с разметки мест их будущего крепежа. Разметку эту делают еще до натяжки полотна.

Применить можно два способа:

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Материалы и приспособления

Инструмент и материал, который вам понадобится для монтажа закладных и подключения точечных светильников:

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Подключение кабеля

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирай не менее 1,5мм2
. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая.

В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1
of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

•
  защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

•
  выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка.

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение.

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей.

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-”) не получится.

Только будьте внимательны, иногда на корпусе китайцы могут ошибочно сделать надпись Input (вход 220В) там, где должен быть Output (выход).

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Как установить потолочный светильник (Руководство для DIYer’s)

Фото: shutterstock.com

Давайте посмотрим правде в глаза: сегодня во многих домах используются неадекватные, плохо расположенные, а иногда и устаревшие уродливые светильники. Но вам не нужно жить с тем, что вы не любите, особенно когда на рынке можно найти так много потолочных и подвесных светильников. Поскольку новые потолочные светильники поставляются с монтажным оборудованием, заменить существующий элемент легко даже для новичка, который делает все самостоятельно.

Инструменты и материалы

Шаг 1

Снимите старое приспособление. Отключите электричество в комнате с помощью главного выключателя. Дважды проверьте, было ли отключено питание, обнаружив и протестировав выключатель света, который управляет вашим потолочным светильником.

Далее аккуратно откручиваем и снимаем навес старого приспособления. Когда будет видна распределительная коробка, снимите гайки с проводов и отсоедините питающую проводку от старого приспособления. Внимательно осмотрите провода на предмет повреждений и, если ни один из них не изношен или сломан, оставьте провода открытыми для нового приспособления.

Шаг 2

Осмотрите распределительную коробку. Убедившись, что существующая распределительная коробка надежно прикреплена к балке потолка, убедитесь, что она достаточно прочная, чтобы выдержать вес вашего заменяемого приспособления. Если новый светильник весит значительно больше, чем старая, может быть необходимо установить аксессуар монтажный ремень или опорный стержень. (Любой из них можно установить рядом с распределительной коробкой, чтобы после установки приспособление скрывало оборудование.)

Шаг 3

При установке подвесного светильника проведите проводку через поддерживающую цепь или кабель. Большинство подвесных фонарей имеют поддерживающую цепь или кабель, через который (или рядом с ним) должны быть продеты или подвешены провода.

Осторожно пропустите провода приспособления через козырек, потолочную пластину и подвесной кронштейн нового приспособления. Зачистите примерно полдюйма от проводов прибора и примерно полдюйма от проводов питания.

Фото: goodceilinglight.com

Step 4

Подключите провода. Большинство новых светильников имеют цветовую маркировку с черным и белым проводом.

1. Скрутите вместе зачищенный, неизолированный конец черного провода прибора с зачищенным, неизолированным концом черного провода линии питания.
2. Закрепите соединение проволочной гайкой.
3. Повторите процесс с белым проводом.
4. Многие приборы также имеют неизолированный медный провод заземления или провод заземления в зеленой оболочке, который необходимо накрутить на медный или зеленый винт заземления монтажного кронштейна.
5. Теперь аккуратно заправьте провода в распределительную коробку.
6. Вставьте лампочку в приспособление и включите автоматический выключатель.

Если индикатор горит, значит, подключение проводов выполнено успешно. Прежде чем продолжить, снова выключите автоматический выключатель.

Шаг 5

Закрепите приспособление. Винт потолок пластины к монтажной планки или опорного стержня, а затем положить крепежный стержень на потолочной пластине. На этом этапе убедитесь, что установка надежна и прибор висит на нужной высоте.(Если цепь слишком длинная, вы можете удалить звенья или обвить дополнительную цепь вокруг монтажной стойки.)

Сдвиньте кожух на место так, чтобы он закрыл монтажное оборудование; затяните контргайку, чтобы удерживать купол на месте. Наконец, установите правильные лампочки, снова включите электричество и полюбуйтесь сиянием вашего нового потолочного светильника!

Как заменить / установить светильник

Есть ли в вашем доме светильник, который вы хотите поменять? Не нужно вызывать разнорабочего или оплачивать Home Depot, чтобы они сделали это за вас.Не имея никакого опыта работы с электричеством, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, хотя бы раз. Сегодня я передаю вам эти знания.

Самое замечательное в замене осветительных приборов состоит в том, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются / отключаются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме того, чтобы убедиться, что размер самого приспособления хорошо вписывается в пространство, в котором вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и поставить его в своем доме, где он уже есть.(Исключение составляют потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых светильников на новые. Установить светильник в новом месте, где раньше не было света, — это попытка, которая обычно подходит только лицензированным электрикам.

Давайте приступим!

1. Выключите питание старого прибора.

Ваша первая задача — отключить питание прибора, который вы меняете.Это означает, что вы знаете, где находится ваша электрическая панель, и нажимаете правый переключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он погаснет, вы поймете, что у вас правильный выключатель. (Ярлыки на панели тоже должны помочь, но, по моему опыту, они не всегда полностью точны.)

2. Снимите козырек, чтобы открыть доступ к проводке и крепежу.

В приспособлении, которое я заменял, использовалось простое навинчивающееся кольцо для фиксации купола (и приспособления). Все приспособления разные, но независимо от того, что это, должно быть довольно легко понять.

Навес представляет собой закругленное широкое покрытие, которое прилегает к потолку и скрывает некрасивую проводку и оборудование. Обычно купол удерживается каким-то винтом; просто открутите все имеющиеся механизмы и дайте куполу опуститься.

3. Открутите три провода: черный, белый и медный.

Три набора проводов, каждый из которых соединен красным соединителем.

Вкратце, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным в потолке, а затем монтируете крепеж.Вот и все.

Красный колпачок соединяет провода от потолка с приспособлением и скручивает / откручивает, как и все остальное — левосторонний и плотно прилегающий.

Итак, когда вы снимете козырек, вы должны увидеть три трех набора проводов — черный, белый и зеленый (или медный), которые необходимо отсоединить, чтобы удалить старый прибор. Отвинтите соединители проводов (красные части на изображении выше) и отделите проводку прибора от проводки потолка.

4. Снимите старый светильник.

То же изображение, что и выше, на этом показано, как снимать осветительную арматуру. Как только провода будут отсоединены, открутите здесь, и крепление будет снято с потолка. Опять же, это может варьироваться в зависимости от осветительной арматуры, с которой вы работаете.

После того, как вы отсоединили провода, старый светильник, как правило, можно удалить. Универсального способа крепления к потолку или распределительной коробке не существует, но обычно это всего лишь один или два винта.Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно закреплена в потолке. Помогает иметь под рукой другого человека, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Примерно так должен выглядеть ваш световой короб без приспособления.

Все светильники имеют коробку универсального размера с предварительно смонтированной проводкой в ​​потолке, от которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая крепежом для вашего осветительного прибора.Это либо одинарный «ремешок» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, был ремешок, который я заменил новым монтажным кронштейном просто потому, что он идет в комплекте с самим светильником. Обратитесь к инструкциям по использованию вашего светильника для получения дополнительных указаний здесь, но если ваш светильник поставляется с новым кронштейном, вы должны его использовать.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга.Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

У проводов, спускающихся с потолка, будут оголенные концы, а у новых проводов — потертые серебряные концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, накрутите соединительный элемент и повторите то же самое с белым проводом. Медный (или зеленый) провод нового приспособления может немного отличаться; иногда он подключается к зеленому заземляющему винту, а иногда к выделенному медному проводу, идущему от потолка (электрическая коробка).Обратитесь к инструкциям по использованию вашего светильника и к вашей индивидуальной ситуации: если в потолок предварительно проложен медный провод, подключите к нему новый провод. Если у вас есть небольшой зеленый винт на монтажной пластине, оберните его новым медным проводом.

6. Закрепите новое приспособление и отрегулируйте длину (если есть цепь).

Если есть цепь для крепления, то есть она не прилегает к потолку, сейчас самое время отрегулировать ее до нужной длины. У каждого прибора есть свой механизм для этого, поэтому следуйте индивидуальным инструкциям.

Скорее всего, есть лишняя цепь / шнур, которые нужно протолкнуть в потолок или спрятать под навесом. Сделайте это и сейчас.

После всего этого вы можете закрепить новое приспособление, как правило, с помощью пары винтов на монтажной пластине. На мой взгляд, это намного проще, чем поставить новую вешалку для верхней одежды или закрепить тяжелую раму для фотографий.

7. Включите питание и проверьте новый прибор!

Если вы восстанавливаете питание, а свет не горит, скорее всего, белый или черный провода подключены не полностью.Вам нужно будет снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это всего один раз среди горстки светильников, которые я установил.

Как установить освещение в комнате без верхнего света | Руководства по дому

Карсон Барретт Обновлено 17 декабря 2018 г.

В комнате без верхнего освещения можно использовать торшеры и настольные лампы. Их недостатком является то, что свет, который они излучают, часто ограничен довольно небольшой площадью, что требует наличия множества источников света в комнате.Установка подвесного светильника на потолке может обеспечить светом гораздо большую площадь внутри комнаты. Вы можете установить светильник самостоятельно, но вам нужно будет нанять электрика, чтобы подключить его к электрической коробке вашего дома.

Размещение светильника и выключателя света

Выберите область потолка, где вы хотите разместить светильник. Выберите место, которое соответствует вашим потребностям. Например, если светильник предназначен для освещения всей комнаты, разместите его ближе к центру потолка.Если вы хотите обеспечить больше света определенной области, например, над столом или кухонным островом, поместите светильник в этой области. Найдите потолочные балки в этой области с помощью прибора для поиска стоек, так как электрическая коробка, на которой висит светильник, будет прикреплена к боковой стороне балки. Прижмите потолочную электрическую коробку к потолку, где вы будете устанавливать приспособление, и обведите контур коробки. Вырежьте отверстие в потолке с помощью пилы для гипсокартона. Поместите старую электрическую коробку у стены между двумя стойками, где вы хотите установить выключатель света.Обведите коробку на стене и вырежьте отверстие пилой для гипсокартона.

Прокладка кабеля

Проведите воображаемую линию, проходящую между отверстием в потолке и отверстием в стене, и вырежьте небольшое отверстие на краю потолка вдоль этой линии. Отверстие должно быть достаточно большим, чтобы поместиться в руке. Вставьте конец ленты электрика в отверстие в стене. Проденьте ленту для рыбы до отверстия, которое вы прорезали в потолке. Попросите помощника направить ленту для рыбы к отверстию в потолке, пока вы продолжаете кормить удочку.Прикрепите электрический кабель к концу ленты с рыбой и протяните кабель через потолок и стену к отверстию для выключателя света, затем отсоедините ленту с рыбой. Проденьте конец кабеля через выбивное отверстие в потолочной коробке, затем поместите потолочную коробку внутрь потолка и прибейте или прикрутите ее к боковой балке потолка.

Подключение проводов

Удалите 2 дюйма оболочки кабеля, где он выступает от потолка, с помощью пары инструментов для зачистки проводов. Внутри кабеля три провода: черный (горячий) провод, белый (нейтральный) провод и неизолированный медный (заземляющий) провод.Снимите сантиметр изоляции с черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите кончик черного провода от кабеля к кончику черного провода от осветительного прибора вместе с плоскогубцами. (Попросите помощника держать приспособление, пока вы это делаете.) Наденьте проволочную гайку на концы проводов и несколько раз закрутите ее. Гайка для проводов действует как изолятор, удерживая провода вместе. Подключите белый провод от кабеля к белому проводу от приспособления, а оголенный провод от кабеля к зеленому проводу от приспособления.

Подвешивание приспособления

Поднимите приспособление к потолку. Если приспособление висит на цепи, снимайте звенья цепи, пока приспособление не свисает с желаемой высоты. Прикрепите приспособление к потолочной коробке с помощью монтажного оборудования, предоставленного производителем. Поднимите навес к потолку, чтобы закрыть отверстие в потолке, и прикрутите его к потолку. Наймите электрика, чтобы он подключил выключатель света и подключил электрическую цепь к главной электрической коробке вашего дома. В большинстве населенных пунктов это запрещено делать тем, кто не имеет лицензии электриком, так как это чрезвычайно опасно.

Установите потолочные светильники за 4 шага

Придайте дому новый вид освещения. Правильный свет может изменить или изменить общий вид комнаты. Если освещение в вашем доме устарело, это не ваш стиль или что-то, что вам просто надоело, пора заменить старые светильники на что-то свежее и новое. Замена осветительных приборов — отличный способ быстро и легко переделать любую комнату. Имея на выбор столько дизайнов и стилей, вам не нужно жить с огнями, которые вам не нравятся.Большинство новых осветительных приборов поставляются в комплекте с монтажным оборудованием, поэтому заменить существующий свет проще, чем вы думаете.

Новый осветительный прибор мгновенно преобразит комнату.

Удалите старый свет

Первым шагом при замене потолочного светильника является отключение электричества в комнате на главной панели автоматического выключателя, чтобы провода питания больше не были «горячими». Перед снятием существующего осветительного прибора рекомендуется проверить, отключили ли вы питание правильной цепи, включив и выключив свет.Отвинтите и снимите кожух старого приспособления, пока не станет видна распределительная коробка и соединения проводов. Снимите проволочные гайки и отсоедините провода питания от проводов прибора. Прежде чем продолжить, убедитесь, что провода питания не изношены, не сломаны или повреждены. Оставьте провода незащищенными, чтобы подключить их к новому приспособлению.

Проверьте распределительную коробку

Если вы устанавливаете подвесной светильник, люстру или какой-либо осветительный прибор, который свешивается на цепи, тросе или штанге, вам сначала необходимо определить высоту, на которой вам понадобится подвесить светильник.Выберите необходимую комбинацию стеблей или, если вы используете цепочку или шнур, убедитесь, что они обрезаны до нужной длины. Подоприте новое приспособление на поддоне для краски вашей стремянки, пока вы протягиваете провода через шток или цепь к распределительной коробке. При установке приспособления для скрытого или полуутопленного монтажа этот шаг не требуется. Проведите провода светильника через навес или потолочную панель и подвесной кронштейн. Снимите примерно 1/2 дюйма изоляции как с проводов крепления, так и с питающих проводов.

Подключите провода

На проводах нового осветительного прибора будет нанесена цветовая маркировка. Совместите горячий провод в черной оплетке с черным проводом питания. Скрутите оголенные концы вместе и закрепите соединение проволочной гайкой. Повторите этот шаг, сопоставив и подключив нейтральные белые провода. У большинства светильников также будет провод заземления без покрытия или с зеленой оболочкой. Накрутите этот провод на неизолированный медный провод источника питания или зеленый винт заземления. Осторожно заправьте все провода в распределительную коробку.Проверьте исправность соединений, вставив лампочку в осветительный прибор, снова включив автоматический выключатель и щелкнув выключателем, чтобы проверить, загорелся ли свет. Если это так, значит, электрические соединения исправны. Вы можете выключить его и снова выключить автоматический выключатель, прежде чем продолжить последний этап установки.

Домашний мастер легко установит новый потолочный светильник.

Закрепите приспособление к потолку

Прикрепите потолочную монтажную пластину к монтажной ленте или опорным стержням с помощью прилагаемых монтажных винтов.Присоедините цепь или крепежный стержень к навесу. Убедитесь, что приспособление висит на нужной высоте и что навес надежно закреплен. Если цепь слишком длинная, можно удалить больше звеньев. Наденьте навес или потолочную панель на монтажное оборудование и затяните контргайку, чтобы зафиксировать ее на месте. Установите лампочки в светильник, убедившись, что вы используете правильную мощность и тип, рекомендованные в инструкции по эксплуатации, прилагаемой к светильнику. Включите электричество и наслаждайтесь тем, как обновленный светильник вдохнул новую жизнь в вашу комнату.

Используйте правильные лампы, рекомендованные для вашего осветительного прибора.

Теги:

Установка,

Освещение

Как установить потолочный светильник

Узнайте, как установить потолочные светильники, с помощью этого полезного руководства для самостоятельной сборки, которое охватывает удаление старых светильников, подключение, закрепление навеса и завершающие штрихи.

К тому времени, когда светильник изнашивается до такой степени, что перестает работать должным образом, обычно пора обновить внешний вид. К счастью, заменить легко, хотя новый прибор может иметь монтажное оборудование, которое не соответствует существующему оборудованию.

Если вам необходимо установить новое монтажное оборудование, а приспособление тяжелое — например, большая люстра — обязательно прикрепите оборудование к потолочным балкам, которые выдержат вес. Если для подключения проводов имеется более двух черных и белых проводов, пометьте их изолентой, прежде чем отсоединять их от старого приспособления.

Чтобы заменить прибор, сначала отключите питание цепи. Имейте в виду, что, хотя вы отключили цепь и выключатель не управляет светом, в потолочной коробке могут быть провода под напряжением (горячие). Не прикасайтесь к оголенным проводам, пока не сможете проверить их с помощью тестера цепей, чтобы убедиться, что они отключены. См. Как проверить электрическую цепь.

Чтобы проверить провода на осветительной арматуре, вам нужно открутить лампочку, а затем открутить гайки, которые удерживают потолочный навес или крепление на месте.Осторожно опустите навес или приспособление, чтобы оголить провода. Отвинтите гайки проводов (не касаясь оголенных концов проводов). Поместите два щупа тестера цепей одновременно на белый и черный провода, чтобы убедиться, что они выключены. Затем опустите приспособление подальше от проводов.

Установите новое приспособление в соответствии с инструкциями на упаковке — в большинстве случаев вы просто снимаете примерно 1/2 дюйма защитной изоляции с новых концов проводов и скручиваете их вместе с проводами схемы (от белого к белому и от черного к черному) и закрутите проволочные гайки.Многие приборы также имеют винт заземления, к которому должен быть подключен оголенный заземляющий провод.

Пошаговая установка светильника

1 Снимите старый светильник и при необходимости прикрепите монтажное оборудование. Светильник для поверхностного монтажа прикрепляется к шине заземления, которая сначала привинчивается к неметаллической коробке корпуса. Вам нужно только слегка закрепить монтажные болты на шине заземления, пока не наступит время окончательной затяжки.

2 Выполните подключения. Сначала соедините черный провод зажимного приспособления с горячим проводом цепи. См. Также раздел «Как разрезать и сращивать электрические провода». Затем подключите белый провод крепления к входящему нейтральному проводу. Закрепите заземляющий провод от осветительной арматуры к винту заземления на шине заземления.

Зажим для электрических проводов в коробке.

3 Закрепите навес. Осторожно загните провода, не защемляя и не пережимая, в коробку корпуса, а затем прикрепите к коробке кожух.У большинства светильников есть прорези или отверстия для монтажных болтов. После того, как вы найдете эти прорези и продвинете через них болты, задвиньте козырек на место и затяните болты.

Прикрепите козырек.

4 Последние штрихи. Вкрутите лампочку (или лампочки) в патрон (ы), а затем установите глобус на место, пропустив длинный центральный засос через отверстие в глобусе и плотно закрепив его с помощью наконечника с резьбой. Включите выключатель снова, чтобы подать питание на осветительную арматуру, а затем нажмите выключатель света.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как установить потолочный светильник

Прожив несколько недель в темной кладовой, я наконец нашел время, чтобы установить новый потолочный светильник.Это невероятно простой проект по благоустройству дома, который может выполнить любой, не вызывая разнорабочего. В этом посте я рассказываю, как легко установить или заменить новый потолочный светильник.

ДО

К сожалению, фотографии оригинального светильника у меня нет. Несколько месяцев назад мы сняли световое покрытие в надежде, что в пространство будет больше света. Ранее он был покрыт темно-синим стеклом. Под ним была эта установка с 2 кольцевыми лампами…

Внутреннее кольцо перестало работать, поэтому удаление темно-синего покрытия дало нам немного больше света.Но вскоре после этого большая лампочка погасла. В любом случае прибор нуждался в обновлении, так что это было прекрасное время, чтобы воспользоваться распродажей осветительных приборов и сделать простое обновление.

Я давно восхищался этим светом, сейчас он в продаже…

(источник)

Сделали несколько простых шагов, но примерно за 30 минут мы преобразили это пространство, установив этот новый красивый свет…

Мне очень нравится этот прибор! Все еще обсуждают, делать ли его короче / больше флеша.В любом случае — это великолепно и так приятно, что проект завершен!

КАК УСТАНОВИТЬ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК

Список поставок

Для этого проекта вам понадобится всего несколько вещей…

И вы должны убедиться, что все, что вам нужно, находилось в помещении, в котором вы работаете. Нет ничего более раздражающего, чем необходимость спуститься с лестницы или выйти из помещения, потому что что-то было забыто. Внесите все это в пространство, настройте и приступайте к работе!

УДАЛИТЬ СТАРЫЙ СВЕТ

Шаг первый: выключите питание на блоке предохранителей

Сначала убедитесь, что питание отключено.Полностью. Я думаю, что это страх номер один для большинства желающих завершить подобный проект самостоятельно = получить травму. Конечно! Просто примите необходимые меры, чтобы убедиться, что питание отключено, и все готово.

Вы можете отключить питание осветительной арматуры, найдя блок предохранителей, правильный выключатель и переместив его в положение «Выкл.». Я убеждаюсь вдвойне, включив настенный выключатель, а затем щелкнув выключателем блока предохранителей. Вы будете знать, что питание выключено, потому что теперь ваш свет выключен.Но дважды проверьте, включив и выключив переключатель. Убедившись, что он выключен, переведите настенный выключатель в выключенное положение.

Шаг второй: двойная проверка с помощью тестера напряжения

Это необязательный шаг, но если вы действительно обеспокоены и только начинаете работу над подобными проектами, вы можете использовать тестер напряжения для проверки. Это мой тестер…

Мне нравится этот, потому что он полезен не только для этого проекта, но и для проверки срока службы ваших батарей. Мне нравится инструмент, который служит более чем одной цели!

Шаг третий: Удалите текущий осветительный прибор

Обычно это простой процесс, требующий откручивания нескольких винтов.У нас было всего 2 винта, удерживающих старую крепежную пластину…

Шаг четвертый: снимите гайки с проводов и раскрутите соединения проводов

Сначала начните с черных (горячих) проводов, затем с белых (нейтральных) проводов и, наконец, с оголенных (заземляющих) проводов. Заземляющий провод обычно бывает медного цвета.

Шаг пятый: Отвинтите монтажный кронштейн или ремешок от коробки потолочного крепления

Вы удалите этот старый, потому что у вашего нового светильника должен быть новый монтажный ремень, кронштейн или пластина.Это моя новая монтажная пластина — круглая форма…

Шаг шестой: Установите новый ремешок

Шаг седьмой: слегка открутите зеленый винт заземления на новой монтажной пластине

Зеленый винт похож на тот, что видели у меня…

УСТАНОВИТЕ НОВЫЙ СВЕТ

Пора приступить к установке нового светильника! Следуя инструкциям с вашим новым фонарем, соберите все детали, как предложено. В нашем случае у нас было несколько штук, включая большой кусок белого стекла, который будет установлен последним.Мы разобрали все 3 части светильника, чтобы упростить установку… особенно на руки, так как вся эта работа выполняется с поднятыми вверх руками.

Большинство новых фонарей идут с большим количеством дополнительной проводки. Его нужно будет обрезать до желаемой длины. Вы можете увидеть, сколько времени здесь прожила наша проводка…

С помощью кусачков обрезал лишнее…

Затем вам нужно снять кусок пластикового покрытия проводов, чтобы обнажить провода…

Вы пропустите их через верхнюю часть вашего нового осветительного прибора, но опять же, в зависимости от того, какой у вас свет, вы определите, куда они идут и какой длины должны быть ваши провода…

Хорошо, теперь приступим к установке!…

Шаг первый: Подключите провод заземления

Присоедините заземляющий провод от вашего осветительного прибора к оголенному медному заземляющему проводу от вашего дома.Возьмите зачищенные концы рядом и накрутите проволочную гайку, поворачивая ее по часовой стрелке. Это проволочные гайки…

Когда вы вставляете оба конца провода в проволочную гайку, они легко перекручиваются друг с другом на концах… и сохраняют горячие концы в безопасности при включении питания.

Шаг второй: оберните провод вокруг зеленого винта заземления

Затем оберните провода вокруг зеленого винта заземления на монтажной пластине, ремешке или кронштейне. И слегка затяните зеленый винт.

Шаг третий: прикрепите белые провода

Соедините белые провода вместе на концах и прикрутите их гайкой, поворачивая по часовой стрелке.

Шаг четвертый: прикрепите черные провода

Соедините вместе черные провода на концах и прикрутите их гайкой для проводов, поворачивая по часовой стрелке.

Шаг пятый: аккуратно протолкните провода в распределительную коробку

Теперь, когда все 3 провода снова подключены, осторожно вставьте каждый провод в распределительную коробку потолка. Будьте осторожны, чтобы сдвинуть черный провод в одну сторону, а белый — в другую.

Шаг шестой: Добавьте лампочку и включите предохранитель, чтобы убедиться, что ваш свет подключен правильно

Перед тем, как добавить световое покрытие или закончить сборку светильника, добавьте лампочку и включите все, чтобы убедиться, что она правильно подключена.В нашем случае я также хотел протестировать несколько типов ламп. Нашему светильнику требуется лампочка мощностью до 100 Вт, но я не знал, хочу ли я, чтобы она была такой яркой … или нужен ли нам дневной свет против мягкого белого и т. Д. Оказывается, дневная лампочка на 75 Вт была идеальной лампой для этой прогулки. кладовая.

Шаг седьмой: завершение сборки приспособления

Последней частью было добавление белого стекла. И свершилось!

Здесь ночь и день! Такой яркий, и мы все можем видеть.Даже все крошки, которые пропустила наша метла — ха!

Лично я хотел использовать лампочку дневного света, потому что здесь может быть немного темно. Большинство людей выбирают мягкую белую лампочку, я выбрал лампу дневного света. Этот…

Теперь, когда я рассказал, как установить новый светильник, давайте поговорим подробнее о светильнике, который нам понравился! Некоторое время я восхищался этим на сайте McGee & Co…

Этот свет можно купить не только у McGee, но и у других розничных продавцов.Я купил свой у МакГи, но он пришел от Visual Comfort. Здесь я впервые обнаружил этот свет некоторое время назад. Я дважды проверил цены, и они были одинаковы как для McGee, так и для Visual Comfort, включая 20% скидку на продажу. Таким образом, вы можете безопасно покупать у любого из них и платить по той же цене. Также не было доставки, что было потрясающе!

Как уже упоминалось, я все еще не решаюсь немного увеличить свет. Он показан на сайте почти заподлицо … но у него была длинная цепочка, а наши потолки в кладовой достаточно высоки, чтобы выдержать небольшую длину.Мы с этим переживем и снова приедем. Но я люблю детали!…

Классика…

Вот и горит свет…

Мы очень рады этому свету. Серьезно люблю это!

Я поделился этим с сообществом Instagram вместе с видео с практическими рекомендациями, которое можно найти в ленте основных моментов. Обязательно проверьте это! Но если вас интересуют вещи по организации кладовой, здесь для вас есть все ссылки.

Я надеюсь, что этот пост побудит вас обновить некоторые потолочные светильники в вашем доме.Когда убираешь страшное, это не страшный процесс! Поверьте, я тоже волновался, когда впервые попробовал это несколько лет назад. Но какое ощущение после того, как вы завершили его СВОИМИ СВОИМИ ?? Бесценно!

Надеюсь, у вас все хорошо! Скоро вернусь!

хх,

Сэм

Связанные

Как повесить люстру в комнате без проводки потолочного освещения

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта.Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Это руководство — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри стен и потолков. Это идеальное решение для съемщиков старых домов и даже хороший способ добавить очаровательный винтажный светильник в комнату с существующим, но ярко окрашенным освещением (например, во многих профессиональных офисах, где резкое флуоресцентное освещение является единственным источником верхнего света).Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не прокладывали проводку для верхнего освещения в помещениях общего пользования, например в жилых комнатах. В то время было модно использовать лампы для теплого освещения гостиной, но в современной многоцелевой гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет, чтобы полностью освещать комнату по требованию.

Гостиная Хок-Хилла выдержана в былых условиях.Застряв в том, чтобы гулять, включать и выключать несколько ламп, мне действительно нужен был один выключатель возле двери, чтобы управлять светом в моей гостиной — и я не собирался открывать ящик Пандоры, чтобы электрик провел новые провода через Ястреб. Хиллс 90-летняя штукатурка и токарные станки. Потребовалось немного исследований и творчества, но я придумал, как получить свой торт и съесть его — с помощью быстрого метода DIY, описанного ниже. Теперь, когда щелкают настенный выключатель в гостиной Хок-Хилл, люстра и лампа включаются и ярко освещают комнату.В восторге от результатов уже несколько месяцев, я подумал, что потрачу несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1: Выберите светильник:

Я выбрал люстру (конечно!), Но любой светильник, предназначенный для подвешивания, должен работать (то есть подойдет модифицированный подвесной или барабанный светильник).

В этом примитивном примере (буквально запасная люстра, которую я хранил — функционально! — в моем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники могут быть подвешены с другой точки, чем они подключены.Уловка для большинства приложений заключается в том, чтобы скрыть шнур.

Шаг 2. Преобразование подключения проводов

У меня уже есть популярная запись в блоге о том, как преобразовать светильник в сменную лампу, но для оптимальной безопасности вам нужно преобразовать этот светильник в бит иначе, чем этот метод.

Так как для протяжки от потолка до розетки потребуется длинный шнур, вам действительно нужно будет соединить провода осветительной арматуры с штыревым концом удлинительного шнура для тяжелых условий эксплуатации.Электрик может помочь вам с этим проектом, или вы можете ознакомиться с моими иллюстрированными инструкциями: подключение проводного источника света к удлинителю в этом руководстве.

Как вы можете видеть на фотографии ниже, термоусадочные трубки позволяют легко сращивать проводку для получения гладкого, безопасного одиночного шнура.

Шаг 3. Установите прочный потолочный крюк

Для нового светильника вам нужно прикрепить крючок к потолку. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными при падении, очень важно, чтобы вы использовали крюк хорошего качества и закрепили его на балке потолка или балке.Мне нравится этот простой в установке сверхмощный потолочный крюк.

Потолочные балки в основном представляют собой просто «шпильки», но в потолке вы можете использовать балки так же, как и стенные стойки. Любой поиск гвоздей или ряд уловок, которые вы можете найти через Google, помогут вам найти балку, чтобы установить крюк для вашего светильника.

Если вы не можете найти стойку или стойку там, где вы хотите осветить свет, потолочные крючки с «переключаемыми крыльями» должны выдержать любой светильник весом менее 20 фунтов, если он установлен правильно на полой стене, штукатурке и токарный станок, или средний лист гипсокартона.

Шаг 4. Спрячьте или замаскируйте шнур

После того, как ваш светильник перемонтирован и установлен потолочный крюк, установка может быть такой же простой, как просто подвесить светильник, однако я предпочитаю подумать о том, как замаскировать или закрыть шнур. Если ваш светильник свисает с потолка, шнур будет хорошо виден. Для этого проекта я выбрал крышку шнура люстры на липучке, чтобы мой удлинитель не раздражал глаза.

Вариант № 2 для скрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, которые можно приобрести в Haddock Industrial.

Накидка на шнур из мешковины придает стильный вид внешнему шнуру.

Также подумайте, как ваш шнур будет проходить по стене к розетке. Сможете ли вы скрыть это за молдингом? Заправить его в рамку для картины?

Вы можете покрасить удлинительный шнур, чтобы он лучше вписался в него. Чтобы легко нарисовать шнур, просто накройте руку полиэтиленовым пакетом для сэндвичей, наденьте старый носок на пластиковый пакет и затем налейте несколько столовых ложек краски в вашу в перчатке ладонь. Вы можете покрасить удлинитель в считанные секунды, протянув шнур через заполненную краской рукавицу.Открытая часть моего шнура окрашена в синий цвет Wythe Blue в тон стенам.

Шнур от моей лампы спускается по стене. Чтобы скрыть это, я расположил шнур так, чтобы он спускался по стене с дальней стороны молдинга окна. Затем шнур был окрашен в тот же цвет, что и стена.

Шаг 5. Добавление и настройка беспроводного коммутатора

На пятом шаге у вас будет потолочный светильник в вашей комнате, которая раньше освещалась лампами, но вы будете ограничены включением и выключением нового верхнего света, подключая его и вынимая из розетки.Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел этот драгоценный камень (которого у меня сейчас три, по всему дому!) Настенный выключатель Westek RFK100LC / RFK101LC и подключаемый приемник

Этот продукт состоит из двух частей: выключателя беспроводной связи (по сути, пульта дистанционного управления), который вы прикрепляете к стене, и розетки с дистанционным управлением, которая включает или выключает свет в соответствии с сигналом, отправляемым переключателем беспроводной связи.

Этот настенный выключатель света на самом деле представляет собой беспроводной пульт дистанционного управления, стилизованный под выключатель света.

Вот несколько примеров того, как в моей гостиной работает установка для управления двумя источниками света. Во-первых, увеличенный вид:

Переключатель беспроводной связи управляет удлинителем, а удлинитель передает питание на лампу на столе и люстру вместе, достаточно яркую, чтобы осветить всю комнату, а также верхний свет. (Что это? Ах да! Да, на потолке ЕСТЬ ветки. 😉

Вот более подробный вид установки:

А вот и панорама комнаты без мебели, сжатая, чтобы можно было видеть всю обстановку:

Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) привинчен к стене с левой стороны фотографии, а розетка беспроводного приемника (по центру под двойными окнами) включает или выключает питание лампы и специально модифицированной люстры (щелкните здесь, чтобы получить инструкции), когда переключатель беспроводной связи повернут.

Я до сих пор считаю свою гостиную незавершенной (эти диваны исчезли на следующей неделе! Ой!), Но мне нравится, как все складывается вместе. Вот несколько снимков в незавершенной работе.

Наконец-то полюбил свою каминную полку. Трофейные кубки, стремена и книги о лошадях делают его тематикой конного спорта, но когда эта белая фигура таксы вернулась домой, я точно знал, где она!

Я люблю украшать животных и новое оборудование для ухода за животными.На этом снимке кожаный ошейник для собаки добавляет стиля дешевой декоративной подушке.

Обновление зимы 2019/2020: Использование этого метода для дополнительного освещения

В 2015 году я решительно окунулась в крошечную жизнь, и две люстры прошли «любовный инвентарь» и стали частью моей уменьшенной в размерах жизни. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отодвинуть мрак зимы Сиэтла настолько, чтобы работать над любимыми мною произведениями искусства, рукоделия и поделками.Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы устанавливать беспроводной пульт дистанционного управления в качестве выключателя света, я повесил его на командные полосы на липучке. Это позволяет мне носить пульт с собой в постели по ночам, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я буду готов ко сну. Это была такая маленькая роскошь — и такое наслаждение — устроиться в постели с книгой при теплом свете люстры.

Запрос

Если это руководство сэкономит вам расходы на привлечение и переоборудование вашего осветительного прибора электрика, не могли бы вы поблагодарить вас, став спонсором на 1 доллар, чтобы поддерживать работу этого веб-сайта?

Другие люстры Похожие сообщения:

.
