Повышающий трансформатор как работает, схема, применение

Повышающий трансформатор это обычный трансформатор (см. назначение и принцип действия трансформатора) который повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Принцип работы повышающего трансформатора заключается в величине К (коэффициент трансформации).

При К>1 трансформатор является понижающим, а при К<1 — повышающим трансформатором.

U1/U2 ≈ E1/E2 = N1/N2 = К

где: U1, U2 — напряжение на первичной и вторичной обмотке; E1, E2-мгновенные значения ЭДС;  N1, N2 — количество витков первичной и вторичной обмотки

повышающий трансформатор схема

Применение повышающих трансформаторов

Приборы устанавливаются в электрических линиях и источниках питания потребительских точек. В соответствии с законом Джоуля — Ленца при увеличении силы тока выделяется тепло, которое нагревает провод. Для транслирования энергии на большие линейные расстояния увеличивают напряжение, а токи уменьшают. При поступлении к потребителю мощность снижают, поскольку в целях безопасности пришлось бы использовать массивную изоляцию.

В начале цепочки устанавливают повышающий трансформатор, а в точке приема понижают показатели. Такие комбинации на протяжении ЛЭП используют многократно, добиваясь выгодных условий транспортировки электричества и создавая приемлемые значения для потребителя.

Из-за присутствия в сети трех фаз для трансформации энергии используют трехфазные агрегаты. Иногда применяют группу, в которой устройства объединены в модель звезды, при этому них общий проводящий стержень.

Хоть коэффициент полезного действия у агрегатов большой мощности достигает почти стопроцентного значения, всё равно выделяется много тепла. Типичный трансформатор электрической станции 1 гВт выдает несколько мегаватт. Чтобы снизить это явление, разработана охладительная система в виде бака с негорючей жидкостью или трансформаторным маслом и сильным устройством для воздушной раздачи тепла. Охлаждение чаще водяное, сухой принцип используют при небольшой мощности.

Повышающий тороидальный трансформатор

Как вы понимаете, говоря «тороидальный трансформатор», подразумевают обычно сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник оснащен двумя или несколькими обмотками.

Работает тороидальный трансформатор принципиально так же как и трансформаторы с другими формами сердечников: он понижает или повышает напряжение, повышает или понижает ток — преобразует электроэнергию. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями.

Главная особенность тороидального трансформатора — небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов.

Шихтованный сердечник вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности.

Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.

Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам:

• во-первых, экономия материалов на производстве,
• во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест,
• в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.

Охлаждение обмоток — еще один важный фактор.

Обмотки эффективно охлаждаются будучи расположены в форме тороида, следовательно плотность тока может быть более высокой.

Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.

Экономия электроэнергии — еще один плюс в пользу тороидального трансформатора.

Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.

При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, — и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.

Для чего около электростанций устанавливают повышающий напряжение трансформатор?

Любой проводник имеет свое сопротивление и поэтому в ЛЭП неизбежно возникают тепловые потери на нагрев проводника. Величина нагрева пропорциональна квадрату тока в цепи, по этому повышая напряжение до сотен киловольт, мы, согласно закону Ома понижаем ток, а значит и снижает тепловые потери и размер проводников ЛЭП, экономия материалов и стоимости.

Видео: Повышающий трансформатор

Тест по физике (9 класс): Тест 9 класс Генератор переменного тока. Трансформаторы

Тест по физике 9 класс

Генератор переменного тока. Трансформаторы

Вопрос № 1
Какое явление лежит в основе действия генератора переменного тока?

 Интерференция
 Намагничивание
 Электролиз
 Электромагнитная индукция

Вопрос № 2
Как называется неподвижная часть генератора?

 Ротор
 Статор
 Генератор
 Трансформатор

Вопрос № 3
Напряжения на концах первичной и вторичной обмоток ненагруженного трансформатора равны U1 = 220 В и U2 = 20 В. Каково отношение числа витков в первичной обмотке к числу витков во вторичной?

 20
 11
 13
 0,09

Вопрос № 4
Стандартная частота переменного тока в России равна

 75 Гц
 60 Гц
 125 Гц
 50 Гц

Вопрос № 5
Повышающий трансформатор на электростанциях используется для

 Трансформатор вообще не используется на электростанциях
 увеличения силы тока в ЛЭП
 уменьшения потерь энергии в ЛЭП
 увеличения частоты передаваемого напряжения

Вопрос № 6
Где происходит промышленное получение переменного тока?

 На заводах
 В квартирах
 На электростанциях
 На фабриках

Вопрос № 7
Определите период переменного тока в России.

 0,04 с
 0,017 с
 0,02 с
 1 с

Вопрос № 8
Какие изменения энергий происходят в генераторе переменного тока?

 Механическая энергия ротора и магнитная статора в электрическую энергию
 магнитной энергии статора в электрическую
 Электрической энергии тока и механической энергии ротора в магнитную энергию
 Механической и магнитной энергии ротора в электрическую

Вопрос № 9
в электрических сетях нашей страны используется

 постоянныцй
 переменный
 постоянно-переменный
 пременно-постоянный

ОТВЕТЫ

Вопрос № 1
Какое явление лежит в основе действия генератора переменного тока?

 Интерференция
 Намагничивание
 Электролиз
 Электромагнитная индукция

Вопрос № 2
Как называется неподвижная часть генератора?

 Ротор
 Статор
 Генератор
 Трансформатор

Вопрос № 3
Напряжения на концах первичной и вторичной обмоток ненагруженного трансформатора равны U1 = 220 В и U2 = 20 В. Каково отношение числа витков в первичной обмотке к числу витков во вторичной?

Коэффициент трансформации даёт нам возможность установить следующее соотношение:
где U1, U2 — напряжения, а N1, N2 — число витков на каждой из соотвественных обмоток. 220/20=11

 20
 11
 13
 0,09

Вопрос № 4
Стандартная частота переменного тока в России равна

 75 Гц
 60 Гц
 125 Гц
 50 Гц

Вопрос № 5
Повышающий трансформатор на электростанциях используется для

 Трансформатор вообще не используется на электростанциях
 увеличения силы тока в ЛЭП
 уменьшения потерь энергии в ЛЭП
 увеличения частоты передаваемого напряжения

Вопрос № 6
Где происходит промышленное получение переменного тока?

 На заводах
 В квартирах
 На электростанциях Его дальнейшее преобразование происходит на трансформаторных подстанциях
 На фабриках

Вопрос № 7
Определите период переменного тока в России.

 0,04 с
 0,017 с
 0,02 с период Т = 1/50гц = 0,02 сек
 1 с

Вопрос № 8
Какие изменения энергий происходят в генераторе переменного тока?

 Механическая энергия ротора и магнитная статора в электрическую энергию
 магнитной энергии статора в электрическую
 Электрической энергии тока и механической энергии ротора в магнитную энергию
 Механической и магнитной энергии ротора в электрическую

Вопрос № 9
в электрических сетях нашей страны используется

 постоянныцй
 переменный
 постоянно-переменный
 пременно-постоянный

Принцип действия трансформатора для повышения напряжения

Открытие в далёком 1831 году великим учёным Фарадеем принципа электромагнитной индукции позволило по-новому взглянуть на многие законы электротехники. Именно основываясь на взаимодействие электромагнитных полей, через 45 лет после этого великий русский учёный П. Н. Яблочков получил патент на изобретение трансформатора. Классическое определение звучит так: трансформатор — это электрическое устройство, преобразующее ток первичной обмотки одного напряжения, в ток вторичной обмотки с другим напряжением.

Индукционный эффект образуется при изменении электромагнитного поля, поэтому для работы трансформатора необходимо наличие напряжения с переменным током. Трансформация (передача) осуществляется преобразованием электрической энергии первичной обмотки в магнитное поле, а затем, во вторичной обмотке происходит обратное преобразование магнитного поля в электрическую энергию. В случае если количество витков вторичной обмотки будет превышать число витков первичной обмотки, то устройство будет называться повышающим трансформатором. При подключении обмоток в обратном порядке, получается понижающее устройство.

Устройство и принцип работы

Конструктивно повышающее устройство трансформации напряжения состоит из сердечника и двух обмоток. Сердечник собран из пластин электротехнической листовой стали. На него намотаны первичная и вторичная обмотки, из медного провода, различного диаметра. Толщина провода намотки трансформатора напрямую зависит от его выходной мощности.

Сердечник устройства может быть стержневым или броневым. При использовании изделия в сетях низкочастотного напряжения чаще всего применяются стержневые магнит проводы, которые по форме могут быть:

• П-образные.
• Ш-образные.
• Тороидальные.

Изготавливаются сердечники из трансформаторного специального железа, от качественных характеристик которого и зависят многие общие параметры устройства. Набирается сердечник из тонких железных пластин, которые изолированы друг от друга лаком или слоем окиси, для уменьшения потерь за счёт вихревых токов. Могут применяться и готовые половинки, которые сделаны из сплошных железных лент.

Достоинства и недостатки сердечников

• Наборные чаще применяются для устройства магнитопроводов с произвольным сечением, ограничивающимся только шириной пластин. Лучшие параметры имеют устройства трансформации напряжения с квадратным сечением. Недостатком такого типа сердечника считается необходимость плотного стягивания пластин, малый коэффициент заполнения пространства катушки, а также повышенное рассеивание магнитного поля устройства.
• Витые сердечники намного проще наборных в сборке. Весь сердечник Ш-образного типа состоит из четырёх частей, а П-образный тип имеет только две части в своей конструкции. Технические характеристики такого трансформатора гораздо лучше, нежели чем наборного. К недостаткам можно отнести необходимость минимального зазора между частями. При физическом воздействии пластины частей могут отслаиваться, и, в дальнейшем очень трудно добиться плотного их прилегания.
• Тороидальные сердечники имеют форму кольца, которое свито из трансформаторной железной ленты. Такие сердечники имеют самые лучшие технические характеристики и практически полное исключение рассеивания магнитного поля. Недостатком считается сложность намотки, особенно проводов с большим сечением.

В трансформаторах Ш-образного типа все обмотки обычно делаются на центральном стержне. В П-образном устройстве вторичная обмотка может наматываться на один стержень, а первичная — на другой. Особенно часто, встречаются конструктивные решения, когда разделённые пополам обмотки наматываются на оба стержня, а после соединяются между собой последовательно. При этом существенно сокращается расход провода для трансформатора, и улучшаются технические характеристики прибора.

Технические характеристики

Основными характеристиками при эксплуатации трансформатора считаются:

• Напряжение входное.
• Величина напряжения на выходе.
• Мощность прибора.
• Ток и напряжение холостого хода.

Величина отношения напряжений на входе и выходе устройства называется коэффициентом трансформации. Это соотношение зависит только от количества витков в обмотках и остаётся неизменным при любом режиме функционирования устройства.

От диаметра проводов и от типа сердечника напрямую зависит мощность трансформатора, которая со стороны первичной намотки равна сумме мощностей вторичных обмоток, за исключением потерь.

Напряжение, получаемое на выходной обмотке устройства, без подключения нагрузки, называется напряжением холостого хода. Разница между этим показателем и напряжением с нагрузкой указывает на величину потерь за счёт разного сопротивления проводов обмотки.

От качественных показателей сердечника трансформатора полностью зависит величина тока холостого хода. В идеальном случае, ток первичной обмотки создаёт в сердечнике устройства магнитное поле переменного значения, по величине электродвижущая сила которого равна току холостого хода и противоположна по направлению. Но вот в реальности величина электродвижущей силы всегда меньше напряжения на входе, за счёт возможных потерь в сердечнике.

Именно поэтому для уменьшения величины тока холостого хода, требуется материал высокого качества при изготовлении сердечника и минимальный зазор между его пластинами. Таким условиям в большей мере соответствуют тороидальные сердечники.

Типы устройств

В зависимости от мощности, конструкции и сферы их применения, существуют такие виды трансформаторов:

• Автотрансформатор конструктивно выполнен как одна обмотка с двумя концевыми клеммами, а также в промежуточных точках устройства имеются несколько терминалов, в которых располагаются первичные и вторичные катушки.
• Трансформатор тока включает в себя первичную и вторичную обмотку, сердечник из магнитного материала, а также оптические датчики, специальные резисторы, позволяющие ускорять способы регулировки напряжения.
• Силовой трансформатор — это устройство, передающее ток, при помощи индукции электромагнитного поля, между двумя контурами. Такие трансформаторы могут быть повышающими или понижающими, сухими или масляными.
• Антирезонансные трансформаторы могут быть как однофазными, так и трёхфазными. Принцип работы такого устройства мало чем отличается от трансформаторов силового типа. Конструктивно представляет собой устройство литого типа с хорошей теплозащитой и полузакрытой структурой. Трансформаторы антирезонансного типа применяются при передаче сигнала на большие расстояния и в условиях больших нагрузок. Идеально подходят для работы в любых климатических условиях.
• Заземляемые трансформаторы (догрузочные). Особенностью этого типа является расположение обмоток в форме звезды или зигзага. Часто заземляемые приборы применяют для подключения счётчика электрической энергии.
• Пик — трансформаторы используются в устройствах радиосвязи и технологиях компьютерного производства, по принципу отделения постоянного и переменного тока. Конструкция такого трансформатора является упрощённой: обмотка с определённым количеством витков расположена вокруг сердечника из ферромагнитного материала.
• Разделительный домашний трансформатор применяется при передаче энергии переменного тока к другому устройству или оборудованию, блокируя при этом способности источника энергии. В бытовых условиях такие приборы обеспечивают регулирование напряжения и гальваническую развязку. Чаще всего применяются для подавления электрических помех в чувствительных приборах и защиты от вредного воздействия электрического тока.

Обслуживание и ремонт

Желательно человеку, не знающему принцип действия электротехнических приборов, не заниматься ремонтными работами этого оборудования, из-за возможности поражения электрическим током. При ремонте и обслуживании трансформаторных устройств, единственное, что можно исправить, без недопустимых последствий, это перемотка трансформатора.

Перед началом любых ремонтных работ необходимо произвести проверку трансформатора:

• Первым делом необходимо оценить состояние прибора при помощи визуального осмотра, так как порой, потемневшие и вздувшиеся участки, прямо указывают на неисправность обмотки трансформатора.
• Определение правильности подключения устройства. Электрический контур, генерирующий магнитное поле обязательно должен быть подключён к первичной обмотке прибора. А вот вторая схема, потребляющая энергию трансформатора, должна быть включена в обмотку выходного напряжения.
• Фильтрация выходного сигнала фазы определяется как для диодов и конденсаторов на вторичной обмотке устройства.
• Следующим шагом нужно подготовить прибор к контрольному измерению параметров, т. е. снять защитные панели и крышки, чтобы получить свободный доступ к элементам схемы. С помощью тестера нужно в дальнейшем произвести измерение напряжения трансформатора.
• Для проведения измерений, нужно подать питание на схему устройства. Измерение параметров первичной обмотки проводится тестером в режиме переменного тока. Если полученное значение меньше чем на 80% от ожидаемого, то неисправность может быть как в самом трансформаторе, так и в схеме всего устройства.
• Проверку выходной обмотки осуществляют при помощи тестера. При этом проверяем обмотку как на возможность появления короткозамкнутых витков, так и на обрыв провода намотки катушки, по принципу измерения сопротивления (если сопротивление мало — то есть вероятность короткозамкнутых витков, а в случае когда сопротивление обмотки велико — обрыв).

После перемотки повышающего трансформатора напряжения, в случае неисправности обмотки, нужно собрать его в обратной последовательности, при этом особое внимание необходимо уделить наиболее плотному прилеганию пластин сердечника.

Самостоятельное изготовление или ремонт устройства предоставляется процессом очень сложным и трудоёмким. Для выполнения таких работ потребуется наличие необходимых материалов, а также умение производить некоторые специальные расчёты. В частности, нужно будет точно рассчитать количество витков в обмотке трансформатора, диаметр проводов для обмотки, а также сечение и тип сердечника устройства.

Поэтому лучше обратиться для проведения этих операций к квалифицированному человеку, знакомому с основными понятиями и свойствами электротехники и расчётами по необходимым формулам.

Повышающий понижающий трансформатор на электростанциях

Тест Получение и передача переменного электрического тока. Трансформатор 9 класс

Тест Получение и передача переменного электрического тока. Трансформатор 9 класс с ответами. Тест включает 10 заданий.

1. Выберите верное(-ые) утверждение(-я).

А. в электрических сетях нашей страны используется постоянный ток
Б. в электрических сетях нашей страны используется переменный ток

1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б

2. Где происходит промышленное получение переменного тока?

1) на заводах
2) на фабриках
3) на электростанциях
4) в жилых домах

3. Какое явление лежит в основе действия генераторов?

1) намагничивание
2) электролиз
3) электромагнитная индукция
4) резонанс

4. Как называется подвижная часть генератора?

1) ротор
2) статор
3) трансформатор
4) электродвигатель

5. В индукционном генераторе тока происходит превращение

1) механической энергии ротора и магнитной энергии статора в электрическую энергию
2) механической и магнитной энергии ротора в электрическую энергию
3) электрической энергии тока, протекающего по обмотке статора, и механической энергии ротора в магнитную энергию
4) магнитной энергии ротора в электрическую энергию

6. Чему равна стандартная частота переменного тока в России?

1) 25 Гц
2) 50 Гц
3) 75 Гц
4) 100 Гц

7. Стандартная частота переменного тока в США 60 Гц. Определите его период.

1) 0,017 с
2) 0,6 с
3) 0,3 с
4) 60 с

8. На рисунке приведен график зависимости силы тока от времени. Пользуясь графиком, определите частоту колебаний.

1) 0,25 Гц
2) 0,5 Гц
3) 1 Гц
4) 2 Гц

9. Повышающий трансформатор на электростанциях используется для

1) увеличения силы тока в линиях электропередач
2) увеличения частоты передаваемого напряжения
3) уменьшения частоты передаваемого напряжения
4) уменьшения доли потерянной энергии на линии электропередач

10. Напряжения на концах первичной и вторичной обмоток ненагруженного трансформатора равны U₁ = 220 В и U₂ = 55 В. Каково отношение числа витков в первичной обмотке к числу витков во вторичной N₁/N₂?

1) 2
2) 4
3) 20
4) 40

Ответы на тест Получение и передача переменного электрического тока. Трансформатор 9 класс
1-2
2-3
3-3
4-1
5-1
6-2
7-1
8-1
9-4
10-2

Трансформатор: назначение, принципы работы и правила подключения

Автор Даниил Леонидович На чтение 9 мин. Просмотров 8.4k. Опубликовано 18 ноября

Свойства магнитного поля изучаются учеными давно. Впервые электромагнитную индукцию описал Майкл Фарадей. А именно как появляется прочная электромагнитная взаимосвязь в обмотках при создании переменного тока в первой катушке. Во вторичной же катушке повышается напряжение, но мощность и частота остаются прежними. Конечно, несведущему человеку в электричестве сложно понять конструкцию, принцип действия, предназначение трансформатора. Однако, это неотъемлемый прибор с установкой во многих сферах: радиотехника, электроэнергетика.

Трансформаторы напряжения: назначение и принцип действия

Трансформатор – электрическое устройство. Преобразует переменный ток одного напряжения в электрический ток другого напряжения. Частота, согласно явлению электромагнитной индукции, остается неизменной.

Состоит статический трансформатор из:

• первичной и вторичной обмотки;
• сердечника.

Применяется устройство в разных схемах питания и электроприборах. Передает электроэнергию на большие расстояния и:

• снижает потери энергии;
• уменьшает площадь сечения проводов ЛЭП.

Разновидности прибора:

• повышающий;
• понижающий;
• силовой;
• вращающийся;
• импульсный;
• разделительный;
• согласующий.

Понижающий трансформатор применяется в быту. Именно через него проходит и поступает ток в домашние розетки с мощностью 220 Вт.

Силовой агрегат в составе из сердечника и нескольких обмоток преобразует напряжение в электроцепи по принципу электромагнитной индукции. Также значение напряжения переменного тока без изменений его частоты. Применяется для распределения и передачи электрической энергии. Напряжение в обмотках – свыше 300 кВ. Мощность – от 4 кВ до 200000 кВА.

Справка! Трансформатор служит для понижения либо повышения переменного напряжения. Основой является ферромагнитный сердечник. В дополнение для бесперебойной работы – обмотки, изоляция, магнитопровод, система охлаждения.

Обмотки выполнены из изолированных медных проводов прямоугольного сечения. Между их слоями находятся пустоты для циркуляции охлаждающего масла. Роль которого – отбирать тепло у обмоток, передавать через радиаторные трубки в окружающую среду.

Принцип действия устройства основан на:

• изменении магнитного потока;
• создании электромагнитной индукции при прохождении через обмотку;
• подаче напряжения на первичную обмотку;
• воспроизведении магнетизма электрическим током, изменяющимся во времени.

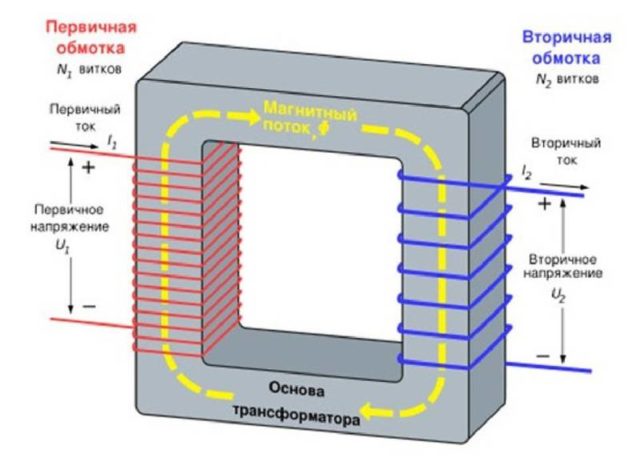

Переменный ток, протекая по первичной обмотке, начинает создавать в магнитопроводе магнитный ток. Постепенно приводит к потоку во всех обмотках, преобразуя гальваническую развязку (переменное напряжение), но без видоизменения частоты.

Стоит знать! Действие прибора основано на электромагнитной индукции. За счет переменного тока образуется магнитное переменное поле вокруг проводника, видоизменяется в электродвижущую силу. Напряжение на выходе полностью зависит от используемого (понижающего, повышающего) трансформатора. Коэффициент ЭДС в обмотках прямо пропорционален количеству витков.

Для чего нужен трансформатор напряжения?

Трансформатор напряжения – универсальное устройство. Передает и распределяет энергию.

Используются в:

• электроустановках;
• блоках питания;
• агрегатах передачи электроэнергии;
• устройствах обработки сигналов;
• источниках питания приборов.

Силовой трансформатор с большим напряжением применяется для:

• подачи энергии в электросети на электростанциях;
• повышения напряжения генератора, линии электропередач;
• снижения напряжения, доходящего до потребительского уровня.

Трехфазный прибор со специальной системой охлаждения используется в электросетях. Сердечник в составе – общий для всех 3-ех фаз.

Область применения сетевого трансформатора – источники электропитания, узлы электроприборов с разным напряжением. Импульсные агрегаты незаменимы для радиотехнических, электронных устройств. Сначала выпрямляют переменное напряжение в блоках питания. Далее за счет инвертора преобразуют высокочастотные импульсы, стабилизирующие постоянное напряжение.

Трансформаторы входят в состав многих схем питания для обеспечения минимального уровня высокочастотных помех. Например, разделительные установки предотвращают угрозу поражения электрическим током для человека. Ведь включение бытовых приборов в сеть через трансформатор становится безопасным.

Вторая цепь у прибора будет изолирована от контактов с землей, если конечно, речь идет о заземлении электрического оборудования. Измерительные силовые приборы применяются в схемах генераторов переменного тока. Количество фаз у генератора из трансформатора должно совпадать для достижения стабильного напряжения на выходе.

Согласующие трансформаторы незаменимы для электронных устройств с высоким входным сопротивлением и высокочастотных линий, но с разным сопротивлением нагрузки.

Как работает трансформатор напряжения?

Приборы преобразуют энергию источника в необходимый коэффициент напряжения. Работают исключительно при переменном напряжении с постоянной частотой. В основе работы – электромагнитная индукция как явление, срабатываемое при изменении во времени магнитного потока, порождении ЭДС в обмотках.

Работа трансформатора начинается в первичной обмотке, где сердечник создает магнитный поток. Далее задействуется переменный ток, намагничивает сердечник, повышает индуктивность первичной обмотки, препятствует нарастанию тока на выводах обмотки напряжения. Если первичная обмотка отдает магнитный поток, то вторичная принимает его, изменяет с определенной скоростью, пронизывая все ветки и создавая ЭДС.

Напряжение на ветках в полной мере зависит от быстроты изменения магнитного потока в сердечнике. Хотя получается одинаковым на ветках первичной и вторичной обмотки благодаря прохождению через них одного и того же магнитного потока.

Он в свою очередь создает вокруг себя электрическое поле в сердечнике, некий вихрь с воздействием на электроны, начиная толкать их в определенную сторону.

Справка! Если сказать проще, то принцип работы трансформатора напряжения основан на возбуждении напряжения во второй обмотке за счет возникшего переменного тока в магнитопроводе.

Чем отличается трансформатор тока от трансформатора напряжения?

Источником питания для трансформатора тока является непосредственно ток. Если он не будет проходить через обмотки, тот агрегат быстро выйдет из строя. Питание для трансформатора напряжения – источники напряжения и он также не будет функционировать при повышенных нагрузках тока.

Отличие между устройствами в разных электрических величинах и схемах включения.

Измерительные трансформаторы напряжения и тока

Приборы с работой под высоким напряжением нуждаются в периодическом измерении.

Для чего этих целей в помощь – измерительные устройства, которые:

• снижают величину напряжения до нужного уровня;
• обеспечивают гальваническую развязку измерительному оборудованию от цепей с повышенной опасностью.

Номинальная мощность, напряжение и ток

Номинальная – мощность, с которой трансформатор работает в определенном классе точности и в соответствии с ГОСТом. Выражается в вольтах, амперах. Незначительные отклонения мощности допускаются, но не выше нормированных величин.

Важно! Во избежание повышения погрешности вторичной нагрузки суммарное потребление обмоток измерительных приборов и реле не должно быть более номинальной мощности трансформатора. Узнать номинальную мощность можно в паспорте к агрегату либо на щитке.

Порог номинального напряжения у трансформатора – 10кВ.

Разница в зависимости от мощности электроприборов составляет для:

• питания электроприемников – 3-6,3кВ;
• крупногабаритных электродвигателей – до 1000В.

Мощность трехфазного трансформатора вычитается по формуле: – S=квадратный корень цифры 3 UIU—номинальное междуфазное напряжение, В; / — ток в фазе, А. Коэффициенты рабочих токов в обмотках при рабочем состоянии трансформатора не должны быть выше номинальных Хотя кратковременные перегрузки в масляных и сухих агрегатах до определенных пределов (2,5 -3%) приемлемы.

Закон Фарадея

По закону электромагнитной индукции во вторичной обмотке создается ЭДС напряжение. Вычисляется по формуле – U2 = −N2*dΦ/dt.

Справка! Фарадея – основной закон электродинамики. Гласит о том, что генерируемая электродвижущая сила равняется скорости изменения магнитного потока, но взятой со знаком минус. Именно Майкл Фарадей сделал открытие, когда в ходе экспериментов объявил, что электродвижущая сила начинает появляться в проводнике только при изменении магнитного поля. Величина этой силы прямо пропорциональна скорости изменения магнитного поля.

Все факты содержатся в одном уравнении. Однако, знак минус в законе – правило Ленца, указывающее на возникновение индукционного электрического тока при изменении магнитного поля в проводнике. Действие тока направлено на магнитное поле, начинающего противодействовать изменению магнитного потока.

Правило Ленца не подчиняется законам электродинамики, ведь индукционный ток появляется как в обмотках, так и в сплошных металлических блоках.

Уравнения идеального трансформатора

В таком трансформаторе силовые линии проходят через все ветки первичной, вторичной обмотки. Значит, отсутствуют вихревые потоки и потери энергии. Магнитное поле изменяется, но порождает идентичную ЭДС во всех витках, поэтому становится прямо пропорциональным их общему числу.

Энергия при поступлении из первичной цепи трансформируется в магнитное поле, далее поступает во вторичной цепи.

Формула уравнения идеального трансформатора – P1 = I1 • U1 = P2 = I2 • U2:

• R1 – коэффициент поступающей мощности из первой цепи на трансформатор;
• R2 – коэффициент преобразованной мощности с поступлением во вторичную цепь.

Если повысить напряжение на концах вторичной обмотки, то снизится уровень тока первичной цепи. Согласно уравнению – U2/U1 = N2/N1 = I1/I2 преобразование сопротивления одной цепи к сопротивлению другой возможно только при умножении величины на квадрат отношения.

Как правильно подключить

Во всех тонкостях электрики сложно разобраться простому человеку, но при использовании трансформатора понижающего типа в быту важно понимать, как происходит процесс подключения.

Бывает, что возникает потребность подключения агрегата сразу на нескольких потребителей.

Стоит знать:

1. При подключении трансформатора сразу на несколько потребителей важно учитывать количество выходных клемм.
2. Общая потребляемая мощность для жильцов должна быть идентичной мощности трансформатора либо немного ниже. По мнению специалистов, идеальный второй показатель выше первого – на 20%.
3. Подключается агрегат через электрическую проводку, размер которой не должен быть слишком большим. Достаточно 2 м при монтаже светодиодного освещения во избежании потери мощности.
4. Суммарная мощность электроприборов не должна быть выше мощности трансформатора.

Если посмотреть на схему подключения понижающего трансформатора, то видно, что монтируется между распределительной коробкой мощностью 220 Вт и лампами накаливания. Провода из распредкоробки подключаются непосредственно к выключателю.

Подключение трансформатора напряжения

Дополнительная информация! Стоит изначально определять правильное место установки электрического понижающего трансформатора. Нельзя его усердно прятать от посторонних глаз, ведь доступ для демонтажа либо замены должен быть свободным. При этом потребляемая мощность – не ниже мощности трансформатора, иначе процесс монтажа проводить запрещено.

При подключении важно, чтобы совпадали все уравнения, касающиеся модели прибора. Также существенное значение имеет фазировка, если в одну цепь подключается сразу несколько приборов параллельно. Во избежание больших потерь мощности фазы должны быть правильно соединены между собой с образованием замкнутого контура. При несовпадении фаз начнет расти нагрузка и падать мощность. Может произойти короткое замыкание.

Важно! Смотрите на фото, как выглядит упрощенный вид трансформатора.

Трансформатор – электромагнитный аппарат. Повышает либо понижает напряжение переменного тока. Он лишен подвижных частей. Значит, является статическим. По размерам бывает с трехэтажное здание либо миниатюрное, помещаемое в руку. В составе – сердечник и несколько обмоток с расположением на магнитопроводе. Хотя может содержать всего одну обмотку без сердечника.

При работе трансформатора срабатывает принцип электромагнитного взаимодействия. Переменный ток подается на первичную обмотку, меняет направление дважды за цикл. Значит, что вокруг обмотки образуется магнитное поле, но ежесекундно исчезает. Вторичная обмотка – проводник электромагнитного взаимодействия. Там же индуцируется напряжение.

Конечно, простому человеку сложно понять конструкцию, назначение прибора. Для познания можно просто разобрать, прозвонить, подключить или демонтировать в домашних условиях.

Тест. Трансформатор. Передача электрической энергии на расстояние

© 2020, ООО КОМПЭДУ, http://compedu.ru При поддержке проекта http://videouroki.net

Будьте внимательны! У Вас есть 10 минут на прохождение теста. Система оценивания — 5 балльная. Разбалловка теста — 3,4,5 баллов, в зависимости от сложности вопроса. Порядок заданий и вариантов ответов в тесте случайный. С допущенными ошибками и верными ответами можно будет ознакомиться после прохождения теста. Удачи!

Список вопросов теста

Вопрос 1

Выберите верное(-ые) утверждение(-я).
А: в электрических сетях нашей страны используется по­стоянный ток
Б: в электрических сетях нашей страны используется пе­ременный ток

Варианты ответов

• А
• Б
• И А, и Б
• Ни А, ни Б

Что такое повышающий и понижающий трансформаторы? Определение и применение

Повышающий трансформатор

Трансформатор, в котором выходное (вторичное) напряжение больше, чем его входное (первичное) напряжение, называется повышающим трансформатором. Повышающий трансформатор снижает выходной ток для поддержания одинаковой входной и выходной мощности системы.

Считается повышающим трансформатором, показанным на рисунке ниже. E ₁ и E ₂ — это напряжения, а T ₁ и T ₂ — количество витков на первичной и вторичной обмотке трансформатора.

Число витков на вторичной обмотке трансформатора больше, чем на первичной, т. Е. T ₂ > T ₁ . Таким образом, передаточное отношение напряжения повышающего трансформатора составляет 1: 2. Первичная обмотка повышающего трансформатора сделана из толстой изолированной медной проволоки, поскольку через нее протекает ток небольшой величины.

Применения — Повышающий трансформатор используется в линиях передачи для преобразования высокого напряжения, вырабатываемого генератором переменного тока.Потери мощности в линии передачи прямо пропорциональны квадрату тока, протекающего через нее.

Мощность = I ² R

Выходной ток повышающего трансформатора меньше, поэтому он используется для уменьшения потерь мощности. Повышающий трансформатор также используется для запуска электродвигателя, в микроволновой печи, рентгеновских аппаратах и ​​т. Д.

Понижающий трансформатор

Трансформатор, у которого выходное (вторичное) напряжение меньше входного (первичного) напряжения, называется понижающим трансформатором.Число витков на первичной обмотке трансформатора больше, чем на вторичной обмотке трансформатора, то есть T ₂ 1 . Понижающий трансформатор показан на рисунке ниже.

Передаточное число напряжения понижающего трансформатора составляет 2: 1. Коэффициент передачи напряжения определяет величину преобразования напряжения от первичной до вторичной обмоток трансформатора.

Понижающий трансформатор состоит из двух или более катушек, намотанных на железный сердечник трансформатора.Он работает по принципу магнитной индукции между катушками. Напряжение, приложенное к первичной обмотке катушки, намагничивает железный сердечник, который индуцирует вторичные обмотки трансформатора. Таким образом, напряжение преобразуется с первичной на вторичную обмотку трансформатора.

Применения — Используется для гальванической развязки, в распределительной сети, для управления бытовой техникой, в дверном звонке и т. Д.

.

Разница между повышающим и понижающим трансформатором

Трансформатор — это статическое устройство, которое передает электрическую мощность переменного тока от одной цепи к другой с той же частотой, но уровень напряжения обычно изменяется. По экономическим причинам электрическая энергия должна передаваться при высоком напряжении, тогда как с точки зрения безопасности она должна использоваться при низком напряжении. Это увеличение напряжения для передачи и уменьшение напряжения для использования может быть достигнуто только с помощью повышающего и понижающего трансформатора.

Основное различие между повышающим и понижающим трансформаторами состоит в том, что повышающий трансформатор повышает выходное напряжение, а понижающий трансформатор снижает выходное напряжение. Некоторые другие различия объясняются ниже в виде сравнительной таблицы с учетом факторов: напряжение, обмотка, количество витков, толщина проводника и область применения.

Содержание: Повышающий трансформатор против понижающего трансформатора

1. Таблица сравнения
2. Определение
3. Ключевые отличия
4. Запомните

Таблица сравнения

Определение повышающего трансформатора:

Когда напряжение на выходе повышается, трансформатор называется повышающим трансформатором.В этом трансформаторе количество витков во вторичной обмотке всегда больше, чем количество витков в первичной обмотке, поскольку на вторичной стороне трансформатора создается высокое напряжение.

В таких странах, как Индия, обычно электроэнергия вырабатывается на 11 кВ. По экономическим причинам мощность переменного тока передается при очень высоких напряжениях (220-440 В) на большие расстояния. Поэтому на генерирующей станции применяется повышающий трансформатор.

Определение понижающего трансформатора:

Понижающий трансформатор снижает выходное напряжение или, другими словами, преобразует мощность высокого напряжения с низким током в мощность с низким напряжением и высоким током.Например, в нашей силовой цепи 230-110 В, а для дверного звонка требуется только 16 В. Итак, нужно использовать понижающий трансформатор для понижения напряжения с 110 В или 220 В до 16 В.

Для питания различных зон из соображений безопасности напряжение понижено до 440/230 В. Таким образом, количество витков на вторичной обмотке меньше, чем на первичной; меньшее напряжение индуцируется на выходе (вторичной обмотке) трансформатора.

Ключевые различия между повышающим трансформатором и понижающим трансформатором

• Когда выходное (вторичное) напряжение больше, чем его входное (первичное) напряжение, оно называется повышающим трансформатором, тогда как в понижающем трансформаторе выходное (вторичное) напряжение меньше.
• В повышающем трансформаторе обмотка низкого напряжения является первичной обмоткой, а обмотка высокого напряжения — вторичной обмоткой, тогда как в понижающем трансформаторе обмотка низкого напряжения является вторичной обмоткой.
• В повышающем трансформаторе ток и магнитное поле менее развиты во вторичной обмотке и сильно развиты в первичной обмотке, тогда как в понижающем трансформаторе напряжение на вторичной обмотке низкое. магнитное поле высокое.
  • Примечание 1 : Ток прямо пропорционален магнитному полю.
  • Примечание 2 : Согласно законам Ома, напряжение прямо пропорционально току. Если мы увеличим напряжение, то ток также увеличится. Но в трансформаторе для передачи того же количества мощности, если мы увеличим напряжение, ток будет уменьшаться и наоборот. Таким образом, мощность на передающем и приемном концах трансформатора остается неизменной.
• В повышающем трансформаторе первичная обмотка состоит из толстого изолированного медного провода, а вторичная — из тонкого изолированного медного провода, тогда как в понижающем трансформаторе выходной ток велик, поэтому толстый изолированный медный провод проволока используется для изготовления вторичной обмотки.
  • Примечание : Толщина проволоки зависит от силы тока, протекающего через них.
• Повышающий трансформатор увеличивает напряжение с 220 В до 11 кВ или выше, тогда как понижающий трансформатор снижает напряжение с 440-220 В, 220-110 В или 110-24 В, 20 В, 10 Вольт.

Что следует помнить:

Тот же трансформатор может использоваться как повышающий или понижающий трансформатор. Это зависит от того, каким образом он включен в цепь. Если питание подается на обмотку низкого напряжения, она становится повышающим трансформатором.В качестве альтернативы, если питание подается на обмотку высокого напряжения, трансформатор становится понижающим.

.Трансформатор

— Energy Education

Рис. 1. Трансформатор, устанавливаемый на площадку для распределения электроэнергии. ^[1]

Трансформатор — это электрическое устройство, которое использует электромагнитную индукцию для передачи сигнала переменного тока от одной электрической цепи к другой, часто изменяя (или «преобразуя») напряжение и электрический ток. Трансформаторы не пропускают постоянный ток (DC) и могут использоваться для снятия постоянного напряжения (постоянного напряжения) из сигнала, сохраняя при этом изменяющуюся часть (переменное напряжение).Трансформаторы в электрической сети являются ключом к изменению напряжений, чтобы уменьшить потери энергии при передаче электроэнергии.

Трансформаторы изменяют напряжение электрического сигнала, исходящего от электростанции, обычно увеличивая (также называемое «повышением») напряжение. Трансформаторы также снижают («понижают») напряжение на подстанциях, а также в распределительных трансформаторах. ^[2] Трансформаторы также используются в составе устройств, как трансформаторы тока.

Как работают трансформаторы

Часто кажется удивительным, что трансформатор сохраняет общую мощность неизменной при повышении или понижении напряжения.Следует иметь в виду, что при повышении напряжения ток падает:

[математика] P = I_1 V_1 = I_2 V_2 [/ математика]

Трансформаторы используют электромагнитную индукцию для изменения напряжения и тока. Это изменение называется действием трансформатора и описывает, как трансформатор изменяет сигнал переменного тока с его первичной на вторичную составляющую (как в приведенном выше уравнении). Когда сигнал переменного тока подается на первичную катушку, изменяющийся ток вызывает изменение магнитного поля (становится больше или меньше).Это изменяющееся магнитное поле (и связанный с ним магнитный поток) будет проходить во вторичную катушку, вызывая напряжение на вторичной катушке, тем самым эффективно связывая вход переменного тока от первичного ко вторичному компоненту трансформатора. Напряжение, приложенное к первичному компоненту, также будет присутствовать во вторичном компоненте.

Как упоминалось ранее, трансформаторы не пропускают вход постоянного тока. Это известно как изоляция постоянного тока. ^[2] Это потому, что изменение тока не может быть произведено постоянным током; Это означает, что нет изменения магнитного поля, индуцирующего напряжение на вторичном компоненте.

Рис. 1. Простой рабочий трансформатор. ^[3] Ток [math] I_p [/ math] поступает с напряжением [math] V_p [/ math]. Ток проходит через обмотки [math] N_p [/ math], создавая магнитный поток в железном сердечнике. Этот поток проходит через [math] N_s [/ math] витков провода на другом контуре. Это создает ток [math] I_s [/ math] и разность напряжений во второй цепи [math] V_s [/ math]. Электроэнергия ([математика] V \ умноженная на I [/ математика]) остается прежней.

Основным принципом, позволяющим трансформаторам изменять напряжение переменного тока, является прямая зависимость между соотношением витков провода в первичной обмотке и вторичной обмотке и отношением первичного напряжения к выходному напряжению.Отношение числа витков (или петель) первичной обмотки к числу витков вторичной обмотки известно как отношение витков . Соотношение витков устанавливает следующее соотношение с напряжением:

[математика] \ frac {N_p} {N_s} = \ frac {V_p} {V_s} = \ frac {I_s} {I_p} [/ math]

• [math] N_p [/ math] = Количество витков в первичной катушке
• [math] N_s [/ math] = Количество витков вторичной катушки
• [math] V_p [/ math] = напряжение на первичной обмотке
• [math] V_s [/ math] = Напряжение на вторичной обмотке
• [math] I_p [/ math] = Ток через первичный
• [math] I_s [/ math] = Ток через вторичную обмотку

Из этого уравнения, если количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке ([math] N_p \ gt N_s [/ math]), то напряжение на вторичной обмотке будет на меньше, чем на первичной обмотке.Это известно как понижающий трансформатор, поскольку он понижает или понижает напряжение. В таблице ниже показаны распространенные типы трансформаторов, используемых в электрической сети.

Преобразователь один к одному будет иметь одинаковых значений для всего и используется в основном для цель обеспечения изоляции постоянного тока.

Понижающий трансформатор будет иметь на более высокое первичное напряжение на , чем вторичное напряжение, но на более низкое значение первичного тока на , чем его вторичный компонент.

В случае повышающего трансформатора , первичное напряжение будет на ниже, чем вторичное напряжение, что означает на больший первичный ток , чем вторичный компонент.

КПД

В идеальных условиях напряжение и ток изменяются с одинаковым коэффициентом для любого трансформатора, что объясняет, почему значение первичной мощности равно значению вторичной мощности для каждого случая в приведенной выше таблице.По мере уменьшения одного значения другое увеличивается, чтобы поддерживать постоянный равновесный уровень мощности. ^[2]

Трансформаторы могут быть чрезвычайно эффективными. Трансформаторы большой мощности могут достигать отметки КПД 99% в результате успехов в минимизации потерь в трансформаторе. Однако трансформатор всегда будет выдавать немного меньшую мощность, чем его входная мощность, так как полностью исключить потери невозможно. Есть некоторое сопротивление трансформатора.

Чтобы узнать больше о трансформаторах, см. Гиперфизику.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

.
