Правила прокладки кабеля в земле: Требования к прокладке электрических кабелей

Содержание

Прокладка кабеля в траншеи и землю: нормы ПУЭ

Основные правила проведения электрических и монтажных работ

На сегодня, существуют нормативные законодательные документы, которые диктуют правила прокладки электрической проводки в траншее. Главные требования прописываются с 83 главы ПУЭ.

Требования к укладке электрических кабелей (сила напряжения до 1000 В) в траншеи по нормам ПУЭ.

Глава 84, пункт 2.3 ПУЭ. Глубина прокладки провода (до 20 кВт) должна составлять не менее 0,7 метров. Если место траншеи пересекает проезжую часть, то глубина должна превышать 1 м.

Чтобы провести кабель к сооружению, глубина прокладки может быть 50 см, при этом, провод обязательно необходимо защитить от влияния механических факторов. Длина укладки такого вида электрического провода не должна превышать 5 метров.

Глава 85, пункт 2.3 ПУЭ. Под домом категорически запрещается проводить электрический провод. Расстояние от основы здания должно превышать 60 см. Если провод необходимо проложить, например, к сауне, то проход кабеля через стену должен защищаться трубой из стали или ПВХ.

Глава 86, пункт 2.3 ПУЭ. Расстояние между проводами в земле должно быть больше 10 см. От этого значения зависит ширина самой траншеи. Также нужно учитывать расстояние в 50 см от других проводов.

Глава 87, пункт 2.3 ПУЭ. Для прокладки электрического провода расстояние от дерева − 2 метра, от кустов – 75 сантиметров.

Глава 88, пункт 2.3 ПУЭ. Расстояние между кабелями и трубопроводной канализацией должно составлять больше 100 см, между тепловыми проводами – больше 2 метров.

Главы 94-95, пункт 2.3 ПУЭ. Если провода пересекаются, то они обязательно разделяются слоем земли, шириной около 50 см.

Как правило, для прокладки в траншеи нужно использовать бронированные электрические провода. Если такие функции отсутствуют, то возможно использовать кабели, которые будут устойчивы к воздействию механических факторов.

Чтобы исключить риск возникновения нагрузок на линию по причине давления земли и растяжения, кабель прокладывается змейкой.

Для дополнительной защиты линии допустимо применять трубу из стали или кирпичное сооружение. Если кабель до 20 кВТ прокладывается на глубине больше 1 м, то необязательно использовать бетонную защиту (согласно главе 83, пункт 2.3 ПУЭ). В местах постоянных раскопок электрический провод до 1 кВТ обязательно защищать кирпичной конструкцией.

Обязательным условием прокладки кабеля считается наличие сигнальной ленты «Осторожно, кабель!».

Если при прокладке электрических проводов соблюдать вышеуказанные требования, то можете быть уверены в отсутствии угроз для вас и электрической линии.

Прокладка кабеля зимой

Многие люди задаются вопросом, можно ли укладывать электрические провода при низких температурах? Зимой возможно проведение электрических и монтажных работ, но необходимо соблюдать некоторые законодательные нормы.

Перед тем, как укладывать электрический провод, его нужно отогреть в теплой комнате или с применением трансформатора. Если вы никогда не пользовались этим устройством, то не рекомендуется его применять. Так как для этого необходимы профессиональные навыки и умения.

Подогретый провод укладывается с запасом 3-4 %. Если уличная температура ниже -10 градусов, то на проведение электромонтажных работ у вас есть 60 мин. При температуре -20 градусов – 40 мин, ниже -20 градусов – не больше 30 мин. При более низкой температуре, прокладывать электрический кабель зимой запрещается.

Качественная и надежная прокладка проводов возможна только в том случае, если будут точно соблюдены нормы и правила ПУЭ.

Прокладка кабеля под землей: виды кабеля и способы укладки

Монтаж подземных кабельных линий (КЛ) выполняется с соблюдением условий и требований, которые изложены в главе 2.3. ПУЭ. Весь комплекс норм и правил монтажа силовых кабелей в земле служит для решения следующих основных задач:

снизить вероятность электротравматизма в ходе ремонта и обслуживания КЛ;
предохранить кабельные линии от случайных повреждений в результате проведения земляных работ, осадки грунта и вследствие других факторов;
исключить возможность взаимного влияния КЛ и других коммуникаций друг на друга.

Зонами повышенной опасности являются места пересечения КЛ между собой, а также с трубопроводами различного назначения, автодорогами и железнодорожными путями, где риск повреждения КЛ значительно возрастает.

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности. То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

Кабель АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Кабель ВБбШв

ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.

Кабель ПвБШв
Так же для почвы с нормальным показателем кислотности подойдут электрокабели ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность, солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность. Более мощные кабели стоят дороже, но и служат намного дольше. Если учитывать трудоемкость укладочных работ, предпочтение лучше отдать специальным кабелям: ААП2л, АСБ, АПвВГ, АСПл, АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ, ААШв и т. д. В районах вечной мерзлоты для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Коротко о главном

Гофрированная труба применяется в качестве кабель-канала для прокладки проводов с целью их защиты от агрессивных условий эксплуатации, удобства монтажа электрических линий, упрощения процесса замены кабеля.

Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией.

Погружение кабеля в гофру стандартно осуществляется двумя способами: проталкивается или протягивается посредством размещенного на производстве металлического зонда.

Чтобы в будущем можно было заменить неисправный кабель в гофре на новый, нужно использовать любую прочную струну. Главное, чтобы канал был не сильно изогнут, а провода располагались внутри не плотно.

Оценок 0

Прочитать позже

Правила разработки трассы для кабеля

Работы начинаются с разработки трассы укладки кабеля. Нет сомнений, что укладка кабеля по прямой — наиболее выгодный вариант, но это возможно далеко не всегда. Проектирование трассы укладки электрокабеля выполняется с учетом следующих моментов.

Расстояние от трассы до больших деревьев должно быть свыше метра. Если дерево растет на пути прокладки кабеля, его следует обойти по дугообразной траектории на расстоянии 1,5 м от ствола. Если нет возможности обогнуть дерево, в грунт загоняют металлическую трубку, а в нее протягивают кабель.
Желательно проектировать трассу в обход мест с повышенной нагрузкой: парковок, мест подъезда ассенизационных машин, тротуаров, пешеходных дорожек и т. д. Эти зоны обходят по периметру. Если нет возможности обойти места повышенной нагрузки, кабель прокладывают в футлярах для повышения защиты. Обязательно использование кабель-каналов в местах пересечения трассы электрокабеля с водостоками, водопроводом, канализацией и другими подземными коммуникациями. Также каналя для электрокабелей укладывают на отрезках глубиной менее 50 см и там, где не удалось обойти твердые предметы, таки как остатки старого фундамента или большие камни.
Если подземная трасса проходит параллельно фундаменту, расстояние между ними не должно быть меньше 60 см. Прокладывать кабель на меньшем расстоянии запрещено, так ка движения грунтов или усадка здания могут нанести вред линии электропередач.
По возможности следует исключить пересечение трассы с другими кабелями. Если это невозможно, оба электрокабеля должны быть помещены в футляры, которые выступают за пределы скрещивания не менее, чем на 1 м в обе стороны, а кабели в земле находятся на расстоянии не менее 15 см друг над другом.
Как правило, полностью избежать сложных участков практически невозможно, да и необходимости в этом нет. Достаточно в проблемных зонах использовать в качестве футляров гофротрубу, металлическую трубку или ПНД. Отрезки металлических труб соединяют между собой путем сваривания, чтобы места соединения не повредили оболочку электрокабеля.

Пересечение кабеля с дорогой

Для оборудования пересечений с ж/д путями и автодорогами, для монтажа КЛ используются блоки, защитные трубы или тоннели (пункт 2.3.97.). Эти защитные меры распространяются на всю зону отчуждения пересекаемой дороги. Монтаж кабельной линии осуществляется в указанной зоне с углублением не меньше 1 метра от дорожного полотна и не меньше полуметра от дна канав, служащих для водоотведения.

В тех случаях, когда зона отчуждения для пересекаемой дороги не устанавливалась, описываемые условия монтажа КЛ выполняются на участке, включающем место пересечения и 2-х метровые участки в каждую сторону от дорожного полотна.

Если пересекаемый кабелем железнодорожный путь электрифицирован напряжением постоянного тока, либо такая электрификация предстоит, все защитные приспособления — блоки, трубы, используемые при прокладке КЛ, должны быть изготовлены из изоляционного материала.

В процессе проектирования КЛ, место её пересечения с ж/д полотном выбирается с таким расчётом, чтобы расстояние от него до стрелочных переводов, крестовин и соединений рельс с отсасывающими линиями составляло не менее 10 метров. Угол, под которым КЛ пересекается с железнодорожным полотном, должен находиться в пределах от 75° до 90°.

важно:

Подробнее о том, какой кабель лучше всего использовать для подзеной прокалдке, читайте в нашей статье «Кабель для прокладке в земле»

Окончания труб или блоков, используемых для защиты КЛ, должны располагаться на углублении не меньше 300 мм от земной поверхности. Монтаж кабельной линии, пересекающей слабо загруженные дороги производственного назначения (тупики и т.п.), выполняется непосредственно в грунте.

Если строящаяся неэлектрифицированная железнодорожная трасса или дорога автомобильного назначения пересекает уложенную ранее кабельную линию, переукладка КЛ не требуется. В этом случае вдоль КЛ необходимо проложить трубы или блоки, через которые можно пропустить кабель при ремонте КЛ. Торцы труб и блоков следует надёжно защитить от забивания их грунтом.

Пересечения КЛ с городскими трамвайными путями выполняются не ближе 3 метров от стрелочных переводов и присоединения отсосов. Кабели при этом укладываются в трубах из изоляционного материала.

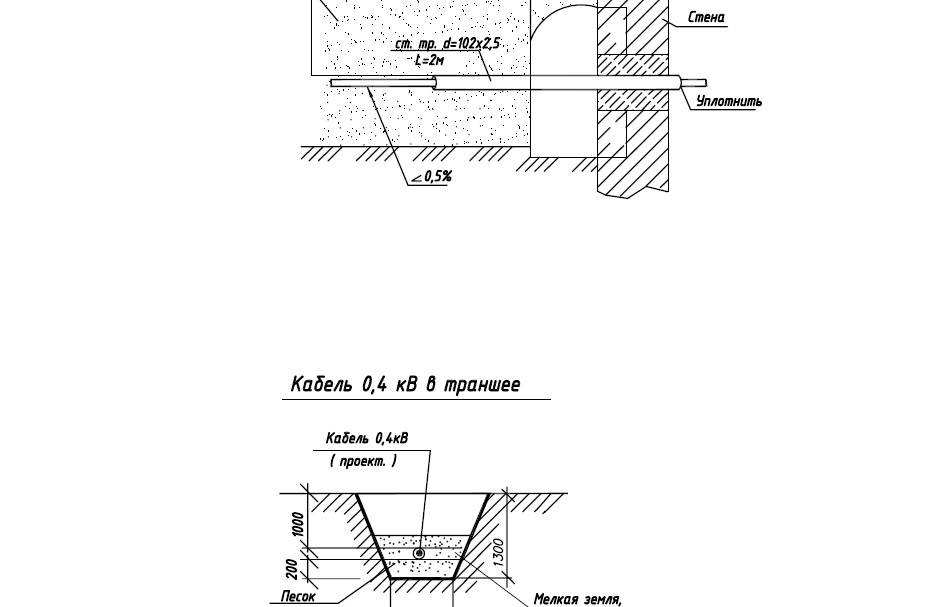

Способ укладки кабеля в земле

Укладка кабеля в земле
После того, как разработан проект укладки электрокабеля, приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами. Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена, придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам. Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см. Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы. Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!». Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Прокладка проводов и кабелей в трубах в полу

При проектировании производственных помещений, при установке оборудования посредине помещения, подвод питания очень часто выполняют в трубах в полу. Рассмотрим основные требования по прокладке кабелей в трубах в полу, а также рассмотрим пример выполнения плана.

Наиболее полно все требования по прокладке проводов и кабелей в трубах в полу представлены в типовых проектах по прокладке проводов и кабелей в стальных трубах приведенных в конце статьи.

Для прокладки кабелей в полу применяют в основном электросварные трубы по ГОСТ10704-75 и легкие водогазопроводные по ГОСТ3262-75. Выбор зависит от конкретного помещения.

1 Как определить условный проход (наружный диаметр) стальной трубы?

Для определения наружного диаметра стальной трубы для прокладки кабеля для начала нужно определить шифр сложности прокладки трубы. Шифр сложности определяем по таблице в зависимости от количества изгибов трубы и длины трассы.

Таблица выбора шифра сложности прокладки трубы

Стоит иметь ввиду, что если даже у нас прямой участок, все равно у нас будет 2 угла на 90 градусов в местах выхода из пола. Старайтесь не делать лишних поворотов, это затрудняет затягивание кабеля в трубу и завышает диаметр трубы.

По таблице из типового проекта Л3005 определяем диаметр трубы при прокладке кабеля в трубе. В типовом проекте серии 5.407-150.0 в таблице не представлены пятижильные кабели, поэтому я пользуюсь этой таблицей.

Таблица выбора диаметра трубы для прокладки кабеля

В случае применения проводов АПВ или ПВ1 нужно руководствоваться таблицей из типового серии 5.407-150.0.

Таблица выбора диаметра трубы для прокладки проводов АПВ и ПВ1

Можно еще определять диаметр труб по формулам. Я этого не делаю.

Хочу обратить ваше внимание, при выборе диаметра электросварных труб в таблице указан условный проход трубы, что соответствует внутреннему диаметру трубы (d).

Трубы стальные водогазопроводные (легкие) по ГОСТ 3262-75.

Трубы стальные водогазопроводные (легкие) по ГОСТ 3262-75

Трубы стальные электросварные прямошовные по ГОСТ 10704-91.

2 Оформляем план трубных проводок.

На плане мы должны указать следующие данные:

маркировку труб согласно трубозаготовительной ведомости;
горизонтальную привязку выхода труб из пола, а также все повороты;
вертикальные отметки выхода труб из пола;
глубину заложения трубы в полу.

Я выполняю план трубных проводок немножко не так. Допускается для объектов с несложными электропроводками не составлять трубозаготовительную ведомость. В этому случае составляется кабельный журнал, совмещенный с трубозаготовительной ведомостью. Но и кабельный журнал я не делаю Всю информацию я стараюсь указать на плане. Пример фрагмента моего плана трубных проводок можно увидеть ниже.

Фрагмент плана трубных прокладок

Условные обозначения труб на плане:

П – пластиковая труба;
Т- электросварная труба;
Тг- водогазопроводная труба.

В спецификацию оборудования изделий и материалов кроме труб необходимо включать следующие материалы для изготовления опорных конструкций для труб, из расчета на один погонный метр прокладываемых труб:

сталь угловая 50×50х5 – 0,6кг;
профиль К235 – 0,25кг.

При подсчете общего количества труб, стоит закладывать 3% на отходы.

Перечень нормативных документов по прокладке проводов и кабелей в стальных трубах: 1 Прокладка проводов и кабелей в стальных трубах. Серия 5.407-150 (Выпуск 0 и выпуск 1).

2 Прокладка проводов и кабелей в стальных трубах. Л3005. Материалы для проектирования.

3 ГОСТ 3262-75. Трубы стальные водогазопроводные (легкие).

4 ГОСТ 10704-91. Трубы стальные электросварные прямошовные.

Советую почитать:

Проблемы селективной защиты при выборе автоматических выключателей

Проектирование ВЛ, КЛ, КТП, ДГУ, ЭН, ЭМО, ЭГ в одном объекте

Выбор и проектирование ГРЩ

Как выдавать задание смежникам?

Особенности прокладки кабеля под землей

Протянуть электрокабель под землей — процесс трудоемкий. Выкопать траншею, разместить футляры, подготовит засеянный песок нелегко. Да еще и кабель придется потаскать. Закапывать проще, чем рыть траншею, но этот процесс тоже требует сил и времени. А если спустя некоторое время изоляция придет в негодность, придется все начинать сначала: рыть траншею, искать кабель, определять место повреждения и только потом устранять. Поэтому всем понятно, что лучше сделать в первый раз качественно, чтобы потом не тратить силы и время на ремонт.

ГОСТом допускается укладка электрокабеля в траншею без защитного кожуха. Это не противоречит нормативам. И если выполнить монтаж бронированного кабеля высокого качества, он прослужит достаточно долго.

Если же вы решили использовать кабель ВВГ или NYM, его лучше прокладывать с использованием двустенного гофрошланга ДКС, а в метах повышенной нагрузки дополнительно использовать футляры из жестких труб либо ДКС, только большего диаметра. Нередко применяются асбоцементные трубы или толстостенные трубы из пластика.

Подобный способ укладки кабеля под землей снижает риск повреждений электропроводки, ведь значительные нагрузки приходятся на стенки труб, а не на защитные кожухи и сами провода.

Еще одно преимущество укладки кабеля под землей в пластиковых и асбестоцементных трубах — это возможность быстрой замены. Новую трубу привязывают к старой, а затем старый просто вытягивают. При этом новый кусок просто «вползает» на место старого по мере вытягивания трубы или гофрошланга. Но такой способ работает не всегда, так как с течением времени и труба, и гофрошланг разрушаются под воздействием льда и повышенных нагрузок.

Исходя из вышесказанного, можно сделать вывод, что хотя нормативы разрешают укладывать кабели в бумажной изоляции, лучше перестраховаться и использовать пластик или сшитый полиэтилен. Любая бумага, несмотря на специальные пропитки, разрушается быстрее полимеров, следовательно, он недолговечна. А так как проложить, и впоследствии заменить кабель в земле требует значительных усилий и трудозатрат, при укладке целесообразнее применять более надежные материалы.

Способ соединения кабеля

Если есть такая возможность, лучше проложить кабель в земле целым отрезком без стыков. Если кабель нужной длины найти не удалось, тогда концы придется соединять вручную. Для этого оба отрезка нужно вывести на поверхность, далее установить специальную монтажную коробку и в ней состыковать концы кабеля. Если недостаточно опыта и нет специального оборудования, не стоит пытаться соединить кабель, ни к чему хорошему это не приведет. Неправильное соединение быстро выведет из строя всю линию, и придется заново раскапывать, искать повреждение и все переделывать. А соединение, выполненное профессионально — это удобно, ведь всегда есть возможность его перестыковать.

Способы ввода кабеля в дом

Недопустимо прокладывать ввод под фундаментом, даже если речь идет о ленточном мелкозаглубленном варианте. Чтобы избежать проблем, на стадии устройства фундамента нужно подумать о закладных для кабеля. Это отрезки труб, в которые впоследствии заводится кабель. Сечение трубы для кабель-канала должно превышать сечение самого кабеля минимум в 4 раза. А чтобы в отверстие не проникала разная живность, по завершению монтажа канал герметично закупоривают. Для этих целей подойдет старый дедовский способ: заткнуть дыру ветошью, смоченной цементным молоком. Можно и запенить.

Еще один способ — в трубке из металла приподнять кабель вдоль наружной стены до уровня, на котором висит вводной шкаф. Затем на этом же уровне выводят закладную в стене по правилам, описанным выше, и по ней заводят кабель внутрь. Это подходящий способ для монолитного фундамента или когда не хочется нарушать целостность основы.

Способы ввода кабеля в дом, проложенного под землей

В случае с бронированными кабелями броню придется заземлить. Для этого нужно приварить или припаять дополнительный провод и завести его на ноль в щитовой. Если пренебречь этим правилом, при пробое фазы броня окажется под напряжением. Прикоснувшись к броне в этот момент, человек может получить электротравму со смертельным исходом. Если же броня защищена, в аварийной ситуации сработает автомат, и электропитание отключится до выяснения причин.

Техническое описание

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

Материал	Достоинства	Недостатки
Металл	Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации.	Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты.
ПВХ	Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию.	Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения.
ПНД	Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания.	По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями.
Полипропилен	Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня.	Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции.
Полиамид	Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит.	Высокая стоимость и не во всех торговых точках имеется в наличии.

Смотрите также: Каталог компаний, что специализируются на электротехнических работах любой сложности

Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:

белые – обслуживание компьютерного оборудования;
серые – прокладка электропроводки внутри здания;
коричневые – обеспечение питанием бытовой техники и электроприборов;
черные – можно засунуть провод в гофру только снаружи здания;
зеленые – защита телефонных линий;
красные – протягивание наружной проводки;
желтые – обслуживание систем газоснабжения;
синие – устройство систем отопления, монтаж теплых полов.

Цветовая индикация гибких кабель-каналов Источник oboiman.ru
В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.

Как заправить электрокабель в трубу или гофру

На прилавках магазинов продается два типа гофры: с зондом внутри и без него. С зондом работать удобнее. Тонкая проволока проходит по всей длине гофры. К ней привязывают кабель и затягивают его внутрь. Процедура очень простая. А вот если проволоки внутри нет, могут возникнуть проблемы. Если жесткий кабель еще возможно заправить внутрь, то в случае с мягким кабелем все гораздо сложнее. Процедура потребует времени и смекалки. Сначала в трубку придется протянуть тонкую веревку, к ней привязать провод, и уж затем втянуть его внутрь. Заправить бечевку в трубу поможет обычный пылесос. Для этого один край веревки надежно фиксируется, а остальное без комков и петель засовывается в трубу. С другого конца подключается пылесос и закрывается противоположное отверстие. За счет разрежения воздуха внутри трубки конец веревки вылетает с другого края.

Прокладка электрокабеля под дорогой

Если при разработке трассы не удается миновать пересечения кабеля с дорогой, придется оформлять разрешение у собственника этой дороги. Этим пунктом нельзя пренебрегать, так как в земле могут пролегать другие коммуникации, которые легко повредить при выполнении земляных работ. Что касается дачных участков, в этом случае нужно получить разрешение от администрации дачного поселка.

Правила укладки кабеля под дорогой такие же, как и для обычных ситуаций. Отдельно стоит упомянуть прокладку кабеля под асфальтом. Если покрытие трассы будет разрушено, придется все восстанавливать за свой счет, а это — дорогое удовольствие. В этом случае целесообразно воспользоваться специальным оборудованием, с помощью которого можно сделать прокол под трассой. Это обойдется дешевле, чем восстанавливать асфальт после раскопок.

Пересечение подземных кабелей

Взаимно пересекающиеся линии кабелей изолируются одна от другой слоем грунта, имеющего толщину 0,5 метров и более. В случае если выполнение этого условия вызывает затруднения, обусловленные стеснением пространства, допускается снижение этого расстояния вплоть до 0,15 метров. При этом кабели необходимо отделить друг от друга с помощью бетонных труб или плит. Допускается применение труб или плит из другого материала, по прочности аналогичного бетону. Разделение пересекающихся кабелей должно выполняться на протяжении не меньше 1 метра в каждую сторону от точки их пересечения.

Кабель под землей на даче. Прокладка кабеля в земле. Требования к монтажным работам

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно
бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения , обязательно укажите места установки фонарей.
Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать с алюминиевыми жилами либо более дорогой вариант – , с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Используйте только специальный бронированный проводник. Такие марки, как , или использовать нельзя, т.к. они не обладают достаточной защитой.
Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм 2 для меди и 16 для алюминия. Ориентируйтесь только на , а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т. к. для этого нужны определенные навыки.
После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 о С у Вас есть час времени, от -10 до -20 о С – не более 40 минут, ниже -20 о С – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 о С, а сам проводник высокого давления; если температура не ниже -7 о С и кабель защищен изоляцией, -15 о С если изоляция ПВХ либо резиновая, -20 о С в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Видео инструкция по монтажу

Обзор проделанной работы

Понравилось видео? Подписывайтесь на наш канал!

Перед решением вопроса о том, на какую глубину закапывать кабель электрический, в обязательном порядке проводятся исследования, направленные на изучение характеристик грунта и погодных условий в регионе. На основании полученных сведений инженеры-проектировщики смогут не только точно определить глубину прокладки электрических кабелей в земле, но и конструкцию траншеи, в которой, собственно, и будет проложена электропроводка.
Все критерии выполнения строительно-монтажных работ установлены соответствующей нормативно-технической документацией. И здесь глубина электрического кабеля в земле — далеко не единственный параметр. Расстояние между кабелями, качество и тип герметизации траншеи, тип насыпи (подложки) под проводку, тип дренажной системы (если требуется) — все это напрямую или косвенно зависит от характеристик грунта и погодных явлений в конкретном регионе. Рассмотрим отдельные ситуации.

Какой электрический кабель можно закапывать в землю

Чтобы понять, можно ли проложить электрический кабель под землей, рекомендуем ознакомиться со следующей таблицей:

В представленной таблице марки кабелей расположены в порядке их предпочтительного использования в тех или иных условиях.

Общие требования

Можно ли проложить электрический кабель под землей? Этот вопрос, пожалуй, является основополагающим при решении задачи по доставке электричества (либо электрического/оптического сигнала) из одной точки в другую. Отсюда можно сделать вывод, что многое зависит от типа прокладываемой проводки. В качестве примера приведем требования к прокладке кабеля, по которому планируется передача электричества напряжением до 35кВ:
. Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.
. В некоторых случаях (наличие грунтовых вод, пучинистый грунт и др.) дно и стенки вырытой траншеи обкладываются бетонными плитами или иным строительным материалом, толщина и тип которого зависят от погодных условий в регионе, состояния грунта и других критериев.
. Дно и стены траншеи очищаются от предметов и элементов с режущими краями, т. к. они могут повредить оболочку кабеля. При невозможности удалить какой-либо элемент (к примеру, каменную глыбу), его края должны быть затуплены. Также можно зачехлить кабель в месте его соприкосновения с острыми предметами или элементами конструкции.
. На дно траншеи укладывается подушка толщиной порядка 10 см. Это может быть песок, гравий или другой материал. Укладка кабеля осуществляется на созданную подложку.
. После укладки кабель вновь засыпается песком (или другим материалом). Толщина насыпи — 10 см (над кабелем).
. Для дополнительной защиты кабеля слой насыпи рекомендуется покрыть специальными (плиты закрытия кабеля). ПЗК также служат в качестве сигнализатора (надпись на лицевой стороне плиты указывает на наличие кабелей под ней). Если использование плит не планируется, укладывается сигнальная лента, также указывающая на наличие в земле высоковольтного кабеля.
. Поверх производится насыпь грунтом, и на этом процедура укладки считается завершенной.
Данные требования справедливы, как для «обычного» грунта с умеренным уровнем коррозии, влажности и твердости, так и для пучинистых грунтов, имеющих особенность сезонного вспучивания при воздействии отрицательных температур. Подложка и насыпь из песка, гравия или щебня здесь играет роль балансира, предотвращающего прогиб кабелей. Для такого способа прокладки подойдут любые кабели с ленточной броней (например, ) или же кабели без брони, при условии их прокладки в защитных трубах.
Теперь вкратце рассмотрим, как укладывать электрический кабель в земле в условиях вечной мерзлоты и скальной местности.

Вечная мерзлота

На какую глубину закапывать кабель электрический в условиях вечной мерзлоты (оттаивание грунта осуществляется не чаще, чем раз в 3 года) во многом зависит от среднегодичной температуры в регионе, толщины промерзания грунта, а также от наличия/отсутствия таких явлений, как:
. термокарст — проваливание грунт во время оттаивания;
. солифлюкция — сползание грунта по склону во время оттаивания;
. морозобойные трещины — трещины, образующиеся при неравномерном сжатии грунта во время его охлаждения.;
. наледь — выход и замерзание речных или грунтовых вод на поверхность в зимний период.
Приведем пример, как укладывать электрический кабель в земле в условиях вечной мерзлоты, а также рассмотрим некоторые особенности выполнения данного процесса.
. Все работы по подготовке трассы в условиях вечной мерзлоты, включая вырубку лесных просек (если имеются), выполняются до начала таяния грунта.
. Прокладка кабелей, как правило, выполняется в деятельном слое (подверженном сезонному промерзанию и оттаиванию) грунта.
. Если толщина деятельного слоя меньше проектной глубины прокладки кабеля, работы проводятся ранней весной или поздней осенью. В эти периоды грунт по-прежнему находится в мерзлом состоянии, а температура воздуха находится в допустимых пределах для проведения кабелепрокладочных работ.
. Прокладка кабелей начинается с процесса многократной пропорки грунта. Для этого задействуется спецтехника с соответствующим навесным оборудованием. Пропорка позволяет значительно уменьшить трудозатраты по построению кабельной трассы.
. В процессе пропорки и прочих подготовительных работ необходимо следить за сохранностью дернового и мохового покровов почвы. Их нарушение может привести к нежелательным изменениям при оттаивании грунта.
Далеко не все типы кабелей подходят для использования в условиях вечной мерзлоты. В таких ситуациях применяют специальные кабели с круглой проволочной броней (например, это марки , ). Также подходит проводка с ленточной броней ( , ), однако перед их прокладкой трассу подвергают обваловке (укладывают гравийно-песчаную насыпь). В обоих случаях (прокладка кабелей с проволочной или ленточной броней) могут быть дополнительно устроены дренажные каналы вдоль траншей для отвода воды и возведены системы снегозадержания.

Скальная местность

То, на какой глубине прокладывать электрический кабель в скалистом грунте, зависит скорее от возможности проделывания траншей определенной глубины в скальной породе. Речь идет о возможности использования в конкретном районе технических средств, при помощи которых осуществляется разрушение скальной породы — здесь могут потребоваться корчеватели, отбойные молотки или даже динамит (все зависит от твердости, типа и расположения обрабатываемой горной породы).
Все остальные требования к траншее справедливы, как и в случае прокладки кабелей в «обычных» грунтах. Отличие может заключаться в необходимости устройства дополнительных опорных конструкций (для увеличения несущей способности стен траншеи) и конструкций, защищающих от оползней и камнепадов.
Однако неизменным требованием к построению кабельных трасс в скальной местности является использование особых марок кабеля с проволочной броней (например, ), способных сопротивляться механическим воздействиям, блуждающим токам, коррозии и прочим внешним воздействиям.

Приобрести для прокладки в различные типы грунтов можно в компании «Кабель.РФ ® ». Мы предлагаем продукцию, изготовленную согласно утвержденным ГОСТ и ТУ. На весь ассортимент нами установлены доступные цены.

Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.

Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.

Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.

К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.

Обычно для прокладки в земле используется (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв
. Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.

ВБбШв и АВБбШв расшифровывается следующим образом:

А — жилы алюминиевые;

В – изоляция жил из поливинилхлоридного пластика;

Б – броня из двух стальных лент;

б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

Шв – шланг из ПВХ пластика;

Кабель включает в себя следующие элементы:

1. Жилы токопроводящие (медные или А — алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.

Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.

Еще одной популярной маркой кабеля для прокладки в земле является кабель с бумажной изоляцией
. Это следующие типы: СБ, СБл, СКл, которые также могут быть как с алюминиевыми жилами, так и с медными. В этих кабелях кроме брони добавлена металлическая оболочка для защиты бумажной изоляции от пагубного действия влаги. Жилы, имеющие секторную форму, обеспечивают экономию пространства и снижают вес кабеля.

Главное предназначение кабеля такого типа – передача электрической энергии при напряжении до 35000 вольт, при возможности прокладки не только в земле, но и в воздушной, и даже в водной среде, если соблюдено условие стационарности. СБ, СБл, и СКл имеют следующую расшифровку:

С – оболочка из свинца;

К – броня выполнена из стальных оцинкованных круглых проволок;

л – под броней имеется подушка, содержащая слой пластмассовых лент.

Рассмотрим элементы конструкции этих кабелей (СБ, СБл):

1. Однопроволочная (25-50 кв. мм) или многопроволочная (25-800 кв. мм) медная токопроводящая жила.

2. Бумажная изоляция, пропитанная нестекающим либо вязким пропиточным составом; Имеется цветовая и цифровая маркировка жил.

3. Заполнительные бумажные жгуты.

4. Поясная бумажная изоляция с пропиткой.

5. Для кабелей под напряжение 6000 вольт и более, предусмотрен экран из электропроводящей бумаги.

6. Оболочка из свинца.

7. Подушка из крепированной бумаги и битума.

8. Броня из стальных лент.

9. Волокнистые материалы (стеклопряжа) образуют наружный покров.

Кабель СКл отличает броня, набранная из круглых оцинкованных стальных проволок.

Кабели СБ могут быть применены и в сетях постоянного тока, где значение напряжения в 2,5 раза превышает номинал переменного напряжения. Они могут быть проложены в земле с низкой коррозийной активностью грунта.

Кабели СБл, в свою очередь, при тех же характеристиках по напряжению, допускают средний уровень коррозийной активности грунта при наличии блуждающих токов, или же высокий уровень коррозийной активности грунта при отсутствии блуждающих токов. Кабель марки СКл предназначен главным образом для подводной прокладки, однако он применим и там, где есть вероятность растягивающей нагрузки на кабель.

Нельзя прокладывать такой кабель при разности уровней, превышающей 15 метров, поскольку пропитка бумажной изоляции может стечь, лучше в таких случаях пользоваться кабелем с изоляцией из полиэтилена или содержащим специальную пропитку на основе церезина, это следующие марки: ЦСП, ЦСБ, ЦСКЛ и т.п.

Для более суровых условий, как то: прокладка при отрицательных температурах без необходимости прогрева, применение без ограничений по трассам, прокладка в открытом грунте, — подходят . Они дороже других марок, зато надежны, эффективны, и экономичны, поскольку требуют минимум расходов на содержание, монтаж и реконструкцию. Это марки: ПвБбШп, ПвП, ПвПг.

Аббревиатуры имеют следующую расшифровку:

Пв – сшитый полиэтилен в качестве изоляции жил;

Б – броня выполнена из двух стальных лент;

б – подушка отсутствует;

Шп – шланг из полиэтилена в качестве защитного покрова;

П – полиэтиленовая оболочка

г – герметизация водоблокирующими лентами.

Состоит из следующих частей:

1. Медная токопроводящая жила сечением от 4 до 50 кв. мм для однопроволочных жил, и от 16 до 240 кв. мм для многопроволочных жил. Количество жил может быть: 3+1, 4 или 5.

2. Сшитый полиэтилен в качестве изоляции, имеется цветовая маркировка.

3. Сердечник.

4. Для кабелей сечением от 50 кв. мм применяется скрепляющая обмотка.

5. Поясная изоляция.

6. Две стальные оцинкованные ленты образуют броню.

7. Защитный полиэтиленовый шланг.

Кабель ПвБбШп можно применять даже в водоемах. Допустимо как наклонное, так и вертикальное положение кабельной трассы. Возможен нагрев до 130 градусов Цельсия в течение 6 часов. Единственное важное требование при эксплуатации – не допускать сильного растяжения. Применим данный кабель в условиях коррозийной активности грунта любого уровня, включая присутствие блуждающих токов и высокую влажность.

Кабель ПвП
устроен следующим образом:

1. В центре расположена круглая многопроволочная жила из меди, обладающая сечением от 35 до 800 кв. мм.

5. Разделительный слой.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв.мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв. мм; не менее 35 кв. мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Кабель ПвП проводят в рвах при любых условиях коррозийной активности грунтов, допустима прокладка и в открытой атмосфере и в коллекторах. Требуется соблюдение мер противопожарной безопасности. По разности уровней ограничений нет.

Обладает следующими составными частями:

1. В центре расположена уплотненная круглая медная токопроводящая жила, сечением от 50 до 800 кв. мм.

2. Жила заключена в экран из экструдируемого полупроводящего сшитого полиэтилена.

4. По изоляции уложен экран из экструдируемого полупроводящего сшитого полиэтилена.

5. Разделительный слой изготовлен из электропроводящей ленты, выполняющей водоблокирующую функцию.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв. мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв.мм; не менее 35 кв.мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Высокий уровень герметизации позволяет прокладывать кабель ПвПг в грунтах отличающихся повышенной влажностью, а также в периодически затапливаемых сооружениях. Если вероятность механических повреждений исключена, разрешается прокладка кабеля даже в судоходных водоемах. Главным же образом, кабель ПвПг , на трассах различного уровня независимо от коррозийной активности грунтов. При прокладке на воздухе обязательны противопожарные меры.

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Существует три основных способа прокладки:

Воздушный.
Подземный.
Способ прокола.

Прокладка кабеля на дачном участке по воздуху

наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке

является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Прокладка кабеля на дачном участке способом прокола

также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

Все работы будут выполнены согласно СНиП.
Организация самостоятельно выполнит монтаж.
Непосредственное подключение и составление акта также ложится на эту организацию.
Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети, необходимо все работы заранее спланировать.

Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки с укладкой в защитную трубу.
Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

Не требуется копать траншею.
Не нарушается природная среда в месте прокладки линии.
Снижается стоимость работ.

Разводка кабеля по
участку (освещение)

Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
Территорию участка нужно разметить веревкой с колышками.
Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
Установить опоры для размещения фонарей.
Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
Уложить кабель в траншее согласно вышеописанным требованиям.
Уложенную линию электропроводки на исправность сопротивления и отсутствия короткого замыкания.
Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
Траншею засыпать песком слоем не менее 15 см, утрамбовать.
Сверху уложить сигнальную ленту согласно требованиям.
Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Решение осуществить ввод электричества в частный дом подземным кабелем вместо воздушных линий имеет ряд преимуществ:

Подземный ввод не портит архитектурный дизайн и завершённость стиля. Часто именно эта причина становиться основной при выборе способа подключения для фешенебельных особняков и коттеджей;
не подверженность подземного кабеля к погодным воздействиям разрушительного характера;
пожарная безопасность подземного ввода – если в земле произойдёт короткое замыкание и возникнет дуга, то очень низка вероятность того, что пострадают люди или имущество;
подземная проводка защищена от вандализма и кражи проводов, что важно, если дом оставляется на долгое время без присмотра.

прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно безопасным
способом подключения здания к сети, если требуется осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода наиболее опасным участком является отрезок вводного кабеля, проложенного по стене из горючего материала. От усадки, сдвига, набухания деревянных конструкций изоляция проводов может повредиться, следствием чего станет короткое замыкание и возникновение дуги, поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как кабель, проложенный под землёй.

Ввод в здание кабелем через гофру

Более высокая стоимость подземного ввода.
Для принятия решения, необходимо учесть дополнительные издержки, связанные с подземным вводом:

Более высокая цена подземного кабеля соответствующего сечения, по сравнению с проводами воздушной линии;
Затраты на строительные материалы и конструкции, требуемые для подземной прокладки.
Стоимость земляных работ;
Необходимость потратить время и средства для получения соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее по сравнению с воздушными проводами, но полностью неуязвимым его считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг), связанные с глубинными тектоническими процессами, промерзанием грунта и течением грунтовых вод, могут повредить подземный кабель. Также необходимо учитывать давление корневой системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и грызунов. Кроме этого, защищённый подземный кабель подвержен старению и коррозионным процессам, течение которых будет зависеть от совокупности различных условий – химического состава почвы, насыщения её водой, влияния живых организмов, воздействия тепловых колебаний и вибраций.

И само собой, подземный ввод может пострадать от различных случайностей, связанных с человеческим фактором и техногенными происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект энергоснабжения. Техническая документация должна быть составлена по всем правилам, поэтому разработкой чертежей и планов должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения его токопроводящих жил. Если бы речь шла о подключении к домашней электросети подземной электропроводкой пристройки на частном участке, где гарантированно нет никаких коммуникаций, то волокиты с бумажной работой можно было бы избежать.

Но без соответствующего разрешения не обойтись, осуществляя ввод электричества в деревянный дом, или в любое другое здание, где требуется подключение к общей линии электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить ряд технических условий, среди которых в обязательном порядке нужно будет получить разрешение на земляные работы, которое должны одобрить службы, отвечающие за различные коммуникации и объекты –

линии электропередач, системы связи,
газопроводы,
водопроводы,
канализационные трубы,
теплотрассы,
дороги,
зелёные насаждения,
здания и сооружения.

Таким образом, проводится трассировка участка – если в непосредственной близости от предполагаемой прокладки кабеля находятся различные коммуникации, то необходимо будет пригласить ответственных за них лиц для согласования расположения траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно кабели, предназначенные для прокладки под землёй. Поскольку провода и изоляция находятся под давлением грунтовых масс, для данного типа кабельной продукции предусматривается специальная оплётка – броня.

Первая буква «В» в маркировке указывает, что используются медные токопроводящие жилы, покрытые изоляцией из полихлорвинила. Если первой идёт литера «А», то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи профилированной стальной ленты, (сочетание букв «Бб» в маркировке) , которая наматывается по спирали на внутренний слой изоляции, тем самым предупреждая повреждение внутренних жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой стальной проволоки (литера «К») и металлической полосы с антикоррозионным покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки. Буквосочетание «Шв» указывает, что внешняя защита от проникновения влаги выполнена в виде полихлорвинилового шланга. Дальше следует количество токонесущих жил и сечение проводов.

Кабель ВББШв

Перед прокладкой необходимо проверить мегомметром изоляцию между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно, без натяжения в траншею глубиной 90 см (обязательно ниже точки промерзания грунта) на слой насыпного песка, 15-20 см толщиной.

В обычных условиях дополнительной защиты не требуется, и уложенный кабель засыпают ещё одним слоем песка, высотой 20-30 см. Потом на него укладывают предупреждающую ленту, после чего траншею засыпают землей полностью, утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей сделать небольшой холмик. Если требуется проложить кабель под дорогой или площадкой, то для дополнительной защиты используют железобетонную или металлическую трубу, защищённую от коррозии, диаметром в два-три раза превышающим толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или насыщен грунтовыми водами, то для дополнительной защиты необходимо сделать защитный лоток из влагостойких кирпичей или бетонных блоков. Сверху лоток накрывают бетонными плитами.

Если грунт очень неустойчивый, или требуется максимальная надёжность ввода, то изготовляют монолитный кабельный канал из железобетона, накрывая армированными плитами.

Ввод кабеля через фундамент

Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров кабельной оболочки. Подобным образом осуществляется защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

Чтобы сделать ввод электричества через фундамент, в нём необходимо пробить отверстие в несколько раз большее диаметра кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба, чтобы её торцы выступали с обеих сторон на 10-15 см. Нужно следить, чтобы кромки стенок трубы не повредили кабельную оболочку. После прокладки кабеля полость трубы герметизируется при помощи огнестойкого, легко демонтируемого материала (стекловата, пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками из полихлорвинила низкого давления, в которые можно прокладывать незащищённые провода и кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от линии электропередач, для подземной прокладки можно использовать только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель в металлическую трубу по всей длине – при наполнении её грунтовыми водами, если случится мороз, то образовавшийся лёд повредит кабель.

Также от расширения льда повредится металлическая труба, что в будущем повлечёт деформацию стенок, и в дальнейшем повреждение брони кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым повреждая оболочку. Сварные швы от натяжений могут потрескаться, к тому же, после сварки нельзя будет защитить от коррозии внутренние стенки трубы, от чего там будут образовываться наслоения ржавчины, которые могут повредить изоляцию.

Прокладка телефонного кабеля в земле, нормы.

Расположение линий связи под землей имеет ряд преимуществ перед навесным способом. Тут и защищенность от повреждений сломанными ветвями, и более слабое электромагнитное поле, и многое другое. Главное условие – чтобы прокладка телефонного кабеля в земле соответствовала нормам.

О чем говорят нормативные акты

Существует ряд документов, в которых расписан порядок укладки телефонного кабеля в грунте и нормы, соблюдение которых должно быть неукоснительное. Основные правила озвучены в ПУЭ (правила устройства электроустановок), ВСН 116 (ведомственные строительные нормы) и СНиПе (строительные нормы и правила).

Что нужно знать из этих документов:

прокладка желательна вдоль автодорог;

предпочтение отдается магистрали с большей значимостью;

по возможности работы должны быть механизированы;

на дне траншеи должна быть подсыпка из песка.

Глубина и правила прокладки телефонного кабеля зависят от его типа и предназначения. Например, телефонные кабеля первого и второго класса любого уровня, должны быть уложены на глубину не менее 1,9 метра, а кабель вещания второго класса на глубине 0,8 м. Поэтому смотрите правила и предписания для интересующего вас типа в соответствующих документах.

Пример правил укладки

Требования, которые предъявляются к укладке телефонной линии в земле, рассмотрим на конкретном примере. Мы взяли кабель ТППэпЗ, наиболее часто применяющийся для передачи и раздачи электроэнергии в телефонных городских сетях.

Основные правила прокладки:

применение – шахты, коллекторы, телефонные канализации, стены зданий;

при прокладке в траншеях необходима подсыпка из песка или земли;

грунт не должен промерзать на глубину прокладки и не иметь повышенной влажности;

радиус изгиба – 10 диаметров кабеля;

растягивающая нагрузка – не более 50 Н/мм².

Монтаж кабеля этого типа осуществляется при температуре воздуха в диапазоне от -10 до 50°С. Если требуется дополнительная защита от влаги, можно прокладывать в ПВХ или асбестоцементных трубах. Не допускается монтаж в скальном грунте и в условиях мерзлоты.

Перед прокладкой телефонного кабеля в земле составляется проект, который согласовывается со всеми ответственными службами. Помимо документов, указанных в статье, монтаж должен осуществляться согласно проекту.

На какой глубине разрешено прокладывать кабель в зоне парковки? | ЭлектроАС

Дата: 26 мая, 2010 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Прокладка кабеля, Прокладка кабеля в земле, ПУЭ, Электромонтажные работы

Этот материал подготовлен специалистами компании «ЭлектроАС».

Нужен электромонтаж или электроизмерения? Звоните нам!

Галина
При устройстве парковочного кармана МБУ «Горсвет» выдает технические условия, при которых необходима прокладка кабеля марки АПбШВ-4*35 на глубине 1,0 м в трубе, который попадает в зону парковки.
В ТУ ссылается на ПУЭ (7 выпуск), конкретные пункты правил не указаны.
Снятие грунта по проекту составляет 35 см, существующий кабель не будет задет при разрытии. Имеет ли право «Горсвет» выдвигать такие требования и есть ли действительно основания в прокладке кабеля.? Спасибо.

Ответ:
«Горсвет» выдвигает законные требования, в соответствии с правилами устройства электроустановок, только эти нормы отражены в ПУЭ 6-го издания. Главы ПУЭ, которые не вошли в 7-ое издание следует применять из 6-го издания. В вашем случае ПУЭ (6 издание), глава 2,3 Кабельные линии напряжением до 220 кВ «Прокладка кабельных линий в земле».
В соответствии с правилами устройства электроустановок, прокладку кабеля в зоне парковки требуется осуществлять в трубе на глубине не менее 1 метра от планировочной отметки.

Более подробно о способе прокладки кабеля в земле Вы можете ознакомиться, пройдя по ссылке «Подготовка к прокладке кабеля в земле«.

ПУЭ-6
2.3.83
При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии.
Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1 — 1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т.п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории* допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
____________
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей – края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты – смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

2.3.84
Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м.
Кабельные маслонаполненные линии 110 — 220 кВ должны иметь глубину заложения от планировочной отметки не менее 1,5 м.
Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).
Прокладка кабельных линий 6 — 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

Прочая и полезная информация

Требования к траншеям для прямой прокладки кабеля

Эта статья предназначена для инженеров-электриков и руководителей, чтобы ознакомить их с тем, как прокладывать прямой кабель под землей на предприятиях и в перерабатывающей промышленности в соответствии с международными стандартами. Основными ключевыми словами в этой статье являются требования к траншее для прямой прокладки кабеля, проектирование траншеи для прямого прокладки кабеля, протягивание кабеля в подготовленную траншею, уплотнение и планировка.

Прокладка кабеля под землей Требования к траншеям

Кабели под землей могут использоваться только с разрешения Компании.Кабели прямого заложения должны иметь армированную оболочку и габаритную ПВХ-оболочку.

Кабели, проложенные прямо под землей Trench Design

a. Кабели, выходящие из основных траншей, должны быть проложены в кабелепроводе или в боковых траншеях.
б. Боковые траншеи должны быть аналогичны по конструкции и устройству основной траншеи.
в. Кабели для прямого залегания должны быть закопаны в траншею на минимальную глубину (от уровня до верха кабелей), как указано ниже:
(i) кабели на 600 вольт и ниже 610 мм (24 дюйма)
(ii) кабели на напряжение более 600 вольт – 15 кВ 610 мм (24 дюйма)
(iii) Кабель 35 кВ 1120 мм (44 дюйма)

Прокладка кабеля под землей

Существует два приемлемых метода прокладки кабелей непосредственно под землей:
a. Укладка кабелей в подготовленную траншею.
б. Протягивание кабелей в подготовленную траншею.

Прокладка кабеля в подготовленной траншеи

Одним из способов прокладки кабеля в грунте является укладка кабеля в подготовленную траншею с движущегося транспортного средства, перевозящего кабельную катушку.
а. При такой прокладке кабелей следует соблюдать осторожность, чтобы убедиться, что минимальный радиус изгиба не превышен при снятии кабеля с катушки.(Примечание: если барабан
внезапно «закрутится» из-за веса кабелей, может произойти резкий изгиб непосредственно под барабаном, где кабели соприкасаются с дном траншеи.)
b. В некоторых случаях необходимо заказать кабель со всеми тремя проводниками, соединенными параллельно на одной катушке.
в. В случае длинных отрезков проводники могут быть размещены на отдельных барабанах, чтобы свести к минимуму необходимость в точках сращивания или заделки.

Протягивание кабелей в подготовленную траншею

Альтернативным методом прокладки кабелей в траншее является их протягивание.
а. Когда кабели протягиваются в траншею, следует использовать динамометр, чтобы убедиться, что максимальное натяжение не превышено, если кабели протягиваются не вручную.
б. В длинных пробегах должны использоваться ролики, чтобы уменьшить трение.
в. Ниже перечислены некоторые методы «пересечения», которые могут устранить необходимость в «секциях кабелепровода» для обеспечения физической защиты. При использовании кабелепровода на концах кабелепровода должны быть установлены подходящие развальцовочные фитинги, и необходимо соблюдать крайнюю осторожность, чтобы не перегнуть кабель при протягивании через кабелепровод.
д. Раздельные кабелепроводы или кабелепроводы с открытым верхом также являются опцией. Их можно использовать для прокладки кабеля на месте, а затем закрыть верхнюю часть. Примечание. Никогда не следует использовать закрытые деревянные направляющие из-за неблагоприятных характеристик теплопередачи.
эл. Все разъемные кабелепроводы должны быть приобретены у производителя, а не изготавливаться на месте. Разрезные трубы должны иметь выступы и канавки для предотвращения соскальзывания.

Обратная засыпка

Обратная засыпка должна соответствовать требованиям и состоять из крупнозернистого чистого песка без камней, острых предметов или любых других материалов или веществ, которые могут повредить кабель.Удельное тепловое сопротивление чистого песка должно быть не более 120 °С·см/Вт.
После прокладки кабелей поверх верхнего слоя кабелей необходимо насыпать чистый утрамбованный термальный песок. Каждый слой песка должен быть утрамбован и утрамбован до степени уплотнения 95%.
Желтая предупредительная лента с черными буквами (на английском языке) должна быть установлена на высоте 150 мм над красной бетонной плитой.

Маркировка и крышка

Маркировка и крышка устанавливаются согласно проектной документации.
Если не указано в строительной документации, покрытие траншей должно быть:
a. Железобетон красного цвета, сборный или монолитный. б. Красная цементная плитка размером 305 мм в ширину, 305 мм в длину и 50 мм в толщину (12″ x 12″ x 2″) должна быть уложена или красная бетонная плита толщиной 2 дюйма (50 мм) должна быть залита сплошным слоем поверх песка. через траншею.Крышка должна выступать на 305 мм (12 дюймов) за пределы кабеля по обеим сторонам траншеи.
в. Съемный и поддерживаемый стенками траншеи.
д. Вровень сверху с прилегающим покрытием.
эл. Каждая десятая крышка должна иметь средства для крепления подъемного устройства. Для облегчения снятия эти покрытия должны быть ограничены по массе следующим образом:

Уплотнение и планировка

После установки красного бетонного покрытия траншея должна быть заполнена просеянным песком на оценка.
Для завершения засыпки траншеи должен использоваться грунт, аналогичный окружающему пространству. После завершения поверхность траншеи должна быть выровнена в соответствии с окружающим уклоном.

Нравится:

Нравится Загрузка…

Как проложить подземную электропроводку (в гараж, сарай или магазин)

Нередко возникает желание проложить электропроводку 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Требования к подземной электропроводке – насколько глубоко я должен закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет.Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма

Использовать подземный питающий кабель на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном водостойкий THHN (термопластичный высокотермостойкий провод с нейлоновым покрытием)

Глубина заложения 12 дюймов

защищен GFCI.Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

Если вы используете оцинкованный жесткий ЭМП (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Общие примечания по прокладке проволоки

Если вы когда-нибудь захотите использовать металлический кабелепровод EMT вместо ПВХ, вы можете это сделать.Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации.Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем тонну пошаговых инструкций по прокладке подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвоните, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат.Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные или выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, вашего электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки провода выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов.Это включает в себя закрепление пластин на выходных корпусах кабелепроводов из ПВХ. Проверьте свой пробег и похлопайте себя по спине за хорошо выполненную работу!

Заключительные мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. Атакуйте этот тип проекта с удовольствием и пожинайте плоды. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если что-то выходит за рамки вашего уровня знаний.

Глава 7.10 ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ ИЛИ СВЯЗИ*

Глава 7.10

ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ИЛИ КОММУНИКАЦИОННЫХ УСТРОЙСТВ*

Секции:

7.10.010 Область применения и исключения.

7.10.020 Стоимость.

7.10.030 Подземные требования.

7.10.040 Телепровод кабельный.

7.10.050 Разрешения.

7.10.060 Стандарты проектирования.

7.10.070 Процедуры отклонения.

7.10.080 Траншеи стыковые.

7.10.090 Металлические стойки или растяжки в коробе.

7.10.100 Исполнение.

7.10.110 Наказания.

7.10.010 Область применения и исключения.

A. Особенно установлено и определено городом, что общественная необходимость, удобство, здоровье, безопасность и благополучие требуют, чтобы электрические или коммуникационные объекты были сооружены под землей упорядоченным образом в соответствии с требованиями, указанными в этой главе.

B. Эта глава распространяется на всех, кто владеет электрическим оборудованием или средствами связи, включая, помимо прочего, телефон и средства кабельного телевидения, в пределах корпоративного города. Следующие объекты исключены из подземных требований настоящей главы:

1. Электроподстанции, трансформаторы на монтажных площадках и коммутационные устройства, не расположенные на полосе отвода общего пользования, где экранирование площадки обеспечивается или будет обеспечиваться в соответствии с KCC 7.10.030;

2. Системы электропередачи напряжением пятьдесят пять (55) кВ и более, включая опоры и провода, и эквивалентные средства связи;

3. Нормы декоративного уличного освещения;

4. Телефонные стойки и другие аналогичные средства связи;

5. Полицейские и пожарные сирены или любое аналогичное муниципальное оборудование, включая оборудование для управления дорожным движением;

6.Временные услуги для строительства;

7. Вторичная проводка уличного освещения;

8. Кабели кабельного телевидения в той степени, в которой такие кабели должны быть подвешены на существующих опорах электропередач в районах города, где электрические или другие распределительные устройства находятся в основном над головой, однако при условии соблюдения положений KCC 7.10.040.

(Приказ № 1695, § 1; Приказ № 2047, § 2. Ранее Кодекс 1986, § 7.10.010)

7.10.020 Стоимость.

Расходы по строительству новых подземных сооружений или перемещению существующих воздушных сооружений под землю несут обслуживающие коммунальные предприятия, собственники обслуживаемого недвижимого имущества или другие лица, запрашивающие такие подземные услуги в соответствии с применимыми поданными тарифами или нормами и правилами. или опубликованные правила соответствующих коммунальных служб, предоставляющих такие услуги, или которые могут быть согласованы в договоре между коммунальной службой и таким владельцем или заявителем.При отсутствии зарегистрированных тарифов, правил, положений, опубликованных политик или договорных соглашений стоимость строительства новых подземных сооружений или перемещения существующих подземных воздушных сооружений может финансироваться любым способом, разрешенным законодательством штата.

(Приказ № 1695, § 2. Ранее Кодекс 1986, § 7.10.020)

7.10.030 Требования к подземным.

A. К новым объектам применяются следующие требования:

1.Все основные добавления новых сооружений с тремя (3) или более пролетами и/или пятьсот (500) футов или более должны быть подземными.

2. Незначительные дополнения или новые объекты могут быть построены с воздуха, если требования к росту неясны или если существующие объекты являются воздушными. Требуется разрешение Департамента общественных работ.

B. К реконструкции, замене и дополнению применяются следующие требования:

1.Капитальный ремонт или замена существующих воздушных сооружений с тремя (3) или более пролетами и/или пятьюстами (500) футов или более должны проводиться под землей.

2. Незначительная реконструкция, замена или дополнение существующих воздушных сооружений может быть построена с воздуха. Разрешение не требуется.

3. При аварийном повреждении воздушной системы обслуживания из-за стихии или другого серьезного отключения обслуживания объекты могут быть восстановлены по воздуху. Разрешение не требуется.

4. Допускается добавление трех (3) фазных проводов или замена проводов на существующих воздушных объектах. Разрешение не требуется.

C. К переезду или перестановке применяются следующие требования:

1. Перемещение или перестановка воздушных сооружений, вызванная, помимо прочего, расширением дорог, строительством канализационных и водопроводных магистралей, должно осуществляться под землей, если для улучшения необходима замена опор и связанных с ними объектов.

2. Перемещение и перестановка воздушных сооружений, не требующих капитальной замены опор и связанных с ними сооружений, может производиться с воздуха.

D. Служебные подключения — это объекты, отходящие от распределительной системы и заканчивающиеся на частной территории для обслуживания клиента или абонента. К служебным подключениям применяются следующие требования:

1. Сервисные соединения должны быть подземными, если распределительная система, обслуживающая клиента или абонента, находится под землей.

2. Сервисные соединения должны быть подземными, если распределительная система, обслуживающая потребителя или абонента, является воздушной, а обслуживаемое здание, сооружение или объект представляет собой новое жилое строительство на одну семью.

3. Служебные соединения могут быть воздушными, если система распределения, обслуживающая клиента или абонента, является воздушной, а обслуживаемое здание, сооружение или объект является новой постройкой стоимостью менее двадцати тысяч долларов (20 000 долларов США).

4. Служебные подключения могут быть воздушными, если система распределения, обслуживающая клиента или абонента, является воздушной, а запрос на обслуживание здания, сооружения или объекта является результатом их добавления, изменения или ремонта на сумму менее двадцати тысяч долларов (20 000 долларов США). в цене.

5. Коммуникационные соединения должны быть подземными, если иное не предусмотрено выше.

E. К конкретным программам применяются следующие требования:

1.Все районы, зонированные или незонированные для коммерческого или промышленного использования, должны быть преобразованы в подземные сооружения в течение пятнадцати (15) лет с даты, указанной в настоящей главе, при условии продления срока на десять (10) лет городом, при этом, по мнению города, его финансовое положение запрещает городу участвовать в той степени, которая предусмотрена настоящей главой.

2. Перевод существующих надземных сооружений под землю должен осуществляться упорядоченно и в соответствии с городской программой расширения улиц и улучшения состояния окружающей среды.

F. Средства или системы уличного освещения, соответствующие действующим стандартам Департамента общественных работ, должны быть установлены как неотъемлемая часть всех сооружаемых подземных сооружений.

G. Все полосы отчуждения, предлагаемые для выделения городу, или сервитуты для общественных объектов регулируются положениями настоящей главы.

H. Владельцы недвижимости, примыкающей к подземному объекту, несут ответственность за свой счет за переход на подземное обслуживание и отключение своих воздушных сообщений в течение девяноста (90) дней после письменного уведомления о доступности такого подземного обслуживания.Время завершения такого подключения и отключения имеет существенное значение, и такое уведомление владельцу собственности, покупателю или подписчику может быть отправлено по почте или доставлено лично. Если переоборудование и отключение не выполнены в течение девяноста (90) дней с момента получения уведомления, городские власти могут распорядиться о проведении работ, и фактическая стоимость будет составлять залоговое право на недвижимое имущество, подлежащее взысканию в соответствии с законом.

I. Планы всех наземных установок должны быть представлены в отдел планирования для утверждения проверки площадки и неудач до выдачи разрешения на обслуживание отделом общественных работ.

J. Чертеж проекта в форме и масштабе, соответствующих общепринятым инженерным практикам, должен быть представлен в двух экземплярах в отдел общественных работ в течение девяноста (90) дней после завершения любого подземного проекта в городе.

(Приказ № 1695, § 3; Приказ № 2367, § 1. Ранее Кодекс 1986, § 7.10.030)

7.10.040 Трубопровод кабельного телевидения.

A. Когда застройщик и/или землевладелец расширяет канализационные или водопроводные сети для обслуживания жилого комплекса или строительной площадки, кабельные каналы для телевидения должны быть проложены под землей одновременно с этими другими коммуникациями.Это будет включать только трубопроводы, которые должны быть установлены между бордюрными линиями на любой улице города.

B. Этот раздел устранит необходимость мешать улицам, тротуарам и переулкам, когда соединения кабельного телевидения расширяются для обслуживания любого жилого комплекса или строительной площадки.

C. Все кабелепроводы должны быть установлены в соответствии со спецификациями кабельного телевидения и с одобрения директора общественных работ или его представителя.

(Приказ № 2376, § 1; Приказ № 3694, § 1, 6-1-04. Ранее Кодекс 1986, § 7.10.040)

7.10.050 Разрешения.

A. Разрешение на подземное строительство будет получено от отдела общественных работ до строительства объектов в полосе отчуждения. Плата за это разрешение не взимается до тех пор, пока городским советом не будет принята соответствующая таблица сборов.

B. Где установка опорных линий разрешена в соответствии с процедурами отклонения KCC 7.10.070 или незначительные новые дополнения или временные воздушные сооружения в соответствии с настоящей главой, разрешение должно быть получено от отдела общественных работ до строительства таких сооружений на полосе отчуждения. Плата за это разрешение не взимается до тех пор, пока городским советом не будет принята соответствующая таблица сборов.

(Приказ № 1695, § 4. Ранее Кодекс 1986, § 7.10.050)

7.10.060 Нормы проектирования.

A. Все проводники, переключатели, трансформаторы и регулирующие устройства должны быть установлены в соответствии с применимыми национальными, государственными и местными стандартами безопасности.Все структурные устройства должны быть спроектированы в соответствии с положениями Международного строительного кодекса, Международного жилищного кодекса или других применимых строительных норм, принятых и измененных в гл. 14.01 КСС. Все подземные сооружения, предусмотренные настоящим разделом, должны быть установлены таким образом, чтобы они были согласованы с другими подземными сооружениями, например, водопроводом, канализацией, газопроводом, регулировкой движения и другими сигнальными системами. Всякий раз, когда такая координация требует методов установки, более ограничительных или требовательных, чем минимальные стандарты, требуемые применимыми национальными, государственными и местными нормами и стандартами безопасности, требования такой координации должны быть руководящими и контролирующими.

B. Все своды, смотровые люки, вентиляционные решетки, крышки доступа и трубопроводы в общественных полосах отчуждения должны быть достаточно прочными, чтобы выдерживать нагрузку от колес в десять (10) тысяч фунтов. Обслуживающая коммунальная служба может, по своему усмотрению, принять решение об ограничении требований к колесной нагрузке в десять (10) тысяч фунтов, взяв на себя ответственность за модернизацию объектов в проезжих частях улиц за пределами исходной проезжей части улиц в случае последующего расширения.

C. Любое оборудование, не подпадающее под действие этих подземных требований или иным образом разрешенное к установке над землей, должно быть:

1.Размещены в ограждении или части обслуживаемого здания; или

2. Надлежащим образом экранированные каменной кладкой или другими декоративными панелями и/или вечнозелеными деревьями, кустарниками и ландшафтными растениями, посаженными на достаточной глубине и высоте в течение пяти (5) лет, чтобы создать эффективную зрительную преграду.

D. Коммунальное предприятие несет ответственность за установку, техническое обслуживание, ремонт или замену вышеупомянутых материалов, когда недвижимое имущество, на котором расположено наземное сооружение, находится в собственности коммунального предприятия.Когда надземное сооружение расположено на недвижимом имуществе, не принадлежащем коммунальным предприятиям, владелец несет расходы по установке, техническому обслуживанию, ремонту или замене экранирующих материалов, указанных в этом разделе.

E. Пространственные рамы и структурные устройства для хранения оборудования должны иметь лаконичный и аккуратный вид.

F. Перед установкой подземных сооружений улицы должны быть спланированы по земляному полотну.

(Код.№ 1695, § 5; Орд. № 3690, § 8, 5-4-04. Ранее Кодекс 1986, § 7.10.060)

7.10.070 Процедуры отклонения.

A. Все заявления об отклонениях от вышеуказанных подземных требований должны быть сначала поданы в отдел общественных работ. Если департамент отклонит такой запрос на отклонение, заявитель имеет право обжаловать такое решение в городской совет или назначенный им подкомитет. Если решение отклонено городским советом или назначенным им подкомитетом, заявитель имеет право обжаловать такое решение у судебного следователя с соблюдением всех правил и положений судебного следователя.

B. Подземные требования могут быть отменены отклонением только в том случае, если владелец электрических или коммуникационных объектов, их пользователь или любое другое затронутое лицо может продемонстрировать, что строительство таких объектов под землей будет неоправданно сложным. Термин «неоправданные затруднения» означает либо:

1. Существует технологическая сложность, связанная с такими объектами или с задействованным недвижимым имуществом;

2. Стоимость подземного строительства превышает общее соображение благосостояния при необходимости подземного строительства; или

3. Модель роста в географической области недостаточно установлена для определения конечных требований к обслуживанию или основных маршрутов обслуживания.

(Приказ № 1695, § 6. Ранее Кодекс 1986, § 7.10.070)

7.10.080 Стыковые траншеи.

Если в одном и том же коридоре планируется или требуется несколько инженерных коммуникаций, коммунальные службы должны приложить все усилия для использования совместных траншей для таких объектов.

(Арт. №1695, § 6. Ранее Кодекс 1986, § 7.10.080)

7.10.090 Металлические стойки или растяжки в коробе.

Все стержни, стержни, провода, кабели или другие металлические устройства, закрепленные на любой общественной улице, переулке или другом общественном месте в городе и используемые в качестве распорок или растяжек для крепления телеграфных, телефонных, электрических фонарей или других столбов для поддержки электрических сетей. провода или кабели, передающие электрический ток или предназначенные для передачи электрического тока, должны быть заключены в кожух или кожух или покрыты надежной коробкой или кожухом из дерева или металла на перпендикулярной высоте не менее восьми (8) футов от поверхности земли или улицы. где такое пребывание или парень закреплен.

(ранее Кодекс 1986, § 7.10.110)

7.10.100 Правоприменение.

Ответственность за расследование нарушений лежит на директоре общественных работ или назначенном им представителе.

(Приказ № 1695, § 9. Ранее Кодекс 1986, § 7.10.100)

7.10.110 Штрафы.

A. Любое лицо, признанное виновным в нарушении любого из положений настоящей главы, подлежит наказанию в виде штрафа в размере не более пятисот долларов (500 долларов США) или лишения свободы на срок не более шести (6) месяцев, либо обоих указанных штрафов. и тюремное заключение.

B. Отказ или отказ какой-либо компании, эксплуатирующей телефон, телеграф или электрические осветительные установки в городе, соблюдать положения KCC 7.10.090, является достаточным основанием для аннулирования любой франшизы, которую такая компания может иметь на улице или в переулке, где она находится. или парню разрешается оставаться без коробки или без коробки после разумного уведомления о том, чтобы упаковать или упаковать то же самое.

(Приказ № 1695, § 9. Ранее Кодекс 1986, §§ 7.10.090, 7.10.120)

Прокладка электрического кабеля — обзор

4 Подводная телеграфия

Успешное развитие подводной телеграфии между 1851 годом и Первой мировой войной создало международную сеть связи и помогло западным странам реализовать свои империалистические и коммерческие амбиции в Африке, Азии и Латинской Америке. .С 1850 до начала 1870-х годов инженеры столкнулись и решили несколько проблем подводной телеграфии: изоляция, кабелеукладочные корабли и оборудование, искажение и затухание сигнала, передающая и приемная аппаратура. Британские ученые, инженеры и предприниматели играли ведущую роль во всех четырех областях.

В 1851 году британская фирма проложила первый успешный подводный кабель между Дувром, Англия, и Кале, Франция. Британские и американские предприниматели и правительственные чиновники вскоре начали изучать возможность прокладки трансатлантического кабеля. В 1856 году американец Сайрус Филд и британские инженеры-телеграфисты Джон Бретт и Чарльз Тилсон Брайт возглавили группу инвесторов, основавших компанию Atlantic Telegraph. Компания получала субсидии и военно-морскую поддержку от правительств США и Великобритании. После двух неудач в августе 1857 г. и июле 1858 г. компания успешно проложила кабель между Ирландией и Ньюфаундлендом в августе 1858 г. Однако кабель вышел из строя после нескольких недель слабых и прерывистых сигналов. Отказ кабеля 1858 года, стесненные финансы Атлантической телеграфной компании и Гражданская война в США (1861–1865 гг.) В совокупности отложили новую попытку до 1865 года.Под руководством Джона Пендера недавно созданная англо-американская телеграфная компания в июле 1866 года успешно проложила два кабеля, положив начало бесперебойной электрической связи между двумя полушариями. В течение последней трети девятнадцатого века атлантические кабели сыграли важную роль в создании глобальных рынков новостей, сельскохозяйственных товаров и финансовых ценных бумаг.

В конце 1850-х и 1860-х годах британские инженеры-телеграфисты и правительственные чиновники стремились связать Великобританию с ее владениями в Индии, Юго-Восточной Азии и Австралии.В 1870 году они успешно проложили кабель из Англии через Средиземное, Красное и Аравийское моря в Бомбей. В 1872 году расширение из Индии обеспечило прямую телеграфную связь с Сингапуром и Австралией. Между 1870 и 1914 годами несколько американских и британских кабельных компаний конкурировали за телеграфный бизнес Карибского бассейна и Латинской Америки, конкуренция, которая отражала и подпитывала общее коммерческое соперничество между двумя странами региона.

Накануне Первой мировой войны существовало около 500 000 км подводных кабелей, более половины из которых находились под контролем Великобритании, а одна пятая — под контролем США.Остальные кабели пришлось на Францию, Данию, Германию и Нидерланды. Эта глобальная сеть подводных кабелей помогла западным странам добиться экономического и политического господства в Азии, Африке и Латинской Америке. Во время Первой мировой войны британское лидерство в кабельной и беспроводной связи сыграло важную роль в победе союзников над центральными державами.

В 1920-е годы резко возрос спрос на международную связь, и индустрия подводного телеграфа достигла своего пика.Кроме того, AT&T представила важное технологическое достижение, кабели с индуктивной нагрузкой, которые увеличили пропускную способность обработки сообщений в пять раз. Western Union проложила первый кабель с индуктивной нагрузкой в Атлантическом океане в 1924 году, и благодаря новым кабелям подводная телеграфия заняла центральное место в глобальных коммуникациях в течение следующих нескольких десятилетий. Однако экономическая депрессия и Вторая мировая война между 1930 и 1945 годами в целом снизили спрос на международную связь.

После Второй мировой войны две новые технологии, телефонные кабели и спутниковая связь, объединились, чтобы упростить и удешевить международную телефонную связь и, следовательно, сделать подводную телеграфию устаревшей к 1980 году. AT&T проложила первый трансатлантический телефонный кабель в 1956 году, а к 1983 году семь трансатлантические кабели обеспечили более 11 000 голосовых каналов. В 1970-х годах спутниковая связь достигла зрелости, и к началу 1980-х годов спутники обеспечивали около 50 000 голосовых каналов. Установка цифровых волоконно-оптических кабелей в 1980-х годах увеличила количество международных телефонных каналов на порядок и значительно снизила стоимость зарубежных телефонных звонков.

В настоящее время у вас недостаточно прав для чтения этого закона

Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения дополнительной информации см. досье этого незавершенного судебного дела:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс),
DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата.
для имени и адреса поставщика.Для получения дополнительной информации о указах правительства и ваших правах гражданина в соответствии с законом ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource.
в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона. Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала.
Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public. resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Ченнаи: время устанавливает основные правила для проводов под напряжением | Новости Ченнаи

ЧЕННАИ: На прошлой неделе 35-летняя женщина была убита электрическим током, когда наступила в лужу дождевой воды в Пуллиантхоупе.Обнажился провод под напряжением, который питал уличный фонарь.
Открытые провода под напряжением, будь то под землей или над головой, представляют постоянную угрозу для города и его пригородов, а с надвигающимися дождями опасность возрастает.

Силовые кабели, питающие уличные фонари, обслуживаемые Greater Chennai Corporation, запутались во всем. Если телекоммуникационная компания прокладывает линии, если ремонтируют водопровод или перекладывают канализацию, всегда есть опасность оголения проводов под напряжением.Не помогает и то, что между правительством и частными агентствами, которые выполняют эту работу, мало координации. И дело не в том, что отдел электроснабжения корпорации строго следит. Все срезают углы. Комиссар корпорации
Г. Пракаш провел совещание в среду и попросил своих инженеров-электриков убедиться, что кабели не выскальзывают, они хорошо изолированы, а между различными отделами улучшается координация.
В нормах четко указано, что подземные силовые кабели, питающие уличное освещение, должны прокладываться в траншеях 75см (2.5 футов) в глубину и 45 см в ширину. Но в большинстве мест их можно найти на один-два фута ниже дорожного покрытия. Представитель корпорации сказал TOI, что это произошло потому, что линии Metrowater и Tangedco, которые должны быть проложены на глубине 3,5 фута, никогда не прокладываются под землей.
«Мы боимся, что если будем копать глубже, то повредим эти трубы. Поэтому мы обычно копаем только до двух футов. Наши [силовые кабели корпорации] выпадают, когда Metrowater или Tangedco ремонтируют или релейные линии. Нас обычно не информируют, когда они делают ремонт.Мы узнаем об этом только тогда, когда жители жалуются, что наши кабели оголены», — сказал высокопоставленный сотрудник электрического отдела корпорации.
Есть еще одна проблема. Подрядчики корпорации, проводящие ремонт, часто не соблюдают правила. На вопрос, почему помощники инженеров и младшие инженеры, которые должны осматривать эти коммуникации после ремонта, не выезжают на место, чиновник сказал, что трудно проверить каждую выполненную работу.
В правилах также указано, что дорога после ремонта силовых кабелей должна быть покрыта битумом или цементом, но это делается редко.Место просто покрыто мусором.
Мониторинг — слабое место. Годовые контракты на общую сумму 25 крор рупий заключены на техническое обслуживание уличных фонарей в расширенных районах города. В основных районах города ремонтные работы проводят постоянные работники корпорации. Но кто следит за тем, чтобы работа была сделана правильно? Вот в чем проблема.

Какая труба вам понадобится для прокладки провода по гравийной дороге? | Главная Руководства

Электрическая проводка, проложенная под подъездом к жилому дому, не всегда должна быть заключена в электрический кабелепровод. Должен ли он быть заключен в кабелепровод или нет, зависит от типа используемого провода и глубины его прокладки. При прокладке электропроводки под гравием, бетоном или асфальтовым покрытием можно использовать кабель, проложенный напрямую, а также отдельные жилы.

Кабель для прямой прокладки

Кабель для прямой прокладки — Кабель типа UF — не обязательно прокладывать в электрокабелепроводе, если он проложен на глубине не менее 18 дюймов при прокладке под подъездом к жилому дому . Если подъездная дорога предназначена для коммерческого транспорта, например, подъездная дорога, связанная с бизнесом, глубина заложения не должна быть менее 24 дюймов.Глубина заглубления указана в таблице 300.5 Национальных электротехнических норм и правил, в которой указаны «Минимальные требования к крышке, от 0 до 600 вольт, номинально, заглубление в миллиметрах (дюймах)».

Жесткий металлический или промежуточный металлический кабелепровод

При установке отдельных проводников под проездом они должны быть установлены в кабелепроводе. При использовании жесткого металлического кабелепровода или промежуточного металлического кабелепровода он должен быть заглублен не менее чем на 18 дюймов под подъезд к жилому дому. Когда дорога подвергается коммерческому движению, глубина заглубления составляет не менее 24 дюймов.

Неметаллический кабелепровод

Отдельные электрические провода могут быть проложены в неметаллическом кабелепроводе, одобренном UL и внесенном в список UL для прямого захоронения без бетонной оболочки. Глубина заглубления для этого типа кабелепровода такая же, как и для прямого кабеля, жесткого металлического кабелепровода и промежуточного металлического кабелепровода — 18 дюймов для жилых и 24 дюйма для коммерческих проездов.

Исключения по глубине захоронения

Ответвленные цепи на 120 вольт, 20 ампер с защитой от замыкания на землю могут быть закопаны под подъездом к жилому дому на глубине не менее 12 дюймов.Эта глубина залегания относится как к кабелю, проложенному напрямую, так и к отдельным электрическим проводам, проложенным в кабелепроводе. Это исключение не распространяется на электропроводку под проездами, по которым осуществляется коммерческое движение. Низковольтная электропроводка — проводка с рабочим напряжением 30 вольт или меньше — должна быть проложена с соблюдением тех же требований по глубине, что и обычный кабель или электрический кабелепровод.

Все методы прокладки проводки

Независимо от того, какой способ прокладки проводки вы выберете для прокладки под подъездной дорожкой — прямой кабель или отдельные провода, проложенные через электрический кабелепровод — проводка должна быть защищена кабелепроводом там, где она входит или выходит из земли.Например, если проводка предназначена для питания проезжей части или электрических ворот, она должна быть защищена кабелепроводом до точки, где она соединяется с лампой или соединительной коробкой ворот.

Ссылки

Писатель Био

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. «Сподручный» и другие издания.

Прокладка кабеля в траншеи и землю: нормы ПУЭ

Основные правила проведения электрических и монтажных работ

Рекомендации специалистов по укладке электрического провода

Прокладка кабеля зимой

Прокладка кабеля под землей: виды кабеля и способы укладки

Какие марки электрокабелей можно использовать для прокладки под землей

Коротко о главном

Правила разработки трассы для кабеля

Пересечение кабеля с дорогой

Способ укладки кабеля в земле

Прокладка проводов и кабелей в трубах в полу

Советую почитать:

Особенности прокладки кабеля под землей

Способ соединения кабеля

Способы ввода кабеля в дом

Техническое описание

Как заправить электрокабель в трубу или гофру

Прокладка электрокабеля под дорогой

Пересечение подземных кабелей

Кабель под землей на даче. Прокладка кабеля в земле. Требования к монтажным работам

Требования к электромонтажным работам

Технология укладки своими руками

Нюансы при прокладке в зимнее время

Какой электрический кабель можно закапывать в землю

Вечная мерзлота

Скальная местность

Существует три основных способа прокладки:

Преимуществами такого варианта являются:

При самостоятельном проведении линии электросети, необходимо все работы заранее спланировать.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

Уложенную линию электропроводки на исправность сопротивления и отсутствия короткого замыкания.

Общие принципы

Уязвимости подземного вводного кабеля

Получение разрешений на подземный ввод

Соответствие кабельной продукции

Защита кабельной укладки

Выходы кабеля

Предостережения

Прокладка телефонного кабеля в земле, нормы.

О чем говорят нормативные акты

Пример правил укладки

На какой глубине разрешено прокладывать кабель в зоне парковки? | ЭлектроАС

Требования к траншеям для прямой прокладки кабеля

Прокладка кабеля под землей Требования к траншеям

Нравится:

Как проложить подземную электропроводку (в гараж, сарай или магазин)

Требования к подземной электропроводке – насколько глубоко я должен закопать провод?

Общие примечания по прокладке проволоки

Пошаговая инструкция по прокладке подземной электропроводки

Позвоните, прежде чем копать!

Копание траншеи

Вырежьте входные или выходные отверстия

Прокладка кабеля

Завершите соединения и фитинги для кабелепроводов

Заключительные мысли

Глава 7.10 ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ ИЛИ СВЯЗИ*

Глава 7.10

7.10.010 Область применения и исключения.

7.10.020 Стоимость.

7.10.030 Требования к подземным.

7.10.040 Трубопровод кабельного телевидения.

7.10.050 Разрешения.

7.10.060 Нормы проектирования.

7.10.070 Процедуры отклонения.

7.10.080 Стыковые траншеи.

7.10.090 Металлические стойки или растяжки в коробе.

7.10.100 Правоприменение.

7.10.110 Штрафы.

Прокладка электрического кабеля — обзор

4 Подводная телеграфия

В настоящее время у вас недостаточно прав для чтения этого закона

Примечания

Ченнаи: время устанавливает основные правила для проводов под напряжением | Новости Ченнаи

Какая труба вам понадобится для прокладки провода по гравийной дороге? | Главная Руководства

Кабель для прямой прокладки

Жесткий металлический или промежуточный металлический кабелепровод

Неметаллический кабелепровод

Исключения по глубине захоронения

Все методы прокладки проводки

alexxlab
