Прокладка кабельных линий 10 кв в земле: Прокладка кабельных линий в земле / ПУЭ 7 / Библиотека / Элек.ру

Прокладка кабелей до 10 кВ в траншеях

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.

Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.

СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина                     траншеи

Рис. 1. Размеры траншеи для прокладки кабеля 1—10 кВ: B1 — на дне траншеи; В2 — у поверхности земли; В3  —зона отвода

(рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.

Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.

При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 3). При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.

Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3×70 мм² должно быть не более 4 шт.; сечением (3×95 — 3×240) мм² — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Рис. 3. Расположение концов кабеля в месте монтажа двух соединительных муфт

В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 4), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 5).

Рис. 4. Раскатка кабеля с трубоукладчика.

Рис. 5. Линейный (а) и угловой (б) универсальные распорные ролики

NormaCS ~ Ответы экспертов ~ Разъяснение по совместной прокладке силовых кабелей в гибкой гофрированной трубе в земле в траншее на соответствие нормам ПУЭ

На кусте скважин устанавливается автоматизированная групповая замерная установка (АГЗУ), а также блок модульной автоматизации, входящий в комплект поставки АГЗУ (БМА АГЗУ). Наша проектная организация прокладывает кабельные линии между АГЗУ и БМА АГЗУ в двух ТГГД производства АО «ДКС»: в одной ТГГД пучок силовых кабелей, во второй ТГГД пучок контрольных кабелей. Количество и сечение кабелей между АГЗУ и БМА АГЗУ выбирается согласно заводской схеме на АГЗУ.

Способ прокладки выбран в соответствии с пунктом 2.1.15 ПУЭ: «В стальных и других механически прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

• Всех цепей одного агрегата.
• Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом».

От заказчика поступил запрос о соответствии данного способа прокладки кабелей ПУЭ:

• п. 2.1.1. «…Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.»;
• п. 2.3.107. «При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься, как для кабелей, проложенных без труб (см. 2.3.86)…»;
• п. 2.3.86. «При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее 100 мм между силовыми кабелями до 10 кВ…».

Считаем, что пункт 2.1.1 не распространяется на кабели, проложенные в земле в трубе, а относится только к кабелям, проложенным непосредственно в земле (без трубы, лотка и прочего). Требуется разъяснение по совместной прокладке силовых кабелей пучком в одной гибкой гофрированной двустенной трубе (ТГГД) в земле в траншее на соответствие нормам ПУЭ.

Монтаж кабельных линий — Полигрупп Воронеж

Монтаж кабельных линий

Прокладка силового кабеля необходима для доставки электроэнергии в систему электроснабжения от источников питания электроэнергии до потребителя. Различают несколько видов прокладки кабельных линий: в земле, по установленным конструкциям (лоткам), в специальной кабельной канализации. Прокладка силового кабеля включает в себя большое количество этапов: выполнение проекта электроснабжения, подготовка трассы, монтажные (земляные) работы, монтаж лотков (труб), прокладка кабеля , установка наконечников, испытания электролабораторией, подключение кабеля к электрооборудованию. Компания ПОЛИГРУПП выполняет все работы по прокладке силового кабеля и кабельных линий внутренних и наружных сетей низкого напряжения 0,4 кВ и высокого напряжения до 10 кВ. Наши специалисты осуществляют все стадии проектирования и проводят весь комплекс электромонтажных и электромонтажных и пусконаладочных работ. Большой опыт по прокладке силового кабеля и пусконаладочных работ любой сложности на разных объектах, включая центральный округ, гарантирует качественное и своевременное выполнение. Мы имеем Свидетельство СРО о допуске к работам, которые оказывают влияние на безопасность объектов капитального строительства на все виды работ по прокладке кабельных линий.

Прокладка силового кабеля, кабельных линий в земле (траншее)

Марка кабеля для наружной прокладки выбирается  исходя из способа прокладки кабеля и мощности потребления. Детальное описание действий по прокладке кабеля должно содержаться в проекте электроснабжения в разделе по прокладке кабельной линии, силового кабеля. При прокладке силового кабеля, кабельных линий в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Траншея для прокладки силового кабеля в земле должна быть глубиной не менее 70 сантиметров. От стенок траншеи до силового кабеля оставляют расстояние не менее 5 сантиметров, а если кабелей прокладывается несколько, то расстояние между ними должно быть не меньше 10 сантиметров (кабели до 10 кВ). Глубину прокладки кабеля в земле можно уменьшить до 50 сантиметров при обеспечении защиты от механических повреждений. Трасса кабельной линии выбирается исходя из наименьшей длинны и наибольшей сохранности кабеля. Для прокладки силовых кабелей по трассам, проходящим в различных грунтах и условиях окружающей среды, конструкции кабелей следует выбирать по участку с наиболее тяжелыми условиями, если длина участков с более легкими условиями не превышает строительной длины. При значительной длине отдельных участков трассы с различными условиями прокладки для каждого из них должны выбираться соответствующие конструкции и сечения кабелей. В траншее может быть уложено не более 6 кабелей, рассчитанных на напряжение от 6 до 10 кВ, и не более двух 35-киловольтных.

Прокладку силового кабеля в землю должна проводить организация, обладающая соответствующими разрешениями, необходимым оборудованием и персоналом с большим опытом работы. Компания ПОЛИГРУПП именно такая организация.

Прокладка силового кабеля в кабельных блоках, трубах, туннелях

Монтаж кабеля по трубам применяют при наличии неблагоприятных условий. Например, когда кабельная трасса проходит по неровной поверхности или при необходимости защиты кабеля от повреждения. Прокладка кабеля в кабельных блоках осуществляется в точках пересечения с дорогами, подземными сооружениями, коммуникациями, а также агрессивными грунтами.

Прокол под дорогой

В отдельных случаях при пересечении кабельной трассы дорог, рек или газопровода применяют метод ГНБ (горизонтально-направленное бурение), его так же упрощенно называют «проколом». Этот метод позволяет прокладывать силовой кабель без вскрытия грунта.

Стоимость прокладки кабеля

Стоимость прокладки силового кабеля складывается из стоимости проекта, разрешительной документации (на право проведения работ по прокладке кабеля), стоимости земляных работ, стоимости кабеля, стоимости проведения геодезических работ и нанесения трассы прохождения кабельной линии на геоподоснову, стоимости укрывочного материала (кабель при прокладке в земле укрывается сигнальной лентой и согласно требованиям кабельных сетей кирпичом либо специальными укрывочными блоками, защищающими кабельную линию от случайного повреждения, при проведении земельных работ), а так же стоимости благоустроительных работ, либо восстановления дорожного покрытия в месте проведения кабельных работ.

На территориях электростанций осуществляется прокладка кабеля в бетонных лотках, каналах, кабельных эстакадах.

Подвеска силового кабеля

В местах со стесненными условиями для прокладки силовых кабелей в жилой или промышленной застройке не всегда имеется возможность прокладки кабеля вышеуказанными способами. В этом случае выходом является метод воздушного подвеса кабеля. Монтаж производится по опорам городского освещения или по столбам высоковольтных линий электропередач. При необходимости производится установка опор ЛЭП. При воздушной прокладке кабеля воздействие погодных условий, ультрафиолетового излучения, химических примесей в воздухе и др. приводят к преждевременному износу самого кабеля, его изоляции, а в некоторых случаях при сильном обледенении и к обрыву кабеля. Наши специалисты подберут марку силового кабеля для подвески, обладающий прочностью, морозоустойчивостью, динамической стойкостью, способностью выдерживать кратковременные нагрузки и т.д., проведут подвеску и монтаж кабеля. Вы получите все гарантии качественно выполненной работы и оптимизацию стоимости прокладки силового кабеля.

Монтаж силового кабеля

Как известно, надёжность работы кабельной линии не в последнюю очередь зависит от качества прокладки и монтажа кабелей. Надо учитывать, что вес силового кабеля может быть значителен, а его гибкость низкой, поэтому монтаж силового кабеля требует привлечения большого количества человеческих ресурсов с опытом таких работ. Для соединения и оконцевания силовых кабелей, а также для их присоединения к электрооборудованию применяют кабельные муфты и специальные заделки. Правильная разделка концов кабелей, чистота и аккуратность при разделке, соединении или оконцевании их в значительной мере обеспечивают безаварийную эксплуатацию кабельных линий. Для обеспечения требований, предъявляемых к качеству соединительных муфт, к монтажу муфт в нашей Компании допускаются электромонтажники, имеющие высокую квалификацию (не ниже четвёртого разряда) и прошедшие специальные курсы. Монтажники имеют удостоверения на право производства монтажа муфт соответствующей категории. Удостоверение продлевается с прохождением инструктажа через каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококлассными специалистами на основании профессионально выполненного проекта, с учётом условий прокладки и исходных данных для расчёта допустимого тока нагрузки, служат дольше и не теряют свои свойства. И что немаловажно, позволяет сохранить электрооборудование (трансформатор, щитовую подстанцию, ВРУ) и тем самым, даёт уверенность в бесперебойной работе энергосистемы. По окончанию прокладки силового кабеля необходимо удостовериться в целостности проложенных кабельных линий и произвести пусконаладочные работы электрооборудования и испытания электролабораторией силового кабеля. Услуги электроизмерительной лаборатории предоставляются нашей организацией как в комплексе с электромонтажными и пусконаладочными работами, так и отдельно для проведения замеров параметров электросети и кабельных линий.  Помните: все электромонтажные и пусконаладочные работы должны проводиться с соблюдением правил техники безопасности.

Выполненные проекты

• За последние несколько лет нашим предприятием были построены и сданы в эксплуатацию ряд объектов электроснабжения в г. Воронеж  и Воронежской области.
• Реконструкция водозабора ВПС-4 г. Острогожск
• Артскважина и водопровод по улицам Мира, Ленина…в с. Берёзовка Аннинского р-на
• Реконструкция водопроводныхсетей в с. Русская Журавка Верхнемамонского р-на
• Инженерная инфраструктура в г. Бутурлиновка
• Строительство миниэлектростанции на территории ОАО ТЭЦ Семилукского огнеупорного завода, г. Семилуки
• С. В. Тойда, Аннинский р-он, внешнее электроснабжение
• Капитальный ремонт линии электропередачи на территории ФГБУ «Воронежский государственный заповедник»
• Монтаж шкафа распределительного 6-10кВ наружной установки с выключателем, без коридора обслуживания на территории ФГБУ «Воронежский государственный заповедник»
• Работы по устройству заземления на объекте «Многофункциональный распределительный центр» в с.п.Айдарово Рамонского р-на
• Работы по устройству мониезащиты на объекте «Многофункциональный распределительный центр» в с.п.Айдарово Рамонского р-на
• Монтаж внутриплощадочных теплосетей на объекте «Многофункциональный распределительный центр» в с. п.Айдарово Рамонского р-на

Дополнительная информация, консультации, цены
Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

Проектирование, согласование в органах Энергонадзора. Электромонтажные и пусконаладочные работы, монтаж и прокладка кабельных линий, электролаборатория.

Монтаж кабеля. Прокладка кабельных линий.

Монтаж кабельных линий занимает наиболее важное место во всех процессах обеспечения точек энергоснабжением. Процесс является очень сложным, а оборудование с каждым днем становится все более технологичным. Все это сопровождается большим количеством правил, государственных норм и точных инструкций для использования каждого элемента.

Вся сложность заключается даже не в самом процессе, а в предварительном проектировании нужной конфигурации оборудования. Оно должно быть эффективным, надежным, но при этом компактным. Соблюдение всех этих правил позволяет получить безопасную и долговечную систему со всеми необходимыми характеристиками.

Сегодня кабельные линии эксплуатируются для подвода электричества к объектам, а также для его распределения по их площади. В список этих объектов входят заводы, электростанции и другие промышленные предприятия и установки. С помощью кабельных линий они обеспечиваются необходимым напряжением, в том числе и высоковольтным.

Виды кабельных линий

• Открытые линии. Конструкция представляет собой кабель, который не оборудован любыми дополнительными защитными элементами. Крепится он в таком случае непосредственно на поверхность различных конструкций.
• Защищенные металлическими трубами. Кабель прокладывается в стальные трубы, которые могут погружаться в грунт, а могут остаться на поверхности. Способ надежно защищает кабель от механических воздействий.
• Защищенные коробом. Часто для прокладки линий используются защитные короба и кабельные лотки. Сегодня рынок полон изделий с различным назначением и характеристиками.
• Подвешенные на тросах. В целях дополнительной экономии пространства кабели закрепляются на расстоянии от пола с помощью специализированных тросов.
• Проложенные в отдельных сооружениях. При сложности конструкции и ее больших габаритах для линий выделяется отдельное свободное пространство. В частности, для проведения кабеля используются шахты, отдельные этажи.

Прокладка линий при пересечении других объектов

Очень часто при прокладке кабеля у него на пути появляются предприятие, трасса, бетонные стены и другие серьезные барьеры. Чаще всего для разрешения ситуации используются эстакады, тоннели и похожие на них конструкции.

Тоннели — отличный способ экономии драгоценного пространства. При этом линия всегда доступна для проведения любых профилактических работ. Обратной стороной описанных преимуществ являются высокие денежные затраты. Они должны покрыть стоимость земельных работ, создание усиленной конструкции и закупку всех необходимых материалов.

Монтаж эстакад представляет собой более экономичное решение, нежели предыдущее. Конструкционно они представляют собой расположенную над поверхностью линию, установленную на специальных трассах. Кабели в таком случае прокладываются группами до 50 единиц.

Галереи похожи на эстакады, но кабель здесь располагается сразу на нескольких площадках. Они устанавливаются на разных уровнях высоты на расстоянии друг от друга. Это позволяет при той же площади конструкции в разы увеличить количество прокладываемых кабелей.

Тоннели, эстакады и галереи используются при большом количестве кабелей. Если же их в среднем от 1 до 6, то можно использовать траншеи. Их обустройство — выгодное и простое решение. При этом их можно использовать не только на территории предприятий, но и на открытых местностях, прокладывая кабель под землей.

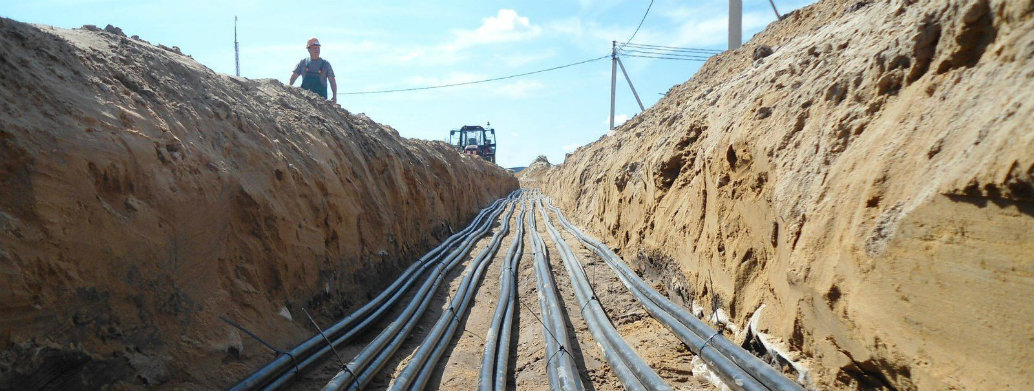

Прокладка кабеля в траншеях

Благодаря большому списку преимуществ кабельные траншеи используются повсеместно. Они обеспечивают высокую безопасность, эффективность и длительный срок службы без внешних вмешательств. Технология имеет свои нормы и требования, подводные камни и множество других особенностей, поэтому тему стоит рассмотреть отдельно.

Траншея как технология давно используется для прокладки многих коммуникаций. При работе с кабелем все происходит примерно так же. На первом этапе необходимо выкопать траншею нужной глубины и ширины. Зачастую весь процесс производится с помощью экскаватора и другой спецтехники, так как даже при небольших габаритах ямы вручную делать нерационально.

На дне траншеи обязательно обустраивается подушка из сыпучего материала. Самым доступным и в то же время эффективным является песок, на подсыпку из которого укладывается кабель. После того как линия уложена, траншея засыпается обыкновенным грунтом. Здесь важно, чтобы он был чистым и не имел в своем составе камней, веток и строительного мусора. Пренебрежение этим правилом может привести к механическому повреждению кабеля сразу или при дальнейшем обслуживании линии.

Если траншея имеет небольшую ширину, которая не превышает 0.25 м, то перед засыпкой грунта нужно обеспечить дополнительную защиту кабеля. Делается это с помощью бетонных плит, уложенных в несколько рядов кирпичей или других листовых щитов.

Чем выше напряжение кабеля, тем сильнее приходится увеличивать глубину его погружения в землю. Степень защиты также меняется с помощью увеличения сложности дополнительных конструкций. Именно поэтому укладка в различных ситуациях имеет свои особенности.

• При напряжении до 20 кВ к траншее предъявляется минимум требований. Кабель нужно погружать на глубину от 0.7 м до 1.2 м. При этом какие-либо дополнительные защитные сооружения не требуются, кабель просто засыпается грунтом.
• Если напряжение выше и доходит до 35 кВ, то минимальное значение глубины увеличивается до 1 м. Других существенных изменений в конструкции не производится.
• Есть и исключения. Когда траншея имеет небольшую длину — до 5 м, при ее прокладке достаточно глубины в 0.5 м. То же самое относится к случаям, когда превысить значение невозможно из-за внешних конструкций. Часто такая ситуация возникает при подводе линий к различным объектам.
• Кабельные линии не запрещено проводить через поле, которое засеяно культурами или находится в непосредственной близости к нему. Для этого достаточно траншеи глубиной более 1 метра. Кабель при этом никак не повлияет на рост урожая и не помешает производить сельскохозяйственные работы.

Для любых конструкций на первом месте стоит безопасность. Соблюдение перечисленных правил обеспечивает защиту окружающих. Также повышается эффективность эксплуатации, а обслуживание линии производится с минимальными затратами времени и средств.

Кабельные линии на электростанциях

К электростанциям и другим электроустановкам применяются серьезные требования к процессу монтажа кабельных линий. Здесь, из-за большого количества сложных конфигураций оборудования, задача усложняется. Нужно сохранить эффективность сетей и возможность быстрого к ним доступа, но при этом обеспечить безопасность на высшем уровне.

Сегодня на электроустановках используется большинство известных способов прокладки кабельных линий. Часто на одной территории можно встретить комбинации нескольких технологий. Для простых линий используются эстакады, каналы. Одиночный кабель проводится с помощью траншей. Когда количество кабелей в линии доходит до 20 и более, должны использоваться системы тоннелей.

Прокладка внутри помещений

В любом закрытом помещении к кабельным линиям в разы увеличиваются требования пожаробезопасности. Все используемые кабели не должны иметь оболочку, подверженную легкому воспламенению. Не допускается использование кабелей с ПВХ-изоляцией. Она не только приводит к возгоранию, но и выделяет огромное количество ядовитых газов и размягчается, превращаясь в опасную раскаленную субстанцию.

Монтаж линий на улицах населенных пунктов

Прокладка кабеля через городские улицы и поселки — достаточно распространенный процесс. Без острой необходимости линию нельзя прокладывать под проезжей частью. Из-за этого укладка производится на территории тротуаров, газонов и дворовых территорий. При небольшом количестве кабелей используются все те же траншеи по стандартной технологии. Если их много, создается конструкция тоннелей. То же касается ситуаций, когда подземное пространство занято другими коммуникационными сооружениями.

Под дорожным покрытием линии проводить можно с целью их пересечения и в других вынужденных ситуациях. В этом случае система усиливается путем погружения кабеля в трубы и бетонные конструкции.

Подключение к подвижным механизмам

Кабели, подведенные к электромеханическому оборудованию, должны быть износостойкими. В месте подключения изоляция должна быть изготовлена из резины или другого эластичного материала. Иногда для придания прочности концы кабеля оснащаются дополнительными пластиковыми наконечниками. При вертикальном подводе изоляция дополнительно пропитывается специальными растворами.

Соблюдение климатических условий

В нашей стране этот вопрос очень важен, так как изменения состава грунта, перепады температур и другие особенности климатических условий встречаются часто. Благо сегодня рынок предлагает большое количество кабелей с различными характеристиками. В процессе работ остается только подобрать кабель нужного типа, марки и сечения. Причем учитываться должны максимально сложные ситуации, которые встречаются на конкретном участке.

Установка кабельных муфт

Существуют четкие правила, которые указывают максимальное количество муфт, устанавливаемых на 1 км кабельных линий. Трехжильные кабели напряжением до 10 кВ при сечении 3×95 мм2 допускают установку до 4 муфт. При увеличении сечения до 2×100—2×240 мм — до 5 муфт. Трехфазные кабели напряжением 20—35 кВ — до 6 муфт. Любые одножильные кабели — до 2 муфт.

Прокладка кабеля в земле

Прокладка кабеля в земле Существует несколько способов прокладки кабеля вне помещений. Одним из наиболее популярных способов является способ монтажа кабельной трассы в земле. В данной статье рассмотрим особенности данного способа прокладки кабеля в частном доме, а также для силовых кабельных линий.

Прокладка кабеля в земле на территории частного дома

При выполнении электромонтажных работ в частном доме стает вопрос об осуществлении электроснабжения различных сооружений, расположенных на его территории. Например, необходимо протянуть кабельную линию от главного распределительного щитка для питания дома, гаража или бани. Одним из способов – проложить кабель подземным способом. Прокладка кабеля в земле на территории частного дома Очень часто проложенный кабель повреждается, не прослужив и года. Для того чтобы этого не случилось, необходимо производить монтаж кабельной трассы в соответствии с правилами. Приведем основные рекомендации, которых следует придерживаться при проведении работ по прокладке кабеля в земле. Прежде всего, необходимо выбрать оптимальную трассу для прокладки кабеля. Кабель необходимо прокладывать таким образом, чтобы он не пересекался с различными инженерными сооружениями, трубопроводами, другими кабельными линиями, на расстоянии не менее 0,6 м от сооружений, а также от деревьев, расположенных на территории земельного участка. Также следует учесть возможные нагрузки на грунт на всей трассе прокладки кабеля. Если тот или иной участок часто подвергается повышенным нагрузкам на грунт, то следует проложить кабель в обход данных участков. Большая длина трассы и соответственно прокладываемого кабеля в будущем компенсируется его большим сроком службы. Глубина прокладки кабеля должна быть не менее 0,7 м. В местах пересечения кабельной трассы с дренажными канавами, трубами, въездом для автомобиля должна быть обеспечена дополнительная защита кабеля, что обеспечивается его прокладкой в трубе. В зависимости от местных условий, например, при пересечении с канавой, глубина прокладки кабеля должна быть увеличена. При подготовке траншеи для прокладки кабеля могут попадаться различные предметы: куски металла, камни, плиты. Если эти элементы не удалить, то они могут в дальнейшем повредить оболочку кабеля. Перед укладкой кабеля в траншею необходимо положить на дно песчаную подушку. Толщина подушки должна быть не менее 0,1 м. Следует также сказать несколько слов о прокладываемом кабеле. Кабель, который не имеет дополнительного защитного покрова, прокладывать непосредственно в земле не рекомендуется, так как он может повредиться. В таком случае необходимо обеспечить защиту кабеля от механических повреждений по всей его длине, то есть проложить кабельную линию в трубе.

Бронированный кабель для прокладки в земле ВБбШв

Бронированный кабель для прокладки в земле ВБбШв Для прокладки в земле оптимальный вариант – кабель ВБбШв (бронированный медный кабель с поливинилхлоридной изоляцией) или его аналог с алюминиевыми жилами АВБбШв. кабель ВБбШв бронированный стальными лентами Кабель данного типа имеет дополнительную защитную оболочку, выполненную из двух стальных лент, которые его надежно защищают от грызунов, а также возможных механических повреждений в результате проседания грунта или при выполнении земляных работ в районе кабельной трассы.

Бронированный алюминиевый кабель АВБбШв

Бронированный алюминиевый кабель АВБбШв Рекомендуется прокладывать кабель цельным куском, так как наличие промежуточных соединений (муфт) значительно снижает его надежности и срок службы, так как промежуточные соединения являются наиболее уязвимыми местами кабельной линии. Если по той или иной причине отсутствует возможность прокладки цельного кабеля (например, по причине большой протяженности трассы или при отсутствии кабеля необходимой длинны), кабеля соединяют в промежуточных щитках, расположенных над землей. Данные щитки должны быть рассчитаны на установку вне помещений, то есть должны иметь соответствующую защиту корпуса от агрессивного воздействия факторов окружающей среды, в частности влаги и механических повреждений.

Прокладка кабеля в траншее

Прокладка кабеля в траншее Перед непосредственной прокладкой кабеля в траншее, необходимо убедиться в его целостности и надежности его изоляционного покрова. Для этого необходимо выполнить проверку кабеля мегомметром. Проверяется состояние изоляции между жилами кабеля, а также каждой из жил кабеля относительно внешней оболочки (брони). Нормы сопротивления изоляции для кабелей и проводов напряжением до 1000 В, используемых для прокладки электропроводки, составляют не менее 0,5 МОм. Если полученные в процессе проверки кабеля значения не менее нормированного значения, то данный кабель пригоден к эксплуатации. Также следует произвести визуальный осмотр внешней оболочки кабеля по всей длине на предмет наличия механических повреждений. Перед тем, как приступить к засыпке траншеи, следует нарисовать схему расположения трассы на участке, чтобы при необходимости вскрытия данного кабеля или проведения других земляных работ знать точное расположение кабельной трассы. Проложенный кабель сверху покрывается небольшим слоем песка по всей длине. Далее засыпается 0,2-0,3м грунта и все это тщательно утрамбовывается. Для предотвращения повреждения проложенного кабеля при проведении земляных работ в дальнейшем, рекомендуется на данном этапе проложить в земле сигнальную ленту, наличие которой будет свидетельствовать о том, что в данном месте проложена кабельная линия.

Сигнальная лента

Сигнальная лента Заключительный этап – засыпка траншеи. Для предотвращения чрезмерной усадки грунта необходимо оставить небольшую насыпь на земле.

Прокладка силовых кабелей в земле

  Для обеспечения продолжительности срока службы кабельных линий, а также для предотвращения их повреждения, необходимо придерживаться определенных правил прокладки силовых кабелей в земле, ниже рассмотрим основные из них. Кабель прокладывается в предварительно подготовленных траншеях. Количество кабелей, прокладываемых в одной траншее, зависит от класса напряжения кабельных линий. В одной траншее можно разместить не более шести кабельных линий напряжением 6 (10) кВ или два кабеля напряжением 35 кВ. Прокладка силовых кабелей в земле
Минимально допустимое расстояние между проложенными силовыми кабельными линиями напряжением 6 (10) кВ — 0,1 м, для кабелей напряжением 20 и 35 кВ – 0,25 м, линий напряжением 110 кВ и выше расстояние увеличивается до полуметра. В последнем случае монтированные линии следует в обязательном порядке разделить железобетонными плитами.
Глубина прокладки кабелей напряжением до 20 кВ должна быть не менее 0,7 м (глубина увеличивается до 1 м при прокладке кабеля по пахотным землям), при напряжении 35 кВ – 1 м, 110 кВ и выше – 1,5 м.
При разметке трассы прокладки кабеля необходимо соблюдать расстояние до сооружений, от которых необходимо отступить как минимум 0,6 м. То же самое касается деревьев, расстояние от которых должно быть не менее двух метров.
В процессе эксплуатации кабельных линий может наблюдаться их деформация по причине естественных движений грунта, а также температурных колебаний. В связи с этим кабельные линии прокладываются с запасом. Запас кабеля обеспечивается путем прокладки кабеля по зигзагообразной трассе.
Если участок кабельной трассы или трасса в целом находится в непосредственной близости с линией электропередач, то следует учитывать, что расстояние между опорой ЛЭП и кабелем должно быть не менее 1м для ВЛ до 1 кВ, 5м для ВЛ до 35 кВ, 10 м для ВЛ 110кВ и выше.

Монтаж кабельных линий до 35кВ от Elekom

Прокладка силового кабеля необходима для доставки электроэнергии в систему электроснабжения от источников питания электроэнергии до потребителя.

Силовой кабель – незаменимый элемент всегда присутствующий в процессе электромонтажа, монтаж которого под силу каждому профессиональному электромонтажнику.

Существует несколько видов и способов монтажа силового кабеля. Среди них прокладка кабеля в траншеях, открытая и скрытая прокладка внутри зданий, наружная прокладка кабеля по стенам зданий.

Монтаж кабельных линий в траншее

Это один из распространенных способов монтажа силовых кабельных линий, так как является доступным по стоимости, а кабель в земле лучше защищен от перегрева.

Кабели должны быть уложены с запасом по длине, достаточным для компенсации  возможных  смещений  почвы  и  температурных  деформаций самих кабелей и конструкций, по которым они проложены. При этом укладывать запас кабеля в виде колец (витков) запрещается.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем песчано-гравийной смеси или мелкого грунта, не содержащего камней, строительного мусора и шлака, а зимнее время частей смерзшейся смеси и кусков льда.

Кабели на всем протяжении должны быть защищены от механических повреждений путем прикрытия железобетонными плитами, кирпичом или сигнальными лентами, уложенными поверх песчано-гравийной смеси.

Кабельные линии прокладываются на глубине не менее 0,7 метров!

Пересечения с коммуникациями глубокого заложения регламентируются, чтобы выдержать охранные зоны и для создания нужных условий для ремонта. В случае параллельной прокладки, кабеля располагаются в 10 см друг от друга.

После укладки всех линий их отрезки соединяют, помещают защитные конструкции в траншею и засыпают ее.

Монтаж кабельных линий в лотках

Электрические кабели в помещениях могут прокладываться различными способами — по поверхности стен и потолков на струнах, тросах, в коробах, в трубах, на лотках и т. д.

Удобным для монтажа и последующего обслуживания представляется прокладка силовых кабелей в специальных электрических лотках. Так обеспечивается быстрый доступ к кабелю для ремонтных работ. Лоток для прокладки силового кабеля выбирают с учетом веса и сечения кабеля,а его монтаж осуществляется по полкам на стойках, шпильках с креплением по стенам и потолкам.

Прокладка силового кабеля в кабельных блоках, трубах, тоннелях

Монтаж кабеля по трубам применяется при наличии неблагоприятных условий. Например, когда кабельная трасса проходит по неровной поверхности или при необходимости защиты кабеля от повреждения. Прокладка кабеля в кабельных блоках осуществляется в точках пересечения с дорогами, подземными сооружениями, коммуникациями, а также агрессивными грунтами.

При протяжке в трубу или канал блока трех фаз кабеля запрещается последовательная протяжка отдельных кабелей с использованием стального каната (троса) из-за опасности повреждения им или кабельным чулком (захватом) оболочек уже проложенных кабелей. Возможна одновременная протяжка нескольких кабелей в связке, при этом способ должен быть согласован с предприятием-изготовителем кабеля.

При прокладке кабеля в блочной канализации, исходя из его конструктивных параметров и условий прокладки, должна быть определена общая длина канала блока по условиям предельно допустимых усилий тяжения. Требуемые усилия при этой прокладке и предельная длина канала блока, через который будет производиться протяжка определяются на месте.

Испытание повышенным напряжением. Выявление мест повреждения линий

До начала испытаний проводится осмотр всех доступных элементов кабельной линии, кабельных сооружений и трассы, и при обнаружении дефектов и нарушений они должны быть устранены до начала испытаний. Испытания изоляции кабельной линии проводятся в соответствии с действующими стандартами и по согласованию с фирмой-изготовителем кабеля.  При испытаниях напряжение прикладывается между жилой и экраном каждой фазы, при этом жилы других фаз и экраны всех фаз должны быть заземлены.

Результаты испытания должны быть занесены в паспорт кабельной линии.

Проверка фазировки кабельной линии производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля в процессе эксплуатации с помощью трансформаторов напряжения, установленных в центре питания.

Функциональность и безопасность кабеля зависит от целостности изоляции, для ее проверки используют следующие методы:

• Грубые дефекты изоляции проверяют при помощи мегаомметра;
• Индукционный метод. К линии подключается генератор высокочастотного тока, после чего регистрируются пульсации поля над линией;
• Импульсный метод. В предположительно поврежденную жилу посылаются непродолжительные импульсы. Возвращаясь, они несут информацию о характере дефекта и месте его расположения;
• Акустический метод. Регистрируются колебания почвы над местом нарушения целостности кабеля, возникающие при разряде в этом месте.

Ремонт и реконструкция кабельных линий электропередач

При текущем ремонте устраняются нарушения, обнаруженные при осмотрах трасс и сооружений кабельных линий. По мере необходимости осуществляется капитальный ремонт кабельных линий, кабельных сооружений и оборудования.

При механическом и электрическом повреждении кабеля в месте ремонта прокладывается вставка (или вставки) из отрезка кабеля соответствующей марки и сечения и выполняется монтаж соединительных муфт  в соответствии с действующей документацией. Если при повреждении одной из фаз кабельной линии произошло повреждение соседних фаз, производится их осмотр и определяется объем работ по их ремонту. При повреждении оболочки кабеля из-за электрического пробоя или механических воздействий производится починка оболочки. При повреждении концевой муфты в месте ремонта монтируется вставка   кабеля с заранее смонтированной концевой муфтой и соединительная муфта. Монтаж этих муфт выполняется в соответствии с действующей инструкцией по монтажу муфт.

Ремонтные работы на кабельных линиях производятся в соответствии с утверждением графика работ эксплуатационным персоналом или персоналом специализированных организаций.

При обнаружении повреждений выполняется ремонт и монтаж линий.

Во время ремонта:

• Восстанавливают поврежденные оболочки
• Ремонтируют кабельную бронь
• Устраняют повреждения концевых заделок и кабельных муфт
• Производят замену участков линии
• Восстанавливают раскладку кабелей в лотках, каналах и других приспособлениях и др

Все выполняемые работы, фиксируются документально.

Прокладка кабелей в земле. Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний

Прокладка кабелей в земле

Вопрос 123. Какой выбирается глубина заложения кабелей от планировочной отметки?

Ответ. Выбирается не менее:

кабелей до 20 кВ – 0,7 м;

кабелей 35 кВ – 1 м;

при пересечении улиц и площадей независимо от напряжения – 1 м.

Глубина заложения кабелей напряжением 1-35 кВ выбирается не более 1,6 м.

Кабельные маслонаполненные линии 110–500 кВ закладываются на глубину от планировочной отметки не менее 1,5 м.

Допускается уменьшение глубины заложения до 0,5 м на участках длиной до 5 м при вводе кабелей в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Прокладка кабелей 6-10 кВ по пахотным землям производится на глубине не менее I м, при этом полоса земли над трассой может быть занята под посевы (п. 2.3.79).

Вопрос 124. Сколько слоев кабелей до 500 кВ можно прокладывать в земле, траншее?

Ответ. Можно прокладывать только один слой, а в трубах не более чем два. Прокладка кабелей под проезжей частью вдоль улиц не допускается (п. 2.3.79).

Вопрос 125. Каковы требования Правил при прокладке кабелей непосредственно в земле?

Ответ. При такой прокладке кабели прокладываются в траншеях и имеют снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Кабели на всем протяжении защищаются от механических повреждений путем покрытия:

при напряжении 35 кВ и выше бетонными плитами толщиной не менее 50 мм;

при напряжении ниже 35 кВ – плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей. Применение силикатного, а также пустотелого или дырчатого кирпича не допускается. При прокладке на глубине более 1 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.

Допускается для кабелей до 10 кВ вместо механической защиты плитами или кирпичом использовать предупредительную сигнальную ленту (п. 2.3.80).

Вопрос 126. Допускается ли прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений?

Ответ. Такая прокладка не допускается (п. 2.3.81).

Вопрос 127. Каким принимается расстояние в свету по горизонтали между кабелями при их параллельной прокладке?

Ответ. Как правило, принимается не менее:

1) 100 мм – между силовыми кабелями напряжением до 10 кВ, а также между ними и контрольными кабелями;

2) 250 мм – между кабелями напряжением 20–35 кВ и между ними и контрольными кабелями;

3) 500 мм – между кабелями, эксплуатируемыми различными организациями;

4) 500 мм – между силовыми кабелями и кабелями связи;

5) 500 мм – между маслонаполненными кабелями 110–500 кВ и другими кабелями.

Допускается с учетом местных условий уменьшение расстояний, указанных в пп. 2–3, до 100 мм, а между силовыми кабелями напряжением до 10 кВ и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонной связи, до 250 мм при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей (прокладка в трубах, установка негорючих перегородок и т.  п.).

Расстояние между контрольными кабелями не нормируется (п. 2.3.82).

Вопрос 128. Каковы расстояния от кабеля до стволов деревьев при его прокладке в зоне насаждений?

Ответ. Должно быть, как правило, не менее 2 м. При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками расстояние обеспечивается не менее 0,75 м. Допускается уменьшение этих расстояний при условии прокладки кабелей в трубах, проложенных путем подкопки или прокола грунта (п. 2.3.83).

Вопрос 129. Какие расстояния обеспечиваются при параллельной прокладке кабелей?

Ответ. Расстояние по горизонтали в свету от кабелей до трубопроводов, водопровода, канализации, дренажа газопроводов низкого, среднего и высокого давления (до 0,6 МПа) – не менее 1 м; до газопроводов высокого давления (более 0,6 МПа) – не менее 2 м; до теплопровода – не менее 2 м, до магистральных трубопроводов – не менее 10 м (п. 2.3.84 и п. 2.3.85).

Вопрос 130. Как прокладываются кабели параллельно с железными дорогами?

Ответ. Прокладываются, как правило, вне зоны отчуждения дороги. Расстояние от кабеля до оси пути железной дороги принимается не менее 3,25 м, а для электрифицированной дороги – не менее 10,75 м.

При наличии обоснования допускается прокладка кабелей в пределах зоны отчуждения железной дороги (п. 2.3.86).

Вопрос 131. Как прокладываются кабели параллельно с автомобильными дорогами?

Ответ. Прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1 м от бровки или не менее 1,5 л от бордюрного камня.

При наличии обоснования допускается уменьшение указанных расстояний (п. 2.3.88).

Вопрос 132. Чему должно быть равно расстояние в свету от кабеля до заземленных частей и заземлителей опор ВЛ?

Ответ. Это расстояние принимается для опор ВЛ напряжением выше 1 кВ не менее 5 м при напряжении до 35 кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от кабеля до подземных частей и заземлителей отдельных опор ВЛ напряжением выше 1 кВ допускается уменьшать до 2 м; при этом расстояние от кабеля до вертикальной плоскости, проходящей через ближний провод ВЛ, не нормируется (п. 2.3.89).

Вопрос 133. Каковы требования Правил при пересечении кабелями других кабелей?

Ответ. Они разделяются слоем земли толщиной не менее 0,5 м. Допускается в стесненных условиях уменьшение этого расстояния для кабелей напряжением 35 кВ и ниже до 0,15 м при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала (п. 2.3.90).

Вопрос 134. Каким принимается расстояние между кабелями и трубопроводом при пересечении кабелями трубопроводов, в том числе нефте-и газопроводов?

Ответ. Принимается не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.

При пересечении кабельной маслонаполненной линией трубопроводов расстояние между ними в свету принимается не менее 1 м (п. 2.3.91).

Вопрос 135. Каким принимается расстояние между кабелями и перекрытием теплопровода при пересечении кабелями до 35 кВ теплопроводов?

Ответ. Принимается не менее 0,5 м, а в стесненных условиях – не менее 0,25 м. При этом теплопровод на участке пересечения плюс по 2 м в каждую сторону от крайних кабелей закрывается теплоизоляцией так, чтобы температура земли не повышалась более чем на 10 °C по отношению к высшей летней температуре и на 15 °C по отношению к низшей зимней.

В случаях, когда указанные условия не могут быть обеспечены, допускается выполнение одного из следующих мероприятий:

заглубление кабелей до 0,5 м вместо 0,7 м;

применение кабельной вставки большего сечения;

прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее 0,5 м, при этом трубы укладываются таким образом, чтобы замена кабелей могла быть выполнена без производства земляных работ (например, ввод концов труб в камеры) (п. 2.3.92).

Вопрос 136. Как прокладываются кабели при пересечении с железными и автомобильными дорогами?

Ответ. Прокладываются в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.

При отсутствии зоны отчуждения такая прокладка выполняется только на участке пересечения плюс по 2 м по обе стороны от полотна дороги (п. 2.3.93).

Вопрос 137. Как выводится кабель на поверхность в случае перехода кабельной линии в воздушную?

Ответ. Выводится на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от кромки полотна (п. 2.3.93).

Вопрос 138. Как прокладываются кабели при пересечении трамвайных путей?

Ответ. Прокладываются в изолирующих блоках или трубах. Пересечение выполняется на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей (п. 2.3.94).

Вопрос 139. Каким должно быть расстояние в свету между корпусом кабельной муфты и ближайшим кабелем при установке на кабелях муфт?

Ответ. Должно быть, как правило, не менее 0,25 м.

Допускается уменьшать это расстояние при условии установки между муфтой и кабелем асбоцементной или т. п. перегородки (п. 2.3.96).

Вопрос 140. Какие принимаются меры при наличии по трассе кабелей блуждающих токов опасных значений?

Ответ. В этом случае изменяется трасса линии с тем, чтобы обойти опасные зоны.

При невозможности изменить трассу предусматриваются меры по максимальному снижению уровней блуждающих токов, применяются кабели с повышенной стойкостью к воздействию коррозии или осуществляется активная защита кабелей от воздействия электрокоррозии.

При прокладке кабелей в агрессивных грунтах и зонах с наличием блуждающих токов опасных значений применяется катодная поляризация (установка электродренажей, протекторов, катодная защита).

Применять катодную защиту кабелей, проложенных в солончаковых грунтах или засоленных водоемах, не рекомендуется.

При наличии в земле блуждающих токов на кабельных линиях устанавливаются контрольные пункты в местах и на расстояниях, позволяющих определить границы опасных зон, что необходимо для последующего рационального выбора и размещении защитных средств (п. 2.3.97).

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Прокладка подземных кабелей | electricaleasy.com

Подземные кабели, конечно, предназначены для прокладки или прокладки под землей. Надежность подземной кабельной сети во многом зависит от правильной прокладки кабелей, качества кабельных соединений и ответвлений и т. Д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) протяжка. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод наиболее популярен, поскольку он прост и дешев. Кабели, прокладываемые этим методом, должны иметь битумированную бумагу и гессиановую ленту, чтобы обеспечить защиту от коррозии и электролиза. Порядок прямой укладки следующий.

Порядок укладки

• Вырыта траншея глубиной около 1,5 метра и шириной 45 см.
• Затем траншею засыпают слоем мелкого песка толщиной 10 см.
• Кабель проложен над песчаной подушкой. Песчаный слой защищает кабель от влаги из земли.
• Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
• Если в одной траншее необходимо проложить несколько кабелей, расстояние по горизонтали или вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
• Затем траншея засыпается кирпичами и землей для защиты кабеля от механических повреждений.

Преимущества

• Проще и дешевле, чем два других метода
• Тепло, выделяемое в кабелях, легко рассеивается в земле.

Недостатки

• Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо провести совершенно новую выемку грунта, стоимость которой равна стоимости новой прокладки.
• Переделать кабельную сеть непросто.
• Стоимость обслуживания выше.
• Трудно определить место неисправности.
• Этот метод нельзя использовать в густонаселенных районах, таких как мегаполисы, где земляные работы обходятся слишком дорого.

[Также читайте: Типы подземных кабелей]

Система выкатывания

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль кабельной трассы. Затем кабели протягиваются в трубы из люков. Обычно также предусматривается дополнительная труба / канал вместе с тремя кабельными каналами для проведения соединений релейной защиты и контрольных проводов.Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления маршрута радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при натяжении.

Преимущества

• Ремонт, дополнения или изменения в кабельной сети можно легко произвести из колодцев без повторной раскопки.
• В этом методе, поскольку кабели не нужно бронировать, процедура соединения кабелей упрощается.
• Стоимость обслуживания значительно ниже.
• Меньше шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

Недостатки

• Начальная стоимость очень высока.
• Из-за неблагоприятных условий для рассеивания тепла допустимая нагрузка на кабели снижается.

[Также прочтите: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамики, асфальта или обработанной древесины.Когда кабель укладывается на место, желоб заполняется битумной или асфальтовой смесью, а затем засыпается. Прокладываемые таким образом кабели можно просто покрыть свинцом, так как желоб обеспечивает хорошую механическую защиту.
В настоящее время этот метод используется очень редко, так как он более дорогой, требует квалифицированного труда и благоприятных погодных условий.

EMF-портал | Кабели подземные

1. Дома
2. Технологии
3. Низкая частота (0.1 Гц – 1 кГц)
4. Подземные кабели

Подземные кабели используются для распределения электроэнергии в системах низкого и среднего напряжения. Имеется небольшой опыт применения подземных кабелей в сверхвысокочастотных системах. Подземные кабели окружены внешней оболочкой, защищающей от механических или химических повреждений. Подземные кабели до 110 кВ прокладываются компактными трехжильными жгутами глубиной около 1 м.Для подземных кабелей с напряжением выше 110 кВ необходимо большее расстояние между проводниками из-за рассеивания тепла. Поэтому подземные кабели прокладываются на глубине 2 — 3 м. Как и в случае с линиями электропередач, ширина сечения подземных кабелей на 380 кВ составляет 50 — 70 м.

Строительство подземной линии электропередачи 110 кВ между Циммерном и Ротвайлом / Германия
фото: Нико Пудимат, лицензия: общественное достояние, через Wikimedia Commons

Аналогично воздушным линиям электропередачи электрические и магнитные поля создаются подземными кабелями.Электрические поля подземных кабелей почти полностью экранируются окружающей оболочкой и проводящей почвой. Напротив, магнитные поля не экранируются и уменьшаются только с расстоянием.

На следующем рисунке показано, что магнитные поля на уровне земли подземных кабелей уменьшаются с расстоянием гораздо быстрее, чем магнитные поля соответствующей воздушной линии электропередачи; однако на самом деле они могут быть выше, прямо над подземным кабелем.

Плотность магнитного потока на высоте 1 м над землей на линиях электропередачи 380/220 кВ и подземных кабелях в зависимости от расстояния до трассы линии электропередачи
Изображение предоставлено Федеральным ведомством радиационной защиты

Диапазон значений показан в максимальные ожидаемые плотности магнитного потока изменяются в максимальных рабочих условиях.Иллюстрация основана на данных института ECOLOG, который провел измерения на нескольких линиях электропередачи и подземных кабелях и экстраполировал данные измерений с помощью моделирования на максимальные условия эксплуатации по запросу исследовательского проекта, финансируемого BfS. Больше информации в итоговом отчете.

Типовые значения измерений доступны в базе данных источников воздействия.

Линии с элегазовой изоляцией (GIL) используются в системах высокого напряжения. Системы GIL состоят из центрального алюминиевого проводника, вставленного в алюминиевую трубку (см. Рисунок). Трубка заполнена невоспламеняющейся изолирующей газовой смесью. Системы GIL в основном устанавливаются в зонах с ограниченным пространством, таких как туннели, или в случаях чувствительных условий окружающей среды (например, требований противопожарной защиты). Некоторые системы GIL могут быть проложены более близко, чем подземные кабели, из-за меньших помех и меньшего рассеивания тепла в почве. В отличие от воздушных линий электропередач и подземных кабелей, системы GIL создают очень слабые магнитные поля и отсутствие электрических полей вокруг них.

Поперечное сечение газопровода
Изображение предоставлено Siemens

• ←
  Предыдущая глава

• Следующая глава
  →

Типы подземных кабелей | USESI

Подземные кабели преобладают в США, обычно используются для электрических и телекоммуникационных проводов. Он заменяет воздушные кабели, проложенные в земле на несколько метров, особенно в местах с большим количеством высоких зданий.

Подземные кабели идеально подходят для перегруженных территорий, таких как города и фабрики. Однако для этого требуется больший бюджет на строительство, поскольку он должен быть закопан под землей, чтобы гарантировать, что он защищен и никому не причинит вреда.

Какие типы подземных кабелей?

Подземные кабели подразделяются на две категории: по напряжению или по конструкции.

По напряжению

• Кабели низкого напряжения — максимальная мощность 1000 В (1 кВ). Он наиболее широко используется среди всех кабелей, часто применяется в кабелях распределения электроэнергии и управления, которые передают сигналы от электрических устройств или переключателей в диспетчерскую.
• Кабели высоковольтные — до 11кВ. Обычно используется для передачи электроэнергии при высоком напряжении, может быть подземным или подводным. Это помогает снизить потери мощности.
• Кабели сверхнапряжения — от 22 кВ до 33 кВ. Для пропитки используются масла с низкой вязкостью.
• Кабели сверхвысокого напряжения — номинальное напряжение от 33 кВ до 66 кВ.
• Кабели сверхвысокого напряжения — максимальное напряжение свыше 132 кВ.

По конструкции

Кабели с поясом : максимальное напряжение 11 кВА.Внутри обычно есть три проводника, которые собираются вместе, а затем соединяются лентой из изоляционной бумаги, пропитанной подходящим диэлектриком. Зазоры между проводниками и лентой заполнены волокнистыми диэлектрическими материалами. Если есть одна примечательная характеристика, то это форма не идеального круга, чтобы использовать доступное пространство. Однако он не идеален для уровня напряжения выше 11 кВ, поскольку электрическая прочность диэлектрика падает через несколько лет.

Экранированные кабели : максимальное напряжение 66 кВА.Этот тип можно разделить на два типа кабелей — кабели H-типа и кабели SL.

Кабель H-типа был разработан М. Хохштадтером. Каждая из трех жил изолирована бумагой, а затем обернута перфорированным металлическим экраном или крышкой. Позднее три металлических экрана объединяются медной или другой металлической крышкой. Основное преимущество кабеля H-типа заключается в том, что он улучшает отвод тепла.

Другой — кабель SL-типа, конструкция которого аналогична H-типу.Единственное отличие состоит в том, что три жилы SL-Type индивидуально покрыты свинцовой оболочкой. К сожалению, оно ограничено до 66 кВ. Оболочки также тонкие, поэтому влага может проникнуть в кабель.

С другой стороны, есть еще H.S.L. Кабели типа, которые представляют собой комбинацию типов H и S.L. тип кабеля.

Напорные кабели : максимальное напряжение более 66 кВА. Он подразделяется на два типа — кабели с масляным наполнением и кабели с газовым наполнением.

подземных высоковольтных линий | Р.E.T.A.

RETA провела значительные исследования по заглублению высоковольтных линий электропередачи. Мы изучили литературу по этому вопросу и встретились со специалистами по подземному кабелю со всего мира. Несколько экспертов по подземному кабелю из Europacable посетили публичные и частные встречи, организованные RETA. Мы организовали встречи экспертов по подземному кабелю с министром энергетики Альберты, другими членами Законодательного собрания Альберты, а также с персоналом Alberta Energy, чтобы объяснить, как технология подземных работ развивалась в последние годы и как снизились затраты.К сожалению, правительство Альберты, оператор электросетей Альберты (AESO) и Комиссия по коммунальным предприятиям Альберты (AUC) отказываются серьезно рассматривать вопрос о закопании высоковольтных линий электропередач, как это делают более прогрессивные юрисдикции по всему миру.

RETA подготовила Информационный бюллетень по заглублению высоковольтных линий электропередачи, и ссылки на эту тему включены в наш исчерпывающий список ссылок.

Преимущества линий метро:

Таким образом, по сравнению с воздушными или надземными линиями электропередач, подземными линиями электропередач высокого напряжения:

1. устраняет электрическое поле за счет экранирования и значительно уменьшает магнитное поле за счет компенсации фазы,
2. снижает негативное воздействие на здоровье электромагнитных полей (ЭМП) воздушных линий почти до нуля,
3. устраняет отрицательное воздействие на здоровье коронного разряда воздушной линии,
4. безопаснее, потому что они не могут убить людей или животных электрическим током,
5. устраняет ЭДС и паразитное напряжение, отрицательно влияющие на домашний скот,
6. не оказывают отрицательного воздействия на производство сельскохозяйственных культур,
7. не мешают сельскохозяйственным работам,
8. безопаснее, потому что заглубленные линии не падают во время ураганов, торнадо, других сильных ветров или ледяных бурь,
9. устраняет дорогостоящие отключения электроэнергии для сотен тысяч клиентов каждый день в результате повреждения наземной инфраструктуры электроснабжения,
10. не подвержены солнечным бурям,
11. не вызывают лесных пожаров и не подвержены пожарам,
12. безопаснее, потому что самолеты и воздушные шары не могут в них врезаться,
13. не вызывают коррозию близлежащих трубопроводов или опасных индуцированных токов в трубопроводах,
14. не понижать значения смежных свойств,
15. не бельмо на глазу,
16. не гудеть и не гудеть,
17. не оказывают негативного влияния на туризм,
18. не влияют отрицательно на другие возможности экономического развития,
19. не оказывает негативного воздействия на окружающую среду,
20. не убивают миллионы птиц ежегодно из-за столкновений,
21. Не пугайте дикую природу вспышками ультрафиолета,
22. не подвержены негативному воздействию выпадений вулканического пепла,
23. более безопасны, поскольку не подвержены терактам,
24. не создают электромагнитных помех или других негативных воздействий на оборудование / установки национальной обороны,
25. надежнее,
26. имеют более низкие затраты на обслуживание,
27. более эффективны и имеют меньшие затраты на потери при передаче, а
28. можно похоронить почти с такими же капитальными затратами, как и воздушные линии.

Стоимость линий метро:

Что касается затрат на прокладку высоковольтных линий электропередач, на основе исследования RETA, экспертных заключений, представленных на слушаниях AUC по предлагаемому проекту передачи в Хартленд, и многочисленных дискуссий с экспертами по подземным кабелям в Европе:

• Капитальные затраты на закопание этих линий не в 4-20 раз превышают затраты на строительство воздушных линий, как было предложено оператором электросистем Альберты (AESO), Alberta Energy и владельцами объектов передачи в Альберте (т.е.г., AltaLink, ATCO Electric, EPCOR).

• Например, свидетельские показания экспертов на слушаниях Heartland AUC в апреле и мае 2011 года показывают, что капитальные затраты на частично заглубленную двухцепную линию Heartland 500 киловольт (т. Е. 20 из 66 километров будут заглублены) только примерно на 15% выше, чем Ориентировочная стоимость наземной линии Heartland составляет 580 миллионов долларов от AltaLink и EPCOR. Это ошибка округления в отрасли передачи электроэнергии, которая находится в пределах бюджета непредвиденных расходов AltaLink и EPCOR по проекту передачи электроэнергии Heartland.

• Затраты на техническое обслуживание подземных высоковольтных линий электропередач существенно ниже, чем для воздушных линий, и это связано с тем, что подземные линии не подвержены торнадо и другим сильным ветрам, ледяным штормам, общему ухудшению погодных условий, столкновениям птиц с линиями и сбоям отключение электроэнергии и т. д. Например, 40-километровая линия 500 кВ, проложенная в Токио в 2000 году, не имела проблем с обслуживанием.

• Затраты на потери при передаче (от электричества к теплу) для подземных линий на 50–67% ниже, чем для воздушных линий.Это может существенно увеличить срок службы линии до 60 лет. В Альберте годовые затраты на потери при передаче были оценены AESO в 220 миллионов долларов в 2009 году.

Если объединить капитальные затраты, затраты на техническое обслуживание и потери при передаче в течение 60-летнего срока службы высоковольтной линии электропередачи и добавить затраты на здоровье и обесценивание имущества, связанные с воздушными линиями, подземные линии будут стоить намного меньше, чем воздушные линии. Так что не верьте ни одной передающей компании, которая говорит, что закапывать высоковольтные линии слишком дорого.

Примеры линий метро:

На вопрос о закопании высоковольтных линий электропередачи многие компании по передаче электроэнергии ответят: «Раньше этого не делали» или «Технология недостаточно развита» или «Успешно закопать нельзя. Линии электропередачи более высокого напряжения, такие как линии 500 кВ или 400 кВ ». Ни один из этих ответов не соответствует действительности.

Дело в том, что существуют тысячи примеров успешно закопанных линий электропередачи 240 кВ и линий более низкого напряжения.Многие города и поселки по всему миру имеют проложенные под землей линии высокого напряжения на многие мили и километры, особенно в густонаселенных и «центральных» районах.

По мере того, как передающие компании стремятся построить линии более высокого напряжения — 500 кВ и 400 кВ — все больше и больше жителей, предприятий и правительств призывают к закопанию этих линий, потому что опоры и линии более высокого напряжения обычно намного выше и непригляднее, и, следовательно, их количество увеличилось. негативные воздействия. Есть много примеров успешно заглубленных линий 500 кВ и 400 кВ.Этот список включает лишь несколько из многих успешно заглубленных линий 500 кВ, и этот список включает лишь несколько из многих успешно заглубленных линий 400 кВ. Технические подробности другой успешно проложенной 40-километровой линии 500 кВ в Токио см. В Yonemoto et al. 2003.

Резюме:

Когда капитальные затраты, затраты на техническое обслуживание и потери при передаче объединяются в течение 60-летнего срока службы линии, подземные линии высокого напряжения обычно дешевле, чем воздушные линии. Линии постоянного тока высокого напряжения (HVDC) еще проще и дешевле закопать, чем линии высокого напряжения переменного тока (HVAC).Мы закопаем канализационные, водопроводные, телефонные линии, линии распределения электроэнергии, телевизионные кабели, линии природного газа, нефтепроводы, газопроводы и другие нефтепродуктопроводы. Пора нам начать закапывать больше высоковольтных линий электропередачи (переменного и постоянного тока), потому что воздушные линии и опоры неприглядны и имеют множество других негативных последствий.

Как это:

Нравится Загрузка …

50hertz.com> Сеть> Развитие сети> Критерии планирования> Воздушная линия и кабель

Правовая основа

Вообще говоря, новые линии сверхвысокого напряжения для передачи трехфазного или переменного тока, который является обычным для сети, строятся как воздушные линии.Тем не менее, так называемые пилотные проекты были определены в Законе о федеральном плане требований (BBPIG) и в Законе о расширении электросети (EnLAG), которые могут привести к другому результату. Кроме того, кабели используются тогда, когда проложить воздушную линию невозможно. Диагональная линия электропередачи 380 кВ под Берлином — именно такой случай — здесь невозможно провести воздушную линию через городскую территорию.

Для постоянного тока это иное: в Законе о федеральном плане требований (BBPIG) Бундестаг изменил основу планирования для проектов постоянного тока сверхвысокого напряжения в конце 2015 года.За исключением трехфазного / переменного тока, стандартные подземные кабели. Тем не менее, подразделы все еще могут выполняться как служебные строки в строго определенных исключениях. Одним из таких проектов является проект прямого тока SuedOstLink от Саксонии-Анхальт до Баварии.

Также выполнены как кабельные маршруты, например, подводные соединения с другими странами, такие как кабель постоянного тока Kontek, пересекающий Балтийское море. То же самое относится к подключениям морских ветряных электростанций, независимо от того, реализованы ли они с использованием технологии постоянного или трехфазного / переменного тока.

Строительная техника

Воздушные линии составляют значительную часть объединенной энергосистемы. На сверхвысоком уровне напряжения они выполнены в виде стальных решетчатых опор, возведенных поверх фундамента, одного или нескольких заземляющих проводов для защиты от молнии, а также пучков токоведущих проводов. Они прикреплены к горизонтальным поперечинам башни с помощью изоляторов. В зависимости от типа — двойные треугольные, одноуровневые и вертикальные двойные — и количества токоведущих систем высота воздушных линий может составлять от 50 до 70 метров.
Подземные кабели обычно прокладывают в открытых траншеях. Выкапывается траншея для кабеля, кабель укладывается в слой песка и траншея снова засыпается. Исходный грунт используется повторно, и восстанавливаются его первоначальные слои.

Кабели прокладываются на глубине от 1,5 до 2 метров. В зависимости от уровня напряжения, типа кабеля и местных условий подземный кабель укладывается в одну или две кабельные траншеи. Из-за ограниченной полезной нагрузки можно проложить не более 700–1000 метров кабеля одним куском даже для тяжелого транспорта.Перед засыпкой траншеи отдельные сегменты кабеля соединяются так называемыми рукавами.

Хозяйственная деятельность в коридоре линии

В случае воздушной линии проводники должны иметь минимальное расстояние до земли и, таким образом, позволять хозяйственную деятельность ниже линии. Особенно легко возможно сельское хозяйство. В области под линией и сбоку от нее существуют ограничения по высоте, которые нельзя превышать, например, деревьями, чтобы избежать коротких замыканий.

В случае прокладки кабеля под землей, коридор можно также использовать в сельскохозяйственных целях или засаживать растительностью после этапа строительства. Только в области над траншеей и примерно в трех метрах с обеих сторон нельзя допускать роста глубоко укоренившихся и коренастых деревьев и кустарников, чтобы предотвратить повреждение линии. Также нельзя строить прямо над траншеей.

Стоимость

Воздушные линии могут быть построены с меньшими затратами, чем подземные кабели.Это результат более высокой стоимости кабеля, в основном, более дорогостоящих земляных работ. Насколько это будет дороже, зависит от недр и количества пересечений с другой инфраструктурой, такой как автомагистрали, водные пути или железные дороги. Затратный аспект важен, поскольку затраты на развитие сети оплачиваются потребителем электроэнергии через сетевые сборы.

Насколько глубоко проложена линия электропередачи? | Главная Руководства

Рассел Боуэн Обновлено 9 декабря 2018 г.

При определении возможного наличия, глубины и защиты подземных линий электропередачи необходимо учитывать несколько ключевых факторов.К счастью, во всех пятидесяти штатах есть бесплатная горячая линия, которая соединит вас с профессиональными службами определения местоположения, которые придут и бесплатно определят местонахождение любых подземных линий электропередач. Требования к подземным линиям электропередачи могут отличаться географически. Хотя Национальный электротехнический кодекс устанавливает минимальные требования для подземных электрических цепей низкого напряжения, фактическая глубина определяется физическими характеристиками установки.

Установка для непосредственного захоронения

Существует два распространенных метода прокладки подземных линий электропередачи.Метод прямого захоронения — это размещение многожильного кабеля с оболочкой, изготовленной для защиты от элементов коррозии, связанных с почвой и влагой. Минимальная глубина, необходимая для прямого прокладывания кабеля, составляет 24 дюйма, за исключением установки под бетонной плитой с минимальной толщиной 2 дюйма. В этом случае кабель можно установить на глубине всего 18 дюймов.

Установка в кабельном канале

Другой вариант — установить подземный кабельный канал, также известный как канал для размещения отдельных отдельных проводников.При установке неметаллических подземных каналов минимальная глубина заглубления составляет 18 дюймов, за исключением случаев, когда они устанавливаются под бетонной плитой с минимальной толщиной 2 дюйма, в этом случае кабелепровод может быть установлен на глубине всего 12 дюймов. При установке подземных металлических желобов минимальная глубина заглубления составляет всего 6 дюймов.

Позвоните, прежде чем копать

Если вы думаете о раскопках любой глубины, не рискуйте своей безопасностью. Даже небольшая работа, такая как посадка куста или дерева на вашем участке, требует, чтобы вы позвонили по номеру 811, прежде чем начать копать. Несоблюдение этого может привести к повреждению подземных систем, большим штрафам, затратам на ремонт и серьезным травмам или смерти.

Силовые кабели среднего напряжения | Введение с изоляцией из сшитого полиэтилена | Hi-Tech Controls

Примерно с 1970 г. изоляция из сшитого полиэтилена (XLPE) силовые кабели использовались в Германии.Этот изоляция обладает очень хорошими электрическими, механическими и тепловые характеристики в среднем напряжении сети. Этот вид утеплителя имеет отличные химическая стойкость, а также устойчивость к низкие температуры. Благодаря различным преимуществам, изоляция из сшитого полиэтилена значительно вытеснила традиционные классические типы с бумажной изоляцией во многих секторах. Для предотвращения проникновение влаги, а также для продления срок службы, среда с изоляцией из сшитого полиэтилена кабели напряжения выполнены с продольным водонепроницаемое экранирование, включая дополнительную набухающая лента и внешняя оболочка из полиэтилена. При изготовлении данной куртки используются высокие полиэтилен плотности (HDPE), в который добавка органическая перекись смешивается. Из-за нагрева и давление цепи молекул соединяются вместе, обеспечение перехода от термопласта к эластичное состояние. По сравнению с кабелями с ПВХ и бумажной изоляцией, Преимущество среднего напряжения с изоляцией из сшитого полиэтилена силовые кабели в том, что они обладают низким диэлектрический коэффициент, например, в 100 раз меньше чем у кабелей с ПВХ изоляцией. Кроме того, лучшее значение диэлектрической проницаемости влияет на низкую взаимную емкость, короткое замыкание на массу и зарядка ток кабелей с изоляцией из сшитого полиэтилена. Хорошие свойства этих кабелей остаются неизменными в широком диапазоне температур.

Характеристики из сшитого полиэтилена Допустимо рабочая температура: Для постоянного (нормальная) работа: + 90 ° C / + 194 ° F В коротком замыкании: + 250 ° C / + 482 ° F В режиме перегрузки и ущерб от моря: до + 130 ° C / 266 ° F Специальный термостойкость: 3. 5 К x м / Вт Диэлектрическая проницаемость: 2,4 Удельное сопротивление (20 ° С): мин. 10 16 Ом x см Коэффициент потерь (тангенс δ) (20 ° С): макс.0,5 х 10 -3 Плотность: 0,92 г / см 3 Разрывная нагрузка: мин. 200% Прочность на разрыв: мин.12,5 Н / мм 2

Проводник и внутренний Полупроводящий слой Проводник Медь или алюминий, круглые, многопроволочные многожильный и компактный, согласно VDE 0295 и HD 383. Внутренний полупроводящий слой Полупроводящее соединение, сшитое, мин. толщина стенки 0,3 мм.

Сшитый полиэтилен (XLPE), соединение типа 2XI1 согласно DIN VDE 0207 часть 22 и HD 620.1 Номинальная толщина стенки изоляции 6/10 кВ = 3,4 мм 12/20 кВ = 5. 5 мм 18/30 кВ = 8,0 мм

Внешний Полупроводящий слой Внешний полупроводящий слой экструдирован вместе с внутренним полупроводящий слой и изоляция за один рабочий процесс и стыкуются друг с другом Полупроводящее соединение, сшитое, толщина стенки 0. От 3 до 0,6 мм

Концентричность кондуктора Разница между максимальной и минимальное значение 0. 5 мм не должно быть превышено.

Над внешним полупроводящим слоем необходимо использовать полупроводящую ленту.

Экранирование медных проводов должно иметь минимум диаметр 0. 5 мм и более медь лента, нанесенная по спирали с минимальной толщиной 0,1 мм. Медь поперечного сечения согласно DIN VDE 0273 и 0276.

Над экраном, а также под внешняя оболочка необходимо использовать разделительный слой (е.грамм. Лента).

Полиэтиленовый компаунд DMP2 согласно HD 620. 1 и 2YM3 по DIN VDE 0276 часть 3, черный или ПВХ пластикат DMV6 по HD 620.1 и YM5 согласно DIN VDE 0207 часть 5, красный Толщина стенки = 2,5 мм, для 1 x 500 мм 2 / 30 кВ = 2,6 мм

Во избежание повреждений, силовые кабели среднего напряжения с изоляцией из сшитого полиэтилена следует аккуратно уложить и установить. Это необходимо убедиться, что кабели не натягиваться на твердые или острые края Кабель концы должны быть герметично закрыты. После резки длина обоих концов должна быть немедленно запломбирована. Рекомендуемая глубина установки от 60 до 80 см. Обычные одножильные кабели в трогательной или треугольной форме. Для установки в трубопроводы, особенно влияние теплоизоляции воздушного пространства между кабелем и внутренней стенкой кабелепровода следует считать. Внутренний диаметр труба должна быть как минимум в 1,5 раза больше диаметр кабеля.

Во время установки кабелей из сшитого полиэтилена радиус изгиба не должен быть ниже следующих значений: Кабель без металлическая куртка = 15 x кабель Ø Кабель с куртка из ламината алюминия = 30 х кабель Ø

Во время установки, температура не должна быть ниже следующих значения: Для XLPE изоляция + куртка из ПВХ = — 5 ° С Для XLPE изоляция + полиэтиленовая оболочка = -20 ° С

Макс. Допустимая прочность на разрыв Потянув за проводники с протяжной головкой (не для бронированных кабелей) P = No.проводов x поперечное сечение проводника x δ δ = допустимое растягивающее усилие Н / мм 2 — для медной жилы: 50 Н / мм 2 — для алюминиевой жилы: 30 Н / мм 2

Ток Грузоподъемность Согласно части VDE 0276 620, -5C или HD 620 S1

Глубина укладки: 0. 7 — 0,8 м Температура грунта в глубина закладки: + 20 ° C / + 68 ° F Удельная теплостойкость: 1,0 K м / Вт Коэффициент нагрузки: 0.7 (ЭВУ-нагрузка)

Температура воздуха: + 30 ° C / 86 ° F Коэффициент нагрузки (постоянный нагрузка): 1. 0

Установка в трубах Кабели для системы кабелепровода установка в грунт, уменьшение допустимая нагрузка по току с коэффициентом 0. 85 рекомендуется.

Вид напряжения Тест Напряжение Испытание в кВ U 0 / U = 6/10 кВ У 0 / У = 12/20 кВ У 0 / У = 18/30 кВ Проверка напряжения a. c. в кВ 15 30 45 Проверка напряжения постоянного тока в кВ 48 96 144 Проверка напряжения a.c. (1000 в) 18 36 54

Напряжение Испытание кабельной системы Во время работы или после установки силовых кабелей среднего напряжения, диэлектрик может быть испытан с чередованием или постоянного тока. Продолжительность теста продолжается 30 минут. Вид испытания напряжением У 0 / У = 6/10 кВ У 0 / У = 12/20 кВ У 0 / У = 18/30 кВ Проверка напряжения a.c. в кВ 12 24 36 Проверка напряжения постоянного тока в кВ 34 до 48 67 до 96 76 до 108

.
