Электролаборатория » Учебник проектировщика » Строение внутренних электрических сетей » Ввод в здание

Ввод кабелей в здание необходимо производить в специальных трубах от поверхности земли на глубине 0,5м-2м. При этом в одной трубе располагается только один силовой кабель.

Осуществляется прокладка труб с уклоном на сторону улицы. Во избежание попадания в помещение газа или влаги, концы труб, как и сами трубы во время прокладывания сквозь стены, тщательно заделываются.

Для силовых кабелей с напряжением до 1000 вольт, которые питают смежные части здания, допускается прокладка по техническому подполью и подвалу здания.

Внутренняя сеть

Электрические внутренние сети должны быть изготовлены из кабелей, которые  исключают возможность распространения горения. Кабели и провода должны содержать медные жилы с учетом требований 2. 1 и 7.1 ПУЭ.

Использование в распределительных и питающих сетях кабелей и проводов с жилами из алюминия допускается, при условии сечения жил не менее 16 мм².

Подключение отдельных электрических приемников, которые относятся к инженерным оборудованиям зданий (вентиляторов, насосов, кондиционирование воздуха, калориферы и др.), кроме противопожарных установок разрешается производить из проводов и кабелей с алюминиевыми жилами  сечения от 1,5 мм2.

Провода для электрических сетей силовых электрических приемников цехов постирки и прачечных помещений, где готовятся различные растворы, должны иметь медную жилу с пластиковой изоляцией и прокладываются в полу. После этого они замоноличиваются а специальных пластмассовых трубах. Трубные выводы кабелей/проводов превосходящие уровень пола и  на участке в подготовке пола до 1 метра должны быть выполнены в стальных трубах. Предпринимаются меры по их защите от коррозии и проникновения влаги.

Проводники электричества в зрелищных предприятиях (кинотеатрах) должны быть изготовлены в соответствии с 7.2 ПУЭ.

Как правильно сделать ввод кабеля в здание

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

• Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
• не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
• пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
• подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.

прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

Ввод в здание кабелем через гофру

Более  высокая стоимость подземного  ввода.
Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

• Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
• Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
• Стоимость земляных работ;
• Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

• линии электропередач,  системы связи,
• газопроводы,
• водопроводы,
• канализационные трубы,
• теплотрассы,
• дороги,
• зелёные насаждения,
• здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно  кабели, предназначенные для прокладки под землёй.  Поскольку провода и изоляция находятся под давлением грунтовых масс,   для  данного  типа кабельной продукции   предусматривается специальная  оплётка –   броня.

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Кабель ВББШв

Перед прокладкой  необходимо проверить  мегомметром изоляцию  между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в  траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

Ввод кабеля через фундамент

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

• Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.
• Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.
• Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.
• Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

Как провести кабель по фасаду здания и какие требования нужно учитывать

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ и других нормативов. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Кирпичная, бетонная или каменная стена

Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.

В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).

Во втором случае кабель укладывают в металлическом электротехническом коробе.

В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце).

Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

1. Кабельная линия должна быть проложена в негорючей оболочке.
2. Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами.

Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы.

Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий.

Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит.

Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием.

Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм.

Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

Стоит отметить, что если вы будете прокладывать провод СИП по фасаду, то нужно выдержать следующие расстояния до элементов здания, таких как:

при горизонтальной прокладке:

• над окном, входной дверью — 0,3 м;
• под балконом, окном, карнизом — 0,5 м;
• до земли — 2,5 м;

при вертикальной прокладке:

• до окна — 0,5 м;
• до балкона, входной двери — 1,0 м.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

Ввод кабеля из траншеи в дом

Вступление

Здравствуйте Уважаемые читатели сайта Elesant.ru! Продолжая тему траншейной прокладки ответвления для электроснабжения частного дома, расскажу про ввод кабеля из траншеи в дом.

Два способа

Ввод питающего кабеля в дом осуществляется двумя способами. Выбор способа ввода кабеля в дом зависит от наличия в доме подвала.

• Вариант 1. Если в доме есть подвал, ввести кабель в дом можно через фундамент. Для этого в фундаменте заранее нужно сделать отверстие, в которое будет закладываться металлическая труба для кабеля.
• Вариант 2. Если в доме нет подвала или вы устанавливаете вводное устройство на фасадной стороне дома, то вывести кабель из траншеи можно по фасаду дома.

Рассмотрим два этих варианта подробнее.

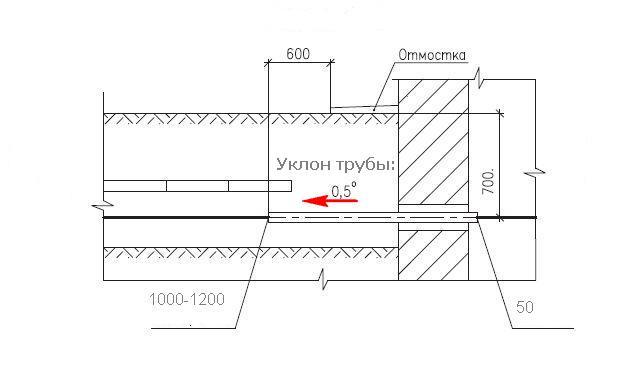

Ввод питающего кабеля в дом из траншеи через фундамент

По нормативам: ПУЭ п. 2.3.85. Прокладка кабелей непосредственно в земле под фундаментами не допускается.

Поэтому, в заранее сделанное отверстие в фундаменте дома нужно заложить трубу, лучше металлическую с уклоном от дома, чтобы в дом не попадала вода. Диаметр трубы должен быть на шаг больше, чем диаметр закладываемого кабеля. Желательно чтобы труба была толстостенной. Уклон трубы от дома должен быть 0,5°.

Длина трубы нормируется, ПУЭ п. 2.3.85. Расстояние в свету (по горизонтали между вертикалями без препятствий) от кабеля, проложенного в земле, до фундамента должно быть не менее 0,6 метра.

Это значит, что труба с питающим кабелем должна быть не короче 60 см считая от стенки фундамента в доме без отмостки. На рисунке видим пример дома с отмосткой и расстояние до края трубы до вертикали фундамента 1000-1200 мм.

Внутри дома труба должна «торчать» на 5-10 см, если дом каменный.

Если питание вводится в деревянный дом, то трубу ввода питающего кабеля нужно довести до вводного устройства ВУ или вводно-распределительного устройства ВРУ установленного в доме.

В траншее между кабелем и трубой нужно сделать уплотнение, например, джутовой веревкой и обмазать ввод трубы в фундамент цементным раствором или водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой или несгораемым подручным материалом, например, асбестовой веревкой или стеклотканью.

Если в доме труба будет тянуться до вводно-распределительного устройства, то первое крепление трубы к стене нужно сделать на расстоянии 60 см от места ввода в дом. Участки трубы нужно соединять муфтами. Если вводно-распределительное устройство находится далеко от ввода кабеля, для затягивания кабеля в трубу нужно устанавливать металлические протяжные коробки.

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

1. Кабель электропитания;
2. Засыпка из песка;
3. Защитный слой из кирпича;
4. Труба металлическая,толстостенная;
5. Муфты соеденительные;
6. Муфты уплотнительные для уплотнения кабеля в трубе;
7. Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков.

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

При использовании в качестве питающего кабеля бронированного кабеля ВБбШв или его модификаций, трубу можно заменить металлическим коробом.

Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песчаной подушкой.

Примечание: На двух фотографиях (в цвете) вы видите бетонную подложку под изгиб трубы. Ни в одном нормативном документе о такой бетонной подложке я ничего не нашел, но назначение ее понятно.

Она защищает пространства под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стене дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже вам не грозит.

И бетонирование под поворотом трубы «дело вкуса».

На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с почтением!

Другие статьи раздела: Электропроводка дома

Смотрите также:

Подвод электричества к дому. Подземный способ

Большими преимуществами по сравнению с воздушным методом прокладки электрического ввода, обладает Подвод электричества к дому. Подземный способ.

Если в навесном методе существует опасность повреждения кабеля от ветра, обледенения, прикосновения длинных предметов, усталости провода от натяжения или обрыв при случайном зацепи проезжающей под проводом автомобиля с большими габаритами и прочих условий, то при подземной укладки электрического ввода эти опасности отсутствуют, если вы не станете забивать что либо в землю в районе пролегания кабеля(так называемая охранная зона).

И так, весь участок данного подвода электричества к дому, условно разделим на три части. Первым будет место входа кабеля от столба либо подстанции в грунт.

В этом месте кабель помещается в стальную трубу подходящего диаметра для защиты от механического повреждения.

Сама форма этой трубы, может быть произвольная, в зависимости от пути следования кабеля, но для облегчения непосредственного ввода кабеля в эту трубу, радиус изгибов должен быть по возможности максимально большим.

Далее трубу надёжно крепят к столбу, от которого происходит запитка. Вторым участком является сама траншея, по которой и будет проходить подвод электричества к дому. Выкапывается траншея с глубиной от 60 до 90 см. и шириной около 40 см.

Обязательно очищается от мусора и острых осколков стекла или металла, которые могут повредить кабель. На дно ложится твёрдая поверхность в виде кирпича, бетонных плит и кусков металлических труб (кабель внутри труб).

Кстати не желательно соединять данные куски трубы встык, желательно делать небольшой отступ друг от друга или впускать одну в другую по возможности.

После укладки кабеля, сверху желательно, также защитить какой либо твердой поверхностью. Далее делается песочная насыпь, высотой около 20 см.

и укладывается кирпич для эффекта подушки при случае, когда по этому месту будет проезжать транспорт или действовать иная нагрузка. Да и легче будет достать кабель при необходимости в случае замены.

И по окончанию всех предыдущих этапов работы, это всё засыпается грунтом.

Третьим участком будет место вывода электрокабеля на поверхность и вход в Ваш дом. Как и в первом участке, делается защита от механических повреждений в виде стальной трубы. Так же один конец запускается в траншею, а другой в дом. Труба надежно крепится к основе здания, и при идеальном случае будет цельной, пройдя сколь стену к месту подсоединения.

Что же касается количества фаз и самой нагрузки.

Обычно в частные дома и загородные дачи, подвод электричества к дому делается однофазным за исключением особой потребности в трёх фазах, когда требуется именно подключение трехфазной нагрузки.

К примеру, станков для мастерской с трёхфазными электродвигателями. За ранее необходимо знать, нужно ли вам три фазы или вполне хватит одной, чтобы в будущем не переделывать подвод.

В зависимости от общей электрической нагрузки, которую Вы будете подключать одновременно, следует рассчитывать и сечение кабеля закладываемого в грунт.

Как правило, оно составляет 4 квадрата при условии, что расстояние от столба или подстанции будет не более 10 м. и 6 квадрат, если больше 10 м. медного провода.

Разрешается одножильный провод, но лучше все, же прокладывать многожильный. В случае алюминия, сечение берётся в 3 раза больше.

Обязательным и необходимым условием является цельность всего участка электрического ввода, начиная от места подсоединения с центральной электромагистралью и до самого непосредственно вводного устройства, будь то вводной рубильник или электросчётчик.

Также запрещаются различные дополнительные подсоединения к данному электровводу.

По существующим нормам, относящимся к электричеству, как в случае воздушного, так и подземного подвода, это считается частью электромагистрали, и его обслуживанием занимается владелец городской сети.

Именно он ответственен за исполнение и состояние линии. Чтобы все работы по сооружению электрического подвода, выполняемые Вами, были одобрены без замечаний, необходимо пригласить для согласования, представителя из обл-энерго, с которым и уточнить все нюансы. Ну, а на этом и завершу эту тему: Подвод электричества к дому. Подземный способ.

P.S. : Подвод электричества к дому подземным способом является более надёжным, чем воздушный, но в силу различных причин им не везде удаётся воспользоваться.

Подвод электричества к дому. Воздушный (наружный) способ

Воздушный, наружный способ, будет полезной, для владельцев частных и загородных домов, а также дач, поскольку данный метод в большинстве применяется именно у них. Как Вы поняли, этот воздушный, наружный способ запитки электричеством по воздушной линии электропередач, конечно же от напряжения 220 и 380 В.

При монтаже электрического ввода, электрик поднимается на ближайший столб от вашего дома, и на нём производит подсоединение.

Данный провод обязательно должен быть цельным и многожильным, для предотвращения неполадок и обрыва в дальнейшем от воздействия природных факторов.

Провод, обычно ставят алюминиевый, подходящего сечения с расчётом на общую, максимальную нагрузку, + 25% запаса. Медь, тоже используется.

Раньше воздушный, наружный способ больше делался с не изолированными проводами, наверно в силу ограниченного выбора марки провода.

В настоящее время предпочтительней Думаю, Вы сами понимаете, что изолированный провод является более безопаснее. Электрический ввод воздушного типа, условно можно разделить на два участка.

Первый, это участок от непосредственного подсоединения на центральной электромагистрали, то есть столбе, и идущий к закрепленному изолятору на Вашем доме.

Второй участок, это продолжение провода от изолятора, уже идущий к распределительному щитку, счётчику и автоматам. Первый участок по длине не должен превышать расстояние 25м. Если всё же это расстояние больше, необходимо ставить дополнительный столб, во избежание обрыва в будущем, из-за большого провеса и усталости самого провода (либо троса).

Высота подвешенного провода составляет 6 м, над проезжей частью и не меньше 3.5 м во дворе. В стену дома монтируются крюки, на которые и крепятся сами изоляторы. При монтаже на самом доме, необходимо обеспечить расстояние от оголённых проводов до земли не менее 3 м.

В местах сближения с карнизом, водостоком и отвесом, необходим отступ не менее 20 см. Над оконными проёмами данная проводка, должна проходить с отступом в полметра, а в раёне балкона на расстоянии в 2 метра. В случае вертикального прохождения отступ от окна — 0.

75 м и 1 м, от балкона.

На всём пути электрического ввода от столба к Вашему щитку, нельзя делать подсоединения и отводы. Электрический ввод в дом, производится путём прохождения вводного провода сквозь стену Вашего дома.

Для того чтобы ввести кабель или провод в помещение, проделываются отверстия, в которые вделываются изоляционные трубки. На входе и выходе вводных проводов на сами эти трубки надевается резиновые или пластмассовые втулки.

Трубки внутри же стены по возможности замазывают гипсом или алебастром.

В самом помещении к месту щитка, провод должен помещатся в изоляционную трубку, если он изначально без изоляции, либо иногда делают таким образом: Вводной не изолированный алюминиевый провод перед самим входом в помещение заканчивают на ещё одних изоляторах, а к ним прикручивается изолированный кабель, который и пускается во внутри здания к распределительному щитку. При этом необходимо максимально правильно сделать место соединения, во избежание в дальнейшем проблем с электричеством. И что её хотелось бы добавить к уже выше сказанному по данной теме.

Перед местом входа кабеля или провода в само здание, во избежание попадания дождя или снега в проходное отверстие, обязательно ставить полу закруглённую трубку, с концом входа для кабеля опущенной в низ.

В результате вода попросту будет стекать с трубки, не попадая в полость с проводом, что и требовалось сделать. На этом, пожалуй, и можно заканчивать данную тему: Электрический ввод в дом. Воздушный, наружный способ, и переходить к следующей.

Надеюсь, она Вам была интересной и конечно полезной.

P.S. : Воздушный и наружный способ электрического ввода относится к типу навесного монтажа, который, как правило, применяется в местах, где проблематично подвести подземный ввод, в силу своих внешних условий.

Щиток Электрический Квартирный. Основные Требования и Профилактика

И так, щиток электрический квартирный представляет собой некий разделительный пункт между общей электрической магистралью и непосредственным потребителем электроэнергии.

Как правило, щитки обычно содержат в себе различные устройства защиты, контроля, распределения, учёта электроэнергии, что расходуется данной квартирой.

Поскольку щиток электрический квартирный является основным местом, от которого происходит электропитание всей квартиры, то и от его состояния зависит общая безопасность и надёжность электроснабжения Вашего дома в целом.

Для предупреждения вероятных неисправностей квартирного электрического щитка, следует время от времени проводить профилактические работы и устранять найденные неполадки.

При осмотре следует обращать своё внимание на состояние электрических контактов в местах соединения проводов и кабелей.

Плохое электрическое соединение обычно приводит к нагреву, а в дальнейшем и обгоранию контакта, порче электрической изоляции и искрению. Подобные контакты следует заново зачистить и хорошо затянуть.

В старых домах раньше ставилась алюминиевая проводка, а как Вы должны знать, данный материал под воздействием силы давления может со временем «усаживаться».

Это приводит к ослаблению ранее хорошо прикрученного электрического контакта и возникновению нагрева на данном участке.

Учитывая это, необходимо иногда подтягивать все контакты, к которым прикручены алюминиевые провода. Это поможет избежать лишних проблем с электрикой.

Номиналы автоматических выключателей, предохранителей (плавкие вставки), УЗО и прочих элементов защиты, что установлены в электрический квартирный щиток, должны строго соответствовать тем допустимым значениям электрической нагрузки, которая может возникнуть в сети. То есть, если проводка рассчитана на допустимую нагрузку в 4.5 кВт. (при напряжении 220 В., ток равен 20.4 А), то и не следует ставить у себя автоматы на 40 А. Поставьте на освещение автоматы по 16 А., а на розетки по 25 А. (более чем достаточно).

Следует учесть, что аппараты электрической защиты с поврежденными корпусами не подлежат ремонту, а обязательно должны быть заменены на новые. В электрических щитках не разрешается хранить посторонние предметы, да и запасные части (старые пробки, автоматы и прочее), тоже, поскольку это может привести к случайному короткому замыканию.

Электрические счетчики, установленные в электрических щитках также не должны иметь повреждения смотровых стекол, корпуса, клеммных крышек и прочего.

На электросчетчике должны быть 2 пломбы: первая — на винтах, что крепят кожух счетчика, а вторая — на крышке (клеммная), что ставится при непосредственной установке либо замене электросчетчика.

Исправность электрического счетчика определяют по движению его диска.

При отключении диск электросчетчика должен полностью останавливаться, сделав не более одного оборота.

В случае, когда диск счётчики после отключения всех домашних нагрузок всё равно продолжает крутиться, то такой электросчетчик обязательно следует, после снятия, проверить в соответствующих организациях.

Если после проверки электросчетчик всё равно продолжает вращаться, это означает — изоляция квартирной электропроводки нарушена и где-то имеется место утечки электрического тока. Место утечки необходимо найти и устранить.

В старых квартирах у многих людей до сих пор стоят пробки (предохранители, плавкие вставки), которые при коротком замыкании перегорают.

Очень часто в место того что бы пойти и купить новые, хозяева делают жучки (накручивают провод на перегоревшую пробку) либо вовсе ставят перемычку.

Если нормальная пробка остаётся стоять только на фазе либо на нуле — это полбеды, а если везде установлены жучки и перемычки, то при следующей перегрузки сети или коротком замыкании произойдёт нечто очень плохое (вплоть до пожара).

Что ещё хотелось бы добавить по теме «щиток электрический квартирный» — многие люди обычно не уделяют должного внимания электроснабжению их крова до тех пор, пока что-то не произойдёт или не случится.

Но как только внезапно пропал свет, посыпались искры, или запахло палёной электропроводкой, люди начинают что-то делать.

Это можно избежать, если своевременно провести ревизию по состоянию электрики и устранив явные проблемные места.

P.S. Держите два хороших совета по теме:во-первых, бросьте всё и прямо сейчас пойдите и посмотрите на состояние вашего электрического щитка (по необходимости наведите там порядок),а во-вторых, вытирайте пыль с домашнего электрооборудования.

Ввод кабелей в здание

Недавно делал проект реконструкции котельной и получил замечание от экспертизы. Эксперт потребовал, чтобы я показал, как у меня выполнен ввод кабеля в здание котельной. Здесь ничего сложного возникнуть не должно, но хотелось бы опираться на какие-либо нормативные документы.

Сейчас я рассмотрю два наиболее часто встречающихся варианта ввода кабеля в здание или кабельное сооружение. Выбор того или иного вида ввода кабеля зависит от конкретных условий.

1 Ввод кабельной линии в здание или кабельное сооружение.

В этом случае для каждого кабеля предусматриваем трубу, например асбестоцементную БНТ-100. Как привило кабельные сети до 10 кВ идут на отметке -0,7 м от уровня земли. Поэтому примерно на этом уровне и выполняется ввод кабелей в здание.

Допускается выполнять ввод кабелей на глубине не менее 0,5 м и не более 2 м от поверхности земли. При закладке труб должен быть выполнен уклон трубы в сторону улицы под углом 0,5 градуса.

После протяжки кабелей все трубы тщательно уплотняют  для предотвращения попадания влаги и газа в здание. Во внутрь помещения труба должна выходить на 50 мм. Снаружи длина трубы зависит от отмостки здания. В среднем длина трубы получается 1,5-2 м.

Как видим из рисунка, в некоторых случаях труба может доходить и до 5 м. Как раз этот вариант у меня был при подключении насосной станции, которая находилась в обваловке из земли.

Ввод кабельной линии в здание или кабельное сооружение

Данный вариант ввода кабелей в здание я использую при вводе питающих кабелей в электрощитовую нового здания. Трубы закладывают во время заливки фундамента.

При этом предусматриваю еще приямок для ввода труб из улицы, а на этот приямок устанавливаю вводно-распределительное устройство. Габаритные размеры приямка зависят от радиуса изгиба кабеля и габаритных размеров ВРУ.

Практически всегда я еще закладываю одну резервную трубу.

2 Вывод кабельной линии из траншеи на стену с последующим вводом в здание.

Вывод кабелей из траншеи на стену с последующим вводом в здание

Именно этот вариант я предоставил эксперту, т.к. у меня было существующее здание и неизвестно, какой там был фундамент. Согласно ПУЭ, до 2 м мы все кабели должны защитить от механических повреждений. В типовых проектах в данном случае кабели защищают кожухами.

При небольших сечениях я считаю кабели лучше прокладывать в стальных трубах. В качестве кожуха можно взять неперфорированный металлический лоток.

При выводе кабеля из траншеи на стену здания нам нужно пробить лишь небольшой слой бетонной отмостки, а фундамент при этом мы не трогаем.

Вывод кабельной линии из траншеи на стену с последующим вводом в здание

Этот вариант подойдет для ввода кабелей в существующие здания.

Нормативные документы по вводу кабелей в здание:

1 ТКП45-4.04-149-2009 (02250). Системы электрооборудования жилых и общественных зданий. Правила проектирования (п.16.1, 16.24).

2 СП 31-110-2003.  Свод правил по проектированию и строительству. «Проектирование и монтаж электроустановок жилых и общественных зданий»(п.14.1, 14.24).

Воздушный и кабельный ввод электроэнергии в дом

• Главная
• Воздушный и кабельный ввод электроэнергии в дом

Воздушный ввод: особенности

Воздушный ввод электроэнергии подразумевает протяжку кабеля по воздуху
от ближайшей опоры сети электроснабжения. Согласно правилам, расстояние от
точки ввода до столба не должно быть больше 20 метров. В противном случае
требуется установка дополнительной опоры. Конструктивные особенности опоры
указаны в Правилах устройства электроустановок (ПУЭ), главном руководстве
каждого электрика.

Для подключения (или, как говорят электрики, «спуска») используется
провод ВВГнг или СИП. Главное
различие между этими двумя видами кабелей заключается в разном материале жил.
СИП – это алюминиевые жилы, а ВВГнг – медные.

Важно очень тщательно выбрать сечение
кабеля. Данная характеристика будет зависеть от мощности и других особенностей.
Для выбора сечения необходимо пользоваться таблицами, представленными в ПУЭ.
Стоит также учитывать, что воздушный кабель должен быть максимально прочным.

Для крепления кабеля могут использоваться
анкерные зажимы в виде металлической скобы с держателем из пластика. При
ответвлении крепление осуществляется в дух местах: на столбе и на стене дома.
Для крепления потребуются особые кронштейны. Крепление кабеля к стене здания
должно быть очень надежным и хорошо продуманным. Затем кабель подключается к
внутренней сети дома.

Участок проводов от столба до наружной
стены здания называется ответвлением. Участок от изоляторов на наружной стене
до вводного устройства внутри строения называют вводом.

Провода ответвления должны быть расположены
таким образом, чтобы до них нельзя было дотронуться. Также существуют
нормативы, регламентирующие расстояние от места расположения проводов до земли,
балконов, окон и промежутки между самими проводами.

Например, рассмотрим, какая высота провода
требуется в следующих случаях:

• Над проезжей частью минимальная высота прокладки кабеля составляет 6 м.
• Над тротуарами и пешеходными зонами – от 3,5 м.
• При вводе в здание – не менее 2,7 м.

Ввод непосредственно в строение может
осуществляться через стену дома или через крышу.

Основные преимущества воздушного ввода
электроэнергии

• Надежный способ, проверенный временем.
• Небольшие трудозатраты, простой монтаж и обслуживание.
• Невысокая стоимость.

Недостатком воздушного ввода можно считать высокую вероятность обрыва
проводов под воздействием внешних факторов (дождя, снега, льда). Также под
линией нельзя сажать растения и складывать предметы. Кроме того, эстетичность
такого способа ввода  находится под
вопросом.

Подземный (кабельный) ввод

Для прокладки подземного кабеля выкапывается траншея от опоры до дома,
глубина которой регулируется правилами, описанными в ПУЭ. Траншея не
обязательно должна достигать глубины промерзания грунта. Главная задача –
безопасное расположение кабеля.

Кабель прокладывается в двухслойной гофрированной трубе или в трубах из
других разрешенных материалов. Трубы должны защищать кабель не только под
землей, но и на опоре, на высоте до 2 метров.


Также можно использовать бронированный кабель ВББШв. В этом случае его
защита потребуется только на столбе и при подъеме на стену дома. Его
токопроводящая оболочка должна быть заземлена на этих двух участках.

Сечение
любого используемого кабеля должно составлять не менее 16 мм.

Существует два способа заведения кабеля в дом:

• С подъёмом по внешней стене на высоту порядка 2,7 метра. Ввод в дом осуществляется в металлической трубке.
• Ввод через фундамент. В этом случае заранее делается отверстие в фундаменте, и в него помещается труба для кабеля. Под фундаментом ввод осуществлять нельзя.

• Для сетей 220 Вольт используется трехжильный кабель, а для 380 Вольт –
  четырех- и пятижильный.
• При проведении кабеля по траншее часто используют дополнительную защиту,
  например, посыпают его битым кирпичом, чтобы впоследствии исключить повреждения
  лопатой.
• Очень важно при кабельном способе подключения соблюдать все требования и
  правила, в противном случае владельцу может быть отказано в получении
  техусловий на электроснабжение.
• Итак, основными преимуществами кабельного ввода электроэнергии можно
  считать следующие:

• Высокий уровень защиты кабеля;
• Долгий срок службы;
• Кабельный способ не нарушает внешний вид участка.

К недостаткам можно отнести большие трудозатраты и более высокую
стоимость работы, чем при воздушном вводе.

Важно помнить, что при любом способе прокладки кабеля контактные
соединения следует периодически проверять, во избежание их нагрева или
деформации.

Специалисты компании «Сила тока» осуществляют электромонтажные работы
любой сложности. Если вам требуется электрификация частного дома или других объектов,
мы придем вам на помощь, выполнив все работы с нуля, а точнее, с момента
создания электрического плана и до завершения всех проверок и пуска линии в
работу.

Мы осуществляем ввод электроэнергии двумя способами, в зависимости от
особенностей объекта. В работе применяются только лучшие современные материалы,
характеристики которых отвечают строгим требованиям нормативных документов.

Звоните нам и оставляйте заявки на сайте, и мы ответим на все
интересующие вас вопросы. Также вы можете вызвать специалиста по вопросам технического
обслуживания и электрического монтажа любого вида.



Как правильно сделать ввод в дом с помощью СИП

1. Почему СИП?

Итак, СИП – самонесущий изолированный провод.

Пришел на смену привычному неизолированному многопроволочному алюминиевому проводу, который по сию пору можно наблюдать в составе ВЛ частного сектора во многих регионах нашей страны.

Неизолированный провод применялся раньше просто по причине отсутствия надежных изоляционных материалов, способных служить в жестких условиях эксплуатации под открытым небом.

Из-за отсутствия изоляции проводов ВЛ, при ее монтаже приходилось пользоваться опорными изоляторами. Линии передач занимали большое пространство, потому что было необходимо выдержать расстояние между проводами. Но, несмотря на это, нередко провода перехлестывались между собой, например, при сильном ветре. Тогда происходили короткие замыкания, обрывы линий… В общем, проблем хватало.

СИП же своим появлением разом снял практически все эти проблемы и вопросы. Изоляция из сшитого полиэтилена не боится ни дождя, ни ветра, ни солнечного света и способна прослужить верой и правдой целых 25 лет минимум.

Для таких условий срок внушительный. Монтаж «воздушки» при помощи СИП не занимает много времени и сил, поскольку для этого провода разработан широкий спектр различной крепежной арматуры.

Продумано все до мелочей: не монтаж, а одно удовольствие.

2. Как монтировать?

Перед устройством нового ввода необходимо получить технические условия в местном подразделении Энергосбыта. Можно, конечно, действовать и без этих условий, но в перспективе могут возникнуть разногласия, и что-то, может быть, придется переделывать из-за «упертости» энергосбытовских техников.

Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм. СИП – это алюминиевый кабель, а использование алюминия сечением менее 16 кв. мм. на текущий момент запрещено ПУЭ. Провод же большего сечения попросту не нужен, поскольку и 16 квадратов более чем достаточно.

Количество жил СИПа на ввод – две или четыре, в зависимости от того, однофазный или трехфазный ввод мы организуем.

Ответвление от магистральной линии проще всего устроить при помощи штатных прокалывающих зажимов для СИПа. При использовании таких зажимов жилы СИПа не надо зачищать, а усилие зажима регулируется срывной шестигранной головкой. Потребное количество зажимов определяется количеством жил провода.

Если расстояние от магистральной ВЛ до дома превышает 25 метров, то по техническим условиям, скорее всего, потребуется установка дополнительной опоры, на которой вводной кабель будет крепиться при помощи поддерживающего зажима. Но такое требуется крайне редко, поскольку расположение линий электроснабжения учитывается еще до начала строительства любого жилого дома.

На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил.

Если материал, из которого построен дом – негорючий, то кабель по наружной стене можно провести открыто. Правда, это не особенно эстетично: черный плетеный толстый СИП прямо на стене.

Особенно неприятно, если стена фасадная. Поэтому обычно лучше потратить время и силы на установку пластикового короба или монтаж гофротрубы.

А если дом деревянный, то это требование и вовсе становится обязательным.

3. Как завести внутрь?

Доводим СИП до места ввода внутрь дома, и вот тут-то начинаются разногласия. Главный вопрос в следующем: заводить ли СИП прямо внутрь дома, или делать разрыв и ввод более «домашним» кабелем, в качестве которого обычно рекомендуется ВВГнг сечением 6 или 10 кв. мм.?

Большинство электриков заявляют, что СИП – кабель исключительно уличный, к тому же алюминиевый, и заводить его внутрь дома не рекомендуют категорически. По их мнению, СИП и ВВГнг необходимо соединить непосредственно перед вводом при помощи тех же прокалывающих зажимов или обыкновенных «орешков».

С другой стороны, Энергосбыт очень болезненно воспринимает всякие разрывы во вводном кабеле, поскольку во всем видит прямую возможность для хищений электроэнергии.

К тому же резонным выглядит замечание, что СИП – провод, выдерживающий условия уличной эксплуатации – вряд ли будет менее надежным внутри помещения.

А «орешки» или прокалывающие зажимы – это дополнительное слабое место в проводке, представляющее собой повышенную опасность.

Поэтому даже проектные организации нередко предлагают заводить СИП непосредственно на вводной автомат распределительного внутреннего щита. И подобные проекты успешно сдаются, не встречая никакого противодействия со стороны надзорных организаций.

Самая, пожалуй, существенная проблема состоит лишь в том, что СИП – довольно жесткий провод, монтировать его внутри щита не очень удобно. Но, тем не менее, возможно.

И все же самым лучшим представляется такой способ организации ввода: установка дополнительного двух- или четырехполюсного автомата (в зависимости от числа фаз) перед вводом в стену. Автомат можно установить в отдельном пломбируемом боксе.

До автомата будет идти СИП, а после него – ВВГнг в гофротрубе.

Номинал автомата лучше выбрать на одну ступень выше автомата во вводном распределительном щите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену здания.

Наружный автоматический выключатель защитит кабель внутри стены от короткого замыкания и обережет весь дом от пожара. Ведь мало ли что может случиться за годы эксплуатации.

Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует.

Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей.

От такой защиты будет один только вред – она подведет в самый неожиданный момент.

Из-за всех перечисленных тонкостей и разногласий настоятельно рекомендуется предварительно согласовывать план организации электрического ввода в дом с представителями Энергосбыта. Даже в разных районах одного города между энергосбытовскими техниками может отсутствовать согласие по этим вопросам, а крайним всегда будет домовладелец.

• Александр Молоков
• Смотрите также по этой теме: Электромонтажные работы при подключении к электросети загородного дома
• Видео по теме от EKF. Только применение cамонесущих изолированных проводов позволяет практически полностью исключить аварийные ситуации:

Ввод кабеля из траншеи в дом двумя способами

Вступление

Здравствуйте Уважаемые читатели сайта Elesant. ru! Продолжая тему траншейной прокладки ответвления для электроснабжения частного дома, расскажу про ввод кабеля из траншеи в дом.

Два способа

Ввод питающего кабеля в дом осуществляется двумя способами. Выбор способа ввода кабеля в дом зависит от наличия в доме подвала.

• Вариант 1. Если в доме есть подвал, ввести кабель в дом можно через фундамент. Для этого в фундаменте заранее нужно сделать отверстие, в которое будет закладываться металлическая труба для кабеля.
• Вариант 2. Если в доме нет подвала или вы устанавливаете вводное устройство на фасадной стороне дома, то вывести кабель из траншеи можно по фасаду дома.

Рассмотрим два этих варианта подробнее.

Ввод питающего кабеля в дом из траншеи через фундамент

По нормативам: ПУЭ п. 2.3.85. Прокладка кабелей непосредственно в земле под фундаментами не допускается.

Поэтому, в заранее сделанное отверстие в фундаменте дома нужно заложить трубу, лучше металлическую с уклоном от дома, чтобы в дом не попадала вода. Диаметр трубы должен быть на шаг больше, чем диаметр закладываемого кабеля. Желательно чтобы труба была толстостенной. Уклон трубы от дома должен быть 0,5°.

Длина трубы нормируется, ПУЭ п. 2.3.85. Расстояние в свету (по горизонтали между вертикалями без препятствий) от кабеля, проложенного в земле, до фундамента должно быть не менее 0,6 метра. Это значит, что труба с питающим кабелем должна быть не короче 60 см считая от стенки фундамента в доме без отмостки. На рисунке видим пример дома с отмосткой и расстояние до края трубы до вертикали фундамента 1000-1200 мм. Внутри дома труба должна «торчать» на 5-10 см, если дом каменный.

Если питание вводится в деревянный дом, то трубу ввода питающего кабеля нужно довести до вводного устройства ВУ или вводно-распределительного устройства ВРУ установленного в доме.

В траншее между кабелем и трубой нужно сделать уплотнение, например, джутовой веревкой и обмазать ввод трубы в фундамент цементным раствором или водонепроницаемой глиной.  В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой или несгораемым подручным материалом, например, асбестовой веревкой или стеклотканью.

Если в доме труба будет тянуться до вводно-распределительного устройства, то первое крепление трубы к стене нужно сделать на расстоянии 60 см от места ввода в дом. Участки трубы нужно соединять муфтами. Если вводно-распределительное устройство находится далеко от ввода кабеля, для затягивания кабеля в трубу нужно устанавливать металлические протяжные коробки.

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

1. Кабель электропитания;
2. Засыпка из песка;
3. Защитный слой из кирпича;
4. Труба металлическая,толстостенная;
5. Муфты соеденительные;
6. Муфты уплотнительные для уплотнения кабеля в трубе;
7. Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков.

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

При использовании в качестве питающего кабеля бронированного кабеля ВБбШв или его модификаций, трубу можно заменить металлическим коробом.

Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песчаной подушкой.

Примечание: На двух фотографиях (в цвете) вы видите бетонную подложку под изгиб трубы. Ни в одном нормативном документе о такой бетонной подложке я ничего не нашел, но назначение ее понятно. Она защищает пространства под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стене дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже вам не грозит. И бетонирование под поворотом трубы «дело вкуса».

На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с почтением!

Другие статьи раздела: Электропроводка дома

Правила устройства электроустановок (ПУЭ). Глава 7.1. Электрооборудование жилых и общественных зданий (Издание шестое), от 05 июня 1980 года

Раздел
7 ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК

Переход
к Содержанию документа осуществляется по ссылке

ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК

Глава
7.

1 ЭЛЕКТРООБОРУДОВАНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ОБЛАСТЬ ПРИМЕНЕНИЯ. ОПРЕДЕЛЕНИЯ

7.1.1. Настоящая глава
Правил распространяется на электрооборудование жилых зданий,
перечисленных в главе СНиП
2.08.01-89 * (изд. 1995 г.) «Жилые здания», СНиП
2.08.02-89* (изд. 1993 г.) «Общественные здания и сооружения.
Нормы проектирования. Общая часть», а также на электрооборудование
клубных учреждений, зрелищных предприятий и крытых спортивных
зданий и сооружений с количеством мест в зрительном зале менее 300,
вспомогательных зданий и помещений промышленных предприятий.

Требования настоящей
главы не распространяются на специальные электроустановки в
лечебно-профилактических учреждениях, организациях и учреждениях
науки и научного обслуживания, учреждениях культуры, систем
диспетчеризации и связи, а также на электроустановки, которые по
своему характеру должны быть отнесены к электроустановкам
промышленных предприятий (мастерские, котельные, тепловые пункты,
насосные, фабрики-прачечные, фабрики химчистки и т. п.).

К
электрооборудованию уникальных жилых и общественных зданий могут
быть предъявлены дополнительные требования.

7.1.2.
Электрооборудование жилых и общественных зданий кроме требований
настоящей главы должно удовлетворять требованиям других разделов и
глав ПУЭ в той мере, в какой они не изменены настоящей главой.

7.1.3. Вводным
устройством (ВУ) называется совокупность конструкций, аппаратов и
приборов, устанавливаемых на вводе питающей линии в здание или в
его обособленную часть.

Вводно-распределительным
устройством (ВРУ) называется совокупность конструкций, аппаратов и
приборов, устанавливаемых на вводе питающей линии в здание или в
его обособленную часть, а также на отходящих от ВРУ линиях.

7.1.4. Главным
распределительным щитом (ГРЩ) называется распределительный щит,
через который производится снабжение электроэнергией всего здания
или его обособленной части. Роль ГРЩ может выполнять ВРУ или щит
низшего напряжения подстанции.

7.1.5. Вторичным
распределительным щитом (ВРЩ) называется распределительный щит,
получающий электроэнергию от ГРЩ или ВРУ и распределяющий ее по
групповым щиткам и распределительным пунктам здания.

7.1.6. Распределительным
пунктом, групповым щитком называются пункт, щиток, на которых
установлены аппараты защиты и коммутационные аппараты отдельных
электроприемников или их групп (электродвигателей,
светильников).

7.1.7. Квартирным щитком
называется групповой щиток, установленный на лестничной клетке, в
холлах, поэтажных коридорах или в квартирах жилых зданий и
предназначенный для присоединения групповых сетей квартир.

7.1.8. Этажным щитком
называется групповой щиток, установленный на этажах и
предназначенный для питания квартирных щитков. Этажный щиток
устанавливается на лестничной клетке, в холле или в коридоре на
этаже.

7.1.9. Щитовым помещением
называется запирающееся помещение, доступное только для
обслуживающего персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ,
ВРЩ и т. п.

7.1.10. Питающей сетью
называется сеть от распределительного устройства подстанции или
ответвление от линии электропередачи до ВРУ, а также от ВРУ до ГРЩ
и ВРЩ и до распределительных пунктов или групповых щитков.

7.1.11. Групповой сетью
называется сеть, питающая светильники и розетки.

7.1.12. Распределительной
сетью называется сеть, питающая силовые электроприемники.

ОБЩИЕ
ТРЕБОВАНИЯ

7.1.13. Питание
электроприемников должно предусматриваться от сети напряжением
380/220 В с глухозаземленной нейтралью. В обоснованных случаях
допускается питание от сети выше 380/220 В с глухозаземленной
нейтралью. В существующих зданиях, имеющих сети 220/127 В, следует
осуществлять перевод сетей на напряжение 380/220 В.

7.1.14. Электрические
сети зданий должны обеспечивать в необходимых случаях возможность
питания освещения рекламного, витрин, фасадов, иллюминационного,
наружного, противопожарных устройств, систем диспетчеризации,
световых указателей, звуковой и другой сигнализации, а также
питание огней светового ограждения.

ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

7.1.15. В жилых зданиях
(квартирных домах и общежитиях), спальных корпусах больничных
учреждений, санаторно-курортных учреждений, домов отдыха,
учреждений социального обеспечения, а также в учреждениях для
матерей и детей, в общеобразовательных школах и учреждениях по
воспитанию детей, в учебных заведениях по подготовке и повышению
квалификации рабочих и других работников, средних специальных
учебных заведениях и т. п. сооружение встроенных и пристроенных
подстанций не допускается. В других помещениях общественных зданий
разрешается размещать встроенные и пристроенные подстанции при
соблюдении требований гл. 4.2. В этих помещениях трансформаторы
должны быть установлены на амортизаторах.

7.1.16. Распределительные
устройства до 1 кВ и выше следует, как правило, размещать в разных
помещениях. В этом случае помещения РУ до 1 кВ и выше должны иметь
отдельные запирающиеся входы. Допускается размещение РУ до 1 кВ и
выше в одном помещении, если они эксплуатируются одной
организацией.

Требование о размещении
РУ до 1 кВ и выше в отдельных помещениях не распространяется на
КТП. Высоковольтная часть КТП в необходимых случаях пломбируется
организацией, в ведении которой она находится.

ВВОДНЫЕ УСТРОЙСТВА, РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ, РАСПРЕДЕЛИТЕЛЬНЫЕ
ПУНКТЫ И ГРУППОВЫЕ ЩИТКИ

7.1.17. Вводы в здания
должны быть оборудованы ВУ или ВРУ. Перед вводами в здание не
допускается устанавливать дополнительные кабельные ящики для
разделения сферы обслуживания наружных питающих сетей и сетей
внутри зданий. Такое разделение должно быть обеспечено в ВРУ или
ГРЩ.

7.1.18. На ВУ или ВРУ
должны быть установлены аппараты защиты и аппараты управления. На
ВУ и ВРУ на ток не более 25 А аппараты управления допускается не
устанавливать. При установке на ответвлениях от ВЛ аппаратов защиты
на ток до 25 А ВУ или ВРУ на вводах в здания устанавливать не
требуется.

Допускается не
устанавливать аппараты защиты на вводе питающей линии в здание,
если защита имеется в начале ответвления или питание ВУ или ВРУ
производится отдельной линией. На каждой линии, отходящей от
распределительного щита, пункта или щитка, должны устанавливаться
аппараты защиты.

Аппарат управления может
быть общим для нескольких линий. При этом в случае совмещения ВУ с
распределительным щитом и наличия на вводе аппарата управления с
фиксированным отключенным положением установка дополнительного
общего аппарата управления необязательна.

7.1.19. Аппараты
управления, независимо от наличия таких же аппаратов в начале
питающей линии или на ее ответвлении, должны быть установлены на
вводах питающих линий в торговые помещения, коммунальные
предприятия, административные помещения и т. п., а также в
помещении потребителей, обособленных в
административно-хозяйственном отношении.

7.1.20. Внешние питающие
сети (от подстанций до ВУ, ВРУ) должны быть защищены только от
токов КЗ.

7.1.21. При размещении
аппаратов защиты в дополнение к требованиям гл. 3.1 необходимо
руководствоваться следующими требованиями:

1. В жилых и общественных
зданиях и помещениях автоматические выключатели и предохранители на
распределительных пунктах и групповых щитках следует устанавливать
только в цепях фазных проводов.

2. При установке на
лестничных клетках на расстоянии не более 3 м от лестничного стояка
щитков, совмещающих функции квартирных и этажных, отдельный этажный
щиток устанавливать не требуется.

7.1.22. Как правило, ВУ,
ВРУ, ГРЩ следует устанавливать в щитовых помещениях, доступных
только для обслуживающего персонала, или в запирающихся шкафах или
нишах. В районах, подверженных затоплению, они должны
устанавливаться выше уровня затопления.

Для одно- и двухэтажных
жилых зданий, не имеющих общих лестничных клеток, ВУ и ВРУ могут
устанавливаться снаружи на стене здания. В этом случае они должны
иметь соответствующую степень защиты.

Ответвления от ВЛ 0,4кВ и вводы в здания | Монтаж сельских электроустановок | Архивы

Страница 16 из 50

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

Электропроводка, соединяющая воздушную линию электропередачи (ВЛ) с внутренней электропроводкой в здании, чаще всего состоит из двух частей. Первая часть — перекидка проводов от изоляторов на опоре ВЛ к изоляторам на стене (или крыше) здания — называется ответвлением от ВЛ к вводу. Вторая часть — электропроводка от изоляторов на наружной стене (крыше) здания до вводного устройства, соединяющая наружную электропроводку с внутренней,— называется вводом.

Ввод может быть и кабельным, выполненным из одного куска кабеля, проложенного от изоляторов ВЛ к вводному устройству. Но для кабельного ввода от воздушной линии нужна, кроме кабеля, концевая муфта наружной установки, укрепляемая на_ опоре воздушной линии. Спуск кабеля по опоре нужно защитить от механических повреждений, а прокладка кабеля под землей к зданию и его ввод через фундамент сопряжены с трудностями. Все это требует больших затрат и дефицитных материалов. Поэтому кабельные вводы от ВЛ в здания делают редко. Разумеется, если вся наружная сеть выполняется кабельной, то и вводы в здания делаются кабельными, являющимися продолжением наружной кабельной линии.

При выборе сечения проводов ответвления и ввода следует по возможности исходить не только из уже имеющихся нагрузок, но учитывать перспективы развития данного хозяйства и перспективы роста нагрузок в отдельных строениях с тем, чтобы выполняемый ввод не надо было реконструировать в скором времени. Например, если перспективы развития района позволяют в ближайшие годы допустить применение в жилых домах мощных электробытовых приборов, имеющих мощность до 4 кВт, то и вводы нужно на это рассчитывать.

Минимальные сечения проводов ответвлений по условиям механической прочности приведены в таблице 17.

Таблица 17

Минимальные сечения или диаметры проводов ответвлений от ВЛ к вводам

Защита проводов ответвлений осуществляется обычно аппаратурой, устанавливаемой для защиты всего участка ВЛ 0,38 кВ вместе с ответвлениями. Практика эксплуатации сетей 0,38 кВ показывает, что необоснованная установка предохранителей на ответвлениях от ВЛ 0,38 кВ к вводам значительно усложняет обслуживание сетей, снижает надежность электроснабжения потребителей и приводит иногда к несчастным случаям. Поэтому на опорах ВЛ для ответвлений к вводам не рекомендуется устанавливать предохранители в тех случаях, когда ответвления выполнены проводом сечением не менее половины сечения (пропускной способности) защищенного участка линии или когда защита линейного или секционирующего аппарата предыдущего участка линии защищает участок со сниженным сечением (по пропускной способности) проводов, а также когда линия защищается аппаратом с установкой по току не более 20 А.

От вводных изоляторов до вводного устройства прокладываются провода или кабели, сечение жил которых не менее (по условиям механической прочности): алюминиевых — 4 мм2, медных — 2,5 мм2. Необходимое сечение уточняется расчетом в соответствии с электрической нагрузкой.

Провода соединяют зажимами или пайкой. Простую скрутку выполнять нельзя, так как в этом случае контакт быстро слабеет, нагревается при нагрузке, создает (вследствие искрения) помехи телевизионному приему и опасность пожара. Такое соединение быстро выходит из строя.

Рис. 30. Ответвления от ВЛ 0,38 кВ к вводам в жилые здания:

1 — проезжая часть; 2 — пешеходная дорожка; 3 — опора ВЛ; 4 — подставной

столб.

Согласно правилам устройства электроустановок (ПУЭ), незащищенные провода ответвлений от воздушных линий напряжением до 1 кВ к вводам в здания (как голые, так и изолированные) должны быть расположены на высоте не менее 6 м над проезжей частью и 3,5 м над пешеходной дорожкой или тротуаром, а изоляторы ввода, установленные на стене,— не менее 2,75 м от земли (рис. 30). Расстояние между проводами ввода, а также от них до выступающих частей здания должно быть не менее 200 мм. Для соблюдения габарита до земли в случае необходимости около здания устанавливают дополнительную опору (подставной столб).

Вводы рекомендуется выполнять через стены, но допускается делать и через крыши в стальных трубах, при этом расстояние от изоляторов ввода до крыши должно быть не менее 2,5 м.

Различие в терминологии (через стены рекомендуется, через крыши допускается) означает, что конструкция ввода через стену лучше, хотя и не единственная, то есть не обязательная. Ввод через стену прост в исполнении, всегда на виду, его легче эксплуатировать, легче обеспечить сохранность помещений от разрушительного действия влаги.

Ввод через крышу хуже, но допускается как вынужденная мера, когда нет кабеля или высота здания столь мал а, что вводные изоляторы нельзя установить на нужном расстоянии от земли. Для ввода необходимо сделать в крыше и перекрытии отверстия, смонтировать трубостойку, укрепить ее при помощи оттяжек. Кроме того, трубостойку укрепляют на чердаке или в перекрытии и с помощью крепежных приспособлений. Целость кровли при этом нарушается в нескольких местах. При небрежной заделке кровли, усугубляемой раскачиванием трубостойки от ветровой нагрузки на провод, возникают течи.

Чтобы выдержать необходимые расстояния, общая длина трубостойки должна составлять 4,5—5,25 м. Монтировать такую трубостойку, а также ремонтировать крышу и трубостойку в случае повреждения трудно Поэтому трубостойку лучше не ставить на крыше, а крепить к стене. Еще лучше обходиться вообще без трубостоек, если конструкция здания позволяет сделать прямой воздушный ввод через стену.

Следует помнить, что хотя трубостойки для уменьшения опасности поражения током заземляют (зануляют), все же это не дает полной гарантии электробезопасности. Дело в том, что при неравномерной нагрузке фаз на ВЛ, даже при отключенных в здании потребителях, и особенно при включенных мощных однофазных потребителях, в нулевом проводе ВЛ, а следовательно и на всех трубостойках и кровлях, питаемых от ВЛ зданий, появляется напряжение, могущее. достигать нескольких десятков вольт, что в неблагоприятных условиях может быть опасным.

Правилами (ПУЭ) ранее разрешались пересечения проводов ВЛ и радиотрансляционных цепей на вводах в здания при расстояниях не менее 0,6 м и при расположении проводов ВЛ выше проводов радиотрансляции. Однако анализ электротравматизма показал, что из-за ряда причин возникают соприкосновения проводов ответвлений от ВЛ к вводам с проводами линий связи и радиофикации, ведущие к поражениям током. Поэтому в 1971 г. п. II-4-50 ПУЭ изменен. Пересечения проводов ВЛ в пролете от опоры до ввода и проводов ввода ВЛ в здание с проводами связи и радиофикации не допускаются. Расстояния по горизонтали между проводами ВЛ и проводами связи и радиофикации на вводах в здания должны быть не менее 1,5 м.

На рисунке 31 показано ответвление с предохранителями, которые необходимы для отключения линии при замыкании между фазным и нулевым проводом на вводе в здание. Показан также заземляющий спуск от нулевого провода и крюков (штырей) к заземлителю. Такое заземление необходимо для всех опор с ответвлениями к вводам в помещения, где может находиться одновременно большое число людей (школы, ясли, больницы и т. д.) или которые представляют большую ценность (животноводческие помещения, склады, мастерские и пр. ).

Рис. 31. Ответвление к вводу в производственное помещение:

1 — вводный щиток; 2 — заземляющий проводник; 3 — стальная труба; 4 — скоба крепления; 5 — изолированный провод; 6 — брусья для крепления крючьев; 7 — заземляющий спуск; 8 — подставной изолятор; 9 — предохранитель.

Кроме ответвления и ввода, показана наружная проводка в трубах и аппаратура, установленная на наружной стене здания, что бывает целесообразным по соображениям удобства обслуживания или условий внутренней среды здания.

Конфигурацию сети и расположение вводов в здания выбирают, сообразуясь с допустимыми нагрузками на опоры. Например, при использовании железобетонных промежуточных опор типа П04-Б (рис. 32) с одной опоры можно сделать четыре ответвления проводов ВЛ к зданиям и столько же ответвлений радиотрансляции к тем же зданиям, если тяжение проводов этих ответвлений взаимно уравновешивается (рис. 32, а). Если же здание расположено так, что тяжение одностороннее (рис. 32 б), то необходимо применить подставную опору, так как допустимое одностороннее тяжение на промежуточную опору составляет всего 0,6 кН (60 кгс). В некоторых случаях (рис. 32, в, г, е) при больших пролетах ответвлений возможен монтаж либо одного двухпроводного ответвления ВЛ, либо радиосети.

При уравновешенном тяжении пролет ответвления может достигать 25—40 м. При ответвлении от промежуточной опоры в одну сторону с подставной опорой расстояние от опоры ВЛ до здания не должно превышать в районах со стенкой гололеда 5 мм — 30 м, со стенкой гололеда 10 мм — 20 м.

Рис. 32. Схемы ответвлений от ВЛ на железобетонных опорах к вводам:

а, б — промежуточные опоры с уравновешенным (с) и односторонним (б) тяжением проводов; в, г — концевые или анкерные опоры с односторонним (б) и частично уравновешенным (г) тяжением проводов; д, е — ответвительные опоры с уравновешенным (д) и частично уравновешенным (е) тяжением проводов; Д — жилой дом.

На концевых и анкерных опорах (К04-Б и А04-Б) ответвления допускаются: в одну сторону от оси ВЛ — двух

проводов ВЛ или двух проводов PC под углом 90° и в другую сторону — двух проводов ВЛ и двух проводов PC под углом не более 20° или четырех проводов ВЛ и четырех проводов PC под углом не более 10°.

На анкерной опоре ОА04-Б допускается в сторону подкоса (рис. 34, д) до восьми проводов (четыре провода ВЛ и четыре — PC), а в сторону от подкоса — до четырех проводов (два — ВЛ и два PC).

Пролеты ответвления для перечисленных опор принимаются:

25 м — при установке изоляторов ввода на здании на высоте не менее 3 м от земли.

от 25 до 40 м — при устройстве ввода в здание через трубостойку.

Стрелы провеса проводов ответвления при пролетах до 25 м должны быть не менее 0,6 м, а при пролетах От 25 до 40 м определяться по монтажным таблицам в обычном для ВЛ порядке.

Воздушный и кабельный ввод электроэнергии в дом

• Главная
• Воздушный и кабельный ввод электроэнергии в дом

Ввод электроэнергии в любое здание может осуществляться двумя способами:
воздушным и кабельным, который также называют подземным. И тот, и другой способ
имеют свои плюсы и минусы. Выбор одного из двух вариантов зависит, прежде
всего, от вида распределительной сети, а также от предпочтений хозяина дома. Рассмотрим,
чем отличаются эти методы, и какой из них предпочтителен в той или иной
ситуации.

Воздушный ввод: особенности

Воздушный ввод электроэнергии подразумевает протяжку кабеля по воздуху
от ближайшей опоры сети электроснабжения. Согласно правилам, расстояние от
точки ввода до столба не должно быть больше 20 метров. В противном случае
требуется установка дополнительной опоры. Конструктивные особенности опоры
указаны в Правилах устройства электроустановок (ПУЭ), главном руководстве
каждого электрика.

Для подключения (или, как говорят электрики, «спуска») используется
провод ВВГнг или СИП. Главное
различие между этими двумя видами кабелей заключается в разном материале жил.
СИП – это алюминиевые жилы, а ВВГнг – медные.

Важно очень тщательно выбрать сечение
кабеля. Данная характеристика будет зависеть от мощности и других особенностей.
Для выбора сечения необходимо пользоваться таблицами, представленными в ПУЭ.
Стоит также учитывать, что воздушный кабель должен быть максимально прочным.

Для крепления кабеля могут использоваться
анкерные зажимы в виде металлической скобы с держателем из пластика. При
ответвлении крепление осуществляется в дух местах: на столбе и на стене дома.
Для крепления потребуются особые кронштейны. Крепление кабеля к стене здания
должно быть очень надежным и хорошо продуманным. Затем кабель подключается к
внутренней сети дома.

Участок проводов от столба до наружной
стены здания называется ответвлением. Участок от изоляторов на наружной стене
до вводного устройства внутри строения называют вводом.

Провода ответвления должны быть расположены
таким образом, чтобы до них нельзя было дотронуться. Также существуют
нормативы, регламентирующие расстояние от места расположения проводов до земли,
балконов, окон и промежутки между самими проводами.

Например, рассмотрим, какая высота провода
требуется в следующих случаях:

• Над проезжей частью минимальная высота прокладки кабеля
  составляет 6 м.
• Над тротуарами и пешеходными зонами – от 3,5 м.
• При вводе в здание – не менее 2,7 м.

Ввод непосредственно в строение может
осуществляться через стену дома или через крышу.

Основные преимущества воздушного ввода
электроэнергии

• Надежный способ, проверенный временем.
• Небольшие трудозатраты, простой монтаж и обслуживание.
• Невысокая стоимость.

Недостатком воздушного ввода можно считать высокую вероятность обрыва
проводов под воздействием внешних факторов (дождя, снега, льда). Также под
линией нельзя сажать растения и складывать предметы. Кроме того, эстетичность
такого способа ввода  находится под
вопросом.

Подземный (кабельный) ввод

Ввод электроэнергии под землей является достаточно трудоемким и потому
более затратным способом. Однако все затраты компенсируются значительной
степенью надежности.

Для прокладки подземного кабеля выкапывается траншея от опоры до дома,
глубина которой регулируется правилами, описанными в ПУЭ. Траншея не
обязательно должна достигать глубины промерзания грунта. Главная задача –
безопасное расположение кабеля.

Кабель прокладывается в двухслойной гофрированной трубе или в трубах из
других разрешенных материалов. Трубы должны защищать кабель не только под
землей, но и на опоре, на высоте до 2 метров.
Также можно использовать бронированный кабель ВББШв. В этом случае его
защита потребуется только на столбе и при подъеме на стену дома. Его
токопроводящая оболочка должна быть заземлена на этих двух участках. Сечение
любого используемого кабеля должно составлять не менее 16 мм.

Существует два способа заведения кабеля в дом:

• С подъёмом по внешней
  стене на высоту порядка 2,7 метра. Ввод в дом осуществляется в
  металлической трубке.
• Ввод через фундамент.
  В этом случае заранее делается отверстие в фундаменте, и в него помещается
  труба для кабеля. Под фундаментом ввод осуществлять нельзя.

Для сетей 220 Вольт используется трехжильный кабель, а для 380 Вольт –
четырех- и пятижильный.

При проведении кабеля по траншее часто используют дополнительную защиту,
например, посыпают его битым кирпичом, чтобы впоследствии исключить повреждения
лопатой.

Очень важно при кабельном способе подключения соблюдать все требования и
правила, в противном случае владельцу может быть отказано в получении
техусловий на электроснабжение.

Итак, основными преимуществами кабельного ввода электроэнергии можно
считать следующие:

• Высокий уровень защиты
  кабеля;
• Долгий срок службы;
• Кабельный способ не
  нарушает внешний вид участка.

К недостаткам можно отнести большие трудозатраты и более высокую
стоимость работы, чем при воздушном вводе.

Важно помнить, что при любом способе прокладки кабеля контактные
соединения следует периодически проверять, во избежание их нагрева или
деформации.

Специалисты компании «Сила тока» осуществляют электромонтажные работы
любой сложности. Если вам требуется электрификация частного дома или других объектов,
мы придем вам на помощь, выполнив все работы с нуля, а точнее, с момента
создания электрического плана и до завершения всех проверок и пуска линии в
работу.

Мы осуществляем ввод электроэнергии двумя способами, в зависимости от
особенностей объекта. В работе применяются только лучшие современные материалы,
характеристики которых отвечают строгим требованиям нормативных документов.

Звоните нам и оставляйте заявки на сайте, и мы ответим на все
интересующие вас вопросы. Также вы можете вызвать специалиста по вопросам технического
обслуживания и электрического монтажа любого вида.



Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Что такое удобство для коммунальных предприятий (PUE)?

Что такое удобство для коммунальных предприятий (PUE)?

Большинство свойств имеют PUE. PUE означает Public Utility Easement . Как и другие сервитуты, PUE предоставляет определенные права владельцу сервитута. Если у вас есть дом, PUE может объяснить, почему вы проснулись и обнаружили электрика на опоре электросети на заднем дворе, не утруждая себя запросом вашего разрешения (при этом энергетическая компания обычно связывается с вами, прежде чем просто отправить кого-нибудь чтобы вторгнуться в ваш задний двор — но они по закону не обязаны).

Наши юристы по недвижимости имеют опыт работы с PUE и их сферой деятельности.

PUE (в Калифорнии) возникают в соответствии с положениями раздела 66475 Правительственного кодекса. Раздел 66475 предусматривает, что в качестве условия утверждения карты территориального деления местное правительство может потребовать, чтобы субъект деления выделил недвижимость для PUE. PUE не предоставляются на общественных улицах и автомагистралях, но предоставляются на объектов недвижимости, приобретенных покупателями разделенных участков. Эти сервитуты не предоставляются графству; вместо этого сервитуты специально предназначены для целей общественного пользования.PUE в своих явных терминах определяют класс лиц, которые имеют интерес или право в использовании сервитута, и эти сервитуты не распространяют права на общественность в целом или на округ в частности. (Округ Сакраменто против Pac. Gas & Elec. Co. (1987) 193 Cal. App. 3d 300, 313.) Другими словами, PUE предоставляют право коммунальным компаниям. Эти права обычно включают права доступа, а также права на строительство и обслуживание инженерных сетей.

Теперь, как домовладельцу, наличие PUE на вашей собственности может ограничить вашу возможность использовать часть собственности, покрываемую сервитутом. Например, предположим, что на вашем участке есть PUE 10 ‘. Если у вас есть деревья рядом с PUE или с ветвями, которые входят в зону, покрываемую PUE, вы можете прийти домой и обнаружить, что коммунальная компания подрезает ваши деревья без вашего разрешения — им, как правило, это разрешено законом.

В целом, перед покупкой недвижимости вы хотите убедиться, что вы знаете, что покупаете, включая информацию о любых существующих PUE и других сервитутах.

Большинство PUE будет раскрыто в отчете о названии.Однако на всякий случай вы можете проверить карту подразделения, записанную в регистратуре вашего округа.

Если у вас есть вопросы о ваших правах в связи с PUE — или любые другие вопросы сервитута или недвижимости — не стесняйтесь обращаться к нашим юристам по сервитуту в Schorr Law, APC по телефону (310) 954-1877, по электронной почте info @ schorr- law.com, или вы можете связаться с нами здесь.

Изучение взаимосвязи между PUE центра обработки данных и совокупной стоимостью владения Colocation

С 2006 года коэффициент использования энергии (PUE) Green Grid составляет , что соответствует метрике эффективности центра обработки данных. Это соотношение определяется путем деления количества энергии, поступающей на объект, на количество, используемое для поддержки IT-нагрузки. Чем ближе объект к соотношению 1: 1, тем лучше, хотя даже в лучших центрах обработки данных немного больше 1. Например, наиболее эффективный объект в кампусе Саби Куинси, Вашингтон, имеет средний годовой показатель PUE 1,13, что составляет считается исключительным.

Цель

PUE — показать руководству, сколько электроэнергии используется не ИТ-оборудованием, таким как кондиционеры и освещение.Так, например, значение aPUE, равное 1,13, означает, что на каждый 1 киловатт используемой ИТ-мощности само предприятие потребляет 0,13 киловатт на охлаждение, освещение и другие функции, не связанные с ИТ.

Соотношение между PUE и месторасположением TCO

PUE является особенно важным показателем при определении совокупной стоимости владения при аренде центра данных для размещения. Помимо арендной платы, арендатор оплачивает электроэнергию, необходимую для поддержки своей ИТ-инфраструктуры, а также накладные расходы, связанные с PUE. Следовательно, более высокая эффективность предприятия означает более низкую совокупную стоимость владения.

Возьмем, к примеру, охлаждение и обработку воздуха. Поддержание прохлады серверов — это общеизвестно дорогое мероприятие, которое способствует более высокому PUE. Такие компании, как Facebook, пытались переместить центры обработки данных за Полярный круг, чтобы избежать затрат на охлаждение. Microsoft тем временем экспериментирует с подводными центрами обработки данных.

Для провайдера центра данных о местоположении переезд к океану или Северному полярному кругу может оказаться непрактичным.Тем не менее, им необходимо усердно работать, чтобы снизить затраты для своих клиентов, что они могут сделать с помощью таких методов, как сдерживание горячего коридора, форма пассивного воздушного потока, который основан на повышении тепла в потолочные возвратные камеры, чтобы его можно было повторно направить в воздух. кондиционеры с минимальным потреблением дополнительной энергии от вентиляторов.

В дополнение к сдерживанию, другие факторы, которые могут повлиять на PUE объекта размещения, включают тип оборудования, используемого поставщиком, метод охлаждения, системы управления, используемые группой эксплуатации, системы освещения, а также оборудование и методы установки (например,грамм. заглушки) по желанию заказчика.

Ключевые аспекты оценки гарантий PUE

При оценке вариантов важно, чтобы клиенты сначала понимали различные способы представления PUE:

• TargetPUE: Это цельPUE объекта размещения, и она не обязательно отражает операционную реальность.
• ТеоретическийPUE: достижимыйPUE при определенных идеальных обстоятельствах, он также может быть моментальным снимком во время lowPUEpoint, но опять же, он не отражает того, что на самом деле происходит в среднем в центре обработки данных.
• DesignPUE: Это проектируемыйPUE объекта, который в настоящее время строится.
• AveragePUE: метрика, которая потенциально может быть наиболее надежной, среднегодовая или ежемесячная PUE — это именно то, на что это похоже. Он обеспечивает среднее фактическое значение PUE за выделенный период времени. Тем не менее, важно учитывать, как часто провайдер проводит измерения, чтобы рассчитать эти средние значения. Довольно легко «обмануть цифры» путем выборочной выборки PUE во время его известных низких значений.
• PeakPUE: Также полезно, peakPUE определяет значение PUE объекта в наиболее напряженных условиях — например, в необычно жаркий июльский день.

Также стоит изучить факторы, которые провайдер включает или не включает в PUE, и то, как они измеряют, чтобы убедиться, что они не манипулируют своими числами. Например, учитывают ли они потери энергии при прокладке кабеля? Насколько близко к ИТ-оборудованию они измеряют энергопотребление сервера? Чем дальше от сервера, тем выше будет потребление.

Помните об этих и других факторах при оценке возможных вариантов.

Эффективность в основном сводится к достоверности

Существующее предприятие с проверенной записью PUEtrack, скорее всего, наиболее полно оправдает ожидания. При оценке новых объектов с новым дизайном или в новом климате существует определенный риск, поскольку вы в первую очередь оцениваете эффективность с помощью designPUE, теоретическогоPUE или среднего значения, полученного из относительно небольшого размера выборки.

При рассмотрении нового объекта размещения можно управлять риском PUE, выбирая центр обработки данных, который строится с той же конструкцией и в том же климате, что и существующий объект с высоким средним значением PUE.

В конце концов, это лучший и наиболее эффективный способ обеспечить низкую совокупную стоимость владения путем тщательной оценки результатов отслеживания PUEtrack поставщика по всем объектам и местам. Чтобы получить информацию о записи трека Sabey’sPUEtrack, просмотрите этот видео-пример или свяжитесь с нами.

Будет ли ваш центр обработки данных поддерживать рост? Масштабирование центра обработки данных — одна из самых сложных задач, с которыми может столкнуться организация.

Проектировщик центров обработки данных достигает PUE 1,05

Кей Си Марес, основатель MegaWatt Consulting и ветеран проектировщика крупномасштабных центров обработки данных, пишет в недавнем сообщении в блоге (обнаруженном Ричем Миллером), что он добился того, чего хотел бы быть ведущими в отрасли уровнями энергоэффективности по той же цене или ниже, чем строительство менее эффективных объектов.

В трех недавно созданных объектах, пишет Марес, ему удалось достичь коэффициента эффективности использования энергии (PUE) менее 1,10: одно — 1,08, одно — 1,06, другое — 1,05.

PUE — это мера того, сколько энергии, поступающей в центр обработки данных, идет на вычисления, а не на не вычислительные элементы, такие как HVAC или освещение. Коэффициент 1,0 означает, что каждый ватт, поступающий в объект, идет прямо на вычисления, и некоторые из лучших компаний, которые недавно опубликовали PUE, начинаются с 1,24, PUE лаборатории данных Microsoft, которую я посетил на этой неделе, и Microsoft также получила PUE, в то время как Google добрался до 1.12, та же цель, которую Microsoft стремится достичь с помощью центров обработки данных 4-го поколения.

Марес говорит, что ему удалось достичь этих высокоэффективных уровней отчасти благодаря внимательному изучению того, что действительно нужно центру обработки данных. Он пишет:

Я полагал, что для достижения PUE 1,05 потребуется несколько лет, потому что необходимо улучшить оборудование, например чиллеры, ИБП, трансформаторы и т. Д. Но что я не принял во внимание, так это то, что когда мы действительно смотрим на то, что клиенту нужно, а что нет, и что мы можем сделать для повышения эффективности проектирования, не прибегая к старому способу проектирования центра обработки данных, мы можем достичь отличных результатов.

В своем посте Марес предлагает только намеки на то, какие инновации он использовал для снижения энергоэффективности до этого уровня, но он действительно указывает, что каждое из объектов имеет средний размер (10 мегаватт ИТ-нагрузки), находится в климате с 90 — летние температуры выше градуса, и ни один из них не использует внешние водоемы для передачи тепла.

Марес также обещает дать более подробные объяснения в будущих публикациях, поэтому за подробностями обращайтесь к его блогу.

Пять вопросов о PUE

, которые вы должны задать

Срикант Муруган, глобальный директор по продажам, Flexenclosure

Разработанный Green Grid, PUE (Power Usage Effectiveness) — очень полезный показатель для измерения энергоэффективности центра обработки данных. PUE просто рассчитывается путем деления общей мощности, поступающей в объект, на мощность, потребляемую ИТ-нагрузкой внутри него — цель — максимально приблизиться к PUE, равному 1,0, так как это будет означать, что центр обработки данных будет эффективен на 100%. .

Проектирование центров обработки данных с низким PUE и измерение фактической производительности становится все более важным, поскольку операторы стремятся минимизировать свое воздействие на окружающую среду и снизить свои эксплуатационные расходы. Одним из результатов этой тенденции является то, что сейчас практически невозможно найти поставщика центров обработки данных, который не хвастался бы исключительными показателями PUE своих продуктов.Но вместо того, чтобы принимать эти маркетинговые заявления за чистую монету, вот пять важных вопросов, которые вам нужно задать, чтобы убедиться, что вы получили полную информацию об энергоэффективности:

1. Где измеряется мощность?

Результат расчета PUE может сильно варьироваться в зависимости от того, где измеряются входящая мощность и IT-нагрузка. Для центра обработки данных общая мощность объекта должна быть измерена на входящем MLVDB (главном низковольтном распределительном щите) и IT-нагрузке на стоечных PDU.Однако некоторые поставщики измеряют свою ИТ-нагрузку на вспомогательных распределительных щитах, таким образом добиваясь лучшего внешнего вида PUE, поскольку они игнорируют все потери в кабелях от низковольтных распределительных щитов к стойкам. В таблице ниже приведены четыре рекомендуемые категории для измерения PUE. Конечно, окончательный PUE, рассчитанный и заявленный для любого конкретного объекта, будет варьироваться в зависимости от того, какая категория измерения используется.

* Для категории 0 по ПУЭ измерения относятся к потреблению электроэнергии (кВт).

2. Учитываются ли все убытки?

При расчете PUE центра обработки данных необходимо учитывать все потери. К сожалению, некоторые поставщики не учитывают некоторые потери в своих расчетах, чтобы достичь гораздо лучшего показателя эффективности, поэтому вам нужно быть уверенным, что они включают все потери в распределительном устройстве, кабелях, освещении и ИБП, а также увеличенную нагрузку на системы охлаждения. с теплом, выделяемым солнцем снаружи или даже людьми внутри объекта.Только тогда вы получите реалистичный PUE для вашего объекта. Подробнее об этом можно прочитать в очень интересной статье о подходе Google к измерению PUE в своих центрах обработки данных.

3. Является ли PUE разовым расчетом?

Количество энергии, необходимое центру обработки данных, со временем будет меняться в зависимости от ряда факторов. Например, усиление зависимости от систем охлаждения в теплую погоду будет означать, что значения PUE обычно выше летом, чем зимой. Таким образом, вместо того, чтобы производить одноразовый расчет, в идеале PUE необходимо рассчитывать за весь год, чтобы найти среднегодовое значение, а также годовой пик. А с точки зрения планирования эксплуатационных затрат точный расчет этого показателя наихудшего случая на самом деле более важен, чем знание наилучшего сценария.

4. Влияют ли местные погодные условия на PUE?

Большинство поставщиков любят заявлять значения PUE 1,1 или 1,2 для своих центров обработки данных, и это, конечно, вполне возможно, если объект развернут в холодной среде, такой как Скандинавия, где естественное воздушное охлаждение может использоваться очень эффективно.Однако, если вы строите центр обработки данных в тропиках, ваш лучший случай PUE будет от 1,5 до 1,6, поэтому вам необходимо убедиться, что значение PUE, предлагаемое любым поставщиком, основано на местоположении, в котором он собирается. быть построенным. Спросите, делали ли они какое-либо моделирование на основе погодных условий фактического местоположения объекта. Даже если они не строили там раньше, пиковые и средние значения PUE можно точно определить, используя статистические климатические данные (температура и влажность) с помощью программного обеспечения для моделирования.

5. Гарантирует ли поставщик требуемую сумму PUE?

Все вышесказанное и учитывая, что вычислением PUE относительно легко манипулировать так, чтобы результирующие значения выглядели лучше, чем они есть на самом деле, возможно, самый важный вопрос, который вы можете задать любому поставщику в отношении их требований PUE, — это будут ли они гарантировать какой уровень производительности с течением времени? (В Flexenclosure мы готовы гарантировать PUE для каждого построенного нами центра обработки данных, в какой бы точке мира он ни находился.)

Вооружившись этими пятью вопросами, вы сможете преодолеть маркетинговую шумиху и сравнить конкурирующих поставщиков на относительно равном уровне PUE. Конечно, экономика PUE — это совершенно другой предмет — влияние на PUE, например, при питании объекта от сети, или от дизельного топлива, или от того и другого, или влияние на PUE увеличения уровня резервирования объекта. Это станет темой для другой статьи…

Почему важна эффективность использования энергии (PUE)

PUE, или эффективность использования энергии, — это термин, который часто используется в индустрии центров обработки данных, особенно в последние несколько лет.Но что такое ПУЭ? Что делает это важным и как это влияет на клиентов, серверы которых размещены в центре обработки данных?

Что такое эффективность использования энергии (PUE)?

По словам Маргарет Роуз из TechTarget, PUE можно определить как показатель энергоэффективности в центре обработки данных. Другими словами, это показатель, который показывает, насколько эффективно центры обработки данных используют свои энергоресурсы.

«PUE определяется путем деления мощности, поступающей в центр обработки данных, на мощность, используемую для работы компьютерной инфраструктуры в нем», — пояснила Роуз.«Таким образом, PUE выражается в виде отношения, при этом общая эффективность улучшается по мере уменьшения коэффициента до 1. »

Диапазон шкалы от 3,0, что очень неэффективно, до 1,2, что очень эффективно. В то время как многие центры обработки данных могли достичь PUE 1,7 или 1,8, другие, такие как OVH, достигли 1,09 в своих центрах обработки данных в Европе и Северной Америке. Это как можно ближе к идеалу.

Почему PUE важен для центров обработки данных и клиентов?

Измерения эффективности, такие как PUE, помогают владельцам / операторам центров обработки данных оценить их общие операции; а также определить возможности повышения эффективности.Но этот показатель полезен не только для владельца, но и для клиентов.

Затраты на электроэнергию могут нанести ущерб ИТ-бюджетам клиентов. Поэтому важно понимать, как центр обработки данных взимает с клиентов плату за электроэнергию. Большинство поставщиков центров обработки данных взимают плату в зависимости от фактического использования. Плата измеряется в кВт / час и включает клиентское оборудование и накладные расходы для всего центра обработки данных. Накладные расходы могут включать такие элементы, как запуск нескольких линий электроснабжения, нескольких генераторов и нескольких систем ИБП для каждого потребителя.

Более низкий рейтинг PUE означает более эффективный центр обработки данных, что, в свою очередь, означает более низкие эксплуатационные расходы как для владельца / оператора, так и для клиента. Центр обработки данных, который наилучшим образом использует свою мощность, не тратя впустую доступные ресурсы, требует меньших затрат на обслуживание и управление, и эта экономия может быть передана клиентам.

Обратное верно для неэффективных объектов — центры обработки данных, которым требуется больше энергии, вероятно, имеют значительно более высокие эксплуатационные расходы. Чтобы поддерживать эти процессы, эти поставщики должны взимать со своих клиентов более высокую плату за свои услуги.

Как центры обработки данных могут снизить PUE?

Есть несколько стратегий, которые операторы центров обработки данных могут использовать для снижения своего рейтинга PUE, включая повышение температуры внутри помещения. Автор журнала Data Center Journal Джефф Кларк отметил, что многие менеджеры центров обработки данных поддерживают гораздо более низкие температуры, чем рекомендованные ASHRAE. Повышение температуры до немного более высокого, но безопасного уровня не повредит машины и может помочь улучшить PUE.

Кроме того, целесообразно изолирование горячих / холодных коридоров.Такое расположение гарантирует, что холодный воздух, прокачиваемый через установку для охлаждения машин, не смешивается с горячим воздухом, создаваемым вычислительным оборудованием. Это не только делает процесс охлаждения более эффективным, но и помогает снизить энергопотребление системы.

Системы охлаждения

являются одними из самых энергоемких систем в центре обработки данных и потребляют до 30% электроэнергии на объекте. По этой причине важно как можно меньше полагаться на эту систему за счет естественного воздушного охлаждения.В зависимости от того, где расположен объект, в этом районе может быть более прохладный климат, что хорошо подходит для подхода естественного воздушного охлаждения, когда для охлаждения используется наружный воздух. Подумайте об Аляске!

Кларк также рекомендовал проверить распределение электроэнергии по всему объекту. «Использование высокоэффективных систем ИБП и устранение ненужных этапов преобразования напряжения снижает потери мощности», — пояснил Кларк. «А поскольку эта потеря мощности превращается в тепло, это также снижает нагрузку на охлаждение, что означает еще большую экономию.”

Хотите больше информации о PUE?

Существует множество ресурсов, которые могут помочь операторам центров обработки данных рассчитать PUE своего объекта, включая этот технический документ от The Green Grid.

Datacenters.com также является ценным ресурсом. Мы являемся авторитетом в области центров обработки данных и облачной индустрии, предоставляя ценную информацию о новейших технологиях, поставщиках и тенденциях. Мы надеемся, что вам понравилась эта статья «Эффективность использования энергии: что такое PUE?» Чтобы получить дополнительную информацию о PUE или найти центры обработки данных с низким PUE, свяжитесь с одним из наших специалистов по телефону (877) 406-2248 или посетите страницу контактов.

Майк Аллен

PUE, или эффективность использования энергии, — это термин, который часто используется в индустрии центров обработки данных, особенно в последние несколько лет. Но что такое ПУЭ? Что делает это важным и как это влияет на клиентов, серверы которых размещены в центре обработки данных? Что такое …

Консультации — Специалист по подбору | Эффективность использования энергии в центре обработки данных (PUE): понимание факторов влияния

Уильям Дж. Косик, PE, LEED AP, HP Critical Facilities Services, Чикаго

1 декабря 2008 г.

Если вас интересует дизайн или производительность центра обработки данных, вы, несомненно, видели коммерческие листы, официальные документы и новостные отчеты о продуктах и ​​методах повышения энергоэффективности центра обработки данных.

Метрика, наиболее часто указываемая для оценки эффективности использования энергии в центре обработки данных, — это эффективность использования энергии (PUE) и обратная ей величина — эффективность инфраструктуры центра обработки данных (DCIE). PUE и DCIE сравнивают общее энергопотребление центра обработки данных с мощностью, потребляемой оборудованием информационно-коммуникационных технологий (ИКТ). Эти метрики, которые в основном основаны на объектах, вероятно, послужат основой для будущего стандарта; однако они все еще находятся в стадии разработки. Используются ли показатели преждевременно или нет, зависит от того, как они используются (т.д., для саморекламы или для поощрения обсуждения), и если раскрываются процедуры тестирования или алгоритмы моделирования.

До тех пор, пока формальный признанный стандарт со строгим инженерно-техническим процессом оценки энергоэффективности центра обработки данных не будет разработан, представлен на публичное рассмотрение и официально принят на основе всеобщего консенсуса, публикуемые рейтинги эффективности будут по-прежнему основываться на их интерпретации. кто сообщает цифры.

Хорошая новость заключается в том, что уже существуют некоторые установленные энергетические стандарты, такие как ANSI / ASHRAE / IESNA Standard 90. 1-2007, Энергетический стандарт для зданий, за исключением малоэтажных жилых домов, для других частей здания, которые влияют на эффективность центра обработки данных (см. Рисунок 1). В этой статье исследуются эти взаимозависимости, позволяя проектировщикам, владельцам и лицам, принимающим решения, задавать сложные вопросы, когда они сталкиваются с проектами нового строительства или реконструкции центров обработки данных.

СТРОИТЕЛЬНЫЙ КОНВЕРТ

По сравнению с энергией, необходимой для охлаждения и питания оборудования ИКТ, энергетическое воздействие оболочки здания невелико.Однако нельзя упускать из виду важность соблюдения норм и влияние миграции влаги.

Для центров обработки данных чрезвычайно важна целостность пароизоляции здания, поскольку она защищает от утечки воздуха, вызванной силами ветра и перепада давления воздуха. Он также сводит к минимуму миграцию влаги за счет перепада давления пара. Большинство охлаждающего оборудования для центров обработки данных рассчитано только на физическое охлаждение (без удаления влаги из воздуха). Более высокий, чем ожидалось, уровень влажности в центре обработки данных приведет к большему потреблению энергии и возможным эксплуатационным проблемам, вызванным чрезмерным конденсатом, образующимся на охлаждающих змеевиках в оборудовании для обработки воздуха.

СИСТЕМЫ ОВК, ОСВЕЩЕНИЯ И ЭНЕРГЕТИКИ

Standard 90.1 подробно рассматривает энергоэффективность систем отопления, вентиляции и кондиционирования воздуха и освещения, включая стратегии управления, варианты экономайзера и вопросы, связанные с климатом. Однако в нем мало рекомендаций по системам распределения электроэнергии, которые применяются в центрах обработки данных. Отсутствие разработанных стандартов для ИБП и эффективности всей цепочки поставок электроэнергии (от входящего сетевого питания до отдельных элементов ИКТ-оборудования) является серьезным пробелом, который необходимо заполнить.

HVAC является крупнейшим потребителем энергии, не связанным с ИКТ, в центре обработки данных. Стандарт ASHRAE 90. 1 представляет минимальные энергетические характеристики отдельных компонентов, таких как чиллеры, системы прямого расширения (DX), насосы, вентиляторы, двигатели и оборудование для отвода тепла. Чтобы соответствовать стандарту, оборудование должно соответствовать указанным показателям энергопотребления.

Для определения энергоэффективности всего здания в 90.1 изложена процедура, которая предписывающе определяет, как энергоэффективность данного здания («предлагаемое» здание) сравнивается с расчетными теоретическими энергетическими характеристиками («бюджетное» здание).Этот же метод — с некоторыми дополнениями для решения проблем, связанных с проектированием и эксплуатацией центра обработки данных, — может и должен использоваться для определения бюджета PUE и DCIE для оценки энергопотребления центра обработки данных. (Кстати, этот метод используется для кредитной категории «Энергия и атмосфера» в рейтинговой системе LEED Совета по экологическому строительству США, поэтому, поскольку все больше центров обработки данных хотят получить сертификат LEED, этот процесс необходимо использовать в любом случае. )

СТРАТЕГИИ ИСПОЛЬЗОВАНИЯ И КОНТРОЛЯ ЗДАНИЯ

Это область, в которой существующие энергетические стандарты для зданий должны быть адаптированы к параметрам, уникальным для центров обработки данных.Коммерческие офисные здания и энергоемкие объекты, такие как лаборатории и больницы, не обладают теми же характеристиками, что и центры обработки данных, поэтому нет доступных шаблонов для использования в качестве отправной точки:

• Величина технологической нагрузки (оборудование ИКТ) по сравнению с нагрузкой по мощности, приходящейся на людей, освещение и теплопередачу через ограждающую конструкцию здания, в центрах обработки данных намного выше, чем в любом другом коммерческом здании.
• Поскольку центры обработки данных и другие высокотехнологичные объекты могут постепенно заполняться технологическим оборудованием с течением времени, использование энергии необходимо исследовать в условиях полной и частичной нагрузки.Предполагаемое энергопотребление как базового сценария 90,1, так и предлагаемого проекта центра обработки данных следует моделировать в соответствии с графиком внедрения технологического оборудования. Кроме того, энергетическое моделирование должно включать уровень надежности и резервирования оборудования как при частичной нагрузке, так и в условиях полной сборки. (Если для одновременного обслуживания и отказоустойчивости используются двойные пути критического питания и несколько единиц охлаждающего оборудования, то при масштабировании критической нагрузки необходимо использовать ту же стратегию.)

Концепция демонстрации энергии в условиях частичной нагрузки заключается в повышении осведомленности во время проектирования системы и при определении основного оборудования для распределения энергии и охлаждения, а также последовательностей управления оборудованием. Эти характеристики при частичной нагрузке должны быть задокументированы с использованием процедур моделирования энергопотребления, описанных в 90.1.

• Энергетические нормы для коммерческих зданий предполагают, что основная функция здания — пребывание людей. Следовательно, все рейтинги энергоэффективности в существующих стандартах энергоэффективности зданий основаны на способности поддерживать в помещении комфортную и безопасную для человека среду. Условия окружающей среды в помещении, необходимые для оборудования ИКТ, сильно отличаются от условий, необходимых для комфорта и безопасности человека.

Базовое здание должно быть спроектировано с учетом максимальных рекомендуемых экологических требований ASHRAE Class 1 (78 F на входе в технологическое оборудование), как описано в Рекомендациях ASHRAE по температуре для сред обработки данных. Кроме того, согласно Руководству точка росы приточного воздуха должна соответствовать максимальной и минимальной температуре точки росы при 78 F и относительной влажности 40% (51.7 F) и 78 F и относительной влажности 55% (60,5 F). В базовой системе должно использоваться одинаковое повышение температуры во всем технологическом оборудовании для поддержания одинаковых объемов воздуха, мощности двигателя вентилятора и ощутимого тепловыделения.

• Большинство стратегий повышения энергоэффективности коммерческих зданий основаны на цикле экономайзера для снижения мощности, необходимой для охлаждения, за счет использования условий окружающей среды либо напрямую (как с экономайзером наружного воздуха), либо косвенно (как с экономайзером на стороне воды или рекуперацией тепла) . Использование наружного воздуха для охлаждения в центрах обработки данных — очень жизнеспособная концепция; исследователи находятся на ранних этапах изучения долгосрочного воздействия загрязнителей наружного воздуха и колебаний температуры / влажности на оборудование ИКТ.
• Надежность и непрерывность работы по-прежнему являются краеугольными камнями при оценке успеха центра обработки данных. Эти требования могут привести к тому, что активная мощность и охлаждение будут разными, а центральное оборудование станции будет работать при низких нагрузках. Рассмотрим центр обработки данных, который подключен к сети и заполнен серверами, устройствами хранения и сетевым оборудованием в течение двух-трех лет, прежде чем объект будет работать с полной нагрузкой — объект будет иметь несколько путей распределения питания и охлаждения и центральное оборудование предприятия (чиллеры, насосы, ИБП), работающие на 10-20% мощности в течение нескольких месяцев.Помимо неэффективного использования энергии, этот тип сценария может вызвать эксплуатационные проблемы, если его не решить на этапе проектирования.

КЛИМАТ

Климат оказывает наибольшее влияние на энергоэффективность центра обработки данных, за ним следует тип системы HVAC, надежность системы распределения электроэнергии и условия частичной нагрузки. Поскольку основное влияние климата оказывает на энергопотребление системы ОВК, для точного определения PUE и DCIE необходим климатический анализ энергии.

Энергопотребление системы HVAC (DX, с охлаждением водой, с воздушным охлаждением, с водяным охлаждением) будет варьироваться в зависимости от температуры наружного воздуха по сухому и влажному термометру, температуры подаваемой охлажденной воды (для охлажденной воды). только для систем) и температуры по влажному термометру на входе в охлаждающий змеевик (системы DX). Годовое потребление энергии конкретной системой HVAC определяется с помощью биквадратичных формул, разработанных для оценки использования электроэнергии парокомпрессионным охлаждающим оборудованием. В зависимости от типа рассматриваемой системы HVAC, переменные, используемые в этих уравнениях, представляют температуры для наружного воздуха по влажному термометру, наружного сухого термометра, подачи охлажденной воды и подачи воды в конденсатор.

Если бы мы объединили все это вместе в процесс для определения PUE и DCIE, компоненты энергопотребления были бы разбиты, как показано в Таблице 5.

Используя этот процесс, мы можем разработать профиль того, как PUE и DCIE различаются в зависимости от типа системы HVAC и климата. Выполнение анализа в соответствии с требованиями 90.1 с конкретными параметрами, такими как размер здания, строительные материалы, нагрузка на компьютерное оборудование и конфигурация надежности, приведет к минимальному профилю энергоэффективности для конкретного центра обработки данных.Затем мы можем использовать профиль для создания минимальных требований к PUE и DCIE для различных систем HVAC в разных климатических зонах.

Оценка энергоэффективности объекта без учета его климата и типа системы HVAC приведет к искаженным данным, которые не являются действительно репрезентативными.

Тип насосного оборудования	Допустимое значение ASHRAE, галлонов в минуту / тонну
Таблица 1: Допустимая мощность водяного насоса охлажденной и конденсаторной воды в соответствии с параграфами G3. 1.3.10 и G3.1.3.11 из 90.1. Источник всех таблиц: Уильям Косик.
Охлажденная вода	2,4
Конденсатор водяной	3,0

Оборудование для отвода тепла	Минимум галлонов в минуту / л. с.
Таблица 3: Допустимая мощность для мощности отвода тепла на основе таблицы 6.8.1G стандарта ASHRAE 90.1.
Пропеллерные или осевые вентиляторные градирни	38,2
Градирни с центробежным вентилятором	20,0

Тип оборудования	Минимум тонн	Максимальное количество тонн	кВт / т	c1	c2	c3	c4	c5	c6	Т1	Т2
Уравнение кривой -% кВт / т = f (T1, T2) = c1 + c2 * T1 + c3 * T12 + c4 * T2 + c5 * T22 + c6 * T1 * T2 Таблица 4: Минимальные энергетические характеристики четыре основных типа систем HVAC центра обработки данных и переменные для биквадратного уравнения, используемого для оценки годового потребления энергии, на основе данных ASHRAE 90. 1 и алгоритмы моделирования энергетического анализа DOE-2.2.
DX с воздушным охлаждением (кВт / т)	5,4	11,3	1,09	Охлаждающий змеевик DX, температура на входе по влажному термометру	Наружная температура по сухому термометру	-1,06393	0,03066	-0,00013	0,01542	0,00005	-0,00021
	11,3	20,0	1,11
	20.0	63,3	1,22
	63,3	> 63,3	1,26
DX с водяным охлаждением (кВт / т)	5,4	11,3	0,99	Охлаждающий змеевик DX, температура на входе по влажному термометру	Наружная температура по сухому термометру	-1,06393	0,03066	-0,00013	0,01542	0,00005	-0,00021
	11. 3	20,0	1,06
	20,0	63,3	1,11
Холодная вода с воздушным охлаждением (кВт / т)	5,4	11,3	1,35	Температура подаваемой охлажденной воды	Наружная температура по сухому термометру	0,93631	-0,01016	0,00022	-0,00245	0,00014	-0,00022
	11.3	20,0	1,35
	20,0	63,3	1,35
	63,3	> 63,3	1,35
Охлажденная вода с водяным охлаждением (кВт / т)	5,4	11,3	0,79	Температура подаваемой охлажденной воды	Температура воды на входе в конденсатор	1,15362	-0,03068	0. 00031	0,00671	0,00005	-0,00009
	11,3	20,0	0,79
	20,0	63,3	0,79

СМОТРЕТЬ ВПЕРЕД

The Green Grid, организация, чья миссия состоит в продвижении и разработке технических стандартов энергоэффективности центров обработки данных, добилась наибольшего прогресса в попытках использовать метрики для разработки подробного, повторяемого подхода к составлению отчетов о рейтингах эффективности. До тех пор, пока стандарты не будут приняты, критерии Green Grid помогут уравнять правила игры как для проектирования нового центра обработки данных, так и для отчетности по энергоэффективности существующих объектов.

Пять онлайн-калькуляторов для расчета энергоэффективности центра обработки данных

Когда вы видите или слушаете разговоры об энергоэффективности центров обработки данных, первое, что приходит вам в голову, — это эффективность использования энергии (PUE) и эффективность инфраструктуры центра обработки данных (DCIE).Сосредоточение внимания на энергоэффективности имеет решающее значение, поскольку для любого центра обработки данных наибольшая часть капитала тратится на электроэнергию. В связи с увеличением затрат на электроэнергию большинство администраторов центров обработки данных начали уделять особое внимание оптимизации энергопотребления с помощью PUE и DCIE.

Но прежде чем они смогут это сделать, важно знать, каков их текущий уровень энергоэффективности. Обсуждаемые здесь инструменты прольют свет на их текущий уровень энергоэффективности, и с помощью этих инструментов администраторы центров обработки данных смогут настроить свою конфигурацию для достижения оптимального уровня эффективности.Прежде чем приступить к изучению инструментов, кратко рассмотрим основы этих двух факторов.

PUE или эффективность использования энергии рассчитывается путем деления общей мощности объекта (TFP) на общую мощность ИТ-оборудования (ITEP).

PUE = Общая мощность предприятия / мощность ИТ-оборудования

Типичное значение PUE составляет от 1,2 до 2,5. DCIE обратно пропорционален значению PUE.

DCIE = 1 / PUE

Итак, если для центра обработки данных PUE равен 2. 5, то его DCIE будет 40%. Это означает, что в то время как центр обработки данных рассеивает 40% поставляемой мощности, остальные 60% энергии рассеиваются ИТ-оборудованием.

1. Калькулятор PUE / DCIE APC

APC или инструмент PUE и DCIE от American Power Corporation — один из наиболее исчерпывающих и всеобъемлющих инструментов для расчета энергоэффективности центра обработки данных. Инструмент рассчитывает значения PUE и DCIE, принимая во внимание конфигурацию питания и охлаждения, общую ИТ-нагрузку и стоимость киловатт-часа центра обработки данных.Стандартный набор параметров для определения размеров и потерь для PDU, генератора, распределительного устройства и другого оборудования также принимается во внимание при расчете значений.

Калькулятор APC PUE / DCIE

Инструмент мгновенно вычисляет значения PUE и DCIE и позволяет пользователю распечатывать полученные результаты. В дополнение к калькулятору энергоэффективности APC имеет разнообразный список инструментов для расчета энергоэффективности центра обработки данных, выбросов углекислого газа и стоимости виртуализации, доступ к которым можно получить здесь.

2. Калькулятор PUE и DCIE по 42U

42U — независимая компания-консультант по центрам обработки данных, которая разработала онлайн-калькулятор энергоэффективности (PUE и DCIE) для центров обработки данных. Инструмент довольно прост в использовании. Просто введите ИТ-нагрузку, общую нагрузку центра обработки данных, выберите страну и укажите, что ваш центр обработки данных в настоящее время расположен, и онлайн-инструмент автоматически рассчитает общее количество потребляемой электроэнергии в год, годовую стоимость электроэнергии и годовой углеродный след.

Здесь также перечислены оптимальные уровни PUE и DCIE, необходимые для центра обработки данных, которые отображаются в инструменте для справки. В нем также дается подробное объяснение этих терминов и того, как их следует использовать для достижения этих оптимальных уровней. Он также имеет калькулятор экономии энергии, который позволяет пользователю устанавливать текущие уровни PUE, желаемые уровни PUE и общую ИТ-нагрузку.

3. Зеленая сеть PUEE

Green Grid PUEE разработан некоммерческой организацией под названием The Green Grid, в которую входят лица, определяющие политику, поставщики технологий, архитекторы объектов и коммунальные предприятия, сотрудничающие с целью повышения эффективности центров обработки данных и бизнес-вычислительных экосистем.

Этот онлайн-калькулятор — один из лучших инструментов, доступных сегодня. Он разделяет компоненты центра обработки данных на модули и ядра. Ядро является частью объекта и относится к общей инфраструктуре и ИТ-компонентам, совместно используемым всеми модулями. Модули состоят из различных ИТ-компонентов, таких как вычислительные устройства, серверы, коммутаторы, маршрутизаторы и т. Д.

Ядро и модуль имеют различные «типы», такие как системы питания, вентиляции и кондиционирования, физической безопасности и управления зданием.Каждый «Тип» имеет соответствующие компоненты «Подтипа». Например, если «Тип» выбран как «Мощность», вы получите следующие варианты «Подтипа»:

— Автоматические переключатели

— ИБП

— Батареи / выпрямители постоянного тока

— Генераторы

— Трансформаторы

— Блоки распределения питания (PDU)

— Распределительные устройства в стойку (RDU)

— Панели выключателей

— Распределительная проводка

— Молния и

— Прочее

Точно так же он также позволяет вам выбрать несколько типов для ядра и модуля. Затем вы можете указать рассеивание компонента «Подтип» вместе с количеством используемого оборудования.

Калькулятор PUEE Green Grid

Администратор центра обработки данных может настроить ядро ​​и модули в соответствии с настройками центра обработки данных, и он рассчитает общую нагрузку на объект, ИТ-нагрузку, PUE и DCIE. Кроме того, он также рассчитает индивидуальный PUE каждого модуля, называемый «частичным PUE (pPUE)». Это значение помогает достичь оптимальных значений энергопотребления для центра обработки данных.Результаты можно отправить по электронной почте или загрузить в формате PDF или CSV.

4. Калькулятор PUE Galileo Connect

Galileo Connect разработала собственную версию калькулятора PUE / DCIE для центров обработки данных. (Примечание. Чтобы получить доступ к его калькулятору PUE, вам необходимо зарегистрироваться на веб-сайте.) Этот инструмент, вероятно, нацелен на пользователей центров обработки данных в Великобритании, поскольку все расчеты производятся в пенсах и фунтах. Так что, если вы планируете использовать этот инструмент, вам понадобится удобный конвертер валют.

Также обратите внимание, что сделано предположение, что центр обработки данных / комната имеет площадь 2000 квадратных метров при плотности нагрузки 1500 Вт на квадратный метр.Предположим, ваш центр обработки данных / помещение не соответствует требуемым характеристикам, вам придется пересчитать полученные результаты, чтобы они соответствовали вашей настройке. Тем не менее, этот инструмент довольно прост в использовании и предоставляет множество вариантов окружающей среды, например, использует ли центр обработки данных чиллеры с водяным охлаждением, энергоэффективные CRAC, солнечные панели и многое другое.

5. Калькулятор PUE и DCIE Dimension85

Этот онлайн-инструмент разработан консалтинговой компанией по программному обеспечению — Dimension85 — это минималистичный калькулятор PUE / DCIE, с которым я сталкивался до сих пор.Есть два поля, а именно общая мощность оборудования (TFP) и мощность оборудования информационных технологий (ITEP).
