Расключение двухклавишного выключателя: Как подключить двухклавишный выключатель: схема подключения, инструкция

alexxlabАвтор: alexxlab

Содержание

Подключение двухклавишного выключателя: схемы, ошибки подключения

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и  перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Рис. 1. Особенности двухклавишного выключателя

Три зажима предназначены для:

  • 1 – передачи электроэнергии к первой группе осветительного оборудования;
  • 2 – передачи электроэнергии ко второй группе осветительного оборудования;
  • L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

  • Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п.10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
  • Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
  • Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
  • Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
  • Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

  • Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
  • Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
  • Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
  • Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не  приобретет жесткое крепление в стене.
  • После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

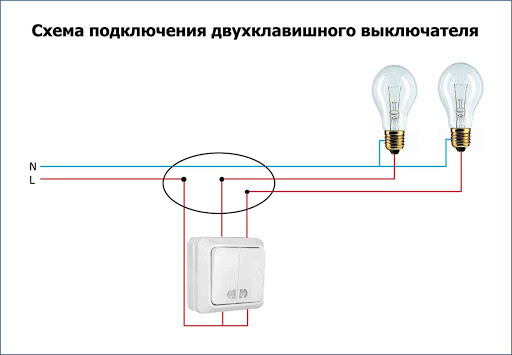

Рис. 3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения  в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения  явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

  • Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
  • Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
  • Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
  • Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
  • Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  • О.Коновалов «Управление освещением из нескольких мест» 2013
  • Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
  • Буль Б.К. «Основы теории электрических аппаратов» 1970

Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer. ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

  1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
  2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
  3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
  4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
  5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
  6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
  7. Устанавливаем декоративную рамку и пластиковые клавиши.
  8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Важные моменты в вопросе, как подключить выключатель с двумя клавишами дома

Согласитесь, выключатель с двумя клавишами — это инженерная разработка, отличающаяся практичностью и простотой использования. Как говорится, из одной точки вы можете управлять сразу несколькими светильниками или лампами в люстре.

Будьте внимательны при монтаже выключателя к электросети — работайте в перчатках, имеющих изоляцию

Собираем инструменты для монтажа выключателя

У каждого мастера в хозяйственном арсенале найдётся стандартный набор инструментов, который необходим для ремонта светильников или электропроводки. В этот саквояж должны быть включены:

  • пассатижи с бокорезом;
  • малярный нож;
  • набор отвёрток;
  • хорошо прорезиненные перчатки;
  • изолента или специальные трубки;
  • самозажимная клемма;
  • винтовой зажим;
  • дрель, кабель (в том случае, если проводка прокидывается впервые).

ВАЖНАЯ ИНФОРМАЦИЯ!

Все инструменты для работы с электричеством обязательно должны иметь прорезиненные ручки, иначе существует риск удара током, если незапланированно случится пробой проводки.

Список материала, задей

Подключение выключателя света с двумя клавишами: как правильно провести монтаж

Особенности установки выключателя с двумя клавишами

Перед тем как приобрести двухклавишный переключатель света, следует определиться не только с его внешним видом, но и с функциональными характеристиками.

Система проводов, соединяющая переключатель и источник света, может быть как внешней, так и скрытой.

Первый тип проводки, подразумевающий поверхностную прокладку соединительных проводов, выполняется для проведения каких-либо временных работ.

Прокладка внутренней проводки позволяет создать безопасную систему, отвечающую за включение и выключение света.

Фото:

При формировании внутренней электропроводки в квартире или в нежилом помещении следует отдавать предпочтение двухклавишным выключателям, имеющим две раздвижные планки, которые будут служить «распорками» и надежно фиксировать систему в специальной нише в стене.

Чтобы создать такую нишу, следует использовать перфоратор, оснащенный победитовой или алмазной насадкой, обладающей нужным диаметром (не менее десяти сантиметров).

Чтобы провести установку коробки выключателя в заранее подготовленную нишу, следует осуществить монтаж пластикового (иногда металлического) подрозетника, обладающего цилиндрической формой.

После того как подрозетник «встанет» в нишу, в него, в свою очередь, нужно установить и систему выключателя.

Чтобы конструкция выключателя, предназначенная для погружения в стену, вошла в нишу без особых проблем, следует при помощи отвертки с крестовым профилем ослабить болт, который сводит вместе две фиксирующие распорки.

После того, как выключатель будет установлен на положенное ему место, следует затянуть болт, тем самым разведя распорки в стороны внутри ниши.

К слову, капитальную проводку, идущую от выключателя к люстре, можно сформировать, используя не погружные, а наружные выключатели.

Эти выключатели продаются в уже готовом замкнутом корпусе, который обладает большими размерами (в сравнении со стандартным, «погружным» выключателем), и крепятся к стенам при помощи саморезов.

В выключатели могут быть встроены две системы контактов: винтовые и зажимные. Винтовые контакты фиксируют оголенный конец провода между двумя пластинами, изготовленными из металла.

Этот способ соединения электропровода с выключателями является надежным, но не исключает возможности неправильного подбора сечения.

Если сечение провода будет повреждено, то контакты начнут нагреваться. Последствием такой проблемы может стать возгорание проводки.

В зажимной конструкции фиксация провода под пластинами производится специальным прижимным механизмом, гарантирующим качественный и стабильный контакт системы переключателя и электрической сети.

Как подключить двухклавишный выключатель своими руками

Как подключить двухклавишный выключатель своими руками

Многие часто путаются и не знают, как подключить двухклавишный выключатель своими руками. Вроде бы с одноклавишным выключателем проблем не возникает, он разрывает один из проводов питающих лампочку.

Что же касается двухклавишных выключателей, то они предназначены для того, чтобы управлять сразу двумя источниками света из одной электроточки. Нужно включить одну лампочку, пожалуйста, вы нажимаете одну клавишу выключателя. Если нужно задействовать сразу две лампы освещения, то, придётся нажать две клавиши.

В общем, сложного с подключением двухклавишного выключателя ничего нет. И на сайте Электрик САМ elektriksam.ru мы рассмотрим подробную схему его подключения.

Схема монтажа двухклавишного выключателя

В отличие от одноклавишного выключателя, где имеется всего два контакта для разрыва проводника, в двухклавишном выключателе аж три контакта. Вследствие этого и возникает ряд проблем с подключением, у простого пользователя, который ни разу этого не делал.

В двухклавишном выключателе один контакт общий, а два других отходящих.

Рассмотрим более подробно схему подключения двухклавишного выключателя на картинках.

При этом стоит понимать, что для подключения двухклавишного выключателя, к нему должен быть подведён не двухжильный, а трёхжильный провод. Другим способом, подключить двухклавишный выключатель, не получится. Третья жила при подключении — это не защитный проводник PE, а как раз тот, который призван разрывать цепь второй лампочки (не нужно путать).

Как подключить двухклавишный выключатель своими руками

Как и положено, сначала двухклавишный выключатель нужно разобрать. Разборка ничего сложного собой не представляет, и достаточно будет подковырнуть пластиковые клавиши выключателя, после чего, полностью достать их из корпуса.

Далее, если на выключателе стоит фиксатор-рамка, следует демонтировать и её также. Крепится она на защёлках, поэтому достаточно слегка отогнуть их вовнутрь выключателя. Добравшись до контактов выключателя, можно осуществлять его подключение к сети.

Для этого нужно подсоединить фазный провод к общему контакту двухклавишного выключателя, таким образом, как изображено на картинках. Фаза, если что, обозначена английской буквой L. Остальные два провода подключаются к другим контактам выключателя — они будут разрывать поочерёдно цепь включения ламп освещения.

При этом один провод будет отвечать за включение одной группы ламп, а второй, за другую группу. Сложного в этом ничего нет, и разобраться получится сразу, главное понять принцип работы двухклавишного выключателя. Ну и замкнуть у вас также ничего не получится, если следовать данным советам, приведённым в этой статье.

Теперь, надеюсь, вы без труда разберётесь с тем, как подключить двухклавишный выключатель своими руками. Учиться никогда не поздно, и ничего зазорного в этом нет. Все удачи! Берегите себя!

Схема подключения двухклавишного выключателя

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Краткое содержание

Что такое проходной выключатель


Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:
На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

  • Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.

  • Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.

  • Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.

  • Такие изделия стоят дороже, чем проходные выключатели.

  • По причине повышенной сложности они рассчитаны на меньший срок службы.


Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Одноклавишный выключатель

Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест


Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии


Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3.

Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:

  • Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.

  • В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.

  • При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей


Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали.

При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме


Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

Подключение разных проходных выключателей


Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей


На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

Схемы управления светильником из двух и трех мест


Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

Таким обозначением на корпусе маркируют перекрестный переключатель


Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике


В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным


Установка и схема подключения трехклавишного проходного выключателя

Управление тремя группами светильников

При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно


Дополнительные рекомендации


Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат.

Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

Топ-10 двойных кулисных переключателей и бесплатная доставка

Кулисные переключатели обычно используются для непосредственного питания устройства. Они доступны во многих формах, размерах и цветах, со стандартными и пользовательскими символами на приводе. Подсветка кулисного переключателя может управляться по отдельной цепи или зависеть от положения переключателя, в зависимости от того, какая серия выбрана. Доступные варианты подключения включают SMT, контакты для печатной платы, наконечники для пайки, винтовые клеммы и язычки для быстрого подключения. Миниатюрные кулисные и лопастные переключатели серии 300 • Номинальные характеристики до 5 А, 120 В переменного тока или 28 В постоянного тока, также доступны в золоте • Конструкция для монтажа на панели или печатной плате • До 4-х полюсных мгновенных и поддерживаемых функций Герметичные, миниатюрные кулисные и лопастные переключатели серии 300 А • До 5 А, 120 В переменного тока или 28 В постоянного тока, также доступны в золоте • Конструкция для монтажа на панели или на печатной плате • До 2-х полюсных мгновенных и поддерживаемых функций • Герметичные субминиатюрные кулисные переключатели серии 400 со степенью защиты IP67 • До 3 А, 120 В переменного тока или 28 В постоянного тока, также доступны в золоте • Печатная плата конструкция крепления • 1 или 2 полюса, мгновенные и поддерживаемые функции Герметичные субминиатюрные кулисные переключатели серии 400A • Номинальные параметры до 3A, 120 В переменного тока или 28 В постоянного тока, также доступны в золоте • Конструкция для монтажа на печатной плате • 1 или 2 полюса, мгновенные и поддерживаемые функции • Герметичность IP67 Сверхминиатюрный SMT серии 400B, герметичный кулисный переключатель • 3 А, 120 В переменного тока, также доступен в золоте • Конструкция для поверхностного монтажа • 1-полюсные мгновенные и поддерживаемые функции • Герметичный IP67 сверхминиатюрный кулисный переключатель серии 400U • Сверхминиатюрный размер • Рычаг или варианты кулисного привода • Различные варианты оконечной нагрузки и цвета • Двухполюсные кулисные переключатели с подсветкой серии R1966 • Номинальное значение 15 А, 125 В переменного тока • 13 мм x 19. 2-миллиметровый вырез в панели • Варианты полной светодиодной подсветки Кулисные переключатели с подсветкой серии R1973 • Номинальное напряжение 9 А, 125 В переменного тока • Вырез в панели 13 мм x 19,2 мм • Варианты полной подсветки • Одно- или двухполюсные поддерживаемые функции Кулисные переключатели с подсветкой серии R4 • Номинальное значение 20 А 125 В переменного тока • Вырез в панели 11 мм x 30 мм • Варианты полной подсветки Кулисные переключатели с подсветкой серии R5 • Номинальное значение 20 А, 125 В переменного тока • Вырез в панели 22 мм x 30 мм • Варианты полной подсветки Тонкие кулисные переключатели серии R6 • Номинальное значение 10 А при 125 В переменного тока • Вырез в панели 6,65 мм x 19,2 мм • 1 полюс постоянного и мгновенного действия R7 Герметичный кулисный переключатель с подсветкой • Класс защиты IP67 и внесен в список UL • Варианты светодиодной подсветки • Доступна индивидуальная маркировка привода • Эргономичный дизайн Переключатель серии R7 — только привод • Класс защиты IP67 и внесен в список UL • Варианты светодиодной подсветки • Доступна индивидуальная маркировка привода • Эргономичный дизайн Мощность серии RA1 Кулисные переключатели с колпачком из ПВХ • До 16 А, 125 В переменного тока • 13 мм x 19. 2-миллиметровый вырез в панели • Варианты полной подсветки Кулисные переключатели с двойным питанием серии RA2 Рейтинг UL • До 16 А, 125 В переменного тока, номинальная мощность 1/3 л.с. 16 А, 125 В переменного тока, номинальная мощность 1/3 л. • 20 А, 125 В переменного тока, 3/4 л. Номинальный кулисный переключатель • 16 (16) А, 125 В переменного тока, номинальная мощность 1/3 л.с. • Размер панели 22 мм x 30 мм • Полный иллю

Двойной кулисный переключатель по выгодной цене — Отличные предложения на двойной кулисный переключатель от мировых продавцов двойных кулисных переключателей

Отличные новости !!! Вы находитесь в нужном месте для двойного кулисного переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний двойной кулисный переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой двойной кулисный переключатель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двойном кулисном переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести двойной кулисный переключатель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

ОДНО- И ДВУХПОЛЮСНЫЕ ПЕРЕКЛЮЧАТЕЛИ СЕРИИ

КАТАЛОГ ПРОДУКТОВ ВЫКЛЮЧАТЕЛИ И ДАТЧИКИ

КАТАЛОГ ПРОДУКЦИИ ВЫКЛЮЧАТЕЛИ И ДАТЧИКИ WWW.MARQUARDT-SWITCHES.COM WWW.MARQUARDT.COM Дополнительная информация на WWW. MARQUARDT-SWITCHES.COM ЗНАКИ УТВЕРЖДЕНИЯ ENEC VDE UL (США) C США UL (США + Канада) CSA (Канада)

Подробнее

ПЕРЕКЛЮЧАТЕЛЬ POWER ROCKER UL, CSA, VDE, TÜV, ÖVE, KEMA, SEMKO, NEMKO, DEMKO, FIMKO, SEV UL, CSA, VDE, TÜV, SEMKO, NEMKO, DEMKO, FIMKO, SEV, KEMA, ÖVE

ПЕРЕКЛЮЧАТЕЛИ ПЕРЕКЛЮЧАТЕЛЯ POWER ROCKER Стандартный привод выключателя AJ8 Выключатель AJ8 Широкий привод Привод RoHS Информация о совместимости http: // www.nais-e.com/ ОСОБЕННОСТИ 1. Кулисные переключатели для требований безопасности.

Подробнее

Переключатели и индикаторы. Swisstac

Переключатели и индикаторы Переключатели и индикаторы Серия указателей Описание Страница 583 Сборка изделия Страница 584 Инструкция по монтажу Страница 585 Ассортимент продукции — кнопки для стандартного монтажа — кнопки

Подробнее

Переключатели и пилотные устройства

Основные характеристики: Круглое монтажное отверстие 21/4 (8 мм) Компактный дизайн экономит место Яркое и яркое освещение Выбор форм и функций Старые контакты в серебряном корпусе для надежного переключения низкого уровня Мгновенное действие

Подробнее

www. jameco.com 1-800-831-4242

Распространяется по: www.jameco.com 1-800-831-4242. Содержание и авторские права на прилагаемый материал являются собственностью его владельца. Интерактивный каталог заменяет страницы каталога Honeywell Sensing and Control

Подробнее

Структура номера модели

Универсальное реле G2RS Slim и компактное силовое реле теперь доступны модели с тестовой кнопкой с блокировкой.Встроенный механический индикатор работы. Поставляется с заводской табличкой. Тип переменного тока оборудован

Подробнее

SKR — промышленное реле

SKR — промышленное реле универсальное реле SKR модуль времени STM розетка Сильные стороны промышленных реле SKR заключаются в продуманной и продуманной конструкции. Безопасность контактов и срок службы выше среднего,

Подробнее

Справочник, глава 04

M Справочник глава 04 D-Sub Смешанные сверхминиатюрные разъемы D Новая страница Общая информация о смешанных разъемах D-Sub. ……………… 04.02 Контакты ……………………….. ……………

Подробнее

Разъемы IEC. Введение

Введение Соединители IEC Полный спектр качественных входов, розеток и соединителей, соответствующих спецификациям IEC и EN 60320, имеющих сертификаты UL, CSA, VDE и другие. С электрическими характеристиками

Подробнее

Структура номера модели

Универсальное реле G2RS Slim и компактное силовое реле теперь доступны модели с тестовой кнопкой с блокировкой.Встроенный механический индикатор работы. Поставляется с заводской табличкой. Тип переменного тока оборудован

Подробнее

РАЗМЕРЫ ВЫРЕЗА В ПАНЕЛИ

ПИТАНИЕ, Сеть, IEC Широкий ассортимент 3-контактных разъемов IEC с расширенным международным статусом одобрения, предназначенных для применения в «холодных условиях» (65 C). Номинальный ток 10 А, 2 В переменного тока и согласно IEC320, EN60320 и

Подробнее

Ползунковые переключатели серии S

Переключатели Характеристики / преимущества От 6 до 15 AMPS Закрытый корпус для ПК и монтаж на панели Snap-in Возможность реверсирования Соответствует RoHS Типичные области применения Портативные инструменты Мелкая бытовая техника Средства для ухода за полом Доступные модели

Подробнее

Связь и сети

Обзор (интерфейс датчика привода) Мастер-модуль MicroSmart Pentra Стр.247 73 Вт 145 Вт Стр. 251 Монитор безопасности SX5A Стр. 292 Разъем плоского кабеля SX5A Терминал безопасной связи (Safety Slave) Стр. 292

Подробнее

Кнопочный переключатель / индикатор

Монтажное отверстие кнопочного переключателя / индикатора 16 мм Модульная конструкция (кнопка + корпус + лампа + блок переключателя) Широкий выбор устройств управления и сигнализации: с подсветкой, без подсветки и зуммер (см.

Подробнее

Миниатюрные промышленные реле RY2

6 RY2 Реле общего назначения Для вставных розеток, монтаж на рейку 35 мм в соотв.согласно PN-EN 60715 или на панели Плоские вставные соединители — faston x 0,5 мм Признания, сертификаты, директивы: RoHS,

Подробнее

Блоки управления и сигнализации

Управление и сигнализация Содержание Страницы Технические характеристики … 3 Характеристики конструкции … 3 Руководство по оформлению заказа … 4 Кнопка … 5 Двойная кнопка … 6 Аварийная ситуация (грибовидная головка) … 6 Селектор …

Подробнее

Серия 400 — мини-USB Buccaneer

IP68 Герметичный порт USB V2 со степенью защиты IP68.0, возможность Plug and play Экранированная система Кабели с переформованными шайбами ​​Варианты печатной платы с винтовым соединением Защита от пыли и влаги в соответствии с EN60529 Скорость передачи данных до 480 Мбит / с с возможностью горячей замены,

Подробнее

Универсальные соединители MATE-N-LOK

Факты о продукте Штыри и гнезда могут быть совмещены в одном корпусе. Положительная поляризация. Идентификация задней полости, полностью заключенная в корпуса. Корпуса с принудительной фиксацией. Изоляционная способность.00

Подробнее

Шаг диапазона Powermate 7,62

owermate Range itch 7,62 дюйма, разъемы Гнездовые соединители Подключение CB Подключение под пайку SV 7,62 / 90 500 В / 43 A SV 7,62 / 180 500 В / 41 A.2.4 Подключение кабеля Соединение с зажимной вилкой Соединение с зажимным хомутом

Подробнее

Серии 600H и 600NH

Тумблеры серий 600H и 600NH — большой ток Отличительные особенности и технические характеристики Конструкция Клемма и опора контактов изготовлены из цельного куска металла.Контакты сварные сопротивлением

Подробнее

МИКРОПЕРЕКЛЮЧАТЕЛЬ СЕРИИ EJF

МИКРОПЕРЕКЛЮЧАТЕЛИ СЕРИИ EJF ХАРАКТЕРИСТИКИ Цельная конструкция пружинного механизма обеспечивает долговечность при резком срабатывании и приятное ощущение прикосновения. Характеристики тяжелого / легкого рабочего усилия.

Подробнее

08. КОННЕКТОРЫ SEK IDC

.Разъемы IDC CONNECTORS для плоских кабелей обеспечивают простую и экономичную настройку устройства. разъемы предпочтительно используются для подключения внутри устройства. HARTING предлагает широкий ассортимент этих

Подробнее

Серии. Каталог. www.eao.com

Каталог серии 45 www.eao.com Опытные производители. EAO создает возможности. С 1947. Год основания: 1947 Количество сотрудников: 600 Головной офис: Ольтен, Швейцария Производственные предприятия: Швейцария,

Подробнее

Новые роликовые датчики XUY

Вы хотите упростить интеграцию датчиков в свои конвейерные системы? Новые роликовые датчики XUY для пакетов, ящиков, писем на роликовых конвейерах.Фотоэлектрические датчики Telemecanique Sensor OsiSense TM XUY

Подробнее

2 ПОЛЮСА — ТИП НИЗКОГО ПРОФИЛЯ 5А

СИЛОВОЕ РЕЛЕ СЕРИИ FTR-K1 2 ПОЛЮСА — 5А НИЗКИЙ ПРОФИЛЬНЫЙ ТИП ОСОБЕННОСТИ серии FTR-F1 Низкопрофильный (высота: 16,5 мм) DPST / DPDT 5A, номинал TV-3 доступен Высокая изоляция (благодаря усиленной изоляционной конструкции)

Подробнее

Основные Характеристики

Технические характеристики серии Миниатюрные дополнительные аксессуары Индикаторы Сенсорное регулирование наклона Слайды Поворотные замки Клавишные замки Программируемые кнопки PB с подсветкой Клавиши Электрическая мощность (резистивная нагрузка)

Подробнее

Миниатюрная ручная линия

Для получения справки по приложению: звоните 1-800-537-6945.МИКРОПЕРЕКЛЮЧАТЕЛЬ Honeywell для измерения и управления 67 Миниатюрная ручная линия серии MML ХАРАКТЕРИСТИКИ Широкая линейка предлагает полный выбор кнопок (включая кодировку

)

Подробнее

Реле FP2. Лучшее реле

Лучшее реле 2-полюсное реле связи / сигнализации сквозное отверстие (THT) поляризованное. Типы реле: без фиксации с фиксацией 2 катушек с фиксацией 1 катушки с фиксацией 2 катушек Характеристики Телеком / сигнальное реле (сухое

Подробнее

КОМПЛЕКТ СВЕТИЛЬНИКА HALOSPOT 111 ES

Техническая информация LUM Профессиональный светильник с инновационной технологией энергосбережения Доступность: 4 недели для заказа A: Преимущества продукта Полный комплект для простой установки 16 Версии комплектов Высокая интенсивность

Подробнее

GLOLAB Универсальный держатель для телефона

GLOLAB Universal Telephone Hold 1 UNIVERSAL HOLD CIRCUIT Если у вас есть телефонная служба с тональным набором, теперь вы можете удерживать вызов с любого телефона в доме, даже с беспроводных телефонов и телефонов без

Подробнее

Вилки, розетки и выключатели

Вилки, розетки и переключатели Решения для всех домашних, коммерческих и промышленных установок РАЗЪЕМЫ, РОЗЕТКИ И ВЫКЛЮЧАТЕЛИ NHP Electrical Engineering Products Pty Ltd Продажи 1300 NHP NHP nhp.com.au Содержание

Подробнее

Справочник глава 02 — DIN Power (до 6 А) Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U 02.01. Технические характеристики типов D и E … 02.

Справочник глава 02 — () Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U Страница Технические характеристики типов D и E ………………. ……….. 02.10 Соединители типа D ……………….. 02.11

Подробнее

Описание продукта и функции

Описание продукта и функциональное описание Шлюз KNX / DALI N 141/02 представляет собой устройство KNX шириной 4 MU, установленное на DIN-рейку, с одним интерфейсом DALI, к которому может подключаться до 64 приводов DALI (например,грамм. Балласты DALI) можно подключить

Подробнее

Стандартный Buccaneer — Ethernet

Оболочка из полиуретана, соответствующая IP6, на кабеле Экранированная система, экранированный соединительный элемент Кожух на RJ45 Винтовое соединение Повторно прокручиваемый гибкий разъем Разъем на панели на печатной плате Разъем клеммной панели IDC Заземляющий провод версии

Подробнее

500 | Коммутаторы C&K

Английский 简体 中文

  • Образцы
  • Торговые партнеры
  • Литература
  • Новости
