Разграничительные сети: Купить Сети разграничительные плетеные (вязаные) по цене по запросу в Москве. Сетки для горнолыжных трасс и склонов. Доставка по Всей России

На Нижегородском НПЗ внедрили систему прогнозирования коррозии и эрозии | Нефтепереработка

Беспроводную сеть от Emerson опробовали на установках АВТ-6 и ЭЛОУ.

Американская компания «Эмерсон» внедряет систему непрерывного мониторинга коррозии на НПЗ «ЛУКОЙЛ-Нижегороднефтеоргсинтез». Система Permasense стала недостающим элементом в общей системе контроля коррозии и эрозии на Нижегородском НПЗ. Об этом Информагентство «Девон» узнало из сообщения пресс-службы Emerson.

Система Permasense успешно внедрена на установке АВТ-6 с блоком ЭЛОУ ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез». Решение Эмерсон дополнило уже имеющуюся систему прогнозирования отказов статического оборудования, повысив его общую эффективность.

Permasense обеспечивает точными данными программное обеспечение управления состоянием предприятия, помогая защищать критичное оборудование от возрастающей коррозионной нагрузки в условиях изменяющегося качества нефти. В планах — расширить применение системы на основных объектах одного из крупнейших НПЗ в России.

Установка была выбрана из-за высокой загруженности по производительности сырья. Определено 20 критичных точек на трубопроводах установки АВТ-6 с блоком ЭЛОУ. На них установлены ультразвуковые датчики измерения толщины WT210. Их уникальная конструкция позволяет проводить измерения на поверхностях с температурой до 600 °С. В дополнение к датчикам установлены беспроводные шлюзы, работающие по протоколу WirelessHART.

После установки датчики автоматически организовали беспроводную сеть. По ней данные в режиме реального времени передают фактическое состояние целостности технологических объектов на шлюз по самому надежному маршруту. Шлюз отправляет их на сервер, где установлено программное обеспечение Data Manager. Данные поступают в сеть предприятия без участия АСУТП на компьютеры авторизованных сотрудников, для которых внедрен разграничительный доступ к данным через веб-интерфейс внутри сети.

Беспроводная технология и автономные модули питания, исключающие необходимость в прокладке кабелей с последующим армированием, прокладкой кабелепровода или кабельного лотка, обеспечили низкую стоимость установки. Благодаря этому саму систему удалось развернуть в течение всего нескольких дней и без останова производства.

Данные из системы Permasense позволяют выявлять коррозионно-эрозионную активность на раннем этапе, понимать причины её усиления и прогнозировать время достижения критического износа. Решение от Эмерсон позволило повысить эффективность существующей системы прогнозирования отказов статического оборудования «ЛУКОЙЛ-Нижегороднефтеоргсинтезе».

«Реализация этого проекта позволила нам получить и интегрировать важные данные в систему верхнего уровня, необходимые для обеспечения надёжности и безопасности всего предприятия», – генеральный директор ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» Андрей БОГДАНОВ.

«Системы непрерывного мониторинга коррозии и эрозии Permasense работают на более чем 200 объектах по всему миру и за 10 лет предоставили более 20 миллионов измерений в реальном времени», – говорит вице-президент Emerson Automation Solutions в России и Белоруссии Николай ШЕСТАКОВ.

Год назад Информагентство «Девон» сообщало , что такую же систему внедрили на установке ЭЛОУ-АВТ 7 нефтеперерабатывающего комплекса ТАНЕКО («Татнефть»).

Emerson – крупная транснациональная корпорация, головной офис расположен в американском штате Миссури (Сент-Луис). Фирма имеет 155 предприятий по всему миру и насчитывает около 74 тыс. сотрудников. В России имеется 38 региональных офисов компании, 15 сервисных центров. В 2004 году «Эмерсон» стал соучредителем и стратегическим партнером промышленной группы «Метран» (Челябинск).

Стойки, вешки и сетки для горнолыжных трасс

 Мы производим:

• Cтойки с крепежом >>
• Вешки >>
• Сетки безопасности и сетки ограничения >>

  Стойки с крепежом

Для установки сети разграничительной
2,5мм (ячея 100мм)
25м — 6-7 стоек
50м — 11-13 стоек.
Материал: ПК пластик (поликарбонат) — соответствует стандартам FIS применяемых в защитных оградительных улавливающих системах.

Для установки сети защитной
3,5мм (ячея 100мм) 25м — 9-11 стоек
3,5мм (ячея 50мм) 25м — 13-17 стоек
Разграничительная сеть 2,5мм (ячея 100мм) 25 м — 6-7 стоек
Разграничительная сеть 2,5мм (ячея 100мм) 50 м — 11-13 стоек

 Назначение

Стойки используют для установки сетей безопасности и разграничительных сетей .

Характеристики стоек

Стойка крепления разграничительных сетей, цвет — красный, верхний колпачок с крючком, два передвижных зажима для натяжения сети, наконечник нижний конусный. Все части изготовлены из ударопрочного, морозостойкого пластика.

Расстояние между стойками уменьшается в зависимости от опасности участка трассы (рельефа склона).

Цены

Наименование	Цена с НДС, руб
Стойка (АБС — пластик) d 32мм с комплектом зажимов
высота 1,65м * 2 зажима	460
высота 2,0м * 2 зажима	510
высота 2,5м * 3 зажима	560
Стойка (АБС — пластик) d 35мм с комплектом зажимов
высота 1,65м * 2 зажима	530
высота 2,0м * 2 зажима	580
высота 2,5м * 3 зажима	620
Стойка (АБС — пластик) d 35мм c рёбрами жёсткости с комплектом зажимов
высота 1,65м * 2 зажима	590
высота 2,0м * 2 зажима	660
высота 2,5м * 3 зажима	740
Стойка (поликарбонат-пластик) d 35мм с комплектом зажимов
высота 1,65м * 2 зажима	620
высота 2,0м * 2 зажима	720
высота 2,5м * 3 зажима	820
Стойка (АБС — пластик) d 45 мм. с рёбрами жёсткости и комплектом зажимов
высота 2,0м * 2 зажима	890
высота 2,5м * 3 зажима	990
высота 3,0м * 3 зажима	1050
высота 3,5м * 4 зажима	1090

  Вешки

Вешки бывают диаметром 25, 27 и 30мм.

Конструктивно вешки отличаются поворотным механизмом, так называемой flex зоной.  Вешки производятся с металлической и пластиковой Flex зоной.

Слаломная вешка состоит из трёх элементов:

1. удерживающая щётка, втыкается после бурения отверстия в снег

2. flex зона, соединяющий элементы, щётку и вешку

3. вешка, крепится к flex зоне сверху

 Сетки безопасности и сетки ограничения

Назначение

Производимые нами сетки обычно используют на горнолыжных трассах зон катания на сложных и опасных участках для предотвращения вылета спортсмена за пределы трассы, для защиты склонов, защиты зрителей, для отделения спортсменов друг от друга, что позволит проводить на одном участке сразу несколько соревнований. Так же с помощью спортивной сетки можно ограничивать, например, трассы для новичков от трассы для профессиональных лыжников, ограждать трассы в биатлоне и беговых лыжах.

Учитывая большие скорости горнолыжного спорта, защитная сетка должна быть очень прочной. Она должна эффективно гасить кинетическую энергию лыжника.

Сетка защитная изготавливается узловым плетением из мягкой морозостойкой кручёной полиэтиленовой веревки или шнура красного или зелёного  цвета. Сети горнолыжные обработаны по периметру несущим шнуром.

При производстве мы используем морозостойкие полимерные материалы стойкие к ультрафиолету красители.  Благодаря этому наши сети не теряют прочности и эластичности даже на сильном морозе и не выцветают под открытым солнцем.

Главное преимущество полиэтиленового шнура нашего производства – очень низкая гигроскопичность, благодаря которой волокна не впитывают влагу, поэтому она морозе она не замерзает и тем самым она в состоянии сдержать максимальную ударную нагрузку. Если лыжник или сноубордист при падении попадает в такую полиэтиленовую сеть, она легко сможет остановить его движение, смягчив удар. При высокой влажности сетки из полиэтилена просто покрываются инеем не теряя при этом своих физико-механических свойств.

Качественный крепеж для сетки, который мы поставляем в комплекте,  будет надежно удерживать ограждение. Передвижной фиксатор позволит регулировать высоту натянутого ограждения, благодаря чему такой крепеж можно использовать в различных видах спорта — не только для фиксации защитной сетки, но и например, для крепления спортивных сеток.

Цены на сетки для горнолыжных трасс

В зависимости от Ваших задач
мы подберём оптимальные
по функциональности и стоимости
 комплектации стоек и сеток.

Ждём ваши заявки и вопросы!

на электронную почту: [email protected]

по Wattsapp 8 932 616-18-20

по телефону: 8 (922) 212-38-62

Формат IP-адреса | Компьютерные сети

В заголовке IP-пакета для хранения IP-адресов отправителя и получателя отводятся два поля, каждое имеет фиксированную длину 4 байта (32 бита). IP-адрес состоит из двух логических частей — номера сети и номера узла в сети.

Наши партнеры:
— Возможно эта информация Вас заинтересует:
— Посмотрите интересные ссылочки вот тут:

Наиболее распространенной формой представления IP-адреса является запись в виде четырех чисел, представляющих значения каждого байта в десятичной форме и разделенных точками, например:

128.10.2.30

Этот же адрес может быть представлен в двоичном формате:

10000000 00001010 00000010 00011110

А также в шестнадцатеричном формате:

80. 0A.02.1D

Заметим, что запись адреса не предусматривает специального разграничительного знака между номером сети и номером узла. Вместе с тем при передаче пакета по сети часто возникает необходимость разделить адрес на эти две части. Например, маршрутизация, как правило, осуществляется на основании номера сети, поэтому каждый маршрутизатор, получая пакет, должен прочитать из соответствующего поля заголовка адрес назначения и выделить из него номер сети. Каким образом маршрутизаторы определяют, какая часть из 32 бит, отведенных под IP-адрес, относится к номеру сети, а какая — к номеру узла?

Можно предложить несколько вариантов решения этой проблемы.

• Простейший из них состоит в использовании фиксированной границы. При этом все 32-битное поле адреса заранее делится на две части не обязательно равной, но фиксированной длины, в одной из которых всегда будет размещаться номер сети, в другой — номер узла. Решение очень простое, но хорошее ли? Поскольку поле, которое отводится для хранения номера узла, имеет фиксированную длину, все сети будут иметь одинаковое максимальное число узлов. Если, например, под номер сети отвести один первый байт, то все адресное пространство распадется на сравнительно небольшое (28)
• число сетей огромного размера (224 узлов). Если границу передвинуть дальше вправо, то сетей станет больше, но все равно все они будут одинакового размера. Очевидно, что такой жесткий подход не позволяет дифференцированно удовлетворять потребности отдельных предприятий и организаций. Именно поэтому он не нашел применения, хотя и использовался на начальном этапе существования технологии TCP/IP (RFC 760).
• Второй подход (RFC 950, RFC 1518) основан на использовании маски, которая позволяет максимально гибко устанавливать границу между номером сети и номером узла. При таком подходе адресное пространство можно использовать для создания множества сетей разного размера.
  Маска — это число, применяемое в паре с IP-адресом, причем двоичная запись маски содержит непрерывную последовательность единиц в тех разрядах, которые должны в IP-адресе интерпретироваться как номер сети. Граница между последовательностями единиц и нулей в маске соответствует границе между номером сети и номером узла в IP-адресе.
• И, наконец, способ, основанный на классах адресов (RFC 791). Этот способ представляет собой компромисс по отношению к двум предыдущим: размеры сетей хотя и не могут быть произвольными, как при использовании масок, но и не должны быть одинаковыми, как при установлении фиксированных границ. Вводится пять классов адресов: А, В, С, D, Е. Три из них — А, В и С — предназначены для адресации сетей, а два — D и Е — имеют специальное назначение. Для каждого класса сетевых адресов определено собственное положение границы между номером сети и номером узла.

Абоненты Tele2 могут брать SIM-карты в салонах без спроса

02.05.2020 09:00

САМАРА. 30 АПРЕЛЯ. ВОЛГА НЬЮС.

Читали: 1168

Версия для печати

Если вы нашли ошибку в тексте — выделите ее и нажмите CTR+Enter

Tele2 запустила бесконтактное подключение к своей сети в салонах связи. При необходимости клиент может зайти в точку продаж и без участия продавца выбрать номер, взять SIM-карту и активировать ее самостоятельно. Услуга доступна во всех регионах присутствия оператора.

Министерство связи России отнесло операторов к непрерывно действующим организациям, которые оказывают критически важные для населения услуги. Поэтому 80% салонов связи и модулей продолжают работу в период карантина и открыты для клиентов. При этом компания выполняет все рекомендации специалистов по защите от коронавируса: продавцам выдают одноразовые медицинские маски и антисептики для рук, в салонах связи нанесены разграничительные линии, которые обеспечивают необходимую социальную дистанцию.

В период пандемии очень важно оставаться на связи с родными, близкими, друзьями и коллегами. Поэтому во всех регионах присутствия оператор запустил возможность самообслуживания в салонах связи. В розничной сети Tele2 клиент может без контакта с продавцом выбрать номер, взять бесплатно SIM-карту и активировать ее дома.

Компании важно в сложившейся ситуации предоставить клиентам возможность решать вопросы в удобном формате, при этом соблюдая рекомендации по самоизоляции. Оператор напоминает, что оформить новый номер можно не только в салоне связи, но и онлайн с доставкой. Новые реалии спровоцировали резкий рост заказов в интернет-магазине Tele2. Так, в апреле количество SIM-карт Tele2, отправленных курьерами на дом, в регионах Приволжья выросло более чем в четыре раза по сравнению мартом. Наибольший рост зафиксирован в Нижегородской и Самарской областях, Татарстане и Удмуртии. Курьеры бесплатно доставляют заказы домой, а клиенты могут пройти простую саморегистрацию или заключить бумажный договор.

Последние новости

Новые принципы контроля доступа к создаваемым файловым объектам / Хабр

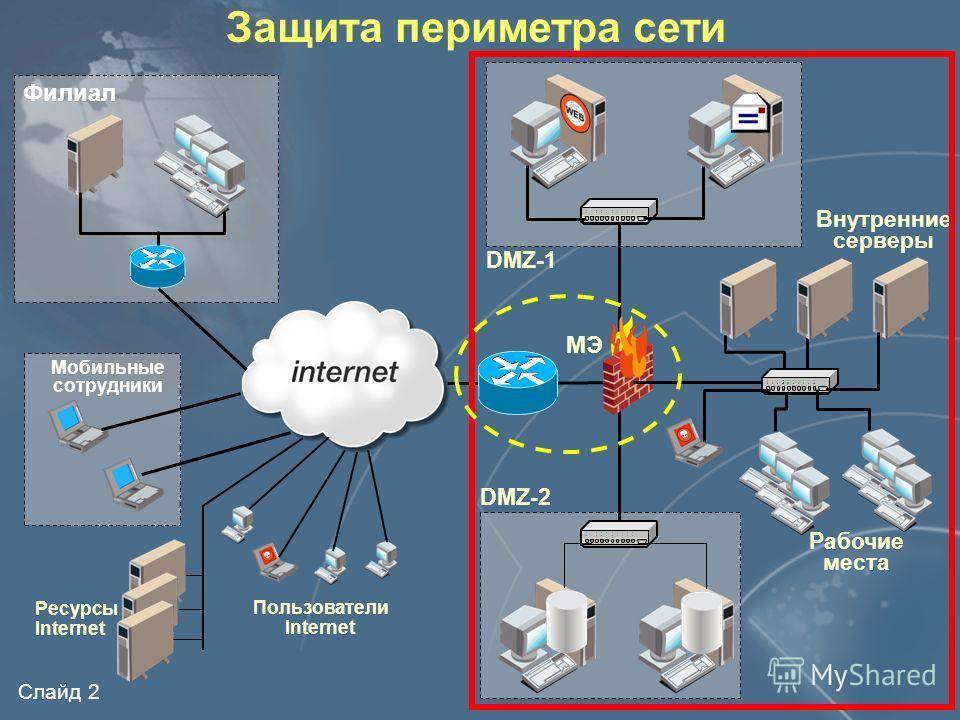

В эффективной защите, в том числе, в реализации контроля доступа, если мы рассматриваем задачу защиты информации от несанкционированного доступа, в первую очередь, нуждаются создаваемые файловые объекты, к ним, в первую очередь, и должна реализовываться разграничительная политика доступа. Однако, на момент задания разграничительной политики доступа администратором, этих объектов еще попросту нет. Возникает резонный вопрос – как назначить к ним правила доступа?

Классификация объектов доступа

Введем принципиально важную классификацию объектов доступа, применительно к рассматриваемым вопросам реализации контроля доступа. Будем их подразделять на статичные и создаваемые в процессе работы системы.

Определение. Под статичными объектами доступа будем понимать объекты, присутствующие в системе на момент реализации администратором разграничительной политики доступа субъектов к объектам.

Статичные файловые объекты – это, прежде всего, системные объекты — исполняемые файлы и файлы настроек ОС и приложений.

Определение. Под создаваемыми в процессе функционирования системы (или далее, под создаваемыми) объектами доступа будем понимать объекты, отсутствующие в системе на момент реализации администратором разграничительной политики доступа субъектов к объектам, создаваемым пользователями впоследствии, уже в процессе функционирования системы.

Создаваемые же файловые объекты – это объекты создаваемые пользователями непосредственно во время их работы на компьютере и предназначенные, в первую очередь, для хранения обрабатываемой информации, в том числе, конфиденциальной.

Принципы контроля доступа к создаваемым объектам

Основное противоречие при реализации контроля доступа к создаваемым объектам состоит в том, что в разграничительной политике доступа присутствуют и сущность субъект, и сущность объект – разграничиваются права доступа субъектов к объектам. Однако на момент назначения администратором разграничений, создаваемые в процессе работы пользователей файлы, доступ к которым и должен контролироваться, в первую очередь, т.к. в них записывается обрабатываемая на компьютере информация, в том числе, конфиденциальная, т.к. они предназначены для хранения обрабатываемой на компьютере информации, еще отсутствуют. К чему тогда разграничивать доступ субъектов, если объекты отсутствуют?

Рассмотрим существующий подход к реализации контроля доступа к создаваемым объектам (на примере файлов), состоящий в следующем. Поскольку на момент задания разграничительной политики доступа создаваемых в процессе работы пользователей файлов еще не существует в системе, администратором заранее создаются хранилища (своего рода «контейнеры») для последующего хранения создаваемых в процессе работы пользователей файлов. Т.е. администратором создаются папки (контейнеры), к которым и разграничивается доступ. Объект доступа «файл» в общем случае при этом исчезает из разграничительной политики доступа. Разграничительной политикой для созданных папок-контейнеров, пользователи «принуждаются» создавать свои файлы только в определенных папках. Созданные файлы наследуют разграничения, установленные для папок. По средством же реализации разграничительной политики доступа к папкам-контейнерам для пользователей разграничивается доступ и к созданным в процессе функционирования системы файлам.

Естественно, что подобный подход (а именно он сегодня и используется на практике) не только весьма не логичен (если речь не идет о системных объектах), но и обусловливает принципиальное усложнение реализации разграничительной политики доступа, а в ряде случае, и к невозможности ее корректной реализации. Достаточно задуматься о том, какие действия потребуется выполнить администратору, чтобы, например, изолировать обработку информации десятком приложений – для каждого субъекта потребуется создавать свою папку, далее разграничивать к созданным папкам права доступа. Соответственно придется разграничивать доступ и к иным папкам, в частности, к системным. А не разделяемые системой и приложениями папки – их потребуется разделить отдельным механизмом защиты, при этом опять же создать соответствующие дополнительные папки, и т.д. Все это приводит не только к многократному усложнению задачи администрирования, как следствие, к ошибкам администрирования (что представляет собою весьма актуальную в данном случае угрозу администрирования), но и к невозможности гарантированно построить корректную разграничительную политику доступа к файловым объектам в общем случае. Возможность же корректной реализации в данном случае (ввиду наличия системных объектов) мандатного контроля доступа вообще ставится под сомнение.

Определение. Под контролем доступа к создаваемым объектам понимается контроль доступа, основанный на исключении сущности «объект доступа» из разграничительной политики доступа (объект доступа не используется при задании правил доступа), за счет реализации в системе автоматической разметки создаваемых объектов, используемой для последующего контроля к ним доступа.

Принципы контроля доступа к создаваемым файловым объектам основаны на исключении сущности «объект доступа» из разграничительной политики доступа к файловым объектам, как таковой (ввиду ее отсутствия на момент задания прав доступа администратором), и состоят они в следующем:

1. Сущность «объект» исключается из схемы контроля доступа, при реализации разграничительной политики используются две сущности: идентификатор (учетная информация) субъекта, создавшего объект, и идентификатор субъекта, запрашивающего доступ к созданному объекту.

2. Правила доступа устанавливаются между сущностями: «субъект доступа (учетная информация), запрашивающий доступ к объекту» и «субъект доступа (учетная информация), создавший этот объект».

3. При создании субъектом нового объекта, этим объектом наследуется учетная информация субъекта доступа, создавшего этот объект.

4. При запросе доступа к любому объекту, диспетчер доступа анализирует наличие, а при наличии, содержимое унаследованной объектом учетной информации создавшего его субъекта доступа. При наличии, анализирует заданные правила доступа, в результате чего предоставляет запрошенный субъектом доступ, либо отказывает в нем. При отсутствии – анализирует правило доступа к неразмеченным (не унаследовавшим учетную информацию субъекта) объектам.

Замечание. В общем случае данные принципы контроля доступа, предполагающие автоматическую разметку объектов при их создании – наследование объектом учетной информация субъекта доступа, могут реализовываться не только в отношении создаваемых объектов. Автоматически размечаться по определенным правилам могут и статичные объекты, например, системные файлы, что позволяет решать достаточно важные задачи защиты системных объектов, например, могут автоматически размечаться исполняемые файлы (при их запуске) с предотвращением задаваемыми правилами доступа возможности их удаления или модификации.

В двух словах остановимся на тему того, где хранить унаследованную файлом (в качестве объекта доступа рассматриваем файл) учетную информацию субъекта доступа, создавшего этот файл. Возможны различные варианты, каждый из которых имеет свои ограничения по использованию.

Вариант хранения подобной информации в отдельной таблице (в отдельном файле) не стоит рассматривать по двум причинам. Во-первых, подобная таблица очень быстро разрастется, и ее анализ диспетчером при каждом запросе доступа приведет к существенному влиянию на загрузку вычислительного ресурса. Во-вторых, при утере подобной таблицы, восстановление разграничительной политики доступа станет крайне трудоемкой работой.

Другой вариант – это хранение учетной информации в дополнительных (резервных) атрибутах. Подобную возможность предоставляет, например, файловая система NTFS – возможность использования альтернативных потоков. Однако, при сохранении подобным образом размеченного файла в файловой системе, не предоставляющей рассмотренной возможности, например, FAT, учетная информация, унаследованная файлом, будет утеряна.

Достаточно интересен вариант сохранения учетной информации непосредственно в файле. Интересен он своей общностью – учетная информация будет передаваться (принадлежать файлу) при любом способе передачи файла (сохранение в любой файловой системе, по сети и т.д.). Это позволит реализовать разграничительную политику доступа не на одном отдельном компьютере, а единую разграничительную политику доступа в рамках всей распределенной информационной системы, т.к. любым способом перенесенный файл с одного компьютера на другой, унаследует при переносе информации учетную информацию создавшего его субъекта, как следствие, доступ к нему может быть разграничен на любом компьютере. Особенно это интересно при реализации в информационной системе мандатного (сессионного) метода контроля доступа. Однако данный способ имеет и существенный недостаток. В случае его реализации, файл при сохранении искажается – модифицируется диспетчером доступа, который записывает непосредственно в файл учетную информацию (в том числе, метку безопасности) создавшего файл субъекта. Как следствие, на компьютере, на котором не установлено средство защиты, реализующее метод контроля доступа к создаваемым файловым объектам (например, при обработке открытой информации, файлы могут обрабатываться, как на защищенных, так и на незащищенных, в том числе, на домашних компьютерах), подобный файл будет прочитан в искаженном виде (модифицированный диспетчером доступа при записи). Таким образом, данный способ разметки файлов предполагает возможность их обработки только на защищенных компьютерах.

Заметим, что данный недостаток отсутствует при сохранении учетной информации в дополнительных (резервных) атрибутах, т.к. система, не использующая эти атрибуты, не будет их запрашивать.

Можем сделать следующий вывод. В случае, когда контроль доступа к создаваемым объектам реализуется в рамках построения процессной модели контроля доступа – для разделения прав доступа к создаваемым объектам на одном и том же компьютере между различными процессами (приложениями) без необходимости их дополнительной криптографической защиты, целесообразно хранение учетной информации субъекта доступа в дополнительных (резервных) атрибутах, в случае же, когда используется криптографическая защита создаваемых объектов, а, в первую очередь, в такой защите нуждаются файлы, создаваемые на внешних накопителях и/или передаваемые по сети, уже имеет смысл реализация хранения учетной информации субъекта доступа непосредственно в файле.

Отметим, что существенным достоинством в обоих случаях является непосредственная привязка учетной информации субъекта, создавшего объект, к объекту – хранится либо в атрибутах объекта, либо непосредственно в объекте, что снимает проблему корректности идентификации объекта доступа при анализе запроса доступа имеющую место для методов контроля доступа субъектов к статичным объектам при хранении правил доступа (матрицы доступа) в отдельном объекте.

Список литературы.

1. Щеглов К.А., Щеглов А.Ю. Принцип и метод дискреционного контроля доступа к создаваемым файловым объектам // Вопросы защиты информации. — 2012. — Вып. 96. — № 1. — С. 30-38.

2. Щеглов К.А., Щеглов А.Ю. Принцип и метод мандатного контроля доступа к создаваемым файловым объектам // Вопросы защиты информации. — 2012. — Вып. 96. — № 1. — С. 40-44.

3. Щеглов К.А., Щеглов А.Ю. Принцип и методы контроля доступа к создаваемым файловым объектам // Вестник компьютерных и информационных технологий. — 2012. — № 7. — С. 43-47.

4. Щеглов К.А., Щеглов А.Ю. Система защиты от запуска вредоносных пргограмм // Вестник компьютерных и информационных технологий. — 2013. — № 5. — С. 38-43.

Что такое демаркационная точка или демарк?

Если вы хотите обновить свою текущую стратегию бизнес-коммуникаций, убедитесь, что вы знаете базовую терминологию, прежде чем приступать к делу.

Пункты демаркации

помогают клиентам определить, где начинается их частная телефонная сеть, а где заканчивается коммутируемая сеть общего пользования, и позволяют вам иметь гораздо большую гибкость при выборе поставщика услуг телефонной связи.

Прочтите, чтобы узнать об определении демаркации, о том, для чего она используется, о различных типах точек и многом другом.

Содержание:

Что такое демаркационная точка или демарк?

(Источник изображения)

Точка разграничения (иногда называемая демаркацией, dmarc, точкой разграничения или точкой границы сети) — это физическая точка, где заканчивается коммутируемая телефонная сеть общего пользования и начинается личная сеть клиента или частная сеть организации или бизнеса.

По сути, эта точка входа — это место, где проводка телефонной компании встречается с проводкой абонента, и служит физическим представлением того, какая часть сети является общедоступной, а какая — частной.

Его также называют местом встречи телефонного оборудования от поставщика сетевых услуг и телефонного оборудования в помещении клиента. Обратите внимание, что все точки dmarc имеют разъемы R-11, которые подключаются к телефонной сети, а также петли для телефонных шнуров меньшего размера, которые используют модульные разъемы для подключения к телефонным разъемам.

В домах dmarc является устройством сетевого интерфейса (сокращенно NID). Хотя NID также используются в корпоративных точках разграничения, ситуация немного сложнее.Обычно это происходит потому, что между сетью поставщика услуг и частной сетью, принадлежащей потребителю, может быть большее физическое расстояние.

Например, если точка разграничения расположена на первом этаже офисного здания, корпорации с офисами на 9 или 10 этажах должны будут подключить свою частную сеть к этой точке разграничения несколькими этажами ниже.

В этих случаях кабели устанавливаются для расширения точки для встречи с частной сетью клиента так, чтобы она находилась внутри помещения клиента.Этот процесс известен как расширение демаркации.

В частных домах dmarc часто располагается у первой розетки или небольшой распределительной коробки снаружи дома. Для компаний большая коробка с разграничительной точкой расположена где-то по периметру здания у главного распределительного каркаса (MDF).

В любом случае его будет довольно легко найти, поскольку цель состоит в том, чтобы он был доступен для технического специалиста как можно быстрее в случае возникновения проблемы.

Вы также можете слышать о термине, называемом минимальной точкой въезда (MPOE.) Здесь проводка провайдера переходит в частный дом.

Обратите внимание, что выбор услуги Интернет у местной кабельной или телекоммуникационной компании также приводит к установке разделительной линии.

Краткая история демаркационной точки

Пункт разграничения не всегда был таким простым, как сегодня.

История компании восходит к 1886 году, когда была основана компания AT&T.Учитывая, что в то время это была единственная игра в городе, компания быстро заняла доминирующее положение на рынке телефонов США. Поскольку он рос такими экспоненциальными темпами, компания в какой-то момент была владельцем местной линии связи — как проводки клиента, так и телефонного оборудования.

Так продолжалось до 1956 года, когда против AT&T разразились судебные иски с требованием, чтобы компания больше не заслуживала естественной монополии на местную связь. До 1974 года Министерство юстиции подало антимонопольный иск против AT&T, который завершился мировым соглашением в январе 1982 года.

Мировое соглашение называлось Modified Final Judgment (MFJ) и гласило, что с 1 января 1984 года AT&T должна была отказаться от местных компаний, предоставляющих услуги обмена. Вместо этого эти компании были разделены между 7 региональными операционными компаниями Bell (RBOC), которые по закону должны были предоставить конкурентам равные возможности. Кроме того, телефонные компании теперь могут продавать стороннее телефонное оборудование, а это означает, что американцы, наконец, могут получать телефонные услуги от кого-то другого, а не от AT&T.

Так родилась потребность в демаркационной точке.

Поскольку клиентам не нужно было приобретать свои телефонные системы исключительно у AT&T, точка разграничения проясняла, какая часть сети принадлежит потребителю, а какая часть — собственностью телефонной компании.

Использование пункта демаркации

(Источник изображения)

В первую очередь, демаркационная точка дает понять, кто отвечает за проводку, телефонные кабели и управление, установку и обслуживание оборудования.

Если проводка выходит за пределы точки на стороне клиента, ему придется оплатить любой ремонт. Но если есть проблема с проводкой на стороне сети POTS? Затем телефонная компания должна решить проблему.

Обратите внимание, что в определенных услугах, таких как цифровая сеть с интеграцией служб (ISDN), есть как NID, так и оконечный блок сети (NTU). В этом случае ответственность провайдера служебной телефонной связи будет включать как все до точки, так и NTU.

Пункт разграничения также существует для защиты проводки и оборудования от повреждений, вызванных скачками напряжения, благодаря устройствам подавления скачков напряжения.Это значительно упрощает поиск и устранение неисправностей в сети, поскольку при необходимости клиенты могут легко отключиться от проводки телефонной компании.

Это то, что позволяет подключать стороннее оборудование и провода клиента к сети общего пользования. Без точки разграничения у клиентов не было бы такого уровня гибкости и количества вариантов, когда дело доходит до поставщиков услуг.

В зависимости от потребностей заказчика также доступно специализированное оборудование.

Например, можно добавить дополнительные уровни защиты сети для более высокого общего уровня безопасности.Использование также может добавлять функции распространения сбоев, которые автоматически перенаправляют трафик, который приводит к сбоям каналов, и рассылают сообщения о сбоях клиентам и поставщикам доступа.

Различные типы демарков

(Источник изображения)

Существует три основных типа точек разграничения для служебных телефонов: устройства сетевого интерфейса, устройства Smartjack / интеллектуальные устройства сетевого интерфейса и терминалы оптических сетей.

NID — это самый простой и, следовательно, самый распространенный тип.

Это небольшие всепогодные коробки с номинальными характеристиками, которые регулируются Федеральной комиссией связи США, и в них нет каких-либо цифровых функций. Сами коробки являются устройствами защиты от перенапряжения и содержат тестовое гнездо, защиту цепи и заделку проводов.

Smartjacks или INID похожи на обновленную версию NID.

Обычно они используются для линий T1, провайдеров Triple-Play и других, более сложных услуг. Они используют печатные платы, а не более простую разводку NID, и могут помочь усилить ваш сигнал.Лучше всего то, что они не требуют, чтобы клиенты использовали DSL в своих зданиях. У них также обычно есть система сигнализации, которая позволяет клиентам и поставщикам знать, есть ли проблема.

Терминалы оптической сети

(ONT) работают через оптоволоконные кабели, которые помогают обеспечить более быстрый и сильный сигнал.

Однако, поскольку они не могут обеспечивать собственное питание, они должны использовать питание от внешнего источника. Хорошая новость заключается в том, что большинство из них поставляются с резервными батареями на случай отключения электроэнергии.

Они являются отличной альтернативой стандартной медной проводке.

Глобальная демаркация

В Соединенных Штатах Федеральная комиссия по связи (FCC) заявляет, что точка разграничения должна безопасно подключать коммутируемые телефонные сети общего пользования (PSTN), а также оборудование для IP-телефонии и стационарного телефона и доступа в Интернет на месте.

Однако во всем мире все по-другому.

В Соединенном Королевстве, например, точка разграничения находится внутри телефонной розетки (точнее, главной розетки LJU) с проводкой, которая принадлежит как телефонным компаниям, так и частным потребителям. Это означает, что любые новые взломы являются собственностью частного клиента, а новые разъемы NTE5 предлагают съемные панели, содержащие проводку клиента.

В Канаде точкой разграничения обычно является соединительный блок, который соединяет добавочные номера телефонов для присоединения к сети. Эти соединительные блоки также имеют грозозащитный разрядник, что означает, что они должны быть заземлены.

Demarc Часто задаваемые вопросы

Q: Сколько стоит продление демаркационной точки?

A: Хотя стоимость будет варьироваться в зависимости от местоположения вашего бизнеса по отношению к исходной точке, затраты на расширение обычно начинаются с 300 долларов для малого бизнеса.Во многих случаях продление можно завершить всего за один день.

Q: Могу ли я самостоятельно выполнять базовое обслуживание?

A: Вы можете попытаться выполнить базовое обслуживание проводки со своей стороны. Обратите внимание, что сторона коробки провайдера обычно закрывается специальным винтом, который может удалить только телекоммуникационная компания.

Это краткое руководство по техническому обслуживанию содержит несколько простых советов по поиску и устранению неисправностей.

Q: С кем я могу связаться для устранения проблем с проводкой на моей стороне точки?

A: Обычно не требуется, чтобы телефонная компания, предоставляющая вам услуги, также ремонтировала проводку, за ремонт которой вы отвечаете. Однако большинство провайдеров предложат план защиты для вашей стороны проводки, чтобы упростить обслуживание.

Ищете подходящую телефонную систему для бизнеса?

Теперь, когда вы знаете больше об определении точки разграничения, вы можете пересмотреть свою текущую телефонную систему.

Хотите узнать больше о различиях между бизнес-телефонами с протоколом передачи голоса по Интернету (VoIP) и обычным старым телефоном? Хотите знать, что искать в провайдере VoIP?

Наша интерактивная таблица с данными о ведущих бизнес-провайдерах VoIP в 2021 году и далее — отличное место для начала.

пунктов демаркации. Демаркационная точка — это физическая… | by lewis malim

Точка разграничения — это физическая точка, в которой заканчивается сеть общего пользования телекоммуникационной компании и начинается частная сеть клиента.Точка разграничения часто является точкой, в которой кабель физически входит в здание, но это варьируется от страны к стране. Точка разграничения определяет, где заканчивается ответственность телефонной компании за техническое обслуживание и начинается ответственность потребителя. В точке разграничения установлен ограничитель перенапряжения для защиты проводки и подключенного оборудования в доме клиента от внешних или внутренних повреждений. Это также позволяет потребителям отключаться от проводки телефонной компании для устранения неполадок.Точка разграничения также называется оконечным интерфейсом сети или демаркацией.

Демаркация с водонепроницаемостью, грозовым разрядником, предохранителем и испытательной схемой.

Демаркационные точки различаются в зависимости от типа здания и уровня обслуживания. Они включают в себя соединительный блок, к которому добавочные номера телефонов присоединяются для подключения к сетям. Блок разветвления включает в себя грозозащитный разрядник. В точках демаркации имеются доступные для пользователя разъемы RJ-11, подключенные к телефонной сети, и небольшие петли телефонных шнуров, подключаемые к разъемам с помощью модульных разъемов.В Соединенных Штатах демаркационная точка — это устройство, определенное правилами Федеральной комиссии по связи, предназначенное для обеспечения безопасного подключения стороннего телефонного оборудования абонентов и проводки к коммутируемым телефонным сетям общего пользования. Современной демаркационной точкой является устройство сетевого интерфейса ( NID) или устройство интеллектуального сетевого интерфейса (INID), также известное как «умный джек». [2] NID является собственностью оператора связи. NID может находиться на открытом воздухе (обычно устанавливается снаружи здания в защищенном от атмосферных воздействий корпусе) или в помещении.

NID обычно размещается так, чтобы технический специалист мог легко получить к нему доступ. Он также содержит грозовой разрядник, предохранитель и испытательную схему, которая позволяет оператору связи удаленно проверить, находится ли неисправность проводки в помещении клиента или в проводке носителя, не требуя присутствия техника в помещении. В точке разграничения имеется доступное для пользователя гнездо RJ-11 («тестовое гнездо» или «демаркационное гнездо»), которое подключается непосредственно к телефонной сети, и небольшая петля телефонного шнура, соединяющаяся с гнездом с помощью модульного разъема.

Когда петля отключена, локальная проводка изолирована от телефонной сети, и клиент может напрямую подключить телефон к сети через разъем, чтобы помочь определить место неисправности проводки. В большинстве случаев все, начиная от центрального офиса и заканчивая точкой разграничения, принадлежит перевозчику, а все остальное — собственнику.

По мере модернизации местной линии связи с использованием волоконно-оптических и коаксиальных кабелей, иногда заменяющих исходную неэкранированную витую пару в помещениях, точка разграничения выросла и включает в себя оборудование, необходимое для сопряжения исходной проводки и оборудования POTS в помещении с новой связью канал.

Демаркационные точки на домах, построенных до продажи Bell System, обычно не содержат тестовых домкратов. Они содержали только разрядник с искровым разрядником, заземляющий столб и точку крепления для подключения одной телефонной линии. Вторую пару проводов обычно оставляли неподключенной и оставляли в качестве запасной на случай повреждения первой пары.

DEMARC, которые обрабатывают как телефонные, так и оптоволоконные интернет-линии для ИТ, часто не похожи на те, что изображены выше. Во многих местах несколько клиентов используют один центральный DEMARC для коммерческих или торговых центров.Обычно DEMARC располагается в помещении, если обслуживает более одного клиента. Это может затруднить доступ. Наружные обеспечивают более легкий доступ, не беспокоя других жильцов, но требуют защиты от атмосферных воздействий и пробивания стены для каждого нового добавления проводов и обслуживания.

Обычно внутренние DEMARC легко идентифицируются по коммутационной панели телефонных проводов на стене рядом с рядом коробок с разъемами RJ48 для линий T-1. Каждый корпоративный или индивидуальный заказчик может рассчитывать на свой отдельный бокс для доступа в Интернет по линиям T-1.

Что такое демаркационная точка?

Что означает точка демаркации?

Точка разграничения — это физическая точка, в которой заканчивается общедоступная сеть телекоммуникационной компании и начинается частная сеть клиента. Демаркационная точка часто является точкой, в которой кабель физически входит в здание, но это варьируется от страны к стране.

Точка разграничения определяет, где заканчивается ответственность телефонной компании за техническое обслуживание и начинается ответственность потребителя.Точка разграничения содержит ограничитель перенапряжения для защиты проводки и подключенного оборудования в доме клиента от внешнего или внутреннего повреждения. Это также позволяет потребителям отключаться от проводки телефонной компании для устранения неполадок.

Точка разграничения также называется оконечным интерфейсом сети или демаркационной точкой.

Techopedia объясняет пункт демаркации

Демарки располагаются на внешней части домов в серых или черных ящиках. Их также можно разместить в подвале дома.В некоторых квартирах точки разграничения расположены в основных телефонных комнатах или в апартаментах за глухими заглушками розеток или подсобными помещениями. За техническое обслуживание Demarc отвечает телефонная компания.

Пункты демаркации различаются в зависимости от типа здания и уровня обслуживания. Они включают в себя соединительный блок, к которому добавочные номера телефонов присоединяются для подключения к сетям. Блок разветвления включает в себя грозозащитный разрядник. В точках демаркации имеются доступные для пользователя разъемы RJ-11, подключенные к телефонной сети, и небольшие петли телефонных шнуров, подключаемые к разъемам с помощью модульных разъемов.

В Соединенных Штатах демаркационная точка — это устройство, определенное правилами Федеральной комиссии по связи, предназначенное для обеспечения безопасного подключения стороннего телефонного оборудования абонентов и проводки к коммутируемым телефонным сетям общего пользования.

В Великобритании точки разграничения расположены внутри разъема, проводка которого частично принадлежит клиентам, а частично — телефонным компаниям. Остальные домкраты являются собственностью заказчика. Новые гнезда NTE5 имеют съемные передние панели, проводка в которых принадлежит заказчику.

Demarcation Point (Demarc) — INC устанавливает

Что такое Demarc?

Демаркационная точка (демаркационная линия) — это разделительная линия, по которой оборудование вашего поставщика услуг соединяется с вашим собственным. Это место определяет, кто отвечает за установку и обслуживание кабелей и оборудования. За оборудование, расположенное перед демаркационной рамкой, отвечает поставщик услуг. Вы несете ответственность за установку и ремонт любого оборудования, расположенного за демаркационной зоной.

Демаркационная точка обычно сокращается как «демаркация», но имеет несколько других названий. Demarc может быть сокращено до DMARC или аналогичного акронима. Аббревиатура MPOE (минимальная / основная точка входа) также может относиться к разграничительной точке. В частности, MPOE — это физическое место, где начинает работать оборудование, которым вы владеете.

Где я могу найти свой Demarc?

Demarcs может быть расположен на открытом воздухе или в помещении, обычно в месте, легко доступном для технических специалистов.Общие места для демаркации включают:

• Наружная стена здания.
• Внутри здания возле электрического щита.
• На внутренней стене рядом с местом, где телефонная линия входит в дом.

Обычная наружная разметка, установленная на кирпичной стене.

Точное расположение точки разграничения и связанного с ней оборудования часто зависит от возраста его установки. Например, более новая разметка, установленная на внешней стене, обычно находится по другую сторону стены от телефонной розетки.Это может быть даже тестовый домкрат демарка, одна из ключевых особенностей любого демарка.

Граница для одной телефонной линии (слева) по сравнению с устройством, содержащим много линий (справа).

Типы демарки

Устройство сетевого интерфейса (NID)

Устройство сетевого интерфейса (NID) — это еще одно имя для блока, служащего демаркационной рамкой. Из различных типов демарков NID является самым основным. NID обычно располагаются на открытом воздухе, что дает техническим специалистам доступ круглосуточно и без выходных.Эти коробки небольшие и устойчивы к атмосферным воздействиям и имеют различные номиналы, установленные Федеральной комиссией связи США.

Оборудование для NID довольно простое, это «тупая» система без цифровой функциональности. Стандартный NID включает в себя заделку проводов, тестовое гнездо и защиту цепи. Защита цепей особенно важна, позволяя блокам NID действовать как устройства защиты от перенапряжения для проводки вашего здания. Это крайне важно для защиты проводки, оборудования и людей от электричества, которое обычно проходит по линиям, а также от любой избыточной энергии, которая может быть чем угодно, от небольших скачков напряжения до ударов молнии.

Уровень защиты от атмосферных воздействий для NID классифицируется Telcordia GR-49 по трем различным категориям: нормальный, тяжелый и затопленный.

1. Нормальные условия покрывают погоду в большинстве мест проживания людей. Это включает диапазон температур от -4 до 90 ° F (от -20 до 32 ° C) с относительной влажностью ниже 90%. В местах, где используются эти боксы, заражения не ожидается.
2. Суровые условия относятся к средам, параметры которых превышают нормальные. Они охватывают температуры от 40 до 100 ° F (4.От 5 до 38 ° C) и относительной влажности более 90%. Также учитываются естественные повреждения, такие как частые удары молнии, большое количество соли в воздухе и рост грибка.
   • Даже при максимальном количестве мер предосторожности существует лишь определенная защита от матери-природы. Оборудование, установленное в таких условиях, быстрее выходит из строя, что приводит к таким проблемам, как низкое напряжение пробоя диэлектрика из-за воздействия высокой влажности. Неправильное обслуживание или замена оборудования в этих областях может привести к ухудшению качества сигнала или даже к отключениям.
3. Условия затопления относятся к любой области, где NID может находиться под водой в течение длительного периода времени, например, на побережье или в пойме. Он покрывает тот же температурный диапазон и относительную влажность, что и тяжелые условия.
   • Обратите внимание, что эти параметры не определяют, будет ли ваше оборудование работать во время наводнения. Он определяет, может ли ваше оборудование работать. после того, как паводковые воды утихнут.

NID могут иметь несколько имен.В Соединенных Штатах другие общие названия включают блок сетевого интерфейса (NIU), системный сетевой интерфейс (SNI), интерфейс телефонной сети (TNI) и телефонный сетевой блок.

Smartjacks (интеллектуальное сетевое интерфейсное устройство; INID)

Смарт-джек (устройство интеллектуального сетевого интерфейса, INID) похож на NID, но с более новой технологией и дополнительными функциями. Они обычно используются для более сложных типов телекоммуникационных услуг, таких как линии T1.В то время как в NID используется простая заделка проводов, смарт-джеки содержат более сложное оборудование, такое как печатные платы, для обеспечения дополнительных функций.

Smartjacks обычно используются для предоставления услуг Triple Play (телефон, телевидение и Интернет). Некоторые умные джеки будут предоставлять эти услуги одному зданию, а другие — нескольким точкам. Несмотря на схожую функциональность, более продвинутая технология смарт-джеков обеспечивает ряд преимуществ по сравнению с NID.

Не каждый смарт-джек будет содержать одно и то же оборудование.Хотя они, как правило, похожи, точная настройка может варьироваться в зависимости от вашего поставщика услуг, а также от ваших потребностей как клиента. Например, некоторые смарт-джеки могут действовать как повторитель, чтобы увеличить мощность вашего сигнала и преодолеть ухудшение сигнала для длинных кабельных линий. Одним из основных преимуществ смарт-джеков является отсутствие прямого подключения DSL к вашему зданию. DSL, подключенный к уже существующей проводке, часто страдает проблемами потери сигнала, отсутствующими в смарт-джеке.

Помимо подключения оборудования, смарт-джеки также можно использовать для проверки оборудования, если у вас возникнут нечеткие телефонные линии, пропадание интернета или другие проблемы.Это делается с помощью локального шлейфа (также называемого шлейфом), который позволяет вашей телекоммуникационной компании удаленно тестировать оборудование без необходимости посылать к вам техника.

Большинство смарт-джеков также оснащены различными сигнальными сигналами тревоги (AIS), которые предупреждают телекоммуникационную компанию, если что-то пойдет не так с вашими линиями. Это похоже на те маленькие огоньки на домашнем интернет-роутере. Когда что-то отключается и эти индикаторы начинают мигать красным, вы видите аналогичную тревогу в действии на вашей стороне интернет-линии.

Терминал оптической сети (ONT)

Терминал оптической сети (ONT) — это демаркационная линия, в которой используется оптоволоконный кабель (иногда называемый «световодом»). Хотя этот тип демаркации обеспечивает чрезвычайно высокую скорость сигнала, они не могут обеспечить питание. Они должны получать питание от внешнего источника, обычно через обычную розетку. Как правило, они также оснащены резервными батареями для поддержания связи во время отключения электроэнергии.

Традиционный сигнал, используемый старыми типами демарков, запускает электрический сигнал по медной линии, отправляя эти сигналы на телевизоры, телефоны и компьютеры. Волоконно-оптические кабели заполнены стеклом и используют свет (лазеры) для более быстрой передачи сигналов. ONT преобразует эти световые сигналы в электрические сигналы, совместимые с оборудованием в вашем здании. И наоборот, любые отправляемые вами сигналы (например, отправка электронной почты или телефонные звонки) преобразуются из электрических сигналов в световые сигналы на выходе, что обеспечивает высокую скорость сигнала в обоих направлениях.

Несмотря на то, что терминалы ONT способны обеспечивать превосходную скорость передачи сигналов, они все еще являются относительно новыми, и большинство областей еще не подключено к оптоволоконным службам. Один из их недостатков заключается в том, что ONT являются только цифровыми, что вызывает проблемы совместимости с аналоговым оборудованием. Эти демарки сейчас необычны, но в будущем мы увидим их еще больше.

Средним предприятиям может быть сложно получить необходимую полосу пропускания от медных линий, поэтому ONT — хороший вариант для изучения. Это особенно верно для сервисов, использующих большие объемы полосы пропускания, таких как операции центра обработки вызовов, передача видео в реальном времени, крупномасштабное хранение и восстановление данных, а также провайдеры интернет-услуг.

Открытый бокс ONT, установленный снаружи на кирпичной стене.

Терминология Демарка

Обычная старая телефонная связь (POTS)

Обычная старая телефонная связь (POTS) — это самый простой тип телефонной связи, который сегодня широко используется в домах и на малых предприятиях. Обычно они используются вместе с NID. Несмотря на ограниченные возможности, POTS надежен и чаще всего используется для стационарных телефонов, сигналов тревоги и факсов.

Цифровая абонентская линия (DSL)

Цифровая абонентская линия (DSL, первоначально называвшаяся цифровым абонентским шлейфом) позволяет компьютеру подключаться к Интернету с помощью телефонной линии. Это позволяет использовать Интернет и телефон одновременно, в отличие от старых коммутируемых соединений. Хотя они не такие мощные, как соединения T1, они считаются подходящими для домашнего использования и малого бизнеса. Они также потребуют, чтобы вы использовали фильтр DSL для обеспечения совместимости со старыми линиями POTS.

Т1

T1 (T-1) — это тип цифровой телефонной службы, способный поддерживать до 28 цифровых голосовых линий или 48 линий VoIP. Он может обеспечивать пропускную способность до 1,5 Мбайт. Этот тип линии очень распространен для предприятий среднего бизнеса, что позволяет компаниям минимизировать затраты на голосовые соединения на каждую линию, Интернет-соединения или соединения с удаленными сайтами через частную сеть. T1 работает с использованием двух пар медных проводов, одна для отправки сигналов, а другая для приема.Максимальное расстояние T1 составляет 655 футов (200 метров) после демаркационной границы.

T1 также может называться DS1 или DS-1 (цифровой сигнал 1). Существует два варианта DS1, причем T1 — это вариант, используемый в Соединенных Штатах. Представленный в 1962 году компанией Bell System (AT&T), T1 широко используется по сей день.

Аналог

Аналоговый телефон — это традиционный телефон старой школы, который обычно подключается к стационарной сети. Эти телефоны ограничены по сравнению с их новыми цифровыми аналогами.Большинство аналоговых телефонов сегодня можно найти на предприятиях или в местах, где их можно использовать в качестве линии экстренной помощи, например в лифте. В то время как аналоговый телефон работает только с аналоговым сигналом, использование преобразователя позволяет использовать его с более новыми технологиями.

У аналоговых телефонов звук лучше, чем у цифровых. Аналоговые звонки также обходятся телефонным компаниям дешевле. Обратной стороной является то, что аналоговые сигналы (обычно) работают только с традиционным телефоном, который можно подключить к стене.Хотя по сотовому телефону можно разговаривать с использованием аналогового сигнала, немногие сотовые телефоны поддерживают его, и зачастую это больше проблем, чем того стоит. Аналоговые сигналы также являются только голосовыми; они не могут отправлять такие данные, как текстовые сообщения или изображения. Хотя их можно использовать без проводов (как домашний беспроводной телефон), их радиус действия очень ограничен.

Цифровой

Цифровые телефоны используют сигналы, аналогичные сигналам компьютеров. Исходящий голосовой сигнал разбивается на данные, отправляется по телефонным линиям человеку, с которым вы разговариваете, а затем снова превращается в голосовой сигнал, который они должны слышать. Они обычно используются в сотовых телефонах, а также в современных офисных телефонах.

Поскольку сигнал передается как данные, цифровая линия имеет большую безопасность, чем ее аналоговый эквивалент. Поскольку сигнал фактически является компьютерным кодом, эти данные могут быть зашифрованы перед отправкой по линии. Цифровые сигналы также менее подвержены помехам, что снижает вероятность возникновения таких проблем, как статический или слабый сигнал. Телефон (или любое другое устройство), настроенный на цифровой сигнал, будет работать только с цифровым сигналом.Если вы используете его с аналоговым или VoIP-соединением, вам понадобится конвертер.

VoIP

Voice over Internet Protocol (VoIP, также называемый широкополосным телефоном) — это телефон, который использует для связи компьютерную сеть. VoIP обычно используется в частной сети для поддержания чистого качества звука при звонках. Хотя можно использовать VoIP в общедоступной сети, это обычно приводит к множеству статических и сброшенных вызовов. В зависимости от поставщика услуг вы можете звонить только другим пользователям VoIP в вашей сети или можете звонить по любому номеру телефона.

Разговор через компьютер избавляет от необходимости иметь настоящий телефон, но имеет и несколько недостатков. Если ваш компьютер не использует резервную батарею, вы окажетесь без телефона во время отключения электроэнергии. VoIP может или не может напрямую подключаться к службам экстренной помощи 911, как по обычному телефону. Это будет зависеть от вашего поставщика услуг, а также от вашего местоположения, и это хорошая вещь, которую стоит прочитать перед настройкой VoIP. Телефоны VoIP также будут работать только с сигналом VoIP; для использования аналогового или цифрового сигнала с телефоном VoIP потребуется преобразователь.

Качество обслуживания (QoS)

Качество обслуживания (QoS) — это функция в сетях VoIP, обеспечивающая четкость вызовов. Эта функция дает вашим вызовам приоритет над любым другим использованием сети, например, с использованием Интернет-браузеров, чтобы поддерживать качество связи. Хотя большинство частных сетей устанавливают QoS по умолчанию, его нельзя использовать в общедоступной сети. Без QoS вызовы VoIP могут легко зависнуть из-за перегрузки в вашей сети.

Питание через Ethernet (POE)

Power Over Ethernet (POE) обычно используется для подачи питания на телефоны VoIP, что позволяет телефонам работать без розетки.Это кабели Ethernet, которые могут передавать мощность вместе с данными. Наряду с телефонами VoIP они также используются с IP-камерами, точками беспроводного доступа, сетевыми маршрутизаторами и т. Д.

Частный филиал (АТС)

Частная телефонная станция (PBX) — это еще одно название частной телефонной системы. Этот термин обычно описывает установку внутри офисного здания с настольными телефонами и другими линиями, подключенными к основной линии, которая фактически идет к демаркационной линии.Любая базовая функция офисного телефона, от переадресации вызовов до использования голосовой почты, вероятно, использует PBX.

PBX — это тип телефонной системы, в которой вам нужно набрать другой номер (обычно 9 или 0), чтобы сделать внешний звонок. Компьютер, управляющий функциями УАТС, называется блоком управления. Большинство компаний используют УАТС для экономии средств, позволяя пользователям не платить за отдельную линию для каждого телефона в здании.

Расширения Demarc

Расширение демаркационной точки (demarc extension) — это процесс подключения вашего абонентского оборудования (CPE) к коммутируемой телефонной сети общего пользования (PSTN), как определено FCC.Кабель от демаркационной зоны должен доходить до коммутационного шкафа или системы распределения данных для интеграции с вашей сетью. Точные детали будут зависеть от расположения демаркации и планировки вашего здания.

Диаграмма, отображающая базовое расширение демаркации.

Расширения Demarc, как и сами демарки, имеют много названий. Они также могут называться расширенным демарком, расширением DMARC, кабельной разводкой CPE, расширениями служебного интерфейса, расширением цепи, внутренней проводкой или вертикальной кабельной разводкой.

Проверка тестового домкрата

Если вы заметили проблемы с вашей линией, такие как отсутствие гудка или помех, вы можете использовать демаркацию для небольшого устранения неполадок. Это поможет вам определить, где находится проблема, и сэкономит на плате за сервисные звонки от вашего оператора связи.

1. Откройте демаркационную коробку (обычно для этого потребуется отвертка) и найдите внутри телефонную вилку. Это то, что соединяет ваши линии с коммутируемой телефонной сетью общего пользования (PSTN).
2. Отключите эту линию и подключите вместо нее стандартный проводной телефон, чтобы проверить линию. Прослушайте гудок и попробуйте позвонить, чтобы проверить, работает ли линия.
   • Если проблема по-прежнему не устранена, причина проблемы находится где-то в вашем здании. Это будет означать, что проблема ремонта ложится на ваши плечи.
   • Если вы подключили телефон, и он работает, это означает, что у вашего оператора связи неисправное оборудование. Пришло время связаться с ними, чтобы они могли начать ремонт как можно скорее.

Любая демаркация классифицируется как собственность телефонной компании. Вы несете ответственность за любое оборудование, простирающееся от бокса до вашего здания, но в случае выхода оборудования из строя ваш поставщик услуг должен выполнить сам разграничение. Большинство демарков покрыто предупредительными надписями, на которых написано что-то вроде «Только доступ к Интернет-провайдеру», поэтому действуйте на свой страх и риск, если вы решите проверить это самостоятельно.

Каждый раз, когда вы замечаете проблемы с сигналом, это может иметь ряд потенциальных причин.В некоторых случаях оборудование со временем просто выходит из строя, хотя это довольно редкое явление. Также существует вероятность повреждения, например, соседа, случайно перерезавшего леску во время копания, или грызуна, пережевывающего проволоку. Помехи от других устройств, например от недавно установленной системы сигнализации, также могут повлиять на проводку в вашем здании.

История компании Demarcs

До 1984 года Bell System Companies (AT&T) владела монополией на телекоммуникационные системы и не позволяла использовать стороннее оборудование.После 8-летнего антимонопольного судебного процесса против компании (США против AT&T) Bell System Companies была разделена на несколько более мелких компаний «Baby Bell». Как только началось дерегулирование, демарки стали обычным явлением, поскольку теперь федеральный закон требовал, чтобы местные поставщики услуг доступа выполняли их.

К сожалению, подразделение Bell System Companies также устранило стандартизацию оборудования. В течение следующих 13 лет в постановление 1984 года будет внесено несколько изменений. Первый из них имел место в 1990 году, когда демаркация была более четко определена Федеральной комиссией по связи.Они ввели правило 12 дюймов , в котором говорилось: «Точка разграничения может располагаться в пределах 12 дюймов от точки, в которой проводка входит в помещение клиента».

Закон о телекоммуникациях 1996 года внес серьезные изменения в закон о телекоммуникациях, став первым в своем роде после Закона о связи 1934 года. Федеральная комиссия по связи заявила, что поправка была направлена ​​на то, чтобы «позволить любому войти в любой коммуникационный бизнес — позволить любому коммуникационному бизнесу конкурировать в любой рынок против любого другого.«С точки зрения непрофессионала, этот пересмотр разрешил продажу и использование стороннего оборудования. Он также официально включил Интернет в качестве телекоммуникационной услуги.

Наконец, в 1997 году правило 12 дюймов было дополнено небольшой дополнительной формулировкой: «… или как можно ближе к этому». Соблюдение правила для 12 дюймов по правилу было несколько затруднительным в некоторых местах из-за планировки зданий. Эта поправка сделала задачу установки и обслуживания демаркиров в доступных местах более выполнимой теперь, когда было задействовано меньше бюрократии.

Хотя эти более поздние постановления помогли продвинуться вперед, в настоящее время у нас все еще отсутствует национальная стандартизация для расширения демаркации. Отсутствие сводов правил привело к неправильной установке из-за этой путаницы. Несмотря на то, что мы живем в информационную эпоху, эта важная функция доступа в Интернет по-прежнему страдает от потери связи, медленного обслуживания и несвоевременного ремонта.

Стандартизация Демарка (или ее отсутствие)

Хотя изменения в законе действительно разрушили монополию, одним из недостатков была потеря стандартизации демарков.Теперь, когда каждый и каждый мог производить и использовать персонализированное оборудование, больше не существовало списка правил, которым соглашалась следовать отрасль в целом. Стандарт связи в коммерческих зданиях (ANSI / TIA-568.1-D), например, фактически не обсуждает расширение демаркации. Это отсутствие определения привело к тому, что на протяжении многих лет некоторые объекты получали довольно беспорядочную установку, поскольку усилия по восстановлению стандартизации для демаркационных расширений продолжаются. Плохо установленная демаркация может даже не быть должным образом маркирована, что делает поиск правильной цепи, когда требуется ремонт или новая установка, требует больших затрат времени, денег и рабочей силы.

Очистка существующей демаркационной границы может быть столь же важной для бизнес-операций, как и установка новой. Если что-то пойдет не так с кабелем Ethernet в офисе, чей-то компьютер потеряет подключение к сети, и производительность этого сотрудника упадет до нуля, пока соединение не будет восстановлено. Если что-то пойдет не так с демаркацией, это падение производительности произойдет со всеми во всем здании.

Думайте об этом как о сдаче автомобиля на профилактическое обслуживание.Вы можете получить быстрое и легкое решение прямо сейчас или подождать, пока что-то сломается, и справиться с кризисом, когда это произойдет. Получение и обслуживание чистой, бесперебойно работающей системы сейчас может стоить доллар, но, скорее всего, в будущем вы сэкономите десять долларов.

Правильная установка расширений Demarc

Подготовка к установке

Установки расширений

Demarc имеют несколько общих проблем. Самая частая проблема для предприятий — это доступ.В офисной среде демарки обычно устанавливаются в небольших помещениях, например, в помещениях для связи внутри подсобных помещений. Такие помещения, как правило, становятся загроможденными, из-за чего техническим специалистам трудно даже добраться до границы, не говоря уже о работе над ней.

Еще одна потенциальная проблема — это согласование перед установкой. Кто-то на месте должен быть готов к работе с техником, обеспечивая доступ к нужным частям здания. Некоторые услуги, связанные с расширением демаркации, такие как установка T1, также потребуют подготовительных работ до прибытия техника.Также потребуется связь с вашим поставщиком услуг связи, чтобы технические специалисты могли все правильно протестировать после установки расширения demarc.

С демаркационным удлинителем, проложенным по новой кабельной разводке, вы захотите убедиться в наличии достаточно свободного места. Если новые кабели нужно пропустить через отверстие в стене, которое уже заполнено другими линиями, это, скорее всего, вызовет проблему. В старых зданиях некоторые существующие кабели могут быть даже для старых систем, которые больше не используются.

Небольшая подготовка позволит техническим специалистам выполнять свою работу быстро и эффективно, что в конечном итоге приведет к сокращению времени простоя и своевременному запуску вашего здания.

Установки по индивидуальному заказу

Независимо от того, используете ли вы линию POTS, DSL или T1, наша команда по установке в INC Installs (INC) подготовит индивидуальный план для вашего объекта. Поскольку каждая установка имеет уникальные потребности, наши услуги могут варьироваться от простого удлинения кабеля до комплексной сетевой интеграции.INC имеет опыт выполнения демаркационных работ на различных объектах, включая склады, офисы, школы, торговые центры и высотные здания.

Наши специалисты проведут кабельную разводку, аккуратно проложив и скрывая линии. Эти макеты организованы таким образом, чтобы их можно было легко использовать в будущем, но при этом они оставались эстетически приятными. Сделав еще один шаг вперед, наши команды могут подключить эти новые системы к вашей сети.

Для больших сетей, систем, размер которых превышает размер, используемый малым бизнесом, часто необходимо создавать структурированные кабельные решения.В зависимости от потребностей вашей системы наши технические специалисты могут подключить главный распределительный щит (MDF, также называемый общим телекоммуникационным шкафом) к промежуточным фреймам данных (IDF), используя 4 пары, 25 пар, 50 пар, 100 пар, 200-парный или оптоволоконный кабель. Они могут быть организованы как отдельные горизонтальные распределительные системы (для подключения к отдельным рабочим станциям) или как магистральная распределительная система, в которой используются вертикальные распределительные системы, например, в высотных зданиях или длинных коридорах.

После установки нового расширения demarc наши технические специалисты могут выполнить тестовый запуск после того, как ваш оператор связи запустит новую цепь.Простые тестовые сигналы будут отправляться по линиям, чтобы убедиться, что все оборудование взаимодействует правильно. Наши опытные специалисты могут напрямую работать с телекоммуникационной компанией с вашей стороны, чтобы убедиться, что все работает правильно.

Для настройки нового расширения демаркации может потребоваться установка маршрутизатора, настроенного для приема сигналов данных от определенного источника. Наши специалисты обладают такими же навыками в этой области установки, как и в прокладке новых кабелей, и сделают этот процесс простым и чистым.

Весь процесс установки демаркационного расширения может показаться сложным, но наши специалисты сделают установку максимально быстрой и плавной. Если у вас есть дополнительные вопросы по этому процессу, позвоните нам напрямую по телефону 888-519-9525 или запросите расценки здесь. Наша команда будет работать с вами, чтобы настроить вашу установку и обеспечить быструю работу расширения demarc.

Определение точки демаркации сети

| Law Insider

Относится к точке демаркации сети

Точка демаркации означает точку, в которой объекты, принадлежащие или контролируемые Qwest, прекращаются и начинается CLEC, конечный пользователь, владелец помещения или домовладелец, владение или контроль над объектами.«Разработанная, проверенная и назначенная дата» или «МДВ» означает дату, на которую группы реализации должны сообщить, что все документы и материалы получены и заполнены.

Точка соединения означает точку (-ы) подключения (-ий), в которой проект подключается к сети, то есть она должна находиться на уровне шин 11/22 кВ подстанции MSEDCL.

Точка подключения означает точку, в которой установка и / или оборудование потребителя подключаются к распределительной системе лицензиата распределения;

Пункт назначения означает пункт (-ы) доставки в Системе Перевозчика, где Товар доставляется Отправителю, поскольку такие пункты указаны в Разделе III настоящего тарифа.

Точка коммутации услуг (SSP) означает телефонный коммутатор центрального офиса, оборудованный интерфейсом системы сигнализации 7 (SS7).

Точка соединения означает точку сопряжения объекта, генерирующего возобновляемую энергию, с системой передачи или распределительной системой, в зависимости от случая:

Сетевая зона означает радиус 50 миль вокруг кампуса местной школы, в которую входит Именованный застрахованный. посещение.

Satellite означает любой спутник, принадлежащий Эмитенту или любой из его дочерних компаний с ограниченным доступом, и любой спутник, приобретенный Эмитентом или любой из его дочерних компаний с ограниченным доступом в соответствии с условиями Соглашения о покупке спутников, независимо от того, находится ли такой спутник в процессе производства доставлен к запуску или находится на орбите (в рабочем состоянии или нет).

точка соединения означает точку, в которой дренажная установка присоединяется к соединительной канализации;

IntraLATA LEC Toll означает трафик IntraLATA Toll, передаваемый исключительно оператором местной телефонной сети, а не IXC. «Междугородный трафик IntraLATA» описывает трафик IntraLATA за пределами зоны местных вызовов.

Услуга присоединения означает услугу, предоставляемую Поставщиком услуг передачи, связанную с присоединением генерирующего объекта к системе электропередачи и позволяющей ему получать электроэнергию и мощность от генерирующего объекта в точке присоединения, в соответствии с условиями договор о присоединении генератора и, если применимо, тариф.

Узел — обозначенная Госпланом территория, на которой сосредоточены объекты и виды деятельности, которые не организованы в компактной форме.

Спутниковые услуги означают возможности связи, в которых используется орбитальный спутник для передачи сигнала из одного места в другое.

Связность означает степень, в которой ключевые объекты природного наследия связаны друг с другом такими связями, как коридоры движения растений и животных, гидрологический цикл и круговорот питательных веществ, передача генетики и потоки энергии через пищевые сети;

Услуга присоединения (s означает любое присоединение, услуги перепродажи, 251 (c) (3) UNE, совместное размещение, функции, средства, продукты или услуги, предлагаемые в соответствии с настоящим Соглашением.

Запланированный отказ означает вывод оборудования из эксплуатации для проверки и / или капитального ремонта одной или нескольких основных групп оборудования. Чтобы квалифицироваться как плановый останов, техническое обслуживание (а) должно фактически проводиться во время планового отключения, и, по собственному усмотрению Продавца, должно быть такого типа, который необходим для надежного обслуживания Проекта, (б) не может быть разумно проведен во время операций по проекту. , и (c) вызывает снижение уровня выработки в рамках Проекта как минимум на десять процентов (10%) от контрактной мощности.

Network Data Mover (NDM) или «Connect Direct» означает промышленный стандартный протокол для передачи информации электрически.

Синхронное взаимодействие означает взаимодействие в реальном времени между пациентом и поставщиком медицинских услуг в области телездравоохранения, находящимся на удалении.

SPID — это номер, который идентифицирует поставщика услуг для соответствующего NPAC. SPID может быть номером, зависящим от состояния. «Центр обслуживания клиентов» обозначает здание Qwest, из которого обычно доставляется тональный сигнал для местной службы обмена в помещениях конкретного конечного пользователя.«Система сигнализации 7» или «SS7» — это протокол внеполосной сигнализации, состоящий из четырех основных подпротоколов:

Служба коммутируемого доступа означает предложение услуг передачи и коммутации для межобменных операторов с целью инициирования. или прекращение предоставления платных телефонных услуг. Услуги коммутируемого доступа включают в себя: группу функций A, группу функций B, группу функций D, доступ 8XX и доступ 900 и их преемники или аналогичные услуги коммутируемого доступа.

Служба поддержки — это круглосуточный центр, работающий в режиме 24x7x365, который будет обрабатывать отчеты о неисправностях, оформление заявок о неисправностях и связанные запросы в течение этого контракта.

Пропускная способность означает установленный дистрибьютором допуск, используемый для пометки данных для дальнейшей проверки на этапе процесса VEE, где текущее показание сравнивается с показанием за эквивалентный исторический расчетный период. Например, 30-процентная полоса пропускания означает, что текущее показание, которое на 30 процентов ниже или на 30 процентов выше, чем измерение за эквивалентный исторический расчетный период, будет определено процессом VEE как требующее дальнейшего изучения и проверки;

Система цифрового кросс-соединения или «DCS» — это функция, которая обеспечивает автоматическое кросс-соединение цифрового сигнала уровня 0 (DS0) или цифровых каналов с более высокой скоростью передачи в средствах физического интерфейса. Типы DCS включают, но не ограничиваются ими, DCS 1/0, DCS 3/1 и DCS 3/3, где номенклатура 1/0 обозначает интерфейсы, как правило, со скоростью DS1 или выше, а перекрестное соединение обычно со скоростью DS0. Эта же номенклатура, при соответствующей замене скорости, распространяется на другие типы DCS, специально обозначенные как 3/1 и 3/3. Типы DCS, которые перекрестно соединяют синхронный транспортный сигнал уровня 1 (STS-1 s) или другие сигналы синхронной оптической сети (SONET) (например, STS-3), также являются DCS, хотя и не обозначаются этим же типом номенклатуры.DCS может обеспечивать функциональные возможности более чем одного из вышеупомянутых типов DCS (например, DCS 3/3/1, который объединяет функциональные возможности DCS 3/3 и DCS 3/1). Для такой DCS требования будут, по крайней мере, агрегированием требований к «компонентной» DCS. В местах, где отсутствует возможность автоматического перекрестного соединения, DCS будет определяться как комбинация функций, обеспечиваемых коммутационными панелями цифрового сигнала кросс-коммутации (DSX) или световодного кросс-коммутации (LGX) и банками каналов D4 или другими DS0 и выше. мультиплексирующее оборудование, используемое для обеспечения функции ручного перекрестного соединения.Взаимодействие осуществляется между DSX или LGX и коммутатором, другим перекрестным подключением или другим устройством сервисной платформы.

Услуги по производству электроэнергии означает продажу электроэнергии и сопутствующие вспомогательные услуги.

Синхронная оптическая сеть (SONET означает стандарт оптического интерфейса, который позволяет объединять в сеть продукты передачи от нескольких поставщиков. Базовая скорость составляет 51,84 Мбит / с («OC 1 / STS 1»), а более высокие скорости прямо кратны базовой ставка, до 13.22 Гбит / с.

Потребитель-генератор означает бытового или коммерческого потребителя, который владеет (или арендует или заключает договор) и эксплуатирует электростанцию, которая: (а) имеет мощность не более 1000 киловатт; (б) использует возобновляемые ресурсы, когенерацию, топливные элементы или микротурбины; (c) находится на территории клиента; (d) связан с объектами передачи и распределения Электрической компании; и (e) предназначен в первую очередь для компенсации всех или части собственных потребностей потребителя в электроэнергии.

Расширение демаркации оптоволокна для услуг T1 и Ethernet

Обзор

Demarcation Extension или Demarc Extension — это сетевой кабель от точки демаркации поставщика услуг до оборудования в помещении клиента. Также известен как: внутренняя проводка, удлинитель цепи, кабельная разводка CPE или кабельная разводка стояка. Расширение демаркации требовалось после отмены регулирования AT&T в 1984 году и принятия дополнительных постановлений Федеральной комиссии по связи в 90-х годах. Действующие местные операторы телефонной связи (ILEC) и другие поставщики услуг местного доступа теперь обязаны в соответствии с федеральным законом предоставлять точку, в которой происходит изменение операционного контроля или владения.

Право собственности на услугу передается от локального поставщика доступа к клиенту в точке демаркации , расположенной в минимальной точке входа (MPOE) , где локальный поставщик доступа или ILEC отключает локальный шлейф на сайте клиента . Точкой демаркации для T1 обычно является Smart Jack или NIU. Для Ethernet это передача оптоволоконного или медного кабеля в коммутационной панели, или устройство сетевого интерфейса, или NID. Разграничение может быть размещено в ограждении сбоку от здания или внутри здания.

Оборудование в помещениях заказчика — это оборудование ЛВС, подключенное к разграничению. Это может быть CSU / DSU, маршрутизатор, УАТС, шлюз VoIP или коммутатор. Расширение демаркации — это последний участок кабеля, который соединяет точку разграничения с CPE. Расширение демаркации может включать внутрисегментное оборудование и коммутационные шнуры, необходимые для завершения тракта передачи канала к граничному CPE.

В любом сегменте сети максимальное расстояние медных кабелей UTP составляет 100 метров или 328 футов.Проблема заключается в том, как развернуть расширение демаркации оптоволокна, которое было бы надежным, рентабельным и могло бы передавать услуги TDM и / или Ethernet.

Slide 1

Медиаконвертеры Omnitron — это надежный и доступный способ расширения демаркации для наших клиентов.

Сетевой инженер, системный интегратор телекоммуникаций

Продукция

Продукты расширения демаркации

Медиаконвертеры T1 и T3

Медиаконвертеры T1 / E1 и T3 / E3 из медного волокна в оптоволокно расширяют каналы T1 от точки разграничения поставщика услуг.Медиаконвертеры T1 доступны в виде компактных неуправляемых автономных модулей или подключаемых модулей управляемого шасси.

Медиаконвертеры Ethernet

Медиаконвертеры

Ethernet обеспечивают бесшовную интеграцию медных и оптоволоконных кабелей для расширения границ. Управляемые и неуправляемые медиаконвертеры Ethernet Omnitron поддерживают различные трансиверы SFP, SFP + и XFP.

Мультиплексоры T1 и Ethernet

Мультиплексоры

iConverter T1 транспортируют до шестнадцати независимых каналов T1 / E1 и Ethernet с медных каналов на волоконно-оптический канал или виртуальное соединение Ethernet (EVC). Разработанные для расширения разграничения T1 до 120 км, мультиплексоры iConverter T1 / E1 доступны в модульной или фиксированной конфигурации шасси с 4, 8, 12 или 16 портами T1 / E1.

Несколько цепей T1

Демаркационное расширение нескольких цепей T1

Когда имеется несколько каналов T1 и Ethernet требует расширения разграничения, мультиплексор T1 используется для транспортировки до 16 T1 и 10/100 Ethernet по оптоволокну. Мультиплексоры iConverter T1 доступны в виде управляемых и неуправляемых устройств и развертываются в конфигурациях оконечных устройств (одно и то же устройство на каждом конце волокна) для обеспечения демаркационного расширения T1 и дополнительного канала Ethernet.

Управление стояком

Расширение демаркации и управление повышением для служб T1, T3 и Ethernet

В этом приложении для расширения границ и управления стояками мультисервисная платформа iConverter позволяет расширять бизнес-услуги TDM и Ethernet для арендаторов на верхних этажах офисного здания с использованием многомодового волокна. В точке разграничения на первом этаже Ethernet, T3 и несколько T1 доставляются с помощью медных кабелей UTP от Metro Ethernet или сети SONET поставщика услуг на первом этаже здания.

19-модульное шасси iConverter развернуто в точке разграничения на первом этаже. Модуль сетевого управления NMM2, медиаконвертер и NID GX / TM2, медиаконвертер T3 / E3 и модульный мультиплексор T1 / E1 установлены в шасси высокой плотности.

Расширение демаркации услуг Ethernet

NID-модуль iConverter GX / TM2 в 19-модульном шасси обеспечивает преобразование медных кабелей в оптоволокно и управляет оптоволоконным соединением с офисом абонента на 10-м этаже, где автономный GX / TM2 передает обслуживание 10 / Медный переключатель 100/1000.Модули GX / TM2 NID поддерживают IEEE 802.3ah Link OAM для мониторинга производительности и управления сбоями в оптоволоконном канале доступа.

Расширение демаркации услуг TDM

Канал T3 поставщика услуг доставляется через CSU / DSU. Коаксиальный кабель T3 / E3 преобразуется в оптоволокно с помощью медиаконвертера iConverter T3 / E3, а оптоволокно идет до 11-го этажа, где автономный медиаконвертер T3 / E3 обеспечивает преобразование волокна в медь для подключения к УАТС абонента. .

Четыре цепи T1 также поставляются через CSU / DSU на первом этаже, с четырьмя кабелями UTP, подключенными к iConverter Modular T1 / E1 MUX.Эта гибкая и масштабируемая система состоит из модуля оптоволоконного транспорта iConverter и одного или нескольких модулей мультиплексора iConverter 4xT1 / E1, установленных в шасси. Медные T1 подключаются к портам RJ-45 в модулях 4xT1 / E1 MUX, и все T1 транспортируются через оптоволоконный порт на оптоволоконном транспортном модуле. С помощью модульного мультиплексора T1 / E1 можно передавать до шестнадцати T1 и Gigabit Ethernet по оптоволокну, а в одном шасси можно установить несколько групп MUX.

Система управления сетью

Управление шасси и модулями iConverter осуществляется с помощью станции сетевого управления, подключенной к модулю сетевого управления (NMM2), установленному в шасси. Службы Ethernet и T1 могут управляться через SNMP v1 / v2c / v3 или TELNET со станции управления в центральном офисе. Система управления iConverter позволяет контролировать волоконно-оптические каналы Ethernet в здании и предоставлять услуги Ethernet.

Доступ к системе управления iConverter можно получить с помощью программного обеспечения для управления сетью NetOutlook® компании Omnitron или стороннего программного обеспечения для управления протоколом SNMP.

Мультисервисная платформа iConverter позволяет поставщикам услуг и компаниям, занимающимся управлением стояками, обеспечивать надежное оптоволоконное соединение между точкой разграничения поставщика услуг и сетевым оборудованием абонента.Мультисервисная платформа iConverter экономит вложения в сетевое оборудование, а система управления также снижает эксплуатационные расходы за счет предоставления средств уведомления о сбоях и устранения неполадок, которые сокращают время простоя и количество обращений к оборудованию арендатора.
