Разделение PEN проводника | Заметки электрика

Здравствуйте, уважаемые читатели и посетители сайта http://zametkielectrika.ru.

Сегодня я решил Вам рассказать о том, где и как правильно выполнить разделение PEN проводника на PE и N. На эту мысль меня подтолкнули бесконечные споры и дискуссии на тематических форумах.

В данной статье, ссылаясь на пункты действующих нормативных документов (ПУЭ, ПТЭЭП, различные ГОСТы), я постараюсь дать Вам окончательный правильный и исчерпывающий ответ на этот вопрос.

Зачем нужно разделять PEN проводник?

Сначала определимся, для чего нам нужно разделять PEN проводник. Для этого обратимся к последнему 7 изданию ПУЭ, п.7.1.13, где сказано, что:

Это значит, что все электроустановки напряжением 380/220 (В) должны иметь систему заземления ТN-S, ну или в крайнем случае ТN-С-S. А что делать, когда у нас в России еще до сих пор электропроводка в старом жилищном фонде выполнена по устаревшим нормам с системой заземления TN-C.

Таким образом, при любой реконструкции (изменении) или модернизации электроустановки, а также если Вам не безразлична электробезопасность Вашей семьи, необходимо переходить от системы заземления TN-C на более современные ТN-S или ТN-С-S, но при этом необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный РЕ, и причем правильно. Вот здесь то и начинаются путаницы и постоянные разногласия.

Для информации: можете почитать выпуски статей о том, как мы проводили капитальный ремонт электропроводки жилого многоквартирного дома и Вы увидите своими глазами текущее состояние электропроводки, и прочих инженерных сетей и коммуникаций большинства жилых домов.

Приведу пример подъездного щитка одного из жилых домов, где мы проводили ремонт электропроводки — ужас:

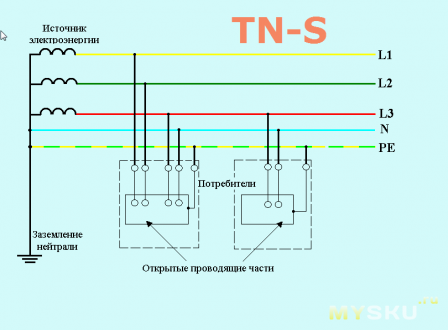

В данной статье я не буду акцентировать внимание на системах заземления, т.к. про каждую писал отдельно, указывая их достоинства и недостатки. Читайте:

Итак, перейдем к вопросу разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ.

Как разделить PEN проводник на PE и N?

Чтобы нагляднее представить написанное ниже, я буду приводить примеры из своей практики с реальными фотографиями. В качестве примера рассмотрим питание многоквартирного жилого дома, типа «хрущевки».

ПУЭ, п.1.7.135:

Поясняю: c места разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ, дальнейшее их соединение (объединение) запрещено.

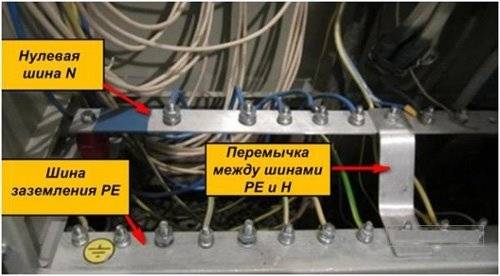

В месте разделения, в нашем примере это ВРУ-0,4 (кВ), устанавливаются две шины (или зажимы), которые должны быть соединены между собой и промаркированы:

В качестве перемычки может служить любой провод или шинка такого же сечения и материала. Некоторые мои коллеги-электрики устанавливают две перемычки по краям этих шин, что в принципе не противоречит требованиям ПУЭ.

Акцентирую внимание на том, что шины или зажимы должны иметь отдельные точки подключения для соответствующих проводников РЕ и N, а не подключаться в одном месте под один болт или зажим.

Шина N устанавливается на специальных изоляторах, а шина РЕ (ГЗШ) — закреплена прямо на корпус ВРУ-0,4 (кВ).

Читаем ПУЭ, п.1.7.61:

А сейчас нам нужно выполнить повторное заземление шины РЕ (ГЗШ), к которой подключен PEN проводник вводного кабеля. В приведенном выше пункте сказано, что в качестве повторного заземления можно использовать естественные заземлители. Я же рекомендую Вам выполнить монтаж заземляющего устройства, сокращенно — З.У. О том, как это можно сделать самостоятельно Вы можете прочитать в моей статье про монтаж заземляющего устройства.

После монтажа заземляющего устройства (З.У.) необходимо проверить его сопротивление. В этом Вам поможет электротехническая лаборатория по месту жительства.

Если сопротивление смонтированного заземляющего устройства удовлетворяет требованиям ПТЭЭП и ПУЭ, то соединяем шину РЕ (ГЗШ) с нашим заземляющим устройством с помощью заземляющего проводника. Ну вот и все, с этой точки электроустановки вводной PEN проводник разделен на  нулевой рабочий N и нулевой защитный РЕ проводники.

Схемы разделения PEN проводника

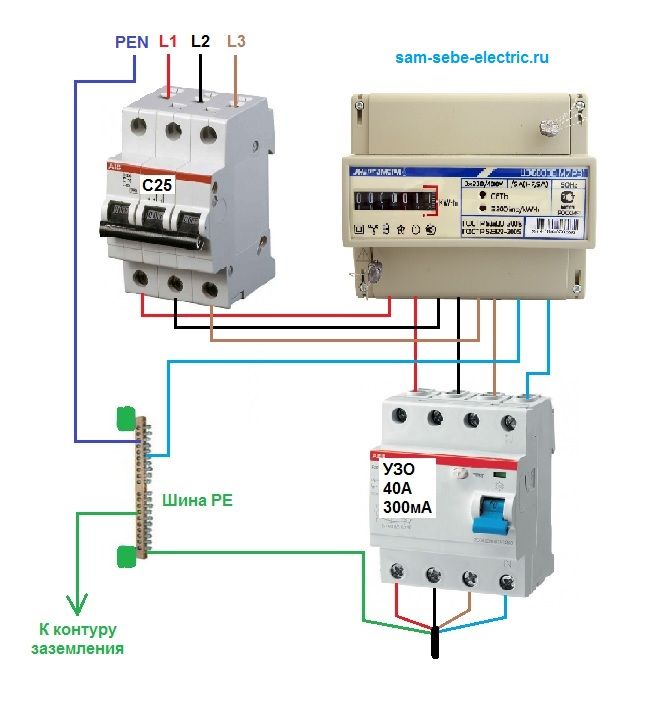

Приведу пример схемы трехфазного ввода с счетчиком непосредственного (прямого) включения в сеть:

Компоновка вышеприведенной схемы может немного отличаться. Например, вместо вводного автомата может быть установлен трехполюсный рубильник, а после счетчика установлены вводные предохранители и УЗО. Аналогично и по автоматам групповых нагрузок — вместо них могут быть установлены предохранители.

Перейдем к наглядному примеру: жилой многоквартирный 4-этажный дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70).

В таком случае фазные жилы (А,В,С) вводного кабеля мы подключаем на коммутационный аппарат — трехполюсный рубильник, а совмещенный PEN проводник вводного кабеля — на шину РЕ (ГЗШ). Смотрим схему:

А вот фотографии этого самого ВРУ:

Вот еще один наглядный пример — это схема трехфазного ввода с счетчиком, подключенного через трансформатор тока:

Вводной кабель марки АВБбШв 2(3х70) проложен до ВРУ двумя нитками.

Три жилы кабеля — это фазные проводники (А, В, С) подключены на вводной трехполюсный рубильник. В качестве PEN проводника используется металлическая оболочка вводного кабеля, которая подключается непосредственно на шину РЕ (ГЗШ).

После вводного рубильника установлены вводные предохранители ППН-35 с номиналом 250 (А) и трансформаторы тока с коэффициентом трансформации 200/5. Для защиты от коротких замыканий и перегрузок групповых нагрузок, в нашем примере это магистральная электропроводка (стояки) подъездов, применяются предохранители ППН-33 с номиналом 50 (А).

Вот пример схемы однофазного ввода для частного дома или коттеджа, получающего питание от двухпроводной воздушной линии СИП с дальнейшем разделением PEN проводника в вводном щитке:

Здесь хочу добавить то, что вводной автомат должен быть установлен в пластиковом боксе для возможности его опломбировки, иначе могут возникнуть проблемы с энергоснабжающей организацией при вводе электроустановки и прибора учета в эксплуатацию. И еще прошу заметить, что нулевые шины N1 и N2 НЕ соединены между собой.

Я все таки больше склоняюсь именно к такой схеме однофазного питания дома с разделением PEN проводника в вводном щитке и всегда рекомендую и советую ее.

Но многие специалисты, в том числе мои коллеги «по цеху», частенько ссылаются на еще существующий в настоящее время ГОСТ Р 51628-2000, который, кстати, редактировался последний раз аж в марте 2004 года. А там рекомендуется применять вот такую схему для однофазного питания одноквартирных и сельских жилых домов:

Мое мнение по этому поводу следующее: обе схемы правильные, но лучше все таки ссылаться на более новые выпуски НТД (я имею ввиду ПУЭ) и придерживаться их норм и требований, о которых я рассказывал в начале этой статьи.

Забыл сказать: не забывайте защищать свое «жилище» от перенапряжений, возникающих от грозовых разрядов или коммутаций различного электрооборудования, с помощью УЗИП или ОПН. В следующих статьях я расскажу об этом более подробнее — подписывайтесь на получение новостей на почту.

После рассмотренных вариантов схем хотелось бы напомнить ПУЭ, п.1.7.145:

После того, как Вы произвели модернизацию своего вводного щитка, установили там шины PE (ГЗШ) и N, выполнили монтаж З.У. (контура заземления), то следует обратить внимание на следующий п.7.1.87 и п.7.1.88 7-ого издания ПУЭ, в котором говорится следующее:

Как видно из пункта 7.1.87, систему уравнивания потенциала необходимо выполнять на вводе в здание, т.е. это еще один аргумент в пользу разделения PEN на нулевой рабочий N и нулевой защитный РЕ на вводе в здание, т.е. в ВРУ. Об этом читайте чуть ниже.

Более подробно о системах уравнивания потенциалов я рассказывал здесь: СУП.

Надеюсь, что тему разделения PEN проводника я раскрыл полностью, но я решил в конце статьи ответить на самые распространенные вопросы, которые все таки могут возникнуть в процессе прочтения.

Место разделения PEN проводника на PE и N

Самый распространенный (наверное) вопрос, который постоянно заставляет активно общаться на тематических форумах — это место разделения PEN проводника. Есть два варианта ответа — один правильный, а другой — не совсем.

Начнем с правильного.

1. Вводное распределительное устройство (ВРУ)

Самым правильным местом для разделения PEN проводника на PE и N является вводное распределительное устройство ВРУ-0,4 (кВ) или ВРУ-0,23 (кВ) отдельно стоящего здания. Отдельно стоящее здание в нашем понимании — это жилой многоквартирный дом, коттедж, садовый или дачный деревянный домик и т.п.

Существует одно условие, про которое я не могу не сказать: питание отдельного стоящего здания должно осуществляться кабелем сечение которого должно быть не меньше, чем 10 кв.мм по меди или 16 кв.мм по алюминию. Об этом отчетливо говорится в ПУЭ, п.1.7.131:

Как это понять: если у Ваш коттедж, дом или другое отдельное строение питается кабелем сечение которого меньше, чем указано в п. 1.7.131, то его питание должно осуществляться уже по системе TN-C-S, т.е. с отдельными проводниками РЕ и N. Бывают случаи, когда отдельное строение (например, баня) питается по системе TN-C кабелем меньшим сечением, чем допускает п.1.7.131 — в таком случае PEN проводник необходимо разделить в другом месте — ближе к источнику питания, например, в распределительном щите, откуда это строение (баня) питается.

Вот еще один весомый аргумент в пользу норм и требований ПУЭ по разделению PEN проводника — это ГОСТ Р 50571.1-2009. В п.312.2.1 отчетливо сказано где и как именно должен разделяться PEN проводник. Цитирую:

Вводом электроустановки для жилого многоквартирного дома или частного дома является вводное распределительное устройство (ВРУ).

А сейчас — не очень правильный вариант…

2. Этажный щит

Очень часто посетители моего сайта, а также различных форумов, настойчиво интересуются вопросом про разделение PEN проводника в этажном (подъездном) щитке.

Отвечаю: см. пункт 1.

Если не убедил, то знайте, что разделение PEN проводника на этажном щитке является грубым нарушением существующего проекта электропроводки жилого дома. Поэтому у Вас нет никакого права вмешиваться в существующую схему со своим монтажом. Не дай Бог, если что то случится после вмешательств, то в первую очередь Вы понесете за это полную ответственность: штраф, административную или уголовную ответственность.

Поэтому настоятельно рекомендую разделение PEN проводника на PE и N выполнять только на вводе в здание и точка!!!

Ладно, с этим определились (я надеюсь), но что же делать и как перейти с системы TN-C на систему TN-C-S?

Пути решения для перехода с системы TN-C на систему TN-C-S

Что я могу Вам здесь посоветовать?

1. Ждать возможности включения Вашего жилого многоквартирного дома в список на проведение капитального ремонта, согласно действующей федеральной программы. В таком случае Вам обойдется все бесплатно. Вопрос остается в том, а внесут ли вообще Ваш дом в эту программу. Узнать это можно в офисе Вашей управляющей компании.

2. Оплатить услуги специалистов, которые составят проект, согласуют его во всех инстанциях и выполнят капитальный ремонт электропроводки всего жилого дома, ну или в крайнем случае, переведут Ваш дом на систему TN-C-S, установят новое ВРУ, проложат новые провода магистралей (стояков) и заведут Вам в квартиру полноценную «трехпроводку»: фазу, ноль и «землю».

Данный вариант по финансам получится достаточно затратный, поэтому читаем третий вариант, который тоже имеет право на жизнь.

3. Обратиться всеми жильцами дома (хотя бы большинством) в управляющую компанию (УК) с предложением плодотворного и плотного сотрудничества. Например, Вы можете  выполнить монтаж заземляющего устройства (контура заземления), про это я подробно рассказывал, или посодействовать в помощи при прокладке магистралей (стояков) электропроводки по этажам. Так сказать действовать «сообща»…Ну а проект на все изменения, естественно, ляжет на плечи УК.

Возможно такой вариант больше подойдет для участников ТСЖ, но тем не менее попробовать можно. В итоге, совместными усилиями Ваш дом возможно переведут на систему TN-C-S, по этажам или шахтам проложат пятипроводную магистраль (стояк), а Вам лишь останется при удобном случае завести к себе в квартиру трехпроводный ввод.

Что делать, когда проводка в квартире выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?

Отвечаю: в таком случае все очень просто. В квартирном щитке все защитные проводники РЕ подключаете на свою шину РЕ, но саму шину РЕ никуда не подключаете и оставляете «в воздухе», до тех пор пока Ваш дом не переведут на систему TN-C-S.

P.S. Ну вот пожалуй, я закончу свой длительный рассказ о разделении PEN проводника. Готов выслушать все Ваши вопросы и комментарии. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Кривизна ПУЭ, или можно ли рвать PE согласно п.

1.7.145? | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть особенно опасна!

Как-то я уже разбирал смысл криво написанных пунктов ПУЭ (1.7.76 и 1.7.77) в контексте заземления проходных металлических гильз. Сегодняшняя статья будет посвящена очередному примеру кривизны ПУЭ. Это будет п.1.7.145, запрещающий устанавливать коммутационные аппараты в цепи PE- и PEN-проводников.

Удивительно, но находятся специалисты, которые утверждают, что кривизны в этом пункте нет и при этом отрицают допустимость отключения PE-проводника одновременно с L и N. Господа, тут что-то одно, либо крестик снимите, либо трусы наденьте!

Поясню свою мысль. Для этого давайте разберём пункт 1.7.145 подробнее. Процитирую его полностью:

Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE- и -проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Первый абзац пункта ясен и однозначен. За исключением штепселей, через которые питаются электроприёмники, в цепях PE- и PEN-проводников никаких коммутационных аппаратов быть не должно! Всё логично и очевидно. Но читаем далее…

Второй абзац написан, казалось бы, тоже довольно однозначно. Если имеется однофазный ввод, то на нём допустимо рвать все проводники, но только после разделения PEN-проводника на PE и N. То есть, какие это будут «все» проводники после разделения PEN? Очевидно, это будут L, N и PE. У отрицающих это — явные проблемы с базовой логикой.

Итого, что мы узнаём из этого пункта? То, что рвать PE и PEN можно только штепсельными разъёмами, имеющимися у электроприёмников, но допускается (вынужденно, в виде исключения) также рвать и все проводники одновременно, если это делается после разделения PEN.

Вместе с тем, в ПУЭ есть более общий пункт 7.1.21, посвящённый, в целом, тоже однофазным потребителям, но без уточнения про садовые дома. Полностью я его цитировать не буду, поскольку к нашей теме относятся только два его последних абзаца:

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Тут ПУЭ бескомпромиссно запрещает какую-либо коммутацию и PE- и PEN-проводников, допуская лишь соединения и соединители, смысл которых — соединять, а не управлять соединением.

Вывод

Если рассматривать оба пункта одновременно, то чувствуется некоторое противоречие. Видно, что пункт 7.1.21 более общий, а пункт 1.7.145 относится только к электроустановкам индивидуальных жилых, дачных и садовых домов и аналогичных им объектов. Это наталкивает на мысль, что либо в конце пункта 7.1.21 надо сослаться на 1.7.145 для упоминания имеющихся исключений, либо переформулировать пункт 1.7.145, убрав оттуда слова о «всех проводниках», и явным образом написав только про проводники L и N.

В любом случае, я бы не советовал рвать PE-проводник коммутационными аппаратами, коль так много споров на эту тему (кстати, и N-проводник тоже, зачем?), а большее внимание уделил бы повторному заземлению как в месте разделения PEN, так и у опоры ответвления. Всё таки это более правильно.

Почему этот пункт для многих так важен?

В идеальных условиях рвать PE, как и N, действительно, смысла нет. Эти проводники глухо заземлены у трансформатора, а также на опорах магистральной линии и на вводах во все дома, в месте их разделения из PEN. Если всё сделано с соблюдением максимальных сопротивлений всех заземлителей, то ничего страшного не произойдёт. Опасного потенциала на проводнике PEN не будет.

Но в реальных условиях, даже после реконструкции магистральных линий и переводе их на СИП, когда предпочтительной системой заземления уже становится TN вместо TT, быть уверенными в наличии заземления на опорах и его качестве не приходится. Я уже не говорю про повторные заземления PEN на вводах у других частников.

Мало кто будет сам нанимать лабораторию для промеров качества заземления магистральной линии, а заверениям собственника магистрали (как правило, энергоснабжающей компании) о наличии таких промеров верить не приходится. Так или иначе, но частники предпочитают самостоятельно обезопаситься от возможного возникновения опасного потенциала на PEN хотя бы после обнаружения проблемы.

Полностью обезопаситься можно только отключив дом от PEN или PE, которые электрически соединены с корпусами бытовых приборов, включённых в сеть. Любой потенциал, возникающий при обрыве PEN на трансформаторе приведёт к появлению этого потенциала на корпусах. При прикосновению к такому корпусу можно получить удар током, особенно стоя на мокром полу.

Может быть, под давлением вышеописанных фактических проблем на местах и появилось это допущение в пункте 1.7.145, позволяющее частникам рвать одновременно все три провода? Жаль, что мы до сих пор нигде не услышали разъяснение непосредственного автора этого пункта, несмотря на то, что этот вопрос постоянно муссируется на всех электротехнических форумах уже много лет.

В чём опасность коммутации PE-проводника?

Все усилия пунктов ПУЭ по этой теме направлены на надёжность целостности защитного проводника. Это и запрет его шлейфования (в том числе и в розетках, чему многие сопротивляются, несмотря на официальные разъяснения), и соблюдение минимального сечения PEN (не менее 10 мм² по меди или 16 мм² по алюминию), и т. п. То есть, PE должен максимально надёжно выполнять свою функцию.

Вместе с тем, коммутационный аппарат — это, фактически, «чёрный ящик». Внутри он может включить одни полюса и не включить по какой-то причине другие. Например, бывший в употреблении и использующийся в настоящее время для коммутации PE автомат может иметь подгоревший контакт на полюсе PE-проводника. В результате напряжение в электроустановку будет подано, а защиты не будет.

На сегодня всё. Спасибо за внимание! 🙂

Ставьте лайки, подписывайтесь на канал, пишите в комментариях! Удачи!

Разделение PEN-проводника в электроустановке ВРУ и ГРЩ. « ЭлектроХобби

Электроснабжение домов в деревне (посёлках), дачных домов обычно осуществляется по воздушным линиям электропередач. Это значит, что потребитель принимает электрическую энергию по системе заземления «TN-C». Данная система в наше время считается наиболее опасной из всех существующих. В этой статье пойдёт речь о том, как правильно делать разделение PEN-проводника на N-проводник и PE-проводник в соответствии с ПТЭЭП и ПУЭ. Для начала следует напомнить, что же такое «PEN», «PE» и «N» проводники и какие функции они несут в себе.

«PEN» – это совмещенный защитный нулевой и рабочий нулевой проводники.

«РЕ» – это защитный проводник (нулевой защитный проводник, заземляющий проводник, защитный электрический проводник системы уравнивания потенциалов).

«N» – это рабочий нулевой проводник (нейтраль).

Почему же возникает потребность в разделении PEN-проводника на вводе? Это нужно делать для повышения безопасности при работе с различным электрическим оборудованием, а также повышения защиты от случайного поражения электротоком. Учтите, что данной разделение «PEN»-проводника не может полностью обеспечить 100% электрическую безопасность при экспуотации электрооборудования, хотя и помогает защитным устройствам заранее отключить подачу электричества в случае неисправности проводки либо электрического оборудования.

Прежде чем начать непосредственное разделение проводника «PEN» на «PE» и «N», нужно ввести вводной электропитающий кабель либо провод в электрическую установку, то есть ввести питание в водно-распределительное устройство (ВРУ, ГРЩ). Сечение данного вводимого проводника «PEN» должна быть не меньше 10 кв.мм. (медь) и 16 кв.мм. (алюминий).

Следует обязательно учесть то, что вводное отверстие в металлической конструкции вводно-распределительного устройства должно быть снабжено диэлектрической втулкой, которая является дополнительной защитой вводного кабеля от различных механических повреждений. После завершения укладки кабеля в «ВРУ», его нужно жестко закрепить к конструкции «ВРУ».

Замете, в «ВРУ» должны быть заранее вмонтированы два шины (медные). Данная защитная шина «РЕ» и нулевая шина «N», должна крепится, непосредственно, к металлической конструкции вводно-распределительного устройства через изоляторы. Ещё обязательным условием является маркировка всех шин, в целях предотвращения случайных ошибочных действия при включении проводов и кабелей, выходящих из вводно-распределительное устройство.

Теперь можно приступать к самому разделению и подключению жил кабеля. Учтите, что перед снятием внешней изоляционной оболочки с кабеля, не лишним будет измерить длину кабеля, дабы его конец смог достать до самой отдалённого места соединения аппаратов защиты и клемм шин. Возможна некоторая разница в длине токоведущих проводников, поскольку фазные провода необходимо будет включать к основному рубильнику либо же устройству защиты, а PEN-проводник нужно подключать к клемме на шине защиты «PE».

При электромонтаже вводного кабеля в электроустановку довольно распространённой ошибкой является ситуация, когда монтажник меряет длину кабеля до самих клемм вводного устройства защиты и просто обрезает его. Далее он вынужден делать наращивание, прибегая к скруткам (пряча свой «косяк» за обшивку идущей стены). Данное соединение, естественно, со временем будет окисляется, а это приводит к разогреву в местах соединения. Итогом становится пожар.

Вначале следует удалить поверхностную изоляцию кабеля, далее проложите фазные провода до рубильника либо устройства защиты с обязательным запасом для разделки токоведущих жил и возможности повторного присоединения. Крепить токоведущие проводники кабеля к конструкции вводно-распределительного устройства необходимо специальными пластмассовыми стяжками (хомутами). PEN-проводник нужно проложить по конструкции вводно-распределительного устройства до шины защиты «РЕ», что будет играть роль основной шины заземления в вашем «ВРУ». Сечение PEN не менее 10 мм² медь и 16 мм² алюминий.

После завершения монтажа всех проводников вводного кабеля по конструкции «ВРУ» следует зачистить «PEN» для последующего монтажа наконечника, то есть, предварительно подготовить токоведущую жилу для прессовки наконечника на совмещённый проводник «PEN». Сделав монтаж этого наконечника, подсоедините его к клемме на шине защиты «РЕ». Наиболее надёжным креплением проводника «PEN» к шине защиты «РЕ» считается болтовое соединение, поскольку данное крепление проводника защищает от непроизвольного ослабления контакта.

P.S. Учтите, что правильное исполнение работы ведёт к последующей высокой надёжности в работе самого электрооборудования. Данная тема также не исключение, сделав всё качественно и по схеме Вы, тем самым, обезопасите себя, своих близких и имеющееся электрооборудование в доме от различных проблем и неприятностей, связанных с электричеством.

Нулевой защитный и нулевой рабочий проводники

Нулевой защитный и нулевой рабочий проводники различаются по назначению, способу подключения и функциональной нагрузки в электрических сетях.

Нулевой рабочий проводник

Нулевой рабочий проводник это проводник сети, подключенный к глухозаземленной нейтрали трансформатора трехфазного или нулевому выводу трансформатора однофазного. По нулевому рабочему проводнику протекает нагрузочный ток. На схеме нулевой рабочий проводник, обозначается буквой «N».

Нулевой защитный проводник

В системах TN-C, TN-S, TN-C-S, где нулевой вывод трансформатора глухозаземлен, нулевой защитный проводник соединяет нулевую точку питающего трансформатора и токопроводящие части электроприемников, которые могут оказаться под напряжением в аварийной ситуации (косвенное прикосновение). Нулевой защитный проводник несет, по названию понятно, защитные функции. Защитный проводник участвует в защите, как самой электросети, так и человека.

Нулевой защитный проводник это один из видов защитных проводников электросети и относится он к электросетям до 1кВ с глухозаземленной нейтралью трансформатора или генератора.

Согласно ПУЭ 1.7.76. подлежат защите от косвенного прикосновения следующие элементы электросети:

• Металлические корпуса светильников, электромашин, трансформаторов;
• Металлические корпуса распределительных щитов, квартирные и этажные щитки;
• Металлические корпуса распределительных устройств, лотков, муфт кабелей и металлические конструкции с электрооборудованием;
• Металлические корпуса переносных и передвижных устройств.

В качестве защитной меры применяется соединение этих устройств с глухозаземленной нейтралью ТП (трансформатора питания) в системах TN или заземление в системах TT и IT.

На схемах нулевой защитный проводник обозначается двумя латинскими буквами «PE». В нормальном режиме работы электросети по нулевому защитному проводнику электрический ток не течет.

На схемах буквами PE обозначаются не только нулевой защитный проводник, но и все защитные проводники сети: заземляющие проводники, защитный проводник в системе уравнивания потенциалов, отдельные жилы в кабелях, отдельно проложенные проводники и шины.

Разделение защитного и рабочего нулей электросети

В электросети с глухозаземленной нейтралью TN, нулевой рабочий проводник N и защитный проводник PN, до определенной точки в электросети объединены в один проводник и обозначается этот проводник буквами PEN.

Разделение PEN проводника, обычно, производится на ГЗШ-главной заземляющей шине, которая устанавливается на вводе электроустановки.

А именно:

• Для жилого дома ГЗШ стоит на вводном устройстве в дом;
• Для частного дома ГЗШ монтируется во вводном устройстве (ВУ) рядом с ответвлением к дому (на столбе) или в доме в вводно-распределительном устройстве (ВРУ).

Нулевой защитный и нулевой рабочий проводники – выводы

• Нулевой рабочий проводник (нейтральный) вместе с фазным проводником участвует в электропитании устройств. По нему течет рабочий ток;
• Нулевой защитный проводник не участвует в электропитании и предназначен для защиты от косвенного прикосновения в сетях с глухозаземленной нейтралью.

©Ehto.ru
