Розетка с датчиком температуры воздуха: Розетка с терморегулятором: разновидности и параметры выбора

Розетки с терморегулятором: типы и устройство

Розетки с терморегулятором, относящиеся к классу запорно-регулирующей аппаратуры, являются приборами, которые в автоматическом режиме поддерживают температуру на необходимом пользователю уровне в установках и оборудовании различного назначения, не оснащенных встроенными терморегуляторами. Ими могут быть:

• морозильные и охлаждающие камеры;
• отопительные оборудование и системы бытовых и общественных помещений, включая теплый пол;
• установки искусственного климата;
• тепличные хозяйства.

Основные функции розеток с термостатом – включающая и отключающая, поддержание температуры в установленных пределах, энергосберегая и контролируя расход электроэнергии.

Устройство и типы датчиков

Прибор представляет собой небольшой блок, вставляемый в стационарную розетку, через который в электрическую сеть напряжением 220 В подключается любое исполнительное устройство.

Конструктивно представляет собой корпус, в котором имеется розетка с заземляющим контактом, датчик, коммутирующее устройство и шнур с вилкой. Такой прибор может быть оборудован датчиками контроля следующих типов:

1. температуры воздуха;
2. температуры пола;
3. комбинированные.

Рабочая температура термостата может быть установленной или регулируемой, поэтому по принципу действия розетки с датчиком температуры выпускаются 2 типов:

• механического;
• электронного.

Различаются типом чувствительного элемента. В первом случае установленная биметаллическая пластина или мембрана с газовым наполнением, во втором – встроенные термометры. Независимо от типа коммутирующего механизма схема работы устройства заключается в следующем. Датчик измеряет температуру и отправляет информацию в блок управления. Там происходит сравнение данных с настройками. Благодаря такому сравнению происходит включение или выключение нагрузки.

Виды розеток с терморегулятором

Бюджетный вариант – электромеханический термостат. В конструкции имеется датчик температуры и коммутирующее устройство, замыкающее/размыкающее контакт при превышении и понижении установленной температуры.

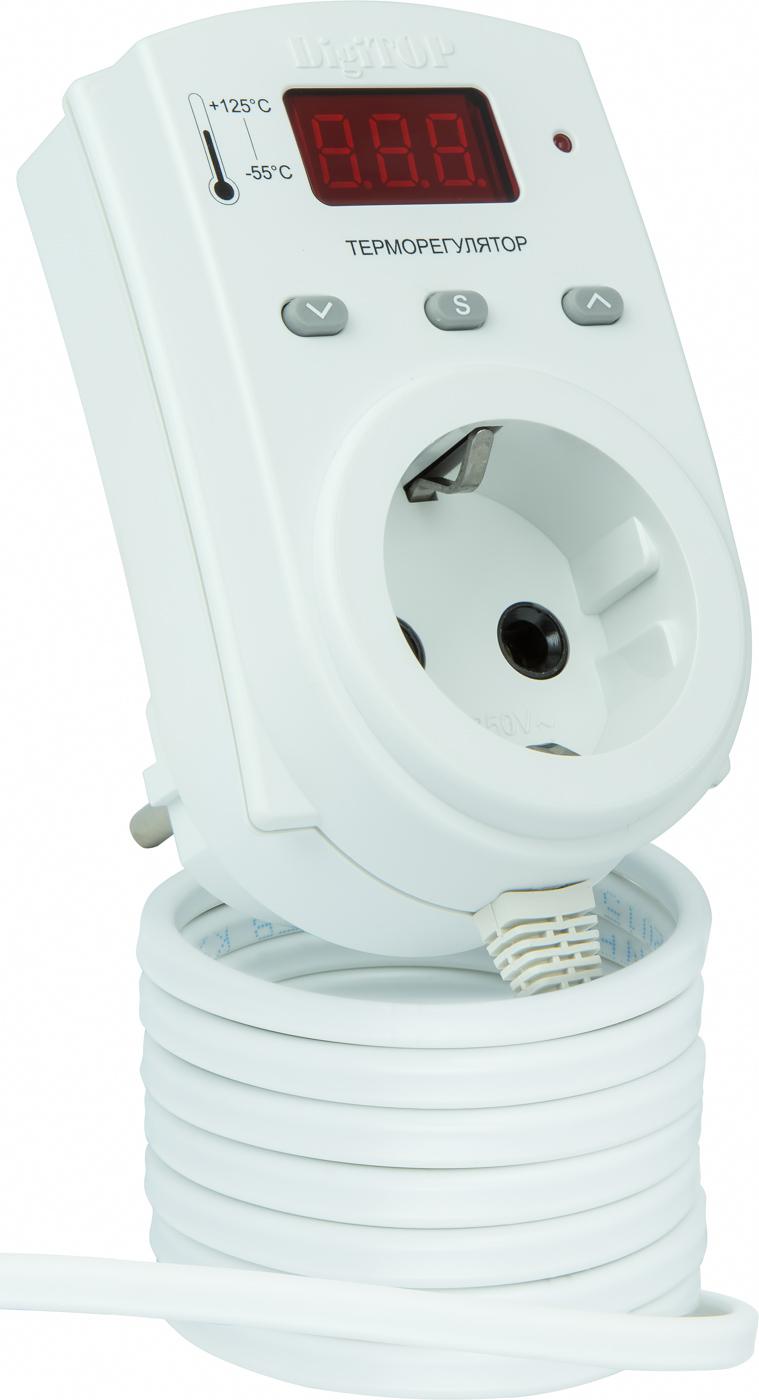

Следующий вид – с выносным датчиком, включающимся в стационарную розетку, а к нему подключается исполнительное устройство.

Третий вид – устройство с функцией программирования на неделю, причем на каждый день недели могут быть установлены разные параметры.

Четвертый вид – розетки с дистанционным управлением, так называемые GSM умные розетки. Они являются неотъемлемой частью системы умный дом. Работают по заранее введенной программе и управляются с помощью мобильного телефона. Позволяют удаленно включать и выключать оборудование, приборы и др. изделия, следить за их состоянием.

GSM розетки предусматривает работу электроприборами без вмешательства физического лица, т.е. работают по заданной программе или управляются удаленно и являются самыми востребованными. При покупке такой розетки необходимо обратить внимание на следующие характеристики:

• номинальную мощность;
• количество коммутируемых каналов;
• количество телефонных номеров;
• емкость аккумулятора.

Кроме того, GSM розетки могут оснащаться дополнительными функциями, такими как голосовое управление, звонки, уведомления о неполадках и др., делающими ее применение более комфортным.

Обратите внимание! При выборе розетки с терморегулятором для конкретного оборудования необходимо подбирать устройство с запасом мощности до 20%.

Терморегулятор с выносным датчиком температуры воздуха: характеристики и применение

Терморегуляция воздушного пространства в закрытых объёмах играет важную роль в различных сферах деятельности человека. Этому служат терморегуляторы с датчиком температуры воздуха. Система терморегуляции воздушной среды включает в себя приборы отопления и нагревательные устройства, работой которых управляет термореле с регулировкой температуры воздуха.

Интерфейс электронного терморегулятора

Что такое терморегуляторы с датчиками температуры воздуха

Электронные терморегуляторы с датчиками – контроллеры, которые регулируют степень прогрева воздушных масс в закрытом пространстве. Это может быть инкубатор и коптильня, сауна и теплица, жилые помещения и даже погреб.

Основные функции

К основным функциональным возможностям регуляторов температуры воздуха в помещениях можно отнести следующие:

• Экономия расхода топливных ресурсов. Воздушные термостаты «следят» за уровнем прогрева воздуха, не допуская перерасхода тепловой энергии. Система выключения и включения отопления срабатывает при выходе уровня температуры из заданного диапазона.
• Создание комфортных условий пребывания людей внутри жилых домов и зданий различного назначения.
• Несколько датчиков регулирования температуры воздуха в отдельных помещениях могут корректировать температурные режимы в каждом из них.
• Во время отсутствия людей термостат может значительно понижать нагрев тёплых полов, включать экономный режим работы электрического котла, водонагревателя либо другой системы отопления.
• Безопасность эксплуатации системы обогрева при перегреве или отключении источника тепловой энергии обеспечивается автоматическим звуковым или электронным сигналом термореле.

Важно! Режим работы системы терморегуляции может быть задан удалённо через интернет. Хозяин жилья до прихода домой по смартфону устанавливает настройку нужной степени прогрева воздуха в помещениях.

Принцип работы

Регулирование температуры воздуха осуществляется так:

1. Терморегулятор (ТР) получает информацию о степени нагрева теплоносителя, поступающего в систему обогревателей (батареи, тёплые полы и пр.).
2. Одновременно с этим датчики сообщают данные о температуре воздуха в тех помещениях, где они установлены.
3. Схема регулятора сопоставляет полученную информацию и отдаёт команду через блок управления источнику тепловой энергии на изменение режима работы.

Виды терморегуляторов с датчиком температуры воздуха

По принципу действия ТР делятся на механические и электронные приборы. Первые содержат биметаллические реле, способные регулировать режим включения и отключения нагревательного оборудования. Электронные схемы управляют обогревом ступенчато с точностью изменения температуры воздуха до одного градуса. Также воздушные терморегуляторы бывают со встроенными и внешними датчиками температуры воздуха.

Термореле с выносным датчиком

Термореле

Термореле с выносными датчиками температуры в основном относятся к комнатным устройствам. Они справляются с управлением различных систем отопления, будь то тёплые полы, электрокотлы, настенные, напольные обогреватели или конвекционное оборудование. В основном модели имеют электронное устройство. Мощность приборов составляет 3,5-3,6 кВт.

Программируемые ТР работают в диапазоне от +5 до +350С. Интерфейс с кнопками управления заключён в прочный пластмассовый корпус.

Дорогие модели оснащены беспроводной связью с выносным датчиком и электронным блоком управления. Их не нужно встраивать в стены. Они имеют клейкую подложку. Достаточно снять защитную плёнку и прижать накладной прибор к чистой поверхности вертикального ограждения комнаты.

Обратите внимание! Механические термореле стоят гораздо дешевле электронных аналогов. Они просты в управлении, но имеют меньший спектр возможностей.

Со встроенным датчиком

Термостат со встроенным датчиком удобен тем, что не нужно тянуть провод от прибора к измерителю температуры воздуха. Терморегулятор устанавливают в месте, равноудалённом от источников тепла. Это делают с целью объективной оценки уровня прогрева воздуха внутри помещения.

ТР со встроенным датчиком

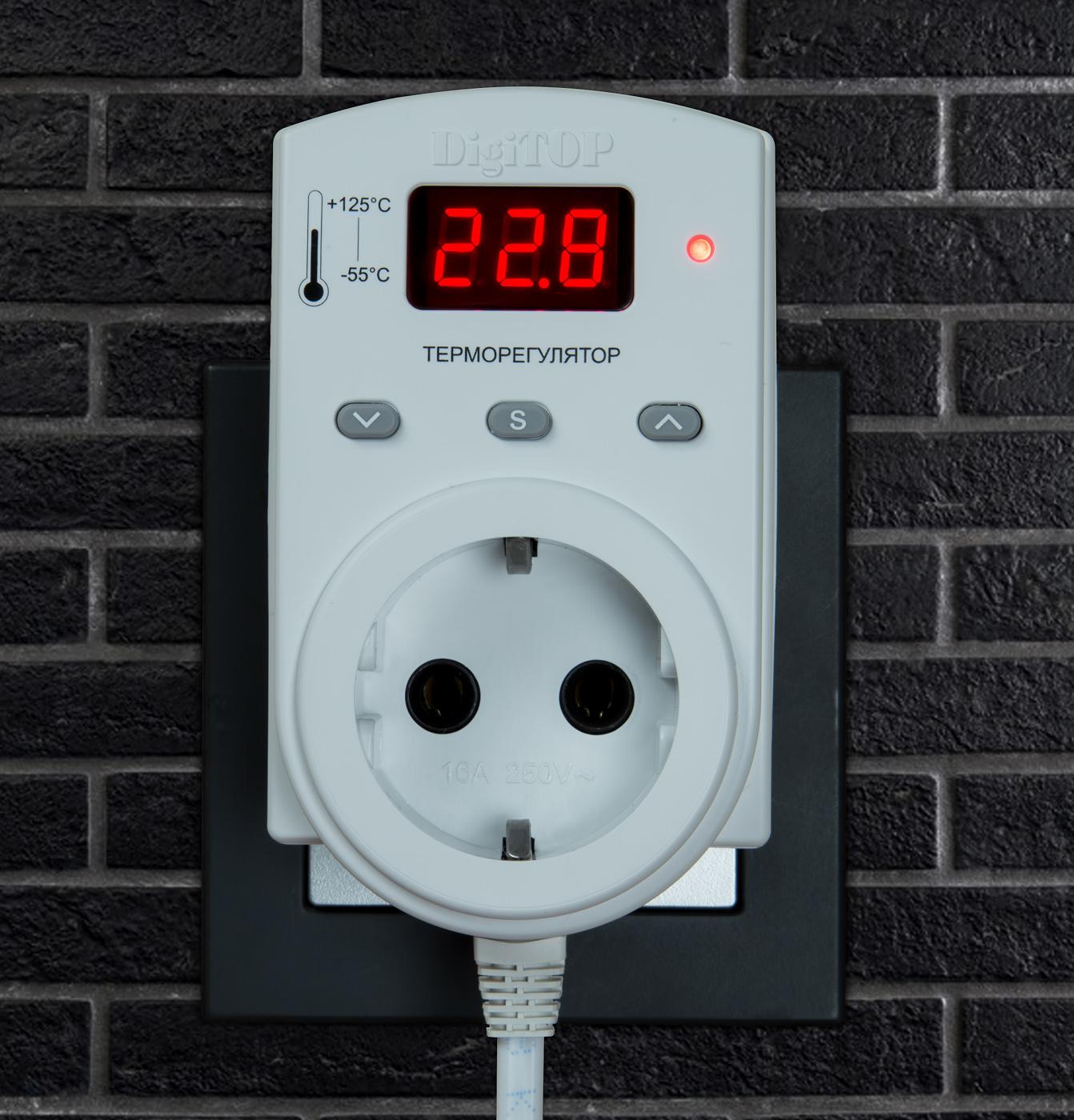

С розеткой

В одном корпусе помещен терморегулятор и розеточный разъём. Такое решение прибора было разработано по многочисленным пожеланиям потребителей. В помещениях, где требуются электроприборы, устройство позволяет подключить обогреватели без монтажа дополнительной точки источника электроэнергии. Такие приборы пользуются успехом у владельцев инкубаторов и оранжерей.

ТР с розеткой

Комнатный датчик температуры воздуха

Чувствительный измерительный элемент защищён от внешних негативных факторов специальной оболочкой. Датчик обладает мобильностью в пределах длины кабеля, что позволяет выбрать удобное место для его установки.

Комнатный датчик

Настенный

Термостаты в большинстве своём изготавливаются в настенном варианте. Они могут быть, как врезными, так и накладными. Прибор помещают в таком месте стены, чтобы было удобно наблюдать за уровнем прогрева воздуха и производить настройку регулятора.

Для сауны

Особенностью терморегулятора для сауны является его влаго,- и паронепроницаемый корпус. Обычный прибор не выдерживает условий высокой температуры, повышенной влажности и быстро приходит в негодность. Такие же приборы устанавливают в теплицах.

ТР для сауны

Для тёплого пола

Комплекты для монтажа электрических тёплых полов содержат терморегуляторы с выносными датчиками. Их монтируют в массиве пола между ветвями нагревательного электрокабеля. Поэтому датчики меряют не температуру воздуха, а нагрев самих полов.

В случае устройства тёплых полов из трубопроводов с горячей водой или паром датчики располагают в 2-3 сантиметрах от поверхности напольного покрытия. Так же поступают при монтаже конвекционного обогрева полов.

Для обогревателей

Обогреватели внутри помещений могут быть различных видов. Это настенные и напольные электрические панели, тепловентиляторы, конвекторы и тепловые пушки. Регулируют температуру воздуха термореле с выносными датчиками, включая и выключая обогреватели.

Для котла отопления

Современные климатические системы управления котлами отопления представляют собой довольно сложные электронные устройства. Терморегулятор оснащён цифровым экраном и набором кнопок для настройки температурных режимов.

Котлы отопления устанавливают в домах двух видов. Это электрические и топливные агрегаты, работающие на жидком и твёрдом топливе. Не все они пригодны для автоматического управления климатом внутри помещений.

Схема управления котлом

Датчики температуры воздуха передают информацию в операционный блок, который обрабатывает её. В свою очередь, терморегулятор подаёт команду управляющей системе котла. Исходя из условий, котёл увеличивает мощность или снижает свою активность.

Дополнительная информация. Климатические системы для котлов стоят довольно дорого. Нужно учитывать, что стоимость монтажа и настройки оборудования будет занимать существенный объём в общей сумме затрат. Со временем установка такой системы окупится и будет приносить большую экономию затрат на отопление.

Универсальный терморегулятор

Универсальные термостаты выгодно приобретать, когда для обогрева дома в разных помещениях установлены различные виды обогревателей. Приборы позволяют комбинировать системы отопления, чтобы выбрать самый экономный вариант обогрева.

Универсальный ТР

Как выбрать терморегуляторы с датчиком температуры воздуха

При выборе терморегулятора руководствуются несколькими факторами:

• способ отопления помещений;
• вид тепловой установки;
• тип обогревателей;
• количество помещений и площадь обогрева;
• время, когда в доме будут отсутствовать люди;
• финансовые возможности.

Рассматривая эти условия, потребитель может выбрать механический или электрический ТР. Если нужно регулировать отопление в 2-3 помещениях, то можно установить электронный регулятор и поместить датчики в каждой комнате. Для особняков в 2-3 этажа подойдёт климатическая система с универсальным программируемым терморегулятором.

Как сделать простой терморегулятор своими руками

Для изготовления устройства понадобятся три элемента:

• термопара;
• операционный блок;
• исполнительный механизм.

Термопара

Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.

Операционный блок

Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.

Исполнительный механизм

Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.

Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.

Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.

Видео

GSM розетка с датчиком температуры

Многие хозяева выбирают для обогрева дома газовые или электрические конвекторы. Такие устройства оборудованы системой автоматического контроля. Для нее приобретают терморегуляторы, которые работают от розетки.

Такие устройства являются контроллерами, обеспечивающими контроль температуры в доме и ее поддержание на необходимом уровне. Настроить температуру можно в ручном режиме. После установки необходимых показателей GSM-розетка станет самостоятельно регулировать работу отопительного оборудования.

Виды

От розеток работают такие виды температурных датчиков:

• Контроллер для системы теплых полов.
• Контроллер, управляющие температурой нагрева воздуха в помещении. Такие устройства используют больше остальных. Они встроены в отопительные котлы, климатические установки, противопожарные устройства.
• Комбинированный контроллер. Такие аппараты способны учитывать сразу несколько типов данных.

Принцип работы разных устройств может отличаться. Терморегуляторы представлены такими разновидностями:

• Механические. В их основе лежит биметаллическая пластина.
• Электронные. Показания измеряются термометром.

Современное оборудование для контроля температуры воздуха снабжается множеством функций:

• Электромеханический термостат. Этот вариант один из самых дешевых. Его оборудуют термодатчиком и узлом коммутации, который замыкает и замыкает контакт 220 В. Подобные модели нельзя подвергать воздействию солнечных лучей и сквозняков.
• Розетка с термостатом, находящимся снаружи. Отопительное оборудование в этом случае подключается непосредственно к термостату, который соединен с розеткой.
• GSM-розетка. Подсоединение GSM обеспечивает передачу данных от розетки непосредственно на мобильный телефон. При использовании такого оборудования можно контролировать и регулировать параметры термостата простыми командами на телефоне. Умная GSM-розетка помогает контролировать нагрев воды, работу климатической техники.
• Wi-fi розетка. Посредством Wi-fi соединения, как и в случае с GSM, легко управлять температурными показателями в помещении и контролировать работу определенных приборов.

Розетка функционирует довольно просто – после измерения нужных показателей данные отправляются в управляющий блок. Здесь они сравниваться с нормой, установленной в настройках. Затем устройство включает или отключает определенный прибор.

Подключение

Оборудование для отопления дома и климатические системы соединяются через терморегулятор, подсоединенный к розетке. При отдельном питании умного терморегулятора следует установить автоматический выключатель.

Внимание! Система управления по GSM проста в установке и настройке. Эти операции может сделать каждый, даже не знакомый с электромонтажом человек.

Последовательность действий:

• Убедиться, что в доме имеется GSM связь.
• Приобрести сим-карту оператора и непосредственно розетку.
• Проверить, чтобы тарифный план предусматривал возможность отправки и получения СМС.
• Пополнить счет карты и отключить запрос ПИН-кода при включении.
• Вставить SIM-карту.
• Установить прибор на рабочее место. Для этого необходимо вставить вилку прибора в обычную розетку.

Затем в саму GSM-розетку необходимо вставить приборы, которые требуют дистанционного управления. В результате загорится специальный индикатор, оповещающий о рабочем состоянии прибора.

Описание прибора

При внешнем рассмотрении «умной» розетки можно не заметить отличий от обычного «собрата». Однако в конструкции каждого этих устройств имеется множество особенностей. GSM-приборы изготавливают в виде встраиваемого блока или как сетевой удлинитель.

Благодаря уникальным функциям устройства его можно использовать в любом месте, где есть GSM связь. Такое оборудование не зависит от других устройств и обеспечивает подключение нагрузки до 220 В.

Конструкция и особенности работы

В обычных розетках основным элементом являются лепестки. Именно в них входят штырьки вилок электроприборов. GSM прибор отличается аналогичной конструкцией. Однако такие приборы имеют датчик температуры с контроллером. Последний обрабатывает команды, которые хозяин дома отправляет со своего мобильного устройства.

Прибор включает и выключает определенные приборы после отправки на установленную в нем SIM-карту СМС с определенными фразами. С таким оборудованием владелец дома может:

• менять температуру воздуха;
• запускать систему полива;
• выключать забытый утюг.

Нередко в комплексе с «умной» розеткой функционирует цифровой датчик, подсоединенный к клеммам устройства.

В ассортимент современных GSM-розеток входят приборы, отличающиеся конструкцией и количеством дополнительных функций. Благодаря работе такого оборудования можно создать в помещении комфортные условия, управлять функционированием отопительных приборов на расстоянии.

Особенности выбора

Если в системе происходят перебои, владелец дома будет оповещен по СМС. Поскольку выбор таких изделий является довольно широким, при покупке определенной модели следует присмотреться к некоторым показателям:

• Количество номеров, на которые можно отправлять сообщение. Существуют модели с одной и двумя SIM картами.
• Емкость батареи. Обычно «умные» розетки оснащаются литий-ионными аккумуляторами, которые рассчитаны на бесперебойную эксплуатацию на протяжении 12 часов. Это позволяет избежать отключения прибора при обесточивании сети.
• Число коммутируемых каналов. Оно влияет на количество приборов, которыми можно управлять дистанционно.
• Номинальная мощность нагрузки на канал. Она должна составлять не менее 2 кВт.
• Дополнительные возможности. К ним относится управление голосом, индикация, возможность удаленной перезагрузки.

Только при учете каждого из рассмотренных показателей можно правильно выбрать устройство для своих нужд. От эффективности работы такой розетки зависит безопасность использования электроприборов.

Надежные устройства от проверенных производителей

Чтобы лучше ознакомиться с «умной» розеткой, стоит рассмотреть несколько популярных моделей. Одна из них представлена изделием компании Brainy Electronics. Эта модель уже стала популярной среди покупателей. Главная причина – высокое качество продукции изделий популярной марки.

Важно! Прибор обладает стандартными габаритами, адаптирован для эксплуатации в российских электросетях. В него встроен режим обогрева и охлаждения.

Управляя прибором при помощи СМС, можно отключать все электроприборы, включенные в «умную» розетку. Поскольку она оборудована термодатчиком, имеется возможность регулировать температуру в жилище на расстоянии.

После установки SIM-карты розетку подключают к питанию. Основной отличие модели – простота эксплуатации и установки. Прибор имеет множество дополнительных функций:

• контроль температуры в доме в течение определенного периода;
• автоматическое поддержание комфортного уровня тепла;
• включение отопительной системы по графику;
• уведомление хозяина дома о превышении установленных значений температуры или обесточивании сети.

Более современной является модель ReVizor R2. При его эксплуатации можно непрерывно контролировать необходимые параметры, управляя системой с телефона или компьютера. Отдельно можно ознакомиться с графиком изменения температуры.

Розетка имеет еще одну функцию – включение по расписанию. Ее настройка не требует сложных действий. Благодаря включению по расписанию можно контролировать освещение дома.

Важно! Если возникают перебои с электричеством, прибор оповещает об этом владельца дома.

Умная розетка iSocket GSM 707

Устройство предназначено для удаленного подключения электрических приборов посредством SMS команд. В устройстве имеется возможность выполнять некоторые операции по звонку. В iSocket GSM 707 можно устанавливать SIM-карты разных операторов.

Устройство имеет встроенный термометр. Оно оборудовано специальными разъемами, в которые можно подключать различные датчики: движения, дыма, газа и пр. К дополнительному входу подключают низковольтные устройства.

Отзывы о GSM розетке Isocket 707 в большинстве случаев указывают на уникальность прибора. Он способен работать дистанционно, и управлять питанием любого домашнего оборудования.

GSM розетка с датчиком температуры

GSM розетка с датчиком температуры предназначена для удаленного управления электроприборами.

Встроенный или внешний термодатчик замеряет температуру воздуха в помещении, а GSM розетка передает показания температуры в виде SMS сообщения на мобильный телефон.

Есть функция автоматического включения или выключения по заданным пределам температур.

Преимущества GSM розетки с датчиком температуры

GSM розетка с термометром имеет значительные плюсы в домашнем использовании.

Вот основные:

• Удаленное управление электроприборами в своем доме из любой точки мира. Сотовая связь сегодня распространена повсеместно, а значит, где б вы не находились, можно дать команду на включение домашнего прибора.


• Возможность постоянно следить за температурой в помещении, используя специальное приложение на смартфоне.


• Возможность задавать собственное расписание для включения/отключения электроприборов. Это будет полезно, например, при удаленном управлении сервером.


• Возможность одновременного управления несколькими подключенными к розетке приборами.


• Широкая сфера применения в квартире, на даче, в офисе. Например, разогрев загородного дома после долгого отсутствия. Просто отправьте с телефона команду, розетка включит обогреватель, и вас будет ждать уже теплое помещение. Обогреватели также могут включаться автоматически, при достижении порога низкой или высокой температуры воздуха, который указывается в настройках.



Все это призвано облегчить жизнь владельцу и автоматически решать перечисленные бытовые задачи.

Дополнительные разделы по GSM розеткам:

Характеристики GSM розетки с датчиком температуры

Если вы решили купить GSM розетку с датчиком температуры, то следует знать основные критерии, влияющие на стоимость.

Цена GSM розетки с датчиком температуры зависит от следующих характеристик:

• Частоты работы GSM модуля. Производителем указывается полный список частот.


• Диапазон измерений температуры. Указывается в градусах Цельсия.


• Параметры питания и работы от встроенного аккумулятора. Входное, выходное напряжение в Вт.


• Возможность включения розетки в состав других систем. Например, это может быть GSM розетка с датчиком температуры и сигнализацией.


• Максимальная мощность нагрузки. Измеряется в Вт.


• Максимальная относительная влажность воздуха. Указывается в процентах.


• Количество одновременно подключаемых к розетке устройств.


• Предельно низкая и предельно высокая температура воздуха в помещении.


• Способы оповещения владельца о состоянии работы устройств, температуре. Например, SMS на телефон, мобильное приложение, email.

Учитывая все эти параметры, вы легко сможете купить GSM розетку с датчиком температуры в Москве и других городах. В итоге, вы найдете модель по оптимальной цене, с наилучшими показателями качества и максимально длительным сроком службы.

GSM SMS розетка с датчиком температуры и таймером — это дистанционно управляемая розетка, включающая в себя GSM модуль. С помощью данного устройства вы сможете в любое время с мобильного телефона включать или отключать любые бытовые, осветительные или отопительные приборы. Использование данного устройства абсолютно безопасно и незаменимо, если вы часто забываете выключить утюг или телевизор.

GSM розетка с термодатчиком — это незаменимый аксессуар позволяющий контролировать включение или отключение любых бытовых приборов определенной мощности и в автоматическом режиме осуществлять мониторинг состояния температуры в помещении и отсылать тревожные сообщения на мобильный номер пользователя в случае резкого увеличения температуры в комнате.

Терморегулятор для обогревателя, как правильно подключить?

Содержание статьи

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

• если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
• лучше располагать регулятор от пола на высоте в 150 сантиметров;
• монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
• если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
• подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

• когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
• когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Модель с выносным датчиком

Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.

В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.

В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.

Подключение терморегуляторов к инфракрасным электрообогревателям

Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства.

Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения.

Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.

Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей.

Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.

Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов.

Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.

Терморегуляторы с датчиком температуры воздуха: виды устройств

Для поддержания комфортных условий внутри жилых помещений применяются терморегуляторы с датчиком температуры воздуха. Эти устройства, по сути, являются контроллерами, обеспечивающими заданный тепловой режим. При этом участие человека не требуется, ведь термостаты способны достаточно долго регулировать температуру автоматически. В рамках сегодняшнего обзора мы рассмотрим, что это за устройства, какие функции выполняют и как работают, каких видов бывают и где могут использоваться. Попутно расскажем, как сделать простой термостат своими руками и изучим цены на популярные модели.

Наружная панель терморегулятора с электронным дисплеем

Читайте в статье:

Бытовые терморегуляторы с датчиком температуры воздуха – что это такое

Чтобы обогревательные приборы в помещениях поддерживали оптимальную температуру воздуха, используются специальные автоматы – терморегуляторы. Большинство моделей термостатов оснащаются электронными дисплеями с кнопками управления.

Они предназначены для установки заданной температуры в жилищах и времени её поддержания в автоматическом режиме. При помощи таких приборов осуществляется контроль над домашними теплоносителями.

Терморегулятор климатического оборудования

Как правило, регуляторы температуры воздуха в помещении являются составной частью климатического оборудования либо управляющим блоком отопительных, а также охлаждающих систем. Это могут быть:

• котлы;
• газовые конвекторы;
• электрические обогреватели;
• системы кондиционирования.

Терморегулятор для газового котла

Термостаты по типу управления бывают электронными либо имеют механическую конструкцию. Они применяются в зависимости от разновидности теплоносителей и позволяют создать нужную комнатную температуру.

Термореле с регулировкой температуры – основные функции

Таблица 1. Назначение использования регулируемых термостатов

Функция терморегулятора	Описание
Экономия ресурсов	Поскольку термостаты полностью регулируют уровень температуры внутри помещений, это исключает перерасход потребляемого газа и электроэнергии. При её повышении до указанного значения устройство отключает обогреватель (котёл, конвектор). Если воздух начинает охлаждаться ниже допустимого значения, автоматика произведёт запуск системы.
Улучшение комфорта в жилище	Автоматика полностью избавляет человека от необходимости контролировать температуру в помещениях своего дома и при этом периодически отключать котёл. Термостат работает по строго установленной программе и полностью исключает перебои температурных режимов.
Безопасное использование климатического оборудования	Достаточно часто случается так, что котёл может отключиться по ряду причин либо он перегревается. Благодаря термодатчику снижается риск возникновения аварийной ситуации, к тому же система подаст сигнал владельцу жилья о том, что оборудование неисправно.

Принцип действия терморегулятора и датчика температуры

Рассмотрим, как работают термостат и датчик температуры воздуха в помещении на примере газового котла. Вначале с энергоносителя поступает сигнал на приёмник устройства о состоянии терморежима.

В помещении также установлены датчики, которые осуществляют замер температуры в жилище. Они передают сигнал на блок управления терморегулятором, который установлен в корпусе котла.

Принцип действия терморегулятора котельного оборудования

Контроллер сверяет поступившие сигналы с заданными параметрами, после чего подаётся команда на повышение температуры либо отключение котла. Таким образом осуществляется работа термостата. Контроль над состоянием температурного режима является циклическим процессом. Это позволяет непрерывно поддерживать комфортный климат жилища.

Автоматика управления температурными режимами

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Если в домах установлены двухконтурные котлы, терморегуляторы с датчиком температуры воды дают возможность контролировать степень её нагрева. Чтобы изменить параметры, достаточно установить любое оптимальное значение. Эта функция особенно удобна, если котёл стоит в отдалённой части жилища либо за его пределами.”

Виды датчиков для измерения температуры

Выносные устройства

Когда необходимо определить терморежим вне жилых помещений, применяются электронные термостаты с выносным датчиком, причём блок управления располагается внутри них. Контроллер принимает сигнал о температуре извне, после чего показания обрабатываются, и на энергоноситель поступает соответствующая команда.

Термостат механический с выносным датчиком

Термостат системы обогрева может располагаться неподалёку от котельного оборудования, а выносной датчик с чувствительным элементом − в том помещении, для которого будет выполняться регулировка параметров.

Помимо этого, терморегулятор с выносным датчиком температуры воздуха может быть помещён за пределами жилого дома. Если чувствительный элемент установлен на улице, параметры работы теплоносителя выбираются в соответствии с внешними показателями.

Термостат жидкостный с выносным датчиком

Как работают электронные датчики температуры

Электронные термостаты позволяют регулировать температуру вручную. Для этого на устройствах имеются кнопки управления либо чувствительные сенсоры. Они располагаются на дисплее прибора.

Термостат электронный с сенсорным управлением

Статья по теме:

Терморегулятор для радиатора отопления поможет в поддержании комфортного микроклимата в каждой комнате. В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Среди электронных аналогов наиболее удобными в использовании являются программируемые виды устройств. Данные терморегуляторы позволяют устанавливать различные режимы.

К примеру, систему обогрева можно запрограммировать таким образом, чтобы полы были прогреты к подъёму владельцев жилища. Также можно установить режим, когда отопление отключится во время отсутствия людей в помещении, а к их приходу станет тепло.

Также цифровые термостаты с электронным дисплеем устанавливаются непосредственно на радиаторах отопления. Это обеспечивает поддержание оптимальной температуры в помещении и работу котла в соответствующих режимах.

Терморегулятор на радиаторе отопления

Прочие устройства для регулирования температурных режимов

Таблица 2. Разновидности регуляторов температур

Лучшее гнездо датчика температуры воздуха — Отличные предложения на гнездо датчика температуры воздуха от продавцов гнезда датчика глобальной температуры воздуха

Отличные новости !!! Вы попали в нужное место для гнезда датчика температуры воздуха. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это гнездо для верхнего датчика температуры воздуха вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели разъем для датчика температуры воздуха на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в разъеме датчика температуры воздуха и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гнездо датчика температуры воздуха по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

от -50 ° C до 230 ° C Датчики температуры воздуха RTD с клетками

text.skipToContent
text.skipToNavigation

переключить

• Услуги

  • Конфигурируемые

    • Конфигурируемые

    • Зонд термопары

      • Датчик термопары

    • Датчики RTD

      • Датчики RTD

    • Датчики давления

      • Датчики давления

    • Термисторы

      • Термисторы

  • Калибровка

    • Калибровка

    • Инфракрасная температура

      • Инфракрасная температура

    • Относительная влажность

      • Относительная влажность

    • Давление

      • Давление

    • Сила / деформация

      • Сила / деформация

    • Расход

      • Поток

    • Температура

      • Температура

  • Обслуживание клиентов

    • Служба поддержки клиентов

  • Индивидуальное проектирование

    • Заказное проектирование

  • Заказ по номеру детали

    • Заказ по номеру детали

• Ресурсы

Чат

Чат

Тележка

• • Услуги

    • Услуги

    • Конфигурируемые

      • Конфигурируемые

      • Датчик термопары

      • Датчики RTD

      • Датчики давления

      • Термисторы

    • Калибровка

      • Калибровка

      • Инфракрасная температура

      • Относительная влажность

      • Давление

      • Сила / деформация

      • Поток

      • Температура

    • Обслуживание клиентов

      • Служба поддержки клиентов

    • Индивидуальное проектирование

      • Заказное проектирование

    • Заказ по номеру детали

      • Заказ по номеру детали

  • Ресурсы

    • Ресурсы

  • Справка

    • Справка

  • Измерение температуры

    • Измерение температуры

    • Датчики температуры

      • Температурные датчики

      • Зонды датчика воздуха

      • Ручные зонды

      • Зонды с промышленными головками

      • Зонды со встроенными разъемами

      • Зонды с выводами

      • Профильные зонды

      • Санитарные зонды

      • Зонды с вакуумным фланцем

      • Реле температуры

    • Калибраторы температуры

      • Калибраторы температуры

      • Калибраторы Blackbody

      • Калибраторы сухих блоков и ванн

      • Ручные калибраторы

      • Калибраторы точки льда

      • Тестеры точки плавления

    • Инструменты для измерения температуры и кабеля

      • Инструменты для измерения температуры и кабеля

      • Обжимные инструменты

      • Сварщики

      • Инструмент для зачистки проводов

    • Термометры с циферблатом и стержнем

      • Термометры с циферблатом и стержнем

      • Термометры циферблатные

      • Цифровые термометры

      • Термометры Жидкость в Стекле

    • Температура провода и кабеля

      • Температура провода и кабеля

      • Удлинительные провода и кабели

      • Монтажные провода

      • Кабель с минеральной изоляцией

      • Провода для термопар

      • Нагревательный провод и кабели

    • Бесконтактное измерение температуры

      • Бесконтактное измерение температуры

      • Фиксированные инфракрасные датчики температуры

      • Портативные инфракрасные промышленные термометры

      • Измерение температуры человека

      • Тепловизор

    • Этикетки, лаки и маркеры температуры

      • Этикетки, лаки и маркеры температуры

      • Необратимые температурные этикетки

      • Реверсивные температурные этикетки

      • Температурные маркеры и лаки

    • Защитные гильзы, защитные трубки и головки

      • Защитные гильзы, защитные гильзы и головки

      • Защитные головки и трубки

      • Защитные гильзы

    • Чувствительные элементы температуры

      • Чувствительные элементы температуры

    • Датчики температуры поверхности

      • Датчики температуры поверхности

    • Проволочные датчики температуры

      • Проволочные датчики температуры

    • Температурные соединители, панели и блоки в сборе

      • Температурные разъемы, панели и блоки в сборе

      • Проходы

      • Панельные соединители и узлы

      • Разъемы температуры

      • Клеммные колодки и наконечники

    • Регистраторы данных температуры и влажности

      • Регистраторы данных температуры и влажности

    • Измерители температуры, влажности и точки росы

      • Измерители температуры, влажности и точки росы

  • Контроль и мониторинг

    • Контроль и мониторинг

    • Движение и положение

      • Движение и положение

      • Двигатели переменного и постоянного тока

      • Акселерометры

      • Датчики смещения

      • Захваты

      • Датчики приближения

      • Поворотные смещения и энкодеры

      • Регуляторы скорости

      • Датчики скорости

      • Шаговые приводы

      • Шаговые двигатели

    • Сигнализация

      • Сигнализация

    • Метры

      • Метры

      • Счетчики и расходомеры

      • Многоканальные счетчики

      • Счетчики технологических процессов

      • Счетчики специального назначения

      • Тензометры

      • Измерители температуры

      • Таймеры

      • Универсальные измерители входа

    • Переключатели процесса

      • Переключатели процесса

      • Реле потока

      • Реле уровня

      • Ручные выключатели

      • Реле давления

      • Реле температуры

    • Контроллеры

      • Контроллеры

      • Контроллеры влажности и влажности

      • Контроллеры уровня

      • Контроллеры пределов

      • Многоконтурные контроллеры

      • ПИД-регуляторы

      • ПЛК

      • Регуляторы давления

      • Термостаты

    • Дополнительные платы

      • Дополнительные платы

    • Реле

      • Реле

      • Программируемые реле

      • Модули твердотельного ввода-вывода

      • Твердотельные реле

    • Воздух, почва, жидкость и газ

      • Воздух, почва, жидкость и газ

      • Преобразователи воздуха и газа

      • Контроллеры качества воды

      • Датчики качества воды

      • Датчики качества воды

    • Клапаны

      • Клапаны

      • Поршневые клапаны с угловым корпусом

      • Сливные клапаны

      • Блокирующие предохранительные клапаны

      • Игольчатые клапаны

      • Пропорциональные клапаны

      • Электромагнитные клапаны

  • Проверка и проверка

    • Тестирование и проверка

    • Бороскопы

      • Бороскопы

    • Портативные счетчики

      • Портативные счетчики

      • Токоизмерительные клещи

      • Децибел-метры

      • Газоанализаторы

      • Детекторы утечки газа

      • Метры Гаусса

      • Твердость

      • Светомеры

      • Мультиметры

      • Скорость

      • Измерители температуры, влажности и точки росы

      • Измерители вибрации

      • Анемометры

      • Манометры

    • Аэродинамические трубы

      • Аэродинамические трубы

    • Весы и весы

      • Весы и весы

    • Тепловизор

      • Тепловизор

    • Воздух, почва, жидкость и газ

      • Воздух, почва, жидкость и газ

      • Газоанализаторы

      • Решения для калибровки

      • Анализаторы хлора

      • Бумага для измерения pH

      • pH-метры

      • Измерители вязкости

      • Счетчики качества воды

      • Наборы для проверки воды

  • Сбор данных

    • Сбор данных

    • Модули сбора данных

      • Модули сбора данных

    • Преобразователи данных и переключатели

      • Преобразователи данных и переключатели

      • Преобразователи данных

      • Коммутаторы Ethernet

    • Формирователи сигналов

      • Формирователи сигналов

      • Формирователи сигналов для DIN-рейки

      • Формирователи сигналов для монтажа на голове

      • Специальные кондиционеры

      • Датчики температуры и влажности

      • Универсальные программируемые передатчики

    • Регистраторы данных

      • Регистраторы данных

      • Регистрация данных по Ethernet и беспроводной сети

      • Многоканальные программируемые и универсальные регистраторы входных данных

      • Регистраторы данных давления, деформации и ударов

      • Регистраторы данных напряжения и тока процесса

      • Специальные регистраторы данных

      • Регистраторы данных состояния, событий и импульсов

      • Регистраторы данных температуры и влажности

    • Регистраторы

      • Регистраторы

      • Гибридные бумажные регистраторы

      • Безбумажные регистраторы

    • Программное обеспечение

      • Программное обеспечение

    • Интернет вещей и беспроводные системы

      • Интернет вещей и беспроводные системы

  • Измерение давления

    • Измерение давления

    • Манометры

      • Манометры

      • Аналоговые манометры

      • Цифровые манометры

    • Манометры

      • Манометры

    • Принадлежности для измерения давления

      • Принадлежности для измерения давления

      • Давление охлаждения Элементы

      • Кабели и соединители давления и усилия

      • Воздушные фильтры

      • Лубрикаторы для воздушных линий

      • Трубопроводная арматура

      • Демпферы давления

      • Труба по длине

    • Датчики давления

      • Датчики давления

    • Калибраторы давления

      • Калибраторы давления

    • Регуляторы давления

      • Регуляторы давления

    • Реле давления

      • Реле давления

  • Измерение силы и деформации

    • Измерение силы и деформации

    • Весы и весы

      • Весы и весы

    • Тензодатчики

      • Тензодатчики

      • Тензодатчики мембранные

      • Двойные параллельные тензодатчики

      • Тензодатчики линейные

      • Розеточные тензодатчики

      • Принадлежности для тензодатчиков

      • Тензодатчики кручения и сдвига

      • Тензодатчики с Т-образной розеткой

    • Манометры

      • Манометры

    • Принадлежности для измерения силы и деформации

      • Принадлежности для измерения силы и деформации

      • Оборудование для тензодатчиков

      • Кабели и соединители давления и усилия

    • Тензодатчики

      • Тензодатчики

    • Весы для резервуаров

      • Весы для резервуаров

    • Датчики крутящего момента

      • Датчики крутящего момента

  • Измерение уровня

    • Измерение уровня

    • Контактные датчики уровня

      • Контактные датчики уровня

      • Датчики емкости

      • Датчики поплавка

      • Волноводные радарные датчики

    • Бесконтактные датчики уровня

      • Бесконтактные датчики уровня

      • Датчики импульсного радара

      • Ультразвуковые датчики

    • Реле уровня

      • Реле уровня

  • Приборы для измерения расхода

    • Приборы для измерения расхода

    • Принадлежности для измерения расхода

      • Принадлежности для измерения расхода

      • Воздушные фильтры

      • Лубрикаторы для воздушных линий

      • Принадлежности для потока

      • Монтажная арматура датчика потока

      • Трубопроводная арматура

      • Демпферы давления

      • Труба по длине

    • Анемометры

      • Анемометры

Что такое датчики температуры воздуха? (с иллюстрациями)

Датчики температуры воздуха состоят из различных устройств, часто предназначенных для измерения температуры окружающей среды или окружающей среды. Они также могут использоваться в обычных промышленных условиях, таких как двигатели с впрыском топлива в автомобилях, для расчета плотности воздуха, чтобы бортовой компьютер автомобиля мог регулировать поток топлива, снижая его по мере уменьшения плотности воздуха, чтобы предотвратить потерю мощности. Некоторые из наиболее распространенных типов датчиков температуры в целом — это термопары, резистивные температурные устройства (RTD), инфракрасные датчики, термометры и кремниевые диоды.

Термостат, получающий информацию от датчиков температуры воздуха.Термопары

работают за счет контакта двух разных типов металлов, которые расширяются и сжимаются с разной скоростью в зависимости от температуры. Они часто используются в качестве термостатов, которые являются термочувствительными переключателями, но также могут использоваться в качестве датчиков температуры воздуха из-за их способности измерять в широком диапазоне температур, от 32 ° по Фаренгейту (0 ° Цельсия) до 2102 ° по Фаренгейту (1150 ° Цельсия) или более. Датчики температуры воздуха с термопарами используются в высокотемпературных средах, таких как печи, но не очень хороши для измерения мельчайших изменений окружающей среды, составляющих доли градуса.

Термопары генерируют напряжение, пропорциональное теплу, которое они измеряют или контролируют.

Терморезисторы и терморезисторы измеряют увеличение или уменьшение электрического сопротивления вещества при повышении температуры.RTD более точны при небольших изменениях температуры, чем термопары, но не могут измерять такие высокие или низкие температуры, как термопары. Они также имеют тенденцию быть более долговечными и стабильными, чем термопары, хотя их показания могут быть ошибочными из-за конструкции и условий окружающей среды. Поскольку на них не влияет окружающий электрический шум, RTD часто используются в качестве датчиков температуры воздуха в промышленных условиях, где присутствуют мощные двигатели или ток высокого напряжения.

Инфракрасные датчики температуры — это устройства косвенного измерения, не требующие физического контакта с измеряемым материалом, поскольку они измеряют тепловое излучение, которое они производят, часто называемое излучением черного тела.Поэтому они полезны в экстремальных условиях, когда другие датчики могут выйти из строя, например, в печах, где температура может превышать 5 000 ° по Фаренгейту (2 760 ° Цельсия), и в промышленных процессах, где нагрев и охлаждение составляет

Морские датчики | Управление двигателем

Датчик температуры T811 | Мониторинг окружающей среды серверной комнаты

Датчики температуры

A (T811) предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной на пластиковом корпусе с прорезями.

Термодатчики (T811) подключаются к NetPing 2 / PWR-220 v4 / SMS, NetPing 2 / PWR-220 v3 / ETH IP-блокам распределения питания (IP PDU).Информация о подключении датчиков температуры (T811) приведена в документах «Руководство пользователя» соответствующих PDU NetPing IP, к которым они подключены. Информация о настройке датчиков температуры (T811) приведена в документах «Описание прошивки» соответствующих PDU NetPing IP, к которым они подключены.

Все датчики температуры серверного помещения подключаются параллельно друг другу к одним и тем же контактам. На корпусе каждого цифрового датчика температуры указана модель датчика.Перед использованием датчика температуры воздуха необходимо самостоятельно установить адрес датчика температуры. Адрес датчика температуры задается извлечением платы датчика температуры из корпуса и установкой механических переключателей (перемычек) в определенное место с помощью отвертки, входящей в комплект поставки блока распределения питания NetPing, или вручную:

Среди подключенных термодатчиков не должно быть датчиков температуры с одинаковыми адресами для блоков распределения питания NetPing!

К каждому NetPing IP PDU можно подключить до восьми датчиков температуры (T811) с петлями максимальной длиной до 10 метров для каждого датчика отдельно.Используется топология «звезда» с PDU в центре и 10-метровыми «лучами» к датчикам температуры.

Шлейф датчика температуры представляет собой 4 провода, по которым информация о температуре передается в цифровом виде. Петля неразрывно связана с датчиком и имеет длину 2 метра. При необходимости можно удлинить шлейф датчика температуры с помощью RC-удлинителей шлейфа, вставленных друг в друга на 4 метра.

Системы дистанционного зондирования

Введение

Термин «верхний слой атмосферы» относится к части атмосферы, находящейся значительно выше поверхности Земли.Температура атмосферы в этом регионе — фундаментальная климатическая переменная. Недавние изменения температуры атмосферы связывают с изменением климата, вызванным деятельностью человека. Непрерывный мониторинг температуры атмосферы имеет решающее значение для углубления нашего понимания чувствительности климата Земли к изменению состава атмосферы.

Методы измерения верхних температур воздуха

Существует несколько методов измерения верхнего слоя атмосферы.

• Радиозонды (обычно называемые метеозондами).Это небольшие инструменты, которые поднимаются на воздушных шарах, наполненных гелием. Измерения, произведенные датчиками температуры, давления и влажности, передаются на поверхность по радио.

  • Преимущества
    • Прямое измерение температуры
    • Высокое разрешение по вертикали
  • Недостатки
    • Ограниченная пространственная выборка
    • Проблемы калибровки при смене инструментов и методов
• СВЧ-оповещатели. Это спутниковые приборы, которые измеряют яркость Земли на микроволновых частотах, что позволяет ученым определять температуру толстых слоев атмосферы.
  • Преимущества
    • Глобальный охват при высокой частоте выборки
  • Недостатки
    • Грубое вертикальное разрешение
• Инфракрасные оповещатели. Это спутниковые инструменты, которые измеряют яркость Земли в инфракрасных частотах, что позволяет ученым определять температуру толстых слоев атмосферы с помощью алгоритмов инверсии.
  • Преимущества
    • Глобальный охват при высокой частоте дискретизации
    • Среднее вертикальное разрешение
  • Недостатки
    • Чувствительность к загрязнению облаками и другими аэрозолями
• GPS Radio Occultation. В подходе используются спутниковые приемники GPS для измерения преломления сигналов GPS атмосферой Земли.Это позволяет восстанавливать вертикальные профили температуры и влажности.
  • Преимущества
    • Абсолютная калибровка
    • Высокое разрешение по вертикали
    • Глобальное покрытие
  • Недостатки
    • Только данные за 10 лет
    • Реже отбор проб по сравнению со спутниковыми эхолотами.

RSS Продукция для измерения температуры воздуха в верхней части

Продукция

RSS для температуры на высотах основана на измерениях, выполненных микроволновыми зондами .Микроволновые зонды способны извлекать вертикальные профили температуры атмосферы путем измерения теплового излучения молекул кислорода на разных частотах. Эти измерения являются решающим элементом в разработке точной системы для долгосрочного мониторинга температуры атмосферы, особенно в регионах с большим количеством измерений радиозондами. Продукты температуры воздуха RSS собираются на основе измерений, сделанных приборами MSU и AMSU на спутниках на полярной орбите.Мы работаем над тем, чтобы использовать измерения, полученные от новейшего микроволнового зонда ATMS.

MSU Установки микроволнового зондирования (MSU), работающие на полярно-орбитальных платформах NOAA, были основными источниками профилей спутниковой температуры с конца 1978 до начала 2000-х годов. MSU представляли собой сканеры кросс-трека, которые производили измерения микроволнового излучения по четырем каналам в диапазоне от 50,3 до 57,95 ГГц на нижнем плече полосы поглощения кислорода. Эти четыре канала измеряли температуру атмосферы в четырех толстых слоях, охватывающих поверхность через нижнюю стратосферу.Последний прибор МГУ, NOAA-14, прекратил надежную работу в 2005 году.

AMSU Ряд последующих приборов, Усовершенствованные устройства микроволнового зондирования (AMSU), начали работу в 1998 году. Приборы AMSU аналогичны MSU, но проводят измерения с использованием большего числа каналов, таким образом отбирая образцы атмосферы в больше слоев и с меньшими размерами, что увеличивает пространственное разрешение. Используя каналы AMSU, которые наиболее точно соответствуют каналам в приборах MSU, мы можем расширить наборы данных на основе MSU до настоящего времени.Кроме того, мы завершили предварительный анализ каналов 10–14 AMSU, которые измеряют температуру от нижних до верхних слоев стратосферы, что намного выше, чем на самом высоком канале MSU. Эти наборы данных только для AMSU начались в середине 1998 г. с запуском первого AMSU на спутнике NOAA-15. Наборы данных только для AMSU, длящиеся теперь 14 лет, начинают быть достаточно длинными для исследования долгосрочных изменений в средней и верхней стратосфере.

ATMS В будущем приборы AMSU будут сняты с производства и заменены на передовые технологии микроволнового зонда (ATMS).Первая ATMS была запущена 28 октября 2011 года. Измерения, сделанные ATMS, еще не используются в нашем наборе данных. Мы работаем над перекрестной калибровкой ATMS с AMSU, чтобы измерения ATMS могли быть включены в будущем.

Все приборы для микроволнового зондирования были разработаны для повседневного использования при прогнозировании погоды и поэтому обычно не калибруются с точностью, необходимой для исследований климата. Набор данных о качестве климата может быть извлечен из их измерений только путем тщательной взаимной калибровки данных от приборов MSU, AMSU и ATMS.

Данные микроволнового зондирования из RSS

Мы производим 3 одноканальных набора данных MSU / AMSU (TMT, TTS и TLS), которые относятся к концу 1978 года, и 5 одноканальных наборов данных только для AMSU (C10, C11, C12, C13 и C14), которые начинаются в середина 1998 года. TLT представляет собой более сложный набор данных, созданный путем вычисления взвешенной разницы между измерениями, выполненными при разных углах падения на Землю, для экстраполяции измерений канала 2 MSU и канала 5 AMSU ниже в атмосфере.Кроме того, есть 2 набора многоканальных данных, TTT и C25, которые состоят из взвешенных комбинаций наборов данных одного канала. Спутники и каналы, используемые в каждом продукте данных RSS, а также весовые функции для каждого продукта показаны ниже. Наборы данных только для AMSU (C10-C14, C25) находятся на относительно ранней стадии своего развития и должны считаться предварительными, а в случае C13 и C14 — экспериментальными.

Каналы и спутники, используемые в RSS Продукты температуры атмосферы:

Каждый продукт измеряет среднюю температуру атмосферы в толстом слое. Эту яркостную температуру T _B , измеренную спутником, можно описать как интеграл по высоте над поверхностью Земли Z от температуры атмосферы T _ATMOSPHERE , взвешенной с помощью весовой функции W (Z), плюс небольшой вклад, обусловленный излучением от Поверхность Земли τεT _SURF .

Точная форма весовой функции зависит от температуры, влажности и содержания жидкой воды в измеряемом столбе атмосферы. Однако иногда полезны репрезентативные весовые функции, основанные на среднем состоянии атмосферы. Мы предоставляем весовые функции на основе стандартной атмосферы США на нашем FTP-сайте / msu / weighting_functions для каждого из продуктов MSU / AMSU. Эти весовые функции также показаны на рис.1 ниже.

Рисунок 1. Функция взвешивания для каждого продукта RSS. Вертикальная весовая функция описывает относительный вклад микроволнового излучения, испускаемого слоем атмосферы, в общую интенсивность, измеренную спутником над атмосферой.

Одноканальные наборы данных (TMT, TTS, TLS, C10, C11, C12, C13, C14)

Одноканальные наборы данных в основном строятся путем вычисления среднего количества изображений, близких к надиру (центральные 5 изображений для MSU, центральные 12 изображений для AMSU).Исключением является протокол TLS от AMSU, который использует набор представлений вне надира для более точного соответствия измерениям из канала 4 MSU. См. Mears et al, 2009a для получения более подробной информации. Карта, показывающая следы, используемые для продуктов, близких к надиру, и TLT показана на Рисунке 2 ниже. TLT, TTT и C25 строятся более сложными методами.

Рис. 2. Два примера сканирования для прибора MSU. Спутник движется с юга на север и сканирует (примерно) с запада на восток, делая 11 дискретных измерений в каждом сканировании.Следы, использованные для построения продуктов MSU, близких к надиру (TMT, TTS, TLS) из верхнего сканирования, показаны зеленым. Цифры в каждом отпечатке — это веса, присвоенные ему при построении среднего значения для данного сканирования. Посадочные места, используемые для построения TLT, показаны красным и синим цветом на нижнем скане, причем красный цвет означает отрицательный вес.

TLT (Температура нижней тропосферы)

TLT строится путем вычисления взвешенной разницы между измерениями MSU2 (или AMSU5) из видов вблизи конечностей и измерениями из тех же каналов, взятых ближе к надиру, как можно увидеть на рисунке 2 для случая MSU.Это имеет эффект экстраполяции измерений MSU2 (или AMSU5) ниже в тропосфере и устранения большей части стратосферного влияния. Поскольку разница включает измерения, выполненные в разных местах, и из-за больших абсолютных значений используемых весов этот процесс добавляет дополнительный шум, увеличивая неопределенность конечных результатов. Подробнее см. Mears et al., 2009b.

TTT (Общая температура тропосферы)

TTT — это многоканальный комбинированный продукт, созданный путем вычисления линейной комбинации TMT и TLS.TTT = 1,1 * TMT — 0,1 * TLS. Эта комбинация имеет эффект уменьшения влияния нижней стратосферы, как показано на рисунке 3. В более простом продукте TMT около 10% веса приходится на нижнюю стратосферу. Поскольку нижняя стратосфера охлаждается в большинстве мест, это приводит к тому, что десятилетние тренды TMT меньше, чем тренды в средней и верхней тропосфере. TTT был предложен Fu and Johanson, 2005.

Рис. 3. На левой панели показаны взвешенные версии функций взвешивания TMT и TLS.На правой панели синим цветом показана функция взвешивания для TTT = 1,1 * TMT — 0,1 * TLS, а немодифицированная функция взвешивания TMT показана черным цветом.

C25

Как показано на рисунке 4, C25 построен с использованием линейной комбинации каналов 10, 11, 12 и 13 AMSU.

C25 = 0,258 * C10 + 0,215 * C11 + 0,409 * C12 + 0,122 * C13

Весовая функция этого канала близко соответствует весовой функции канала 25 (иногда называемого каналом 1) блока стратосферного зондирования (SSU), и этот продукт предназначен для использования для расширения существующего канала SSU 25.

Рис. 4. На левой панели показаны взвешенные версии весовых функций от C10 до C13. Правая панель показывает функцию взвешивания для C25 черным цветом, а функцию взвешивания для канала 25 SSU (иногда называемого каналом 1 SSU) синим цветом.

Данные микроволнового зондирования от других исследовательских групп

Ряд других исследовательских групп подготовили наборы данных с помощью инструментов MSU и AMSU. Из них в настоящее время обновляются только наборы данных UAH и STAR.Другая предыдущая работа была выполнена Прабхакарой и др. и Винников и др., но эти наборы данных в настоящее время не обновляются и не распространяются на настоящее время.

Глобальные и региональные временные ряды

Графики временных рядов глобальных и усредненных по регионам временных рядов температурных аномалий для каждого набора данных можно просматривать с помощью инструмента просмотра временных рядов. Несколько примеров доступных графиков показаны ниже.

Рис. 5. Глобально усредненные временные ряды аномалий температуры для температуры нижней тропосферы (TLT).На графике показано потепление тропосферы за последние 3 десятилетия, которое было приписано глобальному потеплению, вызванному деятельностью человека. (Щелкните рисунок, чтобы перейти к инструменту просмотра временных рядов.)

Рис. 6. Глобально усредненные временные ряды аномалий температуры для нижней стратосферы температуры (TLS). График показывает охлаждение нижней стратосферы за последние 3 десятилетия. Это похолодание вызвано сочетанием разрушения озонового слоя и увеличения выбросов парниковых газов.За последнее десятилетие скорость охлаждения существенно снизилась. (Щелкните рисунок, чтобы перейти к инструменту просмотра временных рядов.)

Рис. 7. Временные ряды глобальных усредненных аномалий температуры для канала 13 AMSU в средней стратосфере. График показывает, что средняя стратосфера остыла в течение последних 15 лет, хотя нижняя стратосфера перестала охлаждаться. (Щелкните рисунок, чтобы перейти к инструменту просмотра временных рядов.)

Десятилетние тенденции

Долгосрочные тенденции полезны для обнаружения глобального изменения климата и для сравнения этих результатов измерений с результатами климатических моделей.

Карты глобального тренда в масштабе 2,5 градуса были составлены для всех наборов данных MSU / AMSU, которые мы производим, и их можно просматривать с помощью инструмента просмотра. Карты тенденций рассчитываются за период времени для каждого канала, который содержит действительные данные за полные годы для каждого типа набора данных.

Глобально усредненные тренды, рассчитанные для широт от 82,5 ю.ш. до 82,5 северной широты (от 70 ю.ш. до 82,5 северной широты для TLT канала), показаны в таблице ниже и включают данные до марта 2013 г .:

Просмотрите ежемесячные глобальные временные ряды аномалий яркостной температуры для каждого канала, а также линейные аппроксимации временного ряда (рисунок 7).Аномалии вычисляются путем вычитания среднемесячного значения (усредненного с 1979 по 1998 год для каждого канала) из средней яркостной температуры за каждый месяц.

среднемесячные аномалии по зонам

Мы также предоставляем текстовые файлы, содержащие ежемесячные аномалии каждого канала MSU / AMSU, усредненные по ряду зональных диапазонов. Кроме того, эти средние значения выполняются по пространственным подмножествам суша, океан и суша + океан. Аномалии вычисляются путем вычитания среднемесячного значения, определенного путем усреднения данных с 1979 по 1998 год для каждого канала, из средней яркостной температуры за каждый месяц.Набор 12-месячных средних значений с 1979 по 1998 годы включен в файлы netCDF, доступные на ftp-сервере (ftp.remss.com/msu).

Зонально усредненных месячных аномалий доступны здесь в текстовом формате.

Ежемесячный обзор изображений

Ежемесячные карты яркостных температур MSU / AMSU и аномалий яркостных температур для каждого набора данных доступны для просмотра с помощью инструмента просмотра или загрузки с нашего FTP-сервера (ftp.remss.com/msu). Каждая ежемесячная карта имеет размер 144 x 72 (2.Разрешение 5 градусов) сеточный набор данных яркостных температур. Яркие температуры регулируются для соответствия местному времени полуночи с использованием нашей климатологии месячного суточного цикла. Аномалии яркостной температуры — это разница между месячными яркостными температурами и средним значением за этот месяц. Период ссылок варьируется от продукта к продукту из-за различной длины доступных наборов данных.

Каждое ежемесячное изображение состоит из средней яркостной температуры или аномалии яркостной температуры.Масштаб для каждой карты указан в нижней части карты для справки. Отсутствующие данные отображаются серым цветом. Мы не предоставляем ежемесячные средние значения к полюсу 82,5 градуса (или к югу от 70 ю.ш. для TLT) из-за трудностей с объединением измерений в этих регионах.

Файлы с данными за месяц

Каждый информационный продукт доступен в 3-х форматах: netCDF, двоичном и текстовом. (См. Ссылки в верхнем левом углу этой страницы для доступа к данным). Мы предпочитаем, чтобы пользователи работали с версиями netCDF, но пока мы продолжим предоставлять более ранние форматы.По состоянию на февраль 2016 года TMT и TTT имеют версию 4.0 — все остальные продукты имеют версию 3.3.

Файлы netCDF

Двоичные файлы

Каждый файл двоичных данных, расположенный на нашем FTP-сайте MSU, состоит из массива 144 x 72 x number_of_months , состоящего из 4-х байтовых действительных чисел. number_of_months в настоящее время установлено на 420, но увеличивается на 12, когда начинается каждый новый год данных. Первые два индекса соответствуют долготе и широте (с разрешением 2,5 градуса), а последний индекс — это номер месяца, начиная с января 1978 года. Первые 10 месяцев не содержат достоверных данных, но включены так, что первый месяц соответствует первый месяц года.Файлы также дополняются пустыми данными для заполнения месяцев до конца текущего года. По состоянию на февраль 2016 года TMT и TTT имеют версию 4.0 — все остальные продукты имеют версию 3.3.

Данные в текстовом формате.

Этот формат предоставляется в качестве услуги для пользователей, у которых есть существующие методы чтения текстовых данных из группы UAH. Пожалуйста, не используйте этот формат для нового кода!

Подпрограммы чтения, написанные на Fortran, C, IDL и Matlab, доступны в каталоге / msu / support (ftp.remss.com/msu/support).

Эти данные также доступны в формате netCDF4 с CF-совместимыми метаданными из Национального центра климатических данных, где они называются средней температурой слоя — RSS.

Неопределенность в наших наборах данных атмосферной температуры MSU / AMSU

(ПРИМЕЧАНИЕ: приведенное ниже обсуждение напрямую относится только к версиям наборов данных RSS V3.3. Мы еще не завершили анализ неопределенности для наборов данных V4.0)

Зачем изучать неопределенность?

• Без реалистичных оценок неопределенности мы не занимаемся наукой!
• В прошлом на основании данных MSU / AMSU делалось множество выводов, мало учитывающих долгосрочную неопределенность данных.
• Большинство предыдущих анализов ошибок для наборов данных MSU / AMSU были сосредоточены на тенденциях в декадном масштабе в глобальном масштабе , в то время как, напротив, многие приложения сосредоточены на более коротких временных масштабах и меньших пространственных масштабах.
• Здесь мы описываем всесторонний анализ неопределенности продуктов RSS MSU / AMSU. Результаты могут использоваться для оценки оценочной неопределенности во всех соответствующих временных и пространственных масштабах.

Выпуски

Наши продукты MSU / AMSU используют данные с 14 различных спутников.Перед объединением данных необходимо интеркалибровать. Это сложный процесс, как показано на блок-схеме ниже.

• Сначала вносятся поправки на изменения во времени местного измерения (суточная поправка) и угла падения на Землю.
• Затем выполняется интеркалибровка путем сравнения измерений со спутников на совместной орбите, что дает набор «параметров слияния».
• Неопределенность, которая возникает на более ранней стадии процесса (например, из-за корректировок для местного времени измерения), может вызвать неопределенность в параметрах объединения, что увеличивает неопределенность в окончательных результатах.

Из-за сложной природы ошибок их сложно вычислить и описать с помощью простых статистических методов. Вместо этого мы используем метод Монте-Карло, чтобы произвести большое количество возможных реализаций ошибок, которые согласуются с источниками ошибок, которые мы изучили.

Подробное описание методов, используемых для создания ансамблей неопределенности, и сводка результатов приведены в Mears et al, 2011.

Доступная информация и рекомендации по неопределенности

Мы построили ансамбль неопределенностей реализации 100 для каждого из продуктов MSU / AMSU, которые мы производим.(Для стратосферных каналов только для AMSU анализ неопределенности еще не проводился.) Эти реализации неопределенности доступны в netCDF в точно такой же форме, как и данные о базовой температуре. Мы рекомендуем исследователям оценивать неопределенность любых результатов, которые они получают, используя наши данные MSU / AMSU, повторно проводя анализ с использованием каждого члена ансамбля неопределенностей, а затем оценивая разброс в распределении полученных результатов.

Недавние обновления

RSS Версия 4.0 Продукт Channel TLT выпущен 28 июня 2016 г. Продукты TTS и TLS остаются Версией 3.3.

Наиболее важные различия между предыдущей версией (Версия 3.3) и новой версией (Версия 4.0):

• Изменился метод корректировки времени измерения дрейфующего спутника. В новом методе климатология суточного цикла на основе модели, используемая для этих корректировок, была оптимизирована таким образом, чтобы более точно устранять различия между спутниками, производящими измерения в разное время суток.
• Межспутниковые смещения теперь рассчитываются отдельно для наземных и океанских сцен. Это предотвращает возможные ошибки на суше, где поправка на изменение времени измерения велика, от неблагоприятного воздействия на измерения над океаном, где суточный цикл близок к нулю.
• Несколько периодов подозрительных данных были удалены (подробности см. В документе).
• Два новых спутника NOAA-19 и METOP-B теперь включены в обработку. Это служит для уменьшения ошибки выборки и любых оставшихся ошибок из-за суточной корректировки во время последней части записи.

RSS Version 4.0 Channel Продукты TMT и TTT выпущены 2 марта 2016 г.

Изменение с 3.3 на 4.0:

Это изменение представляет собой серьезное обновление. В методы, используемые для создания новых продуктов, внесены 4 важных изменения.

• Метод, используемый для корректировки времени измерения дрейфующего спутника, «суточная корректировка» была изменена. В новом методе основанная на модели климатология суточного цикла, используемая для этих корректировок, была оптимизирована таким образом, чтобы более точно устранять межспутниковые различия из-за дрейфа времени местных измерений.Это наиболее важное изменение, которое привело к значительно большему потеплению в период 1999-2005 гг., Когда спутник NOAA-15 быстро дрейфовал.

• Межспутниковые смещения теперь рассчитываются отдельно для наземных и океанских сцен. Это предотвращает негативное влияние ошибок в гораздо больших корректировках времени измерения суши на измерения океана, где корректировки времени измерения намного меньше.

• В набор данных теперь включено больше полей обзора.В предыдущей версии использовались центральные 5 (из 11 общих) полей зрения для MSU и центральные 12 (из 30) полей зрения для AMSU. В этой новой версии используются 9 центральных полей обзора MSU и 24 центральных поля обзора AMSU. Это уменьшает размер промежутков между полосами обзора спутников и служит для уменьшения пространственного шума на картах среднемесячных значений.

• Два новых спутника, NOAA-19 (начало данных в 2009 г.) и METOP-B (начало данных в 2012 г.), были добавлены в набор данных.

Для получения дополнительных сведений о новой версии см. Недавно принятый документ с описанием этого обновления в Journal of Climate. Раннее электронное издание газеты доступно в Интернете.

Для получения дополнительных сведений и информации об изменениях в более ранних версиях см. Наши RSS_MSU_AMSU_Version_Notes.

Список литературы

Мирс, К. А. и Ф. Дж. Вентц, (2017) Набор спутниковых данных о температуре атмосферы в нижней тропосфере с использованием оптимизированной поправки на суточные эффекты, Journal of Climate, 30 (19), 7695-7718, doi: 10.1175 / jcli-d-16-0768.1.

Мирс, Калифорния, и Ф. Дж. Венц, (2016) Чувствительность полученных со спутников трендов температуры тропосферы к корректировке суточного цикла, Journal of Climate, 29 (10), 3629-3646, doi: DOI: 10.1175 / JCLI-D-15- 0744.1.

Мирс, К. А., Ф. Дж. Венц и П. В. Торн, (2012) Оценка значения сравнений устройств микроволнового зондирования и радиозондов при установлении ошибок в записях климатических данных о температурах тропосферы, J. Geophys. Res., 117 (D19), D19103, DOI: 10.1029 / 2012JD017710.

Мирс, К. А., Ф. Дж. Венц, П. Торн и Д. Берни, (2011) Оценка неопределенности в оценках изменений температуры атмосферы по данным МГУ и AMSU с использованием метода оценки Монте-Карло, J. Geophys. Res., 116, D08112, DOI: 10.1029 / 2010JD014954.

Мирс, К. А. и Ф. Дж. Венц, (2009) Построение набора данных RSS V3.2 по нижней тропосфере из микроволновых зондировщиков МГУ и AMSU, журнал атмосферных и океанических технологий, 26, 1493-1509.

Мирс, К.А. и Ф. Дж. Венц, (2009) Построение систем дистанционного зондирования V3.2. Записи температуры атмосферы с микроволновых зондов MSU и AMSU, Журнал атмосферных и океанических технологий, 26, 1040-1056.

Мирс, К. А. и Ф. Дж. Венц, (2005) Влияние времени дрейфующих измерений на температуру нижней тропосферы, полученную со спутников, Science, 309, 1548-1551.

Мирс, К. А., М. С. Шабель и Ф. Дж. Венц, (2003) Повторный анализ данных тропосферы на канале 2 МГУ, Журнал климата, 16 (22), 3650-3664.

Prabhakara, C., R. Iacovazzi Jr, J.-M. Ю, Г. Далу. «Глобальное потепление: оценка по спутниковым наблюдениям» Geophysical Research Letters , Vol. 27 (21), 3517-3520, 2000.

Винников, К. Ю., Н. К. Гроди, А. Робок, Р. Дж. Стоуфер, П. Д. Джонс, М. Д. Голдберг. «Температурные тенденции на поверхности и в тропосфере» Журнал геофизических исследований , 111, D03106, 2005.

Прабхакара, К., Р. Яаковацци, Дж. М. Ю и Г. Далу. «Глобальное потепление: данные спутниковых наблюдений» Geophysical Research Letters , 27, 3517-3520, 2000.

Fu, Q. and C. M. Johanson. «Вертикальная зависимость трендов температуры тропосферы, полученная со спутников» Письма о геофизических исследованиях , 32, L10703, 2005.

Дж. Р. Кристи, Р. В. Спенсер, В. Д. Брасуэлл. «Тропосферные температуры МГУ: построение набора данных и сравнение радиозондов» Журнал атмосферных и океанических технологий , вып. 17, с. 1153-1170, 2000.

Благодарность

Данные MSU / AMSU производятся компанией Remote Sensing Systems.На протяжении многих лет мы получали поддержку для разработки этого набора данных из ряда источников, включая Управление глобальных программ NOAA, Управление климатической программы NOAA и Программу записи климатических данных NOAA. Производство текущего набора данных (версия 3.3) поддерживается Программой записи климатических данных NOAA, а усовершенствования методов, используемых для создания набора данных, в настоящее время поддерживаются Отделом наук о Земле НАСА, входящим в состав Управления научных миссий.

Как цитировать эти данные

TLT:

TMT:

TTT:

• Мирс, К.А. и Ф. Дж. Венц, (2016) Чувствительность спутниковых трендов температуры тропосферы к корректировке суточного цикла, Journal of Climate, 29 (10), 3629-3646, DOI: 10.1175 / JCLI-D-15-0744.1.
• Fu, Q. and C.M. Johanson. «Вертикальная зависимость тенденций температуры в тропосфере, полученная со спутников» Geophysical Research Letters , 32, L10703, 2005.

TTS и TLS:

Оценки неопределенности:

Радиозонды сравнения:

• Мирс, К.А., Ф. Дж. Венц, П. Торн и Д. Берни, (2011) Оценка неопределенности в оценках изменений температуры атмосферы по данным МГУ и AMSU с использованием метода оценки Монте-Карло, J. Geophys. Res., 116, D08112, DOI: 10.1029 / 2010JD014954.
• Мирс, К. А., Ф. Дж. Венц и П. В. Торн, (2012) Оценка значения сравнений устройств микроволнового зондирования и радиозондов при установлении ошибок в записях климатических данных о температурах тропосферы, J. Geophys. Res., 117 (D19), D19103, DOI: 10.1029 / 2012JD017710.

.
