Высота розетки для телевизора на стене

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте ~120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой ~ 8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

Hустановки розетки для ТВ = Hустановки тв + HТВ/2 — Hрамки розетки ,

где H — высота.

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

105 фото особенностей применения современных моделей

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один. Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка. Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

При выполнении установки самостоятельно впервые, стоит ознакомиться с данной тематикой, а также с фото тв розеток, чтобы понимать, о чем пойдет речь в дальнейшем.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Краткое содержимое статьи:

Основные виды

Виды тв розеток представлены, следующими вариантами:

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

Накладыющаяся
Закрытый монтаж
Проходная

Далее понадобятся рабочие инструменты для монтажа:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Порядок монтажа прибора:

По габаритам прибора проделывается отверстие в стене.
Непосредственно сама установка и фиксирование устройства.
Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
Закрепляем все с помощью винта.
Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
Далее производим проверку на работоспособность установленного прибора.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае с использованием низкокачественных и дешевых материалов: Ухудшение качества изображения на экране телевизора, из-за некачественной изоляции провода и как следствие слабого сигнала; Нанесение ущерба непосредственно на саму изоляцию.

Установка, регулярно используемых, точек в труднодоступных местах:

Скрытие за декоративной отделкой;
Спрятанные за древесным потолком;
Перекрытые в стенах под штукатуркой.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
Открутить винты, фиксирующие каркас розетки;
Необходимо открепить защитную раму розетки;
Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
Откручивайте винты, которые закрепляют основную жилу;
Осталось только снять оставшиеся винты.

Фото ТВ розеток

как правильно расположить, какая высота от пола должна быть и что нужно знать для установки в гостиной, кухне или спальне своими руками

Каким образом определить высоту расположения розеток в гостиной, спальне, на кухне, как их крепить и фиксировать. Также даны советы по монтажу источников тока.

Как установить розетки для телевизора на стене в разных комнатах

Если хозяин решил повесить телевизор на стену, то высота блока розеток определяется автоматически. Он будет скрыт за устройством. Такое расположение помогает спрятать разъемы, шнуры. Висящие на стене провода смотрятся не красиво и портят интерьер комнаты. К тому же открытое положение повышает риск повреждений – могут дети перерезать или прогрызет собака.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
Включение необходимой техники в один блок.
Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

высота мягкой мебели – кровати, дивана;
месторасположение, с которого планируется смотреть приемник;
настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.

Какую розетку лучше всего установить во влажных помещениях

Каждое изделие маркируется латинскими буквами и 2 цифрами, которые указывают способность оказывать противодействие внешним неблагоприятным факторам. Первый знак характеризует класс пыленепроницаемости разъема. Второй от 0 до 8 показывает степень защиты от воды.

Восьмой класс предназначен для полного погружения розетки в воду. Группа 0 имеет наименьшую защищенность. Для монтирования в ванной лучше купить изделия класса 4, снабженные откидывающейся крышкой.

На каком расстоянии от пола можно монтировать розетки

Правильное расположение телевизора выглядит так. Устройство по максимуму прижато к стене, шнуры спрятаны под облицовку, розетки установлены в невидимом месте.

Высота монтажа электроприбора зависит от расстояния, на которое подвешивают телевизор. Как правило, телеаппаратуру помещают на уровне глаз человека, который сидит на стуле. Нормальным расстоянием от пола до центральной части розетки считается длина 120 см – 140 см. Относительно телевизора – немного ниже верхнего края.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Полезное видео

Тв розетка — разновидности, правила подключения, варианты монтажа и особенности отключения

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола. Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Друзья хочу отметить, подбирая высоту установки розеток для телевизора нет четких норм или правил. В этом вопросе в каждом конкретном случае нужен индивидуальный подход, все зависит от диагонали TV, размера мебели, высоты потолков и т.п. В этой статье даны лишь рекомендации, опираясь на которые вы сможете сделать правильный выбор.

Похожие материалы на сайте:

Где разместить выключатель освещения
Оставлять ли зарядное устройство в розетке
Как запитать вытяжку от розетки

Возможные ошибки при заземлении

Установка, регулярно используемых, точек в труднодоступных местах:

Скрытие за декоративной отделкой;
Спрятанные за древесным потолком;
Перекрытые в стенах под штукатуркой.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

Используя схему «Звезда».
Проходная схема.
Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

Фото ТВ-розеток

Также рекомендуем просмотреть:

Схема подключения проходного выключателя
Как выбрать и установить электрический распределительный щит
Виды распределительных коробок для электропроводки
Какие кабельные стяжки выбрать
Как выбрать лучший дверной звонок
Какой силовой кабель лучше выбрать
Назначение и принцип работы дифференциального автомата
Для чего нужна термоусадочная трубка
Какой терморегулятор для теплого пола лучше выбрать
Как выбрать и подключить двойную розетку
Инструкция, как подключить розетку своими руками
Схема подключения выключателя
Как подключить двойной выключатель
Лучший светильник с датчиком движения для дома
Какой счетчик электроэнергии лучше выбрать
Как выбрать и установить подрозетник
Компьютерные розетки RJ45
Какой должна быть высота установки розеток
Как подключить розетку с заземлением
Лучшие стабилизаторы напряжения для дома
Как выбрать и настроить розетку с таймером
Как подключить телефонную розетку самостоятельно
Как выбрать люминесцентный светильник
Выдвижные и встроенные розетки
Как выбрать лучший галогенный прожектор
Какой светодиодный прожектор выбрать
Лучшие пластиковые короба для электропроводки
Что такое умная розетка
Что такое УЗО и как оно работает
Обзор современных сенсорных выключателей
Выбор и установка одноклавишного выключателя
Правильный выбор автоматического выключателя
Выбираем лучший крепеж для проводов
Виды гофр для электрических кабелей
Как выбрать точечный светильник для натяжных потолков

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). ….
Данный кабель (арт: 01-2431) имеет алюминиевую фольгу с медной оплеткой. Нужно отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.
Затем укладываем косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.
Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем её вверх.
Далее нужно отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля

Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.
Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт. Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.
Теперь просто установите ТВ-розетку с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

Схема «Звезда»

Когда антенный сигнал или сигнал в кабельной системе характеризуется хорошей мощностью, специальный усилитель сигналов не требуется. Сигнал просто разводится на нужное число ТВ-розеток. В обратном случае такой усилитель необходим. И для него нужно предусмотреть место с адаптером питания в распределителе. Вход этого устройства присоединяется к антенне, а выход следует на телевизор, разветвитель. В приведенной схеме он располагается до сумматора.

Установка антенных розеток по данной схеме очень популярна. Причины тому следующие:

Выход кабелей получается из одного участка. Это существенно облегчает монтаж распределительного короба.
Сигналы практически не затухают.
Если какая-нибудь антенная розетка неисправна, это никак не отражается на других таких элементах в сети.

Главный недостаток этой схемы связан с солидными тратами антенного кабеля. Но если хозяева делают ремонт на долгие годы, то экономия на кабеле здесь не логична.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Фото установки розеток

Также рекомендуем просмотреть:

Полировка фар своими руками
Строительные леса своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Нарезка пластиковых бутылок
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Усилитель звука своими руками
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Пресс из домкрата
Золото из радиодеталей
Штанга своими руками
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Счетчик Гейгера
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Монтаж подрозетника

Установка розетки в стакан начинается с выреза углубления. Глубина зависит от типа подрозетника. Если розетка, является проходной, то есть через нее проходят другие кабеля, то глубина не должна превышать 7-8 см.

В том случае когда подрозетник является конечным, углубление должно равняется не больше 5 см

Важно, при монтаже стоит учитывать, что провода должны свободно лежать в корпусе. Ведь в плотно перегнутом кабеля могут повредиться

в итоге, всю конструкцию придется разбирать и переделывать.

Подрозетники делятся на два вида:

Для гипсокартона
Для твердого камня

В первом варианте конструкция подрозетника состоит из пластмассового корпуса и металлических защелок по бокам. Закрепляясь на гипсокартоне, фиксатор входит в паз, плотно держа корпус розетки. Для надежности конструкция закрепляется двумя дюбелями.

Второй вариант предусмотрен для каменных или кирпичных стен. В этом же случае корпус выполнен из поликарбоната с двумя ушками по бокам. В углубление, которое заранее было выдолблено перфоратором, закрепляется корпус розетки.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Варианты монтажа без штробы

Выбор сечения провода

Крепление и фиксация

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Сколько нужно провода

Критерии правильного монтажа ТВ-розетки

Для примера применяется одиночное изделие фирмы «Шнайдер». Его наименование MGU5.462.18ZD.

Далее представлен пошаговый инструктаж, как подключить такую антенную розетку

1. С розетки снимается ее корпус. Вырезается пространство для подрозетника – монтажный короб. От кабеля, выходящего из него, нужно сохранить 15 см.

2. Ликвидируется часть его наружной изоляции. Остается только экранирующая оплетка и основная жила. Сколько должно остаться сантиметров, указано на изображении ниже.

3. Снимается лицевая панель. Ослабляется прижимной винт. Так кабель будет свободно проникать в отверстие, предусмотренное для него.

Для лучшего обзора предложено изображение розетки снизу от вхождения кабеля

На фото обведено отверстие, через которое можно визуально контролировать соединения основной жилы кабеля.

Второе отверстие – для экрана. Это контактные участки присоединения розетки.

4. Кабель помещается в отверстие по имеющейся стрелке до предела и зажимается. Для зажима используется прижимный механизм. Поворачивается винт. Излишние усилия здесь не нужны. Главное – кабель не должен болтаться. Иначе поступающий сигнал может содержать помехи.

5. До помещения розетки в монтажный короб нужно ее прозвонить. Для этого применяется тестер. Задача — выявить короткое замыкание оплетки с основной жилой. Если замыкания и других недочетов нет, можно ставить розетку.

6. Без перегибов кабеля розетка аккуратно помещается в монтажный короб и фиксируется с помощью винтов. Надевается и защелкивается лицевая консоль розетки. Перед финальной фиксацией винтов и помещения рамки проводится выравнивание розетки. Используется мини-уровень.

7. Закрепляется декоративная рамка. Это кульминация установки.

С этим читают

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты. Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM). Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом. Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

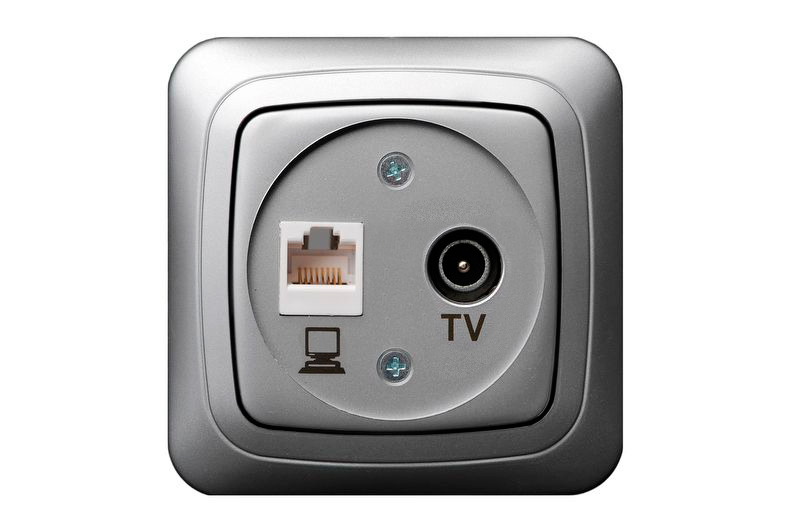

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Какие бывают телевизионные розетки и порядок монтажа

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник (FM) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение (SAT) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV), радиоточки (FM) и спутникового (SAT) приемника.

По схемам: TV—RD—SAT; TV—FM—SAT; ТV—RD, на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD, выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.

Рис. №2. Подключение современных розеток.

Схемы соединения телевизионных приемников

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Похожее

3 простых способа подключить Smart TV к Интернету

Вы можете насладиться бокссетным марафоном на Netflix или посмотреть вчерашние шоу EastEnders на iPlayer с помощью Smart TV.

Это потому, что Smart TV может подключаться к Интернету.

Многие из наших новых телевизоров сегодня умные, но как подключить телевизор к Интернету?

Мы покажем вам, как использовать беспроводные и проводные опции, и даже что делать, когда ваш телевизор находится наверху.

5 причин, по которым ваш следующий телевизор должен быть умным

1. Беспроводной вариант — подключайтесь к домашней сети Wi-Fi

Большинство новых смарт-телевизоров поддерживают Wi-Fi, что означает, что они имеют встроенный беспроводной адаптер. Подключение к Интернету занимает всего несколько минут, но этот вариант лучше всего работает, когда ваш телевизор находится в той же комнате, что и маршрутизатор.

Преимущества беспроводного подключения

Нет выводящих проводов — идеально, чтобы не загромождать вашу гостиную
Вы можете разместить телевизор в любом месте гостиной, что делает его лучшим вариантом для настенного монтажа.
Его невероятно просто настроить — просто нажмите несколько кнопок на пульте телевизора.

Как подключить

Нажмите кнопку Menu на пульте телевизора
Выберите Параметры сети , затем Настройте беспроводное соединение
Выберите имя беспроводной сети для вашего домашнего Wi-Fi
Введите пароль Wi-Fi с помощью кнопки пульта дистанционного управления.

2. Проводной вариант — подключите напрямую к маршрутизатору

Хотите самое надежное и стабильное соединение? Подключите телевизор напрямую к интернет-маршрутизатору с помощью кабеля Ethernet. Ваш телевизор должен быть рядом с вашим маршрутизатором.

При подключении нескольких устройств , убедитесь, что ваше соединение остается надежным, выбрав мощный маршрутизатор с формированием луча.

Преимущества проводного подключения

Настроить просто — достаточно подключить
Обеспечивает максимально надежное соединение — ваш стриминг не должен буферизоваться.
Это намного быстрее, чем Wi-Fi

Как подключить

Найдите порт Ethernet на задней панели телевизора
Подключите кабель Ethernet от маршрутизатора к порту на телевизоре
Выберите Меню на пульте телевизора, а затем перейдите в Настройки сети
Выберите параметр, чтобы включить проводной Интернет
Введите пароль Wi-Fi с помощью кнопок пульта ДУ.

3. Когда ваш телевизор находится наверху , используйте линию электропередачи

ТВ наверху или в другой комнате от роутера? Это не значит, что вы не можете смотреть Netflix или iPlayer.

Чем дальше вы находитесь от маршрутизатора, тем слабее становится сигнал. Но вы можете расширить зону действия своей домашней сети для более плавной потоковой передачи с помощью комплекта Powerline.

В комплект Powerline входят 2 адаптера и 2 кабеля Ethernet. После того, как адаптеры подключены к розеткам и маршрутизатору, интернет-сигнал отправляется по вашим электрическим кабелям.

Преимущества powerline

Обеспечивает надежное подключение к Интернету наверху или через толстые стены
Вы расширите доступ к Интернету в дальних уголках вашего дома
легко установить

Как подключить

Подключите первый адаптер Powerline к розетке в той же комнате, что и ваш маршрутизатор
Используйте кабель Ethernet для подключения адаптера к широкополосному маршрутизатору
Подключите второй адаптер Powerline к розетке в той же комнате, что и ваш Smart TV
Затем подключите кабель Ethernet к порту Ethernet на Smart TV.
Подключите другой конец кабеля Ethernet к адаптеру Powerline

Какова скорость вашего широкополосного доступа?
Просмотр онлайн-видео — главное преимущество Smart TV.

Чем быстрее у вас широкополосное соединение, тем лучше будет качество вашего последующего просмотра телепередач, сериалов и вечеров кино.

Особенно, если ваш Smart TV также поддерживает 4K UHD. Netflix и Amazon транслируют фильмы и телешоу в формате 4K.

Сверхбыстрая широкополосная связь обеспечит вам наилучшее качество регулярной потоковой передачи — и это практически необходимо для передачи видео в формате 4K.

Достаточно ли скорость моего Интернета для потоковой передачи 4K?

См. Наше руководство по покупке с дополнительной информацией о Smart TV.

Использование сокетов и потоков сокетов

В этой статье объясняется, как работать с сокетами и потоками сокетов на различных уровнях, от POSIX до Foundation.

Важно: В этой статье описаны способы создания соединений через сокеты, которые полностью находятся под контролем вашей программы. Большинство программ лучше обслуживаются API более высокого уровня, например NSURLConnection . Чтобы узнать больше об этих высокоуровневых API, прочтите Обзор сети .

API, описанные в этой статье, следует использовать только в том случае, если вам необходимо поддерживать какой-либо протокол, отличный от протоколов, поддерживаемых встроенными функциями Cocoa или Core Foundation.

Практически на каждом уровне сети программное обеспечение можно разделить на две категории: клиенты (программы, которые подключаются к другим приложениям) и службы (программы, к которым подключаются другие приложения). На высоком уровне эти линии ясны. Большинство программ, написанных с использованием API высокого уровня, являются исключительно клиентами. Однако на более низком уровне линии часто размыты.

Программирование сокетов и потоков обычно попадает в одну из следующих широких категорий:

Связь на основе пакетов — программы, которые работают с одним пакетом за раз, прослушивая входящие пакеты, а затем отправляя пакеты в ответ.
При обмене данными на основе пакетов единственные различия между клиентами и серверами заключаются в содержимом пакетов, которые каждая программа отправляет и получает, и (предположительно) в том, что каждая программа делает с данными. Сам сетевой код идентичен.
Клиенты на основе потоков — программы, использующие TCP для отправки и получения данных в виде двух непрерывных потоков байтов, по одному в каждом направлении.
При потоковой связи клиенты и серверы несколько более различимы. Фактическая часть обработки данных клиентов и серверов аналогична, но способ, которым программа изначально создает канал связи, очень отличается.

Эта глава разделена на разделы, основанные на перечисленных выше задачах:

Выбор семейства API

API, который вы выбираете для соединений на основе сокетов, зависит от того, выполняете ли вы соединение с другим хостом или получаете соединение от другого хост.Это также зависит от того, используете ли вы TCP или какой-либо другой протокол. Вот несколько факторов, которые следует учитывать:

В OS X, если у вас уже есть сетевой код, который используется совместно с платформами сторонних производителей, вы можете использовать сетевые API POSIX C и продолжать использовать свой сетевой код как есть (на отдельный поток). Если ваша программа основана на цикле выполнения Core Foundation или Cocoa (Foundation), вы также можете использовать API Core Foundation CFStream для интеграции сетевого кода POSIX в вашу общую архитектуру в основном потоке.В качестве альтернативы, если вы используете Grand Central Dispatch (GCD), вы можете добавить сокет в качестве источника отправки.
В iOS использование сетей POSIX не рекомендуется, поскольку они не активируют сотовую радиосвязь или VPN по запросу. Таким образом, как правило, вы должны отделить сетевой код от любых общих функций обработки данных и переписать сетевой код, используя высокоуровневые API.
Примечание: Если вы используете сетевой код POSIX, вы должны знать, что сетевой API POSIX не зависит от протокола (вы должны самостоятельно уладить некоторые различия между IPv4 и IPv6).Это API подключения по IP, а не API подключения по имени, что означает, что вам нужно проделать много дополнительной работы, если вы хотите достичь той же производительности и надежности при начальном подключении, которые предоставляют вам высокоуровневые API. бесплатно. Прежде чем вы решите повторно использовать существующий сетевой код POSIX, обязательно прочтите «Избегайте разрешения DNS-имен перед подключением к хосту» в Networking Overview .
Для демонов и служб, которые прослушивают порт, или для подключений, отличных от TCP, используйте сетевые API C POSIX или Core Foundation ( CFSocket ).
Для клиентского кода в Objective-C используйте сетевые API Foundation Objective-C. Foundation определяет классы высокого уровня для управления URL-соединениями, потоками сокетов, сетевыми службами и другими сетевыми задачами. Это также основная платформа Objective-C, не связанная с пользовательским интерфейсом, в OS X и iOS, предоставляющая процедуры для циклов выполнения, обработки строк, объектов коллекции, доступа к файлам и т. Д.
Для клиентского кода на C используйте сетевые API-интерфейсы Core Foundation C. Фреймворк Core Foundation и фреймворк CFNetwork являются двумя основными фреймворками языка C в OS X и iOS.Вместе они определяют функции и структуры, на которых построены сетевые классы Foundation.
Примечание: В OS X CFNetwork является подфреймворком структуры Core Services; в iOS CFNetwork — это фреймворк верхнего уровня.

Написание клиента на основе TCP

Способ создания исходящего соединения зависит от того, какой язык программирования вы используете, от типа соединения (TCP, UDP и т. Д.) И от того, пытаетесь ли вы поделиться кодом с другими платформами (кроме Mac и iOS).

Используйте NSStream для исходящих соединений в Objective-C.
Если вы подключаетесь к определенному хосту, создайте объект CFHost (, а не NSHost — они не имеют бесплатного моста), затем используйте CFStreamCreatePairWithSocketToHost или CFStreamSocketToHost или CFStreamCreatePairPair, подключенный к этому open хост и порт и свяжите с ним пару объектов CFStream . Затем вы можете преобразовать их в объект NSStream .
Вы также можете использовать функцию CFStreamCreatePairWithSocketToNetService с объектом CFNetServiceRef для подключения к службе Bonjour. Дополнительные сведения см. В разделе «Обнаружение и реклама сетевых услуг» в обзоре сети .
Примечание: Метод getStreamsToHost: port: inputStream: outputStream: для NSNetService недоступен в iOS и не рекомендуется в OS X по соображениям производительности. В частности, NSNetService требует, чтобы вы создали экземпляр NSHost .При создании объекта поиск выполняется синхронно. Таким образом, создавать объект NSHost в основном потоке приложения небезопасно. Подробнее см. NSNetService и Автоматический подсчет ссылок (ARC) .
Используйте CFStream для исходящих соединений в C.
Если вы пишете код, который не может включать Objective-C, используйте CFStream API. Он легче интегрируется с другими API-интерфейсами Core Foundation, чем CFSocket , и включает сотовое оборудование на iOS (где применимо), в отличие от API нижнего уровня.Вы можете использовать CFStreamCreatePairWithSocketToHost или CFStreamCreatePairWithSocketToCFHost , чтобы открыть сокет, подключенный к данному хосту и порту, и связать с ним пару объектов CFStream .
Вы также можете использовать функцию CFStreamCreatePairWithSocketToNetService для подключения к службе Bonjour. Дополнительные сведения см. В разделе «Обнаружение и реклама сетевых услуг» в обзоре сети .
Используйте вызовы POSIX, если требуется кроссплатформенная переносимость.
Если вы пишете сетевой код, который работает исключительно в OS X и iOS, вам обычно следует избегать сетевых вызовов POSIX, потому что с ними труднее работать, чем с API более высокого уровня. Однако, если вы пишете сетевой код, который должен использоваться совместно с другими платформами, вы можете использовать сетевые API POSIX, чтобы вы могли использовать один и тот же код везде.
Никогда не используйте синхронные сетевые API POSIX в основном потоке приложения с графическим интерфейсом. Если вы используете синхронные сетевые вызовы в приложении с графическим интерфейсом, вы должны делать это в отдельном потоке.
Примечание: Сеть POSIX не активирует сотовую радиосвязь на iOS. По этой причине использование сетевого API POSIX в iOS обычно не рекомендуется.

В подразделах ниже описывается использование NSStream . Если не указано иное, API CFStream имеет функции с похожими именами и ведет себя аналогичным образом.

Чтобы узнать больше об API сокетов POSIX, прочтите FAQ по UNIX Socket на http://developerweb.net/.

`Установление соединения`

Как правило, для установления TCP-соединения с удаленным хостом рекомендуется использовать потоки.Потоки автоматически решают многие проблемы, возникающие при TCP-соединениях. Например, потоки предоставляют возможность подключаться по имени хоста, а в iOS они автоматически активируют сотовый модем устройства или VPN по запросу, когда это необходимо (в отличие от сокетов CFSocket или BSD). Потоки также являются более похожим на Какао сетевым интерфейсом, чем протоколы более низкого уровня, и ведут себя в значительной степени совместимым с API потокового файла Какао.

Способ получения входных и выходных потоков для хоста зависит от того, использовали ли вы обнаружение служб для обнаружения хоста:

После получения входных и выходных потоков, вы должны немедленно сохранить их, если вы не используете автоматический подсчет ссылок .Затем приведите их к объектам NSInputStream и NSOutputStream , установите их объекты-делегаты (которые должны соответствовать протоколу NSStreamDelegate ), запланируйте их в текущем цикле выполнения и вызовите их методы open .

Примечание: Если вы работаете с более чем одним подключением одновременно, вы также должны отслеживать, какой входной поток связан с данным выходным потоком и наоборот. Самый простой способ сделать это - создать собственный объект подключения, содержащий ссылки на оба потока, а затем установить этот объект в качестве делегата для каждого потока.

`Обработка событий`

Когда метод stream: handleEvent: вызывается в делегате объекта NSOutputStream и значение параметра streamEvent равно NSStreamEventHasSpaceAvailable , вызовите write: maxLength data: send. Этот метод возвращает количество записанных байтов или отрицательное число в случае ошибки. Если было записано меньше байтов, чем вы пытались отправить, вы должны поставить в очередь оставшиеся данные и отправить их после повторного вызова метода делегата с событием NSStreamEventHasSpaceAvailable .В случае возникновения ошибки следует вызвать streamError , чтобы выяснить, что пошло не так.

Когда метод stream: handleEvent: вызывается в делегате объекта NSInputStream , а значение параметра streamEvent равно NSStreamEventHasBytesAvailable , ваш входной поток получил данные, которые вы можете прочитать с : read: maxL метод. Этот метод возвращает количество прочитанных байтов или отрицательное число в случае ошибки.

Если было прочитано меньше байтов, чем необходимо, вы должны поставить данные в очередь и дождаться получения другого события потока с дополнительными данными.В случае возникновения ошибки следует вызвать streamError , чтобы выяснить, что пошло не так.

Если другой конец соединения закрывает соединение:

Вызывается метод stream: handleEvent: вашего делегата соединения с streamEvent , установленным на NSStreamEventHasBytesAvailable . Когда вы читаете из этого потока, вы получаете нулевую длину ( 0 ).
Метод stream: handleEvent: вашего делегата соединения вызывается с streamEvent , установленным на NSStreamEventEndEncountered .

Когда происходит одно из этих двух событий, метод делегата отвечает за обнаружение состояния конца файла и очистку.

`Закрытие соединения`

Чтобы закрыть соединение, отмените его расписание из цикла выполнения, установите для делегата соединения значение nil (делегат не удерживается), закройте оба связанных потока с помощью метода close , а затем отпустите сами потоки (если вы не используете ARC) или установите для них значение nil (если вы используете).По умолчанию это закрывает базовое соединение сокета. Однако есть две ситуации, в которых вы должны закрыть его самостоятельно:

`Для получения дополнительной информации`

Чтобы узнать больше, прочтите Настройка Socket Streams в Руководстве по программированию потоков , Использование NSStreams для TCP-соединения без NSHost , или см. проекты примеров кода SimpleNetworkStreams и RemoteCurrency .

`Написание сервера на основе TCP`

Как упоминалось ранее, сервер и клиент становятся похожими после установления соединения.Основное отличие состоит в том, что клиенты устанавливают исходящие соединения, тогда как серверы создают прослушивающий сокет (иногда прослушивающий сокет) - сокет, который прослушивает входящие соединения, - а затем принимают соединения на этом сокете. После этого каждое результирующее соединение ведет себя так же, как соединение, которое вы можете установить в клиенте.

API, который следует выбрать для своего сервера, зависит в первую очередь от того, пытаетесь ли вы поделиться кодом с другими платформами (не Mac и iOS). Есть только два API, которые обеспечивают возможность прослушивания входящих сетевых подключений: API сокетов Core Foundation и API сокетов POSIX (BSD).API более высокого уровня нельзя использовать для приема входящих подключений.

Если вы пишете код исключительно для OS X и iOS, используйте сетевые вызовы POSIX для настройки сетевых сокетов. Затем используйте GCD или CFSocket для интеграции сокетов в цикл выполнения.
Используйте чистый сетевой код POSIX с циклом выполнения на основе POSIX ( выберите ), если требуется кроссплатформенная переносимость с платформами сторонних производителей.
Если вы пишете сетевой код, который работает исключительно в OS X и iOS, вам обычно следует избегать сетевых вызовов POSIX, потому что с ними труднее работать, чем с API более высокого уровня.Однако, если вы пишете сетевой код, который должен использоваться совместно с другими платформами, вы можете использовать сетевые API POSIX, чтобы вы могли использовать один и тот же код везде.
Никогда не используйте NSSocketPort или NSFileHandle для общей связи через сокеты. Дополнительные сведения см. В разделе «Не использовать NSSocketPort (OS X)» или «NSFileHandle для общей связи через сокеты» в обзоре сети .

В следующих разделах описывается, как использовать эти API для прослушивания входящих подключений.

`Прослушивание с помощью Core Foundation`

Чтобы использовать API Core Foundation для прослушивания входящих подключений, необходимо сделать следующее:

Добавить соответствующие include:
#include

`Лучший способ подключить Smart TV к Интернету`

Если вы приобрели новый Smart TV и хотите подключить его к Интернету для получения контента по запросу и потоковых сервисов, таких как BBC iPlayer, Netflix и Amazon.Вам может быть интересно, как лучше всего подключить мой телевизор к Интернету? Есть несколько способов сделать это, и многое зависит от того, что вы считаете лучшим. Например, вам может потребоваться самое быстрое и безопасное соединение, способное очень быстро передавать потоковое видео в формате HD или 4K, или вам может понравиться идея подключить телевизор без необходимости прокладывать новые провода. В этом блоге я обсуждаю три различных варианта вместе с плюсами и минусами, чтобы вы могли решить, какой из них лучше всего подходит для вас.Вы можете обнаружить, что ваш интернет-телевизор может вынудить вас подключиться одним способом вместо другого, например, если у него нет беспроводной связи.

`Кабель Ethernet - проводное соединение - лучшая производительность`

Моя философия - беспроводная связь для движущихся вещей и проводка для вещей, которые не работают. Это связано с тем, что для максимальной скорости, производительности и надежности интернета я бы посоветовал подключать ваше оборудование через кабель данных / Ethernet. Это означает, что лучше всего подключать ПК, телевизор и т. Д., Где это возможно, с помощью кабеля Ethernet.

При потоковой передаче видео из Интернета вы хотите избежать медленной загрузки или буферизации там, где это возможно, это особенно верно для видео HD или 4K, где требуется больше информации для формирования телевизионного изображения, поэтому вам нужна максимальная скорость что вы можете получить. Это особенно верно, если вы живете в районе с медленным широкополосным доступом или страдаете от медленной скорости интернета.

Фактически, большинство ранних Smart TV или телевизоров, совместимых с Интернетом, не поддерживали WIFI, поэтому вам приходилось подключаться с помощью провода.Это может быть прямой кабель Ethernet или соединение с адаптером Powerline, которое позволяет передавать данные по существующей электрической цепи. Я вернусь к этому позже в блоге.

Вы также можете обнаружить, что ваш существующий WIFI не достигает того места, где вы установили свой Smart TV, поэтому вам, возможно, в любом случае придется использовать кабель для передачи данных. Очевидным недостатком установки Smart TV через проводное соединение является то, что может быть непросто подключить телевизор к маршрутизатору с помощью кабеля, это может быть связано с тем, что маршрутизатор находится не в той стороне комнаты или в другой комнате и вам могут потребоваться инструменты и навыки, которыми вы, возможно, в настоящее время не обладаете, чтобы сделать это.Или если телевизор установлен на стене, и вам не нужно прятать кабель, выбивая отверстия в стенах и т. Д. В этом случае вы можете нанять профессионала, чтобы установить кабель для вас или подключить ваш Smart TV через WIFI или через технологию Powerline. Если вам поможет установка, можно приобрести длинные кабели Ethernet с уже подключенным разъемом RJ45, что означает, что у вас не будет сложных заделок кабеля. Если вы покупаете собственный кабель Cat5 или Cat6, а вместо этого терминируете сами.У меня есть несколько видео по установке разъемов RJ45 и модулей данных, которые могут быть вам полезны.

`Для подключения телевизора через Ethernet`

Обычно это очень просто: просто подключите кабель Ethernet к одному из разъемов RJ45 на задней панели интернет-модема / маршрутизатора, а затем подключите другой конец к телевизору. Это должно быть так, что вам не нужно менять какие-либо настройки на телевизоре.

Я рекомендую использовать полный проводной кабель Ethernet для обеспечения максимальной скорости. Вы можете приобрести провода, которые будут иметь только четыре кабеля или две пары с оконечными устройствами, и в лучшем случае они будут поддерживать только 100 МБ Ethernet.Само по себе это очень быстро, но на большом расстоянии вы можете обнаружить, что он падает до 10 МБ Ethernet, что не очень быстро в современном мире. Полностью проводной кабель Ethernet будет иметь в общей сложности 8 контактов, подключенных к штекеру 8P8C, и должен поддерживать Gigabit Ethernet и другие параметры, если ваш телевизор поддерживает его.

Если все соединения RJ45 на вашем маршрутизаторе заполнены, можно легко добавить дополнительные оконечные устройства с помощью сетевого коммутатора. Большинство из них просто подключаются и подключаются, как электрические полосы.

`WIFI - Беспроводное подключение к телевизору - Самый удобный / простой`

Я знаю, что для большинства людей это предпочтительный метод подключения телевизора к Интернету, поскольку он, безусловно, самый простой. Если ваш телевизор находится в зоне действия Wi-Fi, вы можете просто подключить телевизор к электросети. Зайдите в настройки и войдите в свой WIFI. Это означает, что нет необходимости прокладывать какие-либо дополнительные кабели или там, где ваш телевизор находится на стене, нет необходимости вырезать отверстия в стенах или пылить.

Хотя беспроводные технологии и скорость значительно улучшились, я все же настоятельно рекомендую подключать телевизор через кабель для передачи данных, где это возможно. Как уже говорилось выше, это поможет улучшить скорость потоковой передачи интернет-видео и уменьшить любую нежелательную буферизацию. Есть несколько вещей, которые расстраивают больше! При этом может потребоваться длинный сложный маршрут, который потребует от вас сверления отверстий и подъема половиц, и если вашего WIFI и скорости интернета достаточно, почему бы просто не подключить телевизор через WIFI?

Вы можете обнаружить, что даже невозможно подключить телевизор к беспроводной сети с текущими настройками.Некоторые из самых ранних телевизоров вообще не поддерживают беспроводную связь, что означает, что вам придется подключать телевизор с помощью кабеля Ethernet. Другим требуется USB-адаптер для обеспечения WIFI, так как телевизор не имеет встроенной беспроводной сети, и вы можете обнаружить, что ваше существующее соединение WIFI просто не достигает того места, где вы установили свой новый Smart TV. Обычно это справедливо только для больших домов или зданий с толстыми стенами или современных строительных технологий, в которых используется фольга, отражающая беспроводной сигнал.В этом случае вам может потребоваться приобрести беспроводной USB-адаптер, который обычно нелегко получить на месте, поэтому лучше всего заказать через Интернет. Если у вас слабый WIFI, вы можете обнаружить, что вы можете отсортировать это с помощью адаптера WIFI Powerline или установки точки доступа, последняя обычно требует установки кабеля Ethernet в любом случае. В качестве альтернативы, если ваш телевизор не поддерживает беспроводную связь, вы можете просто приобрести Smart TV Stick, например, Kodi Stick, Firestick или Google Chromecast, и вместо этого подключить его к Интернету.

`Для подключения Smart TV через WIFI`

Обычно это можно сделать двумя способами. Во-первых, если ваш телевизор не поддерживает WIFI, при необходимости подключите беспроводной адаптер USB. После подключения перейдите к настройкам WIFI и найдите свою сеть WIFI, введите свой пароль, и вы должны быть готовы к работе. Если ваш телевизор поддерживает функцию WPS, я обычно использую ее, поскольку вместо того, чтобы вводить обычно сложный пароль, вы можете просто выбрать «WPS» на своем телевизоре, а затем нажать в течение минуты кнопку WPS на широкополосном маршрутизаторе.Обратите внимание, что и телевизор, и интернет-модем / концентратор должны быть совместимы с WPS, чтобы это было возможно. Большинство новых телевизоров. Если вы настраиваете телевизор впервые, вы обычно попадете в Интернет, что сделает этот процесс еще проще.

`Соединения Powerline - проводные / беспроводные - примечательная альтернатива`

Последнее соединение, к которому я подойду, - это подключение вашего телевизора через адаптеры Powerline. Если вы хотите узнать больше об этом типе подключения, я рекомендую наш предыдущий блог, посвященный адаптерам Powerline.Но вот краткое описание использования Powerline для вашего Smart TV. Адаптеры / соединения Powerline работают, отправляя данные из Интернета по существующим сетевым электрическим кабелям. Это две или более частей, одна из которых устанавливается рядом с вашим маршрутизатором и подключается через кабель Ethernet, а другая расположена рядом с вашим телевизором. Исходя из этого, в зависимости от модели, у вас есть второй кабель Ethernet, который может быть установлен для подключения между вашим Powerline и Интернет-телевизором, или вы можете подключить беспроводное соединение к линии питания, при условии, что эта модель также совместима с WIFI.

Как видите, Powerline не является полностью беспроводным решением, так как вам все равно потребуется подключить адаптер Powerline через кабель для передачи данных к широкополосному маршрутизатору. Однако они могут избавить вас от лишних хлопот и лишних хлопот, а также избавят вас от нескольких часов прокладки кабеля из одной части вашего дома в другую. Технология Powerline стала действительно популярной в последние несколько лет с появлением подключенного телевидения и интернет-контента AV. Из-за этого вы можете встретить такие термины, как Homeplug AV.По сути, это Powerline, но с годами скорость соединения значительно улучшилась для поддержки потоковой передачи видео из Интернета. У них будет заявленная скорость, но она может составлять 1 ГБ и выше, но относитесь к ним с долей скепсиса, поскольку они даже близко не приблизятся к этим скоростям.

Соединения Powerline идеально подходят для телевизоров, которые не совместимы с WIFI, и в противном случае было бы сложно подключить кабель к вашему интернет-маршрутизатору или в тех случаях, когда телевизор находится за пределами вашего диапазона Wi-Fi и сигнал WIFI слаб.Это могло вызвать проблемы с подключением, медленное время загрузки и буферизацию, что означало бы, что адаптеры Powerline могут спасти положение здесь.

Использование адаптеров Powerline для подключения Smart TV имеет несколько недостатков. Большим недостатком использования Powerline является то, что для того, чтобы комплект работал, Powerlines должны быть в одних и тех же электрических цепях, поэтому, если вы живете на большой территории или в собственности, где электрические нагрузки были разделены на разные цепи, это может вообще невозможно использовать линии электропередач.Кроме того, электрические кабели не предназначены для передачи интернет-данных, поэтому они подвержены помехам и т. Д., Поэтому при большой длине кабеля вы можете обнаружить, что у вас плохое соединение и плохое качество потоковой передачи. В котором улучшенная производительность может быть достигнута с помощью кабеля Ethernet или даже беспроводной связи во многих ситуациях.

При использовании Powerline Connections для Smart TV важно, чтобы вы подключались непосредственно к электросети, а не через электрические адаптеры или электрические полосы, поскольку это повлияет на скорость подключения.На настенных телевизорах вы также можете обнаружить, что вы не можете установить Powerline позади телевизора, и в этом случае вы можете выбрать адаптер Powerline, который также совместим с WIFI, подключите его где-нибудь рядом с телевизором и подключите его через WIFI. Я сделал это недавно с ТВ-палкой Now TV. Очевидно, у вас есть дополнительная стоимость самого комплекта Powerline; Обычно вы можете подобрать неплохой набор примерно за 50 фунтов стерлингов, так что вы можете отфильтровать его во внимание. Я рекомендую использовать линейку TP-Link.

`Подключение Smart TV к Интернету с помощью разъемов Powerline`

Как упоминалось выше, в зависимости от марки / модели ваших адаптеров Powerline, возможно, существует несколько способов сделать это.По возможности я бы рекомендовал подключить телевизор к электросети с помощью кабеля Ethernet, но вам может понадобиться сделать это по беспроводной сети.

`Использование стандартного комплекта адаптера Powerline (без WIFI)`

Подключите один из адаптеров Home Plug к розетке электросети рядом с широкополосным маршрутизатором и подключите его с помощью кабеля Ethernet.

В положении с телевизором подключите второй адаптер Powerline к ближайшей розетке электросети и подключитесь к телевизору с помощью второго кабеля Ethernet.Все должно быть готово. Никаких дополнительных настроек не требуется.

`Использование WIFI-совместимого комплекта Homeplug Kit`

Если вы хотите иметь возможность подключаться через адаптер Powerline к телевизору по беспроводной сети, воспользуйтесь этим методом. Обратите внимание, что ваш телевизор должен быть совместим с WIFI.

Подключите один адаптер Homeplug к электрической розетке рядом с широкополосным маршрутизатором и подключите его с помощью кабеля Ethernet. Не имеет значения, совместим ли этот адаптер Powerline с WIFI или нет.

Подключите адаптер Powerline, совместимый с WIFI, к розетке электросети рядом с телевизором. На телевизоре перейдите к настройкам беспроводной сети на телевизоре. Если ваш Powerline и телевизор поддерживают метод WPS, вы можете использовать его, чтобы легко подключить телевизор к вашему Powerline-соединению. Если нет, найдите соответствующий беспроводной SSID и введите пароль. Обычно это сеть Wi-Fi, отличная от вашего основного широкополосного маршрутизатора, и данные для входа в систему часто можно найти на самой Powerline или в документации производителя.После подключения проверьте производительность, чтобы убедиться, что он загружается быстро. Если нет, вы можете разместить Homeplug где-нибудь ближе к Smart TV.

`Подключение телевизора к Интернету Вопросы`

Обратите внимание, что технически существуют другие способы подключения телевизора к Интернету. Я считаю, что в некоторых местах можно просто подключить кабельное телевидение прямо к телевизору. Здесь, в Великобритании, дело обстоит иначе. Если у вас есть какие-либо вопросы о подключении телевизора к Интернету или советы о том, как улучшить соединение, РАЗМЕЩАЙТЕ ВОПРОСЫ В РАЗДЕЛЕ КОММЕНТАРИИ БЛОГА НИЖЕ.Пожалуйста, не присылайте свои вопросы по электронной почте: мы просто не сможем обработать полученную сумму. Мы начали просто не отвечать на них из-за большого количества времени. Пожалуйста, также не заполняйте контактные формы на нашем веб-сайте по той же причине, и они фактически предназначены только для клиентов. Пожалуйста, также не звоните по нашим телефонным линиям. Здесь нет никого, кто мог бы дать технический совет, и у меня нет времени отвечать на подобные вопросы. Я слишком занят своим бизнесом! При этом, если вы разместите свой комментарий в разделе комментариев блога, я вернусь к вам.Я также благодарен за ваше терпение, поскольку я не смогу ответить так быстро, как вам хотелось бы.

До следующего раза,

Tom

`5 способов потоковой передачи с ПК на телевизор или цифровой дисплей`

Есть несколько инструментов, которые позволяют передавать видео контент с ПК на телевизор. Здесь я рассмотрю несколько простых способов сделать это в зависимости от типа оборудования, которое вы хотите использовать.

В этой статье предполагается, что ваш телевизор или дисплей имеет входы HDMI.Если у вас старый телевизор с только компонентными кабелями, помогите вам - композитный преобразователь HDMI - ваша единственная надежда.

Кроме того, при потоковой передаче видео необходимо понимать несколько основных сетевых концепций.

Проводные сетевые соединения Ethernet всегда обеспечивают более высокое качество потоков по сравнению с Wi-Fi.
Чтобы расширить диапазон проводной сети Ethernet без лишних проводов, адаптер Powerline может пропускать Ethernet через электрическую проводку здания. Узнайте о том, как они работают.
Двухдиапазонный беспроводной маршрутизатор IEEE 802.11ac рекомендуется для беспроводных сетей с несколькими устройствами и его будет достаточно для настроек, упомянутых здесь.
Так называемые Smart TV просто подключаются к беспроводной сети без внешнего устройства. Для этих настроек вам не нужен смарт-телевизор.

`Потоковая передача с ПК на телевизор напрямую с помощью кабеля HDMI`

Плюсы : Простая настройка; Кабели HDMI поддерживают формат Full HD и звук в одном кабеле. Минусы : Обычно не постоянное решение; мобильность ограничена кабелем; использование ПК в корпусе Tower может быть обременительным.

кабель HDMI; Входы HDMI на ноутбуке и телевизоре

Обзор настройки : выходы HDMI входят в стандартную комплектацию новых ноутбуков, ПК и Chromebook. Многие планшеты имеют выходы mini HDMI, уменьшенную версию того же устройства. Просто проложите кабель HDMI-HDMI между портами HDMI компьютера и телевизора, чтобы отобразить контент на обоих экранах. Используйте Mini HDMI to HDMI для подключения планшета к большому дисплею.

Устройства iOS с выходом Thunderbolt будут использовать адаптер Mini DisplayPort для портирования в HDMI.
Для потоковой передачи контента 1080p на источник 1080p (или выше, например 4K или 3D) рекомендуется высокоскоростной кабель HDMI.
Некоторые кабели HDMI обозначены как «HDMI с Ethernet» для подключения устройств к сети. Функциональность доступна только в том случае, если оба связанных устройства поддерживают канал HDMI Ethernet.

Ограничения : Стандартная длина кабеля для HDMI достигает максимума на высоте 50 футов из-за ухудшения сигнала HD на больших расстояниях. Сигнал HDMI можно расширить (с разрешением Full HD до 228 футов и более) с помощью удлинителей Cat5 / Cat6 и кабеля Ethernet.Обратите внимание, что более высокие разрешения, такие как 4K, имеют меньшее максимальное расстояние, обычно около 100 футов в зависимости от расширителя.

Pro Tip : Разрешение экрана ноутбука или планшета имеет значение для качества изображения. Вы можете найти ноутбуки Full-HD (1920 x 1080) по цене менее 600 долларов - например, Acer Aspire E (Intel Core i7-6500U / 8 ГБ / NVIDIA GeForce 940M) имеет большую ценность в качестве мультимедийного ноутбука.

Потоковое воспроизведение с ПК на ТВ с помощью Chromecast Плюсы : Простая установка, недорого Минусы : Контент с высоким разрешением может задерживаться или прерываться по беспроводной сети. Обзор установки : Chromecast подключается к порту HDMI телевизора или дисплея и получает питание от порта USB на телевизоре. При отсутствии порта USB Chromecast можно подключить к розетке переменного тока. После подключения Chromecast подключается к сети Wi-Fi, и другие устройства в сети могут транслировать контент через Chomecast на телевизор. Практически любое устройство Apple, Android или Windows поддерживает приложение Chromecast. Chromecast выпускается в форм-факторах «палка» и «болтается». Само устройство выпускается в двух форм-факторах: корпус в виде палки, напоминающий флэш-накопитель USB, или круглый болтающийся блок, предназначенный для лучшего восприятия. Ограничения : Качество потоковой передачи может зависеть от доступной пропускной способности сети Wi-Fi. Pro Tip : Используйте канал 5 ГГц на двухканальном беспроводном маршрутизаторе для Chromecast. Обычно он вызывает меньше помех, чем канал 2,4 ГГц. Потоковая передача с ПК на телевизор путем установки программного обеспечения Plex на ПК Плюсы: Программное обеспечение Plex упорядочивает мультимедиа на ПК или NAS, делая его медиа-сервером, доступным для любого устройства в вашей сети. Минусы: Качество потока зависит от производительности беспроводной сети. Обзор установки : Установите программное обеспечение Plex на компьютер, содержащий файлы, которые вы хотите транслировать. Мастер установки программного обеспечения помогает упорядочить файлы мультимедиа на сервере, и вы устанавливаете мобильное приложение на устройства, где хотите просматривать контент - здесь пригодится смарт-телевизор с поддержкой Wi-Fi, но есть обходные пути (помимо HDMI напрямую с сервера), если у вас его нет.Продолжай читать. Снимок экрана внешнего интерфейса приложения Plex Ограничения : Для «не умных» телевизоров, подключенных к сети с сервером Plex, любой медиа-стример подойдет для этого - Roku 3, Roku 4, Chromecast, Apple TV, современные игровые консоли - все они поддерживают Plex. Эти устройства подключаются к телевизору через HDMI, а к маршрутизатору через проводной Ethernet. Совет от профессионалов : Вам действительно не нужно дополнительное программное обеспечение для потоковой передачи с ПК на телевизор - операционные системы Windows, OSX и Linux имеют встроенные серверные функции DLNA («Digital Living Network Alliance»).Поскольку DLNA является устаревшим стандартом, не все типы файлов мультимедиа распознаются сервером. Plex может транскодировать на лету, чтобы обеспечить потоковую передачу файлов в этих форматах, которые в противном случае не поддерживаются. Альтернатив Plex: Есть PlayOn для Roku ; Пользователи TiVo имеют настольное программное обеспечение TiVo для ПК. Если у вас есть еще одна любимая альтернатива Plex, назовите ее в комментариях. Потоковая передача с ПК на телевизор путем подключения Intel Compute Stick или Google Chromebit Плюсы : Ваш телевизор становится компьютерным монитором с полной функциональностью ОС при подключении крошечного устройства. Минусы : Возможно, у вас уже есть портативные компьютеры, вам нужен еще один? Обзор установки : Компьютеры, подключенные к компьютеру, подключаются к порту HDMI на телевизоре, фактически помещая на экран Windows 10 (Intel Compute Stick) или Chrome OS (Chromebit). Стики имеют поддержку Bluetooth для подключения беспроводной клавиатуры и мыши, и они получают доступ к Интернету через соединение Wi-Fi. типов подключений к Интернету - ссылка на Webopedia Главная »Краткий справочник» Автор: Ванги Бил Технологии меняются быстрыми темпами, как и скорость подключения к Интернету.Мы проверяем скорости подключения от коммутируемого до T3 и все, что между ними. По мере развития технологий растет и наша потребность в больших, лучших и быстрых Интернет-соединениях. С годами способ представления контента через Интернет также сильно изменился. Десять лет назад возможность центрировать, выделять жирным шрифтом и создавать текст разных цветов на веб-странице вызывала восхищение. Сегодня стандартами являются Flash, анимация, онлайн-игры, потоковое видео, веб-сайты на основе баз данных, электронная торговля и мобильные приложения (и это лишь некоторые из них). Жажда скорости Потребность в скорости изменила возможности, доступные как потребителям, так и предприятиям с точки зрения того, как и как быстро мы можем подключаться к Интернету. Приведенные ниже скорости подключения представляют собой снимок от общей средней до максимальной скорости на момент публикации. Это, несомненно, изменится со временем, и скорость подключения к Интернету также варьируется в зависимости от поставщика услуг Интернета (ISP). Аналог: коммутируемый доступ в Интернет Аналоговое подключение к Интернету, также называемое коммутируемым доступом, является экономичным и медленным.Используя модем, подключенный к вашему ПК, пользователи подключаются к Интернету, когда компьютер набирает телефонный номер (который предоставляется вашим интернет-провайдером) и подключается к сети. Коммутируемое соединение - это аналоговое соединение, поскольку данные передаются по аналоговой телефонной сети общего пользования. Модем преобразует полученные аналоговые данные в цифровые и наоборот. Поскольку для коммутируемого доступа используются обычные телефонные линии, качество связи не всегда хорошее, а скорость передачи данных ограничена. Типичная скорость коммутируемого соединения составляет от 2400 бит / с до 56 Кбит / с.Сегодня аналоговая связь широко заменена широкополосным (кабельным и DSL). ISDN - цифровая сеть с интеграцией служб Цифровая сеть с интегрированными услугами (ISDN) - это международный стандарт связи для передачи голоса, видео и данных по цифровым телефонным линиям или обычным телефонным проводам. Типичная скорость ISDN составляет от 64 до 128 кбит / с. B-ISDN - широкополосная ISDN Широкополосный ISDN по функциям аналогичен ISDN, но передает данные по оптоволоконным телефонным линиям, а не по обычным телефонным проводам.SONET - это физическая транспортная магистраль B-ISDN. Широкополосный ISDN не получил широкого распространения. DSL - цифровая абонентская линия DSL часто называют подключением «всегда активным», потому что он использует существующую 2-проводную медную телефонную линию, подключенную к помещению, поэтому услуга предоставляется одновременно с проводной телефонной связью - это не будет связывать вашу телефонную линию в качестве аналогового набора. -вверх соединение. Две основные категории DSL для домашних абонентов называются ADSL и SDSL.Все типы технологий DSL вместе именуются xDSL. Скорость подключения xDSL составляет от 128 Кбит / с до 9 Мбит / с. Рекомендуемая литература: Кабель против DSL. ADSL - Асимметричная цифровая абонентская линия ADSL - наиболее распространенный тип DSL в Северной Америке. Сокращение от асимметричной цифровой абонентской линии. ADSL поддерживает скорость передачи данных от 1,5 до 9 Мбит / с при приеме данных (известная как скорость нисходящего потока) и от 16 до 640 Кбит / с при отправке данных (известная как скорость восходящего потока).ADSL требует специального модема ADSL. ADSL + 2 - добавочный номер ADSL Расширение широкополосной технологии ADSL, которое обеспечивает абонентам значительно более высокую скорость загрузки по сравнению с традиционными соединениями ADSL. ADSL + 2 работает так же, как и ADSL: на телефонной линии абонента устанавливается специальный фильтр для разделения существующих медных телефонных линий (POTS) между обычным телефоном (голосовой) и ADSL + 2. Услуга ADSL2 + обычно предлагается в густонаселенных городских районах, и для получения услуги ADSL2 + абоненты должны находиться в непосредственной близости от центрального офиса провайдера. SDSL - Симметричная цифровая абонентская линия Сокращение от симметричной цифровой абонентской линии. SDSL - это технология, которая позволяет передавать больше данных по существующим медным телефонным линиям (POTS). SDSL поддерживает скорость передачи данных до 3 Мбит / с. SDSL работает путем отправки цифровых импульсов в высокочастотную область телефонных проводов и не может работать одновременно с голосовыми соединениями по тем же проводам. SDSL требует специального модема SDSL. SDSL называется симметричным, потому что он поддерживает одинаковые скорости передачи данных для восходящего и нисходящего трафика. VDSL - очень высокий DSL Very High DSL (VDSL) - это технология DSL, которая обеспечивает высокую скорость передачи данных на относительно небольших расстояниях - чем меньше расстояние, тем выше скорость соединения. Кабель - широкополосное подключение к Интернету Используя кабельный модем, вы можете получить широкополосное Интернет-соединение, предназначенное для работы по линиям кабельного телевидения. Кабельный Интернет работает с использованием пространства телеканалов для передачи данных, при этом определенные каналы используются для передачи в нисходящем направлении, а другие каналы - для передачи в восходящем направлении.Поскольку коаксиальный кабель, используемый в кабельном телевидении, обеспечивает гораздо большую пропускную способность, чем телефонные линии, кабельный модем может использоваться для обеспечения чрезвычайно быстрого доступа. Провайдеры кабельного телевидения обычно устанавливают ограничение, чтобы ограничить пропускную способность и привлечь больше клиентов. Скорость кабеля составляет от 512 Кбит / с до 20 Мбит / с. Рекомендуемая литература: Что такое 250 ГБ? Беспроводное подключение к Интернету Беспроводной Интернет, или беспроводной широкополосный доступ, - один из новейших типов подключения к Интернету.Вместо того, чтобы использовать телефонные или кабельные сети для подключения к Интернету, вы используете радиочастотные диапазоны. Беспроводной Интернет обеспечивает постоянное соединение, к которому можно получить доступ из любого места - если вы находитесь географически в зоне покрытия сети. Беспроводной доступ все еще считается относительно новым, и в некоторых регионах может быть трудно найти поставщика услуг беспроводной связи. Обычно это дороже и в основном доступно в крупных городах. Рекомендуемая литература: Страница стандартов беспроводной сети Webopedia. Линии Т-1 - выделенная линия Линии T-1 - это популярный вариант выделенных линий для предприятий, подключающихся к Интернету, и для интернет-провайдеров, подключающихся к магистральной сети Интернет. Это выделенное телефонное соединение, поддерживающее скорость передачи данных 1,544 Мбит / с. Линия T-1 фактически состоит из 24 отдельных каналов, каждый из которых поддерживает 64 Кбит / с. Каждый канал со скоростью 64 Кбит / с может быть настроен для передачи голоса или трафика данных. Большинство телефонных компаний позволяют вам покупать только один или несколько из этих отдельных каналов.Это известно как дробный доступ T-1. T-1 Lines поддерживает скорость 1,544 Мбит / с. Частичная скорость T-1 составляет 64 Кбит / с на канал (до 1,544 Мбит / с), в зависимости от количества выделенных каналов. Бонда Т-1 Связанный T-1 - это две или более линии T-1, которые были соединены (связаны) вместе для увеличения пропускной способности. Если один T-1 обеспечивает приблизительно 1,5 Мбит / с, два связанных T1 обеспечивают 3 Мбит / с или 46 каналов для голоса или данных. Два связанных T-1 позволяют использовать полную полосу пропускания 3 Мбит / с, тогда как два отдельных T-1 могут использовать максимум 1.5 Мбит / с одновременно. Для подключения T-1 должен в конце подключаться к одному и тому же маршрутизатору, то есть к одному и тому же интернет-провайдеру. Типичная скорость Bonded T-1 (две связанные линии T-1) составляет около 3 Мбит / с. Линии Т-3 - выделенная выделенная линия Линии T-3 - это выделенные телефонные соединения, поддерживающие скорость передачи данных от 43 до 45 Мбит / с. Это тоже популярный вариант выделенных линий. Линия Т-3 фактически состоит из 672 отдельных каналов, каждый из которых поддерживает 64 Кбит / с. Линии T-3 используются в основном поставщиками услуг Интернета (ISP), подключающимися к магистрали Интернета и для самой магистрали.Типичный Т-3 поддерживает скорости от 43 до 45 Мбит / с. OC3 - Оптический носитель Сокращение от Optical Carrier, level 3, используется для определения скорости волоконно-оптических сетей, соответствующих стандарту SONET. OC3 обычно используется в качестве оптоволоконной магистрали для больших сетей с большими потребностями в передаче голоса, данных, видео и трафика. Скорость составляет 155,52 Мбит / с, что примерно соответствует скорости 100 линий T1. Интернет через спутник Интернет через спутник (IoS) позволяет пользователю получать доступ в Интернет через спутник, вращающийся вокруг Земли.Спутник размещается в неподвижной точке над земной поверхностью в фиксированном положении. Из-за огромных расстояний, которые должны проходить сигналы от земли до спутника и обратно, IoS немного медленнее, чем высокоскоростные наземные соединения по медным или оптоволоконным кабелям. Типичная скорость подключения к Интернету через спутник (стандартные IP-услуги) составляет от 492 до 512 Кбит / с. Дополнительные термины из Webopedia Ванги Бил из Новой Шотландии пишет о технологиях уже более десяти лет.Она часто пишет в EcommerceGuide и главный редактор Webopedia. Вы можете написать ей в Твиттере на @AuroraGG. Эта статья последний раз обновлялась 15 марта 2014 г. показать IP-сокеты через показать сокеты Содержание показать ip сокеты показать сжатие заголовков ip tcp показать IP-трафик показать ip wccp показать глобальные счетчики ip wccp показать веб-кеши ip wccp показать оборудование платформы активная функция qfp wccp показать программное обеспечение платформы wccp показать sctp association показать список ассоциаций sctp показать параметры ассоциации sctp показать статистику ассоциации sctp показать ошибки sctp показать экземпляр sctp показать экземпляры sctp показать статистику sctp показать розетки показать ip sockets Для отображения информации об IP-сокете используйте команду show ip sockets в пользовательском или привилегированном режиме EXEC. показать ip sockets Описание синтаксиса У этой команды нет аргументов или ключевых слов. Командные режимы Пользовательский EXEC (>) Привилегированный EXEC (#) История команд Выпуск Модификация 10.0 т Эта команда была введена. 12,2 (2) т Добавлена поддержка информации о сокетах IPv6 в выводе на дисплей команды. 12,0 (21) СТ Эта команда была интегрирована в Cisco IOS версии 12.0 (21) ST. 12,0 (22) ю Эта команда была интегрирована в Cisco IOS Release 12.0 (22) С. 12,2 (14) ю Эта команда была интегрирована в Cisco IOS версии 12.2 (14) S. 12,2 (28) SB Эта команда была интегрирована в Cisco IOS версии 12.2 (28) SB. 12,2 (33) SRA Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SRA. 12,4 (11) т Эта команда была заменена командами show udp , show sockets и show ip sctp . 12,2 (33) SXH Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SXH. Руководство по использованию Используйте эту команду, чтобы убедиться, что используемый сокет открывается правильно.Если есть локальная и удаленная конечные точки, соединение устанавливается с указанными портами. Примеры Ниже приведен пример выходных данных команды show ip sockets : Proto Remote Port Локальный порт In Out Stat TTY OutputIF 17 10.0.0.0 0 172.16.186.193 67 0 0 1 0 17 172.16.191.135 514 172.16.191.129 1811 0 0 0 0 17 172.16.135.20 514 172.16.191.1 4125 0 0 0 0 17 172.16.207.163 49 172.16.186.193 49 0 0 9 0 17 10.0.0.0 123 172.16.186.193 123 0 0 1 0 88 10.0.0.0 0 172.16.186.193 202 0 0 0 0 17 172.16.96.59 32856 172.16.191.1 161 0 0 1 0 17 - слушать - - любой - 496 0 0 1 0 Следующий пример выходных данных команды show ip sockets показывает информацию о сокете IPv6: Proto Remote Port Локальный порт In Out Stat TTY OutputIF 17 (v6) --listen-- --any-- 1024 0 0 0 0 17 (v6) --listen-- --any-- 7 0 0 0 0 17 (v6) --listen-- --any-- 161 0 0 0 0 17 (v6) --listen-- --any-- 162 0 0 0 0 17 - слушать - - любой - 1024 0 0 0 0 17 - слушать - - любой - 7 0 0 0 0 17 - слушать - - любой - 9 0 0 0 0 17 - слушать - - любой - 19 0 0 0 0 17 - слушать - - любой - 1645 0 0 0 0 17 - слушать - - любой - 1646 0 0 0 0 17 - слушать - - любой - 161 0 0 0 0 17 - слушать - - любой - 162 0 0 0 0 Таблица 53 описывает важные поля, отображаемые на дисплее. Таблица 53 показывает IP-сокеты Описание полей Поле Описание Proto Тип протокола, например протокол дейтаграмм пользователя (UDP) или TCP. Удаленный Удаленный адрес, подключенный к этому сетевому устройству.Если удаленный адрес считается недопустимым, отображается «--listen--». Порт Удаленный порт. Если удаленный адрес считается недопустимым, отображается «--listen--». Местный Местный адрес. Если локальный адрес считается недопустимым или является адресом 0.0.0.0, отображается «--any--». Порт Локальный порт. дюйм Размер входной очереди. Выход Размер выходной очереди. Stat Различная статистика по розетке. TTY Номер tty для создателя этого сокета. Выход IF Выходная строка IF, если она существует. v6 сокетов IPv6. Связанные команды Команда Описание показать ip sctp Отображает информацию о SCTP. показать процессы Отображает информацию об активных процессах. показать розетки Отображает информацию IP-сокета. показать udp Отображает информацию IP-сокета о процессах UDP. показать сжатие заголовков ip tcp Для отображения статистики сжатия заголовков TCP / IP используйте команду show ip tcp header-compress в пользовательском или привилегированном режиме EXEC. показать ip tcp header-compressio n [ interface-type interface-number ] [ detail ] Описание синтаксиса тип интерфейса номер интерфейса (Необязательно) Тип и номер интерфейса. деталь (Необязательно) Отображает подробную информацию о каждом подключении.Это ключевое слово доступно только в привилегированном режиме EXEC. Командные режимы Пользовательский EXEC (>) Привилегированный EXEC (#) История команд Выпуск Модификация 10.0 Эта команда была введена. 12,4 Эта команда была интегрирована в Cisco Release 12.4, и ее выходные данные были изменены для включения дополнительной статистики сжатия. 12,2 (33) SRA Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SRA. 12.2SX Эта команда поддерживается в составе Cisco IOS Release 12.2SX. Поддержка в конкретном выпуске 12.2SX этого поезда зависит от вашего набора функций, платформы и оборудования платформы. 12,4 (15) T12 Эта команда была изменена. Добавлена поддержка специального формата сжатия заголовков TCP по Ван Якобсону (VJ). Примеры Ниже приводится пример вывода команды show ip tcp header-compress : Маршрутизатор № показывает сжатие заголовка ip tcp Статистика сжатия заголовка TCP / IP: Интерфейс Serial2 / 0 (сжатие включено, IETF) Rcvd: всего 53797, сжатых 53796, 0 ошибок, 0 сообщений о состоянии 0 отброшено, 0 копий буфера, 0 сбоев буфера Отправлено: 53797 всего, 53796 сжатых, 0 статусных сообщений, 0 не прогнозируемых 1721848 байт сохранено, 430032 байта отправлено 5.00 коэффициент повышения эффективности Connect: 16 слотов RX, 16 слотов TX, 1 промах, 0 коллизий, 0 отрицательных попаданий в кеш, 15 свободных контекстов Коэффициент попаданий 99%, частота промахов за пять минут 0 промахов в секунду, максимум 0 Таблица 54 описывает важные поля, отображаемые на дисплее. Таблица 54 показывает описание полей сжатия заголовка ip tcp Поле Описание Интерфейс Serial2 / 0 (сжатие включено, IETF) Тип и номер интерфейса, на котором включено сжатие. Rcvd: Полученная статистика описана в следующих полях. всего Общее количество TCP-пакетов, полученных интерфейсом. сжатый Общее количество сжатых TCP-пакетов. ошибки Количество пакетов, полученных с ошибками. сообщение о состоянии Количество сообщений о повторной синхронизации, полученных от однорангового узла. сброшено Количество пакетов, отброшенных из-за недопустимого сжатия. буферные копии Количество пакетов, которые нужно было скопировать в большие буферы для распаковки. ошибки буфера Количество пакетов, отброшенных из-за отсутствия буферов. Отправлено: Отправленная статистика, описанная в следующих полях. всего Общее количество TCP-пакетов, отправленных через интерфейс. сжатый Общее количество сжатых TCP-пакетов. сообщение о состоянии Количество сообщений ресинхронизации, отправленных одноранговым узлом. не прогнозируется Количество пакетов, проходящих через компрессор неоптимальным путем. сохраненных байта Общая экономия байтов за счет сжатия. отправлено байтов Общее количество байтов, отправленных после сжатия. КПД Коэффициент улучшения Повышение эффективности линии из-за сжатия заголовка TCP, выраженное как отношение общего количества байтов пакета к байтам сжатого пакета. Соотношение должно быть больше 1,00. Подключение: Статистика соединений описана в следующих полях. rx слотов Общее количество слотов приема. tx слотов Общее количество слотов передачи. промахов Указывает, сколько раз не удалось найти совпадение. Если ваш вывод показывает большой процент пропусков, то количество допустимых одновременных соединений сжатия может быть слишком низким. столкновения Общее количество коллизий. попаданий в отрицательный кеш Общее количество отрицательных попаданий в кэш. Примечание Это поле не имеет отношения к сжатию заголовка TCP; он используется для сжатия заголовка транспортного протокола реального времени (RTP). бесплатные контексты Общее количество свободных контекстов. Примечание Свободные контексты (также известные как соединения) являются показателем количества ресурсов, которые доступны, но не используются в настоящее время для сжатия заголовка TCP. Коэффициент попадания Процент случаев, когда программа обнаруживала совпадение и могла сжать заголовок. Частота пятиминутных промахов 0 промахов / сек Вычисляет частоту пропусков за предыдущие пять минут для более долгосрочного (и более точного) анализа тенденций частоты пропусков. макс. Максимальное значение предыдущего поля. В следующем примере для Cisco IOS версии 12.4 (15) T12 показано, что включен специальный формат TCP VJ: Маршрутизатор # показать серийный номер сжатия заголовка ip tcp 5/0, деталь Статистика сжатия заголовка TCP / IP: DLCI 100 Информация о канале / назначении: ip 10.72.72.2 Максимальный заголовок 60 байт, максимальное время 50 секунд, максимальный период 32786 пакетов, обратная связь включена, Spl-VJ включен Максимальный заголовок 60 байт, максимальное время 50 секунд, максимальный период 32786 пакетов, обратная связь включена, Spl-VJ включен Связанные команды Команда Описание IP-сжатие заголовков специальный-vj Включает специальный формат VJ для сжатия заголовка TCP. компрессионные соединения IP TCP Задает общее количество соединений со сжатием заголовков TCP, которые могут существовать на интерфейсе специальный vj Включает специальный формат VJ сжатия заголовка TCP, чтобы идентификаторы контекста включались в сжатые пакеты. показать IP-трафик Чтобы отобразить глобальную или общесистемную статистику IP-трафика для одного или нескольких интерфейсов, используйте команду show ip traffic в пользовательском или привилегированном режиме EXEC. показать IP-трафик c [ интерфейс номер типа ] Описание синтаксиса интерфейс типовой номер (Необязательно) Отображает глобальную или общесистемную статистику IP-трафика для определенного интерфейса. Если используется ключевое слово interface , требуются аргументы типа и number . Команда по умолчанию Использование команды show ip traffic без ключевых слов и аргументов отображает глобальную или общесистемную статистику IP-трафика для всех интерфейсов. Командные режимы Пользовательский EXEC (>) Привилегированный EXEC (#) История команд Выпуск Модификация 10.0 Эта команда была введена. 12,2 Выходные данные были улучшены для отображения количества сообщений keepalive, open, update, запроса обновления маршрута и уведомлений, полученных и отправленных процессом маршрутизации протокола пограничного шлюза (BGP). 12,2 (25) ю Выходные данные команды были изменены. 12.2 (28) СБ Эта команда была интегрирована в Cisco IOS Release 12.2 (28) SB и реализована на маршрутизаторах Cisco серии 10000. 12,2 (33) SRA Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SRA. 12,2 (33) SXH Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SXH. 12.4 (20) Т Эта команда была интегрирована в Cisco IOS версии 12.4 (20) T. 12,2 (33) SXH5 Эта команда была изменена. Выходные данные были изменены для отображения счетчика ответов ARP (прокси) как количества ответов ARP только для реальных прокси. Cisco IOS XE Release 3.1S Эта команда была интегрирована в Cisco IOS XE Release 3.1С. Эта команда была изменена, чтобы включить необязательное ключевое слово interface и связанные аргументы типа и number . Эти изменения были внесены для обеспечения поддержки MIB IPv4, как описано в RFC 4293: База управляющей информации для Интернет-протокола (IP) . Руководство по использованию Использование команды show ip traffic с дополнительным интерфейсом Ключевое слово отображает счетчики ipIfStatsTable для указанного интерфейса, если включена адресация IPv4. Примеры Ниже приведен пример выходных данных команды show ip traffic : Rcvd: 27 всего, 27 местных направлений 0 ошибок формата, 0 ошибок контрольной суммы, 0 неправильных переходов 0 неизвестный протокол, 0 не шлюз 0 сбоев безопасности, 0 неверных опций, 0 с опциями Opts: 0 конец, 0 nop, 0 базовая безопасность, 0 свободный исходный маршрут 0 отметка времени, 0 расширенная безопасность, 0 запись маршрута 0 идентификатор потока, 0 строгий исходный маршрут, 0 предупреждение, 0 cipso, 0 ump фрагов: 0 собрано заново, 0 таймаутов, 0 не удалось собрать 0 фрагментировано, 0 фрагментировать не удалось Bcast: 27 получено, 0 отправлено Mcast: 0 получено, 0 отправлено Отправлено: 0 сгенерировано, 0 отправлено Drop: 0 сбой инкапсуляции, 0 нерешенных, 0 без смежности 0 нет маршрута, 0 одноадресных RPF, 0 принудительного сброса Drop: 0 пакетов с нулевым IP-адресом источника Rcvd: 0 ошибок формата, 0 ошибок контрольной суммы, 0 перенаправлений, 0 недоступных 0 эхо, 0 ответов эха, 0 запросов маски, 0 ответов маски, 0 подавления 0 параметр, 0 отметка времени, 0 информационный запрос, 0 другое 0 запросов irdp, 0 объявлений irdp : 0 превышено времени, 0 ответов с отметками времени, 0 информационных ответов Отправлено: 0 перенаправлений, 0 недоступен, 0 эхо, 0 эхо-ответ 0 запросов маски, 0 ответов маски, 0 подавления, 0 отметок времени 0 информационный ответ, 0 превышено времени, 0 проблема параметра 0 запросов irdp, 0 объявлений irdp Rcvd: всего 0, 0 открытий, 0 уведомлений, 0 обновлений 0 сообщений проверки активности, 0 обновлений маршрута, 0 нераспознанных Отправлено: всего 0, открытий 0, уведомлений 0, обновлений 0 0 сообщений проверки активности, 0 обновлений маршрута Rcvd: 0 всего, 0 ошибок контрольной суммы, 0 без порта Статистика PIMv2: отправлено / получено Всего: 0/0, 0 ошибок контрольной суммы, 0 ошибок формата регистров: 0/0 (0 не rp, 0 не sm-группа), остановка регистров: 0/0, приветствие: 0/0 Присоединиться / Чернослив: 0/0, Утверждения: 0/0, прививки: 0/0 Загрузки: 0/0, Candidate_RP_Advertisements: 0/0 Статистика IGMP: отправлено / получено Всего: 0/0, Ошибки формата: 0/0, Ошибки контрольной суммы: 0/0 Запросы хоста: 0/0, отчеты хоста: 0/0, хост покидает: 0/0 Rcvd: 185515 всего, 0 ошибок контрольной суммы, 185515 без порта Отправлено: всего 0, 0 отправленных рассылок Rcvd: 0 всего, 0 ошибок контрольной суммы 0 привет, 0 описание базы данных, 0 запрос состояния связи 0 обновлений состояния канала, 0 подтверждений состояния канала 0 привет, 0 описание базы данных, 0 запрос состояния связи 0 обновлений состояния канала, 0 подтверждений состояния канала Rcvd: 0 запросов адреса, 0 ответов адреса 0 запросов имени прокси, 0 запросов где-есть, 0 других Отправлено: 0 запросов адреса, 0 ответов адреса (0 прокси) 0 ответов по имени прокси, 0 ответов где-это Rcvd: 1477 запросов, 8841 ответов, 396 обратных, 0 других Отправлено: 1 запросов, 20 ответов (0 прокси), 0 обратных Отбрасывание из-за заполнения очереди ввода: 0 Маршрутизаторы Cisco серии 10000 Пример Ниже приведен пример выходных данных команды show ip traffic при использовании на маршрутизаторе Cisco серии 10000: Rcvd: 27 всего, 27 местных направлений 0 ошибок формата, 0 ошибок контрольной суммы, 0 неправильных переходов 0 неизвестный протокол, 0 не шлюз 0 сбоев безопасности, 0 неверных опций, 0 с опциями Opts: 0 конец, 0 nop, 0 базовая безопасность, 0 свободный исходный маршрут 0 отметка времени, 0 расширенная безопасность, 0 запись маршрута 0 идентификатор потока, 0 строгий исходный маршрут, 0 предупреждение, 0 cipso, 0 ump фрагов: 0 собрано заново, 0 таймаутов, 0 не удалось собрать 0 фрагментировано, 0 фрагментировать не удалось Bcast: 27 получено, 0 отправлено Mcast: 0 получено, 0 отправлено Отправлено: 0 сгенерировано, 0 отправлено Drop: 0 сбой инкапсуляции, 0 нерешенных, 0 без смежности 0 нет маршрута, 0 одноадресных RPF, 0 принудительного сброса 0 вариантов отклонено, 0 IP-адрес источника ноль Таблица 55 описывает важные поля, отображаемые на дисплее. Таблица 55 показывает описание полей IP-трафика Поле Описание ошибки формата Указывает на грубую ошибку в формате пакета, например недопустимую длину заголовка Интернета. Количество неверных переходов Происходит, когда пакет отбрасывается из-за того, что его поле времени жизни (TTL) было уменьшено до нуля. ошибка инкапсуляции Обычно указывает на то, что маршрутизатор не имеет записи запроса протокола разрешения адресов (ARP) и, следовательно, не отправляет дейтаграмму. нет маршрута Подсчитывается, когда программное обеспечение Cisco IOS отбрасывает дейтаграмму, которую не знает, как маршрутизировать. Связанные команды Команда Описание очистить IP-трафик Очищает глобальную или общесистемную статистику IP-трафика для одного или нескольких интерфейсов. показать ip wccp Чтобы отобразить глобальную конфигурацию и статистику протокола связи веб-кэша (WCCP), используйте команду show ip wccp в пользовательском или привилегированном режиме EXEC. показать ip wccp [ сводка ] [ возможности ] [ vrf vrf-name ] [ service-number | интерфейсы [ cef | считает | деталь ] | веб-кеш | все [ вид | { задание | сервис | клиентов [ id ip-адрес ] | полный | деталь [ счетчики ] [ внутренние ]}] Описание синтаксиса сводка (Необязательно) Отображает сводку служб WCCP. Возможности (Необязательно) Отображает информацию о возможностях платформы WCCP. VRF Имя VRF (Необязательно) Определяет VRF, связанный с отображаемой группой услуг. сервисный номер (Необязательно) Идентификационный номер группы службы веб-кеша, управляемой кешем.Число может быть от 0 до 254. Для веб-кешей, использующих механизмы кэширования Cisco, служба обратного прокси-сервера обозначается значением 99. интерфейсов (Необязательно) интерфейсы перенаправления WCCP. cef (Необязательно) Статистика интерфейса CEF, включая количество служб ввода, вывода, динамических, статических и многоадресных служб. отсчетов (Необязательно) Статистика подсчета интерфейса WCCP, включая количество перенаправленных CEF и коммутируемых процессом выходных и входных пакетов. деталь (Необязательно) Статистика конфигурации интерфейса WCCP, включая количество входных, выходных, динамических, статических и многоадресных служб. веб-кеш (Необязательно) Статистика для службы веб-кеширования. все (Необязательно) Статистика для всех известных сервисов. вид (Необязательно) Другие члены определенной группы услуг или всех групп услуг были или не были обнаружены. назначение (Необязательно) Информация о назначении группы услуг. сервис (Необязательно) Подробная информация о службе, включая определение службы и всю другую информацию для каждой службы. клиентов (Необязательно) Подробная информация о клиентах службы, отображающая всю информацию о каждом клиенте. Информация о каждой услуге или счетчики трафика не отображаются. id ip-адрес (Необязательно) Ограничивает вывод для отображения информации о каждом клиенте, относящейся только к указанному клиенту, а не ко всем клиентам службы. Если указанный клиент не существует, вывод не отображается. полный (Необязательно) Подробная информация об услуге и всех клиентах услуги.Отображает информацию о каждой услуге и всю информацию о клиенте. деталь (Необязательно) Информация о маршрутизаторе и всех веб-кэшах. счетчики (Необязательно) Отображает счетчики трафика. внутренний (Необязательно) Отображает внутреннюю информацию.Этот вывод считается полезным только для разработчиков Cisco IOS. Командные режимы Пользовательский EXEC (>) Привилегированный EXEC (#) История команд Выпуск Модификация 11.1CA Эта команда была введена для платформ Cisco 7200 и 7500. 11.2P Поддержка этой команды была добавлена на различные платформы Cisco. 12,0 (3) т Добавлены ключевые слова detail и view . 12.3 (7) Т Выходные данные были расширены, чтобы отображать счетчики обхода (процесс, быстрый и Cisco Express Forwarding), когда включен WCCP. 12,2 (14) SX Поддержка этой команды была введена в Supervisor Engine 720. 12,2 (17d) SXB Поддержка этой команды в Supervisor Engine 2 была расширена до Cisco IOS Release 12.2 (17d) SXB. 12,2 (25) ю Эта команда была интегрирована в Cisco IOS версии 12.2 (25) S. 12,3 (14) т Выходные данные были улучшены для отображения максимального количества групп услуг. 12,2 (27) SBC Эта команда была интегрирована в Cisco IOS Release 12.2 (27) SBC. 12,2 (33) SRA Эта команда была интегрирована в Cisco IOS версии 12.2 (33) SRA. 12,4 (11) т Эта команда была расширена для отображения информации о режиме службы WCCP. 12,2 (33) SXH Эта команда была интегрирована в Cisco IOS Release 12.2 (33) SXH. Cisco IOS XE Release 2.2 Эта команда была интегрирована в Cisco IOS XE Release 2.2. 15,0 (1) M Эта команда была изменена. Было добавлено ключевое слово summary и пара ключевых слов и аргументов vrf vrf-name . 12,2 (33) SRE Эта команда была изменена.Было добавлено ключевое слово summary и пара ключевых слов и аргументов vrf vrf-name . Cisco IOS XE Release 3.1S Эта команда была изменена. Были добавлены следующие ключевые слова и аргументы: все , назначение , сводка , сервис , клиенты , полный , возможности , счетчики , id ip-адрес , vrf vrf-имя . Руководство по использованию Используйте команду clear ip wccp , чтобы сбросить счетчик информации «Перенаправленные пакеты». Используйте команду show ip wccp service-number , чтобы получить счетчик «Всего перенаправленных пакетов». Счетчик «Всего перенаправленных пакетов» - это количество перенаправленных потоков или сеансов. Используйте команду детали show ip wccp service-number , чтобы указать счетчик «Перенаправленных пакетов».Счетчик «Перенаправленных пакетов» - это количество перенаправленных потоков или сеансов. Используйте команду show ip wccp web-cache detail , чтобы указать, сколько потоков, а не пакетов, используют перенаправление уровня 2. Используйте команду show ip wccp summary , чтобы показать настроенные службы WCCP и сводку их текущего состояния. Для кластеров механизма кэширования, использующих механизмы кэширования Cisco, служебный номер обратного прокси-сервера указывается значением 99. На маршрутизаторах Cisco ASR 1000 Series ненулевые значения можно увидеть только для счетчиков, зависящих от платформы, поскольку маршрутизаторы Cisco ASR 1000 Series реализуют все перенаправление на оборудовании. Настройка счетчиков Ключевое слово также отображает счетчики, полученные от оборудования. Примеры Этот раздел содержит примеры и описания полей для следующих форм этой команды: • показать ip wccp сервисный номер (отображается сервисный режим) • показать ip wccp сервисный номер просмотр • показать ip wccp сервисный номер деталь • показать интерфейсы ip wccp • показать ip wccp web-cache • показать счетчики веб-кэша ip wccp • показать детали веб-кэша ip wccp • показать детали веб-кэша ip wccp (отображаются счетчики обхода) • показать ip wccp web-cache service • показать сводку ip wccp показать ip wccp сервисный номер (отображается сервисный режим) Ниже приводится пример выходных данных команды show ip wccp service-number : Идентификатор маршрутизатора: 100.1.1.16 Количество клиентов группы обслуживания: 1 Количество маршрутизаторов группы обслуживания: 1 Всего перенаправлено пакетов s / w: 0 Список доступа к службам: tcp91 Всего отброшенных закрытых пакетов: 0 Список доступа для перенаправления: -нет- Всего пакетов отклонено перенаправление: 0 Всего неназначенных пакетов: 0 Список доступа группы: -нет- Всего сообщений, отклоненных для группы: 0 Всего сбоев аутентификации: 0 Всего получено обойденных пакетов: 0 Таблица 56 описывает важные поля, отображаемые на дисплее. Таблица 56 показывает служебный номер ip wccp Описание полей Поле Описание Информация о маршрутизаторе Список маршрутизаторов, обнаруженных текущим маршрутизатором. Версия протокола Версия WCCP, используемая маршрутизатором в группе обслуживания. Идентификатор услуги Указывает, какая услуга подробно описана. Количество клиентов группы обслуживания: Число клиентов, видимых маршрутизатору и другим клиентам в группе обслуживания. Количество маршрутизаторов группы обслуживания Количество маршрутизаторов в группе обслуживания. Всего пакетов s / w перенаправлено Общее количество пакетов, перенаправленных маршрутизатором. Сервисный режим: закрыт Определяет режим обслуживания WCCP. Варианты бывают открытые или закрытые. Список доступа к услугам Именованный расширенный список доступа IP, который определяет пакеты, которые будут соответствовать службе. Всего пакетов отброшено закрыто Общее количество пакетов, которые были отброшены, когда WCCP настроен для закрытых служб, и промежуточное устройство недоступно для обработки службы. Список доступа перенаправления Имя или номер списка доступа, определяющего, какие пакеты будут перенаправлены. Всего пакетов отклонено перенаправление Общее количество пакетов, которые не были перенаправлены из-за несоответствия списку доступа. Всего пакетов не назначено Количество пакетов, которые не были перенаправлены, потому что они не были назначены никакому механизму кэширования. Пакеты не могут быть назначены во время первоначального обнаружения механизмов кэширования или при удалении кеша из кластера. Список доступа группы Указывает, какой подсистеме кэширования разрешено подключаться к маршрутизатору. Всего сообщений, отклоненных для группы Указывает количество пакетов, отклоненных списком доступа group-list . Всего ошибок аутентификации Количество случаев, когда пароль не совпадал. Всего получено обойденных пакетов Количество пакетов, которые были обойдены. Process, fast и Cisco Express Forwarding (CEF) - это пути переключения в программном обеспечении Cisco IOS. показать ip wccp номер службы просмотр Ниже приводится пример вывода команды show ip wccp service-number view для группы услуг 1: Router # show ip wccp 1 view Видимость механизмов кэширования WCCP Механизмы кэширования WCCP не видны: Примечание Максимальное количество настраиваемых групп услуг - 256. Если какой-либо веб-кеш отображается под полем WCCP Cache Engines Not Visible, маршрутизатор необходимо перенастроить для сопоставления веб-кеша, который ему не виден. В таблице 57 описаны важные поля, отображаемые на дисплее. Таблица 57 показывает представление служебного номера ip wccp Описание полей Поле Описание Маршрутизатор WCCP В соответствии с Список маршрутизаторов, обнаруженных текущим маршрутизатором. Видимые клиенты WCCP Список клиентов, видимых маршрутизатору и другим клиентам в группе обслуживания. Клиенты WCCP не видны Список клиентов в группе обслуживания, которые не видны маршрутизатору и другим клиентам в группе обслуживания. показать ip wccp сервисный номер деталь В следующем примере отображается информация о клиенте WCCP и статистика маршрутизатора WCCP, которая включает тип услуг: Маршрутизатор # показать детали IP wccp 91 Идентификатор клиента WCCP: 10.1.1.14 Начальная хеш-информация: 0000000000000000000000000000000000000000000000000000000000000000 Назначенная хеш-информация: FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF Распределение хэшей: 256 (100,00%) показать интерфейсы ip wccp Ниже приведен пример выходных данных команды show ip wccp interfaces : Маршрутизатор # показывает интерфейсы ip wccp Конфигурация интерфейса WCCP: В Таблице 58 описаны важные поля, отображаемые на дисплее. Таблица 58 показывает интерфейсы ip wccp. Описание полей Поле Описание Услуги на выходе Указывает количество служб вывода, настроенных на интерфейсе. Услуги ввода Указывает количество служб ввода, настроенных на интерфейсе. Услуги Mcast Указывает количество служб многоадресной рассылки, настроенных на интерфейсе. Исключить из Показывает, исключен ли трафик на интерфейсе из перенаправления. показать ip wccp web-cache Ниже приведен пример выходных данных команды show ip wccp web-cache : Router # показать ip wccp web-cache Идентификатор службы: веб-кеш Количество клиентов группы обслуживания: 0 Количество маршрутизаторов группы обслуживания: 0 Всего перенаправлено пакетов: 213 Список доступа к услугам: -нет- Всего отброшенных закрытых пакетов: 0 Список доступа перенаправления: no_linux Всего пакетов отклонено перенаправление: 0 Всего неназначенных пакетов: 0 Список доступа группы: -нет- Всего сообщений, отклоненных для группы: 0 Всего сбоев аутентификации: 0 Всего получено обойденных пакетов GRE: 0 В Таблице 59 описаны важные поля, отображаемые на дисплее. Таблица 59 показывает описания полей ip wccp web-cache Поле Описание Версия протокола Указывает, включен ли WCCPv1 или WCCPv2. Идентификатор услуги Указывает, какая услуга подробно описана. Количество клиентов сервисной группы Количество клиентов, использующих маршрутизатор в качестве домашнего маршрутизатора. Количество маршрутизаторов группы обслуживания Количество маршрутизаторов в группе обслуживания. Всего перенаправлено пакетов Общее количество пакетов, перенаправленных маршрутизатором. Сервисный режим Указывает, настроен ли режим WCCP: открытый или закрытый. Список доступа к услугам Имя или номер списка доступа к службе, определяющего, какие пакеты будут перенаправлены. Список доступа перенаправления Имя или номер списка доступа, определяющего, какие пакеты будут перенаправлены. Всего пакетов отклонено перенаправление Общее количество пакетов, которые не были перенаправлены из-за несоответствия списку доступа. Всего пакетов не назначено Количество пакетов, которые не были перенаправлены, потому что они не были назначены никакому механизму кэширования. Пакеты не могут быть назначены во время первоначального обнаружения механизмов кэширования или при удалении кеша из кластера. Список доступа группы Указывает, какой подсистеме кэширования разрешено подключаться к маршрутизатору. Всего сообщений, отклоненных для группы Указывает количество пакетов, отклоненных списком доступа group-list . Всего ошибок аутентификации Количество случаев, когда пароль не совпадал. показать ip wccp web-cache счетчики В следующем примере отображается информация о механизме веб-кеширования и счетчики трафика WCCP: Router # show ip wccp web-cache counters Счетчики группы обслуживания WCCP: Действие - Игнорировать (вперед): Причина - перенаправление проверки ACL: Причина - закрытые службы: GRE обойдены ошибки пакетов: Идентификатор клиента WCCP: 10.1.1.82 В таблице 60 описаны важные поля, отображаемые на дисплее. В таблице 60 показаны счетчики ip wccp web-cache. Описание полей Поле Описание Перенаправленные пакеты Общее количество пакетов, перенаправленных маршрутизатором. Неперенаправленные пакеты Общее количество пакетов, не перенаправленных маршрутизатором. Платформа Общее количество пакетов, перенаправленных или не перенаправленных аппаратно. показать детали веб-кэша ip wccp В следующем примере отображается информация о механизме веб-кеширования и статистика маршрутизатора WCCP для службы веб-кеширования: Router # показать детали веб-кеша ip wccp Идентификатор клиента WCCP: 10.20.1.10 (IP-адрес: 10.20.1.2) Распределение маски: 64 из 64 (100,00%) Маска SrcAddr DstAddr SrcPort DstPort ---- ------- ------- ------- ------- 0000: 0x00001741 0x00000000 0x0000 0x0000 Значение SrcAddr DstAddr SrcPort DstPort ----- ------- ------- ------- ------- 0000: 0x00000000 0x00000000 0x0000 0x0000 0001: 0x00000001 0x00000000 0x0000 0x0000 0002: 0x00000040 0x00000000 0x0000 0x0000 0003: 0x00000041 0x00000000 0x0000 0x0000 В таблице 61 описаны важные поля, отображаемые на дисплее. Таблица 61 показывает подробные сведения о веб-кэше ip wccp. Описание полей Поле Описание Информация о клиенте WCCP Заголовок области, содержащей поля для информации о клиентах. IP-адрес IP-адрес кэш-памяти в сервисной группе. Версия протокола Версия WCCP, используемая механизмом кэширования в группе обслуживания. Штат Указывает, правильно ли работает кэш-машина и с ней можно связаться b .

Команда	Описание
IP-сжатие заголовков специальный-vj	Включает специальный формат VJ для сжатия заголовка TCP.
компрессионные соединения IP TCP	Задает общее количество соединений со сжатием заголовков TCP, которые могут существовать на интерфейсе
специальный vj	Включает специальный формат VJ сжатия заголовка TCP, чтобы идентификаторы контекста включались в сжатые пакеты.
