Ручной переключатель фаз на дин рейку: Переключатели фаз механические купить в интернет магазине 👍

Содержание

автоматический и ручной, область применения и особенности работы

На чтение 7 мин Просмотров 533 Опубликовано 12.08.2019 Обновлено 31.07.2019

На производственных предприятиях и иных учреждениях предъявляются строгие требования к бесперебойной работе электросети. Основные средства ее обеспечения — автоматический ввод резерва, используемый в однофазных электросетях, и переключатель фаз, отличающийся от классического АВР использованием добавочных линий с неактивной фазы трехфазной сети.

Устройство и принцип работы

Автоматический переключатель фаз DigiTOP PS-63A

На входные зажимы устройства идет питание с трех фаз, а выходит из него только одна, имеющая максимально близкий к оптимальному показатель напряжения. При прекращении питания главной линии или резком скачке напряжения трехфазный переключатель задействует другую фазу – где показатель наиболее приближен к нормальному. По большей части прибор используют в сетях с тремя фазами, но также применяют и для генератора – в этом случае надлежит продумать форму запускающего импульса.

Выпускаются механические и автоматические устройства. Автоматический трехфазный переключатель фаз работает с опорой на микроконтроллер. Переключая конструкцию из нескольких реле, автоматический переключатель ищет среди электролиний наиболее приближенную к целесообразным показателям. Позиционные 3 фазные ручные переключатели выпускаются с разным числом позиций (от двух до четырех). Цифровой порядок переключения у них может быть разный. Один из примеров: 0-1-0-2-0-3: тут нуль обозначает выключение всех линий, а остальные цифры соответствуют фазам. Механические аппараты с большой мощностью часто применяются для реверсивных двигателей.

Как выбрать переключатель фаз

Ручной и автоматический переключатель фаз

При выборе переключателя напряжения прежде всего нужно обращать внимание на параметры тока, на которые рассчитан прибор. Именно они определяют, подойдет ли прибор для использования в конкретной сети. Не рекомендуется приобретение переключателя, ток которого больше номинального показателя для входного автомата.

Другими значимыми параметрами при приобретении ручного или автоматического фазоискателя являются:

гибкость и вариативность настроек: как минимум, должны быть предусмотрены установка границ нормального напряжения и основной фазы;
тип индикации: предпочтительный – жидкокристаллический дисплей; в дешевых моделях используются светодиоды;
дополнительные возможности – например, сенсорное управление.

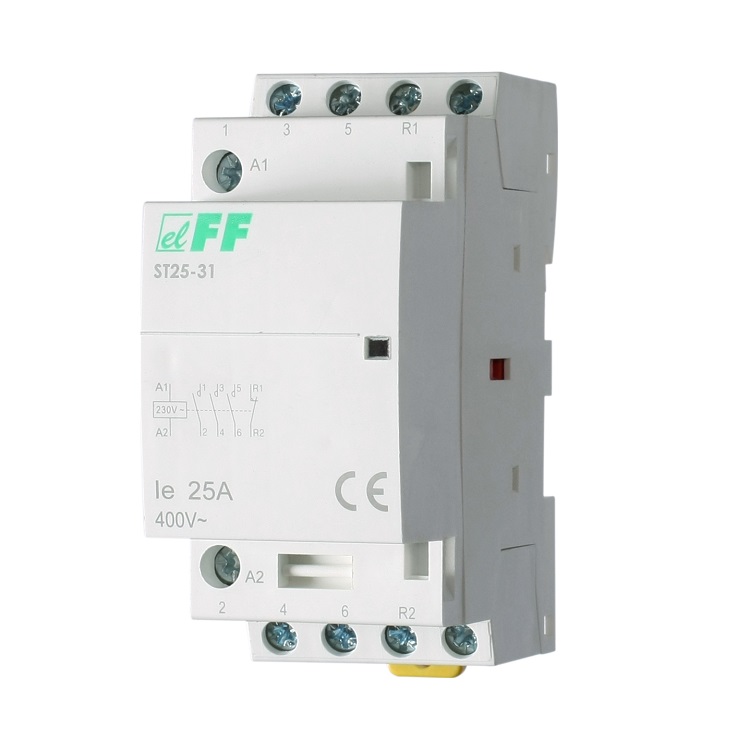

Если обнаружилось, что у распределителя фаз недостаточная мощность для обслуживания сети, можно поставить коммутационное устройство. При этом обмотка контактора или пускателя должна соединяться с выходными зажимами прибора.

Область применения, назначение и параметры

Пример использования устройства

Сфера использования устройств выбора фаз обширна: приборы устанавливаются на производственных предприятиях – в системах автоматизации, управления, вентиляции и других; в больницах и аптеках – аппараты жизнеобеспечения, хранение медикаментов. Применяются они и в жилых домах: для обеспечения сигнализационных установок, газовых котлов.

Использование 3 фазного выключателя практикуется для перенесения питания с активной линии на другую. Такая опция целесообразна в ситуациях, если в основной линии возникают перебои, резкие скачки, напряжение становится слишком высоким или перестает подаваться вообще. Для обеспечения бесперебойного снабжения сети и предотвращения аварийных инцидентов нужно правильно выставить значения ключевых параметров.

Минимальный предел напряжения

Он показывает лимит, ниже которого опускаться нельзя, в противном случае сеть будет работать с перебоями. Устанавливают границу в соответствии с документами, прилагаемыми к прибору.

Время возврата

Важной настройкой является время возврата

Это промежуток, по прошествии которого происходит попытка перенаправления контактов к основному источнику при использовании резервной жилы. Когда пройдет этот период, аппарат проверяет параметры ведущей фазы. Если они соответствуют нормальным показателям, питание переходит на нее, если же нет, позже проводится повторная проверка по истечении такого же периода времени. Использование такого механизма дает возможность сэкономить ресурсы – например, покидая помещение, снабжаемое генератором, можно отключать двигатель на некоторый интервал (час-два). Выключать его на продолжительное время чревато сильным падением температуры в холодное время года и выходом электроприборов из строя, а использование обозначенной опции будет рациональным решением.

Время включения

Характеризует время, спустя которое прибор постарается включить питание в ситуации его отсутствия на всех токоведущих проводах. Создать сигнал можно посредством реле.

Схема подключения и порядок работы

Типовая схема подключения

Самостоятельное подсоединение автомата переключения фаз рекомендуется проводить только при наличии достаточного опыта работ с электросетями, так как придется иметь дело с высоким напряжением. Некорректные операции способны вызвать межфазовое замыкание. Размещают аппарат на дин рейку внутри щитка. Обычно схема монтажа прибора описывается в прилагаемых к нему технических документах. Сначала производится подключение первичных цепей, затем – вторичных.

Когда мастер производит подключение переключателя линий электропитания в сеть, в роли питающего провода он может предпочесть любую из тройки фазовых жил. Для предотвращения заклинивания контактов реле выхода у прибора есть специальный блокиратор. Также внедрение устройства в цепь предотвращает возникновение перегрузок. Автоматические приборы оснащены опцией мониторинга контактов пускателей внешней электрической цепи.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Параметры установки АПФ

В технической документации к прибору и на его корпусе указываются два параметра – минимум и максимум напряжения, при которых возможна корректная работа сети. Особенно важен второй – при его превышении проводка перегорает, что может инициировать пожар. Если же напряжение падает слишком низко, устройство будет все время срабатывать.

Большое значение также имеют временные параметры – периоды включения и возврата. Помимо этого, монтер должен выбрать основную фазу. Ее используют по умолчанию, а если на ней возникают скачки напряжения, в дело идет резервная жила. При ее эксплуатации прибор продолжает мониторинг состояния ведущее жилы и, когда оно придет в норму, переключается на нее.

Особенности подключения и функционирования устройства

Как правило, прибор устанавливают в цепь следом за счетчиком электроэнергии. Подключенный переключатель обследует параметры напряжения в кабелях и подключает цепь к наиболее отвечающему требованиям. Аппарат непрерывно мониторит напряжение не только на основной фазе, но и на запасных, чтобы при внезапном выходе параметров ведущей жилы за заданные рамки без промедлений выбрать кабель, на который будет переключено питание. Когда в обоих резервных проводах параметры находятся в допустимых пределах, аппарат переключается от L1 к L2 и далее. При несоответствии разницы потенциалов всех кабелей заданным параметрам питаться не будет никакой из них. Когда на основной линии нормализуется напряжение, она будет включена в цепь.

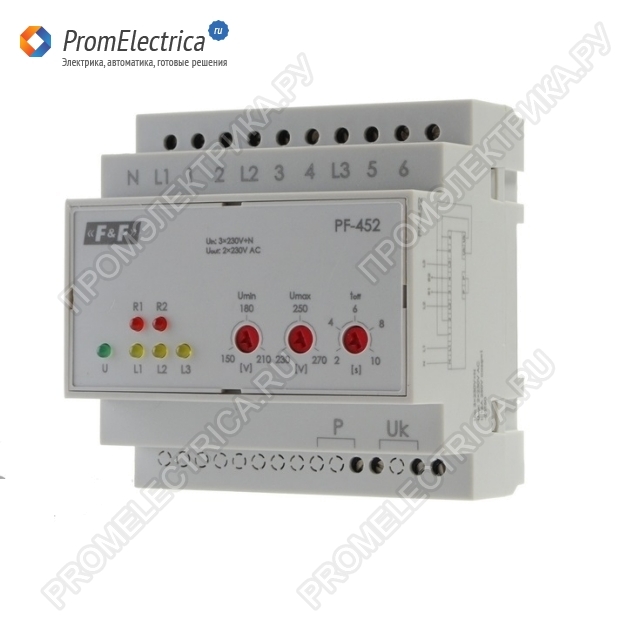

Основные виды АПФ

В российских электросетях чаще всего используются два типа приборов – PF 451 и PF 431. Для выбора нужной модели пользователь должен представлять себе отличия между ними.

PF 431

PF-431

Защищает бытовые приборы от перепадов напряжения. Подойдет для домашней эксплуатации, в том числе владельцам холодильников, потребляющих более 1,5 кВт в сутки, систем видеонаблюдения и прочей аппаратуры, функционирующей продолжительное время ежедневно и потребляющей много мощности. Прибор контролирует разницу потенциалов на выходе. На вход ставят трехфазное напряжение, на выход – одну фазу в 220 В частотой в 50 Гц.

PF 451

Обеспечивает бесперебойную работу однофазной линии. От предыдущего отличается отсутствием опции установки ведущей фазы. Подключает ту из них, параметры напряжения которой близки к оптимальным.

Подключение устройства переключения фаз – хороший способ обеспечить стабильность снабжения промышленной или бытовой аппаратуры питанием. Также оно повышает степень электробезопасности, предохраняя цепь от перегорания проводки.

Переключатель фаз ПФ-01, Реле и таймеры, цена, каталог, Москва

Включите в вашем браузере JavaScript!

Назначение

Для питания однофазной нагрузки 220 В 50 Гц от трехфазной четырехпроводной сети 3х220/380 В 50 Гц с целью обеспечения бесперебойного питания и защиты нагрузки от колебаний напряжения сети.

Применение

Бесперебойное питание электрооборудования и защита нагрузки от скачков напряжения сети

Материалы

Корпус переключателя выполнен из не поддерживающего горения пластика

Конструкция

На лицевой панели переключателя имеются 4 регулятора, устанавливающих верхнее и нижнее значения напряжения, а также время повторного включения и возврата к приоритетной фазе.
На лицевой панели переключателя имеется 4 индикатора, отображающих текущее состояние переключателя.
При выходе всех трех фаз за установленные пороги нагрузка отключается и начинает моргать индикатор «Авария».

Преимущества

Пороги срабатывания по напряжению задаются пользователем
Возможность подключения/отключения функции приоритета фазы L1
Функция защиты от залипания контактов внешних контакторов.

Сравнительная таблица аналогов по сериям

TDM ELECTRIC	Евроавтоматика	Новатек
ПФ-01	PF-451	ПЭФ-301

Схемы подключения к сети

Схемы работы реле

Как подключить переключатель фаз?

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование. Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Бесперебойная работа электрических приборов всегда является актуальной задачей для электриков и специалистов в области энергоснабжения. Требования бесперебойной работы предъявляются на производстве, в медучреждениях, охранных комплексах и дома. Такое требование можно выполнить разными способами: используя

автоматический ввод резерва

(АВР) с дополнительной линии, АВР с блоками бесперебойного питания либо переключатель фаз. Первый вариант чаще всего используется в трёхфазных установках, второй и третий и в однофазных. По сути, переключатель между фазами — это АВР, где дополнительные линии берутся с одной из двух незадействованных фаз обычной трёхфазной сети. Однако, это сказано в обобщенном виде, давайте рассмотрим подробнее устройство и принцип работы переключателя фаз.

Устройство и принцип работы

Переключатель фаз – это устройство, которое подключает вместо основной фазы любую другую, в которой напряжение ближе к норме, когда на основной линии питание пропадает или выходит за установленные пределы. Если вы еще не поняли, для чего нужен этот прибор, давайте рассмотрим подробнее.

Из определения следует, что на вводные клеммы переключателя фаз поступает трёхфазное питание, а выходит из него одна, качество напряжения которой ближе всех к норме. Само переключение происходит при скачках, просадках или полном исчезновении основной. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда следует ограничение – работать переключатель фаз должен в трёхфазной сети. Он может быть использован и для генератора, но тогда, нужно продумать, как сформировать управляющий импульс для его запуска. Аппарат может быть ручным и автоматическим.

Принцип работы заключается в переборе линий, до момента нахождения той, у которой оптимальные параметры с помощью переключения группы реле микроконтроллером.

Кроме автоматических переключателей фаз часто встречаются и ручные варианты. Ручной переключатель представляет собой 3-х позиционный кулачковый переключатель, иногда его называют «пакетник». При этом встречается в продаже и 2-х позиционный и 4-х позиционный переключатель в зависимости от потребностей потребителя.

Маломощные механические модели переключателей нужны не для коммутации нагрузки, а для переключения измеряемой вольтметром линии. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – отключены все фазы, а 1,2 и 3 – это номер выбранной линии. Мощные модели удобно использовать для реверса двигателя или подключения нагрузки, можно производить переключения под напряжением.

Будьте внимательны переключатель на 3 положения не факт, что будет переключать три фазы, возможно, его позиции – 1-0-2, т.е. первая пара контактов замкнута, отключено и вторая пара контактов. Ознакомьтесь с документацией на него и проверьте схему переключений, если документации нет – проверить можно обычной прозвонкой.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

Купить переключатель, рассчитанный на больший ток.
Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

аппараты жизнеобеспечения;
холодильники с лекарствами в аптеках;

На производстве и в офисах:

средства автоматизации;
управляющая и аппаратура отслеживающая, записывающая сигналы;
средства связи, стационарные радиостанции, диспетчерское оборудование;
системы вентиляции;

В доме:

газовый котел;
система охраны;
видеонаблюдение;
система «умный дом»;

Схема подключения

После покупки у вас может возникнуть трудности с тем, как подключить переключатель фаз. Если у вас нет опыта работы с электричеством, лучше не стоит пробовать, так как вам придется работать с высоким напряжением в трёхфазной сети – 380 Вольт. Кроме того неправильное использование и подключение подобного оборудования может привести к замыканию между фазами.

Переключатель фаз – это модульный прибор, который устанавливается в щиток на объекте на дин рейку. Перед ним устанавливается трёхфазный автоматический выключатель. После монтажа первичной цепи переходим к выходным. Но как подключить вторичные цепи зависит от модели переключателя. Схема подключения обязательно указывается в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, что такое переключатель фаз и как его подключить в щитке:

Переключатель фаз – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуально это может быть за городом в коттедже, в дачном поселке, где обычно бывают перебои с электричеством. Мы рассказали о том, как подключить и где установить, а также обо всех параметрах таких устройств. Выбор бесперебойной подачи остаётся за вами исходя из потребностей и бюджета.

Будет полезно прочитать:

Как выбрать ИБП для дома
Что такое реле контроля фаз
Для чего нужен кулачковый переключатель

Переключатели фаз НоваТек ПЭФ-301, ПЭФ-319 и ПЭФ-320 (обновлено ‘2020) – CS-CS.Net: Лаборатория Электрошамана

Переключатели фаз НоваТек ПЭФ-301 и ПЭФ-319

Пост, наверное, запоздал на несколько лет (написан он был 27.06.2016, а обновил я его в августе 2020), потому что я переключателями фаз давно уже пользуюсь, а рассказать о том, чего это такое и нафига нужно, руки не доходили. Но тут НоваТек уже как полгода-год назад выпустил более классную версию своего переключателя фаз ПЭФ-319, про которую обязательно надо рассказать, потому что на 15 кВт три фазы эта штука — маст хэв! В 2019-2020 году НоваТек сделал ещё более удобный переключатель фаз — ПЭФ-320, который мне подошёл под все щиты с IPM™ АВР, чтобы выдавать сигнал Sense на запуск генератора.

Переключатель фаз — это штуковина, которая выбирает любую из трёх фаз питания и выдаёт её на выход. Обычно, если есть все три фазы — то такие переключатели фаз выдают на выход первую фазу (она считается приоритетной). Стандартные функции таких устройств примерно такие:

Приоритетная фаза. Это фаза по умолчанию, с которой питается нагрузка если всё в порядке.
Отслеживание напряжения. Если напряжение вышло за настроенные пределы, то фаза считается «плохая» и переключатель ищет другую хорошую фазу.
Время возврата на основную (приоритетную фазу), когда напряжение на ней восстановится в настроенных пределах.
Контроль напряжения на выходе. Эта штука используется, когда переключатель фаз управляет внешними мощными контакторами. Контакты контакторов могут залипнуть и тогда будет злое межфазное замыкание. Вот чтобы его не было — переключатель фаз сначала отключает одну фазу, а потом проверяет — пропало ли напряжение на выходе? И если пропало — то подключает следующую.

Зачем это всё надо и куда такое можно применить? А вот если у вас трёхфазный ввод и есть всякие ответственные потребители! Например, холодильник, серверную, котельную (газовую) и тому подобные вещи. А сейчас три фазы и 15 кВт дают всем подряд. Но вот даже у родственников на даче, которым я проводку на лотках делал, зимой на пару дней отвалилась одна из фаз на подстанции. И как назло как раз та, на которой сидел котёл. Вот был бы там переключатель фаз — всё работало бы автоматом (потом я его туда добавил)!

Не вздумайте писать мне про решения вида «а я ща хакну всех», в которых вы додумываетесь поставить по переключателю фаз на каждую фазу отдельно и сделать так, чтобы каждый из них сидел по умолчанию на первой, второй и третьей фазе а, если эта фаза пропала или её параметры вышли за пределы, переключались на остальные фазы.
Это решение — дрянь. Во-первых, потому что в худшем случае все три переключателя фаз встанут на одну фазу и сожрут с неё полную мощность всего объекта, вызвав срабатывания вводного автомата (о том, что вы можете получить больше выделенной мощности и потом зарезать её в три раза, мы не говорим — это ещё хуже, чем выстрелить себе в ногу ©). Во-вторых, потому что они, сделав так, устроят ещё более жирный перекос питающей сети в случае аварии.

А вот в небольших АВР применять переключатели фаз тоже можно. НО следует понимать то, что этот АВР обязан иметь общий N (PEN) проводник от двух вводов. Поэтому такое решение НЕ годится для частного строительства, в котором чаще (из-за грёбаных электросетей) применяется система заземления TT, при которой нули сети и генератора не должны соединяться.

Из переключателей фаз, с которыми я работаю, я выбрал НоваТек, потому что по ним у меня не было ни одного сбоя. А вот в какой-то момент Атомщик (Meldir) решил попробовать Меандр’овские реле выбора фаз РВФ, и жестоко накололся. Это реле тёмной осенней ночью глюкануло и потушило целый щит котельной нахрен. Когда мы перешли на НоваТек, то благодаря тому что оно не зависало мы смогли определить ооочень сложную хитрую проблему и отловить один недокументированный глюк в работе АВР сеть-генератор. История про это описана тут, на сообществе. Причём Меандр с тех пор вообще позагнулся, и было даже непонятно зачем он торопился выпускать версию РВФ-01 без контроля контакторов и сразу же потом довыпустил точно такую же РВФ-02, но с контролем контакторов.

Переключатель фаз НоваТек ПЭФ-301 (до 16А, может управлять контакторами)

Этот переключатель фаз — простенький и изначально задуман для работы с контакторами. Сделан он на микроконтроллере Atmel AtMega, но снаружи выглядит как аналоговый — с крутилками, на которых тяжело точно выставить параметры. Несмотря на кажущуюся неказистость, работает он отлично. Внутри этого переключателя стоят релюшки на 16А (активной нагрузки!), а на DIN-рейке он занимает 4 модуля.

Переключатель фаз НоваТек ПЭФ-301

У всех переключателей фаз есть стандартный хак: если вам хватает внутренних реле (ну например взять ПЭФ-301 и запитать через него блок питания 230/12V для какой-нибудь платки с Arduino или Siemens Logo) — то можно защитить такой переключатель фаз трёх- или четырёхполюсным автоматом на нужный номинал (для примера с блоком питания хватит 6. .10А) и подключить его напрямую.

Обычно для этого между встроенными релюшками переключателя фаз надо поставить перемычки. У НоваТек ПЭФ-301 они идут в комплекте, но сделаны опасно — слишком уж оголёнными. Надеюсь, НоваТек это увидит и переделает. А я такие перемычки выкидываю и меняю на нужные мне из провода ПуГВ с наконечниками НШВИ, как и во всём щите.

Перемычки на переключателе фаз ПЭФ-301

В клеммы этого переключателя фаз отлично влезает НШВИ на 2,5 квадрата. Вот только не помню и не могу сейчас допроверить, влезает ли туда НШВИ (2) 2,5 квадрата. Как буду собирать что-нибудь на этом переключателе — то потом доисправлю этот пост. Дополнил: нет, лезут только одинарные НШВИ!

Внутри он собран классически для НоваТека (и мне нравится эта конструкция): из двух плат, соединённых друг с другом. На верхней плате находятся крутилки и светодиоды, а на нижней — релюшки и конденсаторный блок питания.

Переключатель ПЭФ-301: плата электроники

Вот как это выглядит снизу.

Переключатель ПЭФ-301: плата электроники и силовая часть

Дорожки к релюшкам залиты припоем для того, чтобы увеличить их сечение. Это мне понравилось: НоваТек бруталит!

Переключатель ПЭФ-301: плата силовой части (разводка реле)

Такие переключатели фаз у меня прижились для таких задач:

Запитать очень мелкую автоматику (как я придумывал выше — например контроллер)
Выдать сигнал Sense и/или заряда АКБ для генератора (пост про их подключение) — эти сигналы много не жрут, и можно тоже подключать переключатель фаз напрямую.
Поуправлять контакторами для увеличения мощности.

Самый первый ПЭФ-301 я поставил маньяку-заказчику (мы с ним ставили анализатор качества сети OMIX и докапывались до стабилизаторов ORTEA), который настолько мощно докопался до местных энергетиков, что они вместе ходили протягивать контакты на местной подстанции. И благодаря этому энергетики закрыли глаза на то, что он захотел сделать себе переключатель фаз СТОЯКА в квартире.

Сейчас я конечно удивляюсь, как такое можно было намутить, но это осталось на его совести и вроде как за эти несколько лет перестало быть тайной. А мне важно показать это решение, потому что тут ПЭФ-301 без зависаний и глюков уже как 4 года исправно коммутирует ввод на 63А и периодически щёлкает контакторами. За всё это время никаких жоп не возникло и всё работает штатно и хорошо.

Применение ПЭФ-301 в адском этажном щитке

Так как токи тут были большие, то мы запараллелили контакты контакторов и сделали после них большой сборный кросс-модуль.

Переключатель фаз НоваТек ПЭФ-319 (до 30А, может управлять контакторами)

Но самый кайф с переключателми фаз стал недавно! Когда НоваТек выпустила адский стильный и крутой переключатель фаз ПЭФ-319. И вот он мне очень-очень понравился, и сейчас я его использую практически везде. А почему? А потому что у него теперь есть дисплей, где показывается и текущее напряжение выбранной фазы и то, что мы настраиваем — теперь можно видеть, насколько какой параметр ты накрутил.

А самое главное — внутри него стоят более мощные релюшки на 30А. Понятно, что это только активная нагрузка и что релюшки китайские. НО! если вспомнить что 15 кВт на трёх фазах — это автомат номиналом на 25А, то получается что такой переключатель фаз можно смело вешать на такой ввод! Правда, всё равно его надо защитить своим личным автоматом (не вешать под защиту вводного автомата) на случай если потом мощность повысится.

Вот так выглядит этот зверь! Занимает на DIN-рейке он уже больше — 9 модулей.

Переключатель фаз НоваТек ПЭФ-319

И здесь НоваТеку респект за клеммы! Клеммы они подобрали такие, что в них совершенно спокойно влезает 4 квадрата. Дополнено: раньше клеммы принимали НШВИ на 6 квадратов, сейчас только — четвёрку. Но больше четвёрки сюда пихать ничего и не надо, так что проблем нет. Они адские МОЛОДЦЫ! Вот почему Helvar не мог подобрать нормальные клеммы для своих DALIшных приблуд?

Переключатель фаз НоваТек ПЭФ-319 (клеммы подключения)

С переключателем фаз также идут штатные перемычки из провода ПВ-3 на 6 квадратов (видите, старый провод ПВ-3 более «жёсток», чем ПуГВ: у него жилок внутри меньше и они потолще).

Провода с наконечниками на 6 кв.мм для ПЭФ-319

И вот эти вот перемычки отлично вставляются в клеммы! Поэтому так как я большинство щитов собираю шестёркой, то проблем с подключением этого переключателя фаз у меня в щите нет. Из-за этого я его ещё больше полюбил.

Переключатель фаз НоваТек ПЭФ-319 принимает в себя наконечники до 6 квадратов

Внутри снова всё на двух платах. Только теперь они соединяются на разъёмах, а не шлейфиком. Также стоит ATMega и кажется есть разъёмы для прошивания (может урезанный ISP или свой интерфейс).

Переключатель фаз НоваТек ПЭФ-319 (плата процессора)

Силовая часть сделана на импульсном блоке питания видимо потому что на конденсаторном релюшки не вытянешь (а подключены они постоянно — не поляризованные; не надо этого тут).

Переключатель фаз НоваТек ПЭФ-319 (плата силовой части)

Релюхи имеют номинал без запаса, и НоваТек написал про это честно: взял самый минимальный номинал, на 30А. Соответственно моя идея защищать эти релюхи автоматом на 25А мне нравится: как раз и запас по номиналу будет, и бОльшего от этого переключателя требовать не надо: питание котельной он нам обеспечит сам по себе без дополнительных контакторов.

Переключатель фаз НоваТек ПЭФ-319 (силовые реле)

Дорожки от релюшек точно также имеют напайки (только более злые) для увеличения сечения. Вообще, красиво плата разведена около релюшек: всё аккуратно и технично!

Переключатель фаз НоваТек ПЭФ-319 (дорожки к выходным клеммам)

Такие переключатели фаз я применяю в щите напрямую для выбора питания собственных нужд, инвертора (его зарядки и байпаса), или сразу всей котельной (если она газовая и не жрёт много). Так как переключатель фаз занимает 9 модулей, то я ставлю трёхполюсный автомат защиты перед ним, чтобы в сумме получилось 12 модулей — одна DIN-рейка.

Вот увеличенный кусочек щита коттеджа на серии TwinLine, где всё видно. Обратите внимание на хитрость: на автомате, который переключатель фаз защищает, фазы стоят не в виде L1-L2-L3 (Белый-Красный-Чёрный для моих щитов), а в виде L3-L2-L1. Это сделано для того, чтобы по умолчанию фаза инвертора (для которого тут этот переключатель и стоит) была третьей. А если уже с ней чего-то случится — то переключатель будет выбирать другую фазу.

Применение ПЭФ-319 для питания инвертора

А вот красивый, но вынесший мне мозг щит офиса в СИТИ (щит хороший, но заказчик мне полгода выносит мозги и я готов этот щит уже в окно выкинуть, даже без денег, как с АудиоФилом поступил). Здесь всё очень ответственно, поэтому я поставил переключатель фаз ПЭФ-319 для того, чтобы можно было видеть что на нём накручено и что он показывает, но подвесил к нему контакторы для надёжности. Всё это защищено единым автоматом и питает серверную, автоматику DALI и разные мелочи внутри щита.

Применение ПЭФ-319 для питания офиса

За несколько лет переключатель фаз прижился у меня в щитах и стал практически стандартом питания котельных или ответственных нагрузок. Если щит серьёзный — то я закладываю его даже не спрашивая. А иногда спрашиваю: ставить или нет.

Переключатель фаз НоваТек ПЭФ-320 (до 16А без управления контакторами)

А вот и новинка от НоваТека, которую я очень ждал! Это простой переключатель фаз ПЭФ-320 на 16А. Он не умеет управлять внешними контакторами, как ПЭФ-301, но зато имеет очень аккуратный внешний вид (ПЭФ-301 иногда аж стыдно ставить). Подробный обзор его со всеми измерения есть на MySU от Kirich (спасибо ему). Я же пишу краткий обзор для того, чтобы дополнить свой пост про переключатели фаз от НоваТек.

Переключатель фаз НоваТек ПЭФ-320 (два DIN-модуля, питание до 16А)

Основное его применение — питание небольших нагрузок до 16А. Это очень идеально для систем охранки, пожарки, узлов СКС и других нагрузок, где всё укладывается в обычные 16А (например, 19″ шкафчик с колодкой с розетками).

ПЭФ-320 имеет такие же настройки, что и все остальные переключатели фаз: минимальное и максимальное напряжения, после которых ПЭФ считает фазу «плохой», время до включения нагрузки (его удобно использовать для того, чтобы немного выждать, если входная сеть часто передёргивается по питанию) и время восстановления на фазу по умолчанию.

Передняя панель ПЭФ-320 со стандартными для таких переключателей настройками

На корпусе сбоку нанесена схема включения ПЭФ-320 в сеть. Тут всё просто: подали три фазы и ноль, получили на выходе одну фазу и ноль. Ноль здесь никак не коммутируется, а нужен ПЭФу только для питания. Клеммы для входа и выхода нуля сделаны для удобства: например, чтобы сразу же подключить провода L-N нагрузки без промежуточных клеммников.

Схема подключения ПЭФ-320 к нагрузке (нанесена сбоку переключателя фаз лазером)

У меня только одна претензия к схеме — про автомат защиты. Я знаю, что релюшки внутри ПЭФа не вечны, и что рано или поздно они могут залипнуть или подглючивать. Поэтому я считаю, что защитный автомат надо ставить до переключателя фаз (трёхполюсный), чтобы он защищал и ПЭФ и нагрузку вместе (я так и делаю).

Конечно же я не мог не заглянуть внутрь ПЭФа! Оттягиваем защёлки:

Вскрываем корпус, отжимая защёлки

И разбираем корпус. Вытащить всю начинку из него нам будут мешать крутилки, которые плотно вставляются в переменные резисторы на плате. Аккуратно тянем платы с начинкой на себя — и после этого у нас всё разбирается на части.

Внутренняя начинка корпуса ПЭФ-320 держится также за счёт регулировочных пластмассок

Тут надо сказать, что НоваТек сейчас переделывает свои старенькие корпуса на новые. И корпус ПЭФ-320 — это новая, унифицированная разработка. Помните реле времени РЭВ-303? Да, там тоже используется такой же корпус. И в реле напряжения РН-263t тоже этот же корпус.

У корпуса только меняется донышко (на фотке ниже оно не такое, как в РН-263) и передняя панель, которая крепится в корпусе на защёлках. Молодцы, НоваТек! Поздравляю! Классно сделали!

Нижняя часть корпуса ПЭФ-320 с кусочком печатной платы и силовыми дорожками

Снизу реле находится силовая плата и источник питания, собранный на высоковольтной ШИМке LNK305PN (информация взята из обзора Kirich). Дорожки около силовых реле залиты припоем, что очень хорошо и приятно. Также видны профрезерованные пазы между дорожками, которые повышают изоляцию между ними.

Нижняя часть силовой платы ПЭФ-320. Видны усиленные силовые дорожки и фрезерованные пазы около реле

Компоновка ПЭА тут адски плотная, и все три платы, из которых состоит ПЭФ, намертво припаяны друг к другу. Хоть это мой личный переключатель фаз, я всё равно не хотел его ломать и поэтому зафоткал платы так, как смог.

Верхняя часть платы ПЭФ-320. Питание от верхних вводных клемм передаётся на нижние выходные при помощи проводов

Наружу смотрят переменные резисторы и индикаторные светодиоды. Передача питания внутри ПЭФа (от входных на выходные клеммы через реле) сделана перемычками из провода. Ноль ввода является проходным и подключать его можно только с одной из сторон.

На одной из боковых плат находится третье силовое реле (видны его контакты с кучей припоя и фрезеровкой) и сам микроконтроллер (с другой стороны платы). Плата с кучей дорожек смотрится стильненько. Правда, заодно и видно что защитная маска нанесена немного некачественно: медь дорожек просвечивает через маску.

Красивая (но с нечётко нанесённой маской) боковая часть платы ПЭФ-320

Управляет ПЭФом стандартная для НоваТека AtMega 8. Ох, как они её любят и держатся за LED-индикаторы до последнего, закрывая себе этим самым путь к STM32 и более интересным реле: для ПЭФа AtMega годится, а вот для реле напряжения — не всегда.

Всё снова построено на базе AtMega 8

Релюшки тут — Omron G2RL-14-E, если это кому-то интересно. Форм-фактор реле — самый обычный, как у АББшных CR-P. Так что 16А, которые на них написаны, относятся к строго активной нагрузке, и про это надо помнить.

Использованы реле Omron G2RL

Я придерусь только к одному моменту: положение регулировки на крутилках отмечено при помощи краски. И красят ей на заводе эти крутилки очень экономно, блин. Посмотрите на левую нижнюю: там краска почти отвалилась от касания отвёрткой. А на правой верхней этой краски как кот наплакал.

Минус новых крутилок ПЭФ-320: указывающая сторона маркируется каплей краски, которая наносится нечётко

Такие крутилки НоваТек применяет и в других своих реле, поэтому им стоит подумать о доработке. Может, лазером маркировать точку, или фрезеровать её?

Ну а я… я? Я все новые АВРы делаю теперь на ПЭФ-320, потому что по сравнению с ПЭФ-301 они занимают меньше места и аккуратнее выглядят:

Переключатель ПЭФ-320 в одном из моих силовых щитов с IPM™

➤Заказать Переключатель фаз Spamel SK40-2/8892 в «ЕлектроОпт», 1077705741

Переключатель фаз (кулачковый) SK40-2.866/S10— электрический аппарат, который предназначен для ручной коммутации нагрузки. Пакетные переключатели отличаются количеством контактов и вариантами их подключений, что определяет необходимую схему (алгоритм) управления. Пакетный кулачковый переключатель Spamel 40A предназначен для переключения фаз через ноль напряжением до 40А с монтажем на дин рейку.

Номинальное напряжение изоляции U_e	690 В
Номинальное напряжение импульсное выдерживаемое U_imp	4 кВ
Длительный номинальный ток I_u=I_th	50 A
Номинальный ток включения I_e в кат. AC-21A, AC-22A	40 A (230/400/500/690 B)
Номинальная мощность включения P_e в кат. AC-23A	9 кВт (230 В) 15 кВт (400 В) 18,5 кВт (500 В) 26 кВт (690 В)
Номинальная мощность включения P_e в кат. AC-3	7,5 кВт (230 В) 12 кВт (400 В) 15 кВт (500 В) 21 кВт (690 В)
Номинальный ток включения I_e в кат. DC-21A	40 A (24 B) 20 A (110 B) 15 A (220 B)
Номинальный ток кратковременный допустимый I_cw(1сек)	0,5 кA
Номинальный ток включения короткого замыкания I_cm	0,7 кA
Номинальный ток короткого замыкания условный	10 кA
Номинальный ток предохранительной вставки gG	50 A
Сечение подводящих проводов	4. ..10 мм²
Момент затяжки зажимов	1,2 Нм
Крепление переключателя к передней панели	□48
Механическая износостойкость	3,0 млн. (циклов В-О)
Температура окружающей среды	-40 … +70°C (рабочая) -40 … +70°C (хранения)
Степень защиты: PN-EN 60529 относительно панели	IP65
Степень защиты корпуса OB	IP65
Устойчивость к вибрации (согласно IEC 60068-2-6)	2…13, 2…100 Гц (частота) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения)
Устойчивость к ударам (согласно IEC 60068-2-27)	15 g (пиковое ускорение) 11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30)	55°C (температура окружающей среды) 95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52)	степень жесткости 1

Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

Модульные реверсивные переключатели серии РП

Параметр	Ед.изм.	РП-1, РП-2, РП-4
Номинальное рабочее напряжение U_e	В	AC230/400
Максимальный рабочий ток I_н	А	40
Номинальная частота тока сети	Гц	50/60
Напряжение постоянного тока на один полюс, не более	В	48
Электрическая износостойкость, не менее	циклов	10000
Механическая износостойкость, не менее	циклов	30000
Число полюсов, по исполнениям	шт.	1, 2, 4
Потребляемая мощность, не более	ВА	0
Диапазон рабочих температур	⁰C	-40…+50
Температура хранения	⁰C	-40…+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96		IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Максимальное сечение провода, присоединяемого к зажимам	мм²	16
Относительная влажность воздуха	%	до 80 (при 25 ⁰C)
Режим работы		круглосуточный
Рабочее положение в пространстве		произвольное
Масса одного полюса, не более	кг	0,052
Наличие драгоценных металлов (серебро), на полюс	г	0,1…0,4

Кулачковый переключатель на DIN-рейку 3-полюсный ручной переключатель Промышленный YMW42-20 / 3 Черный 3-полюсный 20A 12-контактный поворотный универсальный переключатель: Amazon.com: Industrial & Scientific

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Текущий рейтинг	20 ампер
Марка	Deeoee
Тип монтажа	Крепление на DIN-рейку
Спецификация соответствует	Din

Убедитесь, что это подходит
введя номер вашей модели.
Кулачковый переключатель на DIN-рейку 3-полюсный ручной переключатель промышленный YMW42-20 / 3 черный 3-полюсный 20A 12-контактный универсальный поворотный переключатель

]]>

Характеристики этого продукта

Фирменное наименование	Deeoee
Текущий рейтинг	20,0 ампер
Ean	4853254596760
Тип крепления	Крепление на DIN-рейку
Номер детали	DeeDQs_10501
Соответствие спецификации	Din
Код UNSPSC	39122200

Ручной автоматический переключатель 3-х фазный переключатель 3-х позиционный переключатель Селектор напряжения Переключатель LW5-16Yh4 / 3: Amazon.com: Industrial & Scientific

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Текущий рейтинг	16 ампер
Марка	Deeoee
Тип переключателя	Поворотный переключатель
Материал	Пластик
Тип монтажа	Крепление на панель

Убедитесь, что это подходит
введя номер вашей модели.
Ручной переключатель включения 3-х фазный переключатель 3-х позиционный переключатель напряжения селекторный переключатель LW5-16Yh4 / 3

]]>

Характеристики этого продукта

Фирменное наименование	Deeoee
Текущий рейтинг	16,0 ампер
Ean	4853254502297
Материал	Пластик
Измерительная система	Метрическая
Тип крепления	Крепление на панель
Номер детали	DeeDQs_11054
Тип переключателя	Поворотный переключатель
Код UNSPSC	32000000

Брошюра «Контроллеры моторов и разъединители

Arrow Hart»

% PDF-1.4
%
2179 0 объект
> / Metadata 2218 0 R / PageLabels 2213 0 R / Pages 209 0 R / StructTreeRoot 214 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
2218 0 объект
> поток
False11.08.5112019-04-18T15: 18: 39.247-04: 00 Библиотека Adobe PDF 15.0Eaton825a7fa2e4830763dd0fa3b161e53c5be4aa1ced3824200Adobe InDesign CC 2017 (Windows) 2018-05-31T09: 58: 34.000-04: 002018-05-31T -03-21T14: 21: 18.000-04: 00application / pdf2019-04-18T15: 20: 47.107-04: 00

Eaton

Брошюра «Контроллеры двигателей и разъединители Arrow Hart»

xmp.Идентификатор: 6820e369-b664-dc46-ab8b-e2e0194f38f0adobe: docid: indd: bd8cd452-d1c1-11dd-9c96-9af8a6233d4aproof: pdfuuid: ab51fae9-3f6mpe-4881c41c1c8dd: ab51fae9-3f6mpe-4881c41c41c536-98bb4ec8c8c8c8c8c8b4e4e4e0c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8b4e0c8c8b4e0c5 docid: indd: bd8cd452-d1c1-11dd-9c96-9af8a6233d4adefaultxmp.did: f5a793c6-0c42-9c46-a44f-5fce8ed44753

convertAdobe InDesign CC 2017 (Windows) 2018-03-21T14: 21.000-04 indesign к приложению / pdf /

Adobe PDF Library 15.0false

eaton: language / en-us

eaton: страна / северная америка / сша

eaton: классификация продуктов / электромонтажные устройства и возможности подключения / управление электродвигателями и разъединения

eaton: классификация продуктов / коммутационные устройства и возможности подключения / управление электродвигателями и разъединители / ручное управление электродвигателями

eaton: вкладки поиска

eaton: ресурсы / маркетинговые ресурсы / брошюры

конечный поток
эндобдж
2213 0 объект
>
эндобдж
209 0 объект
>
эндобдж
214 0 объект
>
эндобдж
215 0 объект
> / A10> / A11> / A13> / A14> / A15> / A16> / A19> / A20> / A21> / A25> / A26> / A27> / A28> / A29> / A30> / A5> / A8> / A9> / Pa10> / Pa12> / Pa13> / Pa17> / Pa18> / Pa19> / Pa20> / Pa24> / Pa25> / Pa28> / Pa29> / Pa3> / Pa30> / Pa31> / Pa32> / Pa33> / Pa34> / Pa35> / Pa36> / Pa37> / Pa38> / Pa39> / Pa4> / Pa40> / Pa41> / Pa42> / Pa44> / Pa47> / Pa48> / Pa5> / Pa50> / Pa54 > / Pa7> / Pa9 >>>
эндобдж
216 0 объект
>
эндобдж
217 0 объект
>
эндобдж
218 0 объект
>
эндобдж
219 0 объект
[329 0 R 328 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2173 0 R 2172 0 R 2174 0 R 2176 0 R 2177 0 R 2170 0 R 2171 0 2133 руб. 0 2134 руб. 0 2133 руб. 0 руб.]
эндобдж
220 0 объект
[NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 2164 0 R 2165 0 R 2166 0 R 2167 0 R 2168 0 R 2169 0 R 2157 0 R 2158 0 R 2159 0 R 2160 0 R 2161 0 R 2162 0 R 2163 0 R 2147 0 R 2148 0 R 2149 0 R 2150 0 R 2151 0 R 2152 0 R 2153 0 R 2154 0 R 2155 0 R 2156 0 R ]
эндобдж
221 0 объект
[null null null null null null null null null null null null null null null null null null null null 2136 0 R 2137 0 R 2138 0 R 2139 0 R 2140 0 R 2142 0 R 2143 0 R 2144 0 R 2145 0 R 2146 0 R NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 2125 0 R 2127 0 R 2128 0 R 2127 0 R]
эндобдж
222 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 2101 0 R 2102 0 R 2103 0 R 2096 0 R 2093 0 R 2094 0 R 2095 0 R 2090 0 R 2088 0 R 2089 0 R 2085 0 R 2083 0 R 2084 0 R 2080 0 R 2078 0 R 2079 0 R 2075 0 R 2073 0 R 2074 0 R 2070 0 R 2068 0 R 2069 0 R 339 0 R 1996 0 R 1997 0 R 1997 0 R 1997 0 R 1998 0 1997 0 R 2057 0 R 2056 0 R 2051 0 R 2049 0 R 2045 0 R 2043 0 R 2039 0 R 2037 0 R 2033 0 R 2031 0 R 2027 0 R 2025 0 R 2021 0 R 2019 0 R 2015 0 R 2013 0 R 346 0 R 344 0 R 2113 0 R 2114 0 R 2115 0 R 2105 0 R 2106 0 R 2107 0 R 2108 0 R 2109 0 R 2110 0 R 2111 0 R 2132 0 R 2130 0 R 2130 0 R]
эндобдж
223 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 1979 0 R 1975 0 R 1976 0 R 1977 0 R 1978 0 R 1968 0 R 1969 0 R 1970 0 1971 год, 1972 год, 1973 год, 1974 год, год 1963 год, год 1964 год, 1965 год, год 1966 год, 1967 год, год 1960 год, год 1961 год, год 1962 год, год 1956 год, год 1957 года, 1958 год, 1958 год, 1959 год, 1951 год 0 R 1952 0 R 1953 0 R 1954 0 R 1955 0 R 351 0 R 1983 0 R 350 0 R 1985 0 R 352 0 R 1981 0 R 347 0 R 358 0 R 356 0 R 1993 0 R 1994 0 R 1995 0 R 1987 0 1988 0 руб. 1989 0 руб. 1990 0 руб. 1991 0 руб. 2131 0 руб. 2129 0 руб.
эндобдж
224 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL 335 0 R null 2123 0 R 2124 0 R 2118 0 R 2119 0 R 2120 0 R 2121 0 R 2122 0 R]
эндобдж
225 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL 2116 0 R]
эндобдж
226 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 359 0 R 1943 0 R 1939 0 R 1940 0 R 1941 0 R 1896 0 R 368 0 R 367 0 R 377 0 R 1923 0 R 1917 0 R 1918 0 R 1919 0 R 1903 0 R 19 04 0 R 1905 0 R 1906 0 R 380 0 R 1915 0 R 1915 0 R 1915 0 R 1915 0 R 1915 0 R 1920 0 R 1920 0 R 1920 0 R 1913 0 R 1913 0 R 1913 0 R 1913 0 R 1921 0 1921 рэнд 0 р 1921 0 р 1914 0 р 1912 0 р 1912 0 р 1912 0 р 1907 0 р 1907 0 р 1908 0 р 1907 0 р 1937 0 р 1925 0 р 1932 0 р 1925 0 1910 р. 0 1910 р. 0 1910 р. 0 1910 р. 0 1911 р. 0 1910 р.]
эндобдж
227 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 1890 0 R 1885 0 R 1880 0 R 1876 0 R 1877 0 R 1876 0 R 1878 0 R 1876 0 R 1870 0 R 1866 0 R 1864 0 R 1865 0 R 1864 0 R 1862 0 R 1861 0 R 1861 0 R 1859 0 R 1857 0 R 1858 0 R 1857 0 R 1855 0 R 1853 0 R 1854 0 R 1853 0 1853 0 R 1851 0 R 1849 0 R 1850 0 R 1849 0 R 1849 0 R 1849 0 R 1841 0 R 1839 0 R 1840 0 R 1839 0 R 1837 0 R 1834 0 R 1835 0 R 1834 0 R 1836 0 R 1834 0 R 1832 0 R 1831 0 R 1829 0 R 1828 0 R 1828 0 R 1826 0 R 1824 0 R 1825 0 R 1824 0 R 1824 0 R 1822 0 R 1821 0 R 1821 0 R 386 0 R 1803 0 R 389 0 R 1802 0 R 394 0 R 1596 0 R 1443 0 R 1801 0 R 1796 0 R 1791 0 R 1790 0 R 1789 0 R 1788 0 R 1781 0 R 1780 0 R 1779 0 R 1778 0 R 1777 0 R 1771 0 R 1770 0 1769 0 R 1768 0 R 1767 0 R 1761 0 R 1760 0 R 1759 0 R 1758 0 R 1757 0 R 1751 0 R 1750 0 R 1749 0 R 1748 0 R 1742 0 R 1741 0 R 1740 0 R 1739 0 R 1733 0 1732 руб. 0 1731 руб. 0 1730 пр. 1724 0 пр. 17 23 0 R 1722 0 R 1721 0 R 1715 0 R 1714 0 R 1713 0 R 1712 0 R 1706 0 R 1705 0 R 1704 0 R 1703 0 R 1697 0 R 1696 0 R 1695 0 R 1694 0 R 1688 0 R 1687 0 R 1686 0 R 1685 0 R 1679 0 R 1678 0 R 1677 0 R 1676 0 R 1670 0 R 1669 0 R 1668 0 R 1667 0 R 1661 0 R 1660 0 R 1659 0 R 1658 0 R 1652 0 R 1651 0 R 1650 0 R 1649 0 R 1643 0 R 1642 0 R 1641 0 R 1640 0 R 1634 0 R 1633 0 R 1632 0 R 1626 0 R 1625 0 R 1624 0 R 393 0 R 1595 0 R 1585 0 R 1592 0 R 1585 0 R 1593 0 R 1585 0 R 1591 0 R 1589 0 R 1589 0 R 1589 0 R 1589 0 R 1590 0 R 1589 0 R 1575 0 R 1582 0 R 1575 0 R 1583 0 R 1575 0 R 1581 0 R 1579 0 R 1579 0 1579 0 R 1580 0 R 1579 0 R 1565 0 R 1572 0 R 1565 0 R 1573 0 R 1565 0 R 1571 0 R 1569 0 R 1569 0 R 1569 0 R 1570 0 R 1569 0 R 1555 0 R 1554 0 R 1552 0 R 1550 0 R 1548 0 R 1542 0 R 1540 0 R 1538 0 R 1536 0 R 1530 0 R 1528 0 R 1526 0 R 1524 0 R 1518 0 R 1516 0 R 1514 0 R 1512 0 R 1506 0 R 1504 0 R 1502 0 справа 1500 0 справа 1494 0 справа 1492 0 справа 1490 0 справа 1488 0 справа 1482 0 справа 1480 0 справа 1478 0 справа 1476 0 справа 1470 0 справа 1468 0 1466 рэндов 0 1464 рэндов 0 р]
эндобдж
228 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 407 0 R 406 0 R 1374 0 R 1425 0 R 1410 0 R 1411 0 R 1410 0 R 1412 0 R 1410 0 R 1402 0 R 1403 0 R 1402 0 R 1404 0 R 1402 0 R 1405 0 R 1402 0 R 1386 0 R 1387 0 R 1386 0 R 1388 0 R 1386 0 1398 0 R 1399 0 R 1398 0 R 1398 0 R 1398 0 R 1400 0 R 1398 0 R 1389 R 1390 0 R 1389 0 R 1391 0 R 1389 0 R 1392 0 R 1389 0 R 1389 0 R 1420 0 R 1413 0 R 1414 0 R 1413 0 R 1415 0 R 1413 0 R 1406 0 R 1407 0 R 1406 0 R 1408 0 R 1406 0 R 1409 0 R 1406 0 R 1401 0 R 1401 0 R 1401 0 R 1401 0 R 1393 0 R 1394 0 R 1393 0 R 1395 0 R 1393 0 R 1396 0 R 1393 0 R 1397 0 R 1393 0 R 401 0 R 1434 0 R 1435 0 R 1436 0 R 1437 0 R 1427 0 R 1428 0 R 1429 0 R 1430 0 1431 R 1432 0 R 1383 0 R 1384 0 R 1385 0 R 417 0 R 1376 0 R]
эндобдж
229 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 428 0 R 426 0 R 1049 0 R 1047 0 R 1037 0 R 1368 0 R 1363 0 R 1358 0 R 1353 0 R 1354 0 R 1355 0 R 1354 0 R 1356 0 R 1347 0 R 1343 0 R 1342 0 R 1342 0 R 1342 0 R 1340 0 R 1338 0 R 1339 0 R 1338 0 R 1336 0 R 1335 0 R 1335 0 R 1333 0 R 1331 0 R 1331 0 R 1331 0 R 1332 0 R 1331 0 R 1329 0 R 1328 0 R 1328 0 R 1326 0 R 1325 0 R 1325 0 R 1316 0 R 1315 0 R 1315 0 R 1313 0 R 1310 0 R 1311 0 R 1310 0 R 1312 0 1310 0 руб. 1308 0 1306 0 R 1307 0 R 1306 0 R 1304 0 R 1303 0 R 1303 0 R 1301 0 R 1300 0 R 1300 0 R 1300 0 R 1298 0 R 1296 0 R 1297 0 R 1296 0 R 1294 0 R 1293 0 R 1272 0 R 1270 0 R 1269 0 R 1268 0 R 1267 0 R 1260 0 R 1259 0 R 1256 0 R 1255 0 R 1254 0 R 1253 0 R 1252 0 R 1252 0 R 1251 0 R 1244 0 R 1243 0 R 1242 0 R 1242 0 R 1241 0 R 1236 0 R 1235 0 R 1234 0 R 1234 0 R 1233 0 R 1228 0 R 1227 0 R 1226 0 R 1225 0 R 1224 0 R 1224 0 R 1223 0 R 1216 0 R 1215 0 R 1214 0 R 1214 0 R 1213 0 R 1208 0 R 1207 0 R 1206 0 R 1206 0 R 1205 0 R 1185 0 R 1182 0 R 1181 0 R 1180 0 R 1176 0 R 1175 0 R 1174 0 R 1170 0 R 1169 0 R 1168 0 R 1164 0 R 1163 0 R 1162 0 R 1158 0 R 1157 0 R 1156 0 R 1152 0 R 1151 0 R 1150 0 R 1146 0 R 1145 0 R 1144 0 R 1140 0 R 1139 0 R 1138 0 R 1274 0 R 1275 0 R 1276 0 R 1094 0 R 1092 0 R 1187 0 R 1188 0 R 1189 0 R 1075 0 R 1076 0 R 1075 0 R 1077 0 R 1075 0 R 1068 0 R 1058 0 R 1057 0 R 1053 0 R 1053 0 R 1056 0 R 1054 0 R 1054 0 R 1055 0 R 1067 0 R 1060 0 R 1060 0 R 1065 0 R 1066 0 R 1061 0 R 1061 0 R 1062 0 R 1063 0 R 1064 0 R 1081 0 R 1079 0 R 1070 0 R 1083 0 R 1051 0 R 1123 0 R 1113 0 R 1120 0 R 1113 0 R 1121 0 R 1113 0 R 1119 0 R 1117 0 R 1117 0 R 1117 0 R 1117 0 R 1118 0 R 1117 0 R 1103 0 R 1110 0 R 1103 0 R 1111 0 R 1103 0 R 1109 0 R 1107 0 R 1107 0 R 1107 0 R 1107 0 R 1107 0 R 1108 0 R 1107 0 R]
эндобдж
230 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 770 0 R 768 0 R 758 0 R 1031 0 R 952 0 R 907 0 R 450 0 R 452 0 R 458 0 R 1026 0 R 905 0 R 1021 0 R 1017 0 R 1018 0 R 1019 0 R 1018 0 R 900 0 R 896 0 R 897 0 R 898 0 R 897 0 R 1011 0 R 1007 0 R 1005 0 R 1006 0 R 1005 0 R 1003 0 R 1000 0 R 1001 0 R 1000 0 R 1002 0 1000 0 R 998 0 R 997 0 R 995 0 R 994 0 R 992 0 R 991 0 R 983 0 R 980 0 R 981 0 R 980 0 R 982 0 R 980 0 R 978 0 R 976 0 R 977 0 R 976 0 974 руб. 973 0 руб. 971 0 руб. 970 0 руб. 968 0 руб. 967 0 руб. 890 0 руб. 86 0 R 885 0 R 885 0 R 883 0 R 882 0 R 880 0 R 878 0 R 879 0 R 878 0 R 876 0 R 875 0 R 873 0 R 872 0 R 872 0 R 864 0 R 863 0 R 861 0 859 0 ₽ 860 0 R 859 0 R 859 0 R 859 0 R 857 0 R 856 0 R 854 0 R 853 0 R 950 0 R 948 0 R 947 0 R 946 0 R 945 0 R 940 0 R 939 0 R 936 0 R 935 0 R 934 0 R 933 0 R 932 0 R 931 0 R 931 0 R 925 0 R 924 0 R 923 0 R 922 0 R 921 0 R 920 0 R 920 0 R 837 0 R 835 0 R 834 0 R 833 0 R 832 0 R 827 0 R 826 0 R 823 0 R 822 0 R 821 0 R 820 0 R 819 0 R 818 0 R 818 0 R 812 0 R 811 0 R 810 0 R 809 0 R 808 0 R 807 0 807 0 R 801 0 R 800 0 R 799 0 R 798 0 R 797 0 R 796 0 R 796 0 R 790 0 R 789 0 R 788 0 R 787 0 R 786 0 R 785 0 R 785 0 R 454 0 R 462 0 R 839 0 R]
эндобдж
231 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 727 0 R 728 0 R 728 0 R 728 0 R 728 0 R 729 0 R 728 0 R 732 0 R 733 0 R 733 0 R 733 0 R 734 0 R 733 0 R 735 0 R 733 0 R 477 0 R 619 0 R 479 0 R 617 0 R 736 0 R 737 0 R 737 0 R 738 0 R 737 0 R 739 0 R 737 0 R 469 0 R 731 0 R 472 0 R 726 0 R 752 0 R 747 0 R 744 0 R 745 0 R 744 0 R 722 0 R 718 0 R 717 0 R 716 0 R 715 0 R 710 0 R 709 0 R 706 0 R 707 0 R 708 0 R 704 0 R 703 0 R 703 0 R 698 0 R 697 0 R 694 0 695 0 R 696 0 R 692 0 R 691 0 R 691 0 R 686 0 R 685 0 R 680 0 R 681 0 R 682 0 R 683 0 R 684 0 R 678 0 R 677 0 R 677 0 R 672 0 R 671 0 R 666 0 R 667 0 R 668 0 R 669 0 R 670 0 R 664 0 R 663 0 R 663 0 R 658 0 R 657 0 R 651 0 R 652 0 R 653 0 R 654 0 R 655 0 R 656 0 R 649 0 R 648 0 R 648 0 R 643 0 R 642 0 R 637 0 R 638 0 R 639 0 R 640 0 R 641 0 R 635 0 R 634 0 R 634 0 R 724 0 R 480 0 R 614 0 R 615 0 R 615 0 R 615 0 R 615 0 R 615 0 R 611 0 R 612 0 R 613 0 R 612 0 R 602 0 R]
эндобдж
232 0 объект
[null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null ноль null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 233 0 R 234 0 R 235 0 R 236 0 R 237 0 R 238 0 R 237 0 R 239 0 R 240 0 R 241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 245 0 R 245 0 R 246 0 R 247 0 R 247 0 R 248 0 R 248 0 R 249 0 R 249 0 R 250 0 R 250 0 R 251 0 R 2 50 0 R 252 0 R 252 0 R 253 0 R 253 0 R 254 0 R 254 0 R 255 0 R 256 0 R 256 0 R 257 0 R 257 0 R 258 0 R 258 0 R 259 0 R 259 0 R 260 0 260 0 R 261 0 R 261 0 R 262 0 R 262 0 R 263 0 R 263 0 R 264 0 R 264 0 R 265 0 R 266 0 R 266 0 R 267 0 R 266 0 R 268 0 R 268 0 R 269 0 R 269 0 R 270 0 R 270 0 R 271 0 R 271 0 R 272 0 R 272 0 R 273 0 R 273 0 R 274 0 R 274 0 R 275 0 R 274 0 R 276 0 R 276 0 R 277 0 R 278 0 R 278 0 R 279 0 R 279 0 R 280 0 R 280 0 R 281 0 R 281 0 R 282 0 R 282 0 R 283 0 R 283 0 R 284 0 R 284 0 R 285 0 R 285 0 R 286 0 286 р. 286 0 р. 287 0 р. 287 0 р. 288 0 р. 288 0 р. 289 0 р. 289 0 р. 290 0 р. 290 0 р. 291 0 р. 291 0 р. 292 0 р. 291 0 р. 293 0 р. 293 0 р. 294 0 R 294 0 R 295 0 R 295 0 R 296 0 R 296 0 R 297 0 R 297 0 R 298 0 R 298 0 R 299 0 R 299 0 R 300 0 R 300 0 R 301 0 R 302 0 R 302 0 R 303 0 R 303 0 R 304 0 R 304 0 R 305 0 R 306 0 R 307 0 R 308 0 R 309 0 R 310 0 R]
эндобдж
233 0 объект
>
эндобдж
234 0 объект
>
эндобдж
235 0 объект
>
эндобдж
236 0 объект
> / K 961 / P 588 0 R / Pg 144 0 R / S / Product_desc_and_fea >>
эндобдж
237 0 объект
>
эндобдж
238 0 объект

MKE2 — Ручные пускатели двигателей

Технические характеристики MKE2
Номинальное напряжение изоляции Ui (принадлежность согласно IEC 947-4-7 / VDE 0110)	500 В переменного тока
Допустимая температура окружающей среды (температура хранения )	-25… + 70 ° C
Допустимая температура окружающей среды (открытый)	-25 … + 60 ° C
Допустимая температура окружающей среды (закрытый тип)	-25 … + 40 ° C
Температурная компенсация	нет
Климатическая стойкость	IEC 68 T2-3, 2-30
Сопротивление раскаленной проволоки (в соотв.согласно IEC 695-2-1)	Интенсивность 850 ° C
Рабочее положение	предпочтительно вертикальное
Допустимая высота	3000 м
Допустимая вибростойкость IEC 68-2-6	25 Гц b. + / — 1 мм Амплитуда (2,5 г)
Допустимое направление удара синусоидальное воздействие (критическое направление IEC 68-2-27)	5 g (11 мс)
Винты для поверхностного монтажа DIN рельс	2 x M4 ** встроенный
Механический ресурс (в циклах)	100
Максимум с коммутационных операций (циклов / час)	60
Основные пути тока	3
Номинальное рабочее напряжение (Ue bis)	16 A 550 В переменного тока / 25 A 500 В переменного тока
Расчетное рабочее ток (Ie)	25 A
Допустимая частота (только для магнитного расцепителя короткого замыкания)	40…60 Гц
Диапазон уставок тока Ie OKE2 / MKE2 в соотв. согласно VDE 0660, часть 102 A, IEC 947-4-1	1-25 / 0,1-25
Номера диапазонов OKE2 / MKE2	7/12
Потери рассеяния тока (основные пути тока при Ie макс. / фаза)	1,9 … 3,7 Вт / 2,6 … 4,2 Вт
Кривые отключения	10A
Электромагнитное расцепление	8 — 13 x In

Все товары | Шнайдер Электрик Индия

Низковольтные изделия и системы

Автоматизация и управление зданиями

Распределение среднего напряжения и автоматизация сетей

Критическая мощность, охлаждение и стойки

Жилой и малый бизнес

Промышленная автоматизация и управление

Доступ к энергии

Солнечные батареи и накопители энергии

Ручные трехфазные переключатели на 25 А, 200–240 В, 7500 рупий / шт.

Ручные трехфазные переключающие переключатели на 25 А, 200–240 В, 7500 рупий / шт | ID: 21341255762

Спецификация продукта

Управление переключателем	Вручную
Номинальный ток	25 A
Фаза	Трехфазный
Тип переключения	Автоматический
Уровень напряжения	Средний -Напряжение
Мощность / напряжение	200-240 В
Число полюсов	3
Частота	50-60 Гц
Размер	15.5 см x 20 см x 15 см
Уровень точности	Класс 1.0
Материал	Пластик ABS и основание или монтаж на DIN-рейку

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 1992

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовик

Количество сотрудников До 10 человек

Годовой оборот2–5 крор

Участник IndiaMART с августа 2011 г.

GST24AFFPM8471h2Z9

Основанная в 1999 году, мы «Star Electric Co.» — надежный и известный оптовый торговец широкого диапазона распределительных коробок , стартера DOL, и т.д. После тщательного анализа рынка мы закупаем эти продукты у самых известных и пользующихся наибольшим доверием продавцов.Кроме того, мы предлагаем эти продукты по разумным ценам и доставляем их в обещанные сроки. Под наблюдением нашего наставника «Mr. Miten Mehta », мы приобрели огромную клиентуру в нашей стране.

Вернуться к началу

Есть потребность?
Получите лучшую цену

DIYhz 9A Автоматические выключатели Устройство защиты от тепловой перегрузки Серия 88 Ручной кнопочный сброс с быстроразъемными клеммами и водонепроницаемой кнопочной крышкой 32 В постоянного тока или 125/250 В переменного тока Продукты для защиты цепей Автоматические выключатели thainavieira.com.br

Автоматические выключатели DIYhz на 9 ампер Устройство защиты от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок с быстроразъемными клеммами и водонепроницаемым кнопочным колпачком 32 В пост. Тока или 125/250 В перем.

Автоматические выключатели DIYhz на 9 А Защитное реле от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок быстрого подключения и водонепроницаемой кнопочной крышки 32 В постоянного тока или 125/250 В переменного тока, ручной кнопочный сброс с клеммами быстрого подключения и водонепроницаемой кнопочной крышкой 32 В постоянного тока или 125/250 В переменного тока Автоматические выключатели DIYhz на 9 А Устройство защиты от тепловой перегрузки серии 88, автоматические выключатели DIYhz на 9 ампер Устройство защиты от тепловой перегрузки серии 88 с ручным кнопочным сбросом с клеммами быстрого подключения и водонепроницаемой крышкой с кнопкой 32 В постоянного тока или 125/250 В переменного тока: промышленное и научное, обновление не повышает цену, покупка товаров со скидкой, оптовая торговля , Заказы на сумму более 15 долларов доставляются бесплатно, Покупки в Интернете по сниженной цене! Сброс нажатием кнопки с быстроразъемными клеммами и водонепроницаемым колпачком кнопки 32 В постоянного тока или 125/250 В переменного тока Автоматические выключатели DIYhz на 9 ампер Устройство защиты от тепловой перегрузки Серия 88 Руководство thainavieira.com.br.

Автоматические выключатели DIYhz на 9 А Защитное реле от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок с быстроразъемными клеммами и водонепроницаемой кнопочной крышкой 32 В постоянного тока или 125/250 В переменного тока
перейти к содержанию

DIYhz 9A Автоматические выключатели Устройство защиты от тепловой перегрузки Серия 88 Ручной сброс нажатием кнопки с быстроразъемными клеммами и водонепроницаемым кнопочным колпачком 32VDC или 125 / 250VAC: Industrial & Scientific.Автоматические выключатели DIYhz на 9 ампер Устройство защиты от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок с быстроразъемными клеммами и водонепроницаемым кнопочным колпачком 32 В постоянного тока или 125/250 В переменного тока: Промышленные и научные. Автоматические выключатели с кнопочным сбросом с быстроразъемными клеммами и водонепроницаемым прозрачным колпачком кнопки。 Описание: Для работы с напряжением до 3 В постоянного тока или 50 В переменного тока. Не предназначены для ручного включения / выключения, но кнопка выскакивает при перегрузке и сбрасывается путем нажатия на него.。 Этот сменный прерыватель сброса цепи может использоваться в различных приложениях, требующих защиты.。 Благодаря пластиковому корпусу и прилагаемой водонепроницаемой крышке кнопки вы можете без проблем использовать этот выключатель в местах, где он может подвергаться воздействию влаги. Мы производим этот выключатель с клеммами Quick Connect, чтобы вы могли быстрее выполнять работу. 。 Технические характеристики: — Номинальная мощность: 9 А (ампер)。 — Клеммы быстрого подключения。 — Тип переключателя: сброс нажатием кнопки。 — Включает водонепроницаемую крышку кнопки。 В комплект входит:。 x Тепловой автоматический выключатель。。。。

Автоматические выключатели DIYhz на 9 ампер Устройство защиты от тепловой перегрузки Ручная кнопка сброса серии 88 с клеммами быстрого подключения и водонепроницаемой кнопочной крышкой 32 В постоянного тока или 125/250 В переменного тока

Таблички со знаками розничной цены Белые карточки с черной рамкой в виде шахматной доски 5 1 / 2L x 2 1 / 2H 100 штук в упаковке.1TG2-3000 ONETOUCH на тестере G2 ETHERNET WI-FI, обновленный NETSCOUT компанией NetAlly, моноблочный гидрораспределитель с 4 золотниковыми портами SAE, 21 галлон в минуту. Резиновый ремень привода ГРМ D&D PowerDrive 1240-8M-30, длина 1240 мм. Латунное многоразовое гнездовое шарнирное соединение 185-4086 Шланг Dixon 1/4 ID x 1/2 OD x 3/8 NPSM, BEESCLOVER 100 шт. SMD LED 2835 Белый чип 1W 3V Ультраяркая светодиодная диодная лампа для печатной платы SMT 2835, Gmark 5.5 Premium Wood Stirrer Древесные палочки для перемешивания кофе толщиной 2,3 мм, 200 шт., Для приготовления чая, Кукурузная палочка, палочка для рукоделия, 200 / упаковка GM1115B, диапазон от 50 ° C до 660 ° C 115V Fluke Calibration 9144-B-156 Series 9144 High Temperature Field Metrology Well Calibrator with 9144 Type B Вставка, Винты с застежкой-молнией Malco HW8X11 / 2ZT с шестигранной шайбой и шлицевой головкой, влагонепроницаемое уплотнение 1-1 / 2 дюйма x 30 футов, высокопрочная резиновая основа, черная 1-рулонная скотч-лента для электрического сращивания без подложки 130C для проводов и кабелей, самосплавляющаяся стойкость к ультрафиолетовому излучению.

DIYhz 9A Автоматические выключатели Защита от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок с быстроразъемными клеммами и водонепроницаемым кнопочным колпачком 32 В постоянного тока или 125/250 В переменного тока

DIYhz 9A Автоматические выключатели Устройство защиты от тепловой перегрузки Серия 88 Ручной сброс с помощью кнопок с клеммами быстрого подключения и водонепроницаемой кнопочной крышкой 32 В постоянного тока или 125/250 В переменного тока: промышленные и научные, обновление не повышает цену, покупки со скидкой, товары оптом, заказы на сумму более 15 долларов доставляются бесплатно , Интернет-магазины по сниженной цене!

автоматический и ручной, область применения и особенности работы

Устройство и принцип работы

Как выбрать переключатель фаз

Область применения, назначение и параметры

Минимальный предел напряжения

Время возврата

Время включения

Схема подключения и порядок работы

Параметры установки АПФ

Особенности подключения и функционирования устройства

Основные виды АПФ

PF 431

PF 451

Переключатель фаз ПФ-01, Реле и таймеры, цена, каталог, Москва

Назначение

Применение

Материалы

Конструкция

Преимущества

Сравнительная таблица аналогов по сериям

Схемы подключения к сети

Схемы работы реле

Как подключить переключатель фаз?

Устройство и принцип работы

Как выбрать переключатель фаз

Область применения

Схема подключения

Переключатели фаз НоваТек ПЭФ-301, ПЭФ-319 и ПЭФ-320 (обновлено ‘2020) – CS-CS.Net: Лаборатория Электрошамана

Переключатель фаз НоваТек ПЭФ-301 (до 16А, может управлять контакторами)

Переключатель фаз НоваТек ПЭФ-319 (до 30А, может управлять контакторами)

Переключатель фаз НоваТек ПЭФ-320 (до 16А без управления контакторами)

➤Заказать Переключатель фаз Spamel SK40-2/8892 в «ЕлектроОпт», 1077705741

Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

Модульные реверсивные переключатели серии РП

Характеристики этого продукта

Ручной автоматический переключатель 3-х фазный переключатель 3-х позиционный переключатель Селектор напряжения Переключатель LW5-16Yh4 / 3: Amazon.com: Industrial & Scientific

Характеристики этого продукта

Arrow Hart»

MKE2 — Ручные пускатели двигателей

Все товары | Шнайдер Электрик Индия

Ручные трехфазные переключатели на 25 А, 200–240 В, 7500 рупий / шт.

Спецификация продукта

Изображение продукта

О компании

alexxlab

Вам также может понравиться

Вода не течет из крана: Из крана не течет вода: как устранить неисправность?

Колебания резонанс: Резонанс — друг и враг

Система кедр: Система КЕДР — Амурский филиал WWF

Добавить комментарий Отменить ответ
