Самодельные антенны дмв: схемы и чертежи с размерами

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

• Небольшое расстояние до телевышки.
  В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
• Отсутствие физических преград.
  На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
• Наличие самого сигнала.
  Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

• кусок коаксиального кабеля длиной 2,5–3 м;
• нож;
• маркер для разметки;
• линейку;
• штекер для подключения готовой антенны к телевизору или приставке;
• 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
2. Оплетка и фольга отгибаются в сторону.
3. Срезается внутренняя изоляция, зачищается центральная жила.
4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

ТВ-антенна своими руками: ДМВ, цифровая

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом читайте тут.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

К определению параметров антенн

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Частотнонезависимая антенна с горизонтальной поляризацией

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание: есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Веерный вибратор для приема МВ ТВ

Пивная всеволновка

Антенны из пивных банок

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Синфазная решетка из пивных диполей

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

Конструкция логопериодической антенны

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Z-антенна МВ

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Народная ДМВ антенна

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

U-петля: УСС для АВК

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

АВК для цифрового ТВ

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Усилитель ТВ сигнала ДМВ

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

ДМВ антенна своими руками | Цифровое телевидение

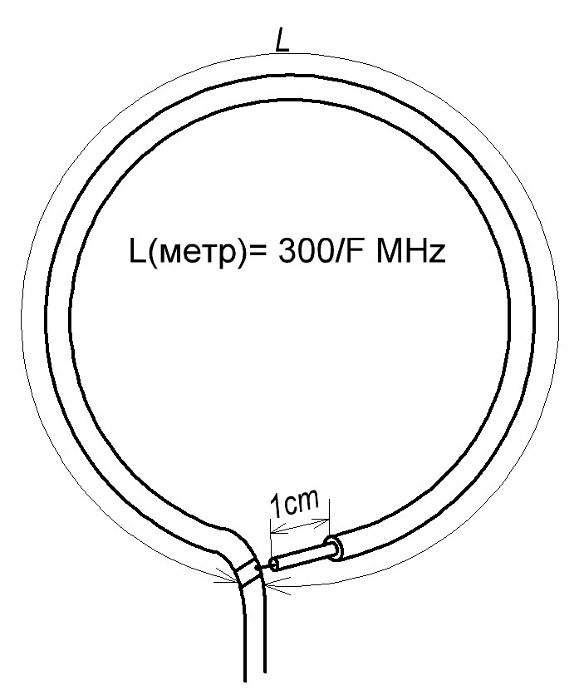

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

]

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Сайт

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

4.1
/
5
(
139

голосов
)

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 02 Дек 2010 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=350

Антенна ДМВ, простые самодельные устройства своими руками

В настоящее время почти всё телевизионное вещание перешло на трансляцию в дециметровом диапазоне. Это обусловлено тем, что волны этого диапазона малочувствительны к влиянию внешних помех и оборудование, применяемое для обеспечения трансляции в этом диапазоне, обладает невысокой стоимостью. В качестве диапазона для использования цифрового телевидения Т2 был выбран именно он.

Дециметровые волны (ДМВ) располагаются в диапазоне радиоволн, имеющих длину волны от одного метра до 10 см, и лежат в частотах от 300 МГц до 3 ГГц. Для приёма ДМВ применяются широкополосные антенны направленного действия они могут осуществлять приём телетрансляций на удалении 60—70 км от телецентра.

Особенности приёма ДМВ

Необходимо понимать, что чёткого различия между профессиональными и домашними антеннами не существует. Профессиональные антенны для телевизионного режима имеют узкую диаграмму направленности, а значит и больший коэффициент усиления. Благодаря этому они имеют более усложнённую, с множеством элементов конструкцию, чем домашние.

Перечислим основные части, из которых состоит антенна:

• фидер;
• рефлектор;
• вибратор;
• директор.

В первую очередь на качество приёма оказывает влияние рельеф местности. Различные барьеры, возникающие на пути прохождения сигнала, ослабляют его уровень или не дают его распространению. В зоне отсутствия прямой видимости антенны нередко настраивают на отражённый сигнал и из-за этого приходится применять различного вида активные усилители и согласователи.

В близости от передатчика антенна может ставиться внутри помещения или снаружи. В отдалении, конечно, нужно ставить снаружи: на стену, балкон, крышу, мачту. Обычно в удалении от ретранслятора антенна размещается на высоте 8—15 м на мачте.

Симметрирование антенн

Симметрирующие устройства устраняют попадание токов радиочастоты на внешнюю площадь наружного проводника (оплётки) коаксиального провода. Подключать без такого устройства нельзя, так как это приводит к искривлению диаграммы направленности антенны и уменьшению помехоустойчивости приёма. Когда входное сопротивление антенны отличается от волнового сопротивления провода, то такое устройство применяется и как согласующее.

Согласующее устройство для антенны своими руками выполнить несложно. Обычно применяют четвертьволновой мостик или волновое U-колено. Мостик представляет собой двухпроводную короткозамкнутую линию с величиной длины Lcp/4, подключённую к зажимам вибратора. Мостик состоит из двух трубок, изолятора и короткозамкнутого шунта. Через одну из трубок (например, левую) пропускается кабель. Внешний проводник (оплётка) подключается к левой трубке вибратора и левой трубке мостика, центральный контакт — к правой трубке вибратора.

Волновое колено выполняется из кабеля и состоит из двух отрезков с волновым сопротивлением 75 Ом, соответственно длиной Lc/4 и Lc/3, где Lc средняя длина волны в кабеле. Выдерживать определённое расстояние между кабелями не нужно. Рабочая полоса частот составляет 12— 15 процентов.

И также может использоваться проволочный трансформатор. Он трансформирует входной импеданс антенны в импеданс равный 73 Ом. Две пары катушек трансформатора намотаны поочерёдно на двух каркасах диаметром 5— 7 мм. Намотка непрерывная, в два провода. Промежуток между каркасами 15—20 мм. Монтаж выполняется на металлической плате, к концам которой припаиваются оплётка фидера и концы обмоток.

Проволочная антенна

Самую простую конструкцию можно выполнить из куска медной проволоки. Такая антенна представляет собой петлевую рамку, которая состоит из двух разделённых зазором проводников. В случае использования мачты, крепление осуществляется с помощью изоляционной пластины, например, гетинакс, покрытый лаком или текстолит. Место подключения кабеля при использовании на улице следует закрыть от прямого попадания атмосферных осадков.

Основная операция будет заключаться в расчёте длины петли. Для этого необходимо знать частоту передачи эфирного сигнала. Длина волны, соответствующая несущей частоте изображения f, вычисляется по формуле L = 300/f. Например, для частоты 600 МГц это значение будет L = 300/600= 0,5 м. То есть длина петли составит 50 см.

Алюминиевый диск

Для изготовления нам понадобится:

• алюминиевый диск толщиной 1 мм;
• печатная плата из стеклотекстолита толщиной 1 мм;
• согласующий трансформатор;
• кабель с волновым сопротивлением 75 Ом.

В алюминиевом диске диаметром 356 мм, с отверстием посередине с диаметром 170 мм, делается пропил 10 мм. Вместо выпиленного куска устанавливается печатная плата, к которой припаивается согласующий трансформатор. Вместо него можно установить усилительное устройство, взятое из комплекта, идущего с польской антенной.

Волновой канал

Несложная по конструкции высокоэффективная антенна направленного действия, которая может быть использована практически во всём диапазоне телевизионного вещания. Антенна представляет собой активный полуволновой вибратор (обычно петлевой), рефлектор из нескольких директоров, укреплённых на основании стрелы, зафиксированные скобами или сваркой. Вибратор со стрелой закрепляется на мачте. Соединение кабеля и симметрирующе-согласующего U образного колена к активному вибратору производится с помощью специальной коробки.

Полуволновое колено выполняется из отрезков коаксиального кабеля длиной равной средней длины волны поделённой на два. U-колено является сразу как симметрирующим устройством, так и трансформатором сопротивлений: оно изменяет входное сопротивление петлевого вибратора 292 Ом до 73 Ом, что даёт возможность обеспечить согласование вибратора с фидером. Оплётки кабеля колена нужно спаять между собой, а также с оплёткой фидера. Длина отрезка используемого провода примерно будет около 185 мм.

Расчёт

ДМВ антенны вибраторы изготавливаются из трубок диаметром от 14 до 25 мм, несущую стрелу 18—35 мм. Мачта может быть изготовлена из трубок диаметром 40—50 мм, со стенкой 3—4 мм или деревянного бруса 60×60 мм.

Рекомендуется применять при расстояниях 40—50 км от телевышки трёхэлементного вида антенну, 50—70 пяти или семиэлементную, 70—80 одиннадцатиэлементную.

Расстояние между элементами устройства можно рассчитать в специально созданных для этого программах: Antwu 15, 4K6D и т. п. Эти утилиты русифицированные, разобраться будет нетрудно.

Зигзагообразное устройство

Несложная в изготовлении антенна широкого диапазона. Работает в двукратной полосе частот. Конструкция представляет собой две вертикальные рейки, закреплённые на диэлектрической стойке. На верхнем и нижнем конце стойки крепят стальные планки. Планки такого же вида, но через изоляционные шайбы, закрепляют на концах реек. На стойке между рейками располагают непроводящую пластину, на которой установлены две пластины из проводника.

Кабель диаметром 3—4 мм соединяют со стальными планками. Его также подпаивают к нижней планке. Провод прокладывают параллельно стороне внутреннего кабеля нижней рамки и припаивают к планкам (оплётку — слева, центральный проводник справа).

Для упрощения конструкции можно использовать только один ромб, зигзаг. Размер такого ромба составит 340×340 мм. Расстояние между двумя металлическими планками в центре ромба берут около 10 мм. В качестве материала применяют алюминиевые, медные или латунные трубки, или полоски шириной 6—10 мм.

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

1. Резисторы: R1, R5—220 Ом; R2, R6—8,2 кОм; R3—3,3 кОм; R4, R8—22 Ом; R7— 1,5 кОм.
2. Конденсаторы: C1—0,01 мкФ; C2, C4, C6—220 пФ; C3, C5—100 нФ.
3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_Sh4 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Рамочная антенна

Самодельное устройство будет состоять из следующих элементов:

• алюминиевые полосы размером 320 мм;
• мачта;
• рефлектор;
• усилительное устройство;
• кабель.

Вначале собирается рамка из четырёх полос. Крепление между собой осуществляется с помощью винтов. В середину рамки устанавливается крестовина. От центра каждая часть крестовины укорачивается на 5 мм. Ближайшие друг к другу части обрезанных пластин соединяются проводником, образовывая два внутренних, разделённых квадрата. К этим пластинам припаивается кабель, к одной центральная жила, к другой оплётка. Далее антенна устанавливается на мачте, и крепится усилитель.

Логопериодическая

Такая антенна выделяется хорошим согласованием с коаксиальным кабелем и узкой диаграммой направленности, что позволяет принимать телевизионный сигнал на значительном удалении.

Антенна состоит из двухпроводной симметрично распределённой линии, образованной из одинаковых трубок, лежащих параллельно друг другу. На эти трубки устанавливаются полувибраторы в количестве семи штук, при этом направление их чередуется на противоположное относительно предыдущего.

Кабель с волновым сопротивлением 75 Ом прокладывается в одну из линий, концы труб в месте входа фидера соединяются пластинкой из проводника. Экран кабеля распаивается при его выходе из линии, а центральная жила припаивается к лепестку, установленном на заглушке другой трубы. Расстояние между вибраторами выбирают от начала 80, 94,77, 63, 52, 43, 35 мм, а их размер соответственно 160, 131, 107, 88, 72, 60, 49 мм.

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

Баночная

Эта оригинальная антенна, которую просто сделать самостоятельно, не уступит по параметрам логопериодической антенне. Собирается из двух консервных банок. Банки берутся размерами 75×95 мм. С помощью двух полосок стеклотекстолита банки соединяются путём пайки. Одна полоска сплошная, а на второй делается разрыв в который подпаивается кабель. Принцип работы её основан на свойстве симметричного широкополосного вибратора, за счёт чего она обладает большим коэффициентом усиления.

Рассмотренные виды антенн без проблем можно подключать к всевозможным приставкам для приёма цифрового телевидения и даже фм диапазона.

Самодельная отверточная антенна — Сведения о ресурсах

В последние дни сообщалось, что этот ресурс не работает.

Проверьте соответствующие ссылки в Antennas / Mobile

Рисунки и схема самодельной отверточной антенны, статья PH0RMH на голландском языке

По PH0RMH Просмотров: 7134 | Голосов: 11 | Рейтинг: 6.00

О Самодельной отверточной антенне

В настоящее время ресурс находится в списке dxzone.com в единой категории. Основная категория — Мобильные антенны — это мобильные антенны.
Эта ссылка находится в каталоге нашего веб-сайта с понедельника, 23 ноября 2009 г., и до сегодняшнего дня « Самодельная отвертка антенны » была просмотрена в общей сложности 7134 раза. На данный момент получено 11 голосов с общим баллом 6.00 / 10
.

Вы можете найти другие интересные сайты, похожие на этот, в следующих категориях:

Оцените этот ресурс

получил 11 голосов, из которых набрал 6 баллов.00/10

Шкала от 1 до 10, где 1 — плохо, 10 — отлично.

Вебмастер, добавьте удаленный рейтинг

Ссылки по теме

Мы подумали, что вас также могут заинтересовать эти дополнительные ресурсы, которые мы выбрали из той же категории:

Поделиться этим ресурсом

Поделитесь этой ссылкой с друзьями, опубликуйте в популярных социальных сетях или отправьте по электронной почте.

Искать

О нас

DXZone — это крупнейшая созданная и поддерживаемая людьми библиотека веб-сайтов, посвященных любительскому радио, в настоящее время ее насчитывается 20.000+ ссылок, организованных в 600+ категорий. Real Hams ежедневно просматривает новые сайты с 1998 года на предмет возможного включения в Каталог и определения лучшего места для их включения.

Подпишитесь на нашу рассылку новостей

Получайте наши последние новости и ссылки по электронной почте. Сервис предоставляется Google FeedBurner

Обзор

Юта Адреса DLD и DMV и часы работы Рядом со мной

Влияние COVID-19 на лицензирование и обслуживание транспортных средств

В ответ на пандемию COVID-19, государственные DMV по всей стране закрыли офисы, продлили срок действия лицензии и срок регистрации, и / или ограничили транзакции, которые они обрабатывают .Если возможно, жители должны использовать онлайн-сервисы DLD и онлайн-сервисы DMV для завершения любых соответствующих транзакций. Следите за последними обновлениями DLD и DMV для получения последней информации.

Расположение офисов DMV и DLD в штате Юта

Солт-Лейк-СитиОгденУэст-Вэлли-СитиSandyWest JordanOremSaint GeorgeProvoLoganClearfield

Это неизбежный факт жизни: для того, чтобы жить (и водить машину) в Юте, вам в какой-то момент придется посетить Управление государственного управления штата.

Не усложняйте себе процесс, чем он должен быть.Вы можете быстро и легко найти ближайшее к вам DMV. Начните с , введите свой почтовый индекс выше или , найдите свой округ ниже , чтобы увидеть ближайший к вам офис DMV.

Подробнее об услугах, которые DMV Юты может вам предоставить, читайте ниже.

Utah DPS License Services

В штате Юта Департамент общественной безопасности (DPS) отвечает за ряд более мелких подразделений, включая те, которые помогут вам с вашими автомобильными потребностями.

Услуги по предоставлению водительских прав

Чтобы позаботиться о ваших личных водительских документах и получить документы, которые позволят вам водить машину в Юте, вам необходимо посетить UT Driver License Division (DLD).

В частности, эти офисы могут помочь вам с:

Автосервисом

Подразделение автотранспортных средств штата Юта позаботится обо всем, что связано с вашим автомобилем.

Посетите эти офисы, если вам понадобится помощь:

Онлайн-услуги и записи на прием

Перед тем, как выйти за дверь, убедитесь, что ваша поездка вообще необходима! Вы можете выполнить ряд задач из дома , используя онлайн-сервисы, предоставляемые отделом водительских прав и отделом транспортных средств.

Если вы действительно должны посетить местный офис лицензирования или транспортного средства, посмотрите, сможете ли вы записаться на прием заранее , чтобы вы могли сразу перейти к началу очереди!

Департамент общественной безопасности штата Юта

• Администрация: (801) 965-4461.

Отдел водительских прав штата Юта

• Общая информация и запросы: (801) 965-4437.

Физический адрес:

Calvin Rampton Complex
4501 South 2700 West
3rd Floor
Salt Lake City, UT 84129

Почтовый адрес:

Отдел водительских прав
P.O. Box 144501
Salt Lake City, UT 84114

Utah Division of Motor Vehicles

• Общая информация и запросы (район Солт-Лейк-Сити): (801) 297-7780.
• Бесплатный телефонный справочный центр: (800) 368-8824.

Почтовый адрес:

Налоговая комиссия штата Юта
Отдел автотранспортных средств
P.O. Box 30412
Salt Lake City, UT 84130

Выберите округ

Самодельные КВ антенны от Claude Jollet

• Домой
• Мои книги
• Обзор ▾
  • Рекомендации
  • Награды Choice Awards
  • Жанры
  • Подарки
  • Новые выпуски
  • Списки
  • Изучите
  • Биография

918 9109

• Художественная литература
• Графические романы

Музыка

Историческая музыка Художественная литература

• Тайна
• Документальная литература
• Поэзия

• Психология
• Романтика
• Наука
• Научная фантастика
• Самопомощь
• Спорт
• Триллер
• 0
  Для молодежи Больше 9010 109
  • Сообщество ▾
    • Группы
    • Обсуждения
    • Цитаты
    • Спросите автора

  Антенны УВЧ — Walmart.com

  «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

  БЕСПЛАТНОЙ доставки на следующий день!

  «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

  Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.

  «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

  0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

  Скажите нам, что вам нужно

  » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» aa6e6010-9dfe-4083-b9f7-e83934438ae4 «,» облако «:» scus-prod » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}

  Укажите местоположение

  Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат

  Обновите местоположение

  Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

  Продолжить покупкиПопробуйте другой почтовый индекс

  Получайте продукты на День Благодарения и многое другое из вашего магазина!

  Ham Radio Site — [СОВРЕМЕННЫЕ АНТЕННЫ]

  НОВАЯ ПАРАДИГМА ДЛЯ СТРОИТЕЛЬСТВА
  АНТЕННЫ

  ВЫ ВСЕ ЕЩЕ СОЗДАЕТЕ АНТЕННЫ ДЛЯ ВТОРОЙ МИРОВОЙ ВОЙНЫ?

  ARMY SURPLUS был долгожданным источником строительных материалов для антенн в 1950-х и 1960-х годах:

  • Мачты стальные тяжелые
  • Тяжелый коаксиальный кабель RG-8
  • Тяжелая толстая медная проволока
  • Тяжелые фарфоровые изоляторы для яиц
  • Тяжелая, толстая, прочная веревка

  Справочник ARRL HANDBOOK и аналогичные публикации научили нас, как использовать этот вид материала для построения различных диполей, вертикалей и петель.

  50 ЛЕТ СПУСТЯ

  • В МОЕЙ копии РУКОВОДСТВА ARRL 2009 г. все еще используются те же изображения и рисунки, что и в РУКОВОДСТВЕ 1962 г., когда я получил первую лицензию.
  • Методы изготовления антенн, описанные в РУКОВОДСТВЕ 2009 г., остались такими же, как и в 1962 г.
  • НИЧЕГО НЕ ИЗМЕНИЛОСЬ ЗА 50 ЛЕТ?

  СВЕТИЛЬНИК В 1950-х — начале 60-х годов:

  • Отдельные приемник и передатчик
  • Радио б / у Тубы
  • Радиоприемники были размером примерно с 6 коробок для обуви (подходят для 19-дюймовой стойки)
  • и очень тяжелые
  • На HF у нас было 3 режима: AM, CW и RTTY.
  • Антенны были построены, как описано выше

  HAM RADIO 50 ЛЕТ СПУСТЯ, В 2010+:

  • Используем трансиверы
  • Никаких ламп, кроме линейных устройств большой мощности
  • Радиоприемники очень маленькие, легкие и портативные
  • На HF мы используем SSB вместо AM (за исключением)
  • CW и RTTY по-прежнему популярны, но PSK и другие цифровые виды становятся еще более популярными.
  • Некоторые люди создают антенны из современного, легкого и недорогого материала
  • Большинство людей все еще строят антенны для Второй мировой войны

  МАТЕРИАЛ АНТЕННЫ 50 ЛЕТ СПУСТЯ, В 2010+:

  • Отрасль предоставила нам:
    • Dyneema
    • Эпоксидное
    • Стекловолокно
    • Кевлар
    • Пластмассы
    • Оргстекло
    • PVDF Monofil
    • тефлон
  • Доступно:
    • Алюминий
    • Медная сварка
    • Легкий , Коаксиальный кабель с малыми потерями (LMR-240, AIRCELL5, AIRCELL7)
  • Тем не менее, многие люди до сих пор используют те же материалы и конструкции антенн, в точности как описано в РУКОВОДСТВЕ ARRL 1955 года.

  СОВРЕМЕННЫЕ АНТЕННЫ ->

  ВЧ антенны следует устанавливать как можно выше для получения хороших результатов DX.

  Антенны, изготовленные из современных материалов, легкие и могут быть установлены намного выше (при заданной стоимости), чем антенны из старых материалов времен Второй мировой войны!

  В ЭТОЙ ГЛАВЕ ДАННЫЕ СОВЕТЫ ПО СОЗДАНИЮ АНТЕНН ИЗ ЭТИХ НОВЫХ ЛЕГКИХ МАТЕРИАЛОВ.

  Пора дать покоям Второй мировой войны!

  Я опишу типичные методы построения современных антенн, но сначала мы должны взглянуть на отдельные части, начиная с мачты.

  НА ЗАВЕРШЕНИЕ ЭТОГО РАЗДЕЛА У меня, вероятно, потребуется около 6 МЕСЯЦЕВ.

  А пока, если у вас есть какие-либо конкретные вопросы, пришлите мне электронное письмо.

  КОНТАКТЫ

  — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

  Антенные опоры, столбы, мачты:

  1. «Полюс»
  2. Опоры из стекловолокна
  3. Алюминиевые мачты

  Далее мы рассмотрим более мелкие детали:

  1. Провод
  2. Изоляторы
  3. Трос

  >>> ПРОДОЛЖЕНИЕ СЛЕДУЕТ.. .

  Можете ли вы использовать вешалку в качестве антенны?

  Зачем тратить кучу денег на антенну, если можно использовать пару плечиков и 2 × 4? Этот вопрос задают на нескольких сайтах, в том числе и на нашем. Мы взяли на себя нашего собственного эксперта по радиочастотам, VOS, и ответы на него удивительны.

  Оказывается, да, имея детали стоимостью около 5 долларов и немного времени, вы можете собрать рабочую антенну из вешалок или шести. Антенна — это удивительно простое устройство; все, что он делает, — это перехватывает путь входящих радиосигналов таким образом, чтобы электричество от этих сигналов передавалось на ваше радио или телевизор.Итак, на самом деле почти все, что сделано из металла, может быть антенной. Добавьте несколько кусков провода и согласующий трансформатор на 300 Ом, прикрепите его к куску дерева для большей устойчивости, и вы в деле.

  Зачем вообще беспокоиться? Если у вас хороший сигнал, вы можете отрезать медный провод, придать ему форму буквы T, и вы получите довольно хороший прием.

  «Подождите…» вы думаете, Эта информация исходит от парня, который хочет продать мне антенну? » Да, это правда.Подойдут вешалки и антенны с оголенным проводом. Но спросите себя, будут ли они работать хорошо?

  VOS провела довольно много исследований по нескольким антеннам. Он протестировал дешевую антенну типа «галстук-бабочка», которая представляет собой разумную имитацию антенны вешалки, плюс набор кроличьих ушей VHF вместе с нашей антенной HD-BLADE , которая значительно дороже. Для любителей необработанных данных…

  RF канал		кроличьи уши	галстук-бабочка	HD-ОТВАЛ	HD-BLADE (в горизонтальном положении)
  7		21	0	23	22
  12		28	27	29	29
  19		25	26	31	30
  27		29	30	27	30
  28		18	22	23	22
  29		29	27	30	29
  30		30	28	30	30
  33		30	29	29	29
  34		30	28	28	28
  35		17	0	18	17
  36		26	28	29	29
  38		27	26	27	27
  39		26	25	27	26
  41		24	28	26	27
  42		18	18	20	18
  43		29	26	23	26
  44		29	28	29	30
  45		30	27	30	31
  49		24	20	23	22
  50		27	24	25	26
  51		16	18	0	19

  Небольшое пояснение: во-первых, номера каналов являются фактическими радиочастотными каналами, а не транслированными каналами, поэтому они действительно отражают нарастающие частоты.Значения мощности сигнала поступают от телевизора, используемого для тестирования, и выражаются в дБ. Чем больше число, тем лучше. Если значения опускаются ниже 15 дБ, уровень сигнала падает до нуля, поскольку 15 дБ является минимальным измеряемым сигналом для цифрового телевидения ATSC.

  Если вы внимательно посмотрите на цифры, то увидите, что разница в производительности на самом деле не так уж велика. По большей части HD-BLADE превосходит два других варианта с небольшим отрывом, хотя, честно говоря, не на всех каналах. Дальнейшие испытания показали, что добавив 28 ″ сдвоенного провода к антенному выводу, можно еще больше улучшить характеристики антенны-бабочки (на некоторых частотах.Вы можете подумать, что лучше всего обыскать чулан и сделать себе антенну за 5 долларов, верно?

  Вот как лгут числа.

  Это важный фактор, который не отражается в этом тесте. Во-первых, все результаты были получены путем поворота антенн в максимально возможное положение. если вы сделаете антенну из 2х4 и вешалок, то будет довольно сложно разместить ее должным образом. С другой стороны, HD-BLADE, хотя и не достаточно жесткий, чтобы стоять самостоятельно, по размерам немного меньше самодельной антенны 2 × 4, и поэтому ее легче установить для оптимального приема.Если вы вставляете антенну внутрь, варианты размещения могут быть ограничены.

  По сравнению с 2 × 4 с торчащими плечиками, HD-BLADE — это чудо упаковки. Он толщиной с лист бумаги и прячется на черном элементе или на белой стене. Его легко установить — кусок малярной ленты или даже кусок жевательной резинки удержит его на месте. Хотя есть люди, которые дорожат идеей, что их дома выглядят изысканными и дружелюбными. Не всем нужна вешалка для одежды и скульптура 2 × 4, особенно та, которая легко может быть размером 75 x 30 см, висит на стене или на столбе посреди комнаты, чтобы ее можно было легко прицелиться.Иногда нам приходится использовать немного косметики, чтобы принять решение.

  С этой точки зрения готовая антенна действительно выглядит все лучше и лучше.
