Как сделать светодиодные светильники на потолок своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как сделать светодиодные светильники на потолок своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как сделать светодиодные светильники на потолок своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Как сделать светодиодные светильники на потолок своими руками

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники.

Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.) Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.

Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.

Выбор источника света. Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку. Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.

Злейший враг светодиодов это тепло. От температуры, которую выделяют мощные LED’ы, светодиоды деградируют, теряют проценты своей первоначальной яркости. Очень важен мгновенный отвод точечного тепла, которое концентрируется у самого основания кристалла.

Так как, светодиодная лента — это гибкий проводник с smd- светодиодами, при монтаже их на охлаждающую поверхность у нас получается тепловой зазор. Лента не очень плотно клеится к поверхности, мгновенному отводу тепла мешает клей (двойной скотч 3M).

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M): Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.) Припаиваем с одного конца провод и закрываем экран.


(Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.) Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды. Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек.

Монтаж точечных светильников в потолок

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света.

С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка.

Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты — точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка.

Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку.

Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками.

Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества.

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару.

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок.

Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым.

Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке.

Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен — на 60 см.

Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов.

При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.

В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию.

Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.

Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит.

При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне.

Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Важно:Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

Типичная схема подключения потолочных светильников

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно:Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются.

Для подключения каждого светильника используются два небольших проводка длиной 10-12 см.

Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.

Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там.

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Светодиодная подсветка потолка своими руками

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками.

Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.

С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой. Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки.

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться.

Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв. мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв. мм.

Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Какими инструментами монтируют подсветку

Инструменты необходимые для работы: дрель, кусачки, маркер, ножовка, угольник.

Чтобы обрезать провод, используют кусачки или плоскогубцы, имеющие с боку щеки, необходимые для того, чтобы ими перекусывать провод.

Чтобы сделать красивый и надежный светильник из светодиодов своими руками, обязательно используют паяльник. Потребуется паяльник с минимальной мощностью в 25 Вт.

Один из наиболее популярных видов припоя имеет марку ПОС, то есть припой оловянно-свинцовый. Температура плавления припоя определяется процентным составом олова и свинца, она может достигать разных значений. Припой марки ПОС, являясь мягким, имеет температуру плавления 300°C.

Пинцет, являясь необходимой вещью в процессе пайки, применяется для удобства поддержки деталей и проводов. Вместе с тем пинцет способен выполнять функцию отвода тепла, поскольку при перегреве светодиоды могут перестать выполнять функцию освещения.

Флюсы используются при пайке, так как в них имеется содержание кислот и солей металлов.

Очень подходит для пайки не только канифоль и флюс, но и аспирин. Работать с ацетилсалициловой кислотой необходимо предельно внимательно и осторожно, поскольку его пары при нагреве способны сильно раздражать легкие и носоглотку.

Если используется паяльная кислота, то ее после пайки смывают водой, поскольку реакция может продолжаться и перейти на детали подсветки.

Описание этапов работ по монтажу каркаса для ниши

Схема подключения светодиодной ленты.

На первом этапе монтажа ниши делают специальные метки на потолке или стенах, заранее рассчитав все размеры короба. Соединять все отметки на стенах следует в горизонтальном направлении, используя натяжной отбивочный шнур. При неровных углах в помещении необходимо применять угольник при разметке.

Крепление направляющих каркаса должно производиться на каждом профиле конструкции ниши. Расположение направляющих профилей, укрепленных полочками вниз на потолке, должно иметь направление к противоположной стороне.

Изготавливаемые из потолочного профиля стойки-подвесы нарезаются на отрезки, равные размерам высоты короба. В каждой из отметок для сгибов стоек необходимо сделать надрезы размером по 5 см. Затем делают отгибание задней части профиля вовнутрь.

После этого подготавливают заготовки, специально нарезанные для нижней части короба, выступающие от профилей, которые являются направляющими. Они укреплены на потолке с учетом ширины ниши. С целью крепления заготовок используют саморезы по металлу.

Далее нарезанный на отрезки потолочный профиль подготавливают для того, чтобы вставить при устройстве каркаса другие отрезки, равные по ширине. Так можно заглушить все части конструкции, которые являются наиболее выступающими. Когда каркас для ниши из гипсокартона готов, делают монтаж подсветки.

Рекомендации по выполнению монтажных работ

С помощью контроллера можно добавлять и уменьшать количество того или иного цвета подсветки. При покупке новой мебели или какого-нибудь другого предмета интерьера цветовая гамма в помещении может быть изменена. Выбор подсветки осуществляют с учетом дизайна комнаты.

Светодиодный светильник своими руками

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки.

Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см.

Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили.

Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла.

Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой.

У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше.

У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать светодиодные светильники на потолок своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://habr.com/post/401807/

http://vopros-remont.ru/elektrika/montazh-tochechnyx-svetilnikov-v-potolok-svoimi-rukami/

http://led-obzor. ru/svetodiodnyiy-svetilnik-svoimi-rukami

LED светильники своими руками

Постепенно приборы освещения переходят на светодиодные лампы. Произошло это не сразу, был затяжной переходный период с применением так называемых экономок – компактных газоразрядных лампочек со встроенным блоком питания (драйвером) и стандартным патроном Е27 или Е14.

Такие лампы широко применяются и сегодня, поскольку их стоимость в сравнение с LED источниками света не такая «кусачая».

При неплохом балансе цены и экономичности (разница в цене с обычными лампами накаливания со временем окупается за счет экономии электроэнергии), газоразрядные источники света имеют ряд недостатков:

Недостатка два:

• Направленность светового потока предъявляет высокие требования при конструировании рассеивателя.
• Все-таки они дорого стоят (речь идет о качественных брендах, безымянные изделия среднего уровня вполне доступны).

Если ценовой вопрос регулируется подбором производителя, то конструктивные особенности не всегда позволяют просто заменить лампу в любимой люстре. Разумеется, есть богатый выбор классических грушевидных LED ламп, которые подходят под любой размер.

Но именно в этой конструкции кроется «засада».

Перед нами качественная (при этом относительно недорогая) лампа с яркостью свечения 1000 Lm (эквивалент 100 ваттной лампы накаливания), и потребляемой мощностью 13 Вт. У меня такие LED источники света работают по много лет, светят приятным теплым светом (температура 2700 K), и никакой деградации яркости со временем не наблюдается.

Но для мощного света, требуется серьезное охлаждение. Поэтому корпус у этой лампы на 2/3 состоит из радиатора. Он пластиковый, не портит внешний вид, и достаточно эффективен. Из конструкции следует главный недостаток – реальным источником света является полусфера в верхней части лампы. Это затрудняет подбор светильника – не в каждой рожковой люстре такая лампа будет выглядеть гармонично.

Есть лишь один выход – покупать готовые LED светильники, конфигурация которых изначально рассчитана под конкретные источники света.

Ключевое слово – покупать. А куда девать любимые торшеры, люстры и прочие светильники в квартире?

Поэтому было принято решение конструировать LED лампы самостоятельно

Основной критерий – минимизация стоимости.

Есть два основных направления при разработке светодиодных источников света:

1. Применение маломощных (до 0.5 Вт) светодиодов. Их требуется много, можно сконфигурировать любую форму. Не нужен мощный радиатор (мало греются). Существенный недостаток – более кропотливая сборка.

2. Использование мощных (1 Вт – 5 Вт) LED элементов. Эффективность высокая, трудозатраты в разы меньше. Но точечное излучение требует подбора рассеивателя, и для реализации проекта нужны хорошие радиаторы.

Для экспериментальных конструкций я выбрал первый вариант. Самое недорогое «сырье»: 5 мм светодиоды с рассеиванием 120° в прозрачном корпусе. Их называют «соломенная шляпа».

Характеристики следующие:

• прямой ток = 20 мА (0.02 А)
• падение напряжения на 1 диоде = 3,2-3,4 вольта
• цвет – теплый белый

Такое добро продается по 3 рубля пучок на любом радиорынке.

Я купил несколько упаковок по 100 шт. на aliexpress (ссылка на покупку). Обошлось чуть меньше, чем по 1 р. за штуку.

В качестве блоков питания (точнее сказать источников тока), я решил использовать проверенную схему с гасящим (балластным) конденсатором. Достоинства такого драйвера – экстремальная дешевизна, и минимальное потребление энергии. Поскольку нет ШИМ контроллера, или линейного стабилизатора тока – лишняя энергия в атмосферу не уходит: в этой схеме нет элементов с рассеивающим тепло радиатором.

Недостаток – отсутствие стабилизации тока. То есть, при нестабильном напряжении электросети, яркость свечения будет меняться. У меня в розетке ровно 220 (+/- 2 вольта), поэтому такая схема в самый раз.

Элементная база тоже не из дорогих.

• диодные мосты серии КЦ405А (можно любые диоды, хоть Шоттки)
• пленочные конденсаторы с напряжением 630 вольт (с запасом)
• 1-2 ваттные резисторы
• электролитические конденсаторы 47 mF на 400 вольт (можно взять емкость побольше, но это выходит за рамки экономности)
• такие мелочи, как макетная плата и предохранители, обычно есть в арсенале любого радиолюбителя

Чтобы не изобретать корпус с патроном Е27, используем сгоревшие (еще один повод от них отказаться) экономки.

После аккуратного (на улице!) извлечения колбы со ртутными парами, остается прекрасная заготовка для творчества.

Основа основ – расчет и принцип работы токового драйвера с гасящим конденсатором

Типовая схема изображена на иллюстрации:

Как работает схема:

Резистор R1 ограничивает скачок тока при подаче питания, пока схема не стабилизируется (около 1 секунды). Значение от 50 до 150 Ом. Мощность 2 Вт.

Резистор R2 обеспечивает работу балластного конденсатора. Во-первых, он его разряжает при отключении питания. Как минимум для того, чтобы вас не тряхнуло током при выкручивании лампочки. Вторая задача – не допустить токового броска в случае, когда полярность заряженного конденсатора и первой полуволны 220 вольт не совпадают.

Собственно, гасящий конденсатор С1 – основа схемы. Он является своеобразным фильтром тока. Подбирая емкость, можно установить любой ток в цепи. Для наших диодов он не должен превышать 20 мА в пиковых значениях напряжения сети.

Далее работает диодный мост (все-таки светодиоды – это элементы с полярностью).

Электролитический конденсатор C2 нужен для предотвращения мерцания лампы. Светодиоды не имеют инертности при включении-выключении. Поэтому глаз будет видеть мерцание с частотой 50 Гц. Кстати, этим грешат дешевые китайские лампы. Проверяется качество конденсатора с помощью любого цифрового фотоаппарата, хоть смартфона. Посмотрев на горящие диоды через цифровую матрицу, можно увидеть моргание, неразличимое для человеческого глаза.

Кроме того, этот электролит дает неожиданный бонус: светильники выключаются не сразу, а с благородным медленным затуханием, пока емкость не разрядится.

Расчет гасящего конденсатора производится по формуле:
I = 200*C*(1.41*U cети — U led)
I – полученный ток цепи в амперах

200 – это константа (частота сети 50Гц * 4)

1,41 – константа

С – емкость конденсатора С1 (гасящего) в фарадах

U сети – предполагаемое напряжение сети (в идеале – 220 вольт)
U led – суммарное падение напряжения на светодиодах (в нашем случае – 3,3 вольта, помноженное на количество LED элементов)

Подбирая количество светодиодов (с известным падением напряжения) и емкость гасящего конденсатора, надо добиться требуемого тока. Он должен быть не выше указанного в характеристиках светодиодов. Именно силой тока вы регулируете яркость свечения, и обратно пропорционально – срок жизни светодиодов.

Для удобства можно создать формулу в Exel.

Схема проверена неоднократно, первый экземпляр собран почти 3 года назад, трудится в светильнике на кухне, сбоев в работе не было.

Переходим к практической реализации проектов. Количество LED элементов и емкость конденсатора в отдельных схемах обсуждать нет смысла: проекты индивидуальные для каждого светильника. Рассчитывались строго по формуле. Приведенная выше схема на 60 светодиодов с конденсатором на 68 микрофарад – не просто пример, а реальный расчет для тока в цепи 15 мА (для продления жизни светикам).

LED лампа в рожковую люстру

Выпотрошенный патрон от экономки используем в качестве корпуса для схемы и несущей конструкции. В этом проекте я не использовал макетную плату, собрал драйвер на кругляше из ПВХ толщиной 1 мм. Получилось как раз в размер. Два конденсатора – по причине подбора емкости: не нашлось нужного количества микрофарад в одном элементе.

В качестве корпуса для размещения LED элементов использована баночка от йогурта. В конструкции также использовал обрезки листов вспененного ПВХ 3 мм.

После сборки получилось аккуратно и даже красиво. Такое расположение патрона связано с формой люстры: рожки направлены вверх, на потолок.

Далее размещаем светодиоды: по схеме 150 шт. Протыкаем пластик шилом, трудозатраты: один полноценный вечер.

Забегая вперед, скажу: материал корпуса себя не оправдал, слишком тонкий. Следующий светильник был изготовлен из листового ПВХ 1 мм. Для придания формы рассчитал развертку конуса на те же 150 диодов.

Получилось не так изящно, но надежно, и отлично держит форму. Лампа полностью скрыта в рожке люстры, поэтому внешность не столь важна.

Собственно, установка.

Светит равномерно, в глаза не бьёт.

Люмены не мерял, по ощущениям – ярче, чем лампа накаливания 40 Вт, немного слабее 60 Вт.

LED лампа в плоский потолочный светильник на кухню

Идеальный донор для подобного проекта. Все светодиоды буду расположены в одной плоскости.

Рисуем шаблон, вырезаем матрицу для размещения LED элементов. При таком диаметре плоский лист ПВХ будет деформироваться. Поэтому я использовал донышко от пластикового ведра из-под строительных смесей. По внешнему контуру есть ребро жесткости.

Диоды устанавливаются с помощью привычного шила: 2 дырки по разметке.

Светильник рассчитан на 120 LED элементов, разбитых на 2 группы по 60 шт., для надежности схемы. Изготавливаем 2 одинаковых драйвера.

Монтируем их на диэлектрических проставках с обратной стороны.

Для крепления диска, в центре устанавливаем подиум из ПВХ.

Вешаем светильник на потолок, включаем – все работает.

Для оценки яркости: по углам расположены 4 фирменных LED лампы от IKEA, со светоотдачей по 400 Lm.

LED светильник для санузла

Тоже легко реализуемый проект. Извлекаем содержимое светильника, устанавливаем матрицу на 30 светодиодов, и соответствующий драйвер.

Свет мягкий, равномерный, для данной «комнаты» более чем достаточно.

Настольная лампа

В качестве корпуса использован колпачок от дезодоранта.

Патрон Е27 традиционно от сгоревшей экономки.

В корпус вместилось 55 светодиодов.

Получилось компактно и аккуратно.

В настольной лампе «инсталляция» смотрится, как родная.

И светит вполне уверенно.

LED освещение компьютерного стола

Ребенок, вдохновленный успехами папы, попросил подсветку для компьютерного стола. Была найдена какая-то изящная коробочка, в которую поместился драйвер.

В качестве корпуса я применил короб для прокладки кабеля. Размер профиля: 10*10 мм.

Чтобы свет не бил в глаза, а был направлен сверху вниз, конструкция разместилась на уголке со стороной 25 мм, из белого ПВХ.

Итог:

Все работы выполнены из компонентов, которые практически ничего не стоят. Кроме того, это прекрасный повод попрактиковаться в радиоделе.

Светодиодный светильник своими руками из люминесцентного

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки. Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см. Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Содержание

• 1. Характеристики донора
• 2. Разборка донора
• 3. Как сделать светодиодный светильник своими руками?
• 4. Проверяем нагрев
• 5. Результат модернизации
• 6. Ремонт светодиодных светильников своими руками

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Реальная мощность у них оказалась всего 8,5W. При этом они имели ряд значительных недостатков:

1. корпус жутко вонял пластиком при нагреве;
2. слишком маленький радиатор внутри;
3. светодиоды без матовой колбы грелись до 95°, а с ней еще больше;
4. в корпусе не было отверстий для вентиляции.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

..

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

1. перегрев LED;
2. плохой контакт пластины с диодами и радиатора;
3. плохая сборка;
4. блок питания с плохой стабилизацией тока;
5. слишком маленькая система охлаждения;
6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Домашние светодиодные светильники

20 идей для создания светильников своими руками — Светодиодные светильники OPPLE

В этой статье мы вас вдохновим различными идеями для создания светильников своими руками. И главное, предложим источники света, которые легко и удобно оформить в самые необычные дизайнерские решения. Вам не нужно будет думать, где найти светодиоды, платформу для наклеивания их, паять провода и делать другие технические вещи. Мы уже подумали за вас и освобождаем вам время для фантазий и светлых идей оформления светильника!

Своими руками из дерева, металла, ткани, бумаги, пластика или ниток реализуют невероятные замыслы. Пример создания светильника из пластмассовых стаканчиков:

Светильник напольный своими руками из бумажных стаканчиков и гирлянды.

Настольный светодиодный светильник своими руками из картона. Внутри спрятана led лампочка.

Потолочный светильник своими руками под старину.

Светильник для потолка своими руками из дерева и металлических терок.

Настенный светодиодный светильник своими руками из бумаги (оригами).

Настенный LED светильник из фанеры.

Применение декоративных самодельных светильников

Самодельные светильники  отлично выполняют роль декоративного освещения. Их редко используют для основного освещения. Для изготовления используются материалы плохо пропускающие свет, а источники света ограничены размером или мощностью. Чтобы избежать повреждения конструкции, в качестве источника света рекомендуется использовать слабо нагревающиеся светодиодные лампы или ленты, которые, в отличии от ламп накаливания, угрозы возгорания не несут.

Самодельные светильники в качестве основного освещения

В качестве основного освещения самодельные светильники все чаще используются благодаря технологичным, мощным и безопасным источникам света.

Самодельный светильник на основе светодиодного светильника Армстронг 595х595.

Светодиодный светильник для основного освещения.

Лампа потолочная своими руками из бумаги. светодиодные матрицы OPPLE безопасны как источник света в данной конструкции, так как не нагревается.

Как сделать своими руками светодиодный светильник?

Например, тонкие (5 мм) светодиодные светильники 600х600 (система армстронг) можно взять в качестве основы.

Светодиодная панель Армстронг Slim Panel EcoMax II OPPLE

Светодиодный самодельный светильник на основе светодиодной панели Армстронг 600х600.

Мощной альтернативой стали светодиодные модули для изготовления светильников своими руками из подручных средств. Множество размеров и форм позволяет создавать напольные, настенные, потолочные или подвесные светильники необычного дизайна и высокой мощности. Используется для ремонта старого светильника или для разработки своей собственной уникальной световой конструкции.

Светодиодные модули OPPLE Led Module для ремонта и замены старой лампы или создания своими руками нового светильника.

Модуль из светодиодов с регулировкой температуры света и пультом дистанционного управления.

Драйвер и вся необходимая электроника уже встроены в светодиодные матрицы OPPLE. В отличие от светодиодных лент, матрица (модуль) подключаются напрямую к сети 220 вольт.  Светодиодный модуль OPPLE компактен в размерах, имеет продуманное охлаждение, а каждый светодиод на нём оснащен собственной линзой для наиболее равномерного распределения света.

Линза на каждом светодиоде для наиболее равномерного распределения света.

Маленький модуль на 12 Вт (аналог 95 Вт) подходит для декоративных самодельных светильников:

Декоративный светодиодный светильник из дерева под старину.

Светильник подвесной своими руками из бумаги (оригами кусудама).

Для самых ярких решений разработан модуль на 80 Вт (аналог 600 Вт) с пультом дистанционного управления, регулировкой яркости (встроенный диммер) и изменяемой температурой света от теплого света (3000 К) до холодного (6000 К).

Как сделать из подручных материалов яркий светодиодный светильник с пультом управления, регулировкой яркости и температуры света от теплого до холодного.

Оригинальные светильники стало возможно сделать технологичными и еще более необычными благодаря различным световым настройкам. Теперь можно играть температурой света (от желтого до белого) и регулировать яркость света.

Важно, что у светодиодных модулей OPPLE продуманная система охлаждения и они почти не нагреваются. Это даёт возможность создавать дизайнерские решения из любимых материалов: светильники из дерева, подвесные светильники из бумаги, настенные светильники из фанеры, напольные из подручных материалов. Теперь как никогда просто создавать своими руками самодельные LED светильники.

Светодиодный модуль OPPLE.

Настольная лампа (ночник) из дерева (фанеры) своими руками.

Самодельный светодиодный (ЛЕД) светильник из бумаги.

Потолочный подвесной светильник в стиле лофт сделанный своими руками.

Накладная лампа самодельная из ткани.

Идея самодельного LED светильника из перьев.

Как сделать кованый светильник своими руками.

Выберите свой светодиодный модуль для самодельного светильника

Когда готов самодельный светильник, матрицы OPPLE из светодиодов прекрасно дополнят результат творчества высокотехнологичным акцентом. Маломощные светодиодные модули для декоративных светильников или яркие с пультом дистанционного управления подойдут для больших светильников из группы основного освещения. Используйте их для создания оригинальных как потолочных, так и настенных или настольных ламп и светильников. Один пульт может управлять сразу несколькими матрицами OPPLE. Светодиодные матрицы подключаются напрямую в сеть 220 В и дополнительных доработок не требуют.

opple-only.ru

Потолочные светодиодные светильники для дома: секреты выбора

Время чтения: 5 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При устройстве многоуровневых потолков важную роль играют потолочные светодиодные светильники. Для дома они подходят идеально. Их обычно используют в качестве вспомогательных источников света, позволяющих визуально выделить определенные зоны в помещении.

Использование светодиодных приборов в гостиной

Важные преимущества элементов освещения

Для устройства вспомогательной подсветки в интерьерах популярностью пользуются именно светодиодные приборы, состоящие из полупроводникового элемента и подходящего по напряжению источника питания. Список их достоинств относительно широк:

• длительный срок службы;
• энергосбережение;
• отсутствие сильного нагрева при активной эксплуатации;
• компактные размеры;
• четкая направленность лучей;
• отсутствие мерцания.

Светильники установлены в спальне по периметру потолка

Полезная информация! Сравнительно высокая цена может выступать в качестве самого существенного недостатка. Что касается других изъянов, то они не могут считаться значимыми.

Рассмотрение основных типов приборов

Классификацию потолочных светодиодных лед-светильников можно произвести в зависимости от занимаемого положения. Обычно приборы встраиваются непосредственно в конструкцию, накладываются на поверхность или подвешиваются на определенной высоте. Других вариантов не существует.

Накладной светильник круглой формы

Потолочные светодиодные светильники для дома накладного типа

Такие приборы фиксируются непосредственно к верхней части помещения при помощи саморезов или дюбелей. Они имеют корпус с патронами, проводами и регулирующими приспособлениями. В сам корпус обычно вставляется обычное стекло или рассеивающая решетка.

Накладные приборы разной мощности

Главное преимущество устройств заключается в простоте инсталляции. Однако основа для крепления должна быть надежной. Фиксирующие элементы после вкручивания скрываются плафоном. Подключение к электричеству осуществляется после окончательной установки.

Точечные светодиодные потолочные светильники встраиваемого типа

Существуют приборы, которые внедряются прямо в потолочную конструкцию. При таком варианте нужно определиться с расположением элементов заранее. В этом случае провода располагаются под обшивкой. Основным преимуществом подобных устройств является эстетическая привлекательность системы подсветки.

Светодиодные фонари внедрены в потолочную поверхность

Прилагающиеся фото точечных светодиодных потолочных светильников, встраиваемых в потолок, помогут оценить внешние характеристики. После монтажа приборов увидеть можно лишь лицевую поверхность, через которую проходит поток света.

Фронтальная сторона останется снаружи

Непосредственно под приборы готовятся специальные отверстия. Через них прокладываются провода. На завершающей стадии изделие подключается к электричеству, после чего вставляется в подготовленный проем и фиксируется в нем.

С помощью круглых потолочных светодиодных светильников, встраиваемых в конструкцию потолка, можно изменить восприятие пространства. Визуально расширить узкое помещение можно, если установить целую группу элементов по двум сторонам от боковых поверхностей.

Схема монтажа светильника встраиваемого типа

Подвесные светодиодные светильники для потолка

Приборы подвесного типа идеально подходят в качестве локального освещения. Их особенность заключается в своеобразном способе фиксации. Крепление осуществляется посредством специальных подвесов. Высота расположения изделия может регулироваться путем изменения длины троса.

В спортзале приборы подвешены на специальных тросах

Подвесные потолочные светодиодные светильники для дома используются при необходимости создания специальных эффектов. Они имеют стильный вид и компактные размеры. Корпус таких элементов освещения делается из металла или полимерных материалов. Рассеивающая линза может быть изготовлена из поликарбоната или обычного стекла.

Подвесные светильники используются при оформлении кухни

Некоторые рекомендации по выбору

При взвешенном подходе к приобретению светодиодных приборов для потолка можно добиться качественного результата, выделив удачно функциональные зоны или создав определенный фон. При выборе необходимо руководствоваться техническими характеристиками и эстетическими возможностями.

Светодиодные приборы при декорировании больших помещений

При приобретении светодиодных потолочных светильников для натяжных потолков следует отдавать предпочтение встроенным изделиям. Они эффектно смотрятся после установки. В сочетании с ними можно применять подвесные аналоги, позволяющие осветить конкретные зоны.

Полезная информация! Не рекомендуется покупать приборы по слишком низкой цене. Обычно стоимость удается снизить из-за низкокачественных комплектующих деталей.

Приблизительная цена точечных встраиваемых светодиодных потолочных светильников

Чтобы было проще ориентироваться в ценовых категориях, предлагается взглянуть на специальную таблицу, в которой отражены передовые производители и стоимость их продукции.

Точечные светильники в интерьере детской комнаты

Таблица 1. Средняя стоимость светодиодных светильников

В прихожей применяется точечная подсветка

Обратите внимание! Организация точечного освещения со встраиванием элементов непосредственно в верхнюю конструкцию обходится недорого. Один прибор обычно устанавливается на 1,5 кв. м площади потолка.

О прокладке проводов

Когда приборы будут подобраны для установки в помещении, останется правильно организовать схему электрической проводки. При ее разработке следует учитывать основные точки и методы соединения кабелей с осветительными устройствами. Перед прокладкой проводов следует на потолке указать места расположения элементов.

Основная схема подключения элементов

Если светодиодные приборы рассчитаны на напряжение 12 или 24 вольт, то для подключения к основной сети потребуется приобрести блок питания. Его мощность подбирается с учетом нагрузки, создаваемой всеми устройствами. Схема параллельного соединения элементов освещения в основном используется при наличии нескольких групп, каждая из которых будет управляться отдельно при помощи двухклавишного выключателя.

Встраиваемый прибор подключается к электричеству

Дополнительные рекомендации

• для ванных комнат и других помещений с повышенной влажностью должны применяться специальные влагостойкие приборы;
• приспособления должны быть установлены так, чтобы световой поток не попадал на поверхность потолка;
• для скрытого монтажа лучше всего приобретать низковольтные и наиболее качественные изделия;
• при выборе продукции необходимо учитывать потребляемую мощность, уровень светового потока, температурный диапазон и степень защиты;
• если есть необходимость в приобретении блока питание, то особое внимание необходимо обращать на выходное напряжение;
• проводку следует прокладывать с соблюдением общих правил безопасности для исключения возможности возгорания;
• для удержания кабелей желательно использовать специальные хомуты из пластика и гвоздевые скобы;
• для достижения мощного эстетического эффекта точечные элементы можно успешно сочетать со светодиодными лентами или панелями.

При протягивании проводов могут применяться особые хомуты

Подведение итогов

Использование потолочных светодиодных светильников в домах и квартирах позволяет организовать эффективное и многоступенчатое освещение. С их помощью устраиваются уникальные и безопасные системы подсветок, способные функционировать на протяжении многих лет.

Видео: тестирование светодиодных светильников

Загрузка…

homemyhome.ru

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.

Фото: патрон лампы

Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.

Фото: резисторы и транзистор

Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.

Фото: пайка выпрямителя

В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.

Фото: клей и патрон

После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.

Фото: светодиоды на доске

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.

Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.

Соединение светодиодов

Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.

Готовая мини лампа

Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.

Резистор и лампа

Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.

Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.

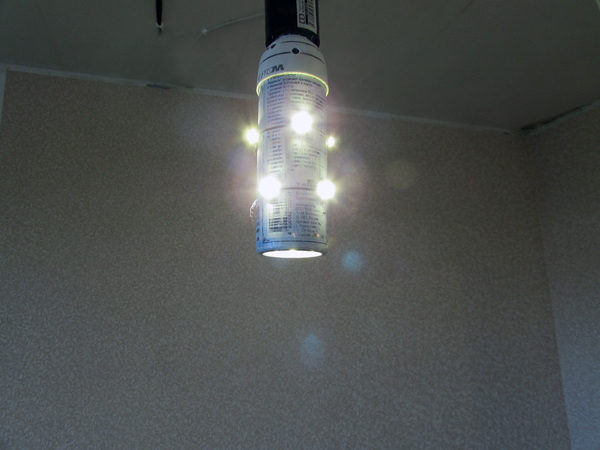

Фото: лампа в действии

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.

Схема: подключение ламп

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

Короткие провода светодиодов

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

www.asutpp.ru

Светодиодные светильники для дома

Интенсивное развитие технологий освещения расширило спектр используемых в быту ламп. Светодиодные светильники прочно вошли в повседневную жизнь, но далеко не всем известны преимущества современных источников света. Как выбрать для дома светодиодные светильники, в чем их особенности, рассмотрим детально.

Классификация светодиодных светильников

Огромный ассортимент светодиодных светильников вызывает закономерный вопрос, как выбрать подходящий для дома прибор. Форма и оригинальный дизайн, безусловно, влияют на результат выбора, но не стоит забывать и о практичной стороне вопроса. Соответствие требованиям безопасности, достаточный уровень освещенности и экономичность светодиодных светильников играют ключевую роль.

Разобраться в многообразии поможет условная классификация современных осветительных приборов по ряду критериев:

• Сфера применения. Различают светильники светодиодные для промышленной и офисной эксплуатации, оформления ландшафта, в виде подсветки архитектурных сооружений и, естественно, для освещения внутри дома. Светодиодные лампы для дома используются в качестве полноценного освещения или выполняют функцию дополнительной подсветки.
• Место установки. Есть возможность выбрать потолочные, настенные или мебельные светильники.
• Форма. Среди широкого диапазона моделей можно выбрать квадратные и прямоугольные экземпляры, пользуются популярностью круглые лампы, гораздо реже востребованы треугольные.
• Функции. Освещение спальни и гостиной, детской и кухни. При желании можно выбрать светодиодные светильники для ванной комнаты и прихожей.
• Конструкция. Для дома практично выбрать врезные светодиодные лампы, в качестве дополнительной подсветки применяют линейные изделия, имеют право на существование накладные светильники. Различают приборы со встроенным и внешним драйвером.

Внутреннее содержание светильников представлено светодиодной лампой или матрицей из нескольких светодиодов. Последний вариант является более надежным благодаря внедрению инновационных разработок. Чтобы выбрать светильник и не ошибиться, уделите внимание требуемой степени освещенности и возможности ее регулировки.

Совет! Практичностью отличаются приборы, оснащенные диммером. Полезен в эксплуатации и датчик движения.

Преимущества и недостатки

Многочисленные достоинства LED-светильников сопровождают некоторые недостатки. Детальный анализ качеств позволит убедиться в их преимуществе перед другими осветительными приборами.

Итак, ключевые достоинства светодиодов:

• Безопасность с экологической точки зрения. Они не содержат ртути и прочих токсичных веществ. Выделение углекислого газа, как в случае с галогенными и люминесцентными источниками освещения, отсутствует. Применение светодиодных ламп безопасно для здоровья человека и окружающей среды в целом.
• Если выбрать для дома LED-светильники, экономия электропотребления на освещении составит порядка 65 %. Ресурс светодиодных ламп достигает 100 тыс. часов даже в условиях беспрерывной работы, при нестабильном напряжении и колебаниях температуры.
• Равномерное освещение – очередной стимул выбрать для оформления интерьера светодиодные приборы. Особенно ценно отсутствие пульсации.
• Впечатляют и характеристики прочности и долговечности. Поликарбонатное противоударное стекло в тандеме с металлическим корпусом обеспечивают надежную защиту внутреннему содержимому светильника. Приборы проявляют устойчивость перед механическим воздействием и вибрацией, не боятся перепадов температуры и влаги. Эта особенность особенно ценится при выборе светодиодов в ванную комнату.

Помимо перечисленных качеств, стоит отметить отсутствие инертности. То есть при включении прибора светодиод сразу начинает работать на полную мощность, ему не требуется разогрева, как в энергосберегающих лампах. Отдельные потребители ценят направленность света. Если обычные лампы рассеивают свет по всему пространству, то светодиодные светильники обеспечивают освещение нужной полусферы, не растрачивая энергию на остальные участки.

Замечание! Любители «самого-самого» оценят компактность отдельных моделей.

Если выбрать врезной светильник для подвесных конструкций, его толщина не превысит 1 см, а изделие бренда «Fusion» удивит даже искушенного потребителя, толщина прибора составляет всего 26 мм.

Для светодиодных светильников характерен неограниченный цикл включения-выключения, они не выходят из строя в момент начала или конца эксплуатации, как другие приборы освещения.

Если выбрать для дома освещение с применением светодиодов, потребителя может разочаровать только один недостаток – высокая стоимость изделия. При полноценной замене освещения в доме, сумму придется потратить немалую. Но за счет значительной экономии электроэнергии и отсутствии необходимости регулярно покупать новые приборы, затраченные средства быстро окупятся.

Нюансы выбора

Если рассматривать светильники светодиодные в целом, чтобы выбрать подходящий экземпляр, обращают внимание на следующие позиции:

• Тип и габариты корпуса. Встречаются конструкции полностью, частично встраиваемых светильников или накладные модели. Расстояние между базовой поверхностью и декоративным оформлением потолка должно давать возможность провести монтаж осветительного прибора и электропроводки.
• Мощность лампы. Имеет значение, если выбрать светодиодные изделия для натяжного потолка. В этом случае существует риск повреждения полотна в результате чрезмерного нагрева.
• Присутствие качественного радиатора. Актуально для габаритных приборов. Среди китайских изделий встречаются светильники, где полноценный радиатор с целью маскировки заменен матовой колбой. О долговечности светодиодной лампы в этом случае говорить не приходится.
• Световой поток. Измеряется в люменах (Lm). Если выбрать светильник с показателем 1000 Lm, излучаемый поток света будет соответствовать лампе накаливания мощностью 100 Вт.
• Важно выбрать подходящую температуру светового потока, измерение которой ведется в Кельвинах. Кому-то нравится интерьер, залитый холодным голубым светом, для других предпочтительно выбрать светодиодный прибор с теплым желтым излучением.

Форма цоколя светильника также заслуживает внимания. При желании выбрать недорогой вариант светодиода, отдайте предпочтение цоколю распространенного типа. Сюда относятся Е14 и Е27, GU10 и GU5.3. Причина – при поломке светильника найти ему замену не составит труда.

Составляя проект освещения с применением светодиодных светильников, ориентируются на пропорциональность мощности LED лампочек и ламп накаливания. Она примерно в 6 раз меньше, то есть при замене 75 Вт устаревшего экземпляра, достаточно установить светодиодный прибор на 8-12 Вт.

Внимание! Энергосберегающие лампы не позволяют устанавливать диммер – прибор, регулирующий силу светового потока. Если выбрать для освещения светодиодный прибор нового поколения, такая возможность появляется.

Типы светодиодных светильников

Чтобы выбрать подходящий для конкретного интерьера светодиодный светильник, следует разбираться в конструкции прибора. Основные модели делят на следующие категории:

• точечные врезные;
• панели;
• софиты;
• ленты.

Востребованность той или иной модели зависит от поставленных целей. Точечные врезные конструкции чаще встречаются в небольших помещениях: на кухне, в прихожей и ванной комнате. Для подсветки актуально выбрать светодиодную ленту. Освещение гостиной и прихожей организуют с учетом оформления потолка, здесь могут использоваться как накладные панели, так и врезные светильники. Необходимость выбрать софиты для освещения дома возникает редко.

Точечные врезные

Популярность подвесных потолочных конструкций из гипсокартона, панелей и других материалов породило востребованность врезных моделей. Монтаж прибора идет непосредственно в подготовленное отверстие, фиксация происходит за счет специальных усиков. Подпружиненные детали распирают светодиодный прибор вдоль плоскости потолка.

Если выбрать врезной светильник для натяжного потолка, ему требуется подготовить специальную конструкцию, которая фиксируется на базовой основе потолка. Подобная мера предупредит провисание натяжного полотна.

Как выбрать точечные светильники? Следующие рекомендации помогут избежать разочарований после установки дома светодиодных приборов:

• Отдайте предпочтение светодиодам 12 или 24В. Отсутствие преобразователя питания способствует продлению срока службы.
• При наличии блока питания его выносят за пределы натяжного или подвесного потолка. По заверениям специалистов, свыше 90% случаев проблем в системе освещения связано с поломкой именно блока питания. Легкий процесс демонтажа и замены прибора не создаст трудностей.
• При желании выбрать светильник в ванную комнату или другое помещение с повышенным уровнем влажности, обращают внимание на степень защиты светодиодного источника. Подойдут варианты с маркировкой не менее IP4.

Врезные светильники больше подходят для дома, в офис предпочтительно выбрать светодиодные панели.

Панели

Пропорция потребляемой и выдаваемой мощности у светодиодных светильников приблизительно кратна 6. Если выбрать панель с потребляемой мощностью 75 Вт, поток выделяемого ею света будет равен 5000 люмен, то есть идентичен 500 Вт лампы накаливания.

Панели выпускают накладные, подвесные и врезные. Причем они различаются по форме, кроме стандартных геометрических фигур, при желании можно выбрать асимметричную модель. Так как подвесная панель тяжелее точечного светильника, при монтаже на гипсокартонную конструкцию требуется закрепление на базовой поверхности потолка.

Замечание! При всем многообразии размеров для дома, рекомендуется выбрать светодиодный прибор 60х60 или 60х120 см. Это объясняется совпадением параметров с декоративными панелями.

Софиты

Предназначение светодиодного софита – создать сфокусированный поток света. Обычно прибор содержит 2-3 лампы мощностью порядка 9 Вт. Если потолок оформлен подвесной гипсокартонной конструкцией, монтаж проводят на декоративную или базовую поверхность. В случае с натяжным потолком остается только вариант с креплением на базовую основу.

Светодиодные ленты

При желании стать обладателем красивой подсветки, специалисты рекомендуют выбрать ленту, состоящую из множества светодиодов и выносным БП. Ключевая особенность монтажа на потолок – ее не должно быть видно, любуются исключительно красивым световым потоком. Лента не предназначена для полноценного освещения и служит исключительно дополнительным декоративным элементом.

Заключение

Грамотный подход при выборе LED светильников обеспечит значительную экономию потребления электроэнергии. Расходы на закупку окупятся благодаря длительному сроку эксплуатации. Добиться эффектного освещения в интерьере поможет комбинирование различных конструкций. Совмещение светодиодной ленты и точечных врезных изделий – наиболее популярный способ оформления освещения.

2proraba.com

Как установить светодиодный светильник на подвесном потолке

Когда я задумал делать ремонт в прихожей, то одним из первых возникших вопросов был вопрос о выборе вида отделки потолка и какие установить потолочные светильники. Имея многолетний опыт эксплуатации натяжного потолка в ванной комнате и гостиной из ПВХ, долго выбирать вид потолка не пришлось. Решил установить натяжной потолок из ПВХ, благодаря многочисленным его преимуществам, по сравнению с другими видами отделки потолка.

О потолочных светильниках пришлось немного подумать. С одной стороны хотелось установить современные светодиодные точечные потолочные светильники, а с другой стороны в прихожей висел самодельный комплект светильников люстра и бра, сделанные своими руками. Они мне нравились, и расставаться ни с люстрой, ни с бра совсем не хотелось.

В конечном итоге было найдено компромиссное решение, люстру и бра у входа в прихожую оставить висеть на прежних местах, а в коридоре прихожей, где на стене висел одноламповый светильник, установить встраиваемые в натяжной потолок точечные светильники.

Прежде, чем устанавливать натяжной потолок, необходимо проложить электропроводку, а чтобы проложить провода необходимо разработать электрическую схему, исходя из вида и количества светильников, типа лампочек и их мощности.

Выбор типа лампочки для встраиваемого потолочного светильника

Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.

Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.

Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.

Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м² и 4,5 м². Общая площадь коридора составляла 7,3 м². Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3. Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве.

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой.
Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Выбор и устройство встраиваемого точечного потолочного светильника

Ассортимент встраиваемых потолочных светильников в любом магазине светотехники огромен, но устроены они все одинаково и отличается только видом отделки корпуса и дополнительными украшениями. В некоторых моделях встраиваемых светильников предусмотрена возможность в небольших пределах изменять направление светового потока.

Так как мне нужно было осветить коридор, то выбор пал на самый простой вид встраиваемого светильника, в комплекте которого был еще и цокольный патрон.

Любой встраиваемый потолочный светильник состоит из корпуса, представляющего собой фигурное профильное кольцо с площадками для крепления двух пружин с ушками. В зависимости от типа и мощности лампочек, корпуса светильников бывает разного диаметра и в них может отсутствовать, как у светильника на фотографии выше, или установлен электрический патрон, как правило, Е14.

Особое место занимают светодиодные потолочные точечные светильники, в которых светодиоды установлены непосредственно в корпусе на печатной плате.

Лампочку в таком светильнике уже не заменить и в случае выхода его из строя придется менять светильник целиком или искать светодиоды для замены. Стоят такие светильники дорого.

У светильников без патронов для закрепления лампочки в корпусе служит пружина в виде разрезанного кольца.

Лампочка вставляется в корпус светильника и фиксируется за счет того, что пружинное кольцо, разжимаясь, входит в специально сделанную канавку в корпусе. Такой светильник подходит для установки как галогеновых лампочек, так и светодиодных. В случае замены галогеновых лампочек на светодиодные или обратно, нужно не забыть проверить, на какое напряжение питания они рассчитаны.

Для закрепления потолочного точечного светильника, в подвесном потолке, вне зависимости от его типа, в заданном месте потолка вырезается отверстие, несколько меньше внешнего диаметра фланца корпуса светильника.

Ушки пружин руками сводятся друг к другу до такой степени, чтобы они прошли в отверстие потолка. Ушки заводятся в отверстие потолка и отпускаются. Опираясь на внутреннюю поверхность подвесного потолка ушки, втягивают светильник до упора фланцем в нижнюю поверхность подвесного потолка и таким образом фиксируют светильник.

Такая простая конструкция крепления потолочного светильника позволяет спрятать элементы его крепления и легко снять светильник в случае необходимости. Достаточно взяться за основание светильника и потянуть за него вниз.

После установки корпуса светильника на подвесном потолке, через него продевается провод и подсоединяется с помощью клеммной колодки к патрону. Патрон надевается на цоколь лампочки, лампочка вставляется в корпус светильника и фиксируется разжимной пружиной.

Электрическая схема электропроводки

для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Монтаж электропроводки

для подключения точечных потолочных светильников

После приобретения светильников, определения мест их установки, закупки материалов и комплектации можно приступать к монтажу электропроводки.

Монтаж электропроводки для подключения светильников можно выполнять на любом этапе ремонта помещения, вплоть до установки подвесных потолков. Но при выполнении ремонта стен в коридоре оказалось, что света от существующего светильника было недостаточно. Поэтому монтаж электропроводки пришлось выполнить в первую очередь, и к электропроводке для освещения подключить временные патроны с энергосберегающими лампочками.

Перед монтажом проводов необходимо на потолке обозначить места установки светильников (на фотографии обведены кружками), и точки крепления проводов. Провода, для исключения провисания, в зависимости от их жесткости, закрепляются с шагом 40-50 см.

Для закрепления проводов на потолке и стенах существуют специальные дюбель-хомуты (на фотографии слева) и гвоздевые скобы (на фотографии справа) разных типоразмеров. Для закрепления провода дюбель-хомутом на стене необходимо просверлить отверстие, надеть дюбель-хомут на провод и забить дюбель в отверстие. Для закрепления провода гвоздевой скобой, нужно прижать ней провод к стене и забить гвоздь. Подходит для монтажа проводов и кабелей по дереву, пластмассе, штукатурке.

Забитые в бетонное оштукатуренное перекрытие потолка гвоздевые скобы могут выпасть и остаться лежать на полотне ПВХ. Поэтому этот вид крепления был отброшен. Дюбель-хомутов под рукой не, оказалось, поэтому применил простой и надежный способ закрепления проводов на стене, с помощью хомута из хлорвиниловой трубки. В потолке сверлится отверстие, в него забивается дюбель, в дюбель завинчивается через сделанное отверстие в хомуте саморез. Так как вес провода ничтожен, то подойдет любой саморез и дюбель самого малого типоразмера.

Изготовление жгута для электропроводки

потолочных точечных светильников

Так как электропроводка для потолочных светильников после установки натяжного потолка будет недоступной для обслуживания и ремонта, все соединения проводов в межпотолочном пространстве необходимо выполнить крайне надежно. Обычно соединения выполняют с помощью клеммных колодок, например Wago. Но самым надежным видом соединения проводов является пайка, этот способ я и использовал.

Для сведения к минимуму объема работы на высоте под потолком, был заранее изготовлен жгут, который останется только закрепить на потолке и подключить к бытовой электропроводке.

Для определения длины проводов жгута и точек пайки по ранее сделанной разметке на потолке были измерены расстояния между проводами для подключения и местами установки светильников. Результаты измерений сразу наносились на электрическую схему, которая одновременно являлась и электромонтажной.

Изготовлен жгут был из медного многожильного провода с двойной изоляцией (жила обвита шелковой нитью и покрыта полихлорвинилом). Для удобства провода были свиты между собой в косичку.

После снятия изоляции с проводов, они были облужены припоем. Во втором отсеке коридора провода должны были разветвляться. Поэтому, провода были, попарно скручены и пропаяны припоем. Обратите внимание, что для повышения надежности изоляции, места соединения проводов были сделаны со сдвигом относительно друг друга.

На провода перед соединением были надеты изоляционные трубки, которые после окончания пайки были сдвинуты на места соединения. Для исключения смещения изолирующих трубок, они были зафиксированы с двух сторон плотно сидящими на проводах кембриками. В совокупности со смещением мест соединения такой способ изоляции гарантировал надежность электропроводки. Изолирование проводов можно было выполнить и с помощью обыкновенной изоляционной ленты. чтобы не запутаться на кембриках была нанесена маркировка.

Небольшой участок провода жгута при отгибании поперечной балки проходил ниже уровня подвесного потолка. Этот участок электропроводки проходил под штукатуркой. Для надежности изоляции на него дополнительно была одета полихлорвиниловая трубка.

После того, как жгут был закреплен на потолке, настало время подсоединить его к квартирной электропроводке. Для этого длина проводников выходящего из стены двойного провода была подрезана со сдвигом. Так как провод был старый, изоляция его стала грубой и, чтобы не повредить жилы, она была снята термическим способом с помощью паяльника. Жилы были зачищены и облужены припоем, на них надеты изоляционные трубки.

Осталось навить концы жгута на жилы сетевого провода, пропаять припоем и надеть изоляционные трубки. Благодаря технологии сдвига мест соединений проводов, трубки нужны практически для безопасности человека и эстетики. Случайно провода электропроводки между собой соединиться не смогут.

Место соединения подвешивается с помощью хомута саморезом к потолку. Прокладка электропроводки для точечных потолочных светильников закончена.

Временные электрические патроны в местах будущей установки точечных светильников с помощью клеммных колодок подключены, лампочки вкручены и можно, продолжать ремонт.

Установка потолочного светодиодного светильника

на натяжном потолке ПВХ

Выше описана технология установки потолочных светильников, в том числе и светодиодных, на любой подвесной потолок, жесткой конструкции, например из гипсокартона, реечного потолка или Armstrong. В случае установки точечного потолочного светильника на натяжной потолок из ПВХ или другого пластичного материала необходимо установить дополнительное крепление, иначе потолок будет под тяжестью светильников провисать.

Для этих целей выпускается специальная арматура. На фотографии универсальная платформа (пандус) для крепления точечных светильников. Платформа имеет форму конуса, поверхность которого представляет собой ступеньки.

Для подгонки диаметра крепежного отверстия платформы под конкретный вид потолочного светильника, достаточно острым ножом срезать лишние ступеньки с конуса.

К основному потолку платформа крепится с помощью стальной перфорированной ленты. Отрезок ленты необходимой длины сматывается с рулона и отрезается ножницами по металлу.

На платформе для крепления саморезом ленты предусмотрены две площадки с отверстиями. Если нет самореза малой длины, то можно закрутить длинный. Выступающую его часть необходимо удалить бокорезами.

Арматура для точечных светильников прикручена саморезами к потолку, светодиодные лампочки для проверки подключены. Все работает, нужно снять лампочки и можно приступать к установке натяжного потолка.

После того, как натяжной потолок установлен, приступают к монтажу светильников. Для того, чтобы пленка ПВХ не порвалась и не сильно нагревалась, прежде, чем делать в ней отверстие под светильник, в месте его установки специальным клеем приклеивается специальное пластмассовое термоизоляционное кольцо.

По внутренней окружности кольца острым ножом пленка вырезается, патрон извлекается и центрируется платформа. Перфорированная лента легко деформируется, а потолок прогибается, поэтому легко можно подогнать высоту и место положения платформы в горизонтальной плоскости.

Установка потолочного светильника на платформе обеспечит надежную его работу, исключит провисание натяжного потолка и порчу его из-за излишнего нагрева при использовании галогеновых лампочек.

На фотографии Вы видите конечный результат работы по установке точечных потолочных светильников в натяжном потолке.

схемы размещения, расчет количества, варианты освещения

При создании проекта светодизайна всегда возникает вопрос — как расположить светильники, чтобы равномерно осветить комнату. В этой статье вы найдете готовые схемы размещения, советы по выбору ламп, основные правила и нормы освещенности.

Как рассчитать количество светильников

Прежде чем думать, как расположить светильники на потолке, нужно вычислить количество источников освещения. Основные правила:

• Необходимо учитывать наличие отражающих поверхностей в комнате. Чем их больше, тем меньшее количество светильников потребуется для освещения.
• Прежде чем считать количество светильников, нужно определиться с их разновидностью.
• При расчетах важно опираться на нормы освещенности помещений. Ориентировочные показатели указаны в таблице.

Нормы освещенности

Существует несколько методов для точных расчетов. Расскажем о трех самых популярных.

Онлайн калькулятор

Можно найти на сайтах ledeffect.ru, potolki-podvesnie.ru, calc.ru специальные калькуляторы, куда уже интегрированы необходимые формулы для расчетов. Чтобы получить результат, достаточно ввести индивидуальные данные в поля формы. Расчеты могут варьироваться в зависимости от типа калькулятора, поэтому специалисты считают такой метод не совсем объективным.

На фото показан онлайн-калькулятор Ledeffect. Для расчетов с помощью других сервисов потребуются аналогичные данные.

Пример калькулятора для расчета количества светильников

Формула

Есть несколько формул, с помощью которых можно определить количество светильников на комнату. Предлагаем воспользоваться самой простой и понятной.

Сначала нужно вычислить яркость изучения, которая измеряется в люменах. Для этого можно воспользоваться формулой: X=A*B*C.

Разберемся в обозначениях:

• А — норма освещенности для конкретного помещения.
• В — площадь комнаты в квадратных метрах.
• С — коэффициент высоты потолка.

Коэффициенты для потолков разной высоты

После вычисления оптимальной яркости можно приступать к расчету количества светильников. Для этого полученный показатель необходимо разделить на мощность одной лампы выбранного типа. Параметры разных источников света представлены на фото.

Мощность разных типов ламп

Специальные программы и приложения для светотехнического расчета

В отличие от онлайн-калькуляторов такие программы позволяют получить точные показатели. Это отличная возможность заложить в исследование не только площадь комнаты и нормы освещенности, но и архитектурные особенности помещений. С помощью программы также можно определить, как лучше расположить светильники на потолке. Примеры приложений: Dialux, Ulysse, Europic.

Освещение потолочными светильниками

Как рассчитать расстояние между светильниками

На расстояние между светильниками в первую очередь влияет схема расположения элементов. Однако независимо от нее оптимальный отрезок составляет 30-40 см. Если лампы яркие, расстояние можно сократить до 20 см.

Если в комнате предусмотрено дополнительное освещение за счет бра, торшеров и настольных ламп, количество потолочных светильников можно уменьшить. Соответственно, расстояние между ними будет больше.

И снова напоминаем о важности светоотражающих элементов в интерьере. Если в комнате присутствуют зеркала и глянцевые поверхности, потоки света будут равномерно рассеиваться по всему помещению. В таком случае расстояние между светильниками можно увеличить.

Пример расположения светильников на большом расстоянии друг от друга

Пример расположения светильников близко друг от друга

Совет! При расчете расстояния между светильниками важно учитывать тип потолочной конструкции. Натяжное полотно может не выдержать чрезмерной нагрузки, поэтому не стоит «частить» с элементами.

Особенности светильников для натяжных потолков

Натяжные потолки считаются самым привлекательным и эстетичным решением для отделки. Важный момент — нужно заранее продумать варианты освещения, чтобы монтировать светильники одновременно с полотном. А еще ПВХ-пленка начинает плавиться при температуре 60-70°C, поэтому подойдут только определенные типы ламп.

Также нужно сразу определиться с конструкцией светильников и типом их крепления к поверхности. Рассмотрим доступные варианты приборов.

Точечные светильники

Точечные устройства — изделия, корпус которых полностью встраивается в конструкцию потолка или немного выступает за ее пределы. Они подойдут как в качестве источников общего освещения, так и для подсветки. С помощью точечных светильников можно реализовать различные световые сценарии и преобразить интерьер комнаты.

Способ монтажа приборов будет зависеть от их типа. Встраиваемые модели фиксируются в потолке благодаря специальному пружинному механизму. Для размещения накладных светильников используются регулируемые стойки. Корпус изделий фиксируется с помощью специальных термоколец.

Точечные светильники в интерьере

Подвесные лампы и люстры

Компактные люстры и светильники в плафонах тоже подойдут для монтажа на натяжных потолках. Лучше отдать предпочтение моделям с направленными вниз лампами. Такая конструкция изделий позволит исключить перегрев материалов потолка и появление бликов.

Важно! Главная задача при монтаже — позаботиться о том, чтобы корпус устройства располагался на расстоянии не менее 10 см от потолочной поверхности.

Чтобы иметь возможность разместить подвесные светильники и люстры, перед установкой натяжного полотна необходимо интегрировать в базовый потолок прочный крюк. Он нужен для крепления цепочки или троса, на которых держится каркас светильников. Не стоит переживать, что конструкция окажется заметной — она скроется за полотном. Взгляду предстанут только сама люстра и фрагмент фиксационного троса.

Люстра в интерьере комнаты

Подвесные светильники в интерьере комнаты

Растровые светильники

Растровые светильники — композиции из люминесцентных ламп, заключенные в светоотражающие конструкции. Это идеальный выбор для просторных комнат, где требуется яркое освещение. Однако изделия не порадуют впечатляющим дизайном — они выглядят максимально лаконично.

Установить такие светильники несложно. Достаточно предусмотреть в натяжном полотне несколько подходящих по габаритам отверстий.

Растровые светильники в интерьере комнаты

Трековые светильники

Трековые светильники — световые элементы, расположенные на шинопроводе. Лампы можно передвигать и поворачивать в удобное положение. Такие изделия незаменимы для создания акцентной подсветки и освещения компактных комнат.

Для фиксации трековых светильников на натяжное полотно используются специальные встроенные элементы — именно на них будет крепиться шинопровод. Такая конструкция полностью безопасна для материалов потолка.

Трековые светильники в интерьере комнаты

Светодиодная подсветка

Для дополнительной подсветки можно использовать монохромную или цветную светодиодную ленту. С ее помощью легко создать различные узоры и световые рисунки на натяжном потолке.

Главное преимущество ленты в том, что она не выделяет тепла. Ее можно смело монтировать прямо на натяжное полотно.

Светодиодная потолочная подсветка

Как разместить светильники на потолке: схемы

Независимо от количества и типа приборов важно соблюдать базовые правила расположения светильников. Минимальное расстояние от световой точки до края потолка должно составлять не менее 20 см. Если конструкция натяжная, следует делать отступ и от швов — минимум 15 см.

Предлагаем несколько популярных схем размещения осветительных приборов. Вы найдете интересные варианты для разного количества светильников.

С люстрой

В такой схеме главным акцентом становится люстра. В качестве дополнительных источников выступают накладные или точечные светильники.

С положением люстры все просто — ее лучше разместить в центре потолка. А вот схему для расположения спотов следует выбирать в зависимости от предназначения помещения и его габаритов. На фото представлены распространенные комбинации с разным количеством светильников.

Примеры размещения светильников при наличии люстры

Для маленьких комнат предпочтительнее угловое размещение спотов. Освещение получится в меру ярким и равномерным.

Если комната квадратная, лучше разместить светильники вокруг люстры. Благодаря такому приему освещенное помещение будет казаться намного просторнее.

Для прямоугольных комнат подойдет овальное или дугообразное расположение дополнительных элементов. Если помещение очень просторное, можно добавить светильники по углам.

С подвесными светильниками

Если вы не знаете, как разместить светильники на натяжном потолке, можно воспользоваться схемами для светодизайна с люстрой. Однако если подвесная лампа не одна, придется варьировать количество дополнительных элементов. Примеры расположения показаны на фото.

Примеры размещения точечных и подвесных светильников

Без люстры

Если в интерьере не будет люстры, можно организовать основное освещение с помощью спотов. Нужно решить вопрос, как разместить элементы. Строгих правил нет — дизайнеры активно экспериментируют со схемами, соблюдая базовые требования.

Если вам нужно готовое решение, как расположить 6, 8 или более светильников, рассмотрите оптимальные варианты дизайна.

Примеры размещения потолочных светильников без люстры

Совет! Если светильников много, лучше «разбить» их на группы и распределить по зонам или яркости. В этом случае можно менять уровень освещенности в определенной части комнаты.

Как расположить светильники на потолке в разных комнатах

Несмотря на наличие готовых вариантов расположения источников освещения, стоит в первую очередь отталкиваться от специфики помещения. Можно «поиграть» со схемами: добавить или исключить элементы. Дизайнеры подсказывают, какие нюансы важно учесть, планируя расположение светильников в разных комнатах.

Гостиная

Для просторной гостиной предпочтительнее схемы с центральным источником освещения. Например, посередине потолка можно разместить люстру, а на оставшемся пространстве равномерно распределить споты. Варианты расположения дополнительных светильников: по всему периметру, по углам, на фигурных элементах.

Если гостиная небольшая, можно ограничиться подвесными, трековыми или накладными светильниками. Лучше расположить их по периметру потолка, чтобы свет попадал во все участки комнаты.

Примеры источников освещения для интерьера гостиной: лаконичный накладной светильник Markslojd Odessa, оригинальные модели «Киро» и Arte Lamp Falcon.

купитькупить

Накладной светильник Markslojd Odessa

купитькупить

Накладной светильник Киро

купитькупить

Накладной светильник Arte Lamp Falcon

Люстра и точечные светильники для освещения гостиной

Накладные и точечные светильники для освещения гостиной

Совет! Освещение в зоне отдыха можно усилить несколькими точечными светильниками, расположенными над диваном.

Спальня

В спальне можно обойтись без яркого освещения. Главная задача — добиться комфортной атмосферы и подчеркнуть обстановку.

А теперь ответим на вопрос, как расположить точечные светильники на потолке. Идеально подойдет линейная схема размещения. Для небольшого помещения достаточно двух линий светильников: вдоль края кровати и вдоль противоположной стены. Если комната просторная, можно добавить центральный источник освещения — люстру или лампу в оригинальном плафоне.

Мы подобрали несколько дизайнерских светильников, достойных занять место в вашей спальне. Обратите внимание на подвесные модели Rings и Sinatra.

купитькупить

Подвесной светильник Rings

купитькупить

Подвесной светильник Sinatra

Точечные светильники для освещения спальни

Точечные и подвесные светильники для освещения спальни

Кухня

Кухня условно делится на две зоны: обеденную и рабочую. Этот факт подталкивает к решению, как правильно распределить светильники.

В обеденной зоне лучше организовать мягкую подсветку. Будет достаточно трех-четырех точечных светильников или двух-трех подвесных ламп. Источники освещения следует размещать над обеденным столом, кухонным островом или барной стойкой.

Рабочая зона должна быть хорошо освещена. Оптимальный выбор: накладные или встроенные светильники, расположенные по периметру потолка на расстоянии 25-35 см друг от друга.

Потолочные светильники для освещения кухни

Ванная

Обязательно подсветить главные атрибуты помещения — ванну и душевую кабину. Над ними можно разместить 2-3 встроенных светильника.

Отдельно стоит выделить зеркало. Идеальное решение для этой цели — специальные светодиодные светильники. Если этот вариант не подходит, можно разместить на потолке над зеркалом точечные светильники или лампу в красивом плафоне.

Существует отдельное решение для освещения санузла квадратной формы. В таком случае достаточно четырех встроенных светильников, расположенных по углам.

Потолочные светильники в ванной

Детская

Чаще всего детская комната разделяется на три зоны: рабочую, игровую и спальную. Последняя должна быть освещена более деликатно, чем две первые.

Отличное решение — многоуровневый натяжной потолок, на котором можно разместить группы светильников для каждой зоны. На ровной поверхности лучше распределять лампы полукругом или рядами.

Если вы уже определились, как правильно расположить светильники на потолке, самое время перейти к примерам готовых проектов. На фото показаны два удачных варианта светодизайна.

Потолочные светильники и подсветка в детской

Потолочные светильники для освещения детской

Прихожая

Способ размещения светильников в прихожей будет зависеть от конфигурации помещения. Если комната вытянутая, лучше расположить источники света поперечными рядами. В широком помещении можно поступить аналогично, либо установить светильники в ряд. Такой прием визуально удлинит прихожую.

Точечные светильники в один ряд в прихожей

Встроенные светильники в два ряда в прихожей

От правильного освещения зависит комфорт домочадцев, поэтому важно ответственно подойти к процессу расположения светильников. Если возникнут сложности, всегда можно обратиться к профессиональному дизайнеру.

Светодиодные светильники для различных типов помещений

Светодиодные светильники — приоритетное направление производства

В последние годы приоритетным направлением нашей деятельности является выпуск LED-светильников внутреннего и наружного использования, которые в настоящее время являются  наиболее энергоэффективными, технологичными  решениями в области светототехники. Несмотря на то, что  светодиодное освещение на современном рынке сравнительно недавно, его доля растет высокими темпами и сохраняет хороший потенциал для дальнейшего роста.

В нашем каталоге представлены энергосберегающие (LED) светильники внутреннего и наружного освещения для различных областей применения. В частности:

— улиц и магистралей;

— промышленных предприятий;

— торговых центров и магазинов;

— офисных зданий, учебных и административных учреждений;

— медицинских учреждений и чистых помещений;

— спортивных объектов;

— объектов ЖКХ.

Преимущества светодиодного освещения

В последние годы LED-освещение приобретает все большую популярность. В первую очередь это обусловлено высокой экономичностью светодиодных светильников – в сравнении с традиционными лампами накаливания диодные источники света позволяют сэкономить до 70% электроэнергии. Помимо низкого энергопотребления LED-светильники обладают и другими достоинствами – это:

• Высокая энергоэффективность. Светодиодное освещение не перегружают электрические сети и высвобождает дополнительные мощности, которые можно использовать для подключения другого оборудования.
• Долговечность. Гарантированный срок работы светодиодов составляет 50 000 часов, но в действительности энергосберегающие LED-светильники могут прослужить вдвое дольше. К тому же до выработки гарантированного рабочего ресурса приборам не требуется ремонт и техническое обслуживание.
• Широкий диапазон рабочих температур. Большинство моделей светодиодных светильников могут работать при температурах + 60/-40 °C.
• Комфортная цветовая температура. Светодиодные светильники могут излучать теплый, нейтральный или холодный свет, так что подобрать приборы с оптимальным световым потоком не составит особого труда.
• Виброустойчивость. Светильники способны выполнять свои функции и сохранять свои параметры в пределах заданных значений в условиях воздействия вибрации.

Что представляют собой светодиодные светильники

В конструкцию LED-приборов для энергосберегающего внутреннего и наружнего освещения входят следующие компоненты:

• Светодиоды – полупроводниковые осветительные элементы, преобразующие электрический ток в световое излучение. Они характеризуются яркостью, длительным сроком эксплуатации, отсутствием стробоскопического эффекта.
• Драйвер – источник питания с надежной защитой от коротких замыканий и перепадов напряжения.
• Прочный корпус – служит для отвода тепла от электронных и осветительных элементов.
• Рассеиватель – равномерно распределяет световой поток, обеспечивает падение света под нужным углом.
• Вторичная оптика – линзы, которые помогают формировать ту или иную КСС.

Основные сферы использования LED-светильников

• Внутреннее светодиодное освещение – офисные, торговые, промышленные помещения, административные, образовательные и медицинские учреждения, объекты ЖКХ, жилые дома и квартиры.
• Наружное светодиодное освещение – улицы, автомобильные трассы, железные дороги, строительные площадки, придомовые территории, паркинги, ландшафтная и архитектурная подсветка.

LED-светильники от компании «Световые Технологии»

Мы предлагаем большой выбор светодиодных светильников высокого качества. Кроме того, в нашем каталоге представлены приборы с другими источниками света. Вся светотехническая продукция отличается высокой надежностью и долговечностью, что подтверждено российскими и европейскими сертификатами качества.

Умный светодиодный потолочный светильник

DIY с 8 индивидуально регулируемыми каналами —

Умный светодиодный потолочный светильник с регулируемой яркостью

Сегодня мы собираемся построить полностью настраиваемый потолочный светильник, включающий 8 светодиодных точечных светильников с индивидуальной регулировкой и регулировкой и светодиодное окружающее освещение.

Помимо технологий умного дома, одним из моих других интересов является дизайн, где я часто склоняюсь к более современной эстетике. Около 10 лет назад я построил этот развлекательный блок для нашей семейной комнаты, но когда мы переехали в наш новый дом, освещение, которое мы с любовью называем «болванкой», казалось, никогда не совпадало. Посмотрев вокруг в поисках идеального света для наших нужд, я решил, что построить его самому мне кажется лучшим вариантом.

После быстрого создания макета в sketchup, чтобы посмотреть на различные конфигурации освещения, мы с женой определились с дизайном, и пришло время приступить к созданию.

Для этого проекта я использовал 8 из этих 12-вольтовых светодиодных светодиодных прожекторов, 12-вольтовую светодиодную ленту, источник питания на 12 вольт, несколько N-канальных МОП-транзисторов, прототип платы, несколько выводов заголовка, и все это управляется узлом на базе ESP32. .Обычно я использую nodemcus на базе ESP8266 в своих проектах, но ESP32 был гораздо лучшим вариантом для этого конкретного проекта, и чтобы объяснить почему, нам нужно знать немного больше о том, как работает схема с регулируемой яркостью светодиода.

При уменьшении яркости старой лампы накаливания диммер работал путем добавления в цепь переменного резистора, который эффективно ограничивал ток, протекающий к лампочке. Из-за меньшего тока нить накала меньше нагревается и, следовательно, излучает меньше света.

Регулировка яркости светодиода не так проста, поскольку они обычно работают при узких номинальных значениях напряжения и тока.Вместо того, чтобы передавать меньший ток, затемнение светодиодов выполняется путем быстрого включения и выключения тока в процессе, называемом широтно-импульсной модуляцией или ШИМ.

Если бы вы включили лампочку на 1 секунду и выключили на 1 секунду, вы бы излучали вдвое меньше света, чем если бы вы просто оставили лампочку включенной на 2 секунды, но вы, очевидно, заметили бы, что лампочка погасла.

Если вместо этого вы включите лампу на миллисекунду, а затем выключите ее на миллисекунду и повторите процесс в течение 2 секунд, вы заметите, что лампа была на 50% менее яркой, чем когда она оставалась полностью включенной, но вы не заметите, что лампочка мигал.

Поскольку индикаторы горят на 0,001 секунды и выключаются на 0,001 секунды, это означает, что весь цикл занимает 0,002 секунды, и мы можем выполнить 500 циклов за секунду, что называется частотой, измеренной в герцах. Единица герц означает просто количество раз в секунду, и, поскольку мы можем выполнять 500 циклов в секунду, это частота 500 Гц.

Вторая часть сигнала ШИМ называется рабочим циклом: время, в течение которого цепь находится в рабочем состоянии, деленное на общую продолжительность цикла.В этом примере мы включили свет на 1 миллисекунду, а продолжительность нашего цикла составила 2 миллисекунды, поэтому наш рабочий цикл составляет 50%. Рабочий цикл определяет яркость светодиода, а частота определяет, насколько заметно мерцание.

Мне нравится ESP8266 nodemcu, и я использую его в подавляющем большинстве своих проектов, но он генерирует свои ШИМ-сигналы с использованием программного обеспечения и вычислительной мощности, это означает, что если трафик Wi-Fi становится высоким, или если вы используете процессор для запуска других по расчетам, это снизит частоту ШИМ для компенсации, что приведет к заметному миганию.ESP32 имеет 8 встроенных независимых аппаратных каналов PWM, которые представляют собой таймеры, не отвечающие ни за что иное, кроме создания последовательного сигнала PWM на безумно высоких частотах до трехсот тысяч герц.

Для этого проекта я собираюсь использовать более скромную частоту 600 Гц, потому что общепринято, что люди не могут воспринимать какое-либо мерцание на частотах выше 200 Гц, поэтому мы утроим ее на всякий случай. Некоторые дешевые светодиодные лампы имеют частоту около 60 Гц из-за того, как они переключаются между переменным и постоянным током, что может вызвать головную боль у некоторых людей, но эти лампы должны быть маслянисто-гладкими.

Вы также заметите, что в лампах, которые я использую в этом проекте, указано, что они не диммируются, но на самом деле это относится только к их цепям питания, и, поскольку мы предоставляем собственный источник питания и драйвер, все, что нам нужно, это Светодиоды, и на самом деле нет разницы между светодиодными чипами с регулируемой и нерегулируемой яркостью, поэтому покупка нерегулируемого типа сэкономит нам несколько долларов.

Хватит говорить, давайте строим. Я начал с вырезания квадрата размером 14 на 14 дюймов, который станет основным источником света. Я использовал настольную пилу, чтобы вырезать остатки березовой фанеры, которые у меня были из другого проекта, но вам абсолютно не нужна настольная пила для этого проекта. Подойдет циркулярная пила, лобзик или даже ручная пила. Затем я вырезал части, которые должны были стать основой света, изначально я вырезал их 6 дюймов в высоту, но после быстрой сухой подгонки я решил, что это было слишком высоко, поэтому я отрезал дюйм с четвертью, чтобы поставить основу на общая высота 4 и три четверти дюйма.

Затем я просверлил отверстия в карманах, чтобы соединить все вместе.Я получил много пользы от этой джиг-джиг-юниора, и она значительно дешевле, чем полная. Если вам нравится строить вещи и у вас еще нет приспособления для карманных отверстий, я настоятельно рекомендую эту.

Я просверлил четыре отверстия в двух боковых частях и скрутил их вместе, это было слишком туго, чтобы вставить отвертку внутрь, когда я собирал стороны вместе, поэтому я использовал торцевой ключ, чтобы вкрутить последние четыре винта с карманом.

Затем я обозначил центр каждого отверстия для светодиода и использовал самую большую кольцевую пилу, которая была у меня, размером 2 и одна восьмая дюйма, чтобы вырезать отверстия для фонарей.При использовании кольцевой пилы сквозное сверление с одной стороны вызовет значительный разрыв. Чтобы предотвратить это, вы должны перевернуть заготовку, как только направляющее отверстие полностью перейдет на другую сторону. Это также значительно упрощает удаление вырезанного отверстия из сверла. После быстрой пробной подгонки я понял, что самая большая кольцевая пила, которая у меня была, не могла ее прорезать [подмигнуть]. На этом этапе я поискал, сколько стоит кольцевая пила на 2 и три четверти дюйма, и решил просто использовать мой маршрутизатор, чтобы сделать отверстия немного больше, если у вас есть кольцевая пила на 2 и три четверти дюйма, вы можете сэкономить кучу время, просверлив отверстия правильного размера с первого раза.

Конечно, мои фрезерованные отверстия не идеальные круги, но вокруг каждого светодиода есть достаточно большая рамка, чтобы отверстия не выглядели красиво. Я также воспользовался возможностью, чтобы вырезать немного материала над каждым из фонарей, чтобы дать им немного больше пространства, лобзик был бы лучшим инструментом для этого, но у меня уже был мой маршрутизатор. Это был не совсем точный процесс, но я не особо беспокоился по этому поводу, так как ничего из этого не было бы видно, когда свет был установлен.Как только я закончил с маршрутизатором, я провел быструю тестовую настройку огней, прежде чем перейти к деталям.

Чтобы придать ему более законченный вид, я с помощью теплового пистолета прикрепил кромочную ленту по краям необработанной фанеры. Утюг — лучший инструмент для оклейки кромок, но утюг находился наверху, а тепловая пушка — в гараже, поэтому пошли на уступки. Ключ к хорошей оклейке кромки — наличие небольшого выступа с обеих сторон, что позволит вам в дальнейшем отшлифовать кромку заподлицо.

Для начала я использовал наждачную бумагу с зернистостью 80, чтобы сбить выступы кромочной ленты и позаботиться о небольшом вырыве, который произошел на отверстиях светодиода, а затем переключился на зернистость 220, чтобы закончить это. У меня определенно нет терпения для детальной работы по обработке дерева, моя общая мантра состоит в том, что если шлифование не может быть выполнено с помощью электроинструмента, это, вероятно, не получится.

К счастью, моя жена уделяет больше внимания деталям и поэтому отвечает за рисование или окрашивание всех наших проектов, она выполняет свою работу значительно лучше, чем я когда-либо мог.

Пока моя жена работала на отделке, я начал собирать печатную плату для управления освещением. Как мы обсуждали ранее, ESP32 может генерировать отличный ШИМ-сигнал с высокой точностью, но он делает это при 3,3 вольте и очень низком токе, поэтому попытка управлять светодиодами 12 В с этим сигналом вообще не сработает. Нам нужно повысить напряжение с помощью транзистора. Когда вы работаете с разными напряжениями, лучший способ переключаться между ними — это транзистор, называемый N-канальным МОП-транзистором.

МОП-транзистор имеет три контакта: затвор, исток и сток. Замечания по поводу транзисторов заключаются в том, что приложение небольшого напряжения к затвору позволит большему напряжению течь от стока к истоку. Транзистор, по сути, работает как переменный резистор, чем больше напряжения приложено к затвору, тем меньше сопротивление между стоком и истоком, и как только вы достигнете напряжения, называемого пороговым напряжением, сопротивление по существу упадет до нуля, что и есть мы хотим. Чтобы быть абсолютно уверенным, что я достиг порогового напряжения, я решил использовать преобразователь логического уровня, чтобы изменить значение 3.Логика 3В от ESP32 до логики 5В. Согласно техническому описанию, используемые мосфеты имели пороговое напряжение 2 вольта, но на практике я обнаружил, что даже при 100% рабочем цикле светодиоды не были полностью на полной яркости. Если вы хотите создать этот проект, я бы порекомендовал вам использовать несколько другой транзистор, чем я. Я разместил ссылку на лучший транзистор с более низким пороговым напряжением в описании. Если вы используете эти транзисторы, вы сможете пропустить преобразователь логического уровня.

Для каждого светодиодного прожектора вывод GPIO, выводящий ШИМ на ESP32, проходит через преобразователь логического уровня 3В в 5В, а затем — на затвор на полевом МОП-транзисторе.Положительные клеммы светодиодов подключаются к положительной клемме 12 В на источнике питания, а отрицательные клеммы каждого светодиода подключаются к контакту стока на полевом МОП-транзисторе. Контакты истока на полевых МОП-транзисторах подключены к клемме заземления на источнике питания 12 В, который также подключен к земле ESP32. Эта же схема, по сути, просто повторяется 8 раз с 8 различными контактами GPIO на ESP32, по одному для каждого светодиодного прожектора. Я использую светодиоды освещения на другом переключателе, потому что у меня есть два разных переключателя для этого света, но если вы хотите, чтобы фоновое освещение контролировалось ESP32, вам просто понадобится еще одна схема MOSFET.Я использовал два из 12-вольтовых адаптеров, которые поставлялись со светодиодными прожекторами, для питания своих светодиодных лент, это гарантировало, что я не потреблял слишком много тока от этих дешевых 12-вольтных адаптеров.

Я соединил все на макетной плате, используя жгуты быстрого подключения, чтобы упростить замену светодиодов, если они перегорят. Я также сделал четыре удлинителя для быстрого подключения, чтобы упростить подключение угловых светодиодов.

Последнее, что мне нужно было сделать, чтобы закончить проводку, — это включить nodemcu.Для этого я использовал понижающий преобразователь, чтобы преобразовать источник питания 12 В в 5 вольт. При настройке понижающего преобразователя сначала отключите питание от ESP32 или снимите его с контактов разъема. Затем подключите источник 12 В и поверните установочный винт на понижающем преобразователе. Измеряйте выходное напряжение, пока не получите удовлетворительное напряжение. Я бы порекомендовал для ESP32 чуть меньше 5 В.

Затем я написал немного кода в Arduino IDE для управления сигналом PWM. Если вы когда-либо кодировали на Arduino, вы, вероятно, знакомы с функцией analogWrite.К сожалению, analogWrite еще не реализован для ESP32, поэтому сигналы PWM генерируются через то, что называется LEDC. LEDC требует, чтобы вы указали частоту и рабочий цикл для каждого аппаратного таймера, который вы хотите использовать. Как мы уже обсуждали ранее, мы собираемся использовать частоту 600 Гц, и мы будем настраивать рабочий цикл на основе 8-битного целого числа. Это означает, что 0 будет 0% рабочим циклом или полным выключением, а 256 будет 100% рабочим циклом или полным включением. У каждого источника света есть отдельная тема MQTT для приема сообщений о яркости, и каждый будет публиковать свое текущее состояние (включено или выключено) в определенной теме состояния.

Я управляю своим светом с помощью программы домашней автоматизации с открытым исходным кодом, которая называется домашний помощник, а точнее ее версии под названием hass.io. Если вы никогда не слышали об этом и хотите заняться домашней автоматизацией, я настоятельно рекомендую вам это проверить. На мой взгляд, это лучший вариант потребительского уровня, и существует потрясающее сообщество пользователей, готовых помочь вам начать работу.

В моем файле конфигурации для домашнего помощника я добавлю эти 8 объектов в область света, по одной для каждого светодиодного прожектора.Я также добавлю группу, содержащую все 8 источников света, что позволит мне включать и выключать их и настраивать их яркость как группу.

Я протестировал всю функциональность на полу перед его установкой, и после небольшого устранения неполадок из-за плохого паяного соединения я был готов установить его.

После отключения питания на выключателе я снял старую лампу и обозначил места для крепежных винтов. Я просверлил отверстия в монтажной пластине, чтобы можно было регулировать угол наклона светильника после того, как он висел, а затем установил его с помощью шайб.Я протянул провода через монтажные отверстия, соединил провода питания с помощью гаек, и наложил два винта с каждой стороны основания, чтобы закрепить его на монтажной пластине.

После включения питания все, что оставалось сделать, это проверить его. Каждым каналом можно управлять индивидуально или как группой, а также можно настроить определенную яркость с помощью моей эхо-точки amazon. Каждый свет предназначен для выделения различных областей комнаты, которые требуют большего освещения для работы, например, стола для рисования моего 6-летнего ребенка.В целом, я очень доволен тем, как получился этот проект, и свет действительно яркий, хотя я купил версию с 3 светодиодами.

Общая стоимость этого проекта для меня составила около 60 долларов, так как большинство деталей осталось от других проектов, но если вам нужно было купить все, включая дерево, это, вероятно, обойдется вам примерно в 120 долларов. Ссылки Amazon на части для создания этого проекта отсутствуют в описании, как и ссылки на код Arduino, который вам понадобится, чтобы эта штука заработала.Если у вас возникнут проблемы при создании этого проекта, вы можете оставить комментарий, и я обычно отвечаю в течение нескольких часов. Если вам понравилось это видео, и вы хотите, чтобы оно понравилось больше, рассмотрите возможность подписки и, как всегда, благодарим за просмотр.

Как построить короб для подвесного потолка

Как построить современный деревянный светильник

Отрежьте 1×4 до размера

Отрежьте одну из полос размером 1×4 до 50 дюймов и оставьте концы квадратными. Это формирует верхнюю часть, в которую будет ввинчиваться приспособление. Отрежьте две пластины размером 1×4 до 54 дюймов, чтобы сформировать стороны, и, обращая внимание на направление волокон, отрежьте две концевые части размером 3-1 / 2 x 3-1 / 2 дюйма

Отшлифуйте все до совершенства

Отшлифуйте всю древесину до идеально гладкой поверхности. Начните с бумаги зернистостью 80, если необходимо, и уменьшите ее до 220. Вы хотите, чтобы это выглядело идеально, поэтому не забудьте провести руками по дереву, пока шлифуете, пока оно не станет идеально гладким.

Разберите светильник

Снимите световую ленту, чтобы можно было отделить монтажную конструкцию сзади от светодиодной ленты. Чтобы упростить задачу, сфотографируйте внутреннюю сборку, чтобы запомнить, как ее собирать. Будьте осторожны, чтобы не погнуть металлическую конструкцию при разделении двух частей.

Выбери нокаут

Осторожно удалите одно из круглых выбивных отверстий в монтажной конструкции.Это то место, куда будет идти шнур, поэтому не забудьте подумать о том, где вы будете устанавливать свое приспособление. Наш потолок установлен, поэтому мы собираемся использовать центральную заглушку. Если вы собираетесь подключить свой к розетке, для вашей ситуации может быть лучше один из торцевых заглушек.

Отверстия для монтажа следов

Найдите горизонтальные и вертикальные центральные линии 50-дюймовой верхней части и нарисуйте линии, которые помогут вам разместить монтажную конструкцию в центре доски.Найдите центр монтажной конструкции и совместите его с только что сделанными отметками в центре. С помощью карандаша перенесите замочные скважины монтажной конструкции на верхнюю часть. Не забудьте также обвести контур выбранного вами выбиваемого отверстия.

Монтажные отверстия для сверления и доступ к шнуру питания

Используйте лопаточную коронку 1-1 / 4 дюйма, чтобы просверлить отверстие для выбивки, и крутящуюся коронку 1/4 дюйма для монтажных отверстий.Убедитесь, что соединитель для снятия натяжения очищает стороны от центрального отверстия, если не удаляет больше материала, пока это не произойдет. Его не должно быть видно, когда прибор висит.

Присоедините первую сторону к верху

На одной из боковых частей проведите горизонтальную линию на 2 дюйма вверх от нижнего края. Затем отметьте центральную линию этой стороны. Проведите тонкую полоску клея по краю верхней части и закрепите ее сбоку, как показано.Убедитесь, что вы отцентрированы по центру и выровнены по левому и правому краям. Слегка надавите тремя зажимами и дождитесь высыхания клея.

Присоедините концы

Приклейте концы и закрепите их на месте. Подождите, пока они высохнут, и таким же образом прикрепите вторую боковину. Когда весь клей высохнет, вставьте несколько гвоздей в каждую сторону и концы, чтобы придать ему немного большей поддержки.Удалите излишки клея, заполните отверстия от гвоздей замазкой и отшлифуйте все видимые карандашные линии.

Нанесите любимую отделку

На этом этапе вы можете нанести финиш по вашему выбору. Если вы собираетесь красить, воспользуйтесь грунтовкой, а при окрашивании — кондиционером для дерева. Обязательно следуйте инструкциям на выбранном вами отделке и дайте ему достаточно времени, чтобы высохнуть, прежде чем переходить к следующему шагу.

Установите оборудование для подвешивания

Когда он полностью высохнет, переверните приспособление на бок и более глубоким концом к себе вставьте рым-болты сверху, затем прикрепите монтажную конструкцию. Прикрепите две гайки к концам рым-болтов и убедитесь, что ваша монтажная конструкция надежна. Измерьте высоту подвешивания и прикрепите к рым-болтам тросы, цепи или декоративную веревку.

Вставьте и закрепите шнур питания

Сдвиньте зажим разгрузки от натяжения примерно на 10 дюймов вниз по одному концу шнура лампы.Затяните два винта и убедитесь, что они затянуты. Осторожно отрежьте ткань на конце шнура и оголите концы кабеля. Протолкните зажим для снятия натяжения через верхнюю часть светильника и затяните гайку внутри монтажной конструкции.

Соберите светодиодный светильник

Снова прикрепите светодиодный светильник и его балласт к внутренней части монтажной конструкции. Совместите черный и белый провода от шнура с проводами на балласте.Если у вас есть заземляющий провод, вы можете прикрепить его к зеленому проводу. В противном случае убедитесь, что зеленые провода прикреплены к монтажной конструкции, как показано. Скрутите все соединения вместе и закрепите их колпачками с проволочными гайками и соберите светильник.

При необходимости прикрепите заглушку

Если вы собираетесь подключить прибор к розетке, вам необходимо установить вилку на противоположный конец провода, как показано.Это простая процедура, просто следуйте инструкциям на упаковке. Если вы устанавливаете светильник на потолок, вам просто понадобится крышка для распределительной коробки, и вы можете подключить ее напрямую. (Убедитесь, что выключатель выключен, прежде чем вы это сделаете.) Установите два винта с проушиной или крюк в потолок той же ширины, что и подвесное оборудование вашего прибора, и вы готовы его включить.

40 Идеи люстр и потолочных светильников своими руками

Вы делаете DIY комнату в своем доме — или каждую комнату? Что ж, тогда не стоит упускать из виду осветительные приборы. Часто люди замечают это, даже не подозревая об этом. Это отличный способ внести незначительные изменения в интерьер комнаты, в то же время контролируя свой бюджет на самодельную работу.

Сначала мы решим самую серьезную проблему, связанную с изготовлением осветительных приборов своими руками: вы работаете с освещением, то есть с электричеством. Откровенно говоря, здесь нет права на ошибку. Если вам нравится делать один из этих проектов своими руками, но вы никогда не создавали простую лампу своими руками или ничего не делали с проводкой, мы настоятельно рекомендуем вам попросить более знающего друга-самодельника помочь.Купите им обед на день и предложите им помочь в будущем проекте DIY любым доступным вам способом. Это действительно того стоит!

Вот 40 потрясающих световых проектов для вас. Что вас больше всего порадует, так это то, что мы обнаружили здесь большое разнообразие стилей декора. Итак, есть традиционные, современные, винтажные, экологически чистые, современные и некоторые действительно уникальные. Конечно, есть 1 (или больше!), Которые, как мы знаем, побудят вас сделать самостоятельно осветительный прибор для вашего дома.

Счастливого творчества!

Мастер-макияж: преобразование люстры своими руками

Хотите, чтобы ваш светильник выглядел лучше? Попробуйте сделать это своими руками.

от JennaSueDesign

Подвесной светильник Easy DIY How To

Хотите современный светильник? Взгляните на этот сделай сам.

из HomeDepot

Awesome DIY Inspiration: подвесной венчик для чайных свечей votive

Любите готовить? Эти светильники могут идеально подойти вам.

от ADesignerLife

ЛЮСТРА БАРАБАННАЯ DIY

Любите барабанные оттенки? Взгляните на этот сделай сам.

от ThriftyDecorChick

Подвесной светильник Openwork Cube

Хотите красивый светильник? Взгляните на это.

из VintageRevivals

Подвесной светильник Snow

Нравится деревенский вид? Взгляните на этот светильник.

От Etsy.com, автор: MoonStoneFox

Rustic Светильник

Любите деревенский вид? Взгляните на это приспособление.

От Etsy.com через AleshkaDesignShop

Креативный подвесной светильник White Birch

У вас будет особенное событие? Попробуйте сделать это своими руками для красивого светильника.

из Instructables

Групповые подвесные светильники

Разве это не прекрасно? Современный светильник.

От Etsy.com с помощью HangoutLighting

Пентагон Светильник

Хотите уникальный светильник? Попробуйте сделать это своими руками.

из Instructables

DIYable: освещение цилиндра

Хотите необычное освещение? Попробуйте этот цилиндр.

от MrKate

Подвесной светильник Mid Century Bamboo с планками из ротанга

Хотите чего-нибудь немного ретро? Попробуйте это приспособление.

От Etsy. com по MyRetroRecollections

Подвесной светильник Edison Bulb

Хотите, чтобы светильник выглядел немного винтажно? Попробуйте сделать это своими руками.

из Instructables

СВЕТИЛЬНИК DODECAHEDRON

Хотите красивый светильник? Попробуйте эту забавную поделку своими руками.

из Instructables

Small Spades 12 ”Современные потолочные светильники с теплым белым свечением

Разве это не похоже на цветок? Поистине выдающийся светильник.

От Etsy.com от Akari Lanterns

Подвесной светильник из тюля

Хотите красивый светильник? Попробуй это.

из CraftyNest

Освещение люстра подвесная

Современный и такой красивый. Отличная люстра.

От Etsy.com по rachelnadlerceramics

Как сделать люстру из пластиковых ложек

Хотите экологически чистый светильник? Попробуй это.

из TecheBlog

Передвижная люстра

Какой красивый светильник! Напоминает созвездие на ночном небе.

От Etsy.com с помощью MODCREATIONStudio

проект своими руками: соломенная кластерная люстра тетушки персиков

Хотите уникальный осветительный прибор? Взгляните на этот DIY.

от DesignSponge

Подвесной светильник из дерева

Любите геометрические светильники? Взгляните на это.

От Etsy.com по DEZAART

UPCYCLE A VANITY LIGHT STRIP К ПОДВЕСНОЙ ПОДВЕСНОЙ СВЕТИЛЬНИК

Хотите красивый светильник? Взгляните на это.

от Remodelaholic

Д.И. Почему? Орб-ландо

Нравится светильники Orb? Почему бы не сделать это?

из Hommaker

Пузырьковая люстра

Хотите современный светильник? Попробуй это.

от MarthaStewart

Сделай сам: Ljusslinga med lampkärmar * Абажуры на веревочке

Хочу забавный светильник. Вы можете сделать это своими руками.

от RebeccasDIY

Как сделать люстру из ракушек Capiz своими руками

Любите снаряды Capiz? Посмотрите на этот прекрасный светильник.

из PigAndPaint

Подвесные светильники Bamboo orb

Нравится шаровые светильники? Попробуйте эту забавную поделку своими руками.

из CraftyNest

Люстра из деревянных бусин своими руками

Хотите уникальную люстру? Попробуйте сделать это своими руками.

от дизайнера в ловушке

проект своими руками: скульптурный бумажный шар с подсветкой

Хотите действительно потрясающий светильник? Взгляните на этот DIY.

от DesignSponge

Люстра Hula Hoop

Хотите уникальный светильник? Попробуйте сделать это — с хула-хупом!

От SarahOnTheBlog

Два бумажных фонарика, цветы и помпоны

Любите бумажные фонарики? Попробуйте эту замечательную поделку.

из CraftyNest

DIY Globe Подвесной светильник

Вот забавный светильник. Отлично подходит для детской комнаты.

От TheBraveLife

Хрустальная люстра своими руками

Любите классическую люстру? Попробуйте сделать это своими руками.

из LaLaLisette

КАК СДЕЛАТЬ Восковую бумагу CAPIZ SHELL CHANDELIER

Хотите приспособление для снарядов Capiz, но у них нет гильз? Вот вариант.

от DecorAdventures

Сделай сам Drum Light Makeover

Хотите осветительный прибор, который вызывает множество комплиментов.Посмотри на это.

от дизайнера в ловушке

Хрустальная люстра своими руками

Нравится кристаллы? Взгляните на этот проект DIY.

От IndustryStandardDesign

West Elm Knock Off ~ DIY Bentwood Pendant Tutorial

Любите стиль Вест-Вязов? Попробуйте это самодельное приспособление.

от дизайнера в ловушке

ЦВЕТОЧНАЯ ЛЮСТРА своими руками

Любите цветы? Попробуйте эти проекты DIY.

Из Куприков

Учебник по люстрам для люстр

Вот красивая кашпо.Идеальный способ поприветствовать гостей у себя дома.

Из садовых мечтаний

Люстра DIY Orb

Хотите светильник в современном стиле? Взгляните на этот шар в стиле.

из WhatsUrHomeStory

современных светильников, которые можно сделать своими руками на этих выходных

Когда дни становятся темнее, как мы можем сделать наш стиль немного ярче? Они достаточно гладкие и простые, чтобы придать современный вид вашему дому, и достаточно легкие, чтобы даже начинающие домашние мастера могли взяться за проект на выходные.Некоторые из них сделаны из неожиданных предметов, лежащих в вашем доме, другие — из быстрой поездки в строительный магазин. С небольшим количеством смазки для локтей и знаниями электротехники начального уровня вы сможете найти новый светильник для своего дома. Хотите обновить интерьер, не платя большие деньги за дизайнерские вещи? Ищете проект, который скрасит выходные? Эти светильники, сделанные своими руками, по-новому осветят ваш стиль.

Современные светильники, которые можно сделать своими руками в эти выходные

JZhuk / Getty изображений

Купите эти продукты сейчас: Торшер для штатива — декоративные наволочки

Получите выгодные предложения декора для дома мгновенно!

Подключайтесь к купонам на улучшение дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

DIY Штатив Торшер

Штативные прожекторы в этом году стали настоящим хитом. Этот DIY за 35 долларов превосходит цену торшера Design Within Reach за 400 долларов, по которому он был создан. Кроме того, вы можете настроить ножки и оттенок по своему вкусу. Здесь вы найдете инструкции, как создать свой собственный.

Карл Тапалес / Getty Images

Купите эти продукты сейчас: Подвесные светильники — Приставной столик из железа

Лампа для обруча своими руками

Эта лампа с хула-хупом — как раз то, что нужно для минимализма в доме.Кроме того, он сделан на 300 долларов дешевле оригинала, поэтому стоит трясти бедрами. Инструкции по созданию своего собственного устройства можно найти здесь.

Мари ЛаФоси / Getty Images

Купите этот продукт сейчас: Струнные светильники

Гирлянды из розового золота DIY

У кого не так много дешевых рождественских гирлянд? Эти струнные светильники из розового золота придают совершенно новый вид зеленому пластику, к которому мы привыкли, с помощью всего лишь одного слоя аэрозольной краски. Спорим, вы оставите их надолго после праздников. Инструкции по созданию собственных можно найти здесь.

wacomka / Shutterstock

Купите этот продукт сейчас: Светильник Sunburst

DIY Светильник Sunburst Medallion

Мы все думали об обновлении традиционных купольных светильников, которых строители украшают дома слишком большим количеством. Направьте свою современную сторону середины века и обновите классический потолочный светильник с помощью этого светильника с медальонами в виде солнечных лучей.Здесь вы найдете инструкции, как создать свой собственный.

albane doyet / EyeEm / Getty Images

Купите этот продукт сейчас: Неоновая лампа

DIY Неоновая лампа Лампа

Идея: неоновая лампа на бетонном основании. Мы уверены, что это должно быть на столе любого стильного мыслителя. Инструкции о том, как создать свой собственный, можно найти здесь.

Симона Гроджиа / EyeEm / Getty Images

Купите эти продукты сейчас: Подвесной бра — Маленькие горшки

Металлический подвесной бра DIY

Sugar and Cloth вносит свой вклад в популярное бра на лампочке и шнурке, добавив металлический шнур и простой настенный кронштейн, который освобождает место на прикроватной тумбочке и добавляет вариации высоты вашей прикроватной сцене. Здесь вы найдете инструкции, как создать свой собственный.

Гален Це / EyeEm / Getty images

Купите этот продукт сейчас: Подвесной светильник

DIY Подвесной светильник в индустриальном стиле

Вы знаете того старого вентилятора, сидящего в углу вашего подвала? Этот DIY покажет вам, как превратить его в подвесной светильник в индустриальном стиле, выполнив всего несколько простых шагов. Нам тоже нравится пальто из неона. Инструкции по созданию своего собственного можно найти здесь.

Khaosai Wongnatthakan / EyeEm / Getty Images

Купите этот продукт сейчас: Стеклянный подвесной светильник

Стеклянный подвесной светильник DIY

Нет вентилятора для переработки? Возьмите старую вазу (или купите дешевую в местном комиссионном магазине) и сделайте этот современный стеклянный кулон.Здесь вы найдете инструкции, как создать свой собственный.

Маскот / Getty Images

Купите этот продукт сейчас: Бетонные подвесные светильники

DIY Подвесные светильники из бетона

«Сделай сам» и «бетон» — это не два слова, которые мы часто объединяем вместе, но этот надежный метод поможет вам в мгновение ока заливать как профессионал. Рассмотрите эти подвески для декоративной подсветки над барной стойкой или кухонным островом. Инструкции по созданию своего собственного можно найти здесь.

Krkd Lath Pwng Kha / EyeEm / Getty Images

Купите этот продукт сейчас: Подвесные светильники для чаш

Подвески для миски для рукоделия

Эти красивые миски для скворечников имеют настоящий дизайн флип, превратившись в подвески.Нам нравится дизайн (и тени!), Отбрасываемые вырезами в материале, но чаша любого стиля подойдет для создания драматического образа. Инструкции о том, как создать свой собственный, можно найти здесь.

Ева Ливси / Getty Images

Купите этот продукт сейчас: Современный светильник

DIY Современный светильник из гнутой фанеры

Этот светильник из гнутой фанеры — идеальная прикроватная лампа для любителей минимализма и современного стиля. Необходима прикроватная тумбочка. Инструкции по созданию собственной тумбочки можно найти здесь.

PhonlamaiPhoto / Getty Images

Купите эти продукты сейчас: Современные латунные подвески — Vase Decor

Современные латунные подвески середины века своими руками

Построить эту середину века — определенно не прогулка по парку, но ваша тяжелая работа определенно окупится с помощью этого потрясающего украшения для любой комнаты. Инструкции по созданию своей собственной комнаты вы найдете здесь.

Эрик Исаксон / Getty Images

Купите этот продукт сейчас: Подвесной светильник Mid Century

DIY Подвесной светильник из меди и дерева

Точно так же эта вещь середины века — еще одна причина сломать свой ящик для инструментов.Существуют также безграничные возможности сочетания дерева и металла. Нам также хотелось бы увидеть этот образ с прозрачными лампочками. Инструкции по созданию собственных ламп можно найти здесь.

Маскот / Getty Images

Купите эти продукты сейчас: Подвесные светильники — деревянный обеденный стол

DIY Подвеска из сизаля из веревки

Сделать кулон из веревки из сизаля своими руками на самом деле намного проще, чем кажется. Мы также поклонники более простых версий для вечеринок и праздничных украшений.Здесь вы найдете инструкции, как создать свой собственный.

Джонатан Бакстер / Getty Images

Купите этот продукт сейчас: Веревочный подвесной светильник

DIY шнур для подвески с узлом обезьяны

Красивый узел принесет вам серьезные очки стиля. В этом руководстве вы узнаете, как завязать обезьяний узел, который можно добавить на шнур любого кулона. Инструкции по созданию собственного кулона см. Здесь. Вы думаете об обновлении освещения своими руками? Мы будем рады услышать, что вам нравится, и если вы планируете опробовать какой-либо из этих проектов.Отправьте нам сообщение в разделе комментариев ниже или на наших социальных сайтах.

Светодиодная панель

DIY — Digital Photo Magazine

Не так давно мы обновили потолочные светильники в моей студии, заменив люминесцентные светильники на светодиодные. Светодиодные лампы не только намного доступнее и удобнее, чем люминесцентные лампы или лампы накаливания, но и гораздо более энергоэффективны.

Когда электрик готовил одну из панелей для потолка, я обратил внимание на то, насколько она впечатляющая.Довольно тонкая (всего полдюйма) с чистым профилем, мне показалось, что эта большая панель размером 2 на 4 фута станет идеальным основным источником света для статичных портретов и видеосъемок. Быстрый поиск в Google показал, насколько доступен светильник, и это меня вдохновило. Вместо того, чтобы тратить несколько сотен долларов на качественный светодиодный студийный свет, я мог бы сделать это сам за небольшую часть стоимости.

После небольшого исследования я решил приобрести тонкую светодиодную панель EiKO, модель SLM24-50 / C5 / 850.Это панель мощностью 50 ватт и мощностью 5000 тыс. Пикселей размером 2 × 4 фута и весом 14 фунтов, которая обошлась мне всего в 110 долларов, включая доставку. Это автономное устройство, которое после подключения готово к работе. Самая большая проблема — превратить его из потолочного светильника в светильник, который можно прикрепить к подставке для студийного использования.

Я рассмотрел несколько вариантов крепления приспособления, но в конце концов остановился на самом простом: я использовал бы прочный клей, чтобы прикрепить детскую пластину к задней части приспособления. Таким образом, я мог бы прикрепить к фонарю стандартную шпильку 5/8 дюйма, которую можно было бы легко установить на рукоятку C-образной стойки.

Для этого я купил детскую тарелку Avenger 6 ”примерно за 15 долларов. Разметив карандашом на обратной стороне приспособления, я измерил каждый угол, чтобы определить центр.

Перед тем, как прикрепить пластину, я удалил небольшую часть тонкого пластикового покрытия с задней части приспособления, затем слегка зачистил поверхность наждачной бумагой, чтобы обеспечить лучшее сцепление клея.

Я решил, что если что-то и может надежно скрепить эти две детали, так это клей Gorilla Glue.Раньше я добивался огромного успеха с этим продуктом, и пока все хорошо с этим приспособлением. (Двухкомпонентная эпоксидная смола может быть другим вероятным кандидатом на прочное соединение.) Следуя инструкциям для клея, я слегка смочил одну поверхность перед нанесением тонкого слоя клея на другую. Затем я расположил детскую тарелку и зажал ее на месте, используя тяжелые мешки с песком для необходимого давления, чтобы создать прочную связь. Через 24 часа я сняла груз и взяла свет за шпильку детской тарелки.Затем пришло время подключить свет.

Прежде чем мы продолжим, сначала небольшое предупреждение. Если вы не знакомы с подключением осветительной арматуры или основными принципами электропроводки и техники безопасности, не пытайтесь это сделать. Лучше поручите эту задачу профессиональному электрику. Для квалифицированных рабочих это должно быть легкой задачей, которая — даже с учетом стоимости профессиональной помощи — все же значительно дешевле, чем высококачественные светодиодные студийные светильники.

Я выбрал простейший вариант включения-выключения без диммирования — именно потому, что я знал, что обычно мне нужна вся мощность, которую может обеспечить этот свет, и чтобы избежать каких-либо явных проблем с мерцанием с диммером.(Подробнее о мерцании чуть позже.) Подключение света к стандартному электрическому удлинителю 16 калибра со встроенным выключателем очень похоже на подключение любой старой лампы или осветительной арматуры. Если знаешь как, это легко. Если нет, попросите профессионала сделать это за вас.

Затем я установил свет на стойку C и утяжелил стойку мешком с песком для устойчивости. Подключите его, включите… и вуаля, работает!

Так в чем же загвоздка с таким фонарем? Больше всего беспокоит соединение между приспособлением и детской тарелкой.Мне не нравится установка системы, отказ которой может привести к катастрофе, поэтому в качестве резерва я прикрепил стальной предохранительный трос к задней части приспособления и соединил его с пластиной. Таким образом, если клей когда-нибудь выйдет из строя, свет не упадет на пол или, что еще хуже, на объект. Вместо этого страховочный трос будет удерживать его на месте.

Другой компромисс с таким освещением, как вы можете себе представить, заключается в том, что вы теряете часть функциональности высококачественной профессиональной светодиодной панели, созданной специально для видео.С точки зрения функций это включает возможность двухцветного набора для точной цветовой температуры. Это также свет с более низким индексом цветопередачи, что просто означает, что он менее точен по цвету. Чем выше индекс цветопередачи, тем стабильнее цветовая температура. Этот светильник имеет индекс цветопередачи 80+ по сравнению с индексом цветопередачи 95+, который можно найти в высококачественном студийном свете. Ты получаешь то, за что платишь.

Светодиодные фонари, как люминесцентные, мерцают. Лучшие из них — например, дорогие модели, предназначенные для профессионального видеопроизводства, — минимизируют мерцание. Но такие недорогие бытовые или коммерческие потолочные светильники имеют мерцание, которое может быть проблемой.Это не видно невооруженным глазом, но при съемке видео может потребоваться корректировка. И при съемке фотографий я заметил тонкие изменения экспозиции от кадра к кадру, вызванные мерцанием. Будь то фото или видео, чем меньше выдержка, тем больше вероятность видимого мерцания.

С учетом всего сказанного, этот свет, безусловно, функциональный и экономичный, и он отлично подходит для множества применений. Если вы хотите сопоставить цветовую температуру 5000k с дневным светом, вы можете просто добавить легкий холодно-голубой гель, чтобы сместить его в сторону истинного дневного света.Приспособление доступно при 3500k, что более точно соответствует истинным источникам из вольфрама, и может быть сделано идеально из вольфрама с добавлением геля 1/8 ^th CTO. Даже мой светильник 5000k может снизить цветовую температуру до цвета вольфрам с добавлением половины CTO, хотя это также немного снизит светоотдачу.

В конце концов, я потратил менее 150 долларов, чтобы получить хороший, большой, мягкий светодиодный источник света, который отлично работает за небольшую часть стоимости реальной сделки. Возможно, он не идеален, но это забавный проект, который хорошо работает.

Первоначально опубликовано 22 августа 2019 г.

Великолепная квадратная потолочная светодиодная панель «сделай сам» в невероятных предложениях Решения для интеллектуального освещения

Превосходная квадратная потолочная светодиодная панель «сделай сам» Дисплеи на Alibaba.com представляют собой идеальный способ улучшить освещение любого помещения. Они поставляются с привлекательными скидками, которые делают их ценными, обеспечивая непревзойденную окупаемость инвестиций. Они доступны в огромной коллекции, которая содержит большое количество разнообразных размеров, форм и цветов освещения.Это гарантирует, что каждый покупатель найдет самую идеальную квадратную потолочную светодиодную панель diy для своего пространства.

Квадратные потолочные светодиодные панели DIY Варианты , представленные на Alibaba.com, потрясающе красивы в своем дизайне и сияющем сиянии. Это делает их идеальными для любого помещения, поскольку они дополняют другие декоры дома и офиса, создавая ауру элегантности и класса. Они просты в установке и обслуживании, прежде всего благодаря их креативному дизайну.Инновационные технологии, которые они используют, продлевают срок их службы, что гарантирует пользователям много световых часов.

Эти фантастические квадратные потолочные светодиодные панели diy серии светят значительно ярче, чем другие источники освещения.
