Саморегулирующийся греющий кабель для обогрева кровли: Обогрев кровли и водостоков — 10 ошибок и схемы управления системой антиобледенения.

Содержание

95 фото греющих кабелей, их классификация и особенности

Греющий кровельный кабель даёт возможность исключить образование на крыше, а также в стоках наледи во время оттепели. Для обустройства качественного обогрева, важно грамотно выбрать вид кабеля, применять эффективное оборудование, а также комплектующие элементы.

Краткое содержимое статьи:

Достоинства применения обогрева

После температурных перепадов, разнообразных нежелательных осадков наблюдается возникновение сосулек, торосов на крышах строений. В итоге:

под тяжестью мёрзлой воды крыша повреждается;
падение вниз сосулек может стать серьёзной угрозой для жизни;
обледенение системы водостоков становится причиной их разрушения, протечки кровли.

Установка кабеля, который имеет греющее назначение, предназначенного для крыши позволяет устранить наледь без ущерба для конструкции. Однако абсолютно не нужно постоянно с регулярной неизменностью тратиться на услуги профессионалов для качественной очистки кровли от снежного покрова.

Разновидности кабельных вариантов

В процессе выбора требуемого электрокабеля для обустройства подогревающей системы важно ориентироваться на:

характеристики;
специфику применения;
возможность удлинения или укорачивания.

Для подогрева существуют разнообразные типы электрокабеля, о которых пойдёт речь:

Кровельный кабель резистый имеет фиксированные секции по всей длины, варьирующие от десяти до двухсот метров. К достоинствам относится недорогая ценовая категория.

Недостаток – по длине равноценная тепловая отдача, при этом разные зоны кровли нуждаются в разнообразном тепле. В итоге в одних местах конструкции система будет функционировать абсолютно бесполезно, в других недостаточно мощности для требуемого подогрева.

Что касается кабеля бронированного, то этот вариант относится к инновационному изобретению. В сравнении с предыдущим видом его температурный нагрев достигает 150 градусов.

Используется для обустройства на эксплуатационных крышах, поскольку прокладывается подобный кабель собственноручно на поверхность из бетона. В процессе имеется возможность определять длину элемента.

Кабель зональный предназначен для обустройства в водостоках. Как и резистивный, данный кабель обладает определённой мощностью отдачи тепла. При этом прибор кабелей на кровельной поверхности можно проводить с подгонкой по всей длине в период монтажных работ.

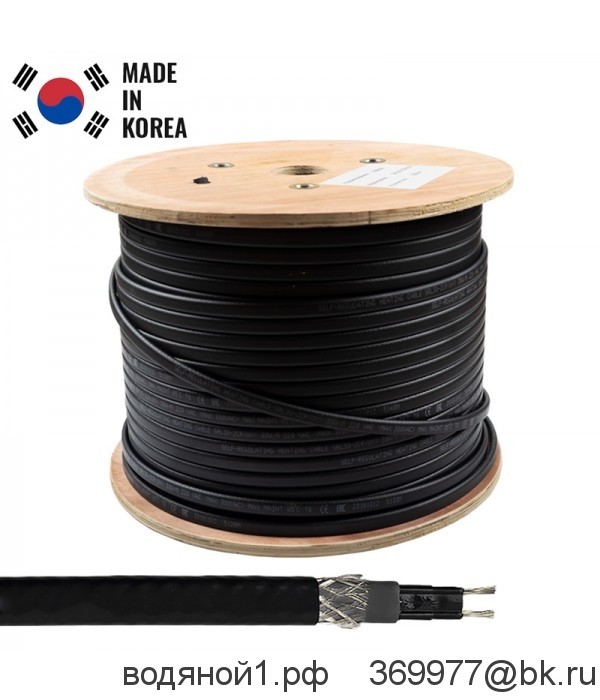

Саморегулирующийся кабель, обустроенный на крыше, имеет свойства подстраиваться под требуемые условия, которые окружают. Варьирование теплоотдачи происходит непременно и зависит непосредственно от количества имеющейся наледи. Для установки обогревательной системы, стоит обустроить нитку, так называемую саморегулируемую посредством отрезков.

Главные правила установки

Имеются разнообразные способы монтажа обогревательных ниток, выбор которых зависит от особенностей покрытия крыши, параметров водосливных деталей. На кровлях скатного типа обустраивается кабель в виде змейки. У крыши из профлиста, а также другого подобного материала, как на фото кабеля для крыши, важно чтобы провод заходил петлёй на нижнюю очередную волну материала.

Технология монтажных работ по обустройству кабеля греющего типа на поверхности крыши предусматривает обустройство змейки, чья ширина достигает 50 сантиметров. Подобный метод установки помогает предотвратить возникновение наледи на необходимой зоне.

По краям кровли можно обустраивать нитки в горизонтальном положении параллельно карнизной части. Приемлема установка нескольких линий кабелей с шагом в десять сантиметров. Подобный вариант монтажа относится к одному из доступных в сравнении с установкой змейки.

Если говорить о грамотной укладке кабеля, то важно обратить максимум внимания также на способ осуществления монтажных работ водосточного подогрева. Данный этап создания подогрева неимоверно важный, поскольку не обойтись без обустройства свободного стока для образовавшейся при таянии льда, а также снежного покрова воды.

Если размер трубы, либо желоба достигает восьмидесяти миллиметров, то провод для нагревания устанавливается исключительно в линию. Если размер данных элементов более чем восемьдесят миллиметров, тогда важно протянуть несколько параллельно размещённых ниток для обогрева. Их расстояние должно быть в десять сантиметров.

Правила крепления

Инструкцией кабельной укладки предусмотрено учитывание разновидности материала, предназначенного для кровельного покрытия. Рекомендуется обратить особое внимание на типы крепежа, который не будет негативно отражаться на целостности настила в целом. К одной из востребованной крепёжной детали относится клипса SLT-C, обустраиваемая посредством гвоздя, либо самореза.

В качестве гидроизоляционного средства обустроенного отверстия используется герметик из силикона. Помимо этого могут быть применены мастики, а также крепёжный элемент со специальным клейким слоем.

Крыша ребристая из металла даёт уникальную возможность применять SLT-C для установки кабеля. При этом закрепление клипсов осуществляется на ребристой стороне покрытия. В случае плоской кровли следует провести монтаж провода посредством болтов, а также клипс на специальную сетку, после чего имеющаяся конструкция присоединяется к поверхности посредством клеевого состава.

Пошаговыми монтажными работами кабеля на поверхности кровли из черепицы предусмотрено использование перфорированной ленты для крепежа, укладка которой происходит на клеевую основу с захлёстом под обустроенный ранее черепичный ряд на семьдесят пять миллиметров.

Закрепление кабеля к черепичной кровле происходит посредством клипсы, однако желательно применить ленту с клейкой основой из прочной стали: к покрытию присоединяется определённая часть ленты, при этом поперёк обустраивается непосредственно кабель, закрепление которого проводится сверху ленточным куском. Таким же образом осуществляется установка обогревательной нитки, как в желобах, так и в зонах, которые максимально подвержены отрицательному влиянию непогоды.

Крепление в ендовах происходит по тросам, которые хорошо натянуты или проводится приклеивание к материалу крыши – запрещено нарушать созданную герметичность имеющейся кровельной детали.

В качестве кабельной подвески в системе водостока используется SLT-D набор, который крепится на желобе, либо кровельной поверхности. В процессе прокладки нагревательной нити, кабельный конец загибается в верхнюю часть примерно на полметра, после этого проводится крепление посредством стяжки.

В случае, когда крыша скатного типа не оборудована желобом водостока, во время оттепели с краю наблюдается образование многочисленных сосулек, пошаговая инструкция даёт отличную возможность обустроить кабель именно под кровельным краем – нагрев призван устранять сосульки на этапе их формирования.

Проверка качества системы

В первую очередь, назначение кабеля заключается в удовлетворении необходимых требований в эксплуатации. К продукции должны непременно прилагаться сертификаты качества, а также рекомендации изготовителей. Гарантия на электрическую безопасность предоставляется при утечке до 10 мА. В этих целях система наделяется УЗО.

Если кровля имеет сложную конструкцию, тогда не обойтись без обустройства нескольких отсеков системы против обледенения, в каждом из которых заявляется утечка тока.

Испытания установленной системы

Сдаточные. Происходит определение изоляционного сопротивления, качества скоростного режима функционирования.
Периодические. Техническая проверка в осенний период времени. Осуществляется проверка изоляционного сопротивления, чтобы выявить слабые зоны. После этого проводится запуск, а также проверка бесперебойности работы всего оборудования. Затем настраиваются имеющиеся регуляторы, а также включается система в режим ожидания.

Фото кабелей для кровли

Как выбрать греющий кабель для крыш, желобов и водостоков?

08.09.2020 09:40
Просмотров: 57

Содержание:

Обогрев крыш и водостоков – это удобный и эффективный способ предотвратить замерзание на кровле льда и скопление снега. В современной системе снеготаяния и антиобледенения применяются резистивный и саморегулирующийся кабели, которые можно закрепить на любом материале покрытия, независимо от сложности кровельной конструкции.

Какой кабель выбрать для кровли

Резистивный греющий кабель − это уже готовая секция, состоящая из греющей жилы и присоединенного к нему провода подключения. Конструкция отличается повышенной надежностью, так как все соединения выполнены в заводских условиях и испытаны под высоким напряжением. Такой кабель нельзя укорачивать или удлинять, но большой выбор секций различной длины позволяет купить наиболее подходящий по длине вариант.

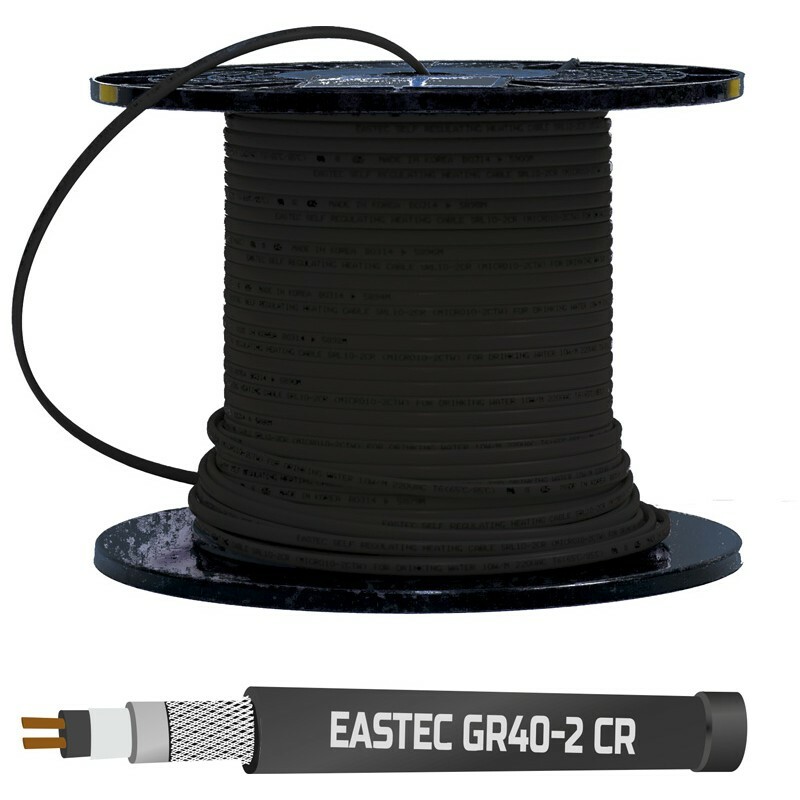

Саморегулирующиеся кабели применяют в условиях неравномерной теплоотдачи, например, для трубопровода, проходящего через помещение и улицу. На кровле не возникает такой необходимости, так как весь кабель находится в одной температурной зоне и не подвержен локальным затруднениям теплоотдачи.

— 15%

710 руб/м
600 руб/м

Многие компании советуют применить именно саморегулирующуюся модель, но мы не рекомендуем. Во-первых, он стоит намного дороже, и покупатель переплачивает за функцию, которая так и останется невостребованной. Во-вторых, саморегулирующийся вариант продается на отрез, поэтому к нему нужно самостоятельно присоединять провод питания и устанавливать с другой стороны концевую муфту. В-третьих, срок эксплуатации саморегулирующегося кабеля в 2-3 раза меньше, чем у резистивного и, соответственно, гарантийный срок обслуживания тоже меньше.

Особенности применения

Типовое расположение кабеля на крыше представляет собой закрепленную продольными петлями кабельную секцию в нижней части ската от снегозадержателей до свеса кровли. Нижние изгибы петель могут располагаться по краю свеса или опускаться в желоб для его обогрева. В зависимости от расположения дома и кровельной конструкции, обогрев может выполняться однозональным или многозональным.

01
Однозональный обогрев используется, когда все скаты крыши одинаково прогреваются солнцем, например, один скат − восточный, а второй − западный. В этом случае применяется один или несколько одинаковых кабелей, подключенных параллельно через один контроллер.

02
Многозональный обогрев выполняется отдельным секциями с раздельным управлением. Это позволяет оптимизировать работу кровельного обогрева, координируя каждый участок с учетом солнца, ветра и приоритета. Например, разделение северный-южный скат или фасадный-тыльный.

Выбор мощности

Удельная мощность системы кровельного обогрева выражается в Ваттах на квадратный метр (Вт/м²), то есть это мощность участка кабеля, петлеобразно уложенного на площади 1 м². Формировать удельную мощность нужно с учетом климата и материала кровельного покрытия.

Для средней полосы России мощность должна составлять:

для профнастила, металлочерепицы, кровельного железа – 300 Вт/м²;

для черепицы, шифера – 350 Вт/м²;

для еврорубероида, ондулина – 400 Вт/м².

Показатель удельной мощности напрямую зависит от двух факторов – это погонная мощность кабеля и шаг укладки. Чтобы достигнуть требуемого показателя, на кровле применяются кабели повышенной мощности 20-30 Вт/м.

Наиболее оптимальным выбором становится кабель, который для достижения необходимой удельной мощности укладывается с шагом 7-8 см. При таком расстоянии между петлями не теряется равномерность обогрева и достигается экономия на длине кабеля.

Управление кровельным обогревом

Управление системой осуществляется автоматически с помощью терморегулятора или метеостанции. Наиболее бюджетный вариант − подключить кабель через уличный терморегулятор. В этом случае обогрев будет осуществляться при снижении температуры воздуха на улице, независимо от наличия осадков.

Метеостанция включает обогрев при одновременной регистрации осадков и снижения температуры. В отличие от управляемого терморегулятором, обогрев через метеостанцию не будет работать при сухой морозной погоде. Несмотря на высокую стоимость устройства, такой способ управления более экономичный в энергопотреблении и окупается на мощных кровельных системах.

— 8%

13560 руб
12500 руб

— 12%

22770 руб
19999 руб

Какой кабель выбрать для желобов и водостоков

Обогрев желобов и водостоков, а также ендов, необходим для отведения талой воды с крыши. Здесь также применяются резистивные и саморегулирующиеся кабели, которые могут работать в одной системе кровельного обогрева или самостоятельно.
Саморегулирующиеся кабели целесообразно применять в 3-х случаях:

01
Для желобов, где могут скапливаться листья, вызывающие затруднение теплоотдачи греющего кабеля.

02
Для прямого подключения на коротких участках 2-3 м, где перерасход электроэнергии будет незначительный и вполне компенсируется экономией на терморегуляторе.

03
Для внутреннего расположения в 2-3 нитки в водосточных трубах, где невозможно избежать касаний и перехлестов кабеля.

В остальных случаях выгодней применить резистивные модели, так как они более долговечны и стоят дешевле.

Особенности монтажа и выбор мощности

В желобах, водосточных трубах и ендовах кабель закрепляется вдоль в 1-3 нитки. Для резистивных моделей важно соблюдать равномерное расстояние между нитками 4-5 см, исключать их касание и перехлесты. Мощность обогрева желобов равна погонной мощности кабеля, умноженной на количество ниток, и подбирается в зависимости от диаметра желоба/трубы:

Ø до 100 мм – 30-40 Вт/м;

Ø 100-150 мм – 50-60 Вт/м;

Ø 150-160 мм – 60-100 Вт/м;

Ø 200 мм – 80-120 Вт/м.

Управление системой

Управление обогревом желобов и водостоков не отличается от управления кровельной системой. В зависимости от особенностей кровельной конструкции и расположения дома, всегда можно выбрать наиболее оптимальный вариант зонирования. Это совместное управление с обогревом крыши или разделенное: кровля-водостоки, северный-южный скат и другие варианты.

Если необходима помощь, обращайтесь наши специалисты помогут с выбором оптимального варианта для обогрева кровли и водостоков. Также предлагаем комплексные услуги, включающие замеры, расчёт и монтаж системы.

— 8%

13560 руб
12500 руб

— 12%

22770 руб
19999 руб

Кабель Для Обогрева Кровли (Какой выбрать)

Обогрев кровли — это эффективное средство борьбы с наледью на крыше. Проблема образования наледи и сосулек на кровле характерна для климатических условий нашего региона. Крыша с установленной системой антиобледенения устранит скопление снежных масс и образование сосулек и наледи, избавит конструкцию от лишней нагрузки.

Основным элементом антиобледенения кровли является греющий кабель, который выделяет тепло вследствие сопротивления, возникающего между электронами. Электричество внутри термокабеля преобразуется в тепловую энергию, которая в зависимости от вида кабеля может быть постоянной или контролируемой. В системах антиобледенения применяют термокабель двух видов — резистивные и саморегулирующиеся.

Резистивный кабель может быть как одножильным так и двужильным. Основной особенностью данных термокабелей является постоянное выделения тепла. Одножильный термокабель , нельзя резать на части. Готовая секция кабеля укладывается по всей длине выбранного элемента и возвращается обратно в начальную точку где и происходит подсоединение . Двужильный провод удобнее тем, что не нужно делать возврат секции и подсоединять оба его конца в одной точке, однако резать его тоже нельзя. Помимо плюсов у резистивного термокабеля есть и минусы. В случае повреждения провода на каком-либо участке потребуется замена всей греющей конструкции. Кроме того, система на основе резистивного кабеля требует распределения на секции, что усложняет монтаж и увеличивает его стоимость.

Саморегулирующийся кабель стоит значительно дороже, однако вполне оправдывает стоимость своими свойствами. Специальные компоненты, из которых он состоит, позволяют контролировать количество необходимого тепла, избавляя кабель от опасности выхода из строя в случае перегрева. Такие провода производятся только в двухжильном варианте и оснащаются специальной матрицей, которая контролирует поток электронов и регулирует таким образом количество выделяемого тепла. Чем больше электронов заряжается, тем большее количество тепла выделяется, чем меньше заряженных частиц, тем меньше выделяемая температура. Многих волнует вопрос безопасности такого кабеля, его устойчивость к высоким температурам. По этому поводу не стоит волноваться, поскольку саморегулирующийся кабель абсолютно безопасен, он способен достигать нужного уровня температуры и поддерживать его в течение определенного количества времени.

Какой из двух видов лучше для системы обогрева кровли, ответить сложно. Все зависит от конкретных условий эксплуатации. На простых конструкциях экономичнее использовать саморегулируемый термокабель. Сложные конструкции нуждаются в более эффективной системе обогрева, для достижения необходимого результата создаются комбинированные системы, в которых применяются резистивный и саморегулирующийся кабель одновременно.

Кабель греющий для кровли

В периоды оттепелей на кровлях и системах водостока образуется наледь и сосульки на крыше, приводящие к ее повреждению и создающие опасность для проходящих внизу людей.

Образование наледи и сосулек на водостоке

Причиной образования наледи могут стать потери тепла через крышу. При этом под слоем снега образуется вода, стекающая вниз и образующая лед. Непрерывность процесса может привести к образованию огромных глыб льда, угрожающих разрушением водостока. На фото выше изображены сосульки на водостоке, вид которых впечатляет, но особой радости не доставляет.

Способами борьбы с наледью является утепление крыши с необходимым вентиляционным зазором или применение греющего кабеля. Для крыши утепление нужно в любом случае, поскольку потери тепла отражаются на расходах энергоносителей и снижении комфорта в помещениях. Будет лучше, если работу выполнить в комплексе с монтажом греющего кабеля.

Кабели для обогрева по принципу действия бывают двух типов:

Резистивный – металлические жилы в изоляции (рис. а ниже). При постоянном сопротивлении кабель вырабатывает постоянную мощность, создавая стабильную температуру. У него доступная цена, но затраты на обогрев выше и не всегда оправданы. Разные участки крыши требуют неодинакового количества тепла. В одном месте греющий кабель будет работать впустую, а в другом может не хватать необходимой мощности для нагрева конструкции.
Саморегулирующий – с изменением сопротивления в зависимости от температуры среды (рис. б). Он стоит дороже, но расходы на обогрев ниже.

Греющие кабели: а – резистивный; б – саморегулирующий

Резистивный кабель

В резистивном кабеле (РК) проводник равномерно нагревается по длине. Он может быть одножильным и двухжильным. Первый следует подключать с двух концов. Для этого при укладке концы одножильного РК сводят в одном месте (рис. а ниже). Он является самым дешевым.

Двухжильный греющий кабель содержит 2 параллельных проводника и подключается с одного конца. Два других конца замыкаются между собой (рис. б).

Резистивные греющие кабели: а – одножильный; б – двухжильный

Фиксированная длина РК создает некоторые неудобства, но при грамотной раскладке кабель будет надежно работать. Слабым местом является соединение проводников с подводящим кабелем, которое со временем нарушается из-за температурных деформаций.

Основным недостатком РК является высокая потребляемая мощность, составляющая около 180 Вт/м.

На рисунке также изображены термостаты, управляющие нагревом по результатам замера температуры окружающей среды термодатчиками.

Саморегулирующий кабель (СК)

СК также преобразует электроэнергию в тепло, но работает несколько иначе, чем РК. Конструктивно он выполнен в виде двух параллельных медных жил, расположенных в электропроводном полимере (рис. б выше). При подаче на жилы напряжения электрический ток протекает от одной из них к другой, нагревая полимер (саморегулирующуюся матрицу), который является источником тепла. Электрическое сопротивление матрицы меняется в зависимости от температуры окружающей среды. Чем она выше, тем больше становится сопротивление и меньше выделяется тепла. Потребляемая мощность составляет всего 15-20 Вт/м, что значительно ниже, чем у РК.

Особенностью СК является возможность его нарезки на любую длину.

Системы обогрева кровли

Типовая система обогрева включает:

греющий кабель;
датчики температуры;
терморегулятор;
распределительное устройство.

Наиболее удобной является автоматическая система обогрева с регулированием напряжения. Системы с ручным управлением дешевле. Предпочтительно использовать комбинированный вариант, оптимальный по цене, удобству эксплуатации и расходу электричества. На рисунке изображена распространенная система обогрева кровли и желобов.

При выборе кабелей лучшим вариантом будет, если нагрев желобов и водостоков производить саморегулирующим кабелем, а кровли – резистивным.

Система обогрева кровли и водосточных желобов

Монтаж системы обогрева

Наиболее важным является обогрев козырьков, водостоков и желобов, где больше всего образуется наледи и сосулек. Мощность нагревателей зависит от климатической зоны и качества теплоизоляции крыши. С понижением температуры мощность должна увеличиваться.

При низких температурах система антиобледенения становится неэффективной. Если на улице термометр показывает ниже -15⁰С, обогрев кровли можно не включать.

Обычно система автоматически включается при температуре окружающей среды -8⁰С и отключается при +3⁰С. Терморегулятором можно настроить любые пределы. Таяние и образование льда происходит в диапазоне изменения температуры от -10⁰С до +5⁰С.

Дорогие модели снабжаются вместо терморегуляторов метеостанциями, содержащими датчики влажности и сенсоры осадков, реагирующие на снегопад.

Инструменты для монтажа

ручной инструмент: пассатижи, бокорезы, отвертки, молоток, клещи для обжатия электрических контактов;
электроинструмент: шуруповерт, перфоратор, дрель;
клеевой герметик;
лестница и страховочное снаряжение.

Оборудование для системы антиобледенения

Кабели для обогрева.
Терморегулятор или автоматический контроллер влажности и температуры.
Крепежные детали.
Входной защитный автомат, УЗО на 30 мА, автомат для каждой фазы (если система работает на трехфазном токе), автомат для защиты цепи термостата, лампа сигнализации.
Силовые и сигнальные кабели, муфты для герметичных подключений.
Клипсы, наконечники и хомуты для проводов.

Технология монтажа

Укладка кабеля змейкой с шагом 30-40 см по краю кровли с креплением монтажной лентой или герметиком (рис. выше). Способ позволяет предотвратить обрыв провода, когда выпадает много снега.
Несколько нитей провода продольно размещаются в желобах на зажимах из пластика. Воронки и выходы труб усиливаются дополнительными линиями.
Если есть вход в ливневую канализацию, греющий кабель лучше прокладывать до уровня замерзания грунта и даже ниже. Но все зависит от климата. Бывает достаточно опустить в сливную трубу петлю кабеля на глубину 30-40 см.
В вертикальных трубах прокладывают не менее двух нитей, закрепляя их на монтажную ленту, термоусадочную трубку или металлическую цепь.
В более холодных местах, где обильно скапливается лед, целесообразно использовать саморегулирующий кабель, который будет выделять больше тепла при пониженной температуре.
При монтаже системы обогрева следует захватывать места наибольшего скопления снега и льда, например, в сложных конструкциях крыши, где пересекаются скаты (рис. ниже).
Для защиты нагревательной системы применяются элементы снегозадержания, предотвращающие лавинообразный сход.

На рисунке представлена схема сложной крыши с типовыми зонами обогрева (выделены красным цветом). Обогрев обеспечивает сток воды самотеком сверху. При этом не будет происходить закупорки труб и нарастание наледи на карнизах. Влага стекает в лотки (3), затем попадает в желоба (2), воронки (4) и по трубам (1) уходит в систему ливневой канализации.

Схема обогрева сложной крыши: 1 – трубы; 2 – желоба; 3,5 – лотки; 4 – воронки; 6 – ендова; 7 – водомет; 8 – карниз; 9 – капельник; 10 – плоская кровля; 11 – площадь водосборного желоба; 12 – участок обогрева на входе

Подводящие к кабелю провода прокладываются в трубах или кабель-каналах, а датчики закрываются защитными кожухами.

Для монтажа греющего кабеля не следует сверлить отверстия в системе водостока и кровле, так как это приводит к протечкам.

Монтаж с учетом типа кровли

Правильное расположение провода подобрать сложно. Обычный шаг при укладке змейкой составляет 50-60 см, а в местах большего колебания температур уменьшается до 20 см, что повышает эффективность обогрева.

Талую воду необходимо куда-то направлять. Поэтому нужен прогрев желобов и водостоков. На рисунке изображена схема нагрева. Здесь водостоки прогреваются по всей длине.

Схема прокладки греющего кабеля в частном доме

На металлической кровле провод размещают с обеих сторон каждого шва, пропуская через желоб водостока. Если водостоков нет, петля выходит за край крыши с припуском около 7 см.

На мягких крышах крепление производится с помощью клипс, прибиваемых к поверхности, с обработкой мест соединения герметиком.

Монтаж также делается с помощью скоб, приклеиваемых к металлической кровле. Фиксация должна быть надежной, поскольку на металле наледь образуется особенно активно.

Проверка работоспособности системы

Прежде всего кабель должен удовлетворять требованиям пожаро,- и электробезопасности. К изделиям должны прилагаться сертификаты и рекомендации производителей. Электробезопасность гарантируется при токе утечки не более 10 мА. Для этого система снабжается УЗО.

Для сложной конструкции крыши устанавливается несколько зон антиобледенительной системы. Для каждой из них заявляется ток утечки.

Испытания системы бывают следующими:

Приемо-сдаточные – определение сопротивления изоляции, тестирование УЗО, определение качества и скорости работы системы.
Периодические – осенняя проверка технического состояния. Проверяется сопротивление изоляции, и находятся слабые места. Затем производится тестовый запуск и проверка функционирования оборудования. После настраиваются терморегуляторы, и система включается в режиме ожидания.

Видео про греющую ленту

Про преимущества использования греющей ленты для обогрева водосточных труб рассказывает видео ниже.

Системы антиобледенения кровли и водостоков крайне необходимы, поскольку значительно продлевают срок службы крыши, а также устраняют опасность для людей от падения сосулек и наледи. При правильном монтаже для подогрева крыши потребуется не много электроэнергии.

Оцените статью:

Обогрев кровли (98 фото): антиобледенительные системы для водостоков

В переходное время года от холодного сезона к теплому перед владельцами домов актуален вопрос того, как предотвратить обледенение крыши. До сих пор превалирующим способом считалась уборка вручную. Но метод этот уже устарел. Такая работа трудоемкая и опасная, а результат кратковременный. Есть более современный, безопасный и эффективный способ – обогрев кровли.

Особенности и преимущества

Снег и наледь на крыше, сосульки на карнизе, лёд в трубах водостоков – всё это доставляет много проблем. Значительно увеличивается нагрузка на стропильную систему, страдают прохожие, повреждаются архитектурные элементы кровли. Профнастил покрывается ржавчиной; разрушается материал, из которого изготовлены прокладки под крепежными элементами. Когда лед начинает таять естественным путем, кровля протекает.

Причин обледенения несколько:

Неправильно подобран кровельный материал. Металлы, шифер и черепица больше склонны к образованию ледяных масс, чем мягкие кровельные материалы или листы с полимерным покрытием. На рельефной крыше задерживается больше снега, чем на гладкой, особенно при уклоне меньше 10-15 градусов. Правильно выбранный материал и большой уклон лишь отчасти решают эту проблему, и способ применим лишь для частных домов, но не для типовых городских построек.
Особенности климата. Погода во многих регионах нашей страны переменчива. Наледь на крыше может образовываться не только по весне, но и в переходный период от осени к зиме и даже теплой зимой.
Нарушена система водоотвода. Проблем с обледенением кровли было бы меньше, если бы вся влага уходила по водостоку вниз. Неправильно сконструированная система отвода, засоры или повреждения препятствуют этому процессу. Большая часть воды задерживается на карнизе и замерзает, а вместе с ней промерзает и водосток.
Некачественная теплоизоляция кровли. Утепление кровли изнутри нужно не только для того, чтобы в помещении поддерживался комфортный уровень тепла, но и для того, чтобы не нагревалась поверхность кровли.

Большая разница между температурой её поверхности и температурой окружающей среды и есть основная причина образования льда. Снег начинает таять, замерзает, из-за чего образуются ледяные массы.

Решение проблемы заключается в регулировании температуры поверхности крыши. Она должна быть одинаковой с температурой окружающей среды. Ни один из широко применяемых способов борьбы с сосульками и льдом на крыше не работает таким образом.

Управляющие компании продолжают гонять сотрудников домовой службы с лопатами и страховкой на крыши многоэтажек. Владельцы частных домов взбираются на крыши самостоятельно. И те, и другие рискуют своим здоровьем и используют инструменты, которые портят кровлю. При механическом воздействии лопатой изнашивается поверхность кровельного материала. В поврежденных местах со временем образуются течи.

Существует и альтернативный способ: на корку льда и сосульки кистью наносят химический состав, который «съедает» лёд. И совсем нетипичный для России вариант – использование горячего пара. Бегать по скользкой крыше с кипятком в чайнике вдвойне небезопасно и попросту абсурдно, а профессиональное оборудование стоит запредельно дорого. Единственный эффективный способ предотвратить обледенение домов – обогрев кровли и водостоков.

Преимущества обогрева:

Система автономна и оснащена защитными механизмами. Она подключается к отдельному УЗО и в случае любой непредвиденной ситуации отключается автоматически.
Наличие нескольких видов антиобледенительных систем. Они бывают электрическими, водяными и инфракрасными.
Просто настраивать и регулировать вручную при необходимости.
Высокая эффективность в борьбе с обледенениями. Прогревается и кровля, и карниз, и водосток, что предотвращает появление сосулек и льда.

Все элементы системы поддаются ремонту, можно заменять их частично при поломке.
Увеличивается срок службы кровельного материала. Практически все материалы для обшивки кровли страдают при перепаде температур. Они становятся более хрупкими, быстрее теряют цвет, портится крепежная система, что приводит к протечкам. Обогрев решает все эти проблемы.
Установка системы не влияет на эстетический облик здания. Её не видно с земли.

Плюсы системы нивелируют недостатки, но, тем не менее, они есть:

сложный монтаж требует профессионального участия;
высокая стоимость системы и комплектующих;
затраты на электроэнергию и другие способы отопления – чем больше площадь крыши, тем дороже будет обходиться эксплуатация системы.

Современные технологии

Антиобледенительные системы бывают двух видов: электрические и водяные. Электрические, в свою очередь, делятся на кабельные и инфракрасные.

Кабельный

Система на основе нагревательного кабеля пока является самой распространенной. Её комплектация достаточно проста:

распределительная сеть;
блок управления и нагревательные элементы;
крепежи.

Блок управления – «сердце» системы. Он контролирует все датчики, терморегуляторы и систему аварийного отключения. Датчики определяют уровень осадков и температуру крыши и воздуха. При необходимости они автоматически запускают работу нагревательного кабеля.

Распределительная сеть обеспечивает связь между всеми элементами системы и обеспечивает электропитание кабелей. Это своеобразный проводник от источника энергии к нагревательным элементам. Обогревающий (нагревательный) кабель – это наружная часть системы, которая закреплена на кровле, карнизе, водостоке. Элементы внутри кабеля превращают электрическую энергию в тепловую, происходит таяние снега и льда.

Нагревательный кабель представлен в двух вариантах: резистивный и саморегулирующийся. Резистивный кабель устроен проще и стоит дешевле. У него фиксированная погонная мощность (то есть его способность отдавать тепло на 1 квадратный метр площади поверхности). Для обогрева кровли нужен кабель с мощностью в 20Вт/м при подключении к 220-230В. Число, которое показывает общую мощность на всей площади, должно делиться на 3, максимально допустимое отклонение – 15%.

Кабель прогревается равномерно на всех участках кровли, отрегулировать эту особенность нельзя.

Виды резистивного кабеля:

Одножильный. Его функционал ограничен, поэтому цена самая низкая. Внутри него находится только одна металлическая жила, по которой проходит электрический ток. Его необходимо подключать с двух концов. Это означает, что уложив кабель на крыше, его второй конец нужно подвести обратно к блоку управления и свести концы в одной точке. Кабель должен быть цельным, его нельзя разрезать на отдельные фрагменты. При монтаже разветвленной системы каждый кабель нужно вернуть в исходную точку, чтобы система заработала.
Двужильный. Как уже понятно из названия, проводящих жил в нем не одна, а две. Преимущество такого кабеля в том, что его можно подключать только одним концом. Второй конец, который останется на крыше, закрывается герметичной муфтой. Это значительно упрощает монтаж, хотя и стоит дороже.

Нагревательные жилы резистивного кабеля защищены изоляционным слоем, сверху на нём есть медная оплётка, покрытая наружной оболочкой. Эта многослойность защищает кабель от перегрева и промерзания, влаги, механических повреждений. Для жестких кровельных материалов (профнастил, шифер, черепица) можно использовать кабель в любой оболочке. Для материалов, содержащих битум (рубероид, ондулин, ондувилла, мягкая черепица) – только кабель с оболочкой из фторполимера.

Саморегулирующийся греющий кабель имеет преимущество перед резистивным. Он высокочувствителен к перепадам температуры, может регулировать уровень отдаваемого тепла. В тени он будет нагреваться больше, чем на солнце, в жару – меньше, чем в холод. Это обеспечивает качественное антиобледенение и экономичный электрообогрев, потому что энергия не расходуется впустую. Внутри саморегулирующегося кабеля находятся медные жилы, регулирующая теплоотдачу матрица, защитная оболочка и оплетка, а сверху – универсальная оболочка.

Кабель можно разрезать в любом месте. За счет этой особенности не приходится переплачивать за излишки по метражу.

Плюсы кабельного обогрева:

Гибкость кабеля. Его удобно монтировать с маленьким шагом и можно использовать на кровле любой сложности.
Устройство максимально защищено от повреждений. Ему не страшны температурные перепады, перегрев, жидкость от талого снега.
Обогрев работает по мере необходимости, а не в режиме нон-стоп, что экономит расходы на электроэнергию.
Гарантия и долгий срок службы.

Минусы обогревающего кабеля:

Самым эффективный вид стоит дорого, а окупается медленно.
Прокладка кабеля – трудоемкий процесс.
Повышаются расходы на электроэнергию.
В случае отключения электричества работать не будет.
Нельзя применять на большой площади.
На кабель не должны попадать сухие листья и легко воспламеняющийся мусор. Он не нагревается до такой температуры, чтобы они могли вспыхнуть, но в качестве профилактики от них лучше избавляться.

Инфракрасный

Для российского рынка инфракрасное тепловое оборудование остается новинкой. Оценить его по достоинству пока сложно, поскольку используют его нечасто, особенно в качестве антиобледенительной системы для кровли. И это большое упущение, потому что ИК-системы во многом превосходят кабельный и водяной обогрев. Основное их отличие – в способе теплового воздействия. Электрическая энергия преображается элементами в инфракрасное излучение, которое по своим свойствам аналогично солнечному свету.

Система состоит из основы, нагревательных элементов, проводников электроэнергии и защитной плёнки. Основа изготавливается из высокопрочного полипропилена и лавсановой подложки. Первый слой – стабилизирующий и защитный, поэтому ИК-обогреватели для кровли не боятся влаги и холода, а второй выполняет роль экранирующей поверхности, чтобы тепло не уходило вниз. Нагревательные элементы выполнены из карбонового волокна. Оно отдает 98% тепла.

Проводящую жилу заменяют тонкие медно-серебряные пластины. Между собой элементы склеиваются устойчивым к высоким температурам клеящим составом. Верхняя «оболочка» защищает систему от воздействия внешней среды, а крышу – от перегрева.

Преимущества ИК-систем:

Максимально высокий КПД и равномерная отдача тепла.
Простой и более дешевый монтаж, чем у кабельных систем.
Отрегулировать температуру можно за несколько секунд с точностью до градуса.
Экономичное обслуживание. Толщина элементов не больше 5 миллиметров, поэтому не требуется электроэнергия на обогрев лишних слоев в конструкции.

Карбоновые пластины внутри пленки работают как автономные системы. То есть если повредится один участок, на остальные это не повлияет. При поломке резистивного кабеля его придется заменить целиком.
Для обогрева крыши разработана максимально надежная защита от влаги, это обеспечивает ее долгосрочное использование.
ИК-подогрев можно устанавливать там, где запрещено тянуть электропроводку.
Можно защитить инфракрасной пленкой отдельные элементы, например, трубы водопровода. Ик-пленку удобно разрезать на фрагменты, для этого на нее нанесены линии разреза.

Недостатки:

При всей своей экономичности он все же работает от электричества. Вместе с тарифом растут и расходы.
Система зависит от перебоев электроэнергии.
И пленочный, и стержневой ИК-обогрев представляет собой узкий и длинный полипропиленовый прямоугольник, который неудобно монтировать поверх крыши, его нужно устанавливать непосредственно под кровельный материал, что в некоторых случаях сложнее, чем укладывать на поверхность.
Сложно монтировать на крышу замысловатой архитектурной формы.
Не получится обогреть трубы водостока.

Водяной

По принципу действия он напоминает кабельные системы антиобледенения: на (или под) поверхность кровли монтируются трубы, по которым течет горячая вода. Представлен в двух видах: система, которая работает от электрического или газового котла, и комбинированный электроводяной обогрев.

В первом случае вода подается в трубы из отдельного котла, в котором нагревается до нужной температуры, а во втором трубы уже заполнены жидкостью и внутрь вмонтирован резистивный кабель. В котле нет необходимости, трубы подключают к системе управления практически как кабель.

Преимущества водяного обогрева:

система на газу в десятки раз дешевле в обслуживании, чем электрическая;
не зависит от перебоев с электричеством;
она автоматизирована и безопасна;
срок эксплуатации дольше, чем у других систем

Недостатков у водяного обогрева все же больше:

сложный монтаж системы;
трубы более толстые и менее гибкие, чем кабель, поэтому свернуть их с маленьким шагом не получится;
горячая вода остывает по мере того, как продвигается по трубам через весь периметр кровли, к концу цикла её температуры может оказаться недостаточно для таяния льда;
при поломке восстановлению не подлежит;
нельзя допускать промерзания труб, они могут треснуть;
труднее регулировать уровень тепла, чем при использовании электрообогрева;
система работает в режиме ожидания – запускать ее нужно до того, как произойдет обледенение, иначе эффективность снижается.

Варианты для разных конструкций

Архитектура современных домов может быть очень замысловатой. Встречаются не только здания с необычными фасадами и планировкой, но и крыши нестандартной формы. Среди возможных вариантов – плоская, односкатная, двускатная, щипцовая, многощипцовая, вальмовая, шатровая, мансардная, купольная, сферическая, фигурная. Встречаются даже вогнутые кровли.

Чем сложнее форма крыши, тем больше на ней задерживается снежных масс и больше образуется льда и сосулек при таянии снега, и тем сложнее чистить её вручную.

Играет роль и другая классификация: холодные, теплые и горячие крыши.

«Холодные» крыши — это поверхности с минимальным излучением тепла. Оно наблюдается в домах, где под кровельным пространством не организовано теплых помещений (кладовок, жилых комнат, зон отдыха). Снег тает только с естественным повышением температуры окружающей среды. Холодными крышами обычно бывают такие, под которыми мало свободного пространства. Это асимметричные двускатные, разные виды шипцовых, сложные фигурные кровли. Для них достаточно минимальной мощности обогревательной системы. Подойдет кабельное отопление с использованием резистивного одножильного кабеля до 20 Кв/м. Также неплохим решением может стать водяная система, поскольку ее КПД снижается по ходу цикла и максимальной эффективности не дает.

«Тёплые» крыши — это поверхности, на которых снег начинает таять при небольшой минусовой температуре из-за теплопотерь. Такое происходит по нескольким причинам: слишком маленький угол уклона ската, плохо смонтирована изоляция, под крышей имеется техническое помещение, дом очень старый, бреши в теплоизоляции образовались естественным образом. «Тёплой» бывает крыша любой формы, но преимущественно это сферические, вальмовые и двускатные крыши, под которыми скапливается тепло. Наиболее эффективны в борьбе со снегом и льдом будет кабельный и ИК-подогрев. При маленькой площади крыши достаточно водяного контура.

«Горячие» крыши – это поверхности с максимально большими теплопотерями. Нагреваться кровля может из-за неумелого монтажа изоляционной системы, наличия жилого помещения и отопительной системы в мансардном этаже, аварийного состояния кровли. Или она имеет уклон ската не больше 5 градусов.

В качестве жилых помещений обычно используются мансарды под высокими двускатными крышами и кровлями мансардного типа. Минимальный уклон встречается только у плоских крыш. Снег на них тает очень активно, даже если на улице -10 и ниже. Водяной контур для мансардных крыш неэффективен. В качестве антиобледенительной системы лучше использовать саморегулирующийся кабель с мощностью выше 20 Кв/м. Альтернативный вариант – отделка кровли изнутри рулонной ИК-плёнкой. Это одновременно поможет сохранить тепло внутри жилого помещения в мансарде.

Обогрев плоской крыши самый сложный. Помимо того, что снег с ровной поверхности никуда не скатывается и активно тает, некуда сливаться и образующейся жидкости. При минимальном уклоне она просто остается лужей на поверхности кровли, поэтому необходимо обустройство сливных воронок. Воронки тоже нуждаются в обогреве. Система водоотвода может быть двух типов: традиционная с использованием сливных отверстий и гравитационно-вакуумная.

В первом случае вода уходит в сливные отверстия самостоятельно, это происходит медленно и требует хоть какого-то уклона крыши. Во втором жидкость буквально всасывается в сливную систему за счет наличия сифонов.

Для плоской крыши подойдёт ИК-обогрев и комбинированная система. Плёнкой оборачиваются участки труб сливной системы, чтобы не промерзали, а кабель монтируется по поверхности кровли в нескольких местах. Или же трубы и кровля с нижней стороны оборудуются ИК-плёнкой. Мощность системы нужна максимальная.

Тонкости монтажа

Монтаж антиобледенительных систем требует подготовки, специальных навыков и строгого соблюдения техники безопасности. Это может оказаться сложнее, чем предполагалось, поэтому работы лучше доверить профессионалам. Если минимальные навыки работы с электрооборудованием уже имеются, систему можно подключить самостоятельно. Монтаж осуществляется в три этапа: расчетная деятельность, подготовка и собственно установка.

Расчеты и проектирование

Разработка проекта – первое, за что нужно взяться при монтаже обогревательной системы для кровли и прилегающих элементов. Поскольку установка электрооборудования на крышу – потенциально небезопасное усовершенствование жилого помещения, его необходимо зафиксировать на бумаге. При отсутствии проектной документации изменение не будет считаться законным и станет препятствием при попытке продать дом.

Проект разрабатывается пошагово:

Измерение периметра кровли, определение угла наклона ската и типа крыши. Эти данные понадобятся для определения необходимой мощности и количества материалов.
Выявление сложных мест, в которых с большой вероятностью будет задерживаться снег.
Расчёт мощности обогревательной системы, вычисление типа кабеля и его общей длины.
Выбор комплектующих.
Нанесение раскладки нагревательных секций на чертеж кровли.

Готовый проект должен содержать информацию о том, как расположены нагревательные элементы на крыше, какова общая мощность системы, где находится УЗО, соблюдены ли требования правил устройства электроустановок и противопожарные меры.

Площадь кровли измеряется исходя из её формы. Каждая сторона ската (если они есть) измеряется отдельно, а в конце суммируется в общее число.

Принципы укладки кабеля:

По карнизу

Здесь важно учитывать уклон ската и тип крыши. На холодной крыше с уклоном не больше 15 градусов достаточно обогрева системы слива и карниза. С увеличением наклона увеличивается и площадь, которую нужно отапливать. По краю карниза змейкой укладывают кабель на высоту до 40 см. Шаг, с которым сворачивается кабель, для одножильных кабелей – 10-15 см, для двужильных – около 30. Нельзя превышать рекомендованное производителем расстояние между зигзагами.

Если крыша теплая и пологая, кабель прокладывается по краю на высоту 30 см, а также по водосточным трубам. Если уклон крыши увеличивается, повышается риск схода наледи, поэтому увеличивается и прогреваемая площадь. Максимально допустимая зона обогрева по ширине для пологой крыши достигает 50 см.

Плоскую крышу отапливают по краю, обогревают систему слива воды. При необходимости прокладывают кабель по центру. Ширина отапливаемой поверхности – 30-40 см. Вокруг сливных воронок кабель укладывается так, чтобы в любую сторону от отверстия он был не короче 50 см. Конец заводят петлей внутрь сливного отверстия до того уровня, где температура воздуха уже плюсовая.

Для кровли с уклоном больше 45 градусов не нужно отопление по карнизу. Он настолько крутой, что снег сойдет до того, как замерзнет. У такой крыши оборудуются нагревательными элементами только элементы водостока.

По местам скопления снега. В проблематичных местах кабель монтируется с маленьким шагом, чтобы прогревалась вся поверхность и не оставалось льда. К сложным участкам относятся места, где стыкуются части ската кровли: ендовы и сточные грани, места примыкания ската к вертикальной поверхности. По высоте ендов достаточно проложить кабельную змейку на 2/3 длины. Важно учитывать, что в местах примыкания к стене от нее нужно отступить не меньше 5 см.

По водосточной системе

Бывает так, что в конструкции крыши отсутствуют элементы слива воды как таковые. Если нет водостока, кабель необходимо зафиксировать по самой кромке кровли методом, который называется «капающая петля» (для уклона от 15-20 градусов) и «капающая грань» (меньше 15 градусов, плоские кровли). Петли монтируются с припуском 50-80 мм с расчетом на то, что талая вода будет стекать на землю по ним.

Если жёлоб есть, то кабель укладывают и над ним, по краю кровли, и в нём. Внутри желоба он должен лежать двумя-тремя параллельными линями, без зигзагов. Конец кабеля должен петлёй уходить в водосток. Также нужно зафиксировать внутри трубы стока обогревательную спираль.

Одна из самых сложных задач при создании проекта – рассчитать длину и суммарную мощность кабеля для оттаивания льда.

Длина складывается из всех элементов, которые необходимо обогревать. У разных крыш участки могут быть разными. Например, для вычисления обогрева желоба и трубы понадобится выполнить несколько действий:

Измерить длину желоба и водостока.
Кабель внутри желоба укладывают в 2 или 3 ряда (зависит от ширины). Соответственно, нужно умножить длину на 3. Это L1.
Внутри трубы нагревательная нить укладывается по спирали, поэтому нужно умножить ее длину на 1,5 или 2, чтобы хватило на витки. Это L2.
Средняя мощность, необходимая для обогрева кровли, равна 20 Кв/м. Суммарная мощность высчитывается по формуле: общая длина кабеля * мощность/квадратный метр. Получаем: (L1 + L2) х 20 Кв/м.

В последнюю очередь выбирают комплектующие: крепежные элементы и подходящий блок управления. Затем определяют место расположения блока. Он должен быть защищен от воздействия влаги и солнца, но расположен в доступном месте для ремонта ручного перезапуска при необходимости.

Для крепления используются металлические и пластиковые клипсы, клей, герметик. Металлический крепеж лучше не использовать.

Подготовительные работы

На этапе подготовки решаются две важные задачи:

Проверка элементов нагревательной системы на предмет неисправности и дефектов. Кабель должен быть ровным, одинаковым по толщине в любой точке, без повреждений на оболочке, заломов и вмятин. Полный комплект состоит из 3 видов кабеля (соединительный, питающий, греющий), коробки управления, температурных датчиков, терморегулятора и других регуляторных элементов, муфты, крепежных клипсов.
Проверка рабочей поверхности. Основа для укладки кабеля очищается от мусора, пыли, просушивается от воды. Еще нужно проверить, чтобы на участках кровли, где будет проложен кабель, не было острых углов и потенциально опасных для целостности кабеля деталей.

Установка

И профессиональный монтаж, и установка своими руками осуществляются одинаково поэтапно:

Осмотр места укладки кабеля на кровле.
Предварительная укладка кабеля без крепления на клипсы, хомуты или клей. Можно использовать малярный скотч. Основой для укладки служит схема подключения, занесенная в проект.
Если кабельные секции совпали по длине с обогреваемыми участками, лишнюю длину можно отрезать (у двужильного резистивного кабеля и саморегулирующегося) и закрыть муфтами.
Закрепление нагревательных элементов на кровле.

Проверка

На этом этапе нужно установить монтажные коробки, «прозвонить» нагревательные кабели для проверки целостности жил, замерить сопротивление.

Если фраза «прозвонить кабель» вызывает вопросы – это верный признак того, что браться за монтаж самостоятельно не стоит.
Если проверка прошла успешно, можно монтировать термостатные датчики и остальные кабели.
Монтаж щитка управления.
Проверка остальных кабелей тем же способом прозвона.
Проверка работы системы безопасности (аварийного отключения).
Финальная настройка термостата, пусконаладочные работы.

Советы от профессионалов

Чтобы система работала долго и правильно, важно соблюсти некоторые тонкости в процессе монтажа:

Укладывают кабель в теплую погоду.
Повысить эффективность и снизить энергозатратность помогает комбинирование видов кабеля. Дорогой саморегулирующийся устанавливают в водосток, а резистивный – на карниз.
Внутри сливной трубы кабель укладывают витками. Книзу расстояние между витками сокращается, поскольку у земли труба более холодная.
Наслаивать нагревательные элементы друг на друга запрещено.
Учитывать рекомендации производителя при самостоятельном выставлении нижнего порога температуры для включения системы.

Советы для продления срока службы:

ежегодно нужно проводить профилактический осмотр элементов системы и производить проверку величины сопротивления;
очищать кровлю и водосток от пыли и мусора;
проверять работоспосбность датчиков и терморегулятора до наступления холодов;
настраивать систему так, чтобы обогрев включался до образования ледяной корки;
проверять работоспособность УЗО и аварийной системы.

Обзор производителей

Самостоятельный выбор систем обогрева может оказаться непосильной задачей. Сложно разобраться, нужен резистивный или самонагревающийся кабель, тепловая или инфракрасная система, различаются ли антиобледенительный и антигололедный кабели в обогреве кровли. Ошибки не критичны, но приводят к трудностям при монтаже и удорожают стоимость обслуживания системы за сезон. Имеет смысл приобретать готовые комплекты.

На отечественном рынке пока представлено немного производителей антиобледенительного оборудования для кровли. Но несколько марок уже успели завоевать доверие. Среди них:

немецкий производитель электрооборудования Hemsted;
французский концерн Nexans, специализирующийся на кабельно-проводниковой продукции;
Thermopads родом из Великобритании;
польская фирма Profi Term;
американский производитель Thermo.

Среди отечественных производителей положительно отзываются о продукции фирмы «Тепловые системы», «Терм» и «ССТ».

О том, как обогревать крышу, смотрите в следующем видео:

Кабель греющий для водостоков и крыши: виды электрокабелей

Чтобы на кровле не образовывались сосульки, по ее краю прокладывают кабель греющий для водостоков. Есть несколько видов кабельного обогрева, поэтому нужно заранее рассчитать мощность провода и его протяженность.

Обогрев крыши и водостоков греющим кабелем необходим для устранения снежных осадков и наледи.

Что такое электрическая система обогрева

В основе работы лежит использование электрического кабеля. Нагреваясь, он отдает тепло, растапливает снег. Система простая, но отличается эффективностью. Ее монтируют в частных домах, обогревают трубопровод канализации, ливневки, а также водостоки.

Инженеры создали несколько моделей, но до их приобретения нужно определить, какой вид подходит лучше всего. Если монтаж сделан без ошибок, снег больше не будет скапливаться.

При таянии льда весной вода будет быстро отводиться в водослив. Это означает, что можно не бояться разрыва труб, а водосточные желоба не деформируются под весом сосулек, не обрушатся вниз.

Технологические требования

На проложенный по краю крыши нагревательный провод окружающая среда оказывает негативное воздействие. Он нагревается под солнечными лучами, расширяется и сжимается при суточных и сезонных колебаниях температуры. На него воздействует влага и ветер.

Чтобы кабель не вышел из строя, он должен соответствовать следующим требованиям:

Быть устойчивым к воздействию ультрафиолета.
Быть прочным и герметичным.
Иметь длительный срок службы и быть безопасным.

Производители выпускают электропровод в бухтах или в муфтах. Если планируется монтировать нагревательную систему, стоит купить электрический кабель в секциях. Его проще пробросить на крыше. Для обогрева водостоков лучше подходит выпущенный в бухте.

Виды греющих кабелей

Компании-производители выпускают следующие виды изделий для обогрева водосточных труб:

резистивные;
саморегулирующие.

Они отличаются друг от друга по конструкции, их эксплуатационные характеристики также разные. Но каждый из них хорошо обогревает кровлю и систему водостоков.

Перед тем как приобрести изделия, нужно изучить их возможности. Выбор делают с учетом особенностей крыши.

Устройство кабеля резистивного типа.

Резистивный электрический провод

Такие изделия относятся к классическим и напоминают электрический провод. По всей длине мощность токопроводящего элемента одинаковая. Из-за этого при выборе модели следует принимать во внимание тепловыделение.

Если нужна система для обогрева водостоков, стоит остановить выбор на модели, мощность которой составляет 30 ватт/м и более. Рабочая температура должна быть менее 25°С.

Все резистивные термокабели можно разделить на следующие подвиды:

последовательный;
зональный.

У первого изделия по всей длине проходят 1 или 2 токопроводящие жилы из меди. Производители, чтобы повысить прочность, делают на таких проводах изоляционную оболочку. Сверху находится экран — он нужен для заземления и защиты от электромагнитного излучения.

Наружная оболочка защищает последовательный кабель от негативного влияния внешней среды и замыкания. Изделие отличается высокой эластичностью и низкой стоимостью. Для монтажа не потребуются специальные инструменты.

Преимущества и недостатки использования зонального кабеля.

Зональный кабель представляет собой более усовершенствованную модель. Конструктивной особенностью можно назвать 2 жилы из меди, расположенные параллельно. Каждая из них имеет отдельную оплетку, она нужна для изоляции. Нихромовый элемент нанесен поверх этих оболочек.

В процессе работы происходит поочередное замыкание между 2 жилами, это формирует 2 токопроводящие зоны. Они нагревают требуемый участок, не взаимодействуя друг с другом. Зональный кабель легко монтировать. Он быстро нагревается, но риск его перегрева сведен к минимуму.

Все резистивные электропровода, используемые для обогрева, отличаются простой конструкцией. В процессе работы они удерживают по всей длине одну температуру. Но при монтаже следует учитывать, что для каждого участка требуется своя интенсивность обогрева.

Под открытым небом нужно нагревать сильнее, а в канализации — меньше. Раз мощность нагрева одинакова, нужно быть готовым к перерасходу энергии.

Саморегулирующий кабель

Эта электрическая система имеет преимущества перед резистивными. Дело в строении кабеля, который состоит из двух токопроводящих жил. Соединяющая матрица находится между ними. Сверху сделана фотополимерная изоляция, сверху расположена экранирующая оплетка. Пластиковая изоляция является верхним слоем.

Конструкция саморегулирующего греющего кабеля для водостоков.

Самогреющийся провод имеет 2 изолирующих слоя, благодаря этому он лучше защищен от негативного влияния среды. Кабель может самостоятельно менять мощность, это достигается за счет встроенной матрицы.

К его достоинствам самогреющегося термопровода можно отнести долговечность, небольшое потребление энергии и ее экономное расходование. Среди недостатков высокая стоимость и длительный нагрев в сильный мороз.

Условия выбора кабелей

В продаже есть системы антиобледенения кровли нескольких видов. Каждая из них отличается мощностью, конструкция тоже разная. Выбор кабеля зависит от того, для обогрева какого объекта он требуется.

Важно уделить внимание выбору способов обогрева канализационных коллекторов и крыш.

Имеет значение следующее:

расположение объекта;
конструктивные особенности здания и вид кровельной поверхности;
длина водостока или кровли.

При выборе кабеля нужно учитывать, из какого материала сделаны желоба.

Стандартные расчеты мощности

Если здание построено в регионе с суровыми зимами, для качественного обогрева следует приобрести саморегулирующийся кабель. Его мощность должна составлять от 40 до 50 ватт/м², а 30 ватт/м² хватит для хорошо утепленной крыши. Часто система обогрева нужна для отопления какого-то одного участка. В этом случае требуется электрокабель на 300-400 ватт/м².

Подготовка и монтаж кабельной системы

После того как будет выбран и приобретен провод, приступают к его монтажу. Процесс не требует специальных навыков, поэтому его можно выполнить самостоятельно.

Для работы на кровле понадобится страховочный трос и лестница, нужно приобрести инструменты. Вместе с силовым кабелем стоит заранее купить автомат УЗО. Будет нужен датчик и термостат. Для фиксации кабеля на месте потребуются хомуты, стоит приобрести клипсы и набор деталей для крепежа.

Укладка кабеля на кровли

Есть 2 способа укладки провода:

капельная схема;
змейкой.

На выбор подходящего варианта оказывает влияние материал, из которого было сделано финишное покрытие. Если крыша фальцевая, то на ней сделаны специальные ниши. Они нужны для того, чтобы размещать разные детали. При монтаже кабель протягивают вдоль шва. С другой стороны его опускают вниз, огибают край ниши, а потом пробрасывают вверх. Термопроводом охватывают всю площадь кровли, а потом переходят к процедуре подключения к электросети.

Схема монтажа греющего кабеля в водостоке.

Если в качестве финишного покрытия была использована металлочерепица, кабель монтируется вплотную по краю. С работой справится даже новичок, так как она не является сложной. Повышенное внимание стоит уделить точкам волны, в этих местах систему обогрева следует зафиксировать как можно лучше. Если этого не сделать, то при сходе снега с крыши весной провод деформируется и перестанет работать.

Кровля может быть сделана без желобов. В этом случае ее край ровный, поэтому во время оттепели здесь часто появляются сосульки.

Чтобы не было их или наледи, термопровод укладывают капельным способом. В этом случае процесс монтажа ничем не отличается от прокладки по металлочерепице.

Кабель может быть уложен и другим способом — змейкой. В этом случае его размещают так, чтобы он свисал вниз хотя бы на 10 см.

Укладка кабеля в водостоках

При таянии снега вода часто замерзает в водостоках. Чтобы этого не произошло, монтируют систему обогрева. Если труба имеет диаметр менее 10 см, пробрасывают 1 кабель. В водоотводах большего размера по всей длине пробрасывают 2 кабеля.

Укладка электрокабеля в канализации

В канализационных коллекторах электрокабель укладывают горизонтально. Имеет значение ширина конструкции. От этого зависит, сколько проводов понадобится для обогрева. Если ширина желоба не превышает 20 см, достаточно 2 штук. Но они должны быть проложены на расстоянии 10 см друг от друга.

Для того чтобы подключить систему к электросети, нужен силовой кабель. Один его конец подсоединяют к нагревательным элементам, а другой — к электрической сети.

Новейший интеллектуальный саморегулирующийся нагревательный кабель для защиты от замерзания и защиты от обледенения кровли | нагревательные кабели для крыш | саморегулирующийся нагревательный кабель

Напоминаем:

Мы являемся производителем, предлагаем розничную, оптовую торговлю и услуги OEM. Мы можем настроить для вас другое напряжение и мощность.

Уважаемый покупатель! Если вам необходимо подключить холодную линию или вилку, пожалуйста, свяжитесь с нами перед оплатой.

Наша компания специализируется на нагревательных кабелях, большем количестве типов, больших привилегиях, пожалуйста, проконсультируйтесь с нами через онлайн-торговый менеджер или по электронной почте.

Поставьте все аксессуары (контроллер, разъем питания, промежуточный разъем, Т-образный разъем, концевую заглушку, алюминиевую ленту, стекловолоконную ленту) саморегулирующегося нагревательного кабеля. При необходимости свяжитесь с нами.

Добро пожаловать, чтобы проконсультироваться с нами для получения дополнительных привилегий.

Свяжитесь с нами: [email protected]

Skype: tony724sky

Feathers:

Саморегулирующаяся конструкция — Саморегулирующаяся конструкция греющих кабелей Raychemhe избавляет от опасений излишних опасений. или выгорание от перекрытия.Проводящий полимерный сердечник автоматически регулирует тепловую мощность в каждой точке трубы, без необходимости в термостатах.
Параллельная схема — В отличие от обычных нагревательных кабелей, нагревательные кабели Raychem имеют параллельную схему. Это означает, что вы можете разрезать его в любой точке по длине, не прерывая цепь нагревательного кабеля.
Быстро, легко установить — Благодаря саморегулирующейся конструкции с параллельной схемой нагревательные кабели Raychem не требуют сложных процедур установки.Они могут быть прямолинейными или накладываться друг на друга. Во время работы вы можете отрезать их до точной длины, необходимой для соединения или тройника, адаптируя каждую цепь нагревательного кабеля в соответствии с требованиями работы.
Надежная работа — Поскольку нагревательные кабели Raychem саморегулируются, для них не требуются термостаты, поэтому вас не беспокоят поломки или обратные вызовы. Они защитят от замерзания этой зимой и на многие будущие зимы.
Разработанная гибкость — Подключите или подключите их жестко.С двумя вариантами комплектов для подключения к сети выбор за вами. Доступен даже предварительно собранный нагревательный кабель удобной длины для быстрого выполнения небольших работ.
Сейф для пластиковых труб — Саморегулирующиеся нагревательные кабели Minco можно использовать как для пластиковых, так и для металлических труб. Их саморегулирующийся нагревательный сердечник регулируется автоматически, чтобы защитить от перегрева или возникновения горячих точек при перекрытии или покрытии изоляцией.
Энергоэффективность — Саморегулирующийся сердечник саморегулирующихся нагревательных кабелей Minco генерирует тепло, когда и где это необходимо.Сердечник постоянно регулирует свою тепловую мощность в зависимости от окружающей среды в каждой точке нагревательного кабеля, тем самым снижая общие затраты на энергию в течение сезона.

Сертификаты:

Уведомления: Из-за различий между странами мы выберем наиболее подходящий способ доставки для отправки вашего заказа.

Спасибо за вашу поддержку!

Саморегулирующийся нагревательный кабель по лучшей цене — Отличные предложения по саморегулирующемуся нагревательному кабелю от глобального саморегулирующегося нагревательного кабеля у продавцов

Отличные новости !!! Вы попали в нужное место для саморегулирования нагревательного кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но, возможно, вам придется действовать быстро, поскольку этот саморегулирующийся нагревательный кабель высшего качества вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели саморегулирующийся нагревательный кабель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в саморегулировании нагревательного кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести саморегулирующийся нагревательный кабель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Саморегулирующийся тепловой кабель по лучшей цене — Отличные предложения на саморегулирующийся тепловой кабель от глобальных продавцов саморегулирующихся тепловых кабелей

Отличные новости !!! Вы попали в нужное место для саморегулирующегося термокабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший саморегулирующийся нагревательный кабель вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели саморегулирующийся нагревательный кабель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в саморегулирующемся нагревательном кабеле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести саморегулирующийся тепловой кабель по самой выгодной цене.

Raychem RAYSOL-1 Саморегулирующийся нагревательный кабель для подогрева пола и предотвращения замерзания — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «
Скажите нам, что вам нужно
» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» bfffcdfc-da81-48bc-ad49-02c48e377938 «,» облако «:» eus2-prod «-ad oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}
Китай производитель саморегулирующихся нагревательных кабелей, нагревательный мат для теплого пола, кабель для труб и водосточных желобов поставщик снеготаяния
Содержание аудита: (для получения дополнительных сведений щелкните логотип)

Основная информация

Возможности внешней торговли

Возможности исследования и разработки продуктов

Система менеджмента и сертификация продукции

Производственные мощности и контроль качества
Финансовое положение
Рабочая среда

Фотографии
Отраслевая информация
Энергосбережение и сокращение выбросов
Детали Саморегулирующиеся нагревательные ленты ELSR
Подробнее Саморегулирующиеся нагревательные ленты ELSR
Контактная форма
usa @ eltherm.ком
Телефон +1 (289) 812-6631
ELSR-N-AO / BO / BOT до 80 ° C
Приложения
Защита от замерзания
Обогрев индикаторов уровня
Химическая и нефтехимическая промышленность
Трубный обогреватель
Сосуды и цистерны
Автомобильная промышленность
Пищевая промышленность
Технические характеристики
Наружная оболочка: TPE-O
Шинный провод: медь никелированная
Максимальная температура воздействия (при отключенном питании): 80 ° C
Максимальная температура воздействия (при включенном питании): 65 ° C
Номинальное напряжение: 230 В
Радиус изгиба, минимум: 25 мм
Температура монтажа, мин.: — 45 ° С
Классификация: II 2G Ex e IIC Gb II 2D Ex tb IIIC Db
Сертификаты: IECEx EPS 12.0006U, 12ATEX1431U
Номинальная мощность: 10/20/30/40 Вт / м при 10 ° C
ELSR-LS-AO / BO до 80 ° C
Приложения
Трубка обогрева
Защита от замерзания для промышленного применения
Поддержание температуры труб и сосудов
Химическая и нефтехимическая промышленность
Краски и лаки
Автомобильная промышленность
Пищевая промышленность
Технические характеристики
Наружная оболочка: TPE-O
Провод шины: 1.Никелированная медь 23 мм²
Максимальная температура воздействия (при отключенном питании): 80 ° C
Максимальная температура воздействия (при включенном питании): 65 ° C
Номинальное напряжение: 230 В
Радиус изгиба, минимум: 25 мм
Температура установки, мин .:– 50 ° C
Классификация: II 2G Ex e IIC Gb II 2D Ex tb IIIC Db
Сертификаты: IECEx EPS 12.0006U 12ATEX1431U
Номинальная мощность: 10/15/25/30 Вт / м при 10 ° C
ELSR-M-BO / AO до 65 ° C, ELSR-M-AF / BF до 65 ° C, для использования в питьевой воде
Приложения
Обогрев труб, насосов и клапанов
Пищевая промышленность
Автомобильная промышленность
Обогрев пучка трубок для анализа воды
Обогрев сосудов
Внутренний электронагреватель для труб и шлангов (только ELSR-M-BF / AF)
Технические характеристики
Наружная оболочка: TPE-O
Шинный провод: никелированная медь
Максимальная температура воздействия (при отключенном питании): 65 ° C
Максимальная температура воздействия (при включенном питании): 65 ° C
Номинальное напряжение: 230 В
Радиус изгиба, минимум: 25 мм
Температура монтажа, мин.: — 45 ° С
Сертификаты: K-229437-13-Bs / st (для питьевой воды, только ELSR-M-BF / AF)
Номинальная мощность: 10/15 Вт / м при 10 ° C (ELSR-M-BF / AF 10 Вт / м при 10 ° C)
ELSR-R-BOT до 65 ° C
Приложения
Защита от замерзания дверей и уплотнителей холодильных камер
Использование в резервуарах для охлаждающей воды пивоваренных заводов и производителей напитков
Технические характеристики
Наружная оболочка: фторполимер
Шинный провод: никелированная медь
Максимальная температура воздействия (при отключенном питании): 65 ° C
Максимальная температура воздействия (при включенном питании): 65 ° C
Номинальное напряжение: 230 В
Радиус изгиба, минимум: 30 мм
Температура монтажа, мин.: — 30 ° С
Номинальная мощность: 19/27 Вт / м при 10 ° C
ELSR-W-AO / BO до 100 ° C
Приложения
Пищевая промышленность
Обогрев жирных линий
Дренажные линии столовых и больших кухонь
Защита от замерзания теплотрасс
Установка в системах горячего водоснабжения для предотвращения образования легионелл
Технические характеристики
Наружная оболочка: TPE-O
Шинный провод: никелированная медь
Максимальная температура воздействия (при отключенном питании): 100 ° C
Максимальная температура воздействия (при включенном питании): 80 ° C
Номинальное напряжение: 230 В
Радиус изгиба, минимум: 20 мм
Температура монтажа, мин.: — 20 ° С
Номинальная мощность: 55/65 Вт / м при 10 ° C
ELSR-H-BOT до 210 ° C
Приложения
Химическая и нефтехимическая промышленность
Нефтегазовая промышленность
Электростанции
Опасные места
Защита от замерзания
Коммунальные услуги водоснабжения и канализации
Поддержание температуры сосудов, трубопроводов и клапанов
Технические характеристики
Наружная оболочка: фторполимер
Шинный провод: никелированная медь
Максимальная температура воздействия (при отключенном питании): 210 ° C
Максимальная температура воздействия (при включенном питании): 120 ° C
Номинальное напряжение: 230 В / 120 В *
Радиус изгиба, минимум: 25 мм
Температура монтажа, мин.: — 45 ° С
Классификация: II 2G Ex e IIC Gb II 2D Ex tb IIIC Db
Сертификаты: IECEx EPS 12.0004 12ATEX1429U
Номинальная мощность: 10/15/20/30/45/60 Вт / м при 10 ° C
* по запросу
назад к «Саморегулирующиеся нагревательные ленты»
Инновации в обогреве
eltherm Canada Inc.
