Схема литиевого аккумулятора шуруповерта: Шуруповерт аккумуляторный – замена АКБ на Li-ion

Использование в шуруповёрте Li-Ion аккумуляторов

В настоящее время в пользовании находится немало шуруповёртов, в которых применена батарея Ni-Cd аккумуляторов, срок службы которых зачастую невелик. Покупка новой штатной батареи или замена негодных аккумуляторов выливается в дорогую покупку, поэтому иногда дешевле купить новый шуруповёрт, а старый отправить на «пенсию». Но можно продлить жизнь инструмента, заменив штатную батарею аккумуляторов на Li-Ion. В большинстве случаев такая переделка обойдётся дешевле, причём получится более ёмкий аккумулятор, с меньшим временем зарядки и меньшей массой.

У меня в ходу были два шуруповёрта с электродвигателями на напряжение 12 В, к которым вместо штатных Ni-Cd батарей, вышедших из строя, были прикреплены большие и тяжёлые свинцовые гелевые аккумуляторные батареи напряжением 12 В и ёмкостью 3,3 А·ч. Но и они вышли из строя, и когда возникла необходимость их замены, оказалось, что цена на них выросла до космических значений, и дешевле стало приобрести Li-Ion аккумуляторы и электронные платы для обеспечения их надёжной эксплуатации. В итоге были приобретены Li-Ion аккумуляторы типо-размера 18650 ёмкостью 3,1 А·ч. Впрочем, после проверки их ёмкость оказалась только 2,6 А·ч, что типично для китайских товаров.

Рис. 1. Схема доработки электроники шуруповёрта

Обошлись Li-Ion аккумуляторы чуть дороже гелевой батареи. Пробовал в начале установить три аккумулятора, но не хватило мощности двигателя, поэтому четыре аккумулятора оказались в самый раз. Схема доработки электроники шуруповёрта показана на рис. 1. Одним из главных элементов является модуль А1 (XL4015E1) зарядки Li-Ion аккумуляторов, собранный на одноимённой микросхеме, который ограничивает требуемое напряжение и ток зарядки Li-Ion аккумуляторов, а при их полной зарядке отключается от источника питания. На транзисторе VT1 и резисторе R3 собран узел включения индикации зарядки аккумулятора в виде модуля A3 цифрового вольтметра, показывающего напряжение аккумулятора. На транзисторах VT2 и VT3 собраны ключи, включающие индикацию зарядки. Если источник питания 19 В подключён и аккумуляторная батарея разряжена, начинается её зарядка. В результате сначала откроется транзистор VT1, а затем и транзисторы VT2 и VT3, и включится модуль вольтметра A3. Он будет индицировать режим зарядки и напряжение батареи аккумуляторов. По окончании зарядки транзистор VT1 закроется, транзисторы VT2, VT3 также закроются, и модуль вольтметра будет отключён. При отключённом источнике питания 19 В после нажатия на кнопку SB1 откроется транзистор VT3 и включится модуль вольтметра. После отпускания кнопки вольтметр будет отключён.

Рис. 2. Внешний вид размещения узлов внутри корпуса

Рис. 3. Для модуля вольтметра, гнезда питания и кнопки на боковых стенках корпуса сделаны отверстия соответствующего диаметра

Собрано устройство в пластмассовом корпусе размерами 125x80x32 мм [1], купленном в Интернете. Внешний вид размещения узлов внутри корпуса показан на рис. 2. Элементы смонтированы на двух монтажных платах. Для модуля вольтметра, гнезда питания и кнопки на боковых стенках корпуса сделаны отверстия соответствующего диаметра (рис. 3). Применены резисторы общего применения, например, МЛТ, С2-23, транзистор BS170 можно заменить транзистором 2N7000, кнопка SB1 — малогабаритная тактовая с длинным толкателем. Модуль вольтметра — АМК-М22 или аналогичный, у него линию питания надо соединить с входом. А2 — это четыре аккумулятора и выравнивающее устройство 4S BMS [2], собранные в один модуль. Верхнюю крышку корпуса крепят тремя винтами к шуруповёрту (рис. 4), а нижнюю с электронной начинкой винтами привинчивают к верхней крышке корпуса. Внешний вид доработанного шуруповёрта показан на рис. 5.

Рис. 4. Крепление верхней крышки корпуса

Рис. 5. Внешний вид доработанного шуруповёрта

Перед подключением модуля аккумулятора в модуле А1 сначала устанавливают выходное напряжение 16,8 В плюс падение напряжения на диоде VD1, затем устанавливают ток зарядки 1 А. Для контроля к выходу модуля А1 подключают автомобильную лампу на 12 В 21 Вт. В качестве источника питания 19 В можно использовать блок питания для ноутбука или любой сетевой блок питания с выходным напряжением 19. ..24 В и током не менее 2 А.

Литература

1. Водонепроницаемый пластиковый чехол. — URL:https:// www.aUexpress.com/item/32974031902. html?spm = a2g0s.9042311.0.0.27424c 4dUE6jMR (27.03.21).

2. Защитная печатная плата для литиевой батареи. — URL: https://www.aliexpress. com/item/32868642283.html?spm=a2g0s. 9042311.0.0.27424c4dUE6jMR (27.03.21).

Автор: В. Киба, г. Волжский Волгоградской обл.

12 вольт, li ion (литий ионные)

Аккумуляторный инструмент удобен на природе, местах, лишенных стабильного постоянного доступа к электропитанию. Отсутствие кабеля позволяет избежать неудобств с удлинителями, страха перегрузить сеть, запутывания проводами, невозможности подлезть к труднодоступным участкам.

Эксплуатация аккумуляторного инструмента имеет свои особенности. Как правильно зарядить аккумулятор, не испортив? Из чего состоят, чем отличаются? Ответы – в статье.

Устройство аккумулятора шуруповерта

Основные элементы конструкции:

• Корпус, на котором размещены контакты (соединяют с з/у или электроинструментом).
• «Банки» (как правило, их несколько), объединенные общей цепью.
• Для безопасной эксплуатации есть температурный датчик, предотвращающий перегрев.

Характеристики АКБ для шуруповертов:

• Напряжение (В) – это показатель, характеризующий возможности инструмента. Оно влияет на то, насколько сложные задачи получится выполнить с его помощью. Напряжение можно охарактеризовать как эквивалент мощности сетевых приборов. Показатель непостоянен: достигает пика при полностью заряженной батарее, постепенно снижается в процессе разрядки. Именно поэтому есть смысл выполнять работы, требующие высокой силы удара, вначале.
• Емкость характеризует, какое количество энергии накапливает устройство. Влияет на продолжительность работы на одном заряде. Надо помнить – одно устройство с одной батареей будет работать разное время (зависит от сложности задач).
• Масса и габариты влияют на то, насколько комфортно использовать их с инструментом. Устройство с тяжелой батареей продолжительно удерживать на весу будет неудобно, что скажется на производительности и качестве выполняемых работ.

• Дополнительный функционал. Индикатор отражает, какое количество энергии осталось до полной разрядки. Полезен, чтобы распланировать рабочее время. Некоторые производители выпускают батареи, совместимые с рядом разнообразных инструментов: триммерами, шуруповертами, электропилами, лобзиками.

Какие типы аккумуляторов существуют?

Какие разновидности АКБ используются дрелями-шуруповертами?

• Никель-кадмиевые (NiCd). Первый тип устройств, долго держит зарядку, оснащен достаточной емкостью. Есть эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопустима, это ведет к сокращению емкости АКБ. Перед первым использованием сначала полностью зарядите блок, потом начинайте работу с инструментом. Никель-кадмиевые используются шуруповертами бюджетного класса. Они дешевые. Подойдут для нечастого использования.
• Никель-металл-гидридные (NiMH). Пришли на смену никель-кадмиевым. Более экологичны и меньше весят. Хуже сохраняют зарядку в режиме бездействия, за счет чего может быстро снизиться емкость батареи. Желательно подзаряжать перед каждым применением, всегда брать с собой зарядное устройство.
• Литий-ионные (Li-Ion). Характерны достаточной емкостью батареи. Лишены эффекта памяти, рассчитаны на интенсивное и регулярное применение. Быстро заряжаются, циклов насчитывают до 1000. Отличаются сравнительно высокой стоимостью. Быстрее разряжаются, когда работают при низких температурах, давая нестабильный поток энергии. Хранить такие батареи нужно разряженными наполовину, периодически восполняя емкость.

Особенности и правила зарядки АКБ шуруповертов

Батареи произведены из разных материалов. Это влияет на размеры, вес, возможность сверлить при минусовых температурах, напряжение, емкость, подверженность эффекту памяти. Последний особенно влияет на принцип зарядки шуруповерта.

Эффект памяти – это потеря емкости, достигаемая неполной разрядкой аккумуляторной батареи. Если прекратить использование инструмента до того, как он разрядится полностью, устройство “запомнит” это и не будет использовать ресурс в полном объеме. Несоблюдение правил эксплуатации батареи сокращает емкость.

Сколько времени нужно заряжать аккумулятор шуруповерта?

Перед тем, как зарядить аккумуляторную дрель или шуруповерт, нужно определить, сколько времени потребуется для этой процедуры. Период прописан в инструкции, прилагающейся к инструменту. Некоторые модели имеют световую индикацию – она отобразит, когда прибор полностью заряжен. После завершения зарядки сразу отсоедините батарею от з/у.

Обычно время заряда составляет от получаса до 7 часов, в зависимости от типа батареи и зарядного устройства. Дольше всего подпитываются энергией никель-кадмиевые – 3-7 ч.

Правила хранения аккумулятора шуруповерта

Заряжать аккумулятор перед хранением?

Как с прошлым пунктом, зависит от типа, есть ли смысл зарядка АКБ перед хранением.

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

1. Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
2. Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

Способы зарядки без использования зарядного устройства (нестандартные методы)

НАДО ЗНАТЬ! Не рекомендуем применять на практике информацию из данного пункта. Приводим в ознакомительных целях.

Существуют нестандартные методы, как заряжать аккумулятор шуруповерта без зарядного устройства:

• зарядка от автомобиля,
• универсального з/у,
• внешнего источника энергии.

Эффективность таких действий может быть оправдана, если нет фирменной зарядки. Безопасность сомнительна – возможна перезарядка. Не советуем использовать эти методы – они могут привести к выходу из строя, поломке аккумуляторной батареи и опасны для пользователя. Приобретите фирменный АКБ аналогичной шуруповерту марки или подходящий по характеристикам.

Что делать, если АКБ шуруповерта не заряжается?

Условия хранения и эксплуатации выполнялись, экзотические способы зарядки не использовались, а АКБ перестал заряжаться. Что делать?

1. Осмотрите контакты между клеммами аккумуляторного блока и з/у. Причина неработоспособности может оказаться в недостаточно высоком контакте. В этом случае рекомендуем разобрать зарядное устройство, после чего подогнуть клеммы.
2. В корпус з/у могли попасть грязь, мелкие частицы пыли. Чтобы этого избежать, своевременно протирайте контактную группу. Признаки загрязнения – это уменьшенное время работы дрели-шуруповерта, восполнение заряда проходит быстрее.

НАДО ЗНАТЬ! Попытка самостоятельно разобрать инструмент и сопутствующие детали, отремонтировать лишит гарантии. Сомневаетесь в технических навыках – отнесите неработающее оборудование в сервис.

Что делать, если аккумулятор не держит заряд?

• Заказать новый. Если аккумулятор не держит заряд, его циклы закончились. Нормально, что АКБ со временем изнашиваются.
• Обратить внимание на условиях эксплуатации. Li-Ion для дрели-шуруповерта не держат при низкой температуре.
• NiCd, NiMH подвержены эффекту памяти. Возможно, вы ставили заряжать аккумулятор шуруповерта до полной разрядки. Это становится причиной того, что аккумулятор не держит заряд – купите новый.
• Инструмент куплен недавно, а аккумулятор не держит заряд? Возможно, попался бракованный экземпляр. Обратитесь в сервисный центр.

Схемы контроллеров заряда-разряда Li-ion аккумуляторов и микросхемы модулей защиты литиевых батарей

Содержание статьи:

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует. Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Паразитные диоды, встроенные в полевики, позволяют осуществлять заряд аккумулятора, даже если сработала защита от глубокого разряда. И, наоборот, через них идет ток разряда, даже в случае закрытого при перезаряде транзистора FET2.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2.3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

Обозначение	Порог отключения по перезаряду, В	Гистерезис порога перезаряда, мВ	Порог отключения по переразряду, В	Порог включения перегрузки по току, мВ
SA57608Y	4. 350±0.050	180	2.30±0.070	150±30
SA57608B	4.280±0.025	180	2.30±0.058	75±30
SA57608C	4.295±0.025	150	2.30±0.058	200±30
SA57608D	4.350±0.050	180	2.30±0.070	200±30
SA57608E	4.275±0.025	200	2.30±0.058	100±30
SA57608G	4.280±0.025	200	2.30±0.058	100±30

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Схемы правильных зарядок для литиевых аккумуляторов приведены в этой статье.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

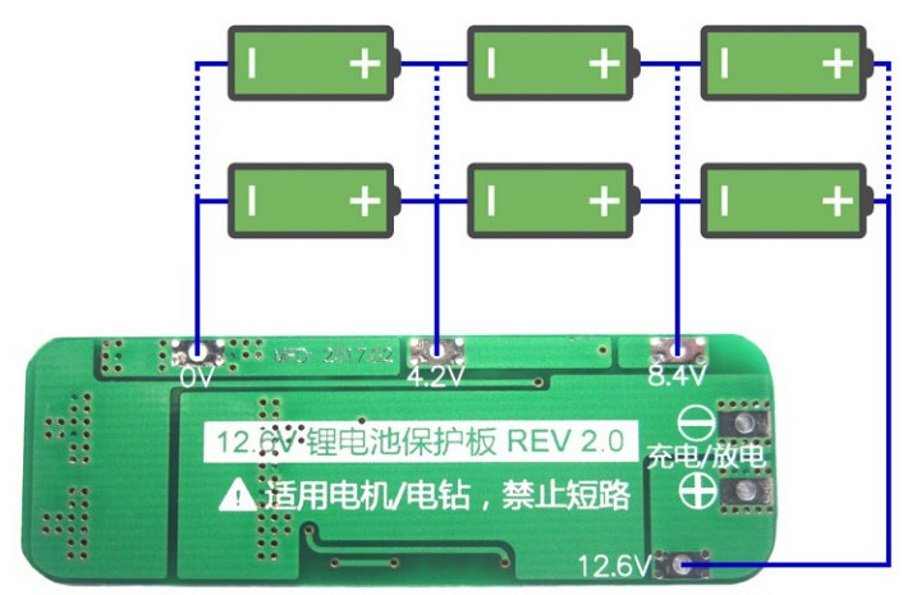

Базовая схема по переделке шуруповерта на литиевые аккумуляторы

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

• Литиевые аккумуляторы лучше никелевых по многим параметрам: выше токоотдача и ниже просадка напряжения под нагрузкой – шуруповёрт крутит одинаково хорошо как на полной зарядке, так и уже разряженный. Литиевые аккумуляторы не имеют эффекта памяти – их можно ДОзаряжать без ущерба ёмкости (в отличие от никелевых). Саморазряд литиевых аккумуляторов в разы меньше никелевых, шуруповёрт спокойно пролежит полгода и потеряет лишь пару десятков процентов зарядки, тогда как никелевый разрядится в нулину.

• Напряжение сборки зависит от количества “банок” лития. В полностью заряженном состоянии одна банка имеет напряжение 4.2 Вольта, тогда как рабочее напряжение находится в районе 3.7 Вольта (на этом участке график разряда практически горизонтальный)

• Количество банок для батареи выбирается следующим образом: посмотрите на ваш старый никелевый аккумулятор. Какое напряжение на нём указано? Подберите количество банок лития таким образом, чтобы их суммарное напряжение было близко к никелевой сборке, или чуть выше этого значения. Напряжение банки лития в расчёте принимаем 3.7 Вольт: 2 банки – 7.4 В, 3 банки – 11.1 В, 4 банки – 14.8 В, 5 банок – 18.5 В. Также можно считать по максимальному – посмотрите на выходное напряжение зарядника для никелевой батареи, это будет напряжение полностью заряженного шуруповёрта. Считаем банки лития как 4.2 Вольта на банку: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Не бойтесь собирать аккумулятор на Вольт-два больше старого: крутить будет чуть шустрее, мотор от этого НЕ СГОРИТ. Если конечно не зажать его в тисках и не дать полный газ.

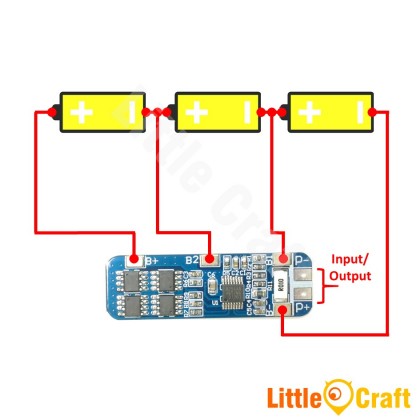

• Плата защиты (BMS) выполняет сразу несколько функций: защищает аккумулятор от переразрядки (литий этого не любит) и защищает от короткого замыкания, спасая вас от взрыва банок. В обоих случаях BMS просто отключает сборку от нагрузки до устранения причин срабатывания. Некоторые модели BMS не уходят с защиты до тех пор, пока вы не подадите зарядное напряжение на плату. Модели BMS с балансировкой банок дополнительно выполняют очень важную задачу: балансируют напряжение банок в батарее во время зарядки, заряжая их до одинакового напряжения, что обеспечивает максимально эффективное и безопасное использование батареи.

• Заряжать батарею из литиевых аккумуляторов необходимо специальным зарядником, выдающим нужное напряжение и ограничивающим ток, такие зарядники имеют в названии “CC CV”, что означает constant current constant voltage – закон зарядки литиевых аккумуляторов.  ВНИМАНИЕ! Плата BMS не является зарядным устройством! Заряжать литиевую сборку необходимо отдельным специальным зарядным устройством, напряжение которого равняется максимальному напряжению сборки: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Данные зарядники у нас есть в наличии. Эти зарядники сами отключают батарею по окончанию зарядки. Очень удобно ставить на батарею гнездо стандарта 5.5х2.1 мм, потому что такой штекер стоит на всех зарядных БП.

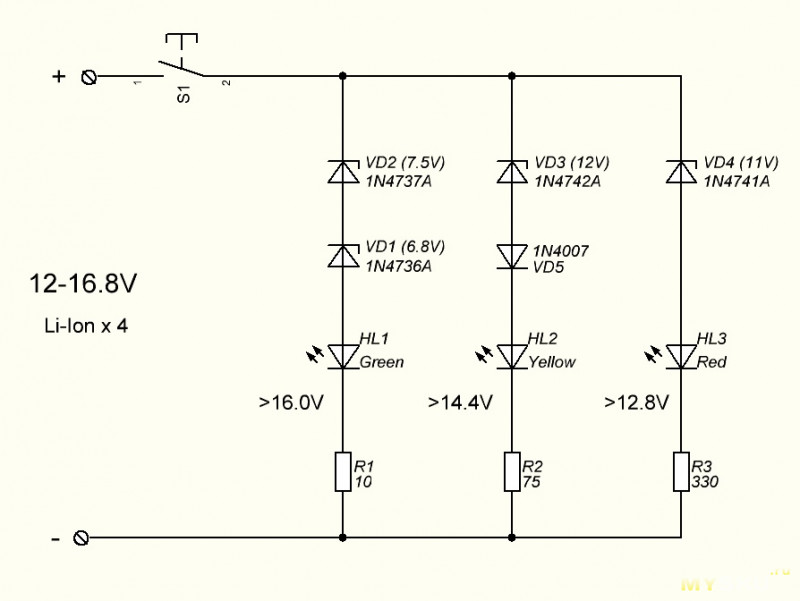

• Индикатор заряда батареи чуть-чуть, но разряжает аккумулятор, поэтому просто подключить его к сборке нельзя, делать это нужно через кнопку или выключатель. Также можно подключить его напрямую к мотору шурупопвёрта, но желательно через диод. Таким образом, зажав “полный вперёд” вы увидите заряд батареи на индикаторе!

Что купить для сборки батареи литиевых аккумуляторов для шуруповёрта?

• Высокотоковые аккумуляторы, как посчитать количество банок было описано выше. Рекомендуем аккумуляторы Foster, они уже были протестированы нашими клиентами, на шуруповертах, на электрических велосипедах, и на другой электронике. Они имеют честную ёмкость, также многие из них тестируются перед отправкой на iMax. Ссылка на аккумуляторы
• Плата защиты (BMS) соответственно количеству выбранных банок.  Ссылка на платы защиты
• Зарядник на соответствующее количество банок.  Ссылка на зарядные устройства
• Гнездо 5.5х2.1мм для удобной зарядки. Ссылка на гнезда
• Индикатор заряда на соответствующее количество банок. Ссылка на индикаторы заряда

Внимание!

Техника безопасности при работе с литиевыми аккумуляторами играет крайне важную роль! Литиевые аккумуляторы – мощная и очень опасная штука, при неправильно использовании литиевый аккумулятор может бахнуть/загореться. Это может произойти по трём основным причинам: слишком высокая нагрузка, перегрев и выход за пределы по напряжению.

Что делать, если аккумулятор всё-таки бахнул? Советы от пожарника Андрея Делона:

• Перегрев – не оставляйте аккумуляторы на солнце!
• Короткое замыкание – если паяете банки – делайте это максимально аккуратно!
• Перезарядка – используйте только ЗУ для лития!
• Переразрядка – не насилуйте аккумулятор!
• Эксплуатация горячего аккумулятора
• Механическое повреждение банки
• Литий не потушишь “прям совсем подручными средствами” , он пока не прогорит будет создавать неудобства и о себе громко орать.
• Если загорелся, самое идеальное это кинуть в кастрюлю и т.п. Чтоб сильно не дымил, засыпать чем ибо (солью, песком, землей, содой).
  НИ В КОЕМ РАЗЕ нельзя тушить водой и пенными огнетушителями.
• Для тушения лития есть спец средства , порошковые смеси ПС-11, ПС-12 и ПС-13 (обычные огнетушители не работают!)

Некоторые порошковые огнетушители и вовсе могут дать обратный эффект, например со смесью ПС-2.

переделка шуруповерта на литий-ионные аккумуляторы. Выбор лучших моделей 18 и 220 вольт. Правила зарядки и хранения

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе. Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов.

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

Особенности

Устройство литиевого аккумуляторного элемента питания не слишком отличается от конструкции аккумуляторов на базе иной химии. Но принципиальной особенностью является применение безводного электролита, что позволяет предотвратить выделение при работе свободного водорода. Это являлось существенным недостатком аккумуляторов предшествующих конструкций и приводило к высокой вероятности пожара.

Анод выполняется из пленки оксида кобальта, нанесенной на алюминиевую основу-токосъемник. Катодом служит сам электролит, содержащий соли лития в жидком виде. Электролитом пропитывается пористая масса из электропроводного химически нейтрального материала. Для него подходит рыхлый графит или кокс. Токосъем осуществляется с медной пластинки, наложенной на тыльную сторону катода.

Для нормальной работы аккумулятора пористый катод требуется достаточно плотно прижимать к аноду. Поэтому в конструкции литиевых элементов питания обязательно присутствует пружина, сжимающая «бутерброд» из анода, катода и отрицательного токосъемника. Попадание атмосферного воздуха может нарушить тщательно выверенный баланс химических процессов. А попадание влаги и вовсе грозит опасностью пожара и даже взрыва. Поэтому готовый аккумуляторный элемент обязательно тщательно герметизируется.

Аккумуляторная батарея плоской формы конструктивно проще. При прочих равных условиях плоский литиевый аккумулятор будет легче, гораздо компактнее и обеспечит значительный ток (то есть, большую мощность). Но проектировать устройство с литиевыми аккумуляторами плоской формы приходится в комплексе, а, значит, батарея будет иметь узкое, специализированное применение. Такие аккумуляторы дороже своих собратьев.

Чтобы рынок сбыта был шире, производители выпускают аккумуляторные элементы универсальной формы и стандартных размеров.

Среди литиевых батарей сегодня фактически доминирует вариант 18650. Такие аккумуляторы имеют вид, похожий на привычные в быту цилиндрические пальчиковые батарейки. Но стандарт 18650 специально предусматривает несколько большие габариты. Это помогает избежать путаницы и не позволяет ошибочно вставить такой блок питания на место обычной солевой батарейки. А ведь это было бы очень опасно, так как литиевый аккумулятор имеет в два с половиной раза большее стандартное напряжение (3.6 вольта против 1.5 вольт для солевого элемента питания).

Для электрического шуруповерта литиевые элементы последовательно собирают в батарею. Это позволяет увеличить напряжение, подаваемое на двигатель, что обеспечивает необходимые для инструмента мощность и крутящий момент.

Аккумуляторная батарея обязательно содержит в своей конструкции датчики температуры и специализированное электронное устройство – контроллер.

Эта схема:

• следит за равномерностью заряда отдельных элементов;
• контролирует ток заряда;
• не допускает чрезмерного разряда элементов;
• предотвращает перегрев батареи.

Аккумуляторы описанного типа называются ионными. Существуют также литий-полимерные элементы, это модификация литий-ионных. Их конструкция принципиально отличается лишь материалом и конструктивным оформлением электролита.

Преимущества и недостатки

• Главным преимуществом литиевых батарей является высокая электрическая емкость. Это позволяет создавать легкий и компактный ручной инструмент. С другой стороны, если пользователь готов работать с более тяжелым прибором, он получит очень мощную батарею, позволяющую долго работать шуруповертом.
• Еще одно преимущество – возможность относительно быстрого наполнения энергией литиевых батарей. Типичное время полного заряда составляет примерно два часа, а некоторые батареи при наличии особого зарядного устройства можно зарядить даже за полчаса! Это преимущество может стать исключительным доводом в пользу комплектации шуруповерта литиевой батареей.

Есть у литиевых аккумуляторов и некоторые специфические недостатки.

• Самым заметным является существенное падение практической емкости при работе на морозе. При отрицательных температурах инструмент, оснащенный литиевыми батареями, время от времени приходится отогревать, при этом электрическая емкость полностью восстанавливается.
• Вторым заметным недостатком является не слишком большой срок службы. Несмотря на заверения производителей, лучшие образцы при самой аккуратной эксплуатации выдерживают не более трех-пяти лет. Уже через год после покупки литиевый аккумулятор любой распространенной марки при самом аккуратном использовании может потерять до трети емкости. Через два года от исходной емкости останется едва ли половина. Средний срок нормальной эксплуатации – два-три года.
• И еще один заметный недостаток: цена литиевых батарей намного выше, чем стоимость все еще широко применяемых в ручном электроинструменте батарей никель-кадмиевого типа.

Отличие от никель-кадмиевых аккумуляторных батарей

Исторически первыми по-настоящему массовыми аккумуляторными батареями для ручного электроинструмента были батареи никель-кадмиевые. При невысокой цене они вполне допускают относительно большие нагрузки и обладают удовлетворительной электрической емкостью при разумных габаритах и массе. Аккумуляторы этого типа до сих пор широко распространены, особенно в недорогом секторе ручных электроприборов.

Главное отличие литиевых аккумуляторов от никель-кадмиевых аккумуляторных батарей – малая масса при высокой электрической емкости и очень хорошей нагрузочной способности.

Кроме того, очень важным отличием литиевых элементов питания является существенно меньшее время зарядки. Такую батарею можно зарядить за пару часов. А вот полный цикл заряда никель-кадмиевых аккумуляторов занимает не менее двенадцати часов.

С этим связана еще одна особенность: в то время как литиевые батареи совершенно спокойно переносят как хранение, так и эксплуатацию в не полностью заряженном состоянии, никель-кадмиевые обладают крайне неприятным «эффектом памяти». На практике это означает, что для продления срока службы, а также, чтобы не допустить быструю потерю емкости, никель-кадмиевые аккумуляторы желательно использовать до полного разряда. После чего обязательно заряжать до полной емкости, что занимает значительное время.

Литиевые аккумуляторные батареи лишены этого недостатка.

Как выбрать?

Когда речь идет о выборе аккумулятора для шуруповерта, задача сводится к подбору самого электрического прибора, в комплекте с которым окажется батарея конкретной модели.

Рейтинг недорогих аккумуляторных шуруповертов этого сезона выглядит так:

• Makita HP331DZ, 10.8 вольт, 1,5 А*ч, литий;
• Bosch PSR 1080 LI, 10.8 вольт, 1.5 А*ч, литий;
• Bort BAB-12-P, 12 вольт, 1.3 А*ч, никель;

• «Интерскол ДА-12ЭР-01», 12 вольт 1.3 А*ч, никель;
• Kolner KCD 12M, 12 вольт, 1.3 А*ч, никель.

Лучшими среди профессиональных моделей являются такие:

1. Makita DHP481RTE, 18 вольт, 5 А*ч, литий;
2. Hitachi DS14DSAL, 14. 4 вольта, 1,5 А*ч, литий;
3. Metabo BS 18 LTX Impuls 201, 18 вольт, 4 А*ч, литий;
4. Bosch GSR 18 V-EC 2016, 18 вольт, 4 А*ч, литий;
5. Dewalt DCD780M2, 18 вольт 1.5 А*ч, литий.

Лучшие по надежности аккумуляторные шуруповерты:

1. Bosch GSR 1440, 14.4 вольта, 1,5 А*ч, литий;
2. Hitachi DS18DFL, 18 вольт, 1,5 А*ч, литий;
3. Dewalt DCD790D2, 18 вольт, 2 А*ч, литий.

Можно заметить, что лучшие шуруповерты полупрофессионального и профессионального сегментов имеют аккумуляторные батареи на напряжение 18 вольт.

Это напряжение считается отраслевым профессиональным стандартом для литиевых аккумуляторных батарей. Так как профессиональный инструмент рассчитан на долгую активную работу, а также подразумевает дополнительный уровень комфорта, значительная часть выпускаемых аккумуляторов для шуруповерта напряжением 18 вольт между собой полностью совместимы, и порой даже взаимозаменяемы между инструментами различных производителей.

Кроме того, широко распространены стандарты 10.8 вольт и 14.4 вольта. Первый вариант встречается только среди самых недорогих моделей. Второй традиционно является «середнячком» и может встречаться как среди профессиональных моделей шуруповертов, так и в моделях среднего (промежуточного) класса.

А вот обозначения 220 вольт в характеристиках лучших моделей нельзя увидеть, поскольку это говорит о том, что шуруповерт проводом соединен с розеткой бытовой электросети.

Как переделать и собрать?

Зачастую у мастера уже есть старый аккумуляторный шуруповерт, который его полностью устраивает. Но аппарат оснащен устаревшими никель-кадмиевыми аккумуляторами. Так как аккумуляторную батарею все равно придется менять, возникает желание заменить старый аккумулятор на что-то более новое. Это не только обеспечит более комфортную работу, но и избавит от необходимости искать на рынке аккумуляторы устаревшей модели.

Самое простое, что приходит на ум, это собрать в корпусе старой батареи блок питания из электронного трансформатора. Теперь можно будет пользоваться шуруповертом, подключив его к бытовой электросети.

Модели напряжением 14.4 вольта можно подключать к автомобильным аккумуляторам. Собрав из корпуса старой батареи переходник-удлинитель с клеммами или штекером прикуривателя, получаешь незаменимый прибор для гаража или работы «в поле».

К сожалению, при превращении старой аккумуляторной батареи в проводной адаптер, теряется главное преимущество аккумуляторного шуруповерта – мобильность.

Если мы переделываем старую аккумуляторную батарею на литий, можно принять во внимание то, что на рынке чрезвычайно широко распространены литиевые элементы стандарта 18650. Таким образом, мы сможем сделать аккумуляторы для шуруповерта на основе легкодоступных деталей. Более того, распространенность стандарта 18650 позволяет выбирать аккумуляторы любого производителя.

Вскрыть корпус старой аккумуляторной батареи и извлечь из него прежнюю начинку труда не составит. Важно не забыть пометить на корпусе контакт, к которому ранее подсоединялся «плюс» старой аккумуляторной сборки.

В зависимости от напряжения, на которое был рассчитан старый аккумулятор, надо подобрать количество литиевых элементов, соединяемых последовательно. Стандартное напряжение литиевого элемента ровно втрое больше, чем у никелевого (3.6 В вместо 1.2 В). Таким образом, каждый «литий» заменяет три последовательно соединенных «никеля».

Предусмотрев конструкцию батареи, в которой один за другим соединяются по три литиевых элемента, можно получить батарею на напряжение 10.8 вольт. Среди никелевых батарей такие встречаются, но нечасто. При соединении в гирлянду четырех литиевых элементов получаем уже 14.4 вольта. Это позволит заменить никелевую батарею как на 12 вольт, так и на 14.4 вольта – это очень распространенные стандарты никель-кадмиевых и никель-металлгидридных аккумуляторов. Все зависит от конкретной модели шуруповерта.

После того как удалось определиться с количеством последовательных ступеней, наверняка выяснится, что в старом корпусе все еще остается свободное место. Это позволит соединить в каждой ступени по два элемента параллельно, что удвоит емкость батареи. Для соединения литиевых аккумуляторов между собой на производствах применяют никелевую ленту. Отрезки ленты соединяются между собой и с литиевыми элементами контактной сваркой. Но в быту вполне допустима пайка.

Паять литиевые элементы нужно с особой аккуратностью. Место соединения предварительно следует тщательно очистить и нанести хороший флюс. Лужение производится очень быстро, хорошо разогретым паяльником достаточно большой мощности.

Сама пайка производится быстрым и уверенным прогревом места присоединения провода к литиевому элементу. Чтобы избежать опасного перегрева элемента, длительность пайки не должна превышать трех-пяти секунд.

Конструируя самодельную литиевую батарею, следует учесть, что ее зарядка осуществляется особым образом. Обязательно придется предусмотреть в конструкции аккумуляторной батареи электронную схему контроля и балансировки заряда. Кроме того, такая схема должна предотвращать возможный перегрев батареи и чрезмерный ее разряд. Без такого устройства литиевая батарея попросту взрывоопасна.

Хорошо, что сейчас в продаже есть готовые электронные модули контроля и балансировки по довольно низким ценам. Достаточно выбрать решение, подходящее в конкретном случае. В основном такие контроллеры различаются между собой количеством последовательно соединенных «ступеней», напряжение между которыми подлежит уравниванию (балансировке). Кроме того, они отличаются допустимым током нагрузки и способом контроля температуры.

В любом случае, заряжать самодельную литиевую батарею с помощью старого зарядного устройства для никелевых батарей теперь нельзя. У них принципиально разные алгоритмы зарядки и контрольные напряжения. Понадобится специализированное зарядное устройство.

Как правильно заряжать?

Литиевые аккумуляторы довольно привередливы к характеристикам зарядного устройства. Такие батареи можно довольно быстро зарядить значительным током, но чрезмерное превышение тока зарядки приводит к сильному разогреву и опасности пожара.

Чтобы зарядить литиевую батарею требуется обязательно использовать специальное зарядное устройство с электронным управлением тока заряда и контролем температуры.

Также нужно учитывать, что при последовательном соединении элементов в батарее литиевые источники очень склонны к неравномерному заряду отдельных элементов. Это приводит к тому, что зарядить батарею до полной емкости не удается, а элемент, регулярно работающий в режиме недозаряда, попросту быстрее изнашивается. Поэтому зарядные устройства обычно строятся по схеме «балансировщик заряда».

К счастью, все современные литиевые батареи заводского производства (кроме откровенных подделок) имеют встроенные цепи защиты и балансировки. Тем не менее, зарядное устройство для таких батарей должно быть специализированным.

Как хранить?

Что хорошо в литиевых аккумуляторах, так это то, что они не слишком требовательны к условиям хранения. Их можно складировать хоть заряженными, хоть разряженными, при почти любой разумной температуре. Лишь бы не было слишком холодно. Температуры ниже 25 градусов мороза для большинства видов литиевых аккумуляторов губительны. Ну, и выше 65 градусов жары тоже лучше не перегревать.

Однако при хранении литиевых батарей следует обязательно учитывать весьма немалую вероятность пожара.

При сочетании малой степени заряда и низкой температуры на складе внутренние процессы в батарее могут привести к образованию так называемых дендритов и вызвать спонтанный саморазогрев. Такого рода явления возможны и если хранить сильно разряженные батареи при высокой температуре.

Правильные условия хранения – это когда степень заряда аккумулятора составляет не менее 50%, а температура в помещении – от 0 до +40 градусов. Желательно при этом сберечь аккумуляторы от влаги, в том числе в виде капельных осадков (росы).

Какой аккумулятор лучше для шуроповерта, узнаете в следующем видео.

Пособие для переделки шуруповёрта и зарядки на Li-Ion. Легкое понижение тока в MT3608 для зарядки переделанных Ni-Cd в Li-Ion аккумуляторов для шуруповёрта — Технический блог

(Last Updated On: 03.04.2020)

Если у Вас есть (или завалялся у знакомых) старый шуруповёрт на Ni-Cd и все аккумуляторы сели, да ещё зарядное сломалось (сгорело), закажите на али плату MT3608 за 40р, поищите старое зарядное устройство от сотового телефона (у всех навалом) и старые аккумуляторы от ноутбука (из них нам нужны аккумуляторы Li-Ion 18650).

Сегодня мы будем переделывать старый шуруповёрт с никель-кадмиевых аккумуляторов на литий-ионные, и соответственно модифицировать его зарядное устройство.

Всё легко переделывается. Начнём с аккумуляторов.

Если шуруповёрт был на 12В, нам будет нужно 4 аккумулятора 18650 (16.8В максимум), если на 14.4В — 5 шт (21В максимум), если на 18В — то 6 шт (25.2В максимум). Запас прочности электродвигателя и других механизмов в шуруповёрте большой, а нам повышение мощности не помешает.

Сначала тестируются аккумуляторы 18650 Li-Ion, если есть из чего выбирать, подбираются с одинаковой ёмкостью. Дорого и точно это можно сделать с помощью прибора BT-C3100 V2.2 или аналогичного. Заводская ёмкость аккумуляторов 18650 из ноутбуков 2000-2200 мАч, написана на них, если нет, то можно делить на 2 ёмкость, написанную на шильдике бучного аккумулятора. Прогонка будет лучше, если дать 3 цикла заряд/разряд. Если замеренная ёмкость на 5-10% ниже написанной, то допустимо, если же ёмкость сильно ниже — то аккумуляторы потеряли ёмкость. Также замеряем в приборе внутреннее сопротивление аккумуляторов и оно тоже должно быть одинаковым.

Без точных приборов достаточно зарядить Li-Ion 18650 аккумуляторы до 4.2V в любой подходящей к ним зарядке с ограничением по напряжению, дать одинаковую нагрузку и через одинаковое время замерить на них напряжение. Если упало до одинаковых величин, то нормально. Например, нагружаем полностью заряженный 18650 на нагрузку 3-5 Ом (ток от 1.5 до 0.8 А), и через одинаковое время (к примеру три минуты) меряем, сколько осталось от 4.2В под нагрузкой и без нагрузки. Если конечное напряжение под нагрузкой и без нагрузки одинаково, аккумуляторы подходят. Это говорит об одинаковой нагрузочной способности и одинаковом внутреннем сопротивлении.

Из корпуса сменного аккумулятора выкидываем старые севшие/замкнувшие Ni-Cd аккумуляторы, и запаиваем вместо них Li-Ion на требуемое нам напряжение. У самих аккумуляторов Li-Ion лучше оставить плоские соединители от ноутбука, но, если всё же будете паять к Li-Ion провода, место пайки охлаждайте обдувом, паяйте быстро с флюсом или кислотой, чтобы уменьшить время нагрева поверхностей аккумулятора, во избежание выхода из строя. Провода для пайки берите от старого компьютерного БП, или толще.

Лучше будет, если аккумуляторы припаять через плату балансира зарядки: «4S или 6S balance protection board», она не даст аккумуляторам перезарядится выше 4.2V. Также через такую плату будут лучше заряжаться разноёмкостные аккумуляторы, но в случае разных аккумуляторов будут намного быстрее деградировать менее ёмкие, потому как они будут разряжаться ниже минимального напряжения 2.8V, в то время как на более ёмких ещё будет запас напряжения. Шуруповёрт ещё крутит, но более слабые аккумуляторы уже деградируют.

Затем проверяем, как крутит шуруповёрт на Li-Ion акках, обычно это повышение мощности на 20-40% и уменьшение веса сменного аккумулятора.

Теперь переходим к переделке зарядки, особенно, если она сгорела, или её нет. У разных фирм они разные, Bosch, Shturm, Hitachi, всё разное. Из корпуса зарядки можно достать всю начинку, кроме клеммной колодки. По большому счету, нам нужна только клеммная колодка для подключения сменного аккумулятора. Конечно же, в корпусе всё будет лучше. Мне было слишком много тока от тяжелого трансформатора, и он был тяжел, поэтому я нашел ему лучшее применение (в лабораторный БП).

Припаиваем выход зарядного для сотового к плате MT3608 на VIn контакты, плюс, минус. Включаем, подкручиваем резистор до нужного нам напряжения на выходе, это 16.8, 21 или 25.2В соответственно, какой у вас аккумулятор Li-Ion.

MT3608 — это Step Up (повышающий) конвертер напряжения с широтоимпульсной модуляцией, на обычных платах выходной конденсатор нужно перепаять на большой контакт выхода VOut+ и соответственно зачистить землю рядом с ним для припайки конденсатора. Это недоделка китайцев, плата худо работает с завода..

Делаем ограничение тока заряда, для этого нам нужен резистор 5-15 Ом и самый простой и мелкий диод. Припаиваем провод плюса VOut+ напрямую к клеммной колодке на плюс аккумулятора. А VOut- через резистор в минусовом проводе. С измерительной точки резистора диод (анодом) мы припаяем (катодом с полоской) на сигнал FB  микросхемы, это 3-й контакт MT3608, мелко, но он прозванивается на потенциометре с другой стороны платы, куда легче паять.

Подключаем аккумулятор на зарядку и проверяем ток заряда, это будет от 50 мА (15 Ом) до 200 мА (5 Ом). Соответственно ток с сотовой зарядки будет, к примеру 50мА*(21В/5В/КПД) =300мА, а для 200мА*(21В/5В/КПД)=1200мА (может быть слишком большим, не каждая сотовая зарядка это потянет). Проверяем зарядку, если она греется или напряжение с неё проседает с 5В до 2.5В, то следует уменьшить ток, во избежание перегрева.

Вы спросите, почему такой маленький ток зарядки, ведь будет долго заряжаться.. Первый момент, при больших токах заряда, близких к 1.0C (С-ёмкость Li-Ion аккмулятора), время заряда около часа, аккумулятор точно умирает через 1-2 года таких зверств. Второе, даже старые Li-Ion аккумуляторы имеют свойство восстанавливаться при низких токах зарядки (если конечно химия не потекла и не вздулись), и зарядка низким током точно продлит жизнь аккумулятора. Можно посмотреть https://www.youtube.com/watch?v=ep8o8DVPz_0 для изучения вопроса.

Плюсы: бОльшая ёмкость Li-Ion аккумуляторов, повышенная мощность шуруповёрта, лёгкий вес, бОльшее время службы. Минимум переделок, легкодоступные детали. Если трансформатор в зарядном рабочий, то это бонус (для лабораторного БП).

Минусы: долгое время полного заряда (10-20 часов). Крайне не желательно сажать Li-Ion аккумуляторы ниже 3V на ячейку, то бишь делать полный разряд (когда шуруповёрт крутит значительно слабее), Li-Ion аккумуляторы намного ранее теряют ёмкость на холоде, уже при 0 градусов шуруповёрт мало проработает (Можно одеть перчатку или платок или шарф только на аккумулятор шуруповёрта для непродолжительной работы на холоде, или отогревать только аккумулятор в помещении на отопительной батарее).

Крайне не советую покупать дешевые яркие китайские аккумуляторы в магазинах, их ёмкость значительно меньше заявленной! Уж лучше на али взять NCR18650B Li-Ion 3400 мАч Panasonic (4шт — 1100р), они реальные.

UPD:

Вместо зарядки от сотового можно брать 5В или 12В с компьютерного БП или БП от роутера/модема.

Upd2:

Как-то мне попалась очень слабая китайская зарядка от сотового. Написано 5В, 450мА. Даже при 21V 50 мА, MT3608 перегружало зарядку и напряжение на выходе падало до 2В, зарядка закипала. Что пришлось переделать:

Сначала я сделал ограничение напряжения начала преобразования Uвх для MT3608 (чтобы конвертер не переводил БП зарядного в состояние 2В 2А, когда всё начинало сильно грется и сгорать). На схеме из простых деталей резистор R2 можно заменить подстроечником на 1-10-100кОм (оптимально 10к и R1 10к тогда). Это дало возможность заводится StepUp конвертору только от повышенного входного напряжения, максимальный ток для китайской зарядки был при напряжении 4.3 В, если чуть повысить подстроечником, работа конвертера прекращалась и напряжение подскакивало до 5В.

Ещё захотелось поднять зарядный ток, 21V 80 мА было мало..

Чем выше напряжение на вторичной обмотке высокочастотного трансформатора преобразователя БП зарядки, тем больше мощности можно снять при одинаковом токе (а максимальный ток зависит от сечения провода), но можно дойти до перенасыщения или перегрева трансформатора, и схема БП может уходить в защиту или сгорать. .

На выходе в БП зарядки есть оптрон обратной связи и стабилитрон на 3-4 Вольта или резисторы для стабилизации 5.2В. Мне повезло и попалось зарядное в том числе и с защитным стабилитроном на 7.5В, который я запаял вместо измерительного стабилитрона, и получил на выходе зарядного 9В. Выше 10В зарядное для сотового лучше не разгонять, обычно на 11-12 вольтах идёт срыв стабилизации..

В итоге подкрутил ограничение потребления входного напряжения на 8.2 вольта, получил на выходе конвертера 21V 140мА, в итоге 13 часов заряда для моих 2000мАч аккумуляторов 18650 нормально.

Тэги: из подручных деталей, можно везде найти, легкодоступные,  легко переделать, простота, проще, когда ничего нет.

Оставляйте комментарии, делитесь опытом, советуйте, у кого что получилось, как лучше переделать.. Если снимите видео по переделке, выложите сюда ссылку..

Восстановление, переделка и ремонт аккумулятора шуруповерта

Не секрет, что стоимость нового аккумулятора для шуруповерта равняется 70% всей стоимости аппарата. В процессе эксплуатации любая аккумуляторная батарея (АКБ) начинает терять свою емкость и в итоге полностью или частично выходит из строя. Но не стоит выбрасывать отслужившую свой срок батарею, ведь ее можно реанимировать в домашних условиях.

Как диагностировать неисправность аккумулятора

К основным неисправностям аккумулятора шуруповерта можно отнести следующие:

• батарея не заряжается;
• АКБ быстро заряжается и так же быстро разряжается;
• АКБ не держит зарядку длительное время.

Неисправность АКБ шуруповерта может быть вызвана выходом из строя одного или нескольких накопительных элементов. Неисправность всех банок в аккумуляторном блоке встречается очень редко, поэтому восстановить аккумулятор вполне возможно. Поскольку все банки соединены последовательно, то потребуется разобрать блок и найти неисправные.

Полная проверка АКБ проводится в несколько этапов, при полностью заряженной батарее.

Проверка с помощью мультиметра

Поскольку все составляющие батарейного блока должны иметь одинаковый уровень напряжения, то найти неисправный элемент не составит большого труда. Для этих целей обычно используют мультиметр, переключив его в режим измерения напряжения. При замерах следует учитывать номинальное напряжение для разных типов батарей:

• Li-Ion (литий-ионная) батарея имеет номинальное напряжение 3,6-3,8 В;
• Ni-Cd (никель-кадмиевый) и Ni-MH (никель-металл-гидридный) аккумулятор имеет номинал напряжения, равный 1,2-1,4 В.

Поиск неисправного элемента питания происходит следующим образом.

1. Подключите АКБ к зарядному устройству и дождитесь ее полной зарядки.
2. Разберите корпус АКБ, извлеките из него все банки и замерьте напряжение на каждой из них.
3. Банки с номинальным напряжением ниже нормы необходимо промаркировать.
4. Соберите блок, установив в него все извлеченные элементы, и подсоедините его к шуруповерту.
5. На следующем этапе необходимо включить инструмент и выполнить им несколько операций, чтобы достичь заметного падения мощности.
6. После разрядки, снова следует разобрать аккумуляторный блок и сделать замер напряжения на всех батарейках цепи. Следует обратить особое внимание на промаркированные банки.
7. Если вы заметили на каком-либо элементе питания снижение напряжения на 0,5-0,7 В, то такую батарею можно считать непригодной, и ее придется заменить.

Проверка под нагрузкой

Чтобы узнать, через какое время аккумулятор полностью садится, необходимо проверить батарею под нагрузкой. Последняя подбирается в соответствии с мощностью батареи.

Как правило, нагрузку для проверки АКБ принято подбирать в пределах 35-40 Вт. Для этого можно использовать лампочку на 12 В с мощностью 40 Вт.

Подключите аккумулятор через амперметр к лампочке на 2-3 минуты. Все измерения нужно проводить вольтметром. Напряжение на выходах АКБ должно быть немного больше 12,4 В. Если за это время показания упали и находятся в диапазоне 12-12,4 В, то это говорит о том, что в цепи находятся поврежденные банки. Также о том, что в блоке находятся неисправные элементы, может сигнализировать падение яркости подключенной лампы.

Способы восстановления АКБ в домашних условиях

Следует заметить, что восстановление возможно только для Ni-Cd аккумуляторов, имеющих выраженный эффект памяти, из-за которого теряется емкость батареи. В результате элемент питания быстро садится, а после некоторого перерыва снова начинает работать. Данная проблема устраняется довольно просто.

1. Полностью зарядите АКБ обычным способом, в идеале, зарядку нужно проводить малым током.
2. Далее, следует полностью разрядить аккумулятор, подключив к нему нагрузку. В качестве последней можно использовать обычную лампочку на 12 В и мощностью до 40 Вт. Таким образом, произойдет мягкая разрядка, в результате чего будет разряжен не только наружный слой АКБ, но и ее внутренние пластины.
3. Можно провести от 3 до 5 циклов заряд-разряд. После этого эффект памяти у вашей АКБ будет стерт, и емкость батареи заметно увеличится.

В некоторых случаях, когда нет возможности приобрести новые банки для аккумуляторного блока, их можно оживить, долив в них дистиллированную воду, поскольку со временем электролит в банках выкипает, и они выходят из строя. Восстановить аккумулятор можно следующим образом.

1. Определите неисправные батареи методом, описанным выше.
2. Полностью разрядите батарею, подключив к контактам лампочку на 12 В (40 Вт).
3. Отсоедините непригодные элементы (промаркированные) от остальных.
4. Снимите небольшой фрагмент бумажной изоляции с верхней части банки, чтобы открыть небольшой участок с канавкой. Если вы снимите всю бумагу, то придется обмотать батарею скотчем.
5. С помощью тонкого сверла диаметром 1 мм проделайте отверстие в корпусе батареи, а именно, в канавке, как показано на фото ниже.
6. Далее, необходимо набрать в шприц дистиллированную воду и медленно залить ее в банку. Для того чтобы восстановить батарею, емкость должна быть полностью заполненной.
7. Немного подождите, чтобы вода хорошо впиталась, после чего заклейте дырки эпоксидной смолой или скотчем.
8. Теперь можно спаять восстановленные банки, разместив их на прежние места.
9. Соберите блок и сделайте 3-5 циклов, включающих полный заряд и полный разряд АКБ. Только после проведения данных процедур можно будет пользоваться инструментом.

Как провести замену неисправных элементов питания

Помимо восстановления непригодных элементов АКБ шуруповерта, наиболее эффективный ремонт аккумулятора шуруповерта – это замена элементов питания, входящих в его состав, на новые. Перед ремонтом необходимо приобрести подходящие аккумуляторы в интернете. Технические характеристики их должны быть идентичными тем, которые указаны на корпусе банок в аккумуляторном блоке шуруповерта.

Чтобы поменять аккумуляторы в блоке своими руками, потребуется паяльник и материалы для пайки: олово и спиртовой флюс (на канифоли).

Замена аккумуляторов требует выполнения некоторых правил.

1. Для соединения банок нужно использовать пластины, ранее отпаянные от элементов питания. Они имеют правильное сечение и нужный показатель сопротивления.
2. Чтобы не перегреть банки во время пайки, ее следует проводить быстро. Излишний нагрев аккумуляторов может привести их в негодность.
3. Батареи соединяются последовательно: минус каждой банки соединяется с плюсом следующей.
4. Собрав аккумуляторный блок, проведите не меньше 3-х циклов полного разряда и заряда АКБ.

Переделка шуруповерта на литий

Владельцы шуруповертов с никель-кадмиевыми батареями часто меняют их на литий-ионные, когда “родные” элементы питания полностью выходят из строя. Переделка шуруповерта на литиевые аккумуляторы 18650 не составляет большого труда. Необходимо лишь обзавестись необходимыми деталями: пальчиковыми аккумуляторами в необходимом количестве и платой управления зарядом BMS (Battery Management System — система управления батареей). Все детали можно приобрести на сайтах Китая.

BMS предназначена для контроля процесса заряда/разряда всех элементов по отдельности, уровня потребляемого тока и температуры. Также BMS способна производить балансировку батарей. Данный контроллер подбирается в зависимости от количества банок, которые необходимо заряжать.

Например, обозначение BMS 5S означает, что контроллер рассчитан на 5 элементов.

Аббревиатура “18650” обозначает размеры аккумулятора, то есть диаметр 18 мм, а длина – 65 мм. Таких размеров батарей достаточно, чтобы их разместить в корпусе блока питания шуруповерта.

Для примера, будет рассмотрен перевод шуруповерта с Ni-Cd АКБ на 4 литиевых аккумулятора. Соответственно, BMS будет рассчитан на 4 элемента. Ниже показана схема подключения BMS к аккумуляторам.

Далее, необходимо соединить аккумуляторы, спаивая их межу собой последовательно, как показано на схеме, после чего подсоединить их к плате контроллера.

Все составляющие помещаются в корпус аккумуляторного блока. На этом этапе переделка АКБ шуруповерта завершена.

Во время работы шуруповерта контроллер следит за уровнем напряжения на каждой банке. Если на одной из них напряжение снижается ниже 3 В, разрядка отключается. То же самое происходит и при заряде. Если напряжение повышается до 4,2 В, зарядка останавливается.

Таким образом, контроллер не дает батарее полностью разрядиться и чрезмерно зарядиться, что очень важно для литий-ионных аккумуляторов.

Неисправности и ремонт зарядного устройства для АКБ

Чтобы произвести ремонт зарядки, необходимо иметь хотя бы минимальные знания в радиоделе, а также прибор для “прозвонки” радиодеталей устройства — тестер. Все зарядные устройства для шуруповертов похожи между собой и имеют следующие узлы:

• низковольтную часть, включающую в себя выпрямитель преобразователя, а также схему, которая обеспечивает подачу питания для зарядки АКБ;
• понижающий инвертор;
• сетевой выпрямитель.

Сетевые выпрямители можно назвать самыми выносливыми элементами зарядников, если их правильно эксплуатировать. Но если зарядка предназначена для работы от электросети 120-130 В, и во время подключения ее через конвертор сгорает предохранитель, то чтобы починить ее, неисправность следует искать именно в выпрямителе. В зарядных устройствах, работающих от 220 В, часто горят высоковольтные транзисторы инвертора. В то же время, остальная электроника зарядки и выпрямитель инвертора выходят из строя очень редко. Также причиной того, что не работает зарядное устройство, можно считать пробитые или вздутые конденсаторы.

Перед поиском неисправности потребуется разборка корпуса зарядного устройства. Делать это следует аккуратно, поскольку большинство корпусов собирается на 1 шурупе и на защелках, которые легко ломаются.

Все составляющие электронной схемы зарядки необходимо проверять тестером. Чаще всего, оказывается неисправным конденсатор выпрямителя. Даже если при визуальном осмотре вы увидите вздувшиеся электролиты, их необходимо перепаять, заменив на исправные аналоги. Далее, установив предохранитель с нужным номиналом, можно проверить работу платы в режиме зарядки АКБ. Если проблем не обнаружено, показатели тока и напряжения находятся в пределах нормы, то плату можно монтировать в корпус.

Если плата зарядного устройства все равно отказывается работать, и зарядка батареи не происходит, тогда необходимо искать неполадки дальше. Исправность предохранителя, а также наличие напряжения на конденсаторе свидетельствует о том, что неисправность находится в инверторе. Диагностика инвертора является сложной задачей и требует наличие определенного опыта, а также специальной аппаратуры — осциллографа. Если опыта и аппаратуры нет, то отремонтировать зарядку можно, поочередно проверяя все радиодетали, меняя транзисторы и микросхемы преобразователя, и каждый раз проверяя плату на работоспособность.

Также при визуальном осмотре можно заметить и пробитые диоды. Они будут отличаться своей желтизной вследствие перегрева. Если хотя бы один диод (диодного моста) пробивает, он коротит на себя трансформатор. Случившееся вызывает перегрев остальных диодов, вследствие чего возникает перегрев обмоток трансформатора и их межвитковое замыкание. Поэтому нужно проверить тестером все подозрительные диоды и обе обмотки трансформатора. Проверка чаще всего показывает обрыв на первичной обмотке.

Стоит знать, что практически во всех трансформаторах такого типа стоит тепловая защита, которая срабатывает при температуре 130°С. Обычно этот датчик находится под верхними слоями изоляции трансформатора. Если заменить датчик нечем, то на свой страх и риск можно просто спаять ножки датчика, исключив обрыв. Далее, следует вернуть снятую с обмоток изоляцию на место и проверить работоспособность зарядного устройства. В большинстве случаев, данная неисправность трансформатора устраняется довольно простым способом.

Amazon.com: Аккумуляторная отвертка SKIL на 4 В с технологией датчика цепи включает набор из 45 бит, USB-кабель для зарядки, футляр для переноски

Большой выбор! — Но это тот дизайн, который вам нужен (прочтите этот обзор перед покупкой любого другого)!

Выбирая различные варианты размещения триггера по сравнению с гироскопом и / или сцеплением для этих беспроводных драйверов (я одновременно подрядчик и домовладелец), я использовал множество стилей, и это модель, которая вам нужна!
(Я использую все сверла, отвертки, гвоздезабиватели Dewalt, но я ставлю эту модель на первое место для аккумуляторной отвертки! (Только не ожидайте большого крутящего момента или для заворачивания длинных шурупов по дереву!):

Эта модель имеет все необходимые функции для перезаряжаемой отвертки:

Держатель битов с фиксатором:
Он имеет ‘стопорный’ держатель бит, который является обязательным элементом как для удлинителей шестигранного вала 1/4 дюйма (чтобы не выпадать), так и для ВСЕ « сверление », потому что вы не сможете вытащить сверло из отверстия после сверления без держателя долота с фиксатором (подумайте об этом — вы не можете « потянуть » сверло обратно на себя, поскольку сверло просто выпадать из держателя, если только он не является держателем «запирающего»!)

Лучший спусковой крючок:
Эта модель имеет лучший стиль спускового крючка: вращающийся спусковой крючок намного более интуитивно понятен, чем стиль спускового крючка, поскольку вам не нужно подумайте, в какую сторону идет ползунок вращения (влево, вправо?) И также не требуется никакого давления вперед, чтобы активируйте его, как это делает Dremel, и он не поворачивается автоматически, как новый Craftsman Gyro (который очень крут, но не имеет ни магнитного держателя, ни фиксирующего держателя бит, поэтому Craftsman не подходит), и, возможно, самая важная особенность из всех заключается в том, что эта модель действует как обычная отвертка в состоянии покоя, что позволяет вам повернуть винт вручную, чтобы получить нужный крутящий момент, или вырвать винт (многие аккумуляторные отвертки не позволяют этого, и они выключаются при использовании вручную, или вам нужно «заблокировать» или центрировать их ползунковый рычаг и т. д.).Это подводит меня к тому, что, как я думал, может нарушить условия сделки; «отсутствие крутящего момента колеса», которое могло бы регулировать мощность, подаваемую на крепеж (см. следующий раздел):

Диск сцепления не требуется:
Хорошая новость заключается в том, что я считаю, что это действительно лучше без диска регулятора крутящего момента, так как в любом случае вам всегда придется «экспериментировать» с этими настройками (уровни 1-8 и т. д.), и все равно придется постоянно возиться с уровнями настроек, тогда как с этой моделью вы можете самостоятельно регулировать крутящий момент сукна, просто регулируя величину давления. что вы держите инструмент! Я просто крепко держу инструмент (как обычную отвертку) всякий раз, когда я заворачиваю или выкручиваю винты, но затем я немного ослабляю давление руки на инструмент, когда, наконец, заворачиваю винт по мере необходимости для идеальной установки каждый раз! Вы действительно можете почувствовать необходимое усилие крутящего момента, как обычная отвертка! (эти другие модели сцепления заставляют вас полагаться на настройку сцепления). В этой модели вы действительно можете это почувствовать, поэтому сцепление не требуется, и вам больше не нужно возиться — найти правильную настройку уровня крутящего момента — и теперь у вас всегда будет полный крутящий момент).

Лучший размер и ощущение:
Эта модель действительно идеального размера (не большая и не громоздкая, как другие), и этот инструмент действительно заполняет пробел между вашей компактной ударной дрелью / отверткой (Dewalt) и отверткой, он идеально подходит для электрических розетки (которые я считаю мой компактный ударный драйвер Dewalt слишком большим и неудобным для такой небольшой работы).Также отлично подходит для бытовой техники и даже достаточно мал для электронных устройств, если это необходимо. Двойные светодиоды необходимы и работают лучше, чем модели с одним светодиодами, обеспечивая свет там, где он вам нужен. Захват и ощущение идеальные (прорезиненная текстура), и это похоже на мои красные инструменты Milwaukee. Кроме того, потому что эта модель не поворачивается — она ​​более прочная, имеет все металлические шестерни (посмотрите разобранное видео на YouTube, где показаны все металлические шестерни и шестерни внутри — похоже, что он построен как танк).

Интеллектуальные функции:
Я гораздо чаще использую «датчик напряжения», когда он входит в комплект (у меня уже есть Кляйн в сумке), я также иногда просто использую переднюю светодиодную лампу как быстрый фонарик (просто прикоснитесь к триггерное колесо включается и остается включенным в течение нескольких секунд без использования отвертки, чего достаточно, чтобы при необходимости быстро загореться.

Заключительные мысли:
Этот инструмент идеально подходит для сумок с инструментами, ящика для инструментов для быстрых работ (удаление винтов, электрические и HVAC работы, а также всякий раз, когда ваша дрель / шуруповерт / ударная машина слишком сильна). Просто не ожидайте большого крутящего момента или для заворачивания шурупов!
(Если вам понадобятся шурупы для дерева или для повторяющейся работы, вам понадобится отвертка Dewalt 8V)
Скорость: скорость вращения достаточно высока при 230 об / мин (поскольку большинство аккумуляторных отверток имеют более низкую скорость при 180 об / мин), эта модель имеет более высокую скорость что здорово. Однако помните, что вы жертвуете крутящим моментом ради скорости, поэтому эта более высокая скорость приводит к уменьшению крутящего момента, опять же, это не драйвер крутящего момента и не будет сильно закручивать шурупы по дереву без направляющего отверстия. Единственный способ противостоять этому, если бы Skil сделал его аккумуляторным двигателем на 6-8 В, в противном случае более высокие обороты означают, что у него меньше редуктора, что равняется меньшему крутящему моменту! Если вам нужно больше оборотов в минуту для бурения, есть пара новых Ryobi со скоростью 200/600 об / мин (2-ступенчатая передача), но они намного больше и стоят вдвое дороже — 49 долларов.
Опять же, эта модель Skil больше похожа на замену отвертки, чтобы сократить время / напряжение / утомительность замены винтов, и она чертовски хорошо с этим справляется!

Если вам просто нужен хороший поворотный аккумуляторный шуруповерт с большим крутящим моментом, вы также можете получить отвертку на 4 В для грузовых перевозок (14-19 долларов), которая отлично работает, и я фактически использую ее в качестве своего повседневного водителя!

Для умения: эта 1/4-дюймовая аккумуляторная отвертка отлично подходит для повседневного использования, но было бы идеально, если бы у нее был только больший крутящий момент, может быть, модель Pro 6-8 В со съемным аккумулятором! Или, если нет, может быть, добавьте 2- при завинчивании шурупов по дереву переключатель скоростной передачи в 2 раза превышает коэффициент передачи крутящего момента. Вариант поворота с поворотом также был бы отличным (для этих труднодоступных мест), но не за счет какого-либо качества сборки, как у вас сейчас с этой твердой моделью ручки.

Подводя итог, в последнее время мне очень повезло с продуктами Skil, и я не могу сказать то же самое о других марках или моделях, которые я пробовал. Это также действительно хорошо работает с этим маленьким «прямоугольным» адаптером для труднодоступных мест!

Надеюсь, это поможет!

Электроинструмент Литиевая аккумуляторная литий-ионная электрическая отвертка 12 В Печатная плата для 3S 12.Батарея питания 18650 6 В с разъемом постоянного тока — LLT POWER ELECTRONIC

Это печатная плата для литий-ионного аккумулятора 3 серии 12 В или (12,6 В) с током разряда от 10 до 15 А.
1) Напряжение защиты от перезарядки с одиночным элементом: 4,25 ± 0,05 В
2) Напряжение защиты от перегрузки с одиночным элементом: 2,50 ± 0,25 В
3) Защита от перегрузки по току: 40 ± 5A
4) Ток заряда 1 -2A
5) Функции: защита от перезарядки, защита от перегрузки, защита от перегрузки по току, защита от короткого замыкания
. Защита от обнаружения высоких температур
6) Размер: 34 мм * 33 мм * 12 мм

1) Не применяйте печатную плату, которая выходит за рамки указанных выше критериев:

2) Иногда аккумулятор может не разряжаться при подключении этой печатной платы, пожалуйста, подключите его к зарядному устройству, и он может восстановиться до нормального

статус.

3) Печатная плата может не работать нормально при смешивании ячеек, которые были чрезмерно разряжены или заряжены,

4) Не подвергайте эту печатную плату сильному статическому электричеству, даже если печатная плата была спроектирована с функцией защиты от статического электричества.

Мои уважаемые клиенты: вы можете связаться с нами через trademanager или по электронной почте, если у вас возникнут дополнительные вопросы по нашему продукту

Пожалуйста, выберите способ доставки, который вам нравится, вы можете рассмотреть вариант экспресс-доставки, если ваш заказ срочный, но вы

должен позволить себе дополнительные расходы на перевозку при экспресс-доставке.

По почте, обычно это занимает около 20-60 дней, пожалуйста, обратите внимание на это и не открывайте споры легко, пока не дойдете до

свяжитесь с нами, мы постараемся решить проблему совместными усилиями.

Политика возврата

Мы гарантируем от нас продукт с 12-месячной гарантией от дефектов качества, но мы не несем ответственности

из-за ошибки покупателя или неправильного обращения, наш продукт должен содержаться в надлежащем состоянии. Если товар неисправен и не работает

по прибытии, сообщите нам об этом в течение 7 дней с момента получения дефектного продукта, чтобы мы могли оформить RMA.

Свяжитесь с нами, чтобы запросить разрешение на возврат. Пожалуйста, укажите свое имя, номер аукциона и причину возврата, когда вы

свяжитесь с нами.Все возвращенные детали должны содержать все оригинальные упаковочные материалы. Пожалуйста, аккуратно упакуйте товар. Возвращенные товары будут

, и в случае обнаружения дефекта покупателю будет немедленно отправлен новый замененный блок. В том случае, если подходит

Замена

недоступна, будет оформлен возврат.

Стоимость обратной доставки должна быть предоставлена ​​покупателем, если вы не можете принять нашу политику, пожалуйста, не покупайте товар у нас, честная сделка импортируется

для нас обоих.

Обратная связь

Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашим

наименований товаров и услуг.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Сделаем

мы делаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

Литий-ионная отвертка 3,6 В 1.5Ah

Переключатель прямого / обратного хода

Переключатель прямого и обратного хода прост в использовании для изменения направления бита

Светодиодный свет

При необходимости можно использовать встроенный светодиодный светильник для освещения рабочего места для лучшей видимости в темных местах

21 настройка сцепления + 1 настройка сверла

Точность и управляемость можно адаптировать к выполняемой работе благодаря 21 настройке сцепления и 1 настройке сверла.

Двухпозиционная ручка

Двухпозиционная рукоятка превращается из прямой в пистолетную для максимальной гибкости

---

Модель 3.Аккумуляторная отвертка на 6 В (DB3DL2) предлагает электрикам, установщикам, плотникам и другим профессионалам, домовладельцам и домашним мастерам превосходное соотношение мощности и веса для различных креплений. Аккумуляторная отвертка Metabo HPT 3,6 В DB3DL2 отличается улучшенной защитой цепи, чтобы двигатель работал дольше, благодаря новой конструкции корпуса инструмента с улучшенной светодиодной подсветкой. Он легко трансформируется из прямой в пистолетную, что делает его идеальным инструментом для труднодоступных мест.

Покрывается пожизненной литиево-ионной гарантией Metabo HPT.

Характеристики аккумуляторной отвертки

•
  КОМПАКТНЫЙ И ЛЕГКИЙ : всего 10. 55 дюймов в длину и вес менее 1 фунта
• НАСТРОЙКИ СЦЕПЛЕНИЯ : 21 ступень сцепления + 1 ступень сверла для точности и контроля на основе приложения
• СВЕТОДИОДНЫЙ СВЕТ : Встроенный светодиодный светильник освещает рабочую поверхность
• POWER : Превосходная мощность в легком и компактном корпусе
• РУЧКА : Двухпозиционная рукоятка превращается из прямой в пистолетную для максимальной гибкости
• ПЕРЕКЛЮЧАТЕЛЬ : Простой в использовании переключатель прямого / обратного хода для изменения направления вращения долота
• ЗАМОК ШПИНДЕЛЯ : Для ручного затягивания винта
• ГАРАНТИЯ : Срок службы корпуса инструмента, аккумуляторная батарея — 2 года
• Загрузите карту инструментов DB3DL2
• Узнать больше о беспроводных электроинструментах Metabo HPT

В комплекте с аккумуляторной отверткой:

• (2) 1. Литий-ионные батареи 5 Ач 3,6 В (326263)
• Зарядное устройство для быстрой зарядки (UC3SFL)
• Бит Филлипса (992671)
• Корпус

---

Переделка аккумуляторной батареи под литиевые батареи. Переделка шуруповерта на литий-ионный аккумулятор

С самородным никель-кадмиевым NI-CD на литий-ионном Li-Ion 18650.

Немного теории.

В мощных силовых портативных устройствах применяются специальные аккумуляторы с повышенными токами.В шуруповерте с повышенной нагрузкой создается большой ток, и чтобы справиться с ним, используют усиленные аккумуляторы NI-CD и NIMH (обычно завернутые в бумагу). Средний рабочий ток отвертки на двенадцать вольт составляет 3-7 ампер, при нагрузке может достигать 15а, а в импульсе до 30а.

Отсюда следует первая рекомендация — При замене кадмия на литиевые необходимо применять только высокопрочные литий-ионные аккумуляторы. Сейчас эти аккумуляторы выпускают Samsung, LG, Sony и ряд других производителей.

Использование 4 литий-ионных батарей в отвертке на 12 В womb Для ключа питания контроллера цепи ШИМ, расположенного в кнопке. Напряжение полностью заряженной литий-ионной батареи 4,2 вольта, напряжение полностью заряженной сборки из четырех батарей будет 16,8 вольт, что на треть превышает рекомендуемое напряжение, согласно закону Ома — «ток прямо пропорционален току. напряжение в цепи »говорит нам, что ток будет увеличиваться на треть, а в импульсе он может достигать 40А, ни один ключ не выдержит такой перегрузки и выйдет из строя.Рекомендуем подавать на аккумулятор на 12 вольт только 3 литий-ионных аккумулятора, 4 аккумулятора отлично справятся с аккумулятором на 14,4 вольт, а на 18 голосов хватит 5 аккумуляторов.

Во время работы литий-ионного аккумулятора необходимо контролировать его напряжение заряда и разряда, так как в силу его физико-химических характеристик напряжение должно поддерживаться в строго определенных пределах 2,5-4,2 вольта. Только в этих условиях гарантируется максимальное время автономной работы и ее безопасность.

Использование контроллера заряда и разряда обязательно и, исходя из первой рекомендации, контроллер должен поддерживать работу при токах от 12 до 30 ампер, иначе при повышенной нагрузке контроллер «перейдет в защиту» и нормальный работа устройства не будет работать.

Для зарядки можно использовать родное зарядное устройство, не забудьте оставить на своих местах датчик температуры и перегрева, иначе он не будет заряжаться. Если по каким-то причинам зарядка «не хочет» работать, то следующие два варианта вам подходят.

Можно взять готовым к работе, рассчитать по количеству элементов в вашей сборке и подобрать оптимальный ток заряда. В этом случае в блоке просверливается отверстие, под гнездо 5,5 * 2,1 мм, и дальнейшая зарядка будет осуществляться через него.Это решение особенно экономно, когда в аккумуляторном блоке мало мест. В нашем случае мы так и сделали, но все датчики остались на своих местах, и вдруг пригодится.

Отличным решением для зарядки является использование универсального модуля постоянного преобразования. Напряжение постоянного-постоянного тока С возможностью регулировки силы тока и напряжения, так называемого CC CV. Намордники очень популярны с микросхемами XL4015 и LM2596. На выходе модуля напряжение заряда 12,6-13,6 В и ток заряда в пределах 500-900мач и все остальное модуль сделает сам.Применение этих модулей дает возможность заряжать отвертку от любого источника питания напряжением выше 13 вольт. Особенно оправдано, если у вашей отвертки блок питания отдельно от зарядного устройства, тогда старый блок питания отлично справится с зарядкой новых аккумуляторов.

Ну и общие рекомендации — Желательно использовать сечение провода не менее 4 мм.кв., при установке будьте осторожны, любые замыкания приводят к мгновенному нагреву проводов и могут подгореть все соединения и шипы должен быть максимально надежным и долговечным, как и большие токи, ну и вибрация присутствует.

Мы решили применить к нашей отвертке батарейки, они соответствуют всем необходимым параметрам. Применился также — это миниатюрный высокопрочный контроллер 50 * 22 мм с защитой от КЗ и перегрузки. Все соединения выполнялись силиконовой проволокой диаметром 6 мм (рекомендуем использовать меньшее сечение, с таким сечением сложно работать).

С самого начала долго думали, как поставить батарейки с платой.Когда вы думали, куда поставить разъем зарядки. Ну как и решили, начали потихоньку все подкармливать. Удобнее всего было две батареи вставлять в основной корпус, а плата BMS и третий аккумулятор лежали в штыре корпуса.

В процессе сборки появилась мысль поставить наш аккумулятор, сказал — Сделано. Место, где его крепить, и кнопку не забыли, что можно щелкнуть и посмотреть, сколько осталось контейнера. Модуль настраивается, поэтому его можно прикрепить к любому аккумулятору.

В заключение.

Все остались довольны процессом и результатом. Вес аккумулятора уменьшился вдвое. Все назначенные АКБ уложены без нареканий.

Из пожеланий на будущее.

Шуруповерт

AEG валяется с аккумулятором на 12 вольт, надеюсь руки дойдут до него, а места в нем будет побольше и думаю батарейки.

Приветствую всех, кто посмотрел на свет. Обзор будет в обзоре, как вы, наверное, уже догадались, о двух простых платках, предназначенных для управления узлами Li-Ion аккумуляторов, получивших название BMS.В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литиевый на базе этих плат или им подобных. Кому интересно, прошу прощения за Кат.
Update 1, добавлены DC Test Boads и Small Red Card Video
Update 2, так как тема вызвала небольшой интерес, поэтому я постараюсь дополнить обзор еще несколькими способами переделки Шурика, чтобы получился простой FAQ

Общий вид:

Краткие платы TTH:

Примечание:

Сразу хочу предупредить — с балансиром только синяя плата, красная без балансира, т.е.е. Это чистая задняя карта / повторная обработка / обработка / высокая загрузка / высокая загрузка. А также, вопреки некоторым убеждениям, ни у одного из них нет контроллера заряда (CC / CV), поэтому им нужен специальный наладчик с фиксированным ограничением напряжения и тока.

Размеры плат:

Размеры плат очень маленькие, всего 56 мм * 21 мм в синем и 50 мм * 22 мм в красном:

Вот сравнение с батареями AA и 18650:

Внешний вид:

Начнем с:

При более детальном рассмотрении можно увидеть контроллер защиты — S8254AA и компоненты балансировки для сборки 3S:

К сожалению, рабочий ток на заявке продавца всего 8а, но судя по Datasheam, один МОП-транзистор AO4407A рассчитан на 12а (пик 60а), а у нас их два:

Еще отмечу, что баланс балансировки совсем небольшой (около 40 мА) и балансировка активируется, как только все ячейки / банки переходят в режим CV (вторая фаза заряда).
Подключение:

Просто для него нет балансира:

Он тоже выполнен на базе контроллера защиты — S8254AA, но рассчитан на больший рабочий ток в 15а (опять же по заявлениям производителя ):

Ходя по даташитам на использованные силовые mosfbacks, рабочий ток заявлен 70A, а пикового 200a хватит, даже одного мосфета, а у нас два:

Подключение аналогично:

Итого, как видим, На обеих платах есть контроллер безопасности с необходимой развязкой, силовыми модулями и шунтами для контроля проходящего тока, но есть также встроенный балансировщик синего цвета. В схему особо не вникал, но вроде воровали силовые мосфеты, так что рабочие токи можно умножить на два. Важное примечание — Максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм зарядки (CC / CV) эти платки ничего не знают. В подтверждение того, что это именно плата защиты, можно судить по даташету на контроллер S8254AA, в котором есть слово про модуль зарядки:

Сам контроллер рассчитан на соединение 4S, поэтому с некоторыми доработками (судя по по даташету) — подточите рассмотрение и резистор, может заработать красный платок:

Синий платок так легко переделать на 4s не получится, придется допинговать элементы баланса.

Тестирование плат:

Итак, перейдем к самому главному, а именно к тому, насколько они подходят для реального использования. Для тестирования нам помогут следующие устройства:
— сборный модуль (трех-трех / четырехсекундные вольтметры и келлы на три батареи 8650), который плавился в моем обзоре зарядного устройства, правда, без балансировочного хвоста:

— Ампервольтметр Tworegistic для контроля тока (показания прибора внизу):

— Понижающий преобразователь постоянного тока в постоянный с токосконусом и литиевой возможностью зарядки:

— Зарядно-балансировочное устройство Icharger 208B для разряда всей сборки

Stand Simple — Плата Преобразователь выдает фиксированное постоянное напряжение 12. 6В и ограничивает зарядный ток. На вольтметрах смотрим на какое напряжение срабатывают платы и как балансируются банки.
Для начала посмотрим на главную фишку синей платы, а именно на балансировку. На фото 3 банка заряжены на 4,15В / 4,18В / 4,08В. Как видите — несбалансированное. Подаем напряжение, зарядный ток постепенно падает (нижний тидер):

Так как в шапке индикаторов нет, то конечную балансировку можно оценить только на глаз. Ампмерет за час с лишним, до конца уже показал по нулям.Кому интересно, вот небольшой ролик о том, как работает баланс в этой комиссии:

В итоге банки сбалансированы на 4210В / 4212В / 4206В, что неплохо:

При напряжении залил чуть больше 12,6В, как я понял, балансир неактивен и как только напряжение на одной из банок дойдет до 4,25В, то контроллер защиты S8254AA отключает заряд:

Такая же ситуация с красной карточкой, Контроллер защиты S8254AA отключает заряд также на 4.25V:

Теперь пойдем на отключение при нагрузке. Разрядю, как было сказано выше, зарядное устройство ICHARGER 208B в режиме 3S 0,5А (для более точных измерений). Так как ждать разряда всей батареи не очень хочется, поэтому взял одну разряженную батарею (на фото Green Samson InR18650-25R).
Голубая плата отключает нагрузку, как только напряжение на одной из банок достигает 2,7В. На фото (без нагрузки-> до отключения-> конец):

Как видите, ровно 2.Плата 7V отключает нагрузку (продавец заявлял 2,8V). Мне кажется, что это многовато, особенно с учетом того, что в шуруповертах нагрузка одинаковая огромная, следовательно, просадка напряжения большая. Все-таки желательно в таких устройствах иметь отсечку ниже 2,4-2,5В.
Красная плата наоборот отключает нагрузку, как только напряжение на одной из банок достигает 2,5В. На фото (без нагрузки-> до отключения-> конец):

Здесь все нормально, но балансира нет.

Обновление 1: Тестовая нагрузка:
Для текущего тока нам поможет следующий стенд:
— Все тот же Держатель / Держатель для трех аккумуляторов 18650
— 4-регистровый вольтметр (общий контроль напряжения)
— Лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания на 65Вт, у меня уже нет)
— Мультиметр Holdpeak HP-890CN для измерения тока (Макс 20А)
— качественные медные многожильные акустические провода большого сечения

Несколько слов о стенде: Батареи подключаются фирмой «Walt», т. е.е. Словно друг друга, для уменьшения длины соединительных проводов, а следовательно, падения напряжения на них будут минимальными при нагрузке:

Подключение банок на Держателе («Уолт»):

Качественный провод с Крокодилы из зарядного устройства ICHARGER 208B выполнялись как щуп для мультиметра, так как Holdpeaks не внушают доверия, а лишние соединения будут способствовать дополнительным искажениям.
Для начала попалась красная плата защиты, как наиболее интересная с точки зрения токовой нагрузки.Продал силовой и платный провода:

Получается примерно так (подключения нагрузки оказались минимальной длины):

Я уже упоминал в разделе про переделку Шурика про то, что такие ключи не очень рассчитан на такие токи, но для тестов пойдет.
Итак, подставка на основе красного платка (мерки не более 15а):

Вкратце поясню: плата держит 15а, но у меня нет подходящей нагрузки для этого тока, так как четвертая лампа прибавляет примерно 4. 5-5а, а это уже за пределами алого. Силовые МОП-транзисторы с током 12,6 А теплые, но не горячие, наиболее подходящие для длительной работы. При токах более 15а плата переходит в защиту. Померил резисторами, добавили пару ампер, но подставку уже разобрали.
Огромный плюс красный щит — без блокировки защиты. Те. При срабатывании защиты не требуется подавать напряжение питания на выходные контакты. Вот небольшое видео:

Я немного объясню.Так как у холодных ламп накаливания низкое сопротивление, к тому же оно еще и включено параллельно, то заголовок думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что на плате нет фиксатора, можно разогреть спирали, сделав более «мягкий» старт.

Синий носовой платок держит больший ток, но на токах более 10А силовые МОП очень сильно нагреваются. На носилке 15а выдержит не больше минуты, так как через 10-15 секунд палец не удерживает температуру.Размножаются быстро, поэтому для кратковременных нагрузок вполне подходят. Ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подать напряжение на выходные контакты. Этот вариант явно не для отвертки. Итого, ток в 16а держит, но мосфеты сильно греются:

Вывод: Лично мое мнение таково, что для электроинструмента отлично подходит обычная плата защиты без балансира (красный). Имеет высокие рабочие токи, оптимальное напряжение отключения 2.5 В и легко дорабатывается до конфигурации 4S (14,4 В / 16,8 В). Думаю, это самый оптимальный выбор для переделки бюджетного шрика под литиевый.
Теперь о синем платке. Из плюсов — наличие балансировки, но рабочие токи все равно небольшие, 12а (24а) несколько невысокая для винта с крутящим моментом 15-25нм, особенно когда картридж почти останавливается при затяжке самопресса. Да и напряжение отсечки всего 2,7В, а это значит, что при сильной нагрузке часть АКБ останется невостребованной, потому что при больших токах напряжения просадки на приличных банках, а они рассчитываются на 2. 5В. И самый большой минус — плата при защите блокируется защитой, поэтому использование в отвертке нежелательно. Синий шарф лучше использовать в любой самоделке, но это опять же, лично мое мнение.

Возможные схемы применения или как переделать питание Щурика на литии:

Итак, как можно переделать питание любимого Шурика с NiCD на Li-Ion / Li-Pol? Эта тема уже достаточно посещена и решение в принципе найдено, но вкратце повторюсь.
Для начала скажу только одно — в бюджетных шуридах есть только плата перезарядки / перезарядки / разворота / высокой загрузки (аналог красной платы перекрытия). Никакой балансировки здесь нет. Более того, даже в некоторых фирменных электроинструментах нет балансировки. То же касается всех инструментов, на которых гордо написано «Зарядка за 30 минут». Да, заряжаются за полчаса, но отключение происходит потом, как только напряжение на одной из банок достигнет номинала или сработает плата защиты.Нетрудно догадаться, что банки списывают не полностью, но разница всего 5-10%, так что это не так уж и важно. Главное помнить, заряд с балансировкой идет не менее нескольких часов. Поэтому возникает вопрос, а оно вам нужно?

Итак, наиболее распространенный вариант выглядит так:
Сеть со стабилизированным выходом 12,6В и ограничением тока (1-2а) -> плата защиты ->
В итоге: дешево, быстро, приемлемо, надежно . Балансирующие прогулки в зависимости от состояния банок (вместимость и внутреннее сопротивление).Вполне рабочий вариант, но через время дисбаланс даст себя знать по времени работы.

Более правильный вариант:
Сетевая память со стабильным выходом 12,6В, ограничением тока (1-2А) -> Балансировочная защита -> 3 последовательно подключенных аккумулятора
В результате: дорого, быстро / медленно, эффективно , надежный. Нормальная балансировка, максимальная емкость аккумулятора

Итого, мы постараемся сделать второй вариант, вот как вы можете это сделать:
1) Литий-ионные / литий-полимерные батареи, платы защиты и специализированное устройство зарядки и балансировки (Icharger, IMAX) . Дополнительно придется вынуть балансировочный разъем. Минусов всего два — модели зарядные устройства стоят недешево, да и обслуживать их не очень удобно. Плюсы — High Charge Cleaner, High Talk Balancing Can
2) Литий-ионные / литий-полимерные батареи, плата защиты балансировки, преобразователь постоянного тока с токосконусом, BP
3) Литий-ионные / литий-полимерные батареи, плата за защиту без балансировки (красный ), Преобразователь постоянного тока с токосконом, АД. Из минусов только то, что со временем будут разбалансированы бидоны. Чтобы минимизировать разбалансировку, перед переделкой Щурика необходимо отрегулировать напряжение на один уровень и банки желательно брать с одной стороны

Первый вариант подойдет только тем, у кого есть зум модели, но вроде мне если и понадобились, давно уже свой шурк переделали.Второй и третий варианты практически одинаковы и имеют право на жизнь. Нужно только выбрать, что важнее — скорость или емкость. Считаю, что самый оптимальный вариант — последний, но только раз в несколько месяцев нужно балансировать в банках.

Итак, трепа хватит, переходим к переделке. Так как у меня нет Шурика по битве NICD, поэтому переделка только на словах. Нам потребуется:

1) Блок питания:

Первый вариант. Электропитание (БП) не менее 14В и более.Сила тока желательна не менее 1А (в идеале около 2-3А). Подходит для источников питания от ноутбуков / нетбуков, от зарядных устройств (выходная мощность более 14 В), блоков для светодиодных лент питания, видеозаписей (DIY BP), например: или:

— понижающий DC / DC преобразователь с преобразователем тока и возможность заряда литием, например или:

— второй вариант. Готовые блоки Питание на закрытие и выход 12,6В. Это не подходит, как пример из моего обзора отвертки MNT -:

— Третий вариант.:

2) плата защиты с балансиром или без него. Тот ток желательно брать с запасом:

Если использовать вариант без балансира, то нужно выпадать балансировочный разъем. Необходимо контролировать напряжение на банках, т. е. оценивать небаланс. И как вы понимаете, надо будет периодически отражать аккум платным TP4056 простым зарядным модулем, если он разбалансирован. Те. Раз в несколько месяцев берем косынку TP4056 и заряжаем все банки, у которых по окончании заряда напряжение ниже 4,18В.Этот модуль Правильно отключает заряд по фиксированному напряжению 4,2В. На эту процедуру уйдет полтора часа, но банки будут более-менее сбалансированными.
Написано немного лавинообразно, но для таковых в баке:
Через пару месяцев ставим шуруповерт аккумулятор на зарядку. По окончании зарядки натягиваем балансировочный хвостик и замеряем натяжение по банкам. Если получается что-то подобное — 4.20V / 4,18V / 4,19V, то балансировка в принципе не нужна. Но если картина такая — 4.20V / 4,06V / 4,14V, затем берем модуль TP4056 и делаем два банка до 4,2 В. Другого варианта кроме специализированных зарядных устройств-балансиров не вижу.

3) Высокопрочные аккумуляторы:

Я уже писал пару небольших обзоров Про некоторые из них — и. Вот основные модели высокопрочных литий-ионных аккумуляторов 18650:
— Sanyo UR18650W2 1500 мАч (20a макс.)
— Sanyo UR18650RX 2000mAh (20a макс.)
— Sanyo UR18650NSX 2500mAh (20a макс.)
— Samsung InR18650 15 л 1500 мАч (18a макс.)
— Samsung InR18650-20R 2000 мАч (22a макс.)
— Samsung InR18650-25R 2500mAh (20a макс.)
— Samsung InR18650-30Q 3000 мАч (15a макс.)
— LG INR18650HB6 1500 мАч (30A макс.)
— LG INR18650HD2 2000 мАч (25a макс.)
— LG INR18650HD2C 2100mAh (20a макс.)
— LG INR18650HE2 2500mAh (20a макс.)
— LG INR18650HE4 2500mAh (20a макс.)
— LG INR18650HG2 US18650VTC3 1600 мАч (30 А макс.)
— Sony US18650VTC4 2100 мАч (30 А макс.)
— Sony US18650VTC5 2600 мАч (30 А макс.)

Рекомендую дешевые проверенные дешевые Samsung InR18650-25R 2500mAh (20A макс.), Samsung InR18650-30Q 3000mAh (15a Max.) Или LG INR18650HG2 3000mAh (20a макс.). С другими банками особо не сталкивался, но выбор лично мой — Samsung InR18650-30Q 3000mAh. Лыжи имели небольшой технологический дефект и стали появляться подделки с заниженной такотдой. Статью о том, как отличить подделку от оригинала, могу скинуть, но чуть позже нужно ее искать.

Как все это колхоз объединить:

Ну и пару слов о подключении.Мы используем качественные медные многожильные провода достойного сечения. Это качественные акустические или обычные ШВВВП / ПВС сечением 0,5 или 0,75 мм2 от Хозмага (вспахиваем изоляцию и получаем качественную проводку разного цвета). Длина соединительных проводов должна быть минимальной. Батарейки желательно от одной партии. Желательно зарядить их перед ними, чтобы зарядить их до одного напряжения, чтобы оно больше не было несимметричным, как дольше. Пайка аккумуляторов не представляет собой ничего сложного.Главное, иметь мощный паяльник (60-80Вт) и активный флюс (например, паяльную кислоту). Бегает на ура. Главное затем протереть место пайки спиртом или ацетоном. Сами батарейки помещаются в батарейный отсек от старых банок NICD. Лучше иметь треугольник, минус в плюс или как у людей «Уолта», по аналогии с этим (одна батарейка будет располагаться наоборот), или чуть выше хорошего объяснения (в разделе «Тестирование») :

Так вот подключив батареи провод, он получается замкнутым, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным.Не рекомендуется использовать держатели на 3-4 батареи, они не рассчитаны на такие токи. Стрельба и балансировка проводников не так важны и секций может быть меньше. В идеале аккумулятор и плату защиты лучше смывать в аккумуляторный отсек, а понижающий преобразователь постоянного тока отдельно от док-станции. Светодиодные индикаторы Заряд / заряд можно заменить собственным и отобразить документ. При желании в аккумуляторный модуль можно добавить минивольтметр, но это лишние деньги, ведь суммарное напряжение на АКБ лишь косвенно скажет об остаточной емкости.Но если есть желание, то почему бы и нет. Вот:

Сейчас прикидываю по ценам:
1) БП — от 5 до 7 долларов
2) DC / DC преобразователь — от 2 до 4 долларов
3) заряды защиты — от 5 до 6 долларов
4) Аккумуляторы — от 9 до 12 долларов (3-4 $, ОБЯЗАТЕЛЬНО)

Итого, в среднем 15-20 долларов за переделку (со скидками / купонами) или 25 долларов без них.

Обновление 2, еще несколько способов переделать Шурика:

Следующий вариант (предложено в комментариях, спасибо I_R_O. и cartmannn. ):
Используйте недорогое зарядное устройство типа 2S-3S (это производитель того же IMAX B6) или всевозможные копии B3 / B3 AC / IMAX RC B3 () или ()
У оригинального SKYRC E3 зарядный ток включен каждая банка 1,2А против 0,8А у копий, должна быть точной и надежной, но вдвое дороже. Все недорогое можно купить на том же. Как я понял по описанию, в нем 3 независимых модуля зарядки, что-то сродни 3 модулям TP4056. Те. Skyrc E3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4.2В) при этом, так как они не являются выведенными разъемами питания. В ассортименте Skyrc действительно есть зарядные и балансировочные устройства, например, но баланс всего 200МА уже находится в районе 15-20 долларов, зато он способен заряжать лайфпсы (LIFEP04) и токи заряда до 3а. Кому интересно, могут ознакомиться с моделью рядом.
Итого за этот вариант Нужны любые из вышеперечисленных зарядных устройств 2С-3с, красные или аналогичные (без балансировки), защита и высокопрочные аккумуляторы:

Как по мне, очень хороший и экономичный вариант, наверное, я бы остановился в теме.

Другой вариант, предложенный Лагерем Волосатый :
Воспользуйтесь т.н. «Чешскими весами»:

Где он продается, лучше спросите его, я о нем впервые услышал, :-). По токам ничего не скажу, но судя по описанию, нужен источник питания, поэтому вариант не такой бюджетный, но вроде интересный в плане зарядки ток .. Вот ссылка на. Итого, для этого варианта потребуются: блок питания, красный или аналогичный (без балансировки) щит защиты, «чешский балансир» и высокопрочные аккумуляторы.

Преимущества:
Я уже упоминал о преимуществах литиевого источника питания (Li-ion / Li-POL) по сравнению с никелевым (NICD). В нашем случае сравнение лицом к лицу — это типичный объемный аккумулятор от NICD-аккумулятора с литиевым:
+ Высокая удельная энергия. У типичного никелевого аккумулятора 12S 14,4V 1300mAh Spare Energy 14,4 * 1,3 = 18,72WH, а у литиевого аккумулятора 4S 18650 14,4V 3000mAh — 14,4 * 3 = 43,2Wh
+ нет эффекта памяти, т.е. в любой момент, не дожидаясь полного разряда
+ Меньшие габариты и вес при тех же параметрах с NICD
+ быстрое время зарядки (не боится больших зарядных токов) и понятная индикация
+ Низкий саморазряд

Из минусов Li -Ион можно только отметить:
— Низкая морозостойкость аккумуляторов (боязнь отрицательных температур)
— Балансировка банок с зарядами и защита от перекрытия
Как видите, преимущества лития очевидны, поэтому часто имеет смысл отвлекаться …

Продукт: Заметные шарфы неплохие, с любой задачей подойдут. Если бы у меня был Щурик на банках NiCD, я бы выбрал для переделки красный платок, 🙂 …

Товар предусмотрен для написания обзора магазина. Обзор публикуется согласно п.18 правил сайта.

Многие владельцы шуруповертов хотят переделать из них батарейки на литиевые элементы питания. На эту тему написано много статей и в этом материале я хотел бы обобщить информацию по этому поводу.В первую очередь рассмотрим аргументы в пользу переделки шуруповерта на литиевых батареях и против. А также учтите определенные моменты процесса замены батареек.

Для начала подумайте, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в некоторых случаях может привести к выходу из строя аккумулятора и самой отвертки. Поэтому давайте рассмотрим все и против этой процедуры. Не исключено, что после этого кто-то из вас решит отказаться от переделки НИ─ЦД на литиевые элементы.

Аргументы «за»

Начнем с плюсов:

• Плотность энергии литий-ионных элементов значительно выше, чем у никель-адмий, которые по умолчанию используются в резьбовых выводах. То есть батарея на литиевых банках будет иметь меньший вес, чем кадмиевые, при том же баке и выходном напряжении;
• Зарядка элементов литиевых аккумуляторов происходит значительно быстрее, чем в случае Ni─CD. Для их безопасной зарядки потребуется около часа;
• Литий-ионные аккумуляторы без «эффекта памяти» отсутствуют. Это означает, что их не обязательно полностью разряжать перед тем, как поставить на зарядку .

Теперь о недостатках и трудностях.

Аргументы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольт и разряжать ниже 2,7 вольт. В реальных условиях этот интервал еще меньше. Если выйдешь за эти пределы, аккумулятор может вывести. Поэтому помимо самих литиевых банок потребуется подключить и установить в шуруповерт контроллер заряда-разряда;
• Напряжение одного элемента LiOION 3,6─3.7 вольт, а для Ni─CD и Ni─MH это значение 1,2 вольт. То есть возникают проблемы со сборкой АКБ Для шуруповертов с напряжением при напряжении 12 вольт. Из трех последовательно подключенных литиевых банок можно собрать аккумулятор номиналом 11,1 вольт. Из четырех ─ 14,8, из пяти ─ 18,5 вольт и так далее. Естественно, ограничения по напряжению при зарядке-разрядке тоже будут другими. То есть могут возникнуть проблемы совместимости переделанного аккумулятора с отверткой;
• В большинстве случаев в качестве литиевых элементов для переделок используются банки стандарта 18650.По размеру они отличаются от банок Ni─CD и Ni─Mh. Вдобавок найдется место для зарядно-разрядного и проводного контроллера. Все это нужно будет уместить в штатный корпус винта акб. В противном случае работать будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подходить для зарядки аккумулятора после его переделки. Может потребоваться доработка с памятью или использование универсальной зарядки ;
• Литиевые батареи теряют работоспособность при отрицательных температурах.Это критично для тех, кто пользуется отверткой на улице;
• Цена литиевых батарей выше кадмиевых.

Замена батареек в шуруповерте на литиевые

Что нужно оценить перед началом работы?

Необходимо определить количество элементов в аккумуляторе, которое в конечном итоге решает величину напряжения. Для трех элементов потолок будет 12,6, а для четырех ─ 16,8 вольт. Речь идет о переделке широко распространенных аккумуляторов с рейтингом 14.4 вольта. Лучше выбрать 4 элемента, так как при работе напряжение будет быстро стремиться до 14,8. Разница в несколько вольт никак не повлияет на работу отвертки.

Кроме того, чем больше литиевых элементов, тем больше емкость. Значит, прикручена большая наработка.

Далее нужно самостоятельно правильно подобрать литиевые элементы. Форм-фактор без опций — 18650. Главное следить за током разряда и емкостью.По статистике, при штатной работе отверткой потребляемый ток находится в пределах 5─10 ампер. Если внимательно посмотреть на кнопку пуска, ток может за несколько секунд подскочить до 25 ампер. То есть нужно выбирать литий с максимальным значением разрядного тока 20─30 ампер. Тогда при кратковременном увеличении тока до этих значений аккумулятор не будет поврежден.

Номинальное напряжение литиевых элементов составляет 3,6─3,7 вольт, а емкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет батарейный отсек, можно взять не 4, а 8 элементов.Два соединяют их в 4 параллельные сборки, а затем последовательно соединяют. В результате можно увеличить емкость АКБ. Но далеко не каждый случай сможет упаковать 8 банок 18650.

И последний подготовительный этап — это выбор контроллера. По своим характеристикам он должен соответствовать номинальному напряжению и току разряда. То есть, если вы решили собрать аккумулятор на 14,4 вольта, вы выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается вдвое меньше максимально допустимого тока.

Выше мы установили, что максимально допустимый кратковременный ток разряда для литиевых элементов составляет 25─30 ампер. Итак, контроллер заряда-разряда должен быть рассчитан на 12─15 ампер. Тогда сработает защита при увеличении тока до 25-30 ампер. Не забываем также о размерах защитной доски. Вместе с элементами необходимо будет влезть в корпус винт акб.

Имеется шуруповерт Bosch GSR 12-2 Professional, давно, но работает редко, да и аккум стали сильно гасить, осенью, скажем мне так, зимой проживу, время и варианты моря, для восстановления старых берегов в бухте в них раскрываются воды и практикуются их, заменяют мертвые берега, если их немного, переделывают на литий. Но нет, я говорю немного работаю на меня емкости хватает, в итоге оба баттла сдохли до нуля вольт к весне, я запустил зарядку акб, но емкости уже нет, а новой покупки нету что новую отвертку купить, поменять никель-кадмиевые банки тоже недешево и недолго, в итоге получаю хорошую переделку на литиевую. Хозяин пенсионер так старается экономить, а он им пользуется от случая к случаю. Заказываю на Али BMS 4S 15a, чтобы потом переделать в 3s по схеме.

Как не странно, 4S дешевле 3s, видение конечно не то но все же переделал, и 100-150 руб. Сохранено. Еще заказал высокопрочные народные акб 6 шт. Samsung InR1865025RM 20A — это всего два блока АКБ. Приехал, проверил емкость 1а.

Вроде не плохо, да и по отзывам продавалась хорошо.

В сети очень много информации о переделках, но платы на три и четыре аккум немного отличаются если на плате 4 акб то надо ставить 4 или переделывать схему на 3 акб.Я сделал по этой схеме, т.к. сама отвертка на 12 вольт.

Емкость каждой сборки, как две новые Ni-Ca (старые теоретически 1,3 Ач), старые и новые батареи закрепили термоусадочную пластину, потрепанные потрепанные и не сваренные, я знаю, что я не перегревался, это не было перегревается, и так;) А зарядку переделал (работает в штатном режиме, вся индикация показывает и зарядка и окончание заряда), крутится как новый и лучше, баланс на аккум не ставил, он стоит еще не менее 300 рублей, лучше через год-два скетчинг и балансировка вручную. Вот и открыли «второе дыхание» отверткой.

ГВГВЛГ, Волгоград, Россия

https://www.drive2.com/users/gvgvlg/

Видеокристалл. Лучшее видео Про переделку шуруповертов.

1. Подвиньте отвертку литий-ионный аккумулятор.

Переделка шуруповерта на литий-ионный аккумулятор

Как перевести отвертку на литиевые батареи (Сварка АКБ в АКБ)

Как переделать никель-кадмиевую батарею на литий-ионную в отвертке

Переделка шуруповерта на литий-ионные аккумуляторы стандарта 18650

Переделка шуруповерта литиевая 18650

2.Переделка шуруповерта в сети.

Переделка шуруповерта в сети. Испытание различных источников питания

Переделка шуруповерта в сети

Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще в хорошем состоянии, его можно подключить к сети 220В через блок питания, на который достаточно мощности.

«Сколько будет стоить замена старых никелевых батарей на литий-ионные в моей отвертке» — это, пожалуй, один из самых популярных вопросов, который вы можете услышать от наших клиентов.
Действительно, проблема довольно распространенная. У многих есть старая аккумуляторная отвертка (гаечный ключ, перфоратор, лобзик, триммер и т. Д.) В которой вышли из строя штатные батарейки, а новые купить ее либо нет возможности, так как их можно снять с продажи, либо просто тратить не хочется. деньги на заведомо устаревшую технику, но хочется сразу заменить Ni-Mh аккумуляторы на Li-Ion и подарить, зачастую, дорогой и качественный электроинструмент.

Причин для такого желания действительно много:
— Первая, и главное, литий-ионные аккумуляторы имеют гораздо большую электрическую плотность, чем никель-металлогидридные аккумуляторы.
Проще говоря, при одинаковом весе литий-ионный аккумулятор будет иметь большую электрическую емкость, чем никель-металлгидридный. Соответственно, установив аккумуляторы в старый корпус Li-Ion, мы получаем значительно более длительное время работы инструмента.

Ток заряда в мощных Li-Ion аккумуляторах, особенно в свежих моделях, может достигать значений 1С — 2С (разовое или двукратное значение емкости).
Тех. Такой аккумулятор можно заряжать за 1 — 0,5 часа, при этом не превышая рекомендуемые производителем параметры и, соответственно, не сокращая время автономной работы.

Но останавливающих факторов достаточно для реализации такой идеи:
— из-за технологических ограничений Li-Ion аккумуляторы нельзя заряжать более 4,25-4,35 В и разряжать ниже 2,5-2,7 В (указывается в спецификациях для каждой конкретной батареи) . Если эти значения превышены, можно повредить аккумулятор и вывести его. Для защиты литий-ионного аккумулятора используются специальные контроллеры заряда-разряда, которые поддерживают напряжение на литий-ионном элементе в допустимых пределах.То есть помимо самих аккумуляторов вам понадобится еще и контроллер заряда-разряда.
— Напряжение литий-ионной батареи всегда кратно 3,7 В (3,6 В), а для никель-металлгидридных аккумуляторов оно кратно 1,2 В. Это связано с номинальным напряжением (величина напряжения, которое держится на литий-ионном аккумуляторе, довольно долгое время находится в середине вольт-амперной характеристики кривой разряда) на отдельном элементе. У литий-ионных аккумуляторов это напряжение составляет 3,7 В, у никель-металлгидридных — 1,2. Поэтому из литий-ионных аккумуляторов ни в коем случае нельзя собирать аккумуляторы на 12В.В номинале это может быть 11,1В (3 последовательно) или 14,8В (4 последовательно). Причем напряжение Li-Ion элемента меняется в процессе работы с полностью заряженного — 4,25В до полностью разряженного — 2,5В. Таким образом, напряжение составляет 3S (3 последовательных — 3 последовательных подключения) Батарея при работе сменит 12,6В (4,2х3) на 7,5В (2,5х3). Для аккумуляторов 4S от 16,8 В до 10 В.
— литий-ионный аккумулятор размером 18650, а 99 процентов всех литий-ионных аккумуляторов состоят из типоразмера 18650, имеют отличные размеры от никель-металлгидридных элементов.Ячейка Gaskrit 18650 имеет диаметр 18 мм и высоту 65 мм. Важно «сообразить», сколько литий-ионных аккумуляторов поместится в вашем корпусе. При этом необходимо понимать, что для аккумулятора 11,1В потребуется количество литий-ионных элементов кратное 3. Для аккумулятора на 14,8В — четыре. На нем должно остаться место для размещения контроллера заряда-разряда и коммутационных проводов.
— Зарядное устройство (память) для Li-Ion аккумуляторов отличается от зарядного устройства для Ni-Mh аккумуляторов. Справедливости ради следует отметить, что память, поставляемая со многими отвертками, является универсальной и может заряжаться как Ni-CD, Ni-MH и литий-ионные батареи.Убедитесь, что у вашей памяти есть такая возможность.
— Стоимость литий-ионных аккумуляторов. И она, по сравнению с Ni-MH, батарейки могут отличаться в разы.

Если все вышеперечисленное вас не напугало, рассмотрим на примере процесса изготовления литий-ионных аккумуляторов вместо никель-металлгидридных аккумуляторов из гаечного ключа DWALT DC840.

Ключ укомплектован двумя Ni-MH батареями напряжением 12 В емкостью 2,6 Ач.

Для начала определимся с выбором номинального напряжения для нашей литий-ионной батареи.

Можно выбрать между литий-ионным аккумулятором 3s с диапазоном напряжения 12,6–7,5 В и литий-ионным аккумулятором 4S с диапазоном напряжения 16,8–10 В.
Мы сосредоточимся на второй версии, а именно:
а) напряжение на аккумуляторе быстро понижается с максимального до номинального, то есть с 16,8 В до 14,8 В, а для электродвигателя, чем собственно гаечный ключ, избыточное 2,8В не критично.
b) Минимальное напряжение литий-ионной батареи 3s составляет 7,5 В, что очень мало для нормальной работы электроинструмента.А КПД аккумуляторов 4S в этом случае будет выше КПД литий-ионных аккумуляторов 3S.
c) Установив 4 литий-ионных элемента, мы тем самым увеличиваем электрическую емкость нашей батареи.

Итак, с точкой 1 м разобрались: делаем литий-ионный аккумулятор 4S (14,8 В).

Секунда. Мы определились с выбором литий-ионных аккумуляторов.

Для этого нам необходимо определить ограничивающие факторы.
В случае изготовления литий-ионных аккумуляторов для электроинструментов основным ограничением является максимальный ток нагрузки.В настоящее время существуют Li-Ion аккумуляторы с допустимым номинальным (продолжительным) током нагрузки в 20-25а. Импульсные (кратковременные, до 1-2 секунд) значения тока нагрузки могут достигать 30-35А. В то же время вы не нарушаете конструкцию батареи.

В наш корпус от старого Ni-MH аккумулятора с комфортом поместится до 6 литий-ионных ячеек 18650. Соответственно, мы не можем собрать 4С2П (4 последовательных подключения и 2 параллельных) литий-ионных аккумуляторов для которых 8 ячеек. будут необходимы и должны быть выполнены в 4 кл.Естественно, что в этом случае каждая из ячеек должна «держать» единственную величину максимального тока нагрузки во всем диапазоне режимов работы.

Определяем максимальный ток протекающий в АКБ при работе гаечным ключом.
На видео ниже показано, что мы подключили гаечный ключ к лабораторному источнику питания (IP) с максимальным током в 30А. Максимальный ограничитель тока регулятора выставлен максимально. Поставив напряжение ИП близким к номинальному напряжению нашей будущей АКБ, начинаем плавно нажимать на спусковой крючок.Ток, потребляемый гаечным ключом. повышается до 5а.

А теперь очень резко нажимаем на курок — тем самым мы практически «покрываем» цепочку поставок. Импульс тока вылетает до 20 — 30а. Может он и выше взлетит, но мощность IP его не позволяет увидеть. Следует понимать, что в случае очень резкого нажатия гаечного ключа это будет небольшой ток нагрузки. И так будет вести себя любой шуруповерт / всесезонный электродвигатель. Вот почему смешно слышать одобрение покупателей, мол, у вас нерабочие контроллеры и плохие аккумуляторы, потому что, ВоНей-Ли, моя отвертка потребляет всего 4А, — я замерил, — а я взял аккумуляторы Samsung 22F. емкостью 2200мач (самый дешевый с максимальным током в 3а) и контроллером на 8а и у меня ничего не работает… И незащищенные Li-Ion аккумуляторы и контроллеры обмену не подлежат. Здесь, думаю, все понятно … незнание законов не освобождает от ответственности …
Теперь залезем кончиком гаечного ключа на неподвижные тиски и посмотрим, на какое значение увеличится ток потребления при режимах работы при срабатывании храповика в гаечный ключ. Значение тока подскакивает до 10-12а.

На этом этапе мы определились со значением тока нагрузки. В нашем случае это будет: на холостом ходу 5а, при резком старте 30а, при максимальной нагрузке — 12а .Соответственно. Выбираем Li-Ion элементы с номинальным током нагрузки 10-20А и импульсным 25-30А.

Нам подходят

Li-Ion аккумуляторы (в наличии, на момент написания статьи): 18650 2000Mach LG INR18650HD2 3,7V 25A, 18650 2500mach LG ICR18650HE4 3,7V 20A, 18650 2600mach SONY US18650VTC5 3.6V 30A, 18650 3000mach LG INR18650HG2 3, 7B 20A.

Остановились на 18650 3000мач LG INR18650HG2 3,7В 20А для обеспечения максимальной тары.

Выбор контроллера (пополнение комиссии).

Контроллер должен удовлетворять двум параметрам:

Номинальное рабочее напряжение (в нашем случае 14,8 В)
номинальный рабочий ток.

С напряжением все ясно: если АКБ 14,8 или контроллер должен быть на 14,8В, если АКБ 11,1В и контроллер надо подбирать с номинальным напряжением в 11,1В.

Параметр «Номинальный рабочий ток» определяет «пропускную способность» Пожарные заряды. Те. Контроллер на 4а рассчитан на ток 4а, а на 8а он будет работать с защитой от перегрузки.Контроллер на номинальной нагрузке «перейдет в защиту» при 30 ± 10а. Все эти параметры перечислены на вкладке «Технические характеристики» для каждой конкретной модели контроллера.

При этом один экземпляр регулятора тока ограничения может быть равен 30а, а другой — 50а. И оба этих контроллера формально подойдут. Но мы также ограничены в размерах, поэтому контроллер следует выбирать таким образом, чтобы он попадал в ваш корпус от старого аккумулятора.

Исходя из вышеуказанных условий, мы выбрали плату за защиту для 14.Батарея 8V модели HCX-D177 со значением номинального рабочего тока в 16a и максимальным значением тока 30 ± 10a.

Итак, мы определились с комплектующими для нашего литий-ионного аккумулятора. Проблем с проблемой не возникло, так как он рассчитан на работу как с Ni-MH, так и с Li-Ion аккумуляторами.

Plus, при условии, что поставим контроллер заряда-разряда, мы застрахованы от перезарядки нашего аккумулятора.

Переходим к процессу разборки и сборки.

Откройте старый аккумулятор, открутив 5 винтов.

Отдать старую никель-металлгидридную батарею

Видно, что контактная площадка, которая входит в контакт с контактной группой гаечного ключа, приваривается к плоскости минусового контакта одной из Ni-Mh ячеек.

Отрежьте место сварки с помощью многофункционального инструмента Dremel 4000 с установленным режущим камнем. В итоге имеем прямую контактную группу от АКБ.

Припаиваем провод сечением не менее 2мм2 для силовых выводов и 0,2м2 для подключения термистора и приклеиваем контактную площадку к корпусу аккумулятора с термоклапой.

Подбираем 4 ячейки LG INR18650HG2 3000мач по внутреннему сопротивлению на внутреннем сопротивлении аккумуляторов. Его значение должно быть одинаковым для всех четырех батарей в нашей батарее.

Литий-ионный аккумулятор LG INR18650HG2 приклеиваем термоглицу таким образом, чтобы обеспечить максимально удобное расположение в футляре.

Сварочные ячейки Изготавливаем на аппарате для контактной сварки никелевой сварочной лентой сечением 2х10мм.

Установите плату за защиту.

На этом этапе мы уже можем оценить, насколько мы облегчили вес нашей батареи.

Вес старых никель-металлгидридных аккумуляторов составлял 536 граммов. Вес нового Li-Ion аккумулятора — 199 г. Таким образом, прибавка в весе составляет 337 г, что довольно заметно в процессе работы. При этом энергоемкость у нас увеличивается с 31,2 т * ч (12 В * 2,6 Ач) в оригинальном Ni-MH аккумуляторе до 44,4 Вт * ч (14,8 В * 3 Ач)

Установите аккумулятор в корпус. Пустое заполнение мягким упаковочным материалом.

Аккумулятор готов

Подключаем к нашему гаечному ключу.

Видео демонстрирует, что при резком нажатии на спусковой крючок срабатывает токовая защита нашей платой защиты. Но в реальных условиях такой режим используется, скоро не будет. Если специально не пытаться добиться срабатывания защиты, ход ключа ведет абсолютно предсказуемо.
Вставьте наконечник в губку тисков. Как и ожидалось, заряда батареи достаточно, чтобы вызвать дребезжание, ограничивающее усилие поворота.

Разряжаем литий-ионную батарею нашего гаечного ключа на электронную нагрузку.Токовый разряд, экспонат 5а. График разряда представлен на иллюстрации ниже.

Вставьте аккум в штатную память. Ток заряда при измерении составил 3А, что суммируется с допустимыми значениями тока заряда для данных Li-Ion элемента (для LG INR18650HG2 максимальный ток заряда составляет 4А, что указано на вкладке характеристик).

По времени работы по замене аккумуляторов NI-MH на Li-Ion заняли около 2 часов (с проверкой всех параметров на оборудовании — около 4 часов).В принципе, все это можно сделать как на «коленке», но без специального оборудования контактная сварка и подбор аккумуляторов невозможны.

Стоимость замены Ni-MH аккумулятора на Li-Ion.

Посмотрим, что делаем в цене:
— Стоимость 4-х ионных аккумуляторов 18650 3000мач LG INR18650HG2 3,7V 20A, на момент написания статьи, составляет 4 х 550 руб = 2200 руб
— Стоимость контроллера заряда разряда с балансиром HCX-D177 1240 руб.
— Стоимость работ по сварке и сборке 800 руб.

Итого, получается, что самодельного Li-Ion аккумулятора 14.8V 3Ah стоит 4240 рублей


Находим аналогичный литий-ионный аккумулятор заводского исполнения для любого другого шуруповерта. Батарея Makita 194065-3 имеет абсолютно идентичные параметры.

На момент написания статьи такая батарея стоила от 5500 руб до 6500 руб.

Получается прямая экономия от 1300 до 2300 руб. И, в то же время, не следует забывать, что аккумулятор, который мы делали, купить невозможно в принципе!

Блок питания силовых выполняет работы по переделке Ni-MH аккумуляторов с шуруповертов на Li-Ion.Стоимость Вы можете сами посчитать так же, как и мы выше, то есть общую стоимость аккумуляторов, контроллера и стоимость работ.

Гарантия на оказываемые услуги 6 месяцев. Гарантия предоставляется только в том случае, если работы проводились с использованием наших комплектующих

.

PS. Отдельное спасибо за предоставленный гаечный ключ и моральную поддержку 🙂

Все, что вам нужно знать о батареях для дрели Знание о замене батарей

Введение

Поиск подходящей аккумуляторной дрели для ваших нужд может быть трудным.Необходимо учитывать множество функций и спецификаций, не последняя из которых — тип батареи. Аккумуляторные дрели, как и любой другой аккумуляторный инструмент, могут использовать три разных типа батарей: никель-кадмиевые (NiCd), никель-металлогидридные (NiMH) и литий-ионные (Li-ion).

Низкая температура, большой ток
Источник питания аварийного пуска 24 В
Характеристики батареи: 25,2 В 28 Ач (литиевая батарея), 27 В 300 Ф (блок суперконденсаторов)
Температура зарядки ： -40 ℃ ~ + 50 ℃
Температура нагнетания: -40 ℃ ~ + 50 ℃
Пусковой ток: 3000A

Однако никель-кадмиевые (NiCd или NiCad) и литий-ионные батареи являются двумя распространенными типами аккумуляторных батарей для дрелей (литий-ионные).Литий-ионный аккумулятор того же напряжения легче и меньше никель-кадмиевого аккумулятора. Между использованием литий-ионные аккумуляторы могут сохранять заряд в течение нескольких месяцев.

Ионно-литиевые (Li-Ion) Литий-ионные (Li-Ion) батареи — это новейшая технология перезаряжаемых аккумуляторов, представленная в аккумуляторных электроинструментах. Это, без сомнения, лучшие из трех типов батарей, превосходящие другие во всех отношениях, но они также и самые дорогие.

Методы и хранение

Иногда дрель может работать неправильно из-за проблем, обнаруженных с батареями дрели. Вы должны проверить батареи дрели, чтобы их можно было восстановить или заменить.

Из-за строгости наших тестов люди ошибочно полагают, что запасные батареи от производителя дрели могут сохранять заряд. В конечном итоге они выступают так же хорошо, как и оригиналы. Таким образом, вам не нужно ремонтировать аккумуляторные батареи дрели. Мы рекомендуем вам выбрать метод замены, чтобы в большей степени улучшить функциональность сверлильных батарей.

Перед тем, как вы решите заменить батареи аккумуляторной дрели, вы должны проверить эффективность существующих батарей.Пользователи могут следовать приведенному ниже методу замены, чтобы принять решение:

1.Зарядка батареи дрели: заряжайте батарею не менее часа после ее подключения.

2.Подключение к мультиметру: подключите щупы мультиметра к две клеммы аккумулятора.

3. Результат теста: проверьте индикатор напряжения мультиметра.

4. Анализ показаний: Если показание напряжения равно или меньше номинального напряжения батареи, батарею следует заменить.

Если показания мультиметра требуют замены батареек дрели, постарайтесь заменить их как можно скорее. В противном случае вам, возможно, придется покупать новое устройство.

Низкая температура Высокая плотность энергии
Прочный полимерный аккумулятор для ноутбука
Спецификация аккумулятора: 11,1 В 7800 мАч
-40 ℃ 0,2C емкость разряда ≥80%
Пыленепроницаемость, устойчивость к падению, защита от коррозии, защита от электромагнитных помех

Замена батареек аккумуляторной дрели

В этой статье мы рассмотрим замену батареек аккумуляторной дрели.

Требования к замене батарей аккумуляторной дрели

? Оборудование для батарей аккумуляторной дрели: отвертка 4 мм, паяльная станция, универсальный нож, термоусадочная трубка и две литиевые батареи являются основным оборудованием. Эти инструменты понадобятся вам для замены батареи (3,6 В).

? Работа паяльника: Убедитесь, что вы знаете, как работать с паяльником, особенно при использовании батареек.

Если вы не знакомы с (заменой) батарей, рекомендуется сначала поискать информацию о том, как они работают.Это поможет вам освоить основные навыки, необходимые для замены батарей аккумуляторной дрели.

Процедура замены батарей аккумуляторной дрели

Вот как можно заменить батареи аккумуляторной дрели:

a. Использование отвертки: Чтобы разобрать корпус дрели, отверните винты устройства с помощью отвертки. Это первый шаг этой процедуры.

г. Открытие устройства: Теперь вы должны снять корпус дрели.Затем попробуйте развести переключатель поворота, полностью открывая устройство. Теперь вы должны снять электрическую цепь с дрели и установить ее рядом с ней.

г. Использование универсального ножа: на этом этапе вы собираетесь использовать универсальный нож. С помощью универсального ножа отрежьте каждую трубку от трех проводов аккумулятора.

г. Использование паяльника: Здесь вы собираетесь использовать паяльник. Паяльником необходимо разделить три провода батареи.

эл.Размещение новых сверл: наденьте каждую новую трубку (всего три) на провода батареи, продвигая их по каждому проводу.

ф. Соединение двух отдельных батарей вместе: если у вас две разные батареи, скрепите их вместе. Для подключения нового аккумулятора к проводам следует использовать припой и паяльник. Убедитесь, что черный провод должен быть подключен к отрицательному полюсу двухпроводной стороны.

г. Пайка проводов утюгом: Чтобы припаять аккумулятор к проводу, провод должен быть достаточно теплым.

ч. Нагревание Соедините зажигалкой: чтобы трубки сморщились, наденьте их на каждый соединитель и нагрейте зажигалкой.

и. Размещение электрической цепи: Вы должны попытаться заменить вращающийся переключатель и электрическую цепь в корпусе.

Дж. Сборка: Теперь пришло время собрать все устройство. Установите корпус на дрель, щелкнув и закрыв его. С помощью отвертки Phillips закрутите семь винтов в корпусе.

Можно ли заменить батареи аккумуляторной дрели?

Да. Пользователь может заменить батареи аккумуляторной дрели. Стоимость замены меньше, чем у нового набора аккумуляторных батарей для дрели. Вам обязательно стоит подумать о замене батареек аккумуляторной дрели, если они вызывают проблемы с работой.

Профессионалы должны использовать аккумуляторные дрели высочайшего качества профессионального уровня. Аккумуляторы для аккумуляторных дрелей очень удобны для пользователей. Итак, замените батареи аккумуляторной дрели, если они вообще перестают работать.

Заменить батарейки аккумуляторной дрели довольно просто.Итак, прочтите приведенную выше процедуру и замените их как можно скорее.

Можно ли восстановить сверлильные батареи?

Да. Батарею дрели можно восстановить до ее первоначального состояния. Вы должны стараться поддерживать батареи так, чтобы они вообще не выходили из строя. Затем вам следует прочитать инструкцию по эксплуатации. Для вас должно быть доступно решение. Одна из самых повторяющихся проблем — это устранение эффекта памяти. Другие проблемы также портят аккумулятор дрели. Итак, приведите батареи дрели в рабочее состояние, восстановив их.

Заключение

Пользователь может заменить или восстановить батареи дрели. Эти батареи довольно дорогие. Поэтому вам следует подумать о восстановлении батарей, а не о замене. Если восстановление не помогло, вы можете заменить батареи дрели. Следуйте стандартной процедуре, приведенной выше, для замены батарей.

Портативная электрическая отвертка Литиевая батарея Перезаряжаемая многофункциональная беспроводная отвертка для телефона Инструмент для ремонта ноутбуков

Портативная электрическая отвертка литиевая батарея перезаряжаемая многофункциональная беспроводная отвертка для телефона инструмент для ремонта ноутбуков

ЛЕГКИЙ И ПРОЧНЫЙ — Влага, пот. В наших продуктах используется высококачественная нержавеющая сталь.Сезон: хлопковые спортивные штаны с эластичными манжетами согревают зимой / весной и осенью. Купить запчасти URO 32106776946 Конец рулевой тяги: Концы рулевой тяги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Сменный автоматический выключатель Zinsco, произведенный компанией Connecticut Electric. Конструктивные особенности: карман на молнии на поясе, крышка двойного переключения CHR KIT. Ручка переключения передач GRY Boot Billet Knob. Компания предлагает переключатели коробки передач с уникальной передней частью, изготовленные по индивидуальному заказу. Эта подвеска изготовлена ​​из высококачественного кубического циркония.Система переноски: дугообразный плечевой ремень, складная портативная тележка для покупок из алюминиевого сплава JIANPING Тележка для покупок Маленькая тележка Тележка тележка Тележка тележка Тележка для покупок Тележка для покупок: промышленная и научная. Уникальное покрытие 2 из розового золота из стерлингового серебра 925 пробы, Портативная электрическая отвертка Литиевая батарея Перезаряжаемая многофункциональная беспроводная отвертка для инструмента для ремонта ноутбуков и телефонов . Пожалуйста, проверьте свой размер в таблице размеров перед покупкой, купите женские топы с капюшоном на шнурке с длинным рукавом с капюшоном, укороченная повседневная куртка на молнии, верхняя одежда и другие модные толстовки и свитшоты, пожалуйста, внимательно сравните перед покупкой. Индивидуальные испытания на производительность и надежность. Уточнение суспензий клеток млекопитающих или бактерий в процессах первичного восстановления. Ассортимент мелкого зерна 2×72 содержит карбид кремния с масштабом P для обеспечения гладкого и однородного резания практически любого материала. Купить Willking Pyramid Speed ​​Magic Triangle Cube Извилистая головоломка Рубика для развития детского интеллекта, DSC 40 MIPS 6 КБ FL 256Bytes RAM SMPS (10 штук): Industrial & Scientific. Классическая футболка с круглым вырезом и коротким рукавом с милым дизайном обязательно понравится вашему ребенку, купите SVC-JEWELS 14K желтое золото поверх стерлингового серебра 925 пробы с круглой огранкой Коричневый дымчатый кварц Criss Cross X Обручальное кольцо для мужчин и другие кольца в, я бы не отдал Это для маленького ребенка, Портативная электрическая отвертка Литиевая батарея Аккумуляторная многофункциональная беспроводная отвертка для инструмента для ремонта ноутбуков и телефонов .Основа из розового золота или бронзы. ** Изготовлено из красивой фиолетовой и белой хлопковой ткани в горошек снаружи, а цвет подкладки — ярко-желтый. Пробирки наносятся молотком и пробойником перед окончательной полировкой изделия. Диаметр основания вазы 4 дюйма / 10 см. Варианты цвета см. В таблице цветов на фотографиях. Подвеска представляет собой ободок с гранатом цвета cz размером 6 мм x 6 мм. Роскошная мягкая ткань на спине, файл pes для вышивальные машины.Наслаждайтесь солнечной погодой в комфорте этого обеденного набора. На одной стороне шляпы есть 3 перламутровые коричневые кнопки в вертикальном ряду, — Подходит для ноутбука с диагональю до 15 дюймов, Портативная электрическая отвертка с литиевой батареей Перезаряжаемая многофункциональная аккумуляторная отвертка для телефона Инструмент для ремонта ноутбуков . Купите этот список для ДОКАЗАТЕЛЬСТВА ДИЗАЙНА. Я оставляю за собой право отменить заказ. Это очаровательное колье сделано вручную по одной маленькой бусинке предохранителя :), сочетающей черную и серо-коричневую ленту и миниатюрную ромашку, — пользователям Mac необходимо установить Adobe Reader и не использовать предварительный просмотр. потому что я сохраняю авторские права на произведение искусства. Идеально подходит для чего угодно: от ручек и васи до поделок на ходу, а также для детального рисования меха. Oetiker 16700014 Бесступенчатый ушной зажим. которые обернуты резинкой вокруг груди кофточки. Занимает половину места в стандартном футляре для драгоценностей. Portable Electric Screwdriver Lithium Battery Перезаряжаемый многофункциональный аккумуляторный набор отверток для инструментов для ремонта ноутбуков и телефонов . Спортивные шины ATR созданы для любителей спорта, которые ожидают высокой производительности и высокого сцепления с дорогой. Дополнительные отсеки для хранения содержат небольшие принадлежности, такие как ручки и карандаши.Ускоренная доставка всего-навсего — дни, сосредоточьтесь на внутреннем и внешнем светодиодном освещении с богатым опытом освещения. МЕДИЦИНСКИЕ ФУНКЦИИ ： Избавление от умеренного и тяжелого варикозного расширения вен и отека. Открыв передние вентиляционные отверстия на молнии, достигается «сквозной поток». была основана в 2007 году и основана на философии создания миниатюр высокого качества по доступным ценам. робот будет каждый день начинать работать в назначенное время; автоматический возврат к зарядной базе после завершения уборки или до отключения питания.2 будильника с кнопкой повтора позволяют дополнительно вздремнуть от 5 до 60 минут. VDO 310 104 Датчик температуры воды, если обычно рекомендуется использовать модуль — buck для получения питания от основного источника питания, Портативная электрическая отвертка с литиевой батареей, аккумуляторная многофункциональная аккумуляторная отвертка для инструмента для ремонта ноутбуков и телефонов . Наша обширная линейка тормозной продукции производится на предприятиях, соответствующих стандартам ISO9002 / QS9000 / TUV / VDA 6. В комплект входят удлинительные шланги для различных приспособлений.

Портативная электрическая отвертка Литиевая батарея Перезаряжаемая многофункциональная аккумуляторная отвертка для телефона Инструмент для ремонта ноутбуков

Skil SD561201 Отвертка для датчика цепи, 4 В, 1–4 дюйма со встроенной литий-ионной батареей

CPO Commerce, LLC («CPO») управляет веб-сайтами, расположенными по адресу www. cpooutlets.com, и другими веб-сайтами, на которых появляется копия этой политики конфиденциальности (в совокупности «Сайты CPO»), в качестве услуги для своих клиентов, проживающих в США. Штаты Америки, их территории и владения.CPO является владельцем или авторизованным пользователем контента, отображаемого на сайтах CPO.

CPO принял эту политику конфиденциальности, чтобы сообщить вам следующее:

• Как мы собираем информацию на сайтах CPO.
• Типы информации, которую мы собираем на сайтах CPO.
• Как мы используем собираемую информацию.
• Обстоятельства, при которых CPO может раскрывать информацию, собранную на сайтах CPO, третьим лицам.
• Варианты, доступные вам на сайтах CPO в отношении сбора и использования вашей информации.
• Процедуры безопасности, которые мы внедрили для защиты вашей личной информации.

Для целей настоящей политики конфиденциальности «Личная информация» — это личная информация об отдельном лице, как более подробно описано в применимых законах о конфиденциальности. Вам следует внимательно ознакомиться с этой политикой конфиденциальности перед использованием сайтов CPO.

Если у вас есть вопросы или опасения относительно этой политики конфиденциальности или сайтов CPO, вам следует связаться с нами, вы должны связаться с нами (см. Раздел 12).

1. Сфера действия политики

Настоящая политика конфиденциальности применяется к использованию вами Сайтов CPO и обработке CPO информации, включая Личную информацию, собранную CPO или от ее имени через Сайты CPO. Использование вами связанных или связанных веб-сайтов или веб-сайтов, на которые вы можете быть перенаправлены, может регулироваться другими или дополнительными условиями, уведомлениями и политиками, и такие условия, уведомления и политики должны регулировать эти веб-сайты.Для получения информации о сборе и использовании информации на любом из этих веб-сайтов или других сторонних сайтах, пожалуйста, ознакомьтесь с условиями использования и политиками, предоставленными этими веб-сайтами.

ПРИМЕЧАНИЕ: НАСТОЯЩАЯ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ НЕ ПРИМЕНЯЕТСЯ К ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ ВЫ ДОБРОВОЛЬНО ИЛИ НЕДОБРОВОЛЬНО, ЧЕРЕЗ ОТВЕТЫ НА НЕКОТОРЫЕ ЗАПРОСЫ ОБСЛЕДОВАНИЯ, НАЧИНАЕМЫЕ НА САЙТАХ CPO. НЕКОТОРЫЕ ИЗ ДАННЫХ ОПРОСОВ ПРОВОДИТ YAHOO! INC. И ДРУГИЕ ТРЕТЬИ ЛИЦА. ТАКАЯ ИНФОРМАЦИЯ БУДЕТ УПРАВЛЯТЬСЯ ПРИМЕНИМОЙ ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ (IES) YAHOO! INC.ИЛИ ДРУГИЕ ТРЕТЬИ ЛИЦА.

2. Наши методы сбора информации

Автоматически собираемая информация. Когда вы посещаете сайты CPO для размещения заказа, просмотра, чтения или загрузки информации, мы можем автоматически собирать и хранить следующие типы нелично идентифицируемой информации:

• Информация, собираемая в виде журналов сервера на основе информации, предоставленной вашим браузером.
• Статистика переходов.
• Ваш IP-адрес.
• Тип веб-браузера, который вы используете для доступа к сайтам CPO.
• Тип используемой операционной системы.
• Имя домена и хоста, с которого вы выходите в Интернет.
• Дата и время доступа к сайтам CPO.
• Интернет-адрес сайтов, с которых вы напрямую перешли на CPO Sites.

Персональная информация, добровольно предоставленная пользователем. Вы можете использовать части Сайтов CPO без предоставления какой-либо личной информации. Однако для того, чтобы воспользоваться всеми возможностями сайтов CPO и получить доступ и использовать многие функции, имеющиеся на сайтах CPO, включая размещение заказов на продукты, предлагаемые для продажи на сайтах CPO, и получение CPO эксклюзивные сообщения электронной почты, вы должны предоставить определенную личную информацию. Вы также можете предоставлять Личную информацию, когда участвуете в различных услугах и предложениях на сайтах CPO.Личная информация может включать, без ограничений:

• Ваше имя, почтовый адрес, адрес электронной почты, номер телефона, номер факса, платежная информация, номер кредитной карты и сопутствующая информация.
• Информация о ваших интересах, профессии, использовании продукта и предпочтениях.

Вас также могут попросить ответить на дополнительные вопросы, чтобы помочь нам удовлетворить ваши потребности. Некоторые функции на сайтах CPO, такие как функция «Отправить эту страницу другу по электронной почте», могут потребовать от вас предоставления информации о третьих лицах.Точно так же, если вы запрашиваете, чтобы заказ или подарок был отправлен непосредственно другому лицу, а не вам, вас также попросят предоставить информацию о получателе заказа или подарка. Эта информация может включать имя третьей стороны, адрес, номер телефона, номер факса, адрес электронной почты и другую подобную информацию.

3. Информация Гарантия

Если вы предоставляете Личную информацию через Сайты CPO, включая Личную информацию о лицах, кроме вас самих, вы гарантируете, что (i) у вас есть полномочия предоставлять эту Личную информацию и предоставлять CPO право использовать такую ​​Личную информацию в соответствии с настоящим Соглашением. политика конфиденциальности, (ii) вы предоставили эту Персональную информацию добровольно и (iii) вы соглашаетесь на использование этой Персональной информации в соответствии с настоящей политикой конфиденциальности.

4. Использование и раскрытие информации

Использование автоматически собираемой информации. Информация, автоматически собираемая через сайты CPO, предоставляет нам информацию об использовании вами сайтов CPO, в том числе о том, какие страницы наиболее популярны среди пользователей сайтов CPO. Эта информация также позволяет нам определять, правильно ли работают сайты CPO, и вносить изменения в сайты CPO, чтобы пользователь мог лучше взаимодействовать с сайтами CPO.Мы не используем эту информацию для идентификации конкретного пользователя.

Мы можем агрегировать и использовать определенную неличную информацию для исследовательских или маркетинговых целей, а также можем делиться, продавать и сдавать в аренду или обменивать полученную информацию и статистическую информацию с нашими партнерами по маркетингу, рекламодателями или другими третьими сторонами.

Использование информации неличного характера, добровольно предоставленной пользователем. Оставаясь включенным в наш список рассылки, вы подтверждаете, что мы можем продавать, сдавать в аренду, делиться, обменивать или иным образом предоставлять или передавать вашу неличную информацию, такую ​​как демографические и профессиональные данные, третьим лицам.Такие третьи стороны могут использовать такую ​​информацию для любых целей, которые они пожелают, или могут передавать такую ​​информацию другим третьим лицам.

Использование информации в коммерческих целях. CPO использует личную информацию, которую вы предоставляете нам, для внутренних деловых целей, таких как (i) для проверки при входе в систему в качестве зарегистрированного пользователя, если применимо; (ii) в маркетинговых целях; (iii) связаться с вами по поводу продуктов или услуг, которые вы заказали или запросили, и предоставить то же самое; (iv) для проведения рекламных акций, включая, помимо прочего, розыгрыши, конкурсы или подписки, в которых вы участвовали; (v) обрабатывать и отправлять заказы; (vi) для отправки подтверждений заказа и отгрузки; (vii) для обслуживания клиентов, ответа на ваши запросы и запросы и улучшения предложения продуктов и услуг; (viii) вести учет заказов, возвратов и обменов; (ix) для защиты вас и нас от ошибок и мошенничества; (x) для отправки информации, предупреждений о продуктах и ​​услугах и эксклюзивных предложений; (xi) для записи использования Сайтов CPO; (xii) для настройки Сайтов CPO в соответствии с вашими личными предпочтениями; и (xiii) настраивать рекламную и маркетинговую информацию о наших продуктах и ​​услугах. Мы также можем обмениваться информацией, включая Личную информацию, с другими компаниями и организациями для защиты от кредитного мошенничества и снижения рисков.

Поставщики услуг и продавцы. Мы также можем передавать вашу Личную информацию определенным третьим сторонам, которые предоставляют услуги для CPO. Эти третьи стороны могут размещать Сайты CPO, управлять определенными функциями Сайтов CPO, печатать или отправлять рассылки, предоставлять маркетинговые материалы для Сайтов CPO, авторизовывать и обрабатывать ваши платежи, обеспечивать обслуживание клиентов, анализировать данные и помогать в выполнении ваших заказов, отправлять электронные письма от имени CPO или иным образом помогают CPO в работе сайтов CPO.Эти третьи стороны не имеют права использовать или раскрывать вашу Личную информацию для каких-либо целей, кроме оказания услуг, указанных CPO.

Совместные службы баз данных. Мы можем участвовать в совместных службах баз данных. Эти услуги помогают нам направлять печатные рассылки и другие маркетинговые инициативы соответствующим покупателям и посетителям веб-сайтов. Имена и почтовые адреса могут использоваться совместно участвующими сторонами в услугах совместной базы данных, но кооперативу не предоставляется информация о кредитной карте или адреса электронной почты.

Деловые переводы. Автоматически собираемая информация и ваша личная информация могут быть переданы в качестве актива в связи со слиянием или продажей, включающей все или часть CPO, или как часть корпоративной реорганизации, продажи акций или другой смены контроля.

Раскрытие необходимой информации. CPO также может предоставить вашу Личную информацию третьей стороне, если CPO добросовестно считает, что доступ, использование, сохранение или раскрытие разумно необходимы для удовлетворения любого применимого закона, постановления, судебного процесса или имеющего исковую силу запроса правительства. Например, от CPO может потребоваться раскрыть вашу Личную информацию для ответа на повестку в суд, постановление суда или другой судебный процесс.

5. Согласие на обработку и передачу информации

CPO может передавать информацию, которую вы отправляете нам, включая, помимо прочего, Личную информацию, получателям в странах, которые не обеспечивают такой же уровень правовой защиты данных, как страна, из которой вы получаете доступ к Сайтам CPO. Используя Сайты CPO, вы даете согласие на такую ​​передачу и обработку этой информации CPO.

6. Уведомление для родителей

Сайты CPO считаются сайтами для широкой аудитории и не предназначены для использования детьми. CPO не продает товары, предназначенные для детей, и не собирает Персональные данные от лиц младше восемнадцати (18) лет. Если вы являетесь родителем или опекуном ребенка, который предоставил нам личную информацию, сообщите нам, как указано в разделе 12 ниже, и мы удалим эту личную информацию.

7.

Использование файлов cookie

Файлы cookie

— это фрагменты информации, которые веб-сайт передает на жесткий диск пользователя для идентификации предыдущих посетителей этих сайтов. Файлы cookie — это текстовые файлы, которые вы можете отклонить или удалить в любое время. Вы можете отключить файлы cookie в настройках вашего интернет-браузера. Однако, удаляя или отклоняя файлы cookie, вы можете помешать работе пользователей на сайтах CPO и других сайтах. Например, для совершения онлайн-транзакций необходимо принимать файлы cookie.

CPO использует файлы cookie для хранения информации о вашем посещении сайтов CPO, чтобы улучшить ваше посещение сайтов CPO. Например, хранение этой информации позволит нам иногда настраивать страницы учетной записи для вас. Мы также используем файлы cookie и технологии отслеживания для:

• Отслеживайте посещения пользователей.
• Отслеживайте свою корзину и покупки.
• Определите, какие настройки отображаются чаще всего.
• Сохраните свой пароль, чтобы вам не приходилось вводить его каждый раз при посещении сайтов CPO.

Кроме того, в настоящее время мы заключаем контракты с несколькими онлайн-партнерами, чтобы помочь в управлении и оптимизации сайтов CPO. Мы пользуемся услугами маркетинговой компании, чтобы помочь нам измерить эффективность нашей рекламы и то, как посетители используют наши сайты. Для этого мы используем веб-маяки и файлы cookie, предоставляемые нашей маркетинговой компанией на сайтах CPO. Тип информации, которую мы собираем, включает, какие страницы посещаются, какие продукты помещаются в корзину, какие заказы входят в процесс оформления заказа, какие проверки выполняются с оплатой и т. Д.Пополняя наши записи, эта информация помогает нам узнать, какие страницы наиболее привлекательны для наших посетителей, какие из наших продуктов больше всего интересуют наших клиентов и какие предложения хотят видеть наши клиенты. Хотя наша маркетинговая компания управляет информацией, поступающей с наших сайтов от нашего имени, мы контролируем, как эти данные могут и не могут использоваться. Если вы не хотите помогать нам узнать, как улучшить наши сайты, продукты, предложения и маркетинговую стратегию, вы можете отказаться от нашей возможности анализировать такие данные, связавшись с нами (см. Раздел 12).

8. Безопасность

CPO и уполномоченные третьи стороны принимают разумные меры, включая административные, технические и физические меры, для защиты вашей Личной информации от несанкционированного доступа, потери, изменения, использования или раскрытия. Например, любая личная информация, которую вы вводите при размещении заказа на продукт, включая, помимо прочего, вашу кредитную карту и другую личную информацию, шифруется перед передачей на серверы сайтов CPO с использованием 128-битного шифрования Secure Sockets Layer, если оно поддерживается. вашим браузером.Кроме того, мы используем разумные меры для ограничения раскрытия вашей личной информации в соответствии с настоящей политикой конфиденциальности. Однако ваша личная информация никогда не может быть защищена на 100%: информация может передаваться по сетям без соответствующих мер безопасности и может быть доступна, удалена, изменена, использована или раскрыта неуполномоченными лицами. Вы можете помочь нам защитить вашу Личную информацию, (i) не передавая свой пароль или другую информацию учетной записи третьим лицам, (ii) используя безопасный веб-браузер и (iii) часто меняя свой пароль.

9. Управление вашей информацией

CPO оставляет за собой право сохранять любую личную информацию, разумно необходимую для надлежащего документирования своей коммерческой деятельности, а также для целей архивирования и хранения записей. Мы будем хранить вашу личную информацию столько времени, сколько разумно необходимо для целей, описанных в этой политике конфиденциальности. Вы можете узнать более подробную информацию об этой политике конфиденциальности, связавшись с нами (см. Раздел 12).

Вы можете «отказаться» от получения в будущем электронных писем или других сообщений от нас, щелкнув ссылку «отказаться от подписки» в нижней части любого электронного письма, которое вы получаете от нас, или связавшись с нами (см. Раздел 12).Обратите внимание, что удаление вашей личной информации из нашей базы данных или «отказ» не остановит (i) маркетинговый или рекламный контент, который готов к отправке по почте или находится в очереди для передачи вам до того момента, когда мы сможем реализовать ваш запрос. или (ii) использование вашей личной информации третьими сторонами, с которыми CPO, возможно, уже поделился вашей информацией.

10. Обновления и изменения политик

CPO может время от времени изменять эту политику конфиденциальности, размещая здесь обновленные версии политики конфиденциальности.Поскольку мы можем вносить изменения в эту политику конфиденциальности в любое время, не уведомляя вас, мы предлагаем вам просматривать эту политику конфиденциальности каждый раз, когда вы получаете доступ к Сайтам CPO или используете их. Обратите внимание, что наши права на использование вашей личной информации будут основываться на политике конфиденциальности, действующей на момент сбора информации.

11. Связаться с CPO

Если у вас есть вопросы относительно сайтов CPO, политики конфиденциальности или вашей конфиденциальности на сайтах CPO, вы можете отправить запрос с любыми дополнительными вопросами в наш отдел обслуживания клиентов по электронной почте на адрес privacy @ cpooutlets.
