Пакетный выключатель: устройство, назначение, принцип работы

Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире. Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально. В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.

Конструкция

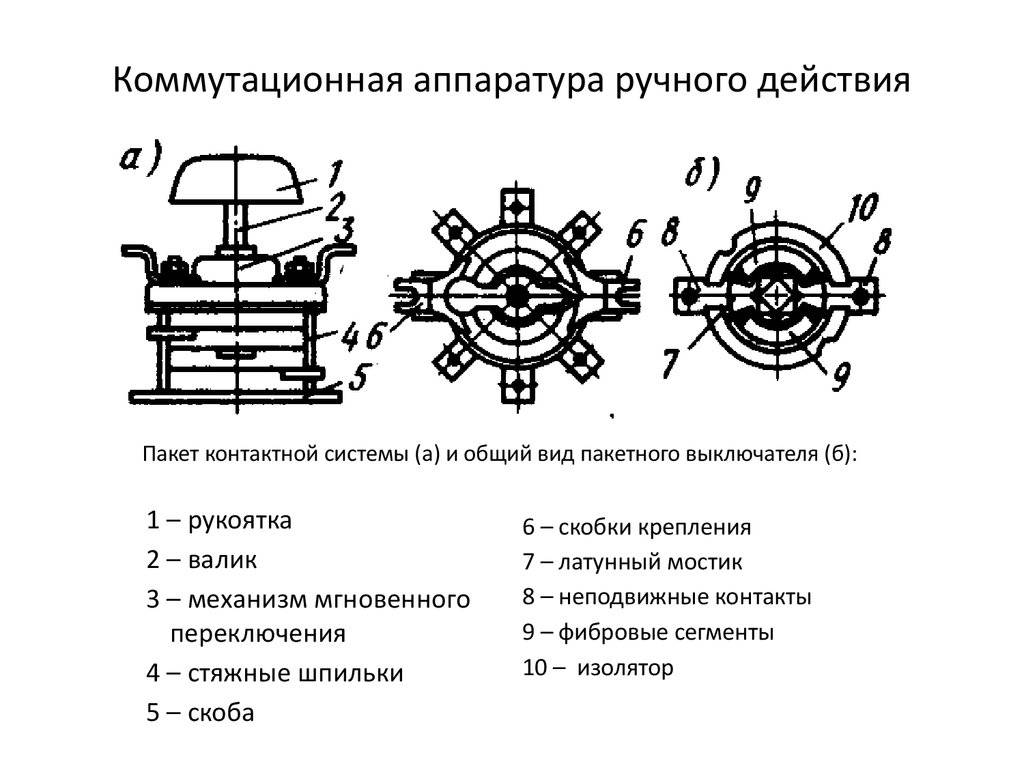

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Принцип действия

Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.

Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.

Назначение

Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.  В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

Пакетные выключатели. Устройство и применение

Автор Alexey На чтение 4 мин. Просмотров 957 Опубликовано 02.01.2016
Обновлено 09. 01.2016

Пакетные выключатели и переключатели («пакетники») раньше использовались как основные вводные устройства в распределительных щитах и щитах управления. Сейчас в качестве вводных устройств они практически не используются.

некоторые виды «пакетников»

Их заменили более удобные автоматические выключатели. Однако, универсальность и гибкость конструкции пакетников обеспечивает им всё еще достаточную популярность. Они могут применяться для управления электродвигателями, в схемах автоматики и управления, для включения и отключения питающей электросети, переключения и отключения измерительных электроцепей.

Как правило, пакетники выпускаются для использования в сетях переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Наиболее распространённые токовые номиналы – 10 А, 16 А и 25 А.

https://youtu.be/Z3iqH8UROmc

Пакетники выпускаются в различных конструктивных исполнениях, возможны различные способы крепления пакетного выключателя (за панелью, внутри шкафа, установка на стене или конструкции), правда, пакетники с креплением на ДИН-рейку пока выпускаются достаточно редко.

Выпускаются закрытые пакетники в пластиковых и силуминовых корпусах (рис. 1). Достаточно широко используются пакетные выключатели во взрывозащищённом исполнении (например, на опасном производстве, на газовых автозаправочных станциях).

Пакетные выключатели и переключатели имеют в основе конструкции набор пакетов. В зависимости от конструкции пакета переключатели могут быть более традиционное («галетные») выключатели (рис. 2) и так называемые «кулачковые» пакетные выключатели (рис. 3).

Рассмотрим сначала конструкцию галетного выключателя (рис. 4). В этом случае пакет – это пластмассовый изолирующий диск (3), к которому жестко прикреплены неподвижные контактные выводы или ножевые вставки (2). Подвижный контакт или контактный мостик (1) представляет из себя металлическую пластину, жестко связанную с переключающим механизмом (валом).

В промежутке между неподвижными контактами в пакете находятся искрогасительные фибровые шайбы (4). Благодаря этим шайбам, а также двойному разрыву контакта (а, стало быть, и электрической дуги) в каждом полюсе пакетника обеспечивается возможность коммутации значительных токов при малых габаритах аппарата.

Положение подвижных контактов задаётся механическим поворотом вала. Для управления положением вала имеются рукоятка и пружинный механизм. Благодаря пружинному механизму обеспечивается практически мгновенное замыкание и размыкание контактов.

Вал может вращаться на все 360 градусов, но при этом имеется ограниченное количество (обычно 4) фиксированных устойчивых его положений. Каждому такому положению соответствует определённый набор замкнутых или разомкнутых пар неподвижных контактов. Количество таких пар (полюсов) определяет количество пакетов в пакетнике.

Количество пакетов конструктивно, вообще говоря, неограниченно. На рисунке 5 показаны возможные варианты комплектации и схем пакетных выключателей и переключателей. При использовании простейшей схемы – 1-полюсного выключателя используется лишь один пакет. Такой выключатель имеет два положения – включено или выключено, причем положения вала, отличающиеся на 180 градусов, функционально одинаковы.

Для 4-полюсного переключателя на три направления необходимо 12 пакетов (двенадцать пар контактов). Такой переключатель имеет 4 функционально отличных положения вала (рукоятки), один из которых соответствует положению «выключено». Собирая различные комбинации пакетов можно формировать самые разные коммутационные схемы. На рисунке 6 показана структура обозначения пакетника.

Пример использования пакетного переключателя для подключения трёхфазного электродвигателя с возможностью реверса показан на рис. 7.

Рассмотрим теперь пакетные кулачковые переключатели (рис. 3). Они тоже формируются на базе набора пакетов. Однако в этом случае конструкция самого пакета другая (рис. 8). Здесь также имеются неподвижные контактные пластины, конструктивно связанные с корпусом пакета (4).

На этих пластинах имеются контактный вывод с внешней стороны пакета (1) и неподвижный контакт внутри его (8). Подвижные контакты выполнены в виде подпружиненного контактного мостика (7). Положением контактного мостика управляет шток (5), перемещающийся под воздействием кулачка (3). Положение кулачка задаётся вращающимся валом (2) с ручкой. Так же, как в случае галетного переключателя, вал имеет ограниченное количество фиксированных положений (от двух до восьми).

Понятно, что при такой конструкции для каждого пакета количество коммутируемых линий уже не одна, поэтому кулачковые пакетники компактней традиционных галетников. Гибкость конструкции кулачковых переключателей очень велика.

Под заказ возможно изготовление переключателей в соответствии с сотнями стандартных и задаваемых заказчиком схем. Например, переключатель ПК16-11Л3015 УХЛ3 ТУ 3424-012-03965790-2010 – это переключатель на 16А, защита – IP00, установка за панелью (способ Л), номер схемы 3015.

https://youtu.be/NGGsS6Rqkps

Пакетный выключатель ПВ, пакетный переключатель ПП

Главная \ Аппаратура ручного управления, зажимы \ Пакетный выключатель ПВ, пакетный переключатель ПП Назначение: Пакетный выключатель ПВ, переключатель ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: — вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; — коммутационных аппаратов с ручным приводом для нечастых включений и отключений; — для ручного управления асинхронными электродвигателями в электрических цепях переменного тока. Ассортимент, краткие технические характеристики и упаковка  Наименование           Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг. Пакетные выключатели ПВ1-16 М3 исп.1 16А ~220В, 10А ~380В IP00 120 0,048 14,5 ПВ1-16 М3 исп.3 IP00 120 0,048 13,2 ПВ1-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,074 15,3 ПВ2-16 МЗ исп.1 IP00 120 0,048 16,3 ПВ2-16 МЗ исп. 3 IP00 120 0,048 15 ПВ2-16 МЗ кар.IP30 IP30 карболит 45 0,072 26 ПВ2-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 15,7 ПВ2-16 М1 сил.56 IP56 силумин 35 0,071 24,2 ПВ3-16 М3 исп.1 IP00 120 0,048 18,2 ПВ3-16 М3 исп.3 IP00 120 0,048 17 ПВ3-16 М3 кар.IP30 IP30 карболит 96 0,072 26,5 ПВ3-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 16,2 ПВ3-16 М1 сил.56 IP56 силумин 35 0,071 24,4 ПВ4-16 М3 исп.1 IP00 120 0,048 20,2 ПВ4-16 М3 исп. 3 IP00 120 0,052 17,6 ПВ4-16 М1 пл.56 IP56 силумин 40 0,065 15 ПВ2-40 М3 исп.1 40А ~220В, 25А ~380В IP00 45 0,065 18,9 ПВ2-40 М3 исп.3 IP00 45 0,065 18 ПВ2-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 12 ПВ2-40 М1 сил.56 IP56 силумин 8 0,052 14 ПВ3-40 М3 исп.1 IP00 45 0,065 21,2 ПВ3-40 М3 исп.3 IP00 45 0,065 20,8 ПВ3-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 13 ПВ2-40 М1 сил. 56 IP56 силумин 8 0,052 14,5  Наименование          Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг. ПВ4-40 М3 исп.1 40А ~220В, 25А ~380В IP00 45 0,065 24 ПВ4-40 М3 исп. 3 IP00 45 0,065 23 ПВ4-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15 ПВ2-63 МЗ исп.1 63А ~220В, 40А ~380В IP00 40 0,061 22 ПВ2-63 МЗ исп.3 IP00 40 0,061 21,3 ПВ2-63 М1 пл. 56 IP56 ударопрочный негорючий пластик 10 0,052 11 ПВ2-63 М1 сил.56 IP56 силумин 8 0,052 14,5 ПВ3-63 М3 исп.1 IP00 35 0,061 24,5 ПВ3-63 М3 исп.3 IP00 35 0,061 24 ПВ3-63 М1 сил.56 IP56 силумин 8 0,052 17,2 ПВ2-100 М3 исп. 1 100А ~220В, 60А ~380В IP00 16 0,057 17,5 ПВ2-100 М3 исп.3 IP00 16 0,057 16,6 ПВ2-100 М1 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 12,3 ПВ2-100 М1 сил.56 IP56 силумин ПВ3-100 М3 исп.1 IP00 16 0,057 20 ПВ3-100 М3 исп. 3 IP00 16 0,057 19,5 ПВ3-100 М1 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 12,7 ПВ3-100 М1 сил.56 IP56 силумин ПВ4-100 М3 исп.1 IP00 16 0,052 20 ПВ4-100 М3 исп.3 IP00 16 0,052 19,2 ПВ2-160 М3 исп. 1 160А ~220В, 100А ~380В IP00 16 0,057 19,2 ПВ2-160 М3 исп.3 IP00 16 0,057 18,3 ПВ2-160 М1 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 13 ПВ3-160 М3 исп.1 IP00 16 0,057 22,7 ПВ3-160 М3 исп. 3 IP00 16 0,057 22 ПВ3-160 М1 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,5 ПВ4-160 М3 исп.1 IP00 16 0,057 26 ПВ4-160 М3 исп.3 IP00 16 0,057 25,2 Пакетные переключатели на 2 направления ПП1-16/Н2 М3 исп. 1 16А ~220В, 10А ~380В IP00 120 0,048 15,2 ПП1-16/Н2 М3 исп.3 IP00 120 0,048 14 ПП2-16/Н2 М3 исп.1 IP00 120 0,048 17,5 ПП2-16/Н2 М3 исп.3 IP00 120 0,048 16,1 ПП2-16/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 16 ПП2-16/Н2 М1 сил. 56 IP56 силумин 35 0,071 23,9 ПП3-16/Н2 М3 исп.1 IP00 120 0,048 20 ПП3-16/Н2 М3 исп.3 IP00 120 0,048 18,3 ПП3-16/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 18,8 ПП3-16/Н2 М1 сил.56 IP56 силумин 35 0,071 33 ПП4-16/Н2 М3 исп. 1 IP00 120 0,048 22 ПП4-16/Н2 М3 исп.3 IP00 120 0,048 20,8 ПП4-16/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 40 0,071 17,7 ПП2-40/Н2 М3 исп.1 40А ~220В, 25А ~380В IP00 45 0,065 20,1 ПП2-40/Н2 М3 исп. 3 IP00 45 0,065 19,3 ПП2-40/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 14 ПП2-40/Н2 М1 сил.56 IP56 силумин 8 0,052 14,5 ПП3-40/Н2 М3 исп.1 IP00 45 0,065 23,2 ПП3-40/Н2 М3 исп.3 IP00 45 0,065 21,9  Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг. ПП3-40/Н2 М2 пл.56 40А ~220В, 25А ~380В IP56 ударопрочный негорючий пластик 14 0,062 14,7 ПП3-40/Н2 М1 сил.56 IP56 силумин 8 0,052 16,4 ПП4-40/Н2 М3 исп.1 IP00   45 0,065 26,2 ПП4-40/Н2 М3 исп. 3 IP00 45 0,065 25,3 ПП4-40/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,6 ПП2-63/Н2 М3 исп.1 63А ~220В, 40А ~380В IP00 40 0,065 24,4 ПП2-63/Н2 М3 исп.3 IP00 40 0,061 23,8 ПП2-63/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 10 0,052 11,7 ПП2-63/Н2 М1 сил.56 IP56 силумин 8 0,052 16,6 ПП3-63/Н2 М3 исп. 1 IP00 35 0,061 25,8 ПП3-63/Н2 М3 исп.3 IP00 35 0,061 27,3 ПП3-63/Н2 М1 сил.56 IP56 силумин 8 0,053 18 ПП2-100/Н2 М3 исп.1 100А ~220В, 60А ~380В IP00 8 0,035 12,5 ПП2-100/Н2 М3 исп.3 IP00 8 0,035 12,2 ПП2-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 13,2 ПП2-100/Н2 М1 сил. 56 IP56 силумин ПП3-100/Н2 М3 исп.1 IP00 16 0,064 22,2 ПП3-100/Н2 М3 исп.3 IP00 16 0,057 21,5 ПП3-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,6 ПП3-100/Н2 М1 сил.56 IP56 силумин ПП4-100/Н2 М3 исп.1 IP00 16 0,057 25,4 ПП4-100/Н2 М3 исп.3 IP00 16 0,057 24,8 ПП2-160/Н2 М3 исп. 1 160А ~220В, 100А ~380В IP00 16 0,064 21,4 ПП2-160/Н2 М3 исп.3 IP00 16 0,064 20,5 ПП2-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,8 ПП3-160/Н2 М3 исп.1 IP00 16 0,064 25,8 ПП3-160/Н2 М3 исп.3 IP00 16 0,063 25 ПП3-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 15,3 ПП4-160/Н2 М3 исп. 1 IP00 16 0,063 30 ПП4-160/Н2 М3 исп.3 IP00 16 0,063 29,4 Пакетные переключатели на 3 направления ПП1-16/Н3 М3 исп.1 16А ~220В, 10А ~380В IP00 120 0,048 17,1 ПП1-16/Н3 М3 исп.3 IP00 120 0,048 15 ПП2-16/Н3 М3 исп.1 IP00 120 0,048 21,4 ПП2-16/Н3 М3 исп. 3 IP00 120 0,048 20,2 ПП2-16/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 40 0,054 17,3 ПП2-16/Н3 М1 сил.56 IP56 силумин 45 0,071 33,4 ПП3-16/Н3 М3 исп.1 IP00 60 0,048 14,1 ПП3-16/Н3 М3 исп.3 IP00 80 0,052 17,4 ПП4-16/Н3 М3 исп.1 IP00 80 0,052 21 ПП4-16/Н3 М3 исп. 3 IP00 80 0,052 20,4 ПП2-40/Н3 М3 исп.1 40А ~220В, 25А ~380В IP00 40 0,065 23,5 ПП2-40/Н3 М3 исп.3 IP00 40 0,065 23 ПП2-40/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,4 ПП2-40/Н3 М1 сил.56 IP56 силумин 8 0,052 16,6 ПП3-40/Н3 М3 исп. 1 IP00 35 0,065 25,6 ПП3-40/Н3 М3 исп.3 IP00 35 0,065 25 ПП2-63/Н3 М3 исп.1 IP00  Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг. ПП2-63/Н3 М3 исп. 3 63А ~220В, 40А ~380В IP00 ПП2-63/Н3 М1 сил.56 IP56 силумин ПП3-63/Н3 М3 исп.1 IP00   ПП3-63/Н3 М3 исп.3 IP00 ПП3-63/Н3 М1 сил.56 IP00 силумин ПП2-100/Н3 М3 исп.1 100А ~220В, 60А ~380В IP00 8 0,035 12,7 ПП2-100/Н3 М3 исп.3 IP00 8 0,035 12,5 ПП2-100/Н3 М2 пл. 56 100А ~220В, 60А ~380В IP56 ударопрочный негорючий пластик 5 0,058 12,3 ПП3-100/Н3 М3 исп.1 IP00 8 0,035 16 ПП3-100/Н3 М3 исп.3 IP00 8 0,035 15,5 ПП2-160/Н3 М3 исп.1 160А ~220В, 100А ~380В IP00 8 0,035 17,3 ПП2-160/Н3 М3 исп.3 IP00 8 0,035 16,8 ПП3-100/Н3 М3 исп.1 IP00 8 0,035 18,4 ПП3-100/Н3 М3 исп.3 IP00 8 0,035 17,9 Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час. Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений. Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице: Номинальный ток, А Количество переключений В цепях тока при коэффициенте мощности В цепях постоянного тока с отношением L/r    0,8 0,3 0,0025 0,1 16 — 160 20000 10000 20000 10000 Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом. Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С. Выпускаются в климатическом исполнении – М. Электрические схемы и положения рукоятки пакетных переключателей и выключателей Структура условного обозначения Габаритные размеры Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP00 Номинальные токи 16А, 40А, 63А. Номинальные токи, 100А, 160А.   Модель Исполнение по способу  присоедине-ния Номер рисунка Размеры, мм Масса, не более  Н ±2  L h2, не менее h3, не более D d d1 C ±0,5 B  Пакетные выключатели   ПВ 1-16 1 1 49 45 16 15 60 6 5  71 87 0,10 3 2 49 16 55 65 0,09 ПВ 2-16 1 1 55 17 71 87 0,11 3 2 55 16 55 65 0,10 ПВ 3-16 1 1 60 17 71 87 0,13 3 2 60 16 55 65 0,12 ПВ 4-16 1 1 65 17 71 87 0,14 3 2 65 16 55 65 0,13 ПВ 2-40 1 1 78 78 22 22    92      8   6 103 117 0,35 3 2 78 22 90 100 0,33 ПВ 3-40 1 1 88 22 103 117 0,4 3 2 88 22 90 100 0,38 ПВ 4-40 1 1 98 22 103 117 0,47 3 2 98 22 90 100 0,45 ПВ 2-63 1 1 128 22 103 117 0,47 3 2 128 22 90 100 0,45 ПВ 3-63 1 1 140 22 103 117 0,57 3 2 140 22 90 90 0,55 ПВ 2-100 1 1 103 113 17 30 130   9 7  137 153 0,93 3 2 103 16 125 140 1,9 ПВ 3-100 1 1 118 20 137 153 1,09 3 2 118 20 125 140 1,06 ПВ 4-100 1 1 133 20 137 152 1,26 3 2 133 20 125 140 1,22 ПВ 2-160 1 1 109 30 137 153 1,03 3 2 109 30 127 143 1,00 Модель Исполнение по способу присоедине-ния  Номер рисунка  Размеры, мм Масса, не более  Н ±2  L h2, не менее h3, не более D d d1 C ±0,5 B  ПВ 3-160 1 3 127   30          127 153 1,25 3 4 127 30  137 143 1,22 ПВ 4-160 1 3 145 30  127 153 1,46 3 4 145 30  137 143 1,43 Пакетные переключатели на 2 направления ПП 1-16/Н2 1 1 48 45 17 15 60 6  5 55 65 0,13 3 2 48 16 71 87 0,11 ПП 2-16/Н2 1 1 55 17 55 65 0,09 3 2 55 16 71 87 0,12 ПП 3-16/Н2 1 1 60 17 55 65 0,11 3 2 60 16 71 87 0,14 ПП 4-16/Н2 1 1 65 17 55 65 0,13 3 2 65 16 71 87 0,16 ПП 2-40/Н2 1 1 78 22 22 92 8 6 103 117 0,37 3 2 78 22 90 100 0,35 ПП 3-40/Н2 1 1 89 22 103 117 0,44 3 2 89 22 90 100 0,42 ПП 4-40/Н2 1 1 97 22 103 117 0,51 3 2 97 22 90 100 0,49 ПП 2-63/Н2 1 1 128 22 103 117 0,52 3 2 128 22 90 100 0,5 ПП 3-63/Н2 1 1 140 22 103 117 0,62 3 2 140 22 90 100 0,60 ПП 2-100/Н2 1 3 102 113 29 30 130 9 7  137 153 1,02 3 4 102 29 127 143 0,99 ПП 3-100/Н2 1 3 117 30 137 153 1,23 3 4 117 30 127 143 1,18 ПП 4-100/Н2 1 3 133 30 137 153 1,43 3 4 133 30 127 143 1,4 ПП 2-160/Н2 1 3 145 30 137 153 1,08 3 4 145 30 127 143 1,05 ПП 3-160/Н2 1 3 145 30  137 153  1,28 3 4 145 30  127 143  1,25  Пакетные переключатели на 3 направления  ПП 1-16/Н3 1 1  50  45  17  15 60 6 5  71 87  0,11 3 2  50  16  55 65  0,10 ПП 2-16/Н3 1 1  57  17  71 87  0,12 3 2  57  16  55 65  0,11 ПП 3-16/Н3 1 1  62  17  71 87  0,14 3 2  62  16  55 65  0,13 ПП 4-16/Н3 1 1  67  17  71 87  0,16 3 2  67  16  55 65  0,15 ПП 2-40/Н3 1 1  81 78   22 22 92 8 6  103 117  0,43 3 2  81  22  90 100  0,41 ПП 3-40/Н3 1 1  92  22  103 117  0,48 3 2  92  22  90 100  0,45 ПП 2-100/Н3 1 1  106 113  29 30 130 9 7   137 153  1,02 3 2  106  29  125 143  0,99 ПП 3-100/Н3 1 1  121  29  137 153  1,23 3 2  121  29  125 143  1,18 ПП 2-160/Н3 1 1  114  29  137 153  1,13 3 2  114  29  125 143  1,10 ПП 3-160/Н3 1 1  129  29  137 153  1,35 3 2  129  29  125 143  1,32 Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика   Модель Номер рисунка Размеры, мм Масса, не более, кг Схема расположения сальников L L1 L2 H h2 h А C1 C2 C3 Dc Пакетные выключатели ПВ 1-16 М1 пл. 56 5 120 120 70 81 65 20 46 80 60 36 15 0,27 1 ПВ 2-16 М1 пл. 56 0,28 ПВ 3-16 М1 пл. 56 0,29 ПВ 4-16 М1 пл. 56 6 140 90 73 0,35 2 ПВ 2-40 М1 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,71 1 ПВ 3-40 М1 пл. 56 0,74 ПВ 4-40 М1 пл. 56 6 185 128 103 0,87 2 ПВ 2-63 М1 пл. 56 1,05 ПВ 2-100 М1 пл. 56 5 190 120 160 130 34 82 130 130 57 32 190 1,73 1 ПВ 3-100 М1 пл. 56 1,84 ПВ 2-160 М1 пл. 56 1,78 ПВ 3-160 М1 пл. 56 1,75 Пакетные переключатели на 2 направления ПП 2-16/Н2 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,28 1 ПП 3-16/Н2 М2 пл. 56 0,35 ПП 4-16/Н2 М2 пл. 56 6 140 90 73 0,36 2 ПП 2-40/Н2 М2 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,83 1 ПП 3-40/Н2 М2 пл. 56 0,89 ПП 4-40/Н2 М2 пл. 56 6 185 128 103 0,95 2 ПП 2-63/Н2 М2 пл. 56 1,15 ПП 2-100/Н2 М2 пл. 56 6 190 120 160 130 34 82 130 130 57 32 190 1,86 2 ПП 3-100/Н2 М2 пл. 56 1,83 ПП 2-160/Н2 М2 пл. 56 1,95 ПП 3-160/Н2 М2 пл. 56 1,92 Пакетные переключатели на 3 направления ПП 2-16/Н3 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,29 2 ПП 2-40/Н3 М2 пл. 56 160 140 92 120 97 20 75 100 100 40 20 0,85 ПП 2-100/Н3 М2 пл. 56 6 240 190 120 160 130 34 82 130 130 57 32 1,87 Схемы расположения сальников:                                  Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе     Модель Номер рисунка Размеры, мм Масса, не более, кг Схема расположения сальников L L1 H h2 А h C1 C2 ПВ 2-16 М1 сил. 56 7 150 105 90 70 40 22 80 60 0,59 1 ПВ 3-16 М1 сил. 56 ПП 2-16/Н2 М1 сил. 56 ПП 3-16/Н2 М1 сил. 56 8 140 105 108 88 57 28 80 60 0,85 2 ПП 2-16/Н3 М1 сил. 56 105 0,86 ПВ 2-40 М1 сил. 56 7 200 130 150 120 60 35 100 100 1,54 1 ПВ 3-40 М1 сил. 56 ПП 2-40/Н2 М1 сил. 56 ПП 3-40/Н2 М1 сил. 56 8 180 140 150 120 67 35 100 100 1,78 2 ПП 2-40/Н3 М1 сил. 56 1,83 Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе   Модель Номер рисунка Размеры, мм Масса, не более, кг H L L1 В В1 ПВ 2-16 М3 кар. 30 9 89 65 78 78 65 0,23 ПВ 3-16 М3 кар. 30 Схема расположения выводов:    Пакинг

ПВ 2-16 М1 пл. 56 (16А, пластмассовый корпус, IP56), выключатель пакетный (ЭТ) | Аппаратура управления | Электротехническая продукция

Самара, ул. Санфировой, д. 3 — Пн-Пт 9:00-18:00
Самара, 5 поселок Киркомбината, д. 5 — Пн-Пт 9:00-17:00
Тольятти, Приморский бульвар, д. 2Б, под.3, этаж 3, офис 6 — Пн-Пт 9:00-17:00

Сб Выходной
Вс Выходной

Карточка товара

Ном. ток, In: 16А

Ном. рабочее напряжение, Ue: 220В

Кол-во полюсов: 2

Кол-во положений: 2

Крепление: винтами на монтажную поверхность

Материал корпуса: Ударопрочный негорючий пластик

Степень защиты: IP56

Установочные размеры: 80х60мм

Схема переключателя

Пакетные выключатели ПВ, переключатели ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

— вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;

— коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

— для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Ассортимент, краткие технические характеристики и упаковка

2.1. Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.

2.3. Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений.

Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице:

Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом.

2.3. Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С.

2.4. Выпускаются в климатическом исполнении – М.

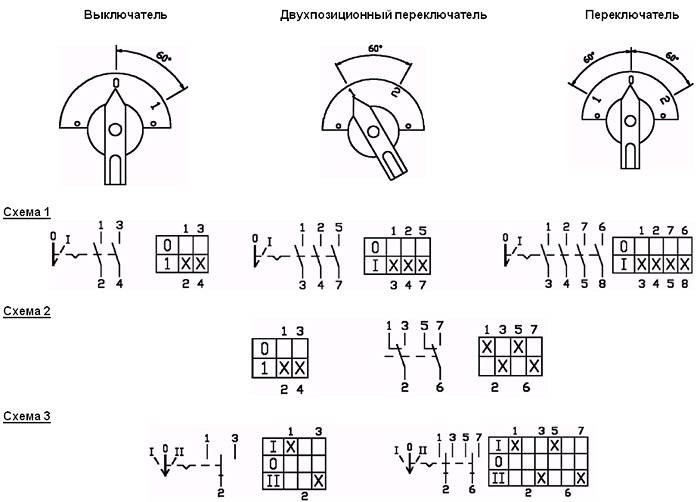

Электрические схемы и положения рукоятки пакетных переключателей и выключателей

Структура условного обозначения

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP00

Номинальные токи 16А, 40А, 63А.

Номинальные токи, 100А, 160А.

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика2

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе
