Как подключить лампочку через выключатель: схемы и инструкции

Автор Петр Андреевич На чтение 6 мин. Просмотров 525 Обновлено 18.04.2020

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях. А пошаговая инструкция подключения выключателя выглядит так:

1. Прервите электроснабжение помещения.
2. При помощи отвертки снимите крышку-клавишу.
3. Открутите винты, откиньте декоративную рамку.
4. Зафиксируйте устройство в стакане распорными болтами.
5. Расслабьте шурупы, удерживающие контакты.
6. Заведите оголенные концы проводов в гнезда.
7. Затяните контактные зажимы, установите рамку.
8. Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

ПолезноБесполезно

Как подключить лампочку через выключатель: схемы и инструкции

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

• Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
• Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
• Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
• Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
• Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
• Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
• Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.

соединение проводов и правила установки

Содержание статьи:

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

1. Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
2. Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
3. Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
4. Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

• плоскогубцы,
• хорошо заточенный нож,
• тонкую и обычную отвертки шлицевого типа,
• кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

• диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
• устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
• проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
• перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
• сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта – неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Как подключить лампочку через выключатель: схемы и инструкции

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью , исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами , называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

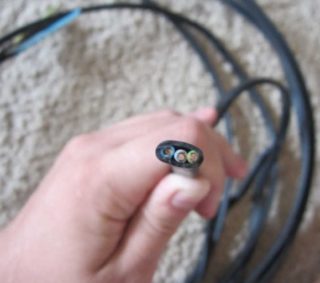

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно . Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком

.

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников
или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку –
выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только
после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику
осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе,
а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка
всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки
вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета)
необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки
и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для
фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если
он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного
щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре).
В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить.
Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в
распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда
необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета),
а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Схема Подключения Светильника С Выключателем

Электромонтажные работы должны проводится только в обесточенной электросети. Но что делать, если этот вопрос подвески люстры возник уже позднее?

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. Настройки контроллера и пульта, выполняемые в заводских условиях, исключают замену неисправного пульта или контроллера другим аналогичным устройством.

Дек 1, Татьяна Сумо Как соединить выключатель с лампочкой Как подключить лампочку и выключатель? Рекомендуется использовать клеммные колодки.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

В коробке их соединяют с проводами от светильника.

Подключение люстры к двойному выключателю Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Проверку осуществляют пробником или тестером.

Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты.

Работают эти устройства на одной частоте и используют уникальные алгоритмы шифрования. Перед дальнейшими работами отключаем питание от всех возможных проводов.

Второй контакт выходящий соединяется с фазовым проводником, идущим от осветительного прибора.

Схема подключения одноклавишного выключателя

Обычный переключатель для одной лампы

Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Удаление изоляции с проводки Для снятия части внешней изоляции кабеля ВВГнг требуется нож.

Клеммные зажимы.

А схема подключения двухклавишного переключателя включает в себя еще один провод. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Понадобятся при устройстве скрытой проводки в штукатурке. Выключатель сенсорный не имеет рычажков — он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Подключения 2-х клавишного выключателя проходного Рис.

Так как они включаются в разрыв цепи питания лампочки.
Схема подключения одноклавишного выключателя

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.

В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.

Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга.
КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ☑ ЭЛЕКТРИКА

Подключение одноклавишного выключателя

Корпус коробки нужно закрыть пластмассовой заглушкой.

К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Читайте также: Периодичность измерения сопротивления контура заземления

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.

Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

Схема выключателя и розетки питания через одну распределительную коробку.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.

Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии.
КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК

Схема Подключения Светильника Через Выключатель

Этим приемом вы спасете от поражения электрическим током того, кто станет заменять лампочку в люстре при поданном на нее напряжении и случайно дотронется до ближайшей токоведущей части. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Для восстановления работоспособности приходится проверять каждую.

Также можно подключить две лампочки к одному выключателю.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Обычный переключатель для одной лампы На рисунке внизу изображена схема подключения лампочки к обычному переключателю света. Схема управления освещением светодиодной подсветки В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент.

Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки. Представляет собой конструкцию из металла с прикрепленным приводом.

Этот способ целесообразен и в помещениях с планировкой гостиничного типа — много дверей, открывающихся в длинный коридор.

В обычном помещении это вольт. В случае использования преобразователя переключатель устанавливают до него.

Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию. Другая клавиша управляет тремя лампами.

1.1 Подключение светильника через выключатель

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.

Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.

При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Это важно для правильной работы схемы а также для безопасности.

Более всего оно подходит для одиночного однолампового светильника.

Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Последовательное и параллельное подключение ламп

Смотрите также: Энергопаспорт предприятия

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.

С люстры отходит общий провод, соединенный с нулем.

Для подключения стоит использовать самозажимные соединения.

Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели. Обратите внимание!

Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части.

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Схема выключателя и розетки питания через одну распределительную коробку.

Ноль помечается синим цветом, фаза красным.

Выключатель три клавиши три светильника Выкл.

Подключение двухклавишного выключателя Двухклавишный выключатель рис.

Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.

См. также: Двухклавишный выключатель схема подключения

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.

В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.
✅Подключение одноклавишного выключателя

Как подключить двухпозиционный переключатель (со схемой)

В этом руководстве мы покажем вам, как сделать 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения к 2-проводному переключению : один — 2-проводное управление , а другой — 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты

• Два двухпозиционных переключателя
• Лампа
• Электропитание переменного тока
• Соединительные провода

Как подключить проводку двухпозиционного переключателя с помощью двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте трехпроводной метод управления.

Как вы видите на принципиальной схеме 2-ходового переключателя ниже , вы обнаружите, что фаза / фаза соединена с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, которая приведена ниже:

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод для создания двухпроводного коммутационного соединения , поскольку он немного отличается от метода двухпроводного управления. Этот метод обычно используется в наши дни, поскольку он эффективнее, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, приведенной ниже:

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двусторонней коммутации:

• В основном на лестничной клетке.
• Ошибочное срабатывание устройств безопасности / защиты цепи.
• Большой зал с двумя въездными / выездными воротами.
• Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, при которой световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель

также известен как однополюсный двухпозиционный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключатель. переключать и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя.Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором переменного или постоянного тока, устройством или оборудованием, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.Схема электропроводки лестницы

— как управлять лампой из 2 мест?

Как управлять одной лампой из двух разных мест с помощью двухсторонних переключателей света (схема подключения лестницы )?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

В сегодняшнем руководстве по базовой установке электропроводки мы обсудим пошаговый метод монтажа проводки на лестнице с использованием двухпозиционных переключателей (SPDT = однополюсный двухполюсный переключатель). Кроме того, одна и та же принципиальная электрическая схема может использоваться для двухстороннего освещения или управления электроприборами из двух разных мест с помощью двусторонних переключателей.Основное назначение схемы двухстороннего переключения состоит в том, что приборы могут включаться / выключаться независимо от любого переключателя, независимо от текущего положения переключателя.

Схема проводки лестницы Подключение

Ниже приведена принципиальная электрическая схема лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация проводки на лестнице — двухстороннее переключение света

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице.На схеме показано, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего переключателя наверху лестницы ((верхняя часть лестницы)), просто выключите переключатель, тогда цепь разомкнется, и лампочка выключится. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете выключить и включить лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

А теперь давайте посмотрим, как мы можем сделать это с помощью другого коммутатора, установленного внизу лестницы.

Для этого обратите внимание на рисунок, приведенный выше. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто ВЫКЛЮЧИТЕ переключатель, и снова произойдет разрыв цепи, и лампочка погаснет. Вы можете снова включить лампочку, чтобы включить тот же выключатель, который установлен внизу или внизу, как показано на рис.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-NOR), которая приведена ниже.

Два Управление переключением способов с использованием трех проводов

Это новый метод подключения с двухсторонней коммутацией, который можно использовать для лестничной проводки, а также он эффективен по сравнению со старым методом, когда используются 2 провода вместо трех.

Текущее положение двухстороннего коммутационного соединения с использованием трехпроводной цепи — ВКЛ., Лампочка горит. Принцип работы схемы такой же, как указано на рисунках выше, но метод подключения отличается, поскольку первые клеммы обоих переключателей подключаются к проводу под напряжением (фазе). Вторые клеммы обоих переключателей подключаются к лампе, чтобы обеспечить подачу напряжения в сеть, в то время как нейтраль напрямую подключается к лампе в качестве обычного метода подключения.

Эта базовая схема немного сбивает с толку, поскольку, глядя в нее, она дает короткое замыкание (на тот же провод, который в данном случае не является вредным), когда оба переключателя включены или выключены, что создает петлю для отключения источника питания от лампочка, следовательно, в этом случае лампочка не будет светиться.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, вышеуказанная операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-OR), которая приведена ниже.

Лестница Подключение с использованием промежуточного переключателя

Это не всегда так, но в некоторых случаях, например, в общих квартирах и длинных лестницах, мы можем управлять световой точкой в ​​проводке лестницы из трех разных мест, используя два двухпозиционных переключателя и промежуточный переключатель в качестве показано на рис. ниже.

Щелкните изображение, чтобы увеличить

Подключение проводки на лестнице с помощью 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

2-сторонняя коммутация: приложения и способы ее использования

• Основная цель двусторонней коммутационной связи — подключение и управление приборами и оборудованием переменного тока из двух разных мест.
• В основном используется в проводке на лестнице, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы.Также это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение ВЫКЛ / ВКЛ, чтобы выполнить операцию переключения.
• Применяется также в помещениях большой площади с двумя входными и выходными воротами.
• Он используется для управления любыми электрическими приборами (переменного или постоянного тока) или оборудованием, например вентиляторами, лампочками и т. Д., Из двух разных мест.

Также читайте:

.

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить переключатель света для управления точкой освещения с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Прежде чем переходить к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже:

Конструкция и работа одностороннего однополюсного однополюсного переключателя

. простое пошаговое руководство со схемой и схемой подключения, которое показывает , как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

• Односторонний выключатель (SPST = однополюсный, сквозной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 3 Нет


Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к переключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и их положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение выключателя света

На рис. Ниже показаны принципиальные и электрические схемы выключателей света, которые показывают , как подключить выключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую организацию, прежде чем вносить какие-либо изменения в электрическое подключение.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

.
