Схема подключения люстры с 5 лампами: Как подключить многорожковую люстру, схемы подключения

Как подключить многорожковую люстру, схемы подключения

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник
  желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть.
В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

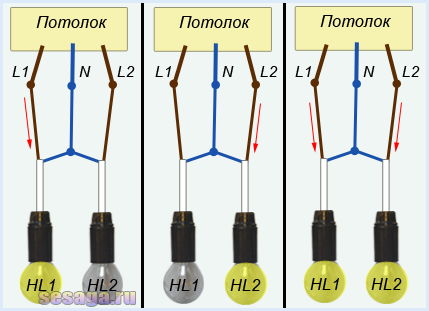

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм², а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм². Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Жека 19.11.2012

Здравствуйте, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все включаются одноклавишным выключателем. Там два провода, как мне их разделить на двухклавишный выключатель, чтобы включались по две лампочки отдельно, а не четыре сразу?

Александр

Здравствуйте, Жека!

Нужно найти в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов оставить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). Второе соединение нужно разделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.

Если из потолка выходит только два провода, сделать включение лампочек люстры раздельно без добавления еще одного провода и установив только двух клавишный выключатель не получится.

Схема подключения пятирожковой люстры к выключателю

Мы уже рассматривали инструкцию по подключению люстры к потолку. Подсоединение довольно простое, если изделие имеет одну лампочку, от которой идет 2 провода: фаза и ноль. Но что делать, если из корпуса светильника выходят сразу 10 жил? У многих электриков-самоучек в данном случае возникают трудности, которые можно запросто преодолеть. Чтобы читатели «Сам электрика» не допускали ошибок и могли самостоятельно подключить пятирожковую люстру, ниже мы предоставим простые электрические схемы соединения проводов.

Итак, люстра имеет выходящие с задней крышки 10 проводов (5 синих – нули и 5 коричневых – фазы).

Все что Вам нужно, это соединить контакты с домашней электропроводкой (вводным нулевым и фазным проводом). Делается это в распределительной коробке, одним из выбранных способов соединения проводов.

На сегодняшний день подключение пятирожковой люстры принято осуществлять по одной из двух схем:

• С помощью многоклавишного выключателя (каждая клавиша отвечает за определенную группу лампочек). В этом случае лучше использовать двухклавишный выключатель, нежели трехклавишный (всего-то горят 5 лампочек).
• С помощью одноклавишного выключателя (включаются одновременно все лампочки)

Мы рекомендуем Вам отдавать предпочтение первой схеме, т.к. двойным выключателем можно регулировать интенсивность освещения в комнате.

Также хотелось бы предоставить к Вашему вниманию несколько полезных советов, касающихся подключения пятирожковой люстры:

• На разрыв обязательно должен идти фазный проводник. Если подвести к выключателю ноль, то Вас может ударить током при замене лампочки.
• Скрепляйте жилы между собой с помощью клеммников ваго. Изделия простые и позволяют быстро подсоединить 5 жил от светильника с одной вводной жилой.
• Обязательно перед началом работ выключите электроэнергию, иначе поражения током Вам не избежать.
• Если провода не имеют цветовую маркировку, то определить где вводная фаза, а где ноль можно с помощью индикаторной отвертки. Дотроньтесь ею до одного из контактов, если лампочка загорится, значит это фаза, нет — ноль.
• Если корпус светильника металлический, обязательно подсоедините заземление, чтобы случайная утечка тока не стала для Вас угрозой.

Надеемся, что данные схемы подключения пятирожковой люстры были для Вас понятными, а главное – полезными. Если возникли вопросы, задавайте их нашим специалистам в категории «Вопрос электрику»!

схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.

Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Схема подключения люстры потолочной, 7 вариантов

Вступление

Задача подключения люстры не настолько сложна, чтобы приглашать для этого мастера. Её (задачу) можно решить своими силами или как говорят, сделать своими руками. Для этого вам понадобится схема подключения люстры и несколько пояснений.

Суть задачи

Вы купили красивую люстру себе в дом. Неважно дорогая ваша люстра или вам удалось купить недорогие люстры в Алматы, вам нужно её повесить и подключить.

Заявленный заголовок статьи, схема подключения люстры, не совсем корректен. Задача подключения люстры не решается единственной схемой. Таких схем несколько и каждая из них реализует конкретный вариант управления освещением.

Теория

Не лишним будет вспомнить, что любой источник освещения должен управляться, то есть включаться и выключаться. На бытовом уровне управление освещением осуществляется знакомыми выключателями освещения. Выбор их слишком большой, чтобы на нём останавливаться, лишь вспомним, что они (выключатели бытовые) бывают:

• Одно, двух, трех, четырех клавишные;
• Проходные выключатели;
• Переключатели.

Люстры

Хочу заметить, по поводу люстр потолочных. Схема подключения люстры потолочной работает для любого типа и вида люстр. Терминология названия значения не имеет, для этой статьи важно, что эти люстры ламповые, а НЕ светодиодные и НЕ люминесцентные.

Также замечу, что существует два типа схем, принципиальные и монтажные. Первые показывают все соединения условно линиями, вторые показывают, как должны проводиться монтажные работы.

Для освещения это важно, так как в схеме ВСЕГДА участвует тот или иной выключатель. Из-за этого, в монтаже всегда (по правилам) должна участвовать распаячная коробка. Именно в распаячной коробке, проводится сборка схемы освещения и проводится подключение выключателей.

Примечание: На практике, распаячной коробкой для сборки схемы освещения может стать потолочная чаша подвесной люстры или корпус потолочного светильника.

Пример простой распайки

Еще важно заметить, что люстры на 3-5 ламп, чаще всего на заводе собираются в предусмотренную схему включения. Пятирожковая в схему 3+2, трехрожковая в схему 1+2. При желании эти схемы всегда можно перебрать и сделать, например, из пятирожковой люстры 3+2, люстру 2+2+1 или 1+1+1+2.

Примечание: При переборке люстры следите, чтобы цоколь патрона соединялся с рабочим нулём, а не фазой.

Так же замечу, что все показанные схемы можно применить для одиночных светильников, например потолочных, размещенных в разным местах комнаты.

Схема подключения люстры потолочной на одну лампу

Самая простая схема. Участвуют одна люстра на одну лампу и одноклавишный выключатель (любой аналог).

Важно! На выключателе ВСЕГДА прерываем фазный провод.

Монтажная схема

Схема подключения трехламповой люстры (трехрожковой) через двухклавишный выключатель (2+1)

Участвуют люстра на три лампы. Нужно сделать включение люстры 2+1, то есть могут гореть одна лампа ИЛИ две лампы ИЛИ три лампы сразу.

Так подключать нельзя

Схема подключения трехламповой люстры (трехрожковой) через трехклавишный выключатель (1+1+1)

Здесь могут гореть наборы ламп во всех возможных вариантах.

Монтажная схема

Схема подключения пятиламповой люстры (пятирожковой) через двухклавишный выключатель (3+2)

Делаем возможность включения 2 или 3 или 5 ламп. Для такого управления понадобится двухклавишный выключатель.

Монтажная схема

Схема подключения пятиламповой люстры (1+2+1+1)

Разнообразим варианты включения ламп. Для такой схемы нужны четыре клавиши выключателя или два выключателя с двумя клавишами.

Схема подключения пятиламповой люстры (1+1+1+1+1)

Эта схема не так сложна, сколько сложен выбор выключателей, а точнее их наборов. Берем два двухклавишных и один одноклавишный выключатели.

Схема управления люстрой с двух мест

Вариант люстра висит в длинном коридоре или в фойе дома, ей нужно управлять с двух мест.

Схема управления люстрой с трех мест

То же, но мест управления три.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Подключение люстры: схема и пошаговая инструкция

Для освещения своей квартиры не обязательно прибегать к помощи профессионалов. Подсоединить осветительный прибор самостоятельно не сложно. Как правило, вне зависимости от типа люстры принцип подключения сильно не отличается. Самое важное – это соблюдать технику безопасности. После определения формата светильника и типа выключателя, можно смело приступать к подключению люстры, используя информацию представленную ниже.

Как выбрать люстру?

Это зависит исключительно от ваших личных предпочтений и фантазии. На сегодняшний день строительные рынки и специализированные магазины пестрят великим разнообразием осветительных приборов. Различия светильников строятся, в основном, на принципах крепления люстры. Это либо потолочное крепление, либо подвесная конструкция. А вот внешний вид различается и по количеству рожков, и по интенсивности освещения. Можно подобрать дизайн и сложность на любой вкус и цвет.

Разница в принципах подключения не существенна. Не важно, выберете вы люстру с одним плафоном или решитесь на подключение люстры с пультом. Стоит обратить внимание на то, какие лампы предусмотрены в понравившемся светильнике — современные светодиоды или привычные галогенные, люминесцентные или по-своему устаревшие лампы накаливания. Выбирайте люстру, устраивающую вас по соотношению цены и качества и понравившемуся дизайну. После покупки осветительного прибора, необходимо еще в магазине провести проверку на целостность изделия и на полное наличие комплектующих деталей.

Что понадобится для подключения?

Не зависимо от того профессионал занимается подключением электрических приборов или нет, всегда следует помнить о безопасности. Для работы с оголенными проводами лучше надеть резиновые перчатки. Для очистки изоляции понадобится строительный нож или кусачки, с прорезиненными рукоятками. Некоторые виды проводов не получится зачистить кусачками или плоскогубцами, не повредив сечение. Для изолирования скруток, лучше всего приобрести специальные пластиковые колпачки или клеммы. Следует избегать изоляционной ленты. Этот способ не безопасен, изолента быстро рассыхается, что может привести к неприятным последствиям в виде замыканий или пожара. Обязательна контрольная отвертка со световым индикатором или вольтметр, чтобы распознать назначение проводов.

В зависимости от типа люстры (к примеру, если требуется дополнительная установка крепления для люстры), могут понадобиться перфоратор, дюбели, шурупы, отвертки и дрель.

Важно помнить

При самостоятельной работе с электричеством не обязательно проходить специальные курсы или штудировать специальные материалы, но очень важно помнить несколько пунктов:

• Ручка любого используемого инструмента должна быть хорошо изолирована, во избежание удара током.
• При работе с оголенными проводами обязательно надевать резиновые перчатки, они послужат хорошей защитой от высокого напряжения.
• Обязательно выключать электричество перед началом работы. Не просто выключить свет на выключателе, а полностью обесточить помещение.
• Важно правильно распределить провода по назначению перед их соединением. Обычными маркерами разных цветов пометить каждый провод, как на проводке помещения, так и на устанавливаемом светильнике.
• Проверить работоспособность приборов контроля перед непосредственным применением. Тестеры, мультиметры, вольтметры и контрольные отвертки обязательно проверять перед началом работы. Проверить инструмент можно на работающей розетке или в щитке распределения.
• Ни в коем случае не соединять между собой провода из разных сплавов. Это вызовет окисление, которое спровоцирует перегрев и в лучшем случае короткое замыкание, в худшем – пожар.
• Прочно монтировать крепления для люстры. Внимательно проверить количество крепежных пазов, и не зависимо от комплектации (к примеру, в кронштейне 4 отверстия, а дюбеля 2), лучше закрепить дюбель гвозди во все предусмотренные пазы.

Схема подключения люстры

Перед началом работ необходимо убедиться в назначении выходящих с потолка проводов. Поможет в этом индикаторная отвертка. Как правило, выходит 3 провода: рабочий 0 проводник, фаза, защитный 0 проводник. Если при касании отверткой световой индикатор загорается – это фаза, если нет – 0 проводник. Определив нулевой провод, пометьте его маркером, затем отключите электричество в комнате. В идеале провода, выходящие сверху, и провода люстры совпадают по цветам. В таком случае шнуры скручиваются между собой и стыки изолируются. Наиболее легкий и безопасный способ — изолировать провода специальными пластиковыми насадками.

Это простейший метод подключения люстры к стандартному выключателю. При включении света, загораться будут все лампочки одновременно.

Подключение люстры к двойному выключателю

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя. Важно, чтобы выключатель в этот момент был включен.

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Если конструкция с пультом

Как выполняется подключение люстры с пультом? Современный мир пестрит разнообразием осветительных приборов. Люстры с пультом управления пользуются все большим спросом. Они умеют регулировать интенсивность освещения, менять цвета, включать и выключать свет по заданному времени в таймере, а в наиболее инновационных моделях свет можно совмещать с музыкой, наслаждаясь уникальными световыми эффектами и светомузыкой.

Монтаж такого светильника немного сложнее, чем подключение люстры к двойному выключателю. Необходимо тщательно проверить комплектацию при покупке. При соединении проводов потребуется помощник. Он нужен, чтобы придержать люстру, пока вы будете соединять провода.

Первым этапом следует определение назначения выходящих проводов. На таких приборах установлен контролер во внутренней части, провода уже разделены. Далее устанавливается крепление для люстры на потолок. Важно грамотно произвести разметку для креплений и сверлить отверстия по разметке, чтобы люстра находилась точно на месте. В зависимости от способа монтажа, понадобится от 2 до 6 дюбелей. Старайтесь закреплять как можно прочнее, для собственной безопасности. В установленный кронштейн аккуратно выводятся провода. Соединение проводов лучше проводить через клемму. Затем выполняется поэтапная сборка оставшихся частей.

Осталось включить электричество, проверить работоспособность всех предусмотренных функций и пожинать плоды проведенной работы.

Если люстра с пятью лампами

Как выполняется подключение люстры на 5 лампочек? Подобные конструкции – это настоящее украшение интерьера. Они многогранны, потрясающе переливаются и хорошо освещают помещение. Подключение люстры может быть как на двухклавишный выключатель (освещение можно будет регулировать), так и на стандартный, одиночный. В последнем случае включаться будут все лампы сразу. Выбор делается исключительно из личного предпочтения, так как особых сложностей в установке нет.

Работа начинается со стандартного определения назначения проводов. Выявляется фаза и заземление. На люстре выполняется распределение проводов. Как правило, 3 лампы подключаются на одну клавишу, 2 на другую. После того, как провода «раскиданы», подключение не составит труда. Обязательно отключается электричество в помещении, в котором проводится работа. Соединяются провода люстры и проводки комнаты. Для соединения лучше всего использовать клеммы. Это удобно, аккуратно, надежно.

Подключение выключателя к люстре с одной клавишей еще проще. Не нужно распределять провода между кнопками выключателя, а все 5 шнуров напрямую соединяются между собой и подключаются к электричеству. Перед началом работы все равно нужно будет распределить фазу и заземление, и только потом приступать к соединению с проводами люстры.

Что делать, если количество проводов не совпадает

После изматывающего похода за люстрой, пересмотрев тысячи вариантов, сотни видов, найдя, наконец-то, ту самую, при попытке установить прибор выясняется, что количество проводов проводки квартиры и люстры не совпадает. Что делать? Нужно все равно устанавливать. По сути, разница в количестве проводов — не проблема. Есть несколько вариантов крепления люстры на потолок:

1. Из потолка выходит 2 провода, а из осветительного прибора 3 или больше.
2. Из потолка выходит 3 свободных шнура, а из люстры всего 2.

Ниже рассмотрены оба случая.

Если в люстре больше проводов, чем в проводке

В первую очередь нужно разобрать провода. Как правило, если люстра много рожковая, она рассчитана на двух клавишный выключатель. Отсюда и количество проводов. В современных люстрах уже распределена схема подключения. Проводка внутри люстры поделена в зависимости от количества ламп. Определяется несколько вариантов: сменить одноклавишный выключатель на двухклавишный (тогда можно и степень освещенности регулировать), либо подключить все лампочки на один выключатель.

Если выключатель заменяется, то соединяем провода люстры при помощи клеммы и создаем перемычку для параллельного соединения патронов. А дальше — стандартное подключение проводов по схеме, описанной выше.

Очень важно при покупке обращать внимание на схему подключения люстры, рекомендованную производителем. Это подстрахует от ошибок и облегчит процесс установки осветительного оборудования в помещении.

Если в проводке проводов больше, чем в люстре

В этом случае, скорее всего люстра однорожковая, а выключатель двухклавишный. Начало работы – определение фазных проводов, необходимо пометить «ноль». Дальше есть несколько способов. Самый простой вариант того, как подключить люстру с двумя проводами, – это соединить фазу, «ноль» и проверить, горит ли лампочка. Если горит, то нужно изолировать соединения и закрепить люстру.

Сложнее разобраться в проводах и произвести подключение при помощи клеммы. Нужно соединить необходимые провода, а шнуры выключателя объединить перемычкой. Можно соединить провода выключателя в клемме в один зажим, а перемычку создать непосредственно на выключателе.

Заключение

Итак, мы выяснили, как правильно подключить люстру в доме своими руками. Следуя простым советам, изложенным выше, вполне легко самостоятельно установить любой осветительный прибор. Главное — помнить о технике безопасности, внимательно изучить схему подключения перед началом работы и максимально сосредоточиться. Делать что-то для дома своими руками приятнее и гораздо дешевле, чем вызывать команду профессионалов. Люстра — не столь сложное устройство, поэтому с монтажом справится практически любой, даже не имея опыта.

Из потолка выходят 3 провода. Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами
– светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза
, провод будет иметь коричневый
, белый
, розовый
или любой другой цвет
, кроме следующих; N – нуль
, этот провод всегда синего цвета
; Ground – заземление
, провод имеет желтый цвет
с нанесенной зеленой полоской
.

Схема подключения люстры с 3 проводами

Интересно знать!
В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание!
Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта
. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода
(по одному от каждой лампы) соединить вместе
– это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты
. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать!
Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую
.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1.
Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет!
Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2.
Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3.
Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4.
Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры
, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре
, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет!
Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк
   , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

1. Второй способ крепления люстры – через монтажную планку
   . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет!
Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания
, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание!
Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Как подключаются многоламповые люстры к трехфазной сети. Схема подключения люстры: грамотно и правильно

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

При составлении интерьера важное значение имеет освещение. Именно оно делает комнату уютной, подчеркивает предметы и их формы. Для каждого помещения требуется особый свет. Только правильное подключение световых компонентов обеспечивает равномерное освещение.

Так как же всё-таки правильно подключить свет? Есть два способа:

• Позвать на помощь специалиста.
• Попробовать установить своими руками. Много информации имеется в интернете, есть множество фото о том, как подключить светильники.

Руководство по применению

Рассмотрим инструкцию о том, как подключать светильники:

• устройство освещения состоит из: гофры, коробок и проводов.
• для подключения нужно применять медные провода. Оборвавшиеся скрутки рекомендуется обмотать изолентой или пропаять.
• соединить провод светильника с медными гильзами или клеммником.
• перед работой следует проверить выключатель проводки и лампочки.

Светодиодное освещение

LED светильники – это сложное устройство. Они делятся на несколько видов. Для их бесперебойной работы следует подобрать модель, которая будет подходить по техническим показателям. Такое освещение используется для жилых домов, цокольных помещений, в прожекторах или в качестве подсветок для архитектурных зданий.

К подключению LED светильников необходимо подойти серьёзно. Такие устройства стоят не дёшево и имеют сложную схему подключения.

Особенности:

• однотипные светильники хорошо подчёркивают очертания;
• приборы мощностью более 40 ватт опасны для французских потолков;
• при подключении освещения на ластиковые потолки следует позаботиться о безопасности проводки;
• желательно сделать провод упругим и долговечным;
• желательно каждый раз проверять надёжность крепления и затяжку болтов.

Как подключать точечные светильники

Извлечь петли из кабеля. Если его нет, следует провести два провода от одного отверстия к другому. Начать следует с кабеля питания. Перед работой обязательно обесточить провода.

Разрезать петли и затем оголить. Для одного осветительного устройства нужны два провода по 10 см длиной на каждого.

Оголить каждый кабель нужно примерно на 15 мм. Поместить в клеммник кончик коротких проводов. Другой конец соединить с кабелем подключенном к питанию. При работе важно учитывать маркировки. К примеру: N – это ноль, PE – заземление, L – фаза.

Подключение светодиодных светильников не сложно. Работа займёт 7-10 минут. Для этого необходимы: прибор для оголения провода, плоскогубцы и отвёртки. На натяжной потолок заранее провести все электрические контакты. Затем нужно расположить ди-рейку. На неё и крепятся осветители.

Иногда можно опираться на схемы для подключения светильника. Один конец лампы соединить с фазой (L). Второй конец к нолю (N). Питание поступает за счёт переменного тока. Любой контактный штырь можно подключить к самому проводу. Ведь каждые два контакта замкнуты на одной стороне светильника.

Люминесцентные лампы

В отличие от ламп накаливания эти приборы имеют сложную схему подключения. Зажигание ламп зависит от качества переключателей. Пусковые устройства отвечают за длительность эксплуатации ламп.

Рассмотрим пример установки люминесцентного освещения с использование стартера. Это качественная противопожарная конструкция. Стартер обеспечивает включение светильника. С помощью дросселя контролируется ограничение тока и горение разряда на постоянном режиме.

Как подключать люминесцентные светильники? Рассмотрим пример. Нужно установить лампу на 40 ватт. Подключить стартер к торчащим боковым проводам. К остальным подключить дроссель. Параллельно подсоединить конденсатор к питанию.

Порядок подключения освещения

Проектирование. Подвесной потолок с несколькими уровнями требует установки отдельных контуров освещения. Управляет ими специальный выключатель на 220 вольт. План установки рекомендуется придумать накануне работы.

Закрепление и протяжка электропроводов. Проводка крепится при помощи пластмассовых стяжек. В месте крепления светильников сделать петли. Они должны слегка провисать. Таким образом их можно достать через отверстия в потолке.

Сверление дырок. Выполнить монтаж поверхности потолка. Тогда станут видны контуры освещения. Для пластиковых потолков лучше установить освещение в центре. Необходимые отверстия проделываются дрелью. Но можно использовать и другие приборы. Сверление не составляет особых усилий. Диаметр насадки должен быть максимально верный.

Подключение

• разрезать петли посередине. Концы следует оголить.
• осуществить соединение проводов с каждым световым прибором. Размер проводков – 10-12 см.
• каждую сторону светильника зачистить.
• при работе следует опираться на маркировки.

Заключение

Выполняя монтаж и подключение светильников стоит заранее составить описание и схему работы.

Важно учитывать:

• чертёж расположения проводки;
• маркировки ламп освещения;
• подготовить все необходимые инструменты;
• особенности тех или иных светильников;
• обеспечить правильный подбор моделей к световым приборам.

Руководствуясь определённой технологии можно установить встроенные светильники своими руками и на долгое время.

Инструкция

В первую очередь, необходимо тщательно заизолировать крюк, на который предполагается повесить люстру. Также проверьте его на прочность.
Прочитайте инструкцию по к осветительному прибору, в ней всегда указывается точная последовательность действий. Если указано то, что необходимо провести заземление, значит, оно в обязательном порядке должно быть подключено.

После того, как будут подготовлены крюк, люстра , отключите электричество во всей , для этого необходимо отключить электроэнергию автоматическим , который расположен в щитке. Обязательно перепроверьте, есть ли напряжения в сети при помощи индикаторной отвертки.

После того, как все будет готово, отыщите на вашем потолке три проводка, один из которых «нуль», а два остальных – фазные. Снимите со всех трех проводков изоляционную ленту и разведите их в разные стороны так, чтобы они не смогли замкнуть. Следует помнить о том, что два фазных проводка выводятся в выключатель, а провод «нуль», остается в монтажной коробке.

Если вы не знаете, какой провод из них «нуль», а какой фазовый, включите свет в квартире, но выключите свет в комнате. По очереди присоединяйтесь к оголенным проводкам индикаторной отверткой и следите за показателями, если он стоит на месте, значит, провод – «нуль».

По новым правилам провода проводки различаются по цвету, то есть если провод имеет черную или коричневую маркировку – фаза, если синюю – «нуль», если желтую или зеленую, то это заземление.

После этого, необходимо определить те же самые показатели и в люстре, в большинстве случаев они также имеют цветную маркировку. Если таковая отсутствует, то определить фазы и «нуль» очень просто. Для этого необходимо подключать по два проводка, которые спрятаны в декоративную коробку, к электросети. В то время, когда вы подключите проводки к сети, третий ни в коем случае нельзя трогать. Если в таком положении загорается одна половина ламп, поменяйте проводки, один из которых, не вытаскивая, оставьте в розетке. Так меняйте проводки поочередно, пока не поймете, какой провод является нулевым. Следует упомянуть о том, что какой провод постоянно остается в розетке и есть «нуль».

После того, как все определено, можно устанавливать люстру, (не забудьте снова отключить свет в квартире) подвешивая ее на крюк. Соединить провода в следующем порядке: «нуль» люстры с «нулем» на потолке и, соответственно, фазу с фазой.
Важно знать о том, что невозможно соединить провода разных металлов, так как они образуют электронную пару, которая при эксплуатации может искрить, тем самым вывести из строя электроприбор.

Перед тем, как окончательно закрепить люстру на потолке, проверьте выполненную работу. Включите электричество и люстру. Если все работает нормально, то смело приступайте к окончательной установке защитно-декоративного колпачка люстры.

Сегодня, чтобы выигрышно подчеркнуть ту или иную зону в помещении, используют точечный свет. Подключение светильника данного вида связано с массой достоинств присущих этому типу электроприборов, проявляющихся в следующем:

• в компактности;
• небольшой стоимости;
• широком разнообразии размеров и форм изделий;
• в простоте подключения и легкости эксплуатации.

Ввиду вышеописанных достоинств, точечный свет предпочтителен при выборе локального освещения для комнаты. Это и обусловливает популярность применения неоновых светильников.

Как выполнить подключение светильника? Ознакомьтесь с методикой и особенностями этого процесса детальнее.

Конструктивные особенности электроприборов

Такой свет в 99% случае устанавливается в специальные подвесные или накладные системы, сконструированные на потолке. Организация данной конструкции подразумевает образование ниши между потолком и самим отделочным материалом. Ввиду этого, при планировании такого типа освещения сооружают подвесные потолки, арки, ниши и стены, обшитые гипсокартонными листами, плитами МДФ и пластиковыми панелями.

Время вносит коррективы в видение современного интерьера, потому дизайнеры таким образом уже оборудуют и элементы мебели, тем самым делая их еще изысканнее и оригинальное.

Важно! В качестве основных конструкций для производства элементов точечного освещения используют разнотипные материалы, что позволяет интегрировать изделия в интерьер любой комнаты, независимо от ее эксплуатационного характера.

Да будет свет…

Вынося применение точечного света на более детальное обсуждение, нельзя не отметить, что такие светильники могут оснащаться:

• стандартными лампами накаливания;
• галогенными элементами;
• светодиодными источниками света;
• энергосберегающими компонентами.

Еще одна отличительная черта такой конструкции — внешняя оболочка лампы играет роль декоративного элемента и в то же время защиты, улучшающей теплоотдачу и способствующей продлению срока работы комплекта светильников.

Приступая к монтажу

Подбирая систему точечного освещения для монтажа, определитесь с необходимой мощностью светильников и напряжением используемых лампочек. Определите, от какой сети будет происходить запитка: от стандартной 220В с переменным током, или потребуется провести монтаж преобразовывающей ток установки, которая подразумевает использование определенного объема пространства для подключения светильника.

Важно! Запомните, что техническая характеристика ламп, монтируемых в помещении, — это то, что вы должны знать наизусть. Не допускайте коммутации приборов к сети при несоответствии технических данных. Это может привести к негативным последствиям: вывести технику из строя, спровоцировать короткое замыкание электропроводки.

Монтаж своими руками

Как и в любое другое, заключается в последовательном выполнении ряда ремонтных и электроработ. А кроме того, процесс состоит из двух основных этапов, предшествующих монтажу светильников по схеме.

Обустройство электропроводки

Занимаясь более детальным рассмотрением методики монтажа точечных светильников, отметьте для себя, что для подключения светильников необходимо на этапе конструирования потолочных свесов или арок проложить питающие электротоки провода с запасом (250-300 мм). Так проводить дальнейшую коммутацию будет удобнее.

Чтобы обеспечить безопасное подключение светильника к сети, проводники продевают в специальные гофрированные чехлы, которые предупреждают прямой контакт проводков с металлическим каркасом потолочной конструкции. Ведь прямой контакт может способствовать повреждению изоляции проводки.

Подготовка поверхности к монтажу изделий

В предполагаемых для подключения светодиодных светильников местах изготовляют отверстия, в которые в дальнейшем будут монтироваться изделия.

В зависимости от характеристик светильников, отверстия масштабируют и прорезают дырки необходимой формы: круглые, квадратные, треугольные или другие. Такие работы проводят в соответствии с рекомендациями производителя осветительных приборов, указанных в паспорте продукции.

Для подготовки изделий по шаблону используют ножик, а также пилочку или фрезерную коронку, зажимающуюся в патроне электродрели.

• Сначала проделать отверстие, осуществляя более тонкую подгонку с применением напильника, наждачки, ножа и не забывая о том, что корпус светильника должен плотно сесть в изготовленное отверстие.
• При подключении лицевую поверхность снабжают защитным кольцом, чтобы минимизировать уровень натяжения и предотвратить повреждения пленки.

Схема подключения точечных светильников

В схеме подключения точечного освещения нет ничего сложного. Монтаж электросветильников по сети подразумевает коммутацию приборов к многожильному кабелю в трех точках:

• фаза;
• ноль;
• заземление.

Правильно ли выполнено подключение, можно проверить, промониторив соответствующие указатели на клемнике осветительного прибора — L, N, PE.

Имеющееся количество единиц осветительных приборов между собой подключается согласно параллельной схеме: каждый из последующих приборов соединяется с предыдущим при помощи шлейфа (с фазы на фазу, с ноля на ноль и т. д.).

Используя такую методику можно выполнить подключение светильников к выключателю с независимым количеством веток с неограниченным числом осветительных точечных приборов. Ограничения выдвигаются лишь к показателям общей потребляемой мощности системы подачи электроэнергии.

Соединив источник света с проводниками, его можно поместить в заранее подготовленный разъем и зафиксировать при помощи специального подпружиненного кронштейна.

1. При выборе светильников учитывайте объемы свободного пространства для их монтажа. Изделия должны легко помещаться в отверстие и свободно располагаться в коробе. Все допустимые нормы и размеры указываются в паспорте изделия, потому с поиском такой информации трудности не возникают.
2. Перед монтажом светильников по схеме, отключите ток и проводите подключение, сняв напряжение.
3. К выбору осветительных приборов подходите ответственно. Учитывайте особенности дизайна интерьера помещения.
4. Не забывайте о необходимости использования дополнительных материалов — кабелей, гофры, клеммников, коробок, технически отвечающих заявленным требованиям.

Если не отклоняться от описанных инструкций и выполнить указанные рекомендации, согласно технологии монтажа осветительных электроприборов, то процесс подключения галогенных светильников не покажется вам слишком сложным.

Установка светильников, оснащенных датчиками движения

Такой вид осветительных приборов пользуется все большей популярностью. Датчики движения внедряются в жизнь человека все больше. Сверхчувствительная сантехника, свет, реагирующий на движение, сегодня уже становятся привычным атрибутом современного дома.

Непосредственно перед монтажом выполняют электропроводку для подключения светильников с датчиками движения. При этом питающий кабель, находящийся под напряжением, выводят.

Следуя приведенной в статье схеме подключения, установка электросветильников становится возможной, благодаря наличию ВЧ-датчика движения, вмонтированного внутрь осветительного прибора. Эта деталь конструкции выполняет роль выключателя. Такую особенность легко причислить к достоинствам светильников со Ведь чтобы привести их в действие, нет необходимости реализовать сложную схему. Все, что потребуется сделать, — подвести запитку.

Мастера-электрики говорят, что любую из существующих схем подключения, рекомендуемых для классического датчика движения, просто применить и при подключении потолочного светильника.

Интегрированные датчики движения

Сам по себе сенсорный датчик — выключающий прибор. Но в нашем случае интересен вариант стандартной конструкции с корпусом, которая монтируется в подрозетник.

Особенность подключения состоит в том, что его подсоединяют к разрыву, идущему к светильнику фазной жилы по той же схеме, что и традиционный выключатель для света. Но здесь есть одна закавыка. Внутренняя электронная схема такого прибора может функционировать только в случае полноценного питания 220В. Смонтированный выключатель по параллельной схеме иногда справляется со своей задачей, но установка нескольких, к примеру, двух датчиков движения окажется практичнее для проходных помещений.

Задачу можно упростить, вмонтировав датчик движения на место старого однокнопочного выключателя. В таком случае необходимость замены проложенного к нему от разветвительной коробки двухжильного кабеля на трехжильный провод отпадает.

Запитка осветительного прибора через выключатель

Случается так, что в проектировании некоторых из схем взаимоподключения к электрическому осветительному прибору (настенному или потолочному) упускаются детали подвода нулевого защитного кабеля (заземления). Большинство думает, что выполнение такой работы не вызовет затруднений, ведь мастер раньше имел дело с электрикой.

В традиционном электропроводе это жила желтого цвета с зеленой продольной полосой. На электроприборе место ее подключения обозначается соответствующим условным знаком — N.

Элементарная схема подключения электроосветительного прибора

Самое простое подключение светильника через выключатель — присоединение при помощи двух проводков. Это лучший схематичный вариант для однолампового осветительного прибора.

Проводя разработки, производители учитывают требования согласно стандарту, потому замена классического «однокнопочника» с электроприбором не вызовет затруднений.

Если у вас старая проводка и из потолка торчит всего один провод, а переделывать ее долго и сложно, можете подключить к сетевому кабелю всего один мощный осветительный прибор, который также можно монтировать в подвесную конструкцию.

Эффект от такого «светила» будет не столь поражающим, как при точечном свете. А все лампочки будут зажигаться одновременно с приведением выключателя в позицию «включено».

Если возможность модернизации проводки отпадает, то выключатель можно заменить на диммер — регулятор уровня яркости света, излучаемого лампочкой. На рынке легко подобрать модель в виде клавиши, педали или круглой ручки. Подбирая такой регулятор, необходимо следить за техническим соответствием элемента мощности подключаемого светильника.

Обратите внимание! Такие приборы не подлежат использованию вместе с энергосберегающими, светодиодными и лампами дневного света. Потому для точечного освещения такой вариант не предпочтителен. Лучше выбрать сенсорный выключатель, работающий только в двух режимах «вкл/выкл». Такие регуляторы подключаются по классической схеме при помощи двух проводов и легко подменяют обычные однокнопочные выключатели.

Теперь вы знаете, что такое точечный свет, как правильно монтировать светильники, и как работать со схемами подключения электроосветительных приборов. После изучения подробной инструкции по работе со светодиодными светильниками даже начинающий мастер почувствует себя увереннее и сможет выполнить предстоящий объем заданий на 20% быстрее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание!
Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Saint Mossi Modern Contemporary Elegant K9 Люстра из хрусталя Подвесной потолочный светильник — 5 ламп —

4.0 из 5 звезд

Выглядит отлично! 😁 проверьте, НОВАЯ ли у Вас постройка или старая!

Автор MediaBoxEnt, 30 октября, 2018

😸 ВАЖНО, если вы будете ставить люстру в НОВУЮ КОНСТРУКЦИЮ:

🌼 Адаптер, идущий к электрическому шкафу, предназначен для СТАРЫХ конструкций, где электрический шкаф МЕНЬШЕ, чем новый!

🌼Если у вас НОВЫЙ, вам понадобится: 👍🏻 Электрический шкаф, номинальная ширина, 4 дюйма, с его помощью вы создадите адаптер, который будет подключаться к электрическому шкафу, а затем! Который будет подключен к люстра 😻

Потому что пластина, которая идет с люстрой, очень маленькая.

Итак, вот что вам понадобится для изготовления адаптера, если у вас новая конструкция: одна из этих: https://amzn.to/2qjrUKU (универсальная поперечная балка лампы 4 дюйма)

2 из них: https: //amzn.to/2Jtmupt (Машинный винт из нержавеющей стали, гладкая поверхность, с полукруглой головкой, Phillips Drive, длина 5/8 «)

и 2 из них: https://amzn.to/2qhtRr8 (Keps K-Lock Nuts 18-8 Нержавеющая сталь — # 10/32)

Я также выложу их фотографии, чтобы вы могли их увидеть

Я хотел люстру, насколько я помню! Однако всегда было что-то более важное, куда можно вложить деньги. например, сбережения, инвестиции, книги, чрезвычайный фонд, счета за ветеринарные услуги и т. д., вы супер поняли!

Я хотел снять видео о настройке, но не смог справиться со своим волнением, поэтому сразу же собрал его!

Почему-то я решил поискать люстры на amazon и о боже! Цена была подходящей! Вид отличный!

Так что, прежде чем пытаться повесить, проверьте, есть ли у вас ол до новостройки, Ура в счастье !!!

Я сфотографировал, и хочу помочь, дайте мне знать!

Как установить вилку в проводной светильник или люстру

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Вам не нужно знать, как преобразовать проводной светильник в подключаемый светильник — это простая поделка, которую каждый может сделать за считанные минуты. В этой статье я шаг за шагом покажу, как добавить вилку в проводной светильник, чтобы его можно было использовать везде, где есть розетка!

Мне нравятся люстры, но раньше я думал, что их нельзя разместить в пределах досягаемости потолочной проводки, но когда друг попросил помочь организовать вечерний свадебный душ под раскидистыми ветвями древнего живого дуба Хок-Хилл, я начал изучать, как делать люстры часть внешнего освещения на специальном мероприятии моего друга.

Многие вопросы к квалифицированному персоналу в моем местном хозяйственном магазине привели меня к выводу, что на самом деле это всего лишь 5-минутная работа, чтобы преобразовать осветительную арматуру от необходимости жестко подключать ее к электрической коробке, чтобы просто подключить ее к любой розетке. Лучшая часть? Чтобы сделать этот переключатель, достаточно одной дешевой детали! После того, как вилка будет добавлена, люстра может идти куда угодно, куда может пойти удлинитель.

Вот иллюстрированное руководство о том, как добавить вилку в проводной светильник.

Расходные материалы, необходимые для преобразования фиксированного крепления в подключаемый модуль Swag Style:

Мне не удалось найти этот предмет в магазинах товаров для дома Big Box, таких как Lowes или Home Depot, но у Ace Hardwares они обычно есть в наличии. Номер детали 3-контактной сменной вилки Ace: SA540BKCC10

.

Необходимые инструменты:

• Отвертка (Если вы нашли вилку, которую я купил, вы можете использовать крестообразную отвертку или )
• Инструмент для зачистки проводов (необязательно! Провода на вашем осветительном приборе, вероятно, уже будут зачищены. Если у вас нет приспособлений для зачистки проводов, вы можете * осторожно * зачистить провода ножницами)

ВНИМАНИЕ: Электричество может быть чрезвычайно опасным! Если в какой-либо момент эти инструкции покажутся неясными или неадекватно отражают особенности вашего осветительного прибора , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком по электрике.

Выберите и подготовьте свой светильник

Во-первых, выберите светильник.Люстры из благотворительного магазина в сочетании с новым слоем аэрозольной краски — мои любимые светильники, которые можно преобразовать в лампы. Они создают идеальное временное освещение для украшения вечеринок, фотосессий, девичьих вечеров и т. Д. На этой фотографии уродливая латунная люстра за 15 долларов, ставшая розовым аксессуаром для вечеринок, готова преобразоваться из стандартной проводки в съемный светильник для использования в качестве наружного освещения. на открытом вечернем свадебном душе.

Найдите, отделите и зачистите провода

Отделите два провода, выходящие из двух отдельных участков шнура.Пластиковое покрытие может сплавлять их вместе, но чтобы облегчить следующий шаг, вам нужно отделить эти две части друг от друга. В новом или бывшем в употреблении бытовом светильнике эти провода уже должны быть оголены, но если они кажутся слишком короткими для работы или изношенными, вы можете отрезать потрепанный участок и снять покрытие со свежего провода, чтобы выявить непрозрачные и простые в использовании. провод.

Так как провода, показанные на этом изображении, были немного изношены, я решил упростить следующие шаги, отрезав и сняв покрытие с новой секции, прежде чем продолжить

Приобретите новую вилку

Теперь возьмите новую вилку с 2 или 3 контактами затыкать.(На моих изображениях показано подключение двухконтактной вилки, однако процесс установки трехконтактной заземленной вилки практически идентичен.)

Видите желтую часть? Мы удалим его, чтобы освободить место для проводов (к сведению: на вашем он может быть другого цвета)

Подготовка и открытие сменной вилки

Теперь плотно вставьте отвертку через основание сменной части вилки, как показано. Желтая часть (с отметкой «удалить») выскочит, обеспечивая доступ к контактам вилки.

Удалите штыри и ослабьте винты

После удаления желтой центральной части штырьки либо выскочат, либо выйдут из них при легком рывке.

Вы заметите, что на каждом штыре есть крошечный винт, который был скрыт желтым стержнем. Этот винт будет прикреплять провода люстры к штырям, чтобы проводить электрический ток.

Ослабьте, но не выкручивайте эти винты.

Наденьте штекер на шнур светильника

Пропустите провода светильника вверх через основание штекера и выведите его спереди. Затем протолкните корпус вилки по проводу в сторону. Затем прикрепите один провод к винту одного штыря, как показано.Намотайте провод через выемку в вилке и плотно оберните вокруг стержня винта. Затяните винт, чтобы надежно удерживать провод.

(Я несколько десятков раз повторял этот процесс на недорогих люстрах, которые я переворачивал в своей будке на блошином рынке, мне удалось забыть этот шаг несколько раз, и мне пришлось его повторить, так что не проявляйте излишнего энтузиазма и не прыгайте после навинчивания заглушки, прямо к соединительным проводам)

Присоедините каждый провод к 1 штырю

Повторите предыдущий шаг с другим штырем и неиспользованным проводом. Убедитесь, что ваш провод НЕ зарезан за конец штыря (см. Изображение).

Повторно соберите вилку с новыми проводами

Затем (и эта деталь может быть немного сложной) вставьте штыри обратно в корпус вилки так, чтобы головка винтов была обращена наружу .

Плотно вставьте выступы с каждой стороны, как показано.

Можно использовать плоскогубцы, чтобы захватить зубец и плотно вставить его на место.

Замените центральную часть заглушки.

Теперь замените центральную желтую часть (полностью вдавив ее на на дюймов, пока черный и желтый передние стороны не станут на одном уровне).

Если средняя часть не вставляется полностью, извлеките ее и еще раз проверьте, чтобы штыри, винты и провода полностью вошли в боковые стороны.

Enjoy

После того, как вилка будет полностью собрана и вставлена ​​обратно без выпуклостей, несоответствующих деталей или оголенных проводов, ваш новый стильный светильник с вилкой будет готов к использованию в качестве лампы, приспособления с зубчатым венцом или в качестве переносного светильника!

Так легко превратить фиксированный светильник в лампу, которую можно использовать в любом (сухом и безопасном) месте, куда может дотянуться удлинитель! Вы даже можете использовать беспроводной настенный выключатель, чтобы включать и выключать подключенную к сети лампу в дверном проеме или тумбочке. (На самом деле, именно так я освещаю свою гостиную — см. Мою статью о том, как я добавил люстру с настенным переключателем в свою квартиру в Сиэтле!)

ВНИМАНИЕ! Электричество очень опасно! Если в какой-либо момент эти инструкции покажутся неясными или неадекватно отражают особенности вашего осветительного прибора , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком.

Если вы боролись с освещением в старом доме, где не было проводки для электрического ящика на потолке жилых комнат, обязательно ознакомьтесь с моей статьей о том, как я использовал этот метод, чтобы повесить люстру на потолке своей гостиной. — создание яркого и красивого верхнего освещения даже в старом доме без проводки, кроме электрических розеток на уровне пола.

см. Также:

ЗАПРОС: Hawk-Hill.com поддерживается читателем. Если это руководство сэкономило вам время или деньги на вашем проекте, подумайте о том, чтобы сказать спасибо, купив автору кофе.

Сообщение навигации

Детали и ремонт ламп | Lamp Doctor: Как подключить / перемонтировать кронштейны для люстр

Электромонтаж или перемонтаж люстры подобен перемонтированию кучи маленьких настольных ламп с помощью розеток без ключа и связыванию их всех вместе.Провода обычно объединяются в кластер.

Сначала отключите питание выключателем.

Затем решите, хотите ли вы перемонтировать подвесную люстру или сняв ее. Если он большой и нужно перемонтировать всего несколько розеток, можно оставить его висящим. Если все рычаги необходимо перемонтировать, и вы заинтересованы в полной очистке и вытирании пыли, опустите его.

Большинство ламп соединяются резьбовыми деталями (стержнями, гайками и шайбами). Уже более века в деталях ламп используются стержни и резьбы стандартных размеров International Pipe (IP).Самый распространенный размер — 1 / 8IP, и он составляет около 3/8 дюйма. Для кронштейнов люстр вы можете найти резьбу 1 / 8IP на обоих концах.

Даже стеклянные кронштейны люстр будут иметь соединение 1 / 8IP в наконечниках.

После того, как вы найдете гайку или резьбу, удерживающую рычаг на люстре, открутите ее. Не торопитесь и будьте осторожны. Часто это латунь, мягкий металл. Стальная гайка может выглядеть ржавой, и вам может потребоваться немного ингибитора ржавчины, но все же не торопитесь. Если вы повредите нити или сломаете руку, вы создадите больше работы.

Сняв руку с тела, у вас есть отличный шанс почистить люстру.Если в руке старая проводка, попробуйте подключить новый провод, прежде чем вытащить старый. Часто проволока бывает слишком хрупкой или короткой, поэтому вам придется удалить старую проволоку.

Протянуть новый провод через рычаг может быть непросто. Снимите с руки любые другие чашки или бобышки, чтобы исключить и минимизировать повороты и изгибы.

Параллельный шнур слишком мягкий, а 2-й провод может быть слишком толстым, чтобы протолкнуть его через рычаг. Вам нужно будет наложить леску на руку, чтобы протянуть проволоку обратно. Наш фаворит — цепочка из бисера с гравитацией.

Протолкните бисерную цепочку с одной стороны руки и немного ослабьте. Используя силу тяжести, поверните рычаг и продолжайте подавать цепь. Цепочка из бисера, кажется, имеет достаточно веса, чтобы пройти через нее, не зацепившись за нее.

Затем вам нужно будет подключить новые провода к цепи. Убедитесь, что соединение прочное, используя тонкий провод или припой в месте соединения.

Потяните за цепь так, чтобы провода полностью прошли через рычаг.

Теперь вы можете надеть заглушку на провода и подсоединить ее к руке.

Теперь вы можете подключить внутреннюю часть розетки к проводам. Помните, что черный провод идет на латунный винт, а белый провод — на никелевый винт. Полярность всегда важна и увеличивает нагрузку (ампер), которую вы получаете от цепи.

Оттяните шнур назад вниз по рычагу и подсоедините кожух розетки.

Теперь рука готова к соединению с корпусом люстры.

Здорово! Осталось еще 5!

DIY Многоламповая люстра для столовой — Love & Renovations

Мне всегда нравилось освещение — в большой эффектной люстре есть что-то такое, что делает мою душу счастливой.Когда мы переехали в этот дом, мы унаследовали, возможно, самую отвратительную световую фигуру, которую когда-либо помещали на эту землю. Без преувеличения. Это ужасно.

Итак, как только мы заселились и были готовы начать вносить какие-то изменения, люстра в столовой должна была уйти. Мы знали, что у нас нет средств на красивую люстру моей мечты, поэтому мы решили взяться за дело прямо сейчас и сделать что-нибудь самостоятельно.

Мы — настоящие авантюристы.

Это заняло много времени и планирования (и много сумасшедших взглядов бедных сотрудников Lowe’s), но мы сделали это и выжили, чтобы рассказать историю.И сегодня я расскажу вам, как добиться этого самостоятельно.

И знаете что? Стоит он меньше 300 долларов.

Серьезно — мы потратили около 250 долларов от начала до конца на этот проект. И мы получили это:

Этот пост содержит партнерские ссылки. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Поверьте мне. Вы хотите это увидеть.

Приступим к объяснению.

Необходимые материалы:

Учебное пособие:

Мы начали с 6 футов 1 ″ X 12 ″ — мы сократили его до 5 футов, потому что это был размер, который, по нашему мнению, лучше всего подходит для нашего обеденного стола (длина которого составляет 9 футов).Если вы решите сделать это самостоятельно, подойдет любая длина, вам просто, возможно, придется соответствующим образом отрегулировать количество лампочек.

У нас было представление о том, сколько лампочек мы хотим сделать, но мы хотели посмотреть, как они выстроятся на плате, прежде чем мы действительно сделаем что-нибудь официальное. Мы выстроили наши фонари на доске, чтобы увидеть, сколько в поперечнике мы сможем разместить, и в итоге решили, что четыре лампочки заполнили его ровно настолько, чтобы не было слишком тесно. (Имейте в виду, что огни будут свисать с разной высоты, поэтому, даже если они выглядят немного сгруппированными в этот момент, они не будут, когда свет погаснет.)

Тогда пришло время разметить наши дыры. Мы начали на 1 дюйм от края и отметили каждые 3 дюйма после этого (так что у нас были отметки на 1, 4, 7 и 10 дюймов).

Мы сделали отметки на каждой стороне доски, а затем с помощью линейки нарисовали четыре линии, идущие вниз по доске.

Затем пришло время разметить остальные ряды и выяснить, куда пойдут рабочие фары. Наши лампы были 3 дюйма в диаметре, поэтому мы решили, что лучше всего подойдет 20 рядов по 4 лампы.Мы прошли каждую линию и отметили каждые 3 дюйма, чтобы указать, куда пойдут остальные огни.

Затем пришла часть, которая немного повредила нашему мозгу — решение, куда пойдут рабочие фары. Мы выбрали 20 рядов по 4 лампы, что означало, что будет 80 лампочек. Очевидно, нам было неинтересно иметь 80 рабочих лампочек — это было бы не только слишком ярко, но я даже не хочу думать о том, во сколько нам обойдется покупка 80 розеток. Итак, мы решили, что 10% фонарей будут работать, то есть нам нужно отметить точки для 8 рабочих фонарей.

Я хотел бы дать вам отличный метод определения того, какие лампы должны работать, но для нас это было много проб и ошибок. Мы поиграли с кучей различных конфигураций (пометив их карандашом), пока не нашли ту, в которой все они были красиво расположены и выглядели довольно случайными (хотя это было совершенно не так), и отметили, куда будут идти огни, обведя их. их точка с маркером.

Затем пришло время построить коробку. Мы хотели что-то с красивым большим основанием, которое замаскировало бы тот факт, что отверстие для розетки в нашем потолке сильно смещено по центру.Нам также нужно было место для тонны проводов, так как у нас было бы 8 рабочих фонарей, а это означало, что нам нужно было, чтобы на самом деле это был ящик, в котором было немного места от потолка.

Мы поэкспериментировали с некоторыми другими размерами и решили, что лучше всего будет свешивать его примерно на 6 дюймов от потолка, поэтому нашим следующим шагом было создание деревянного ящика (окончательные размеры в итоге составили 60 дюймов в длину, 11 дюймов в ширину, и 6 дюймов высотой для тех из вас, кто следует дома).

Кори использовал наш Kreg Jig для создания отверстий в карманах, чтобы все это было вместе, и мы также использовали клей для дерева, чтобы убедиться, что это красиво и надежно.У меня не так много подробных фотографий процесса сборки коробки, но с помощью магии Интернета давайте пропустим сборку коробки и сразу перейдем к готовому продукту:

Ага, это коробка. Пора было испачкать, но сначала мы хотели убедиться, что коробка действительно работает в комнате — мы не хотели досконально осознавать, что она выглядит нелепо, поэтому мы внесли ее внутрь, чтобы проверить размеры в номер.

Выглядит хорошо! Итак, после шлифовки его, чтобы убедиться, что все края гладкие, настала моя очередь вмешаться, чтобы я мог испачкать его. Я использовал свое верное пятно Minwax в Dark Walnut (почти единственный цвет, который я когда-либо использовал). Два слоя спустя мы были в порядке.

Затем пришла веселая (или действительно ужасная, в зависимости от того, насколько вам нравится, когда вас пытают).

Пришлось повесить.

Мы использовали пару кусков обрезков дерева, которые мы вырезали, чтобы они идеально поместились внутри коробки, а затем прикрепили их к потолку. Самым сложным было выяснить, куда именно они должны идти. Я не буду вдаваться в подробности, потому что я не математик в этих отношениях, и мне как бы больно думать об этом, но мы в основном повесили их так, чтобы готовая коробка была расположена по центру стола по обеим сторонам. и по ширине.Потребовалось много измерений, выравнивания и немного проклятий (разве это не важная часть любого проекта DIY?), Но вскоре мы их повесили.

(Вы можете увидеть отверстие патрона лампы, к сожалению, смещенное по центру на левой стороне фотографии. )

Затем пришло время затаить дыхание и надеяться, что мы повесили их так, чтобы коробка поместилась поверх них (они должны были быть идеальными, так как они были обрезаны, чтобы точно помещаться в коробке — если бы они не были даже с каждым другой или если бы они были повешены немного криво, не получилось бы).

Подходит! Конечно, мы еще не могли повесить его, потому что на нем не было … гм, СВЕТОВ, но мы уже к этому приближаемся.

Затем пришло время перейти к более интересным частям.

Как я уже упоминал, на нашем приборе 80 лампочек, но на самом деле горят только 8 из них. Итак, 8 ламп подвешены с помощью розетки и провода, но остальные 72 в этом не нуждаются, и нам пришлось придумать альтернативное решение для них (поскольку мы не собирались тратить лишний миллион долларов. на световые розетки и провода, которые нам не понадобились).

Мы выяснили, что лампочки идеально подходят для 1-дюймового электрического кабелепровода (тот же материал, который мы использовали для изготовления карнизов для штор своими руками), поэтому мы решили посмотреть, сможем ли мы сделать из этого несколько розеток для искусственного освещения. . Для справки, вот как выглядели наши настоящие розетки.

Мы сделали наши патроны для искусственной подсветки длиной 2 дюйма, чтобы они максимально соответствовали длине настоящих. Мы начали с того, что с помощью нашей сабельной пилы разрезали трубу на 2 дюйма длины — 72 из них, если быть точным.

Эй, я никогда не говорил, что это быстрый процесс.

(Как вы можете видеть, мы использовали ленту для кабелепровода, чтобы прикрепить кабелепровод к нашему рабочему столу, пока Кори резал, чтобы канал не раскачивался по всему месту, пока он пытался его разрезать. Просто, но эффективно!)

Когда все они были разрезаны, наши маленькие розетки для искусственной подсветки выглядели так:

Но им нужен был верх. Очевидно, лампочка должна была попасть в нижнюю часть, но нам нужно было что-то сверху, чтобы их можно было прикрепить к веревке, которую мы купили, чтобы их повесить (мы доберемся туда через секунду).Итак, однажды ночью, когда мы смотрели телевизор, мы выложили их всех…

(это не все, только те, с которыми я работал)

И мы взяли наши материалы и приступили к работе! Мы использовали 3/4 дюйма уплотнения для верхней части, и нам потребовались плоскогубцы и молоток, чтобы вставить их туда, и суперклей, чтобы убедиться, что они никуда не денутся. Вот более пристальный взгляд на выбивное уплотнение, чтобы вы могли понять, как оно работает.

Вуаля! Вот так у нас были маленькие искусственные розетки.Вверху просверлили отверстие, чтобы можно было протянуть веревку…

А потом мы их всех покрасили распылением. Это был немного ненужный шаг, но кабелепровод и выбивные уплотнения немного различаются по цвету, а на кабелепроводе есть надписи и случайные линии, поэтому мы решили пойти дальше и покрасить их в серебристый металлик, чтобы они были красиво и единообразно.

Когда мы закончили этот шаг, пришло время собрать все воедино.

Мы знали, что хотим, чтобы все источники света свисали с разной высоты, поэтому нам нужно было точно выяснить, как мы хотим это сделать. Мы выбрали пять разных длин, самая длинная из которых составляла 3 фута, а самая короткая — 2 фута. Вы можете более четко увидеть разбивку на фотографии ниже, но мы решили сделать следующее:

— 20 на трех футах
— 15 на двух с половиной футах
— 20 на двух с половиной футах
— 15 на двух с половиной футах
— 10 на двух футах

Это было немного случайным решением, и для него не было никакого реального метода, кроме как нам казалось правильным. После того, как мы определились с длиной, я нарисовал карту света на листе бумаги, и мы закодировали ее цветом, чтобы убедиться, что все источники света падают в случайном порядке. Вот как это выглядело:

Помните, что обведенные X — это те, которые загораются. Мы решили, что хотим, чтобы все освещенные были ближе к середине источника света, а не на внешних краях, и мы не хотели, чтобы какой-либо из них был самой длинной или самой короткой длины — кроме того, это было случайным образом.

Это определенно был процесс, и потребовалось довольно много времени, чтобы понять, как это сделать, но с большим терпением мы закончили с источником света, который выглядит так, будто он был совершенно случайным, что и было целью, так что это было Стоит усилий!

Мы купили самую тонкую черную веревку, которую смогли найти для нашей искусственной проволоки — наша настоящая проволока — плетеная проволока в винтажном стиле, поэтому мы хотели, чтобы она соответствовала как можно точнее. Вот что у нас получилось:

Для справки, вот как выглядят наши настоящие провода.

Я обрезал веревку до нужных размеров и сделал кучу каждой длины, мы обожгли края, чтобы они не истирались (и чтобы мы действительно могли вставить их в отверстия), а затем мы были готовы вынести их на свет . Мы плюхнулись на диван, поставили световой короб к себе на колени и принялись за работу.

Все, что нужно было для этой части, — это протолкнуть веревку подходящего размера через предварительно просверленные отверстия и завязать узел. Наша маленькая карта все время лежала в коробке, и каждый работал от противоположных концов к середине.

Как вы можете видеть, мы пока оставили обведенные кружки в покое, потому что именно там должны быть рабочие фары, а это значит, что для этих отверстий нужен провод.

Когда мы собрали их все, пришло время для проводки.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Прежде чем я объясню, что мы здесь сделали, я хочу прояснить, что никто из нас не электрики, и мы полностью осознаем, что наш метод не обязательно был «правильным» способом делать что-то. Моему мужу довольно комфортно работать с электричеством, и мы были уверены в нашем методе и безопасно использовали этот свет в нашем доме более 5 лет без каких-либо проблем, прежде чем мы переехали.Однако, если вы решите попробовать это дома, знайте, что мы не несем ответственности за какие-либо проблемы, которые у вас есть, и я настоятельно рекомендую обратиться к лицензированному электрику, который поможет вам, если вы не чувствуете себя комфортно с этим самостоятельно.

Вот небольшая диаграмма, которую я сделал, показывая, как у нас работает световая проводка. Опять же, есть разные способы сделать это, и мы выбрали именно этот путь.

И для небольшого обзора, вот увеличенное фото, чтобы вы могли увидеть, как все они связаны немного лучше.Несмотря на то, что здесь нет изображения , вам следует использовать распределительную коробку для каждого соединения, чтобы предотвратить любые электрические проблемы.

Ясно, как грязь, правда? Это немного сбивает с толку, но как только вы начнете это делать, вы сможете начать разбираться в этом!

Когда все было подключено и готово к работе, мы принесли его в столовую, чтобы поставить на потолок. Кори предварительно просверлил пилотные отверстия в нашей коробке в точных местах, где должны были быть монтажные детали, поэтому все, что оставалось сделать, это просверлить коробку и надеяться, что она не рухнет (предупреждение о спойлере: этого не произошло. , хотя мы целых три дня провели с диванными подушками на обеденном столе на всякий случай !)

Сработало! Было уже поздно (это видно по темноте на улице!), И мы легли спать.На следующий день мы вернулись к нему, чтобы закончить … Видите ли, у нас была целая коробка таких:

И их нужно было добавить на свет!

Большую часть следующей части я проделал сам, поэтому у меня действительно нет фотографий, но с этого момента процесс был невероятно простым: я просто стоял на столе, хватал искусственное гнездо и протягивал через него веревку. и связали узлом. Затем я схватил лампочку и нанес на нее несколько точек суперклея, затем вставил ее в розетку и подержал несколько секунд, пока клей не высох. Затем я (медленно) отпустил и восхитился своей работой!

Было несколько розеток, в которых мне было трудно заставить свет воткнуться в розетку, но с небольшим дополнительным клеем и большим терпением мне удалось вставить их все туда. Я старался не добавлять больше нескольких точек клея в каждую розетку, потому что я хотел иметь возможность относительно легко вытаскивать свет обратно, если это необходимо.

Оказывается, было хорошо, что мы были осторожны с клеем, потому что, когда мы закончили и отступили, мы поняли, что есть несколько областей, где несколько источников света были подвешены на одной высоте в группе, потому что даже если мы планировали, что все веревки будут на разной высоте, поэтому невозможно было сохранить все наши узлы одинакового размера, поэтому длины не были точными.Но не было проблемой выключить свет, завязать узел на одном или двух из них повыше и посмотреть, как это будет выглядеть. Мы играли с ним до тех пор, пока не перестали видеть какие-либо забавные области, а затем закончили.

Вы готовы увидеть? Если вы на самом деле задержались на всех 2700 словах этого поста (черт возьми, я много говорю!), То вы полностью это заслужили. И если вы просто прокрутили вниз, чтобы увидеть фотографии, то я вас ни в чем не виню, и вы тоже заслуживаете этого. Перейдем к самому красивому.

Мы так влюблены в этот свет.

Это именно то, что мы хотели, и нам нравится, что он полностью уникален и чего нет ни у кого. Мы постоянно ловим себя на том, что просто смотрим на него, когда находимся в гостиной и смотрим телевизор, и не можем понять, насколько он идеален для нас.

Нам также нравится, как он выглядит снизу — мы отказались от многих наших оригинальных идей, потому что думали, что они будут плохо смотреться снизу, пока вы сидите за столом, но этот парень выглядит так же красиво из-под него, как и он со стороны!

И, конечно же, нам нравится, как он выглядит, когда на самом деле включен.Свет от 8 лампочек, которые действительно работают, отражается от всех других источников света, и возникает иллюзия, что все это просто светится. Сфотографировать невозможно, но знайте, что это красиво! Мне придется когда-нибудь пригласить вас всех на ужин, чтобы вы могли лично увидеть, как это выглядит!

Ага. Думаю, мы его сохраним.

Этот проект был трудоемким, временами немного ошеломляющим, и не для слабонервных, но я обещаю, что если вы будете его придерживаться, вы получите эпический светильник, который каждый , кто приходит к ваш дом спросит вас об этом.Серьезно — каждый раз, когда кто-то подходит, меня спрашивают, откуда он, и мы с гордостью можем сказать, что сделали это сами. Если бы я только мог собраться с силами, чтобы заменить каждый светильник в нашем доме чем-то таким великолепным!

Если бы вы могли создать единственный в своем роде светильник своей мечты, как бы он выглядел?

Хотите больше простых и доступных идей для самостоятельного изготовления?

Как подключить фары последовательно? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем учебнике по основному монтажу электропроводки мы покажем , как подключать точки освещения в быках? . Хотя мы знаем, что последовательное соединение для бытовой электропроводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электроприборы.

Как подключить светильники последовательно?

На рисунке выше все три световые точки соединены последовательно. Каждая лампа подключается к следующей, то есть L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключен к тогда напряжение питания.

согласно аналогии с последовательной схемой протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение другое, в отличие от параллельной схемы, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков последовательной цепи освещения, добавление или удаление одной лампы из цепи повлияет на всю цепь, т. Е. Другие лампы будут тускнеть, а другие подключенные устройства и приборы не будут получать достаточное или требуемое рабочее напряжение из-за напряжения Последовательная цепь различается в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в эту схему, просто продлив проводники L и N на другие лампы, но они не будут гореть в соответствии с номинальная выходная эффективность. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

еще один серьезный дефект цепи последовательного освещения заключается в том, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, так как цепь будет быть открытым, как показано на рисунке ниже.Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Фонари, подключенные в серии

Недостатки последовательной цепи освещения.

• Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и приведению к прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
• Если в цепь последовательного освещения добавлено больше ламп, их яркость уменьшится.потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.

Проводка серии

• представляет собой проводку типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
• Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь.Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
• Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
• В соответствии с будущими потребностями, в текущую последовательную цепь следует добавлять только эти электрические приборы, если они имеют такой же номинальный ток, как ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства i.е. лампочки, вентилятор, обогреватель, кондиционер и т. д. имеют разный номинальный ток, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

• При последовательном подключении требуется кабель меньшего размера.
• Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.

Цепи серии

• нелегко получить накладные расходы из-за высокого сопротивления, когда в цепь добавляется дополнительная нагрузка.
• Срок службы батареи в последовательной цепи больше, чем в параллельной.
• Это наиболее простой метод электрического подключения, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
• Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
• Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых областях. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке базовой домашней электропроводки:

Как заменить и установить светильник

Есть ли в вашем доме светильник, который вы хотите заменить? Не нужно вызывать разнорабочего или оплачивать Home Depot, чтобы они сделали это за вас. Не имея никакого опыта работы с электричеством, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, хотя бы раз.Сегодня я передаю вам эти знания.

Самое замечательное в замене осветительных приборов состоит в том, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются / отключаются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме того, чтобы убедиться, что размер самого приспособления хорошо вписывается в пространство, в котором вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и поставить его в своем доме, где он уже есть.(Исключение составляют потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых осветительных приборов на новые. Установить прибор в новом месте, где раньше не было света, — это попытка, которая обычно подходит только лицензированным электрикам.

Давайте приступим!

1. Выключите питание старого прибора.

Ваша первая задача — отключить питание прибора, который вы меняете.Это означает, что вы знаете, где находится ваша электрическая панель, и нажимаете правый переключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он погаснет, вы поймете, что у вас правильный выключатель. (Ярлыки на панели тоже должны помочь, но по моему опыту они не всегда полностью точны.)

2. Снимите козырек, чтобы открыть доступ к проводке и крепежу.

В приспособлении, которое я заменял, использовалось простое навинчивающееся кольцо для фиксации навеса (и приспособления). Все приспособления разные, но независимо от того, что это, должно быть довольно легко понять.

Навес представляет собой округлое широкое покрытие, которое прилегает к потолку и скрывает некрасивую проводку и оборудование. Обычно есть какой-то винт, удерживающий навес на месте; просто снимите все имеющиеся механизмы и позвольте куполу опуститься.

3. Открутите три провода: черный, белый и медный.

Три набора проводов, каждый из которых соединен красным соединителем.

В двух словах, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным в потолке, а затем монтируете крепеж.Вот и все.

Красный колпачок соединяет провода от потолка с приспособлением и скручивает / откручивает точно так же, как и все остальное — левостороннее и плотно правое.

Итак, когда вы снимете козырек, вы должны увидеть три трех набора проводов — черный, белый и зеленый (или медный), которые необходимо отсоединить, чтобы снять старый крепеж. Отвинтите соединители проводов (красные части на изображении выше) и отделите проводку прибора от проводки потолка.

4.Снимите старый светильник.

То же изображение, что и выше, на этом показано, как снимать осветительную арматуру. Как только провода будут отсоединены, открутите здесь, и крепление будет снято с потолка. Опять же, это может отличаться в зависимости от осветительной арматуры, с которой вы работаете.

После того, как вы отсоединили провода, старый светильник, как правило, можно удалить. Универсального способа крепления к потолку или распределительной коробке не существует, но обычно это всего лишь один или два винта. Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно закреплена в вашем потолке.Помогает иметь под рукой другого человека, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Примерно так должен выглядеть ваш световой короб без приспособления.

Все светильники имеют заранее смонтированную коробку универсального размера в потолке, от которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая крепежом для вашего осветительного прибора. Это либо одинарный «ремешок» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн.Во всех светильниках, которые я заменил, был ремешок, который я заменил новым монтажным кронштейном просто потому, что он идет в комплекте с самим светильником. Обратитесь к инструкциям по использованию вашего светильника для получения дополнительных указаний здесь, но если ваш светильник поставляется с новым кронштейном, вы должны его использовать.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга. Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

У проводов, спускающихся с потолка, будут оголенные концы, а у новых проводов — как бы потрепанные серебряные концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, накрутите соединительный элемент и повторите то же самое с белым проводом. Медный (или зеленый) провод нового приспособления может немного отличаться; иногда он подключается к зеленому заземляющему винту, а иногда к выделенному медному проводу, идущему от потолка (электрическая коробка).Обратитесь к инструкциям по вашему светильнику и к вашей индивидуальной ситуации: если в потолок предварительно проложен медный провод, подключите к нему новый провод. Если у вас есть небольшой зеленый винт на монтажной пластине, оберните его новым медным проводом.

6. Закрепите новое приспособление и отрегулируйте длину (если есть цепь).

Если есть цепь для крепления, то есть она не прилегает к потолку, то сейчас самое время отрегулировать ее до нужной длины. У каждого прибора есть свой механизм для этого, поэтому следуйте индивидуальным инструкциям.

Скорее всего, нужно протолкнуть лишнюю цепь / шнур в потолок или спрятать под навесом. Сделайте это и сейчас.

После всего этого вы можете закрепить новое приспособление, как правило, с помощью пары винтов на монтажной пластине. На мой взгляд, это намного проще, чем поставить новую вешалку для верхней одежды или закрепить тяжелую раму для фотографий.

7. Включите питание и проверьте новый прибор!

Если вы восстанавливаете питание, а свет не горит, скорее всего, белый или черный провода подключены не полностью.Вам нужно будет снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это всего один раз среди горстки светильников, которые я установил.

3- и 4-проводные электрические схемы с несколькими лампами

Перед началом электромонтажных работ ознакомьтесь с местными законами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводов, разрешенных в коробке.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах на этой странице показано подключение нескольких источников света с помощью схем 3- и 4-ходового переключателя. Ниже приведены дополнительные сведения об этих схемах и некоторые советы по поиску и устранению неисправностей.

Подключение 3-позиционного переключателя с несколькими лампами

В этой схеме показаны два светильника, но можно добавить больше, продублировав схему разводки между светильниками для каждого дополнительного светильника.Здесь источник находится на первом переключателе, SW1, и оттуда идет трехжильный кабель к первому свету, L1. Два 2-проводных кабеля проходят между каждым осветительным прибором после этого, а 3-проводный кабель проходит от последнего источника света до SW2.

В начале цепи горячий источник подключается к общей клемме SW1. Нейтраль соединяется с белым проводом кабеля, идущим к фарам, а затем соединяется косичкой с клеммой нейтрали на L1. Он также соединен с белым проводом, идущим ко второму свету, L2.В L2 этот белый провод подключается непосредственно к нейтральному выводу на осветительной арматуре. Если добавить больше источников света, этот провод будет соединен с приспособлением и белым проводом, идущим к следующему свету.

Путешественники проходят между фонарями с помощью второго кабеля, черного и белого проводов, и на последнем светофоре их соединяют, чтобы продолжить движение к клеммам путешественника на SW2. Они ни в коем случае не подключаются к осветительным приборам. Белый путевой провод обмотан черной лентой, чтобы обозначить его как горячий

Электромонтаж 2 ламп и 3-позиционных переключателей

На этой схеме изображена еще одна схема с несколькими световыми приборами, управляемая трехпозиционными переключателями.Здесь источник и светильники идут раньше переключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав схему проводки между светильниками.

Трехжильный кабель проходит от L1 к L2, а двухжильный кабель идет оттуда к первому коммутатору. Между переключателями SW1 и SW2 проложен трехжильный кабель. Горячий источник подключается к черному проводу, проходящему между лампами, и на последнем источнике света он подключается к черному проводу, проходящему через общий провод на SW1, он не подключается к осветительной арматуре.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме SW2.

Вернувшись к источникам света, нейтраль источника соединяется с клеммой нейтрали на L1 и соединяется с белым проводом, идущим к следующему осветительному устройству. На каждом источнике света он соединен с нейтральным выводом с помощью пигтейла, а на последнем источнике света — непосредственно с нейтральным проводом светильника. В SW1 красный и белый провода от 3-проводного кабеля, проходящего между переключателями, функционируют как дорожки с белой маркировкой для горячего с использованием черной ленты или краски.

Электропроводка 3 переключателя и 2 лампы

На этом чертеже показана проводка для нескольких источников света в схеме 4-позиционного переключателя с источником и осветительными приборами, расположенными перед переключателями. В эту схему можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного устройства. Здесь 3-проводной кабель проходит между L1 и L2, 2-проводной кабель проходит от последнего индикатора к SW1, а еще 3-проводной кабель проходит от SW1 к 4-позиционному переключателю, а затем к SW2.

В светильниках горячий источник соединен с черным проводом, идущим между светильниками, он не соединяется с светильниками.В последнем приспособлении он подсоединяется к черному проводу, идущему к общему проводу SW1. Нейтраль от источника соединяется с каждым осветительным прибором с помощью косички, а к нейтрали, идущей к следующему свету. На последнем индикаторе нейтраль источника подключается непосредственно к клемме нейтрали осветительного прибора.

Красный провод между лампами подключается непосредственно к горячему на L1, а затем идет к следующему свету. Если имеется более двух огней, красный соединяется с горячим светильником, а красный провод идет к следующему свету.С двумя лампочками он стыкуется с белым проводом, идущим к переключателям. Этот белый провод обернут черной лентой, чтобы обозначить его как горячий.

На SW1 этот маркированный белый провод соединяется с отмеченным белым проводом, идущим к 4-ходовому переключателю, а на 4-канальном переключателе он снова присоединяется к маркированному белому проводу, идущему непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

Черный и красный провода, проходящие между переключателями, служат в качестве переходников для цепи.На пути 4 путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 подключаются к черному и красному путешественникам, идущим к SW2.

Здесь источник цепи находится у первого трехпозиционного переключателя, и 3-проводной кабель проходит между всеми переключателями и лампами в цепи. Между лампами проложены два кабеля, чтобы обеспечить дополнительный провод, необходимый для их питания. Здесь один 3-проводной и один 2-проводный кабель используются для обеспечения всего необходимого количества проводов, но также можно использовать для этой цели два 2-проводных кабеля и сделать один из белых проводов путевым.

Поиск и устранение неисправностей в цепях 3- и 4-ходовых переключателей

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице. Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи.Путешественники с одного 3-го пути могут быть подключены к любому терминалу в паре, но не путайте пары на 4-х канальном, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути. Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях.Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке. Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей.Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут. Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен.В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода. Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд от этого путевого терминала к другому и повторите попытку.Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно. Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится зонд или как вы поворачиваете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом.Переместите один датчик к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты. Переместите второй датчик к другому выводу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при повороте тумблера, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.
