Схема соединения лампочки с выключателем: Схемы подключения трех ламп и более

Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Как подключить лампочку через выключатель: схемы соединения

Как подключить лампочку через выключатель: схемы и правила подключения

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

• Меры по обеспечению электробезопасности
• Инструмент для выполнения работ
• Рекомендуемые кабели и провода
• Применение разветвительной коробки
• Удаление изоляции с проводки
• Нюансы формирования скрутки
• Правильная установка выключателя
• Разновидности бытовых выключателей
• Виды ламп для использования дома
• Способы запитать лампочку через выключатель
  • #1: Простейшее подключение светильника
  • #2: Раздельное включение ламп люстры
  • #3: Управление пятирожковой люстрой
  • #4: Светильник – один, выключателя – два
  • #5: Включение лампочки из разных мест
  • #6: Подключение люстры с вентилятором
  • #7: Встроенные датчики движения
• Выводы и полезное видео по теме

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

На стенде панель с лампами заменяет потолок, а стол с выключателем, распаечной коробкой и розеткой является стенкой
Фаза силовой линии, представленная жилой слева, выводится на выключатель, внутри которого расположен размыкающий механизм
От силовой линии на лампу идет нулевой провод (синий справа). От лампы к выключателю прокладывается размыкающийся участок фазы
Нажимая на клавишу, мы соединяем контакты механизма, расположенного внутри выключателя. Фаза превращается в сплошную линию, по которой ток поступает к лампе

Наглядная схема подключения на стенде
Соединение с силовой линией
Подключение лампы к силовой линии
Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

Острый нож.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, специальным приспособлением – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

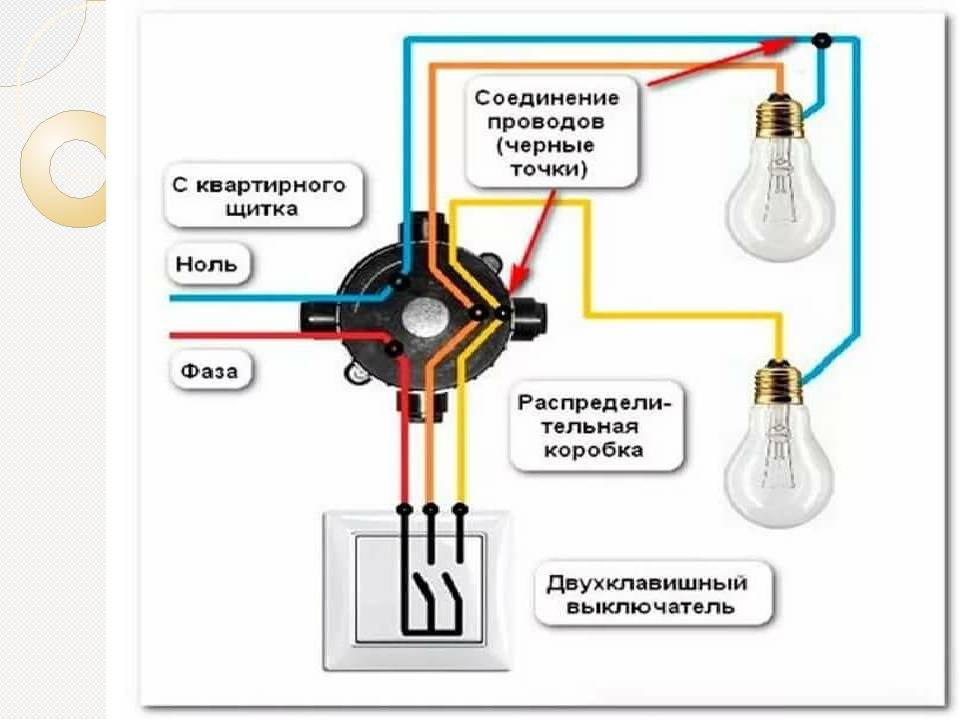

Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры
Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла
В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход
В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода
Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель
Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой
Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно
Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя

Шаг 1: Схема с выключателем на 2 клавиши
Шаг 2: Распаечная коробка для подключения ламп
Шаг 3: Группы проводов в распаечной коробке
Шаг 4: Соединение нолей в распаечной коробке
Шаг 5: Соединение фазной жилы с выключателем
Шаг 6: Установка крышки распаечной коробки
Шаг 7: Проверка подключения лампочек
Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком

.

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще выключатель с двумя клавишами применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе датчик движения уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, есть вопросы, нашли недочеты в представленном материале? Ждем ваших комментариев.

Источник

Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников
или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку –
выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только
после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику
осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе,
а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка
всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки
вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета)
необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки
и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для
фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если
он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного
щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре).
В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить.
Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в
распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда
необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета),
а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также
💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов,
и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса.
Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете
конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент
простой клиент нагрузочного тестирования под названием fortio.
Fortio позволяет контролировать количество подключений, параллелизм и
задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя.
политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и
http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите
одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда
istio-proxy открывает канал для дальнейших запросов и подключений.

  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
# диапазон, средняя точка, процентиль, количество
> = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

  Код 200: 17 (85,0%)
Код 503: 3 (15,0%)


  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1. 3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Завершено через 51,9946 мс: 30 звонков. qps = 576,98
Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
# диапазон, средняя точка, процентиль, количество
> = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

  Код 200: 11 (36.7%)
Код 503: 19 (63,3%)


  $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
cluster.outbound | 8000 || httpbin.default.svc.cluster. local.upstream_rq_pending_total: 29


.

Как работают автоматические выключатели | HowStuffWorks

Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

Объявление

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

.

Миниатюрные автоматические выключатели (MCB) для начинающих

Двойные функции переключателя и предохранителя

В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

Миниатюрные автоматические выключатели (MCB) для начинающих

Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

Продолжим эту статью следующими темами, важными для полного понимания MCB:

Номинал MCB

Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

Миниатюрные автоматические выключатели, установленные на DIN-рейку

Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

Вернуться к темам ↑

Конструкция

Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

Рисунок 1 — Внутренний вид теплового выключателя

Вернуться к темам ↑

Принцип действия и принцип действия

Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I ² R) при нагреве .

Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

Рисунок 2 — Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

Нормальное состояние автоматического выключателя показано на рис. 2а . Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

Вернуться к темам ↑

Температура

Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

Вернуться к темам ↑

Монтаж автоматических выключателей

Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

Вернуться к темам ↑

Приложения

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

Рисунок 3 — Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

Некоторые применения автоматических выключателей в зависимости от номинального тока:

• 15 и 20 A — Защита нагревателей и насосов плинтуса
• 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
• 50 А или более — Защита электрических нагревателей

Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

Вернуться к темам ↑

Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

.

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

1. Масляный автоматический выключатель
2. Автоматический выключатель минимального уровня
3. Автоматический выключатель воздушной струи
4. Автоматический выключатель на основе гексафторида серы
5. Вакуумный выключатель
6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i. е масляные выключатели и безмасляные выключатели.

.

Выключатель с лампочкой схема подключения

Автор Alexey На чтение 6 мин. Просмотров 1.2k. Опубликовано 08.04.2016
Обновлено 08.04.2016

Для поиска выключателя на ощупь, находясь к тому же в малознакомой непривычной обстановке, можно потратить немало времени и нервов, задевая предметы. Проснувшись в темноте, при поисках выключателя есть риск споткнуться и получить травму.

Поэтому световая индикация аппаратов ручного управления освещением стала применяться почти сразу же после массового распространения электроосветительных приборов. Поначалу подсвечивали разными методами устройства управления электрическими осветительными приборами на предприятиях и в общественных заведениях.

Позже стали выпускаться бытовые выключатели с подсветкой, не отличающиеся от обычных по размерам, способу установки и подключения.

Сбалансированная яркость подсветки

Удобство выключателей с подсветкой заключается в возможности быстрого определения местонахождения устройства коммутации благодаря слабому свечению встроенного источника света.

Яркость свечения должна обеспечивать заметность выключателя сразу же для человека, пришедшего в помещение с потёмок, и спустя некоторое время, необходимое для аккомодации глаза, привыкшего к свету. Очевидно, что индикация будет тем заметней, чем мощнее и ярче источник света, но слишком яркая подсветка в темноте будет мешать при отдыхе, а также увеличится потребление электроэнергии.

Световая индикация выключателя света

На заводах, изготовляющих электротехнические изделия, мощность свечения выбирают и устанавливают таким образом, чтобы соответствовать запросам большинства потребителей.

Вся электронная начинка, необходимая для световой индикации, устанавливается производителем при изготовлении изделия, поэтому установка и схема подключения выключателя с подсветкой идентична для аналогичного коммутирующего устройства без подсвечивания, и пользователю незачем вникать в принцип работы индикации.

Схема подключения одноклавишного выключателя с подсветкой

Но, для разработки собственной подсветки выключателя или любого другого устройства, необходимо разобраться в существующих схемах, а также нужно будет опытным путём определить необходимую яркость источника света.

Принцип работы подсветки

В выключателях, и других устройствах, оборудованных световой индикацией, в качестве источника света используются маломощные неоновые лампы тлеющего разряда и светодиоды.

Светодиоды в выключателе

В независимости от используемых источников света, подключается подсветка параллельно контактам выключателя. При этом ток при разомкнутых контактах течёт через элементы подсветки и нить накала лампы освещения.

Схема подключения светодиода к выключателю

Если в качестве электроосветительного прибора используется люминесцентная или светодиодная лампа, то ток, необходимый для работы подсветки протекает через электронную схему данных осветительных электроприборов, из-за чего они неприятно мерцают в темноте.

После детального рассмотрения схем и принципа работы подсвечивающих элементов будут даны советы по устранению описанного эффекта мерцания данных электроосветительных приборов при управлении ими выключателями с подсветкой.

Разбор схемы с неоновой лампочкой

Ключевым параметром при расчётах схем подключения неоновых лампочек, является максимально допустимый ток, который в цепи  питания  источника света индикации   ограничивается токоограничивающим резистором, включённым  последовательно, благодаря чему достигается падение напряжения до номинального рабочего уровня.

В данной схеме подключения неоновой лампочки номинал сопротивления варьируется из-за типа электроприбора использованного для освещения. При использовании ламп накаливания, обладающих относительно малым сопротивлением, номинал резистора выбирают близким к максимуму.

Для люминесцентных и светодиодных осветительных приборов сопротивление резистора уменьшают, но не ниже на схеме указанного предела.

Схема подсветки на основе светодиода

При подключении светодиода соблюдается тот же принцип ограничения тока, но данный полупроводниковый прибор работает только при прямом включении. При отрицательной полуволне переменного напряжения может наступить пробой светодиода.

Поэтому, чтобы избежать пробоя, в схеме используют дополнительный диод, подключая его параллельно или последовательно светодиоду.

В данной схеме параллельно подключенный диод в обратном направлении гасит отрицательную полуволну, шунтируя светодиод, пропуская ток через себя. Рассеиваемая мощность диода должна быть не менее 1Вт. Очевидно, что энергия отрицательной полуволны напряжения расходуется на нагрев диода и резистора.

Здесь последовательно включённый светодиод не пропускает отрицательную полуволну, тем самым оберегая светодиод. Данная схема более экономна, но мерцание светодиода будет заметней, и яркость уменьшится из-за нелинейности АЧХ полупроводниковых приборов.

Подключение 2 светодиода встречно

Чтобы увеличить КПД использования электроэнергии, можно включить два светодиода встречно – параллельно, то есть, каждый светодиод будет работать на своей полуволне. Здесь падение напряжения рабочего светодиода будет ограничивать напряжение пробоя для обратно подключённого аналога.

В качестве ограничителя тока можно использовать конденсатор, у которого реактивное сопротивление переменному току уменьшается при увеличении емкости.

Практические расчеты и монтаж

Разумеется, что разрабатывать и монтировать схемы со светодиодами невыгодно, когда продаются готовые выключатели с подсветкой, практически не отличающиеся по цене от обычных, и не требующие никаких дополнительных манипуляций.

Но можно самостоятельно сделать подсветку для вводного щитка, на основе достаточно мощного светодиода, включаемого при открывании крышки. Подобным способом можно снабдить световой индикацией любое устройство. Для самостоятельной разработки подсветки, чтобы подобрать номинал сопротивления резистора и его рассеиваемую мощность, нужно воспользоваться формулой.

При монтаже светодиодов необходимо соблюдать полярность их выводов, которые называются анодом и катодом.

Обозначение на схемах светодиода

Светодиод светится при прямом токе, который возникает при подключении анода к плюсу, (положительная полуволна переменного напряжения), катода к минусу.

Поэтому часто анод светодиода маркируют значком «+». Поскольку диод и светодиод являются полупроводниковыми приборами, они чувствительны к перегреву, поэтому паять их следует с осторожностью.

Устранение эффекта мигания люминесцентных и светодиодных ламп

Нужно помнить, что параметры элементов подсветки никак не влияют на работу включённой лампы освещения, так как схема со светодиодом шунтируется контактами выключателя, поэтому ток через данную цепь практически не течёт, и индикация не работает.

При выключенном выключателе ток подсвечивания не может ощутимо нагреть нить накаливания лампы, но подзаряжает конденсаторы в блоках питания люминесцентных и светодиодных осветительных приборов, из-за чего они периодически вспыхивают.

Существует несколько способов решения данной проблемы:

• Отказаться от выключателя с подсветкой, или отключить светящийся элемент;
• Подвести к выключателю ноль и переделать схему, запитав подсветку от нулевого провода, минуя осветительный электроприбор. Данную модернизацию есть смысл делать при ремонте электропроводки, и если будет использоваться провод меньшего сечения, последовательно нужно включить плавкий предохранитель;
• Шунтирование люминесцентной или светодиодной лампы при помощи резистора 200-300 кОм, 1 Вт, или схемы с конденсатором, установленной в цокольном патроне, подключаемой параллельно клеммам.

Двухсторонние светодиодные трубки с прямым проводом 2 лампы Электрические 101

В светодиодах с прямым проводом с двумя концами линия подключается к патронам на одном конце светильника, а нейтраль на другом конце. С этими светодиодными трубками можно использовать шунтированные или нешунтированные патроны . При использовании патронов с шунтированием, отличных от , провода обычно нужно подключать только к одной стороне патрона с большинством светодиодных трубок (см. инструкции по подключению).

Внимание! Прямая проводка приведет к тому, что патроны будут запитаны линейным напряжением при включении выключателя света. Всегда отключайте питание светильника при установке или замене ламп в светильниках с прямым подключением.

Этикетка модификации приспособления должна поставляться вместе с трубкой. Поместите его на крышку балласта в соответствии с инструкциями.

Балласт мгновенного запуска 2 лампы

Заводская проводка

Прямой светодиодный провод с двумя концами

Схема подключения 2 лампы Устройство мгновенного включения

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Используя оранжевые разъемы для проводов, обрежьте провода примерно до 1/2 дюйма. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синие) подключены к линии.

Общие провода (красные) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Балласты быстрого запуска 2 лампы

Заводская проводка

Прямой светодиодный провод с двумя концами

Схема подключения 2 лампы Устройство быстрого запуска

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Использование разъема желтовато-коричневого провода для линии и разъема оранжевого провода для нейтрали. Обрежьте провода примерно до 1/2 дюйма для нейтрали и от 5/8 до 3/4 дюйма для линии. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синий и красный) подключаются к линии.

Общие провода (желтые) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Светодиодные трубки

Direct- Wire Dual- Ended LED Tube Lights 4 Lamp Instant Start

Direct- Wire Dual- Ended LED Tube Lights 4 Lamps Rapid Start

Direct Wire Single- LED Tube Lights

Схемы перемонтажа ламп

Торшер с 3 рожками и центральной розеткой имеет 13 проводов (включая входящий шнур, розетку вверху, 3 боковых рожковых розетки и 3-позиционный переключатель), которые все соединяются в один основной кластер.Знание того, как они все связаны, может означать разницу между успехом и катастрофой. Тем не менее, этот проект перемонтажа не так сложен, как может показаться, если вы выполните 4 простых шага.

Прежде чем начать, обязательно удалите все старые розетки, выключатели и шнуры. Чтобы снять переключатель, поверните маленькое металлическое кольцо снаружи против часовой стрелки, удерживая его на месте изнутри. Как только металлическое кольцо удалено, вы можете вытащить переключатель изнутри. Однако, прежде чем выбрасывать старые шнуры, измерьте старые шнуры, идущие от 3 боковых рычагов и верхней центральной розетки. Таким образом, вы будете знать точную длину для обрезки новых черных и белых шнуров, входящих в ваш комплект.

Вставьте новый шнур лампы вверх через основание лампы, пока он не выйдет в нижней части блока. (отверстие вверху, где все шнуры сходятся вместе). Затем протяните новые черные и белые шнуры для каждого из трех разъемов боковых дужек через трубку к боковым дужкам.   Снимите примерно 3/4 дюйма пластикового покрытия на каждом конце этих шнуров, обнажая медный провод внутри. На этом этапе привинтите новые три 3-дюймовых внешних разъема и подключите к ним провода, убедившись, что черные провода подключены к золотым (горячим) клеммам на розетках, а белые провода к серебряным (нейтральным) клеммам. . Оберните медный конец слева направо над винтом и за ним и затяните, поворачивая по часовой стрелке. Возьмите последние куски черно-белого шнура и подключите их к золотым (горячим) и серебряным (нейтральным) винтам на центральном разъеме.Теперь вы можете заменить новый 3-позиционный 2-контурный поворотный переключатель в отверстии, где был старый. Сделав это, вы всего в 4 шагах от подключения всех ваших проводов и завершения вашего проекта.

Сначала , подключите синий провод от 3-х контактного выключателя к черным (горячим) проводам от любых 2-х из

боковых разъемов.

(При соединении скрутите медные концы вместе по часовой стрелке, затем закрепите их проволочным соединителем, поворачивая в том же направлении до упора.)

Далее , соедините красный провод от трехпозиционного переключателя с черным (горячим) проводом оставшегося разъема бокового рычага.

Третий, Подсоедините черный (горячий) провод от трехпозиционного переключателя к горячему (гладкому, не ребристому) проводу входящего шнура лампы и черному (горячему) проводу от главной центральной розетки .

Наконец, , соедините все оставшиеся провода, которые будут включать ребристый боковой (нейтральный) провод входного шнура лампы, все белые (нейтральные) шнуры от 3-х боковых розеток и белый (нейтральный) провод основного центрального разъема.

Руководства по эксплуатации световых головок

Руководства по эксплуатации световых головок

Руководства по световым головкам

• 13013 8635 Светильник салона скорой помощи
• 13043 810 Линейный проблесковый маячок для скорой помощи
• 13055 810 Галоген (с подсветкой логотипа)
• 13065 Замена прокладки серии 97
• 13077 Ориентировочная направляющая объектива модели 73
• 13089 Руководство по замене лампы бесщеточного вращателя
• 13104 Фары Kawasaki, установленные на обтекателе (Squad Fitters)
• 13110 810 Сигнальная лампа (двойная лампа)
• 13111 508 Линейный стробоскоп
• 13112 Универсальный фонарь серии 508
• 13113 508 Двойная галогенная сигнальная лампа
• 13114 Руководство по замене галогенной лампы с защелкой/поворотом (20 Вт)
• 13115 Руководство по замене галогенной лампы с защелкой/поворотом (27 Вт)
• 13116 Руководство по замене галогенной лампы с защелкой/поворотом (35 Вт)
• 13128 Mirror-Beam™ (Ford Crown Victoria 1996-1997 гг. )
• 13129 Руководство по замене галогенной лампы с защелкой/поворотом (50 Вт)
• 13150 Направляющая для замены лампы Stop/Tail/Turn Snap-in/Twist-in
• 13153 Корпус фонаря решетки радиатора (1997 Ford E Series)
• 13198 Вращатель фар серии 64 (литой/фланцевый)
• 13199 Вращатель фар серии 64 (литой)
• 13237 Руководство по замене лампы освещения сцены Halo-Beam®
• 13244 РБ6 Н.Преобразование внутреннего диаметра в галоген
• 13251 Светодиод серии 52 (с мигающим сигналом)
• 13283 Mirror-Beam™ (Chevy Tahoe и Suburban 1992-1998 гг.)
• 13286 Руководство по замене галогенной лампы типа h3
• 13288 Mirror-Beam™ (Chevy Lumina 1998 г.)
• 13293 Mirror-Beam™ (Ford Expedition 1997 г.)
• 13301 Mirror-Beam™ (Ford Crown Victoria 1998 г.)
• 13303 Mirror-Beam™ (Ford Explorer 1998 г.)
• 13309 8635CU Уведомление о замене провода внутреннего освещения
• 13335 Найтбим Х. Я БЫ. Прожектор
• 13339 Руководство по замене лампы
• 13340 Линейный стробоскоп серии 43
• 13369 Схема подключения серии TS200
• 13375 Линейный проблесковый маячок 7E
• 13376 Галогенная лампа 7E
• 13380 Галогенная лампа 9E
• 13381 Освещение решетки радиатора (1999 Ford Super-Duty F-серии)>
• 13386 9E Галоген (стоп/хвост/поворот)
• 13387 9E Галоген (Scenelight)
• 13391 Светодиодные фонари багажника (Ford Crown Victoria 1998 г.)
• 13411 Светодиод серии 64
• 13412 Светодиод серии 73 (постоянное предупреждение, мигание и остановка усилителя/хвост/поворот)
• 13414 9E Комбинированный линейный стробоскоп/галогенный отражатель
• 13419 Фланцевые переходные кронштейны для фонарей серии 64, 73 и 97
• 13425 Процедура активации комбинации светодиодных индикаторов
• 13444 LED Mirror-Beam™ (Ford Crown Victoria, 1998–2006 гг.)
• 13445 LED Mirror-Beam™ (Ford Explorer 1998 г. )
• 13446 LED Mirror-Beam™ (Ford Expedition 1998 г.)
• 13447 LED Mirror-Beam™ (Chevy Lumina 1998 г.)
• 13448 LED Mirror-Beam™ (Chevy Tahoe/Suburban 1992–1998 гг.)
• 13452 810 Стоп/Хвост/Поворот/Задний фонарь
• 13478 Grille Master Series (поворотное основание)
• 13482 7E Маяк стоп/хвост/поворот
• 13499 Светодиодный фонарь серии 97
• 13502 Галогенные фонари серии 43
• 13511 Светодиодный фонарь серии 43
• 13514 Светодиодный фонарь PAR-36
• 13519 Осветительная головка 64/6E (галогенная и стробоскопическая)
• 13520 Галогенная/проблесковая сигнальная лампа серии 43
• 13527 Светильник купе серии 56
• 13528 Кронштейн крепления решетки радиатора серии 43 (Ford серии E 2000 г.)
• 13533 Mirror-Beam™ (Chevy Impala 2000 г.)
• 13534 Микро-Макс Балка®
• 13537 Осветительная головка серии 97 (галогенная и стробоскопическая)
• 13542 Галогенный фонарь с креплением на решетку
• 13543 Крепление на решетку проблескового осветителя
• 13546 Осветительная головка Solo-Strobe® (с поворотным креплением)
• 13551 Фланцевые крышки (серии 508, 810 и 835)
• 13561 Проблесковый маячок серии 56 для поверхностного монтажа
• 13562 Галогенный осветитель для поверхностного монтажа серии 56
• 13570 Светодиодный фонарь серии 700
• 13571 Линейный стробоскоп серии 500
• 13572 Галогенный осветитель серии 500
• 13574 Нагрузочный модуль светодиодного фонаря
• 13579 Mirror-Beam™ (Chevy Silverado 2000 г. и выше, Suburban и Avalanche 2002 г.)
• 13584 Светодиодный фонарь серии 500
• 13593 508 Стоп/Хвост/Поворот Маяк
• 13594 835 Стоп/Хвост/Поворот Маяк
• 13600 13-дюймовый прожектор школьного автобуса
• 13604 Крепление на пьедестал/стержень серии 500
• 13606 4E/43 Поворотное крепление Grille-Master
• 13625 Линейный стробоскоп серии 700
• 13626 Галогенные лампы серии 700 Stop/Tail/Turn
• 13627 Галогенный стоп-сигнал/поворотный стробоскоп серии 900
• 13628 Галогенная лампа и лампа накаливания серии 600
• 13629 Светодиодный фонарь серии 900
• 13638 Крепление на решетку Navistar® серии 700
• 13639 Осветительная головка Navistar® серии 700
• 13642 Галогенные лампы серии 400 Stop/Tail/Turn
• 13643 Линейный стробоскоп серии 600
• 13650 Светодиодный фонарь серии 600
• 13653 Галогеновый гидроизоляционный комплект 9E
• 13655 Серия 400 Стробоскоп/галоген и стробоскоп/светодиод
• 13659 Проблесковый маячок серии 400
• 13660 Светодиодный фонарь серии 400
• 13673 Дополнительный светодиодный стоп-сигнал Harley-Davidson®
• 13674 Серия 700 SSNF (стробоскоп/галоген или стробоскоп/светодиод)
• 13675 Зеркальный луч™ (Dodge Intrepid 2002 г. )
• 13677 Круглый светодиодный осветитель, 4 дюйма
• 13678 2-дюймовая круглая светодиодная головка
• 13713 Светодиодная лента
• 13723 Корпус решетки радиатора серии 400 (Ford серии E 2003 г.)
• 13728 Корпус решетки радиатора серии 700 (Ford серии E 1997–2001 гг.)
• 13730 Двойные линейные стробоскопы серии 52
• 13733 Осветительная головка Super-LED® серии 500 (12 В и 24 В)
• 13768 Ретро светодиодный фонарь серии 700
• 13770 Фонарь HELS
• 13778 Круглый осветитель Super-LED®, 4 дюйма
• 13829 Линейный светодиодный осветитель серии 400 (пассивный)
• 13838 Световая головка TIR3™ Super-LED
• 13842 Монтажный кронштейн для светодиодов серии 500 (Harley-Davidson 1998–2003 гг.)
• 13871 900ALPHA Буквенно-цифровой светодиодный дисплей
• 13872 Осветительная головка Linear8™ Super-LED® серии 500
• 13878 Фары крыла TIR3™
• 13884 Монтажный кронштейн TIR6™ Super-LED® серии 500 (92-up Crown Victoria)
• 13886 Линейный стробоскоп серии 508
• 13887 Серия 508 Предупреждающий световой сигнал / Освещение сцены
• 13888 Руководство по установке крышки фланца серии 508 и 810
• 13889 Линейный стробоскоп серии 810
• 13890 Сценический светильник серии 810
• 13891 Предупреждающий стробоскоп серии 810
• 13893 Корпус фонаря серии 400 (Фургон Ford E-350 2004 г. )
• 13895 Тормозной/задний/поворотный фонарь серии 5G
• 13900 Серия 600 Super-LED®
• 13901 Серия 700 Super-LED®
• 13902 Серия 900 Dual Super-LED®
• 13923 Осветительная головка Linear-LED® серии 400 (активная)
• 13927 Монтажный кронштейн TIR3™ (Ford Crown Victoria)
• 13932 Кронштейн Harley-Davidson® TIR3™ (боковой кожух)
• 13933 Кронштейн Harley-Davidson® TIR3™ (под радиокоробкой)
• 13934 Кронштейн Harley-Davidson® TIR3™ (задний защитный брус)
• 13935 Кронштейн Harley-Davidson® TIR3™ (боковой защитный брус)
• 13936 Кронштейн Harley-Davidson® TIR3™ (под фарой)
• 13944 Вертикальный световой осветитель Linear Super-LED™ серии 500
• 13949 Осветительная головка Linear Super-LED™ серии 500 (пассивная)
• 13955 Кронштейн для крепления на багажник TIR3 Super-LED™ (Crown Vic)
• 13956 Линейный осветитель Super-LED™ серии 400
• 13959 Угловой монтажный кронштейн TIR3™ для колесных автобусов
• 13962 2G Светодиодный фонарь тормоза/хвоста/поворота
• 13971 Кронштейн TIR3™ для крепления на багажник (полиция штата Нью-Йорк)
• 13976 Светодиодный фонарь TIR3™ (O. П.П. Спец)
• 13979 Сигнальная лампа серии 5G
• 13995 Монтажный кронштейн ближнего света/противотуманных фар Harley-Davidson®, модели RBKTHD6 (TIR3) и 5BKT2 (TIR6)
• 13996 Универсальный корпус для поверхностного монтажа фонарей серии 400/500/700
• 13998 Светодиодная сигнальная лампа 2G (12 В и 24 В)
• 14035 Mirror-Beam™ (Dodge Charger/Magnum 2006 г.)
• 14041 Передняя светодиодная система Hide-A-Way (Crown Victoria с 2006 г. и выше)
• 14042 Mirror-Beam™ (Chevy Impala, 2006 г.)
• 14048 Светодиодные противотуманные фары FEDC06*R (Dodge Charger 2006 г.)
• 14058 Светодиодный светильник для салона серии 5G
• 14061 Задняя светодиодная система Hide-A-Way (Crown Victoria 2006 г. и выше)
• 14070 Корпус фары серии 400 (фургон серии E-350 с 2004 г.)
• 14075 2G Светодиодная лампа предупреждения/поворота
• 14086 Осветительная головка TIR6 Super-LED® серии 500 (24 В)
• 14088 PAR-36 Светодиодные сменные противотуманные фары Harley-Davidson®
• 14091 Модель RBKT4 Поворотный кронштейн TIR3™ / LIN3™
• 14095 Светодиодный габаритный/сигнальный фонарь
• 14097 Mirror-Beam™ (Chevy Tahoe 2007 г. )
• 14108 Внутренний светодиодный фонарь скорой помощи
• 14116 Mirror-Beam™ (’98-’07 Crown Victoria (белый))
• 14128 Монтажный кронштейн Strip-Lite™
• 14144 Светодиодный прожектор серии 900
• 14146 Светодиодный фонарь LIN4™
• 14147 Светодиодный универсальный спрятанный
• 14153 Подъемный фонарь Светодиодный фонарь
• 14165 Рабочий фонарь PAR-36 Super-LED®
• 14166 Корпус фонаря M4/M7/400/500/700 Series для поверхностного монтажа (Ford серии E и F ’08)
• 14170 Светодиодный светильник для салона серии 2G
• 14172 Светодиодный прожектор серии 700
• 14173 Светодиодный прожектор серии 600
• 14174 Светодиодная подсветка
• 14177 LIN4™ Super-LED® Кронштейн для установки на багажник, модель SBKT3 (Ford Crown Victoria)
• 14184 Свет TracRac
• 14187 Светодиодная осветительная головка серии M9: 2- и 5-проводная (12 В) усилителя
• 14189 Светодиодный фонарь серии M7: 2- и 5-проводной (12 В) усилителя
• 14190 Светодиодная головка серии M4: 2- и 5-проводная (12 В) усилителя
• 14191 Светодиодная осветительная головка серии M6: 2- и 5-проводная (12 В) усилителя
• 14194 Монтажный кронштейн LIN4™ Super-LED®, модели SBKT1, SBKT3
• 14195 Монтажный кронштейн LIN4™ Super-LED®, модель SBKT4
• 14196 Светодиодный прожектор серии M9
• 14197 Комплект универсального адаптера Hide-A-Way для светодиодов (’08 F-250/-350/-450)
• 14199 LED Universal Hide-A-Way (переключение 2 x 2)
• 14205 Светодиодный прожектор Pioneer™ серии (крепление для бровей)
• 14208 Прячущийся путь с 6 светодиодами
• 14220 Светодиодное внутреннее освещение отделения для пациентов скорой помощи
• 14226 Светодиодный фонарь 2G Brake-Tail-Tail (5 мм)
• 14227 Светодиодный осветитель LINZ6™ (раздельные модели — 12 В и 24 В)
• 14228 Светодиодный прожектор Pioneer™ Series (горизонтальное крепление)
• 14229 Светодиодный прожектор Pioneer™ Series (утопленный монтаж)
• 14230 Светодиодный прожектор Pioneer™ Series (крепление для бровей Pierce™)
• 14232 Светодиодный фонарь серии M4 (раздельный)
• 14233 Светодиодный фонарь серии M6: BTT/Back-up/Arrow (12 В)
• 14234 Светодиодный фонарь серии M6 (раздельный)
• 14235 Светодиодный фонарь серии M7 (раздельный)
• 14239 Светодиодный габаритный/сигнальный фонарь (24 В)
• 14242 Светодиодный фонарь серии M9: BTT/Back-up/Arrow (12 В)
• 14245 Светодиодный фонарь серии M9 (раздельный)
• 14248 Переходник для фары пожарной машины (фара M6)
• 14249 Легкий TracRac (экструзия GM)
• 14251 Светодиодный осветитель Vertex™ (фланцевое крепление)
• 14252 Светодиодный прожектор серии Pioneer™ (на пьедестале)
• 14253 Светодиодный прожектор серии M6
• 14255 Фланцевое крепление серии M6 15°
• 14265 Светодиодный прожектор Pioneer™ Series (крепление на мачте)
• 14266 Светодиодный прожектор Pioneer™ Series (крепление на брови — 3. 00″ Радиус)
• 14268 Светодиодное освещение салона Модель 86CE1
• 14269 Светодиодная осветительная головка серии M4: 2- и 5-проводная (24 В) усилителя
• 14270 Светодиодный фонарь серии M6: 2- и 5-проводной (24 В) усилителя
• 14271 Светодиодный фонарь серии M7: 2- и 5-проводной (24 В) усилителя
• 14272 Светодиодный осветитель серии M9: 2- и 5-проводной (24 В) усилителя
• 14282 Кронштейн крепления крыла TIR3™ (08-09 Harley-Davidson®)
• 14284 Фланец для поверхностного монтажа TIR3™, модель RBKT5 (07-up Chevy Tahoe)
• 14287 Кронштейн номерного знака LINZ6™, модель RBKT6/RBKT7 (07-up Crown Vic)
• 14288 Рабочий фонарь PAR-36 Super-LED®
• 14299 Монтажный кронштейн LINZ6™, модель L6BKT3 (полицейский бампер)
• 14300 Монтажный кронштейн LINZ6™, модель L6BKT1 (02-09 Crown Vic)
• 14301 Монтажный кронштейн LINZ6™, модель L6BKT2 (07-09 Dodge Charger)
• 14334 Проблесковый маячок серии TS200
• 14336 Фланцевый переходник серии 900 на серию M9
• 14337 Фланцевый переходник серии 700 на серию M7
• 14338 Фланцевый переходник серии 600 на серию M6
• 14339 Фланцевый переходник серии 400 на серию M4
• 14347 Светодиодный прожектор серии Pioneer™ (крепление для бровей E-ONE®)
• 14361 Крепление на втулку LINZ6™ / LIN3™ и TIR3™
• 14364 Светодиодная головка LINZ6™ (одноцветная — модели на 12 В и 24 В)
• 14371 Светодиодный прожектор Pioneer™ Series (крепление Will-Burt®)
• 14376 Светодиодный прожектор Pioneer™ Series (крепление для бровей — HME)
• 14378 Задний монтажный кронштейн LINZ6™ (Crown Vic, 2010 г. )
• 14379 Responder® LP 01-0686608-01 (специальный заказ)
• 14381 Двухцветный светильник Super-LED® серии Vertex™
• 14382 Светодиодный прожектор Pioneer™ Series (Ferrara® Brow Mount)
• 14383 Светодиодный прожектор Pioneer™ Series (крепление для бровей Sutphen®)
• 14386 Комплект фланцевого крепления для серии 400/600/700
• 14387 Сменный светодиодный светильник Unity Spotlight PAR-46
• 14392 Светодиодный осветитель PAR-36, 12/24 В
• 14400 Светодиодные противотуманные фары (Chevy Tahoe 2010 г.)
• 14405 Двойной кронштейн для двух фар (заднее крепление Harley-Davidson на защитную дугу)
• 14406 Круглый светодиодный фонарь диаметром 3 дюйма
• 14408 Пластина адаптера для освещения сцены серии 900
• 14410 Светильник для купе серии Flourent PLUS™
• 14412 Светодиодный прожектор Pioneer™ Series (115 В переменного тока) (утопленный монтаж)
• 14413 Светодиодный прожектор Pioneer™ Series (115 В перем. тока) (крепление на пьедестале)
• 14415 Светодиодный прожектор Pioneer™ Series (115 В переменного тока) (крепление на брови)
• 14425 Круглый светильник скорой помощи с 6 светодиодами
• 14427 Светодиодный прожектор для поверхностного монтажа серии 600
• 14430 Светодиодный прожектор для поверхностного монтажа M9
• 14443 Модель FEFP11** Светодиодные противотуманные фары (Ford Fusion ’11)
• 14450 Двухцветный светодиодный фонарь для салона скорой помощи
• 14453 Светодиодный шахтный фонарь PAR-46
• 14461 Светодиодный прожектор серии Worklight (12 В) (горизонтальное крепление)
• 14462 3-цветный индикатор
• 14469 Осветительная головка SmartLED® серии M2 (12 В)
• 14486 Светодиодный осветитель PAR-36 LINZ6™
• 14494 Светодиодный прожектор серии Worklight (24 В) (горизонтальное крепление)
• 14509 Серия Mirror-Beam™ ION™ (Dodge Charger 2011 г.)
• 14510 Серия Mirror-Beam™ ION™ (Ford Explorer 2011 г. )
• 14512 Круглый светодиодный светильник для салона скорой помощи, 6 дюймов
• 14514 Фара дальнего/сигнального света Super-LED® (Ford Expedition 2011 г.)
• 14515 Фара дальнего/сигнального света Super-LED® (Chevy Tahoe 2011 г.)
• 14516 Фара дальнего/сигнального света Super-LED® (Dodge Durango 2011 г.)
• 14517 Переходный фланец освещения сцены серии 900 на серию M9
• 14518 Свет дальнего/сигнального света Super-LED® (модели PAR28DB, PAR28DR и PAR28DJ)
• 14519 Свет дальнего/сигнального света Super-LED® (Dodge Charger 2011 г.)
• 14520 Фланец для поверхностного монтажа LINZ6™ (Chevy Tahoe 2007 г. и выше)
• 14521 Серия Mirror-Beam™ ION™ (Ford Taurus 2011 г.)
• 14522 2-цветный светодиодный светильник для салона (с выключателем)
• 14523 Прокладка корпуса фонаря ION™
• 14525 3.Круглый осветитель Super-LED® 5 дюймов (модель PAR28*)
• 14526 Светильник серии ION™ — установка на поверхность
• 14527 Светильник серии ION™ — для поверхностного монтажа (раздельный)
• 14530 Серия Mirror-Beam™ ION™ (Chevy Caprice 2011 г. )
• 14537 Поворотный кулак Pioneer™ в сборе
• 14538 Светодиодный прожектор Micro Pioneer™ (крепление на скобе)
• 14539 Светильник Vertex™ Competitor Series™ Super-LED®
• 14540 Переходник освещения сцены серии M9 на серию 900 (большое отверстие)
• 14541 Светодиодный светильник серии Pioneer™ (115 В перем. тока), точечный/наводящий (установка на столбе)
• 14542 Светодиодный фонарь серии Pioneer™ (115 В перем. тока) Flood/Flood (крепление на столбе)
• 14543 Освещение по периметру (модели на 12 и 24 В)
• 14548 3.5-дюймовый круглый сменный монтажный кронштейн для противотуманных фар
• 14550 Круглый светодиодный светильник 6 дюймов (с выключателями)
• 14556 Крепление для втулки круглого фонаря диаметром 3 дюйма
• 14557 Micro Pioneer™ (утопленный монтаж)
• 14568 Крепление на пьедестал Pioneer (через корпус и боковой кронштейн)
• 14574 Фонарь на крыло SideKick™ Super-LED® (Chevy Caprice 2011–2012 гг. )
• 14577 Фонарь на крылья SideKick™ Super-LED® (Ford Interceptor Sedan, 2012–2013 гг.)
• 14583 Серия Mirror-Beam™ ION™ (Ford F-150 2012 г.)
• 14595 2-цветная/4-проводная светодиодная лампа PAR-46
• 14597 2-цветная сменная лампа PAR-46 LED Unity® Spotlight
• 14599 2-цветная/3-режимная сменная светодиодная лампа PAR-46 Unity® Spotlight
• 14601 2-цветная / CA Special PAR-46 LED Unity® Spotlight Сменная лампа
• 14605 Руководство по проводке Pioneer™ (модели на 115 В переменного тока)
• 14606 Руководство по проводке Pioneer™ (модели 12/24 В постоянного тока)
• 14608 Комплект для монтажа на пьедестале (световая головка серии M2)
• 14610 Светодиодный фонарь PAR-46 (12 В)
• 14613 Двухцветный светильник ION™
• 14614 Двухцветный светильник ION™ (для поверхностного монтажа)
• 14616 Монтажный кронштейн Dominator™ (Tahoe Hatchback 2012 г.)
• 14621 Серия Mirror-Beam™ Econo (зарядное устройство 2011 г. )
• 14657 Монтажный кронштейн ION™, модель IONBKT2 (Ford Police Utility, 2013 г.)
• 14663 Светильник Vertex™ Super-LED (крепление VHB)
• 14665 8-дюймовый круглый светодиодный фонарь скорой помощи для внутреннего освещения
• 14666 Светодиодный фонарь серии V
• 14670 Комплект установочного диска Vertex™ для выездного обслуживания
• 14672 Переходник для поверхностного монтажа фонаря серии V
• 14677 Осветительная головка ION™ (специальное крепление на кронштейне)
• 14681 Светодиодная подсветка дверной панели
• 14686 Кронштейн крепления багажника TIR3™ (2013 Dodge Charger
• 14687 Монтажный кронштейн LINZ6™ (Ford F-150 и Chevy Silverado 2015-17 гг. / 2017 г. Super-Duty)
• 14690 Светодиодный фонарь серии M6 с блокировкой шаблона
• 14694 Светильник салона скорой помощи ML-E
• 14704 Осветительная головка серии Pioneer™ (для поверхностного монтажа)
• 14706 Осветительная головка ION™ V Series (для поверхностного монтажа)
• 14707 Осветительная головка LINZ™ серии V (для поверхностного монтажа)
• 14708 Осветительная головка ION™ серии V
• 14715 Руководство по переключателям проводки Pioneer™ (модели на 240 В переменного тока)
• 14720 Фонарь на крыло SideKick™ серии V (Ford Interceptor 2012-13 гг. )
• 14721 Фонарь на крыло SideKick™ серии V (Chevrolet Caprice 2012-13 гг.)
• 14728 Осветительная головка Rota-Beam™ (для поверхностного монтажа)
• 14729 Аварийный налобный фонарь и проблесковый маячок (модели FLHP/FLHTP Police)
• 14738 Кронштейн крепления вилки капота TIR3/LIN3/LINZ6 (Harley Electra Glide® 2014 г.)
• 14739 Монтажная пластина Ion™ под радиокоробкой (Harley-Davidson® Electra Glide и Road King 2014 г.)
• 14741 Кронштейн крепления номерного знака Lighthead серии M2 (Harley-Davidson® Electra Glide и Road King 2014 г.)
• 14746 Осветительная головка серии 500 V
• 14747 Комплект мультиоптических линз Vertex™
• 14750 Монтажный кронштейн вилки капота (Title XIII) для Harley-Davidson® Electra Glide

2014 г.

• 14752 Осветительная головка серии 400 V
• 14753 Сигнальная лампа ION™ серии V
• 14754 Сигнальная лампа ION™ V Series для поверхностного монтажа
• 14762 Уплотнительная втулка для монтажа на корпус фонаря серии M2
• 14766 3-дюймовая круглая втулка для монтажа на корпусе
• 14768 Кронштейн фонаря заднего бампера (Harley 2014 с пакетом полиции штата

)

• 14769 Осветительная головка серии 400 V DOT
• 14776 Кронштейн крепления багажника TIR3™ (Ford Interceptor 2014 г. )
• 14778 Направляющая для замены Vertex™ (LED Hide-A-Way)
• 14780 Super-LED серии Micron™ (для поверхностного монтажа)
• 14787 Осветительная головка серии M6V
• 14790 Осветительная головка серии M9V
• 14797 Трехцветная сигнальная лампа Trio™ ION™
• 14800 Монтажный кронштейн ION™ для заднего люка (Explorer 2015)
• 14805 Трехцветная сигнальная лампа Duo™ ION™
• 14806 Корпус противотуманных фар серии M4 (Tahoe, 2015 г.)
• 14808 Сигнальная лампа серии 500 V
• 14809 Осветительная головка серии LINZV™ (для поверхностного монтажа)
• 14810 Осветительная головка серии LINZV™ (фланцевое крепление)
• 14820 Прожектор Super-LED серии Micron™ (разделение цветов)
• 14830 Осветительная головка Mirror-Beam™ ION™ Series и ION V-Series Super-LED® (2015 Tahoe)
• 14857 Фланец для поверхностного монтажа Lighthead (2015 Transit Mid- & High Roof)
• 14864 Фланец фары для поверхностного монтажа серии M9 (Sprinter 2015 (с высокой крышей))
• 14869 Лампа дальнего/сигнального света серии M4
• 14876 Универсальный монтажный кронштейн (фонари серии M7)
• 14879 Резервный фонарь серии 400
• 14880 Переходной фланец осветительной головки серии 900 на M9V
• 14881 Светодиодный фонарь серии M4V
• 14886 Фланцевое крепление переднего бампера фары серии M4 (2015 Transit)
• 14887 Фланцевое крепление бокового зеркала заднего вида серии M4 Lighthead (2015 Transit)
• 14897 Поворотный кронштейн крепления номерного знака Micron™
• 14896 Монтажный кронштейн LINZ6™, модель RBKT19 (Ford F-150, 2015 г. )
• 14898 Осветительная головка Micron™ Super-LED (крепление на шпильке)
• 14899 ION™ T-Series™ Super-LED®
• 14900 ION™ T-Series™ Super-LED® (Split Color)
• 14902 ION TRIO™ (поверхностный монтаж)
• 14922 Светодиодный фонарь серии Rota-Beam™ (утопленный монтаж)
• 14931 Кронштейн для установки на решетку ION™ (Tahoe 2015 г.)
• 14937 2-цветная осветительная головка ION DUO™ (для поверхностного монтажа)
• 14938 Серия M9 Сцена/сигнальная лампа
• 14944 Монтажный фланец Dual 700 Lighthead (2015 Transit Mid- & High Roof)
• 14946 Замена противотуманных фар серии M4 (2015 F-150)
• 14960 Монтажный кронштейн LINZ6™, модель RBKT18 (Ford F-150, 2015 г.)
• 14962 Светодиодный фонарь M9 DUO™
• 14963 Кронштейн крепления капота для Pioneer Nano, Micro и Continuum 3&amp6 (Ford Super Duty 2013-15)
• 14969 Поворотный кронштейн крепления номерного знака ION™ T-Series™ (TIONBKT2)
• 14972 Кронштейн крепления капота для Pioneer Nano NP &amp Micro (2015-16 Ford F-150)
• 14973 Универсальный монтажный кронштейн ION™ T-Series™ (одиночный) (TIONBKT1)
• 14974 Универсальный монтажный кронштейн ION™ T-Series™ (двойной) (TIONBKT3)
• 14976 Светодиодный фонарь ION™ ECE
• 14977 Светодиодный фонарь ION™ ECE (со Scan-Lock™)
• 14984 Светодиодный осветитель ION TRIO™ (для поверхностного монтажа)
• 14985 Светодиодный фонарь ION TRIO™
• 14997 Светильник Super-LED® серии Micron™ (крепление на шпильке/разделение цветов)
• 14A00 Двухцветная осветительная головка ION™ DUO, класс 1 ECE
• 14A02 Осветительная головка ION™ T-Series™ DUO (для поверхностного монтажа)
• 14A08 Светодиодная головка LINZ6™ ECE (модели 12 В и 24 В)
• 14A13 Осветительная головка ION™ T-Series™ UNECE SOLO
• 14A14 Осветительная головка ION™ T-Series™ UNECE DUO
• 14A27 Двухцветная осветительная головка ION™ DUO ECE Class 2
• 14A52 Двухцветный мультиоптический светильник Super-LED® серии Vertex™
• 14A53 Осветительная головка TIR6™ MUTCD Super-LED® серии 500
• 14A61 Кронштейн крепления бампера TIR3™/LIN3™
• 14A66 Светодиодный прожектор Pioneer™ Series (крепление Rosenbauer® для бровей)
• 14A70 Кронштейн крепления передней вилки Lighthead ION™ серии V (Road King 2017 г. )
• 14A71 Монтажный кронштейн передней вилки Lighthead ION™ V-серии (Electra Glide, 2017 г.)
• 14A73 Саммит Pioneer™
• 14A81 Осветительная головка SurfaceMax™ серии C6 (SYNC и Scan-Lock™)
• 14A82 Осветительная головка SurfaceMax™ серии C7 (SYNC и Scan-Lock™)
• 14A83 Осветительная головка SurfaceMax™ серии C9 (SYNC и Scan-Lock™)
• 14A84 Осветительная головка SurfaceMax™ серии C6 (с низким энергопотреблением и блокировкой сканирования)
• 14A85 Осветительная головка SurfaceMax™ серии C7 (с низким энергопотреблением и блокировкой сканирования)
• 14A86 Осветительная головка SurfaceMax™ серии C9 (с низким энергопотреблением и блокировкой сканирования)
• 14A87 ION™ T-series™ / V-series™ Кронштейн крепления фары для поверхностного монтажа (2009-17 Road King)
• 14A88 Кронштейн крепления задней дуги ION™ T-series™ (Harley 2017 г.)
• 14A89 Pioneer™ Summit Mini
• 14A91 Кронштейн крепления кофра Super-LED® Light Array серии Tracer™ (H-D Road King и Electra Glide 2009–2017 гг. )
• 14A92 Световая головка SurfaceMax™ серии C6 (тормоз/хвост/поворот)
• 14A93 Световая головка SurfaceMax™ серии C7 (тормоз/хвост/поворот)
• 14A94 Световая головка SurfaceMax™ серии C9 (тормоз/хвост/поворот)
• 14A95 Осветительная головка SurfaceMax™ серии C6 (стрелка)
• 14A96 Осветительная головка SurfaceMax™ серии C7 (стрелка)
• 14A97 Осветительная головка SurfaceMax™ серии C9 (стрелка)
• 14A98 Световая головка Mirror-Beam™ ION™ Series и ION V-Series Super-LED® (Ford Fusion с 2015 г.)
• 14B01 Осветительная головка SurfaceMax™ серии C6 (2-проводная, устойчивая)
• 14B02 Осветительная головка SurfaceMax™ серии C7 (2-проводная, устойчивая)
• 14B03 Осветительная головка SurfaceMax™ серии C9 (2-проводная, устойчивая)
• 14B08 Осветительная головка ION Mini™ T Series™ Super-LED®
• 14B09 Крепежный кронштейн Pioneer Summit™ (модель SUBKT1B)
• 14B12 Универсальный L-образный монтажный кронштейн (осветительная головка серии M4 / 400
• 14B15 Кронштейн крепления задней дуги ION™ / ION™ V-series™ (Harley 2017 г. )
• 14B22 Монтажный кронштейн боковой дуги ION™ / ION™ T-series™ (комплект ограждения кофра Harley

561)

• 14B25 Угловой монтажный кронштейн нажимного бампера (фонари серии 600 и M6)
• 14B28 Монтажный кронштейн фонаря серии 600 и M6 (прямоугольный толкающий бампер)
• 14B34 Монтажный кронштейн Pioneer Summit™ (модель SUBKT2B)
• 14B36 Монтажный комплект для фар C6 SurfaceMax™ (ATI/KD)
• 14B41 Замена предупредительной/сценической подсветки Harley-Davidson (2009-17 Road-King и Electra Glide)
• 14B42 Монтажный кронштейн заднего спойлера ION™ (Explorer 2017)
• 14B47 Светодиодный фонарь серии F6 (тормоз/задний ход/поворот, задний ход, стрелка)
• 14B48 Светодиодный фонарь серии F9 (тормоз/хвост/поворот, задний ход, стрелка)
• 14B49 Светодиодный фонарь серии F6 (Scenelight)
• 14B50 Светодиодная головка серии F9 (Scenelight)
• 14B55 Осветительная головка SurfaceMax™ серии C9 (Scenelight)
• 14B57 Светодиодная головка серии F9 (2- и 5-проводная)
• 14B58 Светодиодная головка серии F7 (2- и 5-проводная)
• 14B59 Светодиодная головка серии F4 (2- и 5-проводная)
• 14B60 Светодиодная головка серии F6 (2- и 5-проводная)
• 14B61 Поворотный кронштейн крепления номерного знака ION Mini™ T-Series™
• 14B62 Осветительная головка ION Mini™ T-Series™ DUO™ (для поверхностного монтажа)
• 14B62 Светодиодная головка Strip-Lite PLUS XL™
• 14B64 Светодиодный фонарь серии Strip-Lite PLUS™ (SOLO)
• 14B65 Светодиодная головка серии Strip-Lite PLUS™ (DUO)
• 14B69 Светодиодный фонарь серии Strip-Lite PLUS™ (отсек)
• 14B70 Светодиодная головка серии Strip-Lite PLUS™ (секвенирование)
• 14B72 Переходник LINZ6™-ION™ Mini T-Series Super-LED® Lighthead
• 14B73 Крепление LINZ6™-to-ION™ Mini T-Series Super-LED® с втулкой
• 14B77 Монтажный кронштейн Strip-Lite PLUS™ 45°
• 14B78 Кронштейн для защиты щеток Strip-Lite PLUS™
• 14B80 Входной кабель Pioneer Summit™ Водонепроницаемый разъем
• 14B84 Осветительная головка ION™ — для поверхностного монтажа (пурпурный)
• 14B95 Кронштейн ION™ T-Series™ для вертикальной установки (двойной)
• 14B96 Монтажный кронштейн ION Mini™ T-Series™ для вертикальной установки (двойной)
• 14C06 ​​Осветительная головка SurfaceMax™ серии C6 (Scenelight)
• 14C07 Осветительная головка SurfaceMax™ серии C7 (Scenelight)
• 14C08 Светодиодный фонарь серии Strip-Lite PLUS XL™ (бак)
• 14C09 Осветительная головка SurfaceMax™ серии C6 (раздельная)
• 14C10 Осветительная головка SurfaceMax™ серии C7 (разделенная)
• 14C11 Осветительная головка ION™ V-Series™ для поверхностного монтажа (ЕЭК ООН)
• 14C12 Осветительная головка ION™ T-Series™ DUO™ для поверхностного монтажа
• 14C13 Осветительная головка ION™ Mini T-Series™ DUO™ для поверхностного монтажа
• 14C14 Осветительная головка ION™ Mini T-Series™ Super-LED® для поверхностного монтажа (ЕЭК ООН)
• 14C29 Сигнальная лампа ION™ T-Series™ SOLO (низкое энергопотребление и блокировка сканирования)
• 14C30 Сигнальная лампа ION™ V-Series™ (низкое энергопотребление и Scan-Lock™)
• 14C31 ION™ T-Series™ Super-LED® с низким энергопотреблением и Scan-Lock™
• 14C32 ION™ Mini T-Series™ Super-LED® (Low Power and Scan-Lock™)
• 14C35 ION™ V-Series™ для поверхностного монтажа (с Scan-Lock™ и низким энергопотреблением)
• 14C38 Дистанционный прожектор Arges™ (Ford Utility Model U502)
• 14C41 Strip-Lite PLUS™ (универсальное крепление)
• 14C49 Световая головка SurfaceMax™ серии C9 (2-цветная, разделенная / верхняя и нижняя)
• 14C50 Удаленный прожектор Arges™ (Dodge Durango)
• 14C55 Двухцветная сигнальная лампа ION™ DUO (Setina®)
• 14C56 Сигнальная лампа ION™ SOLO (Setina®)
• 14C57 Дистанционный прожектор Arges™ (универсальный плоский монтаж)
• 14C58 Дистанционный прожектор Arges™ (Chevrolet Tahoe)
• 14C59 Дистанционный прожектор Arges™ (Dodge Charger)
• 14C76 Осветительная головка Mirror-Beam™ ION™ Series и ION V-Series Super-LED® (Ford Interceptor 2020 г. )
• 14C85 Кронштейн для монтажа в стойку 400 Micro
• 14C83 Осветительная головка ION™ V-series™ для поверхностного монтажа (ЕЭК ООН)
• 14C86 Дистанционный прожектор Arges™ (переносное крепление)
• 14C93 Задний монтажный кронштейн Micron™ или LINZ6™ (Dodge Charger 2011–2020 гг.)
• 14C97 Поворотный монтажный кронштейн контроллера удаленного прожектора Arges™
• 14C98 Дистанционный прожектор Arges™ (с цельной крышкой)
• 14D01 Дистанционный прожектор Arges™ (крепление на переходной пластине)
• 14D08 Монтажные кронштейны Pioneer Summit™ (модели SUBKT4B, SUBKT5B, SUBKT6B, SUBKT7B)
• 14D11 Осветительная головка ION™ TRIO (Setina®)
• 14D14 Комплект переходников Vertex™ для закручивания
• 14D20 LINV2™ Крепление на решетку фары (Ford Utility 2019-20 гг.)
• 14D23 Светодиодный фонарь серии M7 — 12 В и 24 В (ECE)
• 14D24 Плафон капота Sprinter
• 14D25 Светодиодный фонарь заднего хода серии 5G (12 В и 24 В с усилителем)
• 14D26 Светодиодный фонарь серии M2 — 12 В и 24 В (ECE)
• 14D28 Светодиодный фонарь серии M4 — 12 В и 24 В (ECE)
• 14D30 Светодиодный фонарь серии M6 — 12 В и 24 В (ECE)

Товары для боулинга Brunswick

Поиск

Искать Брансуик

• Боулеры

• Боулинг-центры

• Продукты

  Мячи

  • Все мячи
  • Текущий
  • Ушедший на пенсию
  • ТОЧКА
  • DynamiCore
  • Индекс производительности
  • Инструкции по сверлению
  • Архив каталога мячей
  • Архив листов с информацией о мяче
  • Зарегистрируйте свой продукт
  • Гарантии

  Сумки

  • Все сумки
  • Нести сумки
  • Роликовые сумки
  • Зарегистрируйте свой продукт
  • Гарантии

  Обувь

  • Вся обувь
  • Зарегистрируйте свой продукт
  • Гарантии

  Аксессуары

  • Все аксессуары
  • Перчатки и поддержка
  • Уход за мячом
  • Обувные товары
  • Захватные изделия
  • Зарегистрируйте свой продукт
  • Гарантии

  Одежда

  • Вся одежда
• Брансуик Прос
• Найти профессиональный магазин

Боулеры
Боулинг-центры

• Боулеры Главная

• Продукты

  Продукты

  • Мячи

    Мячи

    • Текущий

    • Ушедший на пенсию

    • ТОЧКА

    • DynamiCore

    • Индекс производительности

    • Инструкции по сверлению

    • Архив каталога мячей

    • Архив листов с информацией о мяче

    • Зарегистрируйте свой продукт

    • Гарантии

    Сумки

    Сумки

    • Нести сумки

    • Роликовые сумки

    • Зарегистрируйте свой продукт

    • Гарантии

    Обувь

    Аксессуары

    Аксессуары

    • Перчатки и поддержка

    • Уход за мячом

    • Обувные товары

    • Захватные изделия

    • Зарегистрируйте свой продукт

    • Гарантии

    Одежда

• Брансуик Прос

• Найти профессиональный магазин

• Компания

  Боулеры

  • Новости и СМИ

  • Патенты

• Политика конфиденциальности

• Контакт

• Боулинг-центры Главная

• Оборудование, запчасти и расходные материалы

  Оборудование, запчасти и расходные материалы

  • Подсчет очков и управление

    Подсчет очков и управление

    • Подсчет очков

    • POS-система

    • Маркетинг

    • Управление

    • Синк® Прима™

    • Синхронизация® One™

    • Преимущество короны

    • Spark® · Зажги!

    • Приложение OpenLane

    • Пользовательский интерфейс Видения

    • Синхронизация передовых технологий

    • Боулер Опыт

    • Синхронизировать паспорт

    • Запланировать демонстрацию синхронизации

    • Запрос на демонстрацию Spark

    Центр окружающей среды

    Центр окружающей среды

    • Мебель

      Мебель

      • Места для сидения

      • Таблица

      • Системы хранения мячей

      • Особенности и преимущества

      • Ткани и отделка

      • Тафтинговая мебель

      • Ресторан и бар

      • Зона боулеров

      • Зал

    • Единицы маскировки

      Единицы маскировки

      • Небесный

      • Прибрежный

      • промышленный

      • Современный

      • Деревенский

      • Традиционный

      • Винтажный паз

      • Пользовательские единицы маскировки

      • Блоки маскировки видео

    • переулки

    • Аксессуары для дорожек

    • Пинсеттеры

    • Пины

    • Прокат обуви

    • Домашние шары

    Центр обслуживания

    Центр обслуживания

    • Части

      Части

      • А2, Джетбэк, А

      • GS

      • Оборудование для боулинга

    • Расходные материалы для обслуживания дорожек

    • переулок машины

• Модернизация

  Модернизация

  • Лучше вместе

    Истории успеха

• Построить центр

  Построить центр

  • Планирование и ресурсы

    Планирование и ресурсы

    • Инвестиционная форма нового центра

    • Международная инвестиционная форма

    Модели и рынки

    Модели и рынки

    • Семейные развлекательные центры

    • Казино

    • Кинотеатр

    • Курортный отель

    • Ресторан и бар

    Дакпин Социальный

    Эпицентр

    Альянсы

    Жилой

    Жилой

    • У. S. Форма запроса на проживание

    • Форма запроса на проживание за пределами США

• Фотогалерея

• Служба поддержки

  Служба поддержки

  • Библиотека документов

    Гарантия

    Гарантия

    • Подавать иск

    • Партнеры по гарантийной поддержке

    Ремонт электроники

    Ремонт электроники

    • Места ремонта

    Техническая поддержка

    Техническая поддержка

    • Запросы на техническую поддержку

    Обучение

    Обучение

    • Календарь

• Компания

  Боулинг-центры

  • Новости и СМИ

  • Патенты

• Политика конфиденциальности

• Контакт

• Колумбия 300
  Колумбия 300

• DV8 Боулинг
  DV8 Боулинг

• Эбонитовый боулинг
  Эбонит

• Молот Боулинг
  Молоток

• Радикальные технологии боулинга
  Радикальные технологии боулинга

• Трек Боулинг
  Трек Боулинг

• Лучшие товары для боулинга
  Лучшие товары для боулинга

Страница не найдена

Вернуться на главную

Брансуик

• Компания
• Контакт
• Подписаться
• Карьера
• Политика конфиденциальности

• Фейсбук

• Твиттер

• Инстаграм

• YouTube

© 2022 Брансуик

Инструкции по замене светодиодной лампы

T8, спецификации на сайте www.

lc-led.com

ВАЖНО БЕЗОПАСНОСТЬ
ИНСТРУКЦИИ

1)      Этот продукт должен быть установлен
профессионал или квалифицированный специалист со знанием соответствующей установки
коды,
операции с этим продуктом и связанные с этим опасности

2)      Риск возгорания или поражения электрическим током
шок ,
Перед установкой

установщик должен убедиться, что светильник работает от сети 120 В переменного тока.

3)      Риск пожара или поражения электрическим током
амортизатор , Установить
требует знания электрических систем люминесцентных светильников, если нет
сертифицирован,
не пытайтесь установить, обратитесь к квалифицированному электрику

4)      Предупреждение , установите эту светодиодную лампу T8
замена в светильниках, которые имеют особенности и размеры (в частности,
дизайн для замены лампы T8
) показан на нашем чертеже и в техпаспорте

5)      Предупреждение , Во избежание повреждения проводки или
истиранию, не подвергайте провода острым краям (листовой металл) или другим острым
объекты

6)      Предупреждение , Не открывайте и не изменяйте
отверстия в корпусе проводки или электрических компонентов во время установки

Инструкция по подключению светодиодов T8
(с балластом и стартером)

1)
Удаление оригинальной люминесцентной лампы T8

2)
Удаление или короткое замыкание балласта и стартера
если есть

3)
Вставьте сменный светодиод T8 в
светильник

4)
Правильное подключение см. на приведенной ниже схеме.
Информация

А)
Примечание: только один PIN-код — Hot Wire,
остальные PIN-коды являются холодным проводом

                                        Светильники
с балластом и стартером

Инструкция по подключению светодиодов T8
(без балласта)

1)
Горячий (черный) провод (провод под напряжением 120 В) к
любой штифт на одном конце троффера

2)
Холодный (нейтральный, белый) провод к любому из
остальные три штифта на троффере

3)
Вставьте сменный светодиод T8 в
светильник

                                           Светильники
без балласта

Инструкция по подключению светодиодов T8
для нескольких трубок

7443 7440 Советы по выбору, устранению неисправностей и установке

Как определить, лампа неисправна или схема автомобиля просто не работает со светодиодом лампочки на месте. Установка светодиодных ламп не всегда работает по принципу «подключи и работай». Хотя у нас есть разработал нашу запатентованную схему с максимально возможной логикой, позволяющей подключи и работай во многих автомобилях, невозможно спроектировать светодиодные лампы 7443 так, чтобы они подключались к 100% всех автомобилей. Для правильной диагностики и устранять проблемы, важно изолировать проблемы, связанные с лампами, от проблемы, связанные с цепью. Никогда не рекомендуется подключать и светодиодную лампочку в цепь транспортных средств, чтобы проверить светодиодную лампочку.это тестирование как светодиодная лампа, так и цепь одновременно. Этот метод тестирование не позволит изолировать проблемы с лампой от проблемы с цепью. Всегда рекомендуется, если лампочка не работает в цепи, проверить светодиодную лампочку с помощью двух проводов, подключенных непосредственно к аккумулятору или любому другому известному 12-вольтовому постоянному току источник питания. Только так можно изолировать светодиодную лампу от проблемы, связанные со схемой, и должным образом протестированы.

Как исправить схему проблемы. Хорошо, вы подключили новый светодиод лампочки вставлены, а они «не работают». Лампочка должна быть неисправна, правильно? НЕПРАВИЛЬНЫЙ! Сначала… Вы проверили лампочки как описано выше? Если нет, то нужно проверить только лампочки. Используйте схемы, показанные выше, для проверки ламп. Лучше всего использовать два провода, которые подключены непосредственно к аккумулятору для проверки ламп.Если бы ты сделал не проверьте лампочку, как предписано, вы никогда не поймете, в чем проблема с лампочкой или цепью или установкой. Никогда не принимайте лампочку должно быть плохо. 99,8% времени светодиодные лампы работают так, как они должен, но схема просто не настроена для правильной работы со светодиодом лампочка. Вероятность того, что вы получили нефункциональную светодиодную лампочку, очень мала… меньше что 1 из 500. 99% времени, проблемы, связанные со схемой, можно решить, но это может потребовать дополнительных усилий и/или некоторые незначительные изменения проводки, чтобы заставить светодиодные лампы 7443 работать в некоторых транспортные средства. Вот список некоторые общие симптомы и исправления для автомобильной схемы: Симптом Исправление Светодиодная лампа 7443 вызывает предохранитель срабатывает всякий раз, когда я включаю свет или когда я включаю поворот сигнала или когда я нажимаю педаль тормоза. Как только вынимаю светодиодные лампочки, предохранители не сгорают. поп. Вы используете традиционно подключенные светодиодные лампы 7443 в патроне CK.Вы также можете поменяйте местами провода в розетке или используйте специальные провода CK для светодиодных ламп. Не забудьте заменить предохранитель! Стеклянная нить лампочки горят нормально, но светодиодная лампочка 7443 не загорается, когда я включаю Фары. A. Светодиодная лампа может вставляться задом наперёд. Снимите лампочку, поверните на 180 градусов и повторно вставить. B. Контакты светодиодной лампы могут не вступать в прочный электрический контакт с металлическими контактами в разъем.Проверьте контакты на лампочках и розетке. Выровнять или отрегулируйте по мере необходимости. Переустановите лампочку. C. Вы уверены, что нить накала лампочка еще работает? Часто в процессе установки можно выскочить предохранитель или потеря провода/соединения с розеткой. Всегда используйте стекло лампочку или вольтметр, чтобы убедиться, что напряжение не ниже +12 вольт. разъем. D. В некоторых автомобилях некоторые автомобильные цепи не будут полностью запитывать цепь или импульсный ток к лампочкам, чтобы проверить, не перегорела ли лампочка. Поскольку светодиоды потребляют на 90% меньше энергии, чем стеклянные лампочки, эти схемы не включите полное напряжение или не будет гореть, когда светодиодная лампа вставлен. Это можно исправить, установив одну нагрузку 6 Ом. эквалайзер по цепи на каждой светодиодной лампочке. Это добавит больше нагрузку на цепь и включить полное питание 12 вольт. В этом случае стеклянная колба включит питание, но светодиодная лампа сама по себе не будет делать полный переключатель 12 вольт на. Это создает иллюзию что виновата светодиодная лампочка, когда на самом деле нет 12 вольт на соединение, когда светодиодная лампа вставлена. Стеклянная нить лампочки работают нормально, но светодиод 7443 не загорается при включении поворота сигналы. A. Светодиодная лампа может вставляться задом наперёд. Снимите лампочку, поверните на 180 градусов и повторно вставить. B. Контакты светодиодной лампы могут не иметь прочный электрический контакт с металлическими контактами в розетке. Проверьте контакты на лампочках и розетке. Выровняйте или отрегулируйте как нужный. Переустановите лампочку. C. Вы уверены, что нить накала лампочка еще работает? Часто в процессе установки можно выскочить предохранитель или потеря провода/соединения с розеткой. Всегда используйте стекло лампочку или вольтметр, чтобы убедиться, что напряжение не ниже +12 вольт. разъем. D. В некоторых автомобилях некоторые автомобильные цепи не будут полностью питать цепь или импульсный ток для лампы, чтобы проверить, не перегорела ли лампочка.Так как светодиоды потребляют на 90% меньше энергии, чем стеклянные лампочки, эти цепи не включаются полное напряжение или не будет гореть, когда вставлена ​​светодиодная лампа. Этот можно исправить, установив в цепи один выравниватель нагрузки 6 Ом на каждой светодиодной лампочке. Это добавит дополнительную нагрузку на цепь и сделает полный выключатель питания 12 вольт. В этом случае стеклянная колба будет . включите питание, но светодиодная лампа сама по себе не включит включаются полные 12 вольт. Это создает иллюзию что виновата светодиодная лампочка, когда на самом деле нет 12 вольт на соединение, когда светодиодная лампа вставлена. Стеклянная нить лампочки работают нормально, но светодиодная лампочка не мигает или мигает быстро, когда я включить поворотники. С многие мигалки, светодиодные лампочки заставят сигналы поворота быстро мигать, или вообще не мигает. Если использование светодиодных ламп для сигналов поворота или в автомобилях с перегоревшей лампочкой системы предупреждения, такие как Mercedes, BMW и другие, вам может потребоваться добавить нагрузку эквалайзеры. Для светодиодные поворотники, вы можете заменить мигалку, используя один из наших новых запатентованная комбинация светодиодных и заводских лампочек. Большинство электронных мигалок не то же самое, что светодиодная мигалка. Многие электронные мигалки делают не обязательно работать со светодиодными лампочками, если только они не являются светодиодными мигалками. Если у нас нет светодиодной мигалки, которая подходит к вашей мигалке, используйте две 6 Ом эквалайзеры на две передние или две задние светодиодные лампочки поворотников. Место по одному компенсатору нагрузки в каждом месте светодиодного указателя поворота. Для светодиодных ламп указателей поворота эквалайзер должен быть сращен поперек — провод заземления и провод + указателя поворота, питающий каждую светодиодную лампочку. Подробнее Подробную информацию о выравнивателях нагрузки и светодиодных мигалках можно найти по адресу: http://www.autolumination.com/equalizers.htm Я получаю предупреждение о перегоревшей лампочке на моей приборной панели, когда я устанавливаю светодиодную лампочку. Если Ваш автомобиль оснащен электронной системой предупреждения о перегоревшей лампочке, то любая светодиодная лампа, используемая в положении лампы, которое контролируется электронным система предупреждения о перегоревшей лампочке, скорее всего, вызовет электронное предупреждение о перегоревшей лампочке. Нет все лампы контролируются электронными системами предупреждения о выходе из строя. Тестировать чтобы увидеть, контролируется ли лампочка электронной системой выключения лампы, вы можете выньте лампочку, чтобы увидеть, появится ли предупреждение, Кому отключите электронные предупреждения о перегорании лампы, установите компенсатор нагрузки через + и — провода, которые питают каждую светодиодную лампочку, вызывающую перегорание электронной лампочки предупреждение. Используйте по одному 6 Ом на каждую светодиодную лампочку то есть диаметром 3/4 дюйма и больше. Более подробную информацию о выравнивателях нагрузки можно найти по телефону:     http://www.autolumination.com/equalizers.htm Я получаю АБС сигнальная лампа и / или мой круиз-контроль не работает после того, как я установил светодиодная лампочка в стоп-сигналах. В некоторых транспортных средствах любая светодиодная лампа, используемая в положениях стоп-сигнала, может вызвать Сигнальная лампа ABS и отключить тормозную систему ABS и/или круиз контроль. Кому исправить это, установить компенсатор нагрузки на + провод стоп-сигнала и — провод заземления, который питает каждую светодиодную лампу стоп-сигнала. Используйте один 6 Ом на каждая светодиодная лампа диаметром 3/4 дюйма и больше.  Подробнее подробную информацию о выравнивателях нагрузки можно найти по телефону:     http://www. autolumination.com/equalizers.htm

Почему правильное размещение проводов на лампочке важно для успешного зажигания лампочки

Резюме

С помощью этого задания учащиеся должны выяснить, почему провода должны располагаться сбоку от лампочки и снизу лампочки, чтобы она зажглась.Учащиеся составят простую схему, используя батарею, 2 провода и лампочку. Чтобы понять, как лампочка становится частью простой цепи, учащиеся исследуют структуру лампочки, заглянув внутрь более крупной лампочки. Затем учащиеся начертят схему конструкции лампочки и потока электричества через эту простую цепь (включая лампочку, провода и батарею).

Цели обучения

— Учащиеся узнают, как электрический ток проходит через лампочку как часть простой цепи.
— Учащиеся смогут объяснить, почему важно контактировать с проводом в нижней части лампочки и на металлической стороне лампочки.
— Учащиеся составят схему внутренней структуры лампочки и проследят поток электричества через лампочку как часть простой цепи.
— Словарь: простая схема, ток, нить накала

Контекст для использования

Это задание можно использовать в вашем классе (3-6 классы) на вводном уровне простых схем.Вся деятельность должна занять около 30-45 минут. Размер класса может варьироваться. Вы можете предложить учащимся работать индивидуально или в небольших группах. Это занятие представляет собой простое практическое открытие для учащихся и открывает глаза на то, как электрический ток проходит через лампочку.

Необходимые материалы:
Подготовка: Учитель должен снять внешнее стекло с нескольких больших лампочек (по одной на каждую маленькую группу, чтобы сэкономить необходимое количество лампочек)
Другие необходимые материалы (на одного учащегося или на малую группу):
2 провода
1 батарейка
1 маленькая лампочка
держатель батарейки (если есть)
лента для крепления проводов (если держателя батарейки нет) быть готовым к основной части этой деятельности (рассмотрение внутренней структуры лампочки).

Предмет : Физика: Электричество и магнетизм
Тип ресурса : Виды деятельности: Занятия в классе
Уровень : Средний (3–5)

Описание и учебные материалы

Подготовка: Учитель должен снять стекло с нескольких больших лампочек (по одной на каждую малую группу)
Другие необходимые материалы (на одного учащегося или на небольшую группу):
2 провода
1 батарея
1 маленькая лампочка
держатель батареи (при наличии)
лента для крепления проводов (если нет держателя батарейки)

Сначала учащиеся попытаются зажечь лампочку с помощью батарейки, двух проводов и маленькой лампочки.Как только это удастся всем, обсудите (или повторите), как работает простая схема.

Затем, без предварительной инструкции, спросите, что они знают об лампочке. «Как поток электричества к лампочке зажигает лампочку?» Чтобы помочь учащимся понять это, им нужно будет увидеть, где ток проходит через лампочку. Чтобы сэкономить на лампочках, я бы разделил ваш класс на небольшие группы. Раздайте каждой небольшой группе учащихся по лампочке со снятым наружным стеклом.(Чтобы лучше исследовать устройство лампочки, вы должны использовать стандартные бытовые лампочки большего размера.) Попросите их осмотреть внутреннюю часть лампочки, чтобы увидеть, где провода должны соприкасаться с лампочкой, и спросите: «Почему там? »

Исследуя внутреннюю структуру лампочки, они должны понять, что один провод в лампочке прикреплен к металлической стороне лампочки, а затем к нити накала. Другой провод помогает замкнуть цепь в лампочке, прикрепляясь к нити накала, а затем вниз к основанию лампочки.Это открытие должно помочь им понять, как ток может проникать в лампочку и выходить из нее, чтобы простая цепь оставалась замкнутой, когда она зажигает лампочку. Необходимы дополнительные исследования и обсуждения, чтобы объяснить зажигание нити накаливания в лампе.
После того, как структура лампочки будет рассмотрена, обсуждена и понята, можно нарисовать и подписать схему внутренней части лампочки, проводов и батареи. Затем на диаграмму следует добавить поток тока.

(См.: http://home.howstuffworks.com/light-bulb1.htm)

Вы можете расширить это задание, посмотрев внутрь фонарика и попытавшись выяснить, как светится лампочка в фонарике. Можно было нарисовать схему простой схемы внутри фонарика.

Учебные заметки и советы

Я много раз обучал простым схемам, используя лампочку в качестве одного из инструментов. Я знал, что учащиеся должны коснуться металлической стороны и нижней части лампочки, чтобы она зажглась, но это упражнение помогает учащимся обнаружить и понять, почему эти два контакта важны.

Советы по безопасности: Учителя должны снимать внешнее стекло лампочки, а не ученики. Убедитесь, что дети осторожно обращаются с большими открытыми лампочками. Будьте осторожны с острыми краями. НЕ позволяйте учащимся подключать эти открытые лампочки к току.

Оценка

— Наблюдайте за их практической работой (зажигание лампочки с помощью 1 батареи, 2 проводов и 1 лампочки для замыкания простой цепи)
— Студенческая схема внутреннего устройства лампочки
— Студенческая схема батареи, проводов, большой лампочки с внутренней структурой и отслеживание тока через это простое соединение цепи.
