Щиты учета электроэнергии наружной установки: Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В

Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В

Здравствуйте, уважаемые друзья и коллеги! Представляем Вам собранный и готовый к отгрузке щит учета электроэнергии уличного исполнения со степенью защиты IP54 для установки на столб или опору.

Назначение ЩУ

Щит учета электроэнергии уличного исполнения предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении ~380/220 В переменного тока частотой 50 Гц.

Далее, «Щит учета уличный»…

Щит учета уличный предназначен для установки на столб или опору, также, его можно закрепить на внешней стене здания. Электрощит имеет степень защиты IP54 – тем самым, защищая электрооборудование, установленное внутри электрощита от пыли и влаги.

Конструктивные особенности ЩУ

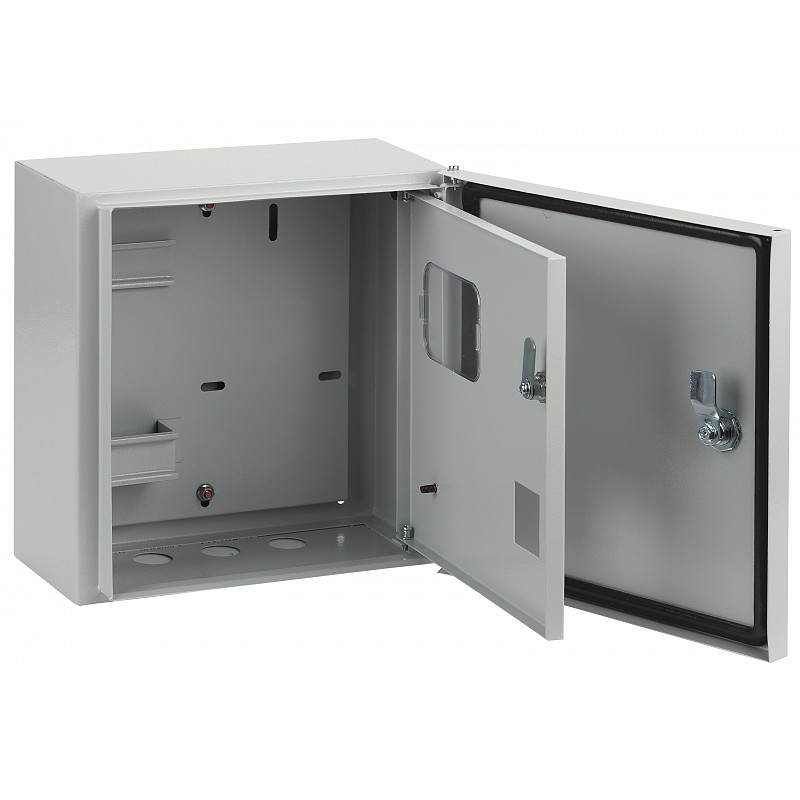

Корпус электрощита выполнен из листового металла и имеет монтажную панель для крепления одно- или трехфазного счетчика, а также автоматических выключателей для защиты электрооборудования от перегрузок и короткого замыкания.

• На задней стенке корпуса предусмотрены четыре независимых крепления для установки электрощита на стену – тем самым: степень защиты IP54 не нарушается!
• Щит учета имеет защитную панель от случайного контакта с токоведущими частями отходящей линии.
• На дверце щита учета электроэнергии имеется смотровое окошко для снятия показаний с электросчетчика.

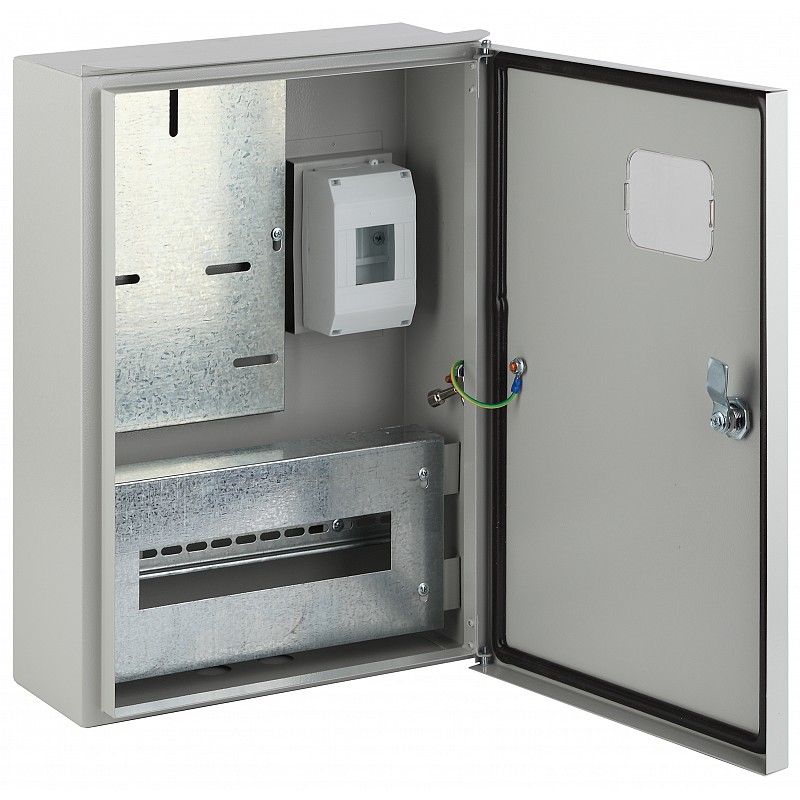

Внешний вид

Схема электрическая принципиальная ЩУ

Условные элементы на схеме

Обозначение	Наименование установочного оборудования	Количество
QF1	Автоматический выключатель 3P. 50A	1шт.
PI1	Счетчик электрической энергии Меркурий 231 АТ-01 двухтарифный 3-х фазный 5(60)А 50Гц	1шт.
SF1	Автоматический выключатель 3P. 32A	1шт.
SF2	Автоматический выключатель 3P. 20A	1шт.
SF3	Автоматический выключатель 3P. 10A	1шт.
XS1	Розетка на DIN-рейку 220 В с заземлением	1шт.

На самом деле, шкаф учета был сделан под заказ по индивидуальной электрической схеме. Если же вам нужна немного другая конфигурация и комплектация электрощита – звоните! или отправьте нам заявку с прикрепленной электрической схемой, через форму заявки на нашем сайте.

ЩУ сторонних производителей – без, комментариев…

Мы никого не хотим обидеть!

Эти примеры здесь только для того, что бы вы могли сравнить наше качество сборки и качество других сборщиков электрощитового оборудования!

Как вам качество? понравилось? хотите чуть чуть подешевле? как у сторонних производителей на последних фото, увы… Мы так не умеем собирать!

© chelnyelectro. ru

Щиты учета и распределения

292,93грн. 219,70грн. Подробнее → Тип изделия: щит Аксессуары: панель для электросчетчика Монтаж: наружный Материал: пластик Внутреннее наполнение: модульный,Панели для установки счетчика ПУ Количество модулей: 7 Количество рядов: 1 Дверца: прозрачная Высота: 418 Ширина: 155 Глубина: 85 Пылевлагозащита: IP40 Серия: ПУ 508,48грн. 381,36грн. Подробнее → Тип изделия: щит Монтаж: наружный Материал: пластик Внутреннее наполнение: для установки счетчиков,модульный Количество модулей: 3 Количество рядов: 1 Дверца: прозрачная Высота: 220 Ширина: 270 Глубина: 110 Пылевлагозащита: IP55 Серия: ЩУРн-П 2 172,07грн. 1 629,05грн. Подробнее → Тип изделия: щит Монтаж: наружный Материал: металл Внутреннее наполнение: для установки счетчиков Количество модулей: 6 Количество рядов: 2 Дверца: непрозрачная Высота: 310 Ширина: 300 Глубина: 150 Пылевлагозащита: IP66 Серия: ЩУ 2 456,86грн. 1 842,65грн. Подробнее → Тип изделия: щит Монтаж: наружный Материал: металл Внутреннее наполнение: модульный,для установки счетчиков Количество модулей: 24 Количество рядов: 4 Дверца: непрозрачная Высота: 560 Ширина: 480 Глубина: 165 Пылевлагозащита: IP31 Серия: ЩУРн 2 740,96грн. 2 055,72грн. Подробнее → Тип изделия: щит Монтаж: наружный Материал: металл Внутреннее наполнение: для установки счетчиков Количество модулей: 12 Количество рядов: 3 Дверца: непрозрачная Высота: 445 Ширина: 400 Глубина: 150 Пылевлагозащита: IP66 Серия: ЩУ Подробнее → Тип изделия: щит Монтаж: наружный Материал: металл Внутреннее наполнение: для установки счетчиков Количество модулей: 10 Дверца: непрозрачная Пылевлагозащита: IP30 Серия: s0

62.

1.02.15 Щитки и шкафы учета электроэнергии / КонсультантПлюс

Установка щита учета на опоре смета

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

rozetkaonline.ru

Установка вводного щита на опоре

Вступление

Одним из вариантов, устройства абонентского ответвления к частному дому, является установка вводного щита с блоком учета электроэнергии (электросчетчиком) на опоре отвода. Другими слова, на опоре линии электропередачи, от которой делается отвод к дому, ставиться водной щит с вводным автоматом и счетчиком учета и необходимыми электротехническими устройствами.

При установке щита на опору возможно понадобятся сварочные работы. Можно заказать сварочные работы любой сложности в Санкт-Петербурге, для этого нужно перейти на сайт.

Установка вводного щита на опоре — правовой вопрос

1. Во-первых, абонентский отвод делается с разрешения энергоснабжающей организации и утвержденного ей же, проекта. В такой ситуации, вполне возможно, с их стороны, как запрещение такой установки, так и наоборот, настоятельная рекомендация такой установки вводного щита.

Именно по этому, можно увидеть целые поселки с однотипными установками вводных учетно-распределительных щитов на опорах возле домов или совсем  наоборот.

2. Во-вторых, Нет нормативных документов, в которых было бы запрещено и даже не рекомендовано, устанавливать вводные устройства со счетчиком учета на опорах абонентских отводов.

Конечно, администрациям всех уровней, выгодно, когда счетчики учета стоят вне жилых помещений и доступны для контроля в любое время и не зависят от настроения хозяина дома, впускать или не впускать проверяющего. Такая установка, хоть как то можно бороться с воровством электроэнергии.

Установка вводного щита на опоре, нормативы, правила, советы

Сначала нормативы:

Согласно ПУЭ (изд. 7), расстояние от пола (земли) до клемм электросчетчика должно быть не более 1700 мм;

Для замены счетчика и безопасной его эксплуатации, до счетчика нужно установить коммутационный аппарат или предохранители. (ПУЭ 1. 5.36). Кстати, в этом же пункте, указано, что расстояние от коммутационного аппарата до счетчика должно быть не больше 10 метров. То есть, если от опоры до дома меньше 10 метров, возможна установка вводного щита на опоре, а счетчик на фасад дома или в доме.

Важно! Обращу ваше внимание, что до счетчика ставят не автоматы защиты (автоматические выключатели), а рубильник или предохранители.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

• Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
• Шкаф узла учета должен запираться;
• Шкаф узла учета и стойка должны быть повторно заземлены;
• Нулевой провод также повторно заземляется;
• В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

• В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
• Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке

Как дело обстоит на практике

На практике:

• Установка вводного щита на опоре, в цивилизованных поселках выдерживают до 1700 мм. Высоту установки в малонаселенных поселках, поднимают до 2500 мм.
• Для спуска кабеля к щиту и подъема его обратно для воздушного ввода в дом, не используют провода СИП, а используют кабель ВВГ. Сам кабель прочно закрепляют на опоре, пряча его в защитных трубах. При подземном вводе в дом, кабель ВВГ опускают в трубах до щита, а после щита, кабелем ВВбШв в трубе, уходят в траншею.
• Во вводном устройстве, кроме установки вводного рубильника (до счетчика) и автоматов защиты (после него), нужно поставить устройства для защиты от перенапряжения (УЗИП).

Выводы

• При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
• Шкаф вводного устройства повторно заземляется.
• До счетчика учета ставится коммутационный аппарат или предохранители.
• После счетчика учета ставятся автоматы защиты, которые называются вводные;
• Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
• Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.

©Ehto.ru

Статьи по теме

Похожие посты:

Поделиться ссылкой:

Похожее

ehto.ru

требования ПУЭ и общие рекомендации

Подключение частного дома к электрической сети предусматривает установку щита учета, в котором будет монтирован прибор учета электроэнергии и защитные аппараты, подключен ввод от электросети и отходящий кабель, который питает домашнюю проводку. Нередко одним из требований снабжающей организации, которая осуществляет подключение к электросетям, является установка щита учета на опоре (столбе). В данной статье мы предоставим читателям сайта Сам Электрик основные рекомендации по данному вопросу.

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

samelectrik. ru

Вынос электросчетчиков на улицу на столбы в СНТ

Вынос электросчётчиков на улицу, на столбы в СНТ. Предлагаем бюджетные комплекты щитов учёта электроэнергии (ВРУ) на подключение однофазных и трёхфазных абонентов. По вопросам приобретения комплектов, звоните: +7 495 922-17-70, 8 903 685-55-36

>> Нажмите на ссылку, чтобы посмотреть фото установки щитов учета опорах ЛЭП

Ниже, фото и описание позиций, входящих в монтажные комплекты щитов учёта:

Однофазный щит учёта 220В с многотарифным счетчиком (2Т) Меркурий 200.02

Подключение 220В в СНТ, комплект для выноса электросчётчика на столб в 1ф ЩУ

Однофазный щит учёта, цена для СНТ — 3 700р. (от 15 шт./комплектов)
цена 1 шт. — 4 500р.
цена 5 шт. — 4 200р.
Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 200р.
(конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 1ф ЩУ с монтажом на опоре ЛЭП — от 9 900р.
(действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает:
1. Электросчетчик Меркурий 200.02 5(60)А/230В — 1 шт.
2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 390х260х140) — 1 шт.
3. Автоматический выключатель IEK 25А двухполюсный — 2 шт.
4. Пломбировочный бокс для вводного автомата — 1 шт.
5. Шина «0» №7 с изолятором — 1 шт.

Трёхфазный щит учёта 380В с многотарифным счетчиком (2Т) Меркурий 231 АТ-01i

Подключение 380В в СНТ, комплект для выноса электросчётчика на столб в 3ф ЩУ

Трёхфазный щит учёта цена для СНТ — 5 000р. (от 10 шт./комплектов)
цена 1 шт. — 5 700р.
цена 5 шт. — 5 400р.
Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 500р.
(конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 3ф ЩУ с монтажом на опоре ЛЭП — от 11 500р.
(действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает:
1. Электросчетчик Меркурий 231 АT-01 I 5(60)А/400В — 1 шт.
2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 510х260х140) — 1 шт.
3. Автоматический выключатель IEK 25А трёхполюсный — 2 шт.
4. Пломбировочный бокс для вводного автомата — 1 шт.
5. Шина «0» №7 с изолятором — 1 шт.

77cs.ru

Щиты учета электроэнергии 15кВт 380В 25А-для частного дома, коттеджа, на столб, на опору

используются для приема, распределения и коммерческого учета электроэнергии; защиты отходящих линий от перегрузок и токов короткого замыкания. В зависимости от степени защиты корпуса (IP) щит ЩУ может быть установлен как внутри помещения, так и на открытом воздухе на столбе, опоре, или на стене дома. Щит учета электроэнергии, помимо счетчика и автоматического выключателя, может комплектоваться дополнительным оборудованием — ограничитель перенапряжения, GSM-модем, УЗО, розеткой на DIN-рейку или силовым разъемом и др.

Также на нашем сайте вы сможете купить кабель Сип 4 4×16 для прокладки воздушной линии в дом, и крепежные детали для его монтажа (представлены в аксессуарах к кабелю).

Технические характеристики щитов учета электроэнергии наружной установки

Наличие щита учета электроэнергии (ЩУ) является обязательным условием при введении в эксплуатацию жилых и производственных помещений, кроме этого – устройство позволяет удобно считывать показания потребляемой эл энергии и дополнительно защищать электрооборудование от перегрузок.

Более подробно о том как получить 15кВт мощности, пройти согласования и какой щит учета купить можно прочитать в специальной статье.

Популярные модели шкафов ввода и учета электроэнергии 380В 15кВт 25А:

1. Щит ЩУ 25А 3ф 2тарифа IP54 (стандарт)
2. Щит ЩУ 25А 3ф 2тарифа IP54 с OVR
3. Щит ЩУ 25А 3ф 2тарифа IP54 c GSM-модемом
4. Щит ЩУ 25А 3ф 2тарифа IP54 с GSM ОПС
5. Щит ЩУ 25А 3ф 2 тарифа IP66 с огран. мощности
6. Щит ЩУ 380В 15кВт 25А 3ф 2тарифа IP54 (бюджетная версия)

В комплекте со щитом учета идет:

1. Сертификат соответствия ЕАС
2. Паспорт
3. Принципиальная схема (однолинейная)
4. Полный комплект бухгалтерских документов

Сборка щита учета электроэнергии 380В 15кВт

Сборка шкафов ввода и учета электроэнергии осуществляется в Санкт-Петербурге на нашем современном производстве площадью 300 м². У нас работают профессиональные монтажники под руководством опытного инженерного состава за плечами которого такие серьезные проекты как поставка распределительных щитов для АЭС Руппур в Бангладеш, канализационных насосных станций для ЖК Новоселье и ЖК Триумф Парк, щитов гарантированного электроснабжения (АВР) для компрессорной станции «Русская» и др.

Производственно-монтажный отдел нашей компании сертифицирован в соответствии с ISO-9001 и сертификатом соответствия ТУ. Это важные документы, которые может потребовать сбытовая компания, чтобы принять и опломбировать ваш электрощит. У «кустарных» электриков такого документа нет.

За последние 3 года мы собрали более 1000 щитов учета, без единой жалобы или возврата.

Цена щитов учета электроэнергии уличных 380В

Цена ГРЩ складывается из цен на комплектующие и стоимости работ по сборке щита ГРЩ. В зависимости от бюджета заказчика мы поможем подобрать наиболее подходящий вариант комплектации:

оборудование топ-уровня: ABB, Schneider Electric, Legrand, Rittal, Siemens

оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор

комплектующие бюджетного сегмента: ИЭК, DEKraft

Цена на щиты учета 15кВт складывается из цен на комплектующие и стоимости работ по сборке щита учета. В зависимости от бюджета заказчика мы поможем подобрать наиболее подходящий вариант комплектации:

• оборудование топ-уровня: ABB, Schneider Electric, Legrand, Rittal, Siemens
• оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
• комплектующие бюджетного сегмента: ИЭК, DEKraft, Инкотекс, ПЗИП

На нашем сайте представлены актуальные цены на шкафы учета и распределения ШУ — прайс лист. Если в вашем техническом условии на присоединении к электросетям есть особые требования, например, GSM-связь, ограничение по мощности или степень защиты корпуса IP65 — мы сможем быстро, в течении 15 минут рассчитать цену требуемого шкафа учета электроэнергии.

Купить щит учета электроэнергии в компании ПромЭлектроСервис

Купить шкаф учета электроэнергии 380В 15кВт в нашей компании можно следующими способами:

1. Оформить заказ на сайте и указать в комментариях пожелания и дополнения
2. Прислать запрос на нашу электронную почту [email protected] и прикрепить фото или сканы технических условий на подключение.
3. Приехать к нам в офис на ул. Тамбасова 12 оф. 242, оформить заказ и внести предоплату.

Фото щитов учета электроэнергии 380В 15кВт 25А

Щит учета 25А ABB с GSM, ограничителем перенапряжения и обогревом	Щит учета 25А Schneider Electric c ограничителем перенапряжения и розеткой. Счетчик Меркурий 234 ART 01 PO	Шкаф учета 25А Hyundai c 3ф розеткой. Счетчик Вектор 3 01 N

www.elektro-portal.com

Размещение щита учета на опоре ЛЭП

При подключение частных домов к ЛЭП может возникнуть необходимость установки щита учета на железобетонной опоре линии электропередачи. Щитки также могут быть установлены на фасадах зданий, металлической стойке, на приставках. Все это частные случаи.

Щиты учета выносят за пределы дома с целью возможности в любое время снять показания с прибора учета.

Если вы занимаетесь либо планируете заняться подключением частных домов, то советую найти и скачать в интернете такой документ:

СТП 09110.20.262-08 . Устройство вводов линий электропередачи 220/380В в производственные, административные и жилые здания. Технические требования.

Я не хочу перечислять все требования из данного документа, я лишь обращу ваше внимание на некоторые нюансы.

К щиту учета предъявляется ряд требований.   Самое главное он должен быть антивандального исполнения, ведь ни один хозяин не захочет по нескольку раз менять свой прибор учета.

Интересный факт, щит должен запираться, при этом ключ должен находиться у персонала энергоснабжающей организации. Потребитель (абонент) при этом ключ не имеет. А как быть если сработает автоматический выключатель? Многие наверное хотят сказать, что имеются уже такие щиты с выносным рычагом, позволяющим взводить автоматический выключатель. Но, на щитах, установленных недалеко возле моего дома, такого рычага я не увидел. Видимо все-таки они ключ имеют

Ниже представлены фотографии, как правильно должны быть установлены щит учета на железобетонной опоре.

На первой фотографии показан щит сбоку, где наглядно видно, что между щитом и опорой не менее 200мм и как присоединяется повторное заземление к щиту. Трубы, в которых спускаются провода, также находятся на расстоянии порядка 200мм.

Крепление щита учета к опоре ЛЭП

Щит учета может быть как на один счетчик, так и на два. Кстати, в СТП 09110.20.262-08 представлены и типовые электрические схемы щитов учета.

Щиты учета: на один и на два счетчика

Единственное с чем бы я поспорил, так это установка рубильника перед счетчиком. Я считаю, что лучше ставить автоматический выключатель, который сможет защитить электросчетчик в случае возникновения короткого замыкания в самом счетчике и при этом не отключится вся линия. Да и аварийный участок будет искать проще.

Следующая фотография демонстрирует нам, как можно установить даже 4 прибора учета на одну опору ЛЭП.

Щиты учета на опоре

По всем монтажным элементам и узлам крепления щита учета к опоре смотрите  СТП 09110.20.262-08.

Как говорил один мудрый проектировщик, порой человеку нужно показать в каком месте находятся знания, что бы он сам с легкостью их применил…

Советую почитать:

220blog.ru

Шкафы учета для одного абонента

Шкаф учета новой экономичной серии Т170

Производственно-коммерческое предприятие Энергопласт успешно разработало и внедрило новую серию корпусов для наружной установки

Компания ПКП-Энергопласт имеет большой опыт в изготовлении и поставках шкафов учета. Нами был выполнен ряд крупных проектов, в том числе в сотрудничестве с государственными сетевыми организациями, энергосбытовыми компаниями и рядовыми потребителями.

На основе полученных отзывов и рекомендаций были произведены изменения в конструкции стандартных корпусов, благодаря которым удалось снизить стоимость шкафов учета.

Эти улучшения представлены в новой серии ЭПЩУ-Т170.

Эти корпуса в основном предназначены для установки выносных приборов учета электроэнергии, а также для размещения иного низковольтного оборудования.

Общее описание корпусов

Материал, из которого изготовлены шкафы, аналогичен традиционной серии. Сохранены все уникальные характеристики, прочностные и антивандальные свойства.

Корпус выполнен в реактопластиковом антивандальном корпусе и применяется для наружной установки. Материал корпуса — трудновоспламеняющийся, самозатухающий прессованный полиэфир (SMC премикс), армированный стекловолокном. Такое сочетание обеспечивает высокую прочность шкафов, устойчивость к различным атмосферным влияниям и другим химическим агрессивным средам.

За счет материала, его особых свойств и способа производства шкафов — полиэстерные корпуса не поддерживают горение, огнестойкие (температура самозатухания 960°С). По этому показателю они существенно превосходят обычные термопластиковые шкафы (АВС-пластик, поликарбонат и т.д.).

Шкаф относится к оборудованию класса защиты II по ГОСТ Р МЭК 536-94 (двойная усиленная изоляция) и не требует создания заземляющего контура. Пластиковый шкаф не создает помех для передачи радио и GSM сигнала.

Антивандальные пластиковые корпуса из полиэстера серии EPL обладают уникальными техническими и эксплуатационными характеристиками (по сравнению со шкафами из других материалов) и являются оптимальной альтернативой между коррозийным металлическим шкафом и тонким огнеопасным пластиковым боксом.

Основные модели шкафов учета серии ЭПЩУ-Т170

Шкаф учета для установки одного счетчика (монтаж на DIN-рейку)

ЭПЩУ-(С)-1 (Т203013)

Размер шкафа 200х300х130

Наиболее компактный корпус для размещения счетчика DIN-исполнения и модульных автоматических выключателей. Шкаф имеет смотровое окошко на двери, сальниковые вводы, базовое столбовое/настенное крепление. Есть возможность опломбирование как внешней дверцы, так и автоматического выключателя.

В данном корпусе можно разместить: однофазный счетчик с монтажом на DIN-рейку и 2 однополюсных автоматических выключателя (вводной/отходящий) или трехфазный счетчик с монтажом на DIN-рейку и трехполюсный автоматический выключатель (вводной).

Примеры возможных счетчиков электроэнергии:

однофазные:

• Меркурий 200; Меркурий 201;
• Энергомера СЕ101-R5; Энергомера СЕ102М-R5; Энергомера СЕ102-R8;
• Маяк 101, СЭБ-1ТМ, СЭО-1.20Д (НЗИФ)
• а также другие модели со схожими габаритами.

трехфазные:

• Меркурий 231АТ, Меркурий 231АМ, Меркурий 236 ART;
• Энергомера CE302-R31; Энергомера CE301-R33; Энергомера CE306-R33
• а также другие модели со схожими габаритами.

Комплектация шкафов учета зависит от соответствующих исполнений шкафов.

Более подробно можно ознакомиться в разделе «Дополнительная информация«.

В разделе Дополнительная информация представлены 3D-чертежи данного шкафа учета в формате PDF. Для удобства предложены комбинации с различными счетчиками.

Шкаф учета для установки одного счетчика (монтаж на панель)

ЭПЩУ-(С)-1 (Т304017)

Размер шкафа 300х400х170

Шкаф предназначен для размещения любых однофазных счетчиков электроэнергии и модульных автоматических выключателей. Есть возможность установки двух однофазных автоматов (вводной/отходящий). Счетчик и автоматы закрываются прозрачным оргстеклом, которое можно опломбировать. Шкаф имеет смотровое окошко на двери, сальниковые вводы, базовое столбовое/настенное крепление.

Есть исполнения шкафа со специальным усиленным столбовым креплением, которое позволяет разместить корпус на расстоянии до 150 мм от опоры — для удобства обслуживания.

В данном корпусе также можно разместить трехфазный счетчик и автоматический выключатель в более плотной компоновке.

Корпус можно использовать не только в качестве шкафов учета, но и для размещение других электрических аппаратов.

Комплектация шкафов учета зависит от соответствующих исполнений шкафов.

Более подробно можно ознакомиться в разделе «Дополнительная информация«.

3. Шкаф учета для установки одного трехфазного счетчика или двух однофазных

ЭПЩУ-(С)-1 (Т355017)

Размер шкафа 350х500х170

Шкаф предназначен для размещения любых трехфазных счетчиков электроэнергии и модульных автоматических выключателей. Также возможна установка другой модульной аппаратуры (например УЗО, ОПН, розетки на DIN-рейку и т.д.).

Шкаф можно использовать и для целей АСКУЭ с установкой счетчика и модема (с учетом габаритных размеров).

Счетчик и автоматы закрываются прозрачным оргстеклом, которое можно опломбировать. Шкаф имеет смотровое окошко на двери, сальниковые вводы, базовое столбовое/настенное крепление.

Также есть исполнения шкафа со специальным усиленным столбовым креплением, которое позволяет разместить корпус на расстоянии до 150 мм от опоры — для удобства обслуживания.

ЭПЩУ-(С)-2 (Т355017)

Размер шкафа 350х500х170

Шкаф предназначен для размещения двух однофазных счетчиков электроэнергии и модульных автоматических выключателей.

Счетчики и автоматы закрываются прозрачным оргстеклом, которое можно опломбировать. Шкаф имеет смотровое окошко на двери, сальниковые вводы, базовое столбовое/настенное крепление.

Также есть исполнения шкафа со специальным усиленным столбовым креплением, которое позволяет разместить корпус на расстоянии до 150 мм от опоры — для удобства обслуживания.

Данная комлектация является типовой. Визуально можно ознакомиться по фотографиям и в разделе «Дополнительная информация«.

По желанию заказчика можно изменить набор элементов и адаптировать корпус шкафа под конкретные нужды.

4. Шкаф учета для установки двух трехфазных счетчиков

ЭПЩУ-(С)-2 (Т406020)

Размер шкафа 400х600х200

Шкаф предназначен для размещения двух любых трехфазных счетчиков электроэнергии и модульных автоматических выключателей. Также возможна установка другой модульной аппаратуры (например УЗО, ОПН, розетки на DIN-рейку и т.д.).

Шкаф можно использовать и для целей АСКУЭ с установкой счетчика и модема (с учетом габаритных размеров).

Счетчик и автоматы закрываются прозрачным оргстеклом, которое можно опломбировать. Шкаф имеет смотровое окошко на двери, сальниковые вводы, базовое столбовое/настенное крепление.

Также есть исполнения шкафа со специальным усиленным столбовым креплением, которое позволяет разместить корпус на расстоянии до 150 мм от опоры — для удобства обслуживания.

Чистый замер | DEMCO

Net Metering доступен для членов DEMCO из жилых и коммерческих помещений. Чтобы помочь участникам в настройке и ускорении чистого измерения, мы просим вас принять к сведению и соблюдать следующие пункты. Все требования в прилагаемой документации применяются и используются для управления в случае конфликта с пунктами, перечисленными ниже.

1. Все объекты, включенные в предложенную солнечную установку Net Metered и связанные с ней, должны быть установлены в соответствии с последним применимым изданием Национального электротехнического кодекса, всеми применимыми местными нормами, рекомендациями и требованиями производителей оборудования, а также применимыми отраслевыми стандартами.
2. Установка должна включать в себя устройство отключения переменного тока, которое изолирует и отделяет солнечную установку с сетевым счетчиком от системы электроснабжения DEMCO. Упомянутый разъединитель должен быть расположен снаружи здания как можно ближе к счетчику DEMCO, должен быть доступен и управляться персоналом DEMCO, должен запираться персоналом DEMCO с помощью стандартного навесного замка и должен быть соответствующим образом помечен как сетевой счетчик переменного тока. или Solar Disconnect в соответствии с требованиями Национального электротехнического кодекса.
3. Солнечная установка с сетевым счетчиком должна быть разрешена и проверена местным разрешительным и проверяющим органом. Окончательная проверка системы и подключение DEMCO не могут быть завершены до тех пор, пока система не пройдет окончательную проверку местным органом власти. Подтверждение прохождения итоговой проверки должно быть указано инспектором при оформлении, подписании и датировании Раздела 4, Пункта 1 «Типового договора о присоединении объектов сетевого учета». DEMCO, по своему усмотрению, может вместо подписи инспектора принять Акт окончательной проверки с указанием прохождения проверки.
4. Вся документация, требуемая в прилагаемом соглашении и документах, включая электрическую однолинейную схему системы, должна быть представлена ​​вместе с заявкой на рассмотрение и утверждение DEMCO.

Чтобы получить полную информацию о применимости и услугах или подписаться на DEMCO Net Metering, , нажмите здесь .

Информация о том, как зачисляются счета чистых измерений за избыточную выработку электроэнергии.

Ставка предотвращенных затрат DEMCO на 2020 год составляет 0 долларов США.02018 за кВтч. Этот курс обновляется ежегодно на основе данных за предыдущий год, а обновленный курс публикуется к апрелю.

Ответственность за оборудование | PECO — компания Exelon

​В случае поломки при обслуживании важно понять, кто несет ответственность за ремонт. Различайте области, принадлежащие PECO, и области, принадлежащие клиенту.

Электрическое оборудование​

1. PECO — Провод электроснабжения, идущий от системы PECO (надземный или подземный)
2. Заказчик — крепление (точка, где оборудование PECO крепится к собственности заказчика)
3. Заказчик — защита от непогоды.
4. Заказчик — стояк/кабелепровод (кабель, который физически защищает провода, идущие к счетчику)
5. Заказчик — корпус/коробка счетчика (содержит и надежно фиксирует электросчетчик)
6. PECO – Счетчик (измеряет количество электроэнергии, потребленной потребителем)

Коммунальные услуги для жилых помещений

PECO переустановит линию накладных коммуникаций клиента к исходной точке присоединения здания. Заказчик несет ответственность за любой ремонт своего служебного кабеля (со стороны линии и со стороны нагрузки)

Жилые подземные службы

• После завершения ремонтных работ на подземных кабелях компания PECO засыпает траншею до первоначального уровня.
• Если заказчик причинил ущерб, заказчик несет расходы по ремонту кабеля, повторному засеву или повторному задерниванию участка, а также замене любых конструкций, заборов, террас, связанных с повреждением.
• Если компания PECO несет ответственность за ремонт (обрыв кабеля и т. д.), компания PECO выполнит повторное засевание или повторную засыпку поврежденного газона или двора до их первоначального состояния.
• На сервитутах не должно быть деревьев, кустов, построек, заборов, террас и т. д. Восстановление подачи электроэнергии и ремонт кабеля могут быть отложены, если PECO не сможет безопасно получить доступ к своим объектам​ PECO обеспечивает надежное и безопасное газовое обслуживание наших клиентов. Мы рассчитываем на то, что наши клиенты поймут, что они могут сделать, чтобы поддерживать зоны, за которые они несут ответственность, и оставаться в безопасности в отношении природного газа.

  PECO владеет всеми трубами, подземными и наземными, включая газовый счетчик. Внутренние счетчики могут быть расположены в гаражах, подвалах или других помещениях. Клиенты владеют и обслуживают все надземные и подземные трубы после счетчика и свое газовое оборудование.

  Защита газового оборудования и трубопроводов



  • Обеспечьте не менее трех футов свободного пространства вокруг каждого метра.
  • Соблюдайте осторожность при выполнении любых работ вокруг счетчиков или при перемещении транспортных средств или оборудования вблизи счетчиков или трубопроводов
  • Свяжитесь с PECO по телефону 800-494-4000, чтобы сообщить о любых предполагаемых повреждениях или признаках износа счетчиков или трубопроводов.
  • Свяжитесь с Pennsylvania One по телефону 811 как минимум за два полных рабочих дня (но не более чем за 10 дней) до раскопок, чтобы убедиться, что подземные газопроводы и другие инженерные коммуникации правильно расположены и обозначены.



  Для получения дополнительной информации о безопасности природного газа посетите наш
  Страница безопасности природного газа2)

• Зазор вокруг внутреннего электрического щита (NEC 110.26)
• Зазор для ввода проводника в щит (NES 408.5)
• Зазор между неизолированной металлической шиной в щите (NES 408.5)
• Зазор от наружного электрического щита до забора/стены (NES 110.31)
• Рабочее пространство вокруг внутренней панели/монтажной платы (NES 110.34)
• Зазор вокруг наружной электрической панели (NES 110.31)
• Высота незащищенных токоведущих частей над рабочим пространством (NES 110.34E)
• Рабочее пространство для панели (Code Georgia Power Company)

Рабочее пространство вокруг внутренней панели/печатной платы (NES 312.2)

9013 9001 Части)

Напряжение	Выставленные живые части к заземленным частям (бетон / кирпич / стены)	Выставленные живые части на обеих сторонах
до 150 V	0,914 метра (3 фута)	0. 914 метр (3 фута)	0,914 метра (3 фута)
150 против 600 по	0,914 метра (3 фута)	1,07 метр (3’6 «)	1,22 метр (4 фута)

20171

Перейти к контенту ↑

зазор вокруг крытого электрической панели (NES 110.26)

2

9014

3	Расстояние (мин)
Осталось на правый минимальный клиренс	0,9 метра (3 фута)
Расстояние между панелью и стеной	1.0 метр
Расстояние между панелью и потолком	0,9 метра
Чистая высота перед панелью> 480 В	2,0 м	2,0 метр
Прозрачная высота перед панелью <480 В	0,9 метр (3 фута )
Расстояние до других электрических панелей <480 В	0,9 метра (3 фута)
Ширина рабочего пространства перед панелью	Ширина панели или 0. 762 метра, что больше.
Высота рабочего пространства для щитов ( До 200 А )	До 2 м
Высота рабочего пространства для щитов ( Более 200 А & Высота панели макс.	До 2 м (если высота панели не более 2 м)
Высота рабочего пространства для щитов ( Более 200 ампер и высота панели более 2 м )	Если высота панели более 2 м зазор должен быть не менее высоты панели
Вход для панели ( Более 1200 А и более 1.шириной 8 м )	Для рабочего пространства требуется один вход (шириной не менее 610 мм и высотой 2,0 м)
Личная дверь Для панели ( Более 1200 А )	Дверь (двери) для персонала, предназначенная для вход и выход из рабочего помещения менее 7,6 м от ближайшего края рабочего помещения
Выделенное электрическое помещение.	Требуемое пространство — это ширина и глубина панели, а также расстояние от пола до высоты 1. 8 м (6 футов) над оборудованием или до несущего потолка, в зависимости от того, что ниже
Дверь(и) должны открываться в направлении выхода и быть оборудованы защелками, нажимными панелями или другими устройствами, которые обычно защелкивается, но открывается простым нажатием
Рабочее пространство должно позволять открывать дверцы оборудования или навесные панели не менее чем на 90 градусов

5)

Описание зазора	Расстояние (мин.)
Расстояние между кабелепроводом или каналами (включая их торцевые соединения) и дном корпуса 901 В) над нижней частью корпуса
Интервал между низом корпуса и изолированные шины, их опоры	200 мм
Размещение между низом корпуса и неизолированных шин	200 мм

Перейти к содержанию ↑

Зазор между неизолированной металлической шиной в панели (NES 408.

5)

1

напряжение	Противоположная полярность, установленная на той же поверхности . ММ	12.7 мм	12,7 мм	12,7 мм
125 В до 250 мм	31,8 мм	19,1 мм	19,1 мм	12,7 мм
250 против 600 по	50.8 мм	25,4 мм	25,4 мм	25,4 мм

Перейти к контенту ↑

Задавление на наружной электрической панели к ограждению / стену (NES 110.31)

1

3 Расстояние (мин)

напряжение
600 В до 13,8 кВ	3,05 метра
13,8 кВ до 230 кВ	430 kv	4.57 Meter
выше 230 кВ	530 KV	5. 49 Meter

Перейти к содержимому ↑

Рабочее место вокруг внутренней панели/печатной платы (NES 110.34)

Напряжение	Выставленные живые части для не живых деталей (или заземленные детали)	Выкрытые живые части к заземленным деталям (бетон / кирпич / стены)	Обе стороны
601 V до 2,5 кВ	0,914 метра (3 фута)	1,2 метра (4 фута)	1,5 метров (5 футов)
2,5 кВ до 9,0 кВ	1,2 метра ( 4 фута)	1.5 метр (5 футов)	1,8 метра (6 футов)
9,0 кВ до 25 кВ	1,5 метра (5 футов)	1,8 метров (6 футов)	2,5 метра (8 футов)
25 кВ до 75 кВ	1,8 метра (6 футов)	2,5 метра (8 футов)	2,5 метра (8 футов)	3,0 метров (10 футов)
выше 75 кВ	2,5 метра (8 футов)	3,0 метров ( 10 футов)	3,7 метра (12 футов)

Перейти к содержанию ↑

Свободное пространство вокруг наружного электрического щита (NES 110.

31)

Описание клиренса	Расстояние (мин)
Прозрачное рабочее пространство	не менее 2,0 метров высотой (измеряется вертикально с пола или платформы) или не менее 914 мм. (3 фута) в ширину (измеряется параллельно оборудованию)
Вход для панели (более 1200 А и ширина более 1,8 м)	Требуется один вход для рабочего пространства (не менее 610 мм в ширину и 2,0 м в высоту)
Вход Для панели: на больших панелях более 1.8 метров в ширину	Один вход на каждом конце оборудования.
Неметаллическая или закрытая металлом панель в открытом доступе и нижняя часть ограждения находится на высоте менее 2,5 м (8 футов) над уровнем пола или уровня грунта	Дверь ограждения или крышка на петлях должны быть заперты

Перейти к контенту ↑

Высота безразличных живых деталей над рабочим пространством (NES 110.

34E)

1

2

2

32

напряжение	высота (мин)
600 В до 7.5 кВ	2,8 метра
7,5 кВ до 35 кВ	2,9 метра
выше 35 кВ	выше 35 кВ	2,9 метра + 9,5 мм / кВ

Перейти к контенту ↑

Рабочее место для панели (Code Georgia Power Company)

напряжение	Выкрытые живые части для не живых деталей (или заземленные части)	Выкрытые живые части к заземленным деталям (бетон / кирпич / стены) Открытые токоведущие части с обеих сторон
До 150 В	3.0 метр	3.0 Meter	Meter	3,0 метра
150 м на 600 метров	3,0 метра	3,5 метра	4,0 метр	4,0 метр
600 против 2,5 кв	3,0 метров	4,0 метр	5. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Лэп 10 квт охранная зона: Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон 11.02.197021.06.2021 Замер освещенности помещения: Проведение замеров уровня освещенности на рабочих местах в Москве 09.03.202012.03.2021 Как включить счетчик электроэнергии если выбило пробки: Выбило пробки в квартире как включить свет. Что делать если выбило пробки 27.07.197325.01.2022 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
